氘鋒系列快充充電器是nubia努比亞旗下很知名的品牌產品，截至目前已推出涵蓋45W-120W功率段的多款充電器，滿足不同消費者的使用需求。不過努比亞并沒有將氘鋒系列局限在充電器領域，還推出了一款氘鋒磁吸無線充電器PA0401。

作為氘鋒系列產品，銀灰色外殼搭配醒目的“氘”字設計自然不會少。此外這款無線充支持最大12V2A輸入以及15W輸出，可以滿足iPhone 12全系手機7.5W無線充電需求。下面充電頭網就對這款無線充進行詳細拆解，看看產品用料做工如何。

一、努比亞無線充電器外觀

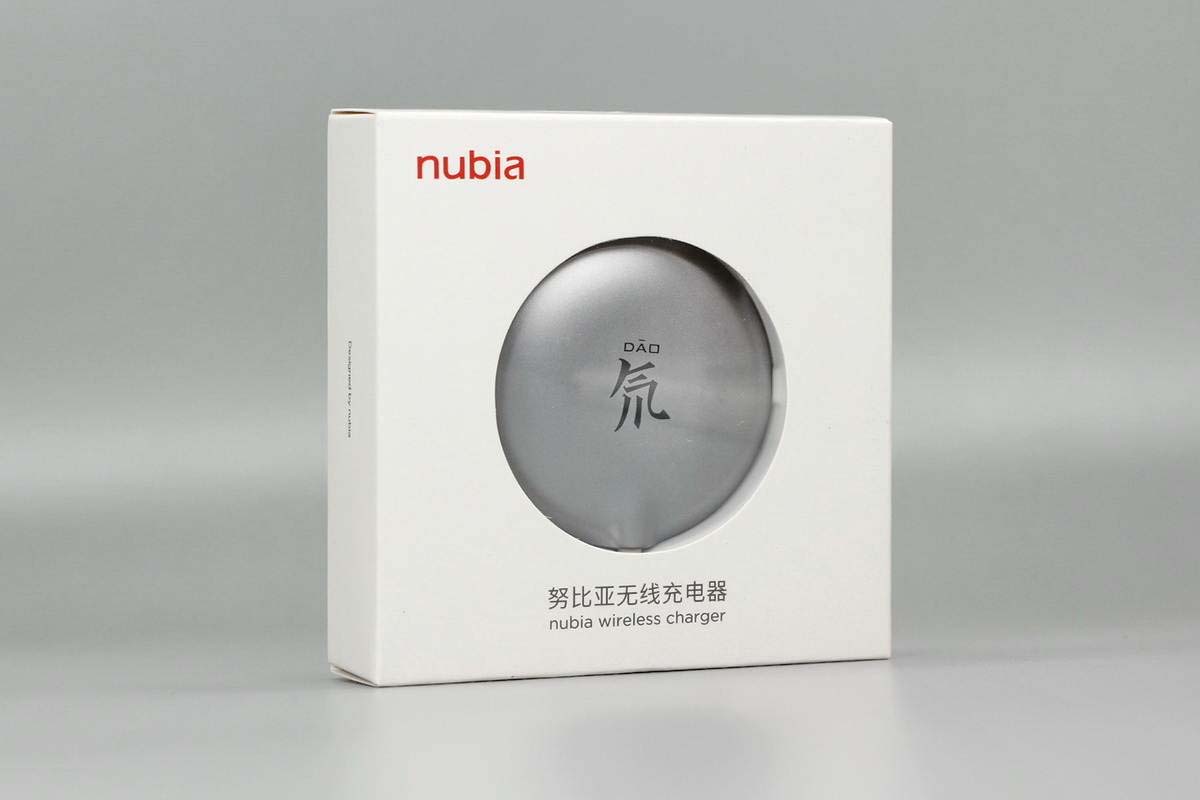

包裝盒正面印有nubia品牌和產品名稱，中心是櫥窗設計，可看到無線充實體，機身背面印有醒目的“氘”字。

背面印有努比亞技術有限公司的基本信息，產品型號為PA0401，支持5V2A、9V2A和12V2A輸入，以及最大15W輸出，并通過了CE和RoHS認證。

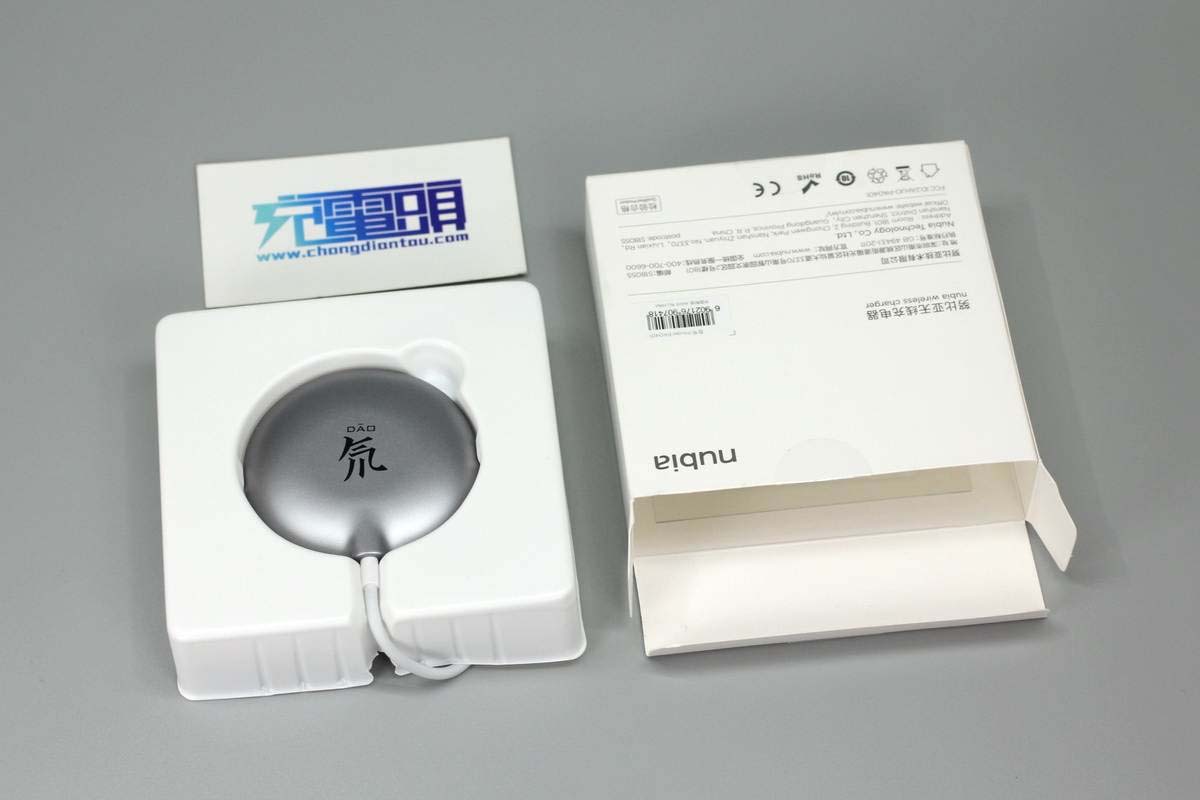

無線充使用塑料托盤固定保護。

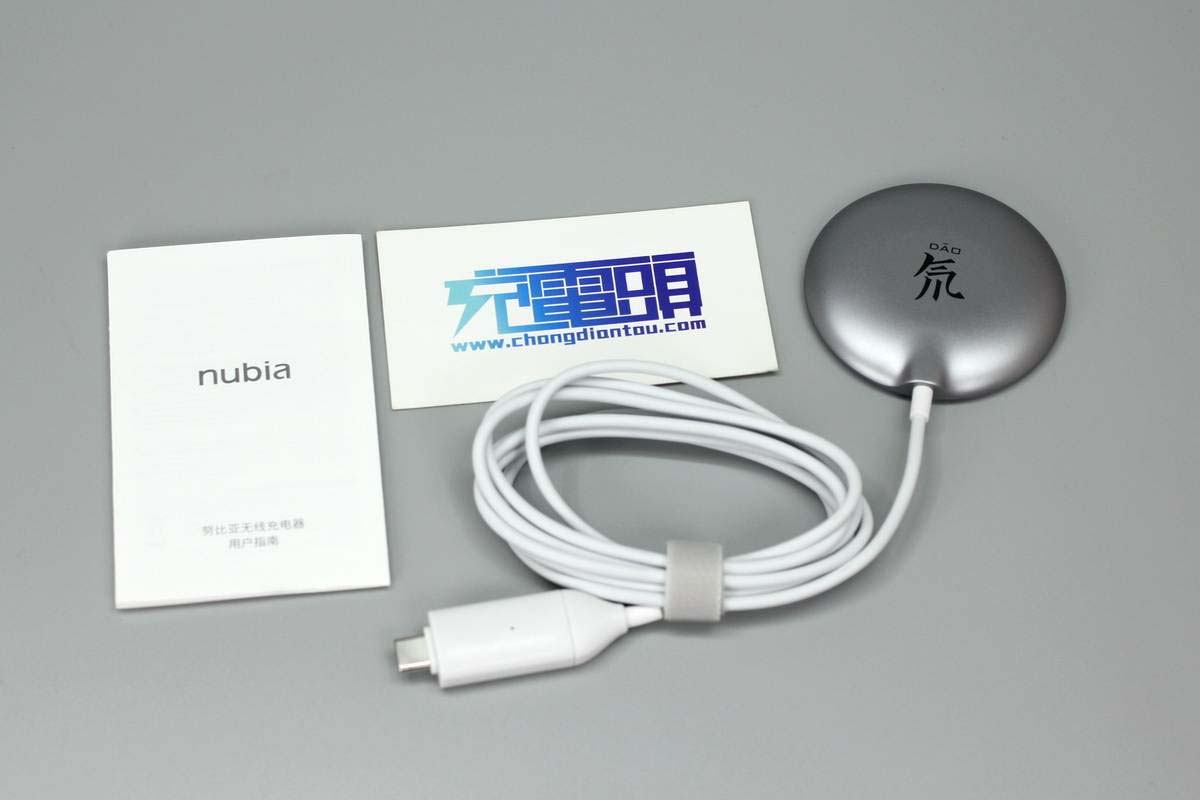

除無線充外，內部還附帶有一份使用說明書。

無線充自帶USB-C輸入線纜，線纜使用魔術扎帶捆扎整理。

線頭塑料殼為白色，表面亮面處理十分光滑。

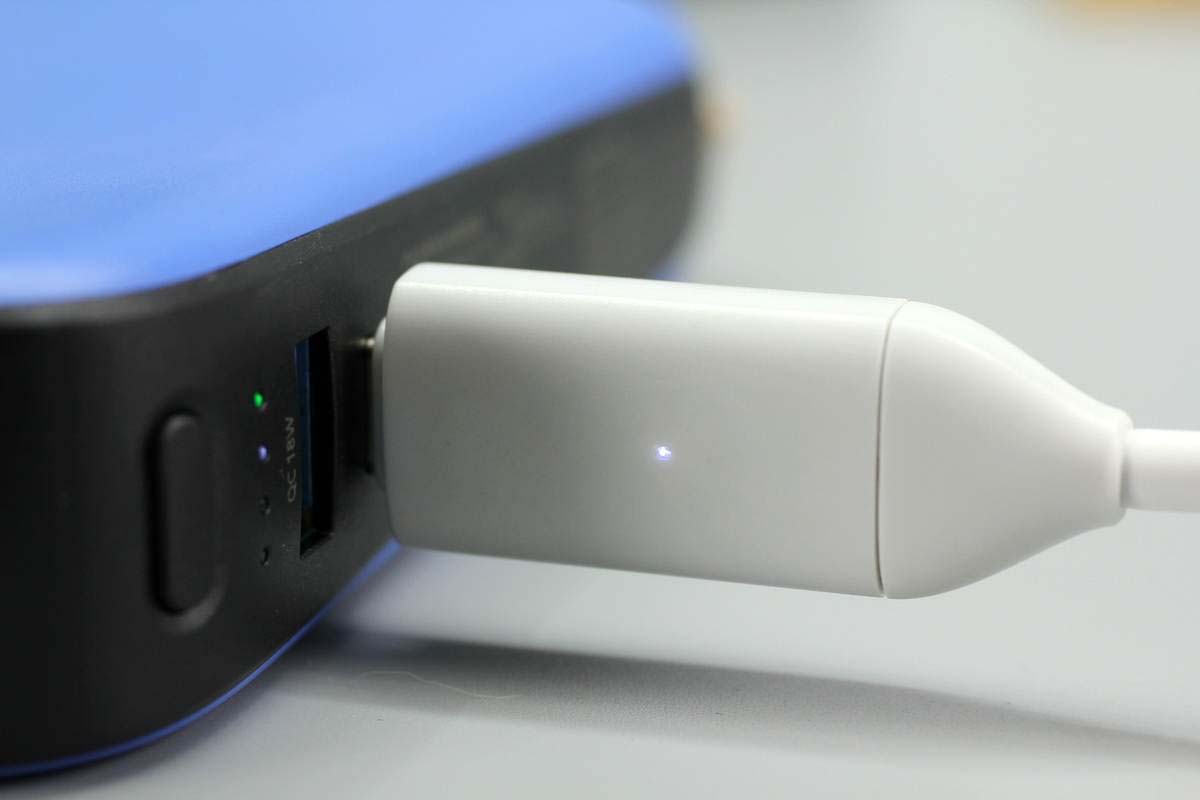

線頭上還設有LED指示燈，接通電源亮白光，且亮3秒后會熄滅進入待機狀態。常亮表示在正常進行無線充電，閃爍狀態表示有異物。

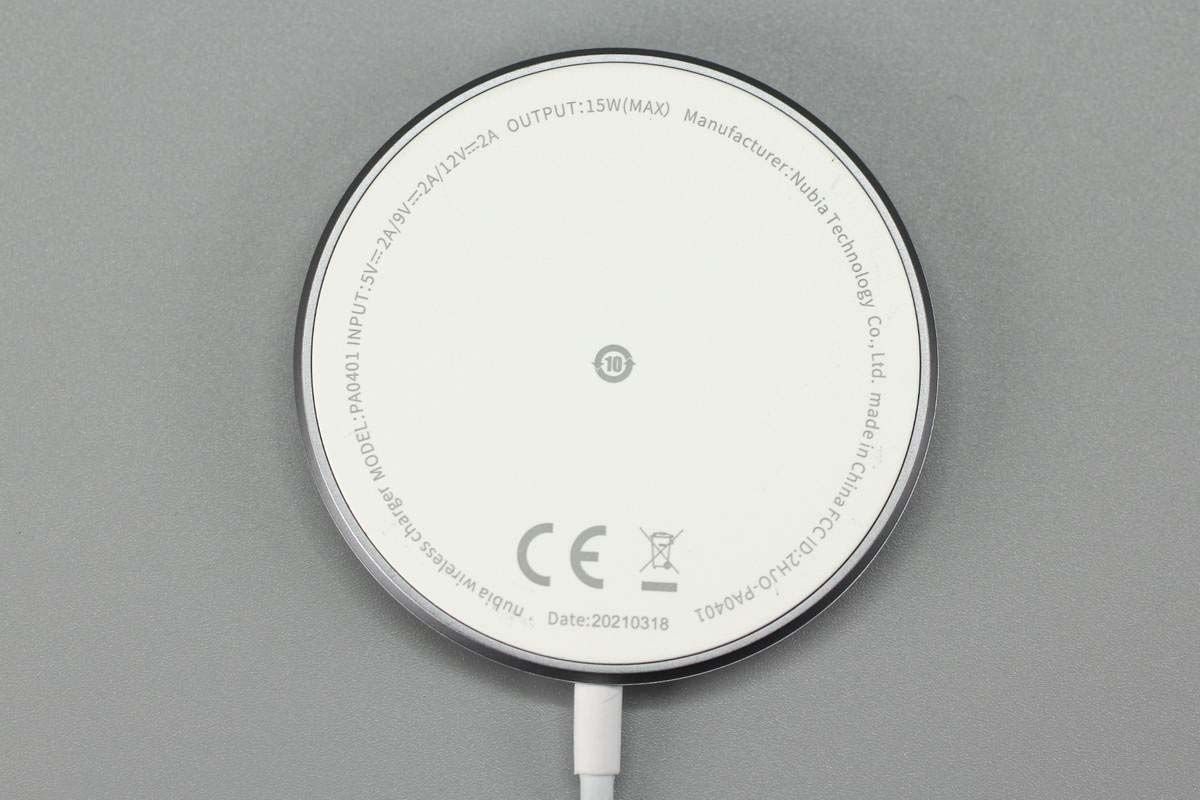

無線充頂部是白色平面塑料板，邊緣印有參數信息。背面外殼是一體曲面設計，并噴砂銀灰色涂料，產品造型很像一個小巧的“碟子”。

使用游標卡尺測得無線充機身直徑為62mm。

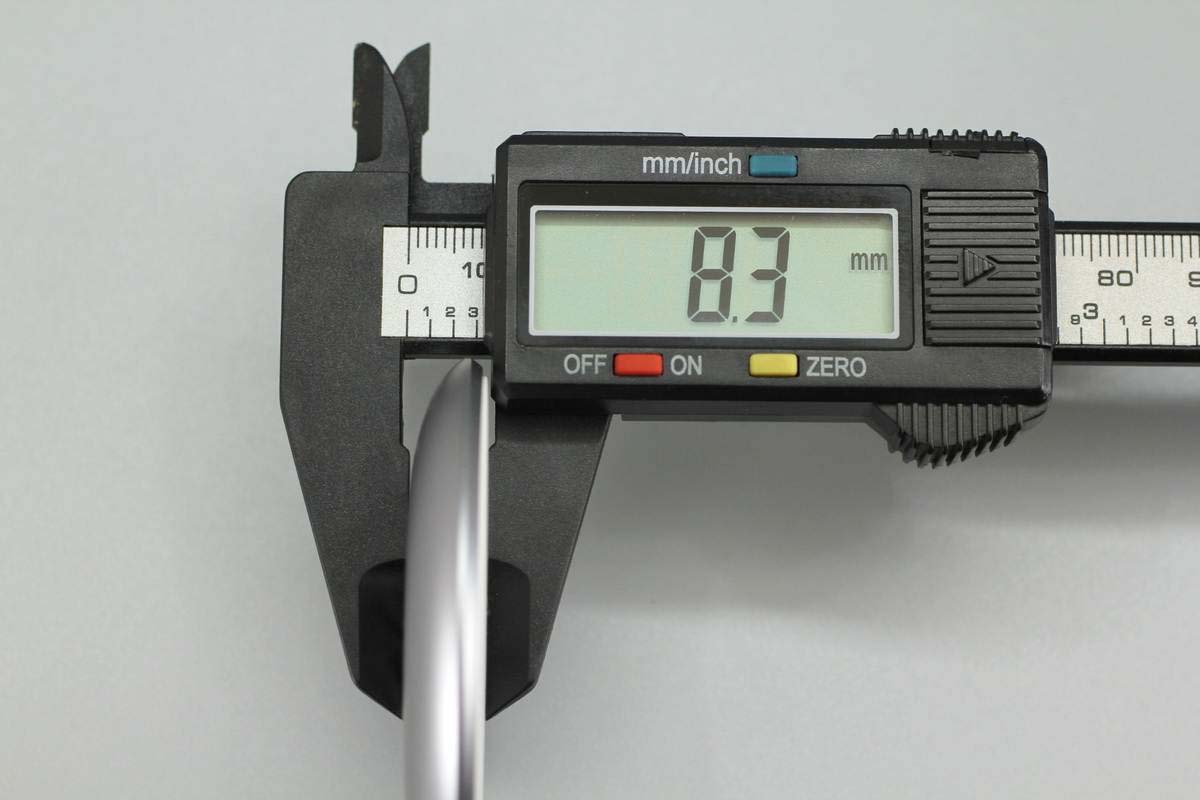

無線充厚度為8.3mm。

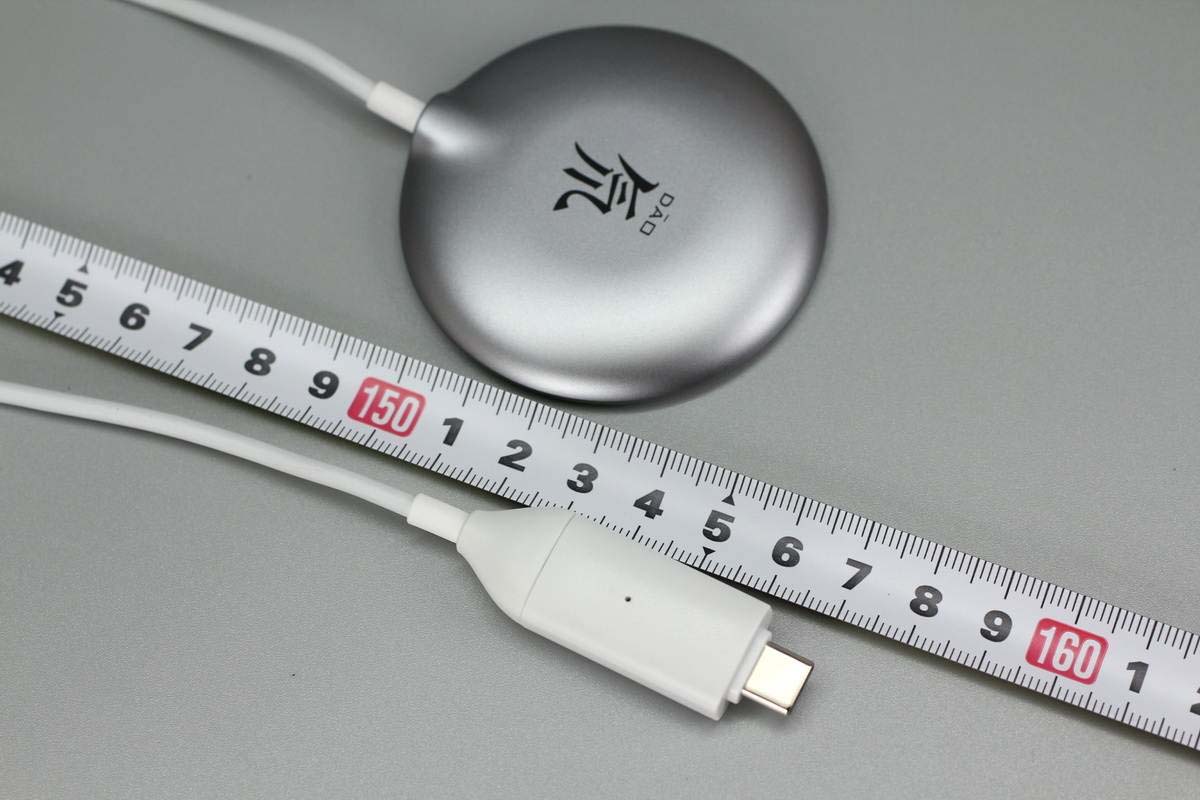

自帶線纜長約1.57米。

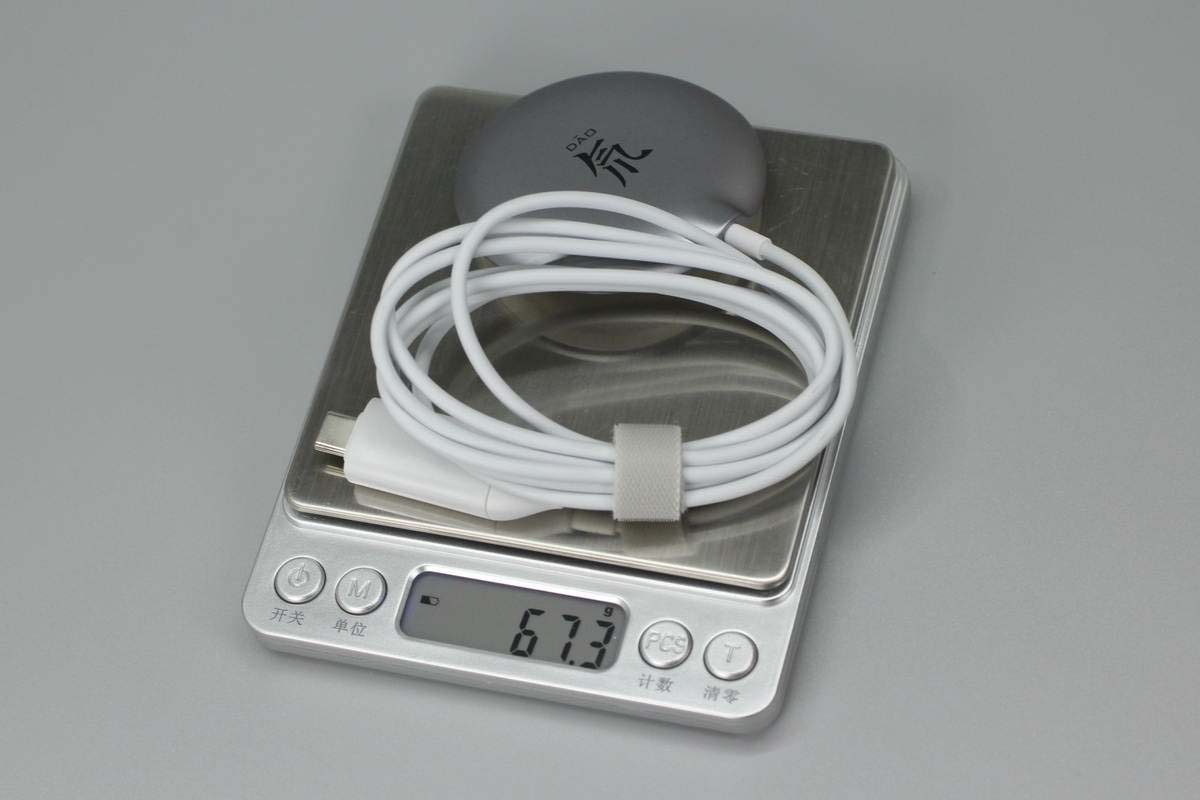

無線充帶線（含扎帶）總重量約為67g。

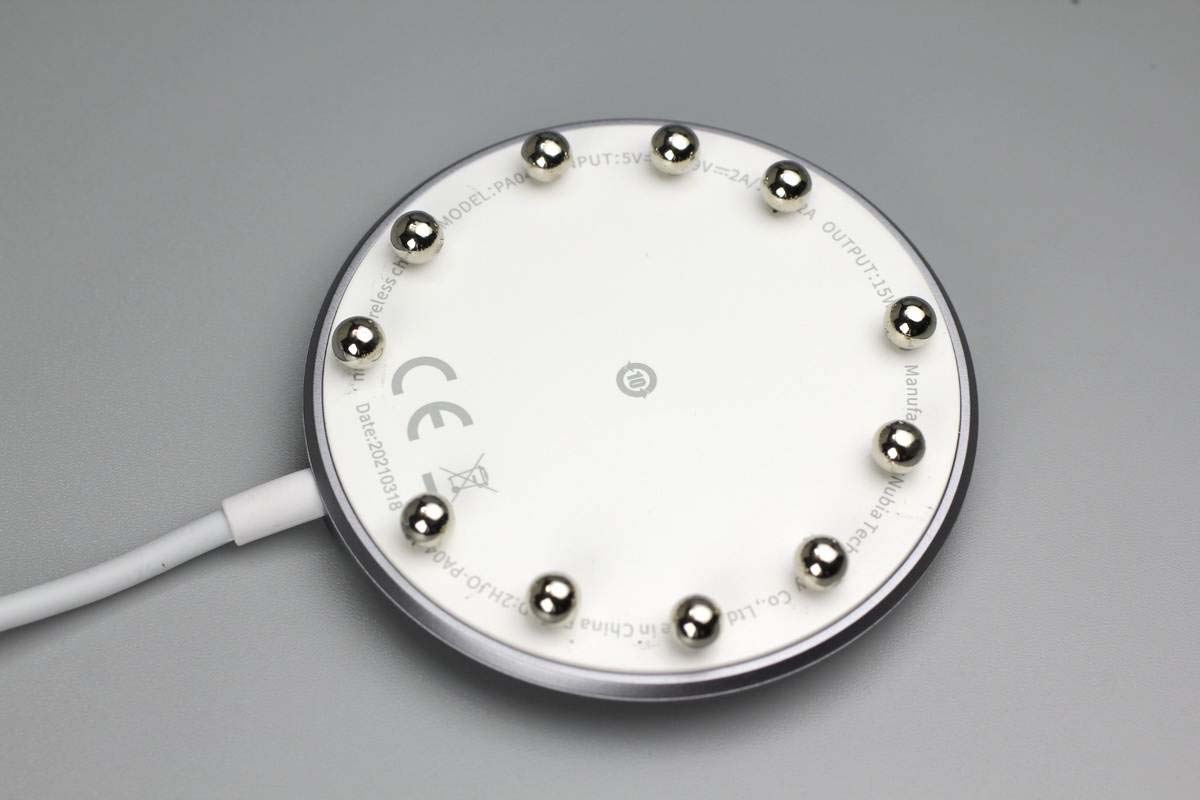

無線充內置小磁鐵，將小鋼珠放上去可牢牢吸附住。

二、努比亞無線充電器拆解

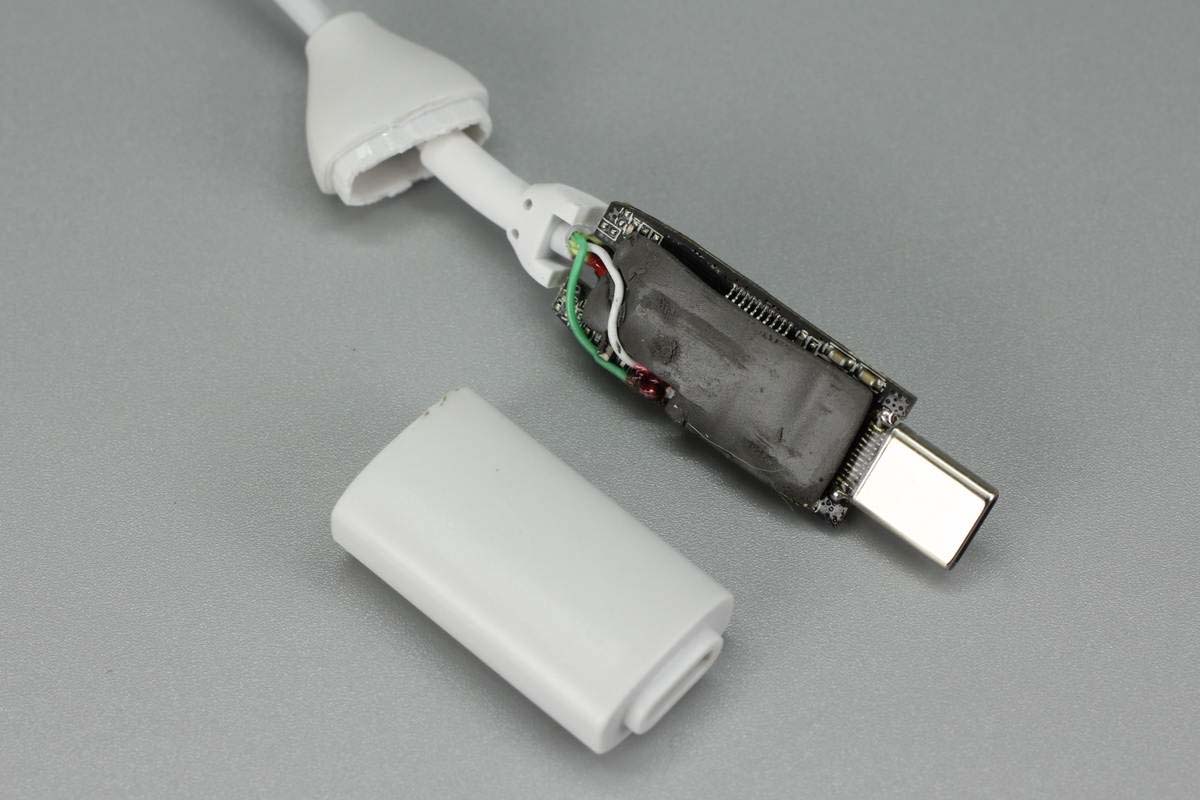

將線頭塑料殼拆開，PCB小板上貼有導熱墊和麥拉片。

另一面也貼有導熱墊。

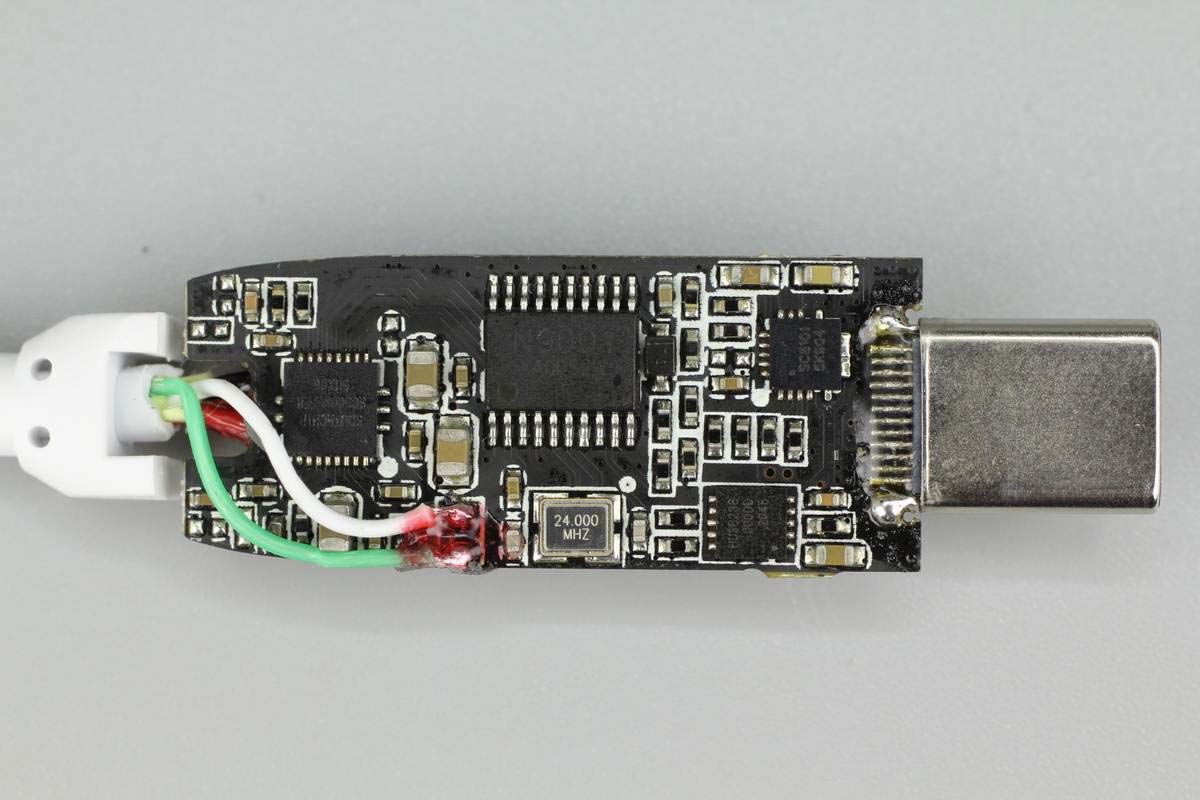

這款產品將無線充電路設計在了線頭PCB小板上，小板正面是無線充電集成功率級，降壓轉換器，無線充電主控單片機和快充取電芯片。

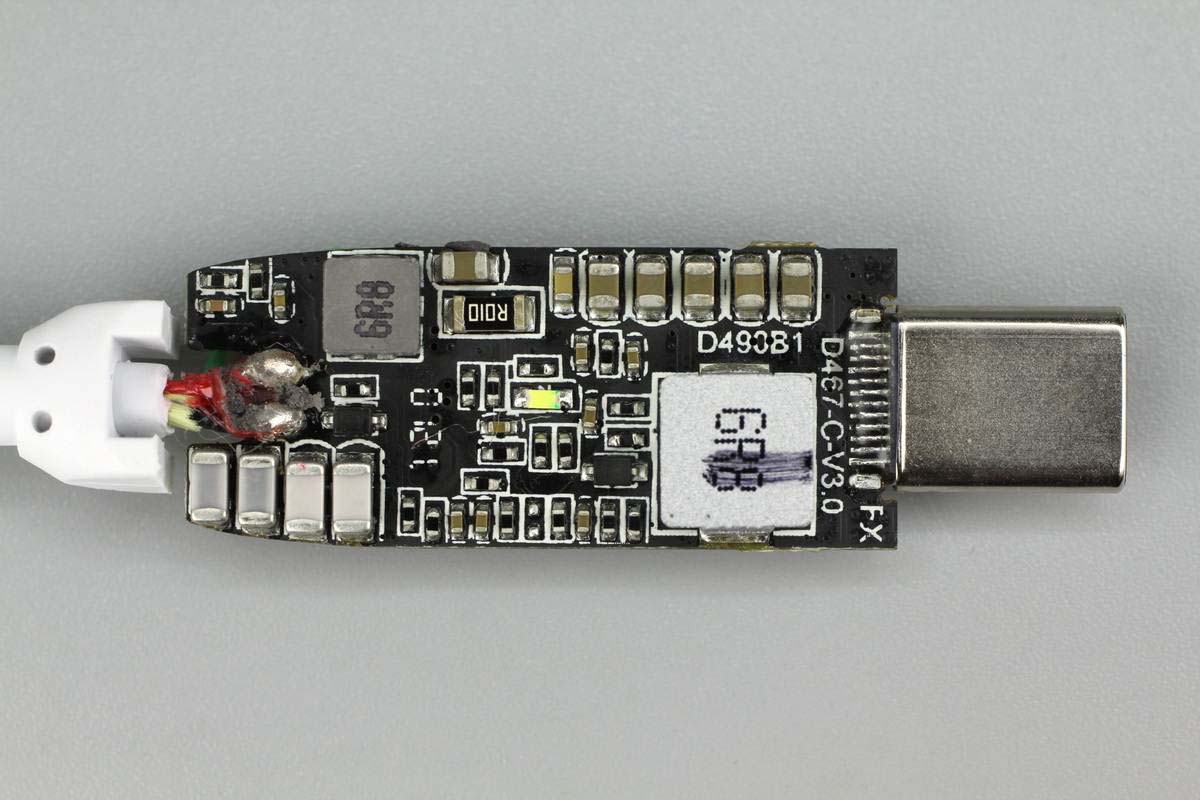

另一面設有LED指示燈、兩顆電感、NPO諧振電容。

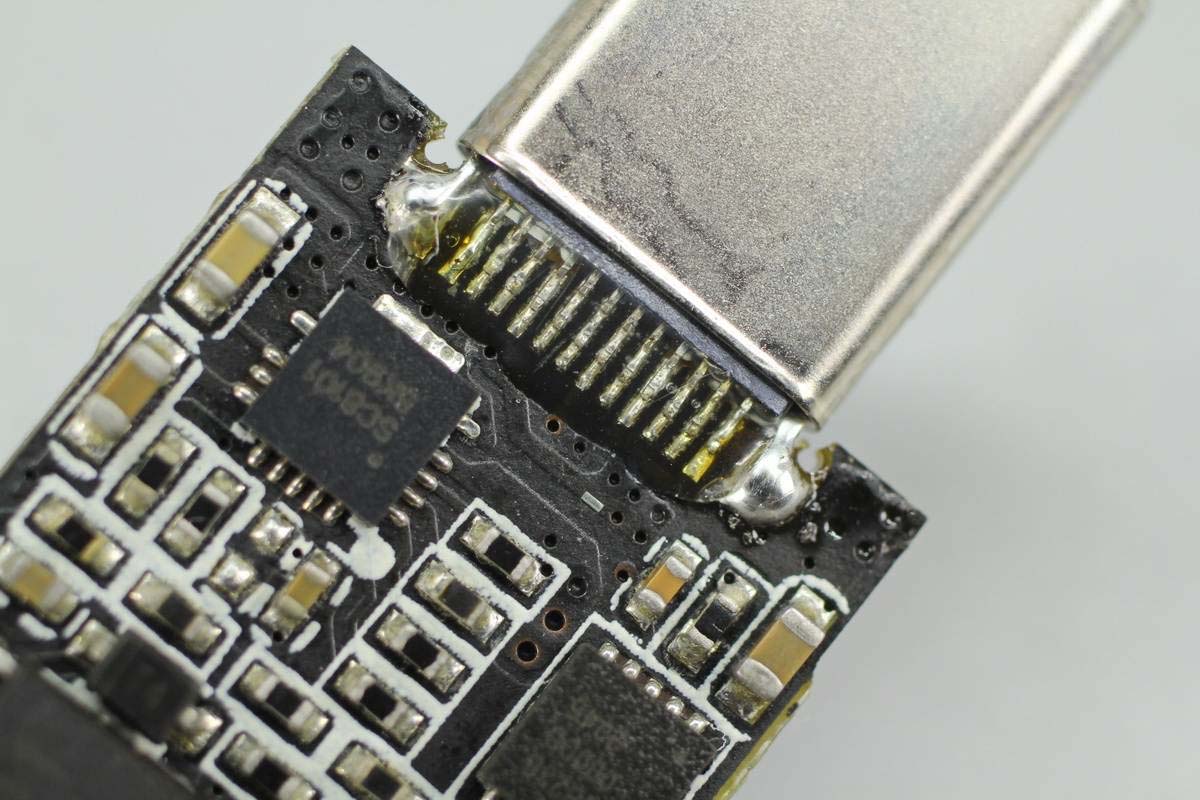

USB-C公頭焊腳涂膠加固。

USB-C口控制器采用慧能泰HUSB238，用于接口輸入電壓控制。這是一顆極簡的USB PD?Sink（PD受電端芯片，也叫PD誘騙芯片）芯片，已經通過USB-IF PD3.0認證，TID 號3666。HUSB238耐壓可達30V，功耗非常低 ，使用極簡，傳輸額定功率最高可達100W；兼容PD3.0 V1.3和Type-C V1.4，還可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充電協議。

HUSB238支持3*3mm DFN-10L封裝，可以用于具有傳統桶連接器或USB micro-B電源連接器的電子設備，如無線充電器、無人機、物聯網設備、智能揚聲器、電動工具、智能家居、小家電、電子煙和其他便攜式設備。

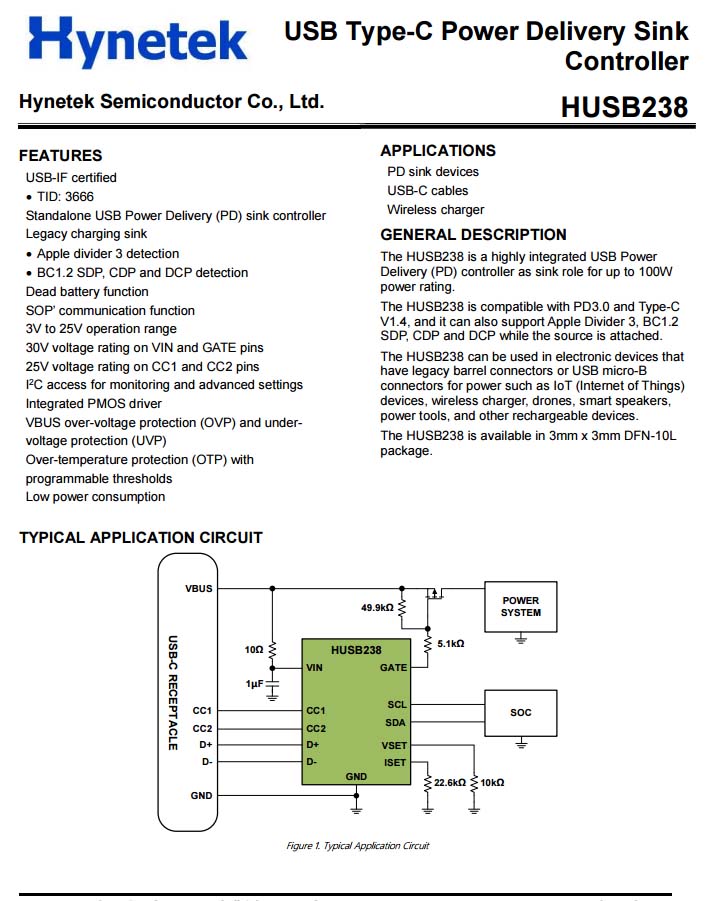

慧能泰HUSB238資料信息。

充電頭網了解到，慧能泰的PD快充協議芯片已被紫米、大麥、公牛、JSAUX、柚比等品牌的20W充電器采用，還被貝爾金、洛克、飛頻等品牌氮化鎵充電器使用過，芯片性能獲得客戶高度認可。

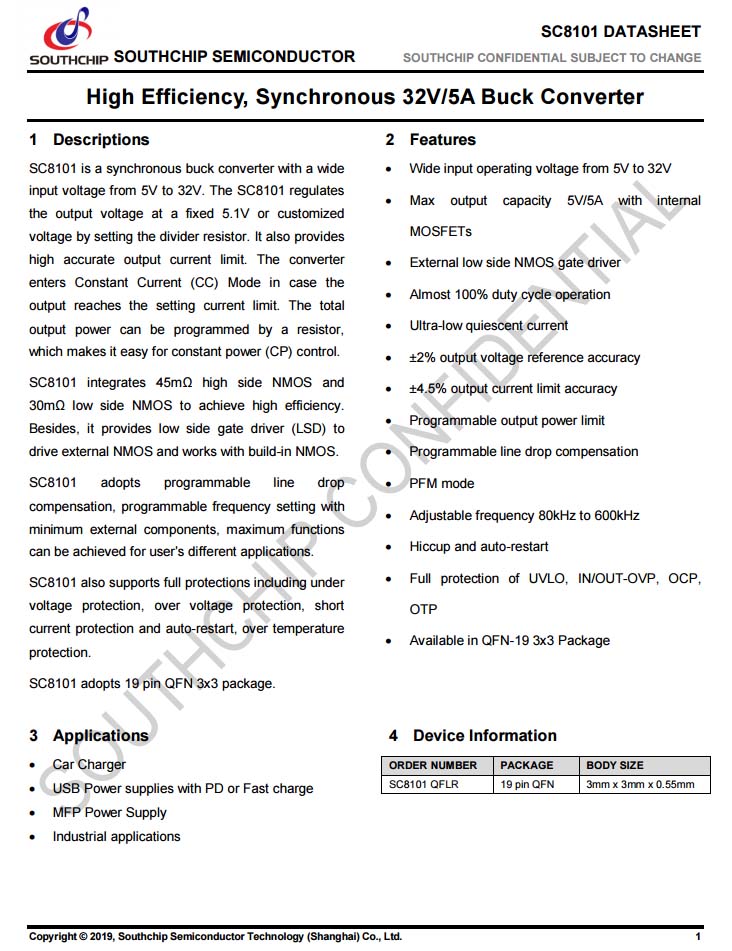

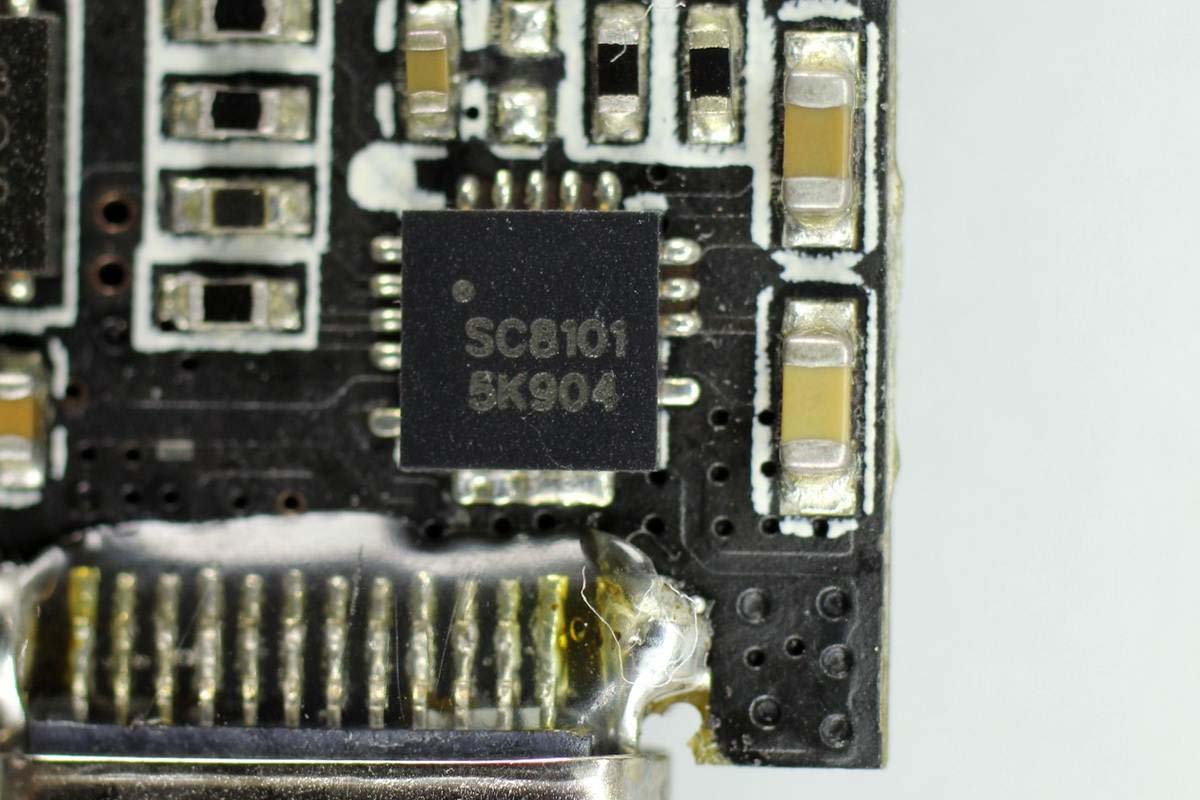

來自南芯的同步整流降壓轉換器SC8101，通過無線充電主控芯片控制，進行無線充電的定頻調壓。SC8101支持5V-32V寬范圍輸入電壓，通過設置分壓電阻器，將輸出電壓調節在固定的5.1伏或定制的電壓。

SC8101還提供高精度的輸出電流限制，當輸出達到設定電流極限時，變頻器進入恒流（CC）模式；總輸出功率可由一個電阻編程，便于恒功率控制，內置開關管可提供5V5A輸出。

南芯SC8101集成了45mΩ高邊NMOS和30mΩ低邊NMOS，實現了高效率。此外還提供了低端門驅動程序（LSD）來驅動外部NMOS，并與內置NMOS一起工作；采用可編程線損補償，可編程頻率設置，外部元件最少，可為用戶的不同應用實現最大功能；采用3x3x0.55mmQFN封裝，超薄超小可以放置在空間狹小的設備內部。

充電頭網了解到，南芯SC8101此前已被安克磁吸式雙項無線充電器、華為P40手機保護殼、小米二合一充電器采用，此外，南芯的快充芯片被廣泛應用于移動電源、充電器、車充等領域，并獲得數十款產品采用。

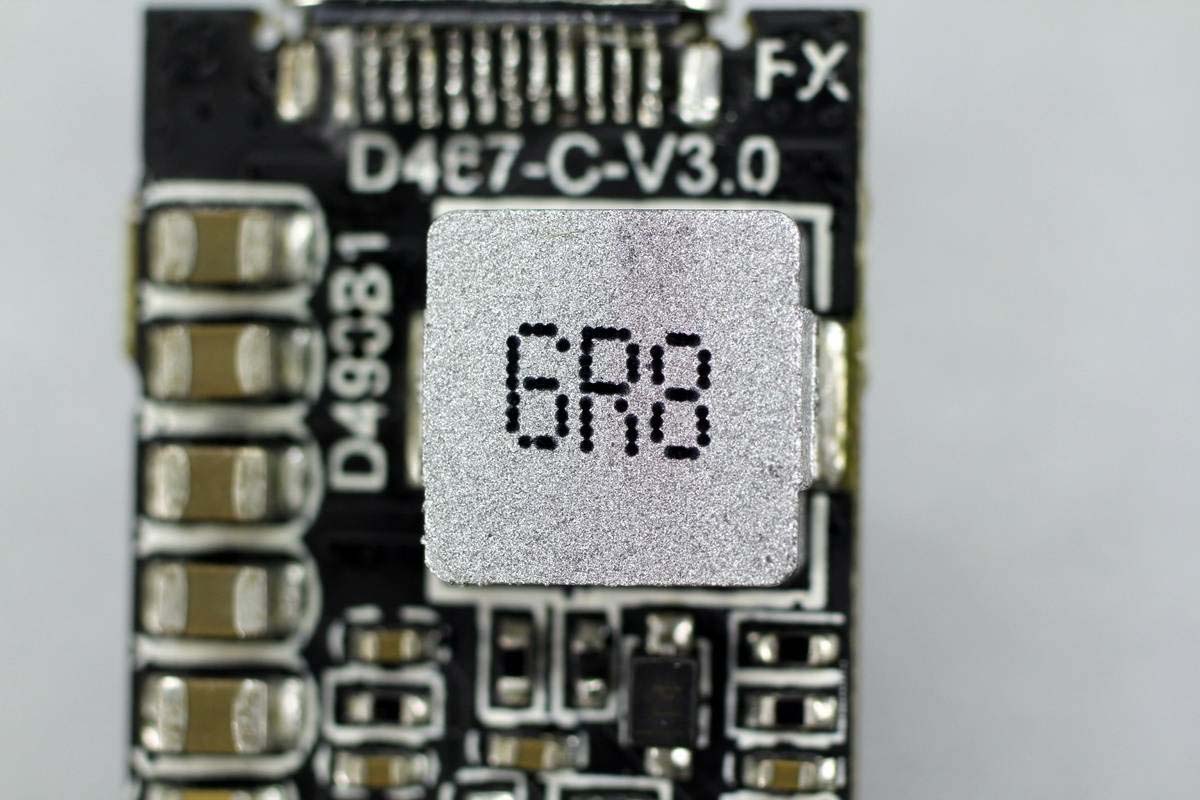

6R8電感特寫，配合南芯SC8101進行降壓。

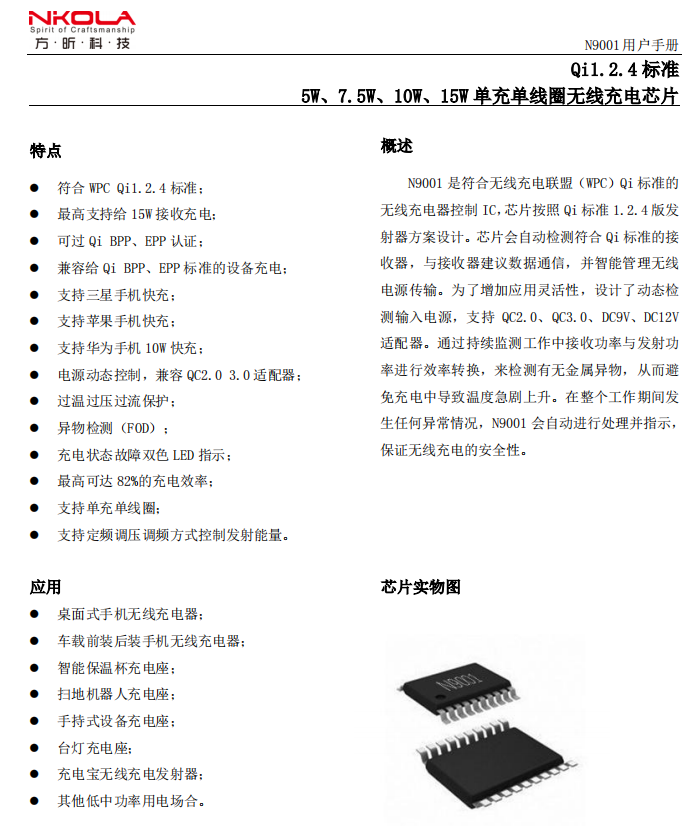

無線充電主控芯片采用方昕科技N9001，其按照Qi標準1.2.4版發射器方案設計，會自動檢測符合Qi標準的接收器，與接收器建議數據通信，并智能管理無線電源傳輸。為了增加應用靈活性，設計了動態檢測輸入電源，支持QC2.0/3.0、DC9V、DC12V適配器。

通過持續監測工作中接收功率與發射功率進行效率轉換，來檢測有無金屬異物，從而避免充電中導致溫度急劇上升。在整個工作期間發生任何異常情況，N9001會自動進行處理并指示， 保證無線充電的安全性。

方昕科技N9001資料信息。

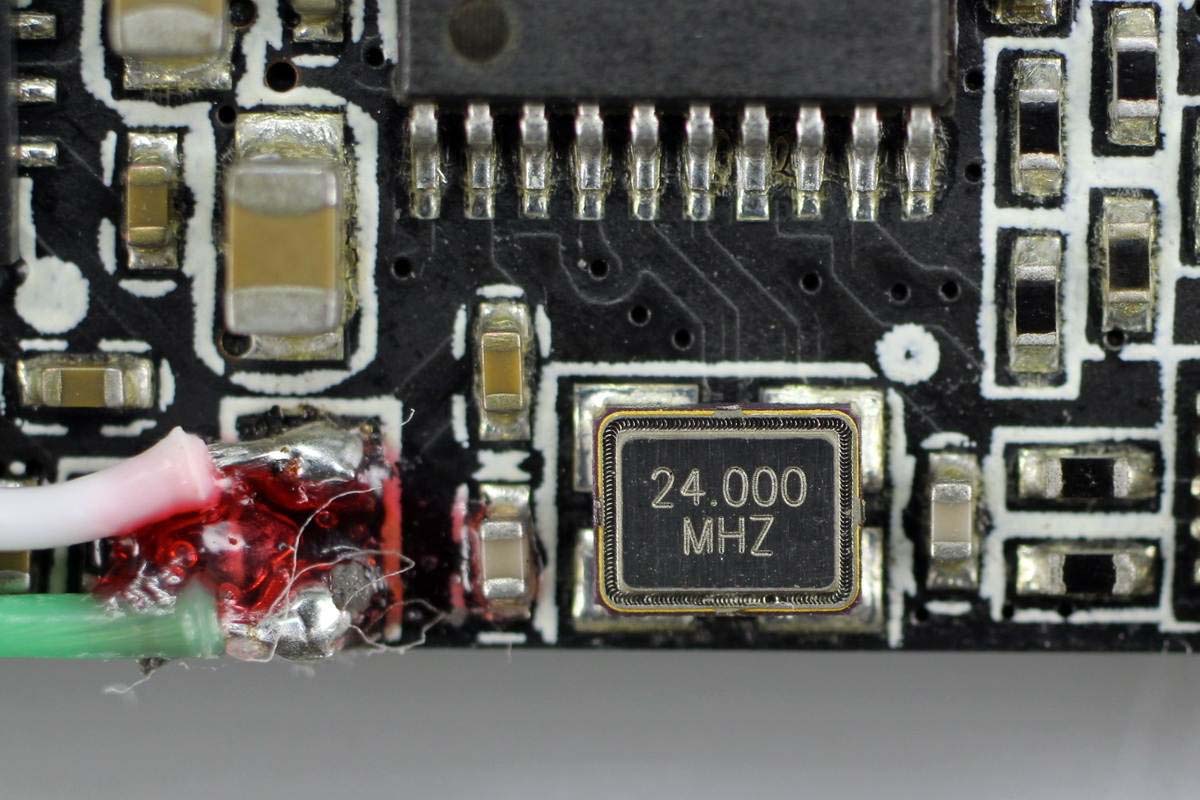

24.000MHz無源晶振特寫，為主控芯片提供時鐘。

無線充集成功率級芯片采用南芯SC5003。這是一個高度集成的無線功率發射器模擬前端，它包含實現WPC兼容無線充電器所需的所有模擬組件，集成了全橋式功率驅動器MOSFETs、電流檢測放大器、自舉電路、通信解調器和保護電路。

南芯SC5003支持1-20V的全橋工作電壓，4-20V的供電電壓，內部集成四個低導阻MOS管，并集成驅動器和自舉電路，可提供20W輸出功率。內部集成電壓電流解調和高精度電流傳感，集成開關降壓，輸出5V200mA，可為控制器等提供供電。采用4*4mmQFN封裝，節省占板面積。

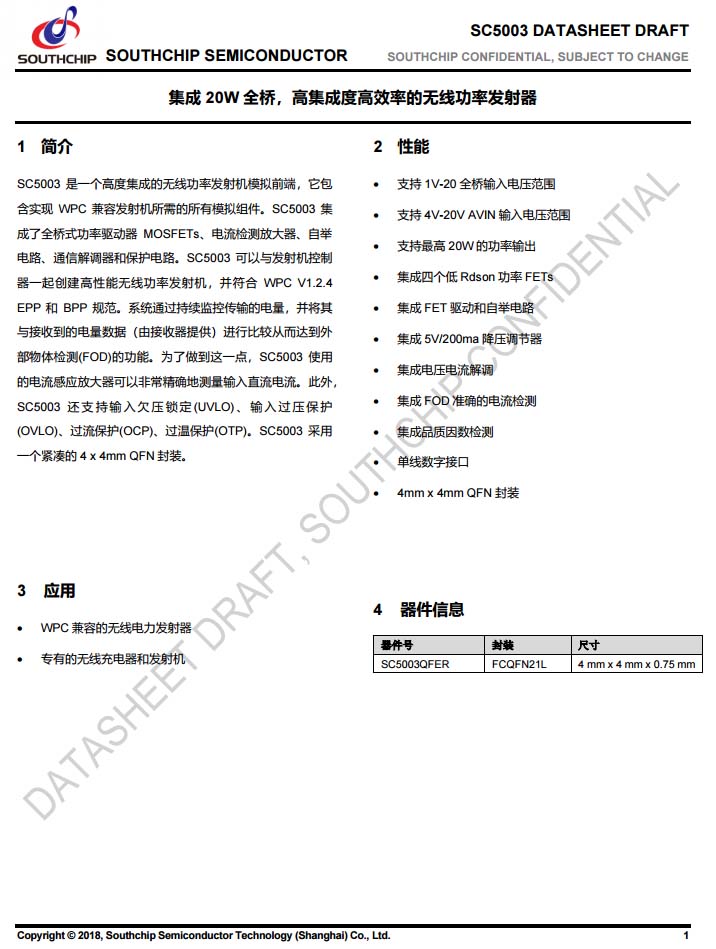

另一顆6R8電感特寫，用于降壓為無線充控制器供電。

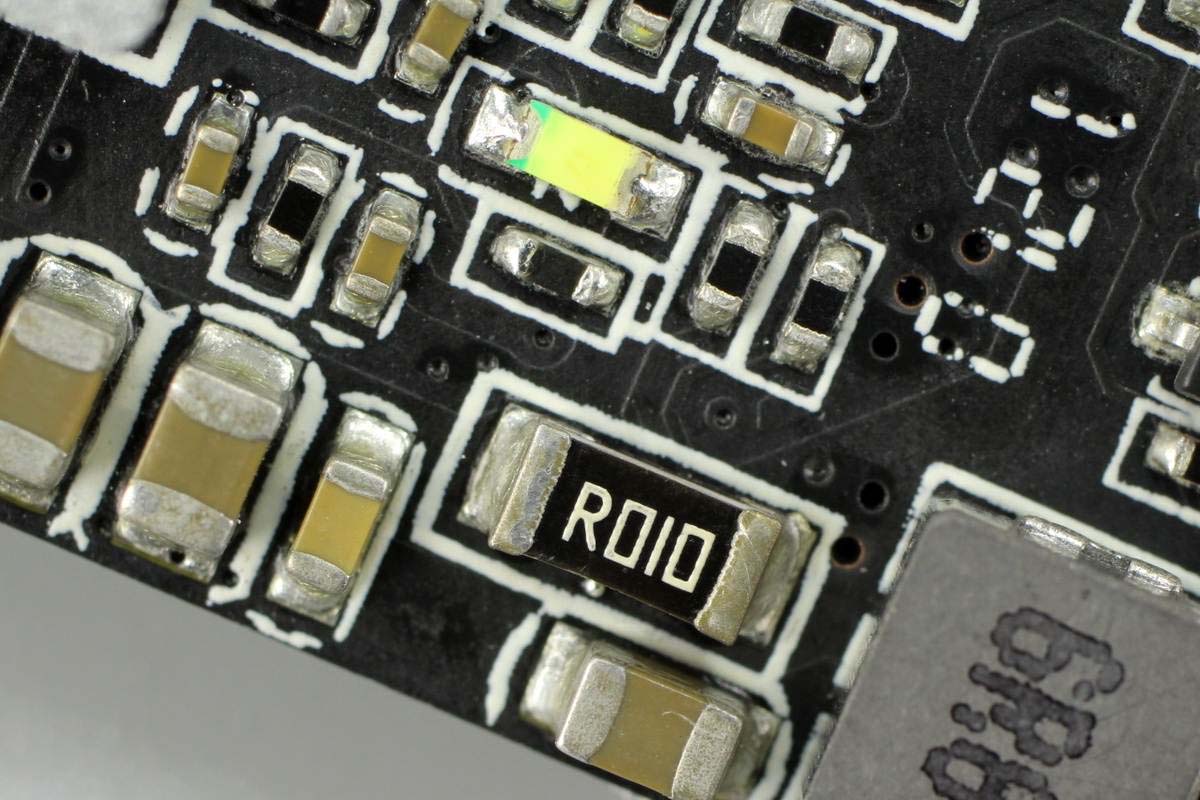

電感旁邊是一顆10mΩ檢流電阻和LED指示燈。

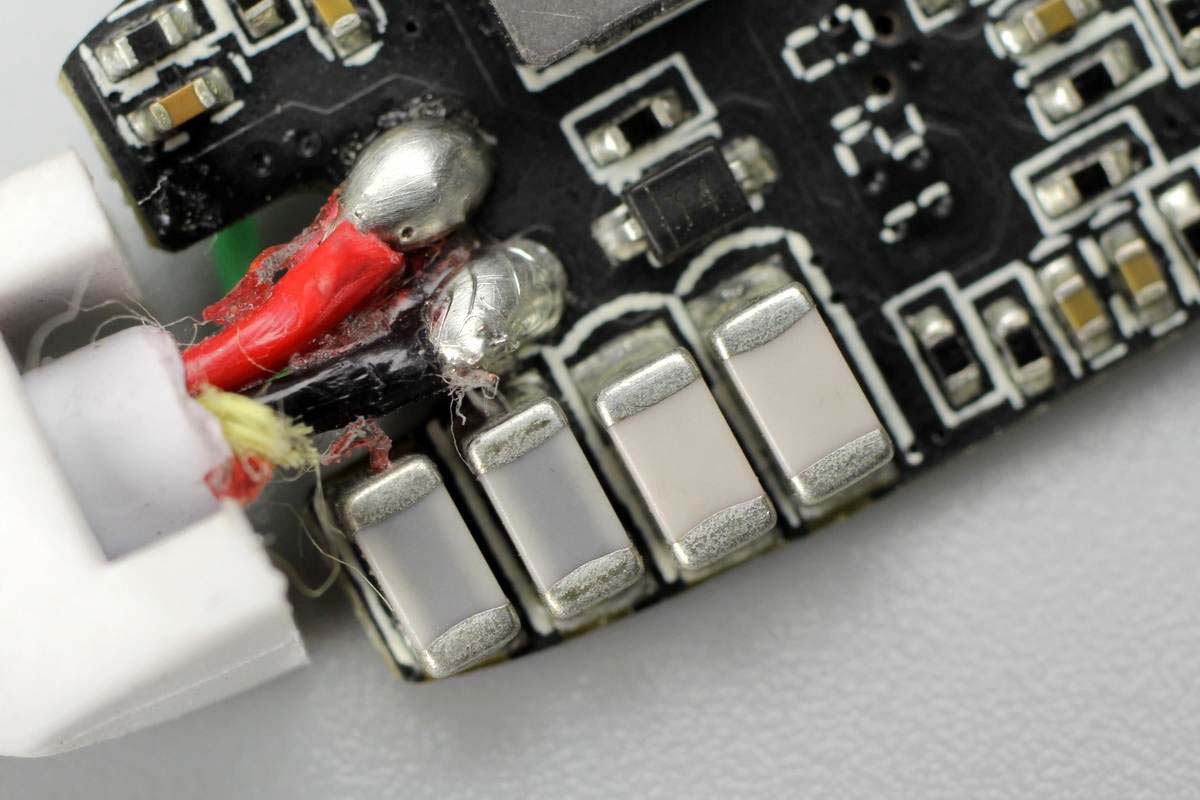

四顆NPO諧振電容并聯。

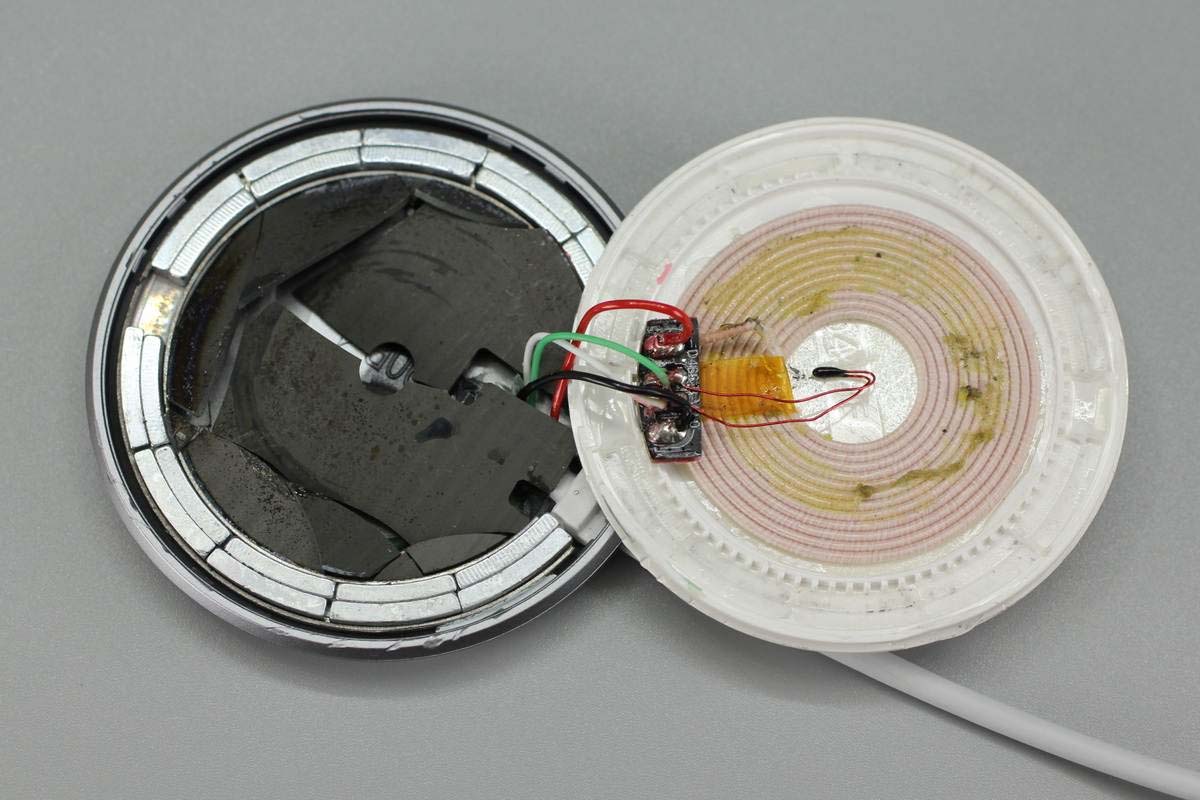

無線充電板拆開，輸入線纜線芯以及無線充電線圈焊接在轉接小板兩面。

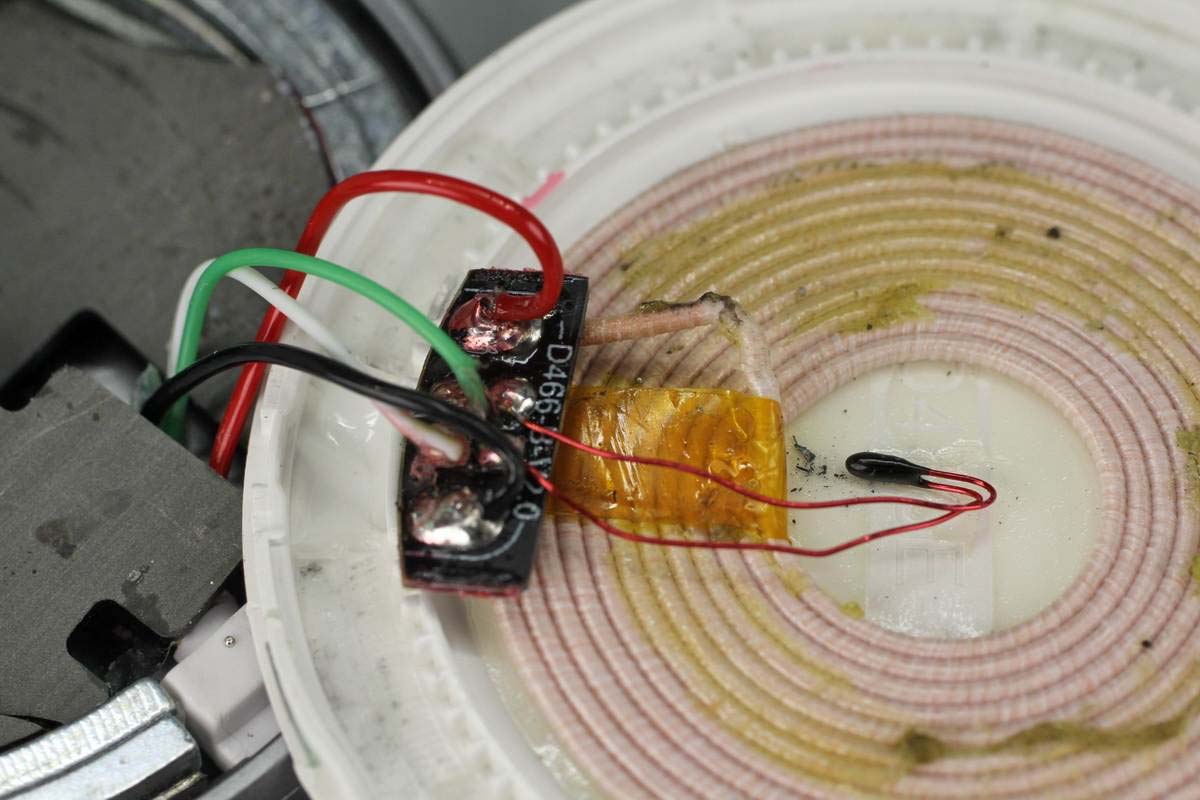

線芯焊接牢固，線圈配有熱敏電阻進行溫度監控。

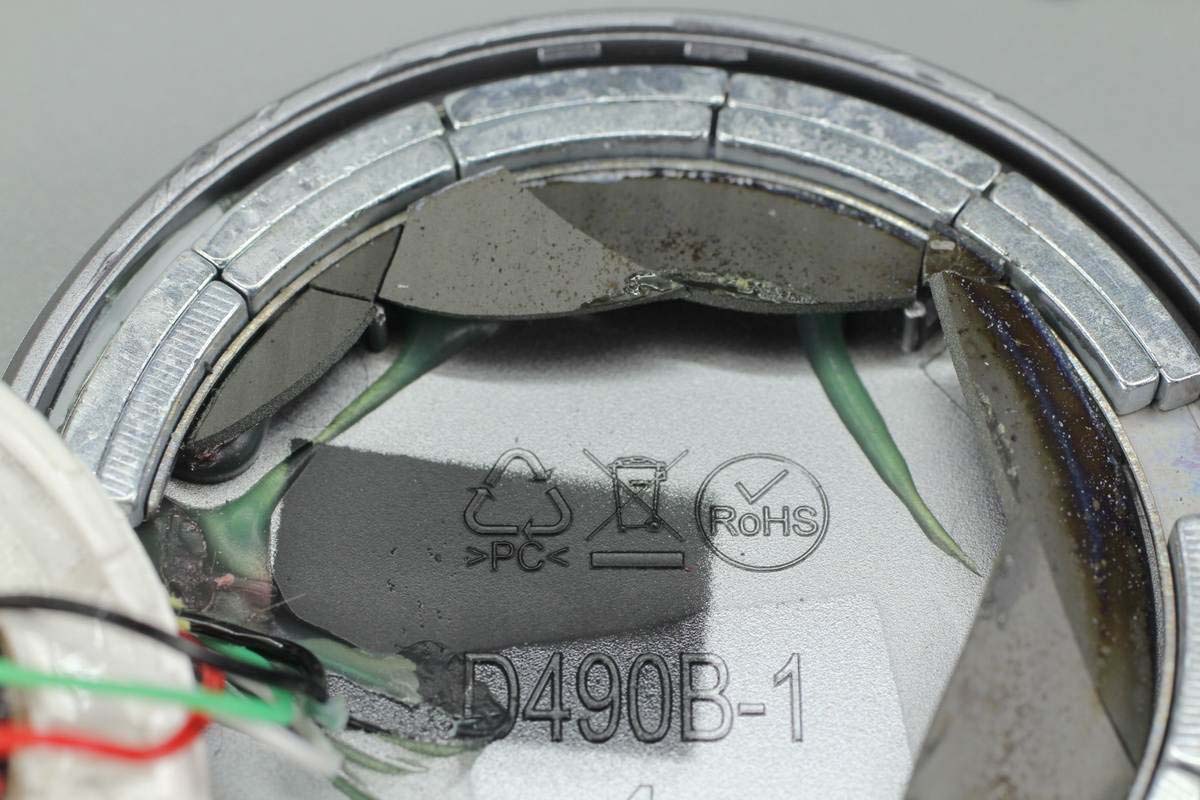

底部外殼采用PC阻燃材質，通過了RoHS認證。

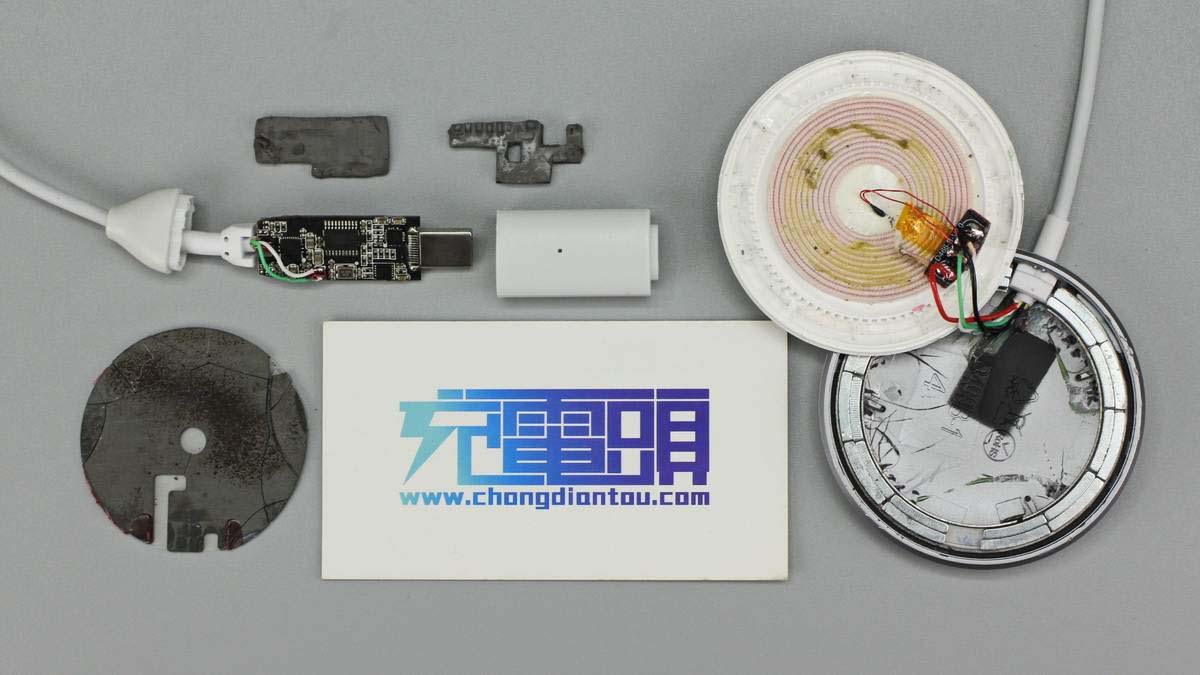

全部拆解完畢，來張全家福。

充電頭網拆解總結

努比亞這款15W氘鋒無線充電器自帶USB-C輸入線纜，可適配各種PD快充充電器使用。USB-C線頭比起常規的要大一些，充電頭網通過拆解發現線頭內部確實“別有洞天”，集成了輸入電壓控制和無線充電路。

端口輸入控制器采用慧能泰HUSB238，另外還采用了南芯同步整流降壓轉換器SC8101和無線充功率級芯片SC5003，小板上貼有導熱墊幫助散熱。充電板打開，內部有熱敏電阻對無線充電線圈進行溫度監控，設計新穎。
