在各大品牌旗艦手機中，黑鯊游戲手機專為游戲而生，高配置帶來的高功耗高發熱問題黑鯊一直很重視。早在去年推出黑鯊游戲手機3時，就專為手機設計了一款冰封散熱背夾Pro BR20。如今黑鯊4系列旗艦在今年3月底推出，而且搭載的驍龍888處理器，為了應對這款更加強悍的新機發熱問題，黑鯊推出了第二代冰封散熱背夾2 Pro。

黑鯊冰封散熱背夾2 Pro延續炫酷的鎧甲風設計，此外也保留了絢麗的RGB燈功能，使用起來儀式感滿滿。而二代背夾最大的一個新點是配備了溫度顯示屏，可實時顯示使用時接觸面的溫度變化情況，降溫感覺得到，更看得到。下面充電頭網就對這款產品進行詳細拆解，看看內部又有哪些變化。

一、黑鯊冰封散熱背夾2 Pro外觀

包裝盒為黑色，正面中心印有背夾外觀圖、左上角是綠色的黑鯊品牌logo，在黑色襯托下非常吸睛，左下角是產品名稱。

盒子背面貼有信息貼紙，生產商南昌黑鯊科技有限公司，產品型號BR30-BS，生產日期2021年4月。

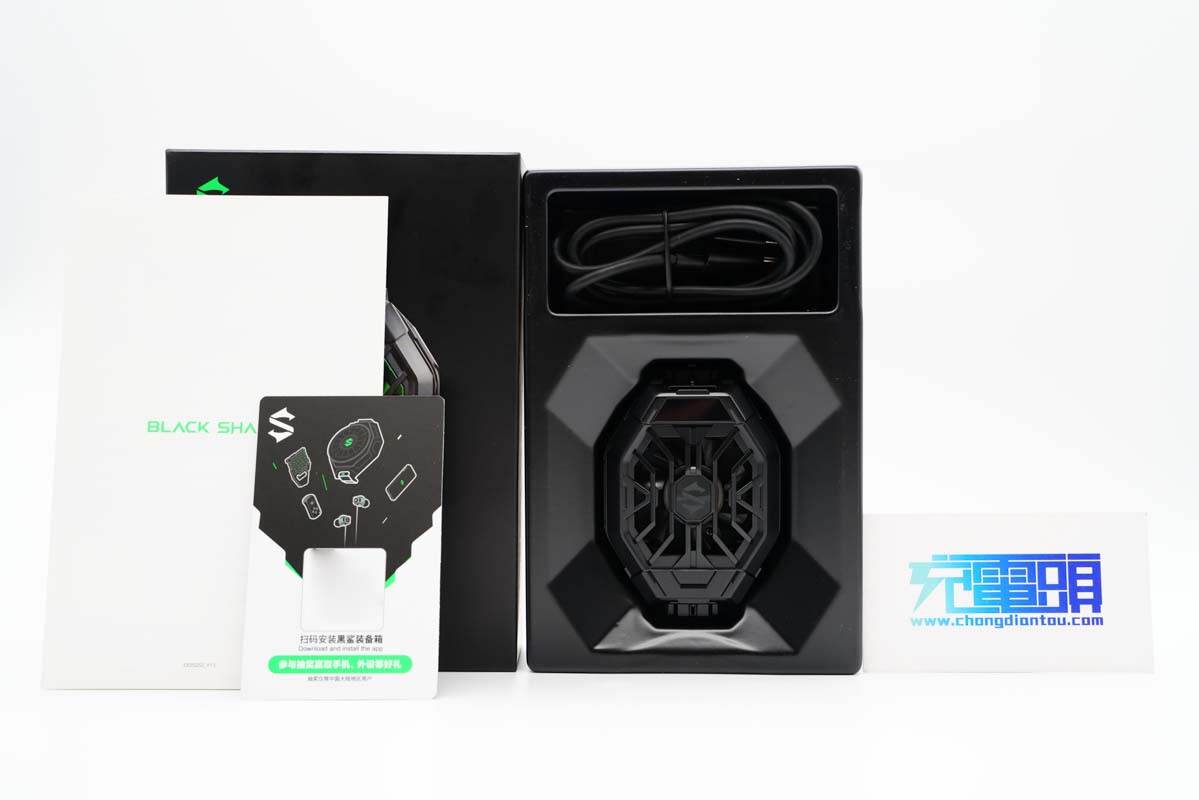

黑鯊散熱背夾和數據線分別放置在塑料盒的兩個凹槽里，此外還有說明書等。

背夾還附帶有兩副不同尺寸的硅膠抓手，適用更多造型設備。

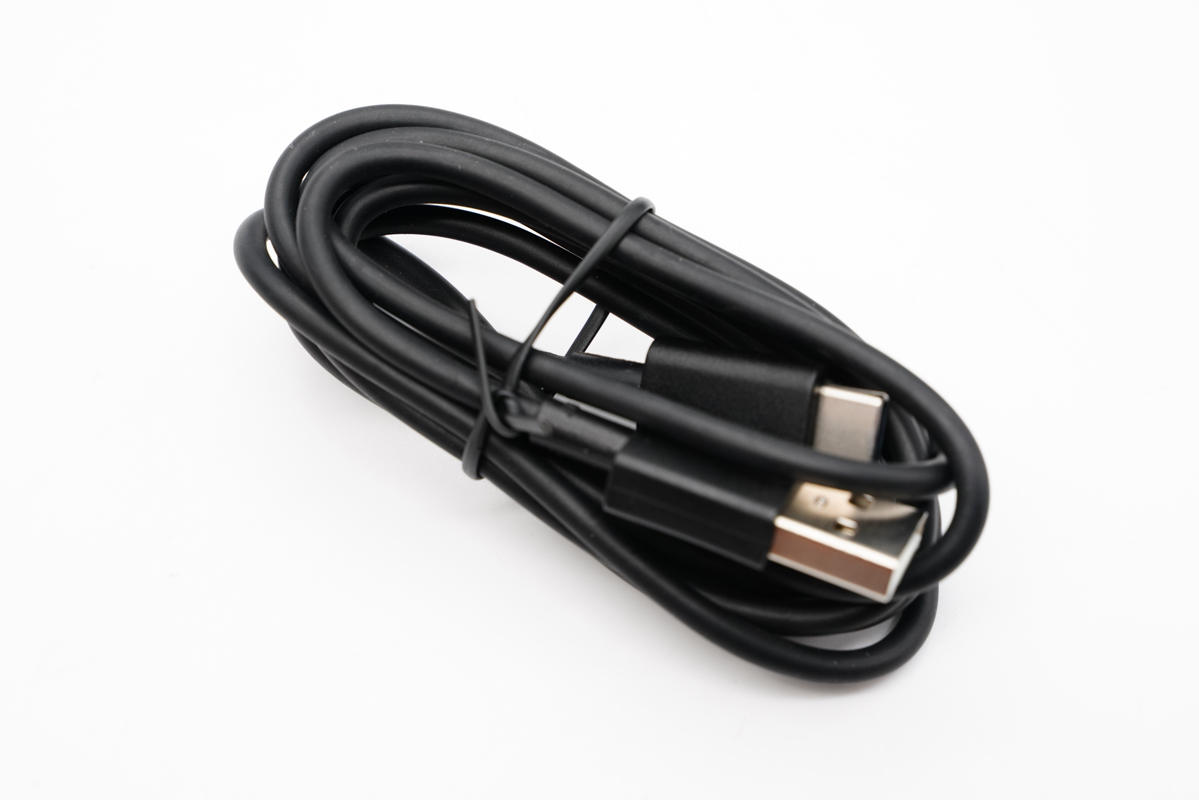

線纜是USB-A to USB-C線。

長度約為1.55米，滿足絕大多數使用場景。

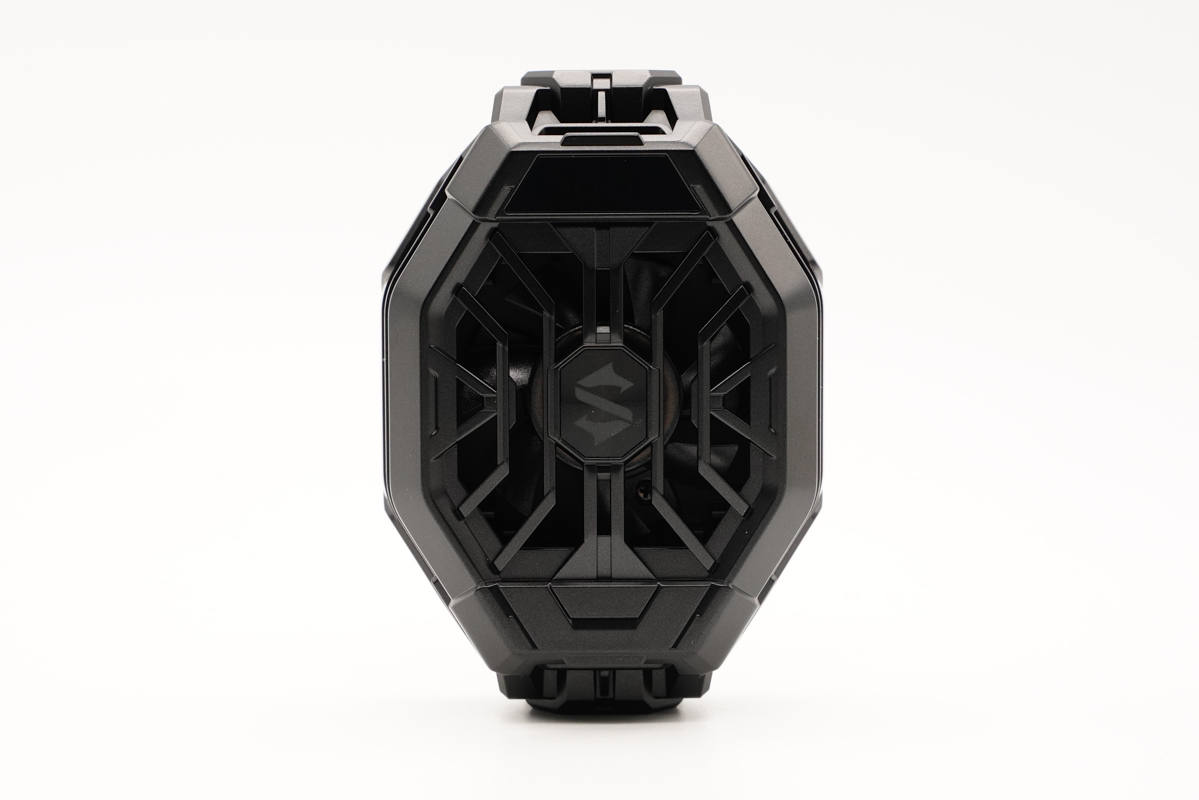

黑鯊這款2代冰封散熱背夾Pro采用PC阻燃材質黑色外殼，延續鎧甲設計風格，依舊非常的炫酷。

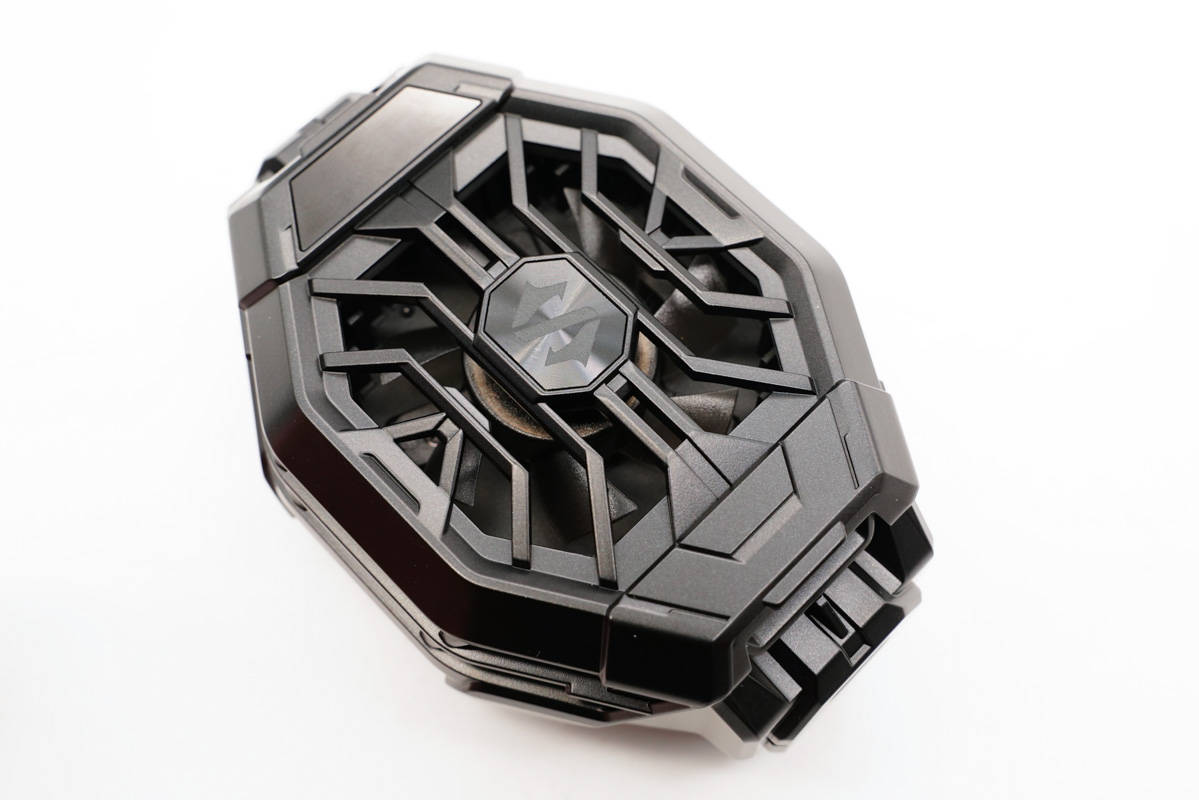

頂部配有溫度顯示屏，X造型進風天窗，中心設有“S”logo，內置7葉小風扇。

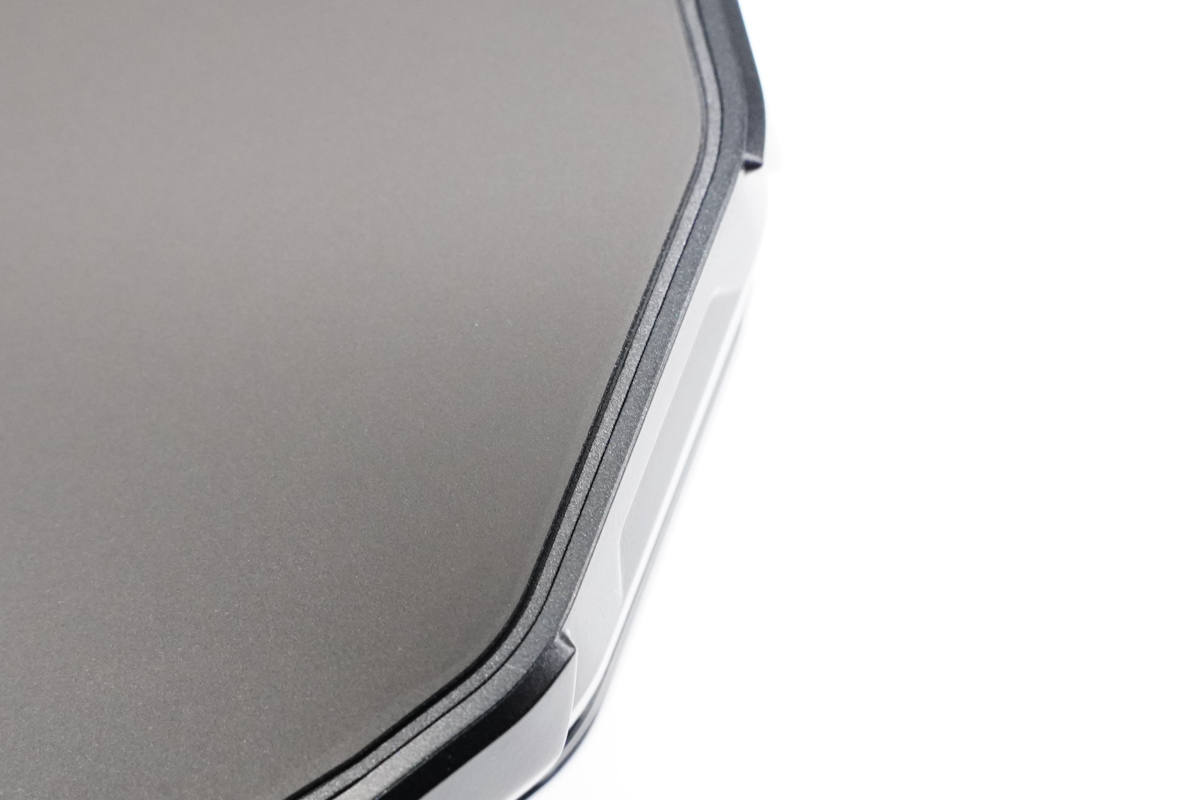

側面通風窗口設計。

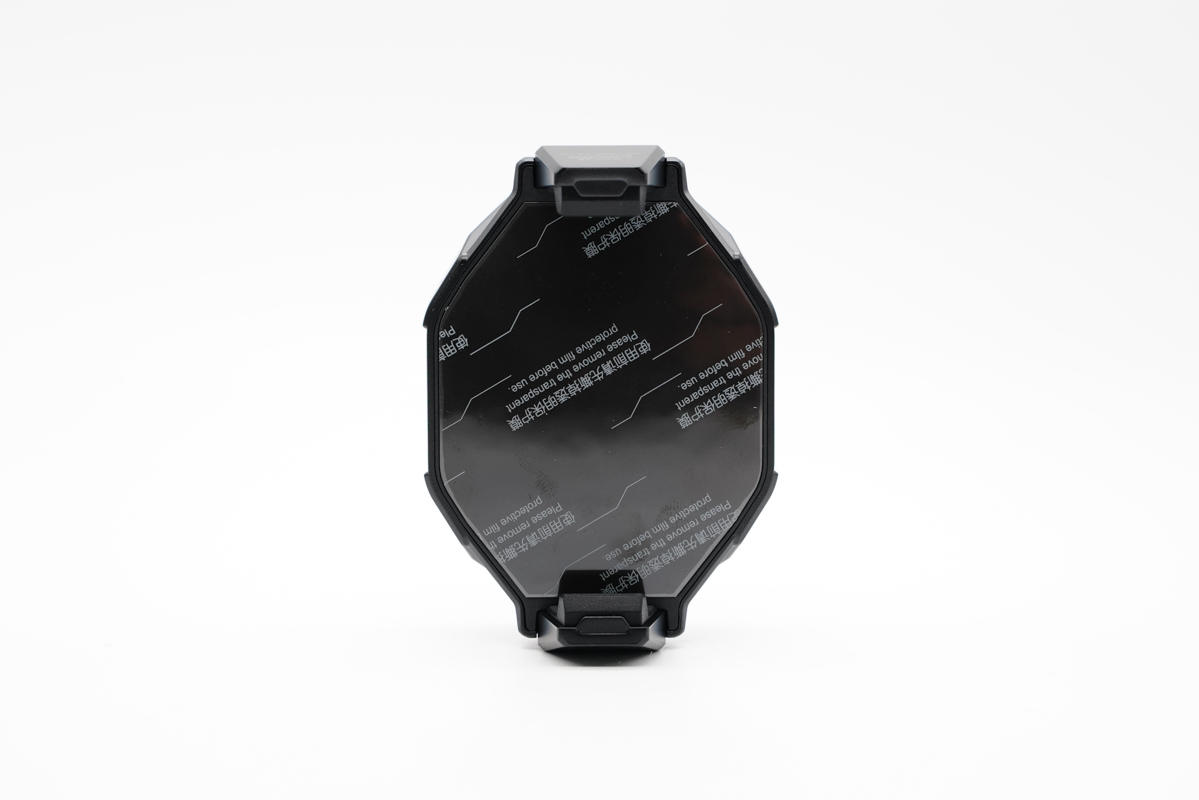

機身背面設計有導冷墊，上面貼有保護膜，并印有“使用前請先撕掉保護膜”字樣。

整個背面基本上全是導熱墊，大面積制冷有效降低手機貼合區域的溫度。

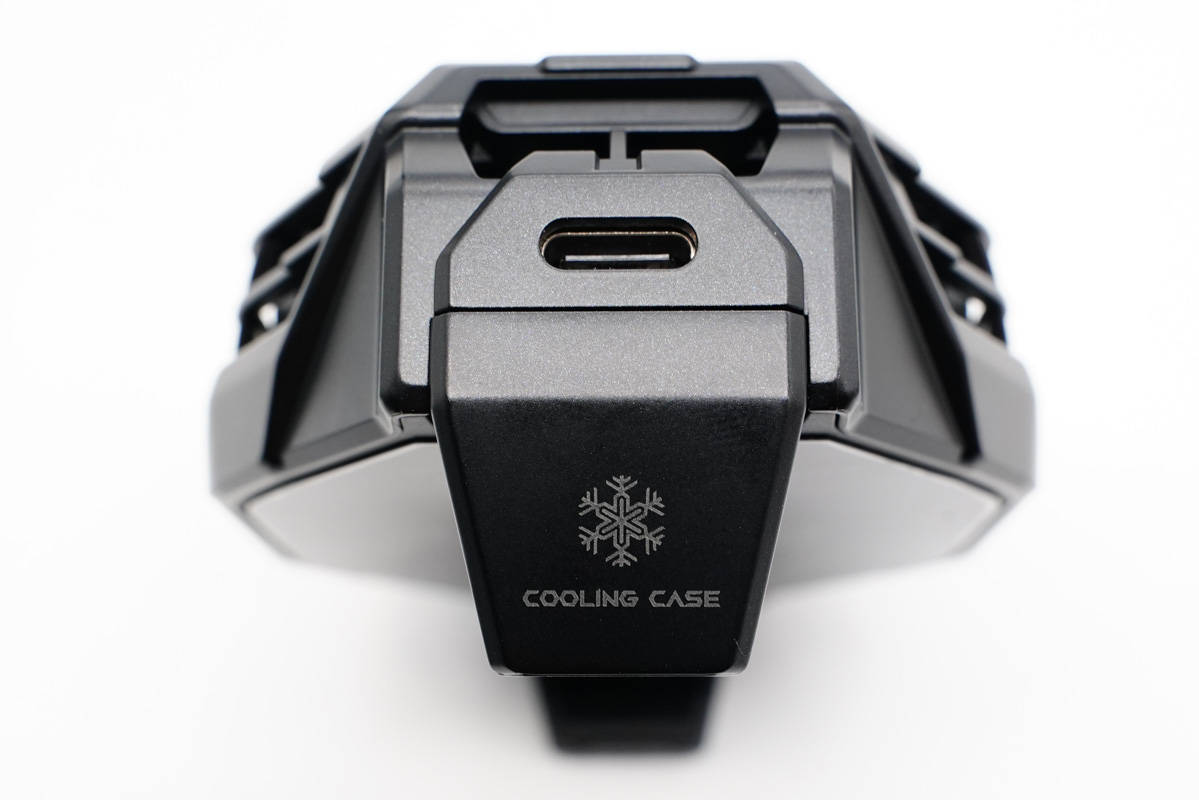

機身一端設有USB-C供電接口，夾臂上印有雪花圖案。

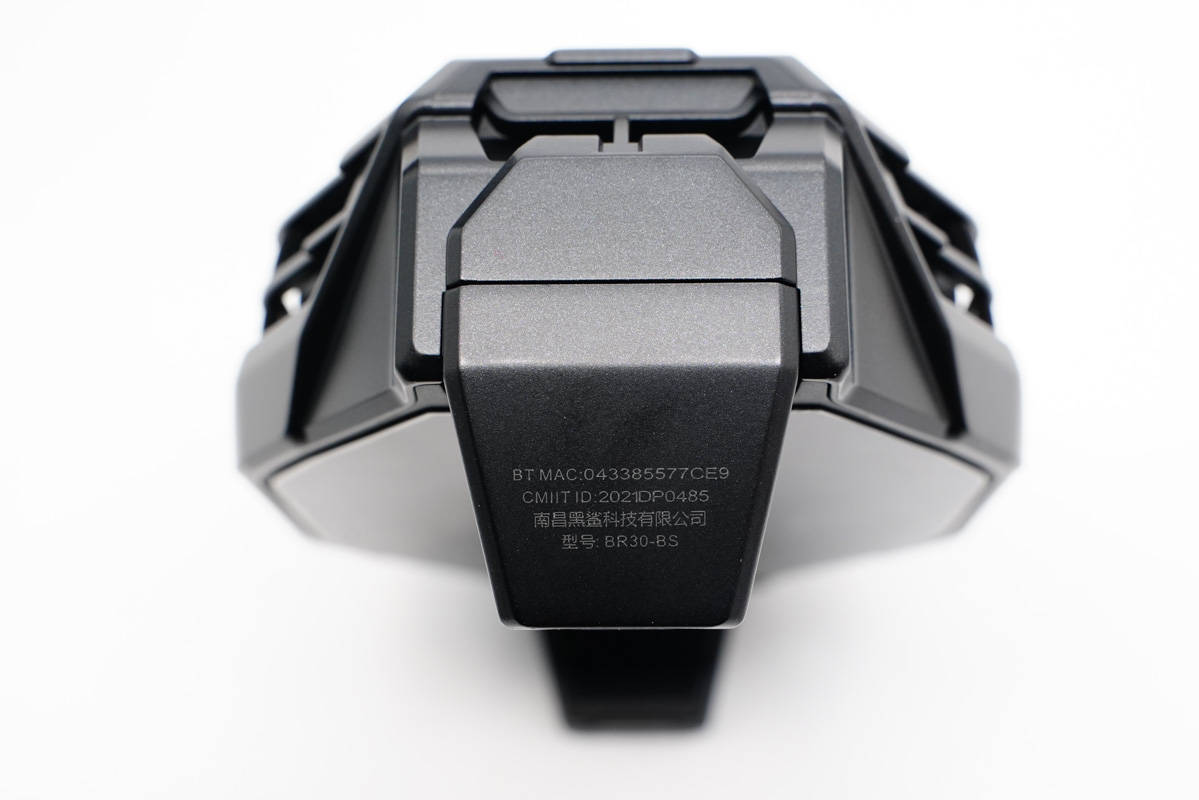

另一端夾臂上印有產品公司名、型號等信息。

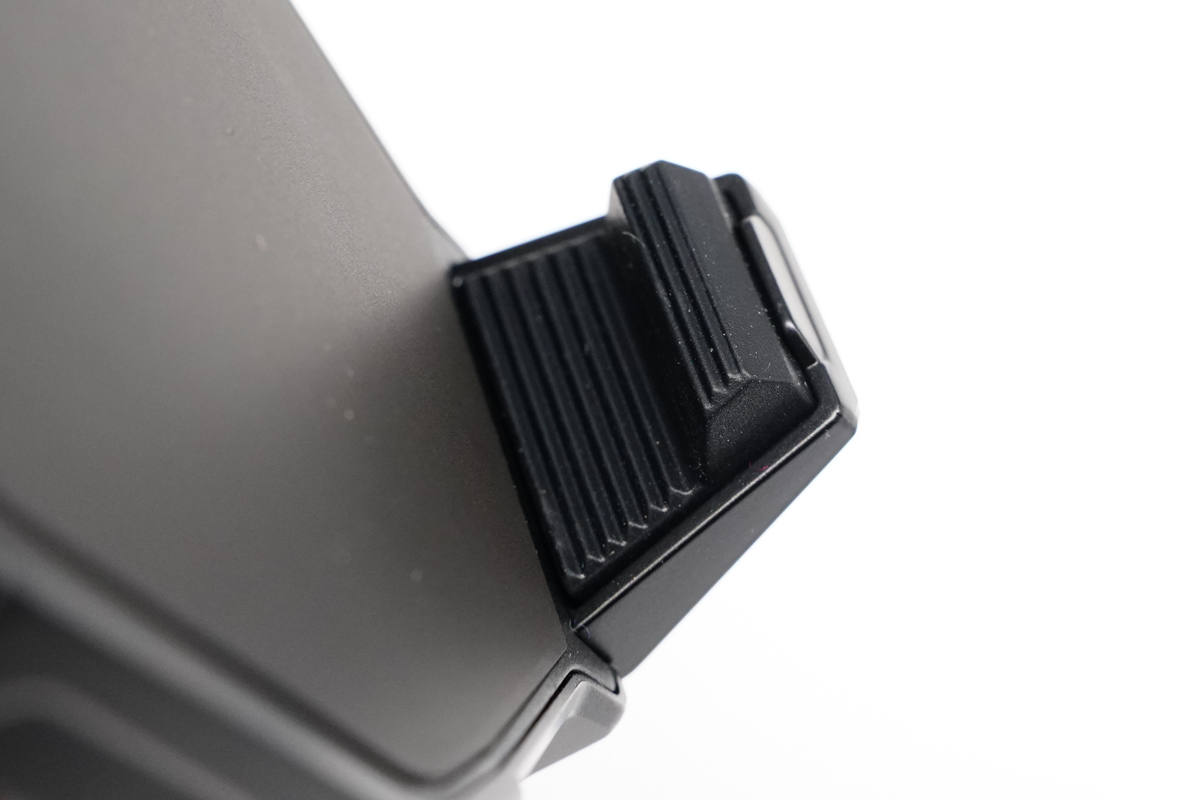

夾臂內側是硅膠防滑墊，凹凸齒設計固定更牢固，同時作為軟膠墊不會夾傷手機。

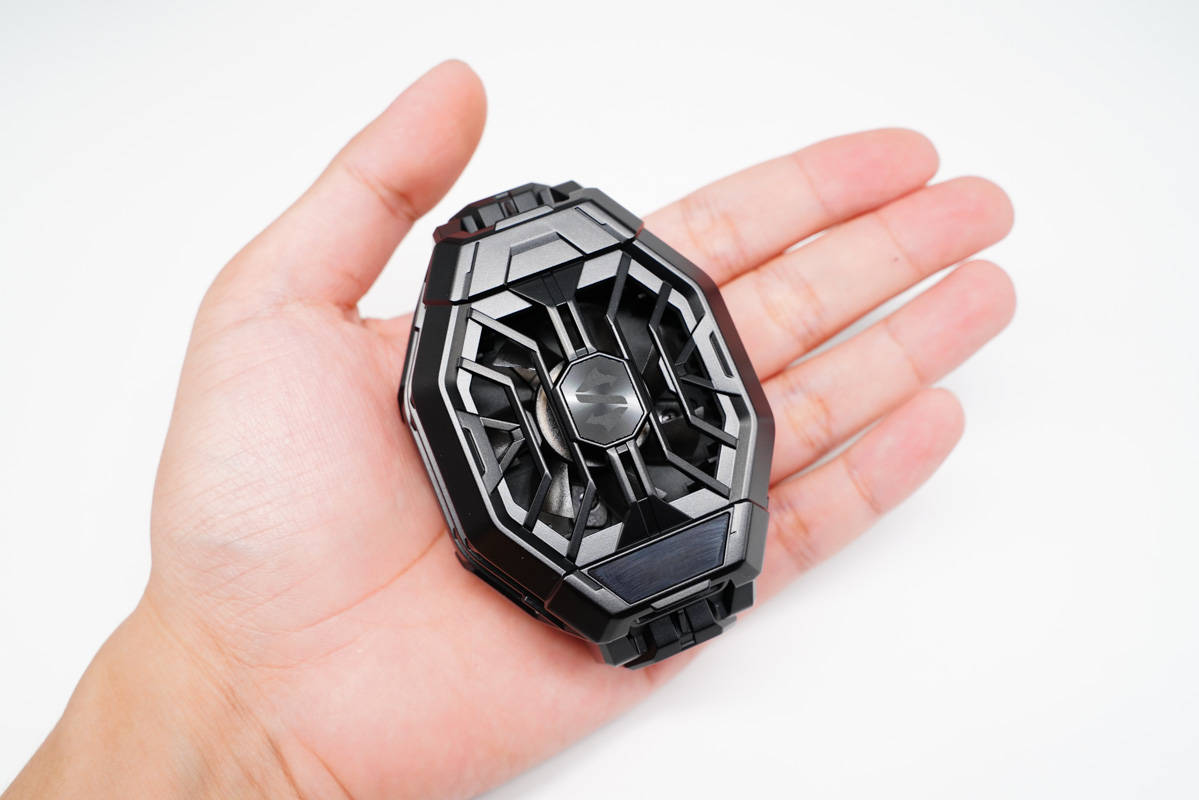

背夾拿在手上的直觀感受。

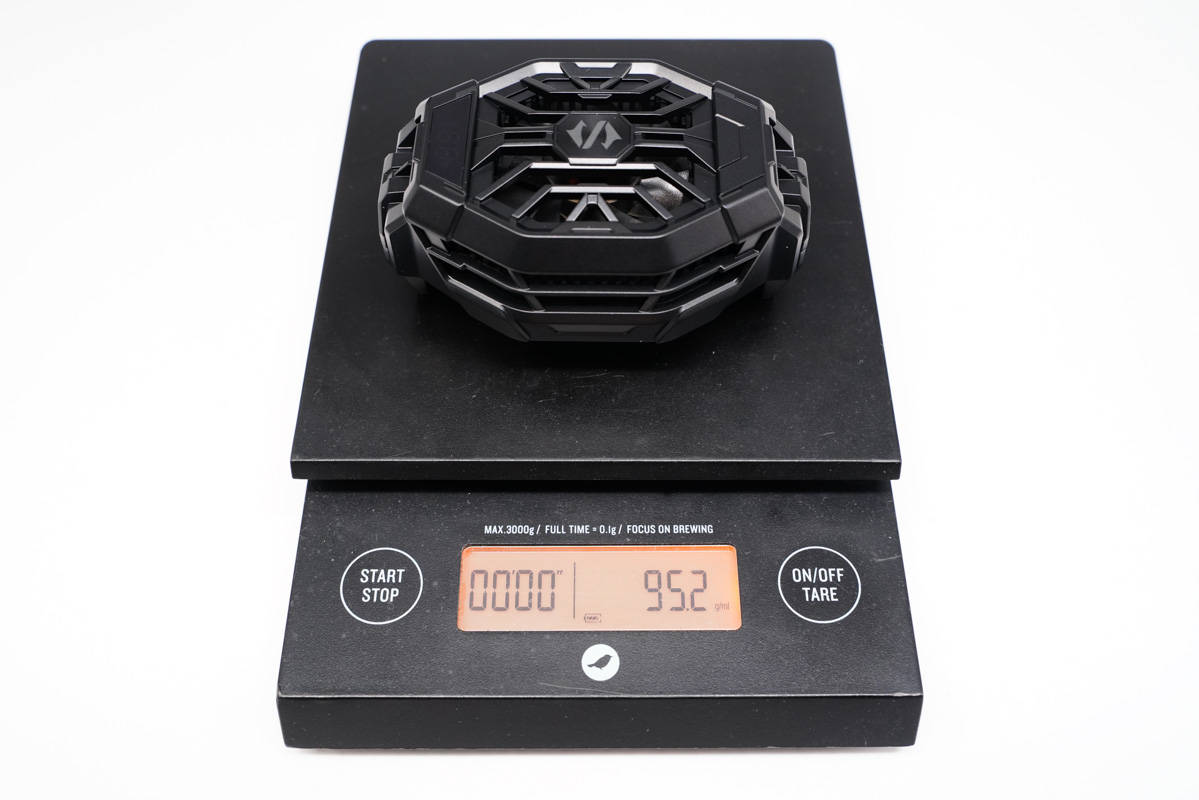

凈重約為95g。

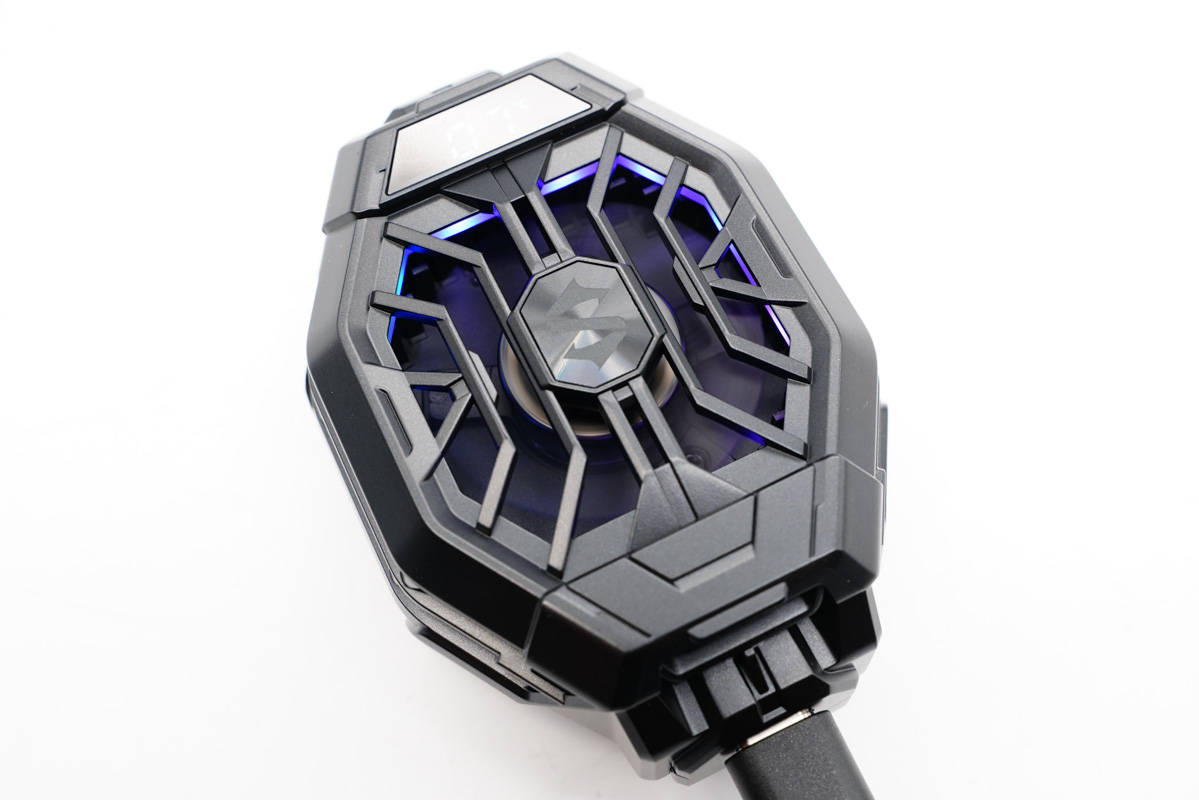

背夾還內置RGB環形燈帶，有多種顏色可設置，接通電源看上去十分炫酷。

剛接通電源時可以檢測到貼合手機的背面溫度為19℃。

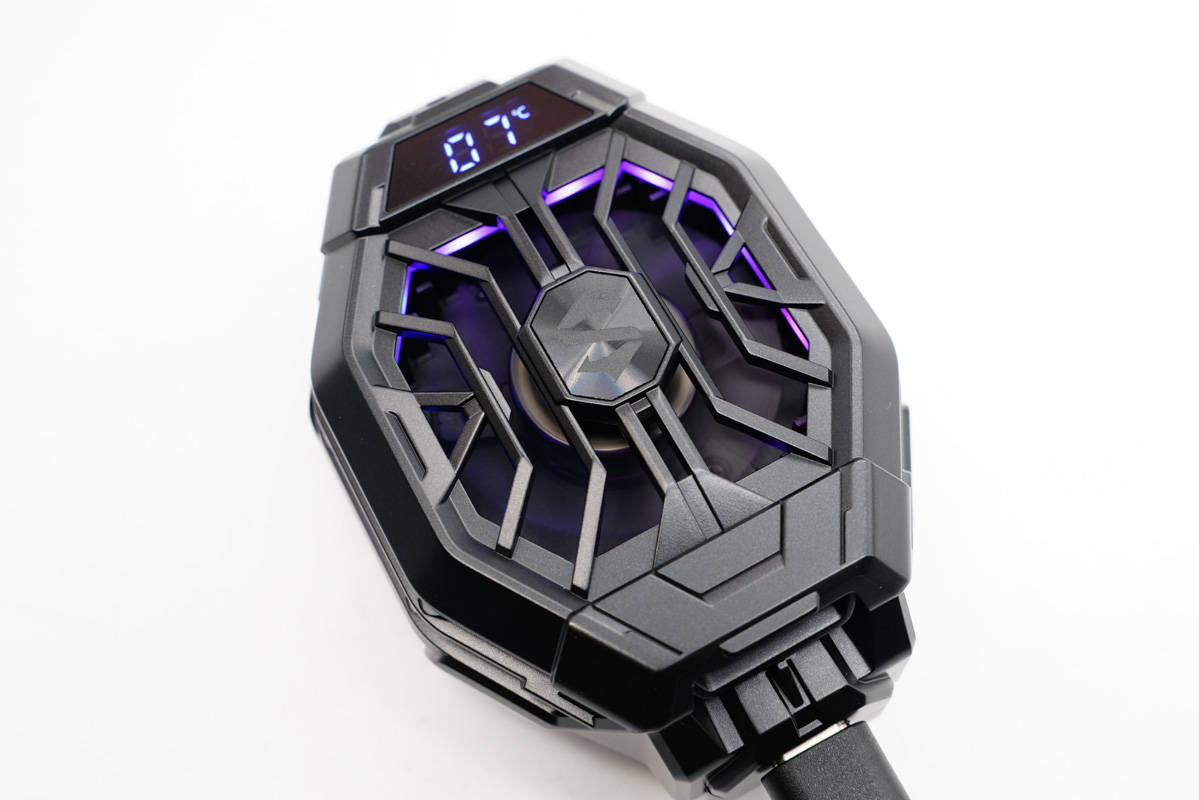

不一會兒通過主動制冷便可將溫度降低到7℃。

二、黑鯊冰封散熱背夾2 Pro拆解

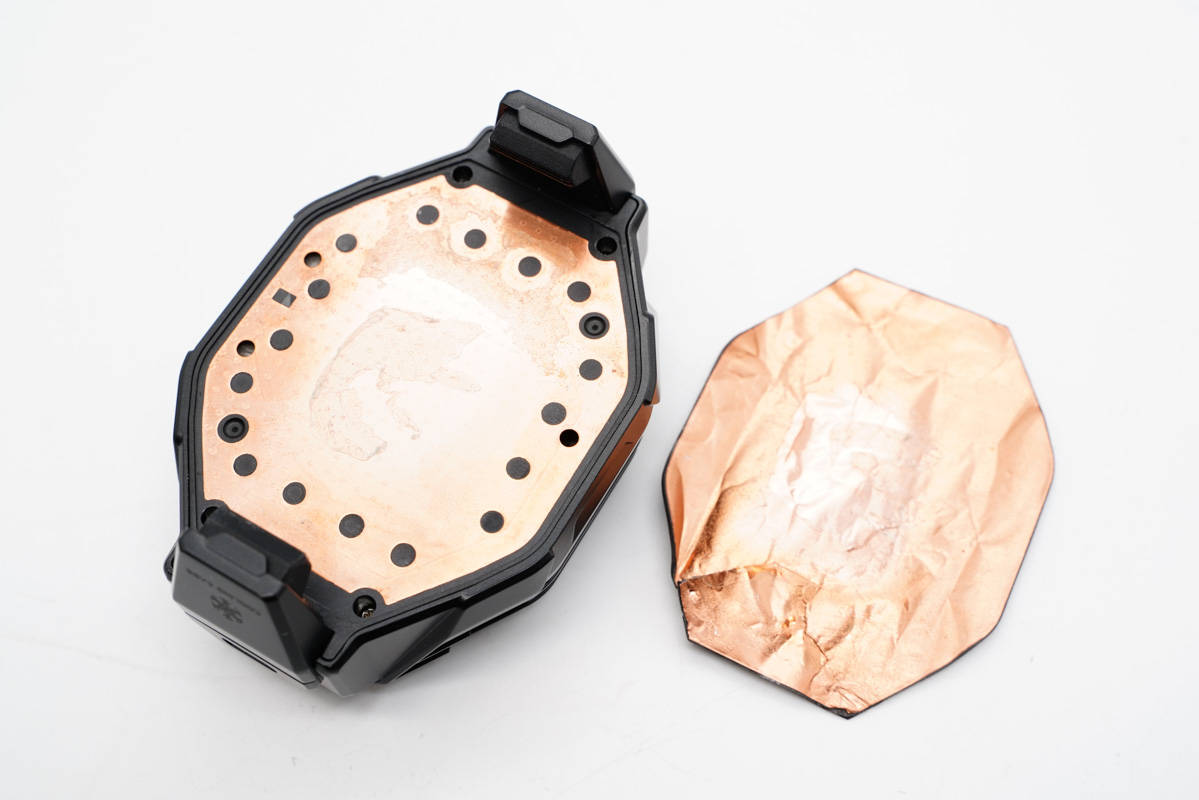

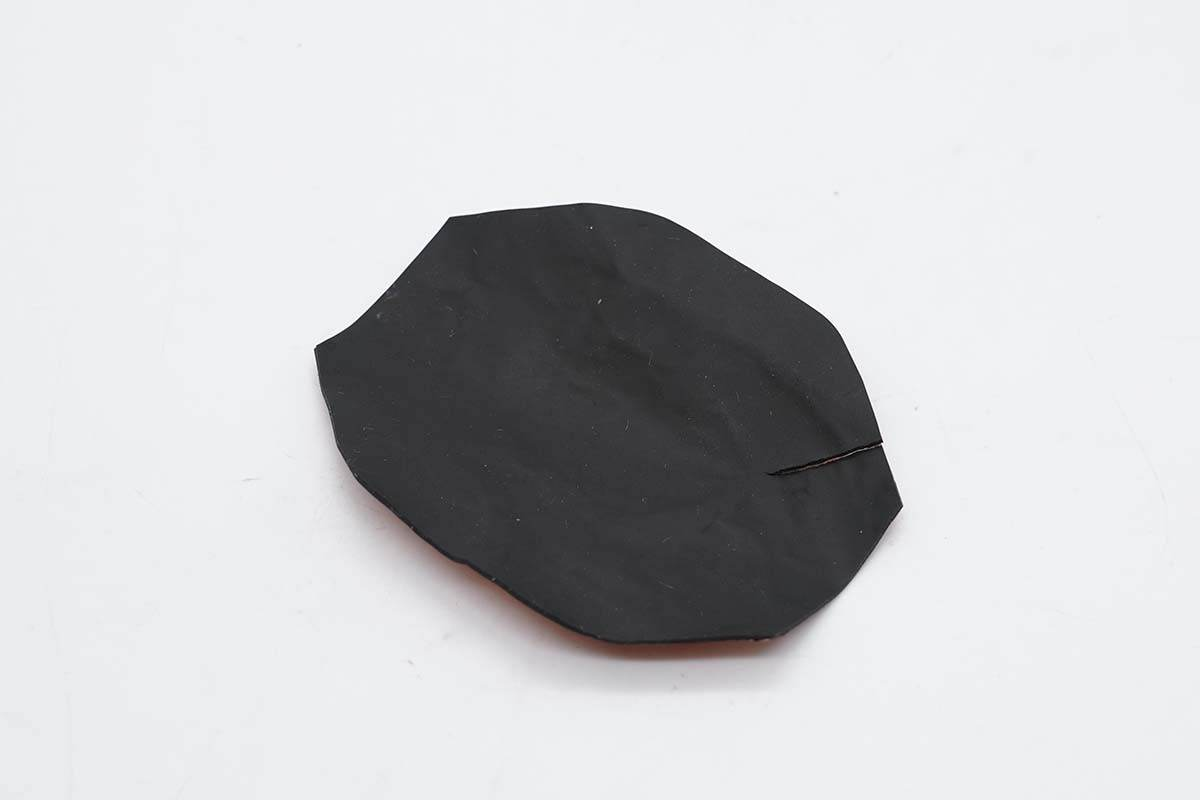

將背面導冷墊撕下，下面使用四顆螺絲對機身殼封裝固定，導冷墊背面貼有銅箔。

據了解，鴻藝電子高強度導熱墊片通過與銅箔、鋁箔等金屬薄膜組成復合材料，可以進一步加大產品撕裂強度，同時還可以提高橫向均熱性能。

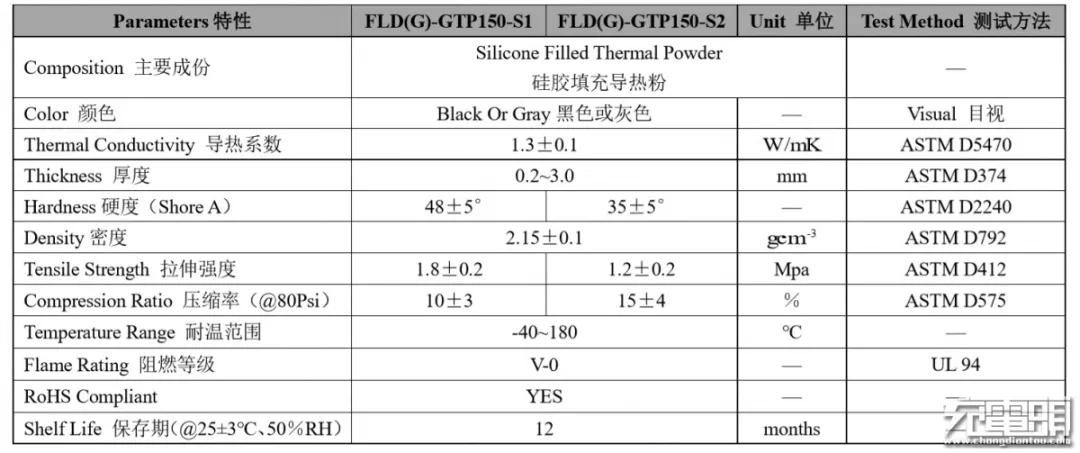

以上為鴻藝高強度導熱墊片詳細參數性能。值得一提的是，該墊片還可以與石墨膜組成復合材料，顯著提高橫向均熱性，以及材料的可折疊性能，折疊次數>20萬次。

鴻藝高強度導熱墊片適用于手機散熱器、無線充電器、攝像頭等各種數碼產品。

中間層固定一塊導冷銅板，將制冷晶片制造的低溫傳遞到背面。

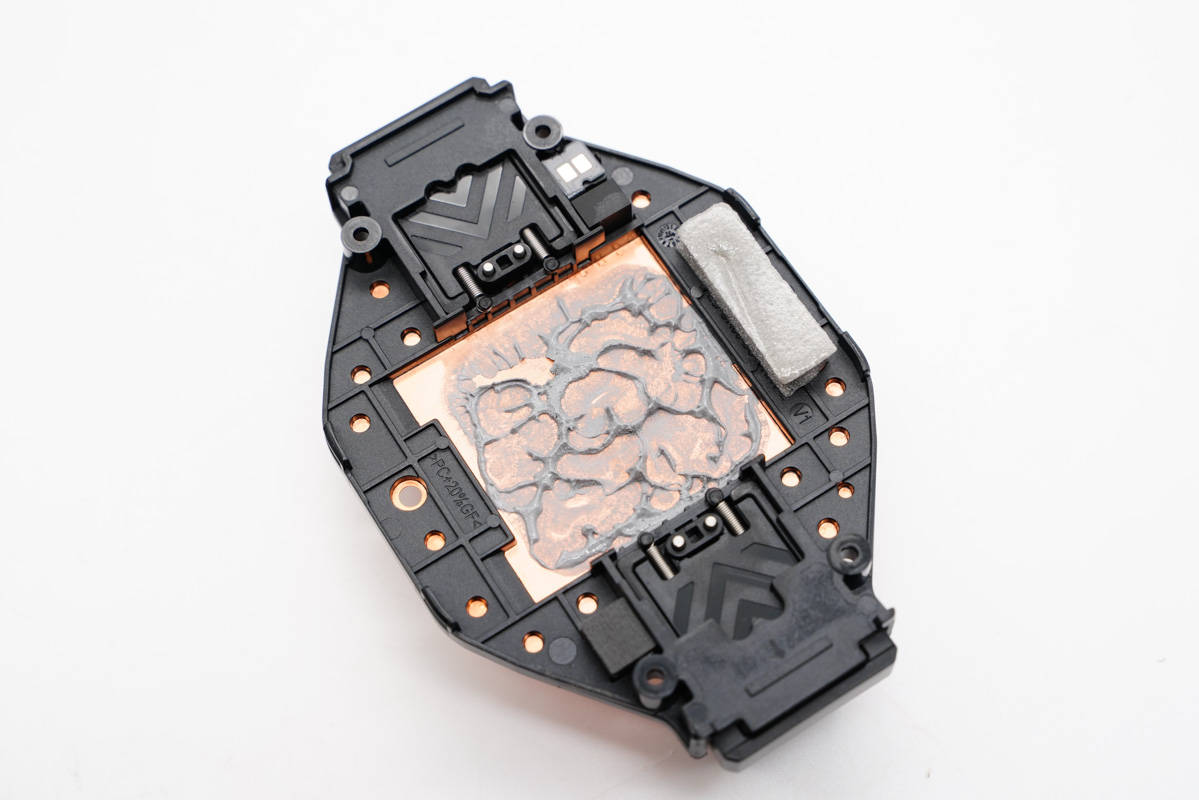

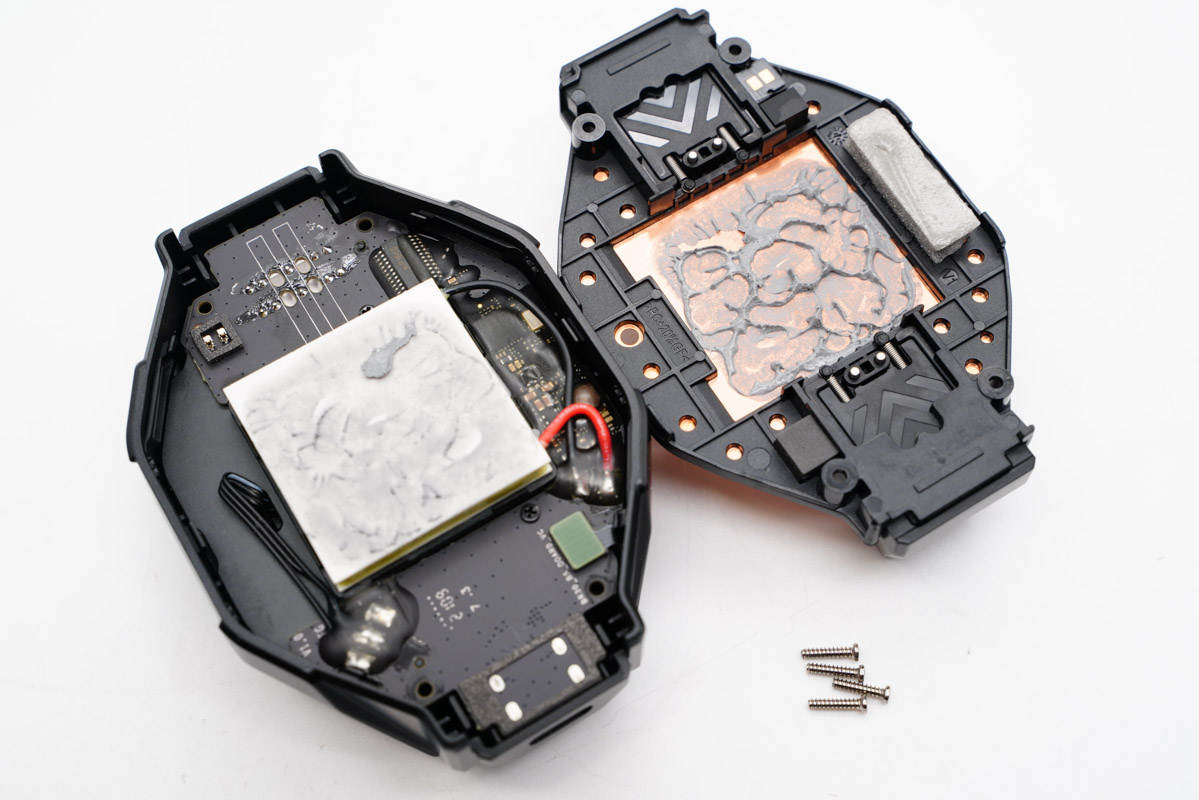

拆掉螺絲將機身殼打開，銅板和制冷晶片間涂有硅脂，加強導冷效果。

背面塑料殼一側貼有緩沖海綿，另一側有PC+20%GF字樣，表明外殼材質為聚碳酸酯加玻璃纖維補強。

這一處設有檢測溫度的熱敏電阻，配合主板上的單片機進行溫度顯示及控制。

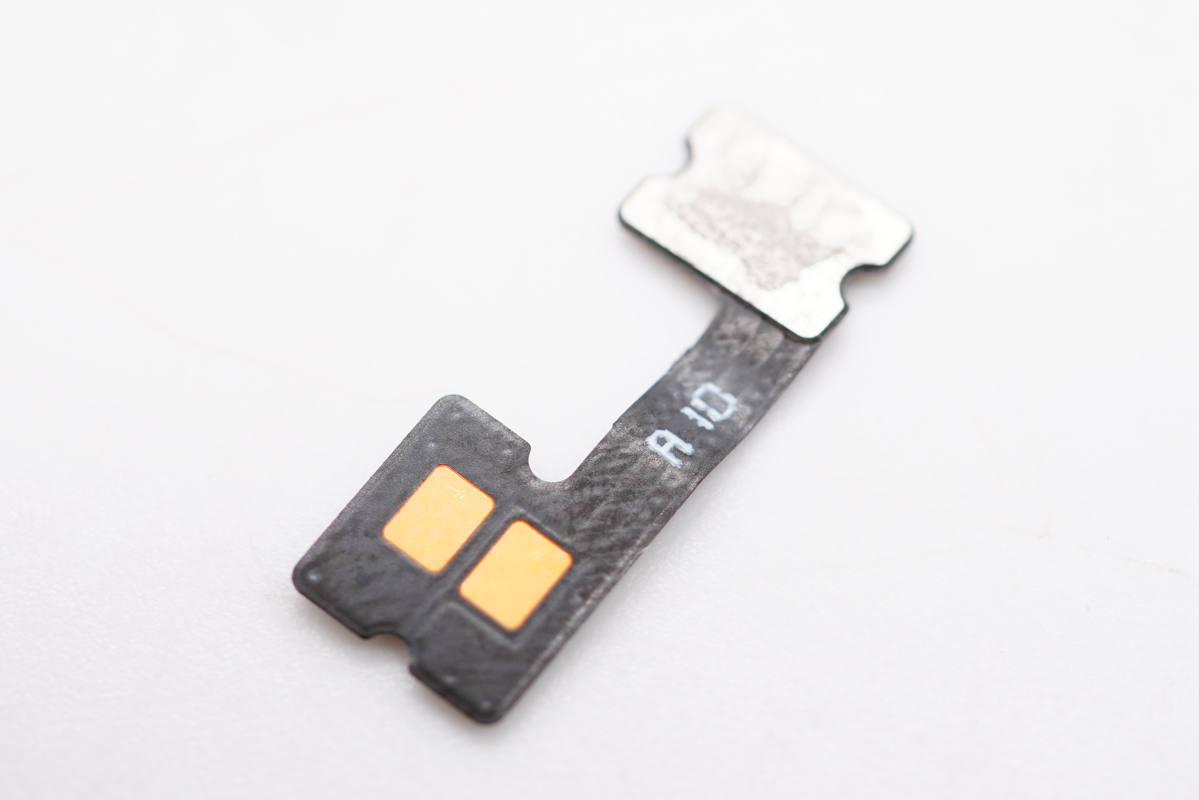

熱敏電阻特寫。

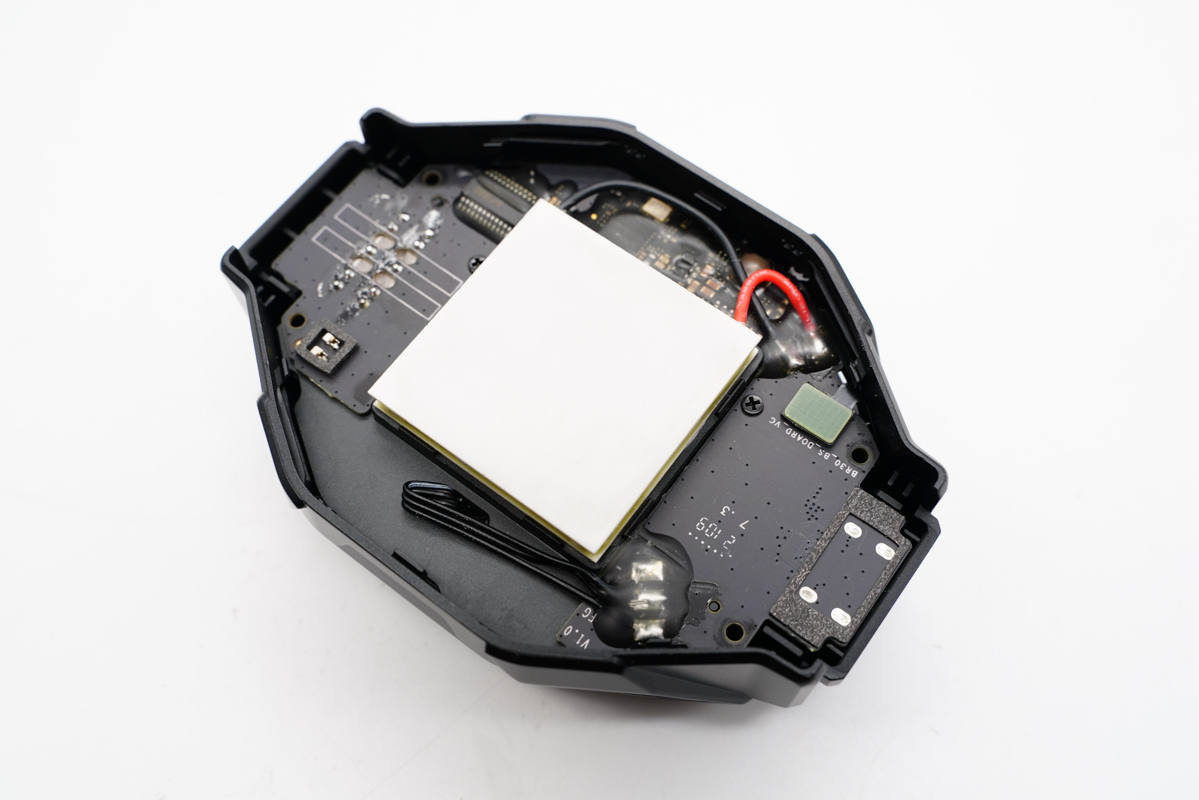

另一半外殼中心放置制冷晶片，制冷晶片紅黑導線焊點涂膠加固且達到防水防腐蝕的效果，另一側的熱敏電阻焊接處同樣涂膠處理，PCB板使用螺絲固定。

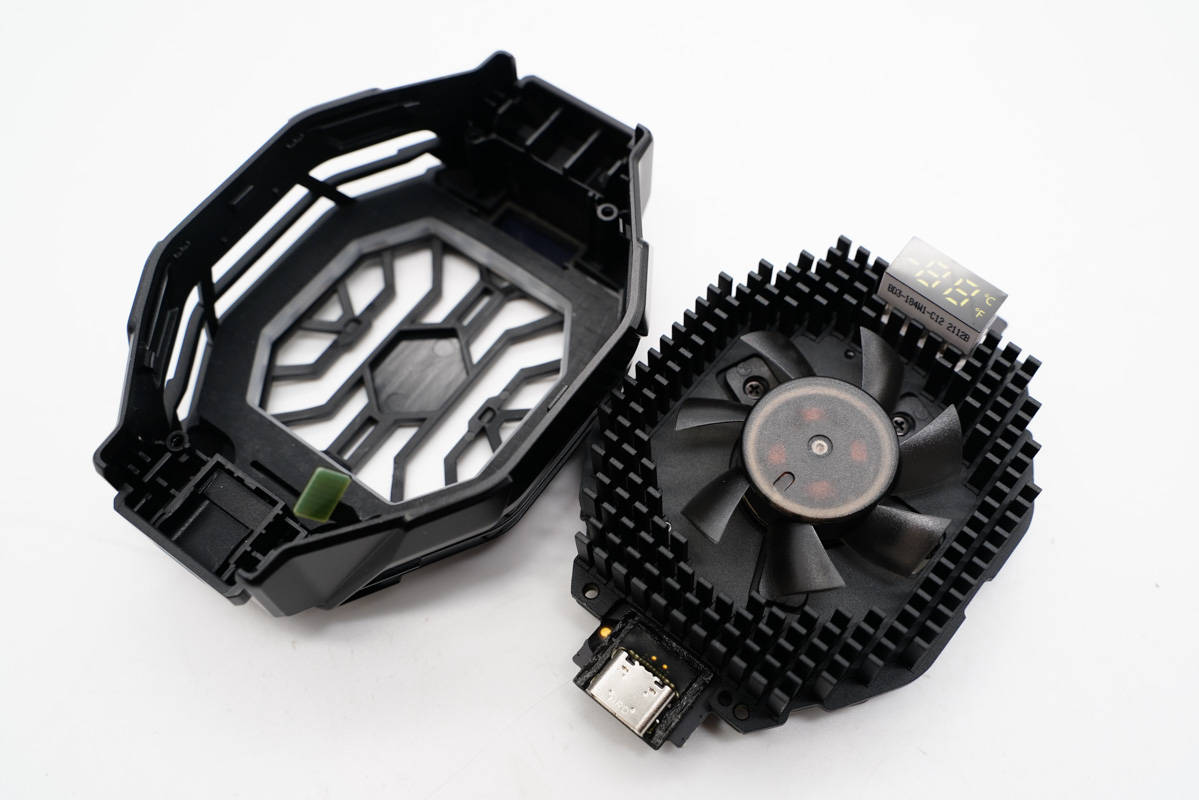

拆掉螺絲將外殼取下，外殼上還有RGB燈帶。

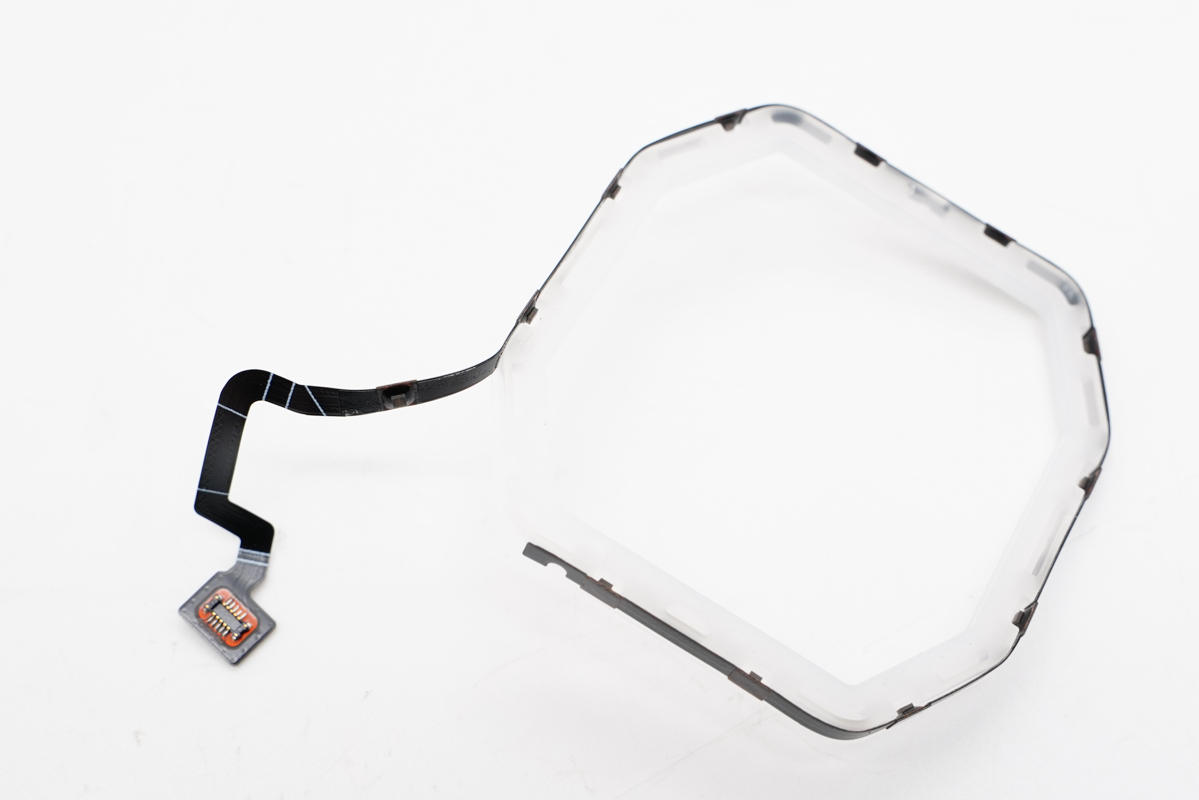

燈帶固定在白色導光圈上。

PCB板、制冷晶片、小風扇以及鋁合金散熱板組成了背夾的散熱系統。

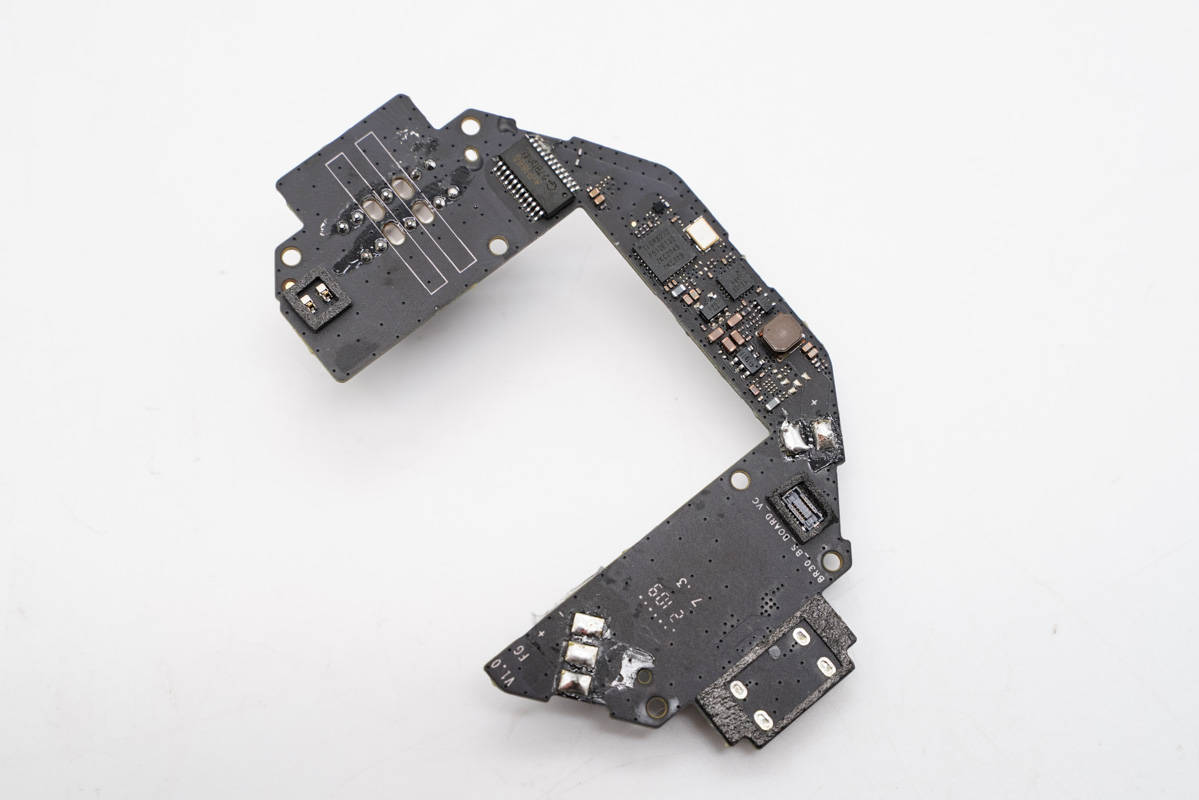

PCB一面設有芯片、電感等器件。

另一面有USB-C輸入母座以及LED溫度顯示屏。

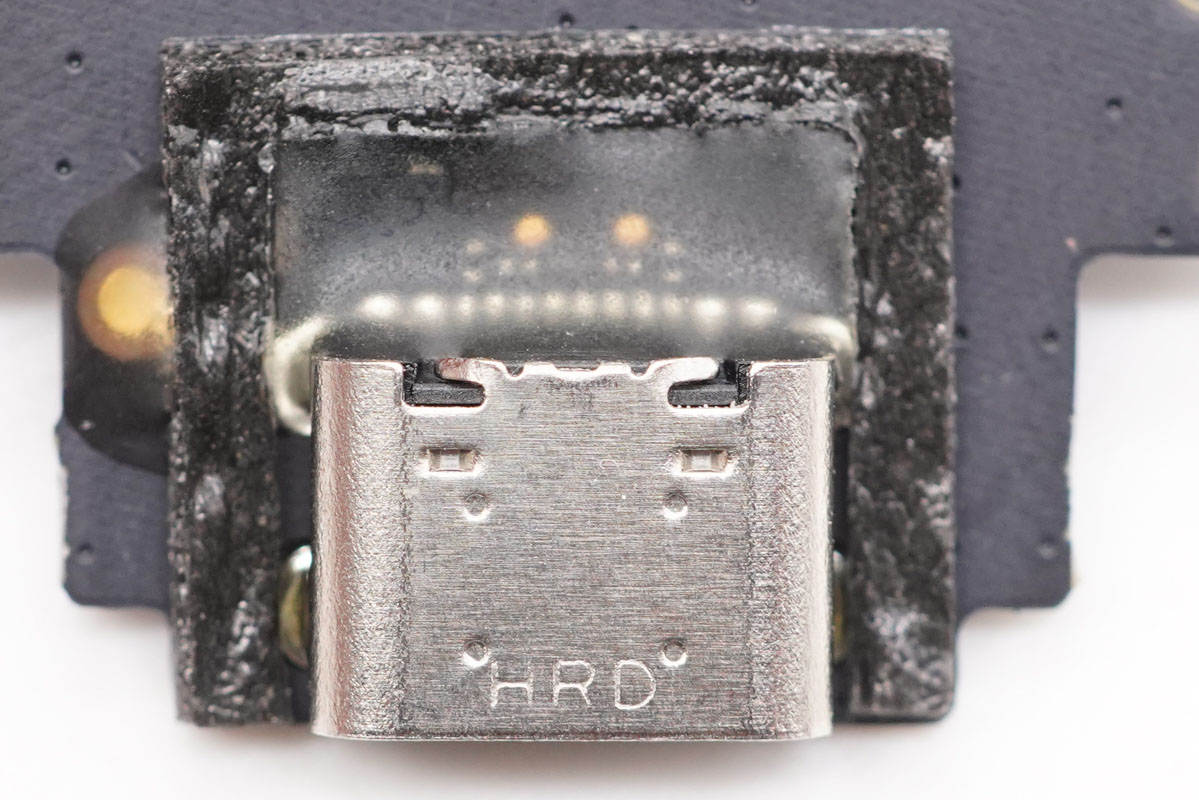

母座金屬殼上刻有HRD字樣，針腳焊接處注塑保護，外圍貼有U型泡棉。

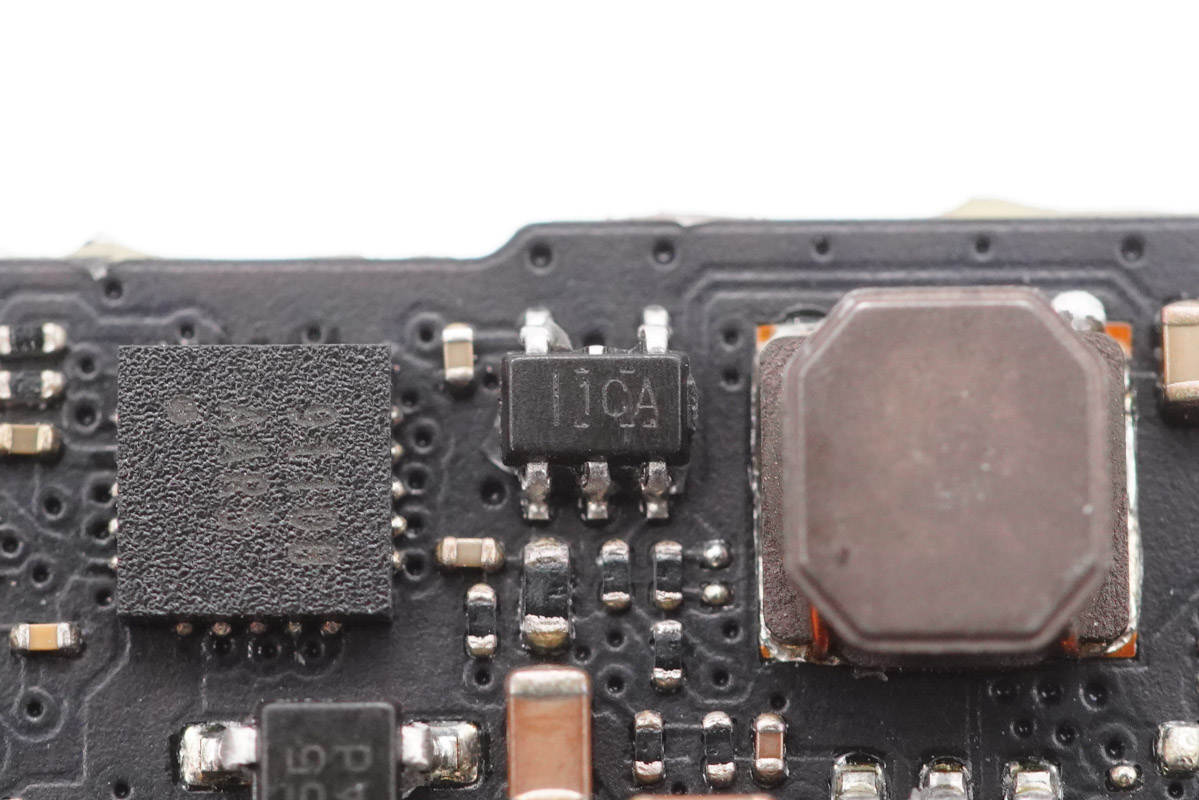

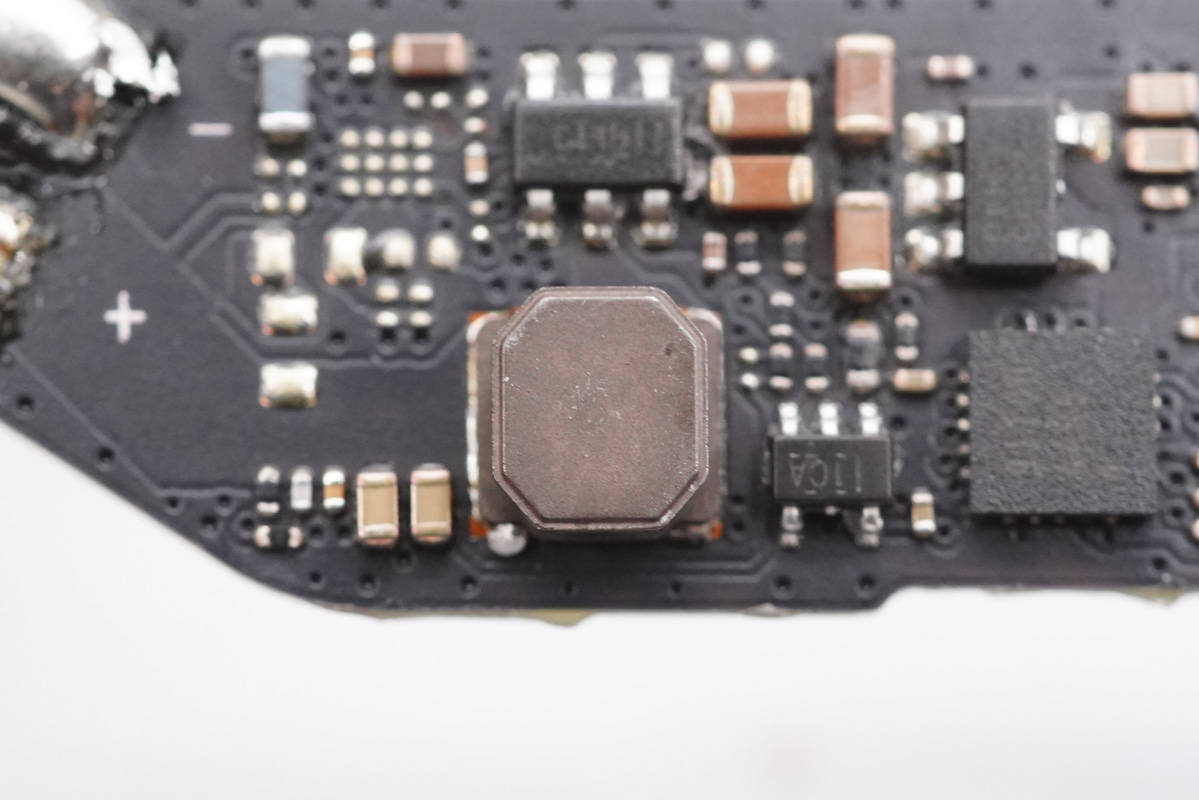

一顆6腳升壓芯片特寫。

旁邊是一顆電感。

絲印1CA的5腳芯片。

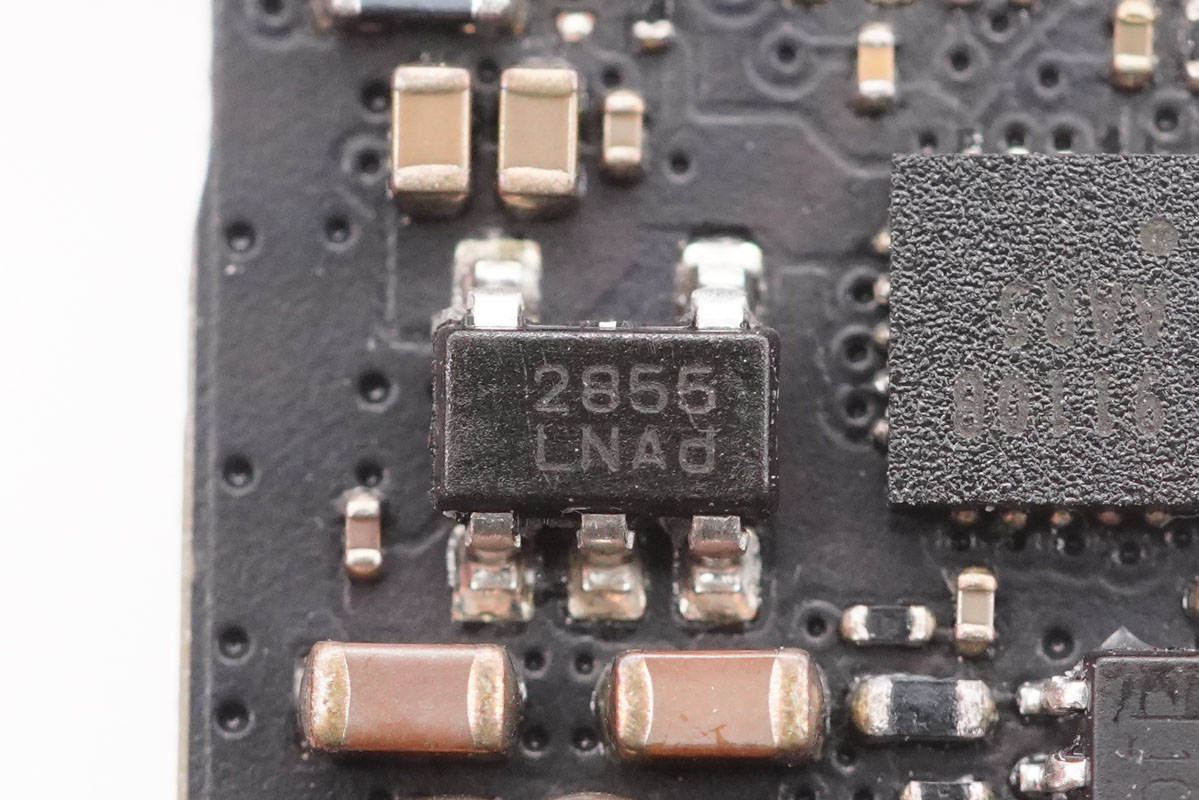

韋爾 WL2855E 3.3V 300mA輸出穩壓管，最高輸入電壓12V，輸出3.3V為主控單片機供電。

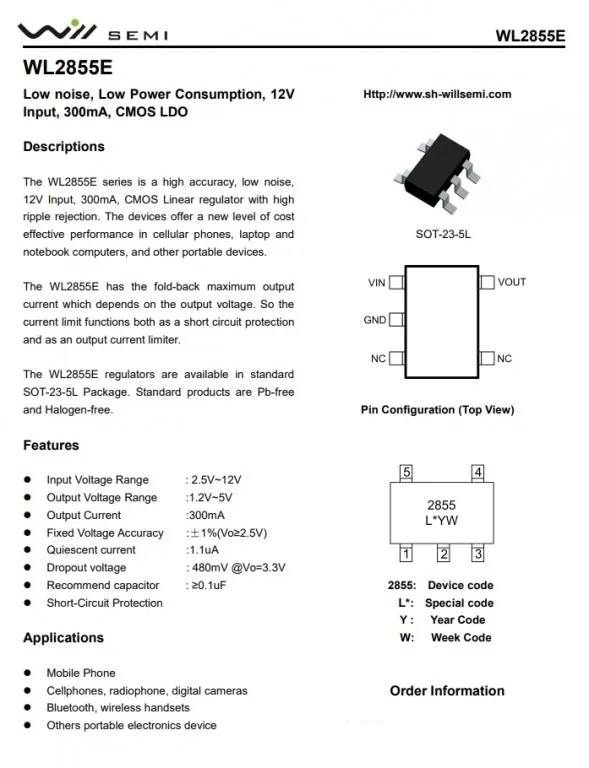

韋爾 WL2855E 資料信息。

Telink泰凌TLSR8232，32位主控單片機，支持藍牙連接，用于整機控制。

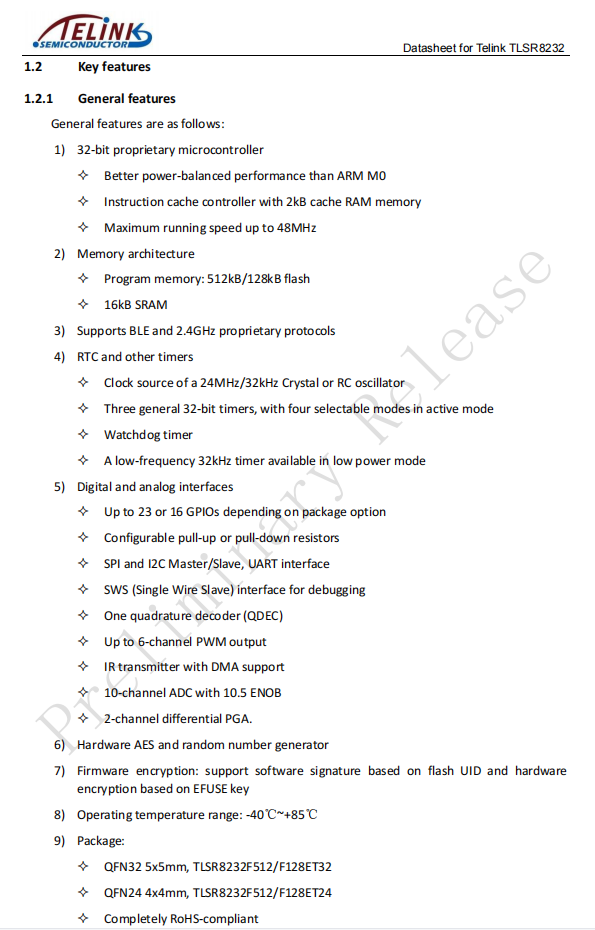

泰凌TLSR8232資料信息。

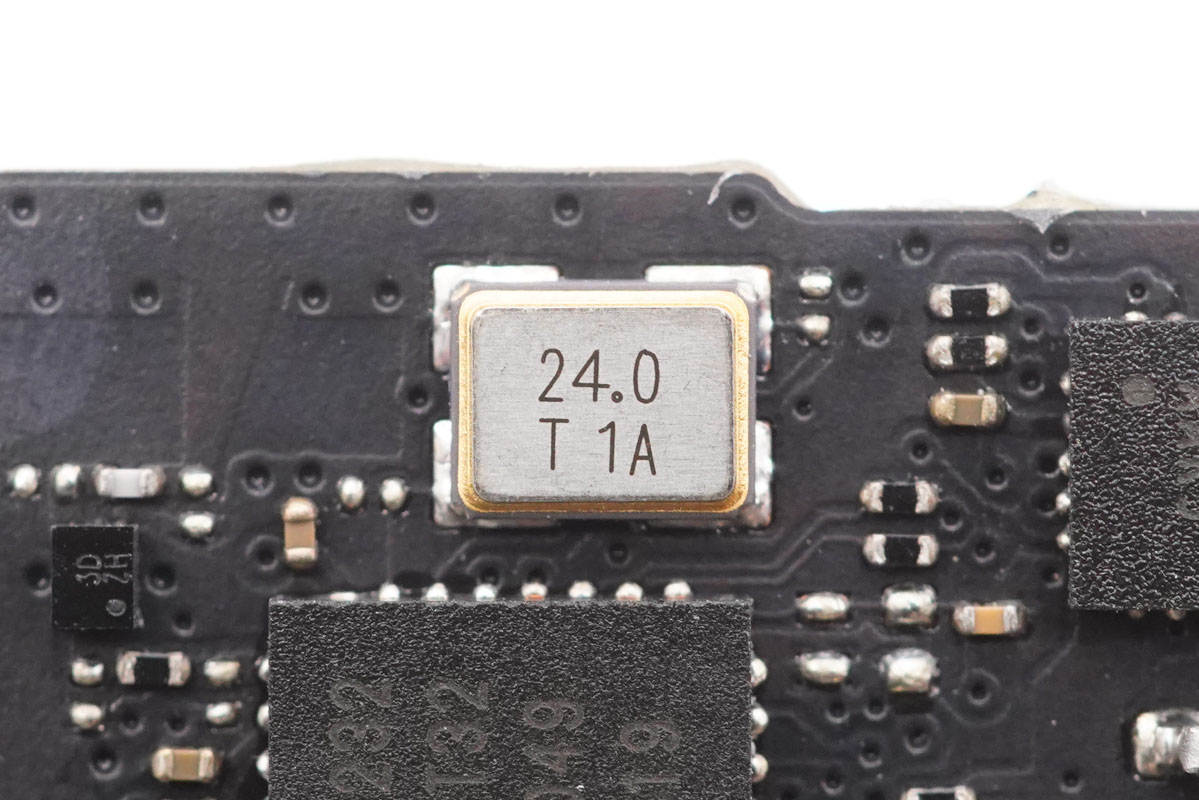

24.0MHz有源晶振，為主控單片機提供時鐘。

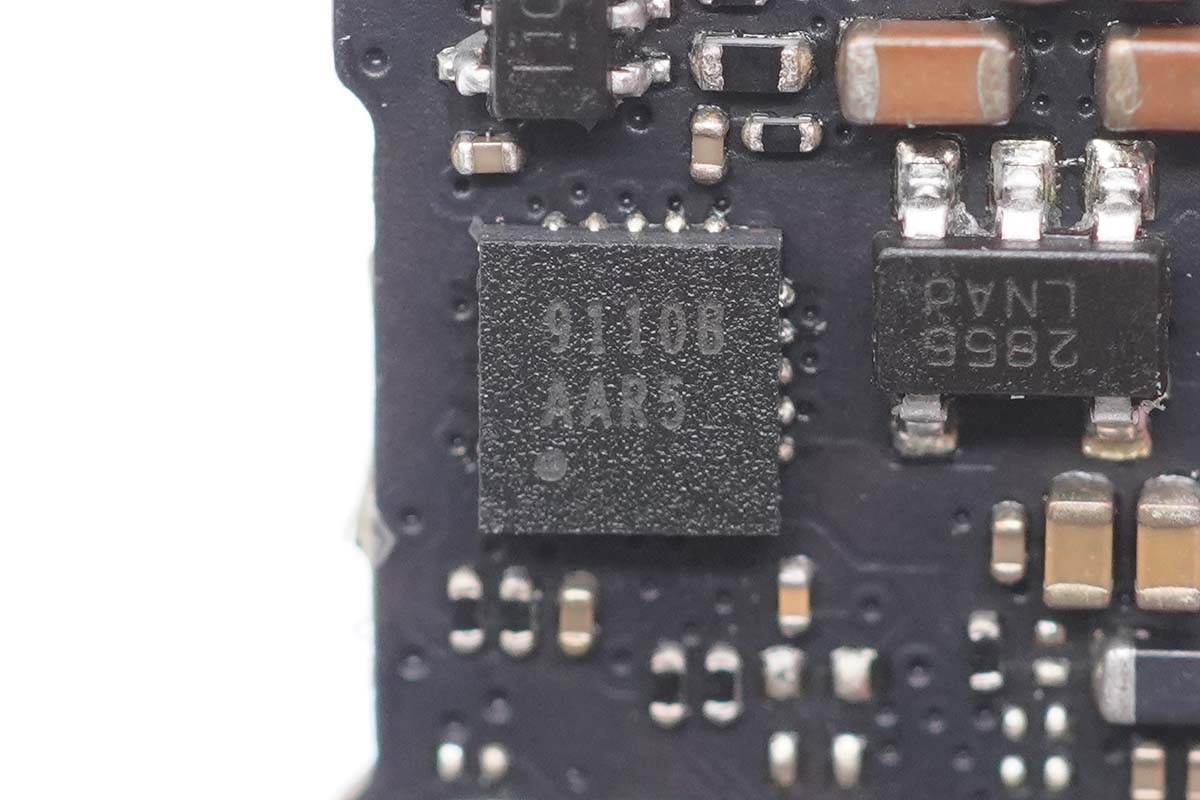

艾為 AW9110B 燈控IC，用于RGB燈環控制。

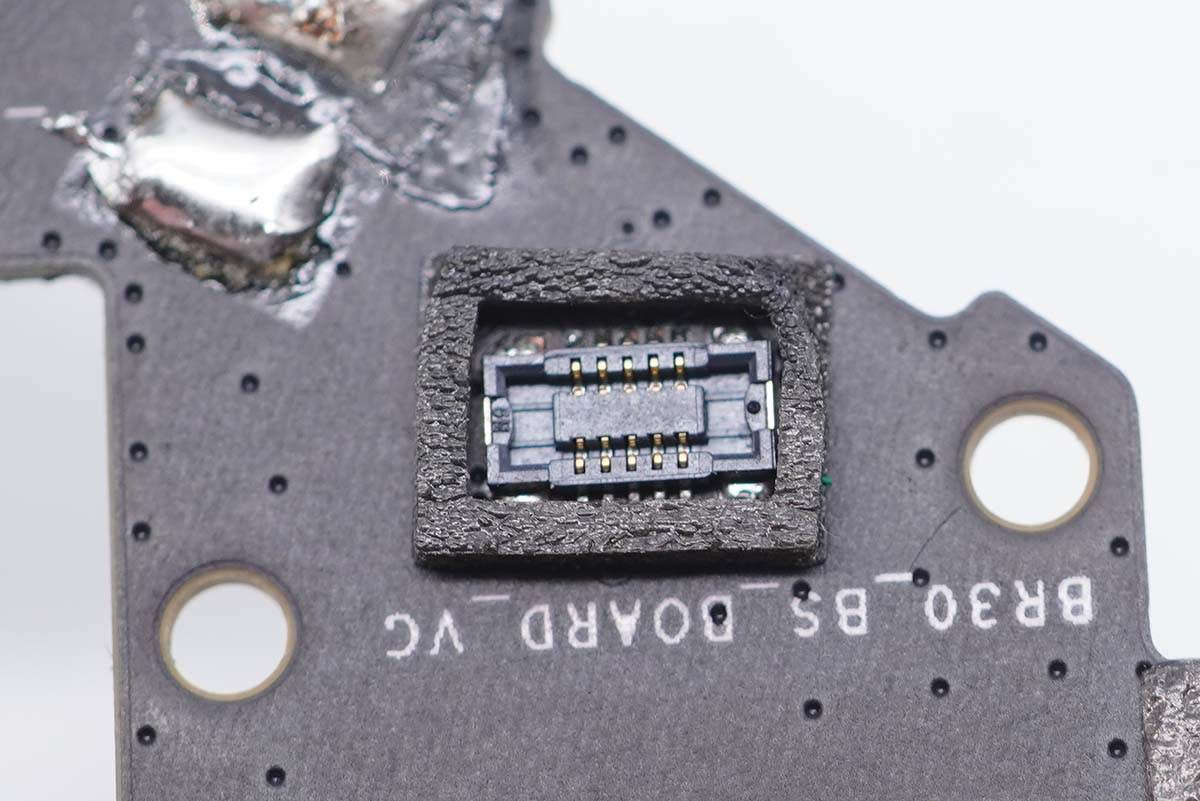

RGB燈帶插槽特寫，貼有泡棉緩沖及密封。

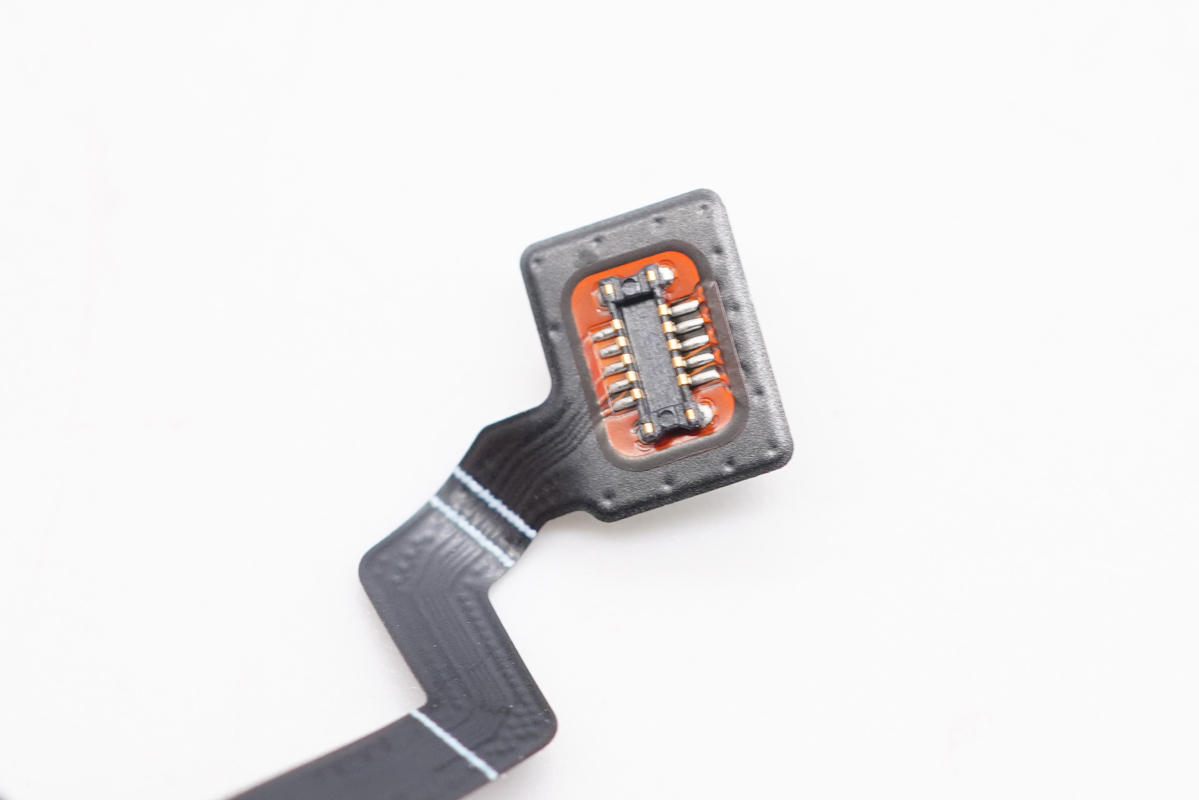

燈帶連接端特寫。

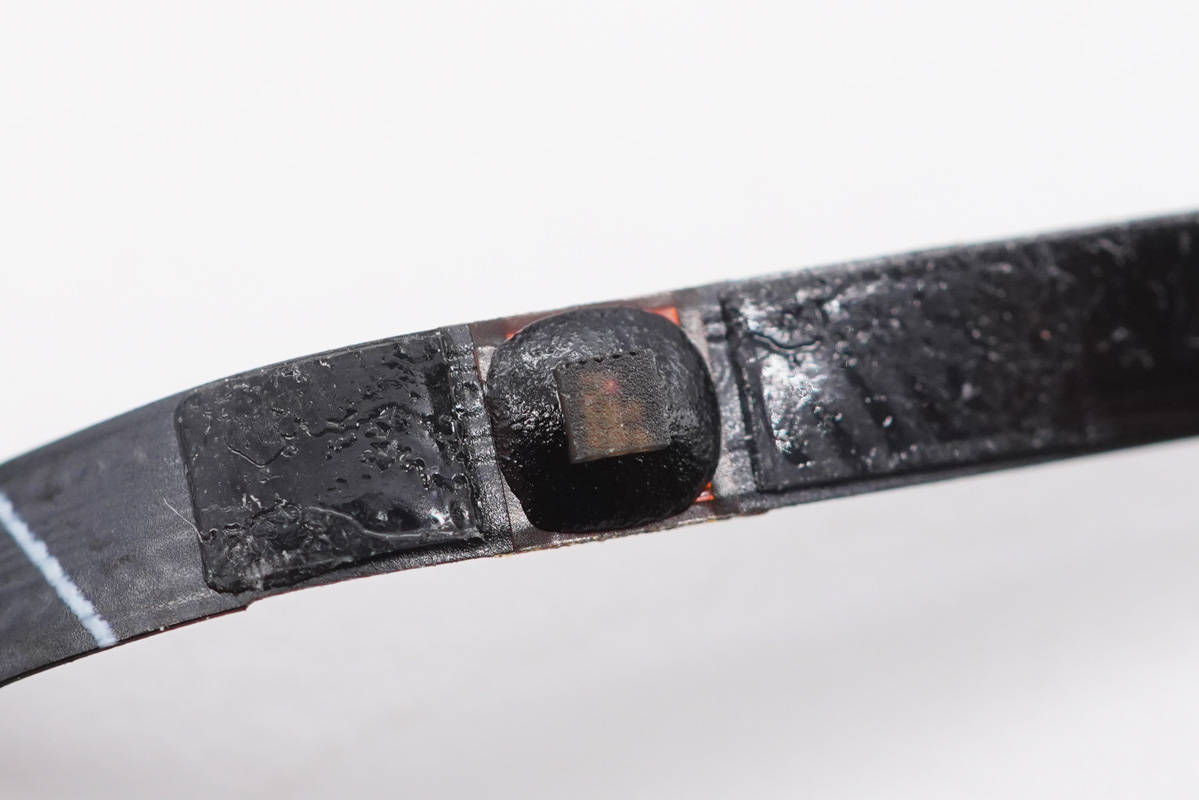

RGB燈特寫，涂膠加固，燈帶上一共12顆。

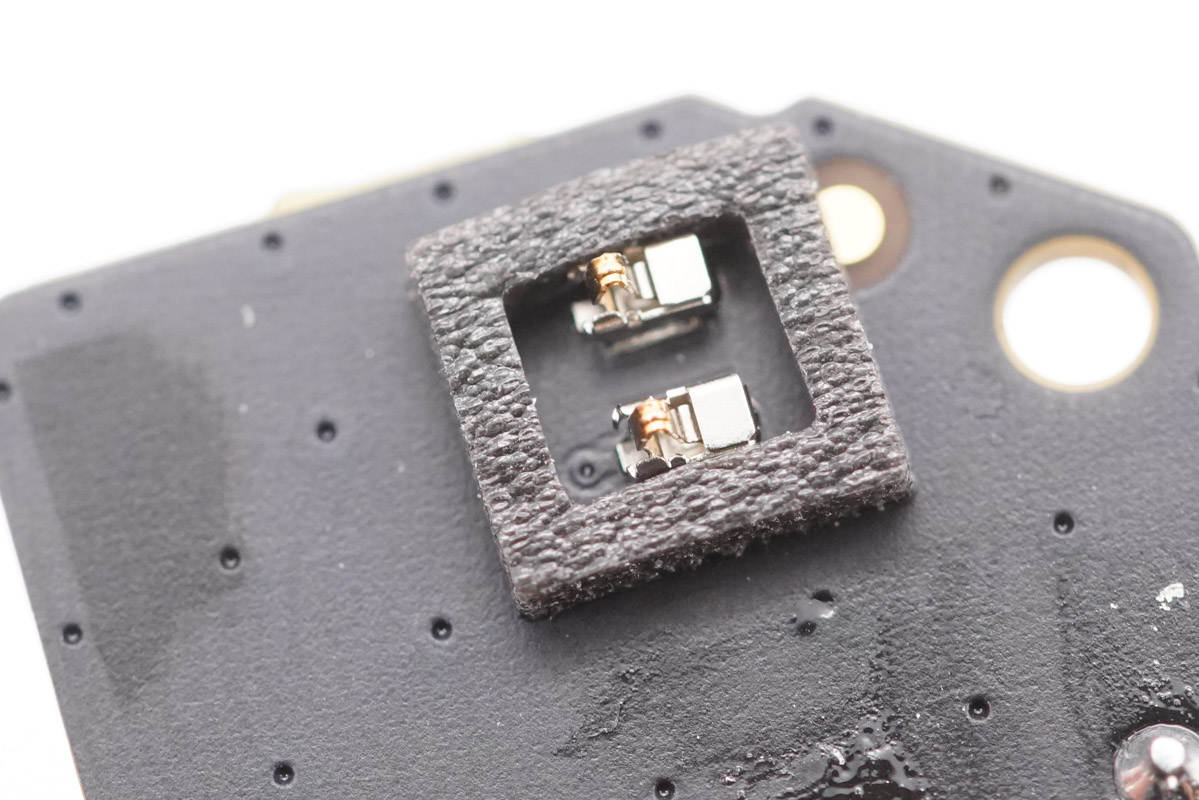

與熱敏電阻連接的兩個觸點，外圍一圈泡棉密封。

溫度顯示屏驅動IC，絲印AIP1668。

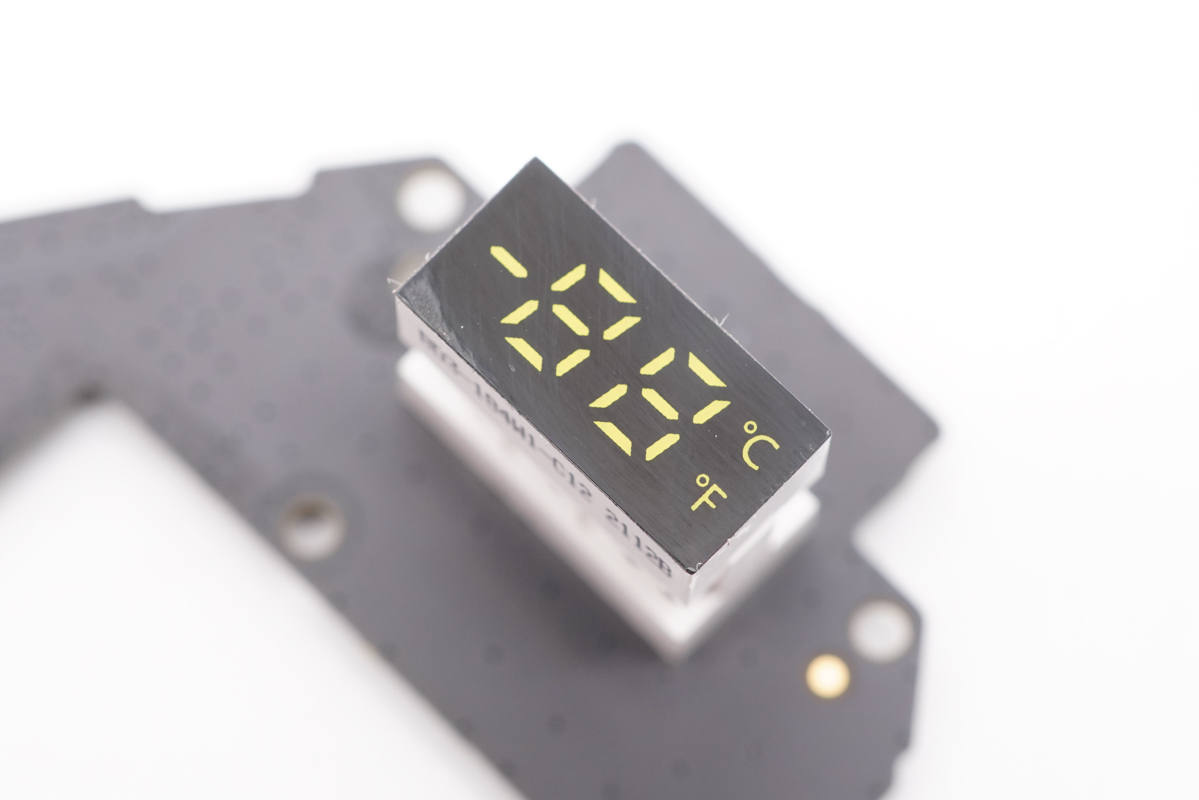

LED顯示屏特寫。

顯示屏有塑料底座進行支撐。

小風扇來自東莞有為電子有限公司，型號為YS4010H05，輸入5V0.2A，茶色扇葉，三線測速。

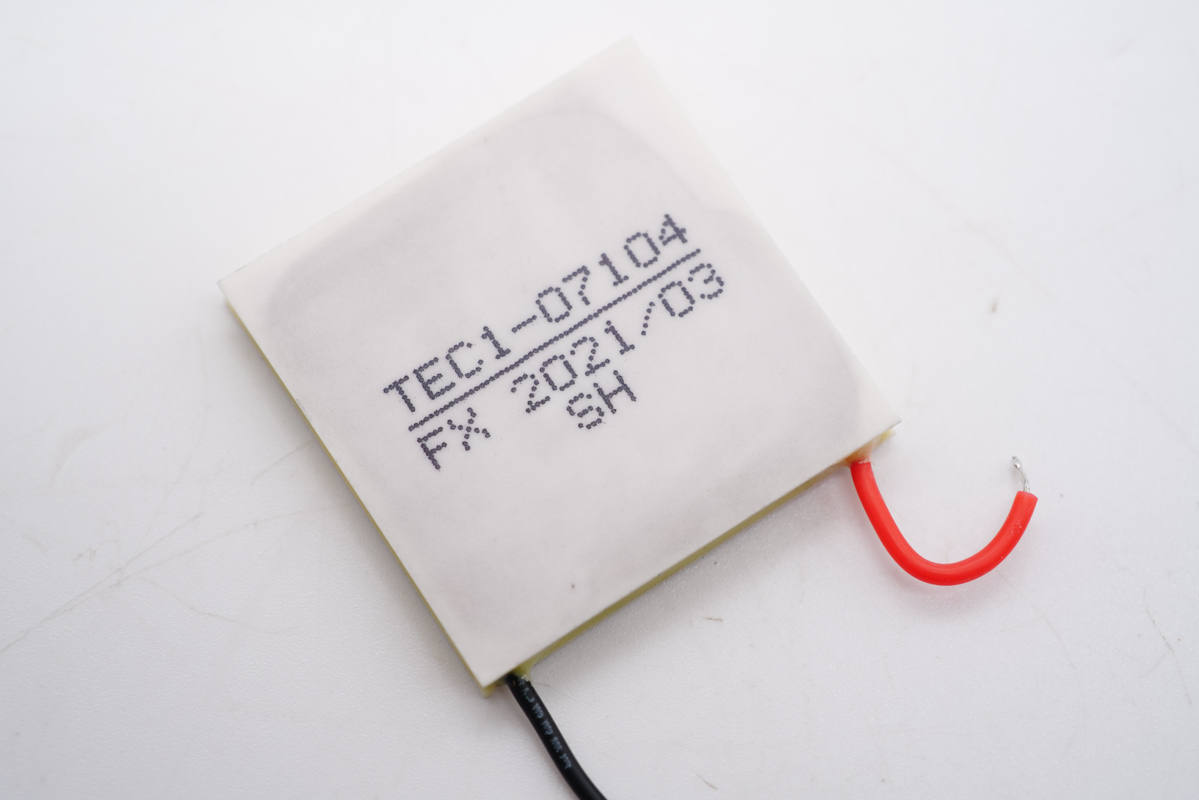

制冷晶片特寫，型號為TEC1-07104。

制冷晶片拆開。

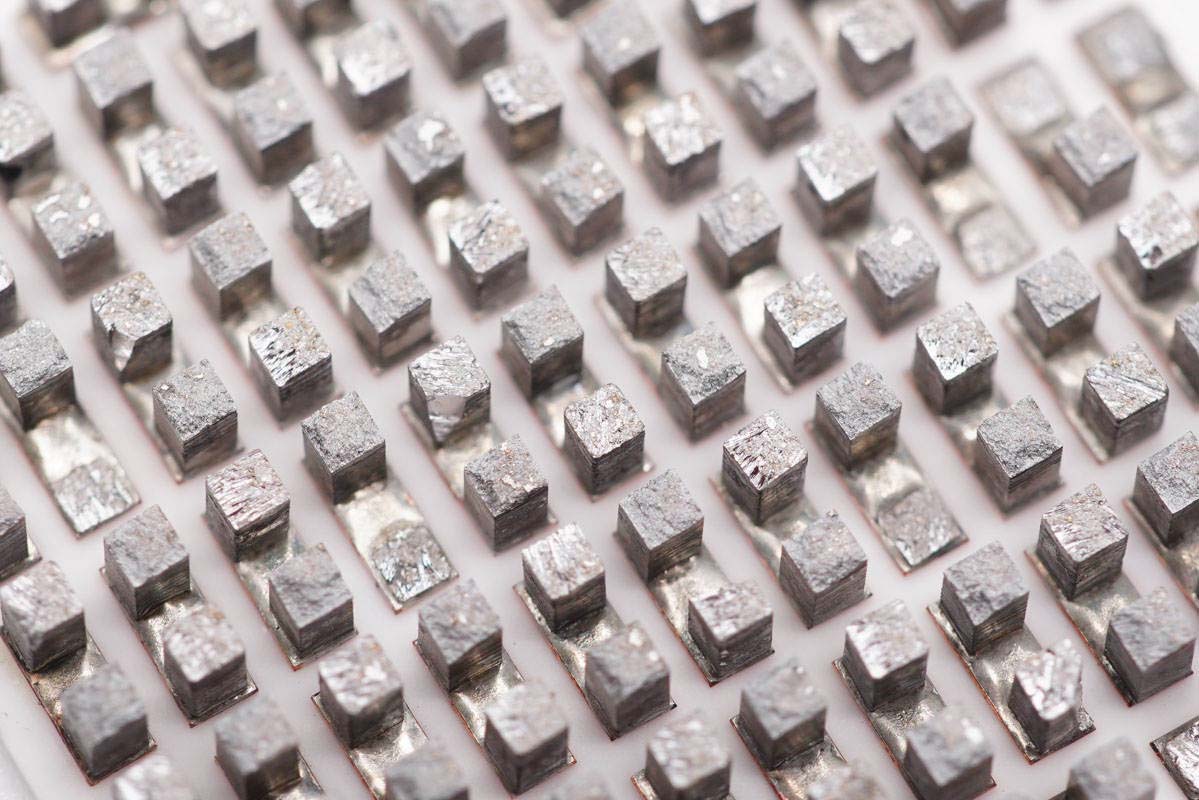

內設很多方形PN結小柱子，兩個一組。

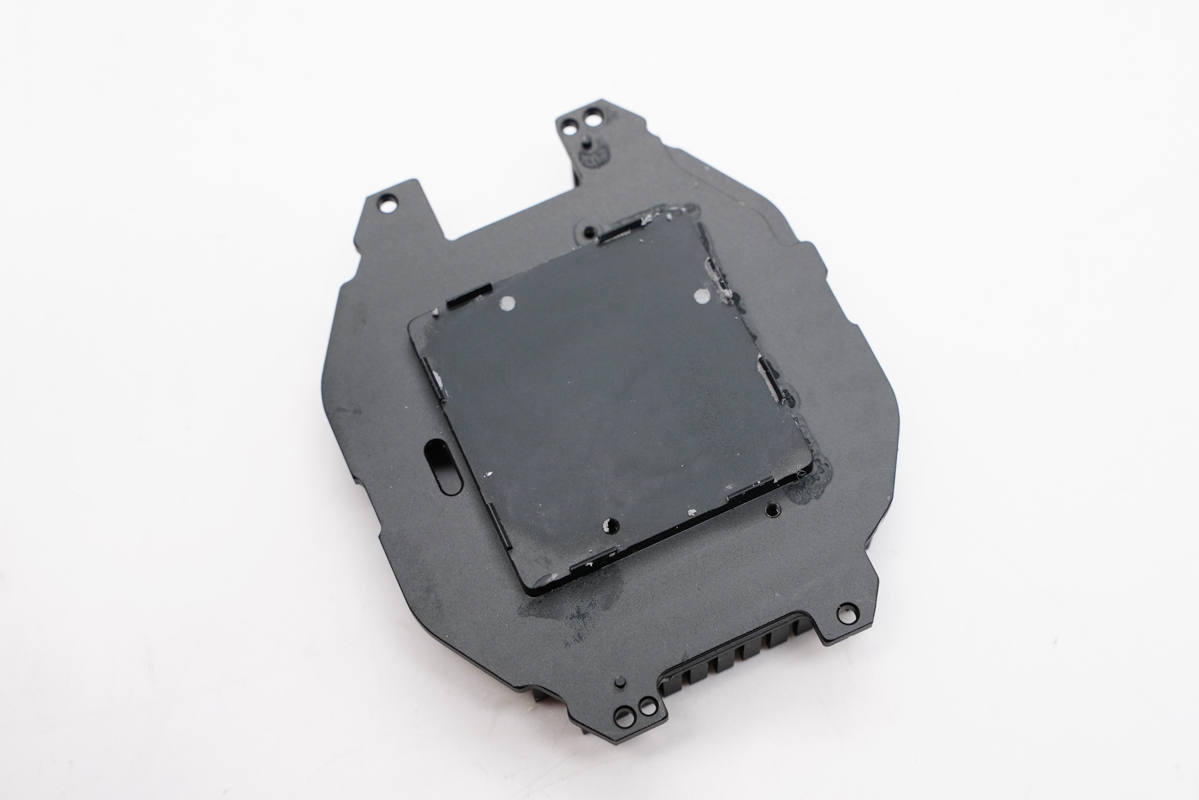

最后是黑色的散熱鋁塊，背面中心凸起，用以支撐固定制冷晶片。

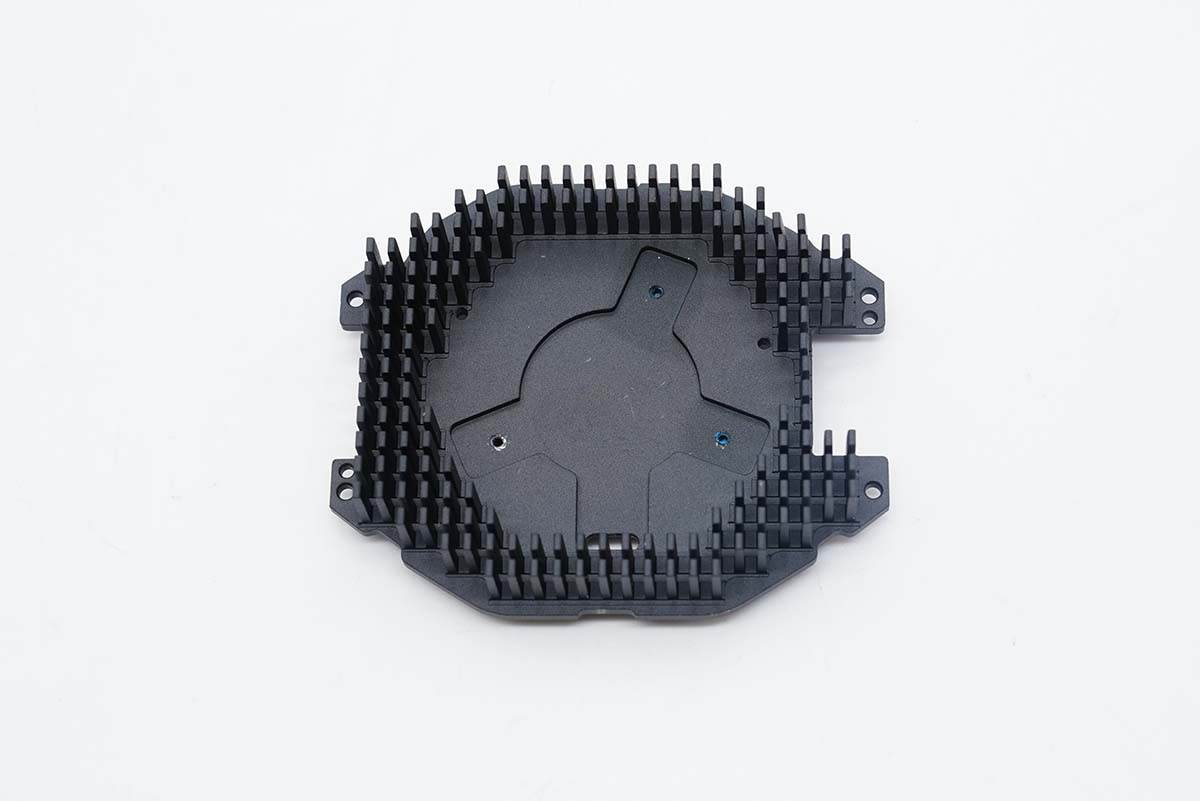

鋁合金散熱板正面設有156根散熱柱，扁平設計。散熱片吸收晶片熱端產生的高溫，將其散發，降低晶片熱端的溫度，維持溫差，可以有效為手機降溫。

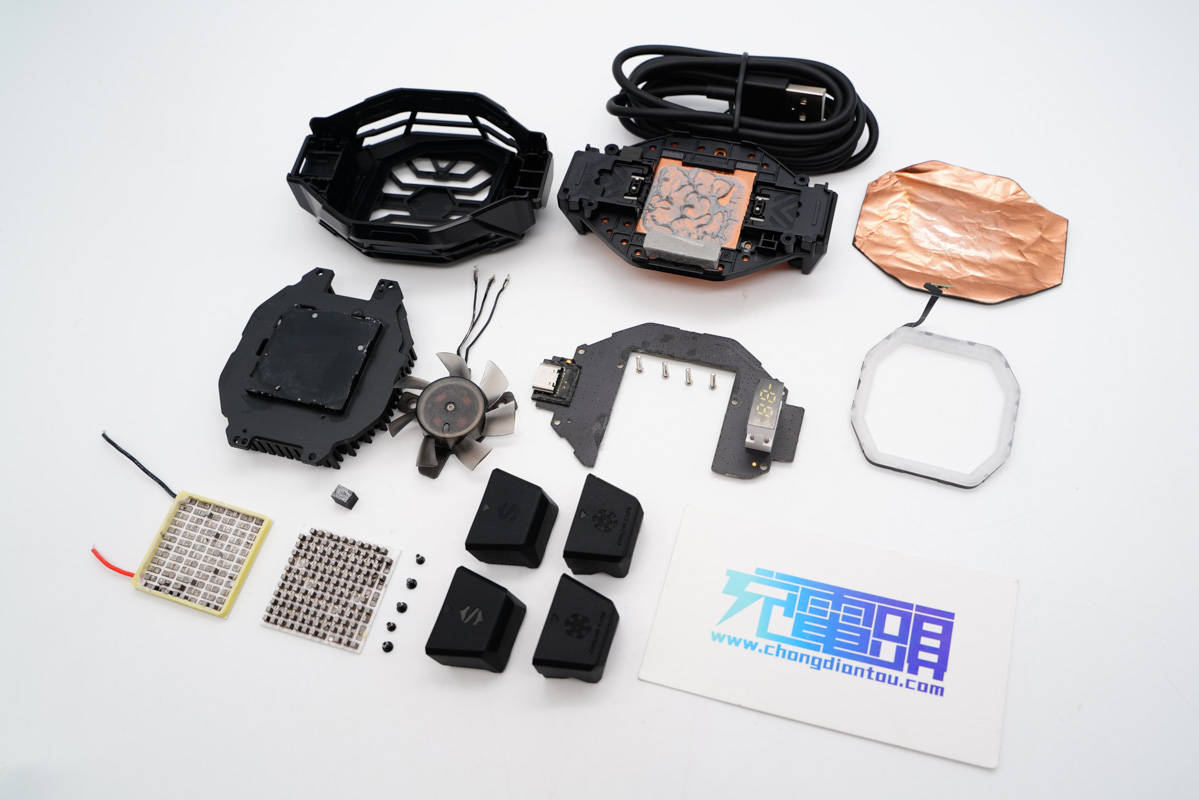

全部拆解完畢，來張全家福。

充電頭網拆解總結

不只是黑鯊4系列，今年絕大部分品牌的旗艦手機都標配的驍龍888處理器，這款處理器性能自不必說，但發熱量也是有目共睹，如今進入夏天，感受就更加強烈了。黑鯊冰封散熱背夾2 PRO作為二代產品，造型風格都做了延續，不過加入了實時溫度顯示屏，使用體驗會更好。另外新品貼心的附帶兩副不同尺寸的硅膠抓手，可以適用更多造型設備。背夾制冷速度非常快，幾秒鐘便冰感十足。

充電頭網通過拆解了解到，背夾內部散熱系統結構也沒有變化，從上而下依舊由小風扇、鋁合金散熱板、控制電路板、制冷晶片、純銅導冷板、導冷墊等幾大部件組成。采用鴻藝電子的高強度導熱墊與銅箔組成的高性能復合型導熱材料，橫向均熱性能優良，有效幫助手機核心發熱區域降溫。制冷晶片和銅板間涂有硅脂，鋁合金散熱板的散熱柱扁平設計。此外采用了泰凌TLSR8232主控單片機，艾為AW9110B燈控IC等。
