如今人們手上的數碼產品越來越多，手機、平板、筆記本、藍牙耳機等已成為標準裝備，對多接口大功率快充充電器的需求也在增加。為此UGREEN綠聯推出了一款100W大功率氮化鎵快充CD226，配備3C1A四個USB接口，對比單口實用性更強，同時附帶一根耐用的100W編織線，用戶無需再額外購買快充線。

充電器的C1和C2口均支持100W快充，可給筆電等大設備使用，且支持功率盲插，日常使用會很方便。另外C3口支持22.5W PD快充，可完美適配蘋果iPhone 12，A口支持22.5W SCP快充，可滿足華為手機快充需求，產品整體實用性強。下面充電頭網就對這款充電器進行詳細拆解，看看其用料做工如何。

此前充電頭網還拆解過綠聯18W PPS充電器、MFi認證18W?PD快充充電器、20W PD快充、小金剛20W PD快充、30W USB PD充電器、2A2C 48W智能充電器、65W USB PD氮化鎵快充充電器、65W 3C1A氮化鎵快充充電器、65W 4C口氮化鎵快充等多款充電配件，大家可以點擊藍色字體查閱。

一、綠聯100W氮化鎵充電器外觀

? ? ? ? ? ? ? ? ? ?

包裝盒正面印有UGREEN綠聯品牌、產品名稱、外觀圖和GaN X 100w等特性標識。

背面印有充電器參數以及商家基本信息。

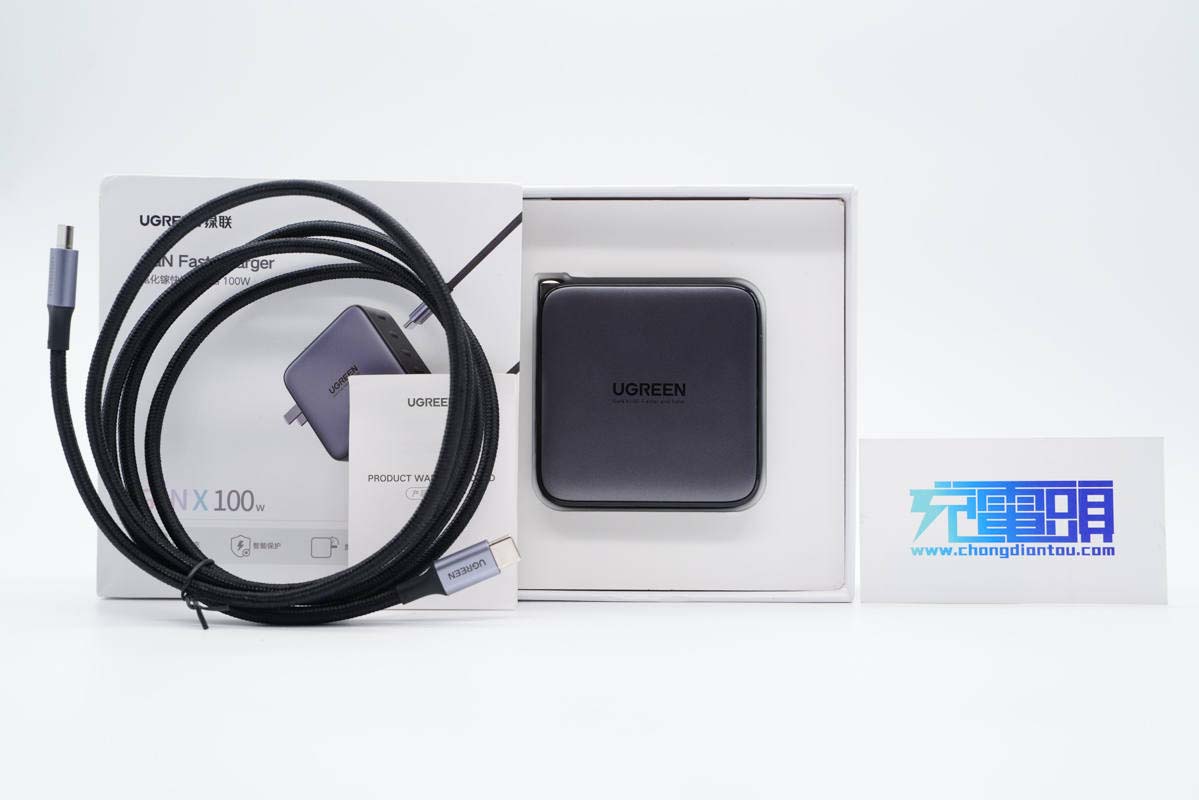

包裝內含充電器、CC線以及使用說明書。

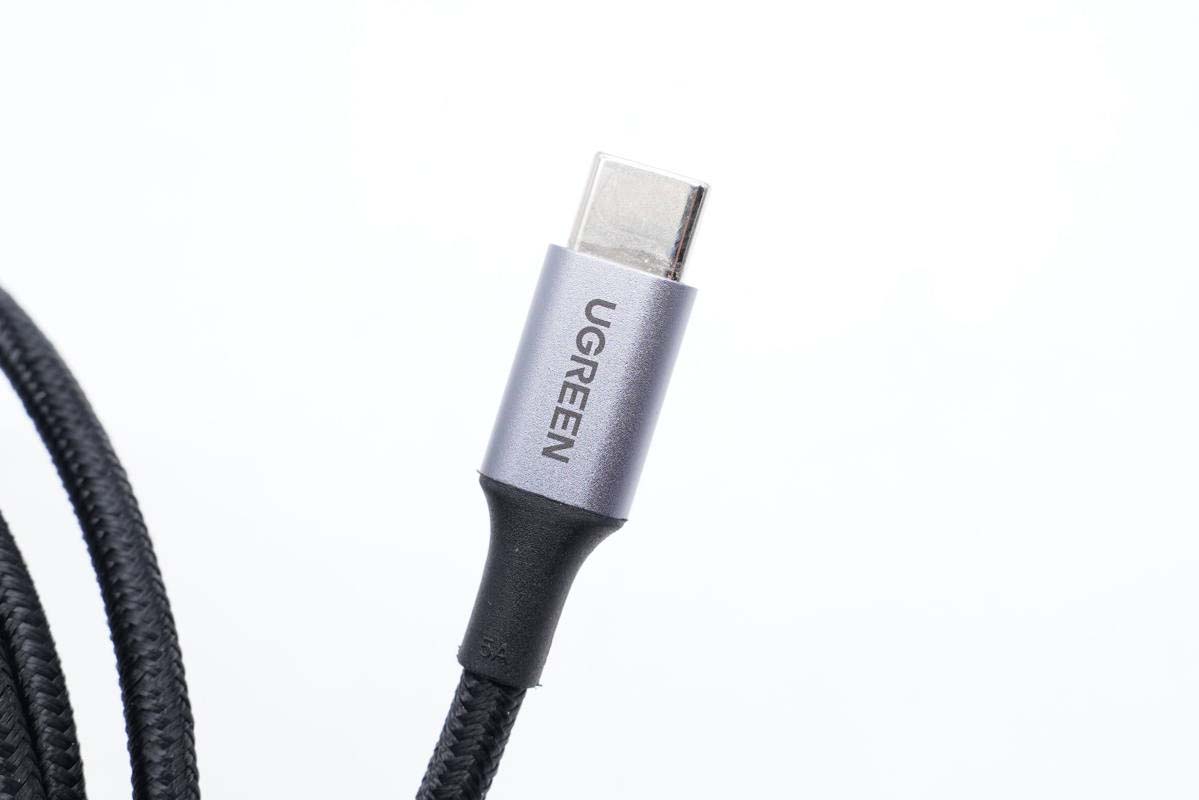

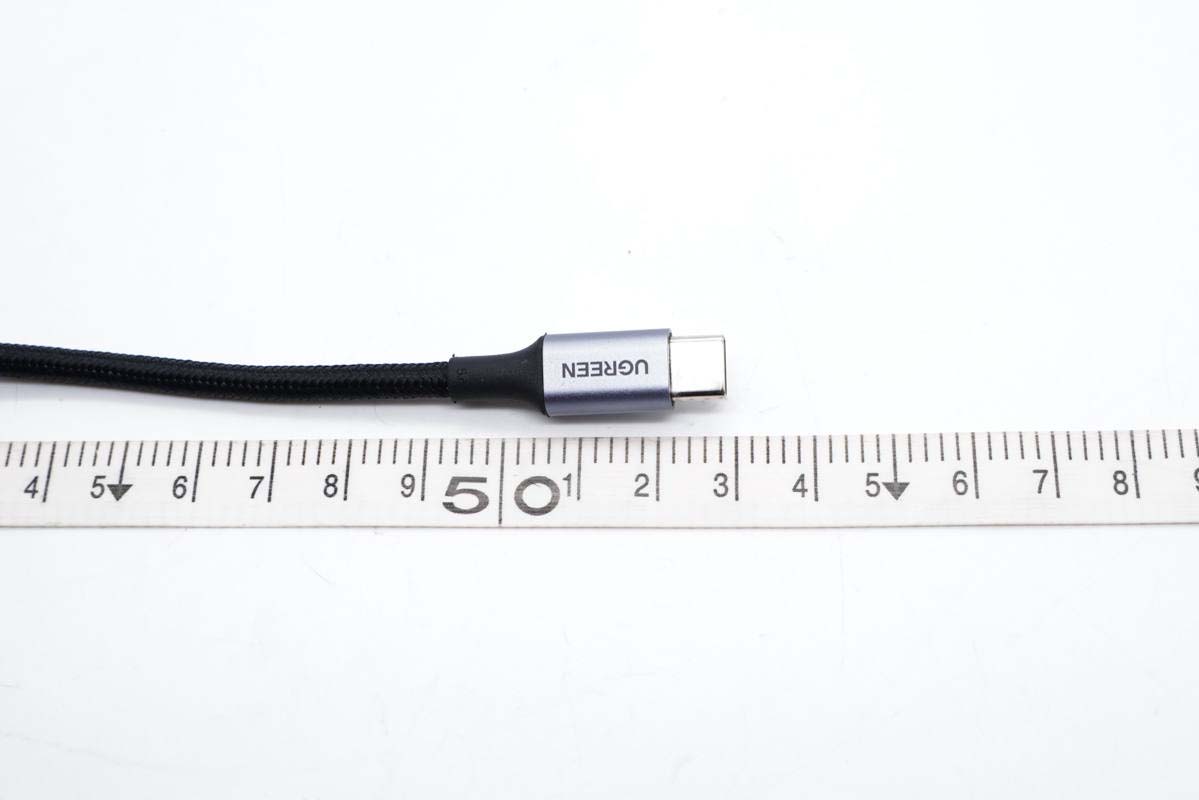

線纜兩端做了抗彎折處理，線頭外殼采用鋁合金材質，印有UGREEN品牌。

整根線纜長約153cm。

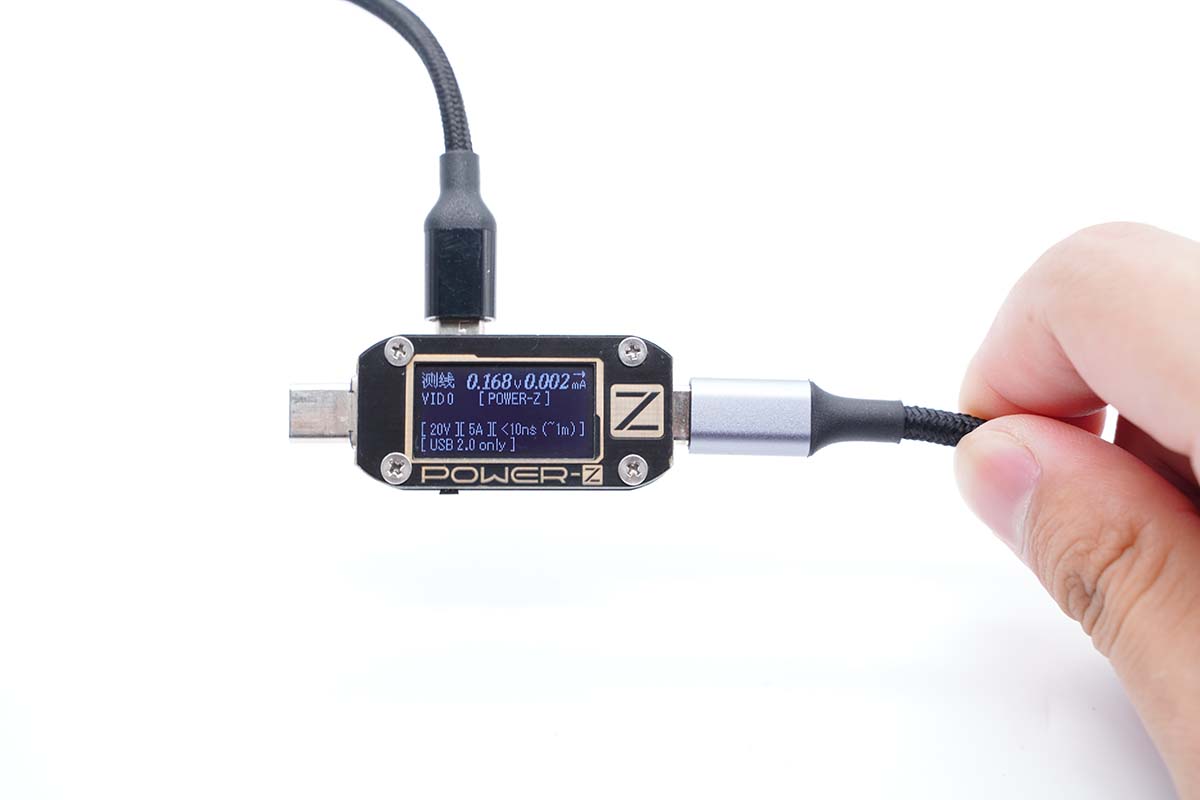

使用ChargerLAB POWER-Z KM001C檢測，顯示該線纜帶有E-Marker芯片，電力傳輸能力為20V5A，數據傳輸能力為USB 2.0。

綠聯這款充電器延續方塊造型設計，正背面噴刷銀灰色涂料，邊緣是亮面環設計，側身啞光處理。

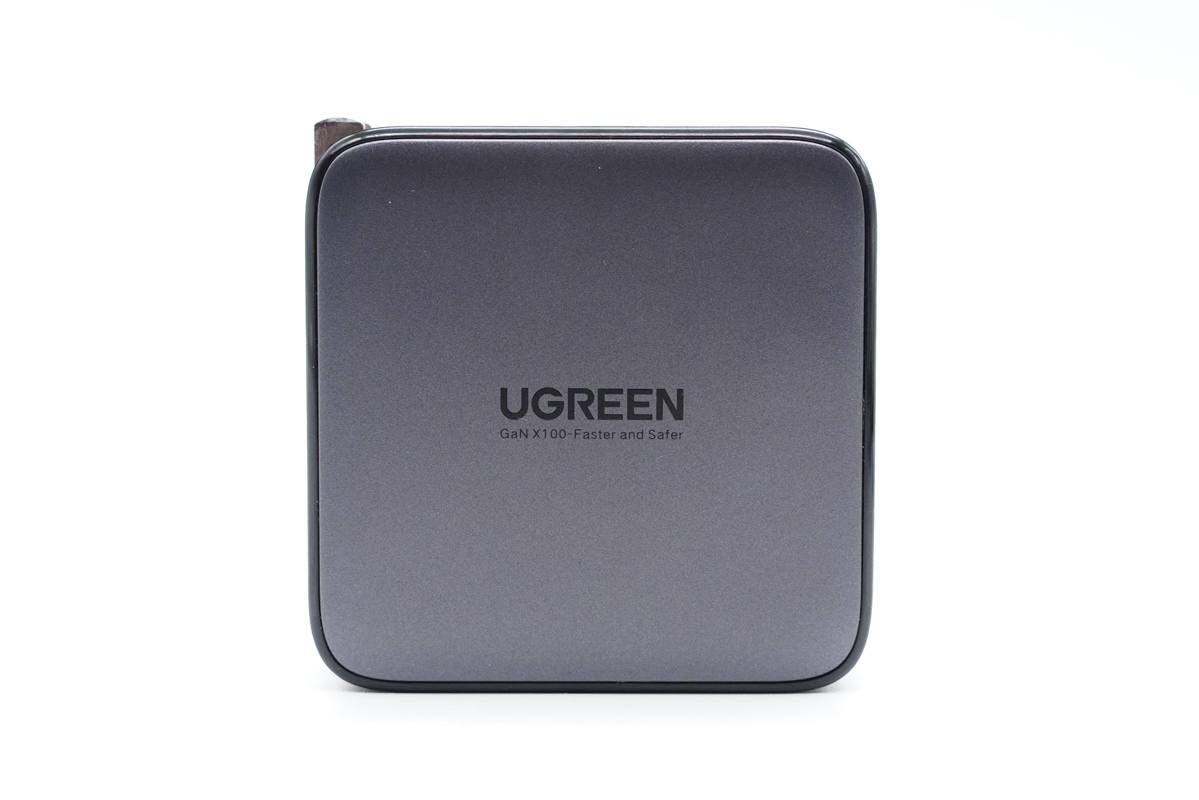

正面中心印有UGREEN品牌和GaN X 100-Faster and Safer字樣。

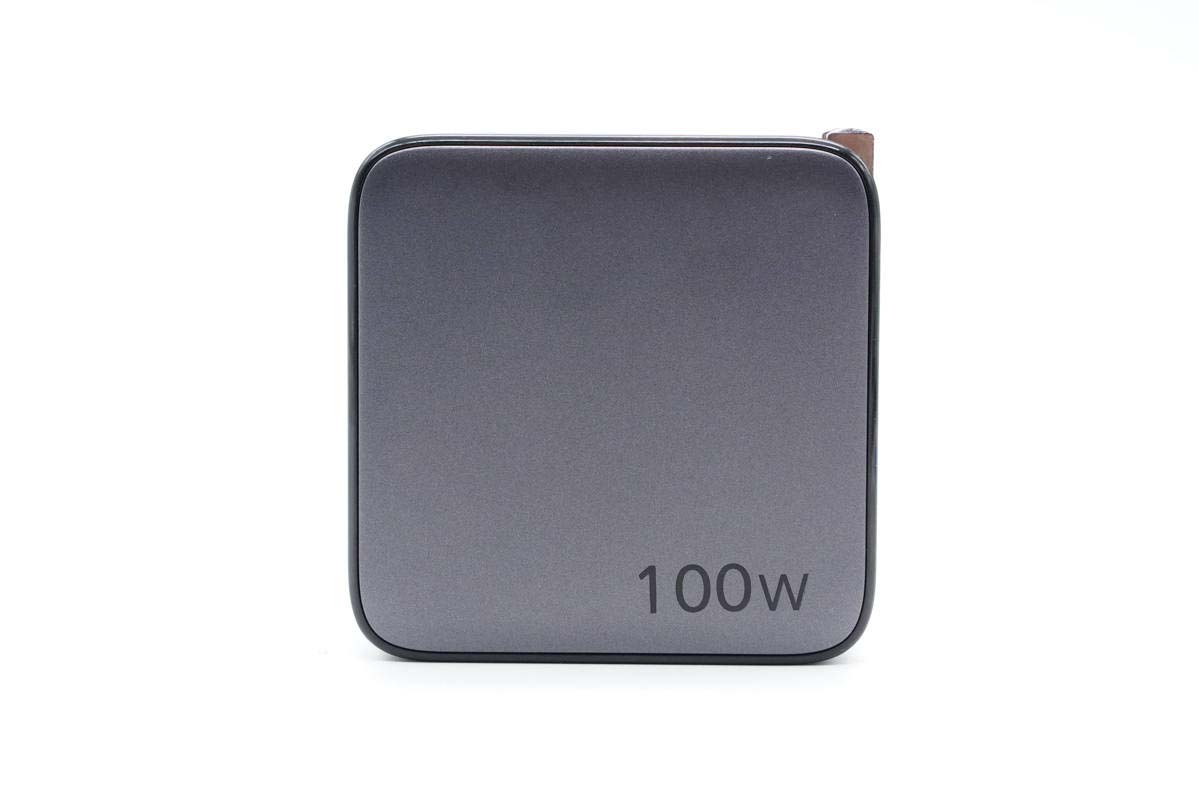

背面右下角印有100W字樣。

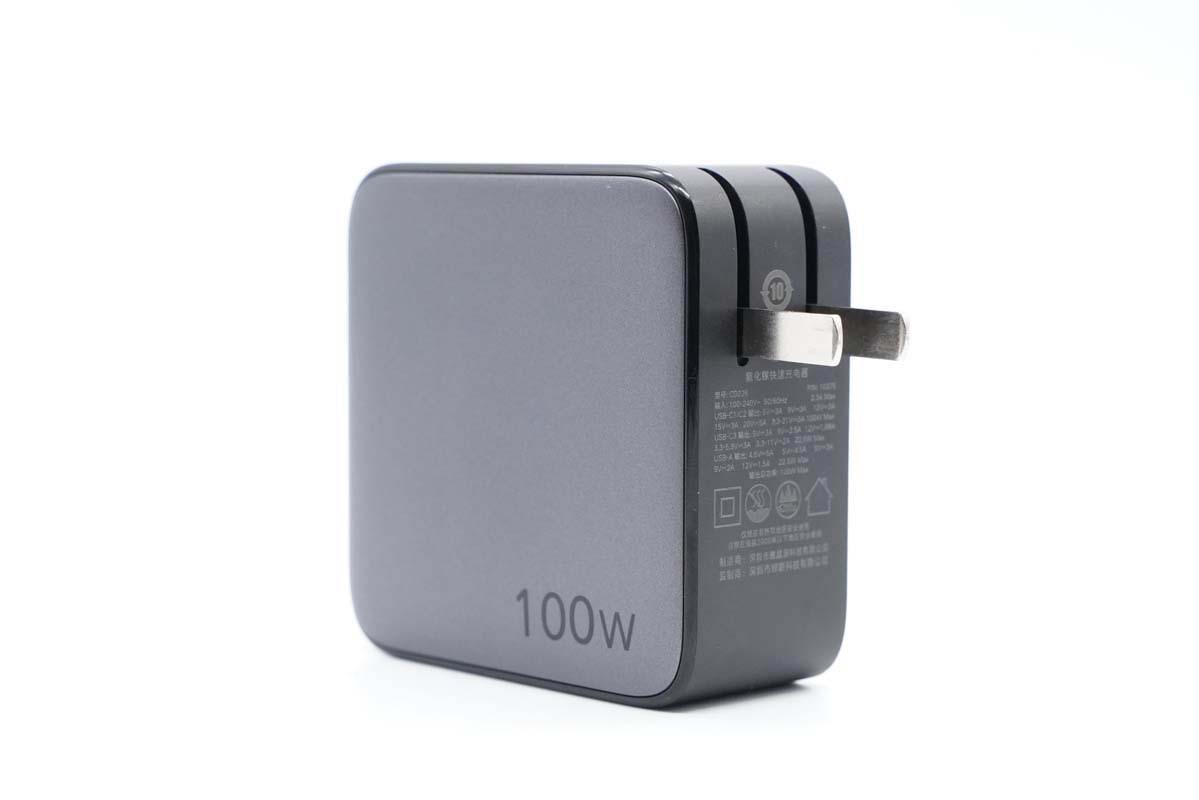

充電器配備可折疊國標插腳，攜帶方便且不易刮傷包里設備

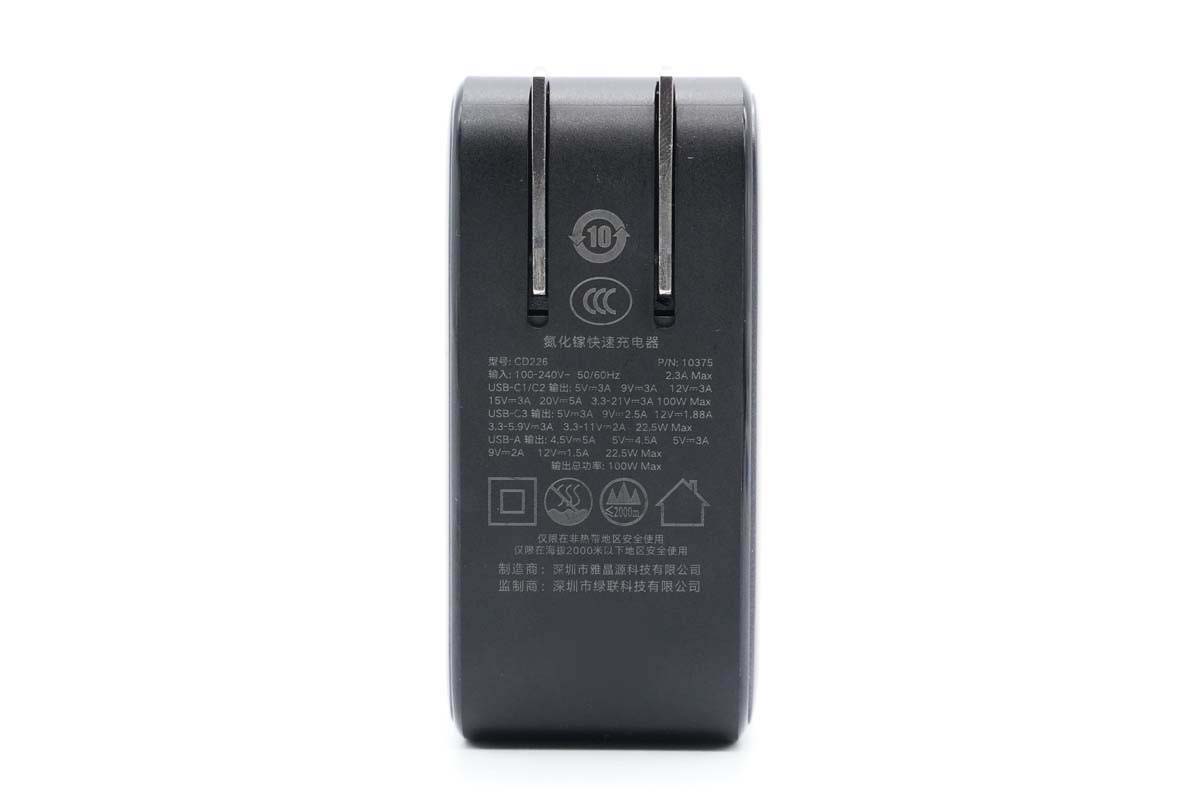

輸入端外殼上標注有充電器參數。

型號：CD226

輸入：110-240V~50/60HZ 2.3A

單口輸出：

USB-C1/C2：3.3-21V3A、5V3A、9V3A、12V3A、15V3A、20V5A，100W Max

USB-C3：3.3-5.9V3A、3.3-11V2A、5V3A、9V2.5A、12V1.88A，22.5W Max

USB-A：4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A，22.5W Max

總功率：100W Max

制造商：深圳市雅晶源科技有限公司

監制商：深圳市綠聯科技有限公司

產品已經通過了國家CCC認證。

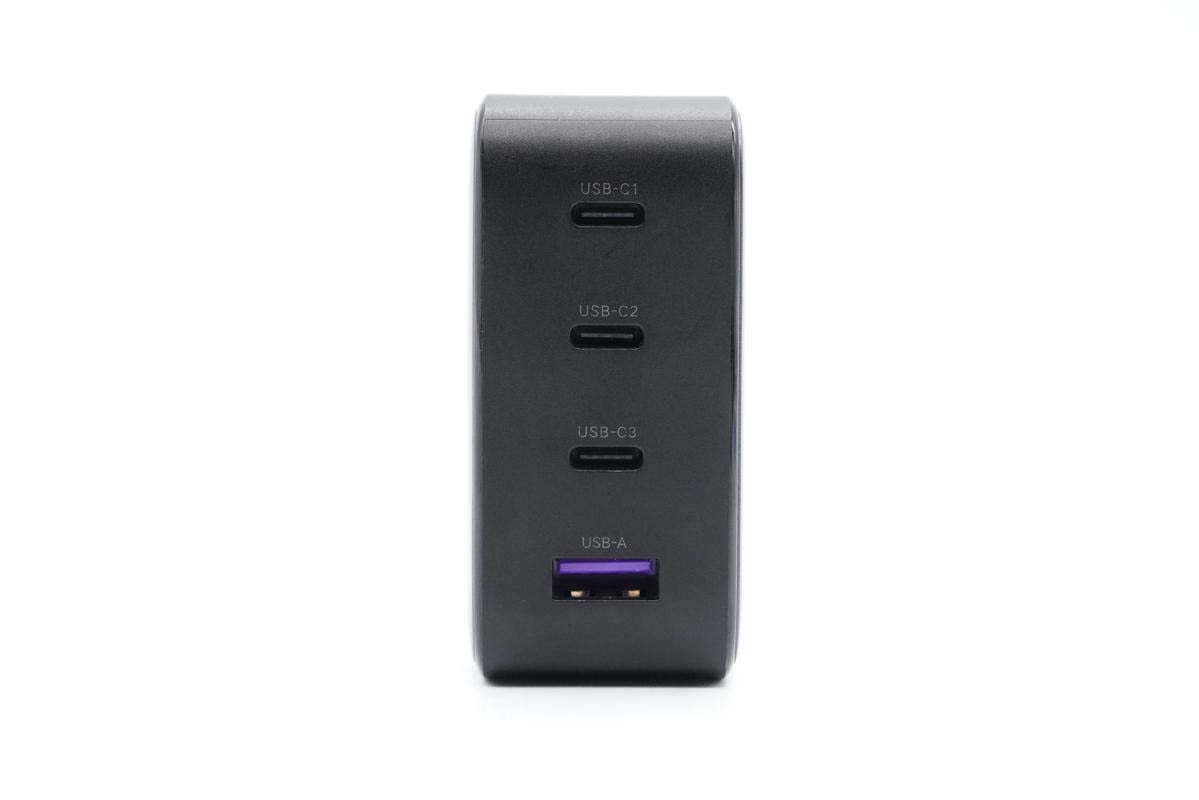

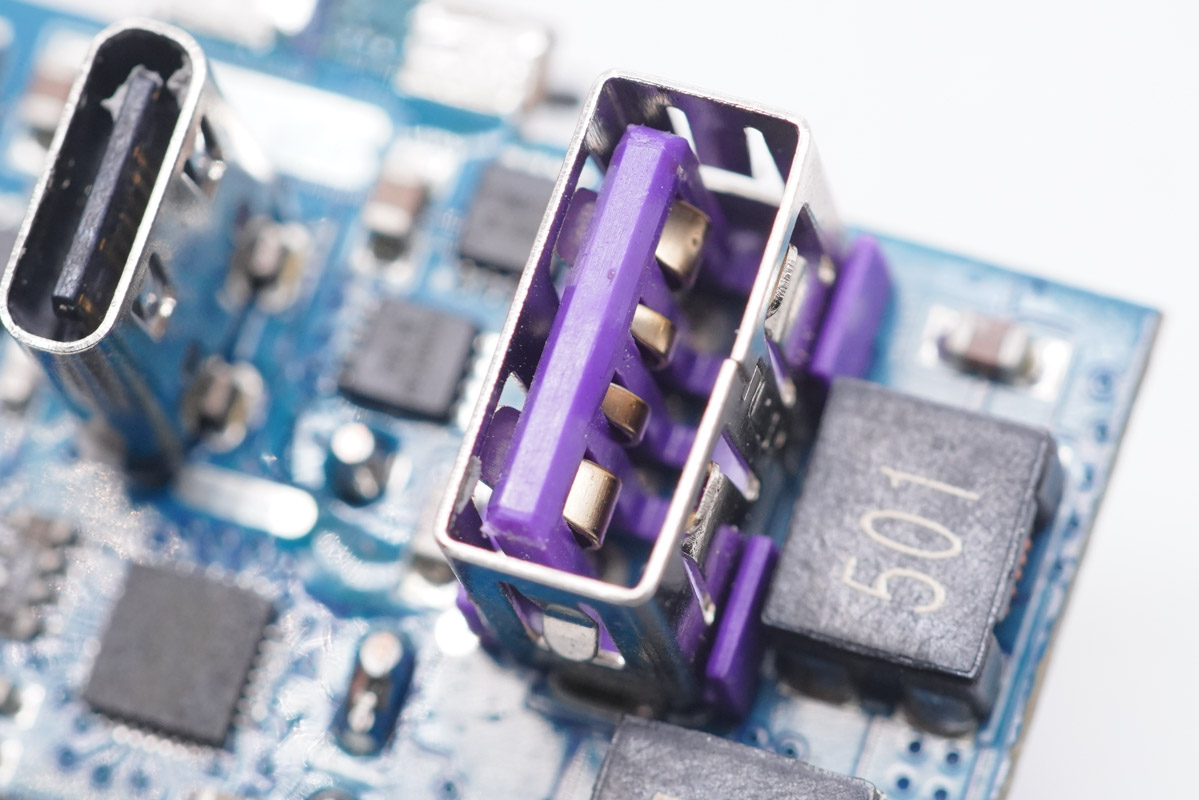

另一端配有3C1A四個接口，接口旁都印有區別標識，USB-A口采用紫色舌片。

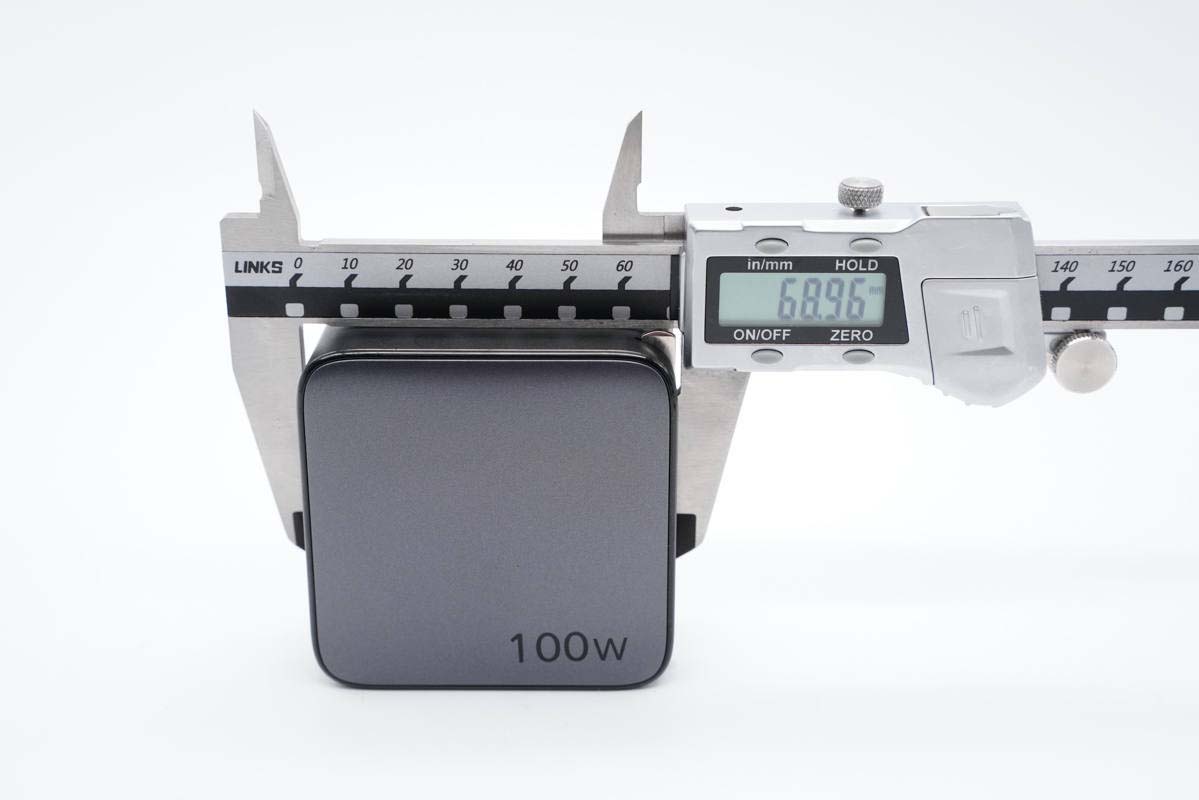

使用游標卡尺實測充電器機身長度為68.96mm。

寬度為68.85mm。

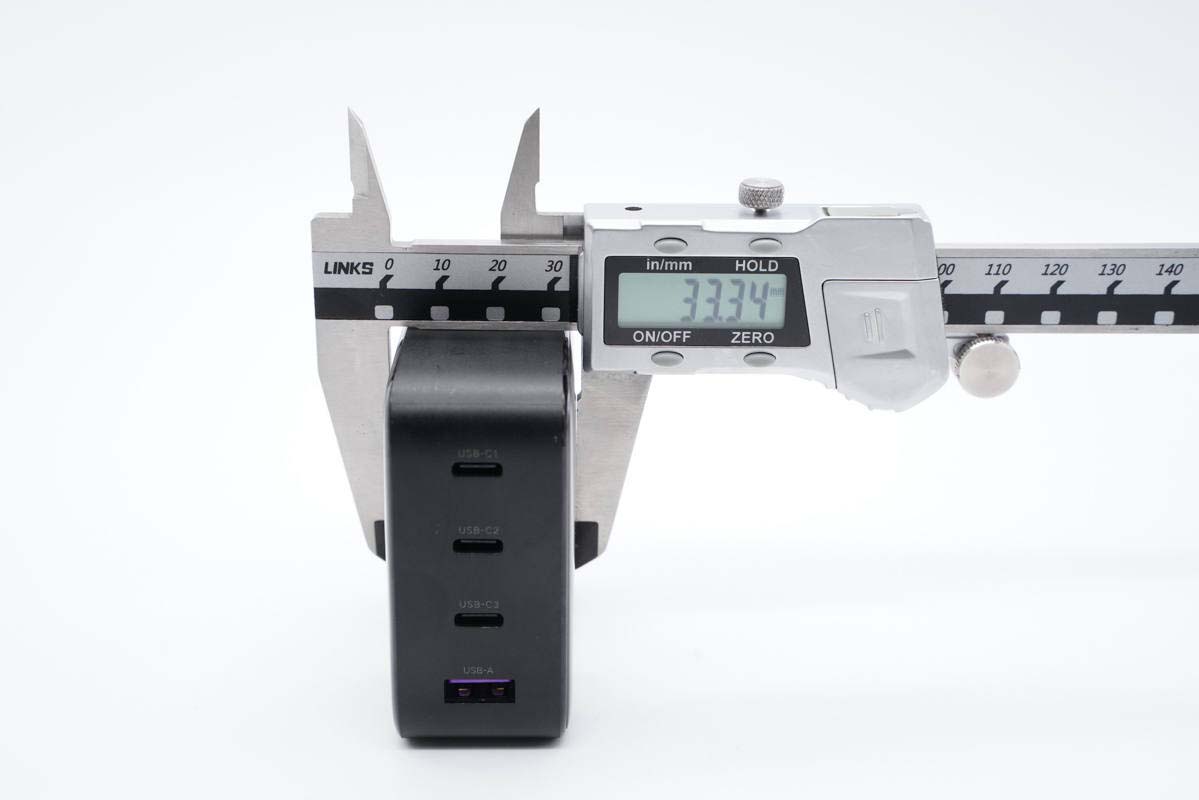

厚度為33.34mm。

和蘋果96W充電器直觀對比，整體還要小一些。

拿在手上的直觀感受。

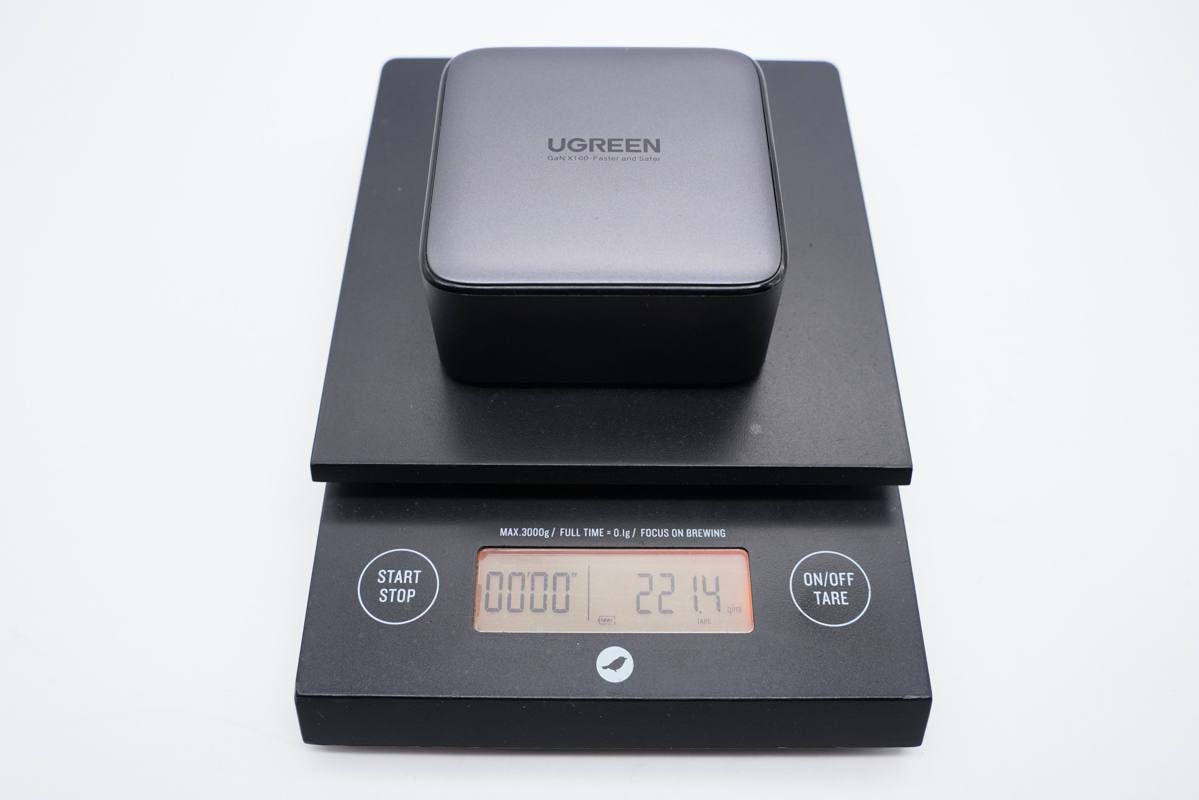

凈重約為221g。

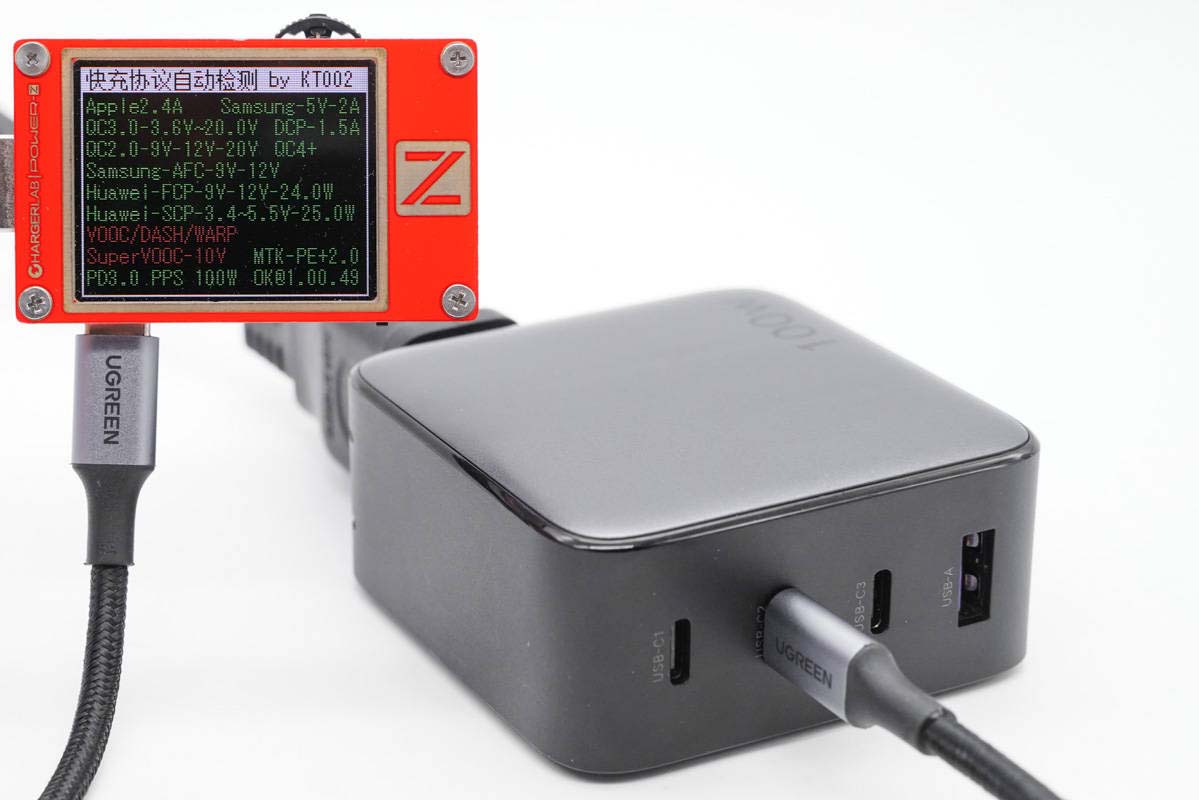

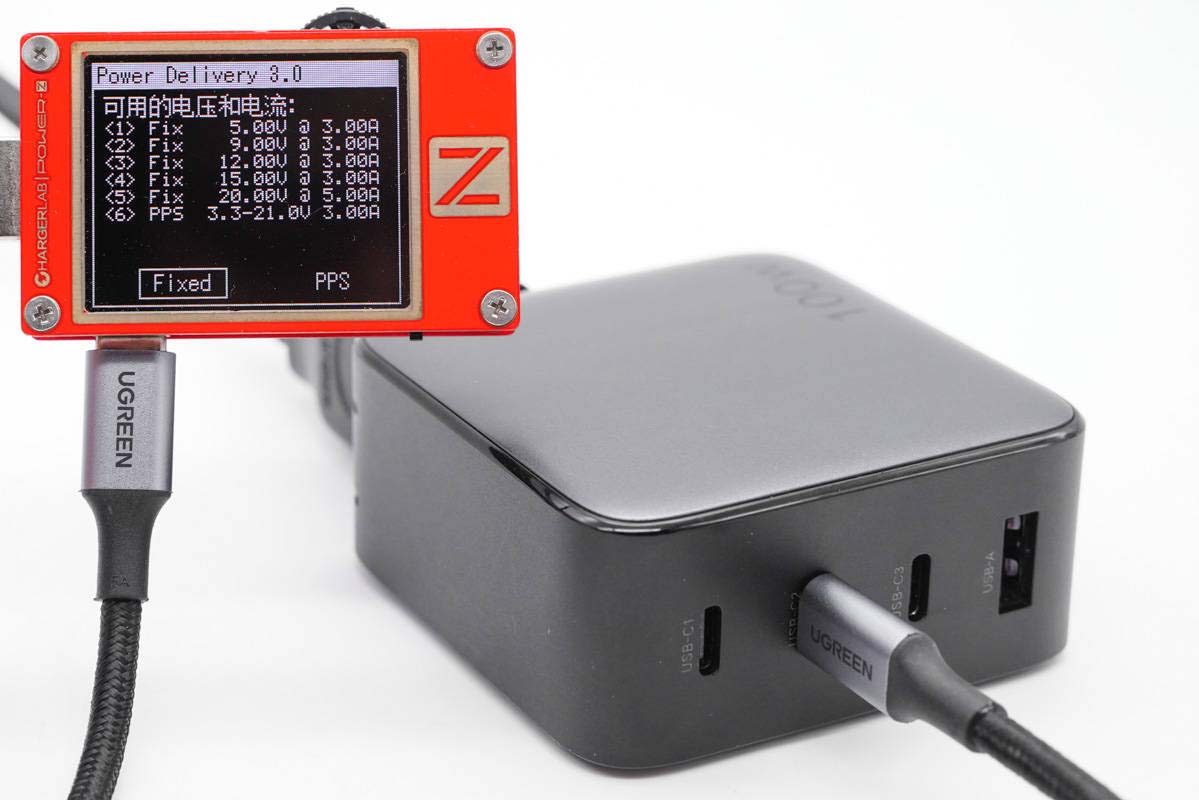

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議。

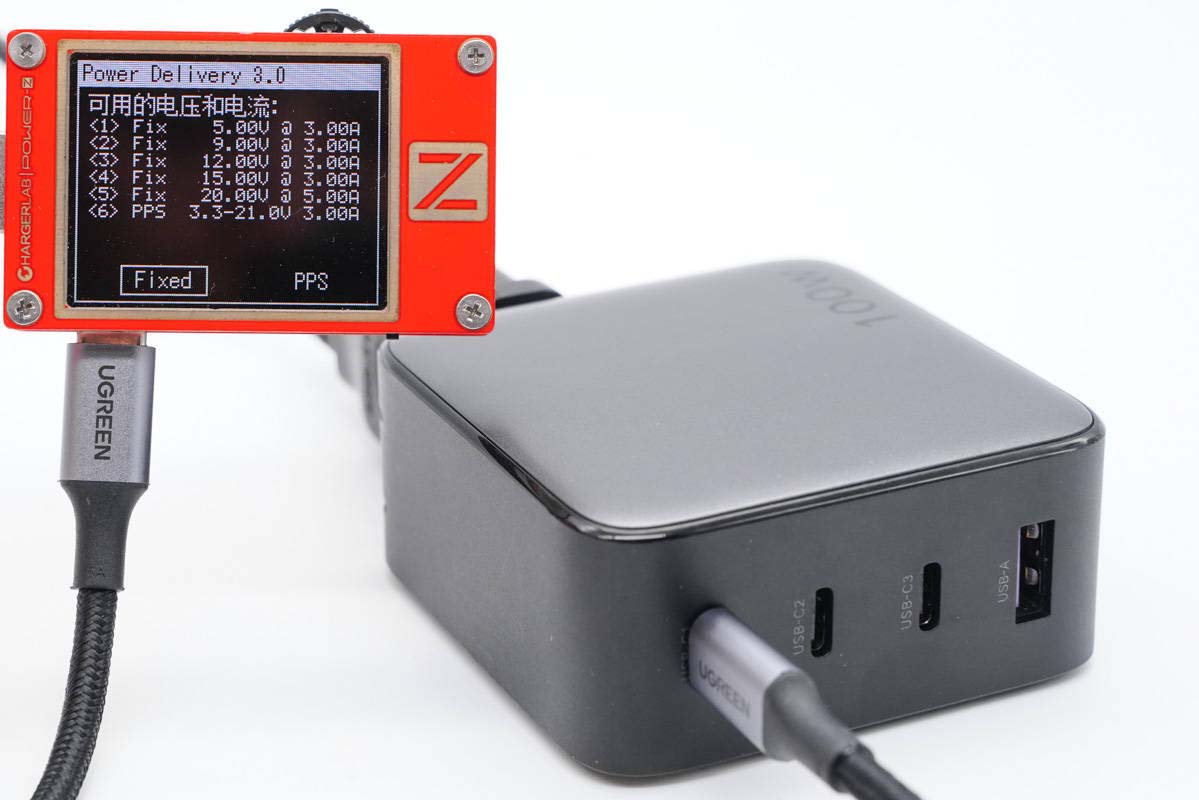

此外還測得C1口具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。

使用KT002檢測發現USB-C2口支持的協議和USB-C1口的完全一樣。

PDO報文也相同，即C1和C2口單口輸出性能完全相同，支持功率盲插，使用方便。

C3口同樣都支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS這些常見快充協議。

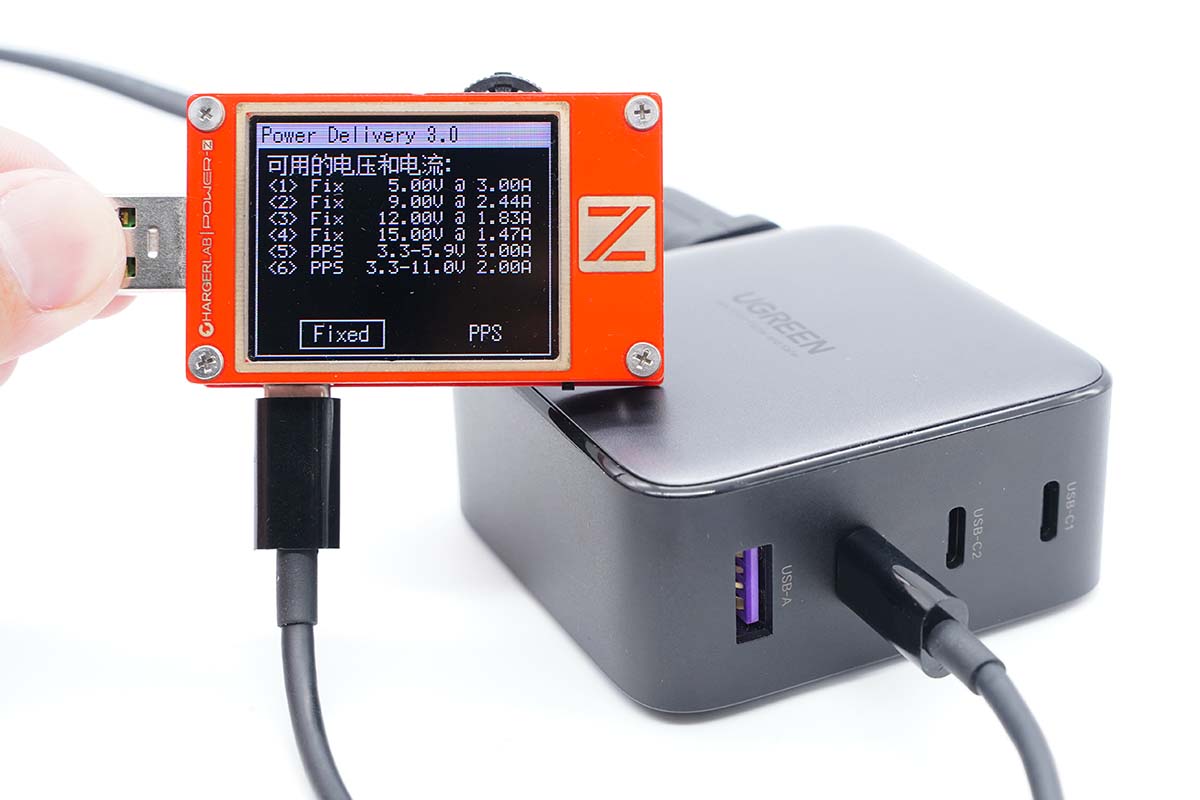

并且具備5V3A、9V2.44A、12V1.83A、15V1.47A四組固定電壓檔位，以及3.3-5.9V3A和3.3-11V2A兩組PPS電壓檔位。

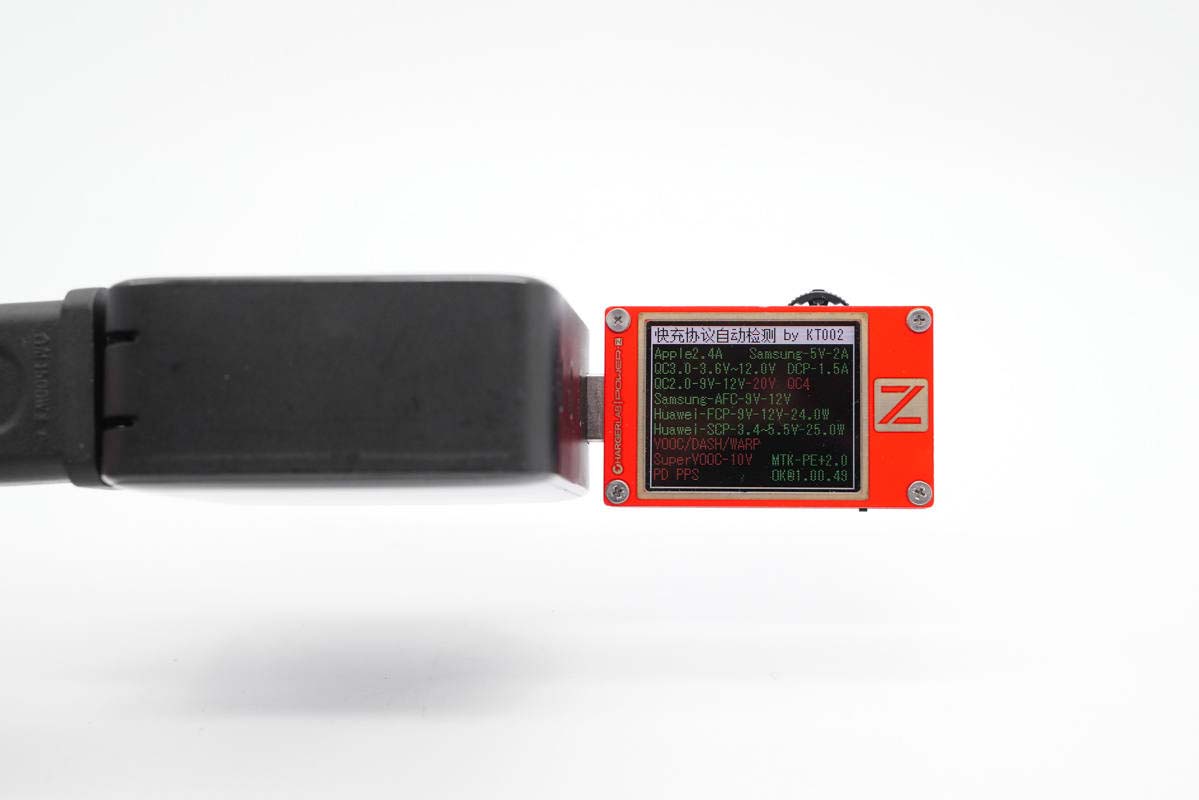

最后測得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充協議。

二、綠聯100W氮化鎵充電器拆解

? ? ? ? ??? ? ? ? ??? ???????? ? ? ? ? ? ? ?

將機身殼拆開，超聲波焊接封裝。

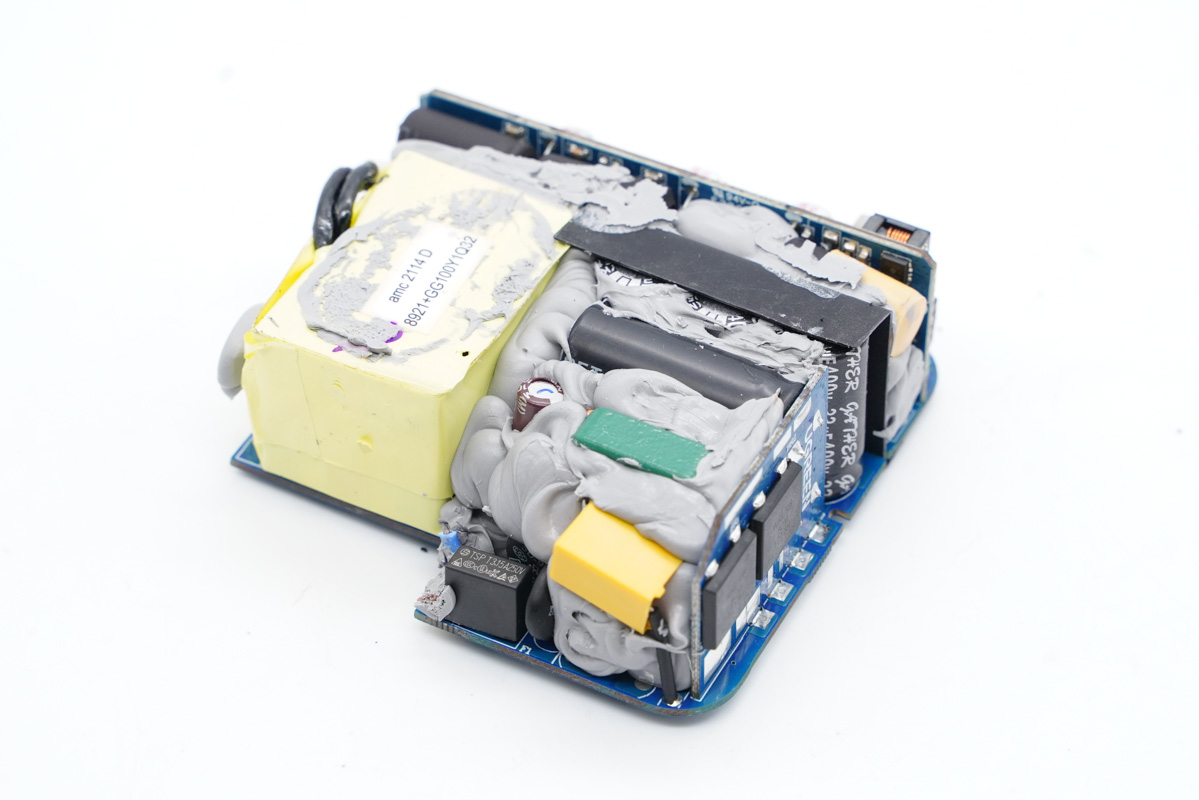

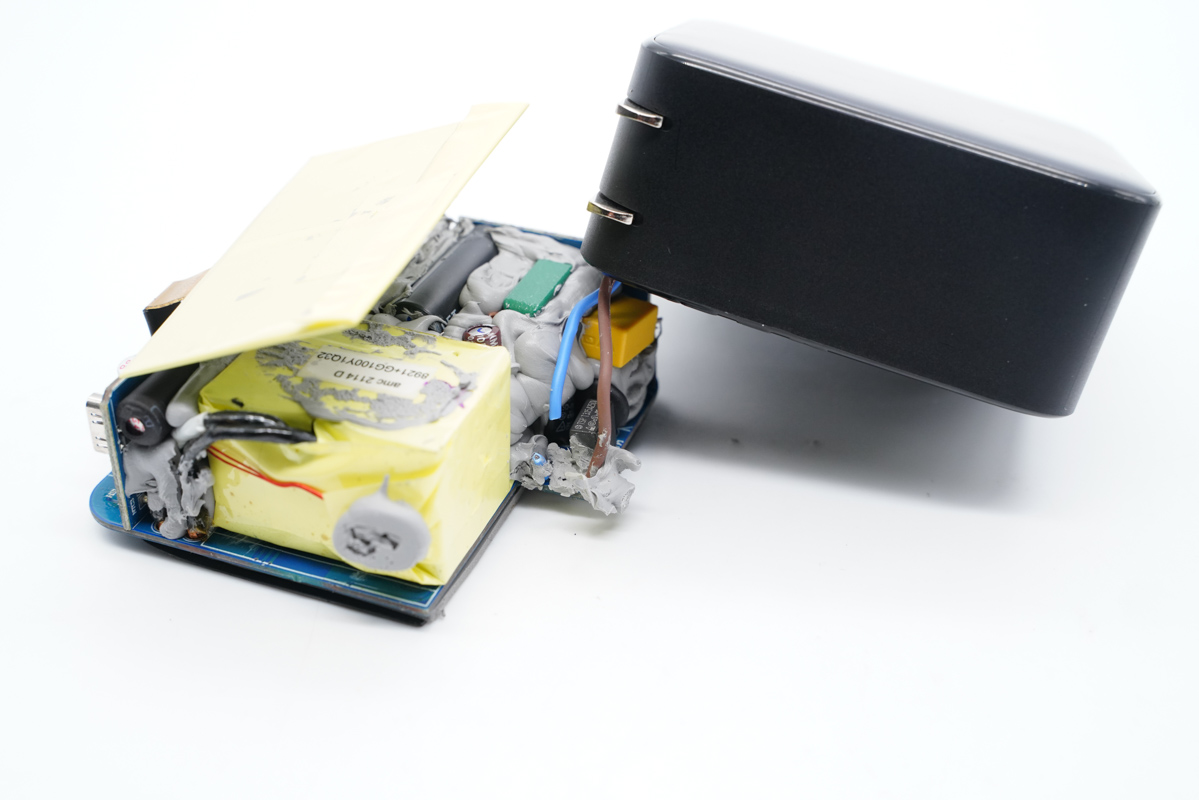

輸入端采用AC導線連接通電，PCBA模塊頂部覆蓋黃銅散熱片并包裹絕緣膠帶。

一小片散熱片延伸到輸出端，并外套絕緣管。

主板背面覆蓋導熱墊、隔離板和黃銅散熱片，散熱片錫焊固定。

測得模塊最大長度為64.35mm。

寬度為63.04mm。

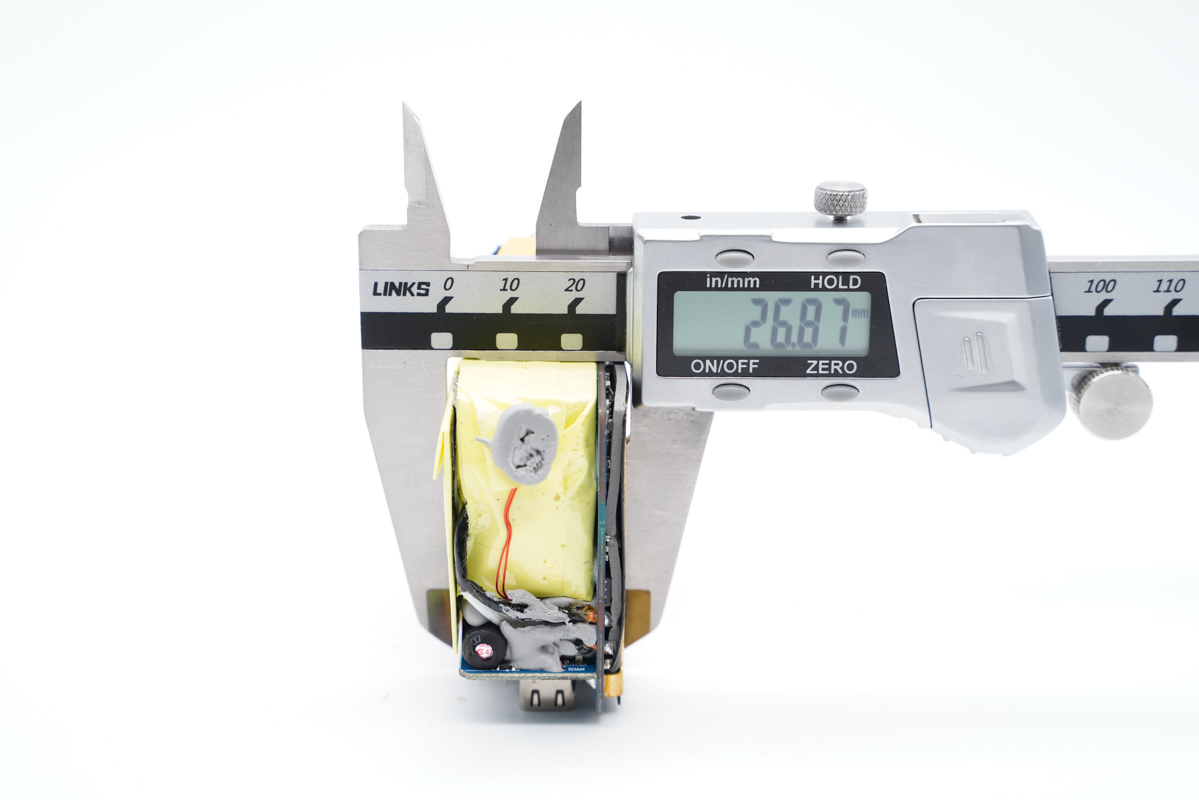

厚度為26.87mm。

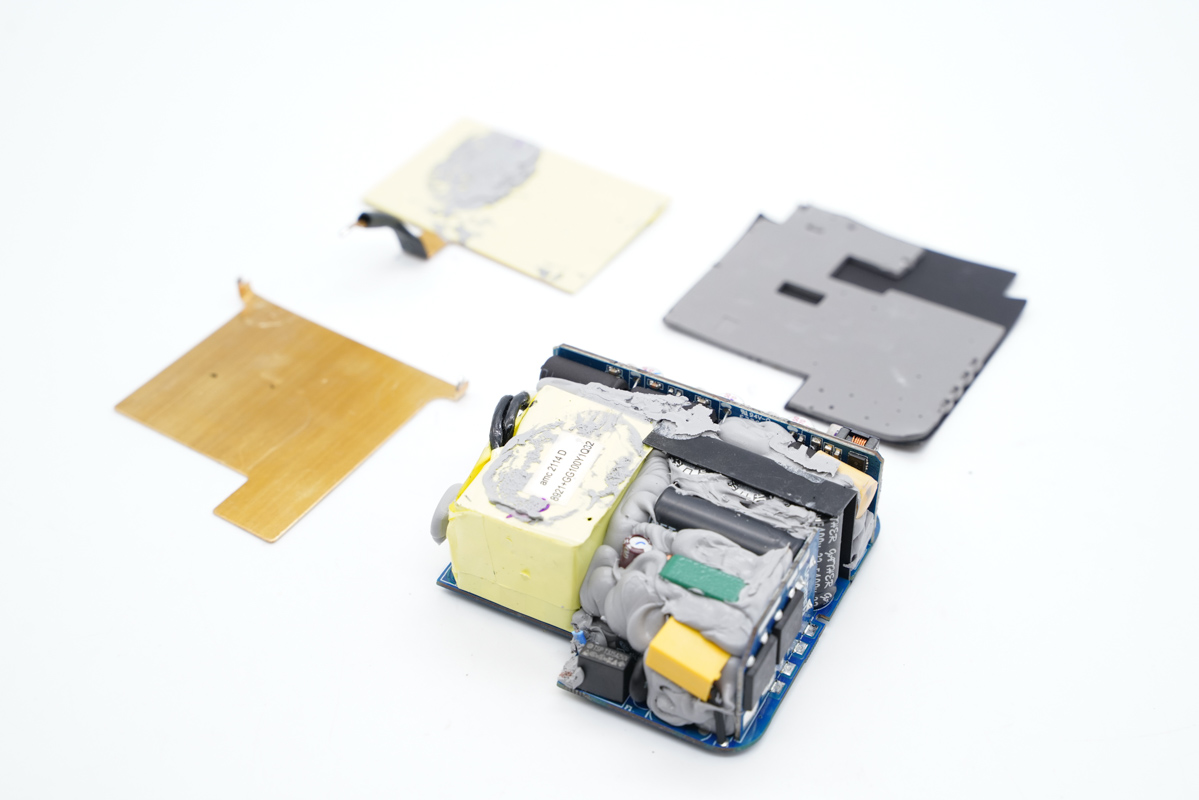

將散熱片、導熱墊等去掉。

元器件打膠加固，初次級間設有隔離板。

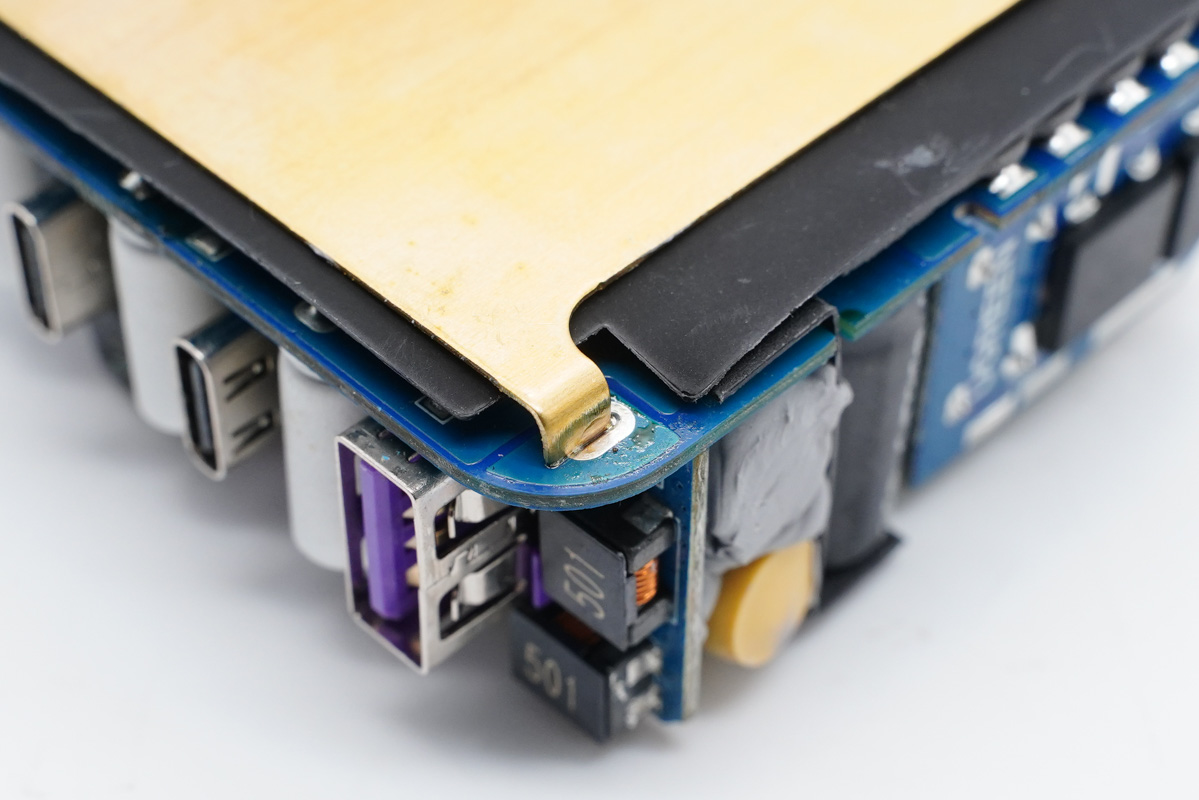

側面設有輸入端小板，輸出端也有一塊小板，四個USB母座均焊接在小板上。

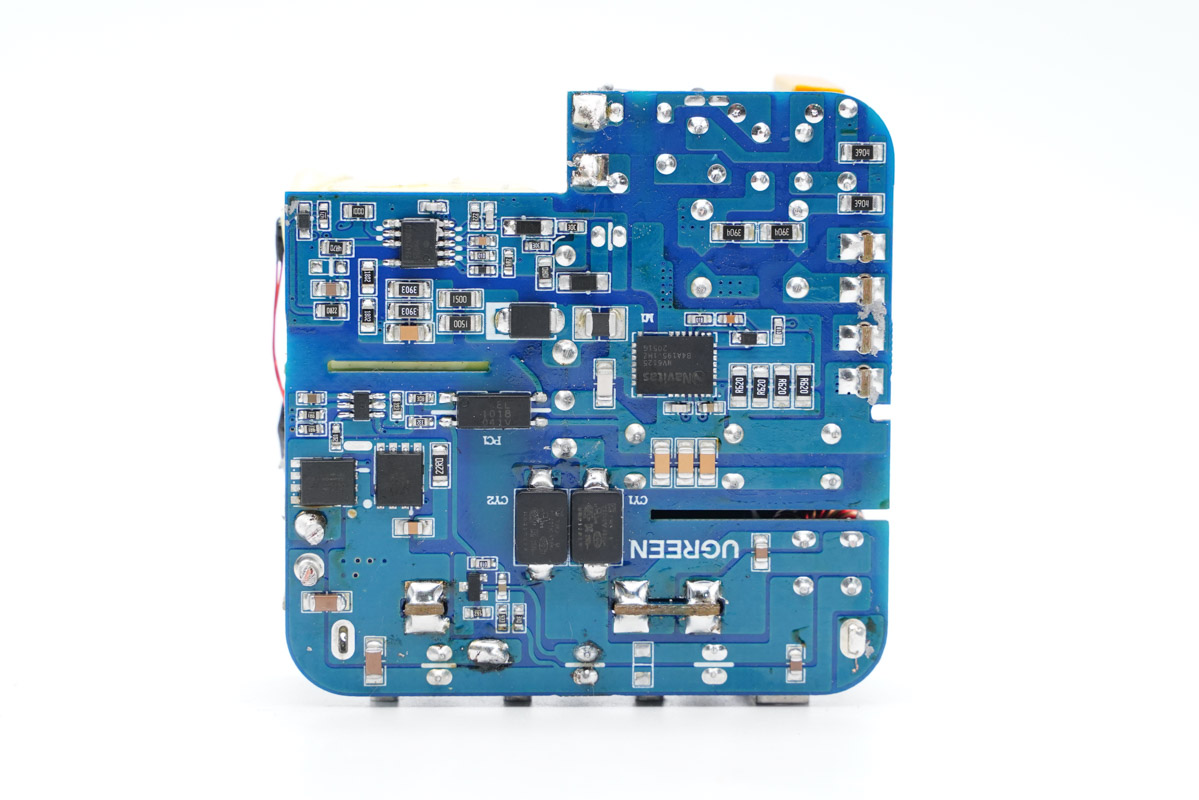

PCB板背面一覽，左上區域設有開關電源電路。

通過對充電器觀察發現，綠聯這款100W?3C1A氮化鎵充電器采用開關電源定壓輸出，三路二次降壓四口輸出架構，其中C1、C2口單獨一路寬范圍輸出，C3口和A口一路，輸出功率智能分配。下面我們從輸入端開始深入了解整個電路設計情況。

輸入端一覽，安規X電容焊腳套有絕緣管。

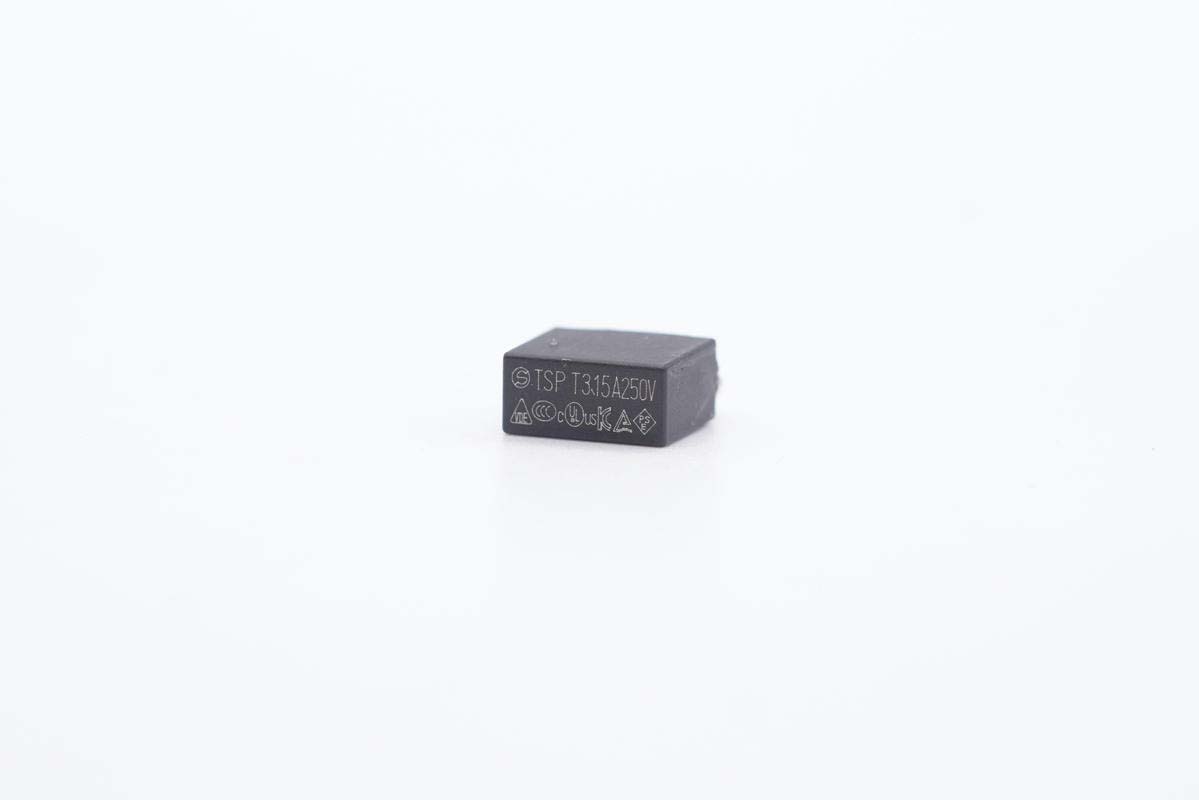

延時保險絲特寫，規格為3.15A 250V。

NTC浪涌抑制電阻用于抑制上電浪涌電流。

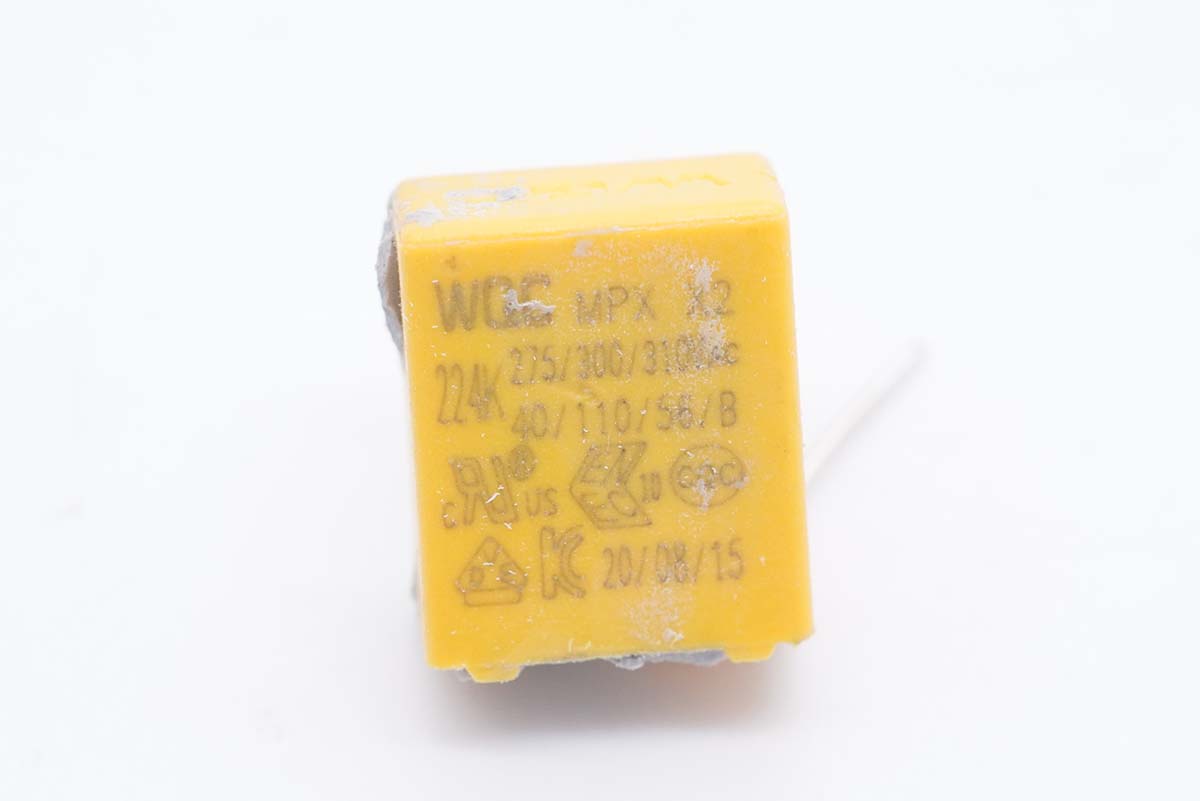

安規X電容特寫。

共模電感兩級設計，用于濾除EMI干擾，這顆雙線繞制。

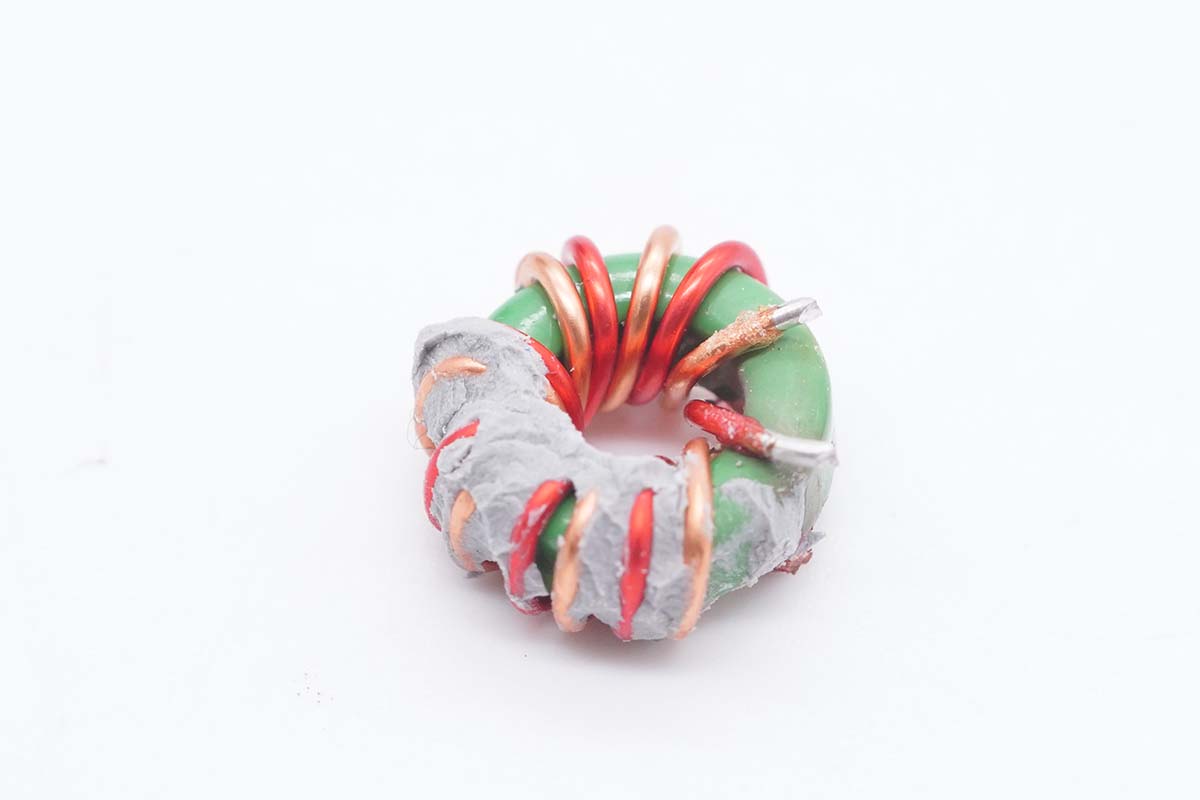

另一顆共模電感扁平銅帶繞制。

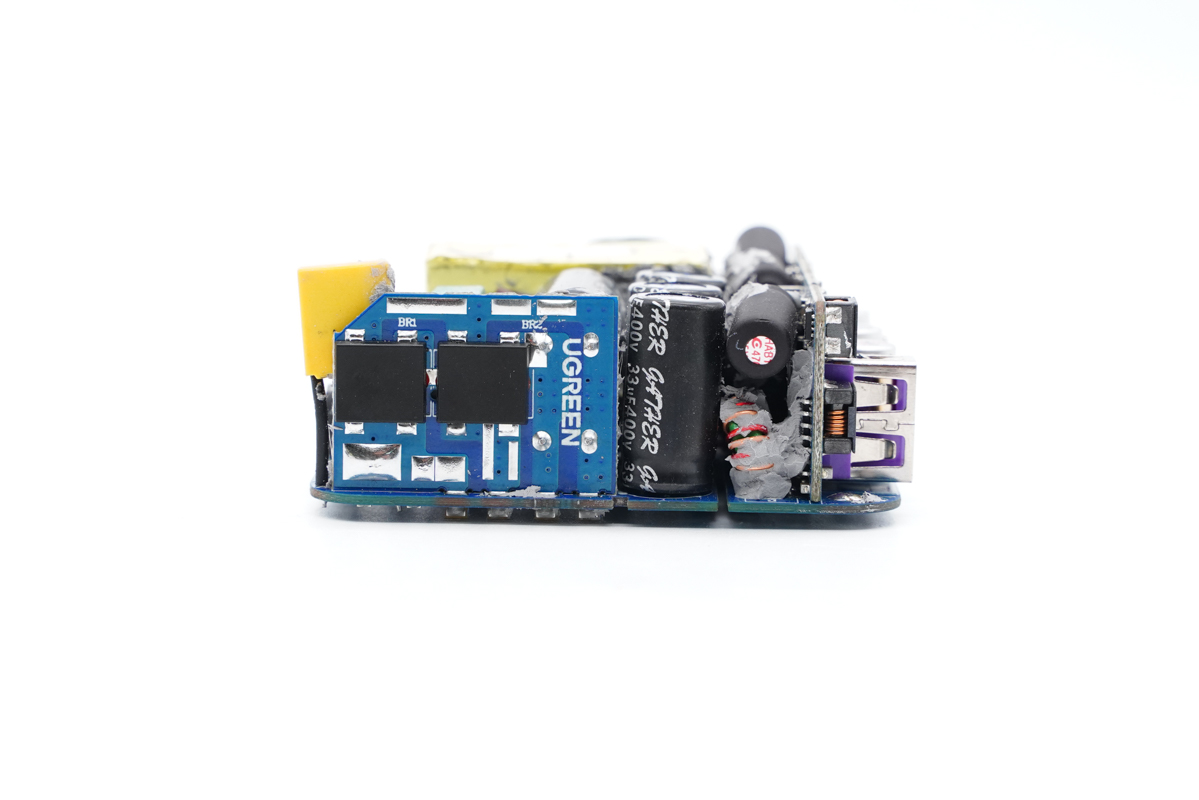

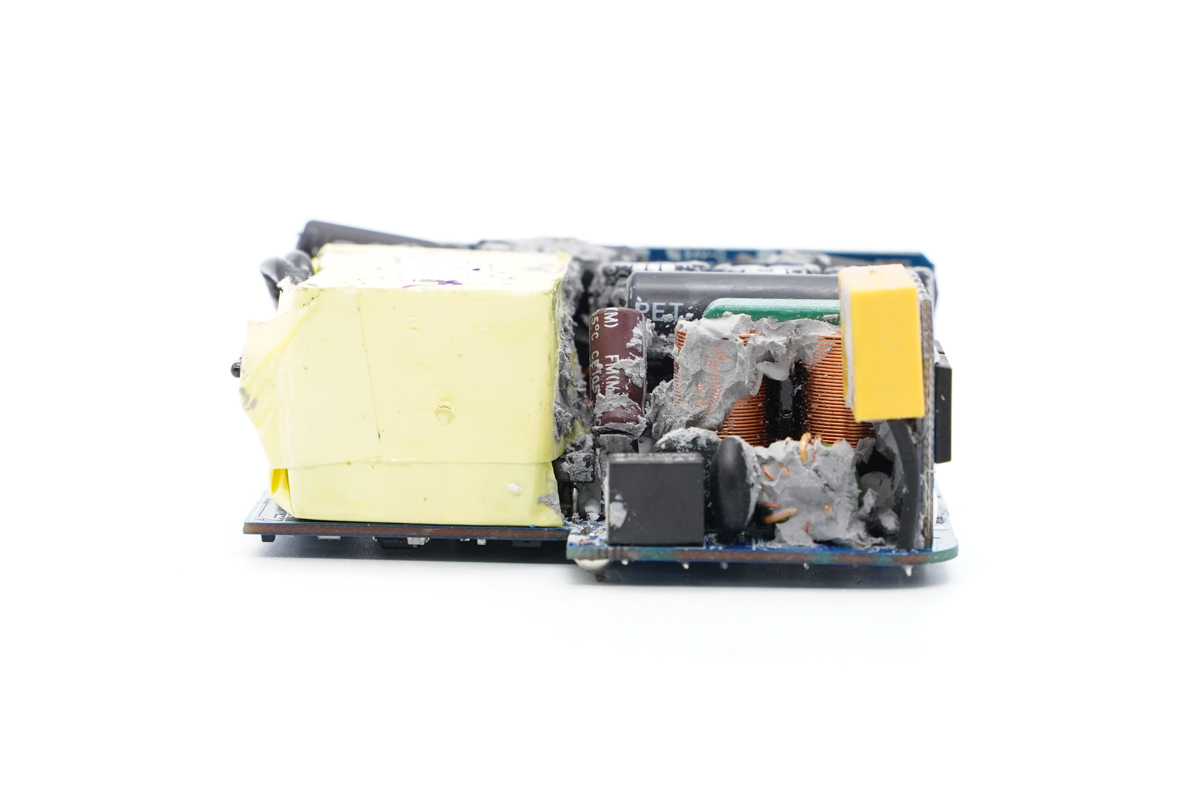

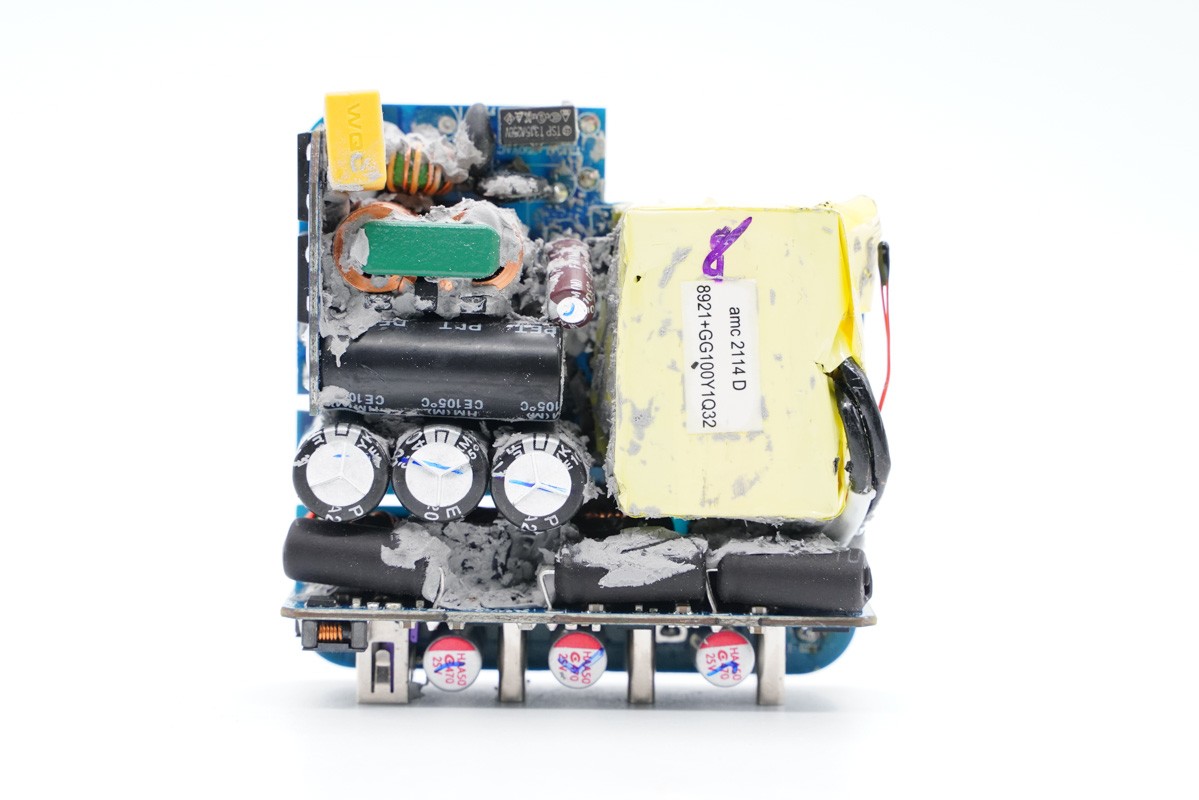

PCB板側面一覽，小板背面設有兩顆整流橋，主板上設有一排三顆高壓濾波電解電容。

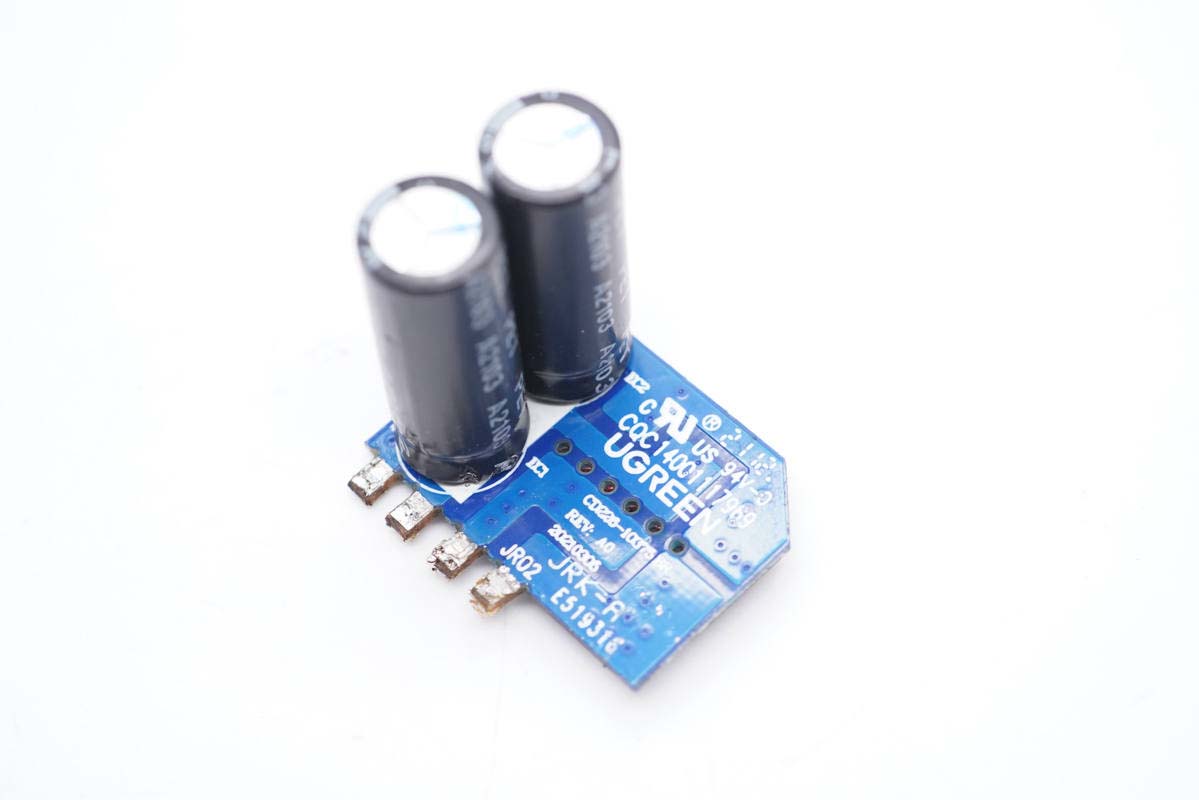

將小板拆下，正面還有兩顆高壓濾波電解電容。

WRLSB80M整流橋來自沃爾德，設置兩顆以均攤發熱。

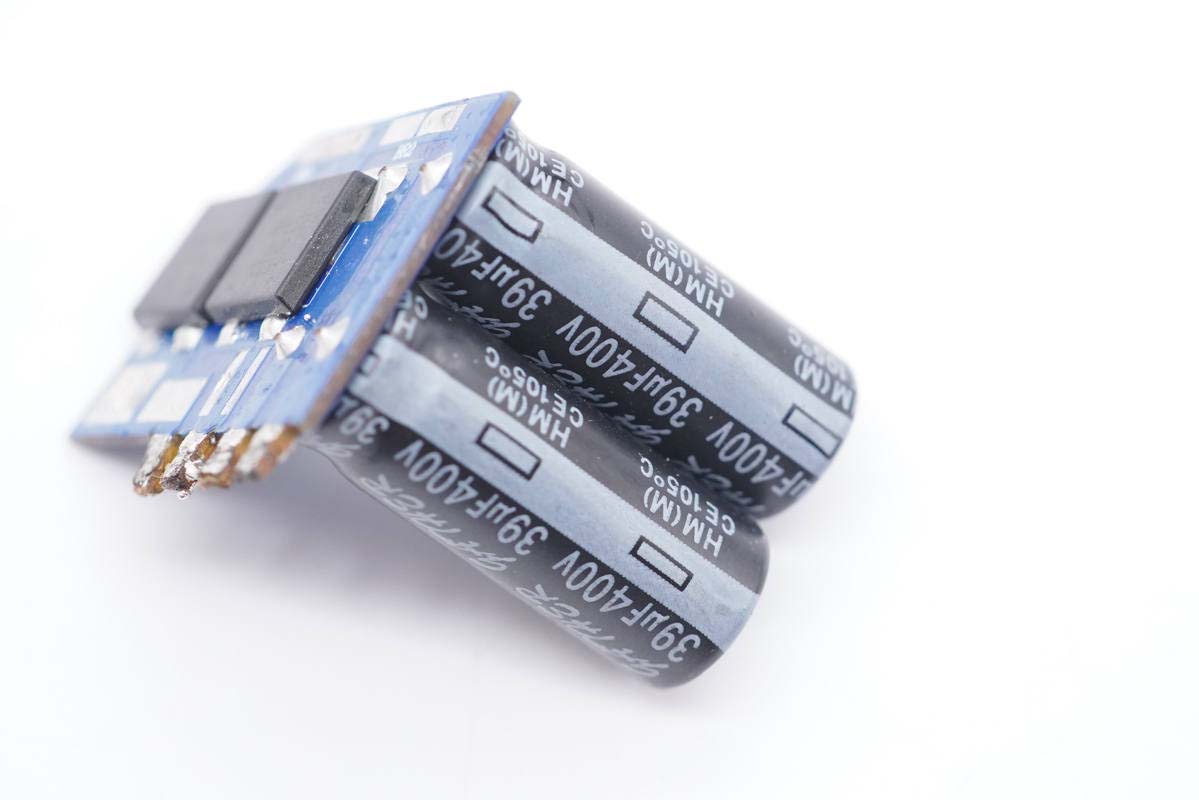

5顆高壓濾波電解電容均來自凱澤鑫電子，小板上的兩顆規格為400V 39μF。

主板上的三顆規格為400V 33μF。

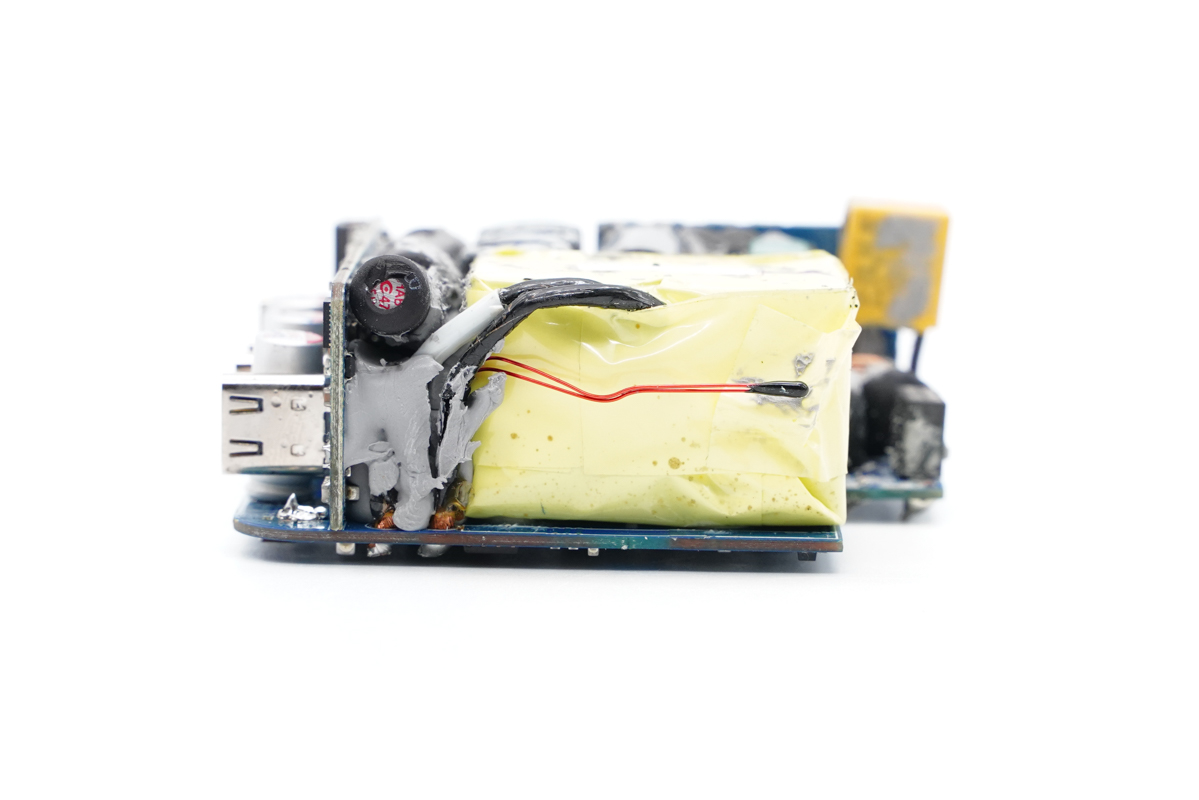

PCB板另一側是變壓器，并配有熱敏電阻進行溫度監控。

開關電源主控芯片供電電容也是來自凱澤鑫電子，規格為50V 22μF。

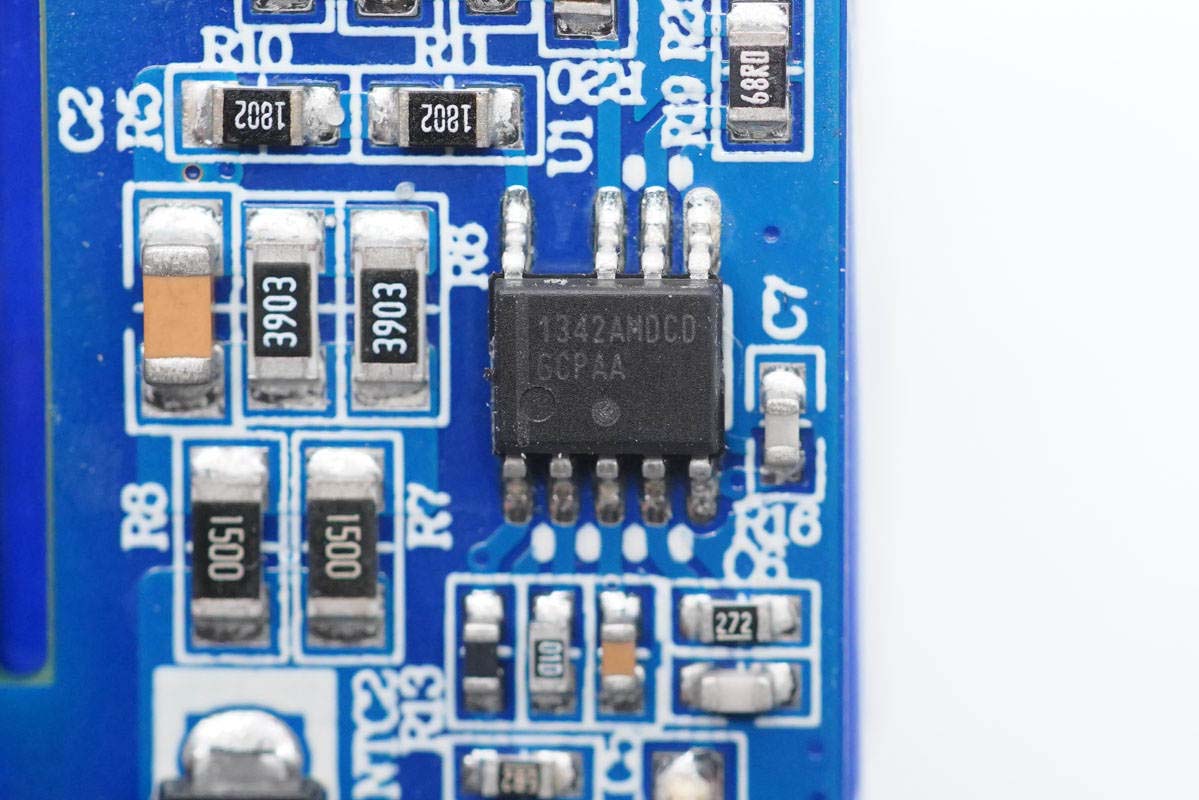

開關電源主控芯片采用ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

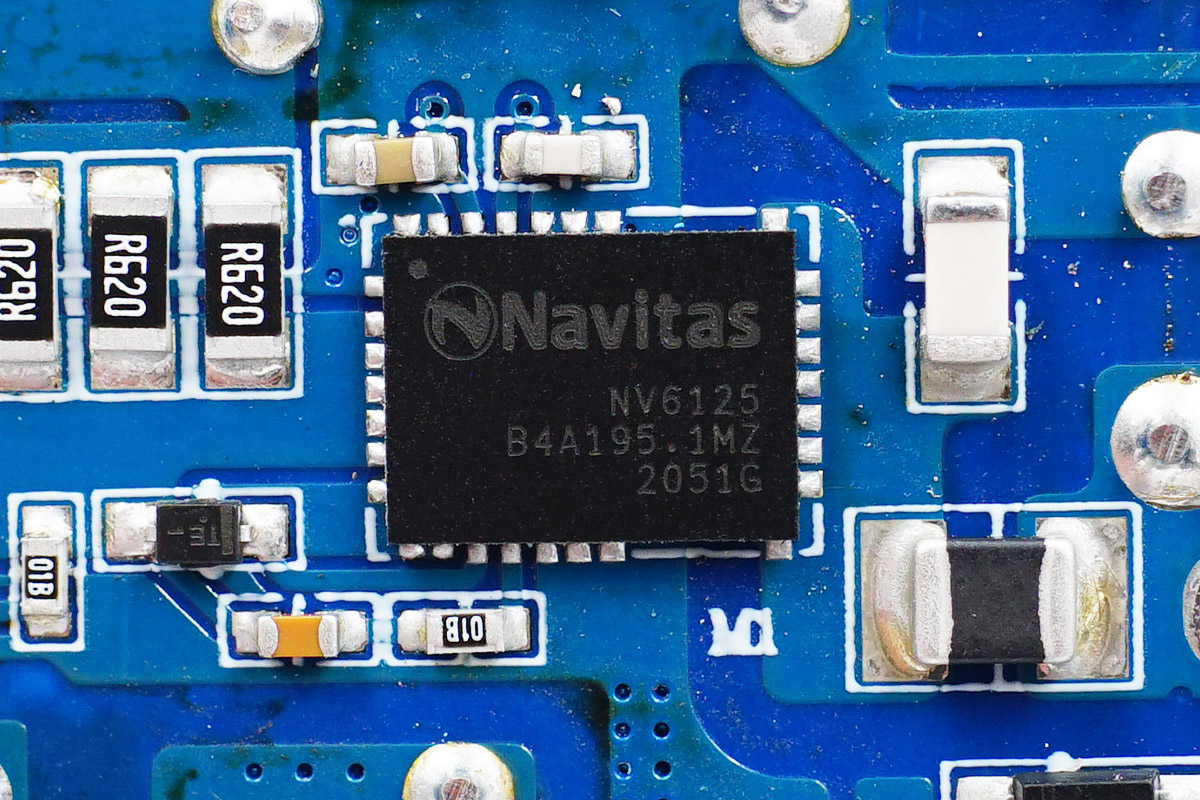

初級開關MOS管采用納微NV6125氮化鎵功率芯片，內置驅動器，無需外置驅動器，175mΩ導阻，耐壓650V，支持2MHz開關頻率，采用散熱增強的QFN6*8mm封裝，適用于升壓，降壓，半橋，全橋開關電源等諸多應用場合。

納微NV6125資料信息。

充電頭網了解到，采用該芯片的還有OPPO新款65W超級閃充氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、聯想90W閃充雙口氮化鎵充電器、thinkplus65W氮化鎵快充、鴻達順65W 2C1A氮化鎵快充等多款產品。此外納微其它型號氮化鎵功率芯片還被雷柏65W GaN快充、小米GaN充電器Type-C 65W、OPPO 50Ｗ餅干氮化鎵快充、貝爾金68W雙C口GaN充電器等數十款產品采用。

變壓器使用膠帶嚴密包裹，頂部貼有標簽。

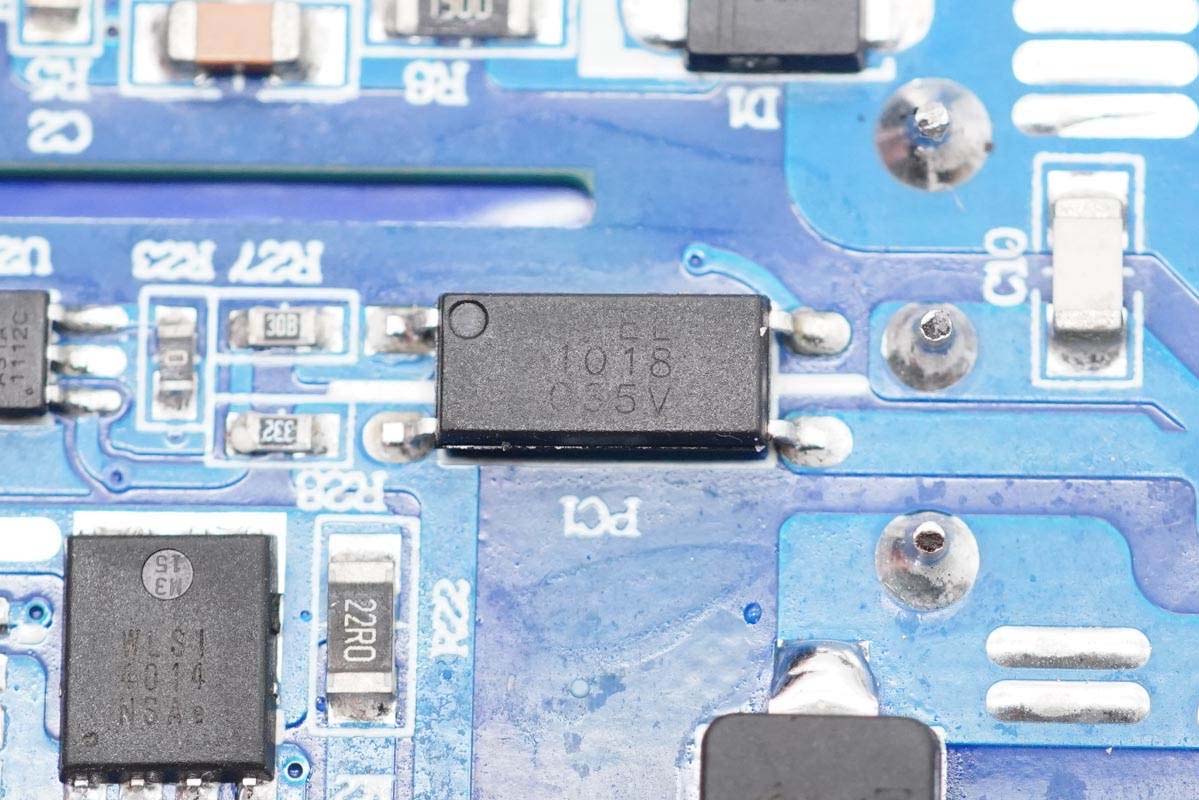

EL億光 1018光耦，用于初級次級通信，反饋調節輸出電壓。

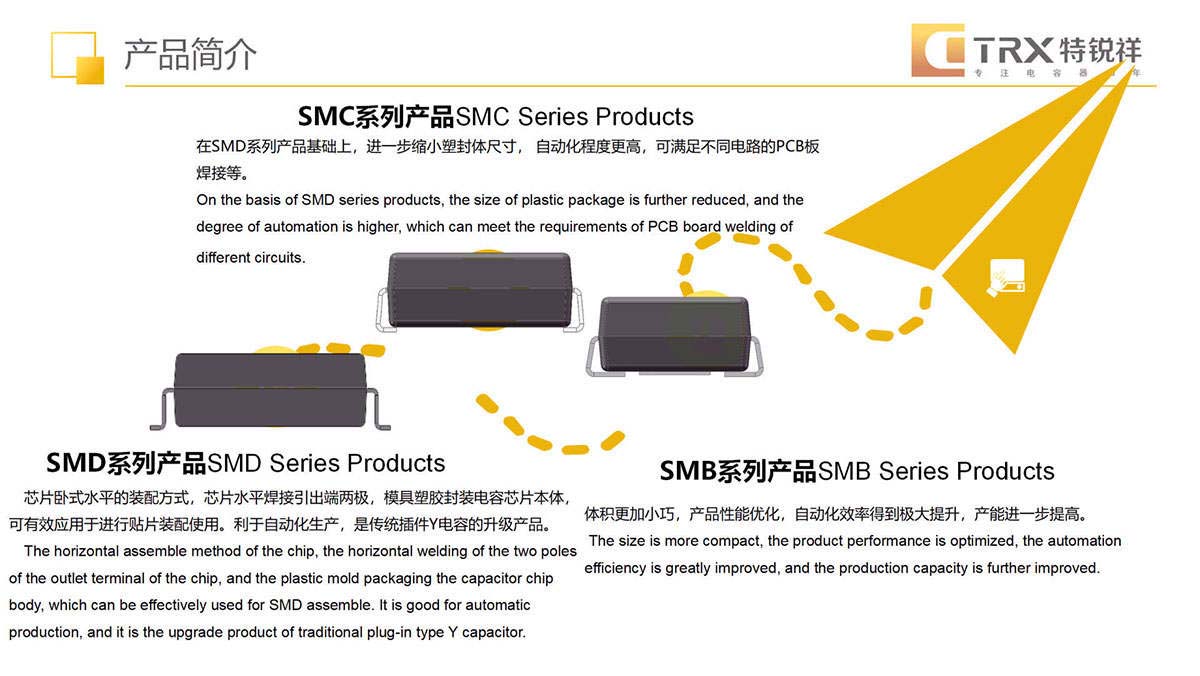

兩顆貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

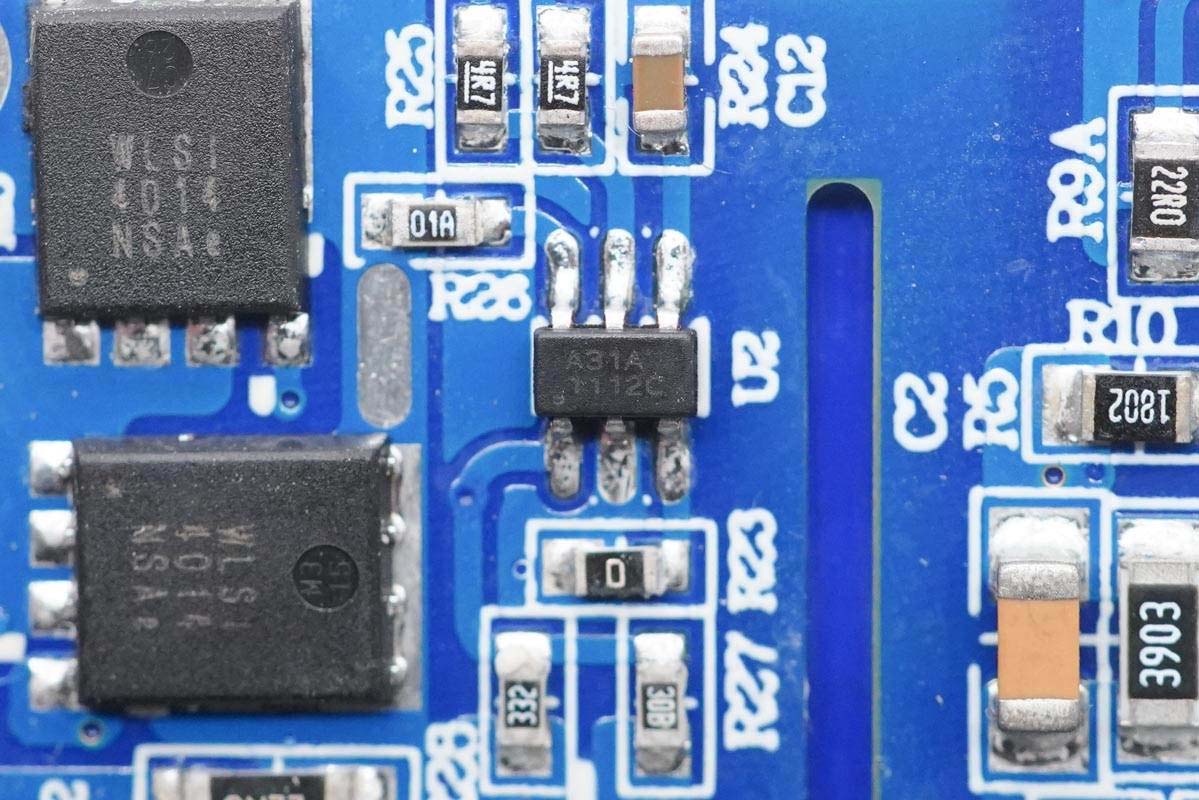

同步整流控制器，絲印A31A。

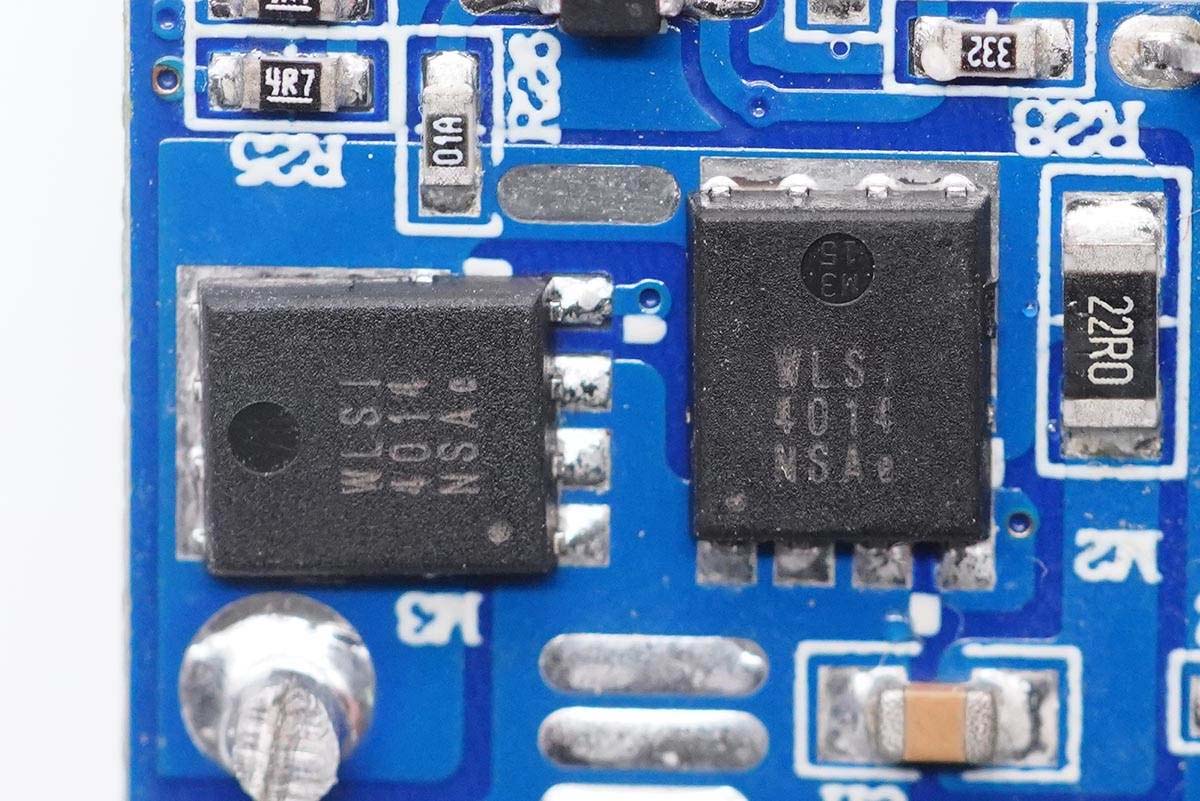

兩顆同步整流管，韋爾半導體WNM4014，NMOS管，耐壓100V，PDFN5x6-8L封裝。

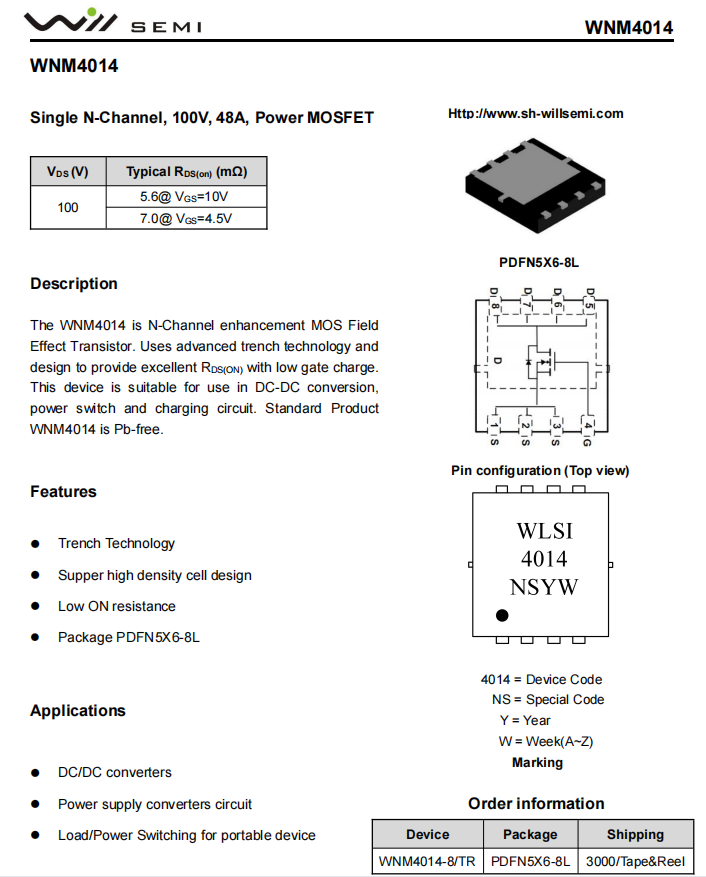

韋爾 WNM4014 資料信息。

濾波電感特寫。

輸出端一覽，USB母座間共有三顆輸出濾波固態電容。

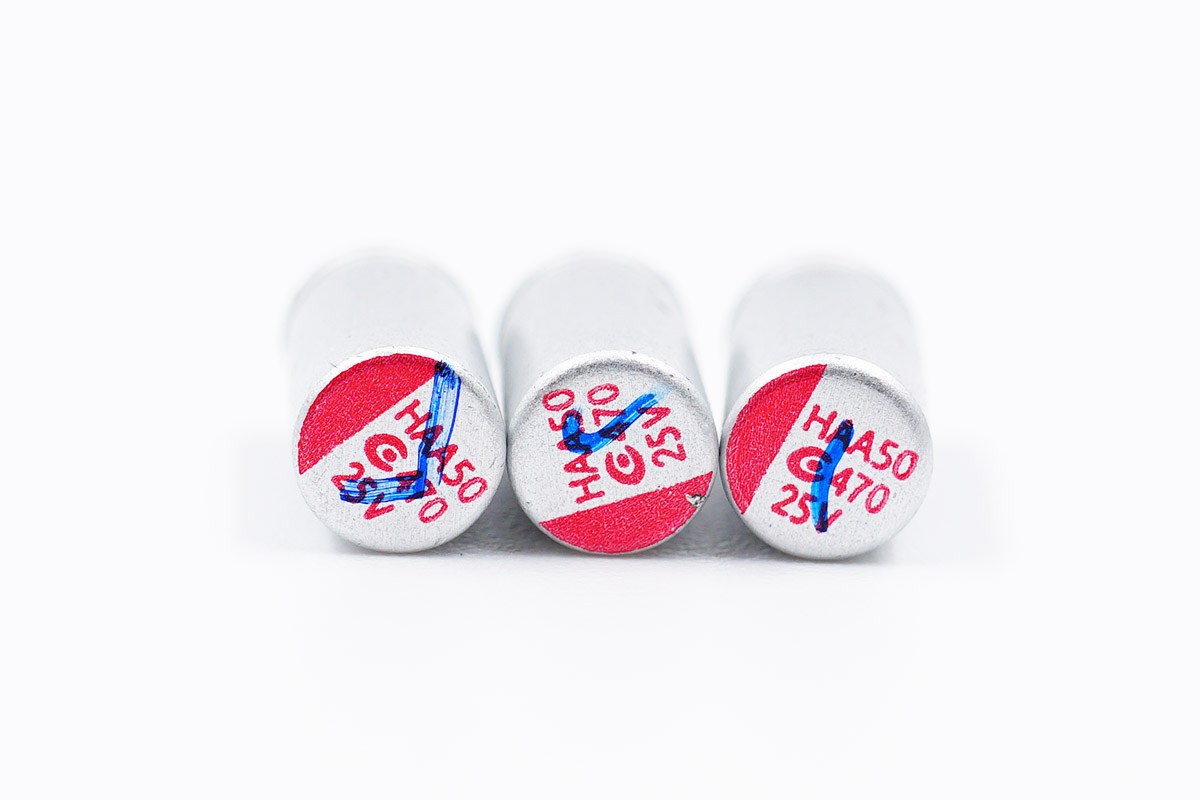

固態電容均來自中國臺灣鈺邦，規格都是25V 470μF。

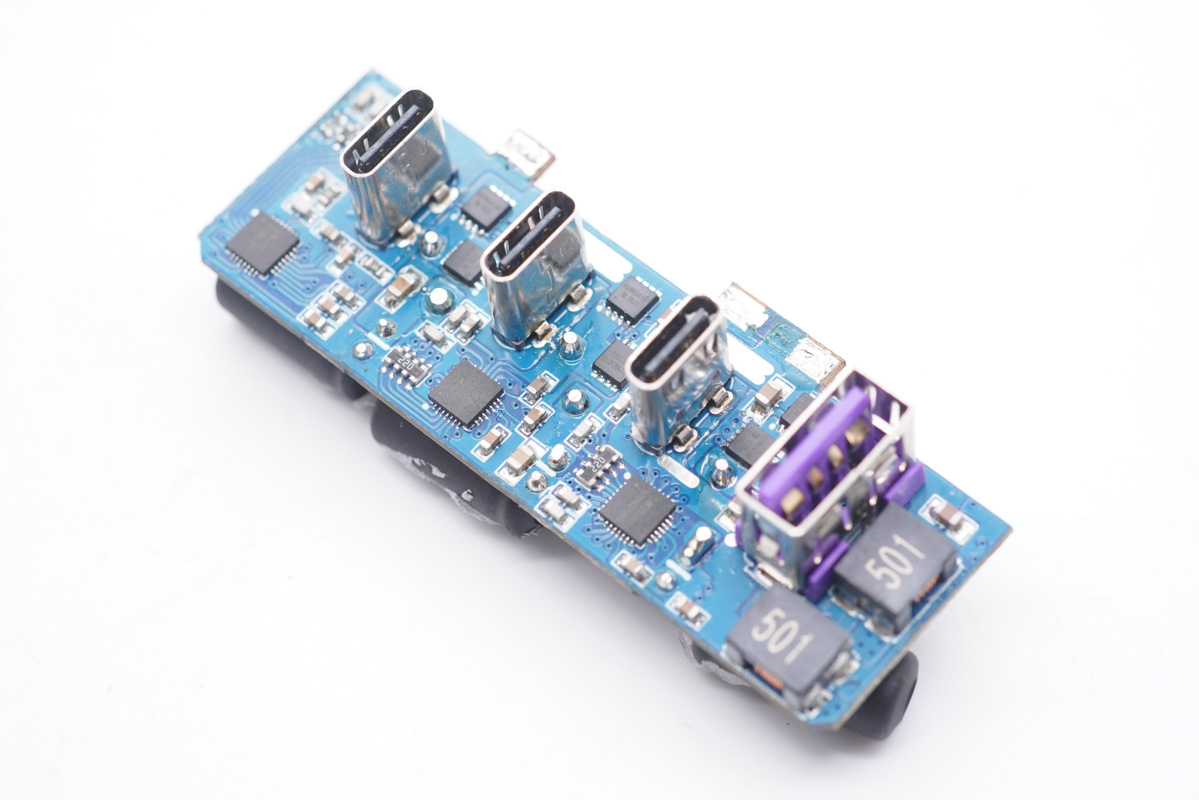

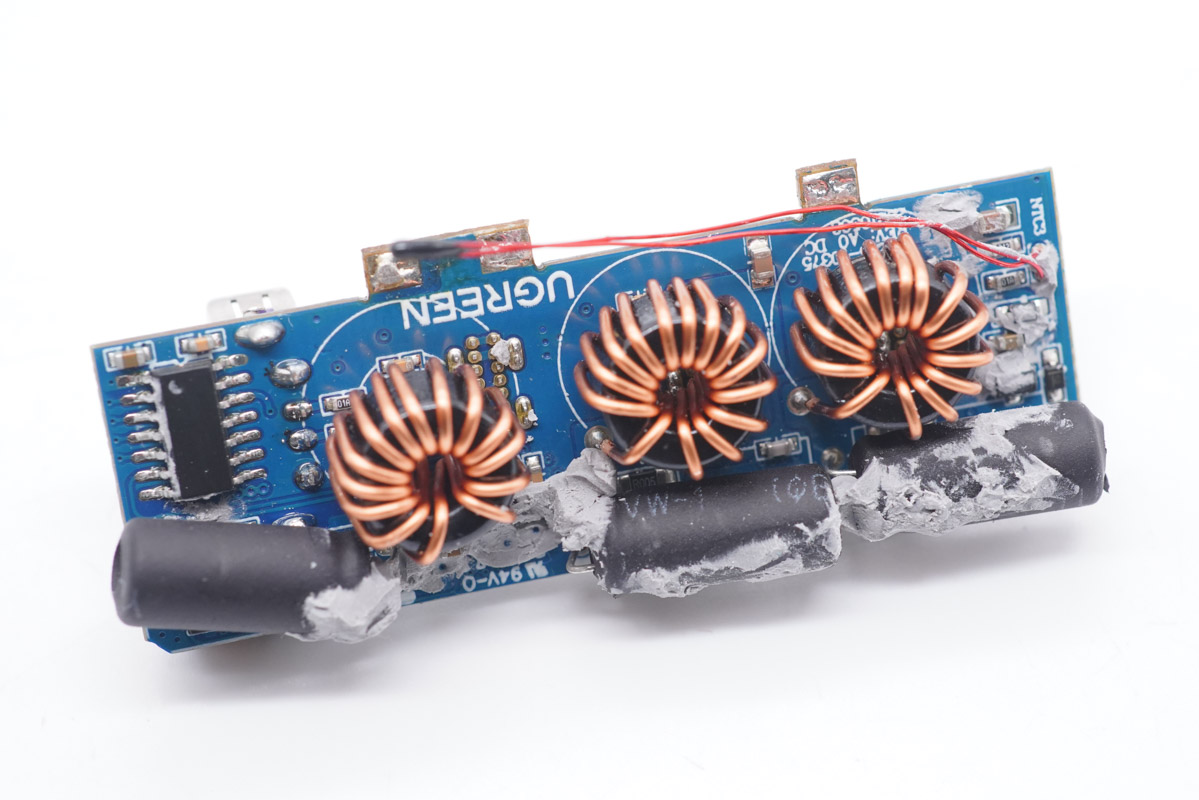

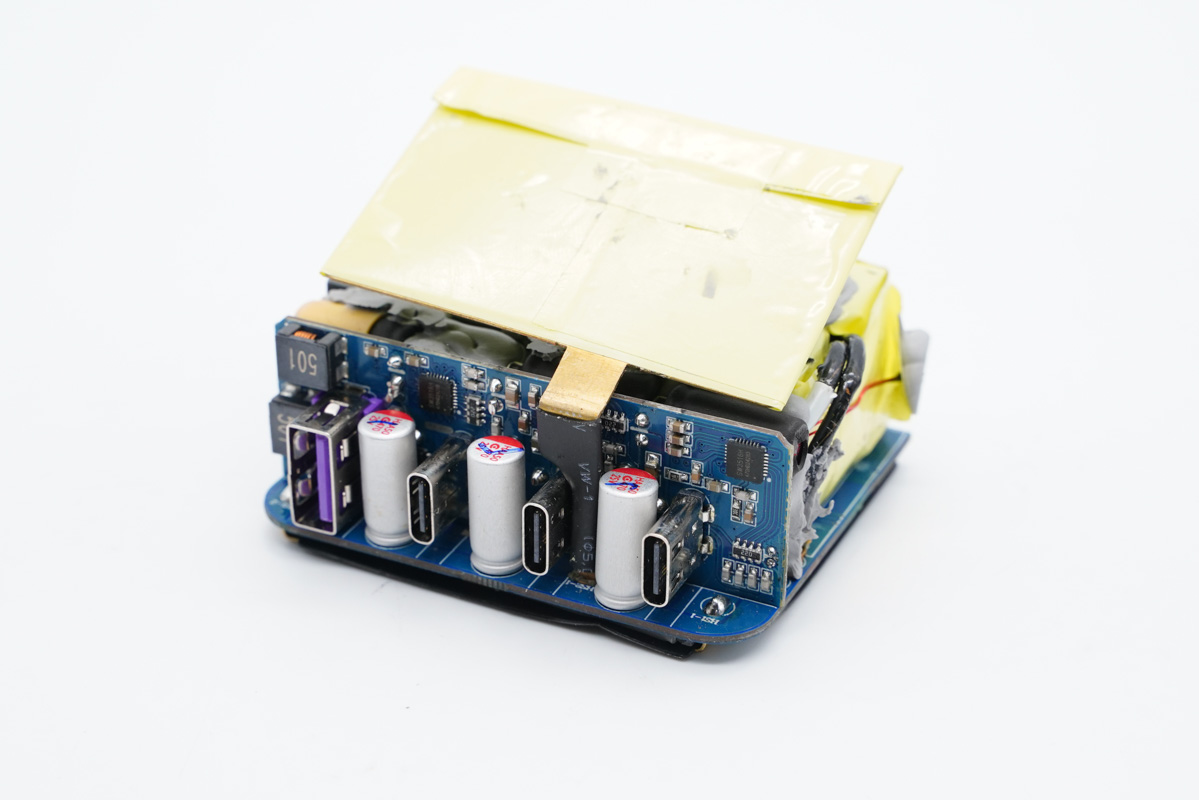

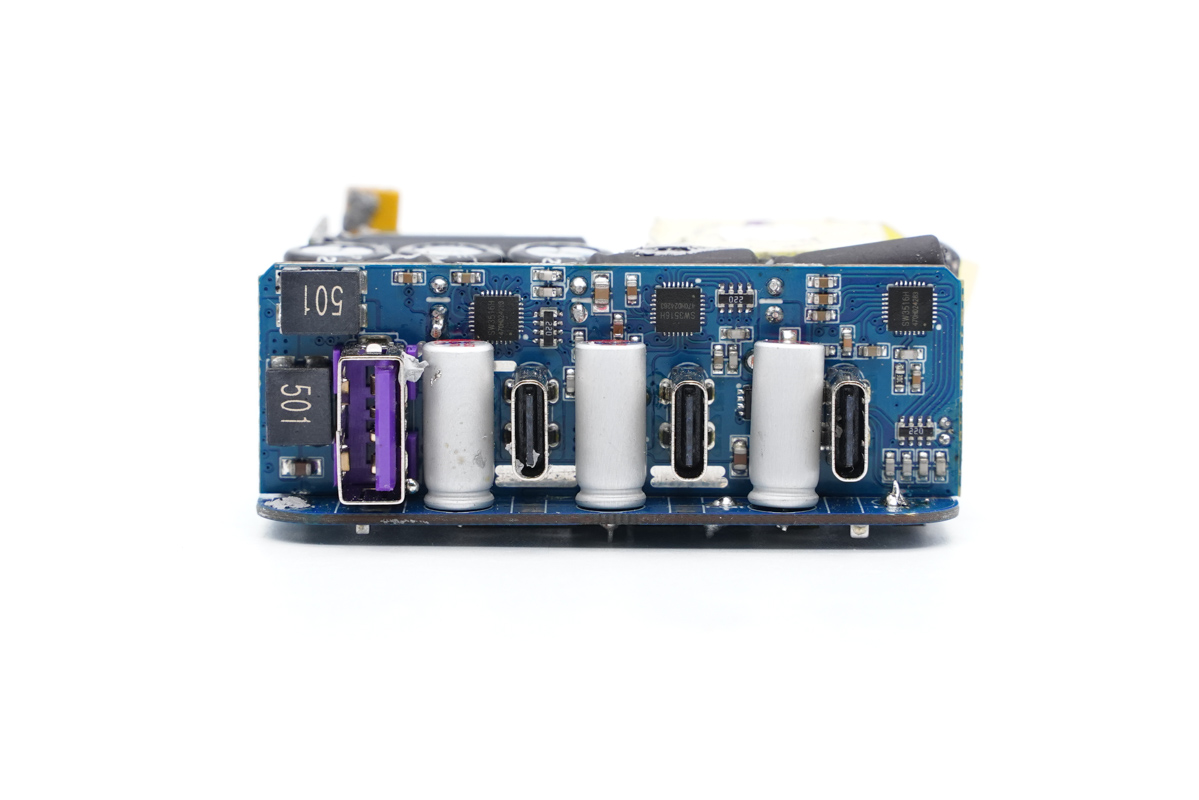

輸出端小板上設有三路二次降壓電路，均采用智融SW3516H降壓方案。

小板背面設有對應降壓電路的降壓電感、二次濾波電容以及一顆MCU，電容和電感均外套絕緣管保護，電感的已經被取掉。

無絲印MCU，用于輸出功率智能分配。

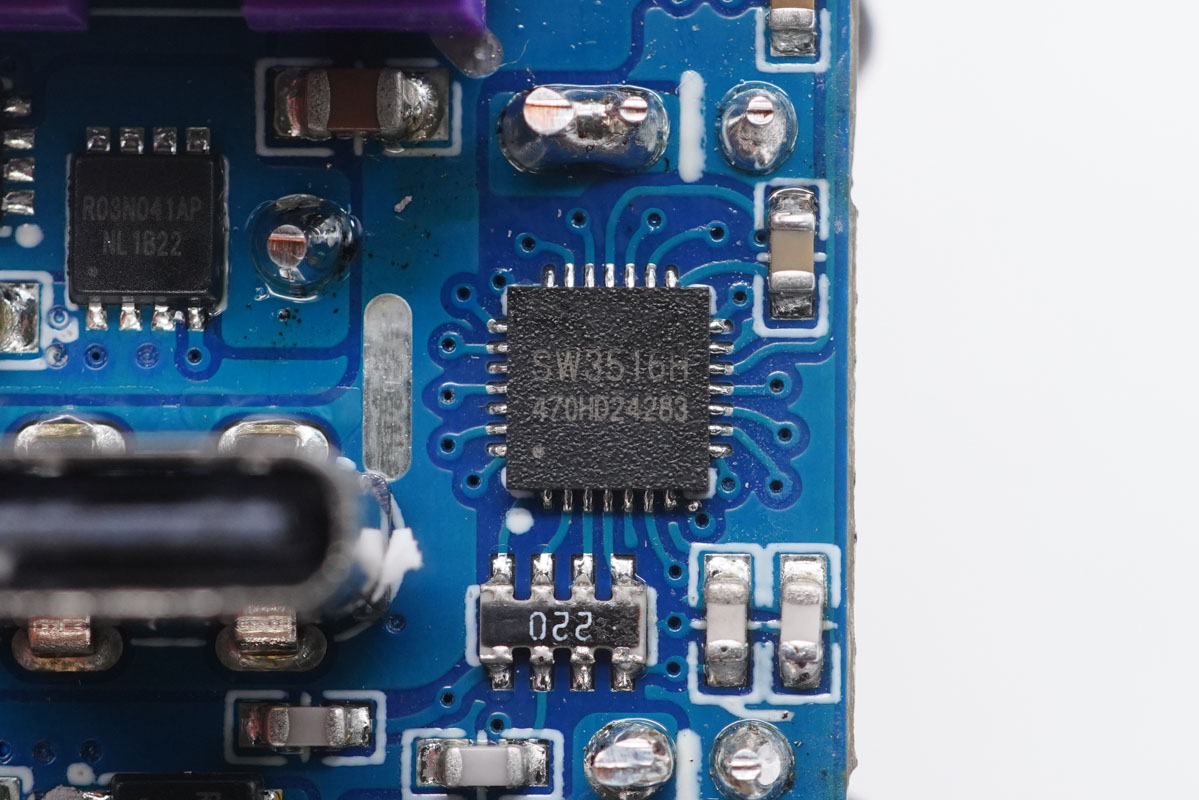

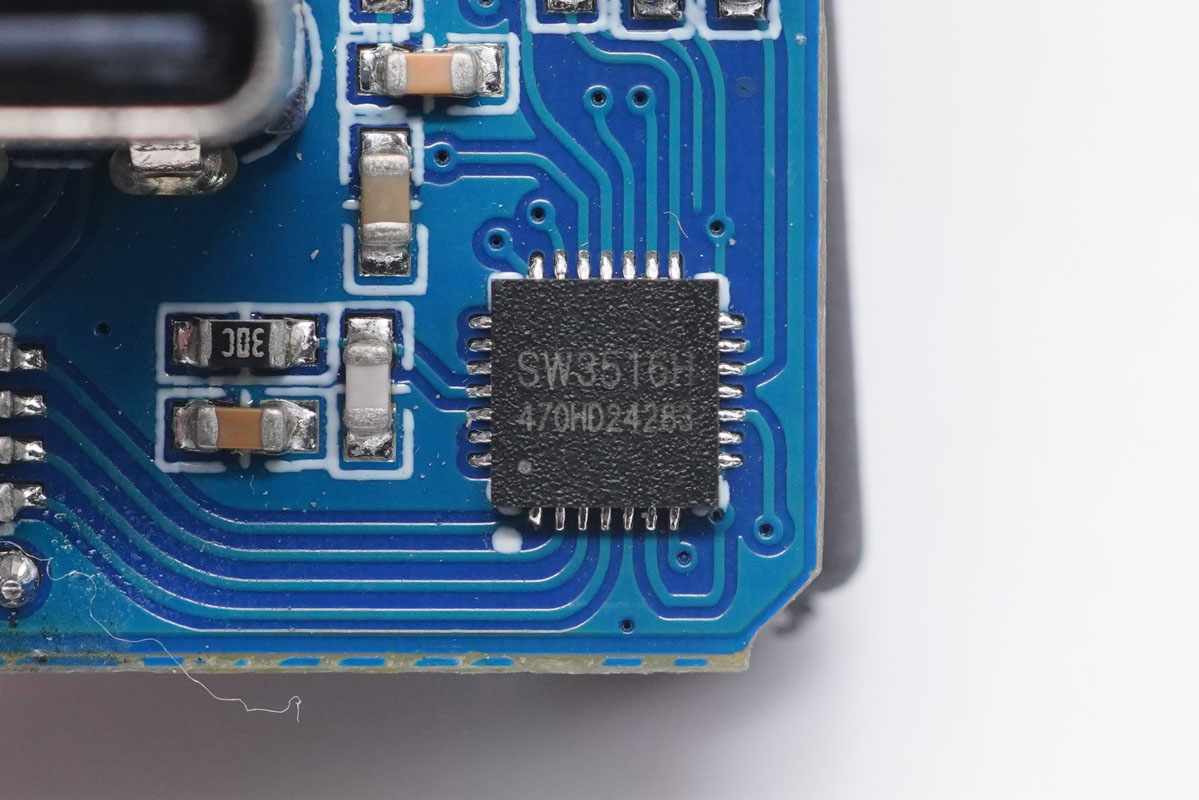

這顆智融SW3516H用于C1口降壓控制和協議識別。這是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。

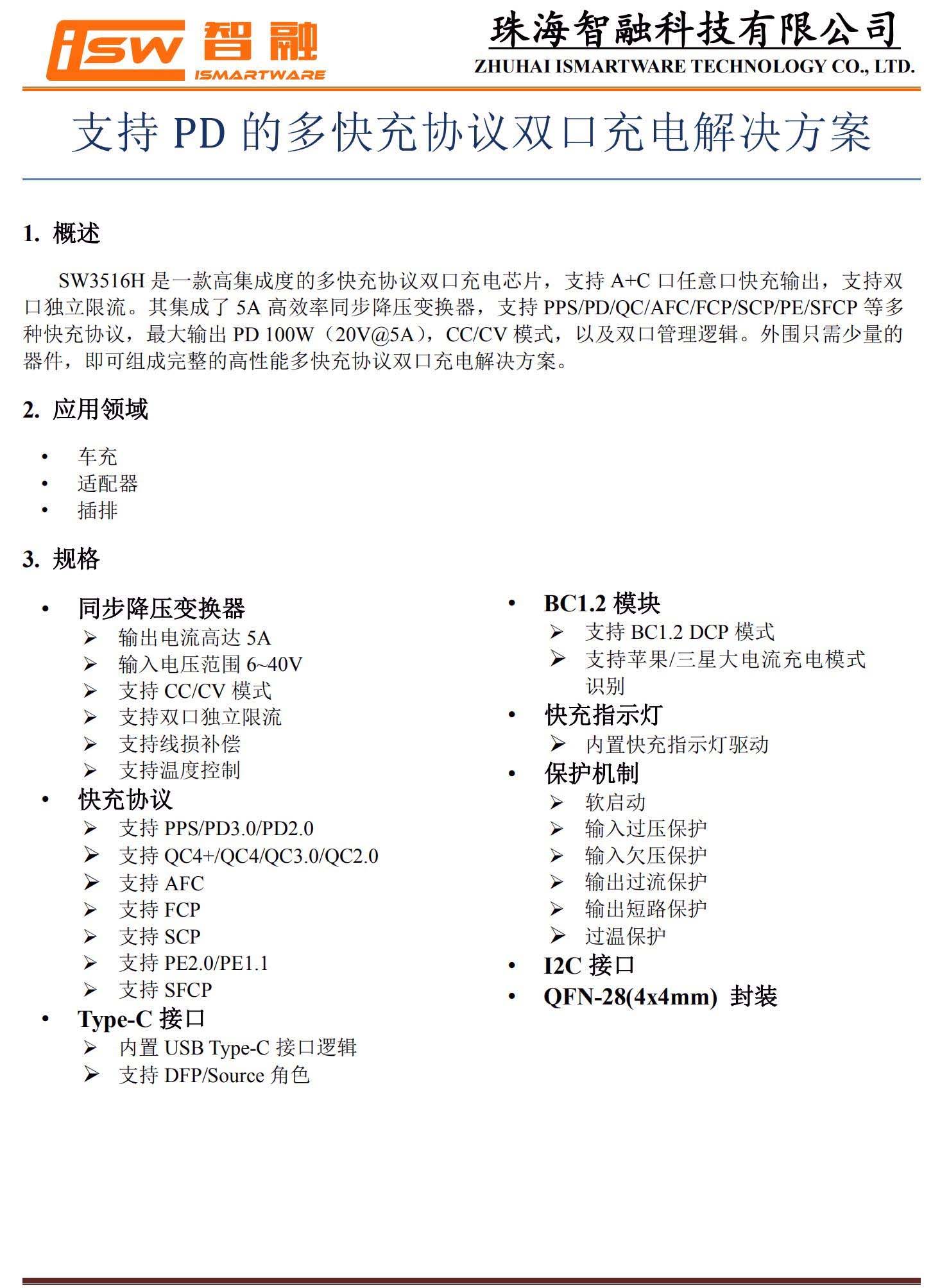

SW3516H集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

充電頭網通過拆解發現，SW3516H還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

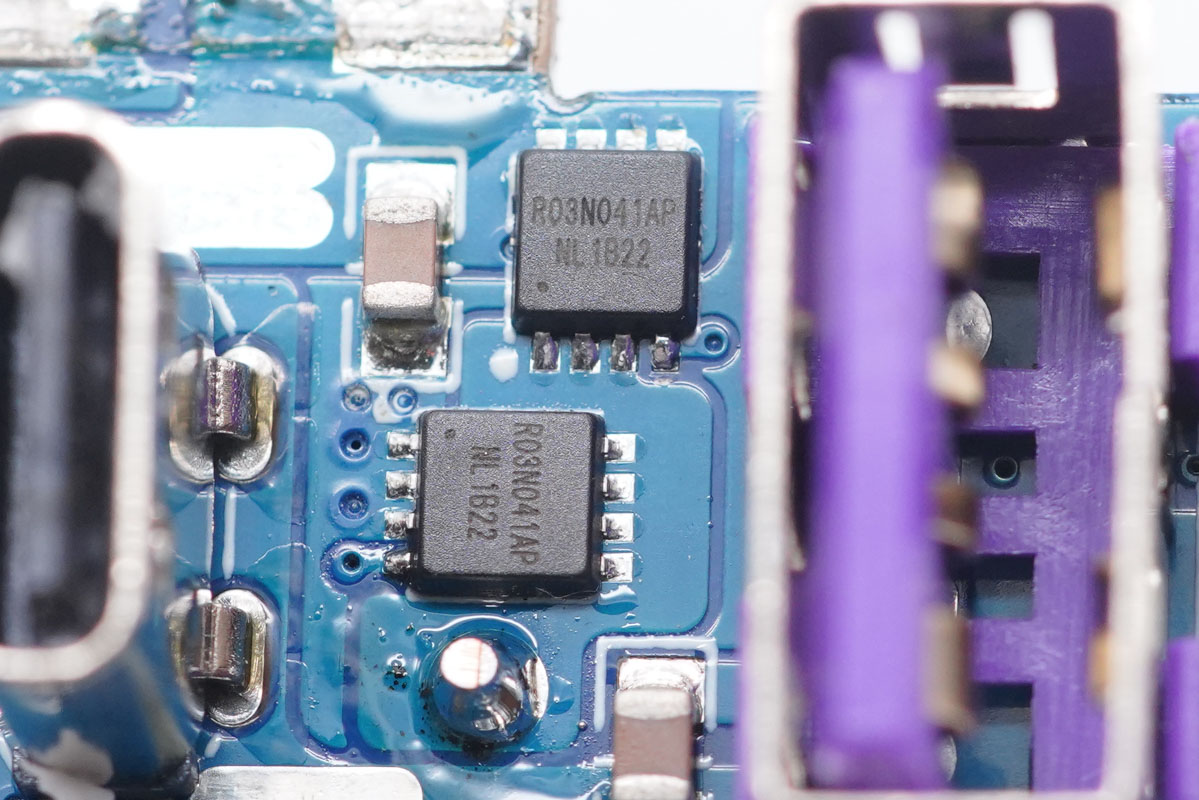

每顆智融SW3516H還各外掛兩顆R03N041AP MOS管輸出同步整流降壓。

C2口降壓協議IC特寫，也是智融SW3516H。

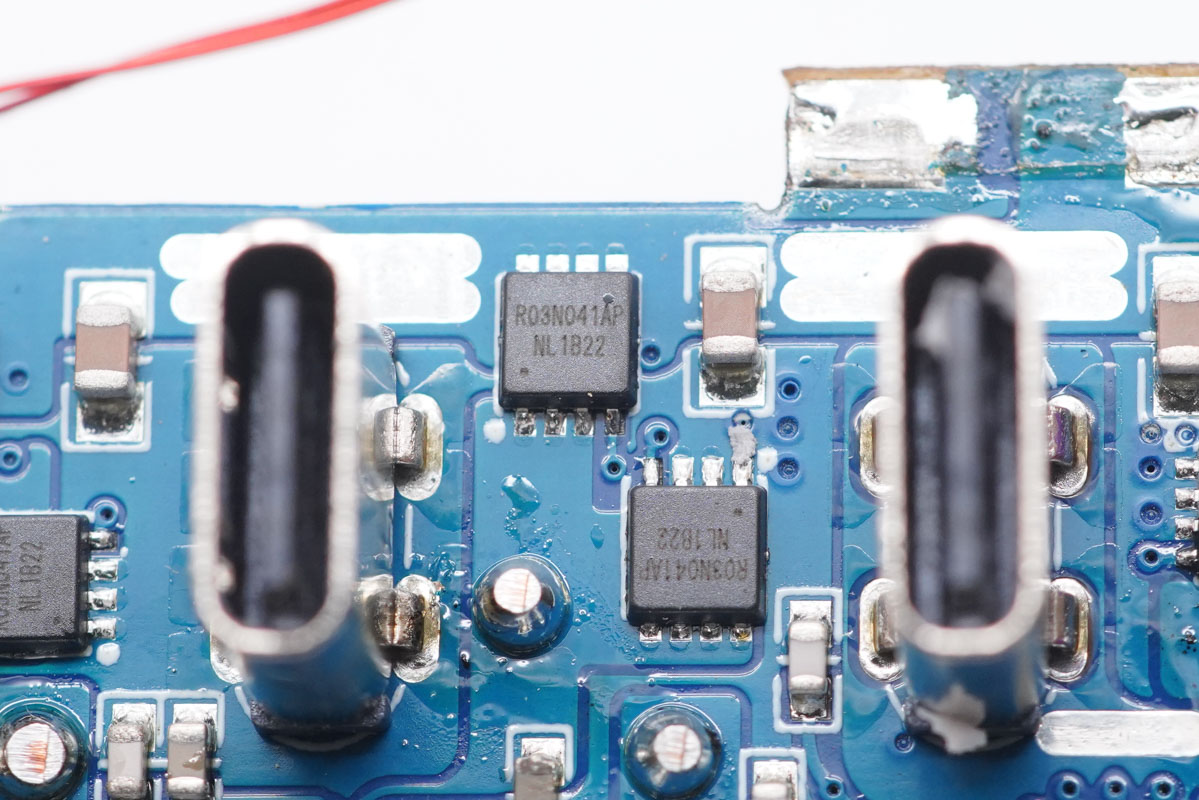

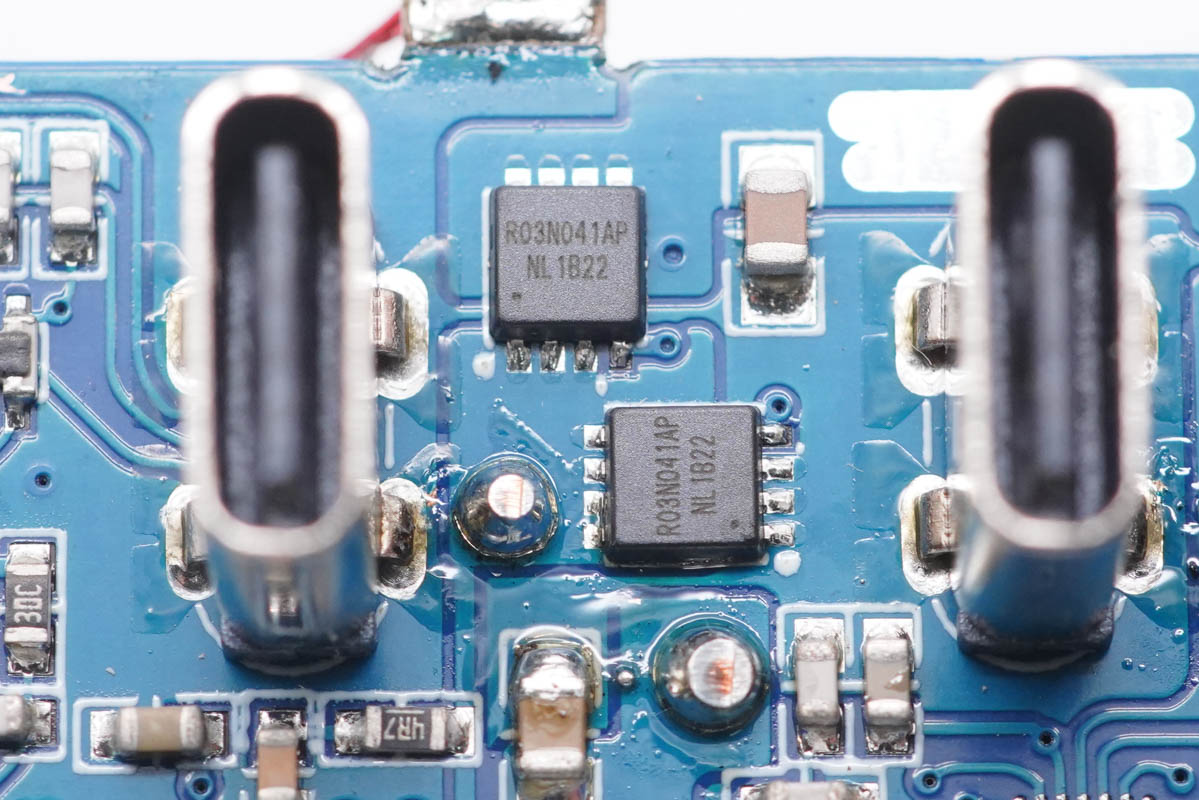

外掛MOS管也是兩顆R03N041AP。

C3口和A口降壓協議芯片也是智融SW3516H。

外掛MOS管也是兩顆R03N041AP。

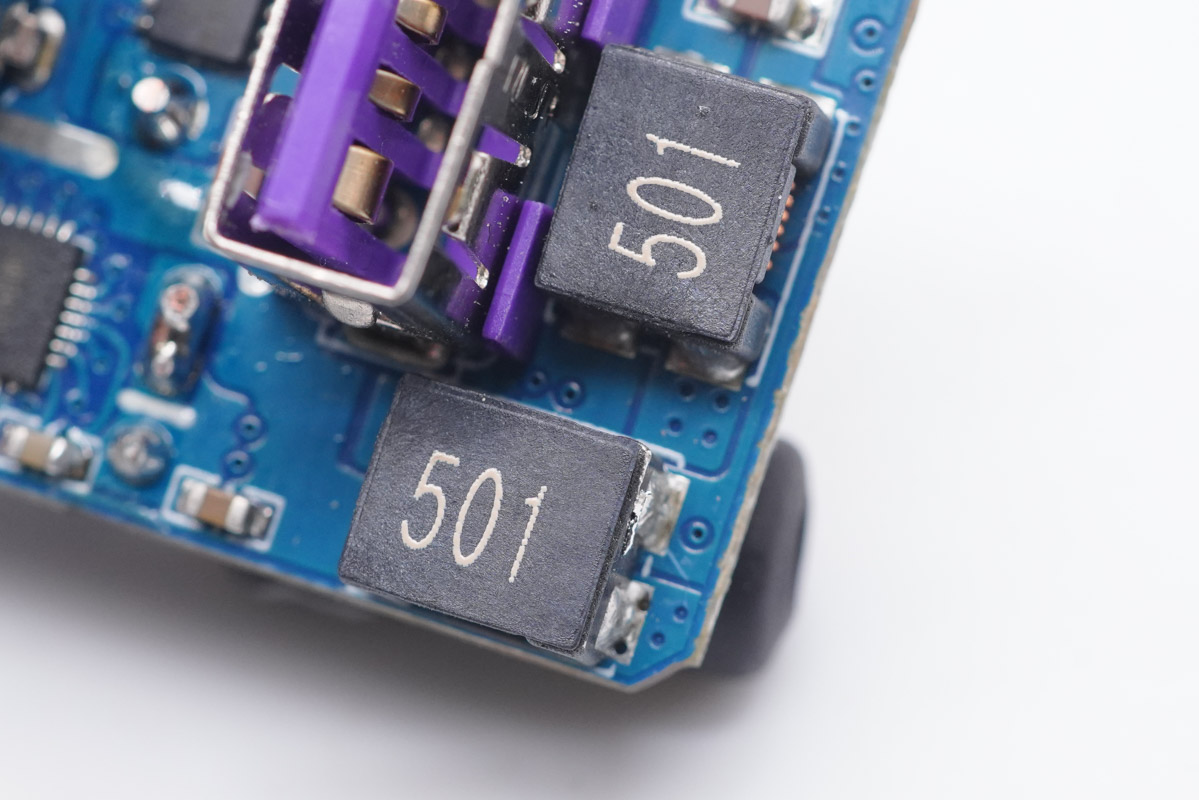

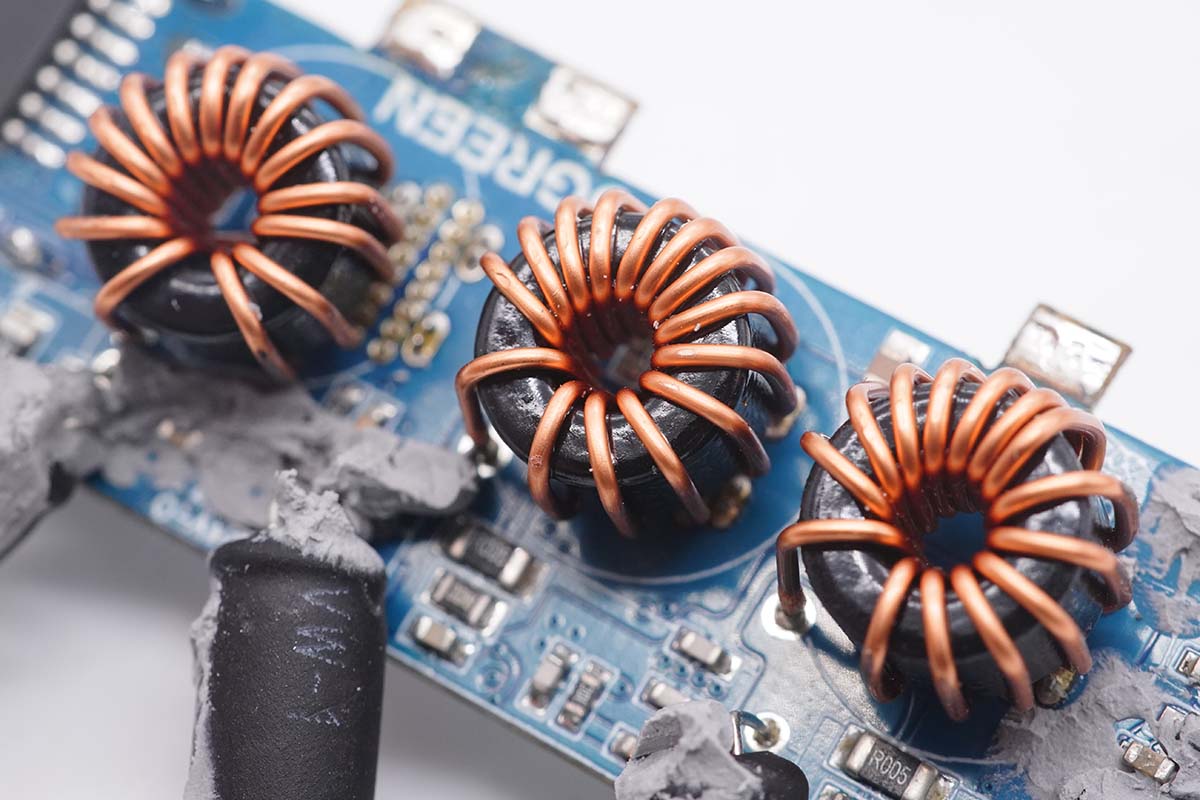

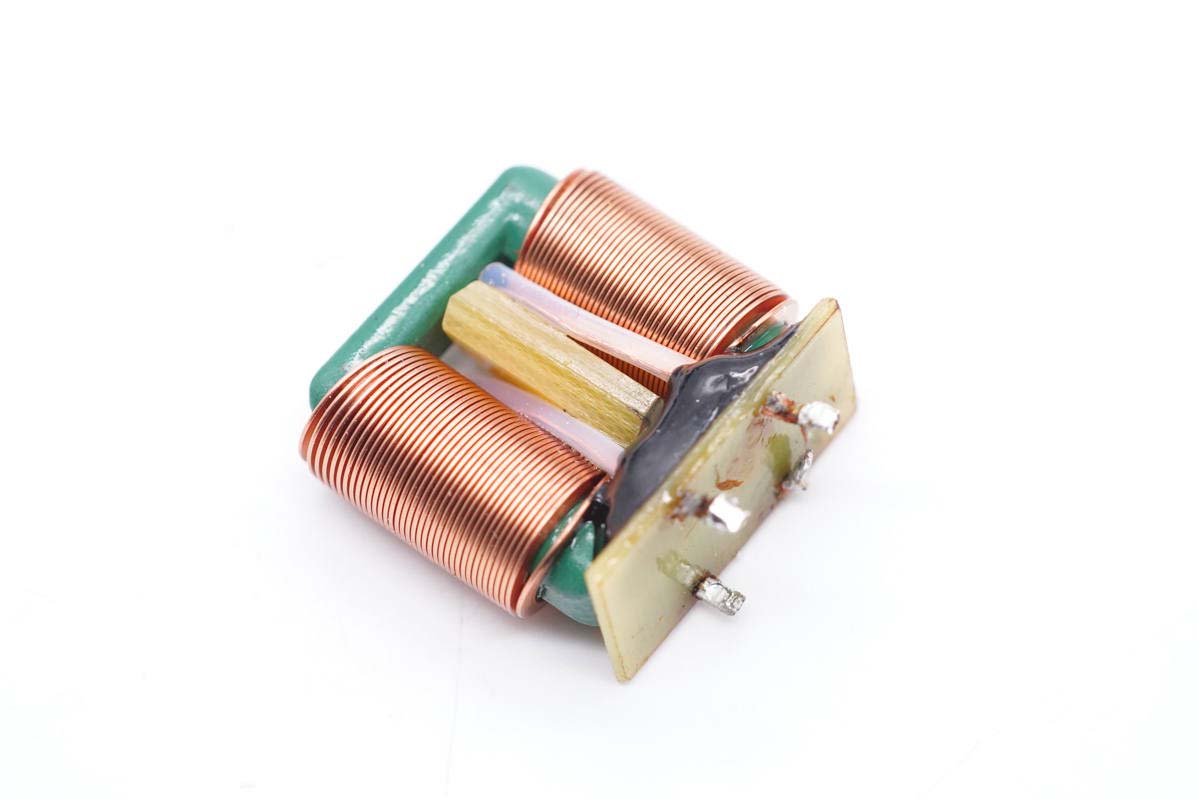

兩顆輸出濾波電感特寫。

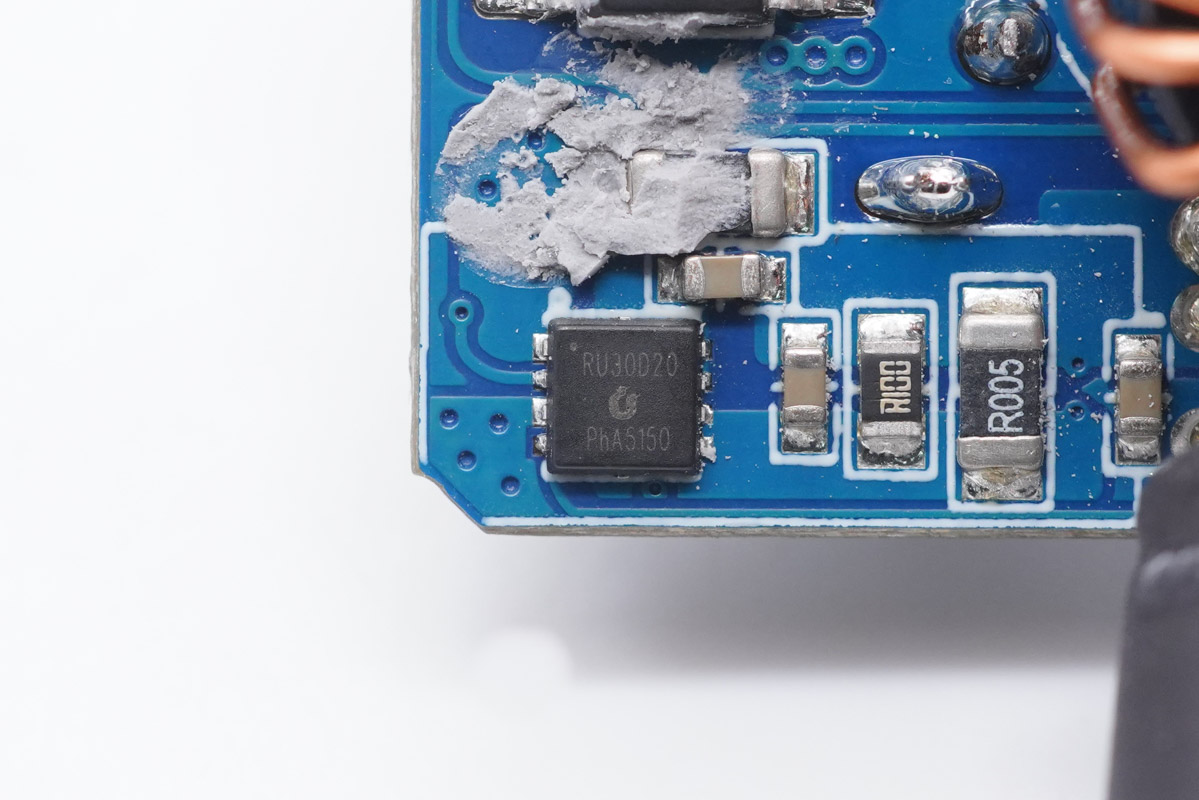

此外還有一顆輸出VBUS開關管，銳駿RU30D20M2，NMOS管，耐壓30V，PDFN3333封裝，用于C3和A端口分配。

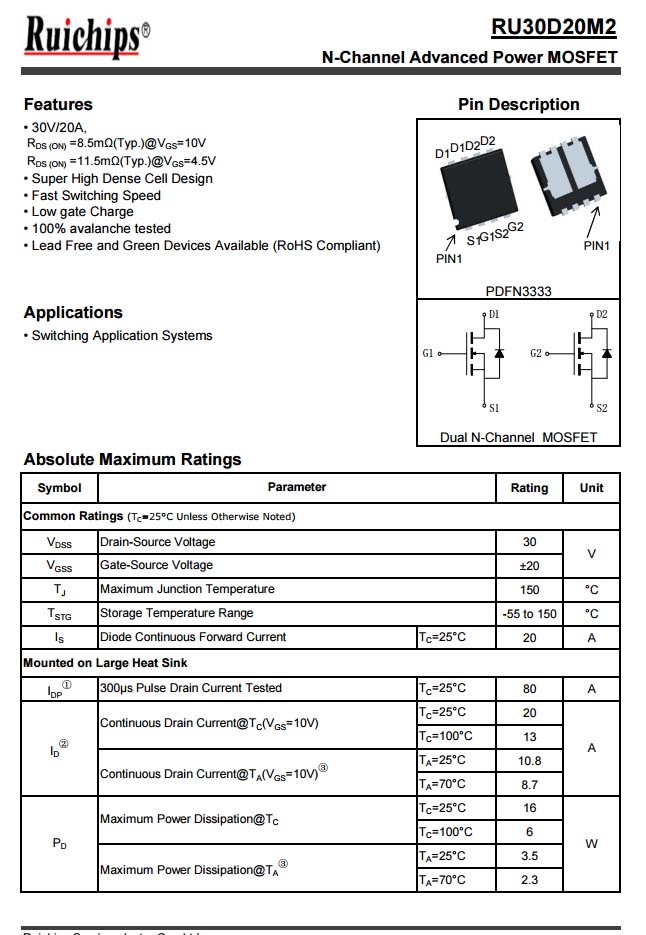

銳駿RU30D20M2資料信息。

降壓磁環電感特寫。

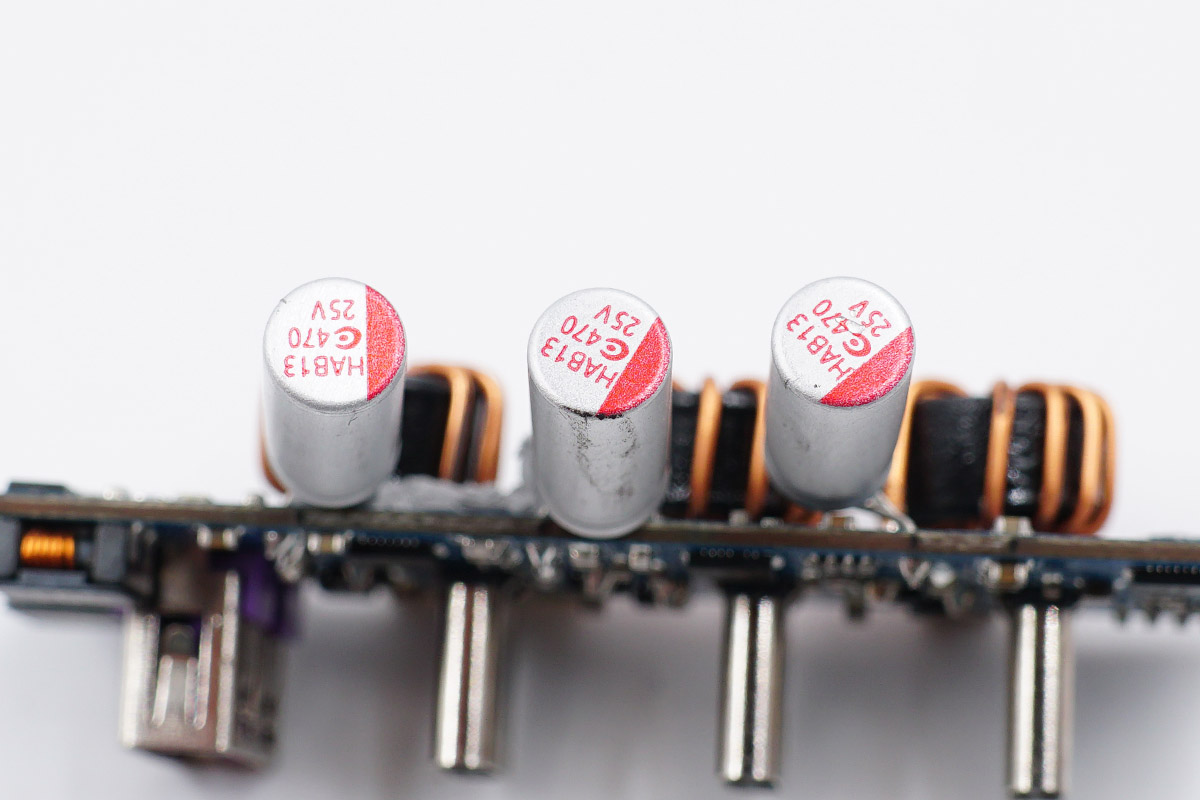

三顆二次降壓輸出濾波固態電容也是來自鈺邦，規格均為25V 470μF，分別負責三路降壓輸出濾波。

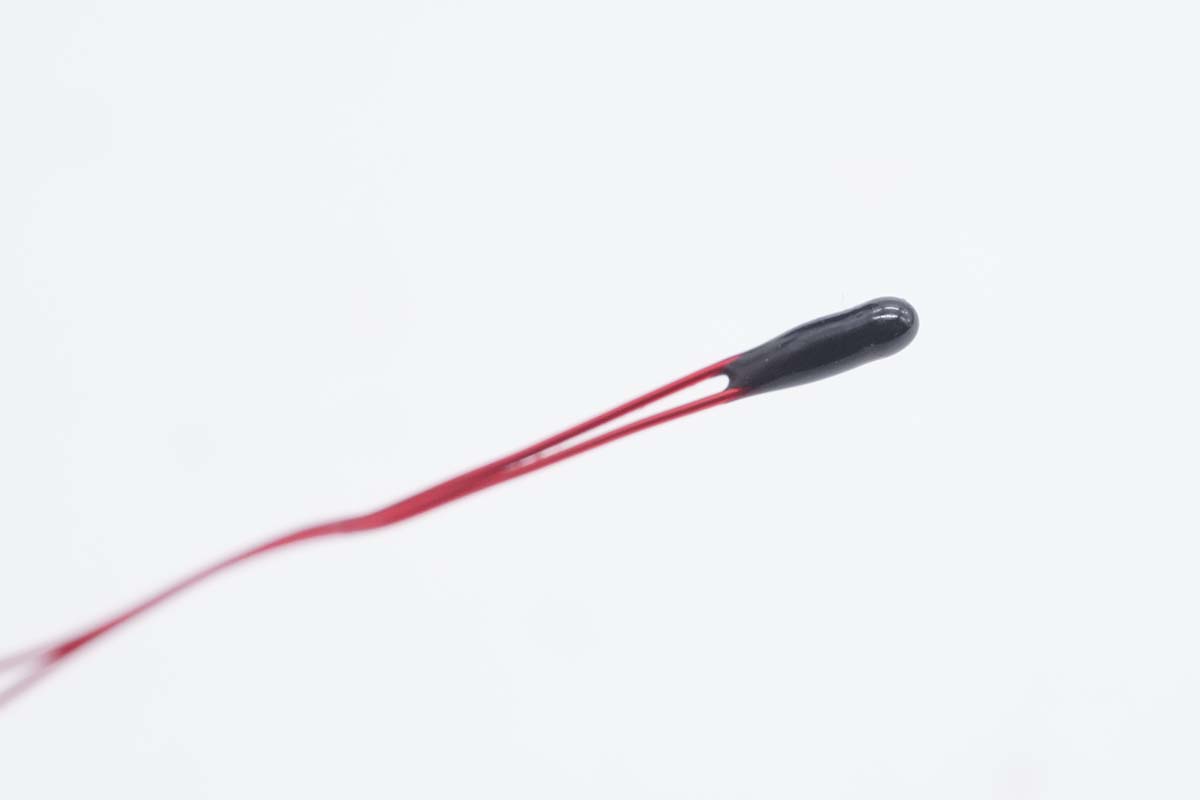

熱敏電阻特寫。

C1口母座特寫。

C2口母座特寫。

C3口母座特寫。

A口母座特寫。

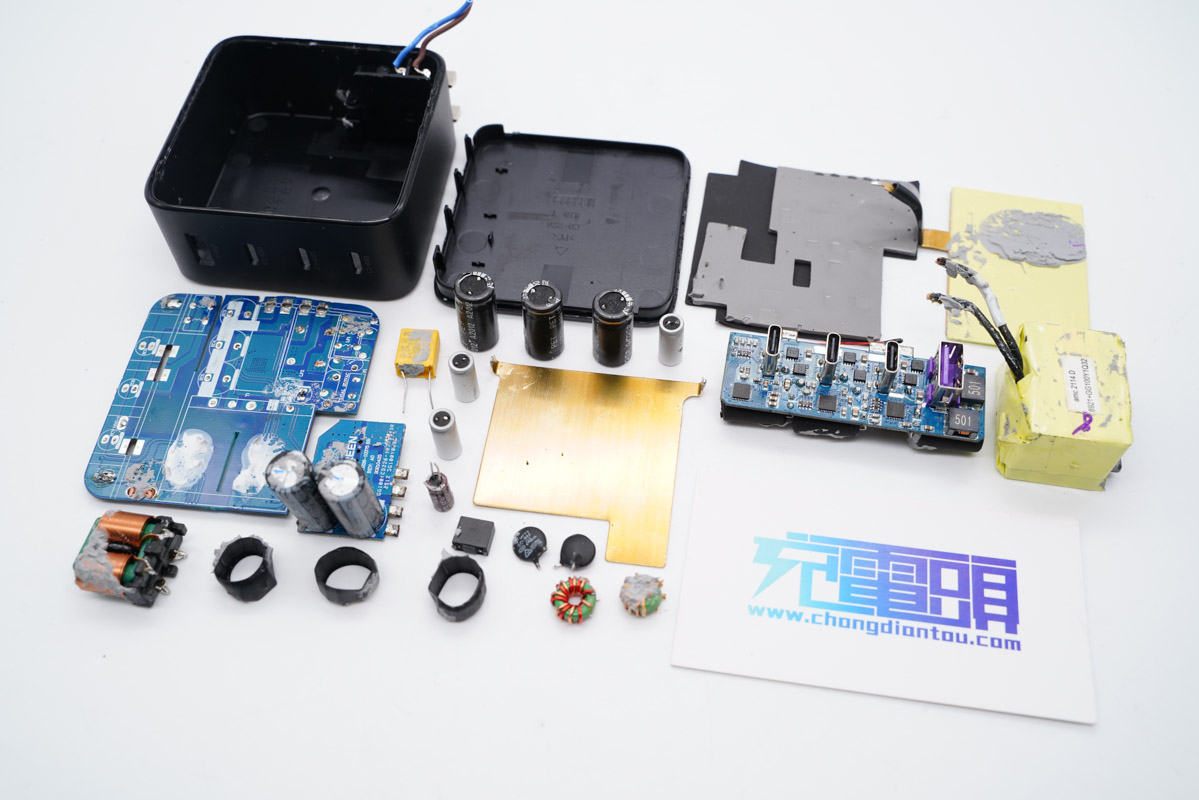

全部拆解完畢，來張全家福。

充電頭網拆解總結

綠聯100W 3C1A氮化鎵快充充電器延續了方塊造型設計，兩側微弧，PC防火外殼表面采用黑色金屬漆工藝，使得產品看上去更有氣質，同時也能獲得不錯的使用手感。產品接口多，自然也支持100W、65W+30W、65W+22.5W等多種充電策略，同時接口兼容QC、AFC、FCP、SCP、PE2.0、PD、PPS多個快充協議，兼容性很好，滿足各大品牌設備快充需求。

充電頭網通過拆解了解到，充電器輸入端設有一塊小板，三路降壓電路以及四個USB接口母座均在這塊小板上。充電器開關電源由安森美NCP1342主控搭配納微NV6125氮化鎵功率芯片。三路輸出均采用智融SW3516H方案，同時采用鈺邦固態電容進行二次濾波，品質有保證。
