近日充電頭網拆解了PiLOT今翔一款65W氮化鎵快充充電器，采用時下熱門的柱狀造型機身設計，同時配備2C1A三個輸出接口，小編通過三維算得即便是配置了三個接口，其功率密度還是做到了0.86W/cm3，表現可以說相當不錯。其次雙C口還支持45W+20W充電策略，可以滿足一臺筆記本和iPhone 12同時快充需求。

下面我們繼續對這款氮化鎵快充進行詳細拆解，看看用料做工如何。

一、今翔65W氮化鎵充電器外觀

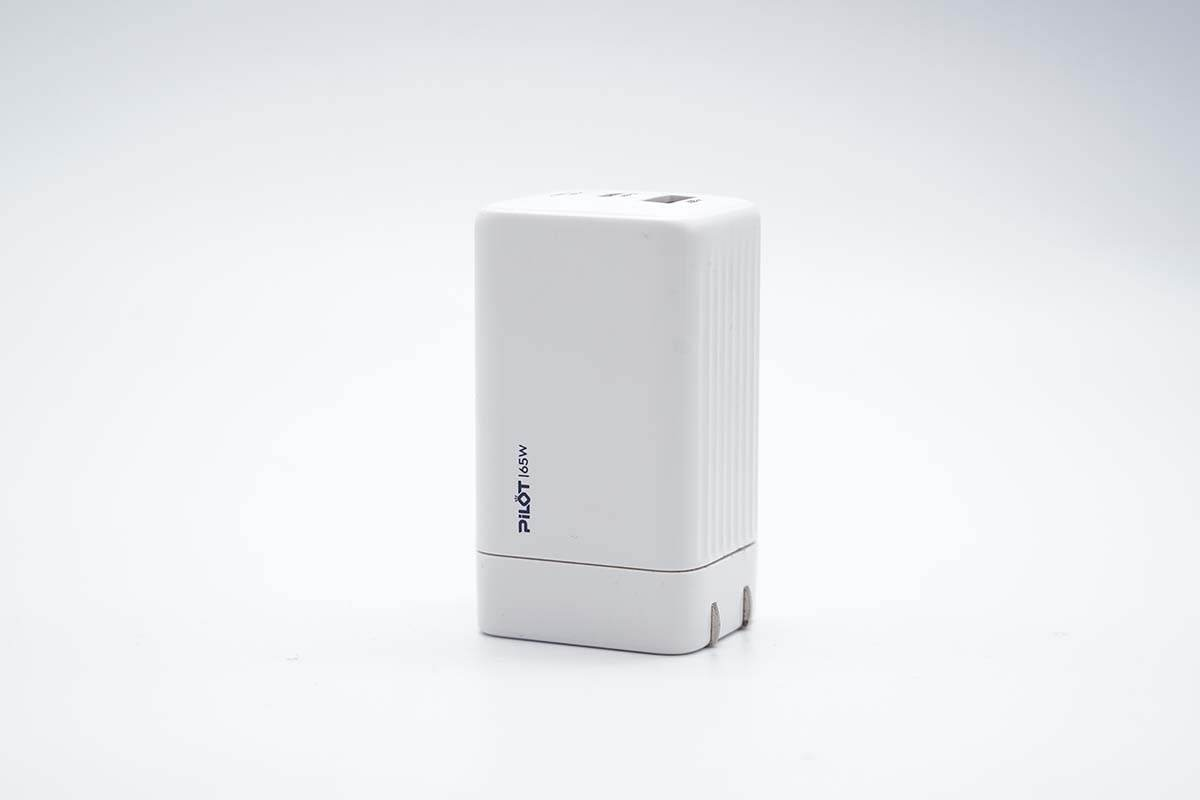

充電器采用PC材質白色外殼，表面啞光邊角過渡圓潤，其中腰身兩側外殼為波浪狀，整體看上去十分簡潔。

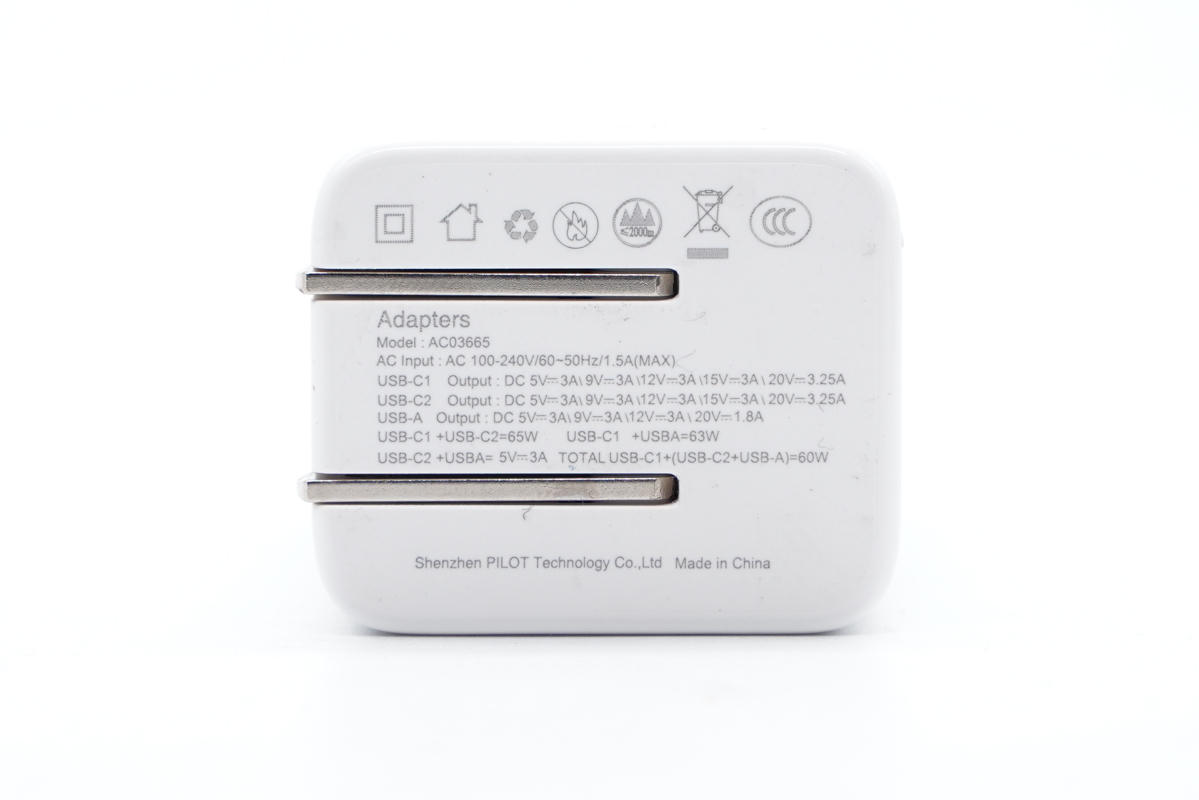

輸入端外殼上印有充電器參數

型號：AC03665

輸入：100-240V~50/60HZ 1.5A

單口輸出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A Max

USB-A：5V3A、9V3A、12V3A、20V1.8A Max

雙口輸出：

C1+C2：65W

C1+A：63W

C2+A：5V3A（15W Max）

三口輸出：

C1+（C2+A）：60W

產品已經通過了CB、3C等認證。

同時支持歐規、韓規、中/美/日規等各式插頭。

此外輸入端配備可折疊美規插腳，攜帶方便且不會刮傷包里其它設備。

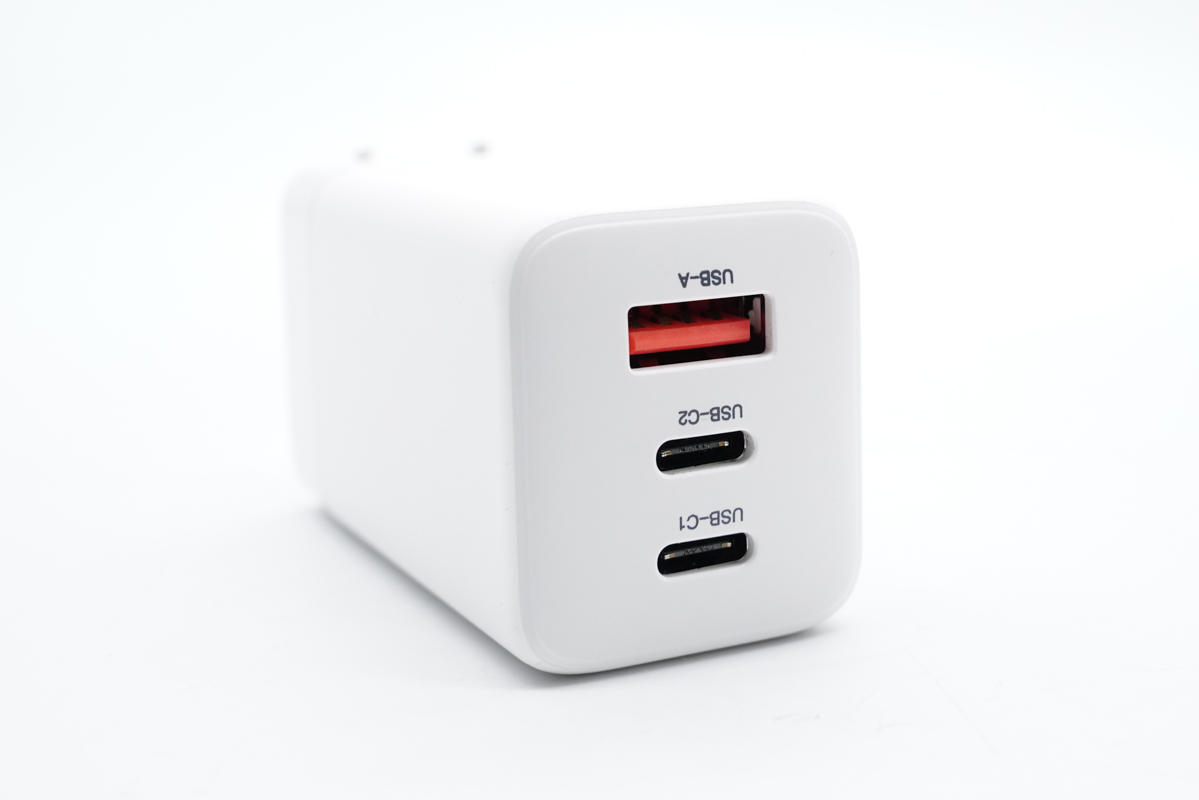

輸出端配備2C1A三個接口，A口橘紅色膠芯，兩個C口為黑色膠芯，接口旁都印有區別標識。

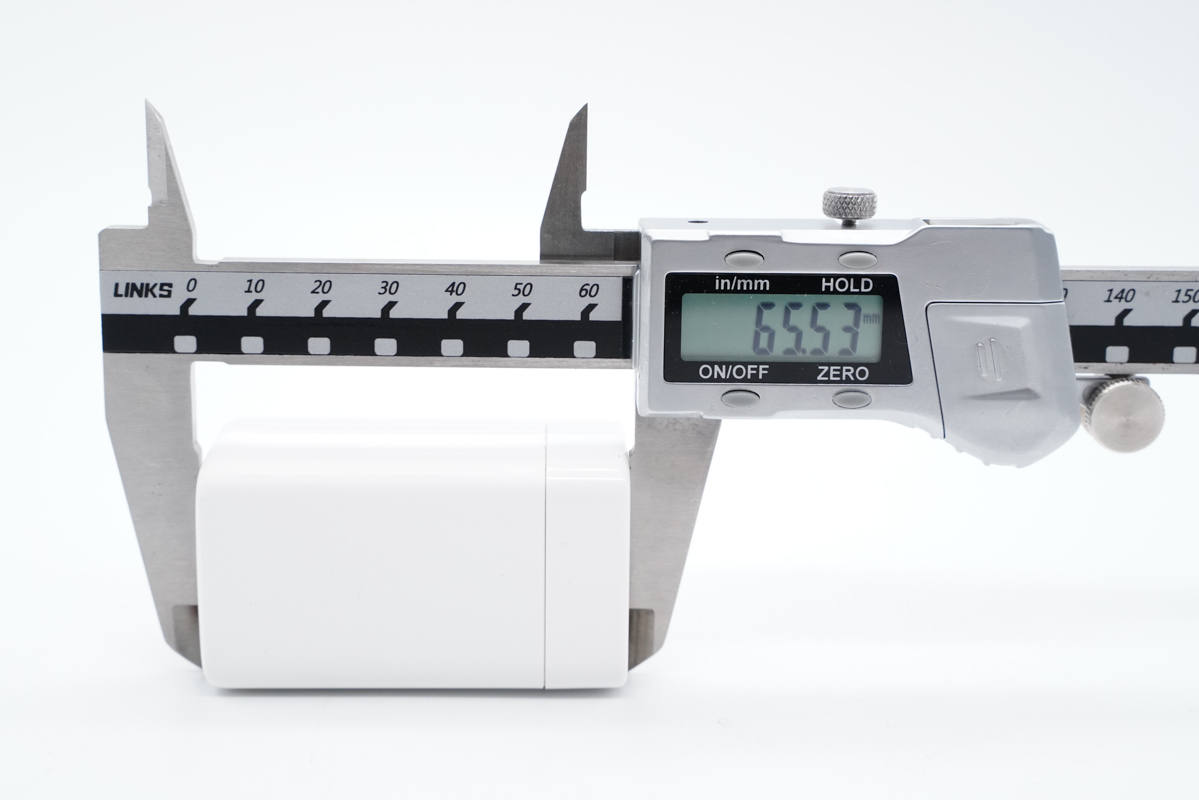

使用游標卡尺實測充電器機身長度為65.53mm。

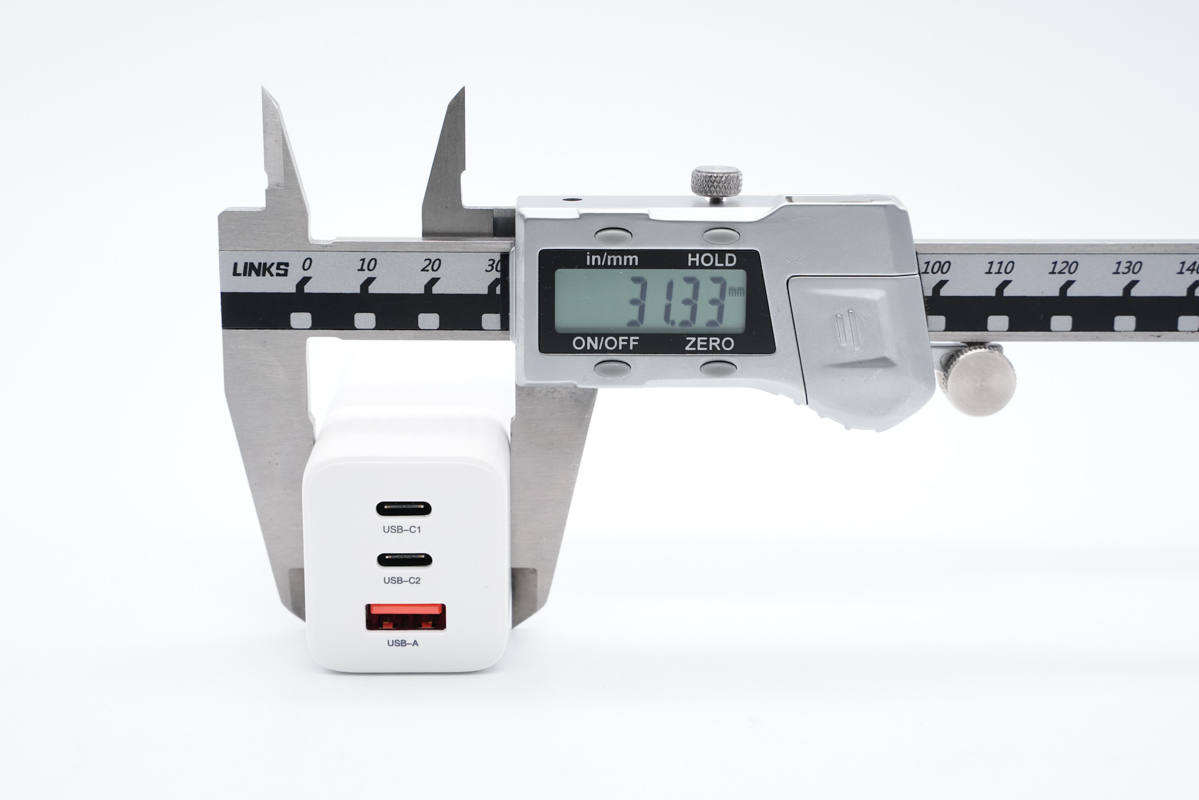

寬度為31.33mm。

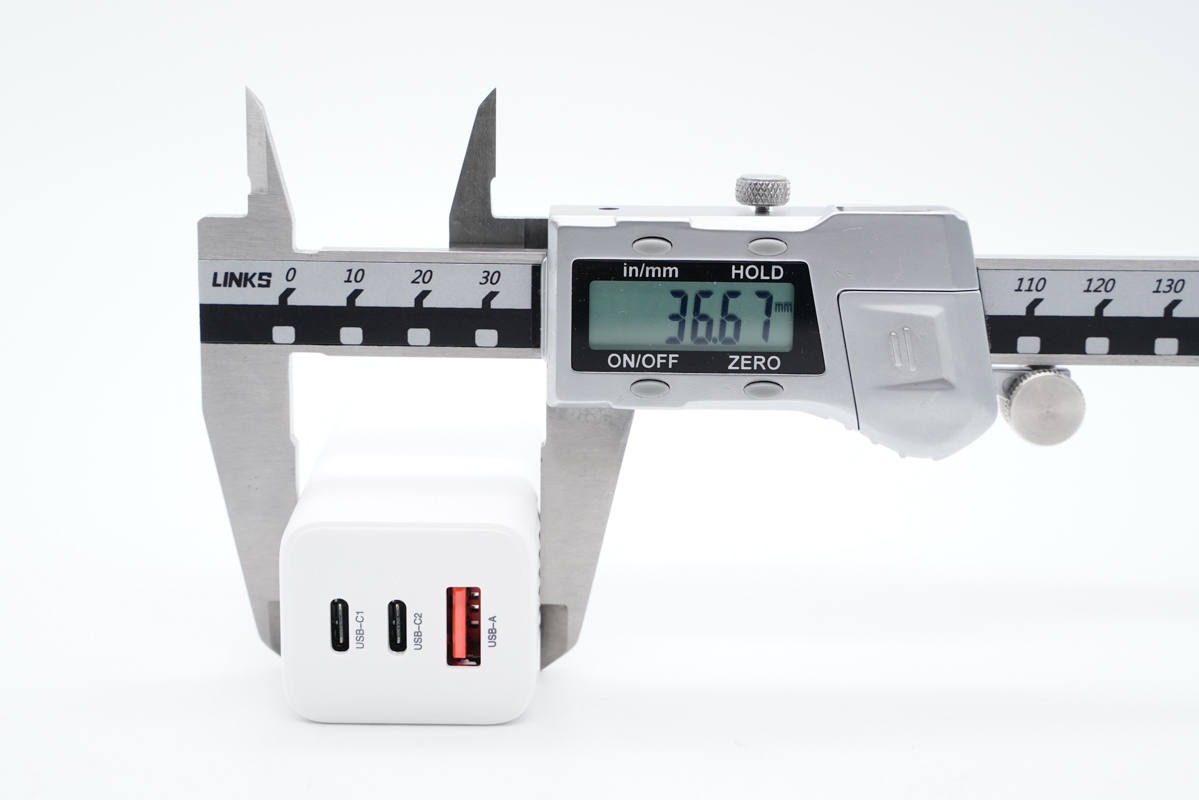

厚度為36.67mm。通過三維可以算得充電器體積約為75.29cm3，功率密度約為0.86W/cm3。

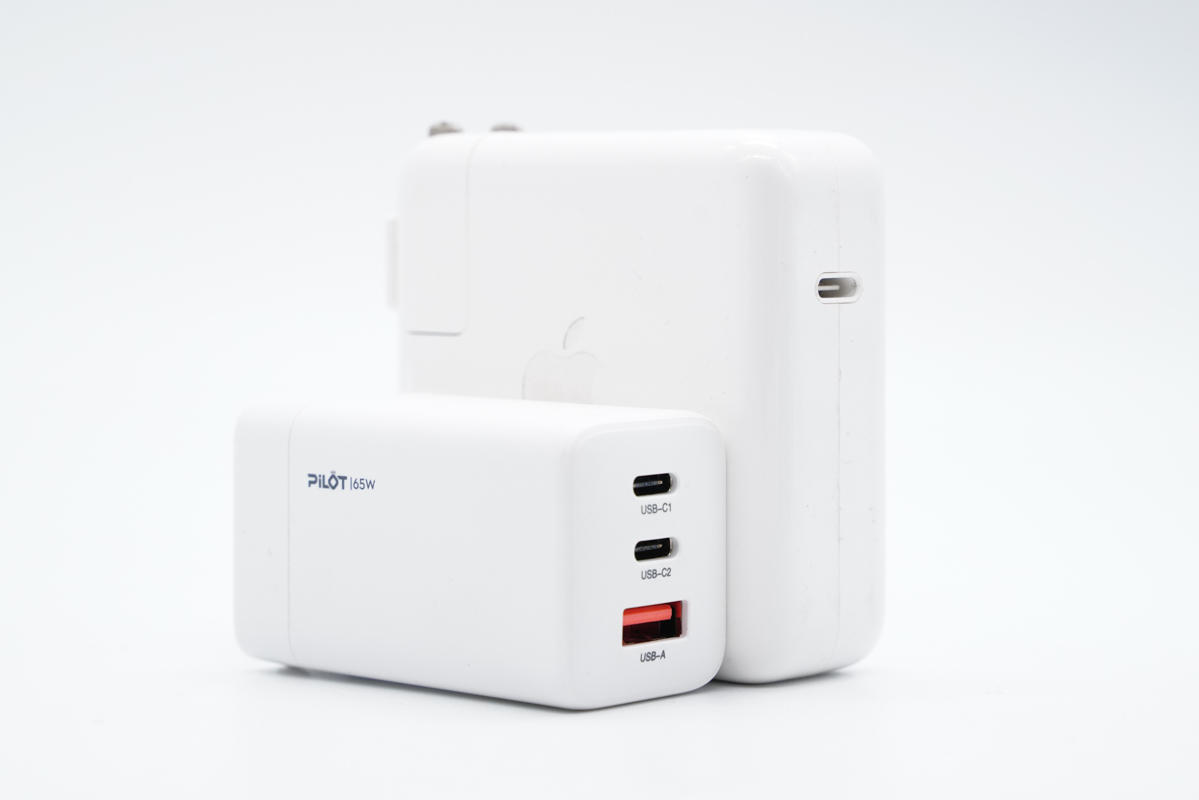

和蘋果61W充電器直觀對比，體積優勢非常明顯。

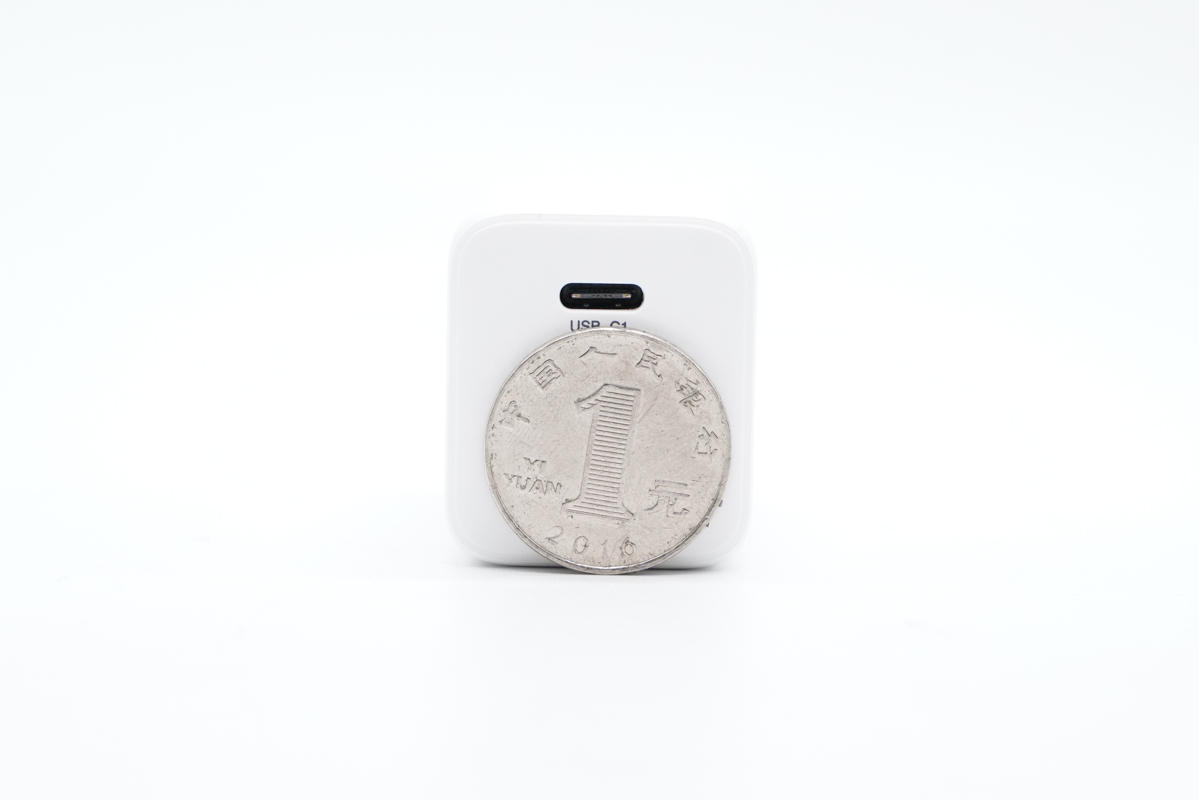

橫截面和一元硬幣大小直觀對比。

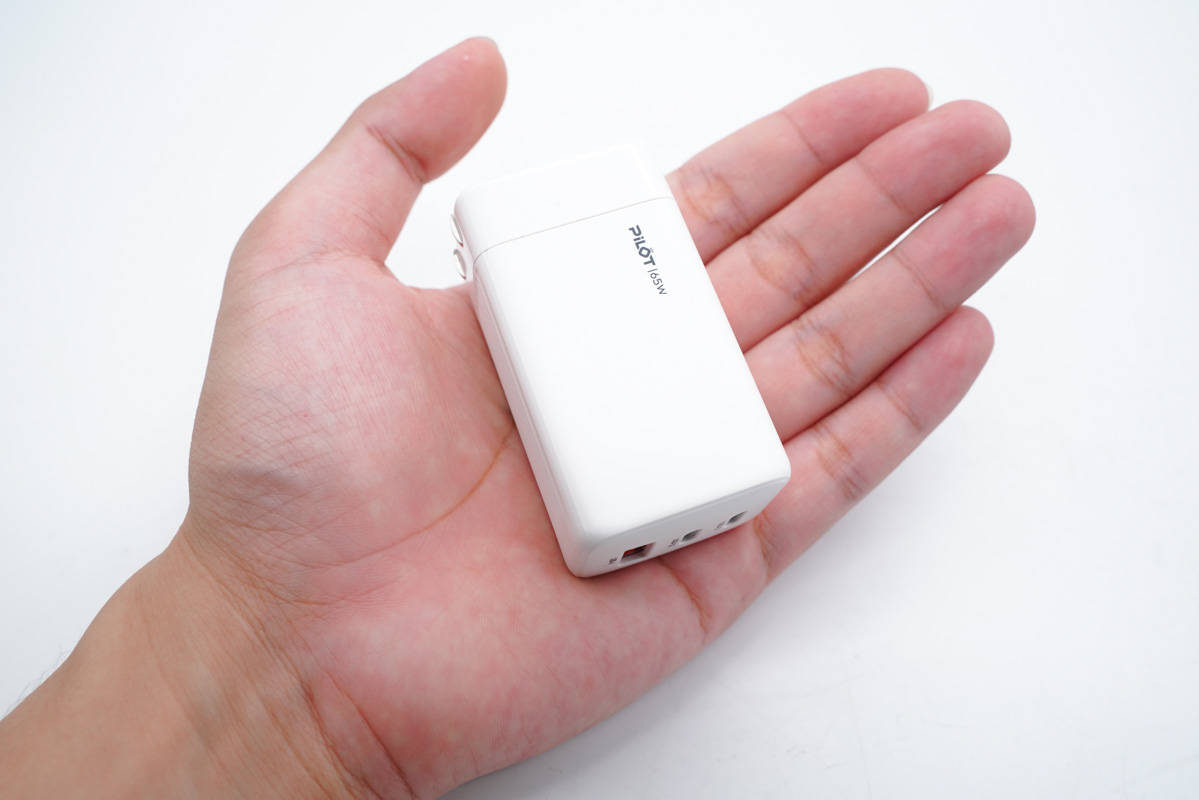

拿在手上的直觀感受。

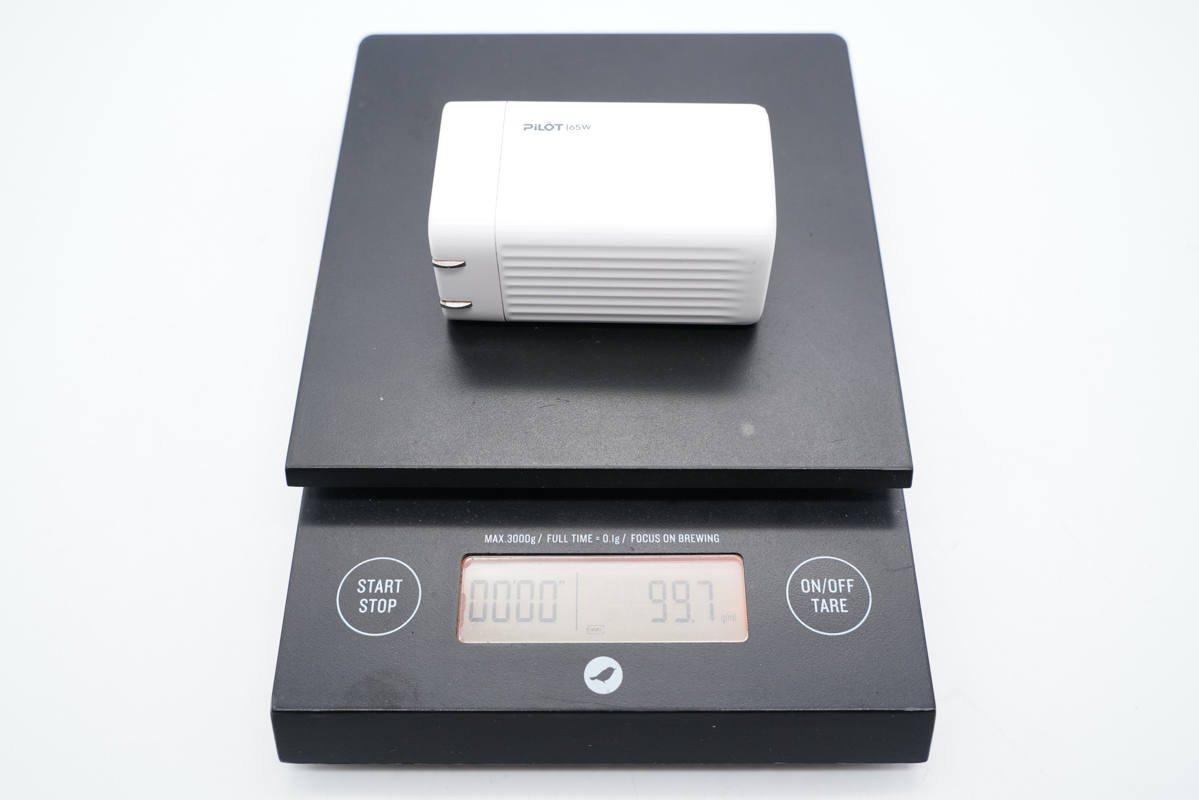

凈重約為100g。

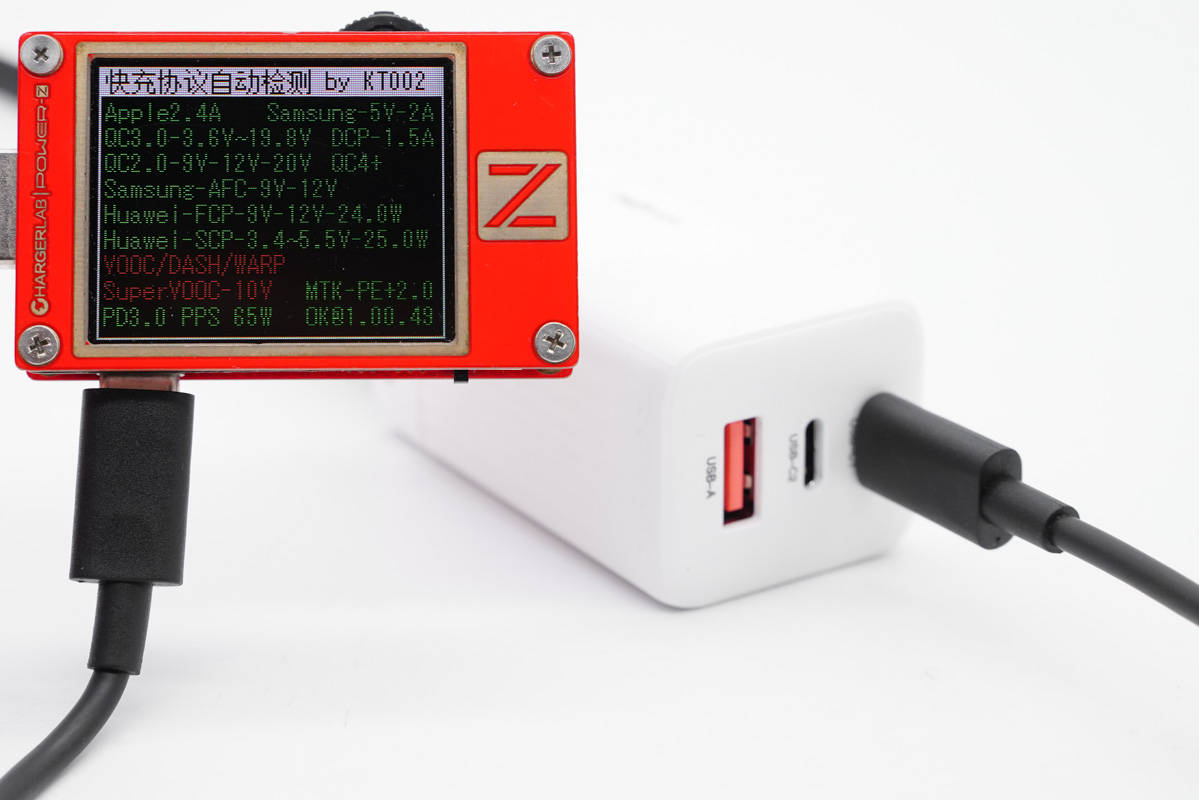

使用ChargerLAB POWER-Z KT002檢測USB-C1口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議。

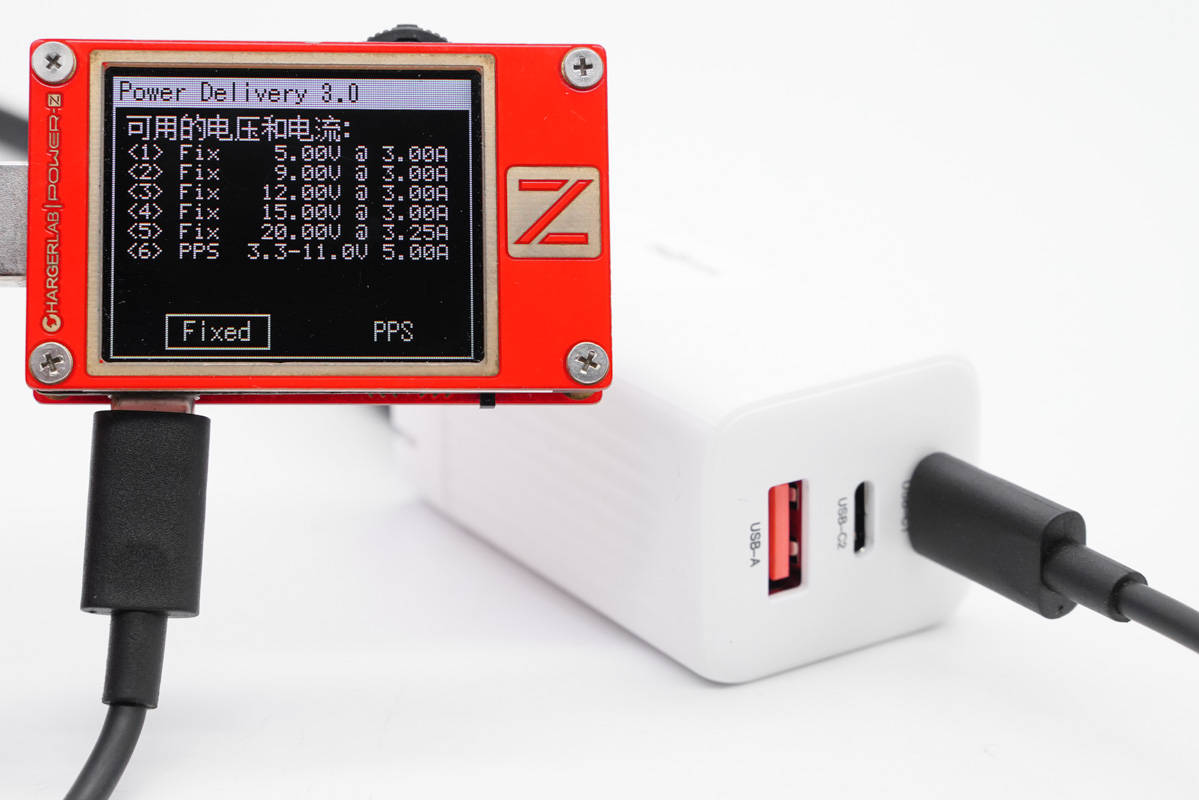

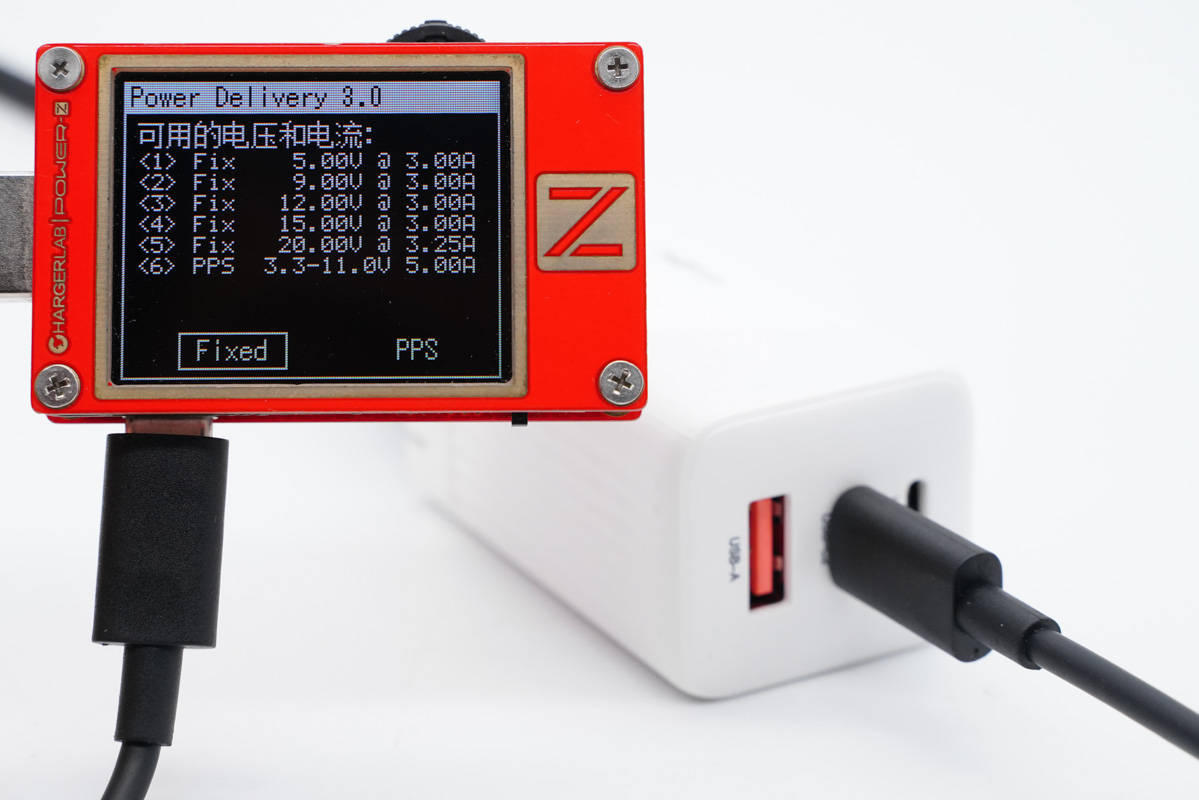

同時測得C1口具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V5A一組PPS電壓檔位。

使用KT002檢測發現USB-C2口支持的協議和USB-C1口的完全一樣。

此外PDO報文也相同，即兩個C口單口輸出性能完全相同，支持功率盲插，使用方便。

最后測得USB-A口支持Apple 2.4A、QC2.0/3.0、AFC、FCP、SCP、PE2.0等協議。

二、今翔65W氮化鎵充電器拆解

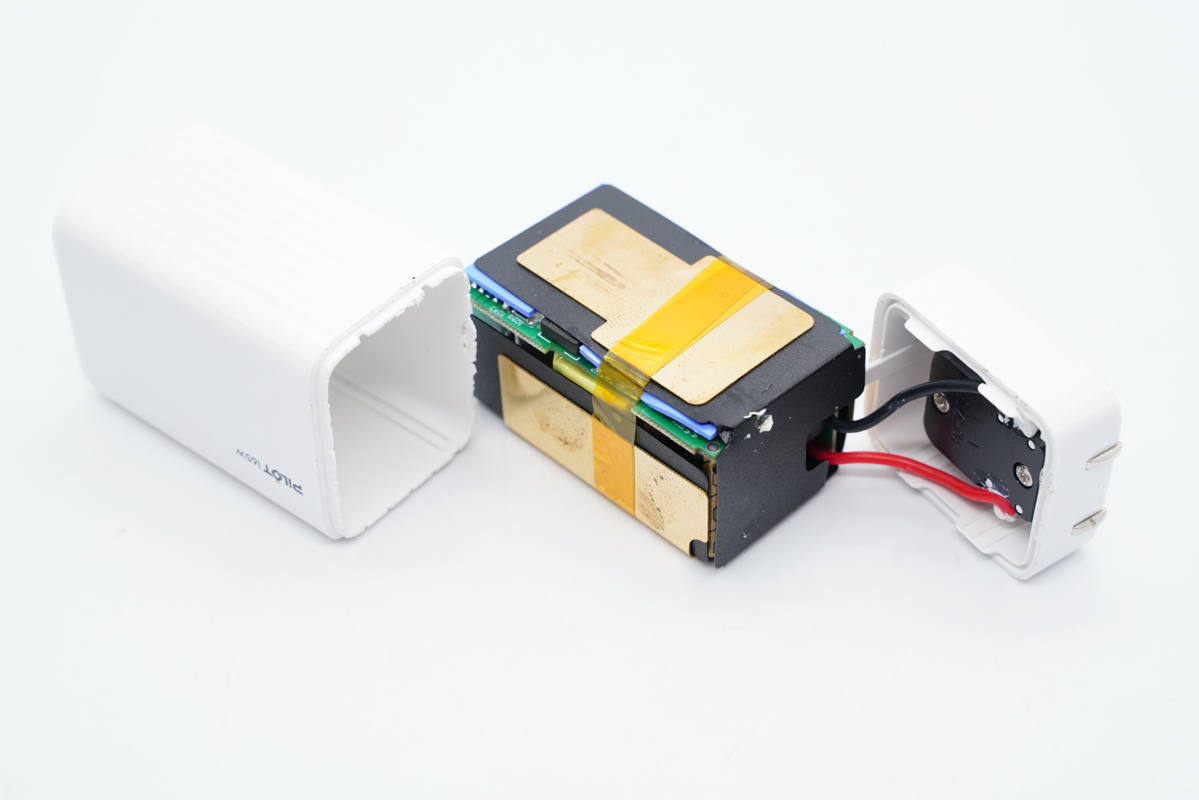

將輸入端外殼拆開，插腳和PCBA模塊間設有隔離板。

PCBA模塊覆蓋隔離板和黃銅散熱片，并且粘貼膠帶固定。

測得模塊長度為53.86mm。

寬度為26.32mm。

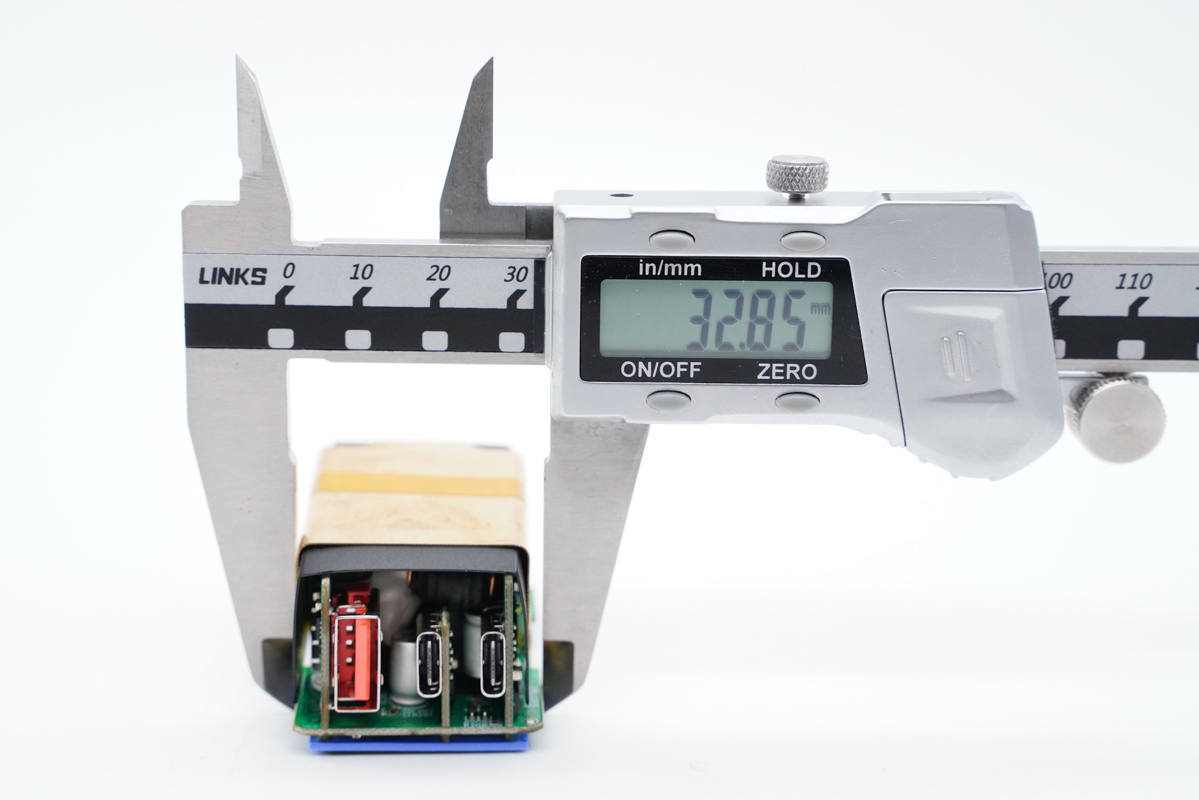

厚度為32.85mm。

主板背面還貼有一塊導熱墊，同時還打膠加強導熱。

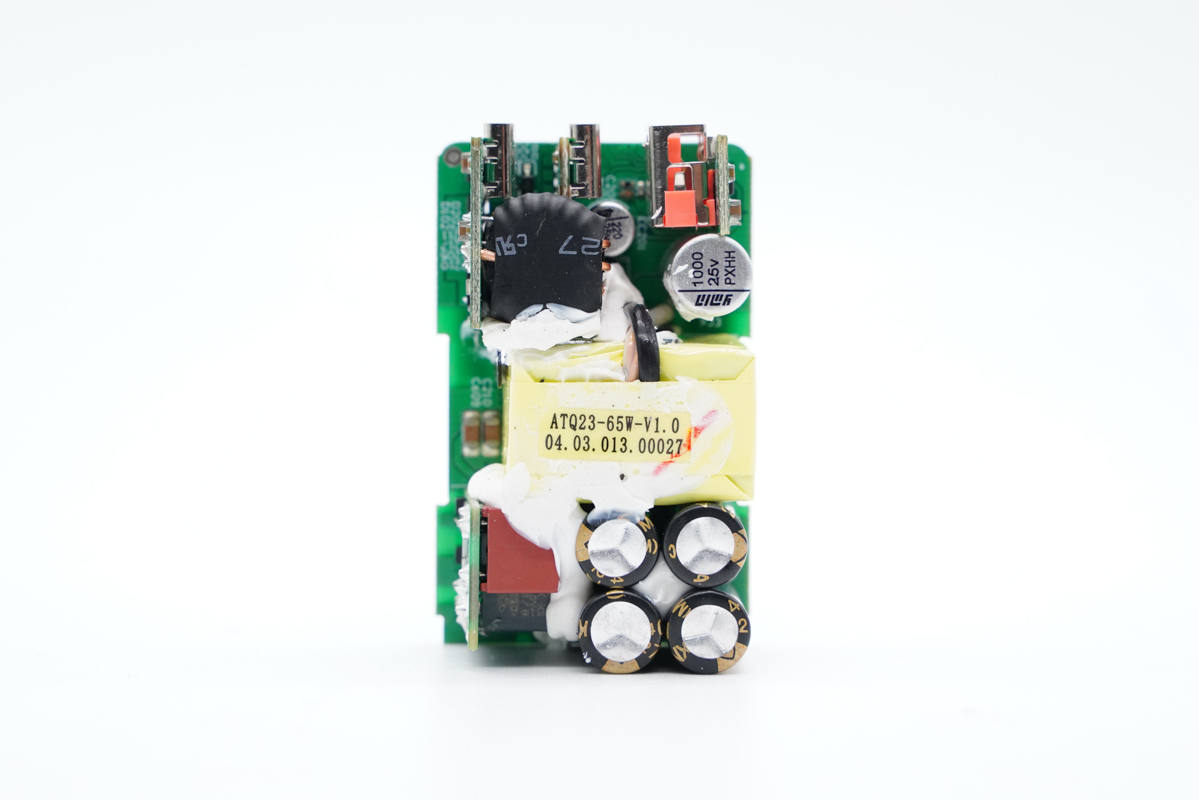

PCB板正面一覽，經典的三段式布局設計，變壓器、電容等打膠加固，輸出端母座均焊接在小板上。

PCB板背面一覽，除開關電源電路外，還設有USB-C2口和A口的二次降壓電路。

通過對充電器觀察發現，今翔這款65W?2C1A氮化鎵充電器采用開關電源定壓輸出，兩路二次降壓三口輸出架構，其中USB-C1口單獨一路，USB-C2口和A口一路，輸出功率智能分配。下面我們從輸入端開始深入了解整個電路設計情況。

輸入端一覽，左側垂直焊接一塊小板。

左側焊接四顆高壓濾波電解電容，中間是變壓器。

輸入端小板上設有保險絲、X電容、共模電感和濾波電感。

延時保險絲額定電流3.15A。

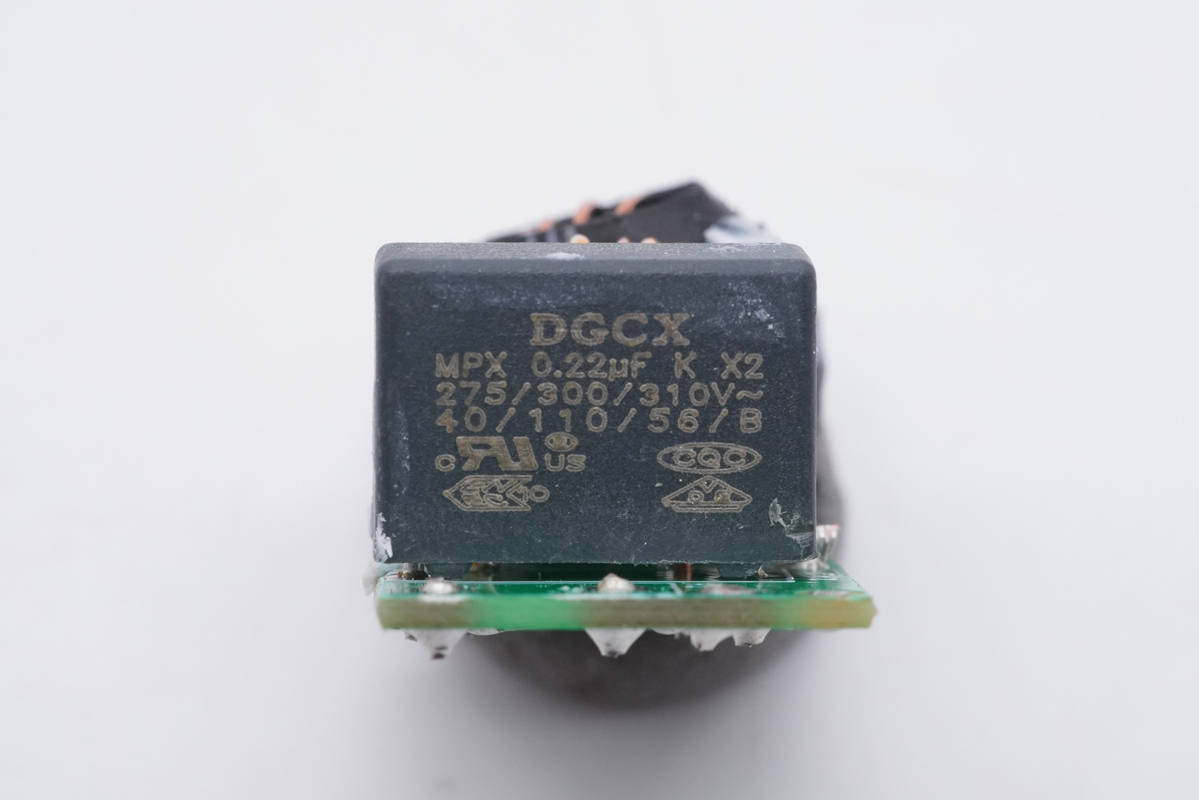

安規X電容來自東莞成希電子，容量0.22μF。

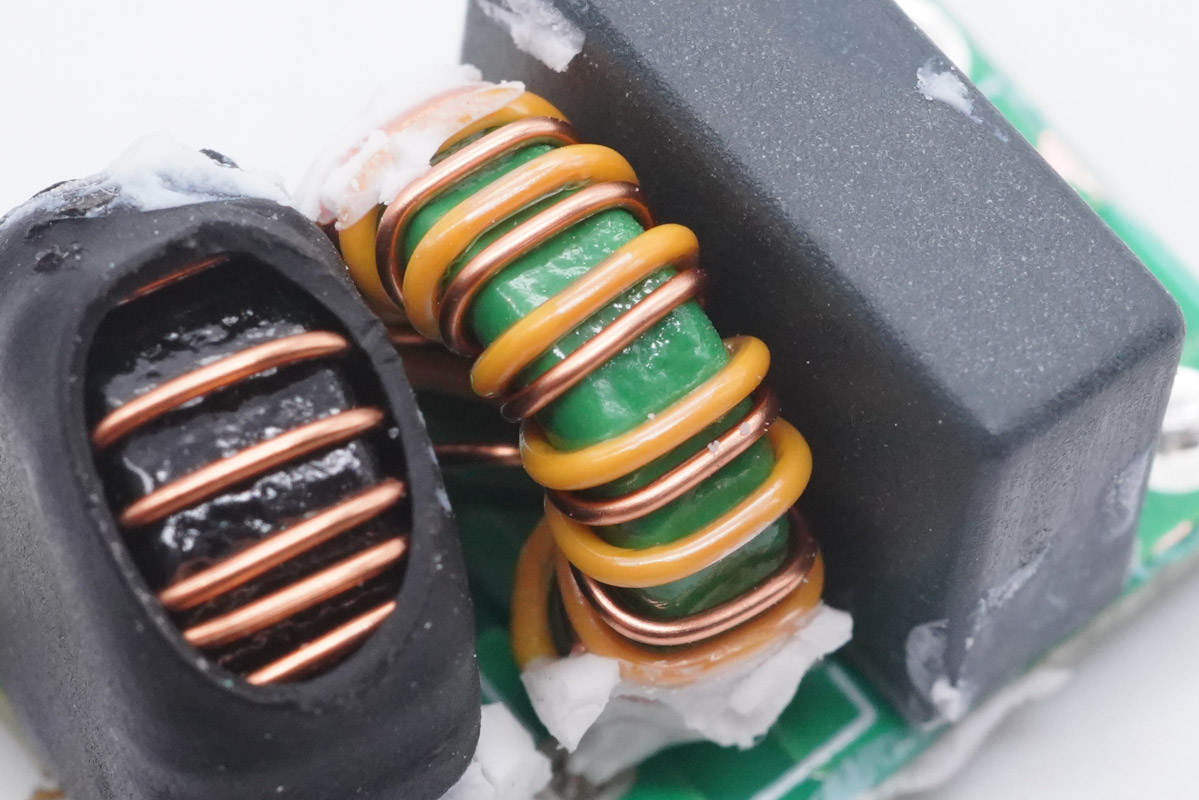

共模電感雙線繞制，用于濾除EMI干擾。

濾波電感外套熱縮管絕緣保護。

WRLSB80M整流橋來自沃爾德。

四顆高壓濾波電解電容均是東莞市科尼盛電子有限公司的KNSCHA品牌，且規格都是400V 27μF。

開關電源主控芯片采用ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

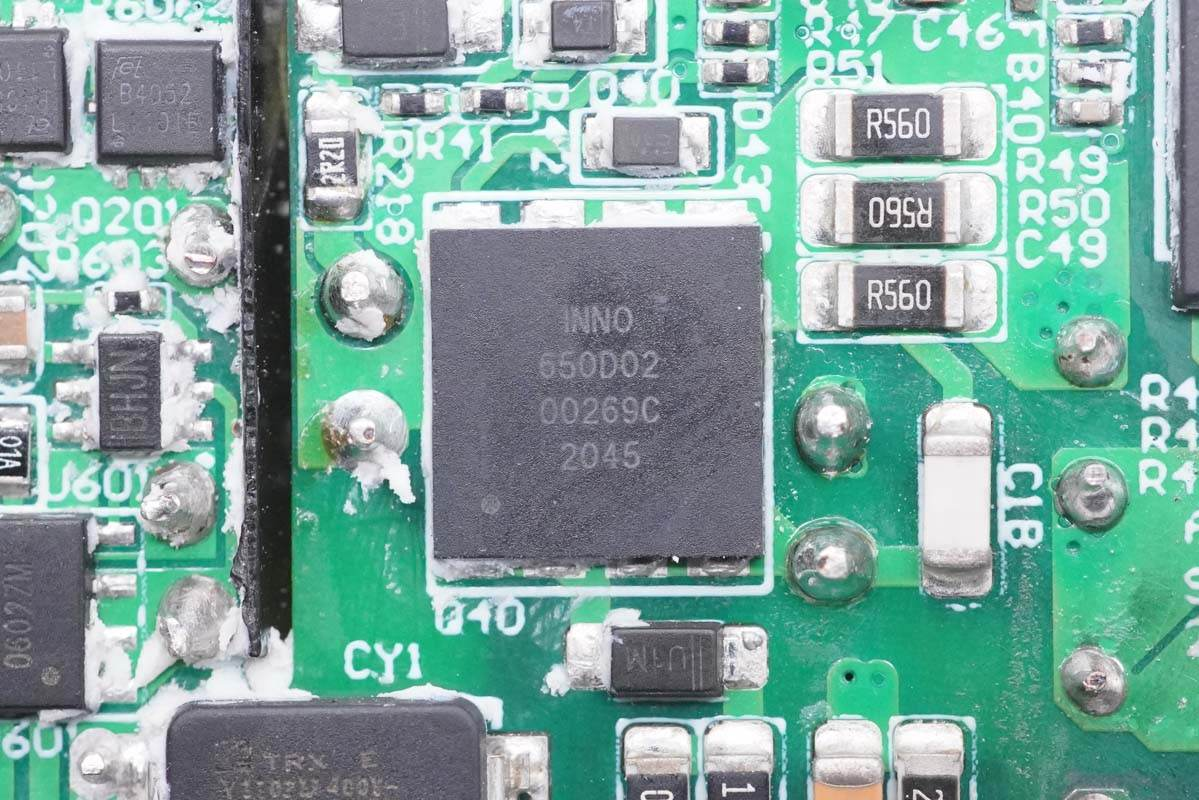

氮化鎵功率開關管采用英諾賽科INN650D02，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

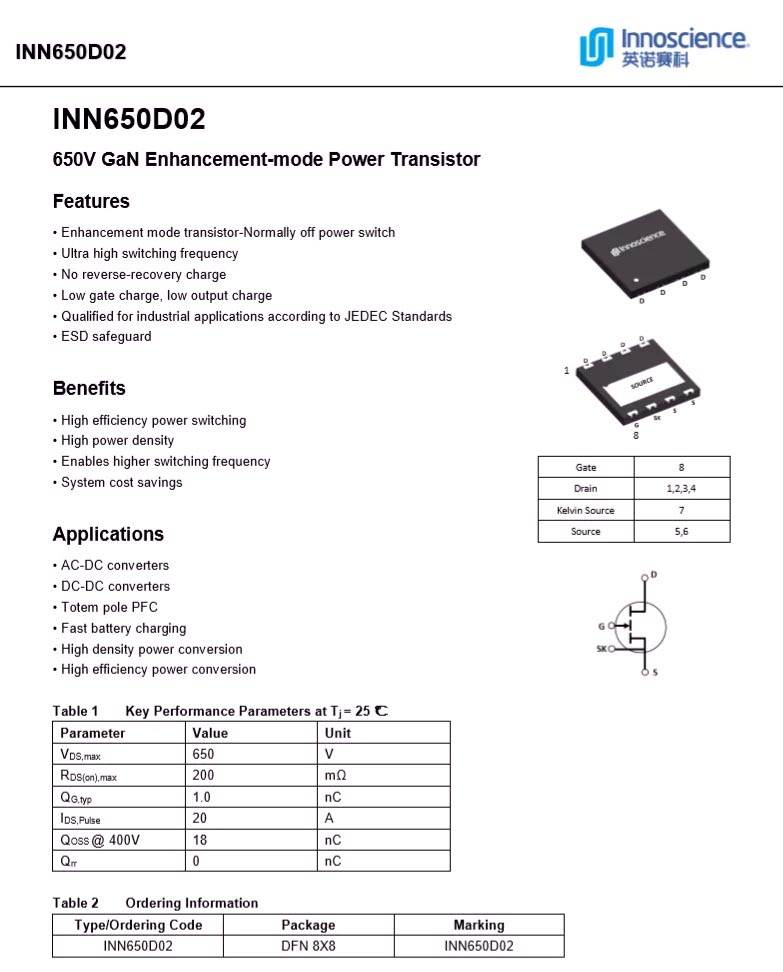

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、尚巡120W氮化鎵適配器、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W USB PD氘鋒氮化鎵快充、飛頻65W?PD氮化鎵充電器、魅族65W氮化鎵充電器、Lapo 65W?PD氮化鎵快充充電器、ROCK 65W 2C1A氮化鎵快充等多款產品采用，芯片質量獲得市場認可。

變壓器特寫，ATQ23磁芯。

EL億光 1018光耦，用于初級次級通信，反饋調節輸出電壓。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

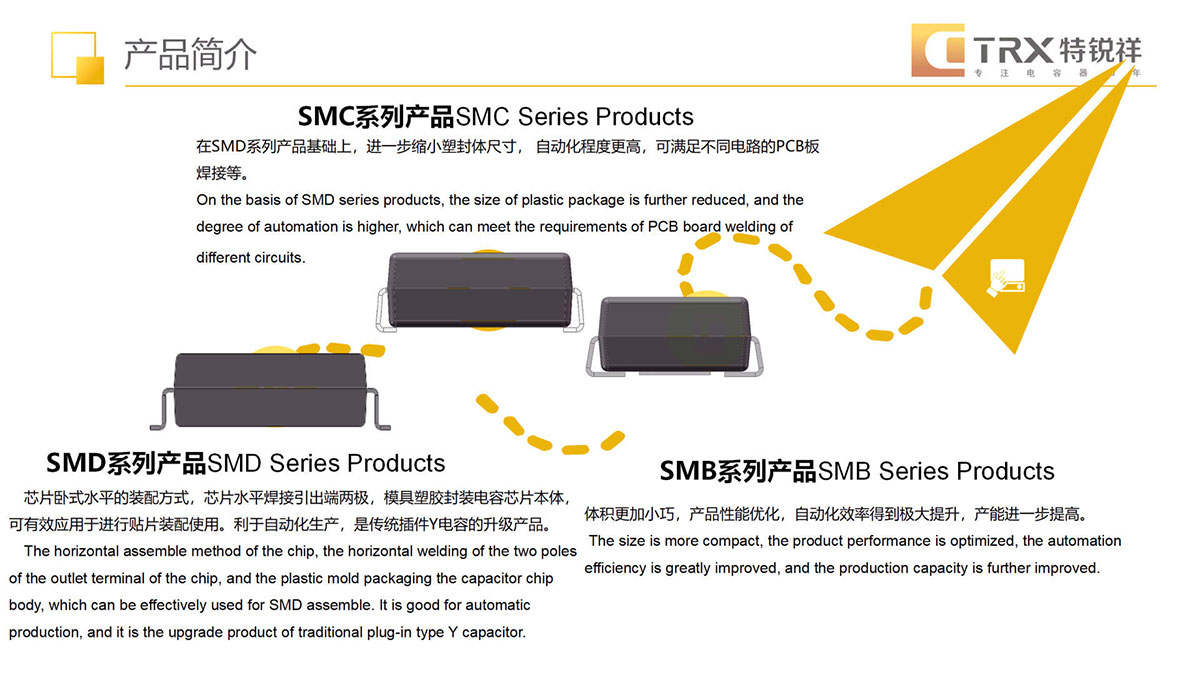

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

MPS芯源半導體次級同步整流控制器MP6908A，最高工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

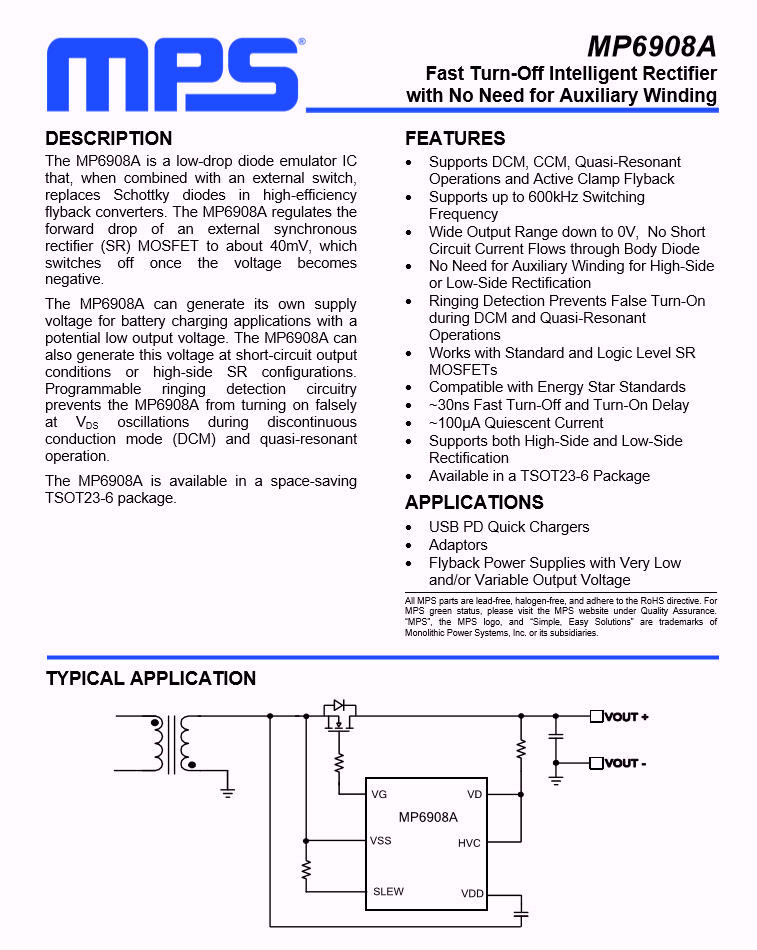

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

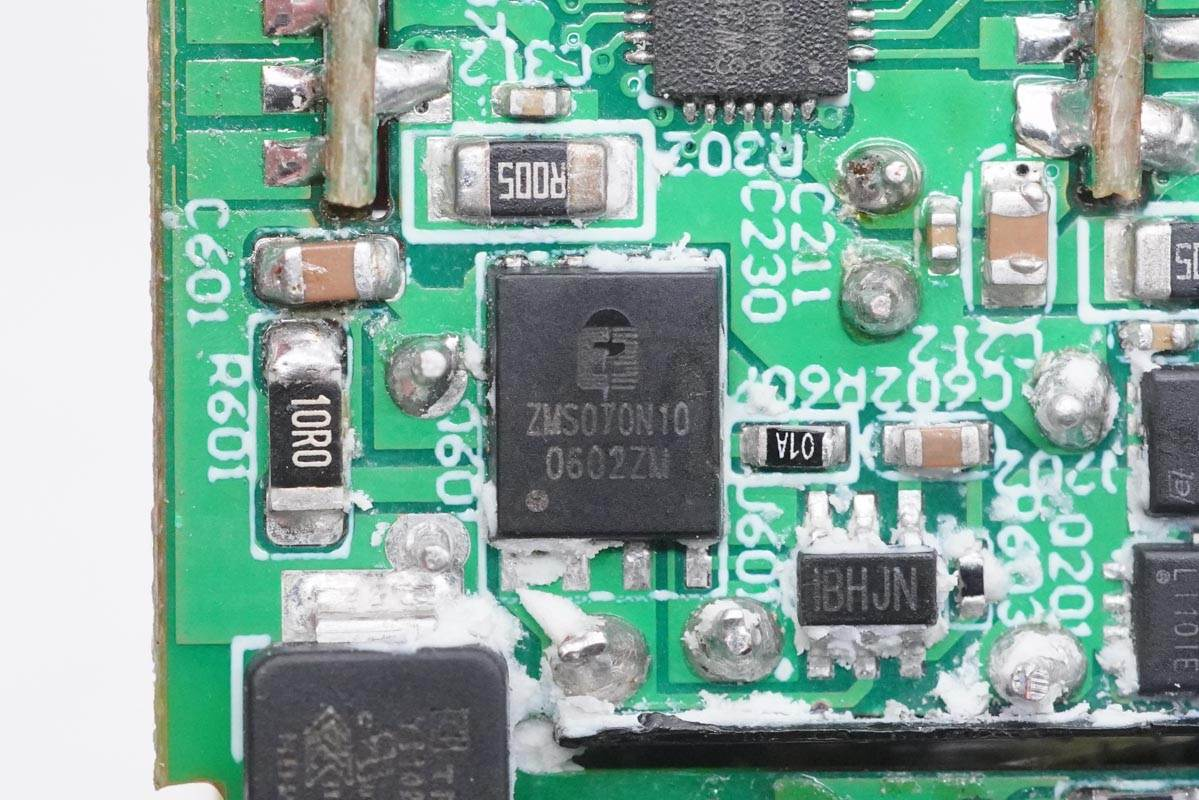

同步整流管采用真茂佳ZMS070N10，NMOS管，耐壓100V，導阻6.5mΩ，DFN5x6封裝。

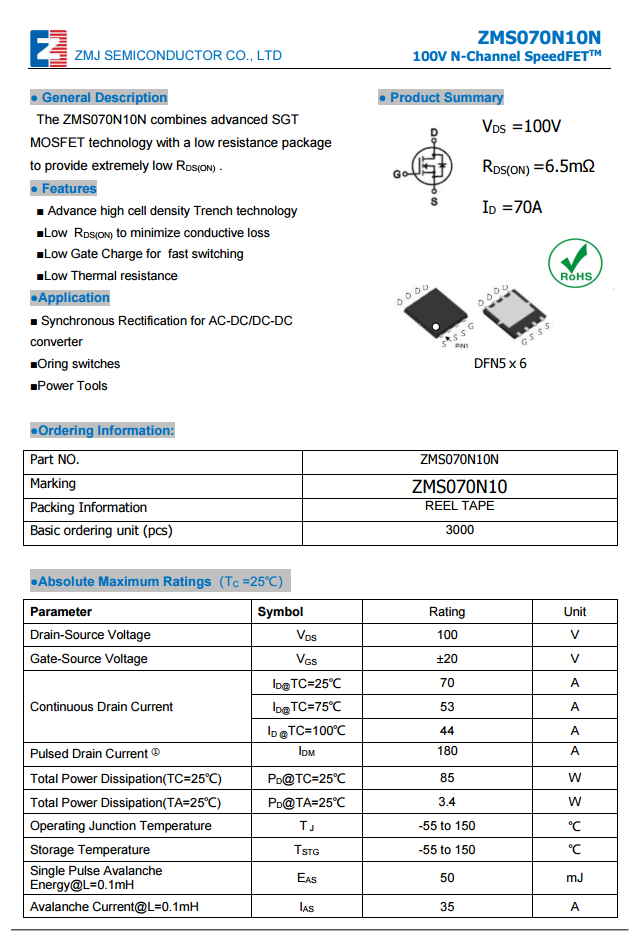

真茂佳ZMS070N10資料信息。

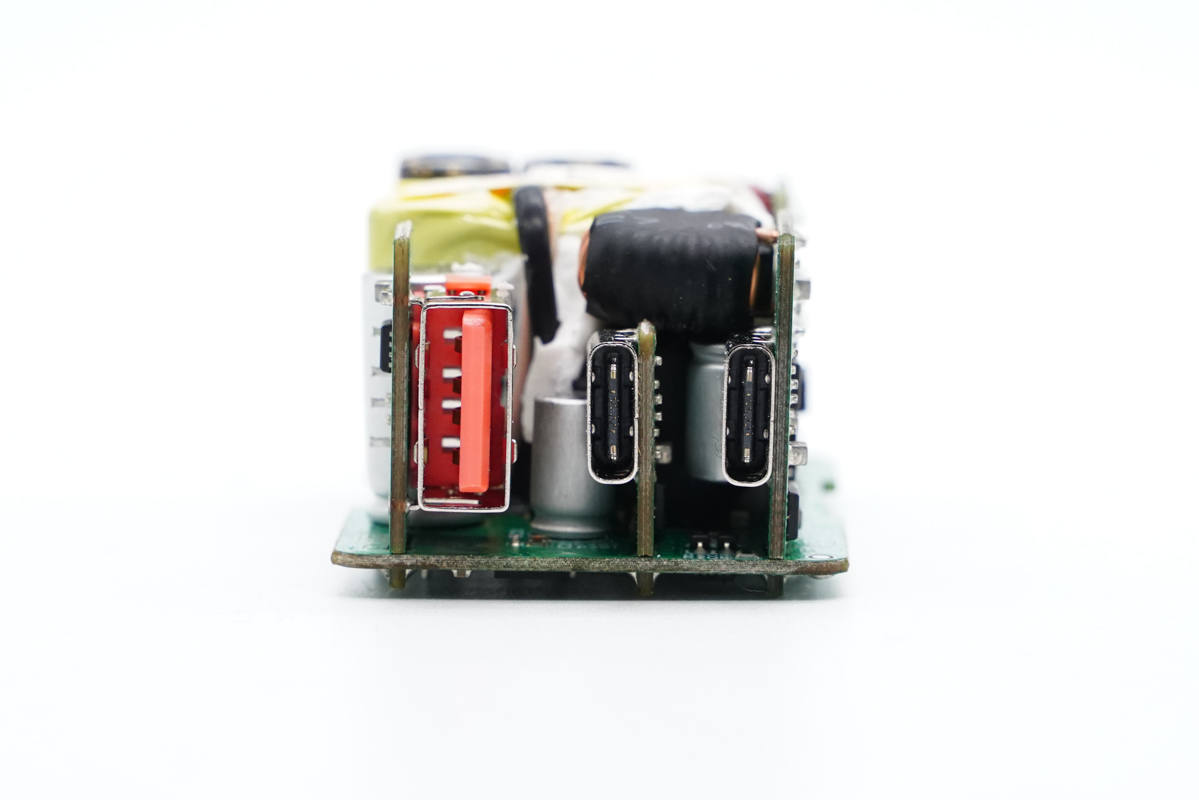

輸出端一覽。

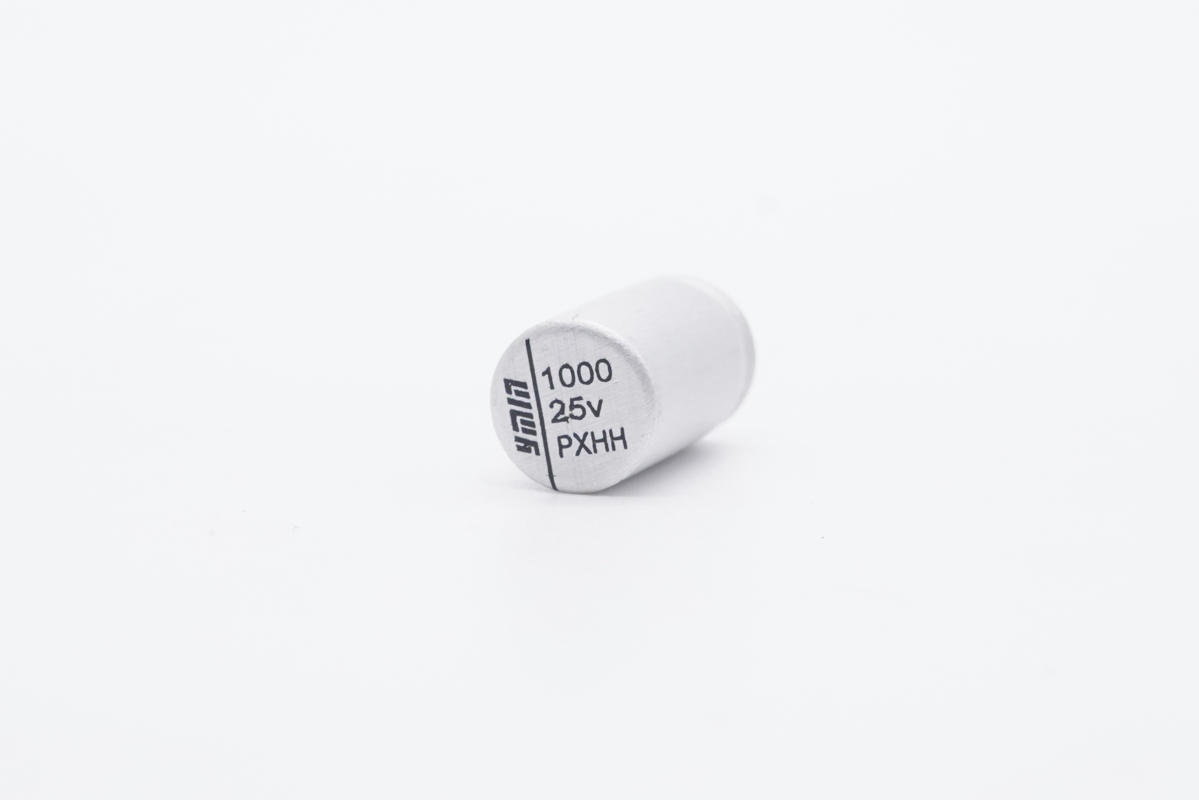

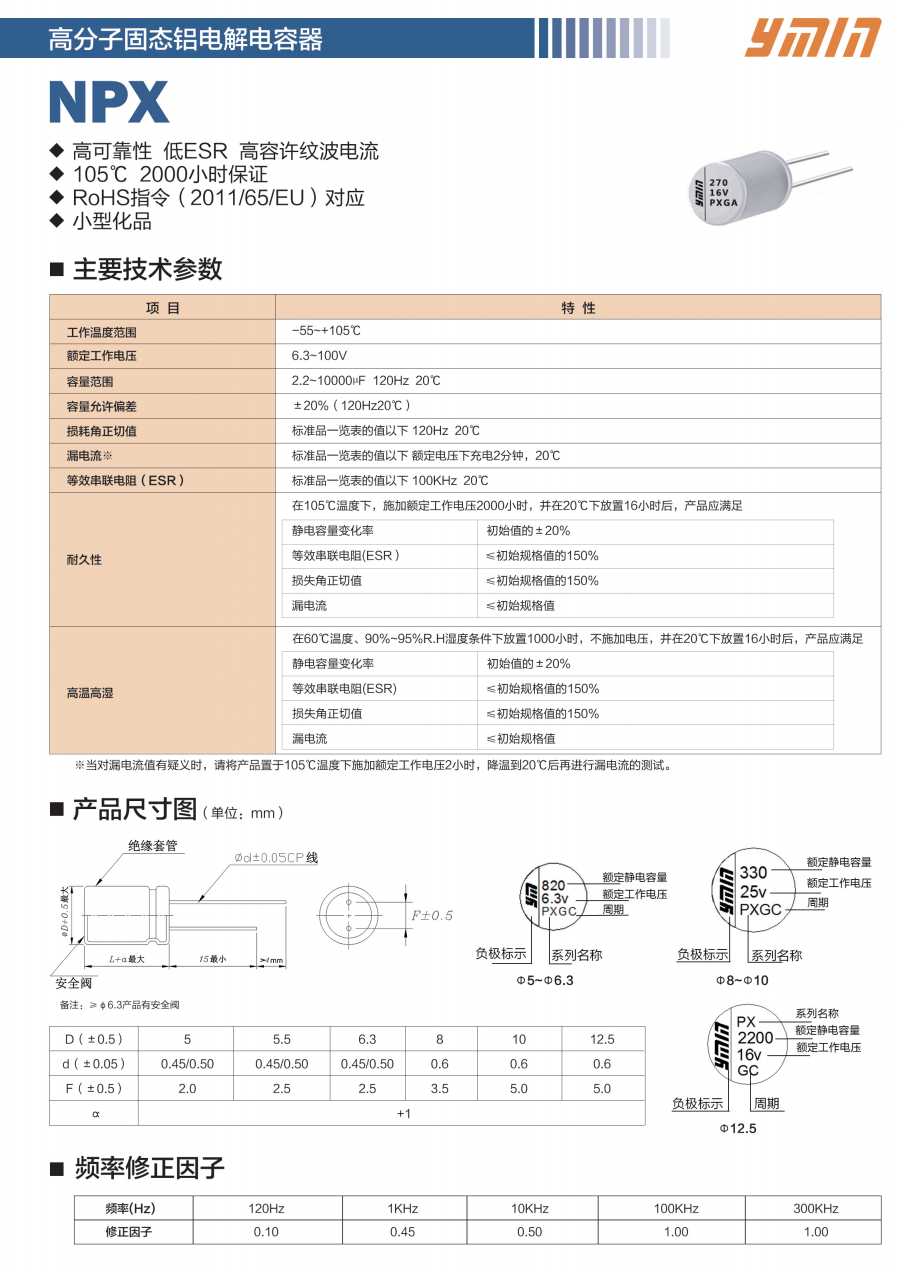

輸出濾波固態電容規格為25V 1000μF，永銘NPX系列。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在安克、飛利浦、小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

MCU特寫，信息不詳，用于輸出功率智能分配。

C2口和A口的二次降壓電路主控芯片采用智融SW3516H，用于進行降壓控制和協議識別。智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。

SW3516H集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

充電頭網通過拆解發現，SW3516H還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

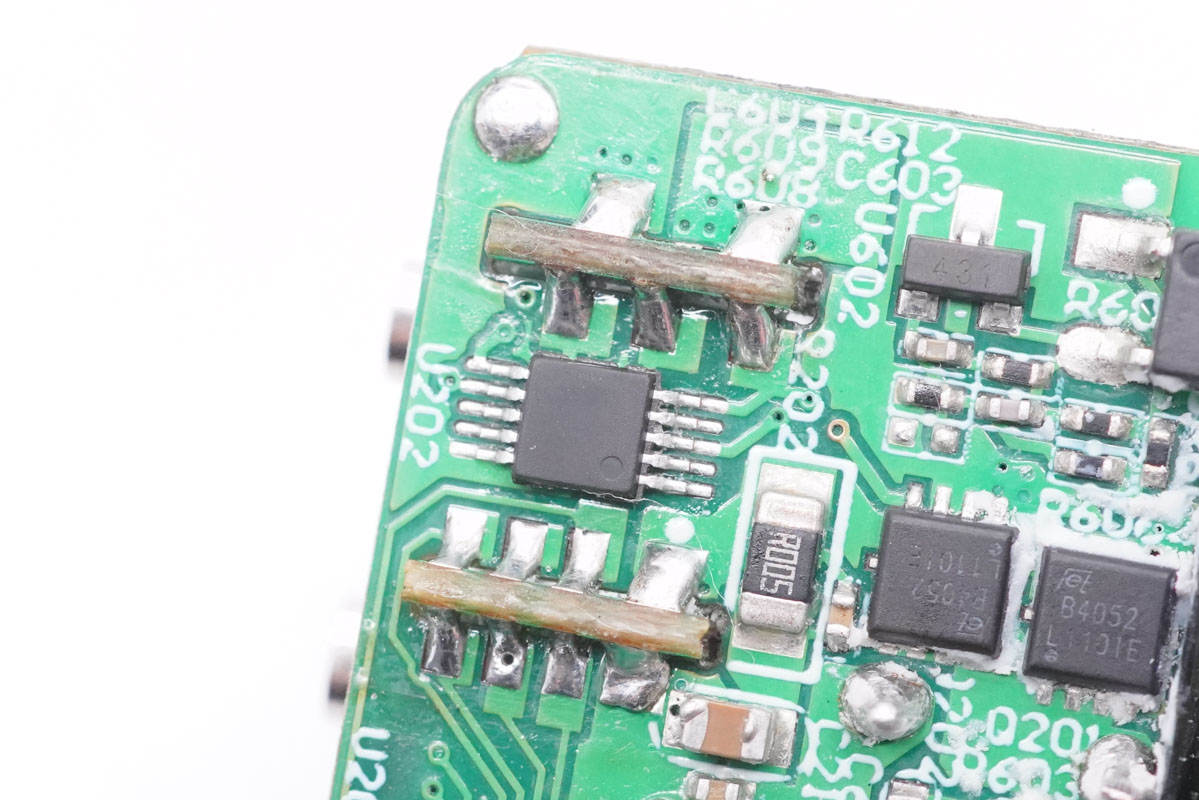

外掛兩顆東沅FKBB4052 MOS管，耐壓40V，導阻8.5mΩ，為1A1C接口輸出同步整流降壓。

東沅FKBB4052資料信息。

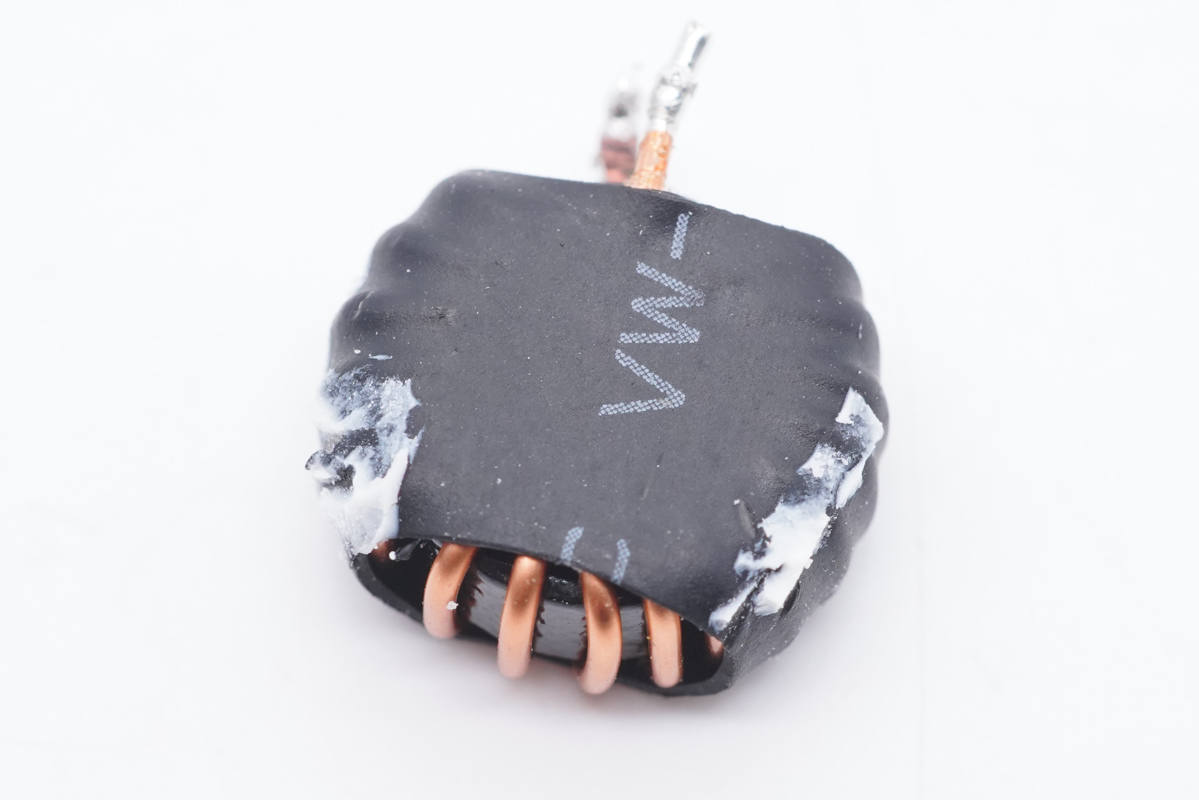

降壓電感特寫，外套熱縮管保護。

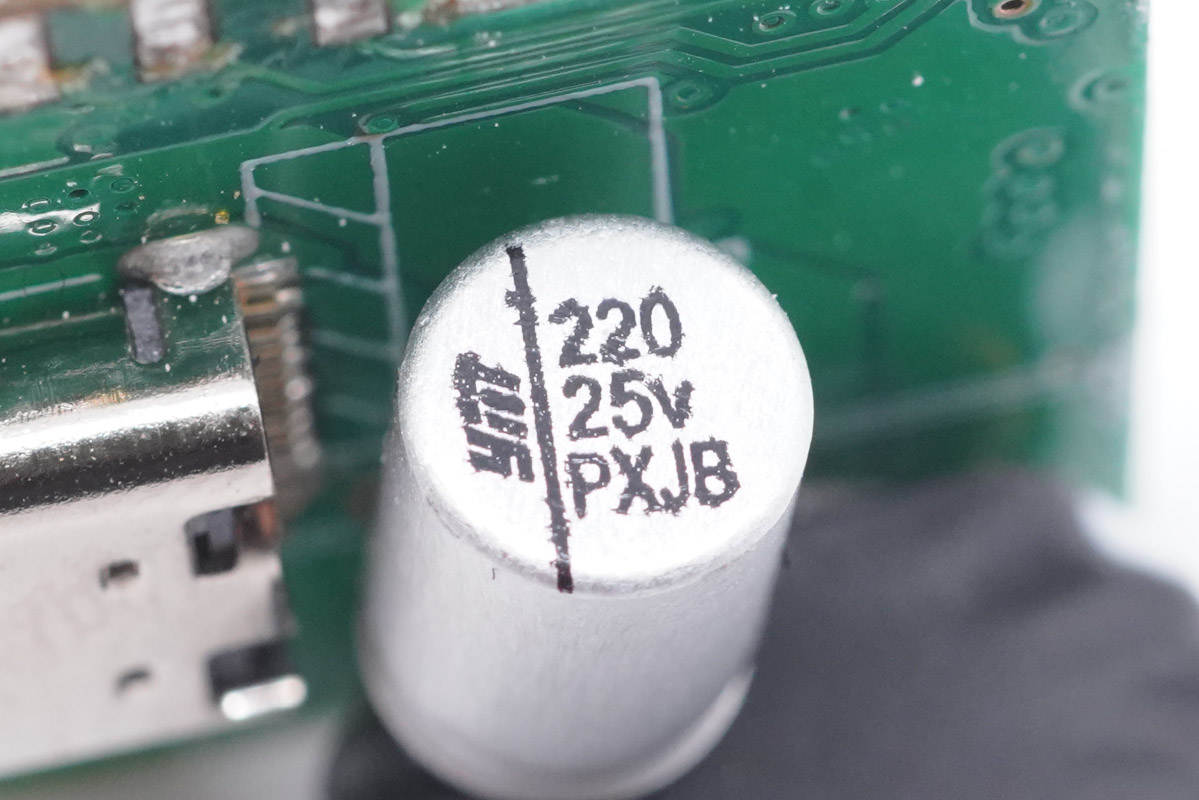

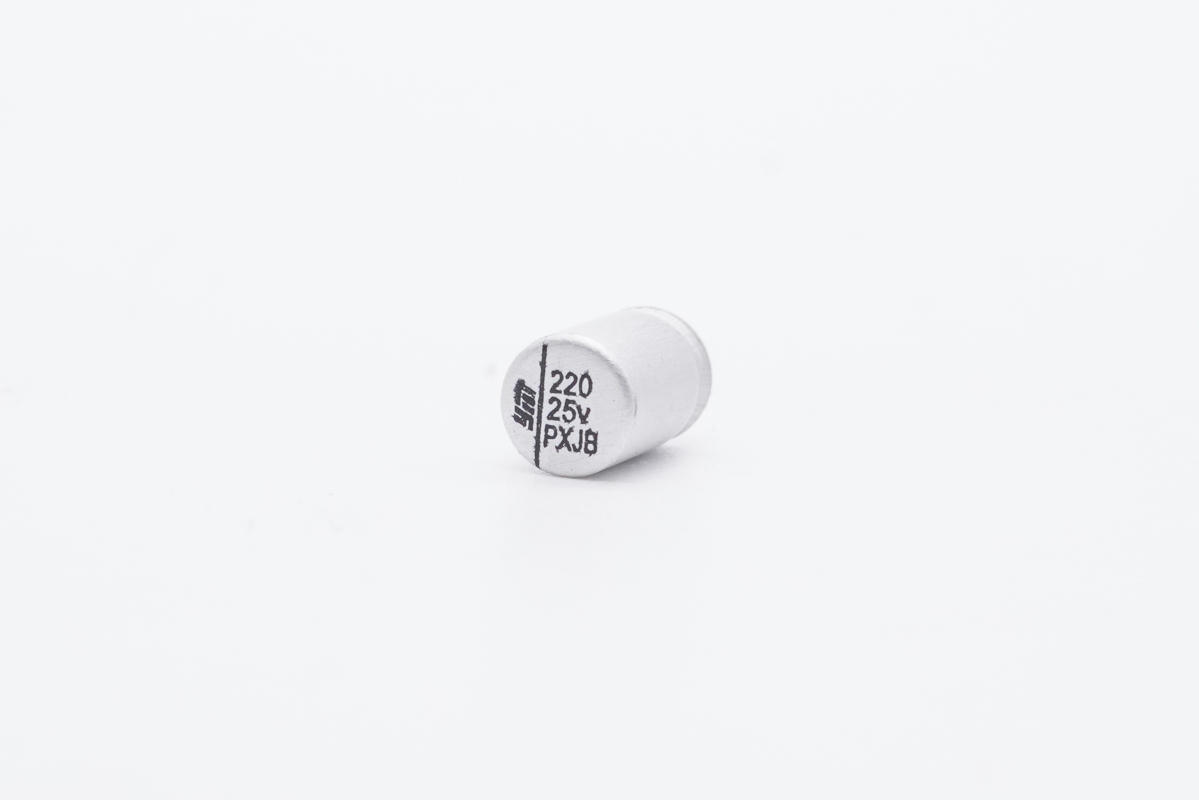

這顆濾波固態電容也是永銘NPX系列，規格為25V 220μF。

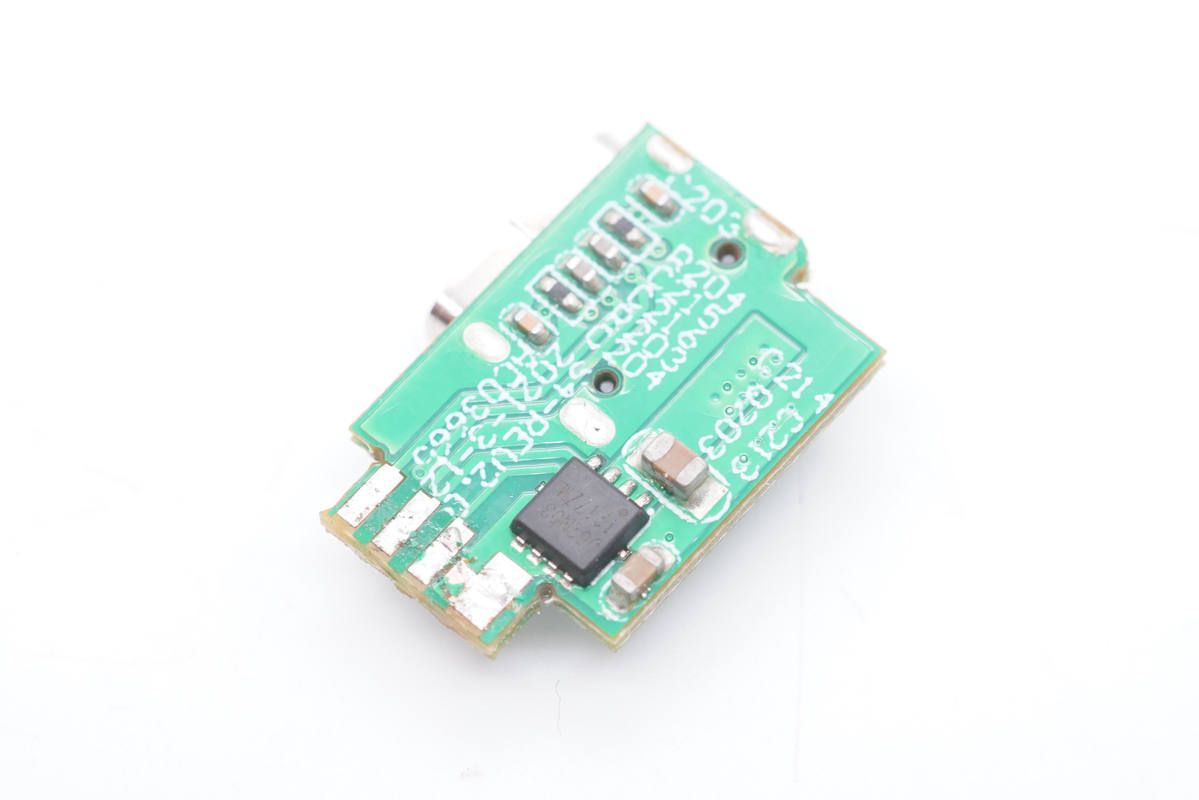

USB-C2母座所在小板背面有一顆輸出VBUS開關管。

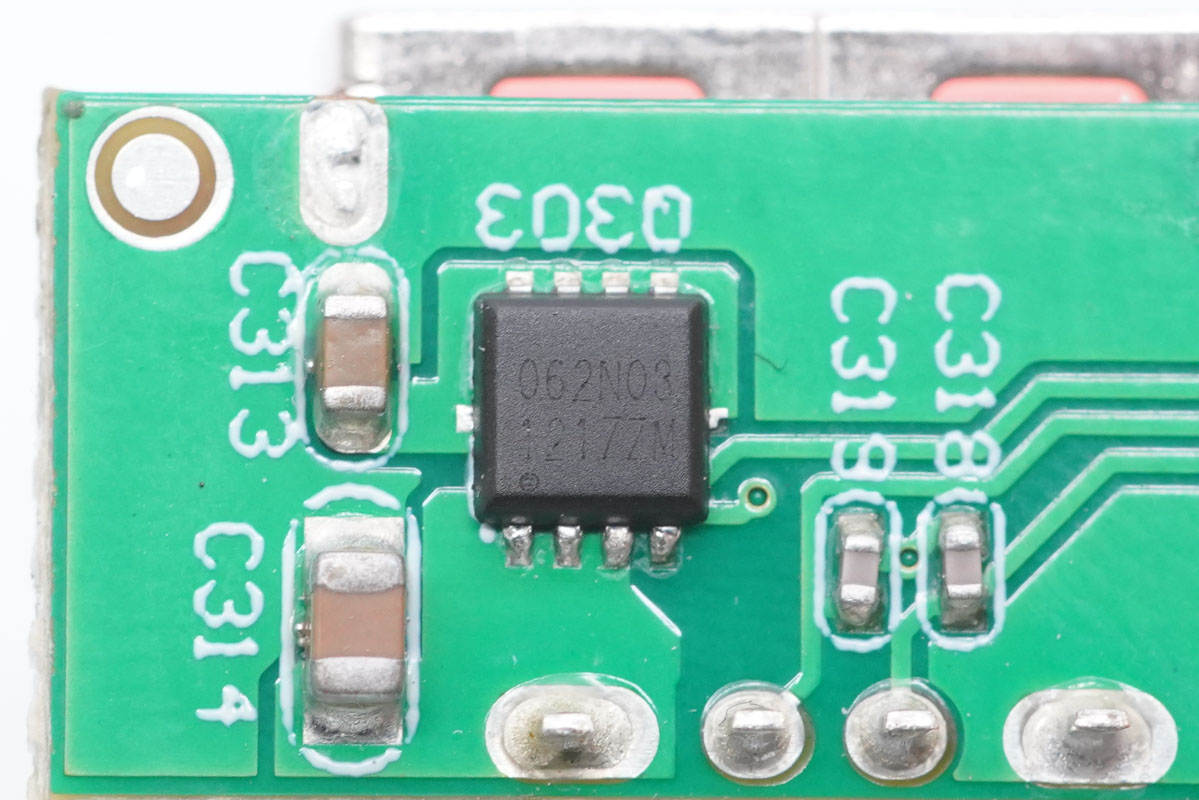

VBUS開關管采用真茂佳ZM062N03M，耐壓30V，NMOS，導阻6.5mΩ。

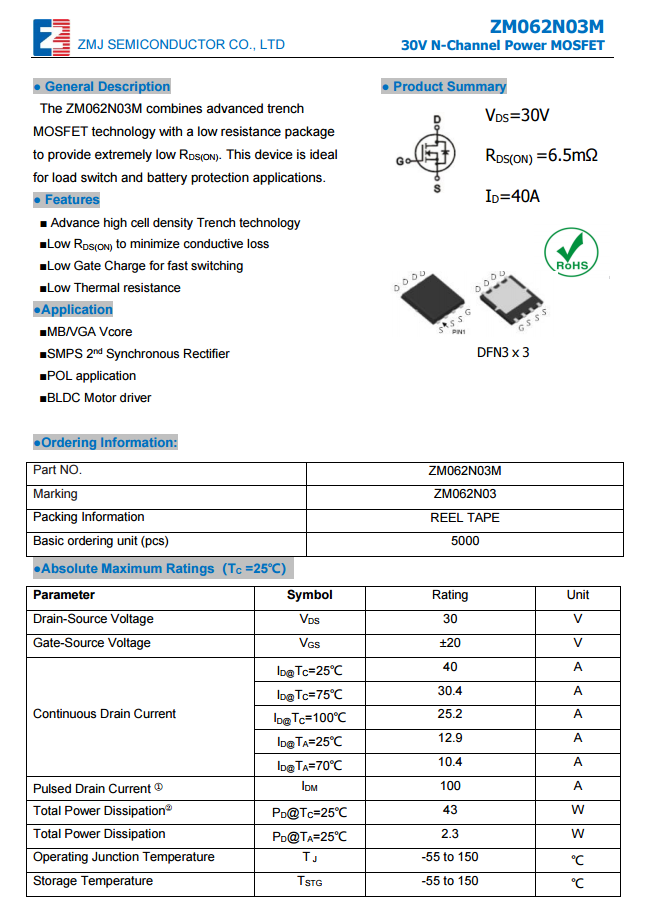

真茂佳 ZM062N03M 詳細資料。

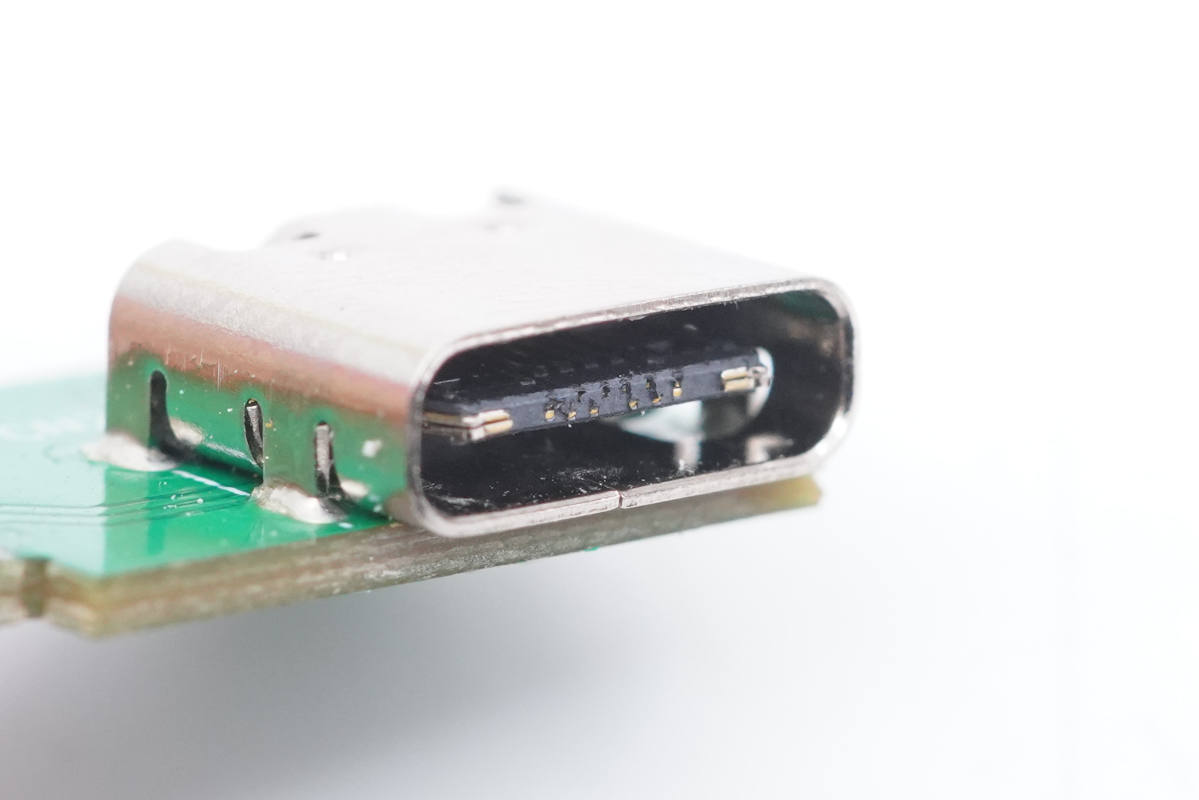

USB-C2母座特寫。

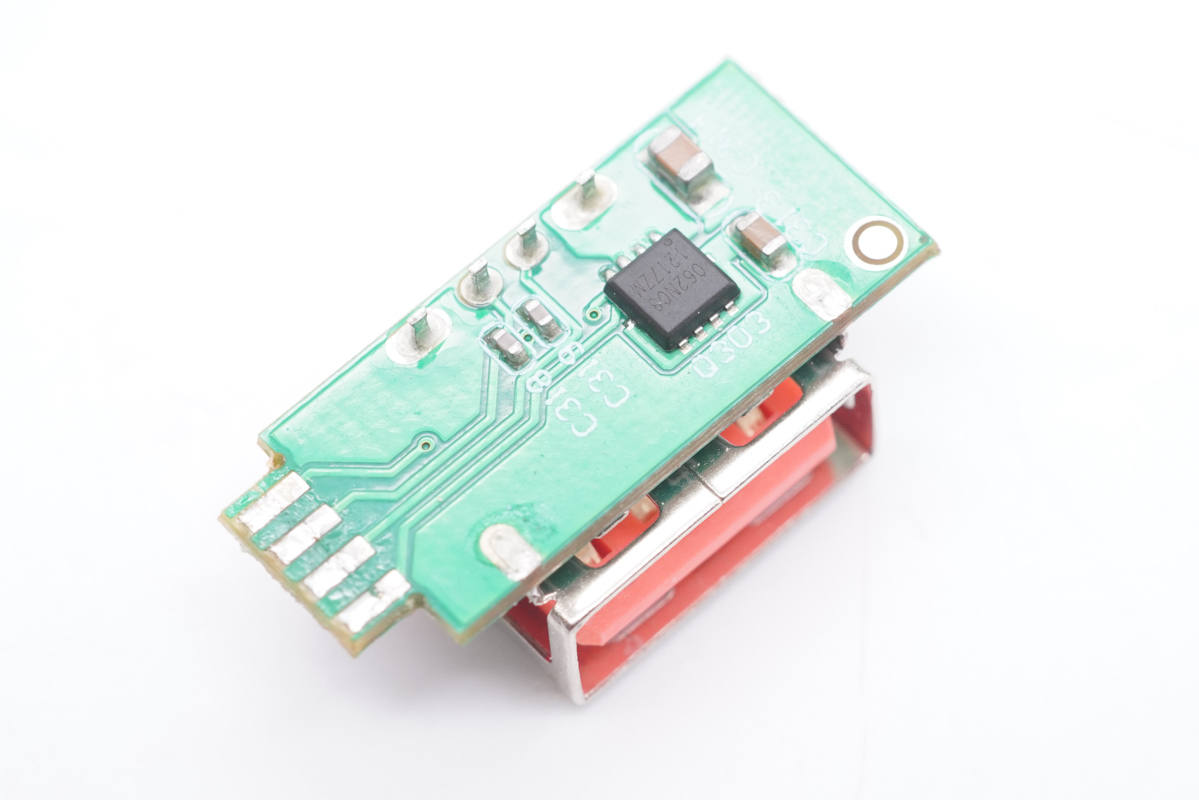

USB-A母座所在小板背面也有一顆輸出VBUS開關管。

而且同樣采用的真茂佳ZM062N03M。

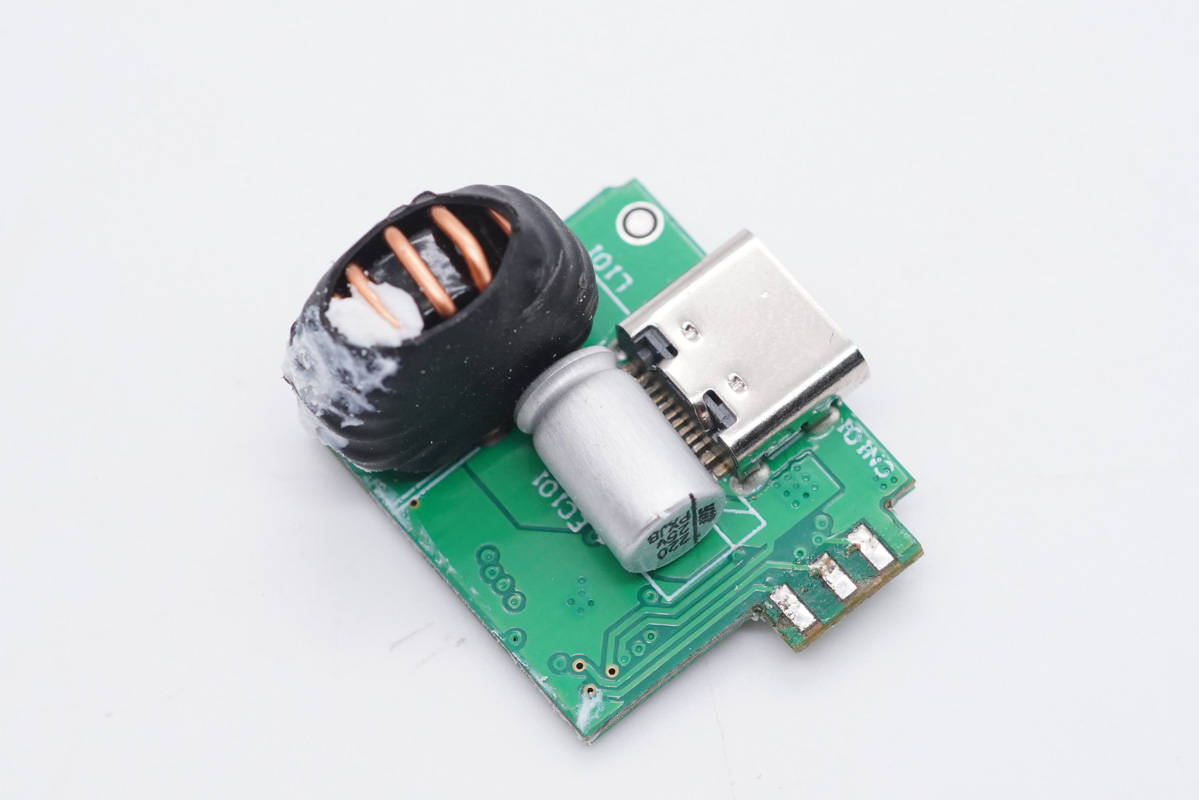

C1母座所在小板正面設有降壓電感和濾波電容。

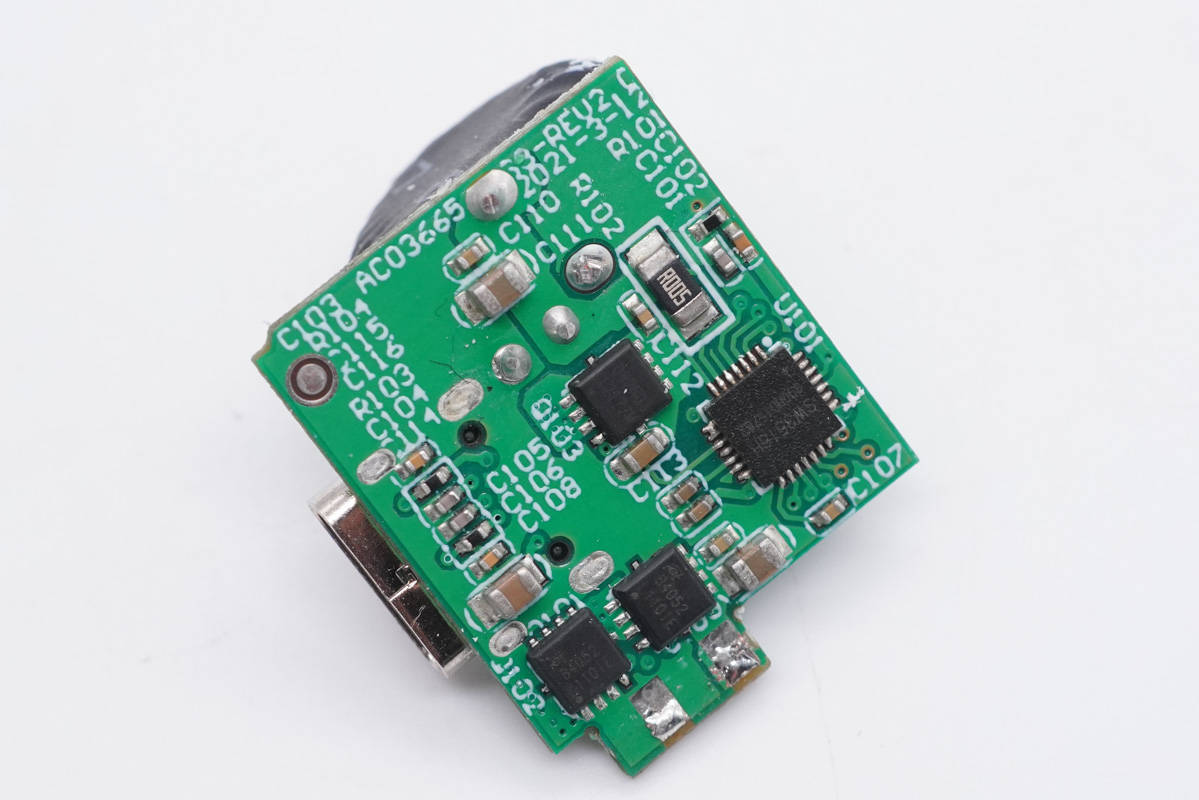

背面設有二次降壓電路以及輸出VBUS開關管。

C1口的降壓協議IC也是智融SW3516H。

外掛MOS管是東沅FKBB4052。

降壓電感特寫。

固態電容也是永銘NPX系列，規格為25V 220μF。

輸出VBUS開關管是真茂佳ZM062N03M。

USB-C1母座特寫。

全部拆解完畢，來張全家福。

充電頭網拆解總結

PiLOT今翔是一家15年OEM/ODM研發及生產服務的工廠。這款65W氮化鎵快充體積做得很小，搭配可折疊美規插腳，小巧便攜。其次產品整體的兼容性也很好，配備2C1A三個接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議，滿足市面上絕大多數品牌設備快充。支持兩臺設備同時快充，最多滿足三臺設備同時充電需求。

充電頭網通過拆解了解到，PCBA模塊采用經典三段式布局，輸入輸出端共設有四塊小板，變壓器、電容等器件打膠加固。開關電源由安森美主控搭配英諾賽科INN650D02氮化鎵功率開關管，以及MPS MP6908A搭配真茂佳同步整流管組成。兩路二次降壓電路主控芯片均采用的智融SW3516H。采用永銘NPX系列小體積電容進行同步整流輸出和二次降壓輸出濾波。
