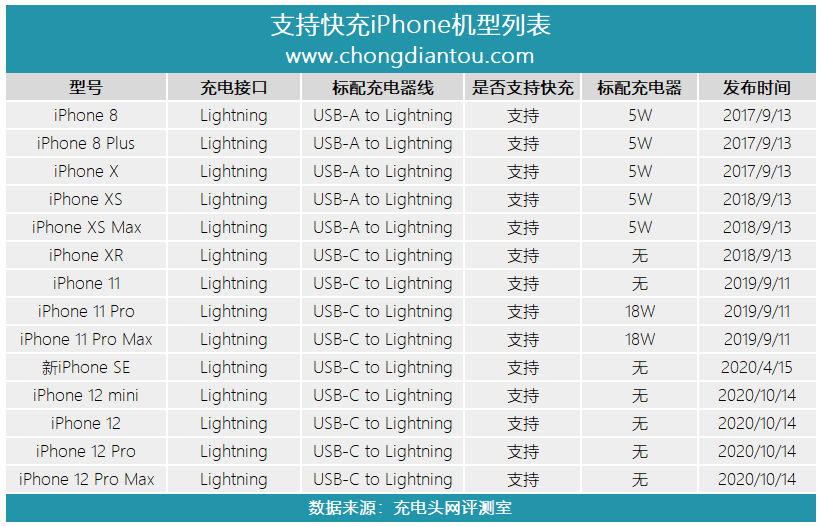

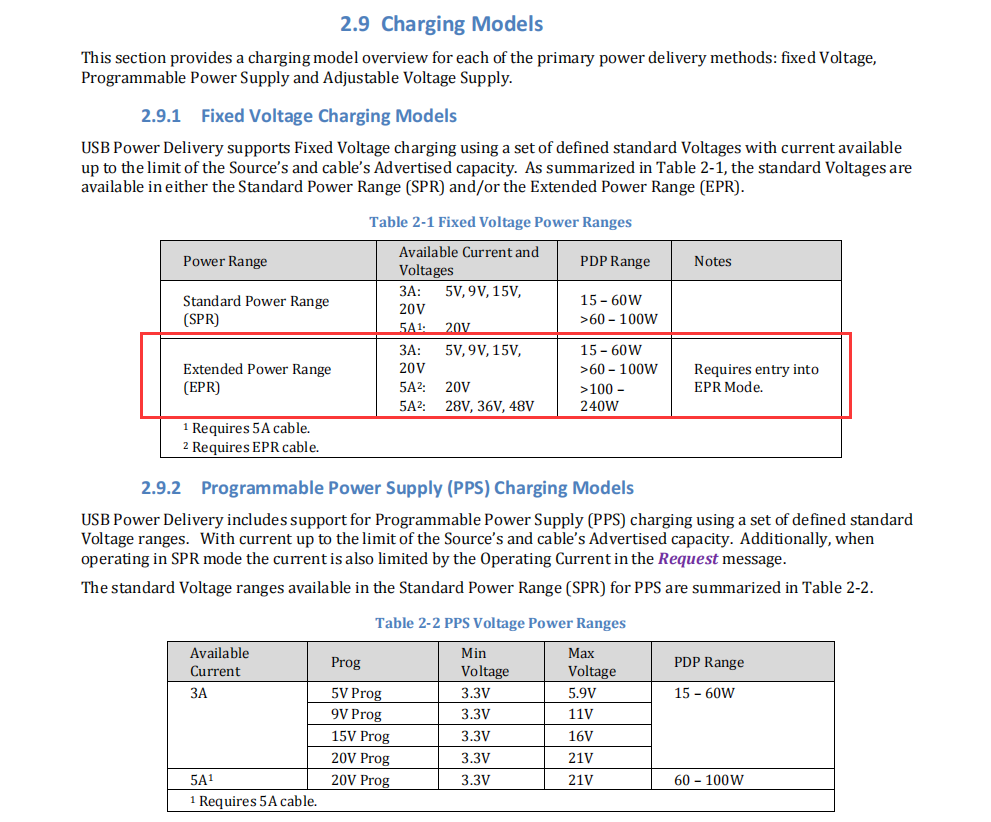

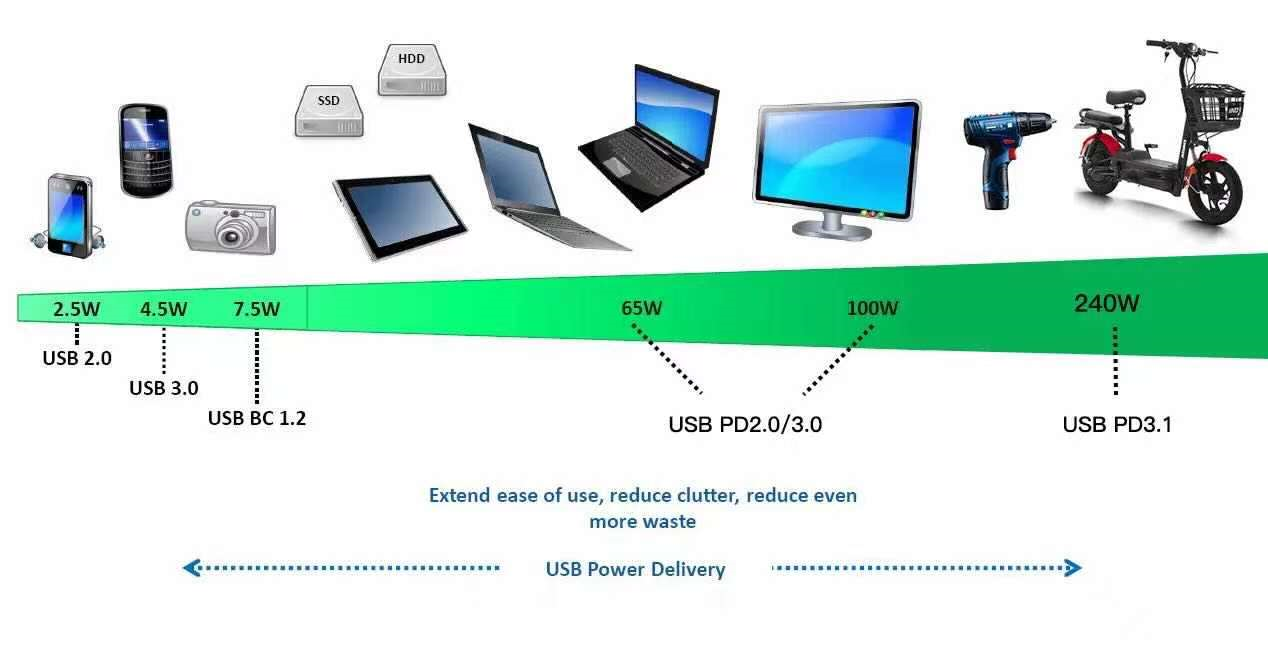

2010年，USB BC1.2發布，5V 1.5A。 2021年，距離USB-IF發布PPS已經過去四年，最近USB PD3.0也將升級為USB PD3.1。 新的USB PD3.1快充標準將支持最高48V的電壓輸出，充電功率同步提升至240W，是十一年前的32倍！ 目前PPS已經是安卓陣營占有率非常高的快充形式，而USB PD3.1則有更大的野心，比如將“萬物皆可快充”貫徹到底！ USB 3.1≠USB PD 3.1 很多人看到USB PD3.1，可能眼睛一花看成USB 3.1，所以請允許我們浪費一些筆墨對此稍作分辨。 USB 3.1是一種數據傳輸方面的傳輸標準，這個家族以USBX.X命名也有一段復雜的往事，經常讓消費者摸不著頭腦。 USB PD，英文全稱為USB Power Delivery。USB PD3.1則是目前PD快充的最新標準，主要在充電速度和兼容性上發力。 在USB PD3.1之前，我們使用最久，感知最強的就是那個經常在各種充電評測、拆解中看到的USB PD3.0。再往前，就屬于“遠古時期”了。 簡單說，兩者都依托USB接口（其中USB-C出場率最高），USB 3.1負責定義數據傳輸速度，USB PD3.1則負責充電功率和兼容性。 即是輝煌，也是包袱 USB PD3.0問世于2015年，在蘋果為代表的巨頭集體推動下，目前已經有相當大的“勢能”。PD快充從手機、平板電腦、筆記本電腦站穩腳跟后，逐漸向顯示器、新能源汽車、電動工具、IoT設備等市場邁進。 僅以手機為例，權威市調機構IDC發布的最新數據顯示，2020年全球智能手機出貨量達12.9億部。其中蘋果的2.061億部iPhone 便兼容USB PD3.0快充，其他品牌的快充或多或少都和USB PD3.0有些關系。 這里要插一句，蘋果絕對是PD快充推廣的最大“功臣”。據了解，蘋果公司自2017年推出iPhone 8系列手機以來，目前已陸續發布了14款支持PD快充的iPhone機型。其中，2020年推出的iPhone 12系列更是開創性的取消了標配充電器；僅這一款機型就給市場增加了上億臺USB PD快充設備，并讓數十億規模的PD快充配件的市場得到釋放。 除了普及度高，當年USB-IF發布PD1.0標準時，曾描繪的最高可達100W供電能力的美好想象也已經實現。現在隨便一搜就有很多支持100W PD快充充電器，大多還是氮化鎵，消費者可以根據自己的需求和喜好進行挑選。 雖然通用的100W很美好，但手機廠商并不滿足，在各種私有協議下突破100W。私協終究只是私協，通用性永遠是七寸。 不過USB-IF也有些無奈，由于端子和線纜的限制，USB-C傳輸電流限制為5A，USB PD3.0的電壓為20V，100W的功率已經是頂天的了。某種意義上，曾經規劃的100W輝煌愿景，現在已經成為“歷史的包袱”。 作為有志于“一統天下”的超級協議，USB PD3.1自然不能忽略大眾的需求。本次更新之下，USB PD3.1通過擴展電壓至48V，電流5A不變，使得承載的功率提高到240W。 萬物皆可快充 很多東西看起來簡簡單單，多年以后回望時卻發現，當時邁出了關鍵性的一大步。 USB PD3.1也是這樣。從技術上講，本次規范僅新增28V、36V、48V三個電壓檔位，分別對應的是6節電池、8節電池和10節電池的應用。 但放眼智能設備的大潮，這次PD快充標準拓展了眾多全新的應用領域，包括電腦、服務器、電機驅動和通信電源等。 很多人覺得筆者在替USB PD3.1吹牛皮，那就以電動工具市場簡單舉個例子。目前內置電池的電動工具普及度越來越高，僅2020年電動工具的出貨量達到了4.9億臺，而大部分電動工具都是采用多串的鋰電池組供電，USB PD3.1標準的發布將推動電動工具從傳統線性充電向USB PD快充的迭代，并可簡化充電電路設計，降低總體成本并改善快充體驗。 除此之外，USB PD3.1標準還可應用于安防領域POE供電、兩輪電動車、IOT物聯網設備等領域，優化設備成本。 可以說，USB PD 3.1開啟了萬物皆可快充時代的大門！ 真環傳 蘋果以環保之名取消iPhone的充電器，但又因為維修政策被指“賬面環保”。筆者認為，USB PD的廣泛普及才是真環保。 鑒于羅老師直播賣貨開啟《真還傳》，咱也用個諧音梗（別扣錢）——USB PD的發展史便是《真環傳》。而USB PD3.1便是這部“好書”的重要篇章。 在徹底的無線時代來臨之前，接口是必不可少的。如上圖所示，USB接口中，Type-C漸成主流，但在無數設備中，仍然有許多不同的接口，這就要不同的線材來搭配使用。即使是歷史發展問題，即使考慮到各行業都有自己的“行規”，但是不通用的線材本質上就是浪費，而且是極大的浪費。 USB PD3.1的野心便在于此，把USB PD的應用由傳統的手機和筆記本電腦供電，擴充到更廣泛的領域，讓USB PD成為真正大一統的供電標準。 因為USB PD是有強大基礎的通用標準，已經有無數產品主動兼容PD，整體規模相當龐大。這種慣性讓PD的成長伴隨著新技術，新工藝的應用，競爭力十足。 到了那個時候，不管是充電器、線材、還是各種設備，都兼容PD協議。一款充電器可以給手機充電，可以給電腦供電，也可以用在電動螺絲刀上，甚至還可以給小電驢充電。 一方面生活中大部分設備都通用一種充電方式，大家也不用換來換去，甚至出遠門只帶一套充電設備即可；另一方面咱們消費者在快充普及完成的差不多時，商家真的不用再配充電器、線材這些，我們也不用另外花錢買一些“可能用不著另外花錢的東西”，雙方都省錢省事。 按照這個趨勢發展下去，重復制造減少啦，電子垃圾變少啦，世界都更美好啦。而且這筆賬也可以從“規模效應”來算：制造規模越大，各方面議價能力就越強，研發投入也被攤薄，最終制造成本下降。并且在這個過程中，整個行業會越來越成熟，消費者不僅有更多的選擇，更有可能買到物美價廉的優質產品。 總的來說，USB PD3.1推動“連接”和充電這兩件事情更加統一，從根本上降低了智能設備在充電上的“消耗”。筆者相信USB PD3.1可以對地球環保、減少電子垃圾，萬物互聯起到重要的推動作用。 PD 3.1×GaN 這幾年，說到USB PD，就不能不提GaN。 憶往昔，PD快充和GaN氮化鎵作為好朋友好兄弟，一實一虛互相促進，終成佳話。據統計，目前已有數十家主流電源廠商開辟了氮化鎵快充產品線，推出的氮化鎵快充新品多達數百款。 甚至就連蘋果也將在2021年推出氮化鎵快充，那必須兼容PD快充呀！ 讓整個行業歡欣鼓舞的是，氮化鎵已經寫入十四五規劃，這意味著國家層面的大力扶持。 就消費電源產業而言，隨著氮化鎵技術及市場化應用逐漸成熟，大規模量產將帶來巨大的成本優勢，未來的快充市場也將被氮化鎵技術徹底激活，不斷刺激傳統快充配件市場全面開啟產品迭代模式。 氮化鎵是硬件，協議層面必須要抓住機會，和兄弟一起闖天下。氮化鎵已經通過市場多年檢驗，可靠性沒有問題。筆者大膽猜測，USB-IF協會選擇在這個時間點推出USB PD3.1，未嘗沒有和氮化鎵協同進步的考慮。 放眼未來，更小更精致的氮化鎵充電器，可以為更大、更多、更廣泛的設備進行更快的充電，并且在大規模生產之下成本被良好的控制住，這就是PD 3.1×GaN的威力，也是筆者心中美好的充電藍圖。 一些評論 當然了，任何事物的發展都需要一個過程，中間可能會發生任何事情，也會有或贊同或不同的聲音。PD 3.1剛官宣幾天，各大平臺已經開始熱議，有人期待未來的游戲本，也有人擔心各種安全問題。 先看微信公眾號評論，充電頭網之前的文章「快充技術重大更新，USB PD3.1發布，支持48V和240W輸出」，評論區熱鬧異常。 有人說：快可以充電動車了；還有人更夸張：整到72V，就能充俺的電動三輪了。 大家都是明白人呀，兩輪小電驢有指望，電動三輪可能等的時間比較長嘍。 也有朋友很有經驗，直言：線材又要更新了。 還有人表示利好游戲本，可以拋棄大磚頭了。筆者也是這么認為的。 更有“法師”關注產業，認為對供應鏈齊全的中國廠商有利。 不過微博上就有人認為“行業標準制定牢牢掌握在歐美技術集團”。 但值得注意的是，本次USB PD3.1規范的制訂中，華為、小米、立訊精密、慧能泰等多家國內公司都積極參與其中，為新標準做出了重要貢獻，被寫入標準起草企業目錄。 微博上還有人非常注意48V的電壓的安全問題，也有人說：50V以下電不死人。 大家對安全的關心非常有道理。USB-IF作為制定方，自然也考慮的非常細致。在USB PD3.1標準下，USB Type-C線纜分20V等級的普通線纜和50V等級的EPR線纜兩種規格。超過100W的功率輸出，不僅需要使用EPR（擴展功率）的5A線纜，而且還必須在Source，Sink和Cable之間通過EPR特定信息握手才能由SPR進入到EPR；如果線纜是固定在充電器上的Captive cable，則只需要Source和Sink之間握手即可。   充電頭網總結   USB PD3.1規范的推出，除了以上利好之外，還對快充芯片、產品設計、產業制造都有重要的影響，甚至市場可能迎來一次小小的洗牌。 對消費者而言，在不遠的未來，我們的生活習慣都有可能被這種真正大一統的供電標準所改變，至少一套充電設備走天下很容易實現，讓我們期待那一天的到來吧 ！
