QC、PD快充是現今最為普及的快充標準，廣泛應用在手機、平板、筆電等設備上。而隨著時間推移，這兩大快充標準也在不斷發展，其中去年7月27日高通發布了新一代Qualcomm Quick Charge 5快速充電協議，也就是最新的QC5，最高充電功率達100W+，相比QC4效率足足高出70%，充電速度提升4倍，并且發熱溫升降低10度。

作為新一代快充協議，各大快充芯片、快充成品、手機設備都爭相想要通過其認證。其中在快充成品方面，知名品牌Baseus倍思便率先推出了全球首款QC5 100W快充氮化鎵充電器，同時充電器也向下兼容QC2.0、QC3.0等快充協議。下面充電頭網就對這款QC5快充新品進行詳細拆解，一起來看看其設計用料如何。

一、倍思QC5 100W充電器外觀

包裝盒正面中心印有充電器外觀圖，上方印有倍思品牌和QC5標識，下方印有充電器名稱和GaN標識。

背面印有充電器使用場景圖和參數信息。

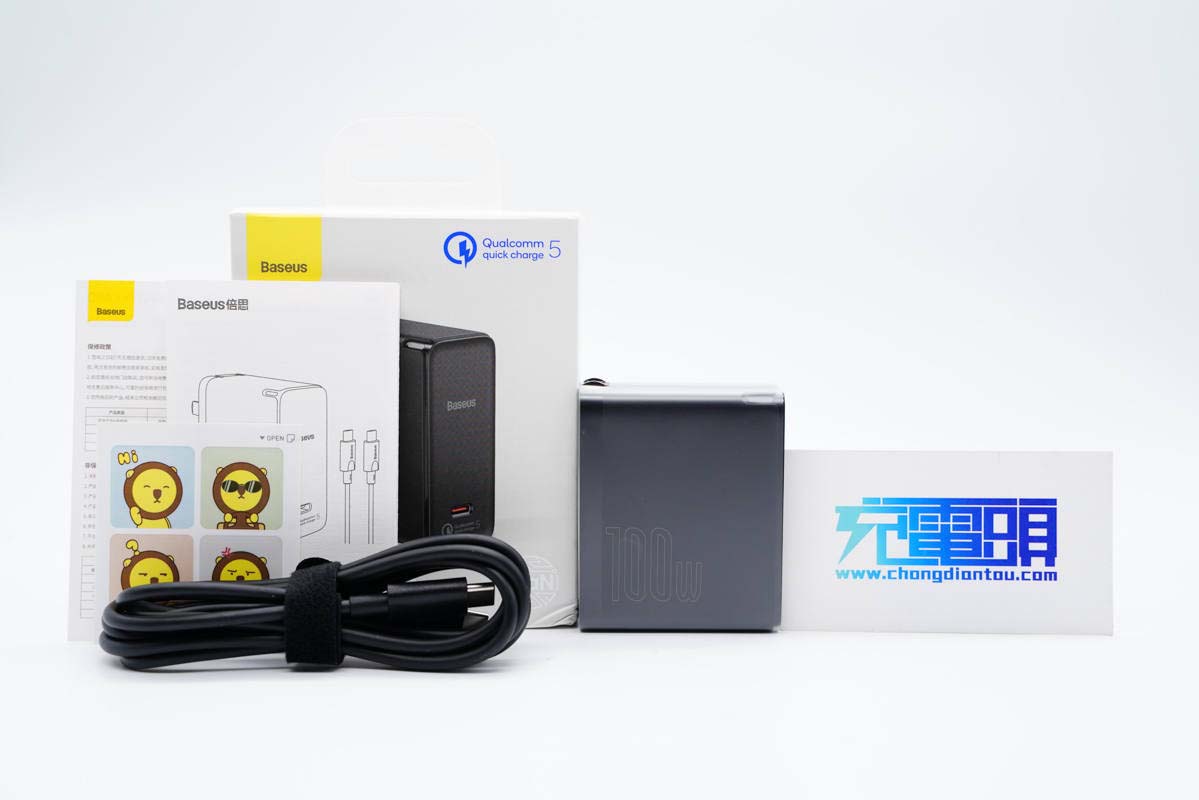

包裝內含充電器、CC數據線、使用說明書和卡通卡片。

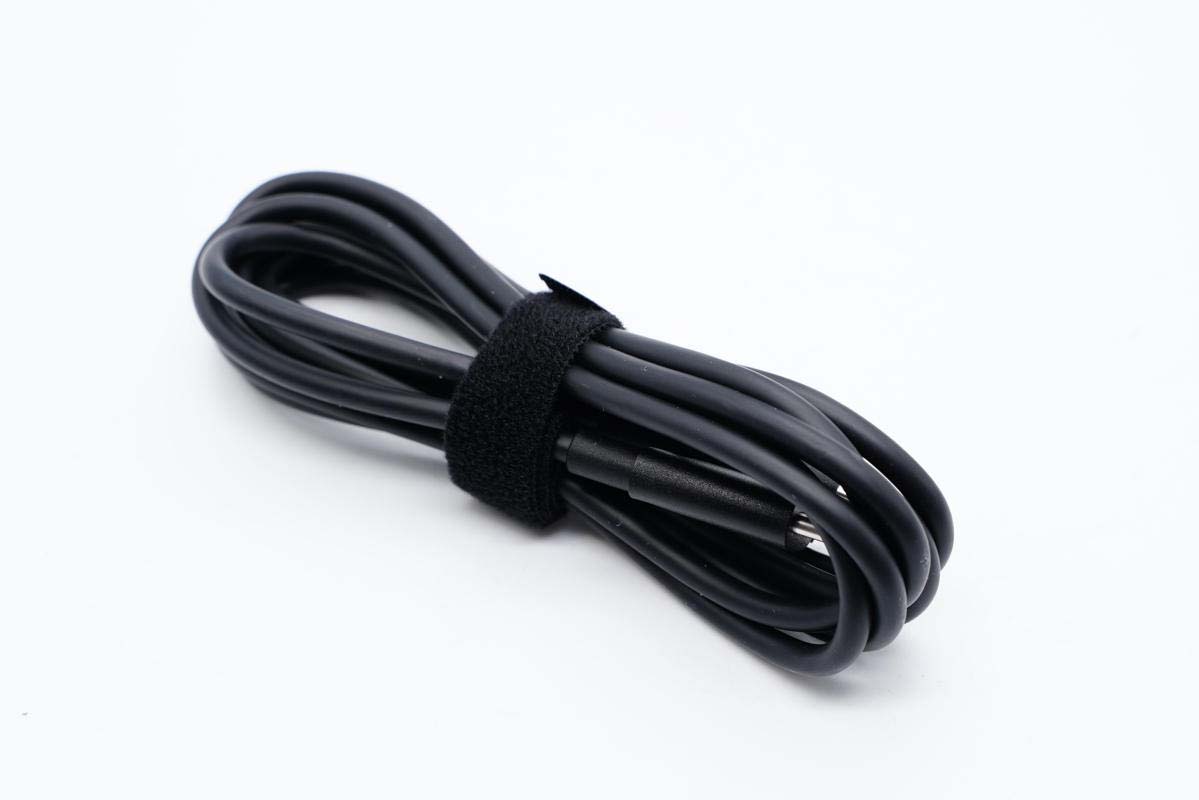

線纜使用魔術扎帶捆扎整理。

整根線纜長約1.6米。

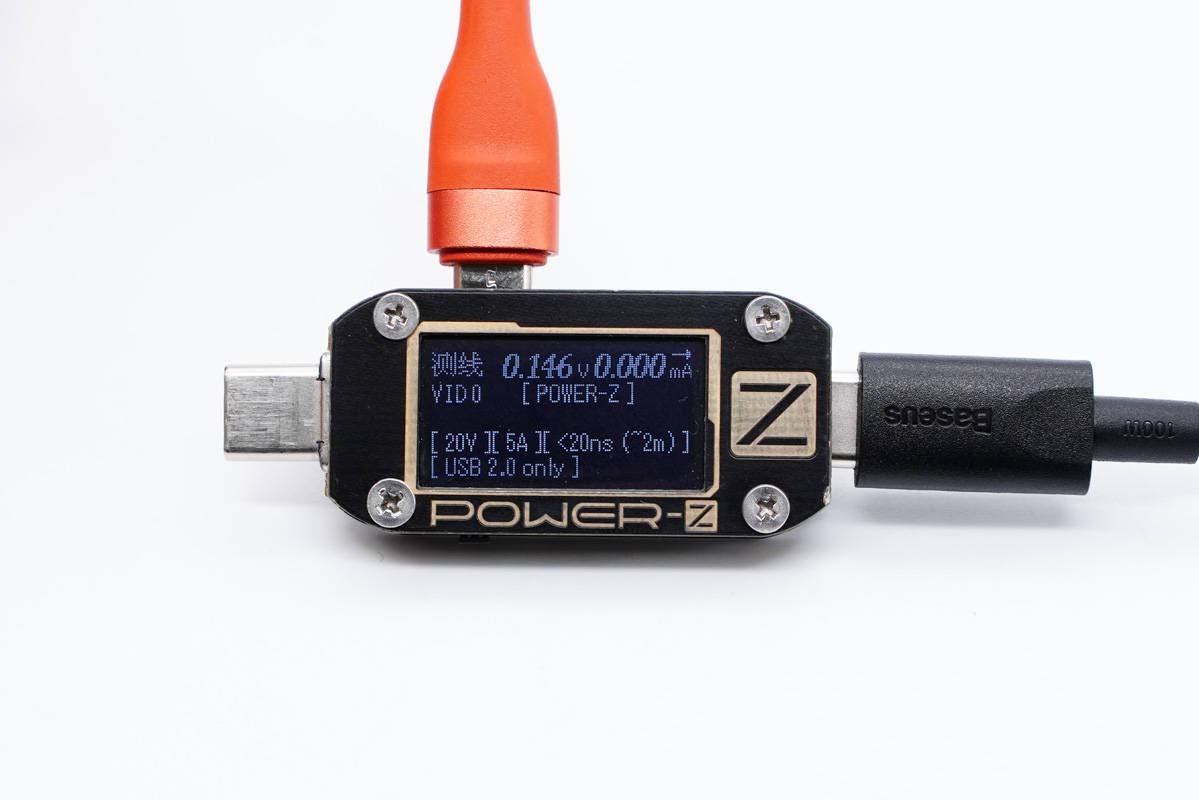

使用ChargerLAB POWER-Z KM001C測得線纜帶有E-Marker芯片，電力傳輸能力為20V5A，數據傳輸能力為USB 2.0。

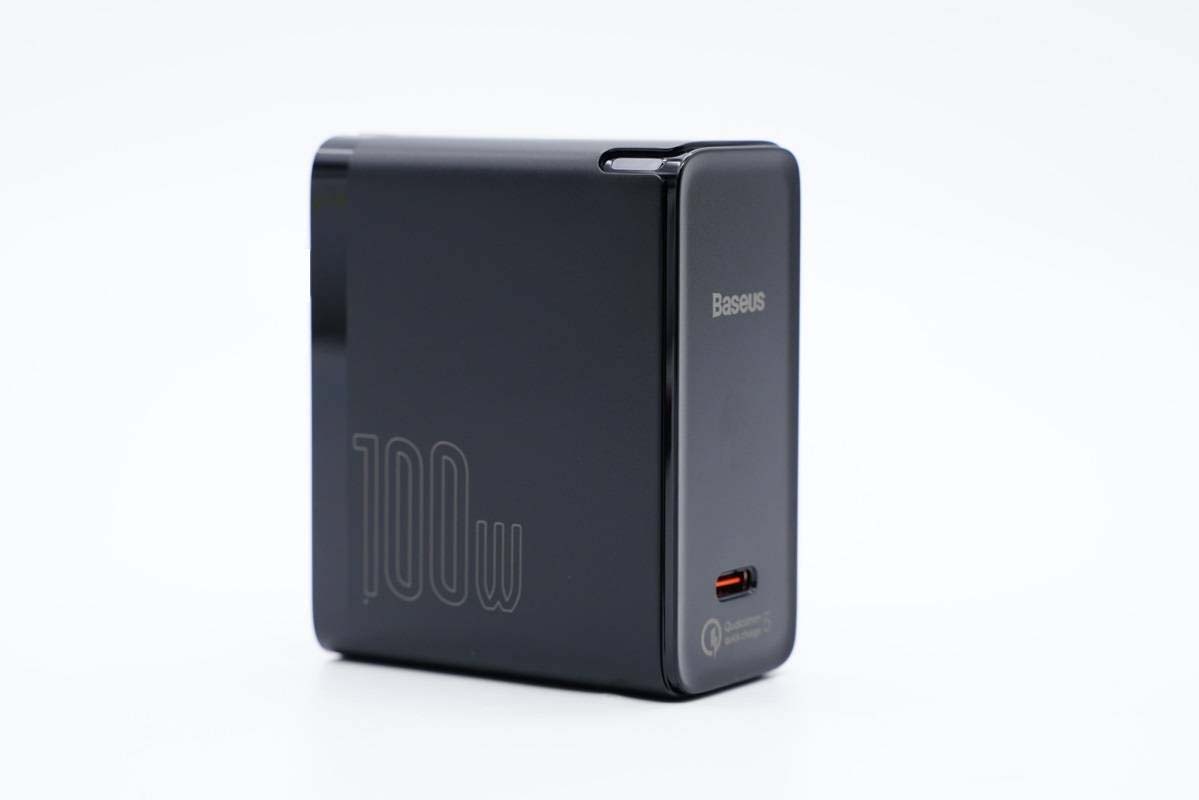

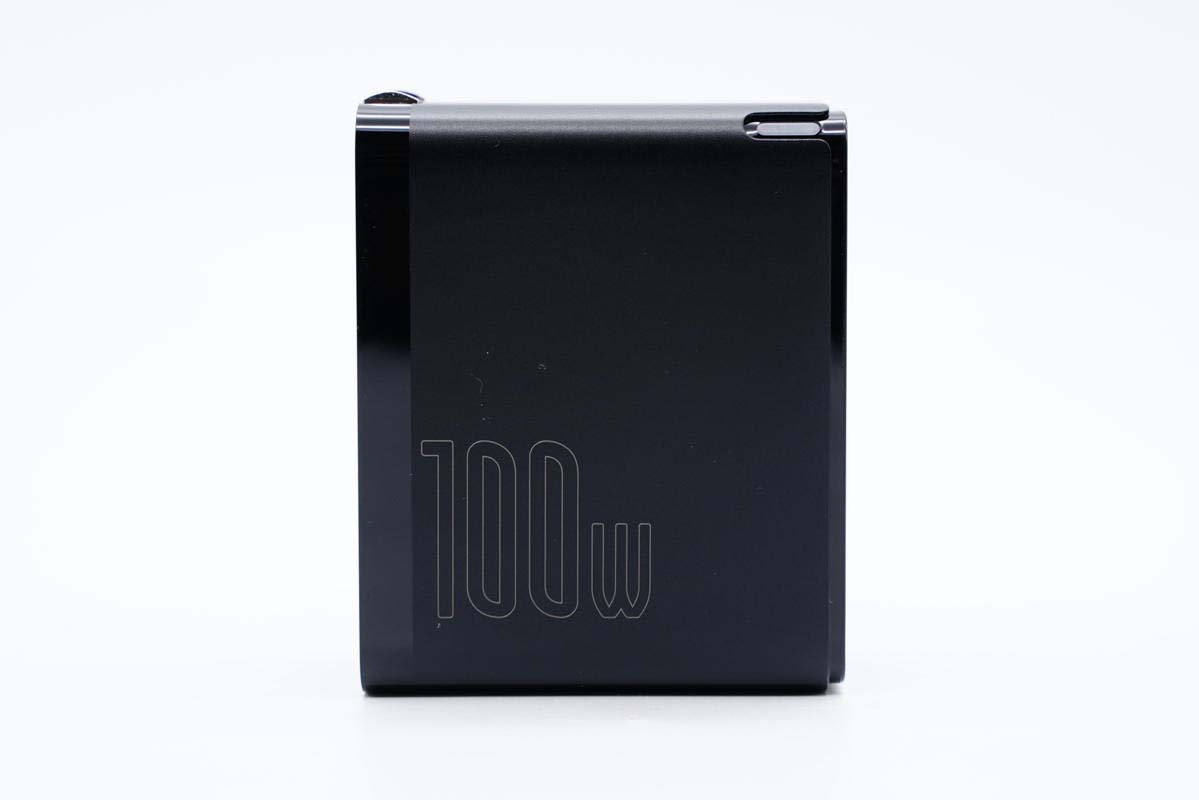

倍思這款100W氮化鎵充電器采用PC阻燃材質黑色外殼，腰身表面主要啞光處理，上下端棱邊為光滑弧面過渡。

輸入端為切面，腰身靠近輸入端區域亮面處理，輸出端小一圈設計。機身上印有100W字樣，特殊字體沿用倍思家族ID設計。

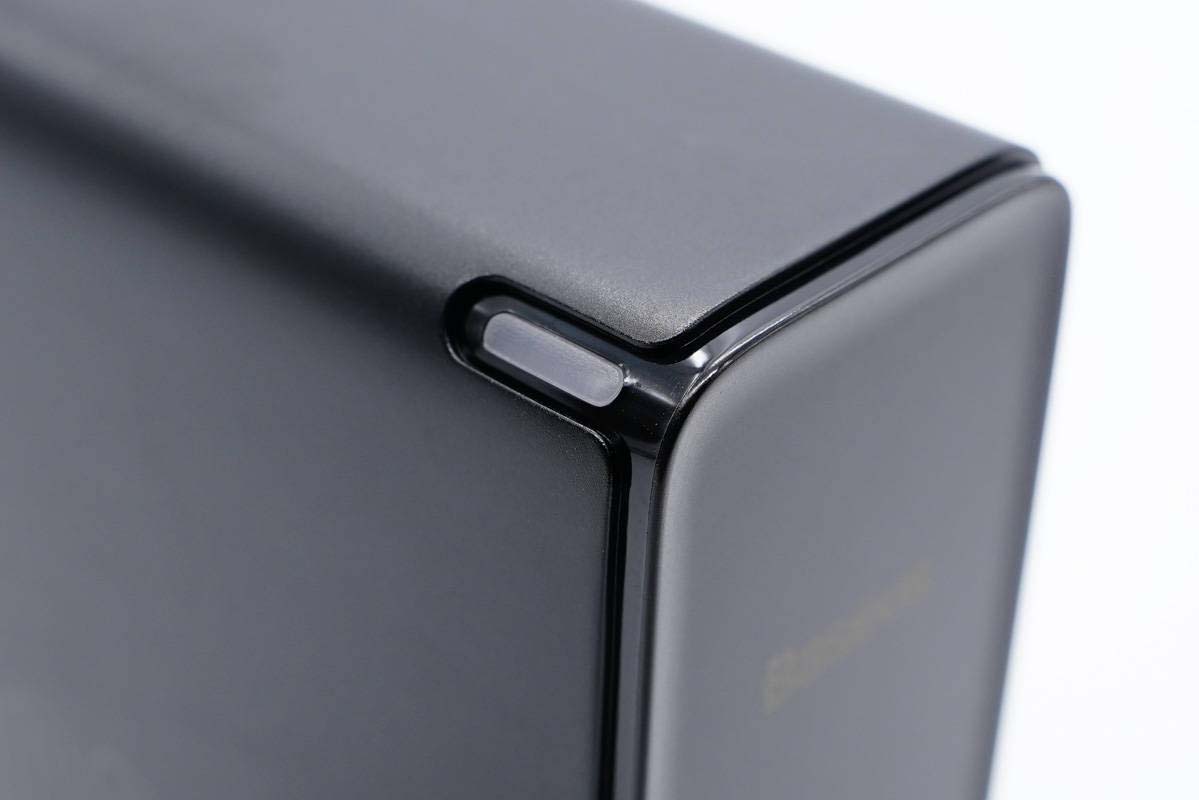

右上角設有LED指示燈。

輸入端配備可折疊國標插腳，方便攜帶。

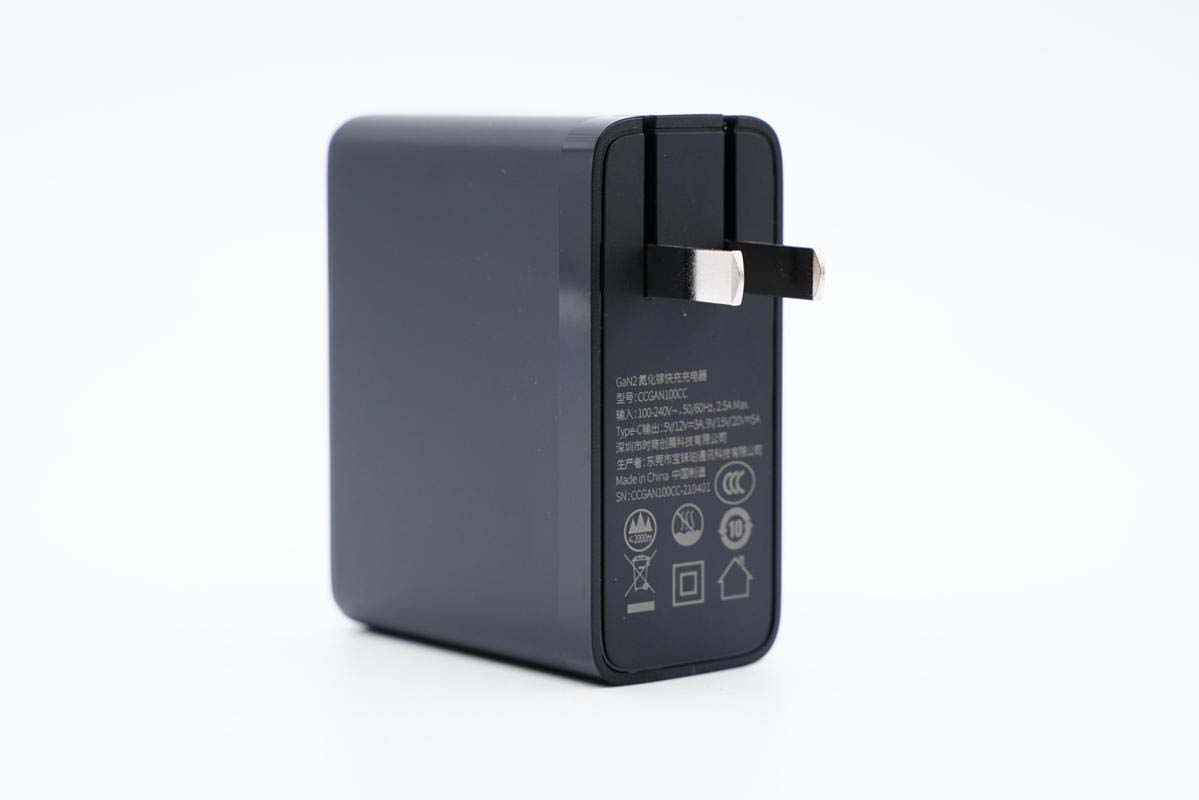

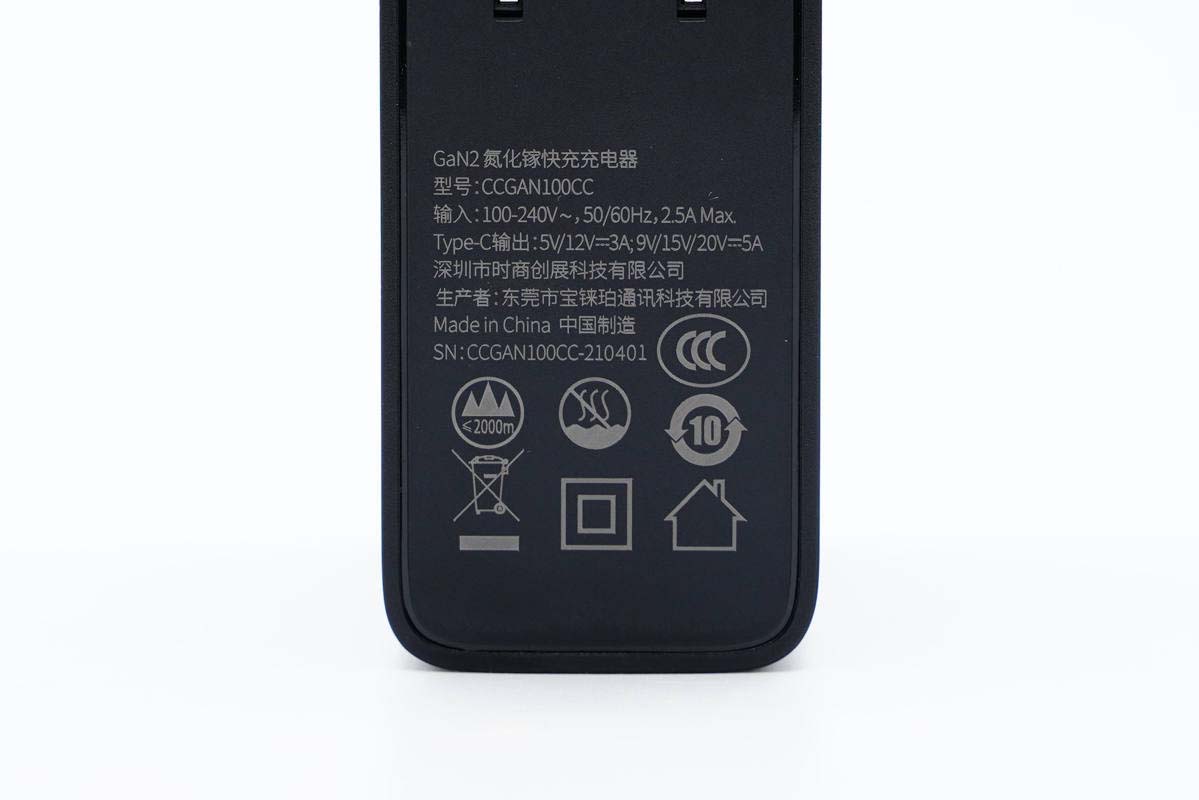

輸入端外殼上標注有充電器參數信息

品名：GaN2氮化鎵快充充電器

型號：CCGAN100CC

輸入：100-240V~，50/60Hz，2.5A

輸出：5V/12V3A，9V/15V/20V5A

深圳市時商創展科技有限公司

產品已取得3C認證。

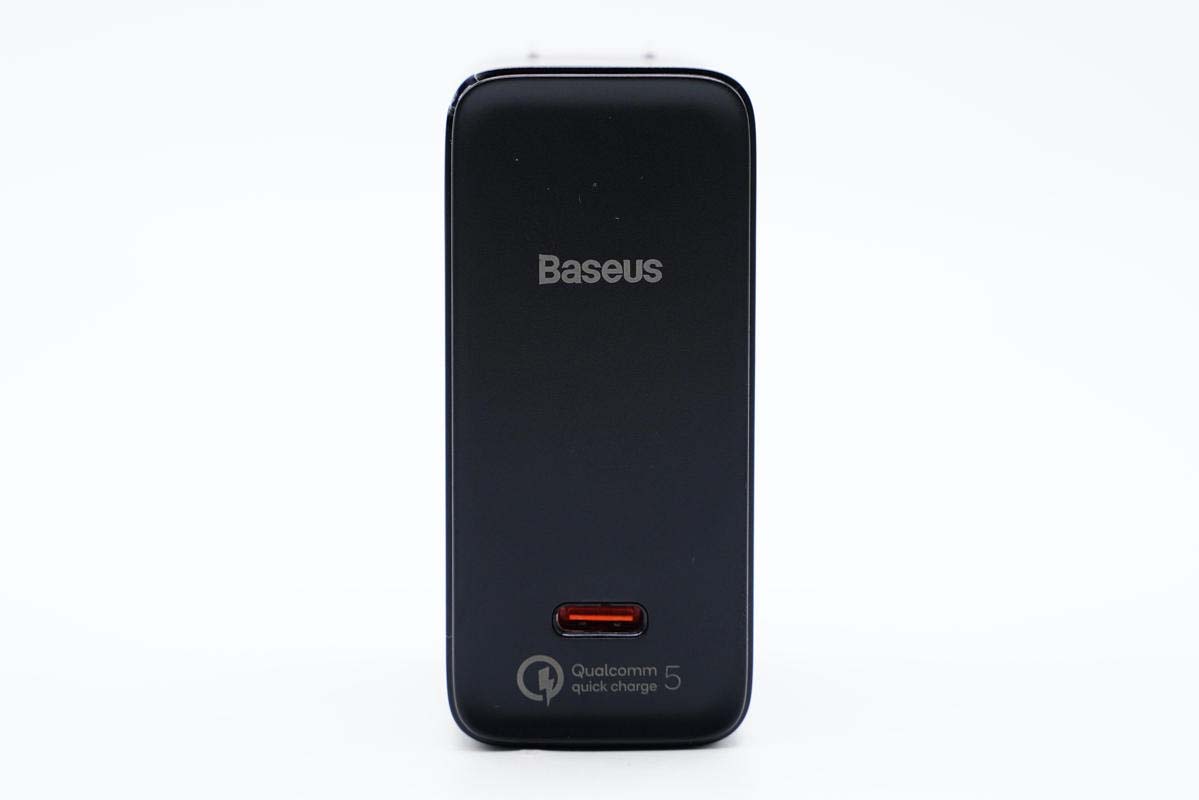

輸出端配有一個USB-C接口，此外印有Baseus品牌和QC5快充標識。

輸出頂面內凹設計，USB-C口橘紅色膠芯不露銅。

使用游標卡尺實測充電器機身長度為67.33mm。

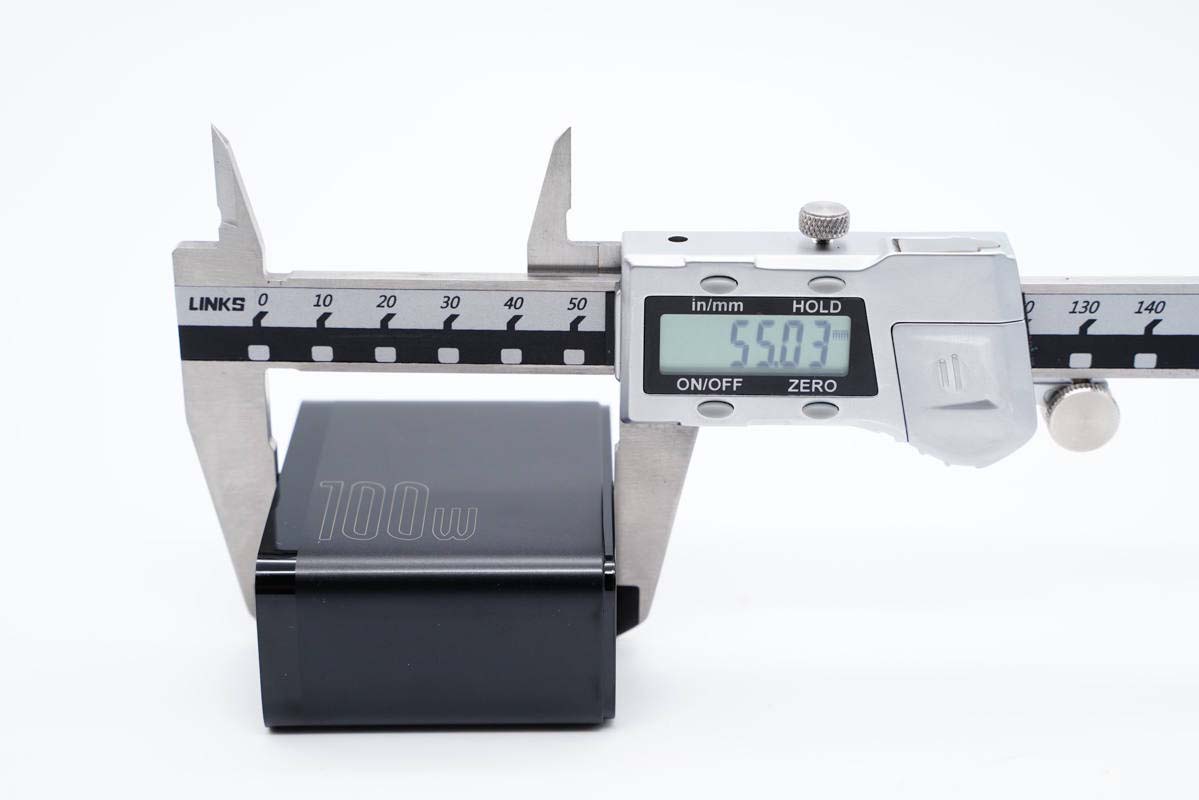

寬度為55.03mm。

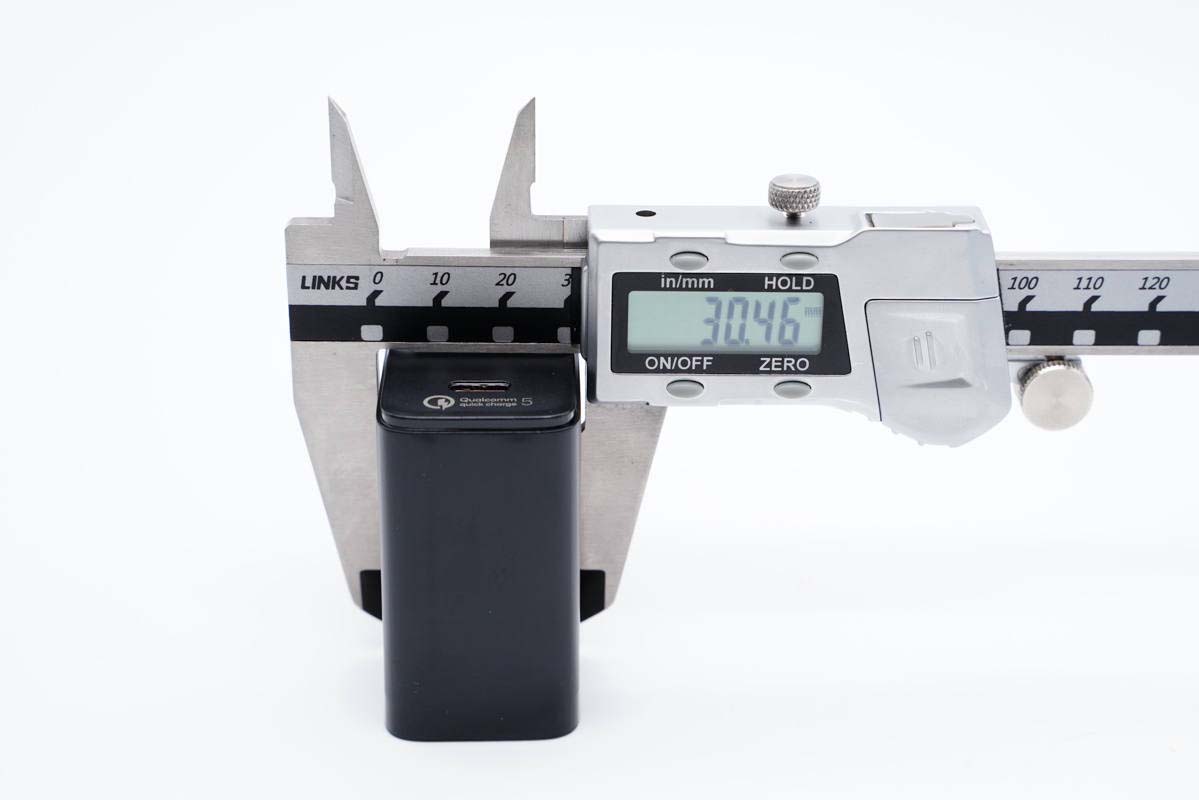

厚度為30.46mm。通過三維可以算得充電器體積為112.86cm3，功率密度約為0.89W/cm3。

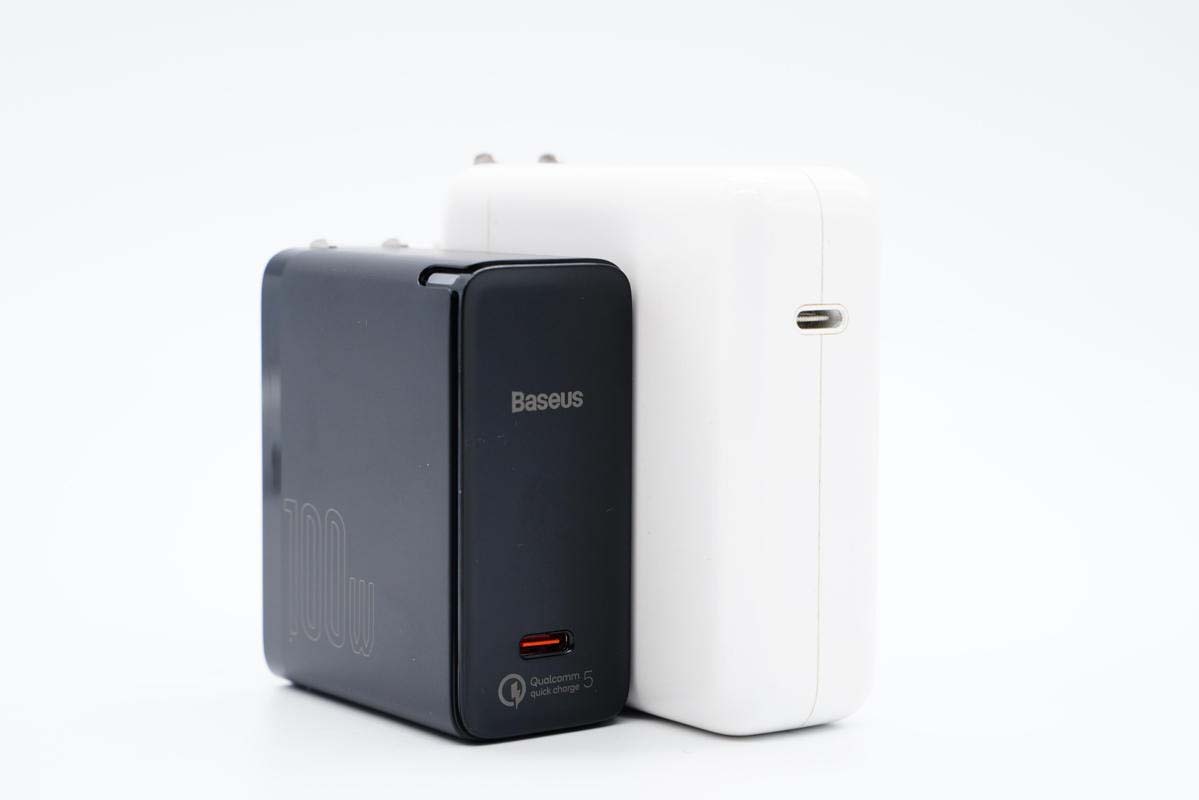

和蘋果96W充電器直觀對比，整體還要小很多。

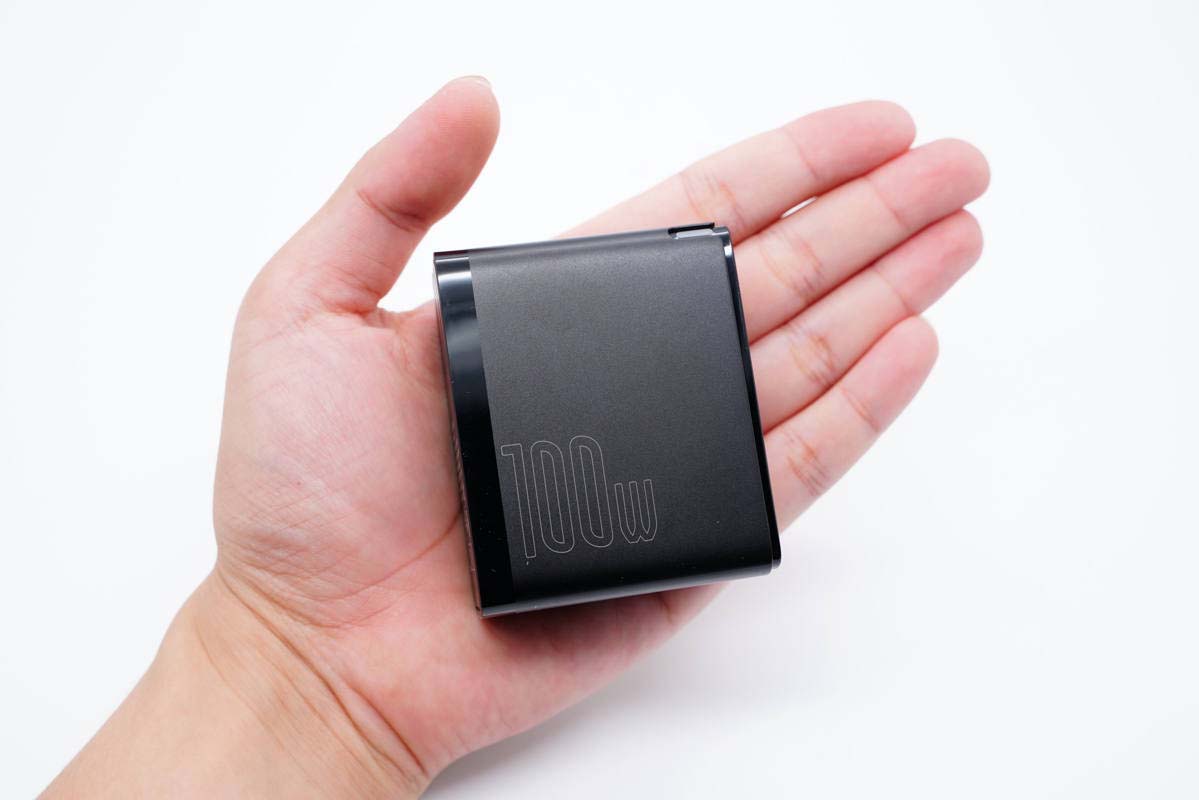

拿在手上的直觀感受。

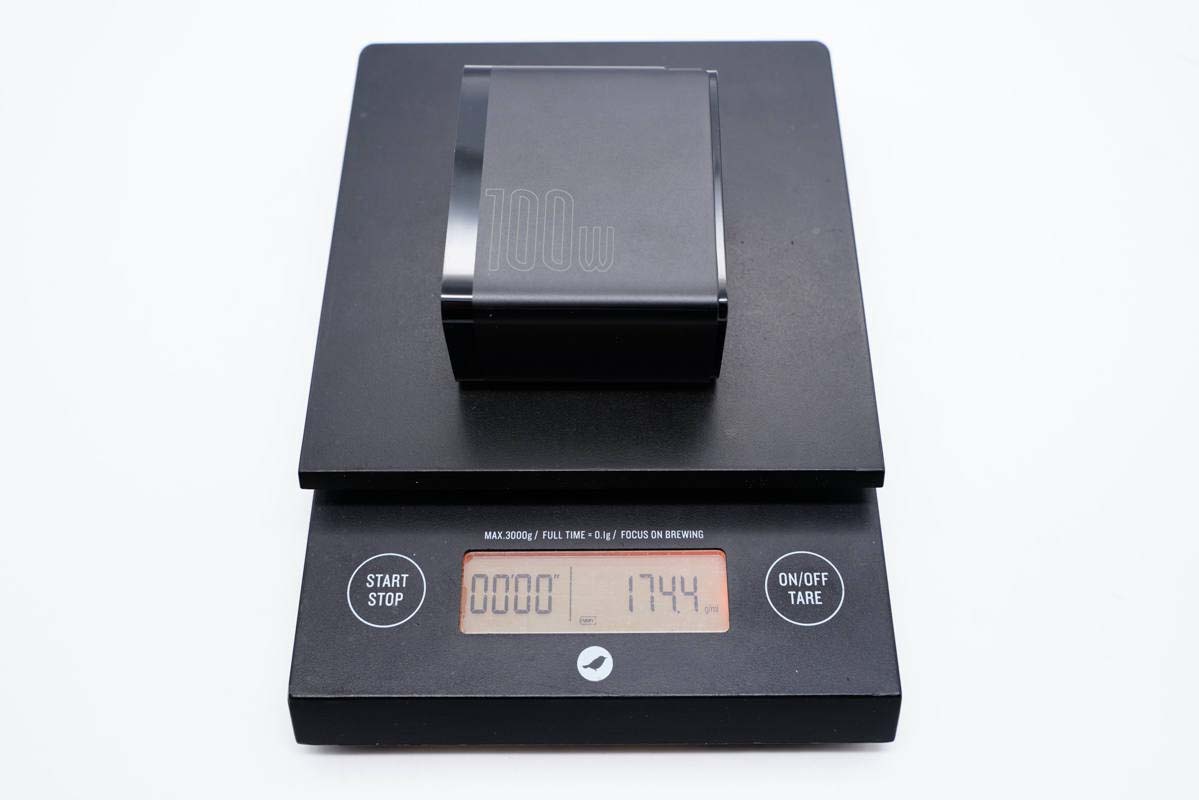

凈重約為174g。

接通電源，LED指示燈亮淡藍色光。

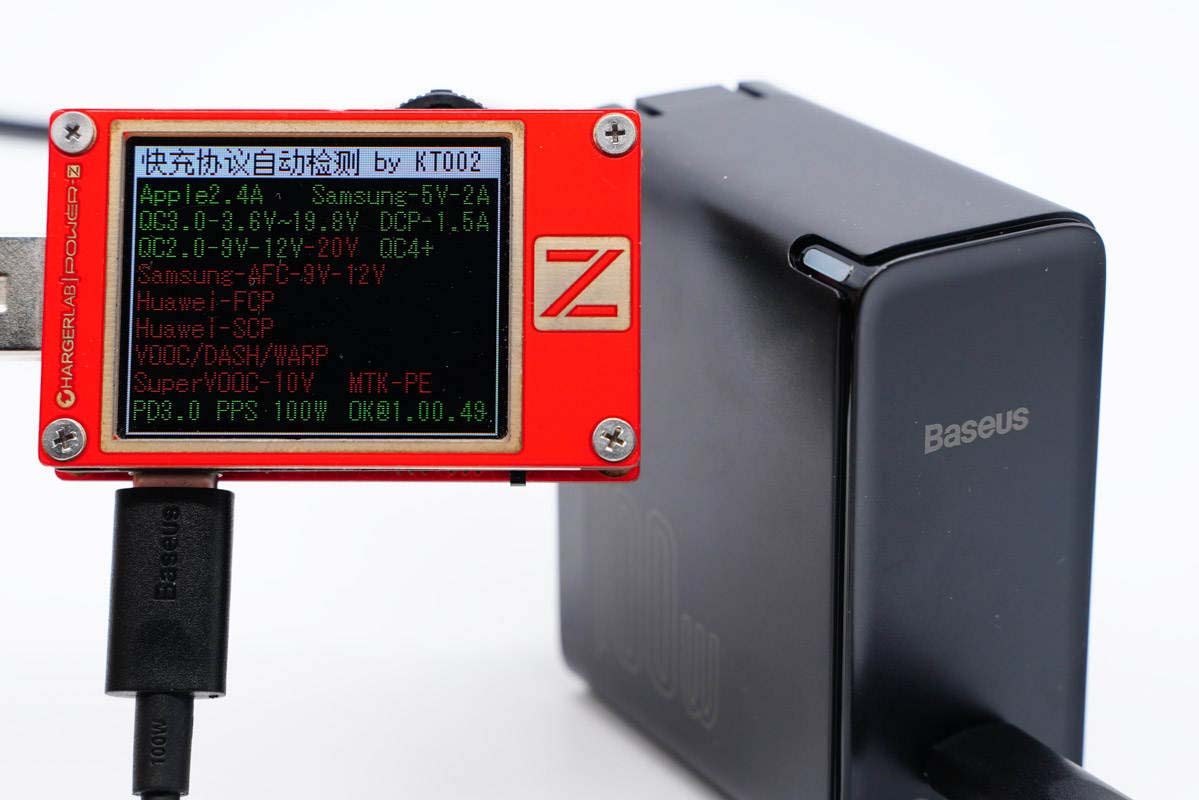

使用ChargerLAB POWER-Z KT002檢測USB-C口的輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、PD3.0、PPS快充協議。

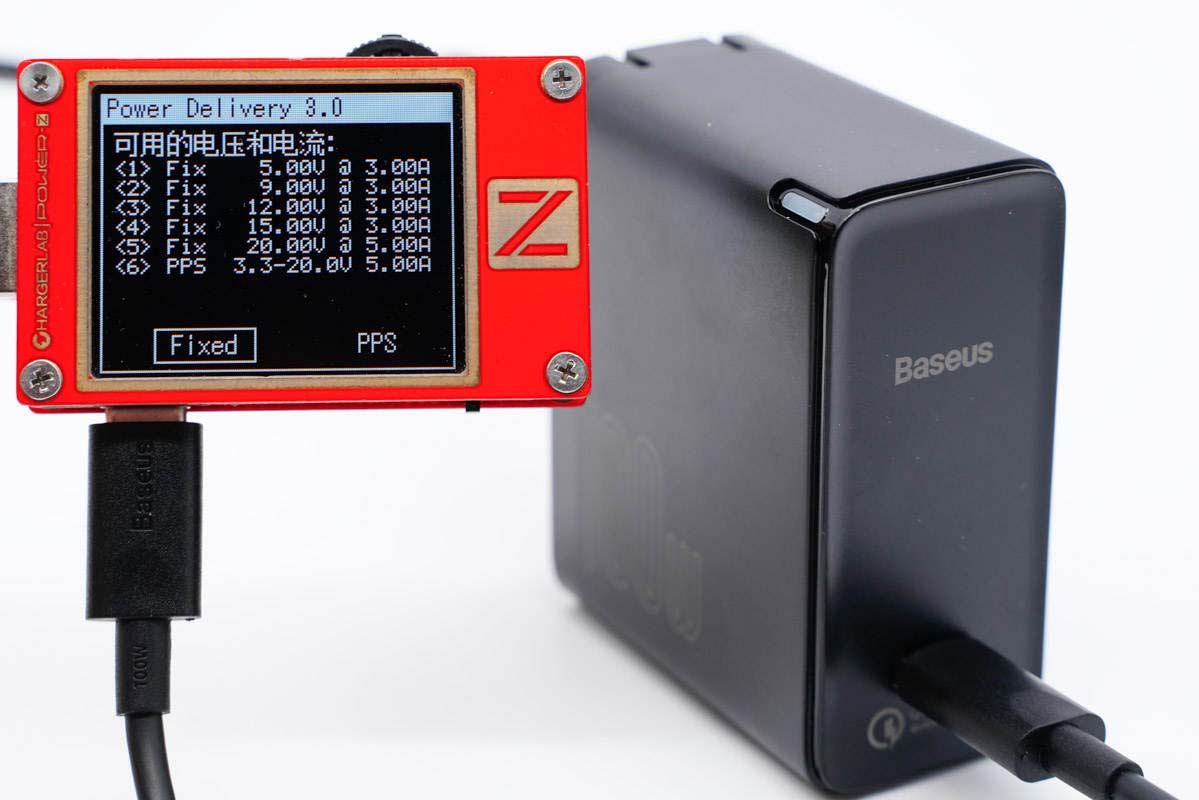

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及3.3-20V5A一組PPS電壓檔位。

二、倍思QC5 100W充電器拆解

將輸入端外殼拆開，插腳和PCB板通過AC導線連接通電.

PCBA模塊包裹黑化純銅散熱片，散熱片采用卡扣固定。

PCB板背面還貼有導熱墊，模塊和散熱片間有塑料板隔離絕緣。

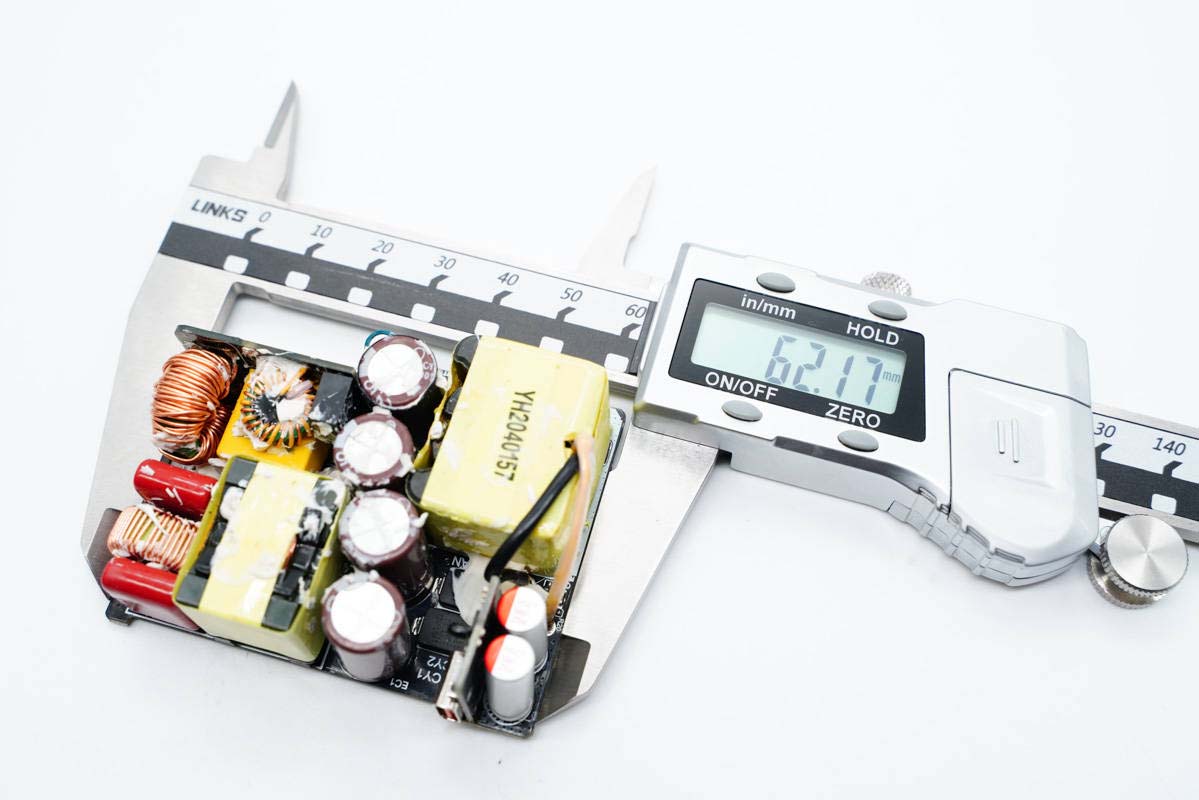

使用游標卡尺實測PCB板長度為62.17mm。

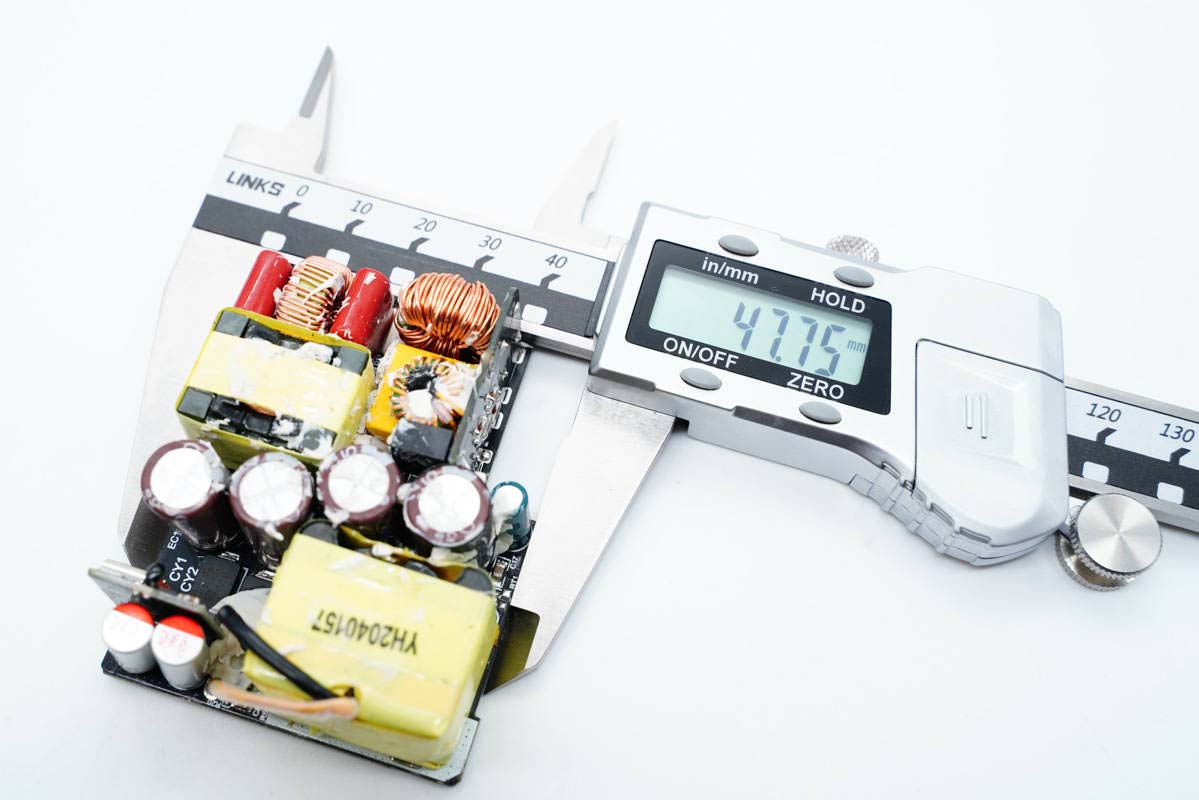

寬度為47.75mm。

模塊厚度約為21.15mm。

PCB板正面元器件打膠加固和導熱，清理干凈發現，輸入輸出端均設有小板，中間四顆高壓濾波電解電容一字排開布局。

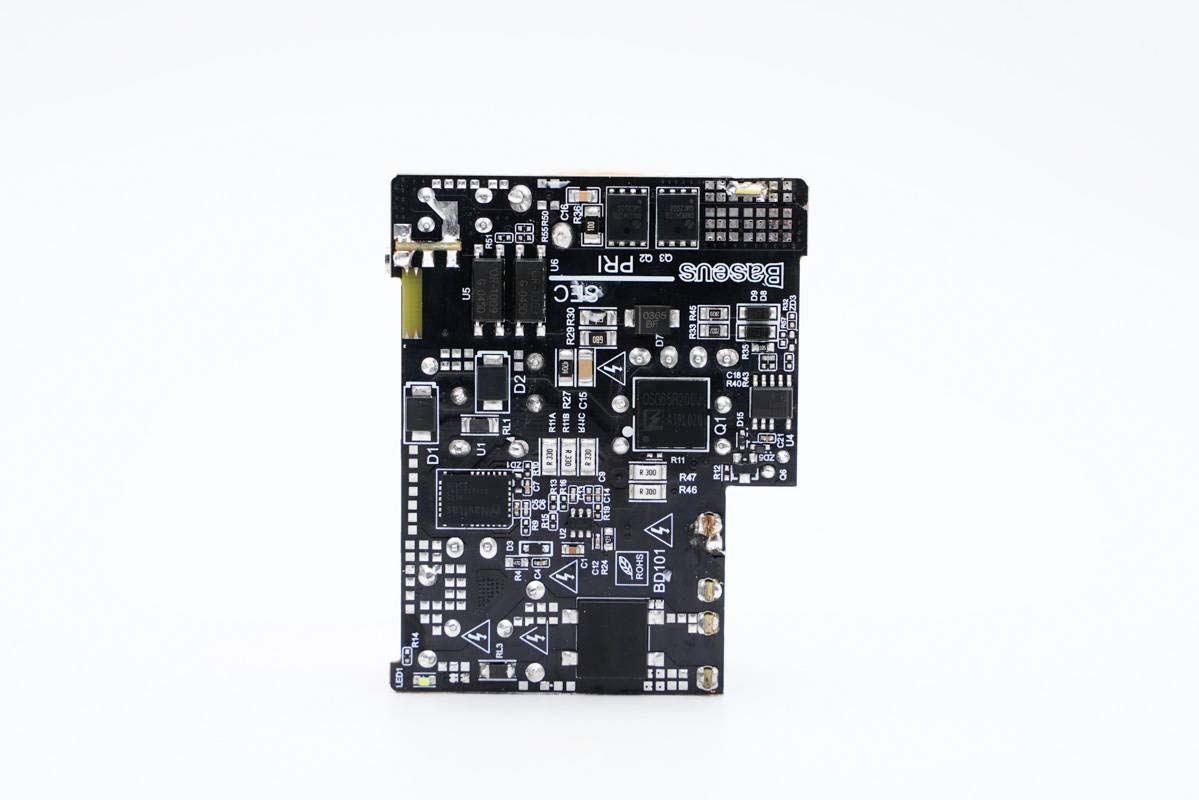

PCB板背面一覽，上端是同步整流管和光耦，中間是PFC升壓控制器、升壓開關管、PWM控制器和高壓開關管，最下端是一顆整流橋。

經過對充電器觀察發現，倍思這款100W氮化鎵充電器內部采用APFC升壓后為反激開關電源供電，開關電源寬范圍輸出，協議芯片控制輸出電壓的設計架構。下面我們就從輸入端開始一一了解各元器件的信息。

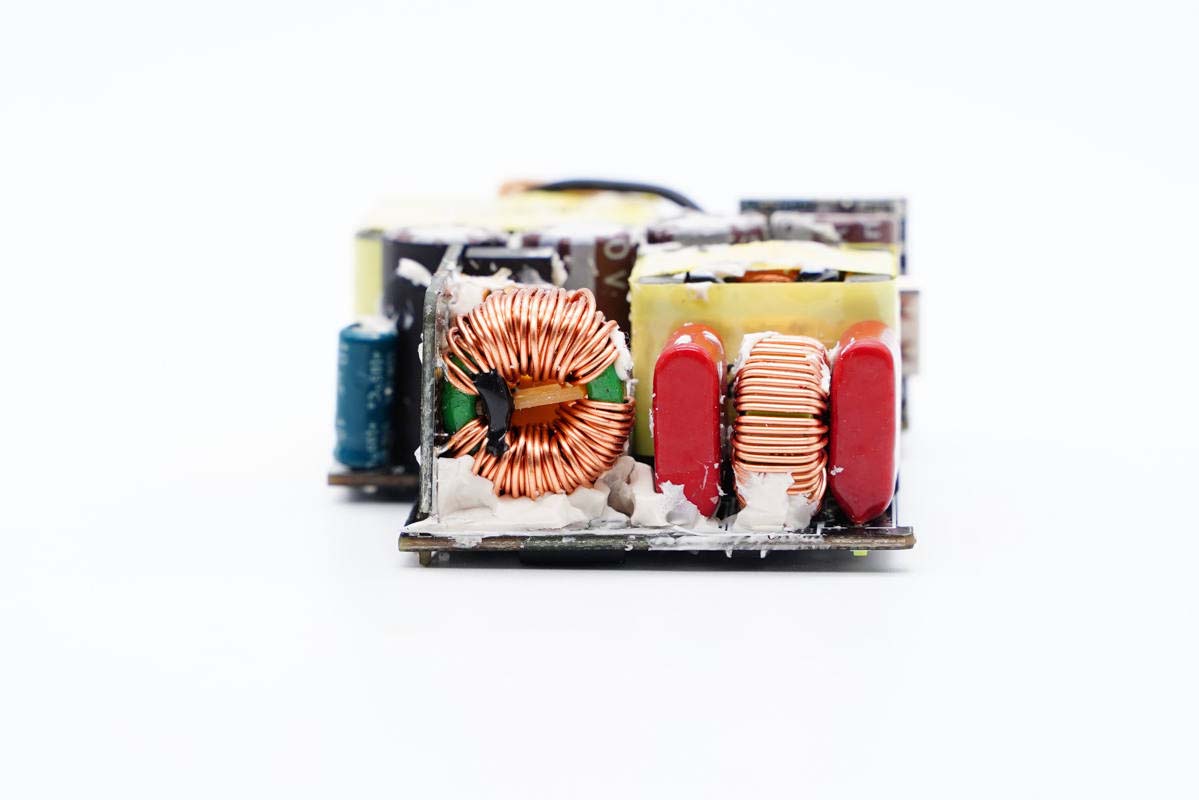

輸入端一覽，左側垂直焊接小板，右側主板上設有兩顆薄膜電容和濾波電感。

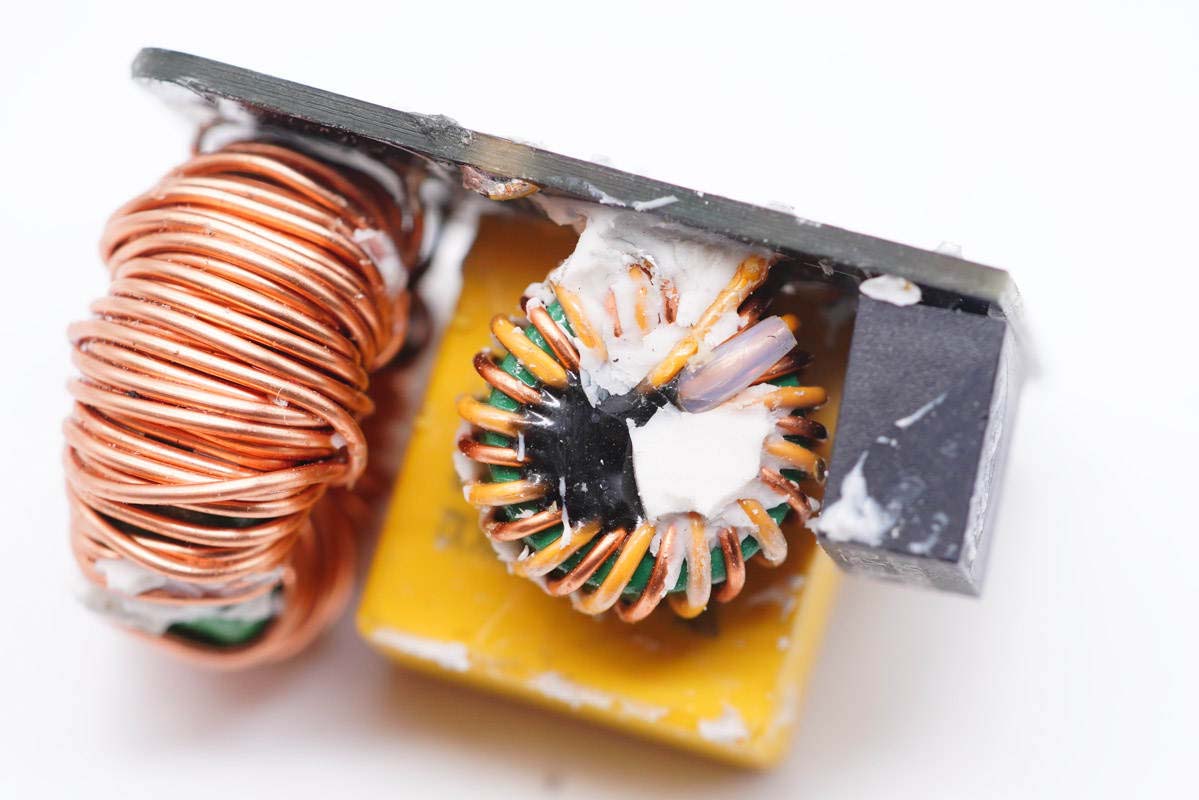

將小板拆下，上面設有保險絲、兩級共模電感和X電容。

小板背面一覽。

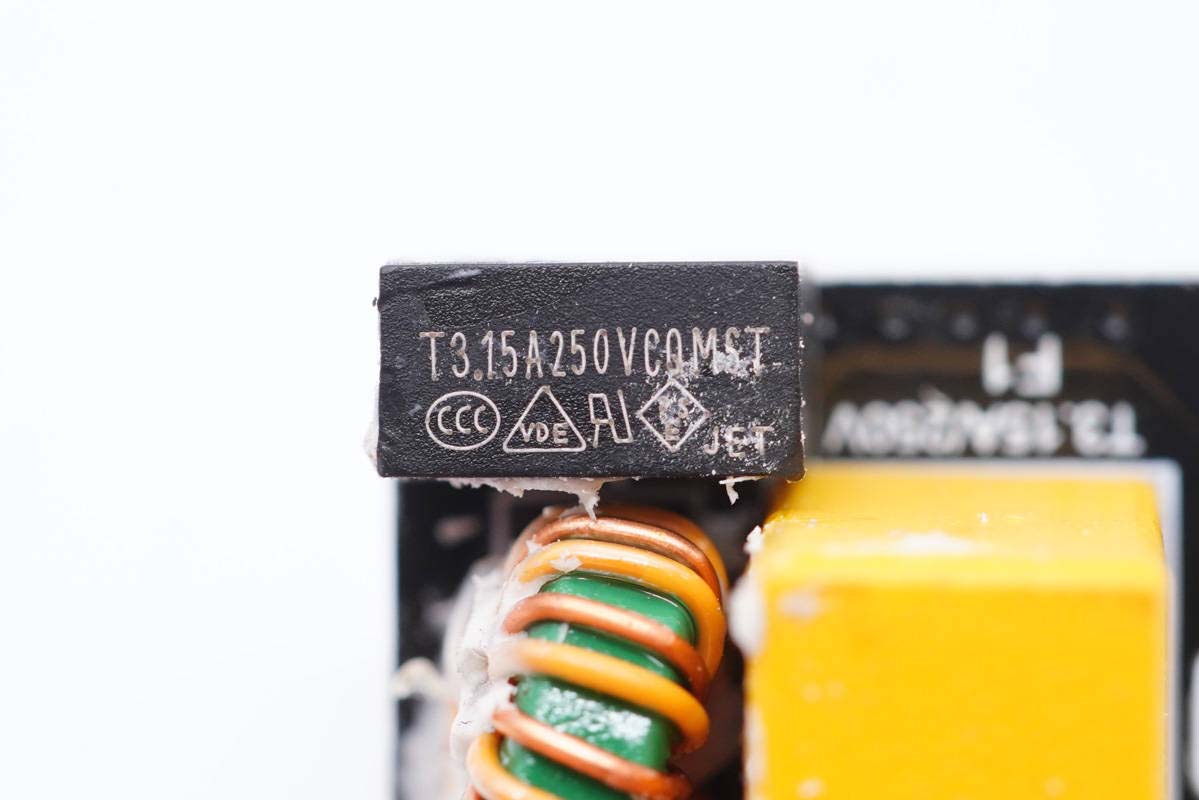

延時保險絲規格為3.15A 250V。

共模電感雙線繞制，用于濾除EMI干擾。

另一顆共模電感特寫。

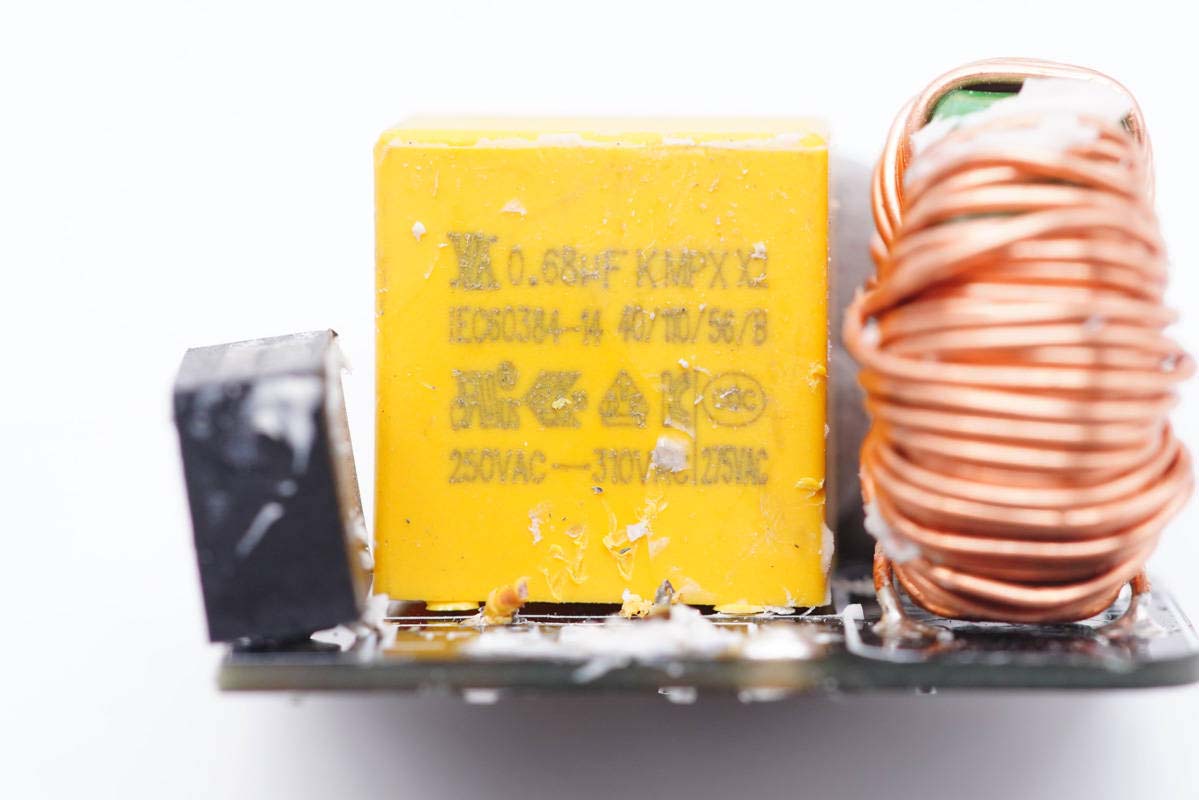

安規X電容容量0.68μF。

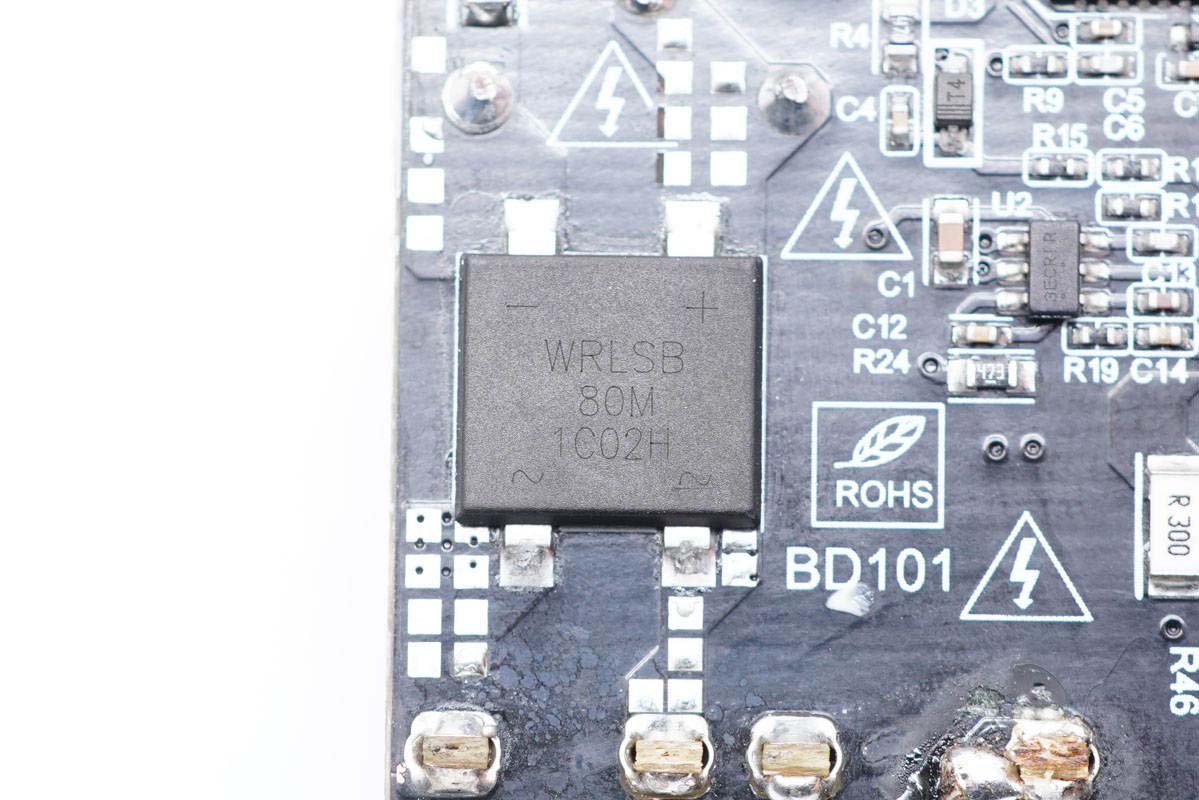

WRLSB80M整流橋來自沃爾德。

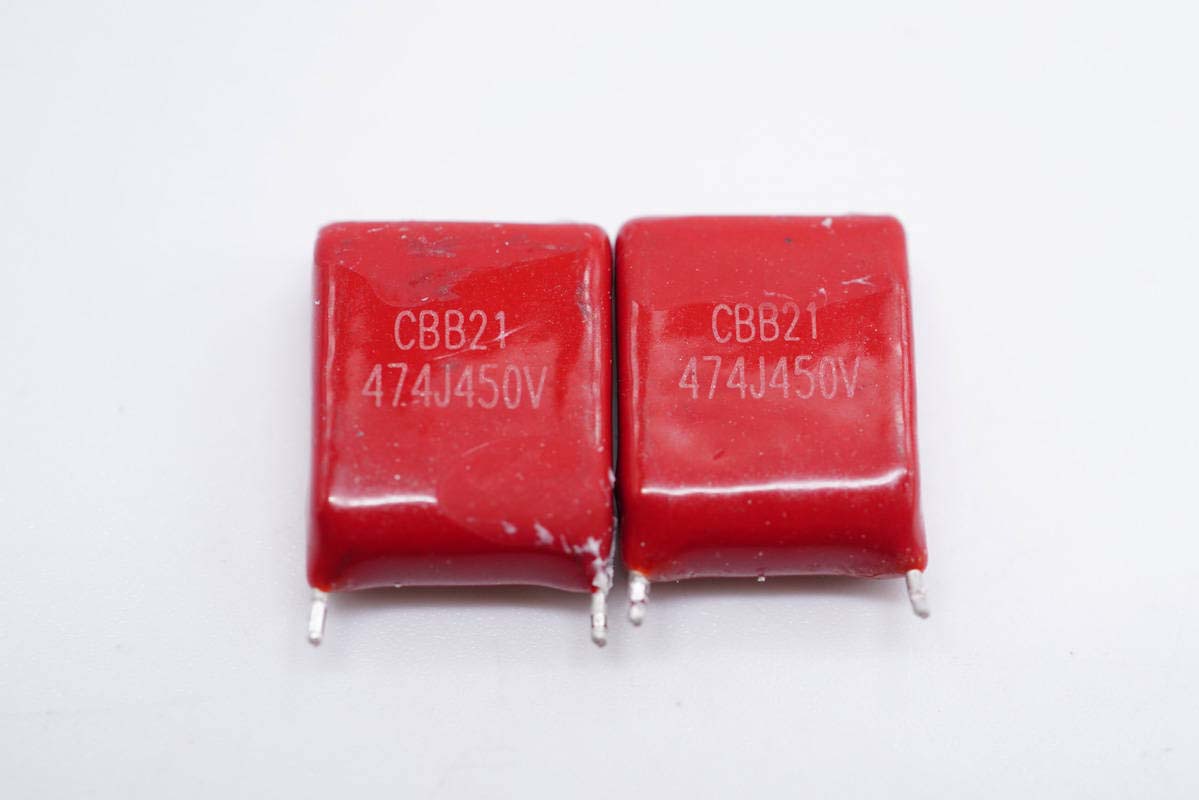

兩顆CBB薄膜電容474J耐壓450V。

濾波電感特寫。

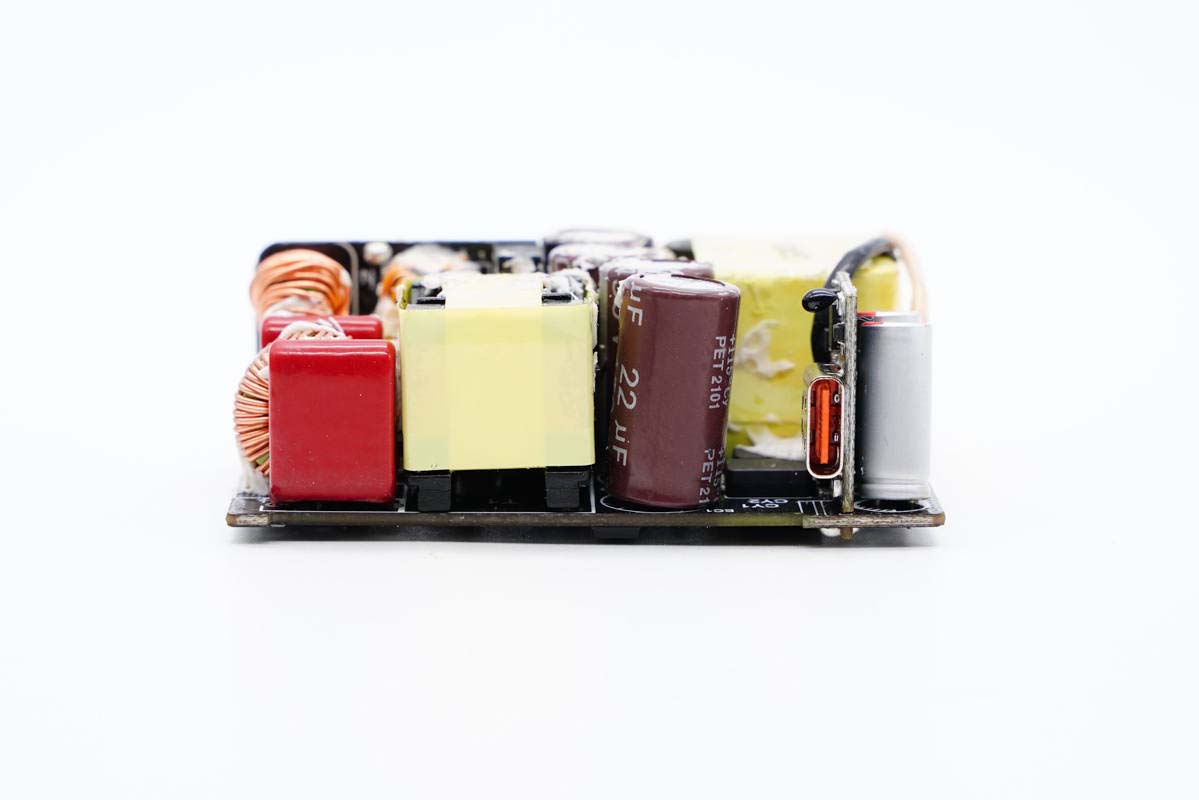

這一側設有PFC升壓電感，高壓濾波電解電容和輸出端小板間留有隔離空間。

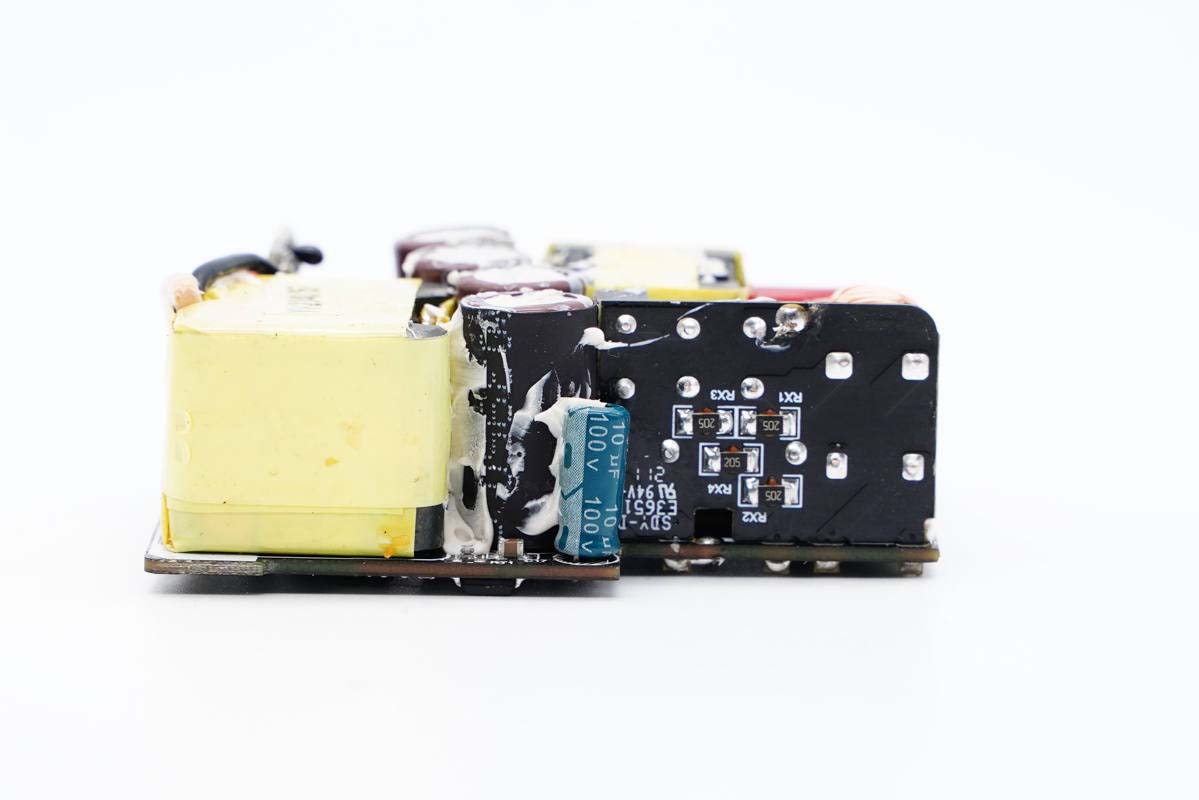

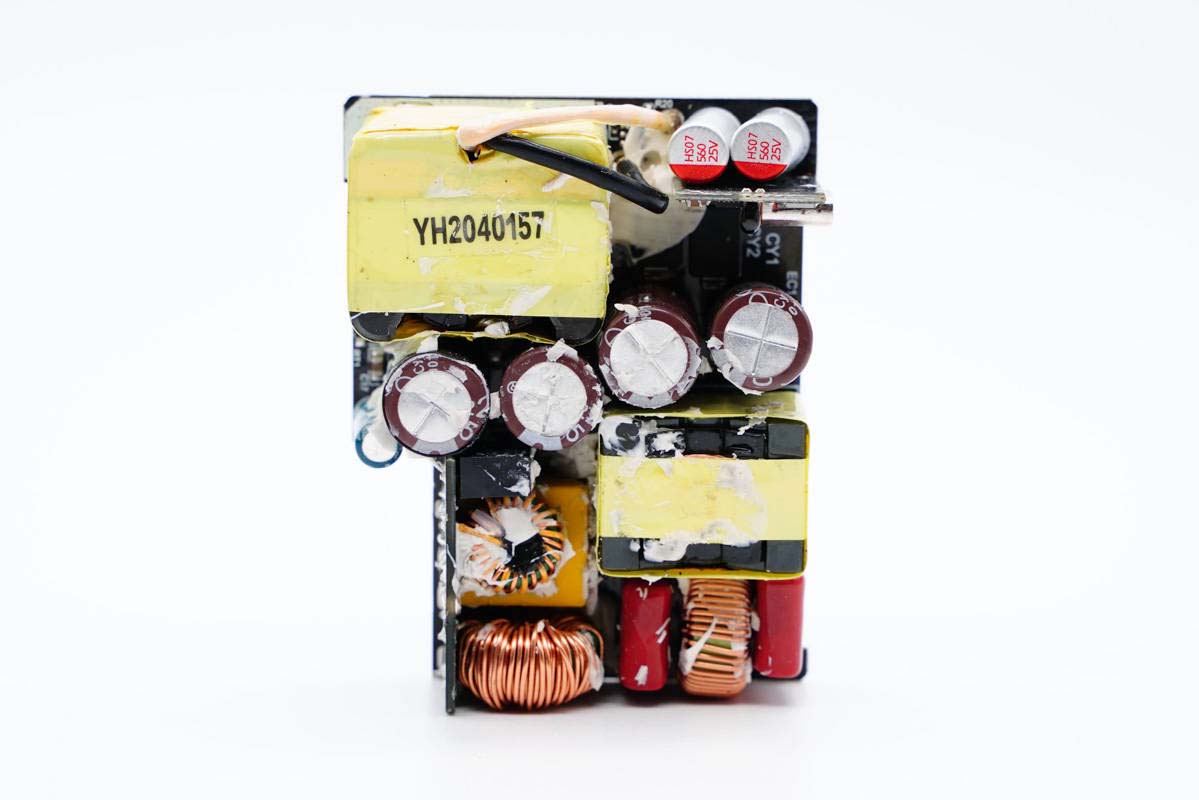

另一側左端設有變壓器，中間的電解電容外套絕緣管。

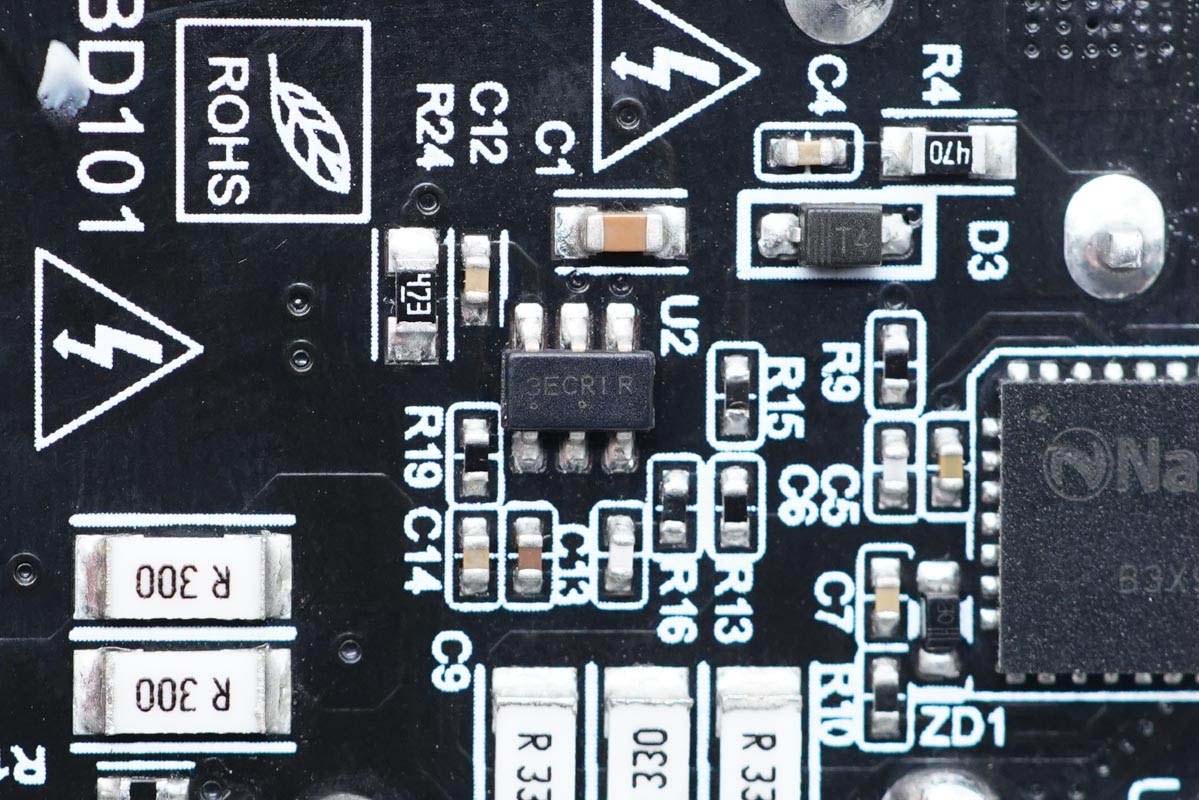

PFC升壓控制器，安森美NCP1622BEC，具有創新的谷同步頻率折返，可最大限度的提高效率。

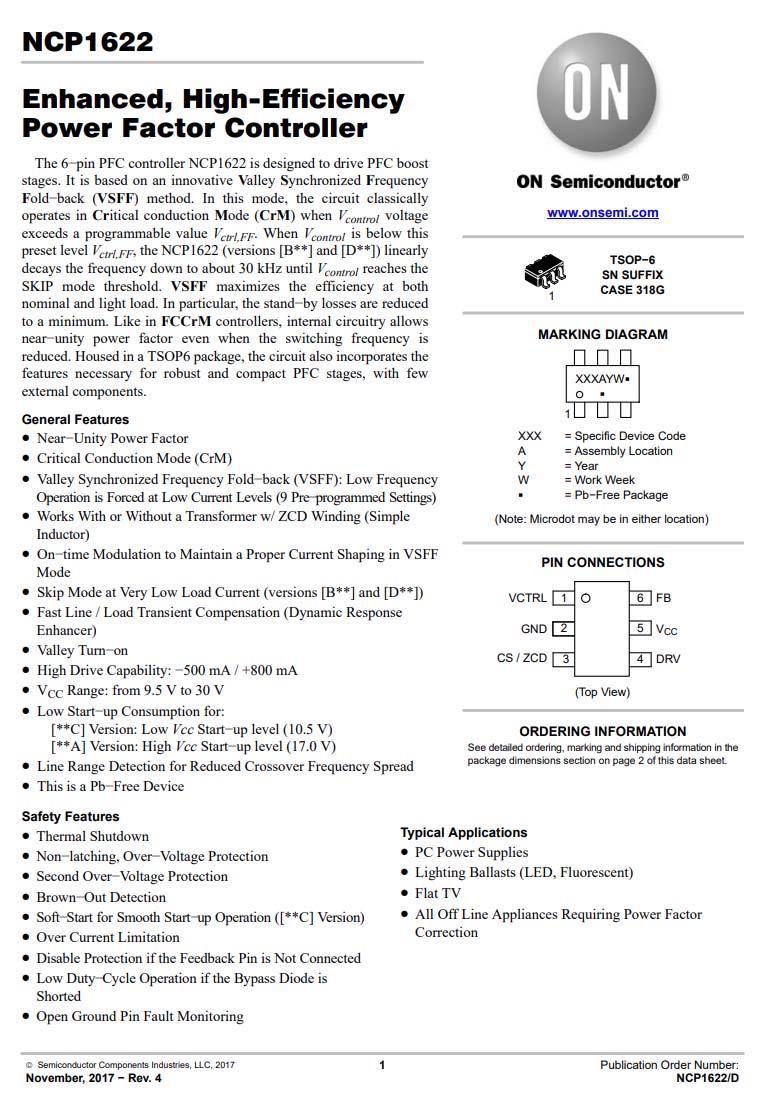

安森美 NCP1622BEC 詳細資料。

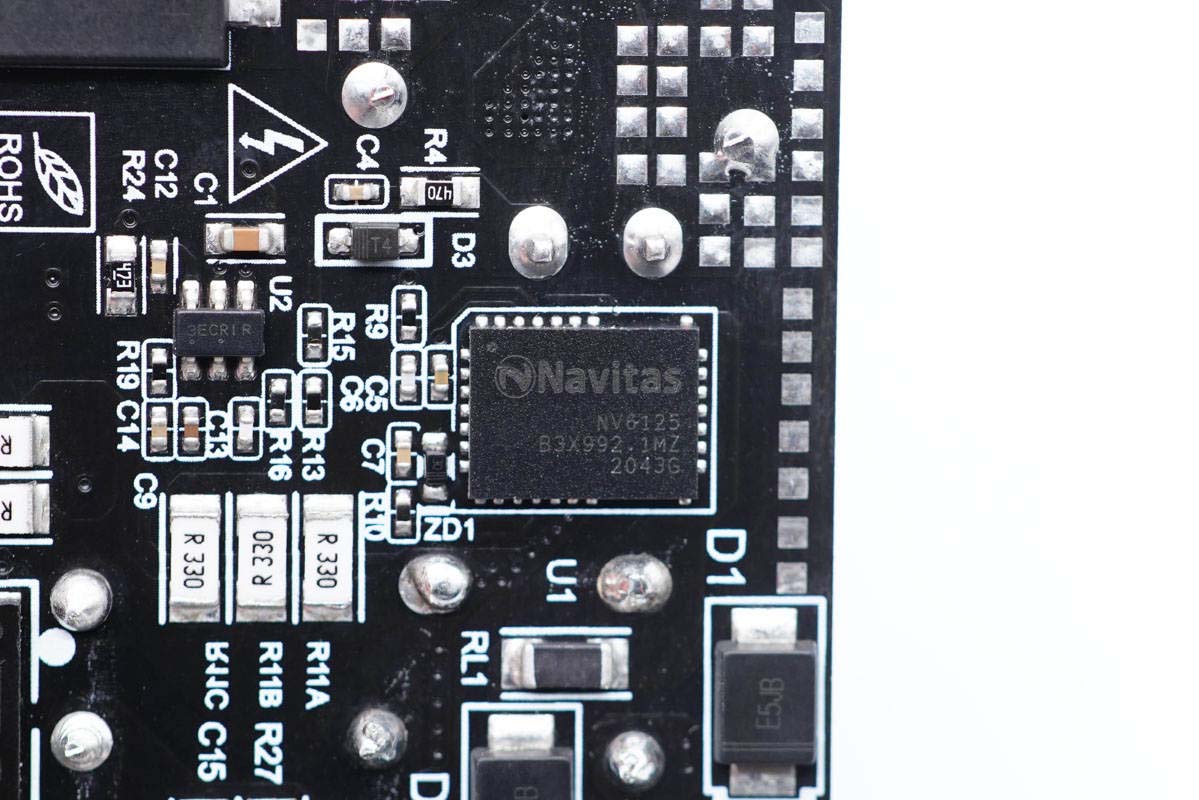

PFC升壓開關管采用納微NV6125氮化鎵功率芯片，內置驅動器，無需外置驅動器，175mΩ導阻，耐壓650V，支持2MHz開關頻率，采用散熱增強的QFN6*8mm封裝，適用于升壓，降壓，半橋，全橋開關電源等諸多應用場合。

納微NV6125資料信息。

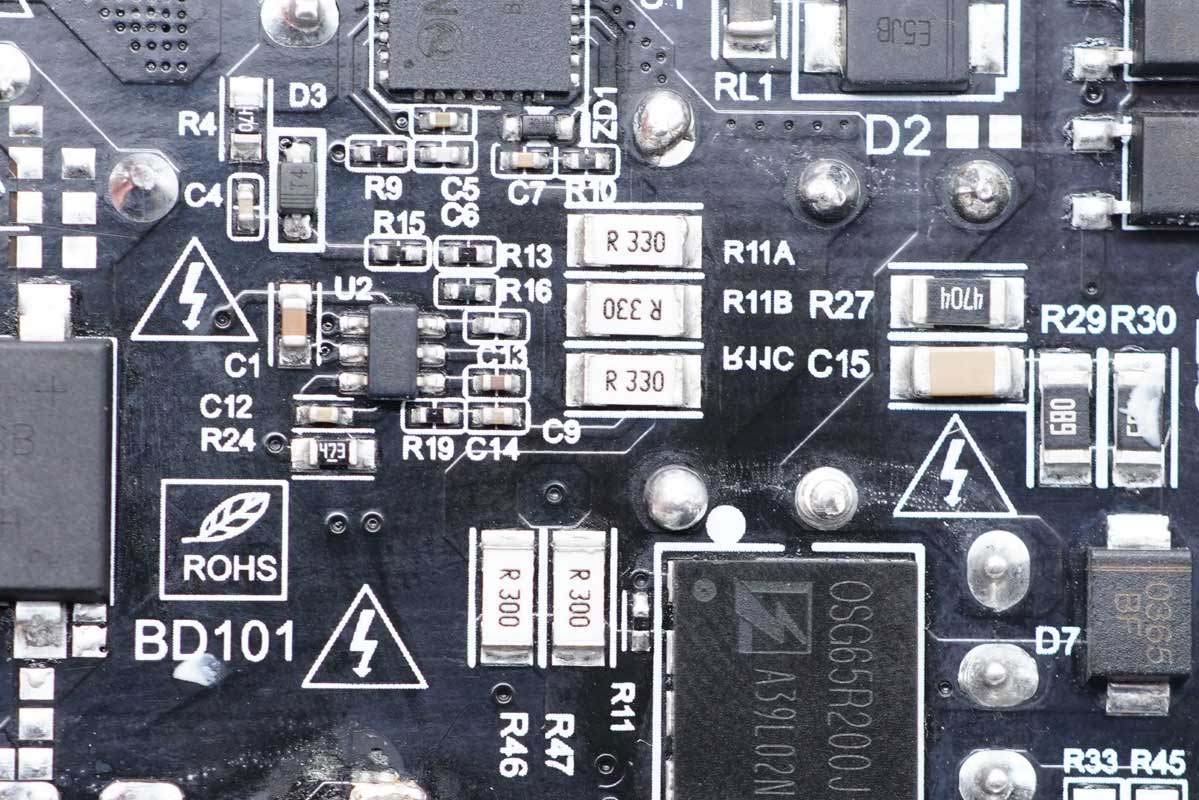

三顆并聯的330mΩ電阻，用于PFC電流檢測。

PFC升壓電感特寫。

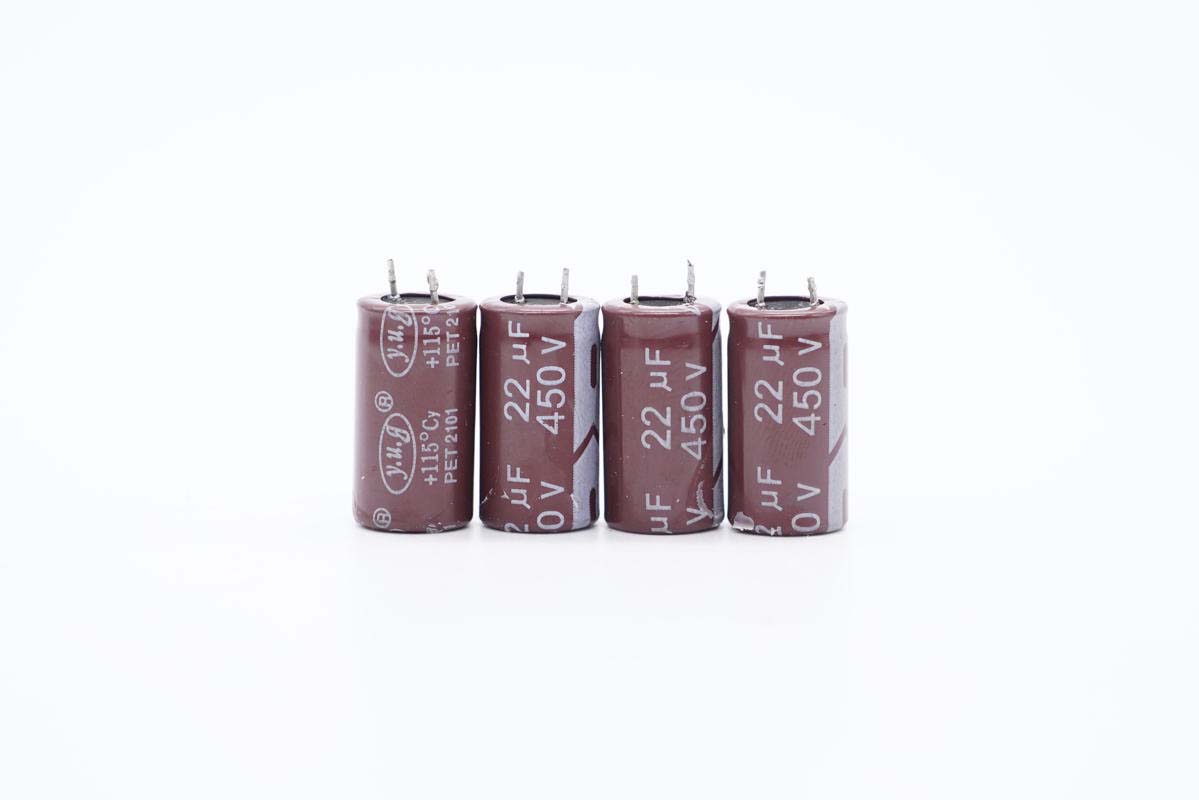

四顆高壓濾波電解電容采用深圳市昱光電子y.u.g品牌，規格都是450V 22μF。

充電頭網拆解了解到，昱光電子y.u.g品牌電容還被羽博65W 1A1C氮化鎵充電器、倍思20W超級硅充電器、麥多多47W 1A1C迷你氮化鎵充電器、億色迷你20W PD快充、海陸通20W PD快充等產品采用。

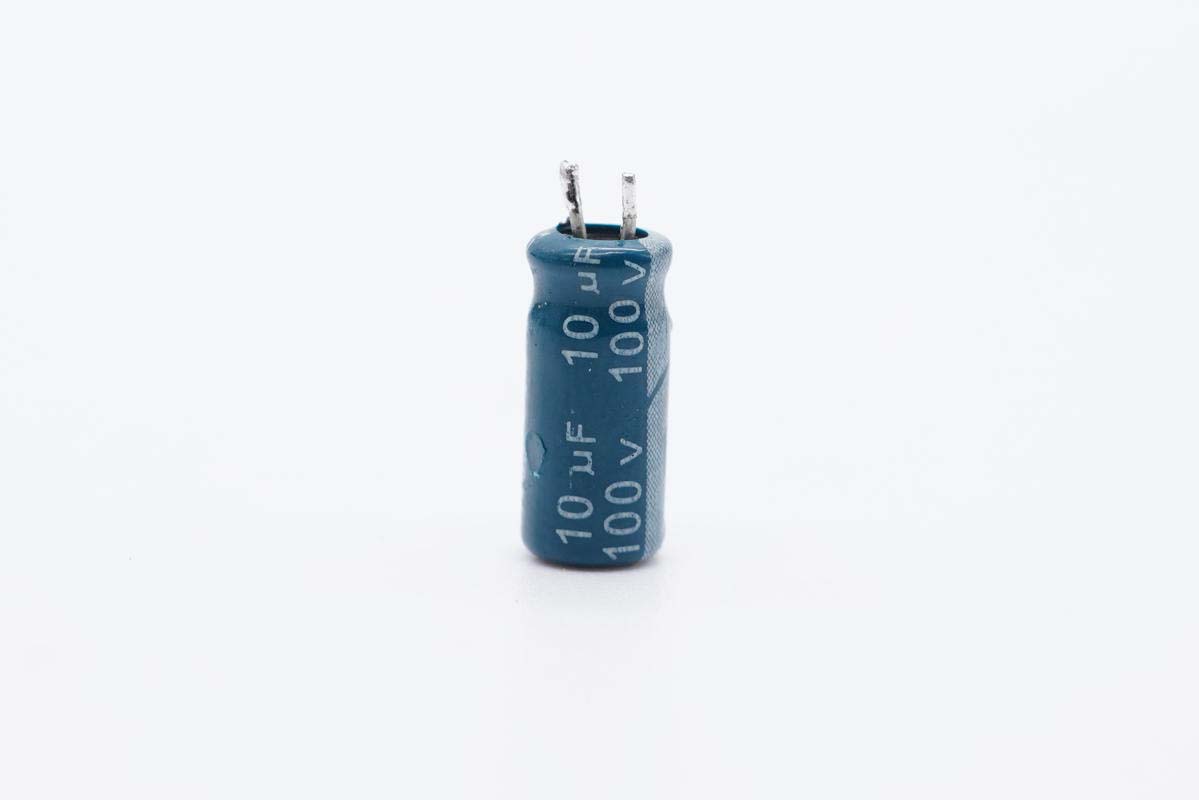

主控芯片供電電容特寫，規格為100V 10μF。

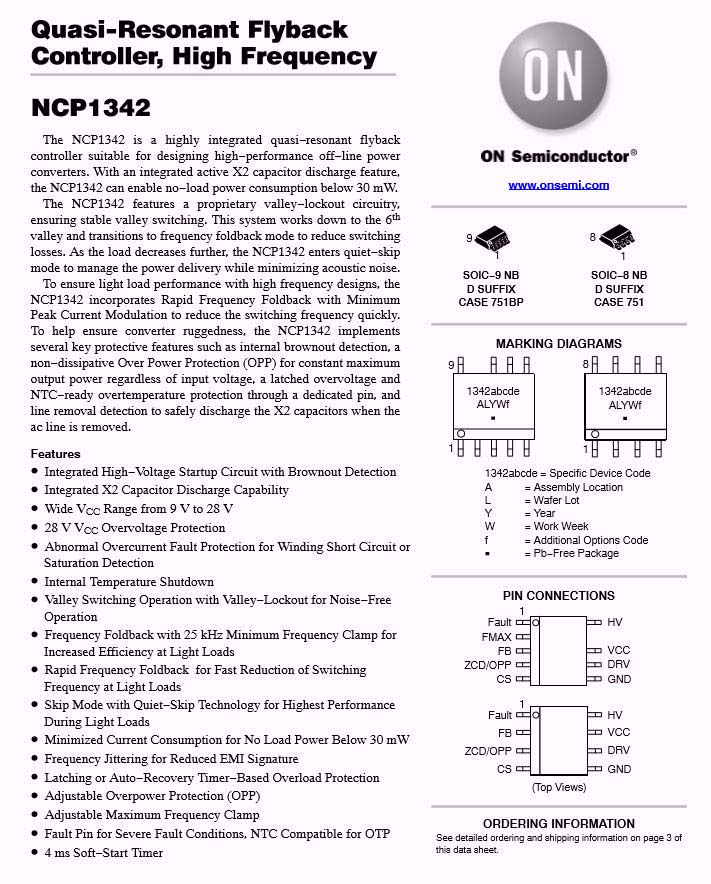

開關電源主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

高壓開關MOS管采用東微OSG65R200J，耐壓700V，導阻200mΩ，PDFN8x8封裝。

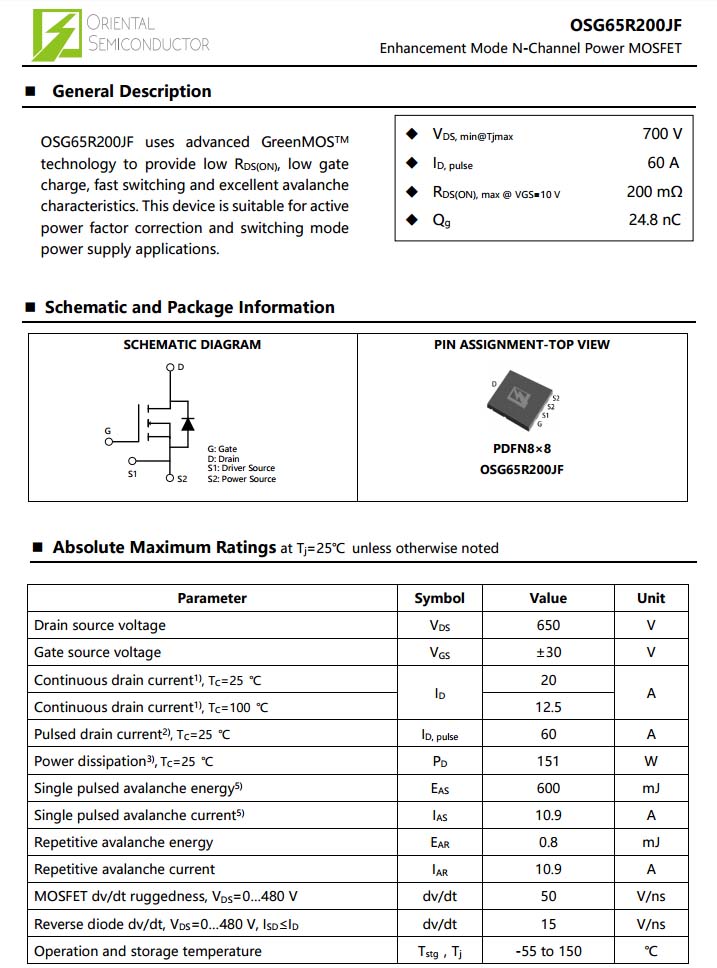

東微OSG65R200J資料信息。

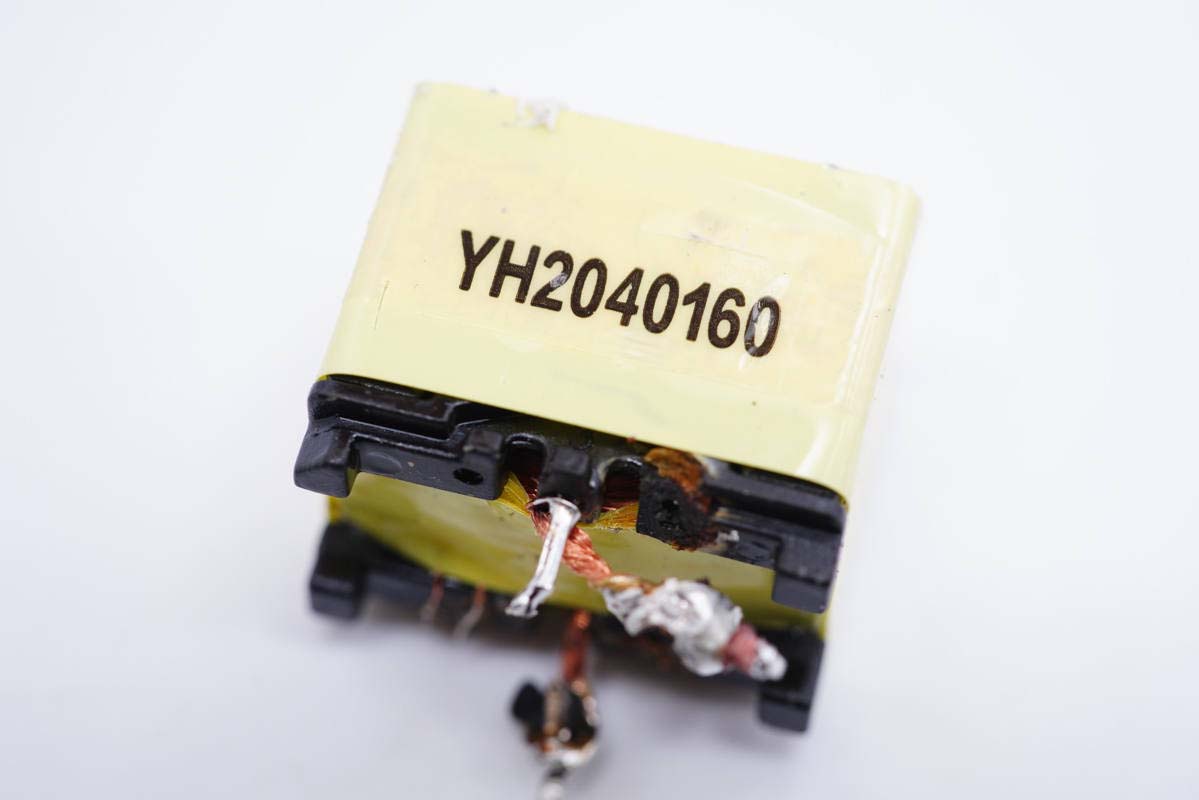

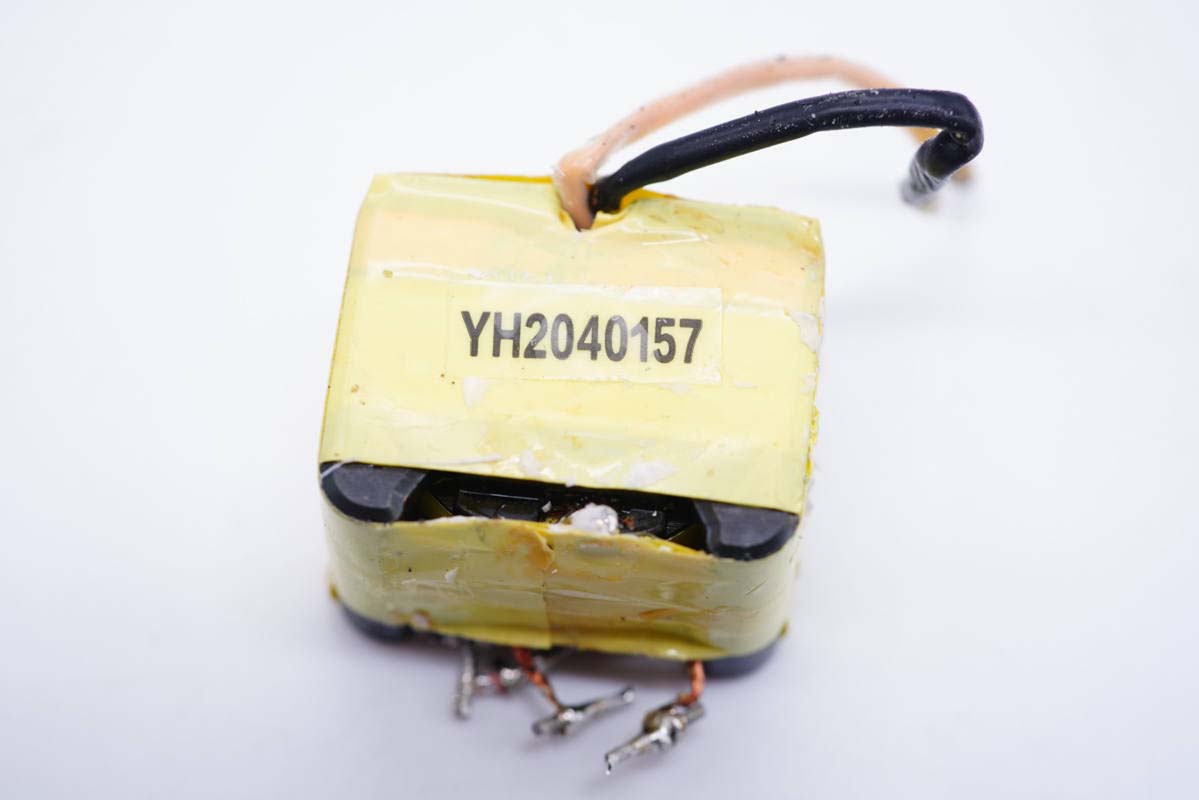

變壓器特寫。

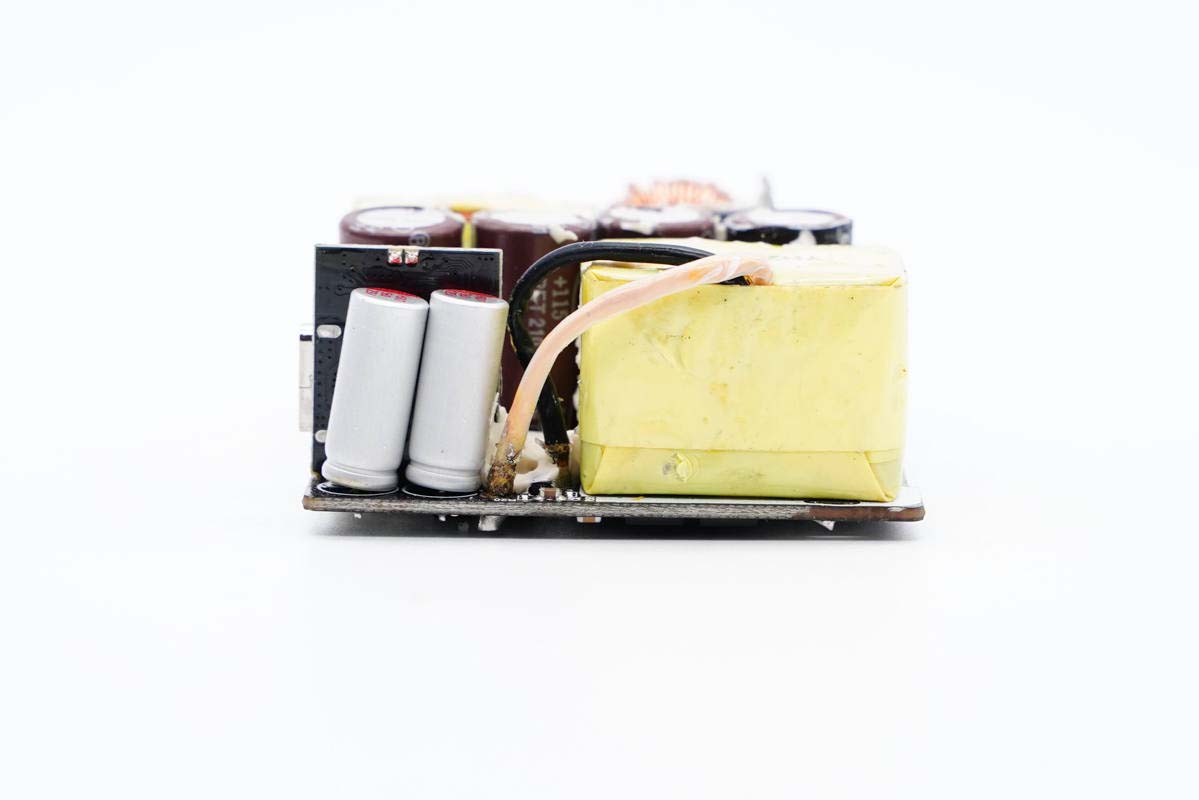

主板另一端還設有兩顆固態電容。

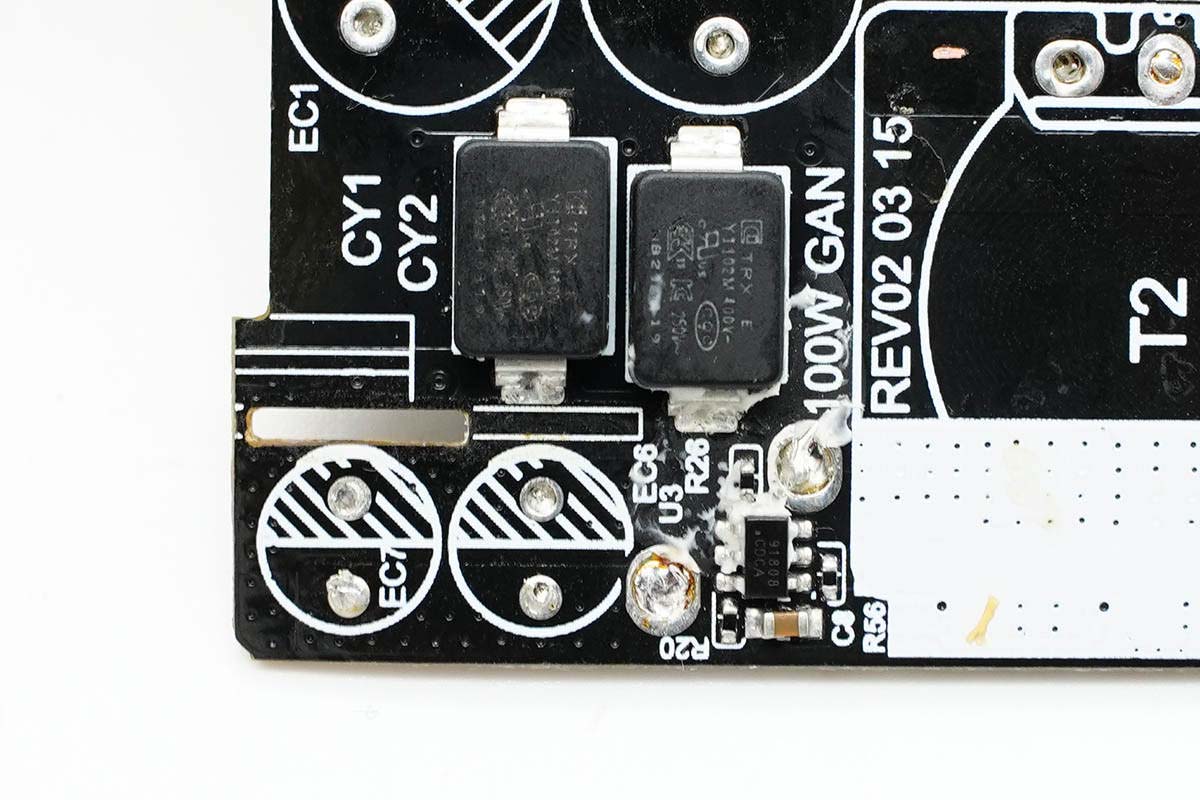

拆掉電容和小板，主板該區域還設有兩顆貼片Y電容以及同步整流控制器。

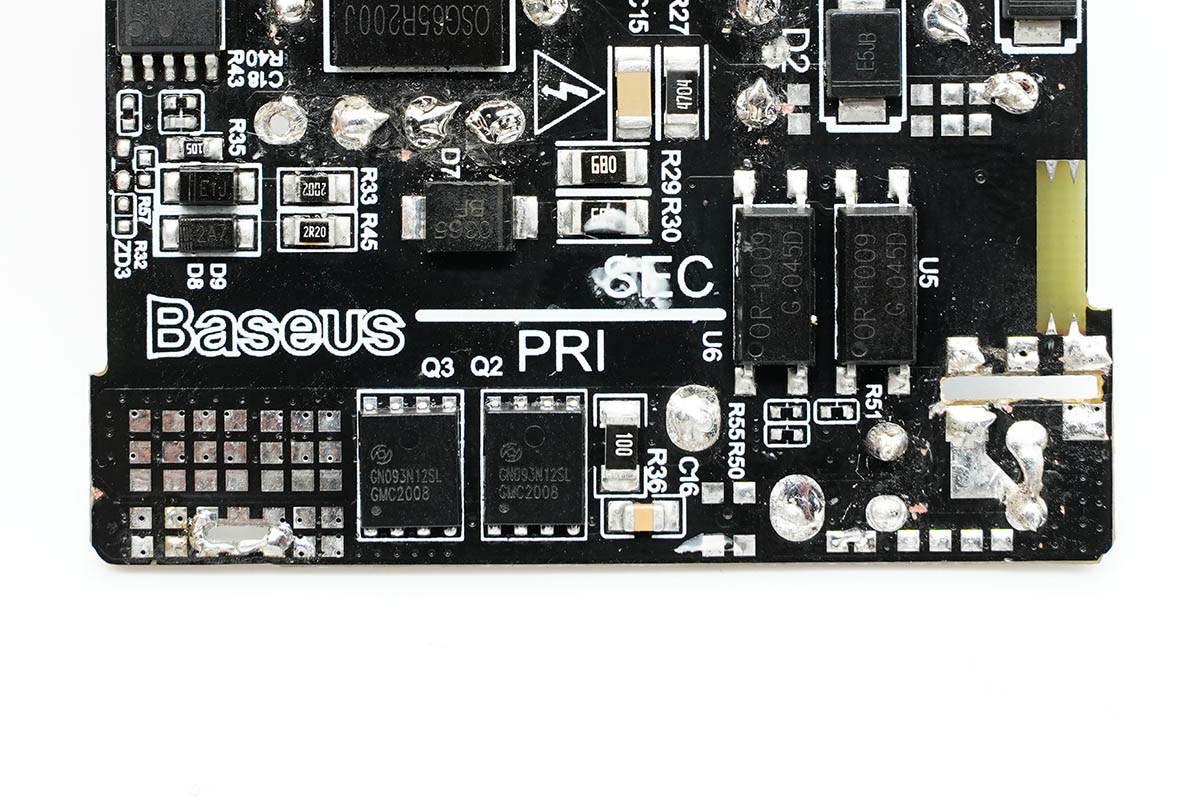

主板背面對應區域設有兩顆光耦和兩顆同步整流管。

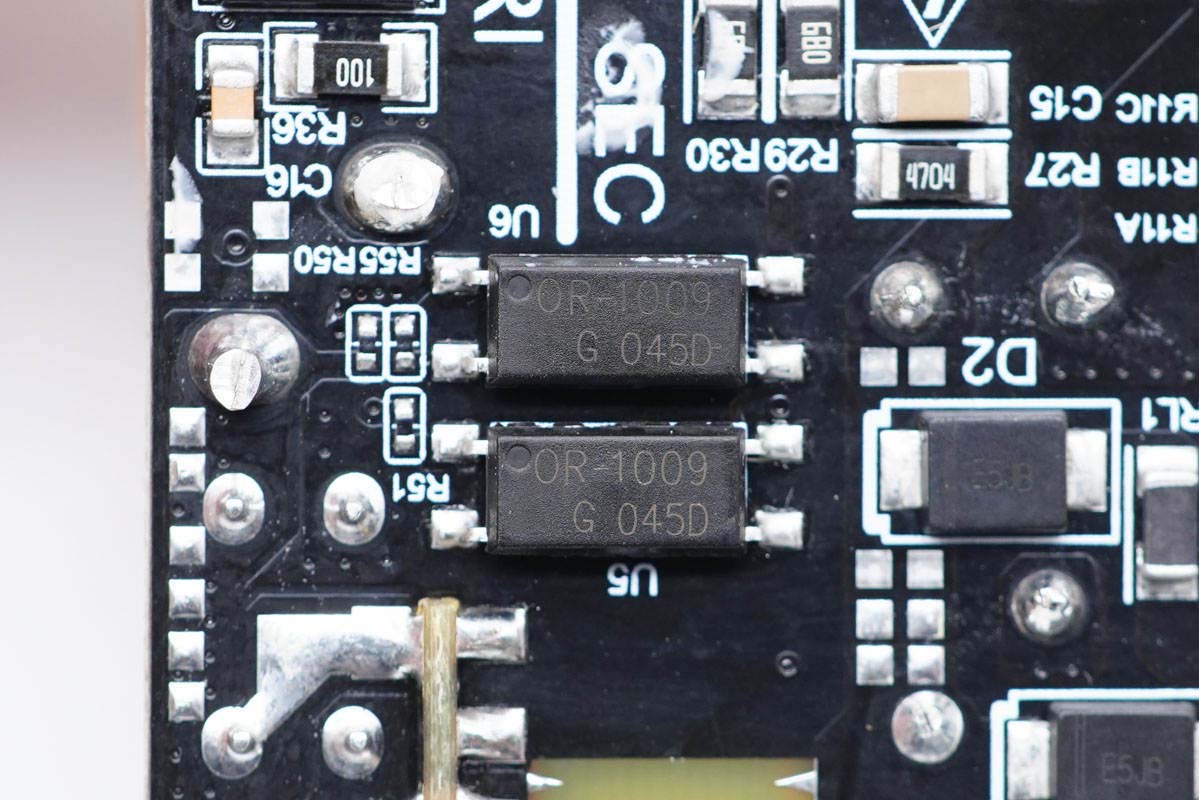

兩顆OR-1009光耦，橫跨在初級和次級之間，分別用于初級次級通信，反饋調節輸出電壓和保護控制功能。

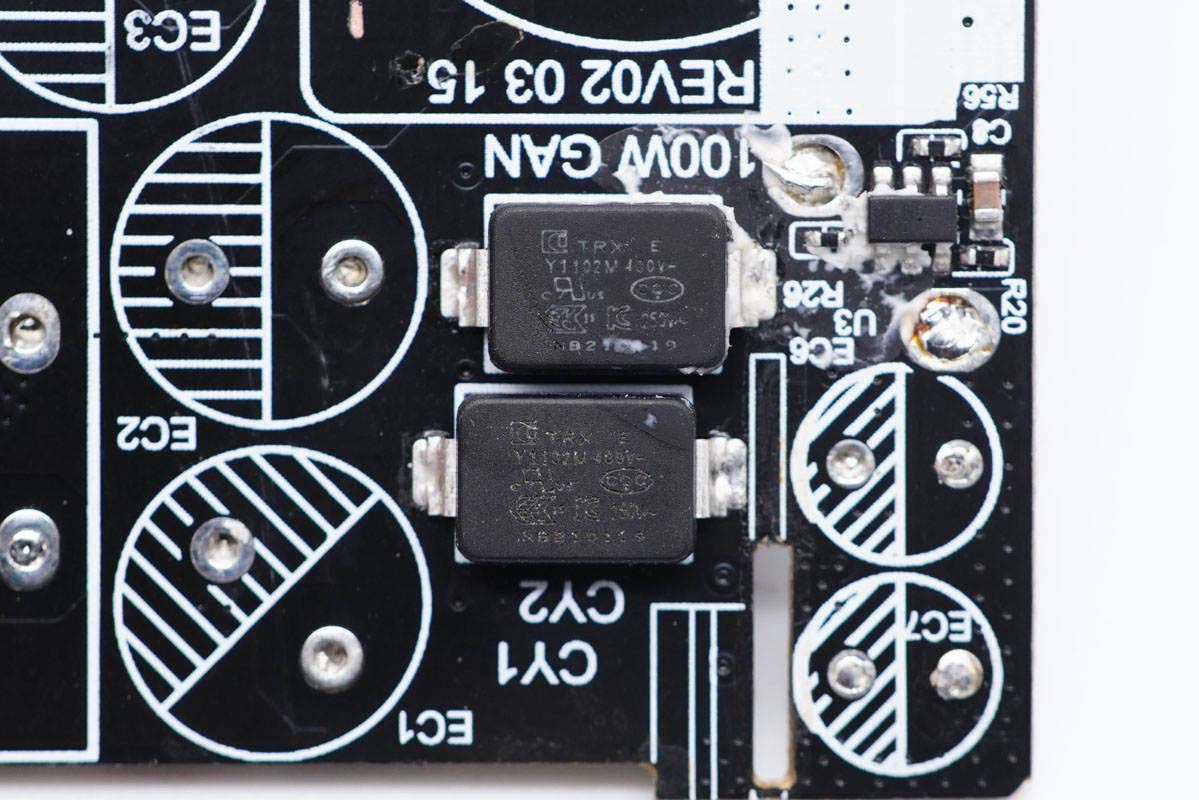

兩顆貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

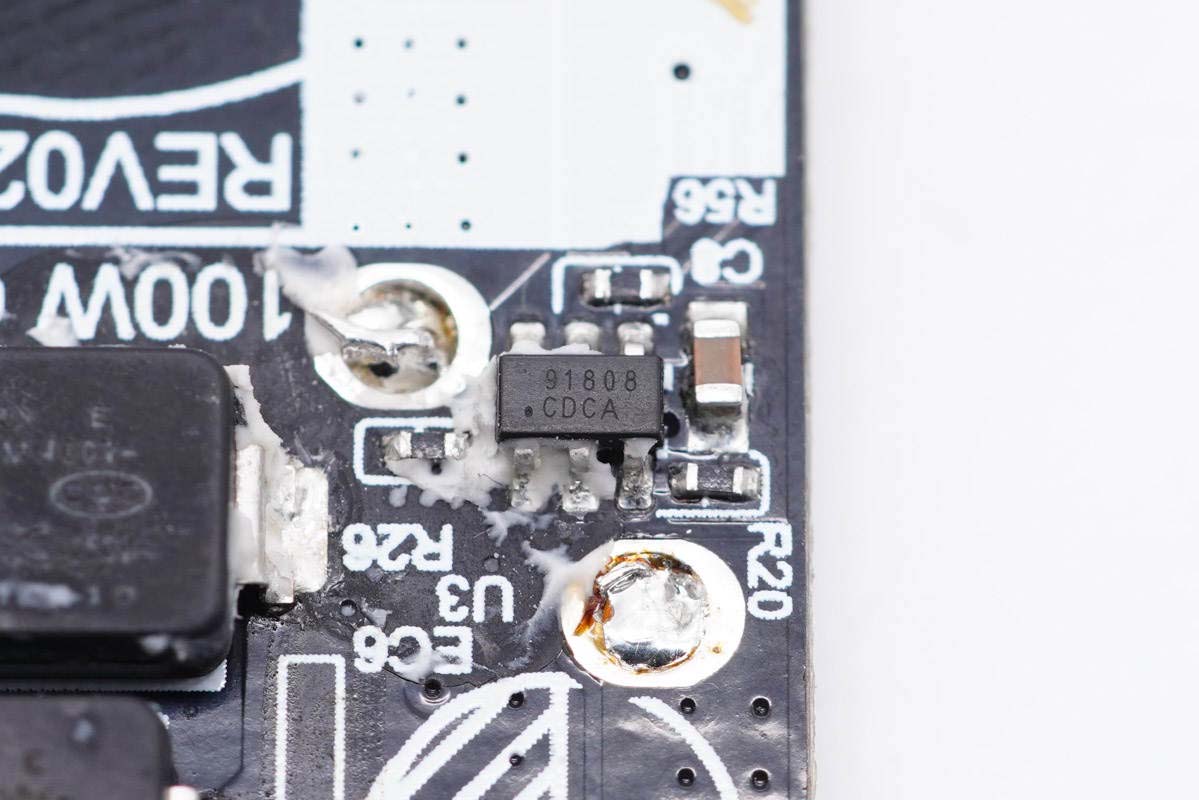

次級同步整流控制器來自茂睿芯，型號MK91808。茂睿芯MK9180X系列是緊湊的適用于反激拓?fù)涞耐秸骺刂破鳎嫒萦贑CM、DCM以及QR 工作模式；使用自主知識產權的自供電技術為VCC供電，可以直接置于正端應用而無需輔助繞組。

同時，茂睿芯MK9180X的10nS的關斷延時以及高達4A的下拉電流幫助系統可靠工作于CCM模式。通過擁有自主知識產權的開通及關斷機制，該芯片可以最大化外驅MOSFET的導通時間以獲得盡可能高的效率，并且自主檢測DCM振鈴，防止誤開通。此外，MK9180X的GATE鉗位機制也在起機前和起機過程中保護MOSFET不會誤開通。

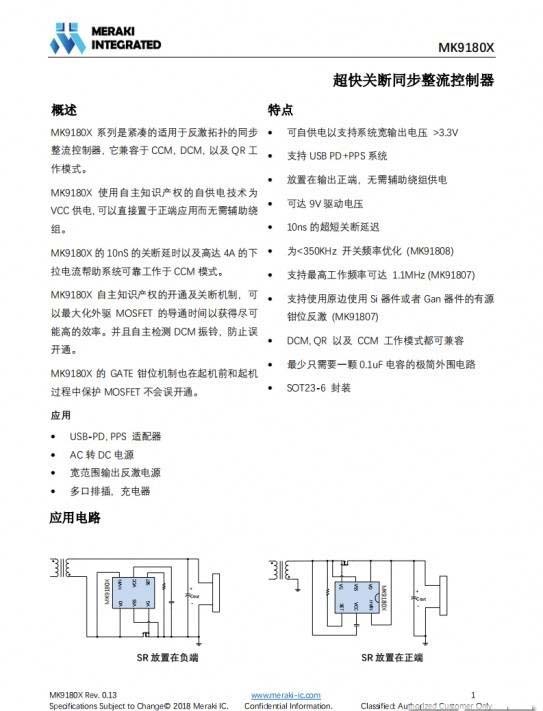

茂睿芯MK9180X詳細規格資料。

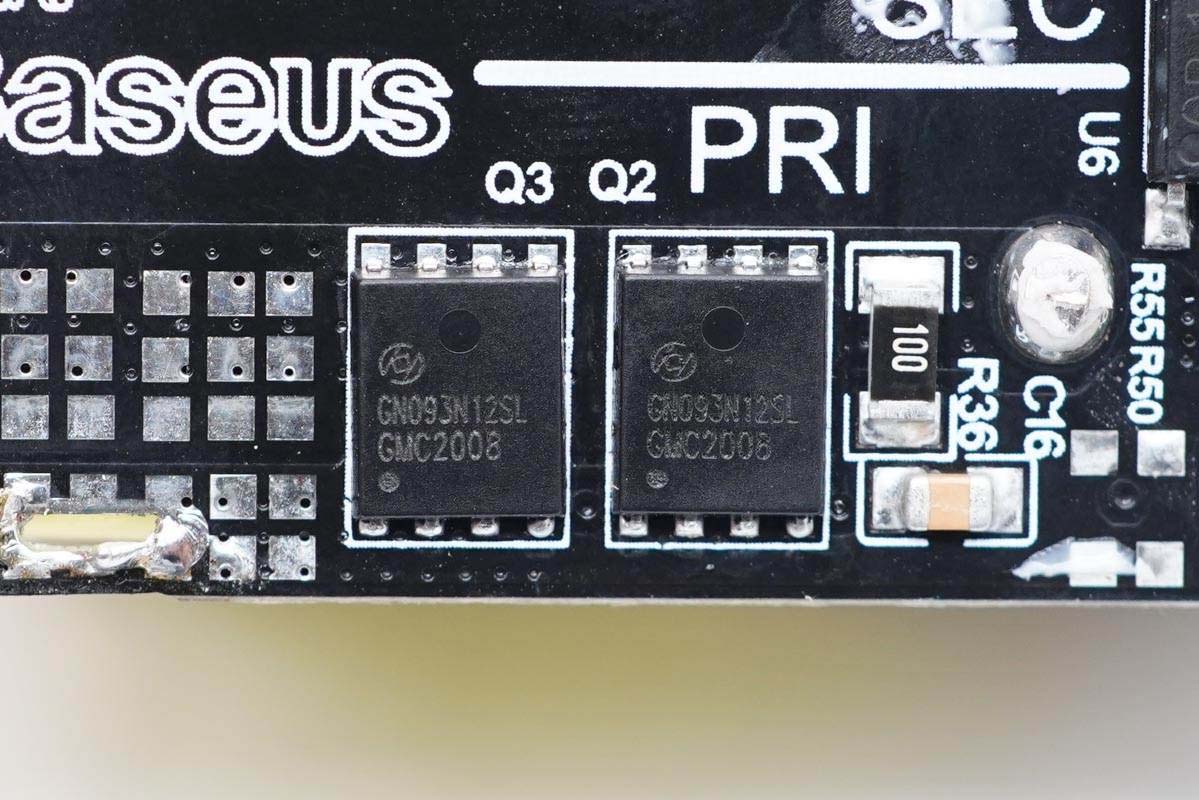

同步整流管來自恒泰柯，絲印GN093N12SL。

兩顆輸出濾波固態電容特寫，規格為25V 560μF。

LED指示燈特寫。

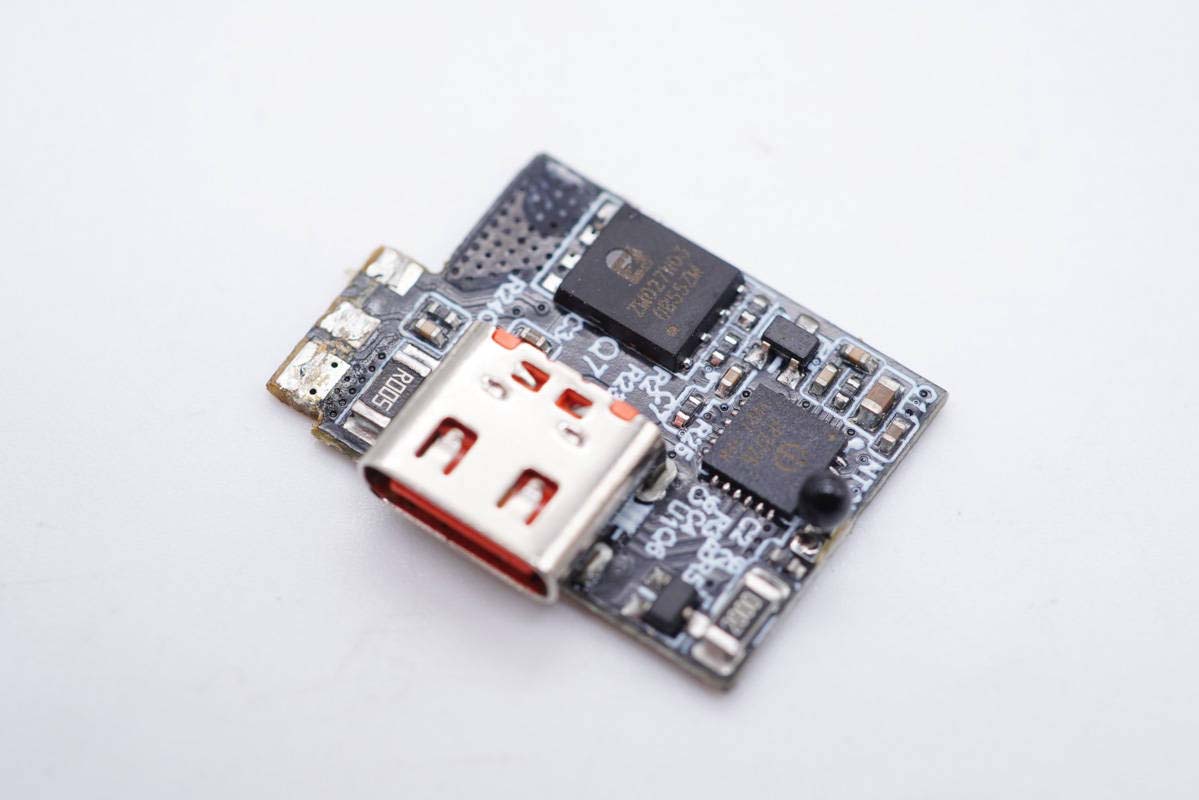

輸出端小板正面設有協議芯片、輸出VBUS開關管和熱敏電阻。

小板背面沒有設元器件。

熱敏電阻特寫。

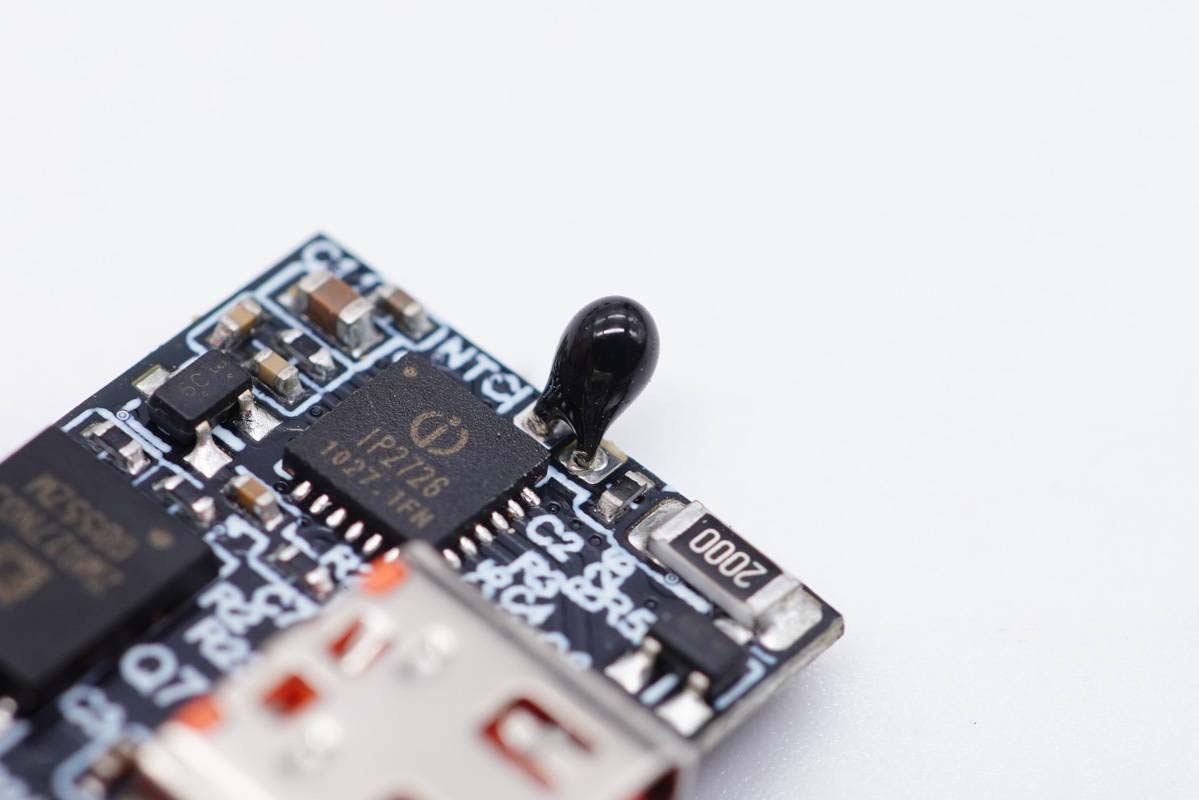

協議芯片采用英集芯IP2726S，該芯片拿到了高通全球首張QC5認證證書，證書編號：QC20200812181。IP2726S為最新的快充技術而設計，最高支持到100W+，同時具有極高的可靠性，可以在極為嚴苛的高溫環境下穩定工作，為高功率密度電源設計提供助力。

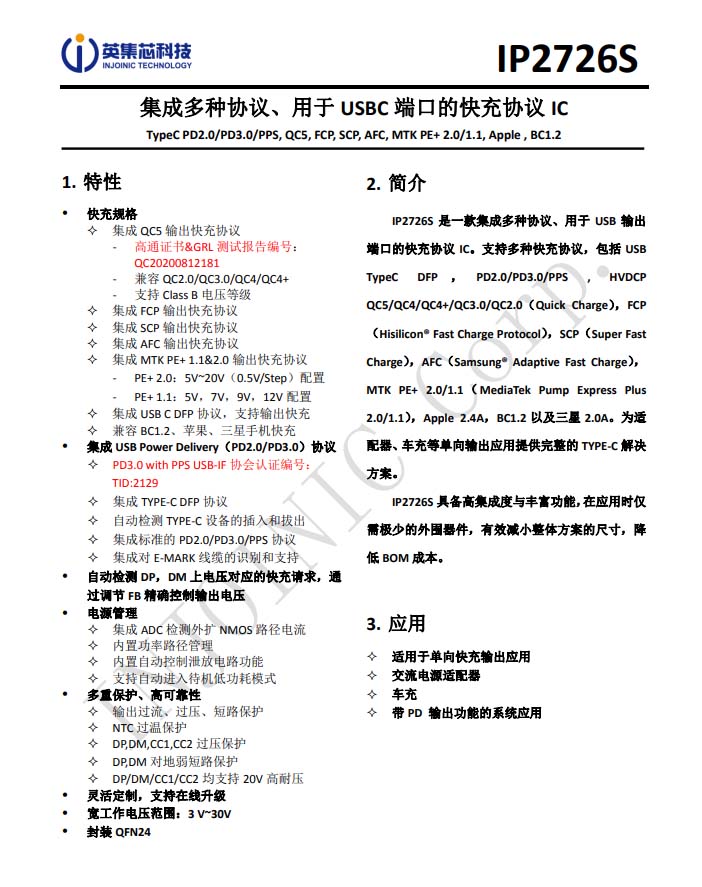

IP2726S是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC5、QC4/4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，作為快充協議芯片中的明星產品，英集芯IP2726系列此前已被羽博65W 1A1C氮化鎵快充、RAVPOWER 90W雙USB-C口PD快充充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、REMAX迷你30W氮化鎵快充、Aohi迷你30W氮化鎵快充、雷柏20W 1A1C快充等數十款產品采用過，此外，英集芯的其它系列快充芯片也獲得小米、OPPO、三星等客戶的高度認可。

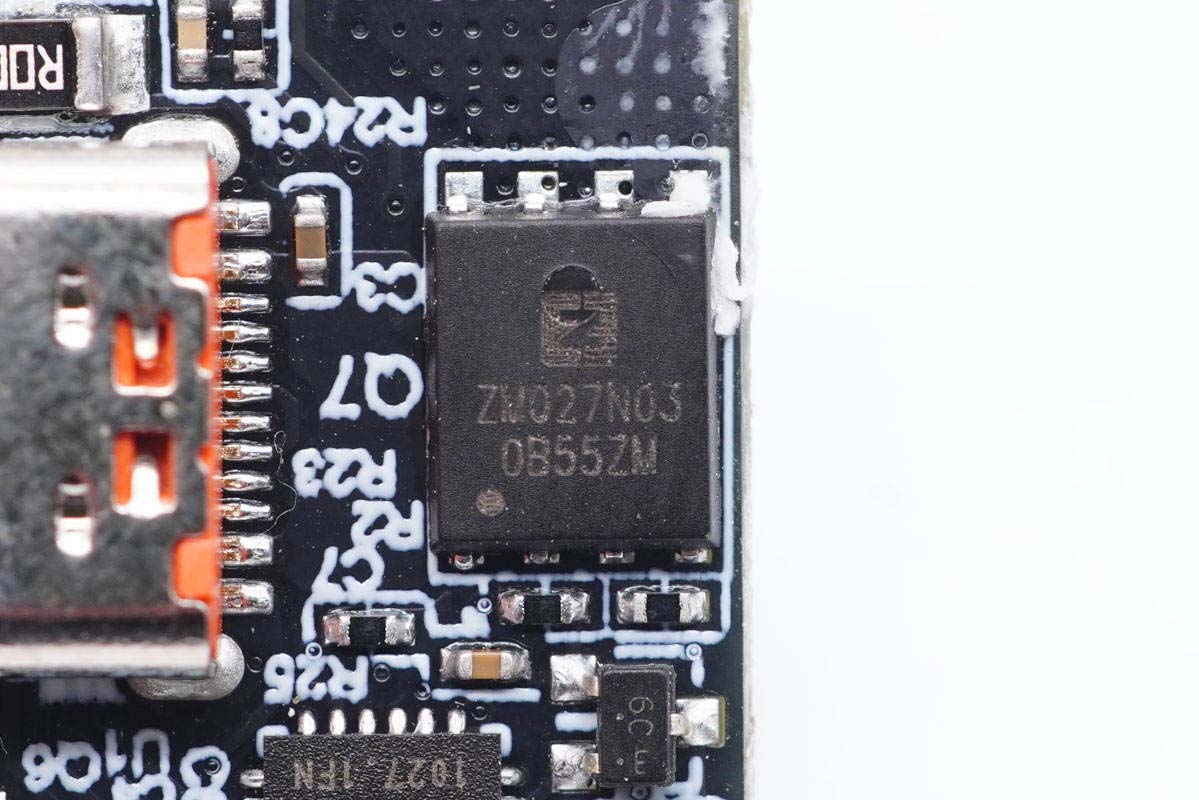

輸出VBUS開關管采用真茂佳ZM027N03N，耐壓30V，導阻2.7mΩ，DFN5x6封裝。

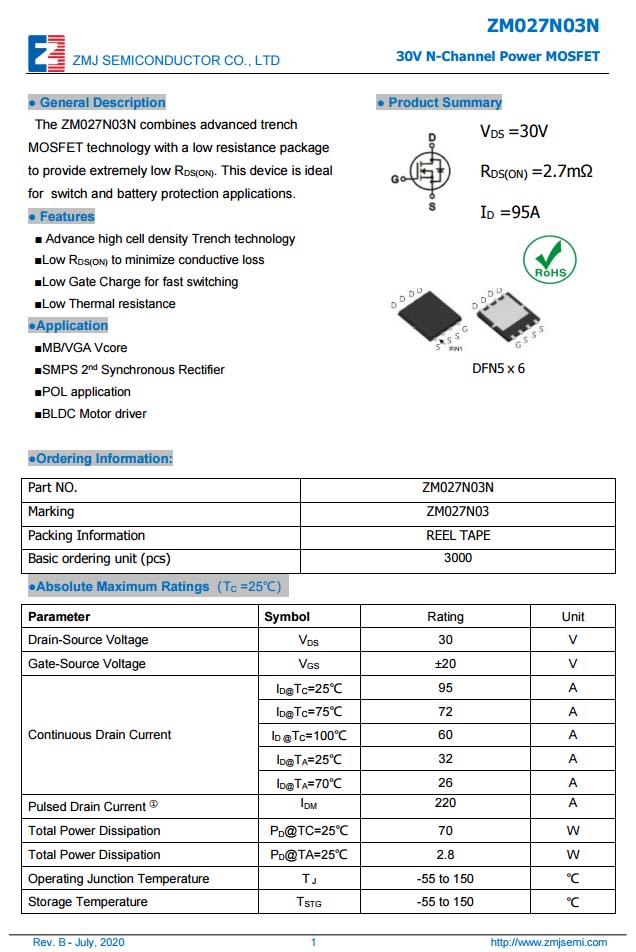

真茂佳ZM027N03N資料信息。

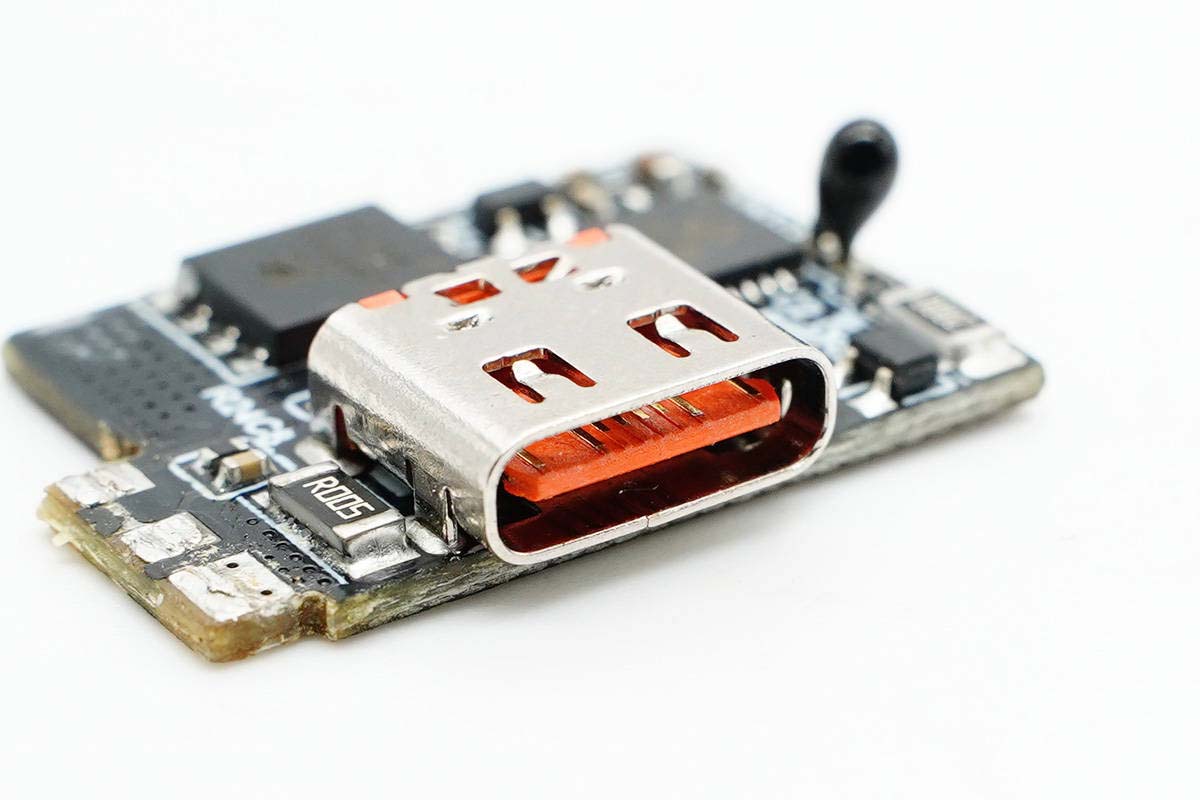

USB-C母座特寫，過孔焊接，橙色膠芯不露銅。

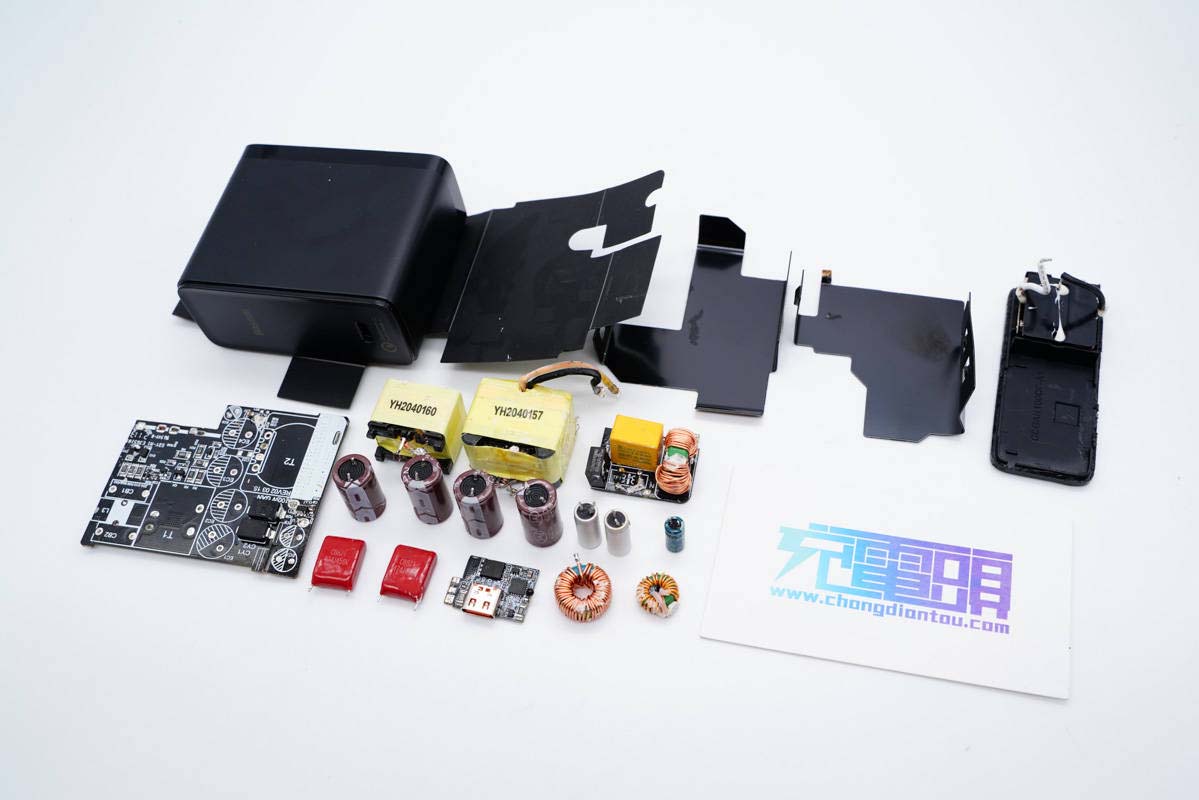

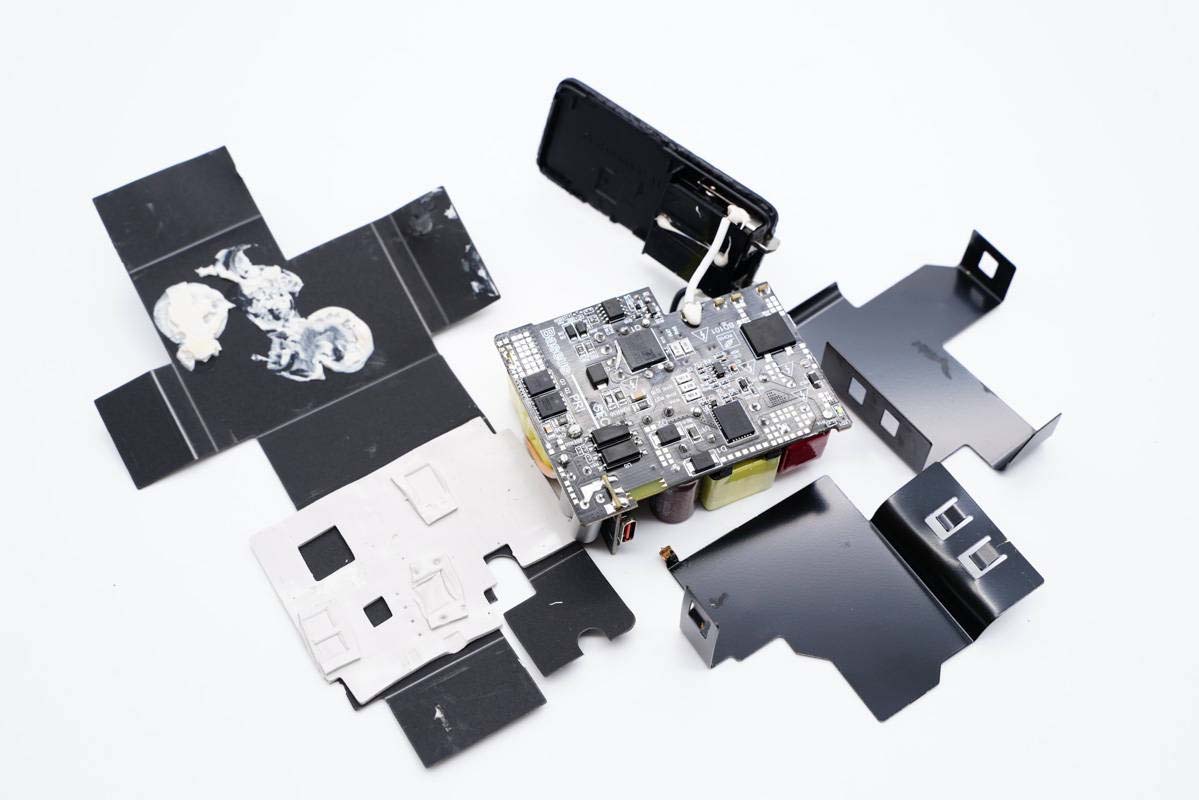

全部拆解完畢，來張全家福。

充電頭網拆解總結

作為倍思又一款100W級氮化鎵快充，外觀上延續了倍思此前的100W多口充外觀ID設計，機身上也印有100W特殊字體，此外充電器采用可折疊插腳設計，保證了便攜性。產品配備單USB-C接口，支持高通最新QC5快充，還支持QC2.0/3.0、PD3.0、PPS快充協議，具備5/9/12/15V3A、20V5A、3.3-20V5A電壓檔位，充分滿足手機、筆電等各類設備快充需求。

充電頭網通過拆解了解到，PCBA模塊上的元器件規劃布局整齊有序，打膠，配備散熱片等常規設計也沒有少。此外作為一款大功率充電器，PFC升壓電路也是不可少的，升壓開關管采用納微NV6125氮化鎵功率芯片。

開關電源部分，采用安森美NCP1342搭配東微高壓MOS管，以及茂睿芯MK91808搭配恒泰柯同步整流管組成，輸出寬范圍電壓。采用英集芯IP2726S QC5認證高性能協議IC控制輸出電壓。產品整體用料做工扎實。
