注意口腔衛生是每個人都不能忽視的一個點，小的來說不勤和不科學的刷牙會導致蛀牙和牙結石的出現，一旦出現蛀牙，疼痛不僅會折磨人，看牙還要花掉一筆不小的錢，大的來說還會影響交際。而早晚勤刷牙是我們保持口腔健康的必要手段，因此牙刷必不可少?，F(xiàn)今隨著技術的發展，電動牙刷正在替代傳統牙刷成為人們的新選擇。

近期充電頭網拿到了evowera一晤未來一款電動牙刷planck O1，是新一代自適應聲波電動牙刷，IPX7級全身防水設計，內置工業永磁同步伺服電機，動力強勁而又很安靜。此外采用等效于2080mAh電池的兩串電芯設計，充一次電可用28天，續航非常強勁。下面我們就對這款電動牙刷進行詳細拆解，看看內部做工如何。

一、planck O1電動牙刷外觀

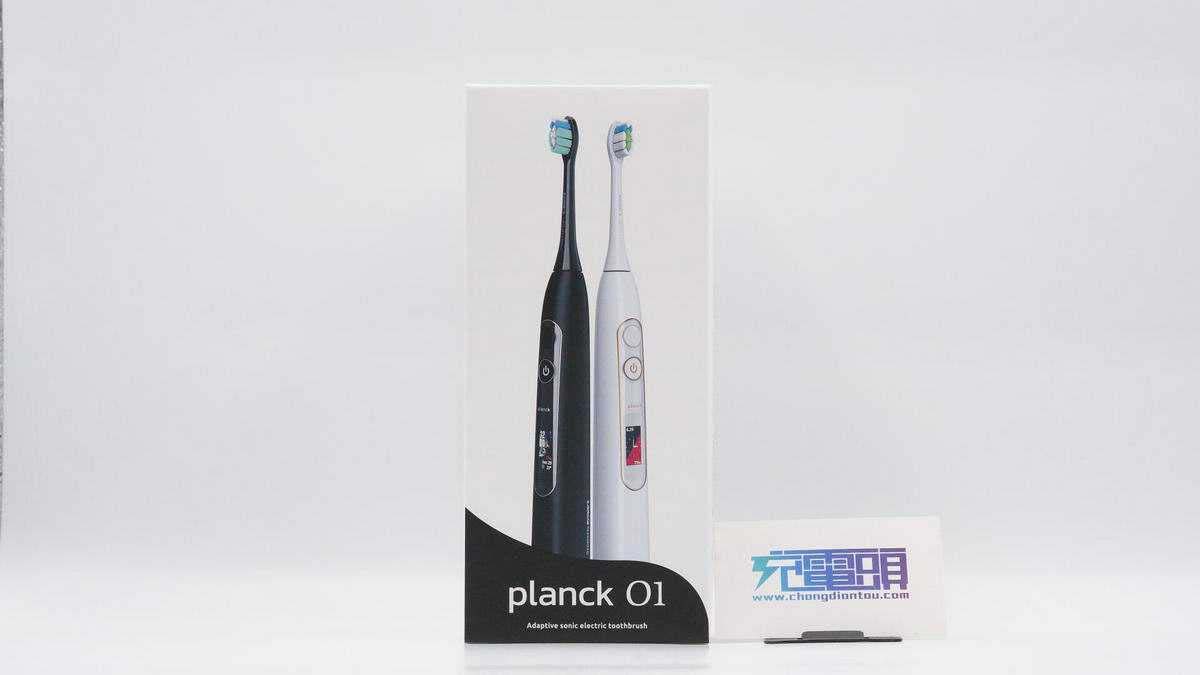

包裝盒黑白配色，對應黑白款式牙刷外觀圖，下方印有planck O1產品名稱。

側面印有牙刷參數信息，生產日期為2021年。

內部是兩個小包裝盒，分別用來裝充電器和牙刷。

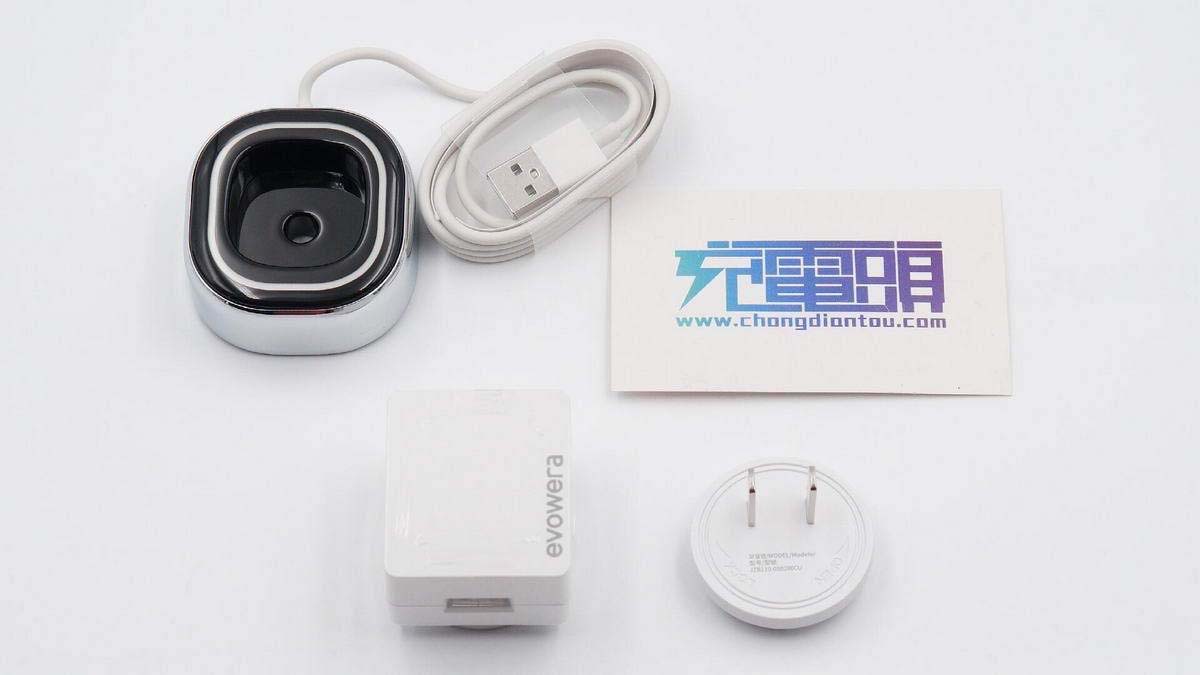

供電電源分充電頭和無線充底座兩部分。

充電器插腳為國標，采用插腳和充電頭獨立模塊設計，插腳塑料殼上印有型號：JZB110-050200CU。

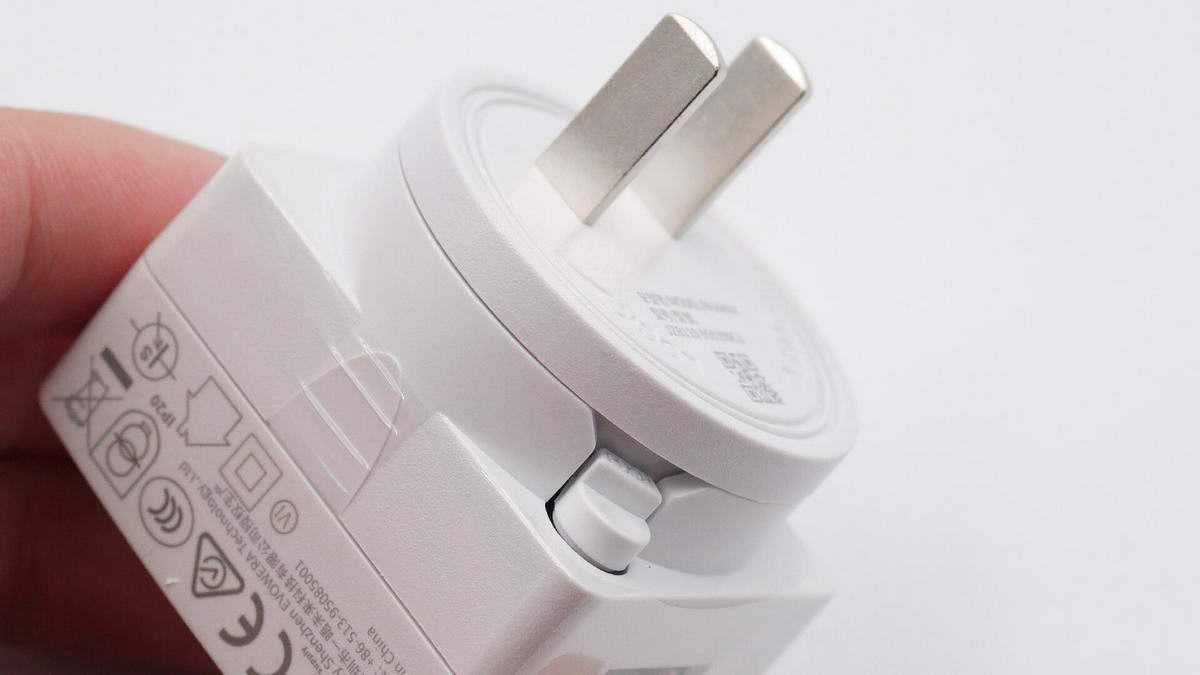

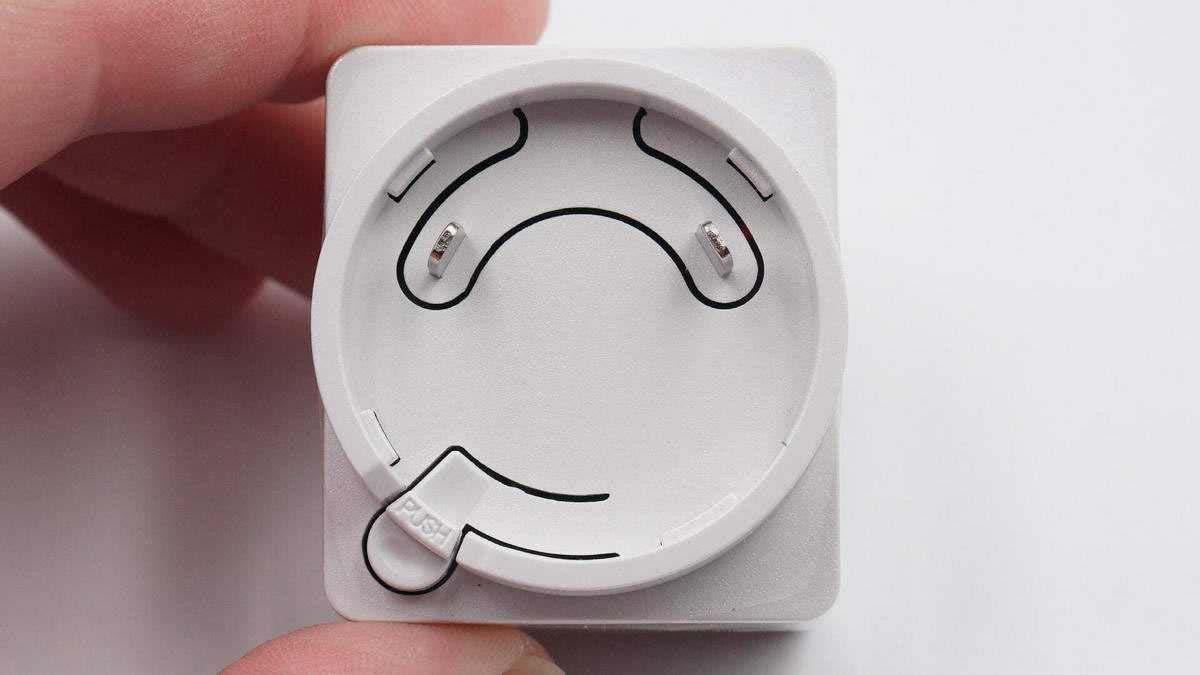

插腳背面設有兩個弧形插槽以及一個斜坡缺口，旋轉固定設計。

充電器輸入端設有連接槽，左下角設有卡位按鈕。

將插腳插入插槽旋轉固定，按下按鈕即可取出。

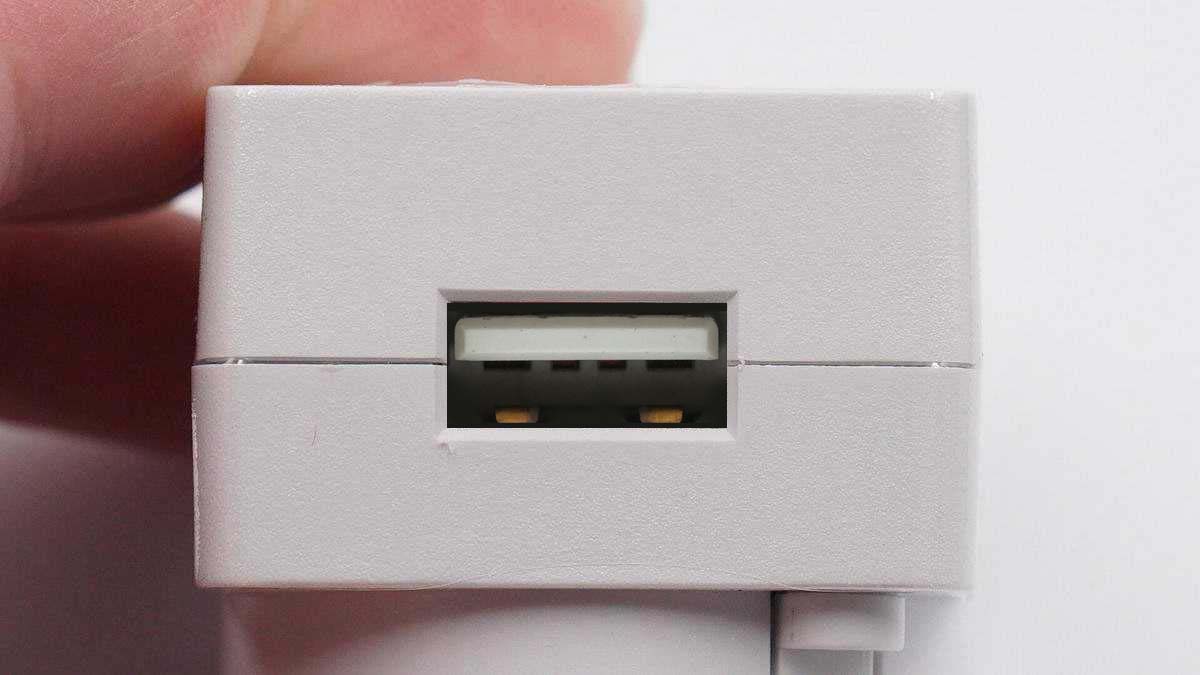

輸出端設有USB-A接口，白色膠芯。

機身側面印有充電器參數

輸入：100-240V~50/60HZ 0.35A

輸出：5V2A，10W

制造商：深圳市玖洲寶科技有限公司

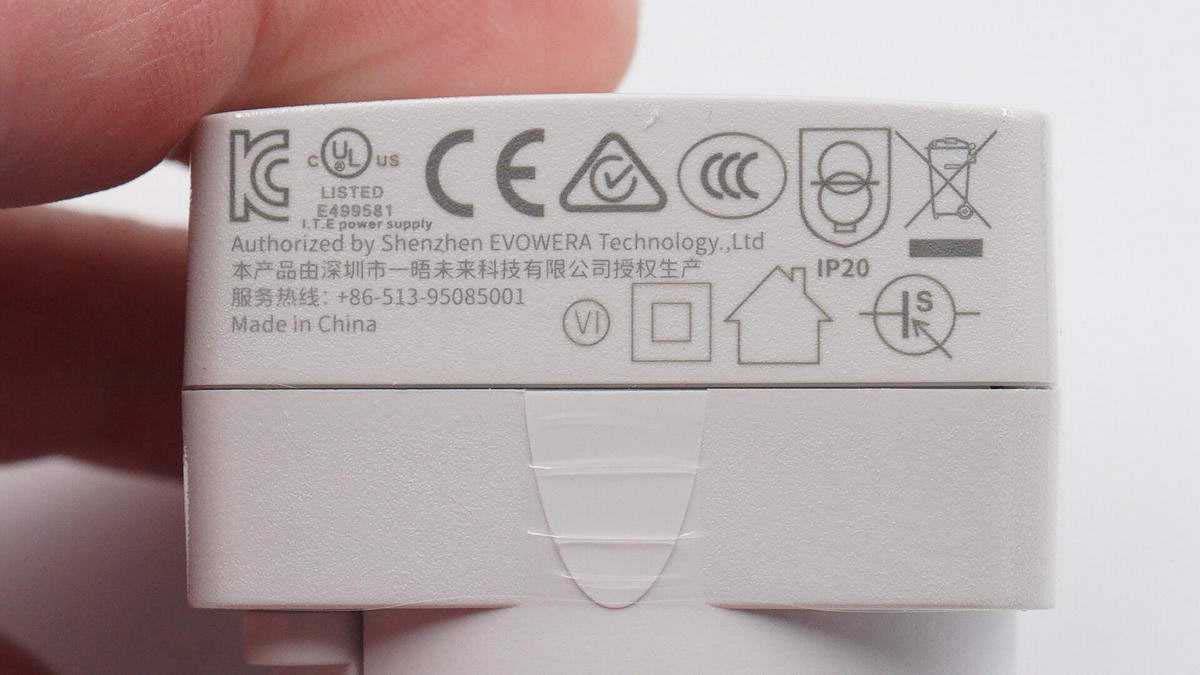

充電器通過了CCC、KC、UL、CE認證，以及VI級能效認證。

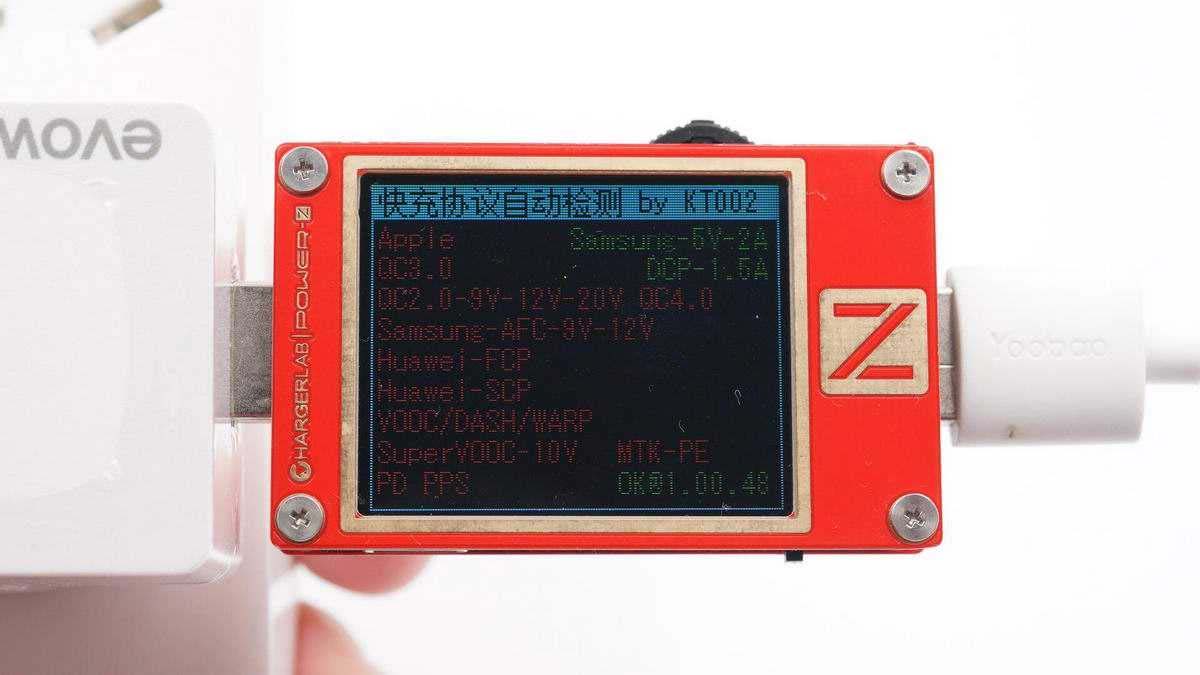

使用ChargerLAB POWER-Z KT002測得USB-A口支持Samsung 5V2A和DCP協議。

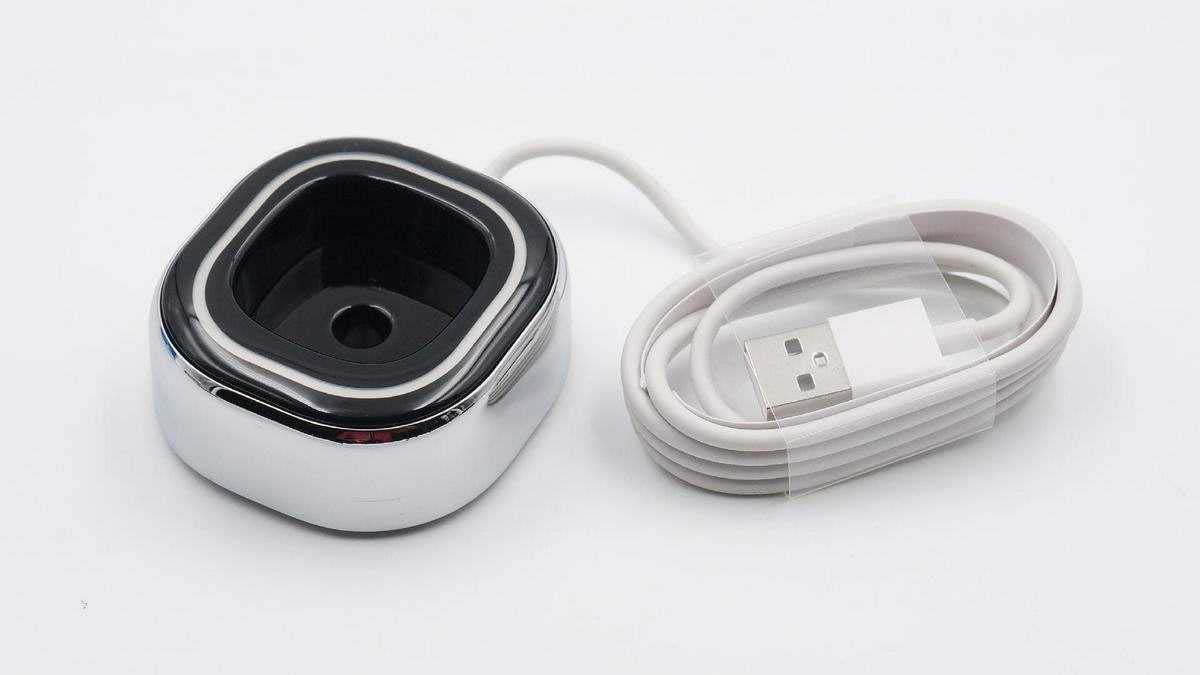

無線充底座自帶USB-A輸入線纜，機身整體亮面處理，光滑圓潤，側身套有鋁制金屬殼。

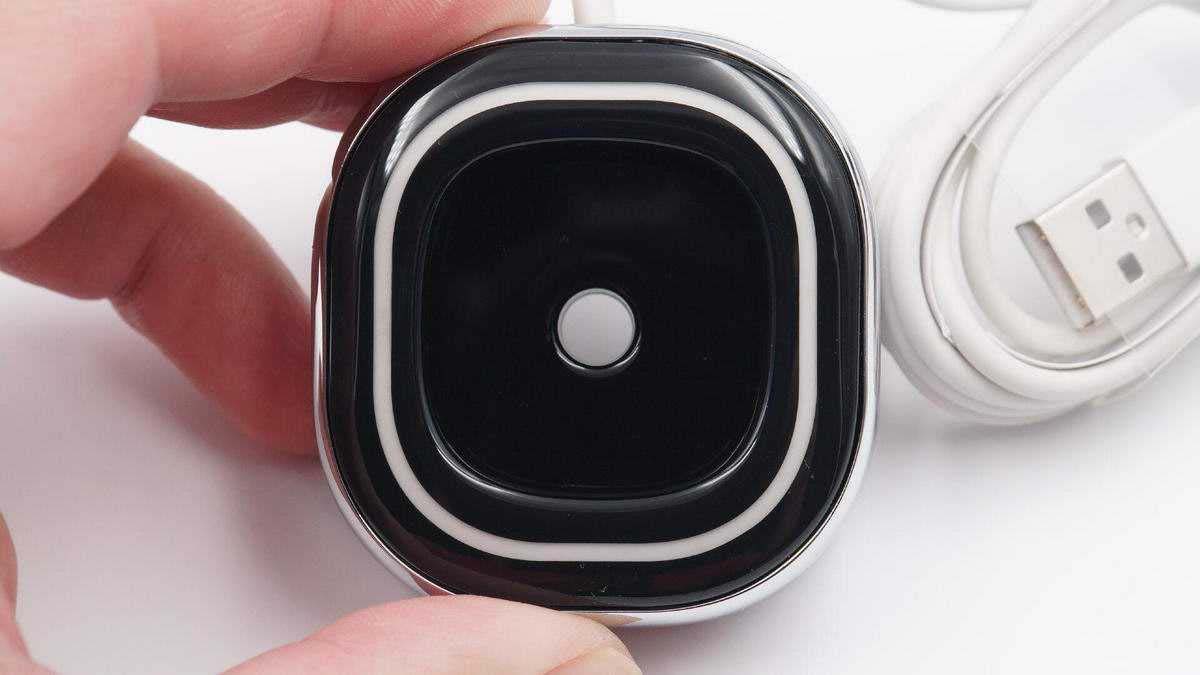

機身頂部白色環帶是指示燈，插槽中心鏤空有一個圓孔，作用是排水。

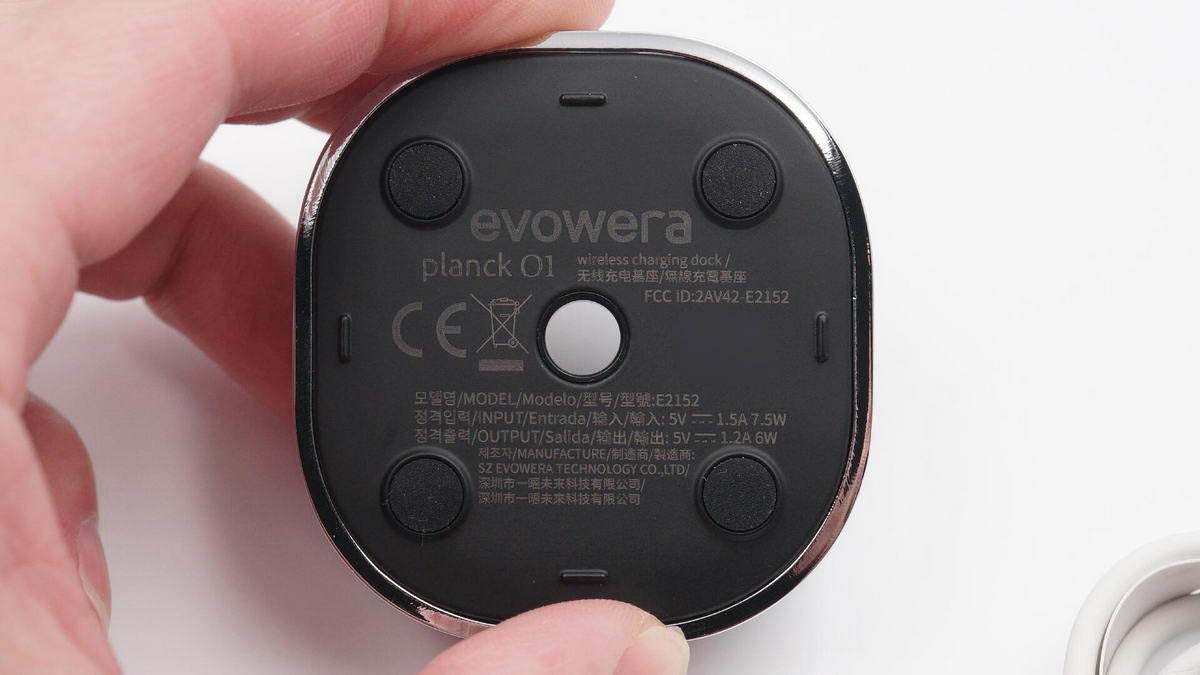

底部外殼上設有防滑膠墊，并印有參數信息

型號：E2152

輸入：5V1.5A，7.5W

輸出：5V1.2A，6W

制造商：深圳市一晤未來科技有限公司

另一個小包裝盒里裝有電動牙刷和使用說明書。

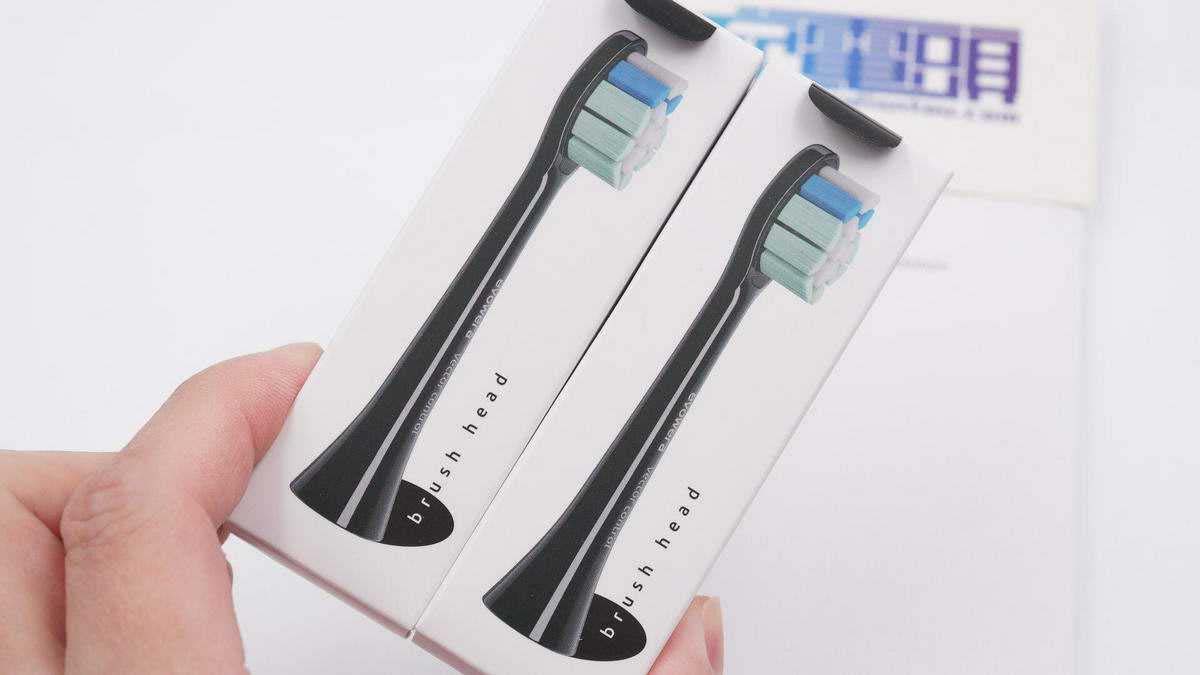

牙刷頭兩只裝，小盒子正面印有對應的外觀圖。

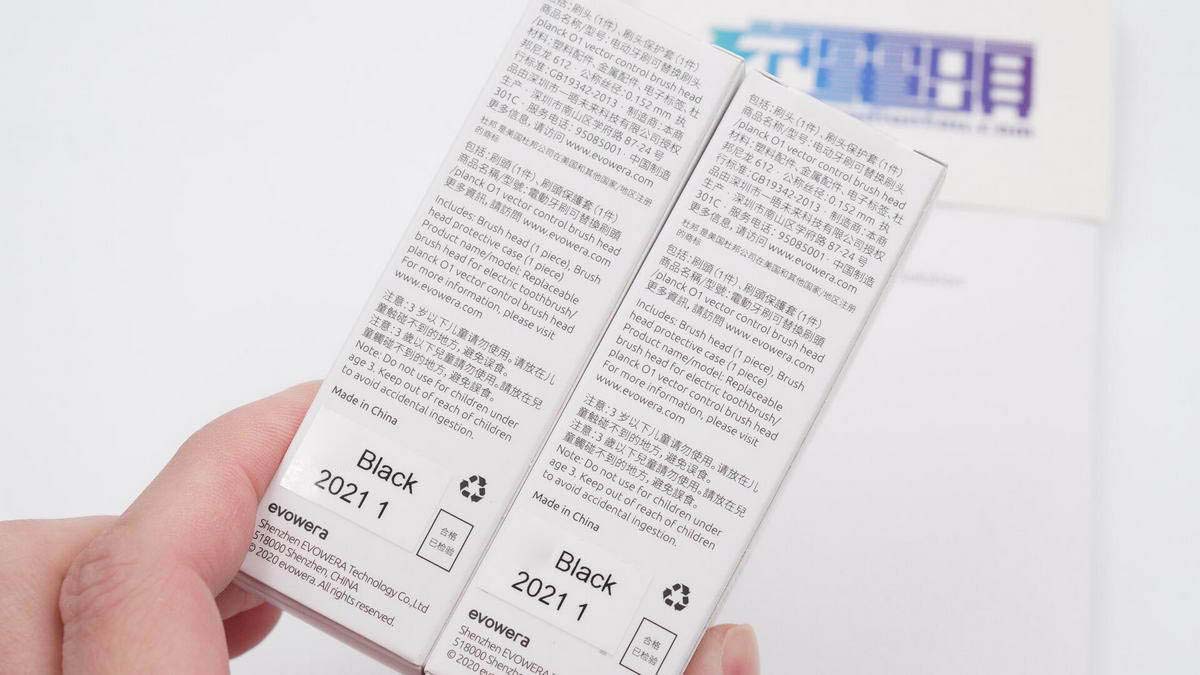

小盒子背面印有刷頭基本信息。

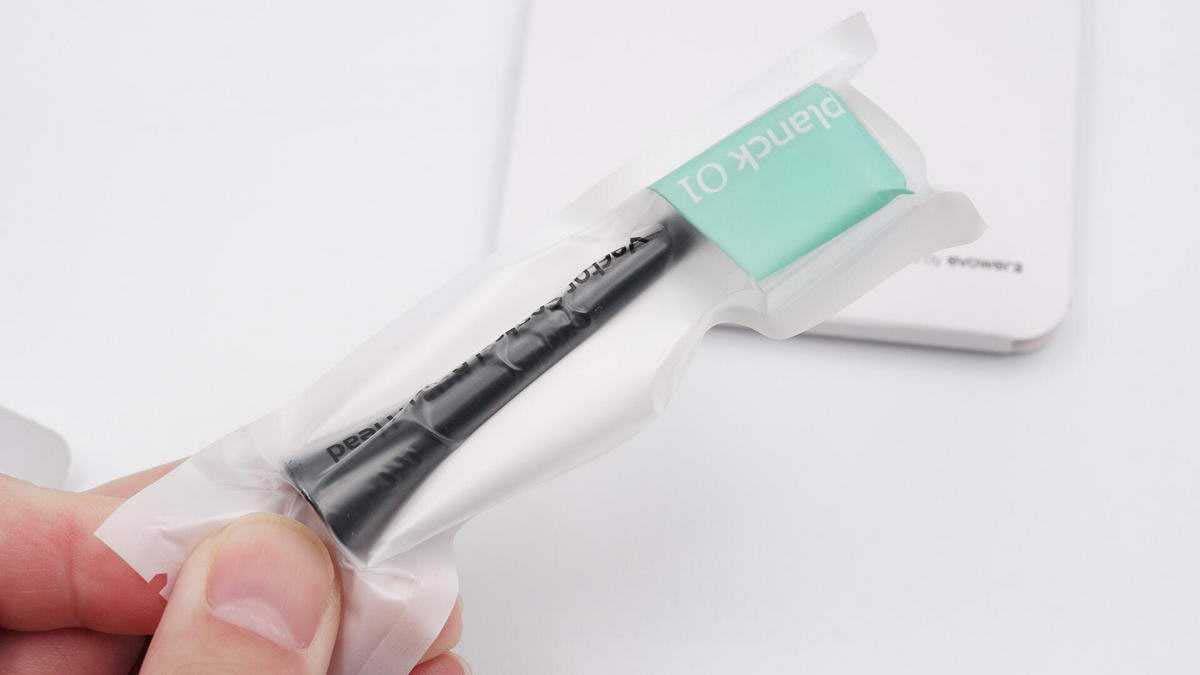

牙刷頭有袋子包裝防塵保護。

刷頭套有透明塑料殼，防止刷毛受擠壓變形。

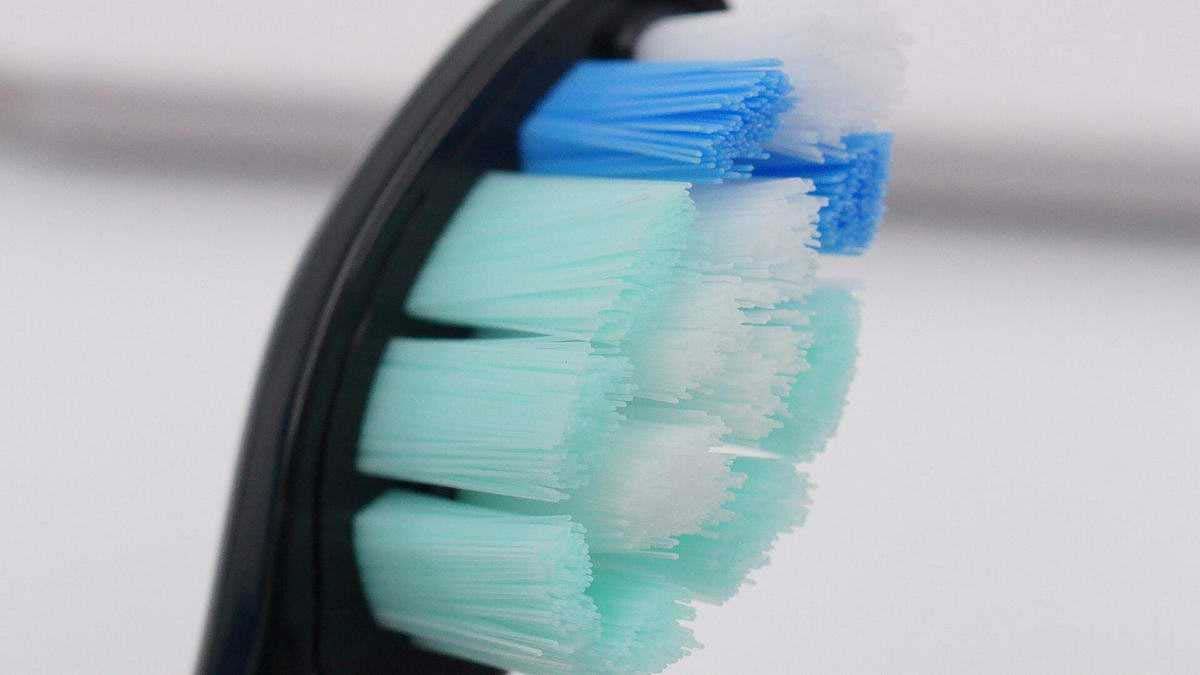

刷毛特寫。

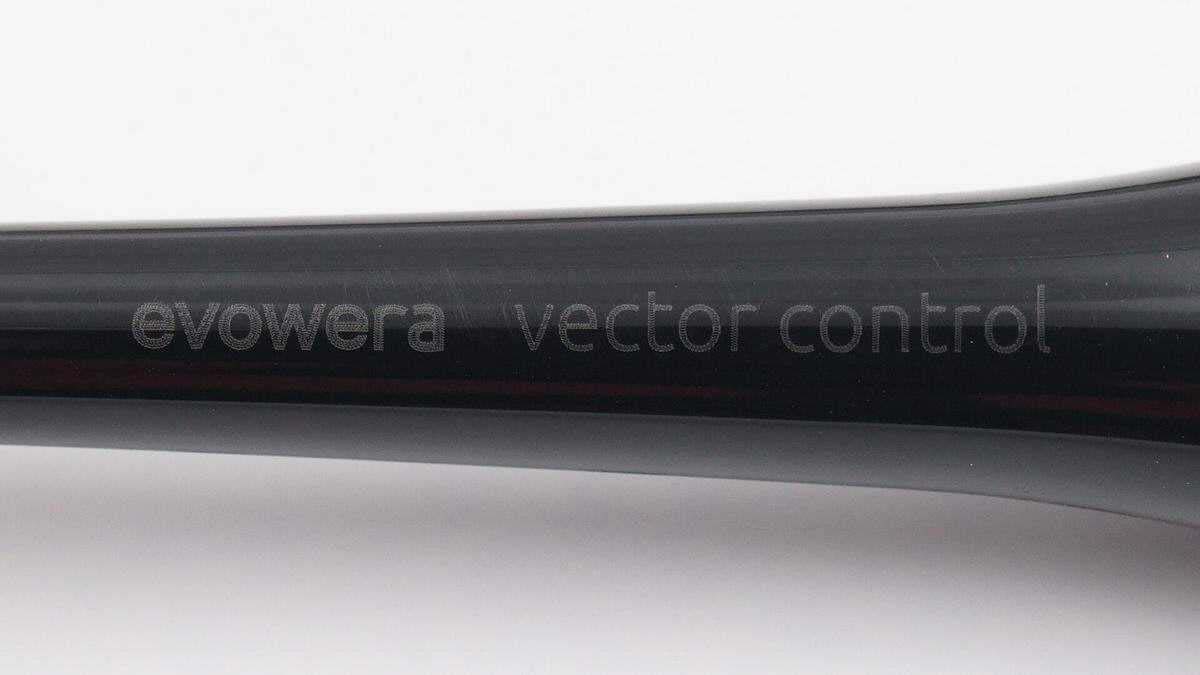

腰身外殼上印有evowera品牌和vecter control矢量控制字樣。

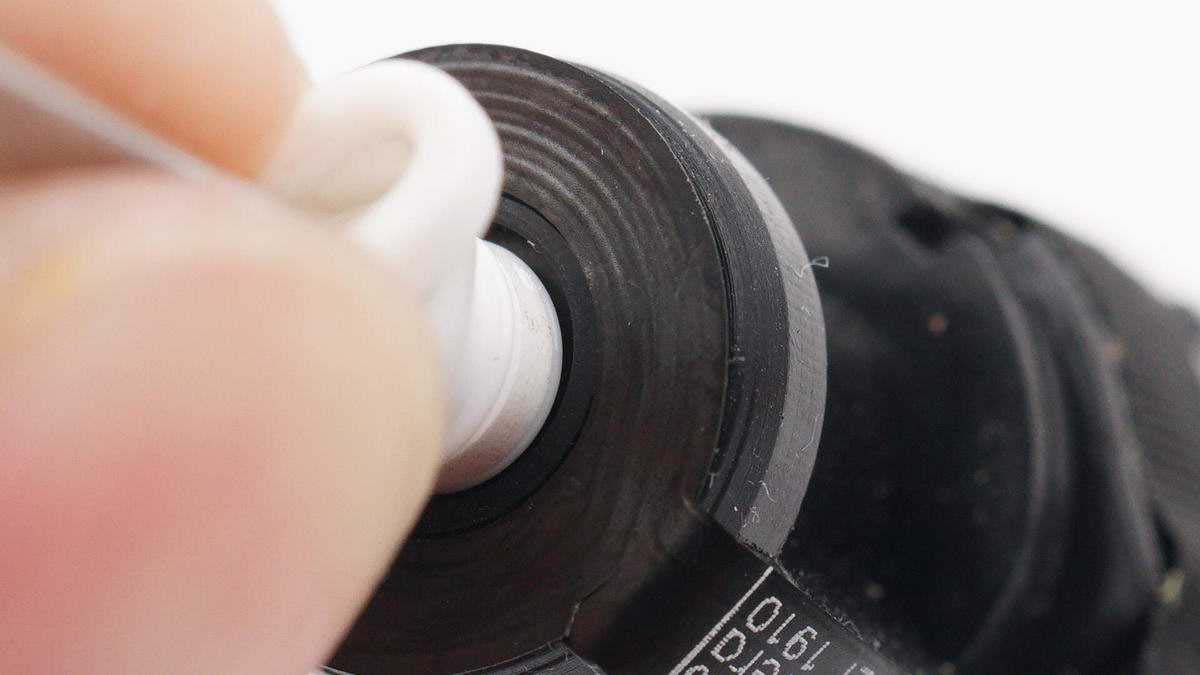

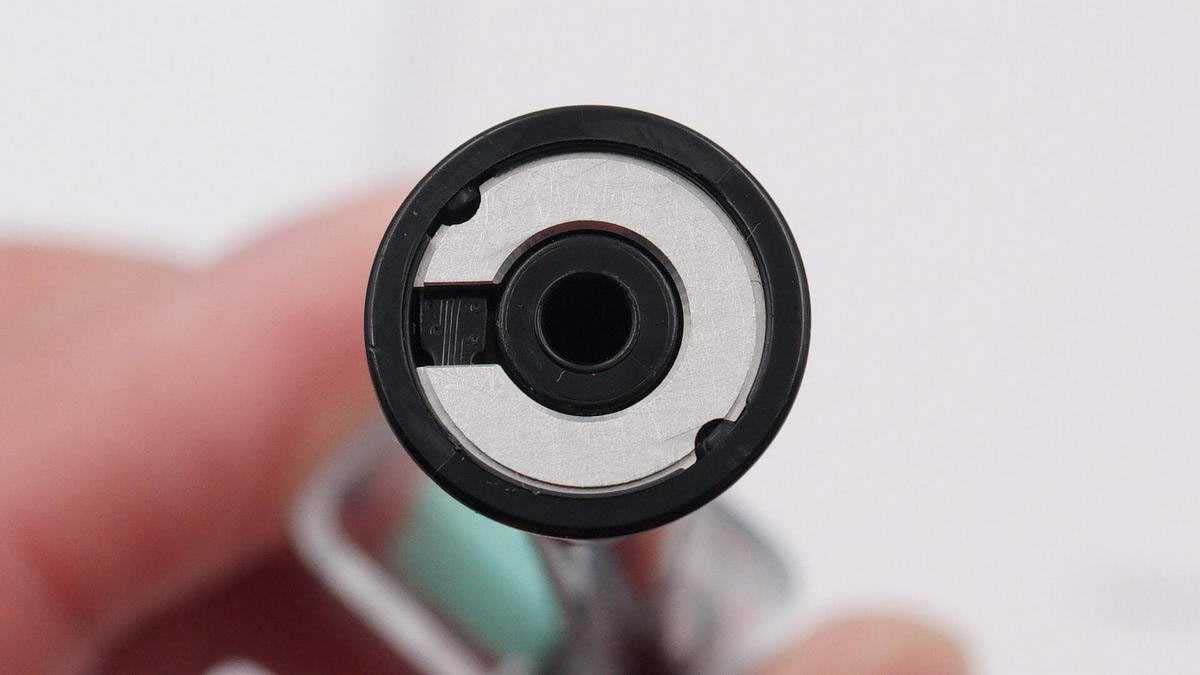

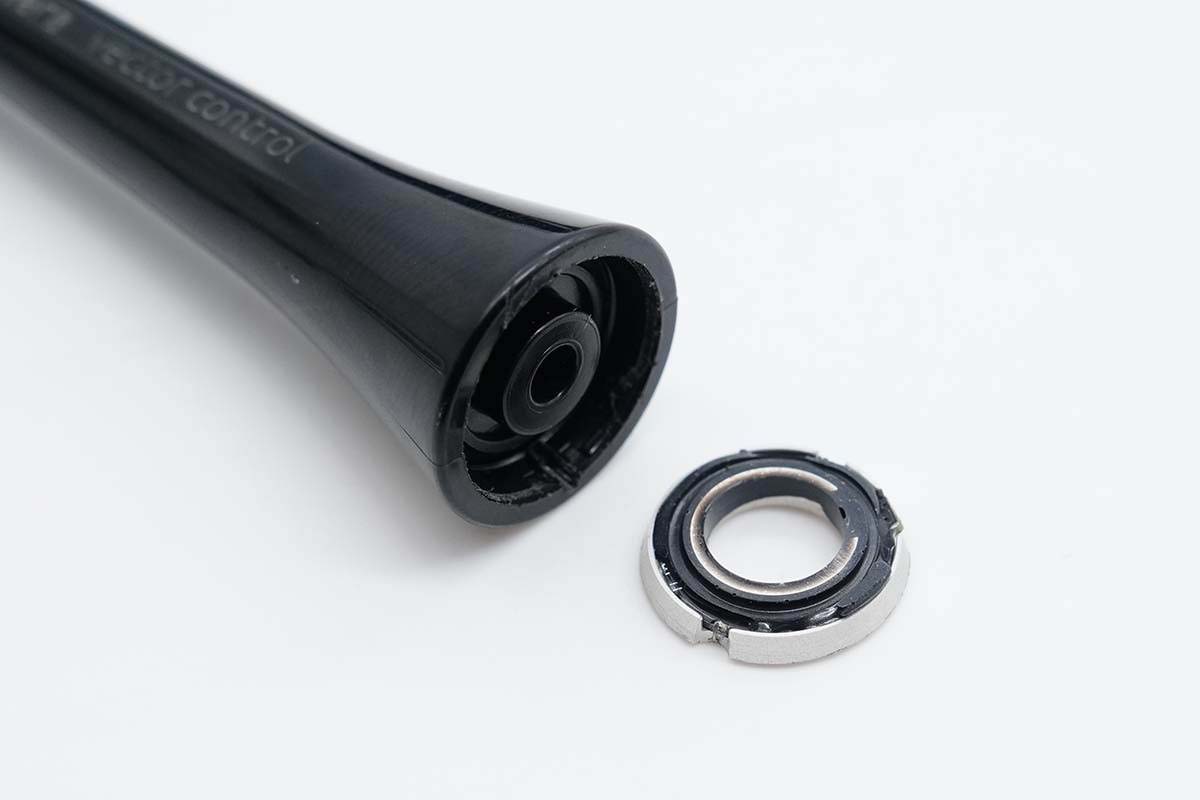

底部連接端設有環形金屬片，并用兩個球體凸齒進行固定，中心設有插孔，用于和牙刷手柄上的電機軸連接，傳輸動力。

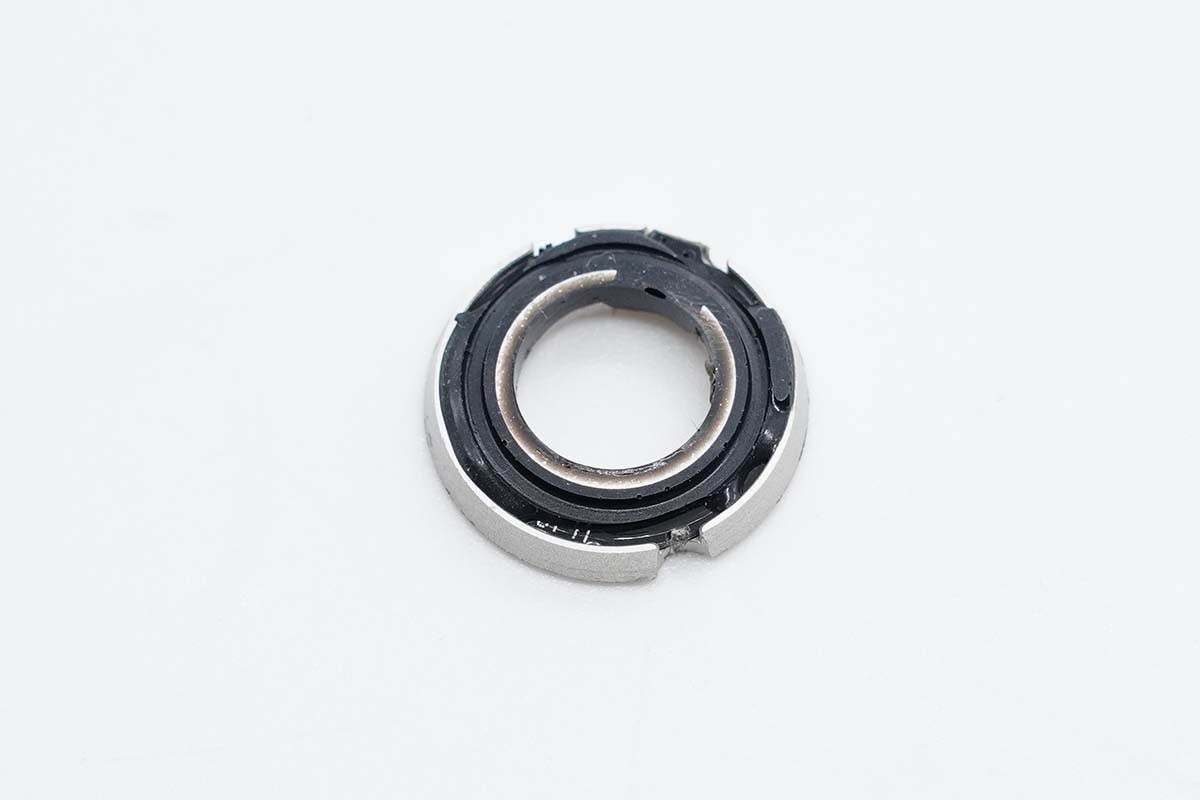

拆下刷頭封膠固定的底部金屬壓環，可以看見緊貼壓環部分有一圈感應線圈。

NFC線圈芯片使用硬膠封裝，線圈的作用是檢測刷頭便于計算使用壽命。

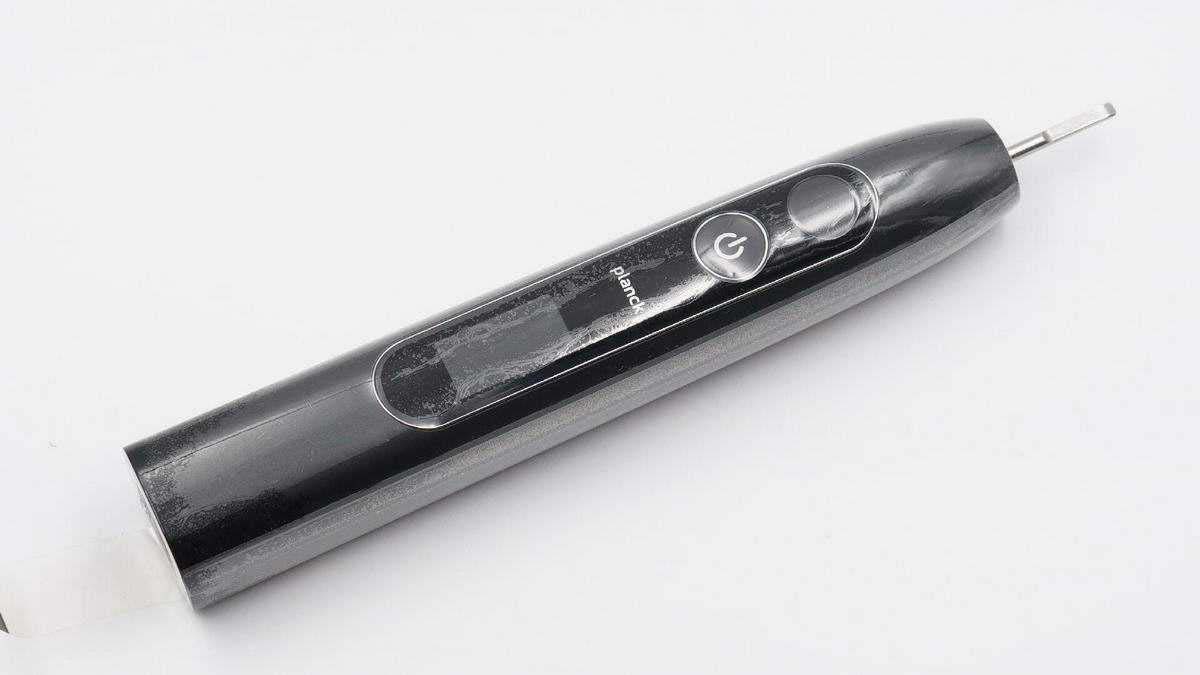

牙刷手柄包裹防刮塑料膜，頭部設有刷頭軸。機身上功能按鍵（模式/力度）、電源按鍵以及顯示屏。顯示屏上可以顯示覆蓋率、時長、壓力、剩余電量等。

牙刷手柄底部外殼上標注有CMIITID和FCCID等相關參數信息，此外通過了CE認證。

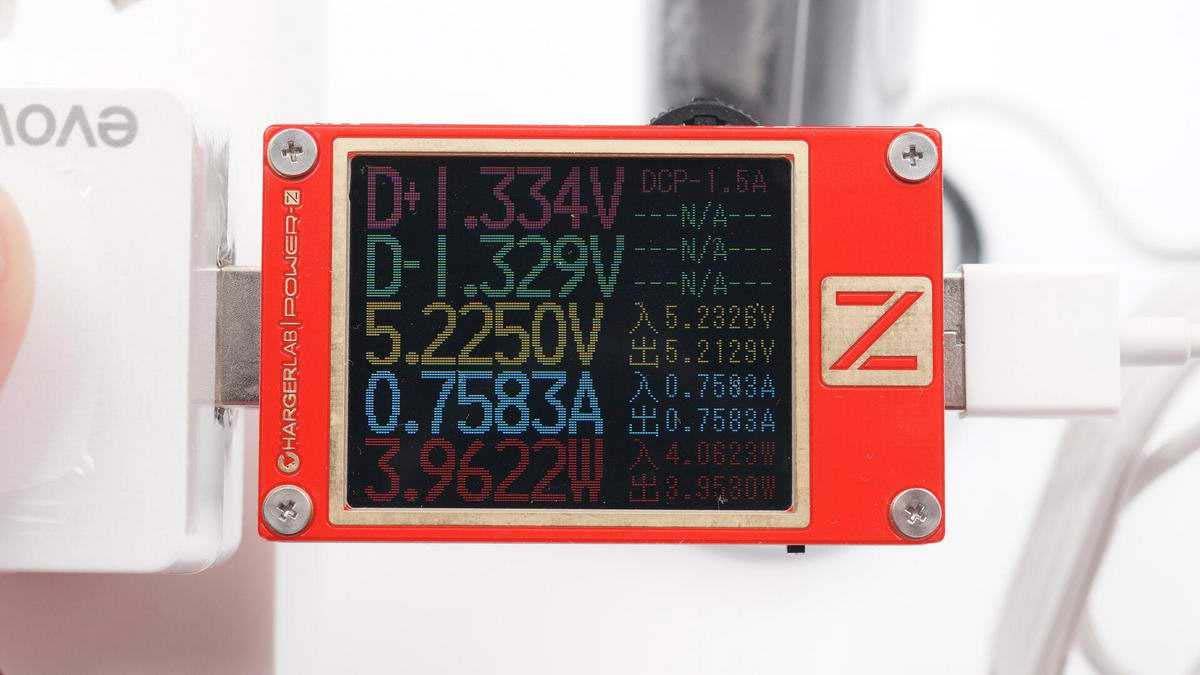

最后使用配套的充電套裝給牙刷進行充電，使用ChargerLAB POWER-Z KT002測得充電器輸出功率為5.23V 0.76A 3.96W。

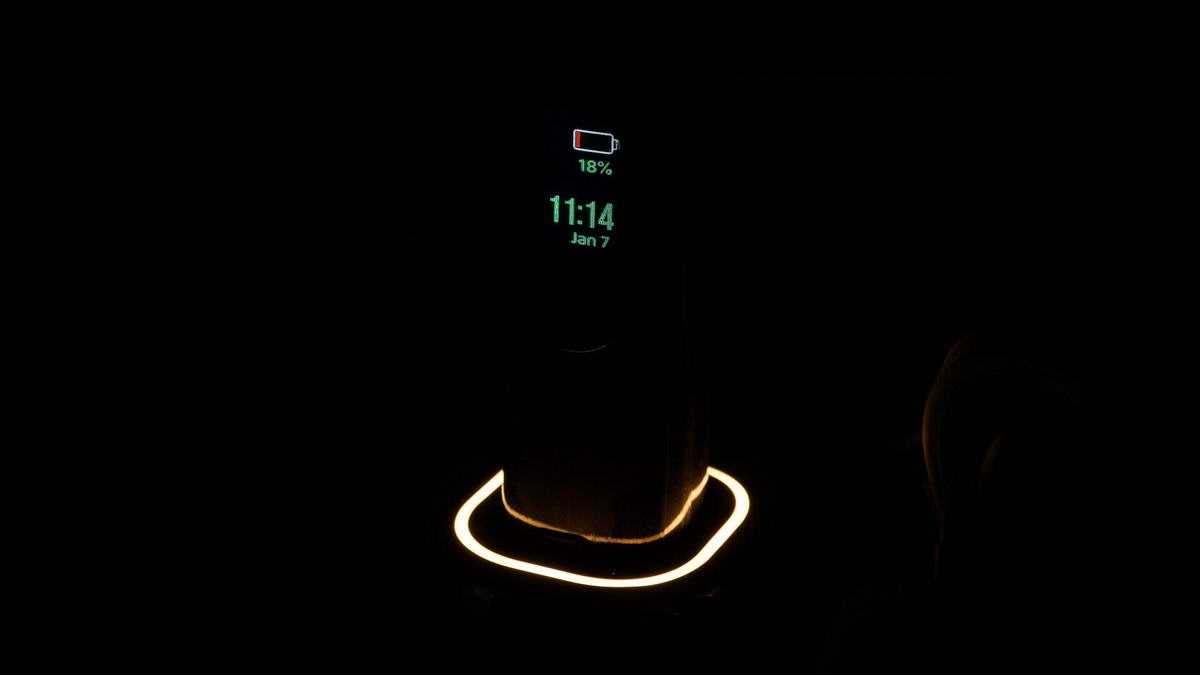

夜間場景下，無線充底座燈帶亮淡黃色氛圍光，氛圍燈是可以通過牙刷用手機APP進行控制，作為小夜燈使用，充電時候牙刷手柄的顯示屏顯示日期和電量情況。

二、planck O1電動牙刷充電底座拆解

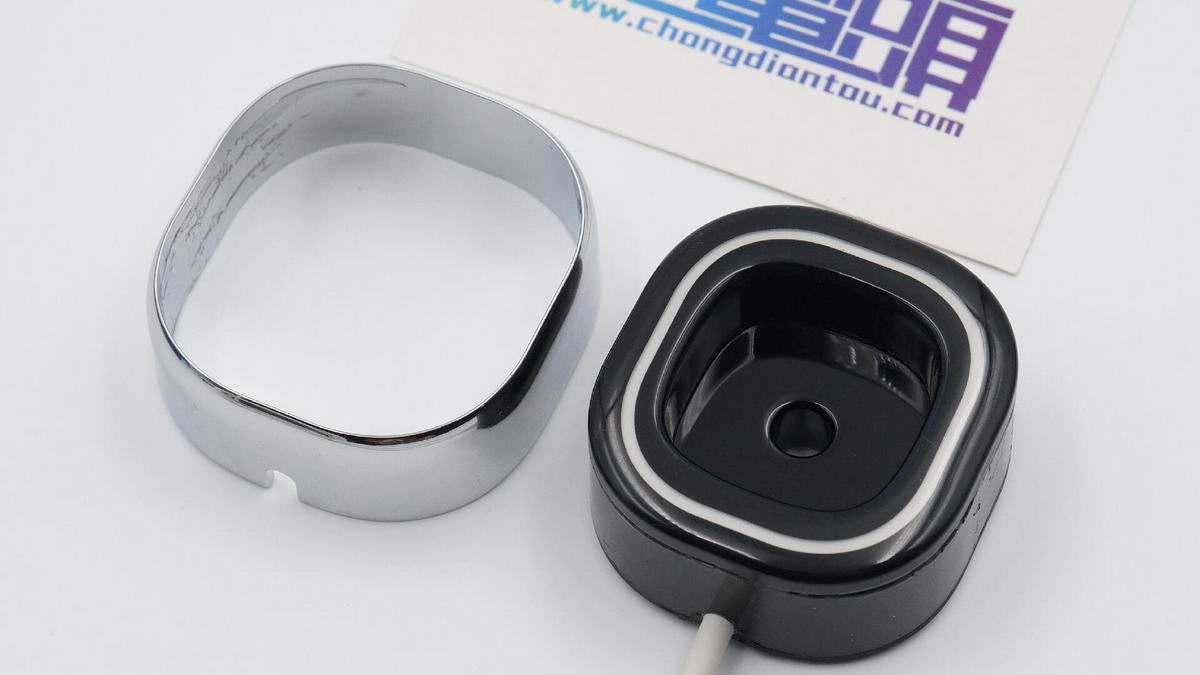

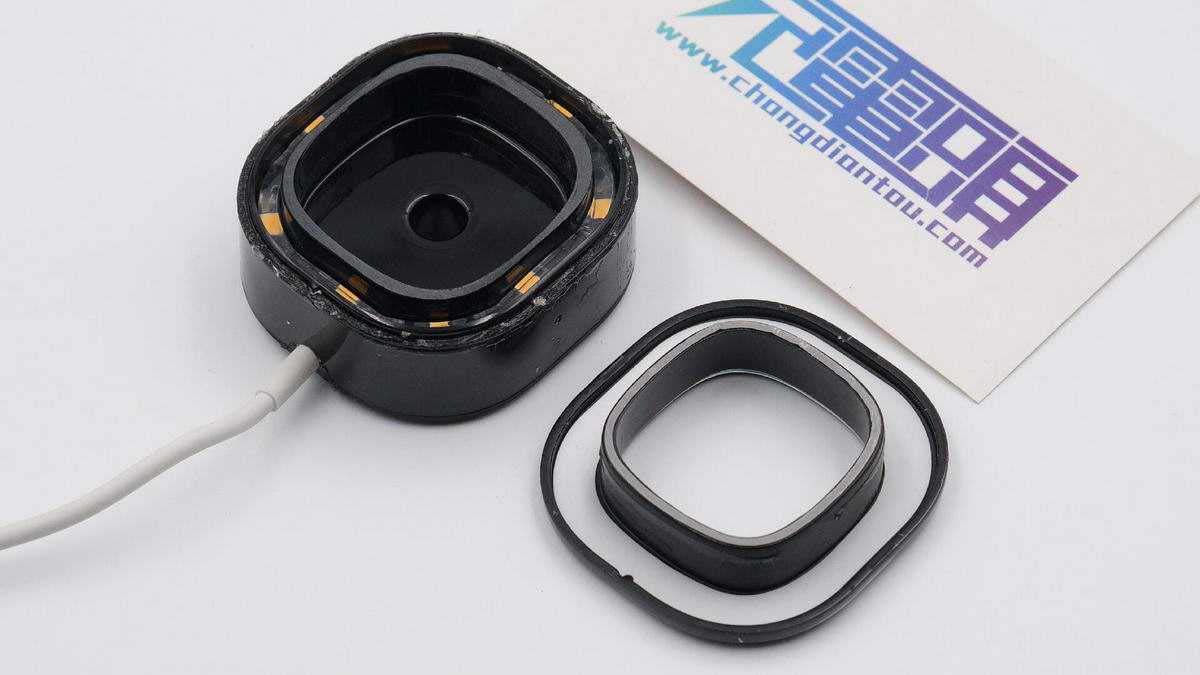

將無線充底座側身金屬殼拆下。

將頂部外殼拆下，防水膠封裝。白色的那一層是散光膜，是為了讓下面LED燈光均勻。

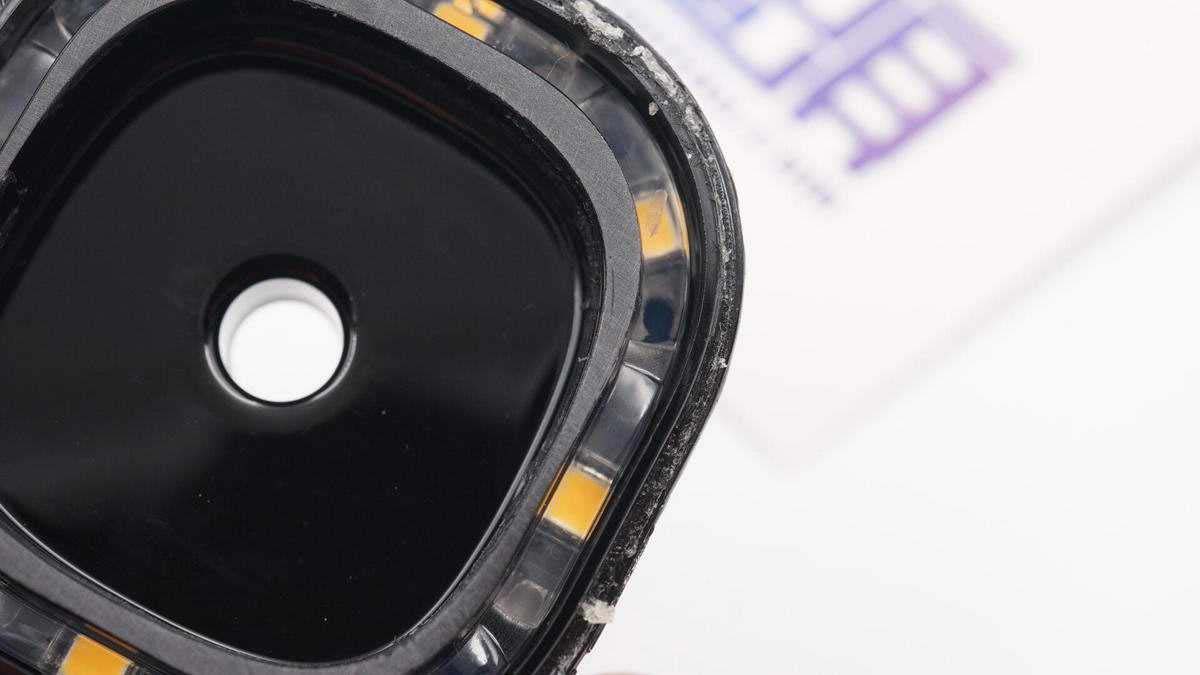

凹槽內設有多顆LED指示燈，并覆蓋透明導光塑料件將底座的LED燈光均勻散到頂蓋。

將充電座底蓋拆開。

內部是用于無線充電的小板，并覆蓋一層防水膠密封。

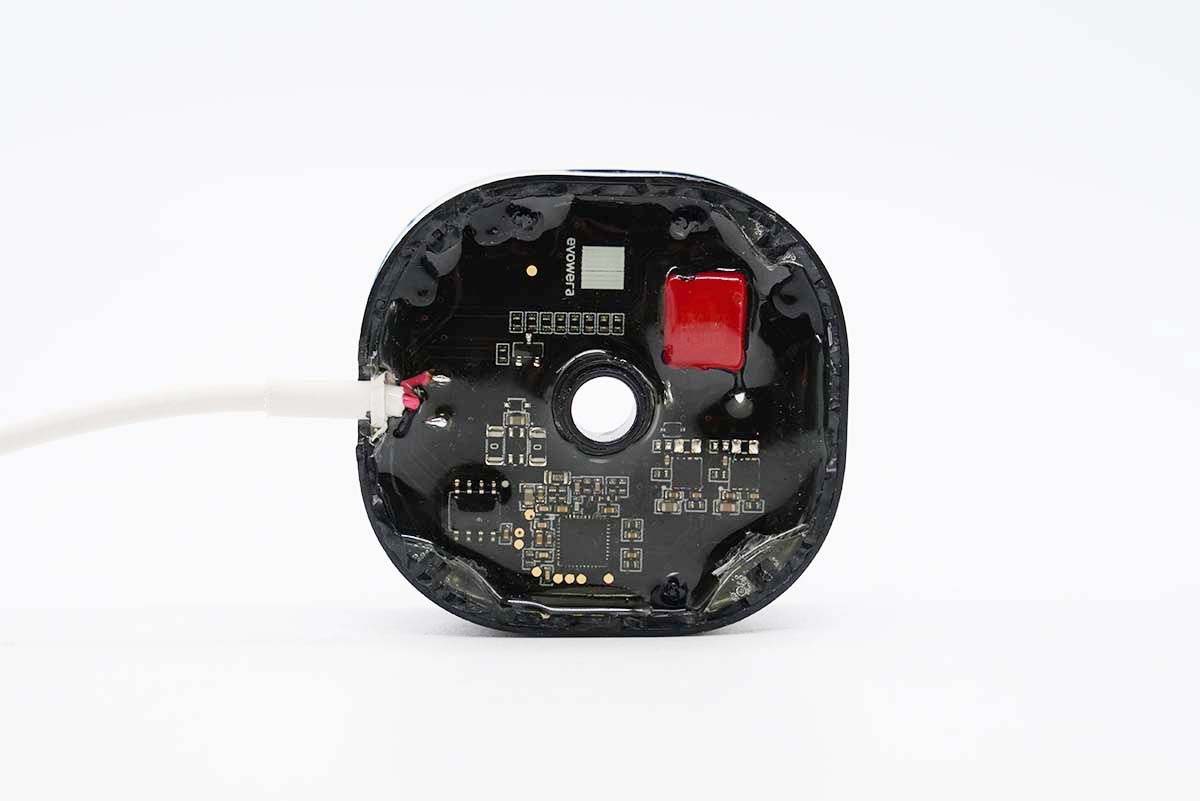

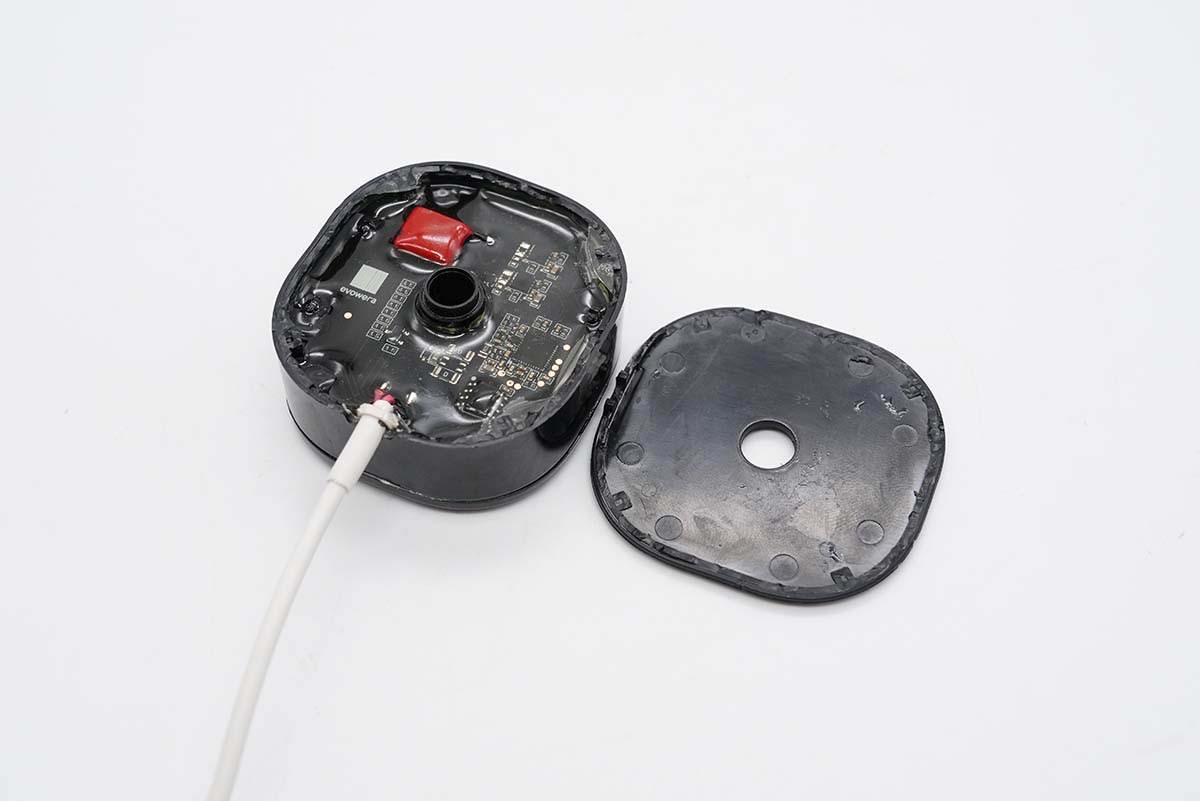

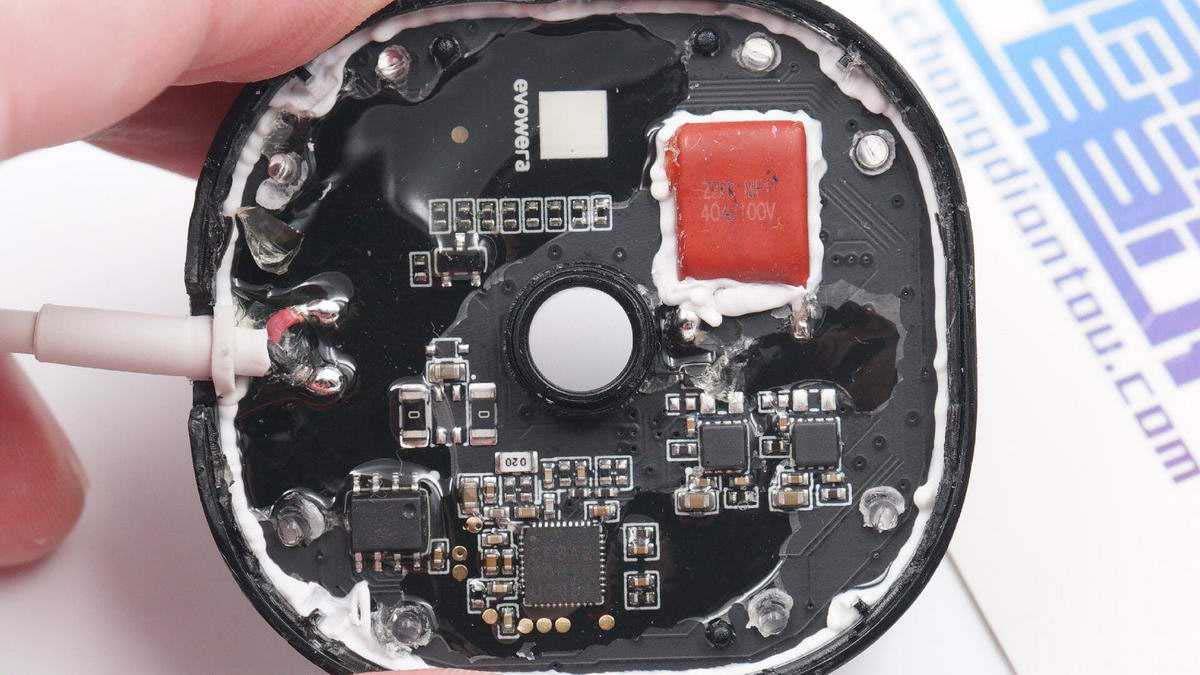

將防水膠清理掉，可以看到有存儲芯片、無線充主控芯片、兩顆MOS管以及諧振電容，電容打膠固定。板子另一面有無線充電線圈，不過為了極致防水，內部使用硬封膠填充成一個整體，板子沒法拆下來。

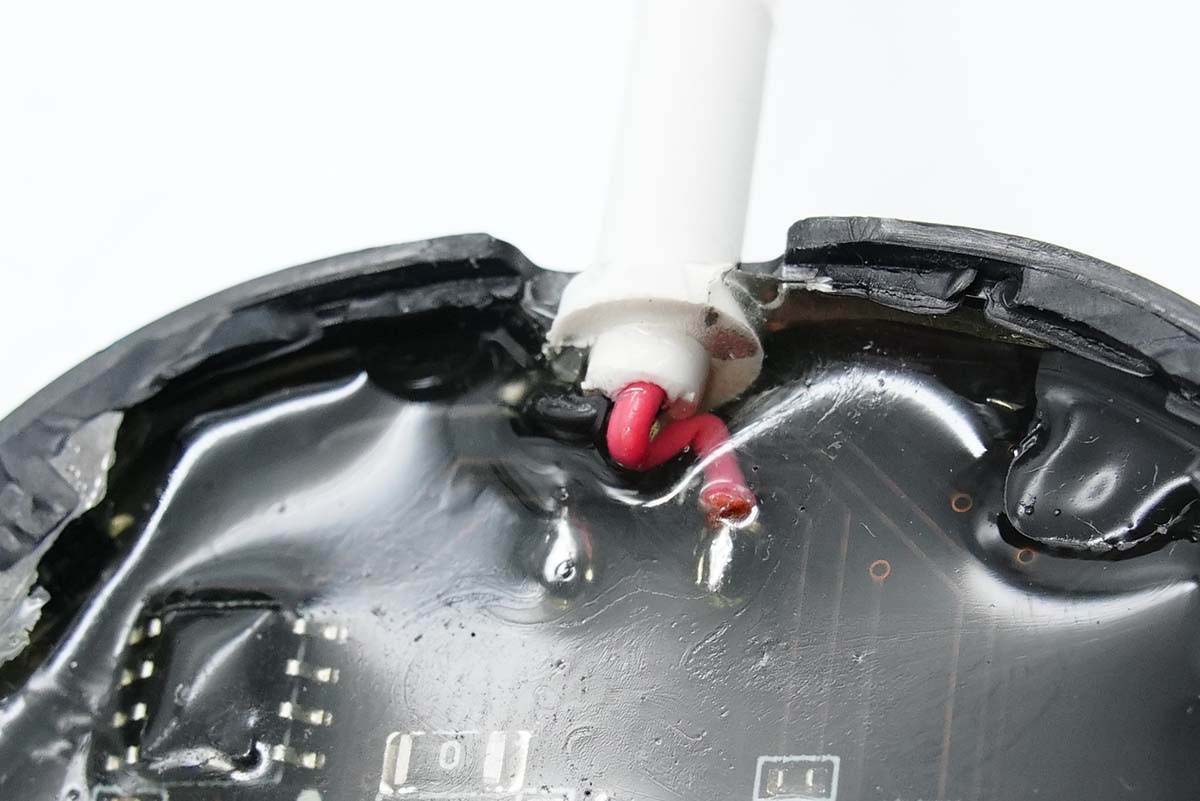

輸入線芯焊接牢固，焊點光滑飽滿。

XTX芯天下XT25F02D，256KB SPI NOR Flash存儲器，用于存儲充電配置。

XTX芯天下XT25F02D 詳細資料。

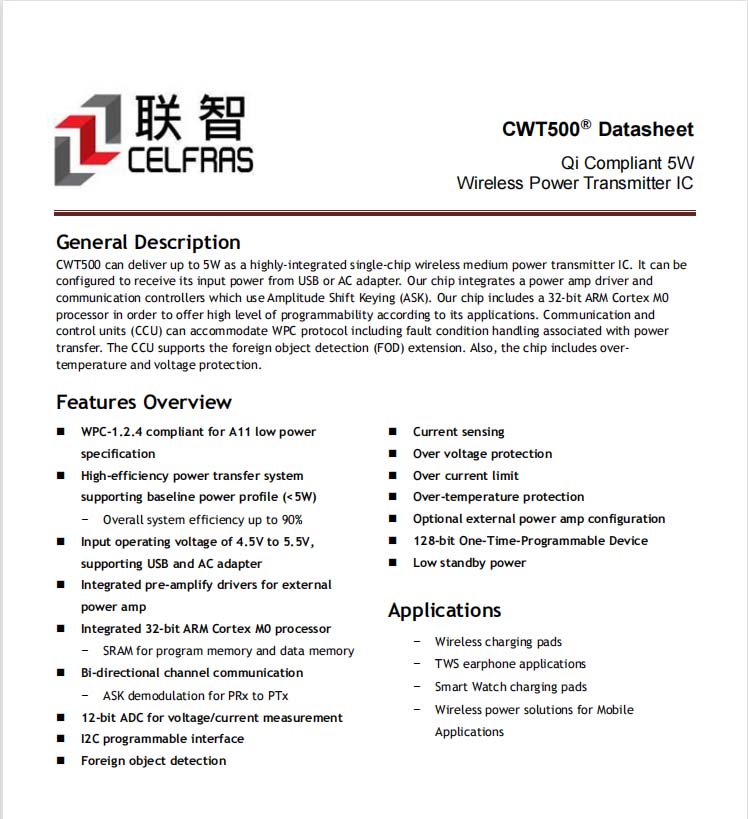

無線充電SOC主控芯片采用江西聯智的CWT500，是一顆可提供高達5W功率的高集成單芯片無線充電發射IC。支持USB和適配器輸入；還集成了MOS管驅動器，兼容QI協議使用ASK和FSK的通信控制器。

芯片包括32位ARM Cortex M0處理器，以便根據其應用提供高度可編程性。通信和控制單元（CCU）可以適應WPC協議，包括與功率傳輸相關的故障條件處理。CCU支持異物檢測（FOD）擴展。此外，芯片還包括過溫和過電壓保護。

兩顆AOSMD的 AON7804雙NMOS組成H橋，耐壓30V，用于無線充電線圈的功率傳輸。

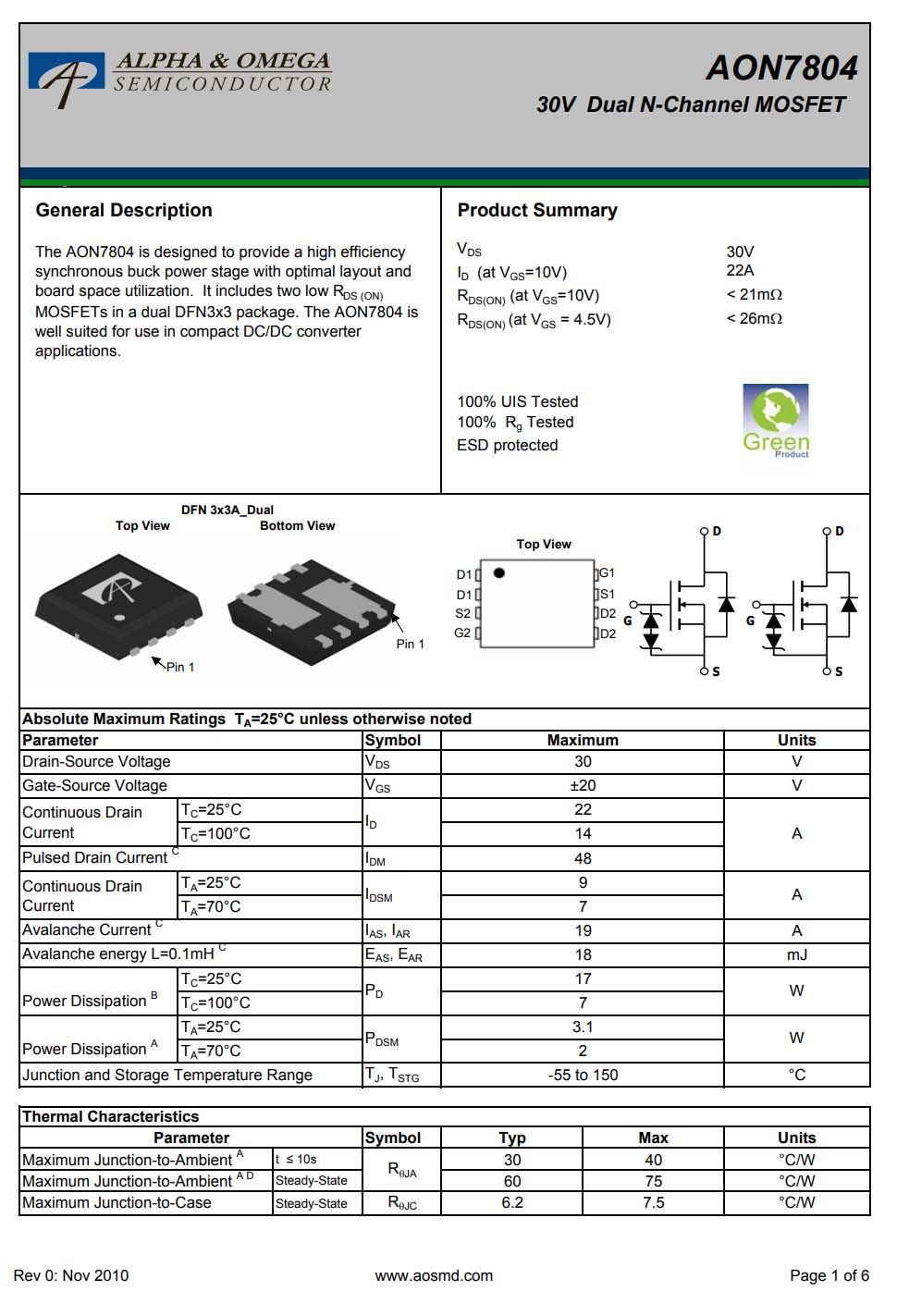

AOSMD AON7804 詳細資料。

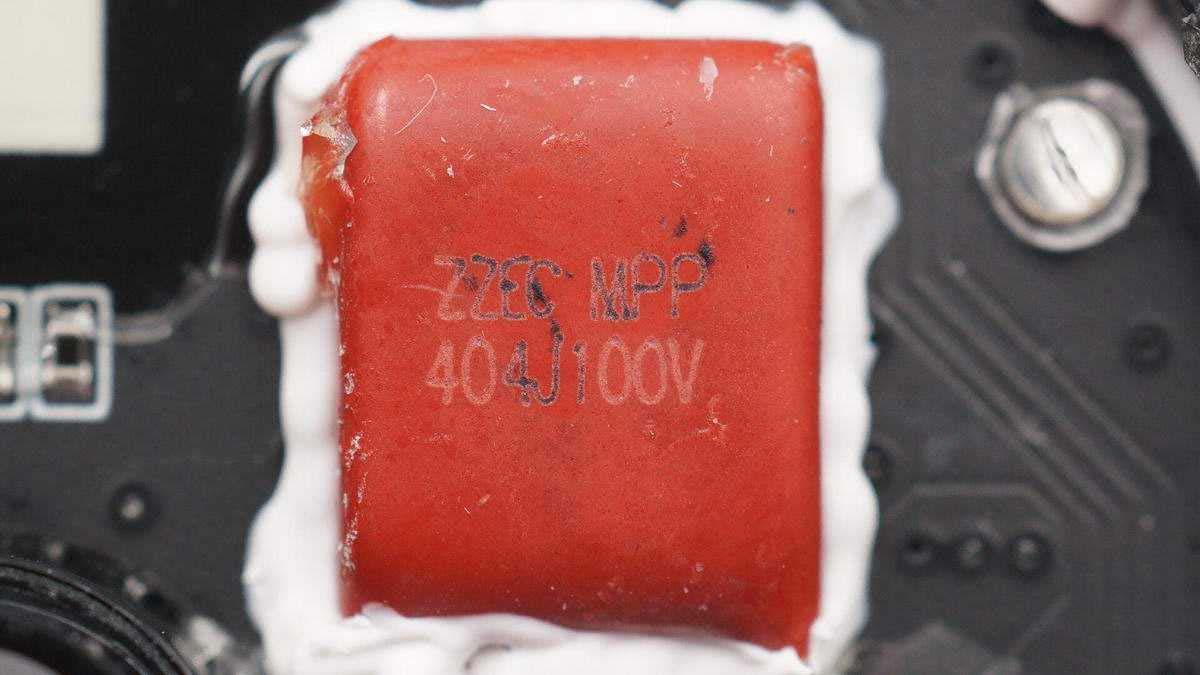

弘源的無線充專用諧振電容，規格為0.4μF 100V。

三、planck O1電動牙刷手柄拆解

將電動牙刷底部外殼拆開，設有防水膠圈，采用卡扣封裝固定。

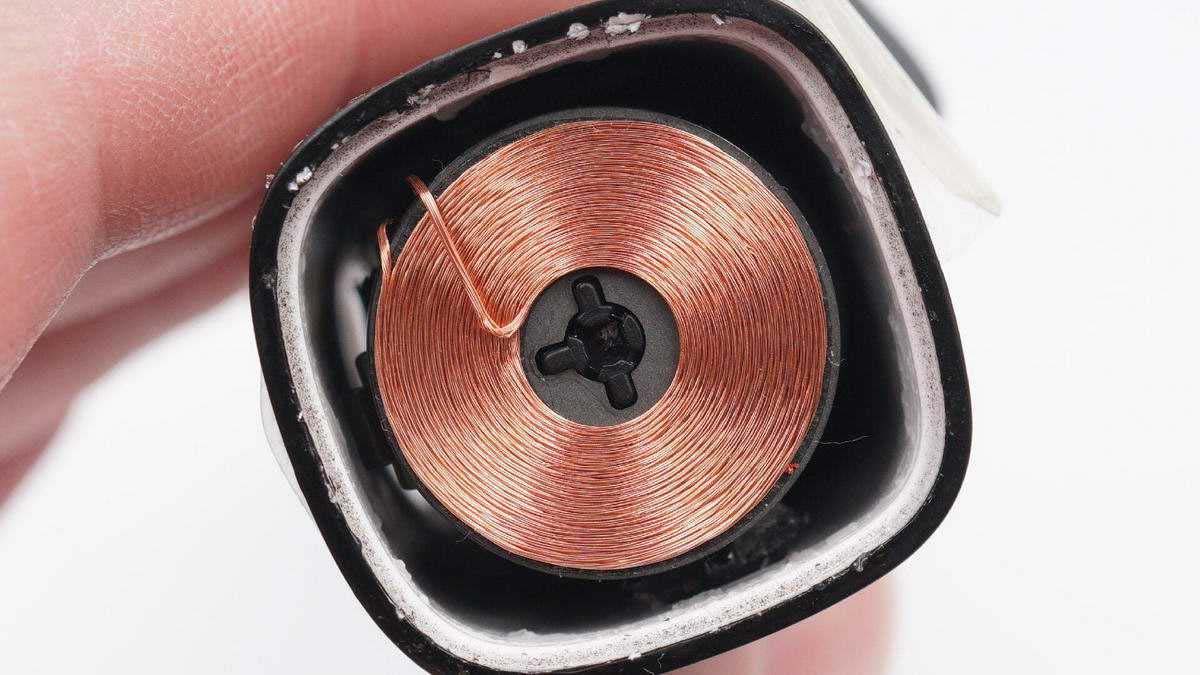

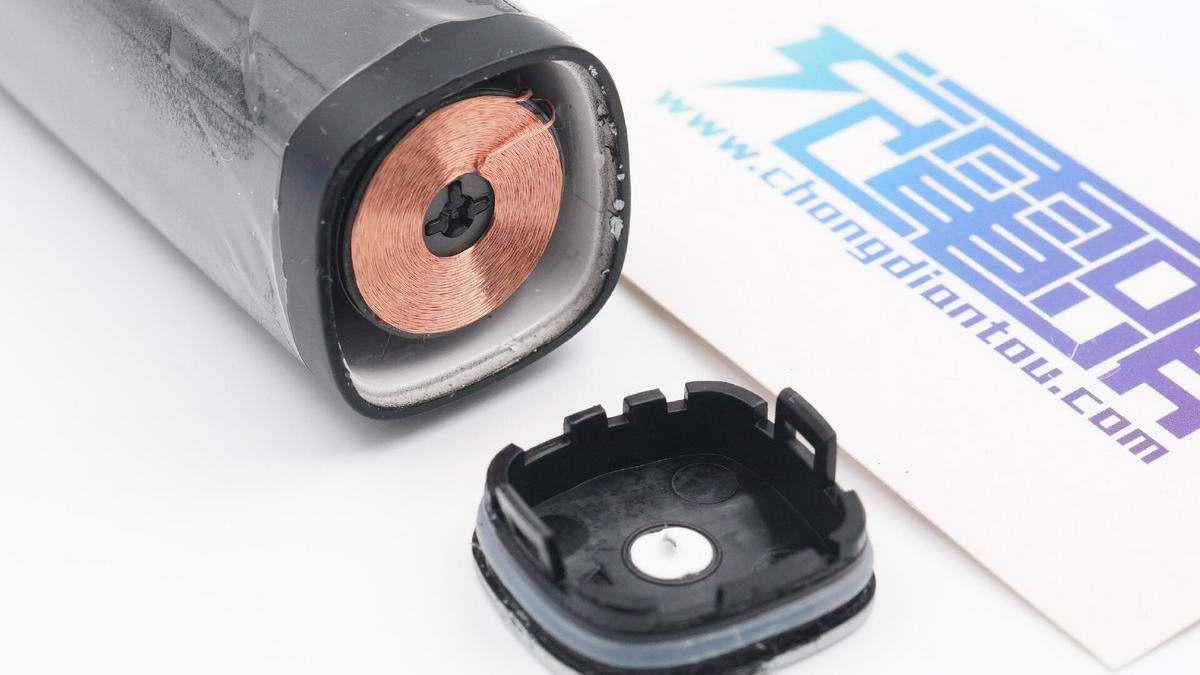

底部設有無線充電接收線圈，中心有塑料固定。

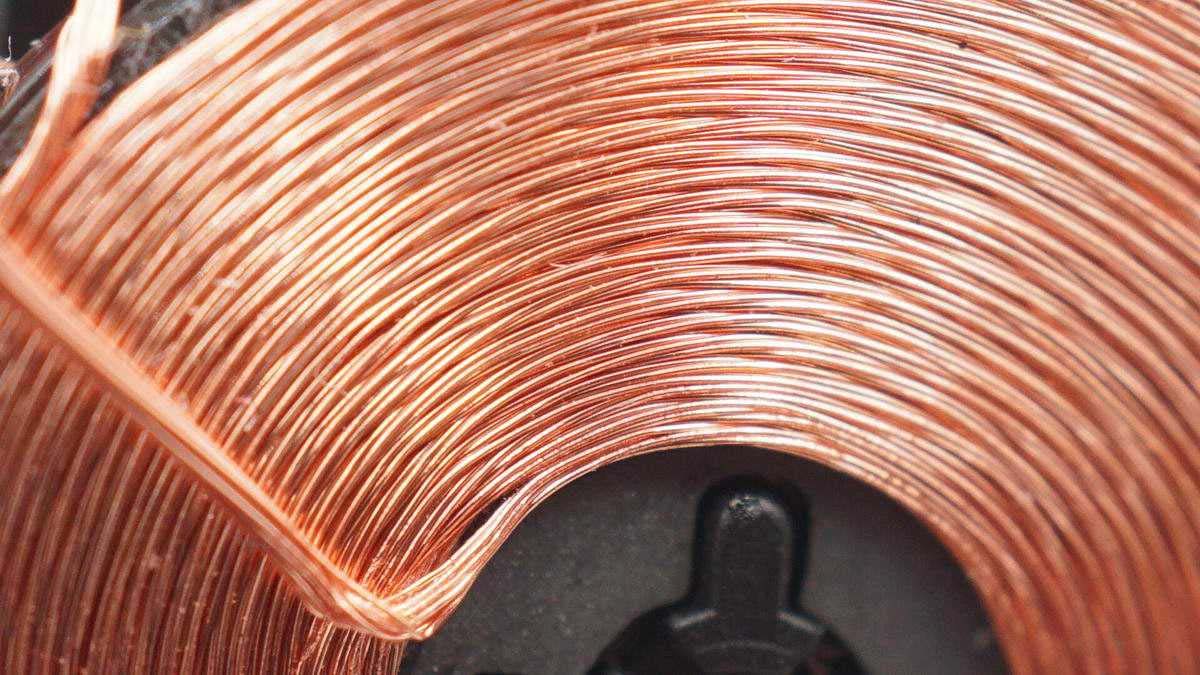

線圈特寫，采用多股漆包線繞制。

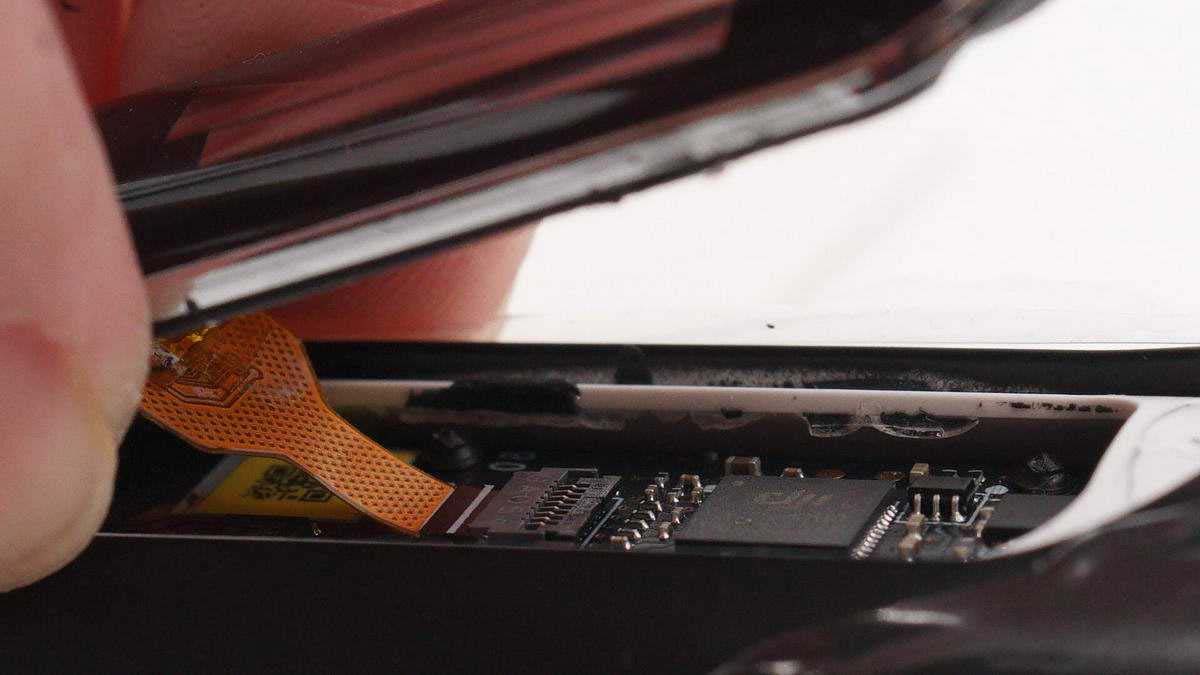

將顯示屏的外殼也拆開，顯示屏和PCB板通過排線連接。

顯示屏背面有金屬罩進行保護。

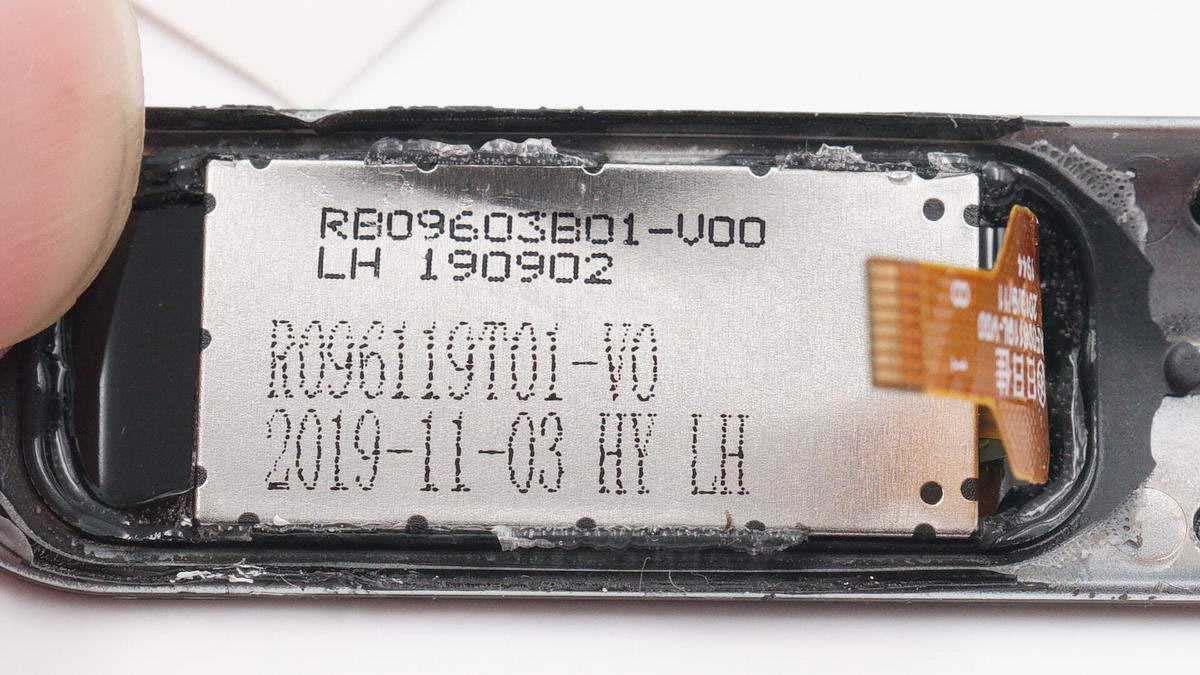

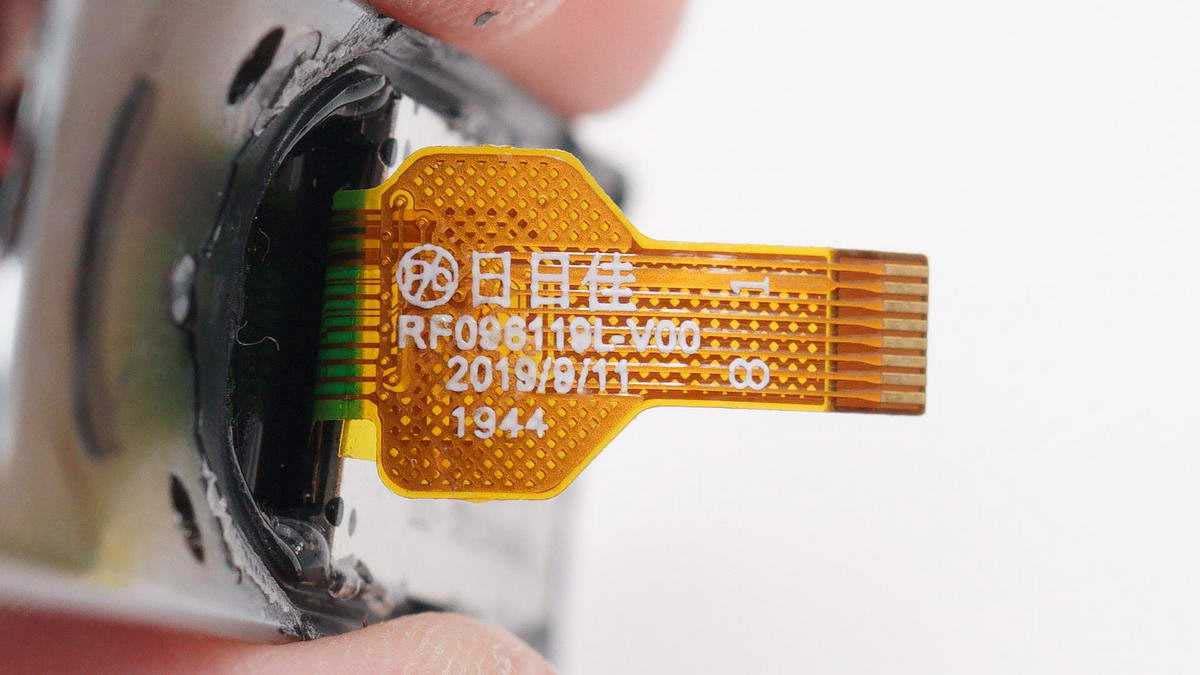

顯示屏來自深圳日日佳顯示技術有限公司，生產日期為2019年9月11日。

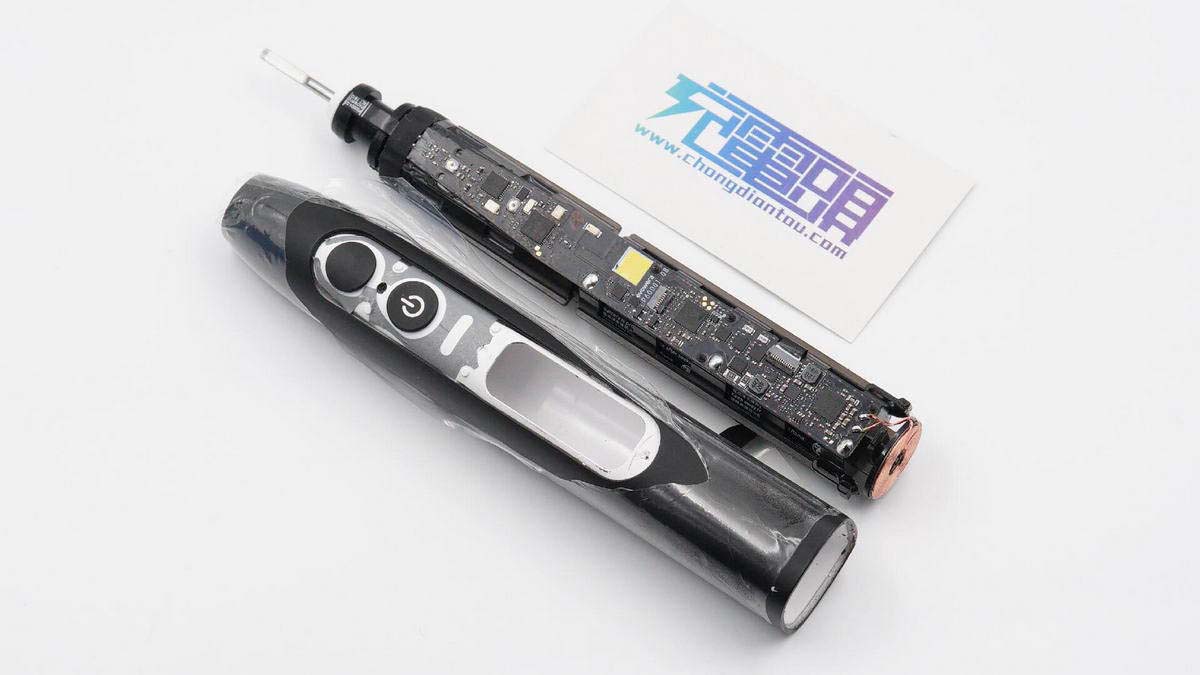

將內部模塊抽出。

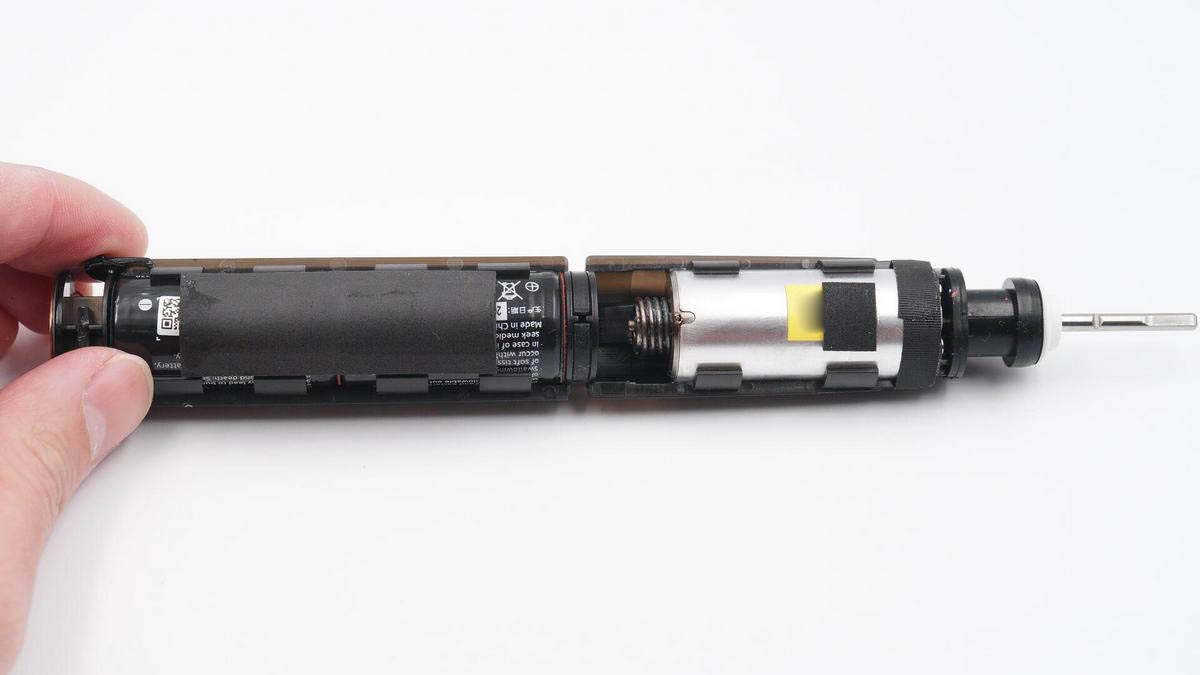

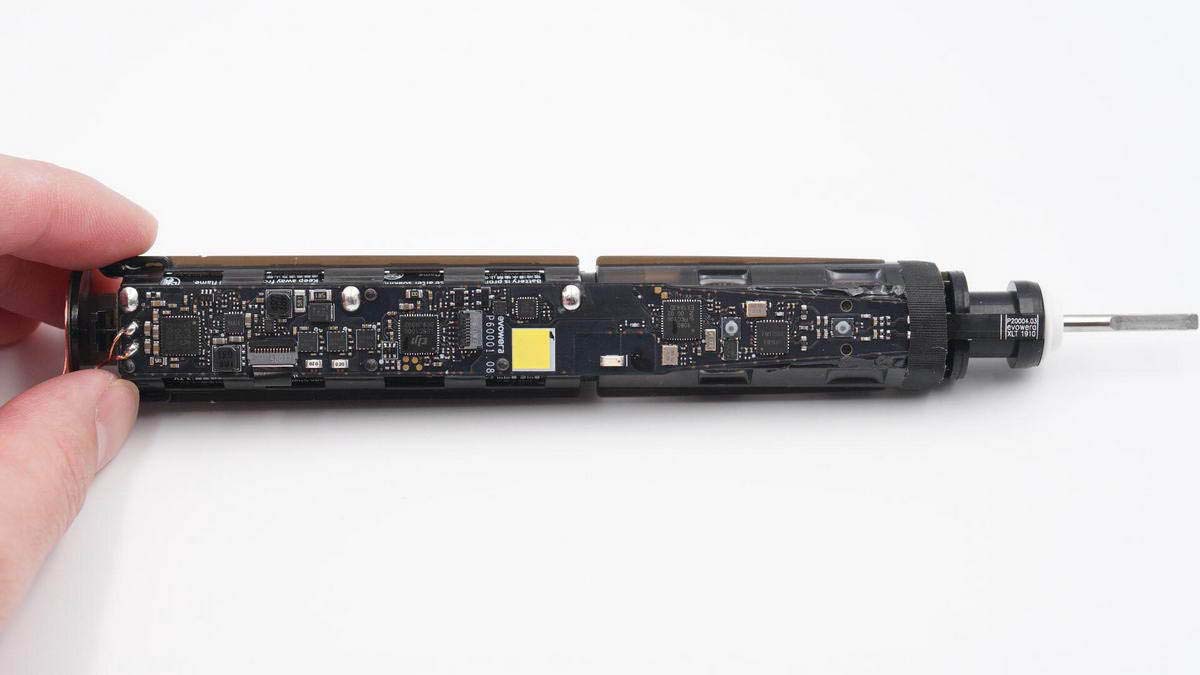

主體框架是一體塑料材質，一面固定著PCB，另一面固定著電池組以及永磁同步伺服電機。

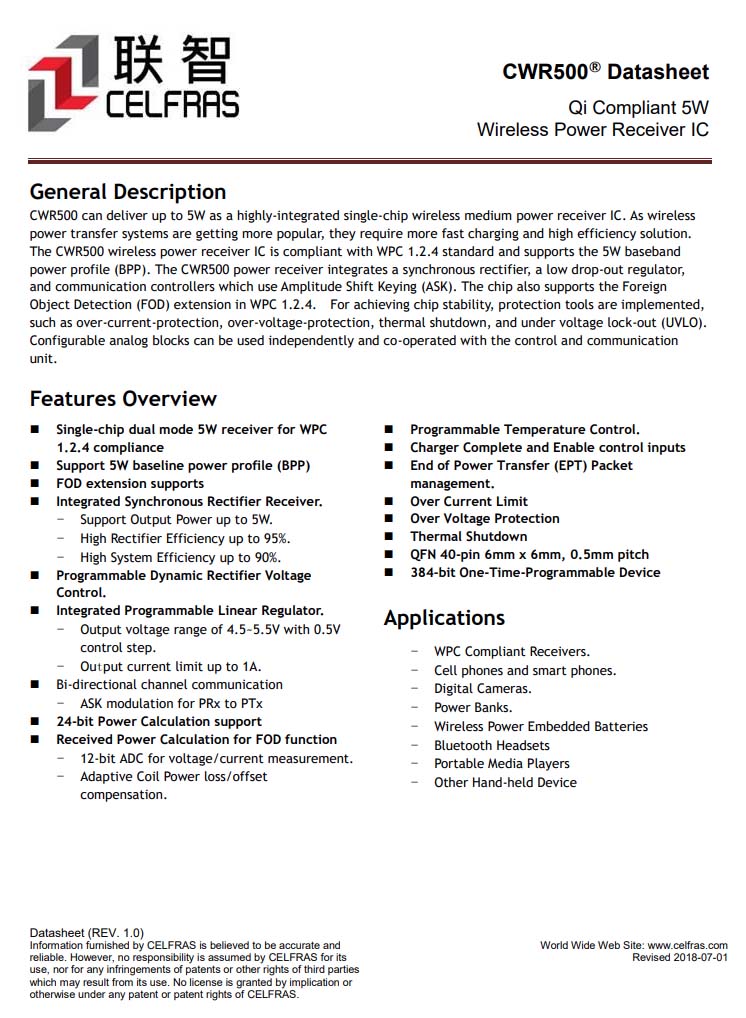

無線充接收器也是來自江西聯智，型號CWR500。用于無線充電接收，內置整流管，電路集成度高，固定5V輸出。

江西聯智 CWR500 詳細資料。

矽力杰 SY6984，高效率二串升壓電池充電器，支持電池均衡控制，最大充電電流2A。將無線充電接收輸出的5V為牙刷內部二串電池組充電。

矽力杰 SY6984 詳細資料。

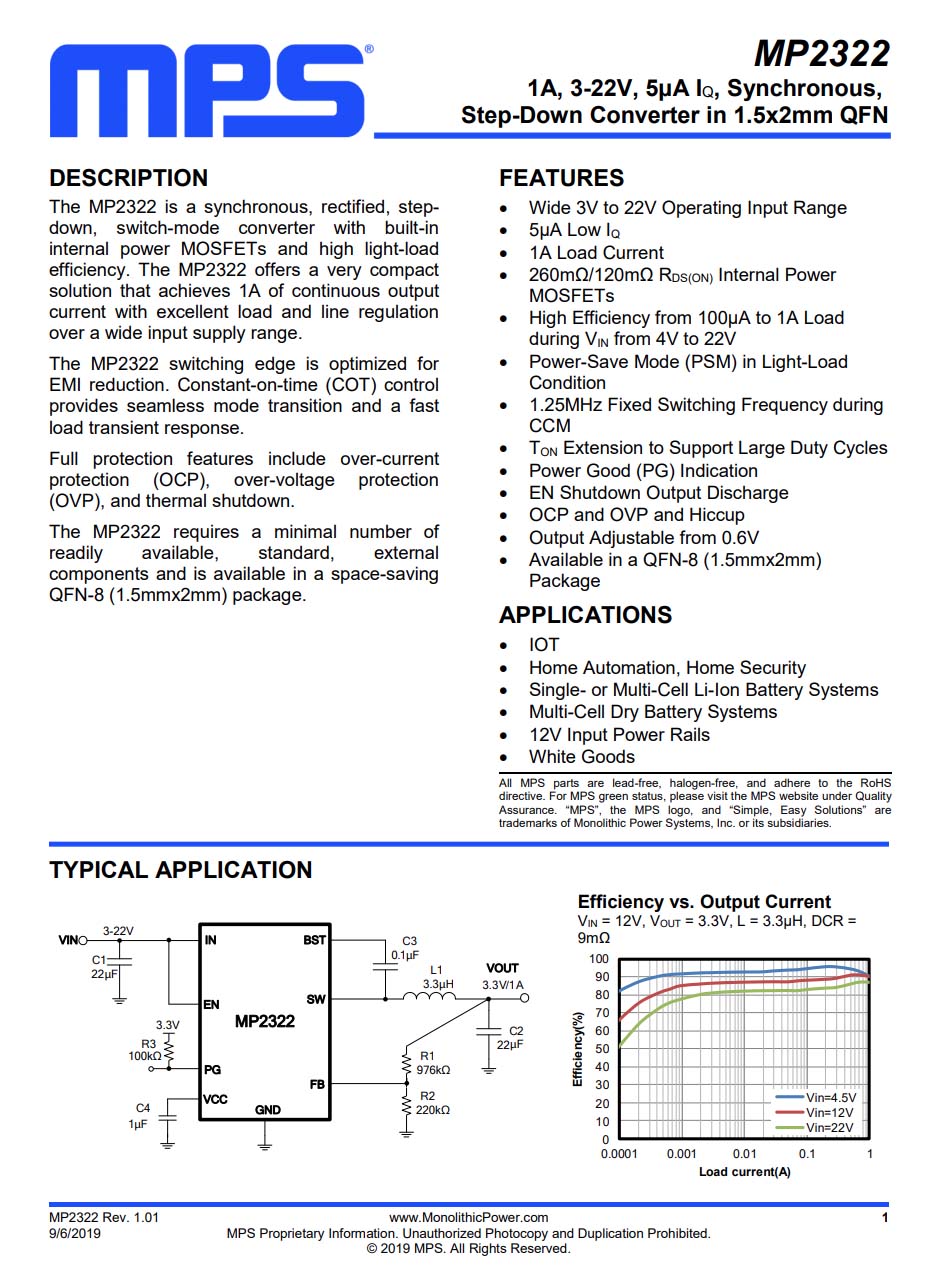

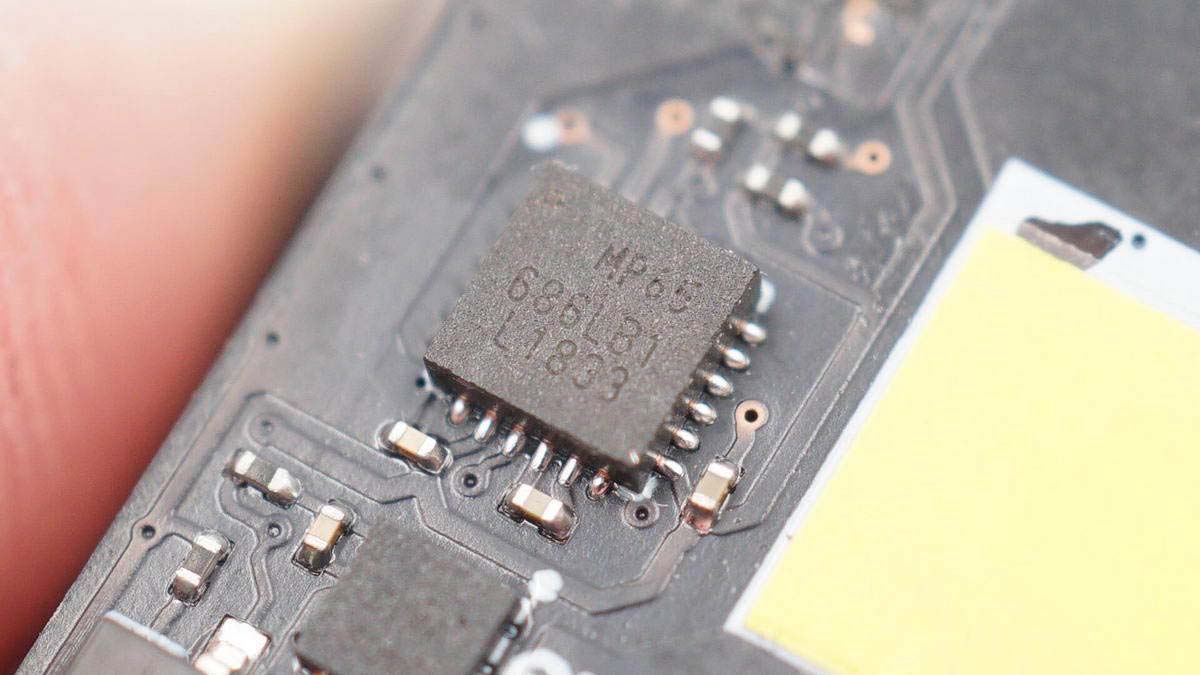

MPS MP2322，5μA超低靜態電流的同步整流降壓轉換器，輸入電壓范圍3-22V，最大輸出電流1A，為主板上的控制器及屏幕供電。

MPS MP2322 詳細資料。

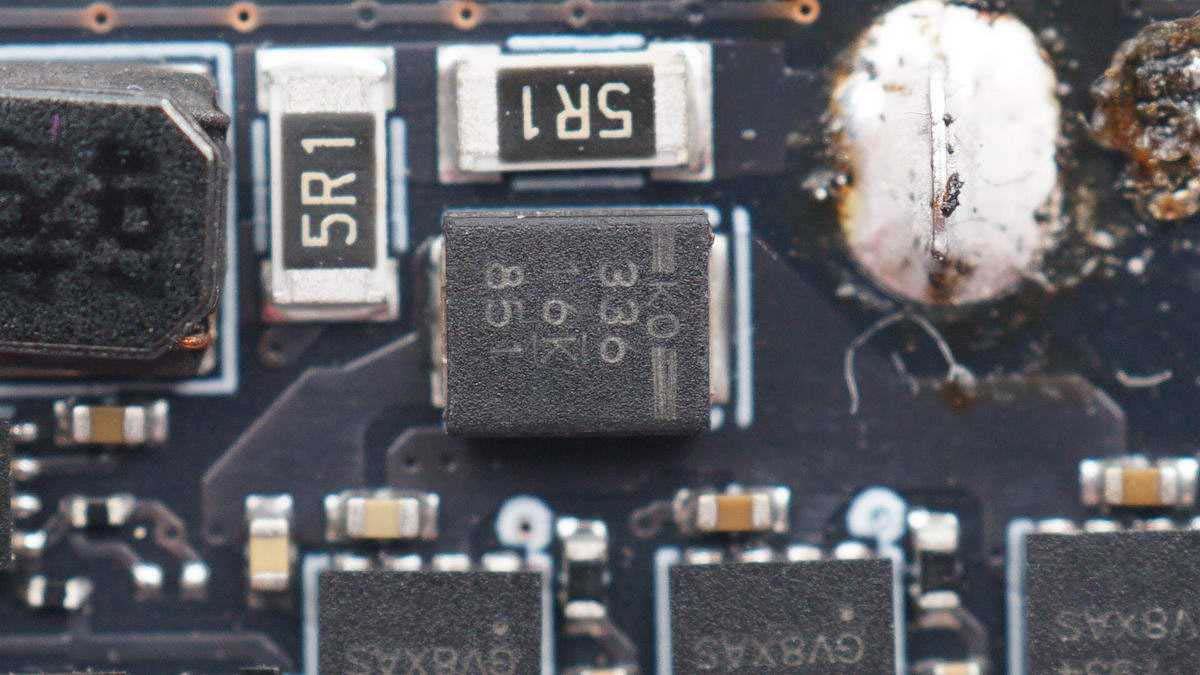

KEMET 33μF 16V聚合物鋁電解電容，用于永磁同步伺服電機驅動濾波。

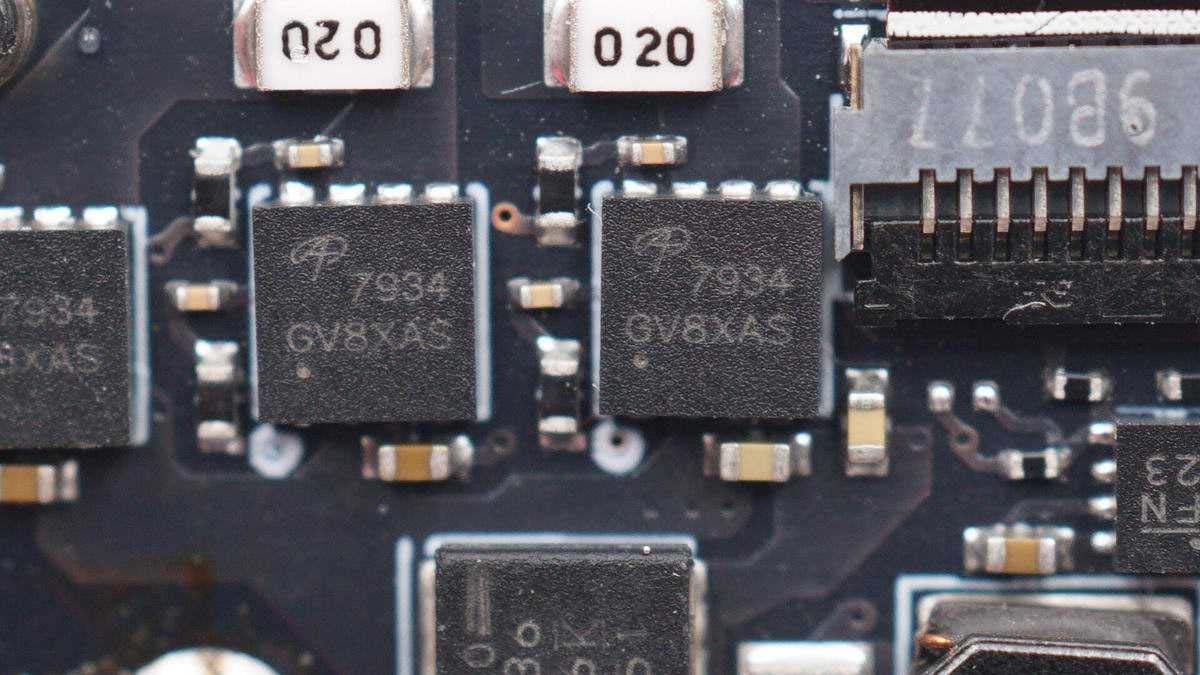

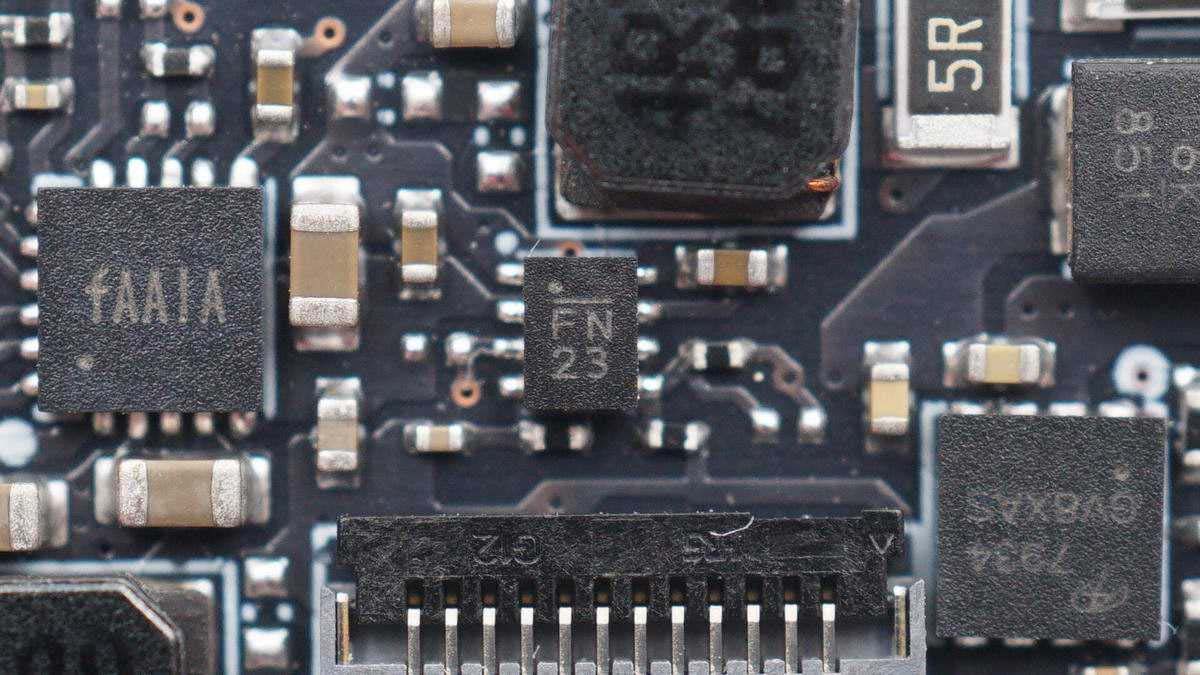

三顆AOSMD AON7934非對稱雙NMOS，耐壓30V，用于永磁同步伺服電機驅動。

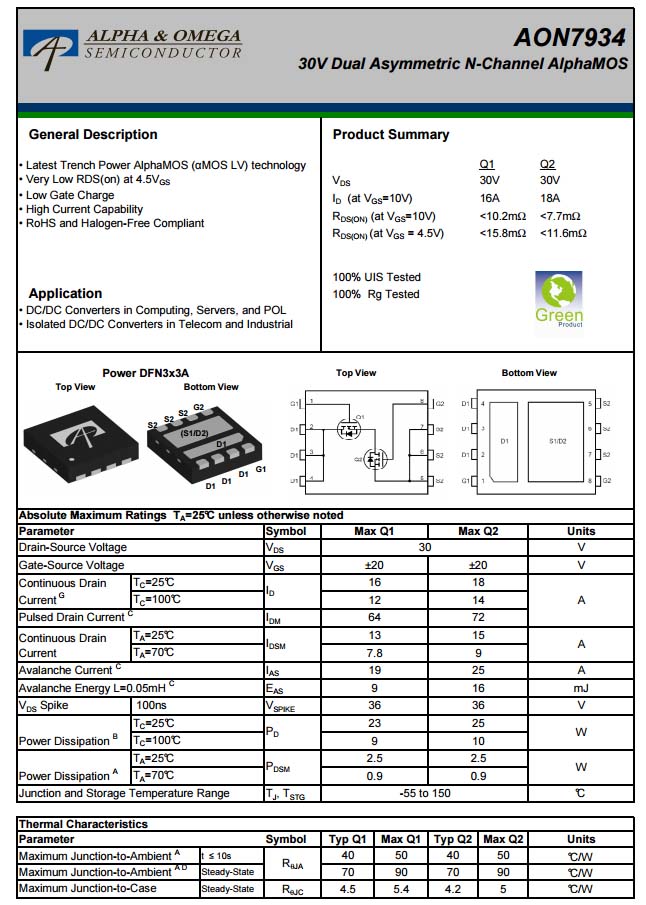

AON7934資料信息。

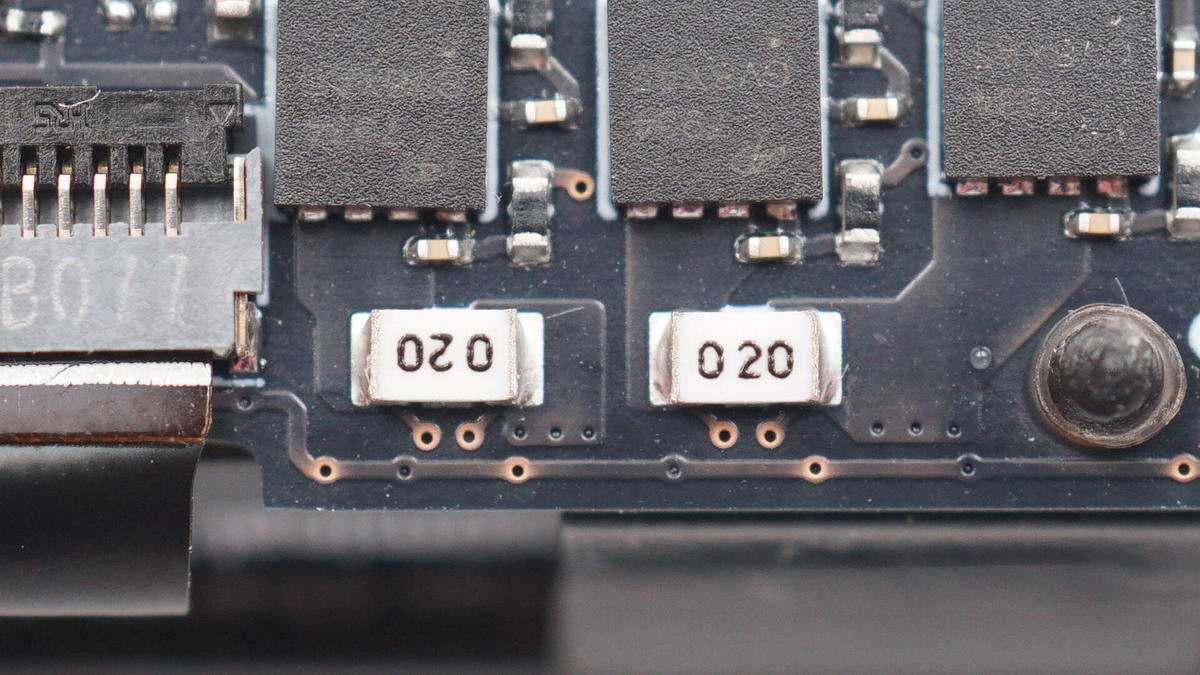

兩顆20mΩ的電流取樣電阻。

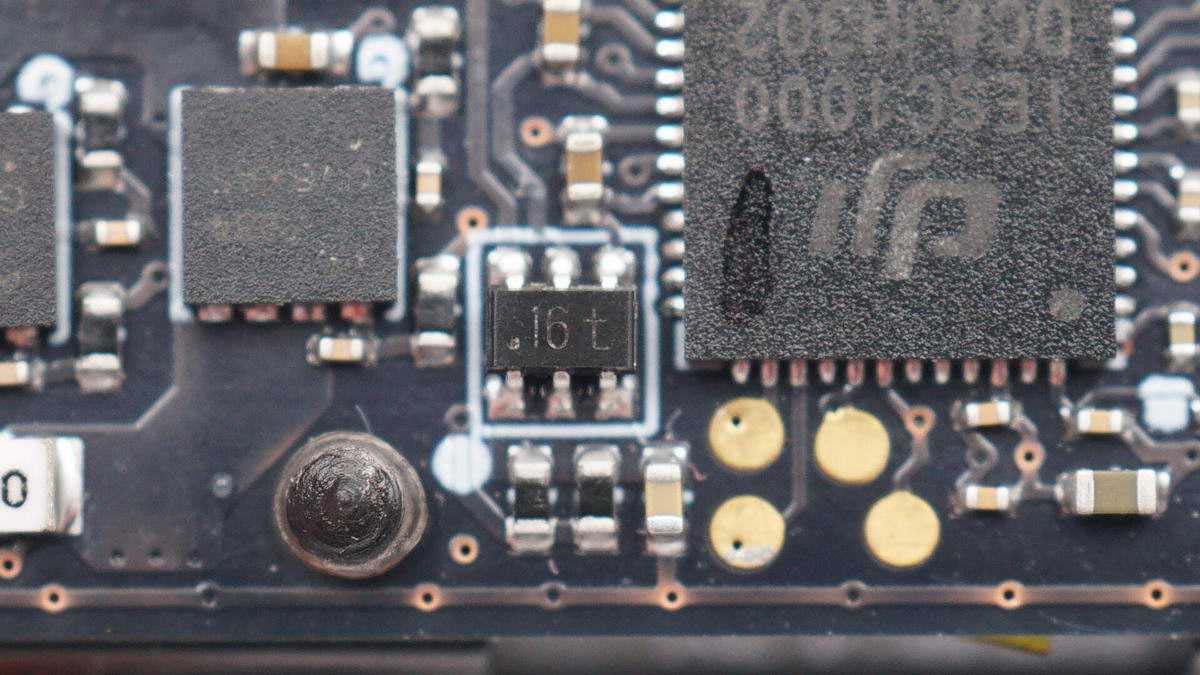

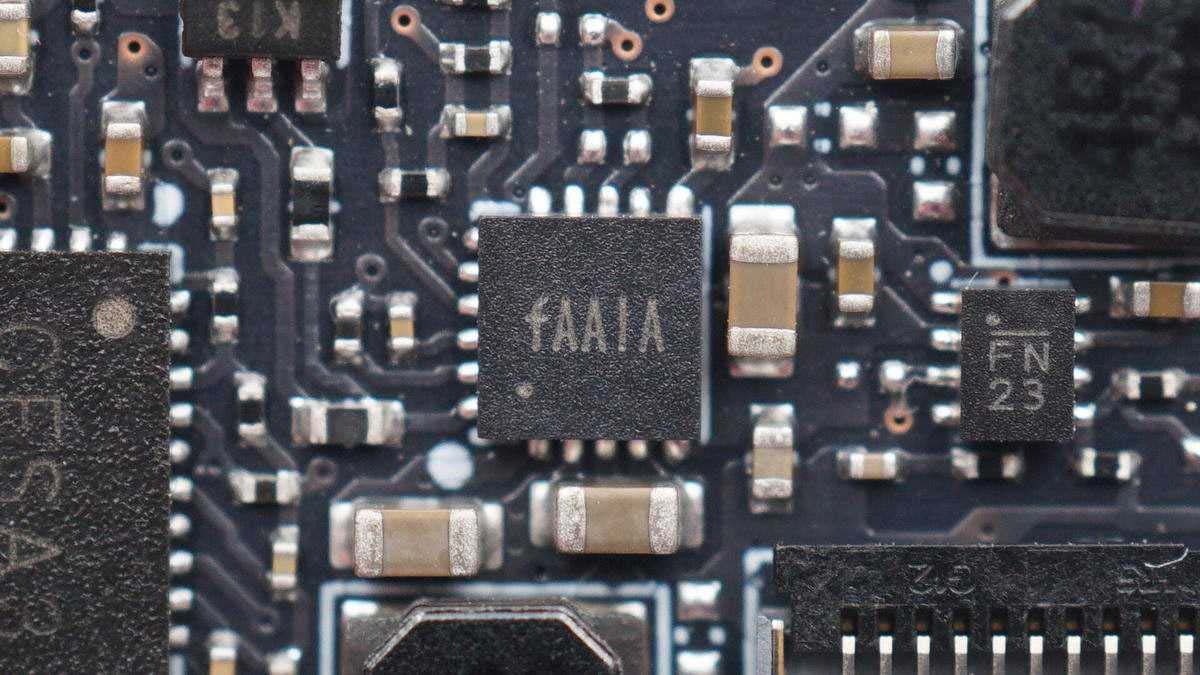

絲印16t的芯片。

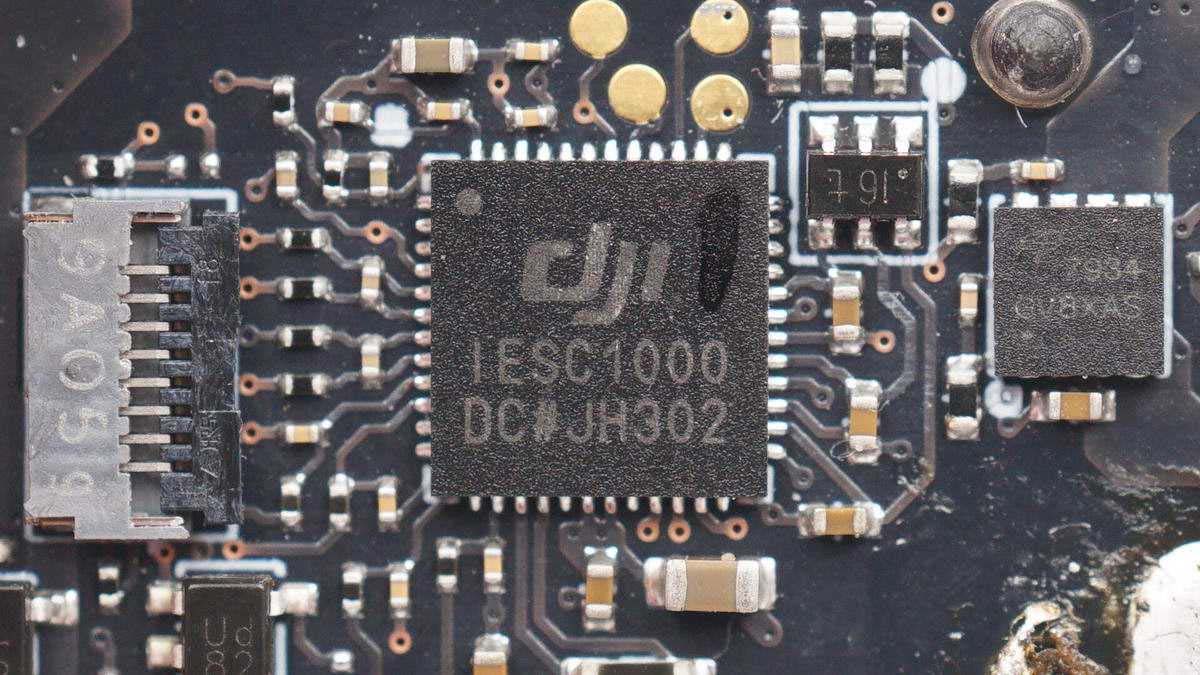

IESC1000控制器，主要用于永磁同步伺服電機驅動控制，配合MOS管驅動牙刷內部永磁同步伺服電機帶動刷頭。

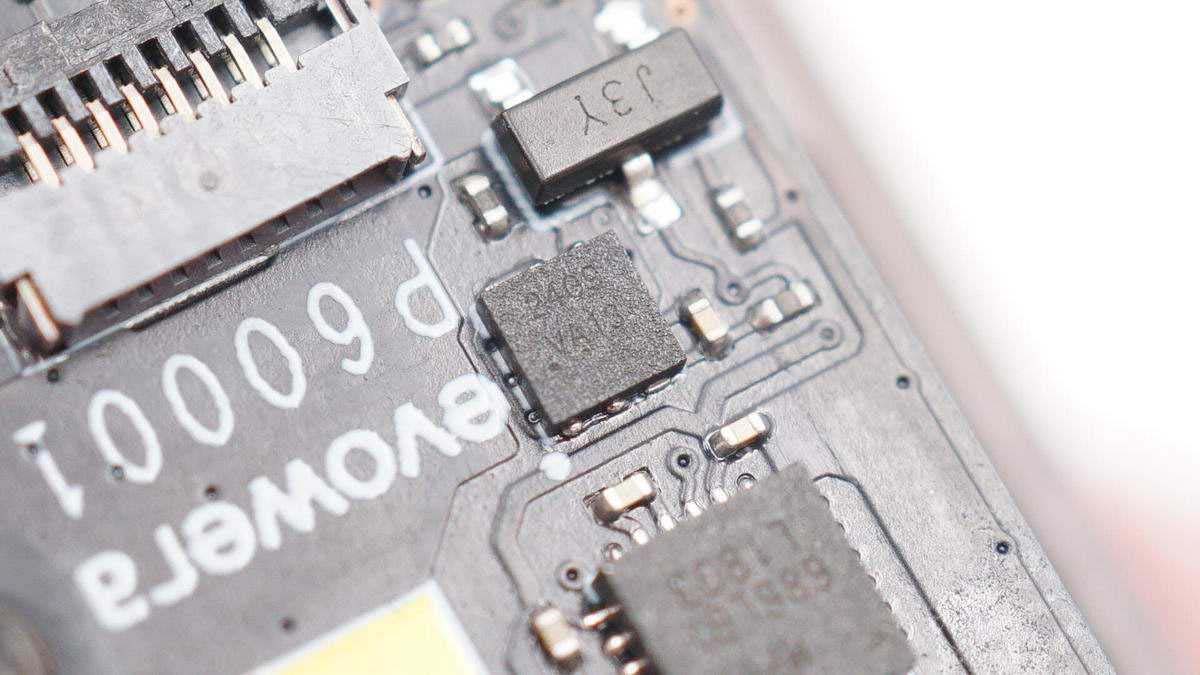

絲印2409的PMOS，用于電路控制。

TDK MPU6500 3軸加速度及3軸角度傳感器，內置數字運動處理器，用于運動追蹤功能。

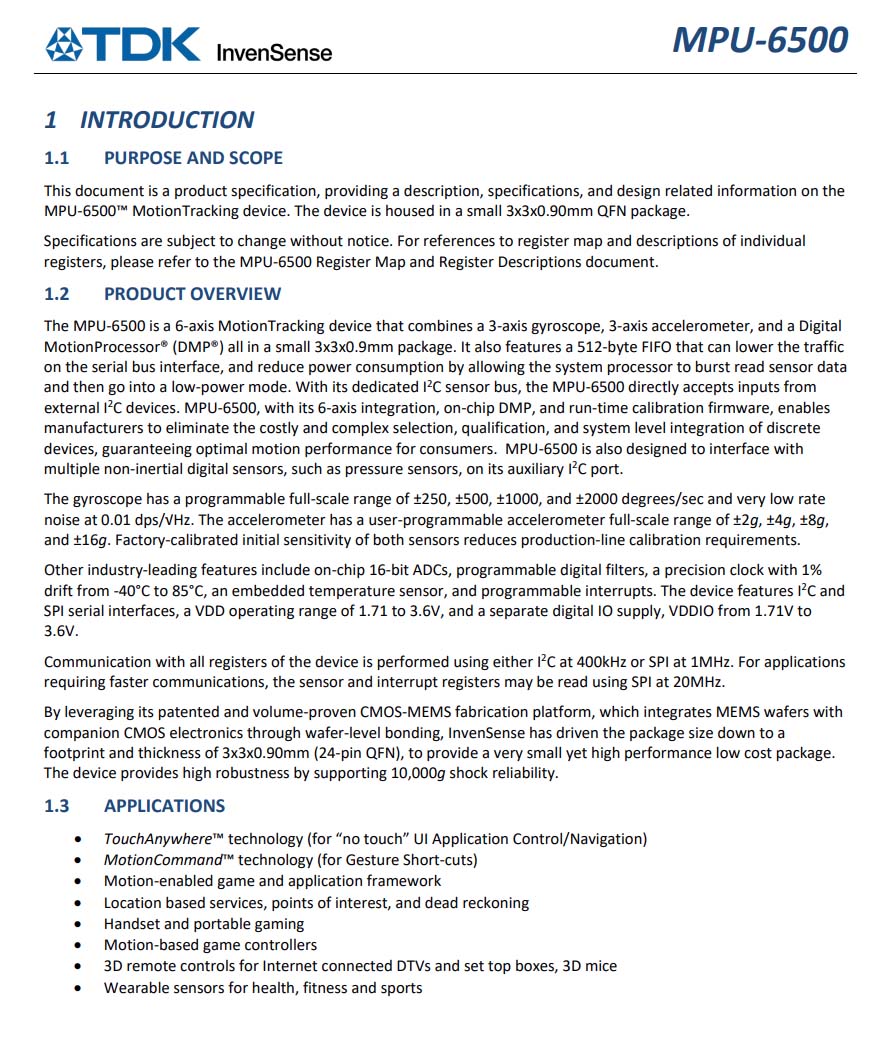

TDK MPU6500 介紹。

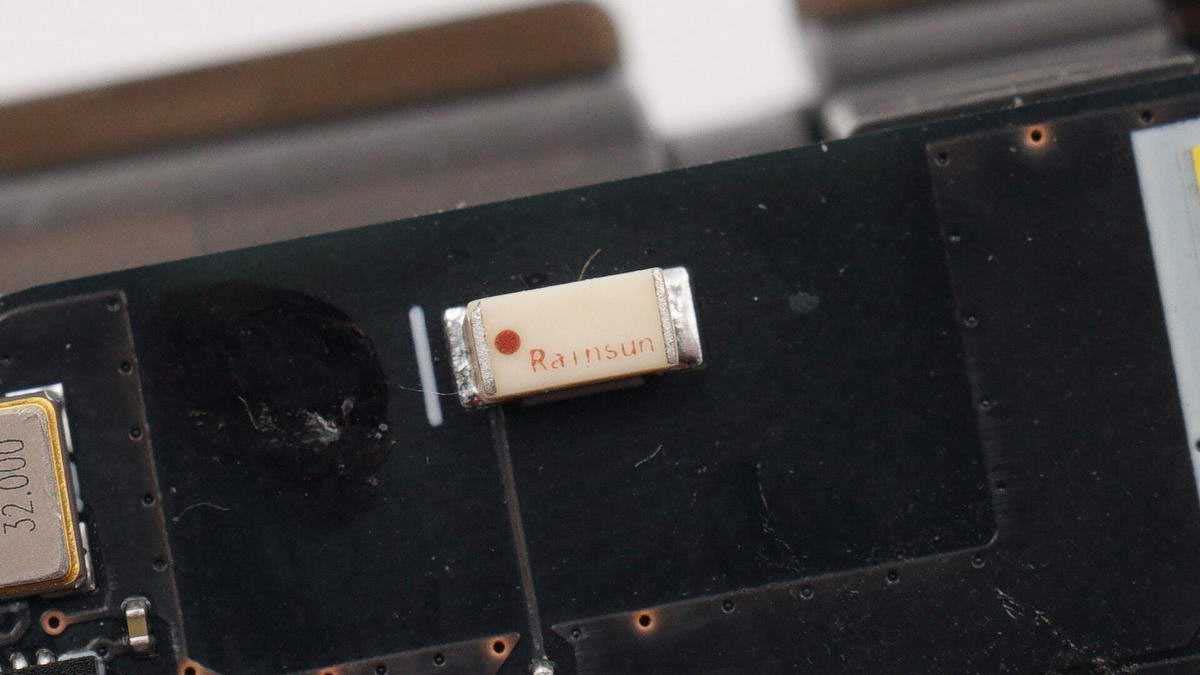

Rainsun的貼片陶瓷藍牙天線。

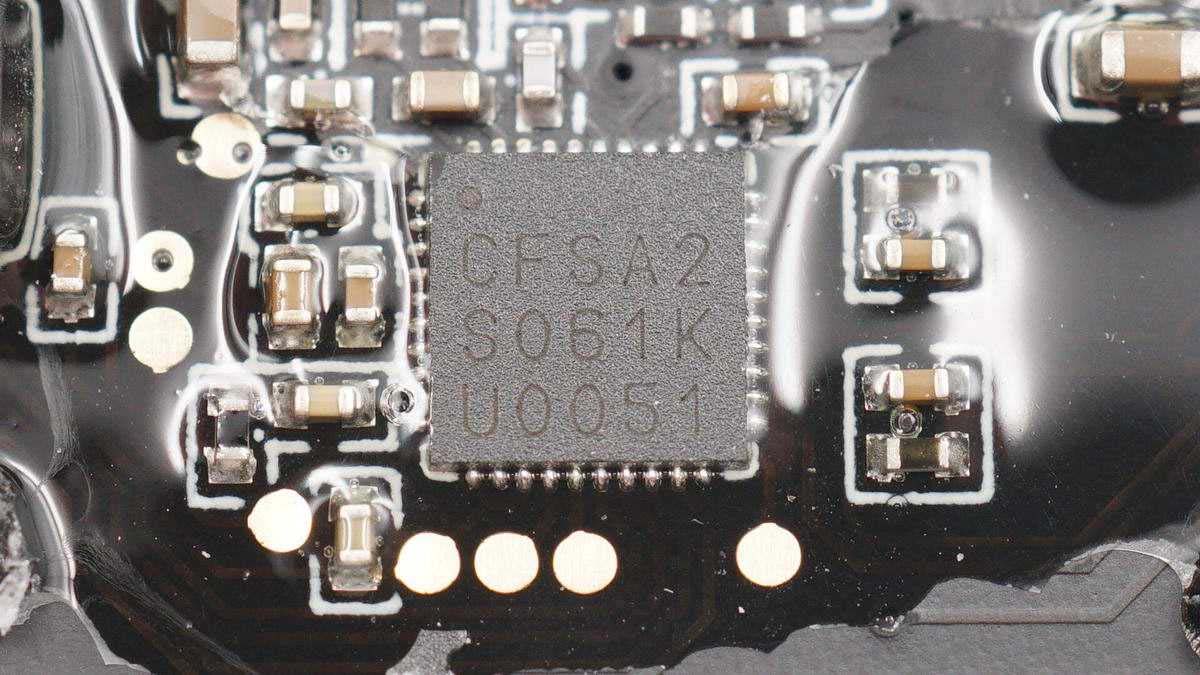

NXP QN9080 超低功耗藍牙5.0 MCU。這顆芯片為主控芯片，連接協調整個牙刷的各個功能模塊，并實現藍牙與手機APP連接功能以及屏幕顯示功能。

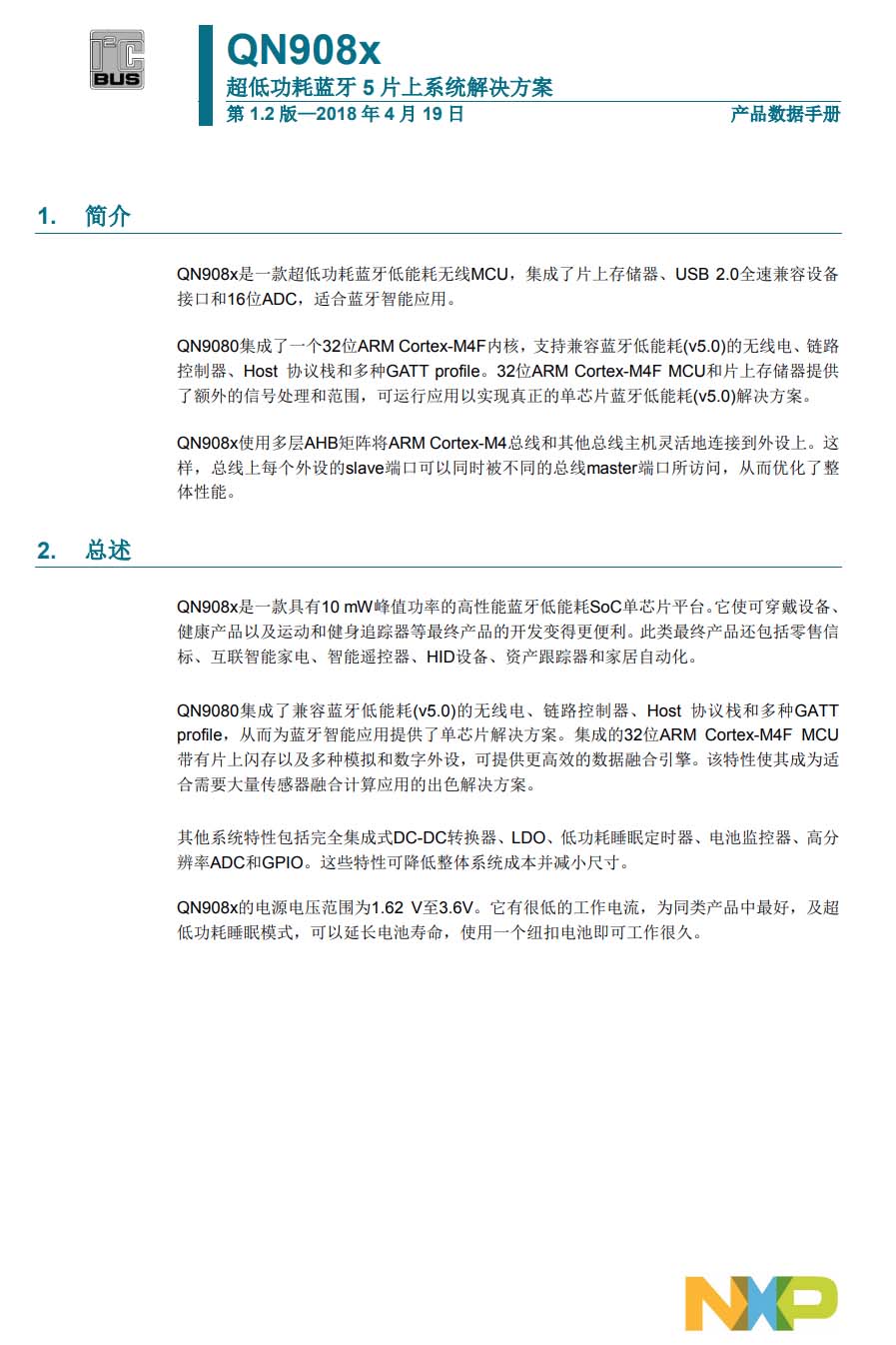

NXP QN9080 介紹。

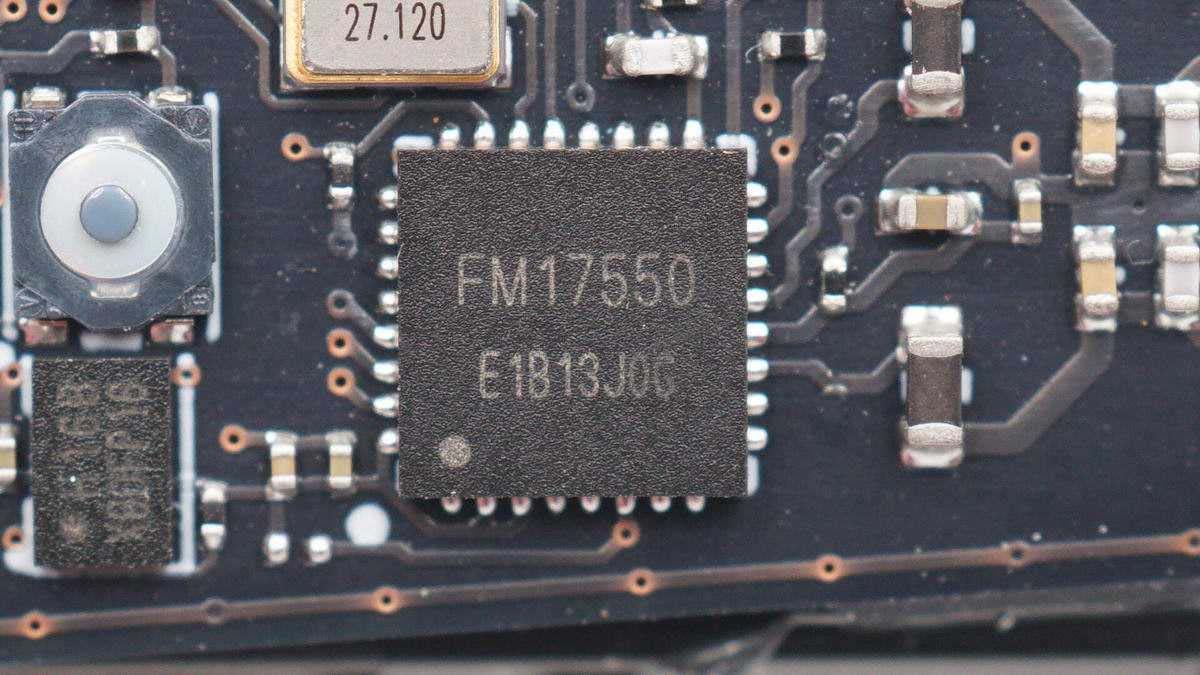

復旦微 FM17550 NFC通訊芯片，與刷頭的NFC標簽通信，傳輸給QN9080主控處理。

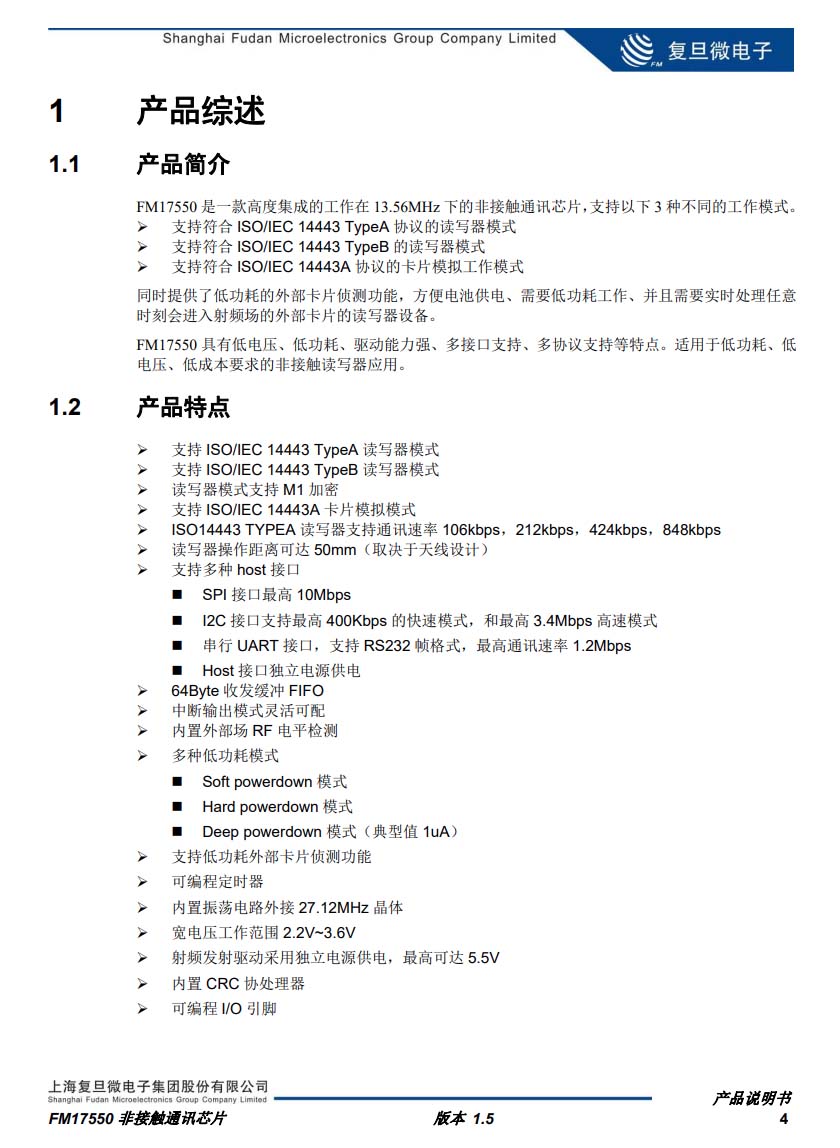

復旦微 FM17550 芯片綜述。

EON 的16Mb大容量flash芯片，存儲屏幕需要顯示的信息。

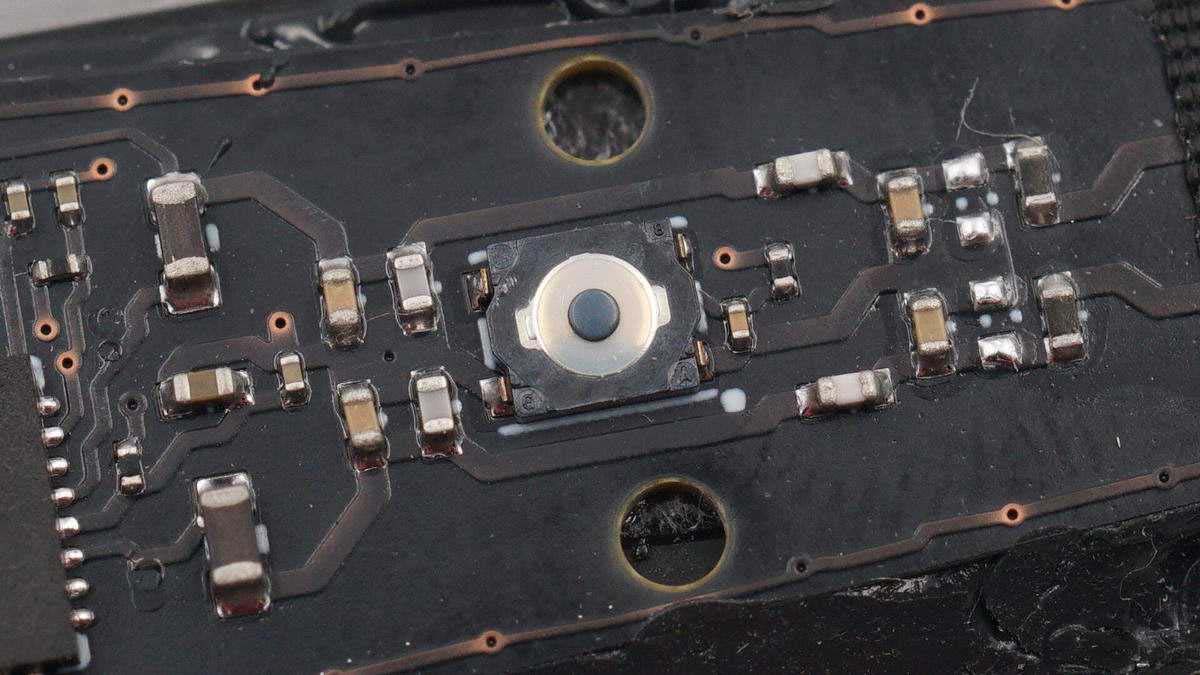

精密防水薄膜按鍵，貼片焊接。

另一面可以看到有電池組以及永磁同步伺服電機，均貼有緩沖泡棉進行緩沖保護。

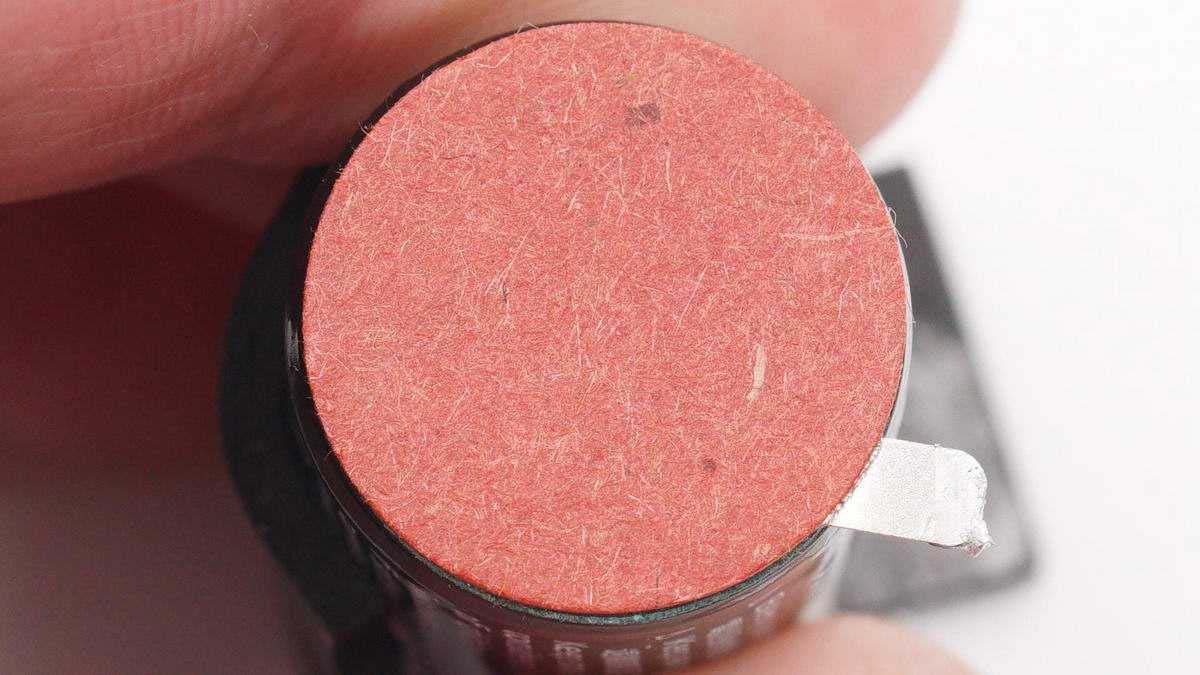

電池正極貼有紅色絕緣紙。

電池負極部分，鎳片規整、點焊牢固。

二次鋰離子電芯特寫，型號EVO19370，規格為1080mAh/3.99Wh/3.7V，充電限制電壓4.2V。

電池來自深圳市新輝卓能科技有限公司。

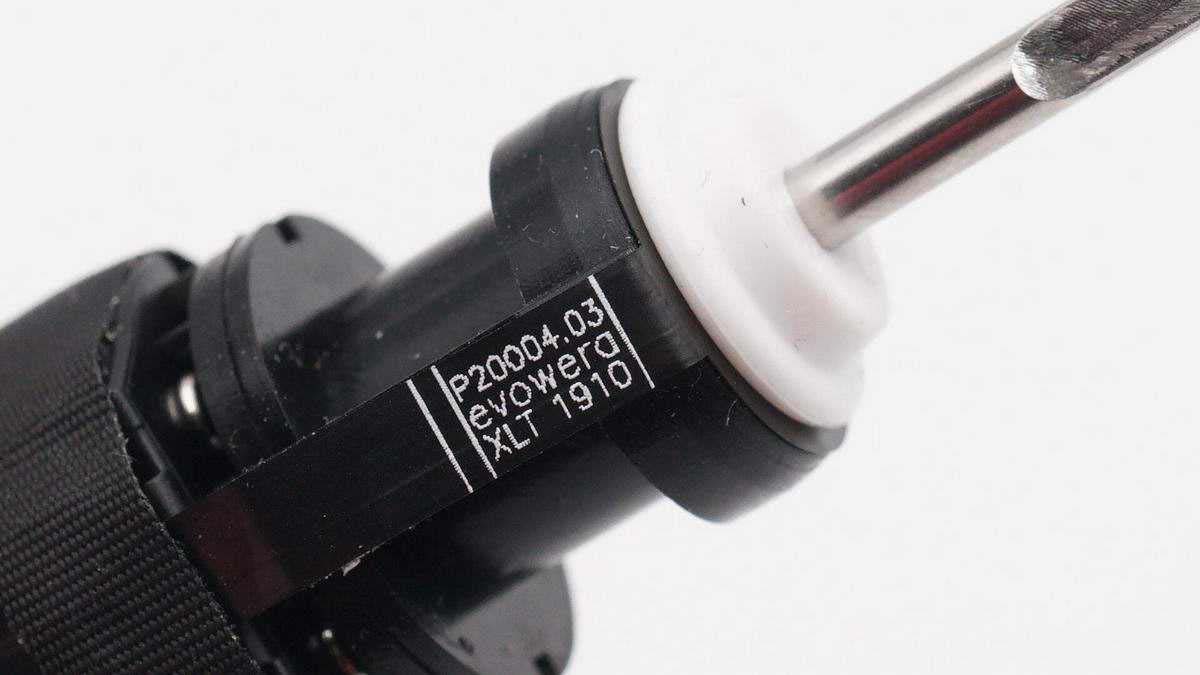

永磁同步伺服電機。

永磁同步伺服電機底部緩沖彈簧涂有機油防銹。

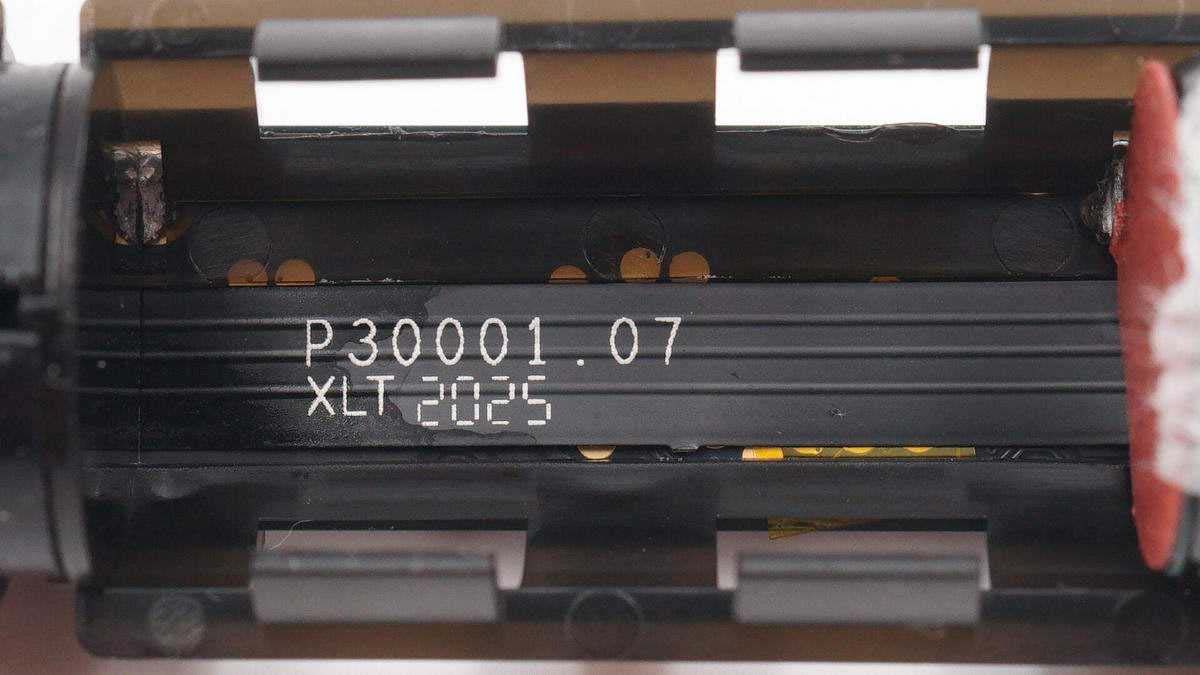

將電池組拿掉，底部壓有一根連接排線，用來連接永磁同步伺服電機與背面的牙刷主板。

位于牙刷頭部的另一根排線，白色膠墊下面是NFC線圈。

NFC感應線圈，用來與刷頭進行通訊，計算刷頭使用壽命。

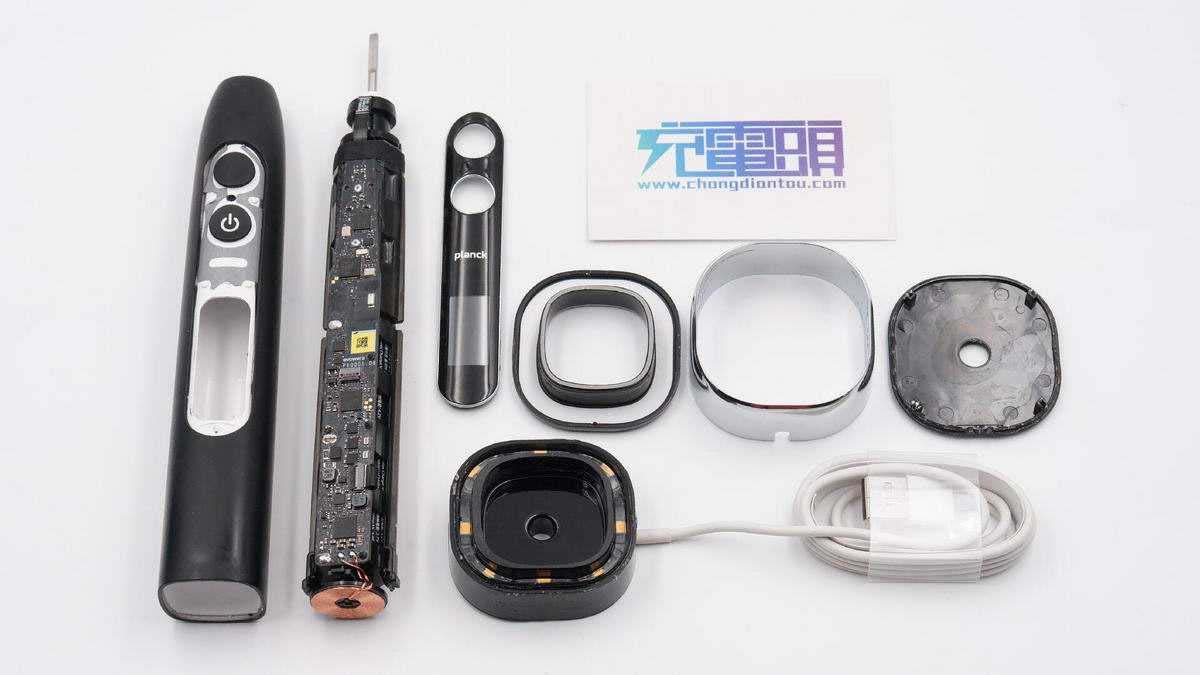

全部拆解完畢，來張全家福。

充電頭網拆解總結

planck O1電動牙刷是evowera一晤未來新款產品，有黑白色款式可選，包括一個牙刷手柄以及兩個刷頭。手柄機身亮面設計，配有開關、功能鍵，智能顯示屏，不僅光滑握持手感好，還能切換刷牙模式，漏刷及時提醒，還能連接evowera APP設置更多貼心功能。此外充一次電可用將近一個月，續航強勁省去反復充電的麻煩。刷頭均采用美國杜邦刷毛，高度磨圓和無金屬植毛技術制作，好用耐用。如此豐富的設計都讓這款牙刷變得非常智能而強悍，讓刷牙這件事變得更加輕松舒適。

充電頭網通過拆解發現，牙刷的無線充底座內部填充硬封膠和防水膠，將防水做到了極致，無需擔心底座因潮濕環境容易損壞進而無法充電的問題。底座采用了江西聯智的CWT500無線充電發射IC，搭配的是AOSMD AON7804線圈驅動MOS管。

牙刷手柄拆開，無線充接收器采用了江西聯智CWR500單芯片解決方案，采用恩智浦QN9080藍牙主控連接協調整個牙刷的各個功能模塊，MPS MP2322降壓為主控和屏幕供電，矽力杰SY6984升壓為牙刷內部二串電池充電，IESC1000芯片用于永磁同步伺服電機驅動控制，電機涂機油防銹，MPU6500用于運動追蹤。整個手柄的電路設計相當復雜，也側面體現了產品的可靠性，整體用料做工很好。
