蘋果iPhone 12新機造就了火爆的20W快充市場，即便是過了半年多的時間，市場對20W快充的需求仍是居高不下。為此，國家高新技術企業PYS鵬元晟近期推出了一款20W PD快充充電器以滿足市場需求。這款產品配備可折疊美規插腳，同時還可組裝歐、英、澳等規格插腳，全球大多數地區都能使用，對于經常外地出差的人來說，便攜便用。下面充電頭網就對這款充電器進行詳細拆解，看看內部用料做工如何。

一、鵬元晟20W PD快充外觀

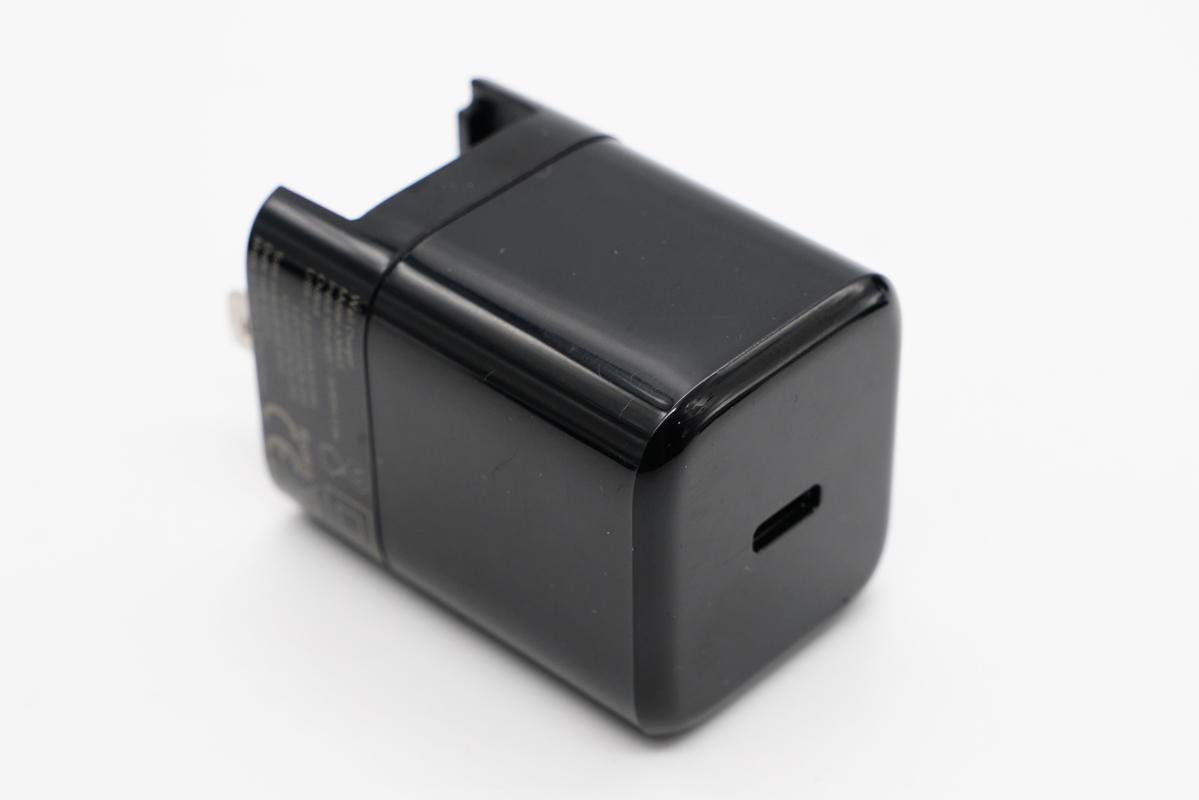

充電器采用PC材質黑色外殼，表面全面亮面處理，邊角過渡圓潤，上手體驗感好。

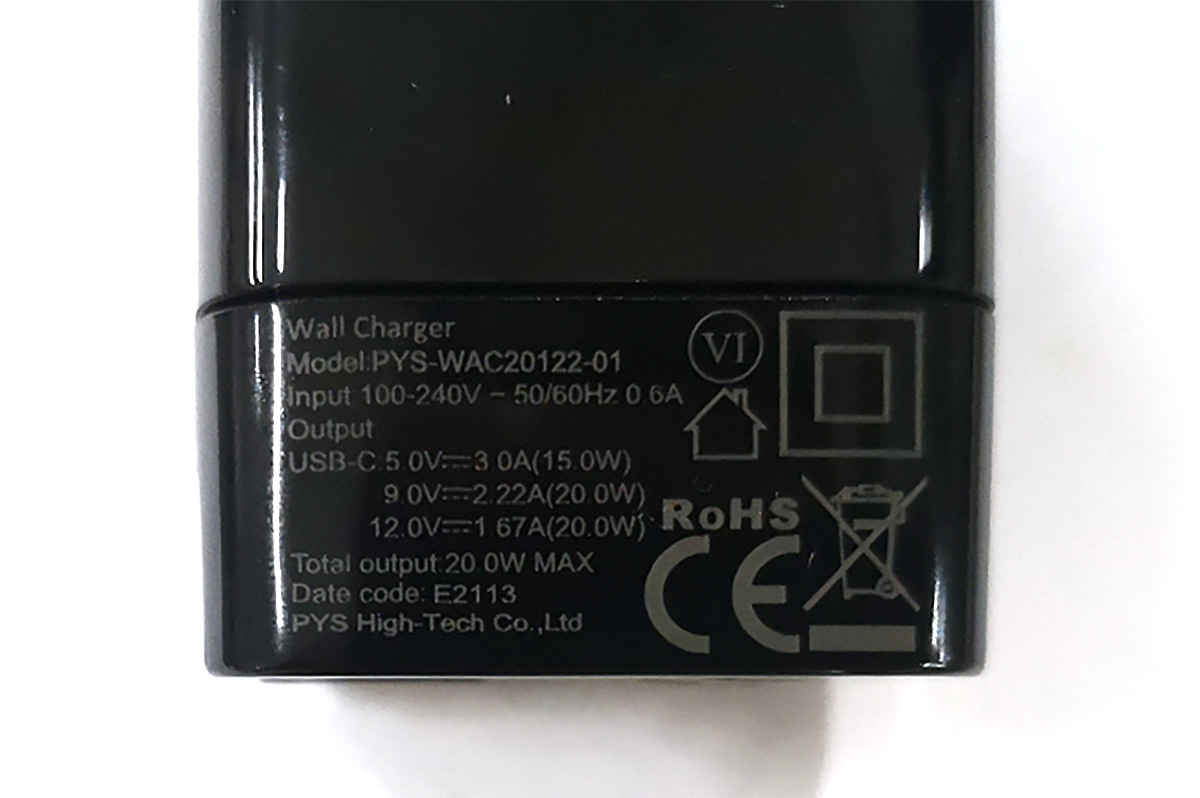

靠近輸入端的外殼上有充電器參數信息

型號：PYS-WAC20122-01

輸入：100-240V~50/60HZ 0.6A

輸出：5V3A、9V2.22A、12V1.67A

總輸出：20W Max

產品已經通過了CE、RoHS認證以及VI級能效認證。

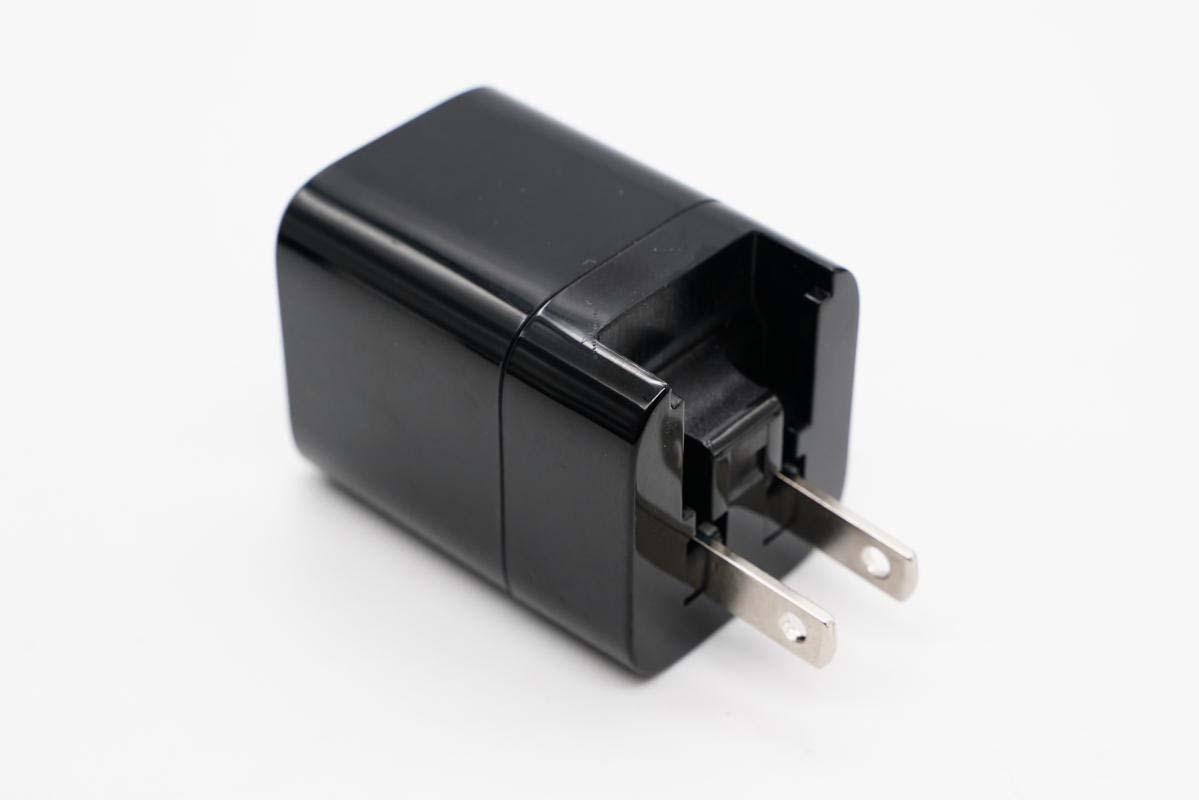

充電器自身配備可折疊美規插腳，同時輸入端可組裝其它規格插腳。

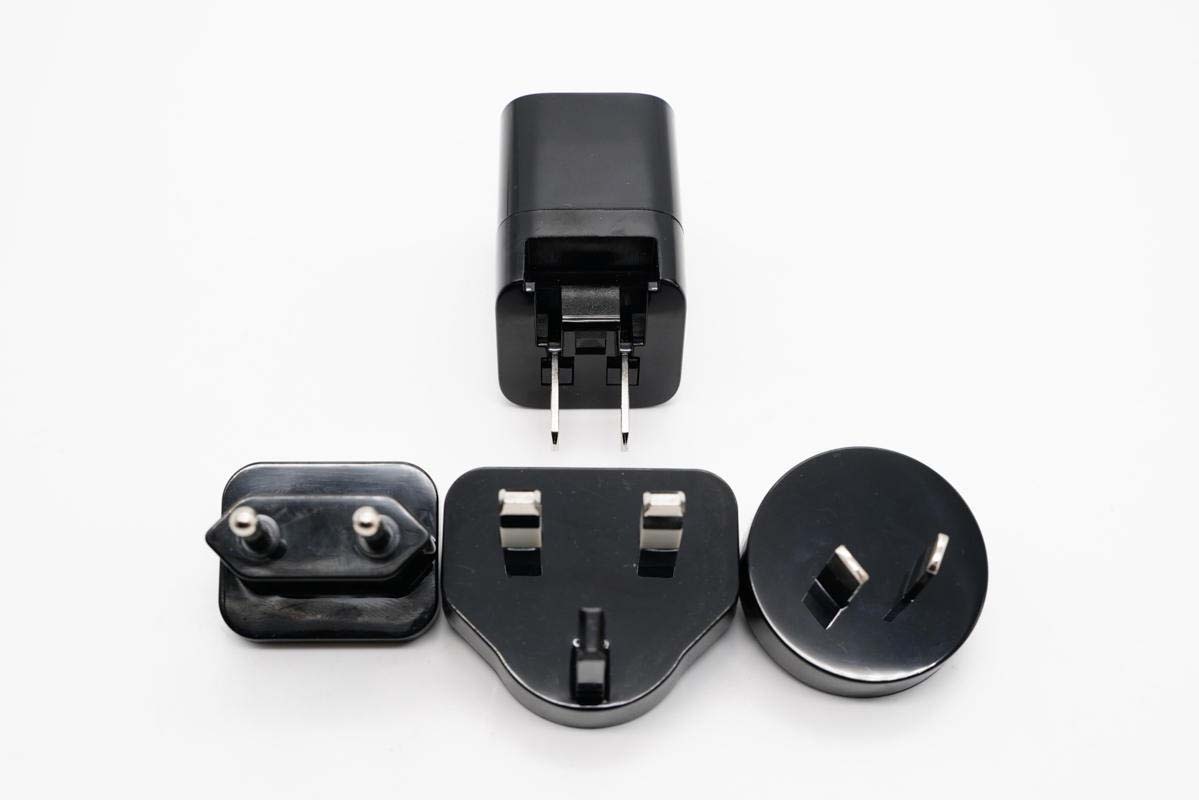

可支持組裝的插腳有歐規、英規和澳規插腳。

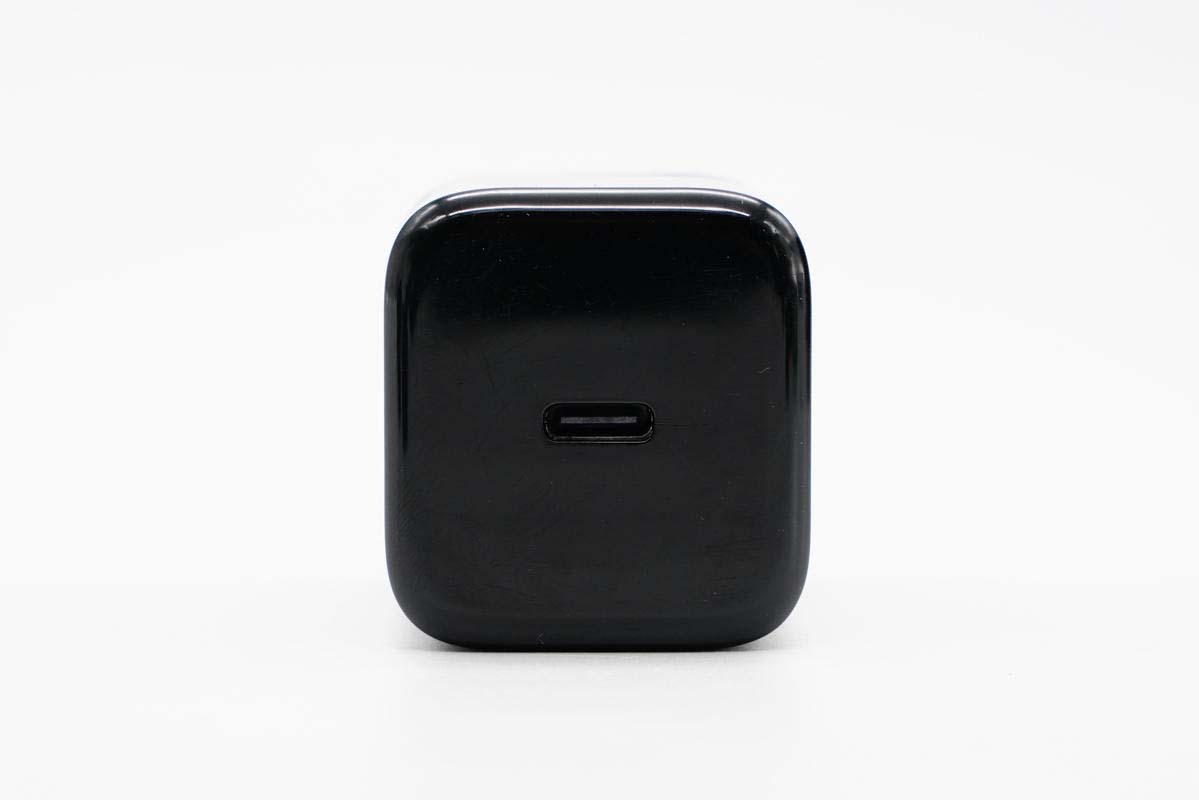

頂面USB-C口居中設計，黑色膠芯不露銅。

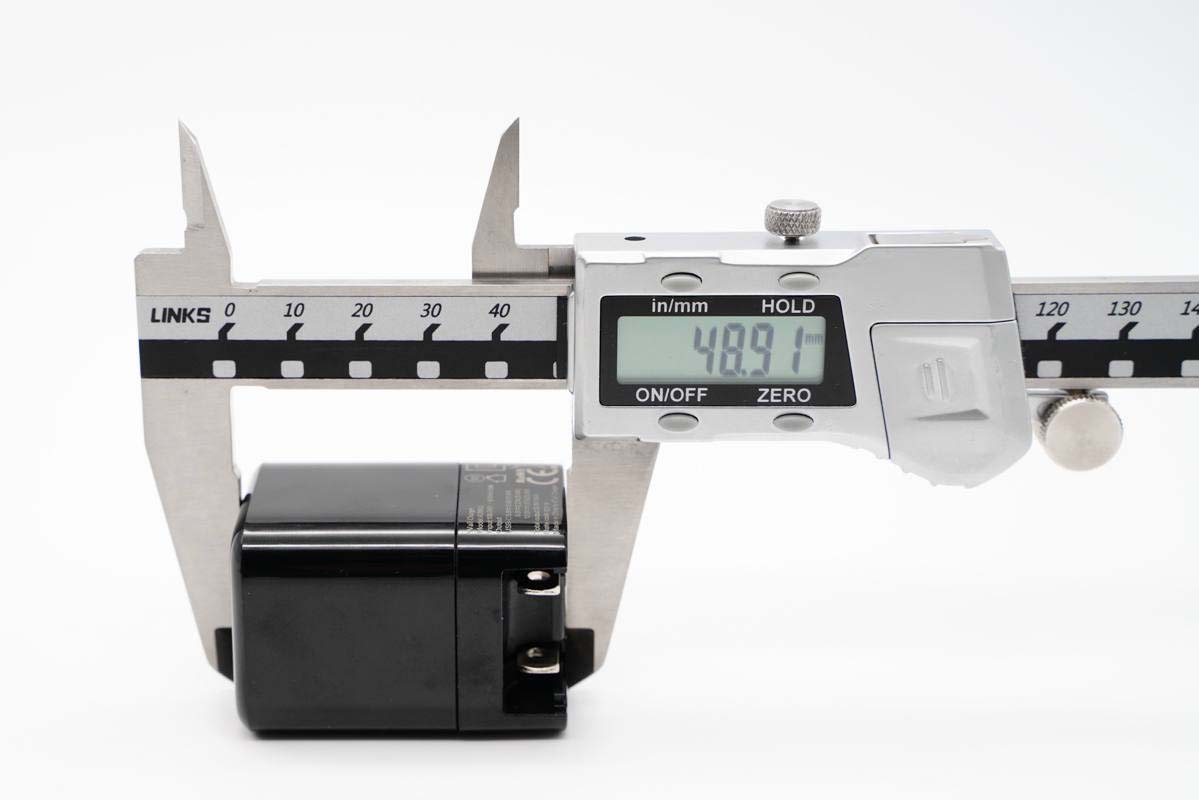

使用游標卡尺實測充電器機身高度為48.91mm。

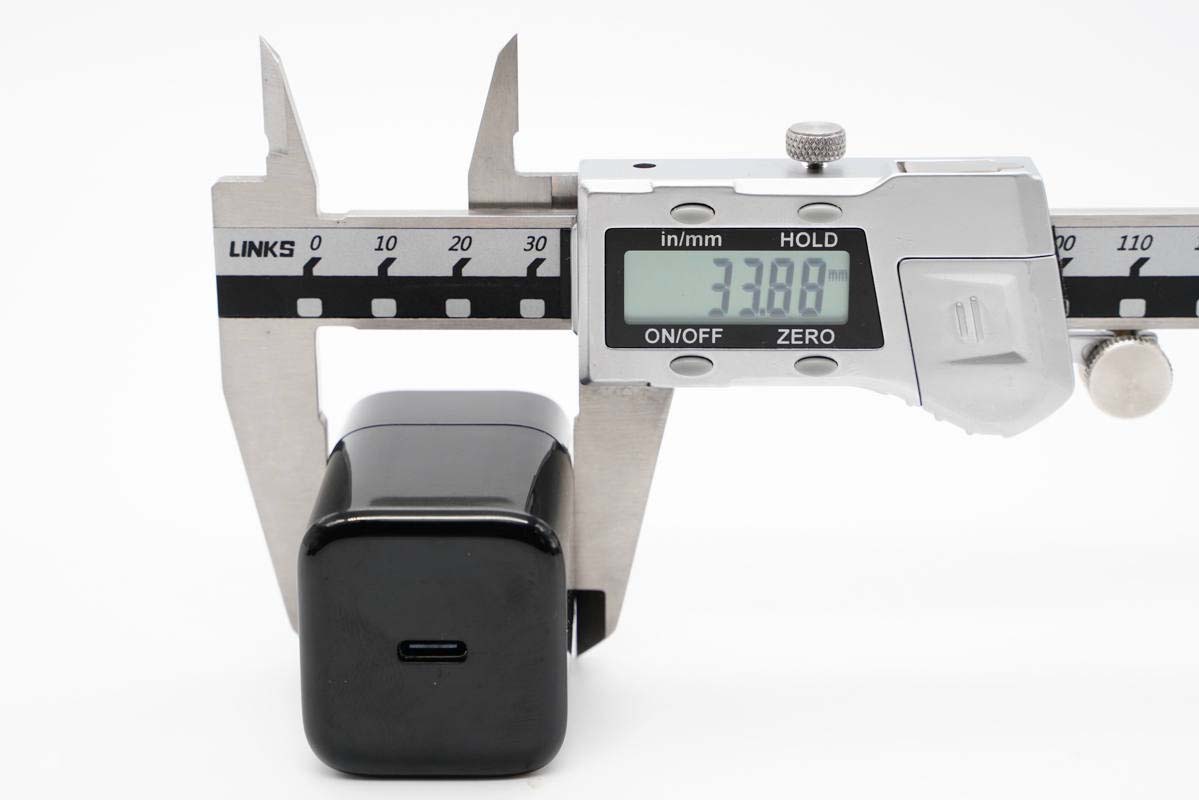

寬度為33.88mm。

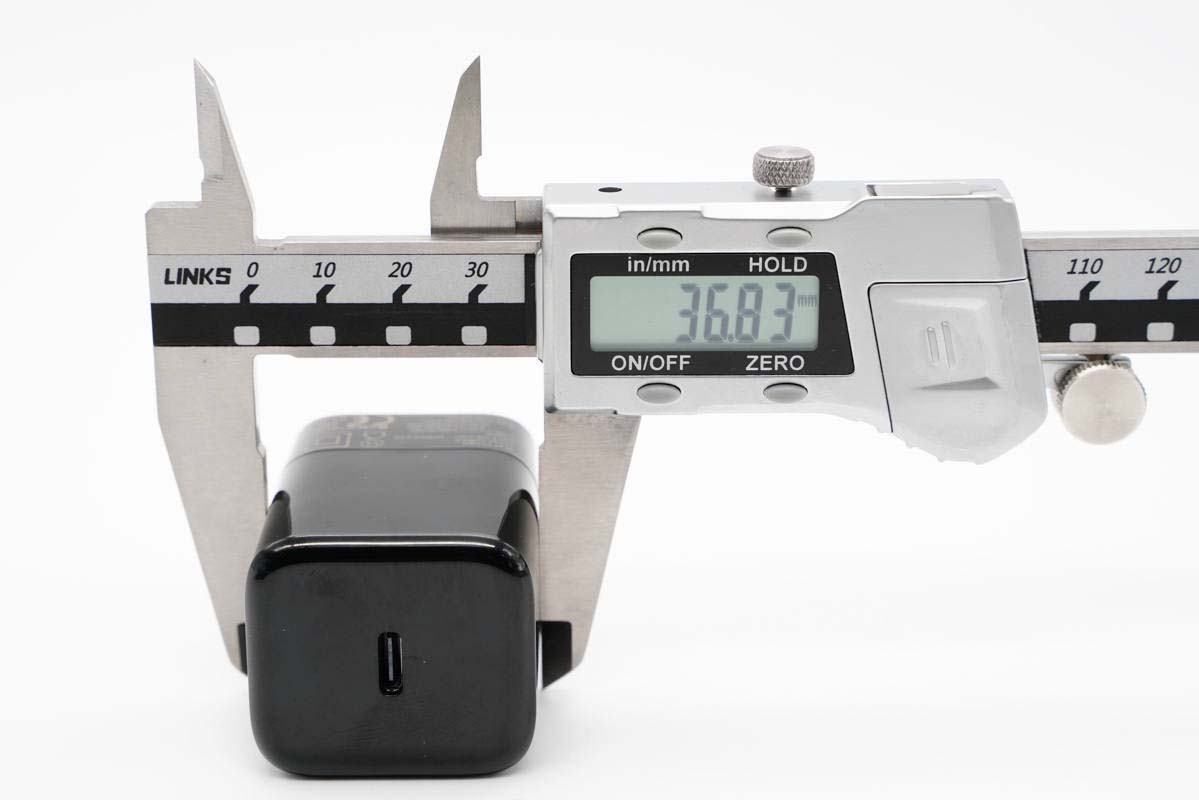

厚度為36.83mm。

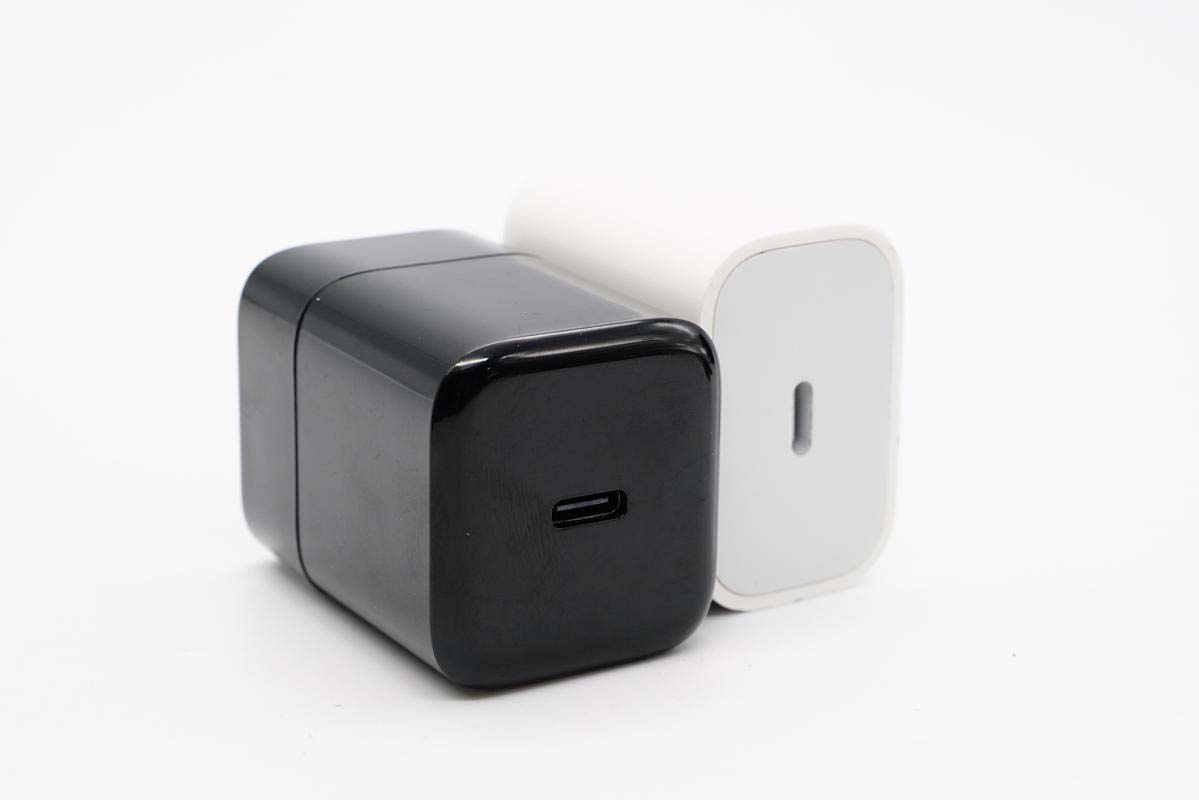

和蘋果20W充電器直觀對比，方柱造型，機身稍長一些，不過配置折疊插腳更便攜。

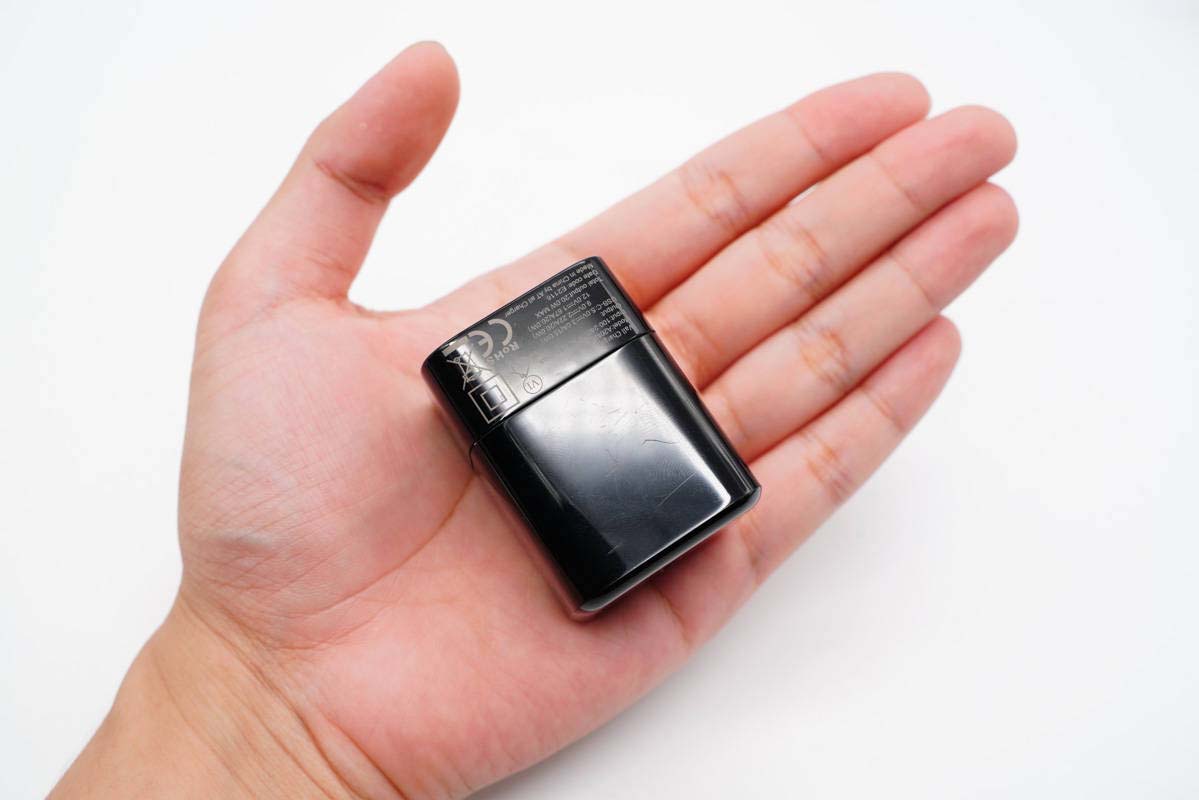

拿在手上的直觀感受。

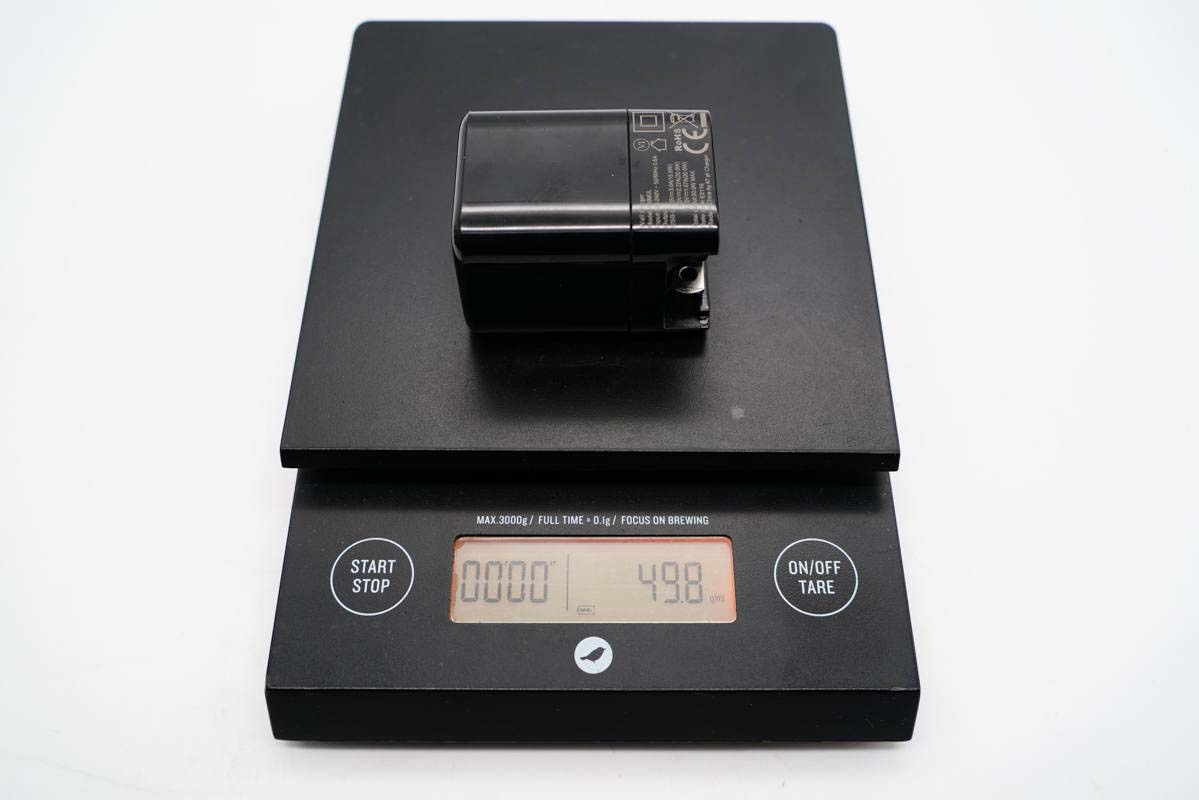

充電器凈重約為50g。

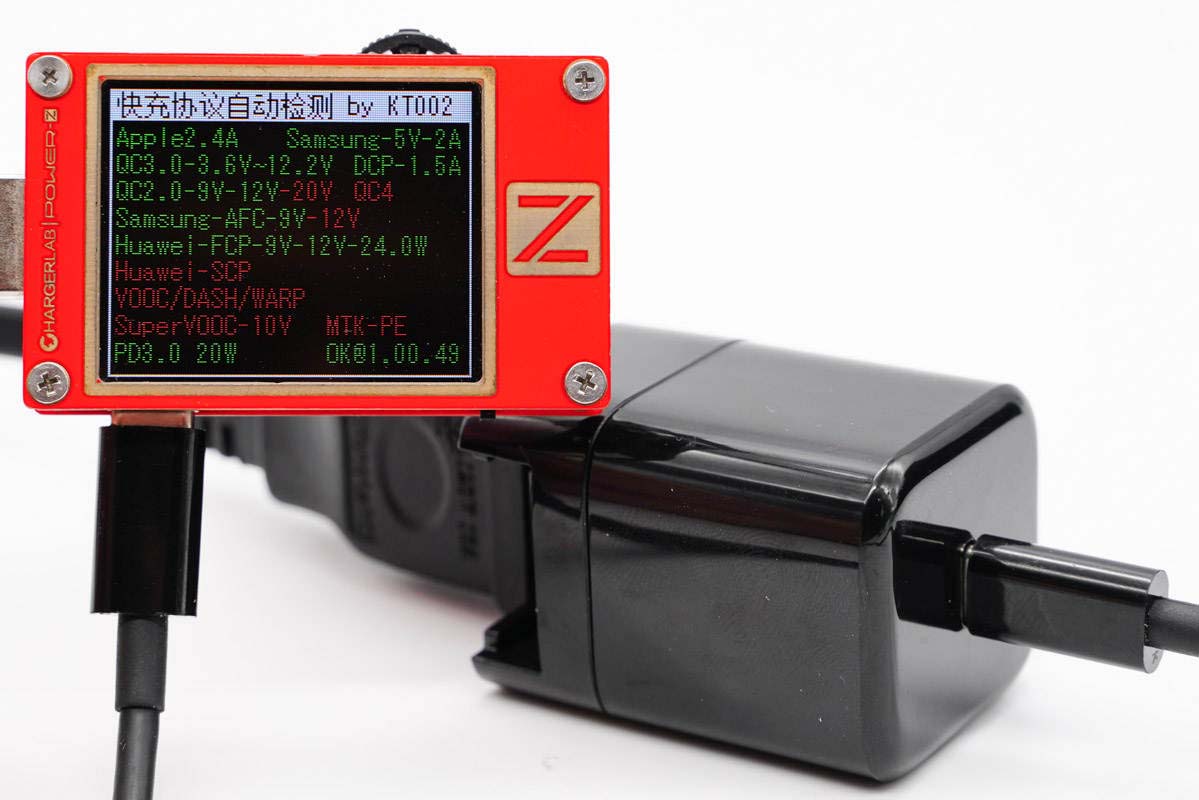

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

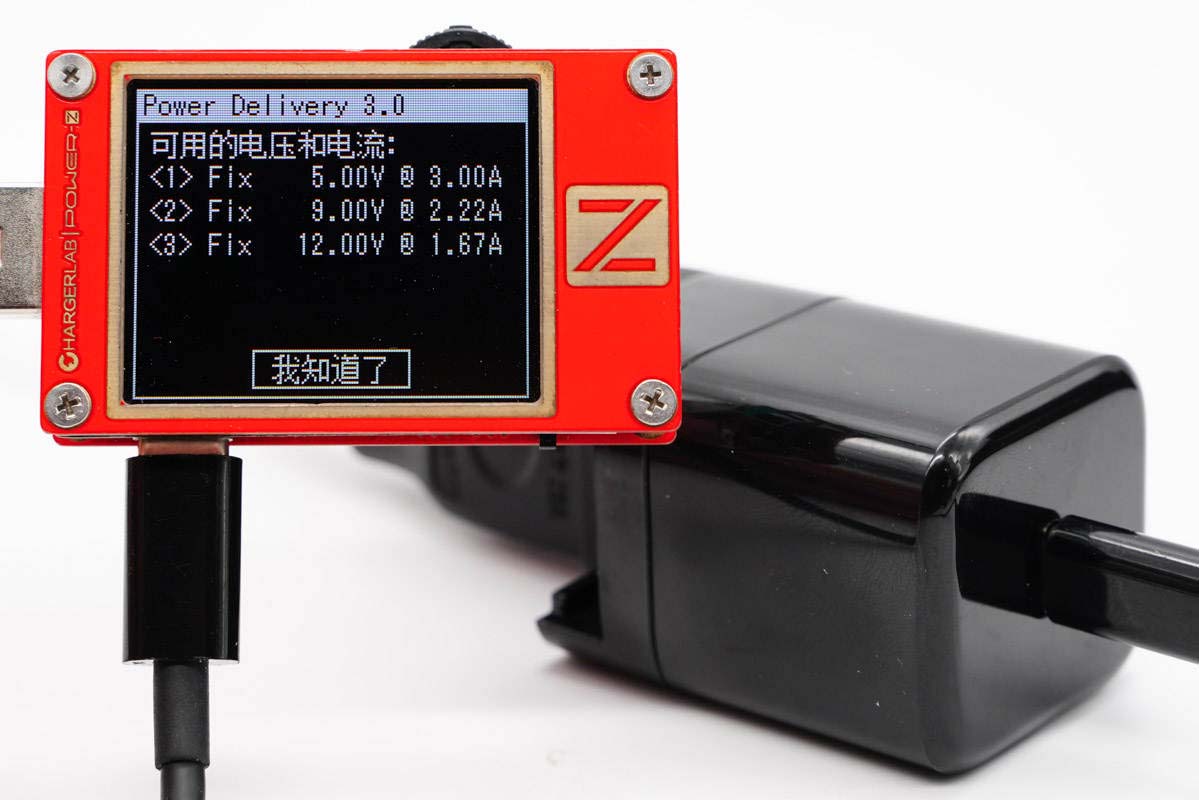

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

二、鵬元晟20W PD快充拆解

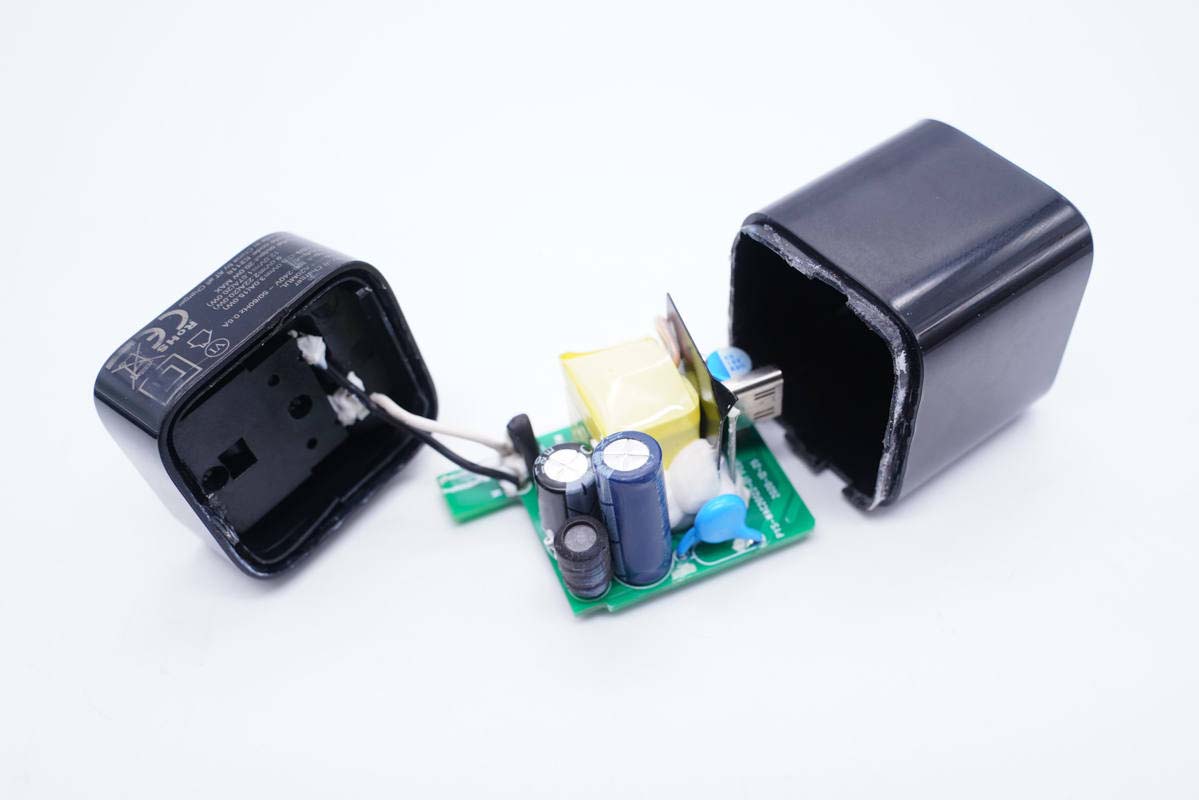

將兩部分外殼拆分開，超聲波焊接封裝，連接導線兩端均打膠絕緣加固，變壓器打膠加固，初次級間放置了隔離板。

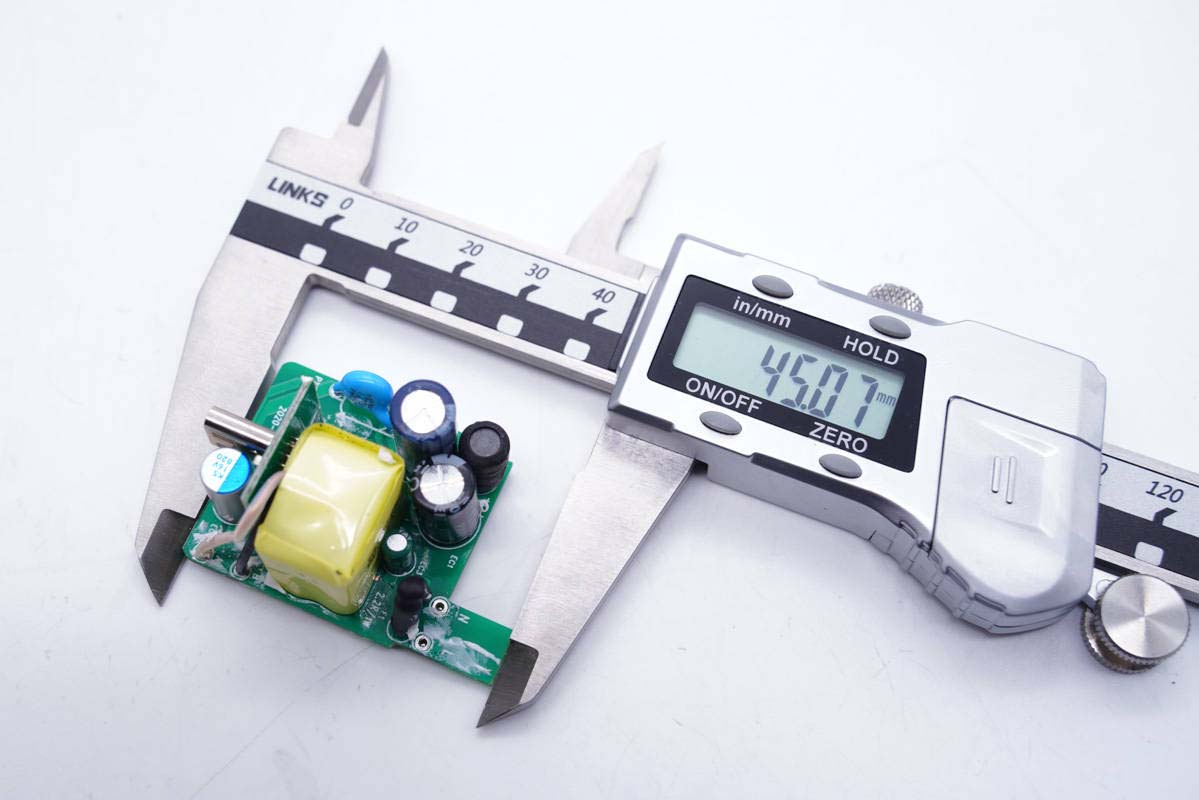

使用游標卡尺實測主板最大長度為45.07mm。

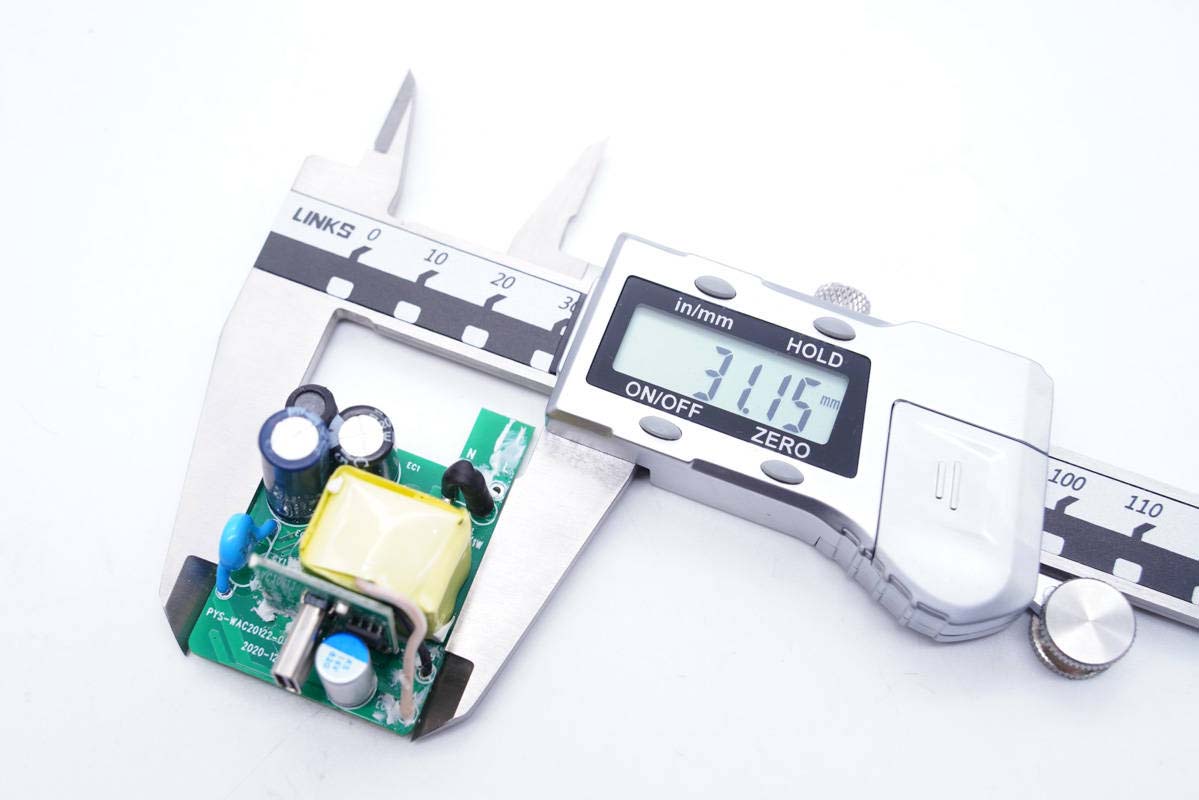

寬度為31.15mm。

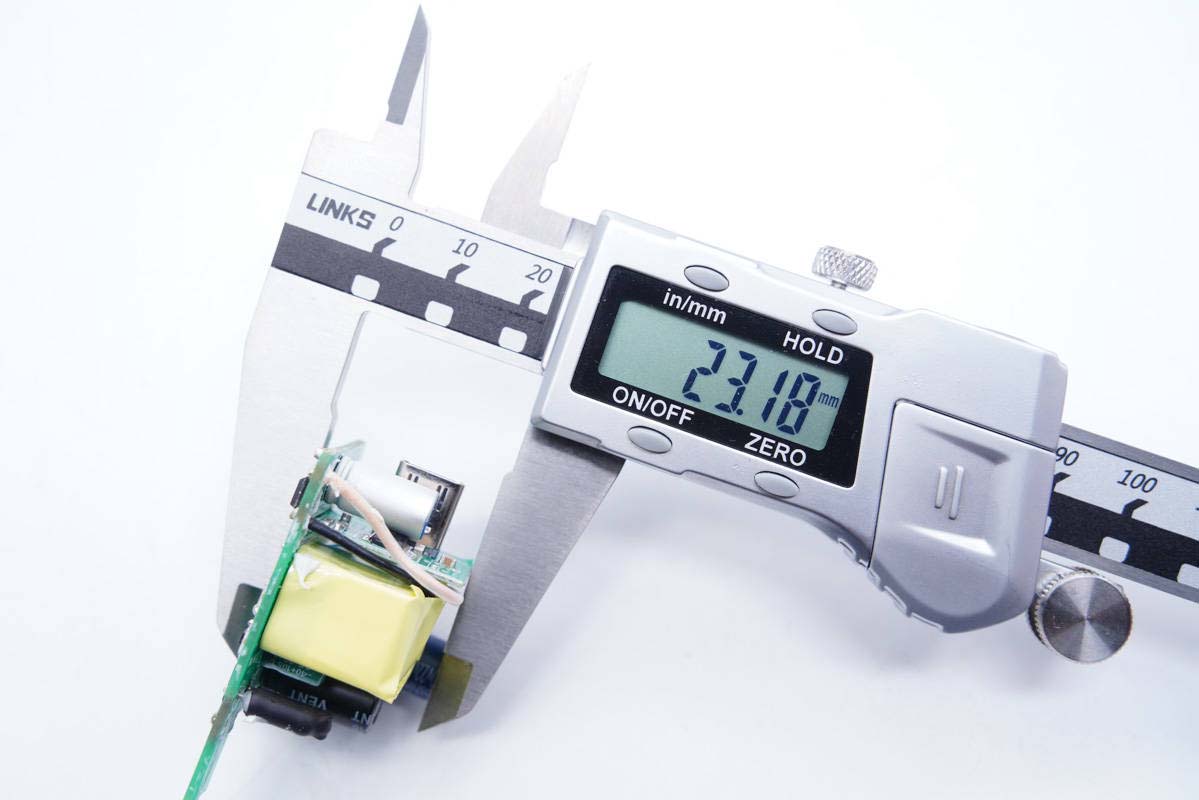

最大厚度為23.18mm。

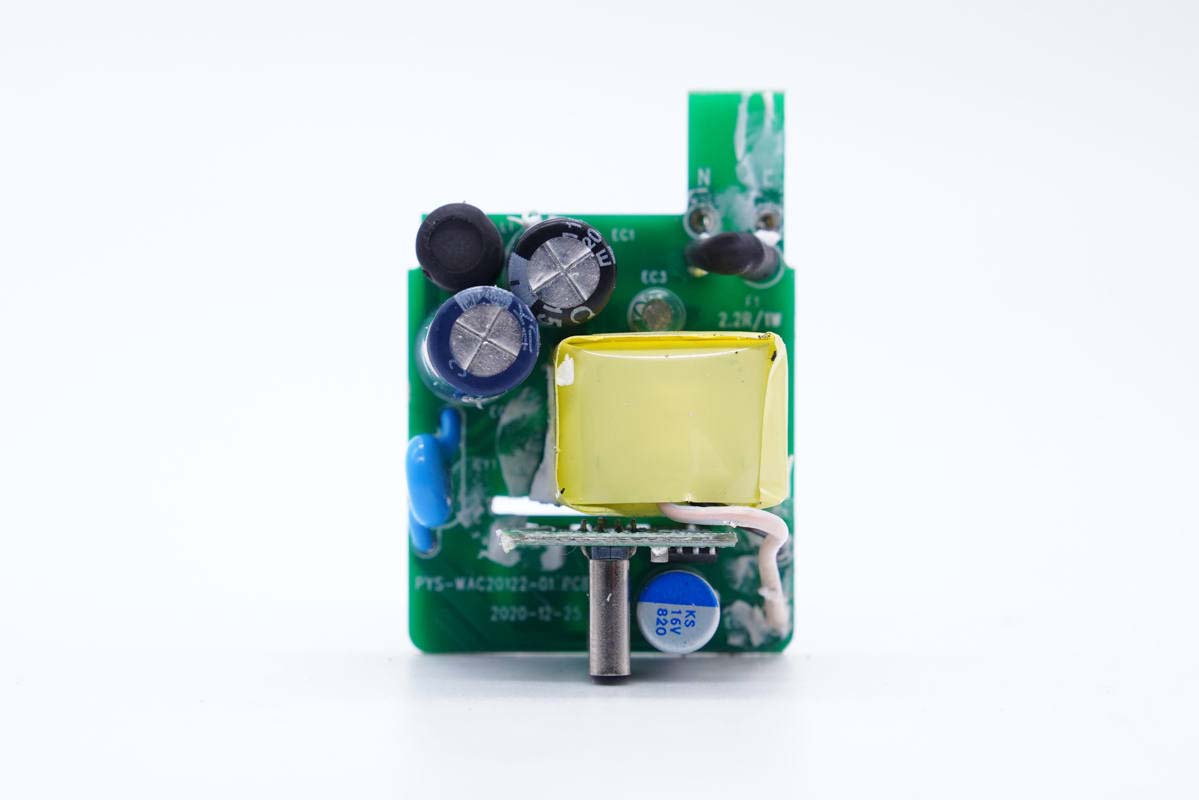

PCB板正面一覽，元器件相當簡化了，輸出端設有小板。

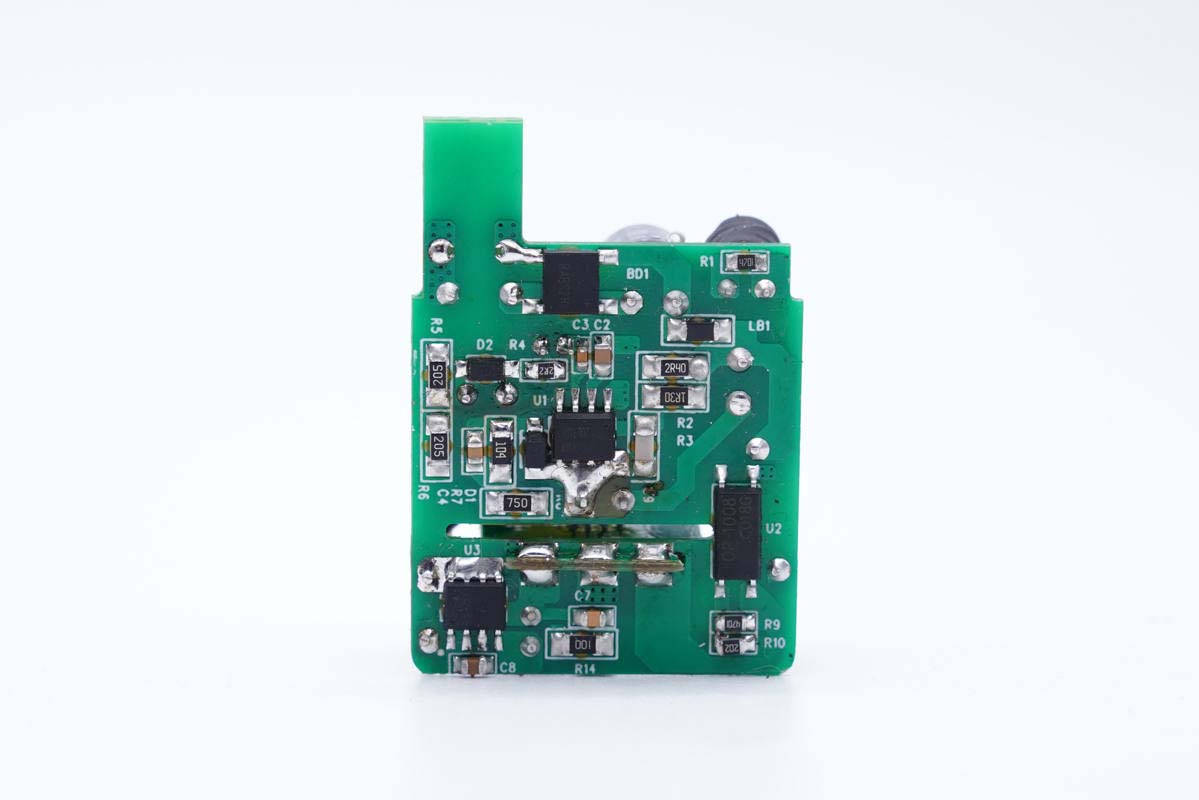

PCB板背面一覽，采用高集成度開關電源方案，外圍十分精簡。

輸入端一覽，可以看到保險絲、工字電感、高壓濾波電解電容、主控芯片供電電容這些器件。

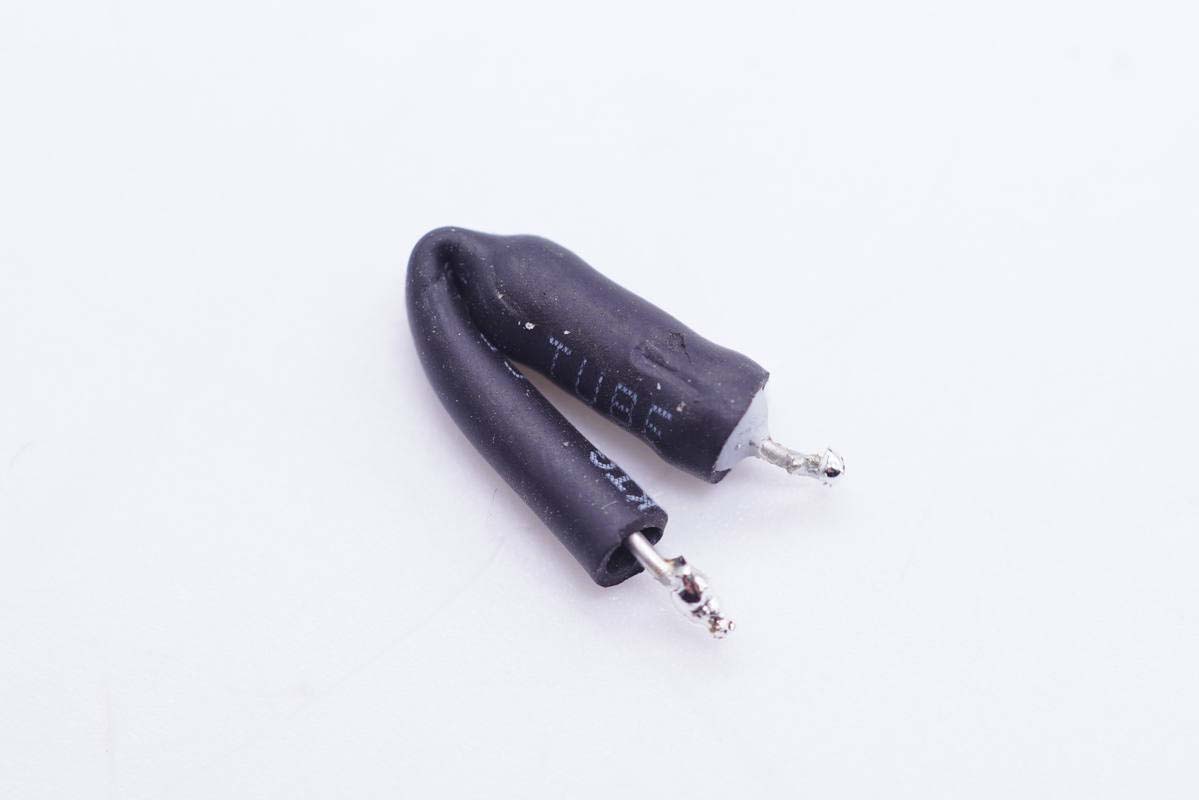

保險絲外套熱縮管保護。

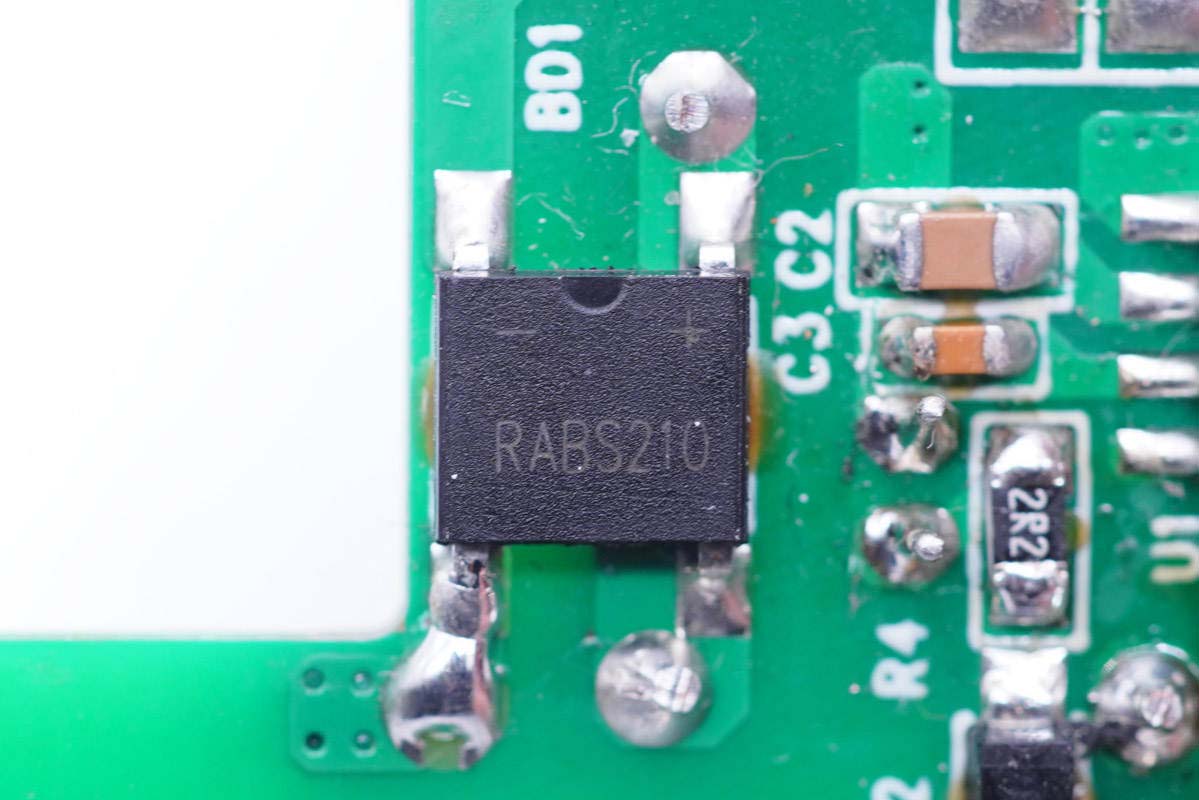

RABS210整流橋特寫。

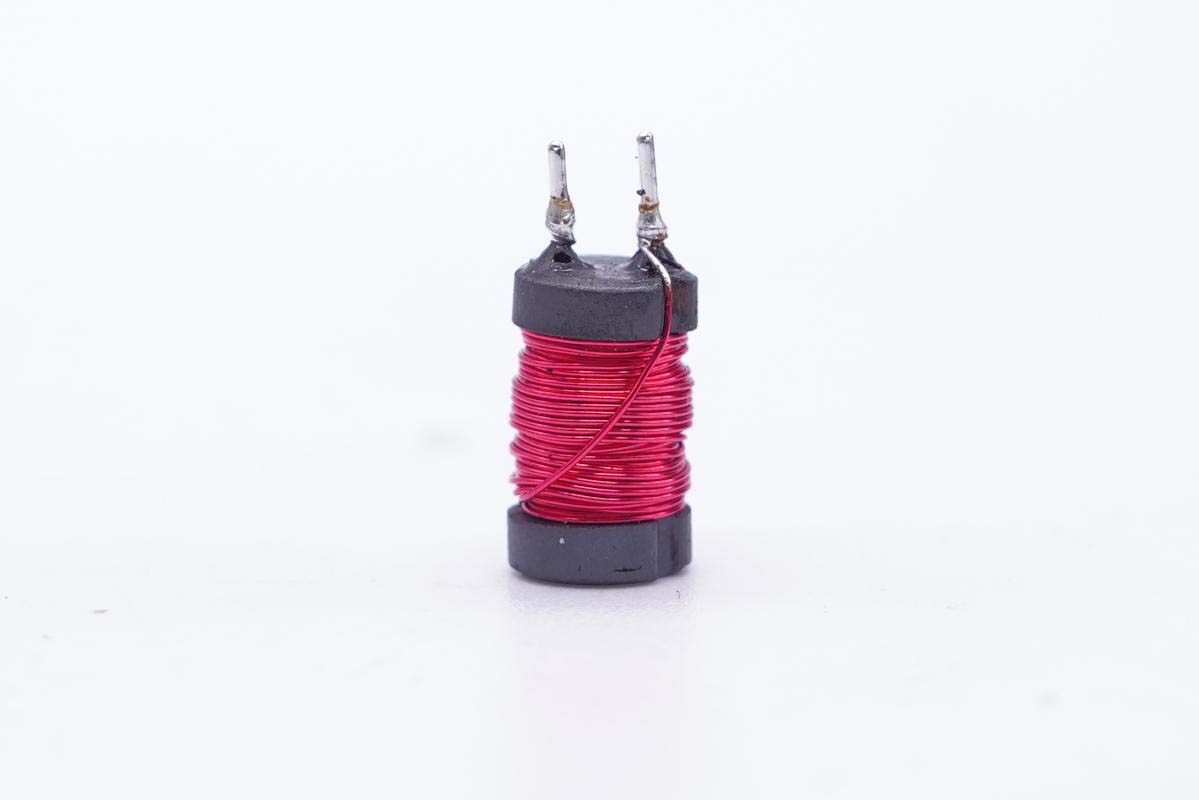

工字電感特寫。

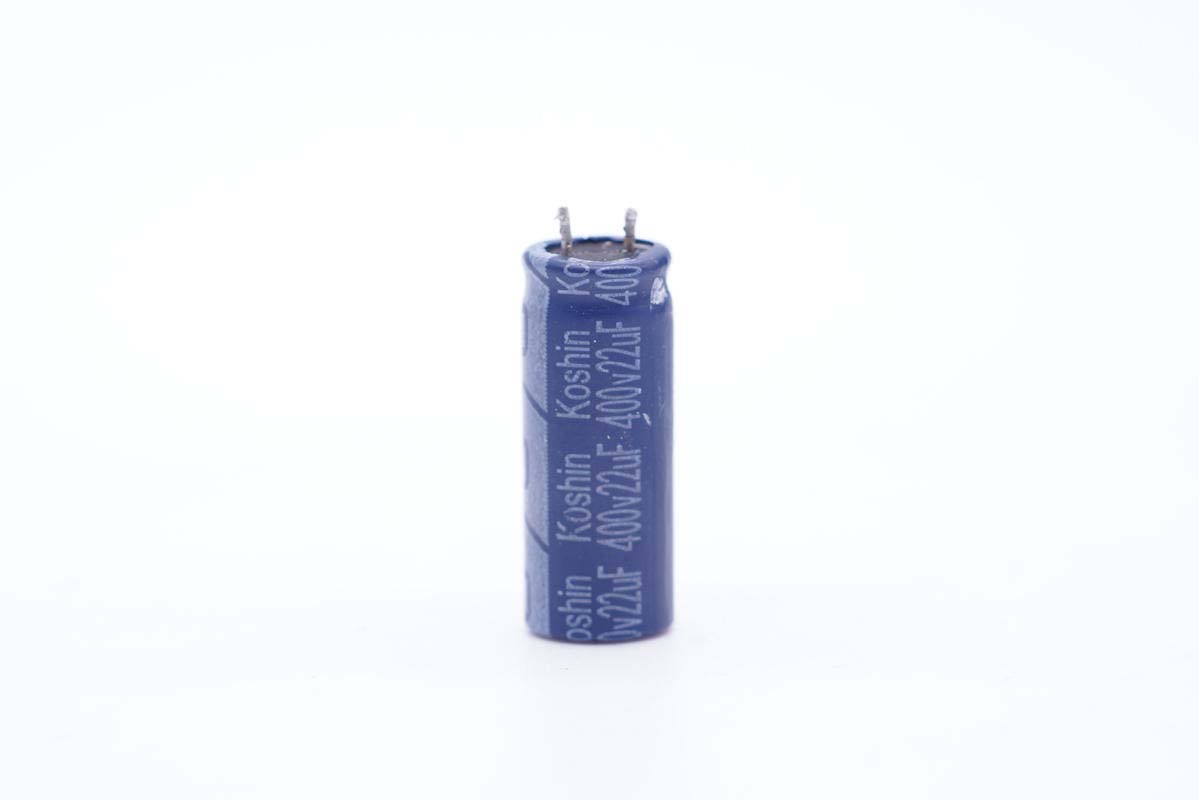

其中一顆高壓濾波電解電容來自Koshin東佳電子，規格400V 22μF。

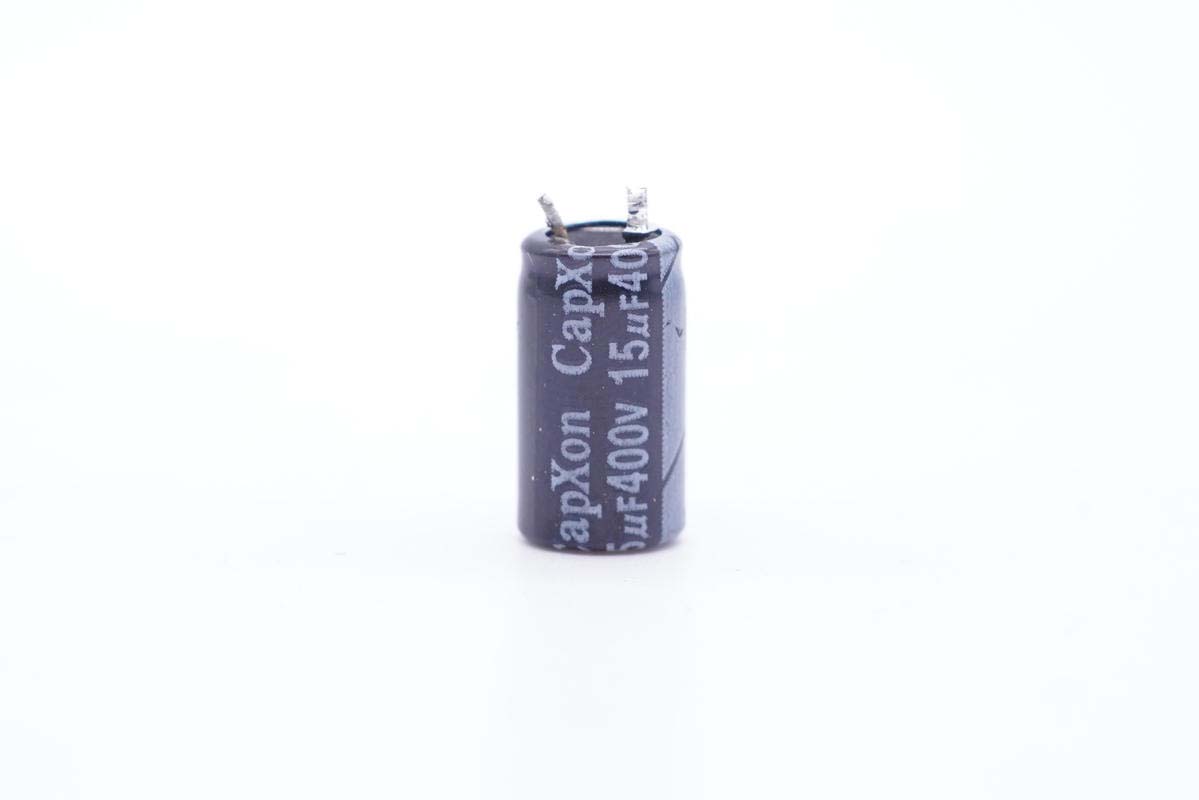

另一顆電解電容來自CapXon豐賓，規格為400V 15μF。

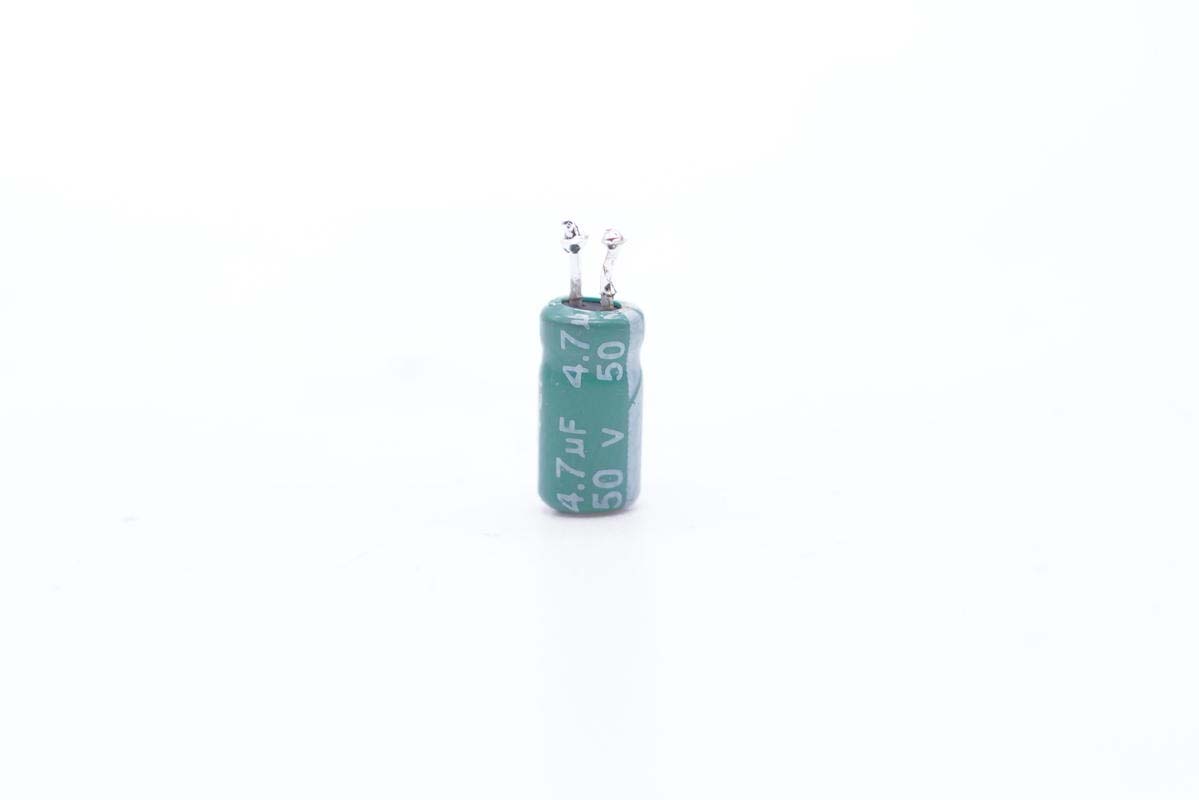

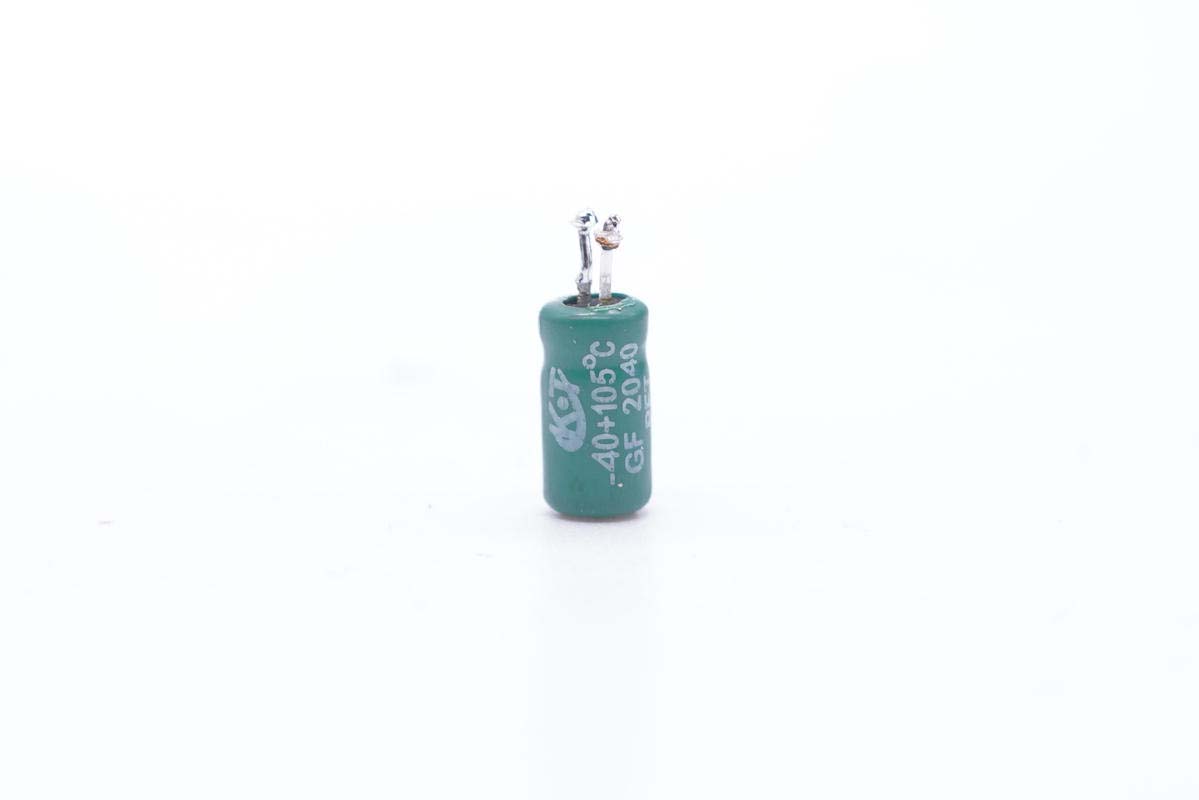

主控芯片供電電容來自KT凱特。

容量為50V 4.7μF。

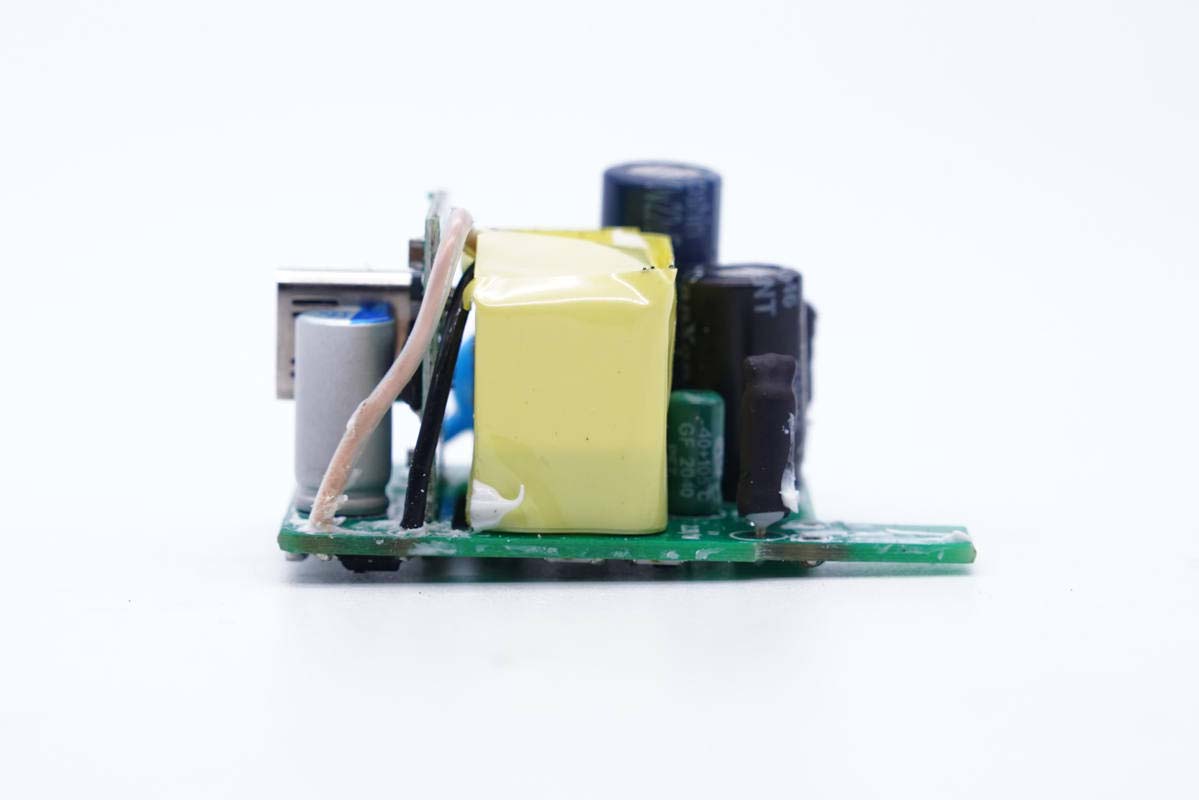

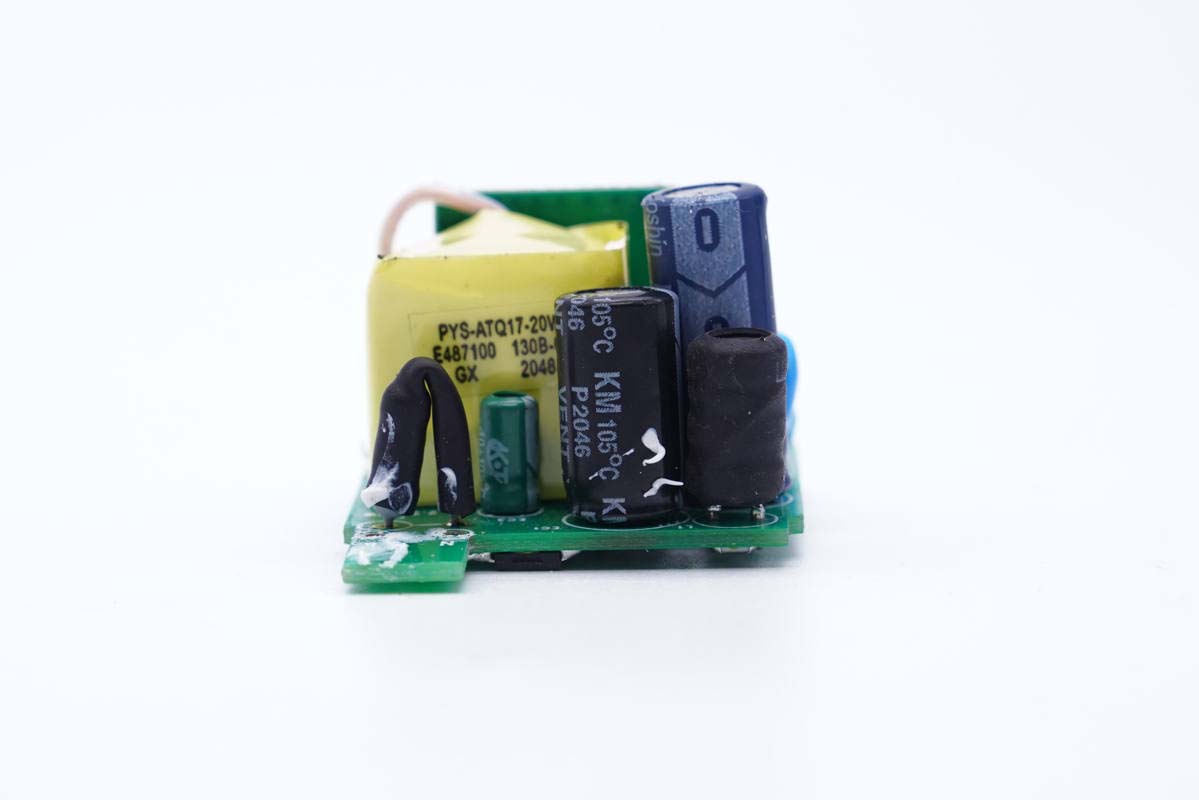

PCB板側面一覽。

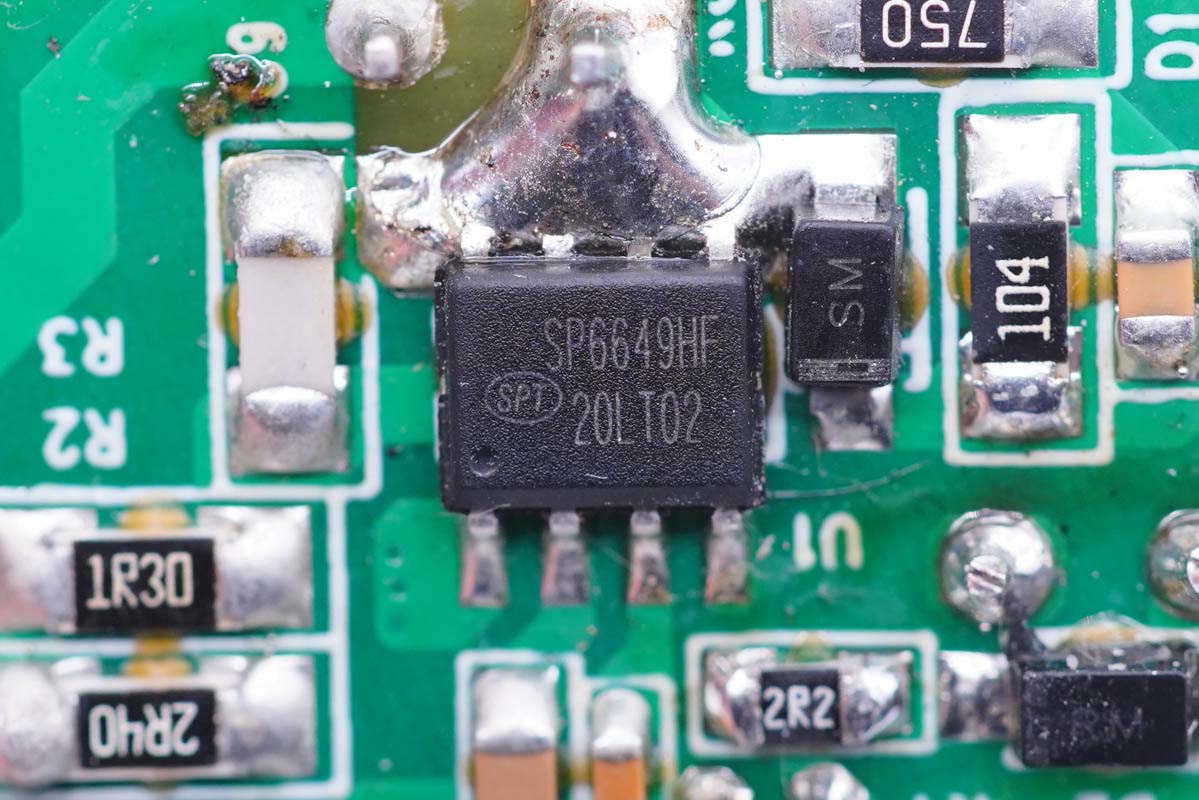

開關電源主控芯片采用硅動力SP6649HF，這是一顆電流模式PWM控制芯片，內置650V高壓功率MOSFET，應用于功率在30W以?xún)?nèi)的方案，固定65KHz開關頻率，內置抖頻功能用于改善EMI性能，跳頻模式提高輕載效率，降低待機功耗。同時內置多種完善的保護功能，全功率范圍無音頻噪聲，采用SOP8封裝。

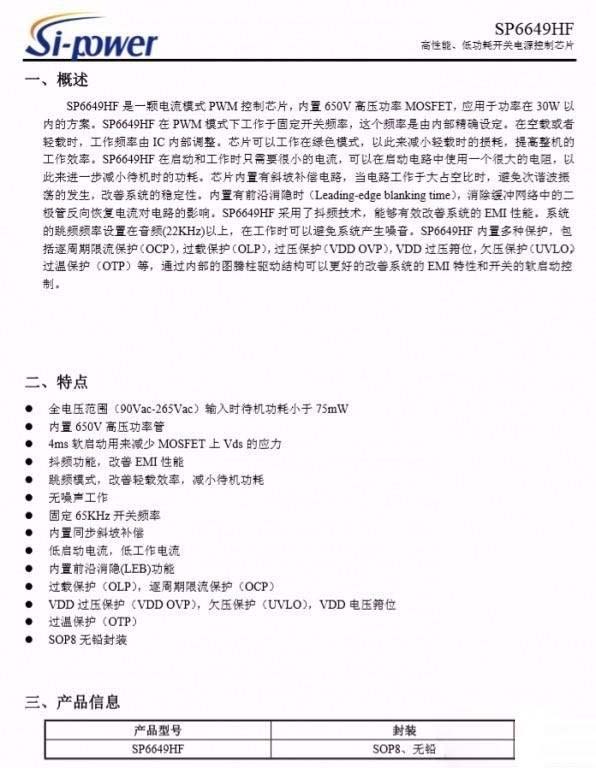

硅動力SP6649HF資料信息。

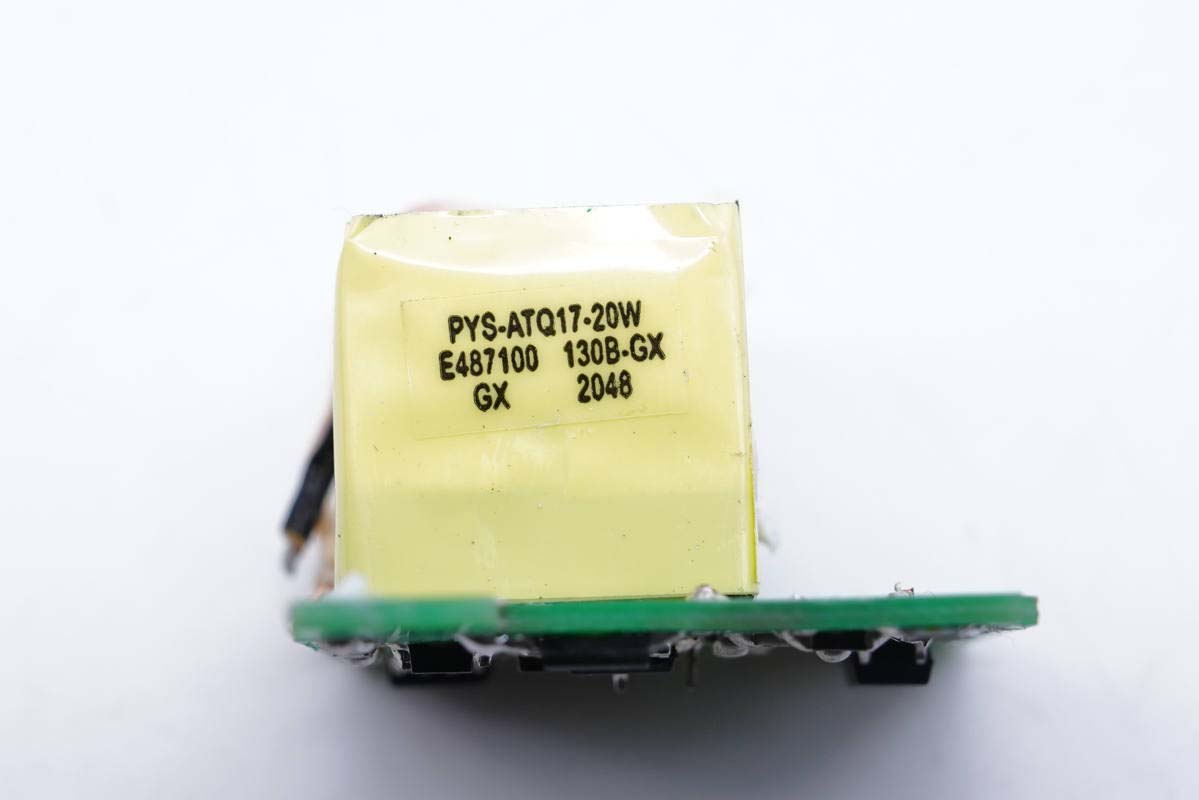

變壓器特寫，側面貼有信息標簽，采用ATQ17骨架。

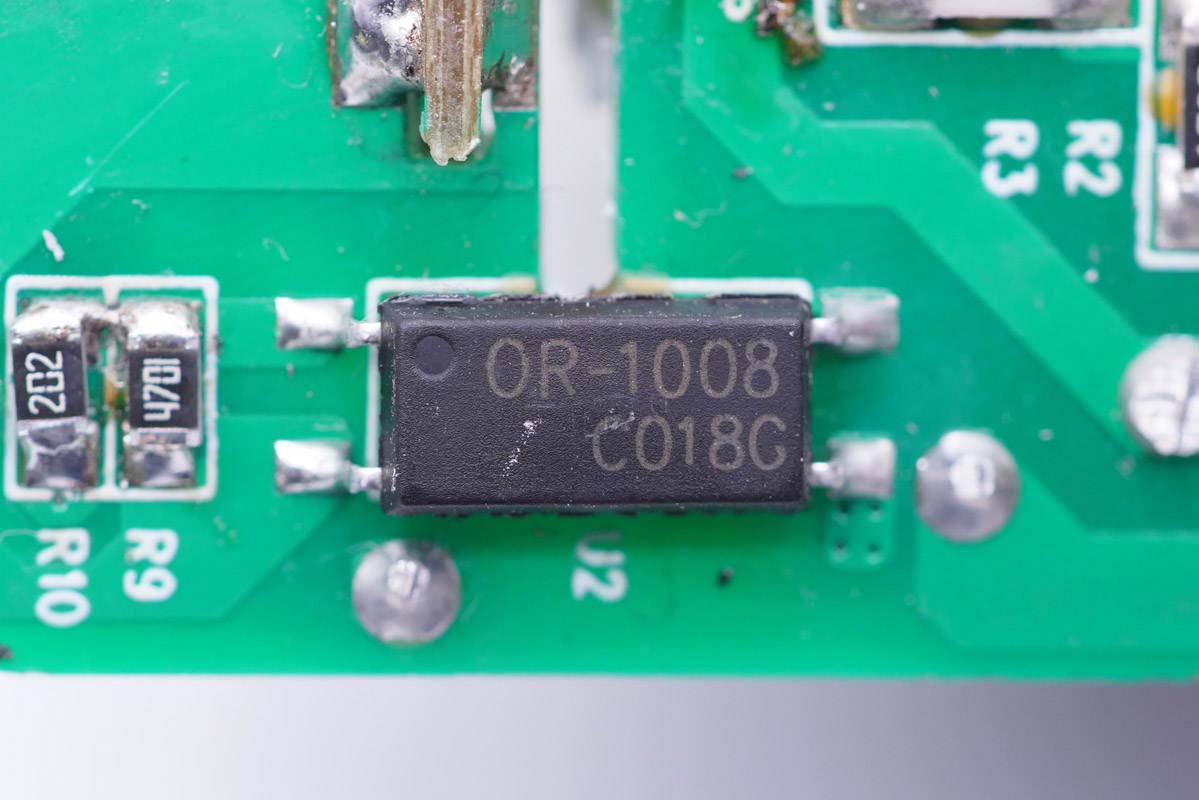

OR-1008光耦特寫，用于初級次級通信，反饋輸出電壓。

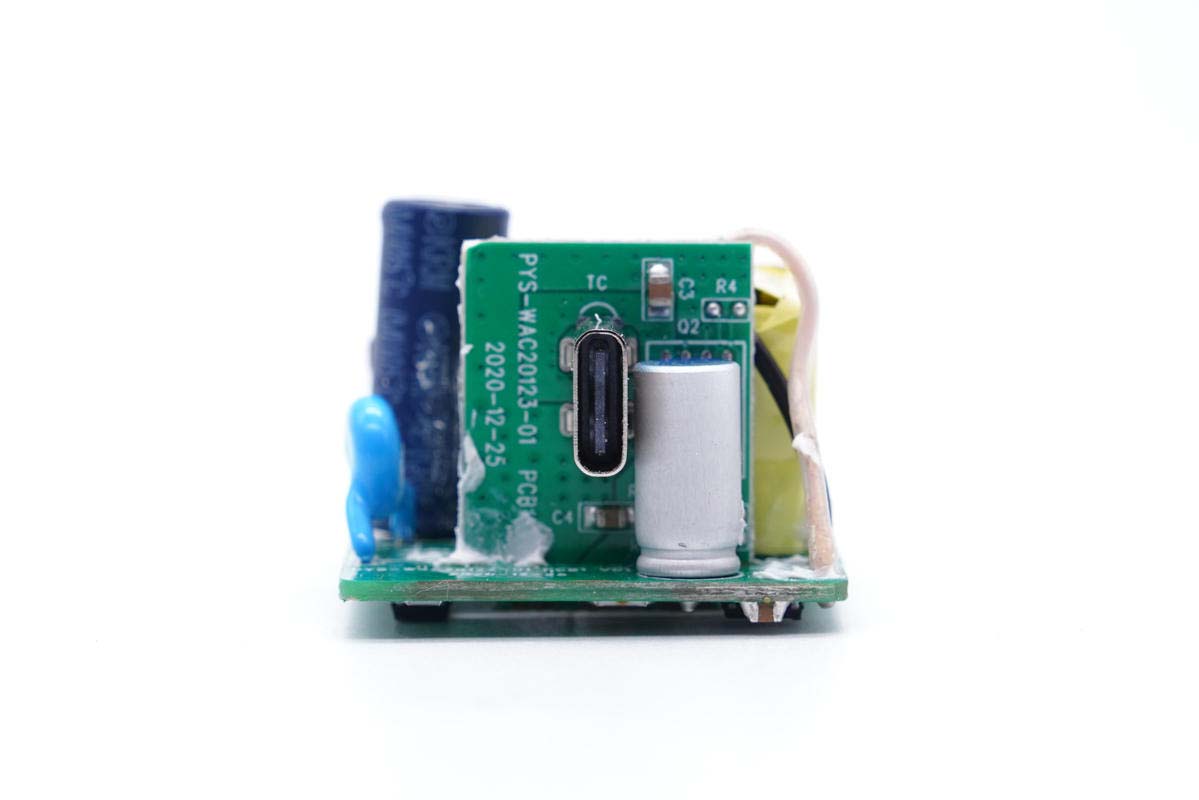

輸出端一覽，左側設有Y電容，右側是輸出濾波固態電容。

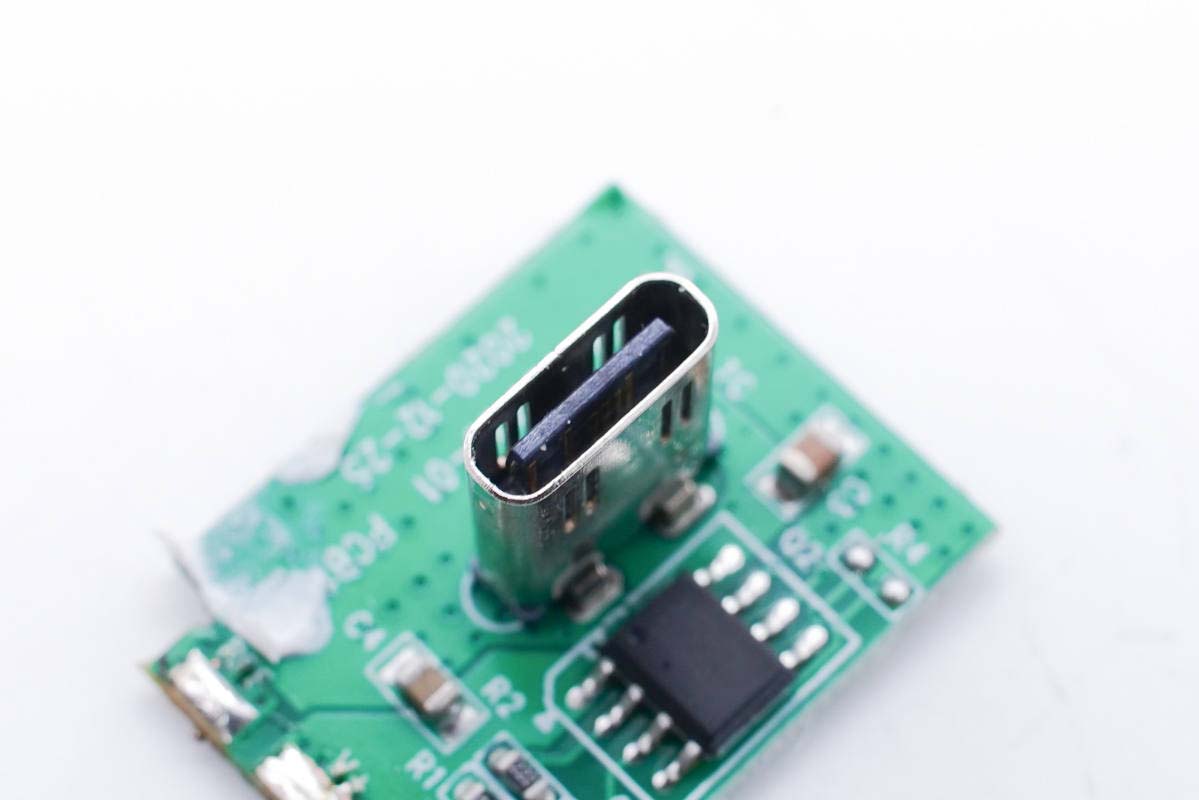

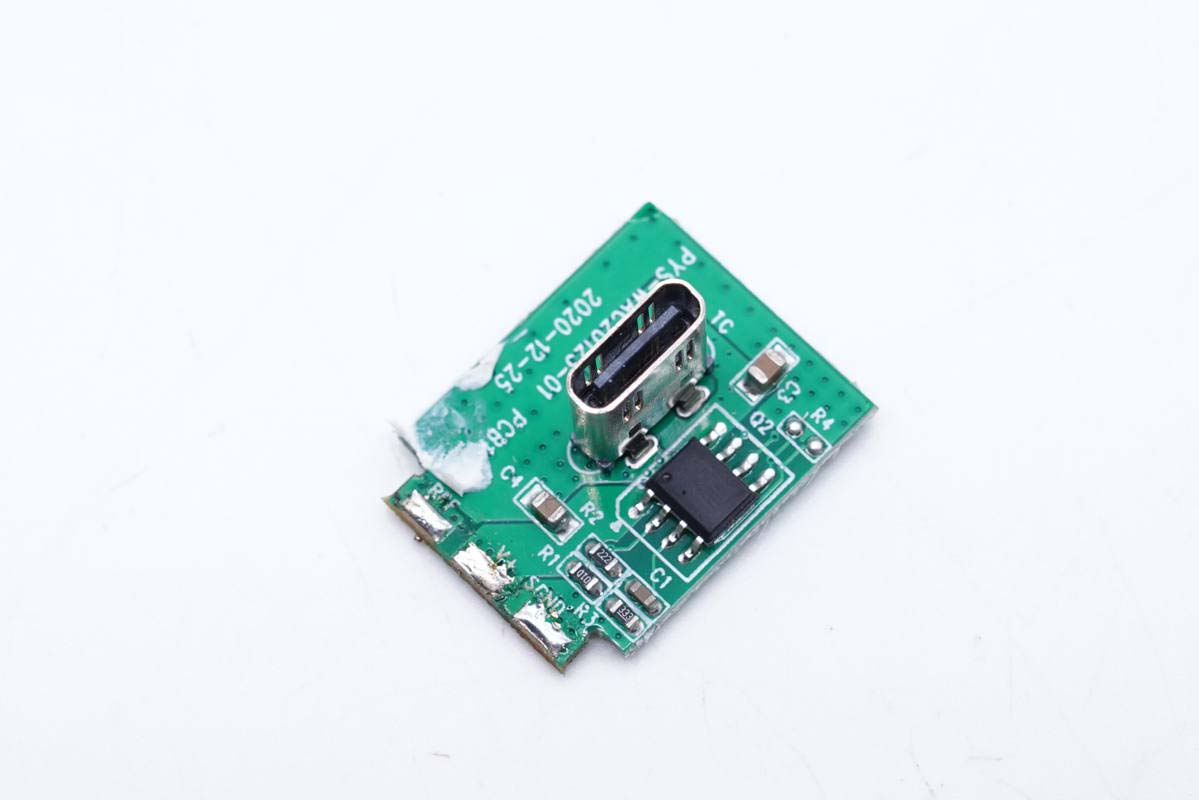

將小板拆下，正面垂直焊接USB母座，旁邊是一顆協議IC。

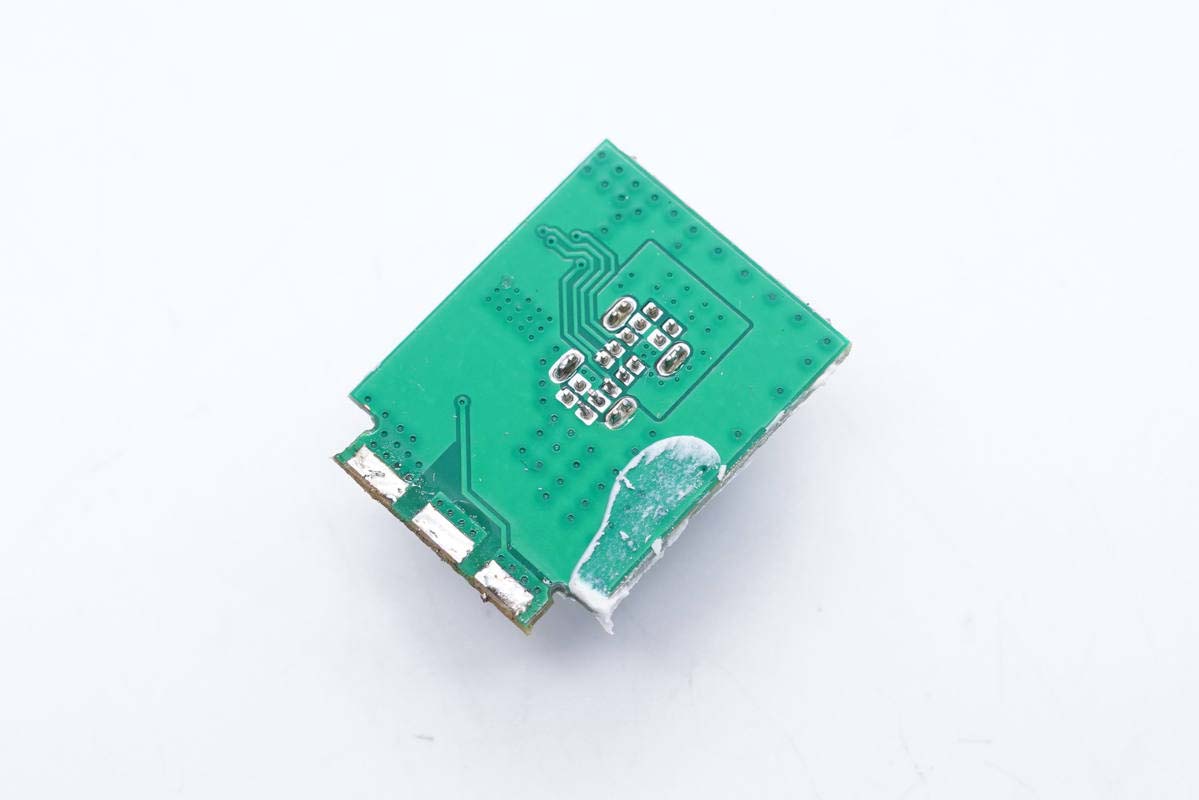

小板背面沒有元器件。

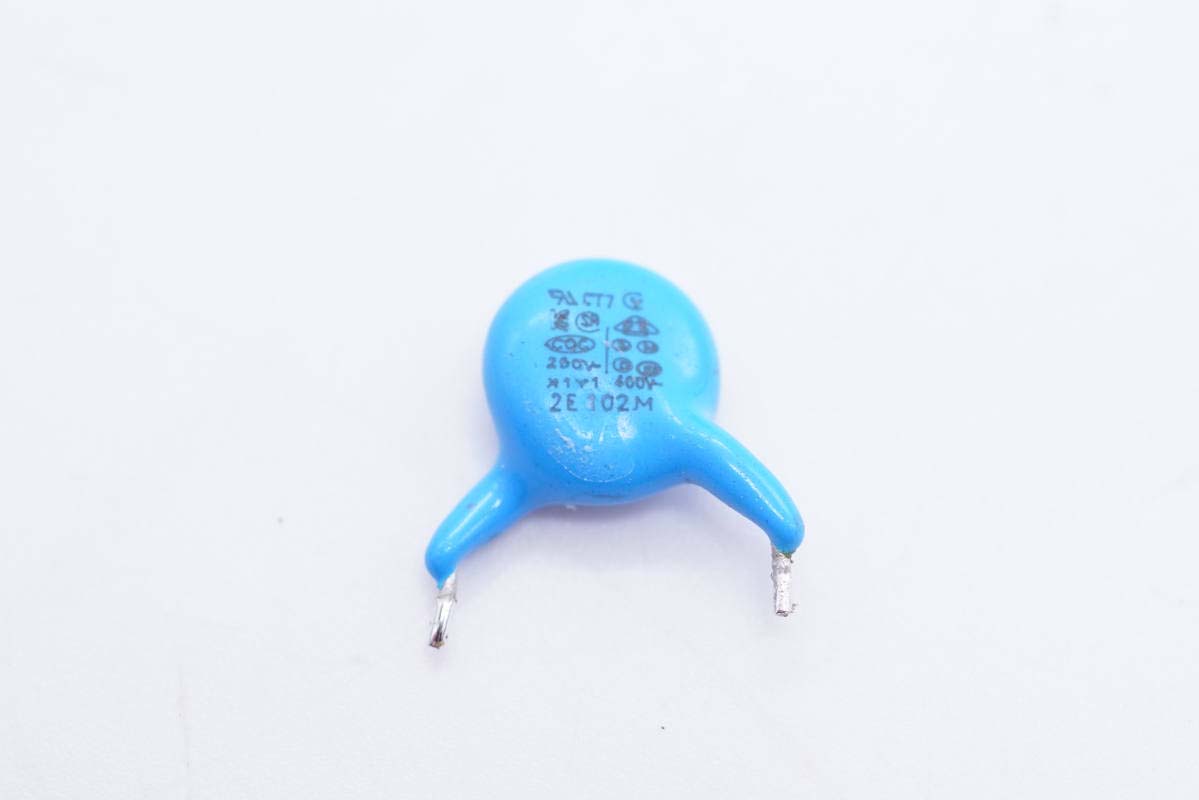

Y電容特寫，用于輸出抗干擾。

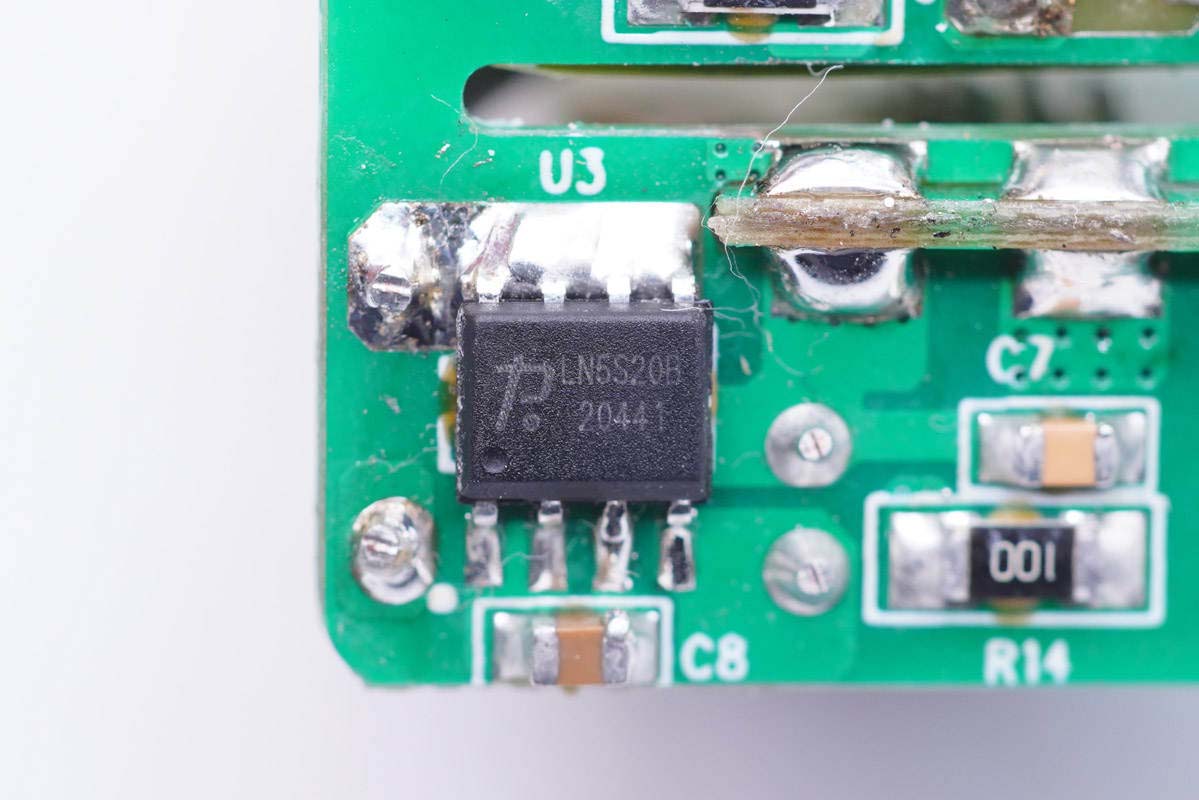

同步整流芯片采用Lii力生美LN5S20B。

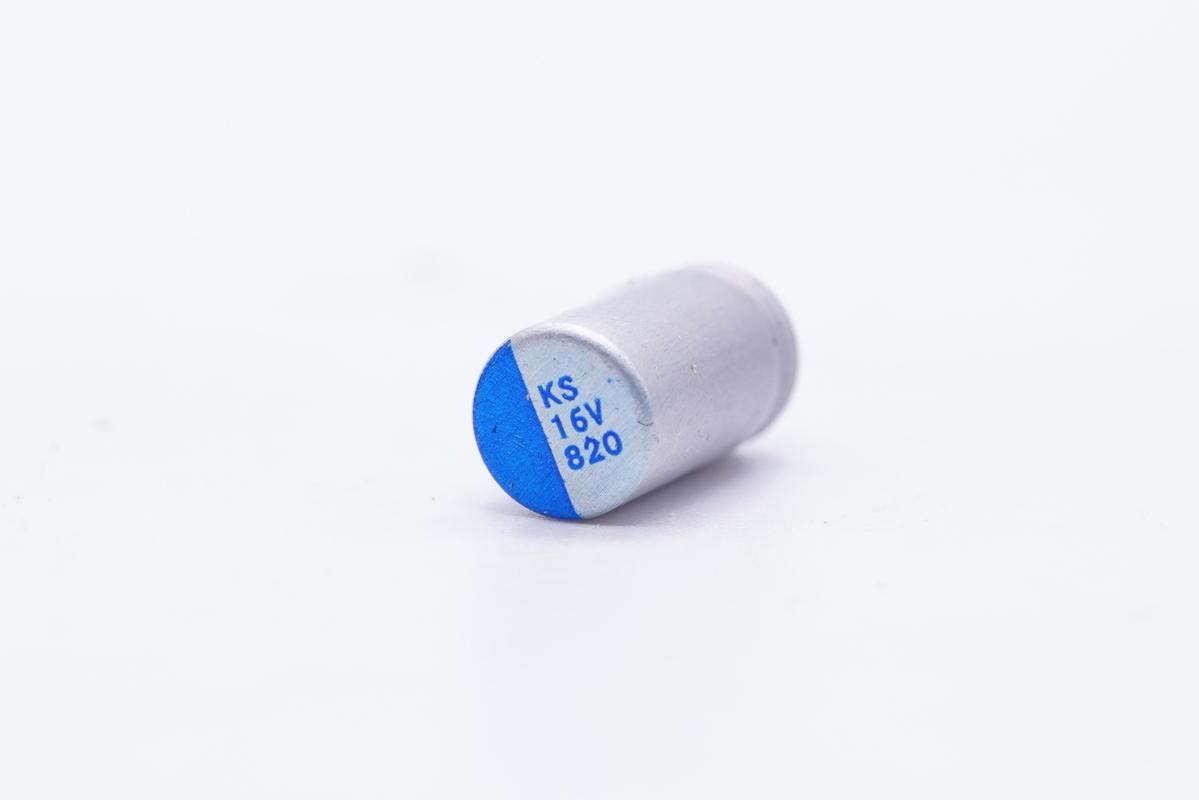

輸出濾波固態電容特寫，規格為16V 820μF。

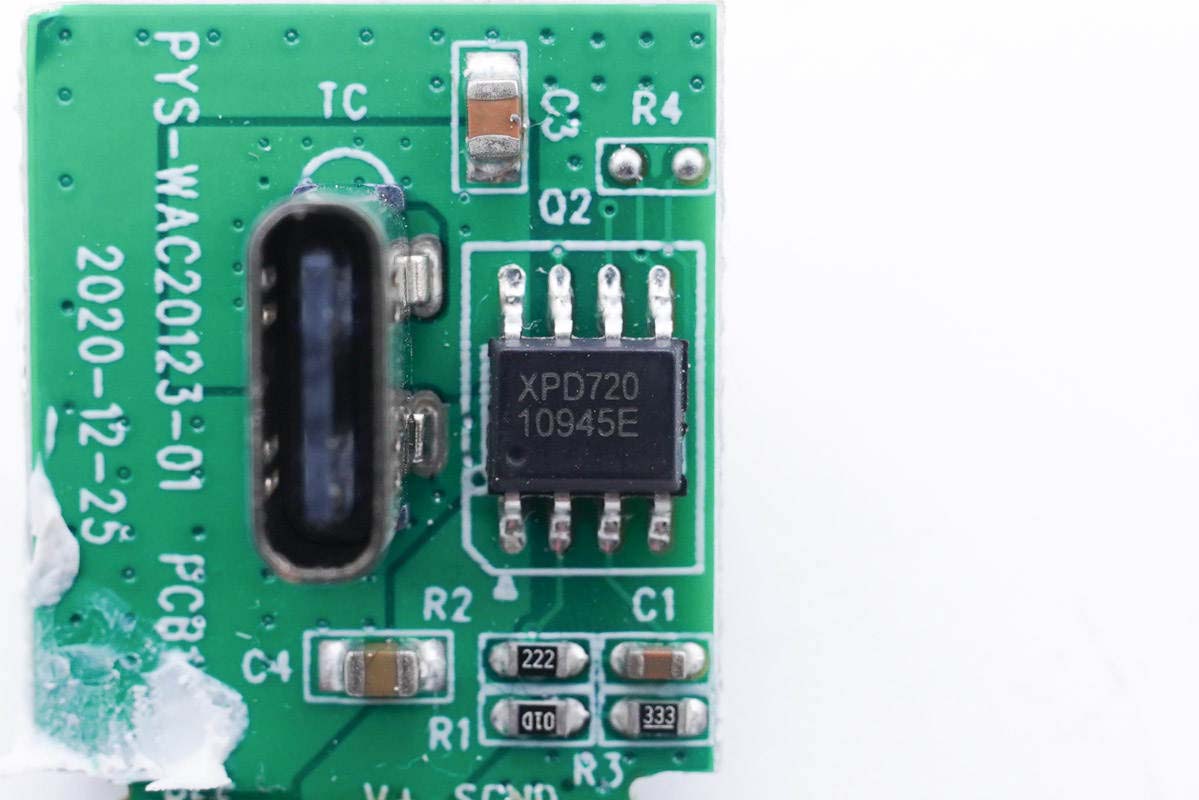

USB PD協議芯片采用云矽半導體XPD720，這款芯片已經通過了USB PD3.0認證，TID：3479，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本。采用ESOP8封裝。

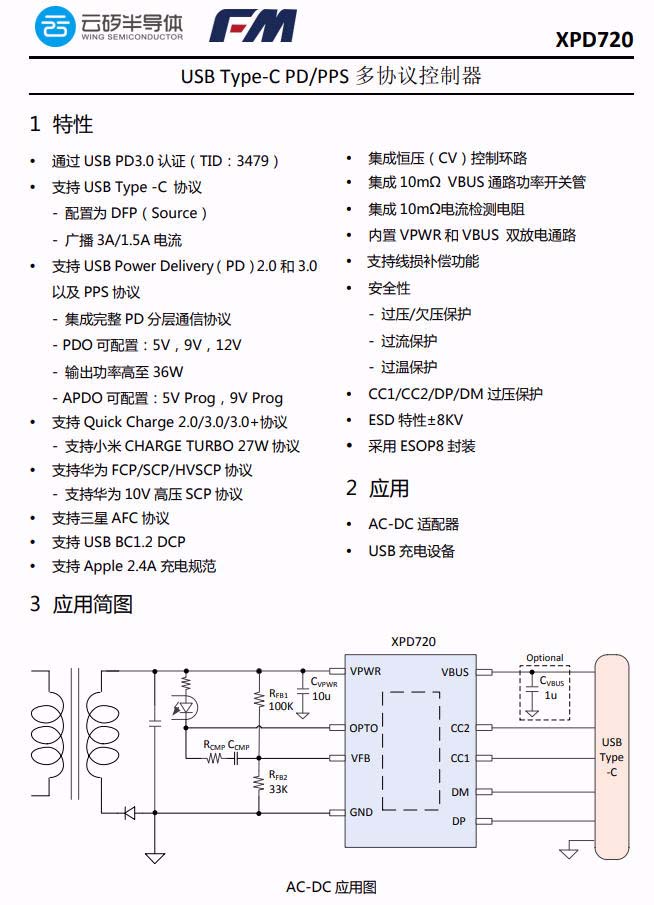

云矽半導體XPD720資料信息。充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被聯想20W 1A1C快充插座、傲基20W PD快充充電器、倍思20W迷你PD快充、海陸通20W PD快充、傲基1A1C?32W快充、奧睿科20W?USB PD快充、樂奇領先20W PD快充等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

USB-C母座特寫。

全部拆解完畢，來張全家福。

充電頭網拆解總結

鵬元晟20W PD快充充電器機身光滑簡潔，邊角圓潤，上手體驗感好。可組裝插腳的結構設計讓其便攜和實用性都變得更高，此外搭配可折疊國標插腳也同樣不是問題，可充分滿足客戶各種差異化需求。充電器支持QC2.0/3.0、AFC、FCP、PD3.0快充協議，具備5V3A、9V2.22A、12V1.67A電壓檔位，滿足包括iPhone 12在內的各大品牌手機快充需求。

充電頭網通過拆解了解到，充電器內部器件非常簡化，同時采用了硅動力SP6649HF+力生美LN5S20B的高集成開關電源方案，輸出端協議小板上可以看到除了云矽半導體XPD720外，就是非常少的幾顆電容和電阻，整個外圍電路非常簡潔。不僅有利于量產上市，同時在價格方面也會很有優勢。此外采用東佳和豐賓電解電容進行濾波，品質有保證。
