深圳華科生數字科技有限公司成立于2015年，經營范圍包括研發電源類產品、智能穿戴產品、音響設備、電子零部件、耳機、揚聲器等電子產品的設計、生產和銷售。最近華科生推出了一款迷你快充，不僅支持iPhone 12的20W快充，還支持華為的10V2.25A 25W SCP快充，此外兼容QC、PD等快充協議，實用性很強。

值得一提的是，這款充電器還具有極致小體積和高功率密度的特點，在非常迷你的外殼尺寸內實現了22.5W的功率輸出，功率密度創新高，成功挑戰了22.5W充電器尺寸極限。下面充電頭網就對這款迷你充進行詳細拆解，看看用料做工如何。

一、華科生22.5W快充充電器外觀

? ? ? ? ? ??

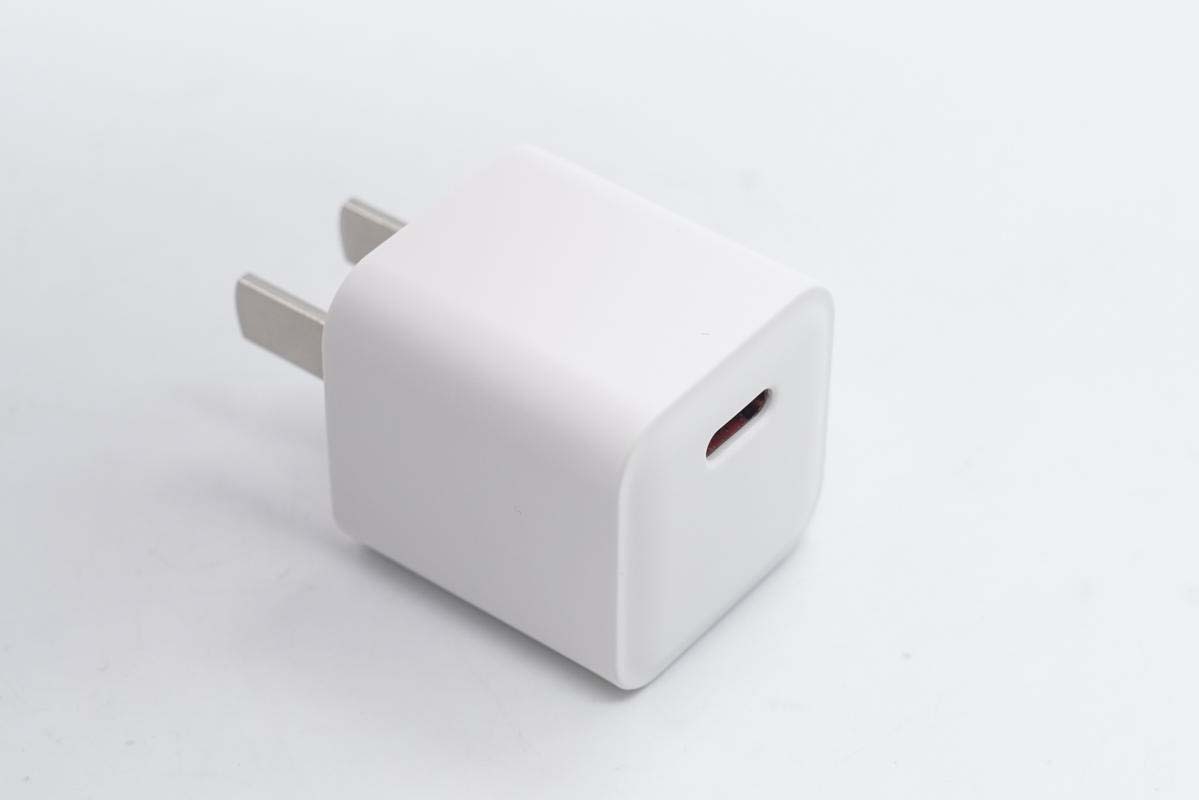

這款充電器非常小巧，造型為常見的小方塊設計。外殼采用白色PC材質，表面啞光，輸出頂面微凸，整體十分簡潔。

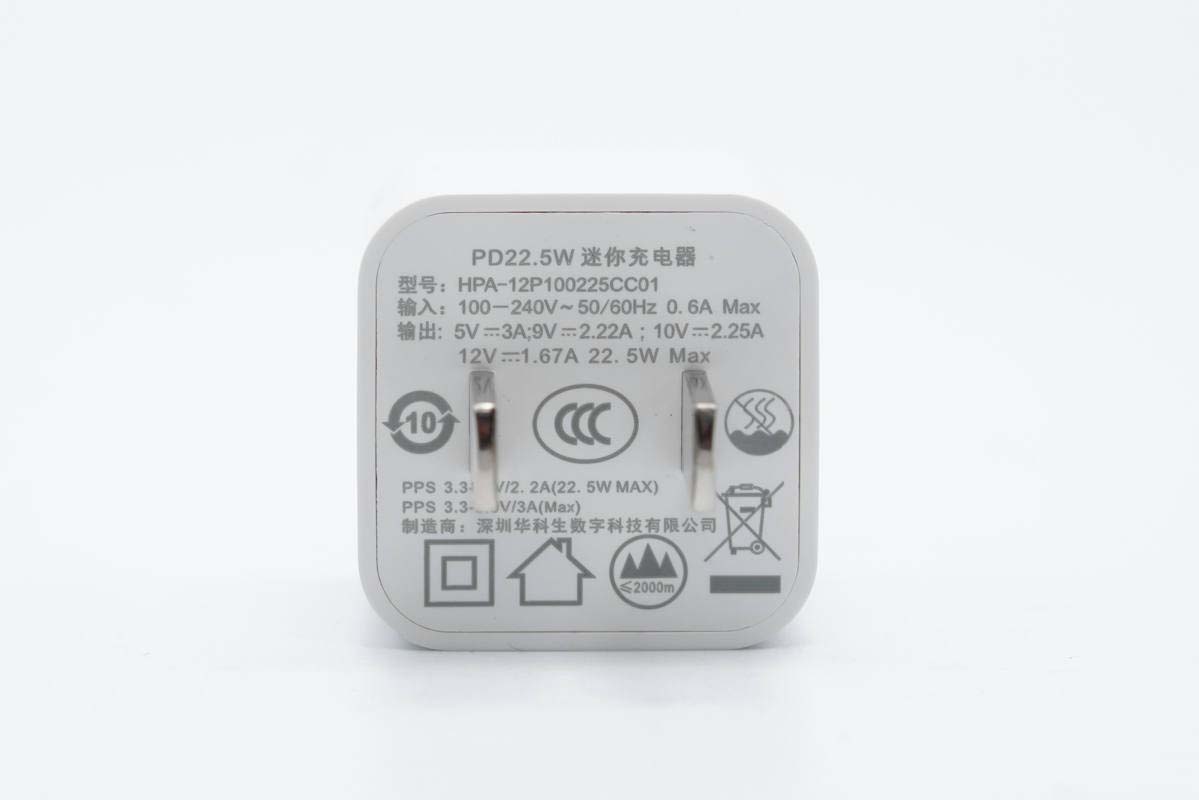

輸入端外殼上印有充電器參數

型號：HPA-12P100225CC01

輸入：100-240V~50/60HZ 0.6A

輸出：5V3A、9V2.22A、10V2.25A、12V1.67A，22.5W Max

PPS：3.3-11V2.2A、3.3-5.9V3A

制造商：深圳華科生數字科技有限公司

產品已經通過了3C認證。

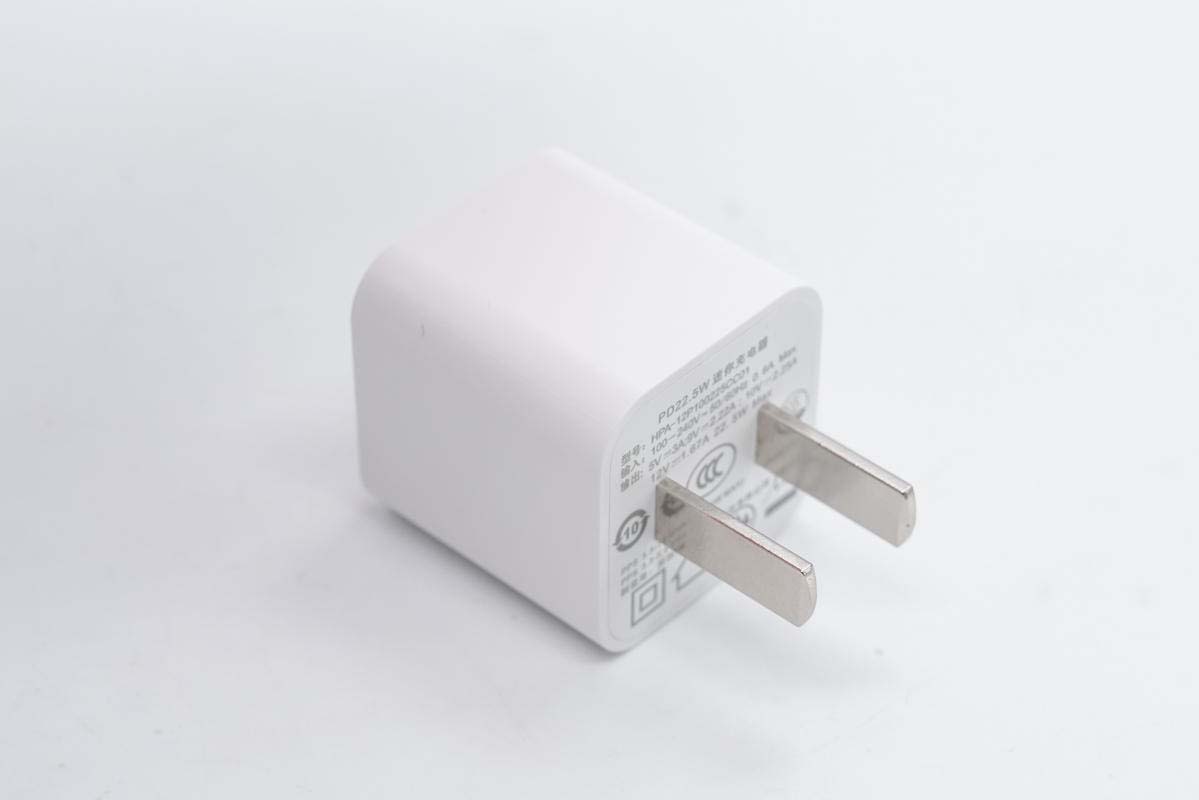

配備固定式國標插腳。

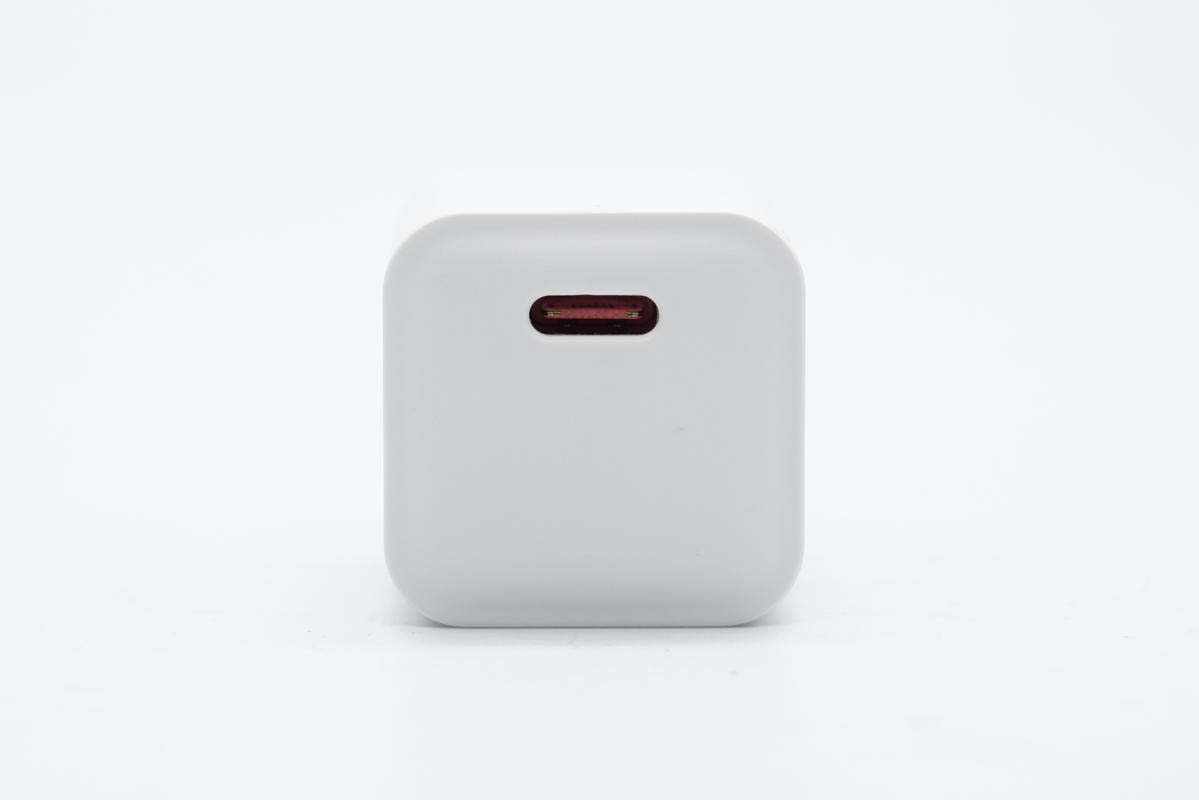

頂面USB-C接口紅色膠芯不露銅，靠邊緣布局。

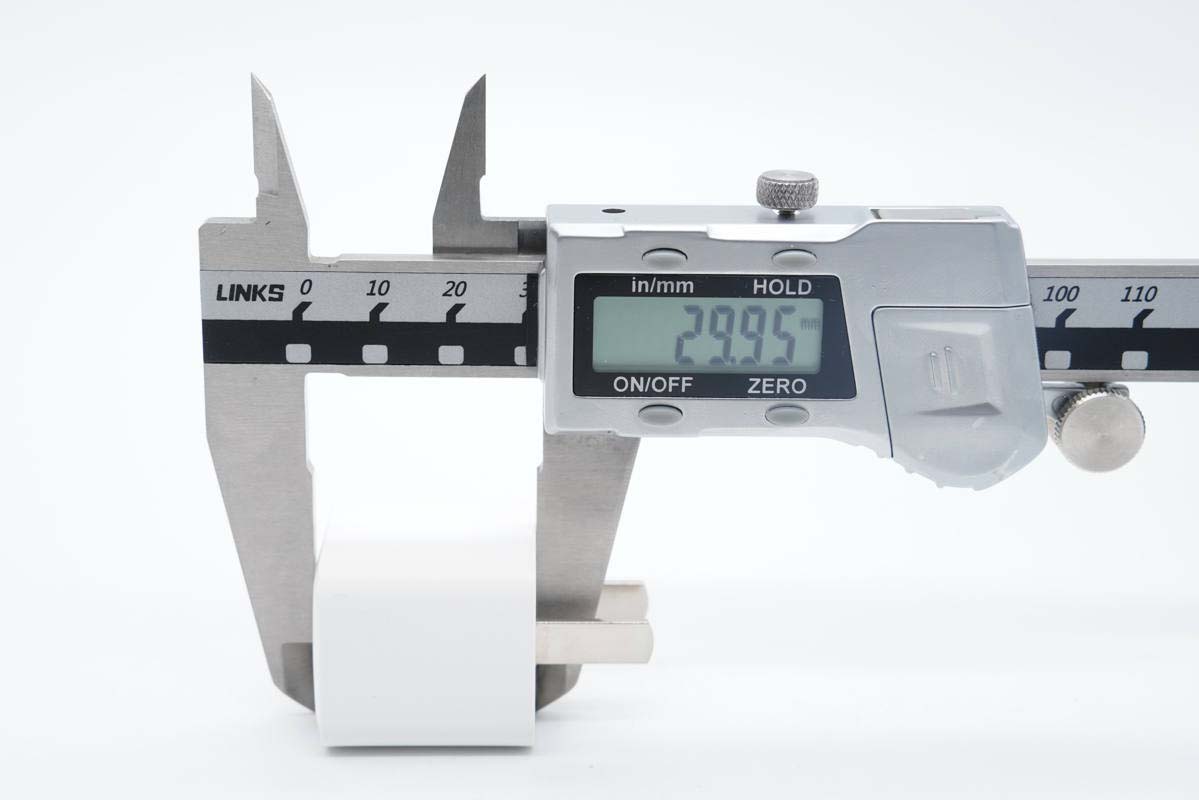

使用游標卡尺實測充電器機身高度為29.95mm。

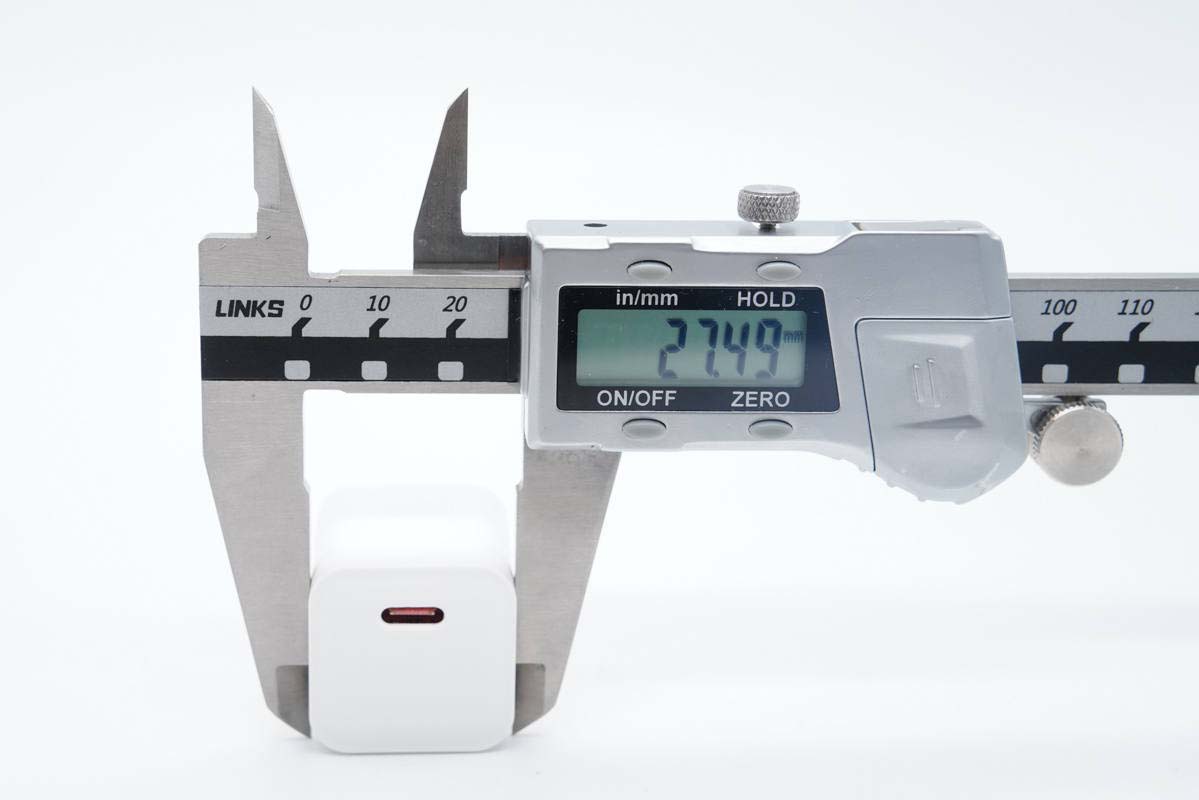

寬度為27.49mm。

厚度為27.52mm。

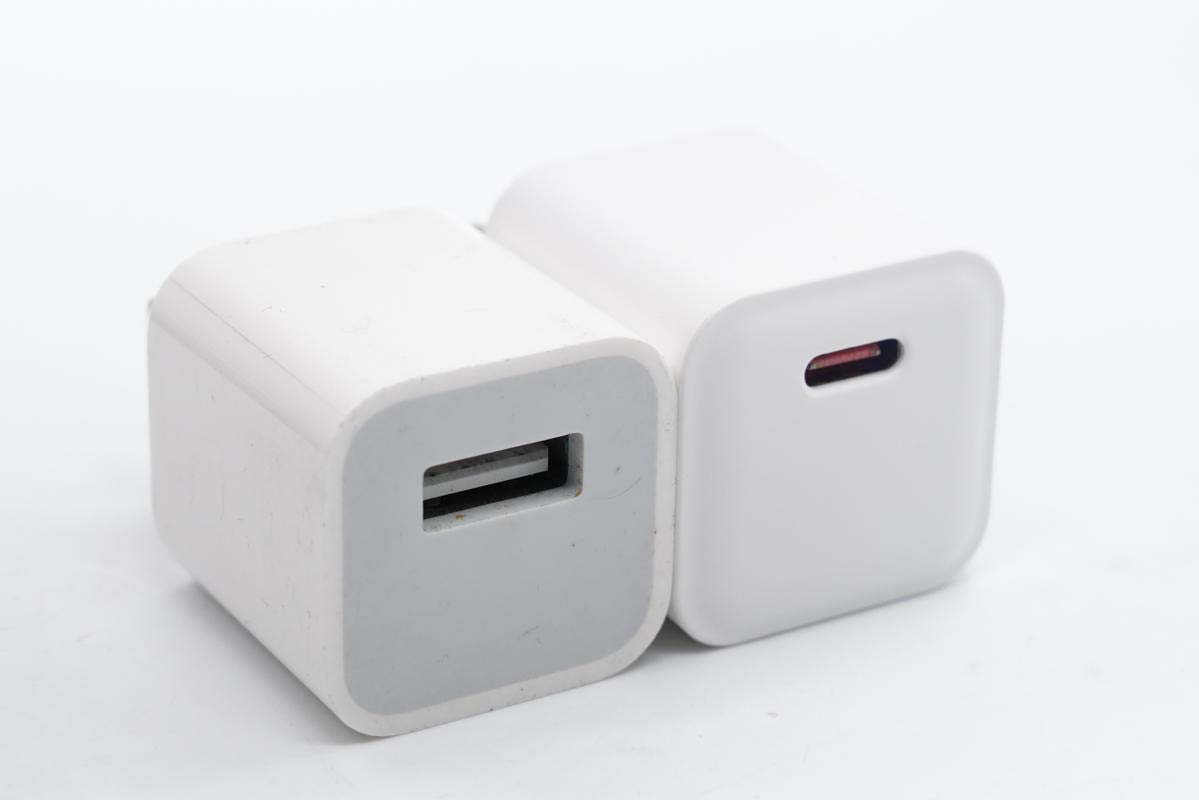

和蘋果5W充電器對比，兩者體積相當。

和蘋果20W快充相比，體積要小得多。

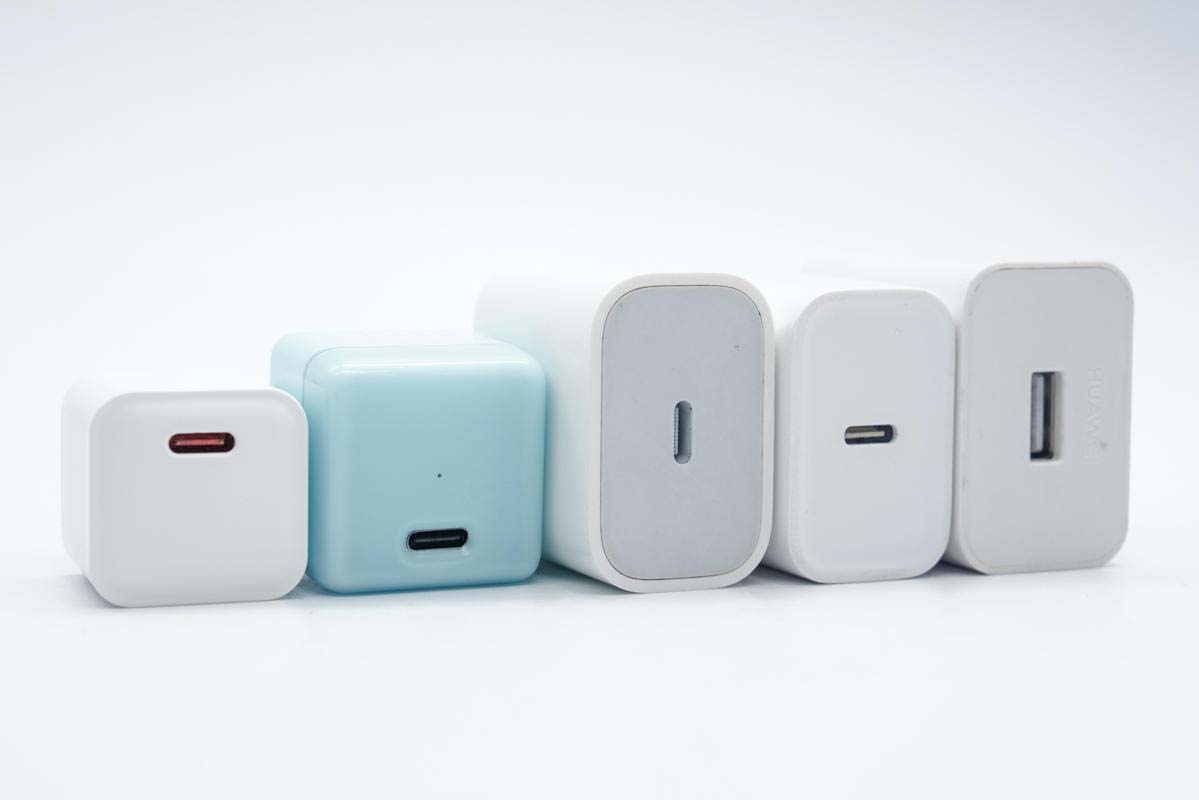

同時和市面上多款熱賣20W快充相比，體積也是最小的。

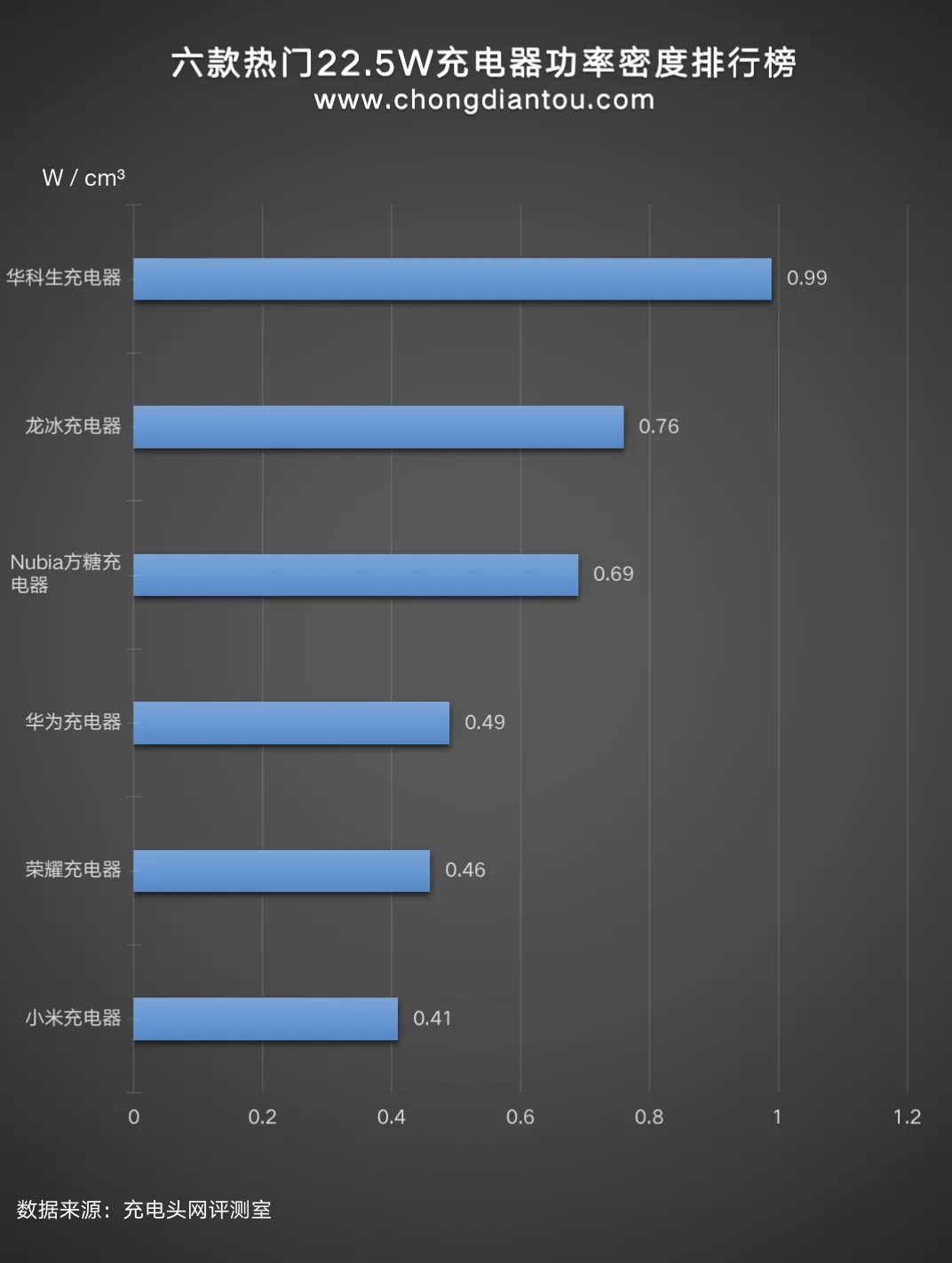

經計算，華科生22.5W充電器的體積約為 24.30 cm3，以最高輸出 22.5W 計算，功率密度約為 0.99W / cm3。小編尋找了目前市面上較熱門的22.5W充電器的功率密度數據匯總到柱狀圖，功率密度值越高證明同等功率參數下充電器的體積越小，從上面可以看出華科生的這款22.5W充電器的功率密度值為0.92，排在柱狀圖的首位。

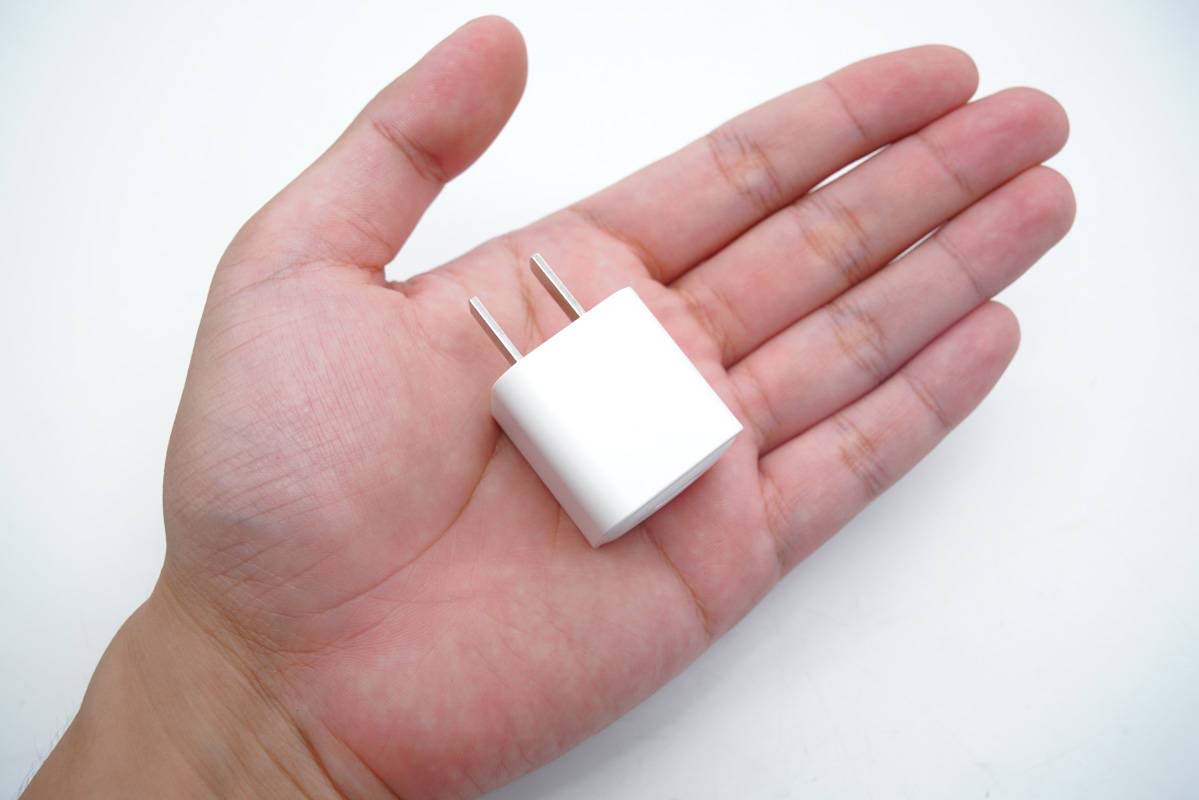

拿在手上的直觀感受。

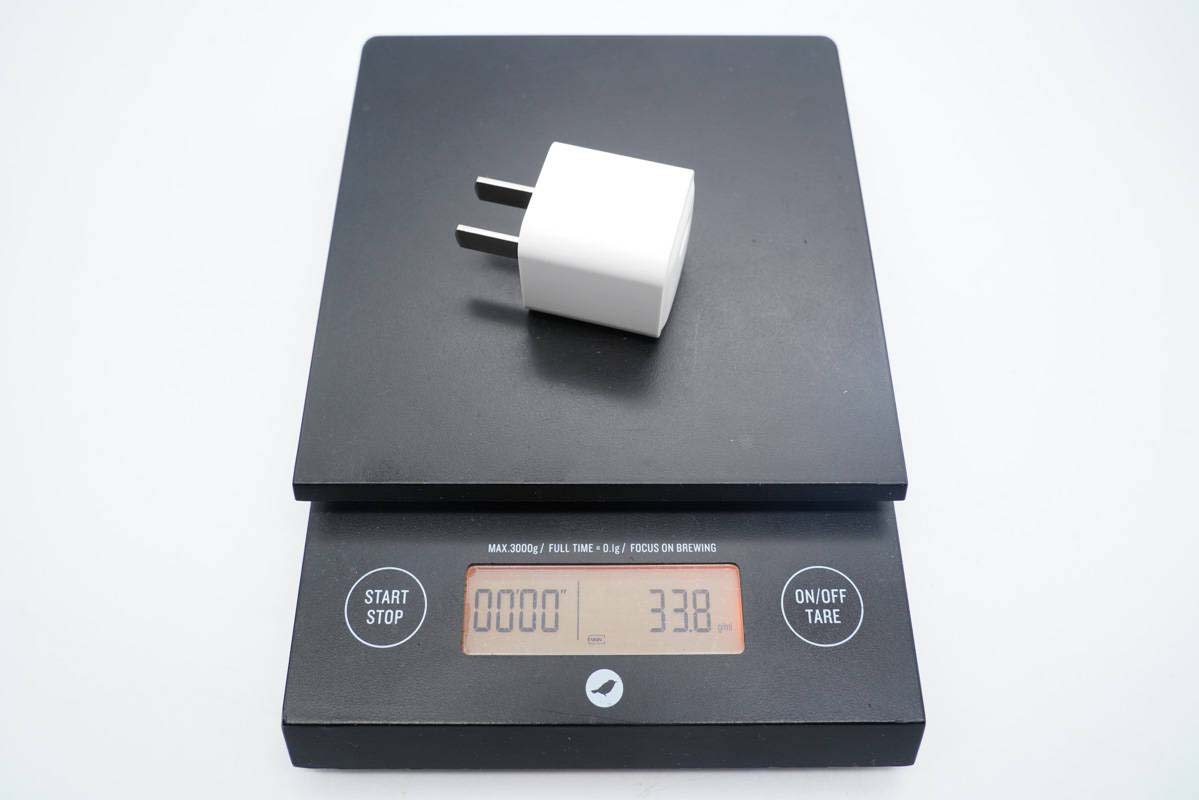

凈重約為34g。

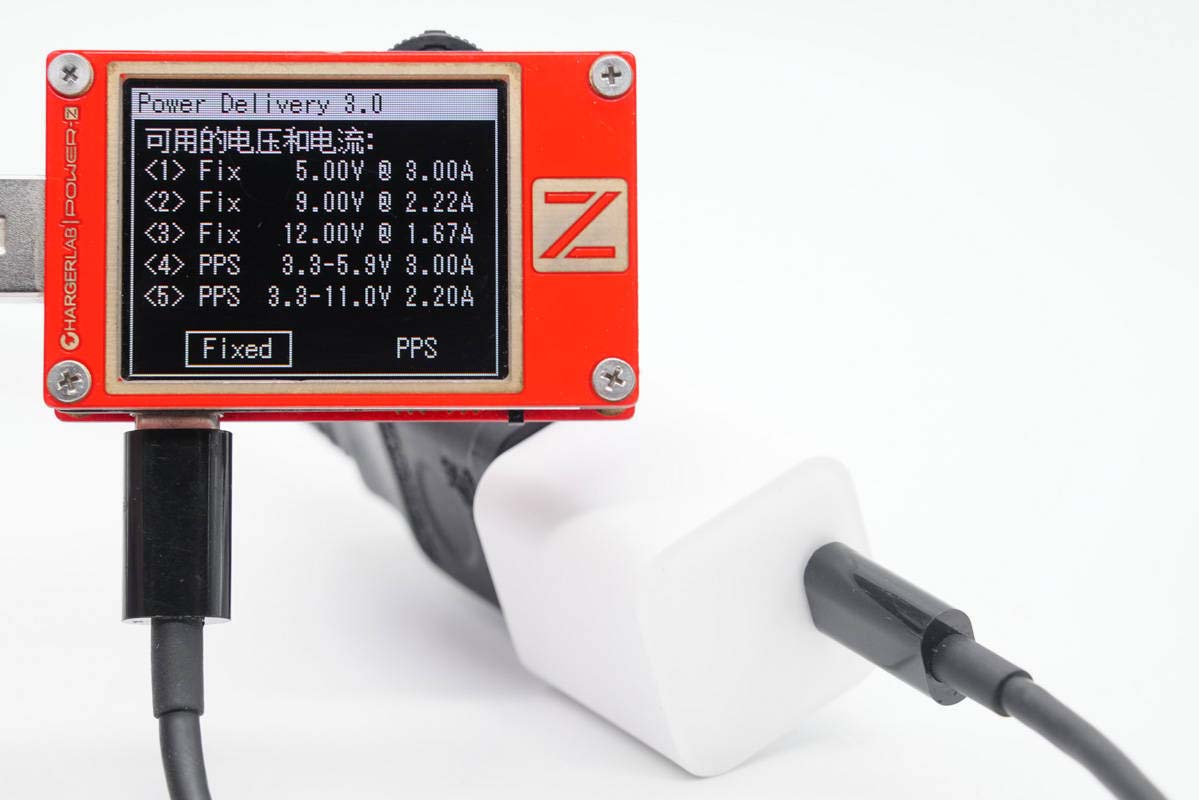

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、SCP、PE2.0、PD3.0和PPS快充協議。

同時還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V2.2A兩組PPS電壓檔位。

二、華科生22.5W快充充電器拆解

拆開外殼取出PCBA模塊。

使用游標卡尺測得PCBA模塊長26.43mm。

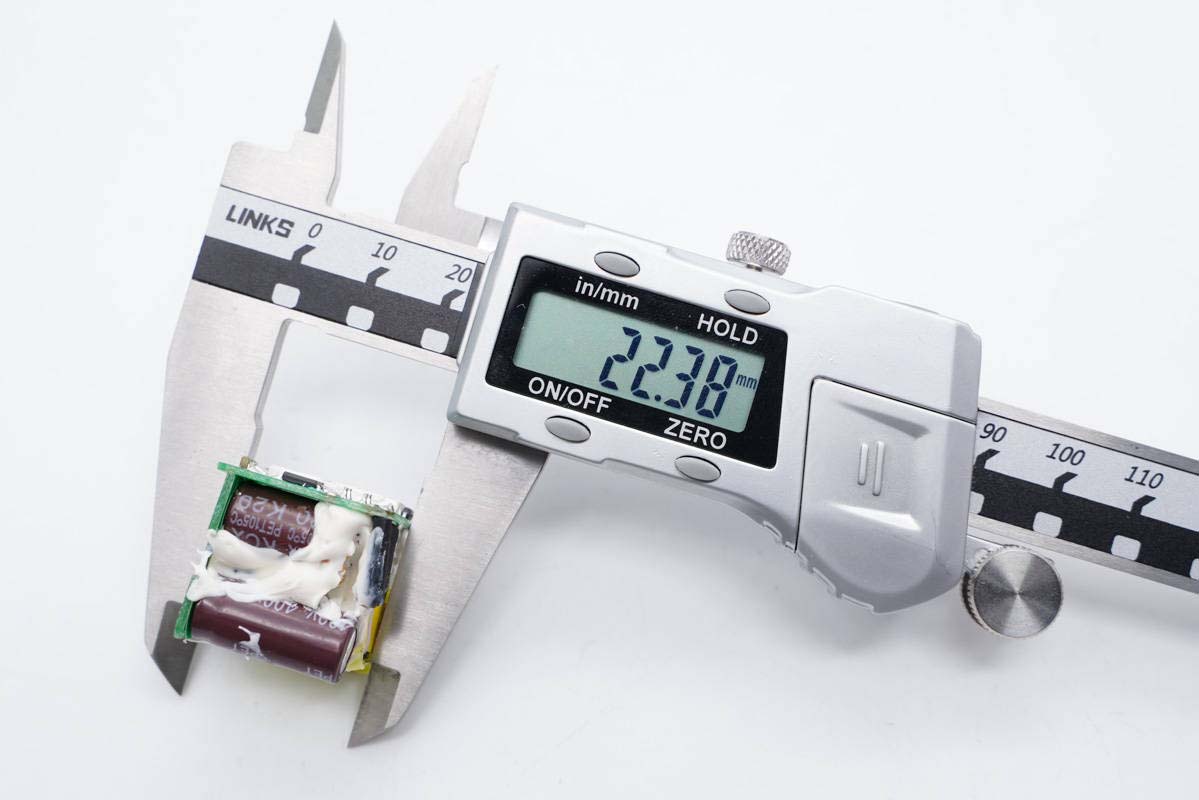

寬度為22.38mm。

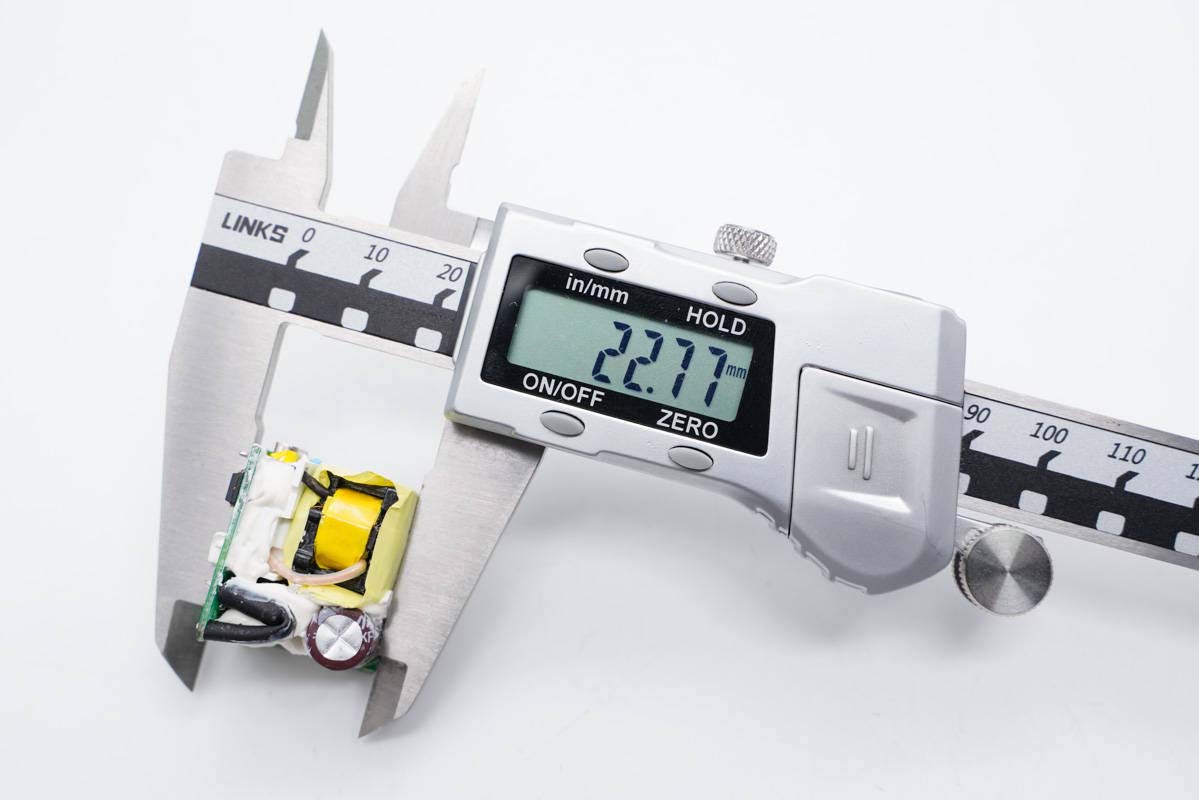

厚度為22.77mm。

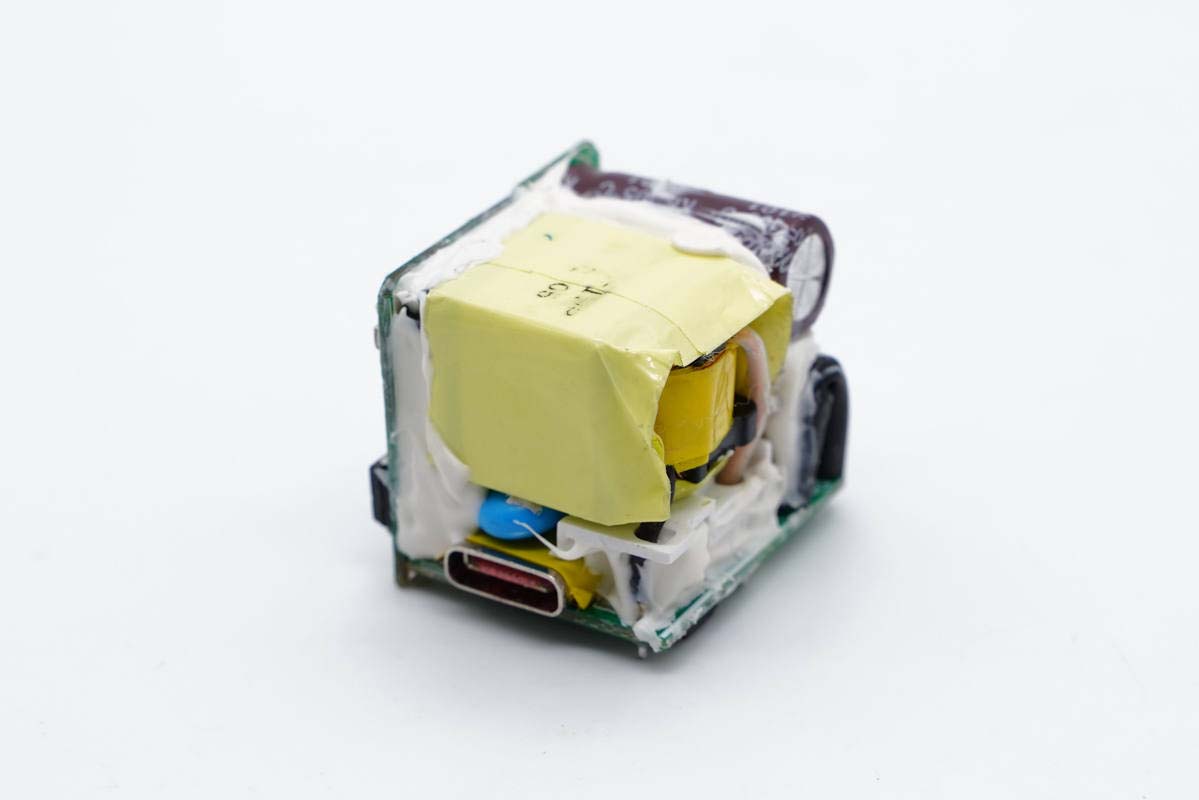

模塊采用兩顆PCB小板垂直焊接組成，并且元器件間打膠加固，保證整體穩定性。

輸入端一覽，兩顆高壓濾波電解電容焊接在側面小板上。

小板背面初次級間鏤空穿過隔離板，初級側設有一顆整流橋，次級側有同步整流芯片和協議芯片，集成度高外圍電路相當簡潔。

保險絲外套熱縮管保護。

旁邊還有一顆共模電感，雙線繞制用于濾除EMI干擾，初級和次級側開隔離槽用來穿過隔離板。

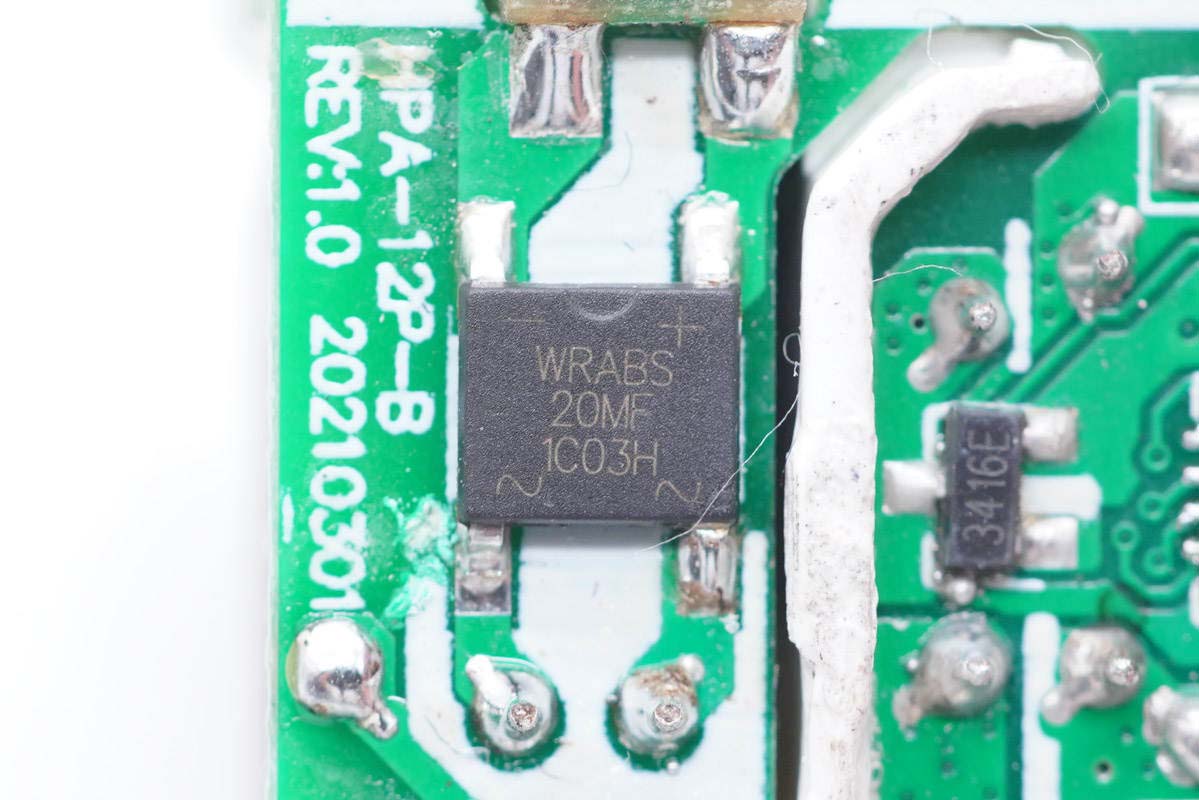

輸入端WRABS20MF整流橋來自深圳市沃爾德實業有限公司。

將模塊拆分開，初級小板上焊接變壓器，次級側小板上有絕緣塑料罩并穿過隔離槽。

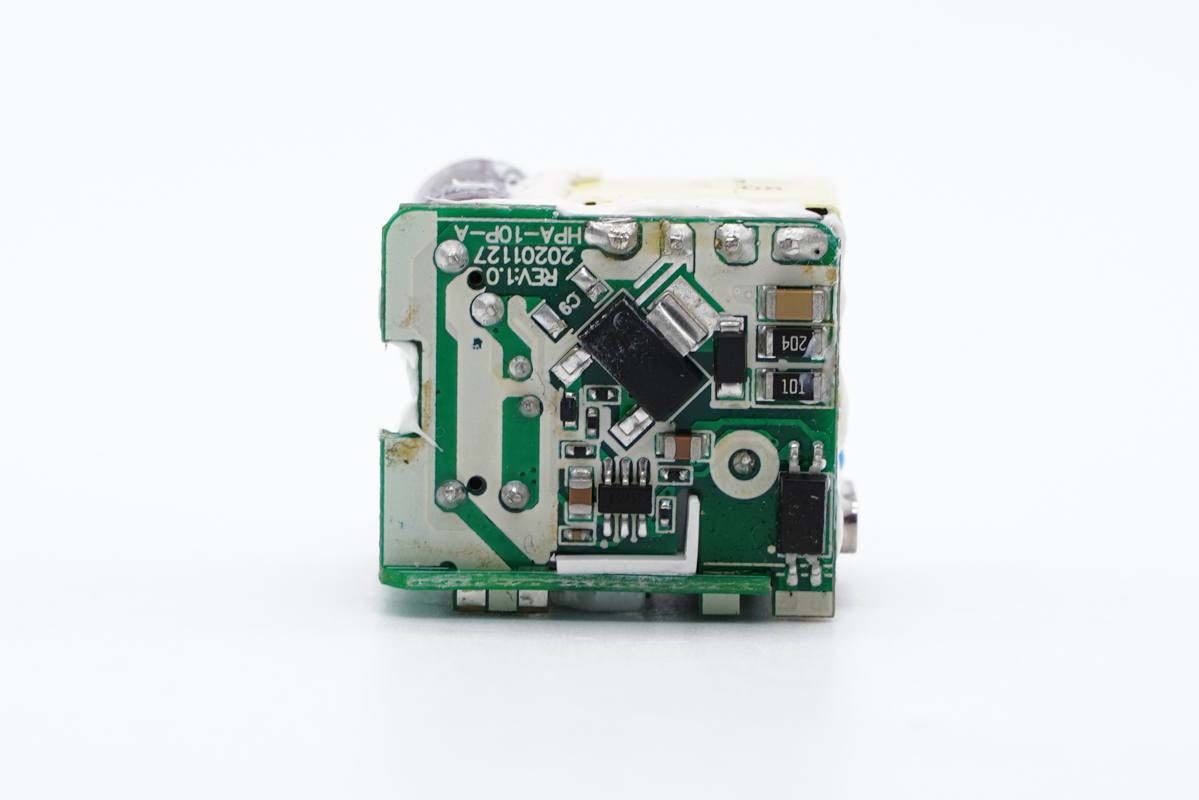

初級小板的背面還有主控芯片、高壓開關管以及光耦。

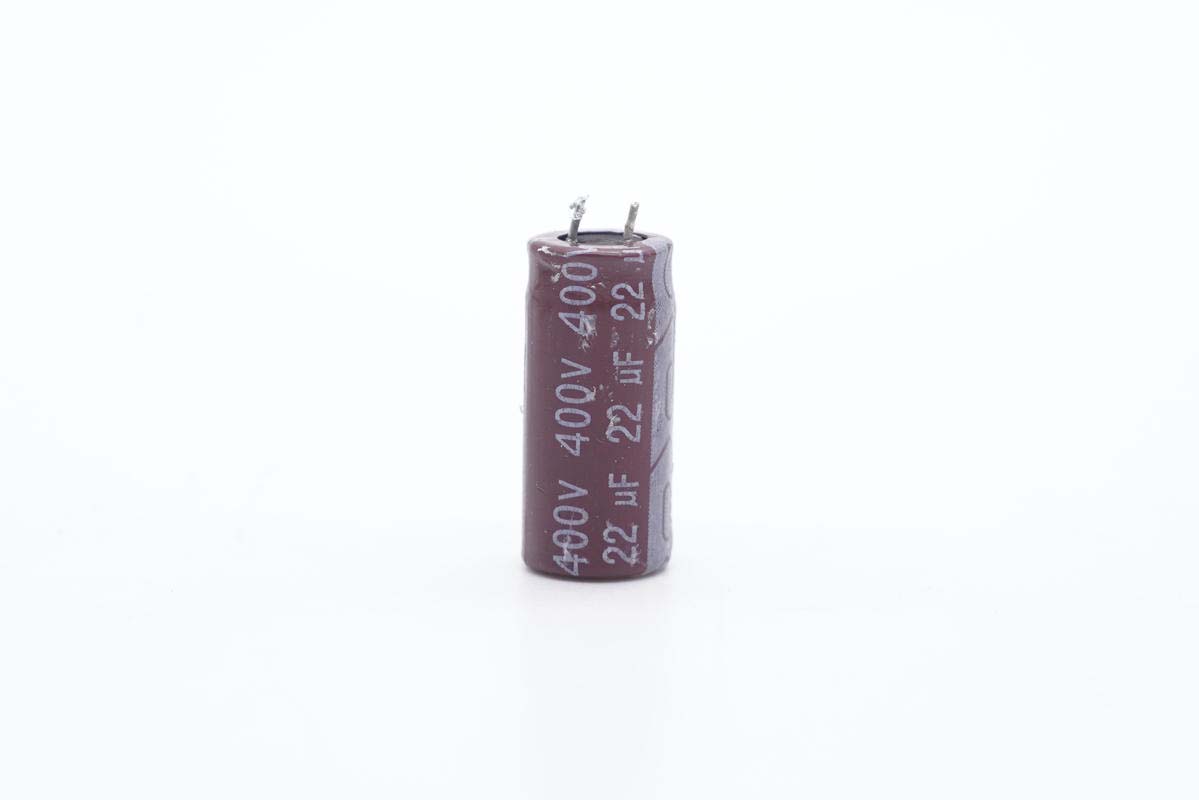

大顆高壓濾波電解電容來自深圳市明月光電子有限公司。

規格為400V 22μF。

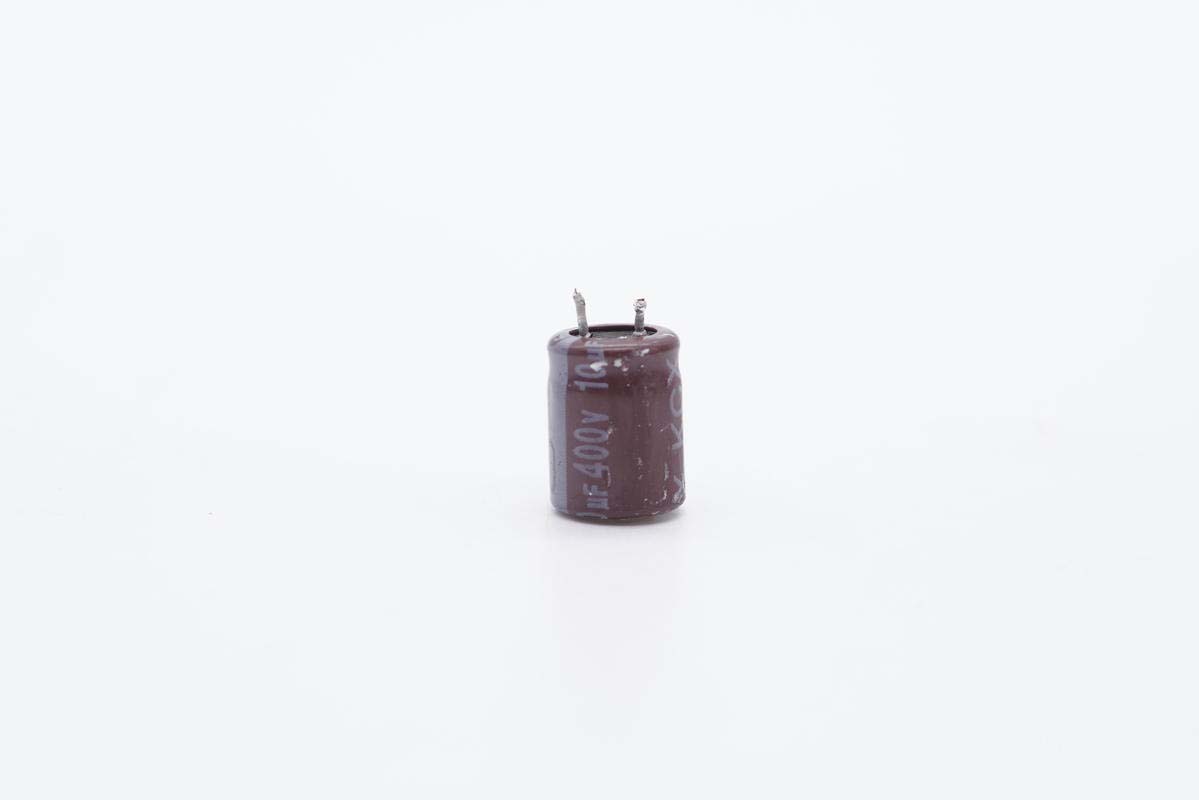

小的采用永銘KCX系列，規格為400V 10μF，尺寸為8*10，為低內阻產品。這是永銘19年推出的快充電源專用產品，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W?1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

? ? ? ? ? ?

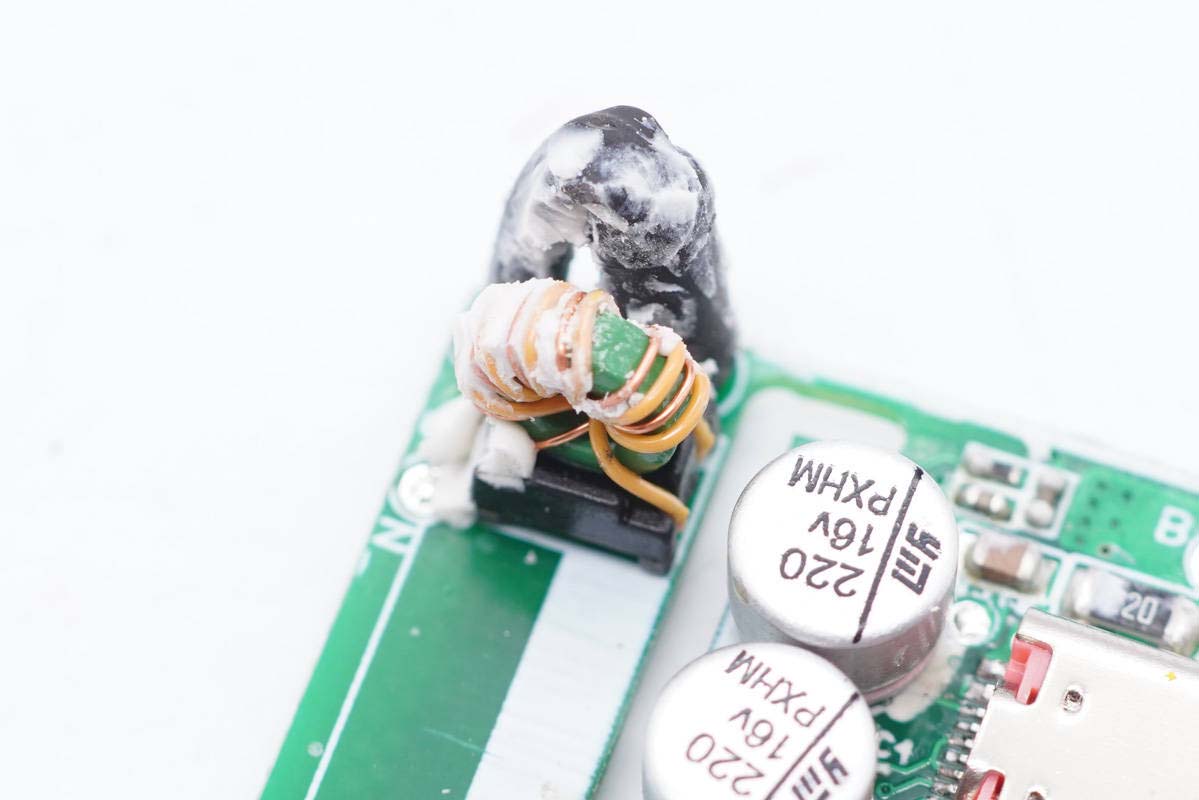

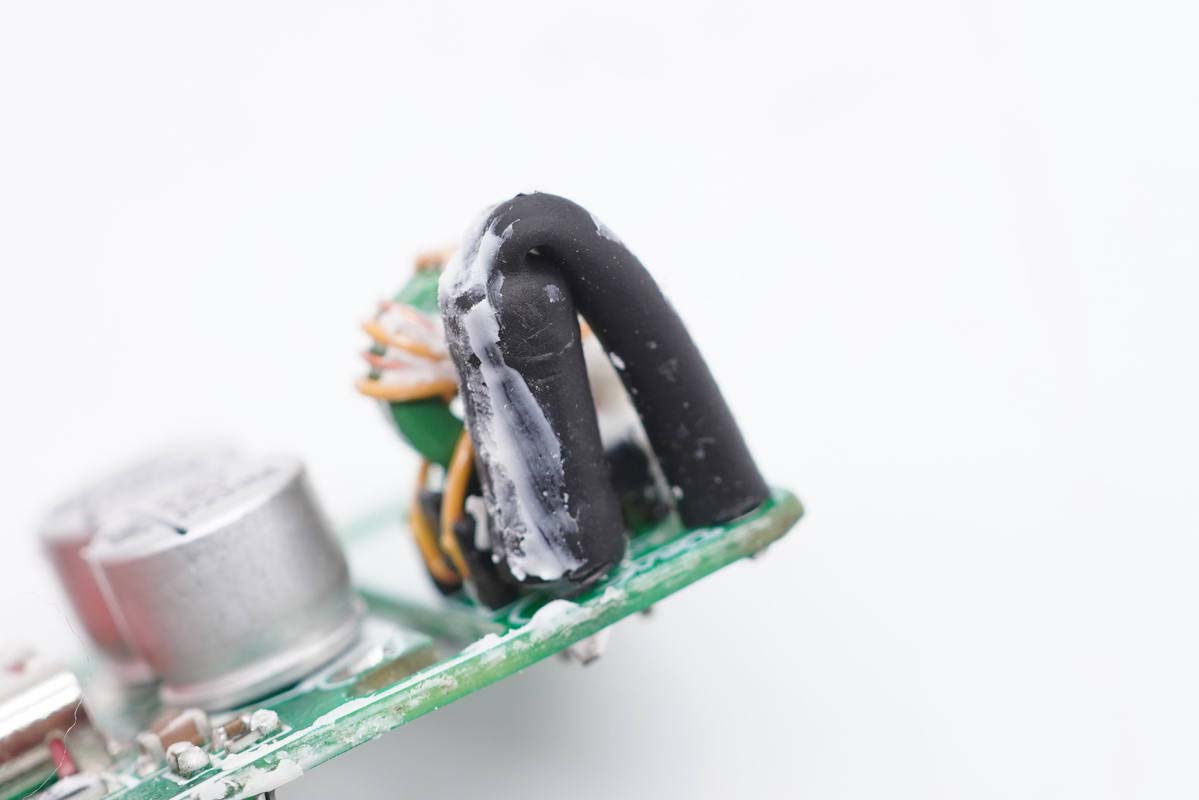

工字濾波電感特寫。

充電器主控芯片絲印69M50，實際是芯朋微AP8268。這是一款高集成度的電流模式PWM控制芯片，具有高性能、低待機功耗、低成本、多重保護等特點。其通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術，實現了低待機功耗和全電壓范圍下的最佳效率，頻率調制技術和SoftDriver技術充分保證良好的EMI表現。

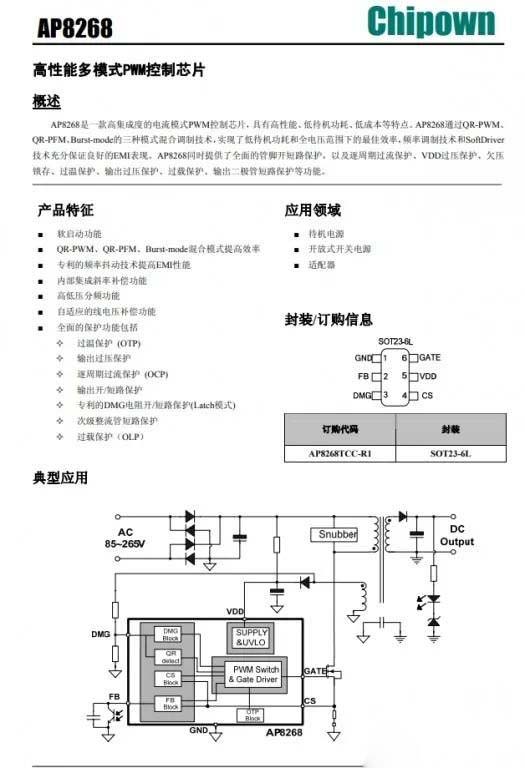

芯朋微AP8268資料信息。

充電頭網拆解了解到，采用芯朋微AP8268+PN8309H方案的還有麥多多20W迷你PD快充。

初級開關MOS管來自維安，型號WMF10N65C4。超結NMOS管，耐壓650V，導阻0.52Ω，SOT223封裝。

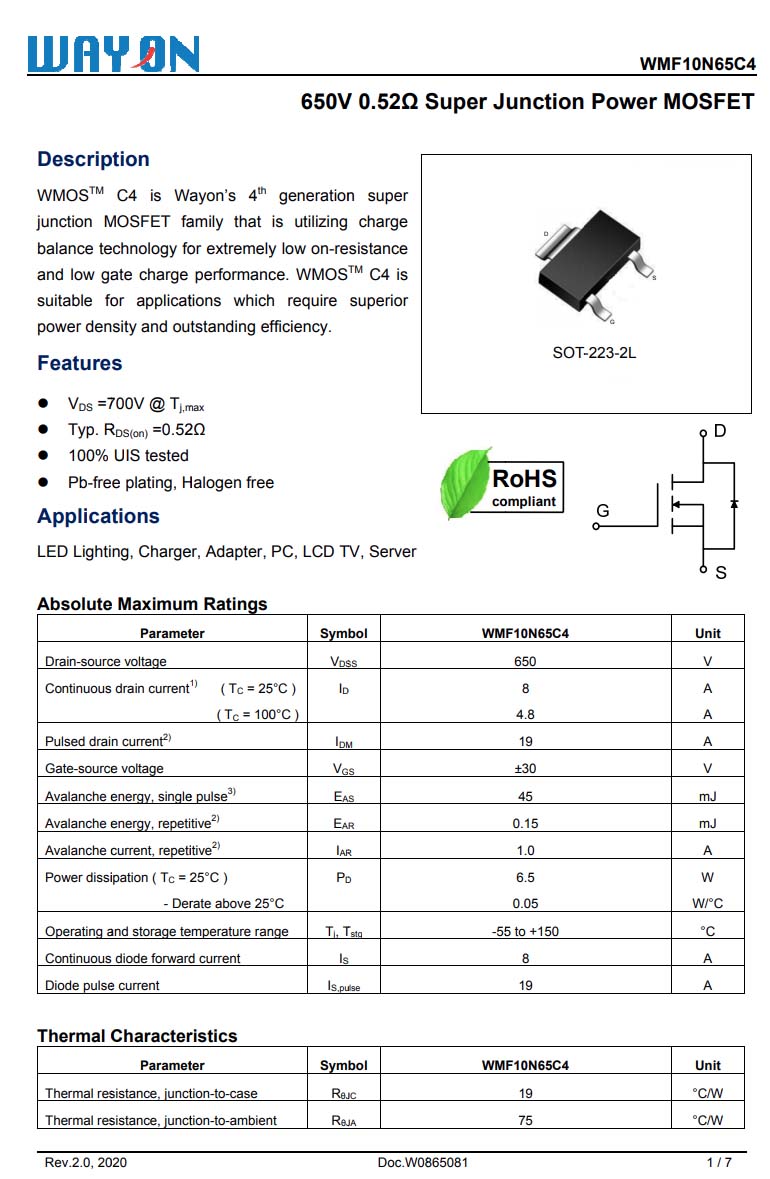

維安 WMF10N65C4 詳細資料。

變壓器特寫，使用馬拉膠帶纏繞絕緣，次級采用多層絕緣線。

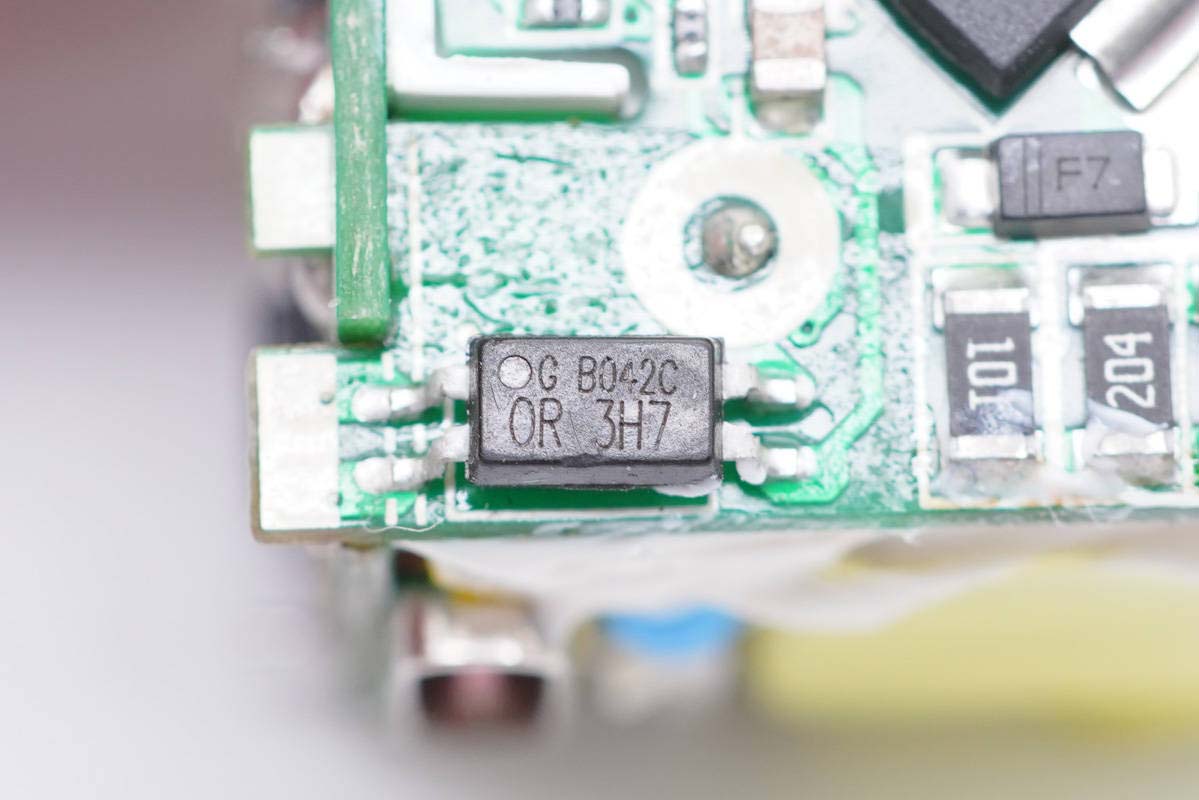

奧倫德 OR-3H7光耦，用于輸出電壓反饋調節。

奧倫德 OR-3H7光耦 資料信息。

藍色Y電容來自東莞成希電子。

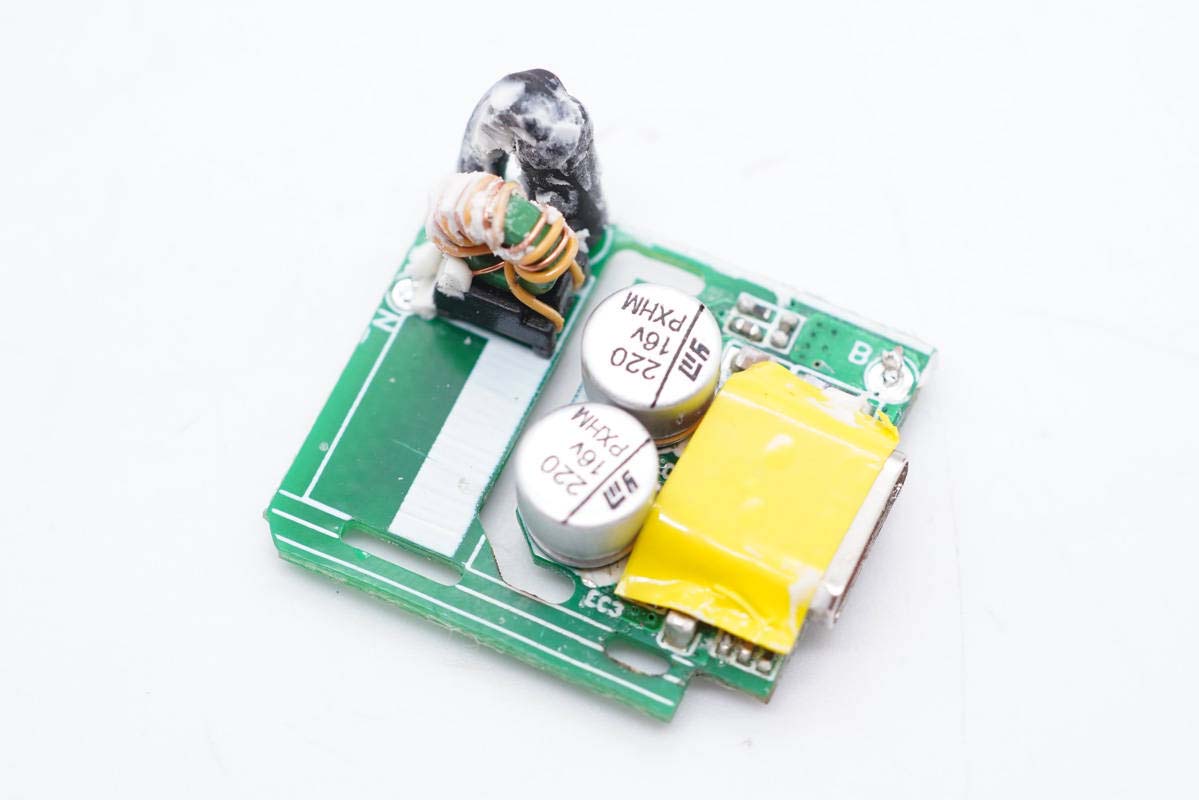

主板輸出端設有兩顆濾波固態電容，USB母座粘貼絕緣膠帶。

同步整流芯片采用芯朋微PN8309H，內置同步整流控制器及N型功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管；內置電壓降極低的功率MOSFET以提高 電流輸出能力，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量；集成了極為全面的輔助功能，包含電源欠壓保護、最小導通時間等功能。

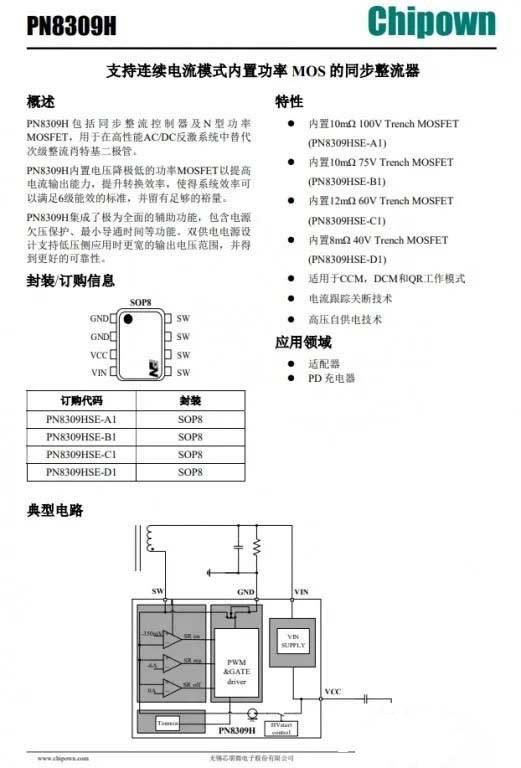

芯朋微PN8309H資料信息。

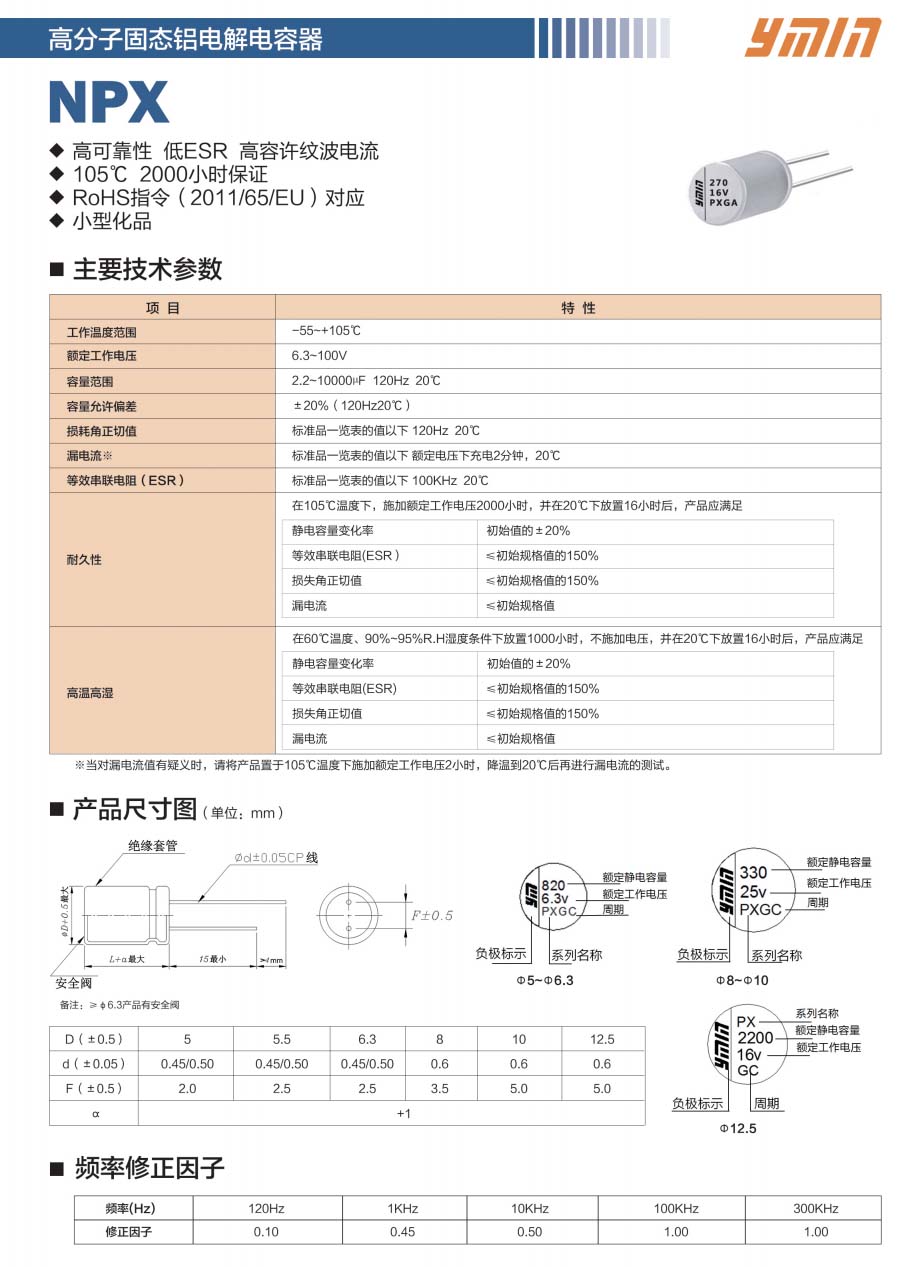

兩顆輸出濾波固態電容采用永銘NPX系列，規格都是16V 220μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在安克、飛利浦、小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

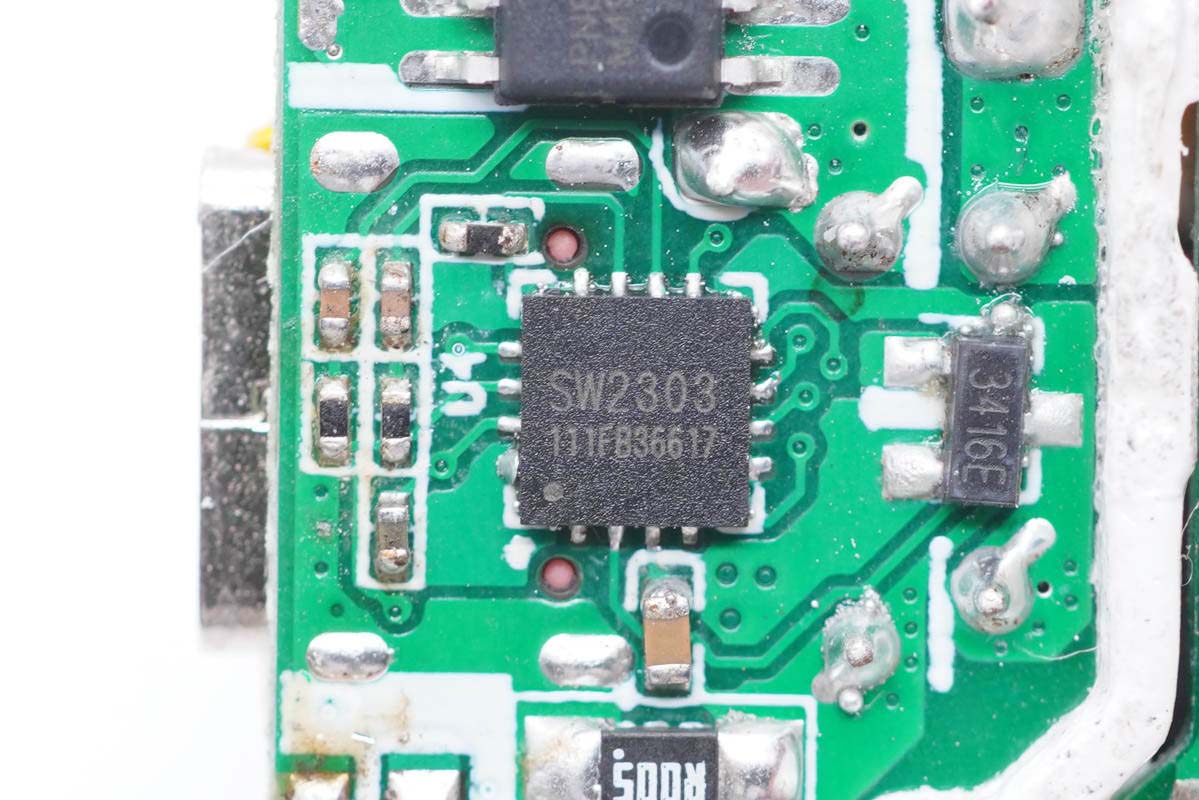

協議芯片采用珠海智融SW2303，通過高通QC5認證，是業內第一顆非MCU架構的QC5認證協議芯片。這是一款高集成度USB Type-C/Type-A接口快充協議芯片，支持PD、QC、FCP、高低壓SCP、AFC、SFCP以及PE等主流快充協議；支持光耦反饋和FB反饋兩種工作模式；支持4KV ESD HBM。

SW2303集成了CV/CC控制環路，Type-C接口邏輯，快充協議控制器，以及多種安全保護功能。配合AC-DC或DC-DC以及少量的外圍元器件，即可組成完整的高性能的Type-C/Type-A口快速充電解決方案。

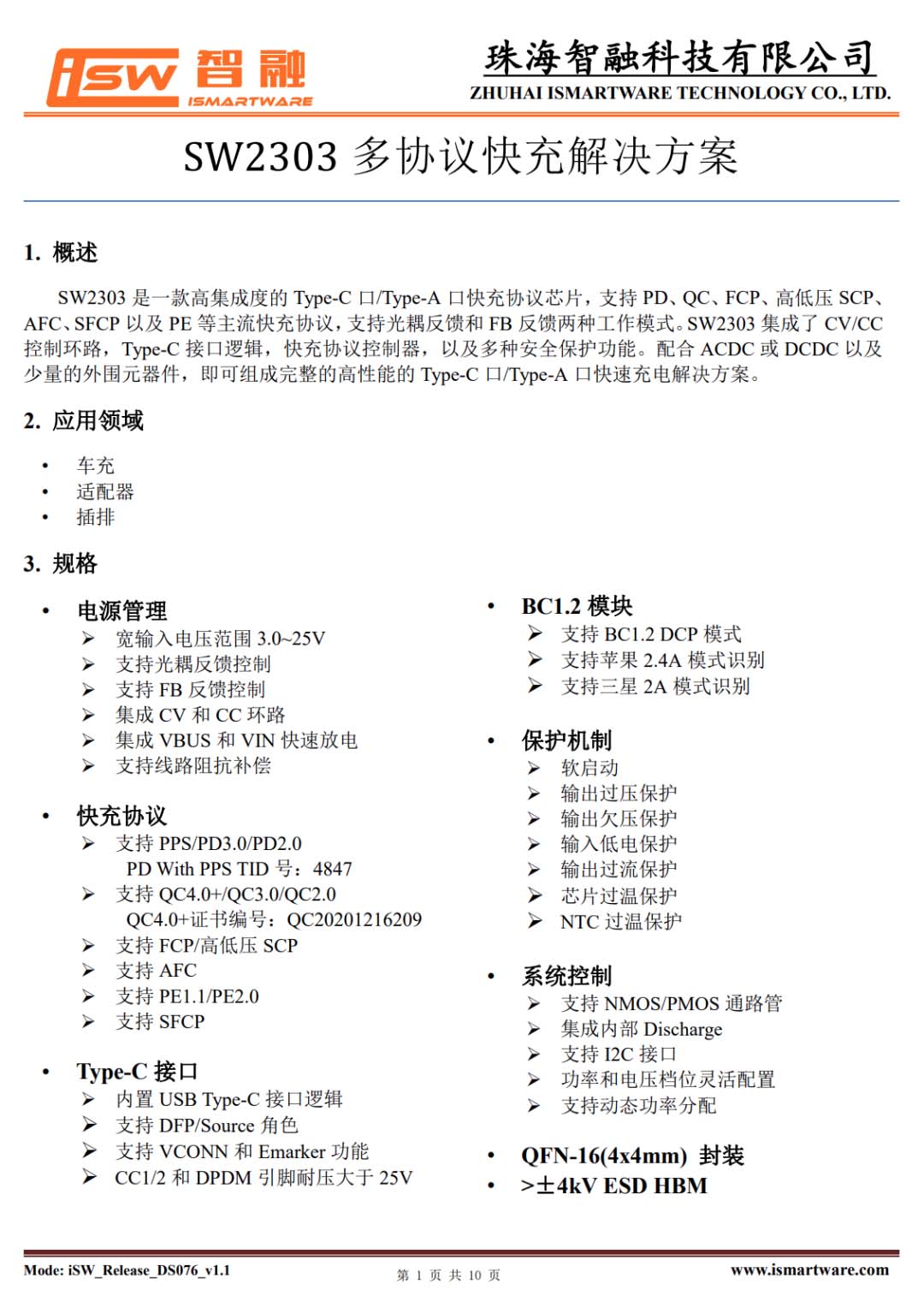

智融SW2303資料信息。

充電頭網拆解了解到，智融SW2303此前還被宜麗客45W PD快充、科訊迷你20W PD快充充電器使用，此外智融其它快充協議芯片還被還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

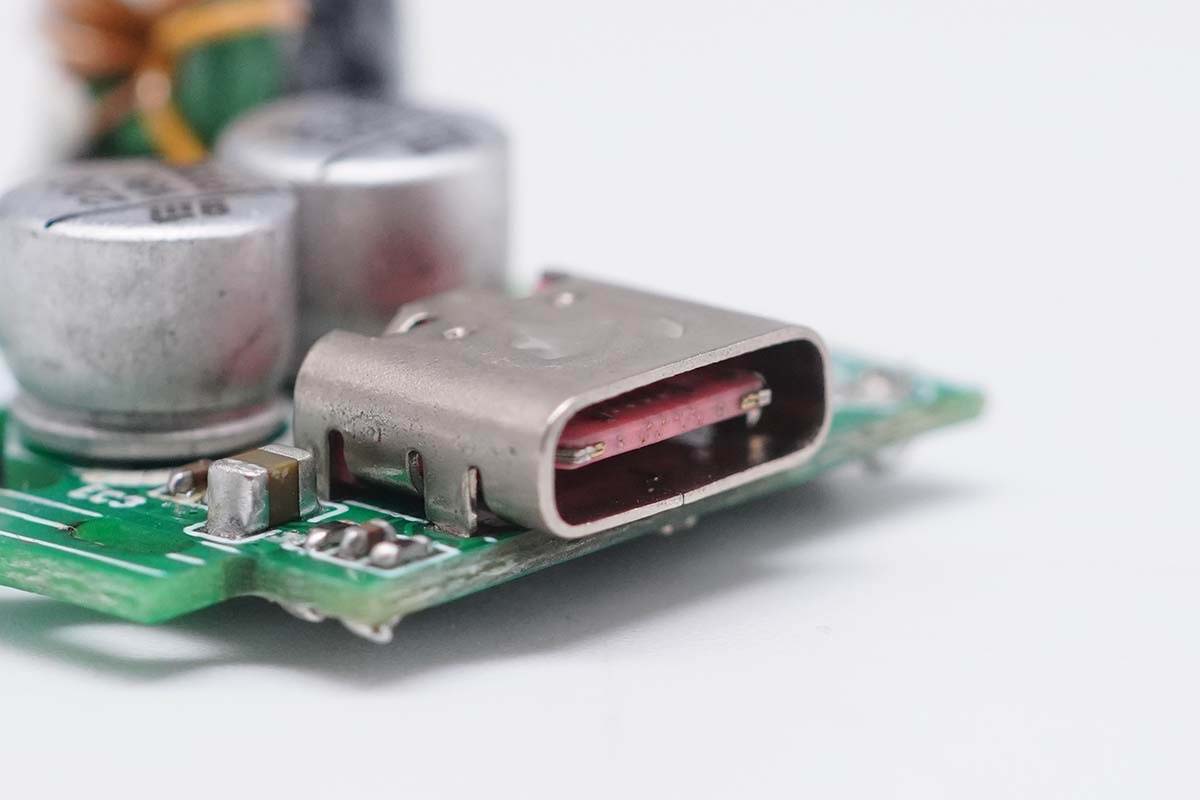

USB-C母座過孔焊接，橙色膠芯不露銅，夾鋼片更加耐用。

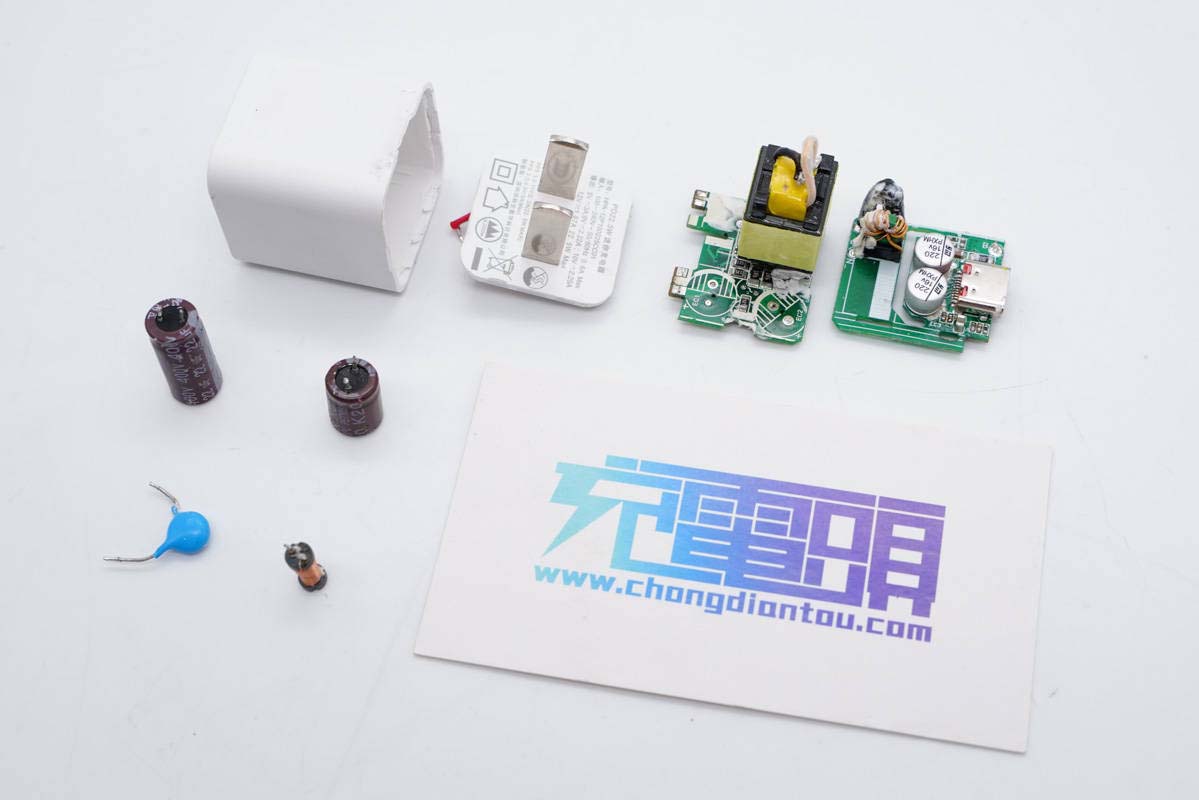

全部拆解完畢，來張全家福。

充電頭網拆解總結

華科生這款迷你充采用PC材質白色外殼，整體十分簡潔可以方便客戶進行差異化定制。產品又非常的小巧，體積基本和蘋果5W充電器持平，而比蘋果20W快充小得多。不僅有著體積上的巨大優勢，同時還支持QC2.0/3.0、AFC、SCP、PE2.0、PD3.0和PPS快充協議，具備3.3-5.9V3A和3.3-11V2.2A PPS電壓檔位，性能實用，滿足華為、蘋果、小米等品牌手機快充需求。

充電頭網通過拆解了解到，充電器PCBA模塊由兩塊小板組成，通過小板組合的結構，將元器件布置在這么小的空間內。初次級間設有隔離板進行隔離，USB母座還粘貼膠帶加強絕緣。此外元器件間打膠填充固定，保證整體穩定性，做工講究。

充電器采用了芯朋微AP8268+PN8309H快充方案，以及智融高通QC5認證協議芯片SW2303，整體集成度很高。可以看到高集成的加持下，產品外圍電路變得非常簡潔，對產品小型化以及降低系統成本非常有幫助。同時采用永銘小體積電解電容和固態電容進行濾波，對壓縮體積也很有幫助，因此造就了這么一款小巧的迷你充。
