目前充電器領域已經全面進入快充時代，用戶在見證科技發展的同時也在享受著科技帶來的便利。拿快充充電器來講，各大廠商除了追求功率上的提高之外，對于充電器的體積也在不斷更新改進著。

原來大功率充電器的體積也可以這么小，便攜、性能全都可以有。最新充電頭網收到了一款來自華科生的新品充電器，它采用目前流行的小方塊外觀設計，并且支持 22.5W 快充，下面隨著小編一起來看看。

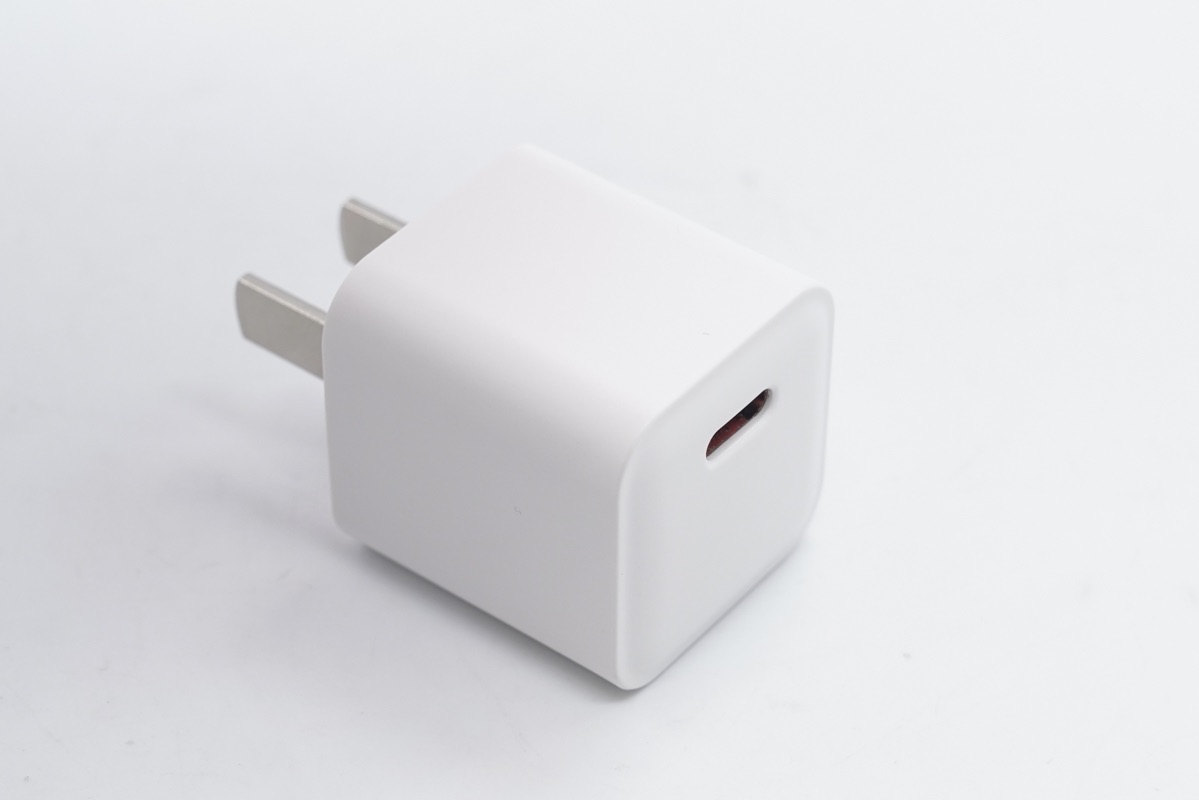

這款是來自華科生的新款 22.5W 充電器，整個充電器采用了目前流行的迷你充電器的方塊設計，小編拿到的是白色版本。

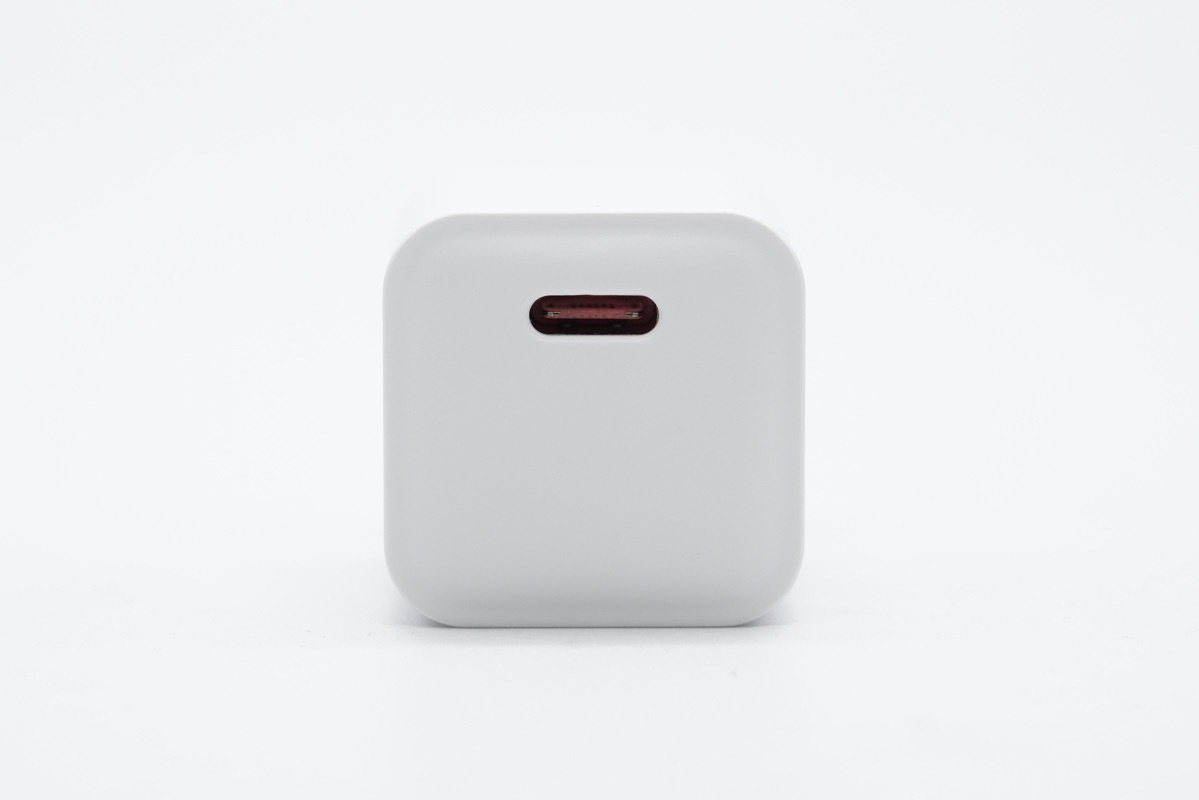

充電器采用單 USB-C 物理輸出接口設計，接口位于一側，內舌為紅色，符合快充的特征。

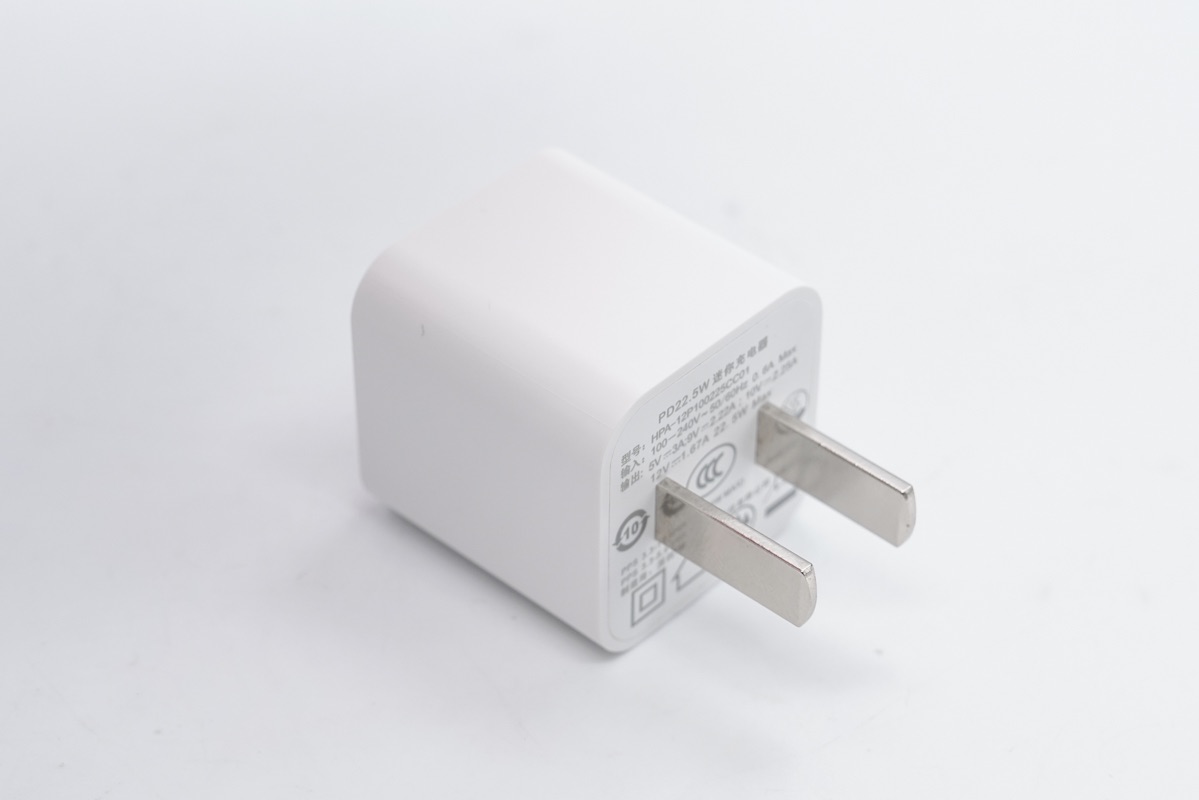

在插腳這里充電器采用的是不可折疊設計，這也是為了讓出有限的內部空間，而且固定插腳更加耐用，一定程度上延長了充電器的使用壽命。

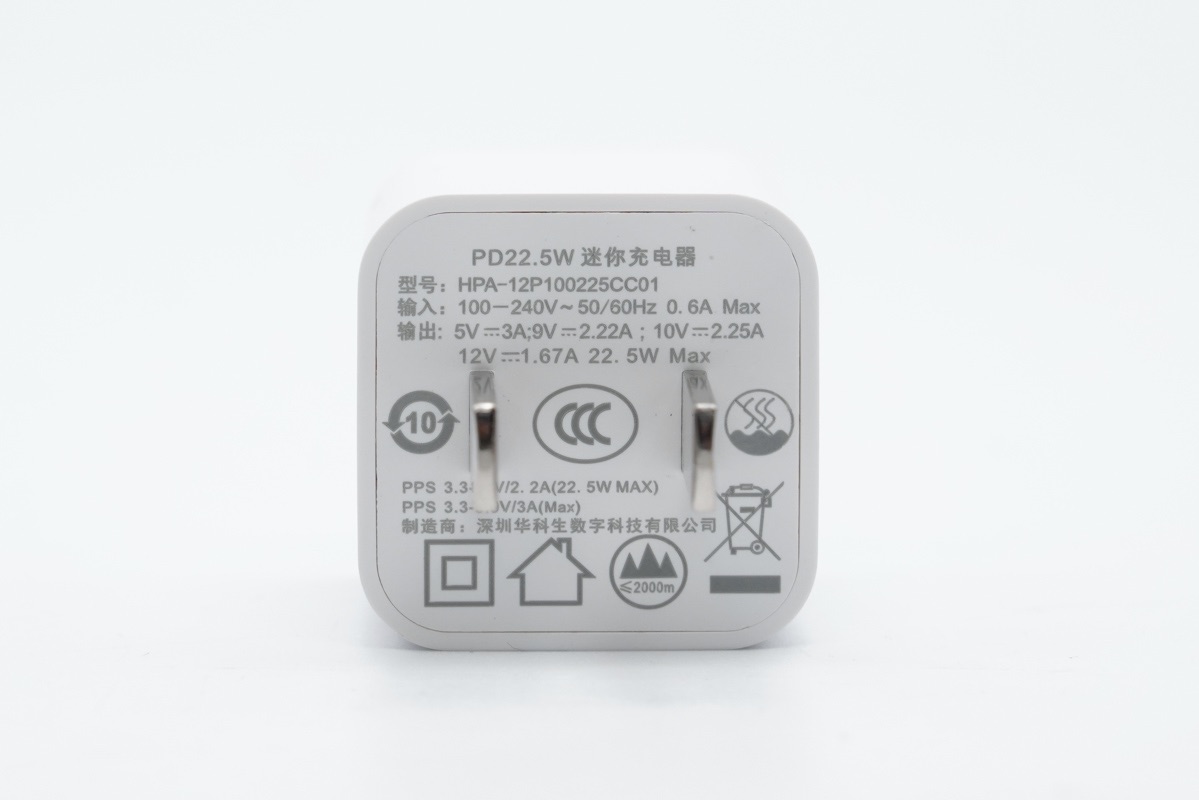

插腳所在面印制了具體的參數信息，詳情如下。

產品名稱：PD 22.5W 迷你充電器

輸入：100-240V 50/60Hz 0.6A Max

輸出：5V3A、9V2.22A、10V2.25A、12V1.67A 22.5W Max

PPS：3.3-11V 2.2A（22.5W Max）

PPS：3.3-5.9V 3A（Max）

制造商：深圳華科生數字科技有限公司

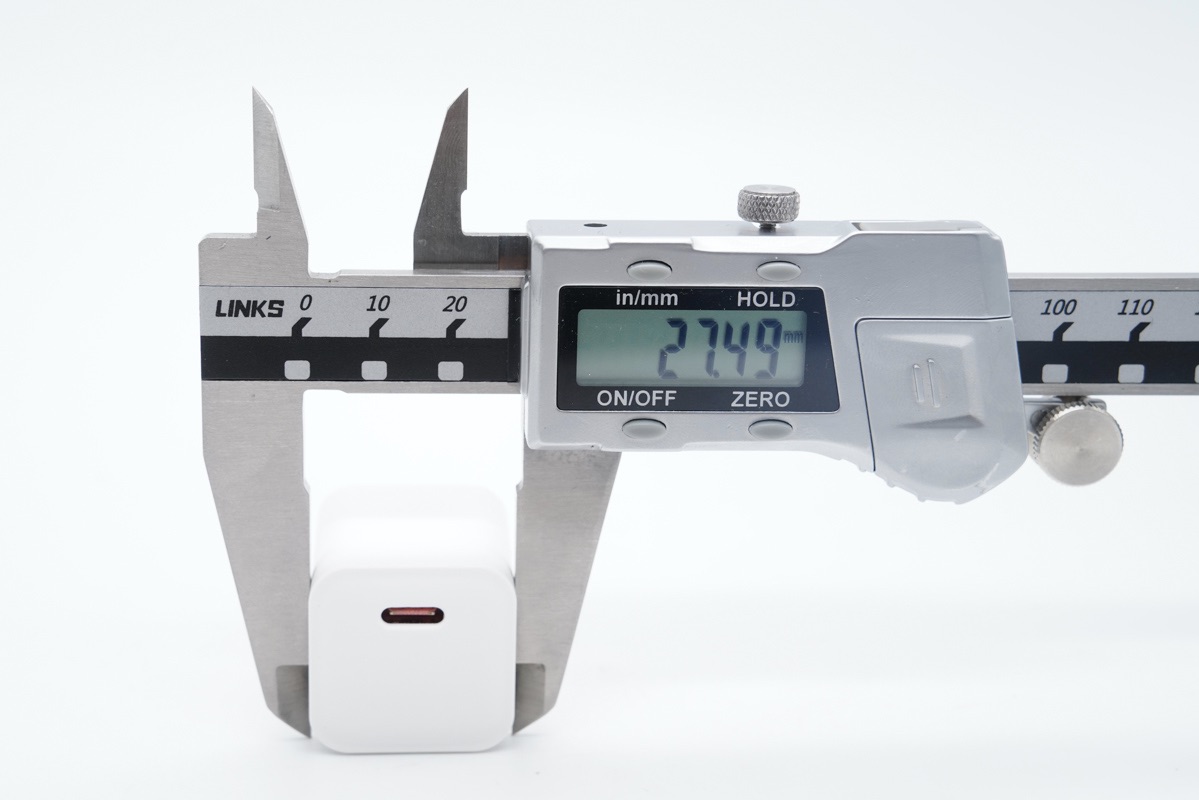

使用卡尺實測充電器的寬度約為 27.49 mm。

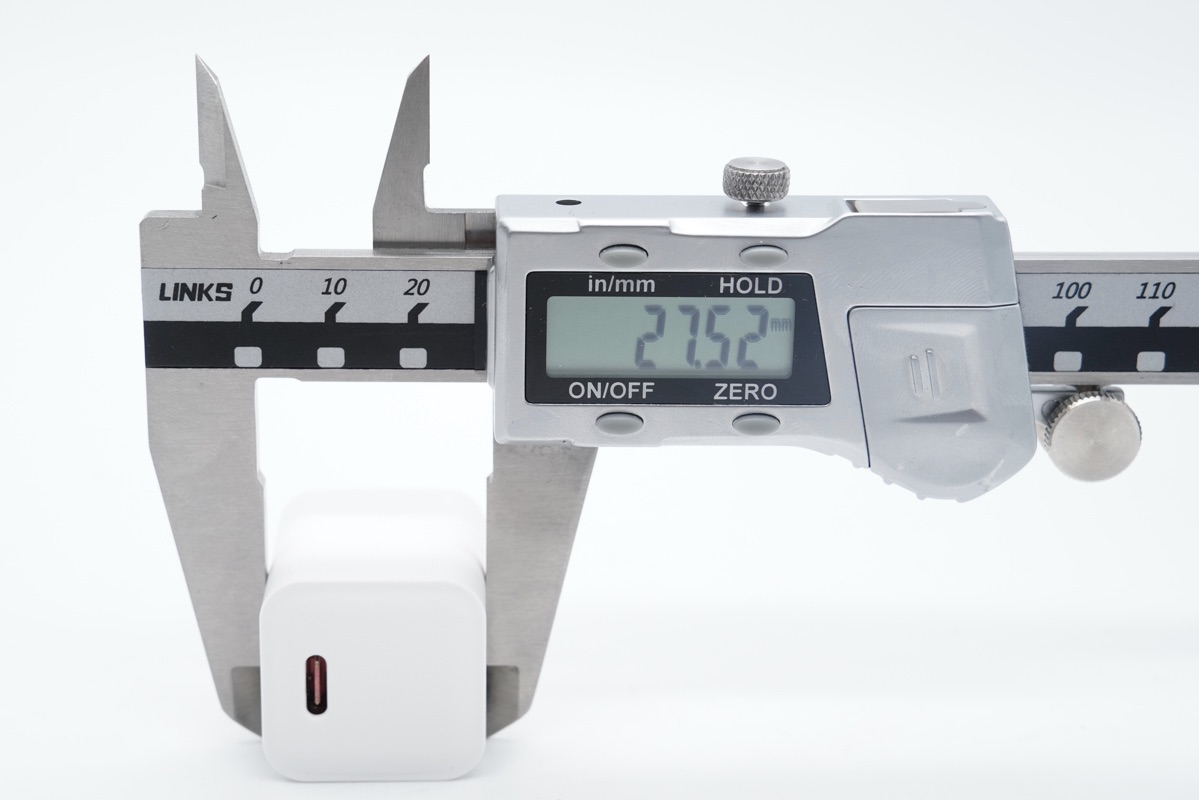

厚度約為 27.52 mm。

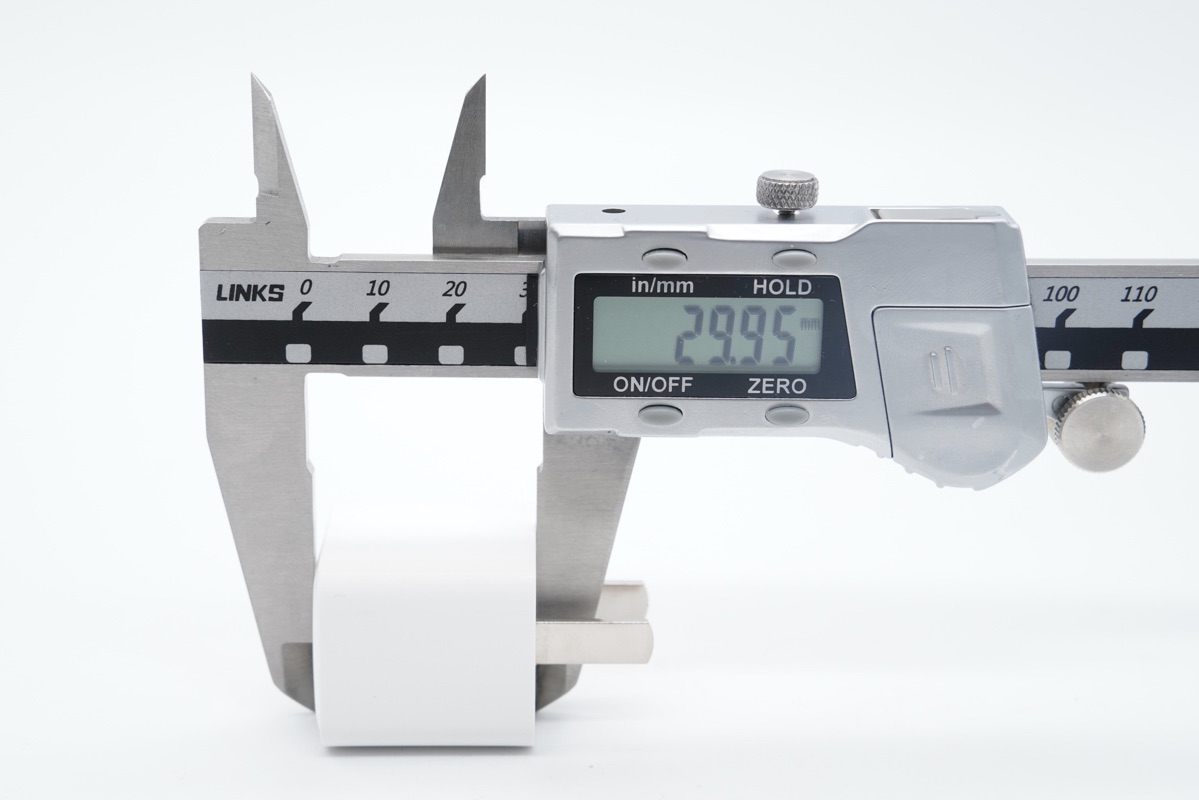

不算插腳的長度約為 29.95 mm。

由此可以得出充電器的三圍參數為 27.49 x 27.52 x 29.95 mm，充電器的體積約為 24.30 cm3，以最高輸出 22.5W 計算，功率密度約為 0.99W / cm3。

這是目前市面上較熱門的 22.5W 充電器，它們品牌不同，外觀形態不同，但共同點均支持最高 22.5W 的快充功率，且均配備單 USB-C 輸出接口。

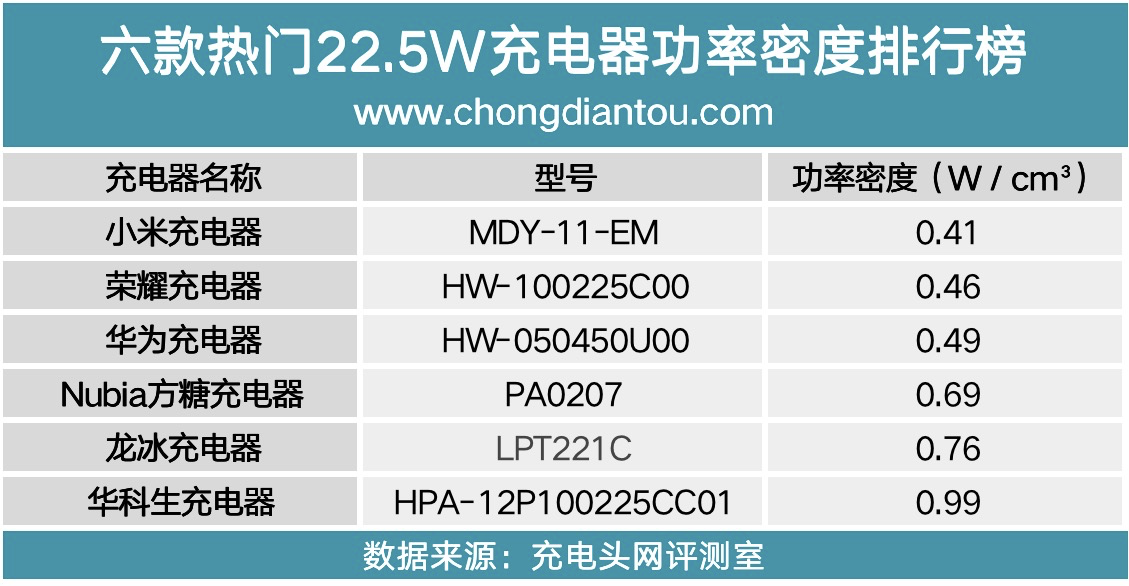

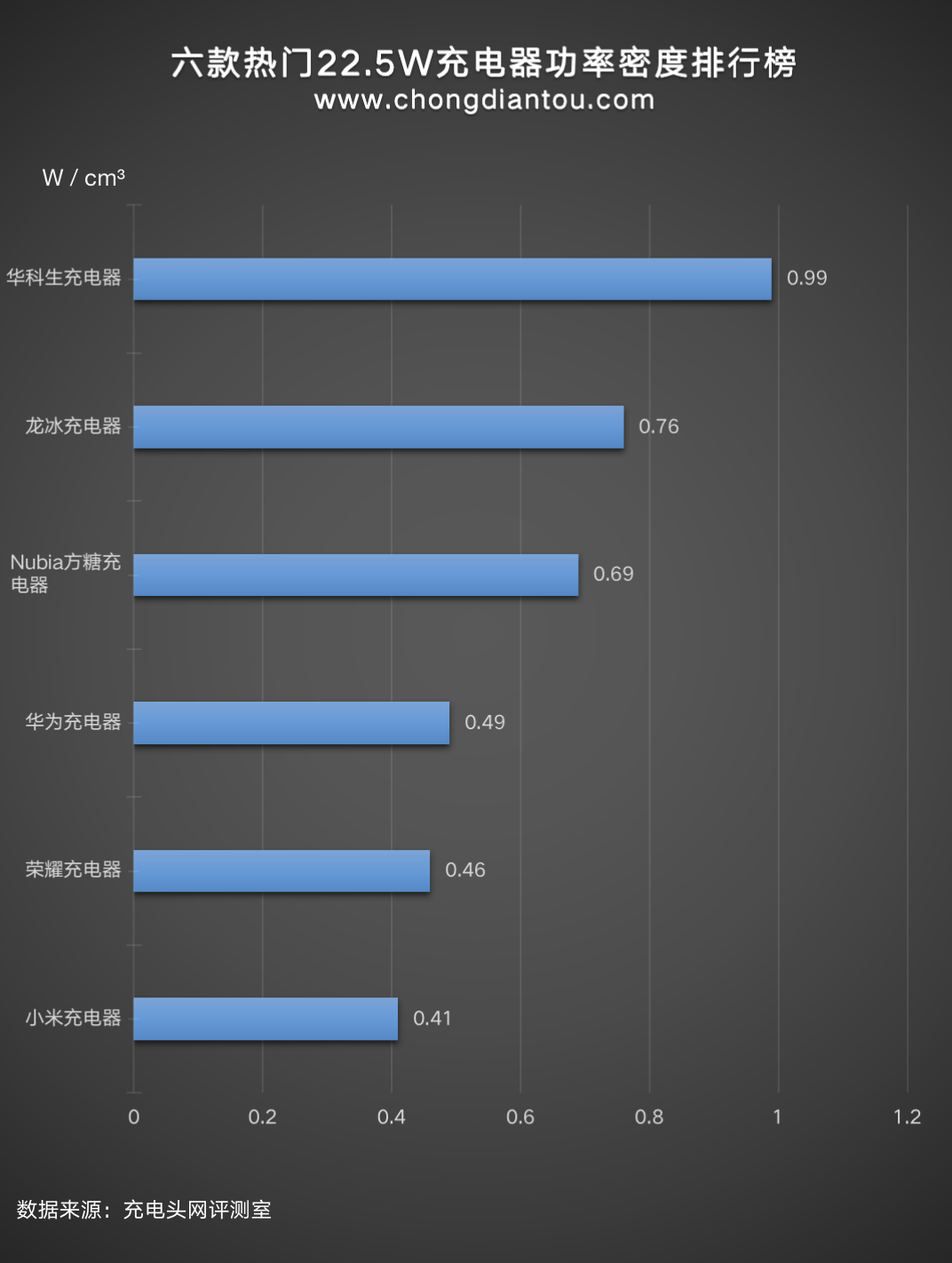

小編尋找了目前市面上較熱門的22.5W充電器的功率密度數據匯總到柱狀圖，功率密度值越高證明同等功率參數下充電器的體積越小，從上面可以看出華科生的這款22.5W充電器的功率密度值為0.99，排在柱狀圖的首位。

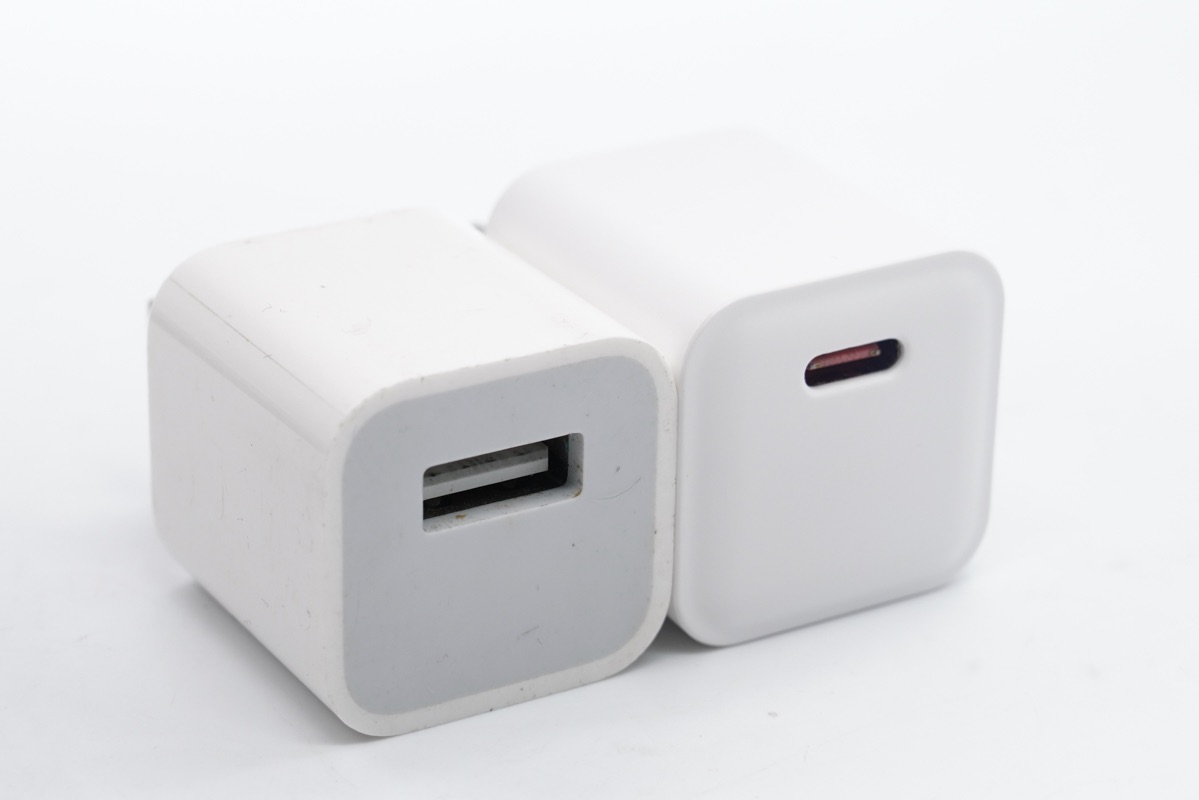

華科生 22.5W 充電器和蘋果 5W 充電器的體積大小幾乎相同，但前者的功率卻是后者的 4 倍不止。

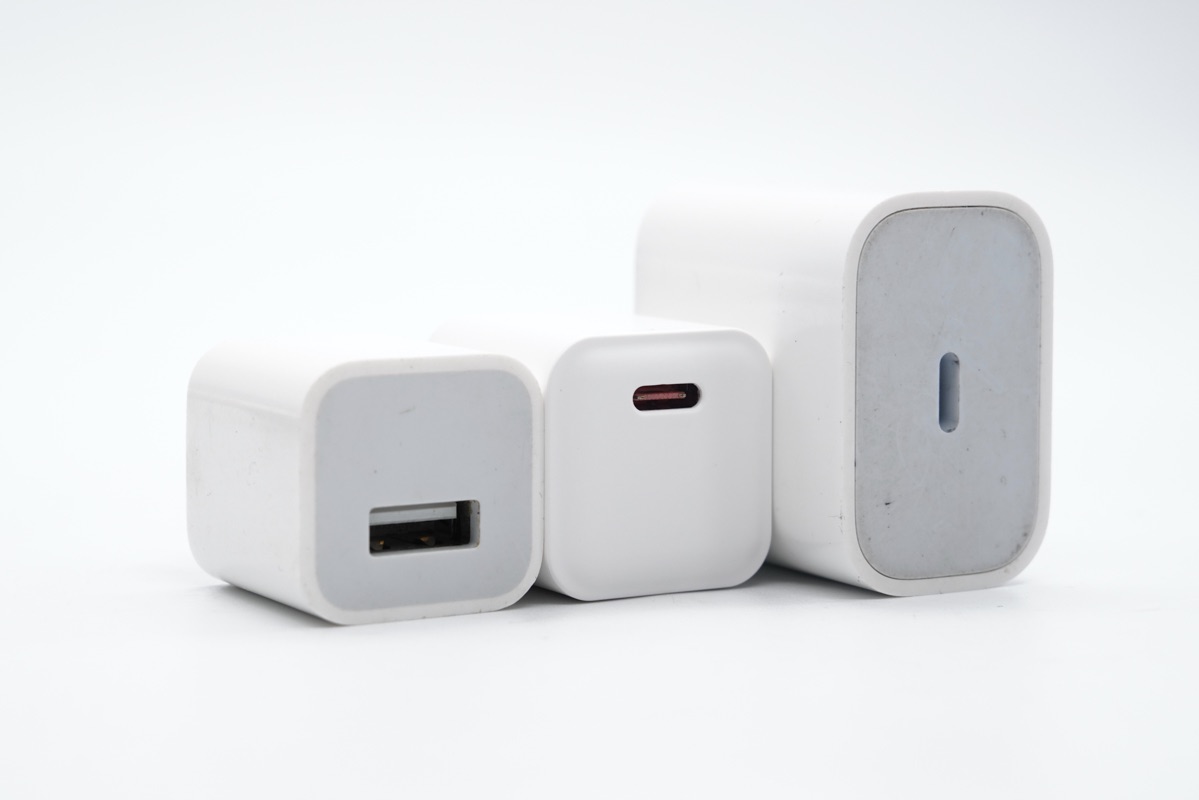

從左到右依次為蘋果 5W 充電器、華科生 22.5W 充電器以及蘋果 20W PD 充電器。

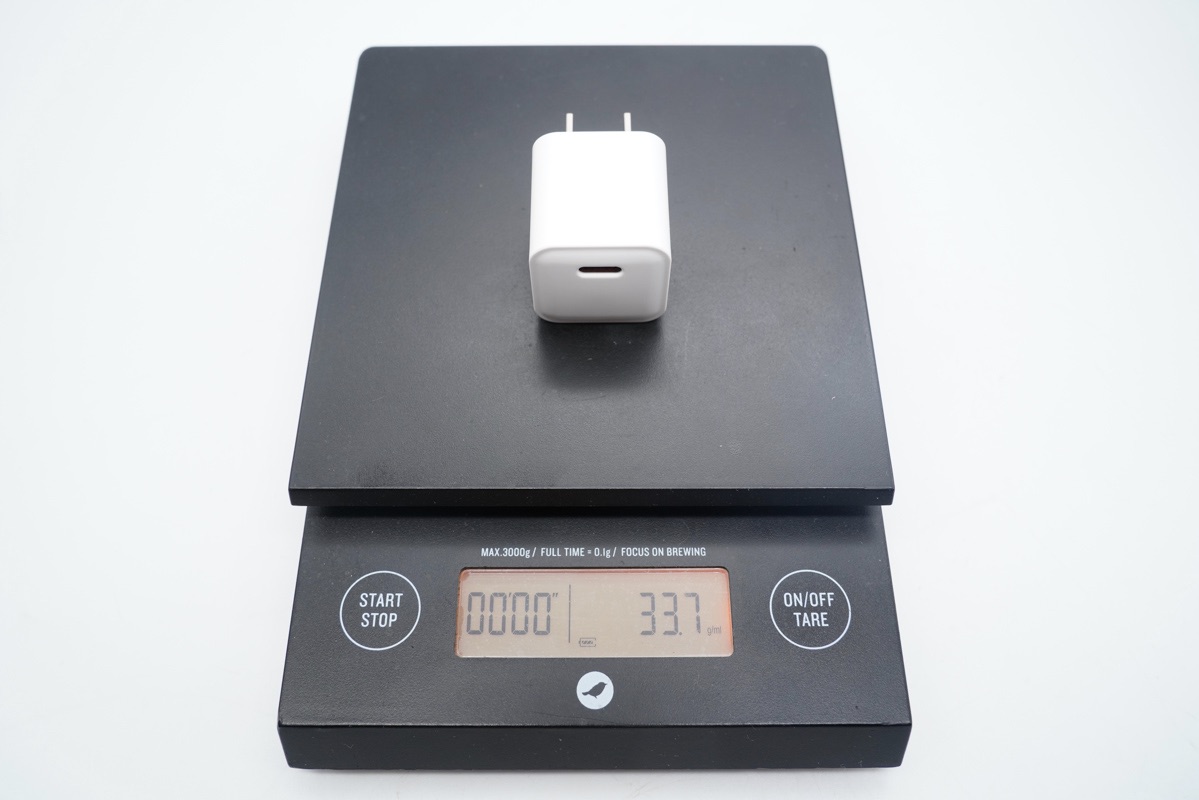

華科生 22.5W 充電器的凈重約為 33.7g。

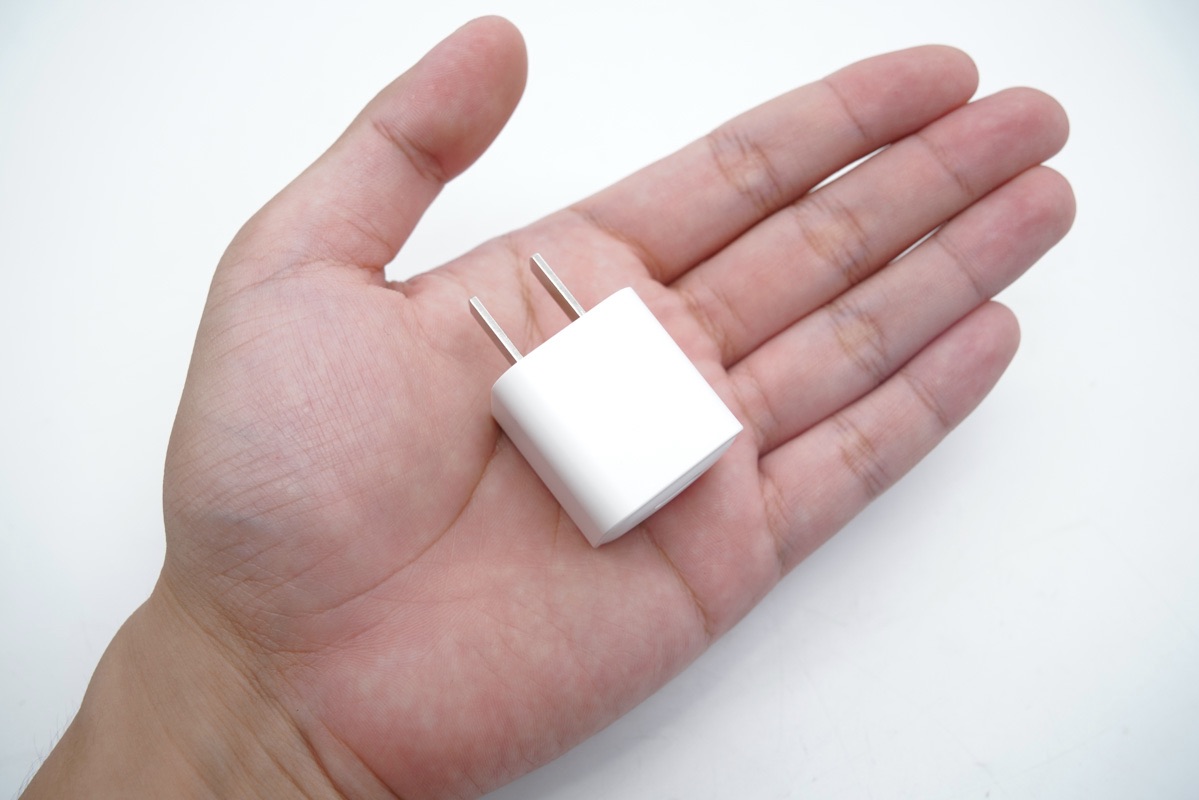

拿在手上，很小很小，就和手上放著蘋果 5W 充電器是一樣的感覺。

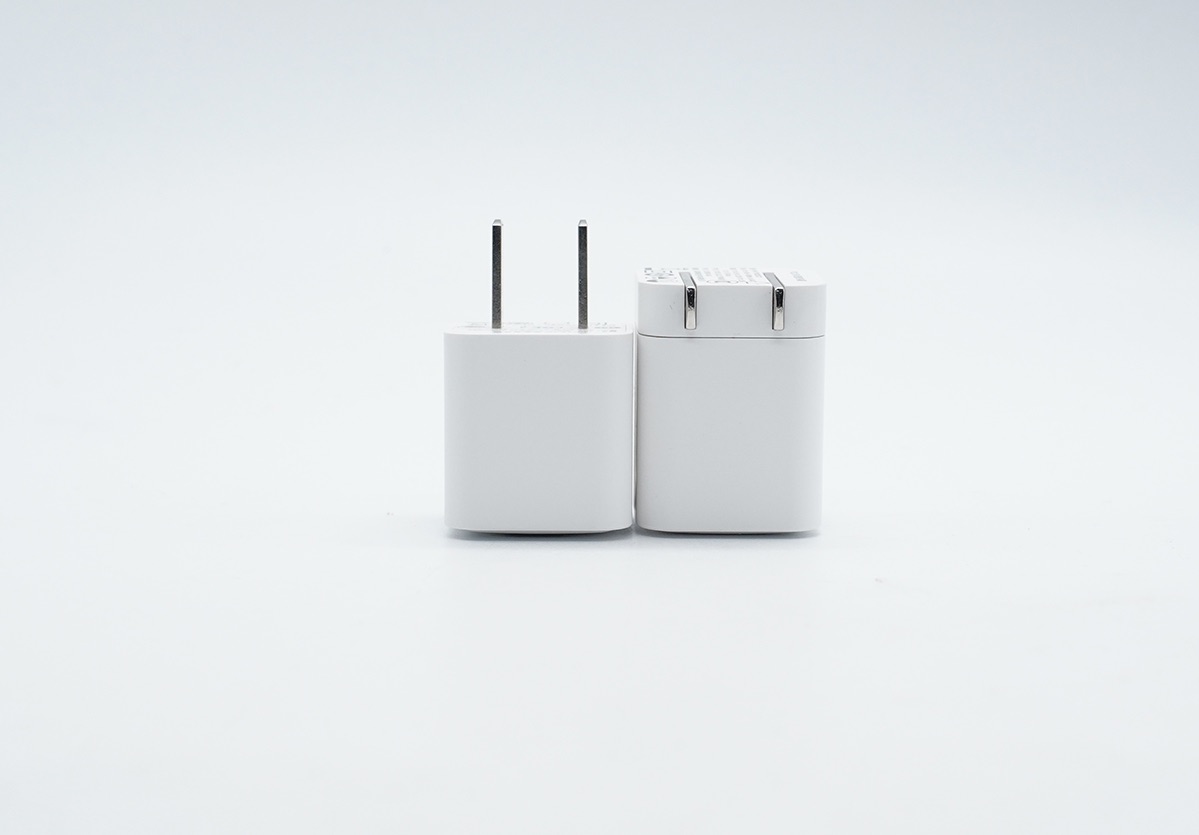

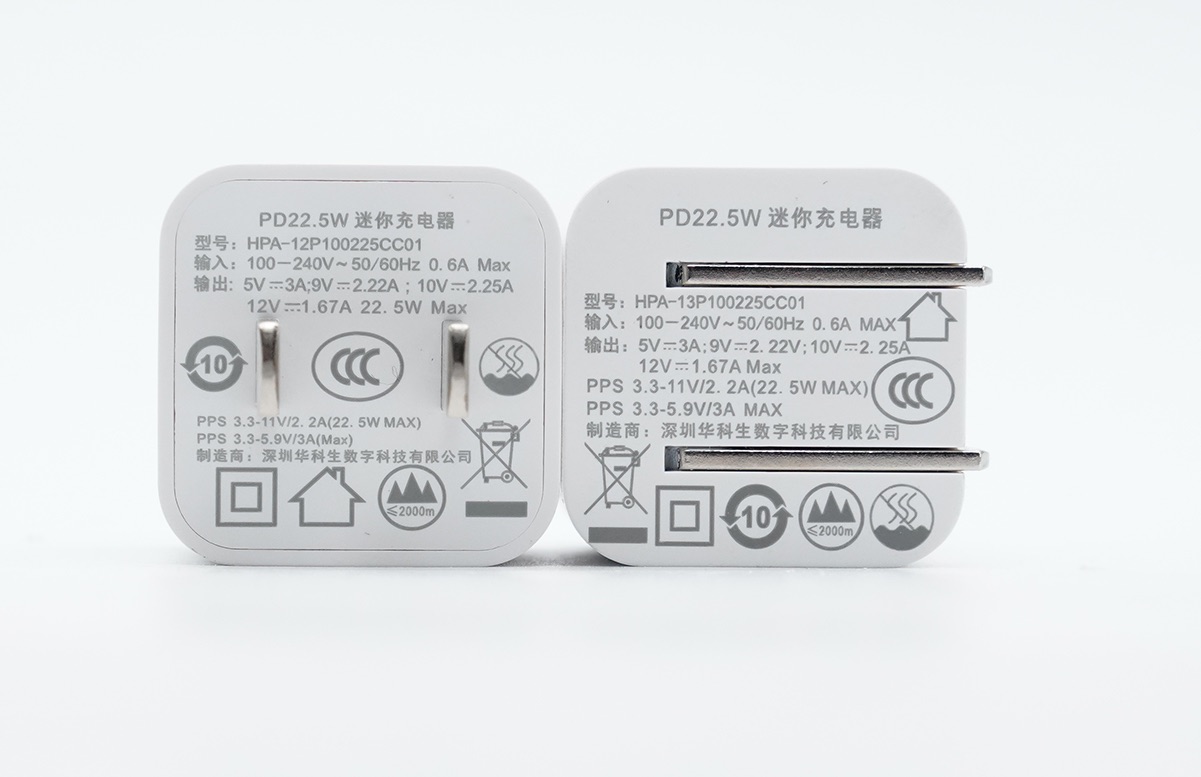

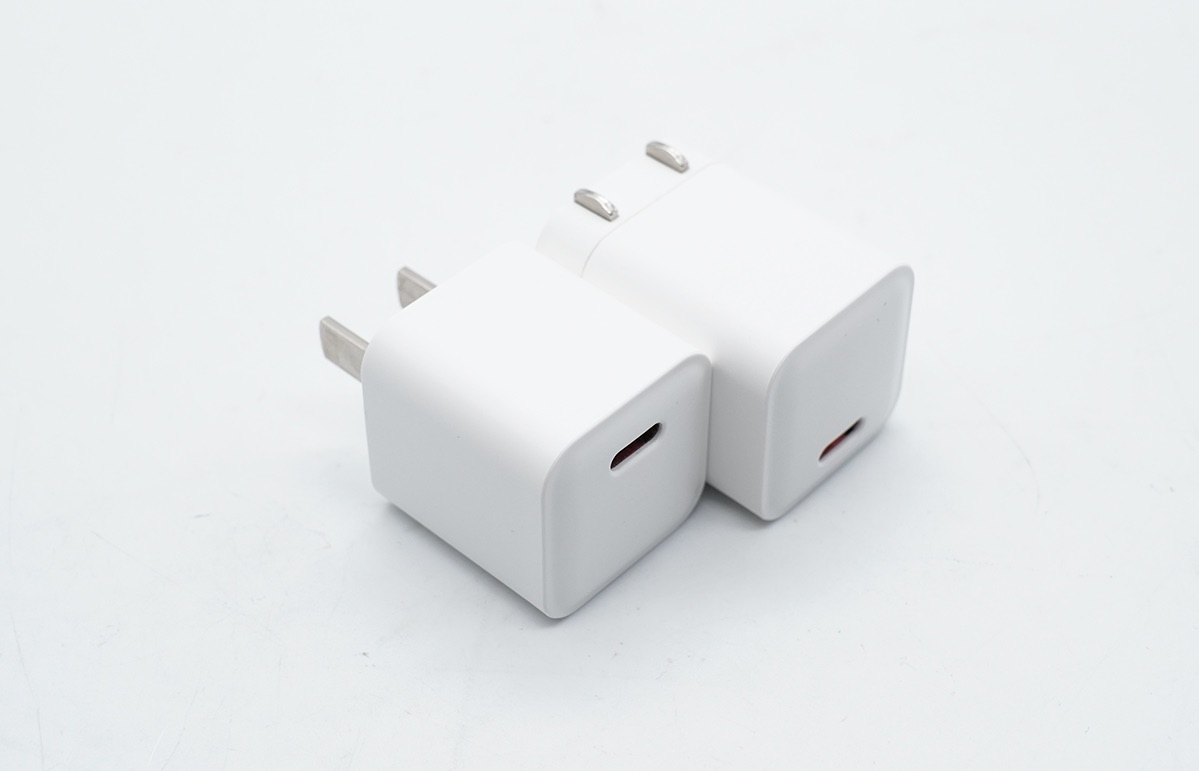

除了上面這款之外華科生還同步推出了折疊插腳的版本，從上圖中就可以看出折疊插腳版本相較于固定插腳版本要稍長一些，多出的長度剛好是折疊插腳的位置。

兩款充電器的參數也是相同的，僅僅是插腳樣式不同而已。

整體的造型也是相同的，白色的殼體，單 USB-C 物理輸出接口。



使用ChargerLAB 的 POWER-Z KT002 讀取充電器的快充協議，實測支持 PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、SCP、MTK-PE等快充協議。華科生 22.5W 充電器不僅體積小，而且在協議的支持上也是非常全面的，不錯。

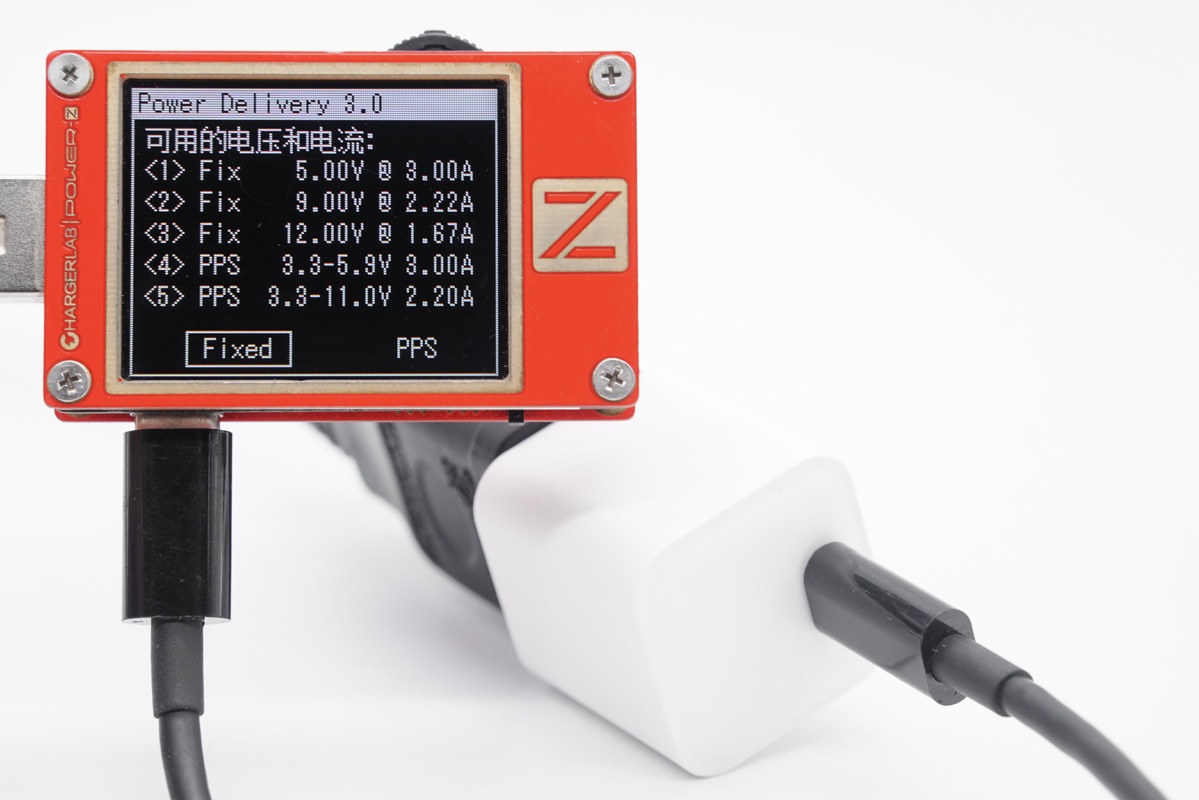

讀取充電器的 PDO 報文，支持 5V3A、9V2.22A、12V1.67A 三個 PD 固定輸出電壓檔位，此外還支持 3.3-5.9V 3A 和 3.3-11V 2.2A 兩組 PPS 檔位。

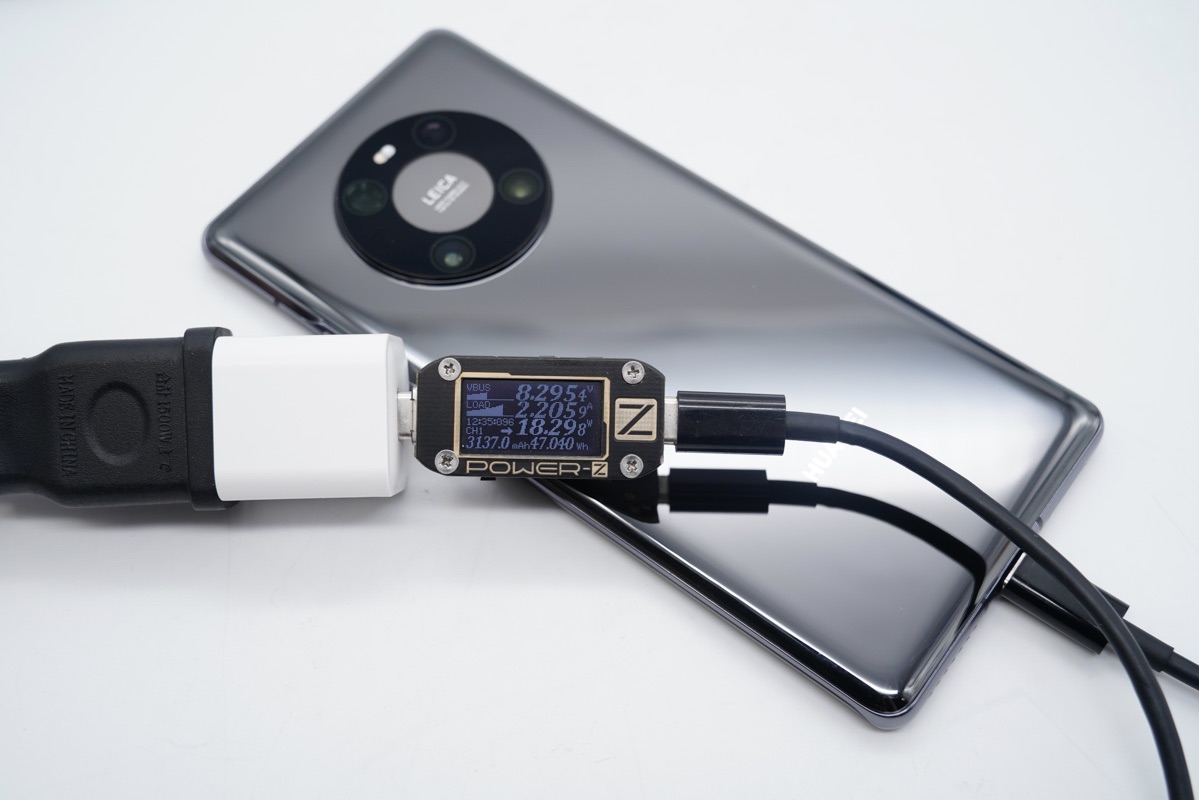

使用充電器為華為 Mate40 Pro 充電，實測功率可以達到 18.29W，充電器支持華為 SCP 10V 檔位快充。

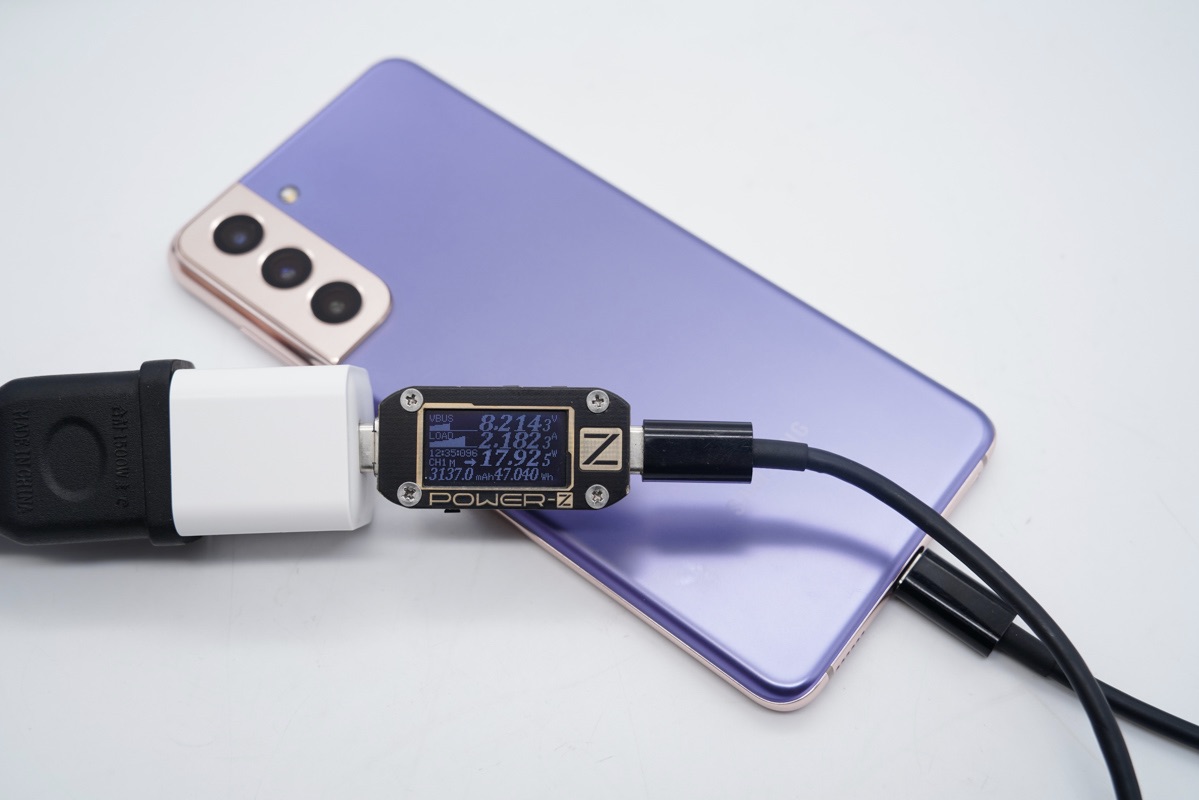

為三星 S21 也可以提供 18W 的快充功率，表現不錯。

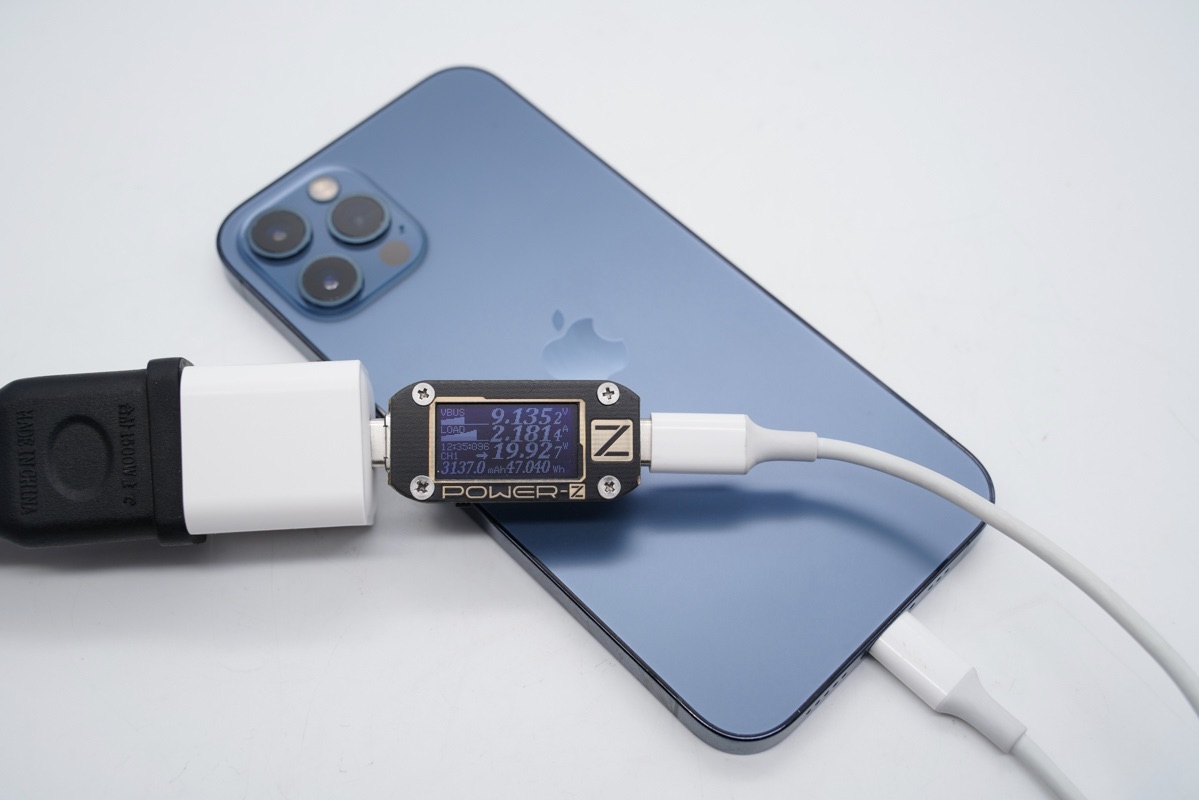

當然，對于 iPhone 12 Pro 也可以提供近 20W 的快充功率，充電器支持 iPhone 12 的 20W 快充。

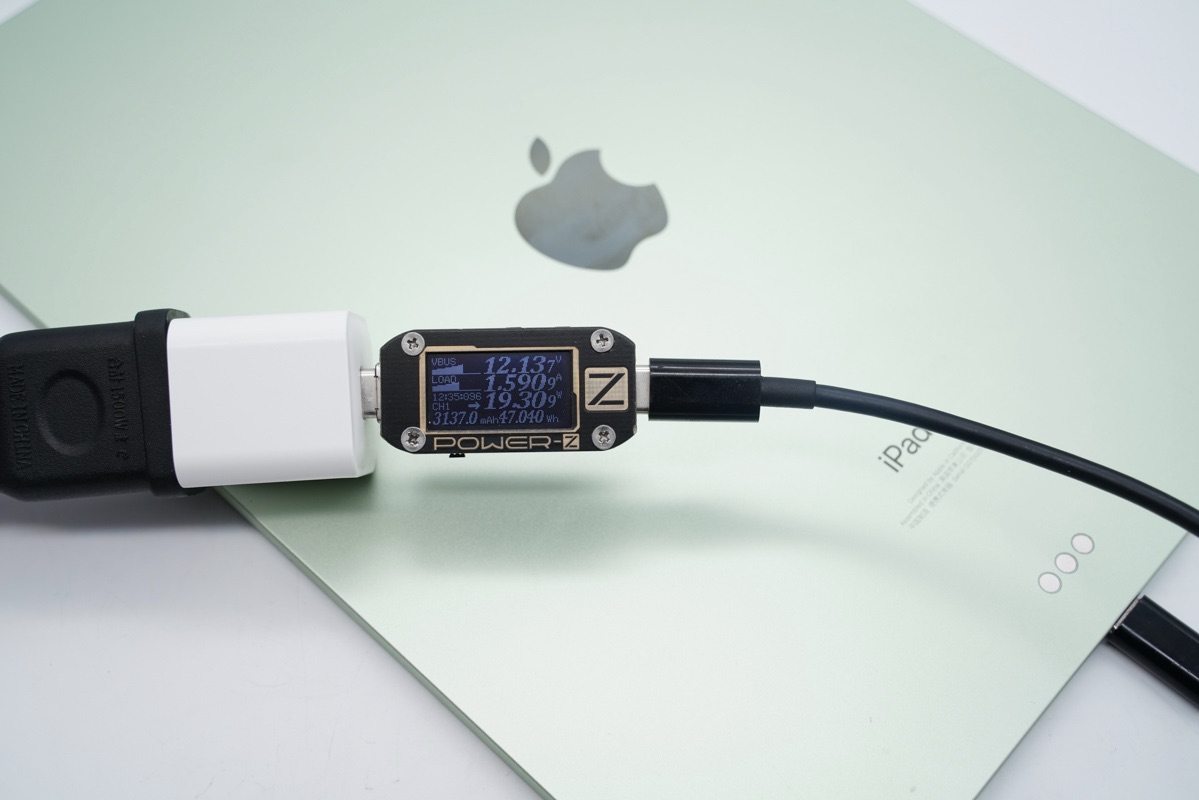

iPad Air 4 支持 USB PD 快充協議，使用充電器為 iPad Air 4 充電，實測功率可以達到 19.30W。

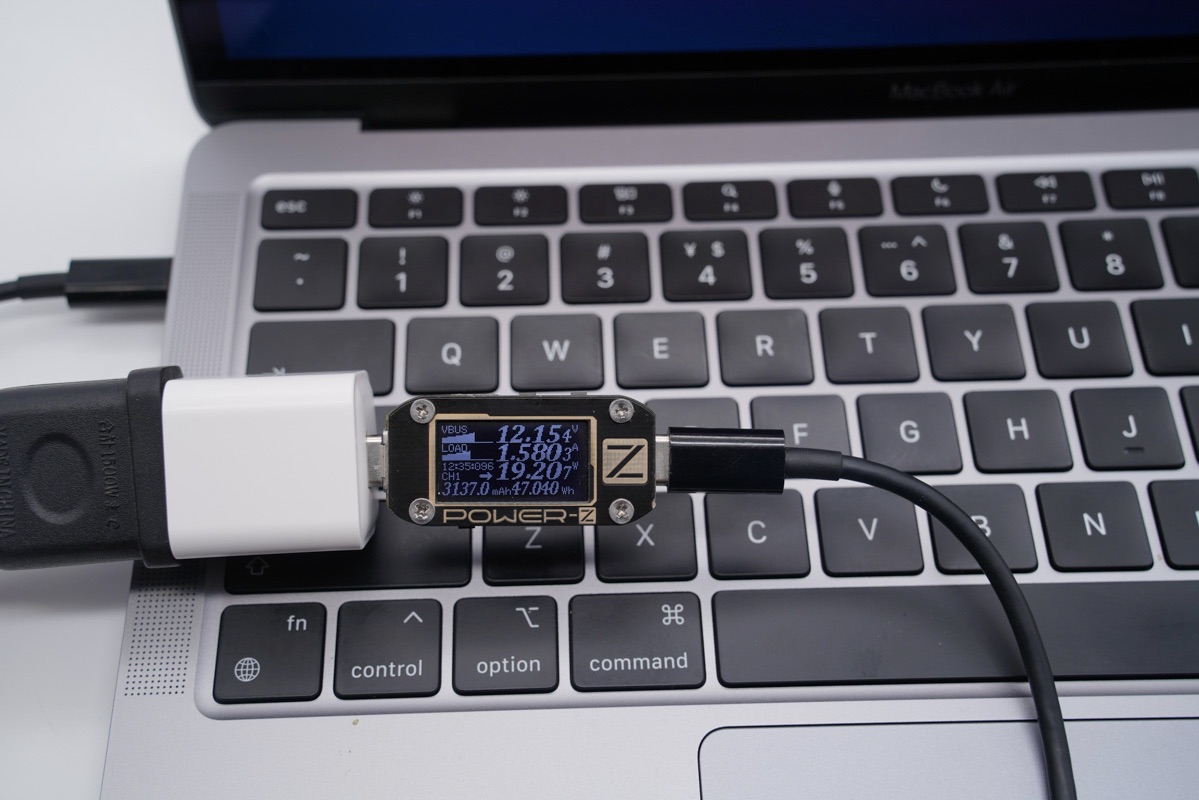

對搭載 USB4 接口的 MacBook Air M1同樣可以提供快充支持，功率在 20W 左右。

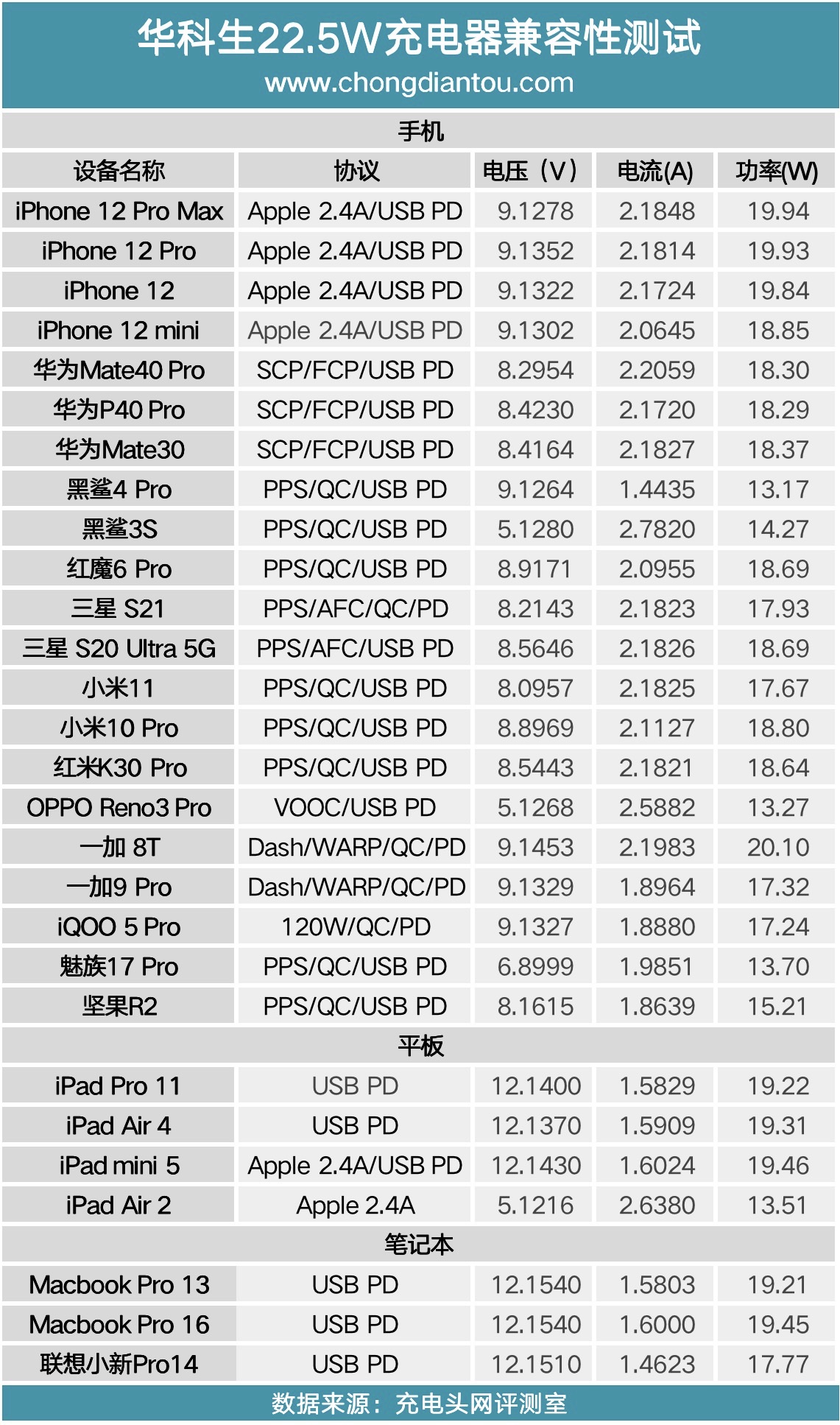

將所有的測試數據匯總成表，對于大部分的手機可以提供 9V PD 快充檔位，對于 iPad 以及筆電則提供 12V 高壓輸出。對華為手機可以提供近 20W 的充電功率，表現不錯。而得益于 PPS 的加持，使其在為三星、小米等機型充電時可以提供 20W 左右的快充功率。

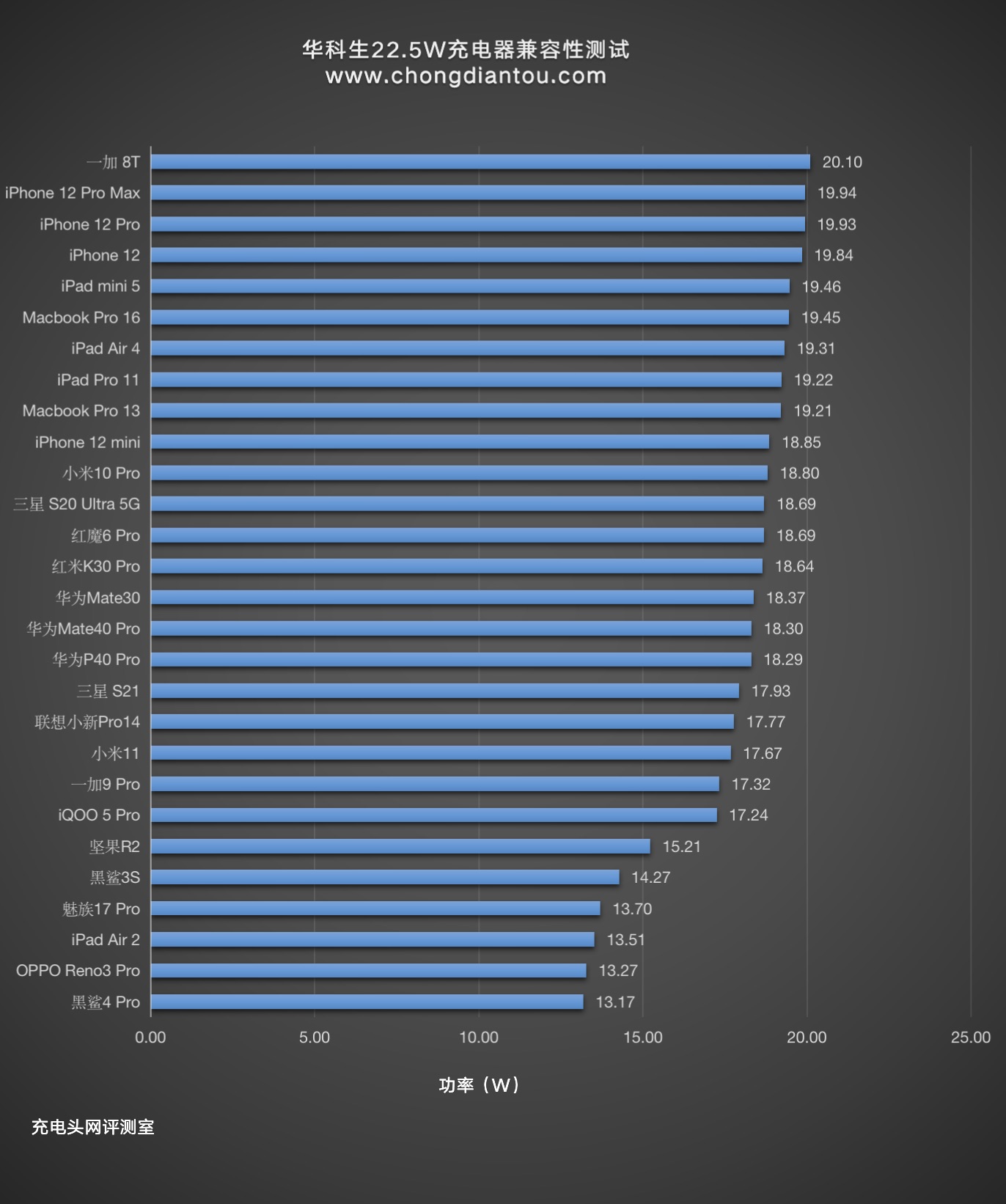

因?yàn)槌潆娖髦С?22.5W 快充，所以整個柱狀圖的走向較為平緩，大部分設備的充電功率在 17W-20W 左右，整體的兼容性不錯。

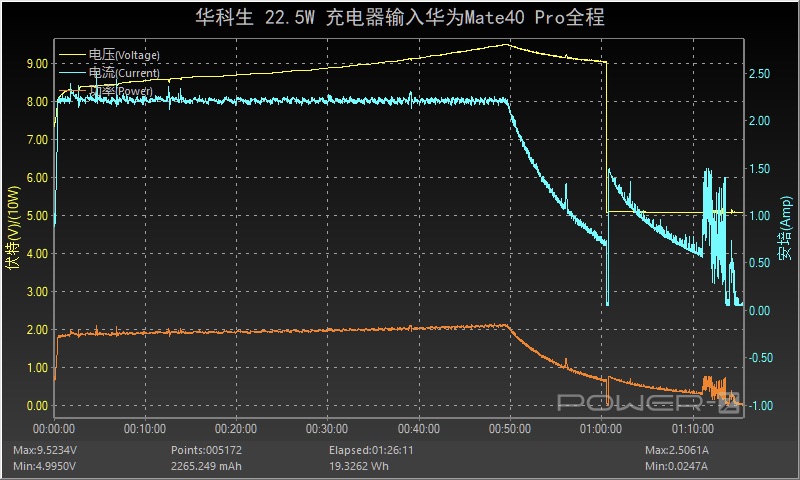

華科生 22.5W 充電器支持華為 10V 2.25A 快充，所以此次小編加入了為華為 Mate40 Pro 充電的全程測試數據，詳情如下。

手機連接充電器之后功率開始上升，約 49 分前功率穩定在 19W 左右，期間電壓逐漸上升。隨后功率和電流逐漸下降，1 小時電壓降至 5V 輸出，功率在 5W 左右。全程耗時約 1 小時 13 分，最高功率為 9.5V 2.22A 21.12W。

將華科生 22.5W 充電器和華為 22.5W 充電器為華為 Mate40 Pro 充電的 2 條充電曲線放在一起。從曲線圖上看，前期兩款充電器的充電速度基本處于相同狀態，但后面華科生 22.5W 充電器實現了超越，總體上比華為 22.5W 充電器要快 7 分鐘。

除了支持華為 10V 2.25A 快充外充電器還支持 9V2.22A 輸出檔位，正是為 iPhone 12 準備的，所以此次小編額外還加入了為 iPhone 12 充電的數據，詳情如下。

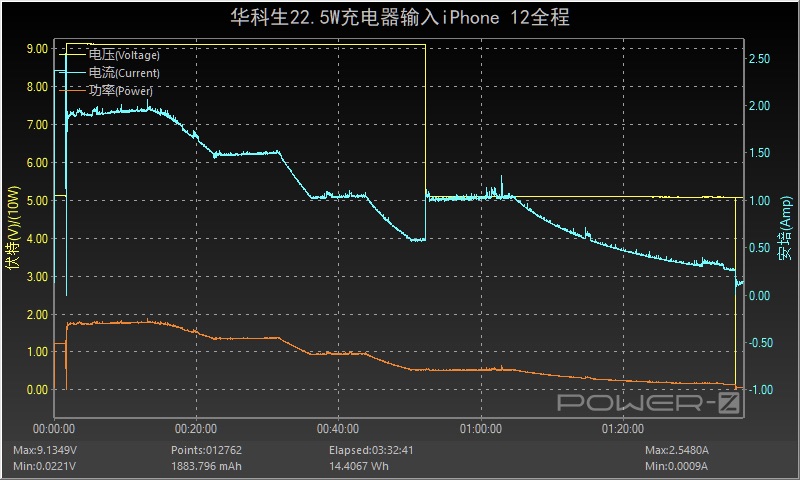

連接充電器在經歷了短暫的關機充電之后手機開機，功率開始上升，約 13 分前功率在 18W 左右，隨后功率和電流開始呈階梯式的下降狀態。22 分到 31 分功率在 14W 左右；36 分到 44 分功率在 10W 左右。50 分到 1 小時 04 分功率在 5W 左右，52 分時電壓由 9V 降至 5V 輸入。隨后功率和電流逐漸下降直至充電結束，全程耗時約 1 小時 35 分，最高功率為 9.11V 2.06A 18.82W。

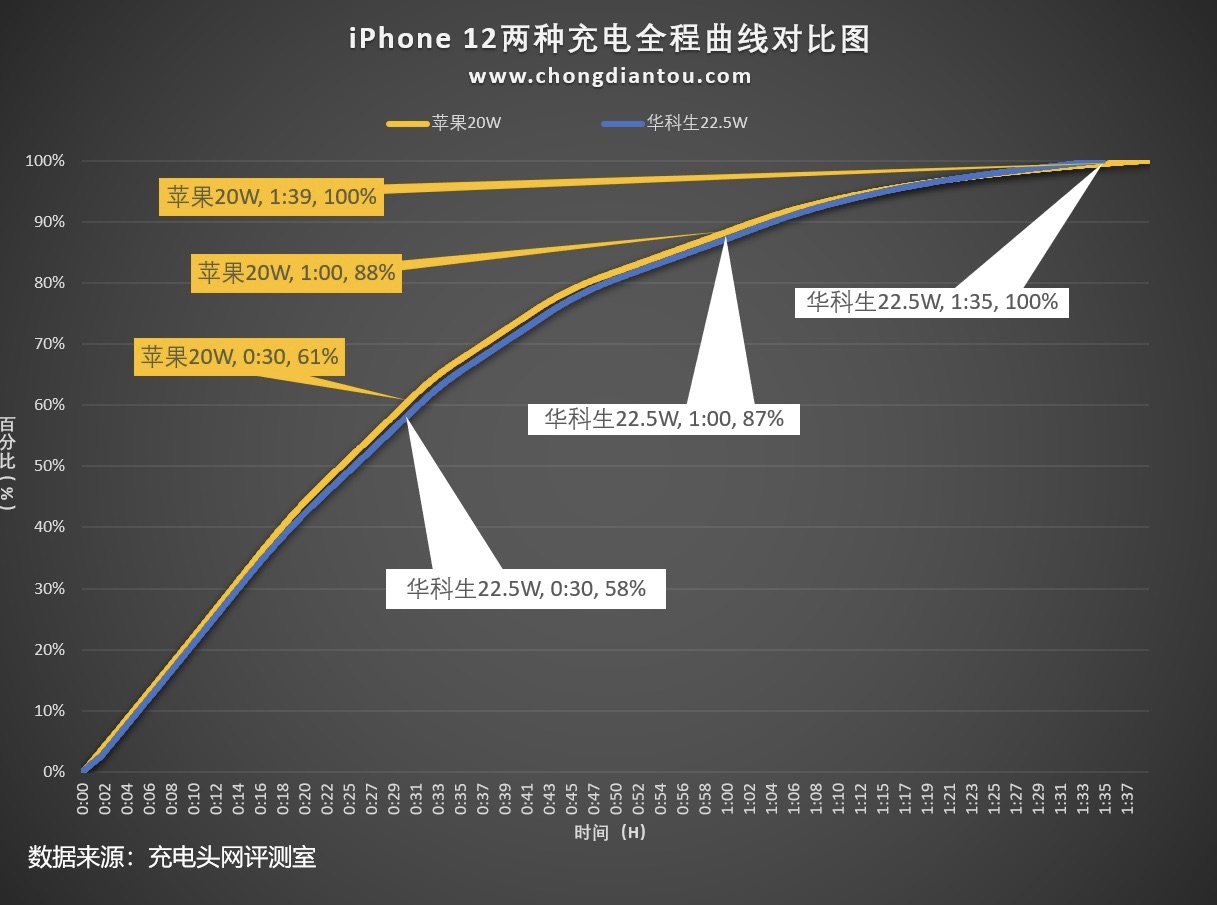

將華科生 22.5W 充電器和蘋果 20W PD 充電器為 iPhone 12 充電的全程曲線放在一起，整體上看兩條曲線幾乎重合，而在充電全程上華科生 22.5W 充電器要比蘋果 20W PD 充電器快 6 分鐘。華科生 22.5W 充電器可以為 iPhone 12 在半小時充電 60% 。



測試環境：25℃的恒溫箱內

測試條件：以 12V 1.67A 20W 的功率持續輸出 1 小時后使用熱成像儀采集溫度

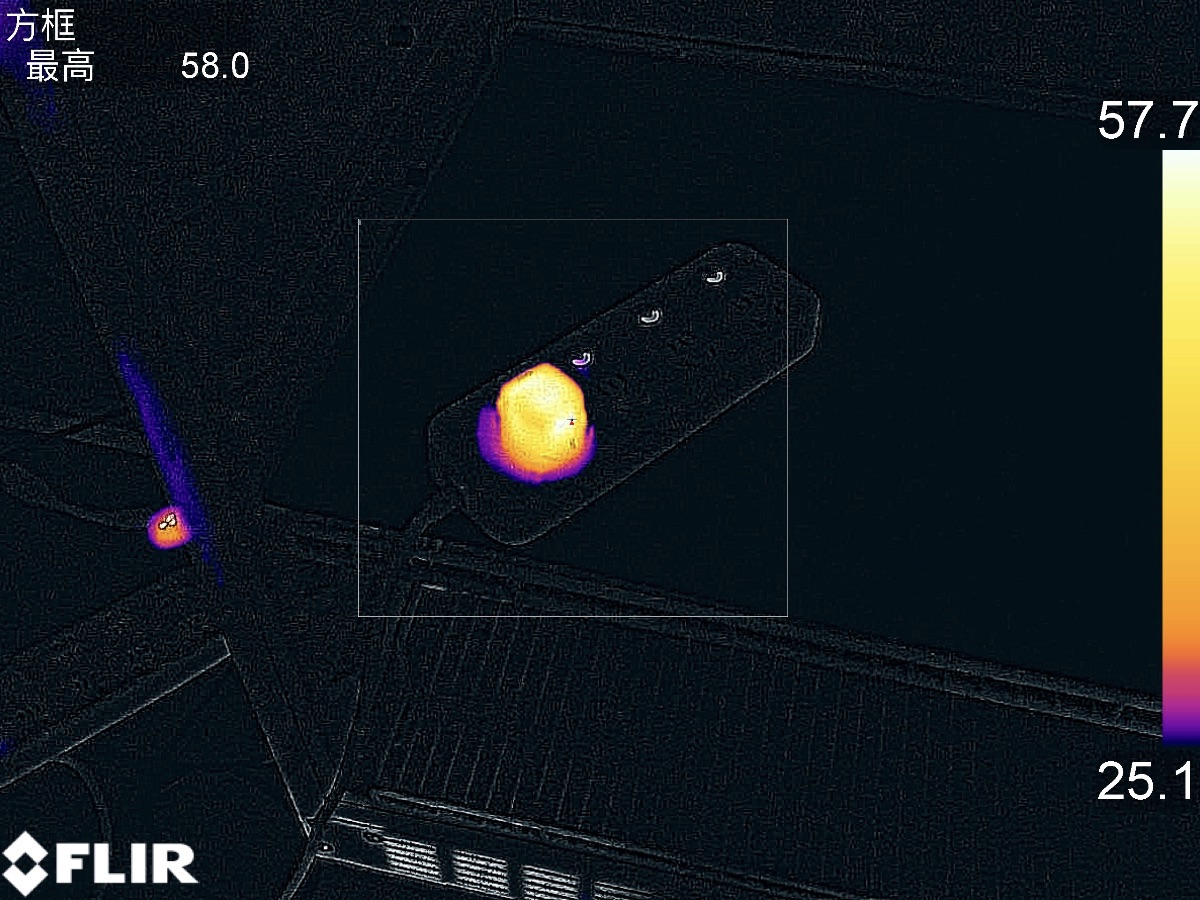

以 20W 的功率持續滿載輸出 1 小時后采集到充電器表面的最高溫度為 58℃。

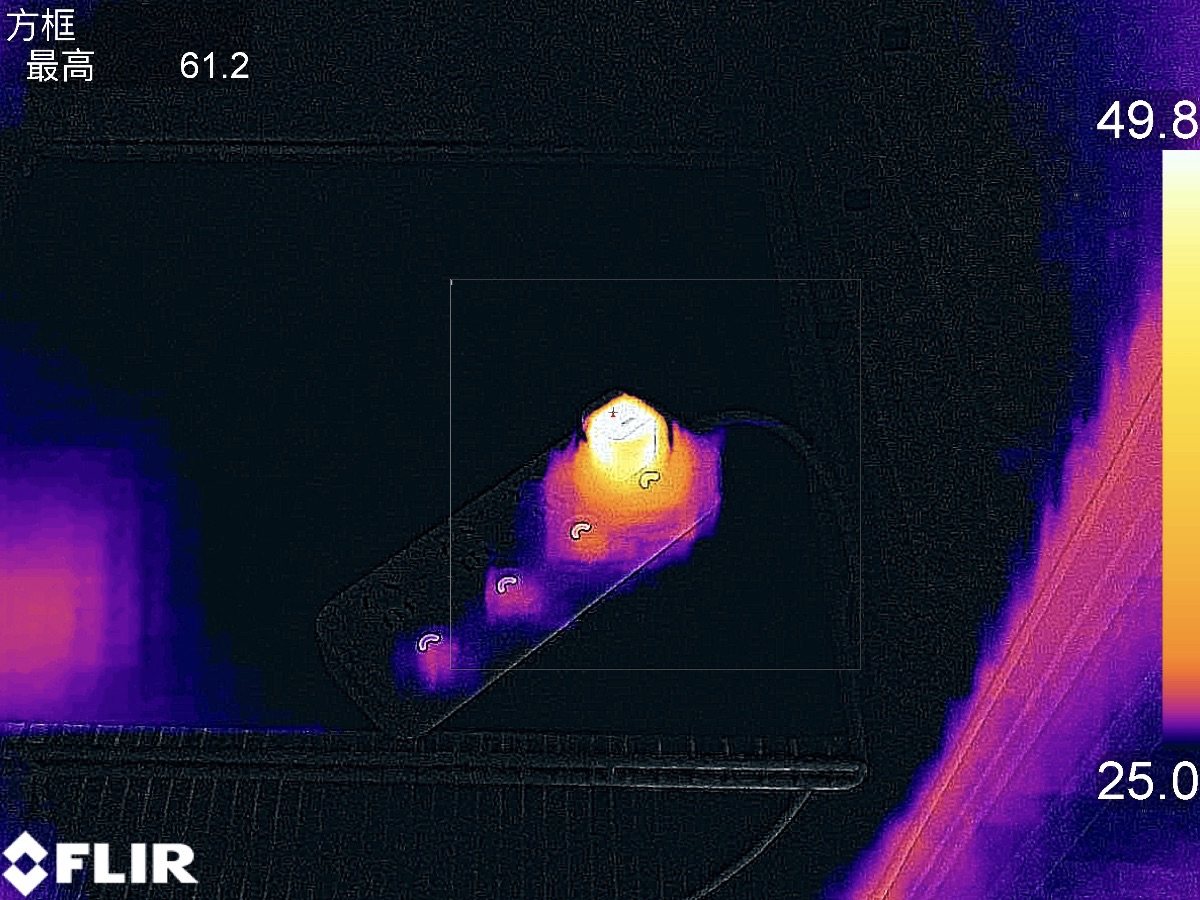

翻轉至另一側，表面最高溫度為 61.2℃。

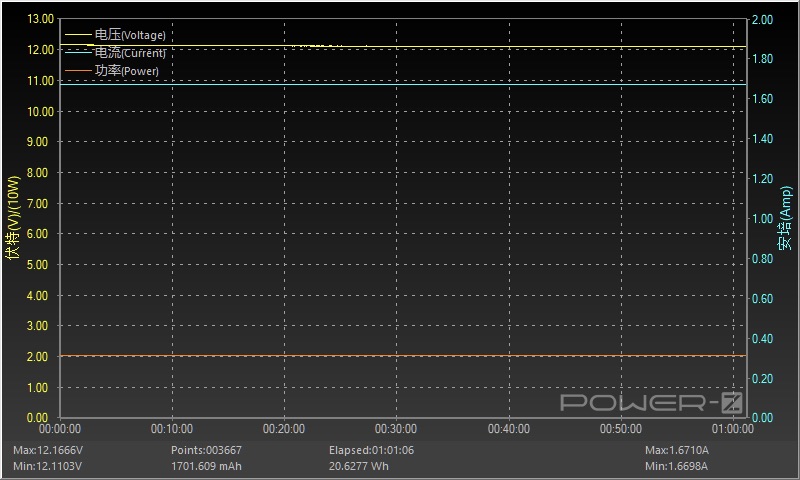

以12V 1.67A 20W 的功率持續輸出 1 小時，實測整個過程電壓呈直線輸出，即使長時間滿載也非常穩定。

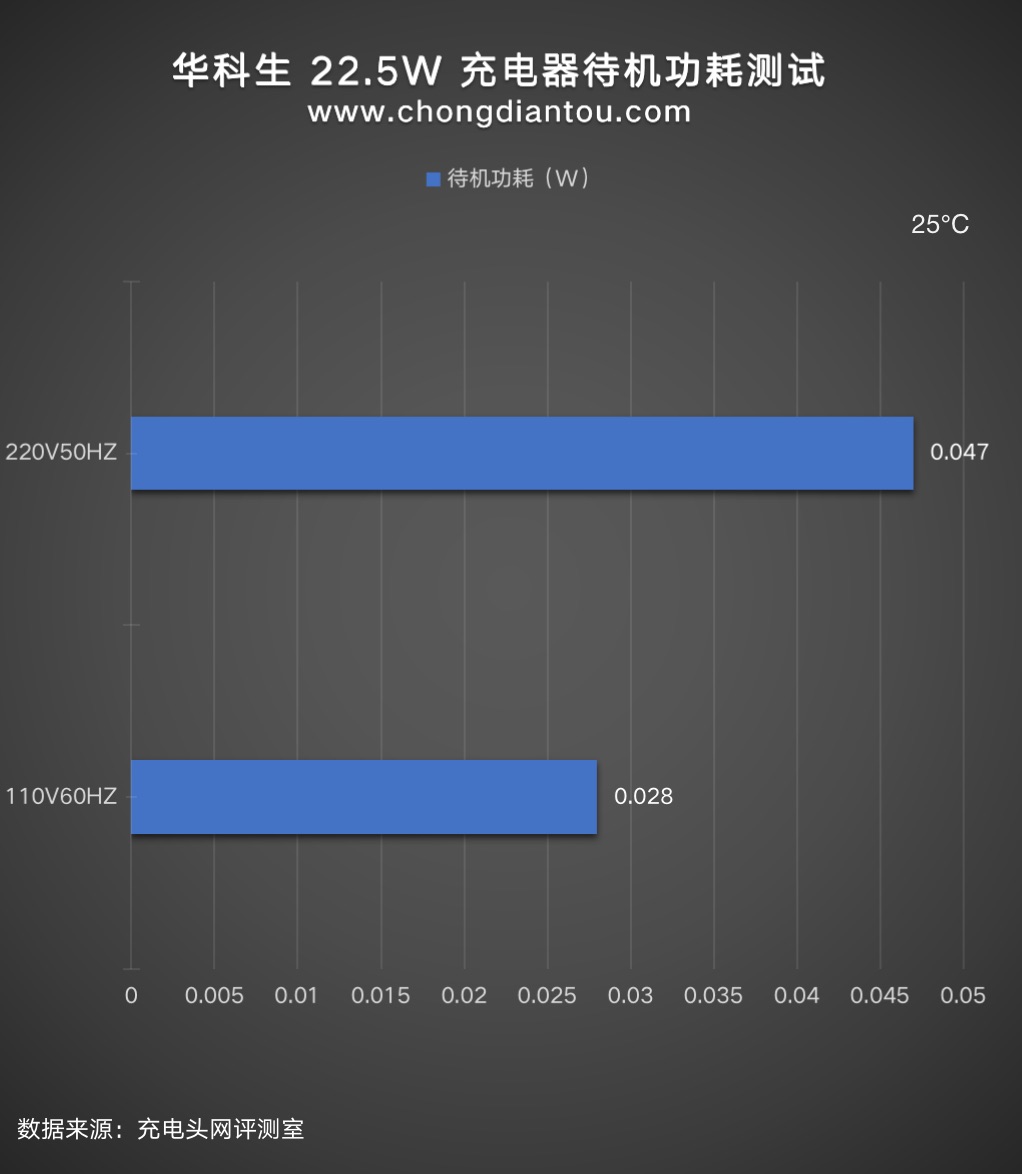

經過功率計測試，華科生 22.5W 充電器在 220V 50Hz 的空載功耗為0.047W，換算下來一年損耗的電能約為0.41KW·h，若市價電為0.6元/KW·h，則充電器一年的空載功耗約為0.017元左右。

110V 60Hz 時的空載功耗為0.028W，換算下來，一年損耗的電能約為 0.24KW·h，若市價為 0.6元/KW·h，則充電器一年的空載功耗約為0.144元左右。



加入轉換效率的測試模塊是想讓讀者了解到充電器的輸入功率和輸出功率差了多少，充電器本質上是一種轉換設備，過程中會有損耗，以熱量的形式散發出來。

我們平時看充電器上面的參數輸出100W或者65W是充電器可以為設備提供的最大輸出功率，但充電器從插座上汲取的功率往往要更大一些，下面是華科生 22.5W 充電器在 220V 50Hz 和 110V 60Hz 交流輸入的情況下分別進行了轉換效率測試，測試結果如下：

220V 50Hz 下，將華科生 22.5W 充電器在各個電壓檔位的輸出功率拉滿進行測試：三個檔位測得插線板AC端輸入功率和USB端輸出功率，通過計算，可得充電器的轉換效率從 87.03% 到 90.22% 不等。

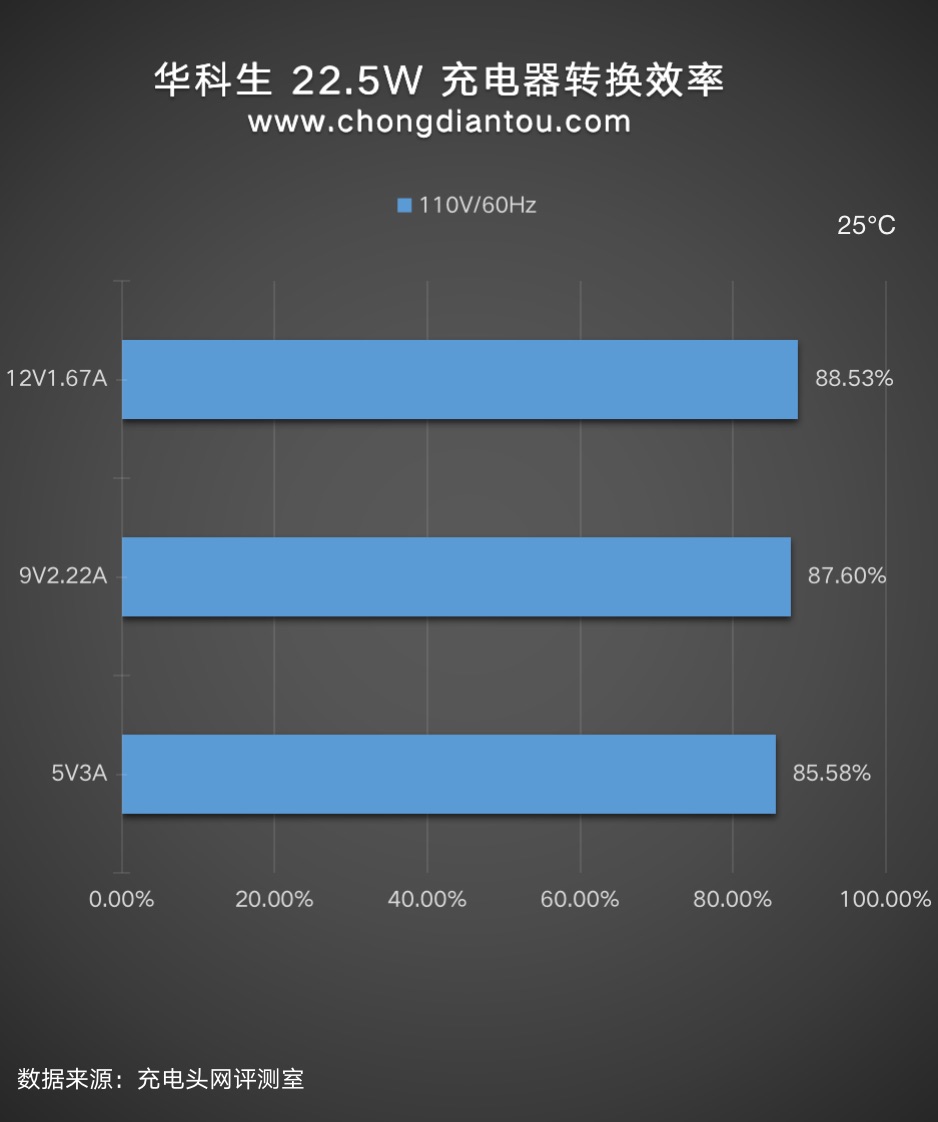

110V 60Hz 下，充電器的轉換效率從 85.58% 到 88.53% 不等。

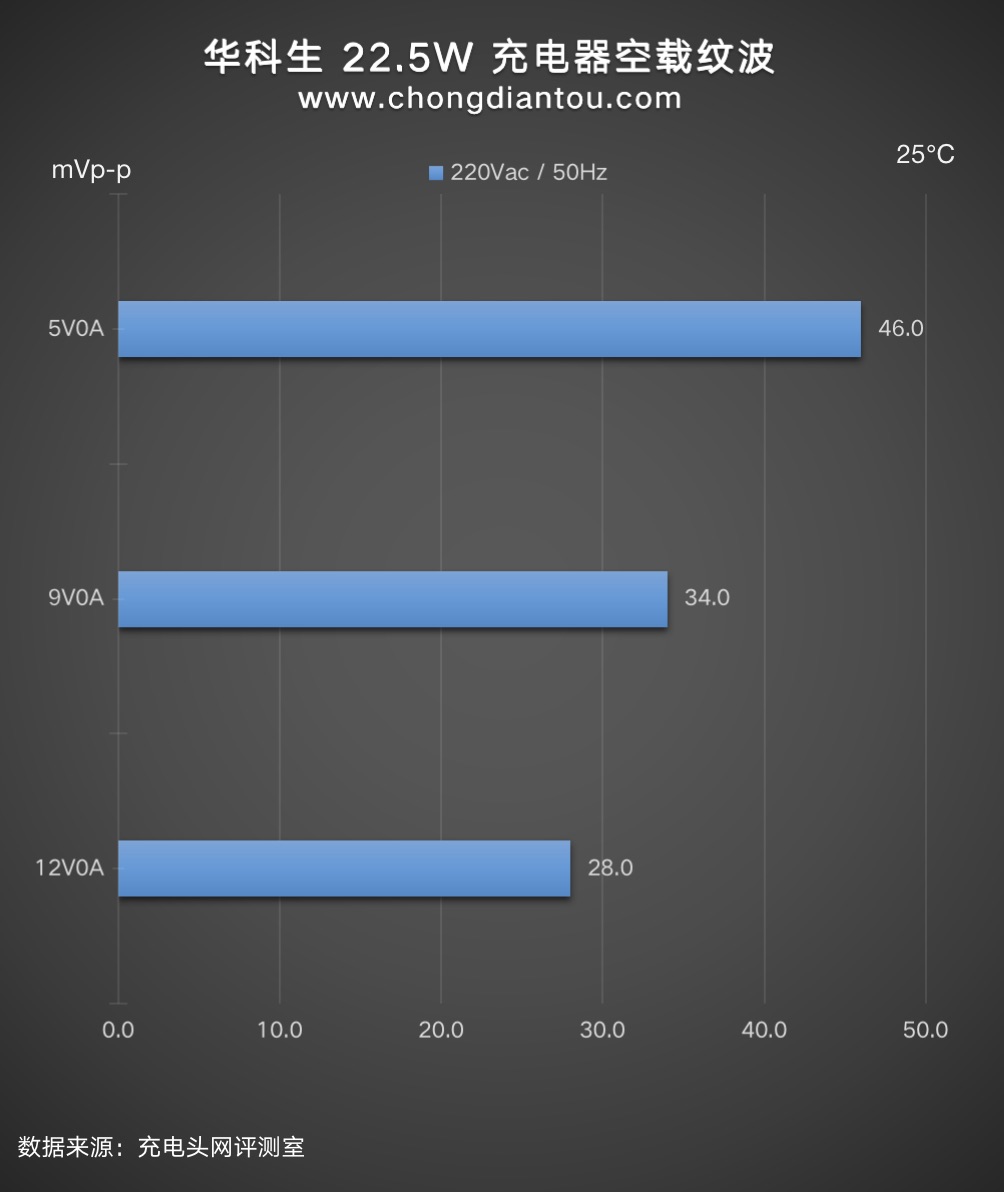

空載情況下：三個檔位輸出時紋波峰峰值從 28mVp-p 到 46 mVp-p不等。

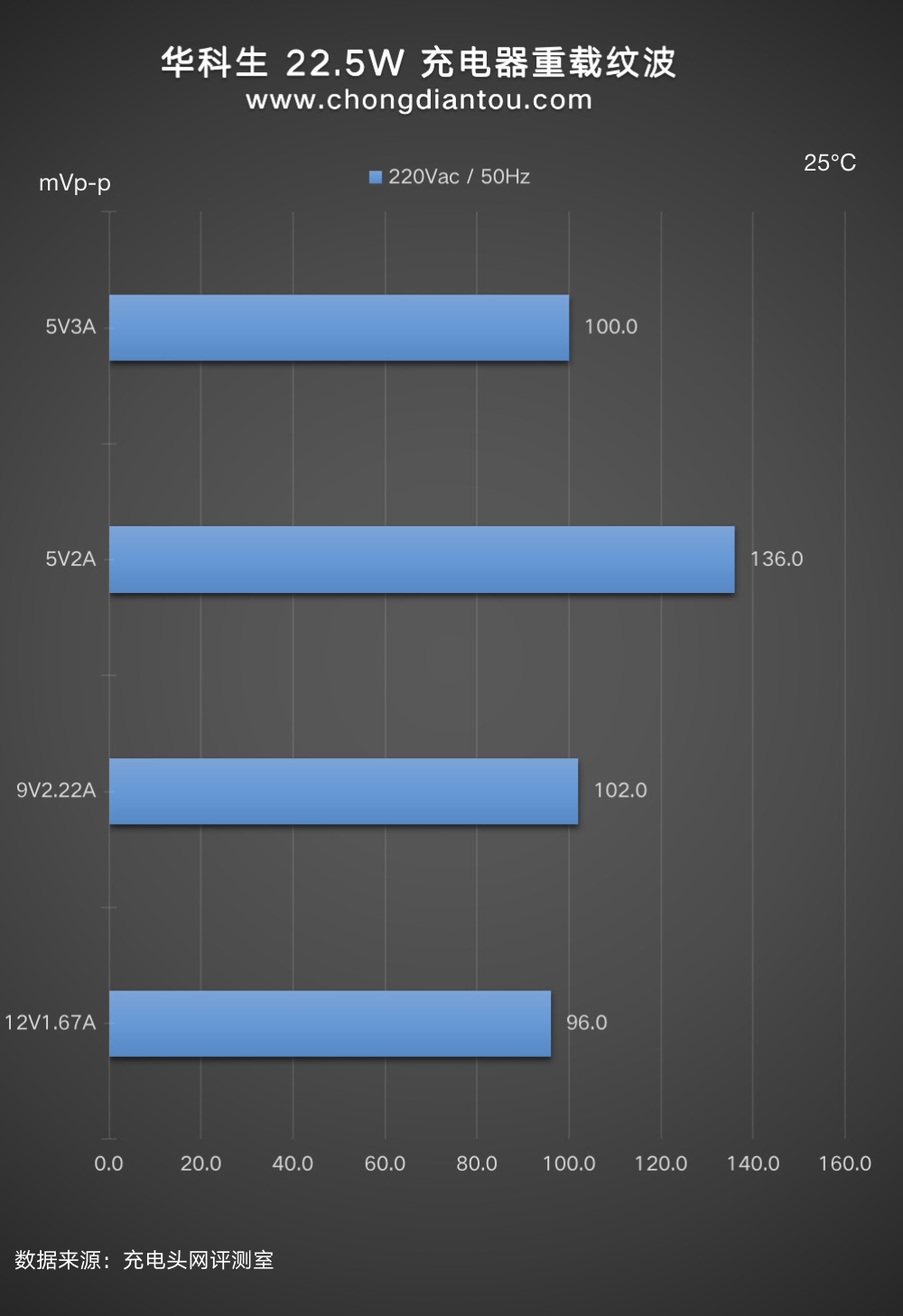

重載情況下：四個檔位輸出時紋波峰峰值從 96mVp-p 到 136.0mVp-p 不等。

充電器在 110V 60Hz 交流輸入的情況下進行了空載與重載的紋波測試，測試結果如下：

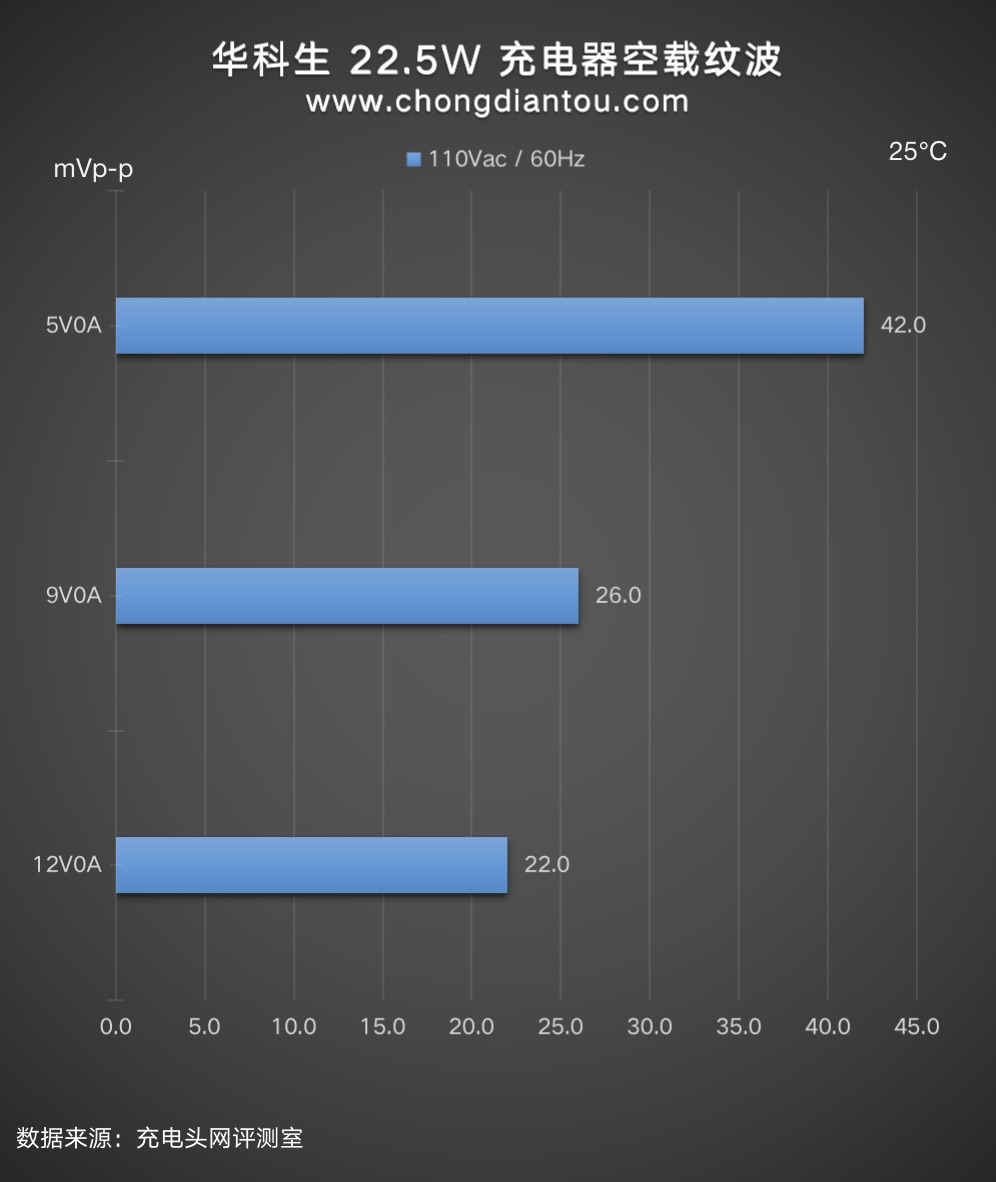

空載情況下：三個檔位輸出時紋波峰峰值從 22mVp-p 到 42mVp-p 不等。

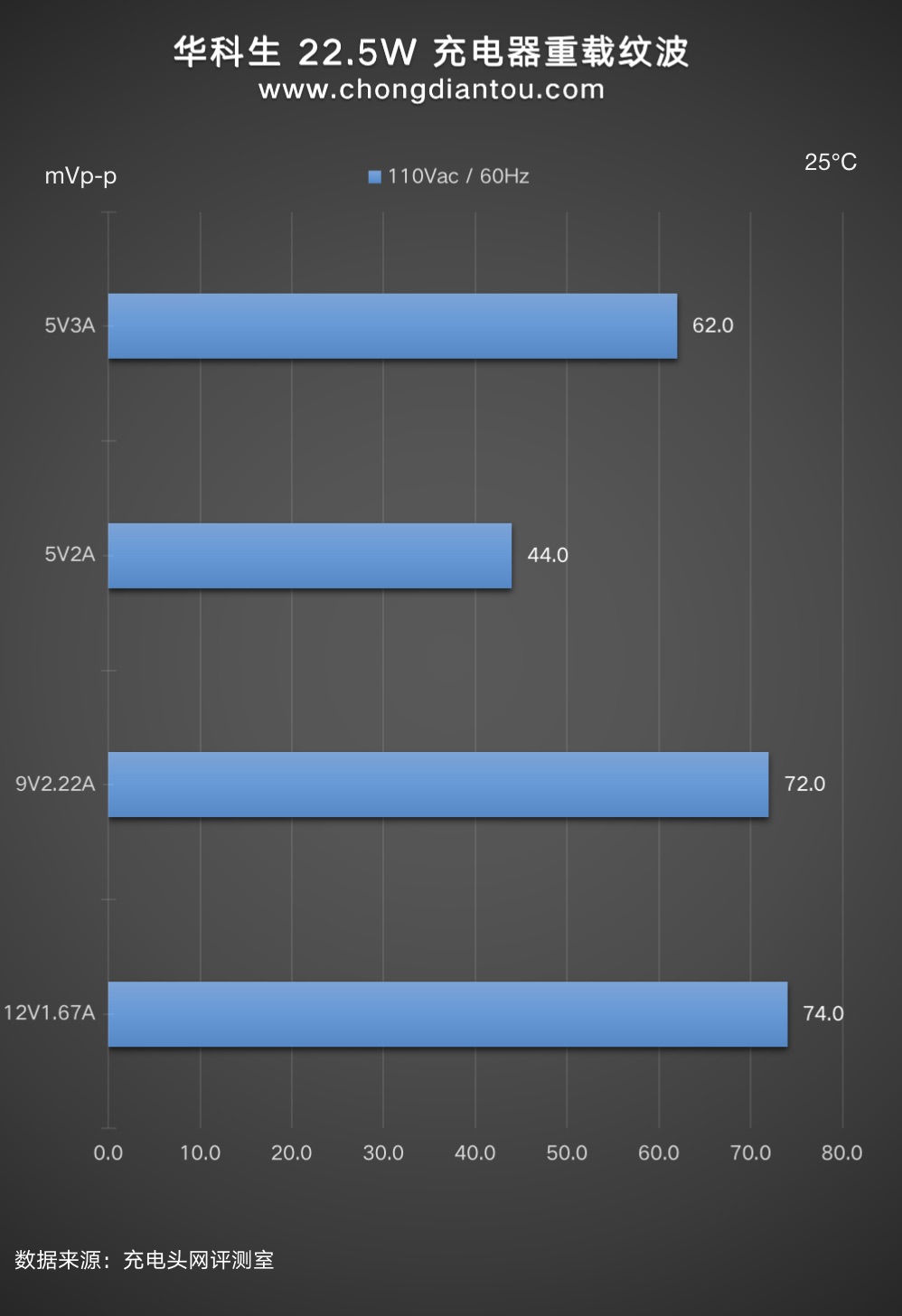

重載情況下：四個檔位輸出時紋波峰峰值從 44mVp-p 到 74mVp-p 不等。



紋波測試小結



國家標準中充電器紋波要求是不高于 200mVp-p，華科生 22.5W 充電器在 110V 60Hz、240V 50Hz 輸入電壓下，所有輸出功率紋波峰峰值均低于 200mVp-p 這個標準很多，表現不錯。



2021 年大功率小體積的充電器全面涌現，加上 iPhone 12 不再標配充電器的推動，市面上出現了非常多的 20W PD 充電器，大部分均和蘋果 5W 充電器大小相同，但卻可以提供超 4 倍的性能表現。而華科生的這款充電器向前更進了一步，將 20W 的功率提升至 22.5W，并且體積保持和 5W 幾乎一樣。

華科生 22.5W 充電器外觀造型迷你方正，固定插腳，單 USB-C 物理輸出接口，性能方面支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、SCP、MTK-PE等快充協議，支持5V3A、9V2.22A、12V1.67A三個 PD 固定輸出電壓檔位以及 3.3-5.9V 3A 和 3.3-11V 2.2A 兩組 PPS 檔位。

為大部分設備充電均可以提供快充服務，對于一些特殊機型，具備的 9V2.22A 快充檔位正是為 iPhone 12 準備，支持華為 10V2.25A 快充，實測為華為手機可以提供 18W+的快充功率，為三星手機也可以提供 18W+的快充功率，表現不錯。

華科生 22.5W 充電器在將體積縮小到蘋果 5W 充電器大小的同時還將功率提升至 22.5W，并且支持華為、三星等手機的大功率快充。這么小的充電頭，還挺全能的。
