移動電源現在是人們外出后給手機續電的一個重要配件，逛街等小范圍活動的話可以選擇一個10000mAh容量的輕薄型充電寶，長途跋涉的話需要選擇更大容量的以增加續航。但無論何種場景，充電寶總有用完電的時候，這就又牽扯到充電器和數據線，又會增添攜帶方面的煩惱。

隨著需求變更移動電源也在逐漸進化，近日插線板龍頭品牌公牛便推出了一款多合一移動電源，將充電器、數據線、充電寶三大功能集成于一身，而且保持了小巧扁平的身型。用戶外出帶上它等于帶上充電寶、線纜、充電器，輕松出門無壓力。下面充電頭網就對這款產品進行詳細拆解，看看其是如何設計的。

一、公牛多合一移動電源外觀

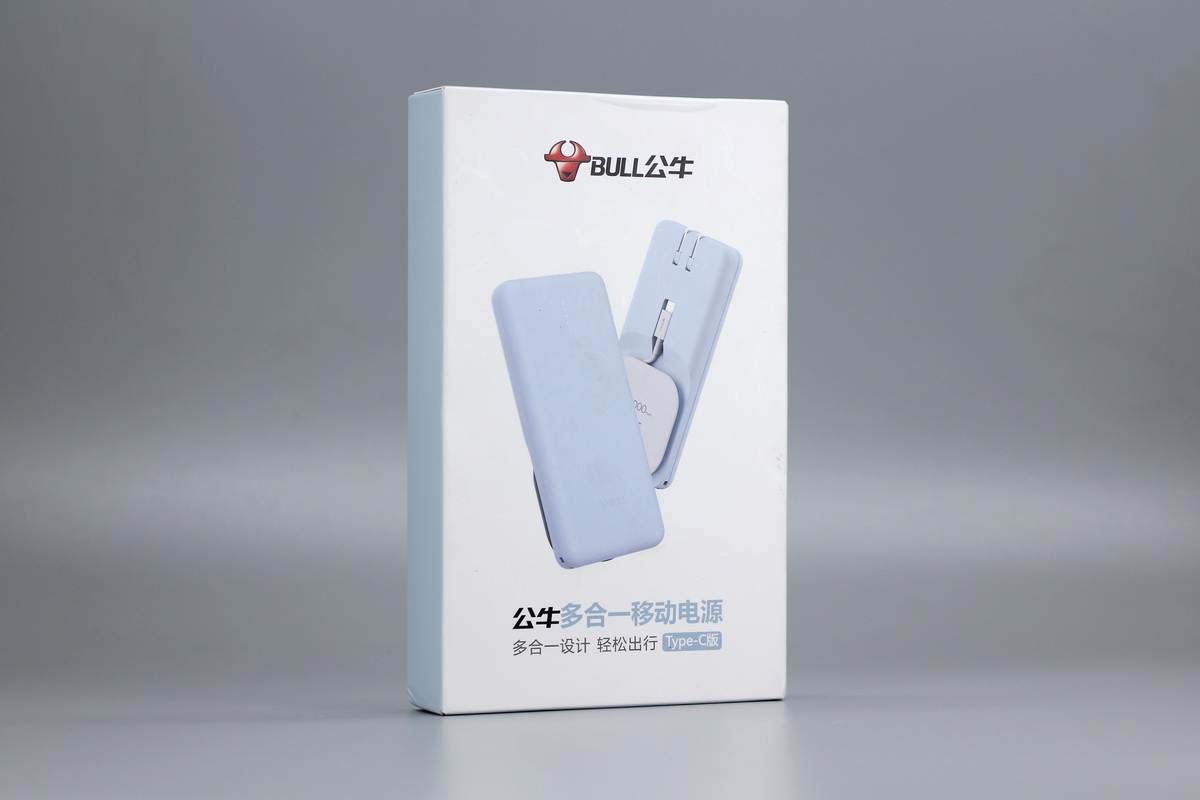

包裝盒正面印有BULL公牛品牌、產品外觀圖以及名稱。

背面印有產品八大特性標識。

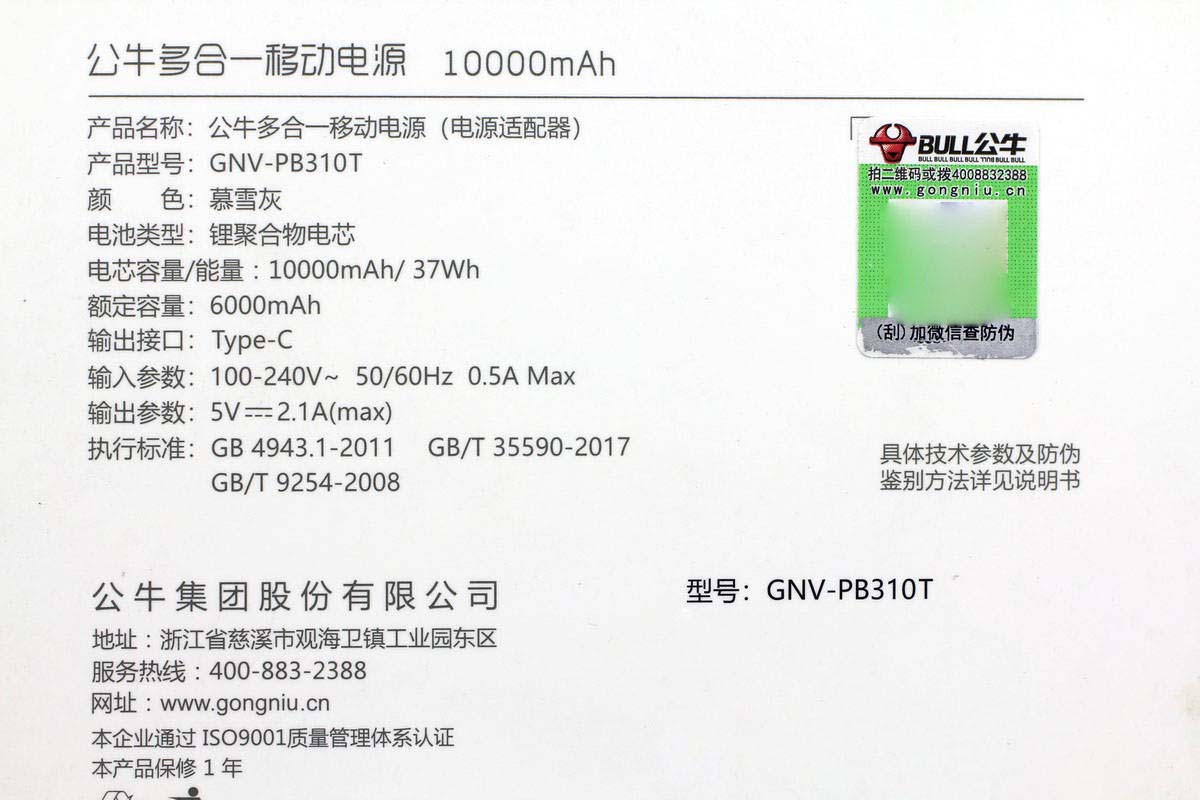

以及產品相關參數信息。

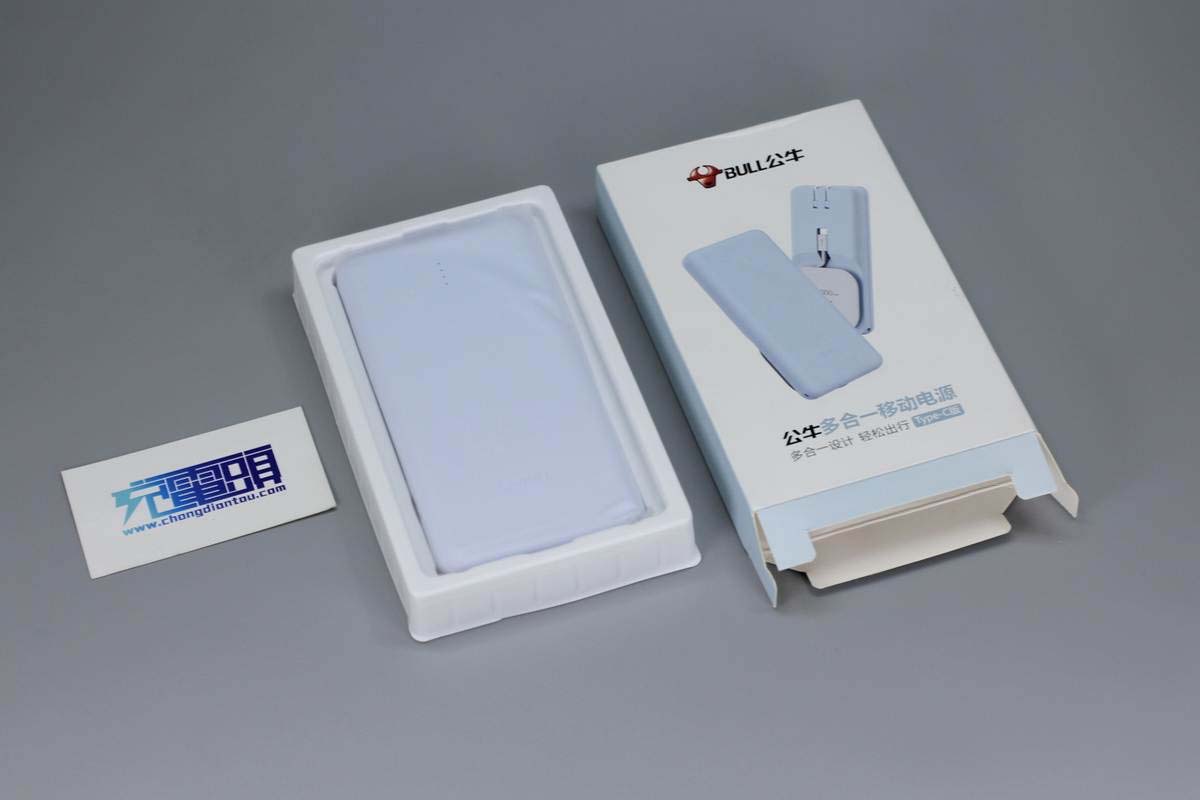

打開包裝，移動電源使用塑料托盤固定保護，且外套防塵塑料袋。

包裝內全部東西一覽。

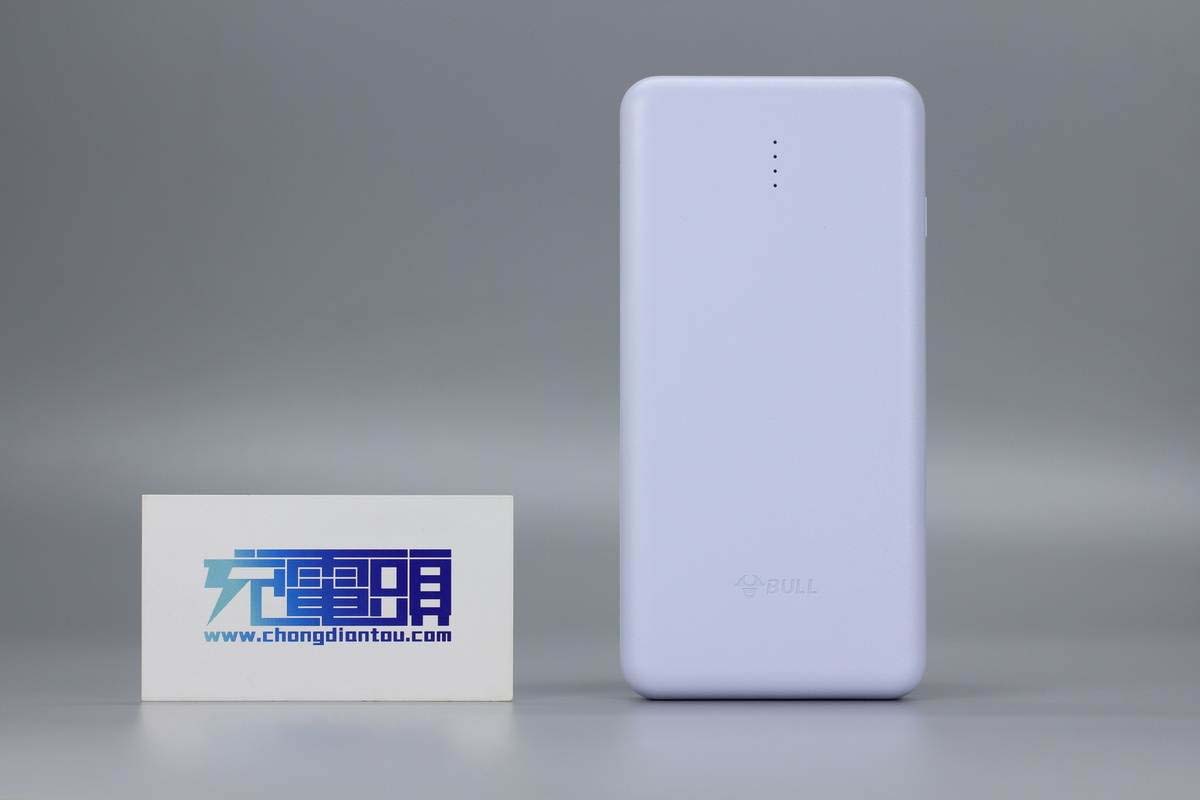

公牛這款多合一移動電源采用慕雪灰配色，機身表面曬紋處理，邊角過渡圓潤，整體風格簡約。

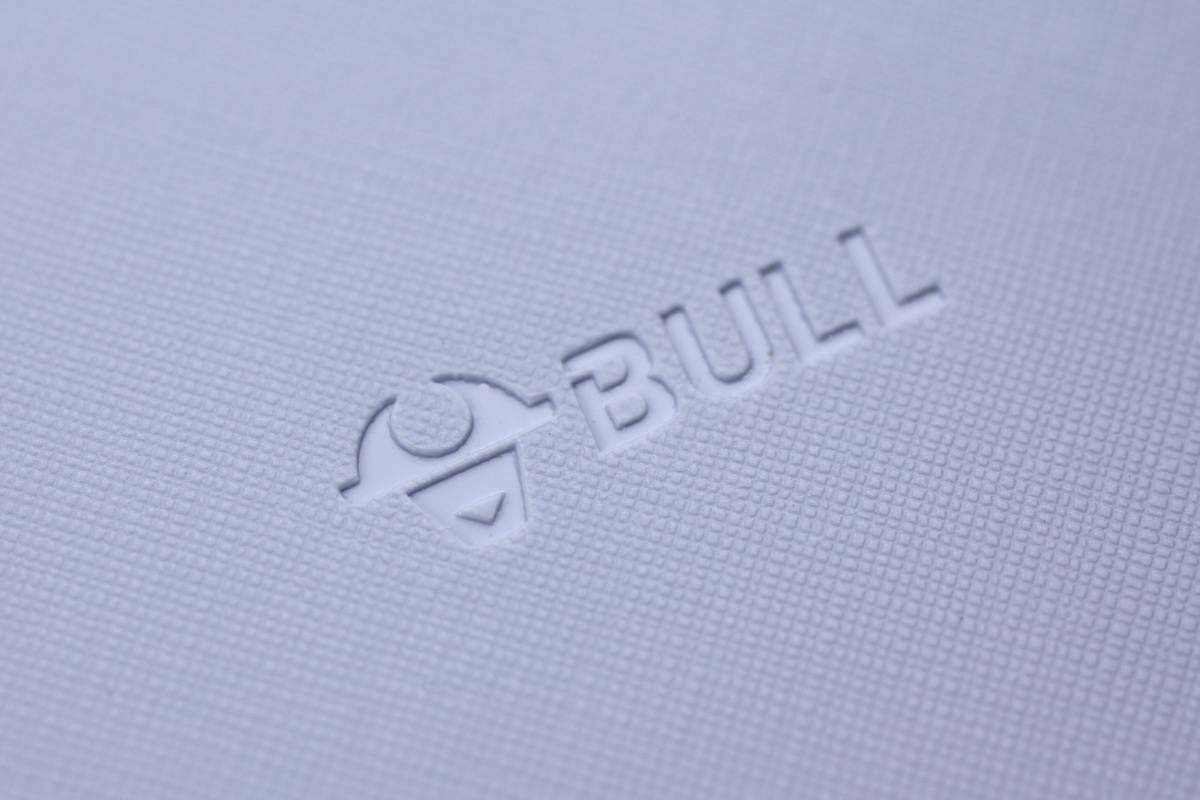

機身正面一端凹印公牛BULL品牌。

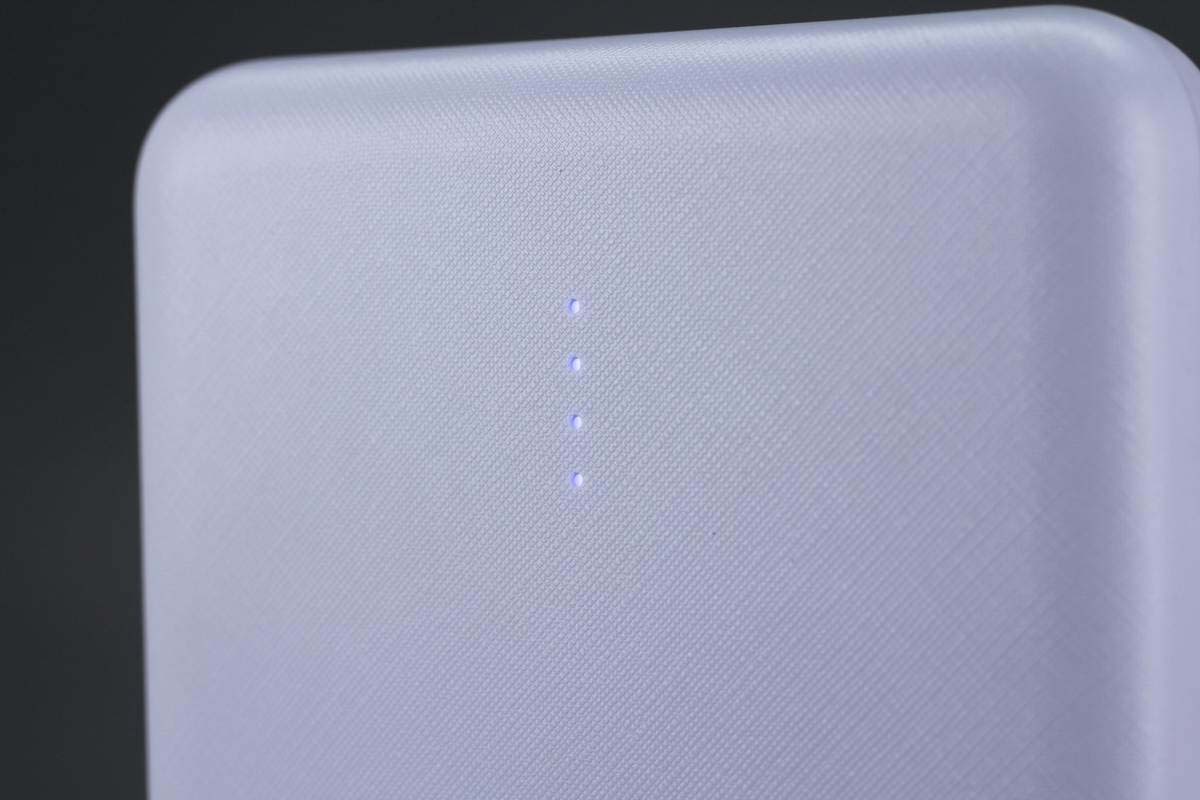

另一端配有四顆LED電量顯示燈。

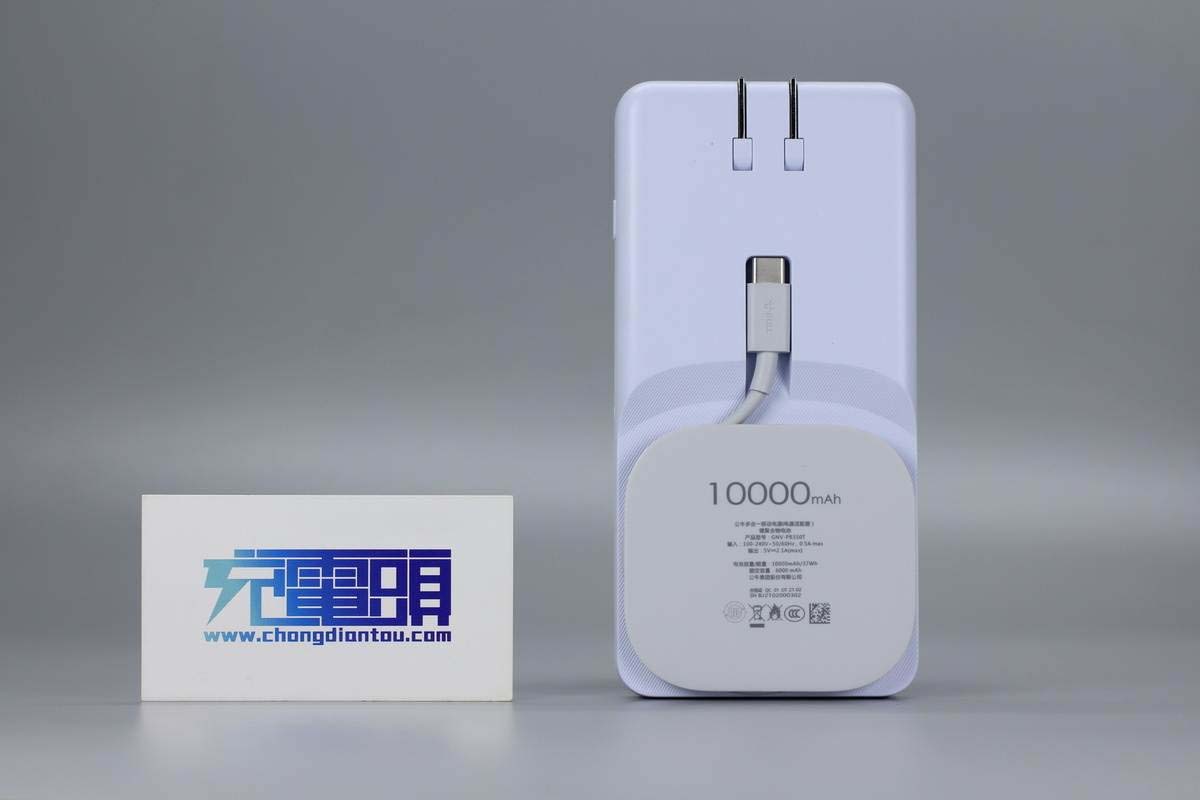

機身背面采用階梯式設計。

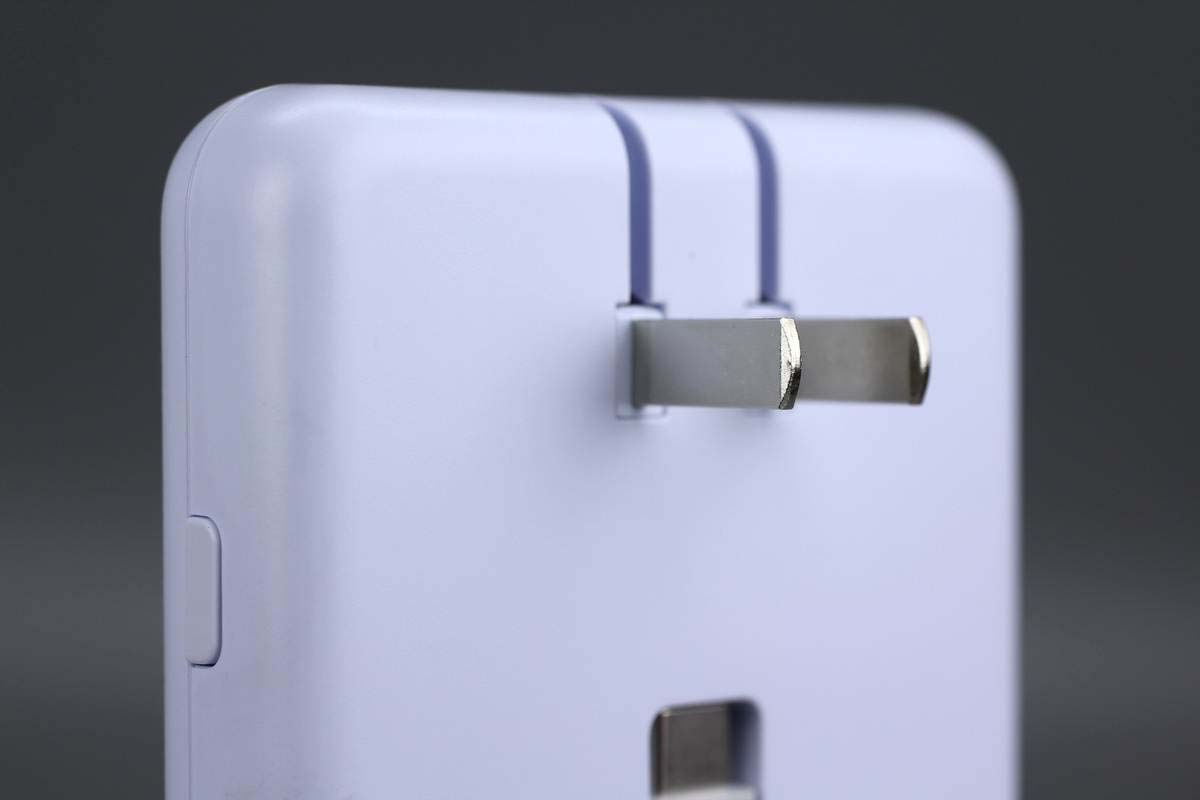

頭部設有可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

中間設有理線槽，用料固定輸出線纜的USB-C線頭。

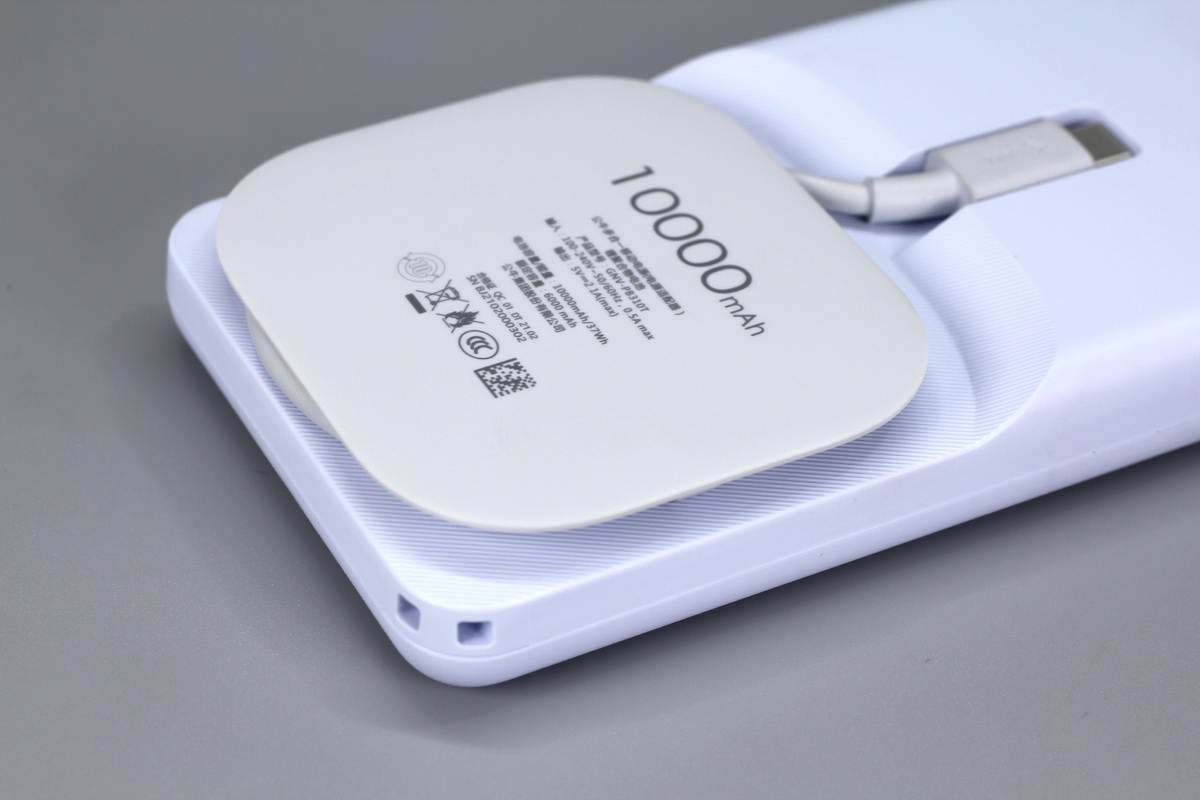

凹陷區域設有一塊塑料板，輸出線纜可纏繞在機身和塑料板的夾縫里。

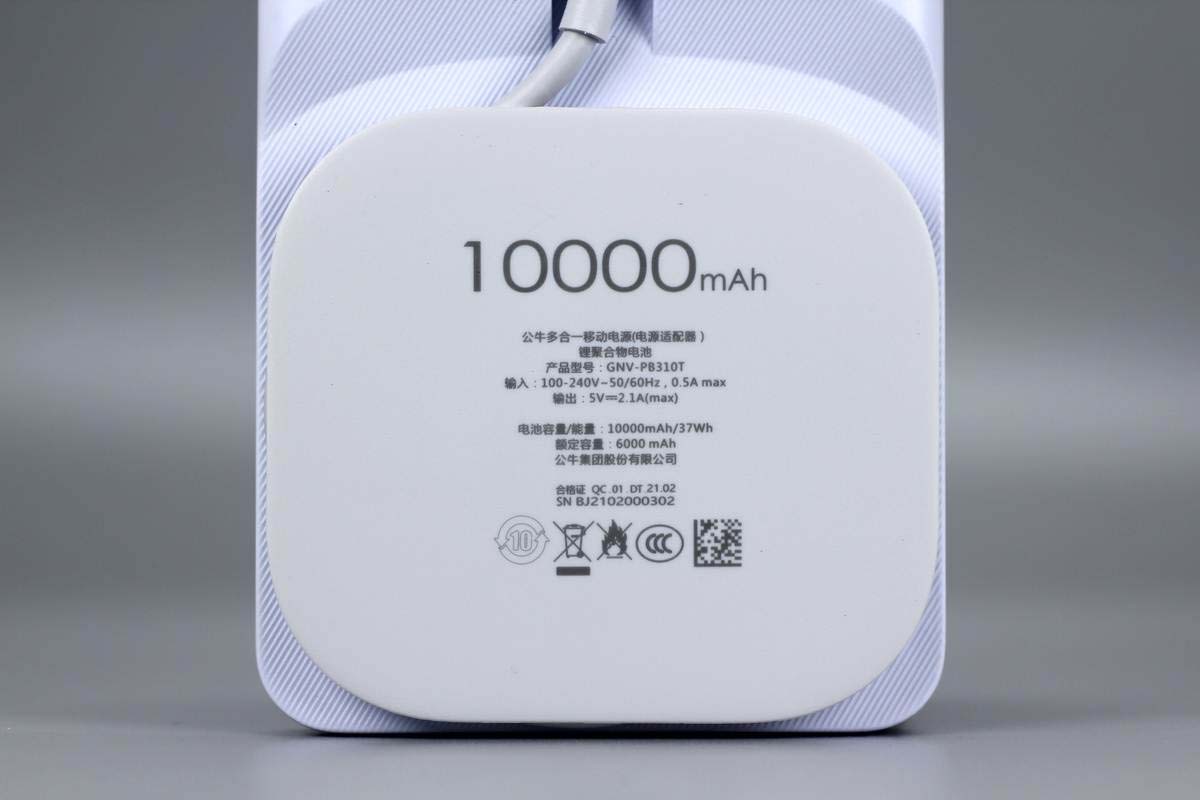

塑料板上印有產品參數信息

型號：GNV-PB310T

輸入：100-240V~50/60HZ?0.5A

輸出：5V2.1A Max

電芯容量/能量：10000mAh/37Wh

額定容量：6000mAh

公牛集團股份有限公司

產品已經通過了CCC認證。

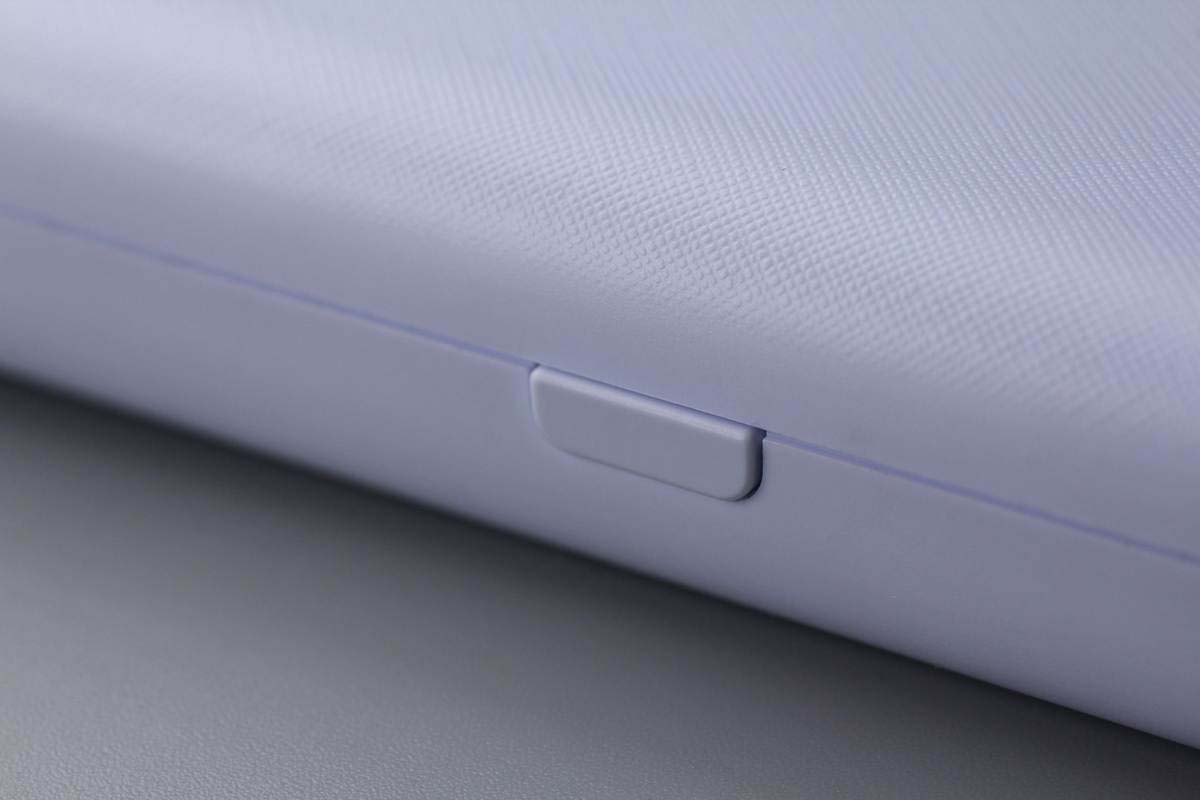

機身側面還配有一個電源鍵。

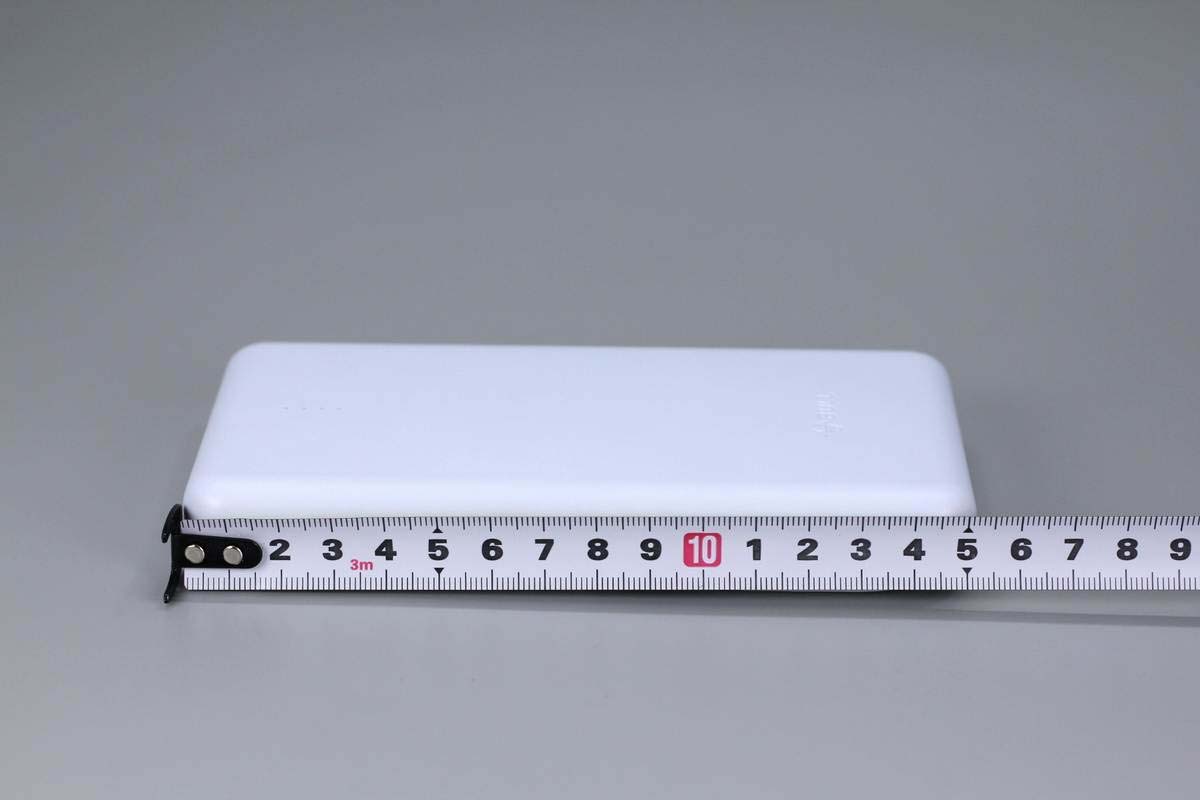

使用卷尺測得移動電源機身長度約為15cm。

測得機身寬度約為75mm。

機身凹陷處厚度為14.6mm。

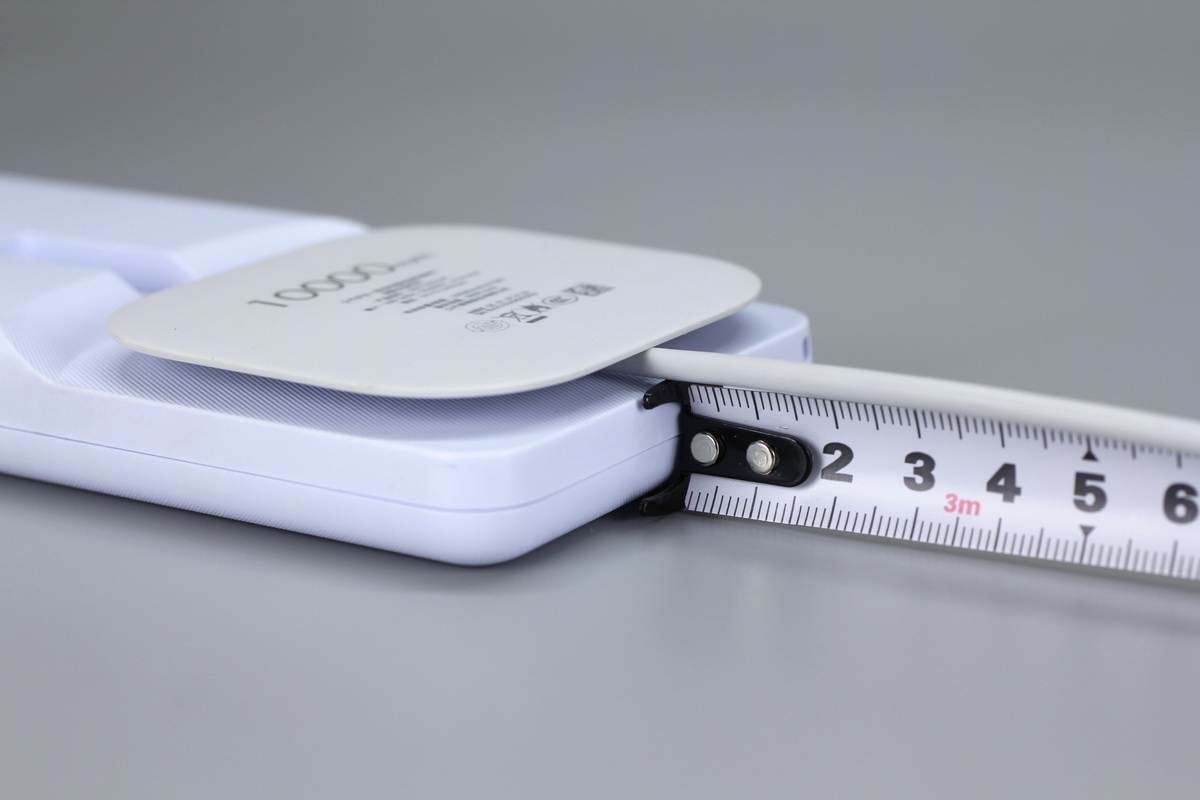

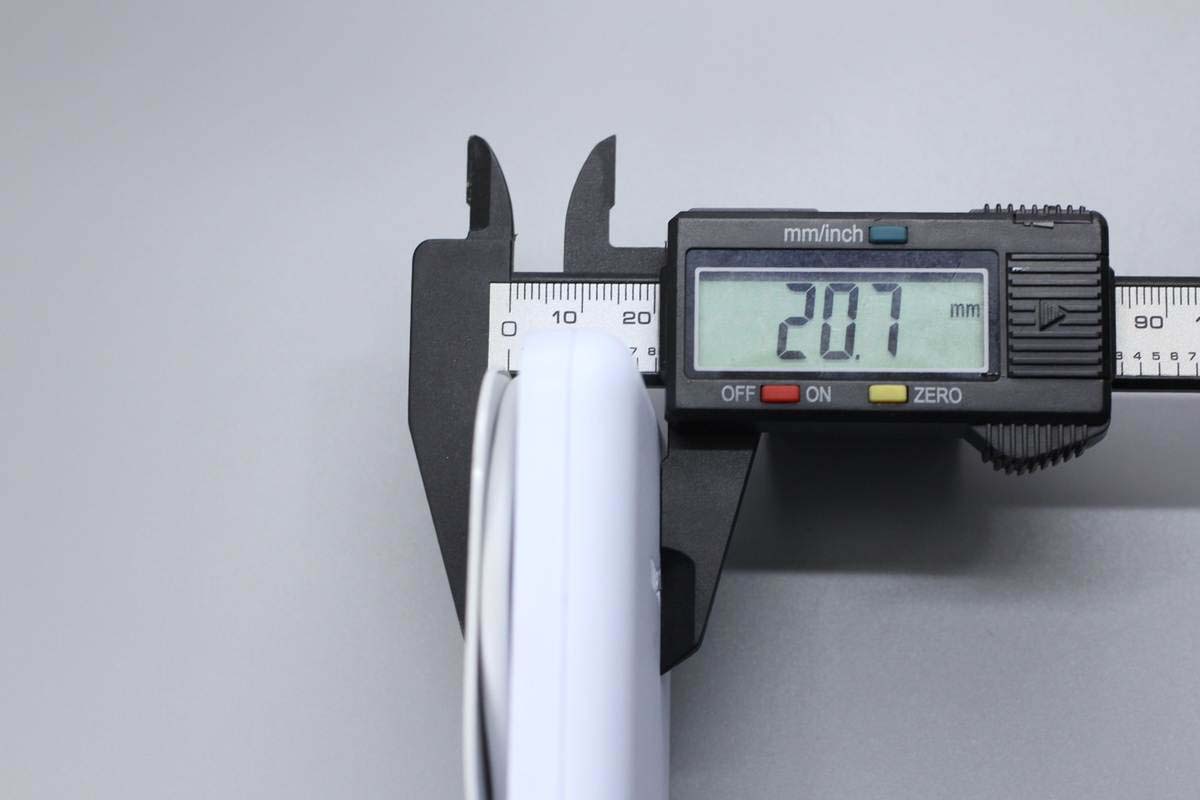

帶板總厚度約為20.7mm。

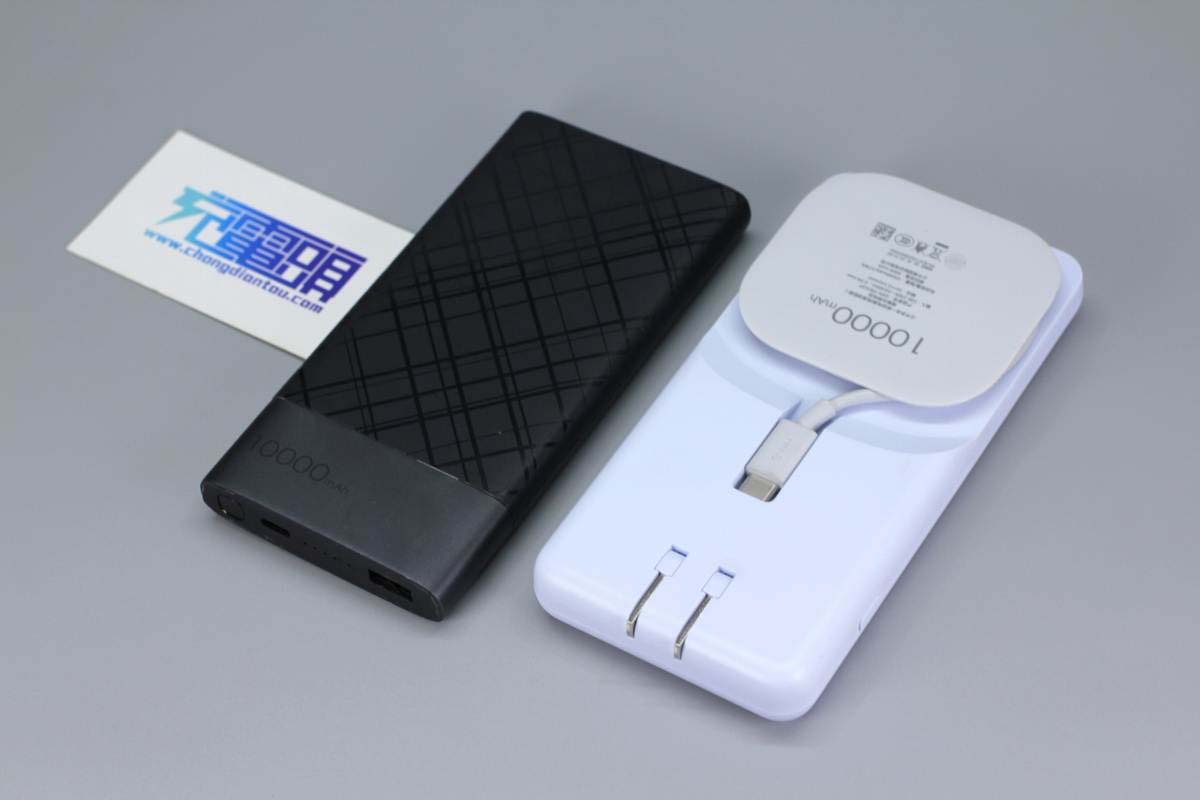

和充電頭網此前拆解過的公牛快充移動電源GNV-PB2101直觀對比，兩款產品大小相當。

另外從機身底部開始測量。

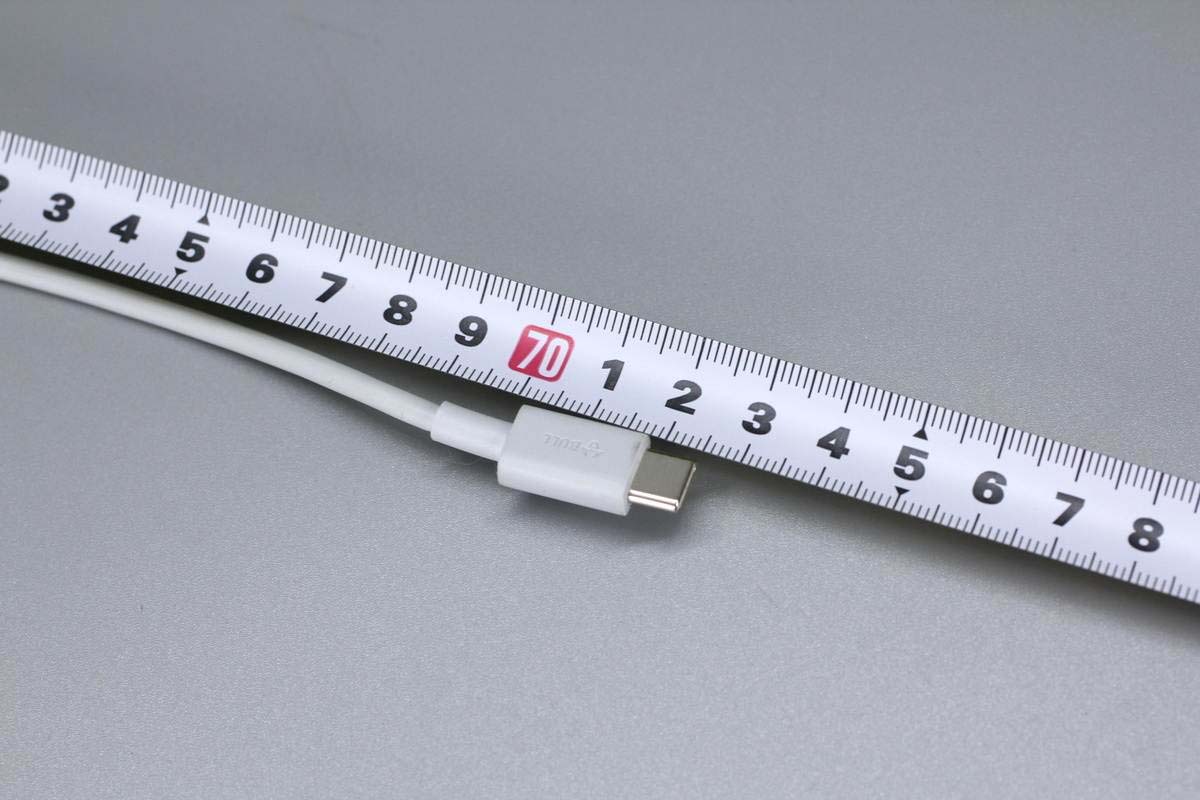

可以測得對應線纜長度約為72.5cm。

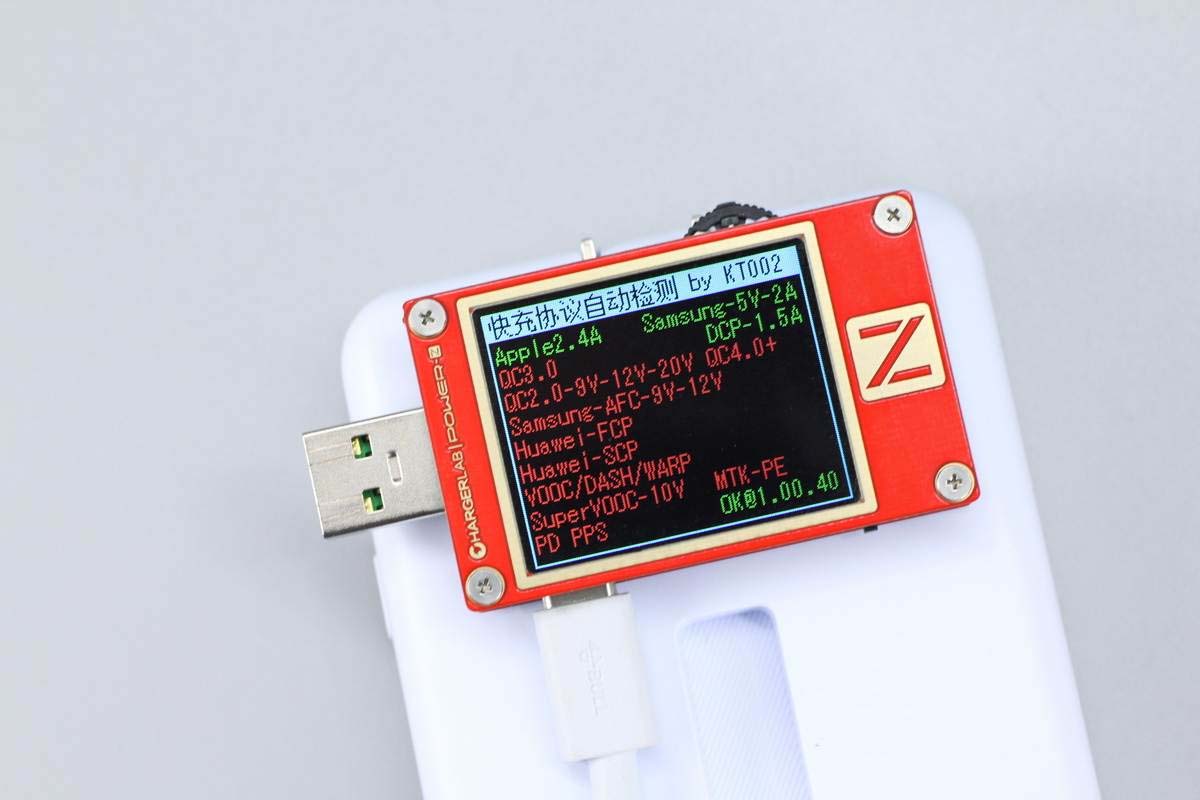

順便使用ChargerLAB POWER-Z KT002測得移動電源支持Apple 2.4A、Samsung 5V2A和DCP協議。

產品重量約為259g。

二、公牛多合一移動電源拆解

從側面將機身殼拆開，邊緣采用卡扣固定封裝，機身殼上貼有泡棉對電芯進行保護。

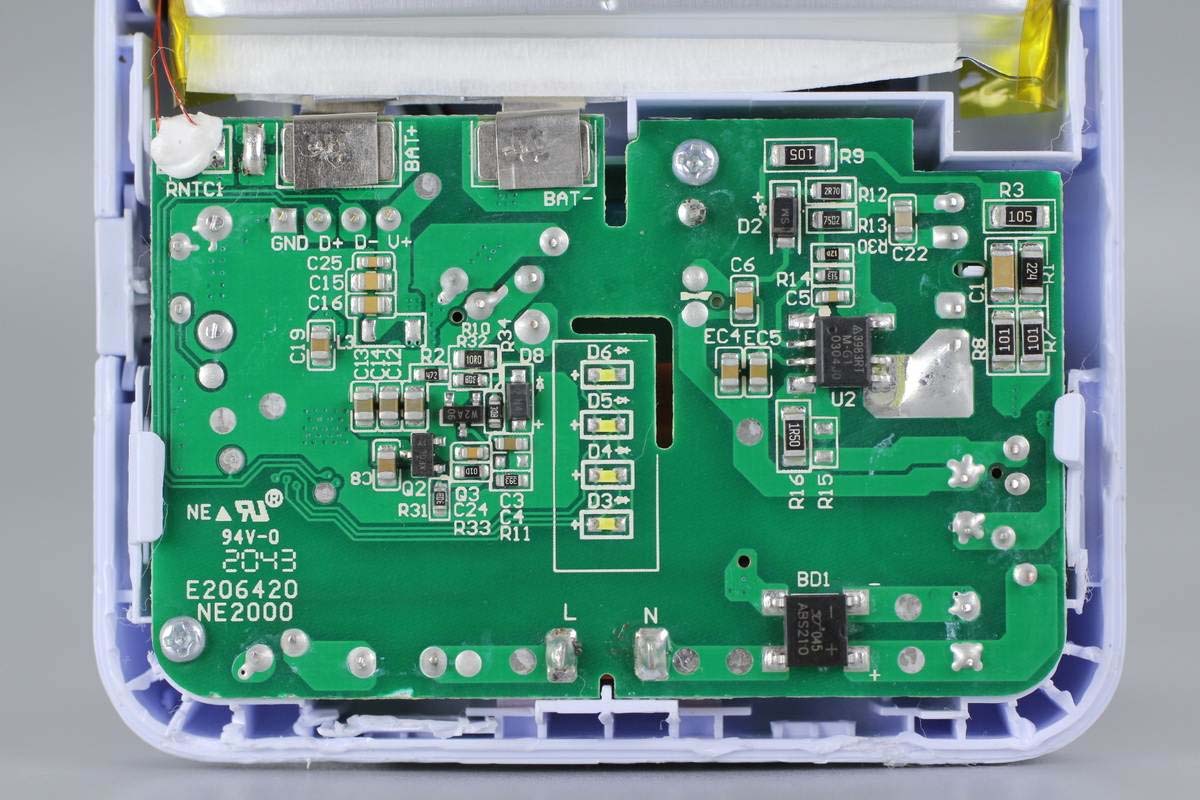

PCB板使用螺絲固定，和電芯通過鎳片點焊連接。板子中間設有LED指示燈，右側是充電器電路，可以看到有整流橋和主控芯片。

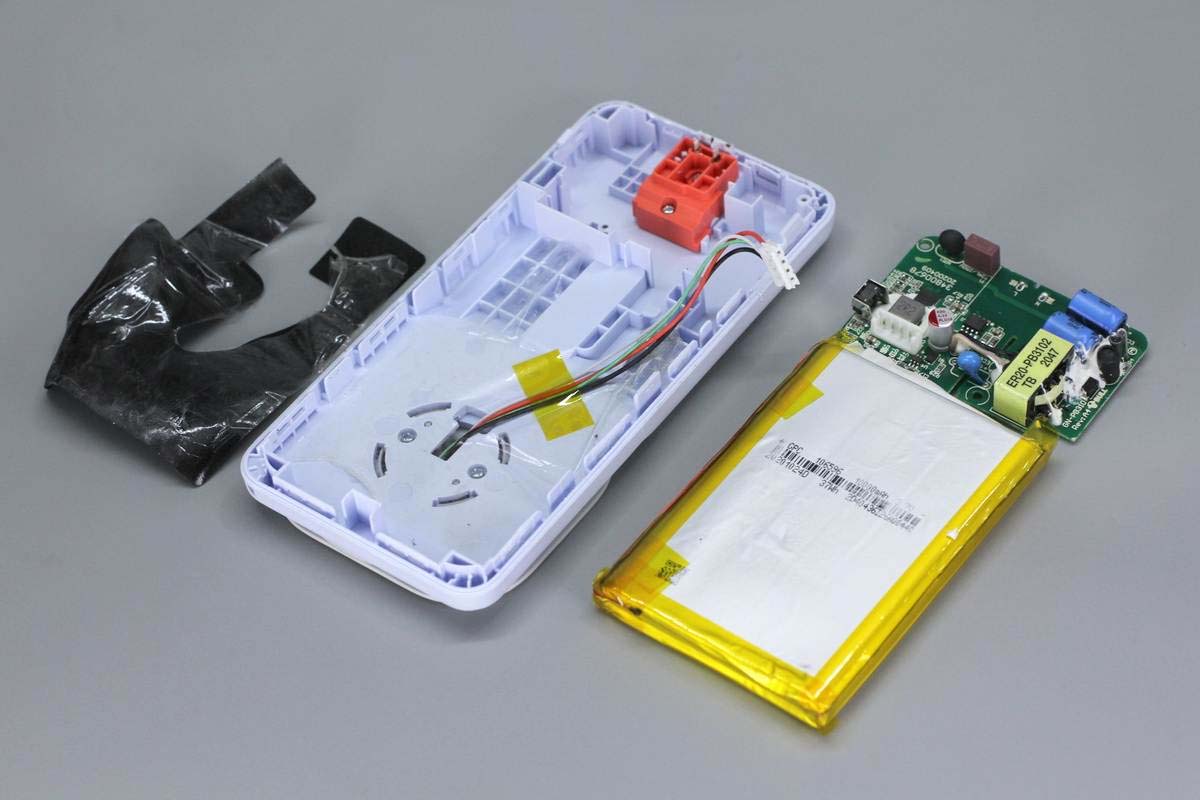

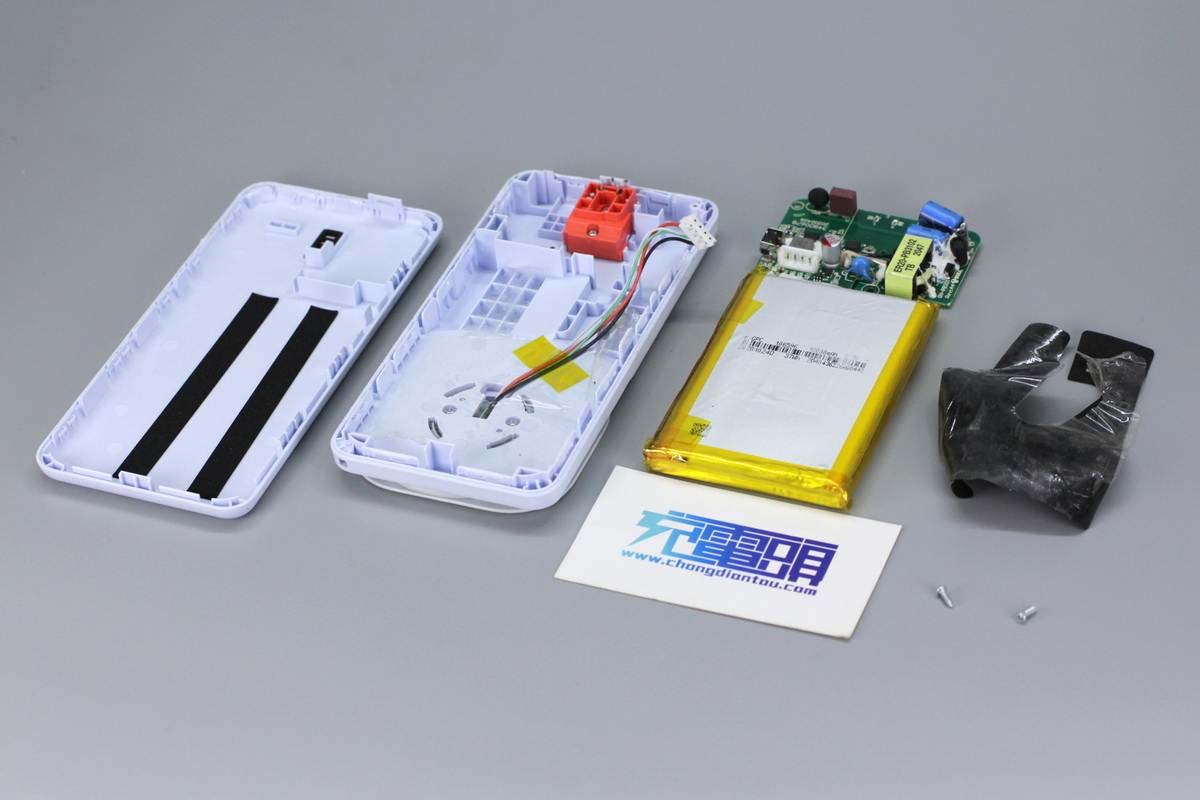

拆掉螺絲取出電芯和PCB板，另一半機身殼上也貼有保護泡棉，此外AC插腳區域貼有絕緣膠帶，連接導線采用插拔式設計，組裝方便。

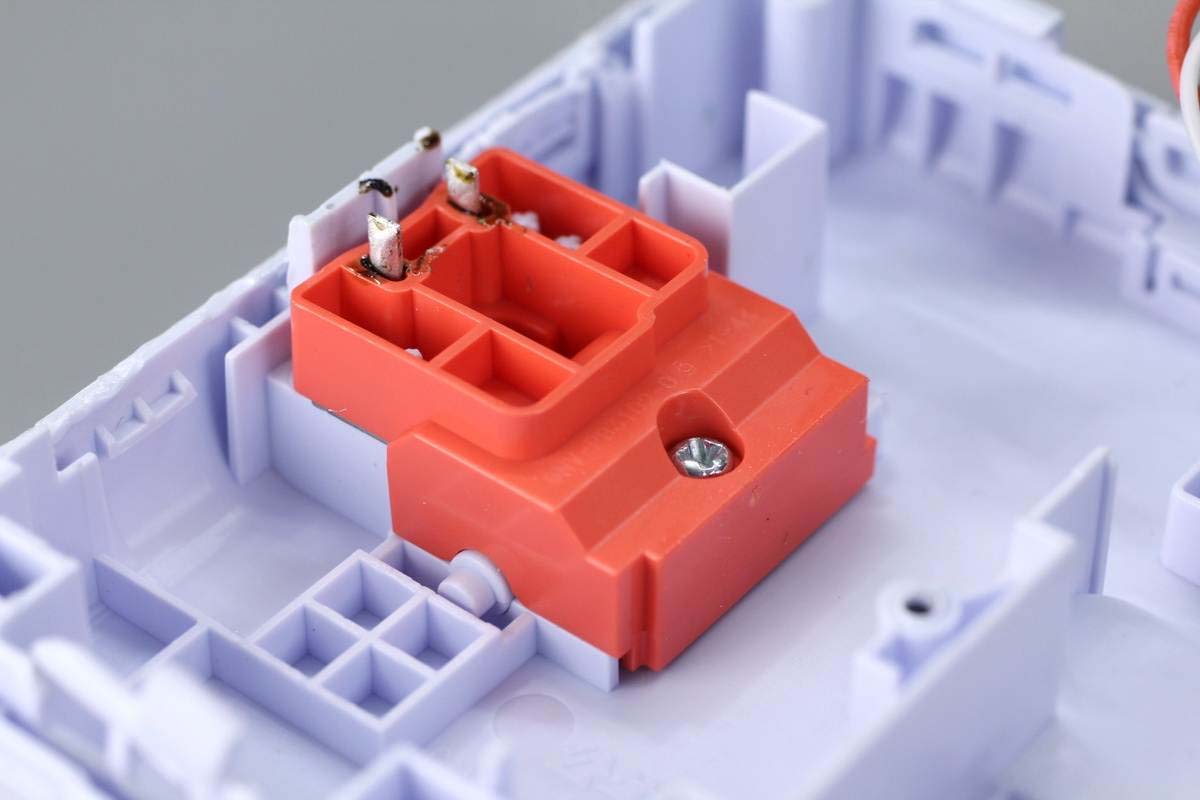

AC插腳使用紅色塑料殼固定。

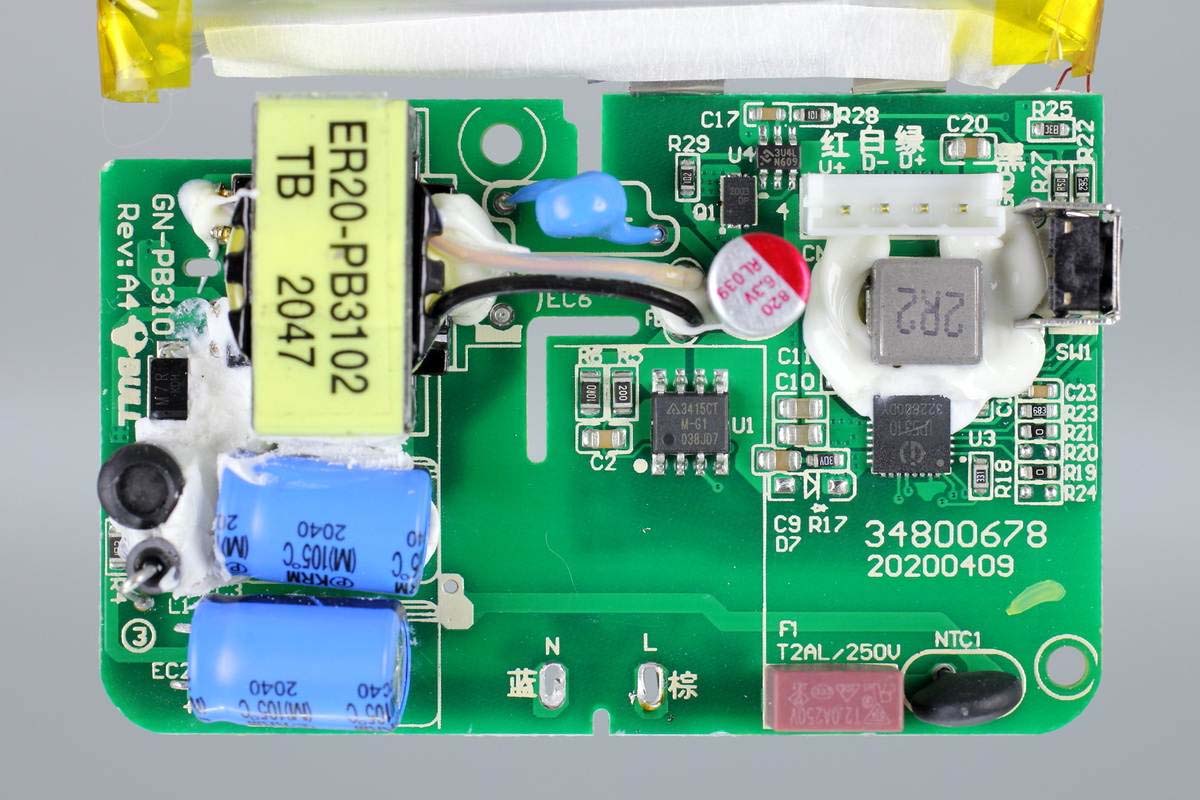

PCB板正面一覽，左側是充電器的電容、變壓器等器件，并打膠加固。右上角是英集芯IC加電感組成的移動電源升降壓電路。

通過PCB板正背面觀察發現，這款產品采用充電器開關電源實現AC-DC降壓整流為移動電源充電供電，由英集芯一體化SOC芯片方案IP5310進行升降壓實現電芯充放電。下面我們來了解各元器件的信息。

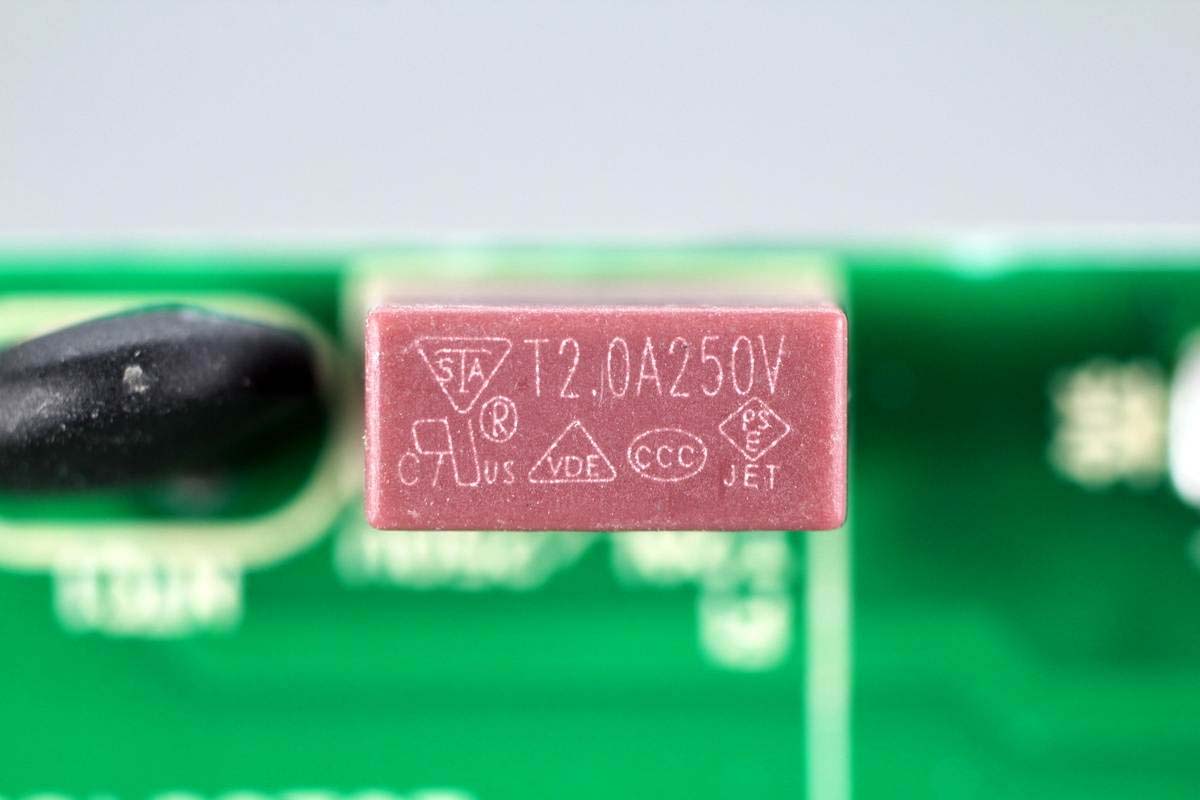

延時保險絲特寫，規格為2A 250V。

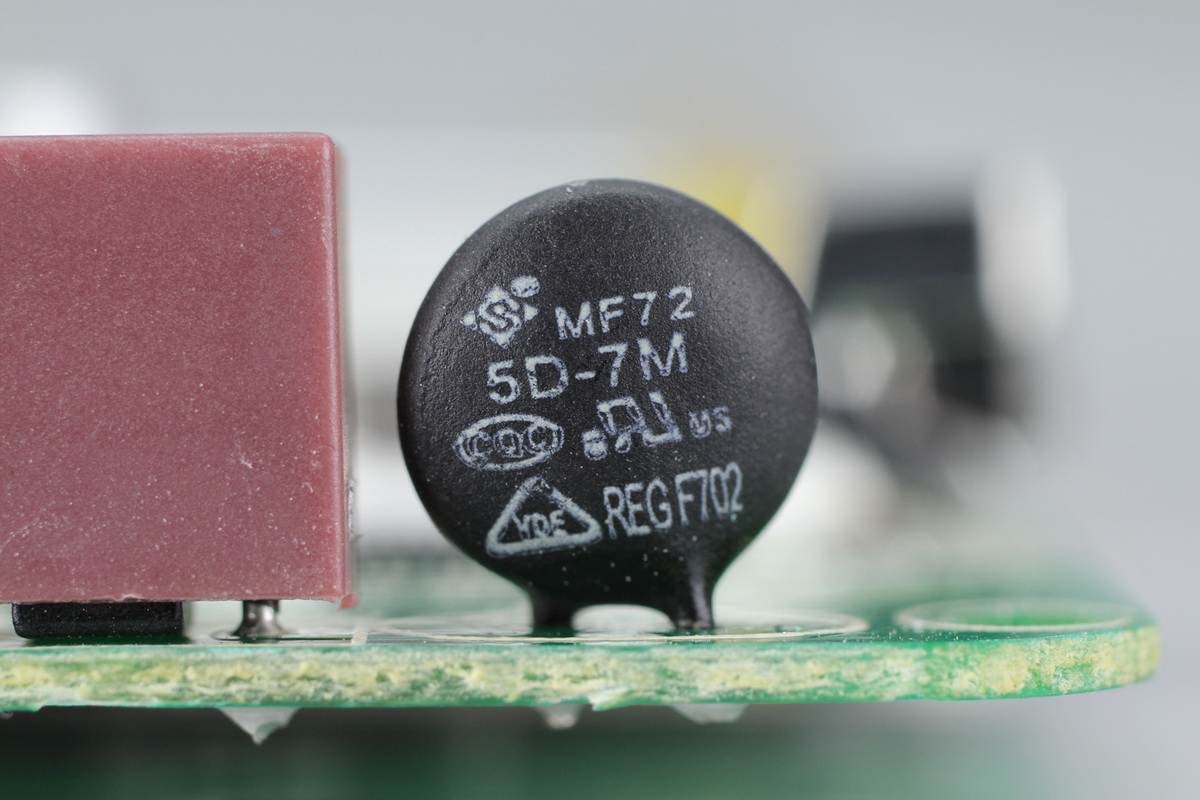

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

揚杰科技ABS210整流橋特寫。

兩顆高壓濾波電解電容來自Koshin東佳電子有限公司，規格均為400V 10μF。

PCB一側，工字電感、變壓器等打膠加固。

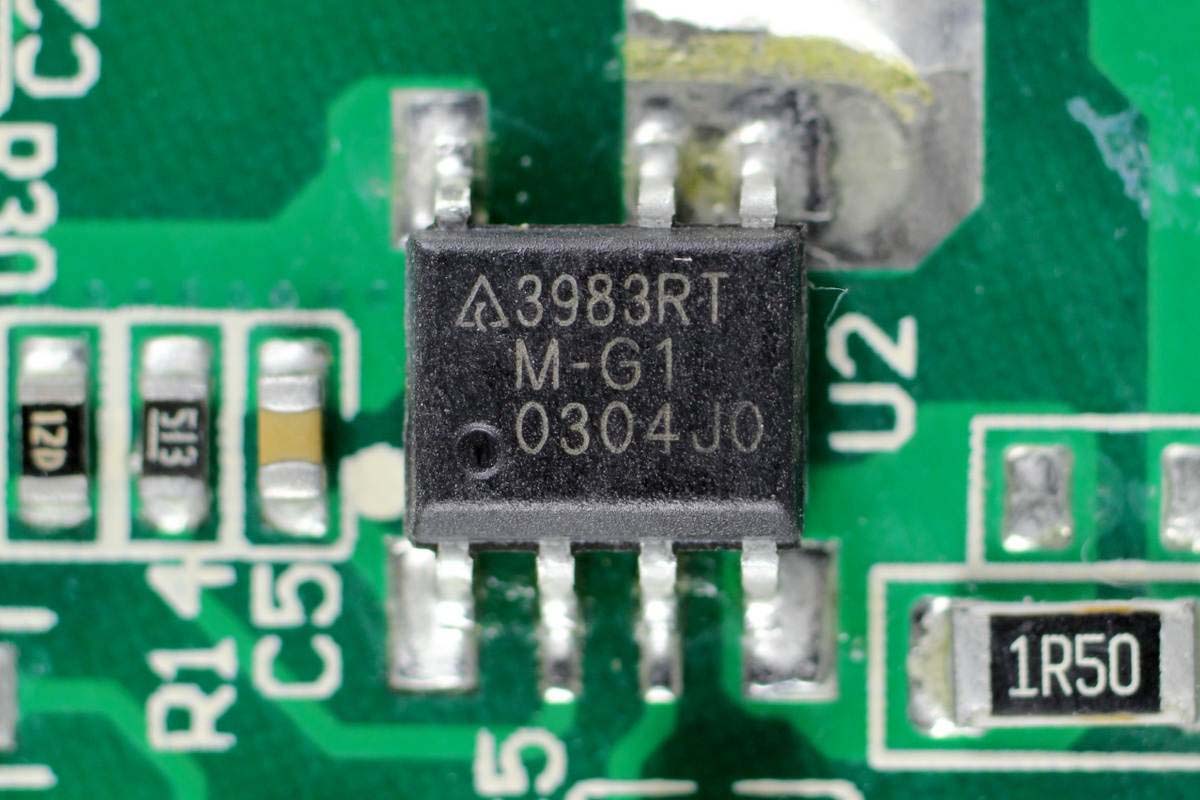

DIODES AP3983R，集成PWM控制器和高壓MOSFET。

達爾AP3983R資料信息。

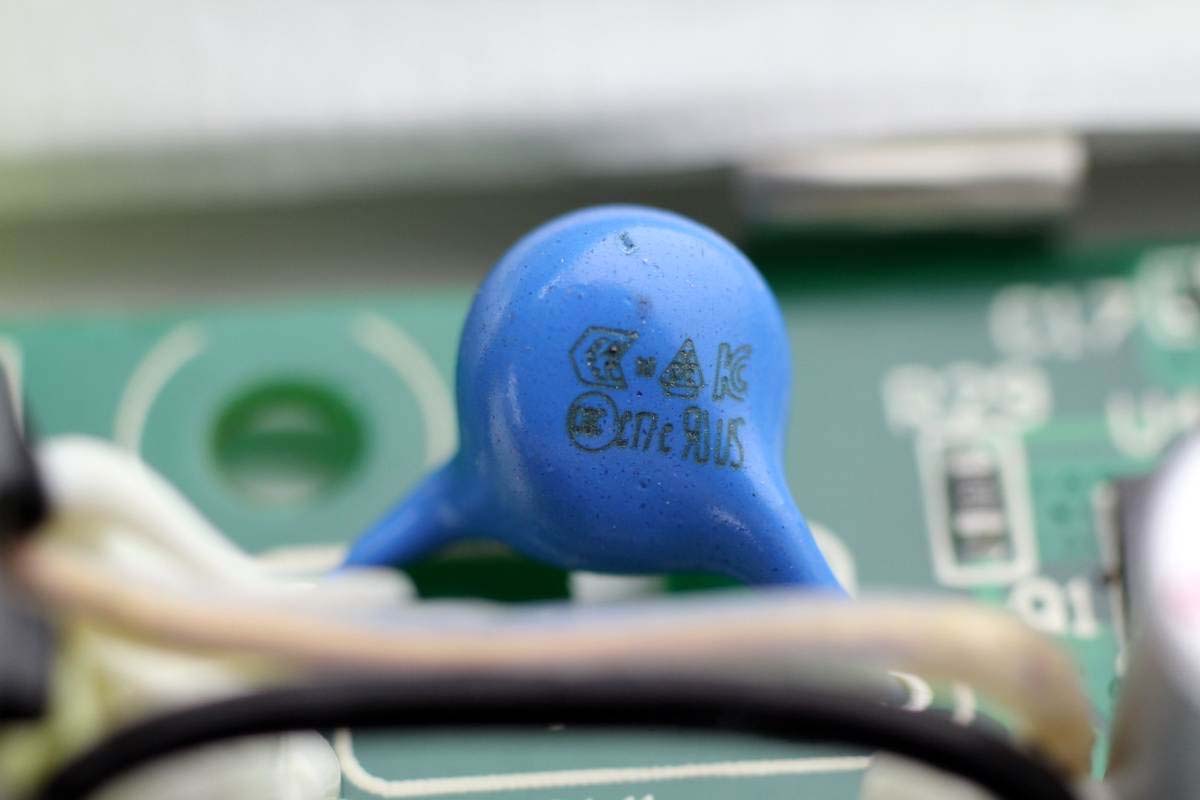

藍色Y電容特寫。

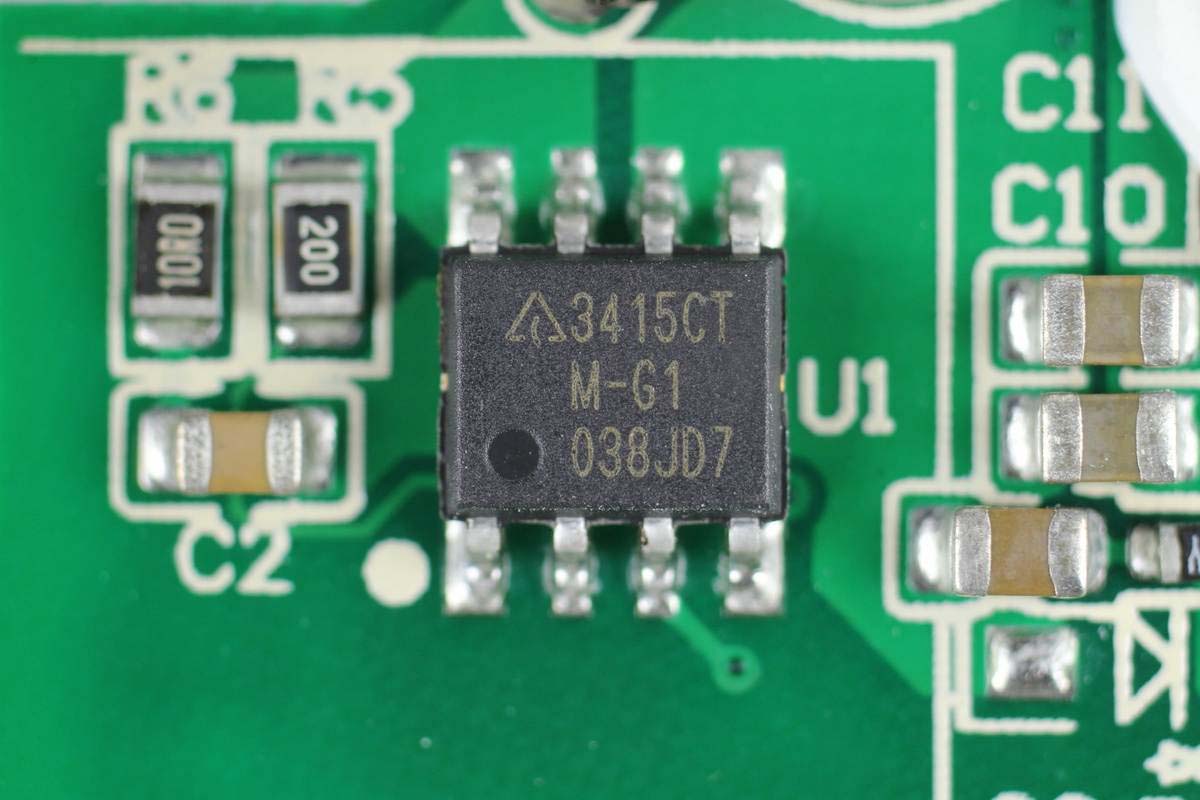

次級同步整流芯片采用DIODES AP3415CT。

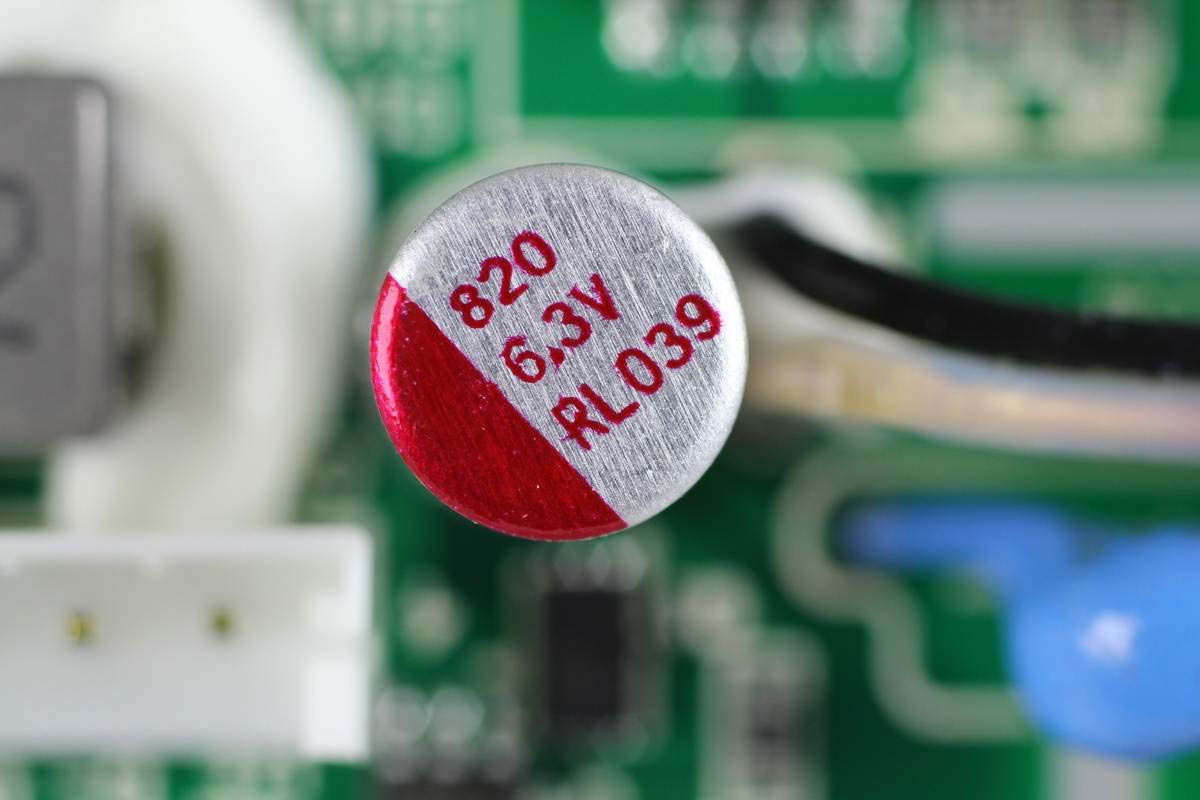

輸出濾波固態電容特寫，規格為6.3V 820μF。

英集芯一體化SOC芯片方案IP5310，支持3A充電3.1A放電，升壓效率高達93%，充電效率高達92%，并且內置電源路徑管理可以邊沖邊放。集成LED電量顯示支持4.2V/4.3V/4.35V/4.4V電池，集成Type-C DRP協議，是一顆多功能集成度高的SOC。

英集芯IP5310資料信息。

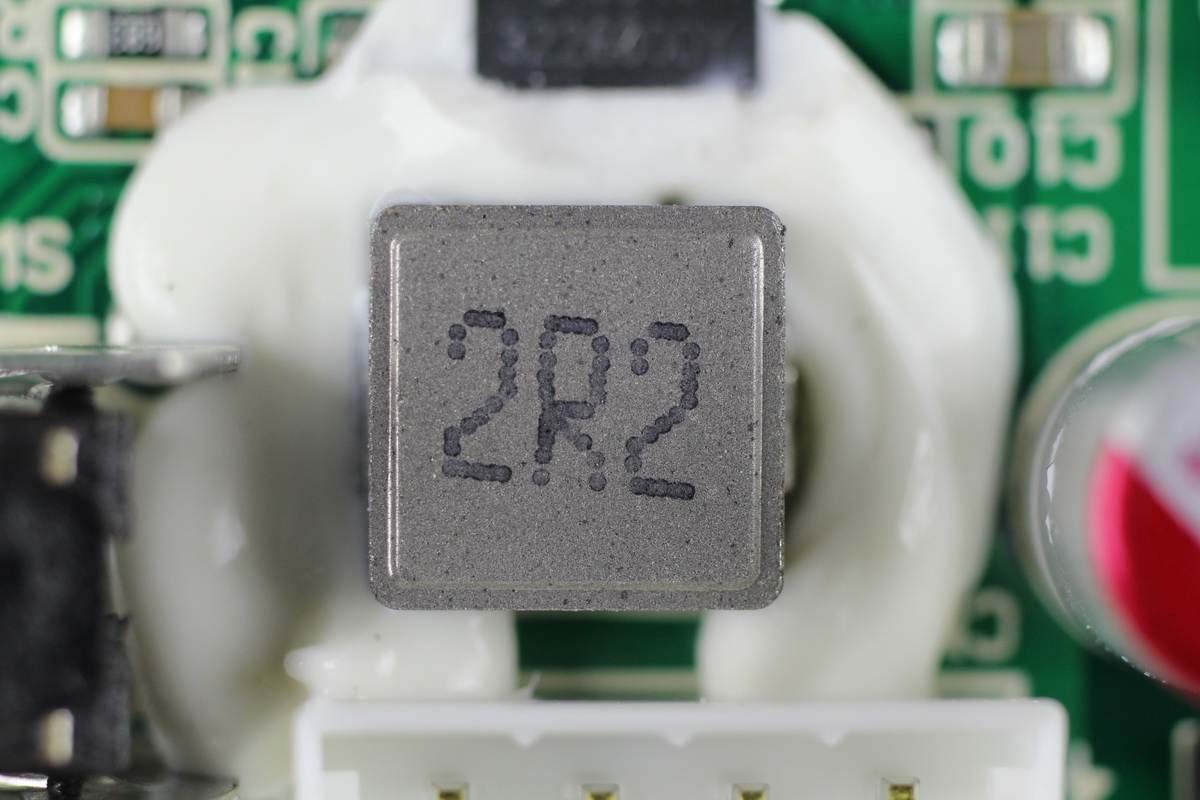

2R2電感特寫，打膠固定，配合英集芯IP5310升降壓實現電芯充放電。

宏康鋰電保護IC。

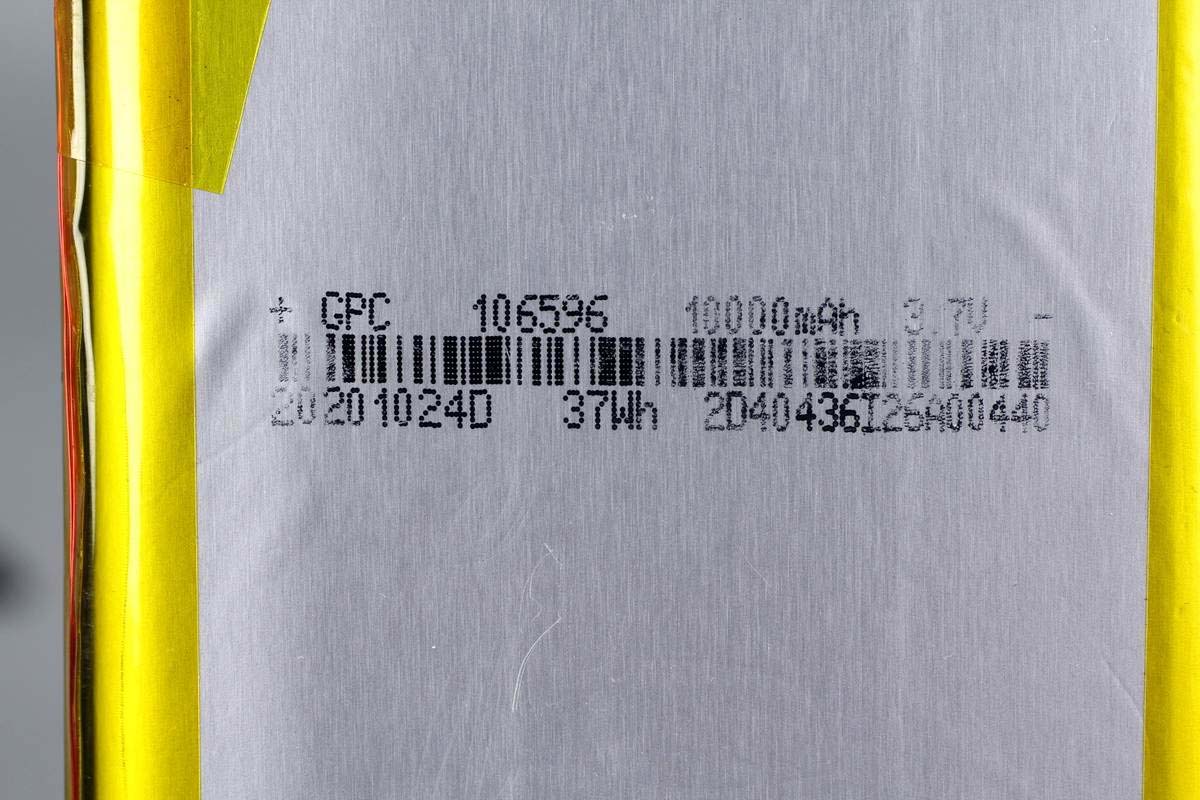

電芯來自GCP，規格為10000mAh/3.7V/37Wh，2020年10月24日生產。

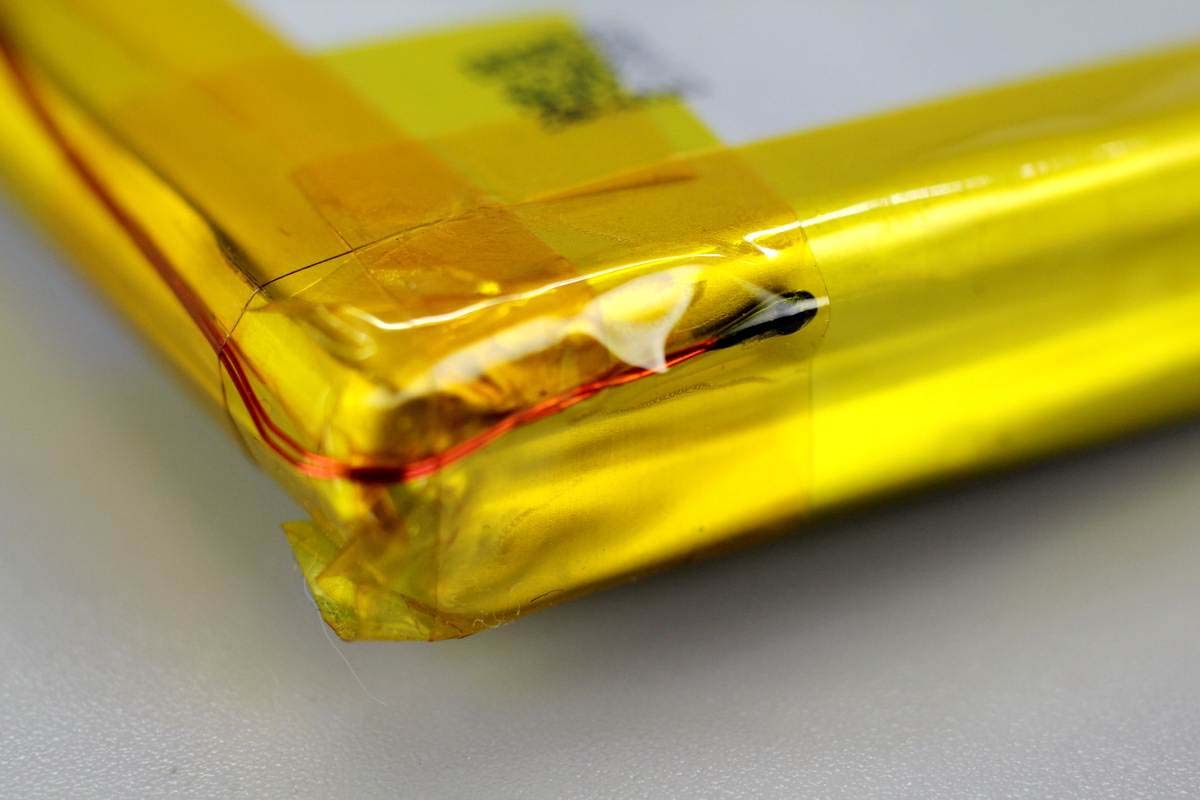

電芯配有熱敏電阻進行溫度監控，粘貼膠帶固定。

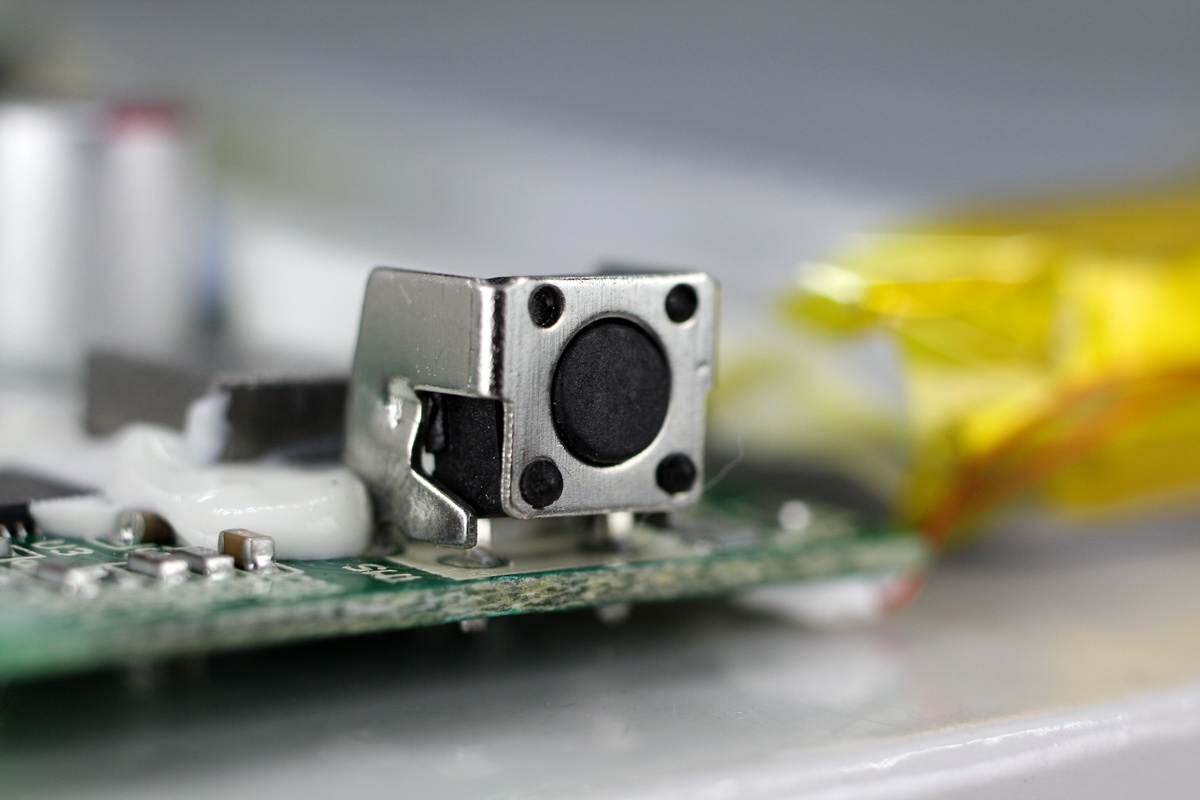

電源鍵特寫，貼片焊接。

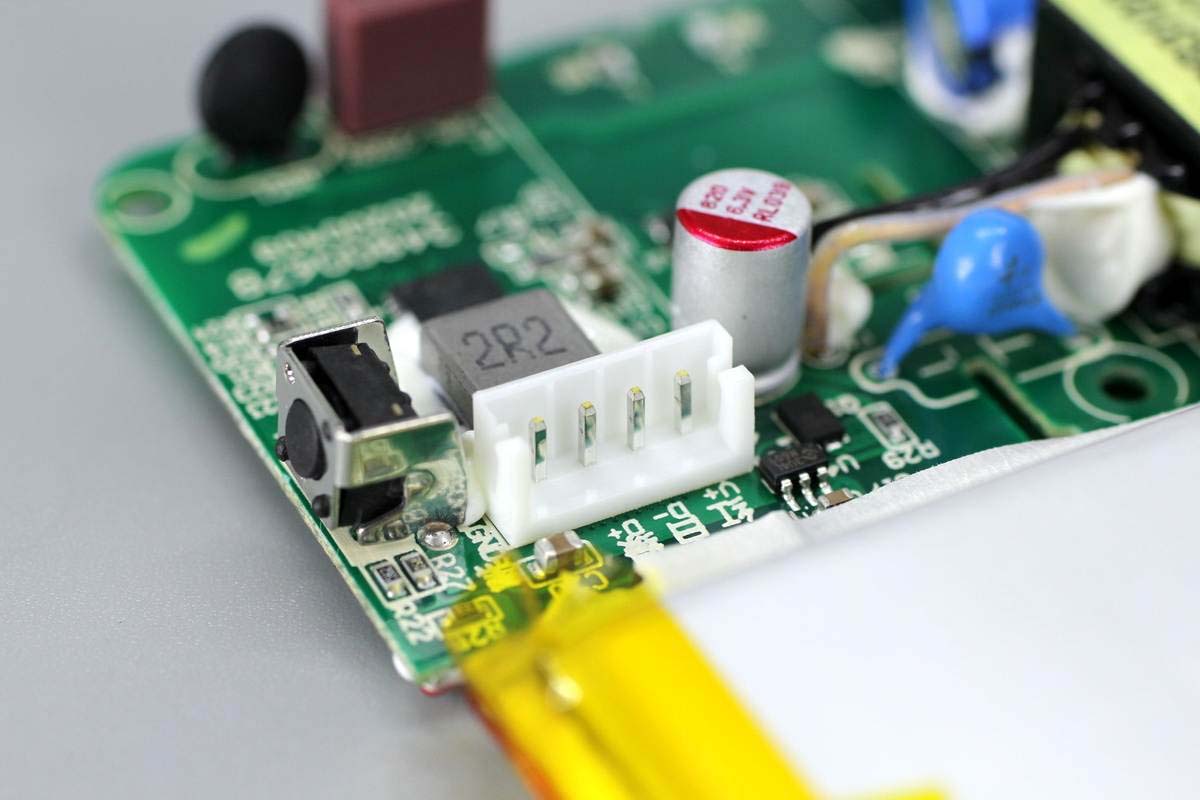

連接插槽特寫。

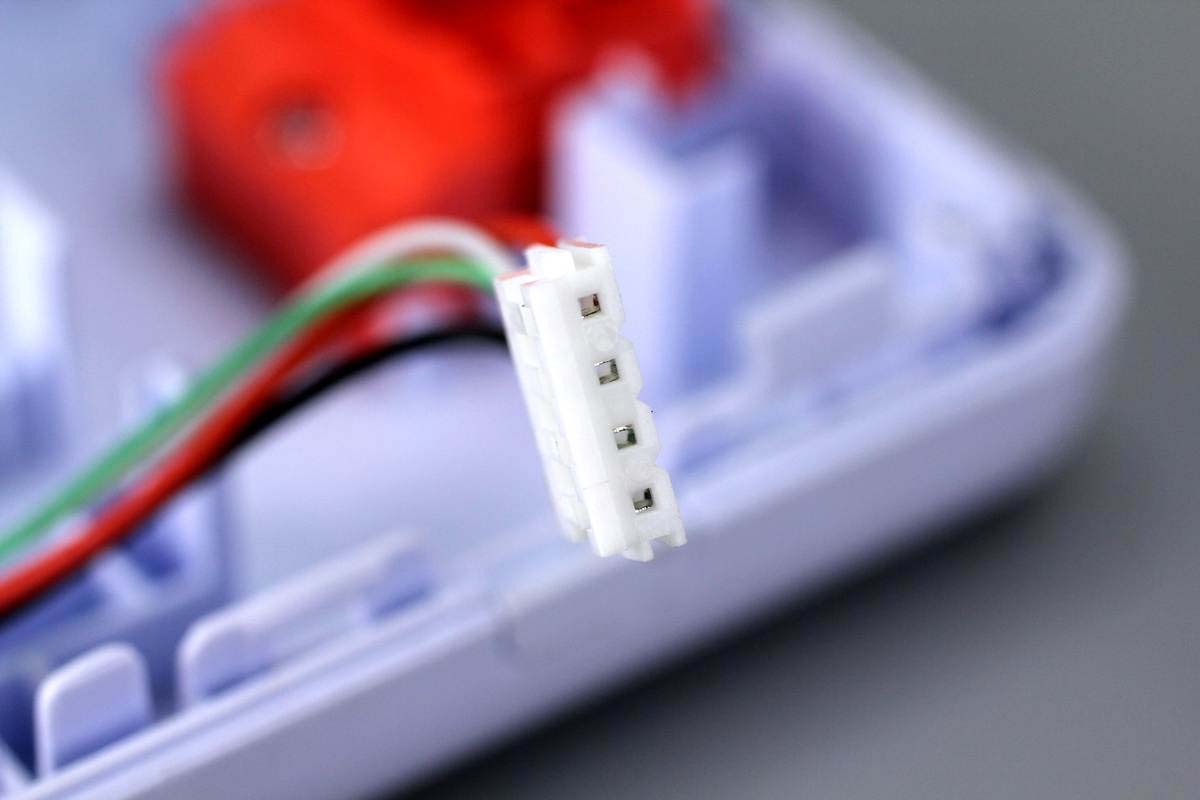

連接線線頭采用插拔式設計，組裝方便。

全部拆解完畢，來張全家福。

充電頭網拆解總結

公牛這款多合一移動電源表面采用仿布紋觸感紋理工藝制作，由于自帶充電器，且配備可折疊插腳，攜帶以及充電都會變得非常方便。此外自帶線纜有MicroUSB、Type-C兩種規格可選，兼容新老設備，而且得益于線盤設計，用戶可以根據需求拉出不同長度以方便移動電源與手機同攜使用，不會增添額外累贅。電池容量為10000mAh，可滿足手機用戶一整天的出門續航需求。

充電頭網通過拆解了解到，移動電源電路板集成了充電器電路以及移動電源控制電路。充電器部分，開關電源采用DIODES AP3983R+AP3415CT方案。移動電源主控芯片采用英集芯一體化SOC芯片方案IP5310，控制電芯輸入輸出。電芯來自GCP，配有鋰電保護電路以及熱敏電阻進行溫度監控。
