對于HUAWEI華為22.5W快充充電器，目前有經典的4.5V5A和5V4.5A低壓大電流快充模式，也有最新的10V2.25A快充模式。充電頭網最近就拿到了華為一款經典低壓大電流快充的22.5W快充充電器，由賽爾康（貴港）有限公司代工生產，不過配備的是美規插腳，通過了UL認證。那下面就對這款充電器進行拆解，看看做得如何。

一、華為22.5W美規充電器外觀

華為這款22.5W充電器采用了美規插腳，外觀上延續華為歷代原裝充電器的設計風格，腰身亮面處理，正背面設有小凹面和凸起。

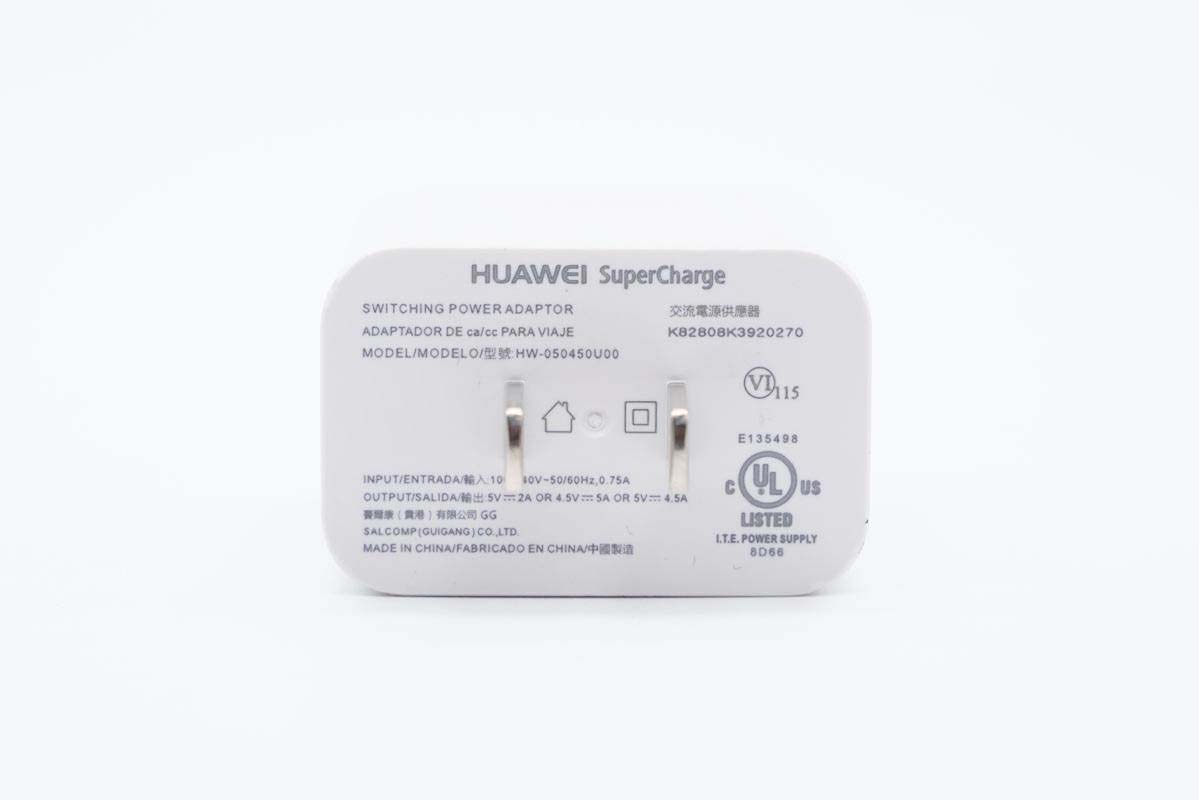

輸入端外殼上標注有充電器的參數信息

型號：HW-050450U00

輸入：100-240V~50/60HZ 0.75A

輸出：5V2A、4.5V5A、5V4.5A

制造商：賽爾康（貴港）有限公司

產品已經通過了UL認證和VI級能效認證。

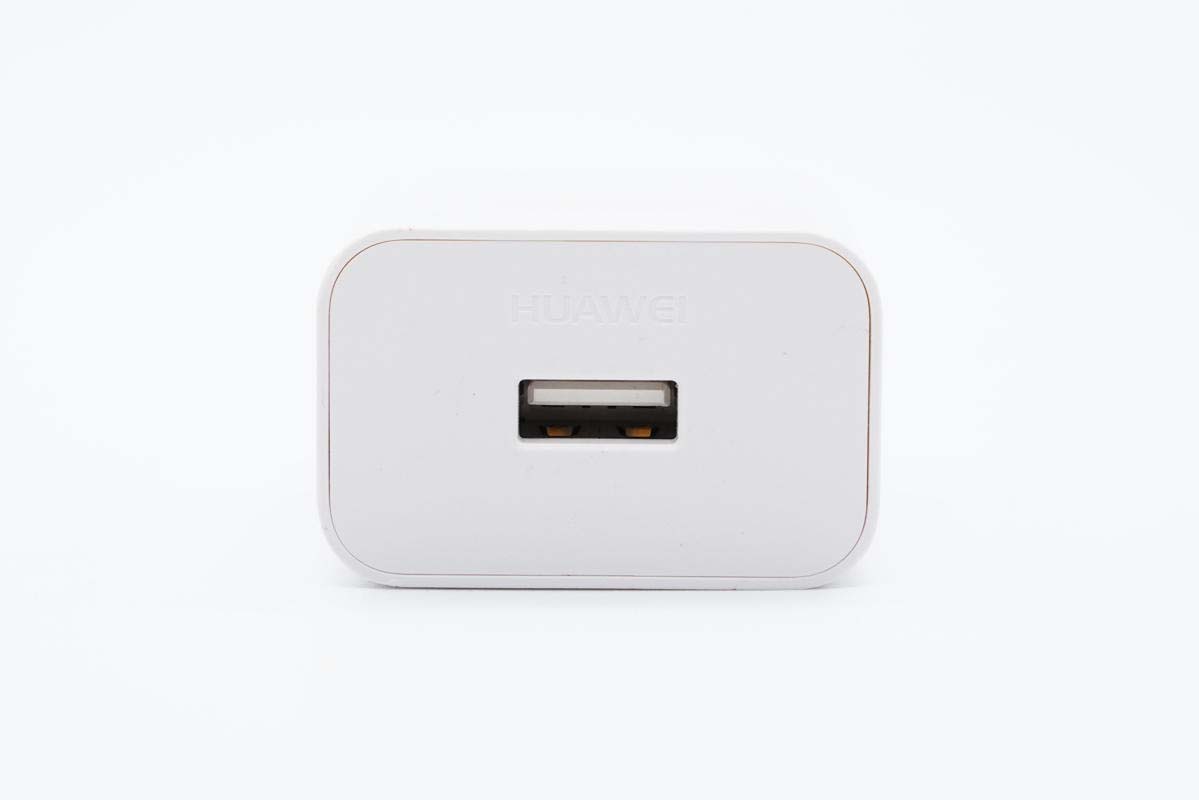

USB-A口居中，白色膠芯，接口旁凹印HUAWEI品牌。

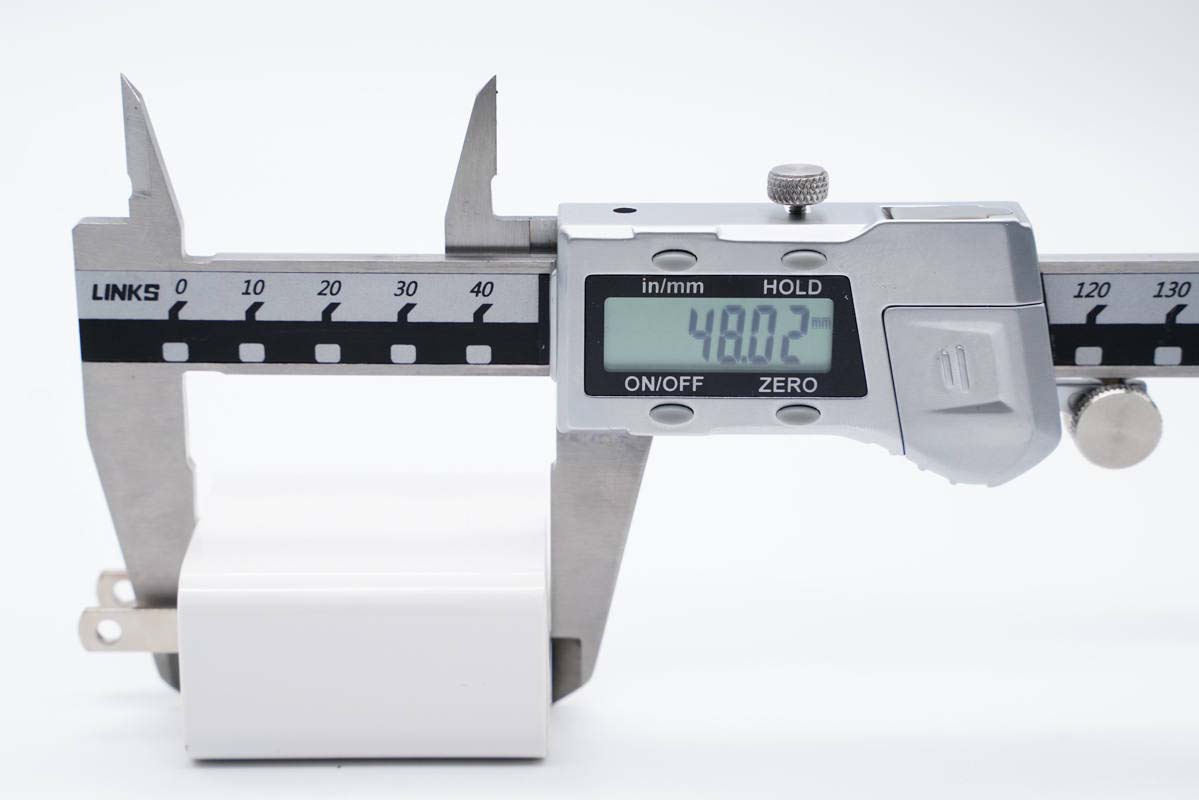

使用游標卡尺實測充電器機身長48.02mm。

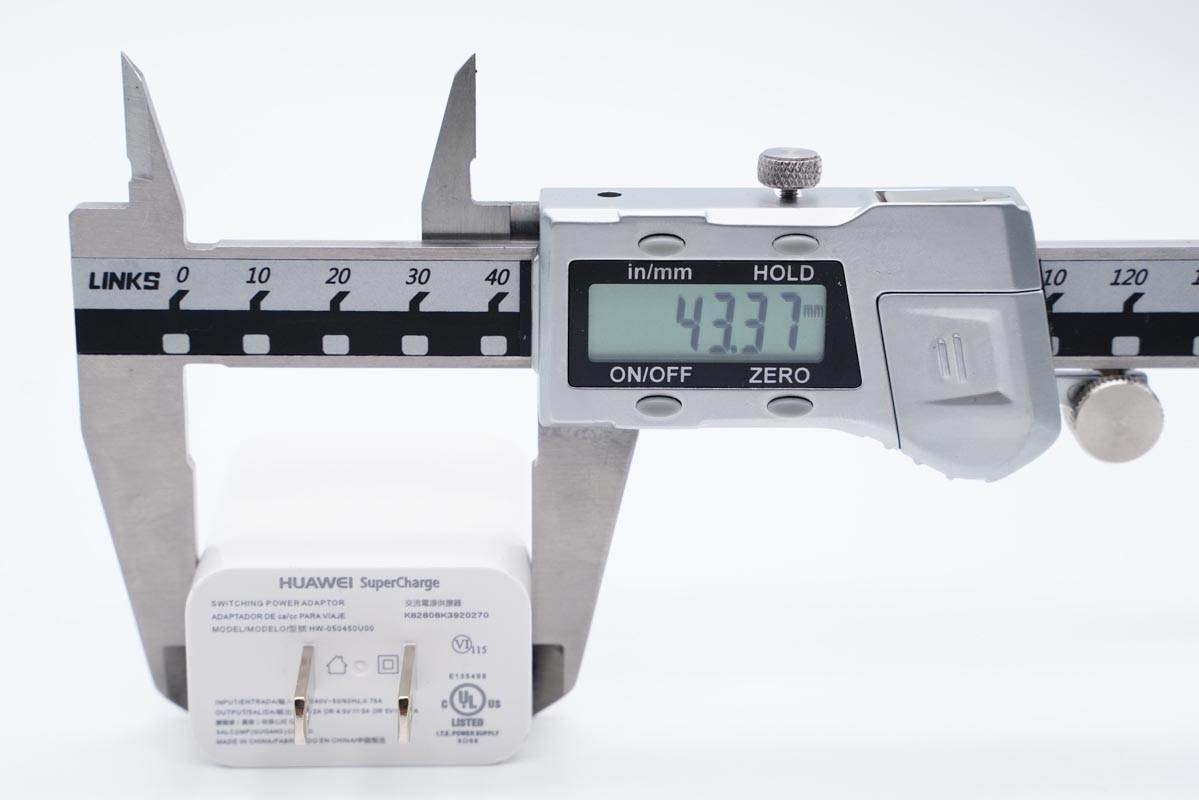

寬度為43.37mm。

厚度為27.94mm。

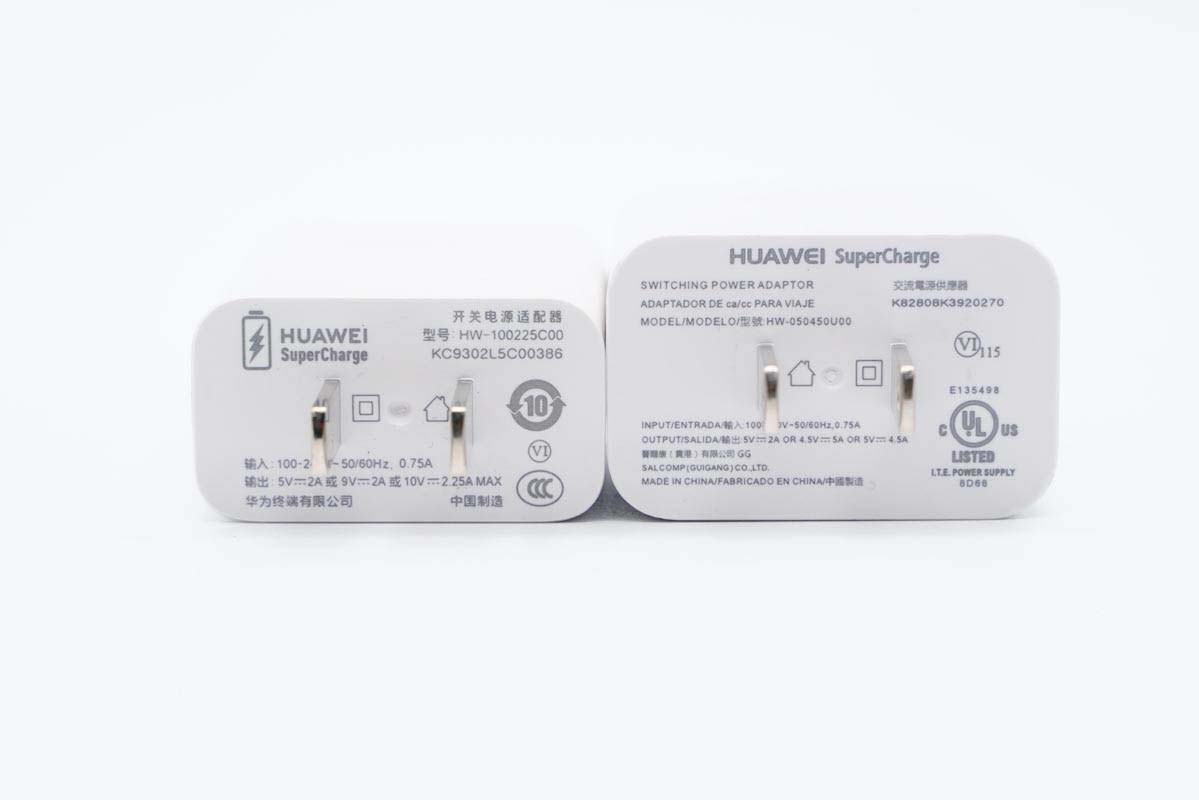

和華為新款10V2.25A 22.5W快充充電器相比，雖然外觀ID一樣，但機身更短也更寬一些。

此外也更厚一些。

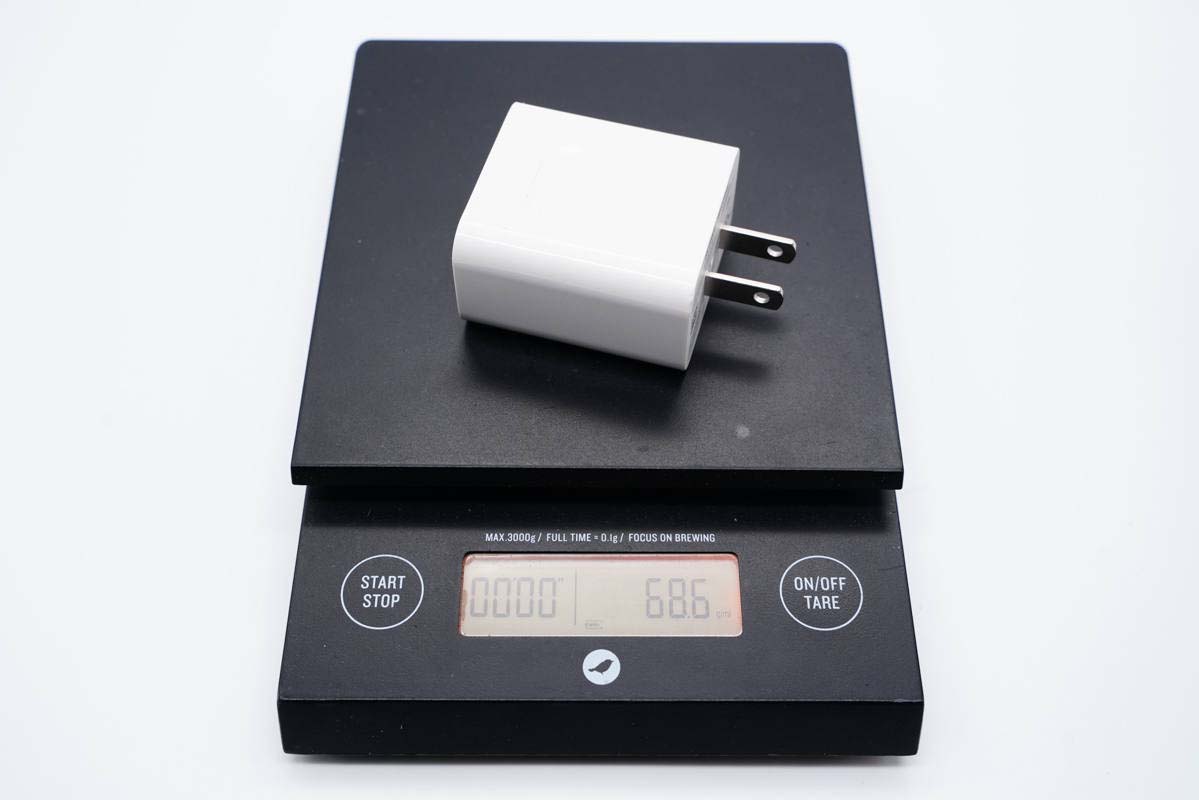

充電器凈重約為69g。

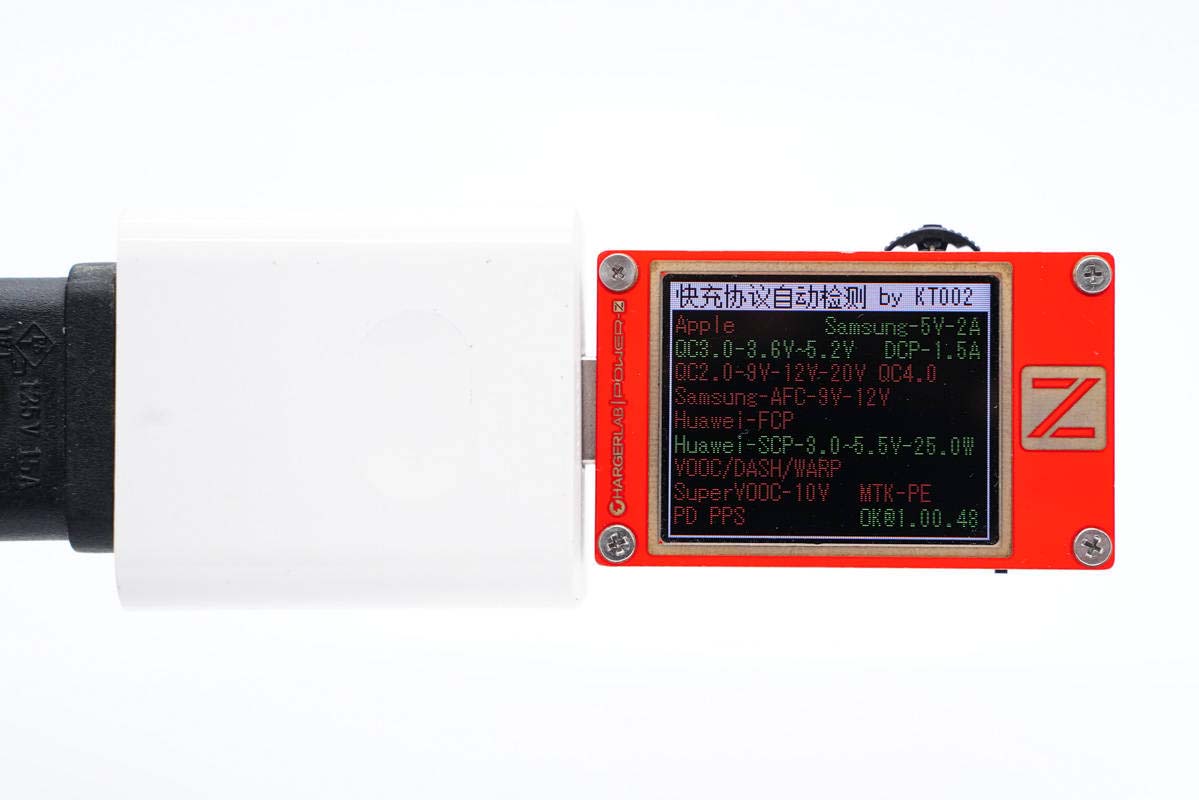

使用ChargerLAB POWER-Z KT002檢測USB-A口的輸出協議，顯示支持Samsung 5V/2A、DCP協議，以及QC3.0、SCP快充協議。

二、華為22.5W美規充電器拆解

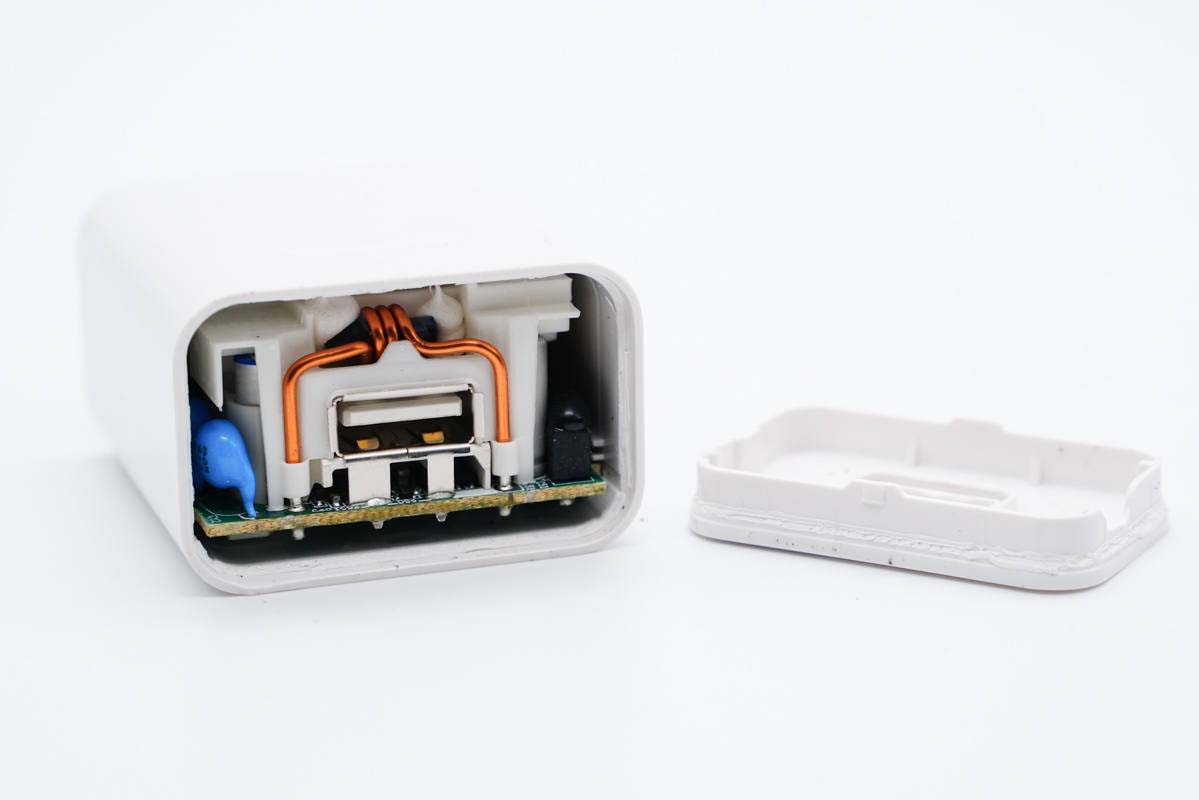

將輸出端外殼拆開取出PCBA模塊。

PCB板正面一覽，保險絲、電容等器件打膠加固，變壓器斜著布置，充分利用空間。初級開關MOS管有散熱片幫助散熱，初次級之間有白色塑料殼隔離。

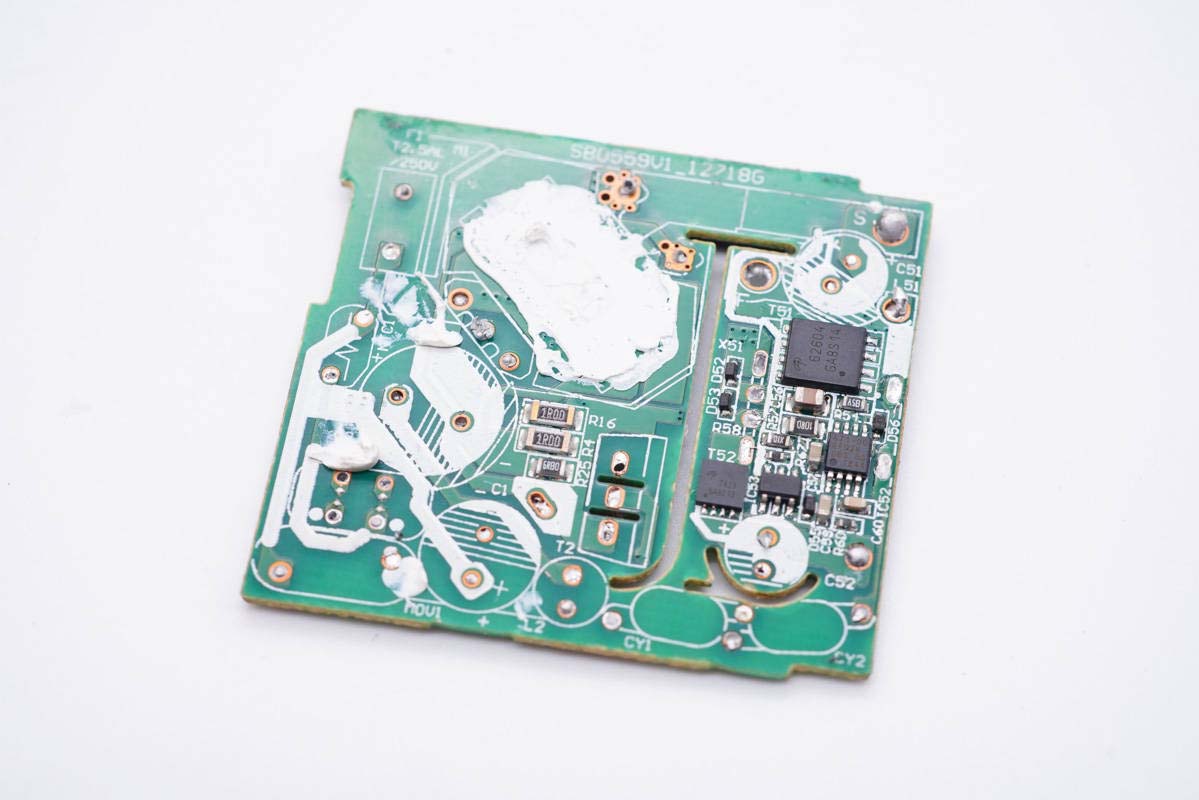

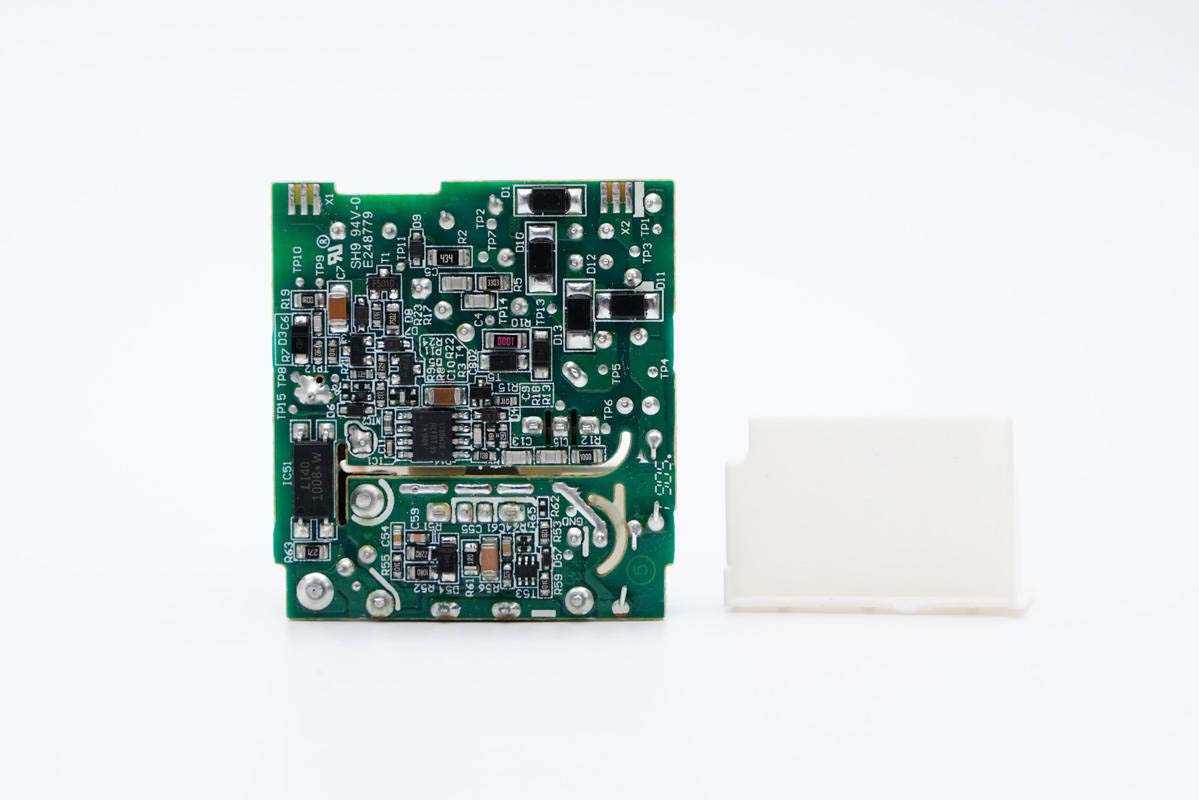

PCB板背面一覽，初次級之間鏤空以穿過塑料隔離板，右上角四顆二極管組成橋式整流，此外背面還有PWM主控芯片和光耦。

輸入端一覽，NTC浪涌抑制電阻外套熱縮管保護。

延時保險絲特寫，規格為2.5A 250V。

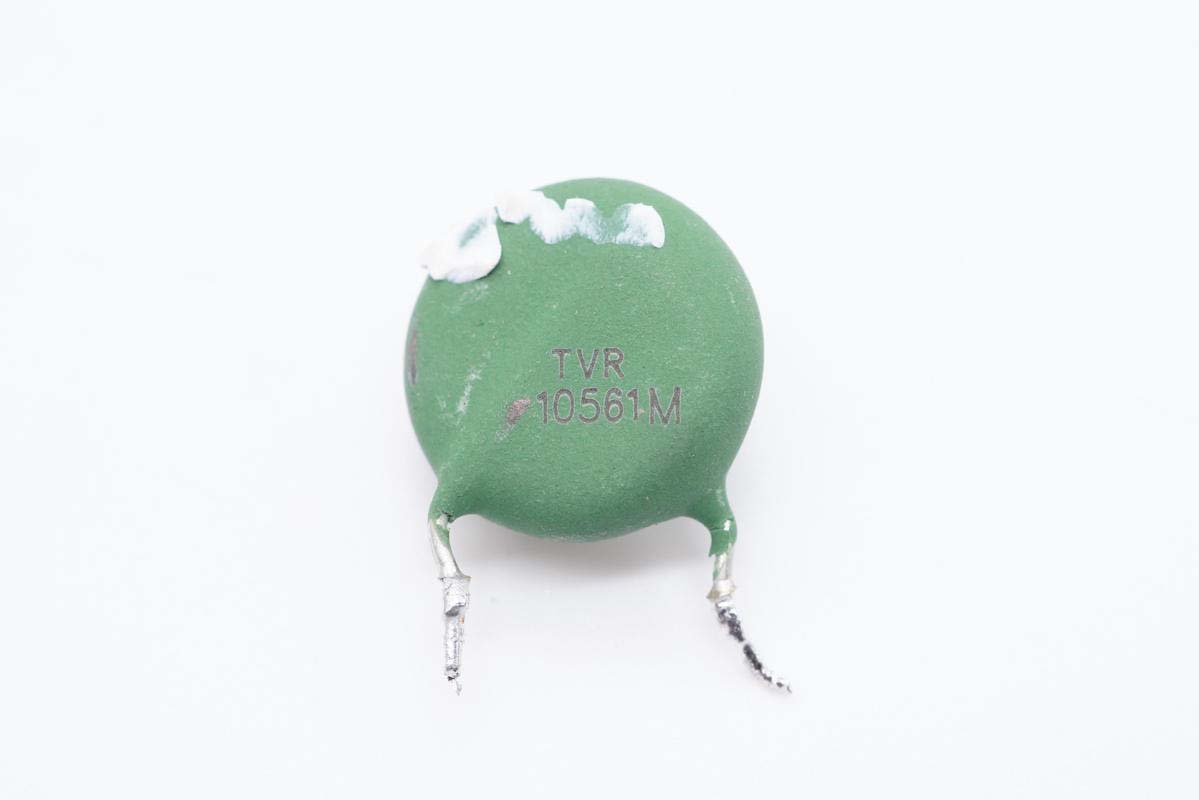

TVR10561M 氧化鋅壓敏電阻，用于輸入過壓保護，當輸入交流電壓過高時，短路輸入，保險絲熔斷切斷電路，保護后級元件。

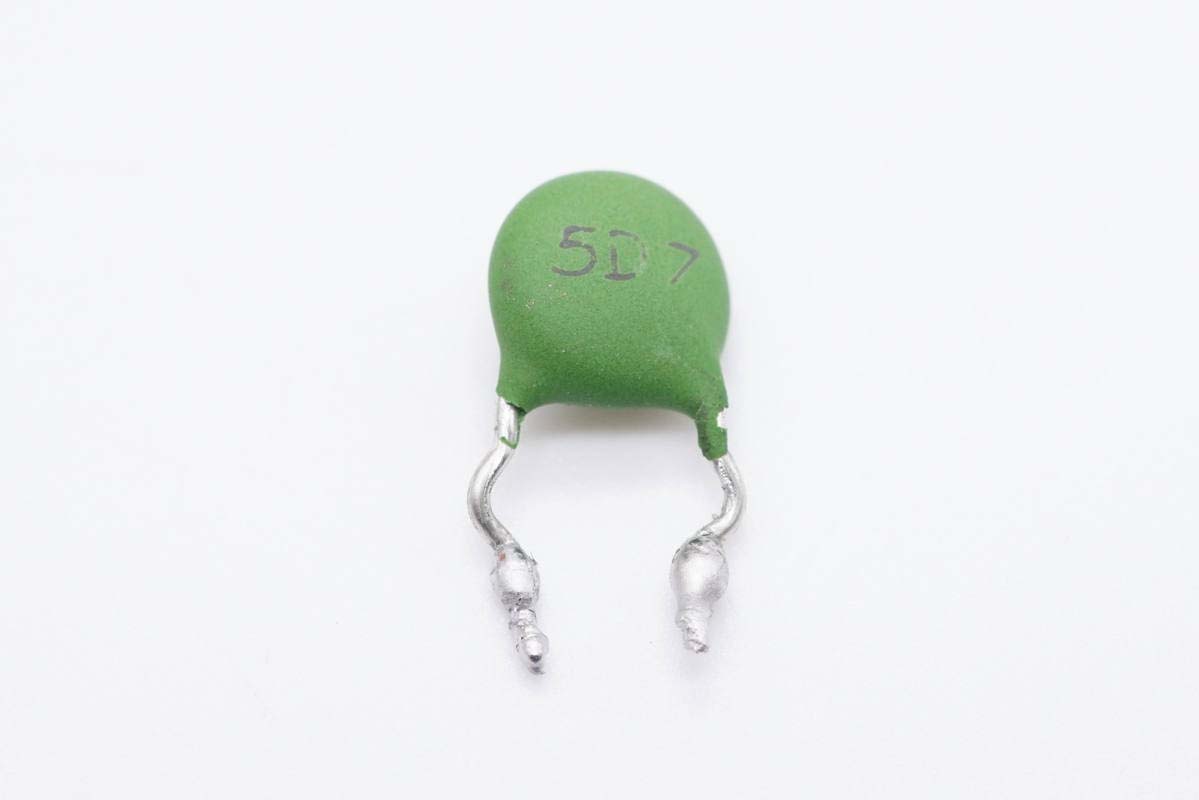

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

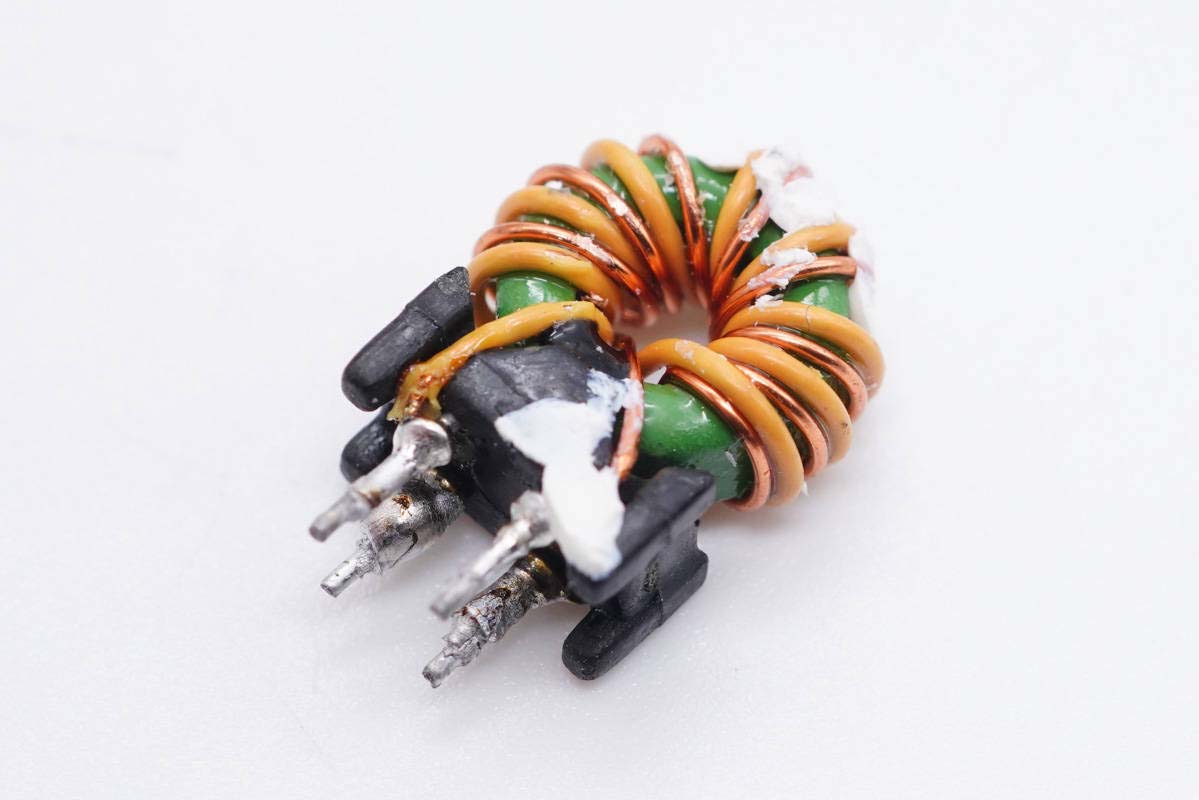

共模電感雙線繞制，用于濾除EMI干擾。

高壓濾波電解電容來自豐賓，規格為400V 22μF。

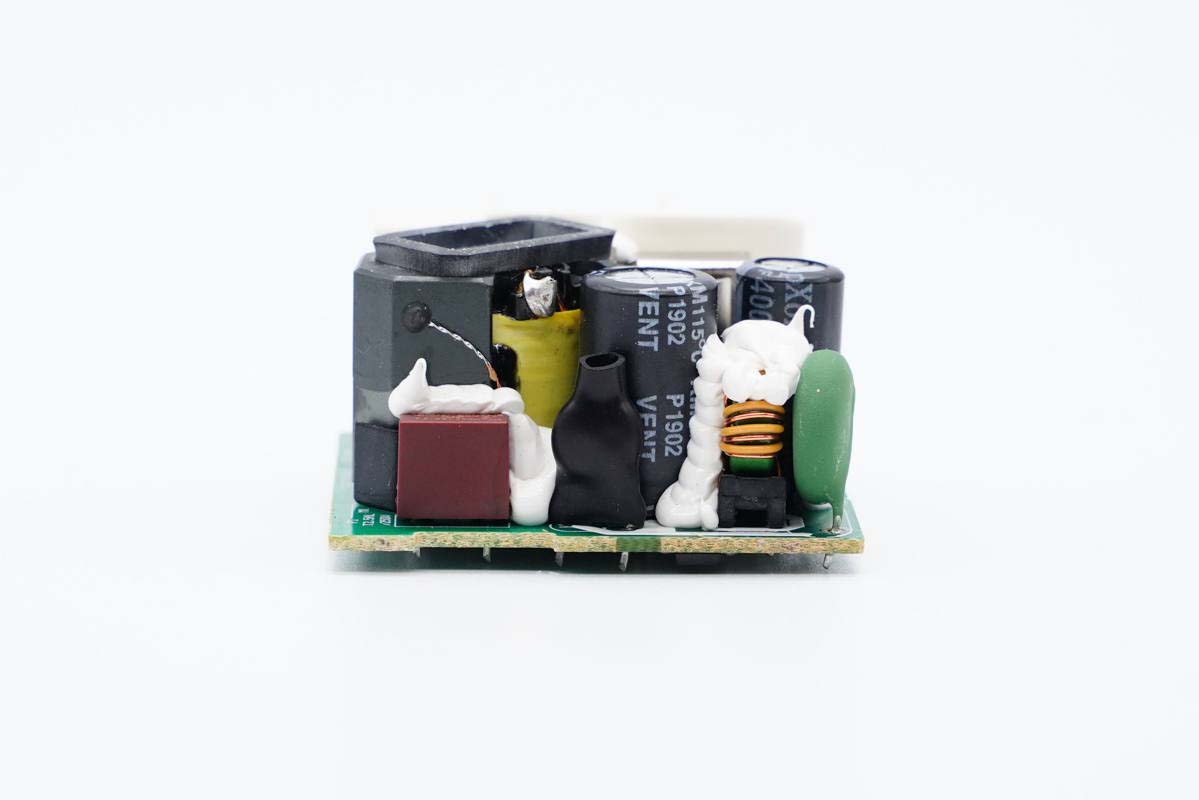

PCB板側面一覽，設有另一個電解電容以及工字電感。

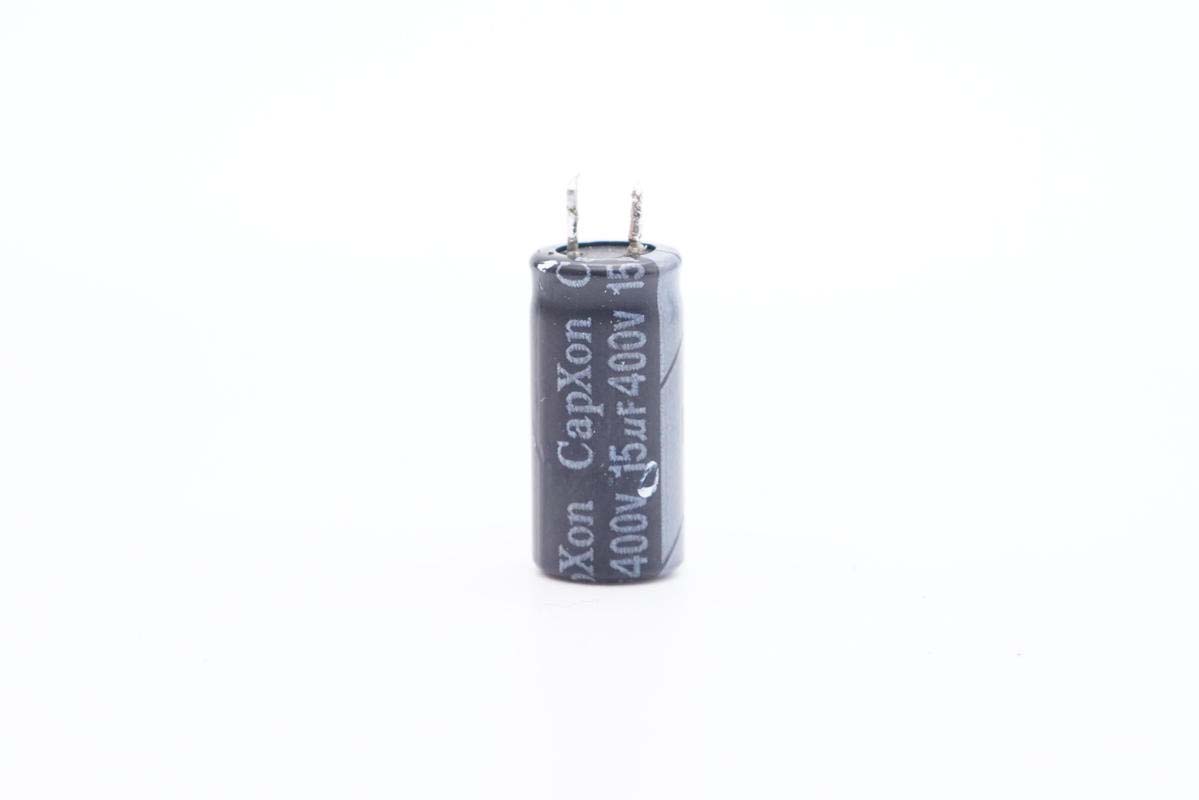

第二顆電容也是來自豐賓，規格為400V 15μF。

工字電感特寫。

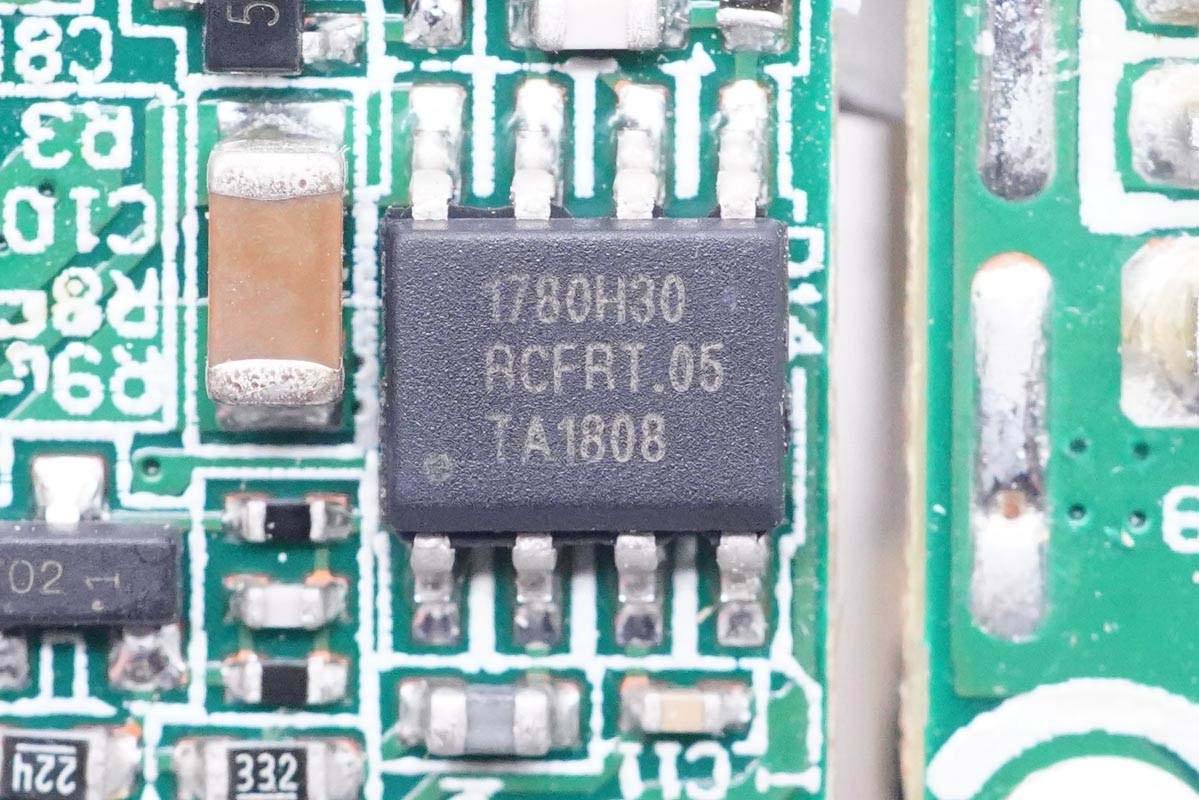

PWM主控芯片特寫，Dialog IW1780H，數字準諧振反激PWM控制器。

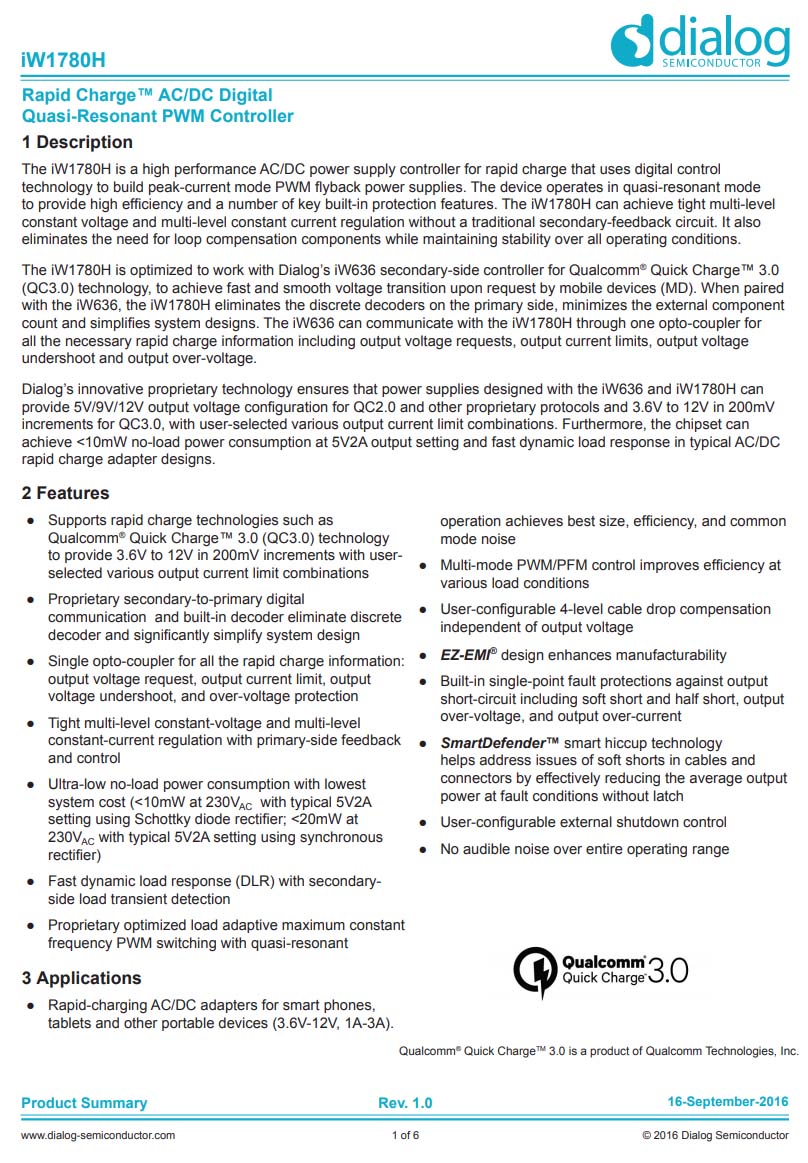

Dialog IW1780H 詳細資料。

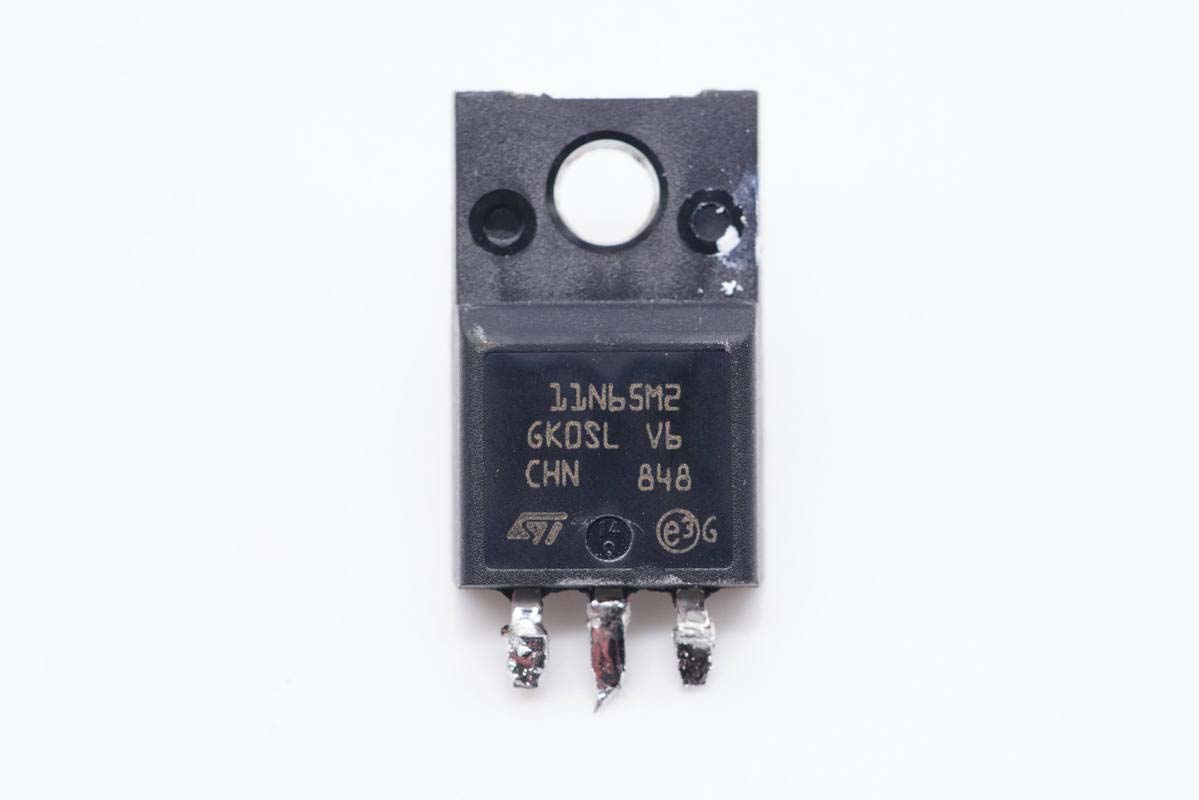

初級開關MOS管采用意法半導體STF11N65M2，NMOS，耐壓650V，導阻0.6Ω。

意法STF11N65M2資料信息。

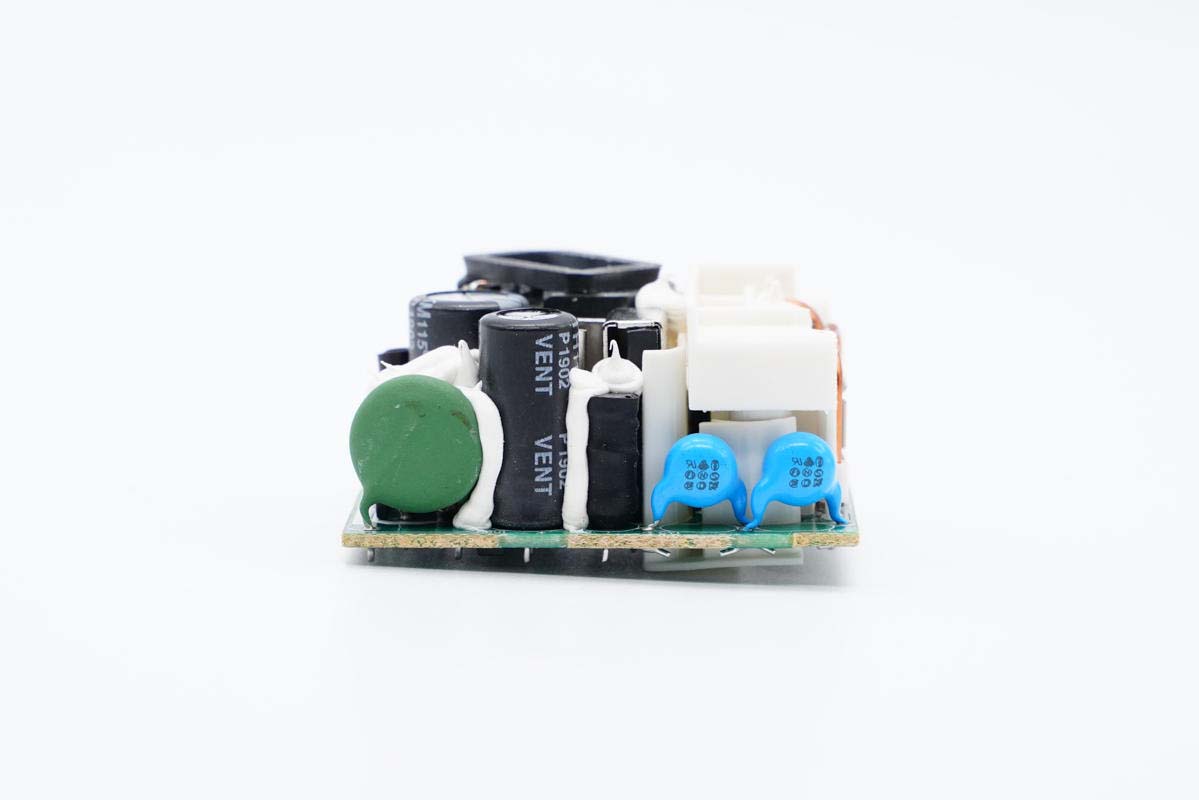

PCB板側面一覽，變壓器下有塑料支架絕緣支撐。

變壓器頂部貼有貼紙和緩沖膠圈。

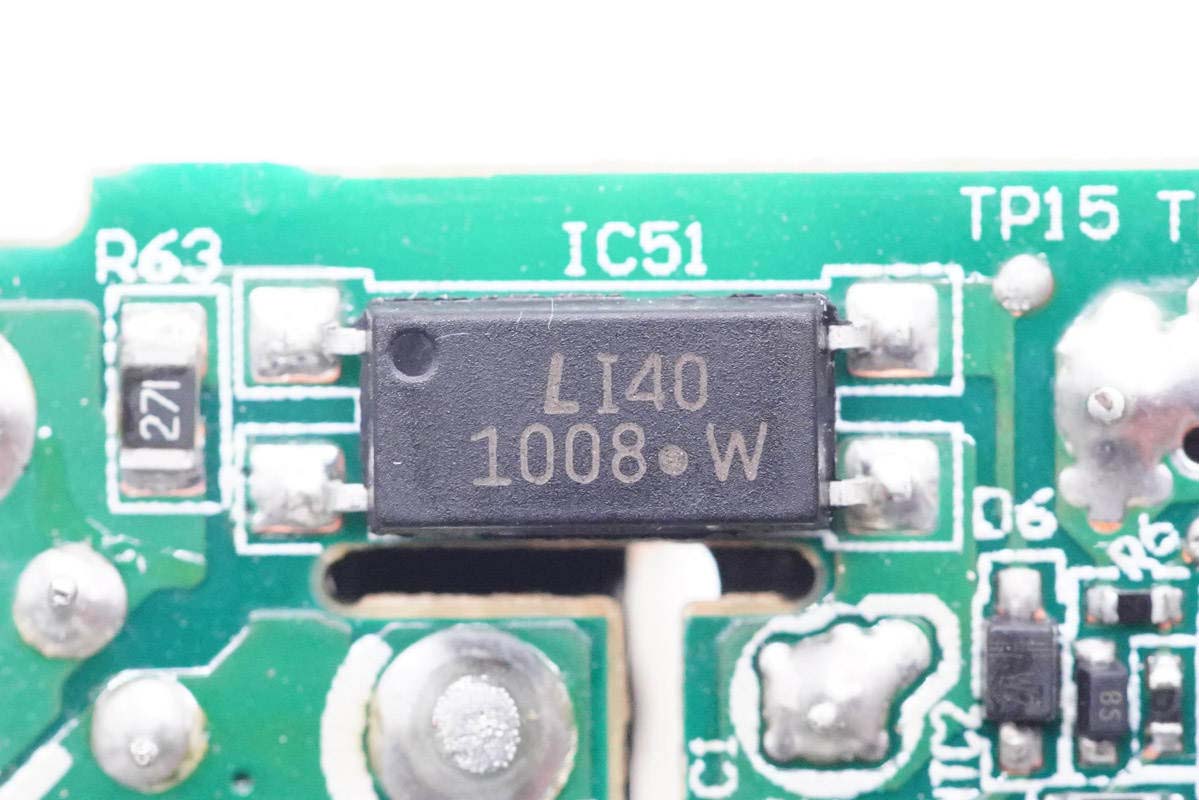

1008光耦特寫，用于初級次級通信，反饋輸出電壓。

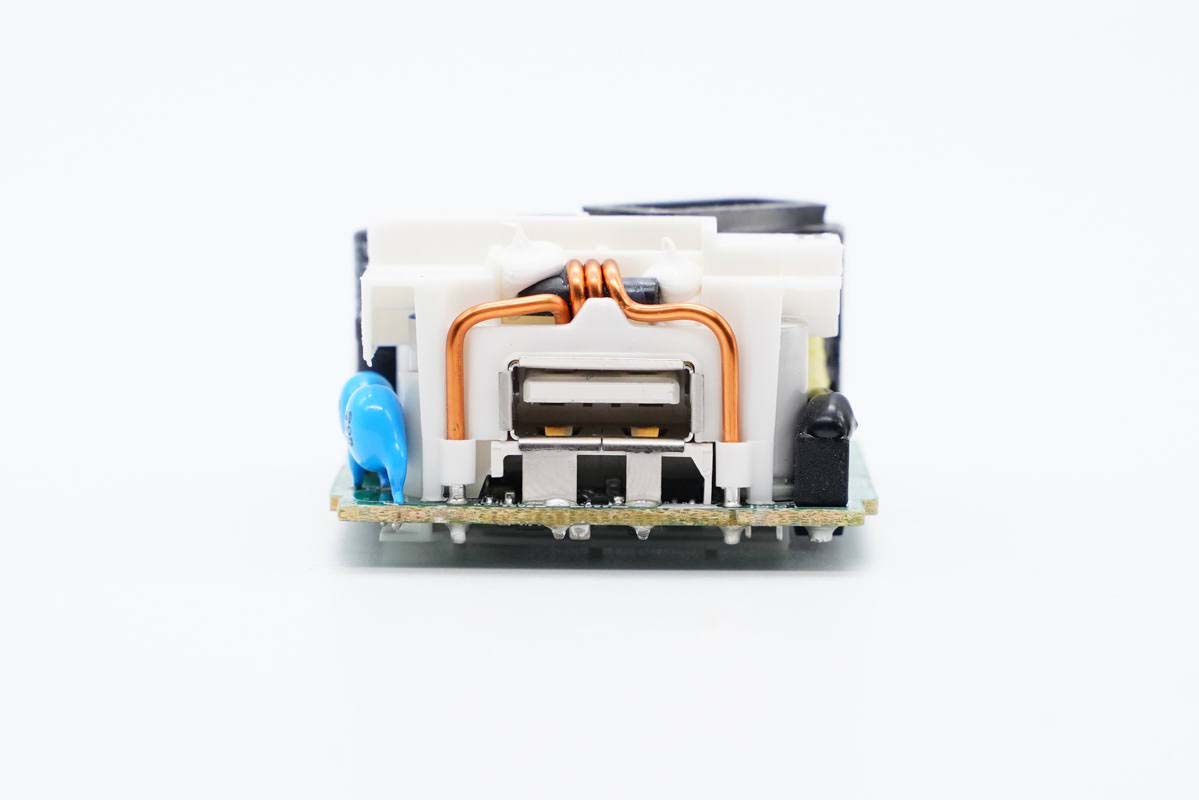

輸出端一覽，USB母座外套塑料殼防塵加固，頂部有銅線繞制的濾波電感，兩側設有Y電容和固態電容。

將塑料殼和母座拆掉，下方有同步整流控制器、整流管、協議IC和輸出VBUS開關管。

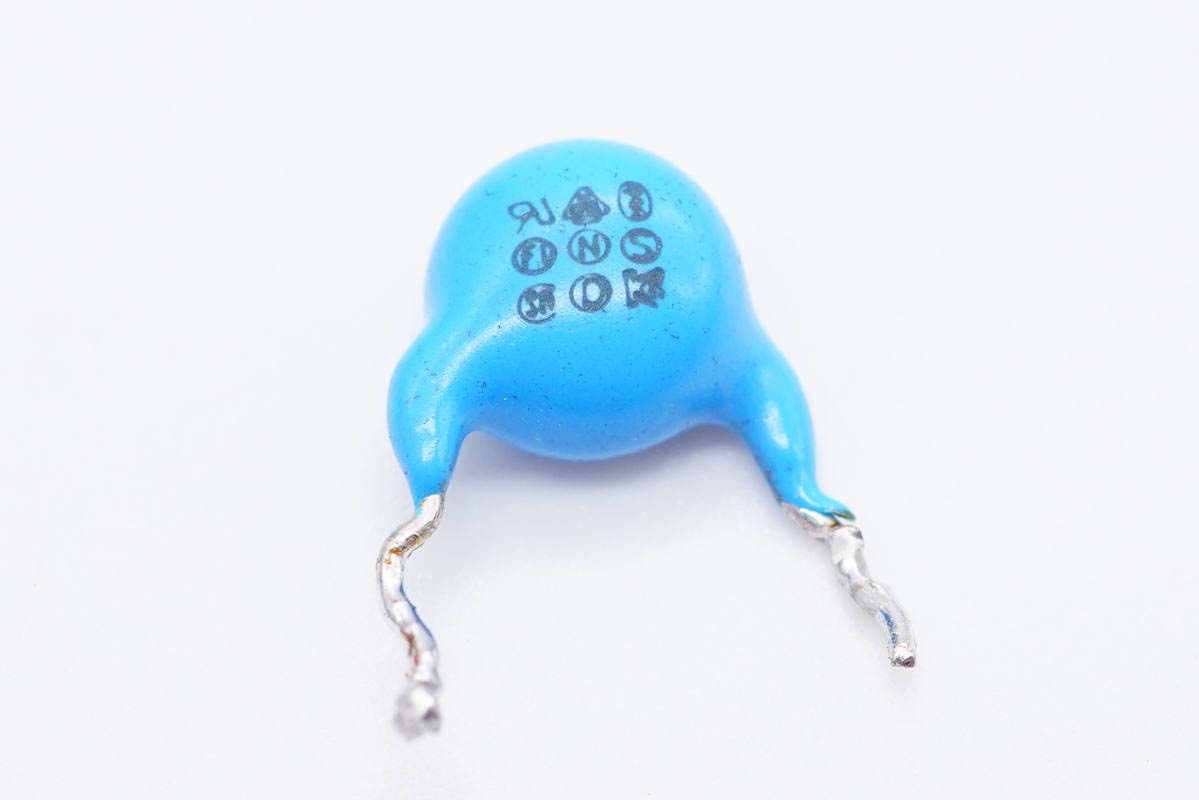

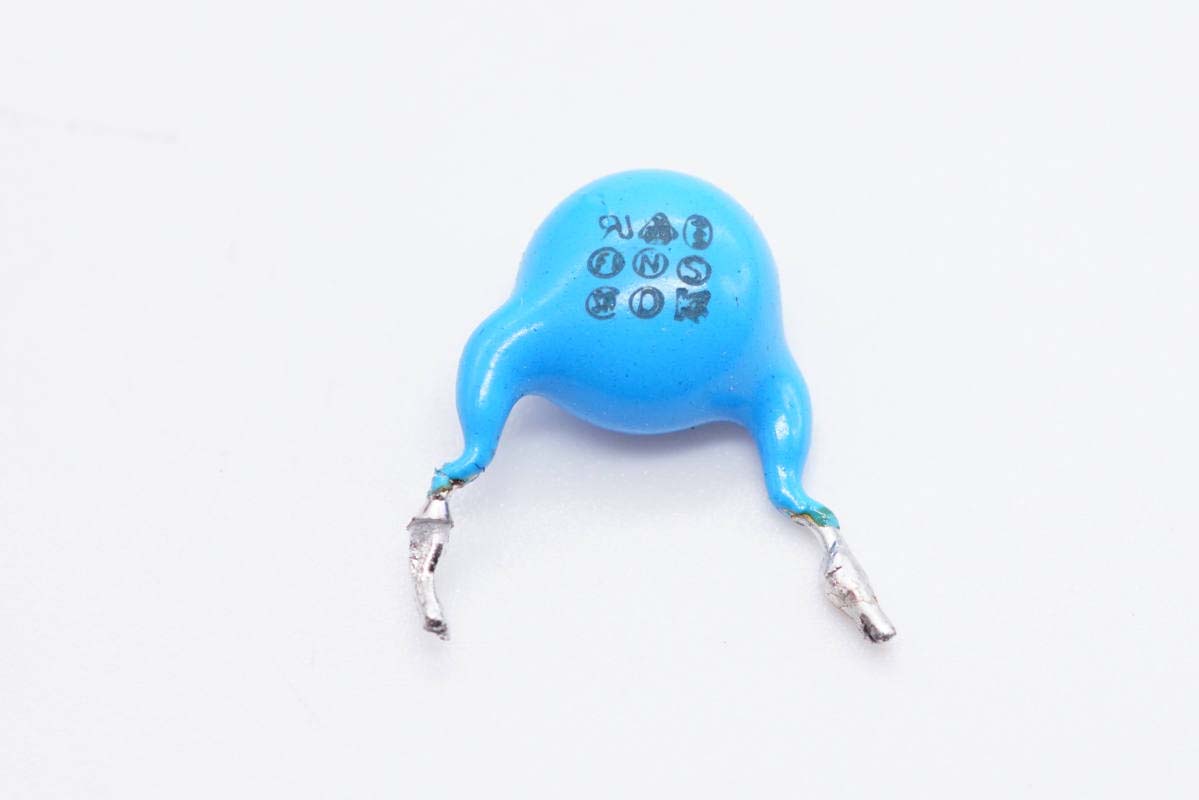

Y電容特寫。

另一顆特寫，兩顆串聯提高耐壓等級。

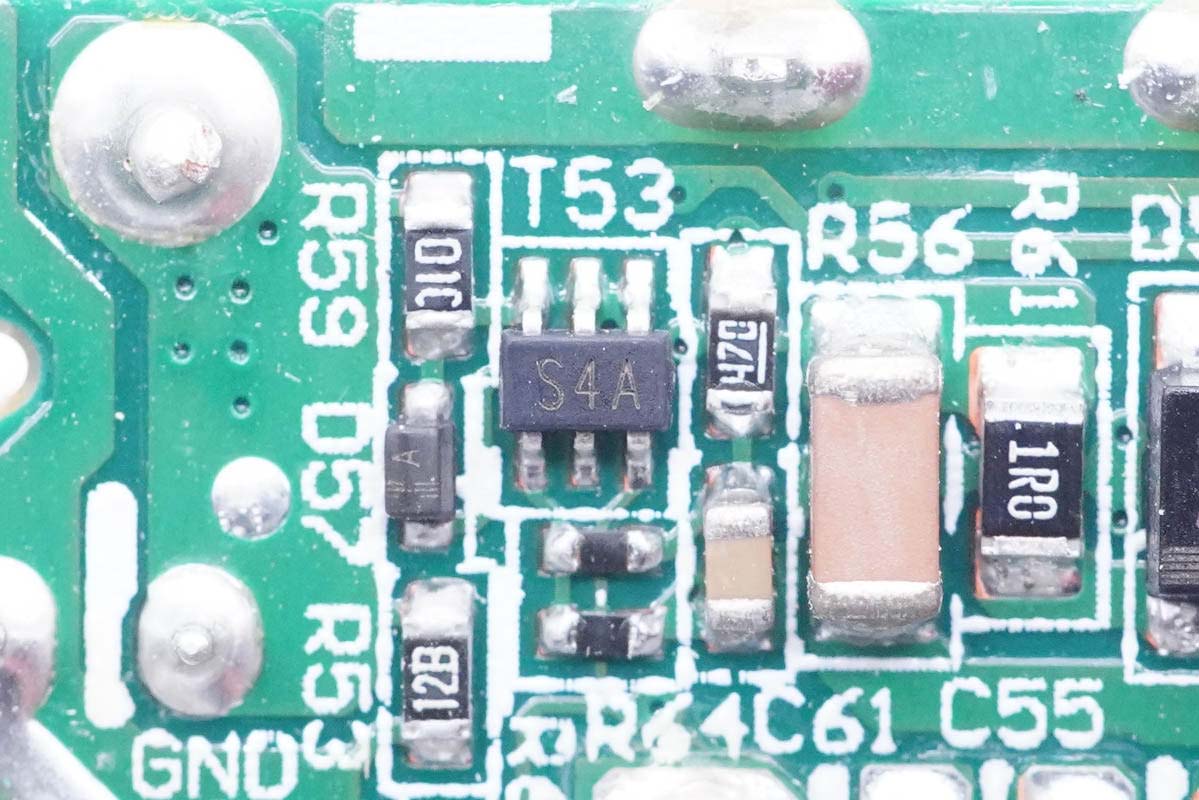

絲印S4A的IC。

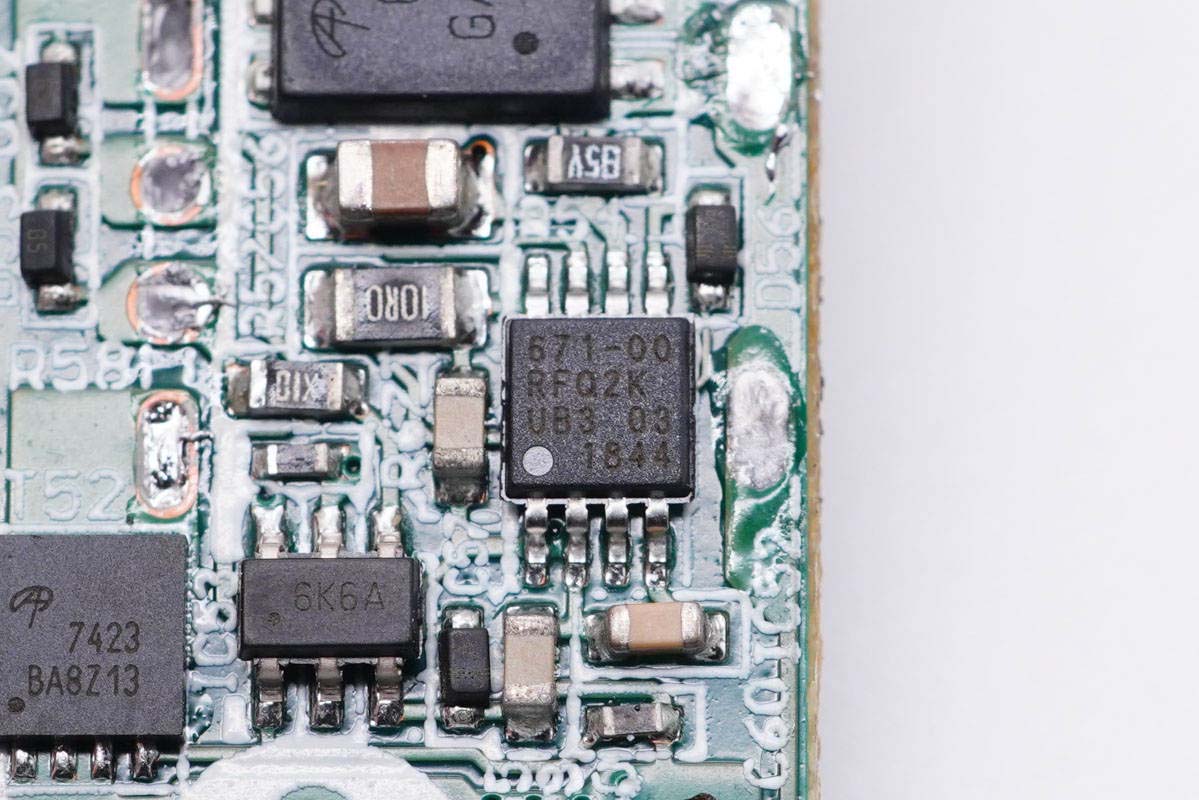

Dialog iW671，數字綠色模式同步整流控制器。

Dialog iW671 詳細資料。

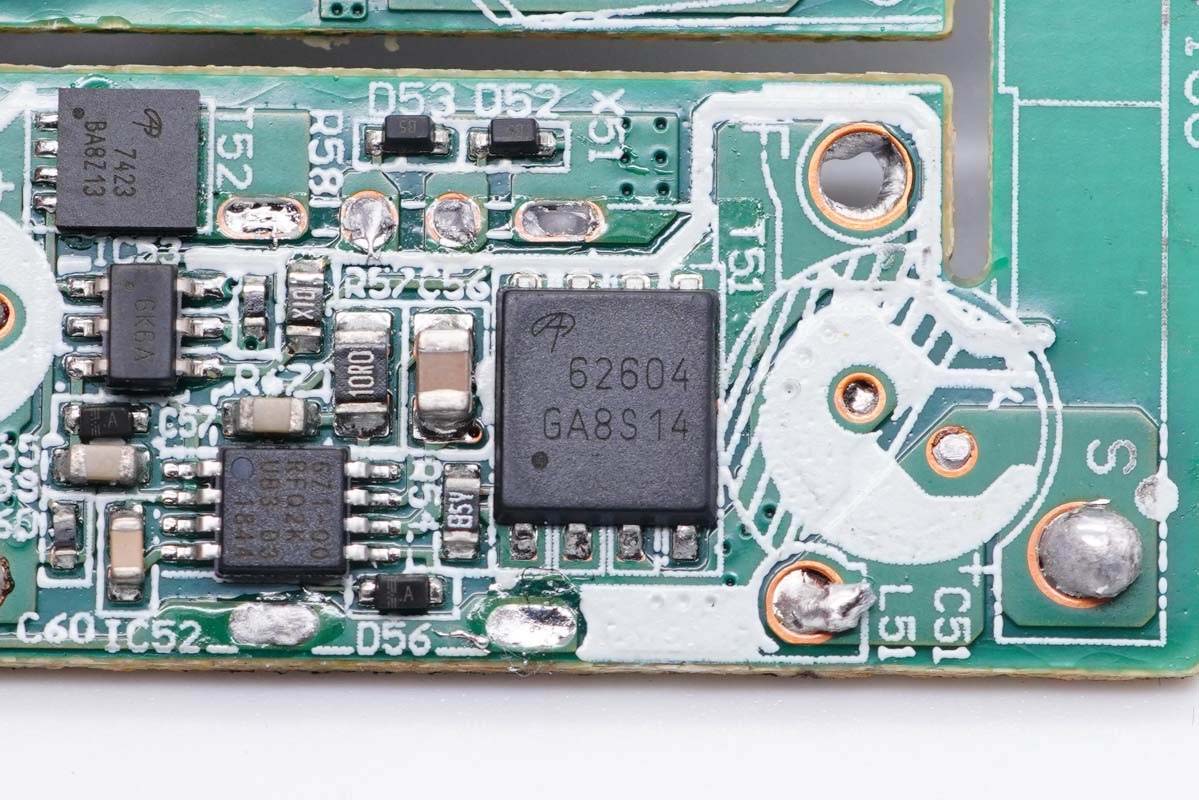

次級同步整流MOS管采用AOS萬代AONS62604。

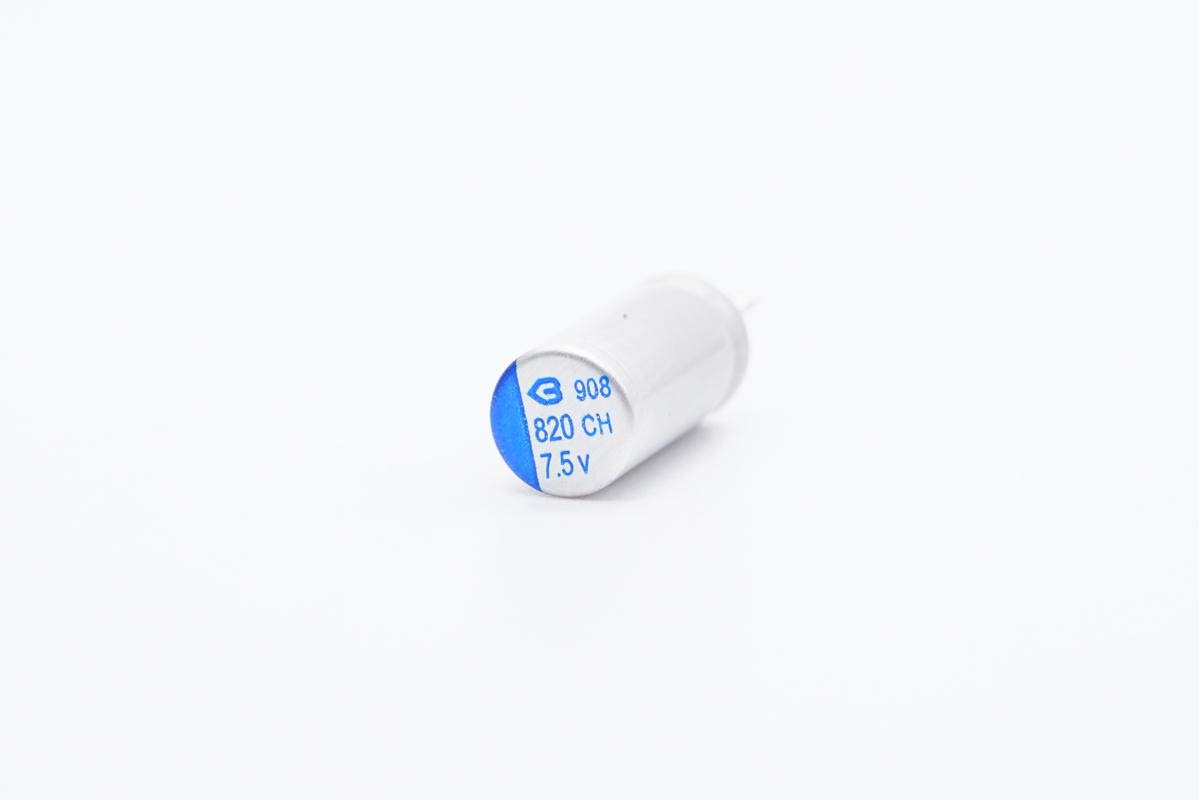

輸出濾波固態電容來自綠寶石，規格為7.5V 820μF。

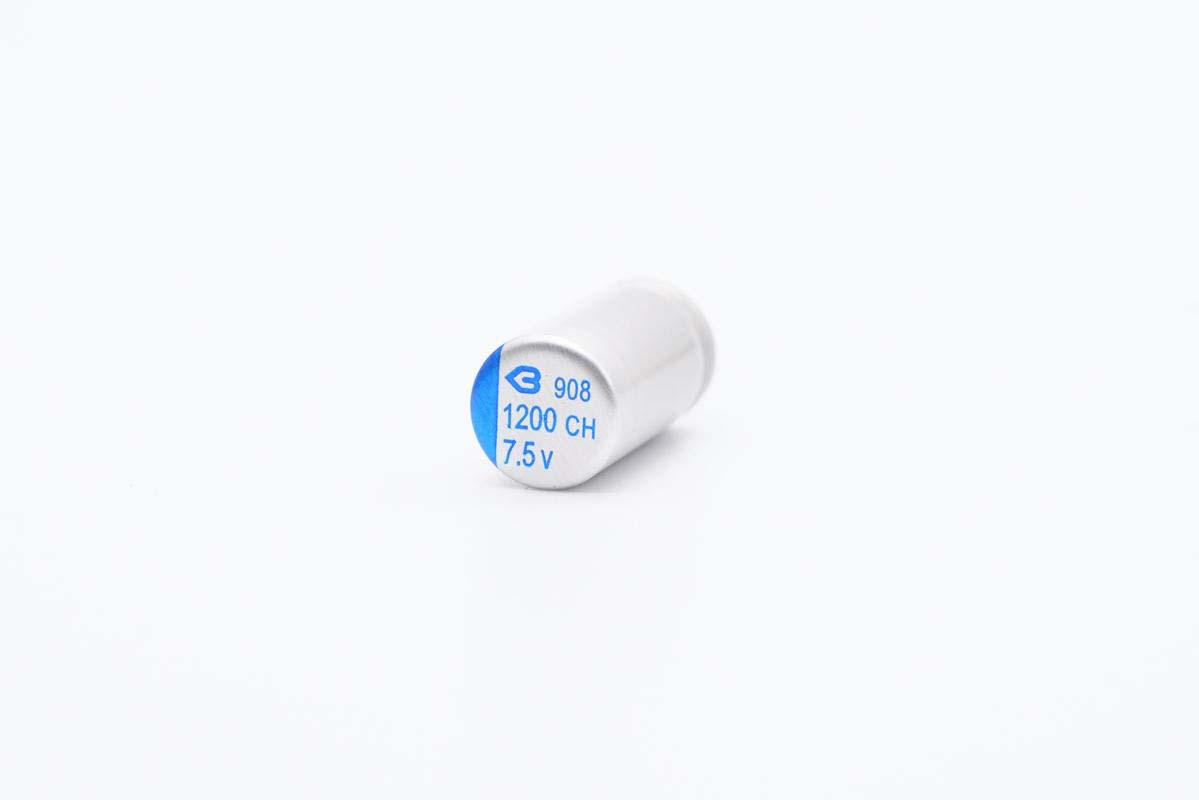

另一顆也是來自綠寶石，規格為7.5V 1200μF。

充電頭網了解到，綠寶石電子科技股份有限公司生產的鋁電解電容器、固態電容和超級電容性能優越，性價比高，此前已被Aohi迷你30W氮化鎵充電器、華為66W超級快充充電器、小米11原裝55W氮化鎵充電器、惠普筆記本90W?PD快充、公牛20W?PD快充充電器、宜家40W 2A1C桌面充、飛利浦65Ｗ快充插座等大品牌產品采用過，品質獲得客戶一致認可。

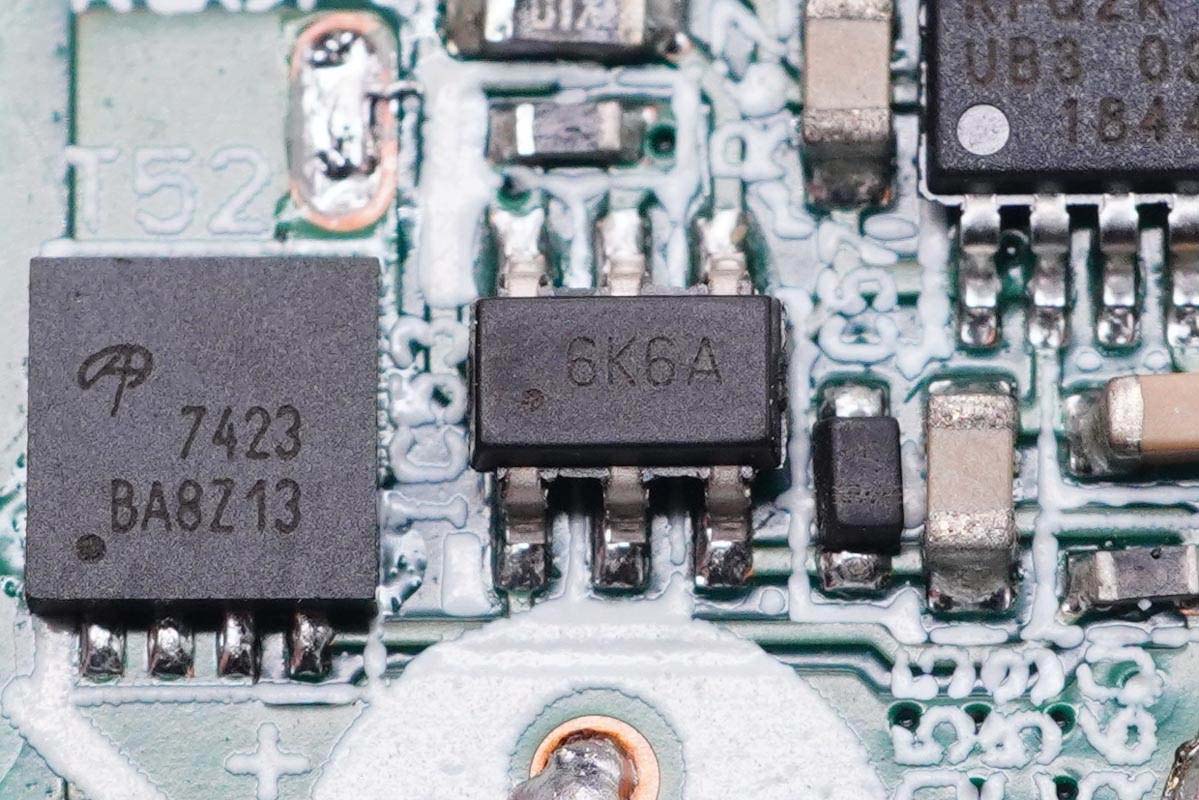

協議IC采用Dialog產品，絲印6K6A。

輸出VBUS開關管采用AOS AON7423，NMOS管，耐壓20V。

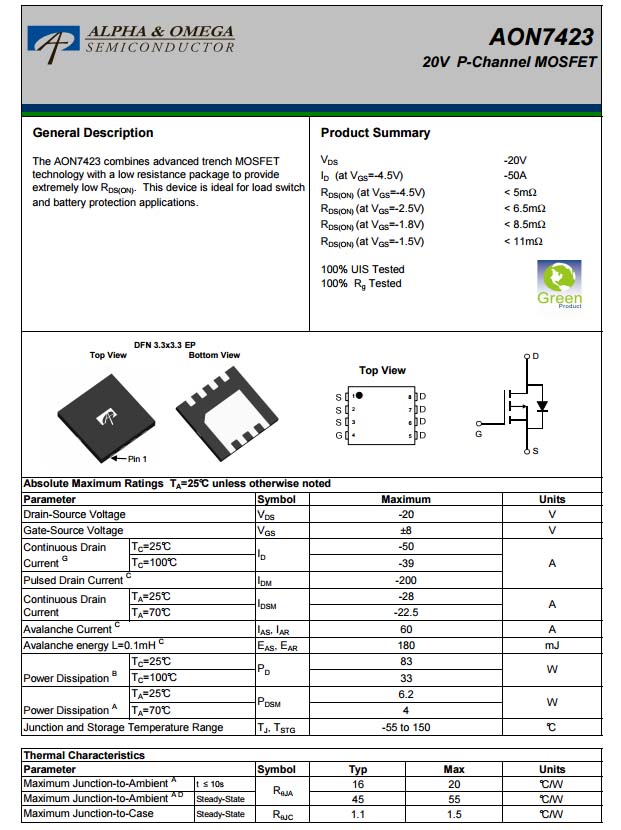

AOS AON7423資料信息。

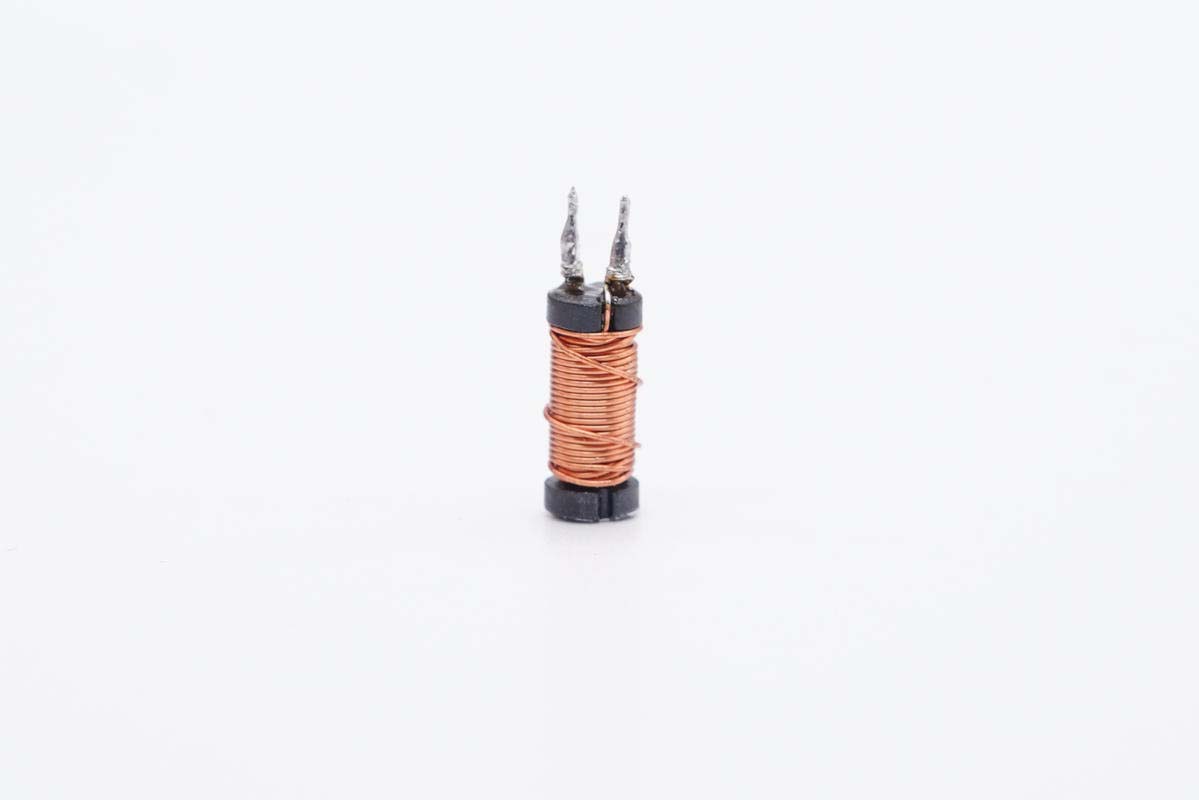

濾波電感特寫。

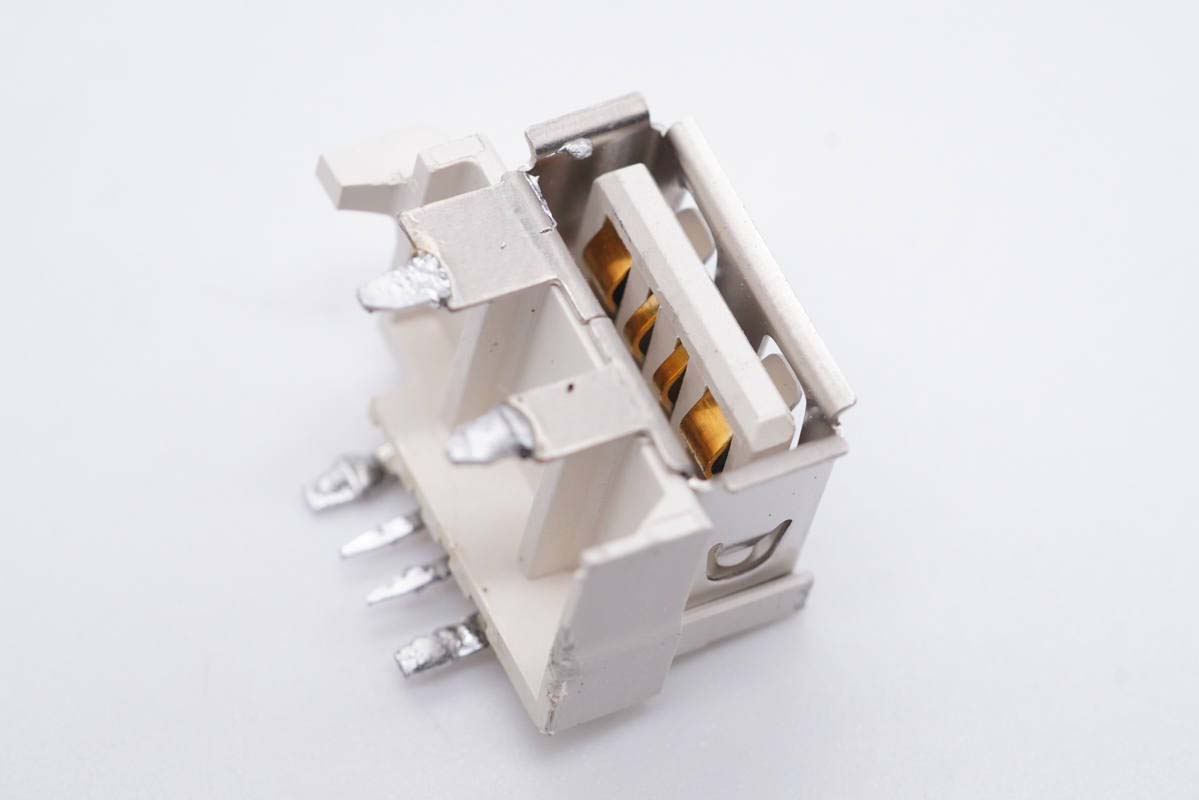

USB-A母座特寫，正負極加寬用于大電流快充。

全部拆解完畢，來張全家福。

充電頭網拆解總結

華為這款22.5W快充充電器屬于面向海外版本，外觀沒什么變化，支持100-240V寬范圍電壓輸入，和國行版比起來也就插腳不同，甚至放在國內也能正常使用。在目前華為原裝充電器緊缺的情況下，雖說22.5W SCP快充已經是相當老版本，拿來給手機進行日常充電也還不錯，而且作為華為牌子的快充頭，比起第三方的來說，品質也更加可靠。

充電頭網通過拆解了解到，這款充電器USB-A母座外套塑料殼防塵加固，而且順便充當初次級隔離板，輸入端電容、變壓器等器件打膠加固。充電器采用Dialog全套快充方案，搭配意法和AOS的高低壓MOS管，采用豐賓和綠寶石電容進行輸入輸出濾波，整體用料扎實。
