臺達電子工業股份有限公司成立于1971年，為全球提供電源管理及散熱解決方案。最近充電頭網拿到了臺達的一款45W PD快充電源適配器，自帶USB-C輸出線纜，支持PD2.0快充協議。從樣式來看，對標的設備是輕薄筆記本。下面我們就對其進行詳細拆解，看看臺達的這款電源適配器做工用料如何。

一、臺達45W電源適配器外觀

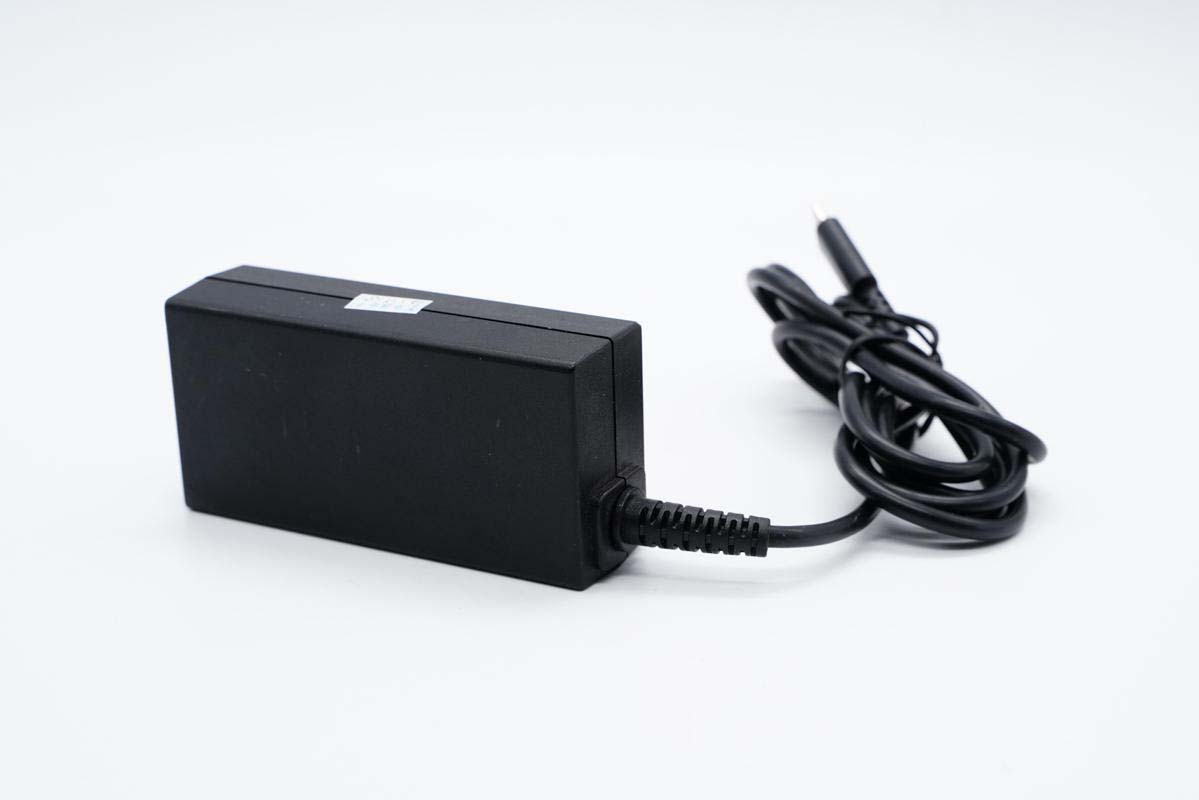

這款適配器采用筆電傳統標配電源樣式設計，自帶USB-C輸出線纜。機身采用板磚造型設計，PC材質黑色外殼表面磨砂處理。

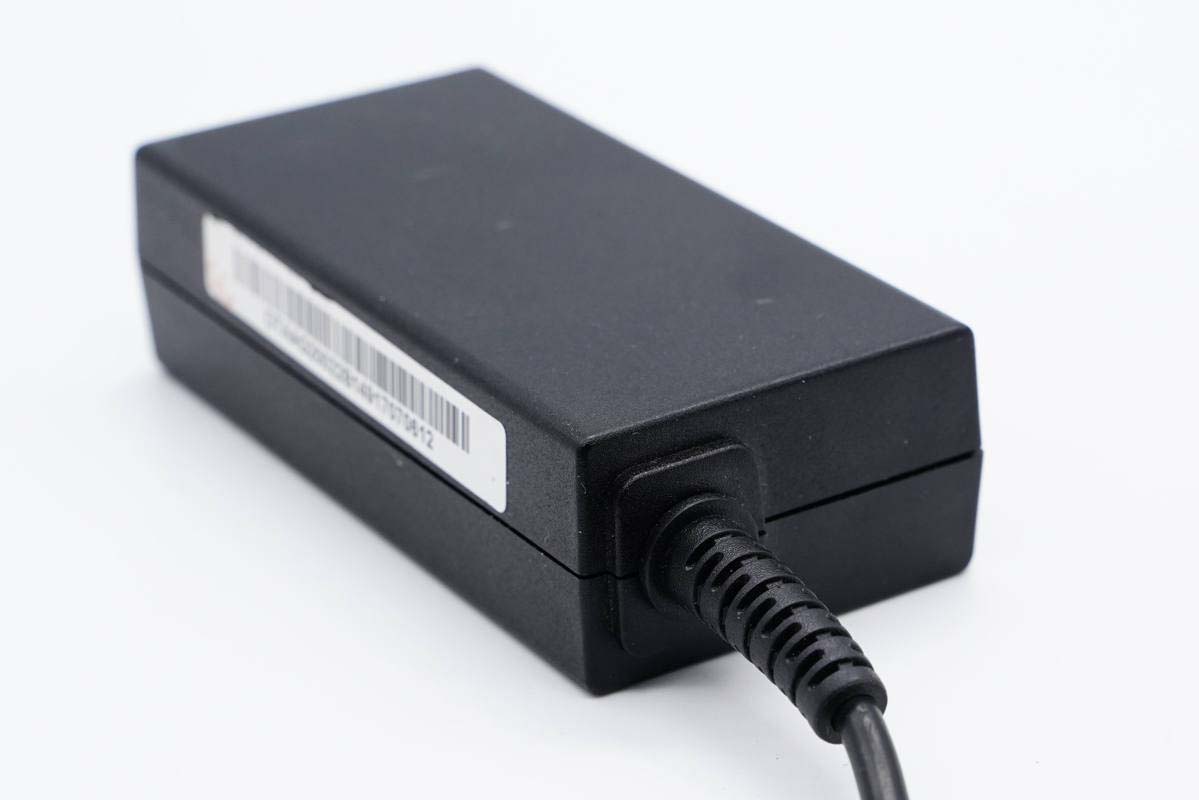

機身背面貼有參數銘牌

型號：ADP-45PE B

輸入：100-240V~50/60HZ 1.2A

輸出：5V2.25A、12V2.25A、20V2.25A

臺達電子工業股份有限公司

產品已取得CCC、CE、EAC、NOM、UL、TUV、KC等認證，同時也通過了VI級能效認證。

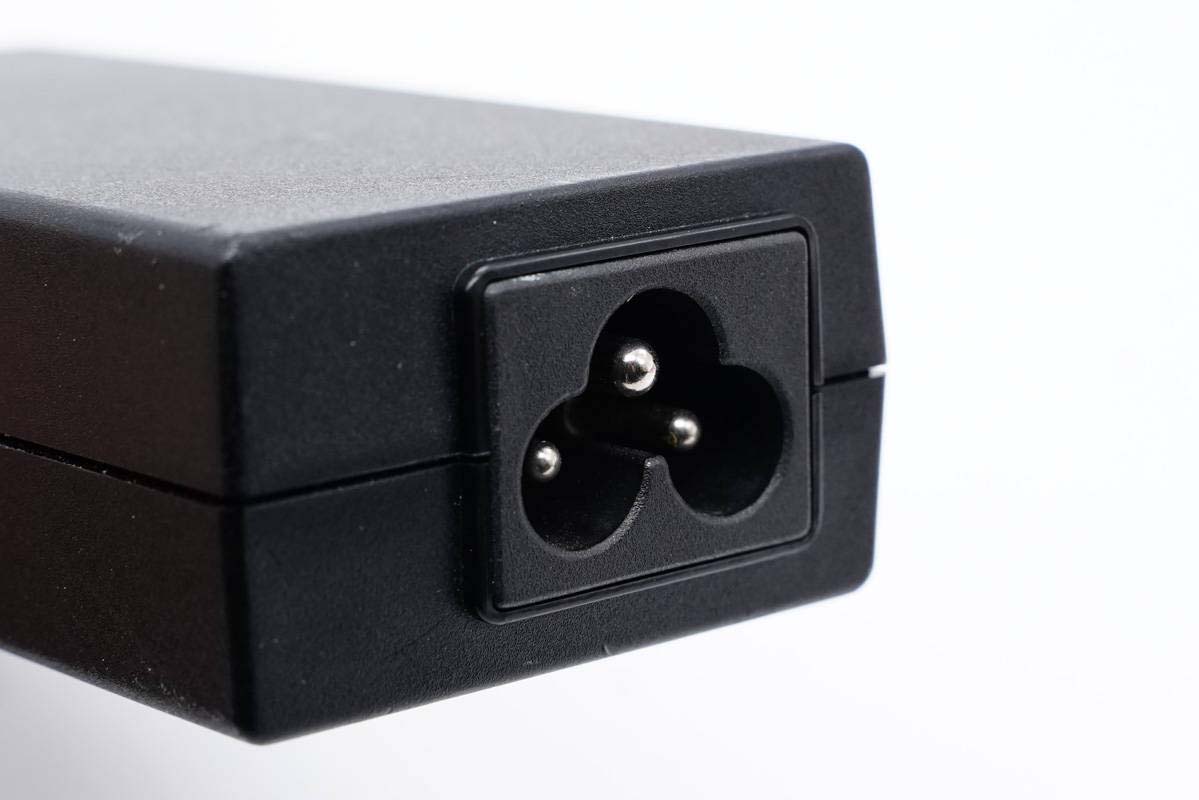

輸入端配備三腳梅花接口，使用筆記本的時候能有效接地，避免麻痛感。

輸出線纜和機身交界處做了抗彎折處理。

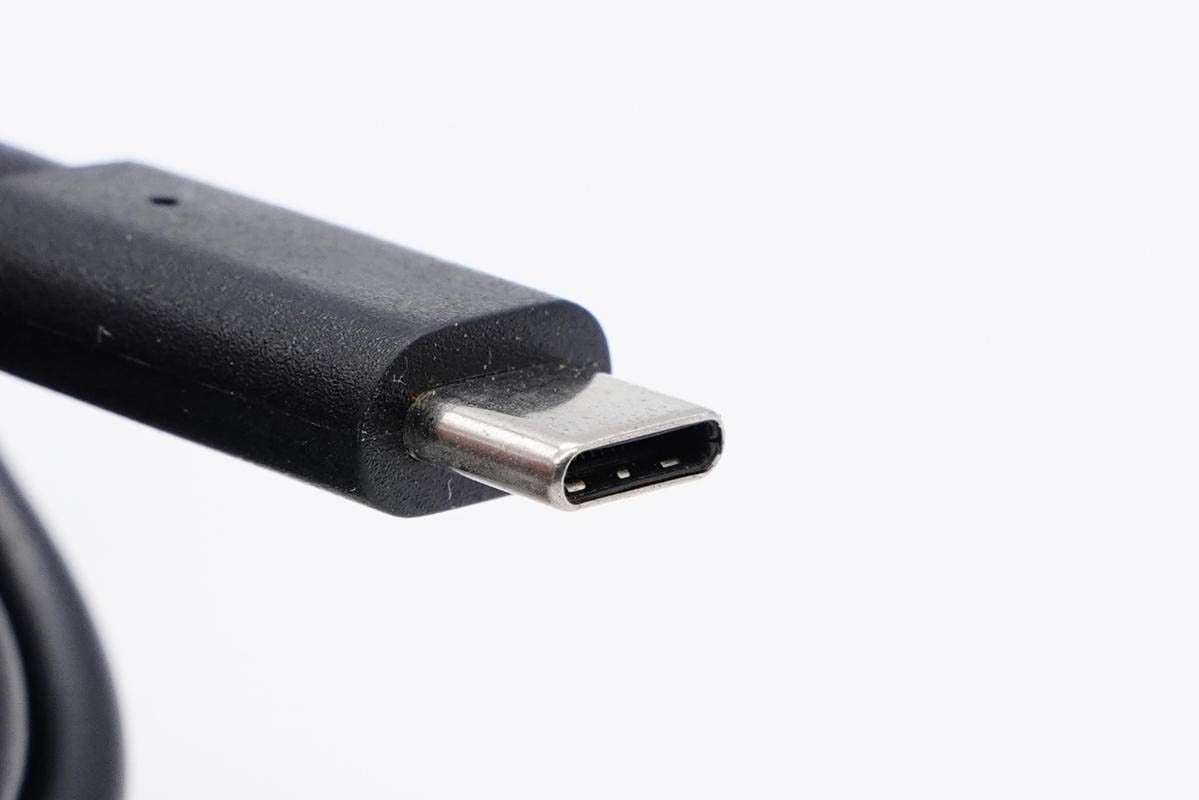

USB-C線頭塑料殼磨砂處理，方便插拔使用。

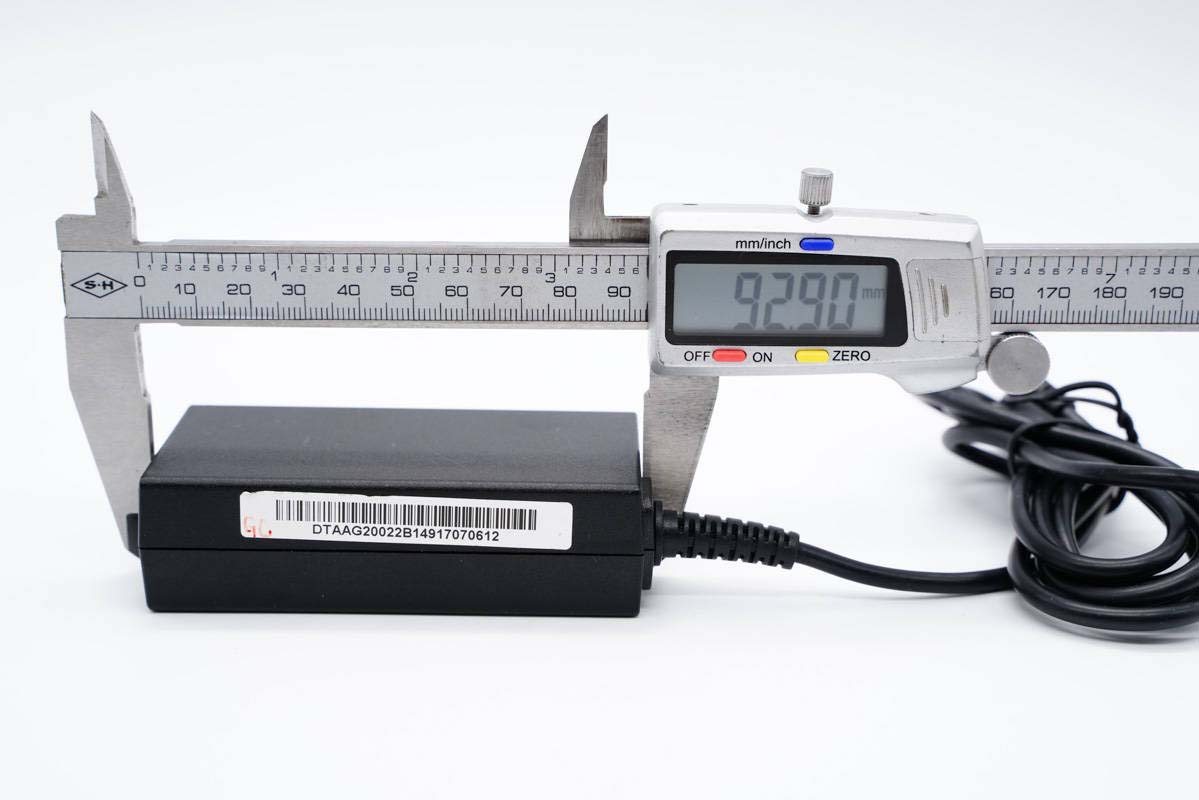

使用游標卡尺實測機身長度為92.9mm。

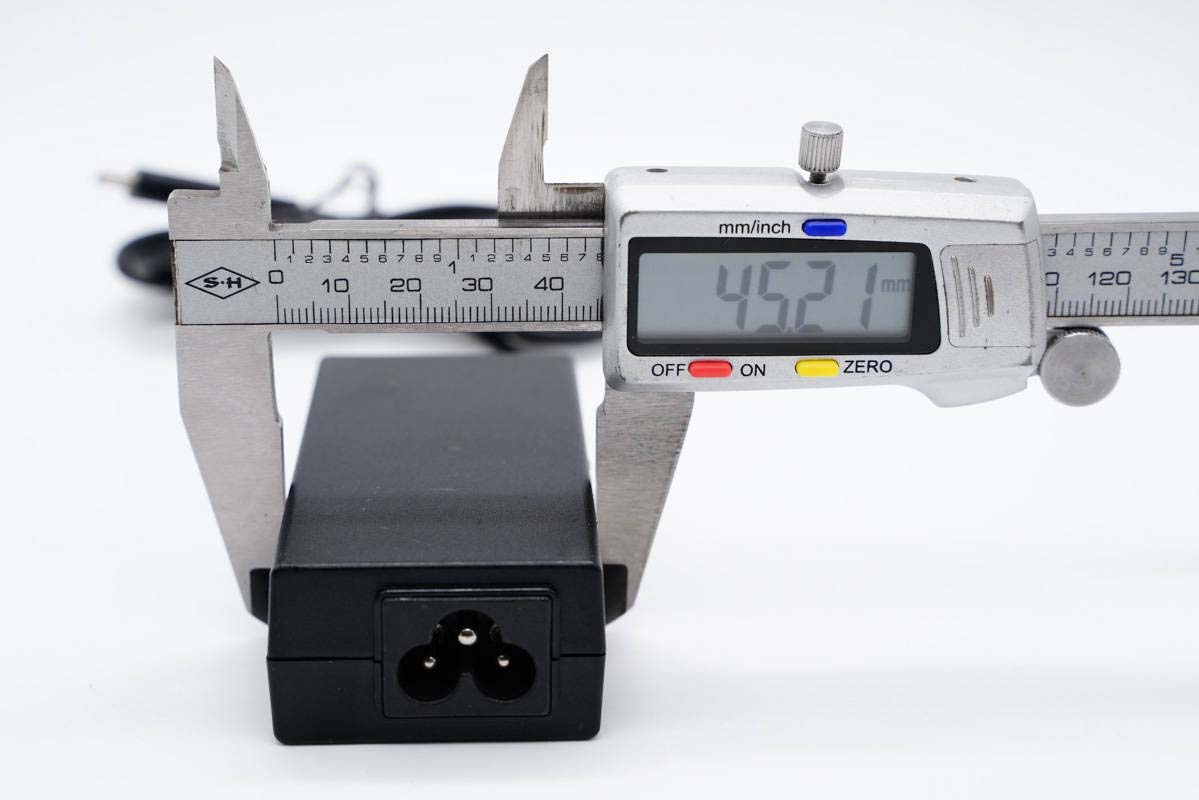

寬度為45.21mm。

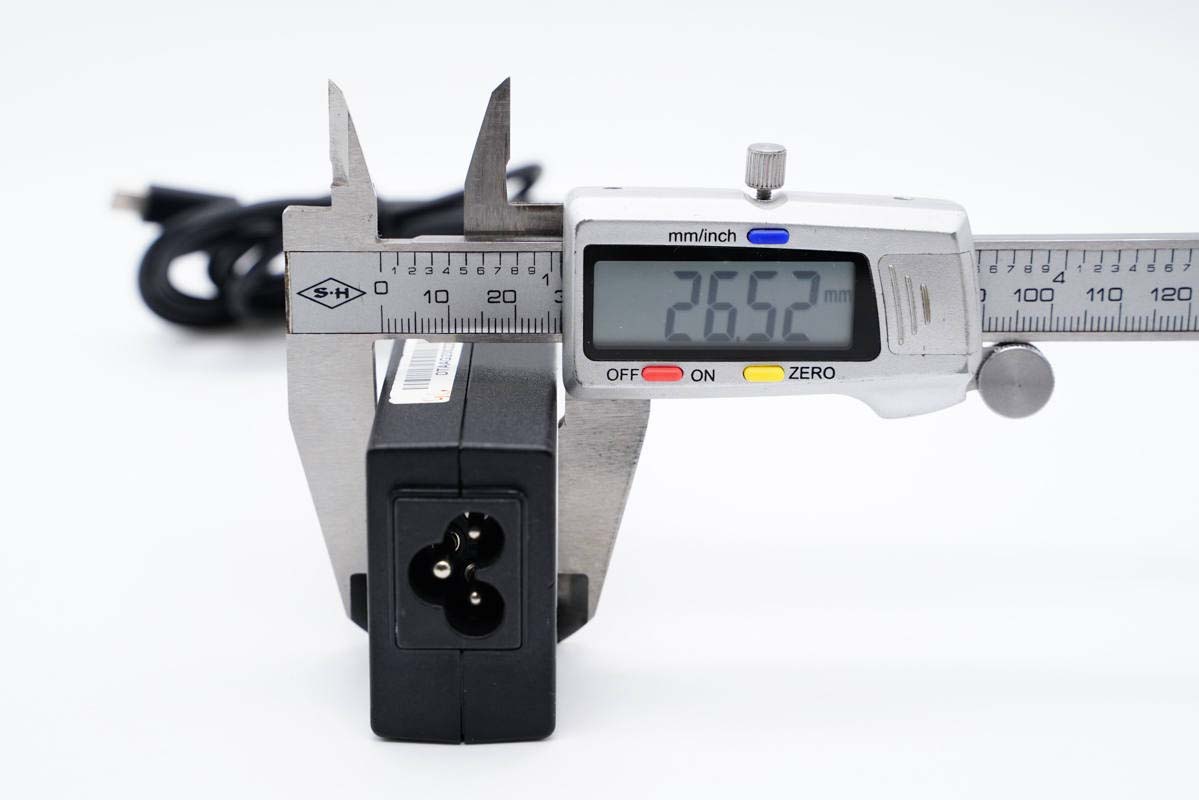

厚度為26.52mm。

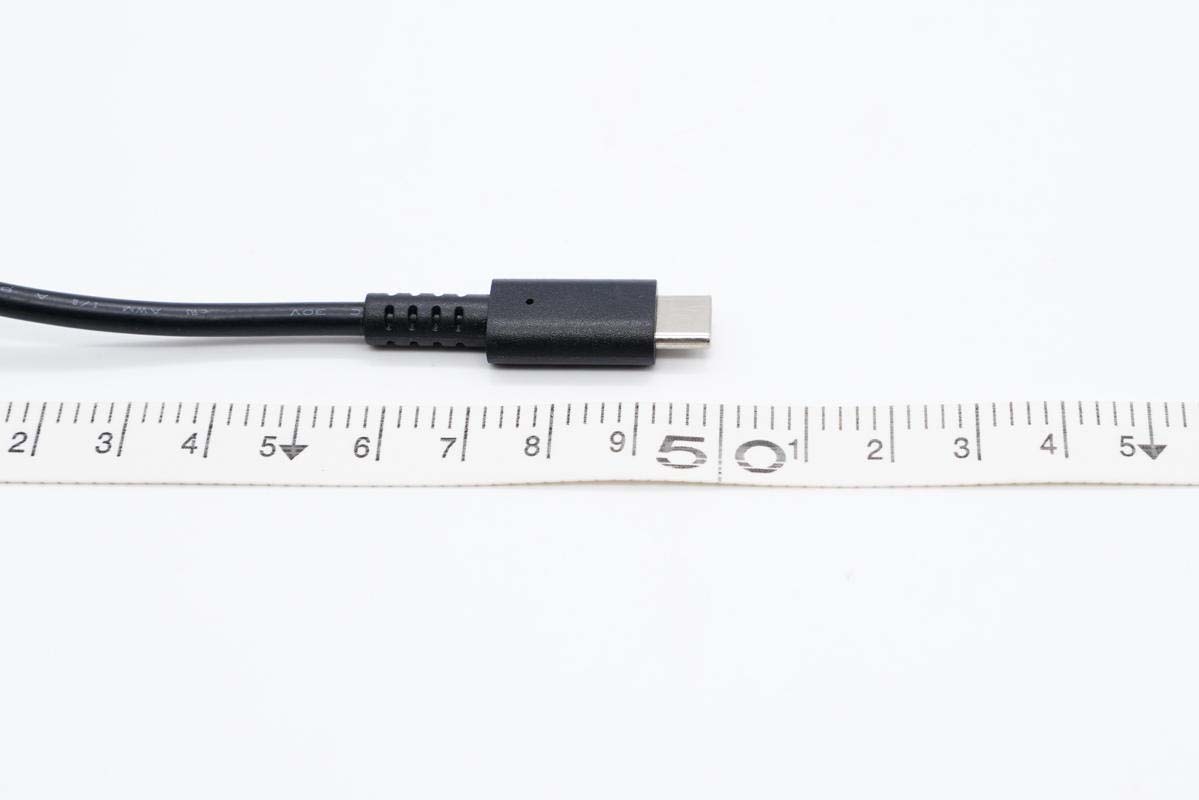

另外使用卷尺測得線纜長約1.5米。

和蘋果61W充電器直觀對比。

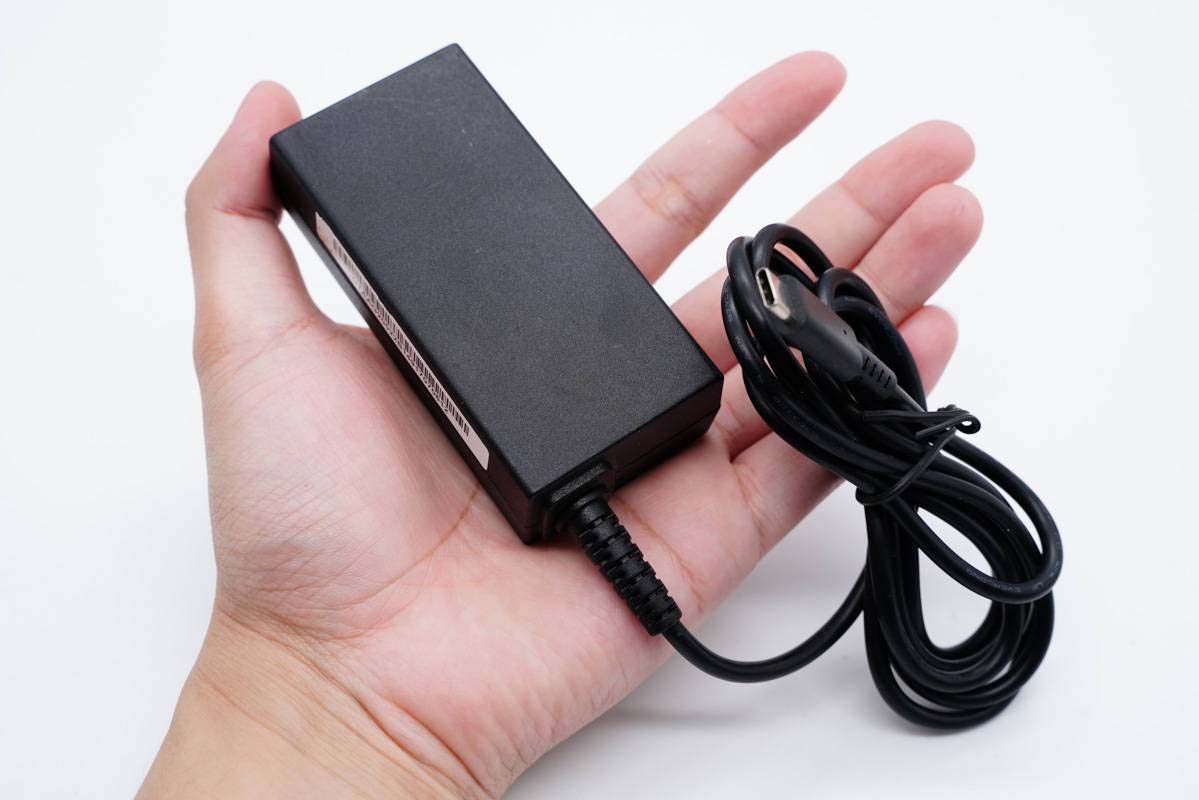

拿在手上的直觀感受。

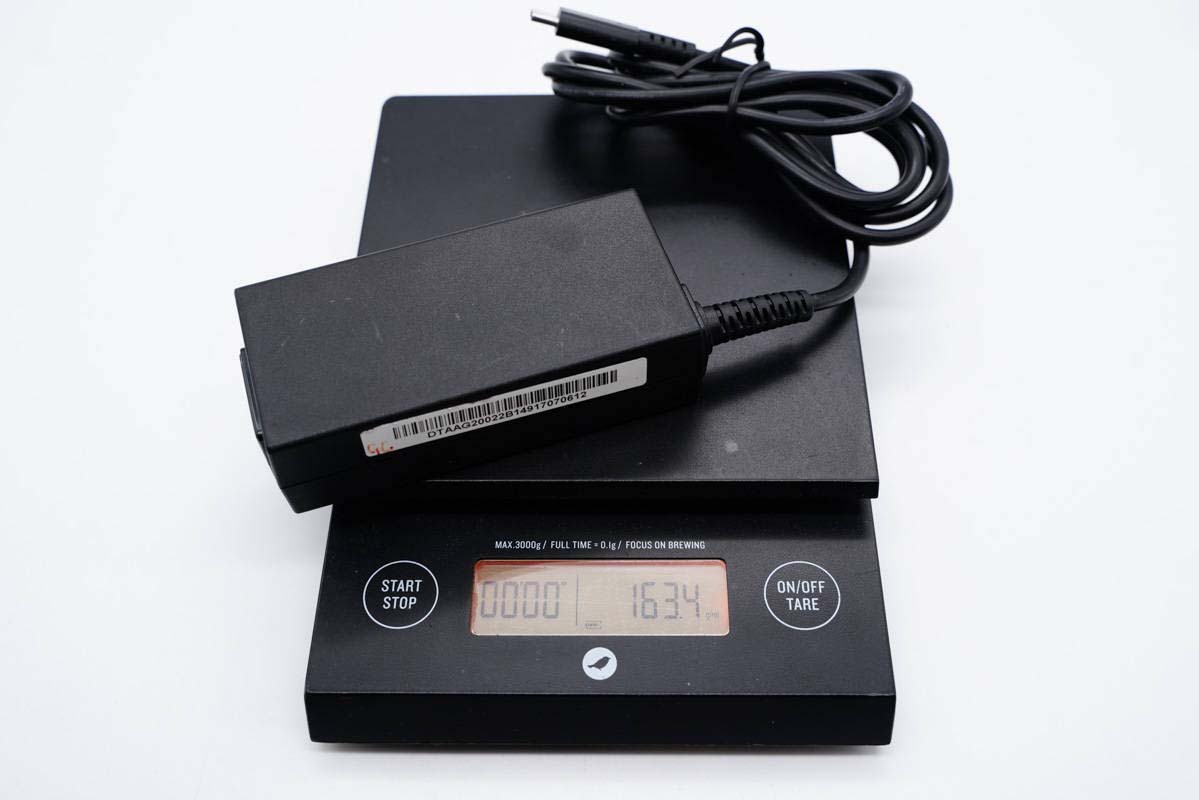

適配器帶線總重量約為163g。

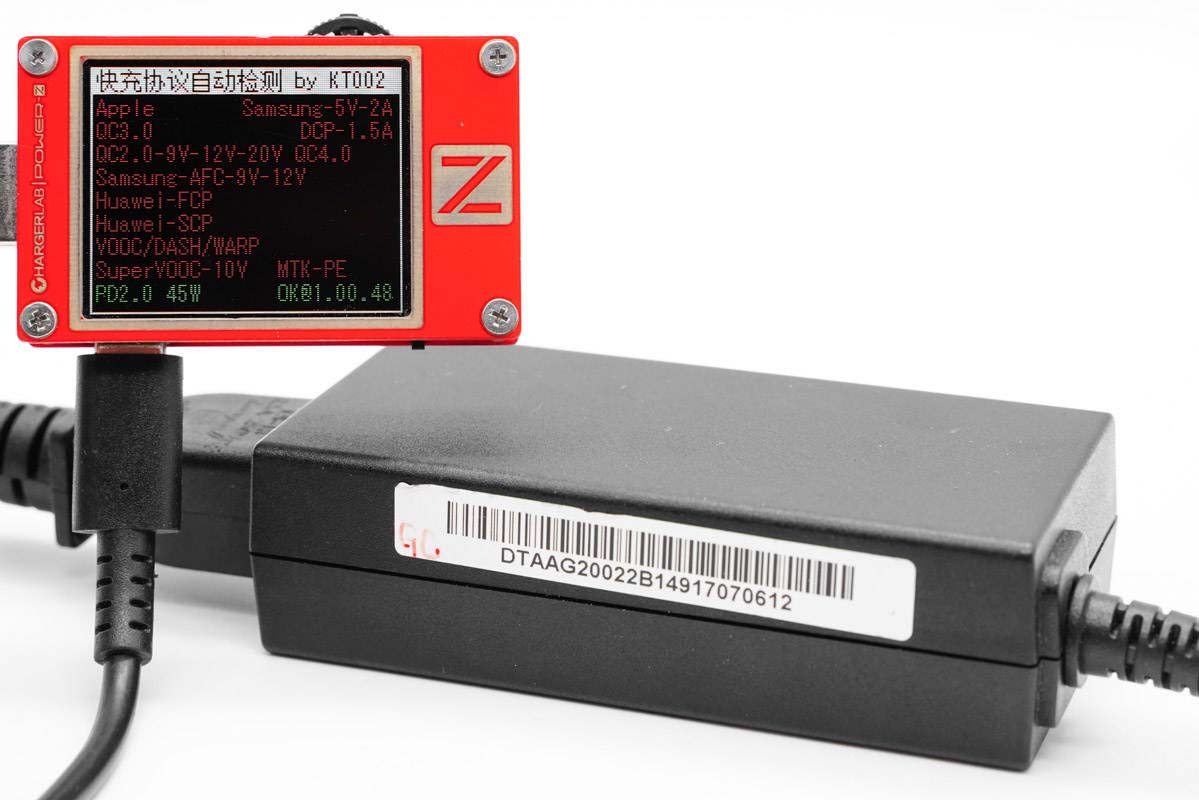

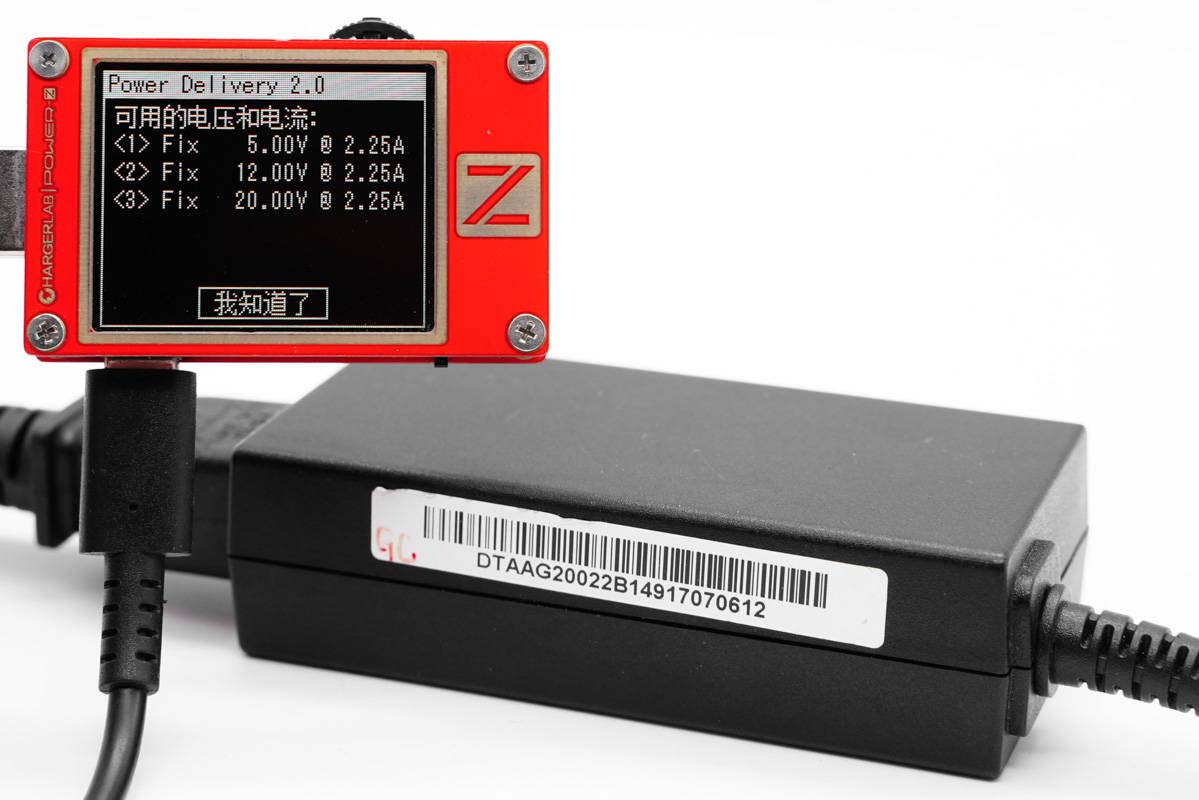

使用ChargerLAB POWER-Z KT002測得適配器僅支持PD2.0快充協議。

此外具備5V2.25A、12V2.25A、20V2.25A三組固定電壓檔位。

二、臺達45W電源適配器拆解

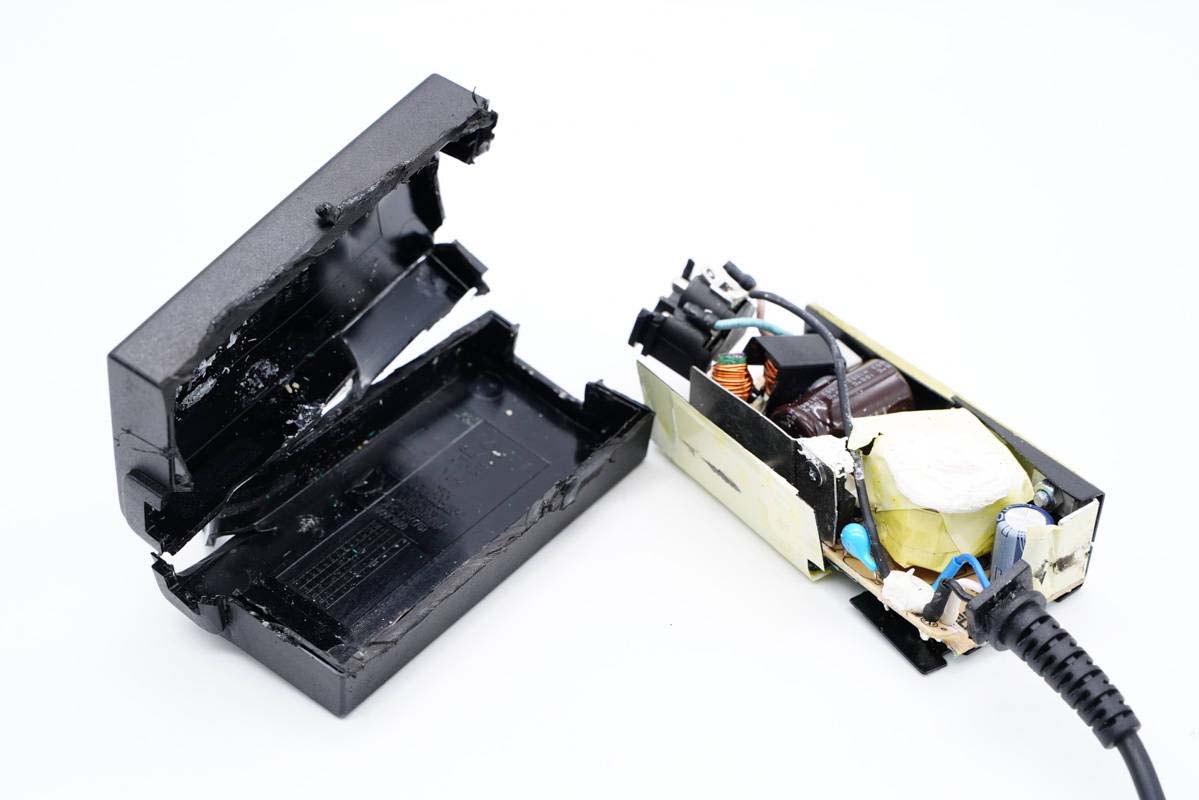

將機身殼拆開。

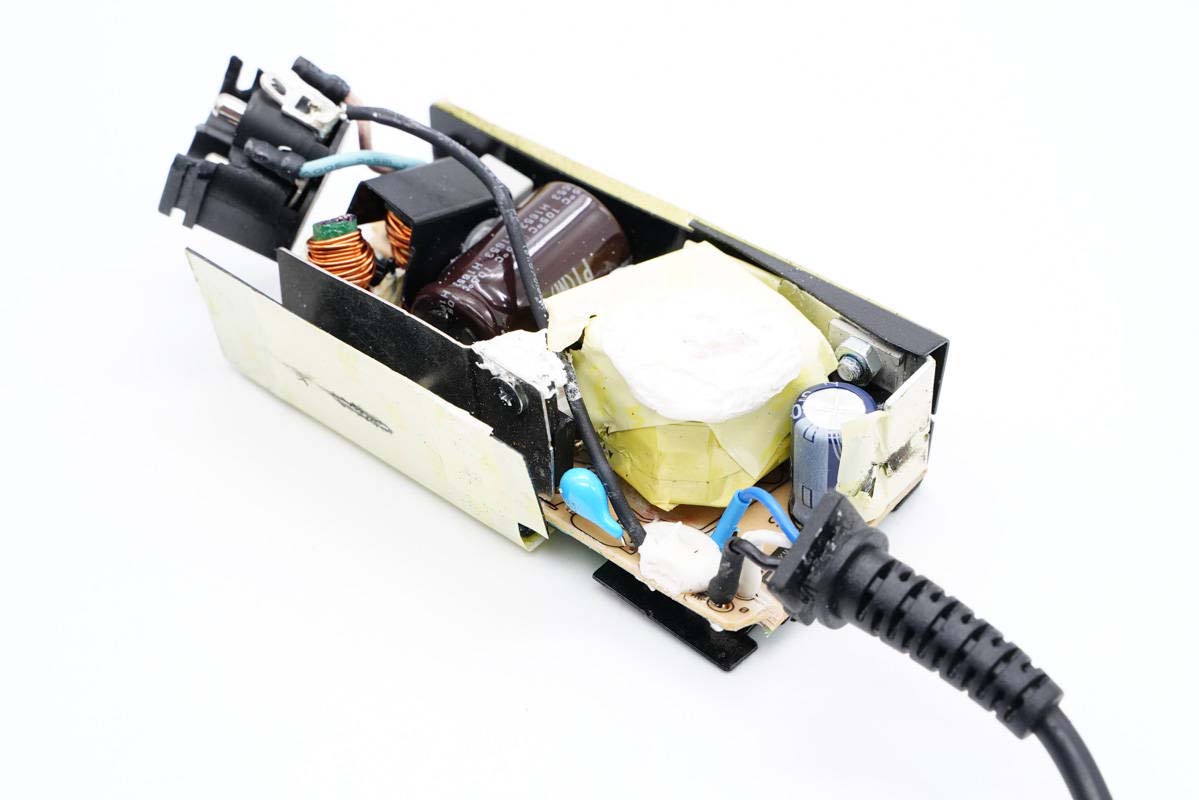

PCBA模塊背面以及兩側使用U型散熱片覆蓋幫助散熱，并設有絕緣板進行隔離，一根接地線橫貫初次級。

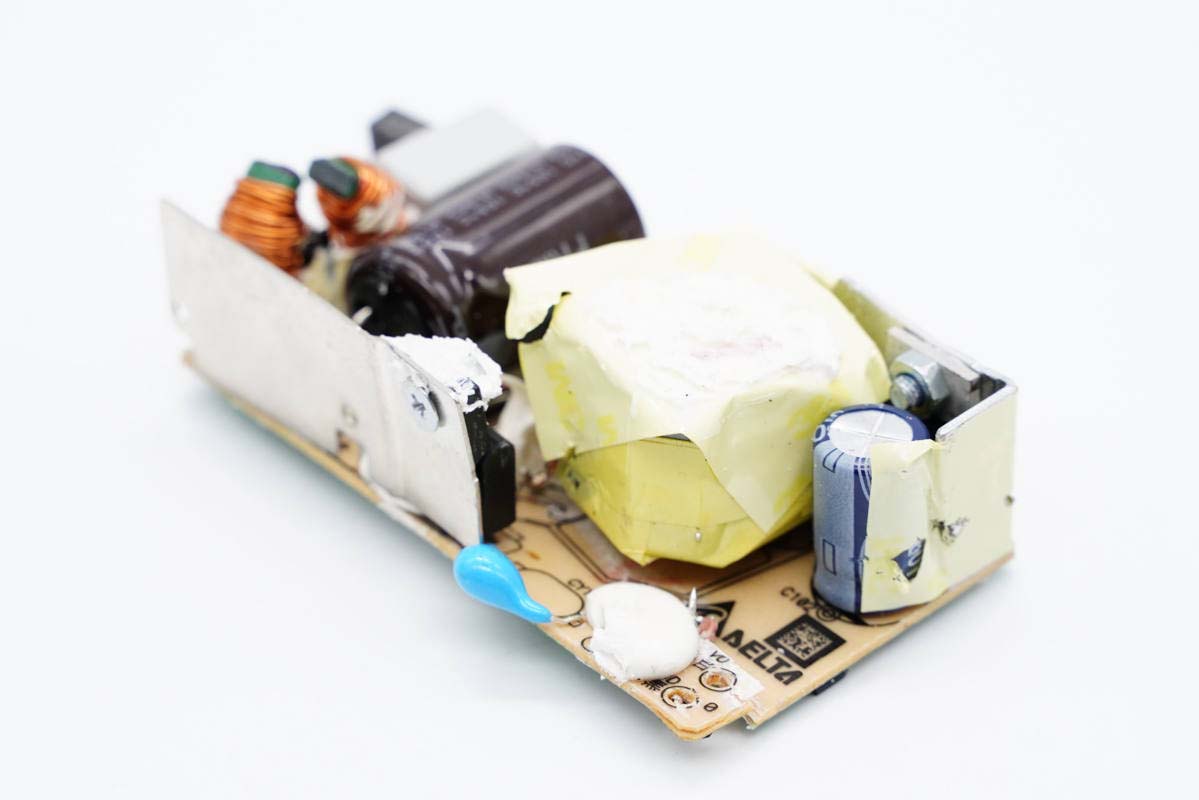

PCB板正面一覽，元器件分布稀疏，兩側設有散熱片幫助整流橋、初級開關MOS管以及同步整流管散熱。

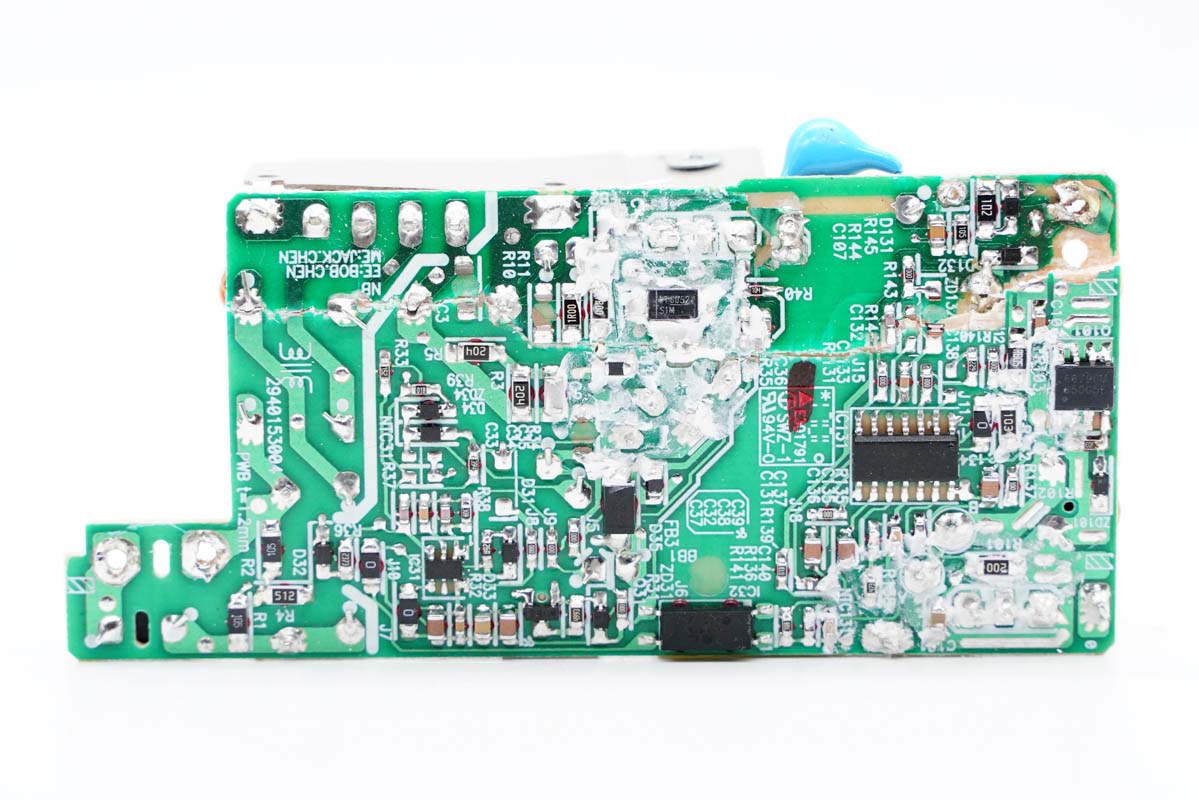

PCB板背面一覽，初級次級分界明顯，板子在拆解過程中損壞得比較嚴重。

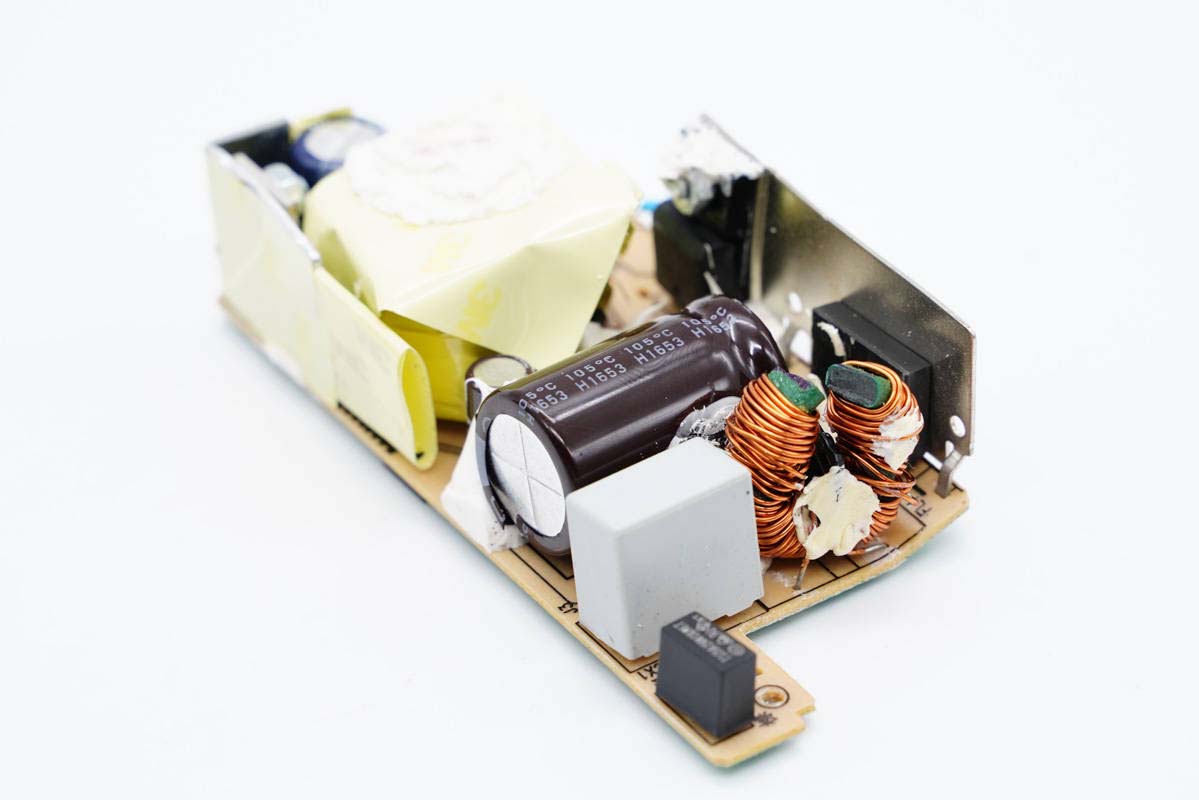

輸入端一覽，設有延時保險絲、安規X電容、共模電感、整流橋、高壓濾波電解電容、主控芯片供電電容，共模電感也被拆碎了。

延時保險絲規格為3.15A 250V。

安規X電容容量0.33μF。

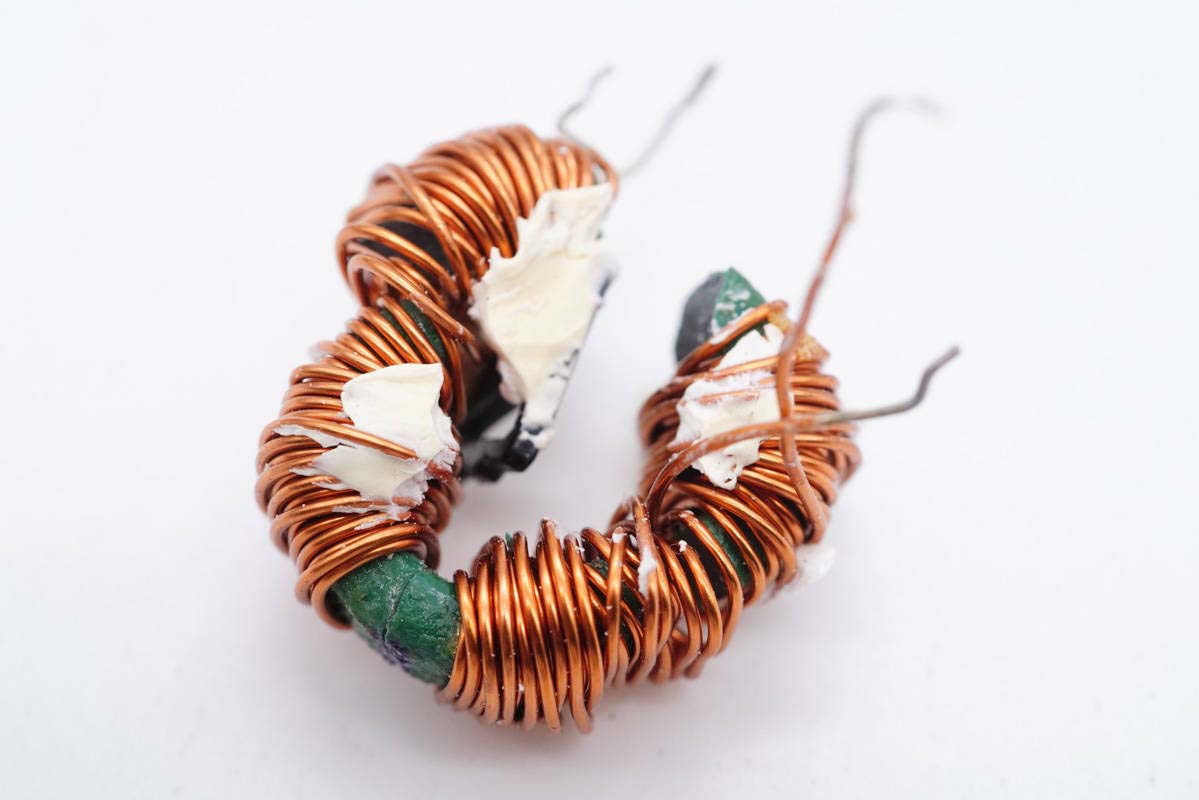

共模電感特寫，用于濾除EMI干擾。

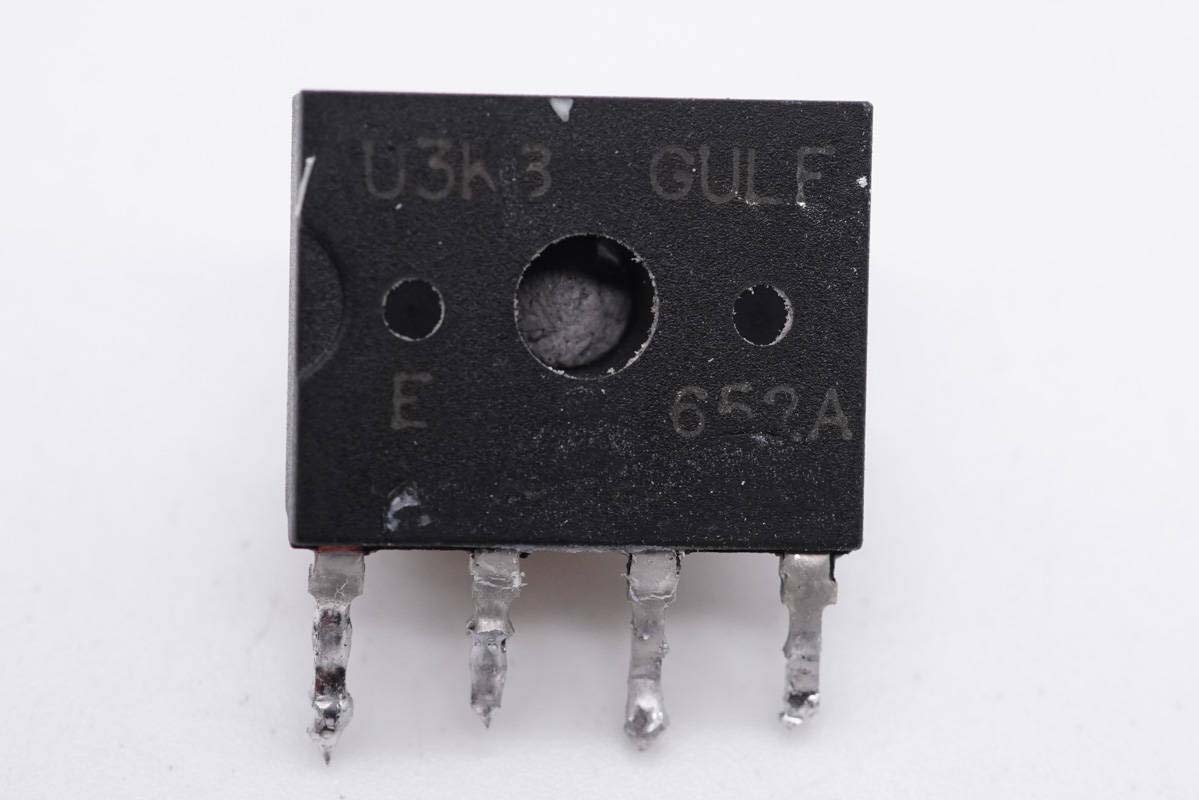

整流橋特寫。

高壓濾波電解電容來自日系尼吉康，規格為400V 68μF。

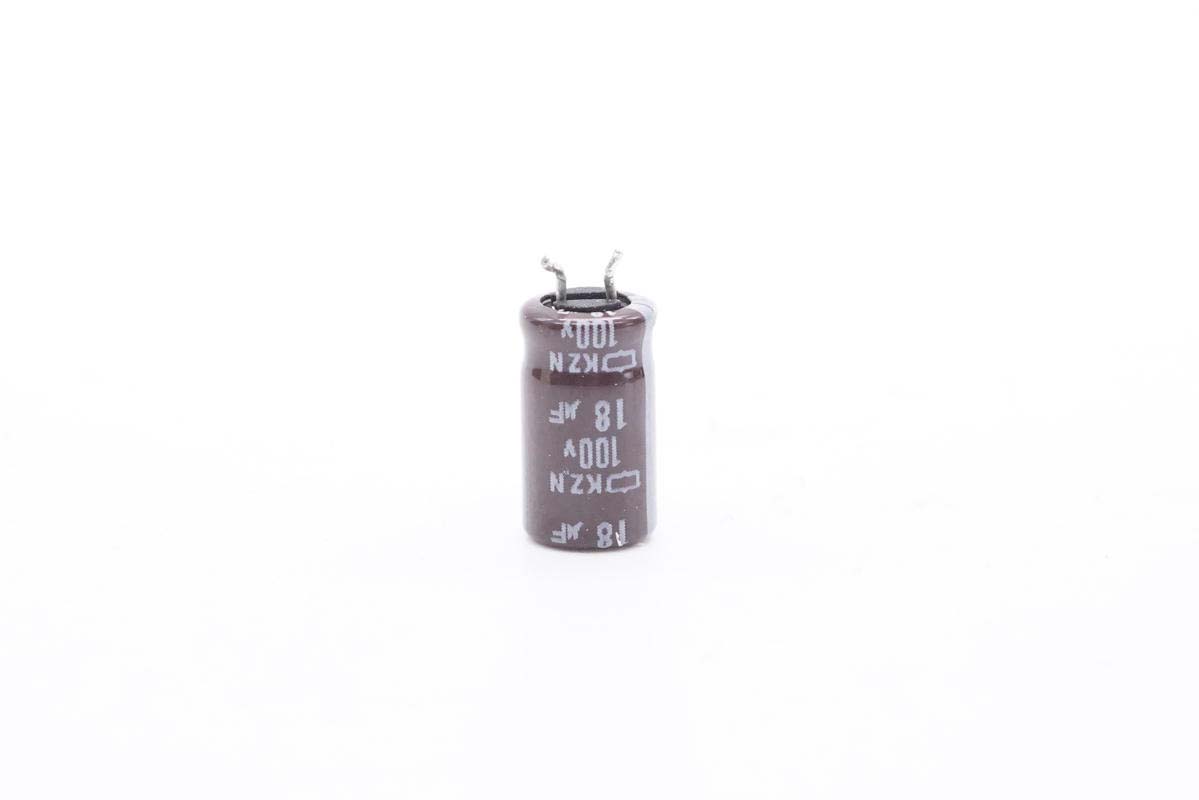

主控芯片供電電容采用日本化工KZN系列，規格為100V 18μF

主控芯片特寫。

輸出端看去，高低壓MOS管均使用螺絲固定在散熱片上，輸入濾波電容粘貼絕緣膠帶。

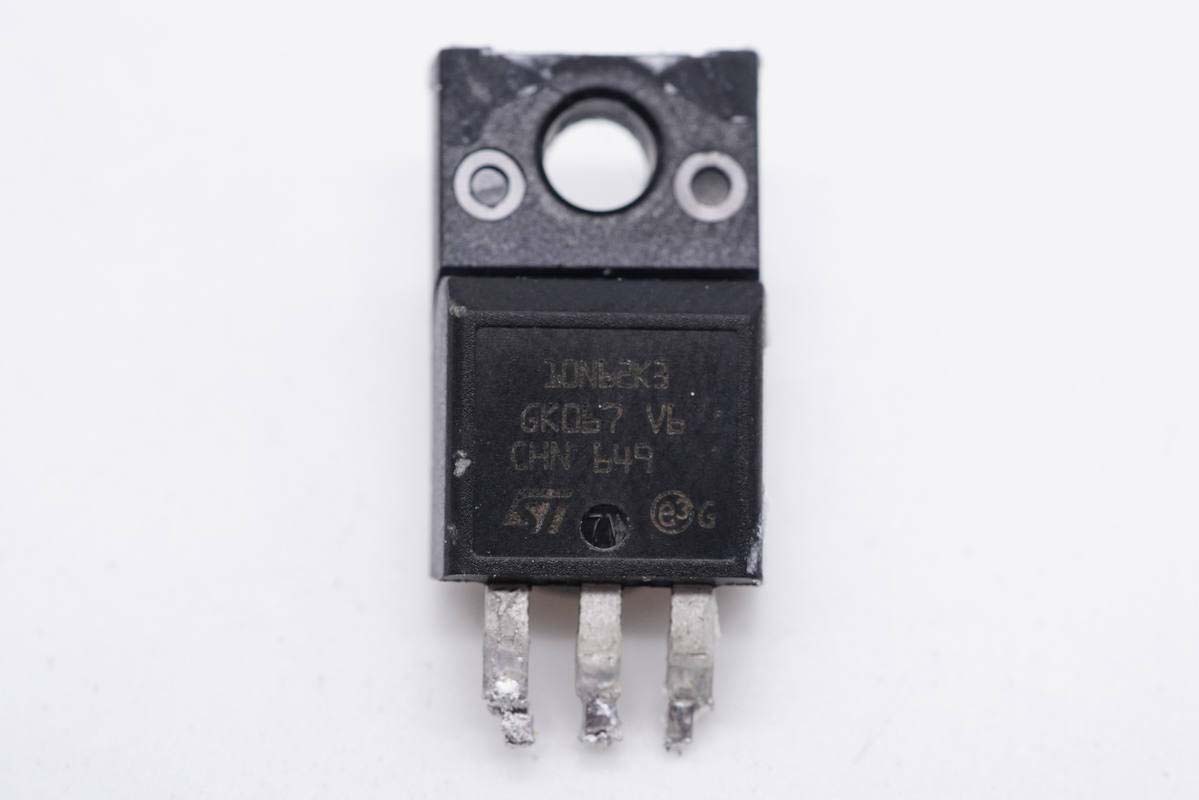

初級開關MOS管采用意法半導體STF10N62K3，耐壓620V，導阻小于0.75Ω，TO-220FP封裝。

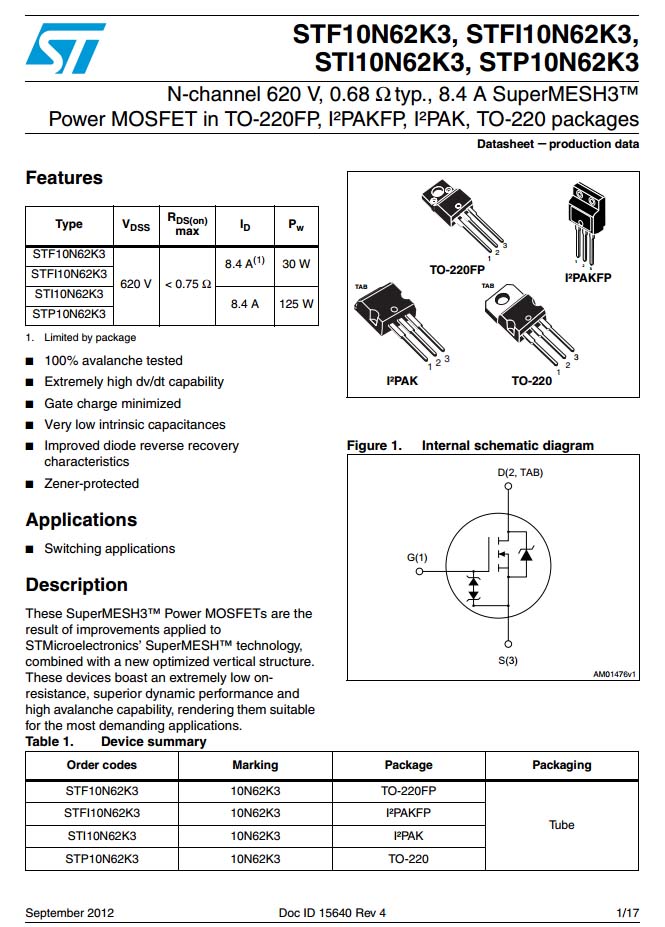

意法STF10N62K3資料信息。

變壓器特寫，采用多股漆包線繞制。

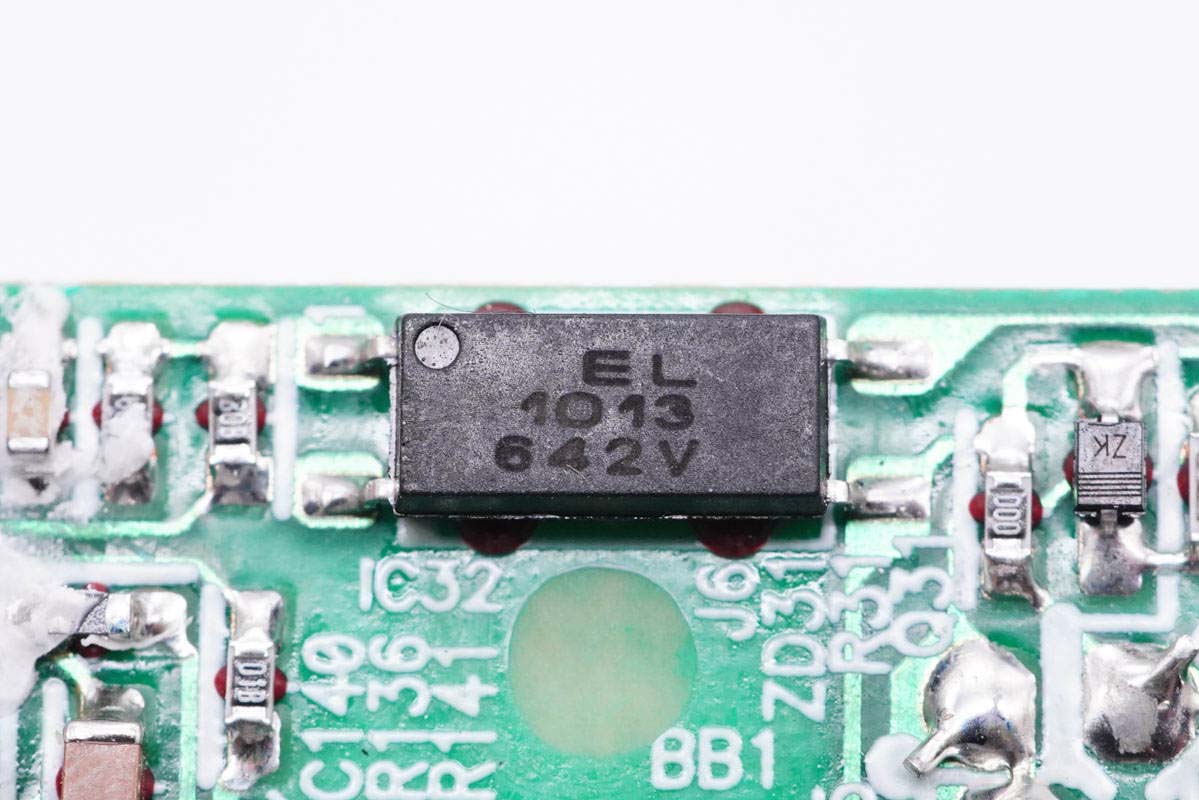

億光EL 1013光耦，用于初級次級通信，反饋調節輸出電壓。

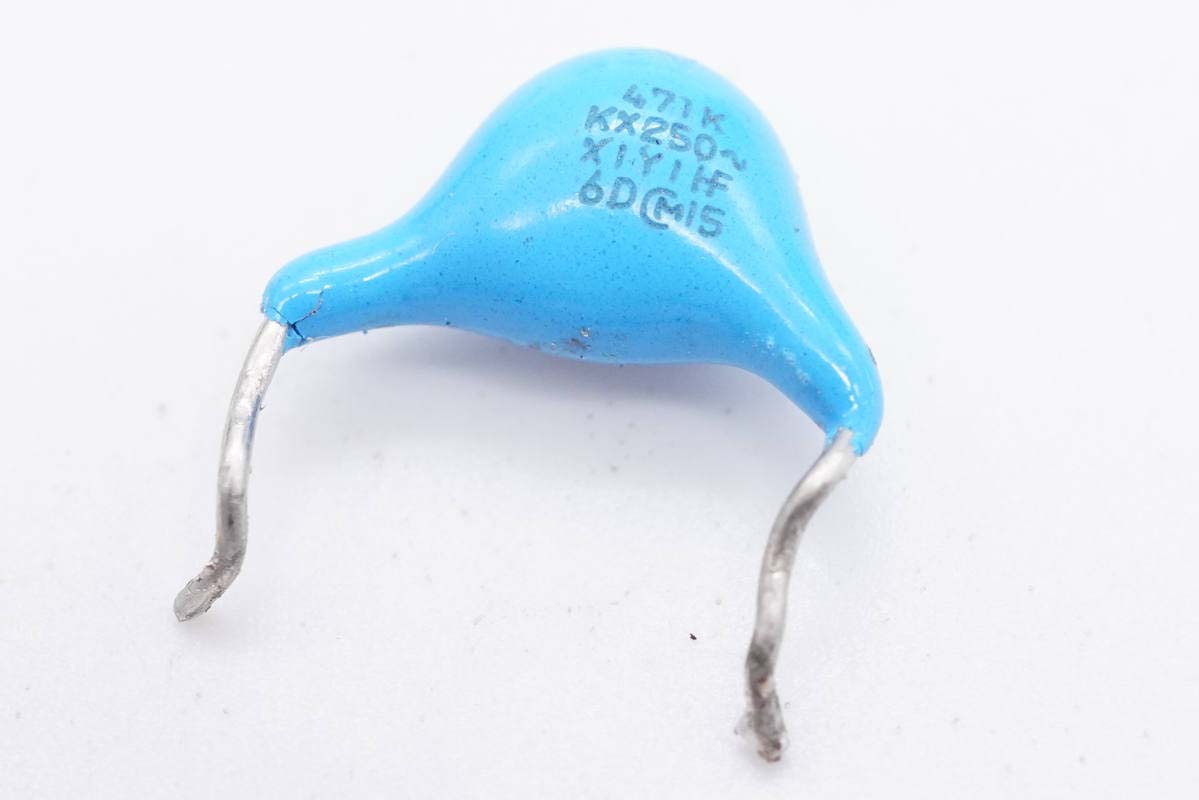

Y電容特寫。

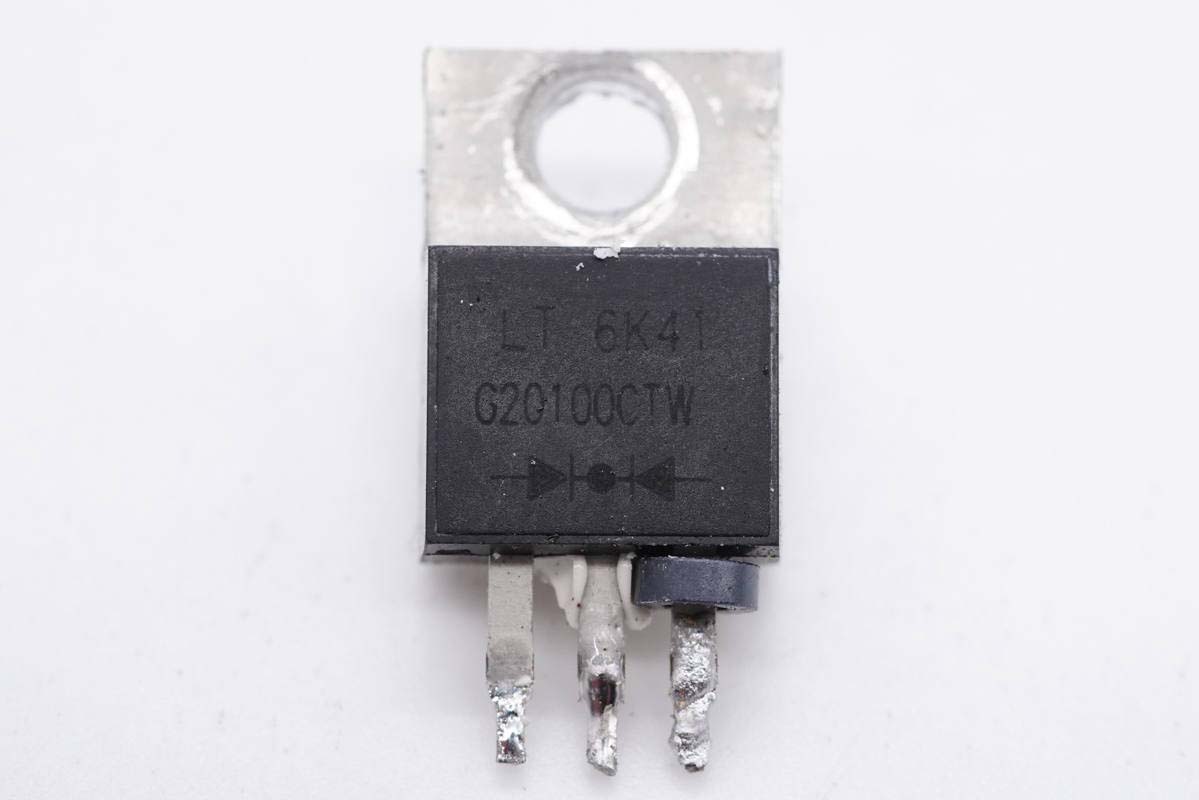

肖特基整流管采用敦南G20100CTW，耐壓100V。

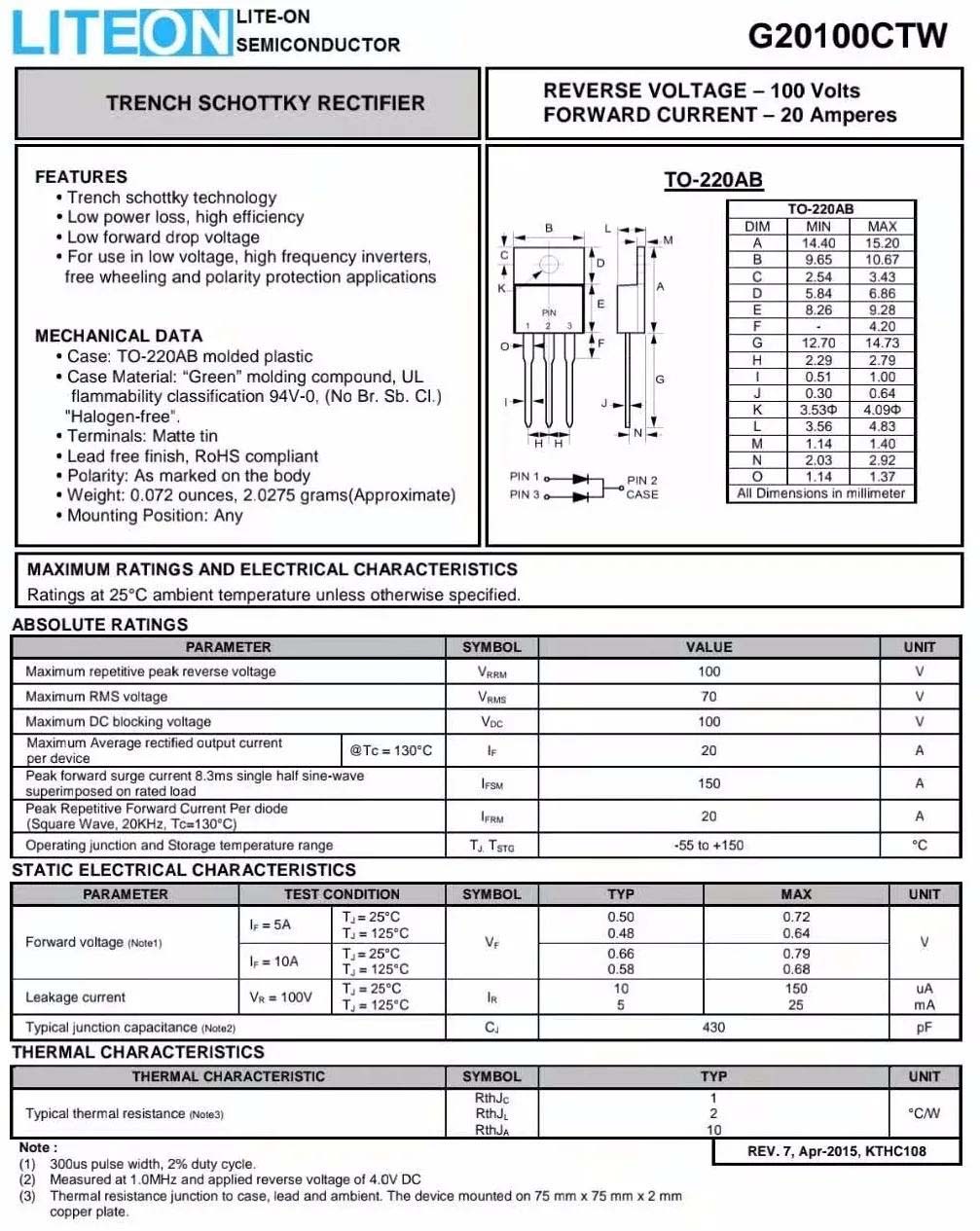

敦南G20100CTW資料信息。

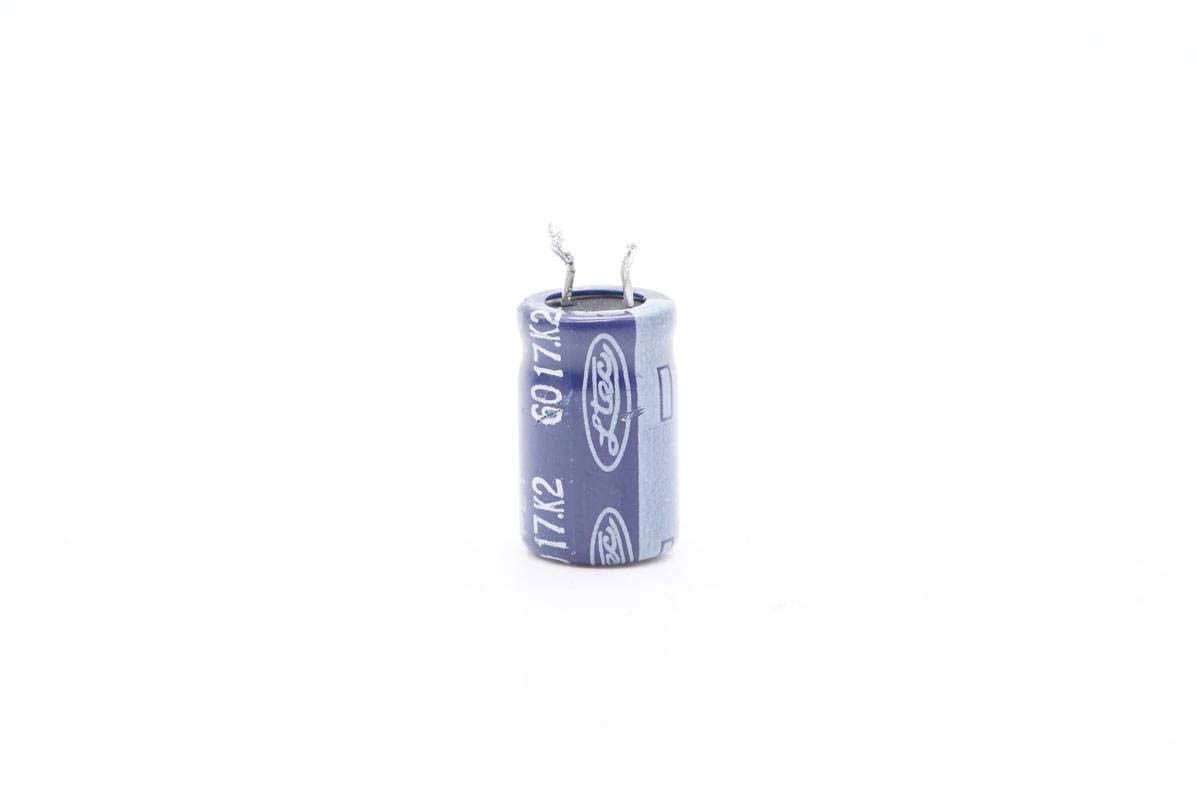

輸出濾波電解電容采用輝城Ltec品牌。

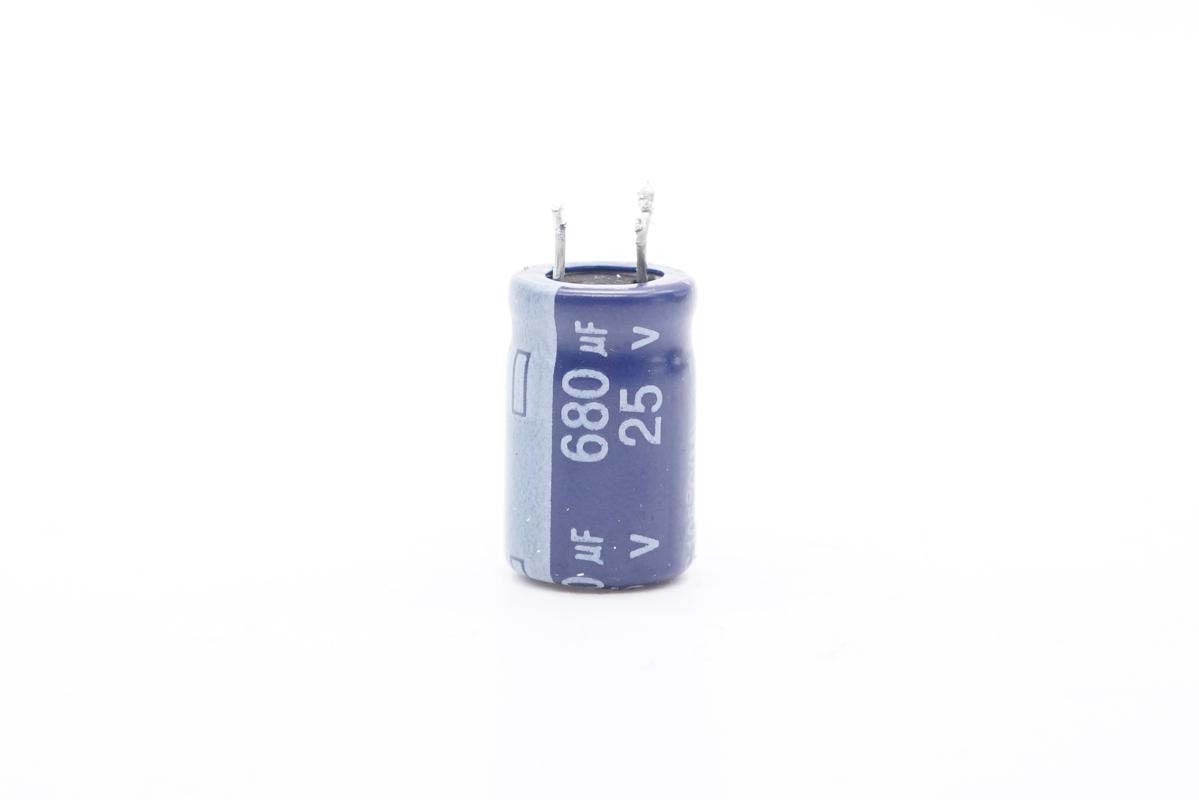

規格為25V 680μF。

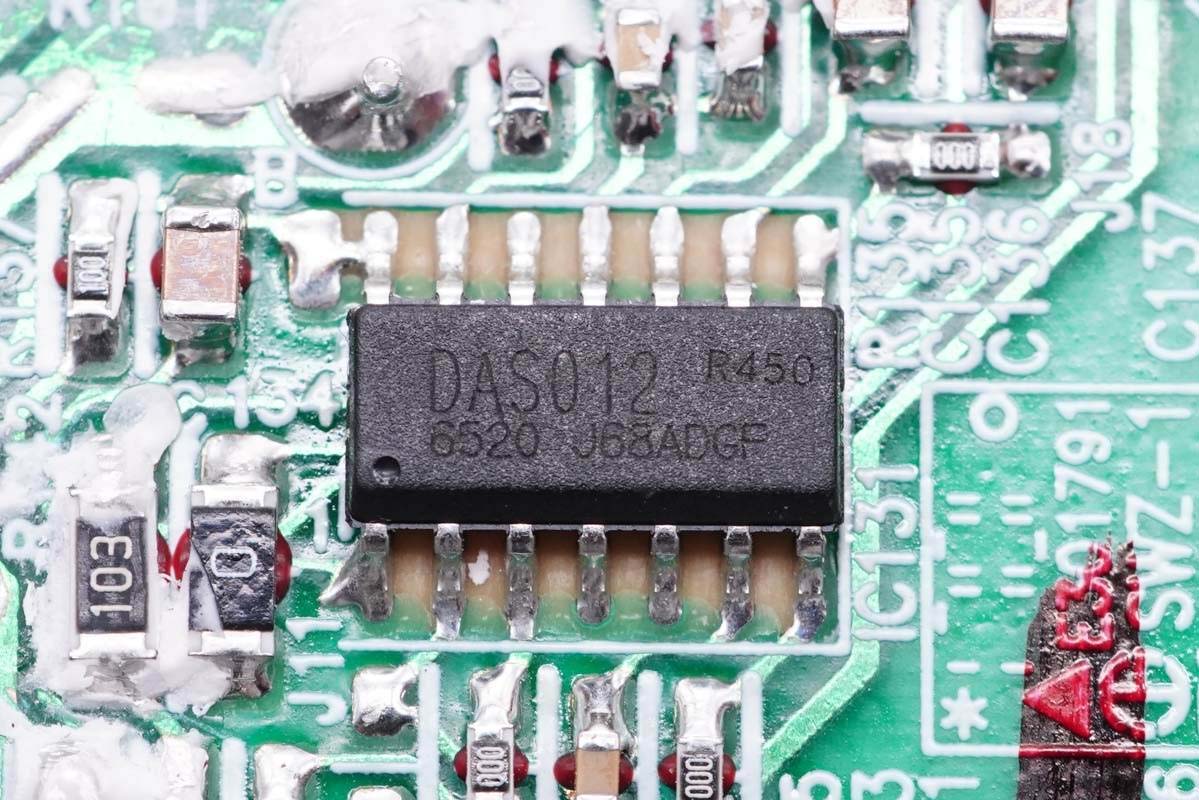

協議芯片絲印DAS012，臺達定制型號。

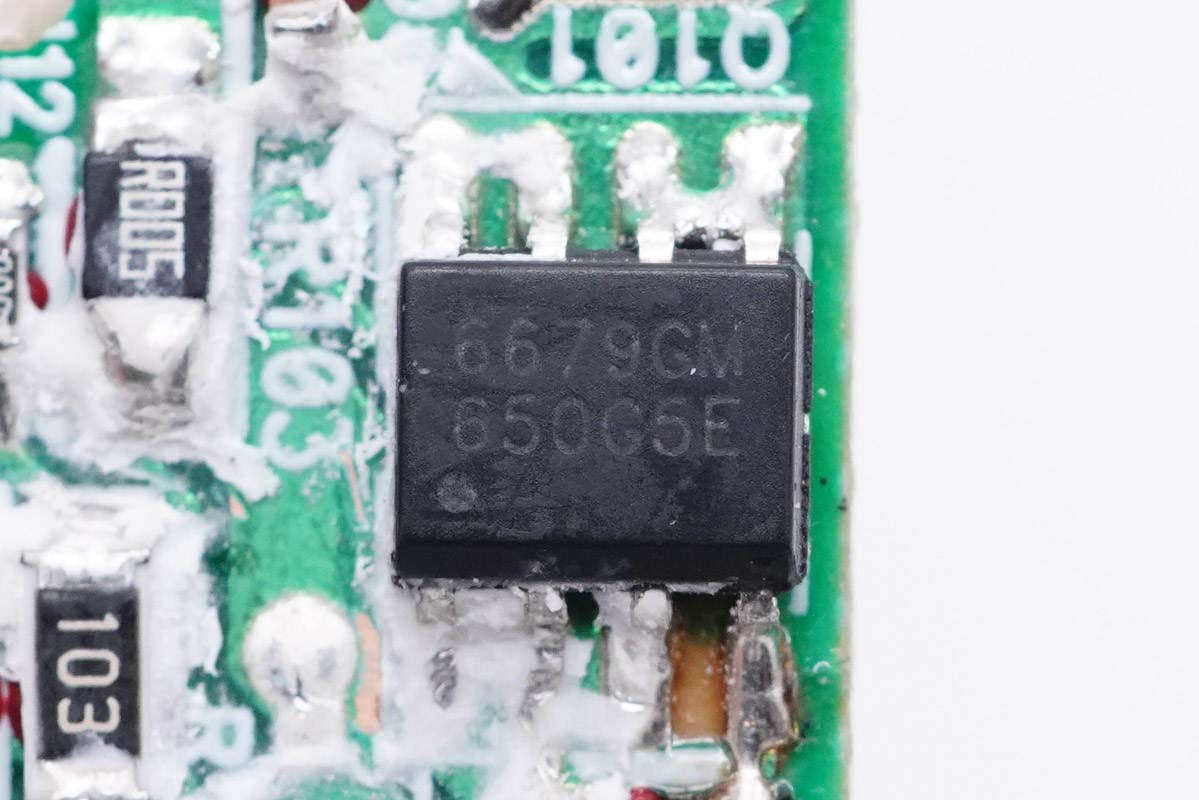

絲印6679GM的輸出VBUS開關管。

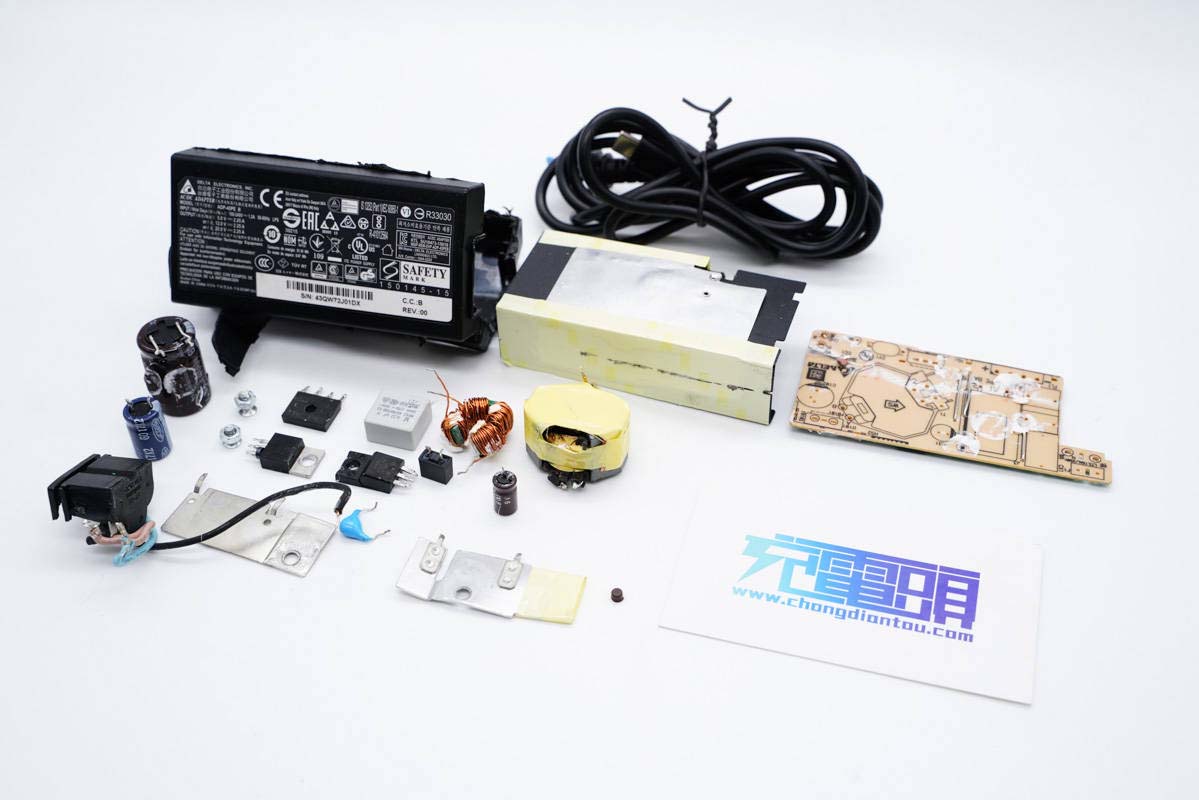

全部拆解完畢，來張全家福。

充電頭網拆解總結

臺達這款45W PD快充電源適配器采用傳統筆電電源適配器樣式設計，自帶USB-C輸出線纜，另外輸入電源線可拆卸更換，加上產品通過了多項認證，因此只需更換對應規格的電源線即可在各個地區使用。適配器具備5V2.25A、12V2.25A、20V2.25A三組電壓檔位，支持PD快充的設備都可以使用。

充電頭網通過拆解了解到，充電器內部配有大面積散熱片為整體進行散熱，同時也為高壓MOS管和次級整流肖特基發熱器件還配有專門的散熱片。由于輸出電流不大，使用肖特基二極管整流，協議芯片是臺達定制型號。采用尼吉康和輝城電解電容進行輸入輸出濾波，整體用料扎實。
