最近充電頭網拿到了三星一款筆記本電源適配器，整體設計樣式很傳統，自帶USB-C輸出線纜，支持純PD快充輸出，最大功率65W。從機身背面的銘牌可以發現是由群光電能科技股份有限公司代工生產，通過了CCC、KC、UL等認證。下面我們就對這款產品進行詳細拆解，看看內部用料如何。

一、三星65W適配器外觀

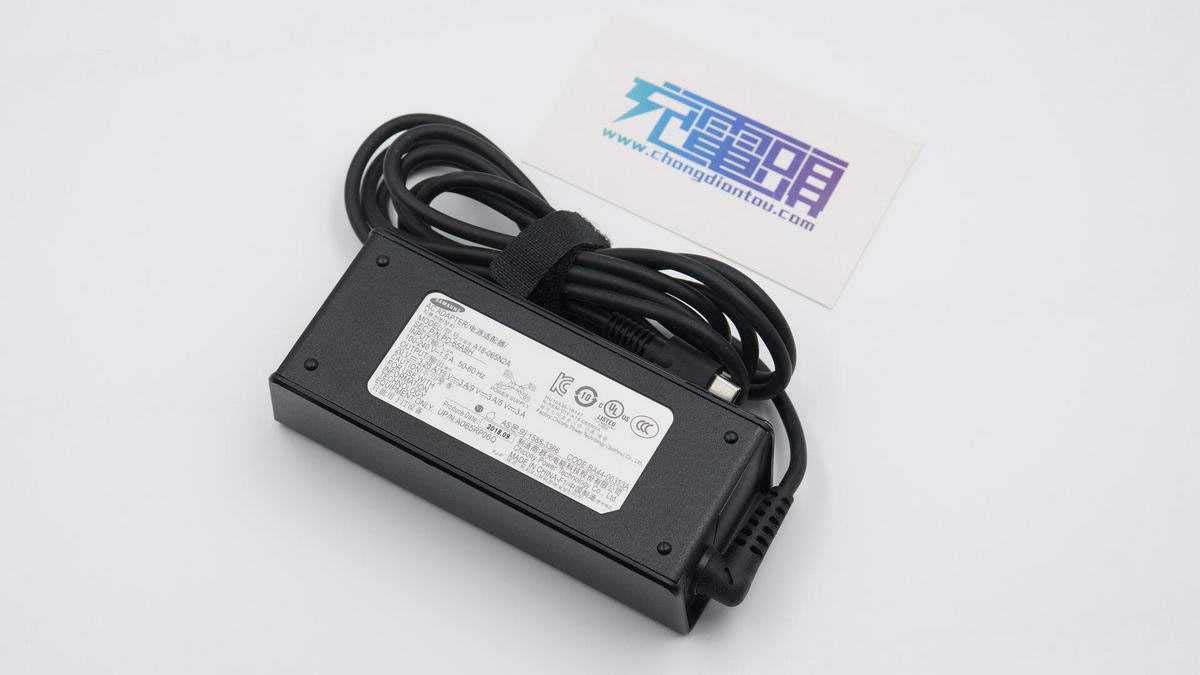

三星這款適配器采用傳統筆電電源樣式設計，機身為板磚造型，自帶USB-C輸出線纜，使用魔術扎帶捆扎整理。

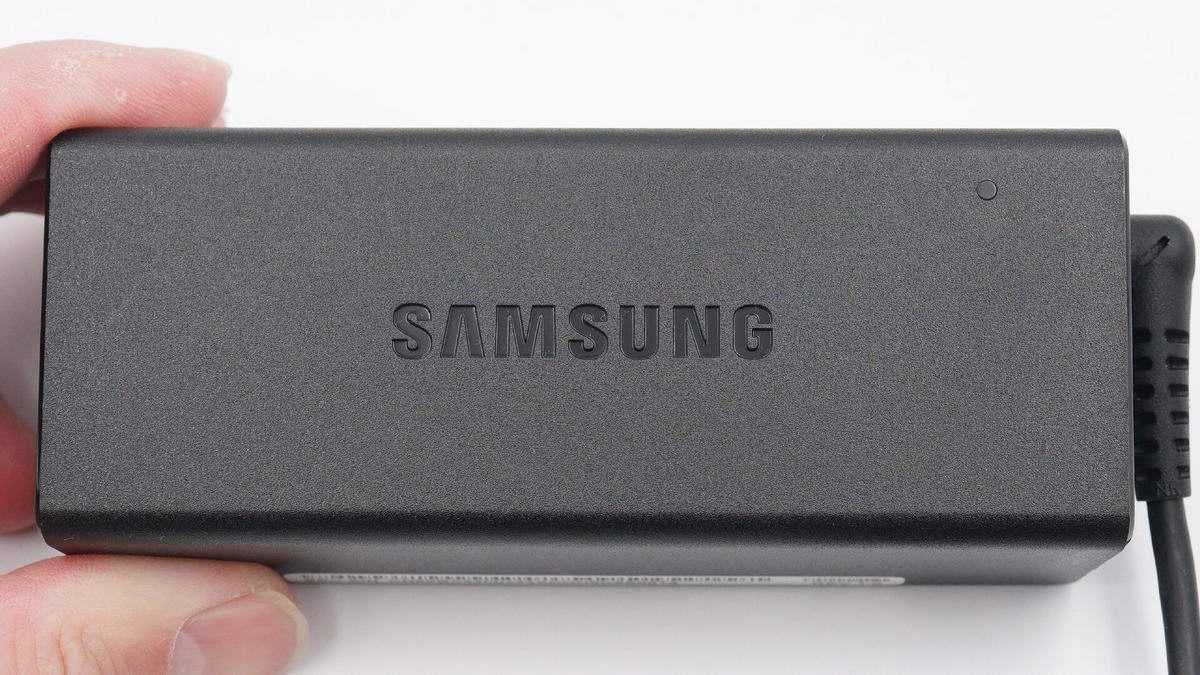

機身殼表面磨砂，頂部中心凹印SAMSUNG，右上角處設有指示燈。

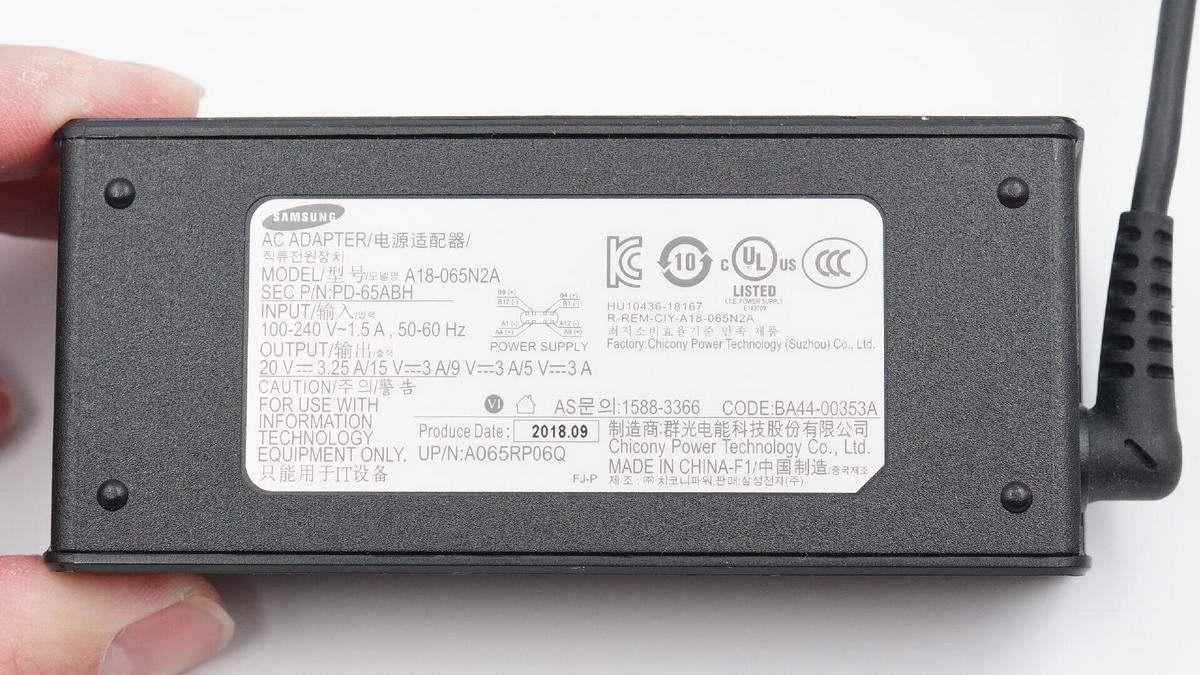

底部中心貼有適配器參數銘牌

型號：A18-065N2A

輸入：100-240V~50/60HZ 1.5A

輸出：5V3A、9V3A、15V3A、20V3.25A

制造商：群光電能科技股份有限公司

產品已取得KC、UL、CCC等認證以及VI級能效認證。

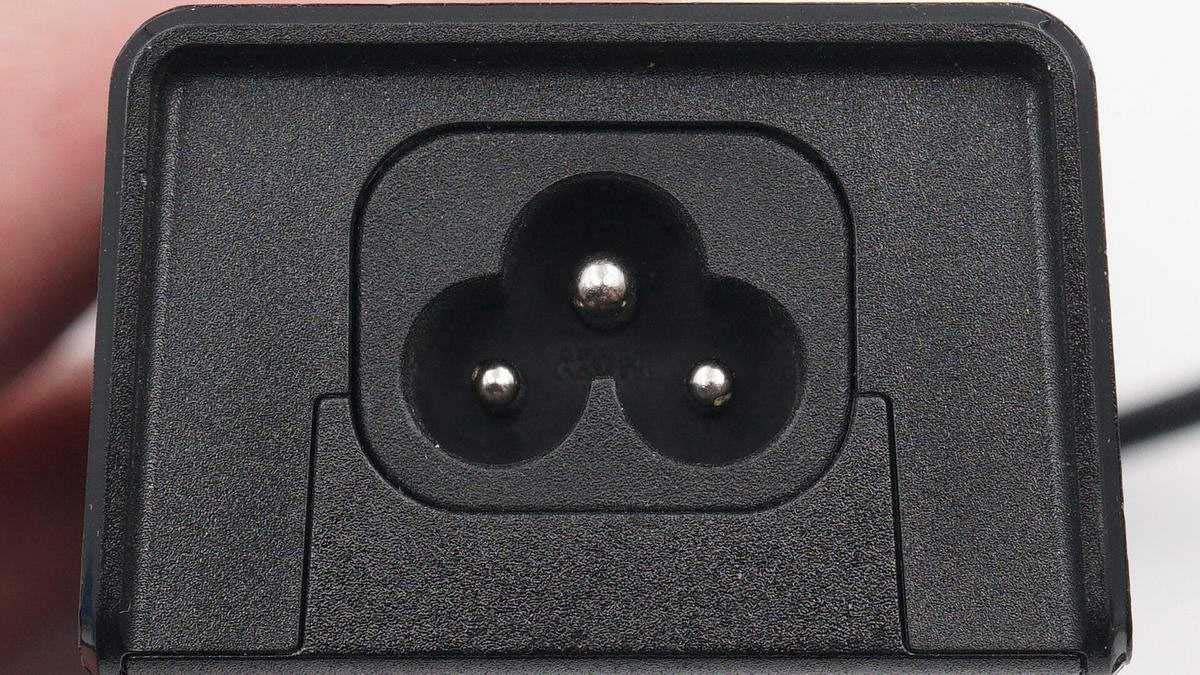

輸入端內凹，配備三腳梅花接口，使用筆記本的時候能有效接地，避免造成觸電感覺。

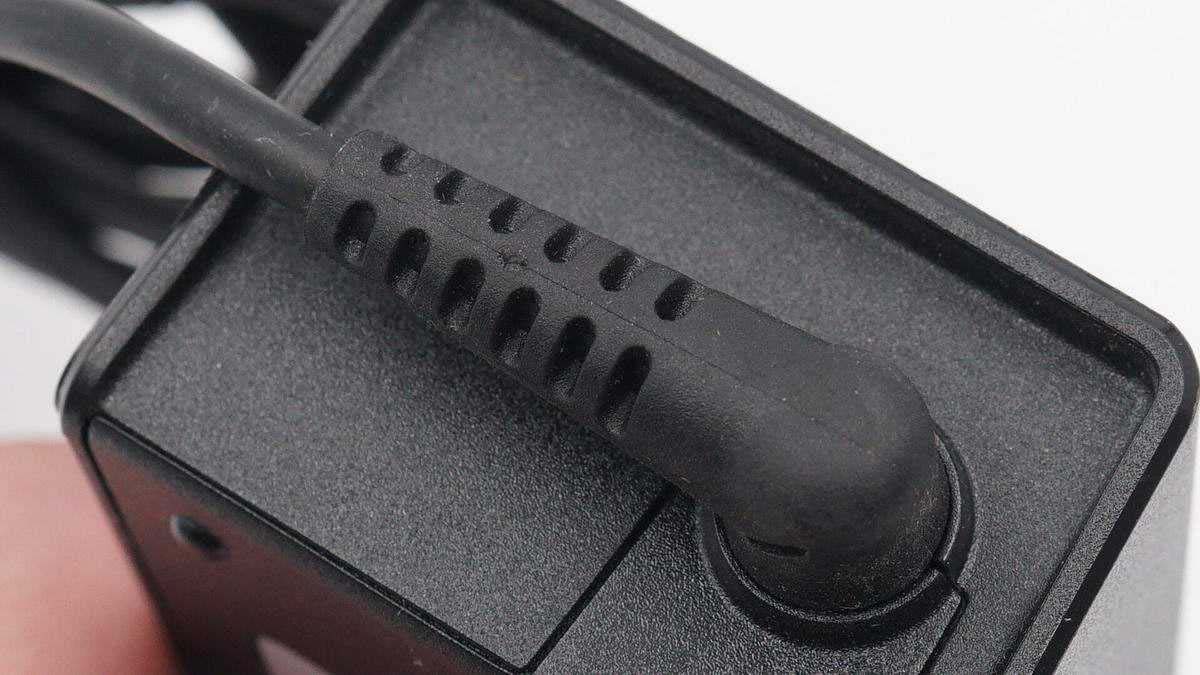

機身輸出端同樣內凹設計，線纜做了抗彎折處理。

USB-C線頭塑料殼磨砂，兩側弧面設計。

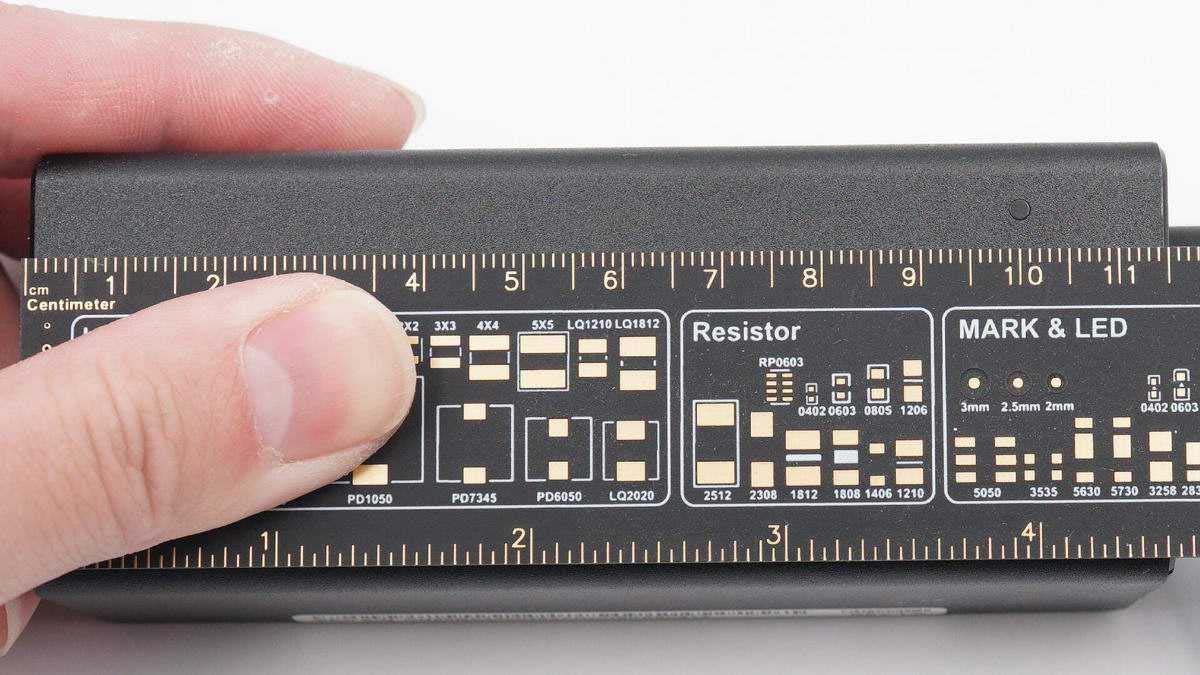

使用尺子測得機身長度約為11.5cm。

寬度約為4.9cm。

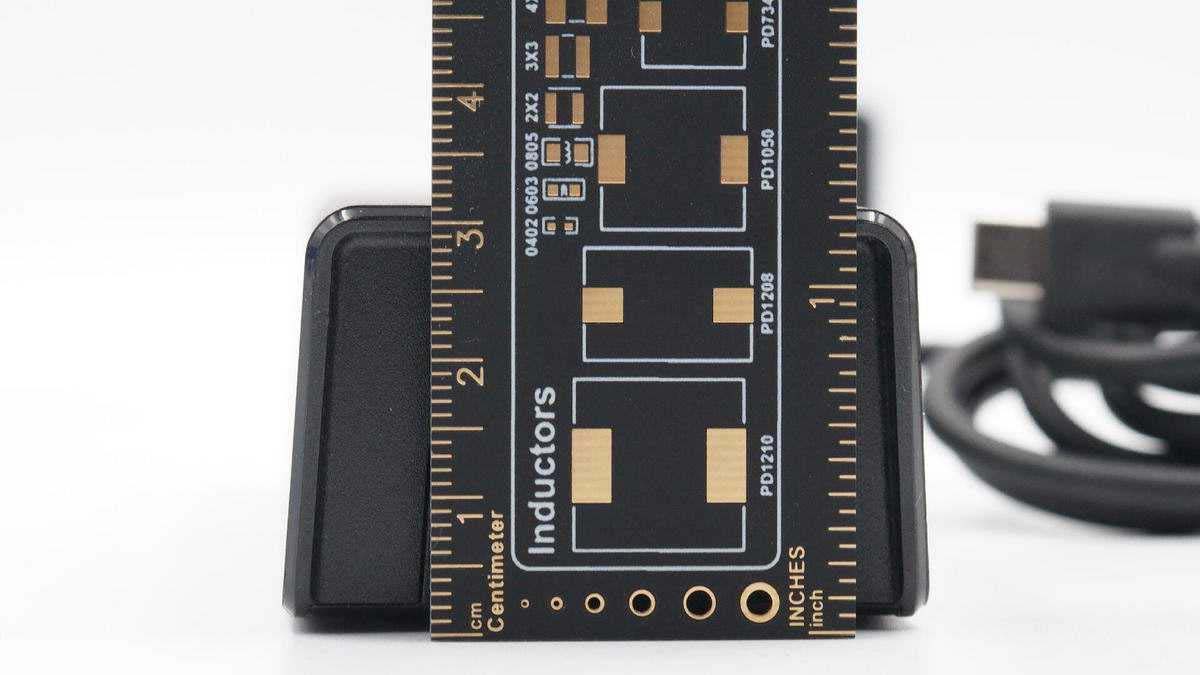

厚度約為3.1cm。

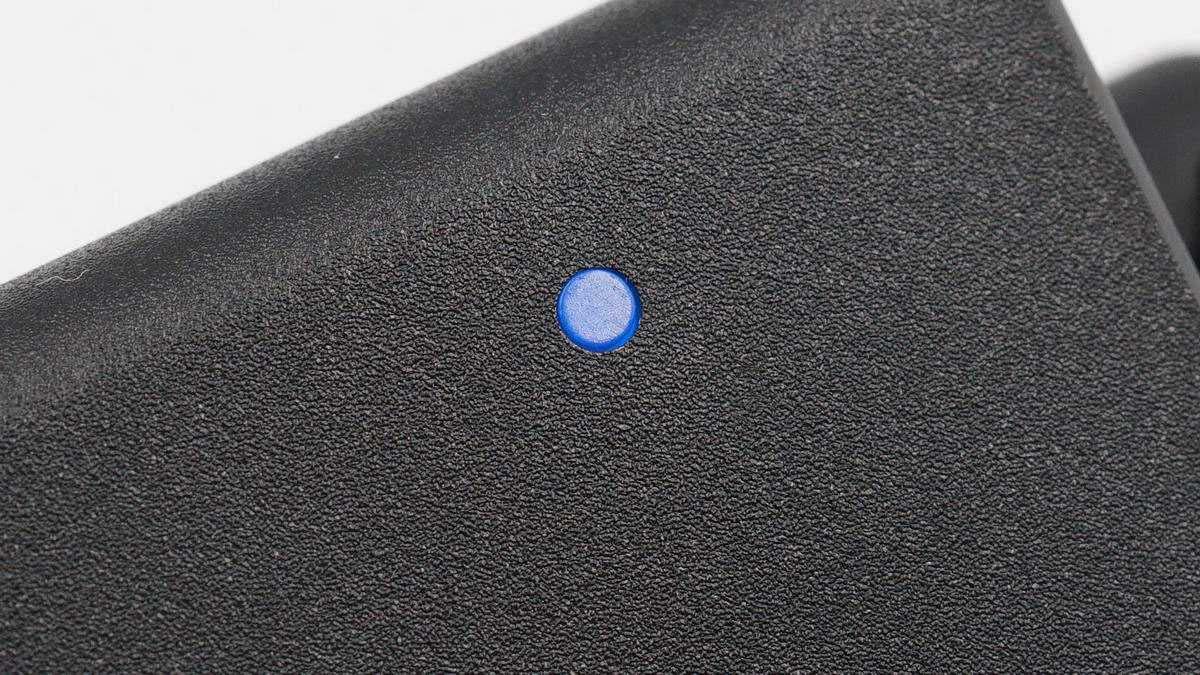

接通電源，指示燈亮藍光。

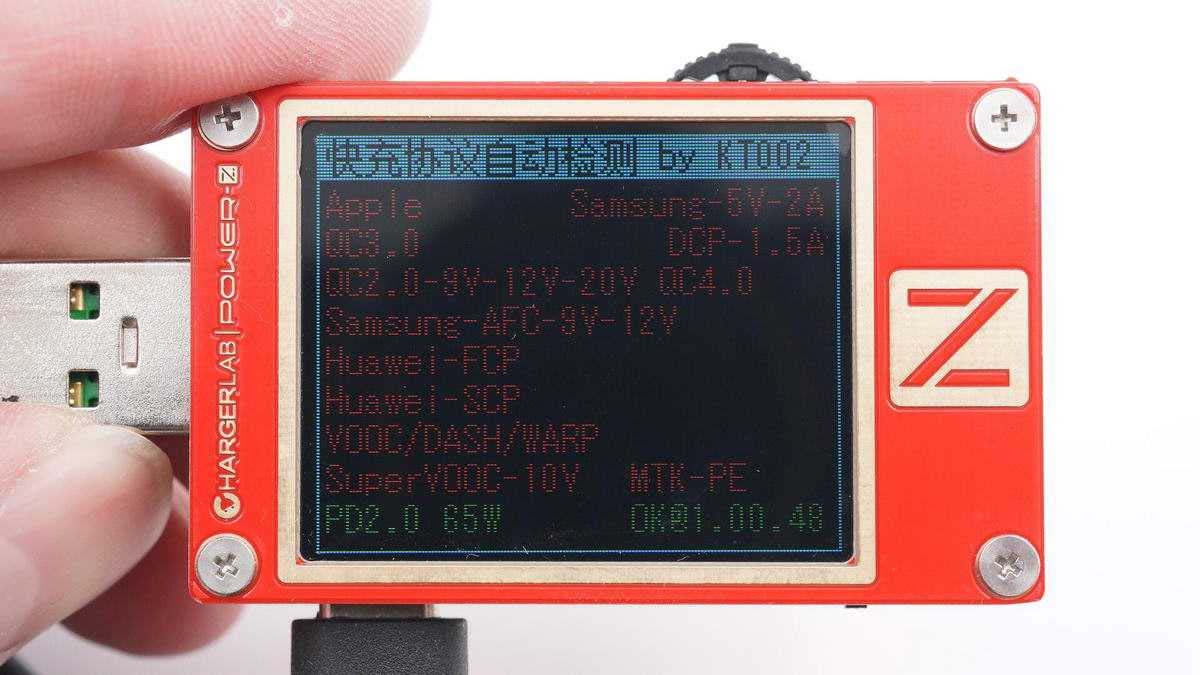

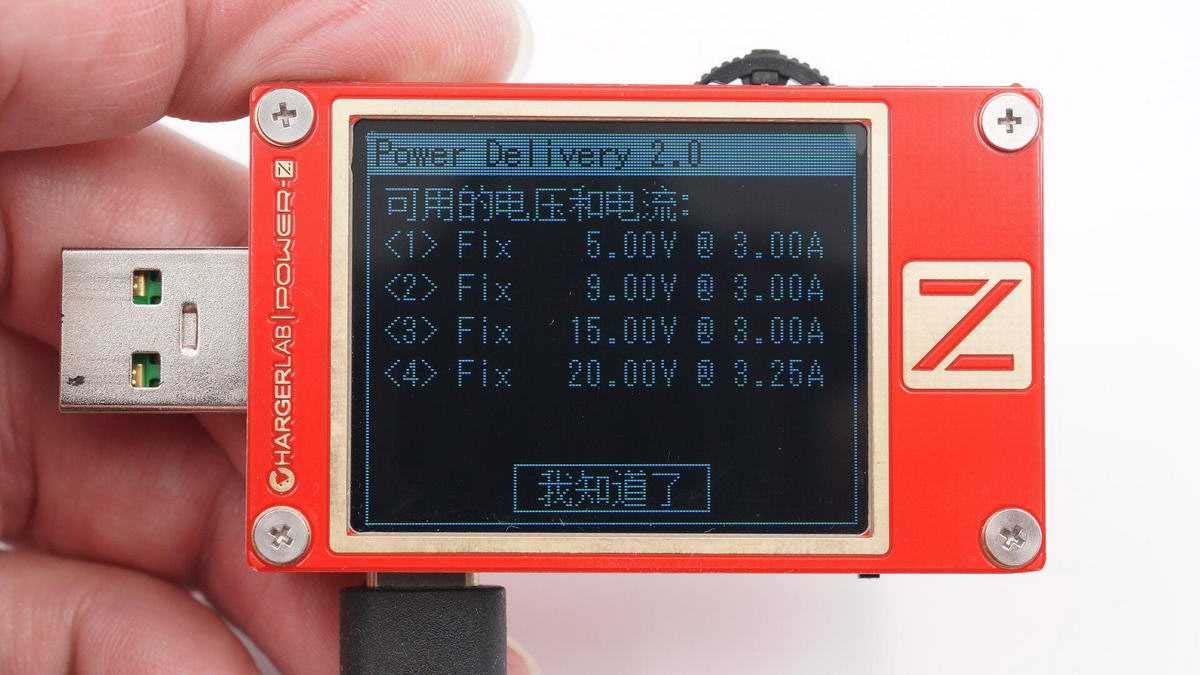

使用ChargerLAB POWER-Z KT002測得適配器僅支持PD2.0快充協議。

此外具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位。

二、三星65W適配器拆解

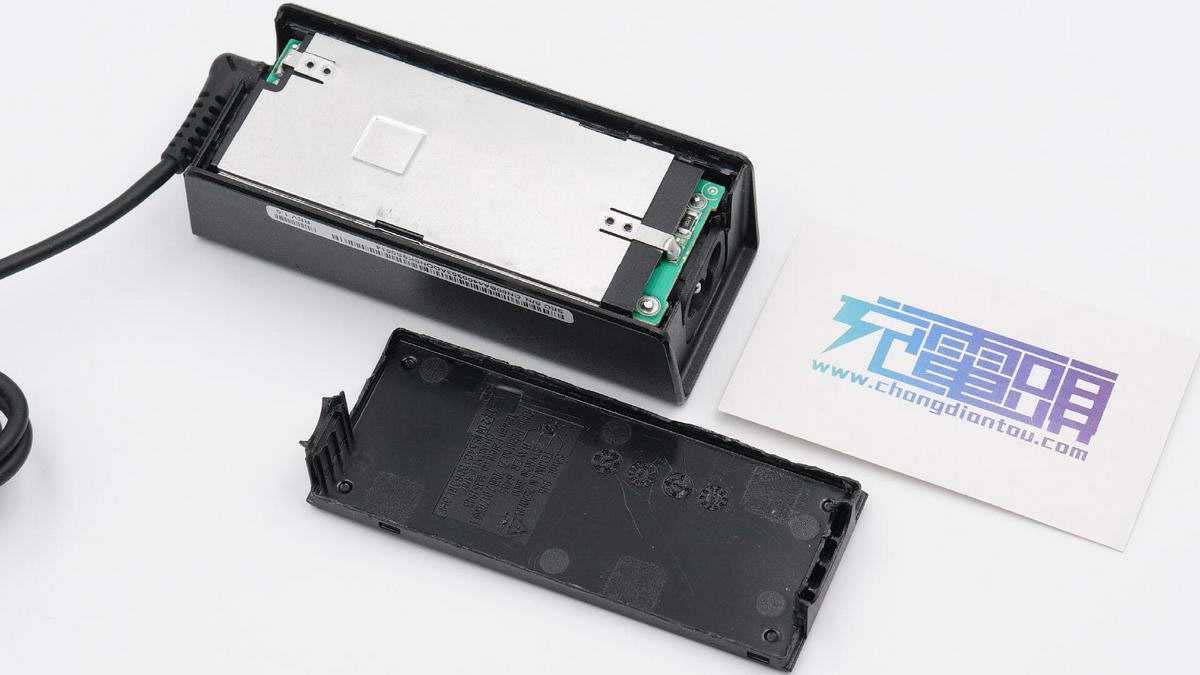

將機身殼拆開，超聲波焊接封裝。

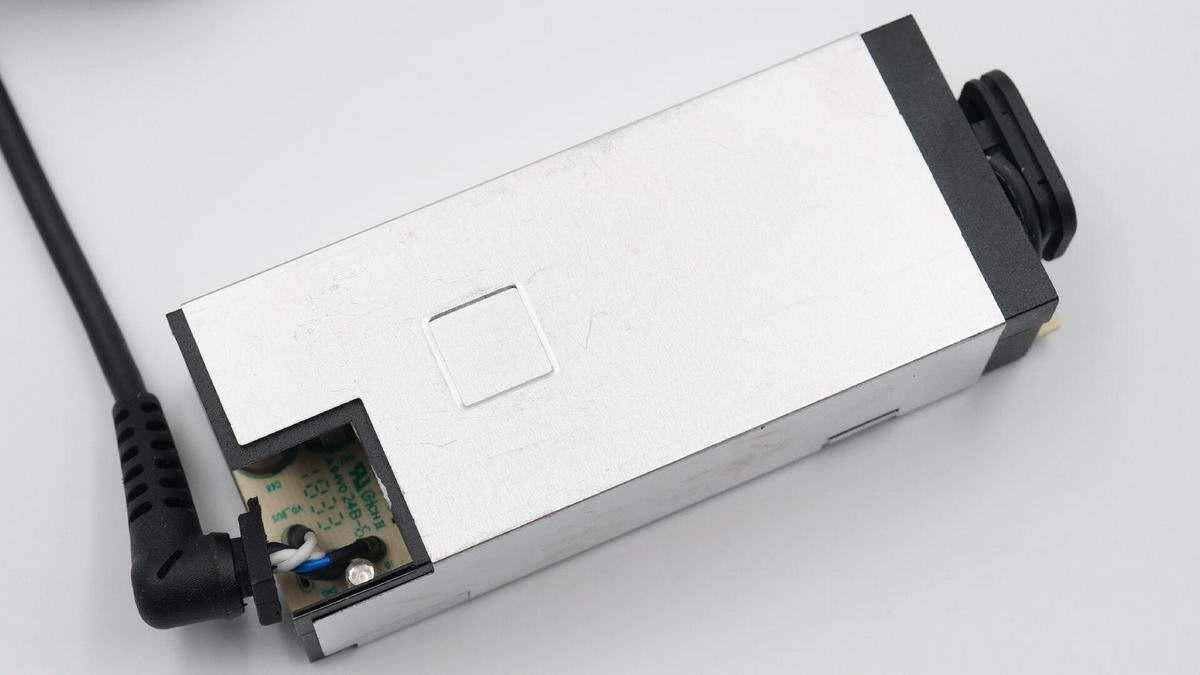

PCBA模塊使用兩塊U型鋁片包裹進行散熱。

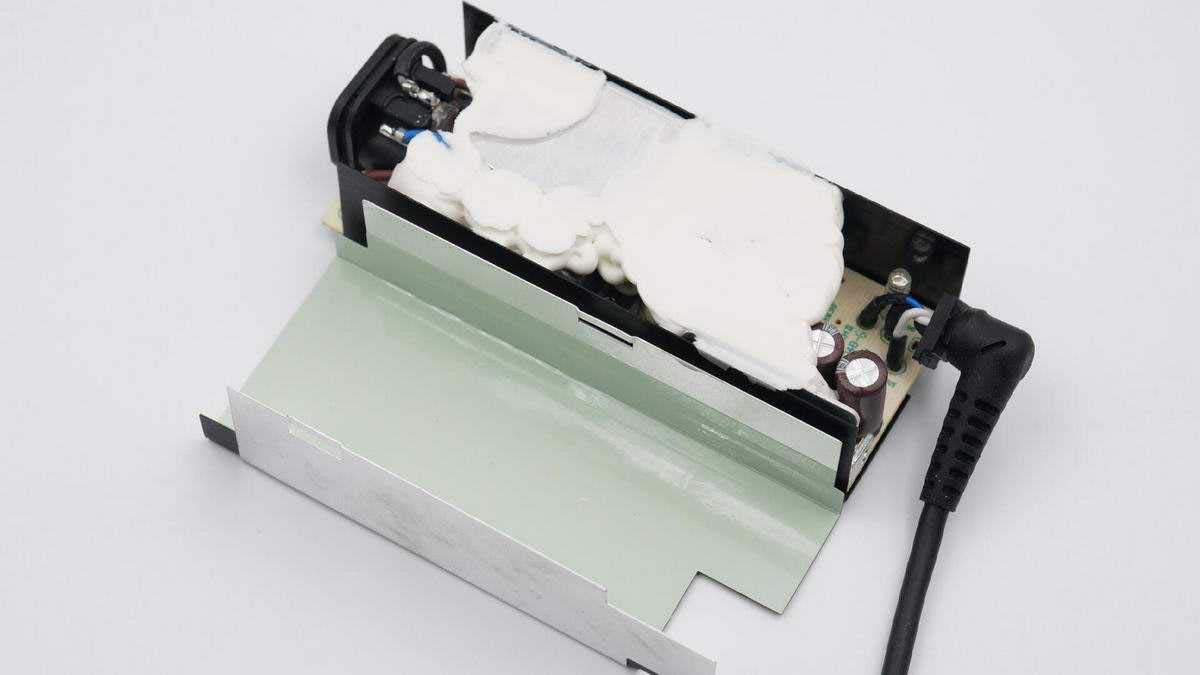

頂部鋁片內側粘貼絕緣膠帶，PCB板上的元器件打膠加固和幫助導熱。

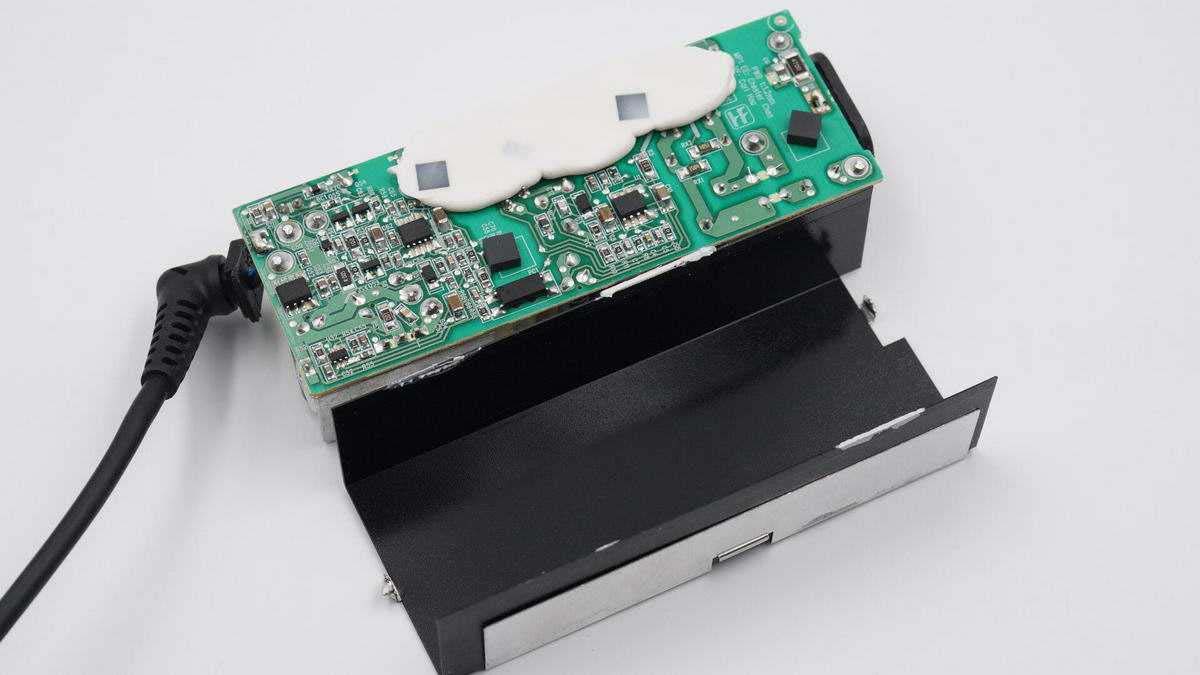

底部鋁片內側有絕緣板進行隔離，PCB板部分區域打膠。

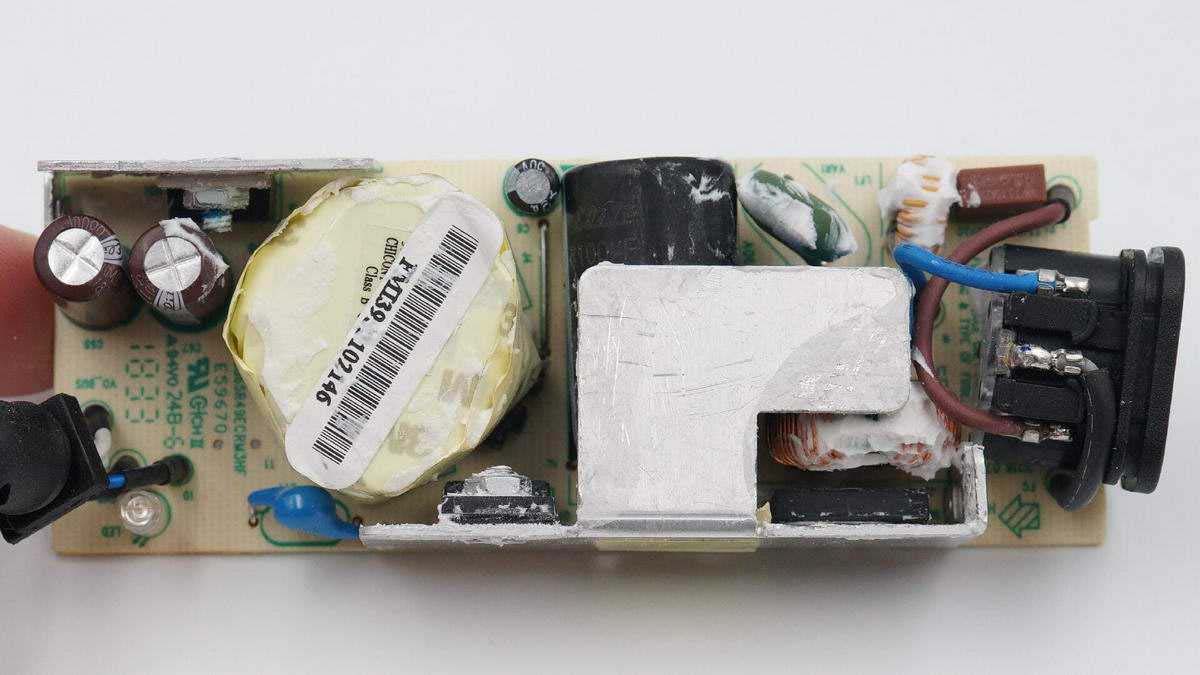

將硅膠清理干凈，元器件分布稀疏，兩側設有散熱片幫助整流橋、初級開關MOS管以及同步整流管散熱。

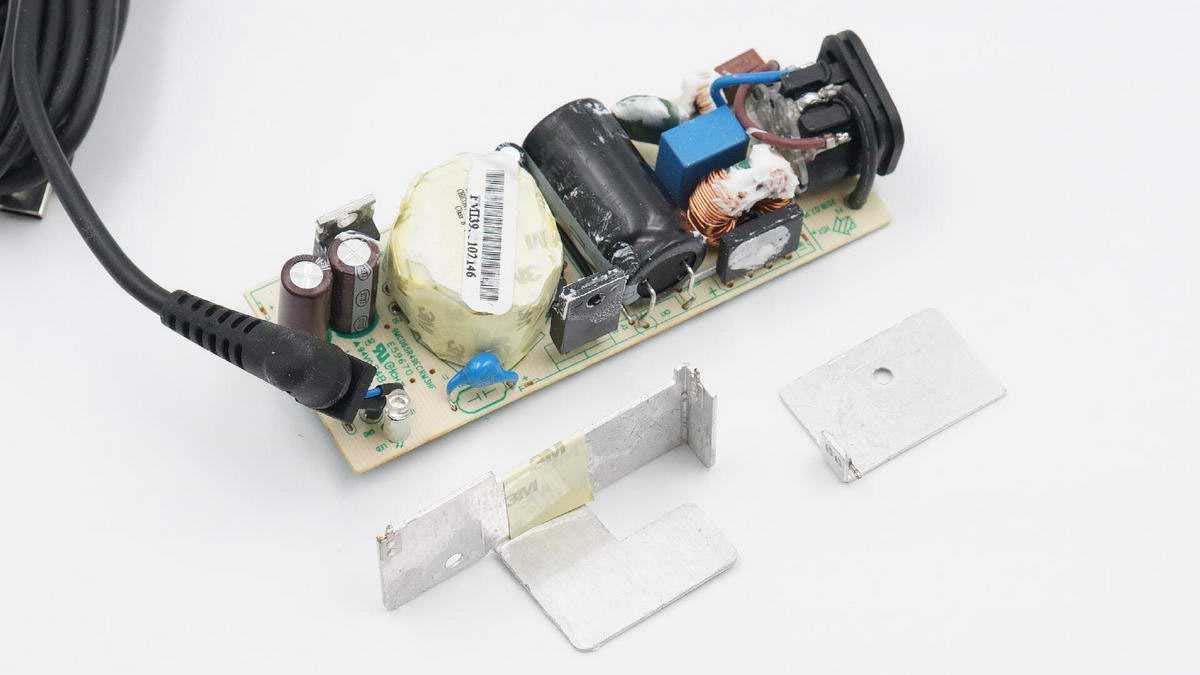

將散熱片拆掉方便對元器件進行進一步觀察。

PCB板背面一覽，初級次級分界明顯，背面貼有幾塊支撐膠墊。

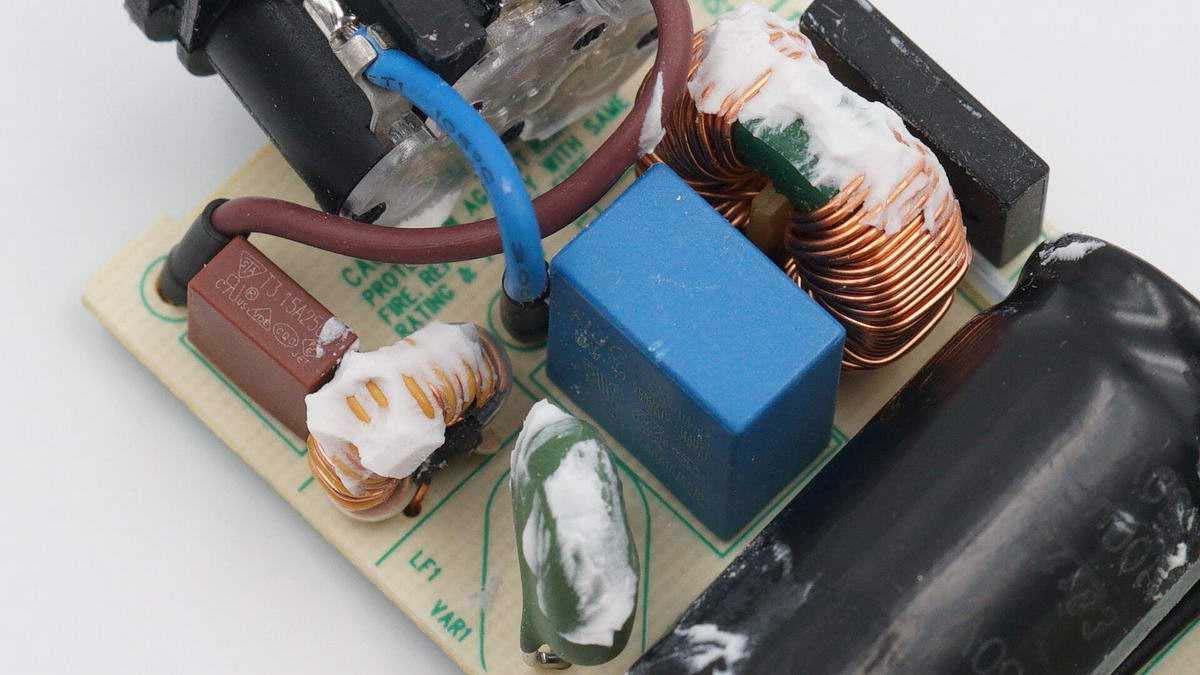

輸入端一覽，設有兩級共模電感用于濾除EMI干擾，導線端子套有熱縮管保護。

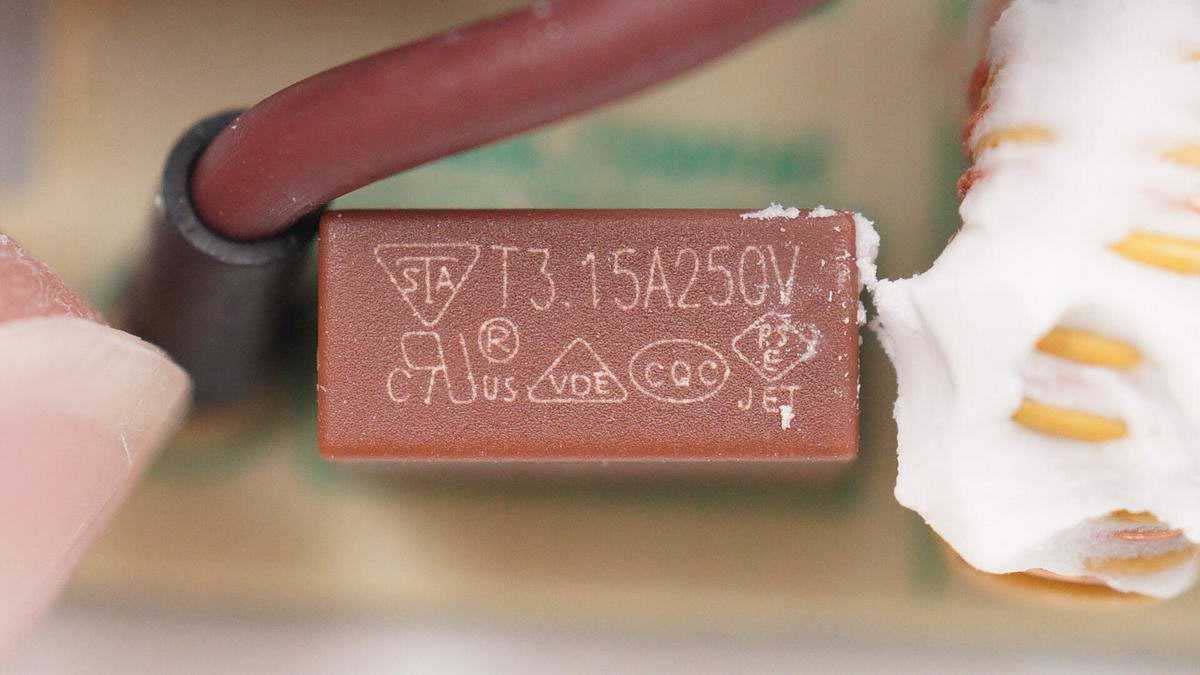

延時保險絲規格為3.15A 250V。

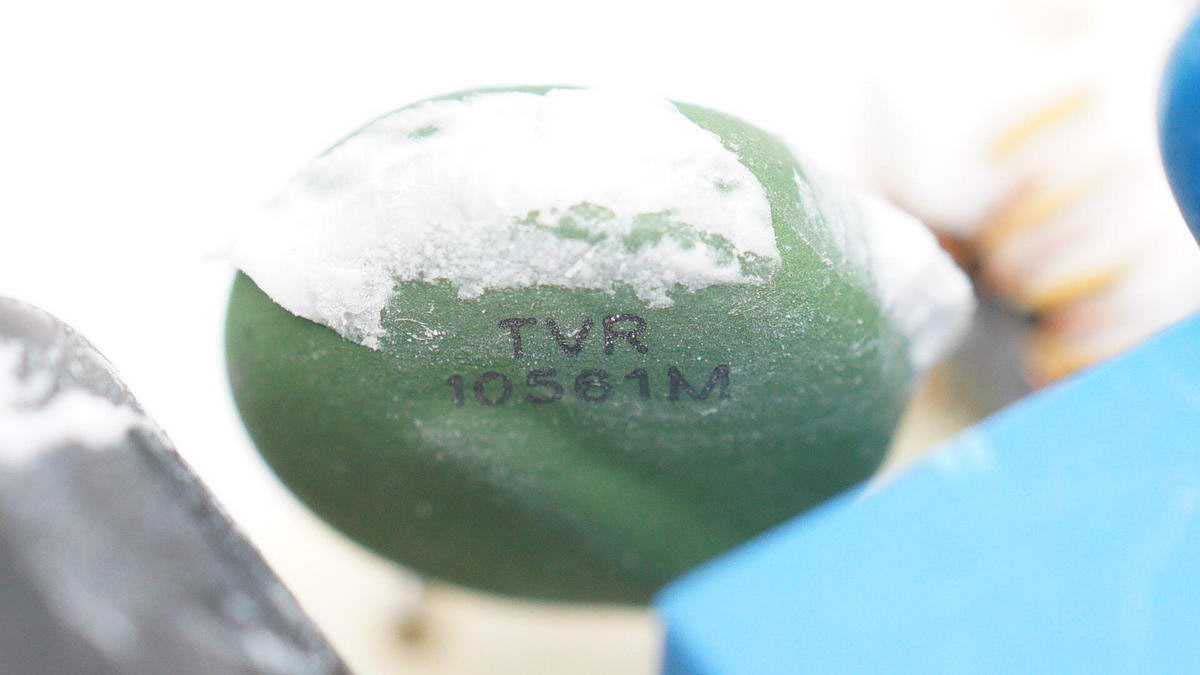

TVR 10501M壓敏電阻特寫。

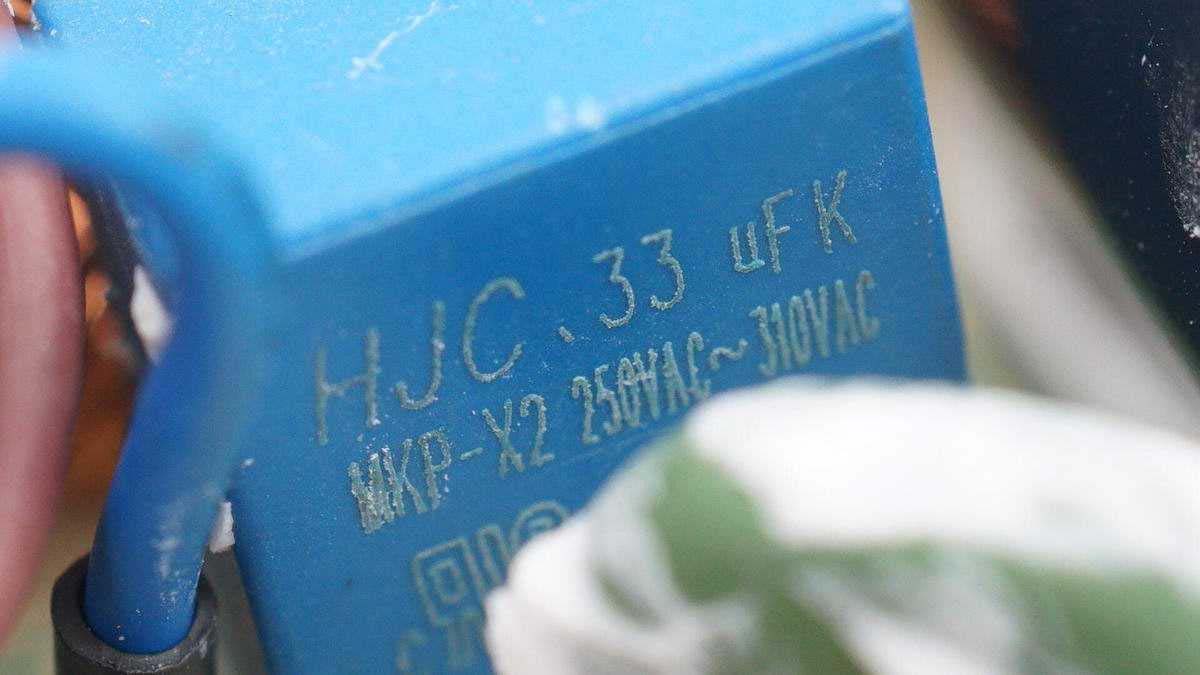

安規X電容來自中國臺灣華容，容量0.33μF。

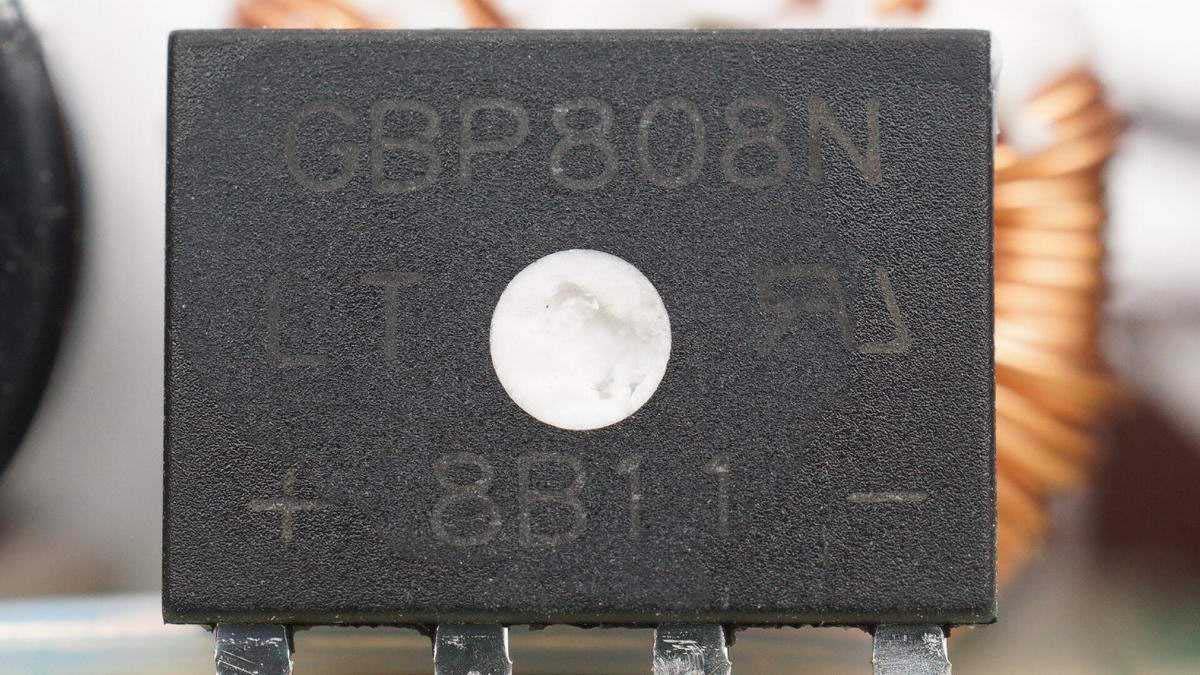

GBP808N整流橋特寫。

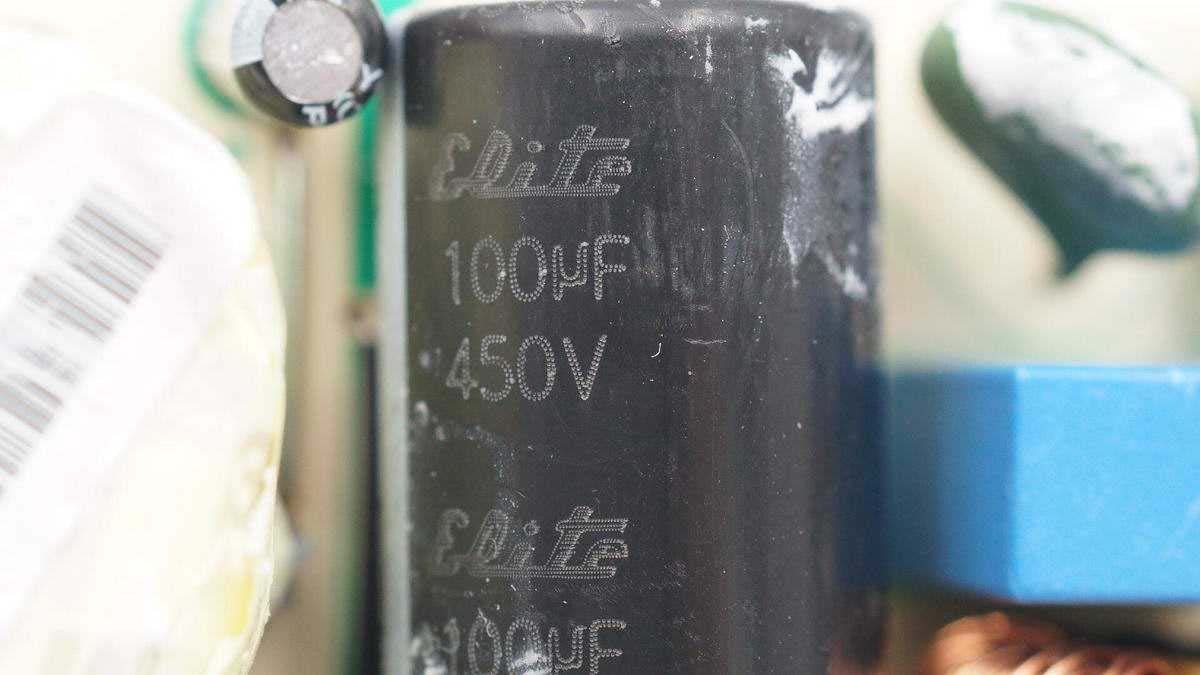

高壓濾波電解電容來自中國臺灣金山，規格為450V 100μF。

主控芯片供電電容也是來自金山，規格為50V 10μF。

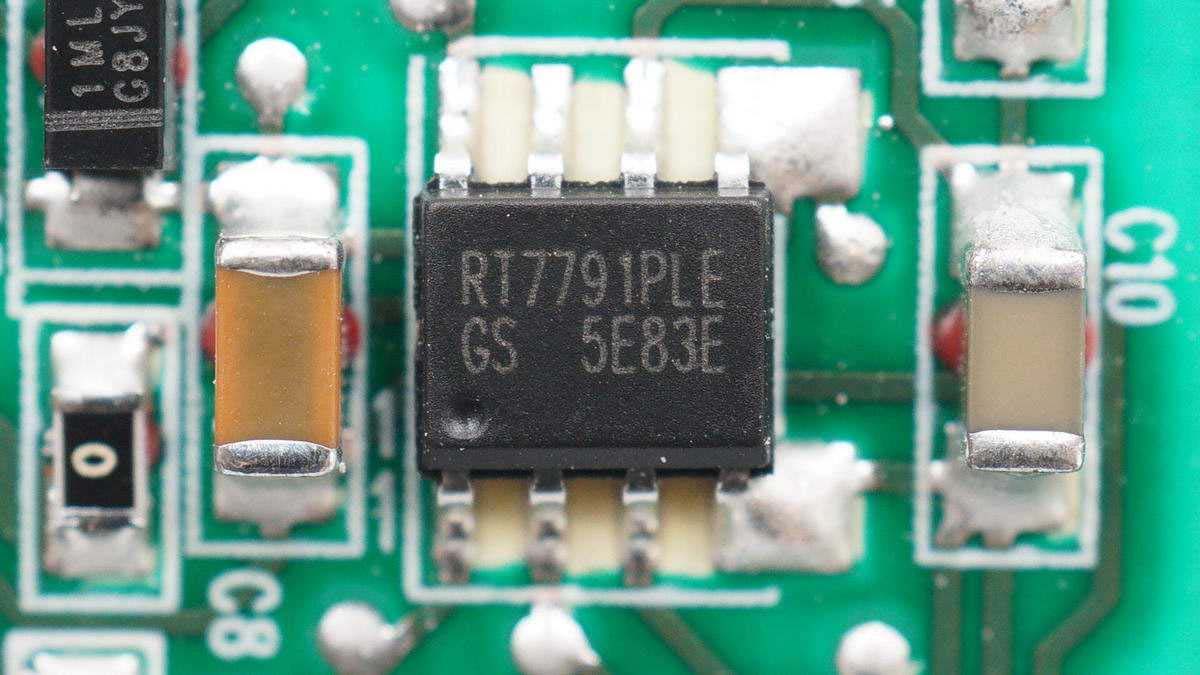

PWM主控芯片采用立锜RT7791P，內部集成穩壓器，支持10-40V供電，支持自適應的過電流保護，支持自適應環路增益控制用于提升環路穩定性，支持綠色模式，支持全面的保護功能。

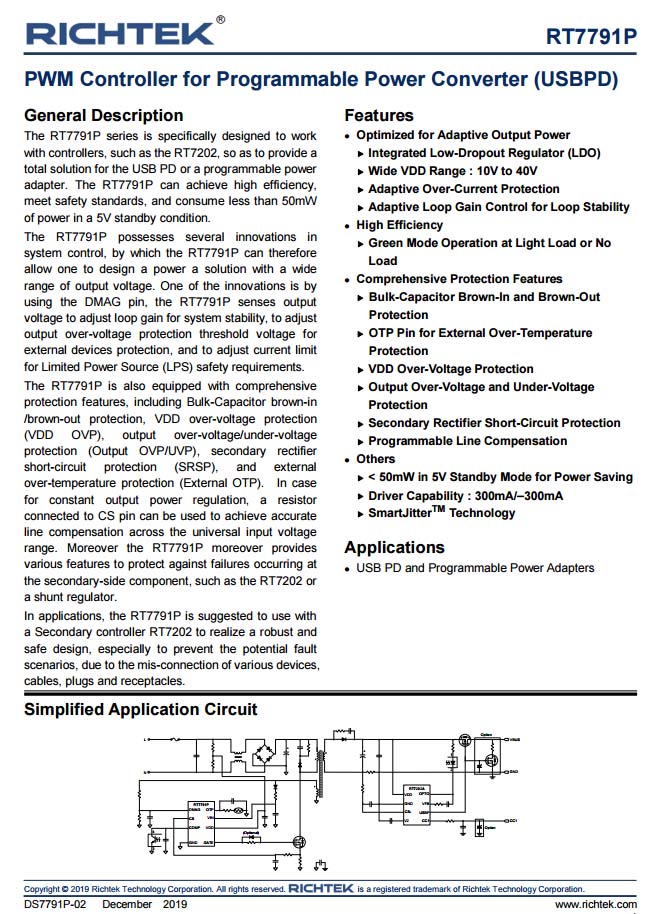

立锜RT7791P資料信息。

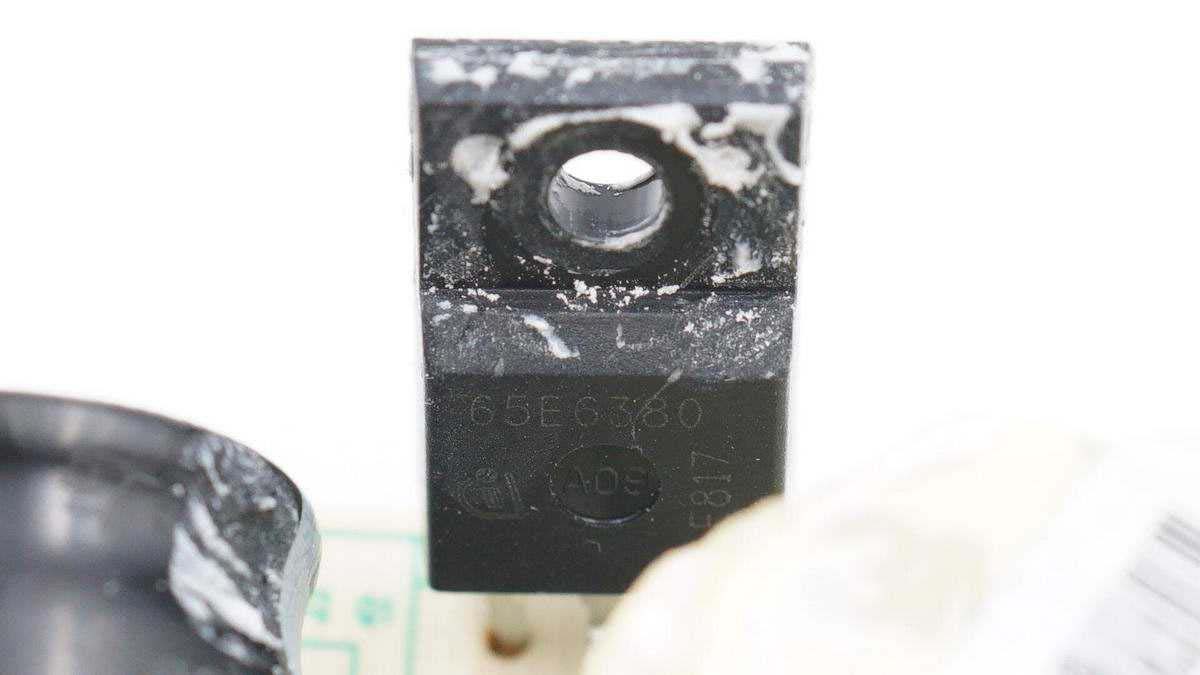

初級開關MOS管采用英飛凌IPA65R380E6，CoolMOS E6，耐壓700V，導阻0.38Ω，TO220FP絕緣封裝。

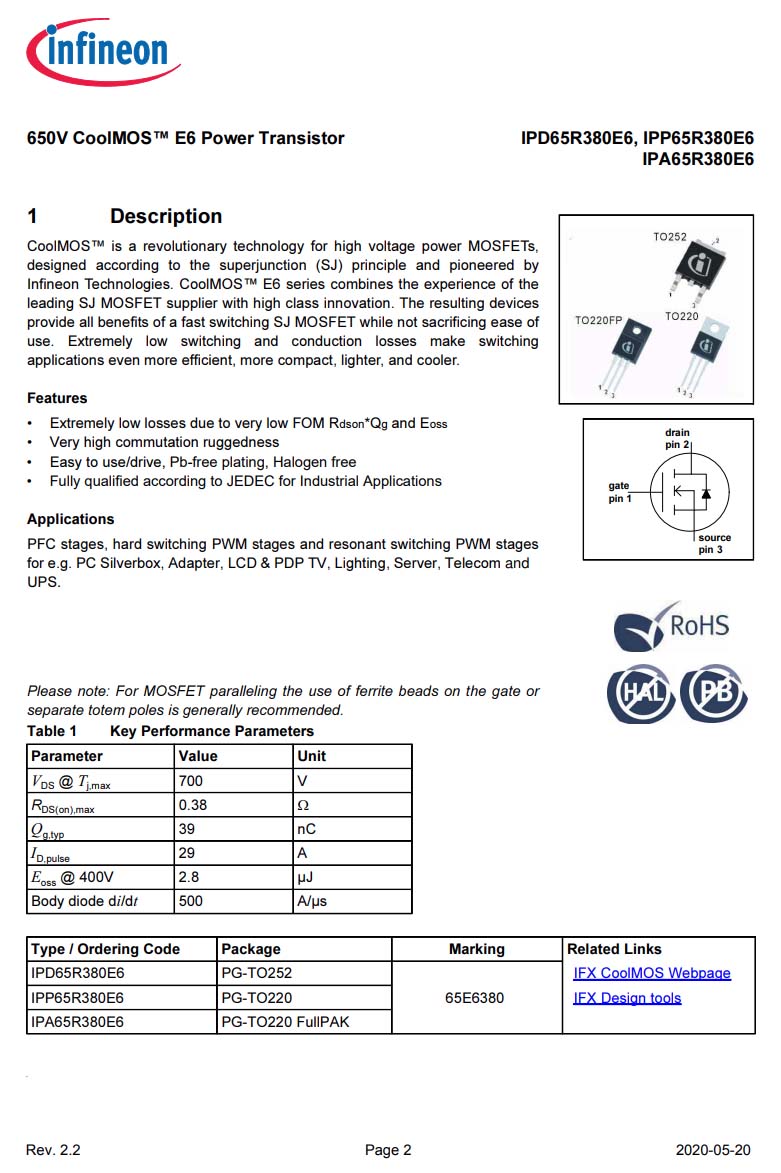

英飛凌 IPA65R380E6 詳細資料。

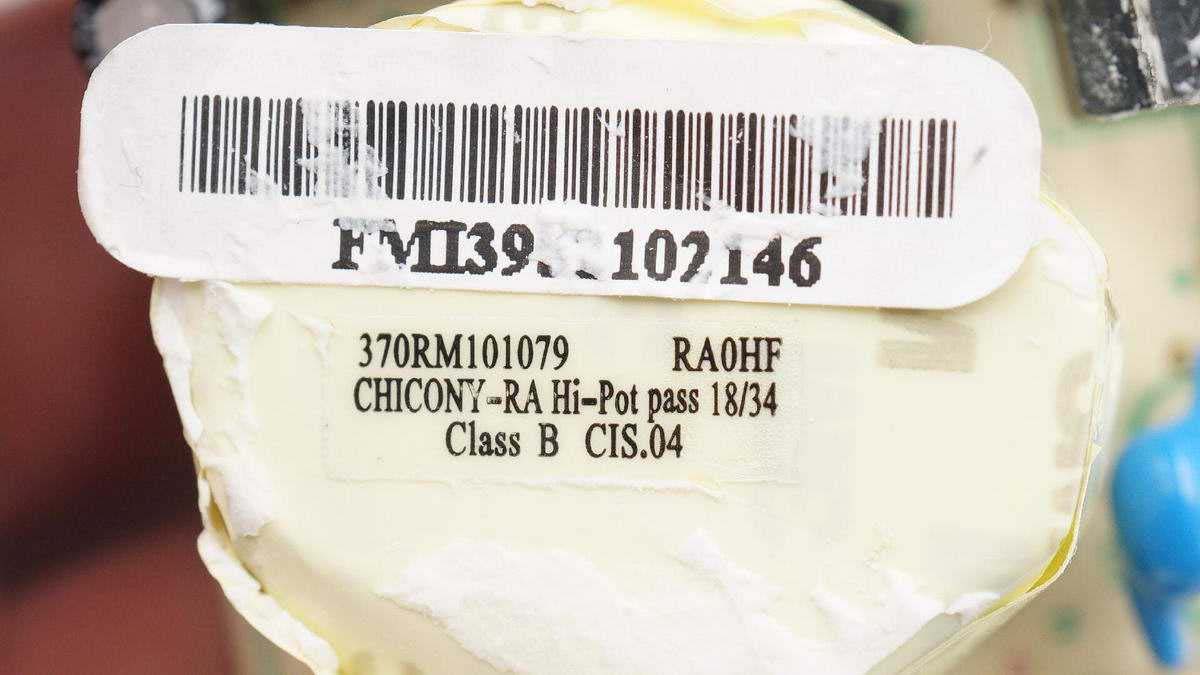

變壓器特寫。

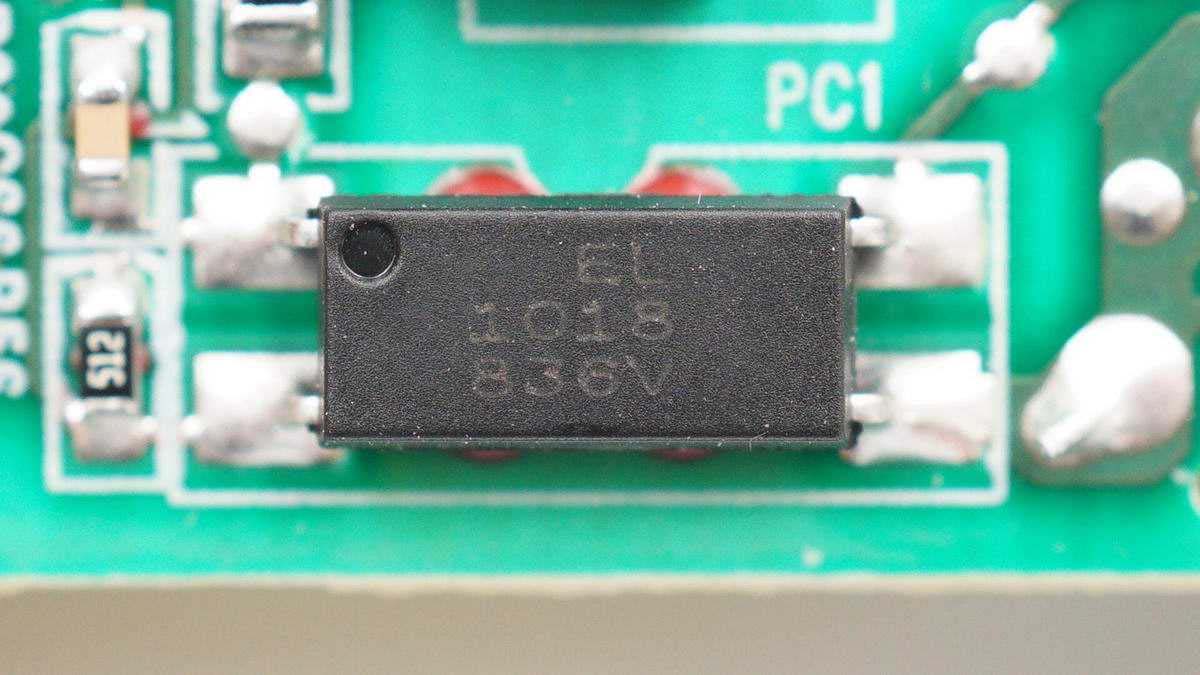

億光EL 1018光耦，用于初級次級通信，反饋調節輸出電壓。

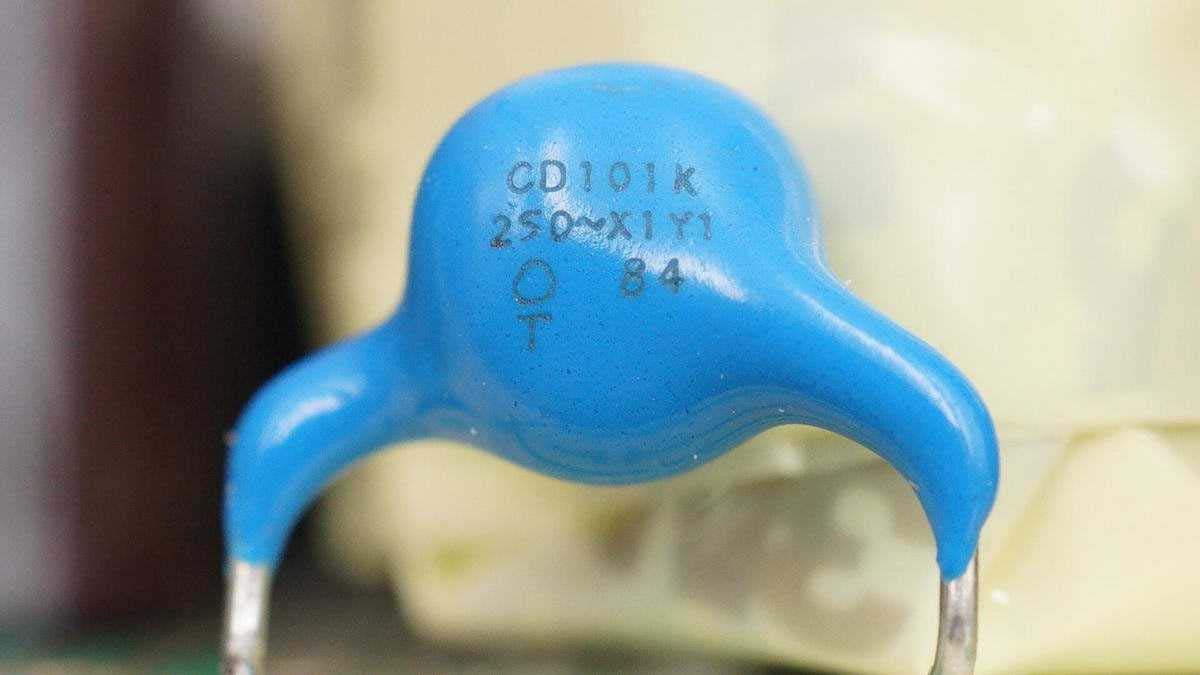

Y電容特寫。

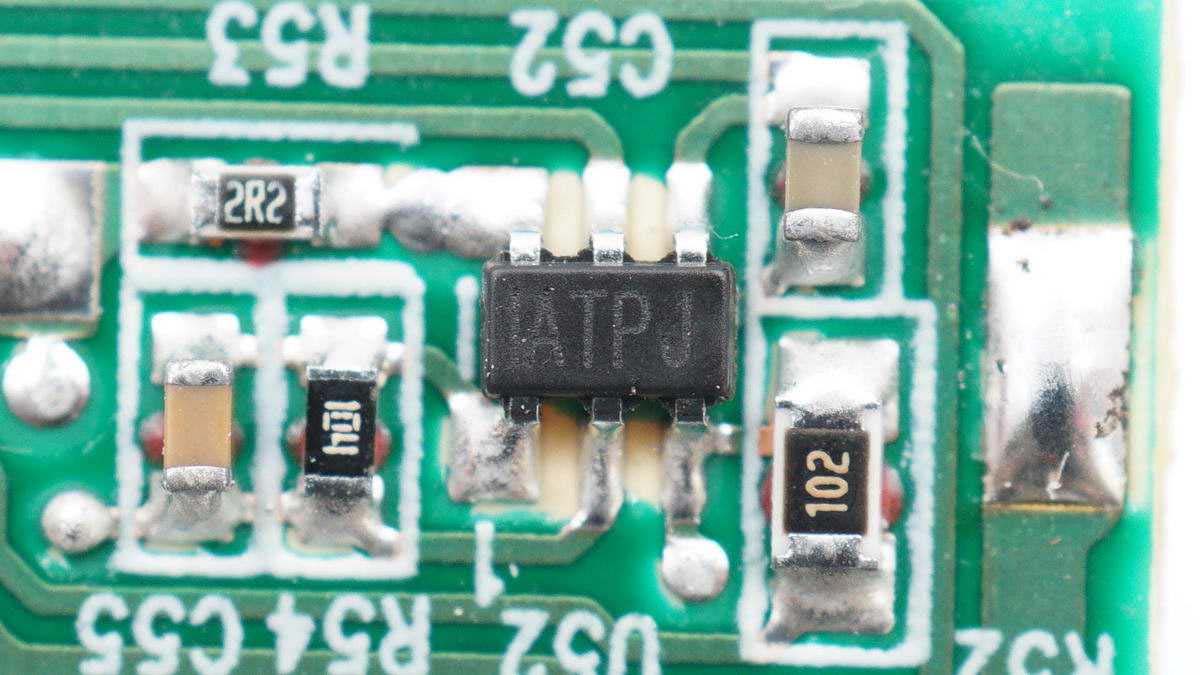

絲印IATPJ次級同步整流控制器，實際是MPS芯源半導體的MP6907，快速關斷同步整流控制器，支持CCM/DCM/QR工作模式，支持4.2到35V工作電壓，支持12V標準和5V邏輯電壓驅動MOS管。

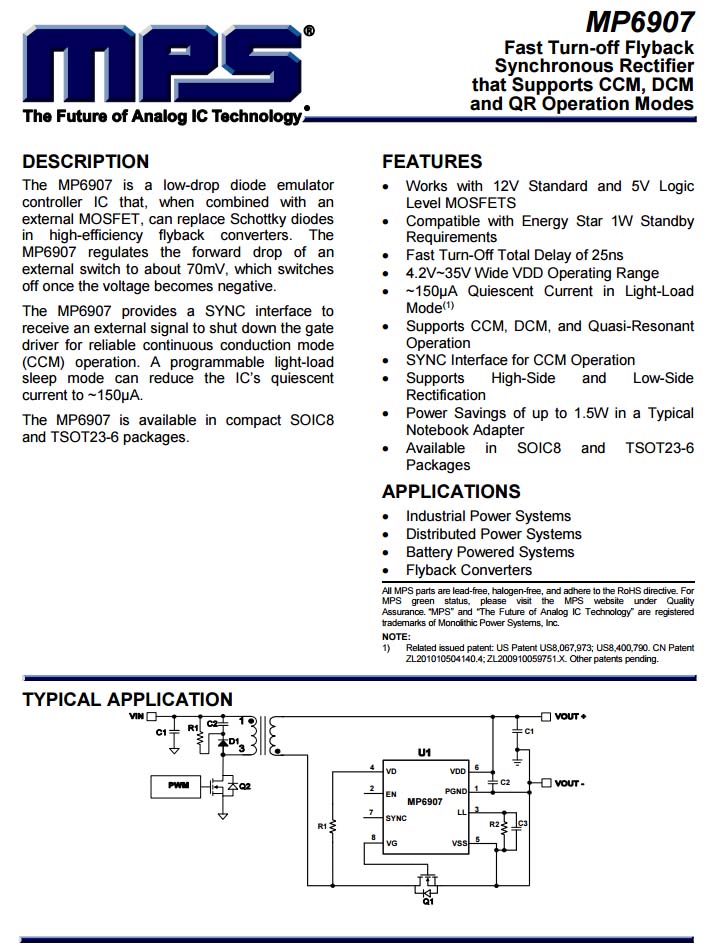

MPS MP6907詳細規格參數。

次級同步整流管采用美格納MDP1922，耐壓100V，導阻8.4mΩ，TO-220封裝。

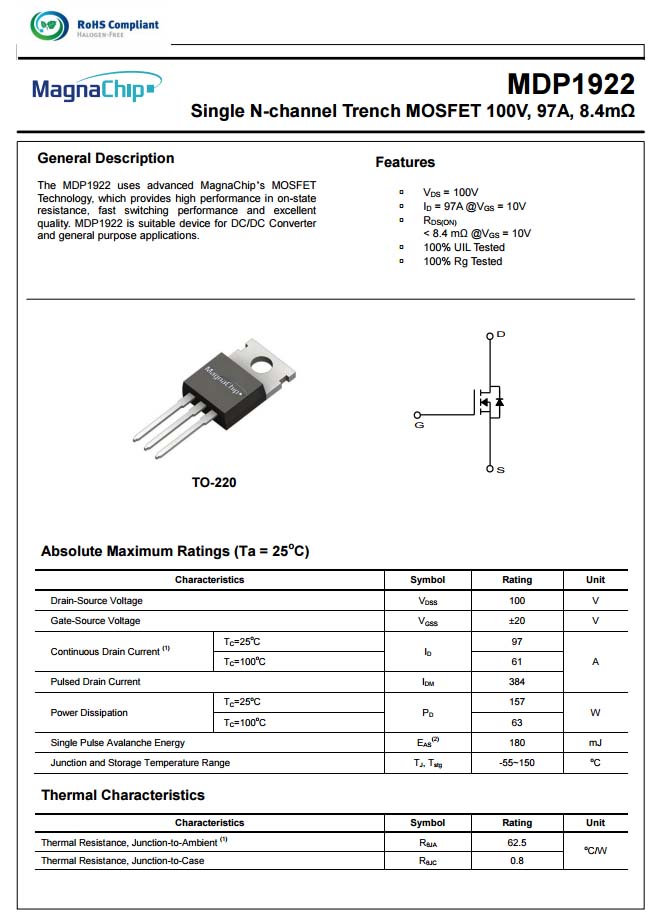

美格納MDP1922資料信息。

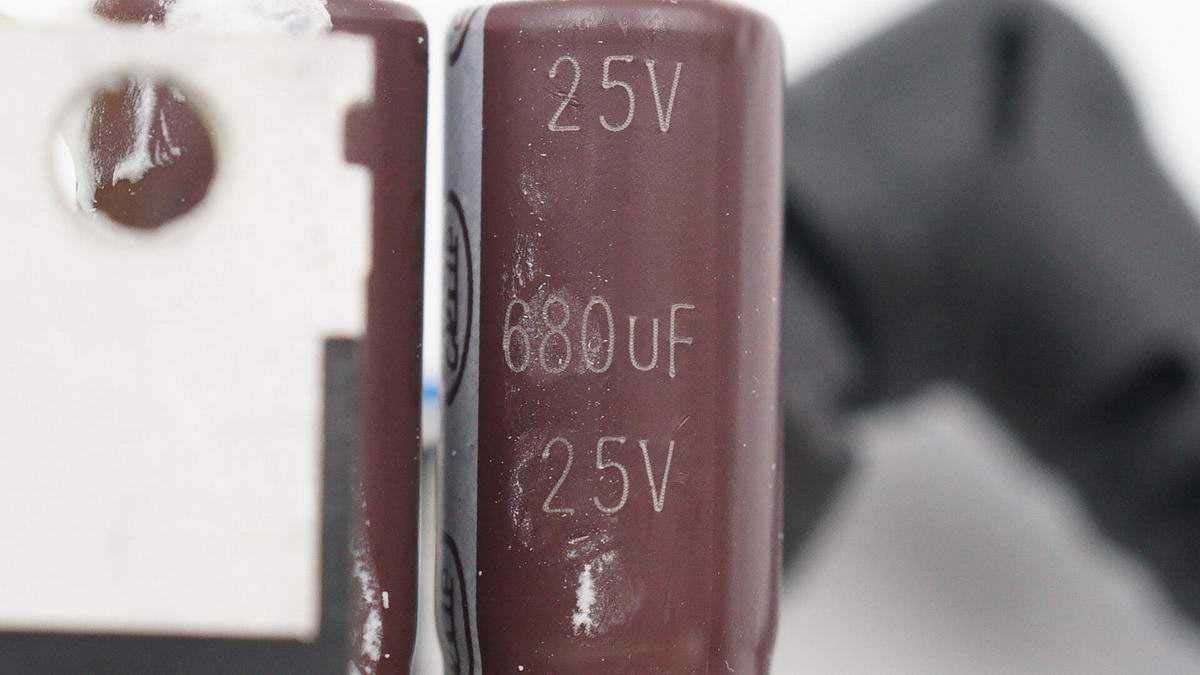

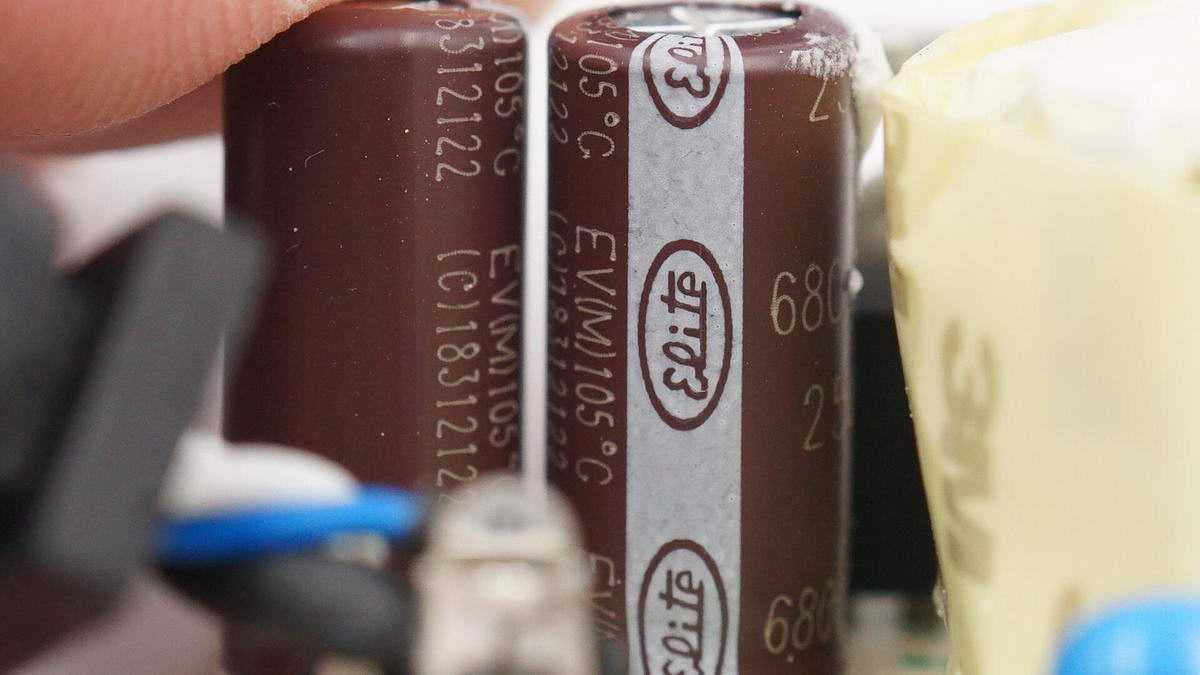

兩顆輸出濾波電解電容均來自金山。

規格也都是25V 680μF。

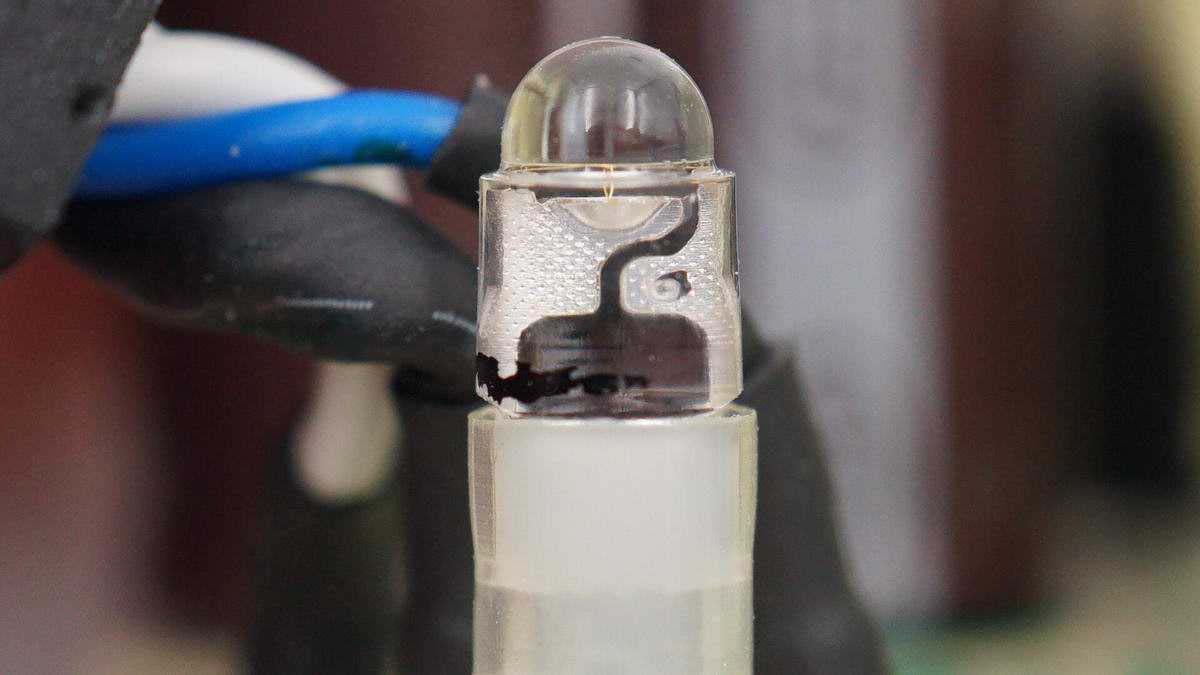

指示燈特寫。

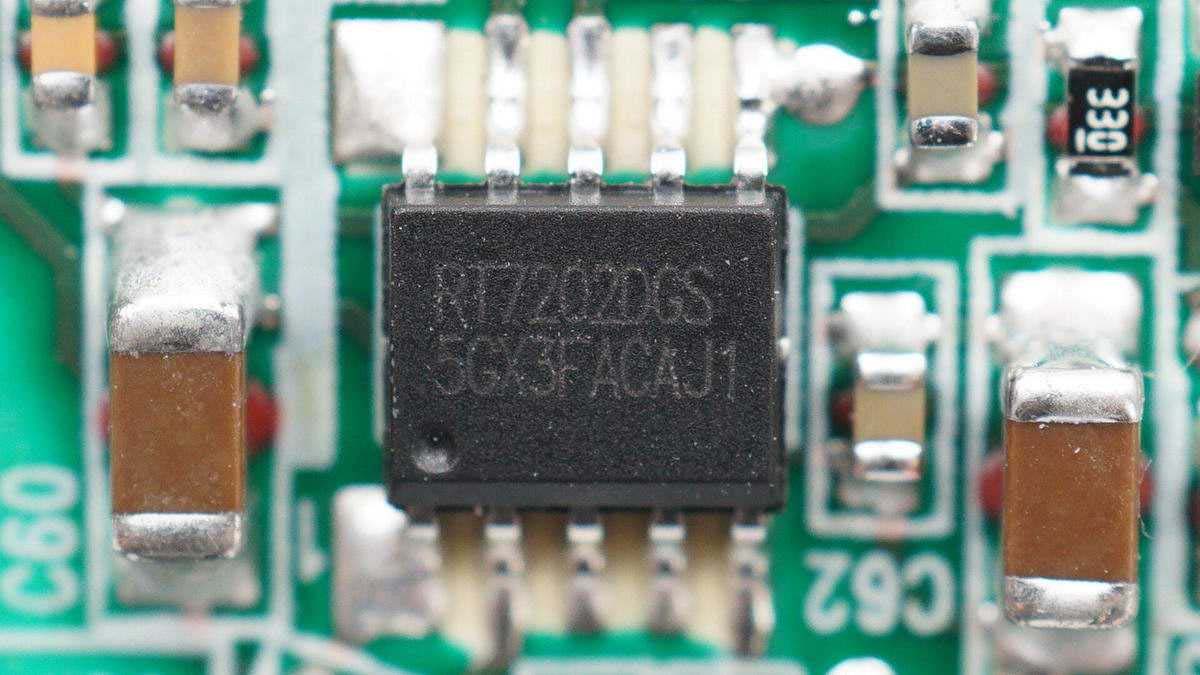

USB PD協議芯片采用立锜RT7202，支持USB PD2.0和3.0，還支持其他私有的快充協議，內部集成MCU，支持寬范圍工作電壓，支持自適應的過壓，欠壓保護和固件編程的過電流保護。

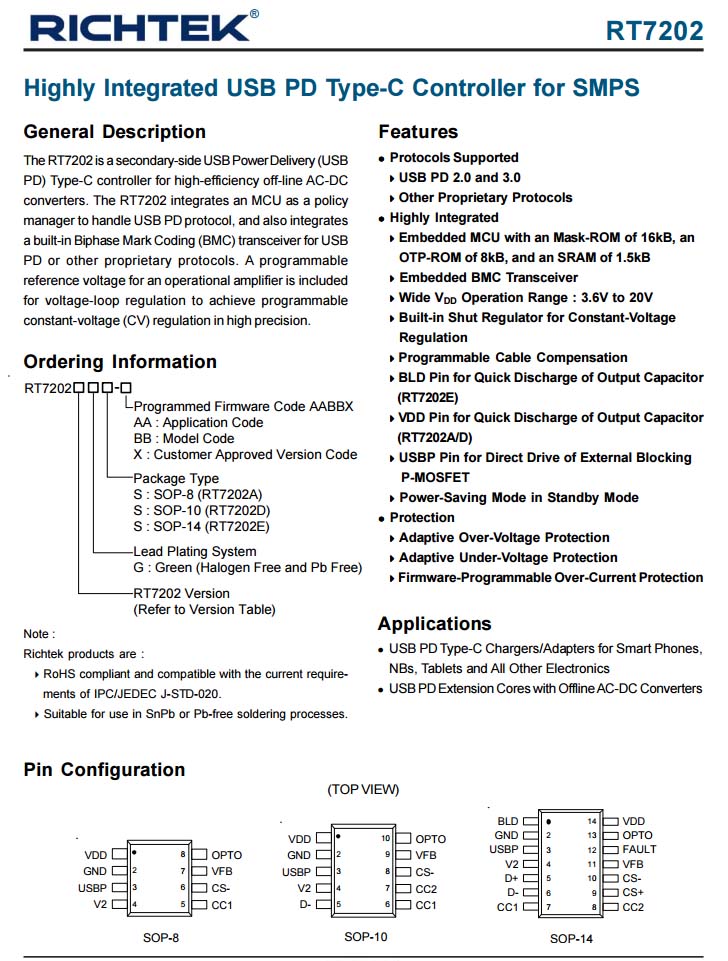

立锜RT7202詳細資料。

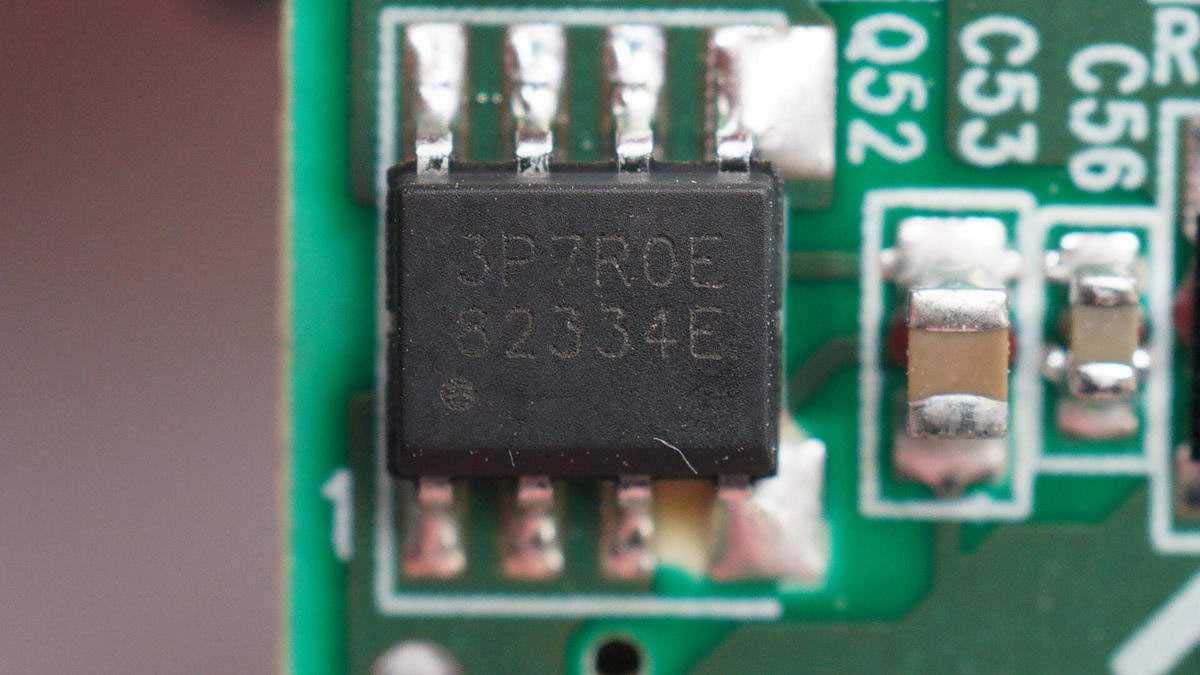

輸出VBUS開關管采用富鼎AP3P7R0EM，耐壓30V，導阻7mΩ。

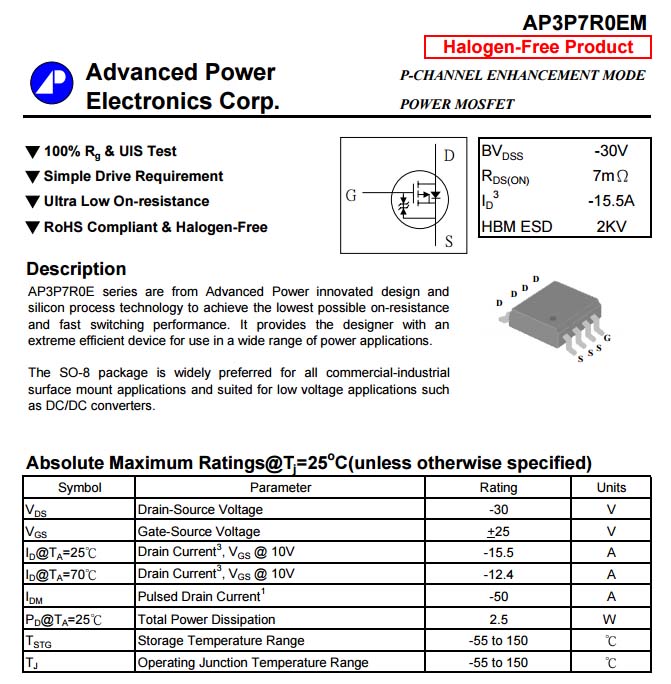

富鼎AP3P7R0EM資料信息。

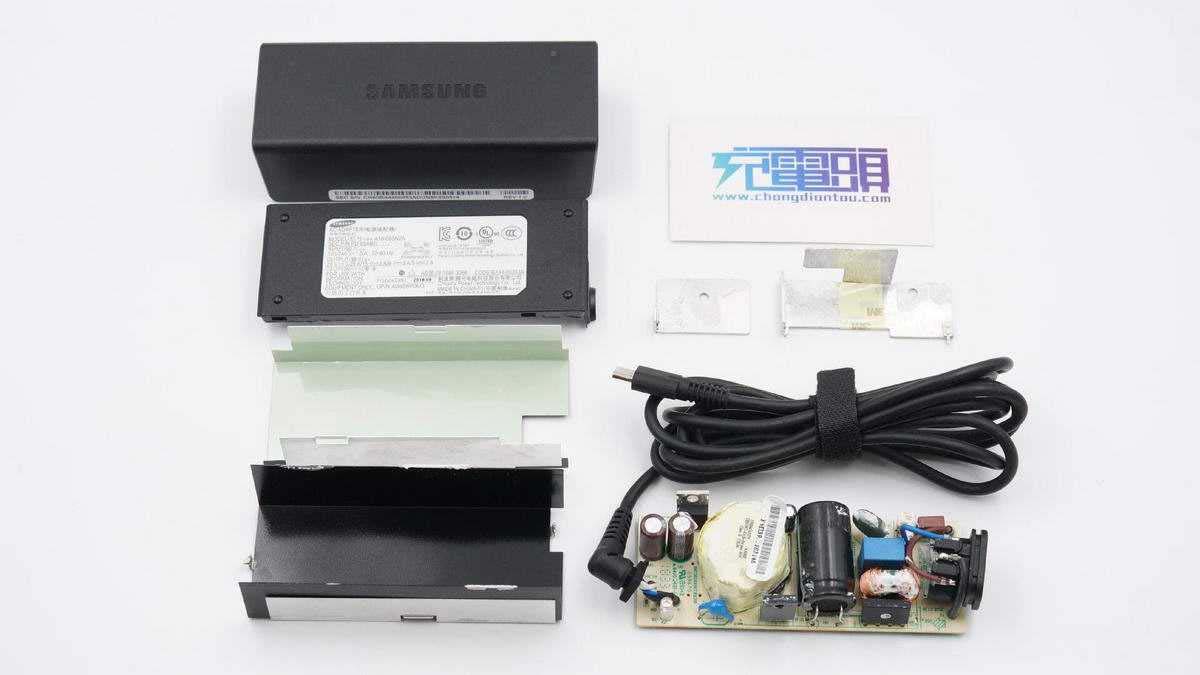

全部拆解完畢，來張全家福。

充電頭網拆解總結

三星這款充電器機身板磚造型設計，外殼磨砂，自帶USB-C線纜，僅支持PD2.0快充協議，具備5V3A、9V3A、15V3A、20V3.25A四組電壓檔位。由于設計目的是僅為筆記本供電，兼容性上也就只支持純PD快充而已。

充電頭網通過拆解了解到，不僅是外部設計樣式傳統，其內部空間預留充足，元器件分布稀疏。初級次級MOS管也都配置有專門的散熱片，以應對大功率快充下的發熱問題，整體也是走大型適配器設計風格。

用料方面，初級高壓側由立锜主控芯片RT7791P搭配英飛凌IPA65R380E6高壓MOS管，同步整流電路由MPS MP6907搭配美格納MDP1922，初次級組成開關電源。由PD快充協議芯片立锜RT7202通過光耦反饋控制輸出電壓。高低壓濾波電解電容均來自金山，作為世界知名品牌，三星這款適配器整體用料也很可靠。
