最近 廣東智電電子科技有限公司（KEERDA）推出了一款1A1C雙口快充充電器與單C口PD充電器，兩個接口都支持最大30W快充輸出，滿足手機、平板的快充需求。這款充電器有黑白款式，可配備各種規格插腳，支持全球寬范圍電壓輸入，適用性很廣。下面充電頭網就對其進行詳細拆解，看看內部用料做工如何。公司主推產品PD18W、PD20W、PD30W、PD65W（GaN）單C口、單A口、1A1C等，歡迎選購咨詢。

一、智電電子（KEERDA） 30W快充充電器外觀

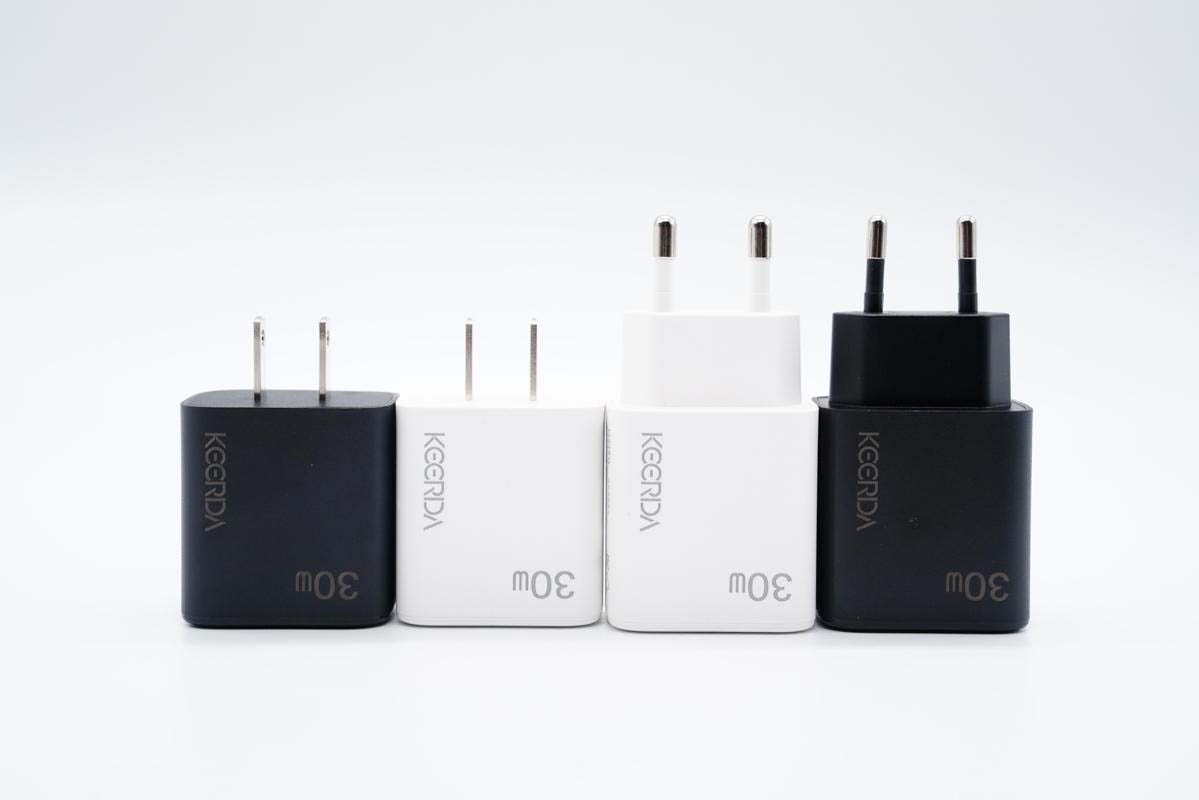

智電電子（KEERDA） 30W快充充電器有黑白款式可選。

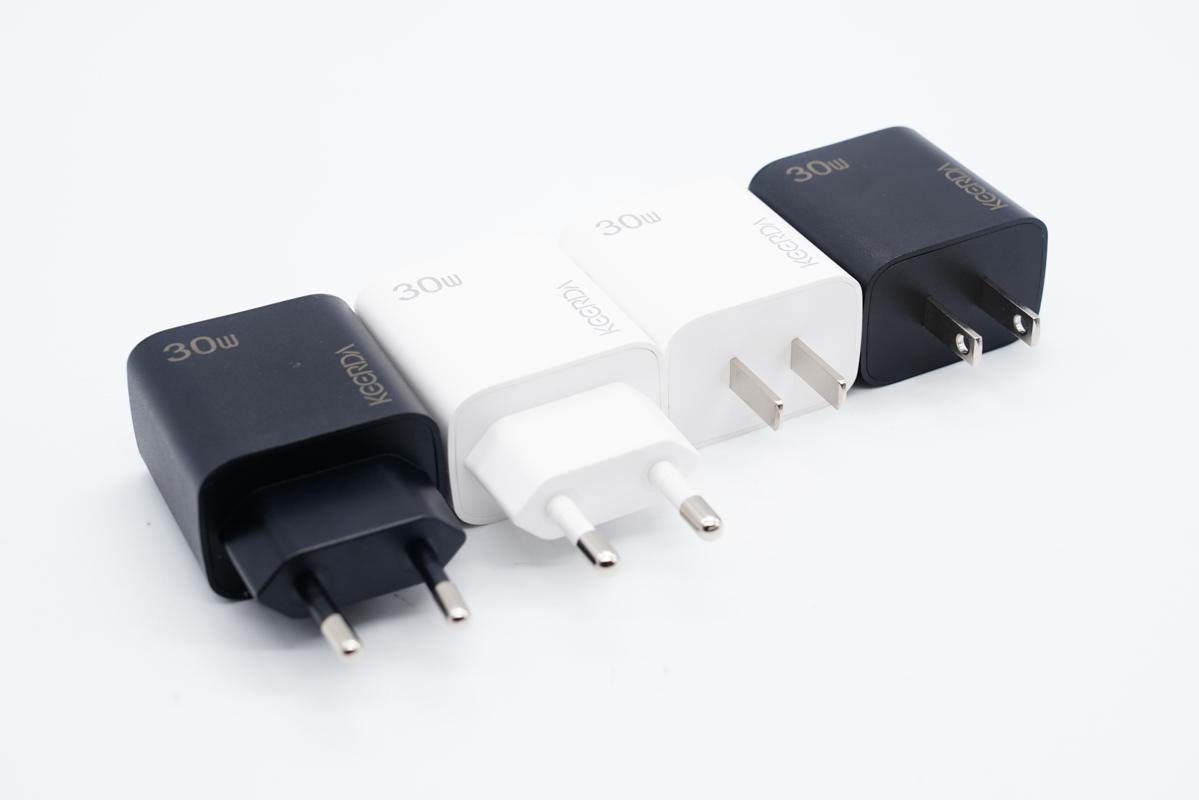

插腳涵蓋國標、美規和歐規、韓規、日規等插頭與可折疊插頭中規、美規、日規。

不同款式30W充電器均配備1A1C雙輸出接口與單C口輸出可選。下面充電頭網以國行版本為例進行詳細拆解。

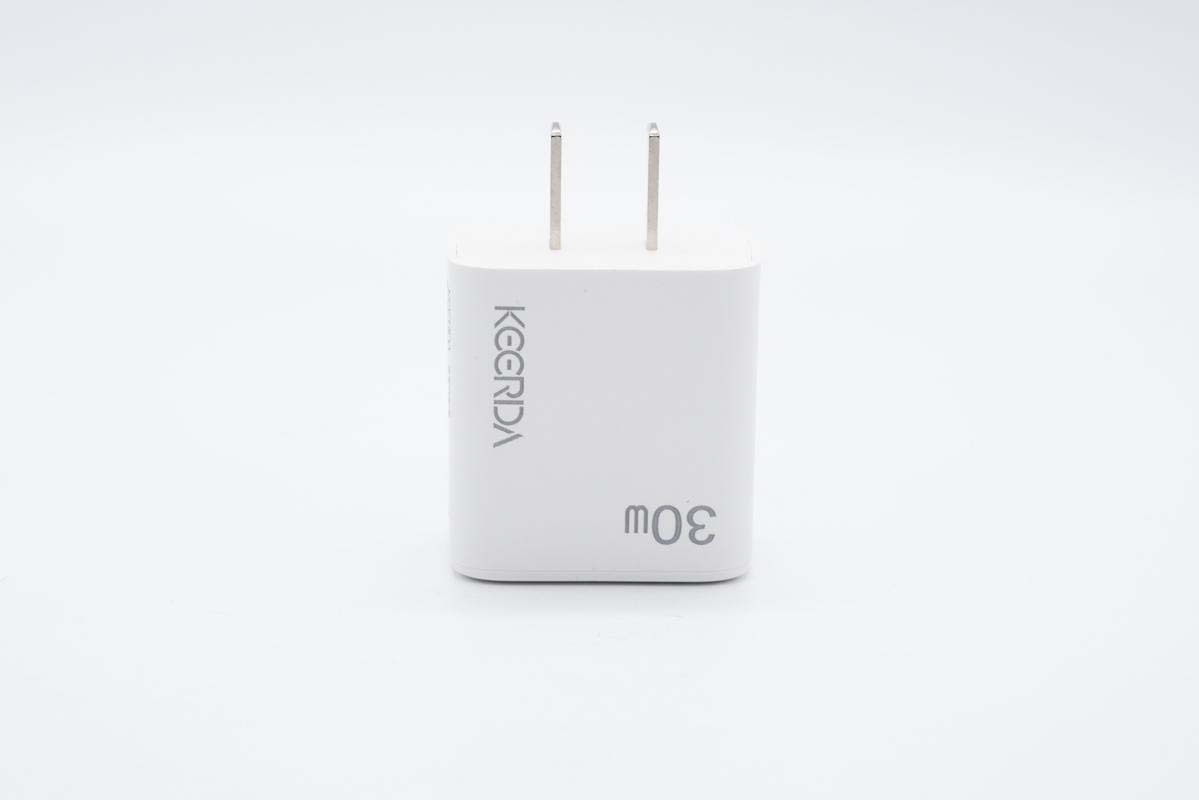

充電器采用直板造型設計，機身殼表面磨砂處理，邊角過渡圓潤，上手體驗感好。機身上 印有 智電電子（KEERDA）品牌和30W字樣。

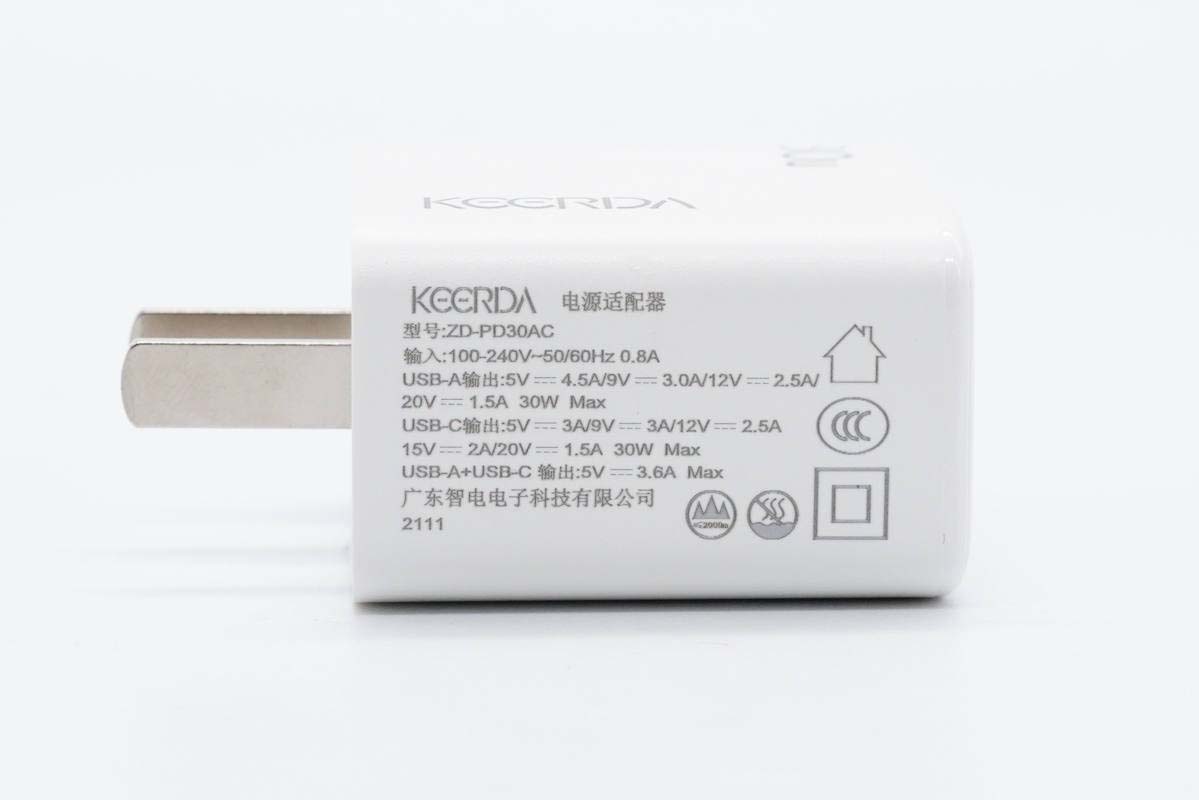

機身側面印有充電器參數

型號：ZD-PD30AC

輸入：100-240V~ 50/60Hz 0.8A

輸出：

USB-A：5V4.5A、9V3A、12V2.5A、20V1.5A，30W Max

USB-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A，30W Max

USB-A+USB-C：5V3.6A

制造商：廣東智電電子科技有限公司

地 址：廣東佛山市順德區新塘工業區新龍大道8號

阿里國際站：http://keerdapower.en.alibaba.com

阿 里 站：http://keerda.1688.com

產品已經通過了3C認證（證書編號2021010907374454 ）以及CE、FCC、ICES、PSE、KC、CB、UL、GS等國際認證。

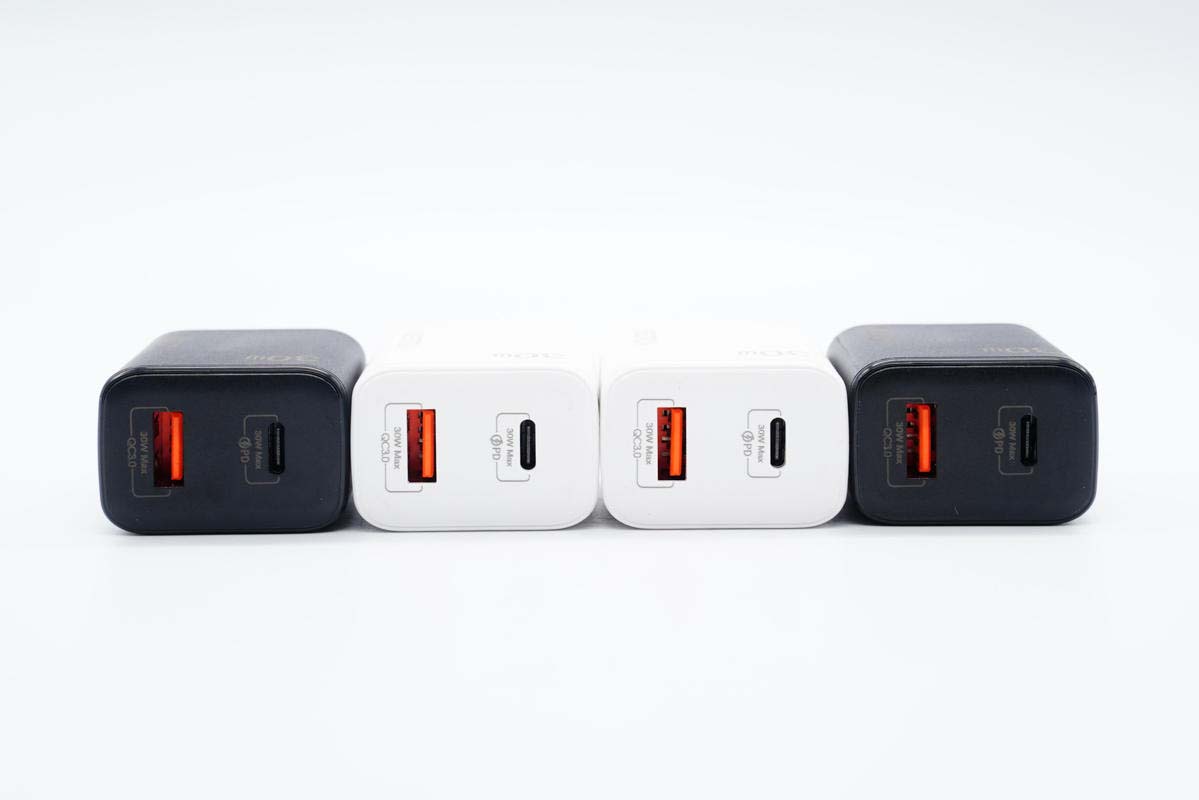

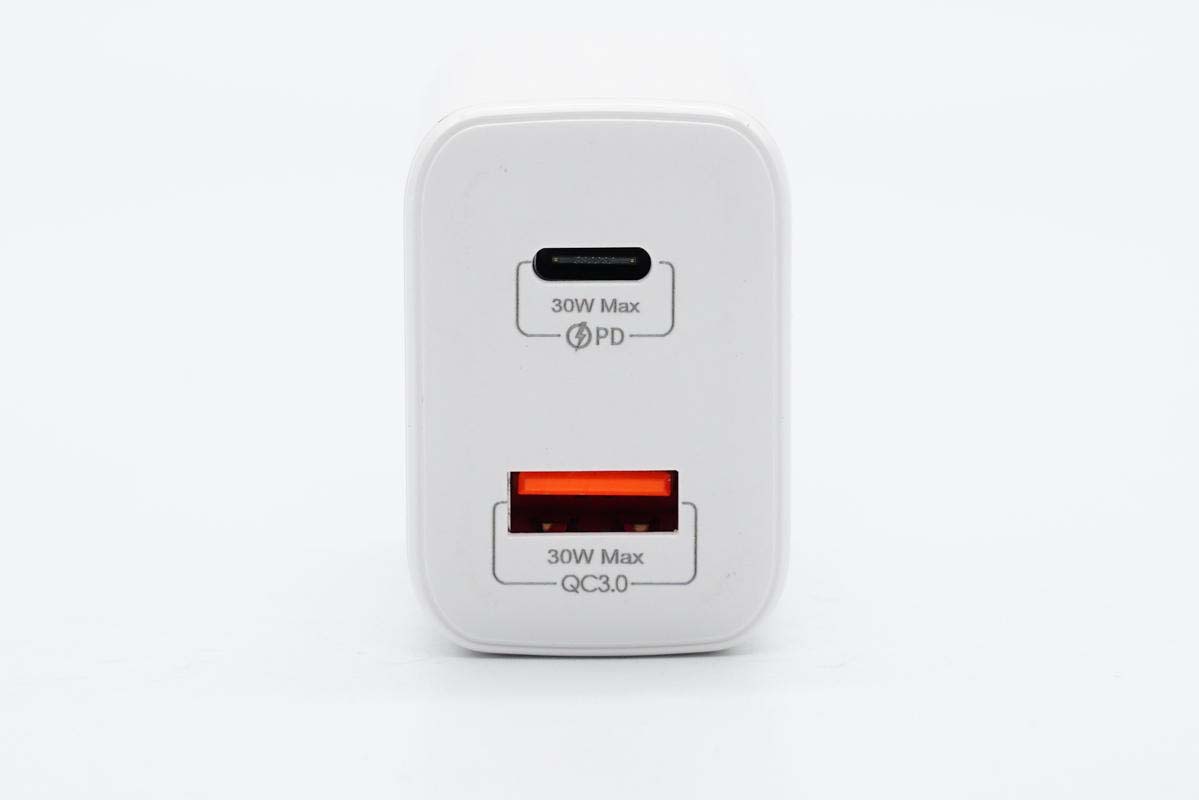

USB-C口黑色膠芯不露銅，USB-A口橘紅色膠芯，雙口均支持最大30W快充輸出。

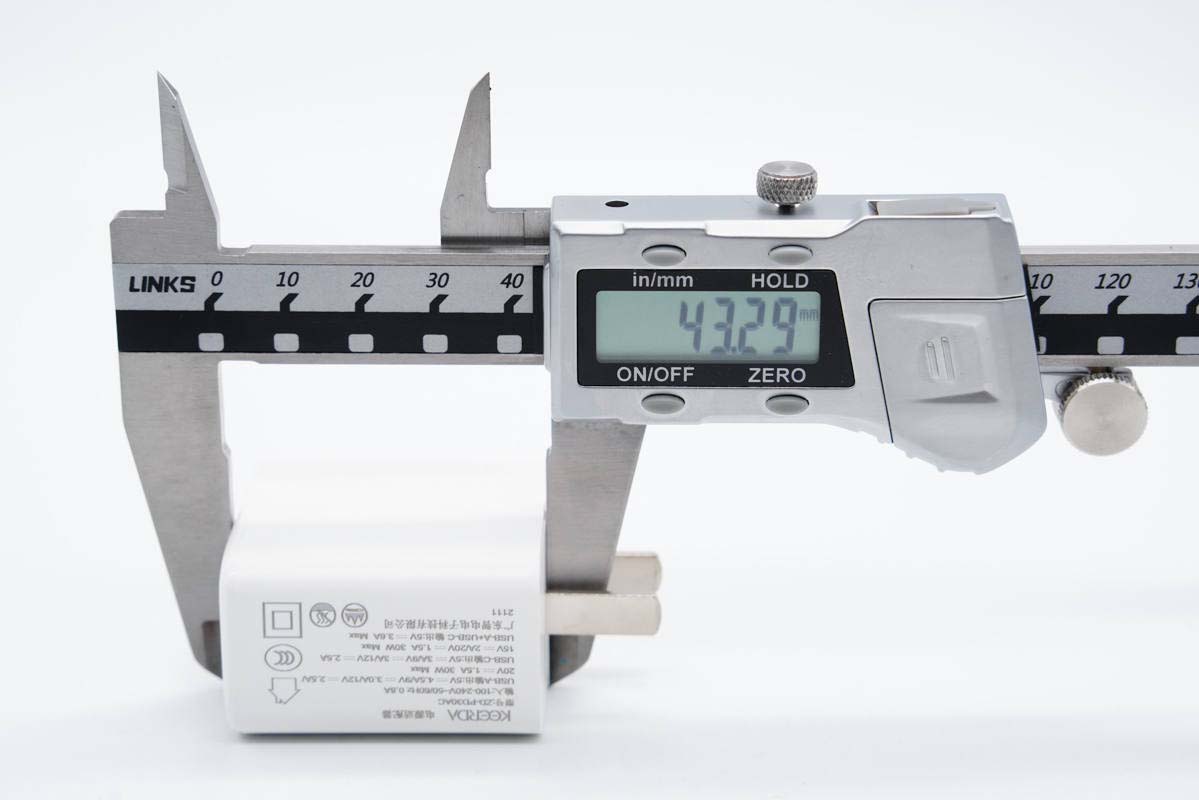

使用游標卡尺實測充電器機身長度為43.29mm。

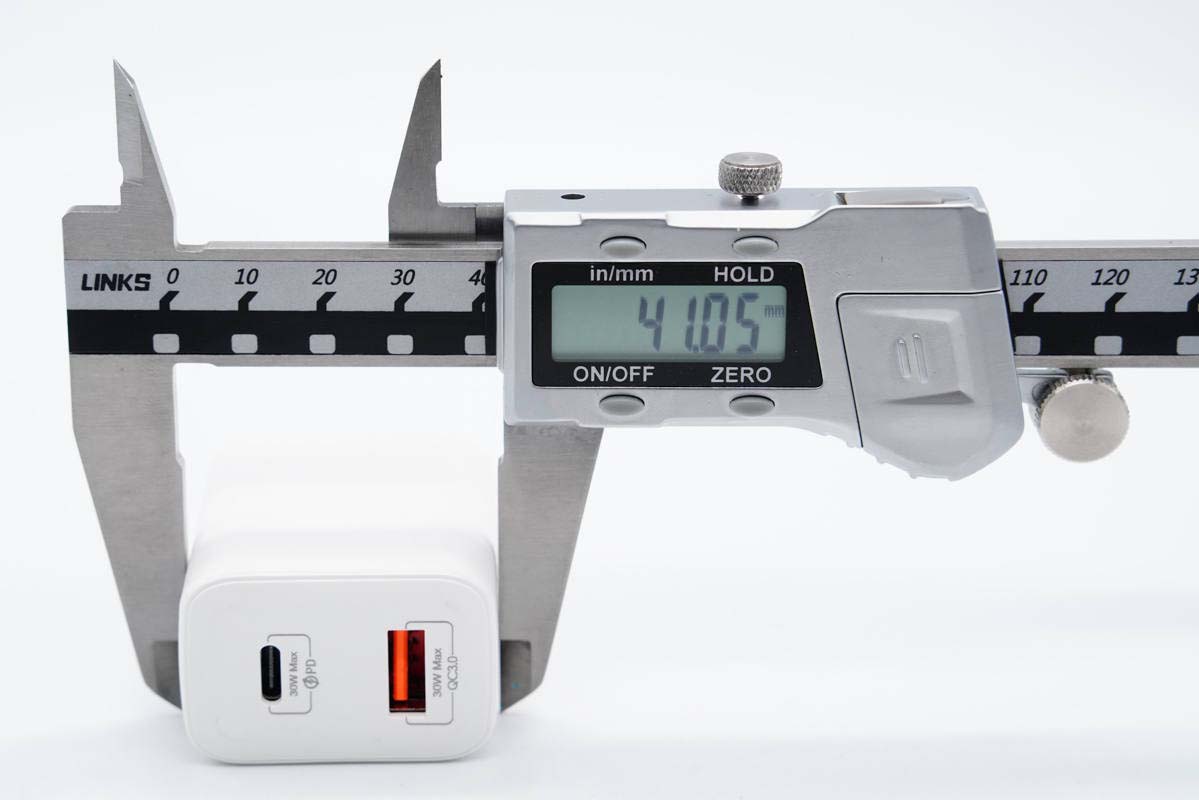

寬度為41.05mm。

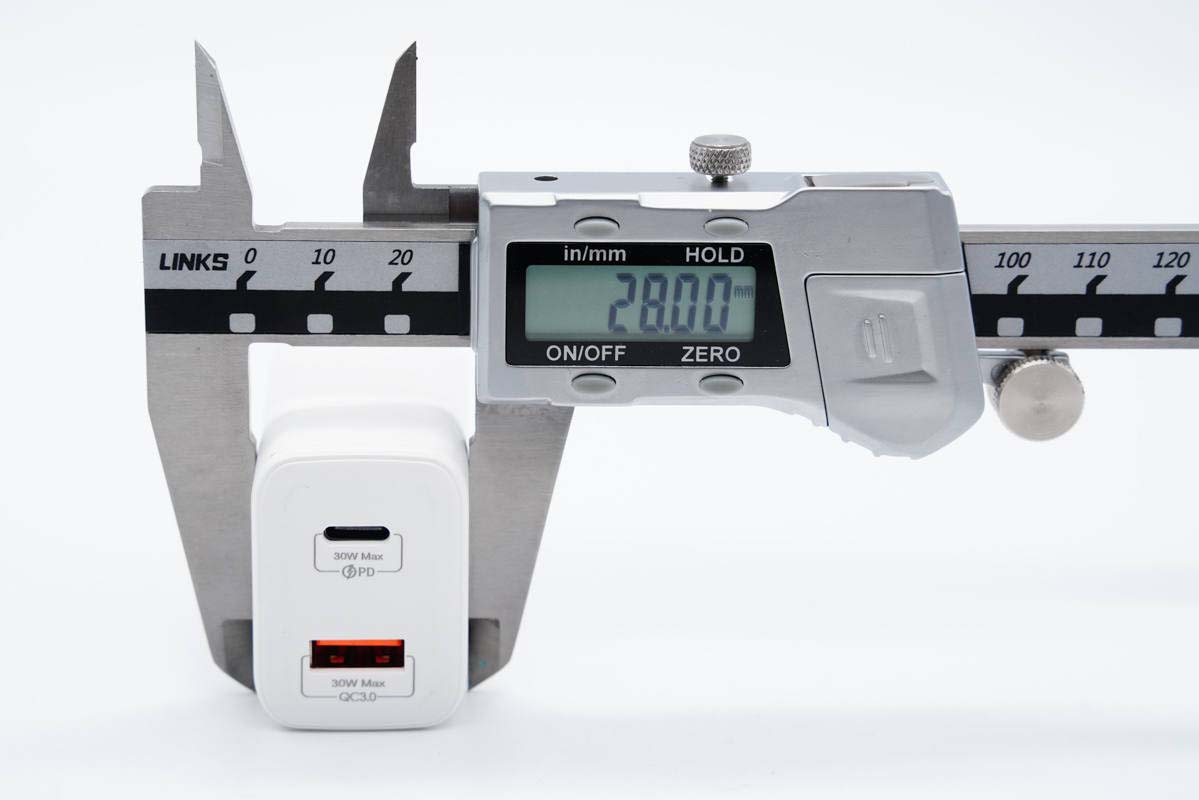

厚度為28mm。

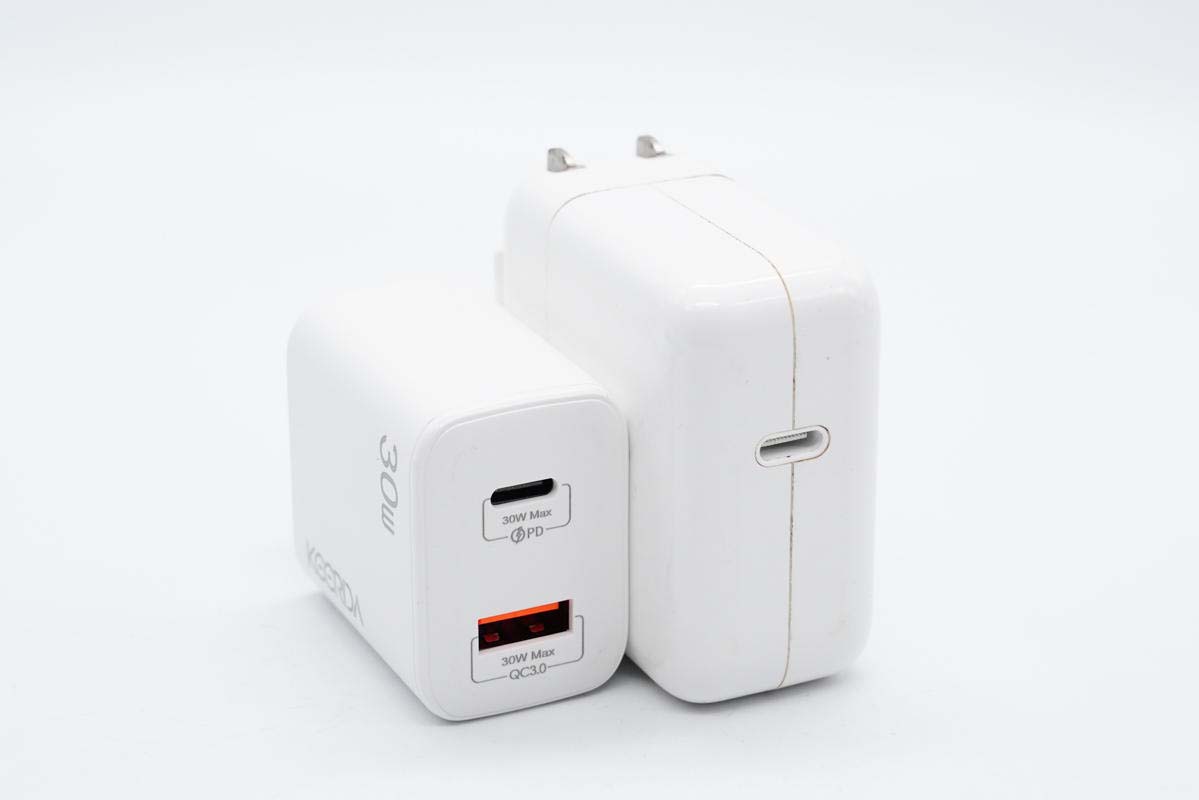

和蘋果30W充電器直觀對比，體積優勢非常明顯。

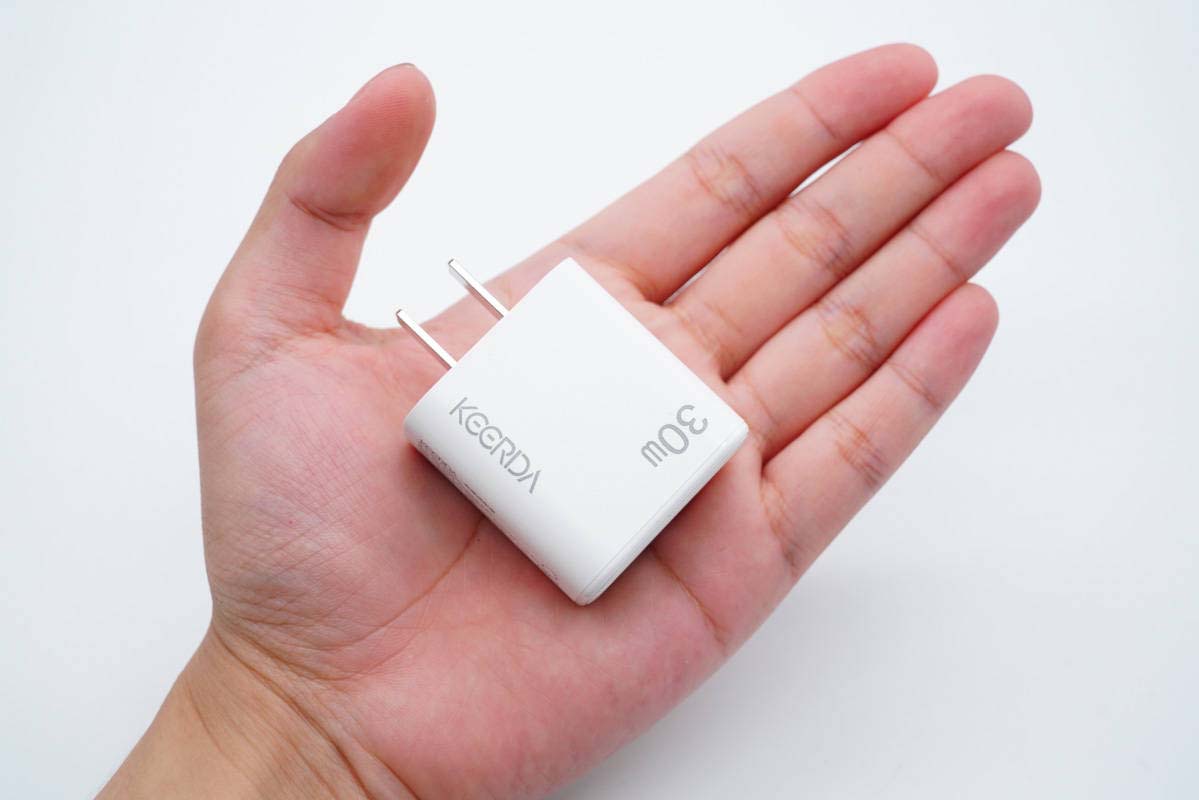

拿在手上的直觀感受。

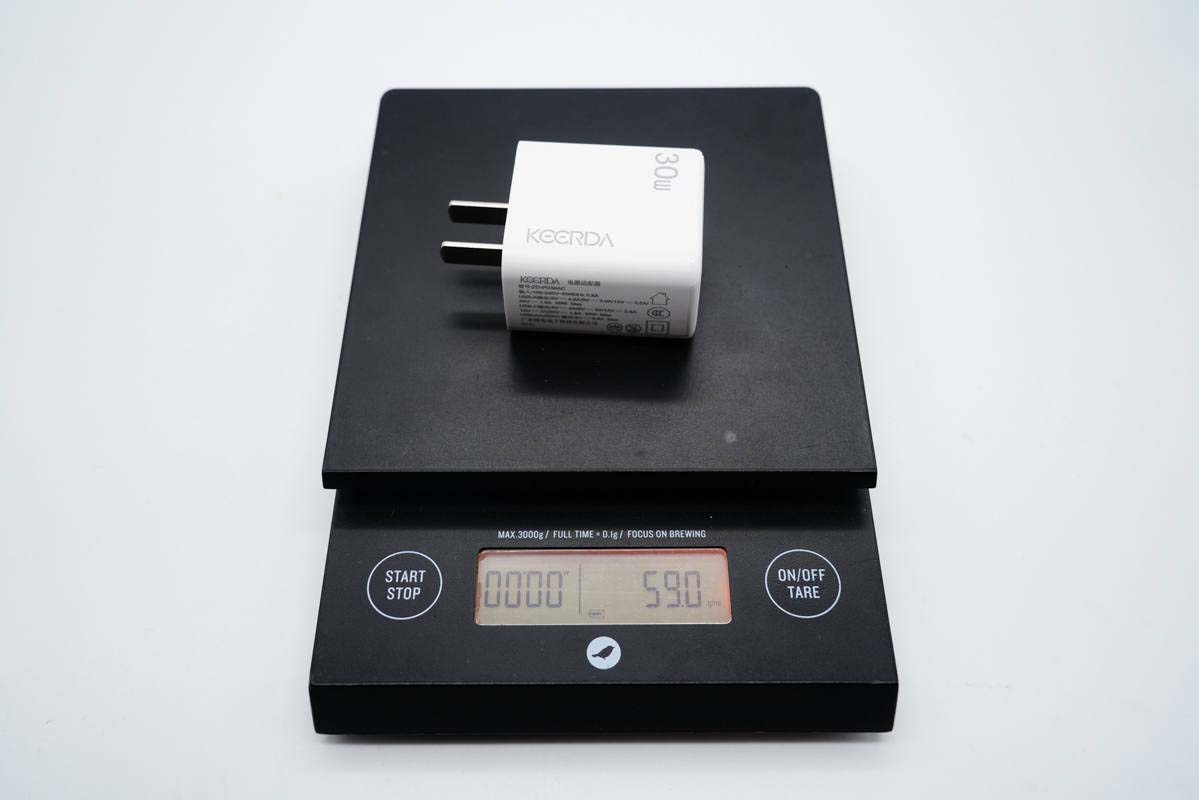

凈重約為59g。

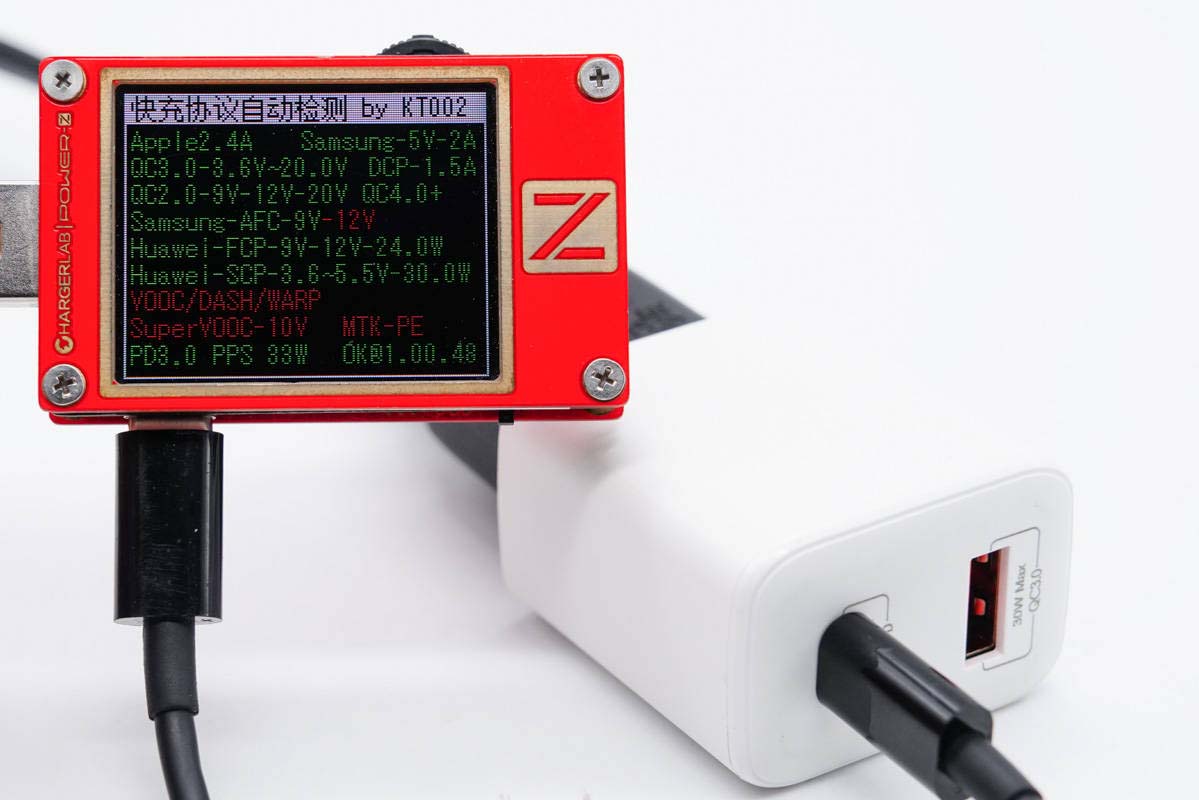

使用ChargerLAB POWER-Z KT002檢測USB-A口的輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。

另外使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。

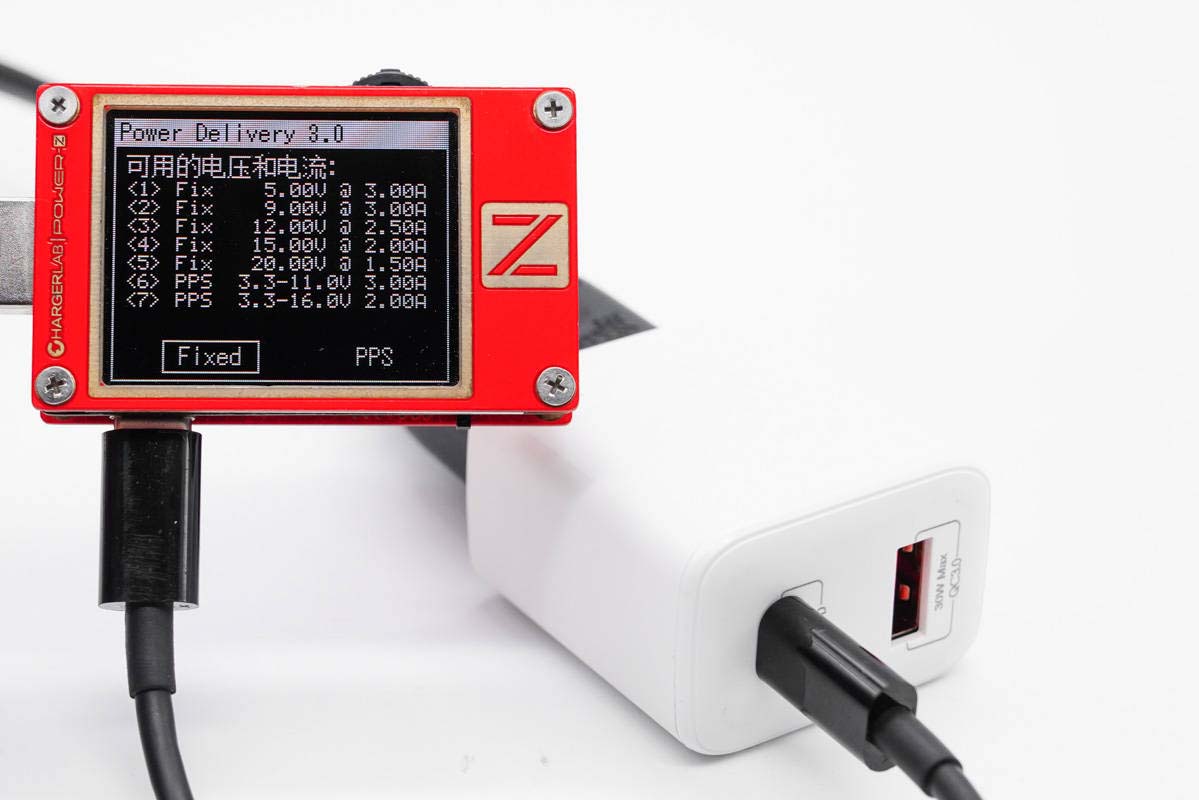

此外PDO報文顯示USB-C接口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A和3.3-16V2A兩組PPS電壓檔位。

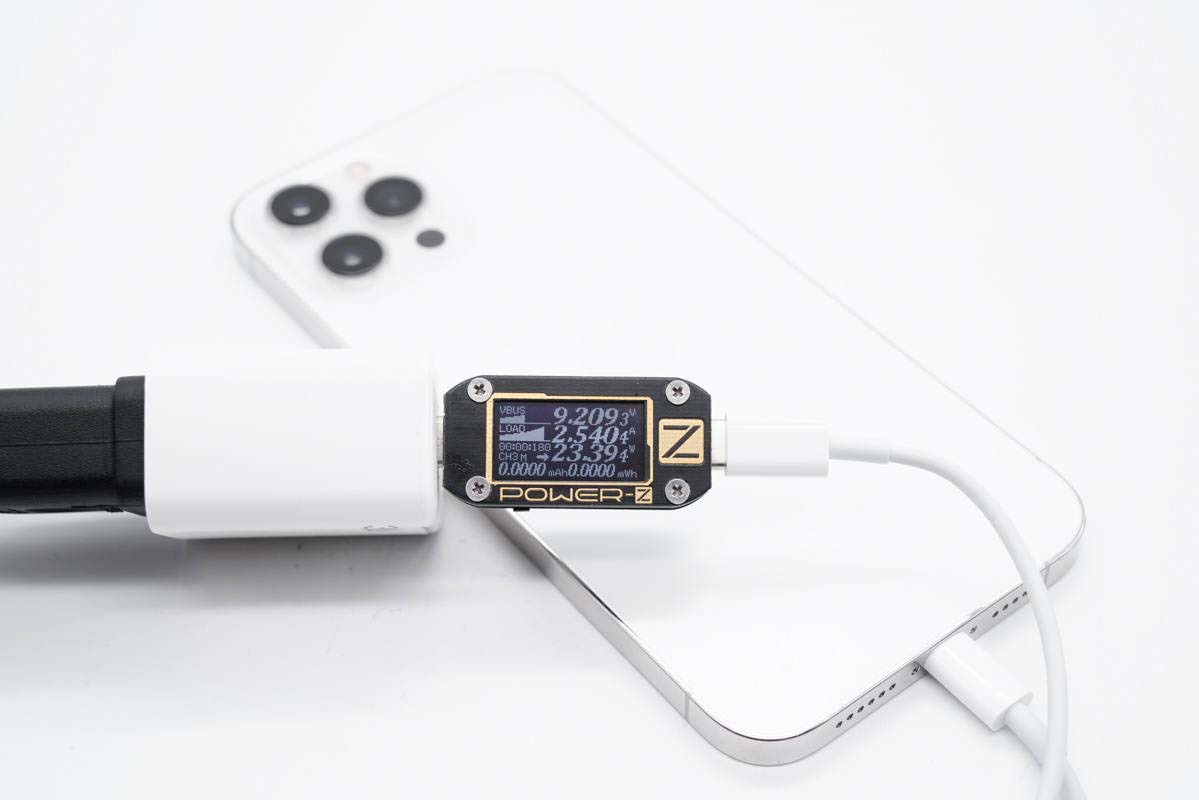

使用這款充電器給iPhone 12 Pro Max進行充電，實測充電功率為9.2V 2.5A 23.39W。

二、智電電子（KEERDA） 30W快充充電器拆解

將輸入端外殼拆開，邊緣采用超聲波焊接封裝，插腳和金屬片接觸通電。

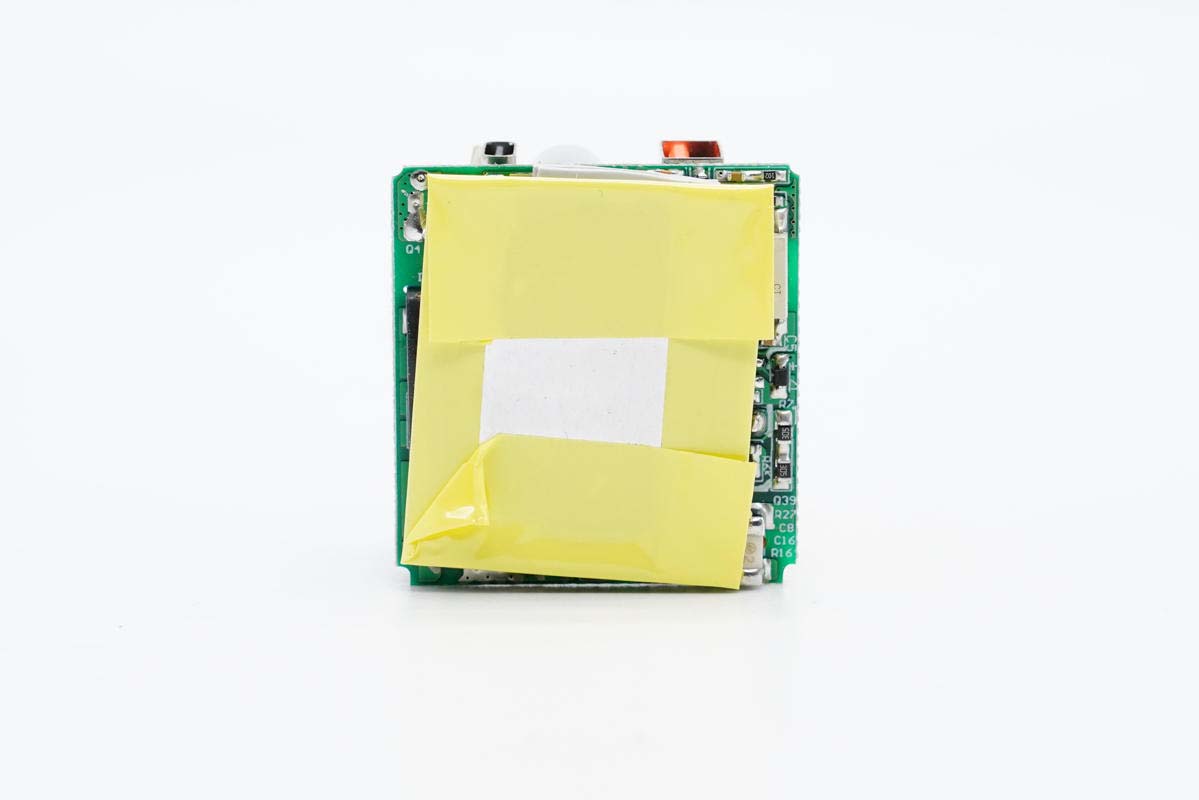

PCB板背面配有散熱片，并粘貼絕緣膠帶進行絕緣。

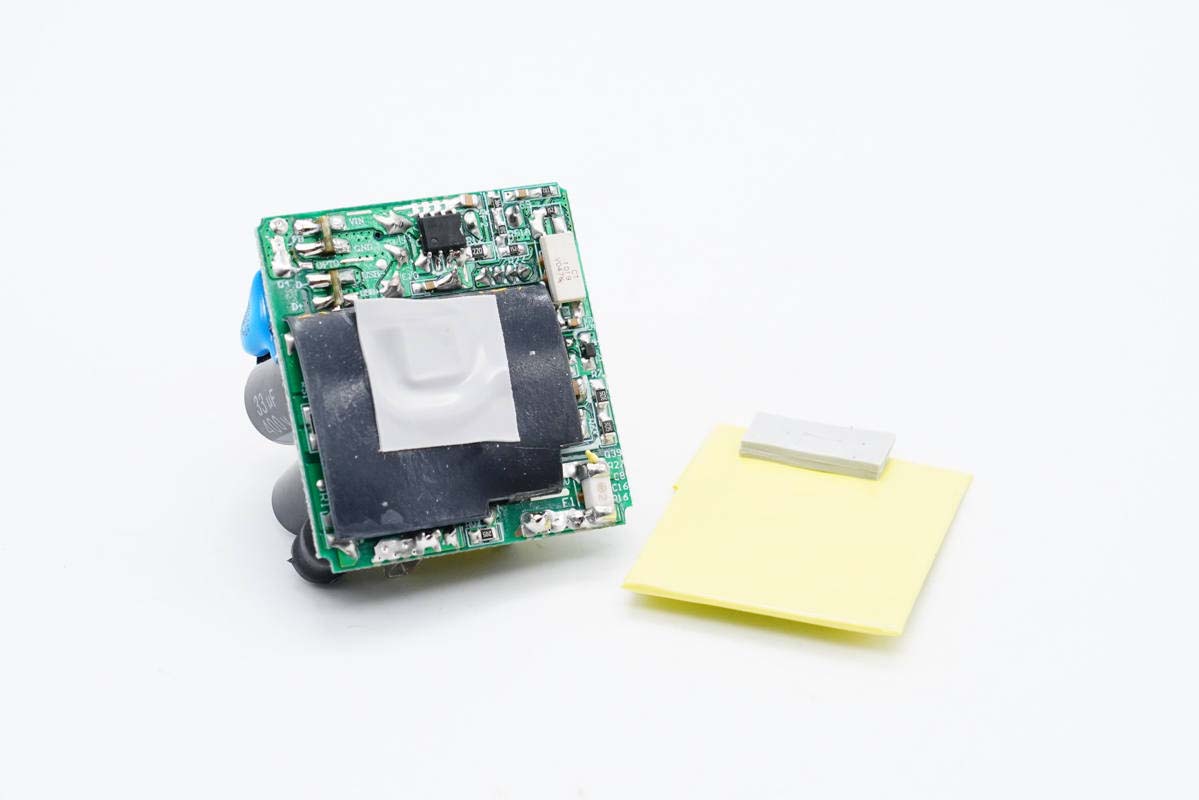

PCB板和散熱片之間還有絕緣隔離板和導熱墊，加強散熱和保護。

主板背面設有白色貼片保險絲、整流橋、PWM主控芯片、初級開關MOS管、白色光耦和次級同步整流芯片。

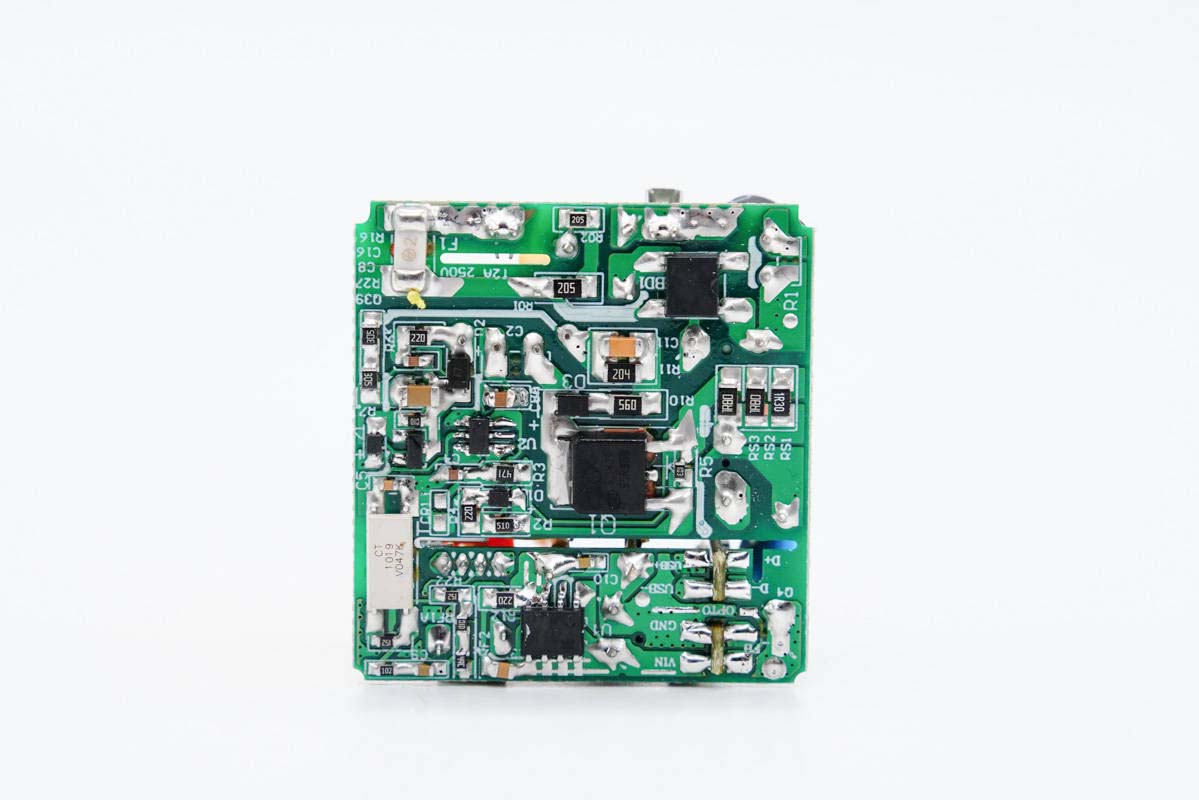

PCB板正面一覽。

輸入端一覽，設有黑色NTC浪涌抑制電阻和X電容。

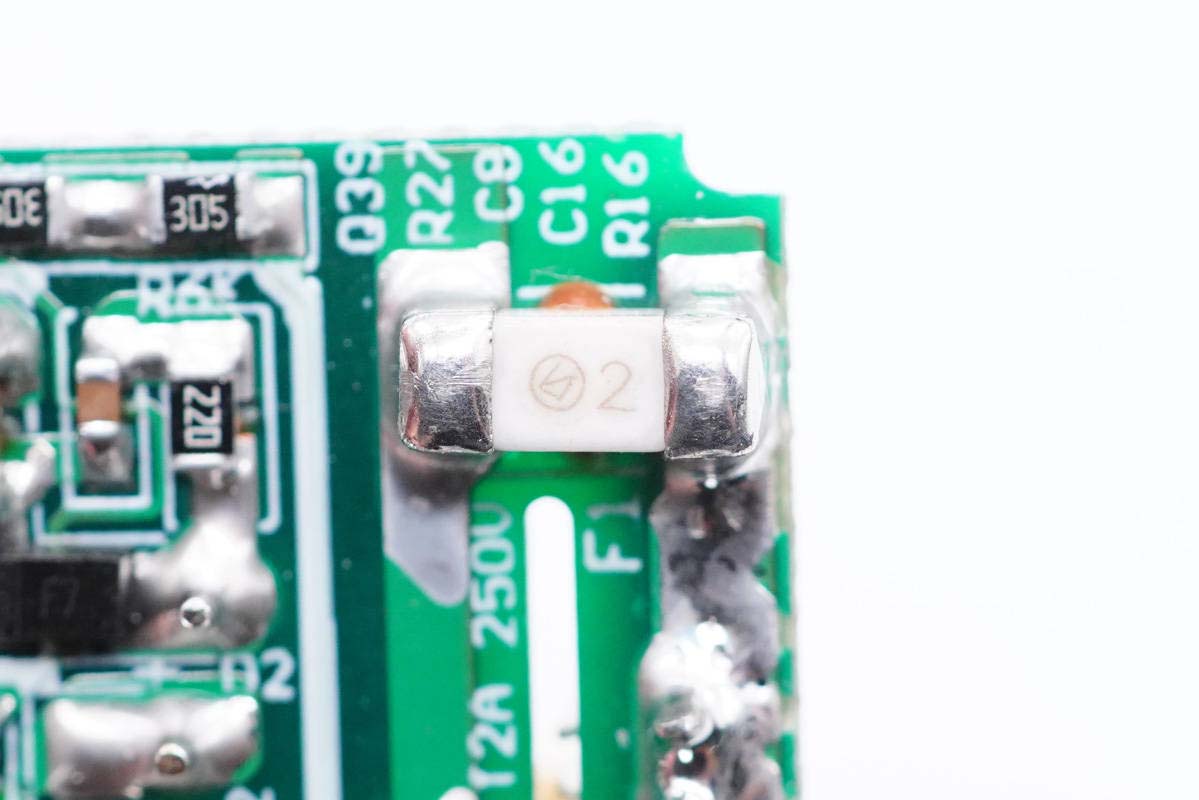

保險絲額定電流2A。

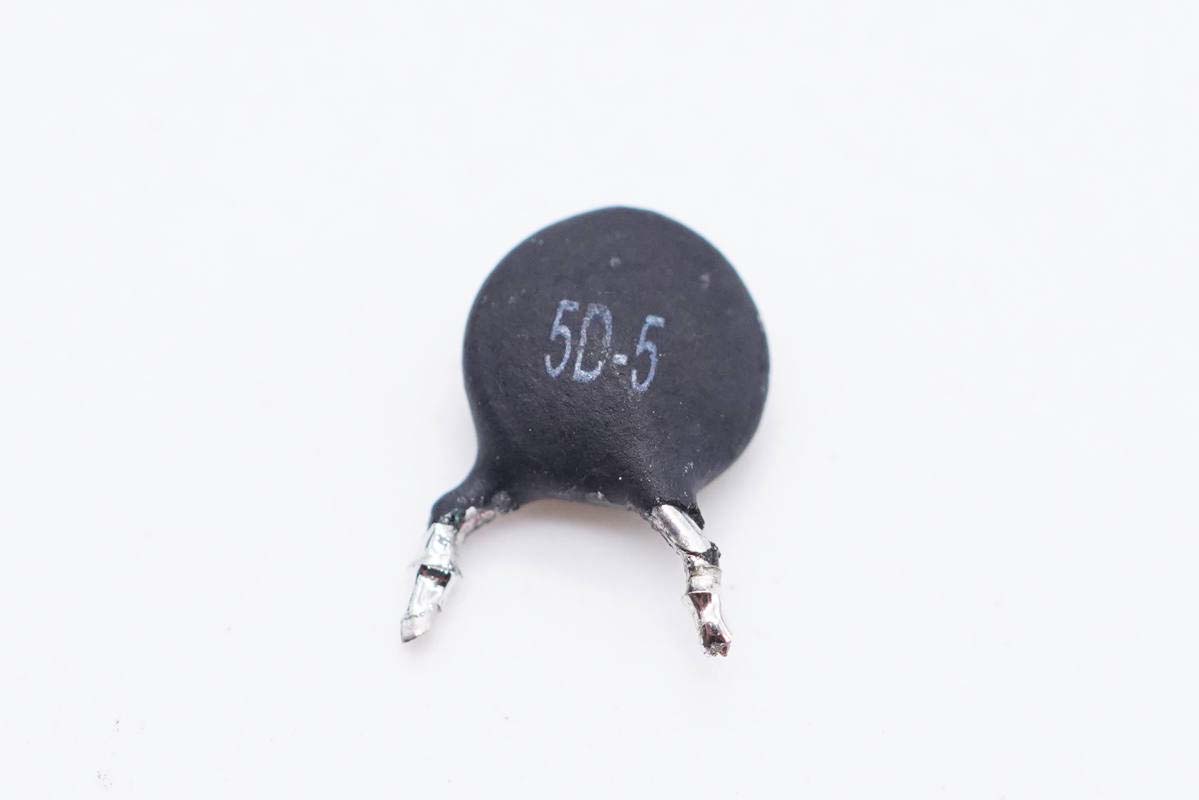

NTC浪涌抑制電阻用于抑制上電浪涌電流。

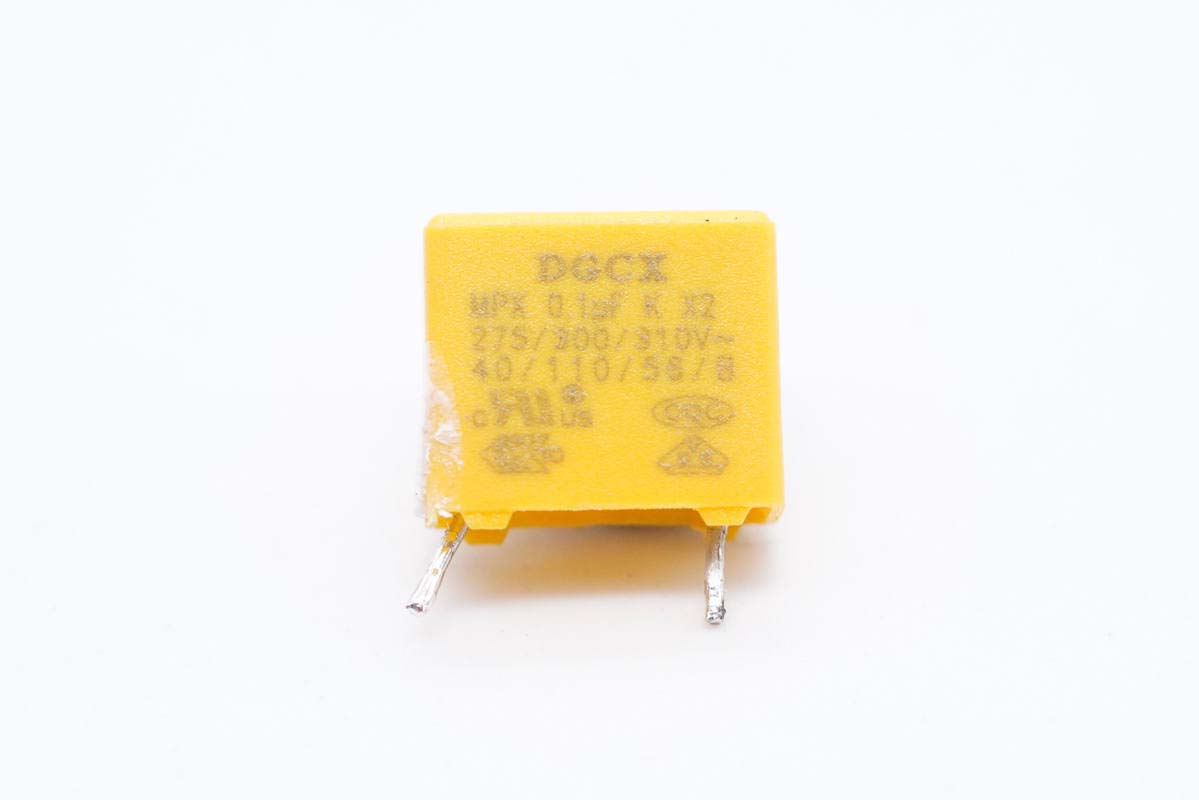

安規X電容來自東莞市成希電子有限公司，容量0.1μF。

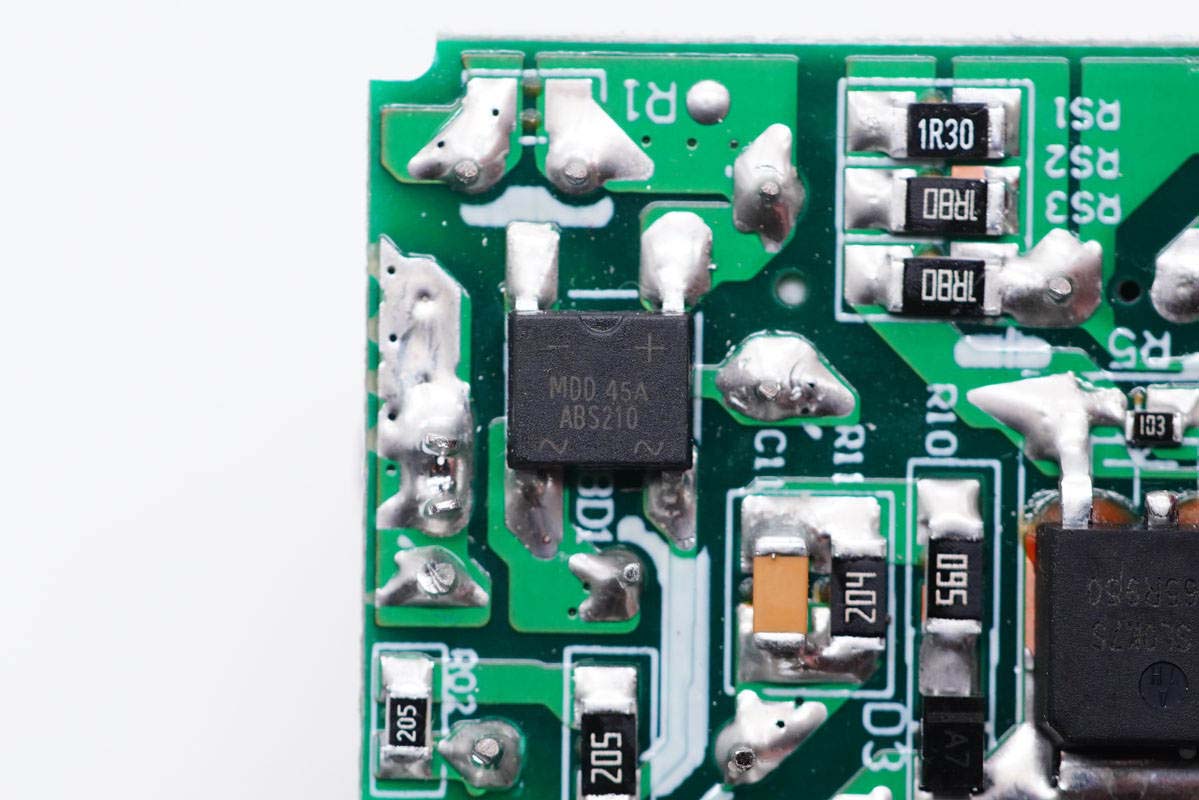

ABS210整流橋。

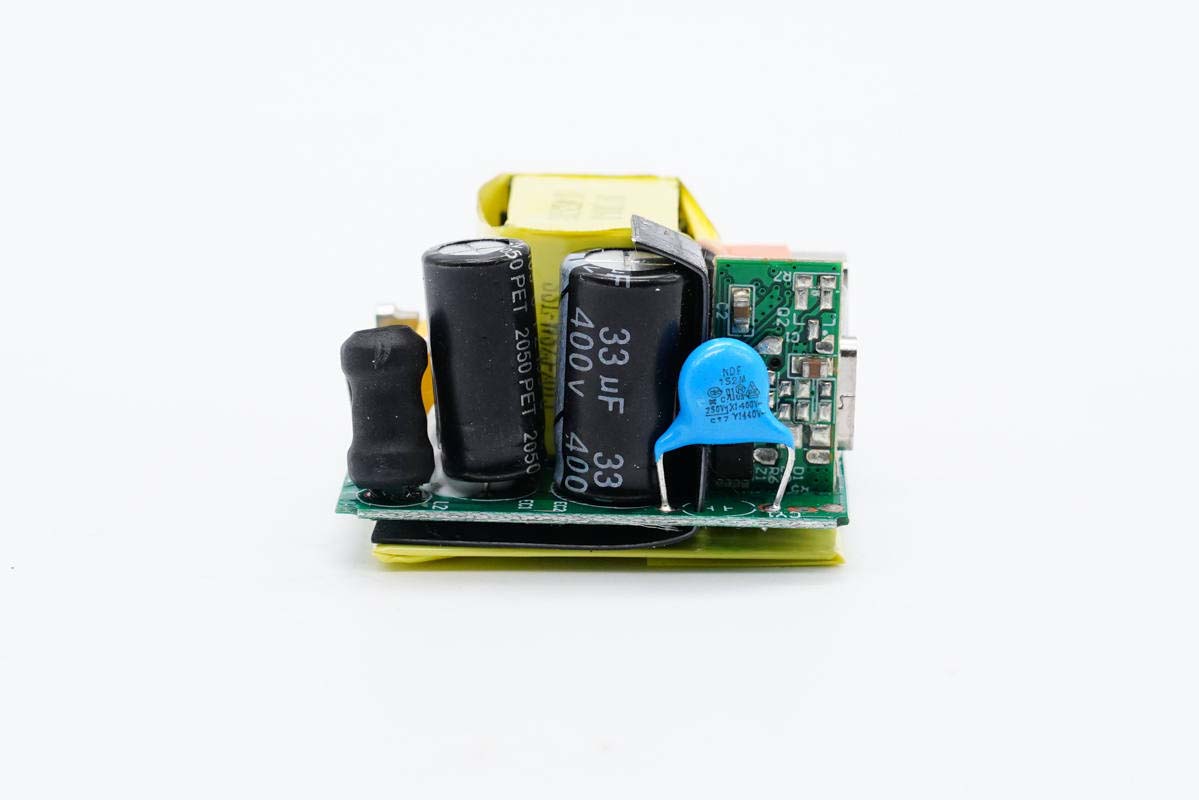

PCB板側面設有工字電感和兩顆高壓濾波電解電容。

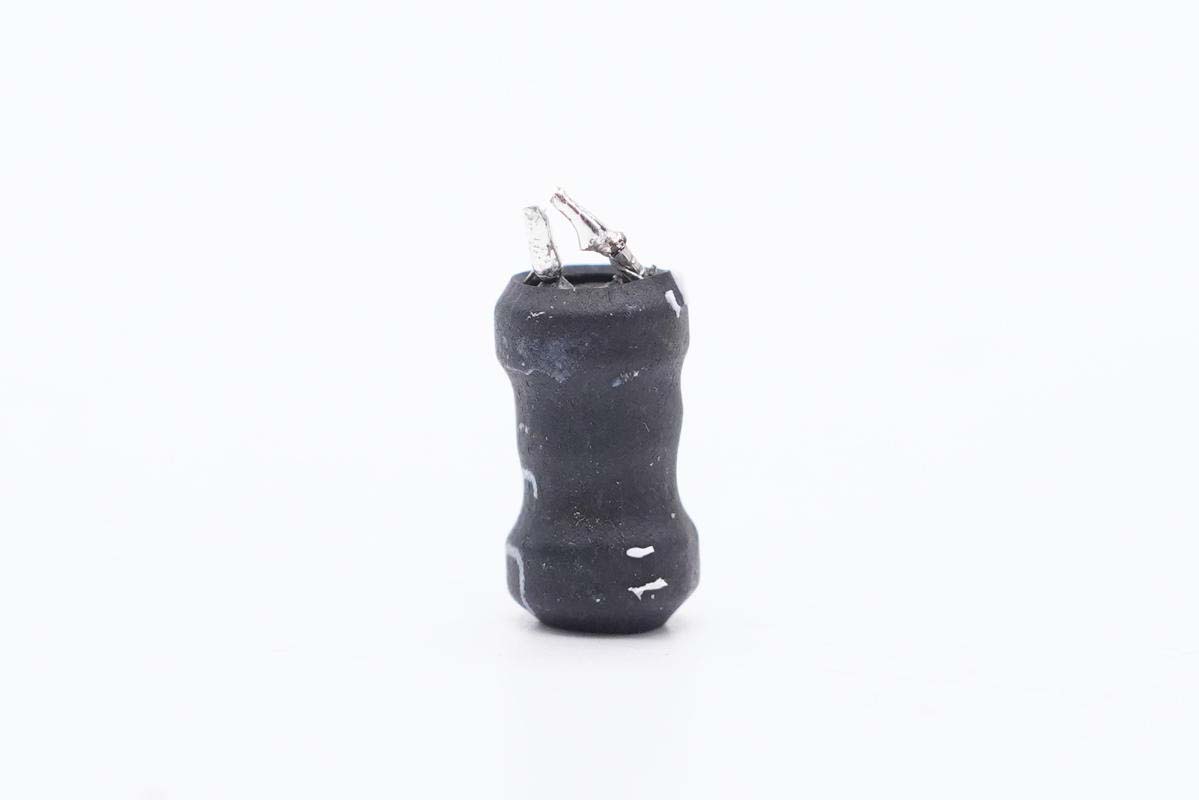

工字電感外套熱縮管保護。

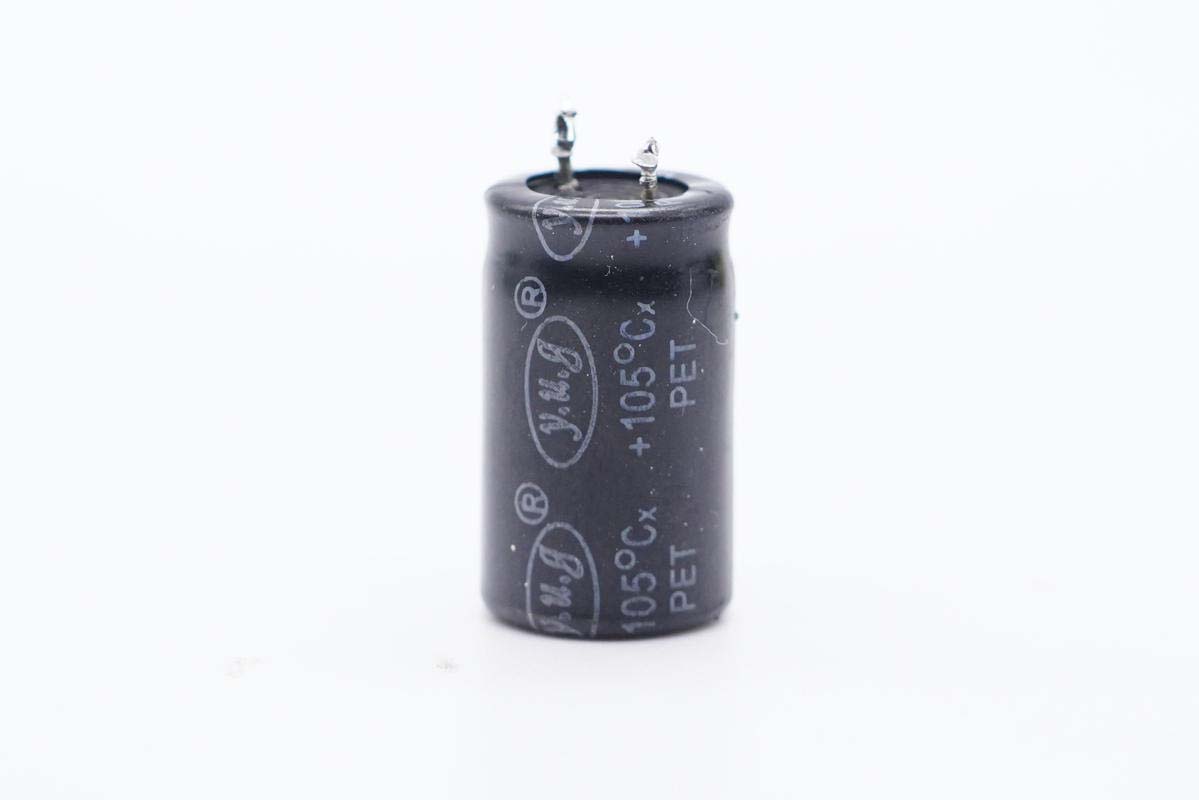

其中一顆是昱光電子y.u.g品牌。

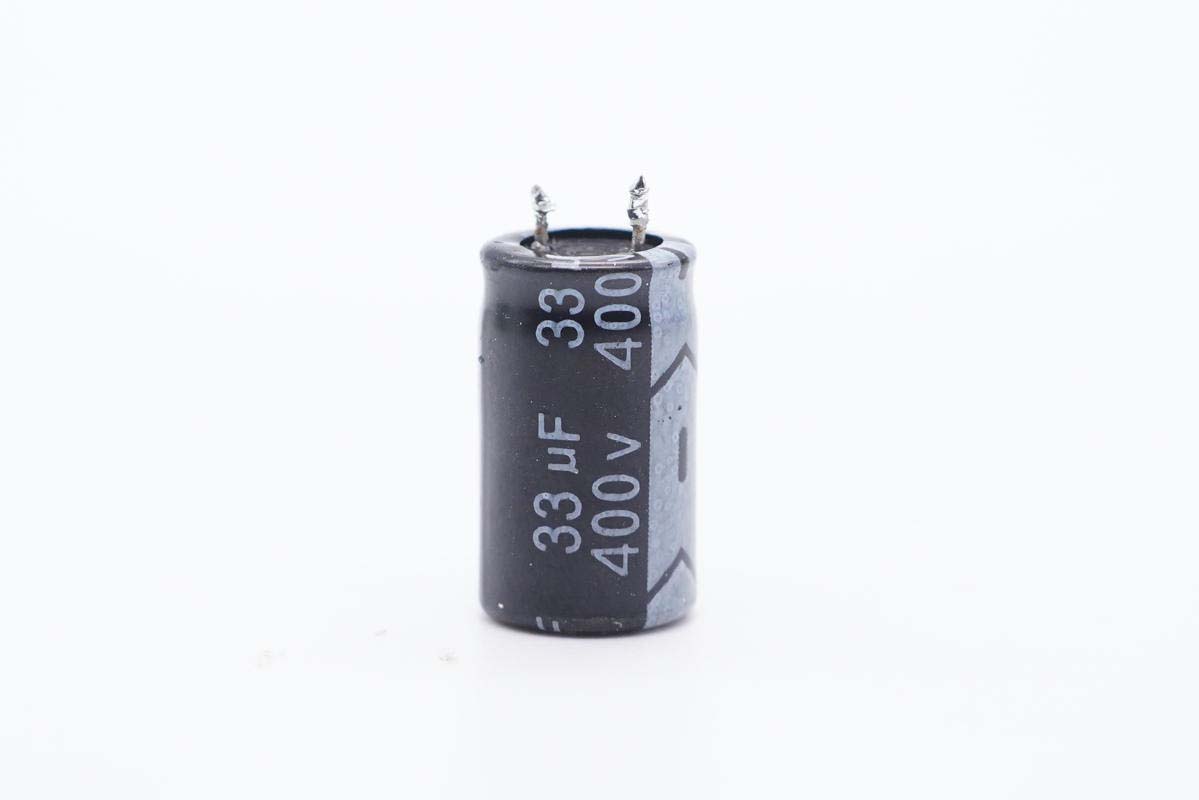

規格為400V 33μF。

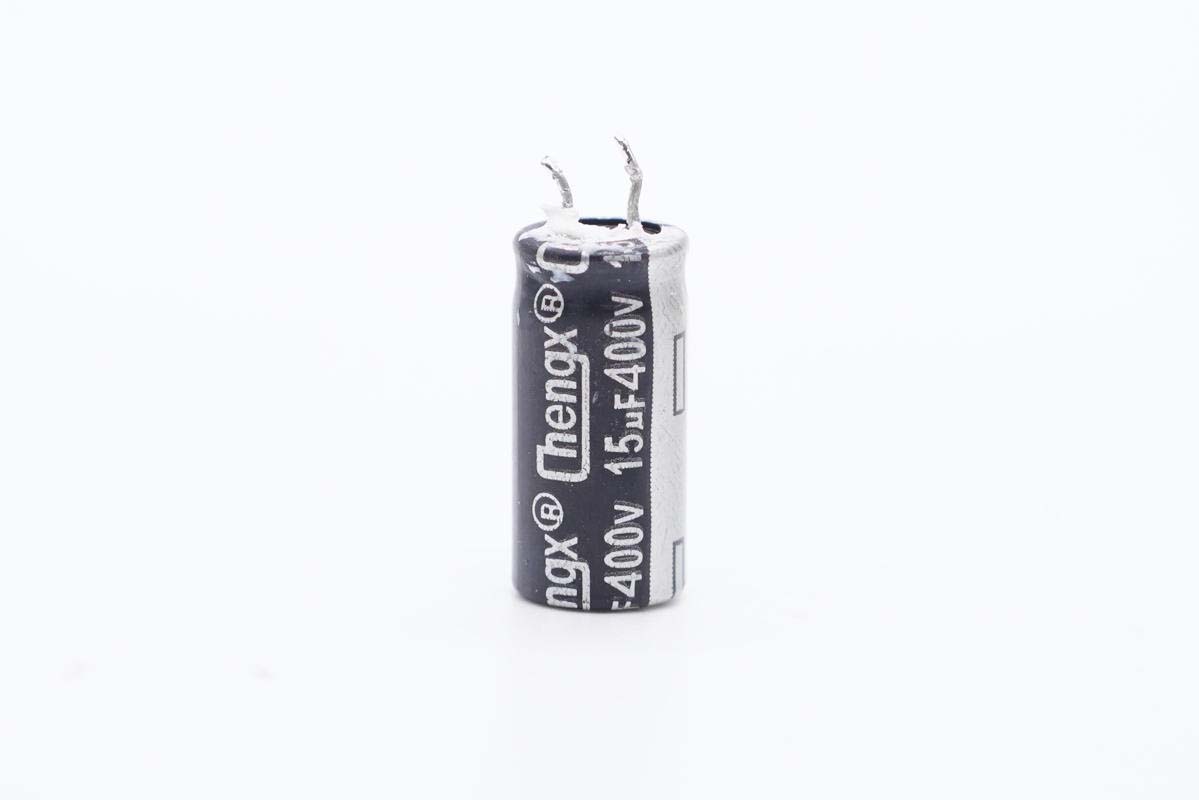

另一顆來自承興，規格為400V 15μF。

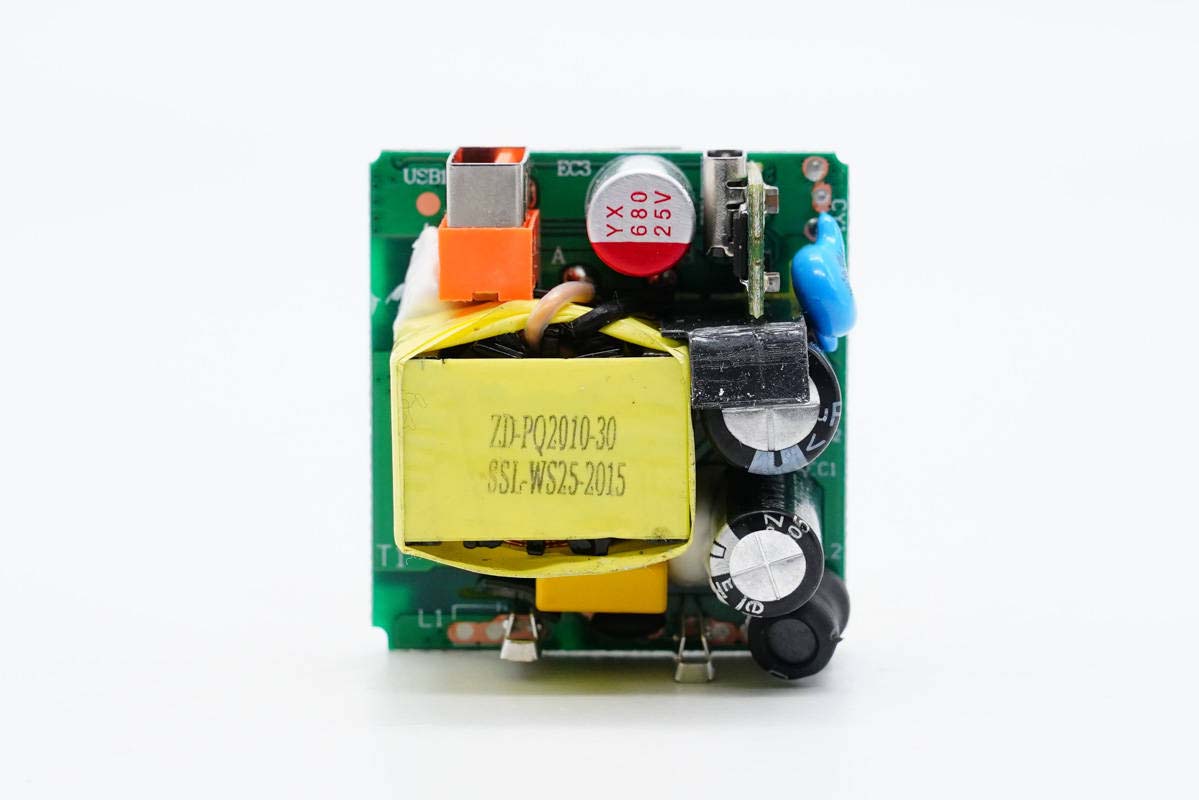

PCB板另一側放置變壓器。

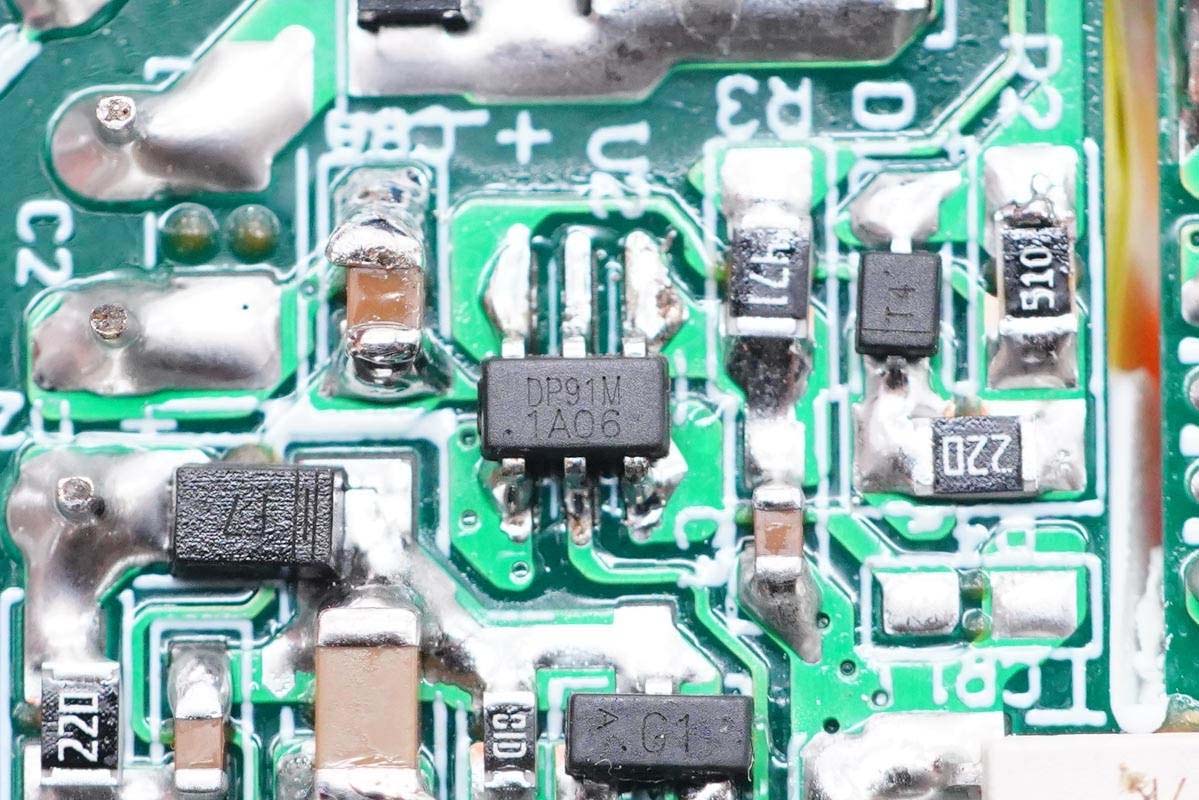

PWM主控芯片來自德普微DP2291M。

德普微DP2291M資料信息。

初級開關MOS管采用士蘭微SVF65R950CMQ，NMOS，耐壓650V。

士蘭微SVF65R950CMQ資料信息。

變壓器特寫，頂部噴碼有信息。

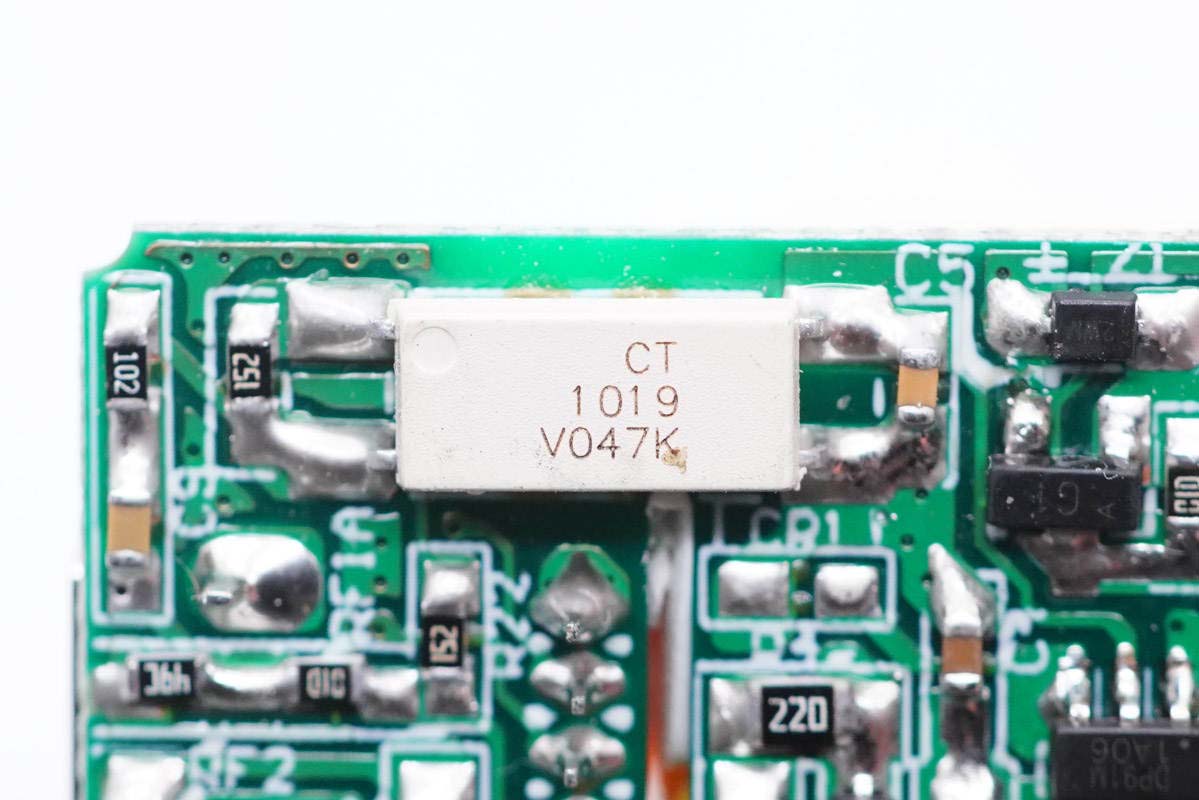

CT 1019光耦，用于初級次級通信，反饋輸出電壓。

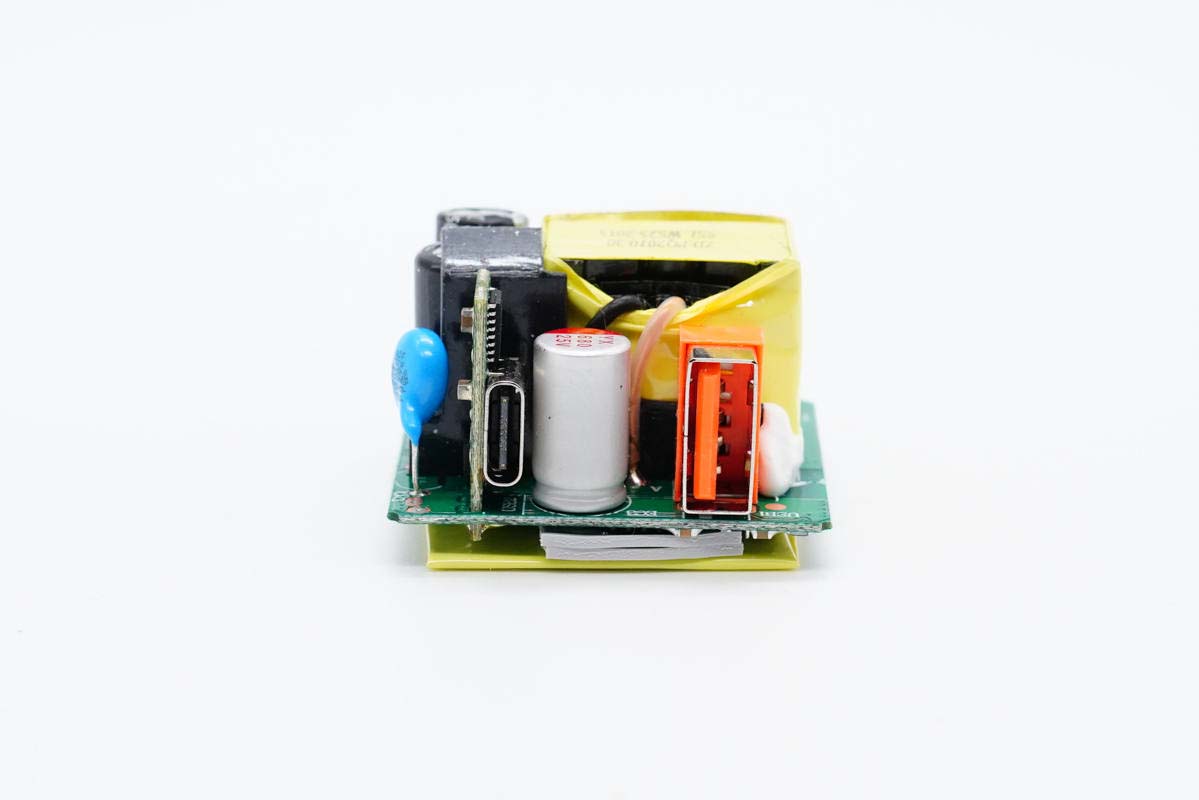

輸出端一覽，USB-C母座使用協議小板垂直焊接。

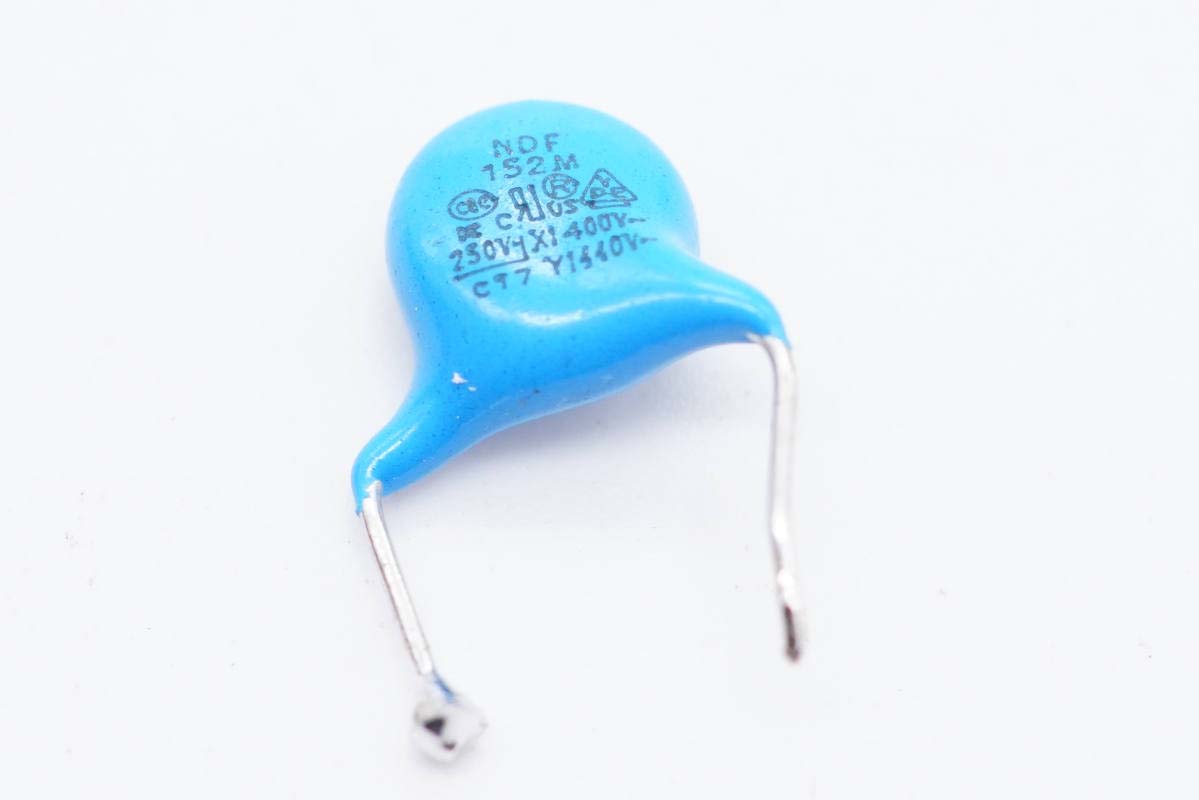

藍色Y電容特寫。

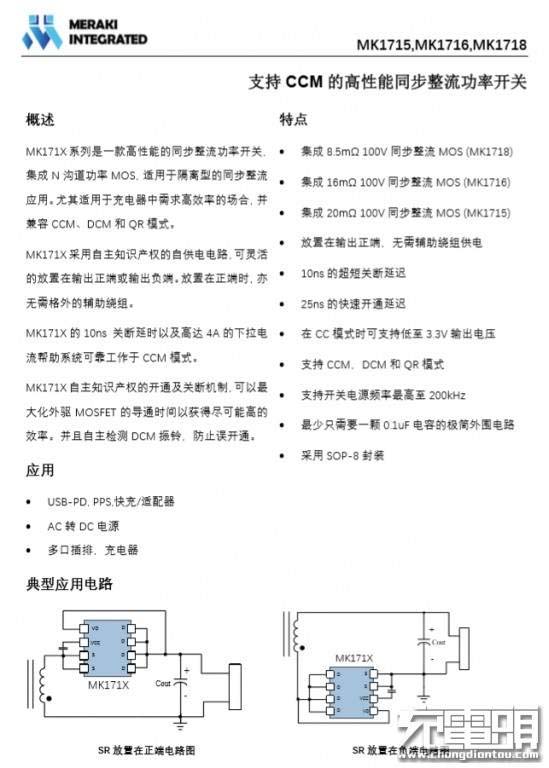

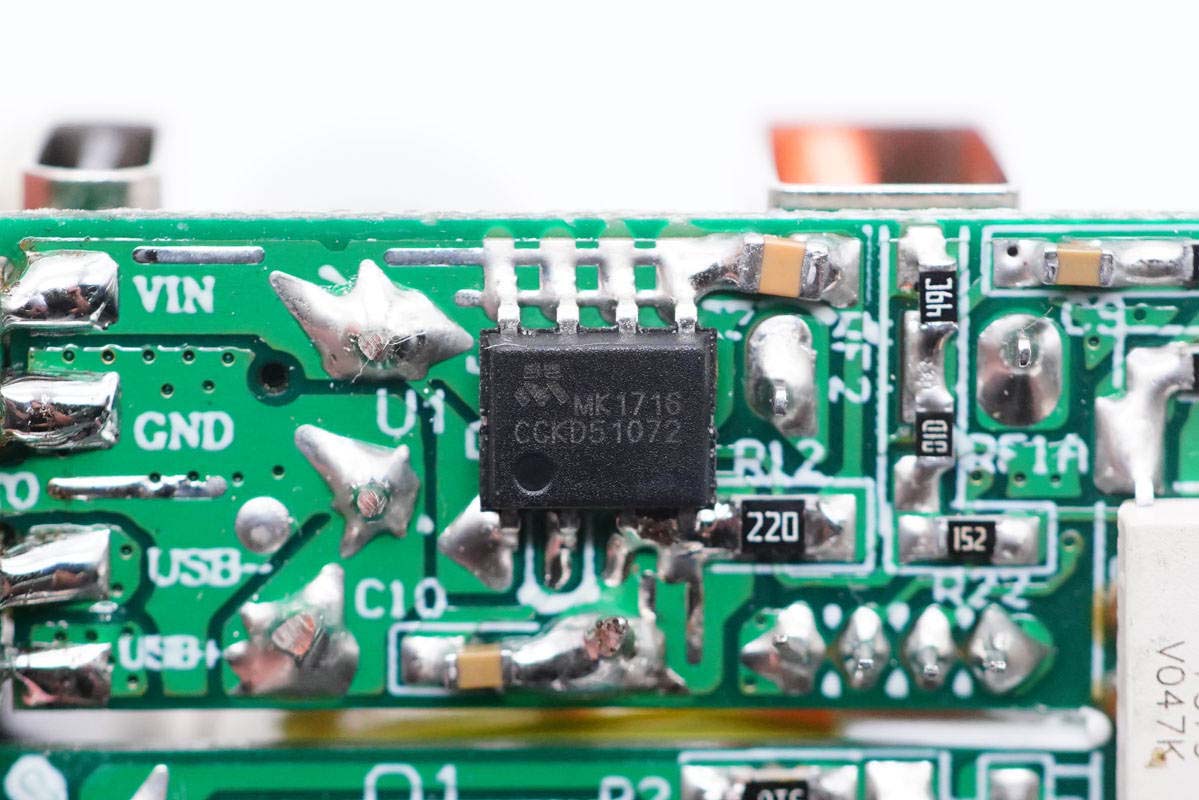

次級同步整流芯片采用茂睿芯MK1716，這款芯片集成了次級同步整流控制器和16mΩ/100V規格同步整流MOS。茂睿芯MK171X系列是一款高性能的同步整流功率開關，集成N溝道功率MOS，適用于隔離型的同步整流應用。尤其適用于充電器中需求高效率的場合，并兼容CCM、DCM 和QR模式。

MK171X采用自主知識產權的自供電電路，可靈活的放置在輸出正端或輸出負端。放置在正端時，亦無需格外的輔助繞組。支持10ns關斷延時以及高達4A的下拉電流幫助系統可靠工作于CCM 模式。支持開通及關斷機制，可以最大化外驅MOSFET的導通時間以獲得盡可能高的效率，并且自主檢測DCM振鈴，防止誤開通。

據了解，針對客戶端功多樣化的PD充電器/適配器應用，茂睿芯已經推出了業界最全，技術最先進的SR系列解決方案，全面助力USB-PD，USB Type-C等快充充電器，多口排插，小體積適配器。此前茂睿芯攜旗下MK180X/MK171X/MK9173X系列多款同步整流產品參加2019（秋季）USB PD＆Type-C亞洲展，表現驚艷。充電頭網拆解了解到，使用茂睿芯同步整流芯片的還有華科隆22.5W SCP超級快充充電器，高仿蘋果18W USB PD充電器等產品。

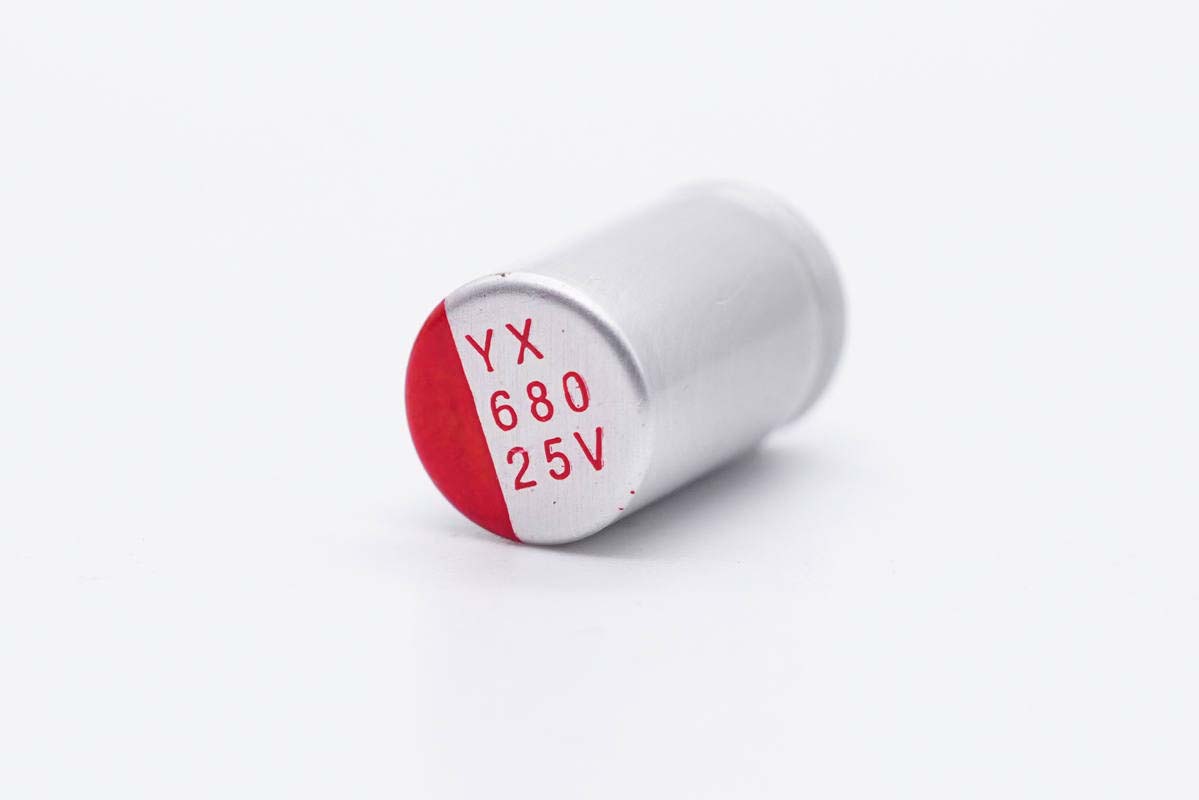

輸出濾波固態電容來自福建云星電子有限公司，規格為25V?680μF?！癥X”牌固態電容專門針對USB PD快充設計，在105℃的工作環境下仍能保證2000小時的壽命，同時兼具耐高溫、耐大紋波、低ESR等特性。

充電頭網了解到，采用云星固態電容的電源產品還有REMAX 100W四口氮化鎵快充、華碩65Ｗ 2C1A氮化鎵充電器、REMAX 1A1C 65W氮化鎵充電器、征拓2C1A 65W氮化鎵充電器、洛克65W中國芯氮化鎵快充充電器、愛否開物1A2C 65W PD氮化鎵充電器、愛否開物F1多口USB PD充電器、倍思充電器移動電源二合一等。

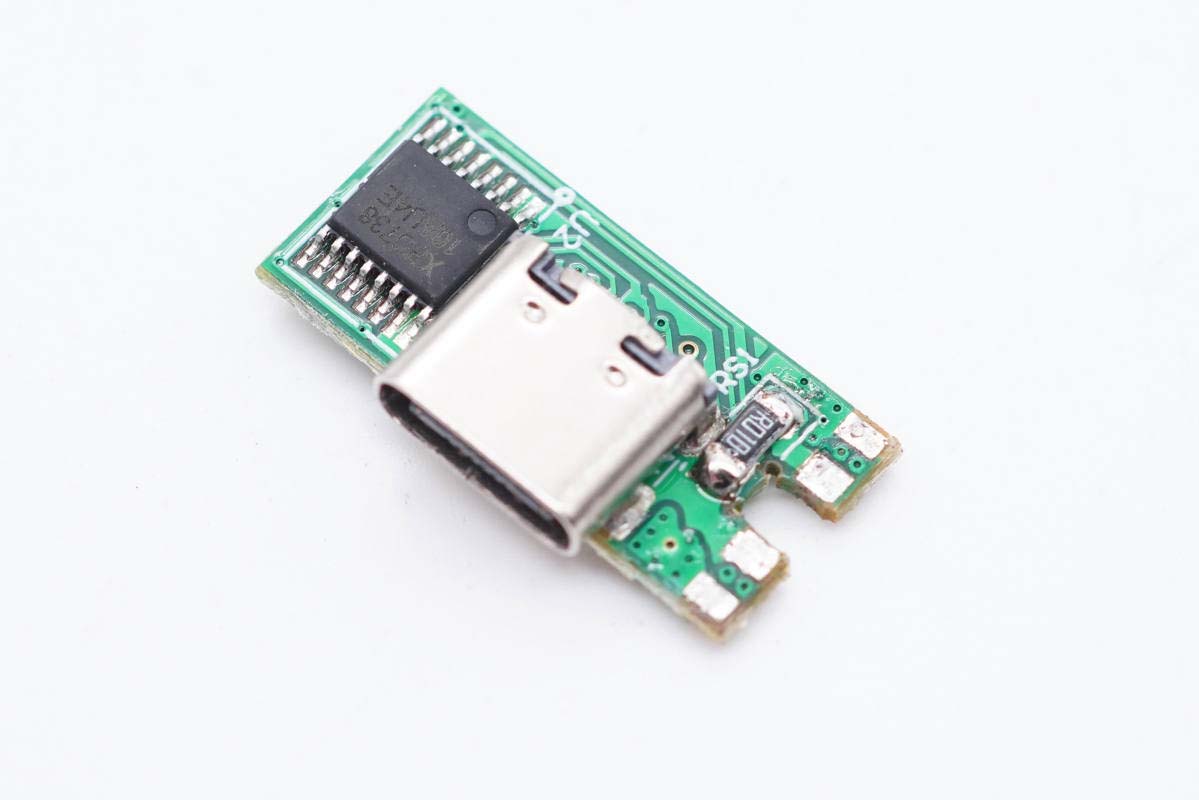

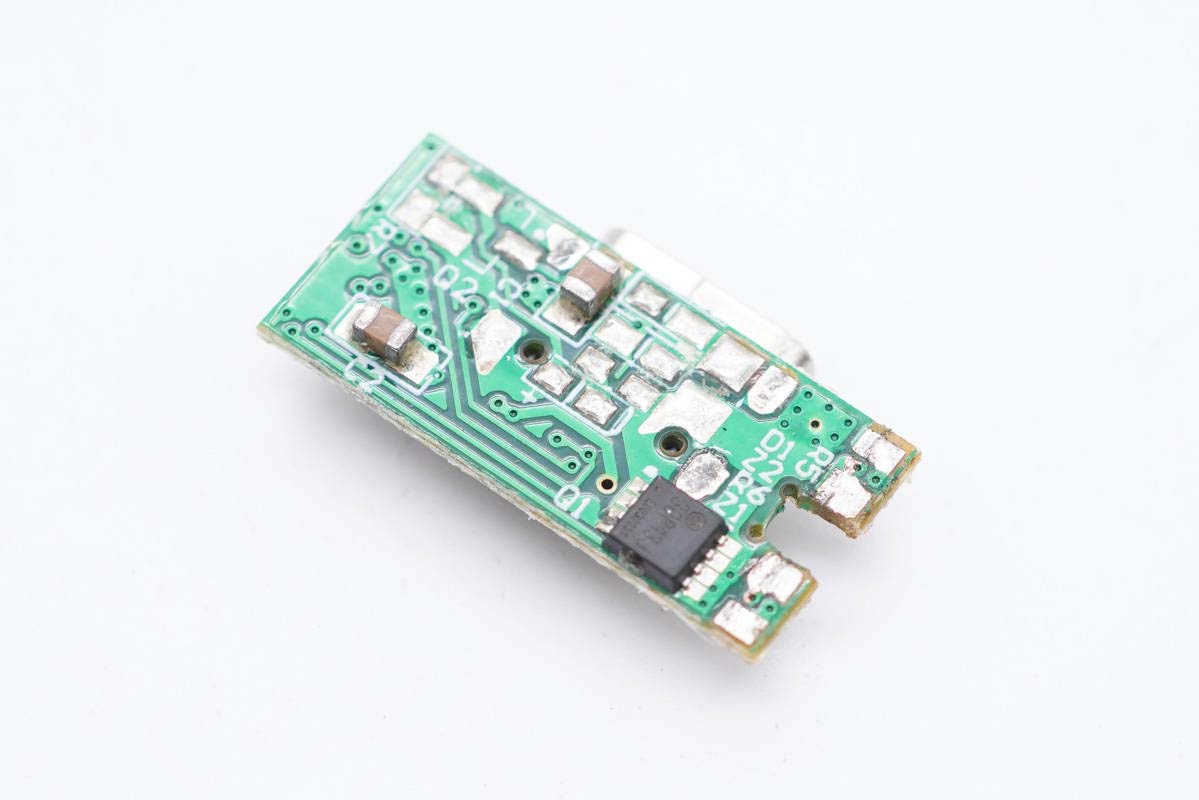

協議小板正面設有協議IC和USB-C母座。

背面設有輸出VBUS開關管。

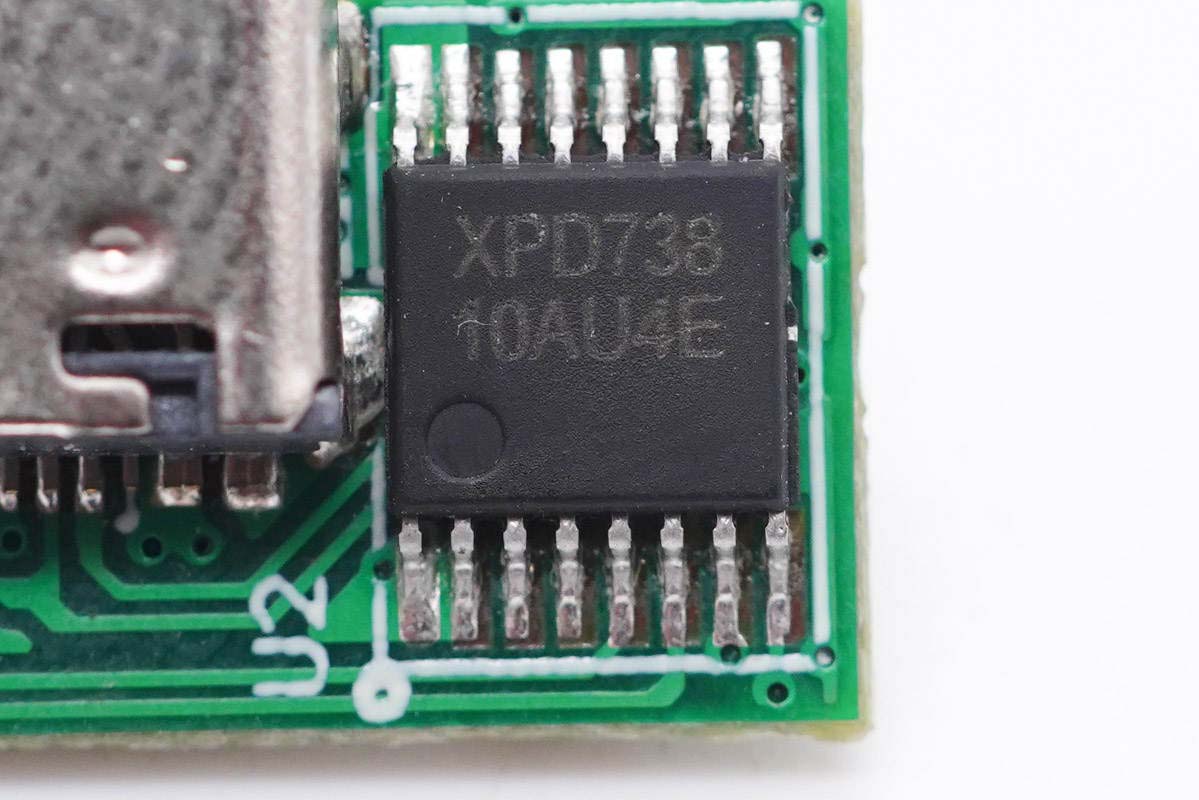

協議芯片采用云矽半導體XPD738，用于1C1A雙口控制。XPD738通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，很適合應用在1C1A雙端口充電設備上，支持任意單口快充雙口輸出5V，在A口連接蘋果充電線但未接入蘋果手機時，C口仍然有快充。

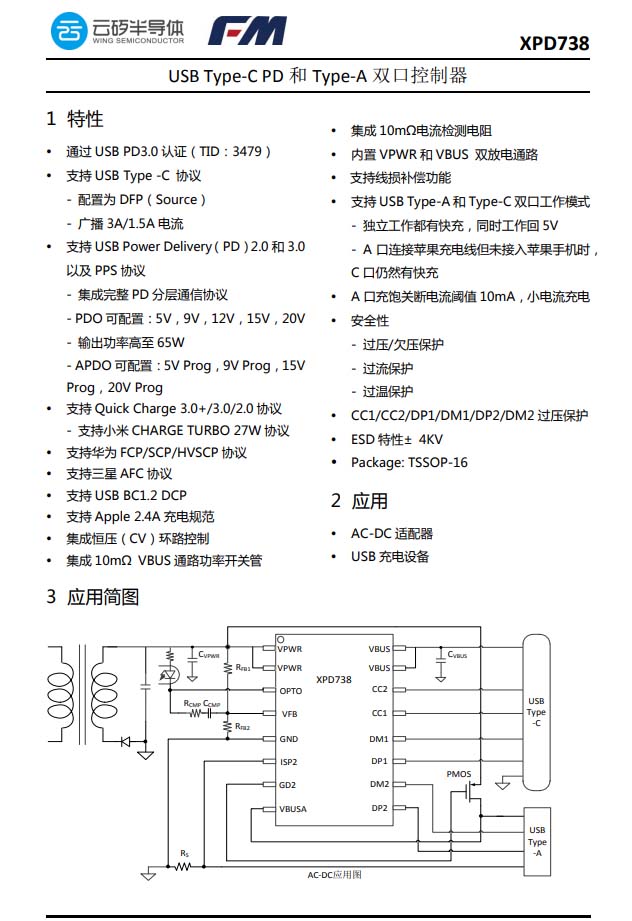

云矽半導體XPD738資料信息。

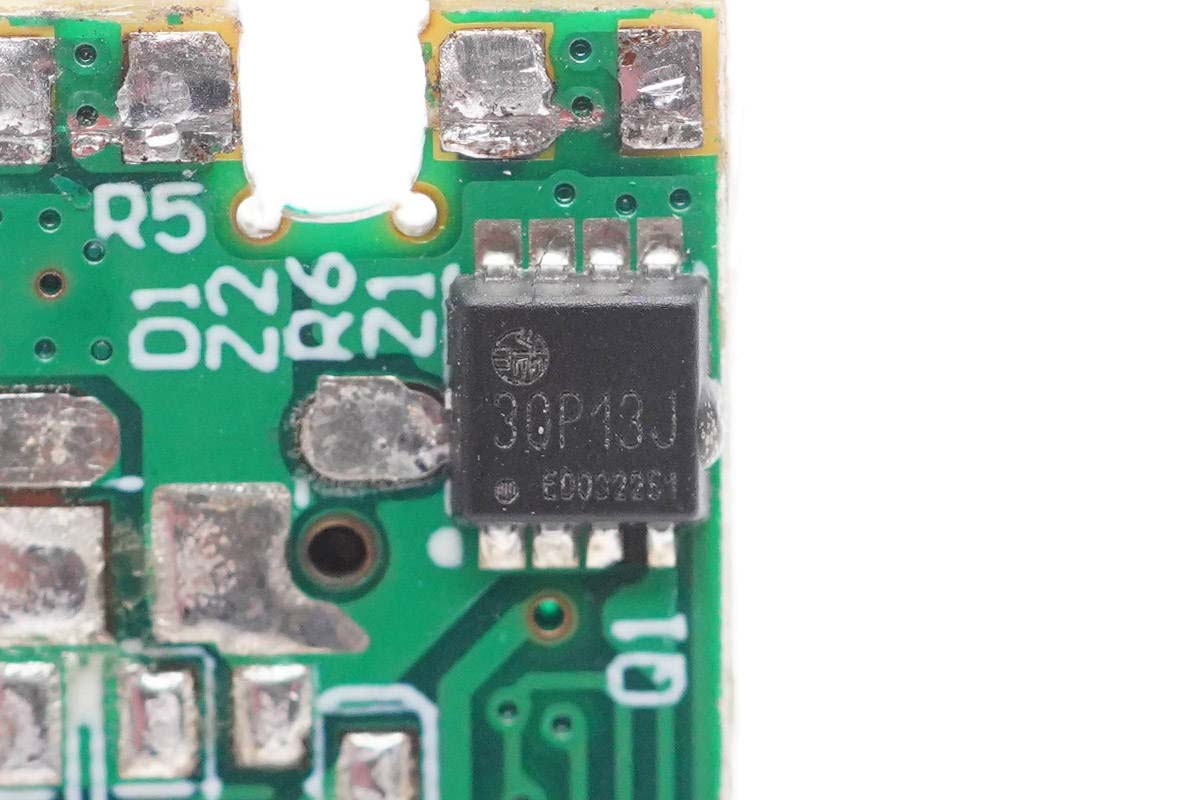

輸出VBUS開關管采用華瑞微HRT30P13J，PMOS管，耐壓30V。

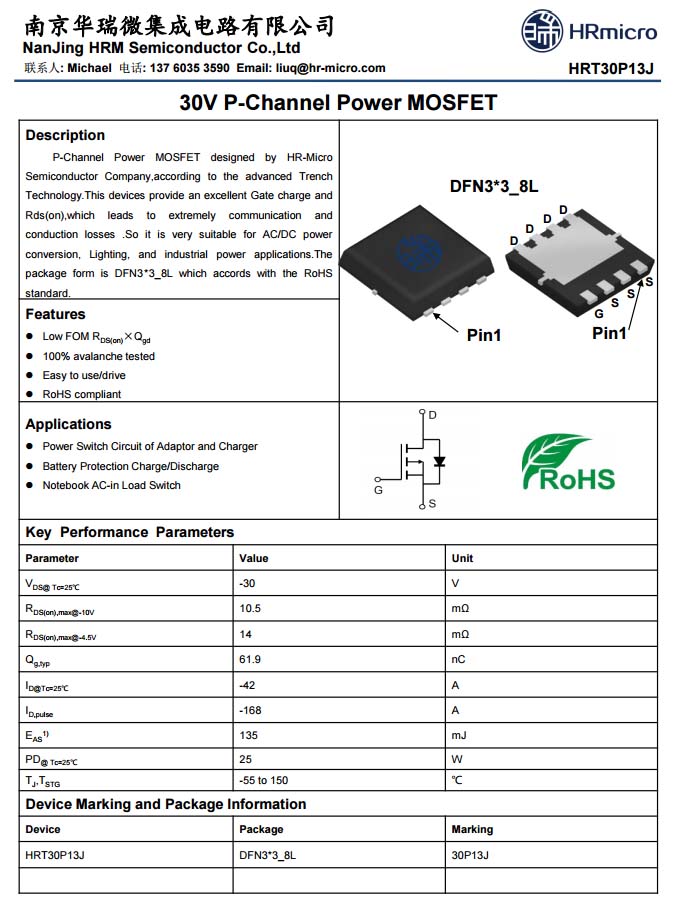

華瑞微HRT30P13J資料信息。

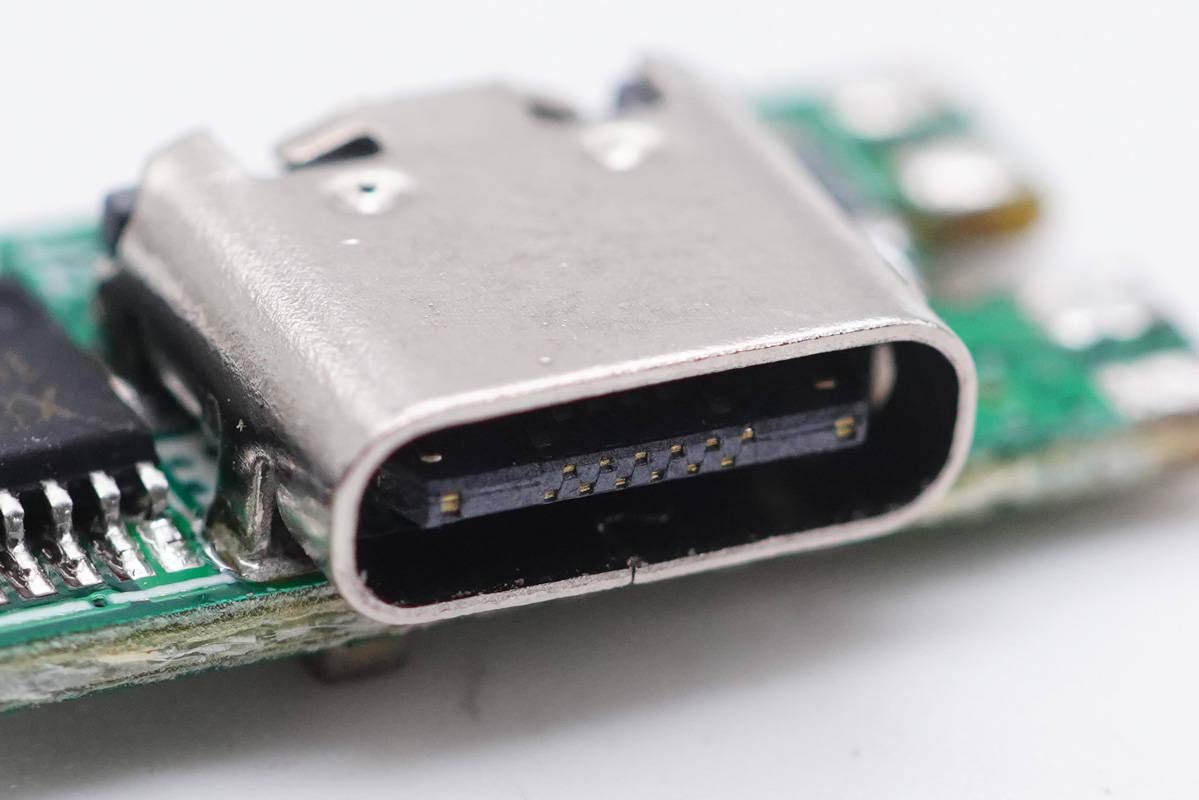

USB-C母座特寫，過孔焊接。

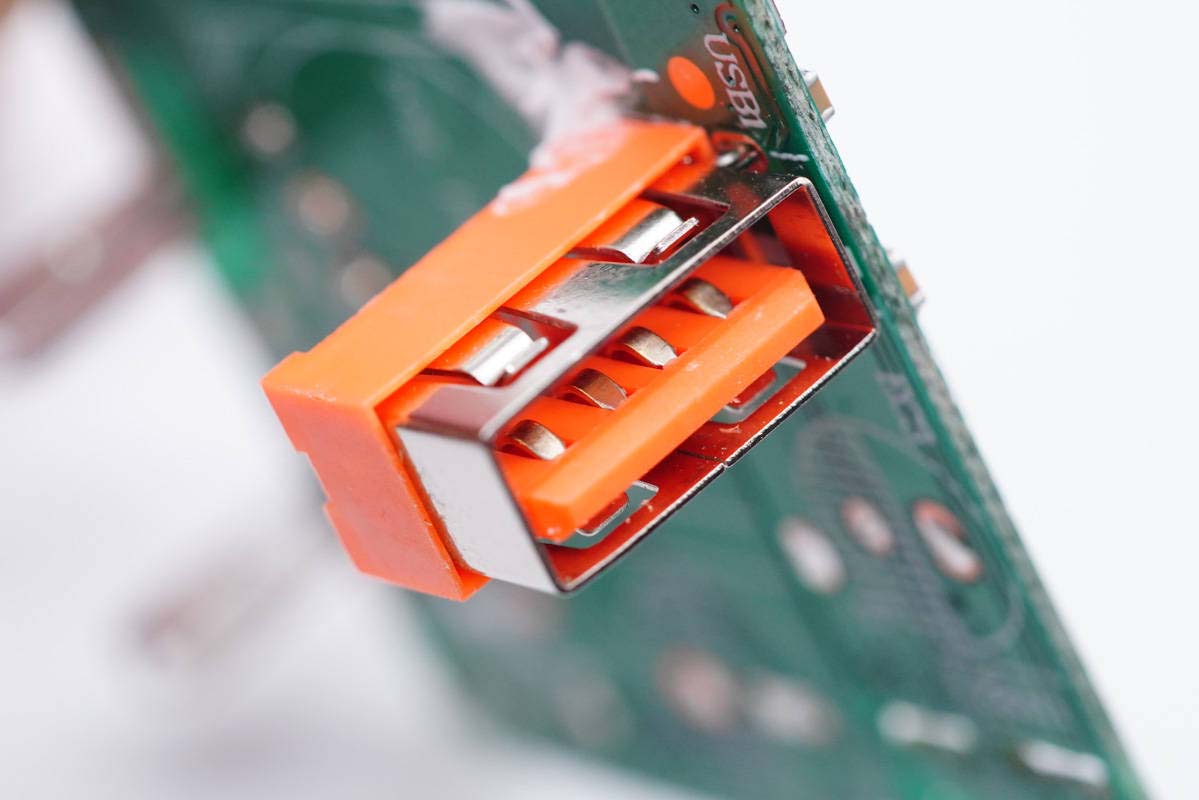

USB-A母座特寫。

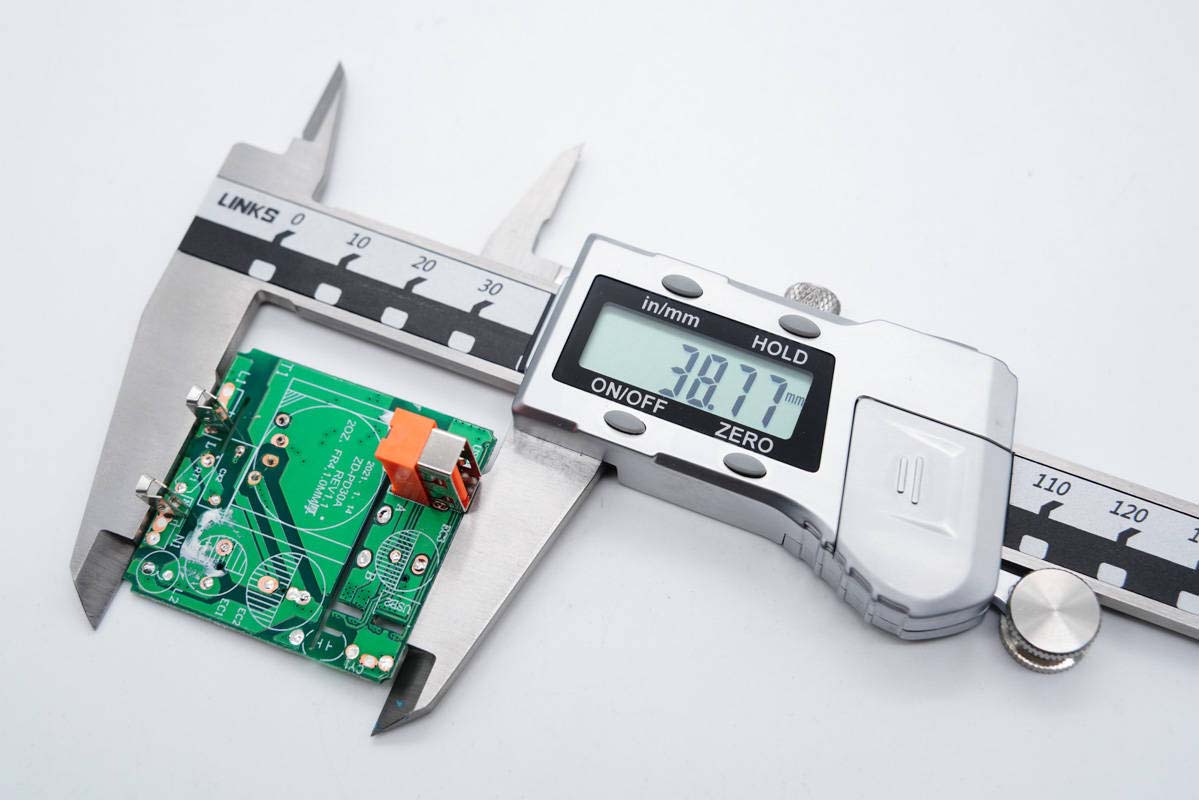

最后測得主板長度為38.77mm。

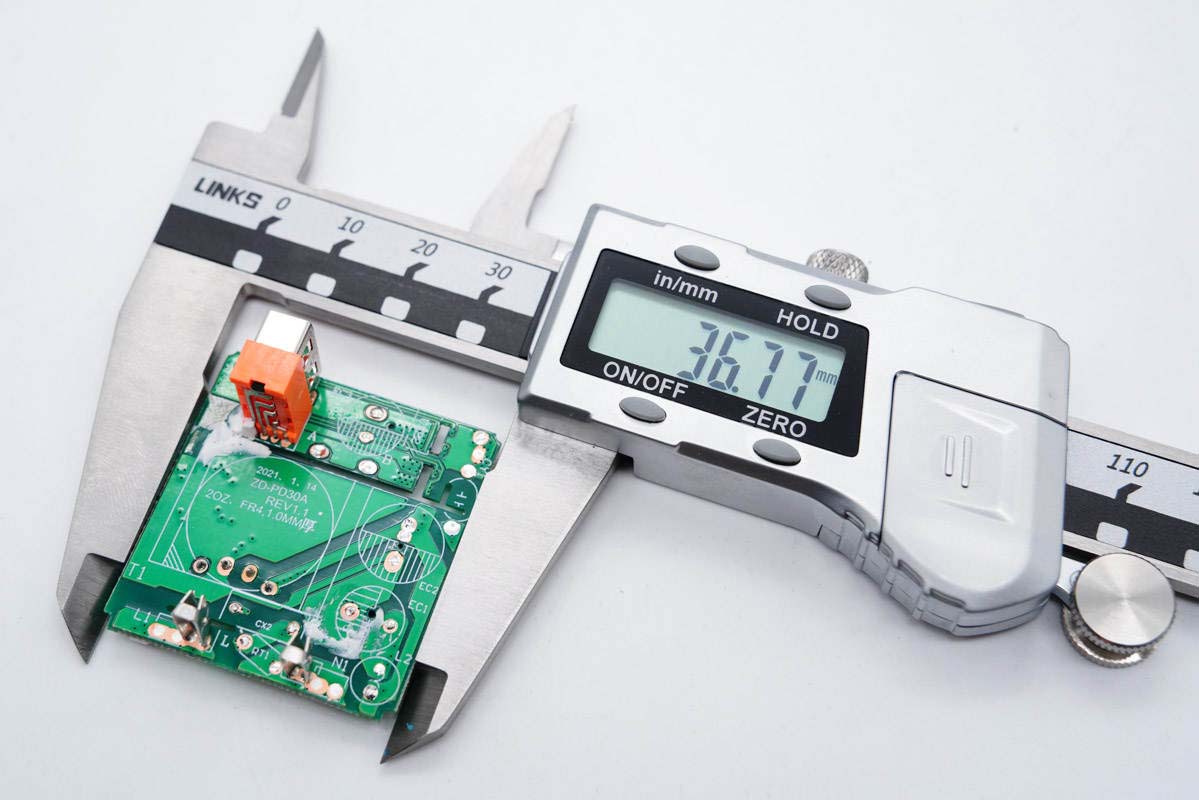

寬度為36.77mm。

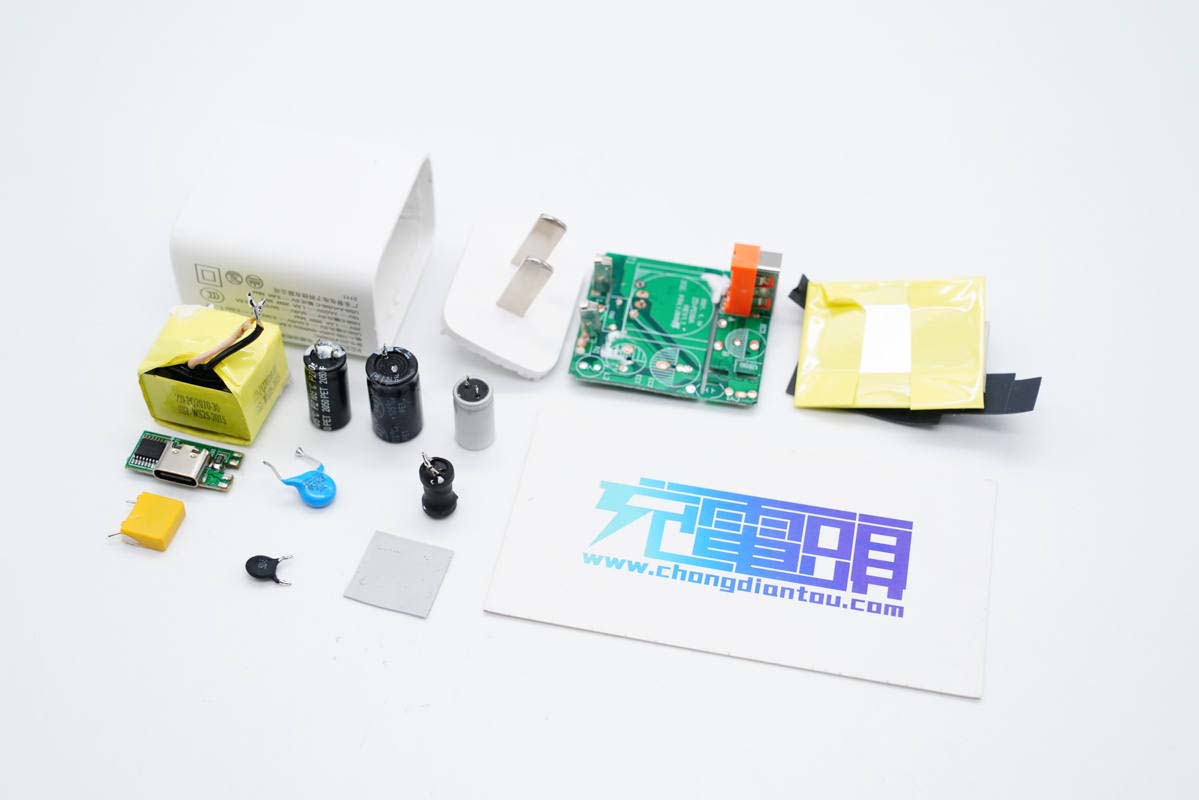

全部拆解完畢，來張全家福。

充電頭網拆解總結

廣東智電電子科技有限公司（KEERDA）這款PD快充充電器采用直板造型設計，機身表面磨砂，可配備多種規格插腳。1A1C接口與單C口可選，支持QC、AFC、FCP、SCP、PD和PPS快充協議，整體兼容性好。充電器支持華為22.5W快充，實測也能給iPhone 12系列手機進行20W全速充電，實用性強。

充電頭網通過拆解了解到，充電器采用德普微主控芯片搭配士蘭微MOS以及茂睿芯同步整流芯片組成開關電源，采用云矽半導體協議IC XPD738控制1A1C雙口輸出或單C口輸出，芯片通過了USB PD3.0認證，性能可靠。另外采用昱光、承興電解電容進行輸入濾波，云星固態電容進行輸出濾波。
