最近充電頭網拿到了RAVPOWER睿能寶一款10000mAh移動電源，配備了Micro USB和1A1C三類接口，新老設備都能使用，并且都支持18W快充，無論是充電寶自身蓄電，還是拿來給手機等設備進行充電，速度都很快。下面我們就對這款產品進行拆解，看看用料做工如何。

一、RAVPOWER 10000mAh移動電源外觀

包裝盒設計簡潔，正面左上角印有RAVPOWER品牌，中心是一個大大的R字母，下方是產品名稱。

打開包裝，移動電源外套防塵塑料袋。

包裝內含移動電源、數據線、轉接頭、使用說明書和收納袋。

移動電源支持USB-C/Micro USB輸入，因此附帶線纜是USB-A to Micro USB線，轉接頭是Micro USB to C。

移動電源采用PC材質外殼，表面磨砂處理。機身扁平，邊緣以及四端過渡圓潤。

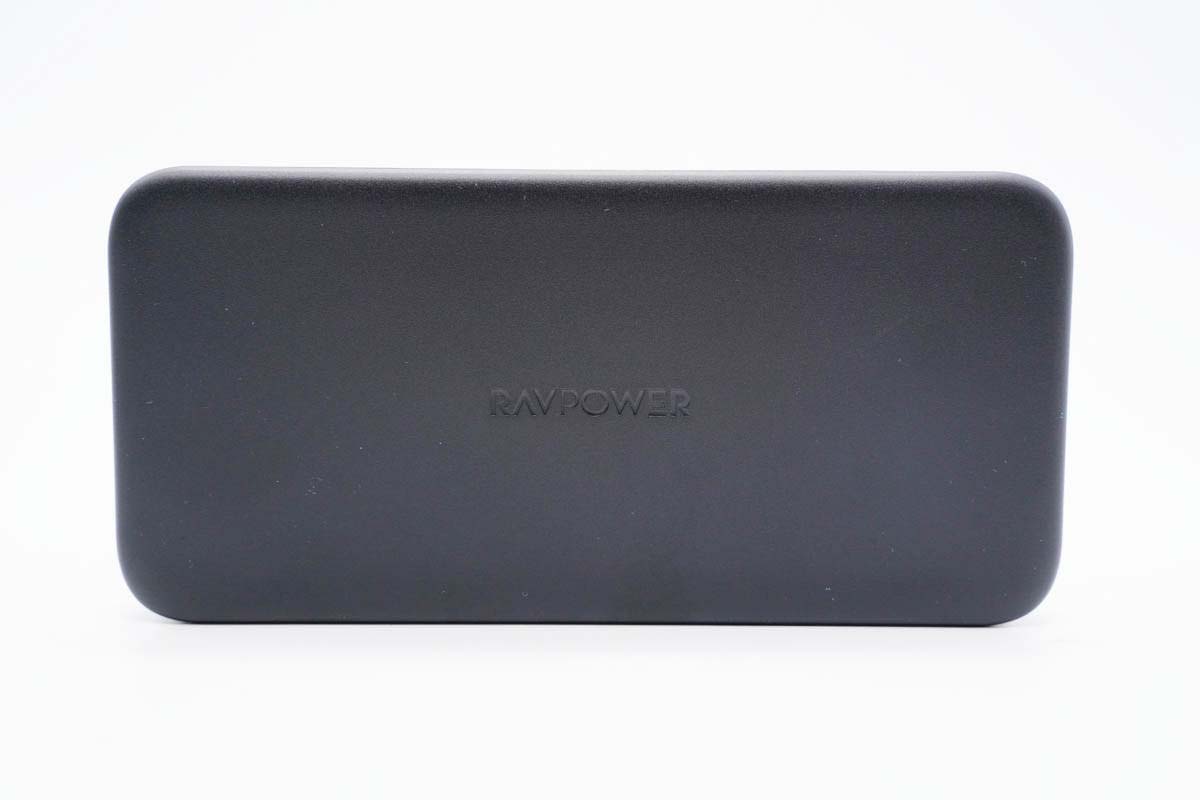

頂面中心凹印RAVPOWER品牌。

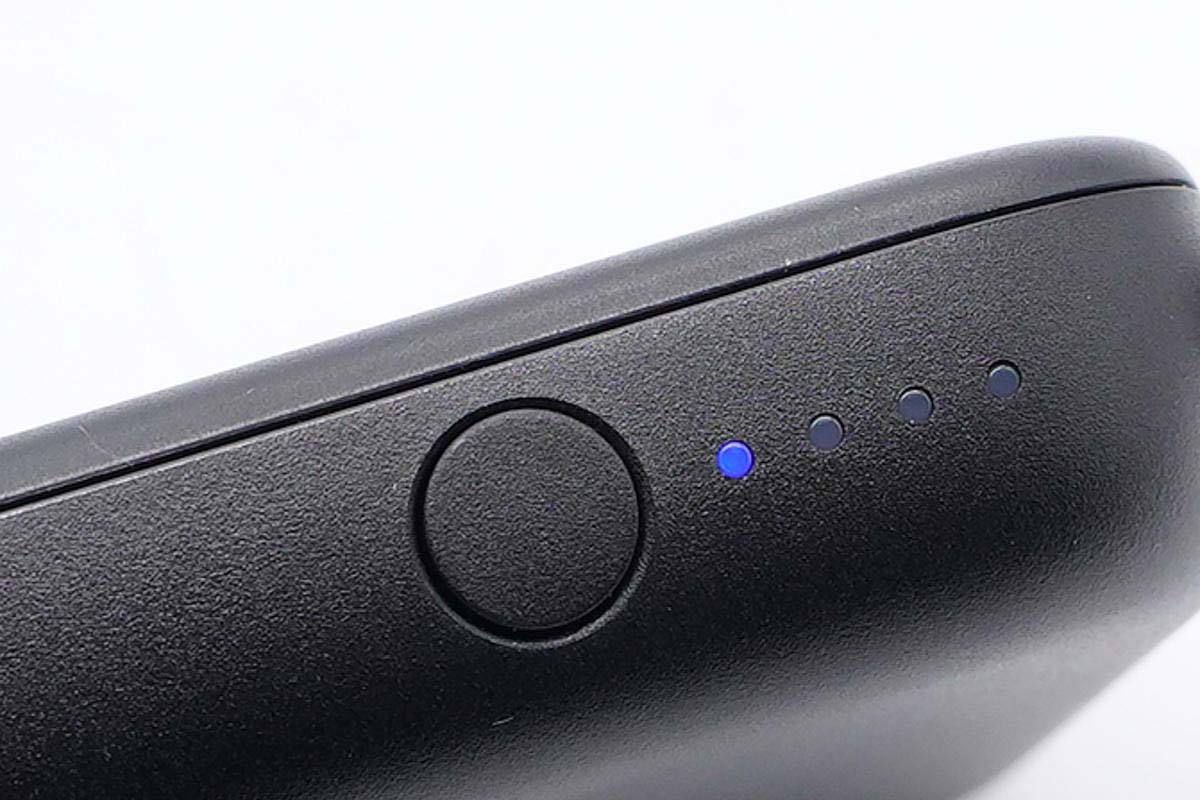

機身側面配有電源鍵以及LED電量指示燈，亮藍光。

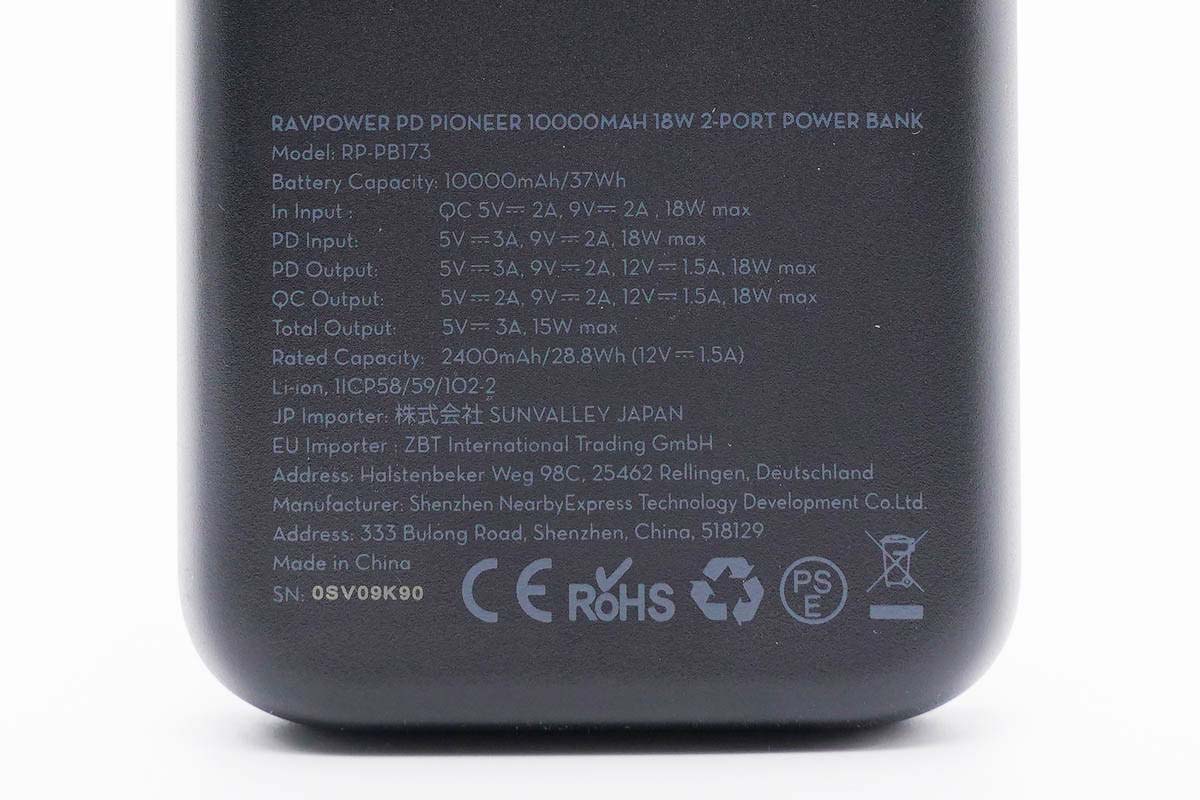

機身背面印有移動電源參數。

產品型號：RP-PB173

電池種類：鋰離子聚合物電池

電池容量：10000mAh/37Wh

額定容量：2400mAh/28.8Wh（12V1.5A）

輸入：

USB-C：5V3A、9V2A

Micro USB：5V2A、9V2A

輸出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2A、12V1.5A

總輸出：5V3A，15W Max

產品已經通過了CE、RoHS、PES認證。

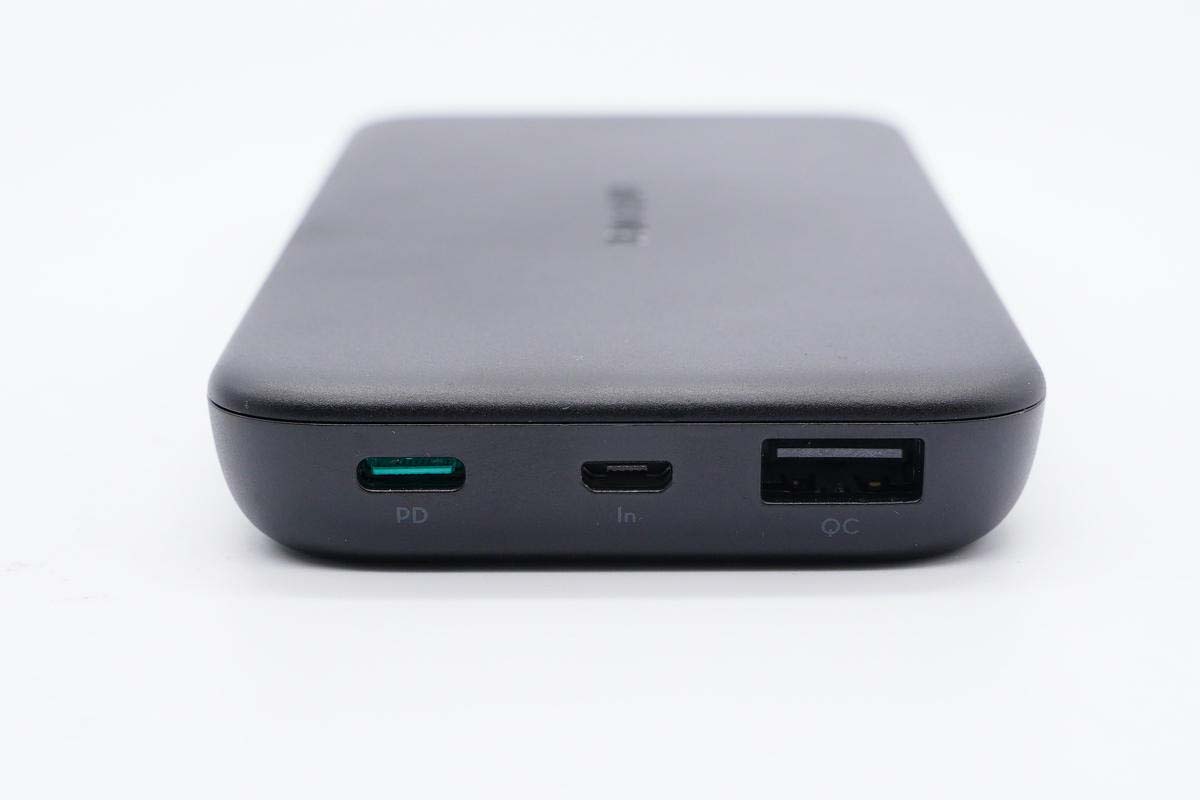

輸出端配有USB-C雙向快充口、Micro USB輸入接口以及USB-A快充輸出口。

使用游標卡尺實測移動電源機身長度為142.91mm。

寬度為68.91mm。

厚度為15.69mm。

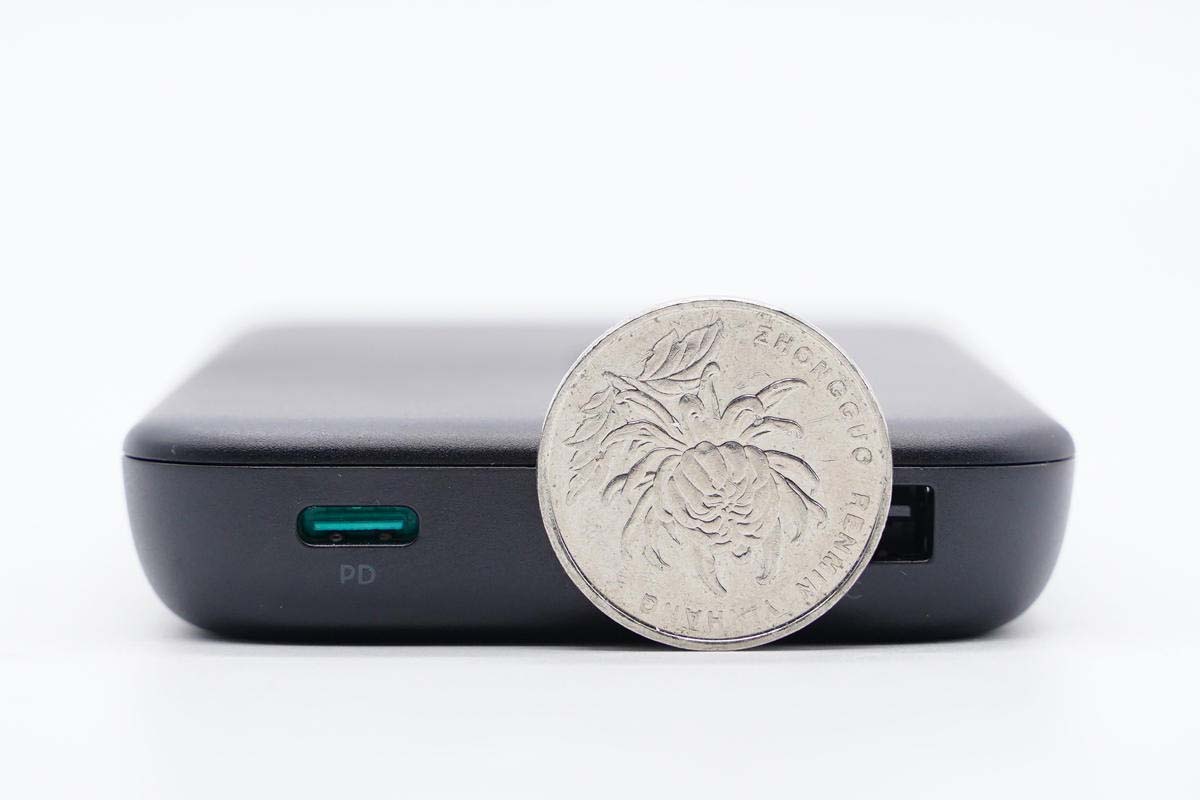

機身厚度和一元硬幣直徑直觀對比。

凈重約為212g。

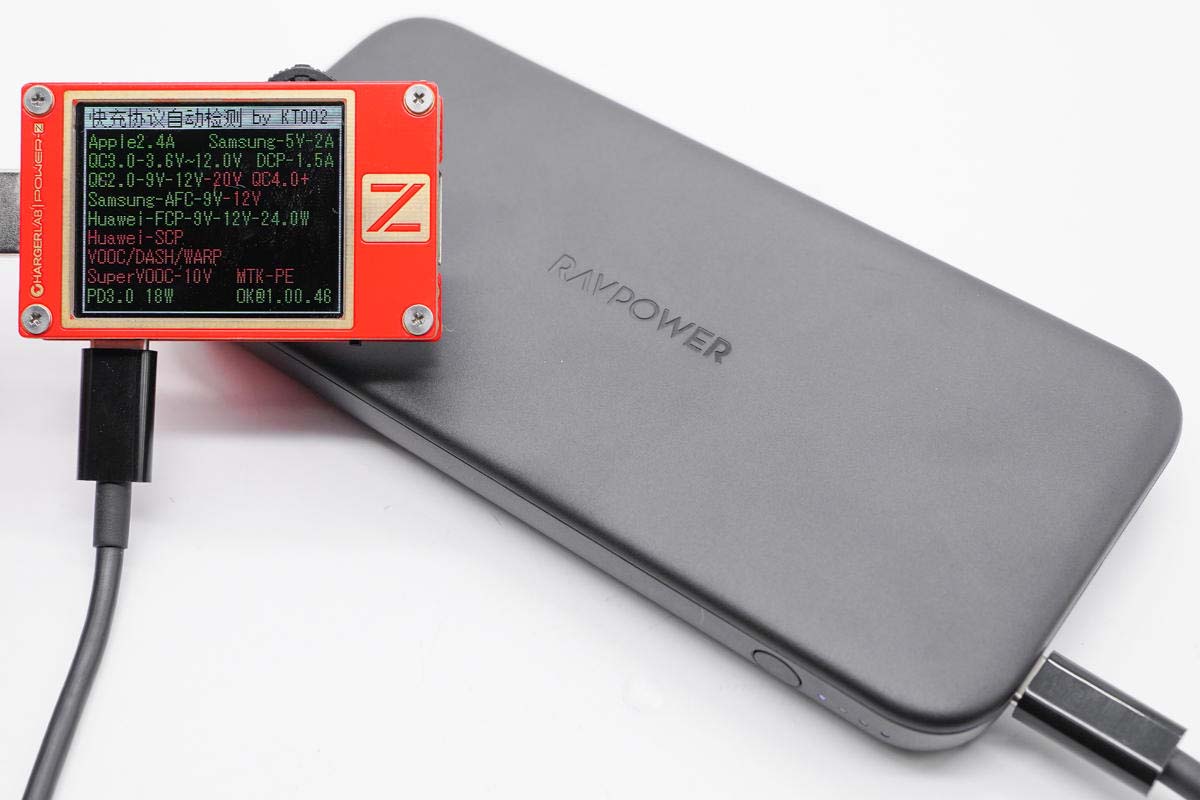

使用ChargerLAB POWER-Z KT002檢測USB-A口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。

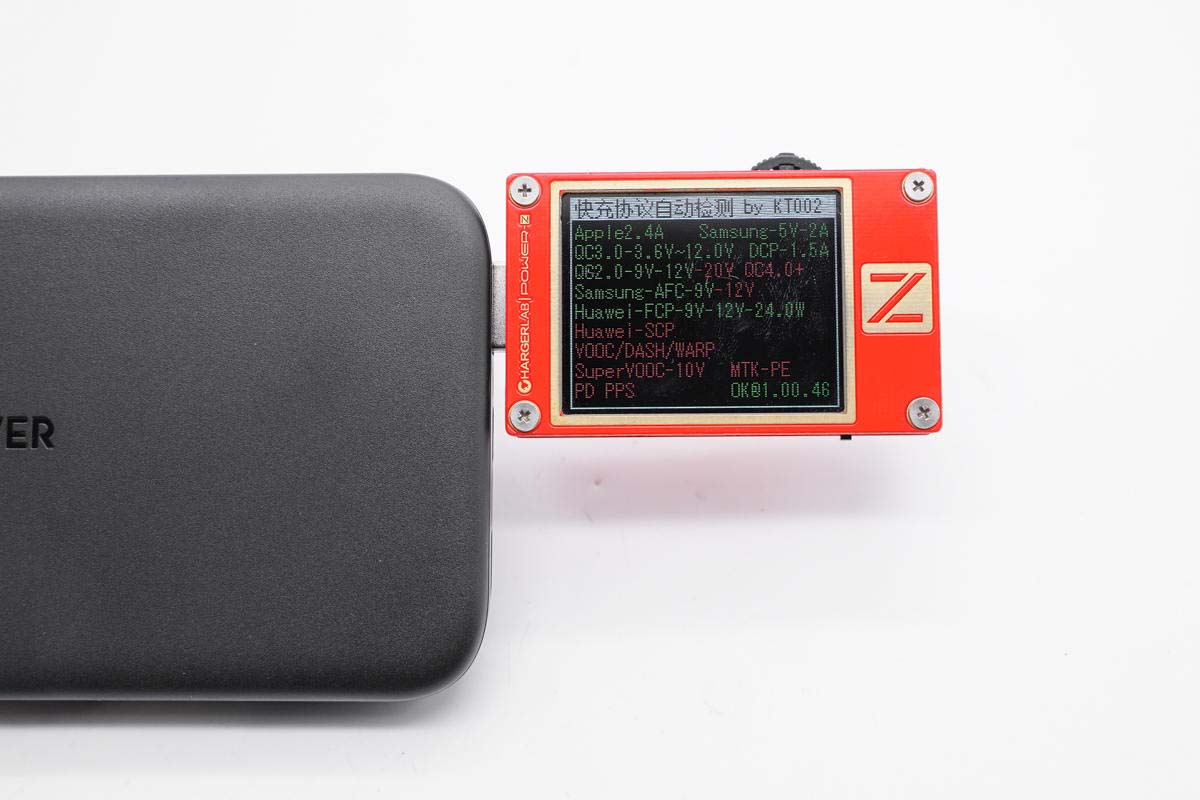

另外使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

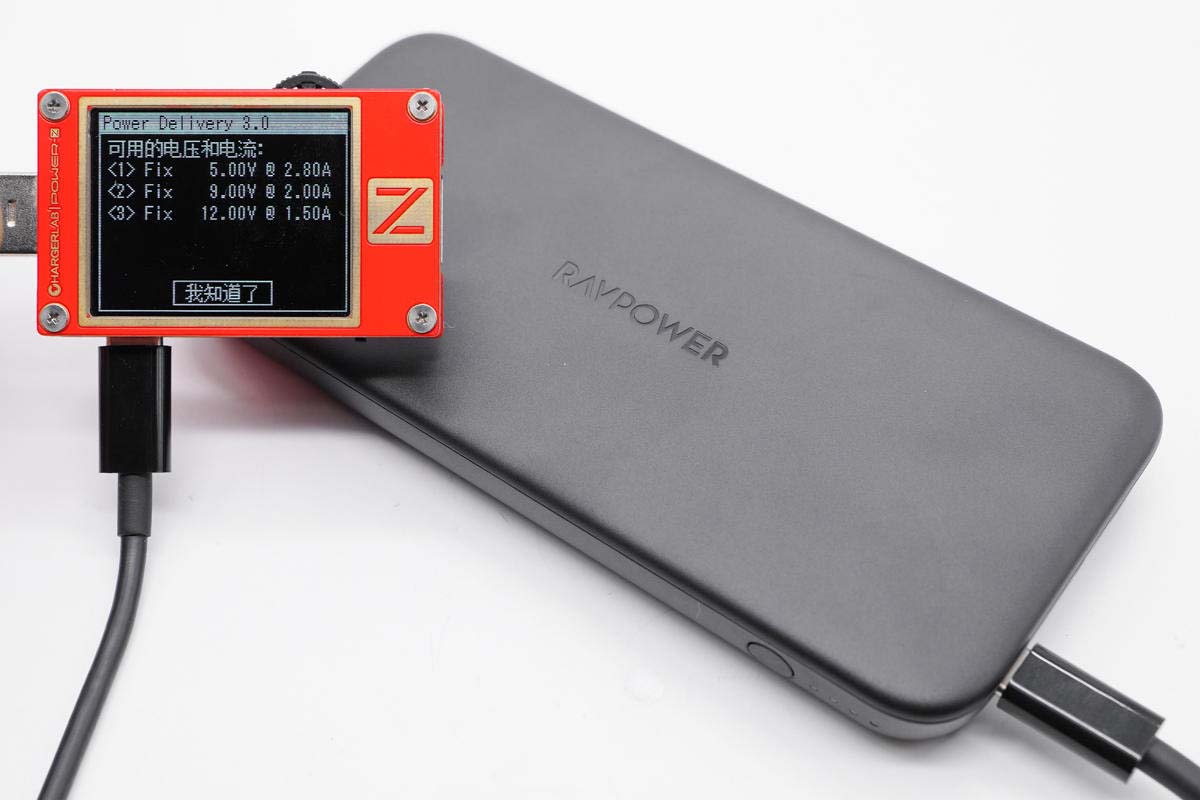

此外PDO報文顯示C口還具備5V3A、9V2A、12V1.5A三組固定電壓檔位

二、RAVPOWER 10000mAh移動電源拆解

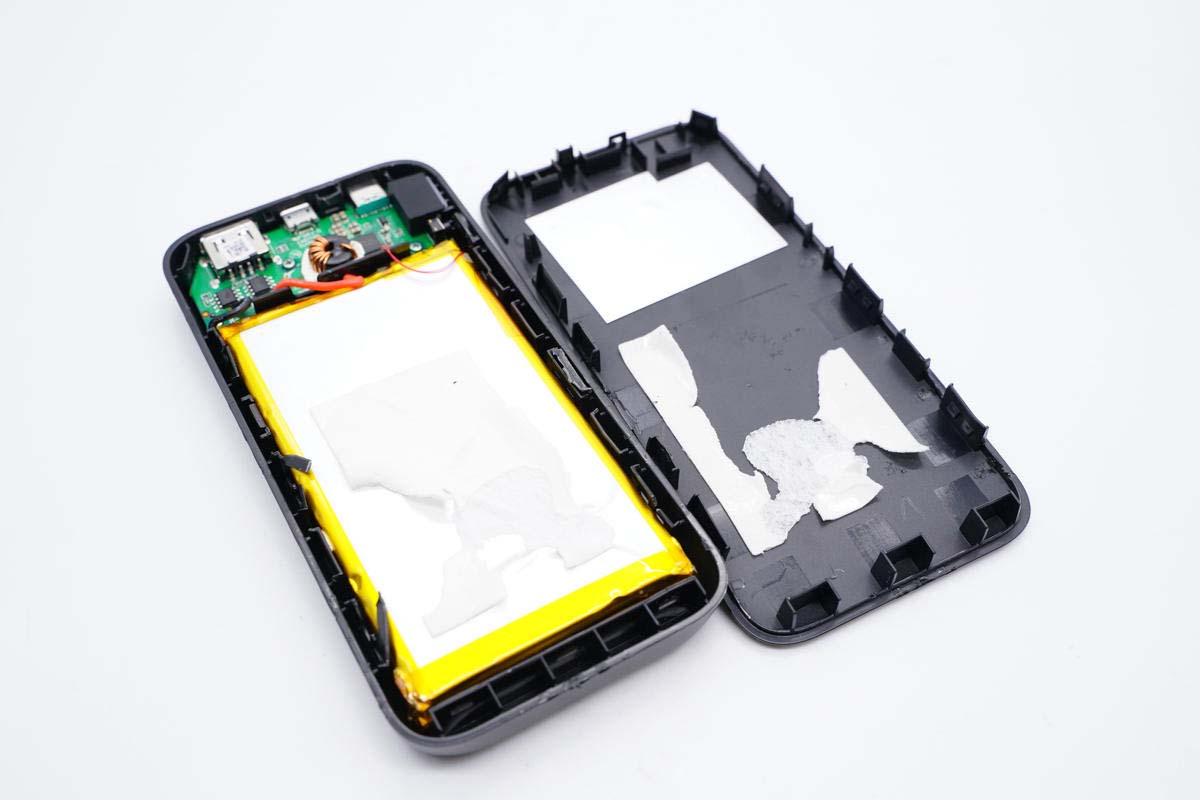

將機身殼拆開，邊緣采用卡扣封裝，電芯貼有緩沖泡棉進行固定保護。

PCB板使用螺絲固定。

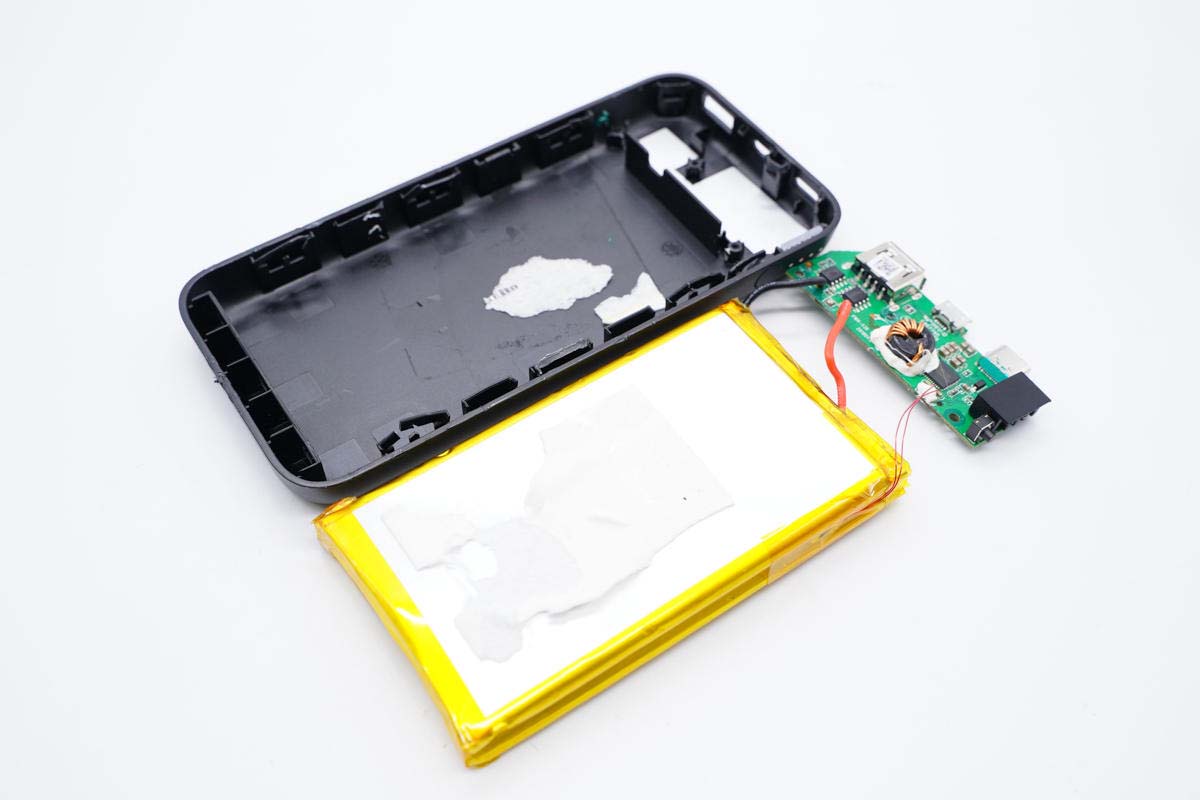

拆掉螺絲取出PCB板和電芯，電芯另一面同樣貼有保護泡棉。

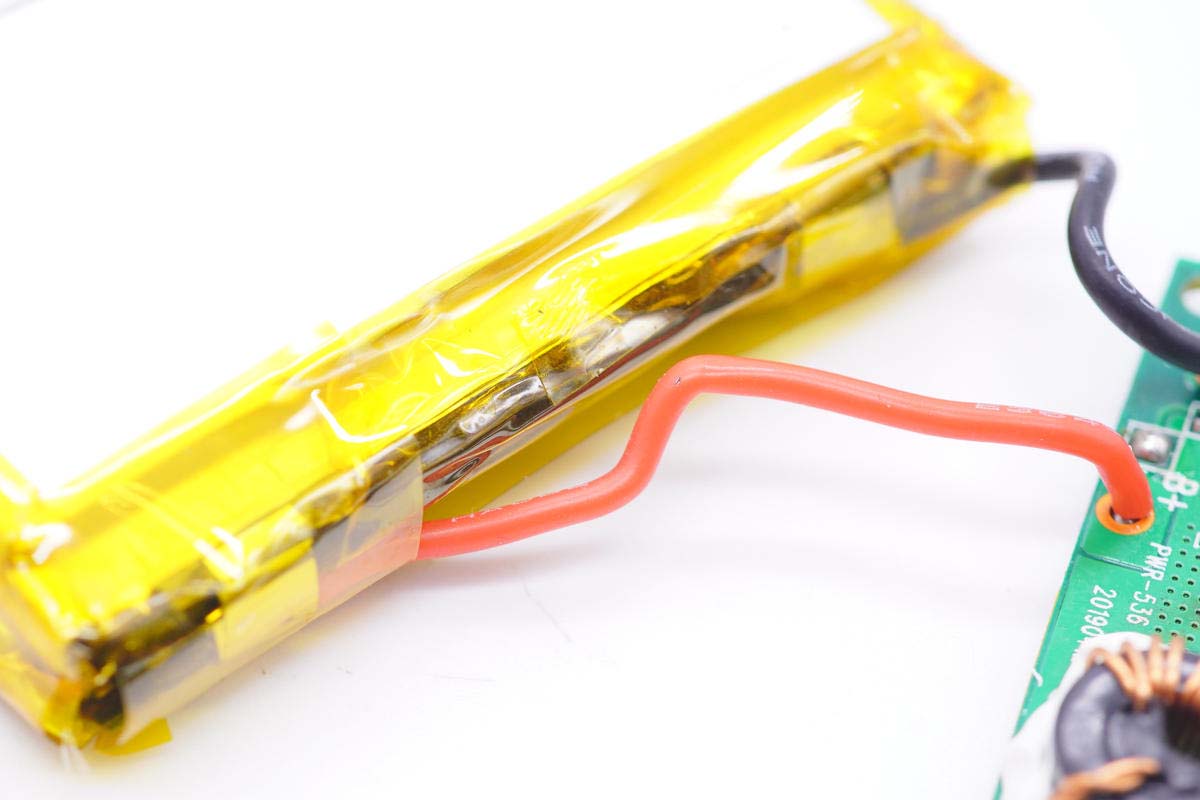

電芯前端則包裹絕緣膠帶保護。

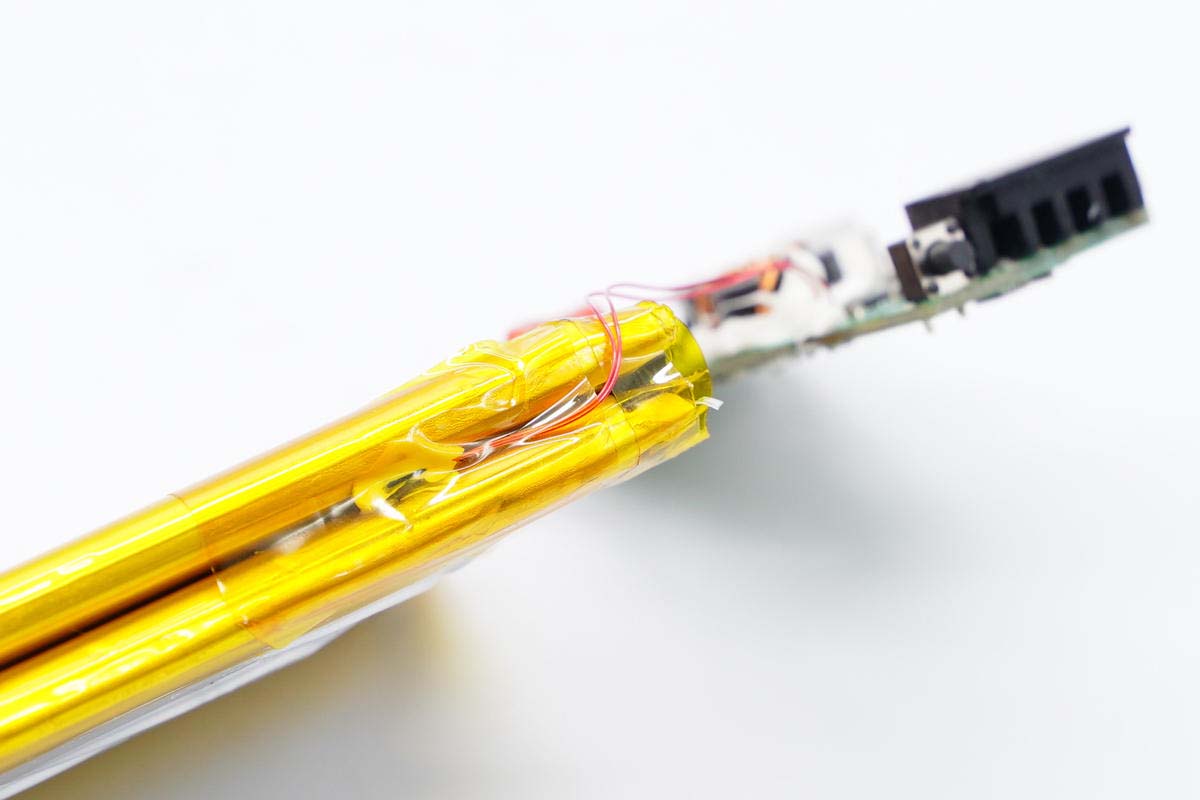

側面配有熱敏電阻進行溫度監控。

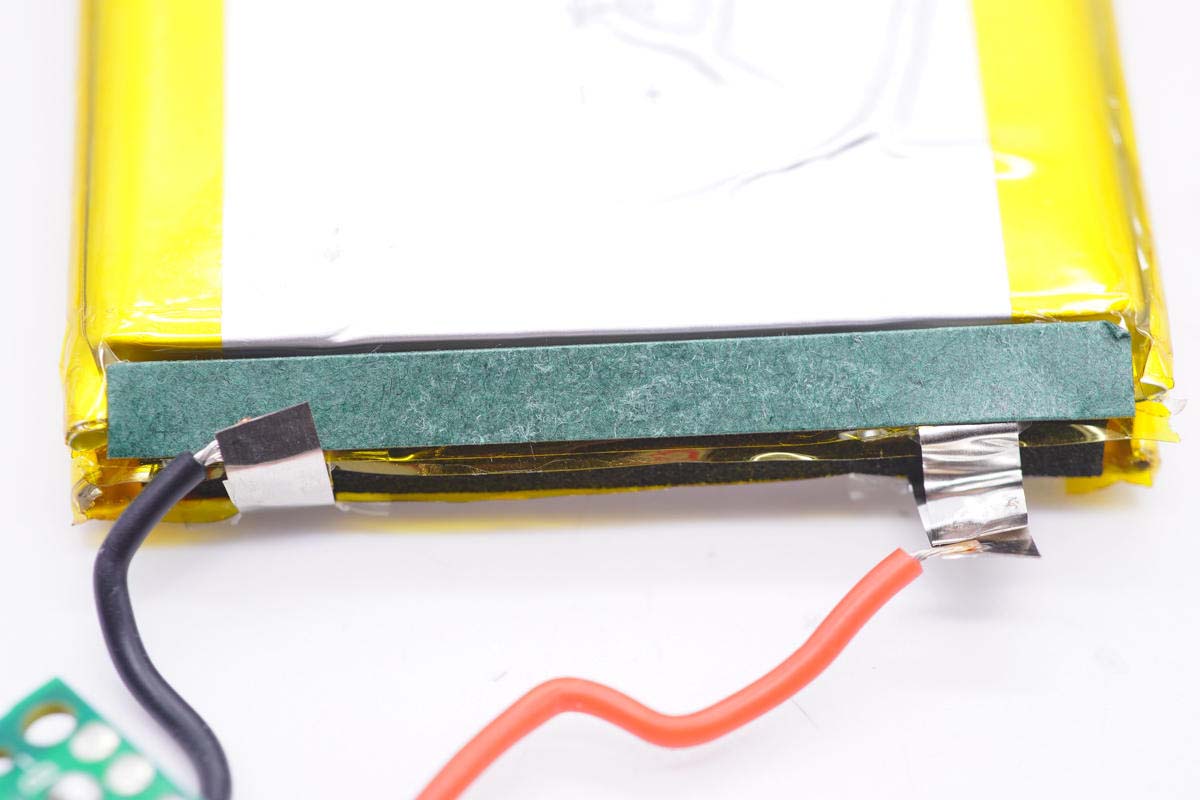

撕掉膠帶，里面還有青稞絕緣紙，極耳填充泡棉，導線和鎳片錫焊連接。

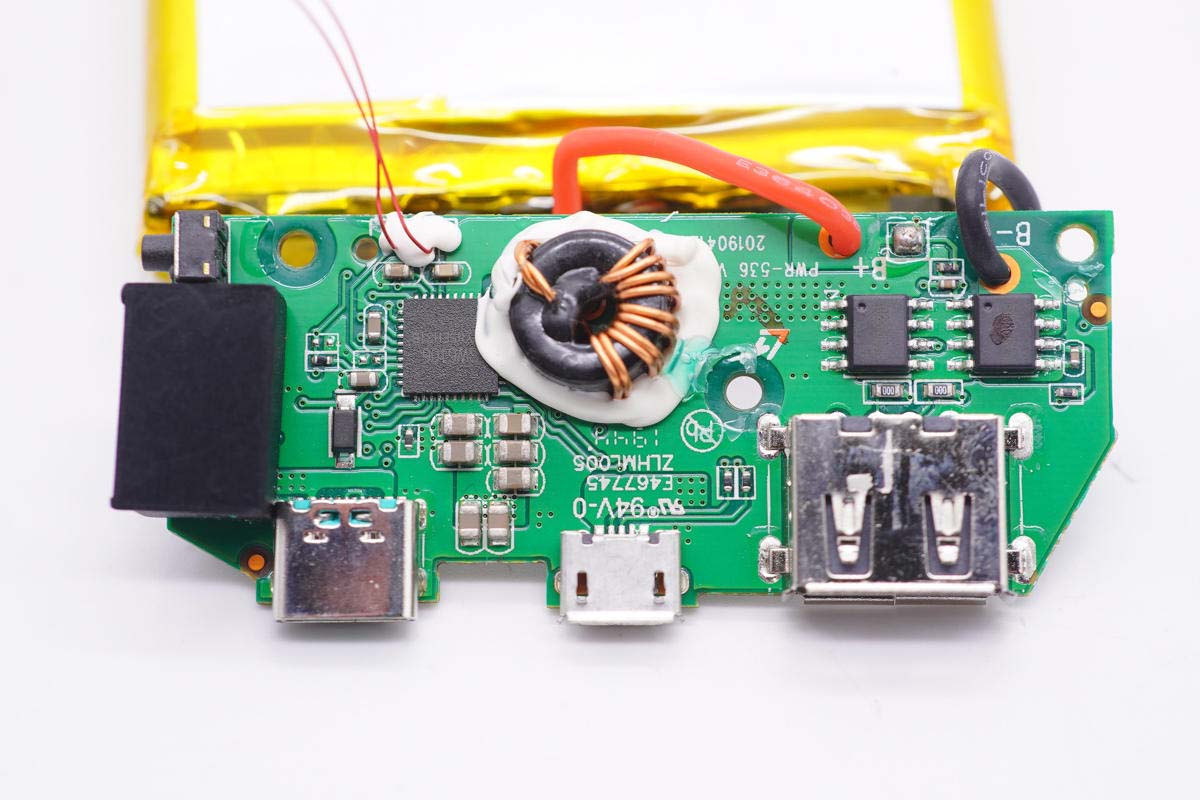

PCB板正面一覽，左側LED燈覆蓋塑料塊進行隔離防串光，中心電感打膠加固。

PCB板另一面比較簡潔，設有多顆保護MOS管。

經過對PCB板正背面電路觀察分析發現，RAVPOWER這款移動電源采用一顆主控芯片進行升/降壓轉換實現三口快充輸入/輸出，下面我們來看看各元器件的信息。

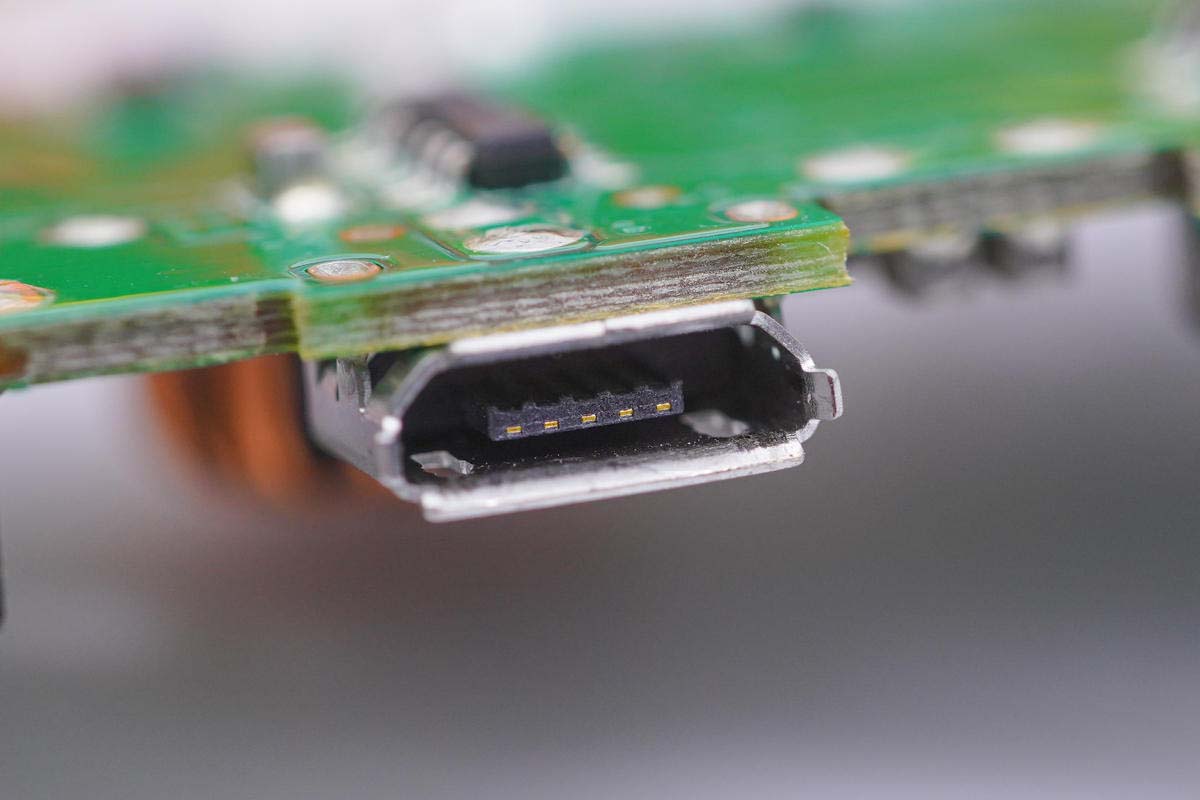

Micro USB輸入母座特寫，過孔焊接。

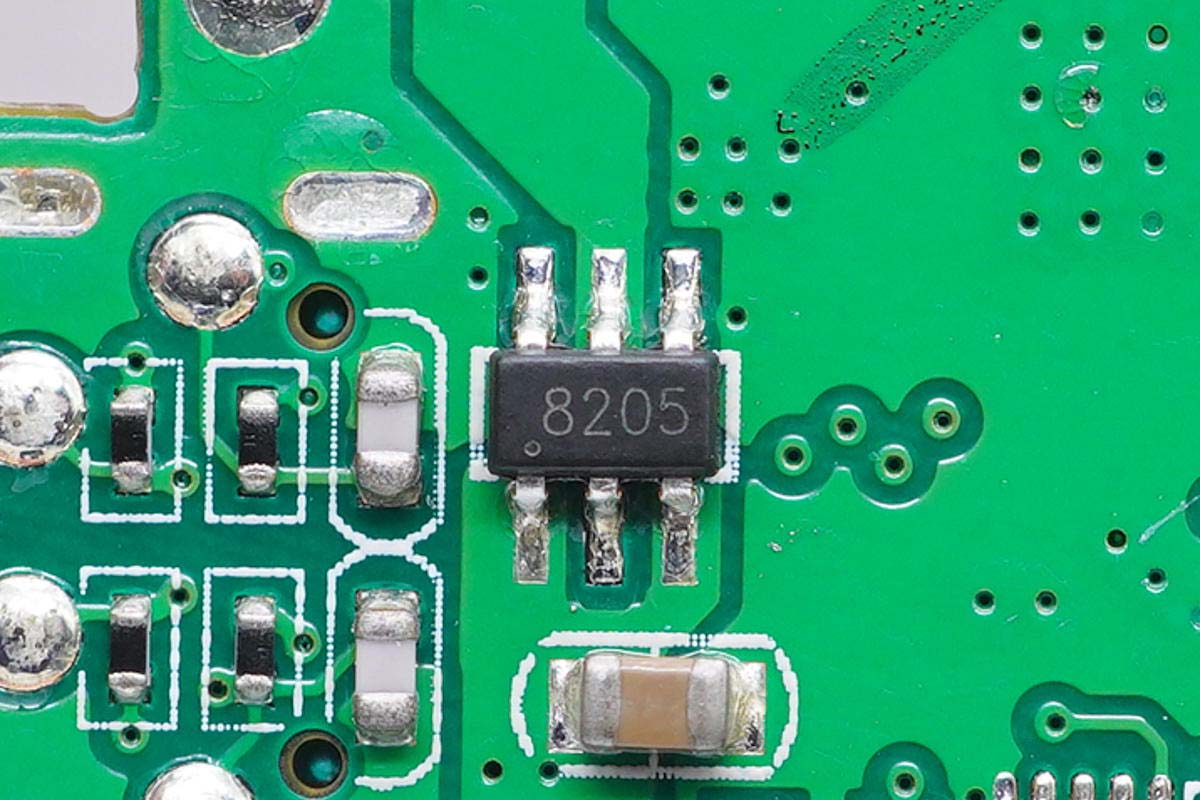

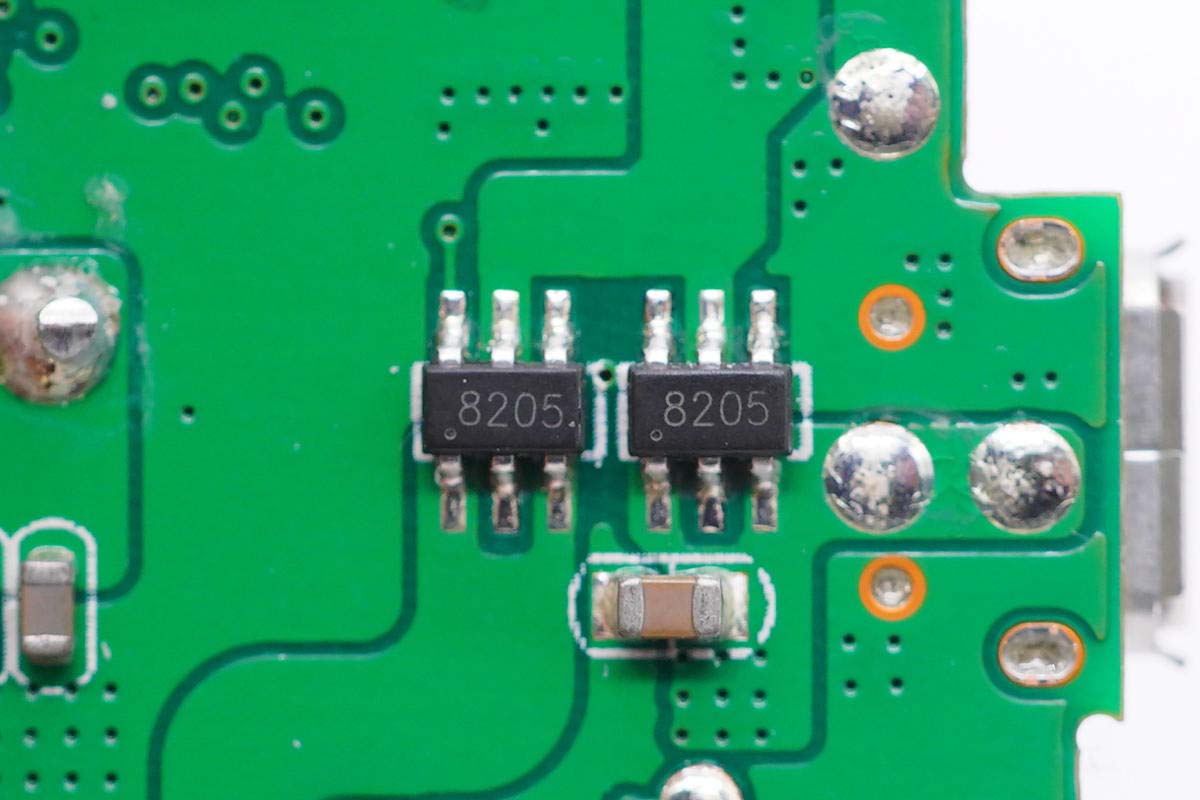

8205保護管特寫，用于Micro USB輸入過流保護。

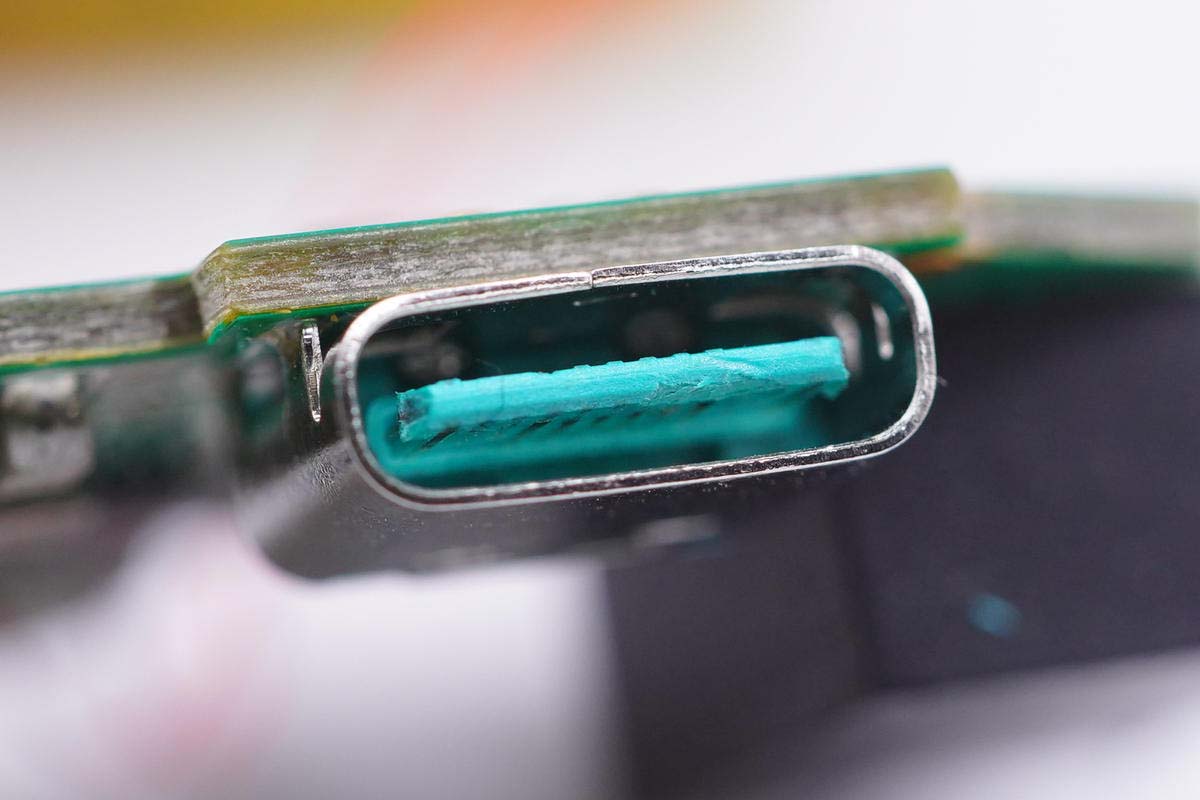

USB-C母座特寫。

USB-C母座的切換保護開關管特寫。

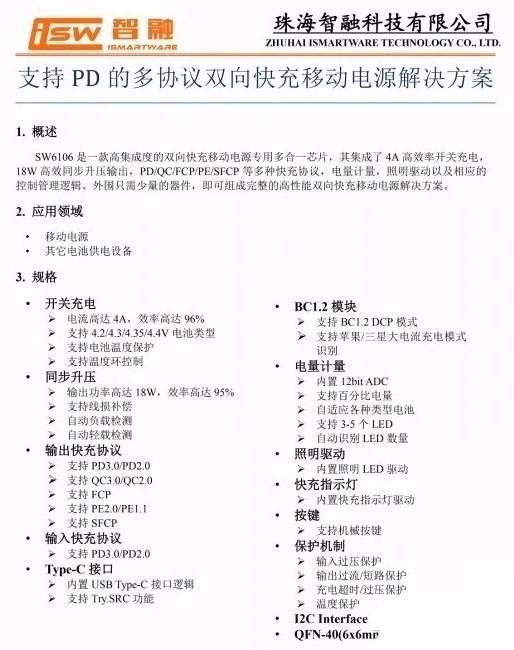

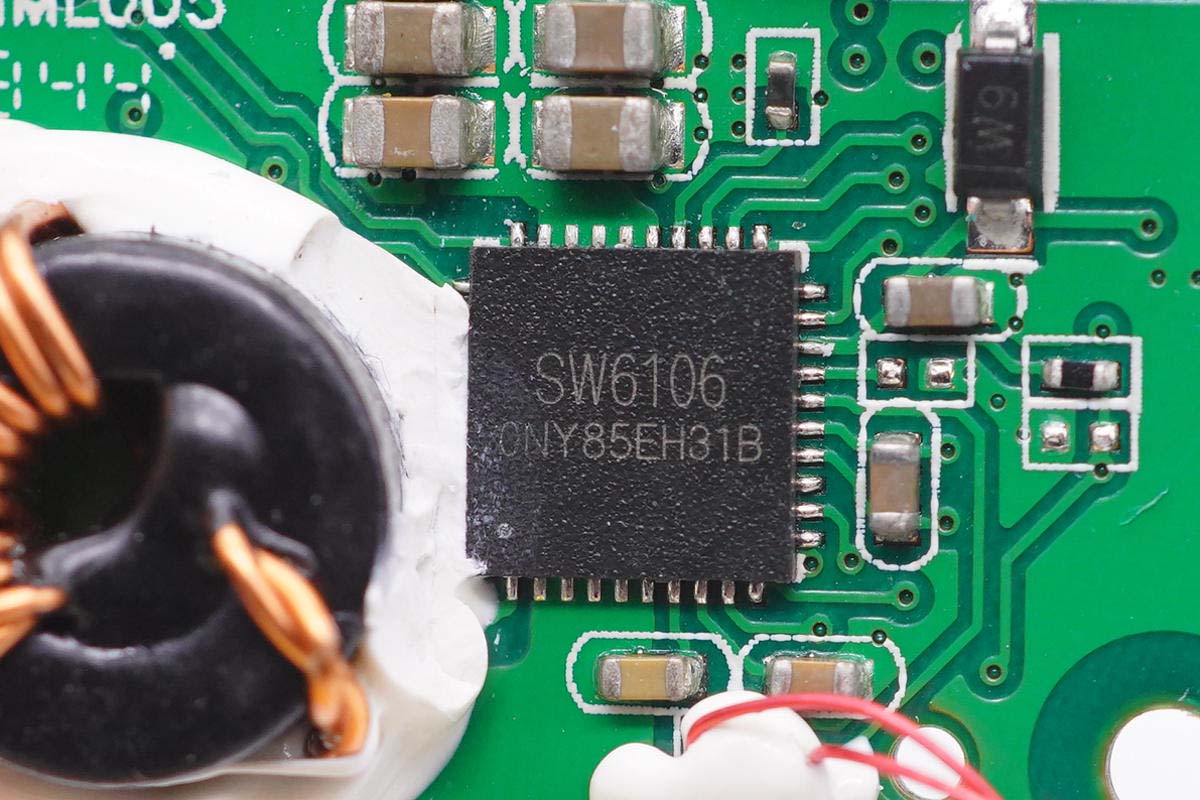

移動電源主控芯片采用智融SW6106，進行升降壓實現電池充放電，另外也控制LED燈顯示、溫控等。SW6106內部集成多種協議和升降壓開關管，集成了4A高效率開關充電，18W高效同步升壓輸出，PD/QC/FCP/PE/SFCP等多種快充協議，電量計量，照明驅動以及相應的控制管理邏輯，是一款高集成度的雙向快充移動電源專用多合一芯片。

此外SW6106還支持邊充邊放，在單口工作時支持快充輸入輸出，多口工作時支持 5V 輸入輸出。外圍只需少量的器件，即可組成完整的高性能雙向快充移動電源解決方案。

充電頭網了解到，采用智融SW6106芯片的產品還有南孚AirCharge無線快充充電寶、倍思USB PD無線充電移動電源、聯想18W USB PD移動電源LS-PB-001、RAVPower 20000mAh MFi認證USB PD移動電源等。此外，智融的DC-DC芯片還可用于車充、充電器領域，目前已被數十款產品采用。

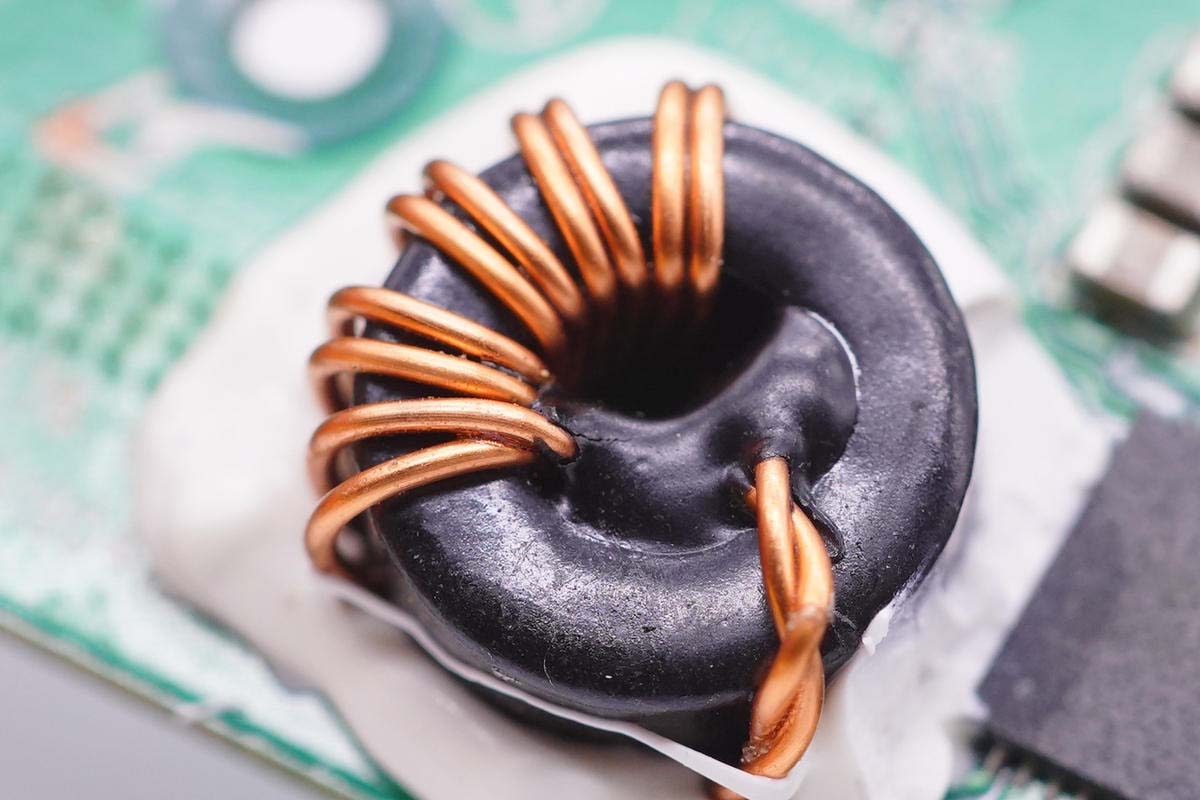

升降壓電感特寫，打黑白膠固定。

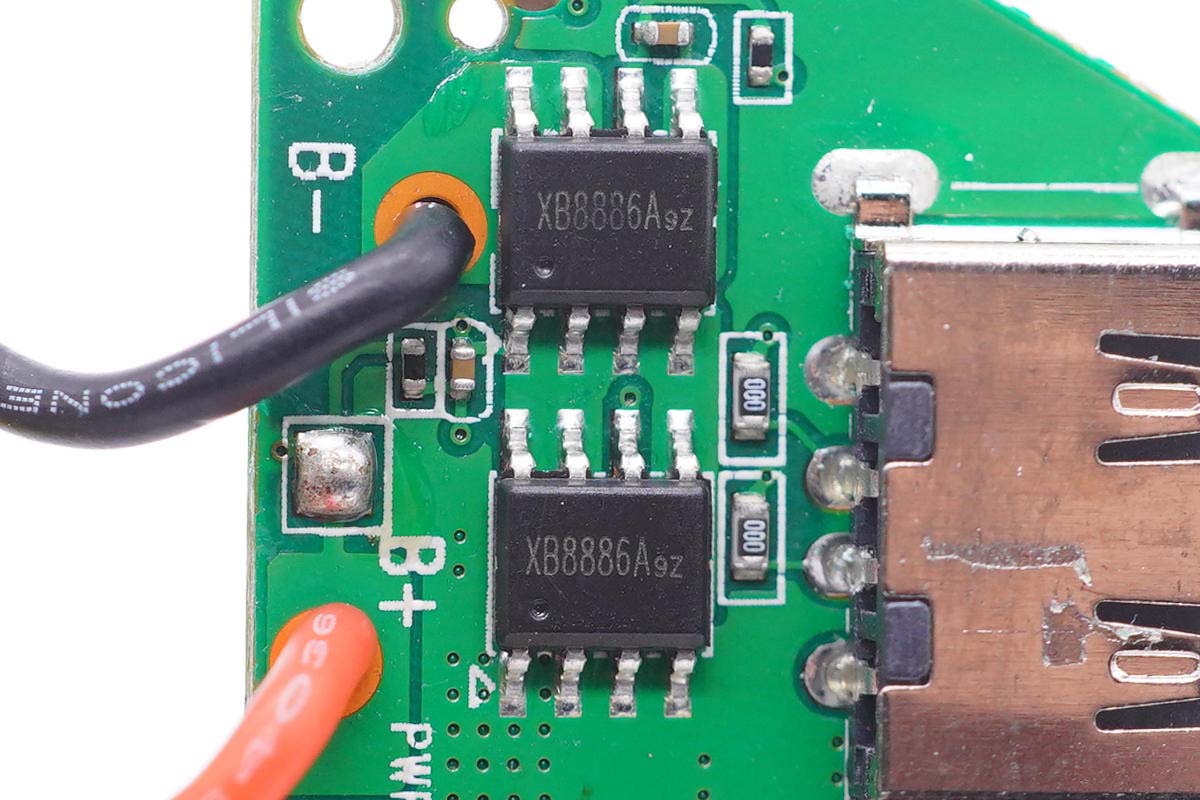

賽芯微XB8886A一體化鋰電保護芯片，內部集成超低導阻MOS保護管，過流保護電流15A，滿足絕大多數快充移動電源電池保護需求。

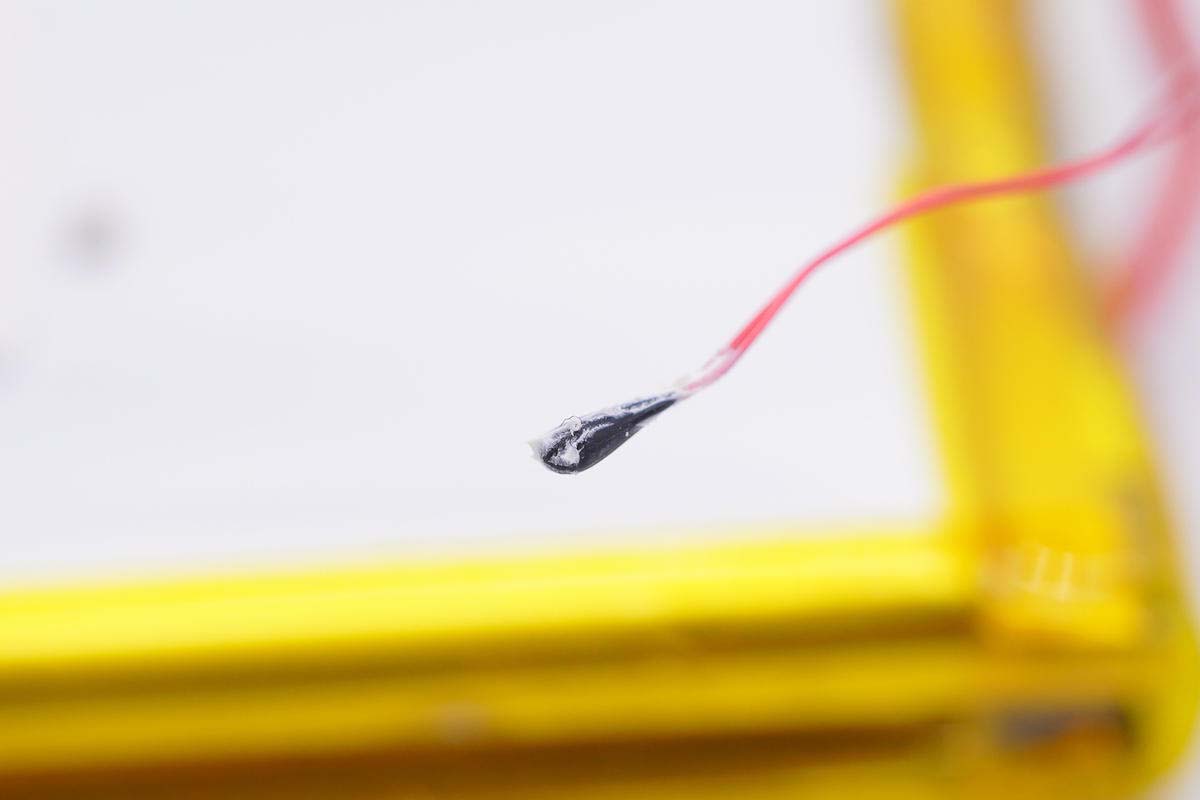

熱敏電阻特寫。

電芯特寫，單塊規格為5000mAh/18.5Wh/3.7V。

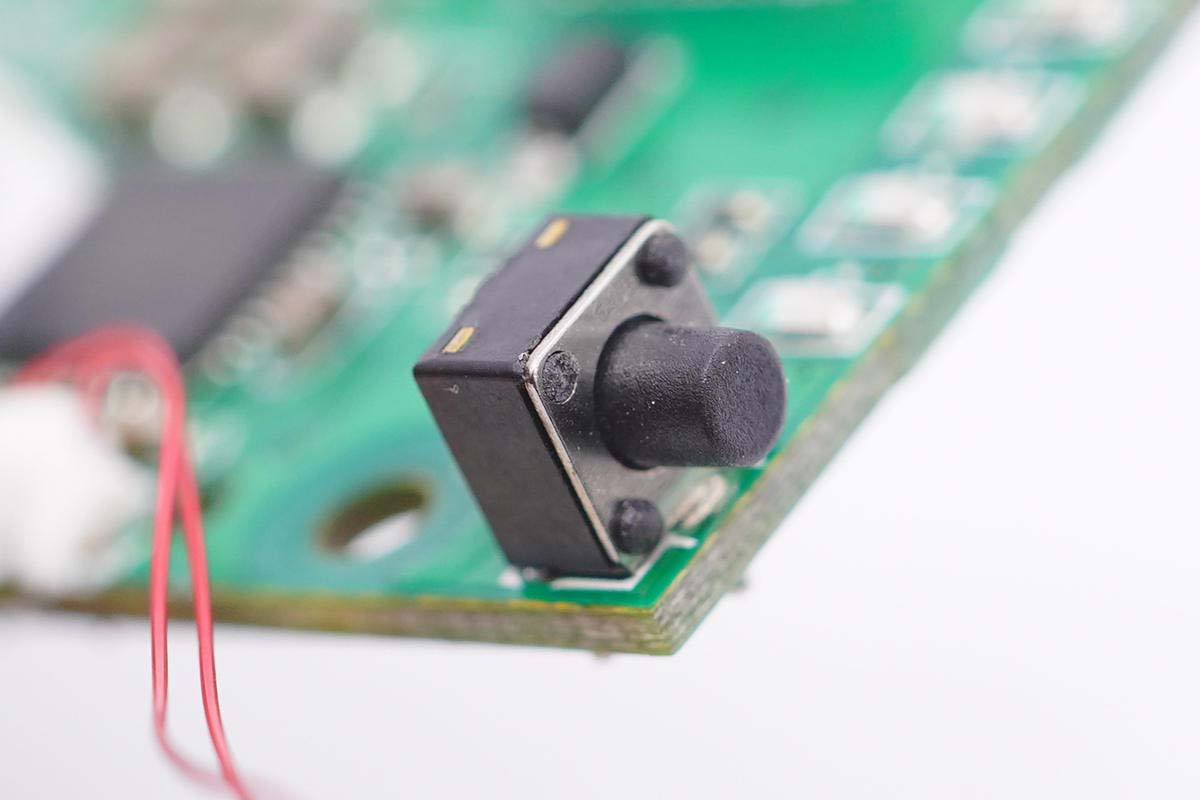

電源鍵特寫，貼片焊接。

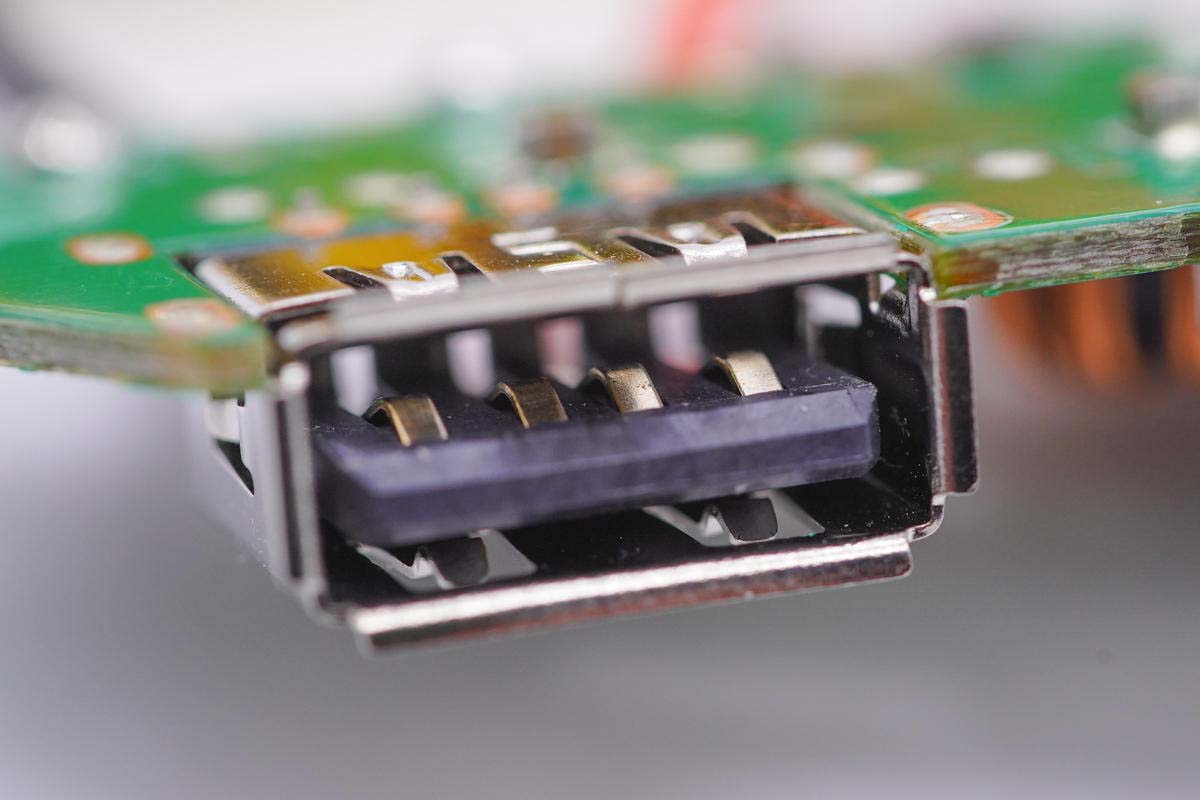

USB-A母座特寫，沉板過孔焊接。

一顆10腳無標芯片，用于驅動LED數碼管。

LED指示燈特寫。

全部拆解完畢，來張全家福。

充電頭網拆解總結

RAVPOWER 10000mAh 18W快充移動電源機身扁平，表面磨砂。配備了三類接口，因此附帶了Micro USB線以及Type-C轉接頭，為消費者考慮周到。1A1C接口支持QC、AFC、FCP、PD3.0快充協議，具備5V3A、9V2A、12V1.5A三組常規電壓檔位，18W雙向快充可以滿足各類品牌手機日常快充需求。

充電頭網通過拆解發現，移動電源內部電芯固定和絕緣保護措施到位，并配有熱敏電阻進行溫度監控，PCB板上電感打膠固定，設有賽芯微XB8886A一體化鋰電保護芯片對電芯進行保護。此外主控芯片采用智融SW6106方案，該方案只需少量的器件，有效簡化電路降低成本。
