近期realme官網上架了真我50W mini閃充氮化鎵充電器套裝，售價349元。這一閃充套裝的充電器采用旺旺仙貝造型設計，整體小巧扁平，顏值也是非常高。看了外觀，估計很多人立馬會和OPPO 50W餅干氮化鎵充電器聯系起來。那下面充電頭網就對realme這款充電器進行拆解，看看是否和OPPO的一樣。

一、realme 50W餅干充電器外觀

? ? ? ? ??

產品采用硬紙質黃色包裝盒，正面印有充電器外觀圖、名稱以及50W字樣。

包裝盒采用天地蓋設計，背面貼有充電器參數貼紙。

頂蓋內側貼有緩沖泡棉，充電器使用托盤固定保護。

取出托盤，里面還有CC數據線和使用說明書。

包裝內全部東西一覽。

CC數據線整體采用黃色塑料外皮，線身扁平，線頭有黑色塑料，并印有realme logo和閃電標識。

USB-C公頭特寫。

線纜總長約104cm。

使用ChargerLAB POWER-Z KT001C測得該線纜置有E-Marker芯片，電力傳輸能力為20V5A，數據傳輸能力為USB2.0。

realme這款50W氮化鎵充電器采用旺旺仙貝造型設計，整體扁平、光滑、精致。

機身表面鋼琴烤漆工藝處理，側身弧面設計，潔白光滑。

機身頂面印有SUPERDART字樣。

底部外殼上標注充電器參數信息

型號：RMP2006

輸入：100-240V~50/60HZ 0.8A

輸出：5V6A或10V5A（50W Max）

PD（100-130V）：5V1.5A、9V1A

PD（180-240V）：5V3A、9V3A

PPS（180-240V）：3.3-11V3A

南京博蘭得電子科技有限公司? 中國制造。

產品已經通過了CCC認證。

輸入端采用可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

? ?? ?

USB-C接口白色膠芯不露銅。

使用游標卡尺實測充電器機身長度為81.38mm。

寬度為38.96mm。

厚度為10.52mm。通過三維可以算得充電器體積為33.35cm3，功率密度約為1.5W/cm3。

和充電頭網的KT002電流表直觀對比，兩者寬度相當，充電器稍長一點。

拿在手上的直觀感受，非常小。

此外也非常薄。

凈重約為55g。

使用KT002測得USB-C口支持Samsung 5V2A、DCP協議，以及QC2.0/3.0、VOOC/DASH/WARP、SuperVOOC和PD3.0快充協議。

此外PDO報文顯示USB-C口還具備5V3A、9V3A固定電壓檔位，以及3.3-11V3A PPS電壓檔位。

二、realme 50W餅干充電器拆解

?? ? ??? ?? ?

由于機身非常扁平，內部又打膠加固，因此只能采取切割方式拆開外殼。

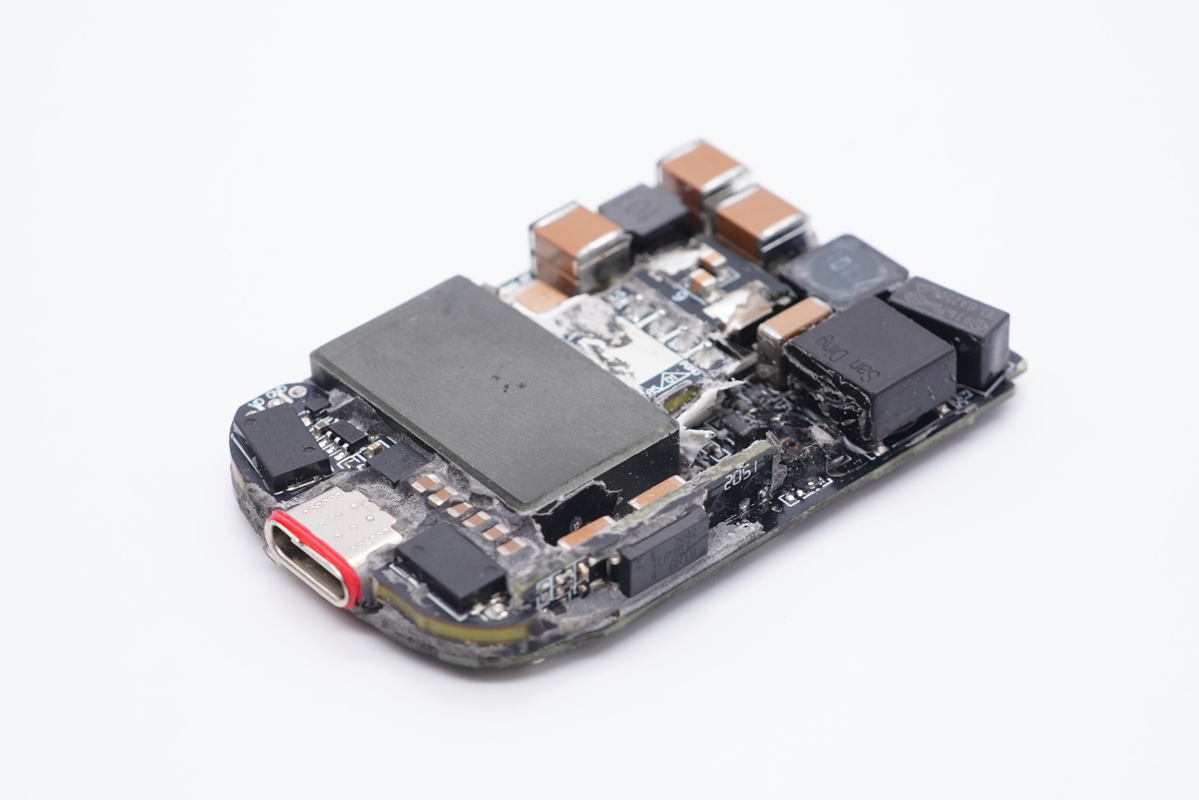

PCBA模塊輸入端覆蓋絕緣軟膠，中心是長方形的平面變壓器，周圍有白色塑料殼支撐和隔離，輸出端注膠處理。

PCB板背面一覽，初級側貼有導熱墊，整流橋露出，平面變壓器沉板設計以降低機身厚度，此外包裹絕緣膠帶。

將PCBA模塊清理干凈，使用游標卡尺實測主板長度為54.39mm。

寬度為35.57mm。

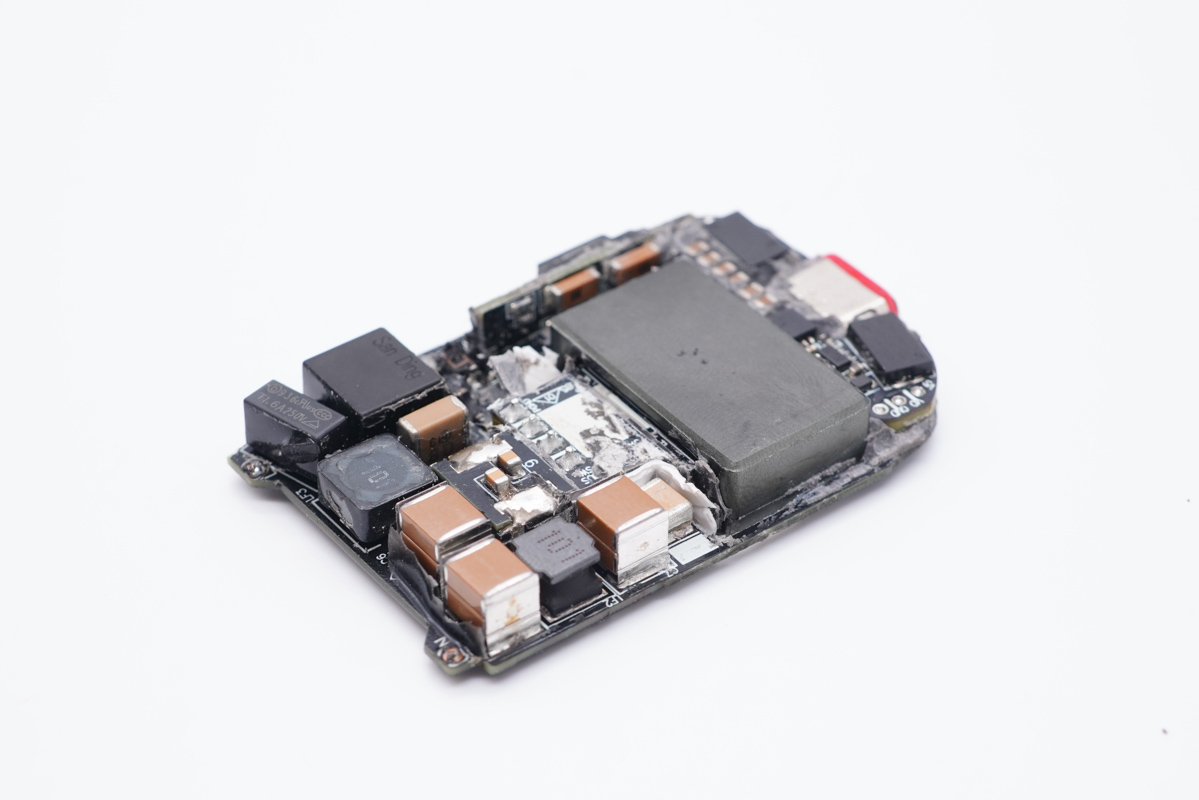

PCB板正面一覽，平面變壓器小板架在主板上，為追求極致超薄，主板對應變壓器區域鏤空處理，輸入端電容、電感等器件均采用貼片形式。

PCB板背面一覽。通過觀察發現，這款充電器采用典型的開關電源寬范圍輸出，由協議芯片控制輸出電壓的架構。下面我們就從輸入端開始了解各元器件的信息。

輸入端一覽。

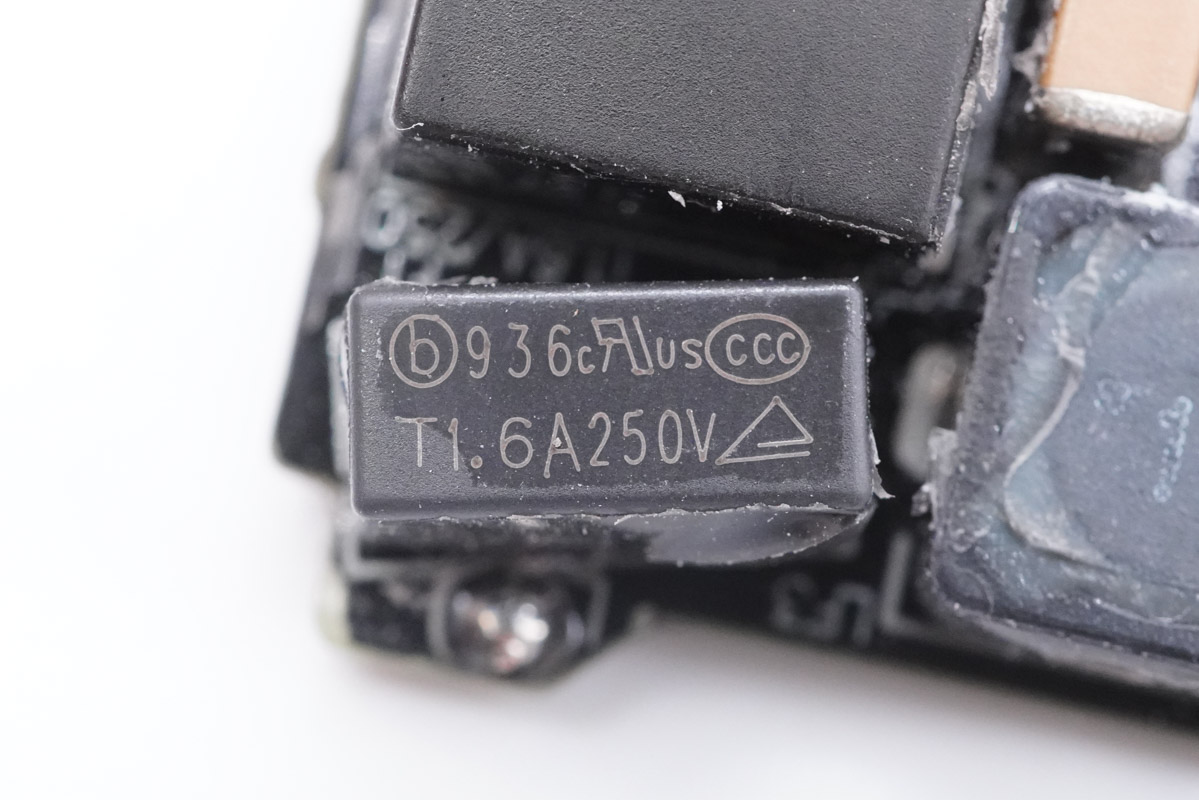

延時保險絲特寫，規格為1.6A 250V。

共模電感覆蓋塑料殼。

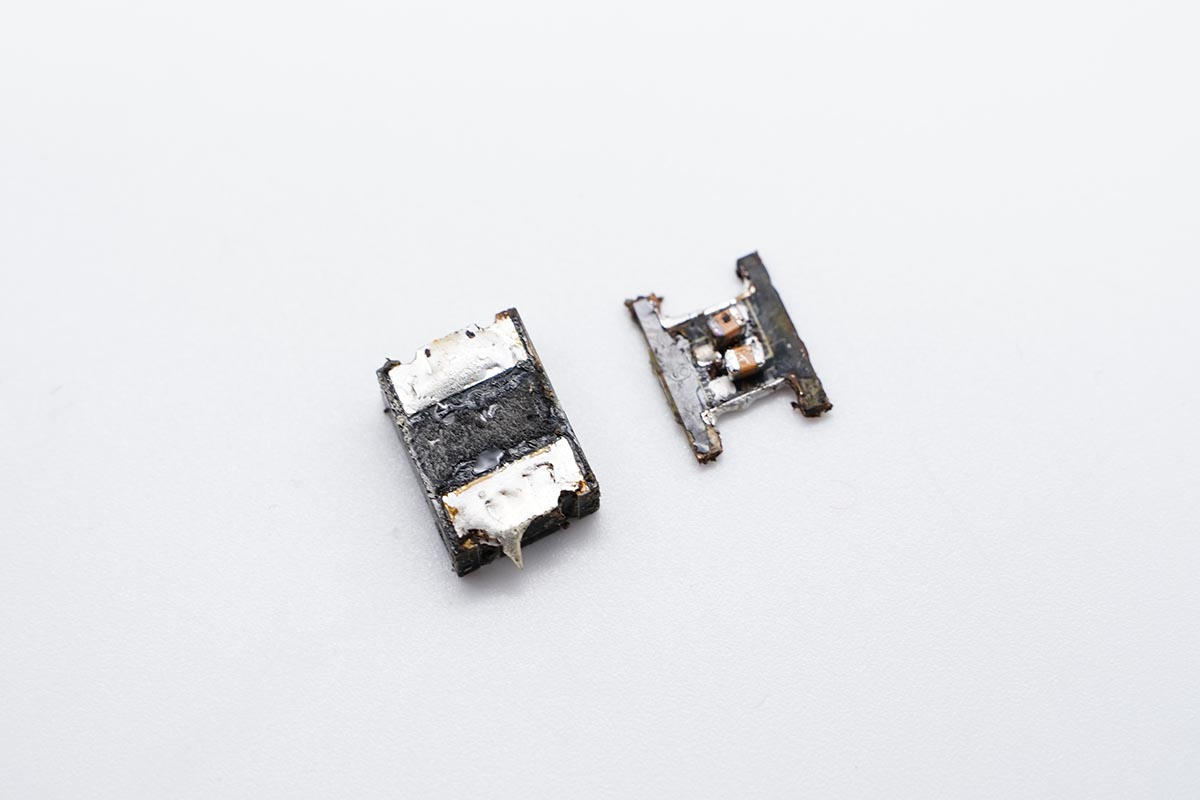

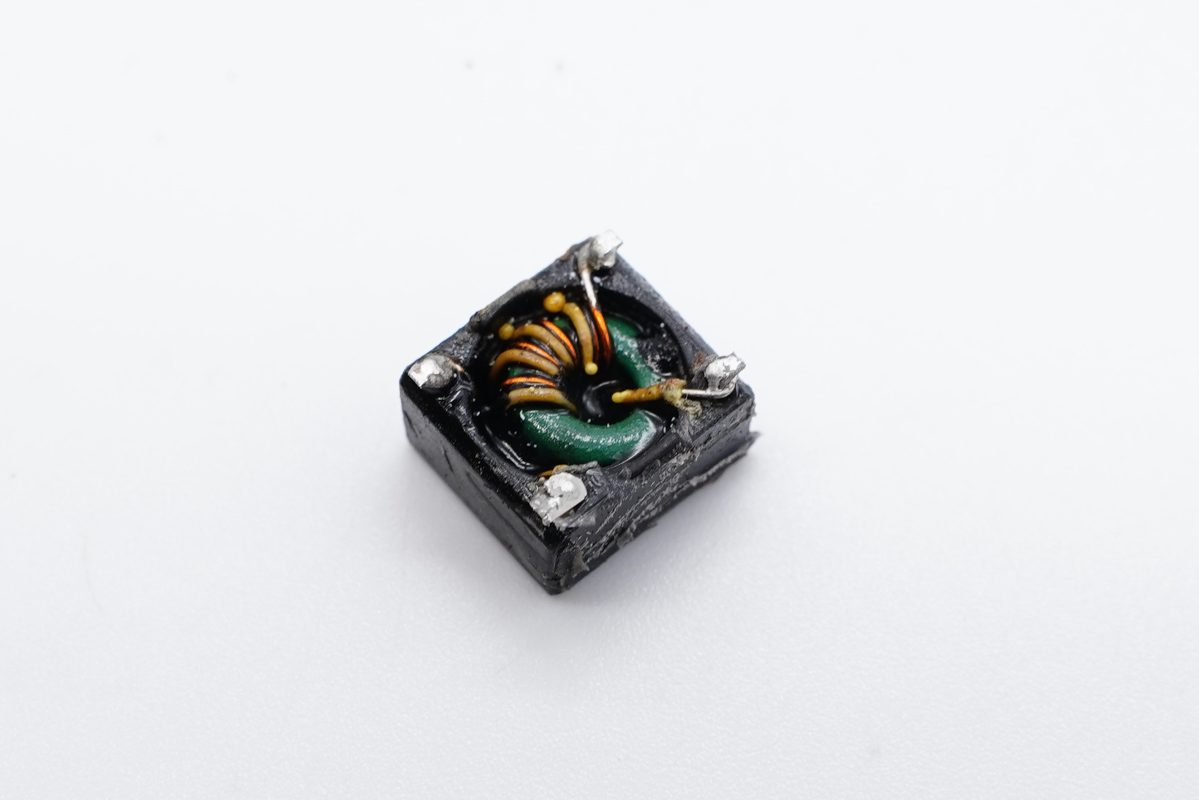

將其拆下，內部打膠加固，用于濾除EMI干擾。

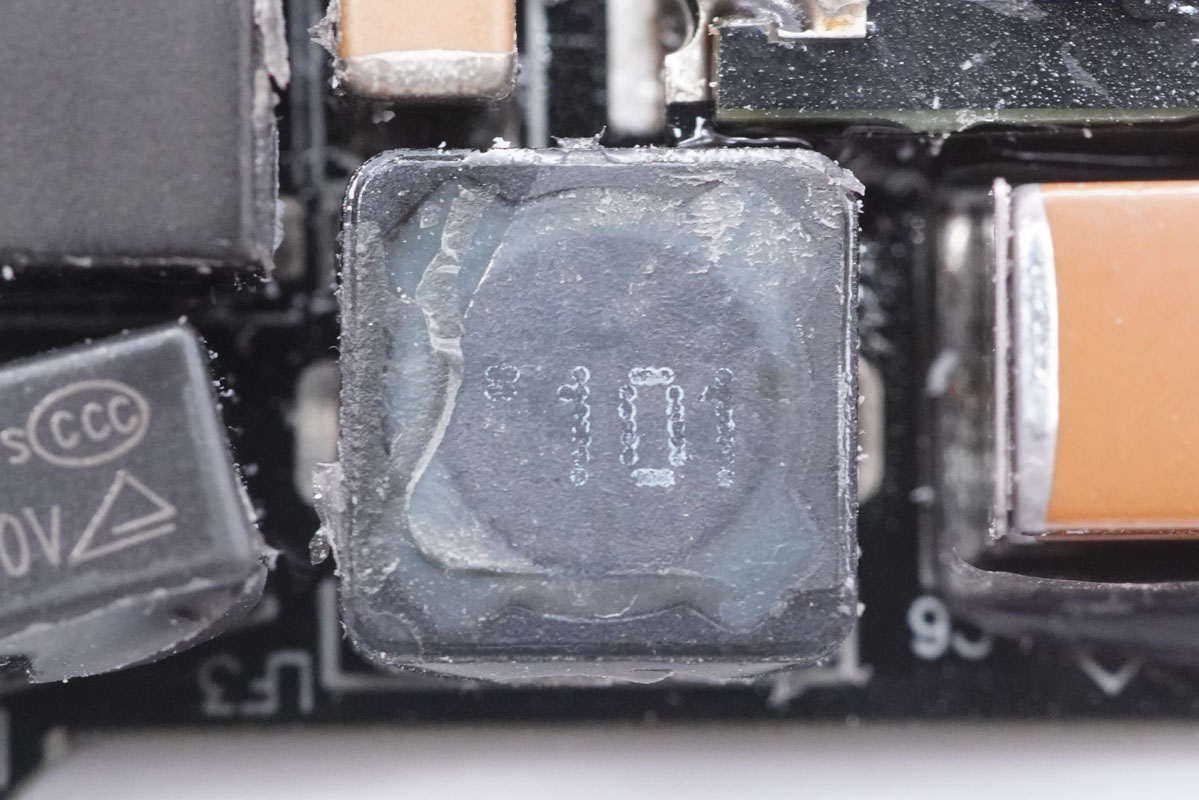

工字電感，用于輸入濾波。

?

內置鉗位二極管做初級側過壓保護，防止過壓擊穿電容和GaN開關管。

鉗位二極管另一面特寫。

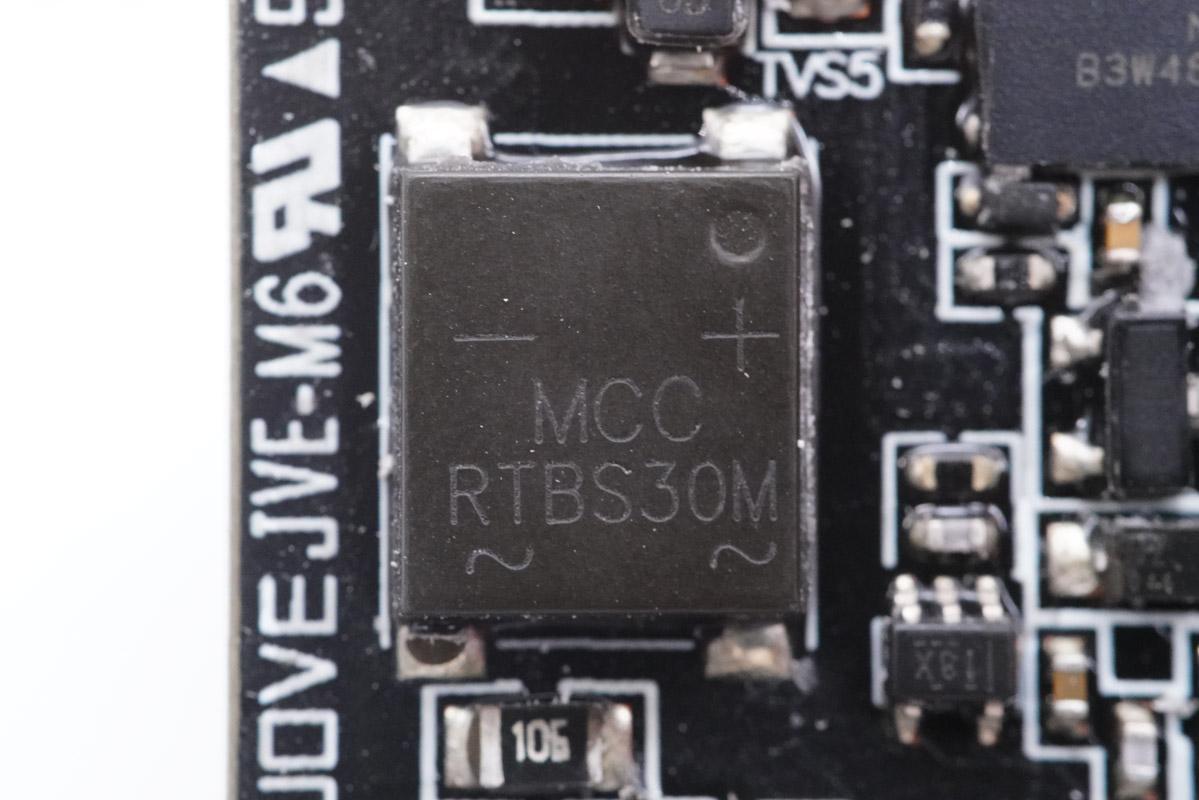

RTBS30M整流橋特寫。

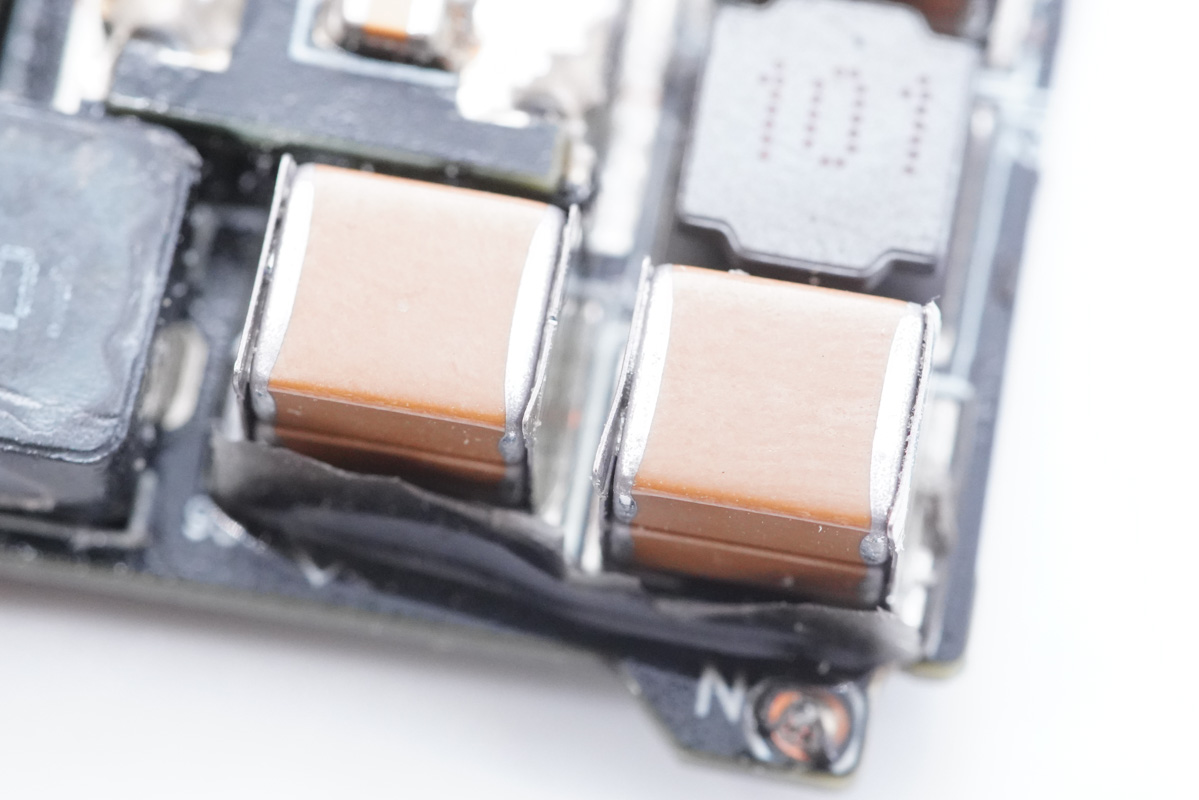

輸入端采用三顆2220封裝的高壓MLCC濾波，解決傳統圓柱電容帶來的厚度問題。

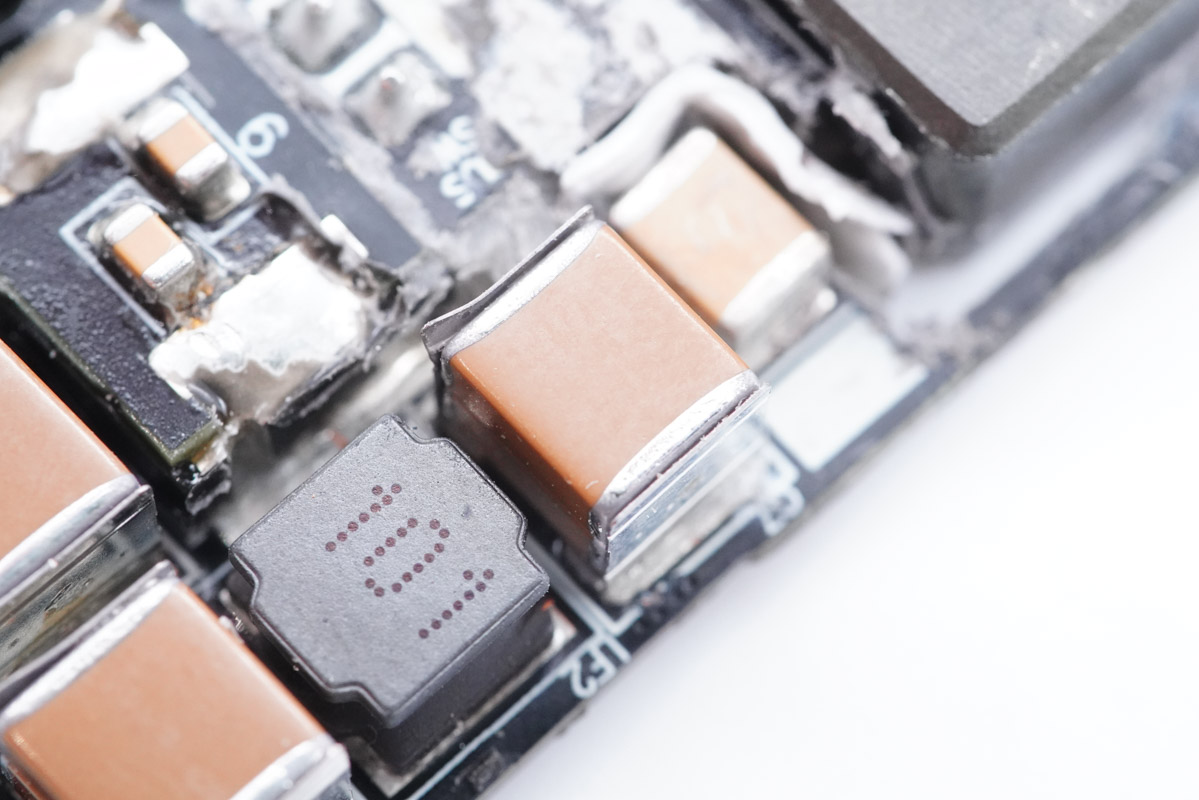

側面還有一顆，兩顆高壓MLCC之間有一顆工字電感。

TI UCC28782高密度ACF控制器，支持頻率抖動以降低EMI電磁干擾，內置X電容放電和偏置電源管理。

? ??

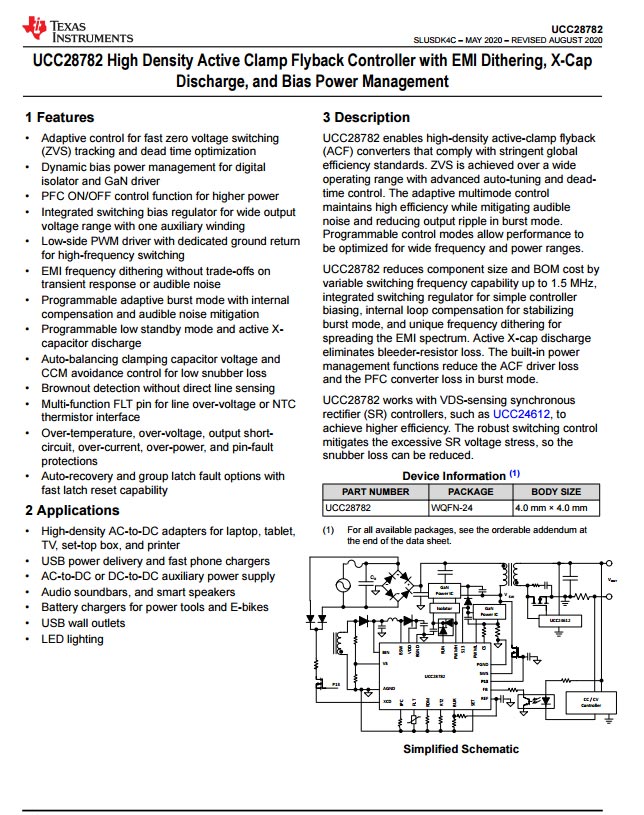

TI UCC28782A 詳細資料。

安森美 NCP51530B 高低側柵極驅動器，配合TI UCC28782，用于驅動ACF架構的兩個GaN開關管。

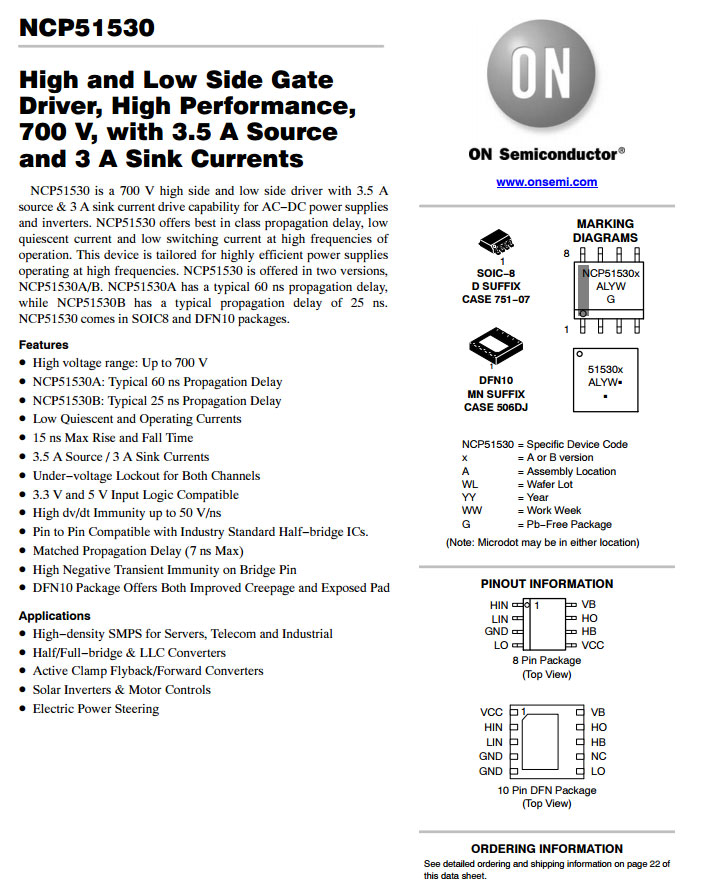

安森美 NCP51530B 詳細資料。

納微半導體NV6115 GaN開關管，內置復雜的邏輯控制電路，170mΩ導阻，耐壓650V，支持2MHz開關頻率，采用5*6mm QFN封裝，節省面積。

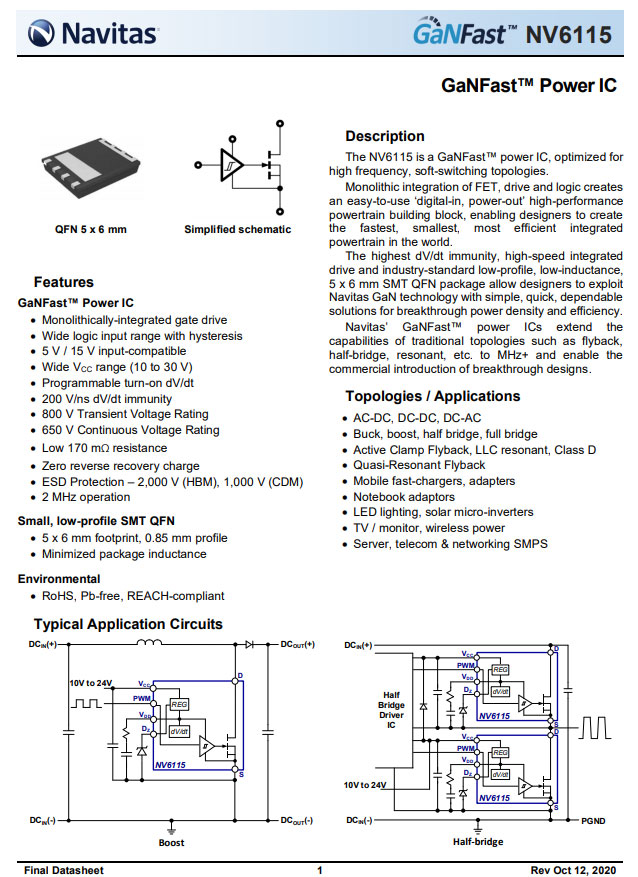

納微半導體 NV6115 詳細資料。

充電頭網拆解了解到，采用納微半導體NV6115的還有即刻65W 2C1A氮化鎵快充、米物甄妙65W 2C1A氮化鎵快充、品勝65W PD氮化鎵快充、努比亞65W氘鋒三口氮化鎵快速充電器、華碩2C1A 65Ｗ氮化鎵充電器、小米GaN充電器Type-C 65W、OPPO 50Ｗ餅干氮化鎵快充、RAVPOWER 65W 1A1C氮化鎵快充充電器、貝爾金68W雙C口GaN充電器等產品。

另一顆納微NV6115氮化鎵開關管特寫。

輸出端一覽，USB母座沉板設計，光耦所在小板設在主板側面。

平面變壓器磁芯特寫。

TLP383光耦特寫，

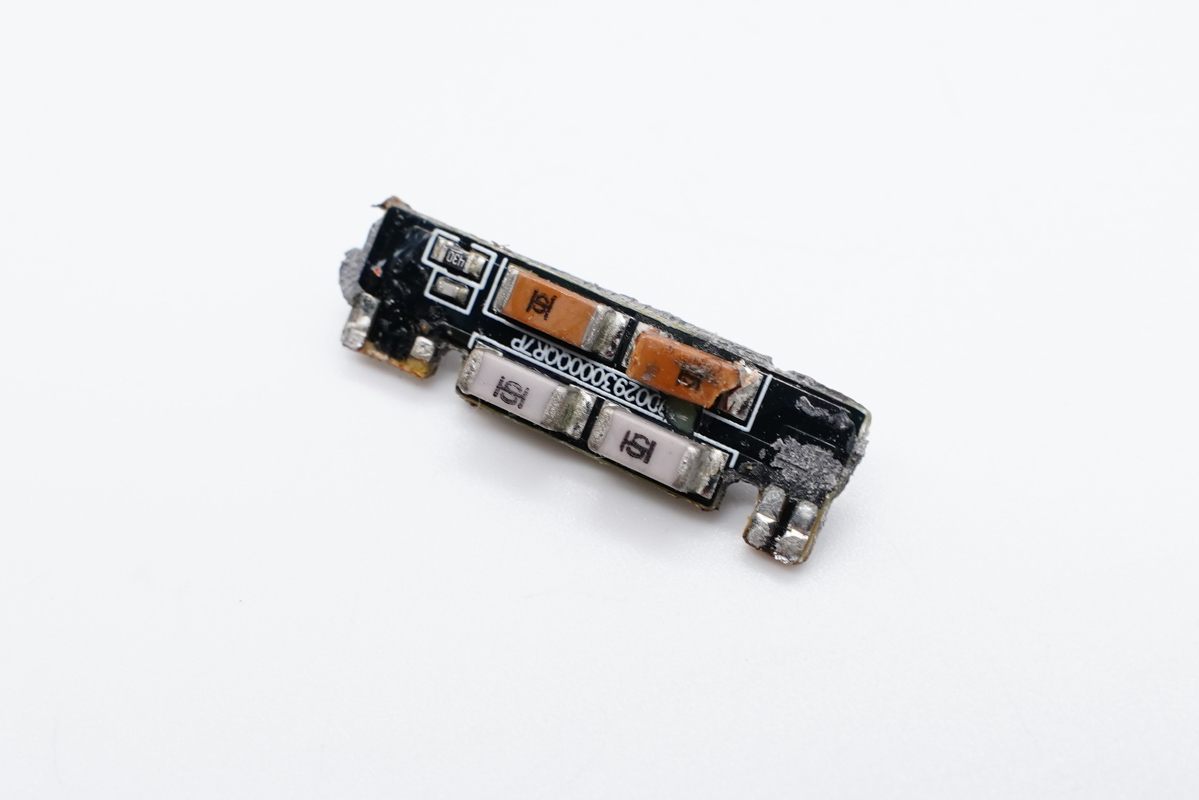

光耦小板的背面是四顆貼片Y電容，兩串兩并。

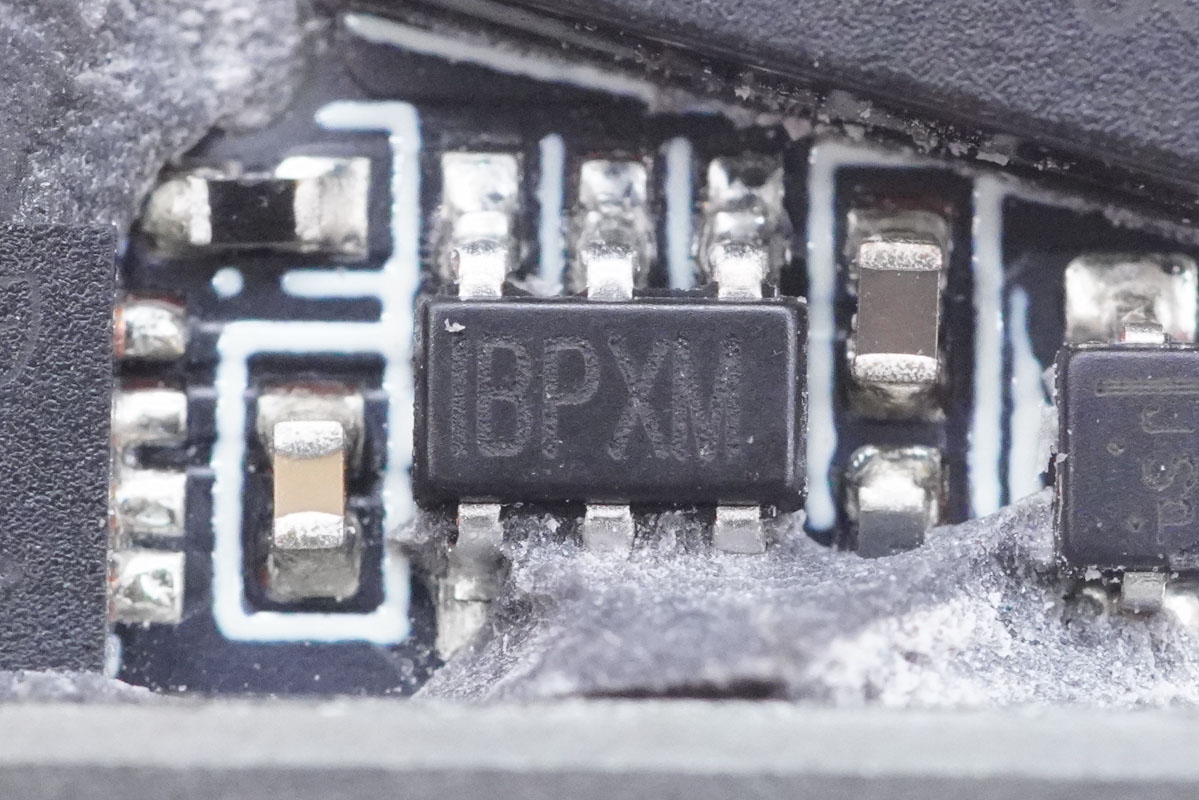

MPS MP6908A 同步整流控制器，最高工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

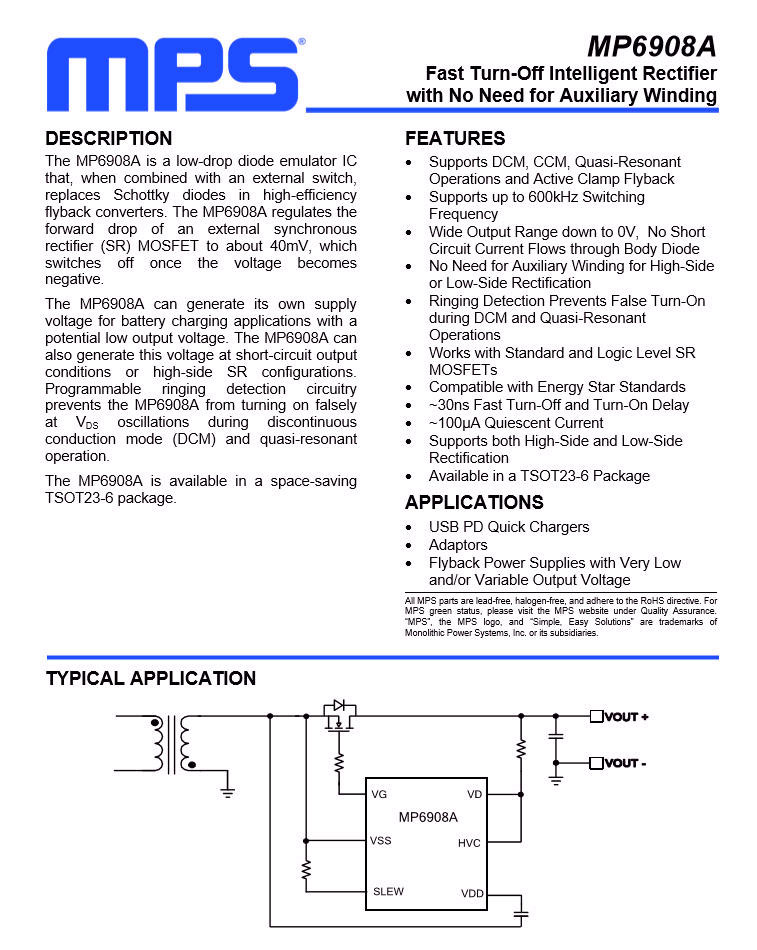

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

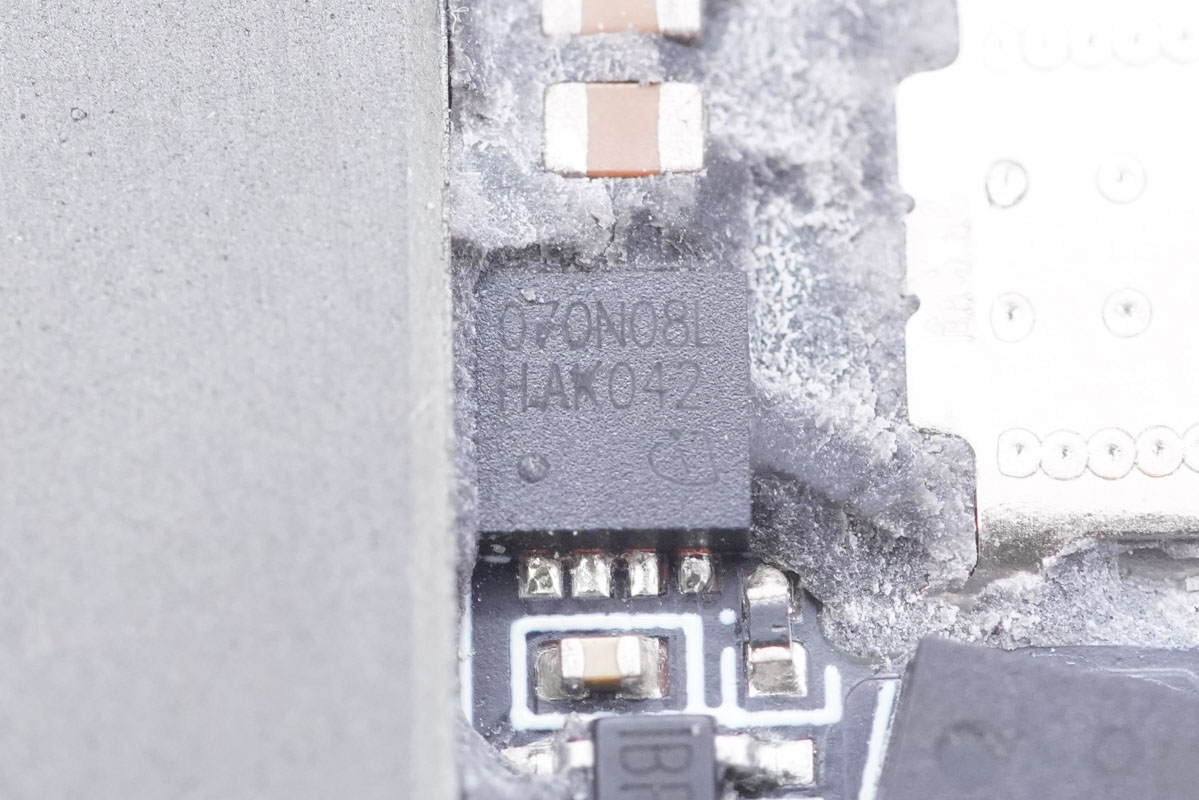

次級同步整流管采用英飛凌 BSZ070N08LS，NMOS，耐壓80V，導阻7mΩ。

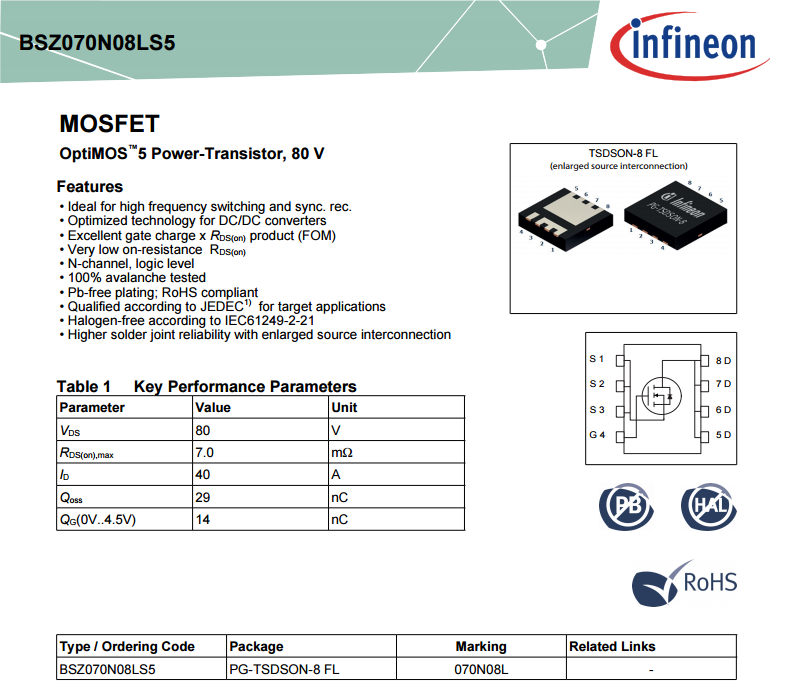

英飛凌 BSZ070N08LS 詳細資料。

?

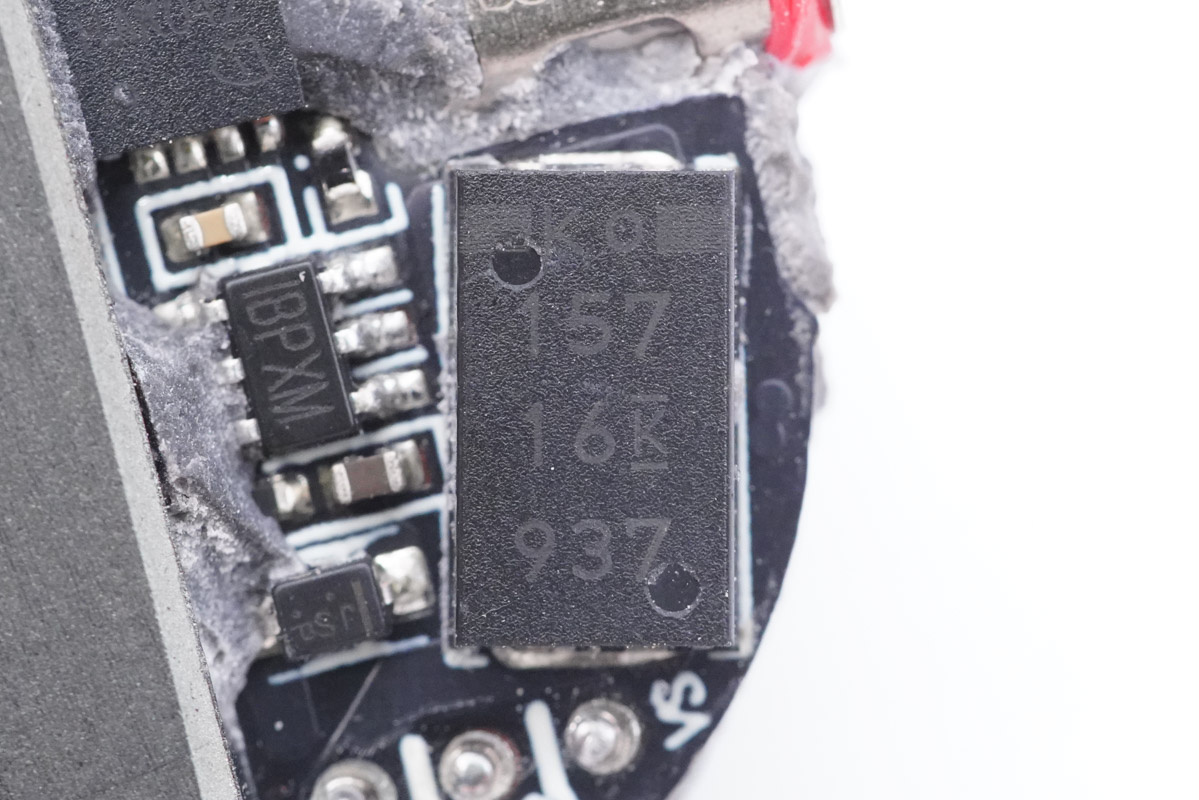

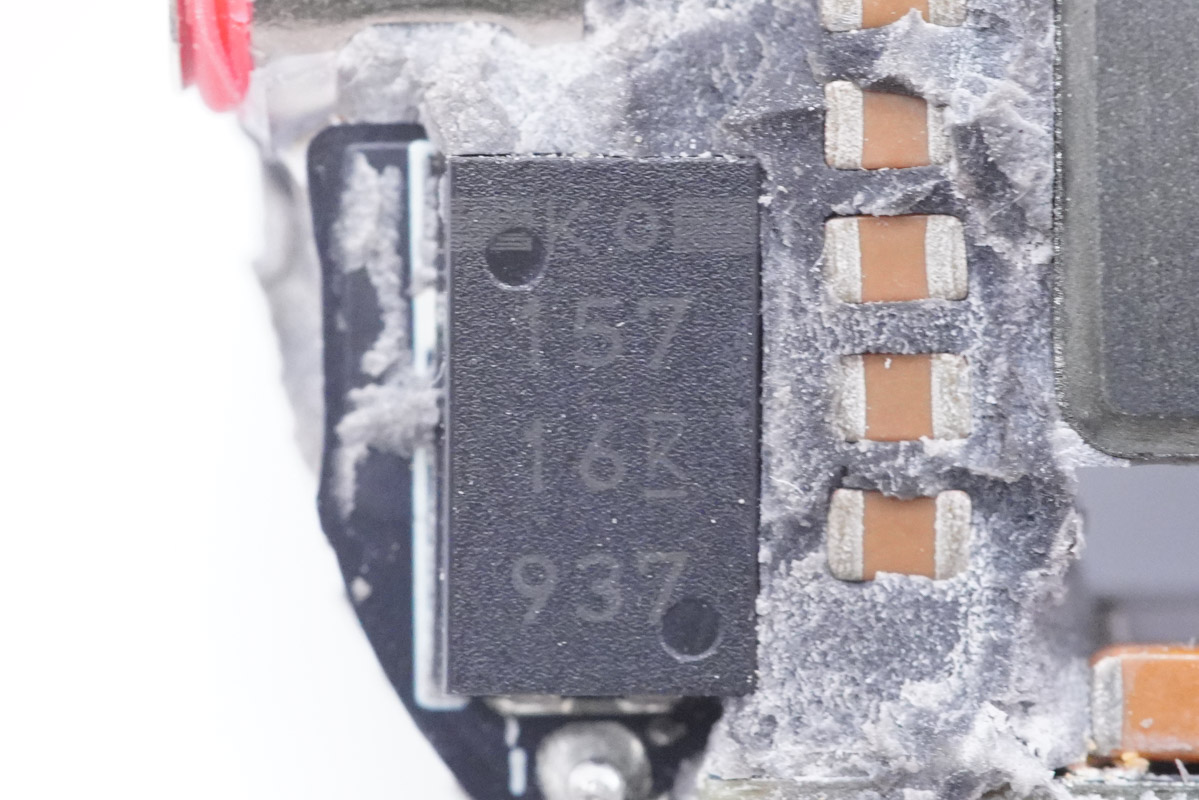

Kemet基美的聚合物鉭電容，規格為150μF 16V，用于輸出濾波，這里也是為了減小體積，同時適合GaN適配器高開關頻率的特點，一舉兩得。

另一顆基美的聚合物鉭電容特寫，兩個電容一樣。

這里并聯的MLCC電容是用于同步整流后濾波的，和鉭電容并聯共同濾波。

主板背面輸出端設有協議芯片、輸出VBUS開關管、

協議芯片絲印8K=7L，來自立锜科技。

輸出VBUS開關管采用英飛凌BSC0902NS，NMOS管，耐壓30V，導阻2.6mΩ。

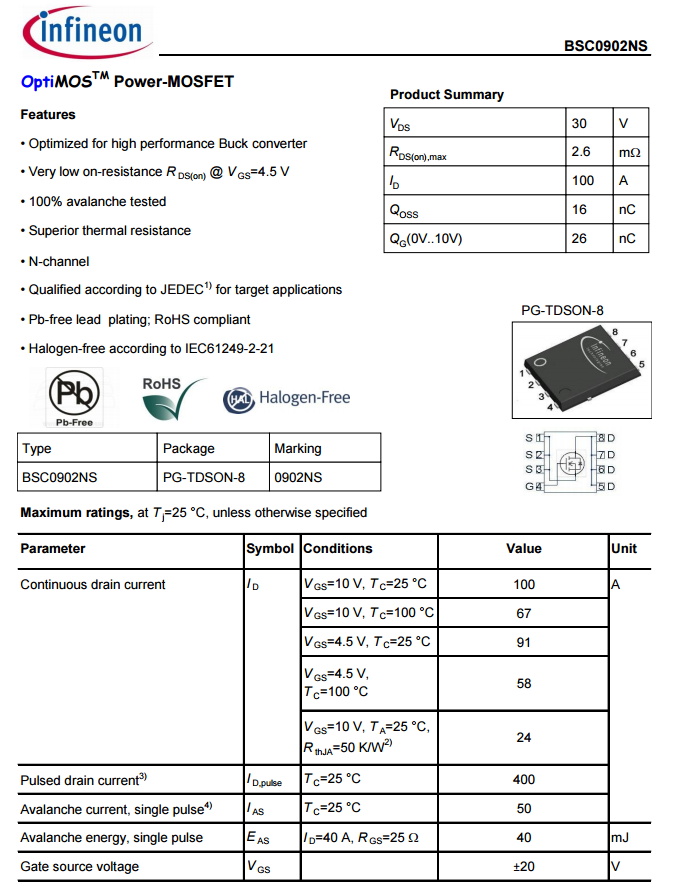

英飛凌 BSC0902NS 詳細資料。

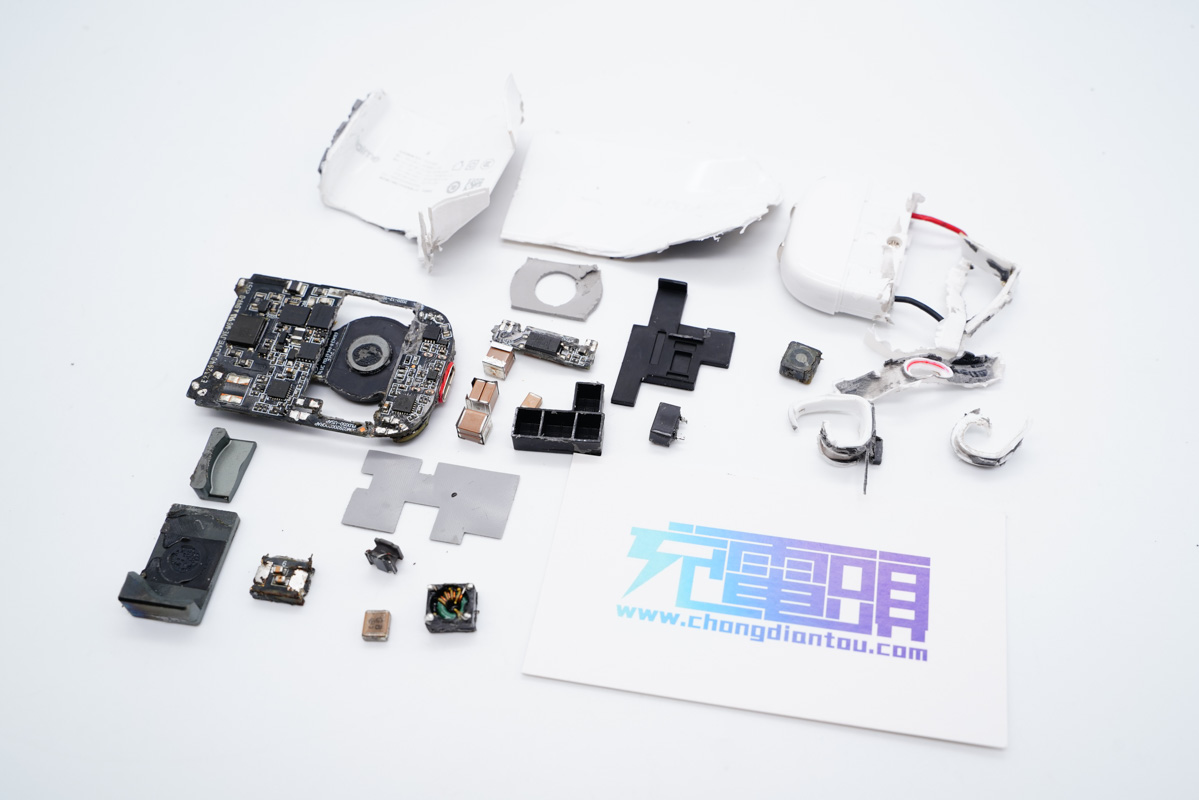

全部拆解完畢，來張全家福。

充電頭網拆解總結

realme這款50W mini閃充氮化鎵充電器機身潔白光滑，小巧扁平，加上配備可折疊插腳，整體顏值高，上手體驗以及便攜性都非常好。性能方面，支持VOOC/DASH/WARP、SuperVOOC私有快充協議，還支持QC、PD3.0通用快充協議，具備3.3-11V3A PPS電壓檔位。不僅可以滿足realme、OPPO和一加品牌手機快充，對其它品牌手機也有很好的兼容性，給了路人入手這款產品的理由。

充電頭網通過拆解了解到，充電器內置航空級鉗位二極管、定制集成電感和貼片電容、平面變壓器等器件。充電器初級側采用TI UCC28782A搭配安森美驅動器，控制納微GaNFast氮化鎵功率芯片，次級部分采用MPS MP6908A搭配英飛凌MOS組成同步整流，由立锜協議芯片控制輸出電壓。采用高壓MLCC、基美鉭電容進行輸入輸出濾波。總的來說，和OPPO的50W餅干氮化鎵充電器大同小異。
