充電頭網獲悉，智融最新推出了采用ARM Cortex M0架構的SW2325協議芯片，支持多種快充協議，支持在線多次燒錄。智融基于SW2325推出了一款百瓦單口的氮化鎵參考設計。

SW2325是智融首顆快充協議專用MCU，內置ARM Cortex-M0處理器，運行頻率40MHz，內置車規級64K eFlash+4K RAM。支持3-30V超寬輸入電壓范圍。支持PD/VOOC/SCP/QC/PE/SFCP等快充協議。支持光耦反饋，FB反饋和I2C反饋三種調壓方式，適配車充，充電器等應用。SW2325支持多重保護功能，支持在線升級，支持多層嵌套加密算法，支持NMOS或PMOS通路管，集成CC/CV環路，功能強大且全面。

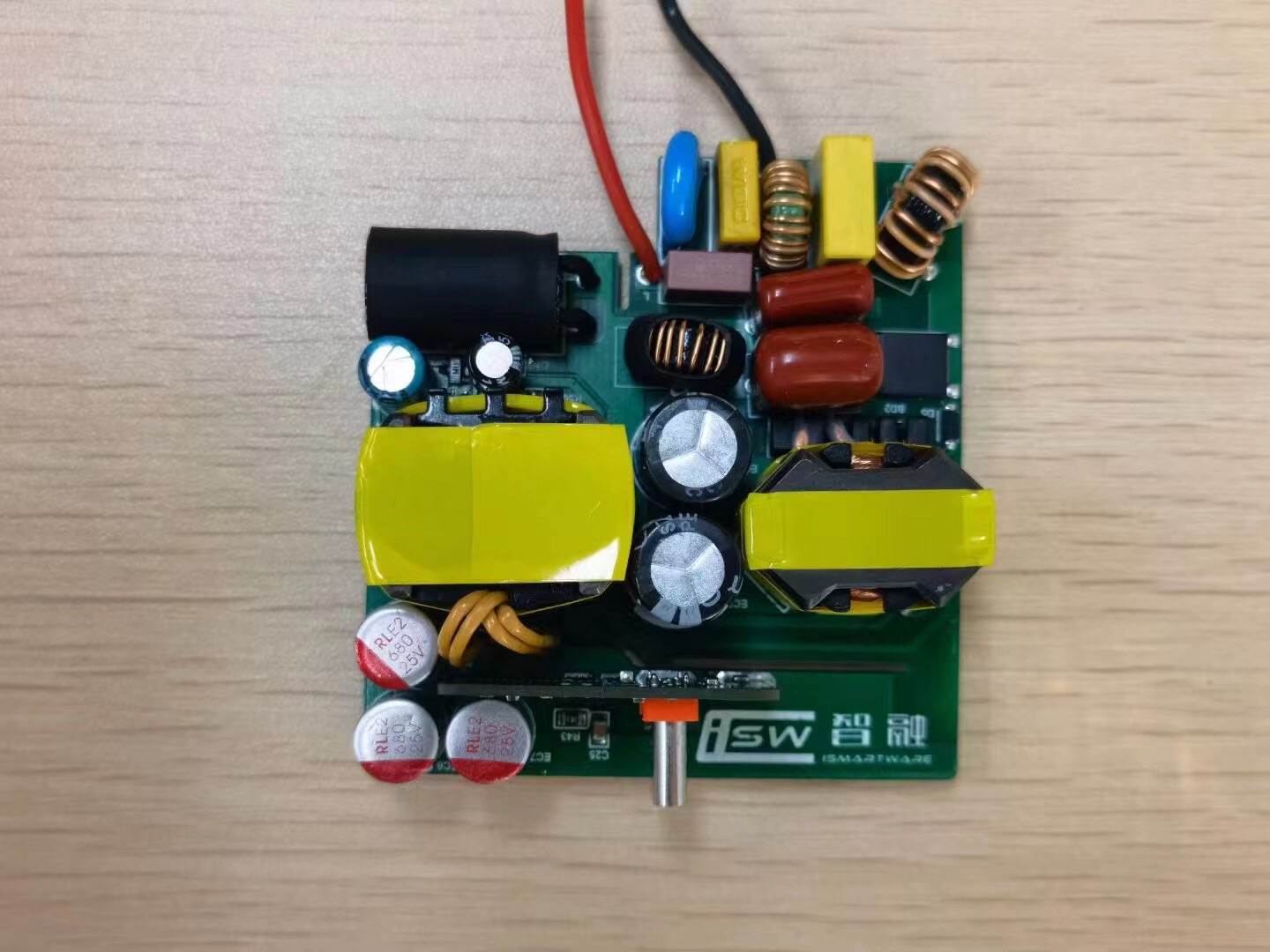

智融SW2325的百瓦參考設計采用PFC+反激的開關電源架構，左側是開關變壓器，右側是PFC升壓電感，輸出采用三顆固態電容并聯濾波。

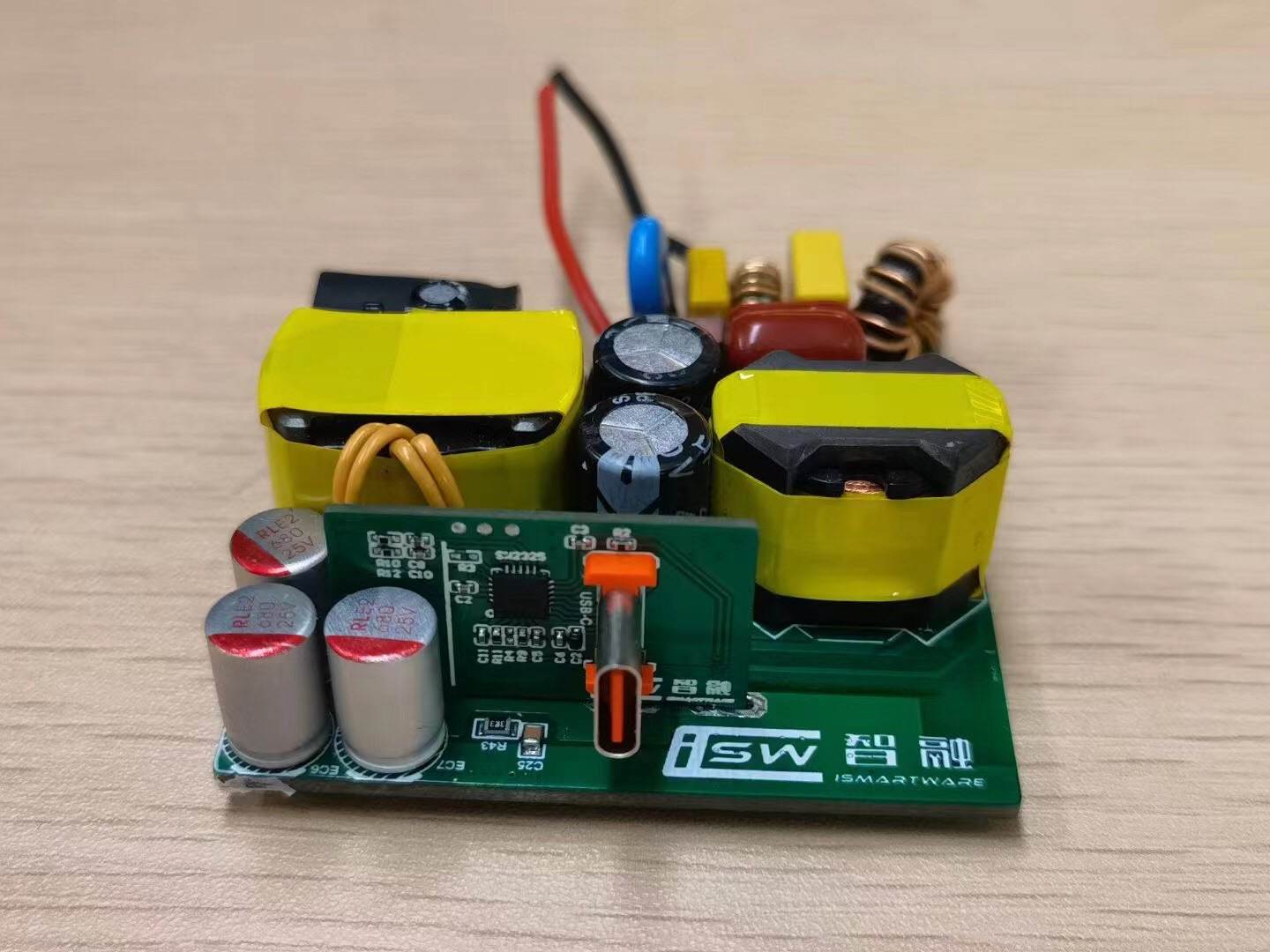

智融這款參考設計，USB-C輸出口采用小板焊接的形式，便于更換不同的輸出協議方案。

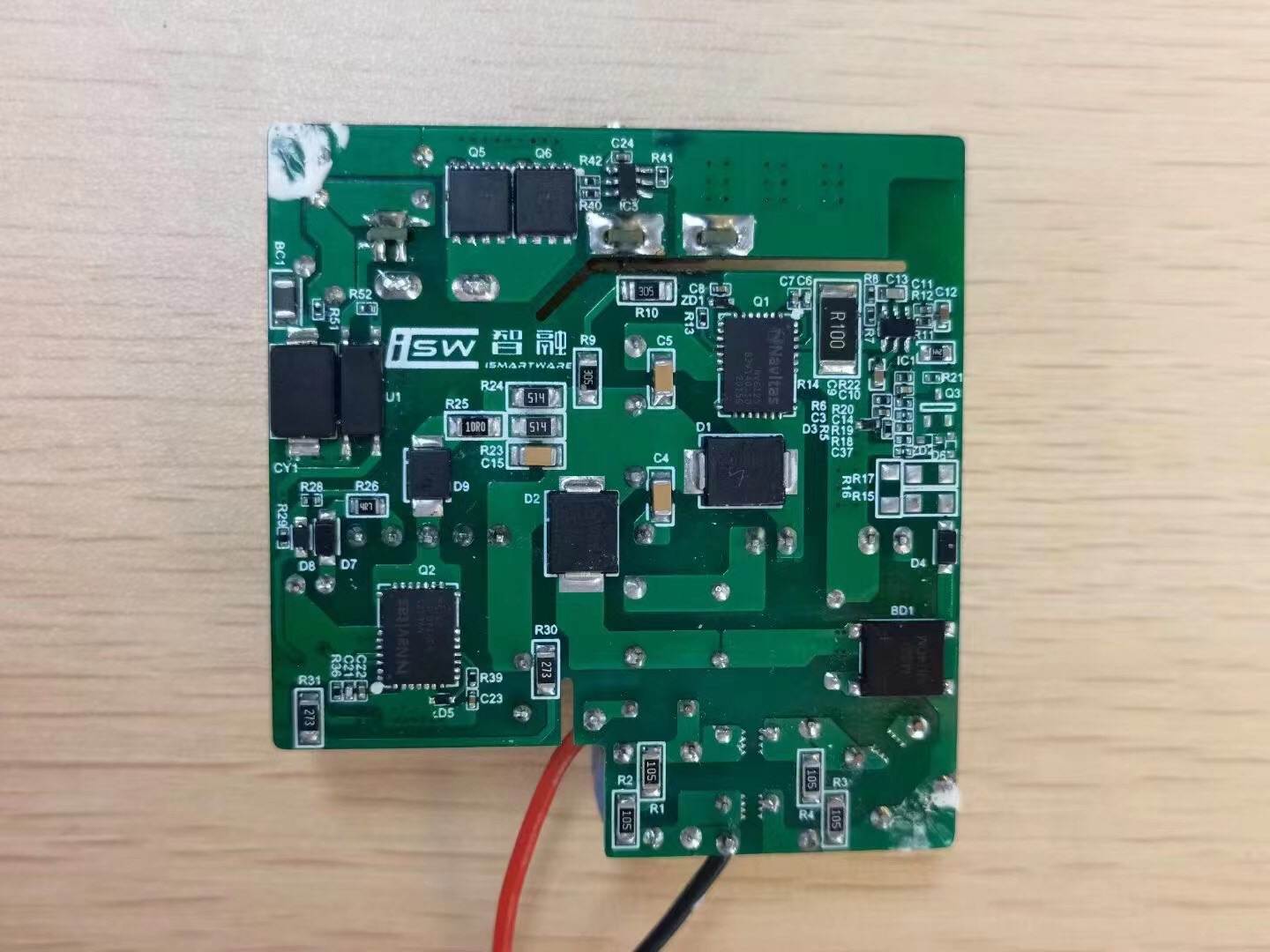

輸入采用兩顆整流橋并聯整流，PFC和反激開關管均采用納微NV6125氮化鎵功率芯片，輸出電壓由協議IC通過光耦反饋控制，輸出同步整流，兩顆同步整流管并聯。

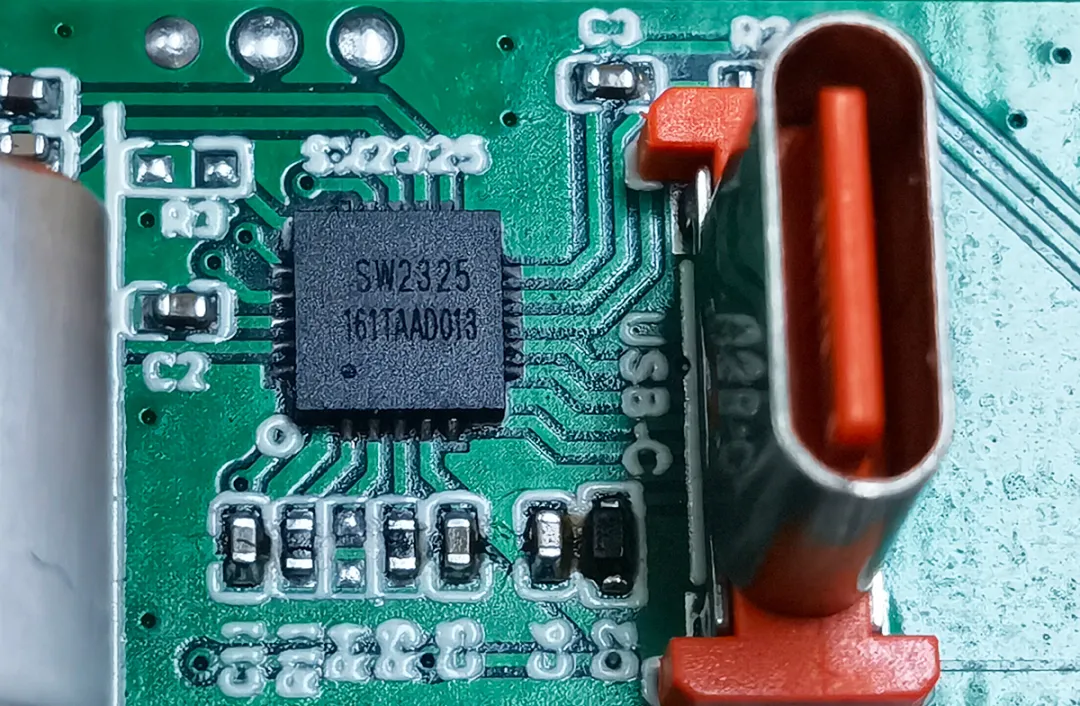

智融SW2325協議芯片特寫，采用QFN4*4-20封裝，體積小巧外圍元件精簡。

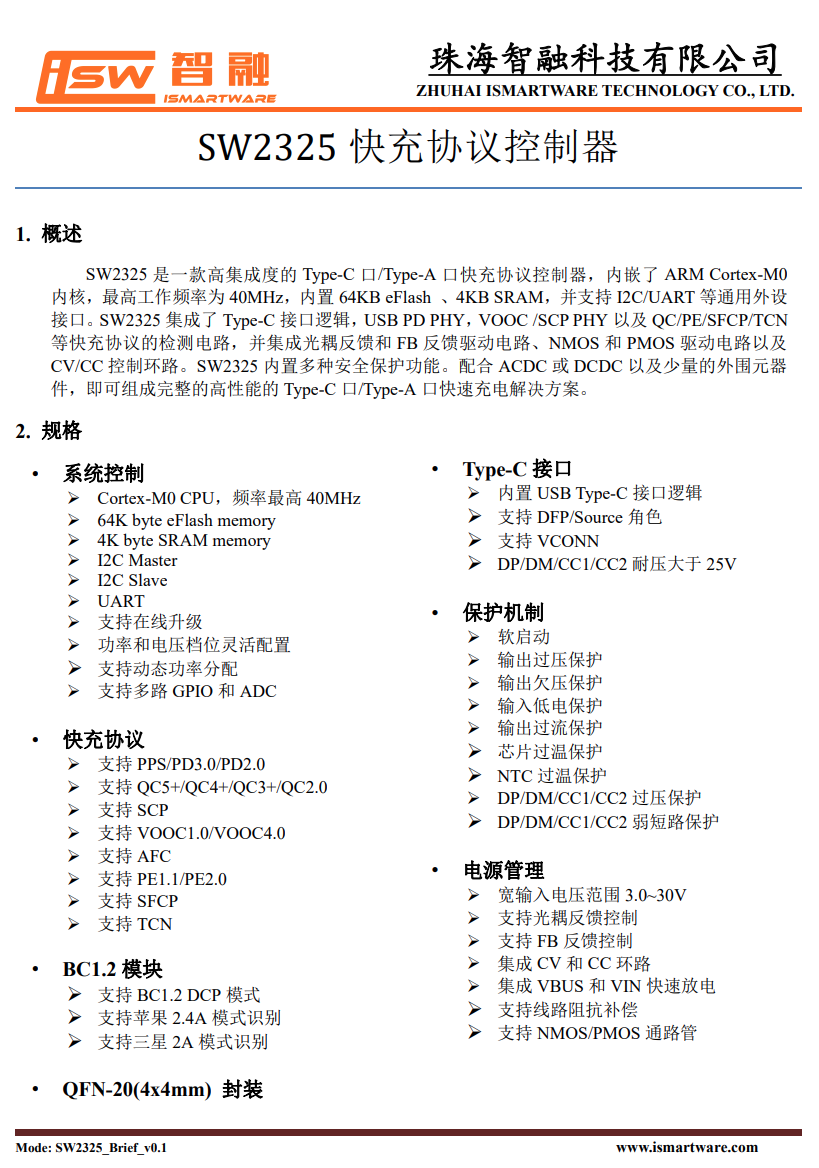

SW2325 是一款高集成度的 Type-C 口/Type-A 口快充協議控制器，內嵌了 ARM Cortex-M0 內核，最高工作頻率為40MHz，強大的浮點運算能力可以將特殊算法高效執行，方便個性化要求設計。內置64KB eFlash 、4KB SRAM，并支持I2C/UART等通用外設接口。SW2325比較有彈性的硬件基礎，支持二次開發環境，可以做靈活定義私有算法及移植加密數據包。

SW2325 集成了Type-C接口邏輯，USB PD PHY，VOOC/SCP PHY 以及 QC/PE/SFCP/TCN等快充協議的檢測電路，并集成光耦反饋和 FB 反饋驅動電路、NMOS和PMOS驅動電路以及CV/CC控制環路。SW2325內置多種安全保護功能。配合ACDC或DCDC以及少量的外圍元器件，即可組成完整的高性能的 Type-C 口/Type-A口快速充電解決方案。

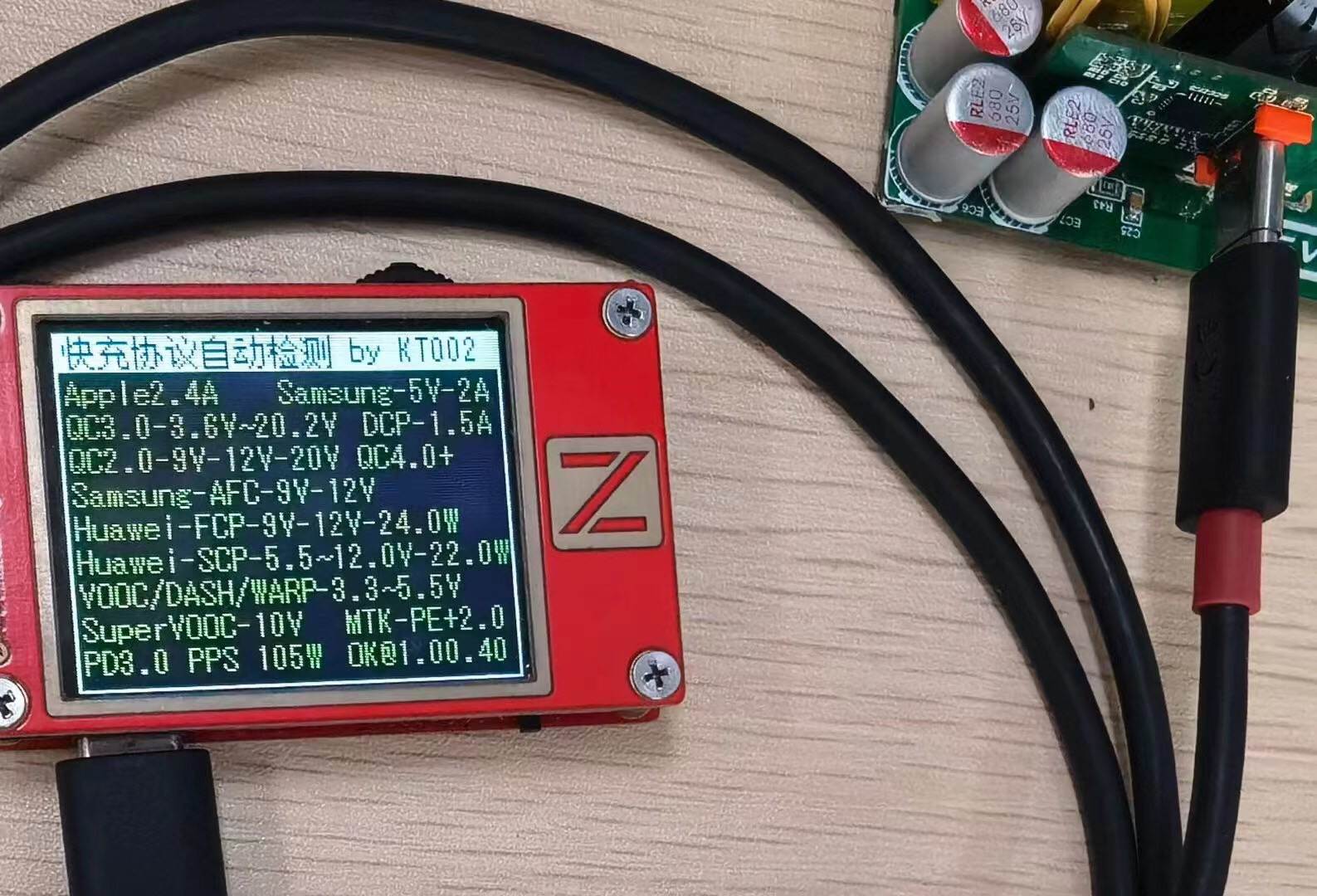

使用ChargerLAB的POWER-Z KT002讀取充電器的快充協議，實測全綠，實現了全協議支持，包括華為SCP和VOOC以及Super-VOOC快充協議均全部支持。

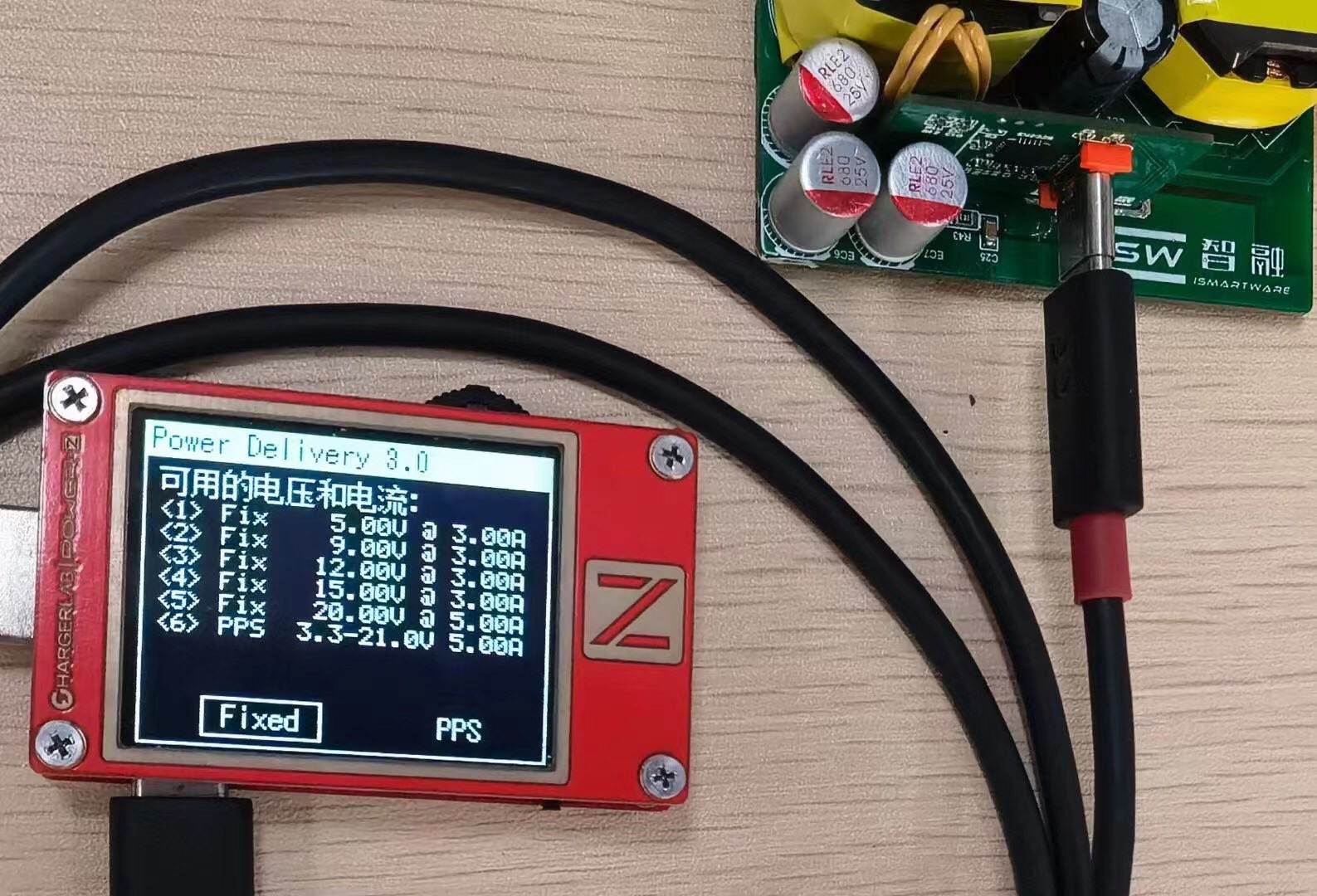

讀取充電器的PDO報文，充電器支持5V3A、9V3A、12V3A、15V3A、20V5A五個固定電壓檔位，和一組3.3-21V5A PPS快充協議。

充電頭網總結

智融SW2325是一顆支持在線升級，多次燒錄的協議芯片。方便產品開發調試測試，并且可隨時燒錄新的充電協議。SW2325支持光耦反饋，FB反饋和I2C調壓，可與多種設備通信，調節電壓，應用范圍非常廣泛。
