此前充電頭網拿到了RAVPOWER一款方柱造型充電器，配備2A2C四個接口，可同時滿足最多四臺設備充電需求，解決多機黨的充電恐慌。雖然接口多，但兩個USB-C口都支持65W快充，兩個USB-A口也都支持18W快充，支持盲插使用，也無需擔心各種區分接口的麻煩。那么下面就對這款產品進行詳細拆解，看看充電器用料做工如何。

一、RAVPOWER 65W充電器外觀

? ? ? ? ? ??

包裝盒采用藍白配色，印有RAVPOWER品牌和充電器名稱，中間是大大的R藝術字。

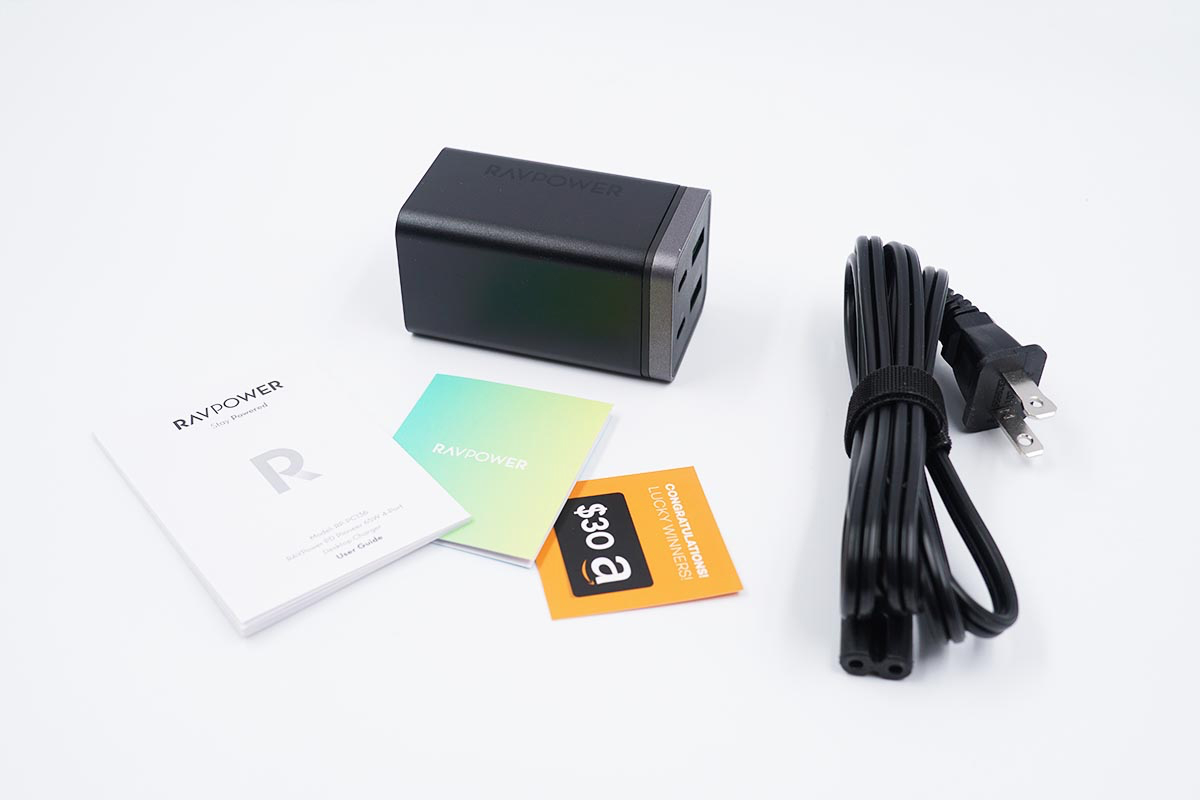

包裝內含充電器、電源線、使用說明書和保修卡。

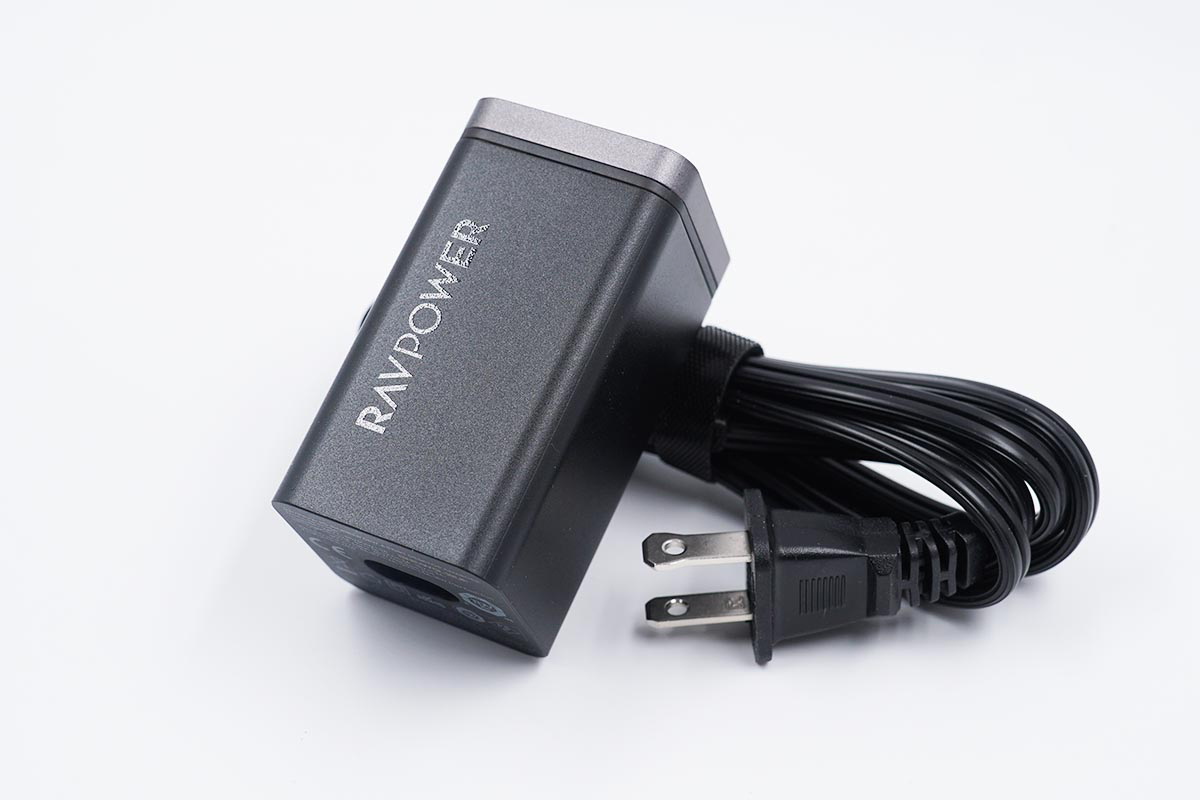

產品采用線體分離設計，充電器支持全球?qū)挿秶妷狠斎耄虼酥灰鼡Q對應電源線即可在任何地方使用，方便經常出差群體使用。

電源線使用魔術扎帶捆扎。

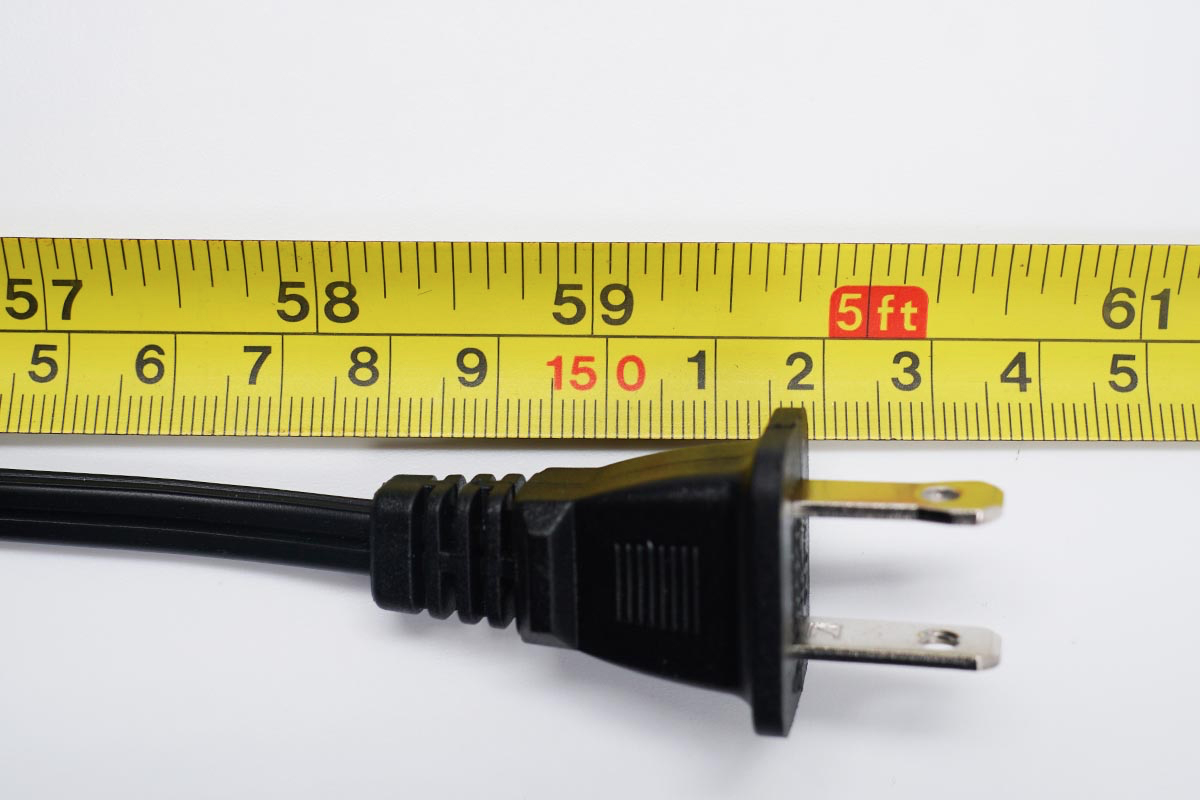

總長度約為154cm。

充電器采用方柱造型設計，機身殼表面啞光，腰身各面之間過渡圓潤，靠近輸出端處設有灰色裝飾環。

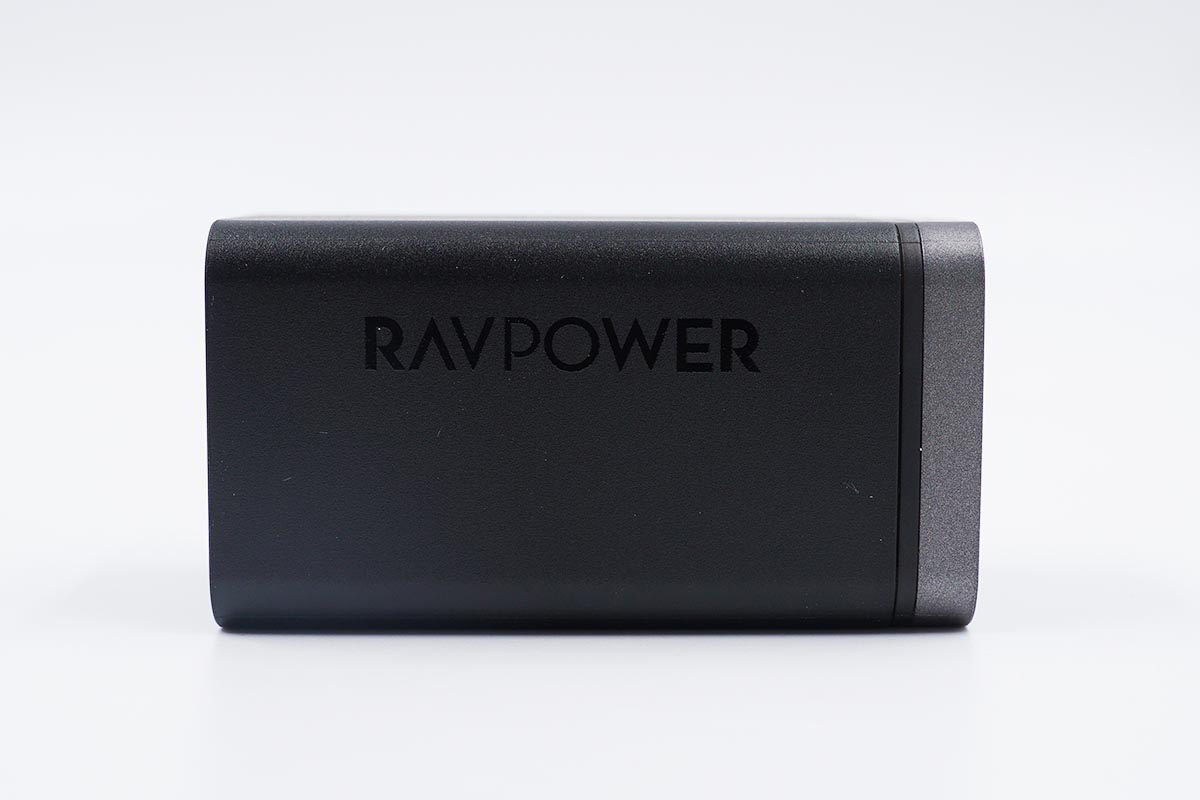

其中一面凹印RAVPOWER品牌。

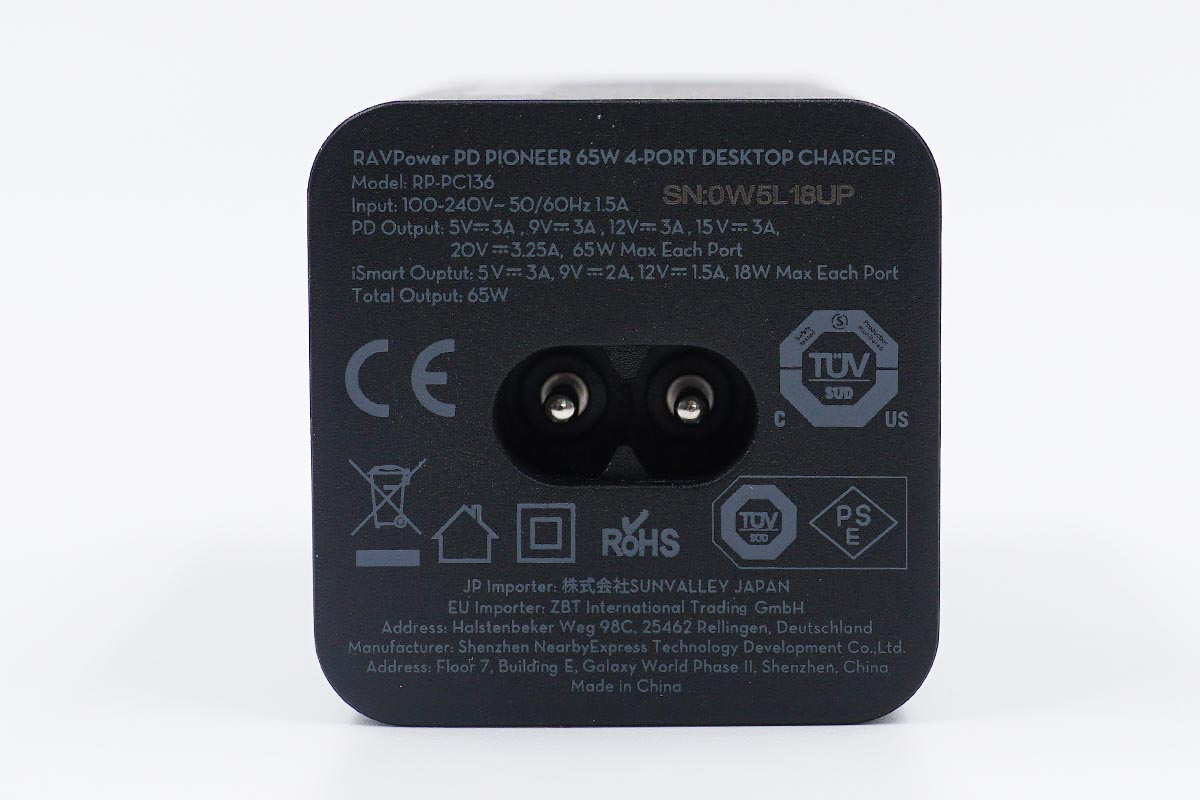

輸入端采用8字接口，外殼上印有充電器參數和認證信息

型號：RP-PC136

輸入：100-240V~50/60HZ 1.5A

USB-C輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A輸出：5V3A、9V2A、12V1.5A

總輸出：65W

產品已經通過了CE、TUV、RoHS、PSE認證。

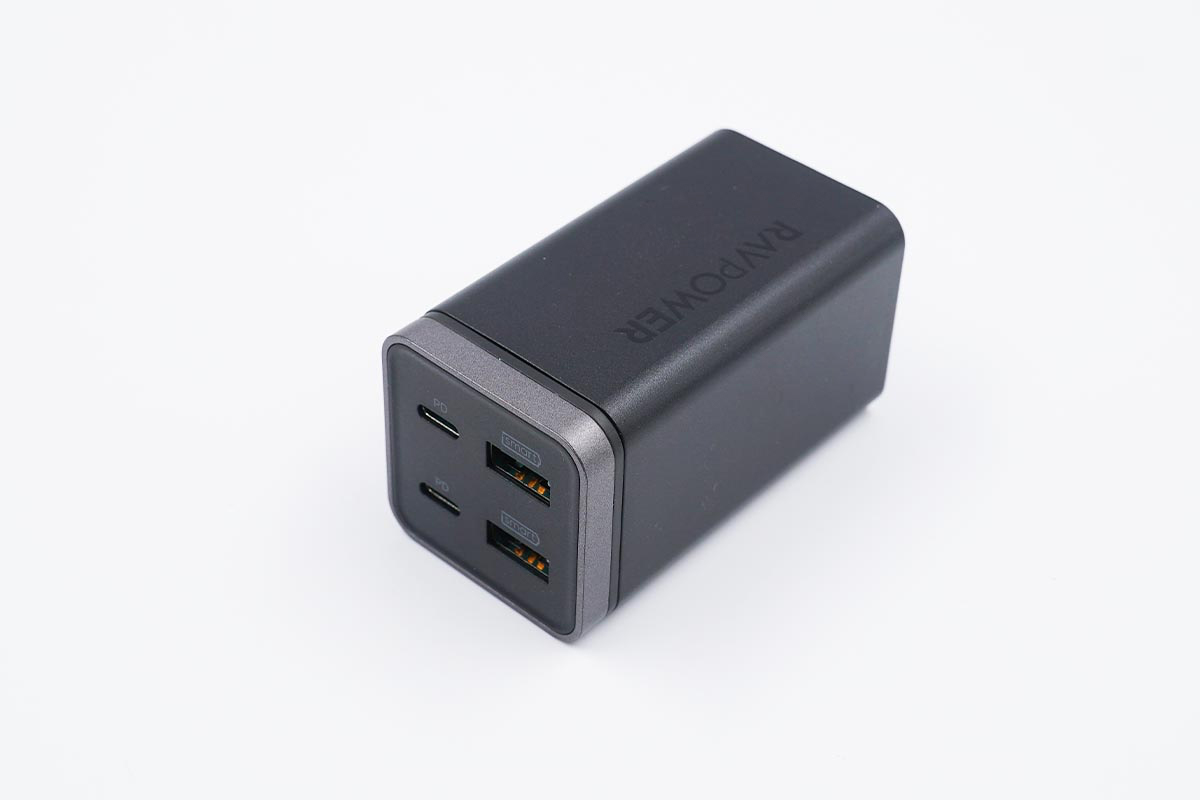

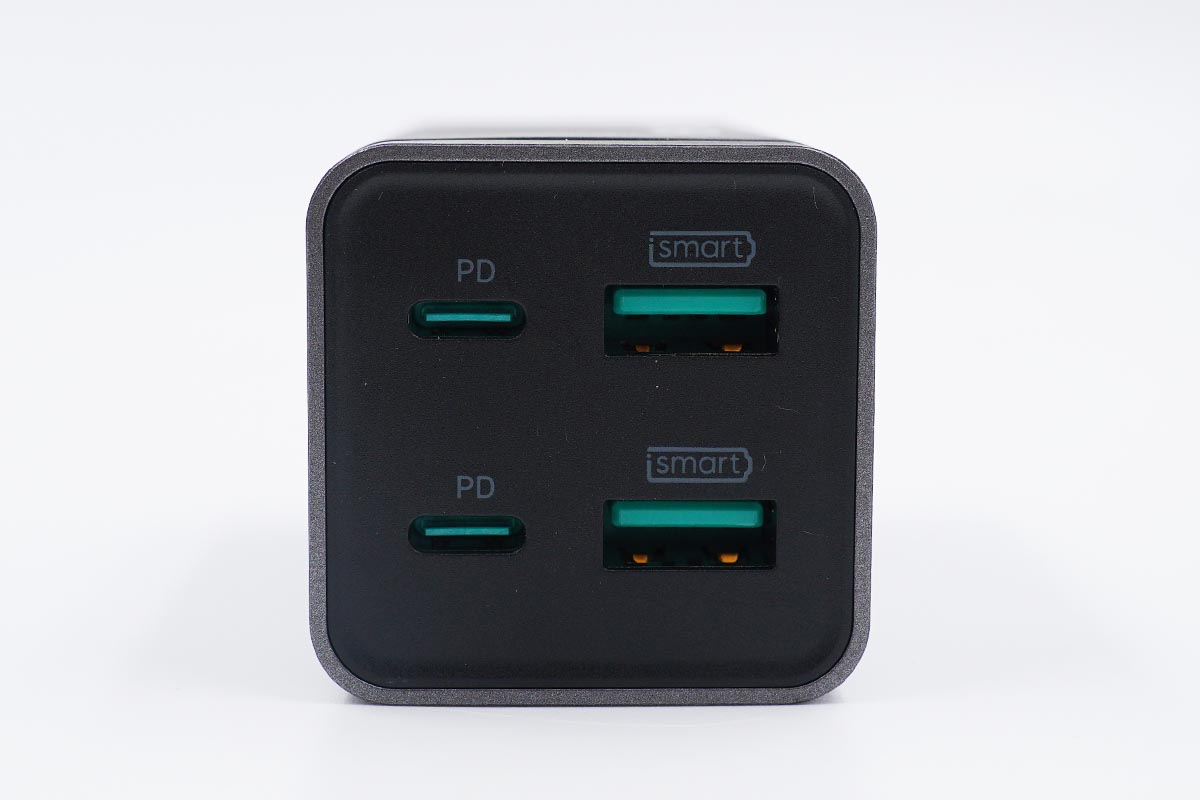

輸出頂面2A2C四個接口均為綠色膠芯，兩個A口均支持18W快充，兩個C口均支持65W快充，均可盲插使用。

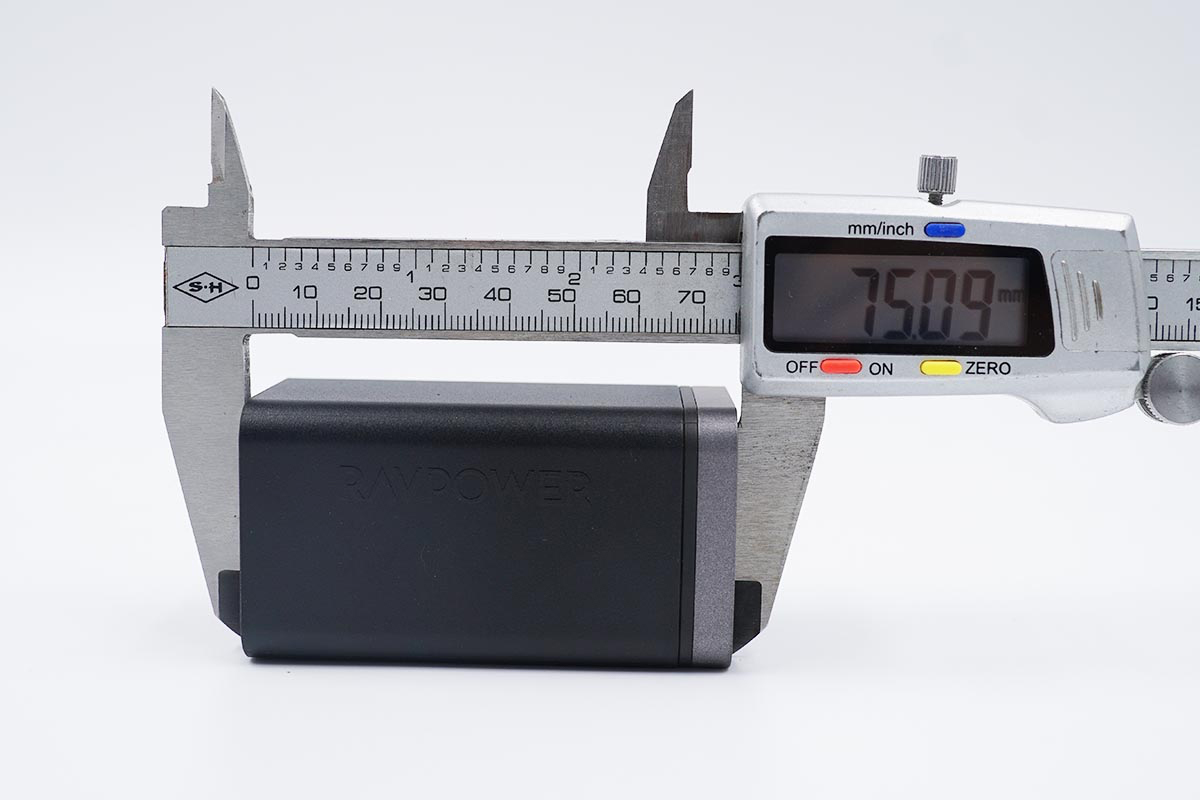

使用游標卡尺實測充電器機身長度為75.09mm。

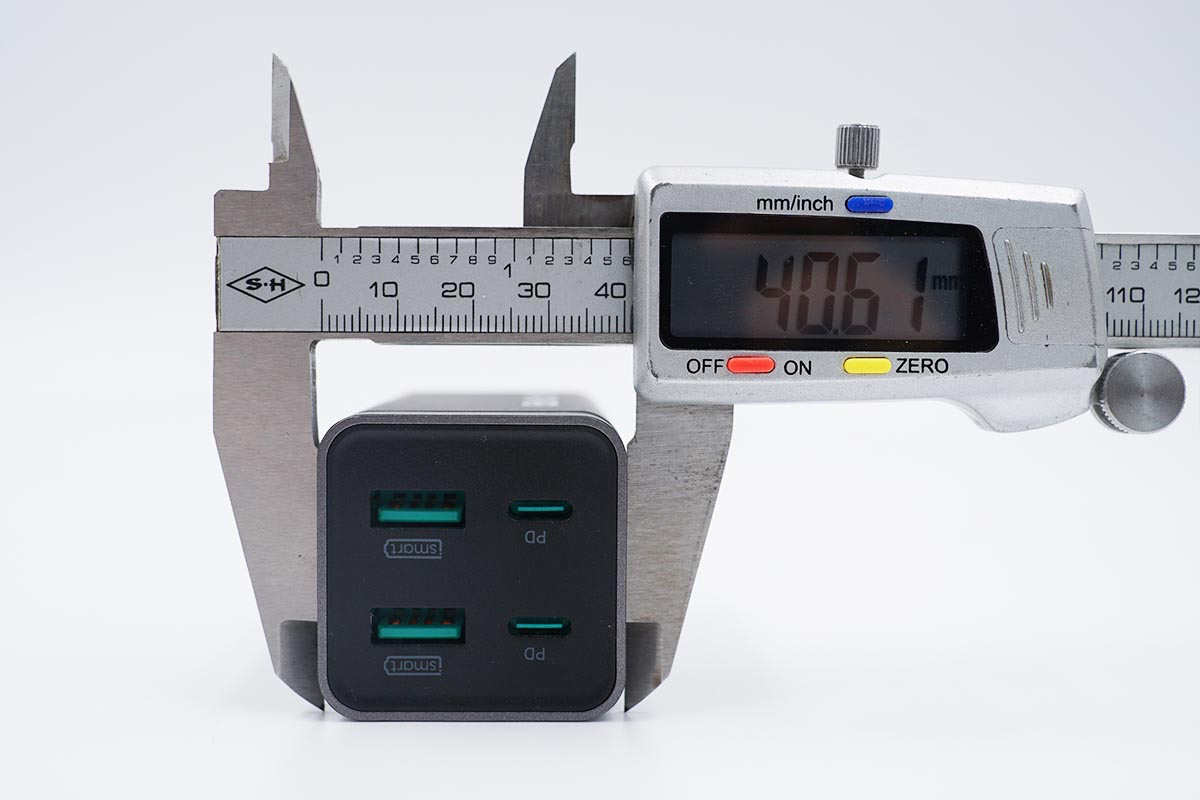

寬度為40.61mm。

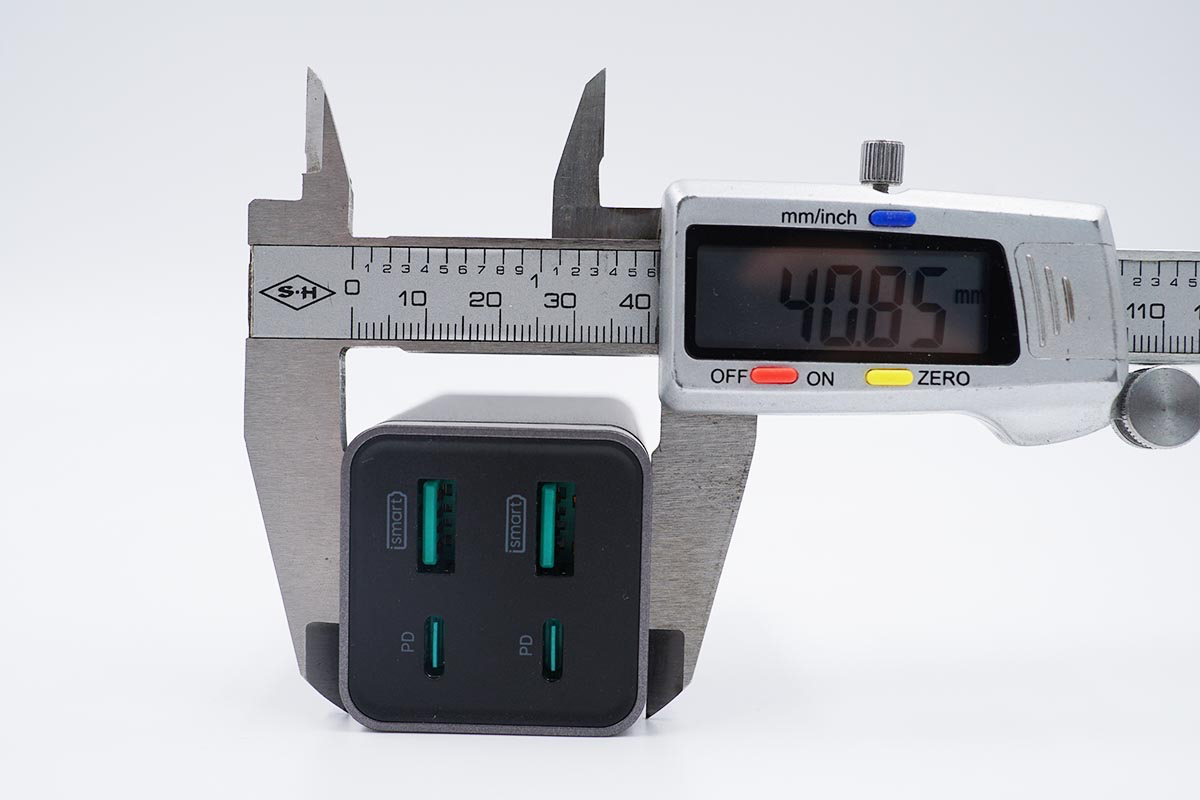

厚度為40.85mm。

拿在手上的直觀感受。

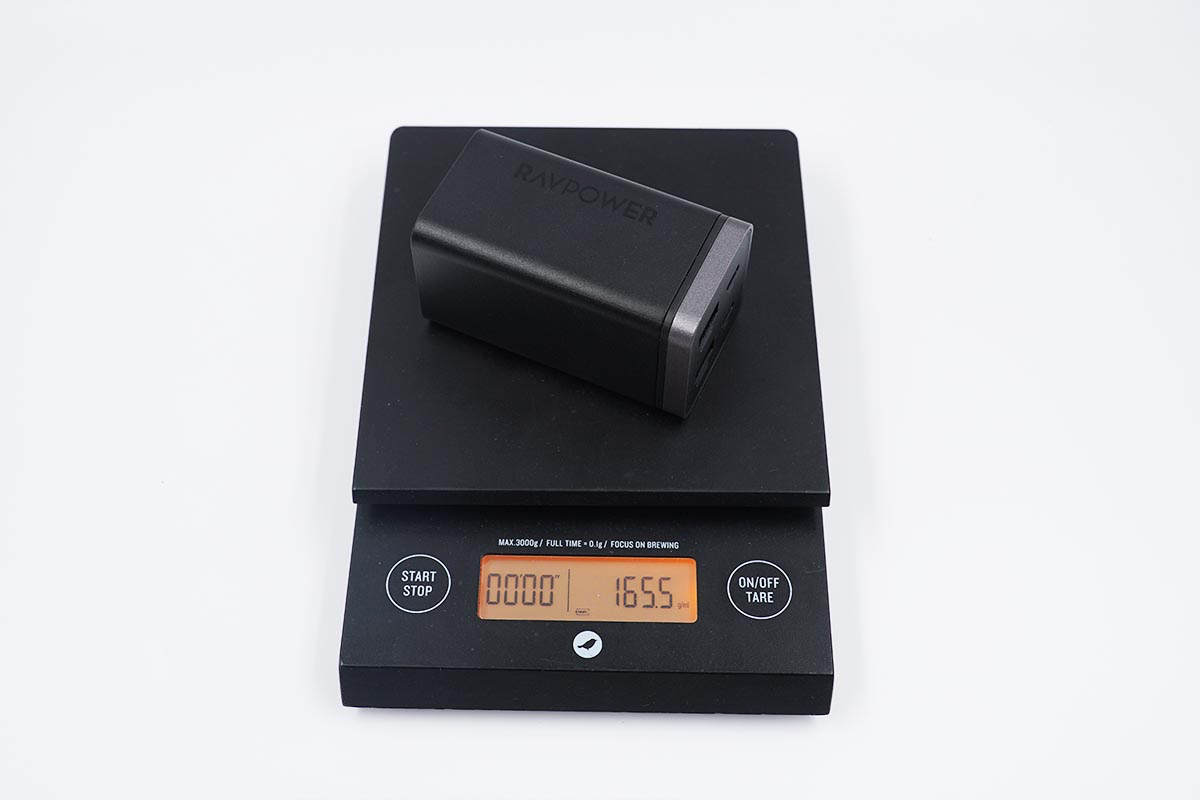

凈重約為166g。

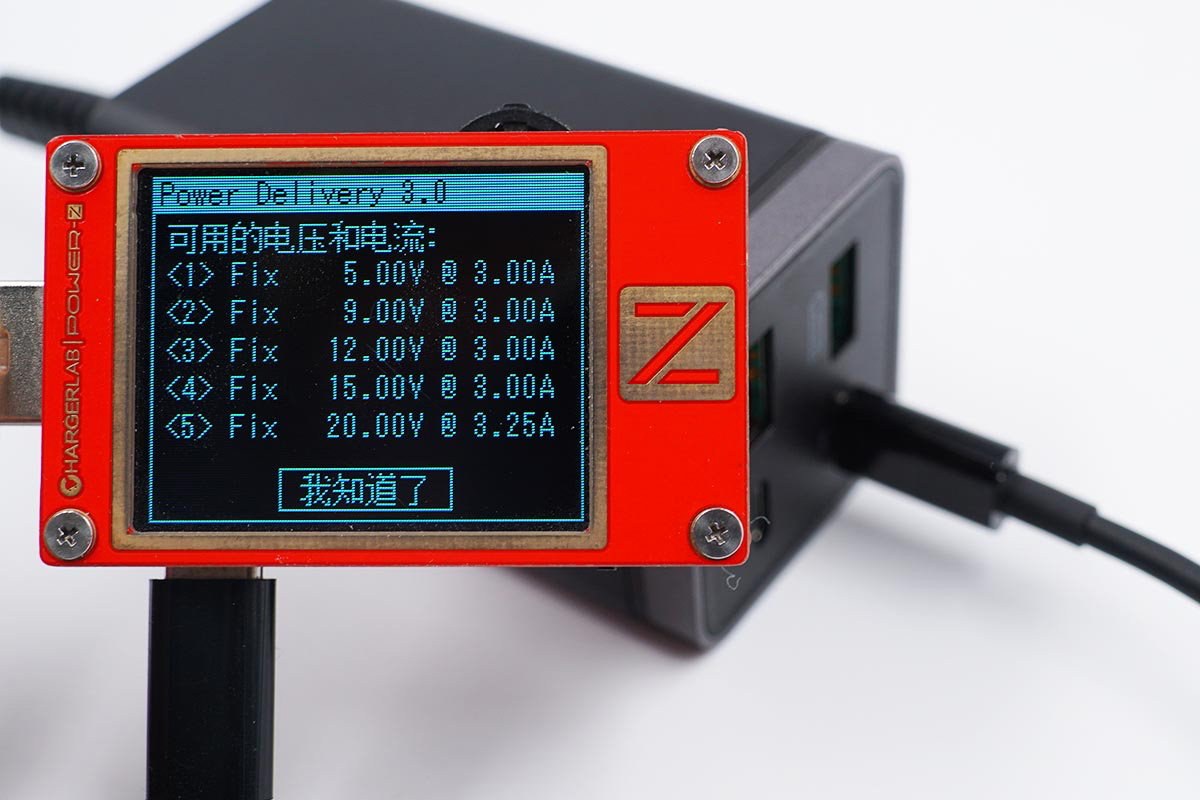

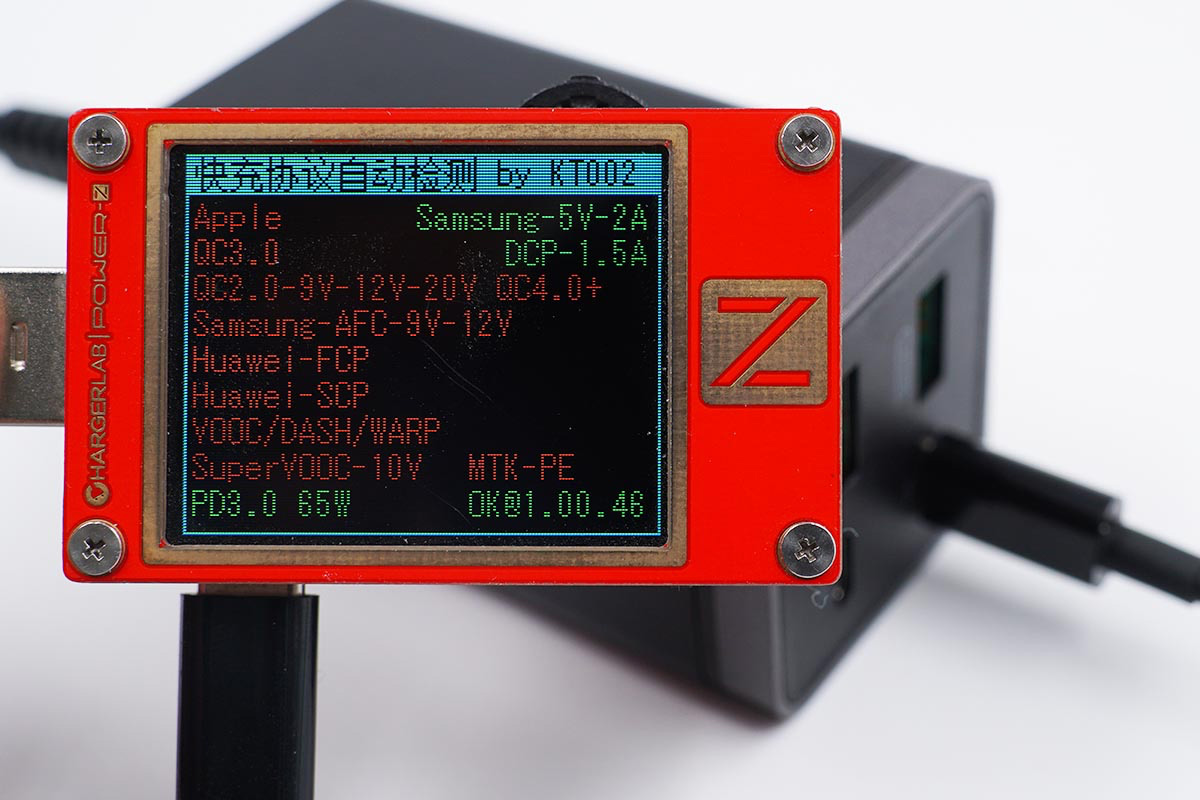

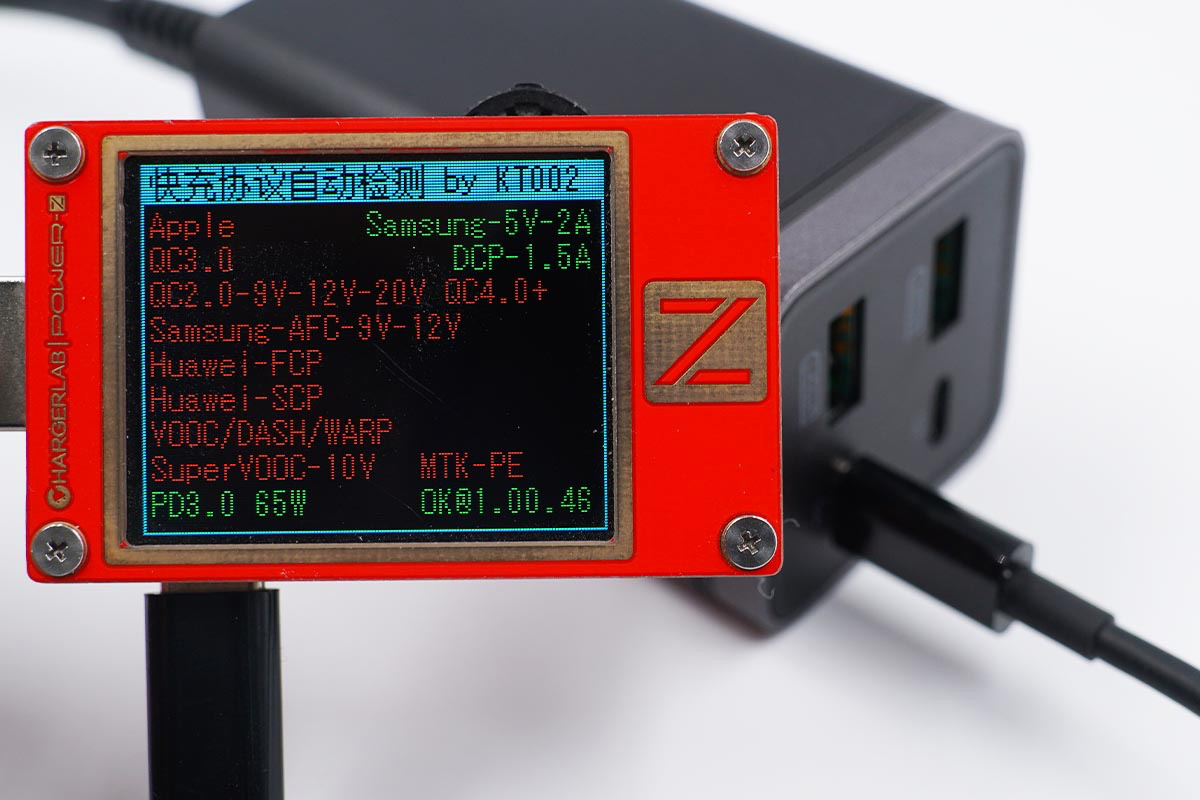

使用ChargerLAB POWER-Z KT002測得其中一個USB-C口支持Samsung 5V2A、DCP協議，以及PD3.0快充協議。

此外PDO報文顯示該C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位。

使用KT002測得另一個USB-C口也支持Samsung 5V2A、DCP和PD3.0協議。

并且同樣具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位。

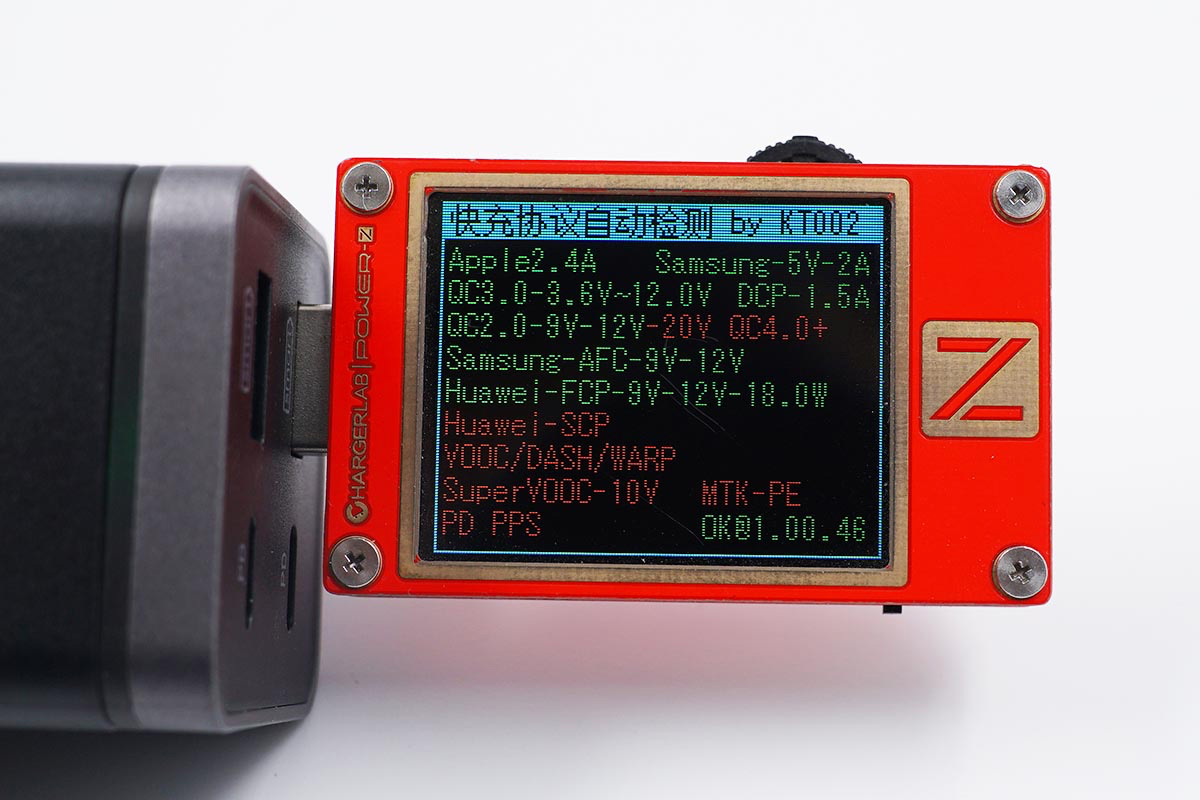

在讀取USB-A接口的快充協議時發現兩個接口的協議支持也完全相同，均支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP協議。

二、RAVPOWER 65W充電器拆解

? ? ? ? ? ? ?

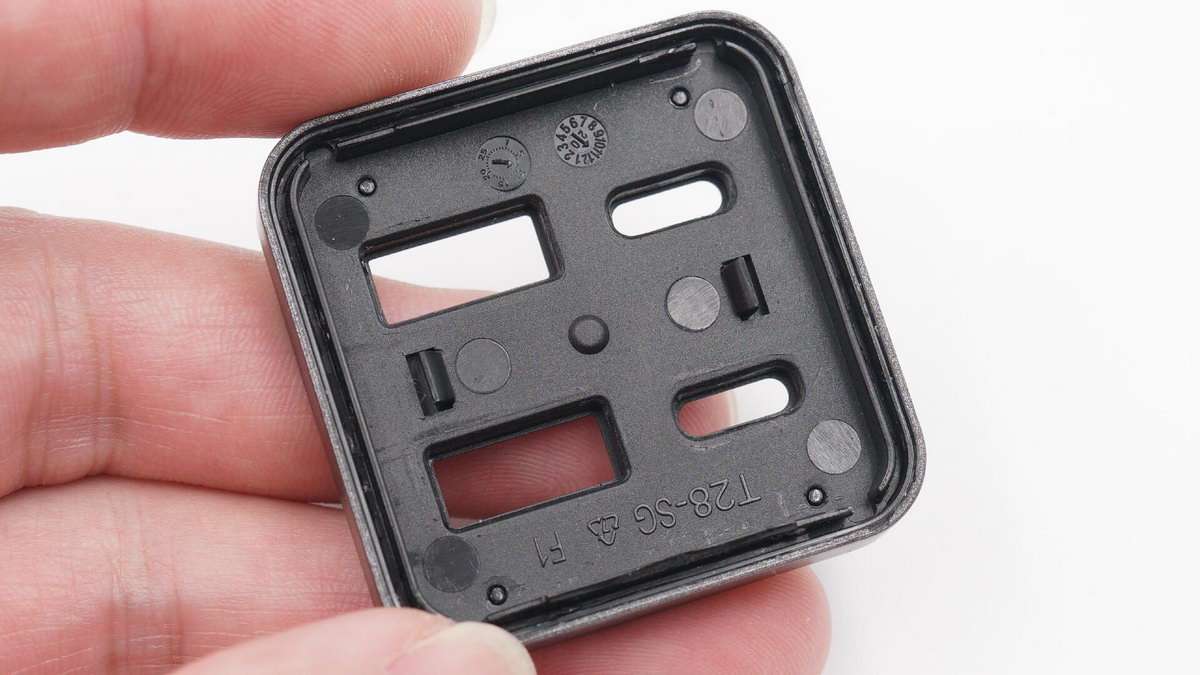

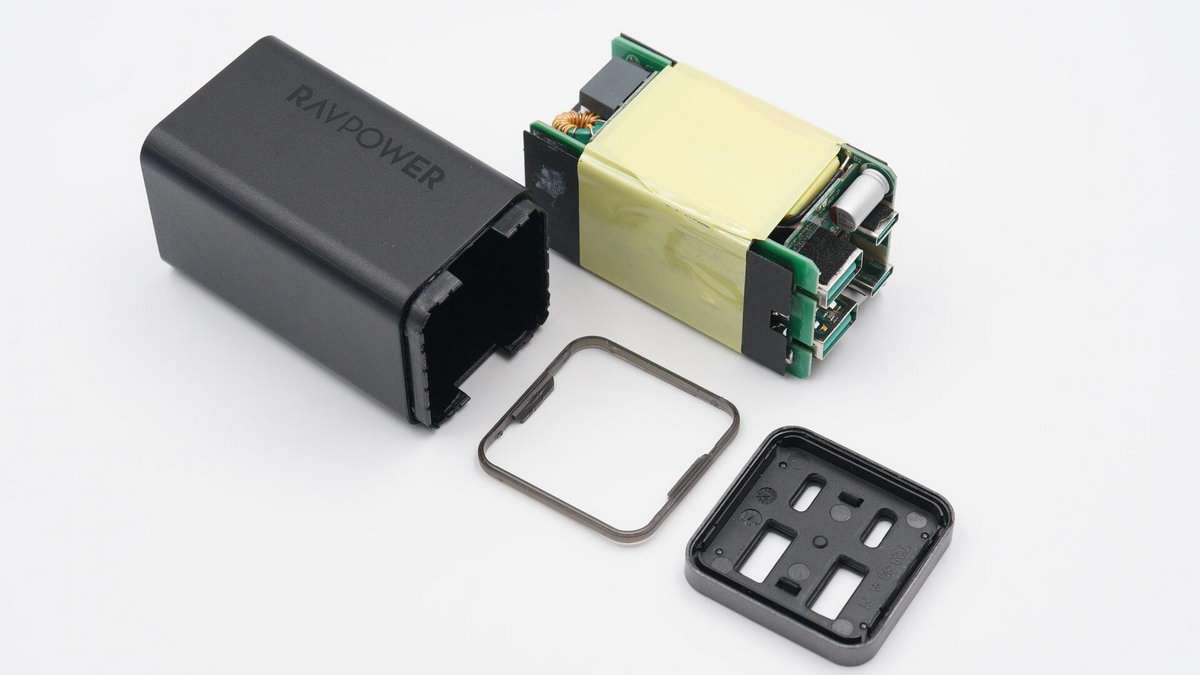

將充電器頂部外殼拆開，采用超聲波焊接封裝。

輸出端USB母座均垂直焊接，母座之間有三顆協議IC，具體如何匹配還需進一步拆解分析。

LED指示燈特寫。

將PCBA模塊取出。

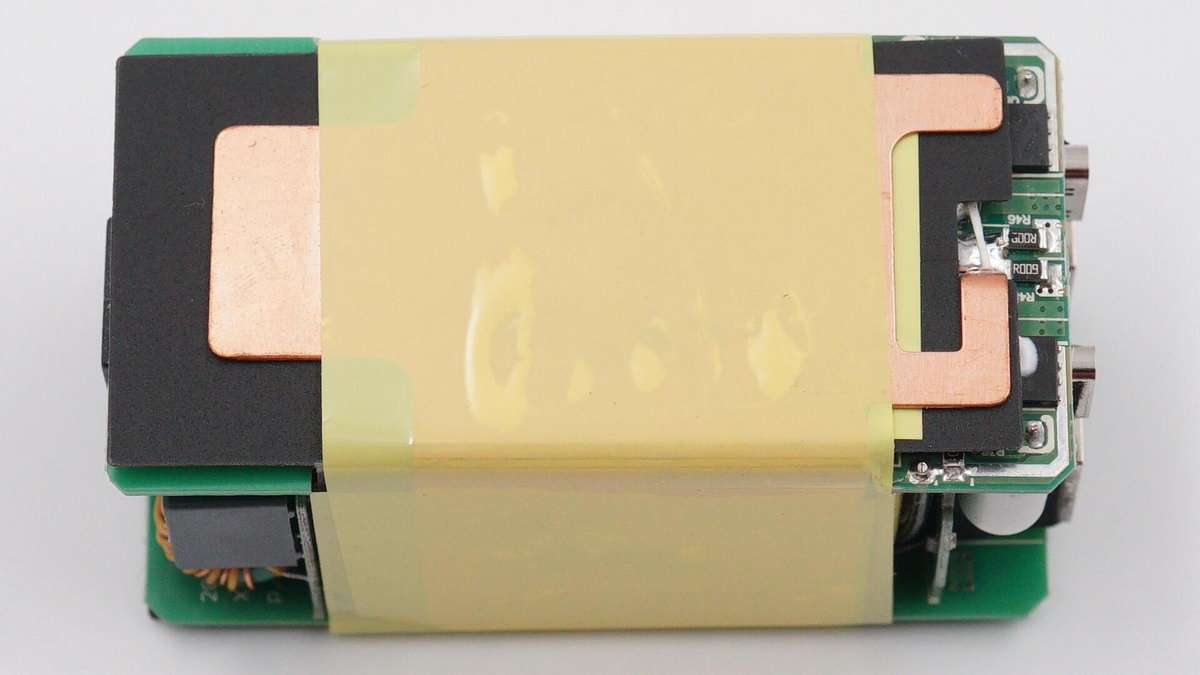

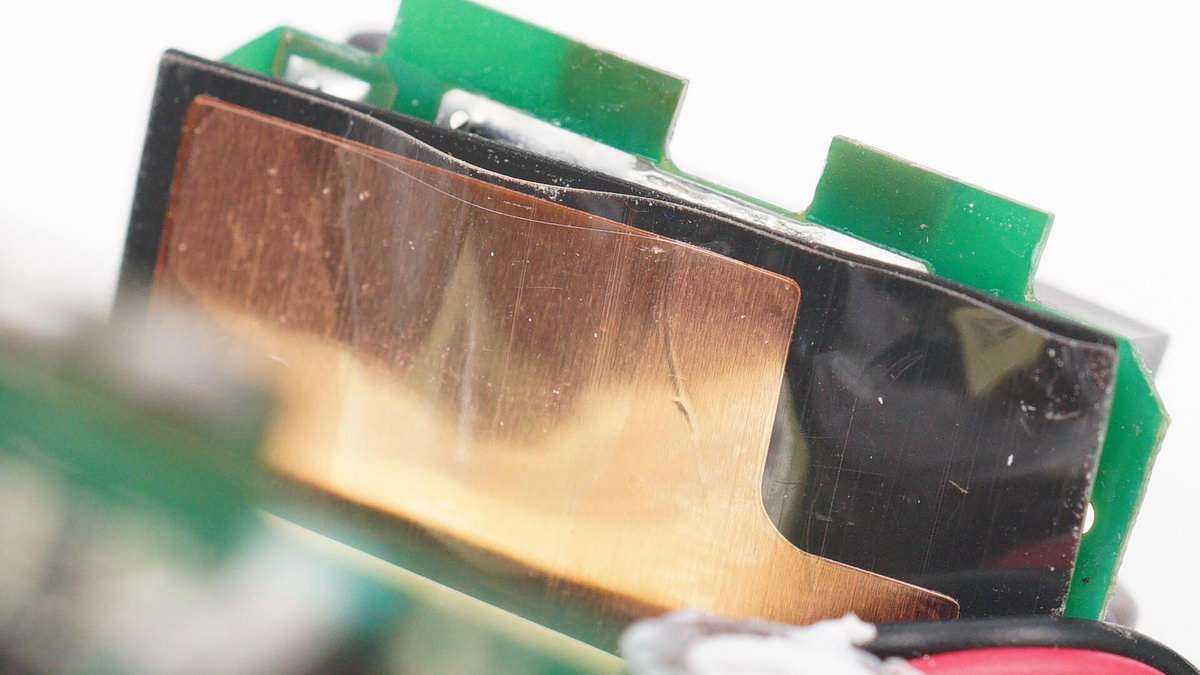

充電器模塊覆蓋U型銅片幫助散熱，同時粘貼膠帶和焊接固定，另外設有塑料板進行隔離。

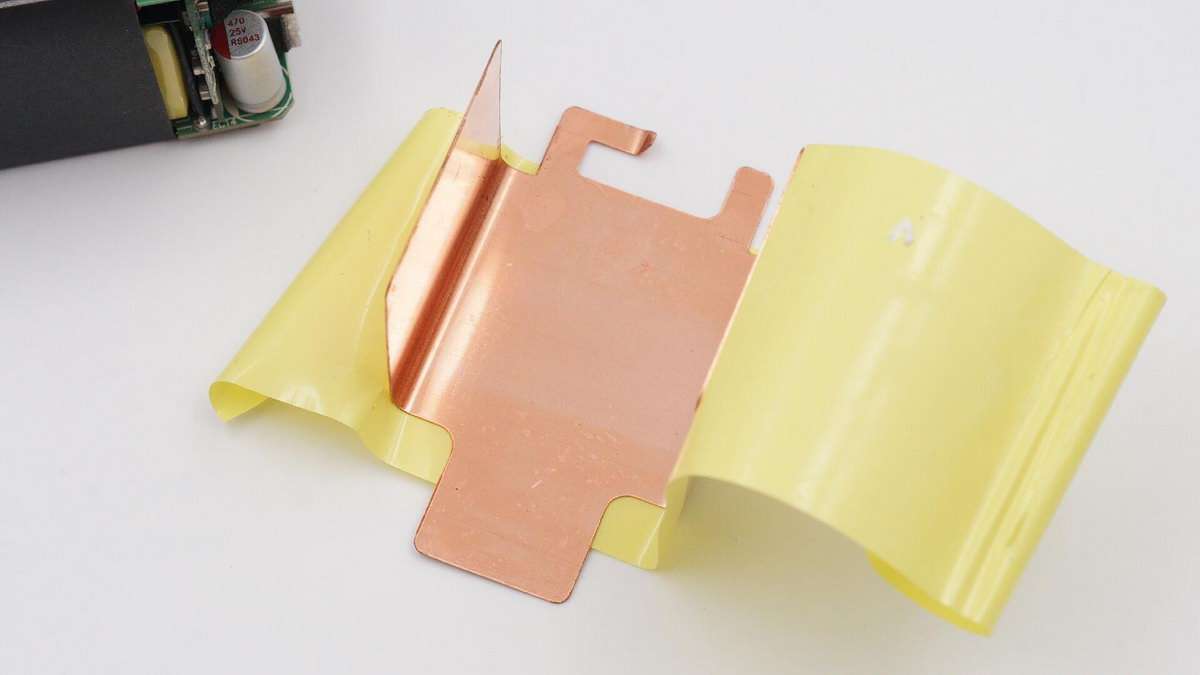

散熱銅片拆下一覽。

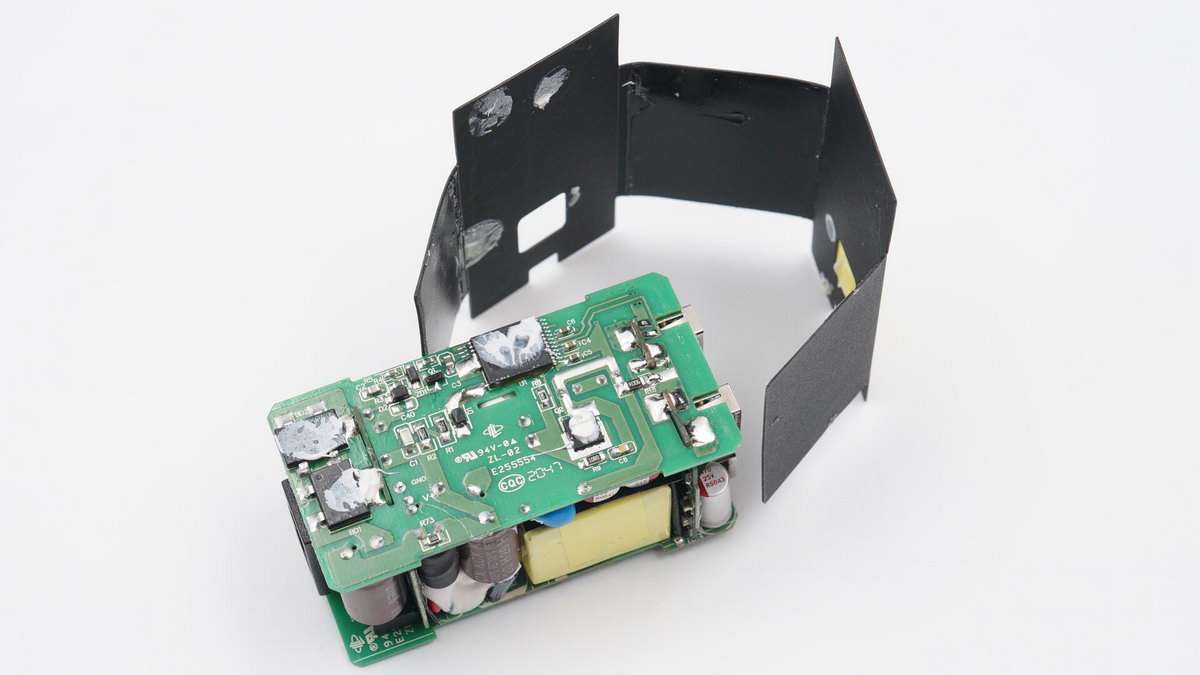

塑料板也對模塊四面進行覆蓋隔離，芯片涂有導熱膠幫助導熱。

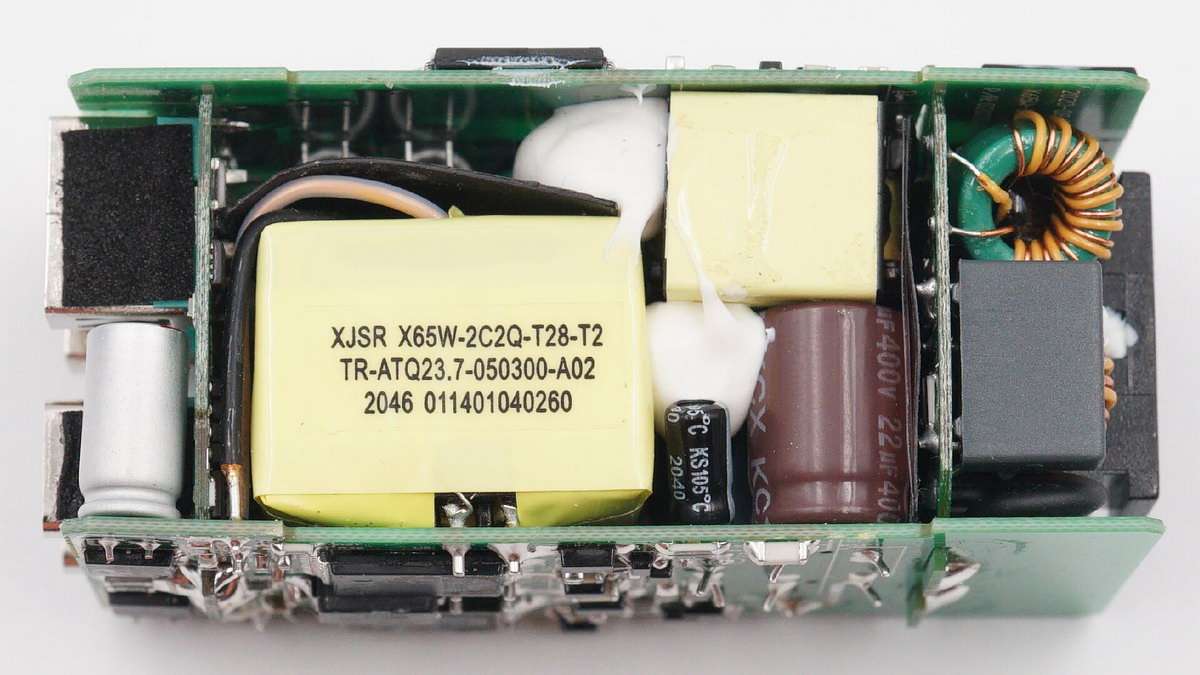

該模塊采用四塊PCB板組合焊接成“口”字型結構，中心放置變壓器、電容等器件，并打膠加固。

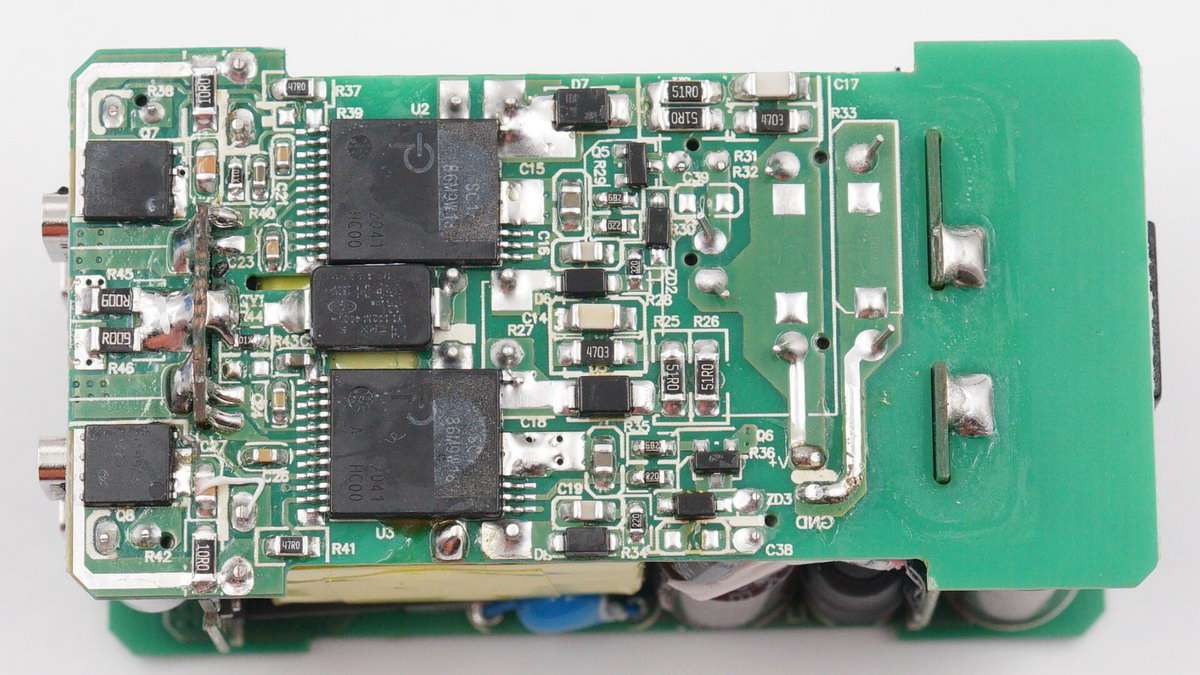

其中一塊長方形電路板上設有兩顆PI高集成主控芯片和同步整流管以及電流取樣電阻。

另一塊長方形電路板上設有一顆PI主控芯片和同步整流管。因此這款充電器總共設有三路開關電源電路，兩個USB-C口各一路，兩個USB-A口共用一路。

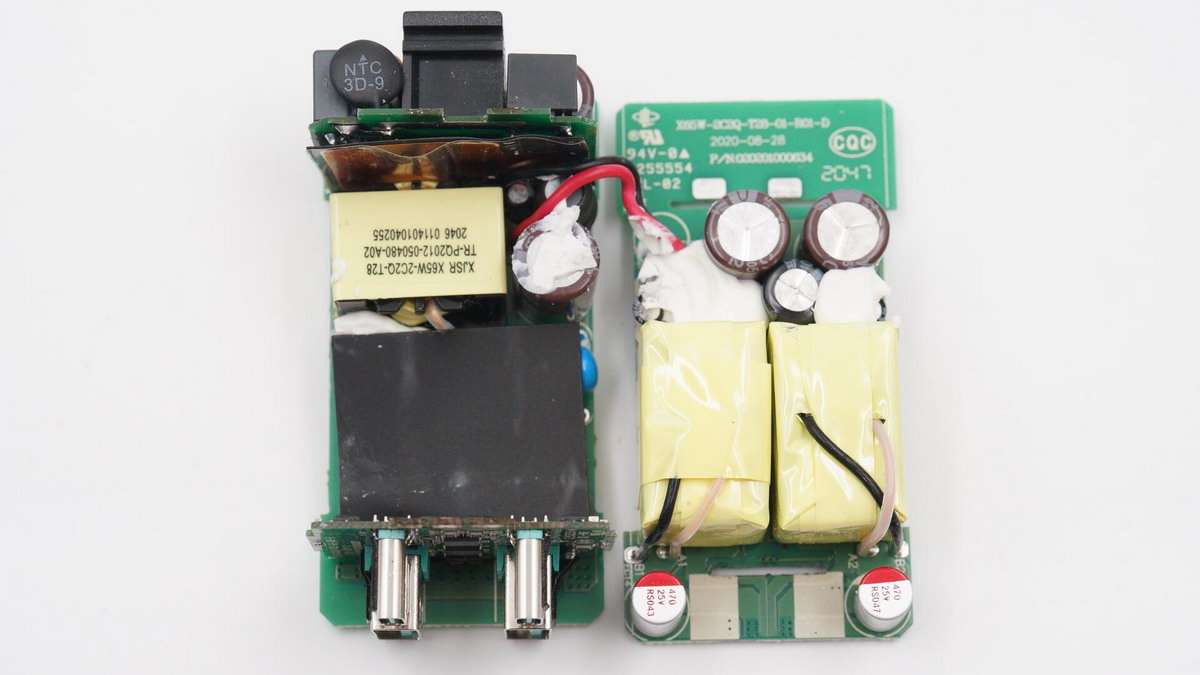

將模塊拆分開，三路電路共用輸入濾波整流電路，同時USB-C口開關電源通過導線連接取電，兩路變壓器采用絕緣膠帶纏繞。

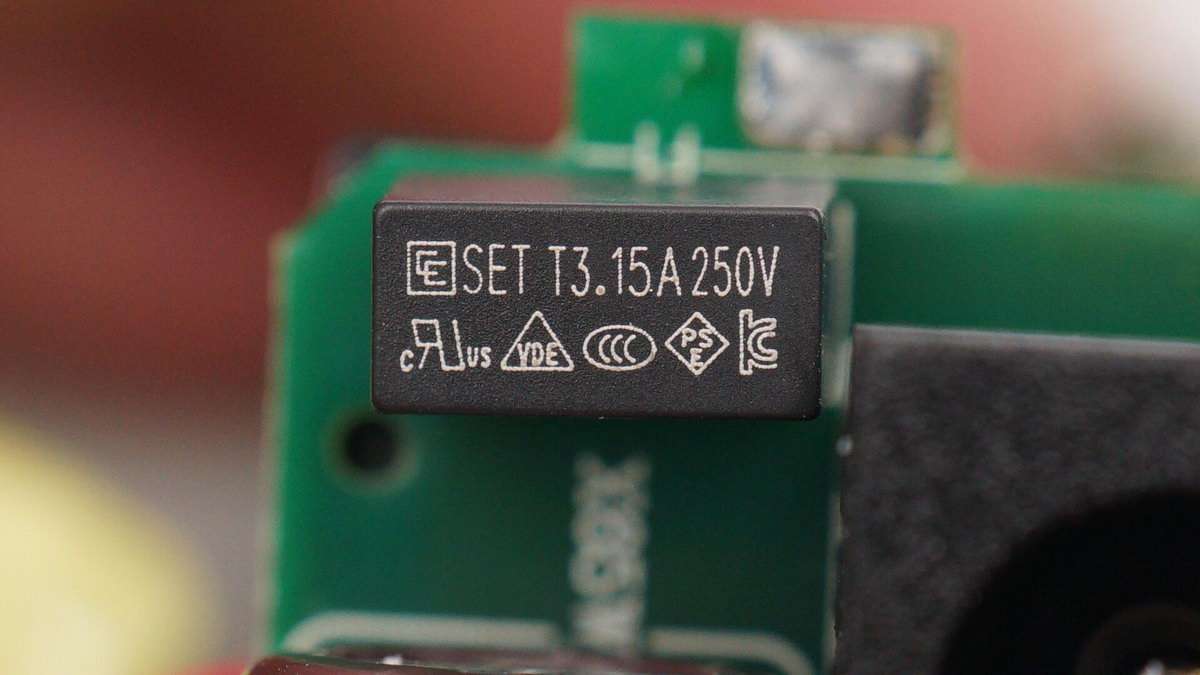

延時保險絲特寫，規格為3.15A 250V。

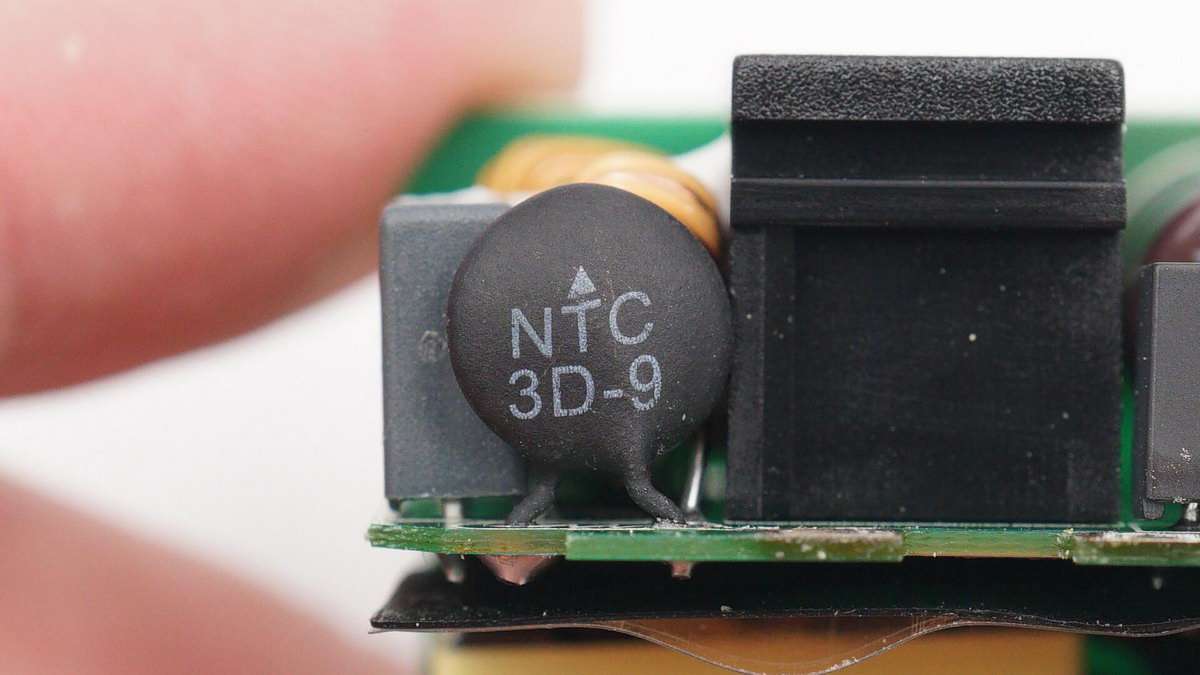

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

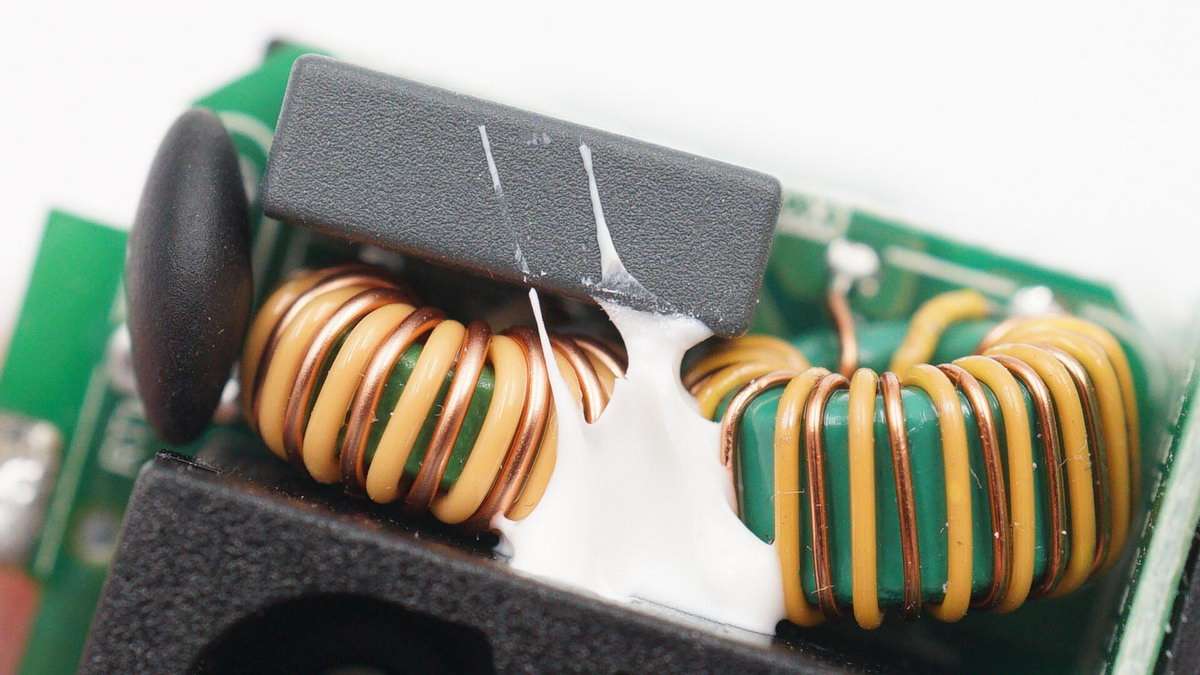

輸入端設有兩級共模電感，用于濾除EMI干擾。

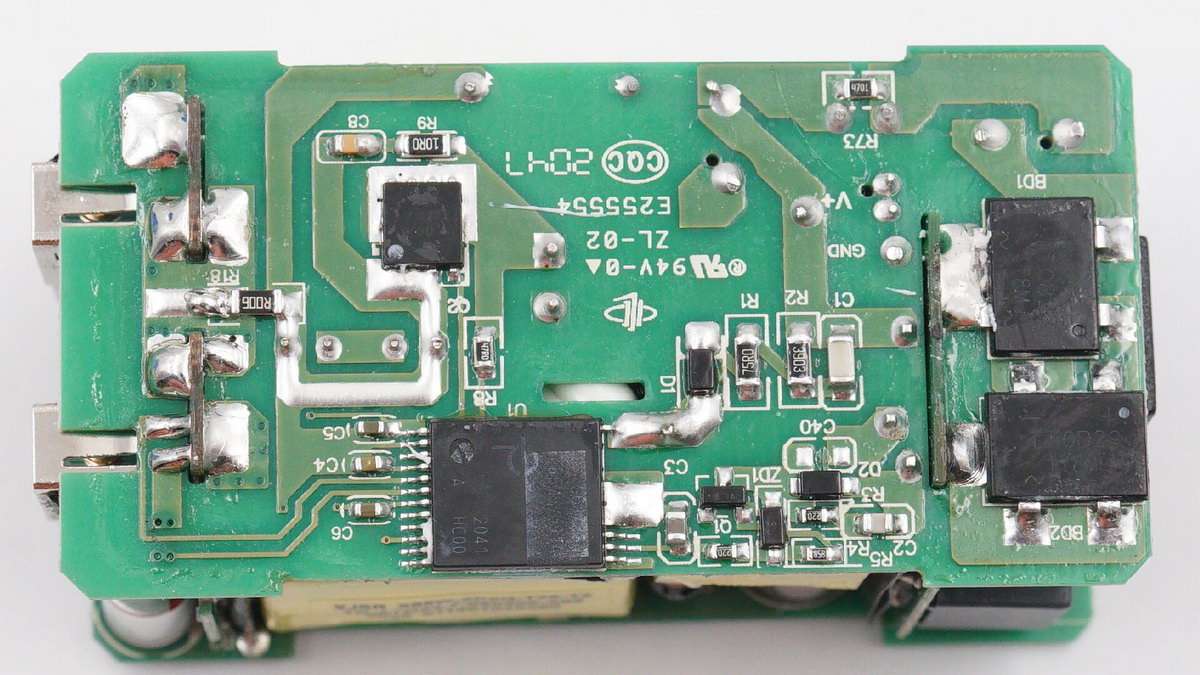

輸入端小板背面設有散熱片，同時貼有塑料膜進行絕緣。

輸入端小板背面特寫，電源插座焊腳。

? ? ? ? ? ? ?

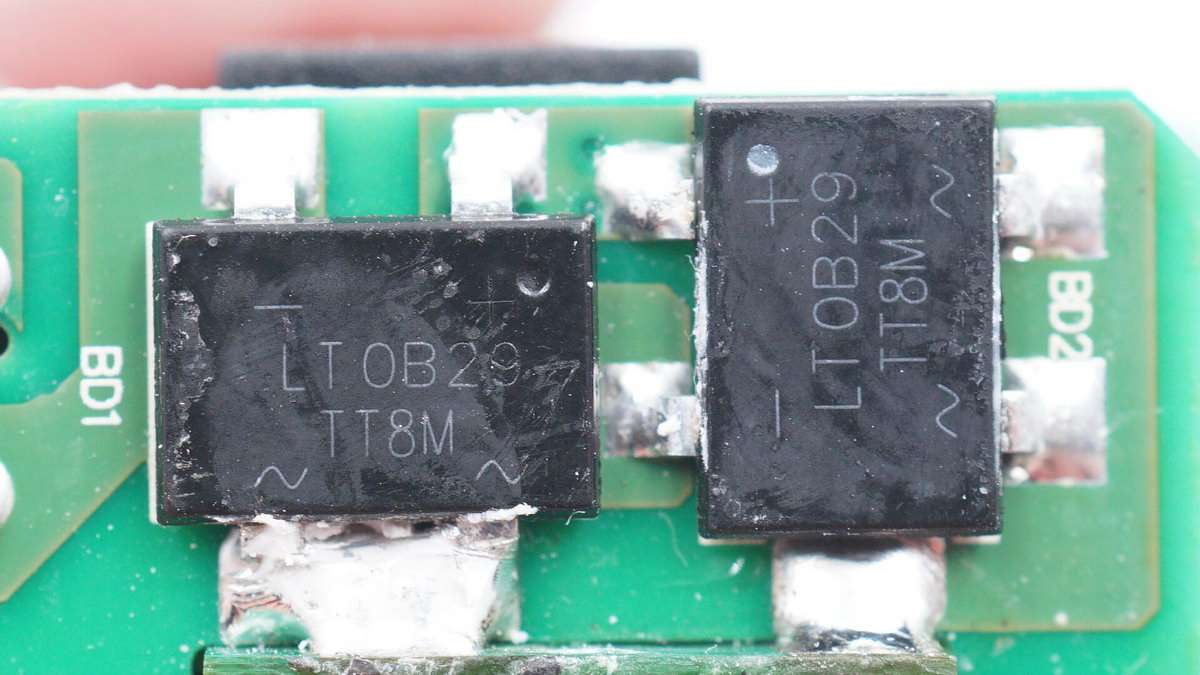

TT8M整流橋特寫，8A1000V，兩顆用于均攤發熱。

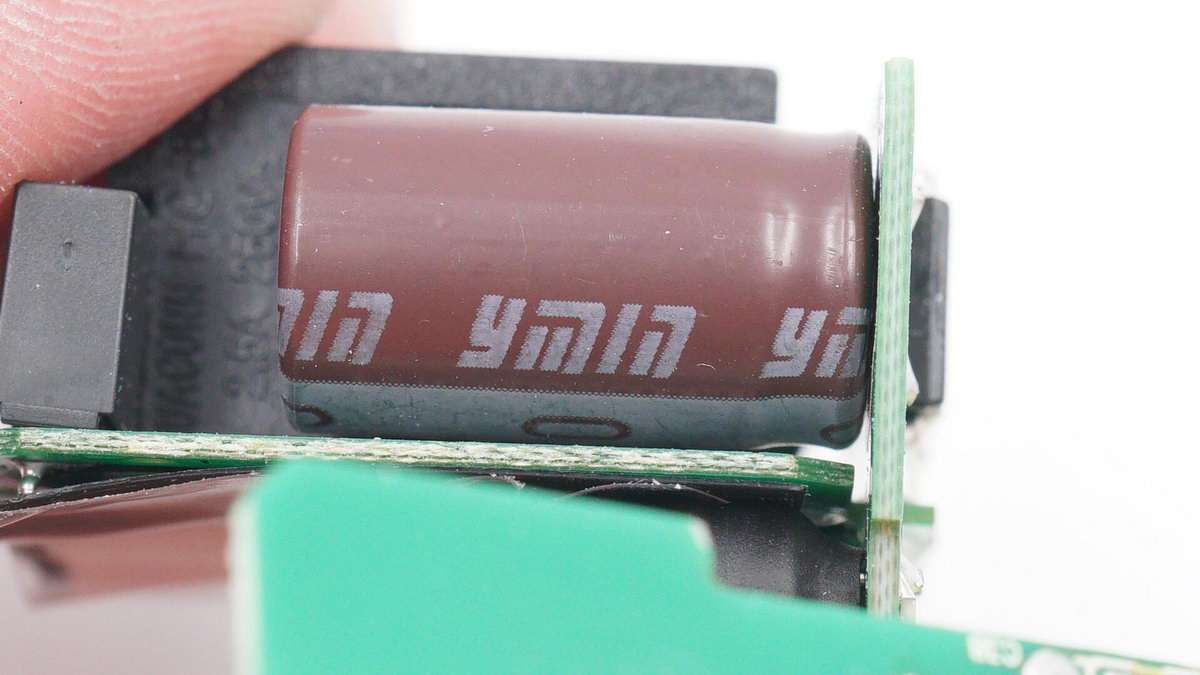

USB-A口電路輸入濾波電解電容來自永銘。

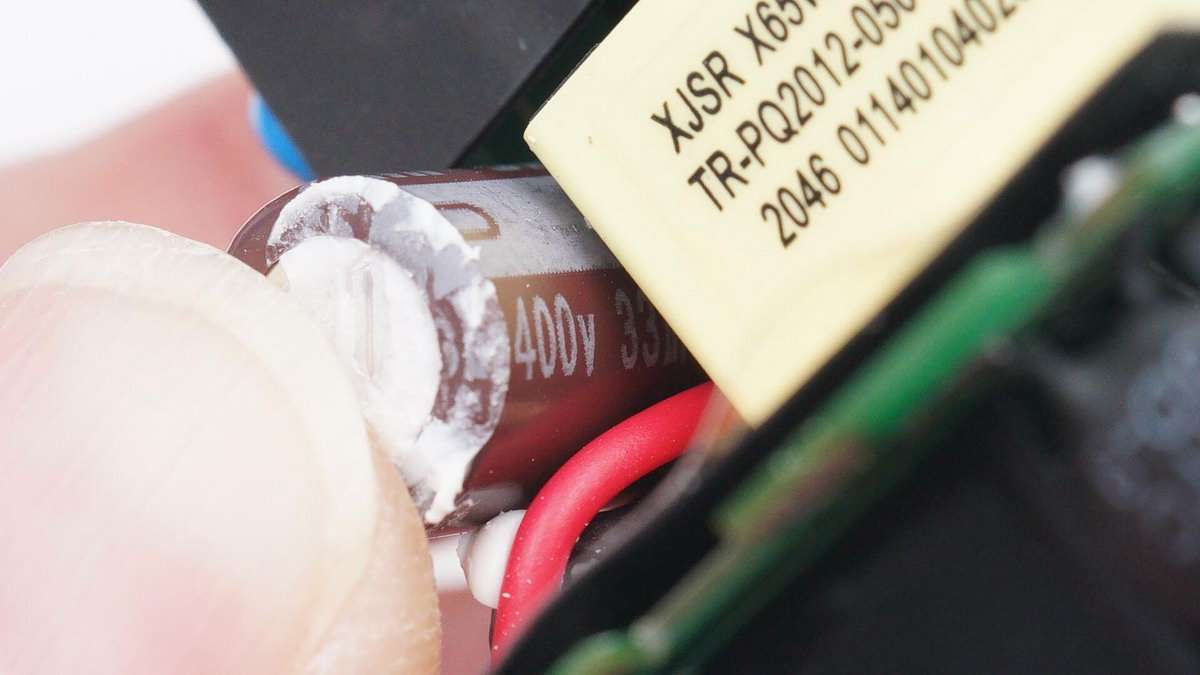

另一顆特寫，也是來自永銘，規格均為400V 33μF。

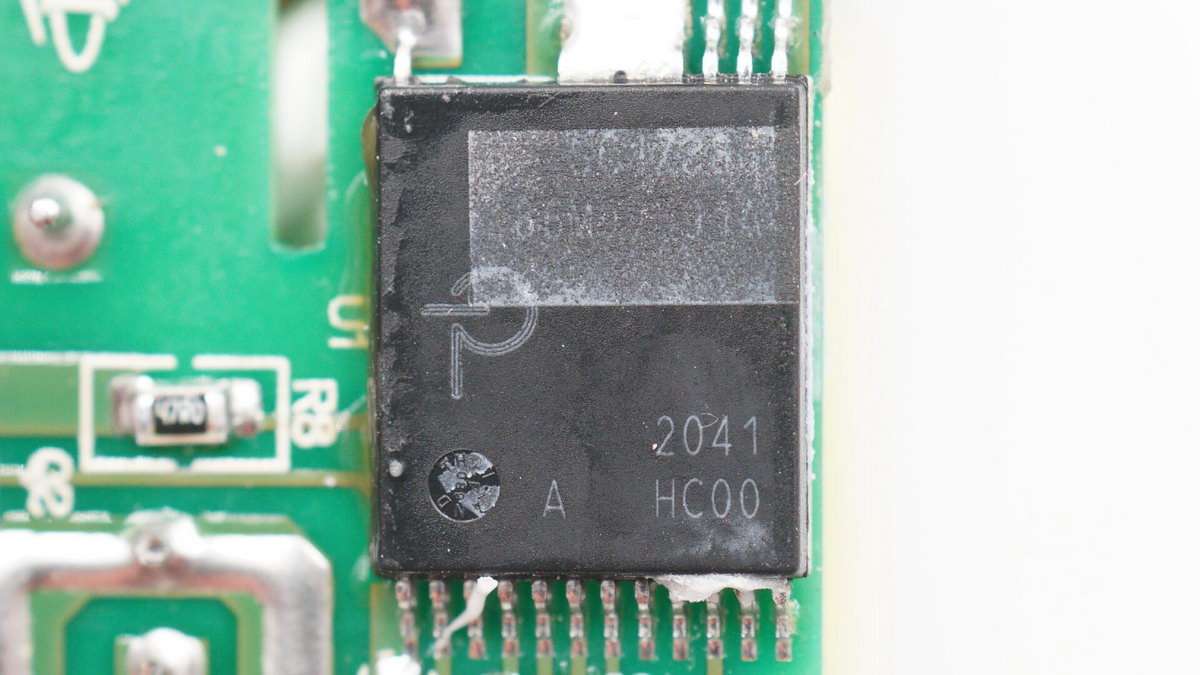

USB-A口開關電源主控芯片來自PI，芯片打磨處理，信息不詳。

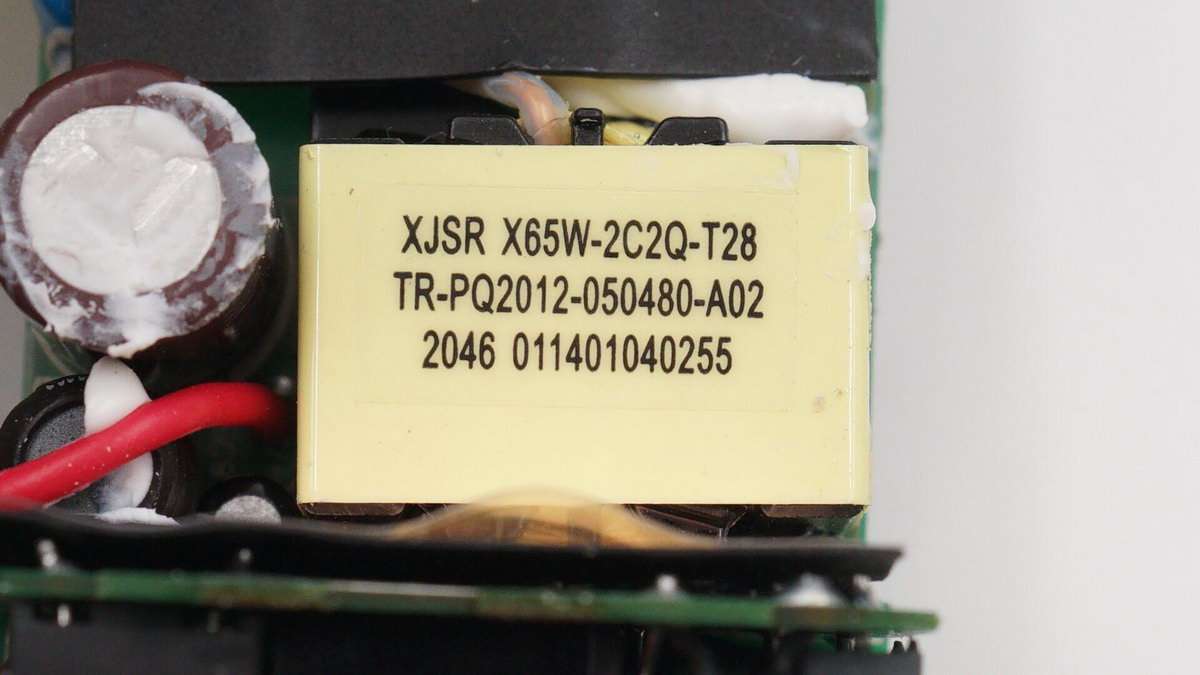

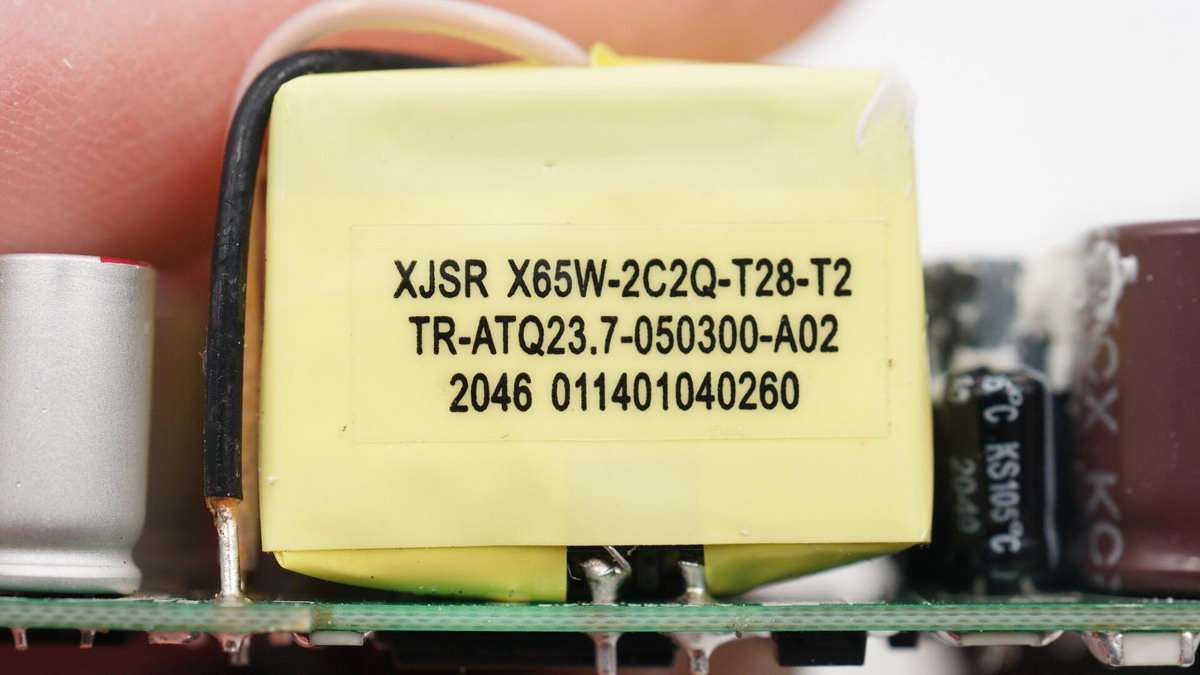

變壓器特寫，頂部貼有信息標簽。

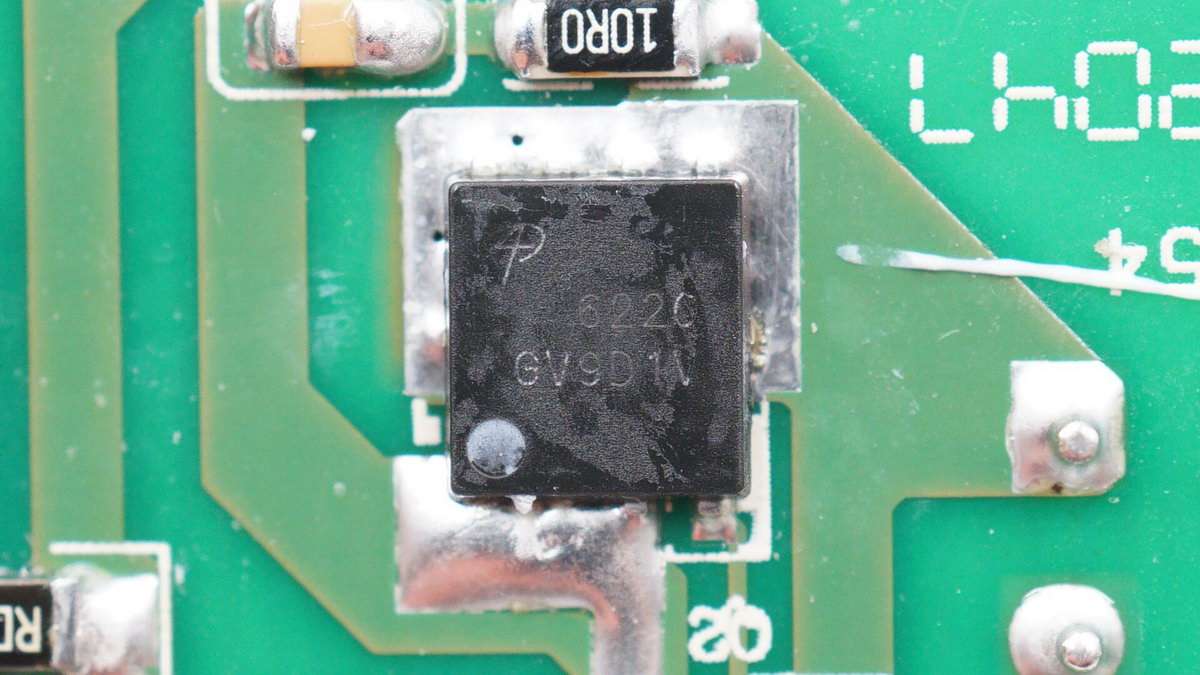

同步整流管采用AOS萬代AON6220，NMOS，耐壓100V，DFN5x6封裝。

萬代AON6220資料信息。

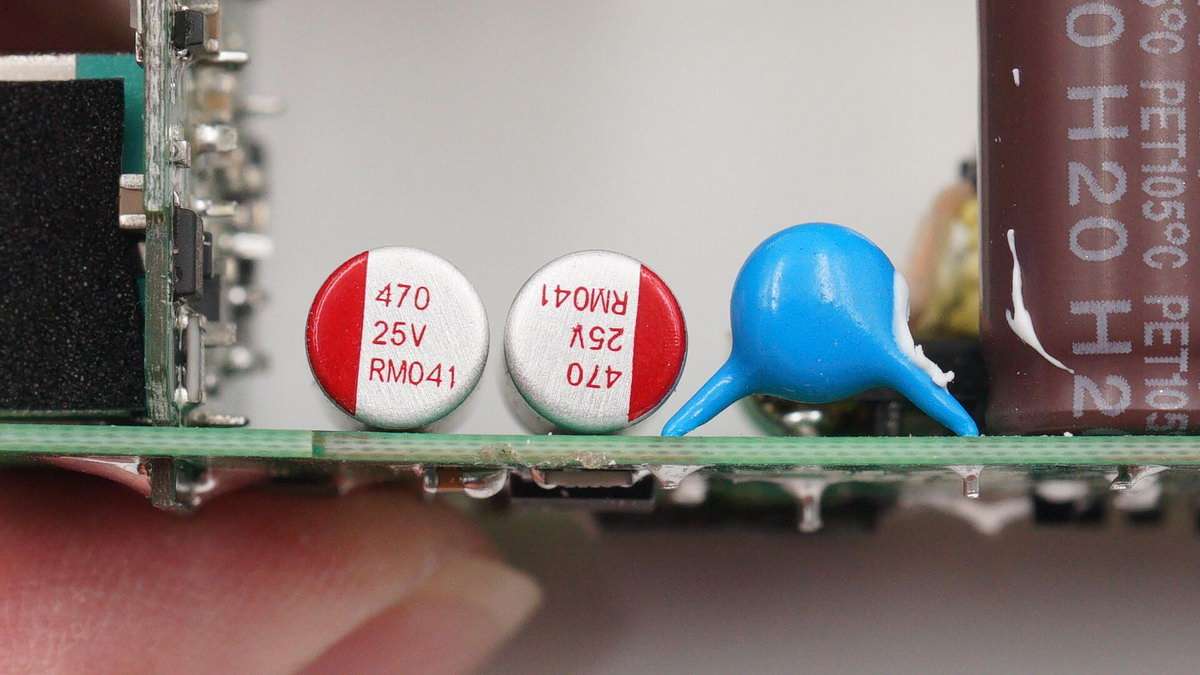

藍色Y電容以及兩顆輸出濾波固態電容，規格均為25V 470μF。

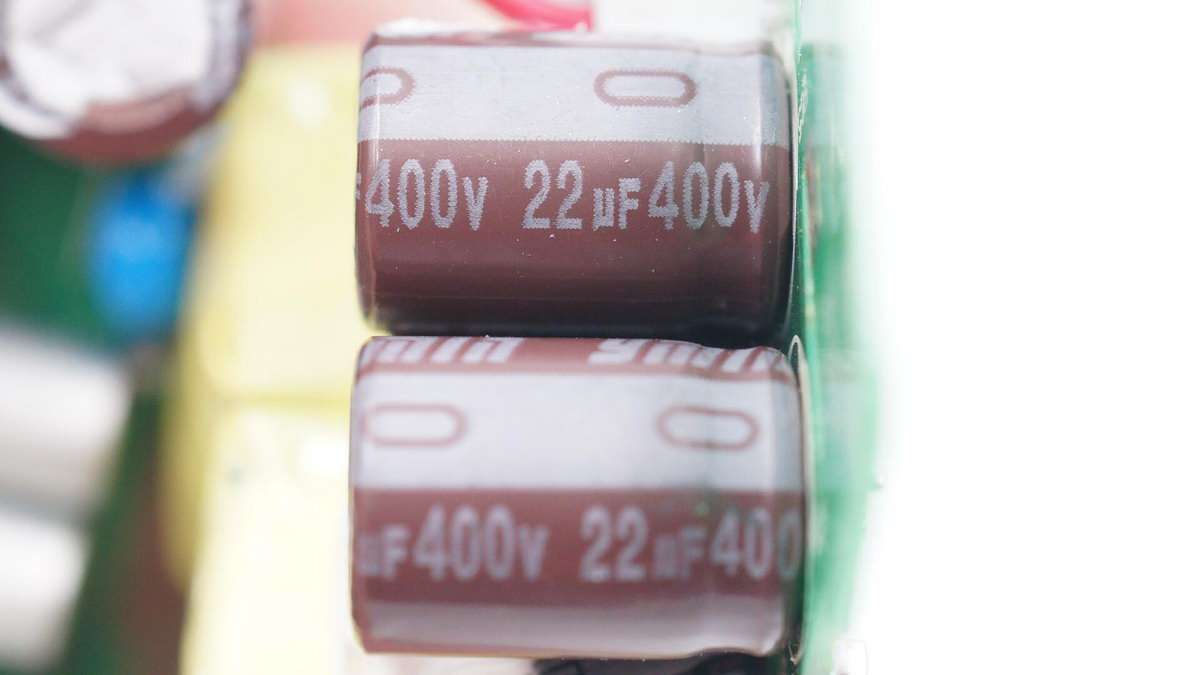

另外兩個USB-C口電路的高壓濾波電解電容也是來自永銘，規格均為400V 22μF。

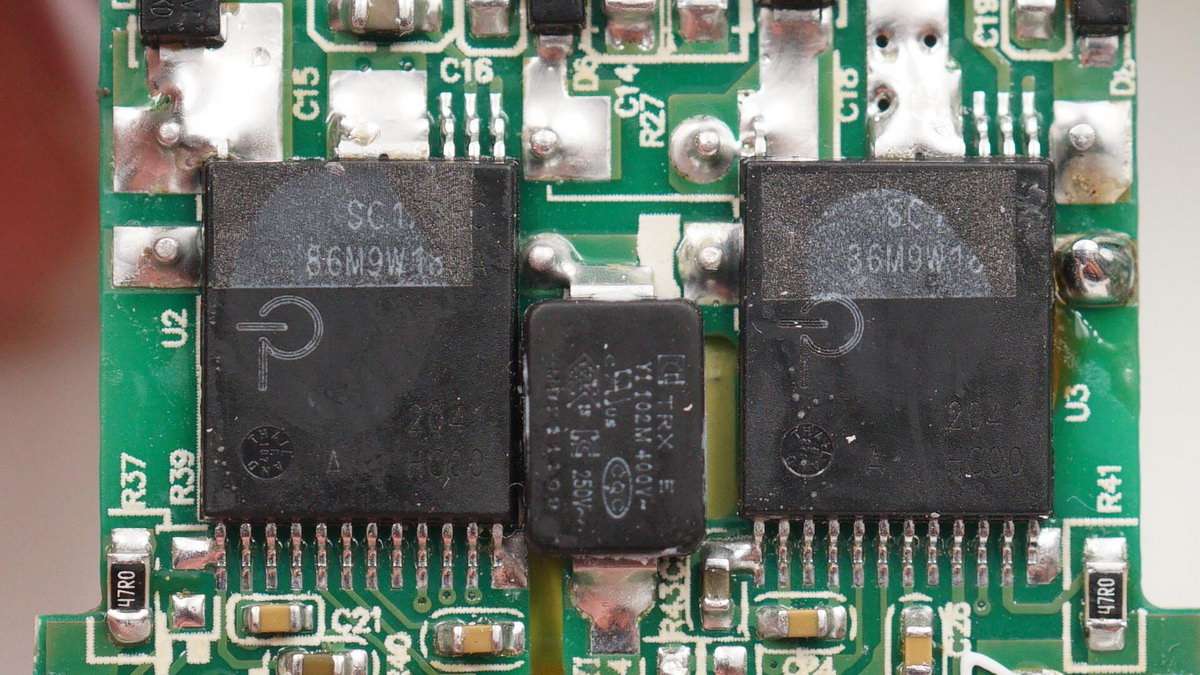

兩個C口開關電源方案是一樣的，主控芯片均來自PI，芯片同樣打磨處理。

變壓器特寫。

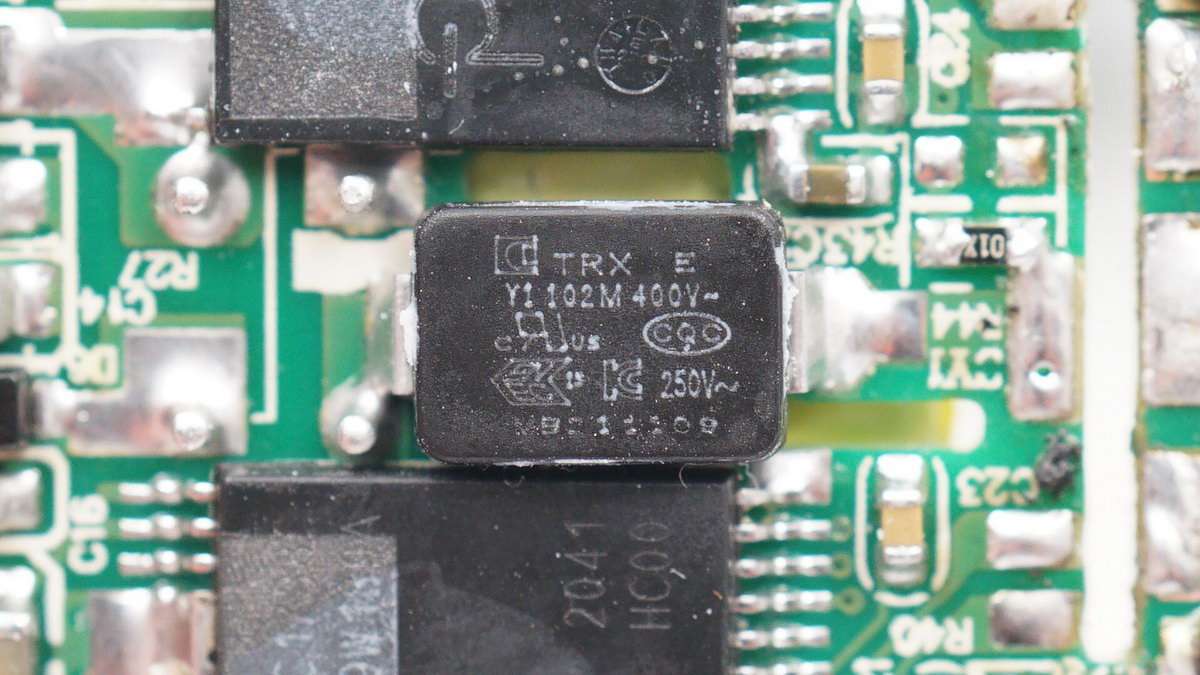

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，還應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

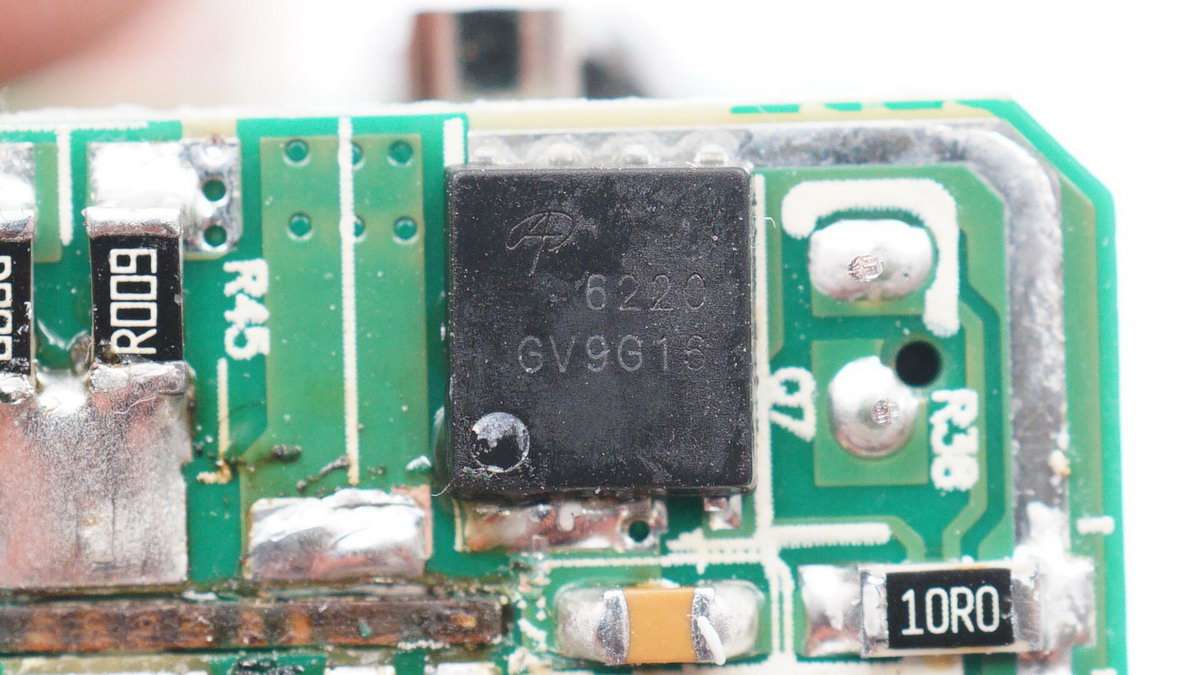

兩路開關電源的同步整流管也都是采用的萬代AON6220。

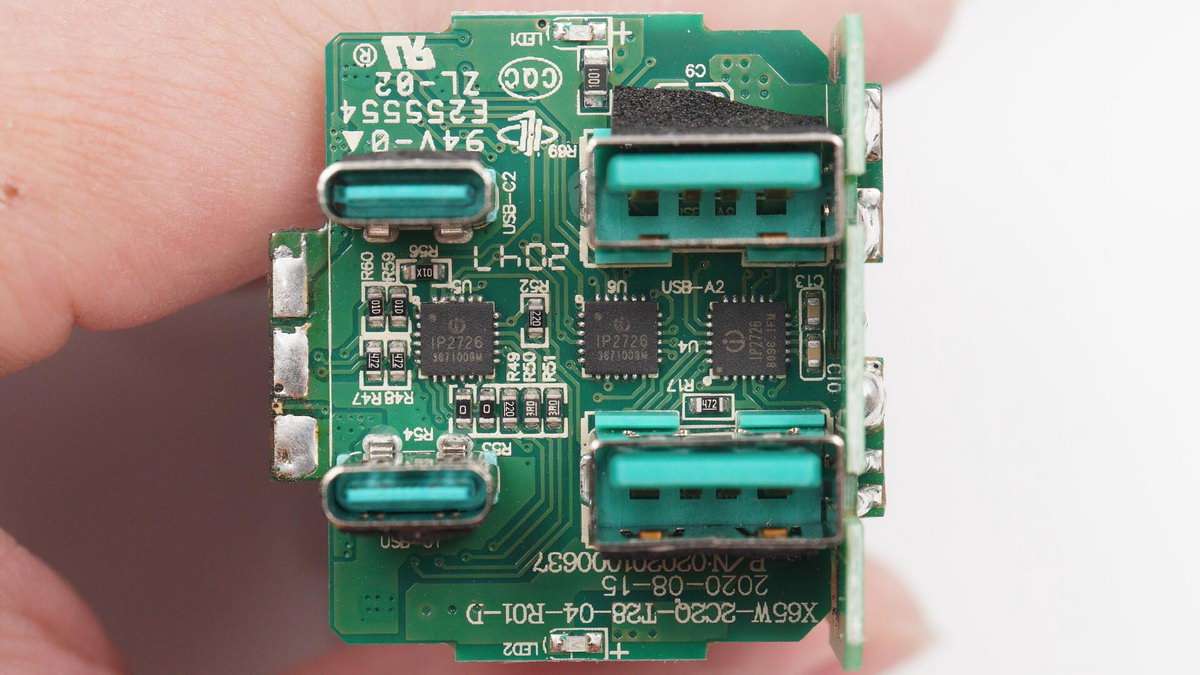

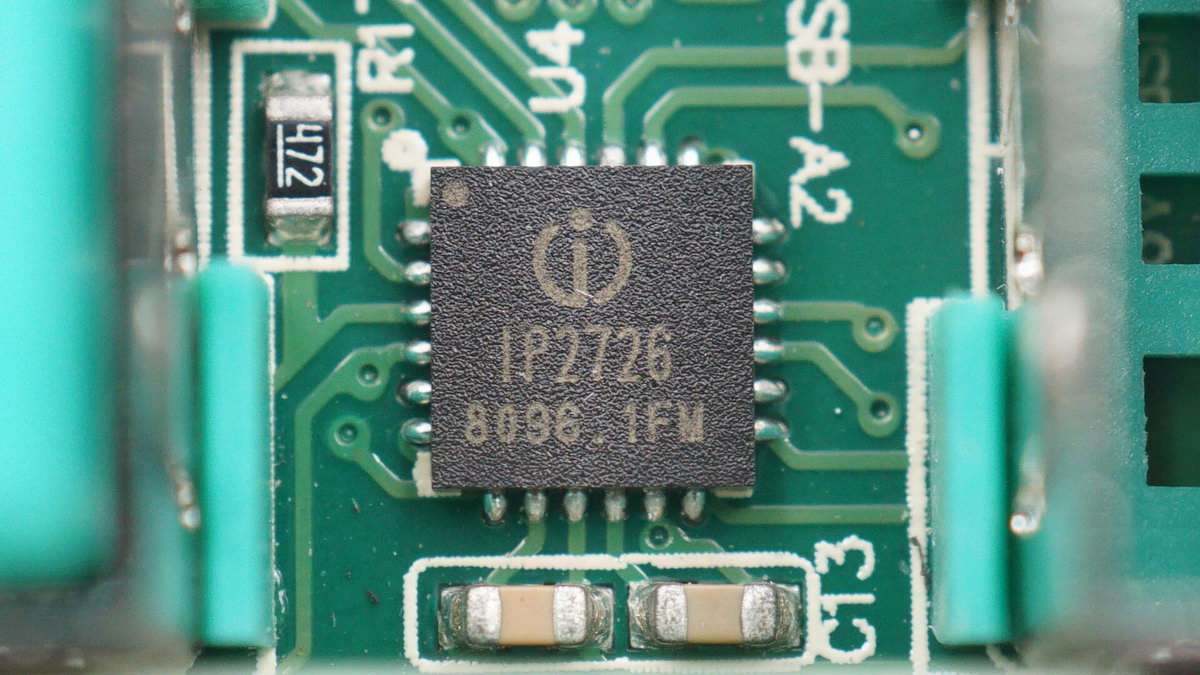

正面三顆協議芯片均為英集芯IP2726，左中兩顆用于兩個USB-C口協議識別，右側一顆用于兩個A口的協議識別。

? ? ?

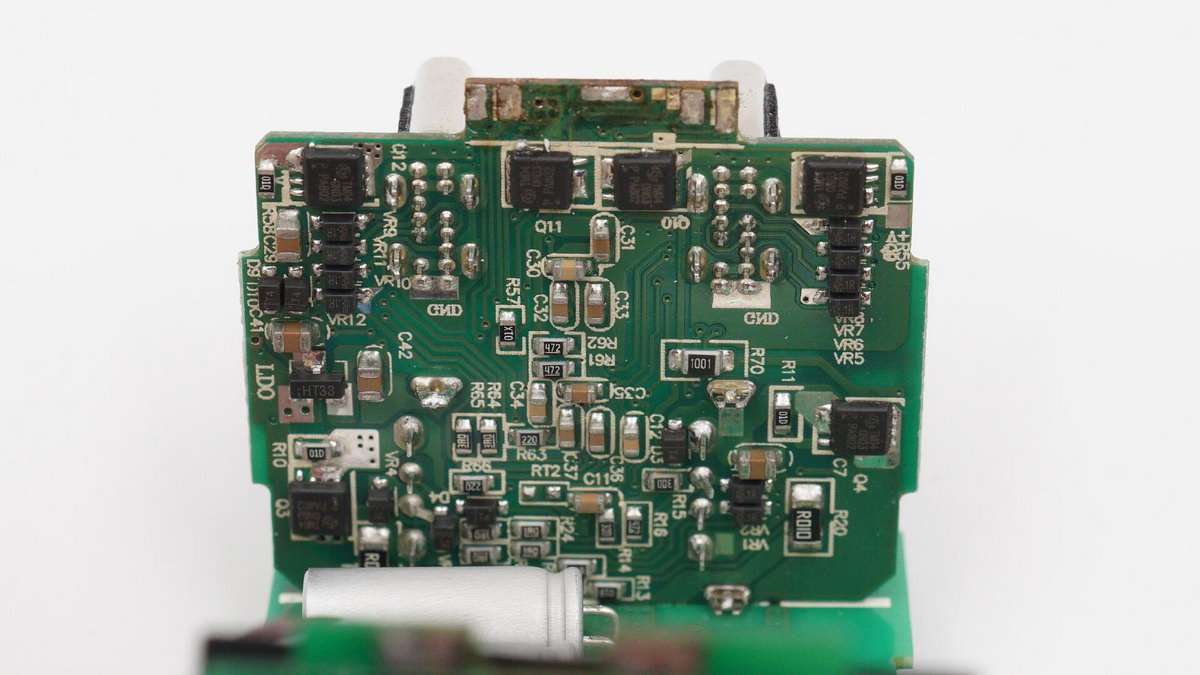

輸出端小板背面設有四顆相同的MOS管，用于兩路輸出并聯實現單口65W輸出或單口獨立輸出，下方MOS管和取樣電阻用于USB-A口輸出。

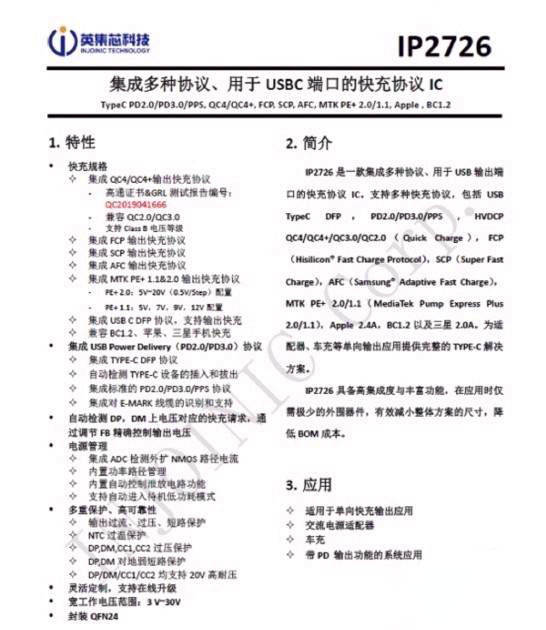

英集芯IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

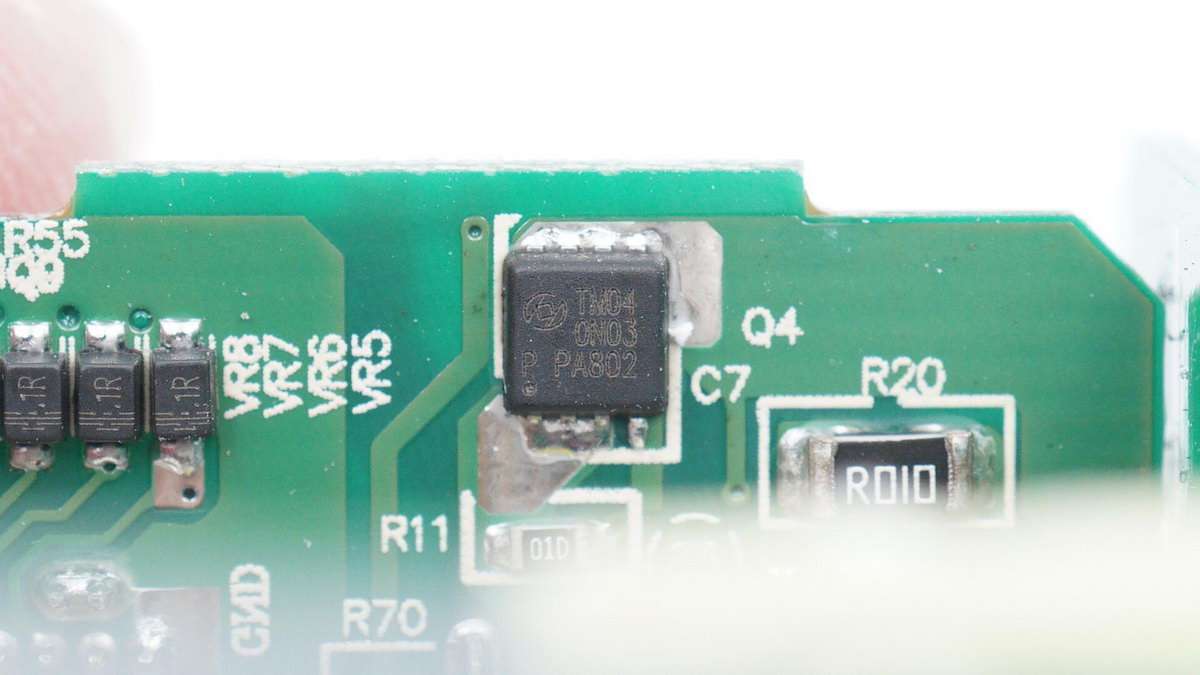

輸出VBUS開關管采用恒泰柯HTM040N03P，耐壓30V，DFN3.3x3.3封裝。

恒泰柯HTM040N03P資料信息。

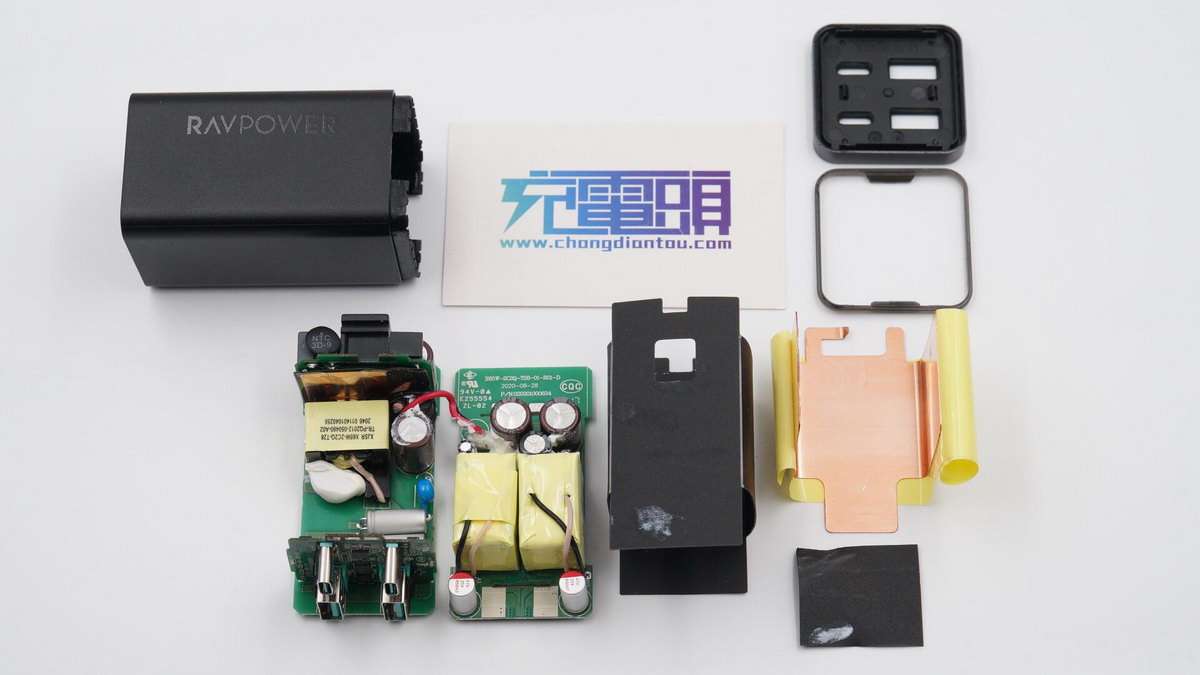

全部拆解完畢，來張全家福。

充電頭網拆解總結

RAVPOWER 65W 2A2C快充充電器采用方柱造型設計，輸出端設有裝飾塑料環，整體設計風格簡約。輸出端配備2A2C接口，支持QC、AFC、FCP、PD快充協議，多接口、支持盲插、65W大功率等都是產品的核心賣點，滿足筆電、平板、手機設備的快充需求。

充電頭網通過拆解了解到，充電器內部采用四塊PCB板組合焊接成口字型結構，兩塊長方形電路板上設有三路開關電源，并且都采用PI主控芯片搭配萬代AON6220的高集成快充方案，外圍電路非常簡潔，另外采用三顆英集芯IP2726協議IC控制四個接口輸出電壓，C口65W由兩路并聯輸出。值得一提的是，PI的InnoSwitch3系列可以簡化并聯架構設計，應用在多接口、大功率快充上十分有優勢。
