近期MOMAX摩米士推出了一款30W PD快充充電器，采用經典直板造型設計，配備可折疊插腳，用戶攜帶起來更方便。此外充電器支持QC、PD、PPS等多個快充協議，整體兼容性不錯。下面充電頭網就對這款產品進行詳細拆解，看看具體用料如何。

一、摩米士30W充電器外觀

? ? ? ? ? ?

包裝盒正面設有MOMAX品牌、充電器外觀圖、名稱、特性標識以及適配設備簡圖等。

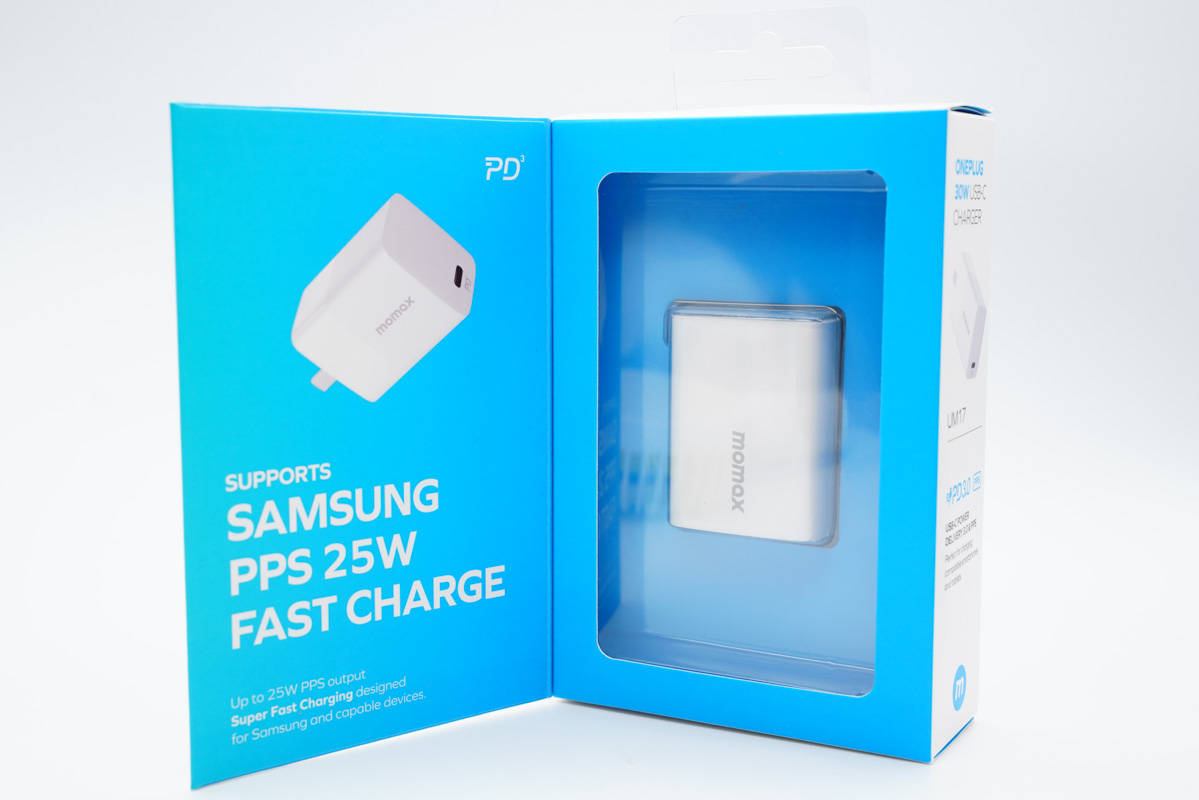

正面為“書本式”設計，封面下面設有“櫥窗”，可以方便觀看產品實體。

背面印有充電器使用場景圖以及參數等信息。

包裝內含充電器、使用說明書和保修卡。

充電器采用PC阻燃材質白色外殼，長條直板造型設計，腰身是亮面和啞光結合設計，各面之間過渡圓潤。

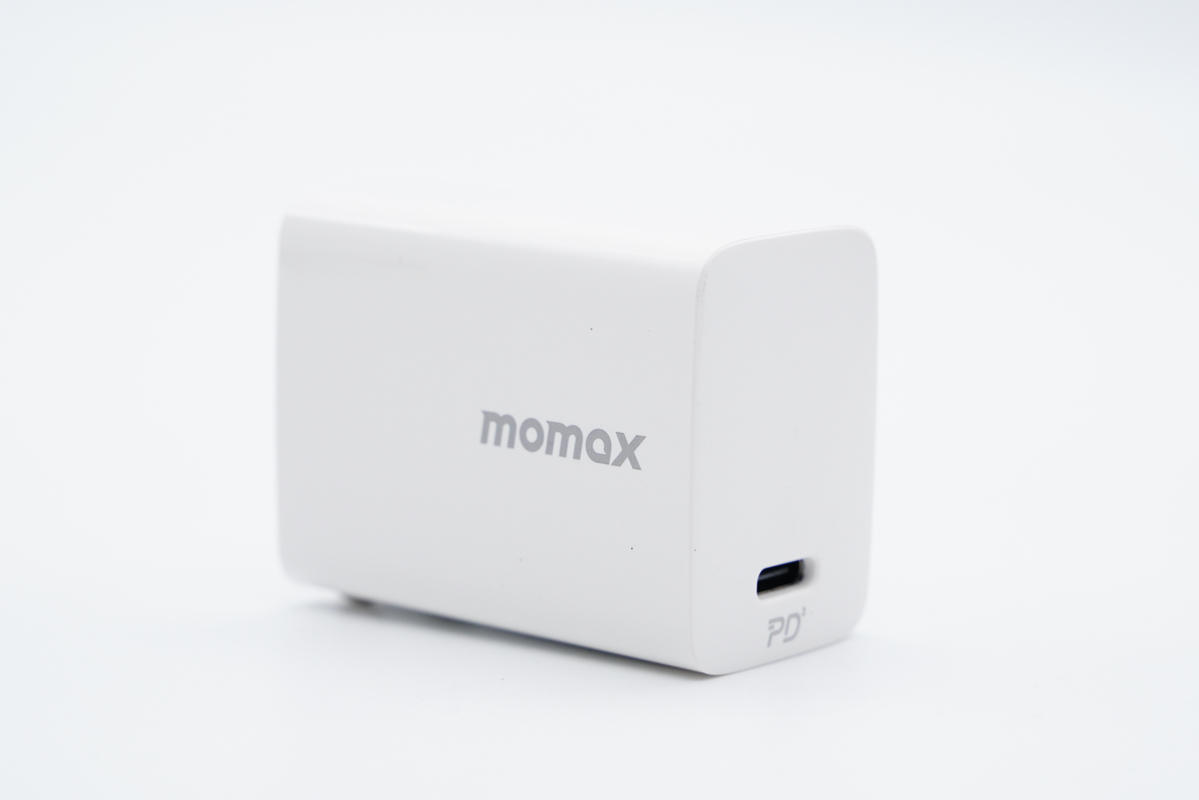

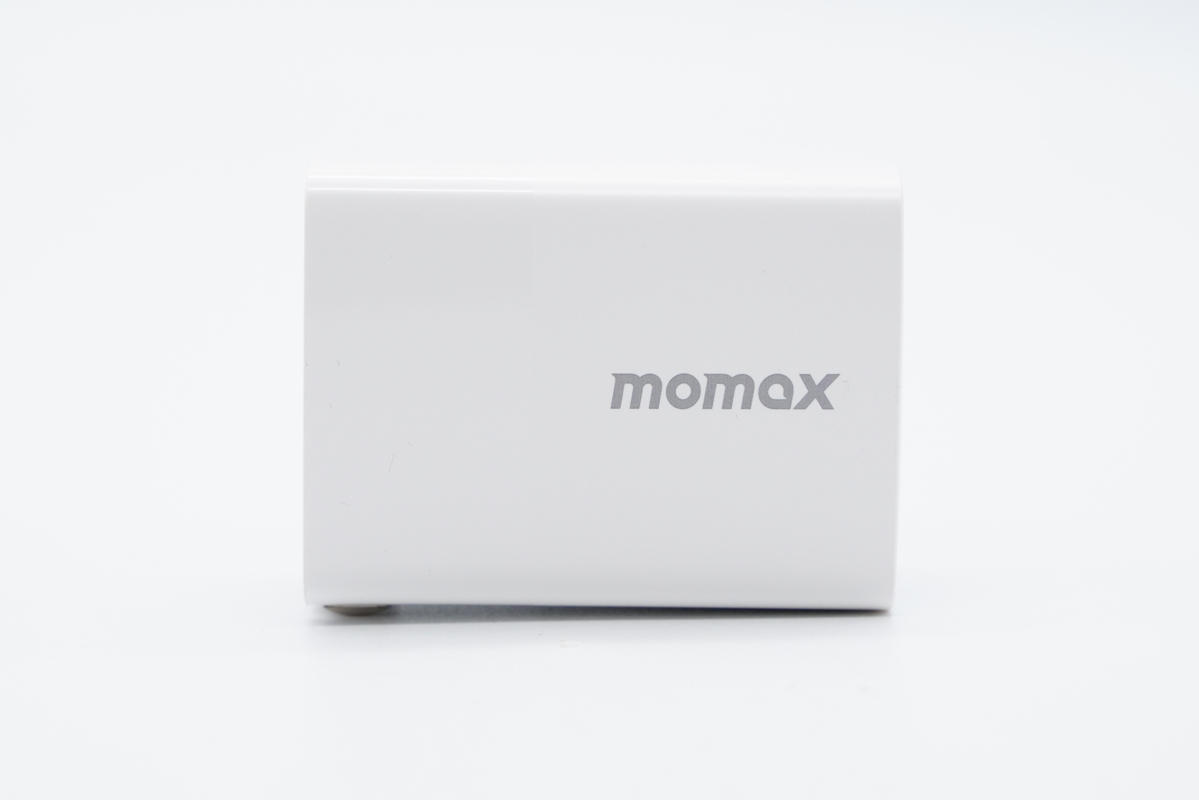

機身正面印有momax品牌。

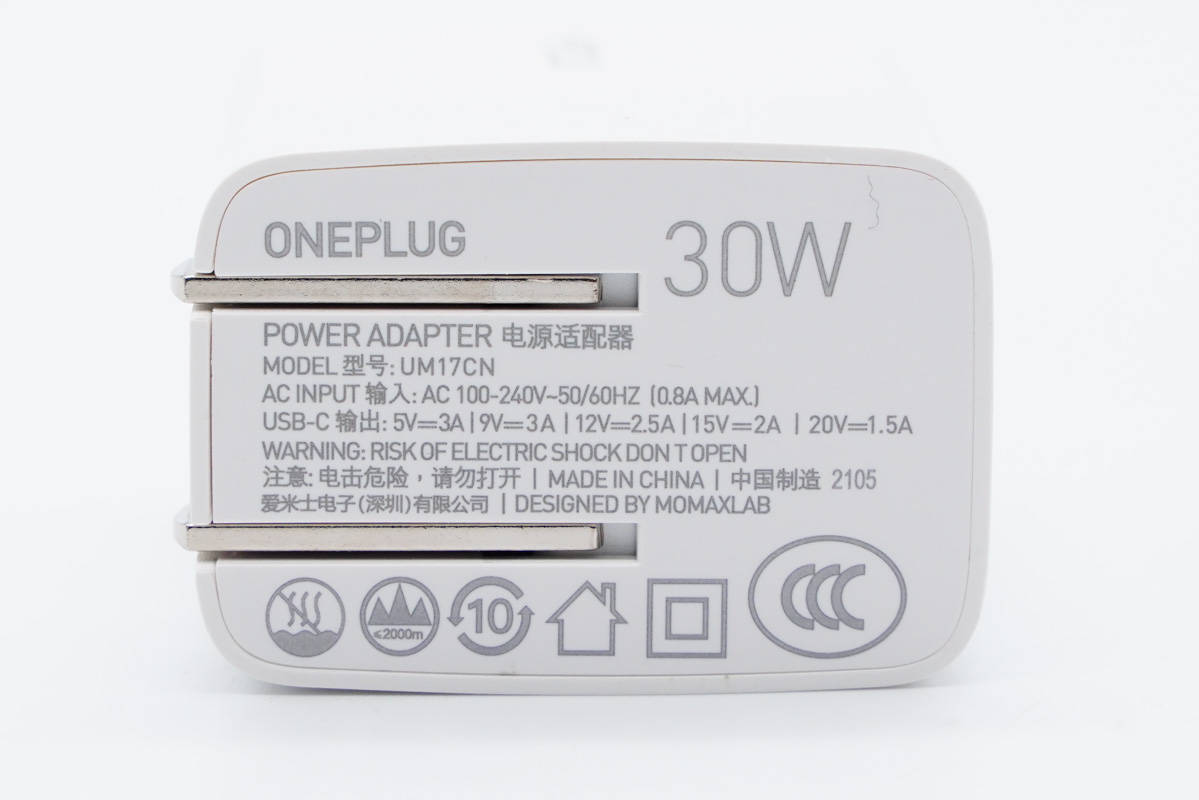

輸入端外殼上標注有充電器參數信息。

型號：UM17CN

輸入：100-240V~50/60HZ 0.8A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

產品已經通過了3C認證。

此外配備的是可折疊國標插腳。

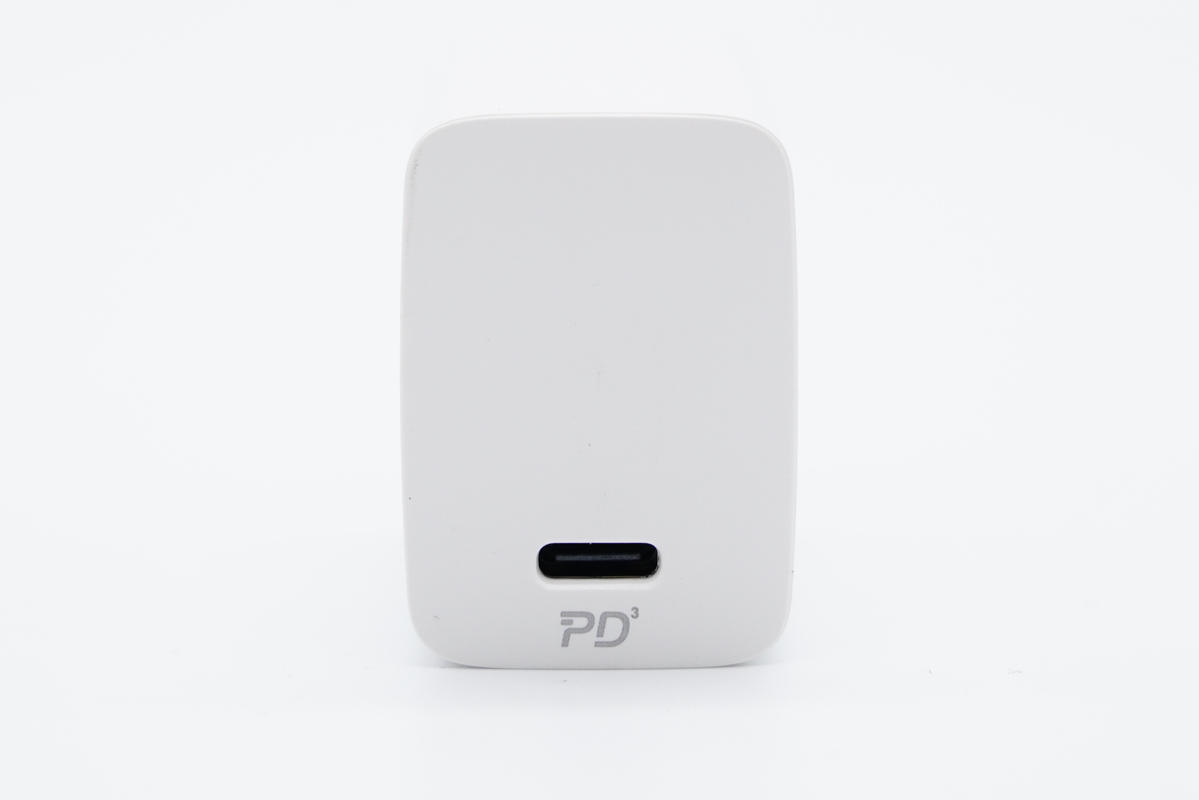

USB-C口黑色膠芯不露銅，接口旁印有PD字樣。

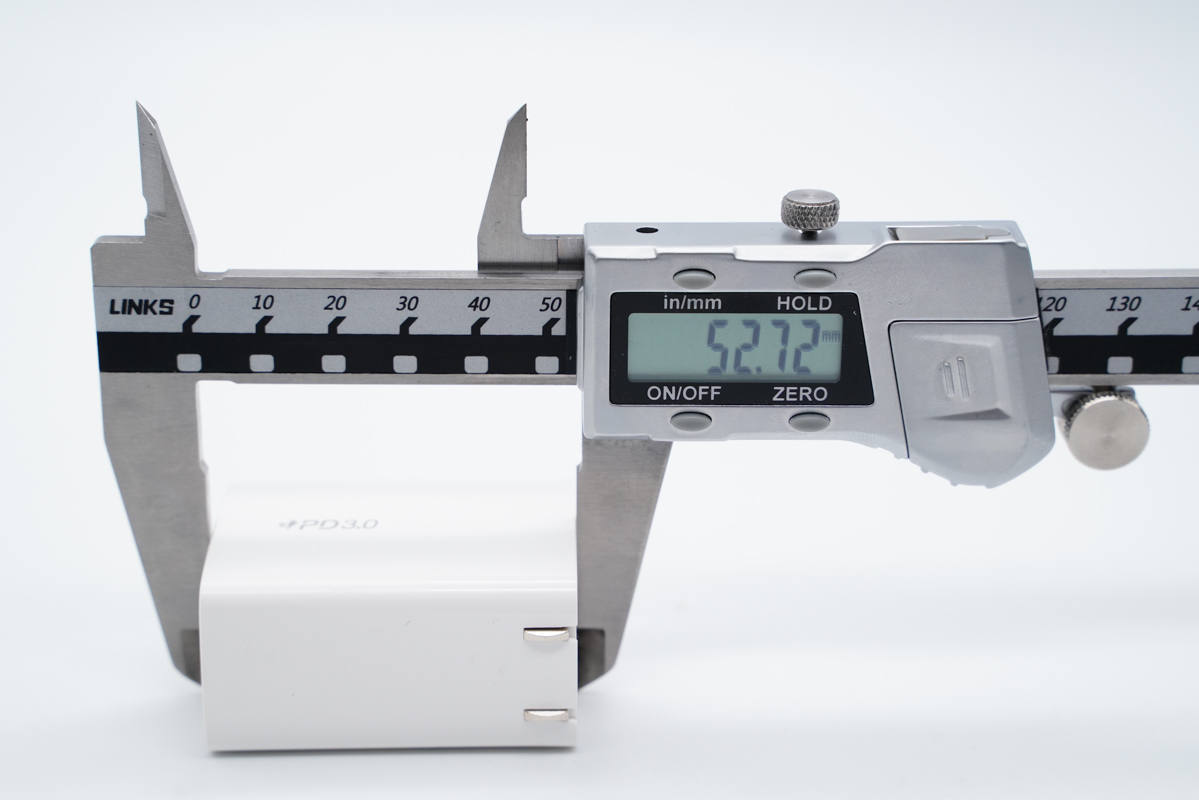

使用游標卡尺實測充電器機身長度為52.72mm。

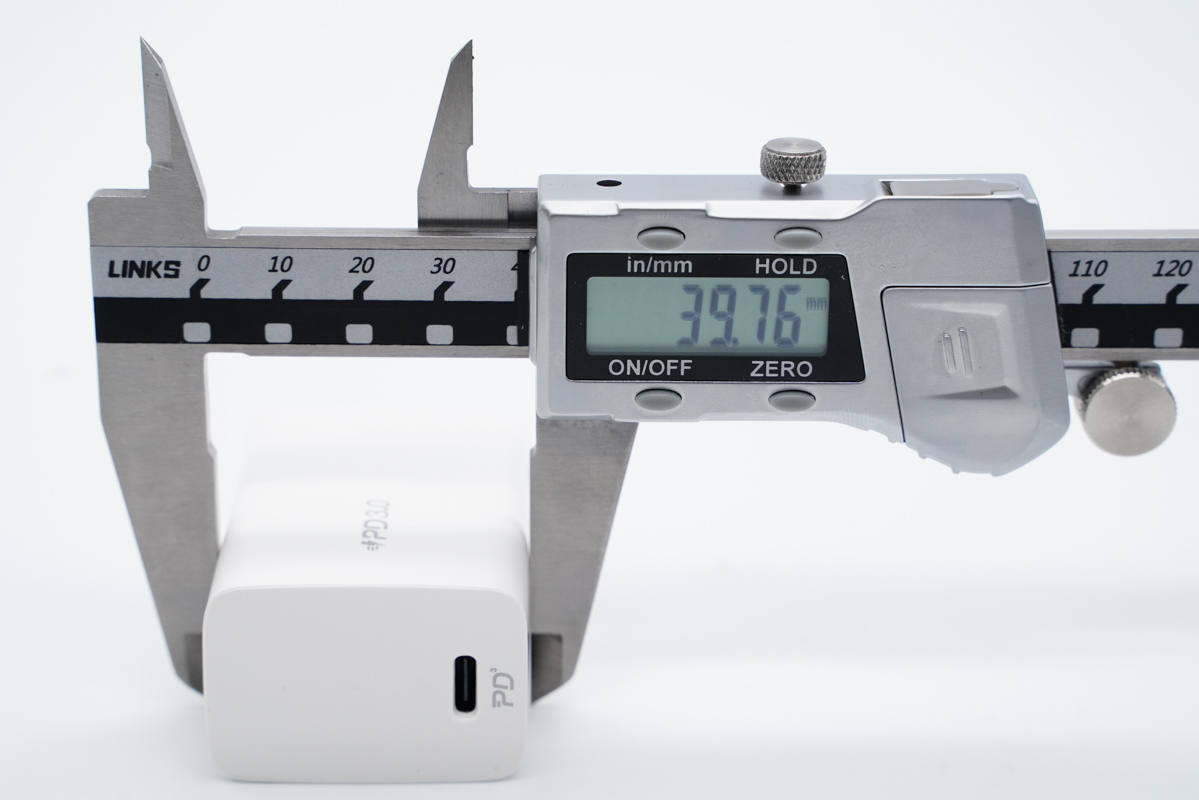

寬度為39.76mm。

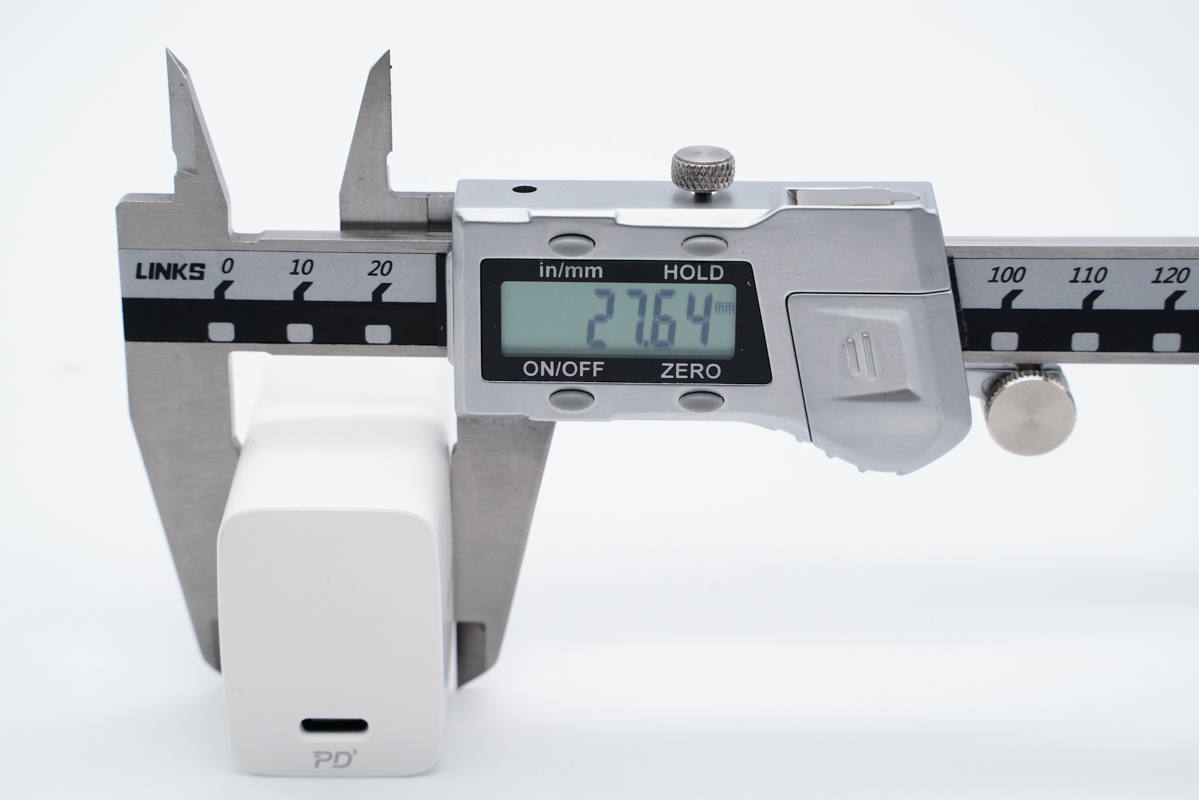

厚度為27.64mm。

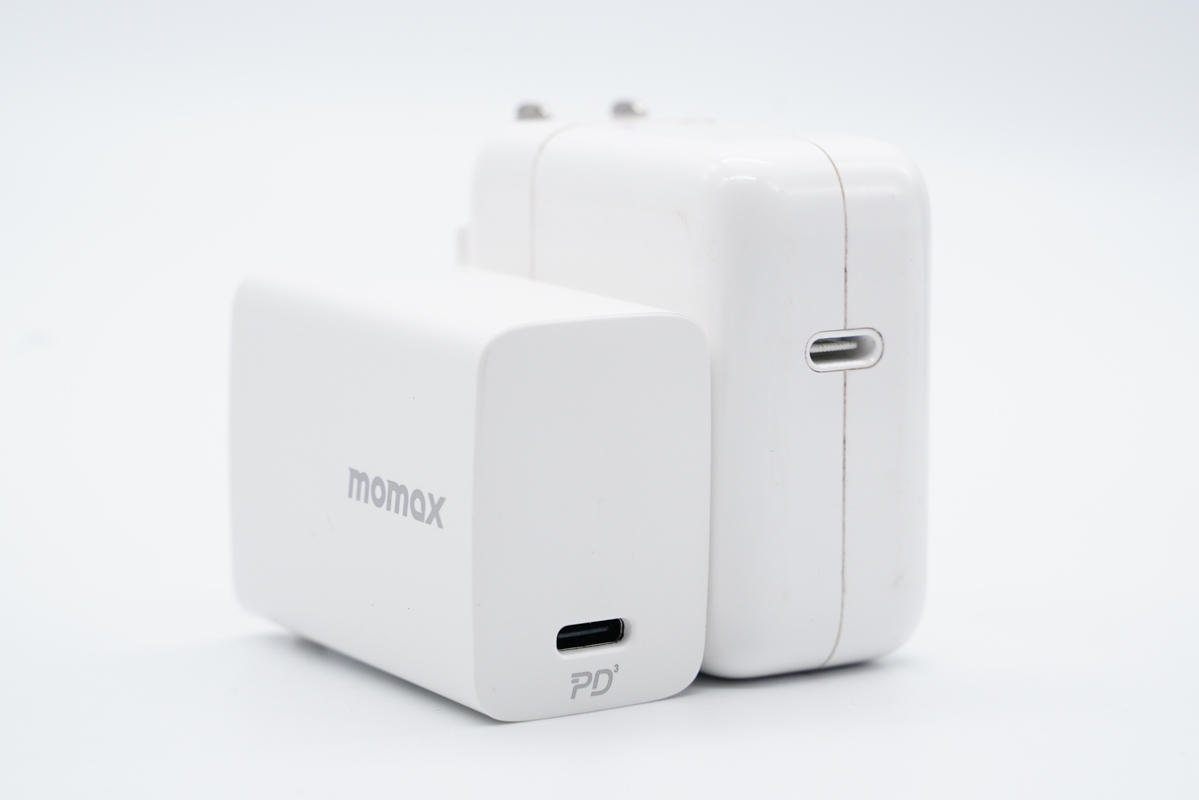

和蘋果30W充電器直觀對比，體積要小很多。

? ? ? ? ? ? ?

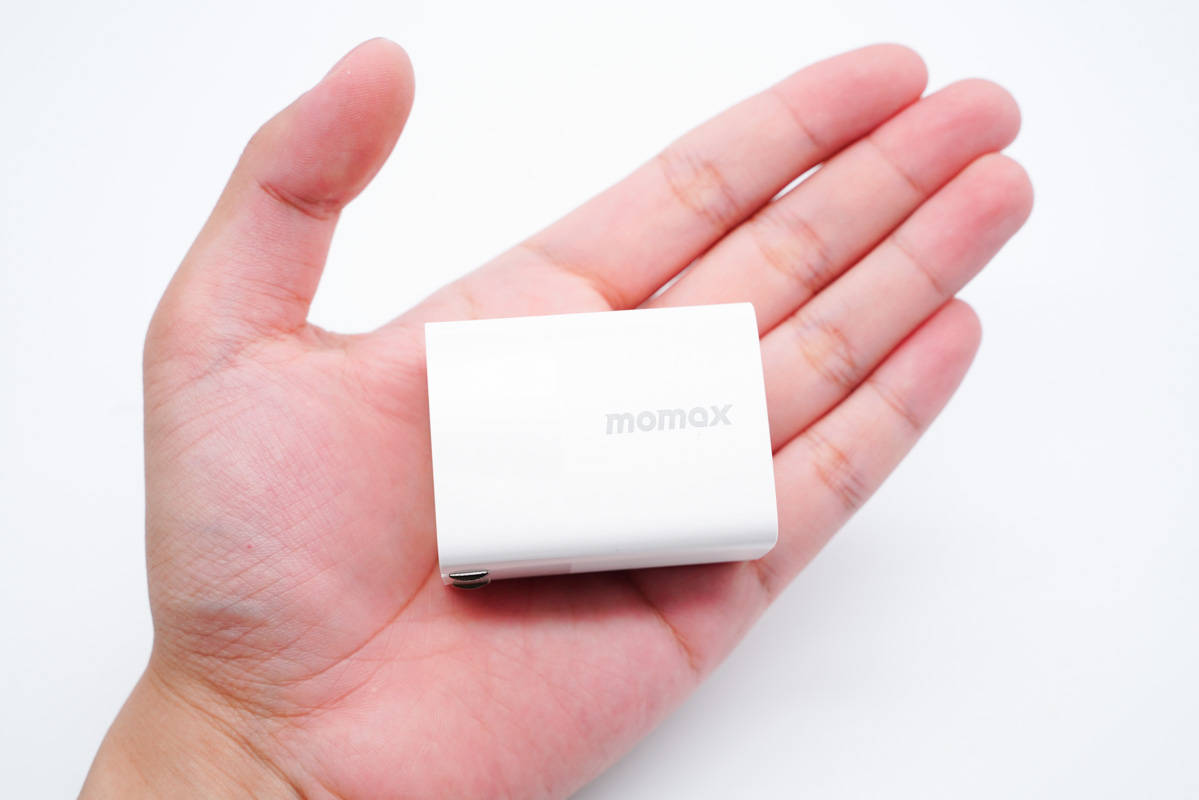

拿在手上的直觀感受。

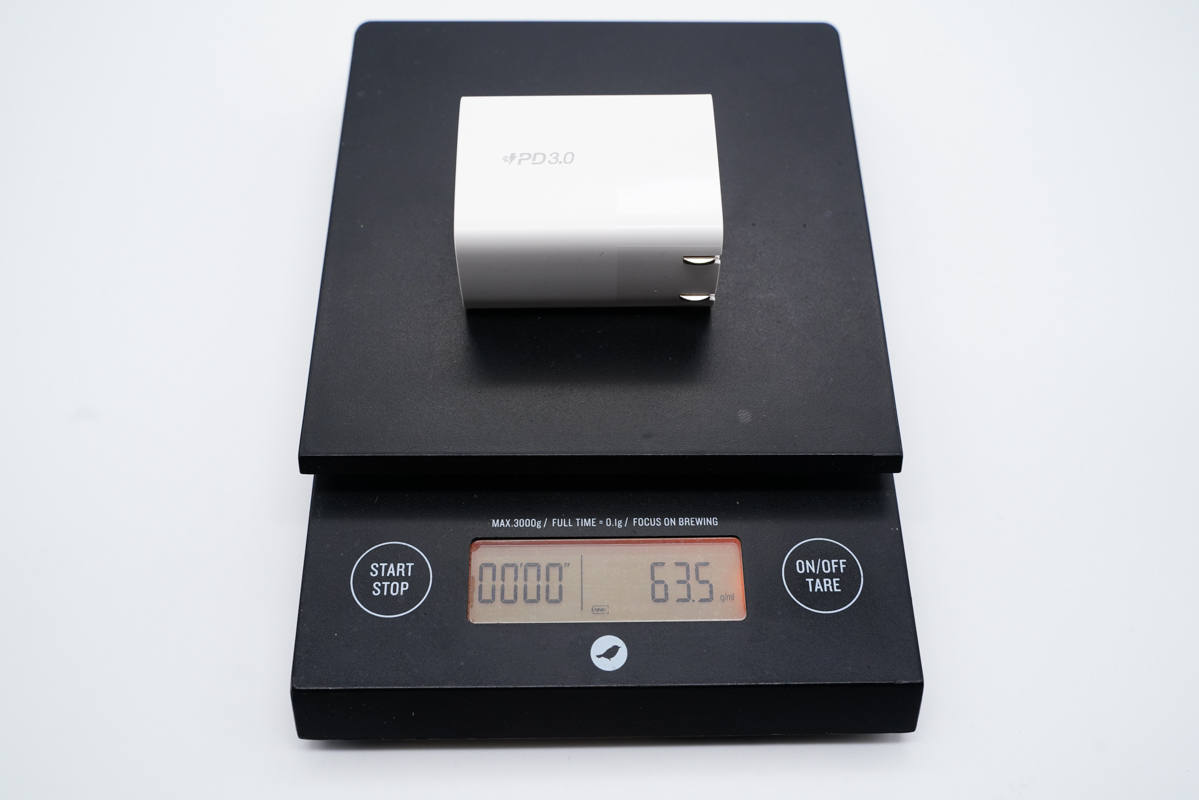

凈重約為64g。

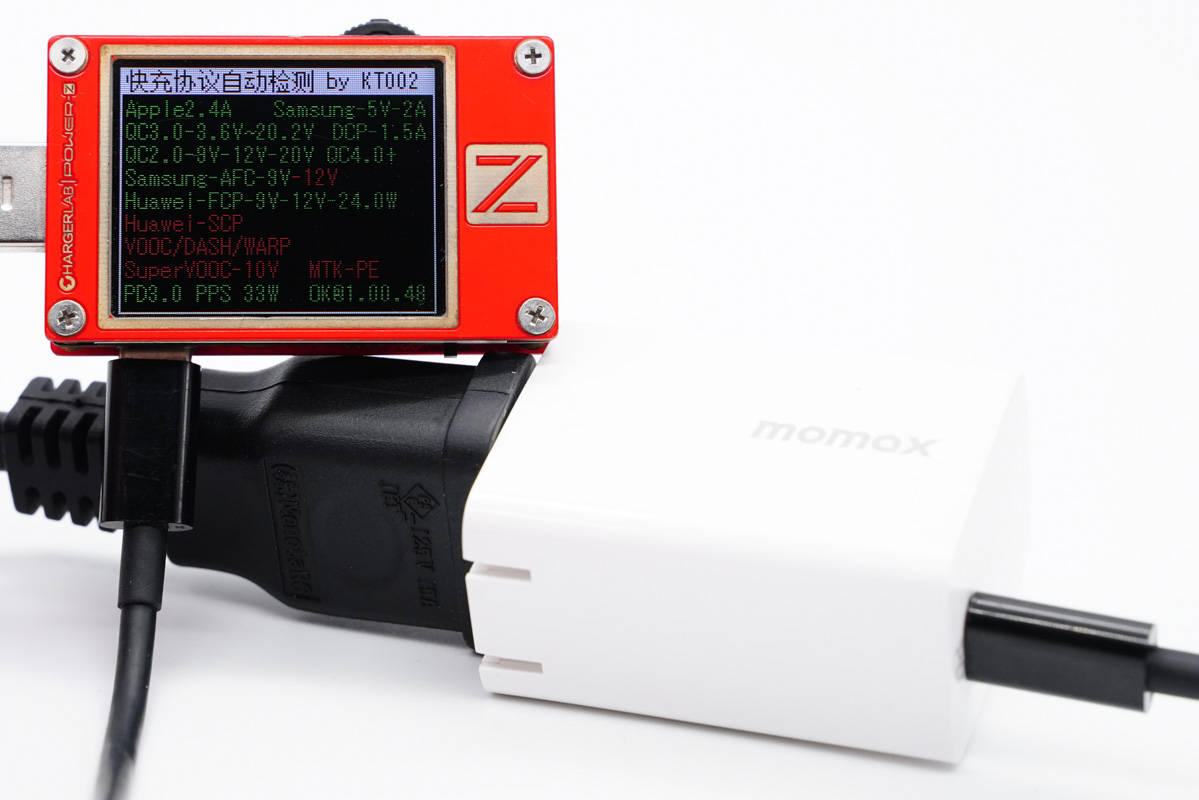

使用ChargerLAB Power-Z KT002讀取USB-C口的輸出協議，顯示支持Apple2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS多個快充協議。

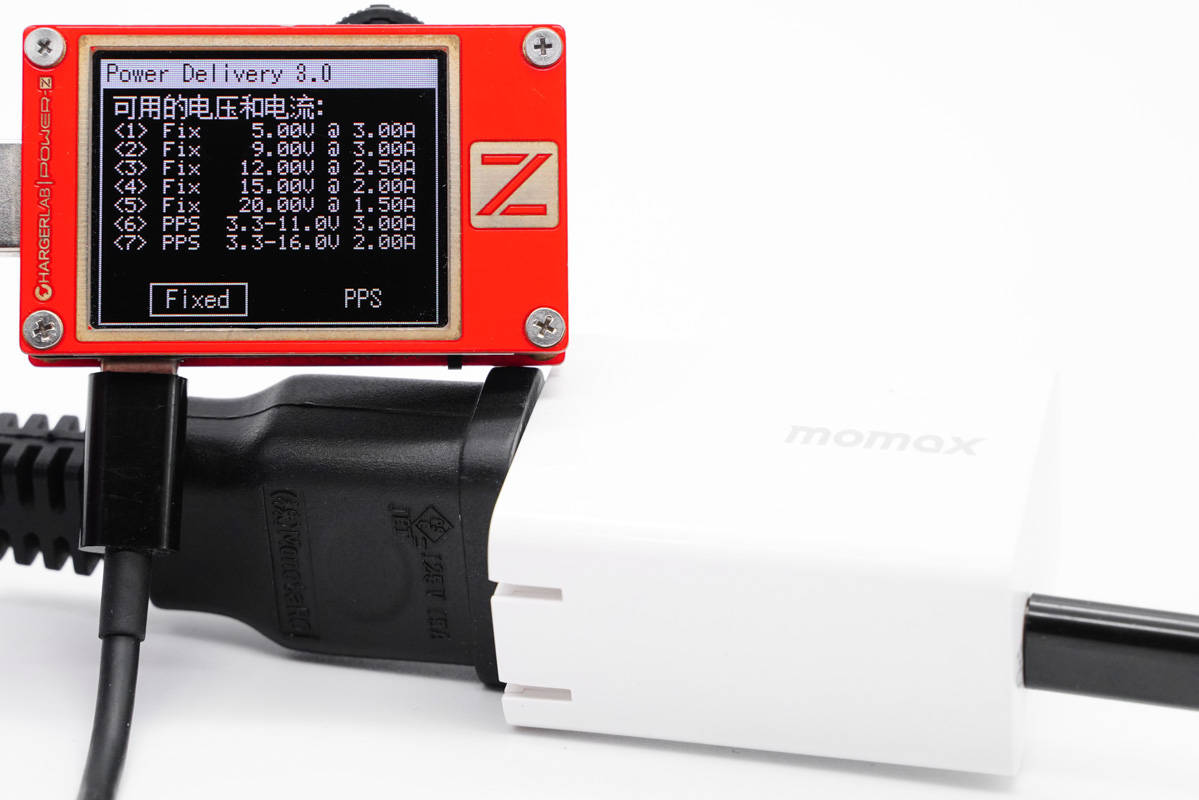

PDO報文顯示USB-C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A和3.3-16V2A兩組PPS電壓檔位。

二、摩米士30W充電器拆解

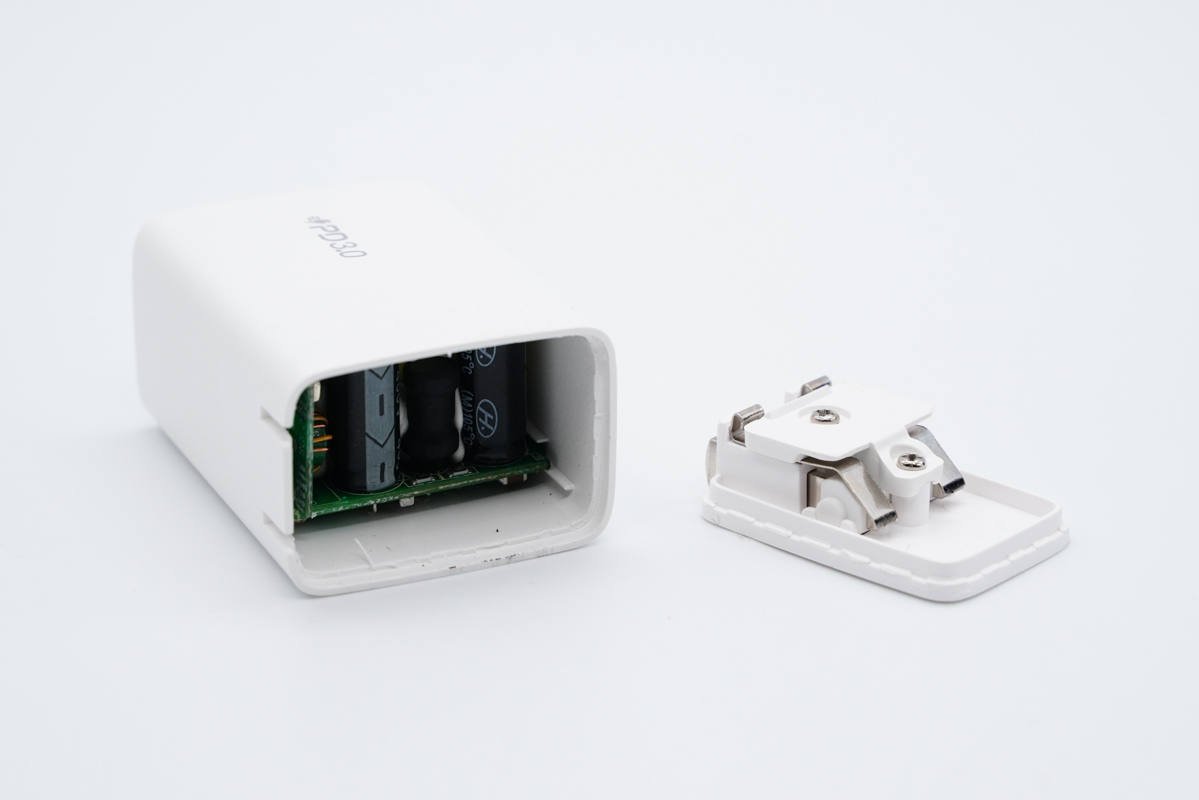

將輸入端外殼拆開，插腳使用塑料板和螺絲固定，通過金屬彈片和PCB板接觸通電。

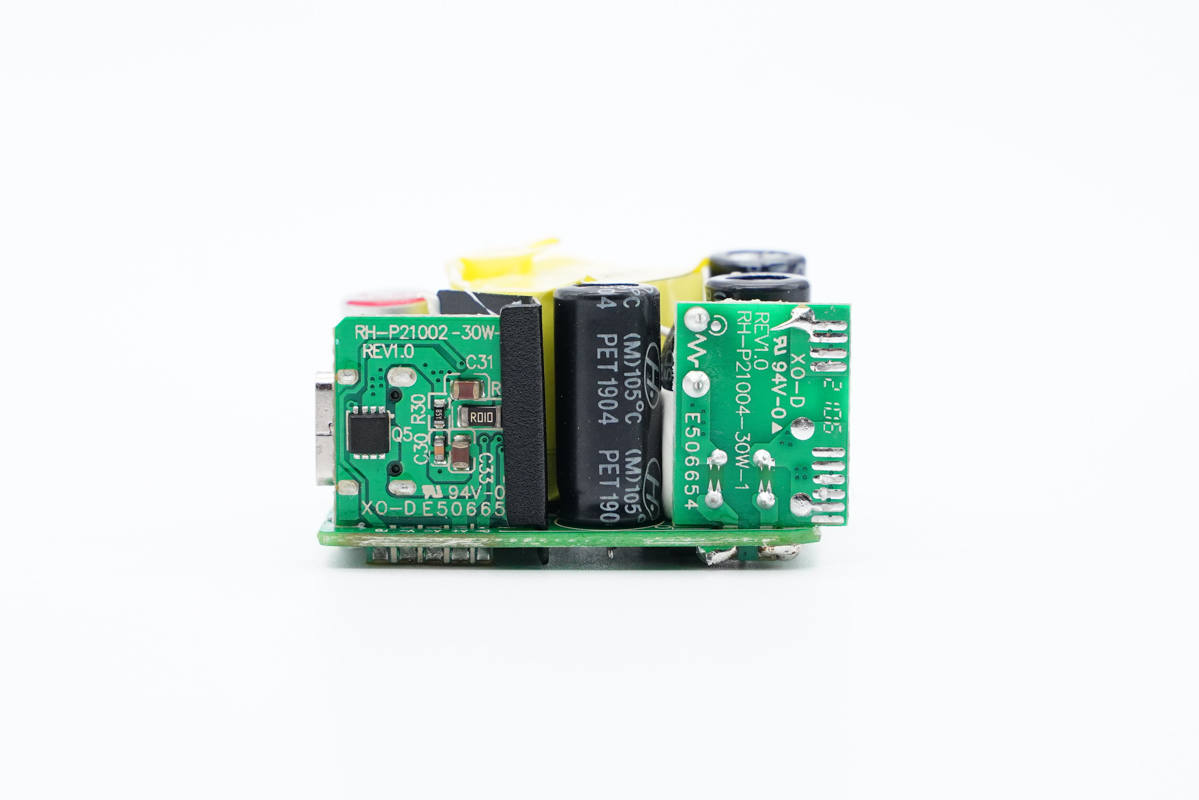

主板一側設有輸入輸出端兩塊小板，輸出端小板和變壓器之間有隔離板。

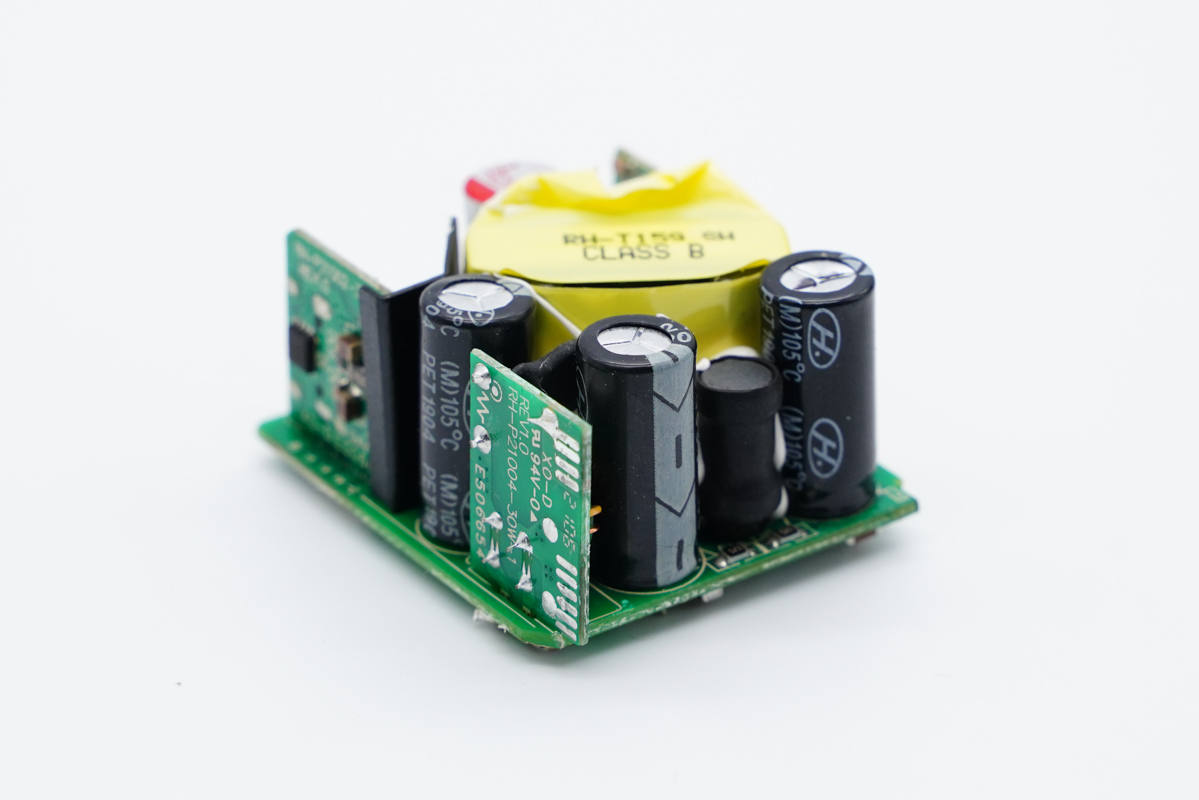

PCB板正面一覽，變壓器和周圍的電容等器件均打膠加固。

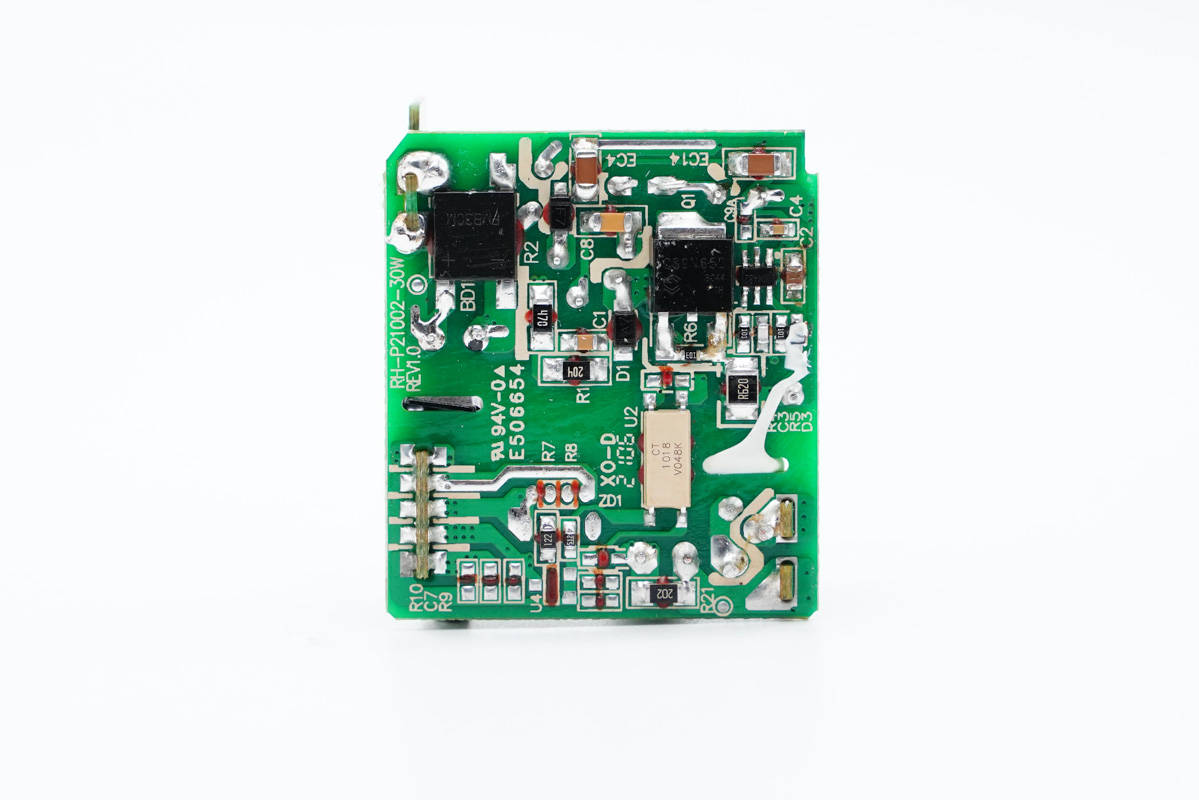

PCB板背面一覽，白色光耦橫跨初級和次級，初級側設有整流橋、PWM主控芯片和初級開關MOS管，還預留了一個USB-A母座焊盤。

通過對PCB板電路觀察發現，摩米士30W PD快充充電器采用了開關電源寬范圍輸出，協議芯片通過光耦反饋控制輸出電壓的典型架構。下面我們就從輸入端開始一一了解各元器件。

輸入端小板上設有保險絲和共模電感，主板上設有兩顆高壓濾波電解電容和工字電感。

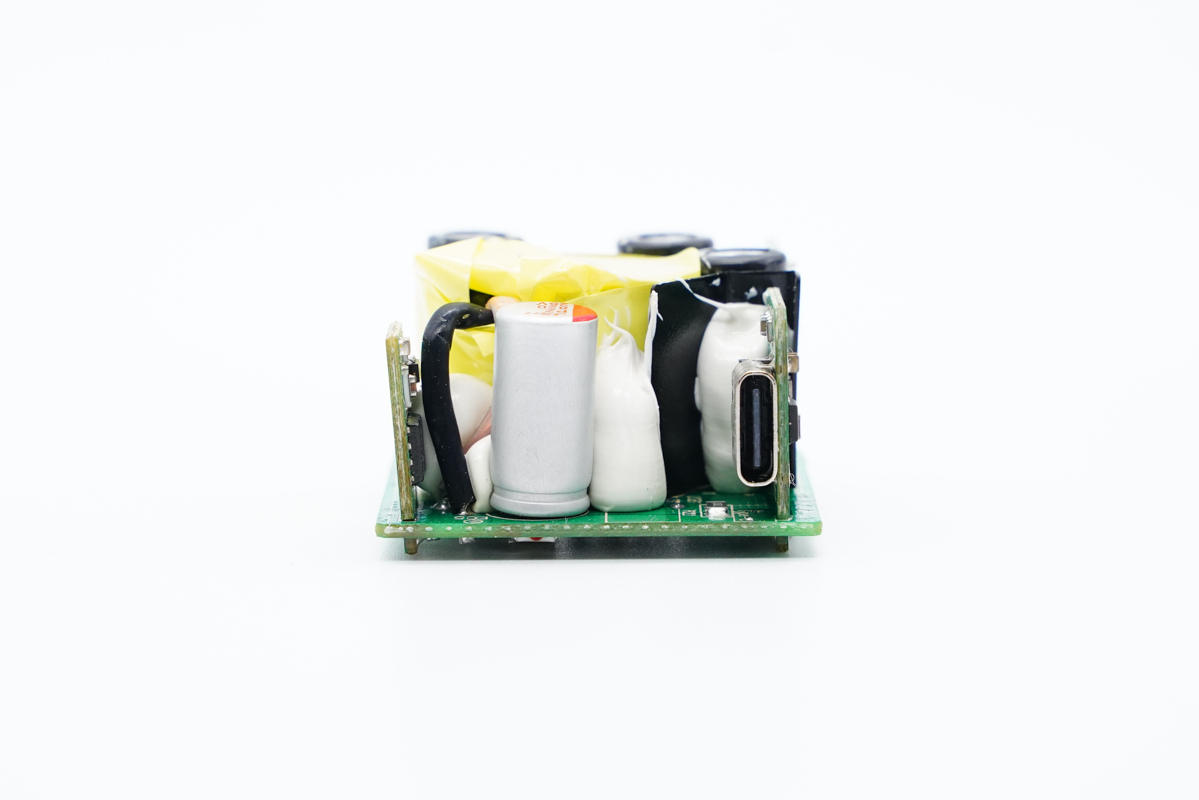

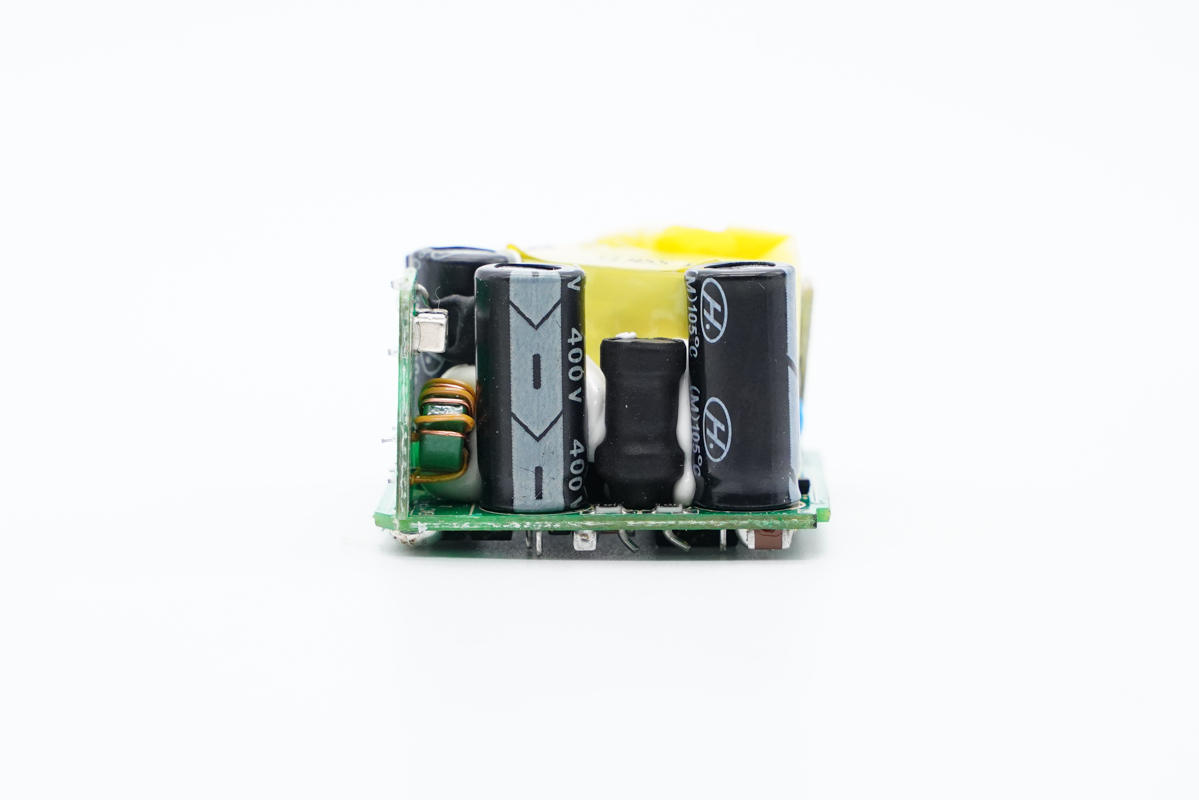

側面在輸入輸出端兩塊小板之間還有一顆高壓濾波電解電容。

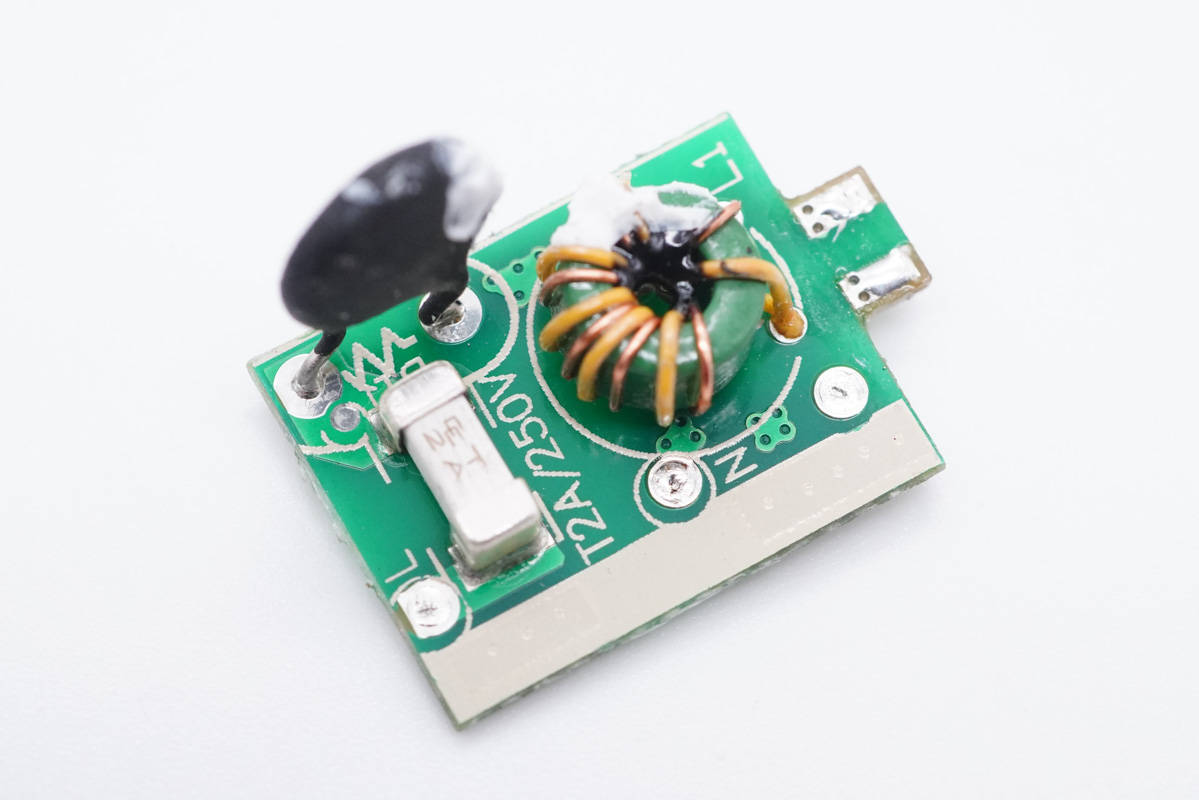

將輸入端小板拆下，正面還設有NTC浪涌抑制電阻。

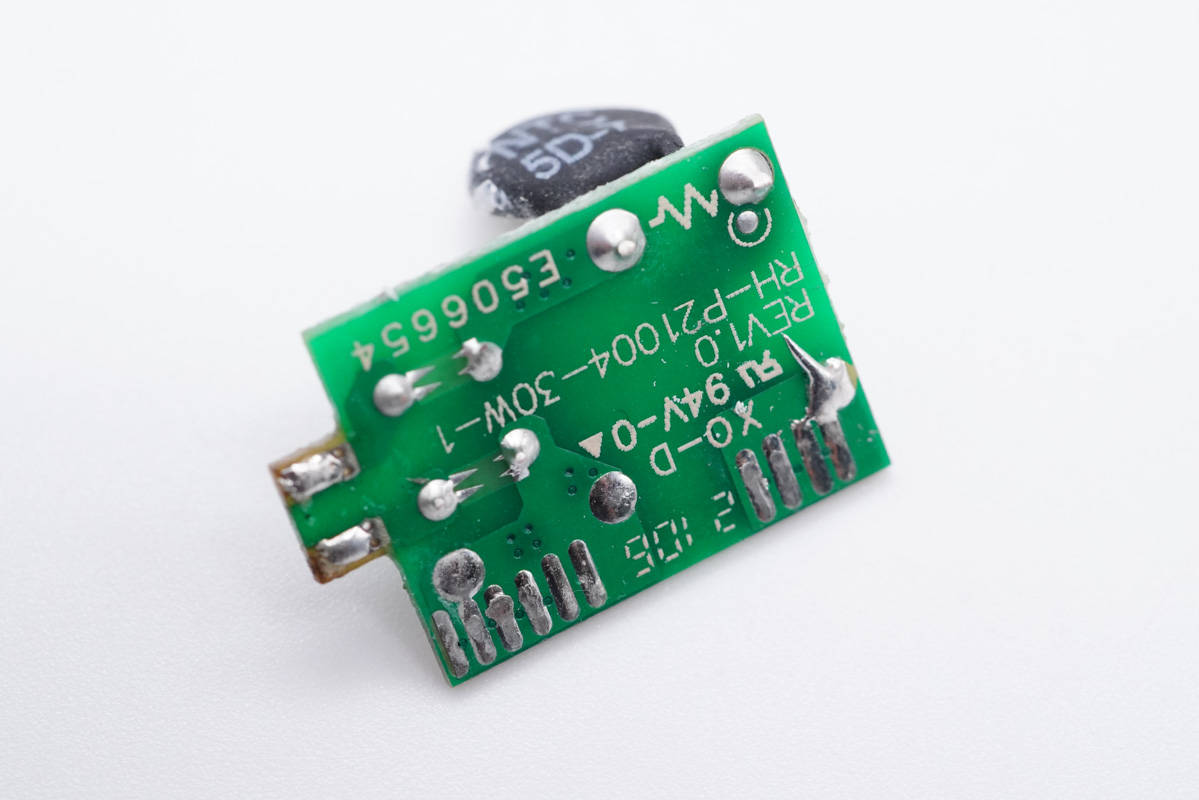

小板背面沒有設元器件。

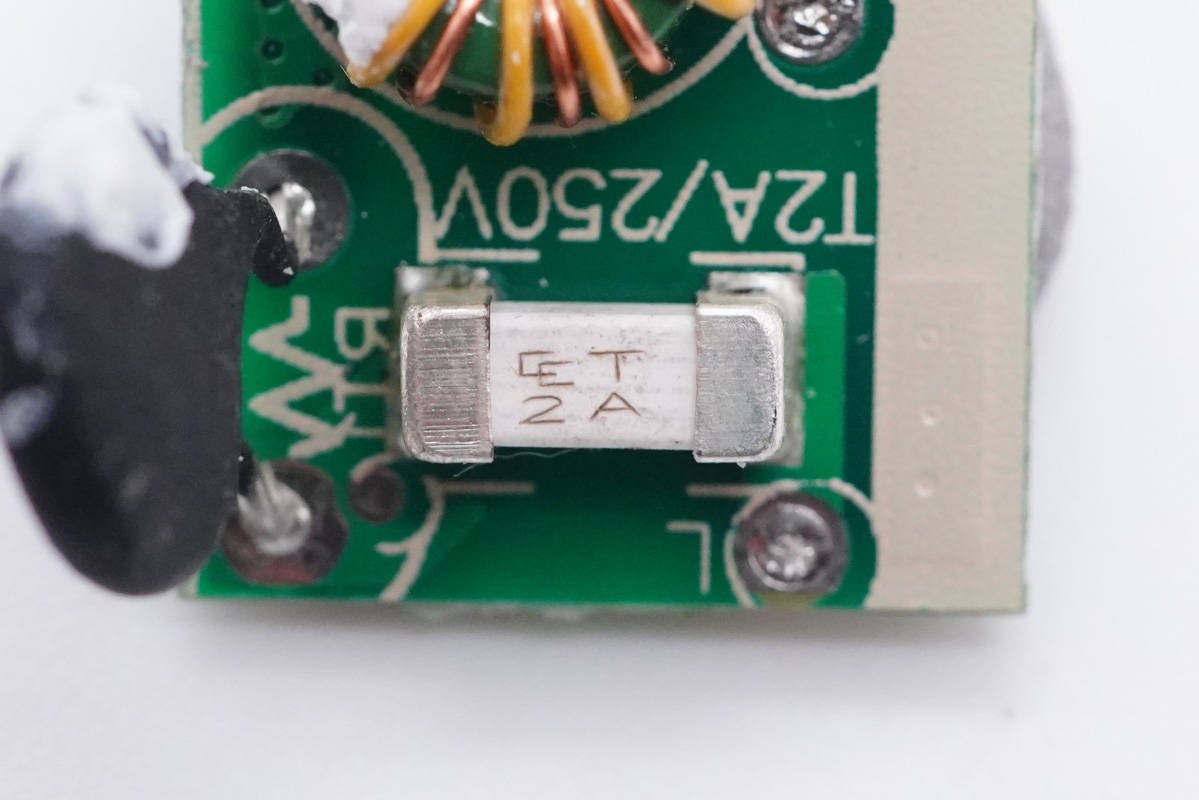

誠潤電子貼片保險絲特寫，額定電流2A。

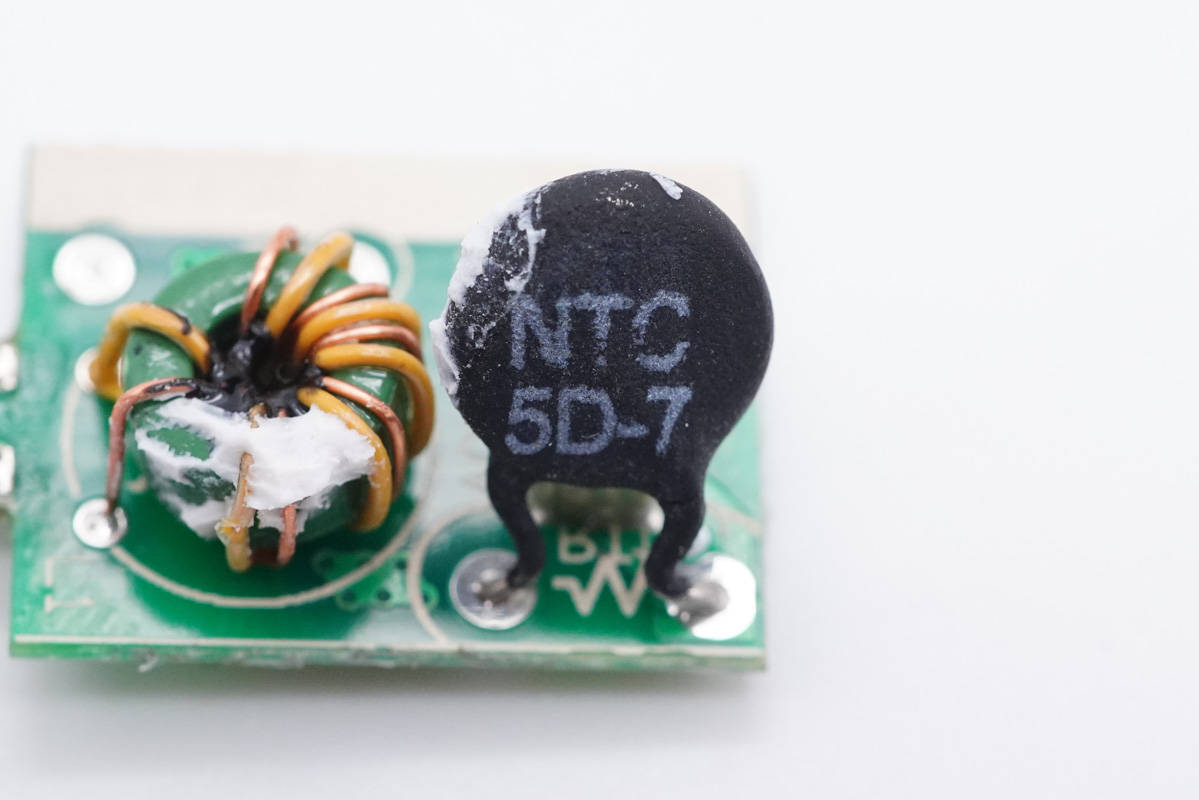

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

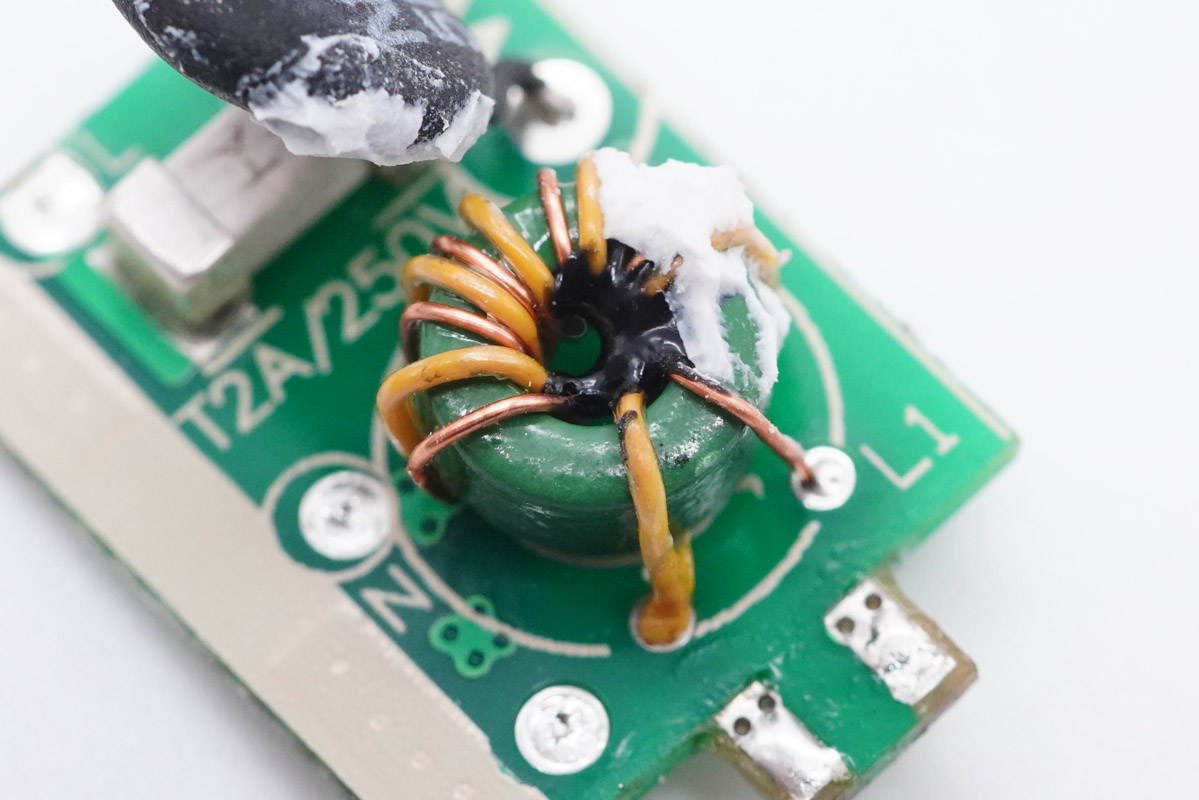

共模電感雙線繞制，用于濾除EMI干擾。

? ? ? ? ??

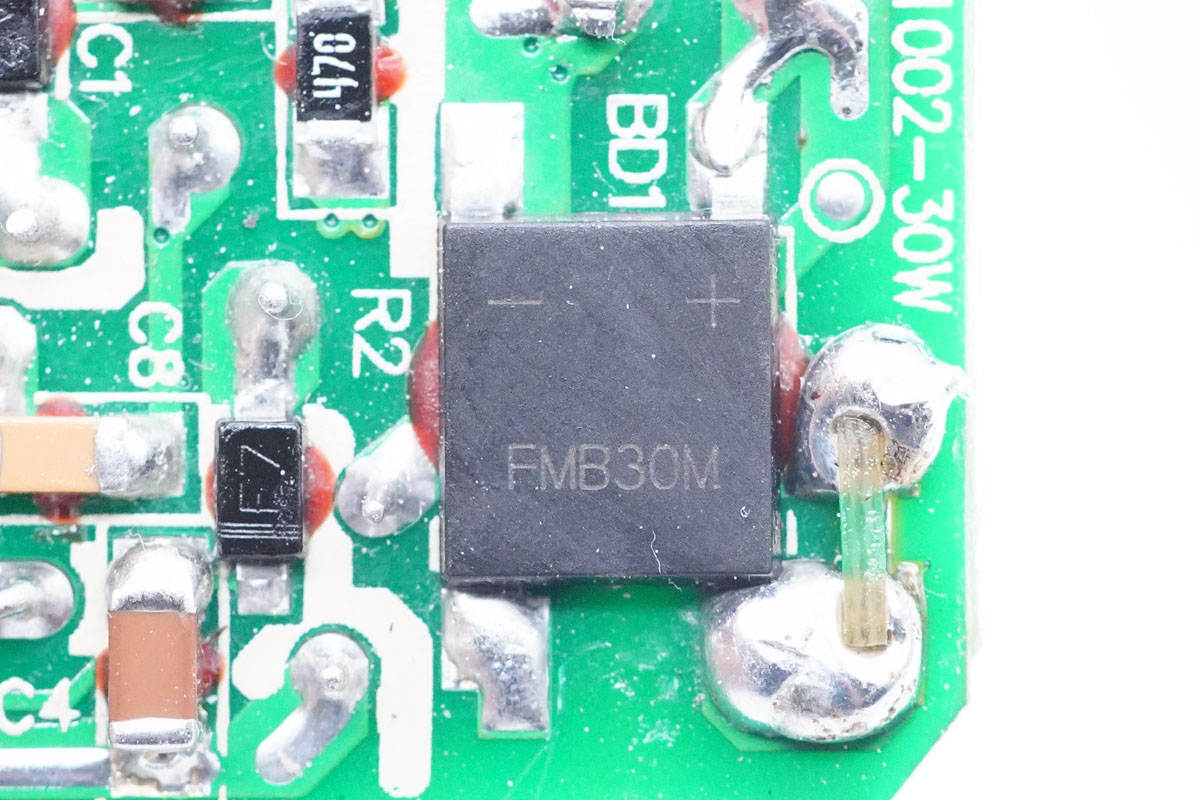

FMB30M整流橋特寫。

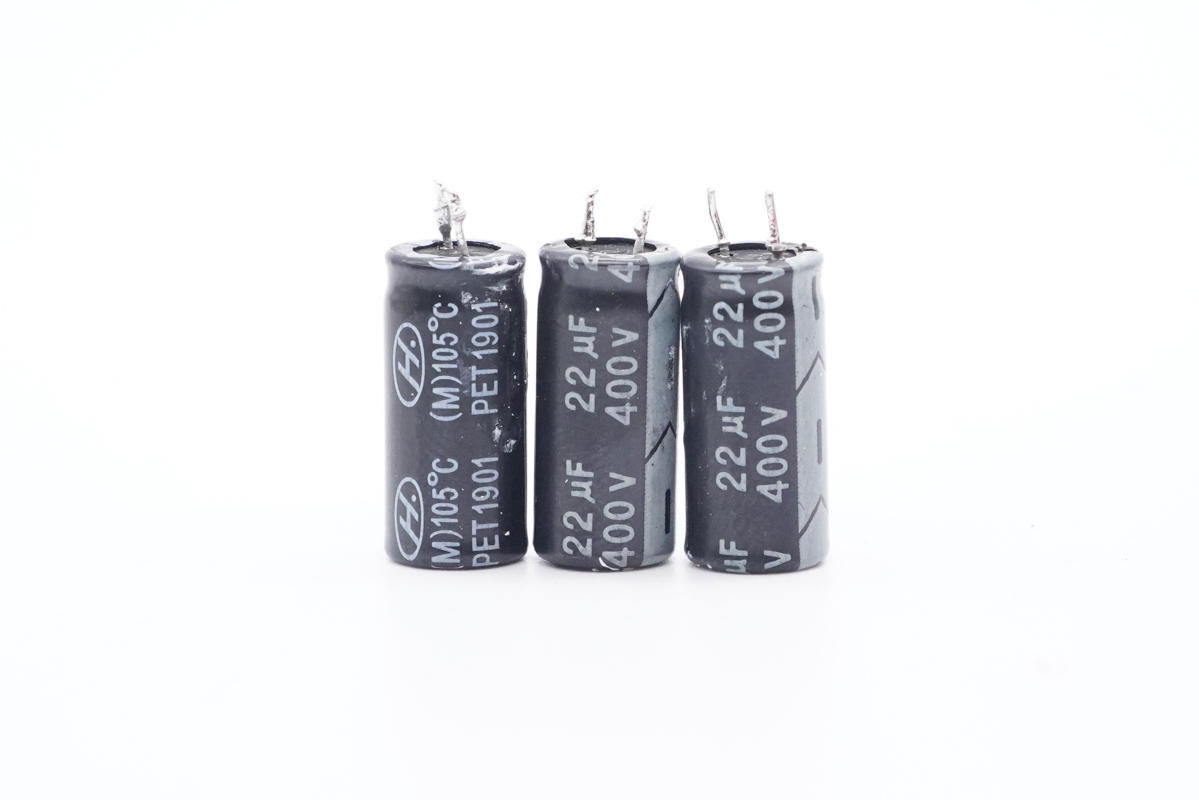

三顆高壓濾波電解電容規格均為400V 22μF。

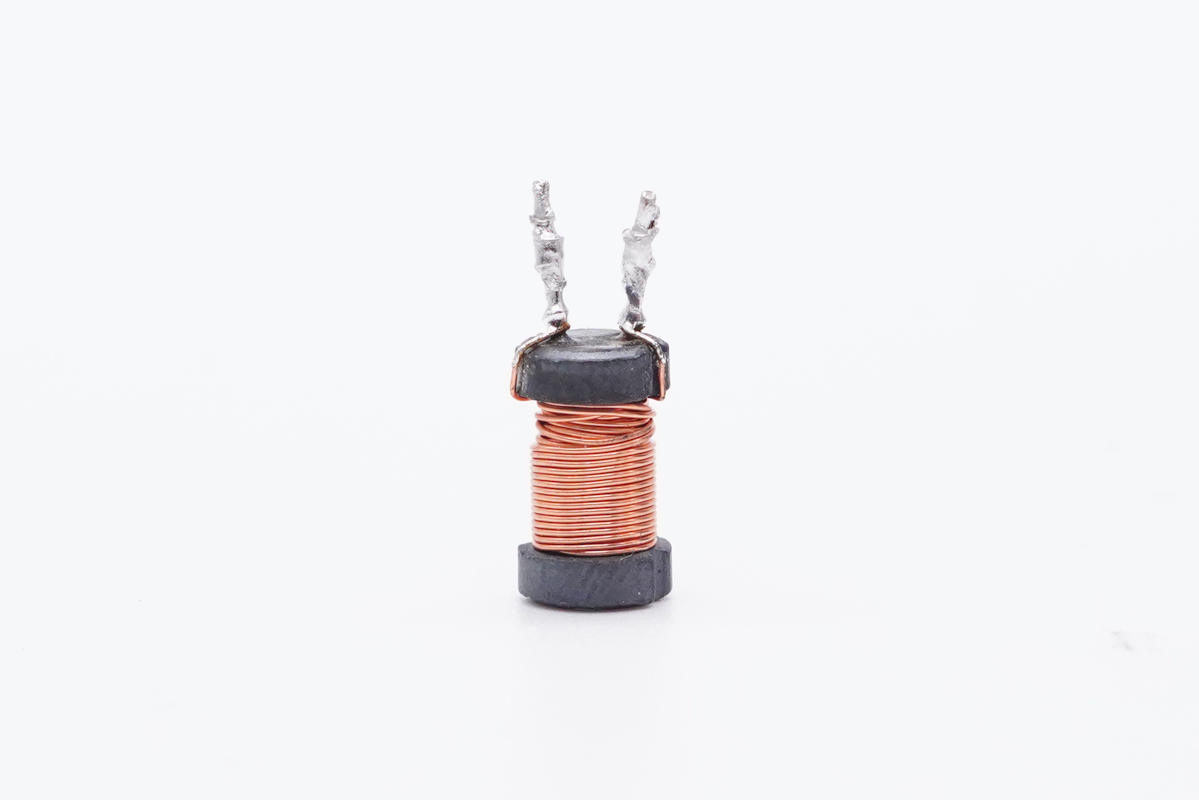

工字電感特寫。

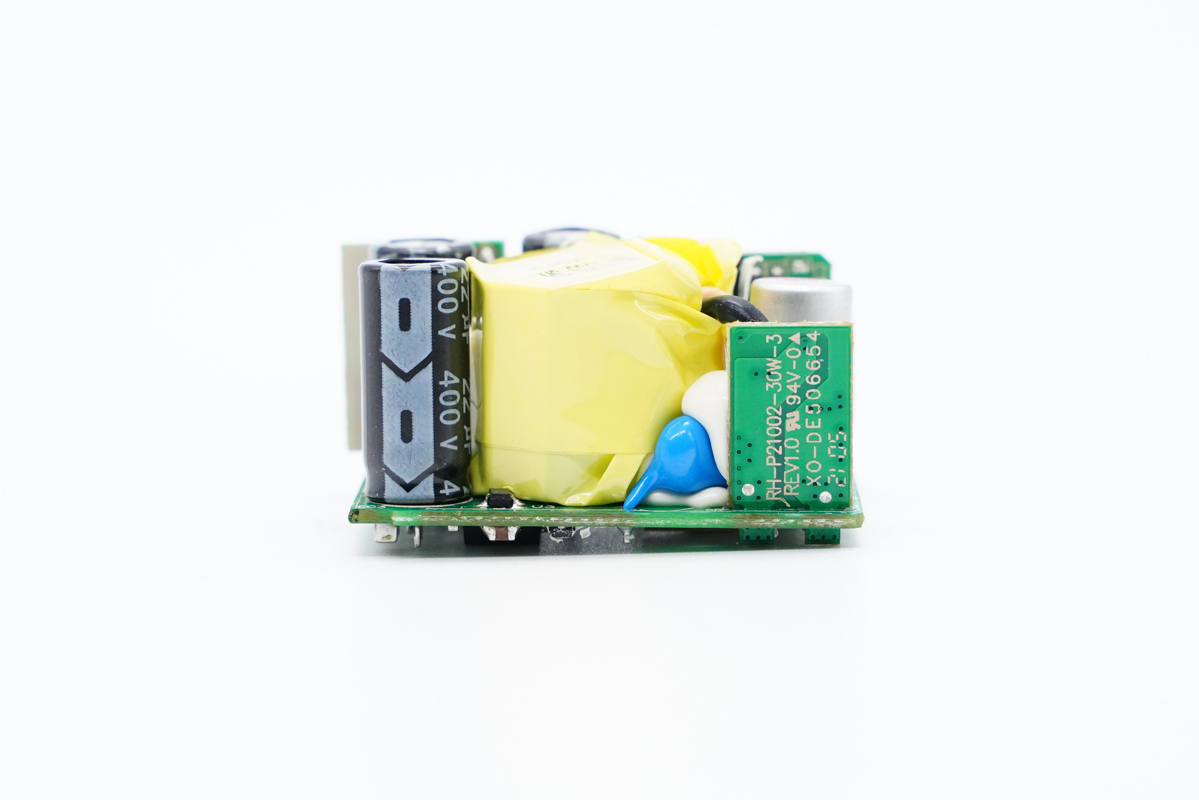

主板另一側有變壓器、Y電容和一塊小板。

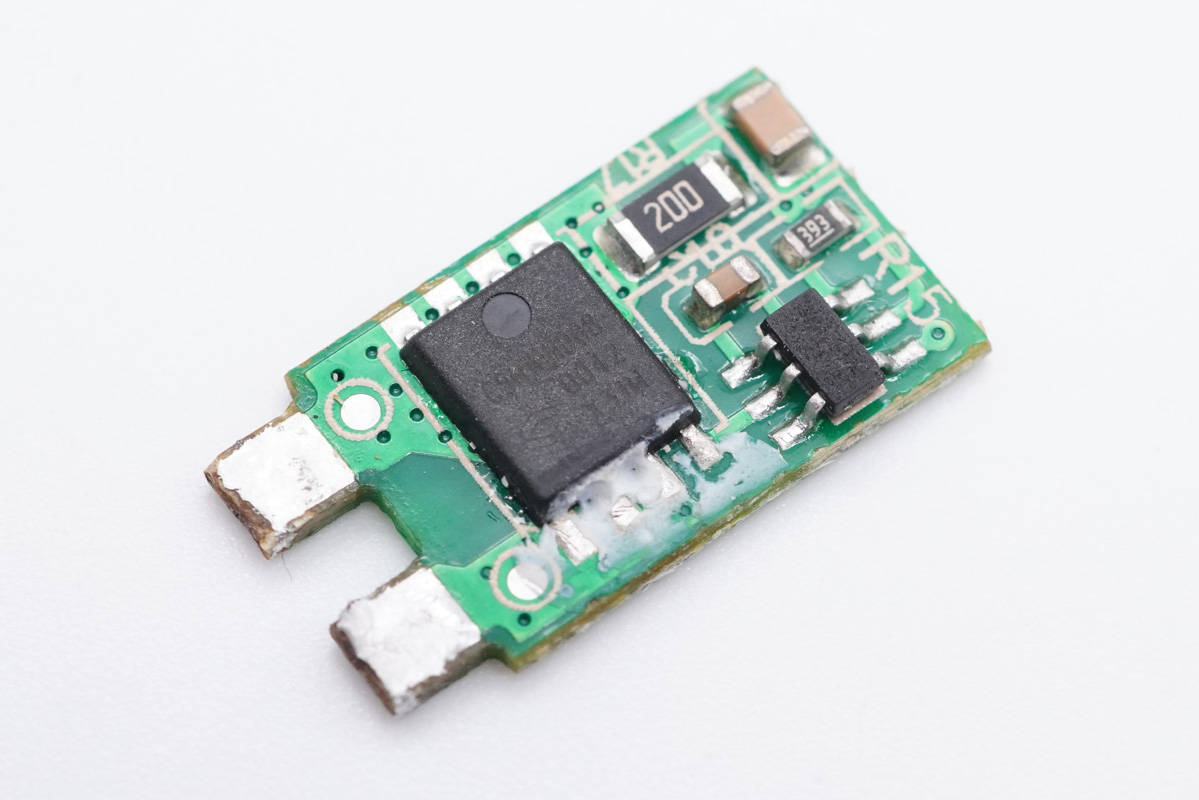

小板上設有同步整流電路。

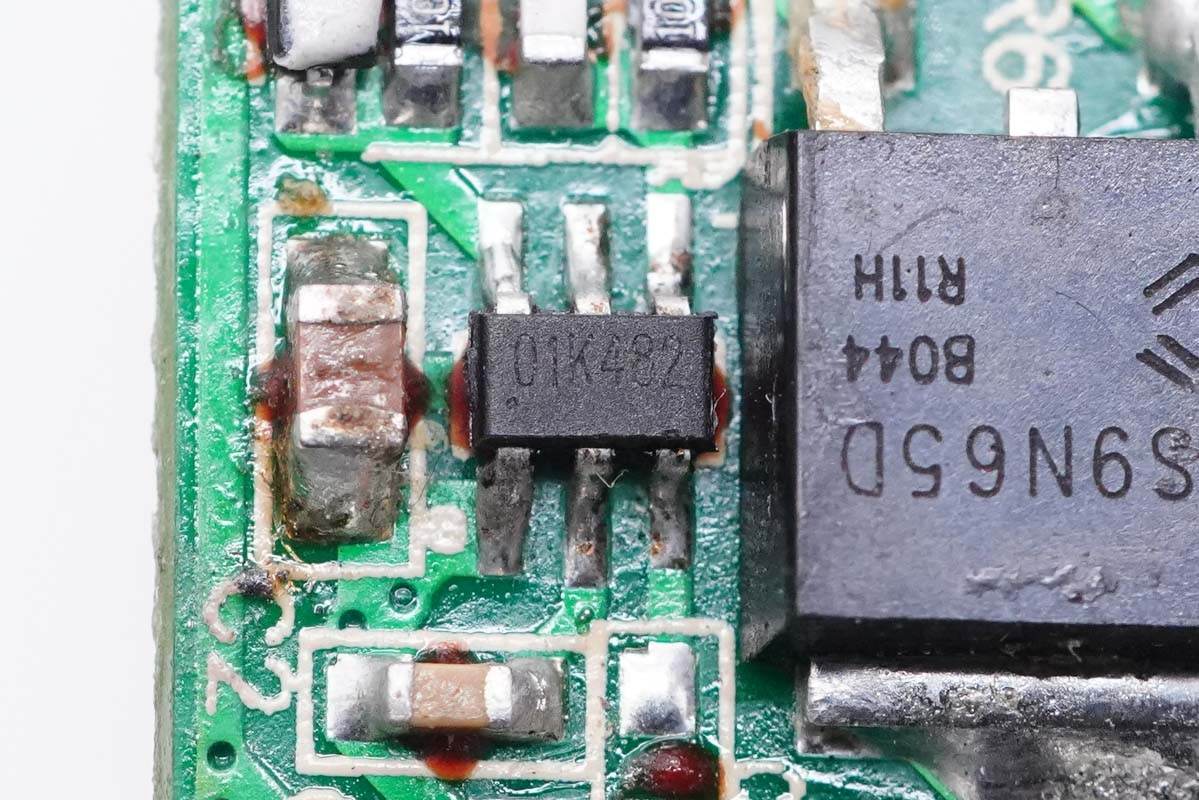

PWM主控芯片特寫，絲印01K482。

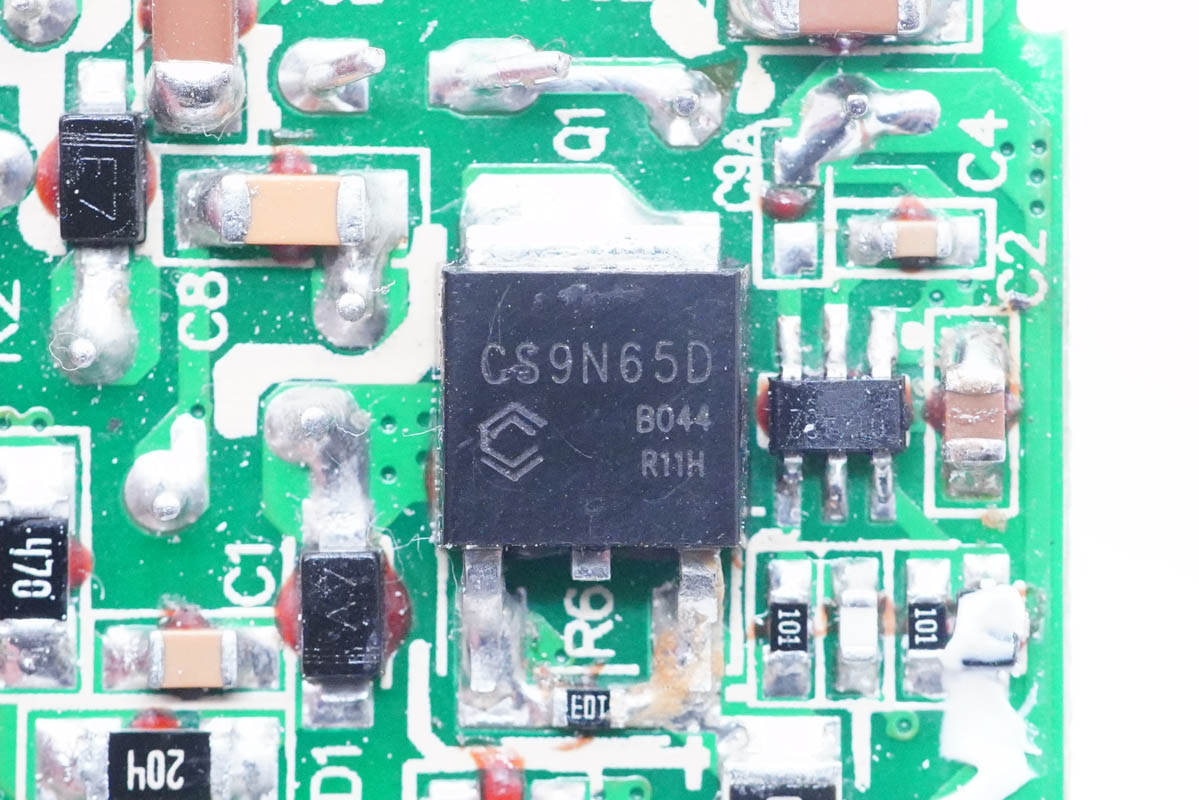

初級開關MOS管特寫，絲印CS9N65D。

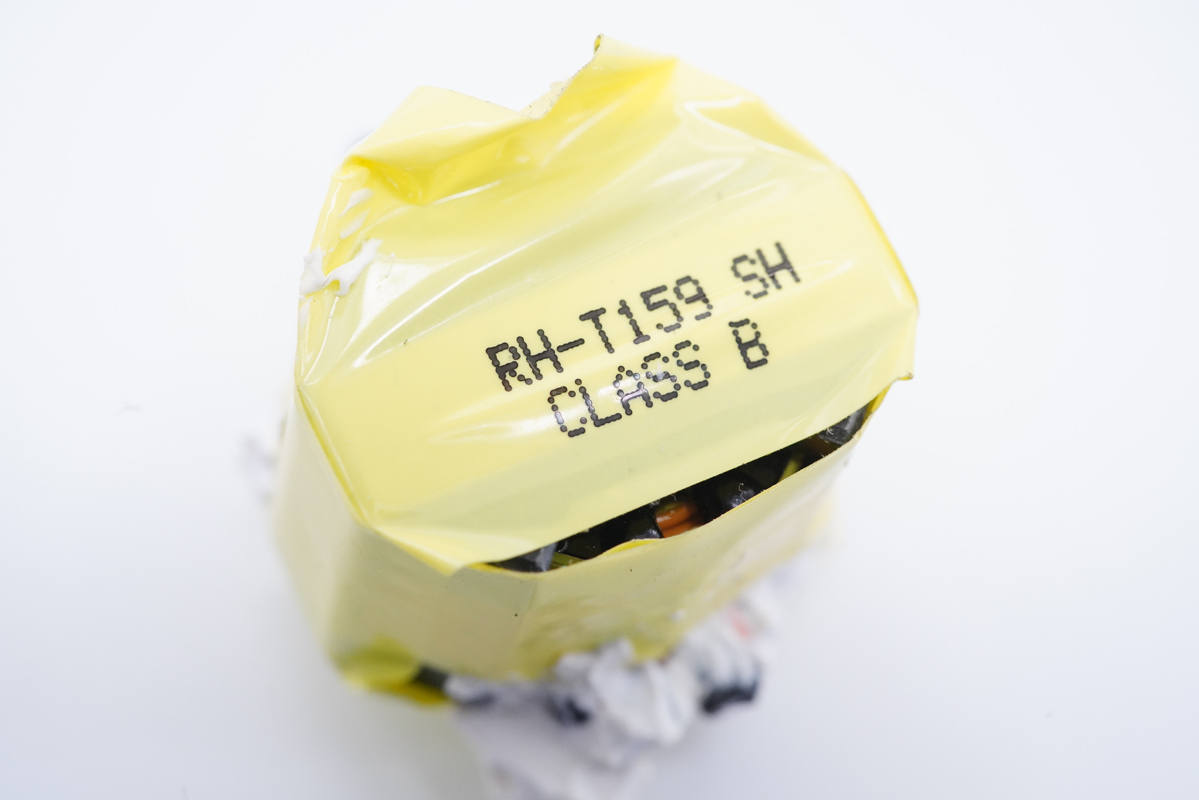

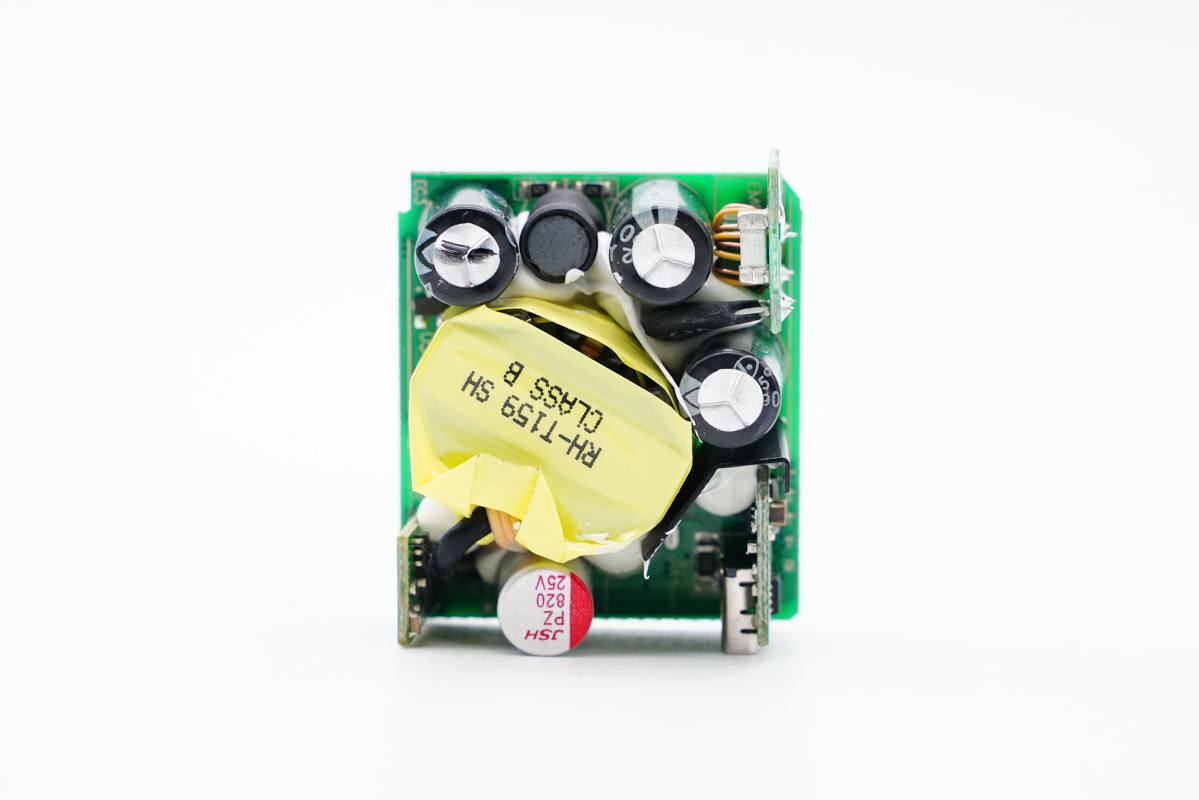

變壓器特寫，頂部噴碼有信息。

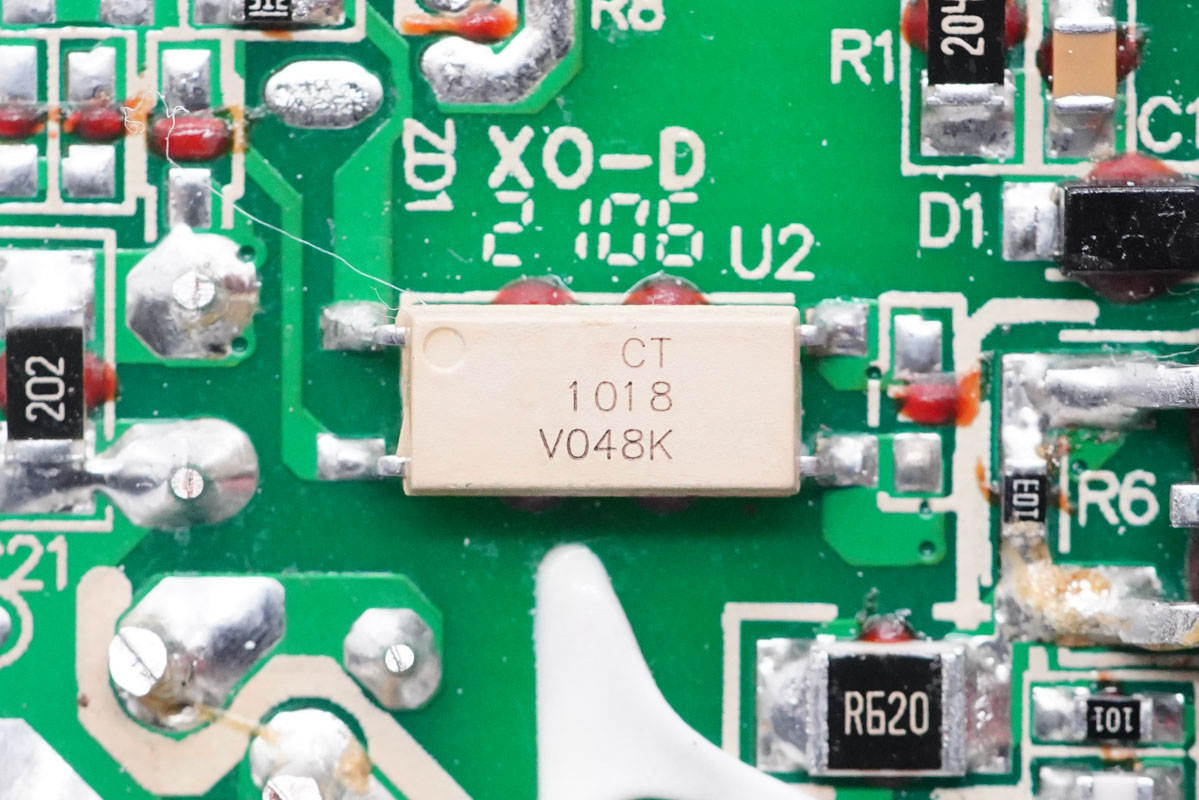

CT 1018光耦，用于初級次級通信，反饋輸出電壓。

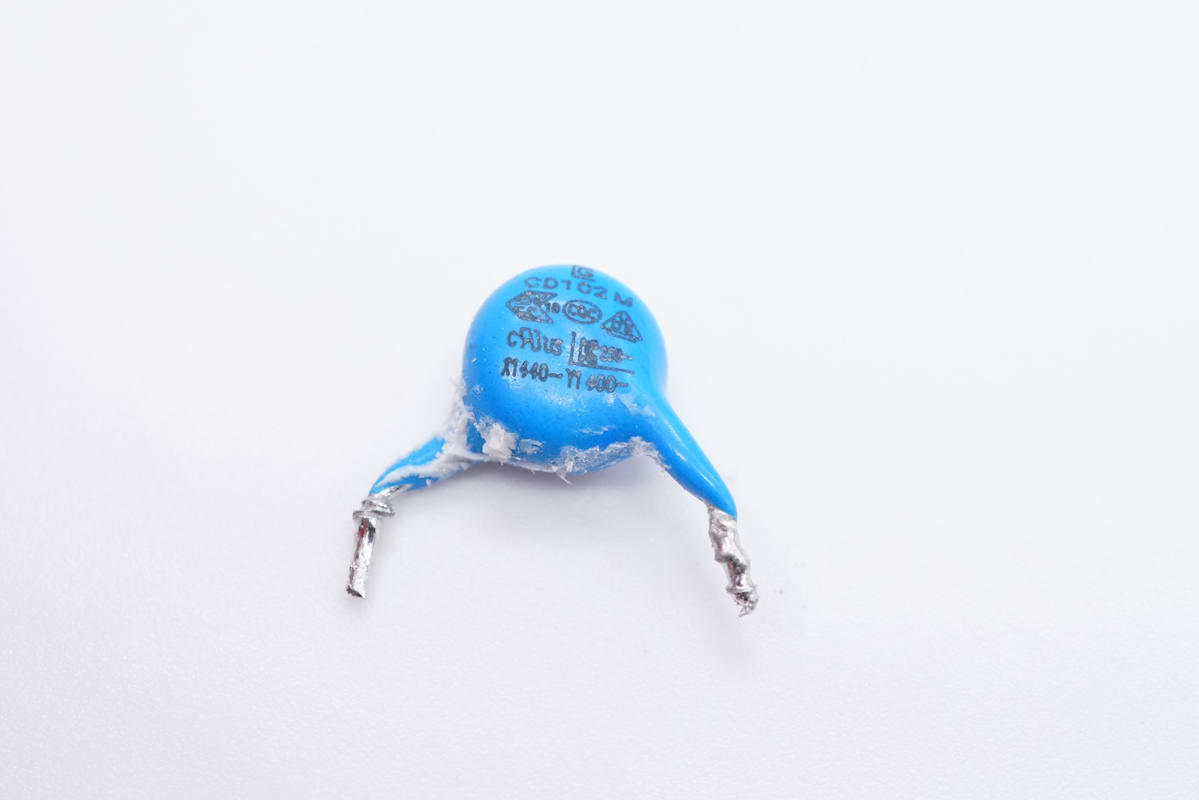

Y電容特寫。

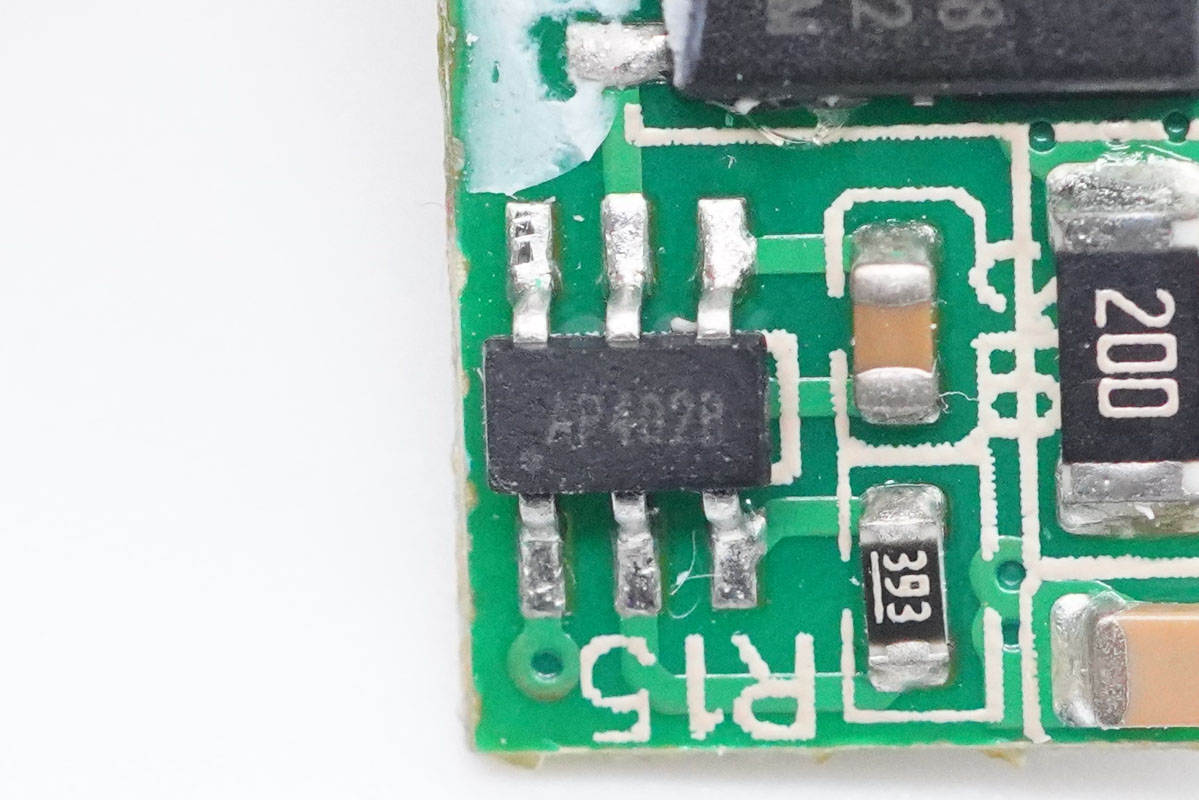

同步整流控制器采用矽力科技AP402B，耐壓120V，可自供電且無需附加繞組。支持正端接法和負端接法，外圍只有一個0.1uF電容；支持CCM/DCM/QR三種模式工作；支持PD3.0，PPS，QC3.0，QC4.0，QC4.0+各種快充模式輸出。矽力科技AP402B可實現對美國MPS MP6908的完全替換。

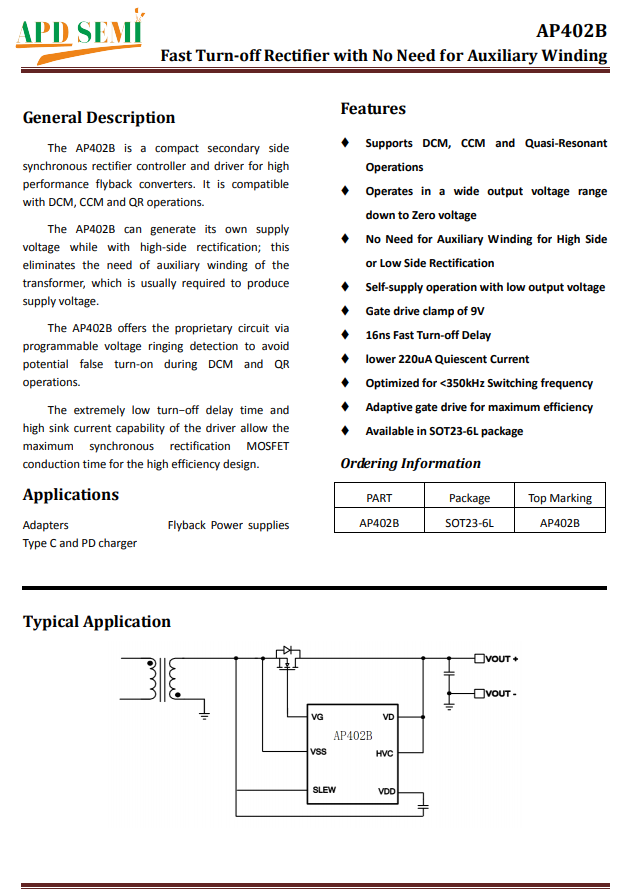

矽力科技AP402B資料信息。

? ? ? ?

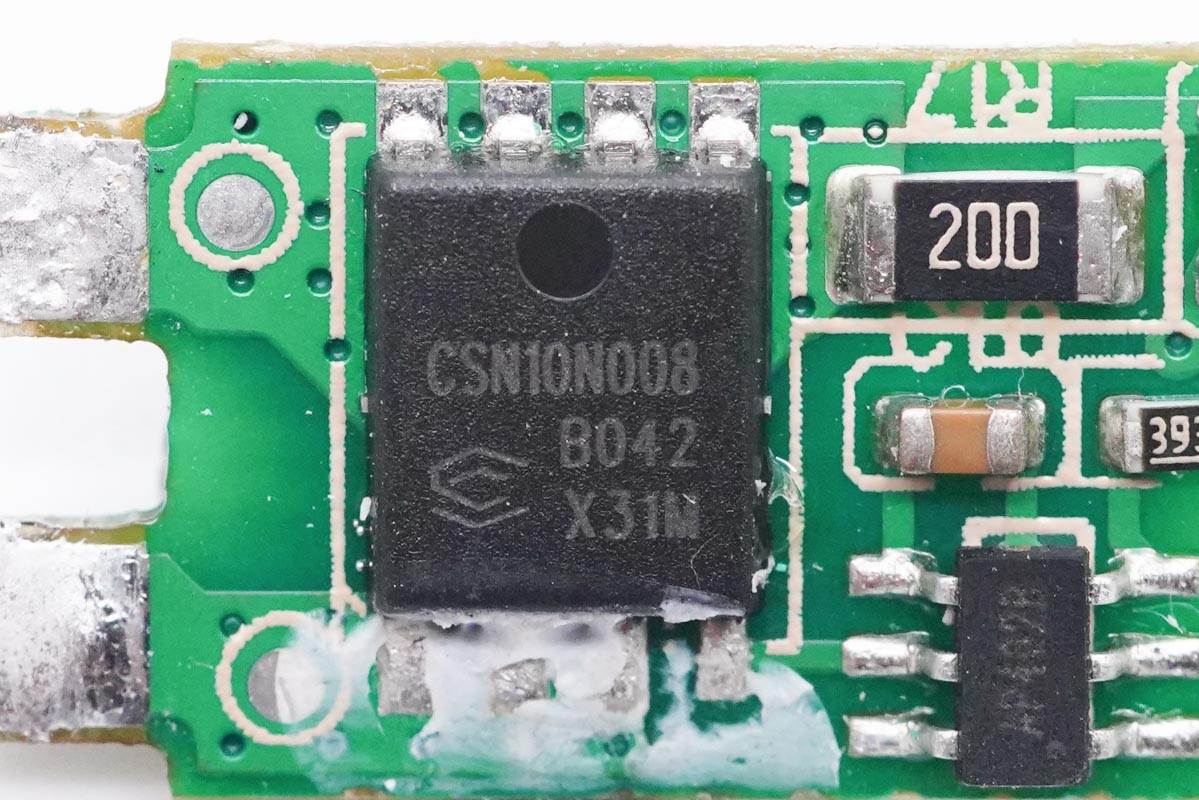

CSN10N008同步整流管。

輸出端一覽。

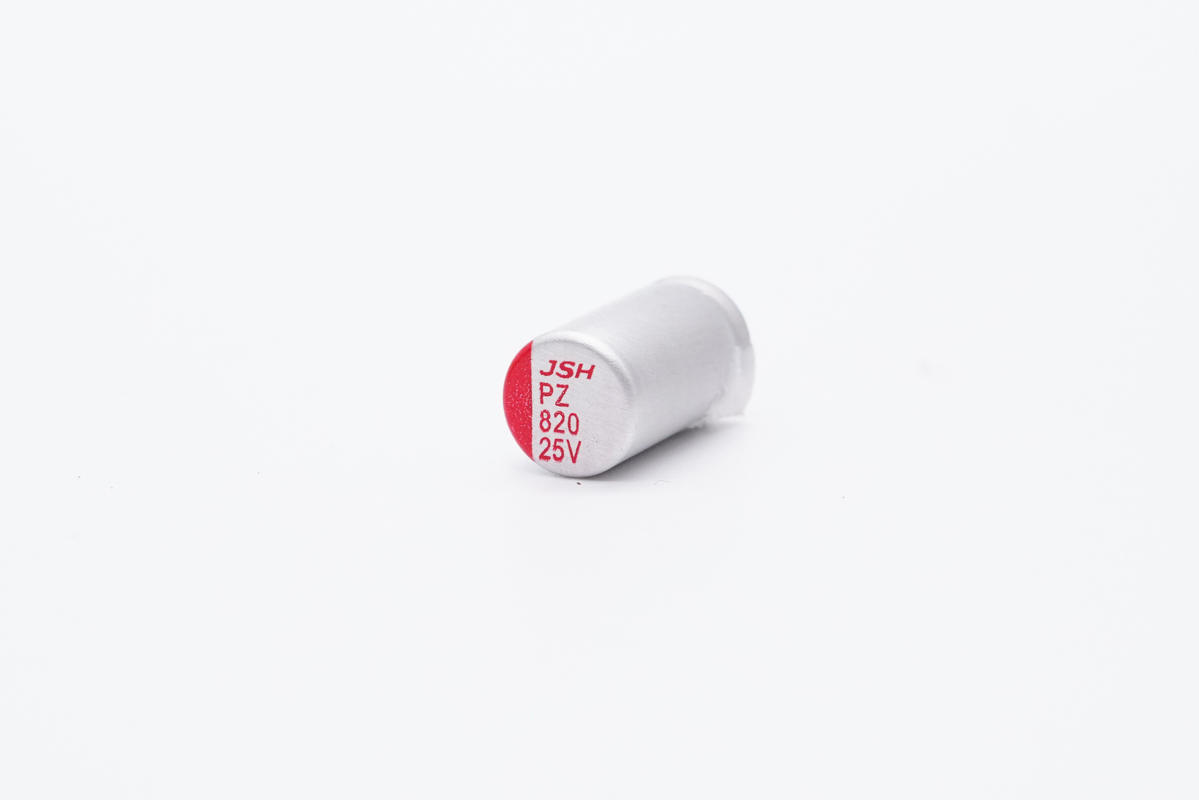

輸出濾波固態電容來自JSH益陽萬京源，規格為25V 820μF。

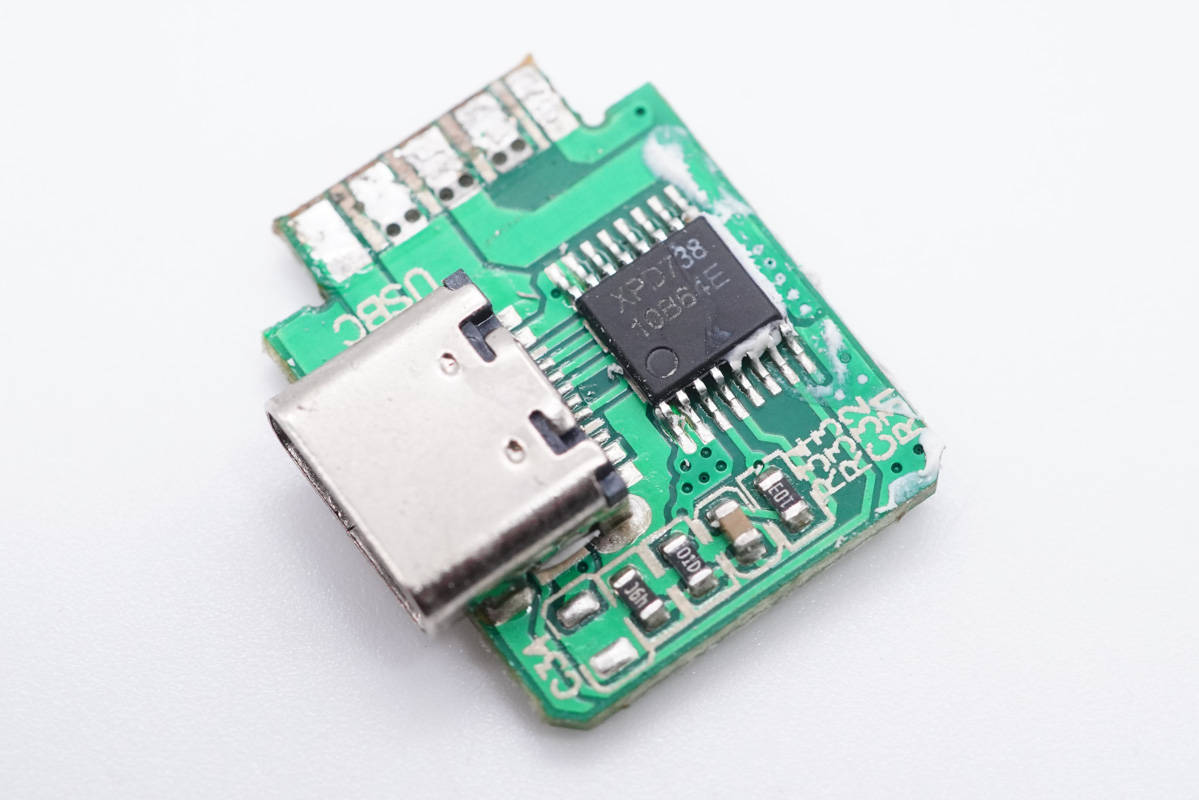

輸出端小板正面設有協議芯片和USB母座。

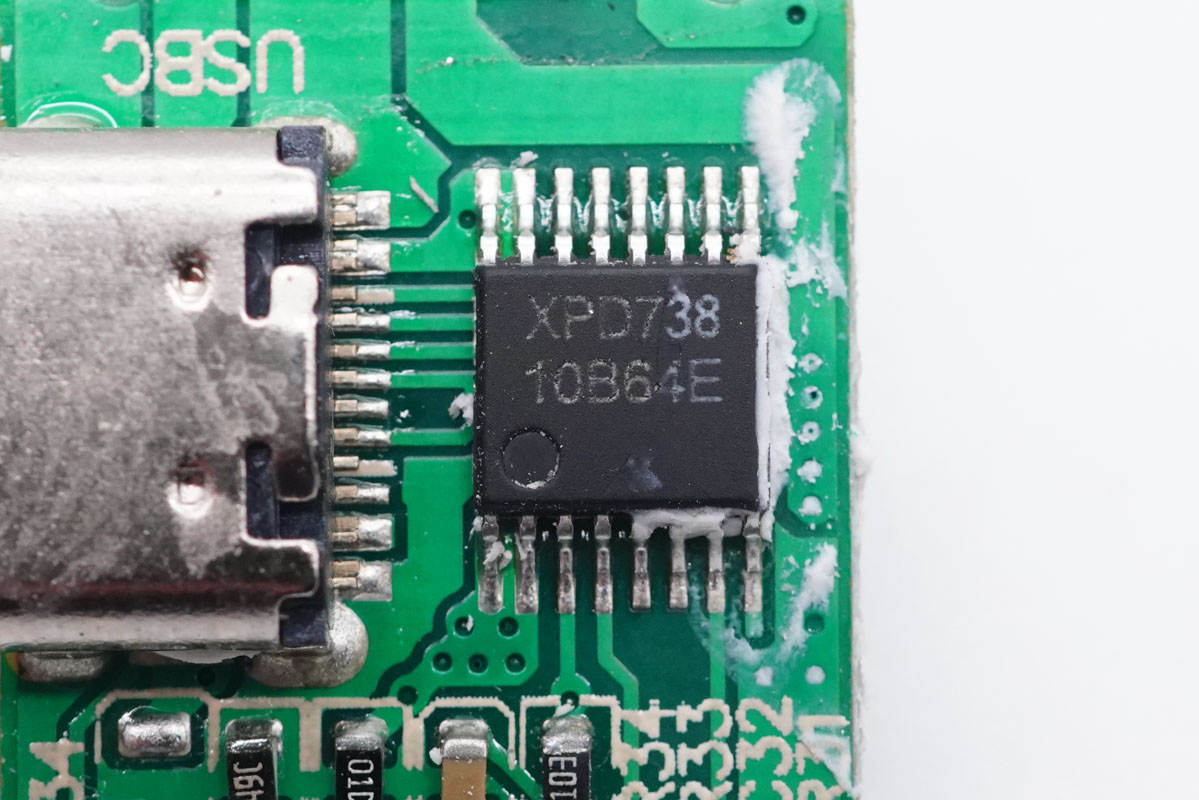

USB PD協議芯片采用云矽半導體XPD738 。XPD738通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，很適合應用在1C1A雙端口充電設備上，支持任意單口快充雙口輸出5V，在A口連接蘋果充電線但未接入蘋果手機時，C口仍然有快充。

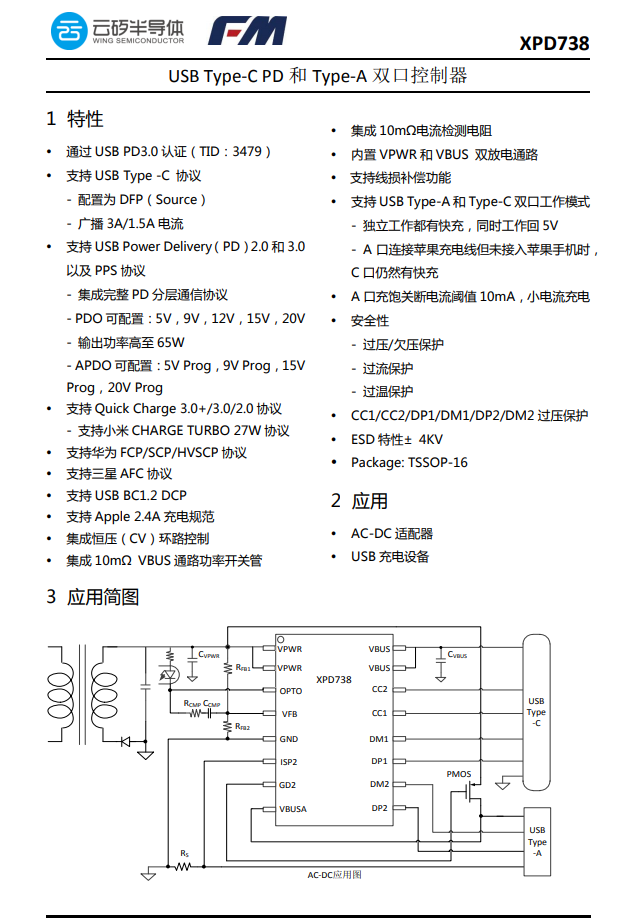

云矽半導體XPD738資料信息。

充電頭網拆解了解到，云矽半導體XPD738已被機樂堂20W 1A1C快充充電器、羽博20W 1A1C快充充電器、品勝迷你20W 1A1C快充充電器、聯想20W 1A1C快充插座等產品采用，此外其它型號快充芯片還傲基、倍思、海陸通、奧睿科、樂奇領先等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

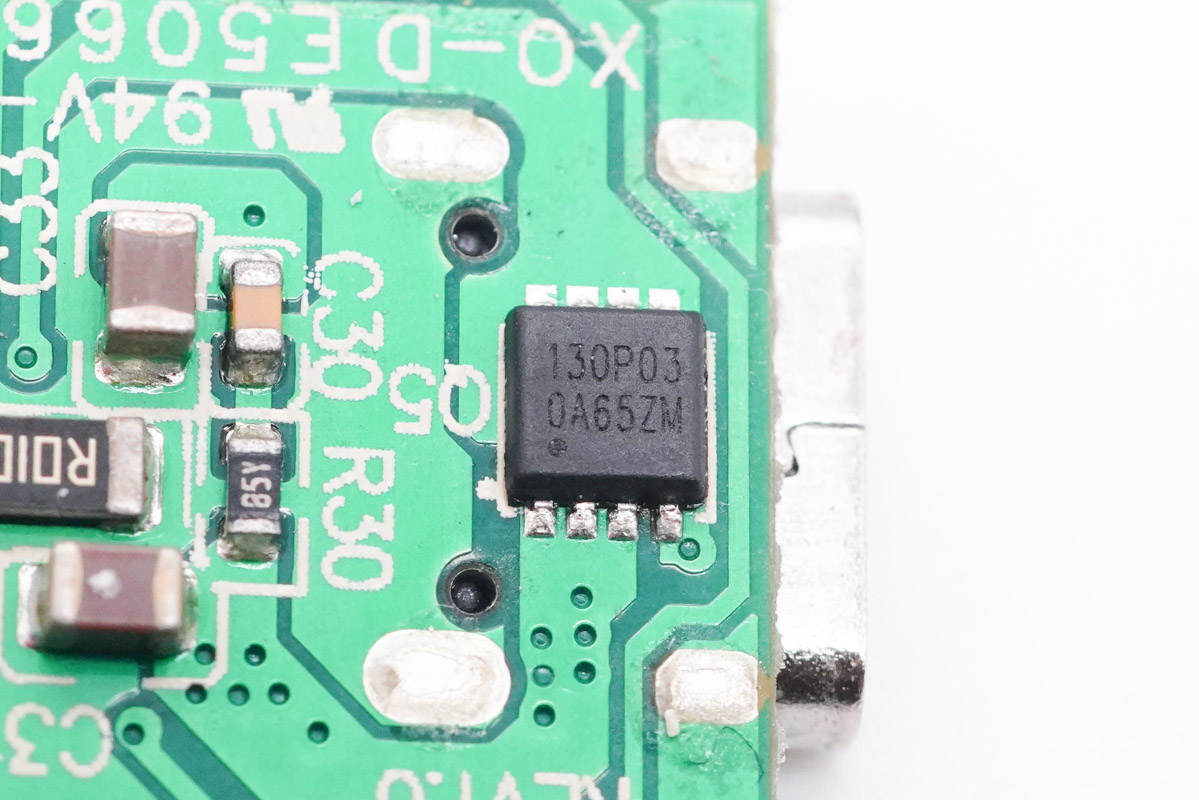

背面一顆輸出VBUS開關管采用真茂佳ZM130P03M，耐壓30V，導阻13mΩ，DFN3x3封裝，用于USB-A接口預留。

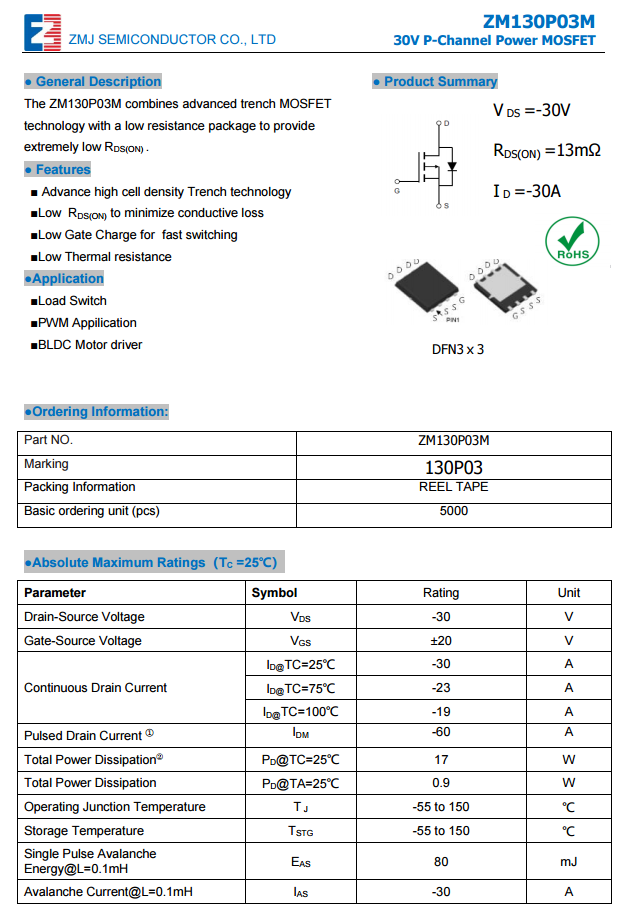

真茂佳ZM130P03M資料信息。

全部拆解完畢，來張全家福。

充電頭網拆解總結

摩米士30W PD快充充電器造型設計經典，機身殼是亮面和啞光結合設計，采用可折疊國標插腳，方便用戶攜帶出差使用。性能上支持QC、AFC、FCP、PD3.0、PPS多個快充協議，具備5V3A、9V3A、12V2.5A、15V2A、20V1.5、3.3-11V3A和3.3-16V2A電壓檔位，可適配市面上絕大多數品牌手機，滿足其快充需求。

充電頭網通過拆解了解到，充電器輸入輸出端設有小板，初次級之間設有隔離板。采用了開關電源寬范圍輸出，協議芯片通過光耦反饋控制輸出電壓的典型架構。同步整流控制器采用矽力科技AP402B，協議芯片采用云矽半導體XPD738，兼容協議豐富，且支持1A1C雙口控制，因此主板上預留有USB-A母座焊盤，加裝上便可搖身一變此外30W 1A1C雙口快充充充電器。
