最近充電頭網拿到了ELECOM宜麗客一款45W PD快充充電器，產品自帶USB-C輸出線纜，并配備可折疊美規插腳，更新奇的是插腳還可以90°旋轉，可以避免和其它充電頭出現打架情況，可以說是一個非常有亮點的設計。下面充電頭網就對這款產品進行詳細拆解，看看內部用料做工如何。

一、宜麗客45W充電器外觀

? ? ? ? ? ??

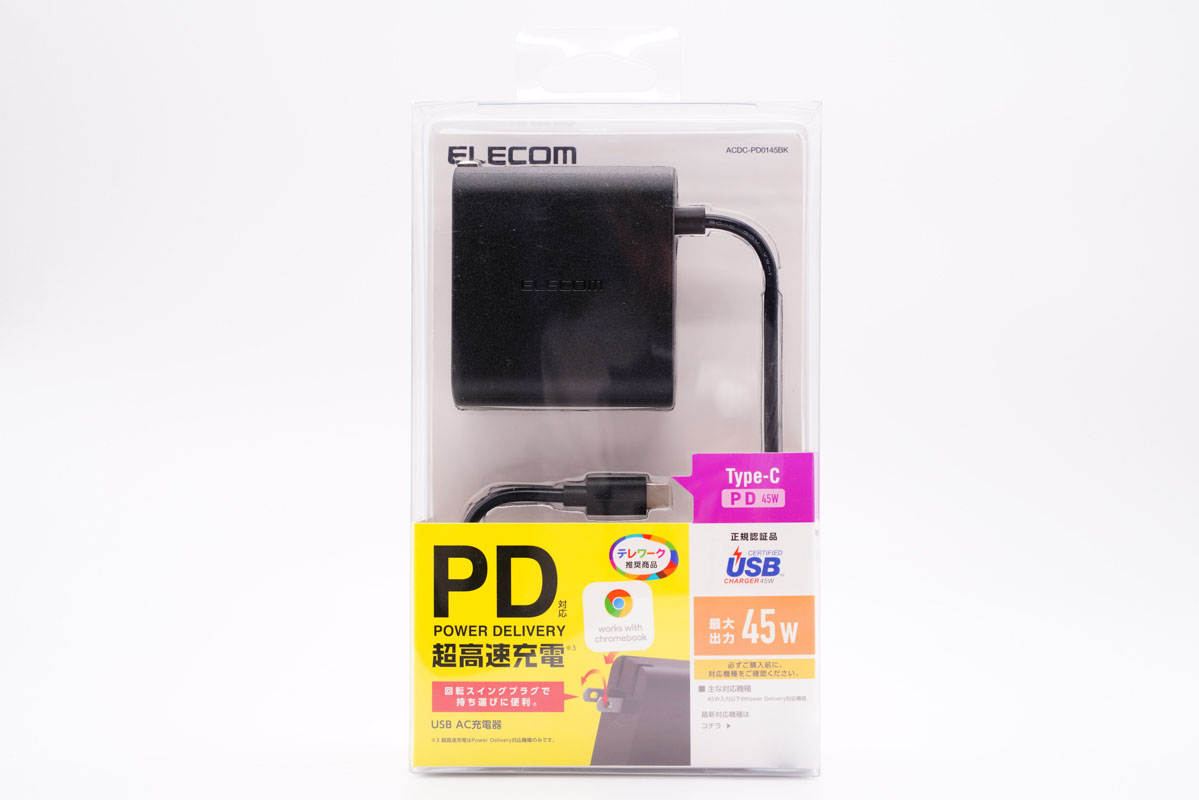

這款產品采用透明塑料盒包裝，內置信息紙片，印有PD、Type-C、45W等特性字樣。

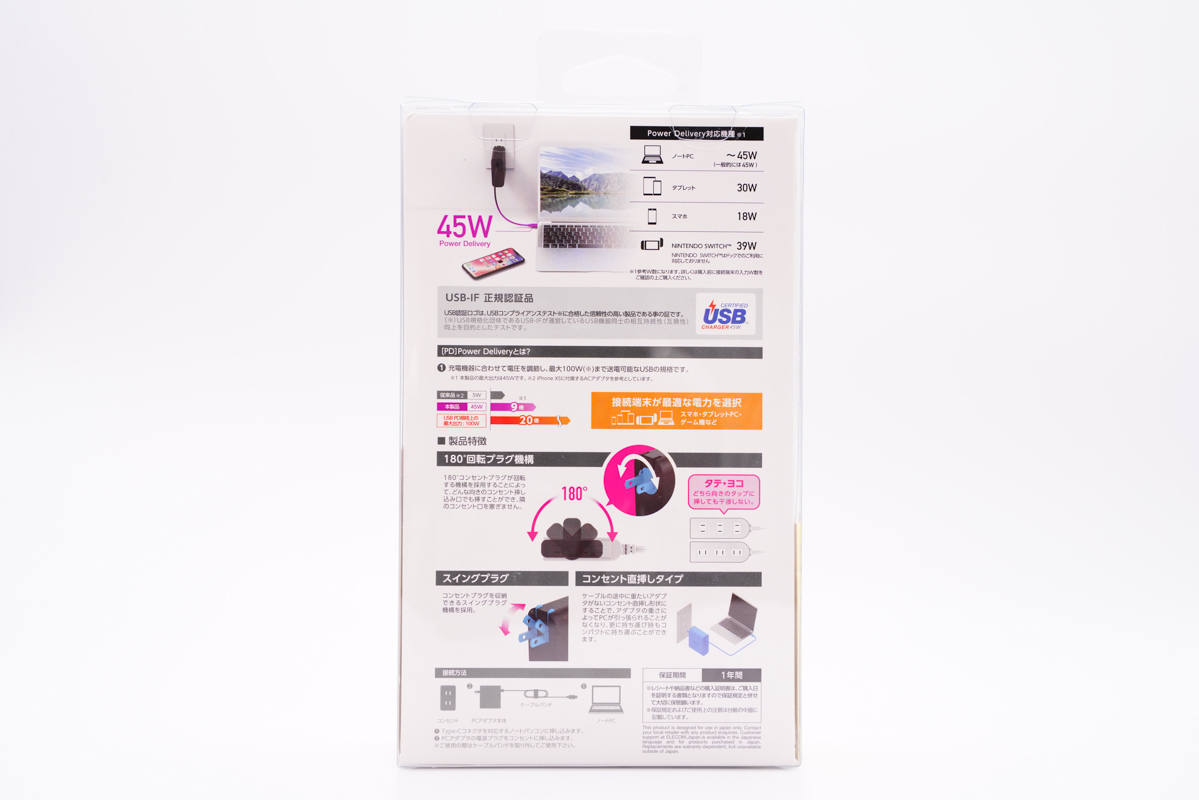

紙板背面印有產品可充電設備簡圖、使用場景圖、參數等。

充電器自帶USB-C輸出線纜。

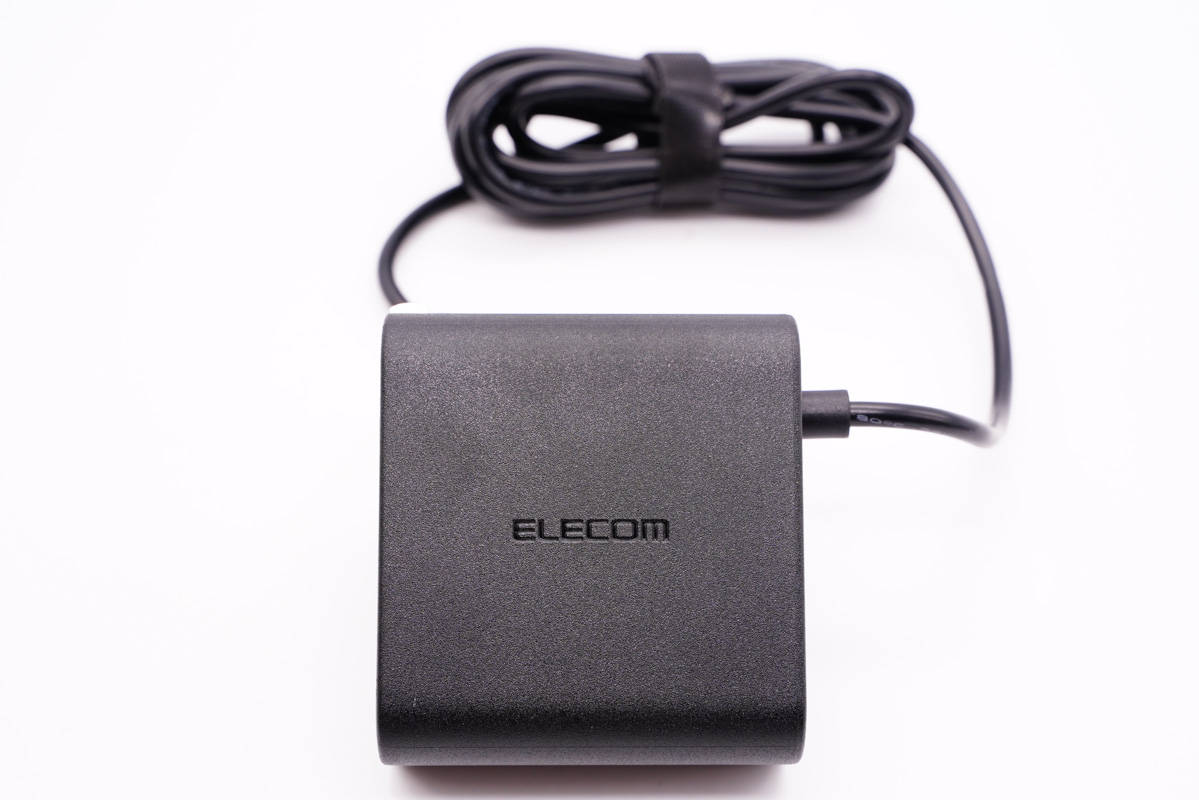

充電器采用PC阻燃材質黑色外殼，表面磨砂處理，兩側為半圓弧面設計，機身正面凹印ELECOM品牌。

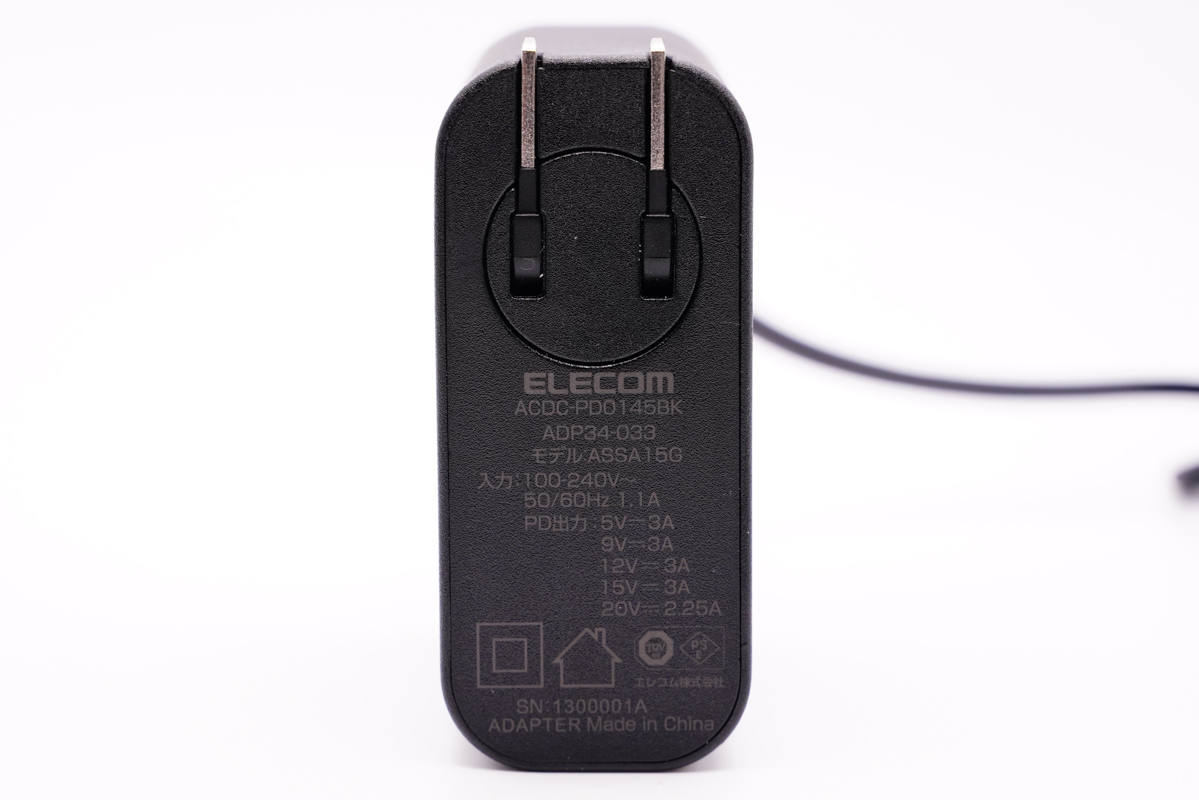

輸入端外殼上印有充電器參數

輸入：100-240V~50/60HZ?1.1A

PD輸出：5V3A、9V3A、12V3A、15V3A、20V2.25A，45W MAX

制造商：深圳愛科思達科技有限公司

產品已經通過了PSE認證。

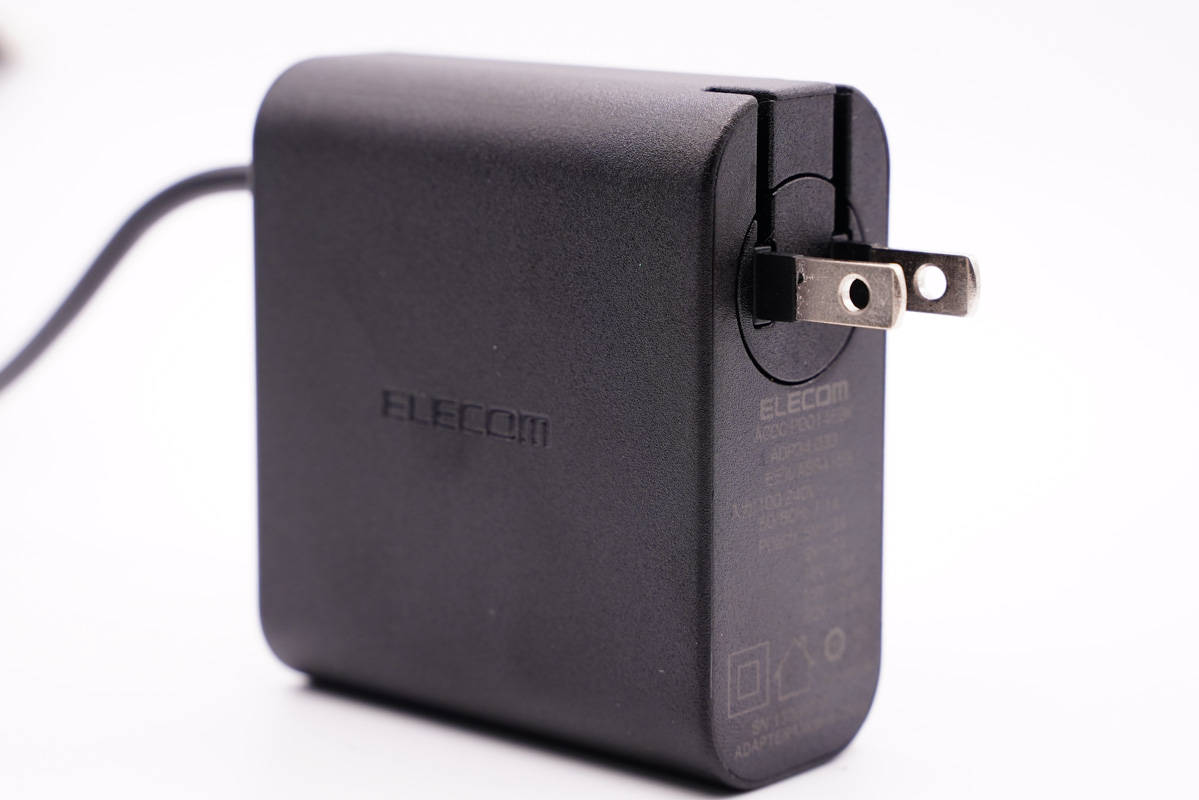

此外輸入端配備可折疊美規插腳，攜帶方便且不會刮傷包里其它設備。

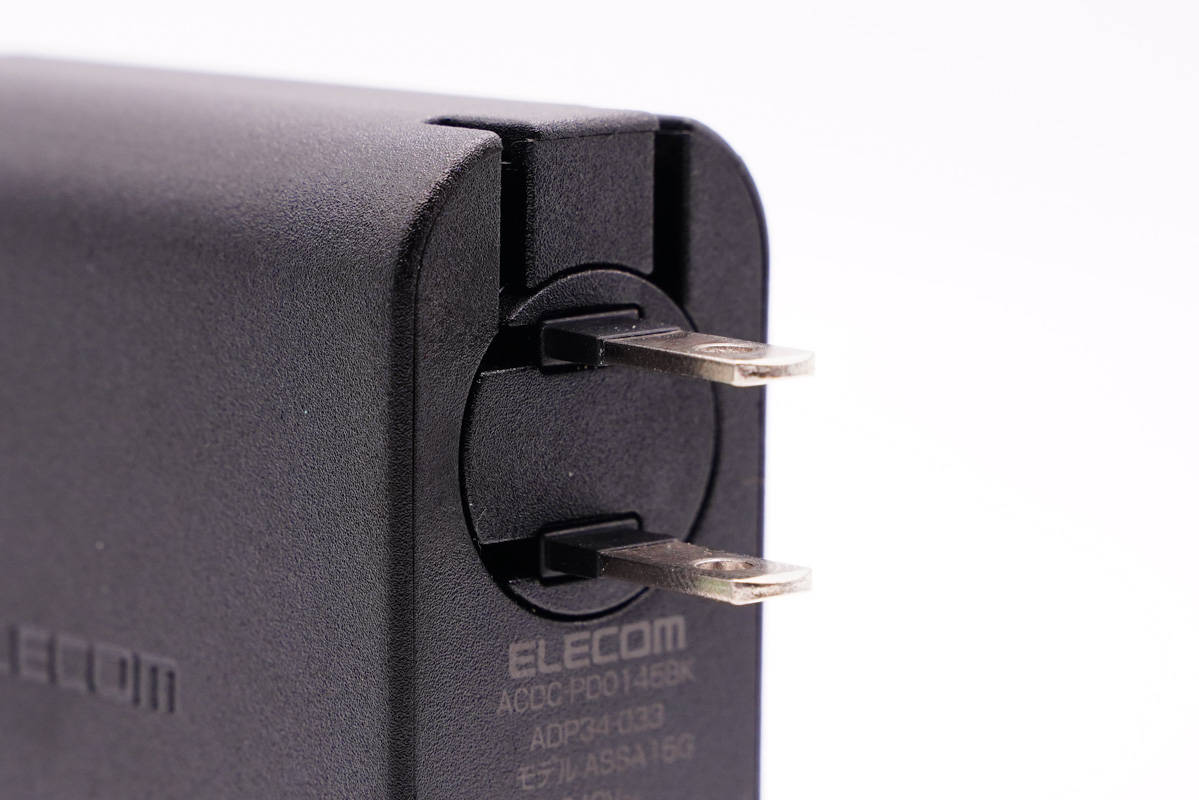

插腳可左右旋轉90°，在給多臺設備同時充電時可避免打架情況發生，設計非常新穎。

輸出線纜使用魔術扎帶捆扎整理。

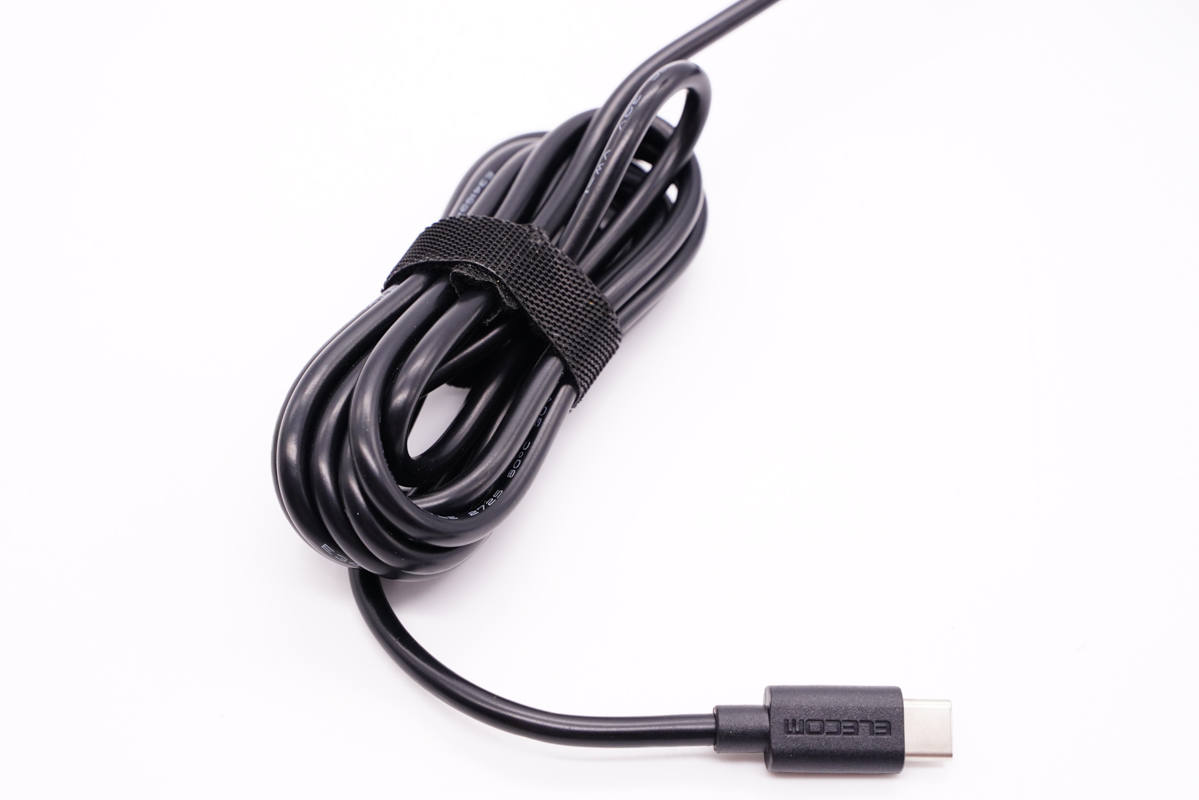

USB-C線頭磨砂處理，并凹印ELECOM品牌。

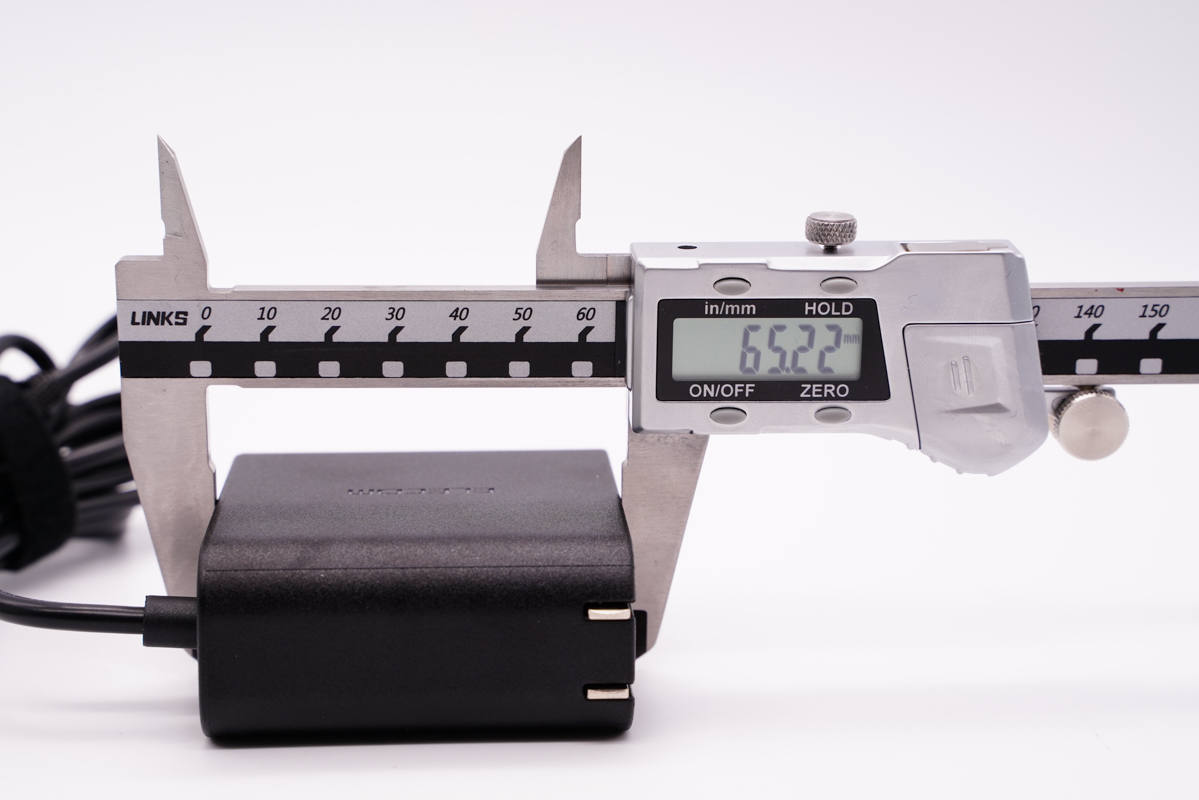

使用游標卡尺實測充電器機身長度為65.22mm。

寬度為71.2mm。

厚度為30.97mm。

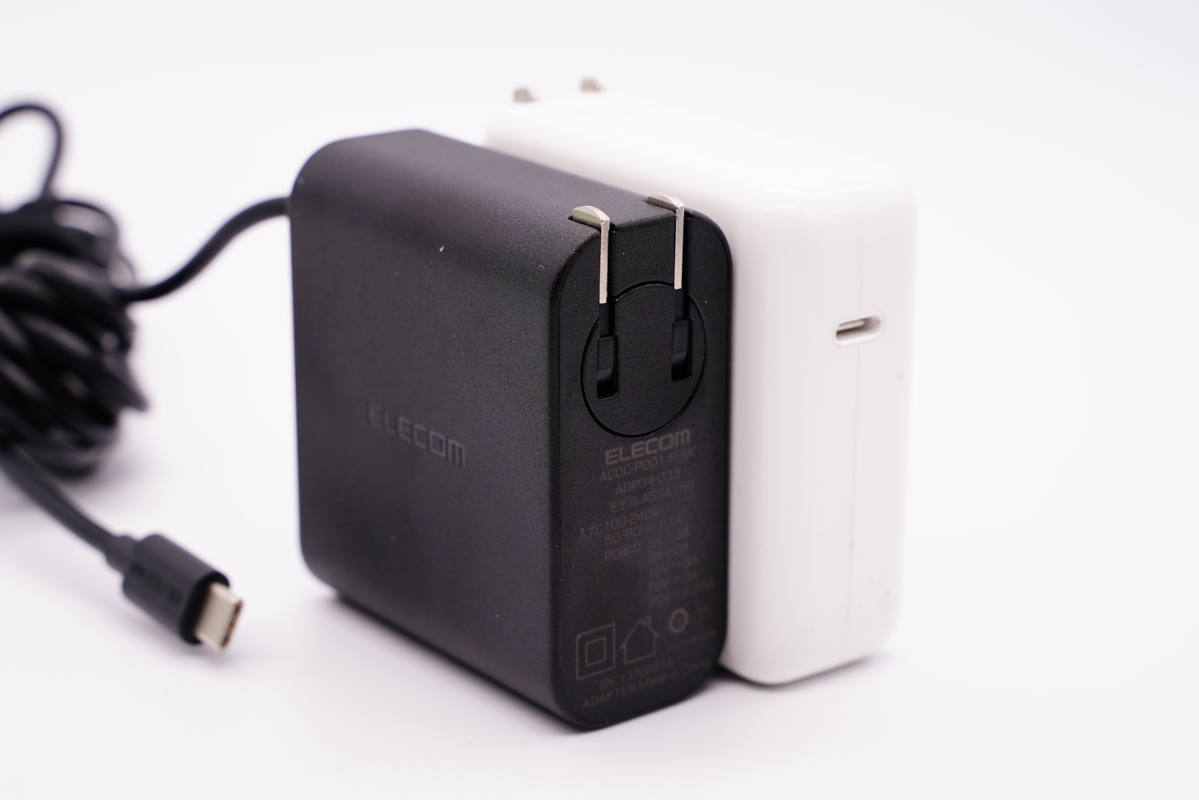

和蘋果61W充電器直觀對比，兩者體積相當。

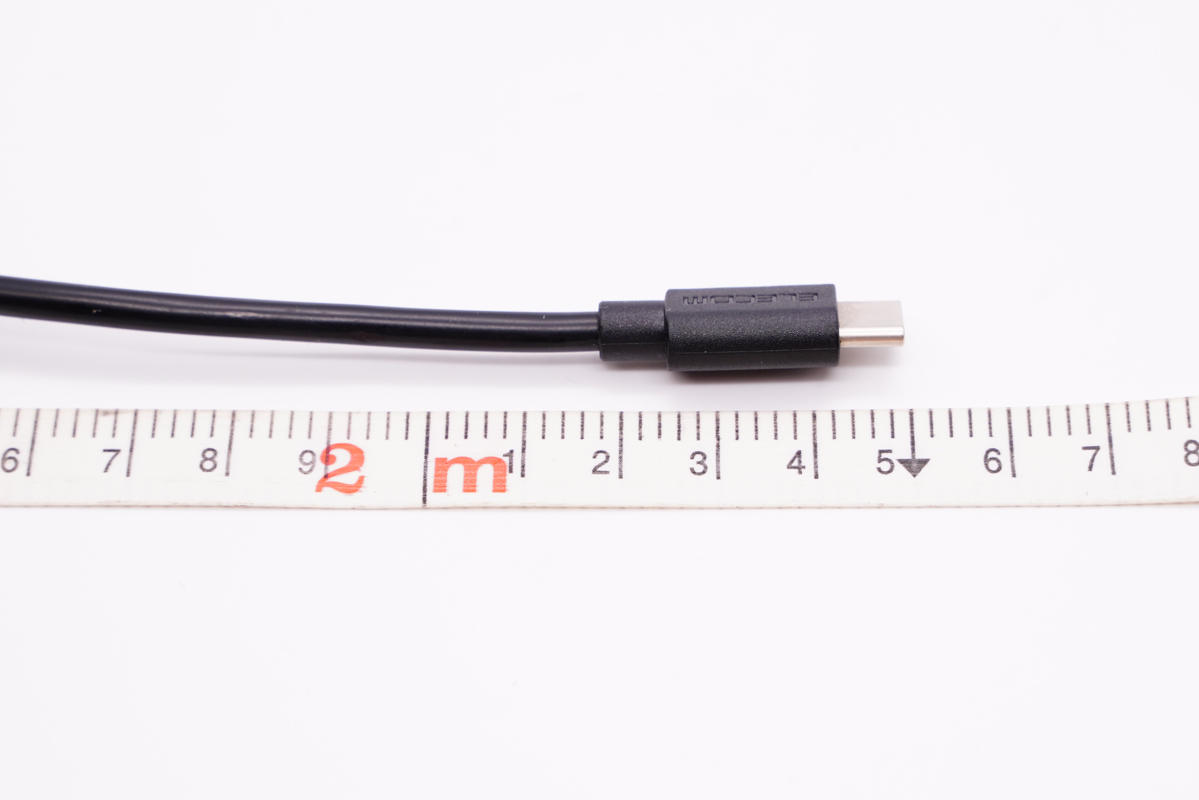

另外使用卷尺測得自帶線纜長度約為2.05m。

? ? ? ? ? ? ?

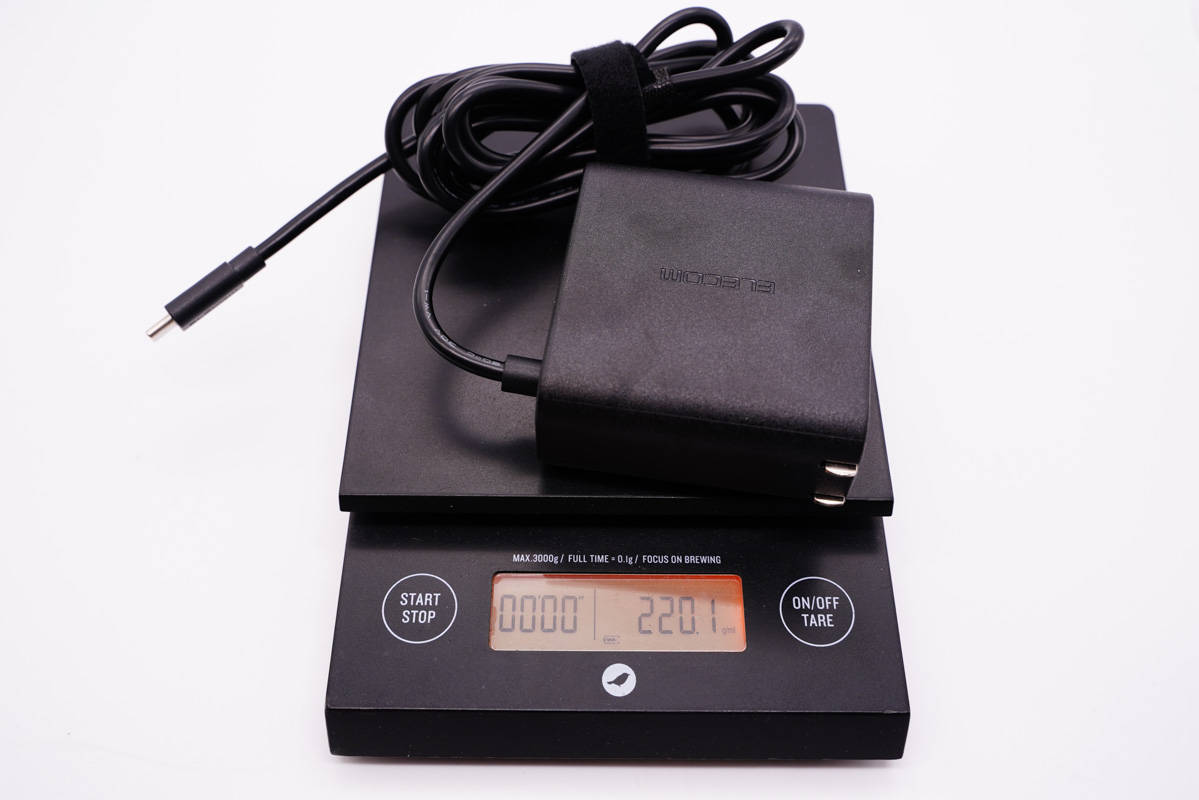

充電器帶線和扎帶總重約220g。

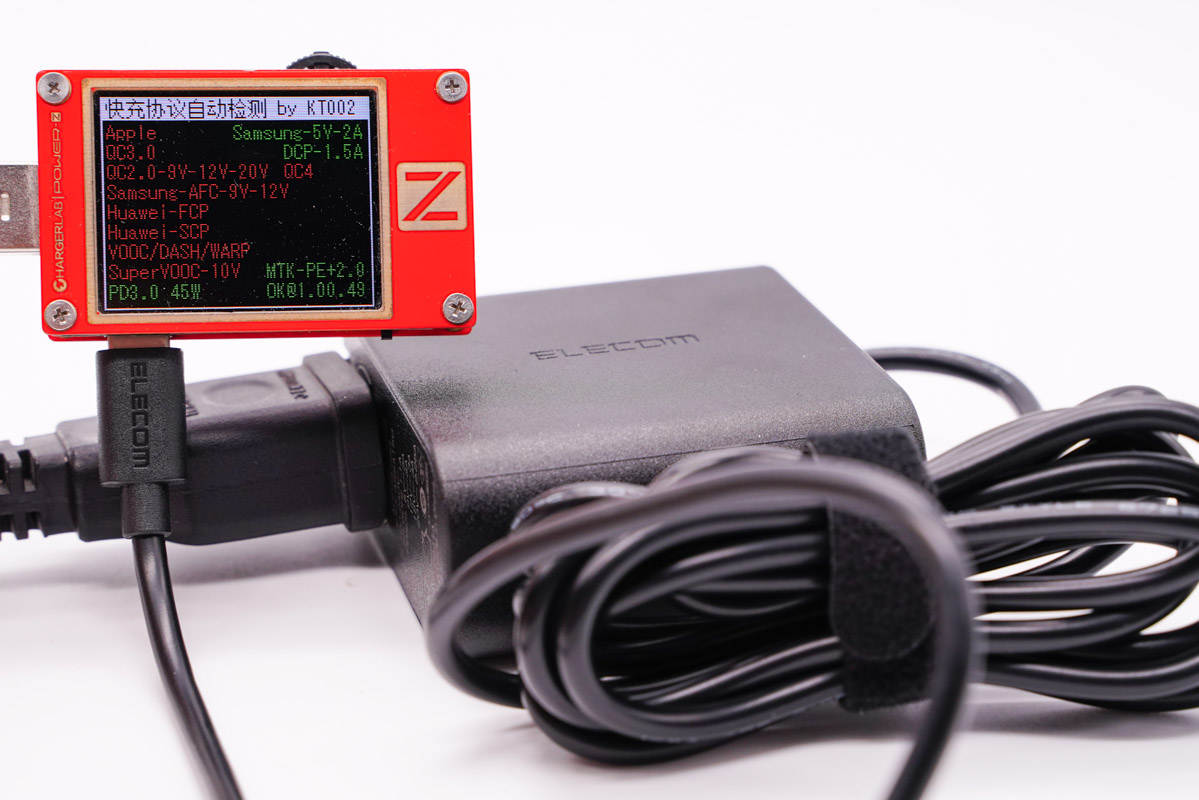

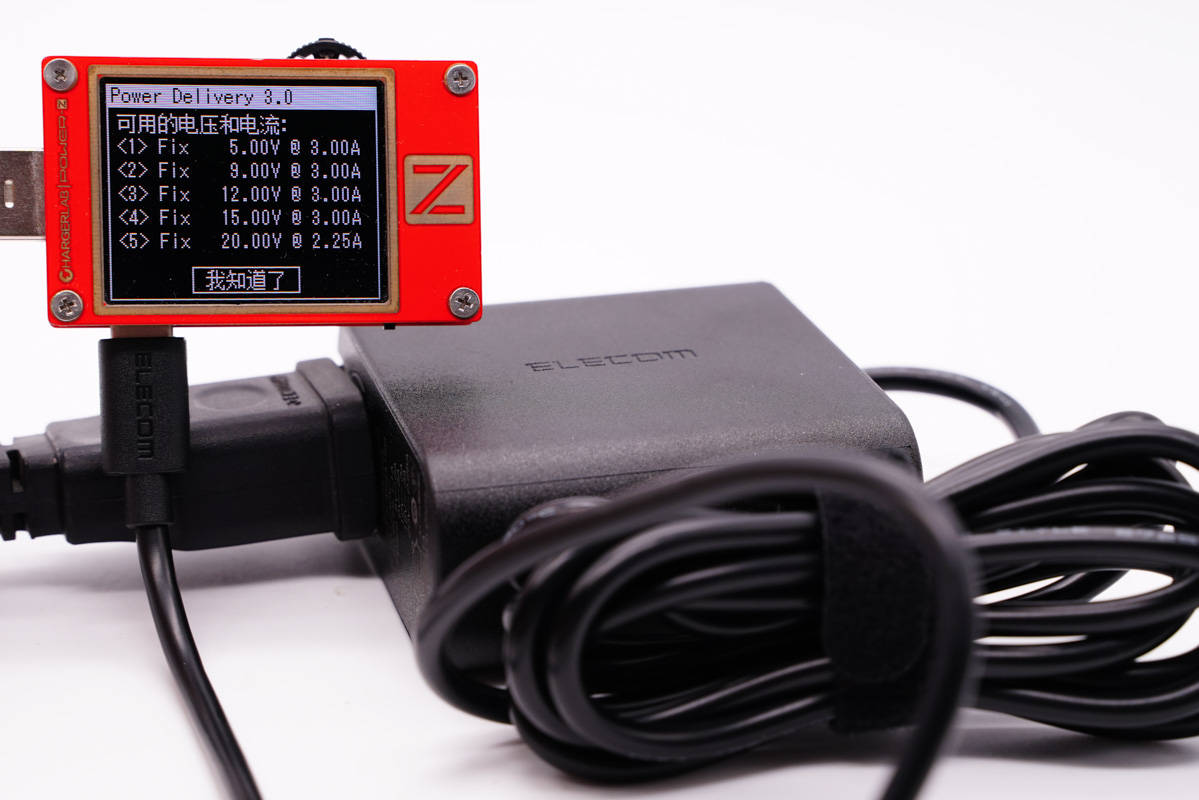

使用ChargerLAB POWER-Z KT002測得這款充電器支持Samsung 5V2A、DCP協議，以及PE2.0和PD3.0快充協議。

此外還具備5V3A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位。

二、宜麗客45W充電器拆解

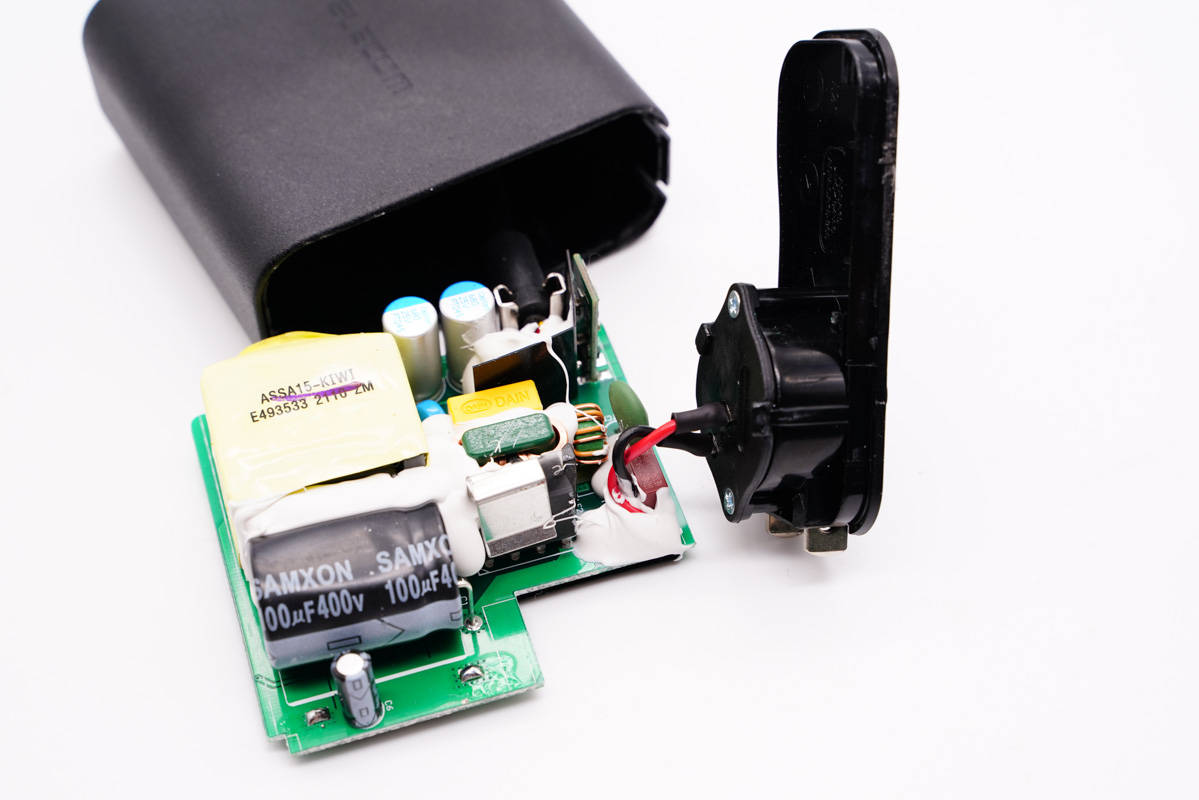

將輸入端外殼拆開取出充電器，插腳和PCB板通過導線連接通電，導線兩端分別套有膠套和打膠處理。共模電感、高壓濾波電解電容、變壓器等器件也打膠加固。

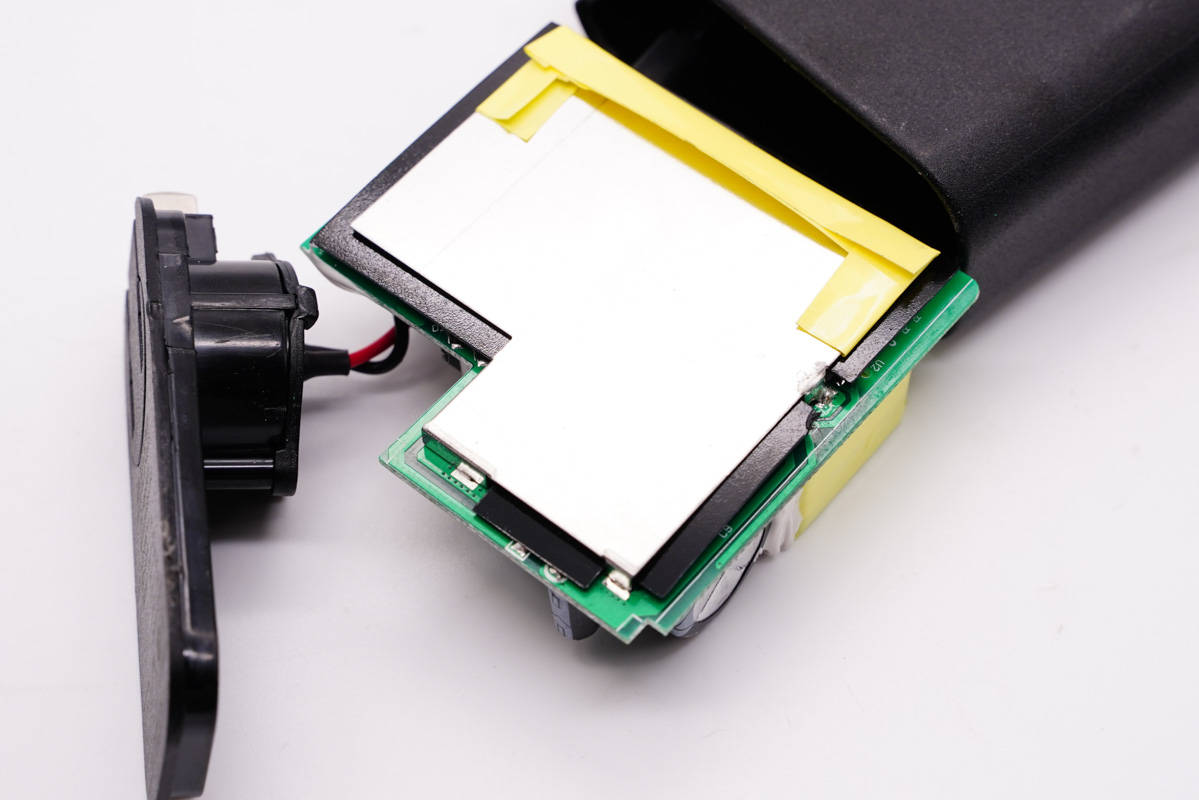

主板背面覆蓋隔離板和散熱片，散熱片低壓側粘貼絕緣膠帶。

散熱片錫焊固定。

充電器初次級之間設有隔離板，輸出線纜使用金屬片固定。

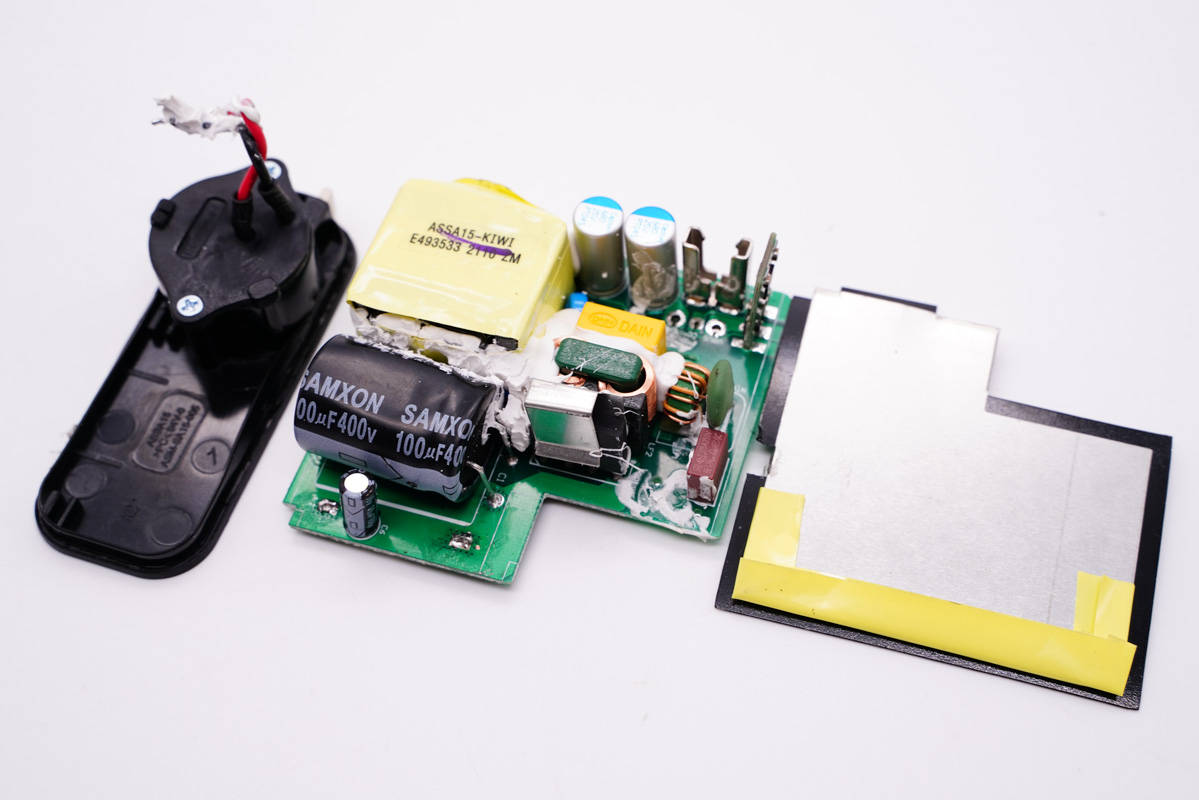

將插腳模塊、散熱片以及線纜全部拆掉。

PCB板正面一覽，初次級元器件之間分隔明顯。

PCB板背面一覽，白色光耦橫跨在初級次級之間，初級側設有PWM主控芯片和初級開關MOS管，次級側設有同步整流控制器和整流管。

通過對PCB電路觀察發現，這款45W PD快充充電器采用典型的開關電源寬范圍輸出電壓，由協議芯片通過光耦控制輸出電壓的設計架構。下面我們從輸入端開始了解各元器件。

輸入端一覽，高壓濾波電解電容橫置，整流橋配有小散熱片。

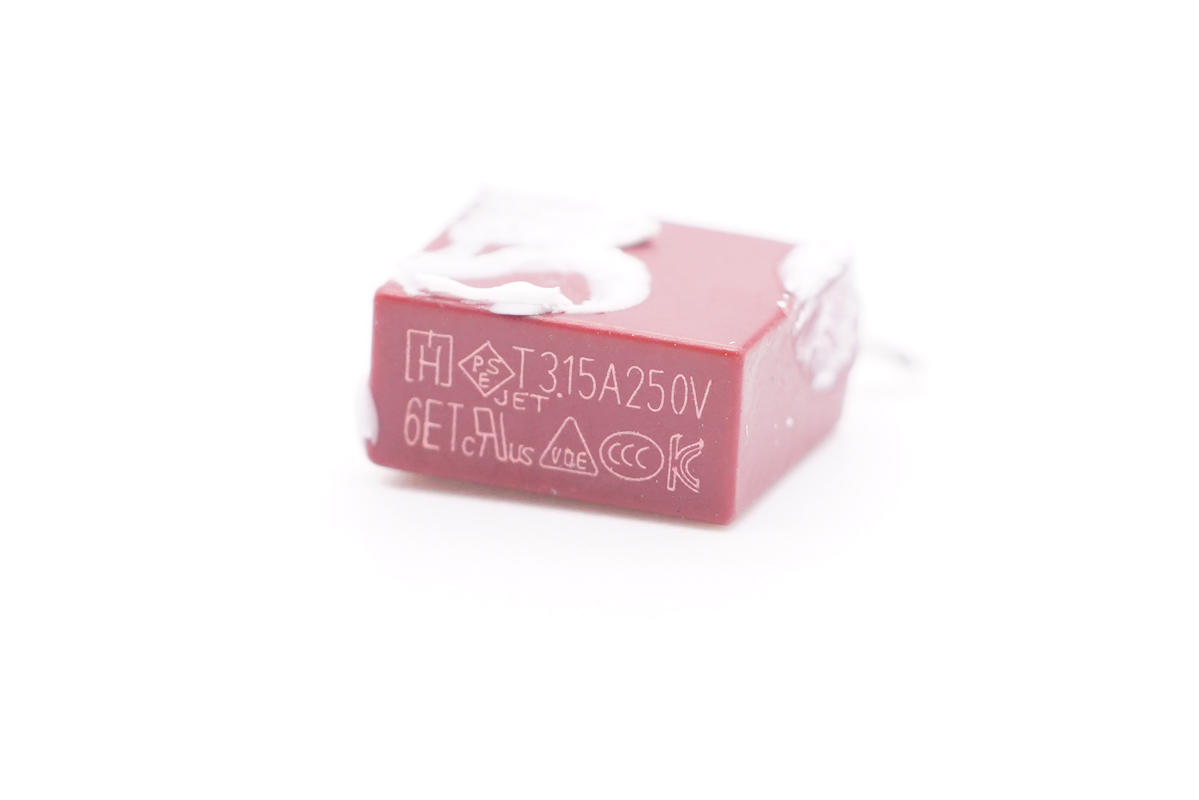

延時保險絲規格為3.15A 250V。

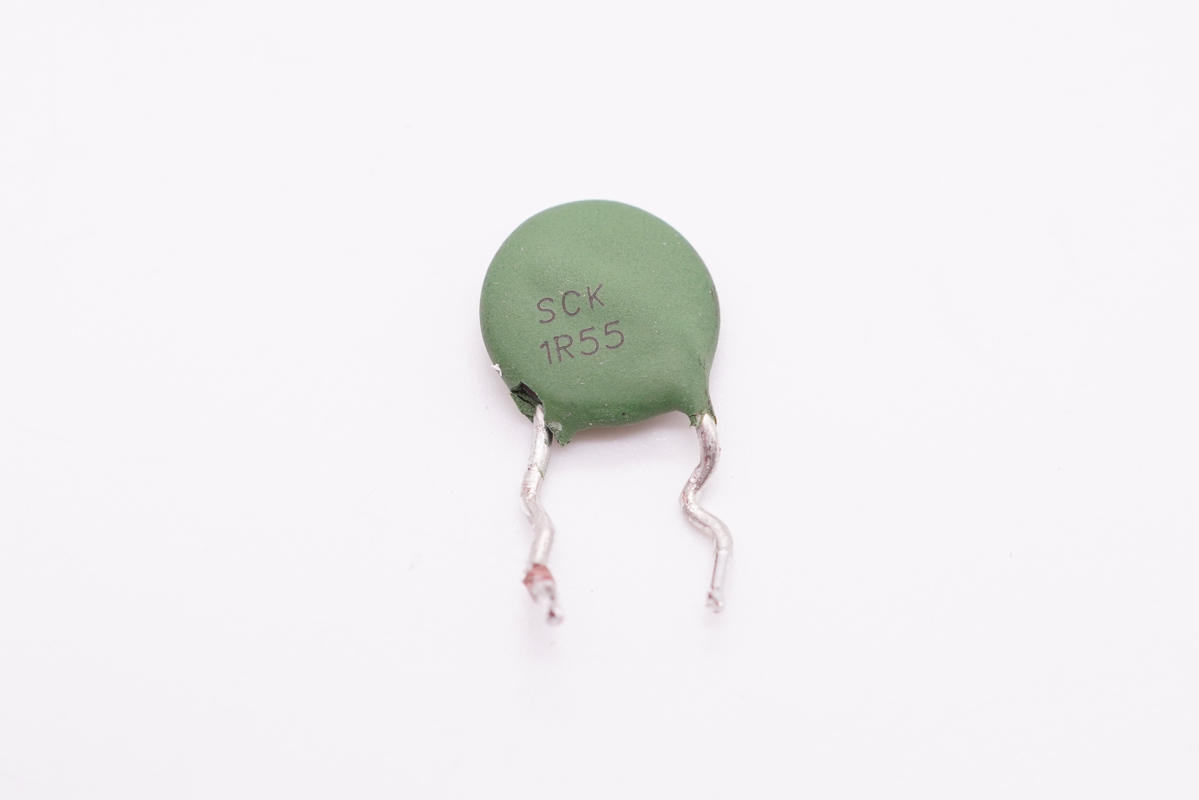

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

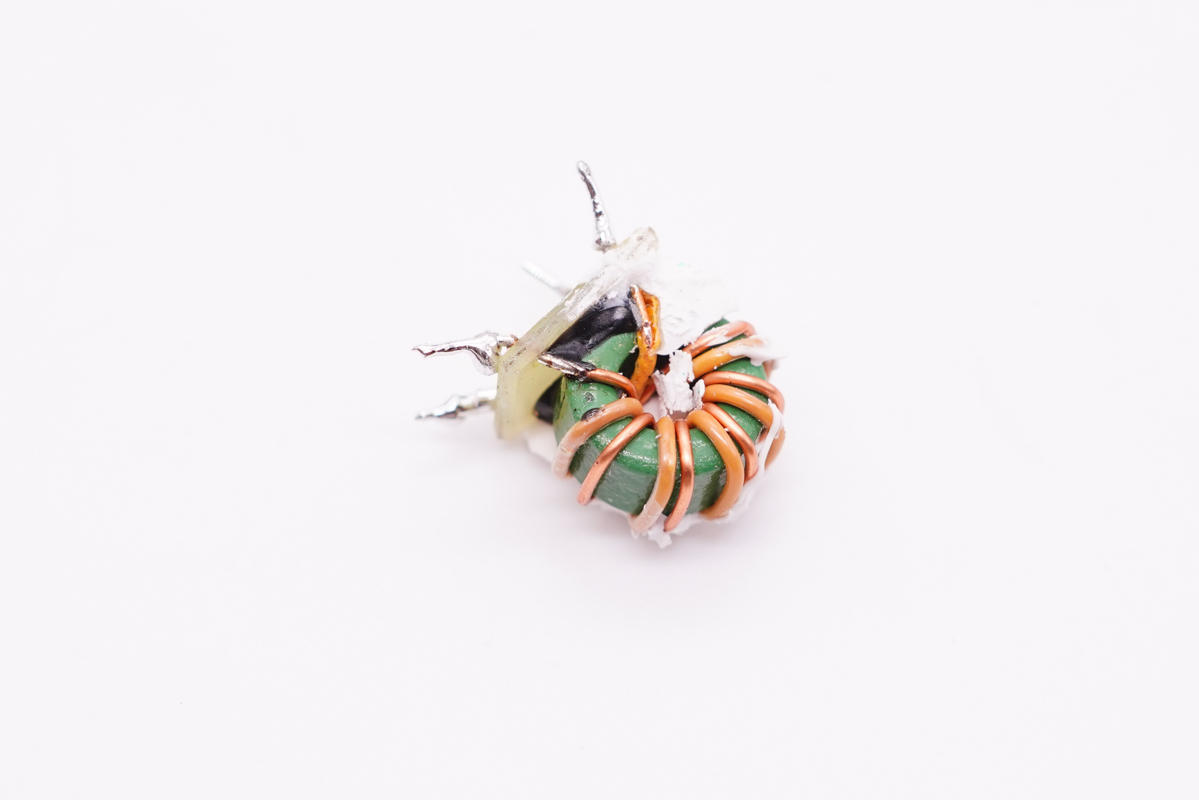

共模電感特寫，雙線繞制，用于濾除EMI干擾。

共模電感兩級設計，另一顆采用扁平銅帶繞制，并有L型塑料將其與整流橋的散熱片進行隔離。

?? ? ? ? ? ??

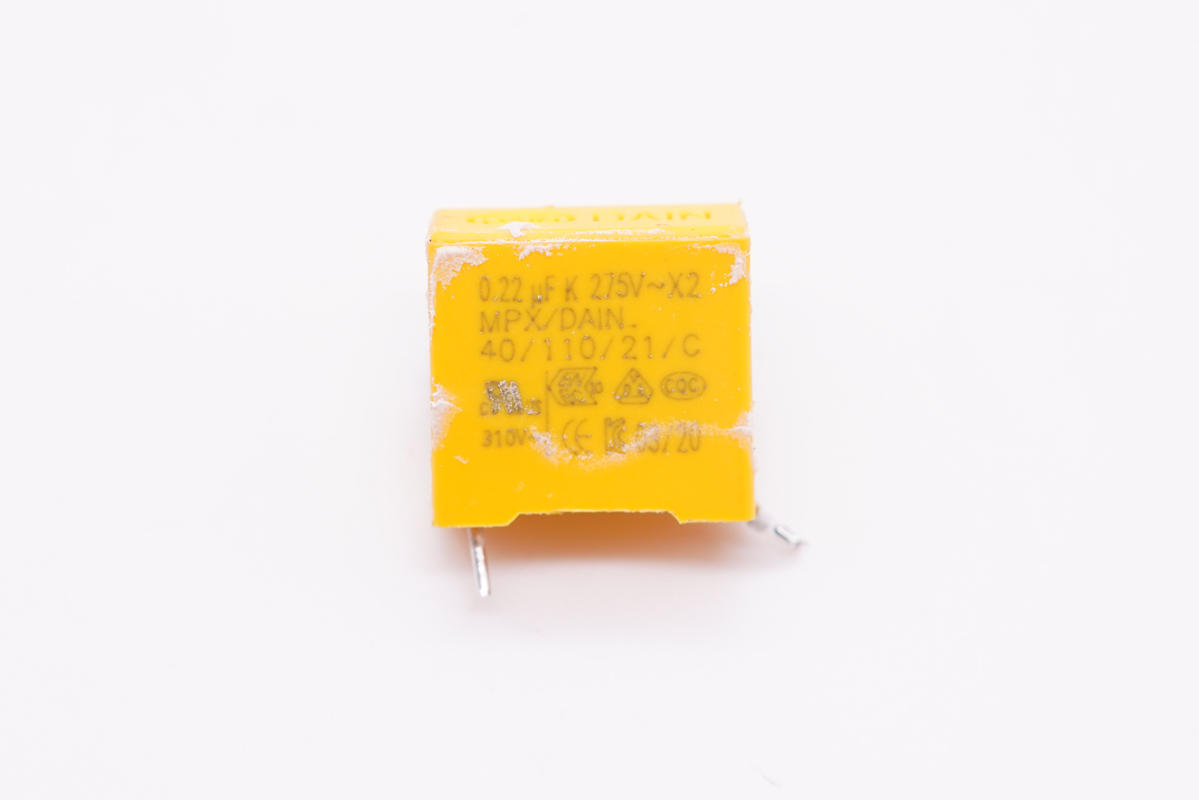

安規X電容容量0.22μF。

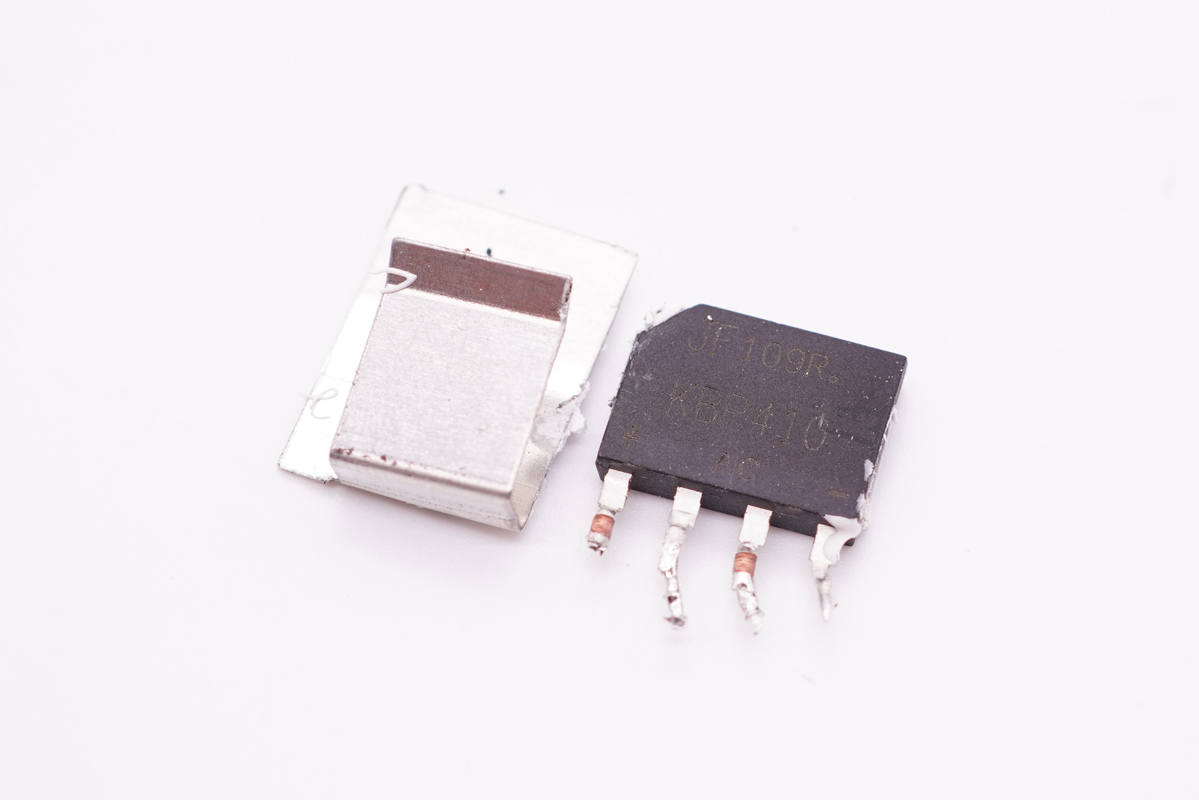

整流橋和散熱片。

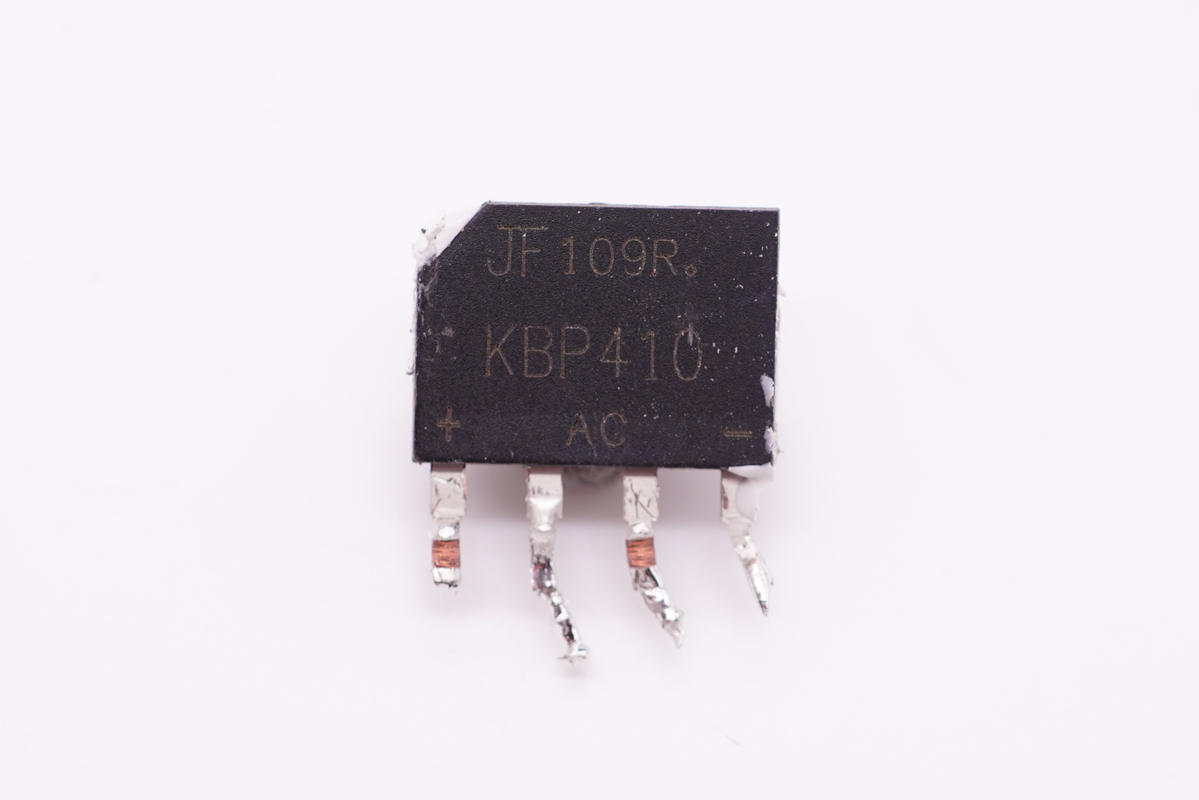

KBP410整流橋特寫。

1KV耐壓陶瓷電容特寫。

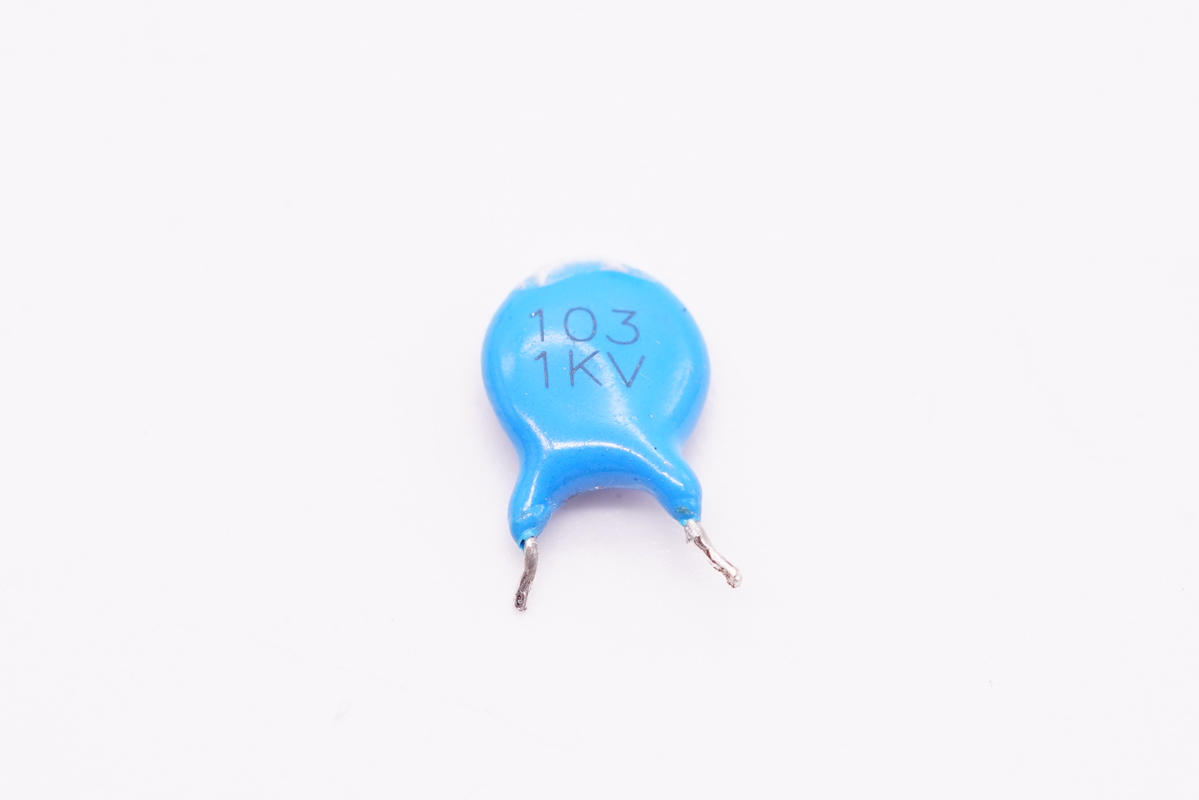

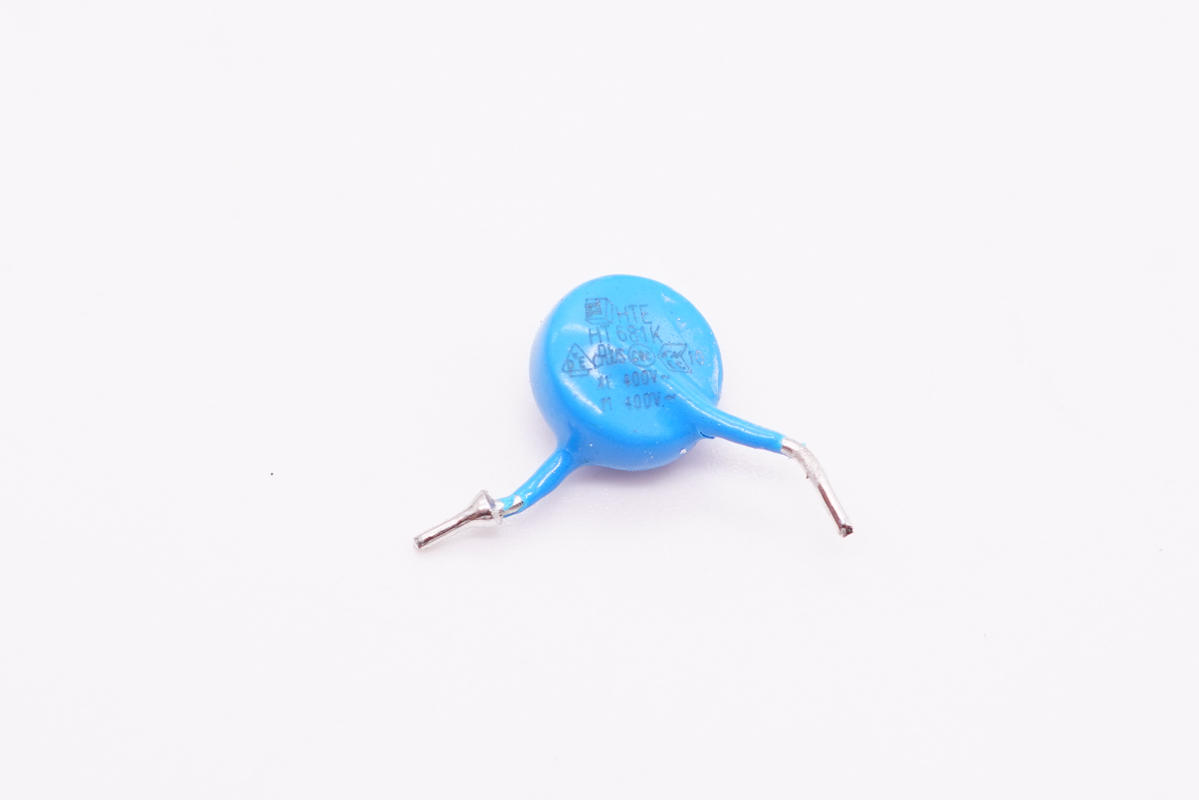

另一顆陶瓷電容特寫，耐壓同樣是1KV。

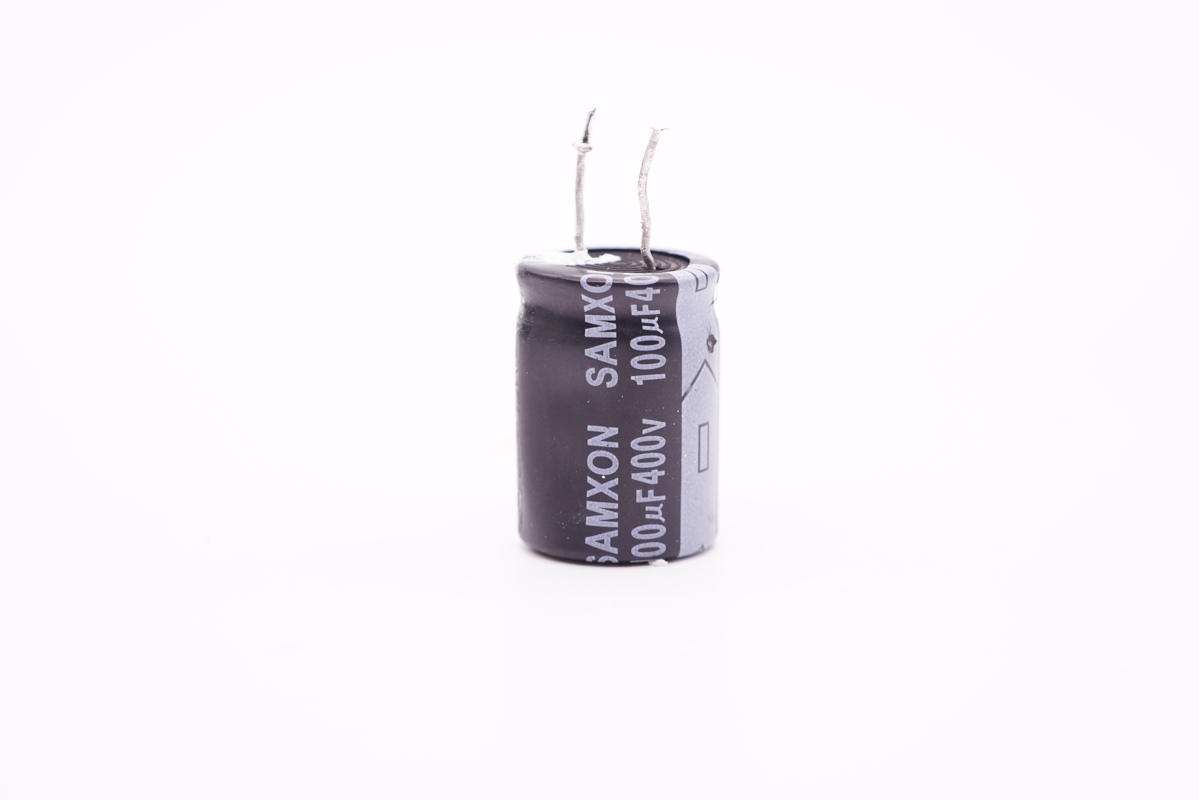

高壓濾波電解電容來自SAMXON三信，規格為400V 100μF。

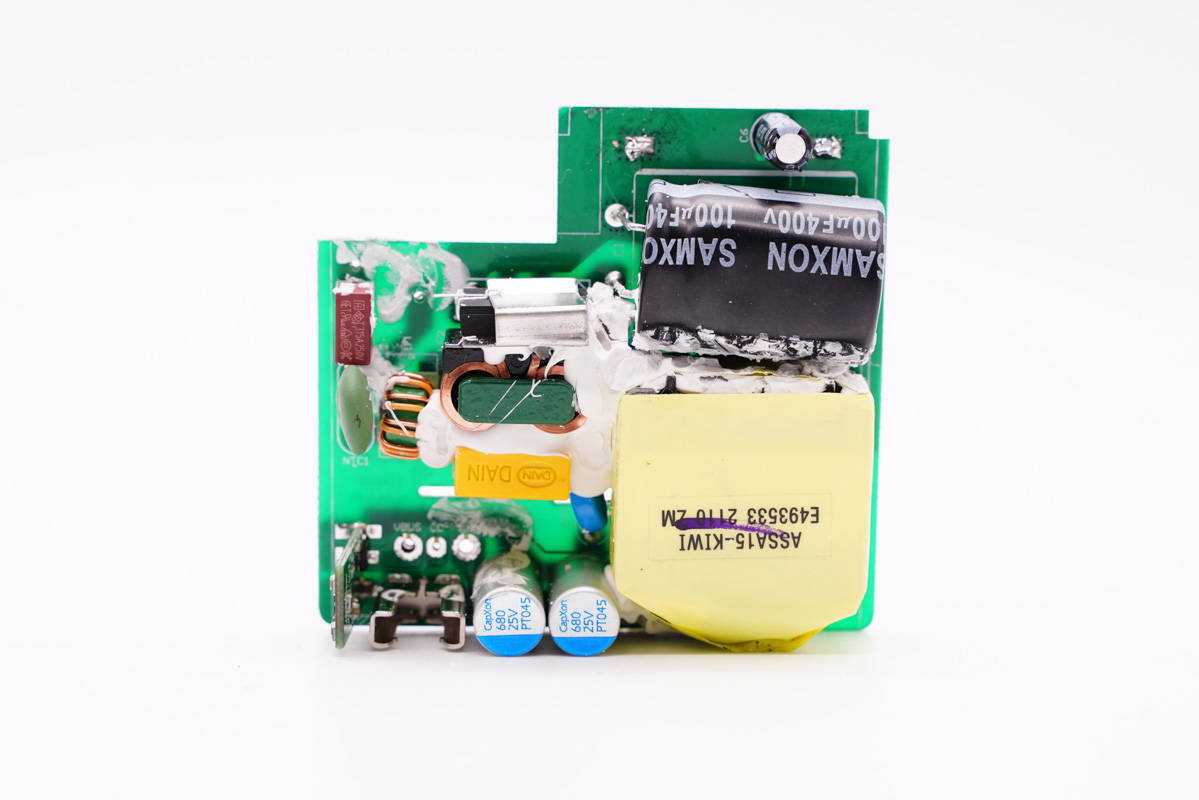

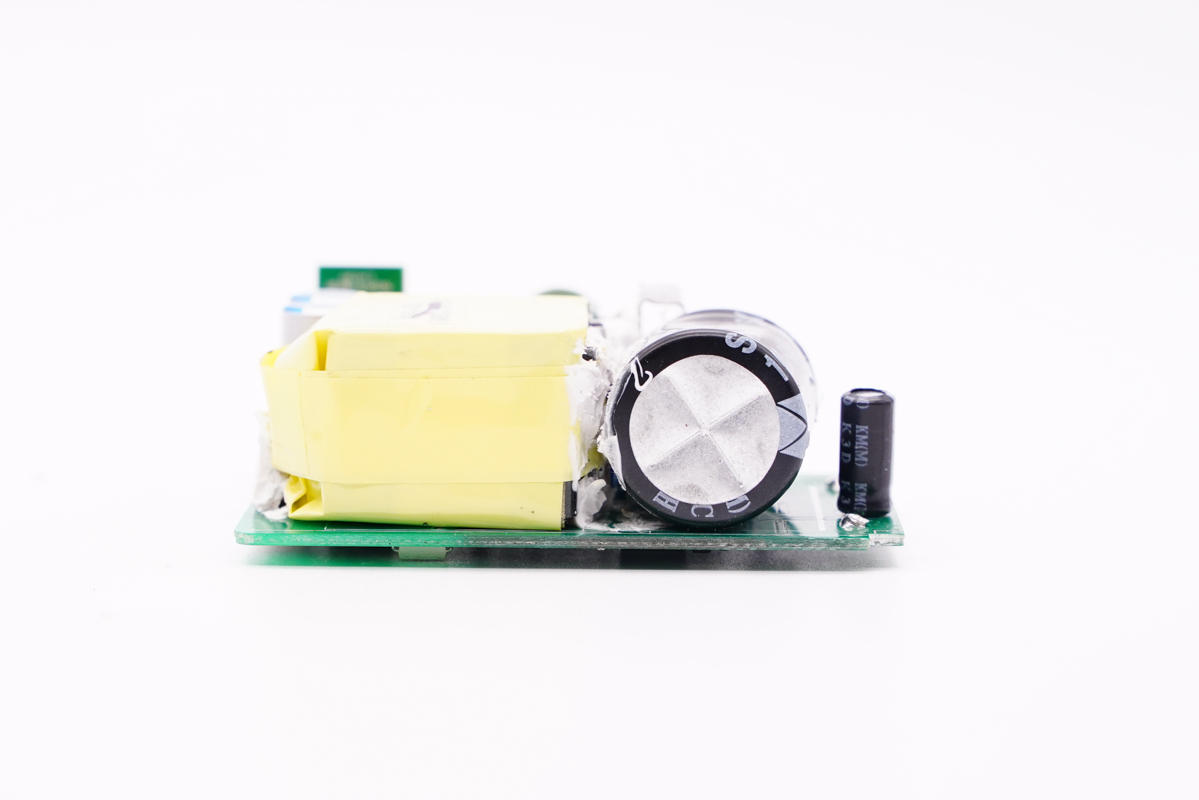

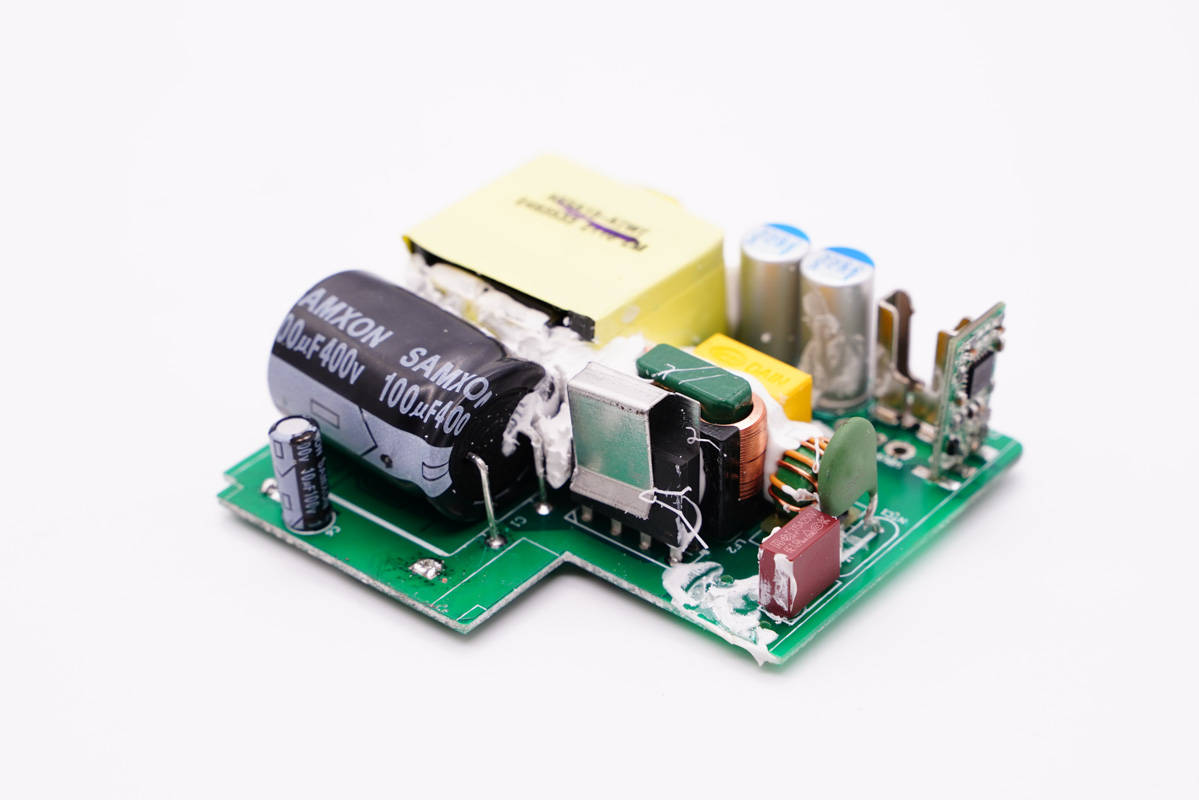

PCB板側面一覽，電容兩側分別是小電容和變壓器。

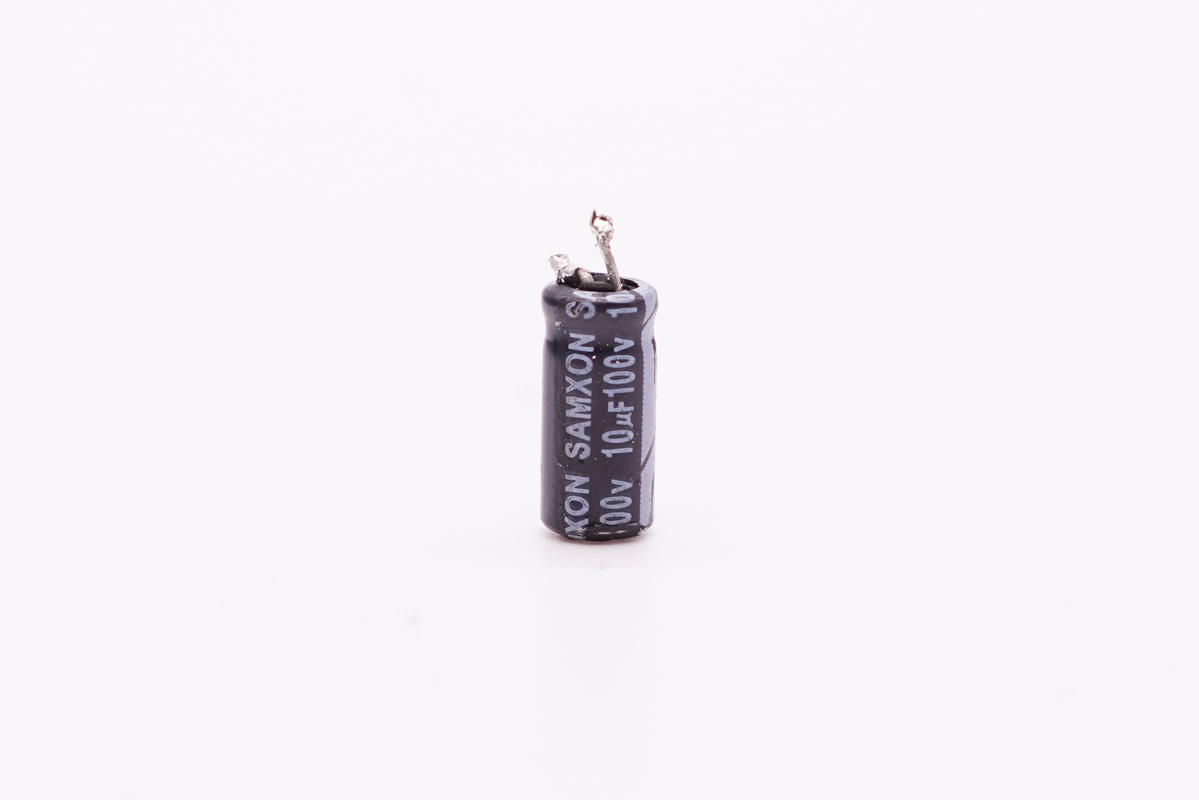

主控芯片供電電容特寫，也是SAMXON品牌。規格為100V 10μF。

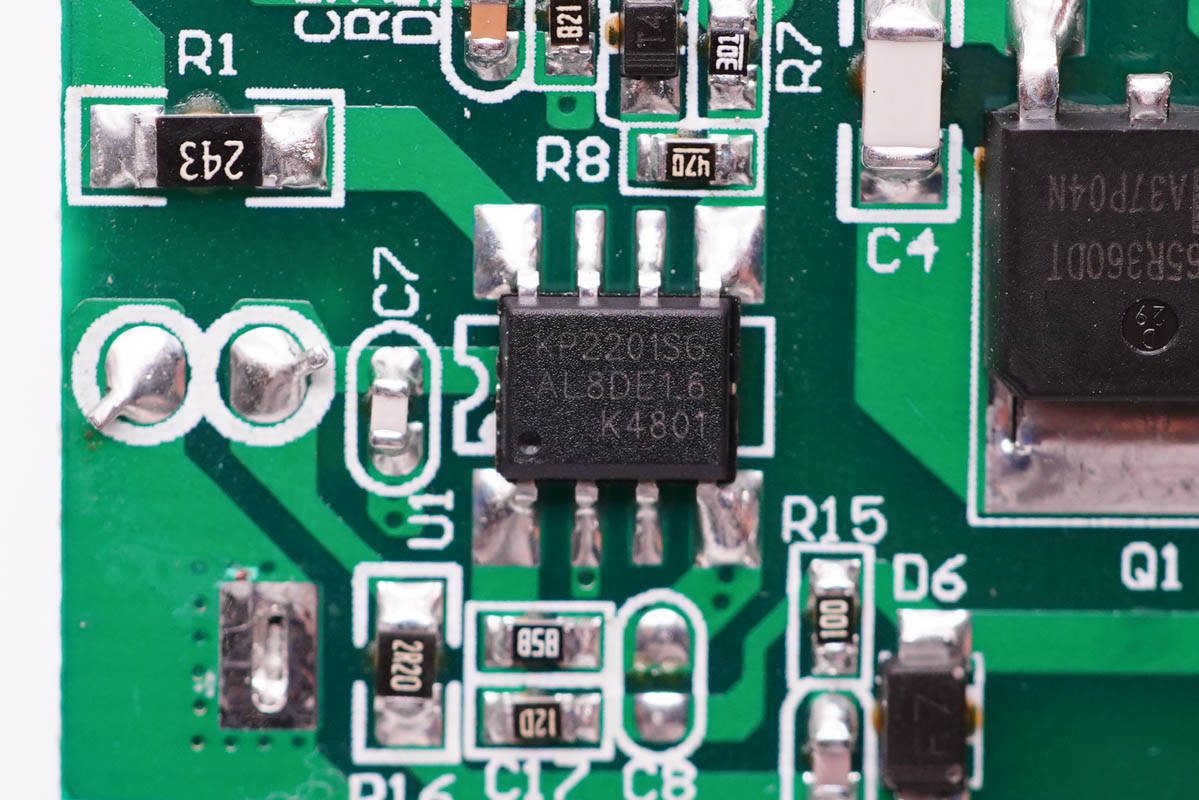

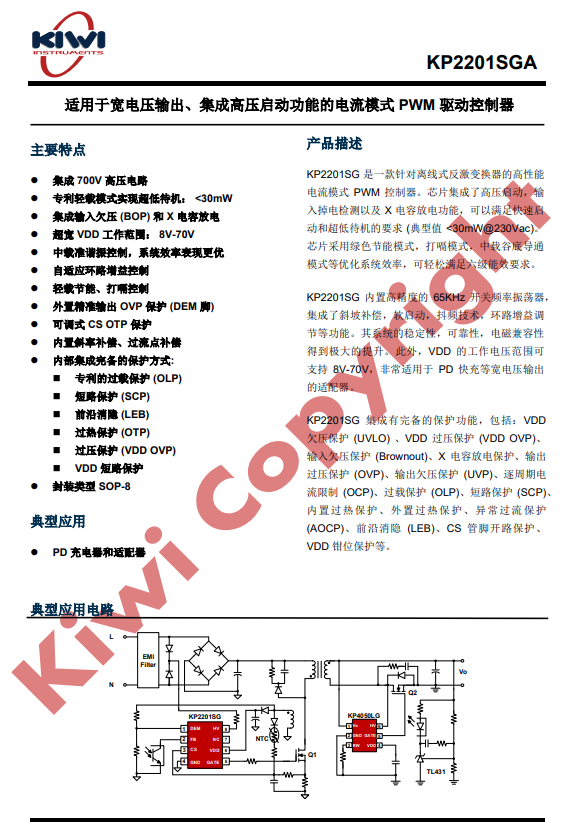

充電器主控芯片采用必易微 KP2201SGA，是一款針對離線式反激變換器的高性能電流模式PWM 控制器。芯片集成了高壓啟動、輸入掉電檢測以及X電容放電功能，可以滿足快速啟動和超低待機的要求 (典型值 <30mW@230Vac)。芯片采用綠色節能模式，打嗝模式，中載谷底導通模式等優化系統效率，可輕松滿足六級能效要求。

KP2201SGA 內置高精度的 65kHz 開關頻率振蕩器，集成了斜坡補償，軟啟動，抖頻技術，環路增益調節等功能。其系統的穩定性，可靠性，電磁兼容性得到極大的提升。此外，VDD 的可工作電壓范圍為 8V-70V，VDD 極限耐壓為 80V，非常適用于 PD 快充等寬電壓輸出的適配器。

KP2201SGA 集成有完備的保護功能，包括：VDD 欠壓保護 (UVLO) 、VDD 過壓保護 (VDD OVP)、輸入欠壓保護 (Brownout)、X 電容放電保護、輸出過壓保護 (OVP)、輸出欠壓保護 (UVP)、逐周期電流限制 (OCP)、過載保護 (OLP)、短路保護 (SCP)、內置過熱保護、外置過熱保護、異常過流保護(AOCP)、前沿消隱 (LEB)、CS 管腳開路保護、VDD 鉗位保護等。

充電頭網拆解了解到，采用必易微快充方案的產品還有THEONE 65W 1A1C快充充電器、紫米20W快充、努比亞22.5W方糖快充、傲基20W迷你充、品勝20W迷你充等，產品質量獲得客戶高度認可。

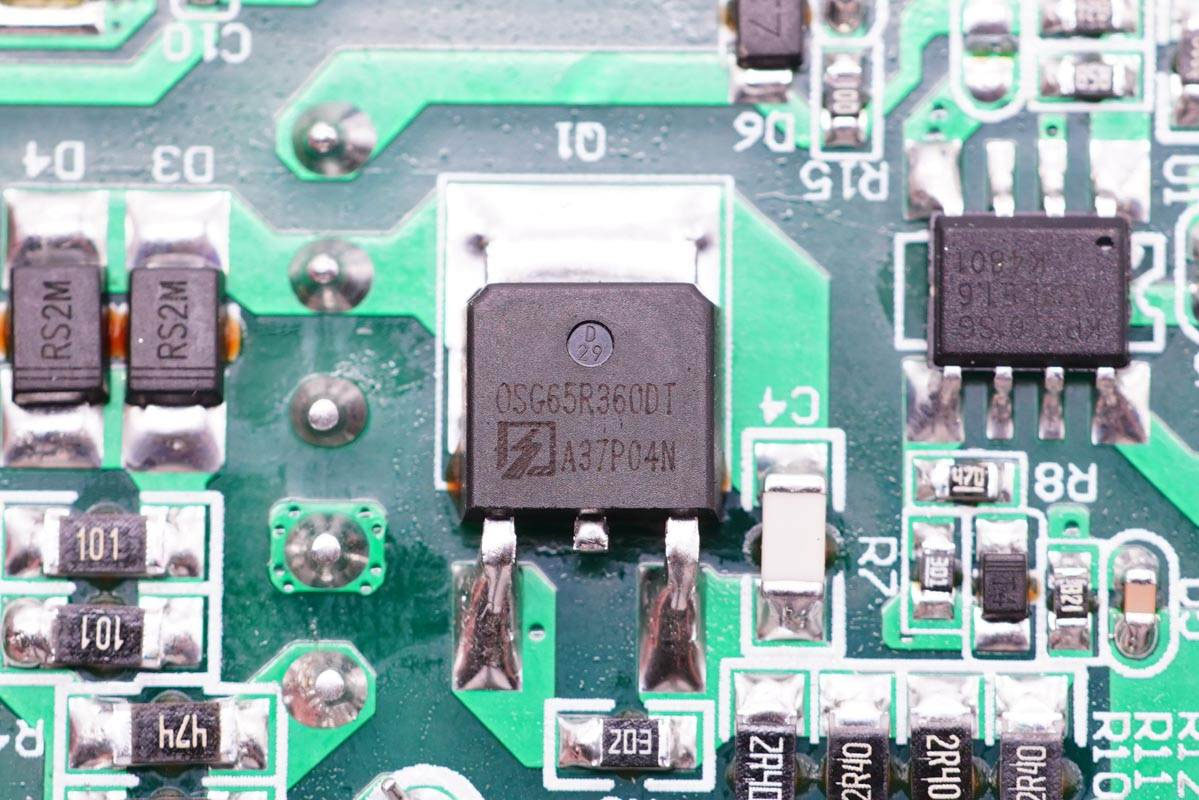

初級開關MOS管采用東微OSG65R360DTF，NMOS管，耐壓700V，導阻360mΩ。

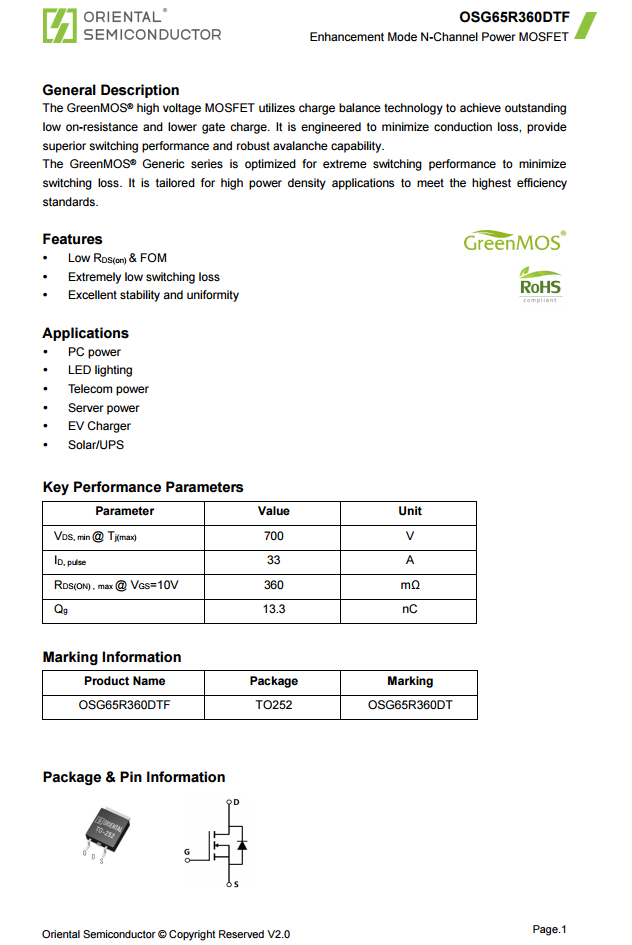

東微OSG65R360DTF資料信息。

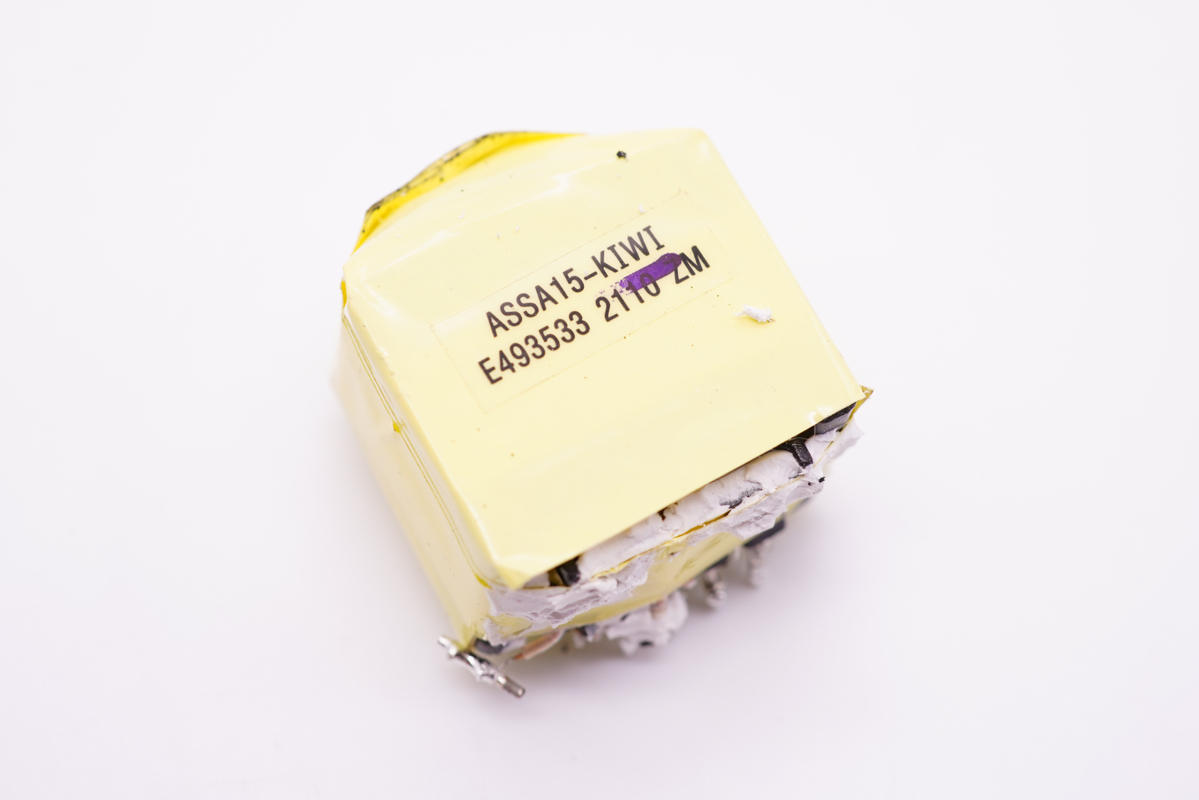

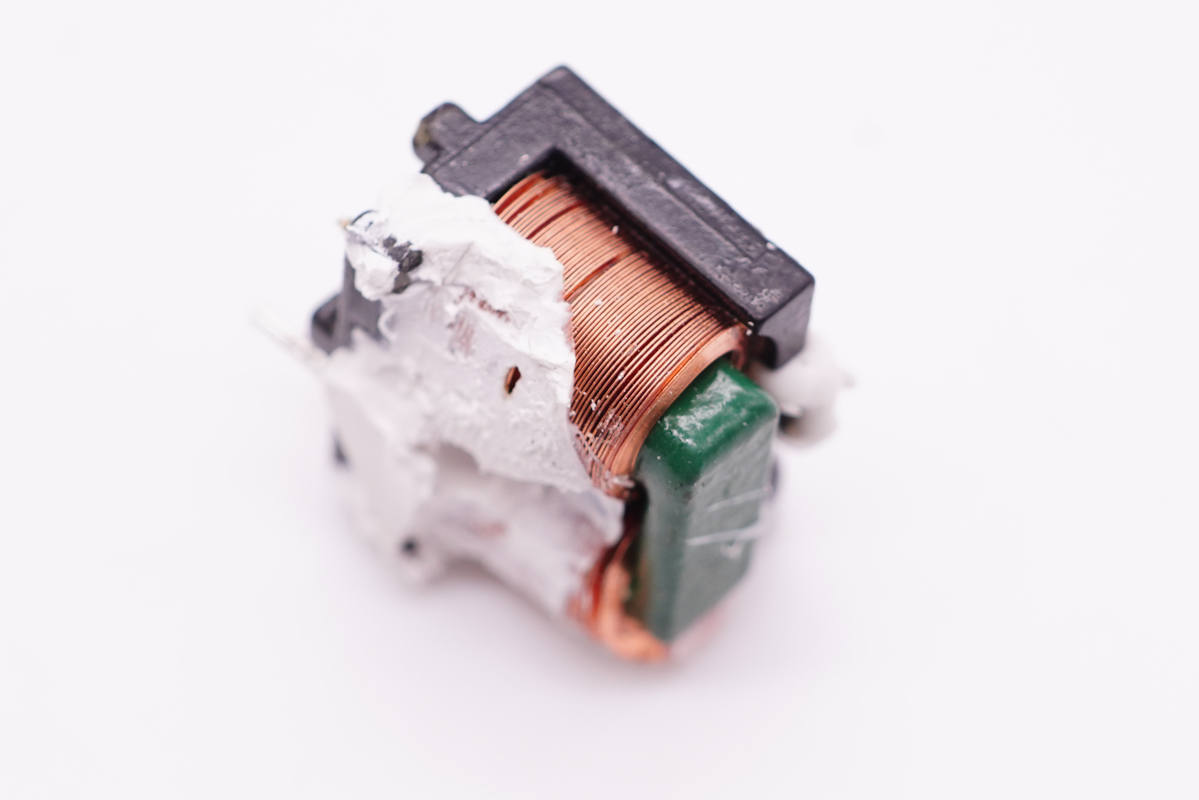

變壓器特寫。

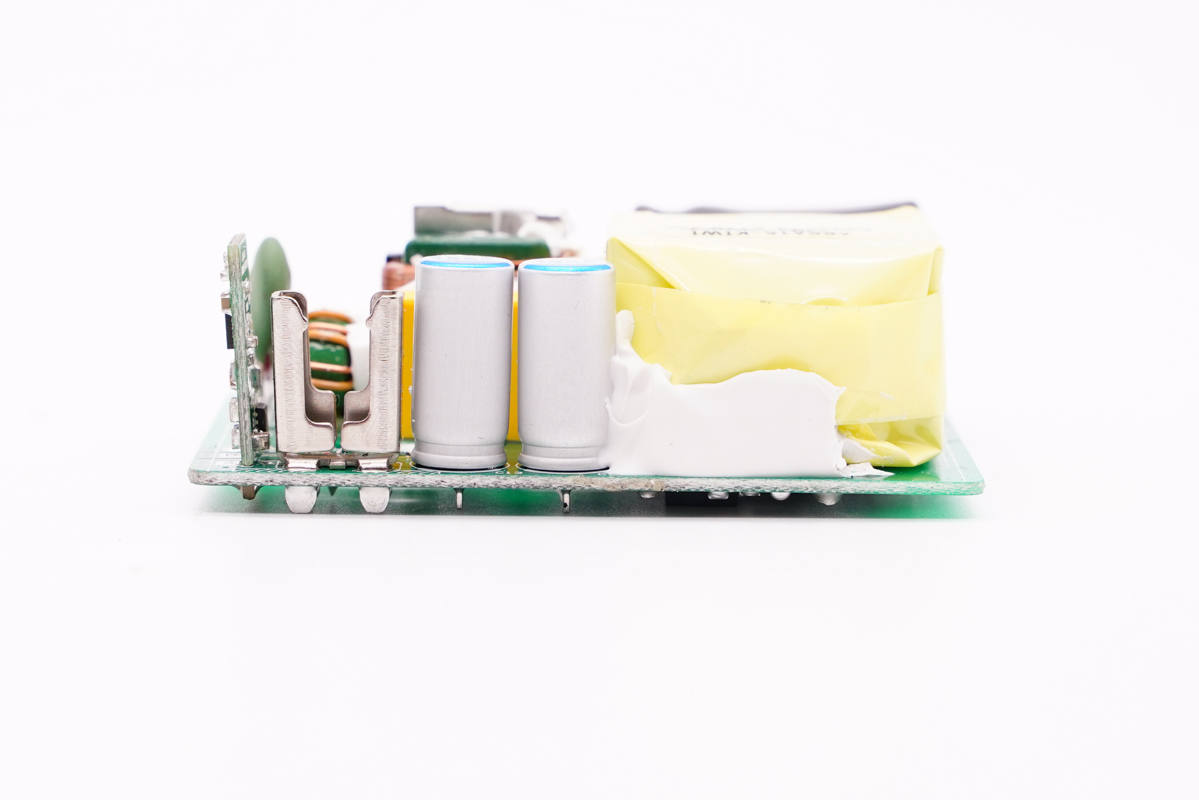

輸出端一覽，左側垂直焊接協議小板，右側設有兩顆固定電容。

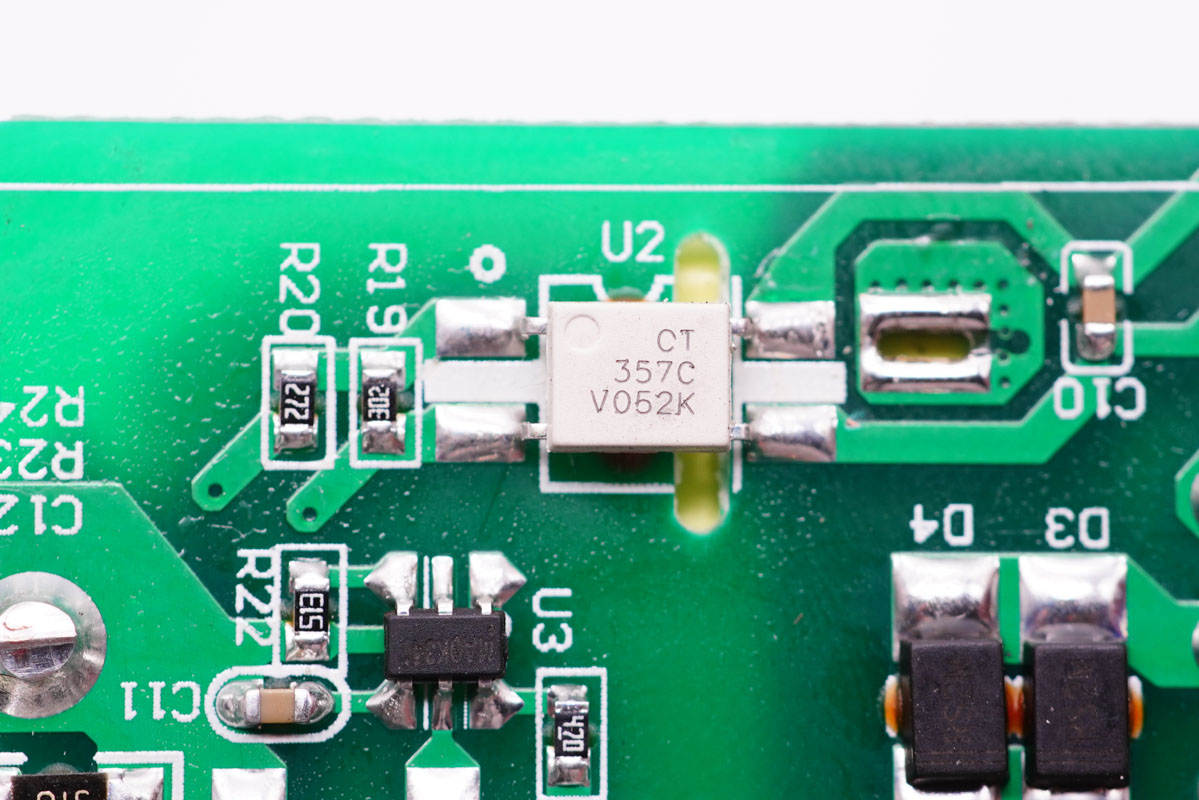

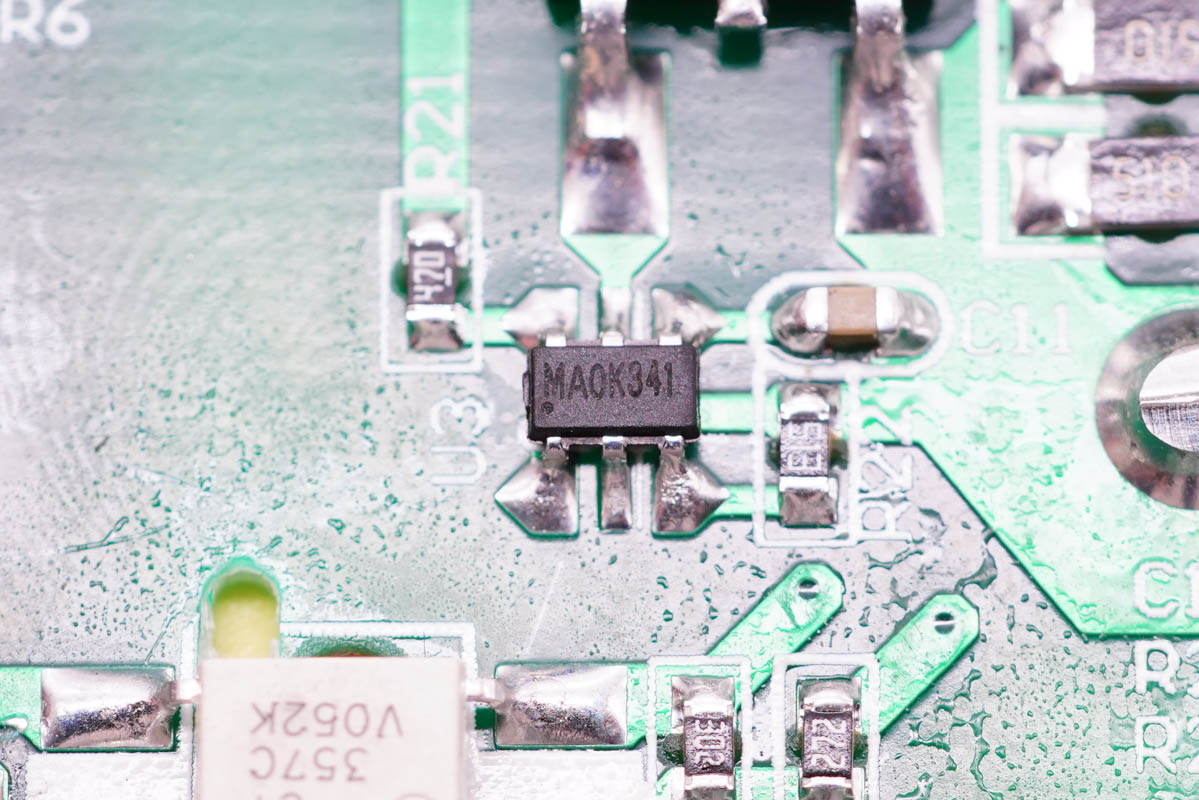

CT 357C，用于初級次級通信，反饋調節輸出電壓。光耦下方開有隔離槽絕緣。

? ??

Y電容特寫，用于輸出抗干擾。

次級同步整流控制器采用必易微KP4050LGA。這是一款高性能副邊同步整流控制器，當配合外置MOS使用時，可以替代肖特基整流二極管以提高系統效率。KP4050LGA支持High Side和Low Side配置，且內置有VDD高壓供電模塊，無需輔助繞組供電，降低了系統成本。

KP4050LGA還具有快速關斷功能，支持斷續工作模式（DCM）、準諧振工作模式（QR）及連續工作模式（CCM）。其內部集成智能開通檢測功能，可以有效防止斷續工作模式（DCM）中由于Vds振蕩引起的SR誤開通。

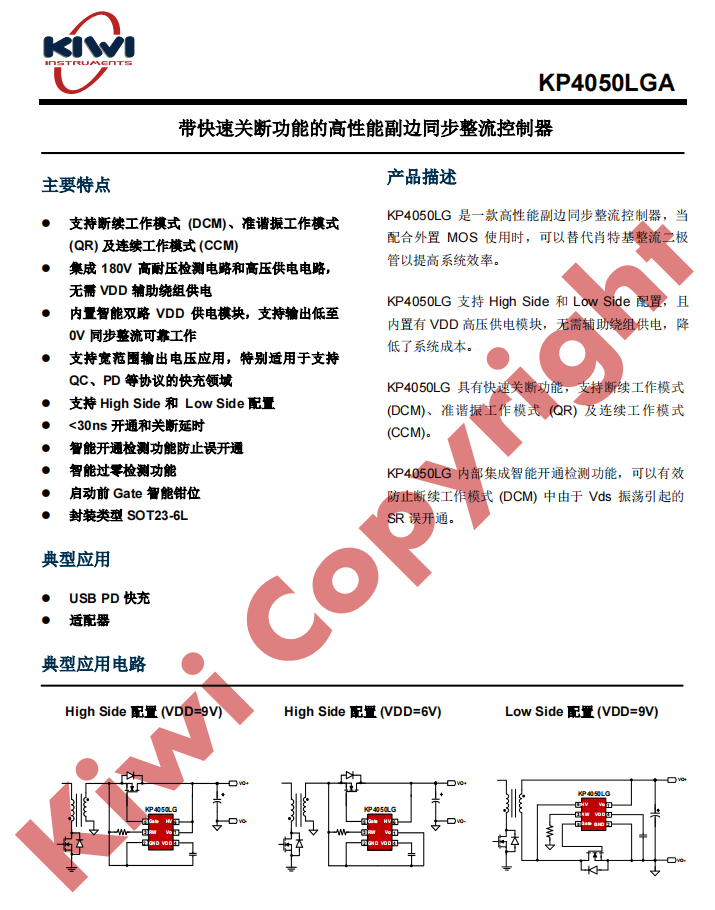

必易微 KP4050LGA 資料信息。

同步整流管采用真茂佳ZMS070N10N，耐壓100V，導阻6.5mΩ，DFN5x6封裝。

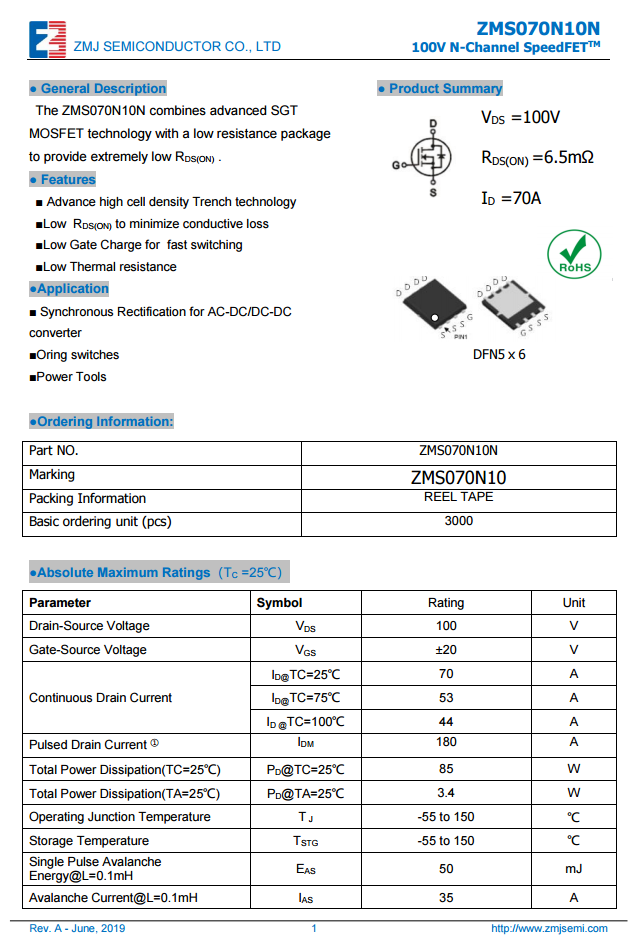

真茂佳ZMS070N10N。

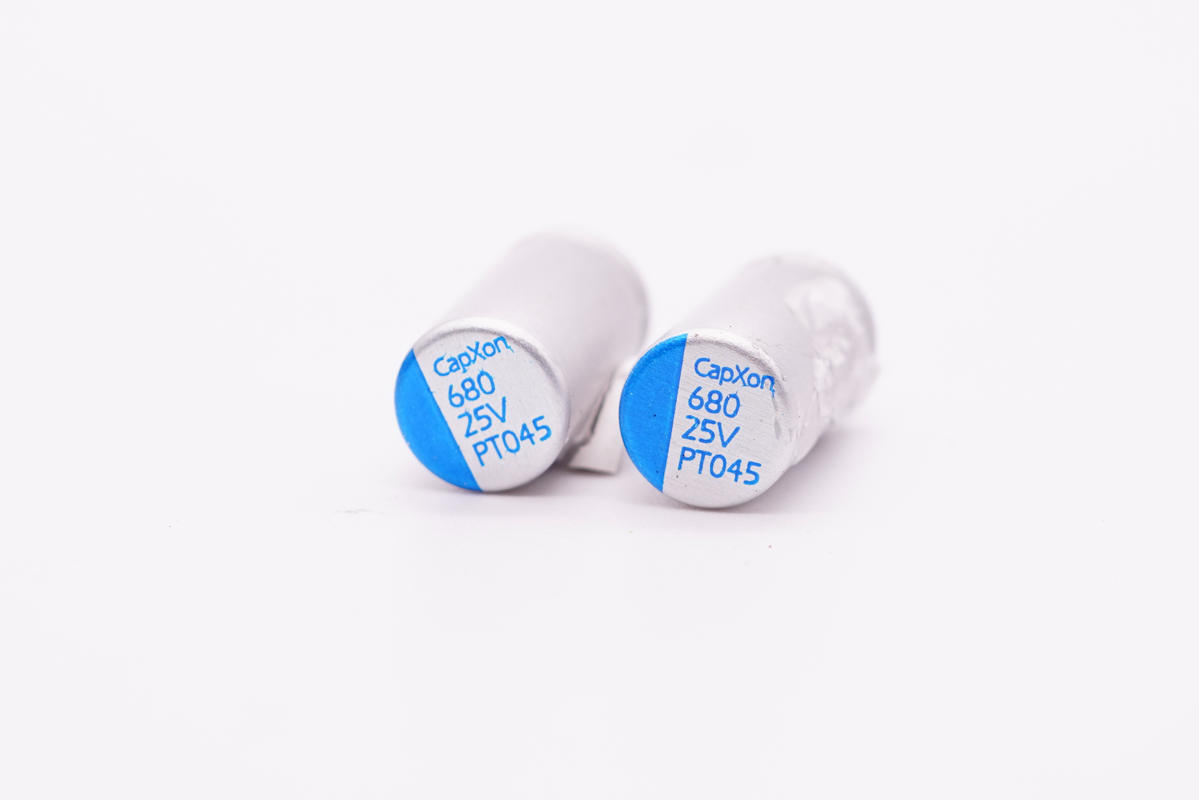

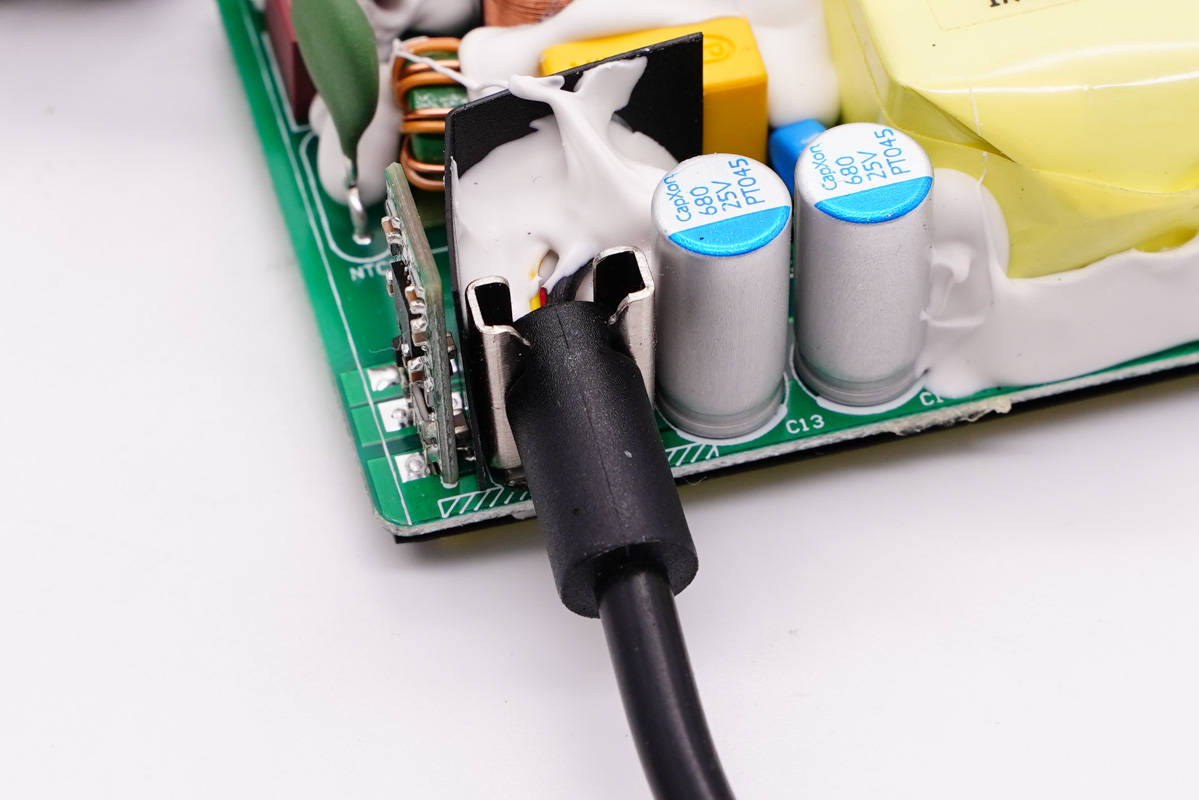

兩顆輸出濾波固態電容來自豐賓，規格都是25V 680μF。PT系列固態導電聚合物電容，125℃ 2000小時可靠性保證。

? ? ??

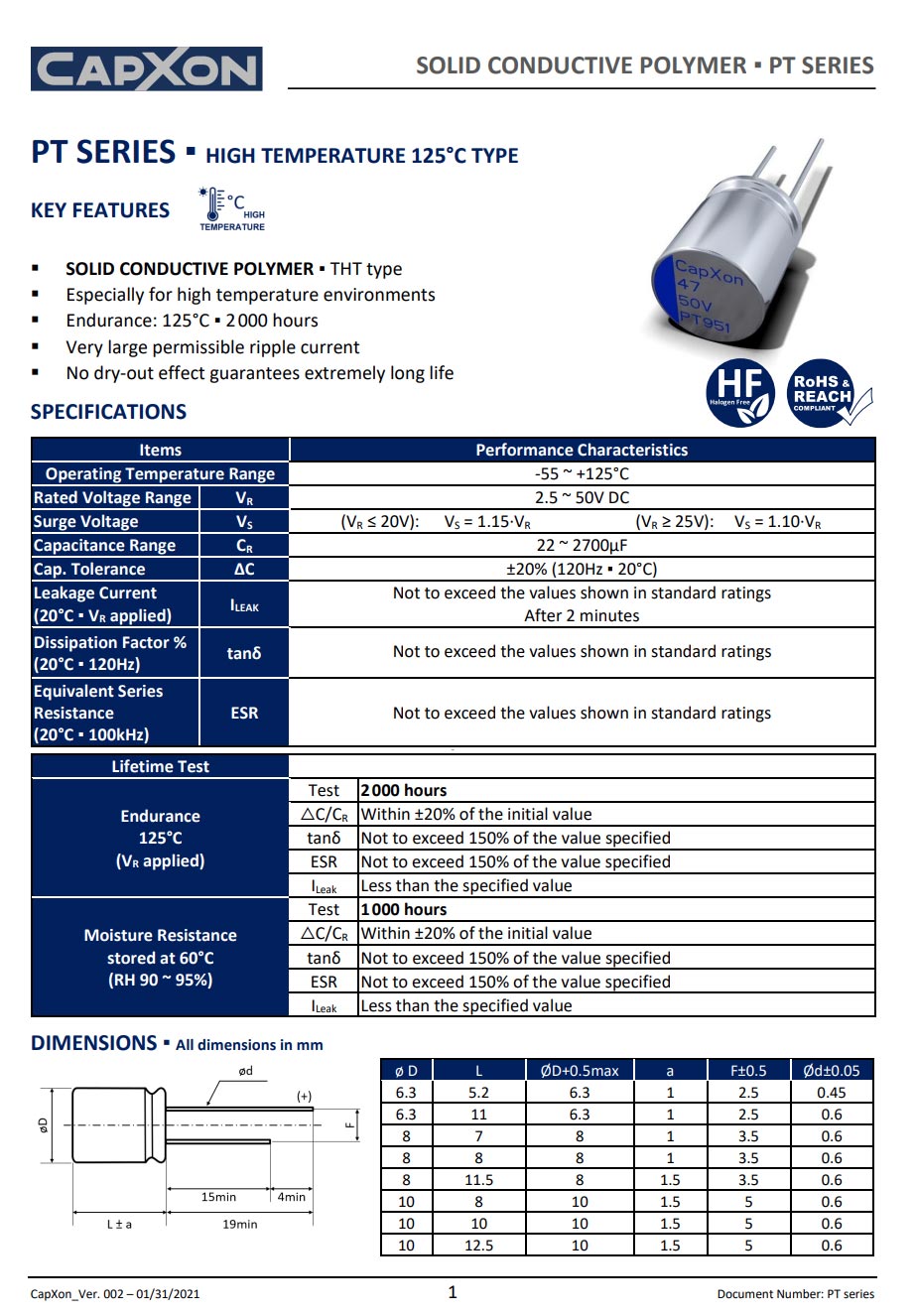

豐賓PT系列電容規格書。

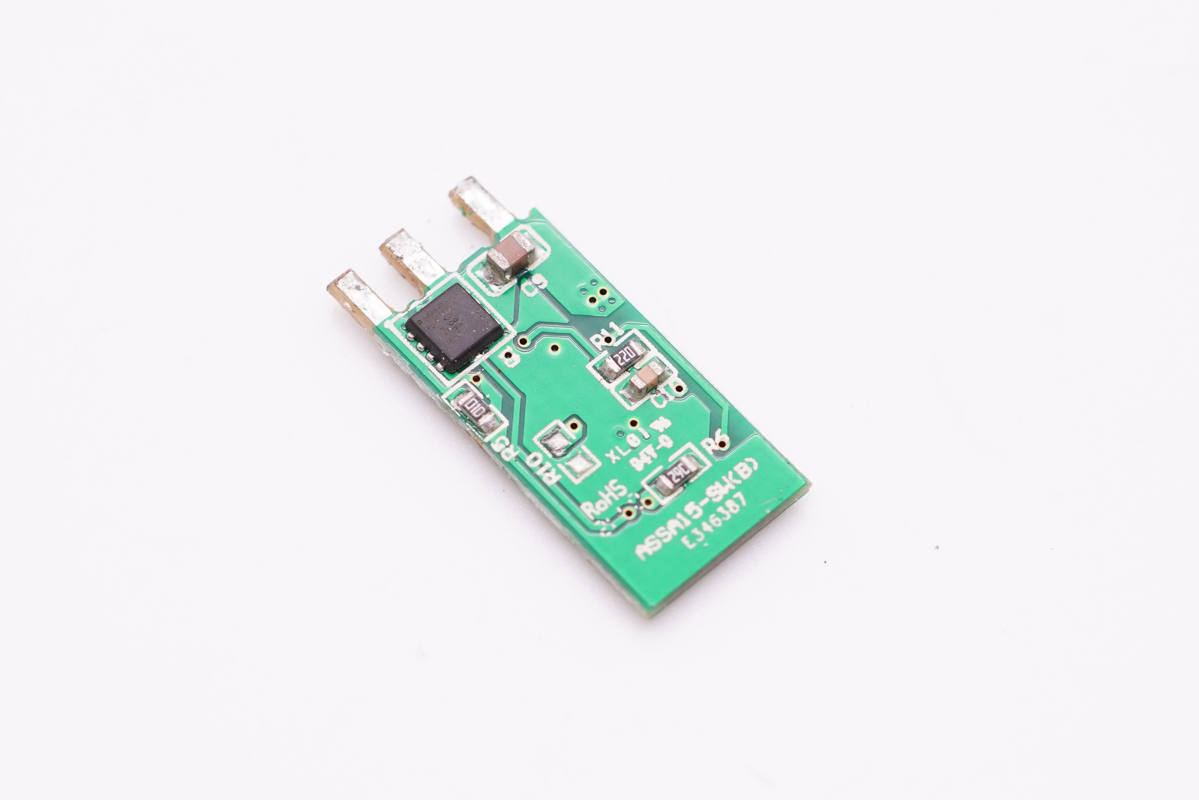

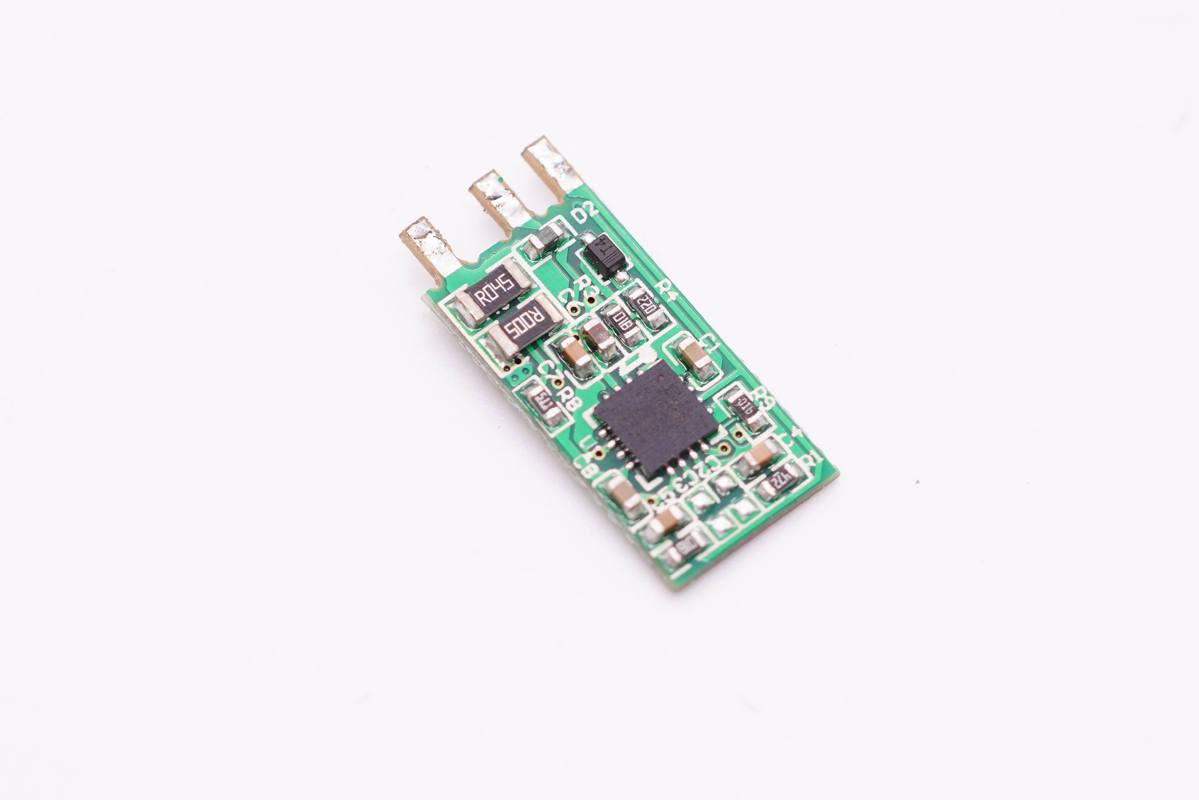

輸出端小板一面設有協議芯片。

另一面設有輸出VBUS開關管。

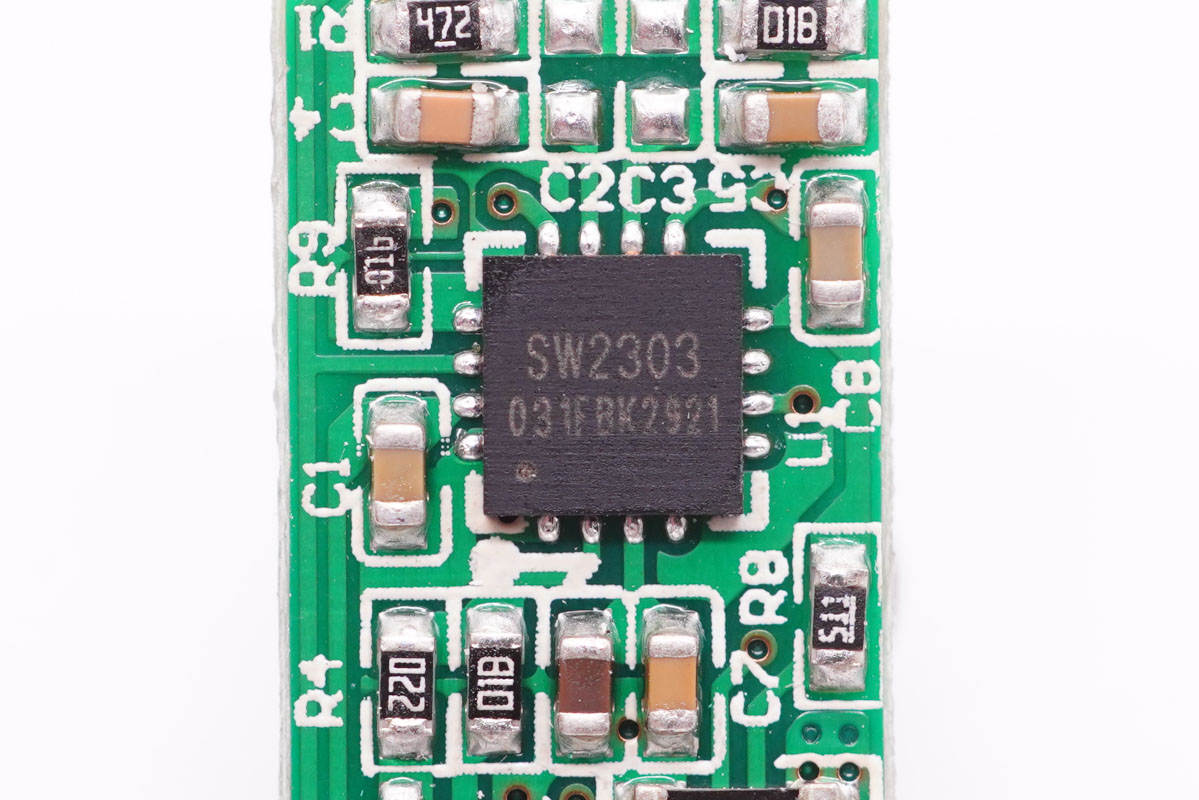

協議芯片采用珠海智融SW2303。這是智融開發的一款高集成度USB Type-C/Type-A接口快充協議芯片，支持PD、QC、FCP、高低壓SCP、AFC、SFCP以及PE等主流快充協議；支持光耦反饋和FB反饋兩種工作模式；支持4KV ESD HBM。

SW2303集成了CV/CC控制環路，Type-C接口邏輯，快充協議控制器，以及多種安全保護功能。配合AC-DC或DC-DC以及少量的外圍元器件，即可組成完整的高性能的Type-C/Type-A口快速充電解決方案。

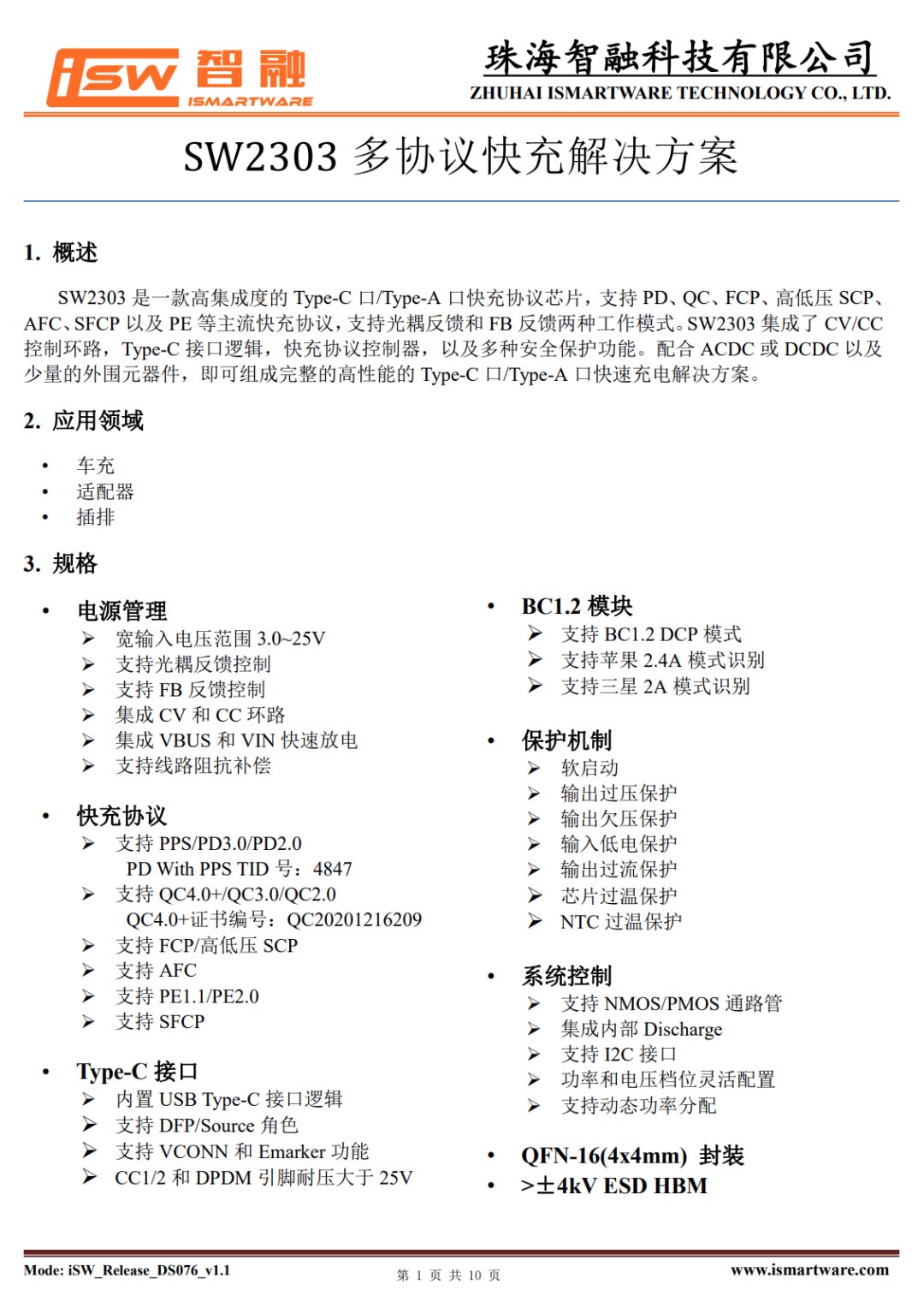

智融SW2303資料信息。

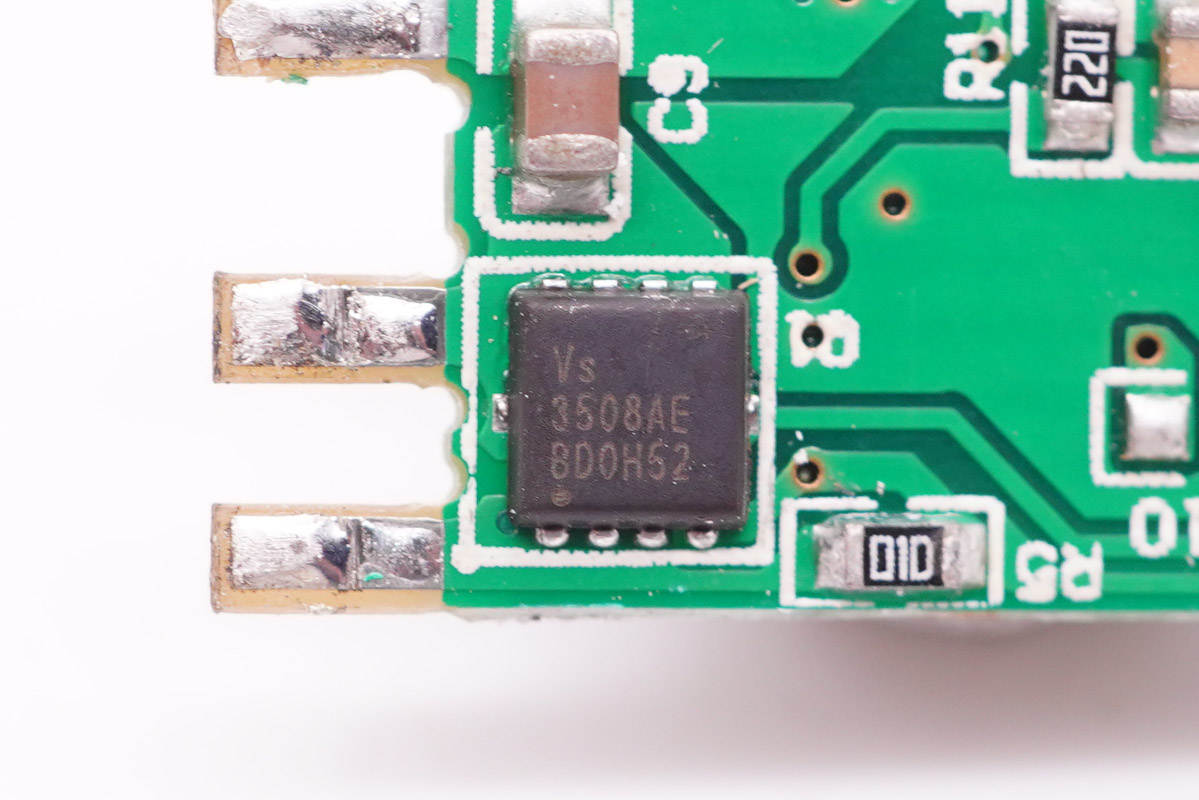

輸出VBUS開關管采用威兆VS3508AE，PMOS，耐壓30V，PDFN3333封裝。

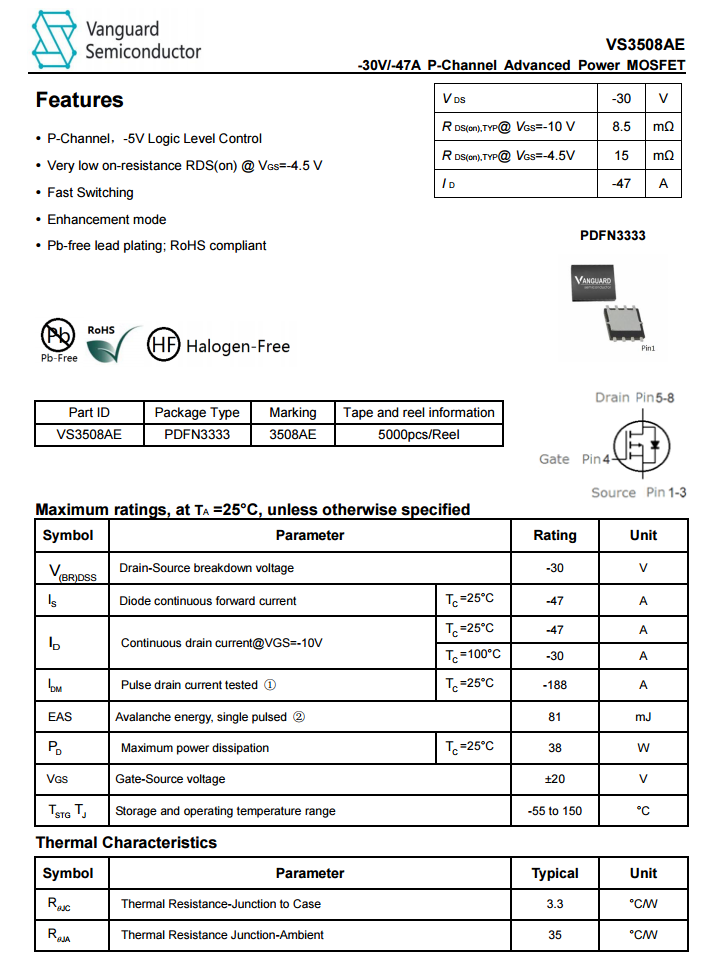

威兆VS3508AE資料信息。

充電頭網拆解了解到，采用威兆VS3508AE的還有SATECHI 100W 2C1A氮化鎵快充、聯想65W PD快充火柴盒電源、唯智生活18W PD快充、南孚Aircharge 65W PD快充、愛否開物1A1C 65W PD快充等產品，同時威兆其它MOS也在其它快充產品中使用，質量獲得市場認可。

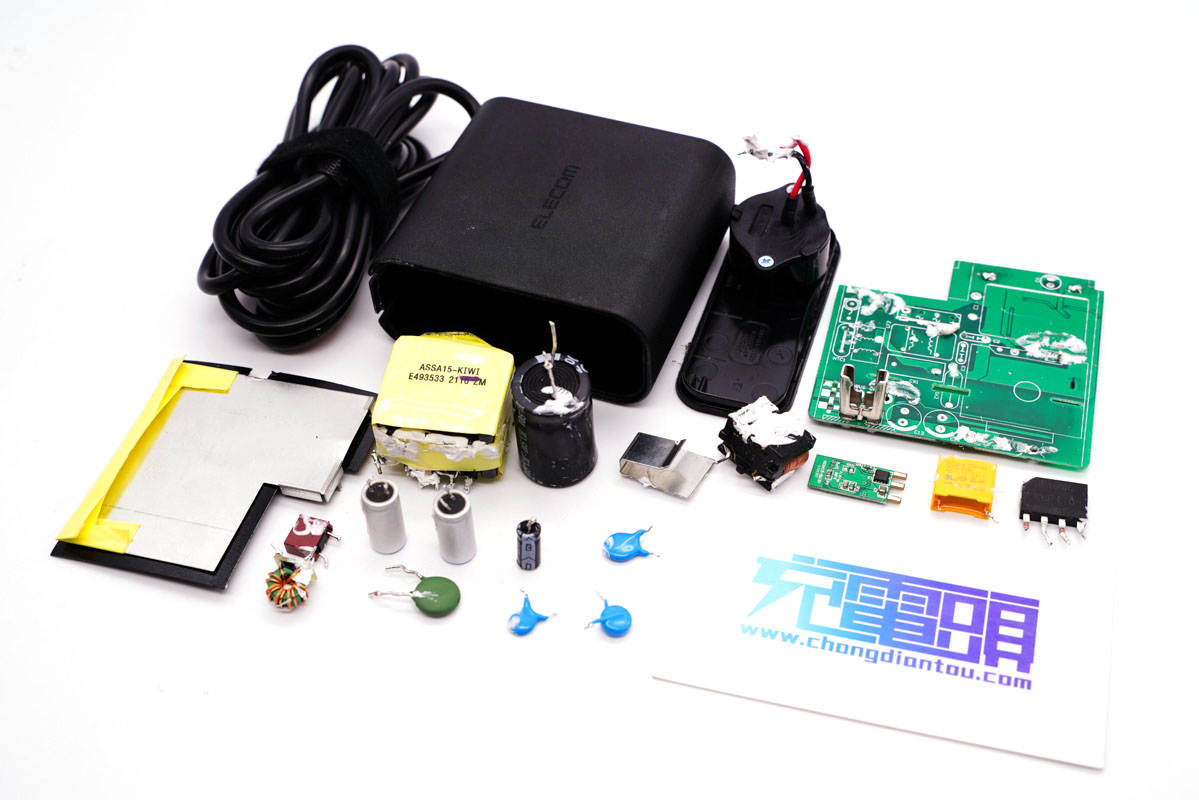

全部拆解完畢，來張全家福。

充電頭網拆解總結

ELECOM宜麗客這款充電器自帶輸出線纜，用戶可以省去再為其配線的煩惱，另外插腳可以旋轉也成為吸引消費者的另一大特點。充電器支持PE2.0、PD3.0快充協議，具備5V3A、9V3A、12V3A、15V3A、20V2.25A五組齊全電壓檔位，可以滿足手機、平板以及部分筆記本的快充需求。

充電頭網通過拆解了解到，充電器開關電源采用必易微KP2201SGA+KP4050LGA高性能快充方案，搭配的分別是東微高壓MOS管以及真茂佳同步整流管，輸出寬范圍電壓，由智融SW2303協議芯片控制輸出電壓。得益于必易微這套快充方案的使用，充電器主板背面外圍器件很少，看上去非常簡潔。無論是對產品設計、生產，還是成本方面，都非常有幫助。
