最近充電頭網拿到了YOOBAO羽博旗下首款65W氮化鎵快充充電器，這款充電器配備市面熱門的1A1C接口，分別支持30W和65W輸出，雙口同時使用的情況下，總輸出功率為57W，可以滿足筆電和手機日常充電需求。下面小編就和大家分享這款充電器的拆解，看看里面用料如何。

一、羽博65W氮化鎵快充外觀

? ? ? ? ? ?

羽博這款65W氮化鎵充電器采用方塊造型設計，腰身啞光和亮面結合設計，各面之間過渡圓潤，正面鑲嵌65W功率字樣亮銀金屬片。

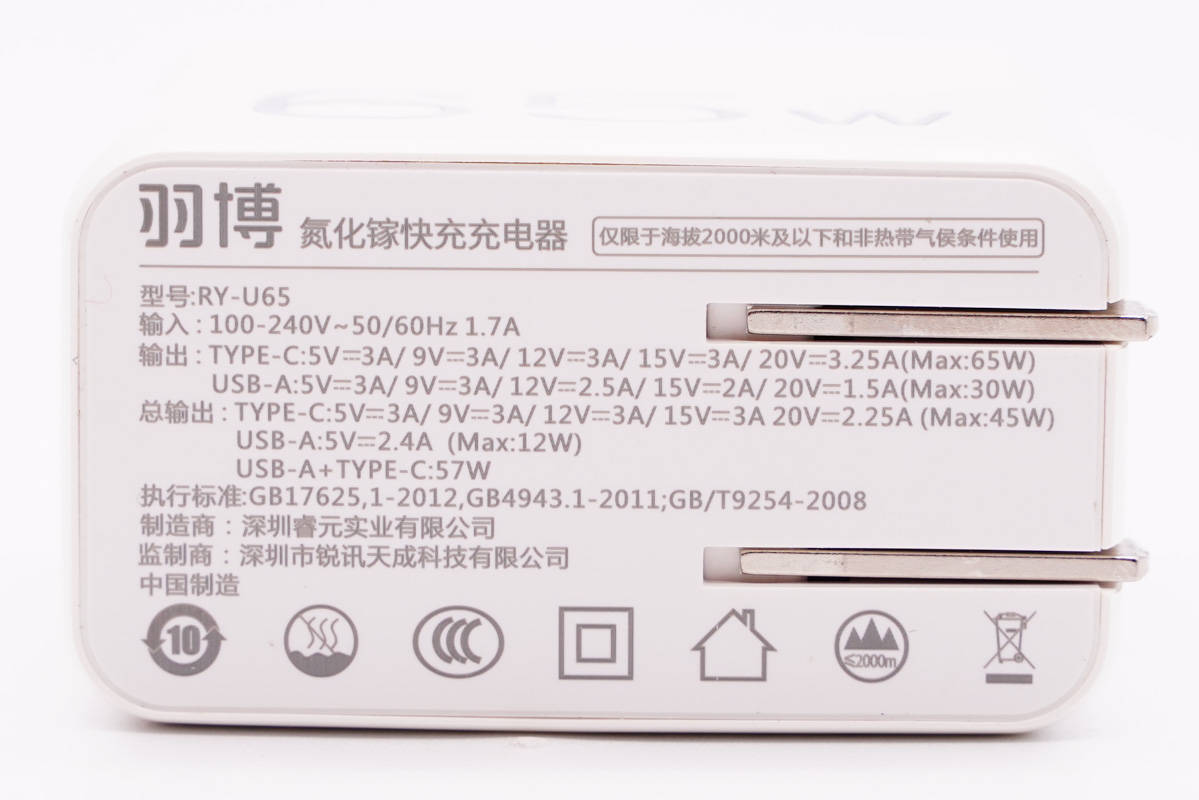

充電器輸入端外殼上標注有參數信息

產品型號：RY-U65

輸入：100-240V~ 50/60Hz 1.7A

單口輸出：

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A，65W Max

USB-A：5V3A、9V3A、12V2.5A、15V2A、20V1.5A，30W Max

雙口同時輸出：

USB-C輸出：5V3A、9V3A、12V3A、15V3A、20V2.25A，45W Max

USB-A輸出：5V2.4A，12W Max

USB-C+USB-A：57W

制造商：深圳睿元實業有限公司

監制商：深圳市銳訊天成科技有限公司

產品目前已經通過了3C認證。

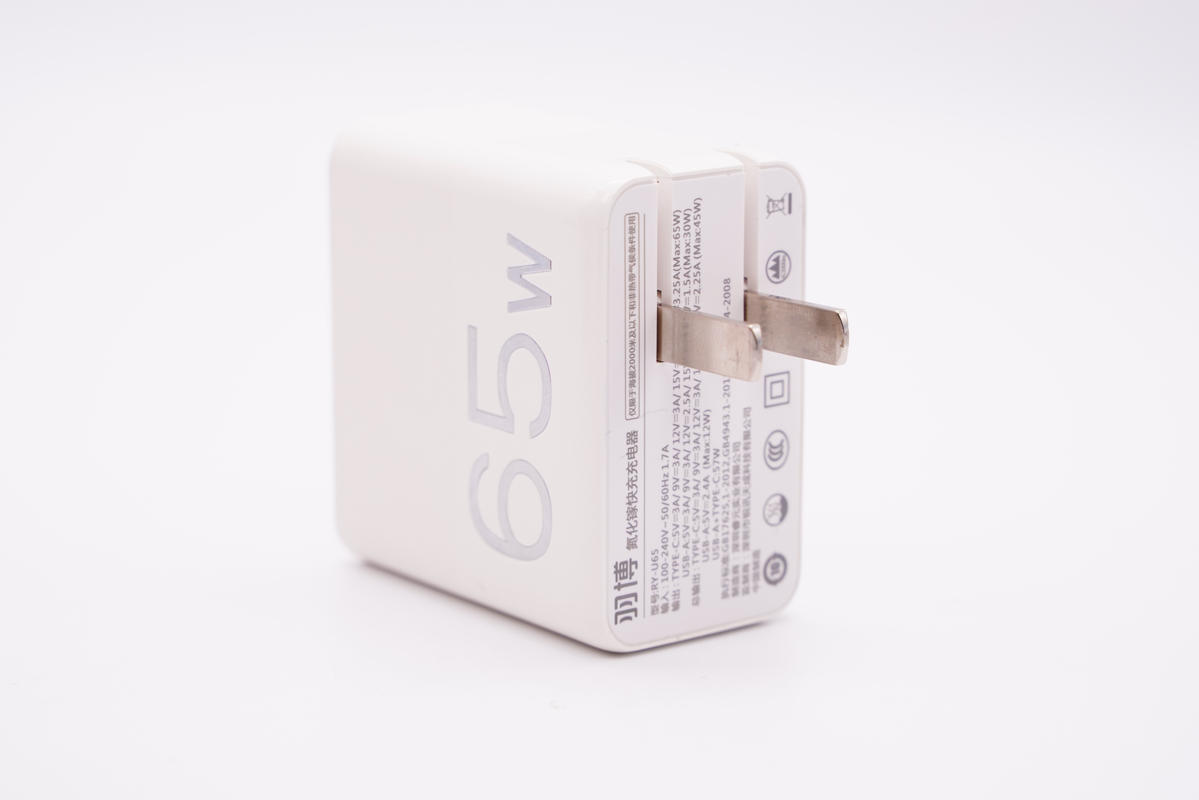

此外輸入端采用可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

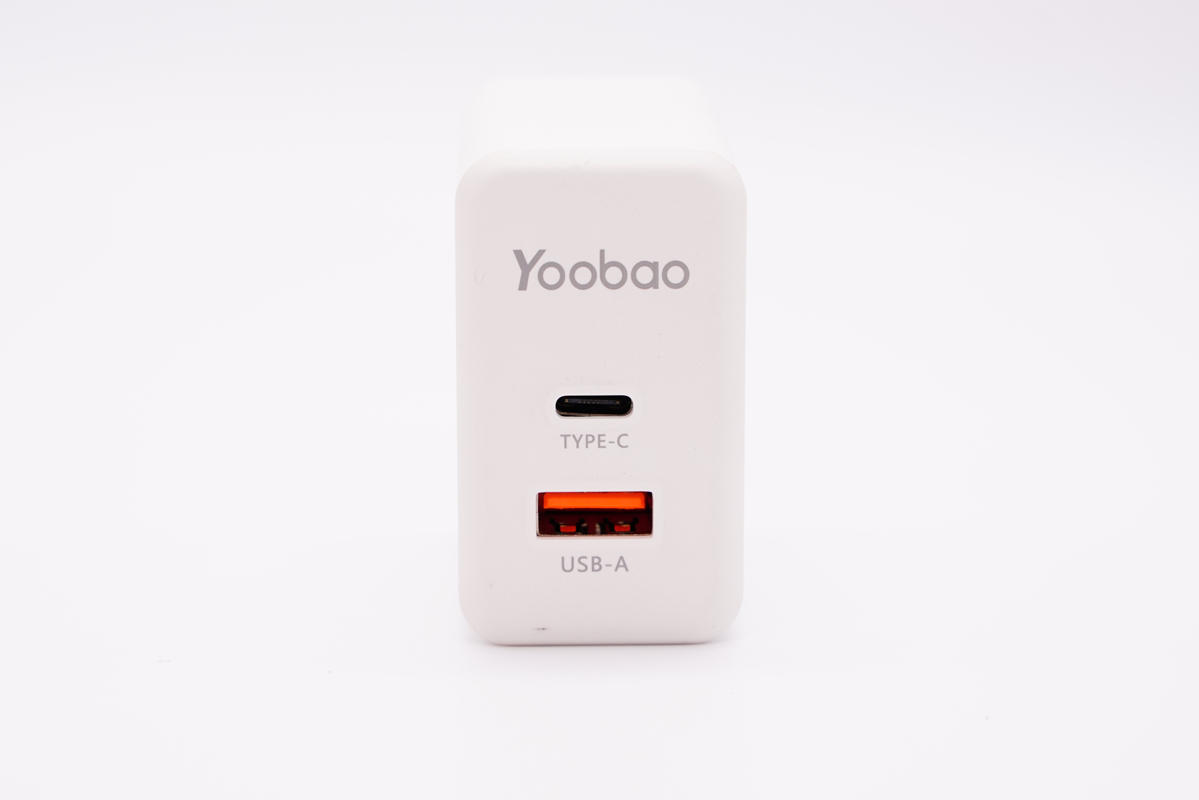

輸出頂面印有YOOBAO品牌，并配有1A1C接口，USB-C口黑色膠芯不露銅，USB-A口橘紅色膠芯。

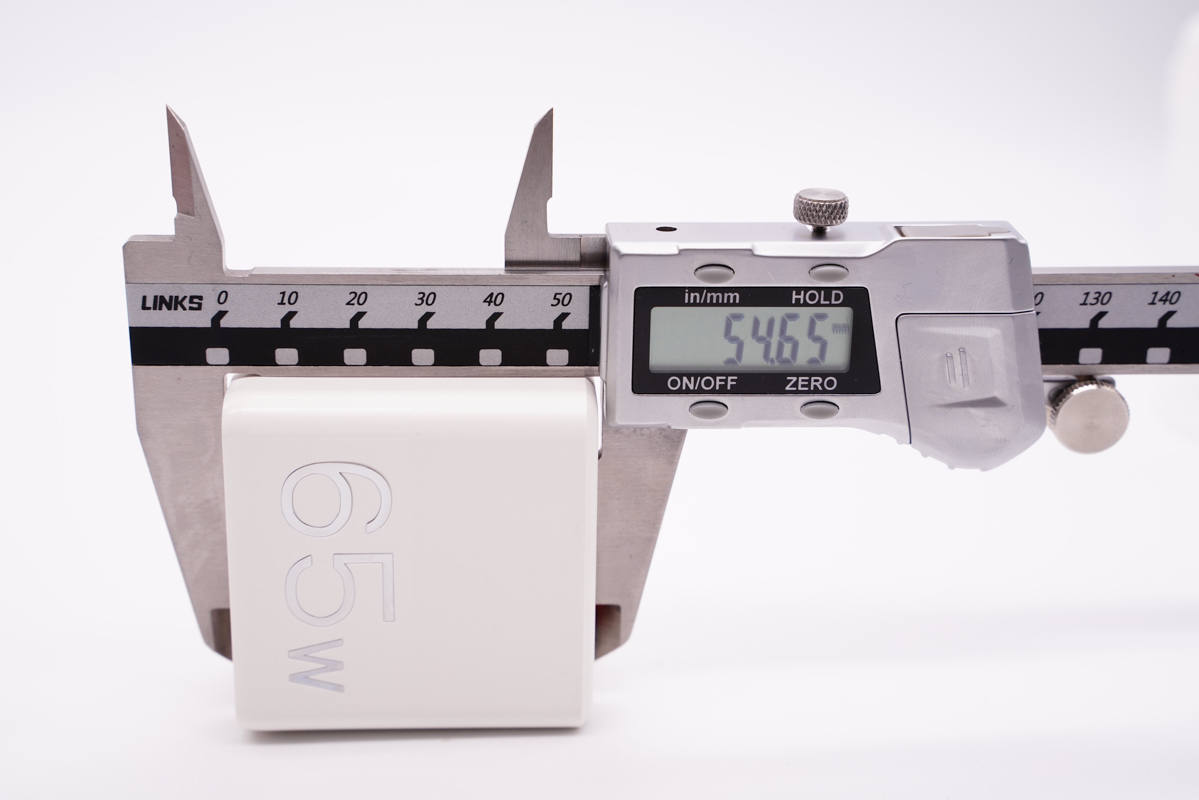

使用游標卡尺實測充電器機身高度為54.65mm。

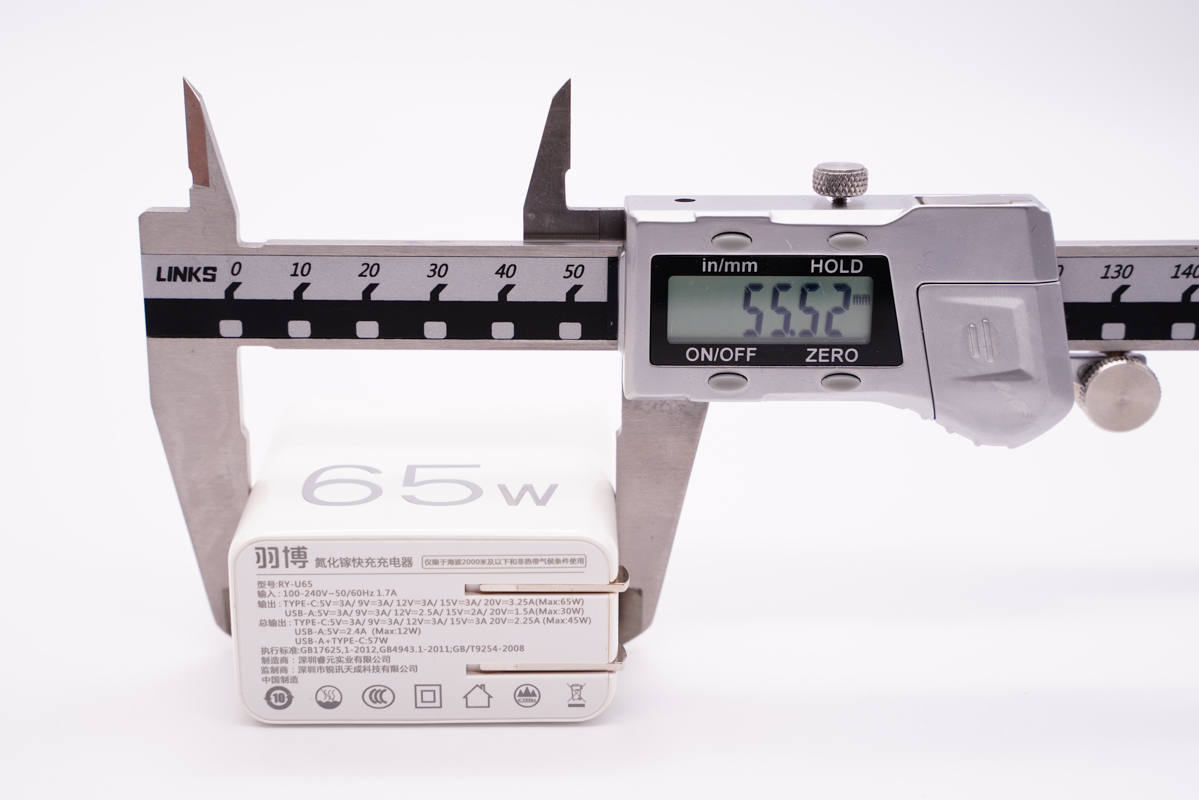

寬度為55.52mm。

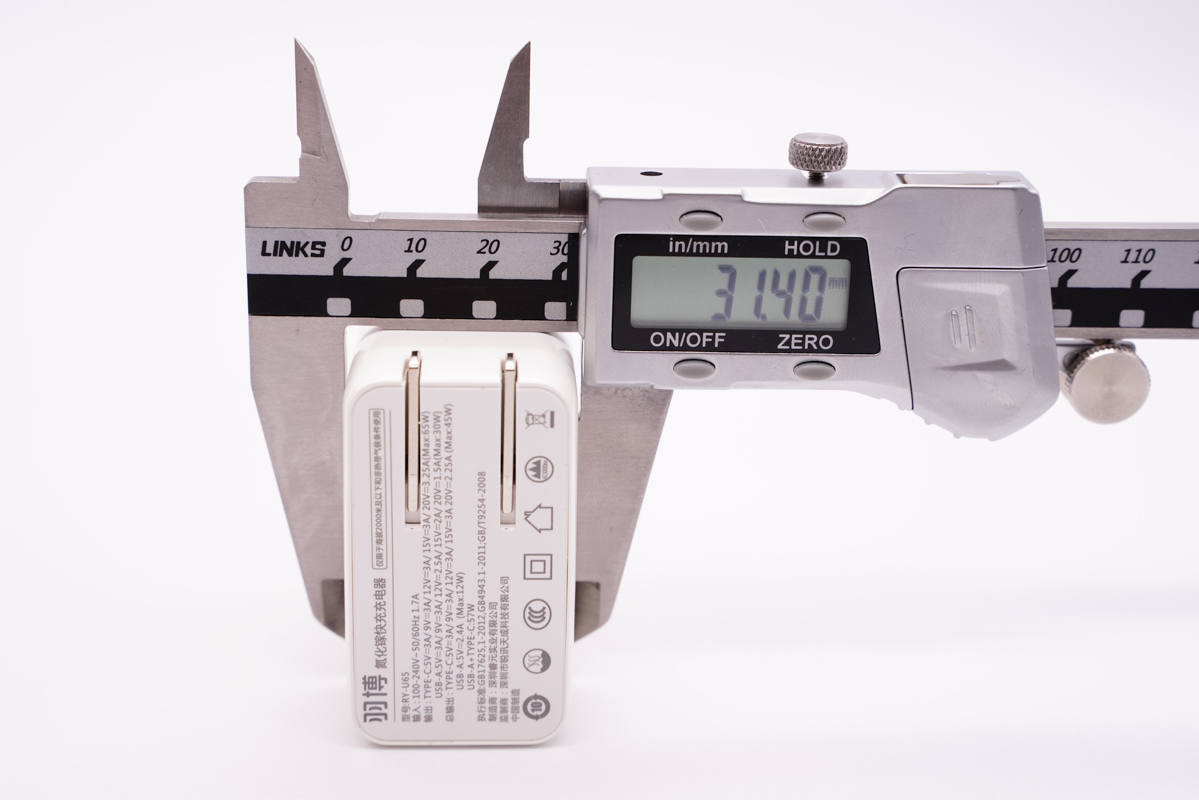

厚度為31.4mm。

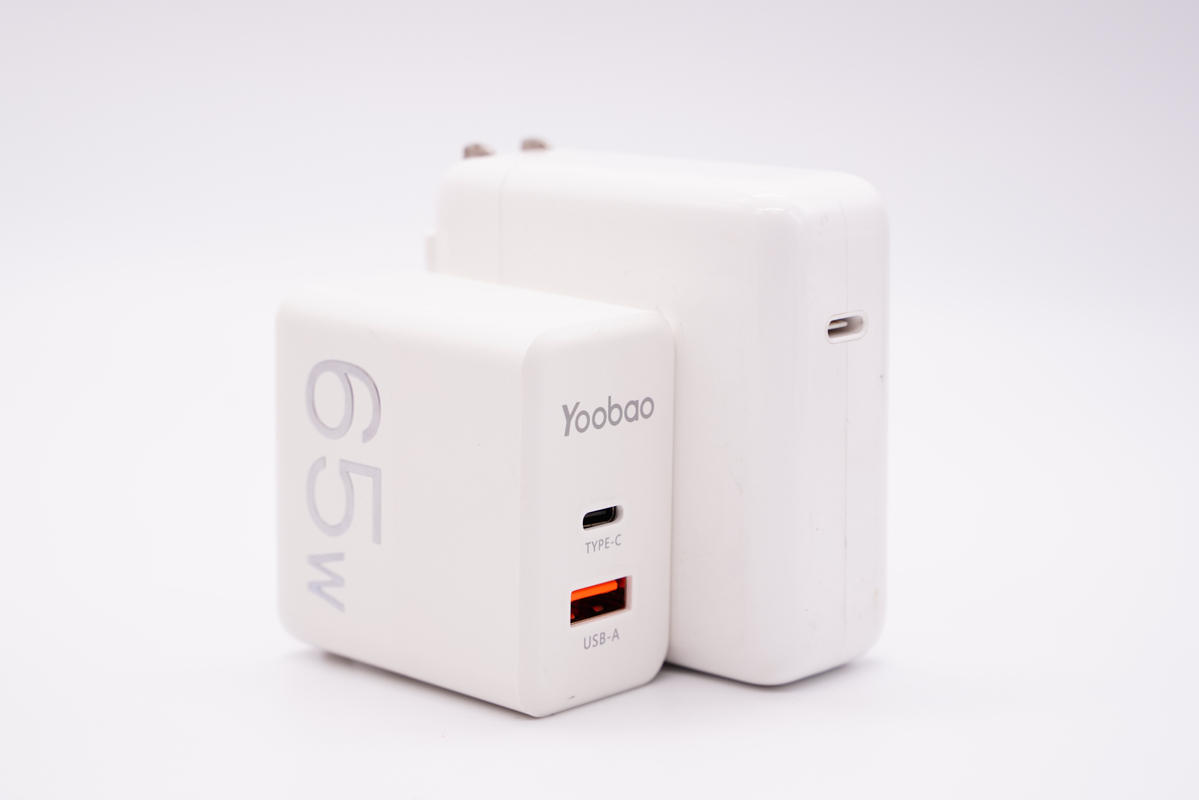

和蘋果61W充電器直觀對比，體積優勢明顯。

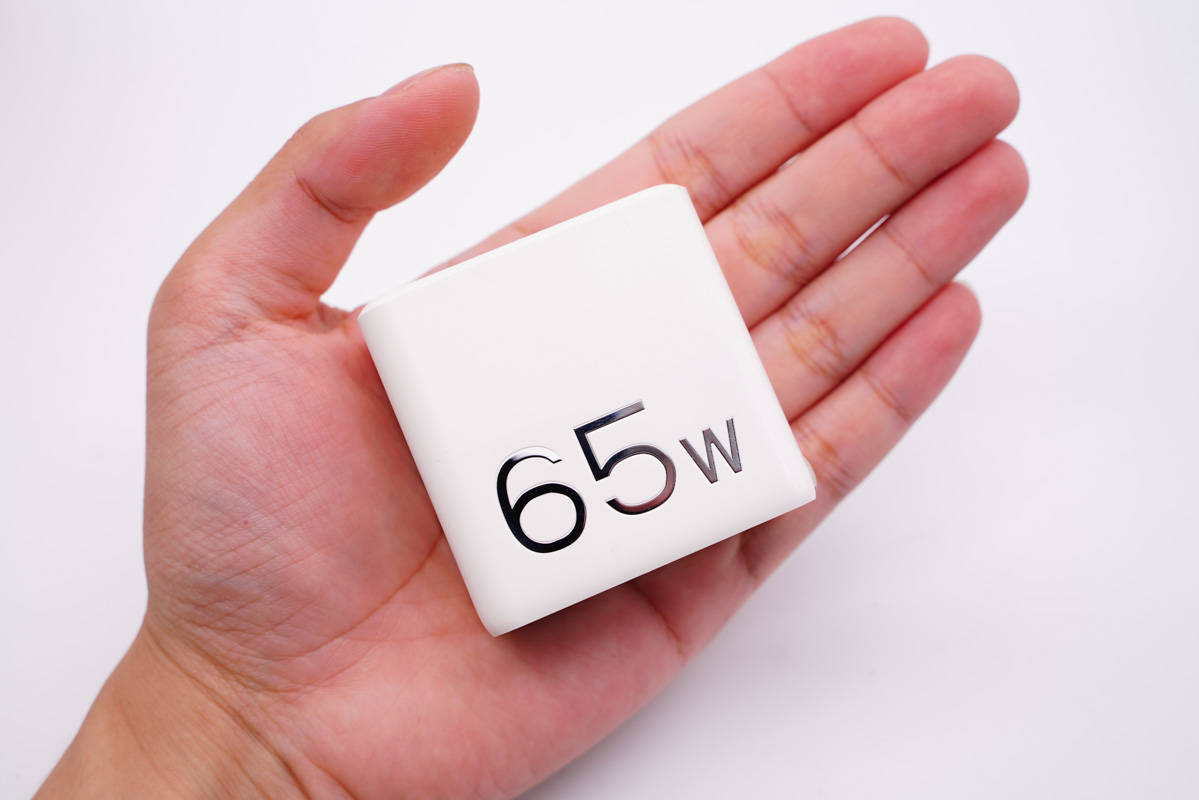

拿在手上的直觀感受。

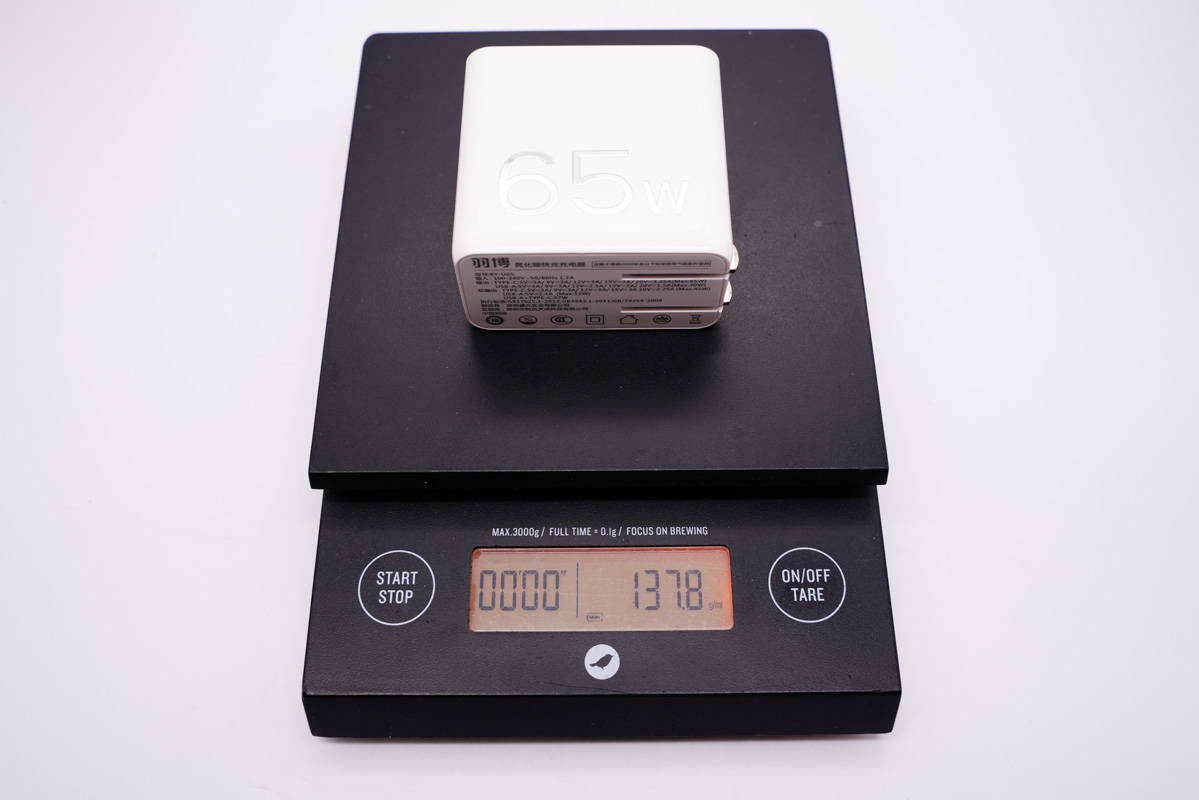

充電器凈重約為138g。

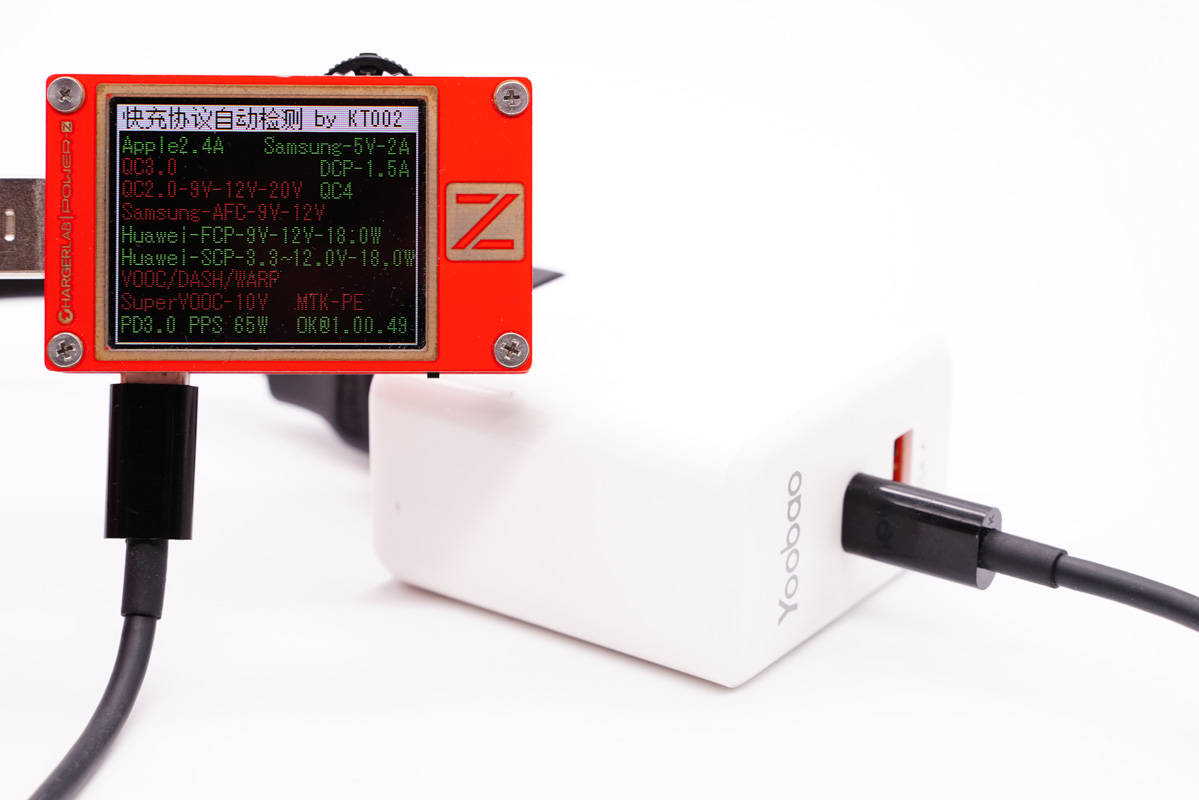

使用ChargerLAB POWER-Z KT002檢測USB-A口的輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及AFC、FCP、SCP快充協議。

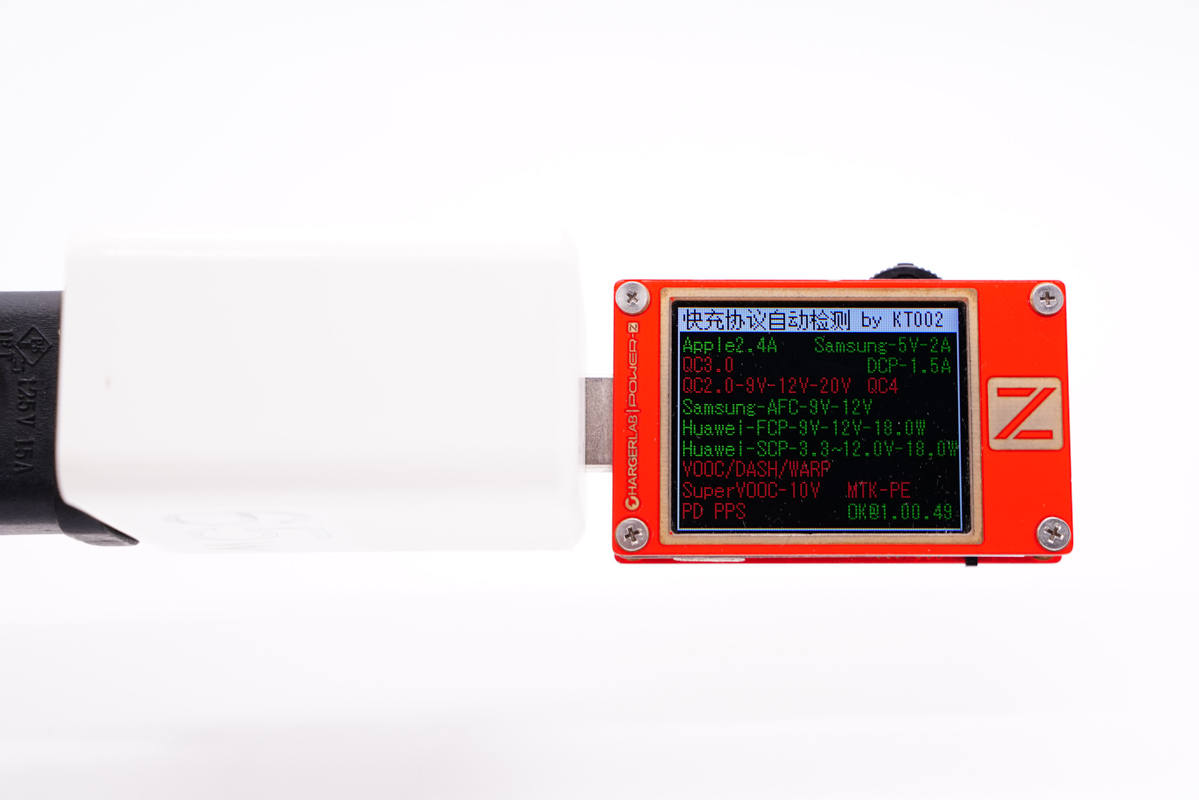

另外使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及FCP、SCP、PD3.0、PPS快充協議。

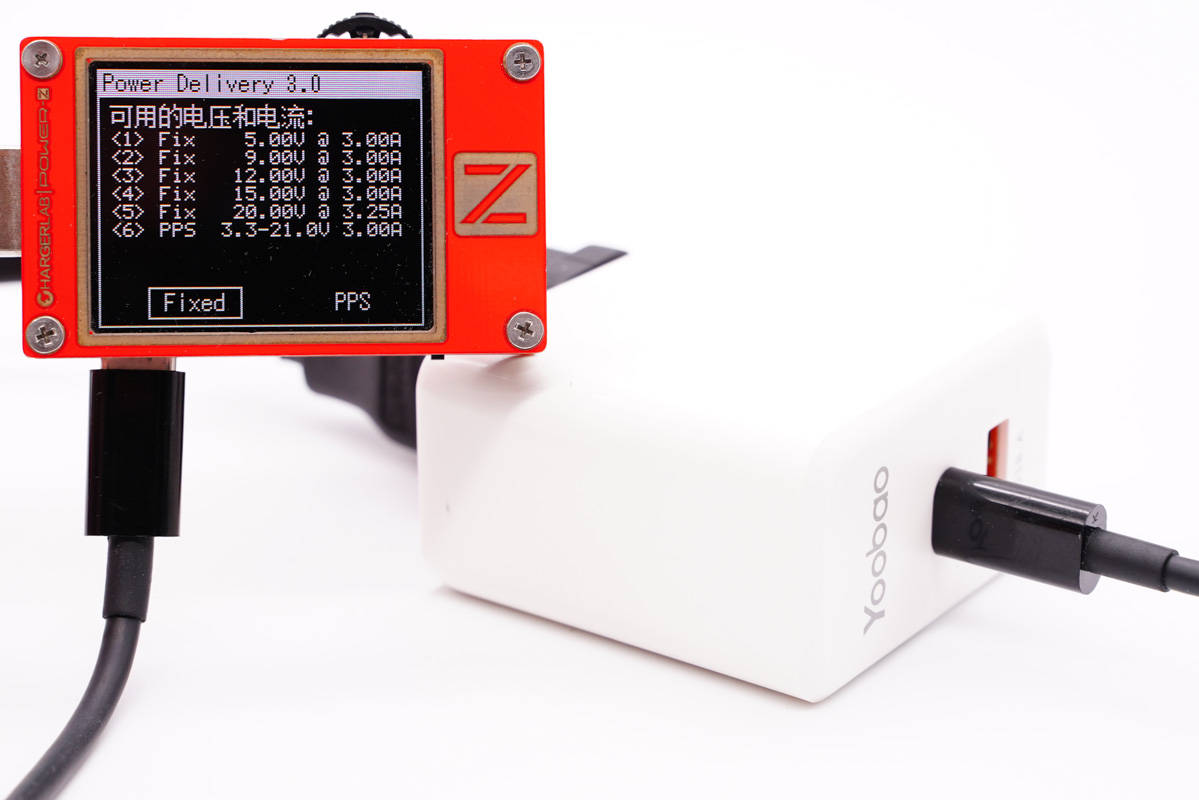

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。

二、羽博65W氮化鎵快充拆解

? ? ? ? ? ? ?

將輸入端外殼拆開取出充電器，插腳和PCB板使用導線連接通電。

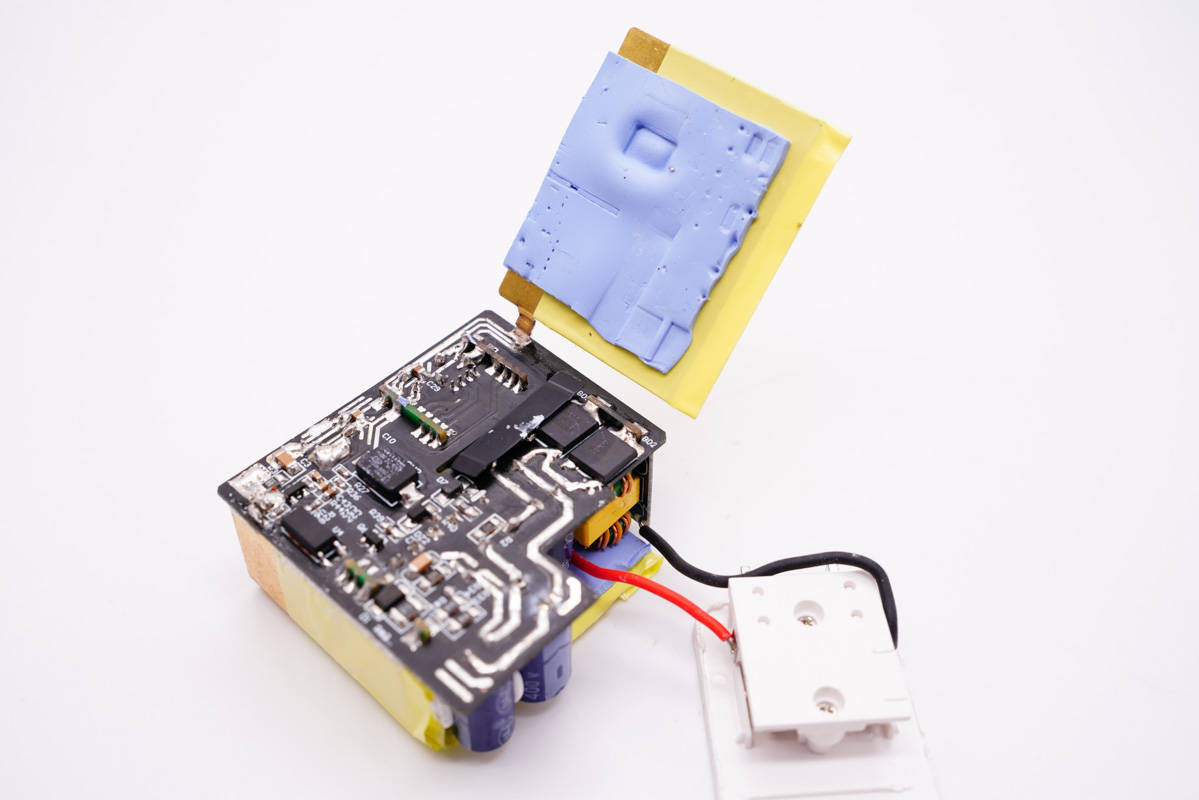

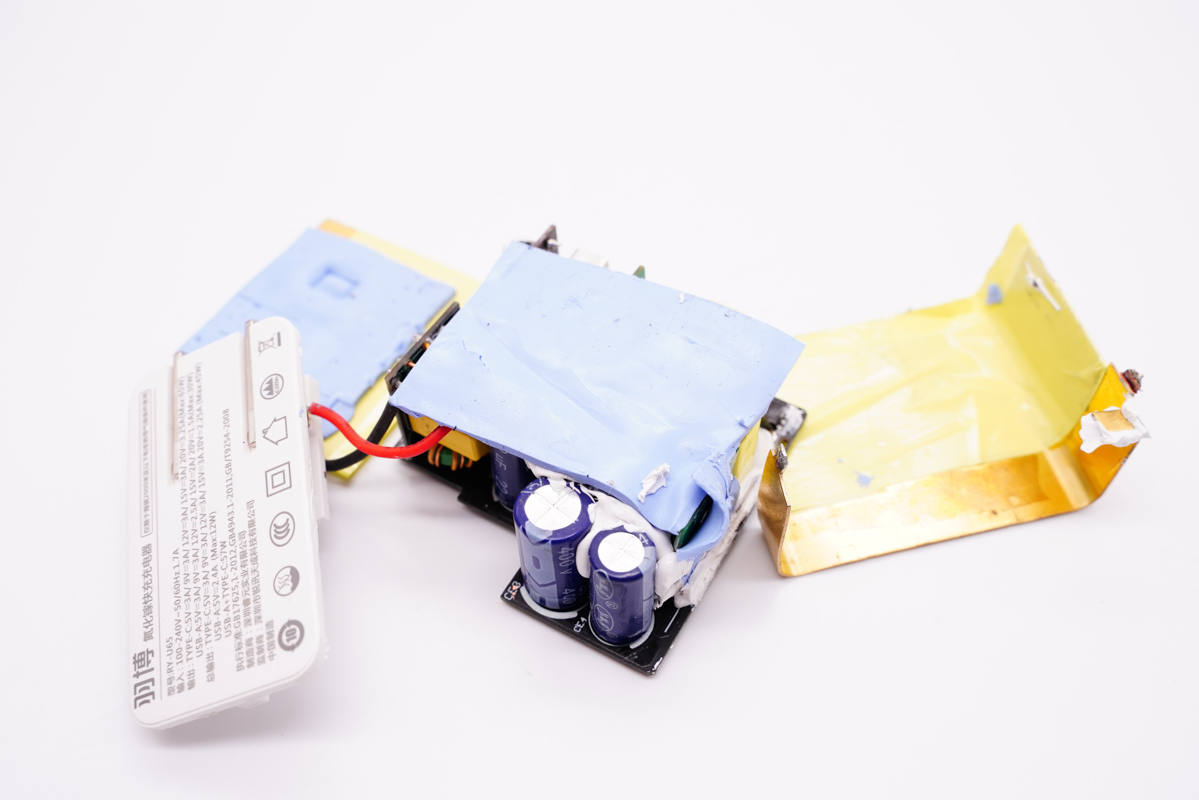

PCB板背面覆蓋導熱膠墊和散熱片，黃銅散熱片粘貼絕緣膠帶，并且和電路板錫焊固定。

PCB板正面元器件打膠固定，頂部和側面也覆蓋導熱墊和黃銅散熱片。

PCB板正面一覽，共設有四塊小板，初級側設有兩塊，輸出端設有兩塊。

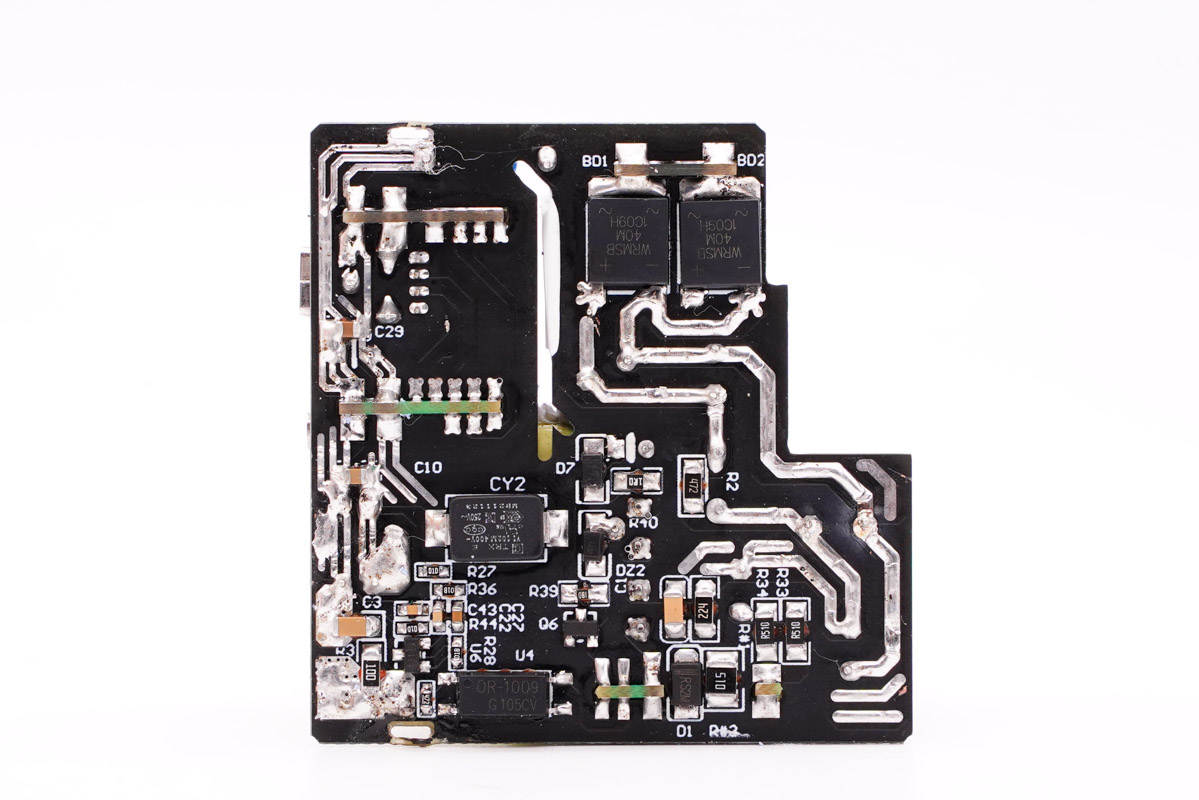

PCB板背面大電流走線加錫，可以看到有兩顆整流橋、貼片Y電容和光耦，初級次級分界明顯。

通過對正背面電路觀察發現，羽博這款65W氮化鎵快充采用開關電源寬范圍輸出，同步整流，USB-A口二次降壓，協議控制1A1C雙口輸出電壓架構。下面我們從輸入端開始了解各元器件。

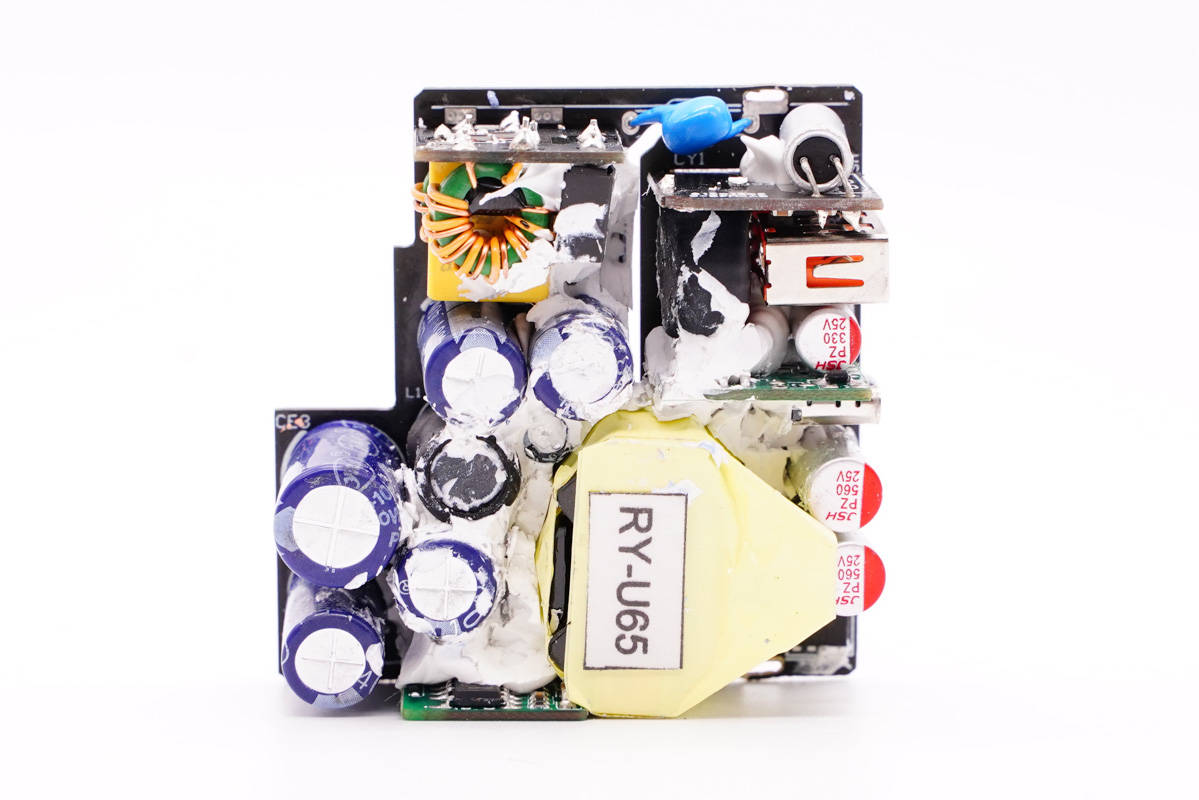

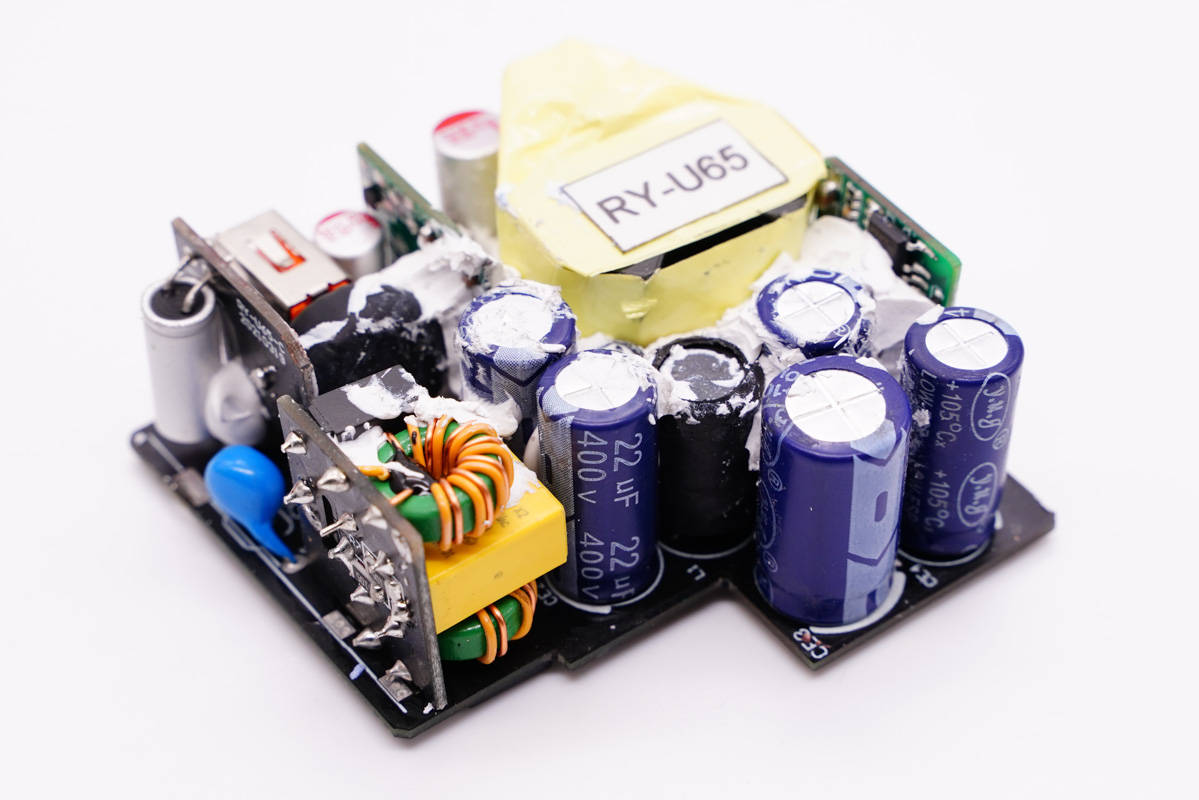

輸入端一覽，側面垂直焊接一塊小板，主板上設有五顆高壓濾波電解電容、工字電感和主控芯片供電電容。

輸入端小板上設有保險絲、X電容和兩級共模電感。

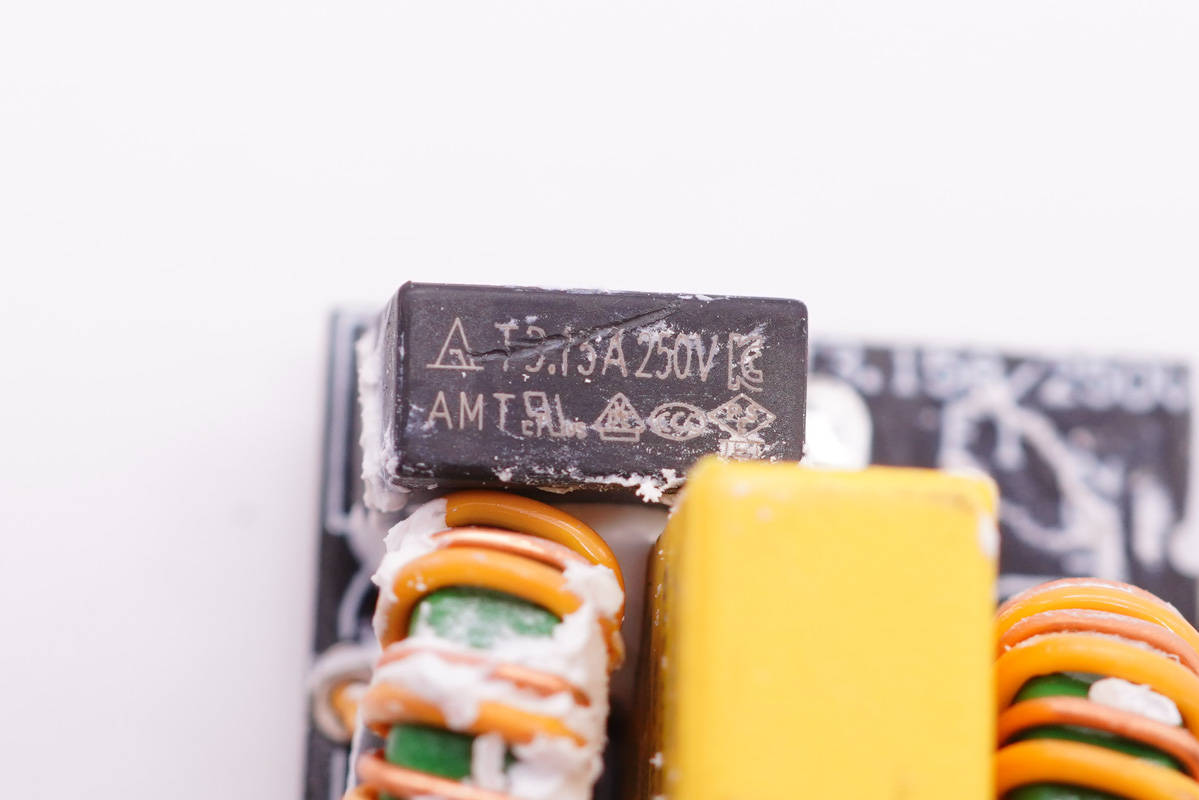

延時保險絲規格為3.15A 250V。

共模電感雙線繞制，用于濾除EMI干擾。

另一顆共模電感特寫。

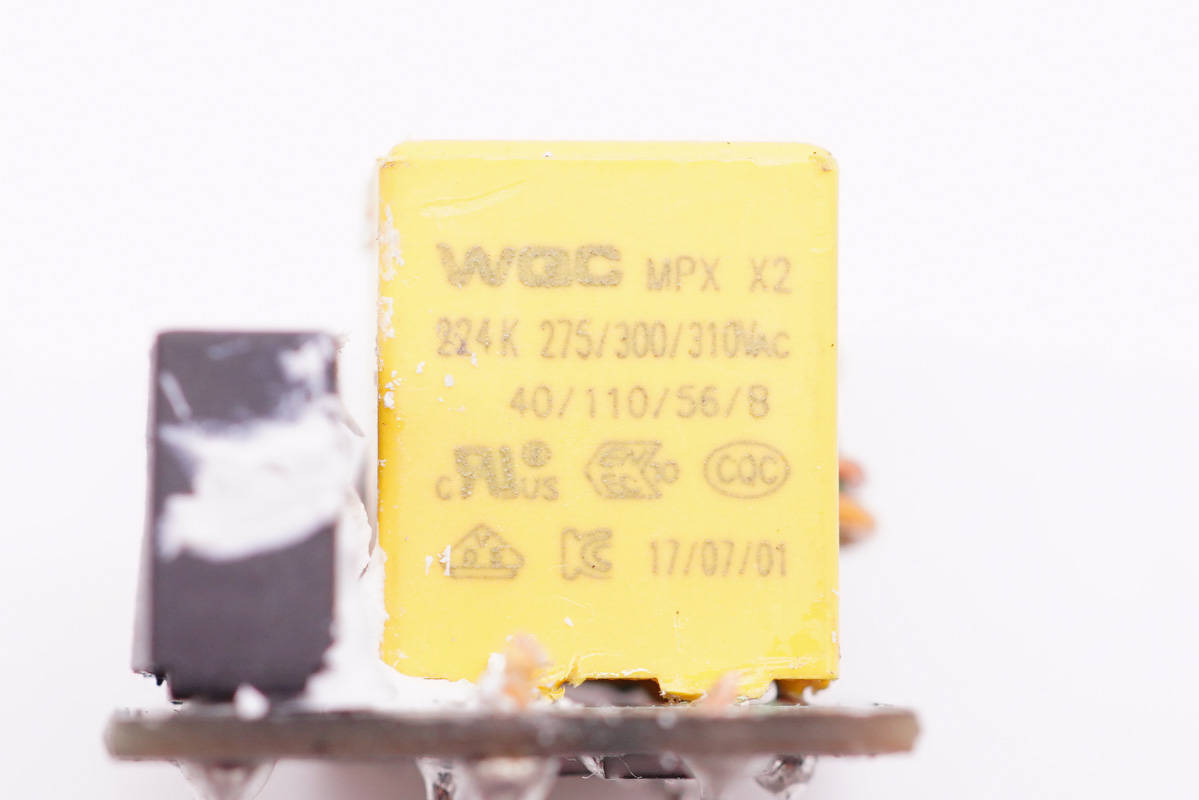

安規X電容特寫。

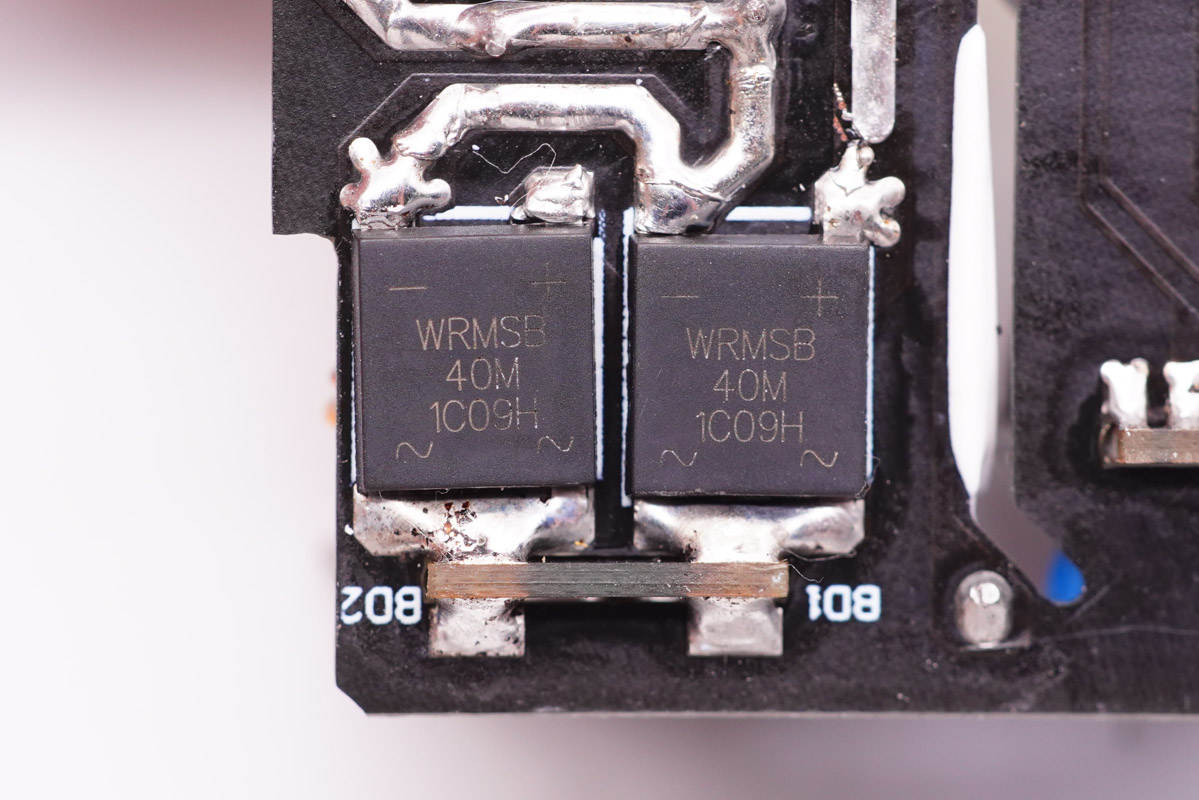

整流橋WRMSB40M來自深圳市沃爾德實業有限公司，設置兩顆是為了均攤發熱，降低溫升。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

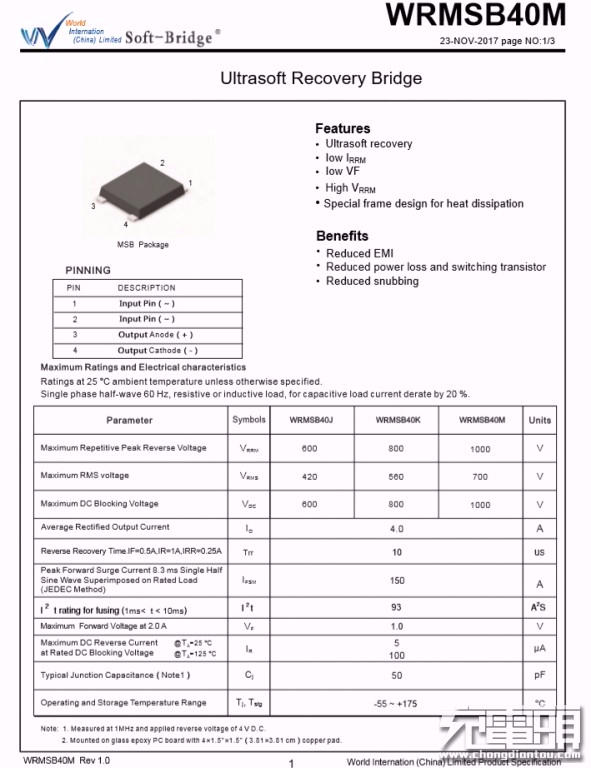

沃爾德WRMSB40M詳細資料信息。

充電頭網了解到，沃爾德軟橋還被紅魔手機120W氮化鎵快充、LG 65W氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、OPPO 50Ｗ餅干氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器等多款產品采用，性能獲得客戶的一致認可。

五顆高壓濾波電解電容均是深圳市昱光電子y.u.g品牌，其中四顆規格都是400V 22μF。該系列電容采用環保鉆石藍配色，工作溫度范圍：-40℃~105℃，3000小時壽命，具備抗雷擊、耐紋波、高頻低阻等優勢，可以為快充優化產品結構、提升組裝工藝發揮作用。

第五顆規格為400V 33μF。

充電頭網拆解了解到，昱光電子y.u.g品牌電容還被倍思20W超級硅充電器、麥多多47W 1A1C迷你氮化鎵充電器、億色迷你20W PD快充、海陸通20W PD快充等產品采用。

? ? ? ?

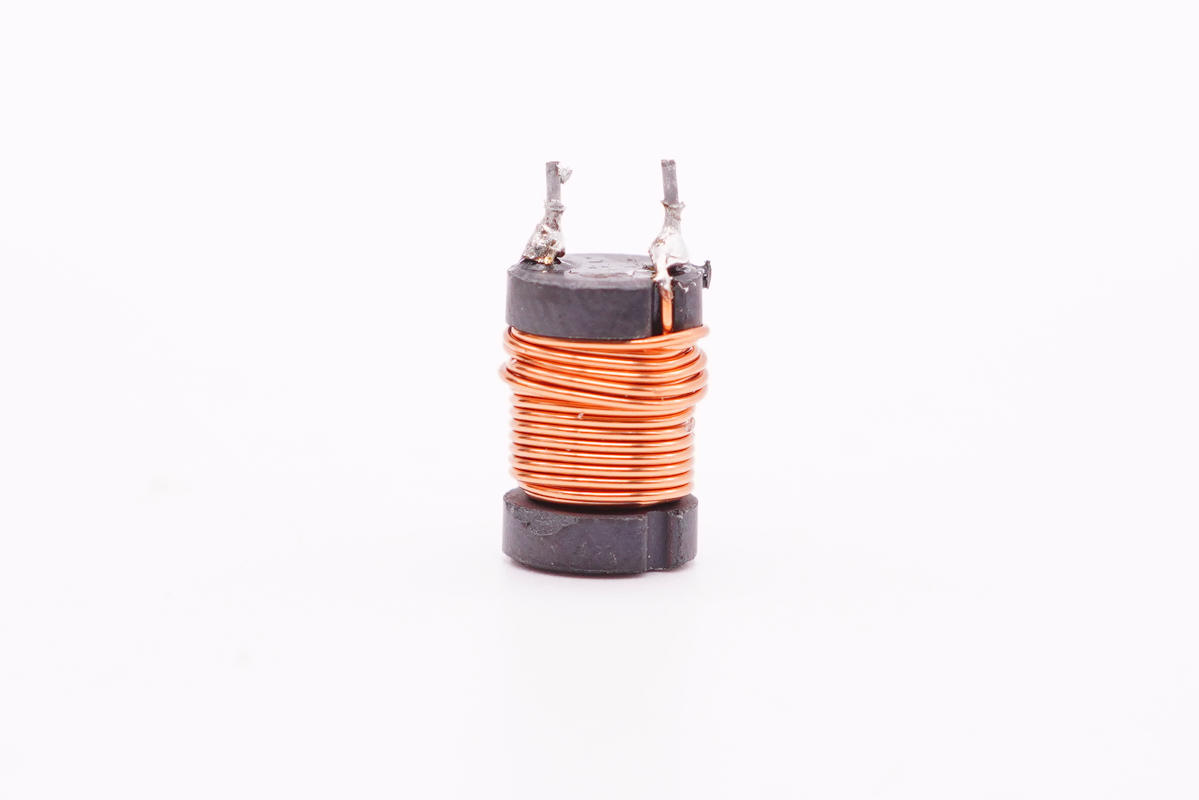

工字電感特寫。

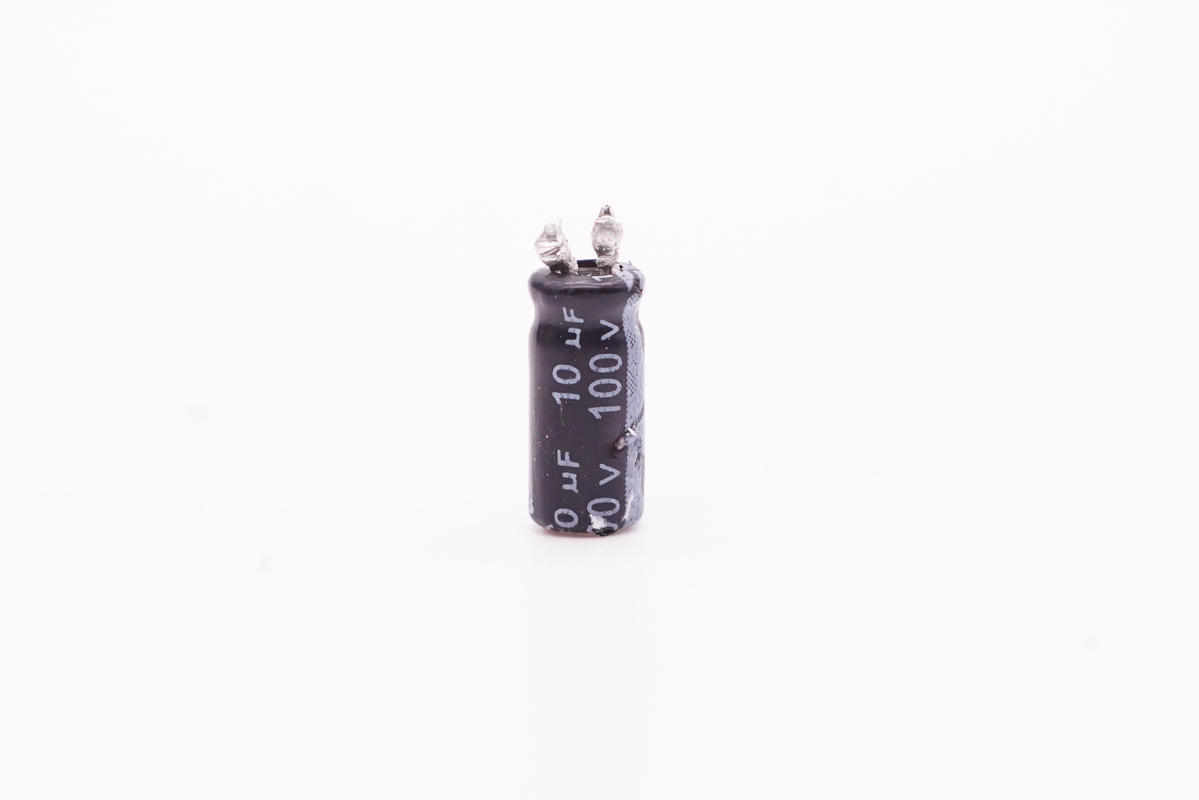

主控芯片供電電容規格為100V 10μF。

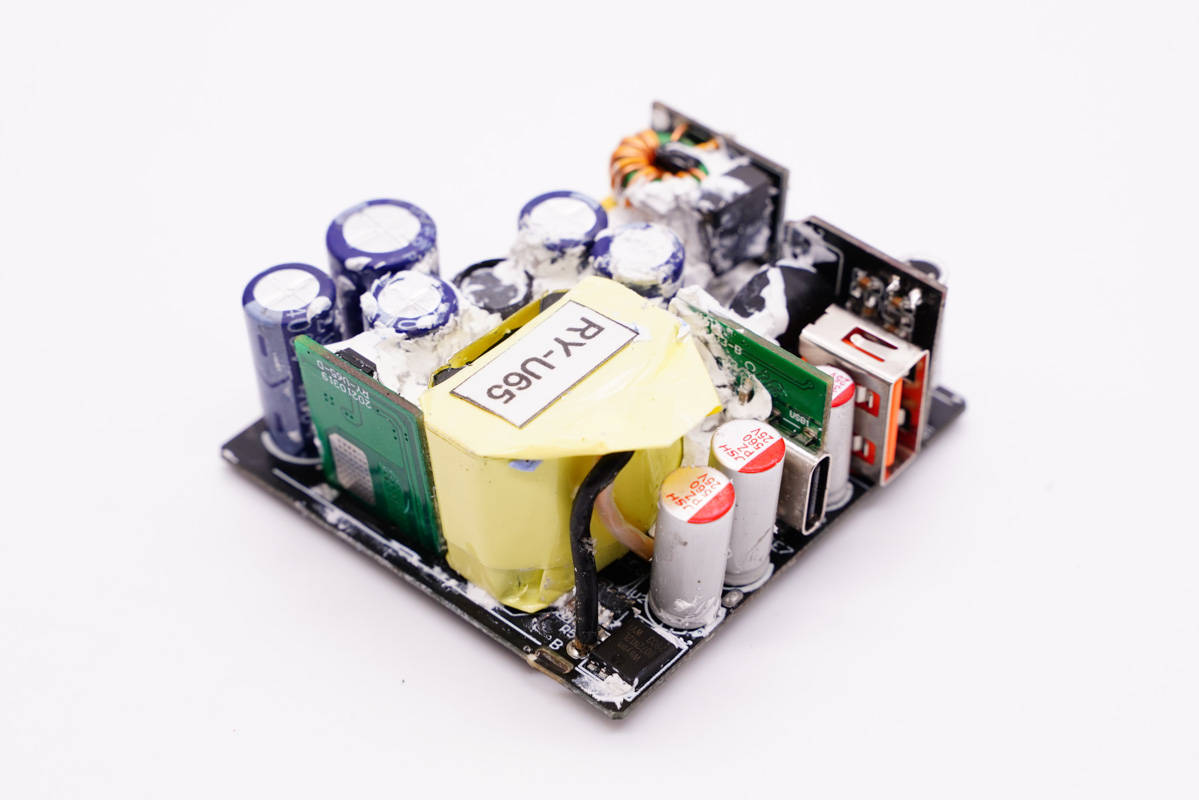

主板另一側垂直焊接一塊小板，此外還有變壓器和兩顆固態電容，變壓器輸出側設有同步整流控制器和整流管。

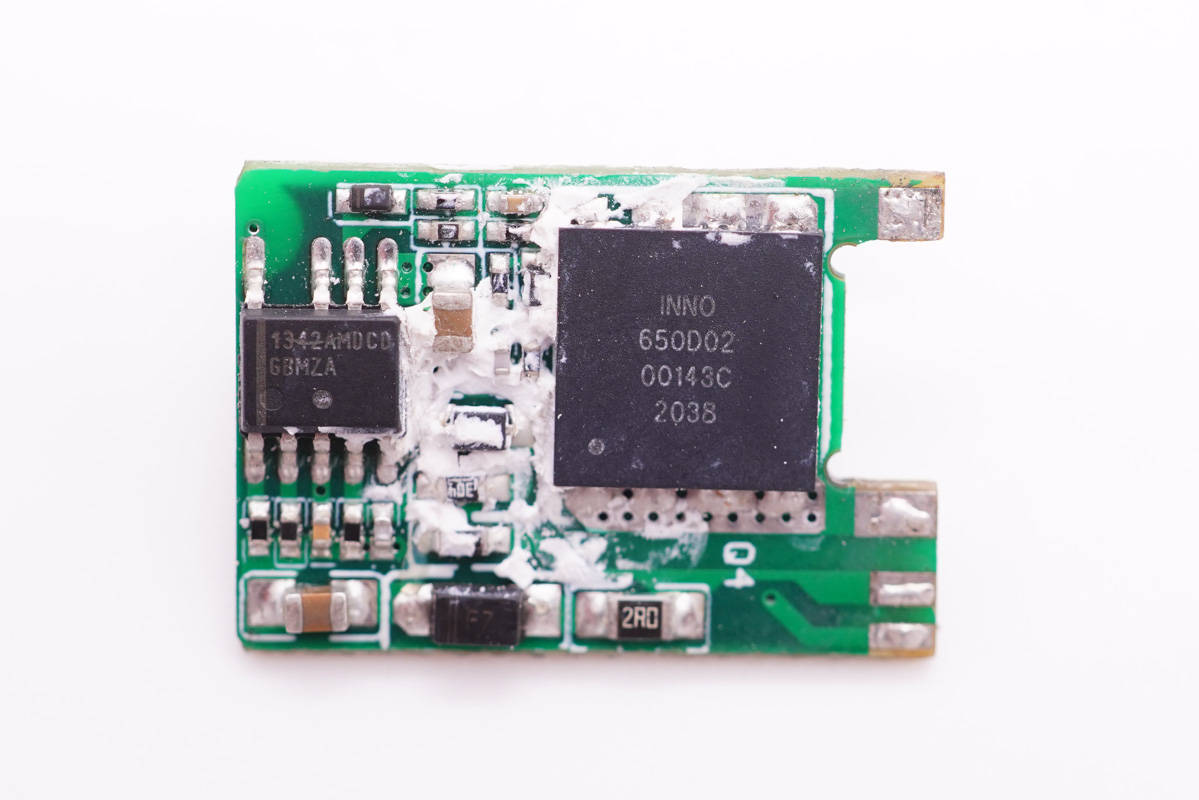

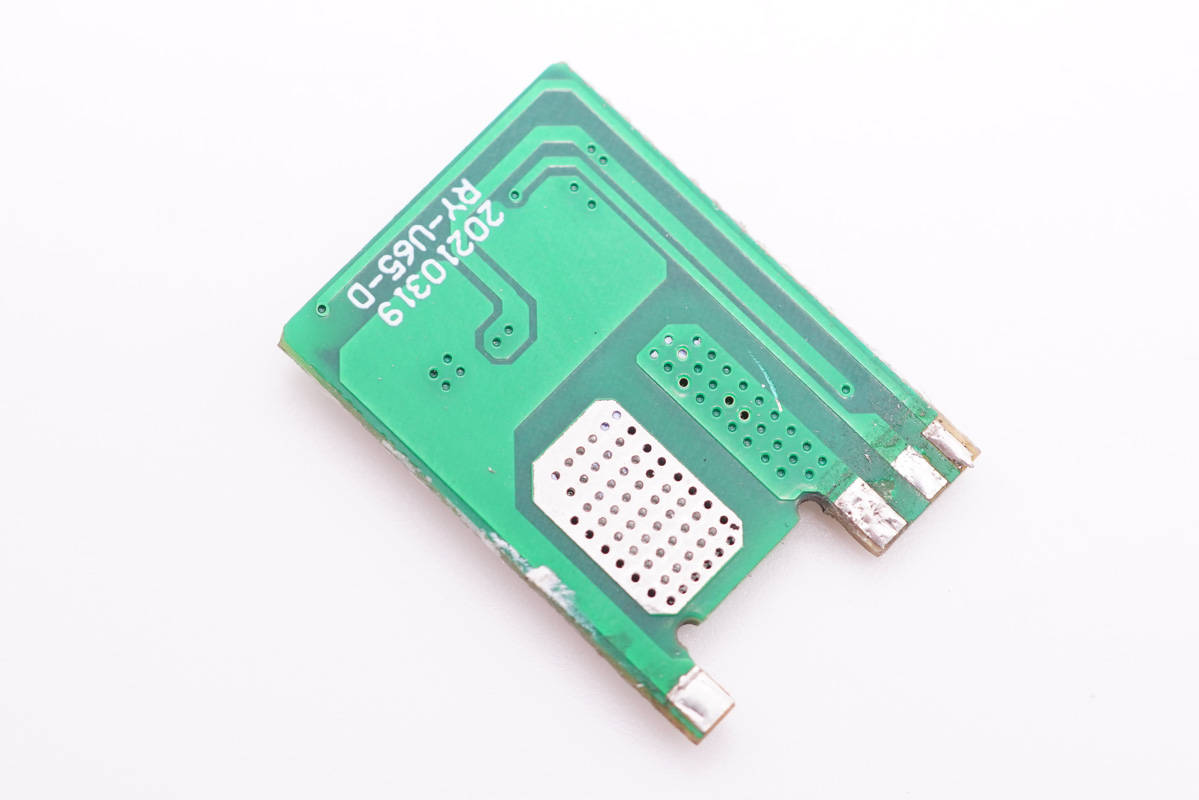

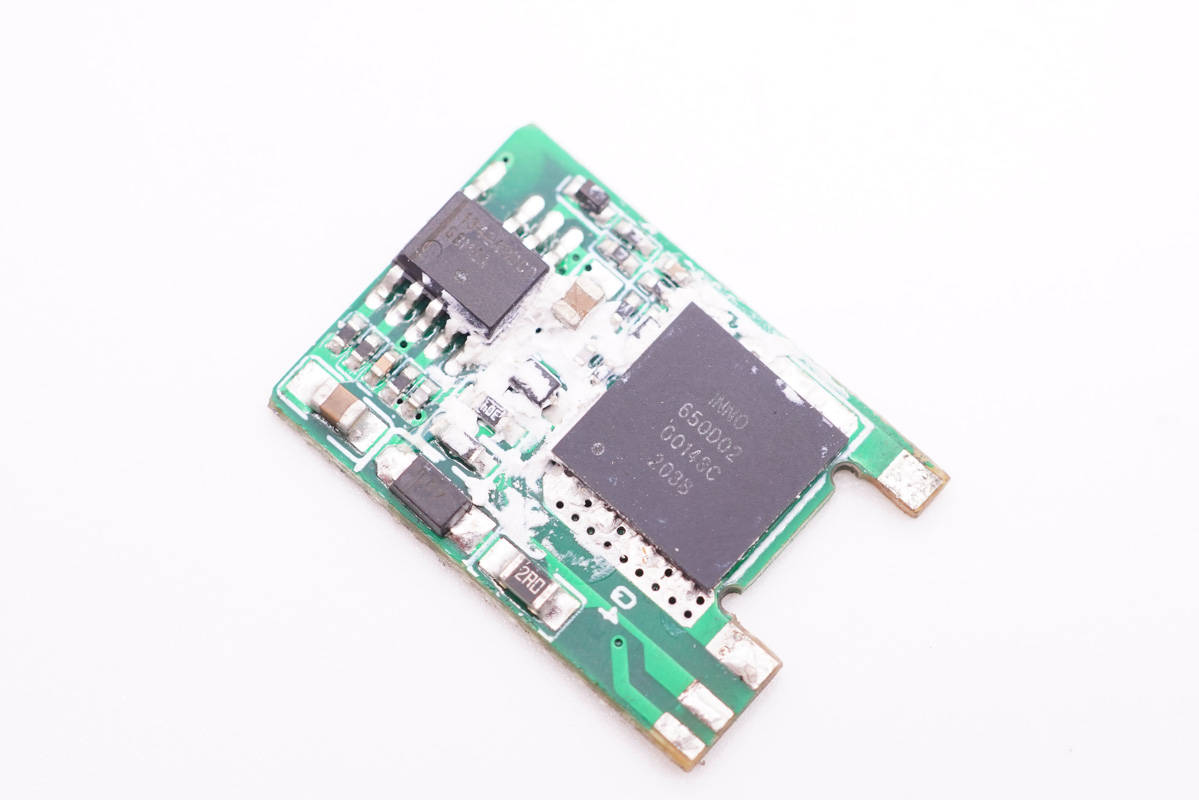

小板正面設有開關電源主控芯片和氮化鎵功率開關管。

背面可以看到小板對應氮化鎵功率芯片處做了過孔和露銅加錫處理，幫助散熱。

充電器主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

氮化鎵功率開關管采用英諾賽科INN650D02，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

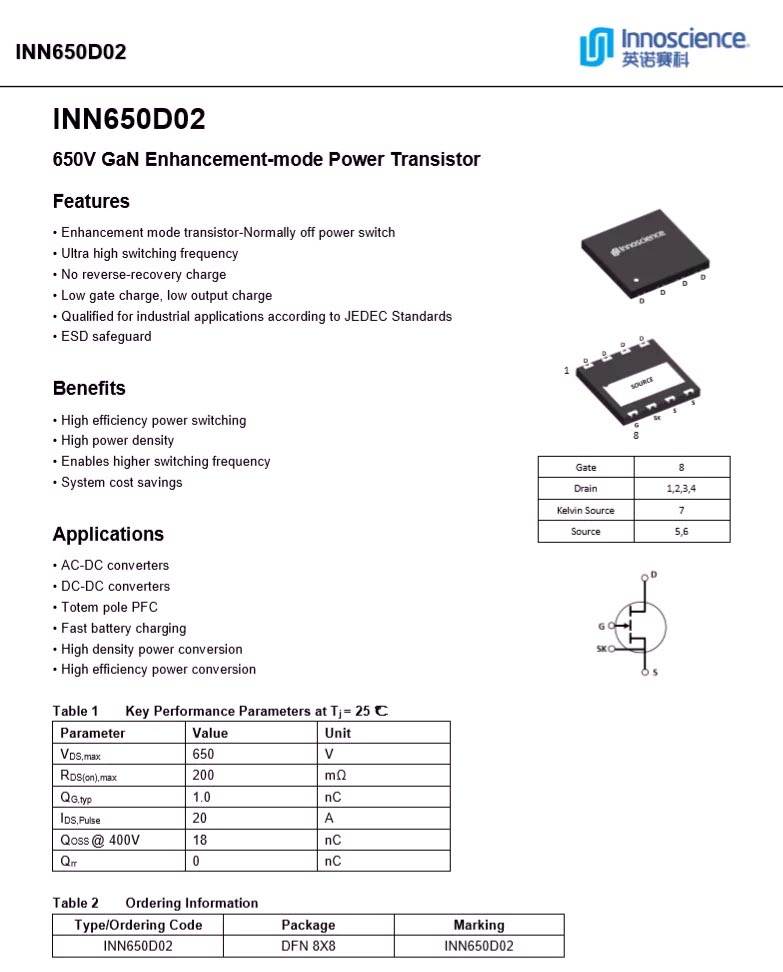

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、尚巡120W氮化鎵適配器、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W USB PD氘鋒氮化鎵快充、飛頻65W?PD氮化鎵充電器、魅族65W氮化鎵充電器、Lapo 65W?PD氮化鎵快充充電器、ROCK 65W 2C1A氮化鎵快充等多款產品采用，芯片質量獲得市場認可。

? ? ? ? ? ? ?

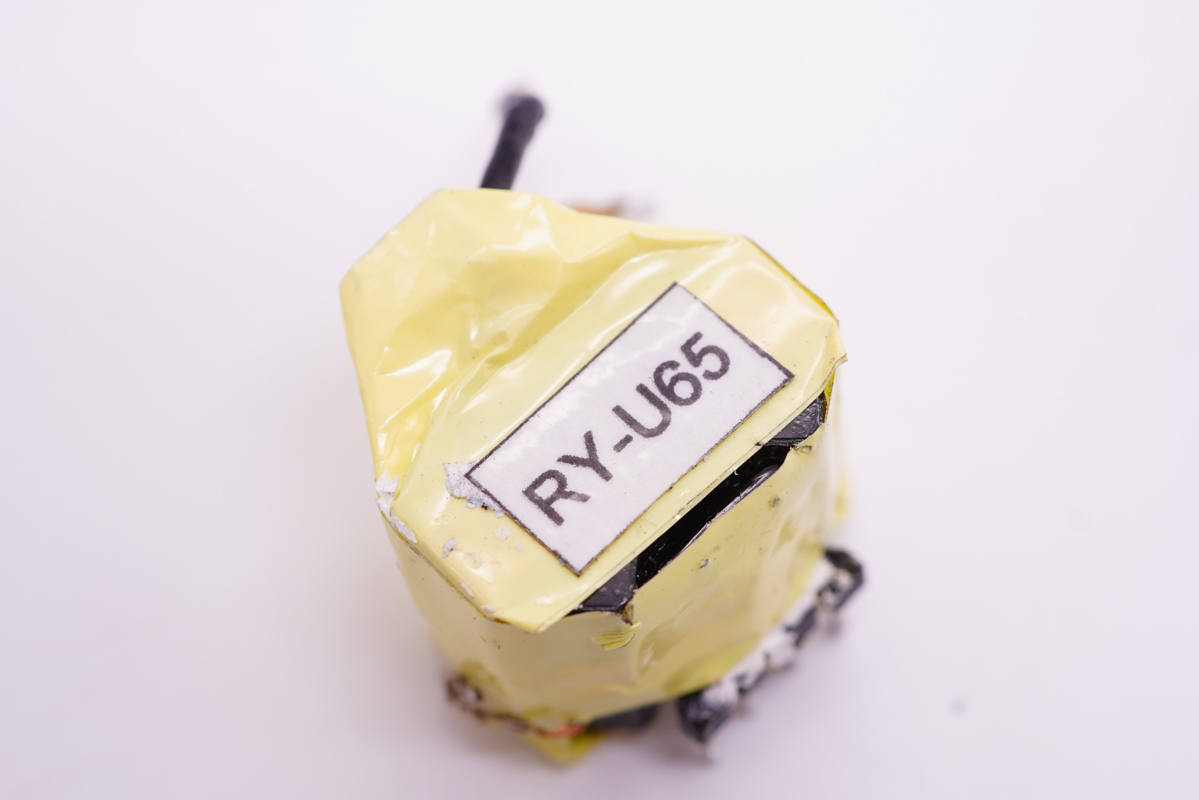

變壓器特寫。

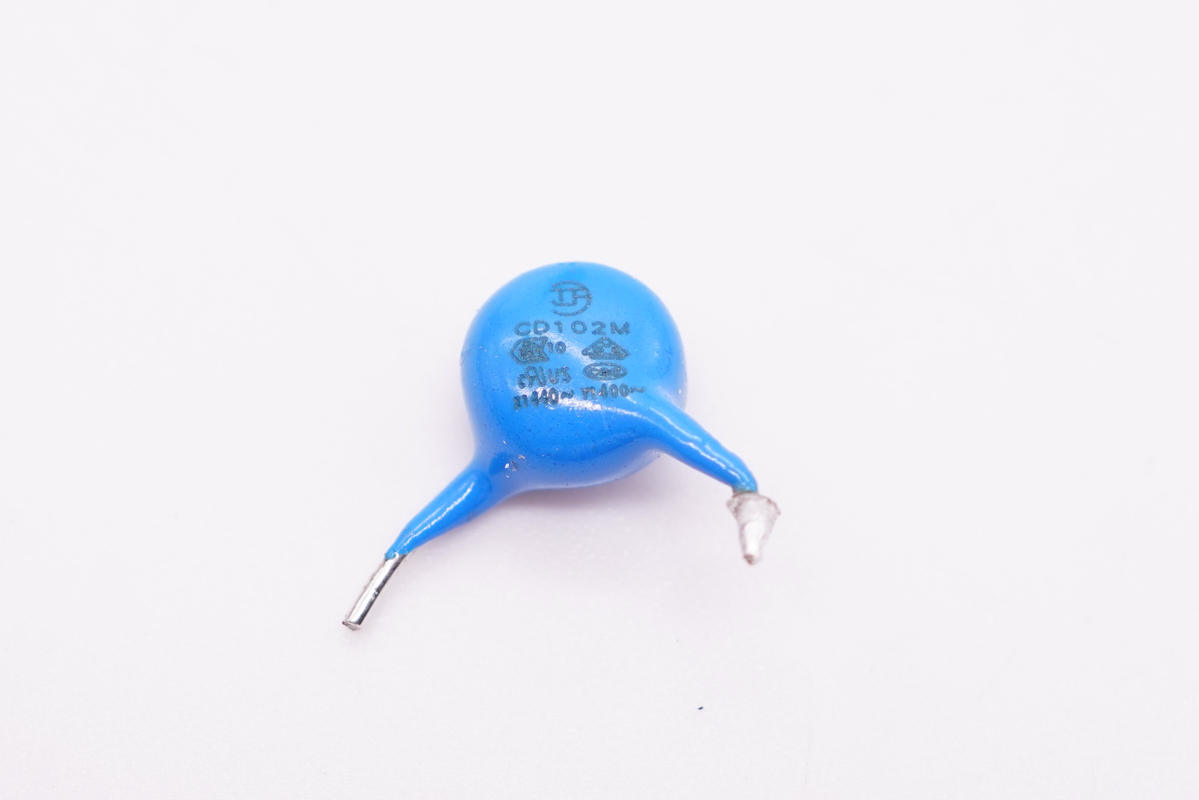

Y電容特寫。

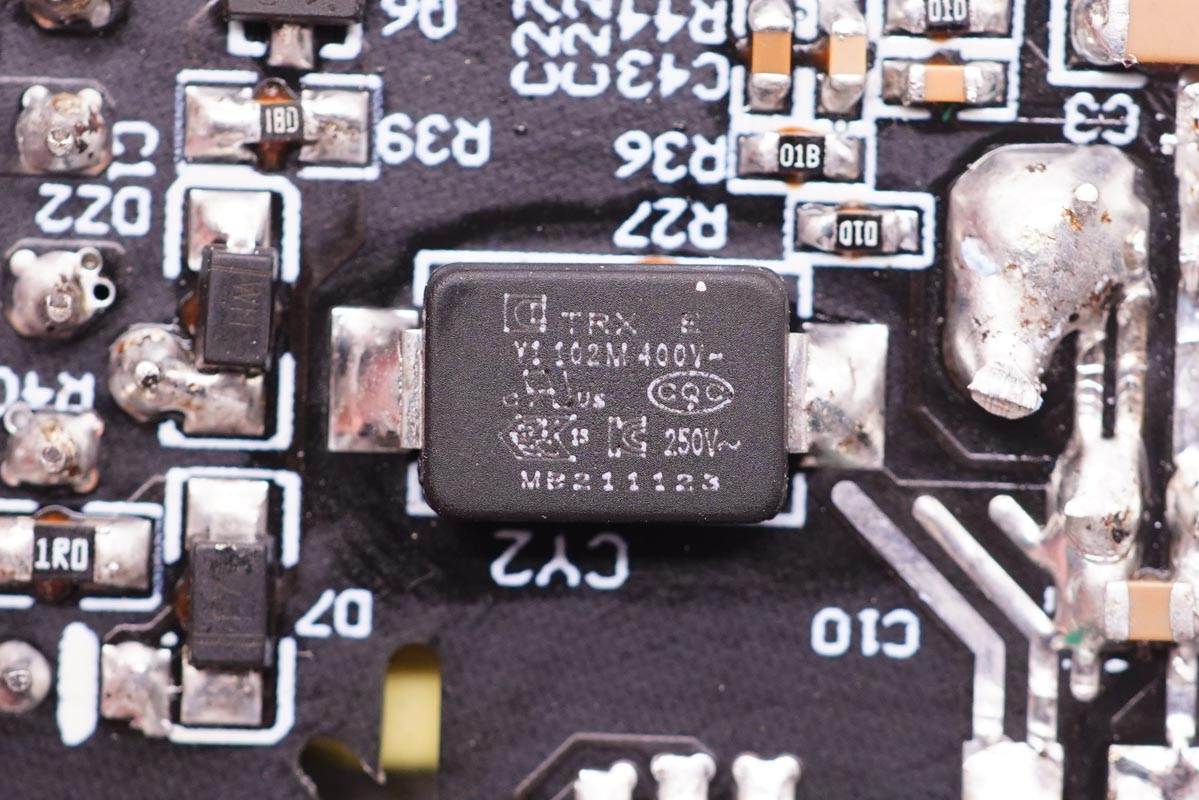

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，還應用于REMAX、海陸通、第一衛、貝爾金等品牌的迷你快充上，性能獲得客戶一致認可。

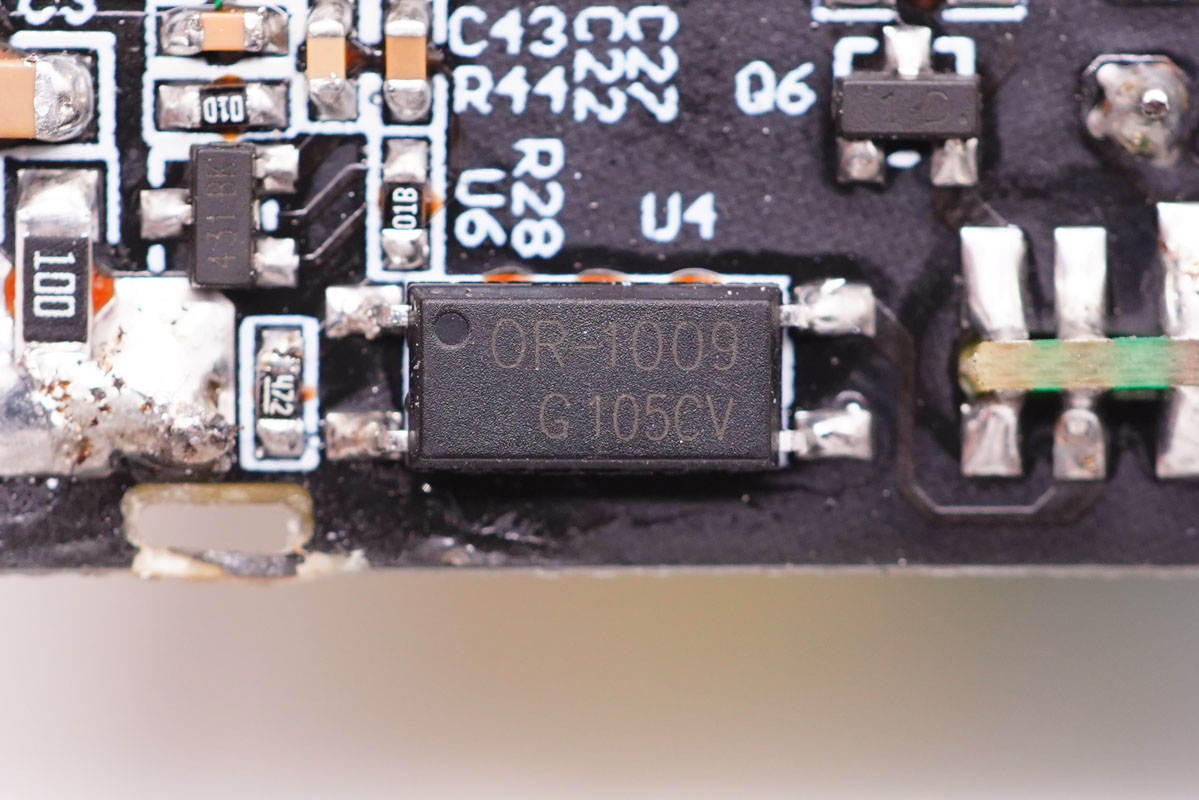

OR-1009光耦特寫，用于初級次級通信，反饋輸出電壓。

MPS芯源半導體次級同步整流控制器MP6908A，最高工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

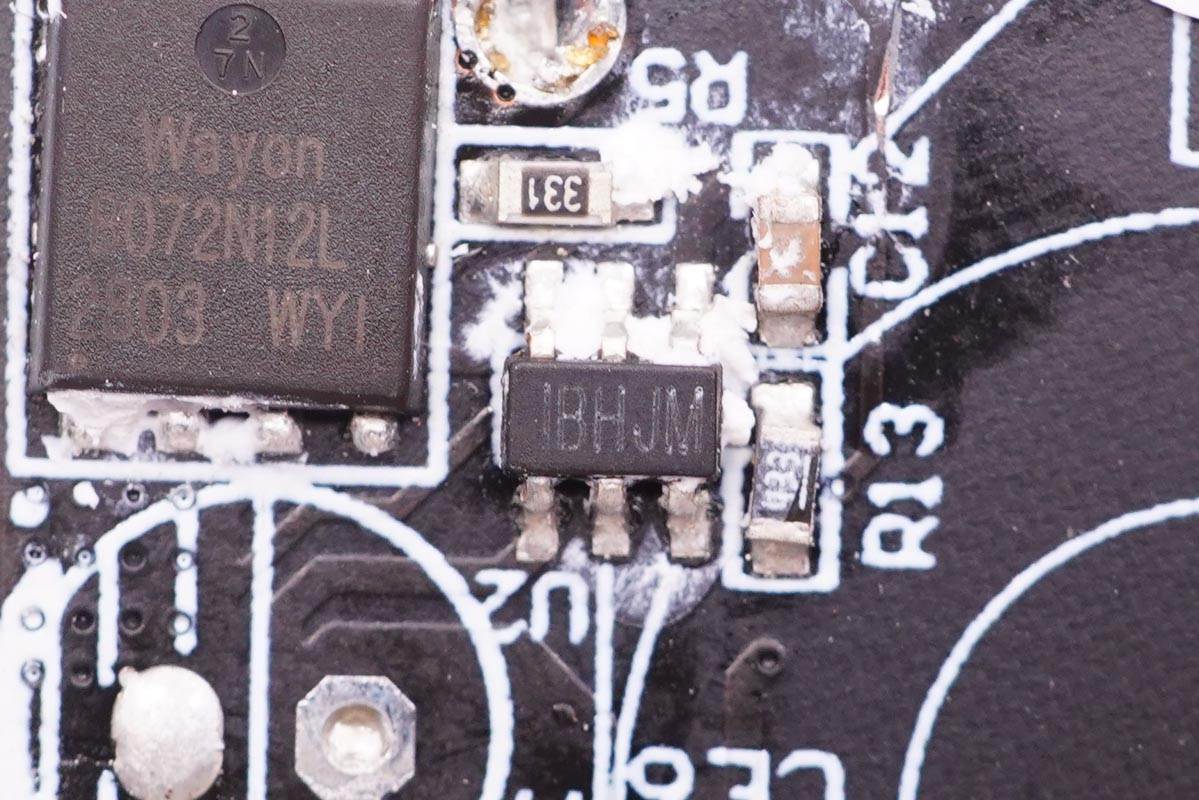

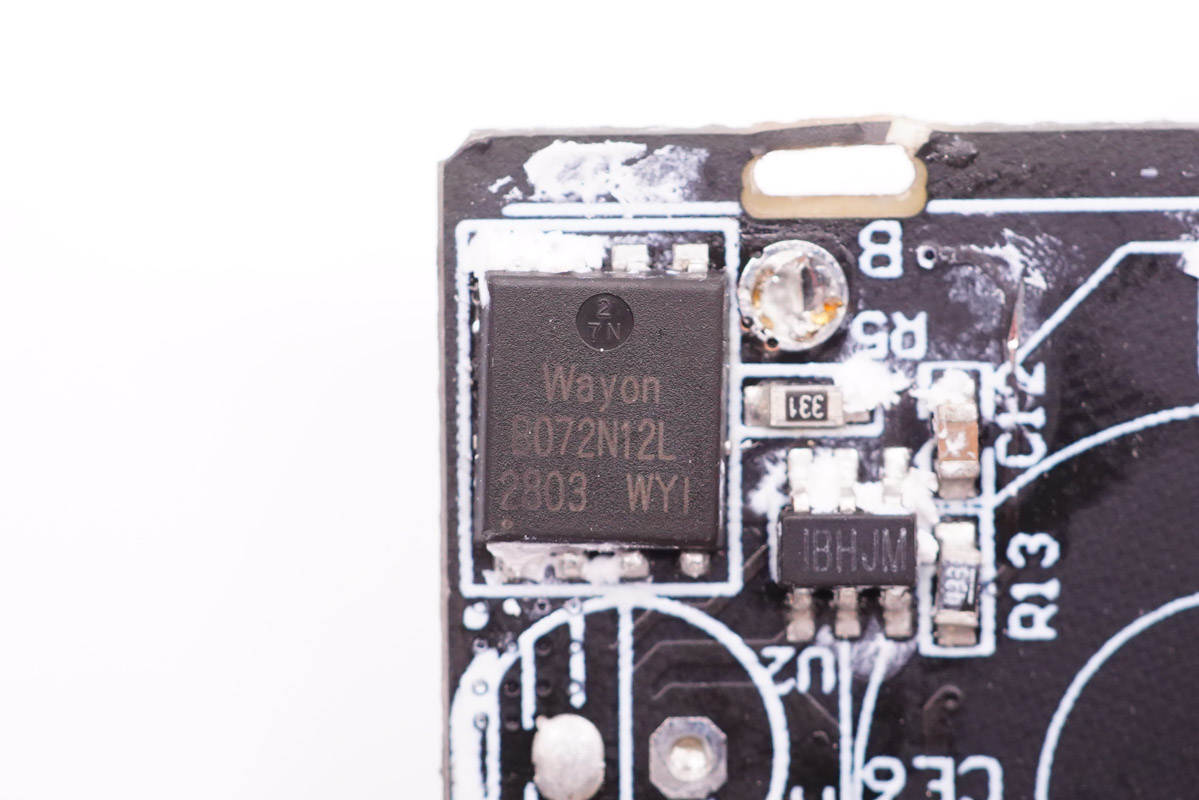

同步整流管采用維安WMB072N12LG2，耐壓120V，導阻小于7.2mΩ，采用PDFN5060-8L封裝。

維安WMB072N12LG2資料信息。

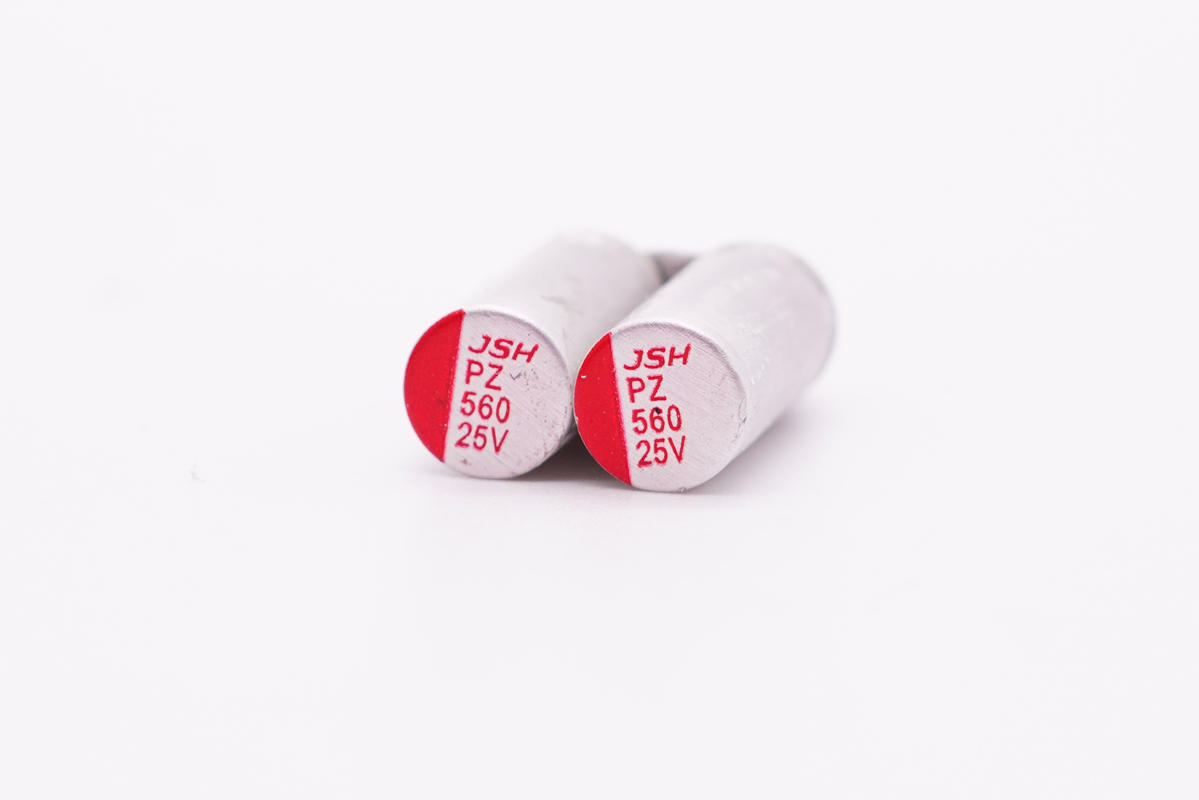

同步整流輸出濾波固態電容來自JSH益陽萬京源，規格均為25V 560μF。

輸出端一覽，USB-C母座使用小板垂直焊接，USB母座直接焊接在主板上，兩個母座間有一顆固態電容，最右側還有一塊用于USB-A口的二次降壓小板。

主板上的濾波固態電容特寫，同樣來自益陽萬京源，規格為25V 330μF。

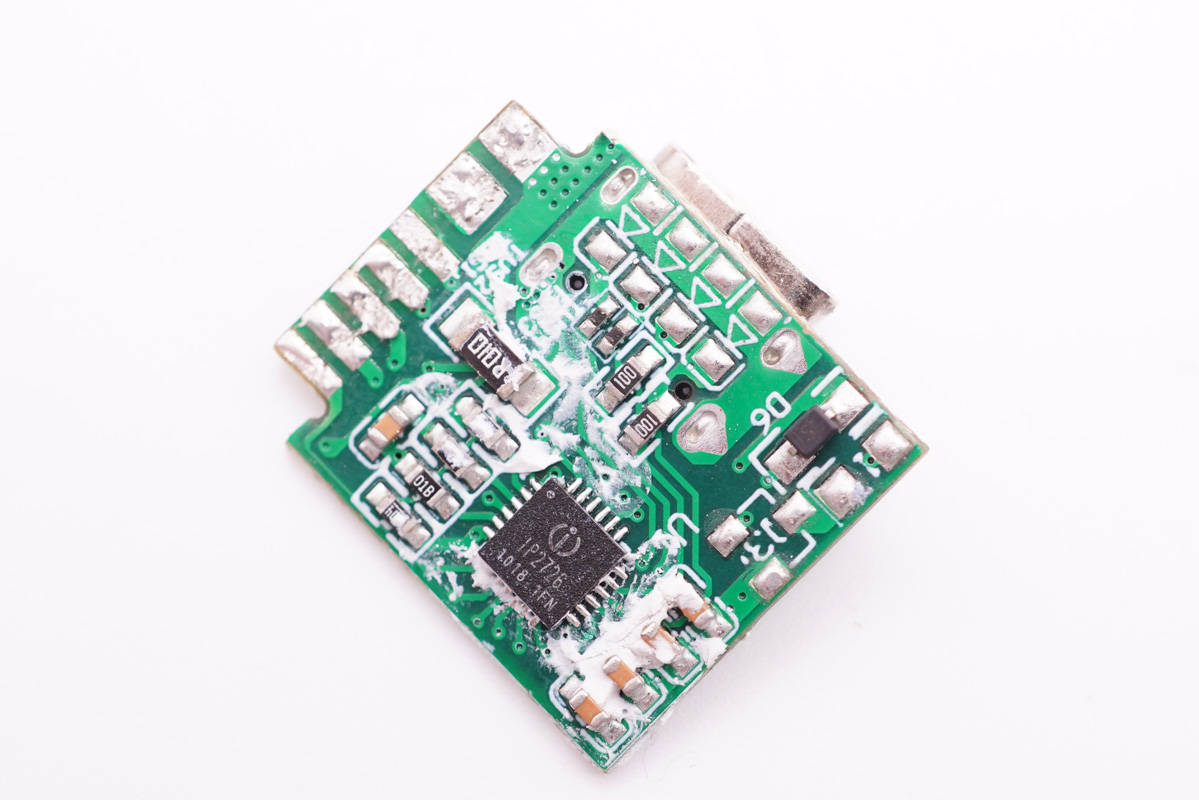

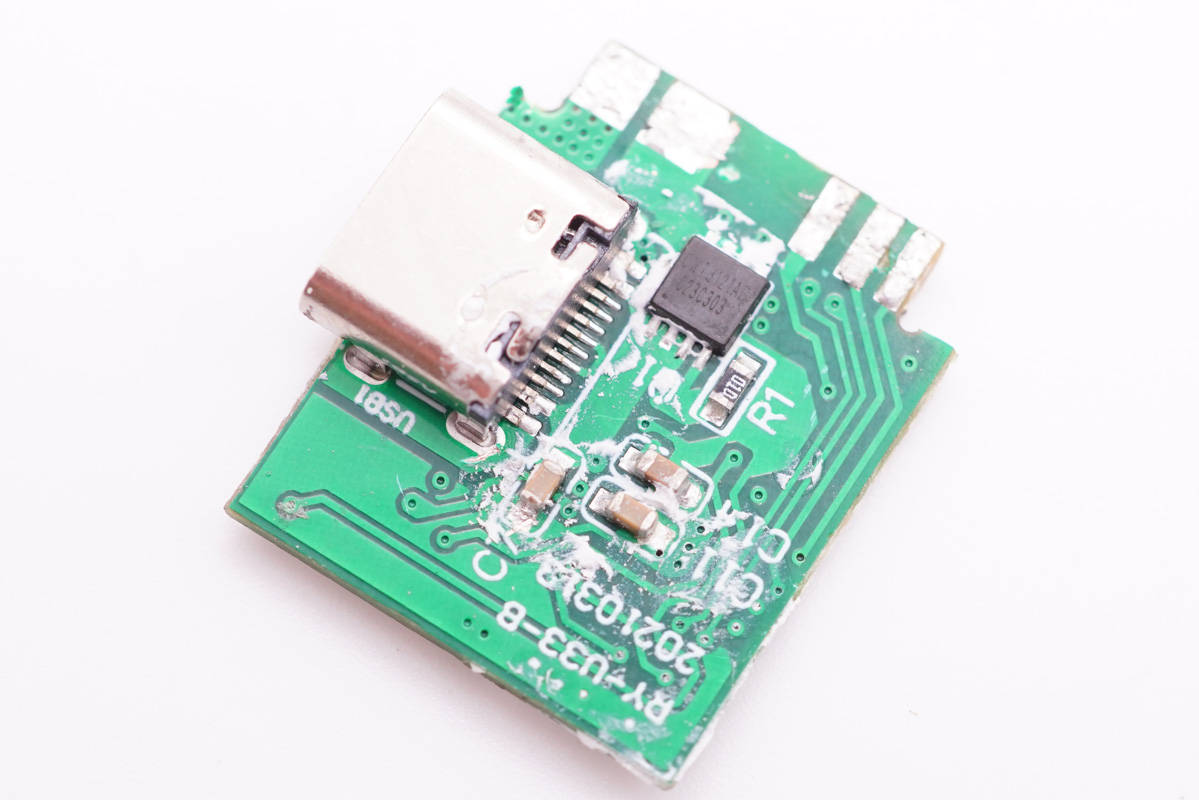

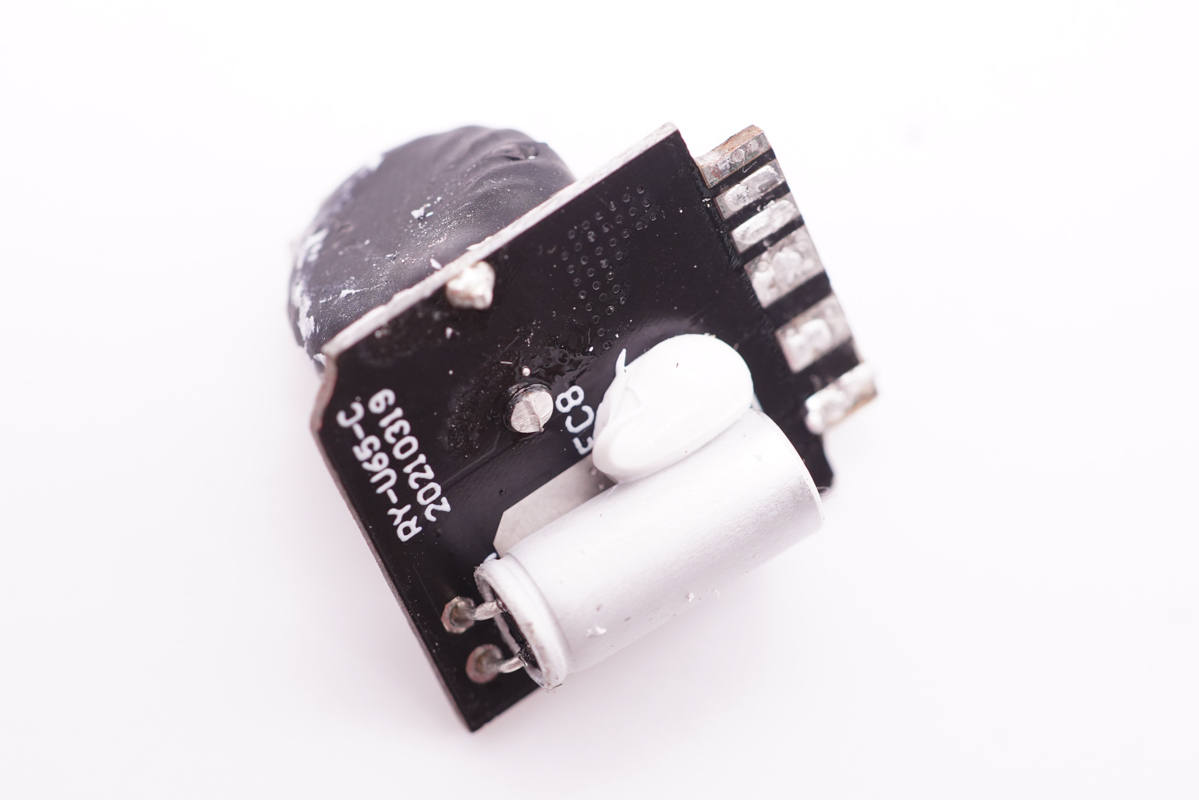

USB-C母座所在小板背面設有協議芯片。

正面設有輸出VBUS開關管。

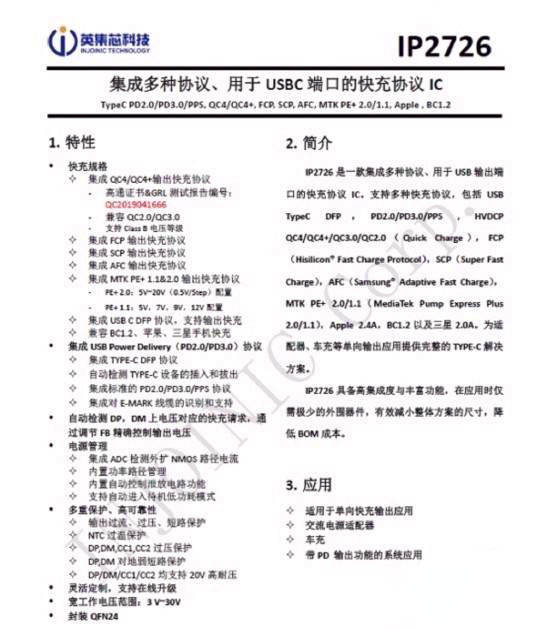

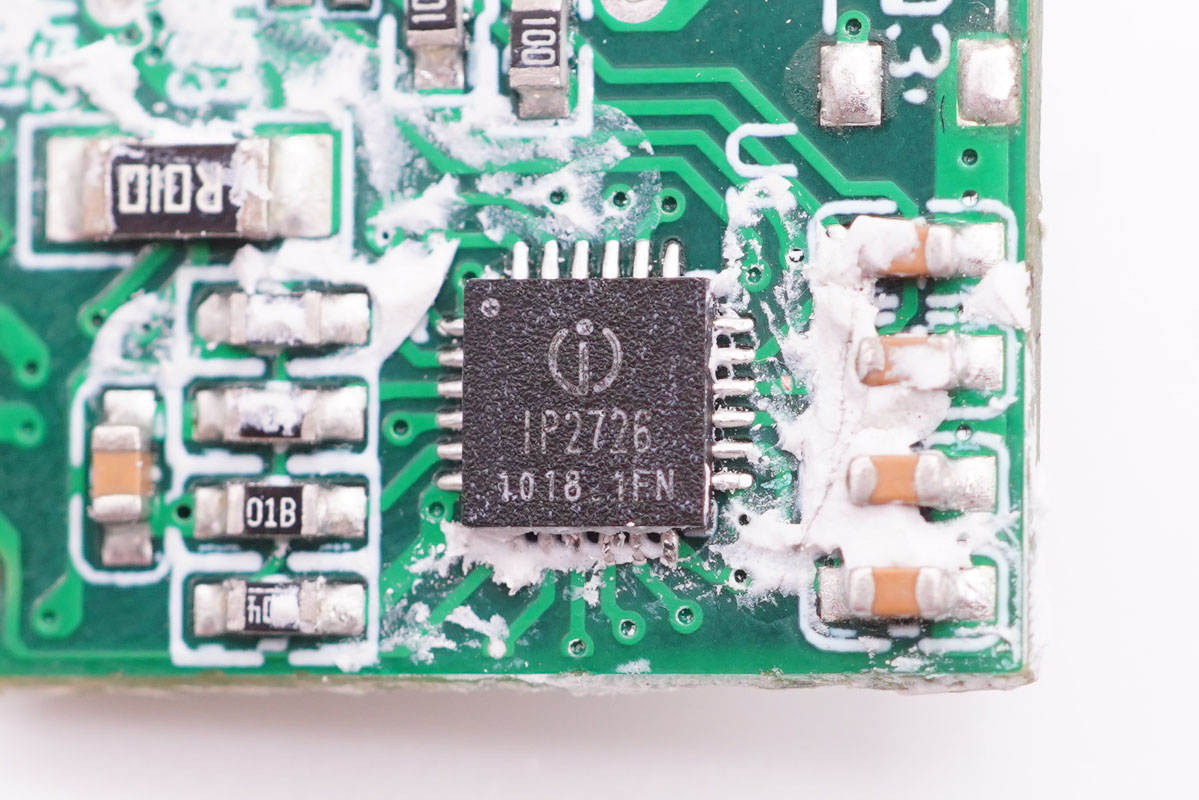

協議芯片采用英集芯IP2726，用于1A1C接口輸出電壓控制。這是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

? ? ? ? ??

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

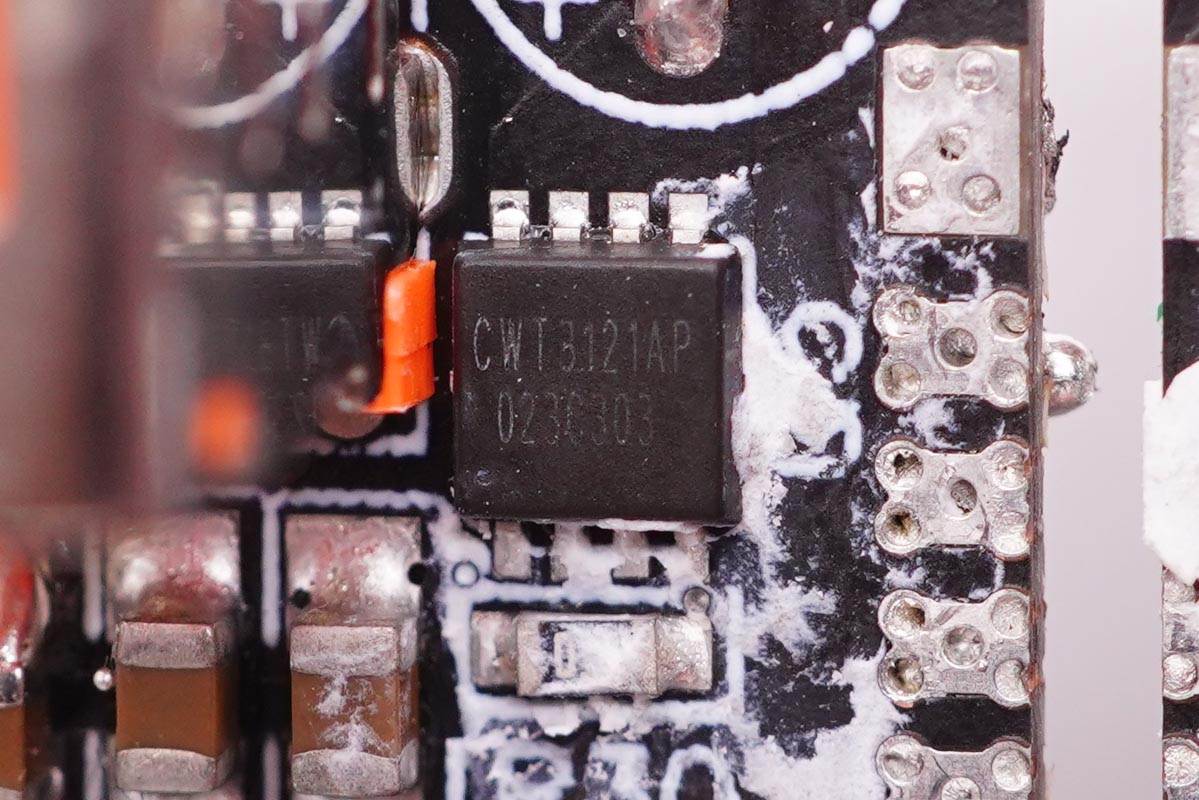

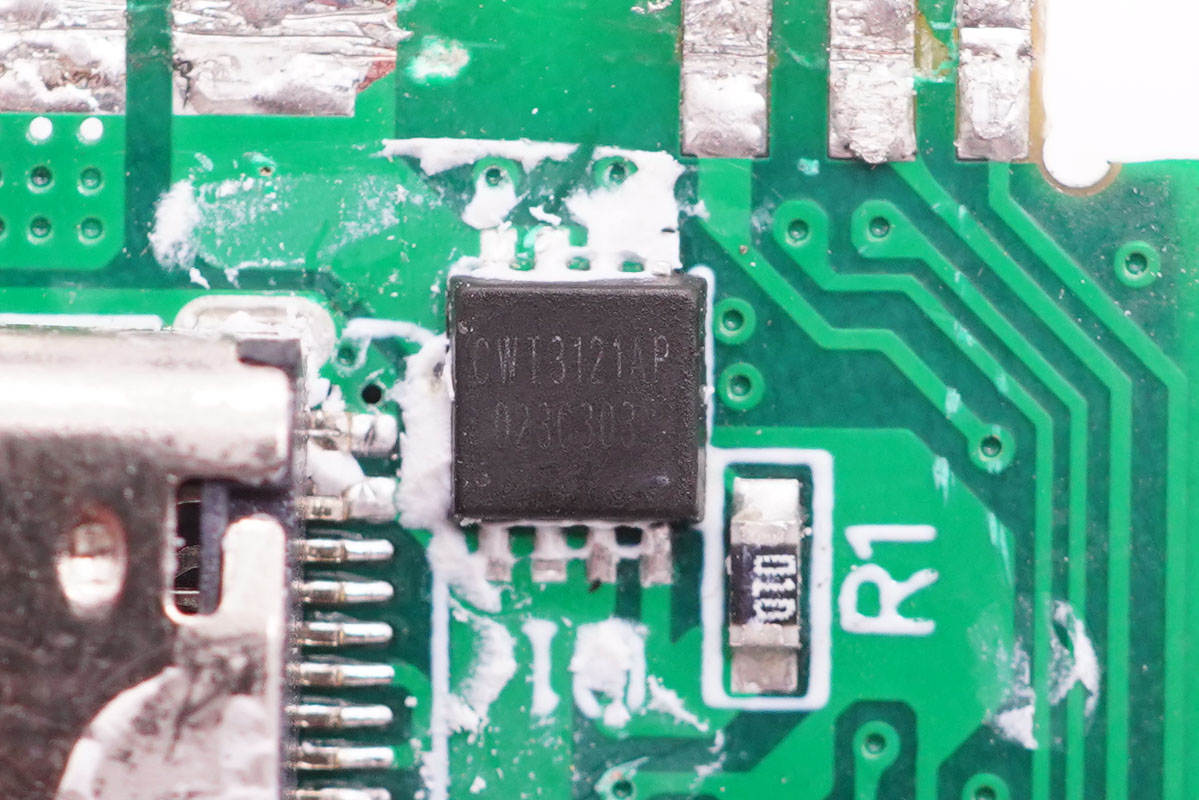

輸出VBUS開關管特寫，絲印CWT3121AP。

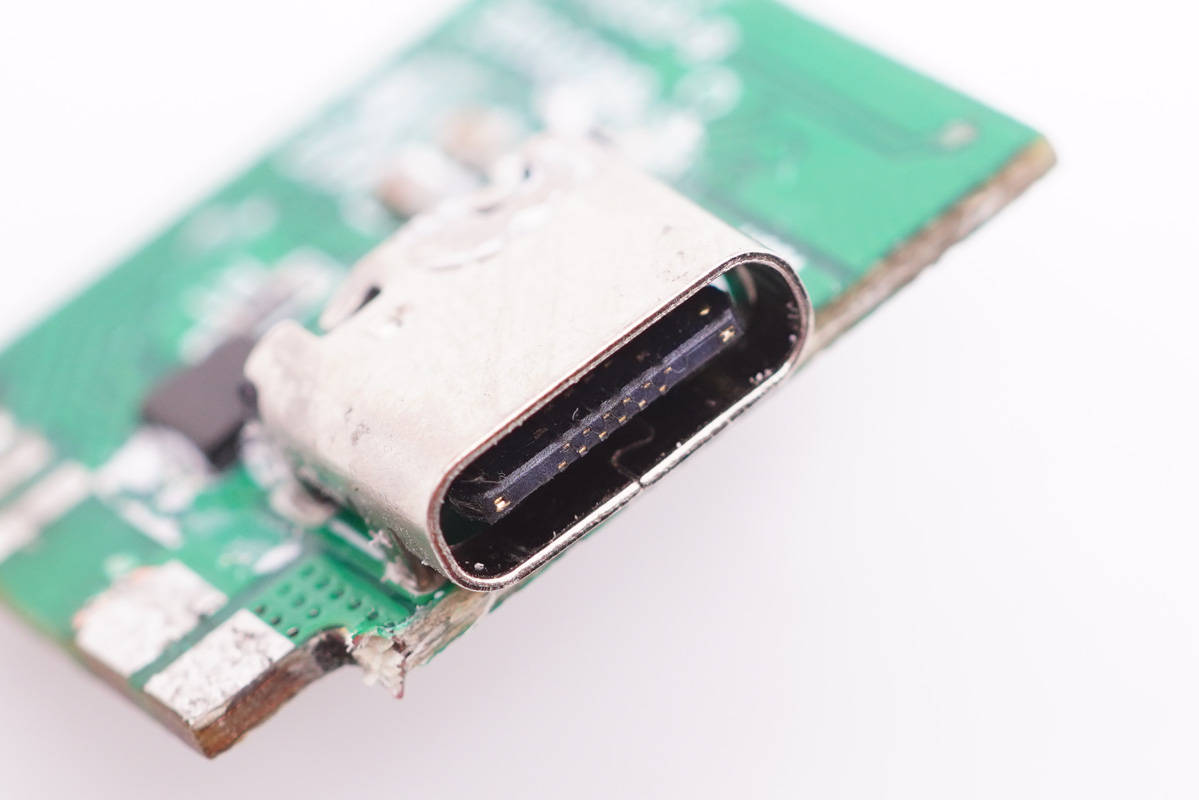

USB-C母座特寫。

二次降壓小板一面設有降壓轉換芯片和電感。

另一面設有固態電容，打膠固定。

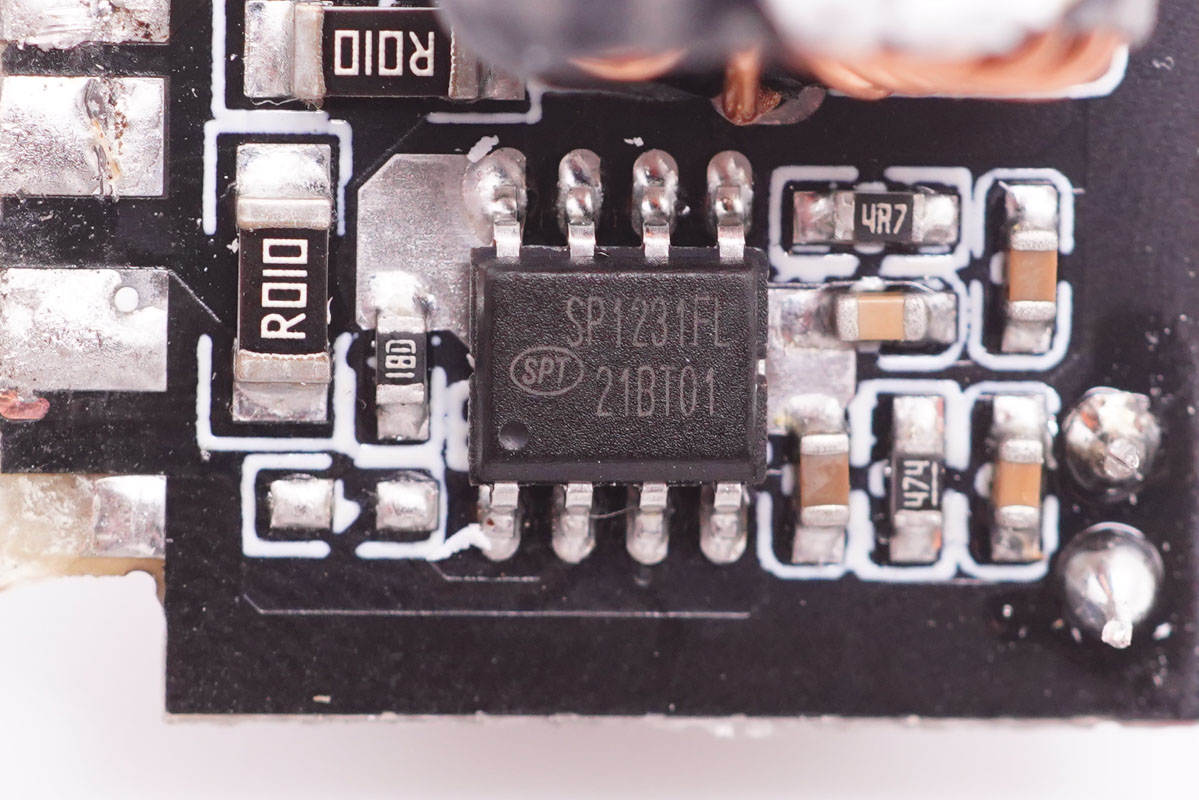

同步降壓轉換器采用硅動力SP1231FL，當雙口同時輸出時，進行二次降壓使USB-A口以5V恒壓輸出。SP1231FL是國內首款超低待機功耗，66mV Sense 基準，相比同類產品5V輸入更小壓差。工作電壓范圍5到30V，100%占空比，頻率可調，可以做到小體積設計，是目前多口PD快充產品USB-A口應用的高性價比選擇。

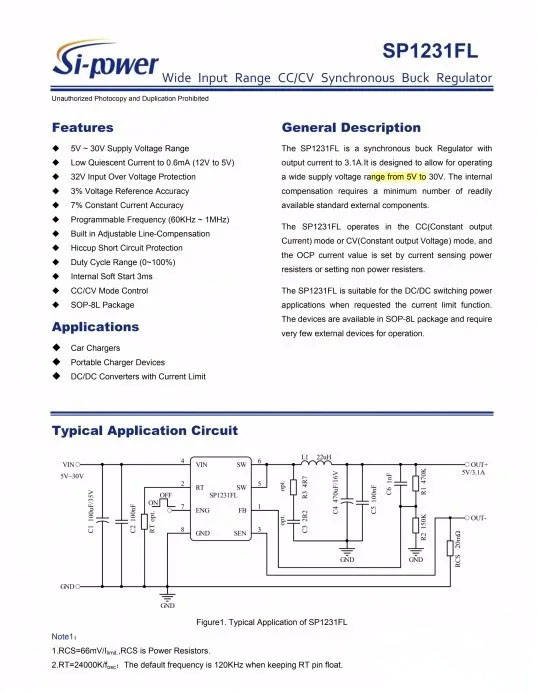

硅動力SP1231FL相關規格資料。

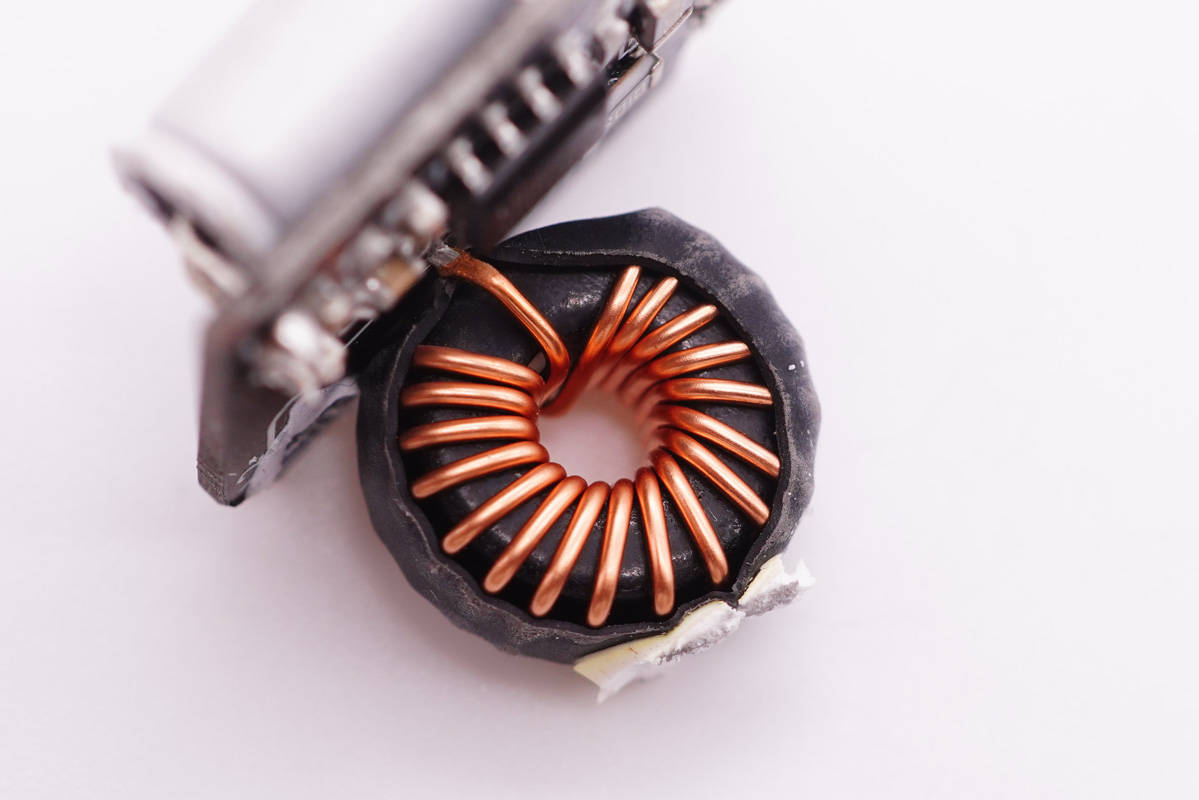

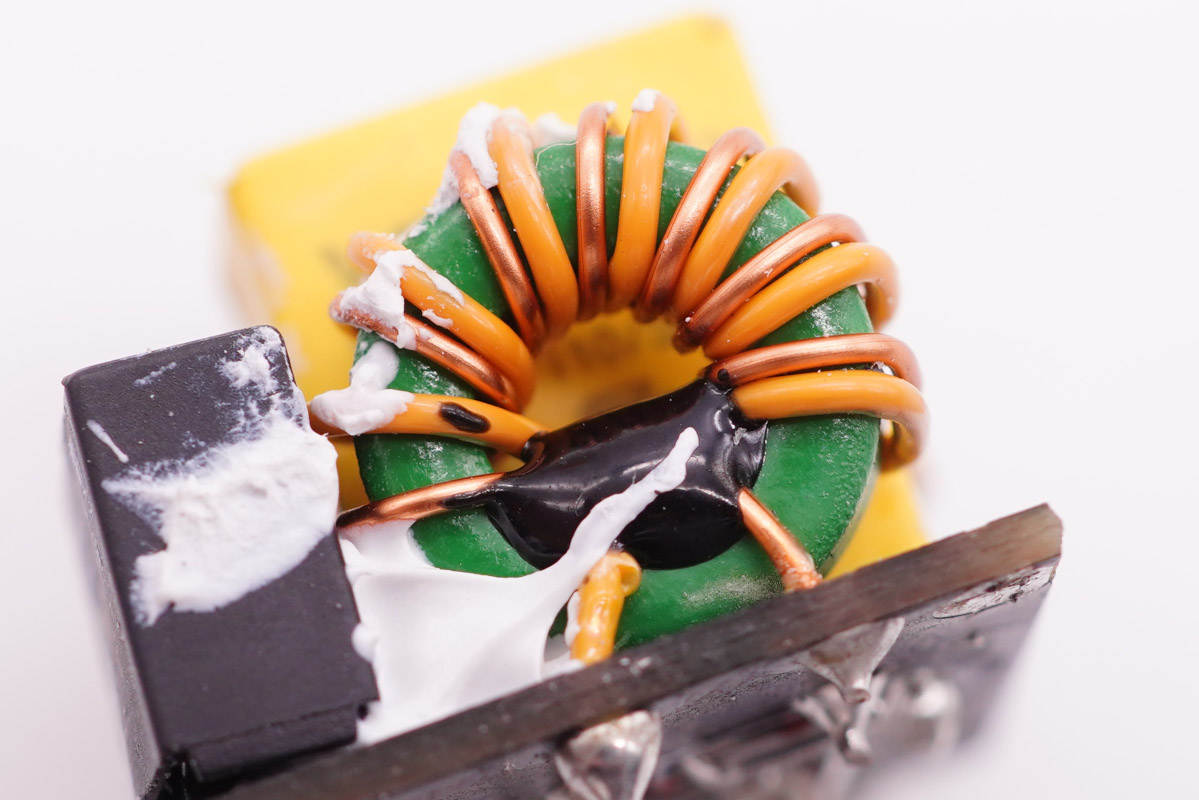

降壓電感特寫。

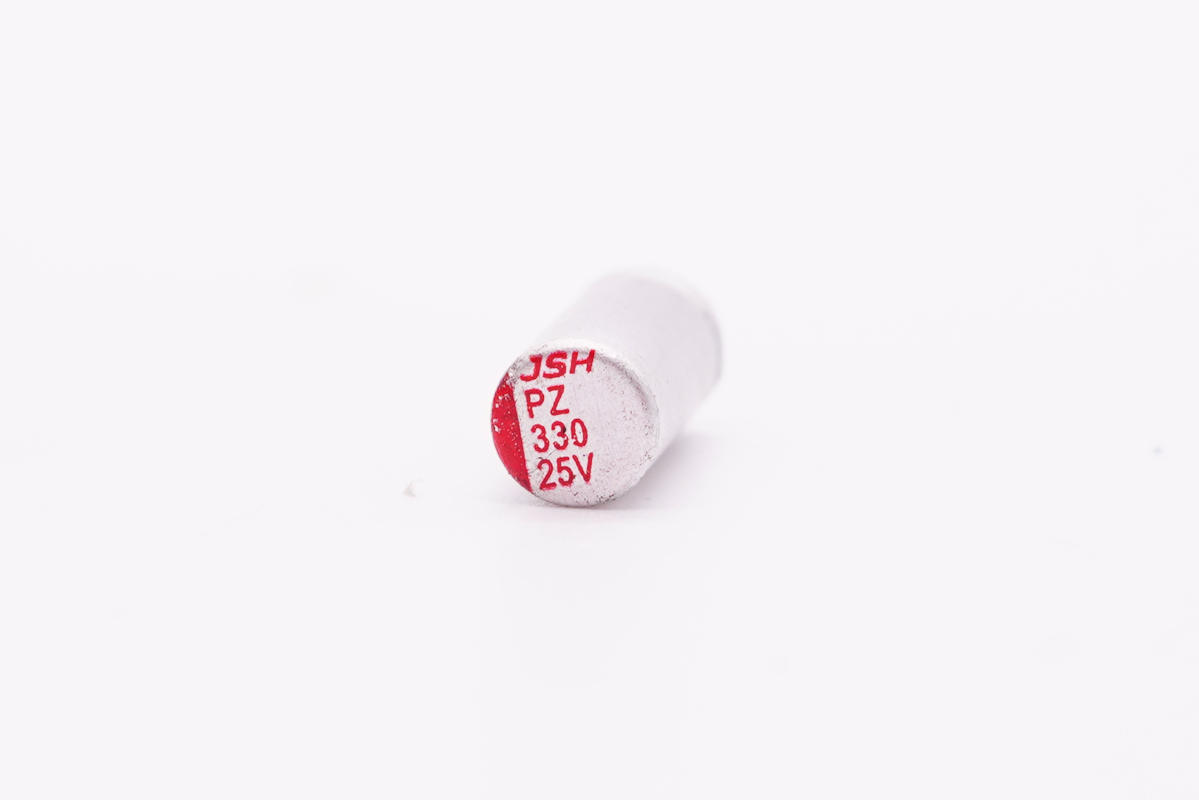

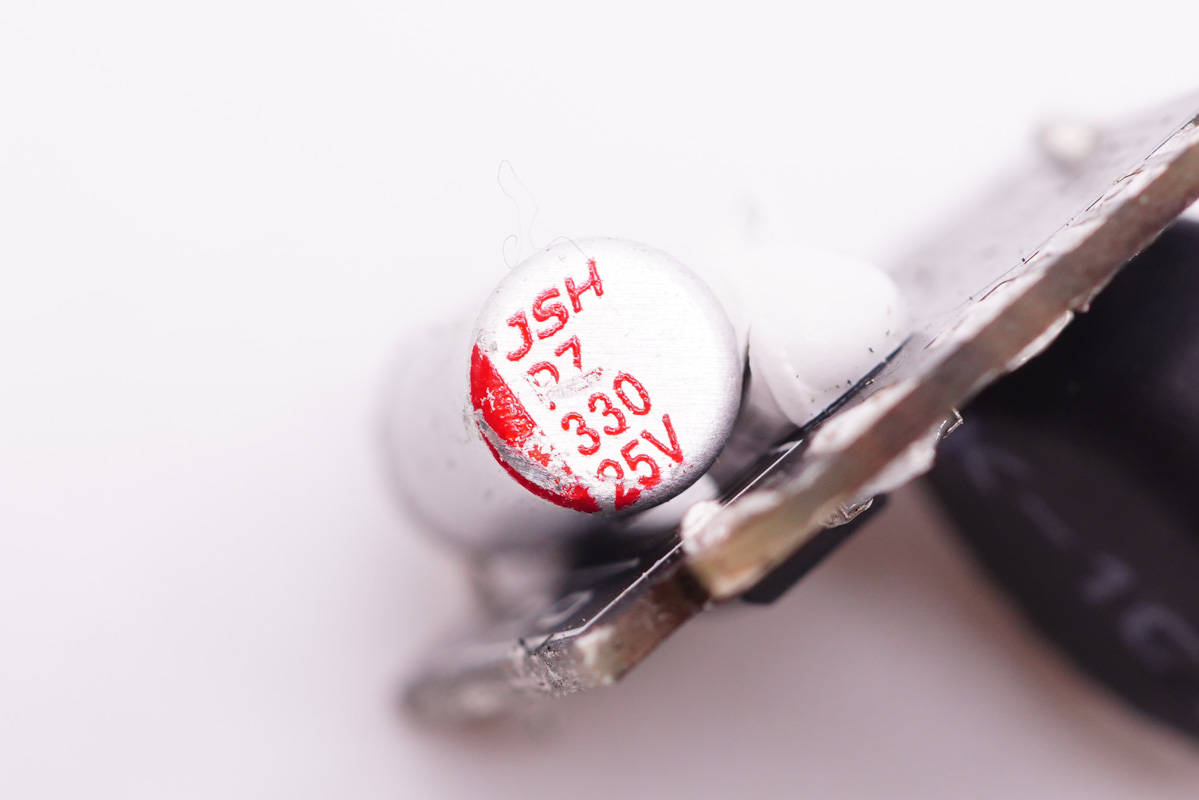

降壓輸出濾波固態電容規格為25V 330μF，也是來自益陽萬京源。

USB-A口輸出VBUS開關管也是CWT3121AP。

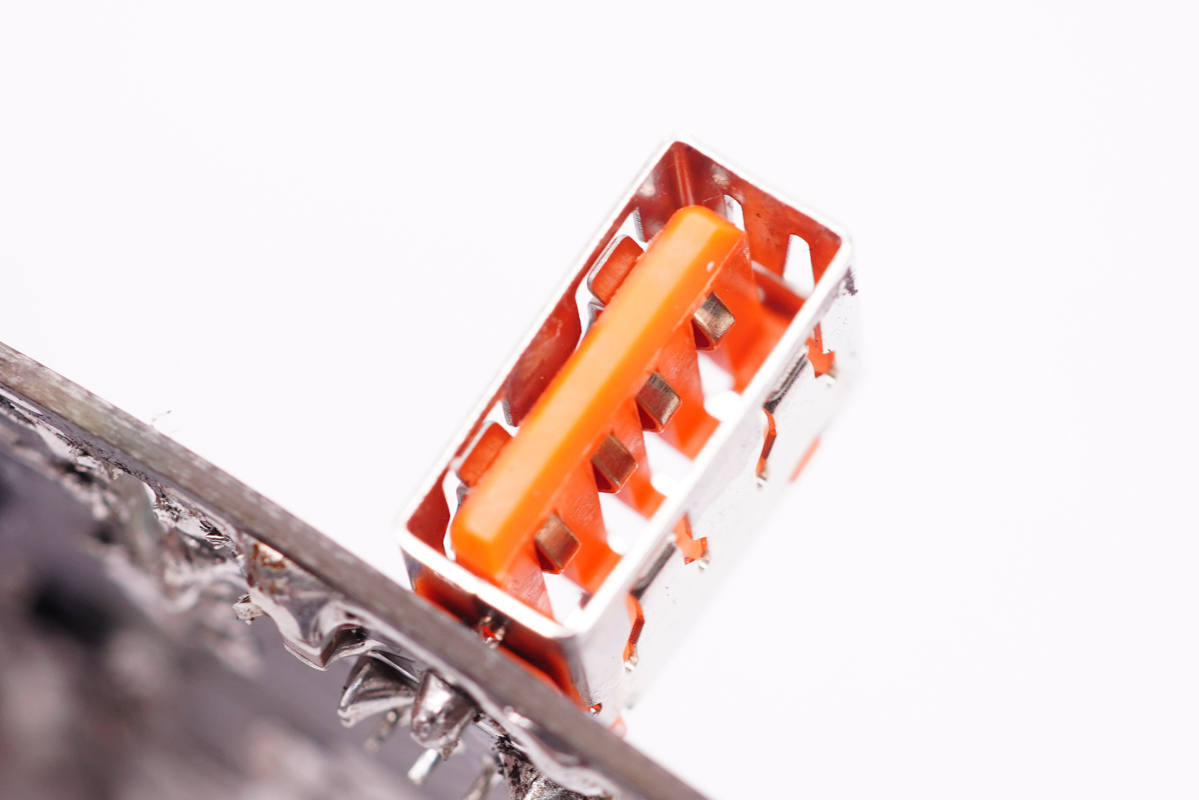

USB-A母座特寫。

全部拆解完畢，來張全家福。

充電頭網拆解總結

YOOBAO羽博這款65W 1A1C氮化鎵快充采用常規方塊造型設計，配備可折疊插腳和1A1C接口也很主流，機身上鑲嵌65W字樣亮銀金屬片則很有自己的匠心。充電器支持FCP、SCP、PD3.0、PPS快充協議，具備3.3-21V3A PPS電壓檔位，小米、華為、蘋果等品牌手機以及筆記本電腦設備都能進行快充。

充電頭網拆解了解到，這款充電器初次級均設有兩塊小板，主板上的元器件打膠加固，正背面都配有導熱墊和黃銅散熱片幫助散熱。充電器采用目前主流的安森美NCP1342和MPS MP6908A初次級控制器分別搭配英諾賽科INN650D02氮化鎵功率芯片以及維安同步整流管組成開關電源。硅動力SP1231FL為USB-A口二次降壓，英集芯IP2726進行協議識別控制雙口輸出電壓。此外采用昱光和萬京源電容進行輸入輸出濾波。
