蘋果不再為iPhone配送充電器掀起一股迷你充熱潮，如今市面上的20W迷你充電可謂是琳瑯滿目。但并非每個人都是iPhone用戶，其它品牌手機用戶對更大功率迷你充的需求同樣強烈。面對這一情況，上市公司Aohi奧海近期推出了一款Magcube 30W氮化鎵迷你充，以滿足消費者的需求。

這款產品不僅是目前市面上最小的30W級PD快充充電器，而且整體做得非常精致。支持協議廣泛，支持PPS快充，對各大品牌手機都能很好兼容，充分滿足用戶小而性能強悍的要求。下面充電頭網就對這款產品進行詳細拆解，看看充電器內部如何設計。

一、Aohi迷你30W氮化鎵充電器外觀

? ? ? ? ? ? ?

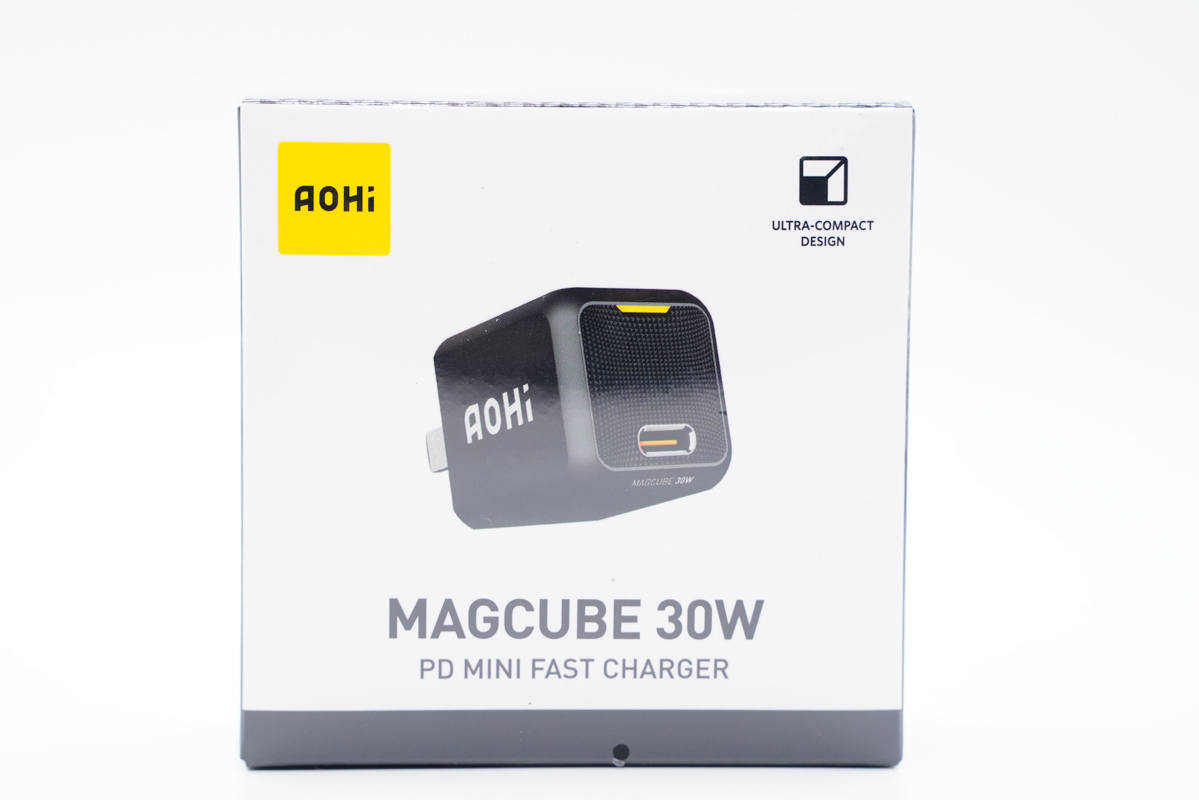

包裝盒正面印有Aohi品牌、充電頭外觀圖和名稱。

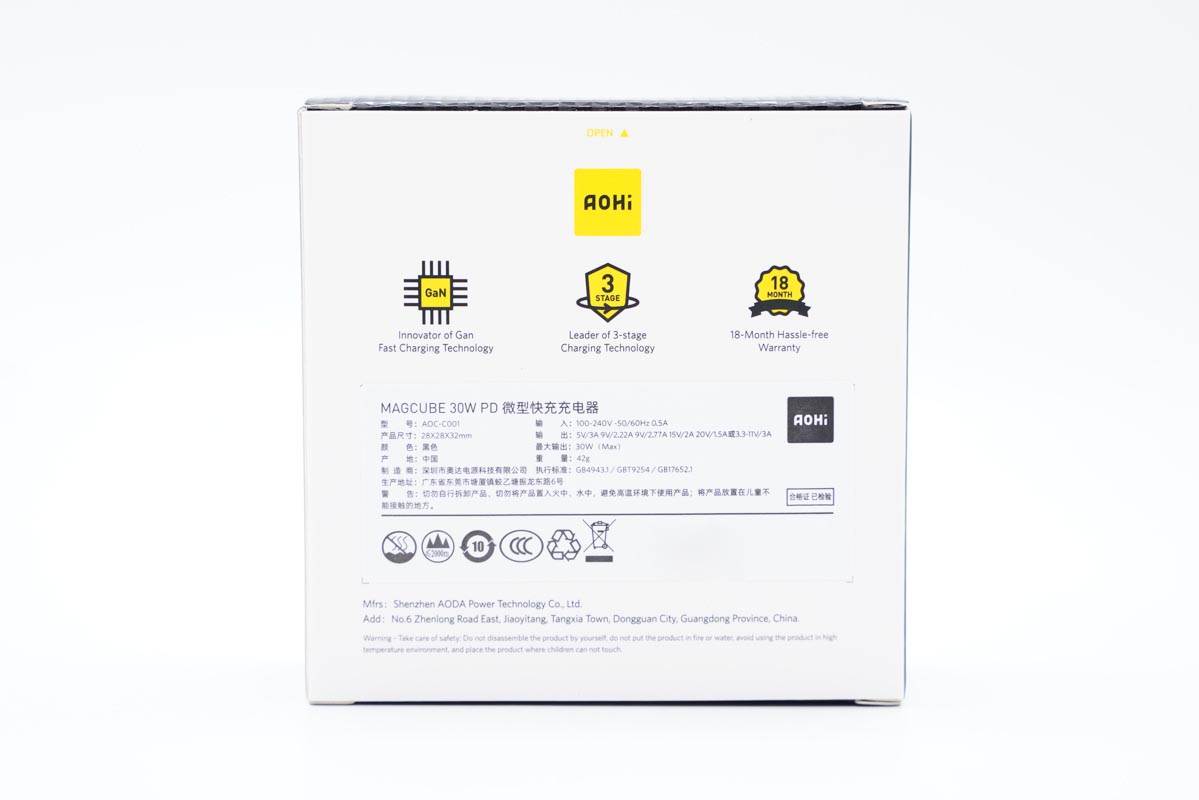

背面印有充電器三大特性標識以及參數。

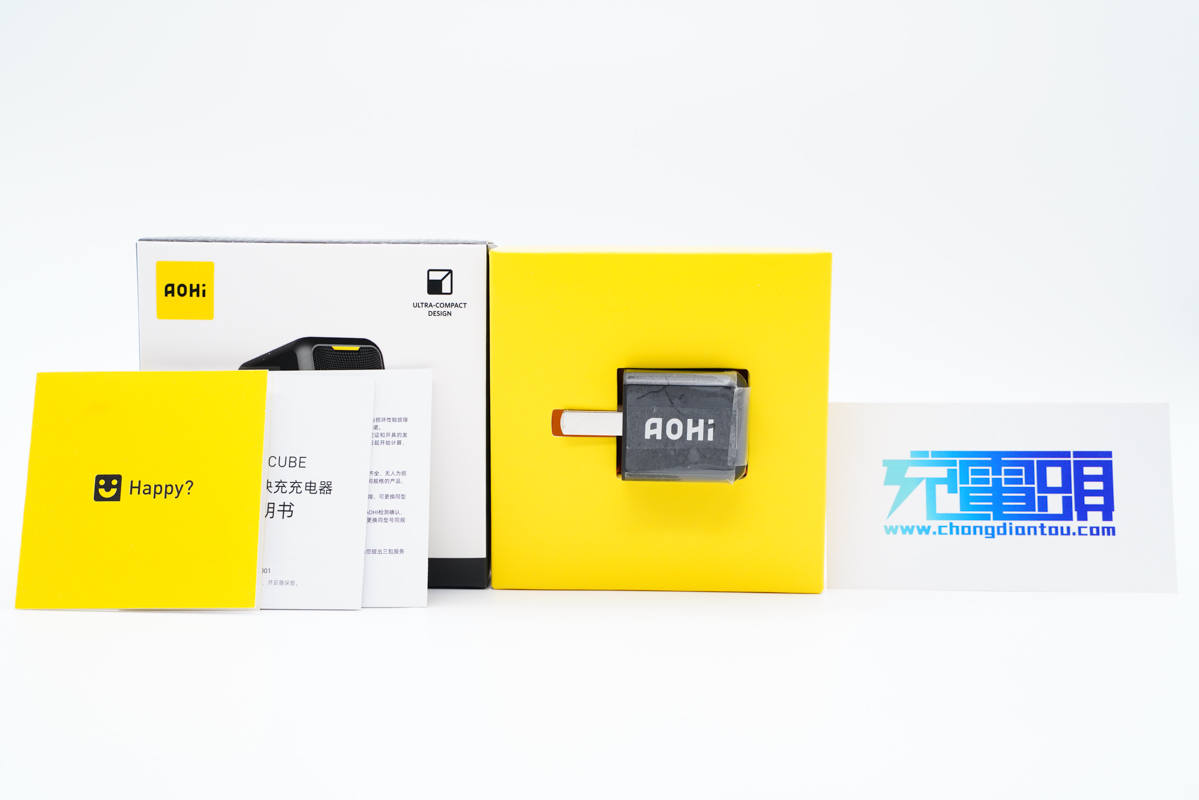

包裝內含充電器、黃色卡片、使用說明書等。

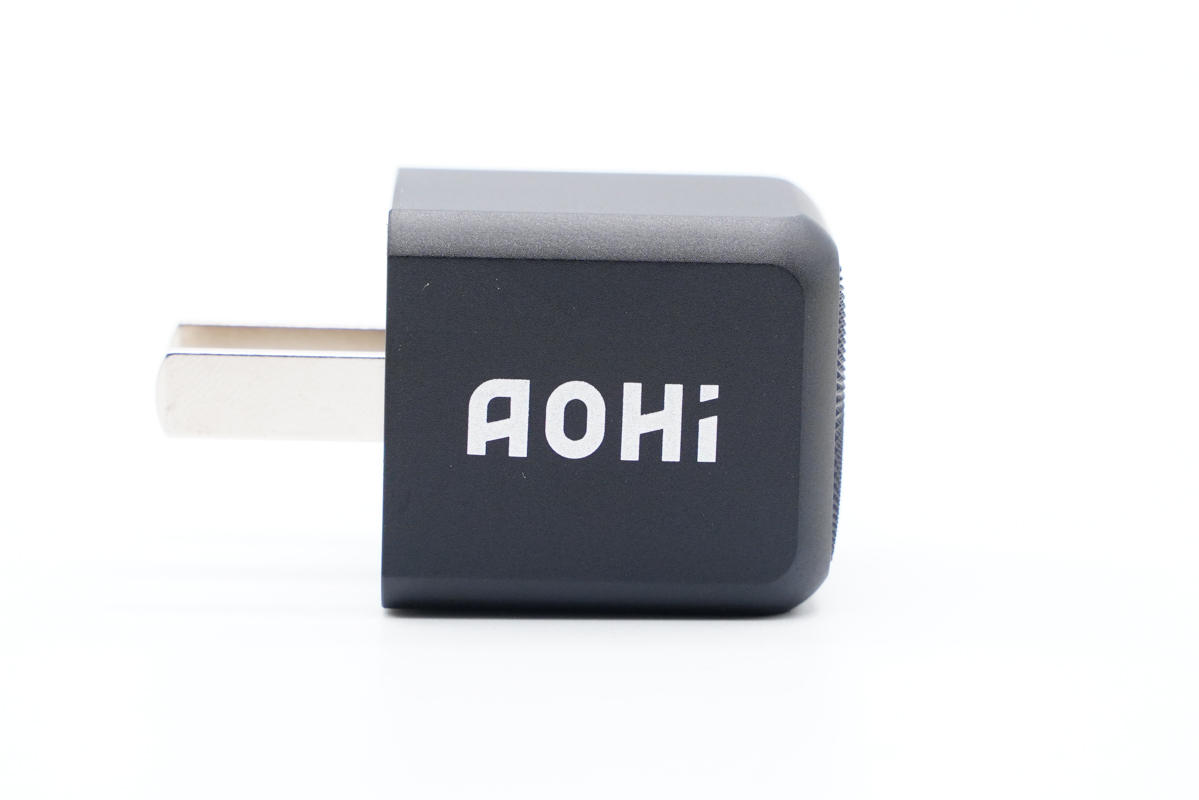

Aohi這款30W氮化鎵充電器機身非常小巧，輸入端采用固定式國標插腳，外殼表面啞光處理，邊角倒角設計，此外印有Aohi品牌。

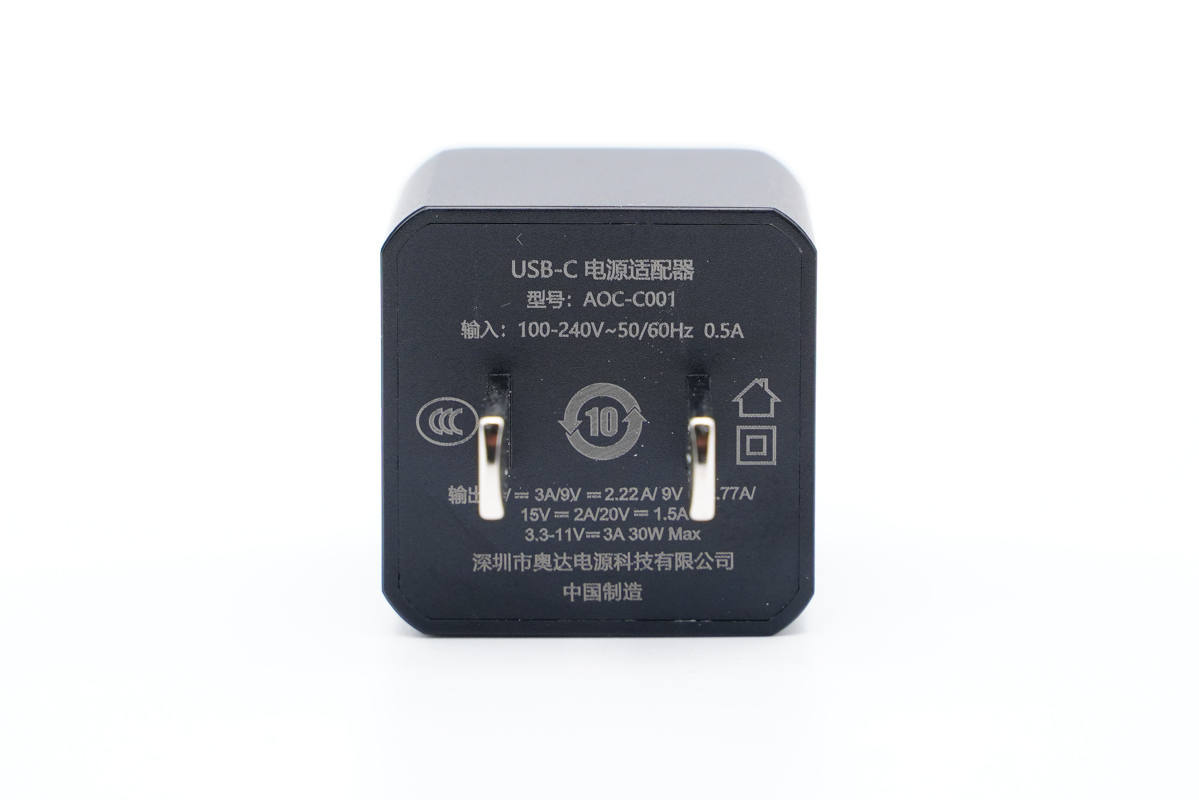

輸入端外殼上標注有充電器參數

型號：AOC-C001

輸入：100-240V~50/60HZ 0.5A

輸出：5V3A、9V2.22A、9V2.77A、15V2A、20V1.5A、3.3-11V3A，30W Max

深圳市奧達電源科技有限公司

產品已經通過了CCC認證。

值得一提的是，充電器上的深圳市奧達電源科技有限公司其實是東莞市奧海科技股份有限公司的全資子公司，奧海科技（002993）為赫赫有名的專注電源行業的A股上市公司。

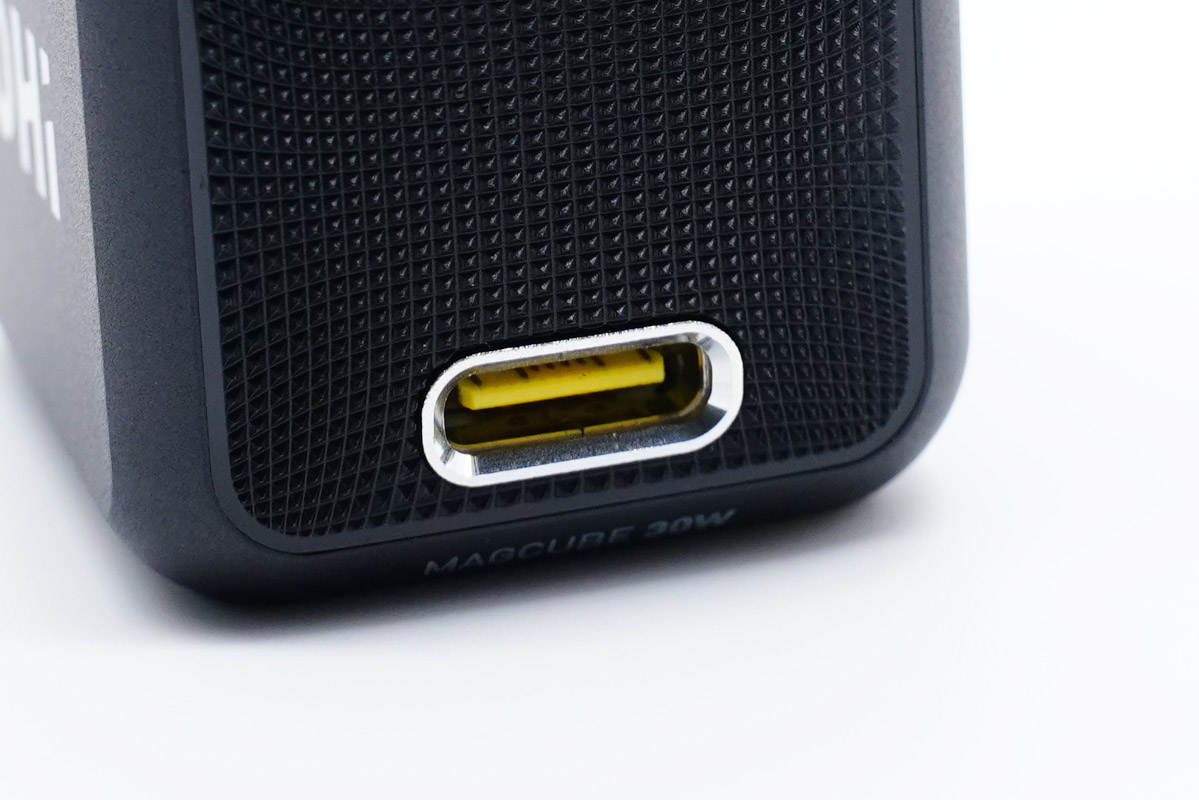

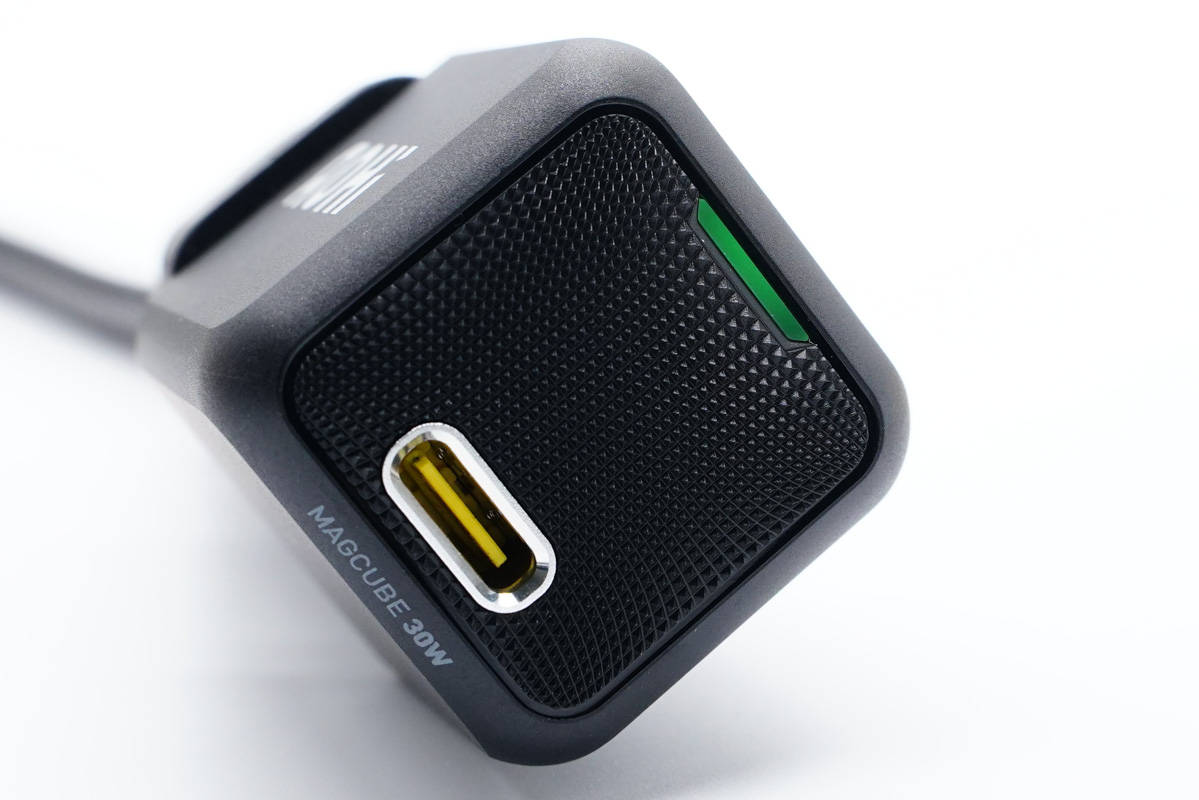

頂面采用微雕工藝設計，并配有LED快充指示燈和USB-C接口。

接口采用銀白鋁環裝飾，舌片為黃色，整體看上去很精致。

使用游標卡尺實測充電器機身高度為32.26mm。

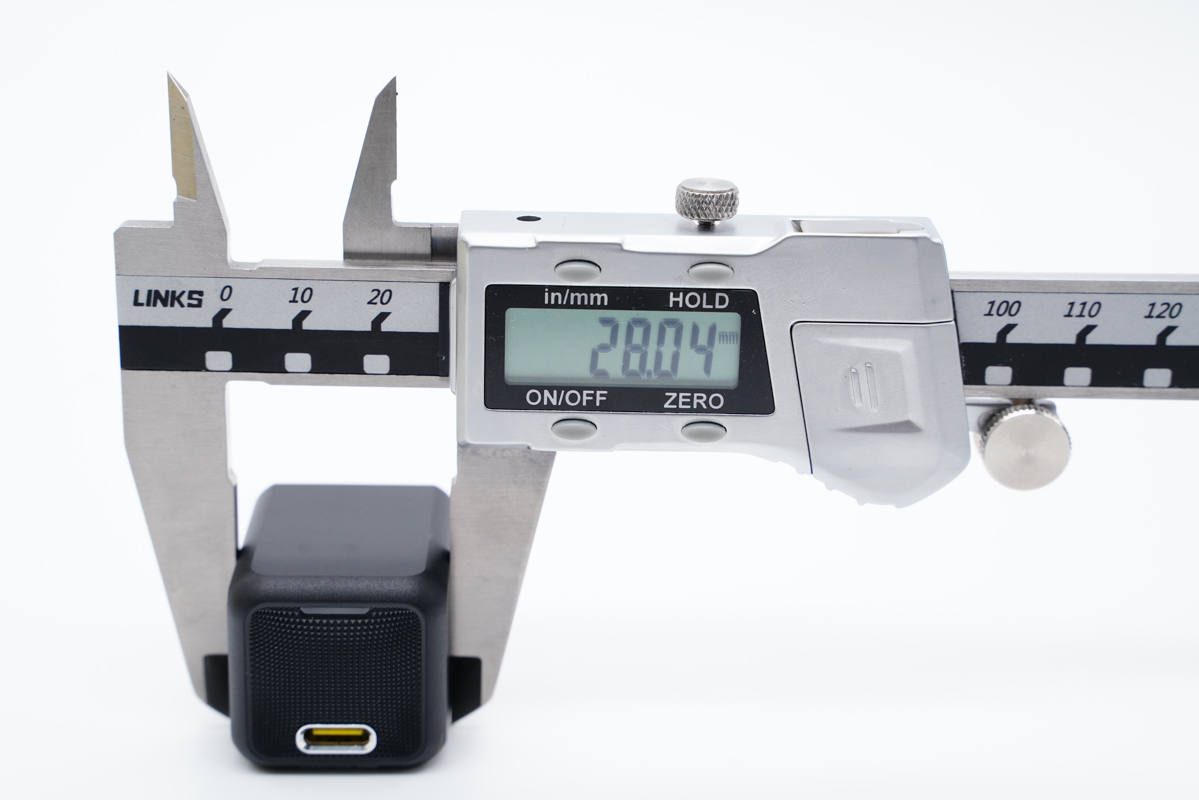

寬度為28.04mm。

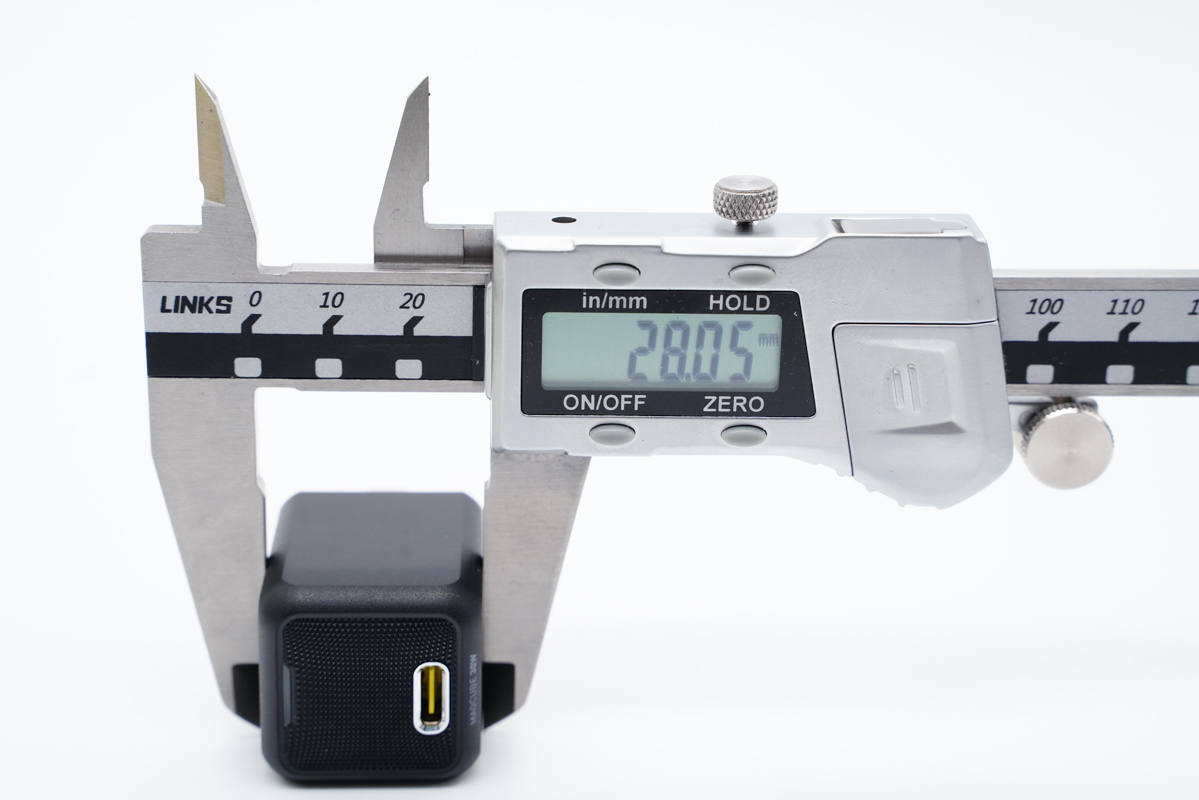

厚度為28.05mm。通過三維可算得充電器體積為25.37cm3，功率密度為1.18W/cm3。

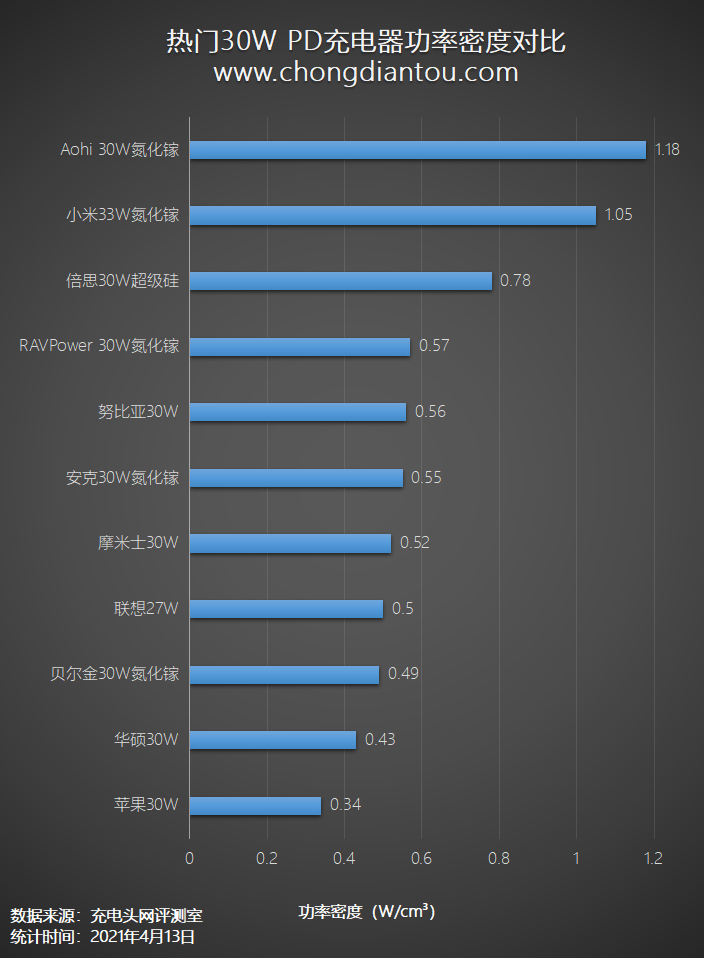

與市面上其它知名品牌30W級快充充電器對比，Aohi迷你30W氮化鎵充電器功率密度最高，體積最小。

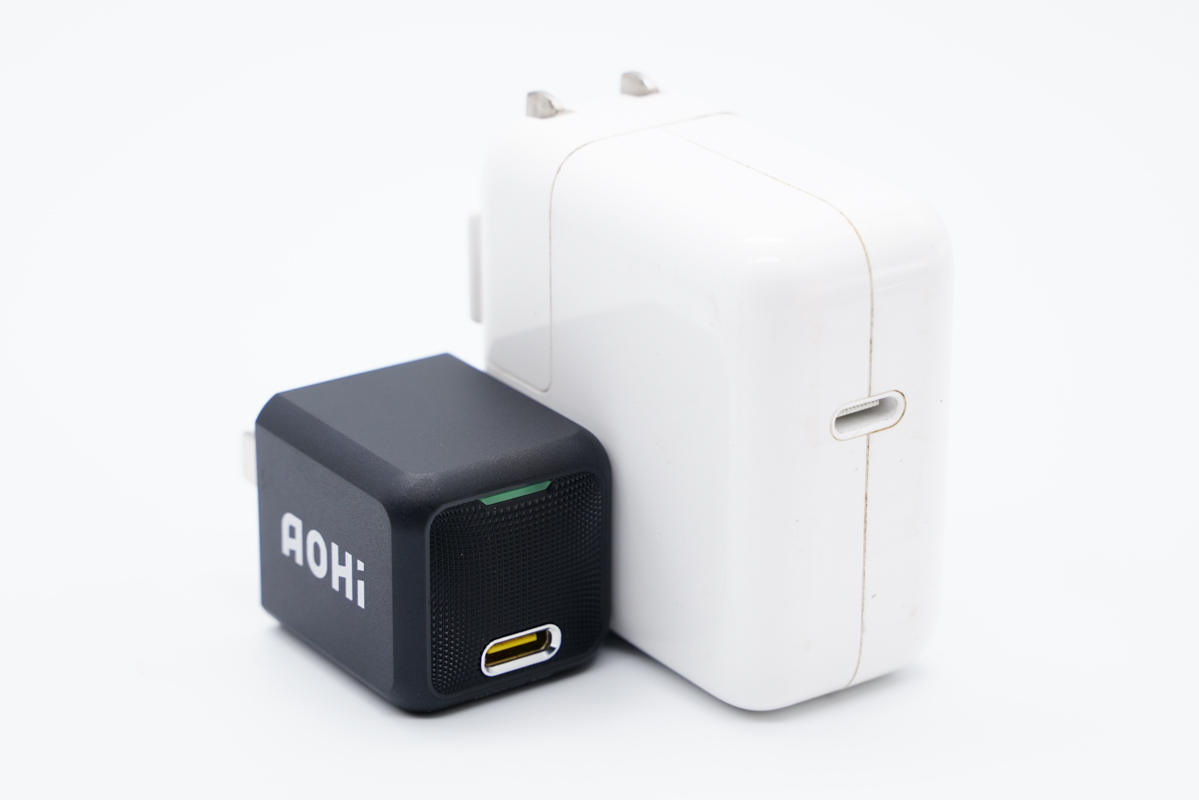

和蘋果30W充電器直觀對比，體積優勢非常明顯。

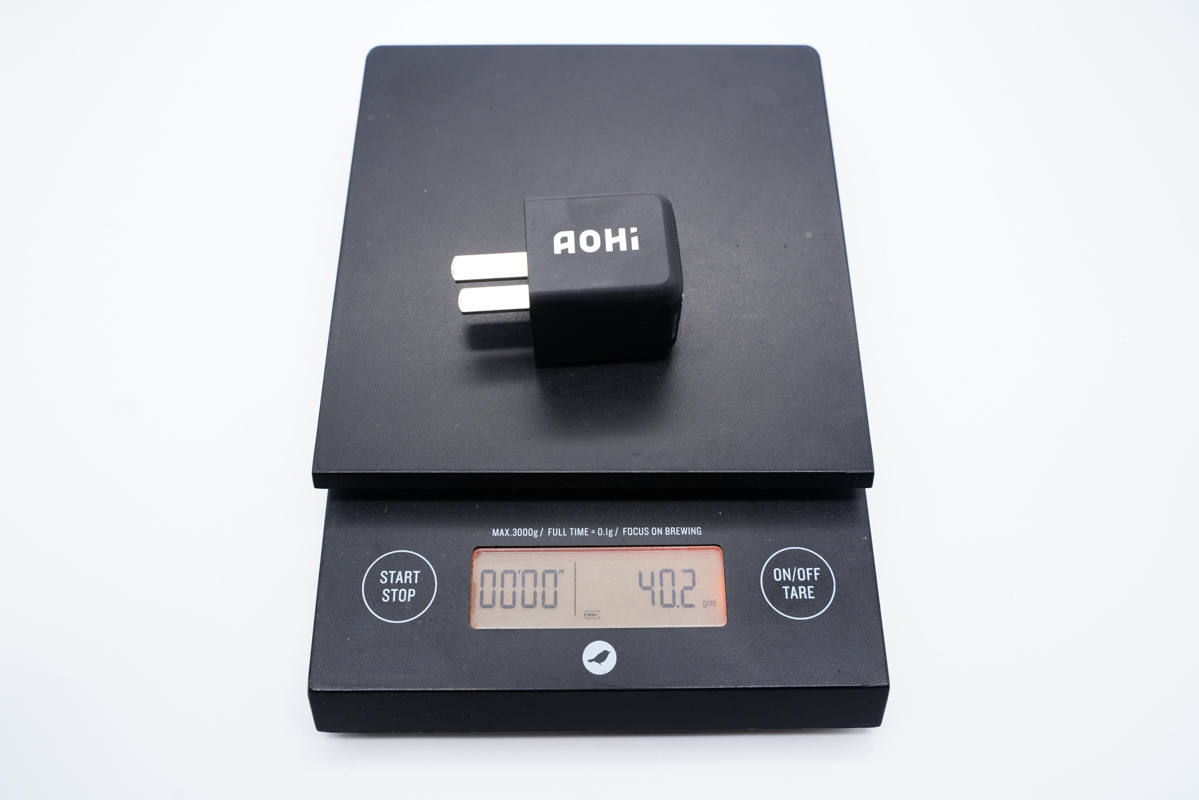

凈重約為40g。

接通電源，LED指示燈亮綠光。

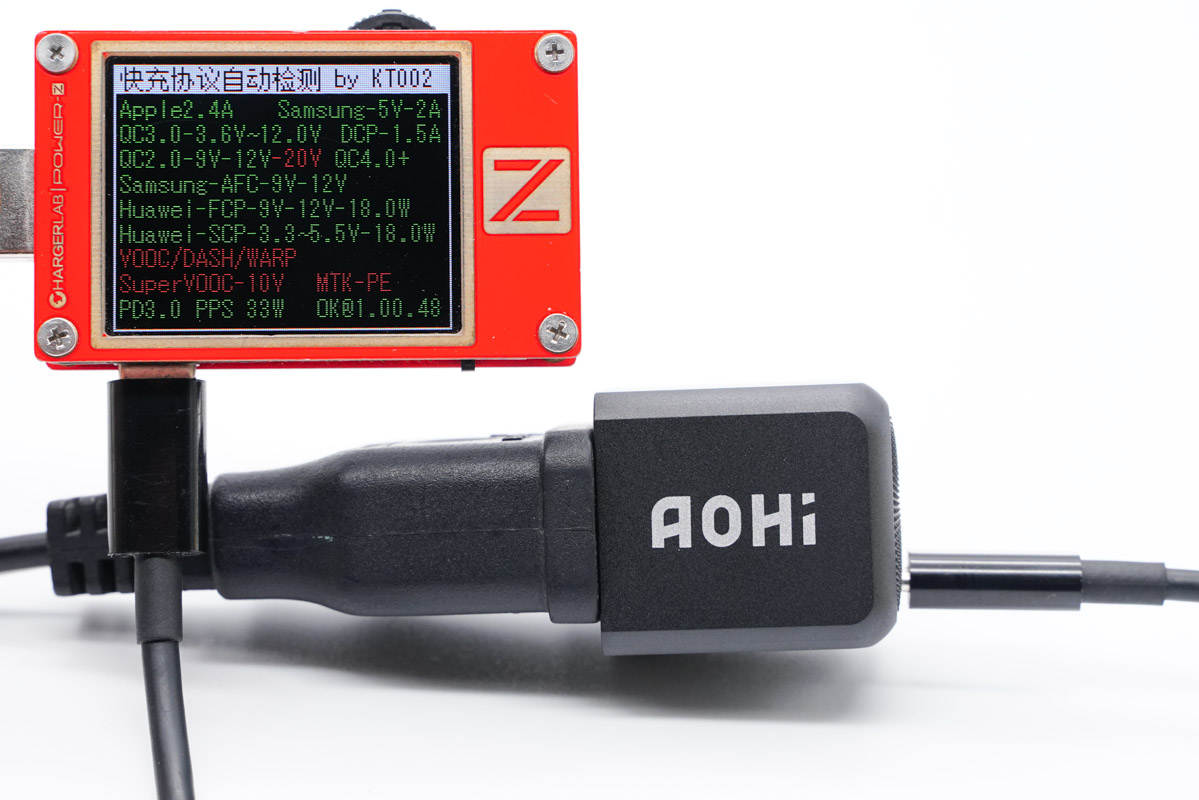

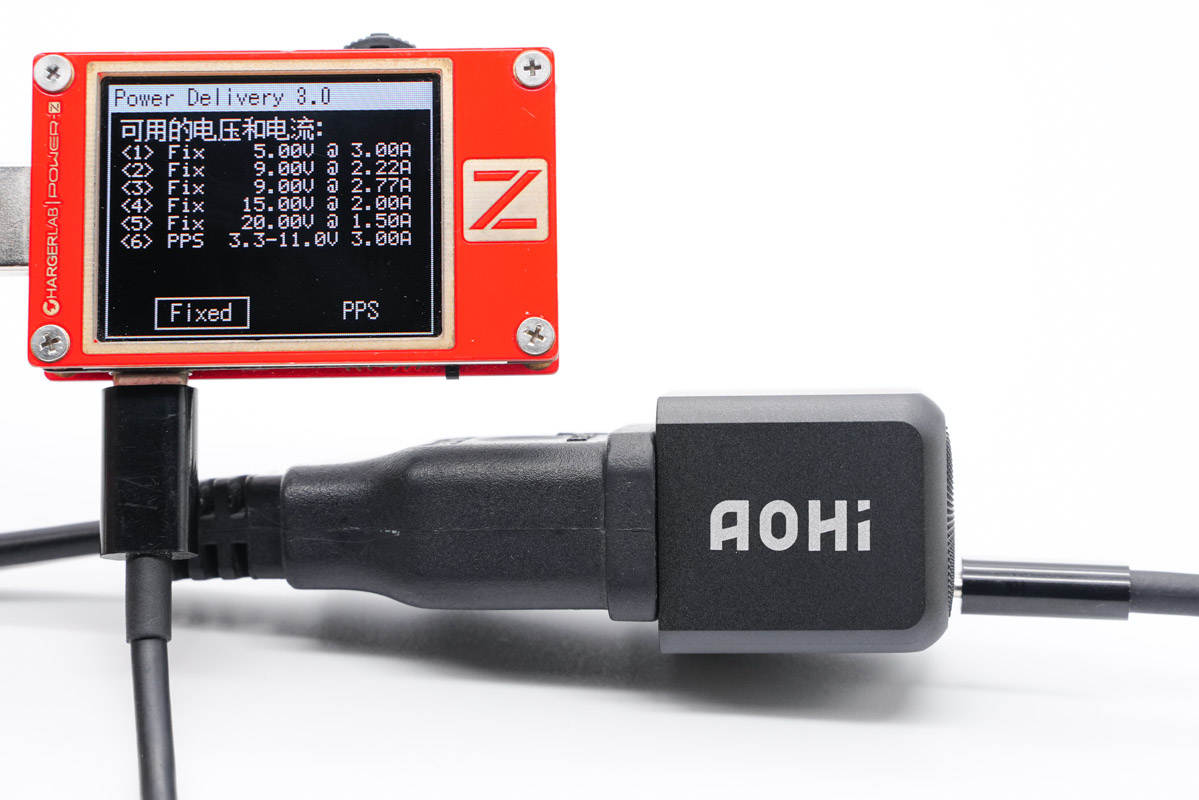

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。

此外PDO報文顯示C口還具備5V3A、9V2.22A、9V2.77A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

二、Aohi迷你30W氮化鎵充電器拆解

? ? ? ? ? ??

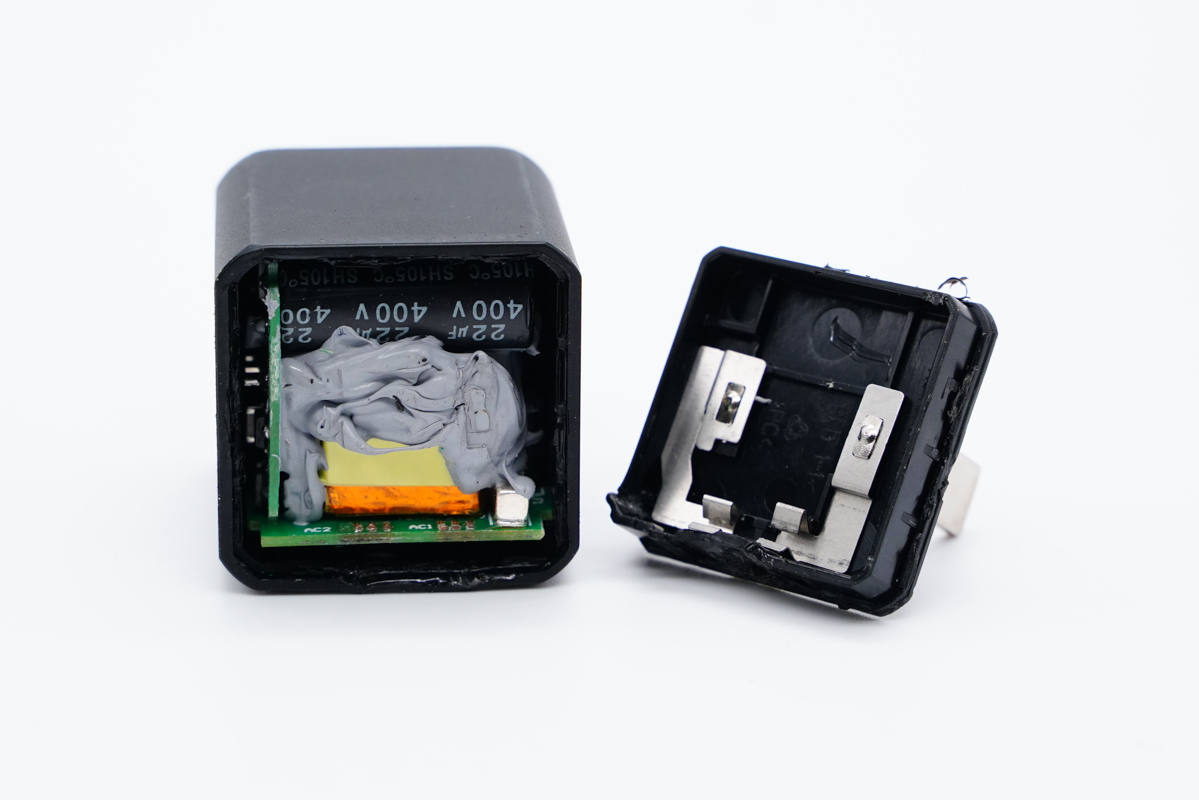

將輸入端外殼拆開，插腳和PCB板通過金屬彈片接觸通電。

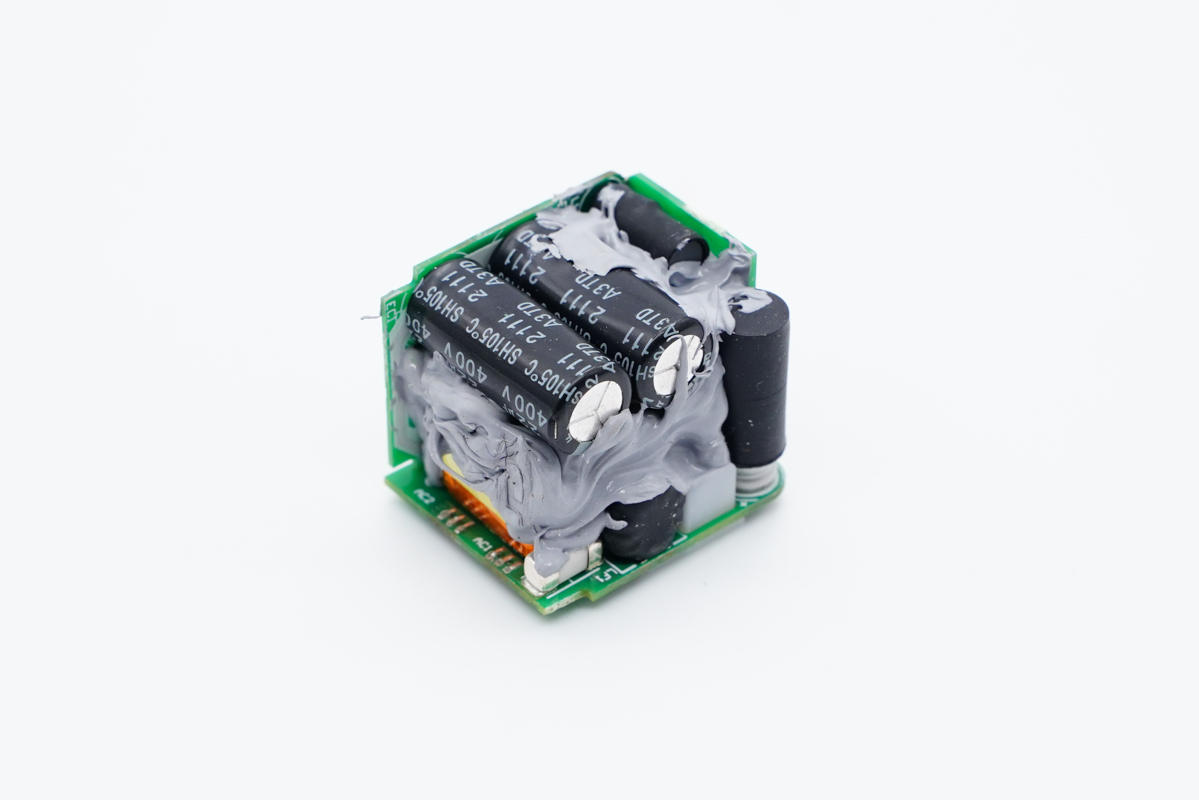

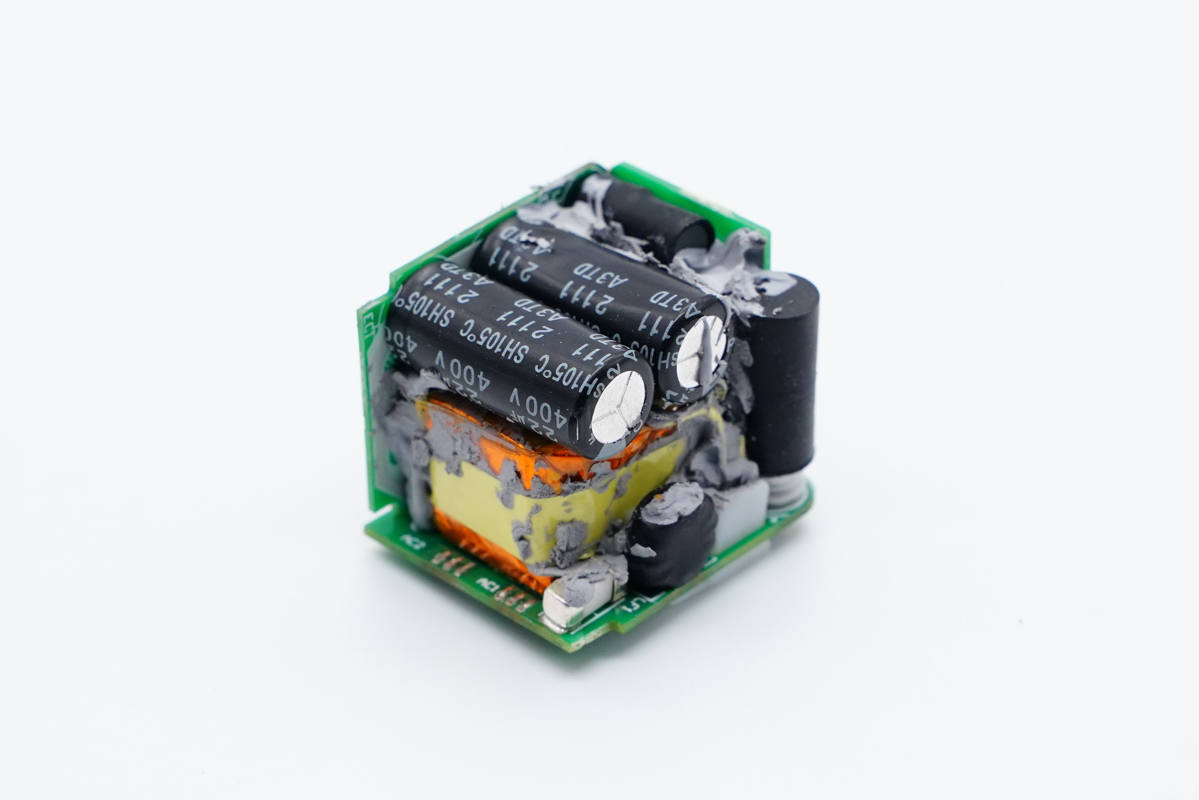

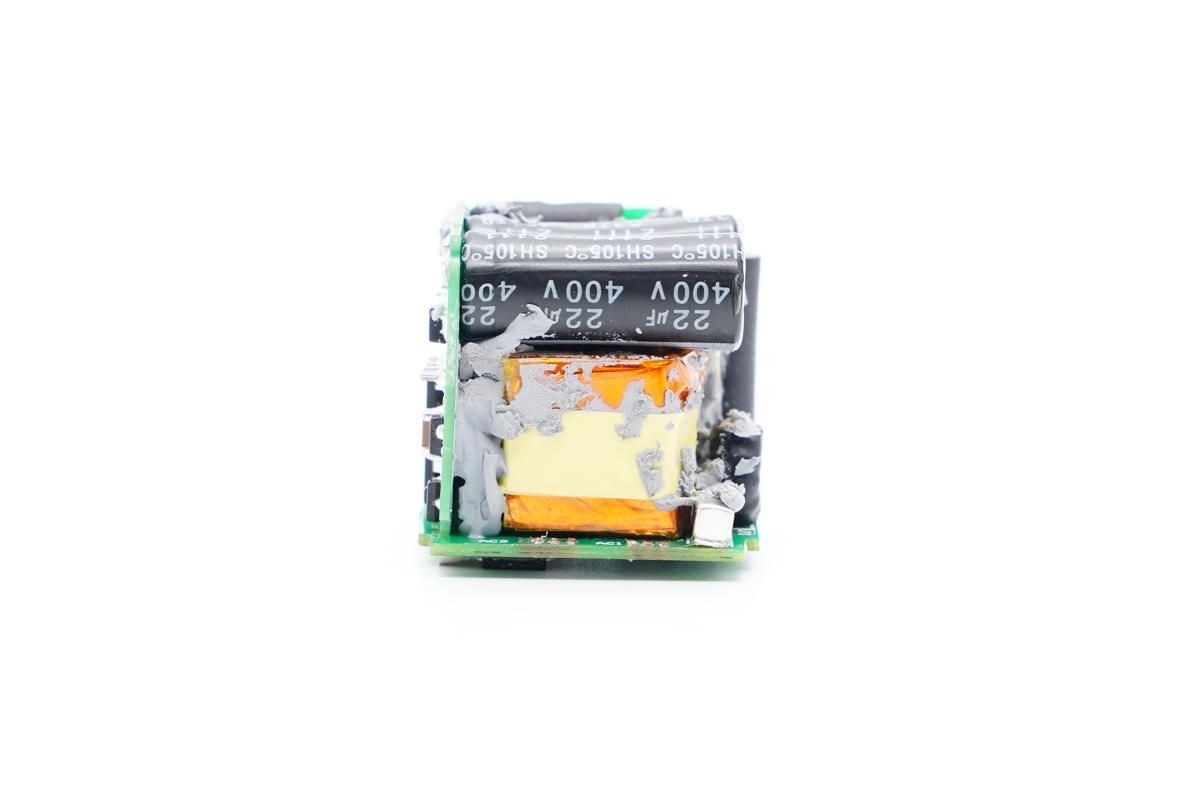

將PCBA模塊取出，電容、變壓器等器件打膠加固和導熱。

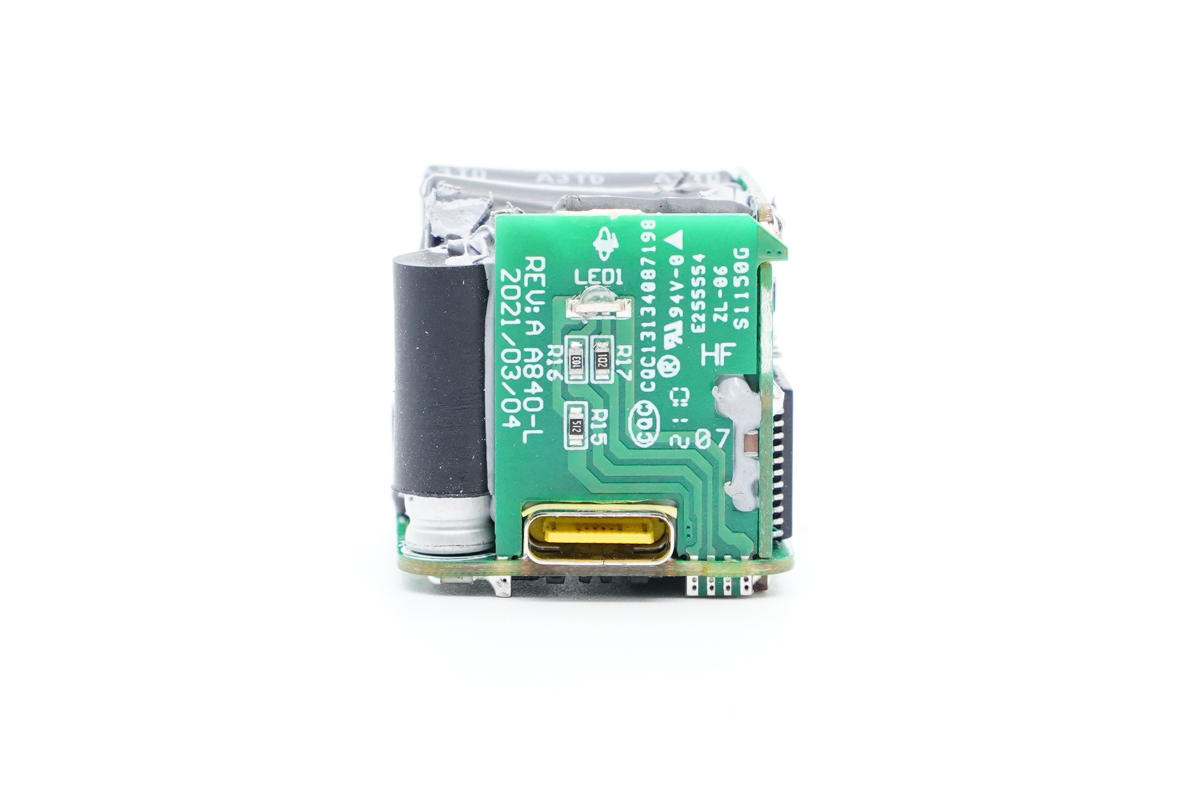

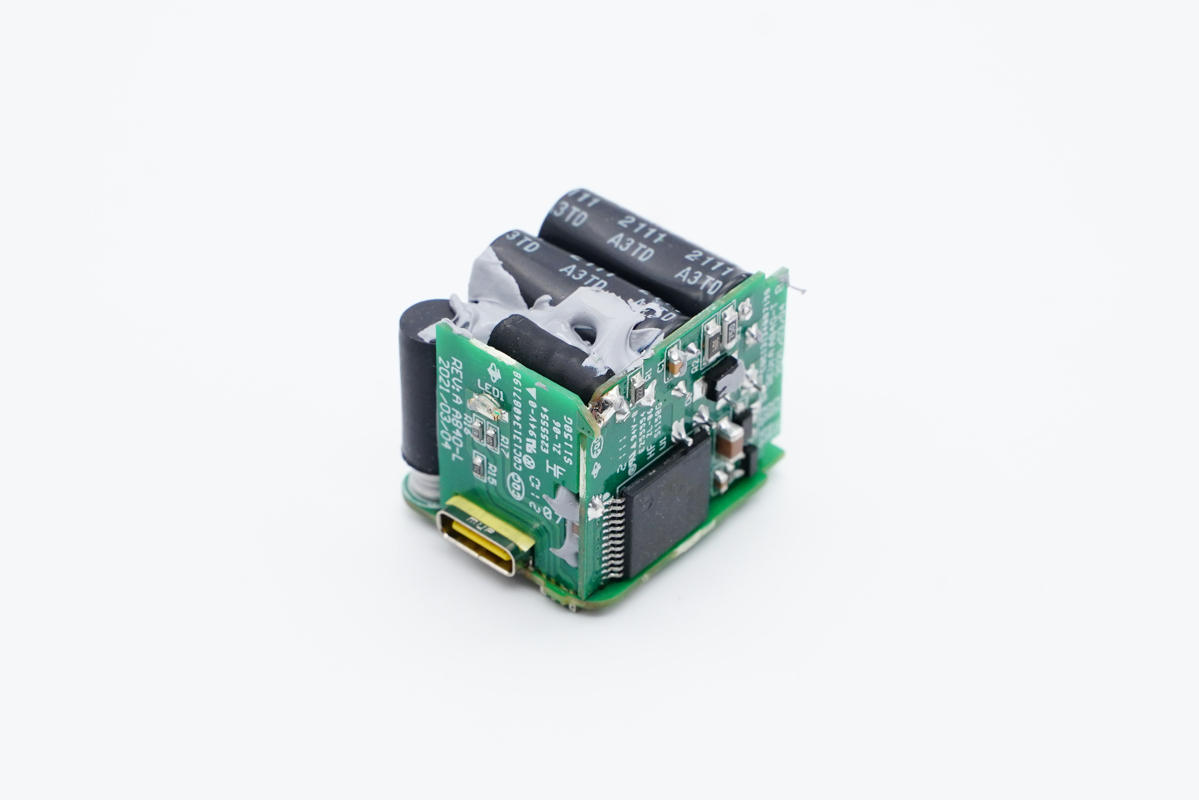

側面以及輸出端均垂直焊接有小板。

經過對充電器觀察發現，其采用開關電源寬范圍輸出，次級協議芯片控制輸出電壓的典型架構。下面我們就從輸入端開始一一了解各元器件。

將硅膠清理干凈，可以看到主板一側上有貼片保險絲和共模電感。

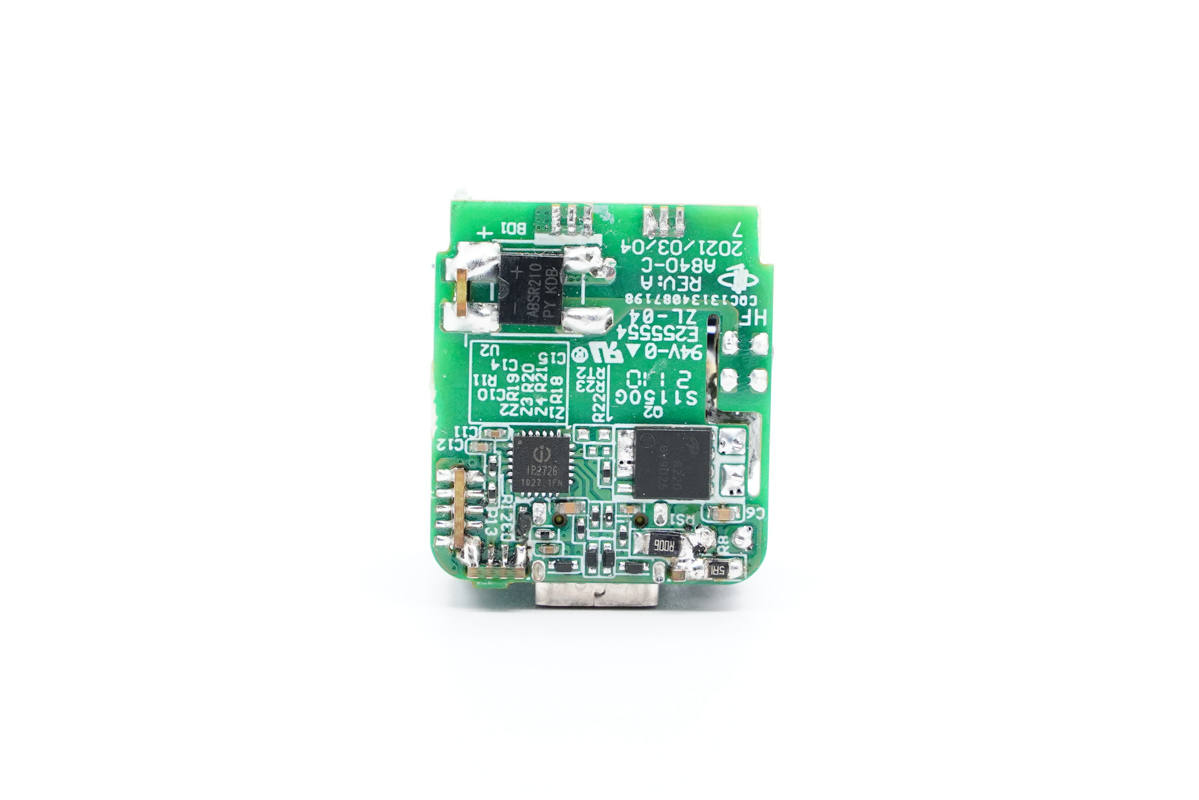

背面有整流橋、同步整流管和協議芯片，初級次級分界明顯。

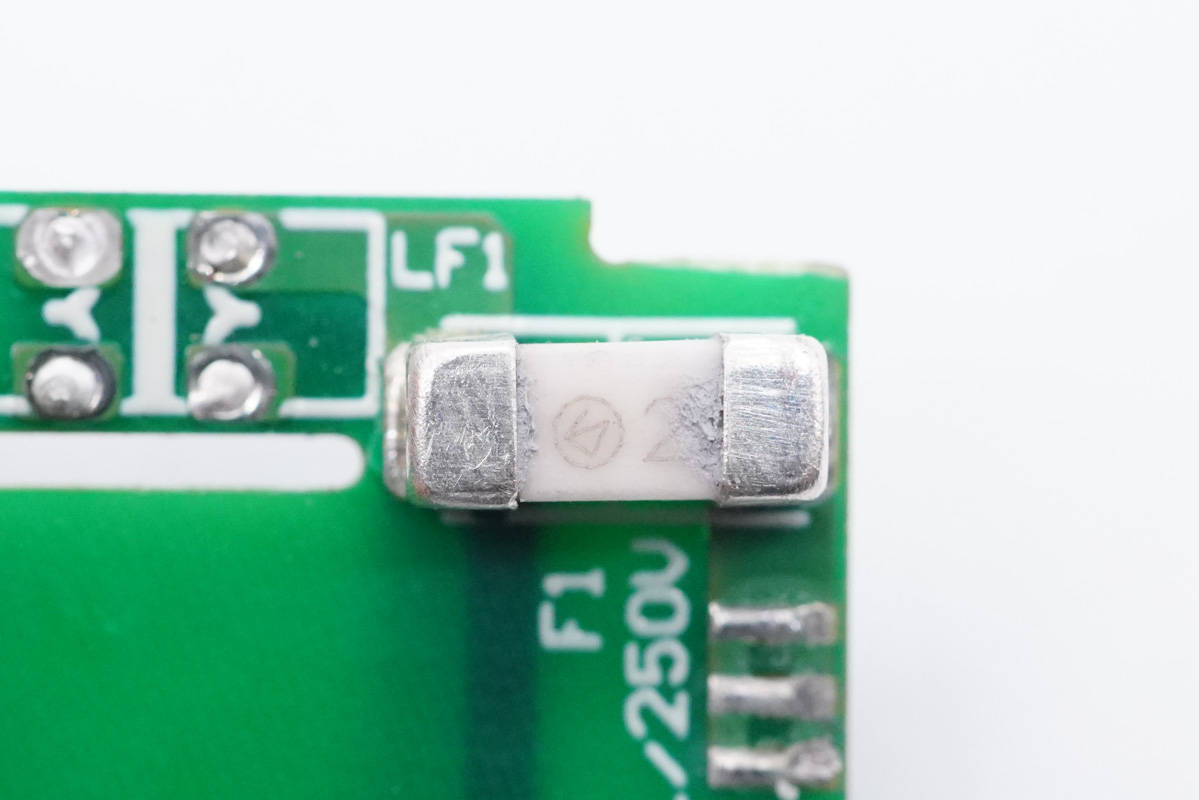

貼片保險絲額定電流2A。

共模電感雙線繞制，用于濾除EMI干擾。

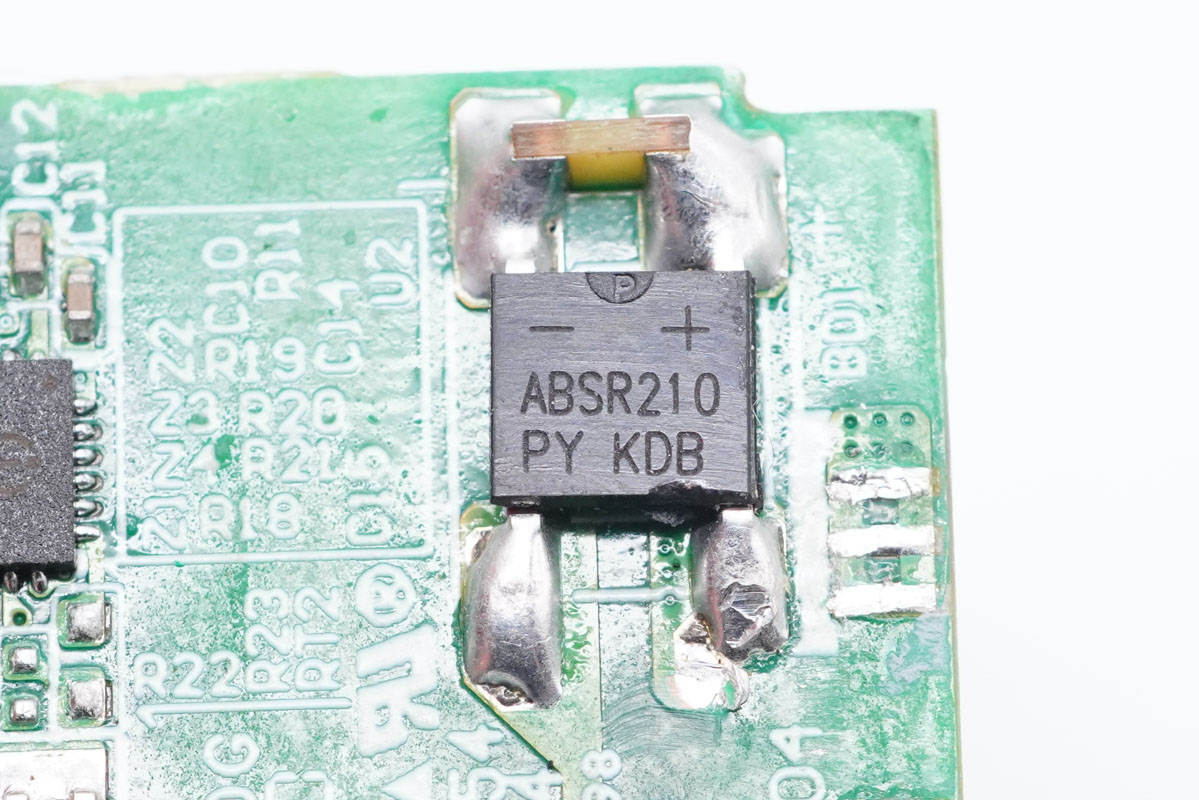

ABSR210整流橋特寫。

高壓濾波電解電容以及變壓器等焊接在另一側小板上。

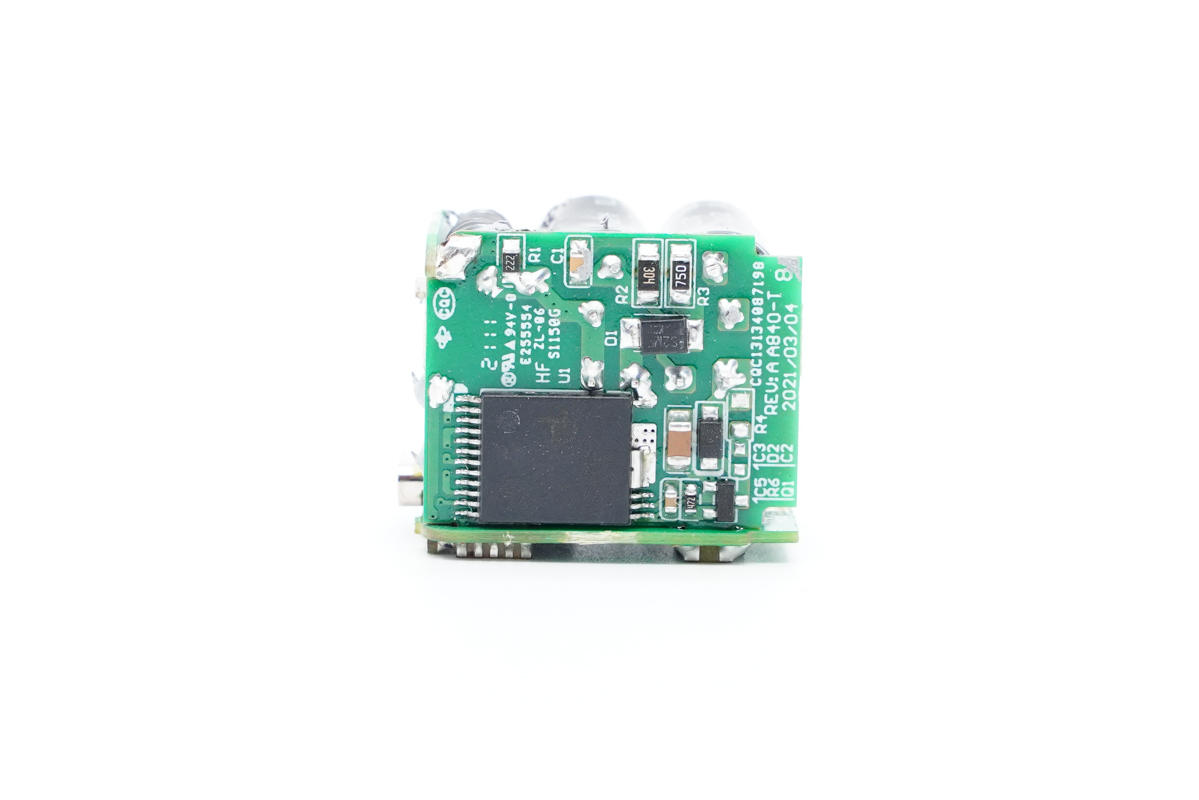

側面小板的背面設有PI主控芯片。

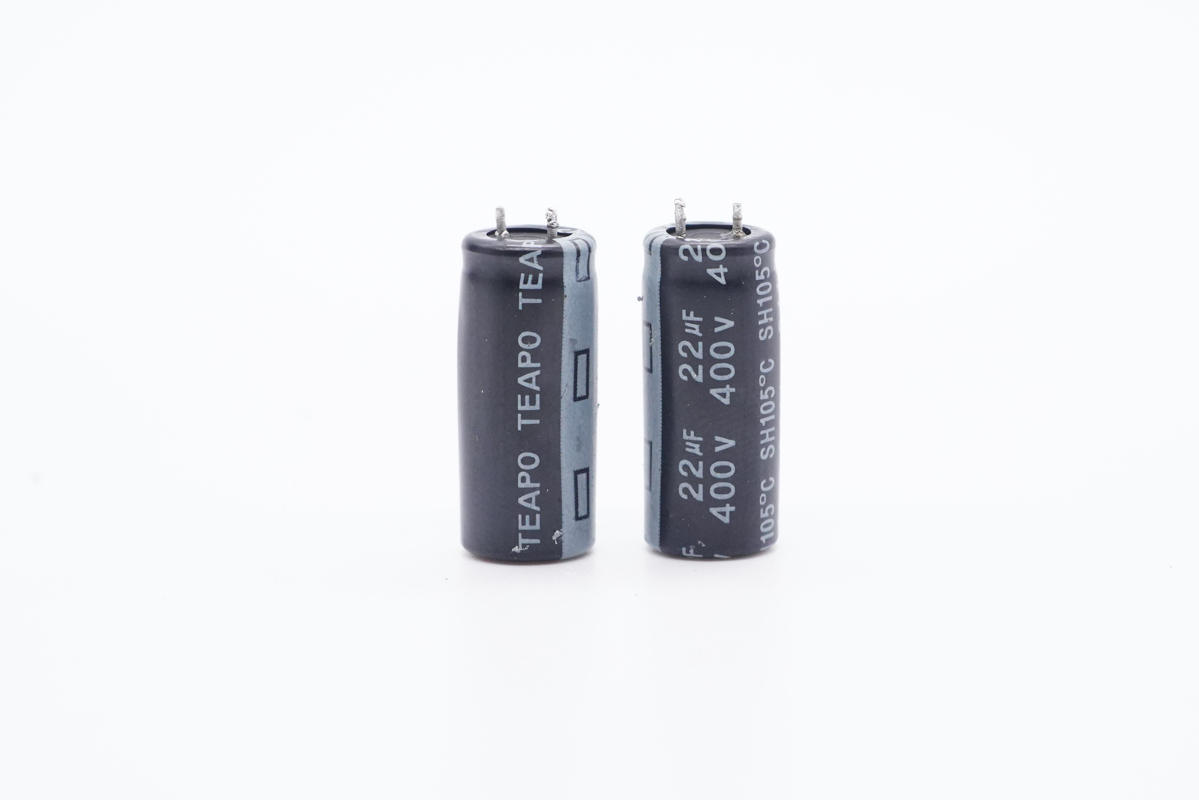

兩顆高壓濾波電解電容來自TEAPO智寶，規格均為400V 22μF。

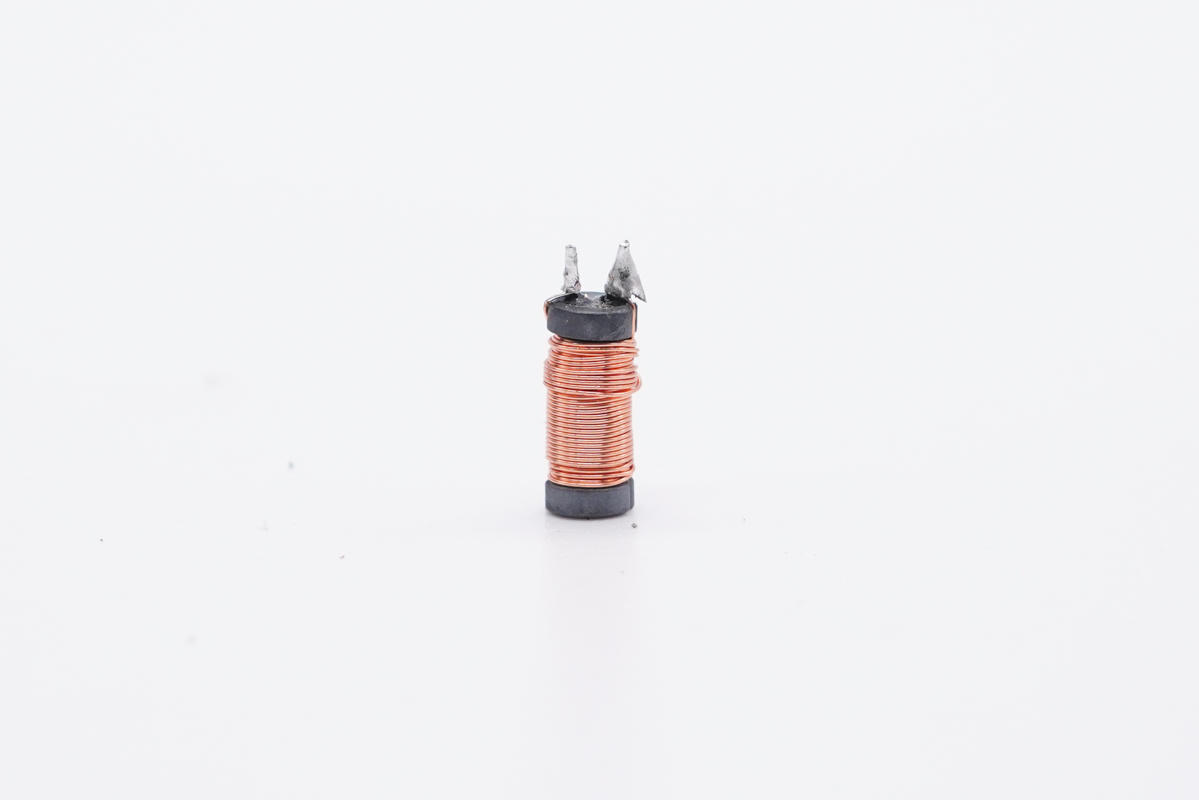

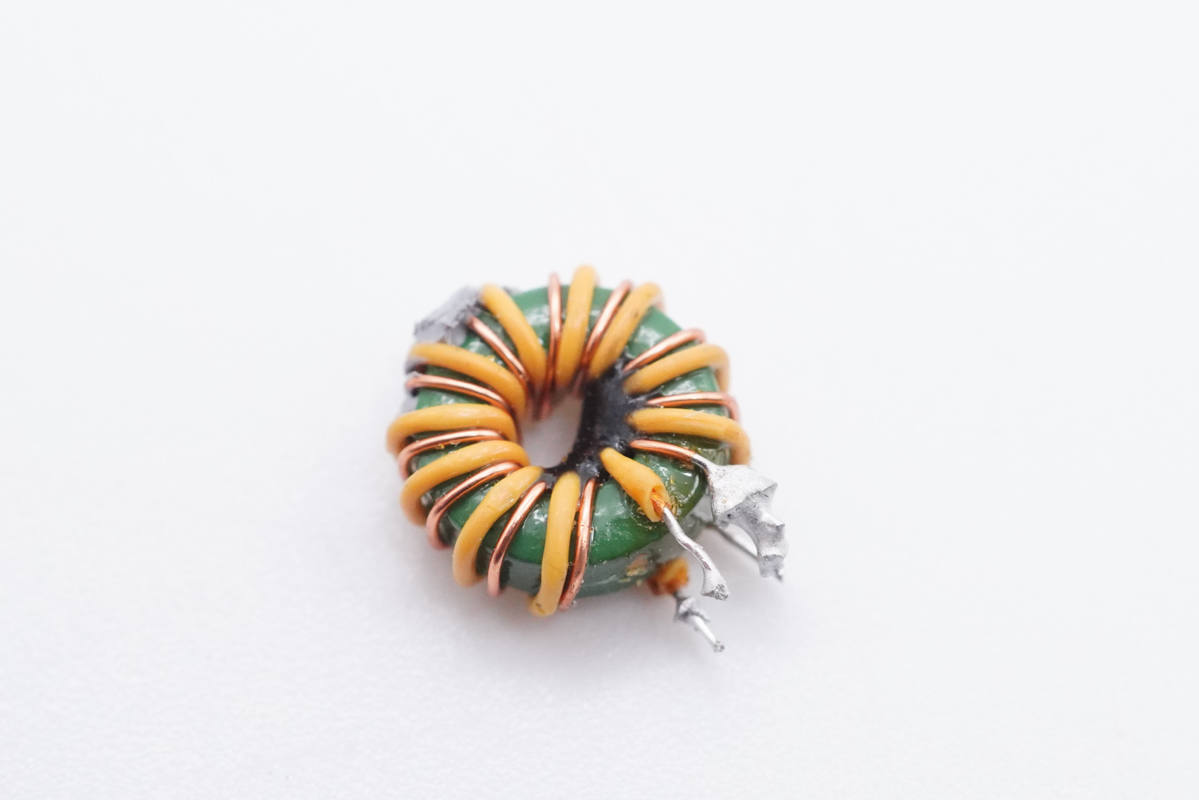

工字電感特寫。

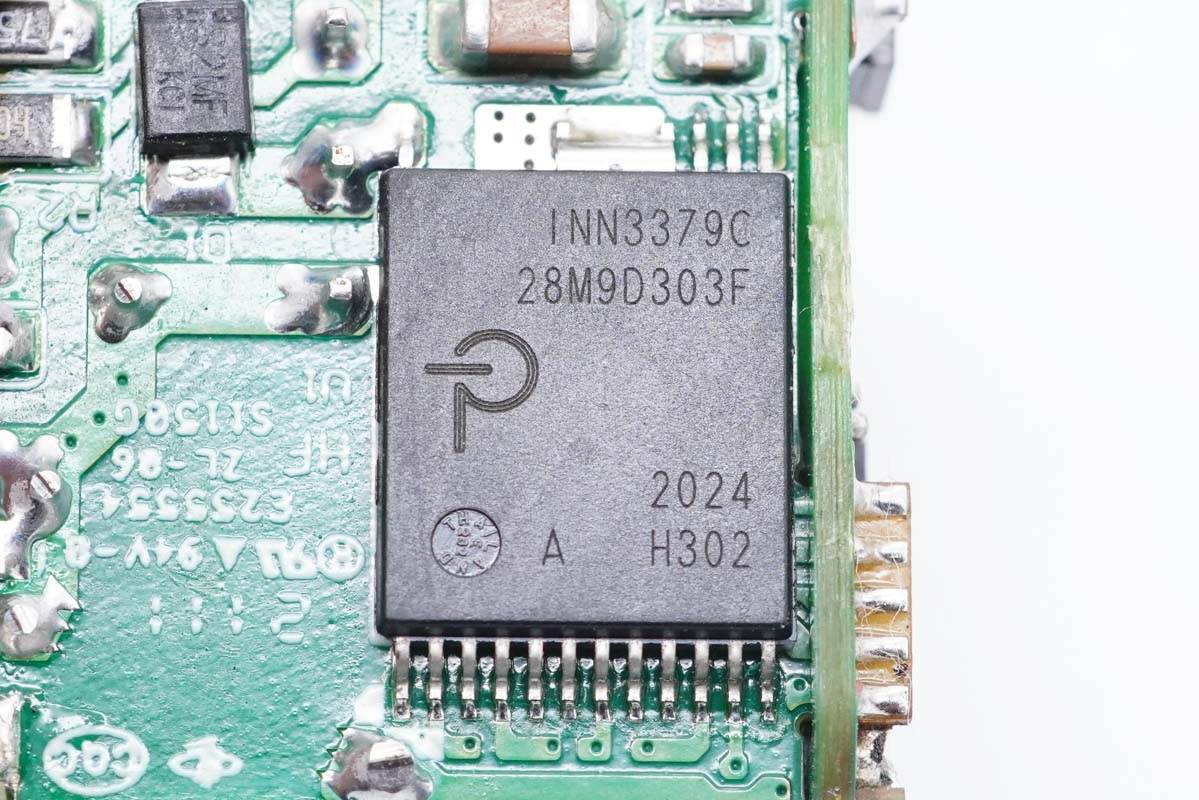

電源主控芯片采用PI INN3379C，采用PowiGaN技術，內置PWM控制器、高壓MOS、同步整流控制器等，集成度非常高，并且采用數字總線控制調壓。寬電壓范圍條件下，密閉外殼內可以輸出65W功率。

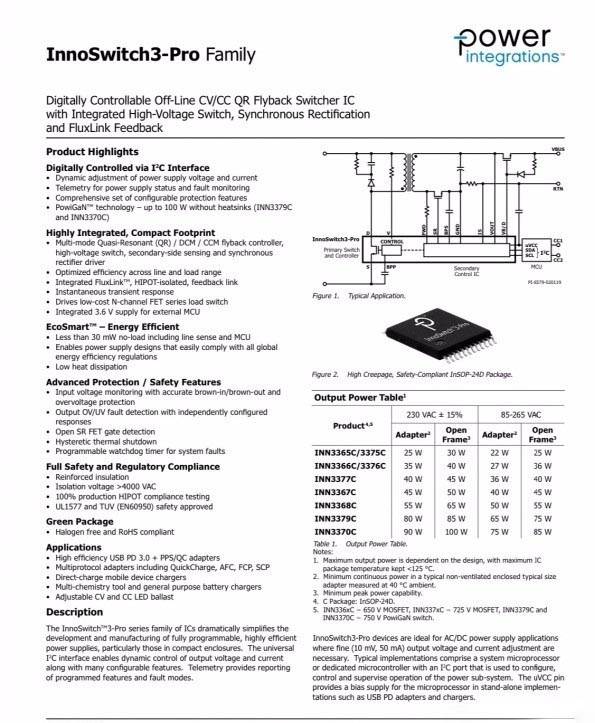

PI官方的資料顯示，INN3379C屬于InnoSwitch3-Pro家族，不過與其他型號不同的是，INN3379C采用了PI獨家的PowiGaN技術，也就是內置了GaN氮化鎵功率器件，相比傳統MOSFET可以輸出更大功率。

? ? ? ? ? ? ? ??

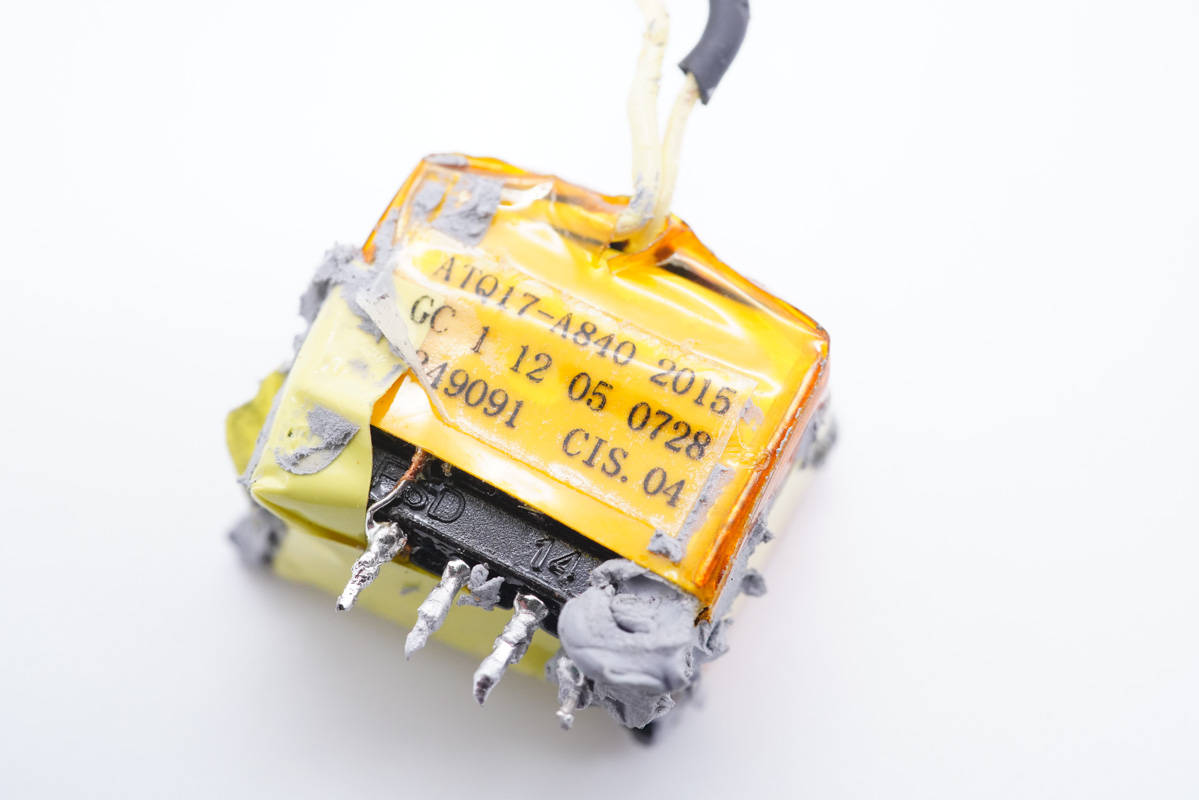

變壓器特寫。

輸出端垂直焊接一塊小板，左側固態電容外套絕緣管保護。

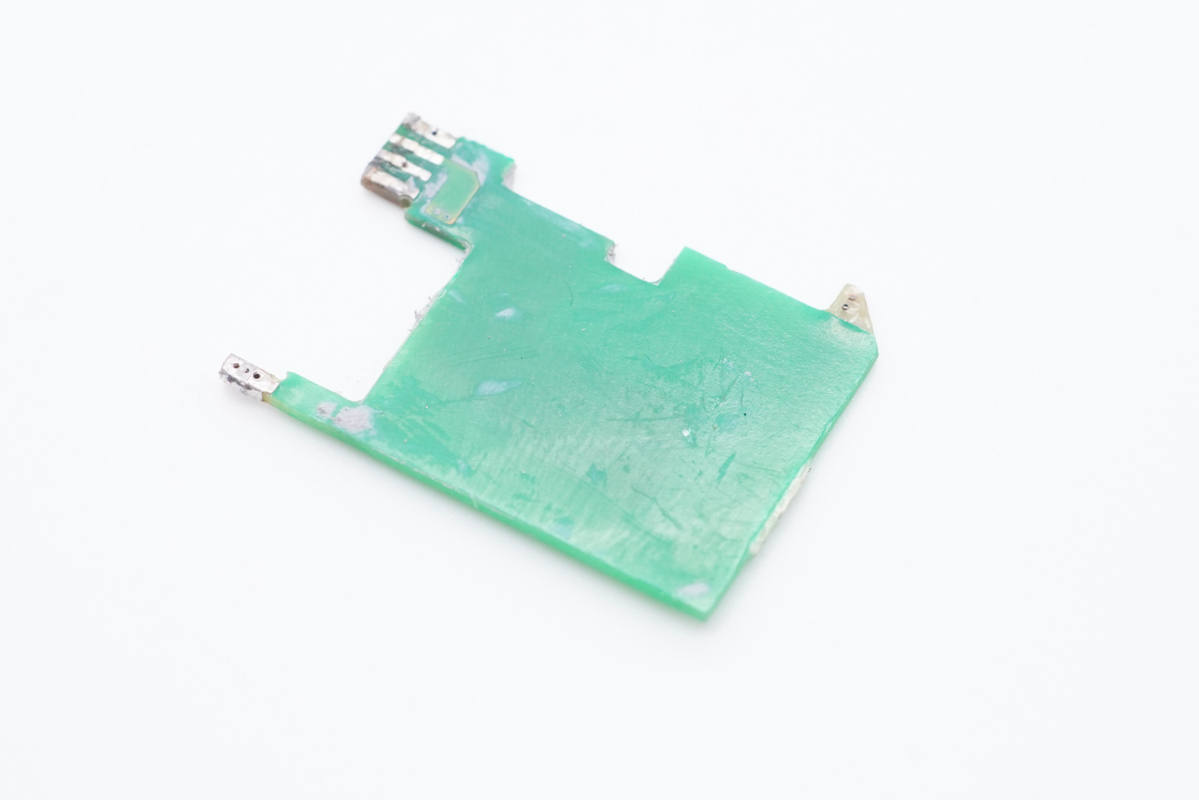

小板背面一覽，沒有設元器件。

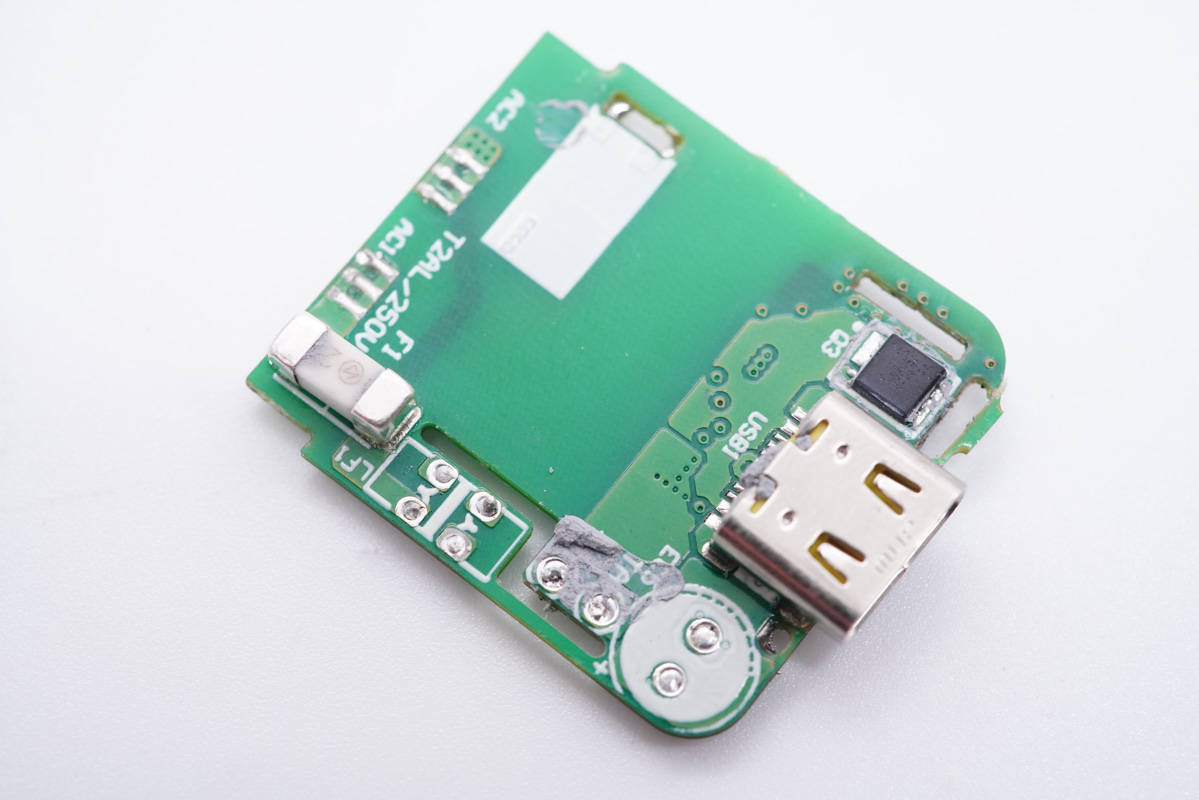

主板正面一覽，母座右側設有輸出VBUS開關管。

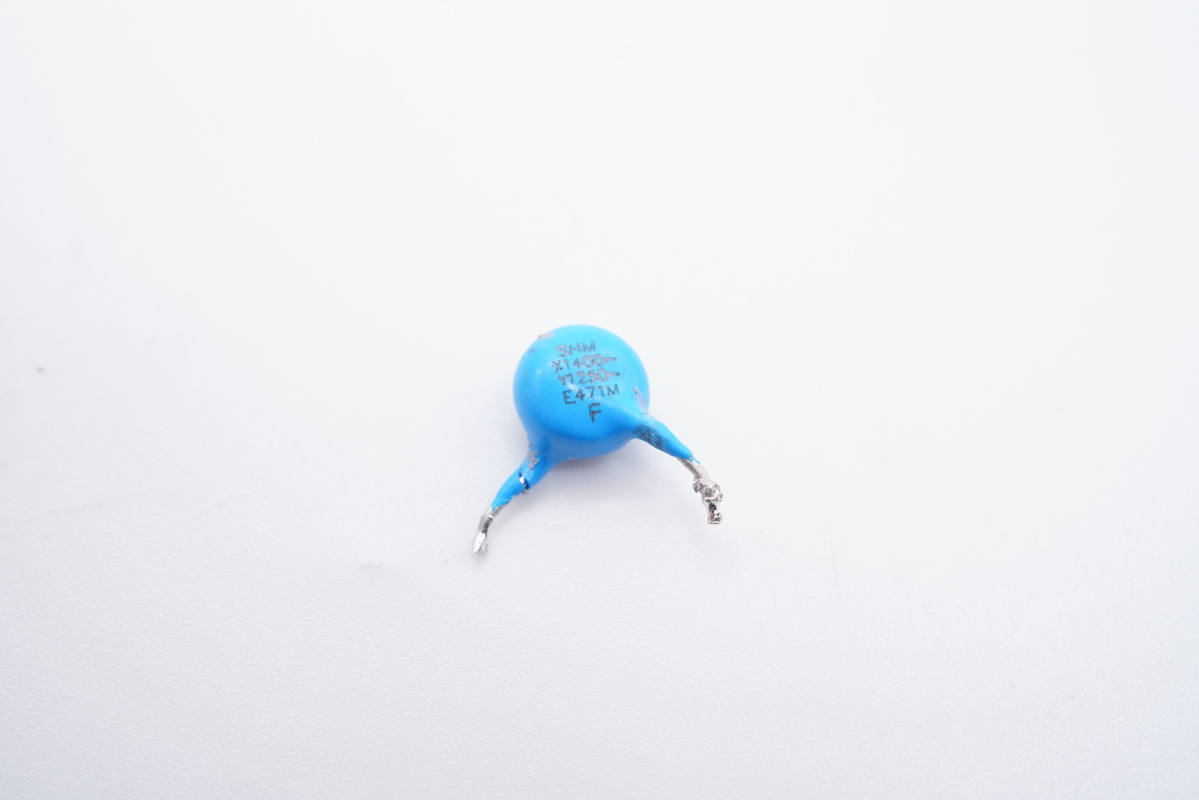

Y電容特寫。

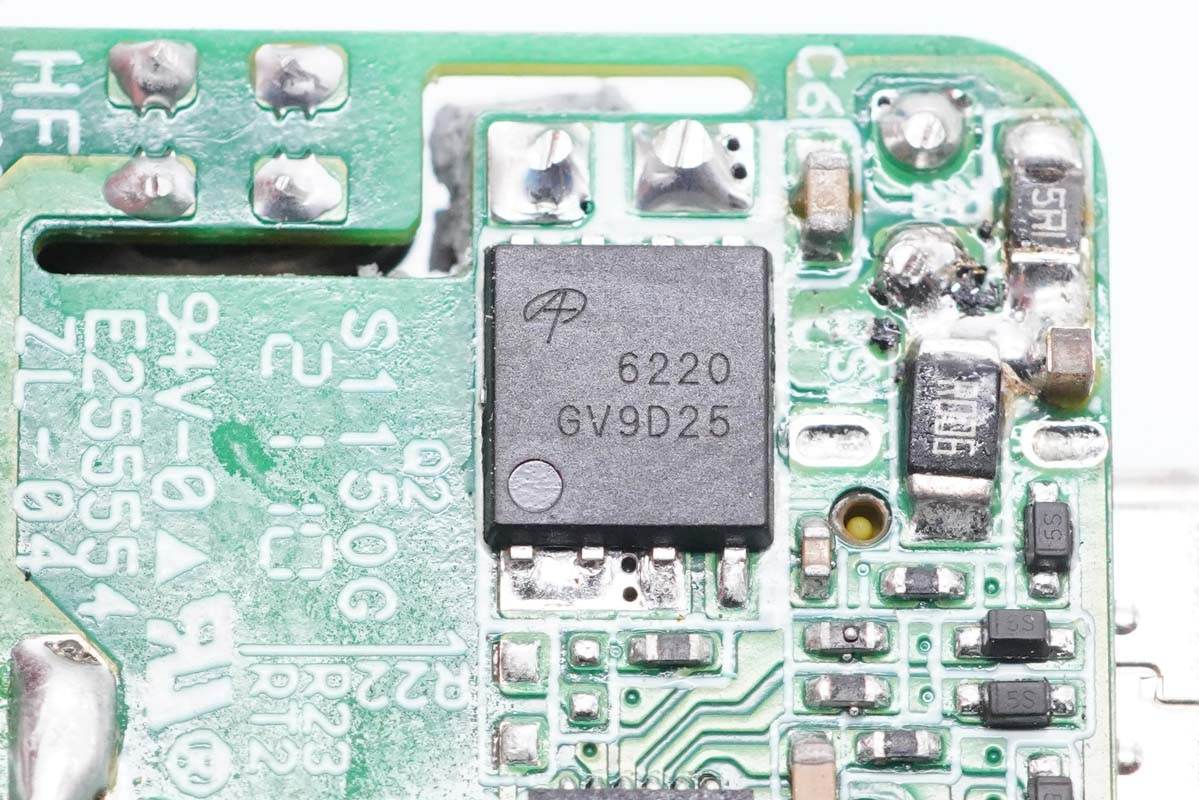

同步整流管采用AOS萬代AON6220，NMOS，耐壓100V，DFN5x6封裝。

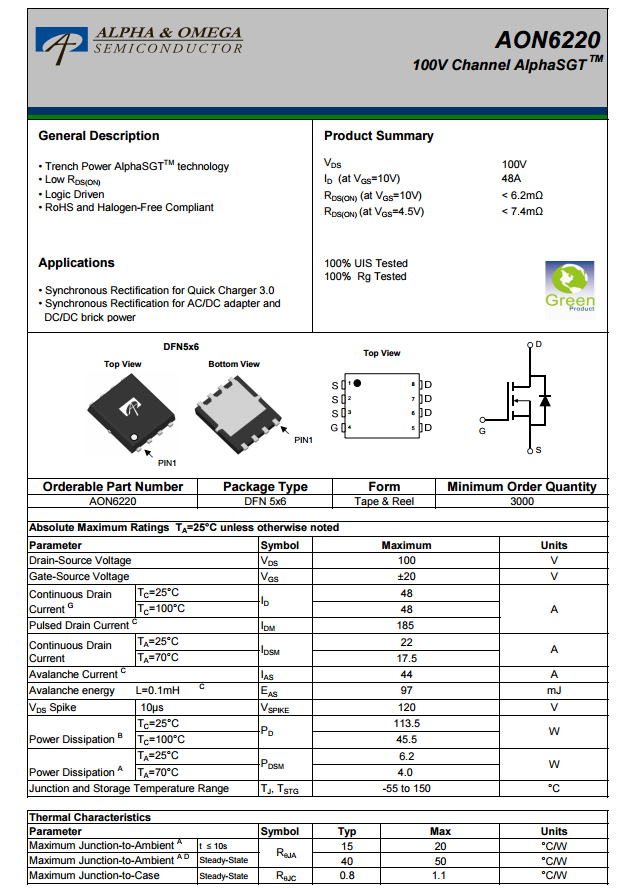

萬代AON6220資料信息。

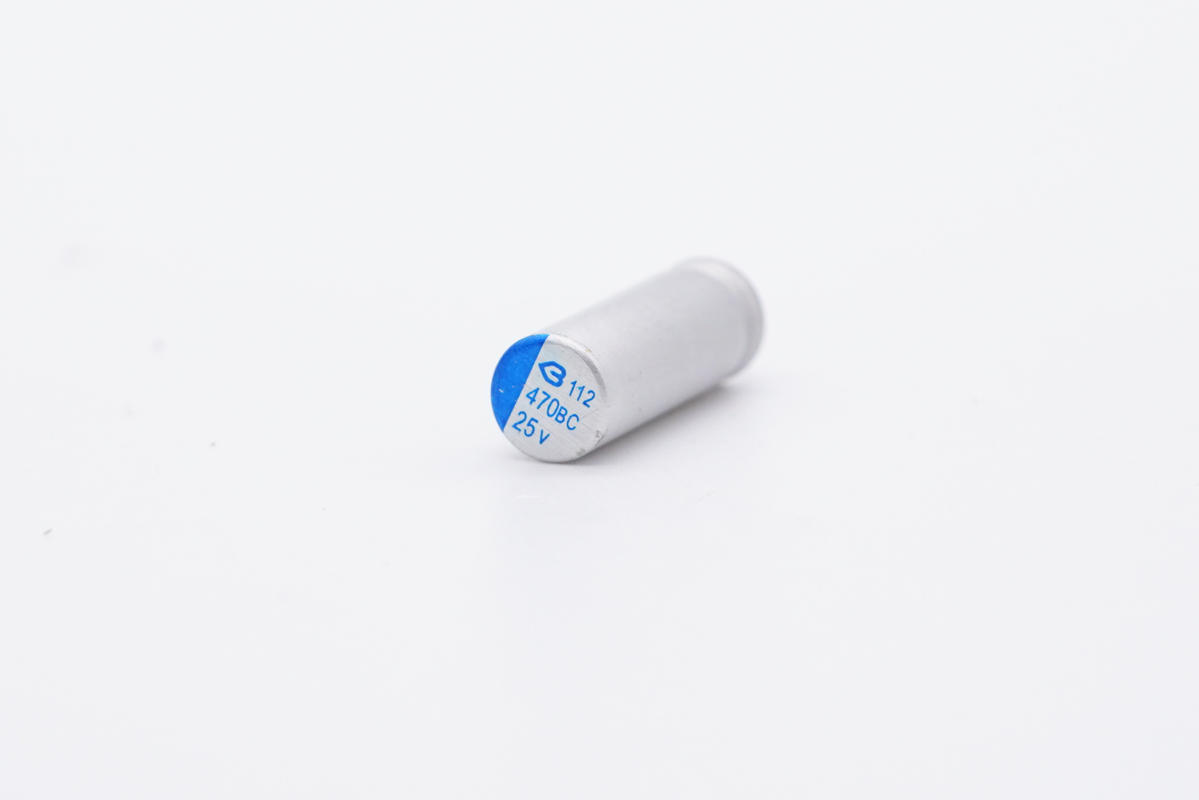

輸出濾波固態電容來自綠寶石，規格為25V 470μF。

充電頭網了解到，綠寶石電子科技股份有限公司生產的鋁電解電容器、固態電容和超級電容性能優越，性價比高，此前已被華為66W超級快充充電器、小米11原裝55W氮化鎵充電器、惠普筆記本90W?PD快充、公牛20W?PD快充充電器、宜家40W 2A1C桌面充、飛利浦65Ｗ快充插座等大品牌產品采用過，品質獲得客戶一致認可。

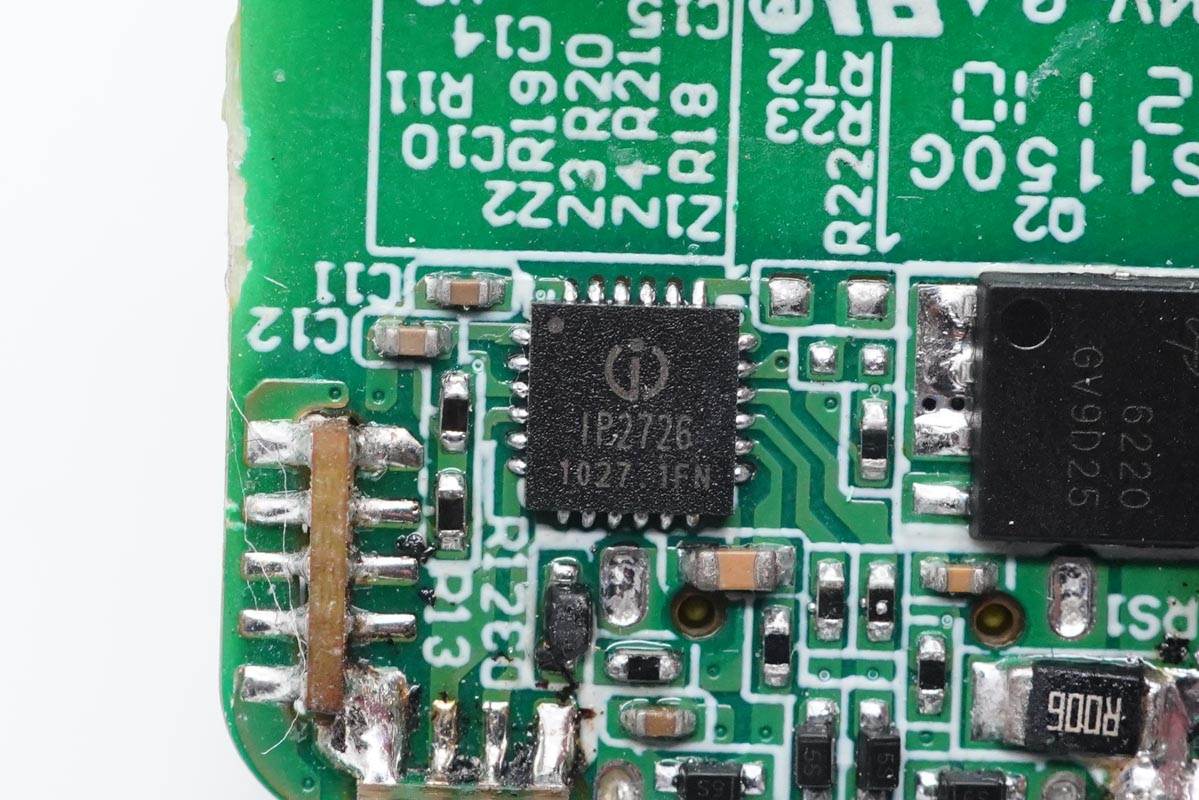

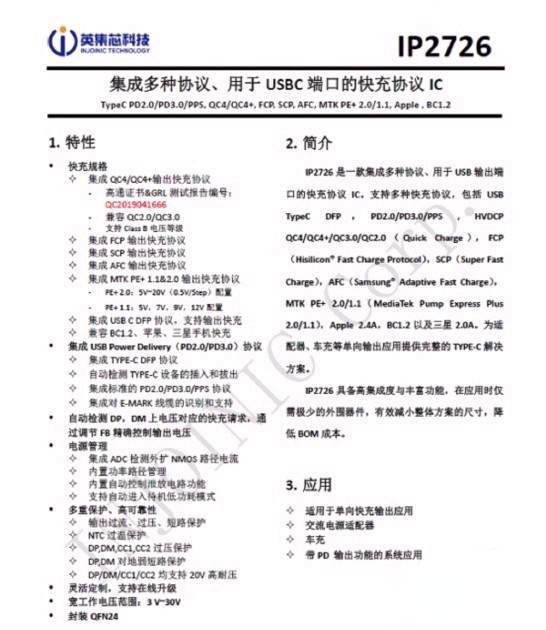

英集芯IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

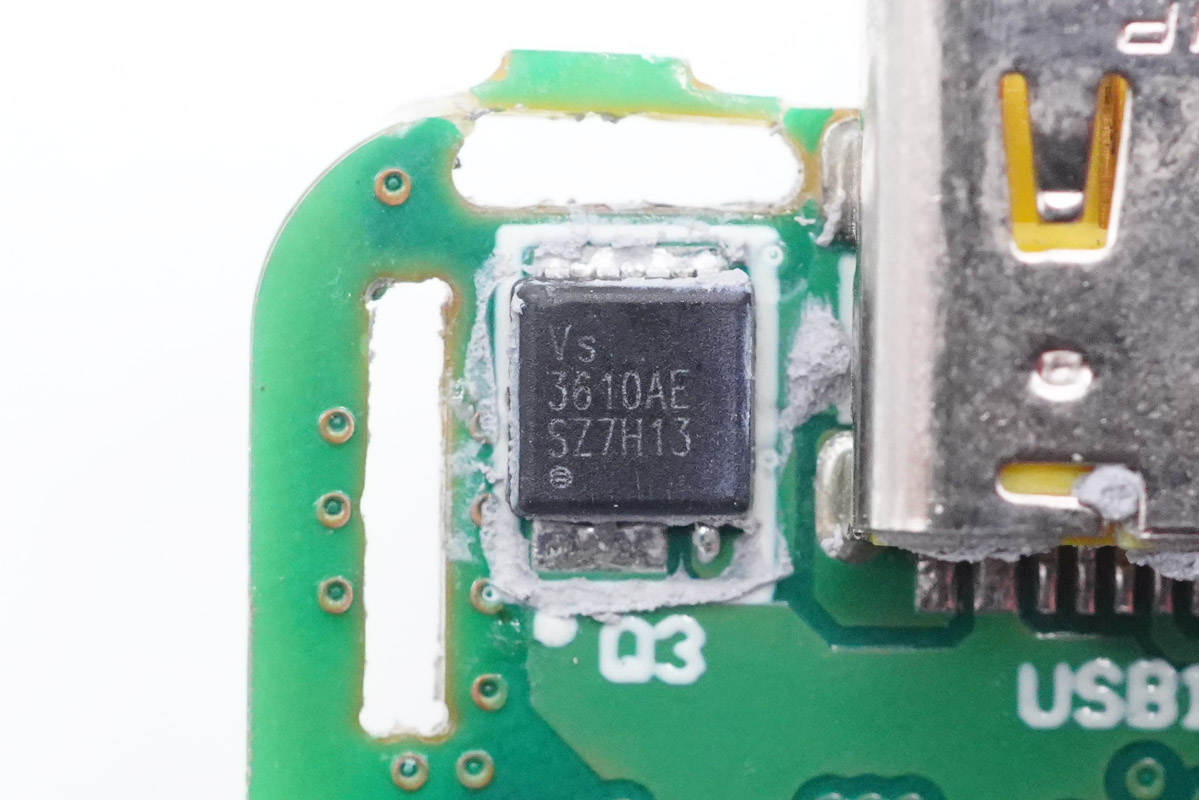

輸出VBUS開關管采用威兆半導體VS3610AE，NMOS，耐壓30V，PDFN3333封裝。

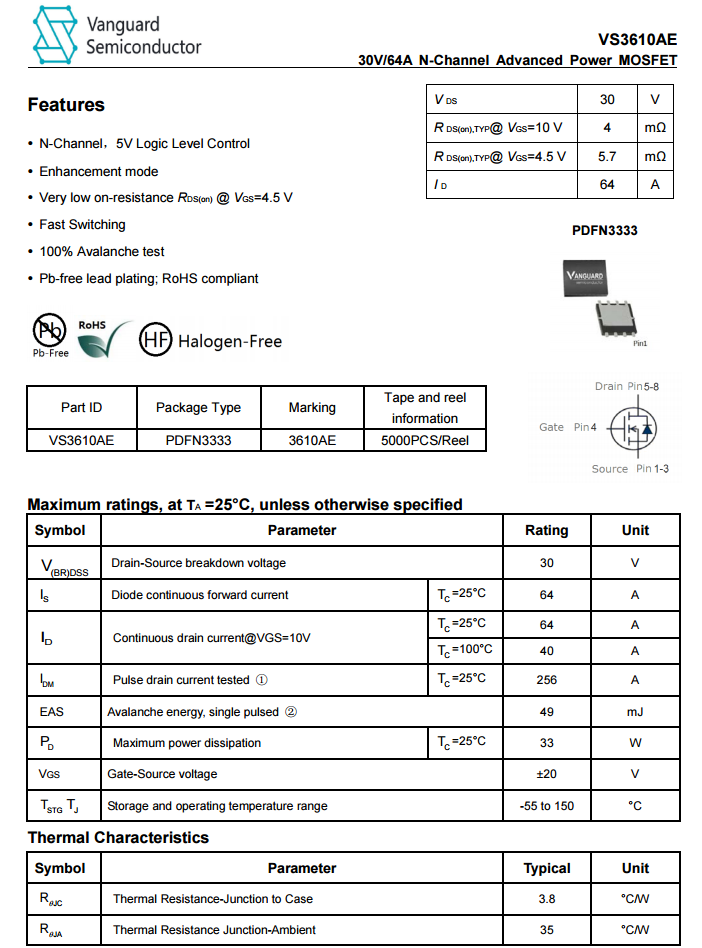

威兆VS3610AE資料信息。

USB-C母座特寫，過孔焊接。

最后使用游標卡尺實測PCB主板長度為29.13mm。

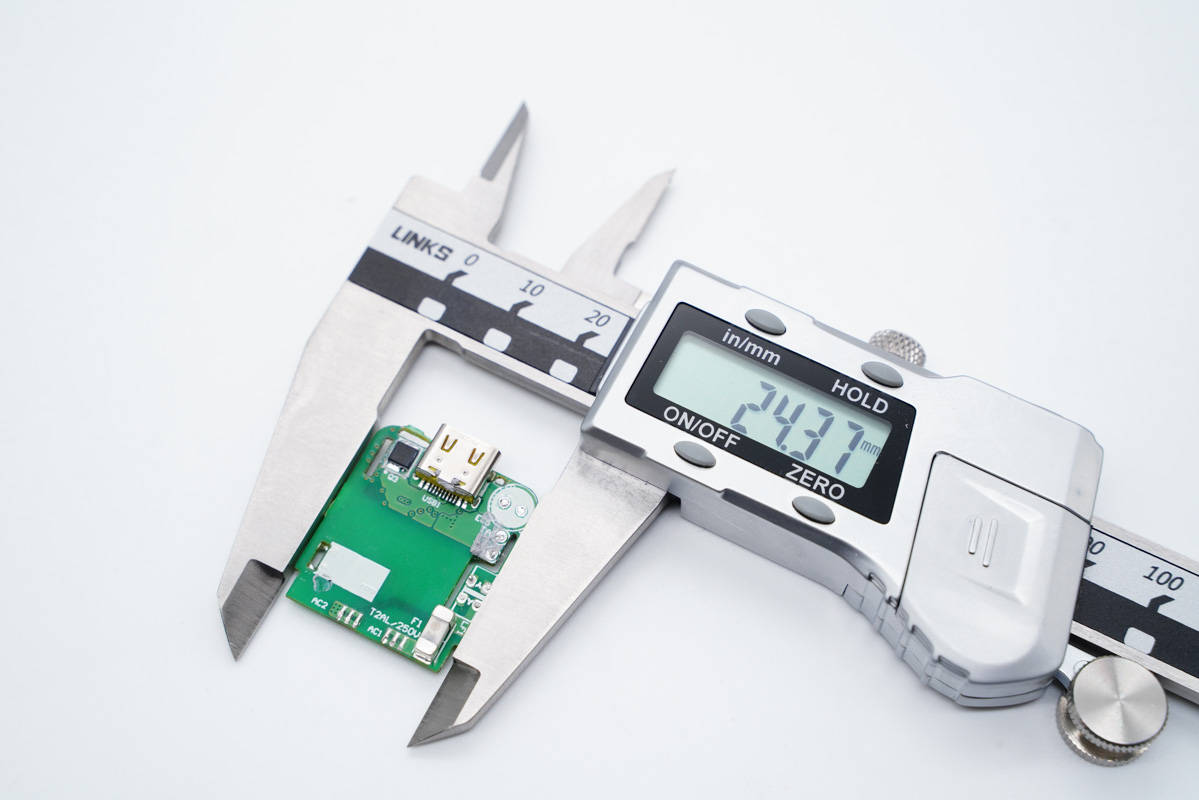

寬度為24.37mm。

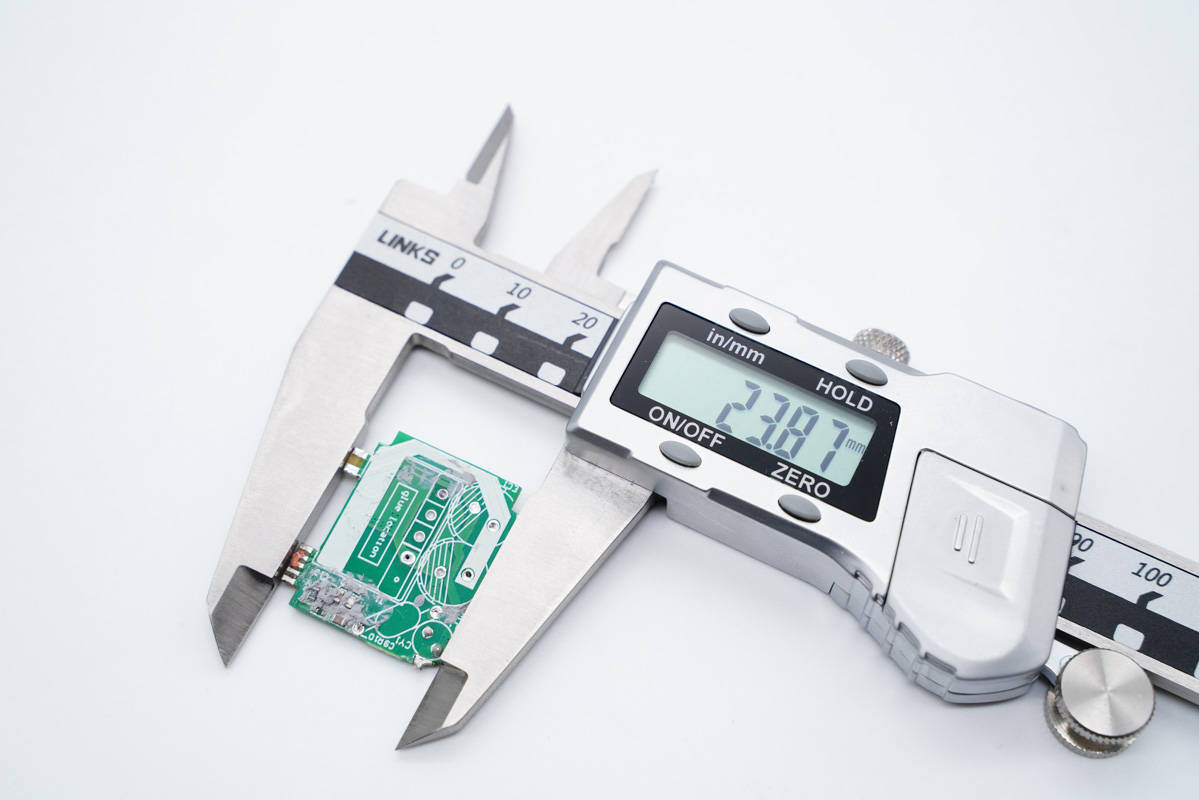

側面小板高度為23.87mm。

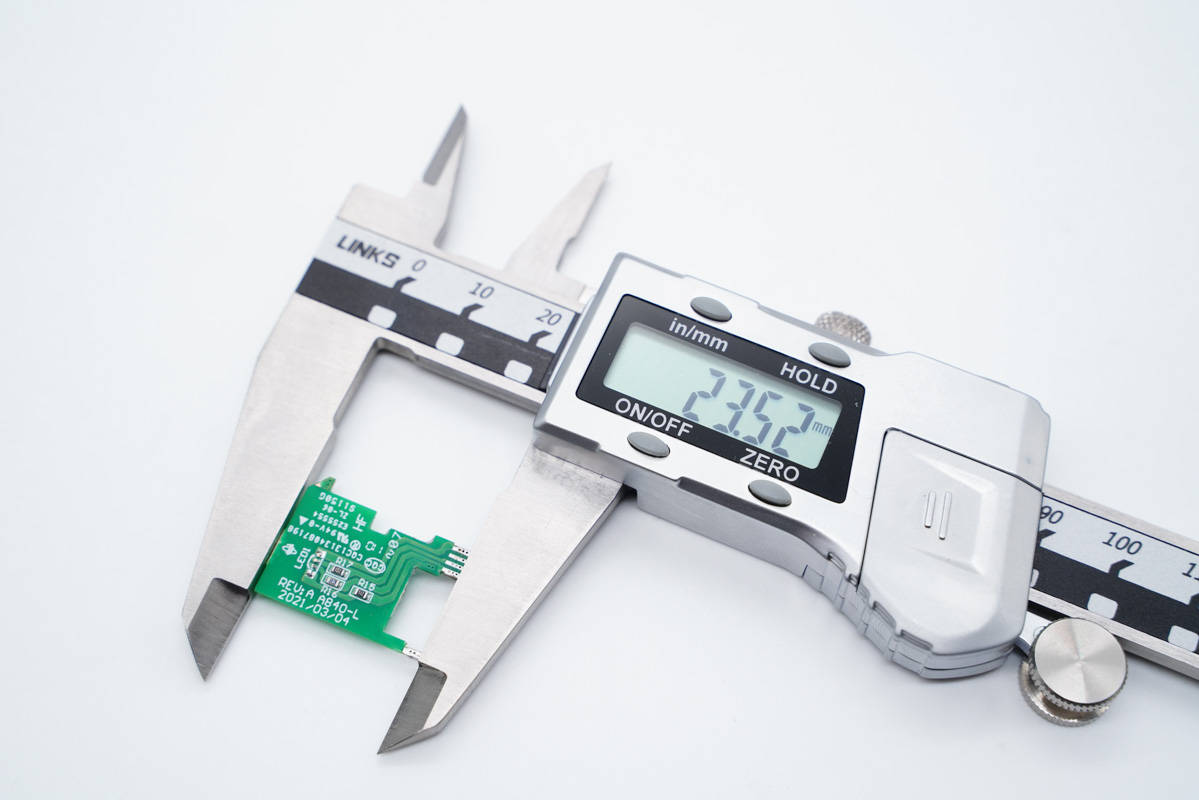

輸出端小板高度為23.52mm。

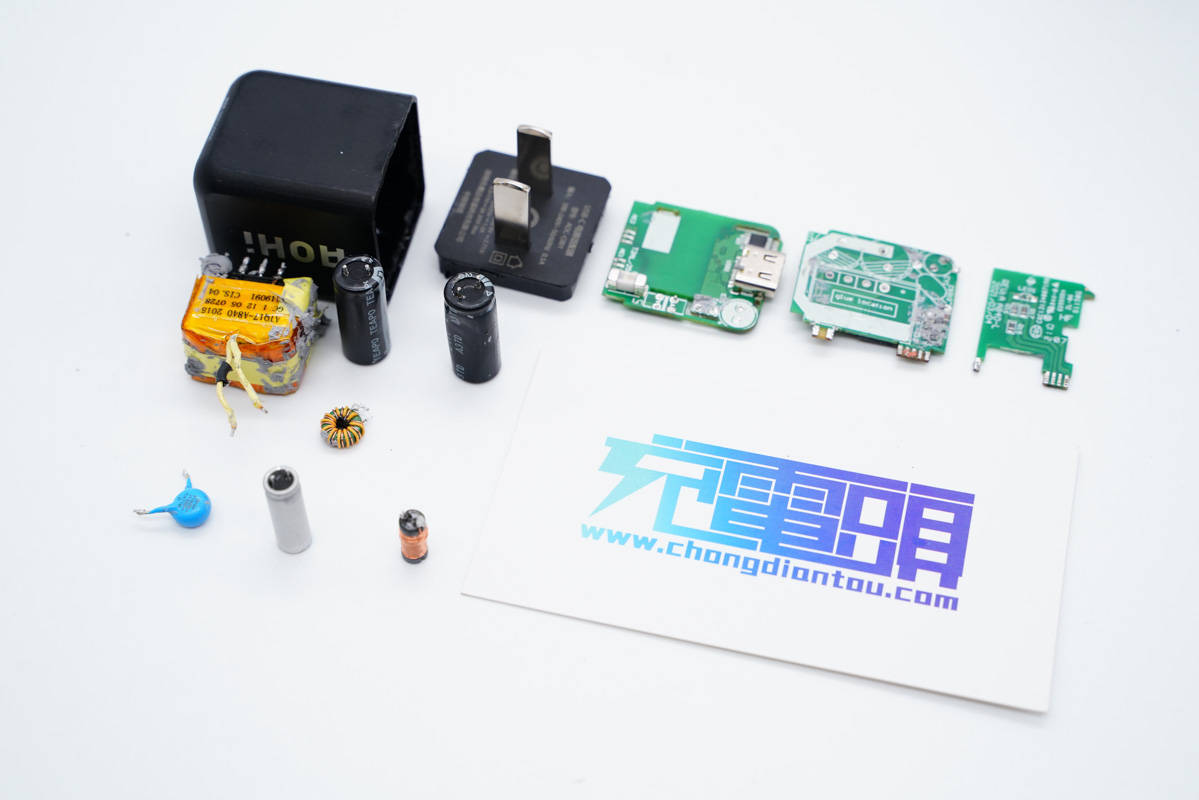

全部拆解完畢，來張全家福。

充電頭網拆解總結

Aohi這款Magcube 30W迷你充電器非常的小巧，即使功率做到了30W，體積僅有25.37cm3，功率密度達到了1.18W/cm3，力壓小米33W氮化鎵快充，排行第一。再加上微雕頂面、LED快充指示燈和金屬環裝飾的接口，讓充電器看上去不僅小而且很精致。

Aohi的母公司為眾多手機品牌設計制造原廠充電器奧海科技，擁有雄厚的研發實力，過硬的質量品控。推出的這款迷你充是市面上第一款同體積做到30W的PD充電器，目標也是服務各大品牌手機快充，因此在兼容性方面，支持QC、AFC、FCP、SCP、PD3.0、PPS等市面主流快充協議，具備5V3A、9V2.22A、9V2.77A、15V2A、20V1.5A、3.3-11V3A電壓檔位，性能非常強悍。

充電頭網通過拆解發現，這款充電器內部采用三塊小板組合焊接設計，其中輸出端小板本身并沒設有什么重要器件，是為了加固側面小板而設計的，這種垂直結構設計使得充電器整體穩定性非常好，此外變壓器等器件打膠幫助加固和導熱。

這款充電器采用業內知名大廠PI的INN3379C主控搭配萬代AON6220同步整流管組成開關電源，協議芯片采用英集芯IP2726，同樣是明星產品。高壓濾波電解電容來自臺系智寶，低壓濾波固態電容來自綠寶石。產品整體用料非常扎實可靠。
