此前華為和公牛兩大知名品牌達成合作，共建快充生態，將為市場推出各種快充系列化產品，覆蓋家居、辦公、酒店、休閑娛樂等諸多場景，開啟消費者用電習慣新時代。簽約儀式現場同時推出首款支持華為快充協議的公牛產品。

公牛超級快充USB插座內置華為10V4A原裝充電器模塊，支持華為40W SCP超級快充，另外插座還配備2個AC插孔，可為兩臺設備供電，最大功率2500W。下面充電頭網就對兩大品牌強強聯合下推出的新品進行詳細拆解，看看做工如何。

一、公牛40W快充延長線插座外觀

? ? ? ? ?

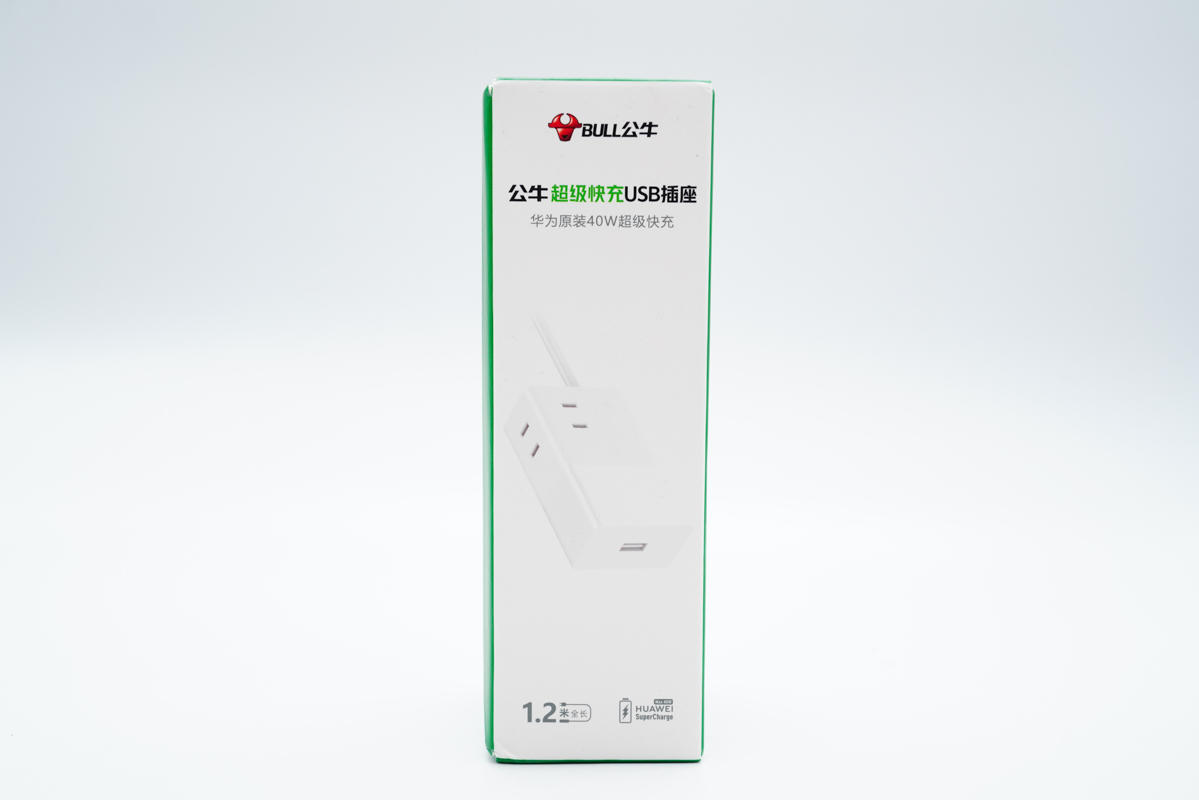

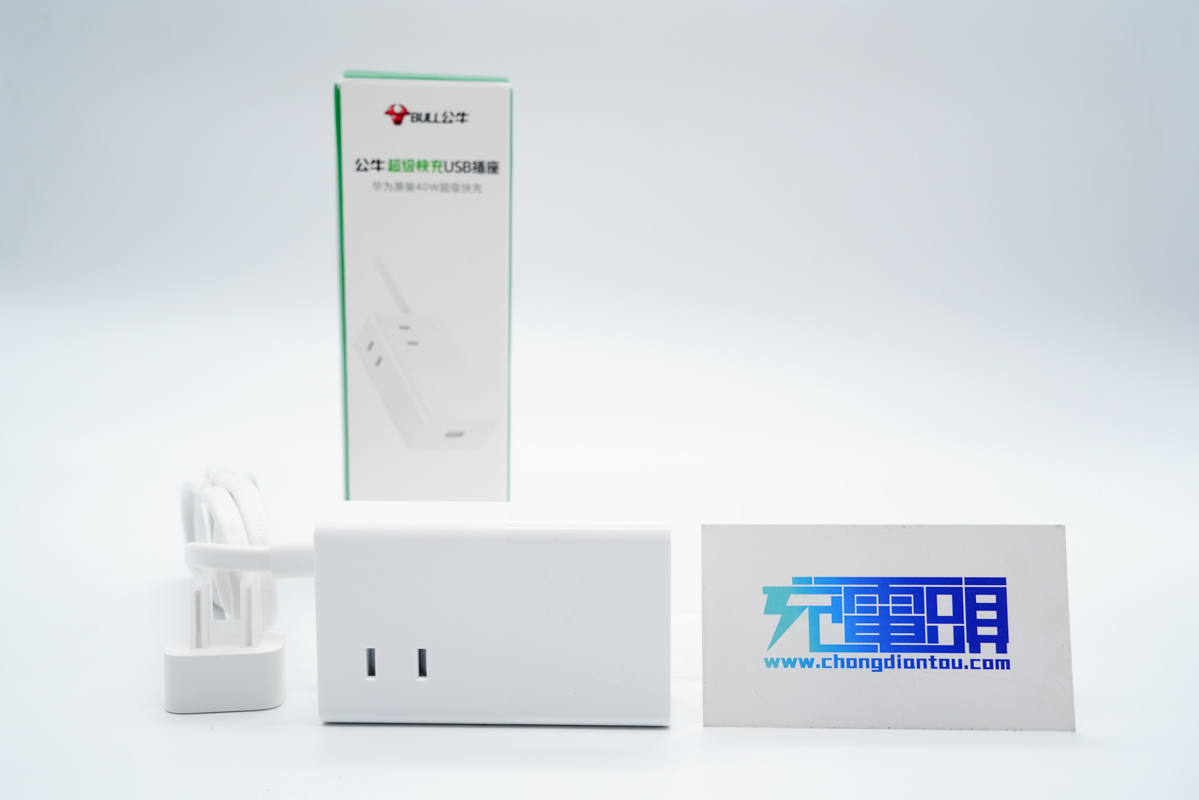

包裝盒采用經典白綠配色，盒子正面印有BULL公牛品牌、產品名稱、外觀圖、1.2米和華為超級快充標識。

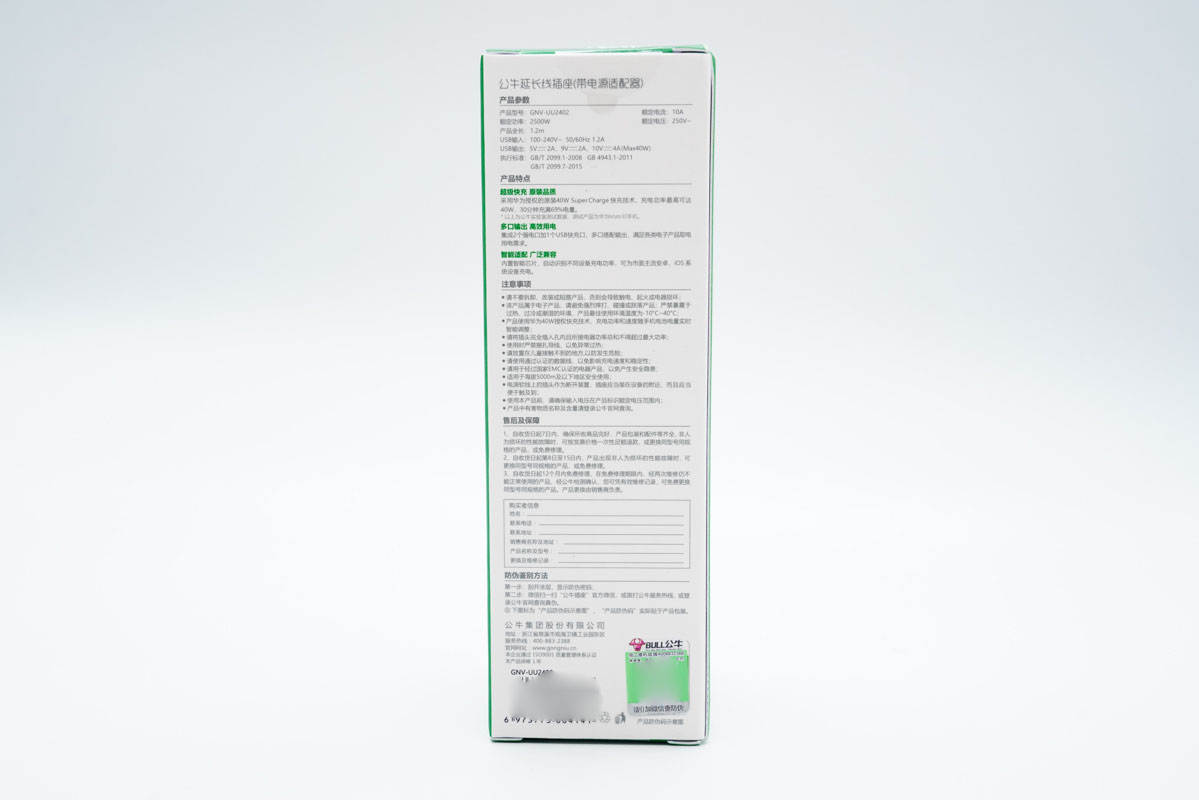

背面印有產品參數、特點、注意事項以及防偽碼等信息。

插座外套塑料袋防塵。

盒子內僅含插座。

插座自帶雙腳插頭電源線，使用橡膠圈捆扎整理。

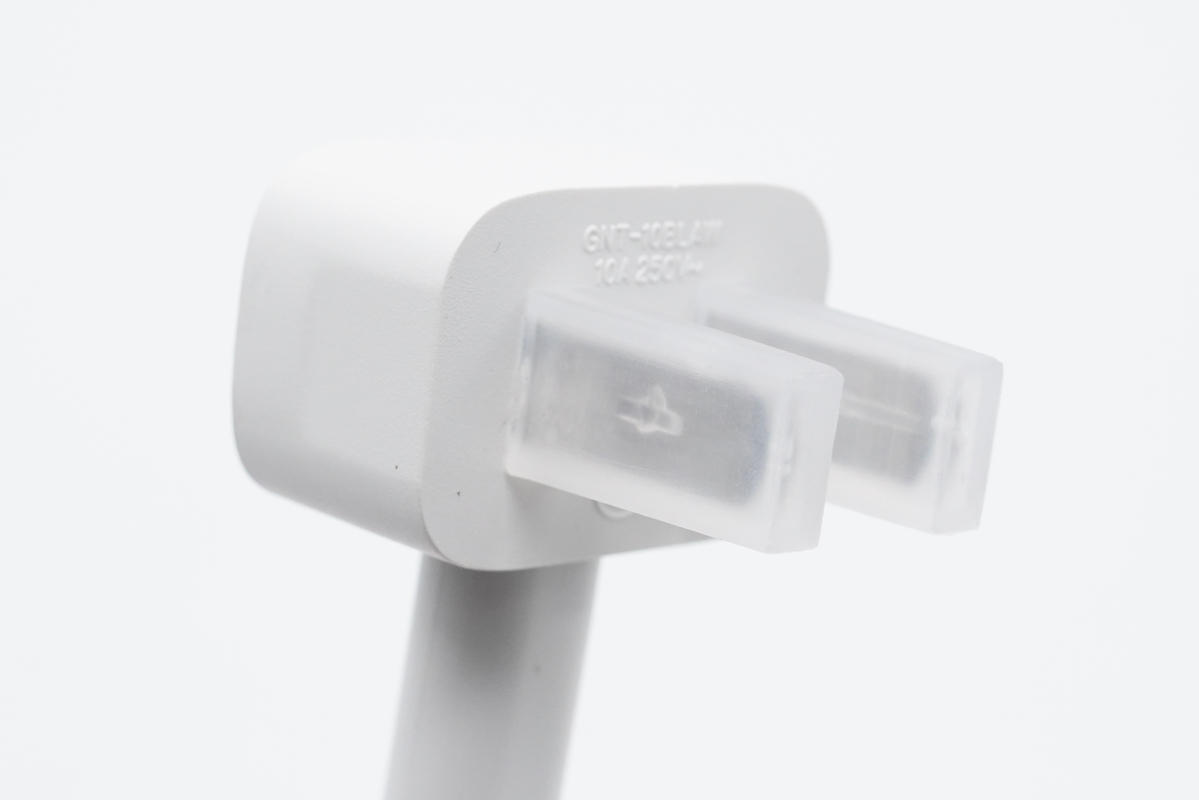

插腳套有塑料膠套保護。

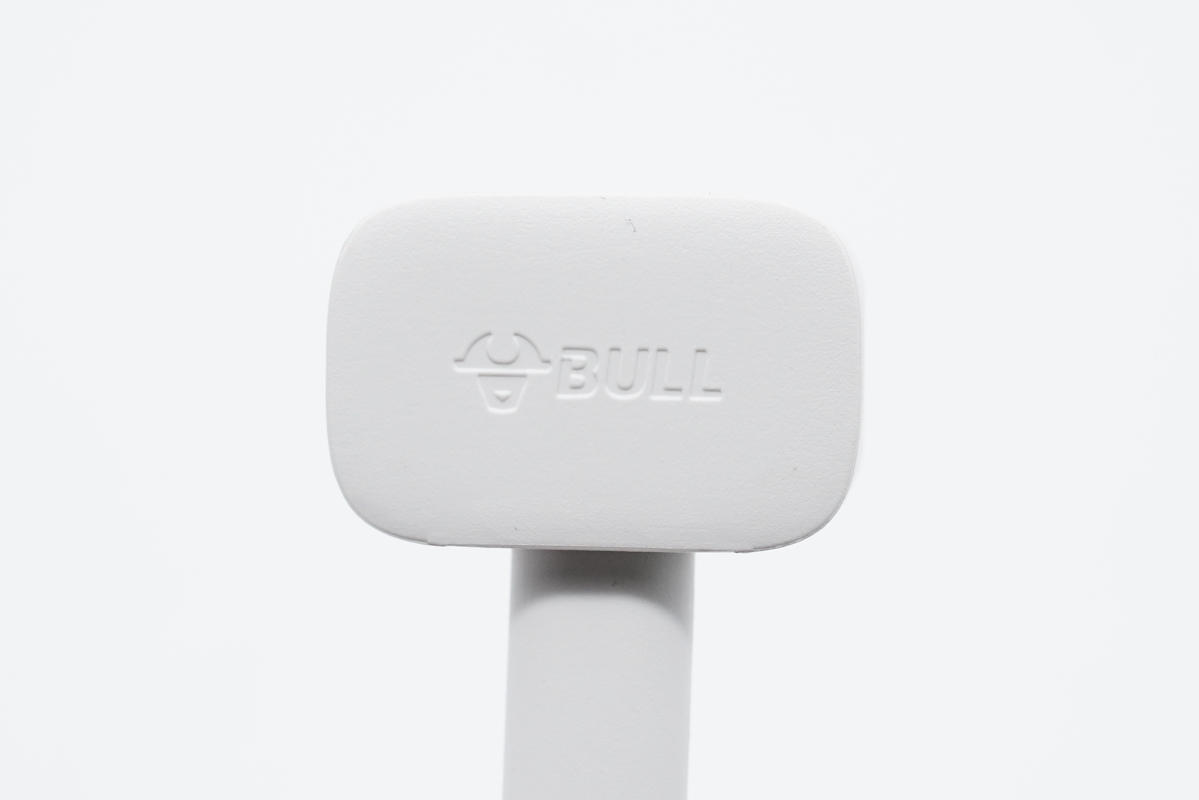

另一面凹印BULL品牌logo。

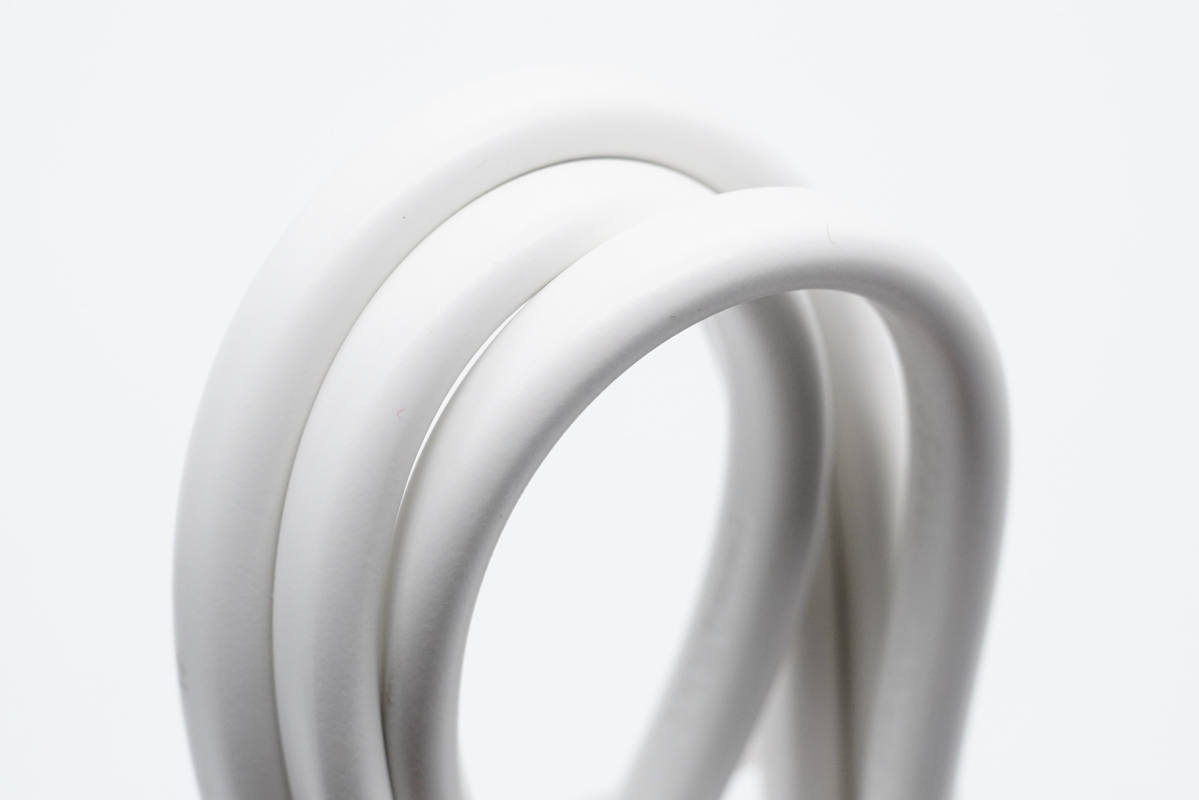

電源線線身扁平設計，表面光滑，規格為300/500V 2x1.00mm2。

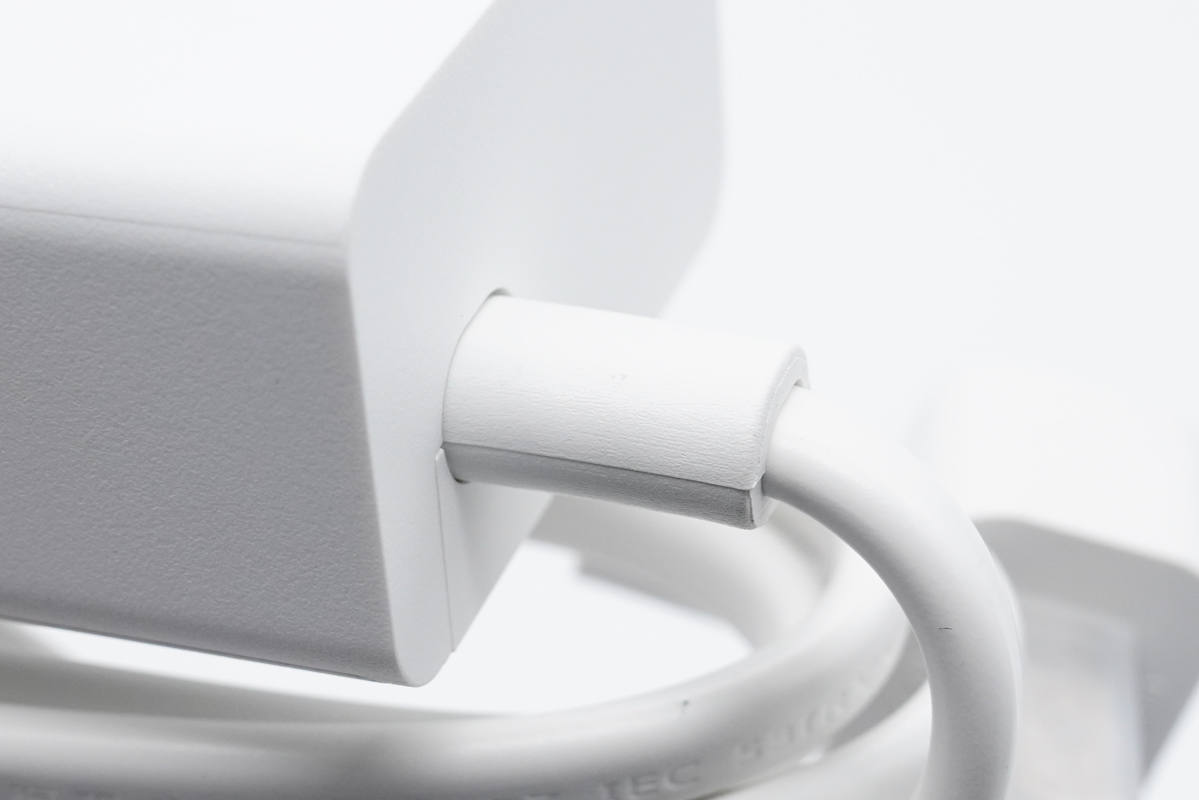

電源線和機身交界處做了抗彎折處理。

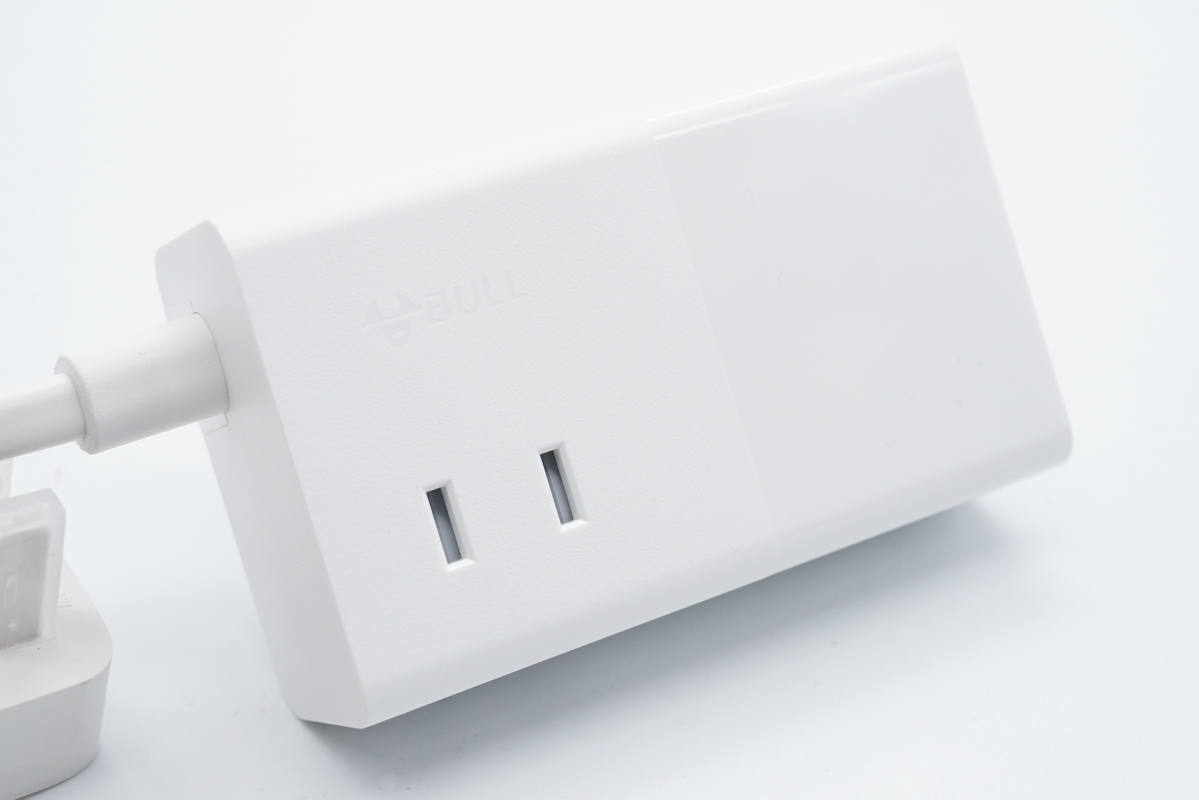

插座機身采用板磚造型設計，表面磨砂和亮面結合設計，整體十分簡潔，正面設有雙腳插孔。

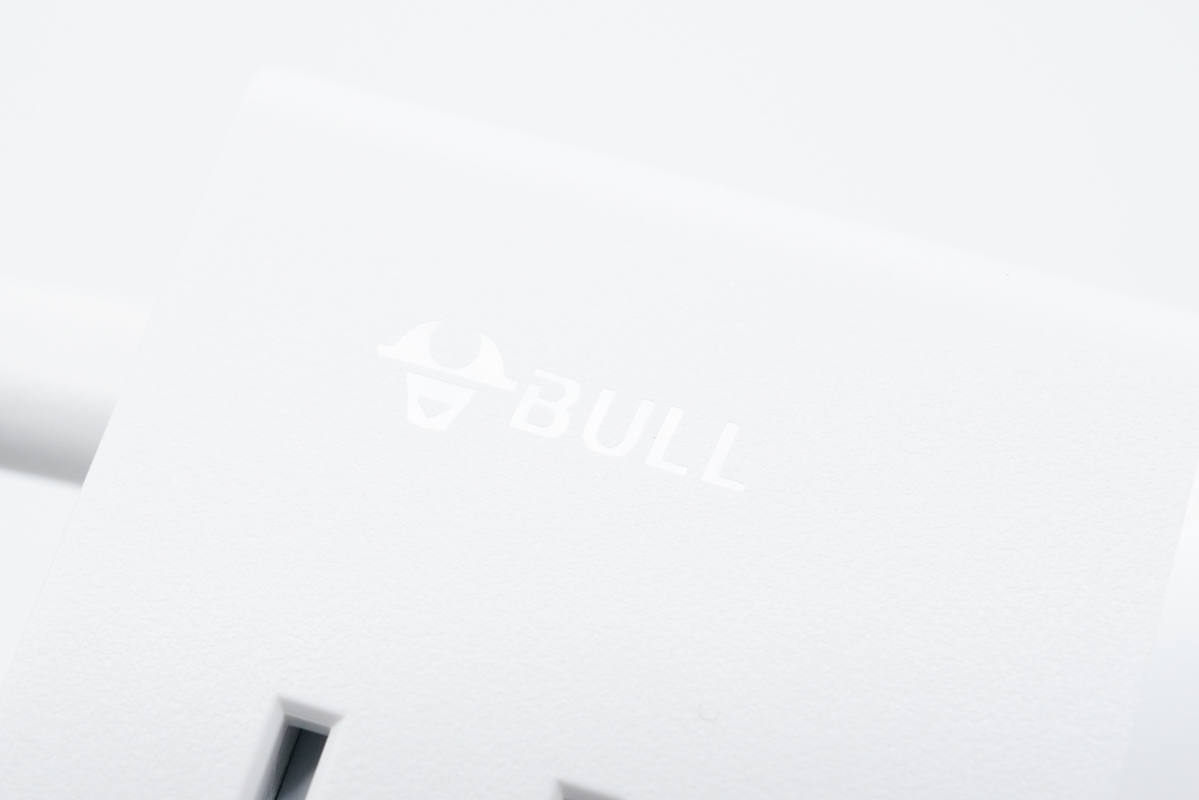

插孔上方亮面凹印BULL品牌logo。

? ? ? ? ?

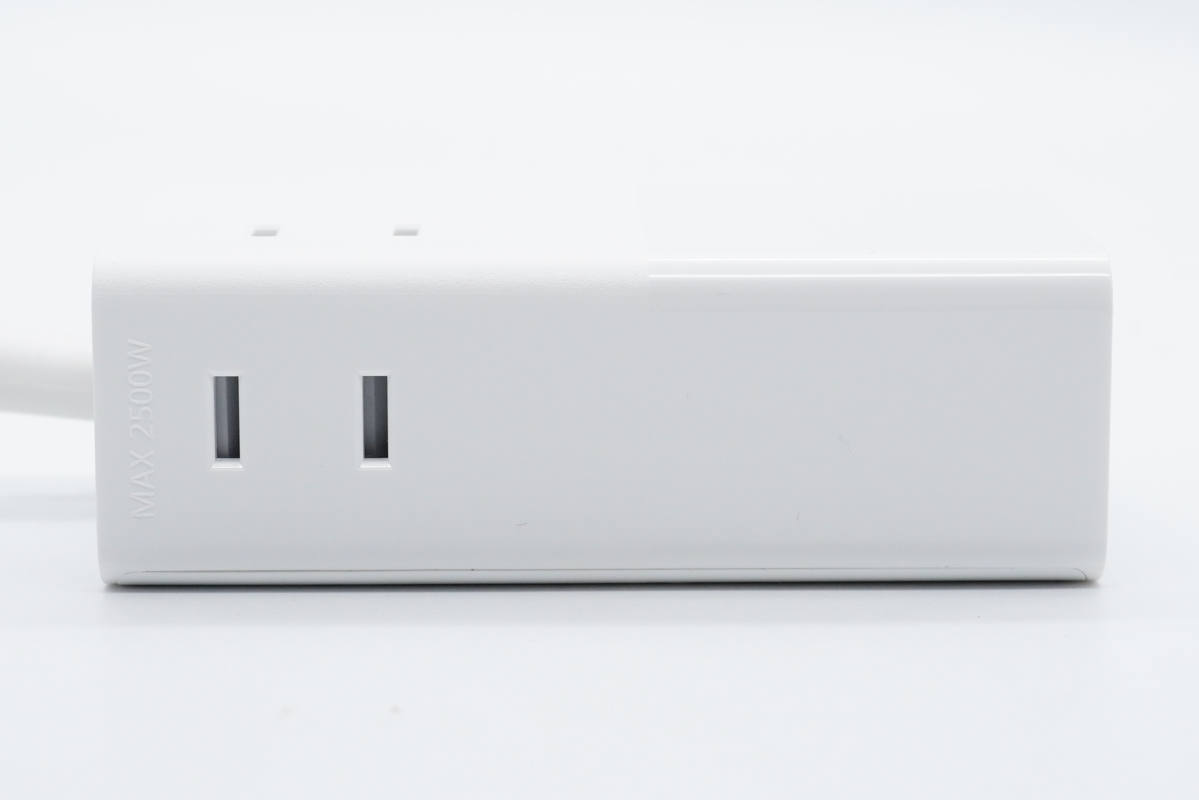

側面還設有一個雙腳插孔，旁邊是MAX 2500W最大功率字樣。

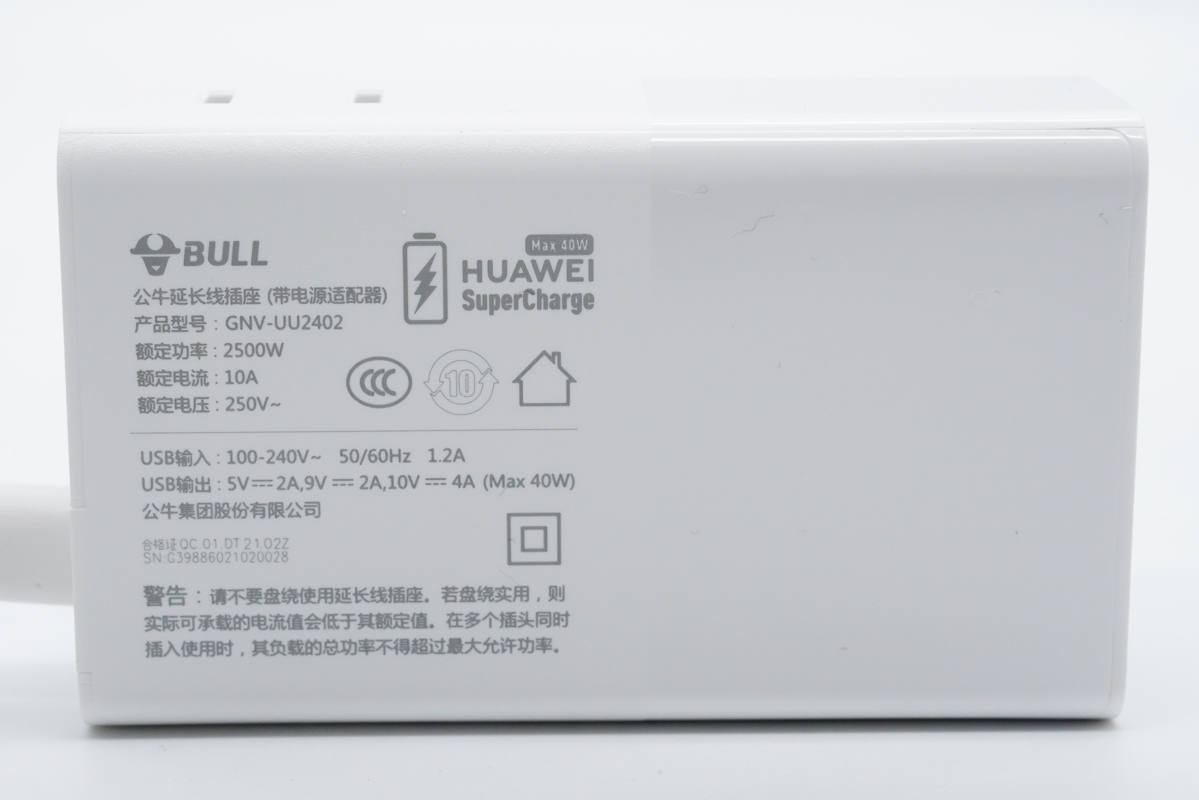

背面印有插座參數

產品名稱：公牛延長線插座（帶電源適配器）

產品型號：GNV-UU2402

額定功率：2500W

額定電流：10A

額定電壓：250V~

USB輸入：100-240V~50/60HZ?1.2A

USB輸出：5V2A、9V2A、10V4A（Max 40W）

產品已經通過了3C認證。

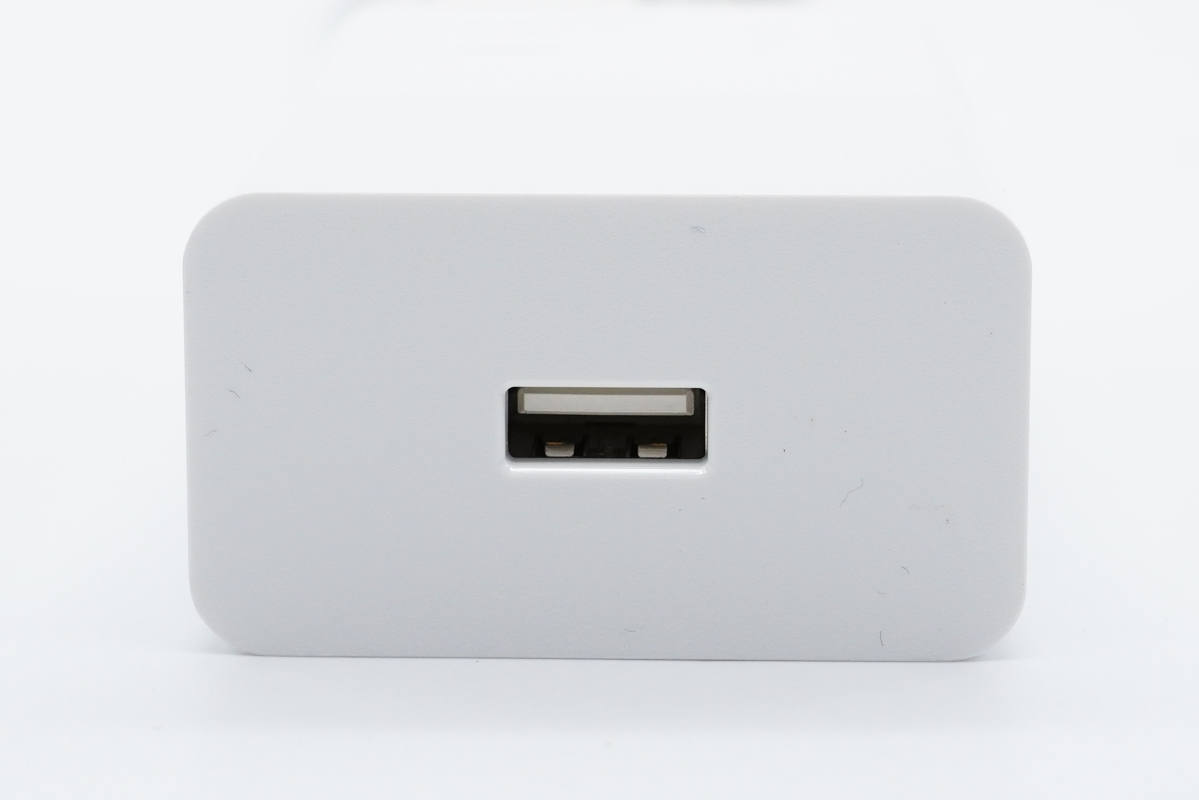

機身端部設有USB-A口，白色膠芯。

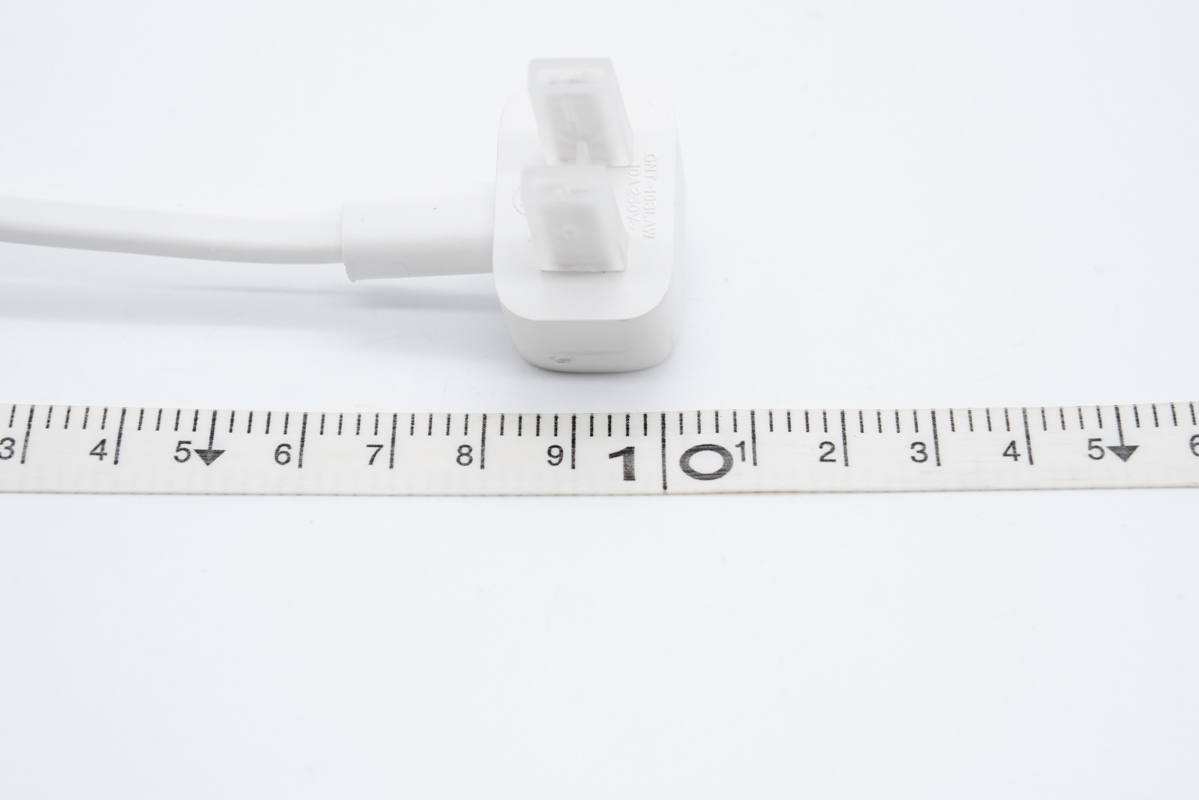

使用卷尺測得電源線長約1.1米。

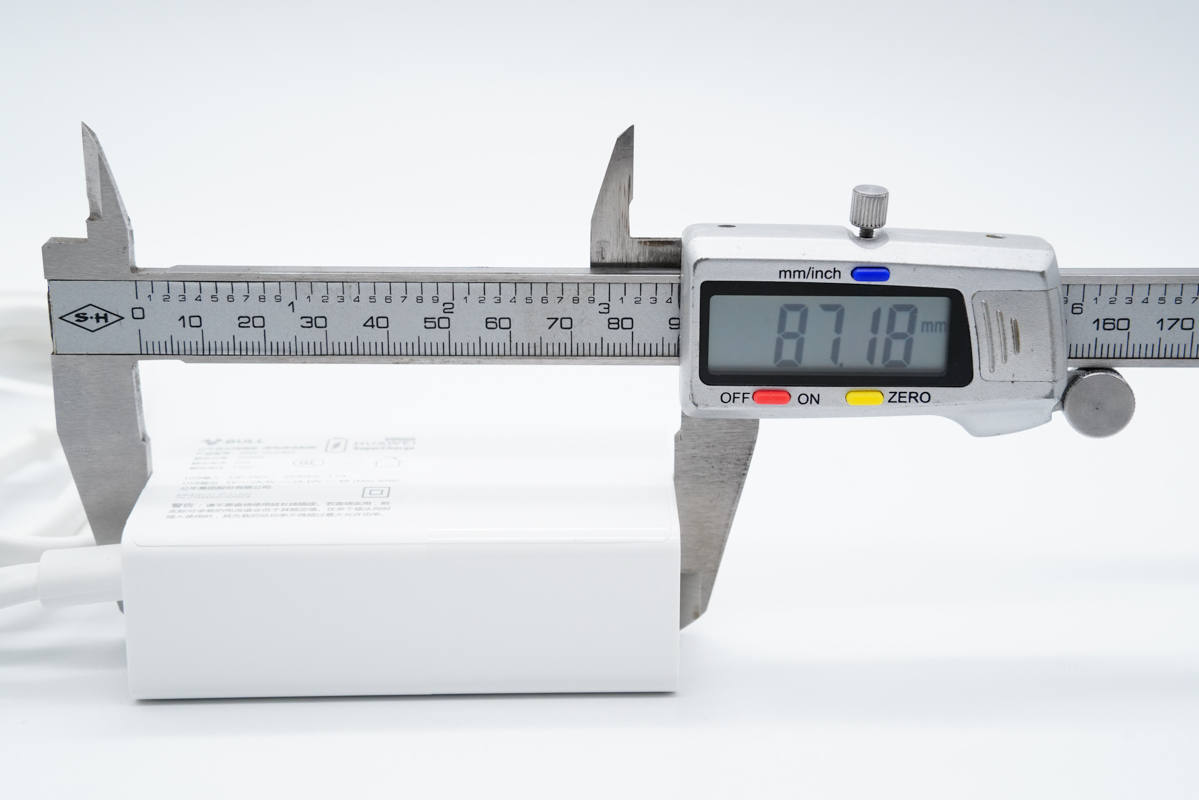

使用游標卡尺測得機身長度為87.18mm。

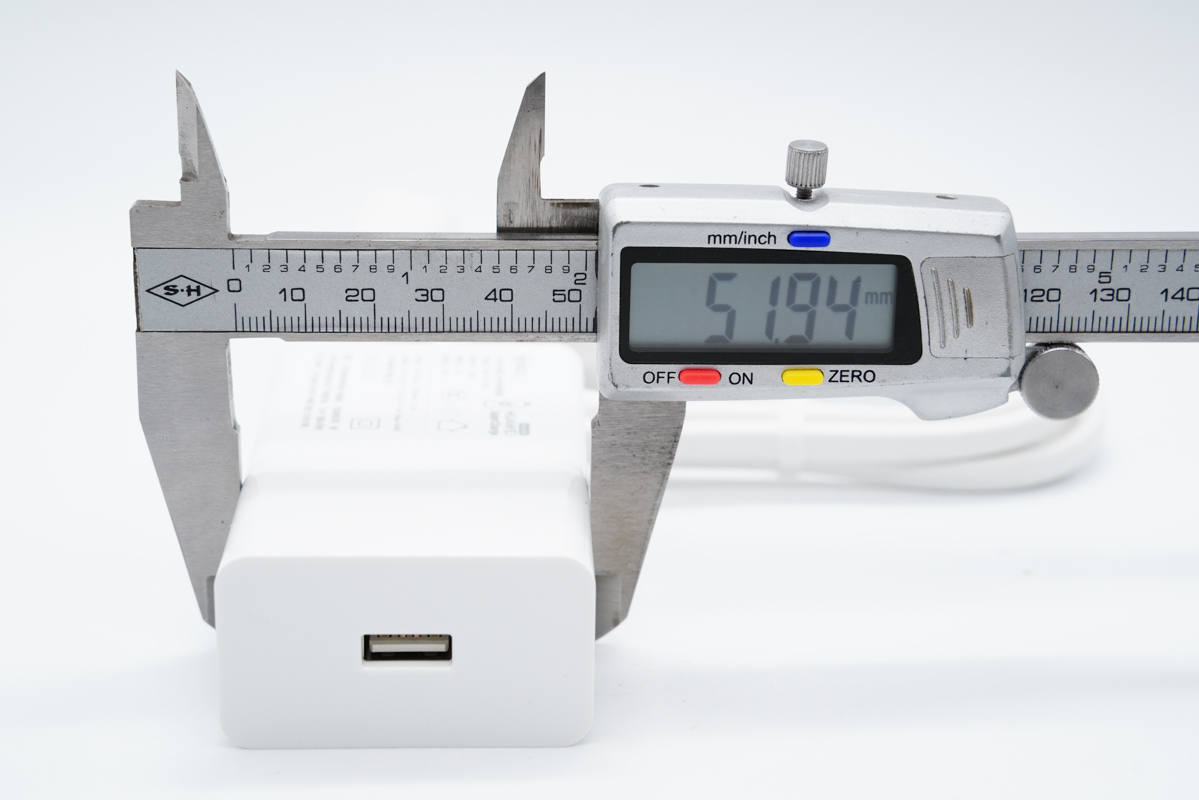

寬度為51.94mm。

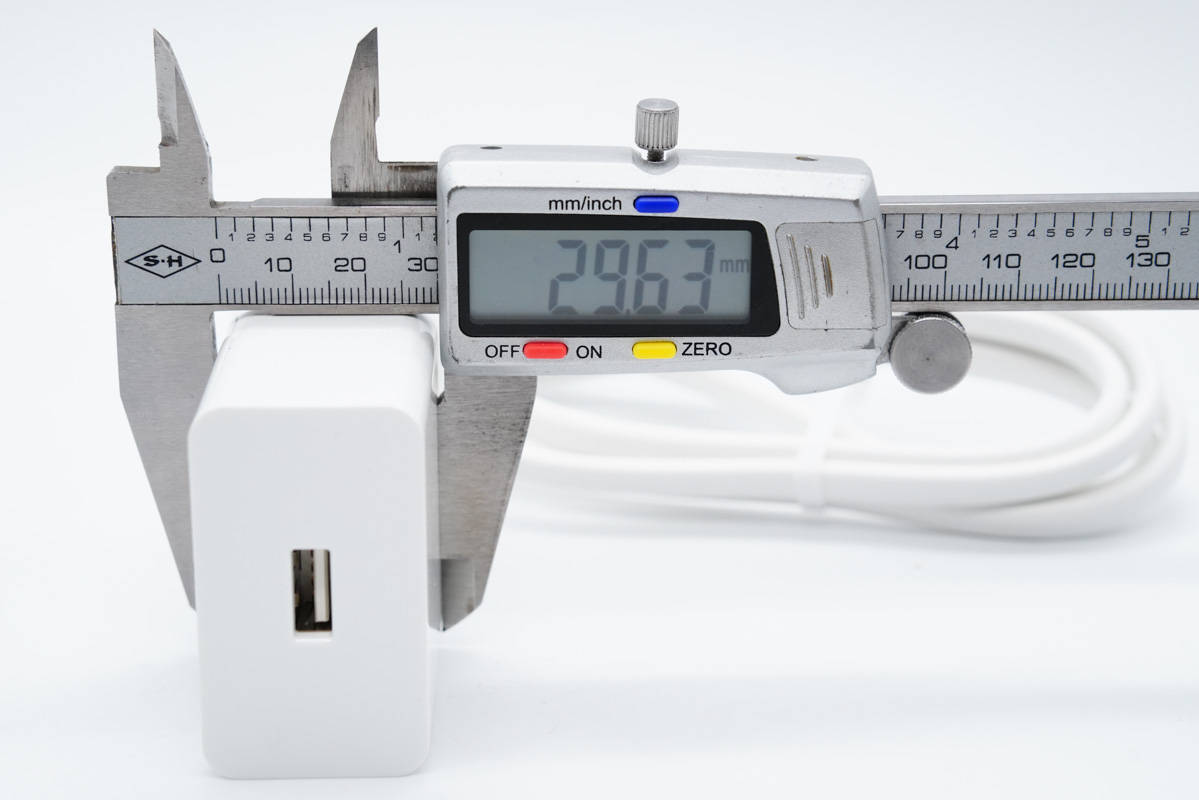

厚度為29.63mm。

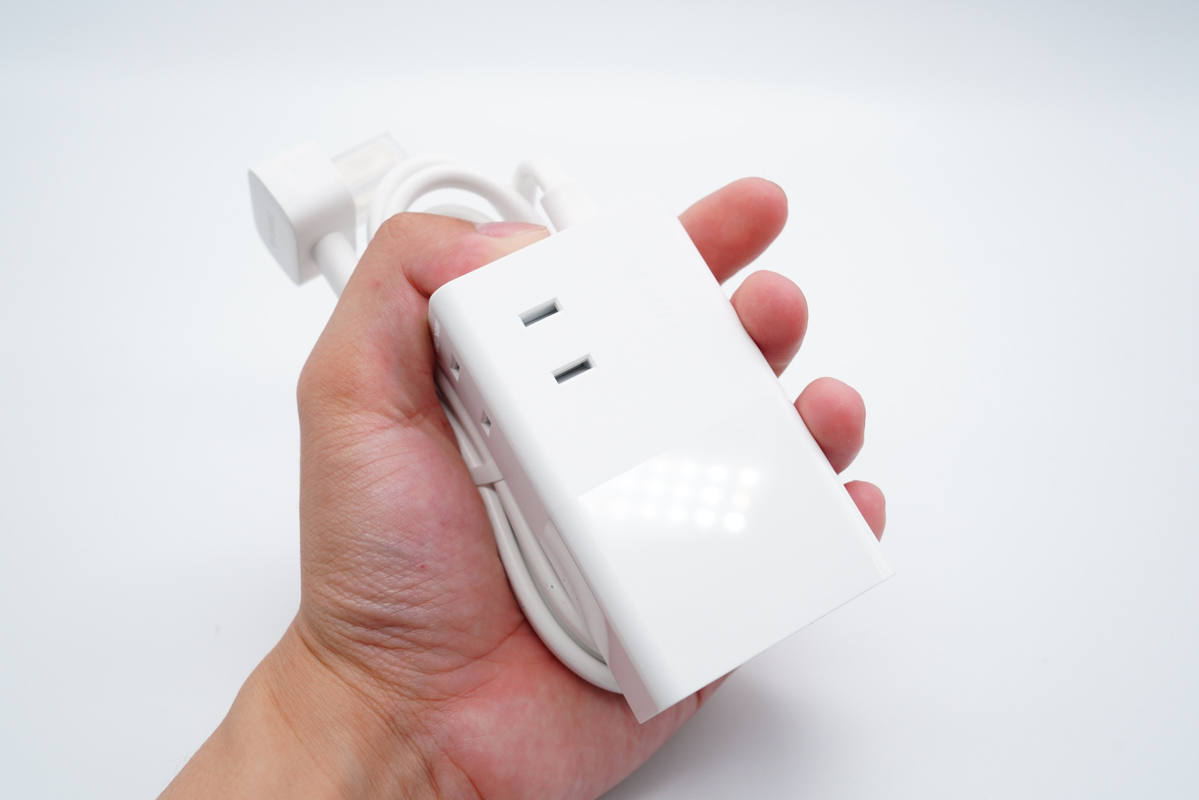

產品拿在手上的直觀感受。

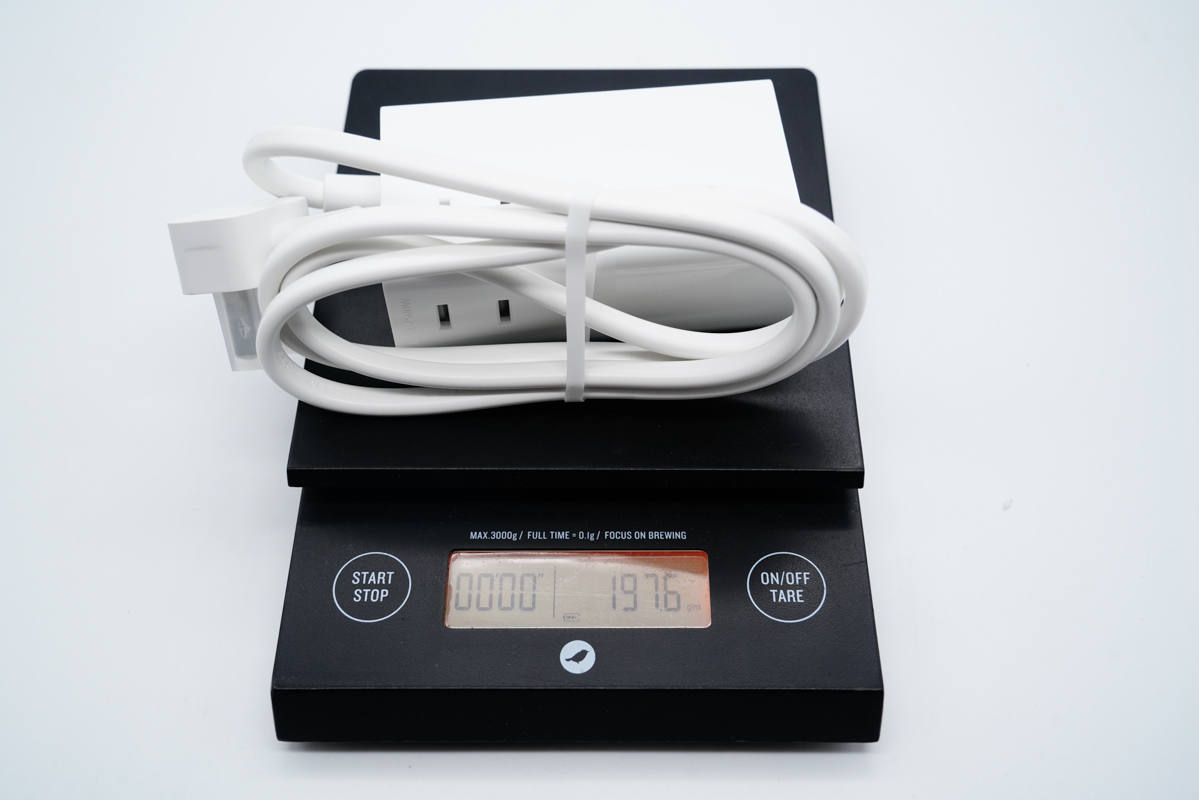

插座總重量約為198g。

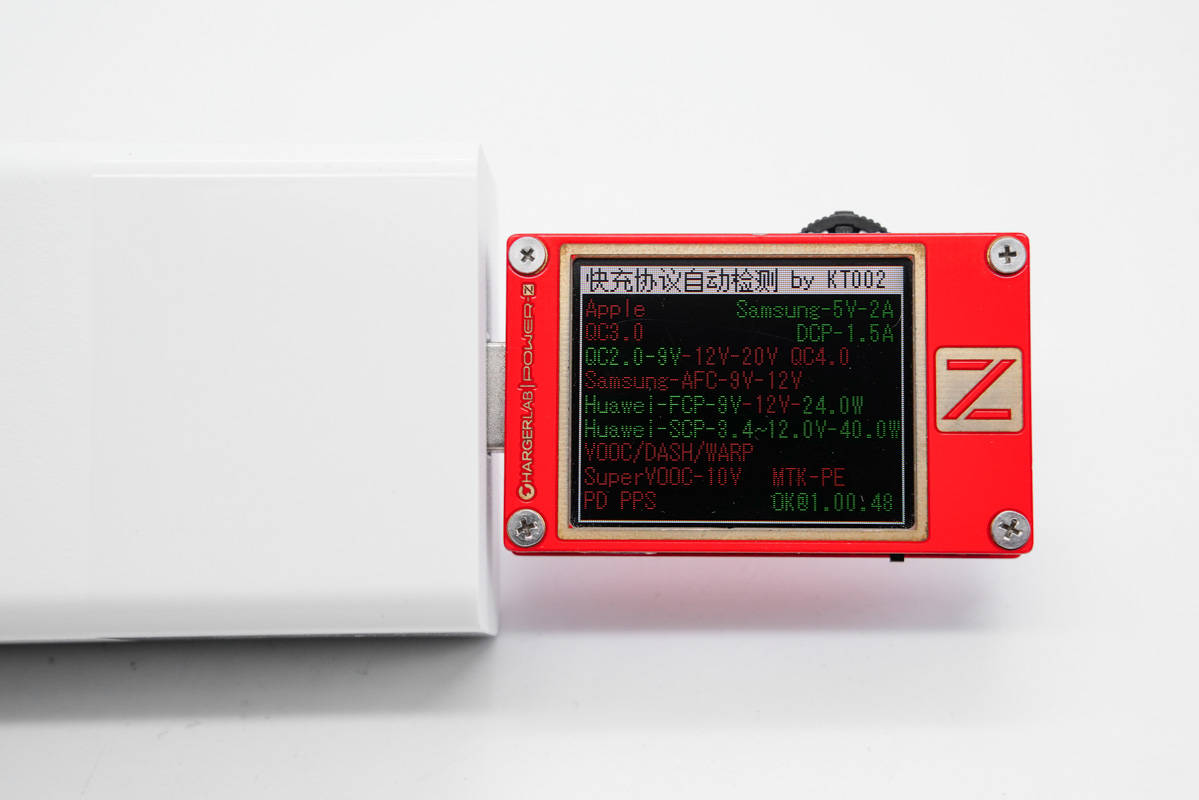

使用ChargerLAB POWER-Z KT002測得USB-A口支持Samsung 5V2A、DCP協議，以及QC2.0、FCP、SCP快充協議。

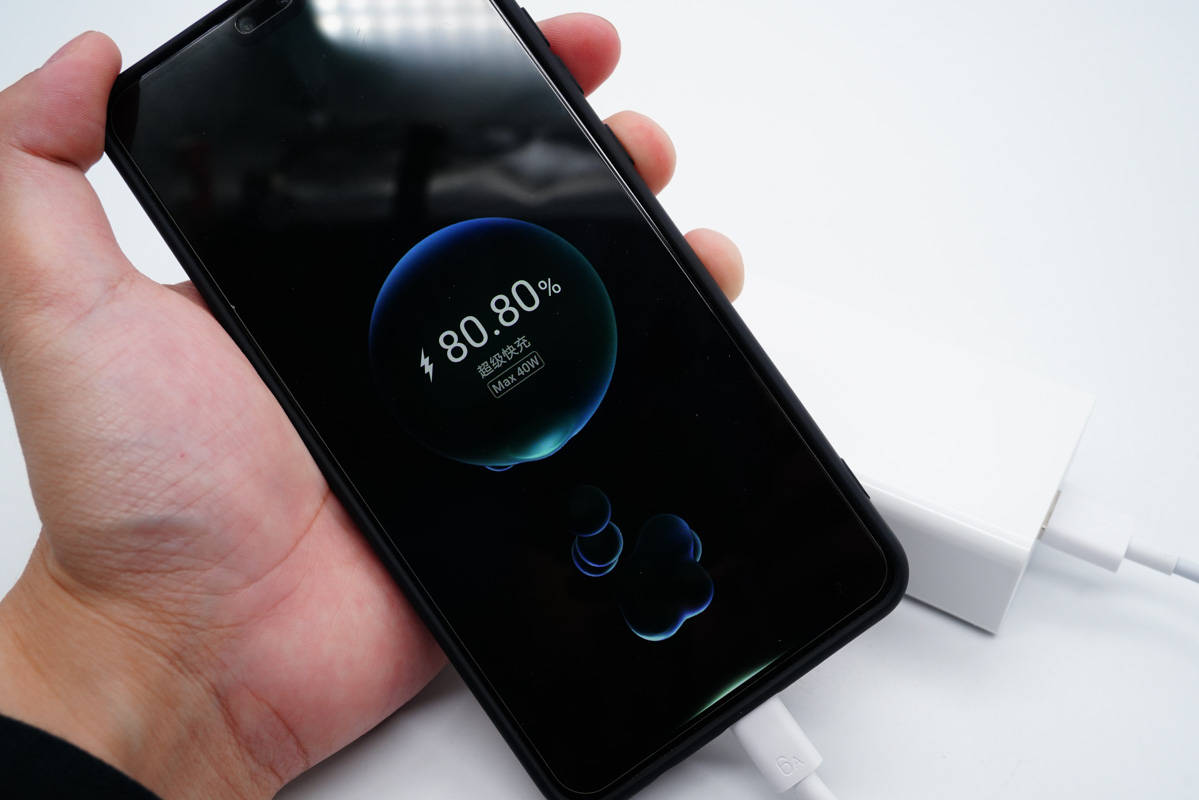

使用這款插座的USB-A口給華為Mate30充電，手機屏幕上顯示“超級快充”，成功進入高壓SCP快充模式。

二、公牛40W快充延長線插座拆解

? ? ? ? ? ? ?

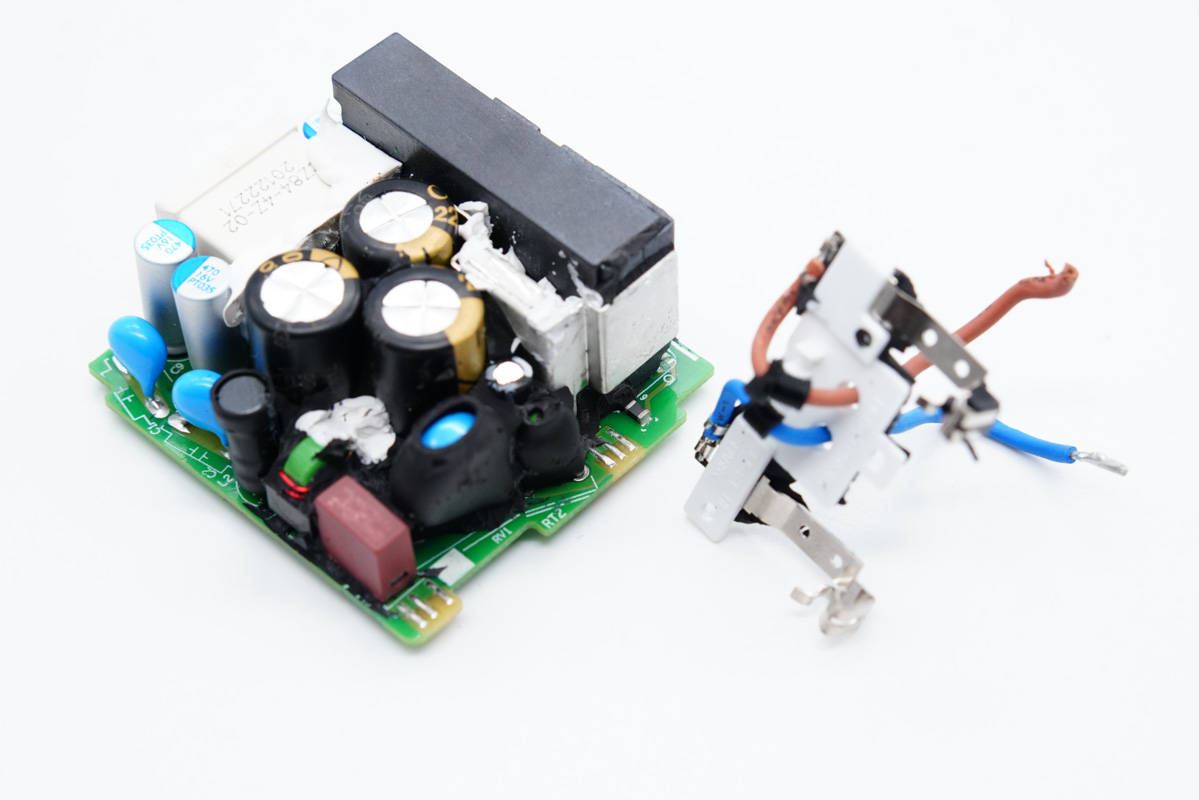

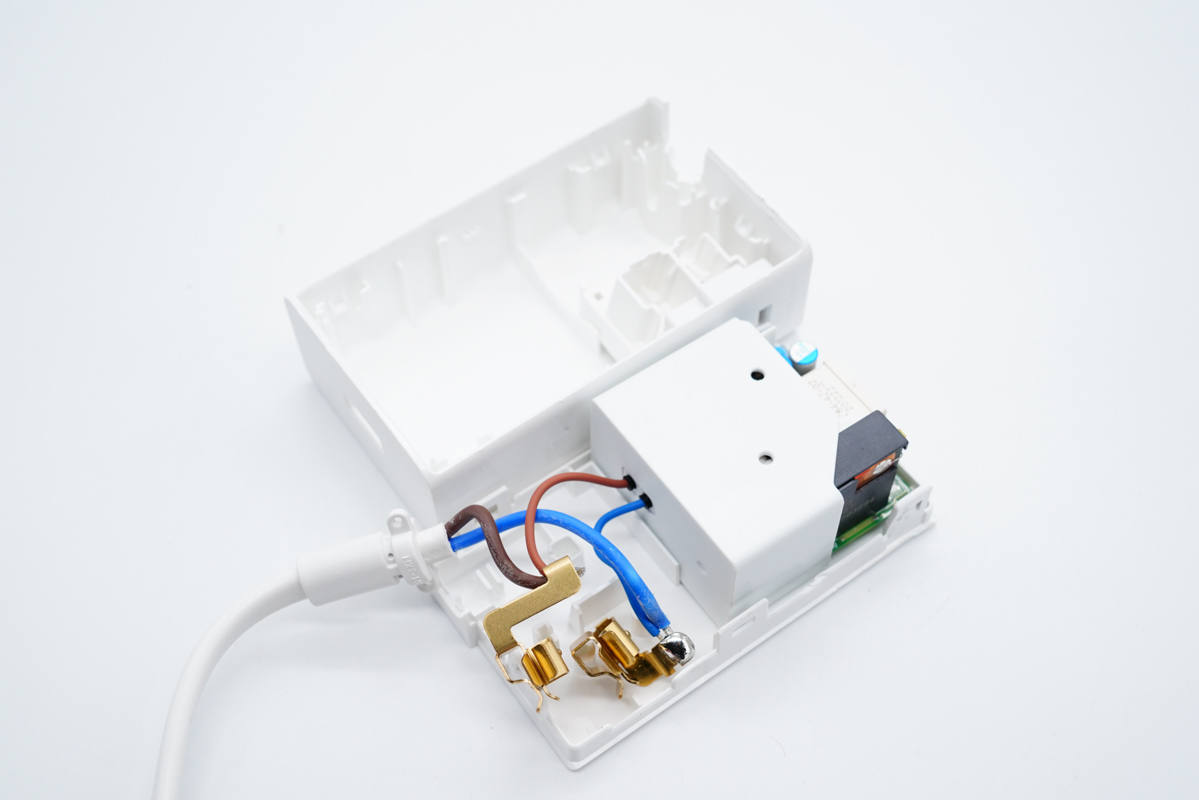

將插座機身殼拆開，采用卡扣進行封裝，電源線焊接在一體銅片上。

兩組AC插孔采用一體銅片設計，充電器模塊外套白色塑料殼。

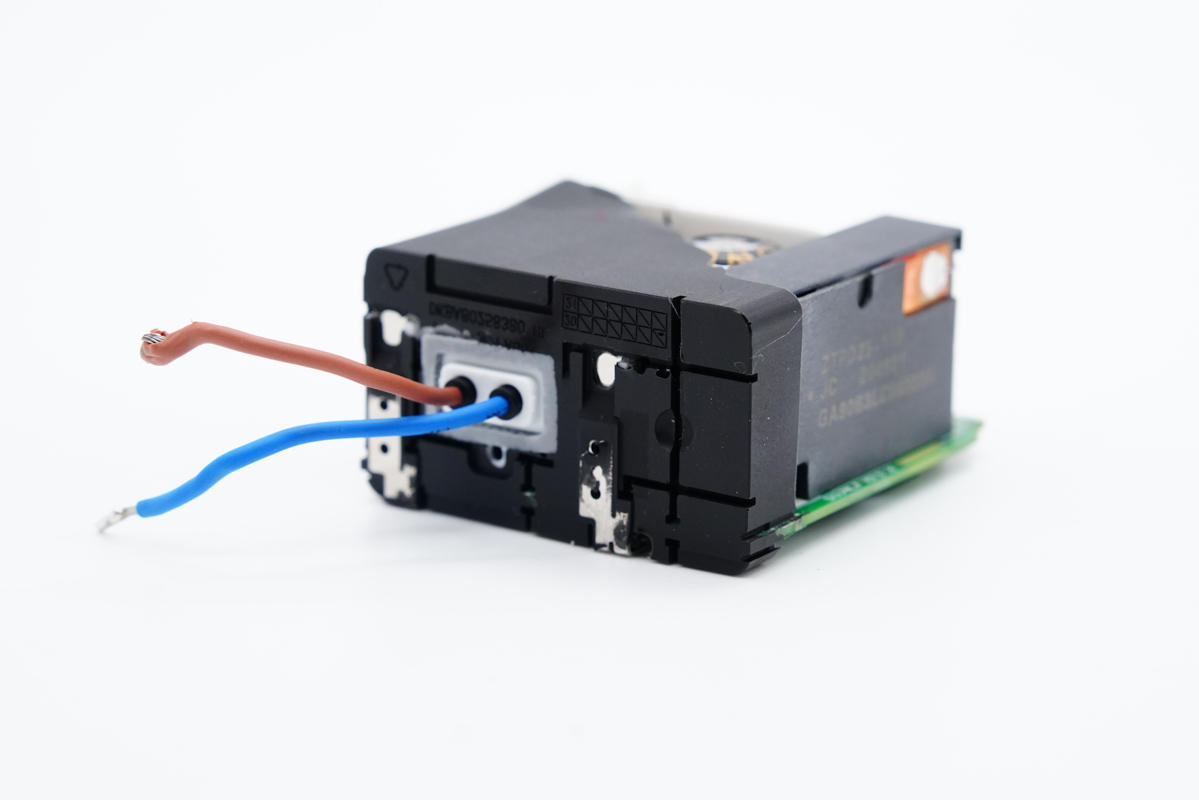

充電器輸入端灌膠處理，絕緣加固以及幫助導熱。

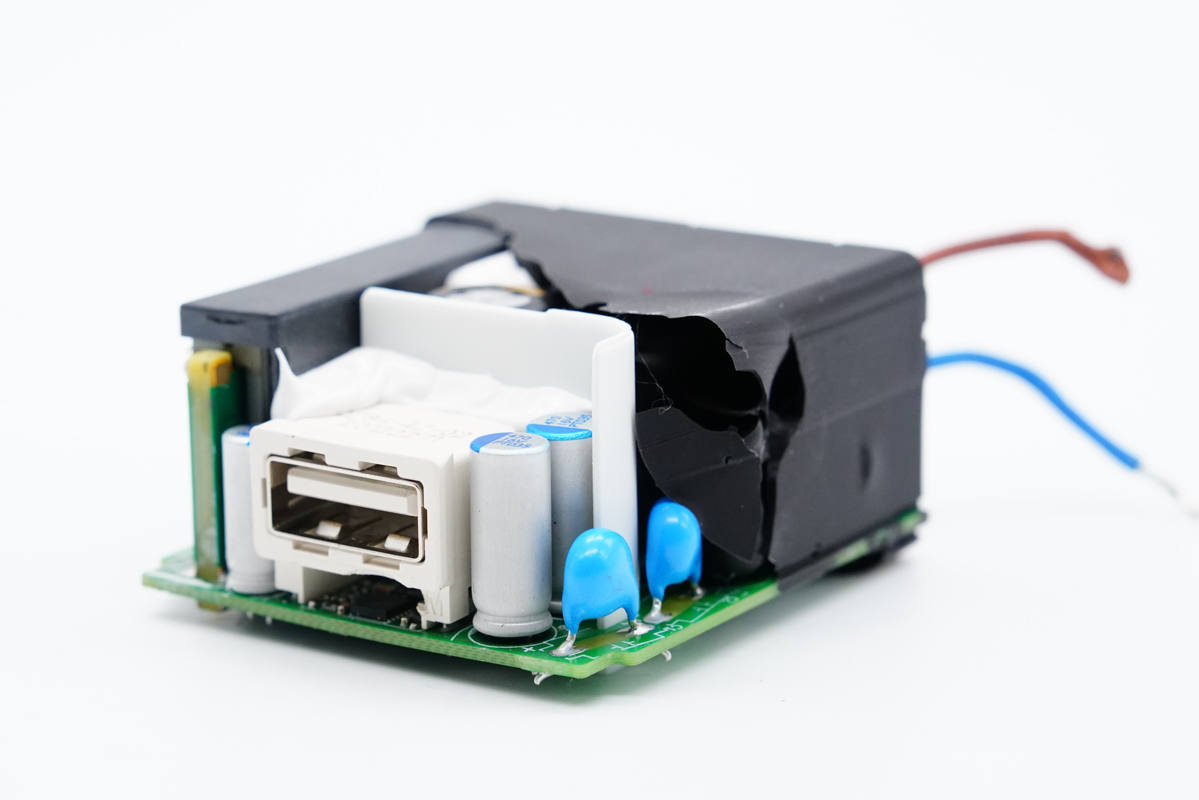

輸出端USB母座外套塑料殼加固防塵，初次級之間有白色塑料板進行隔離。

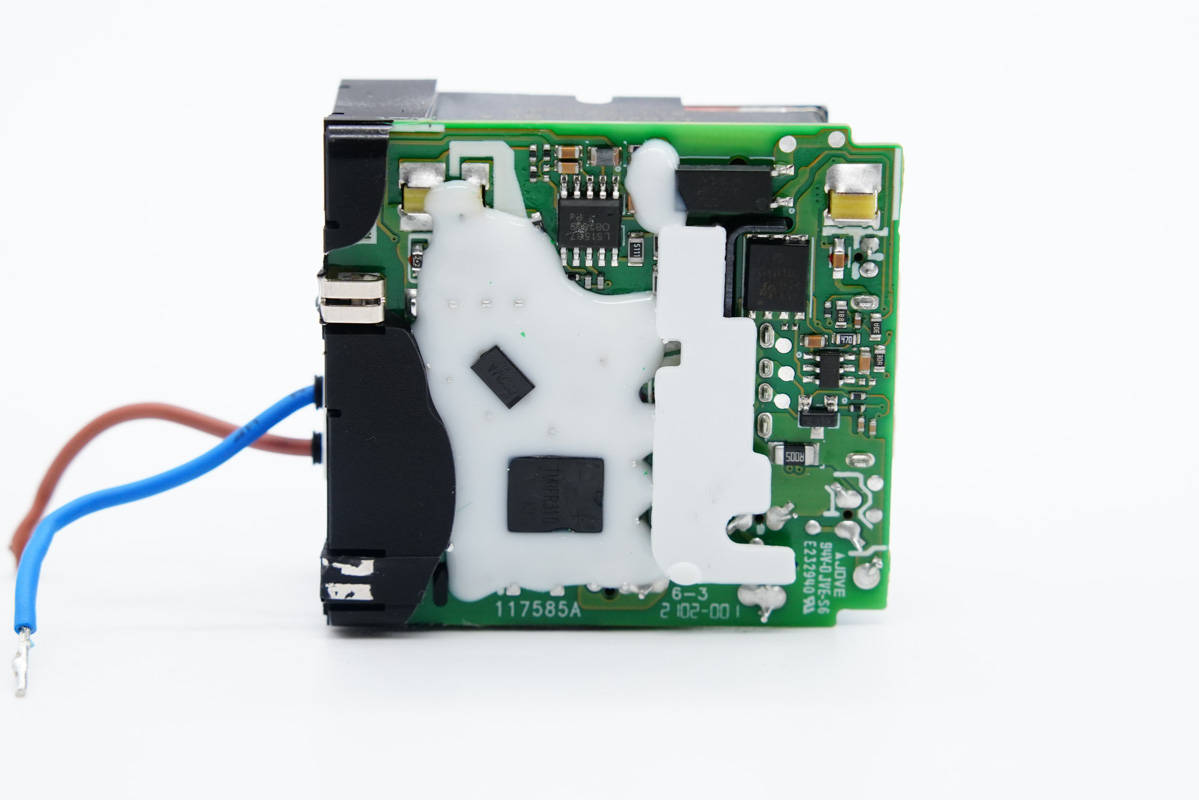

板子背面打膠幫助芯片散熱。

將正面硅膠清理硅膠，充電器輸入端采用彈片接觸式通電。

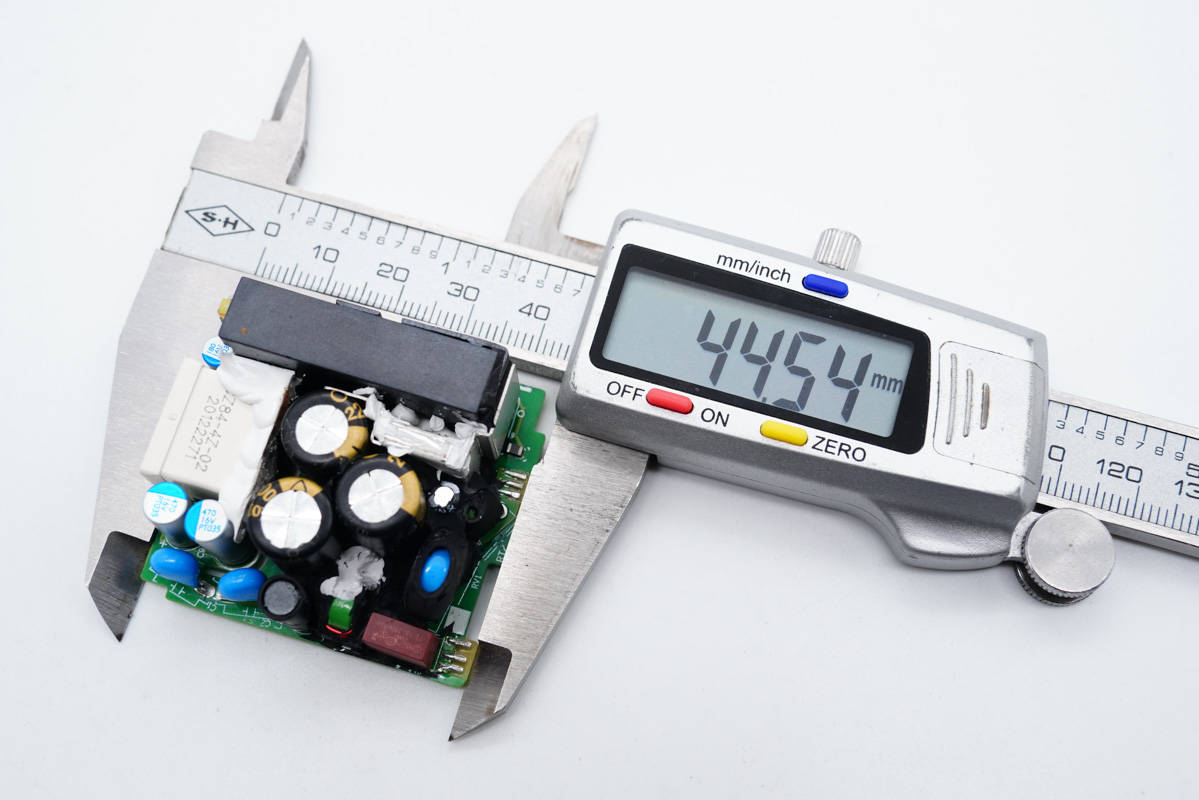

使用游標卡尺測得充電器主板長度為44.54mm。

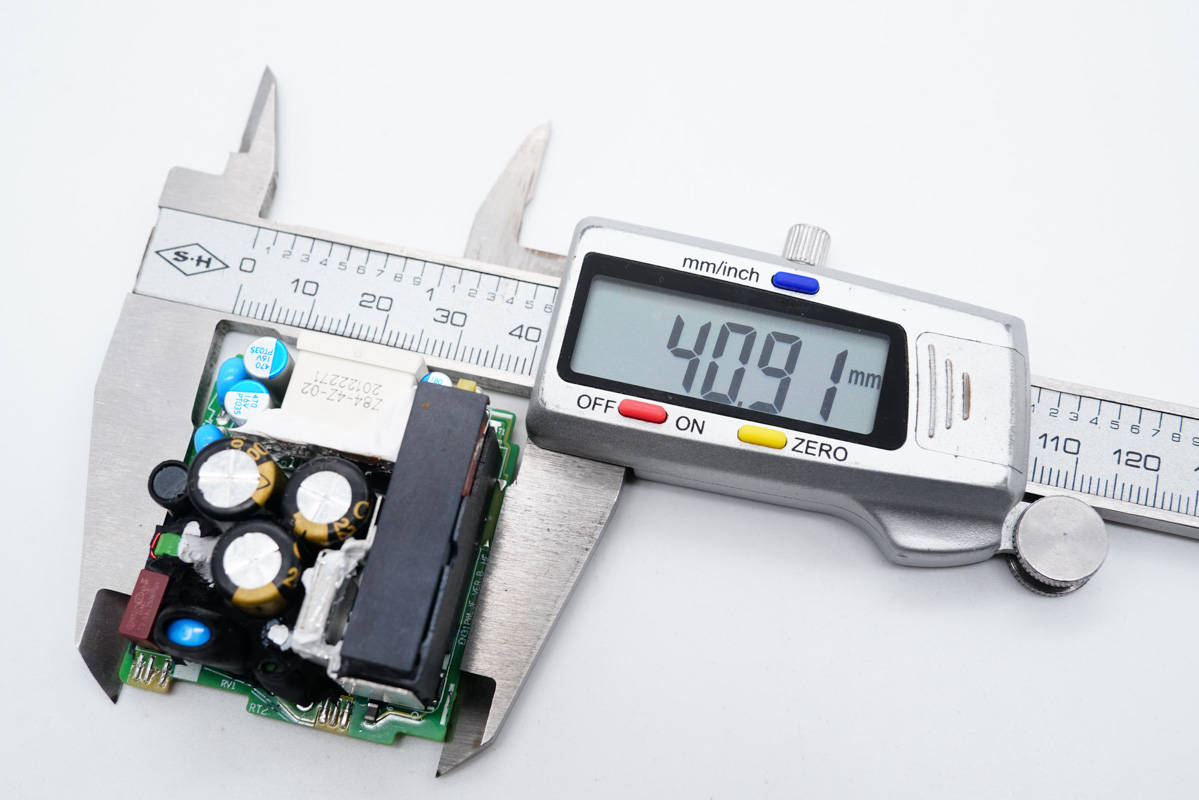

寬度為40.91mm。

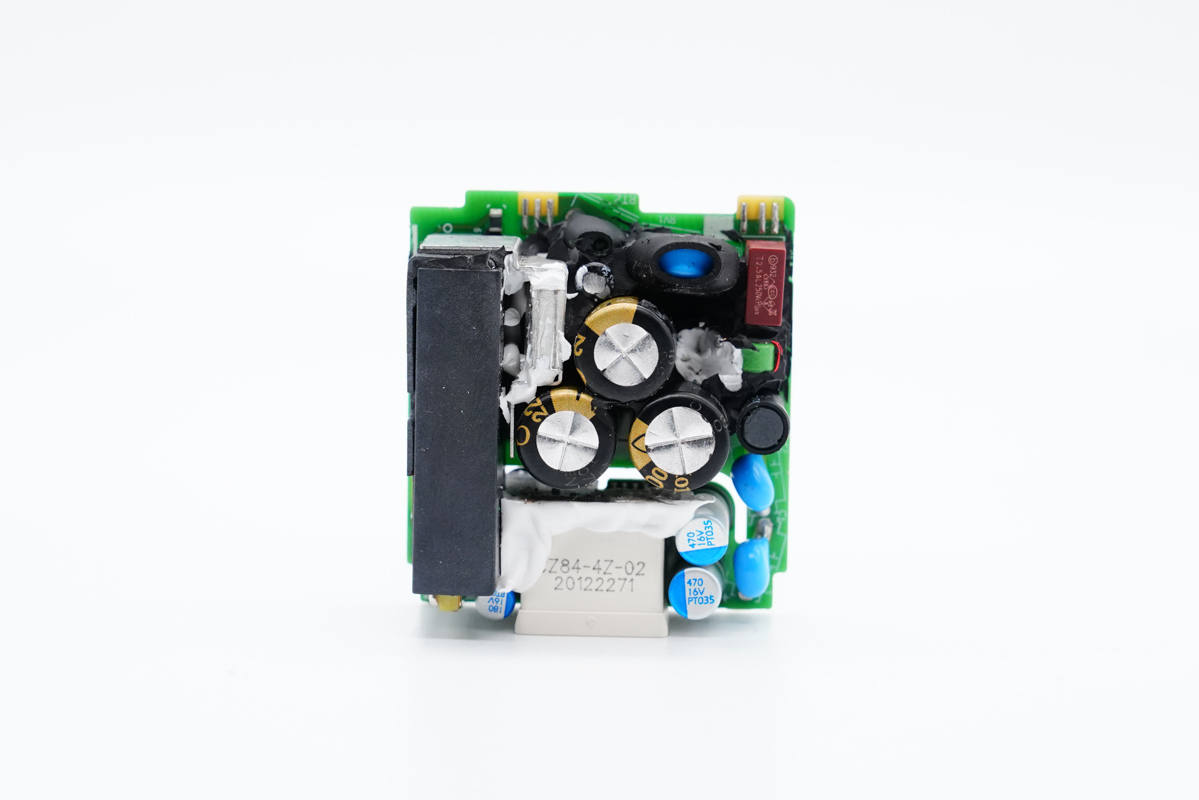

主板正面整體一覽，中心設有三顆高壓濾波電解電容，左側設有平面變壓器。

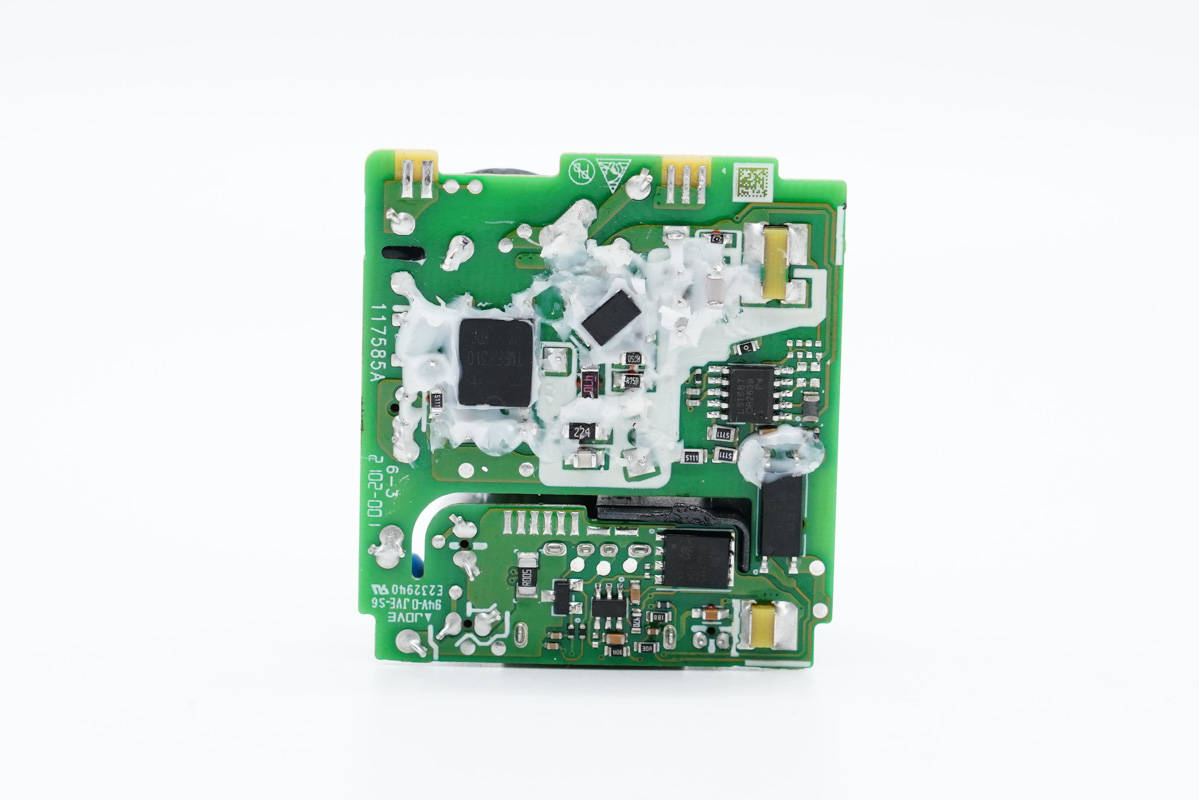

PCB板背面一覽。

輸入端一覽，壓敏電阻以及NTC浪涌抑制電阻外套熱縮管保護。

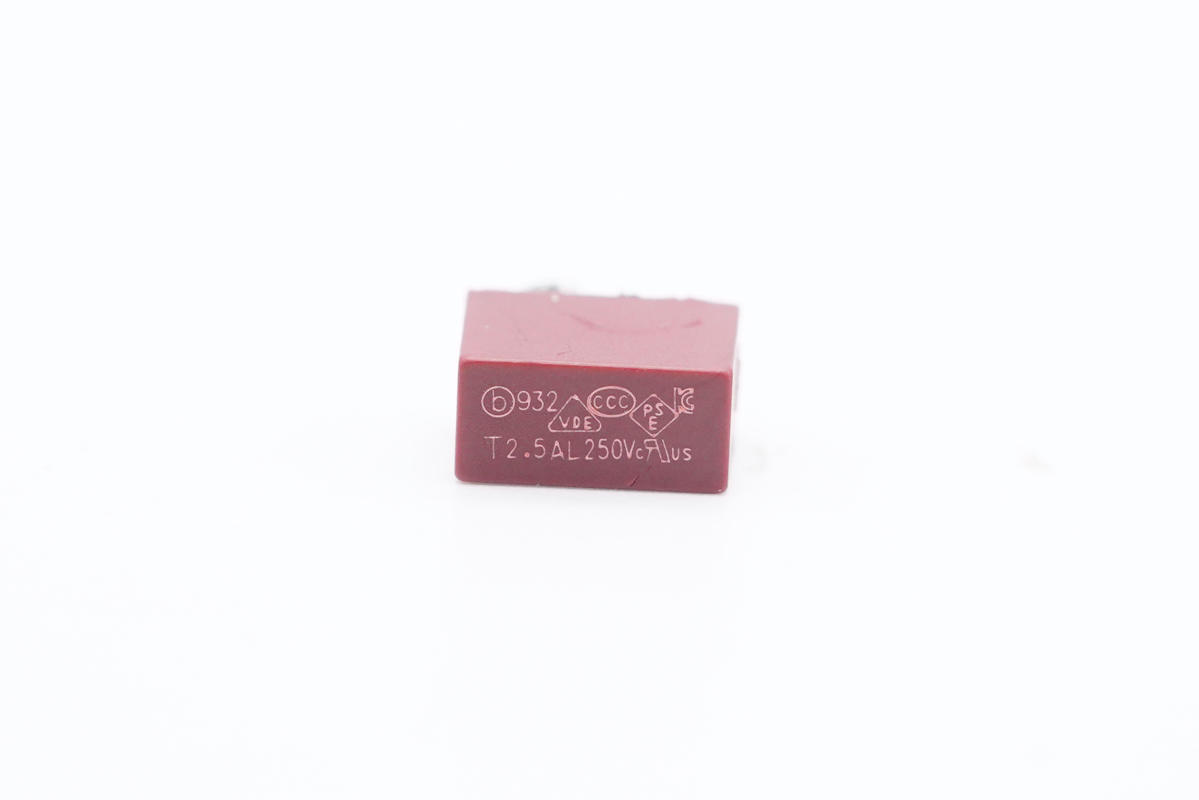

延時保險絲特寫，規格為2.5A 250V。

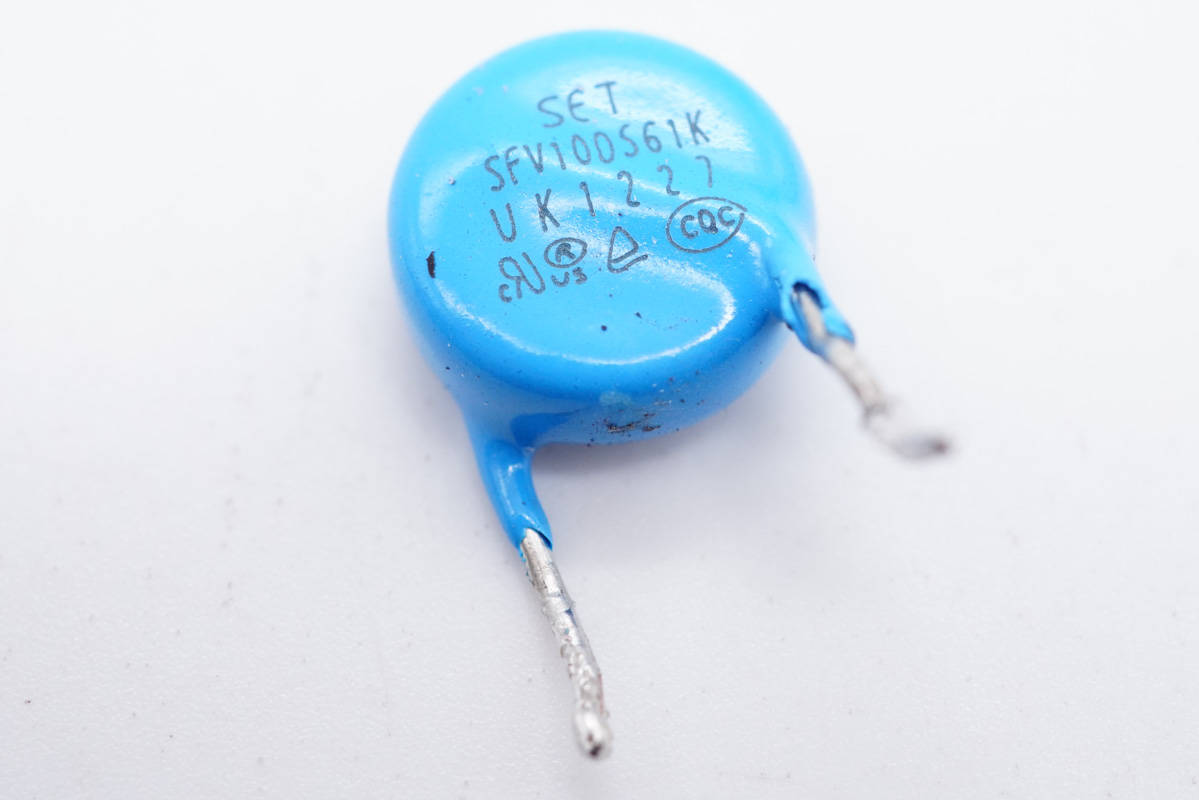

SFV10D561K壓敏電阻，用于輸入過電壓防護。

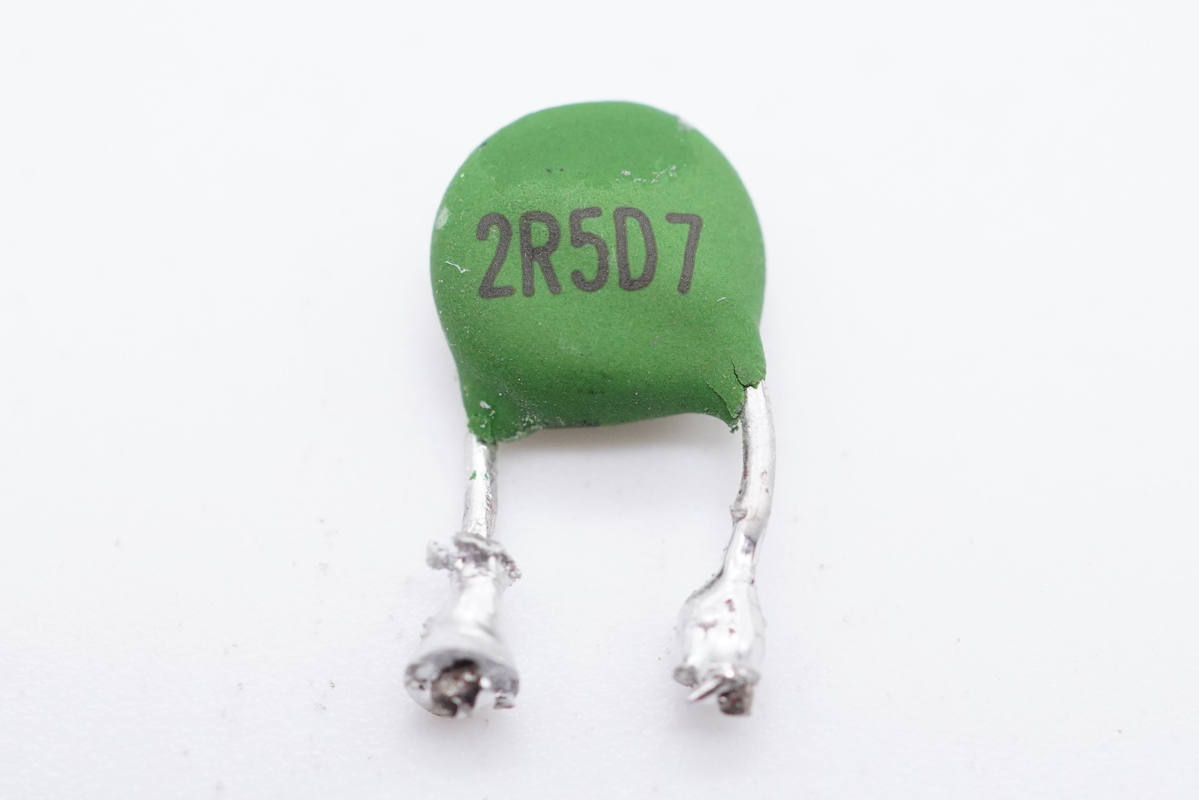

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

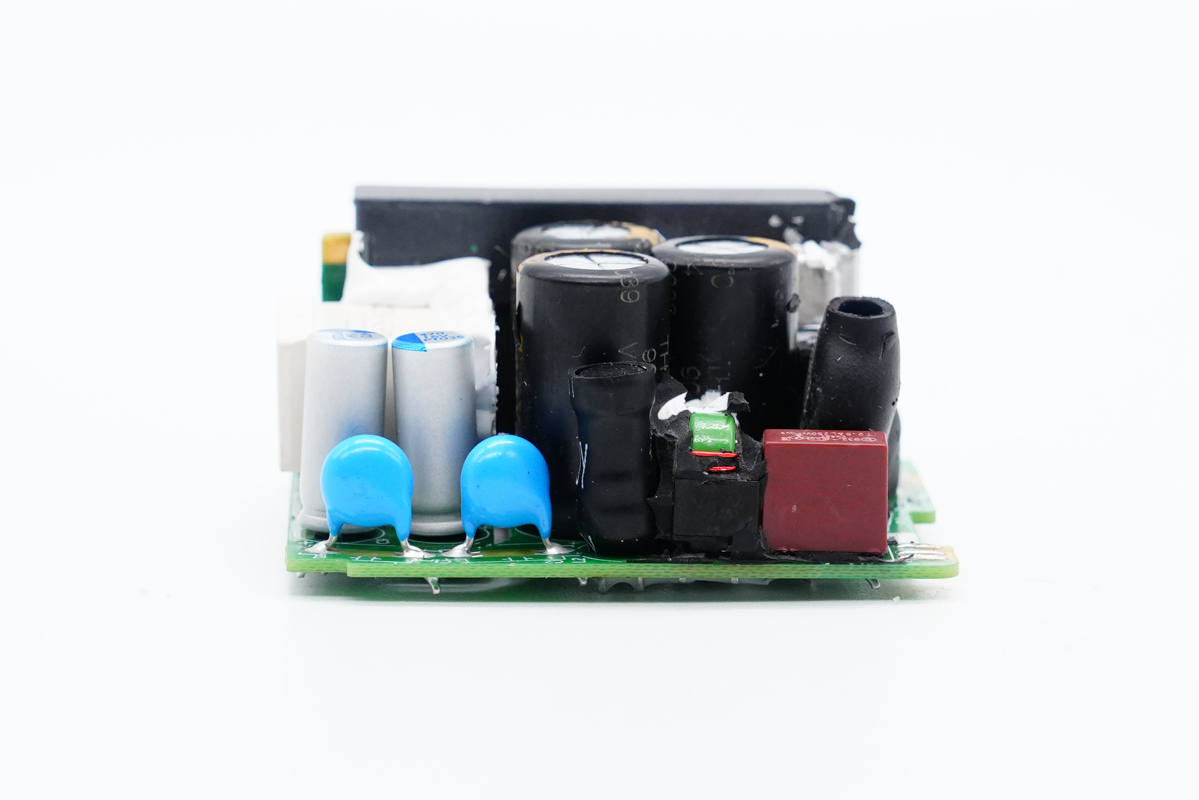

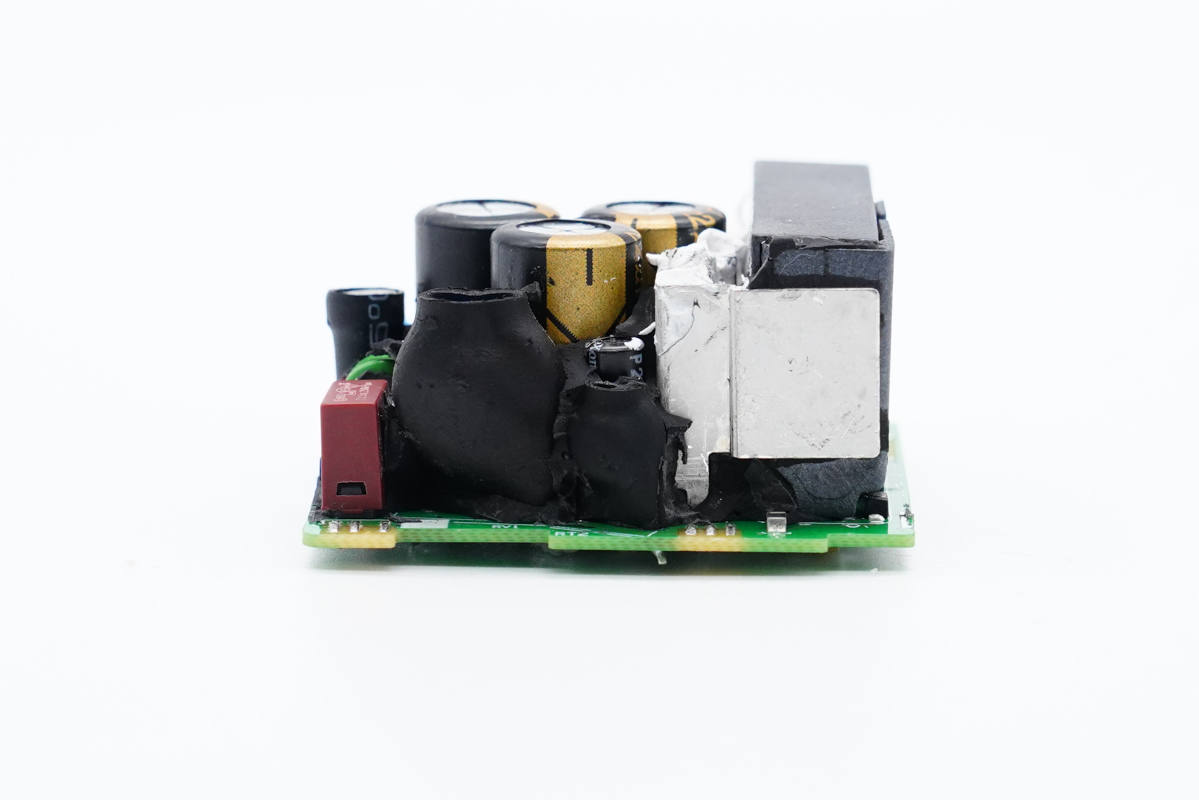

PCB板側面一覽，保險絲左側設有共模電感和工字電感。

? ? ? ? ? ? ?

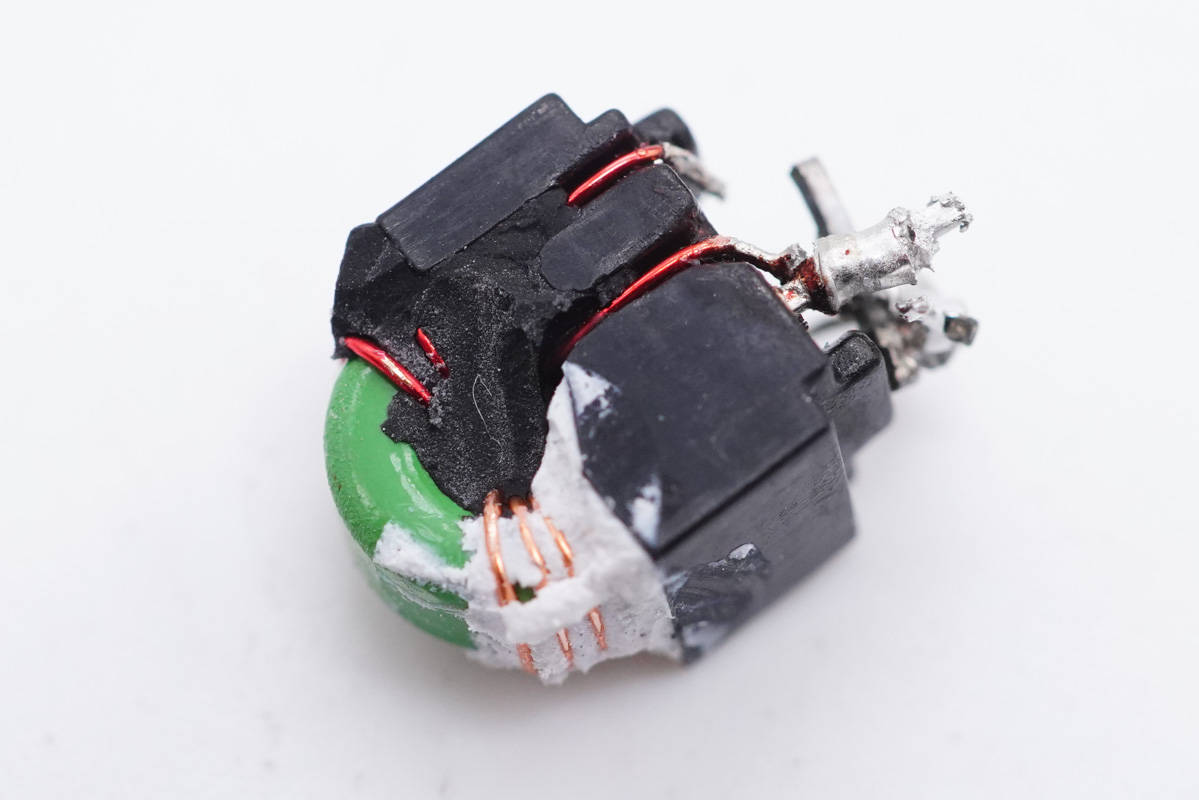

共模電感特寫，用于濾除EMI干擾。

重慶平偉 TMBFR310整流橋特寫，最高工作溫度150℃，最大浪涌電流90A。

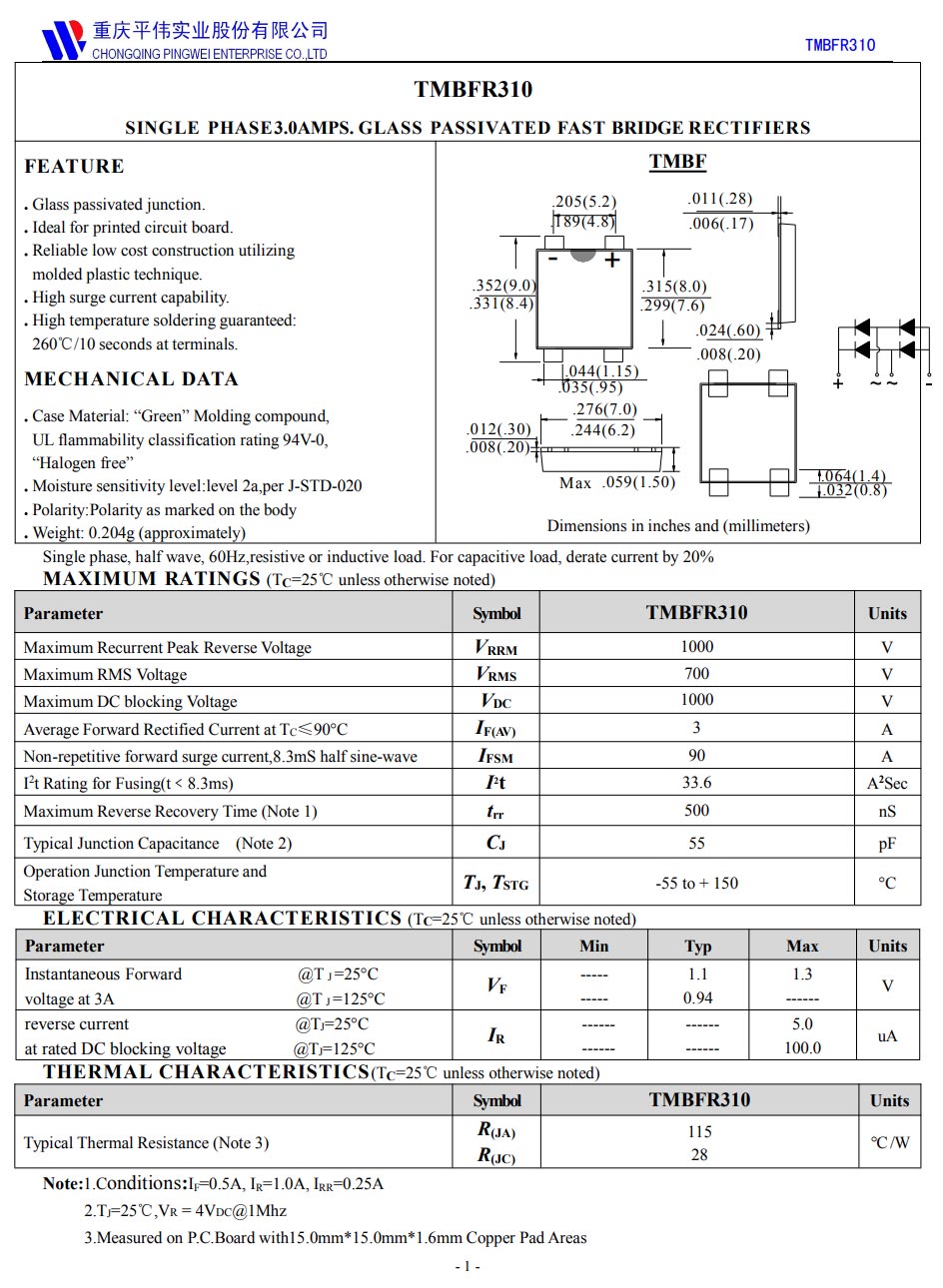

重慶平偉 TMBFR310 詳細資料。

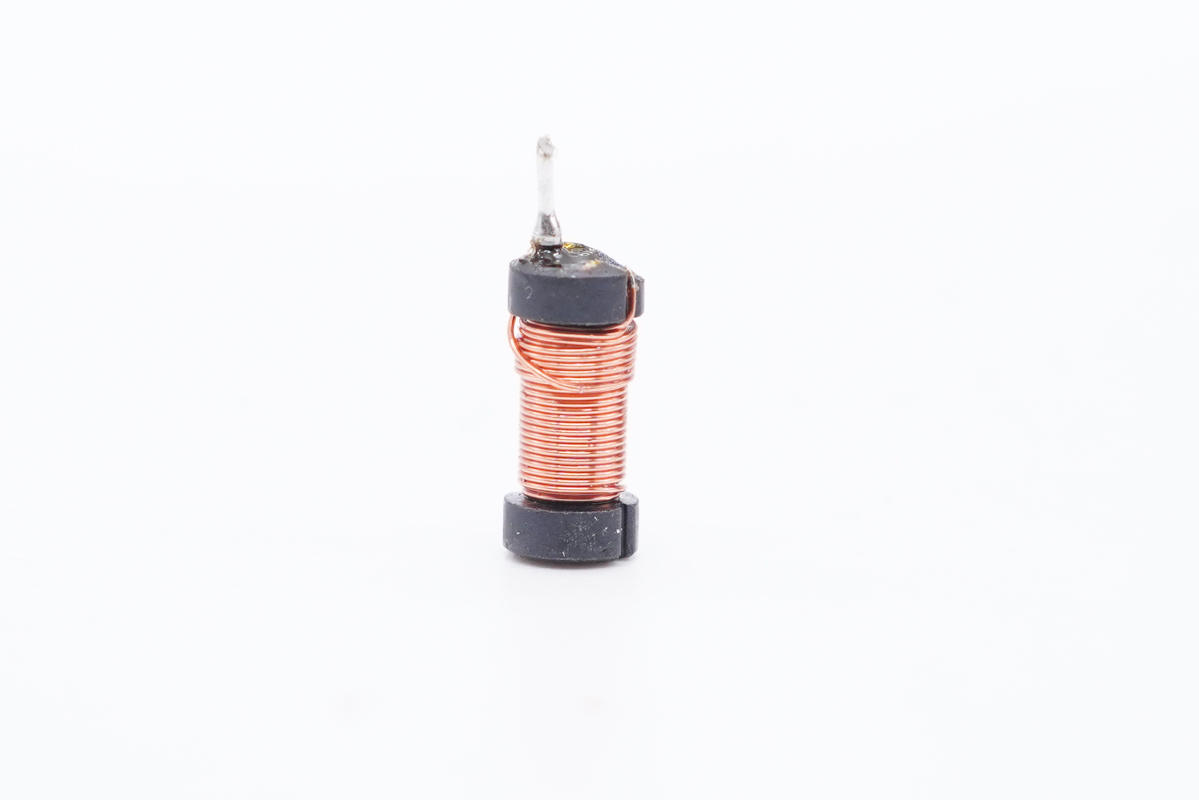

工字電感特寫。

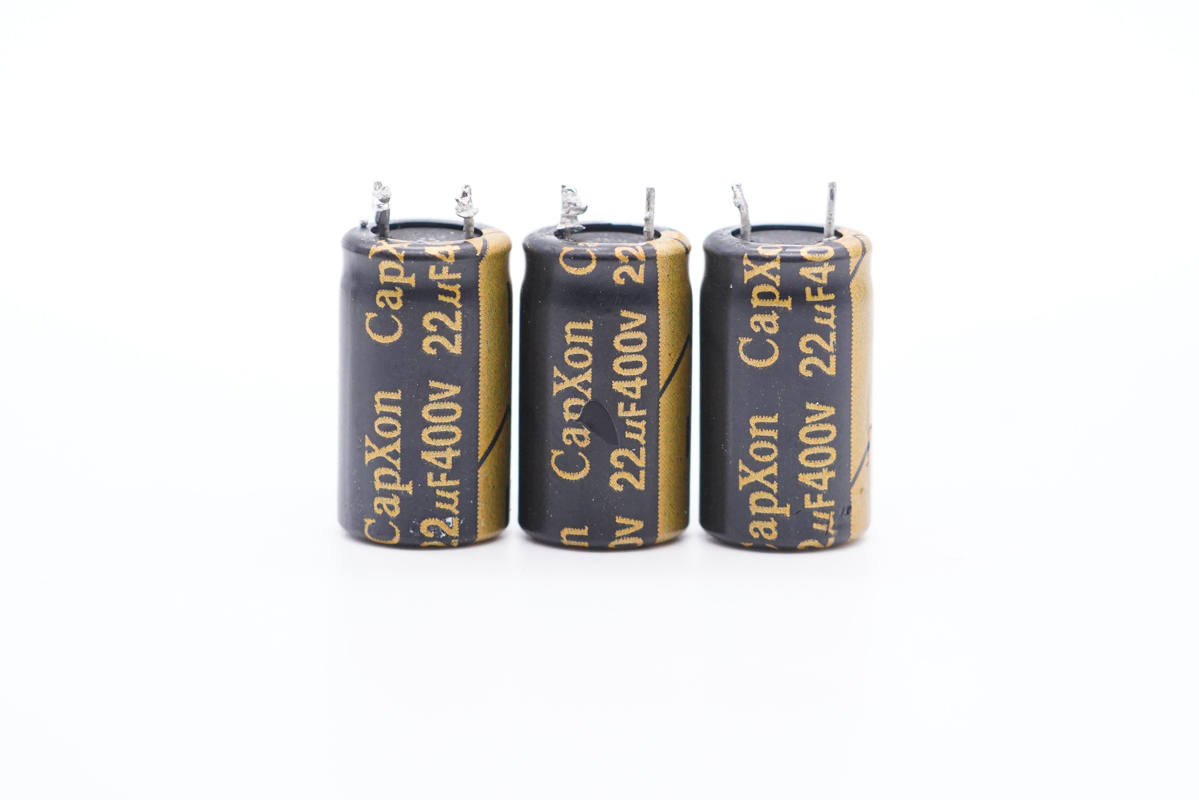

三顆高壓濾波電解電容均來自CapXon豐賓，且規格相同都是400V 22μF。

初級開關管配有專門的散熱片，左側設有主控芯片供電電容，右側焊接平面變壓器。

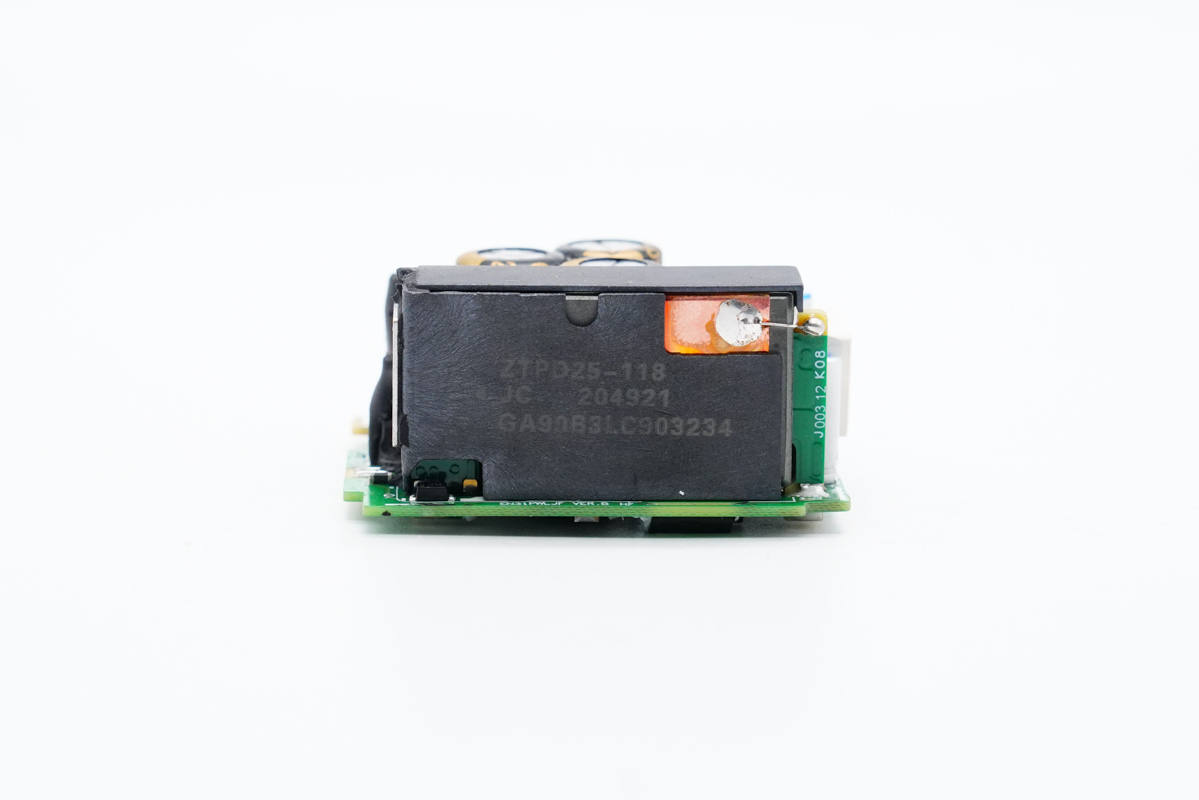

平面變壓器外套塑料殼。

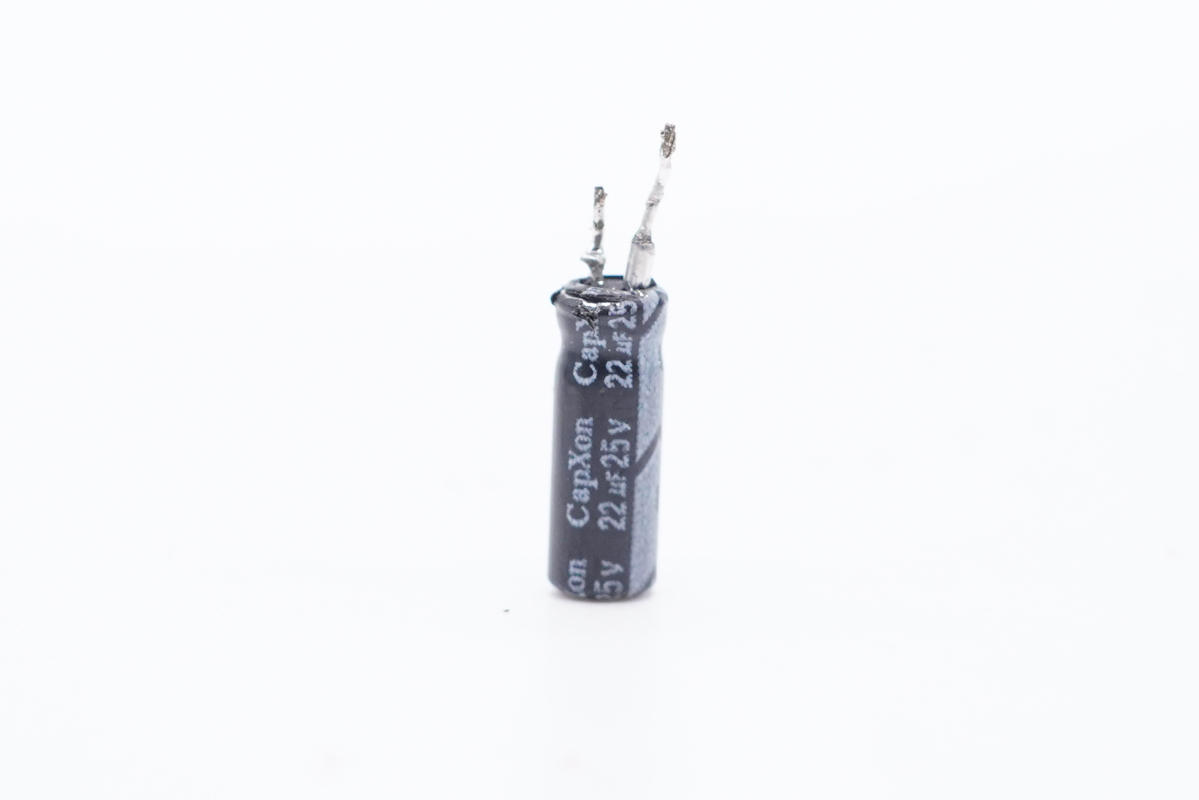

主控芯片供電電容特寫，也是來自豐賓，規格為25V 22μF。

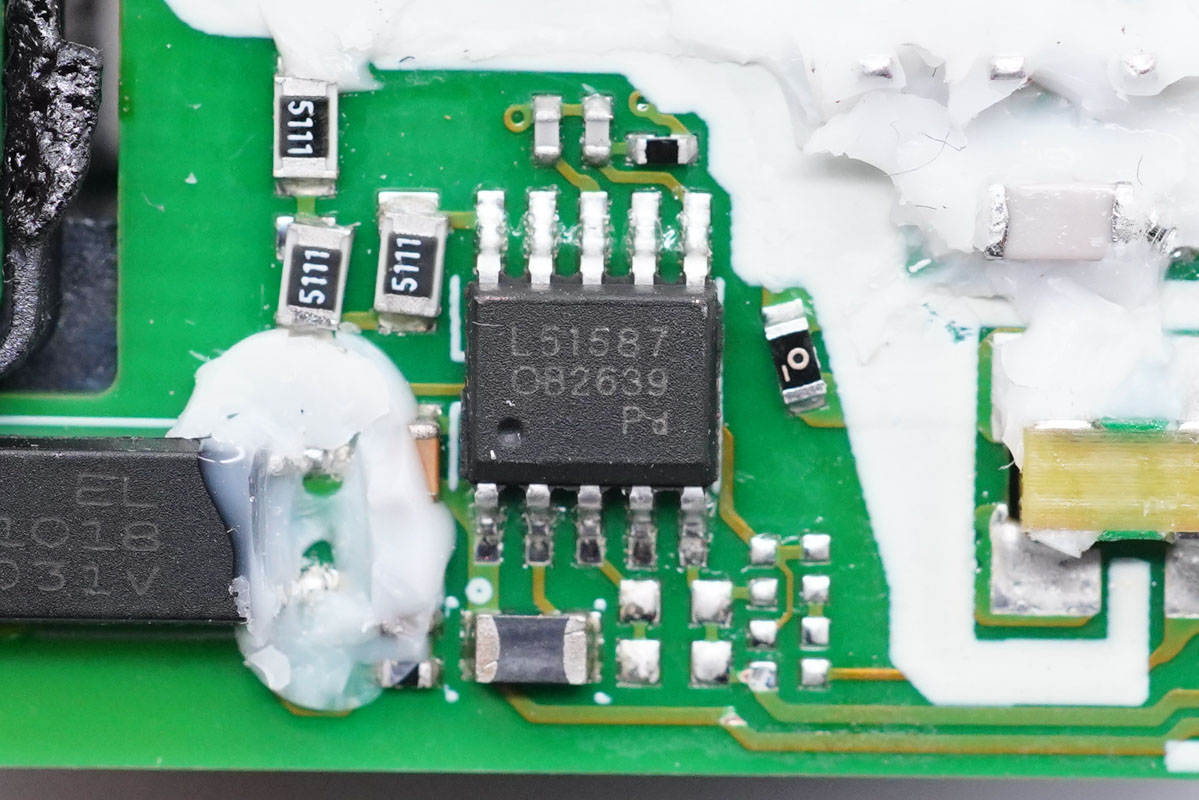

華為向昂寶定制的主控芯片OB2639。

初級開關MOS管采用ST意法半導體STF13N65M2，耐壓650V，導阻0.43Ω。

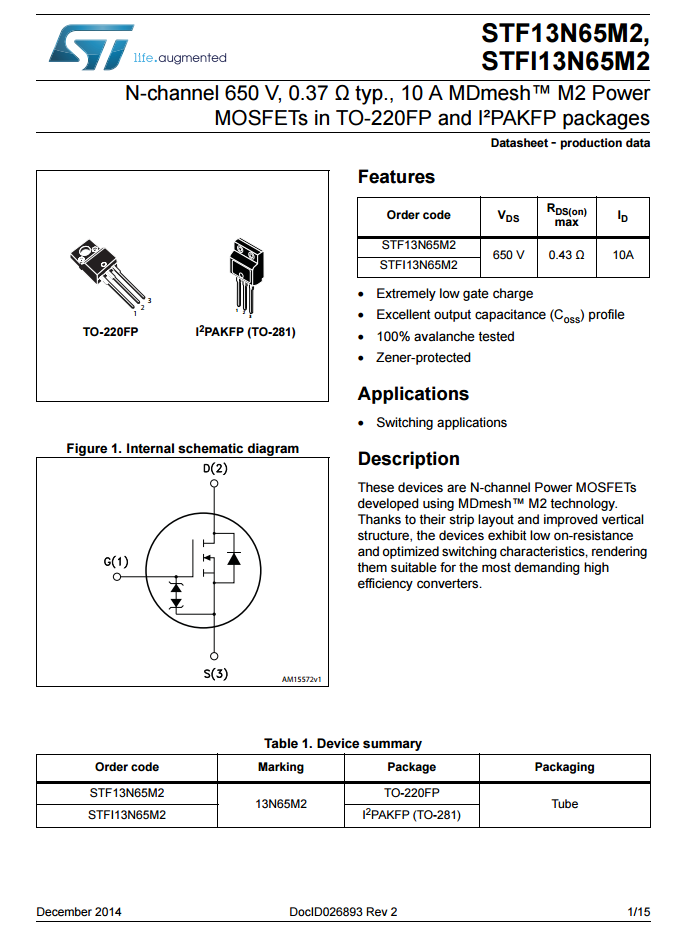

意法STF13N65M2資料信息。

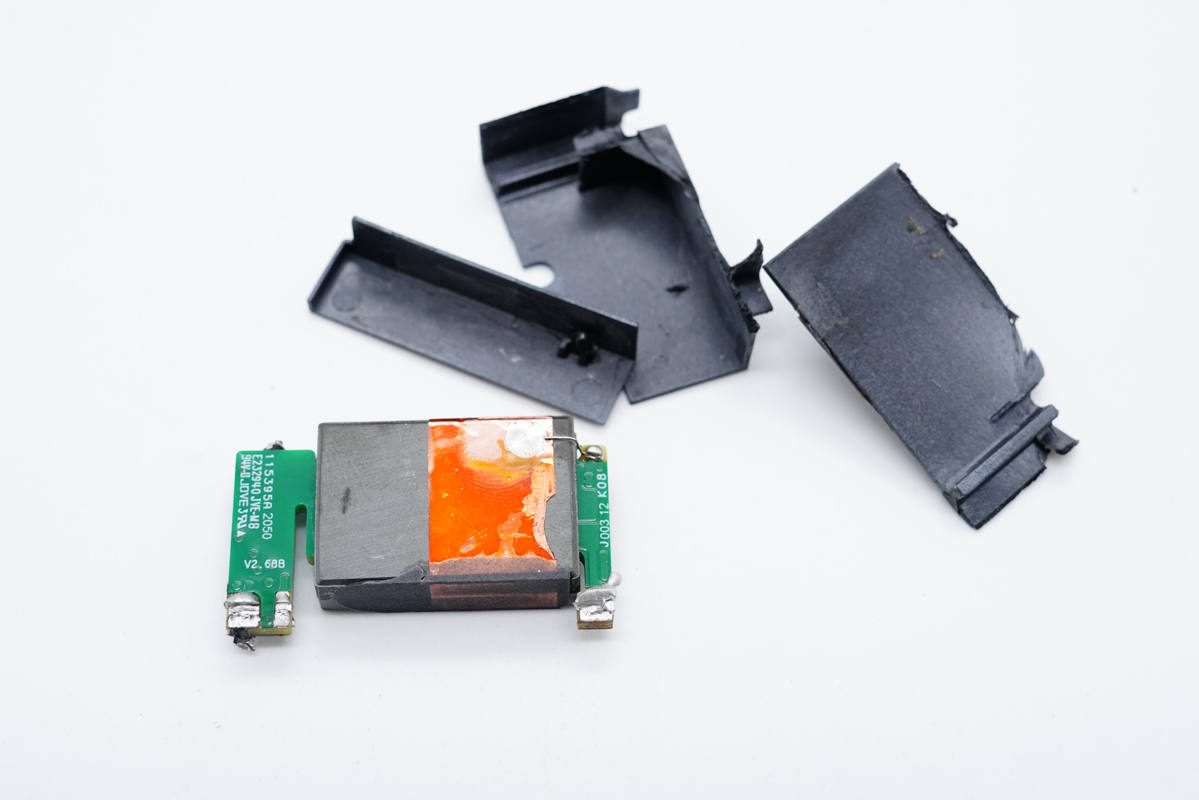

平面變壓器拆下一覽，外罩絕緣塑料殼。

平面變壓器小板橫穿磁芯，磁芯上包裹銅箔進行接地處理。

磁芯敲碎一覽，內部是平面線圈，印刷在PCB上。

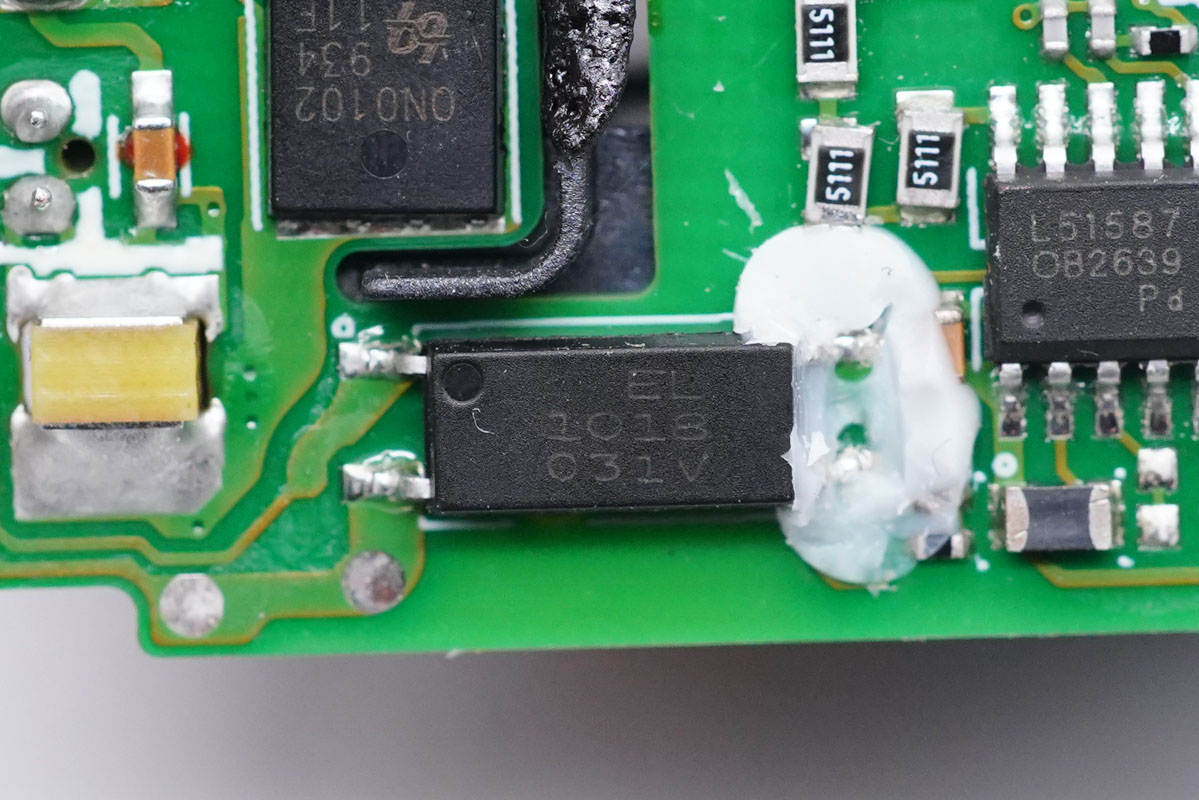

億光EL 1018光耦，用于初級次級通信，反饋調節輸出電壓。

? ? ? ? ? ?

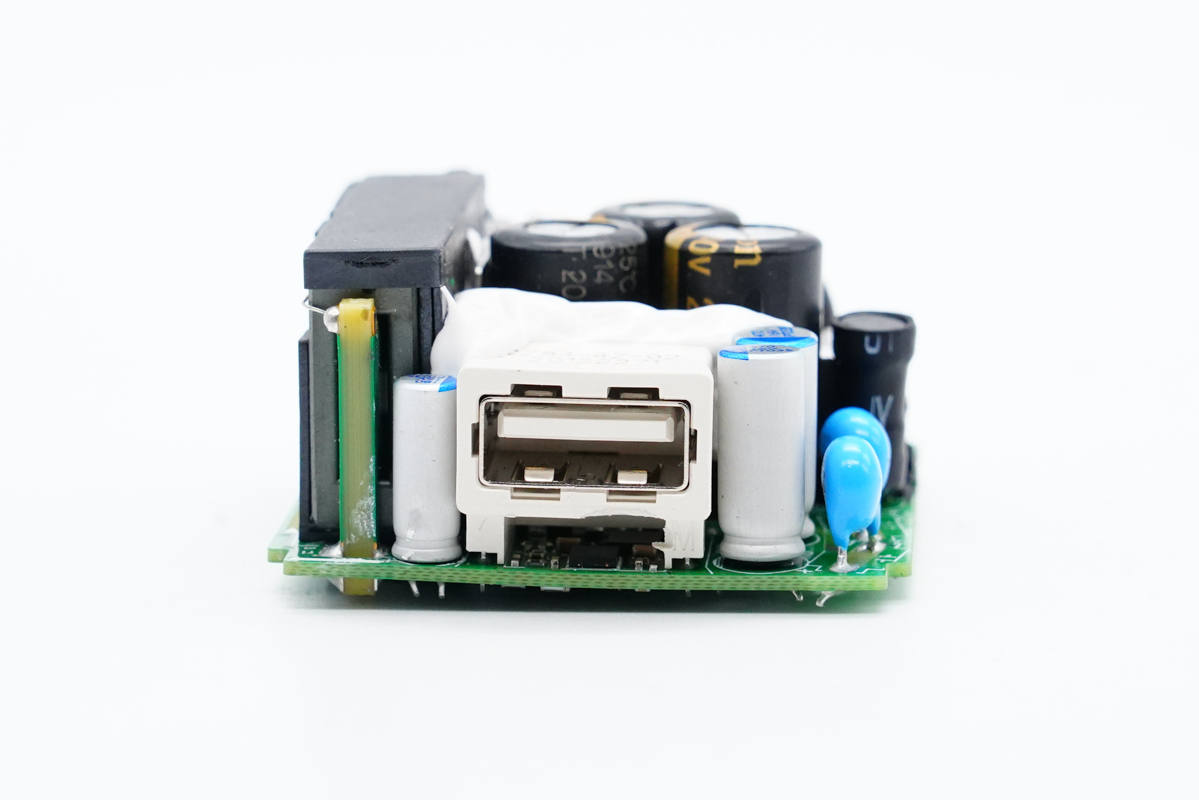

輸出端一覽，母座下方設有協議芯片和輸出VBUS開關管，兩側設有固態電容和Y電容。

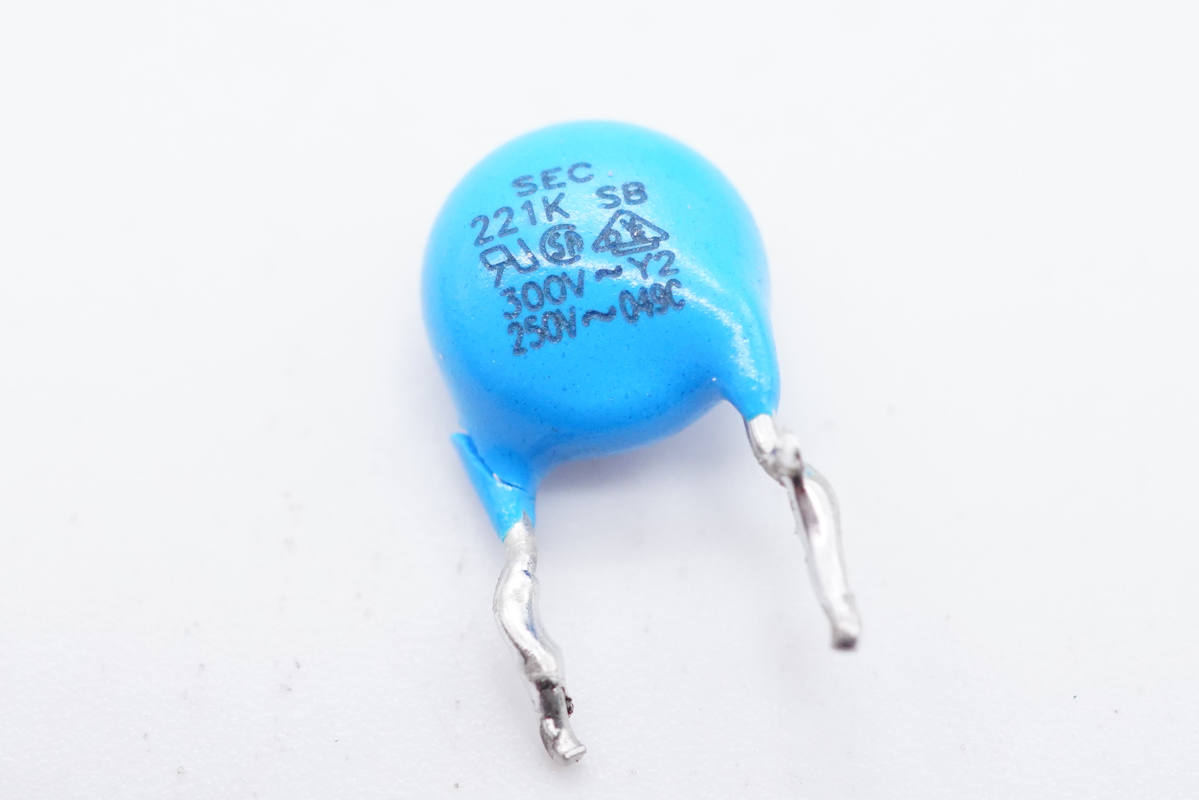

兩顆Y電容串聯，增強耐壓等級。

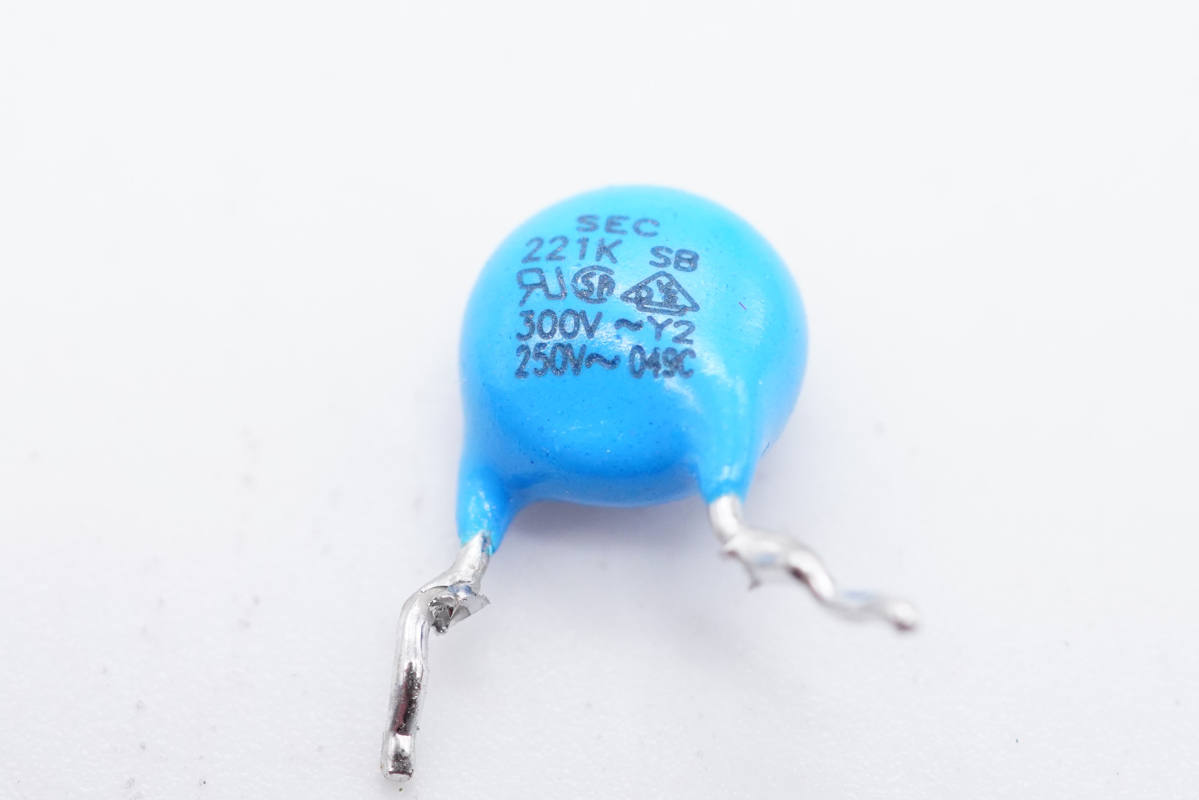

另一顆特寫。

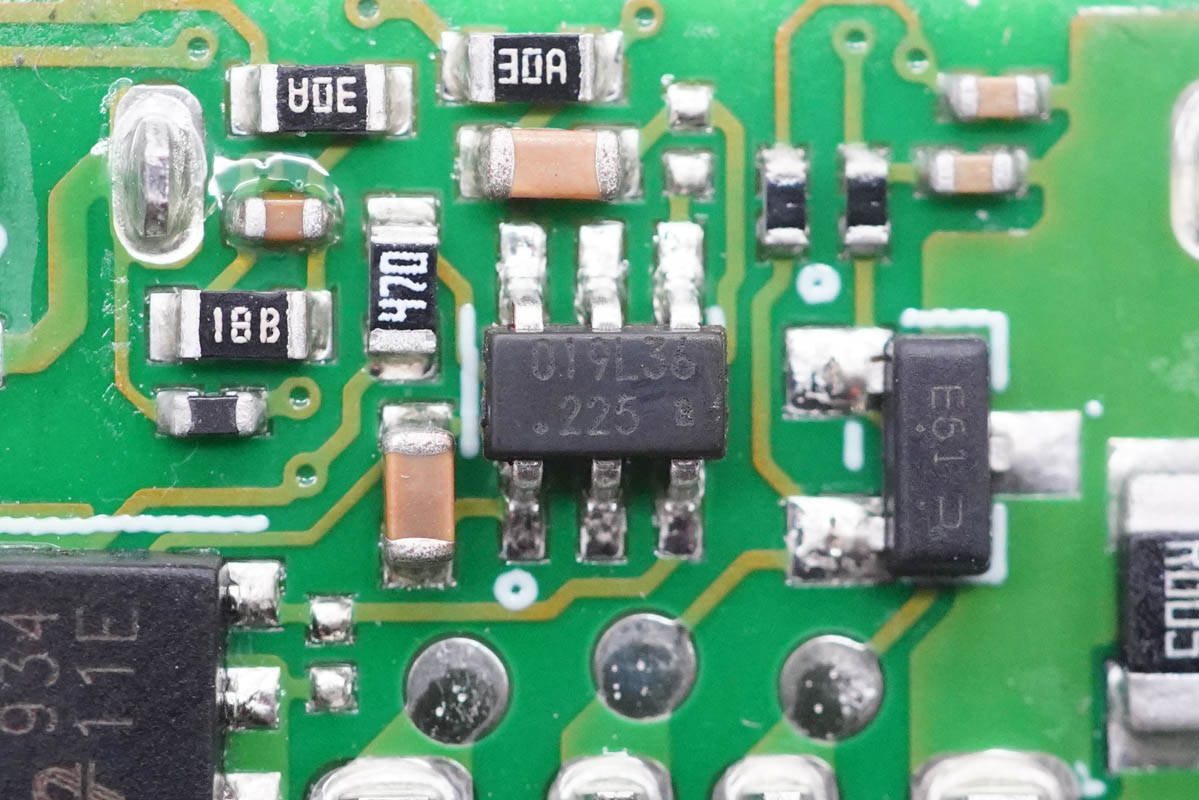

次級同步整流控制器特寫，昂寶OB2019，同樣是定制型號。

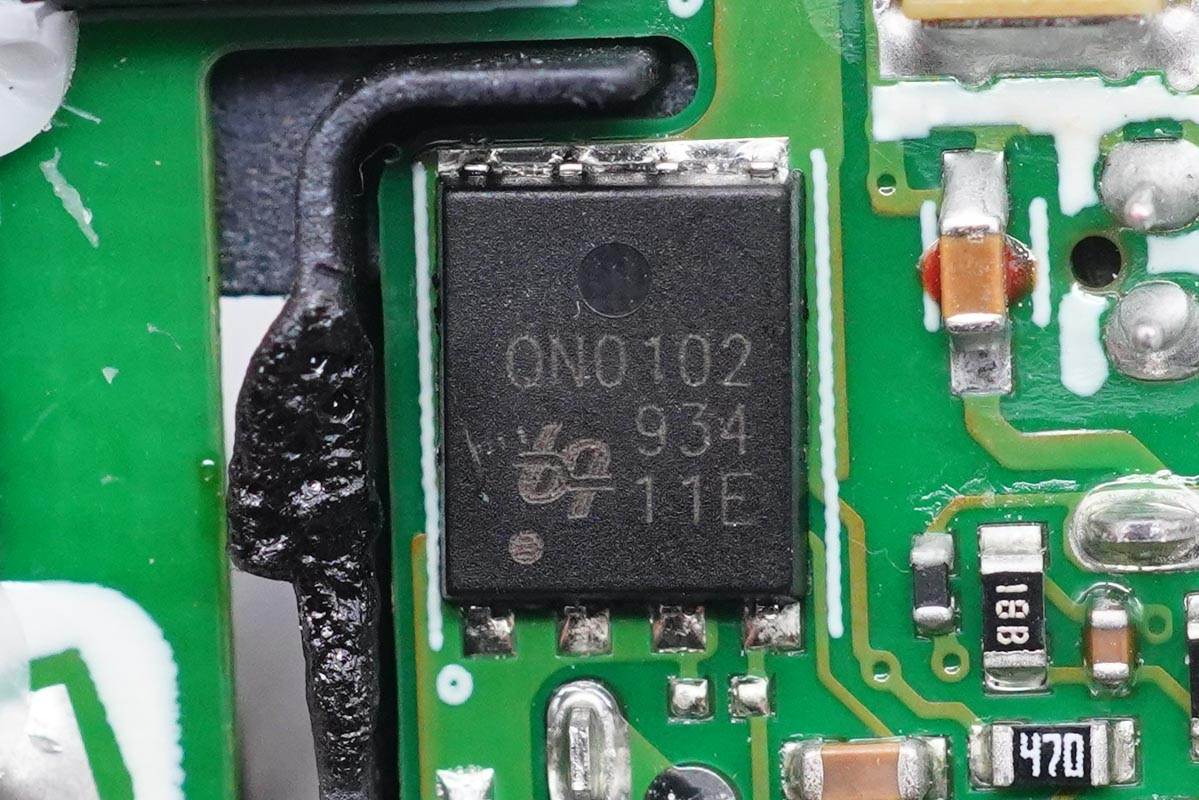

同步整流管采用UBIQ QN0102M6N，NMOS，耐壓100V，導阻6mΩ。

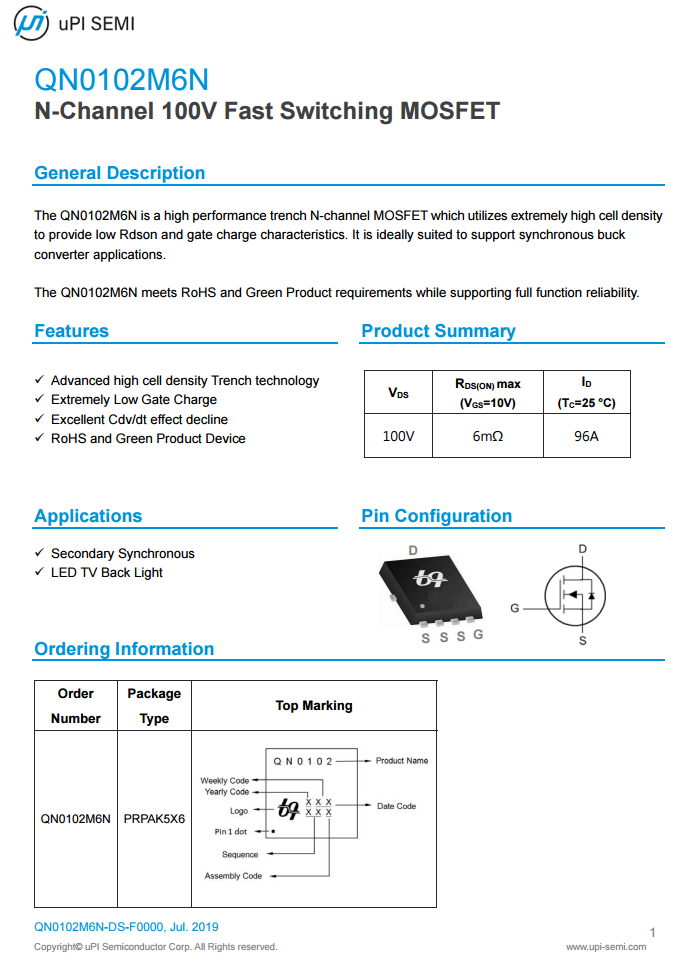

UBIQ QN0102M6N資料信息。

輸出濾波固態電容特寫，兩顆規格為16V 470μF。

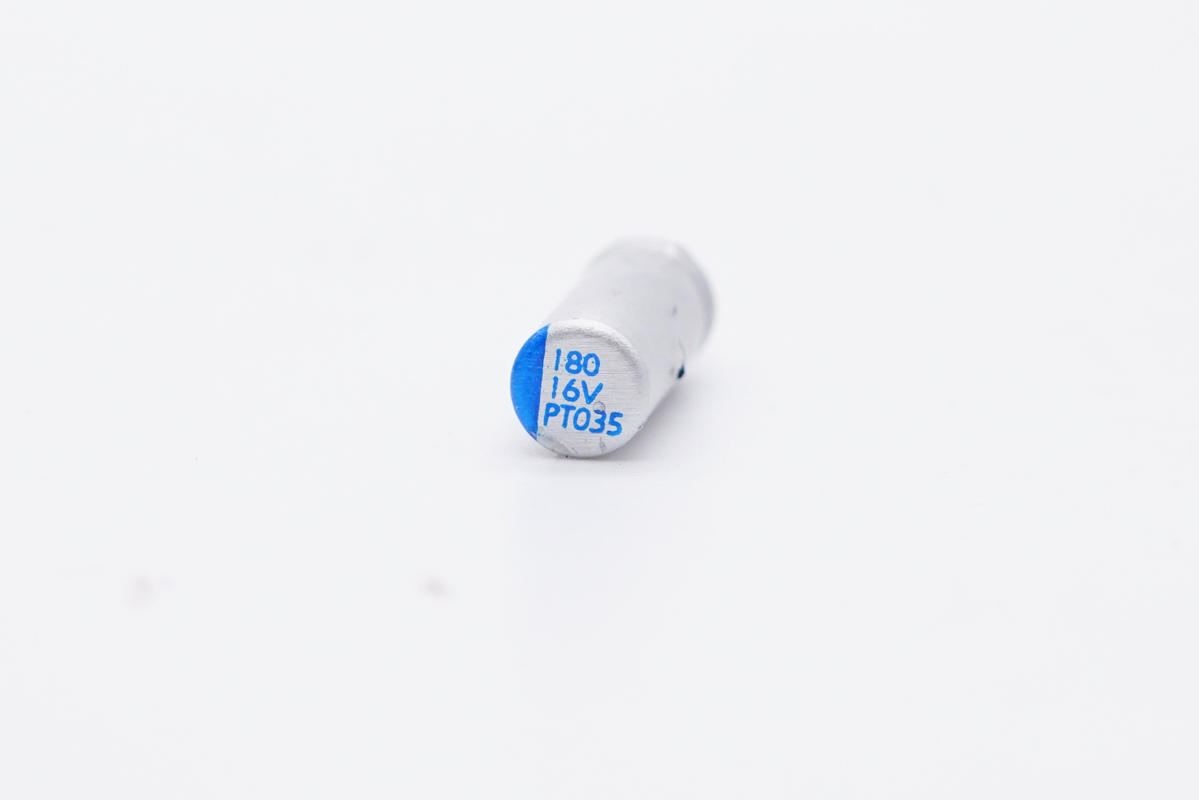

第三顆規格為16V 180μF。

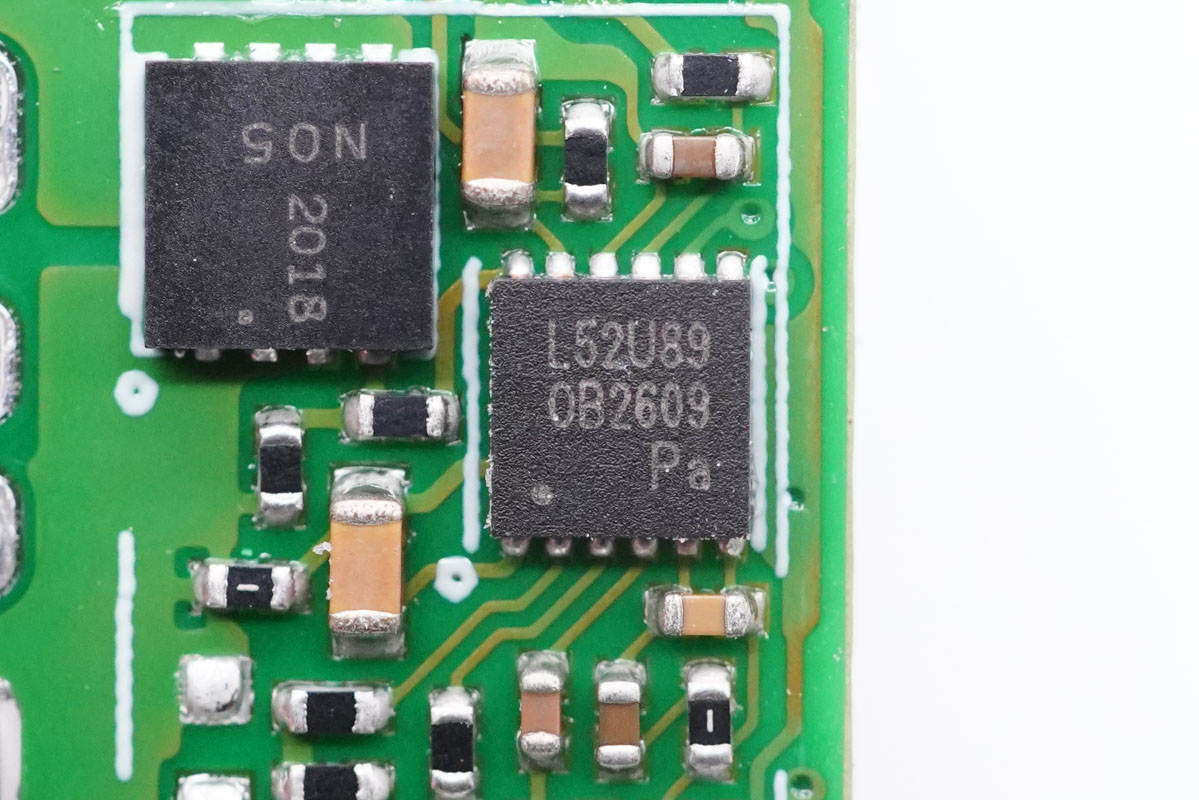

協議芯片采用昂寶OB2609，定制型號。

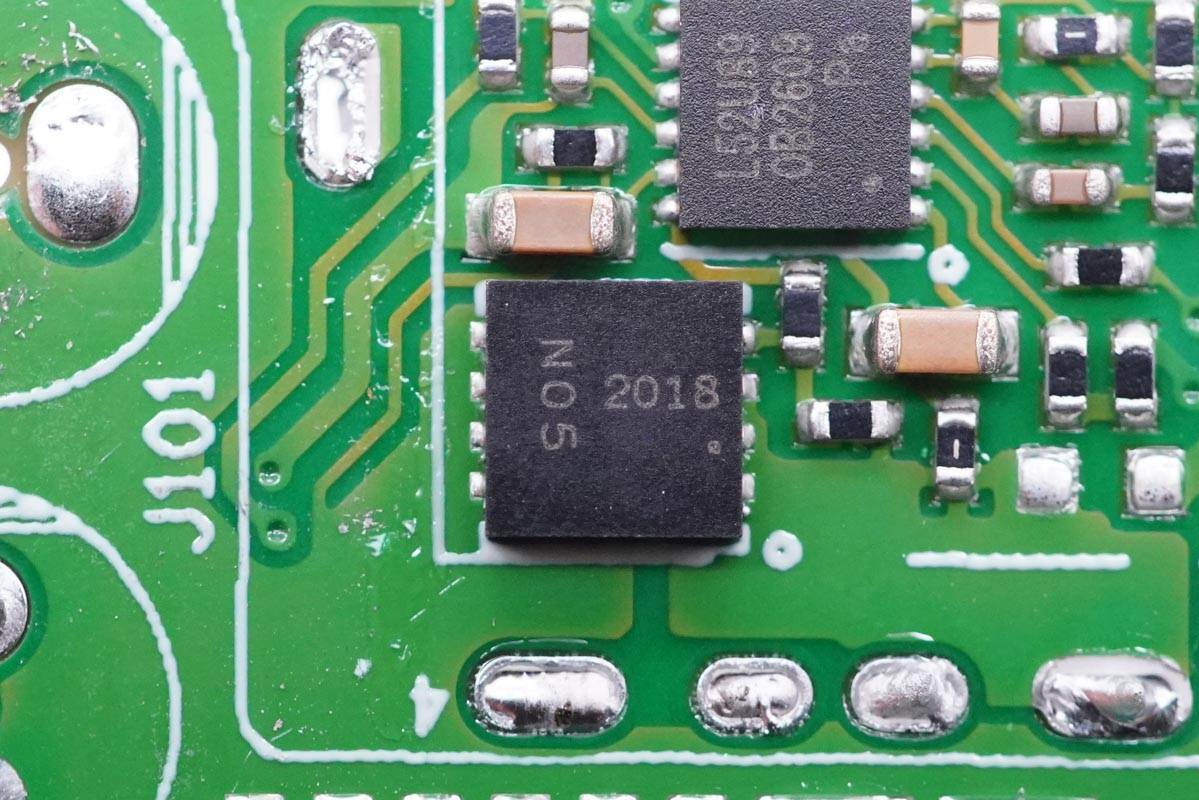

輸出VBUS開關管特寫，DIODES DMN2005UFG，NMOS，耐壓20V。

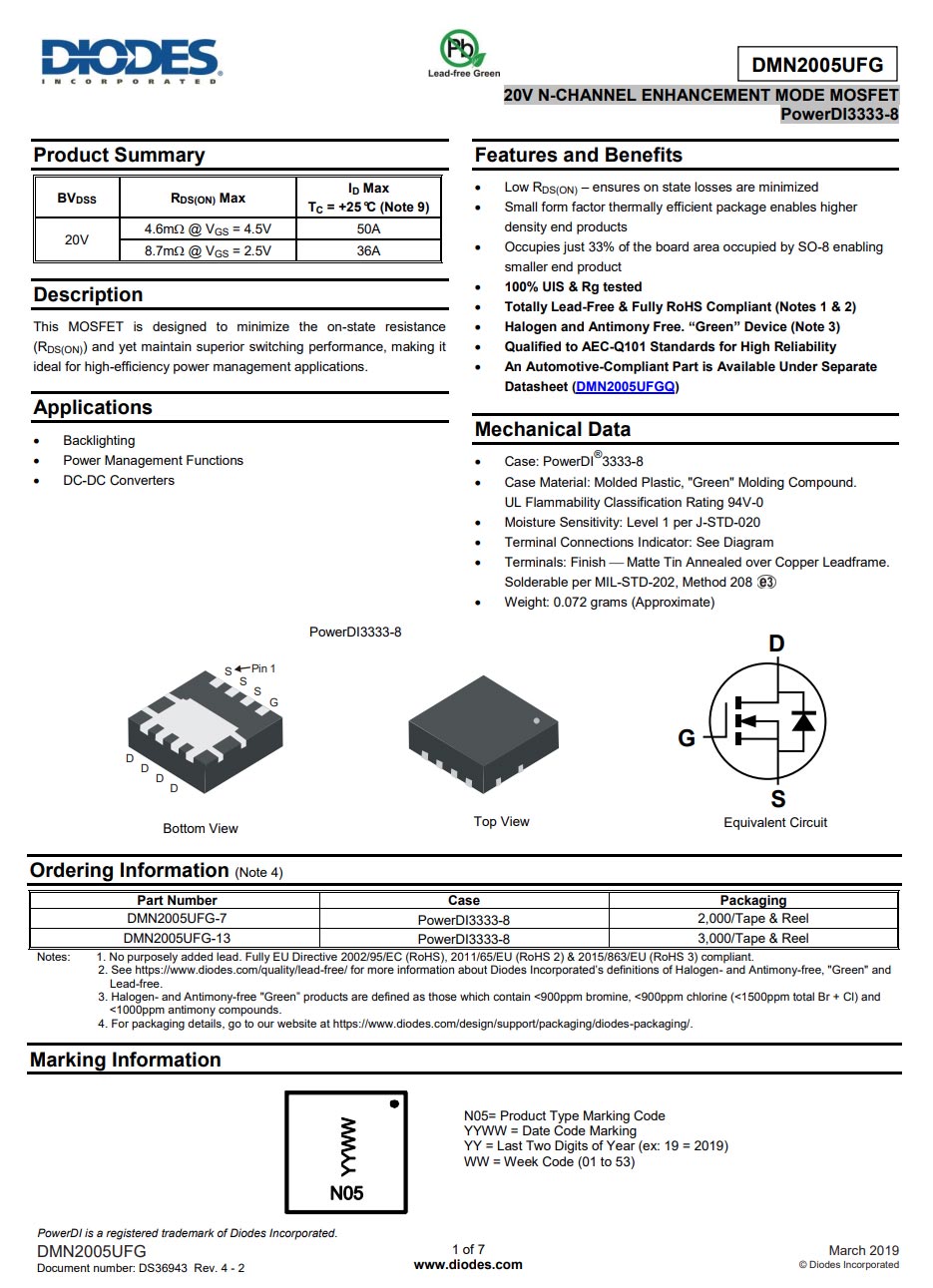

DIODES DMN2005UFG 詳細資料。

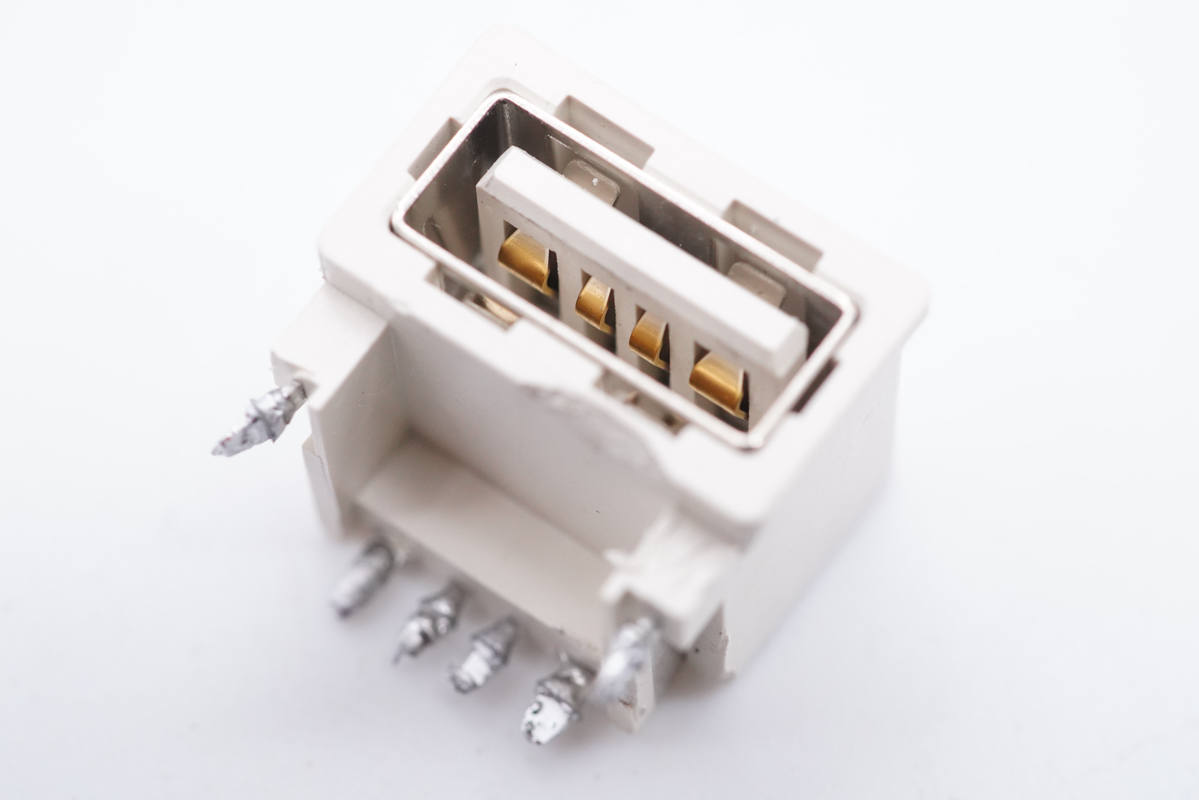

USB-A母座特寫。

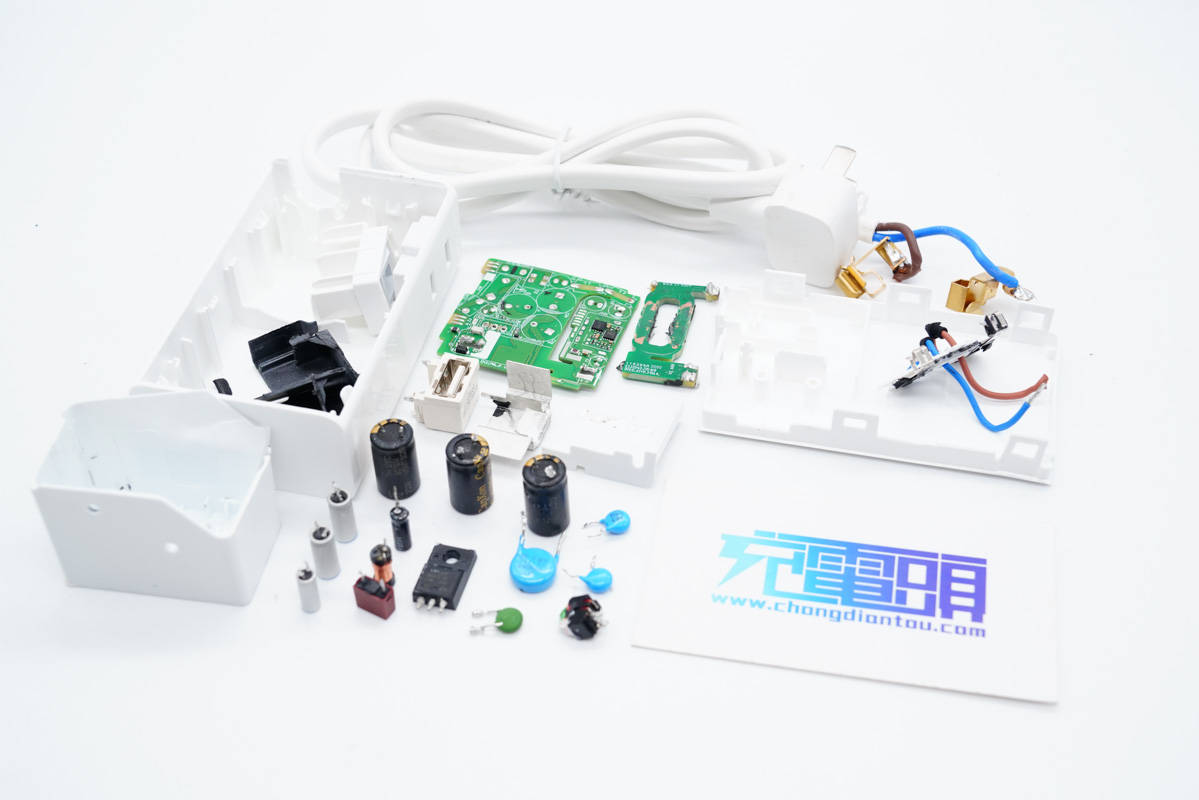

全部拆解完畢，來張全家福。

充電頭網拆解總結

公牛超級快充USB插座全白色外觀采用半磨砂半光面表面處理工藝，將強弱電部分區分開來，兩個220V國標兩腳插孔，內置安全保護門，一個USB-A直流輸出接口，支持5V2A、9V2A、10V4A輸出，可滿足華為主流機型快充需求。插座+充電器的特色設計可精簡差旅用戶行李物品配置，做到輕裝出門不失快充體驗。

充電頭網通過拆解發現，兩個AC插孔的導電銅片采用一體設計，和導線過孔焊接很牢固。充電器模塊外套塑料殼隔離保護，輸入端注膠加固和導熱，輸出端USB母座外套塑料殼防塵加固，細節講究。充電器采用了昂寶OB2639+OB2019+OB2609全套定制快充方案，搭配意法和UBIQ高低壓MOS管，平偉整流橋，采用豐賓電容進行濾波，用料扎實可靠。
