HuntKey航嘉作為國內首批獲得CCC和CQC雙認證的企業，推出的各種快充產品獲得客戶和市場的一致認可。近期航嘉推出了一款65W氮化鎵快充充電器，配備1A1C接口的同時體積做得非常小巧，功率密度達到了1.03W/cm3，相比之下市場上鮮有如此高功率密度的多口充電器。下面充電頭網就對航嘉的這款產品進行拆解，看看內部如何設計。

一、航嘉65W氮化鎵充電器外觀

? ? ? ? ? ?

包裝盒正面印有HuntKey航嘉品牌、充電器名稱和外觀圖、三大特性標識。

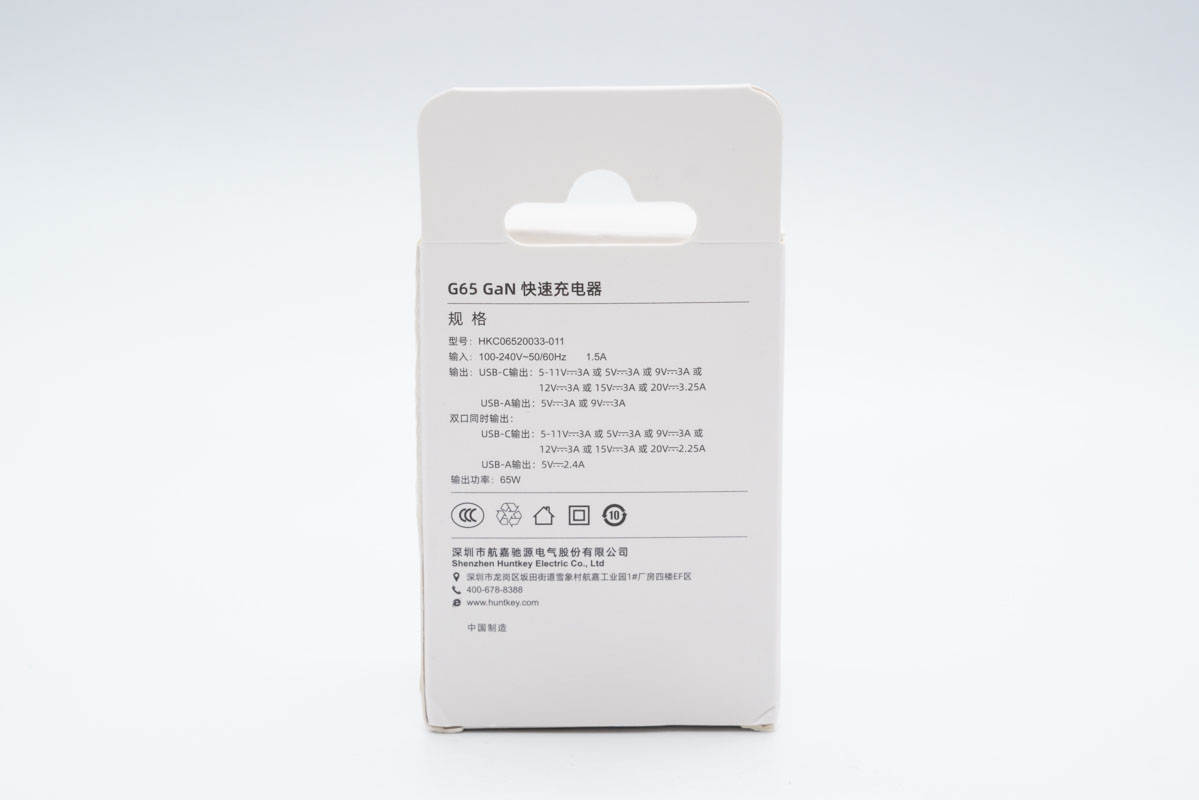

背面印有充電器參數信息。

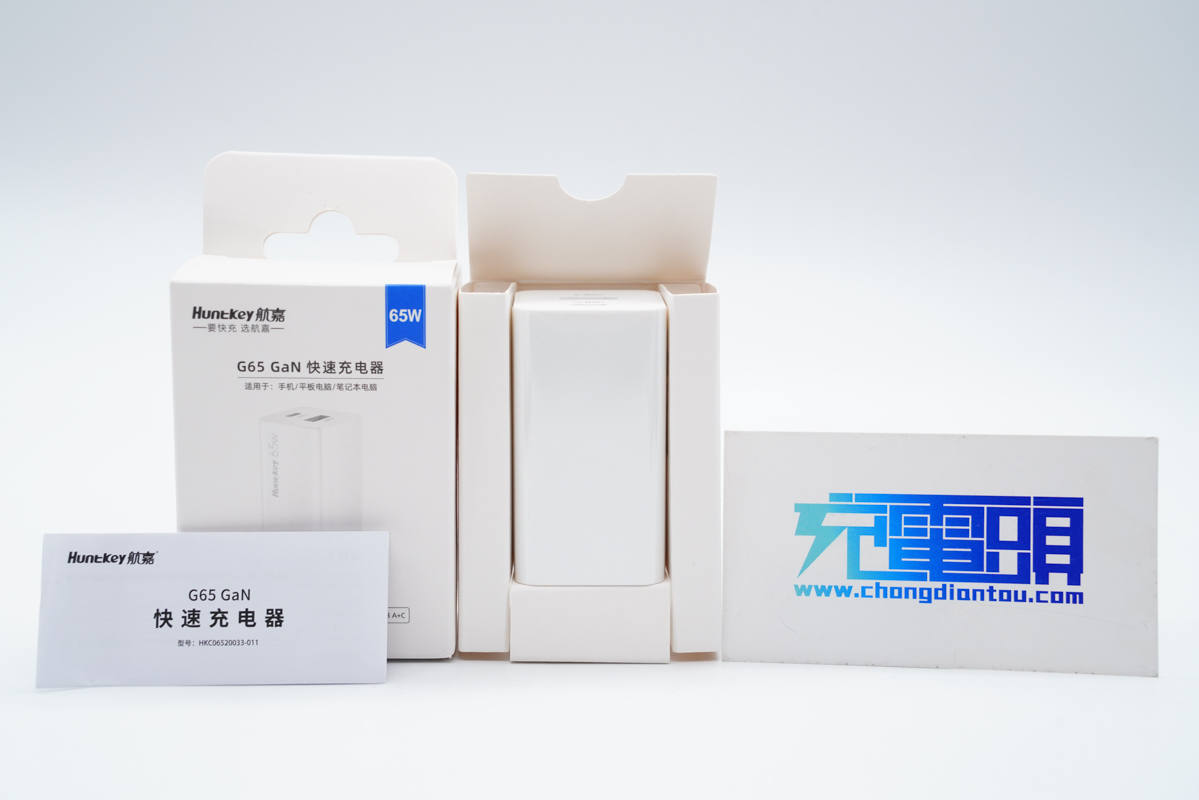

包裝內含充電器和使用說明書。

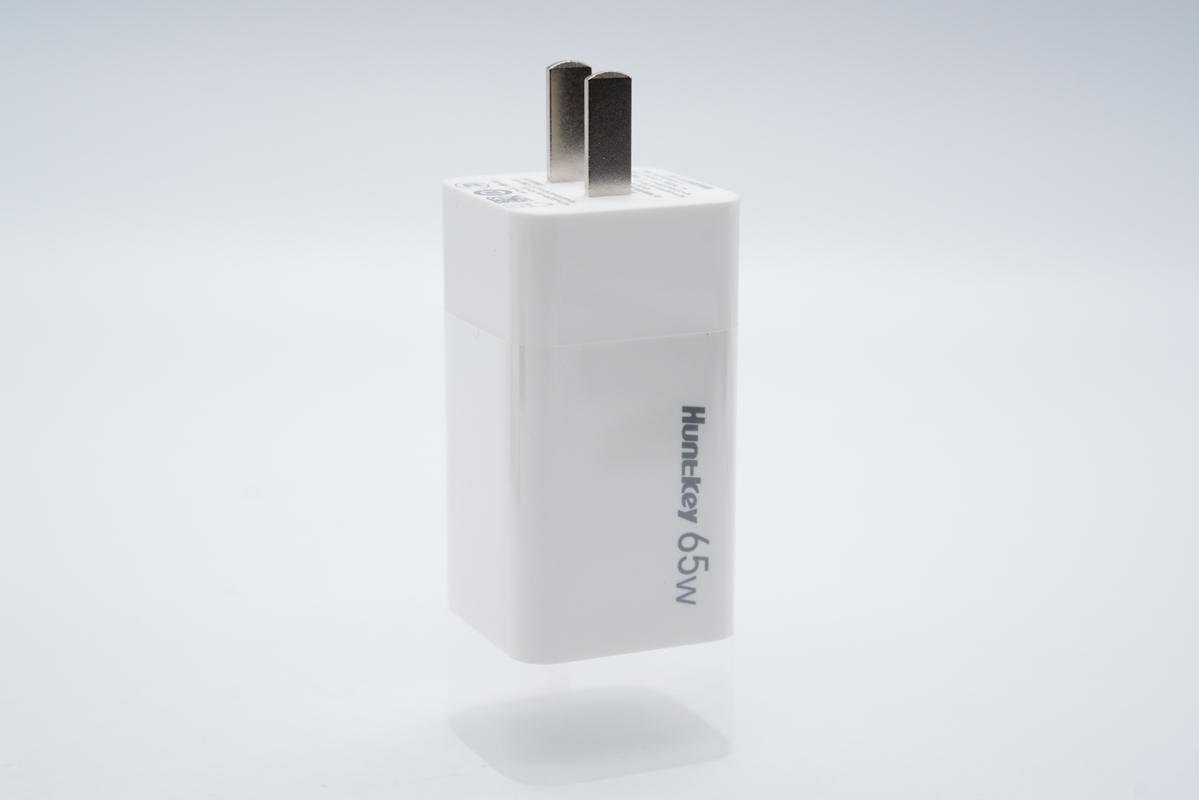

充電器采用長條方柱造型設計，腰身亮面處理且過渡圓潤，整個腰身包裹塑料膜防刮，兩端為平面。

腰身上印有HuntKey品牌和65W功率字樣。

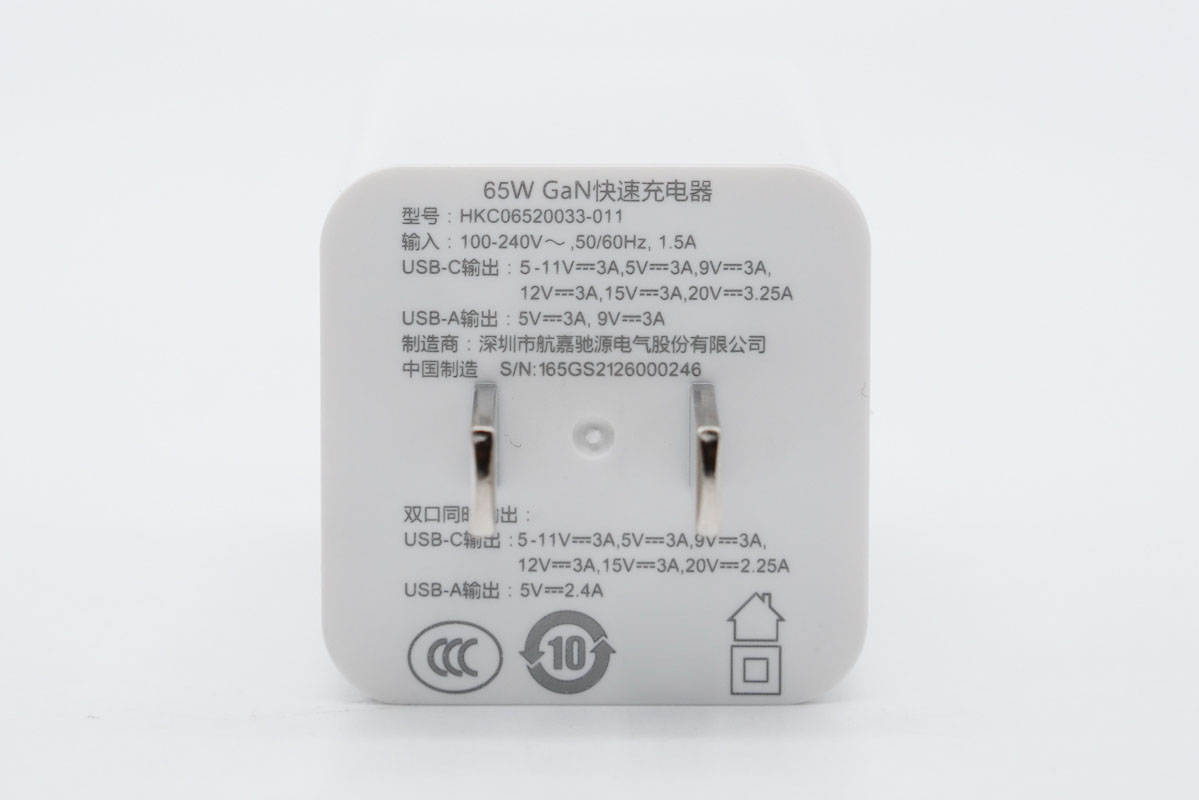

輸入端外殼上印有充電器參數

型號：HKC06520033-011

輸入：100-240V~50/60HZ 1.5A

USB-C輸出：5-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A輸出：5V3A、9V3A

雙口同時輸出：

USB-C輸出：5-11V3A、5V3A、9V3A、12V3A、15V3A、20V2.25A

USB-A輸出：5V2.4A

產品已經通過了CCC認證。

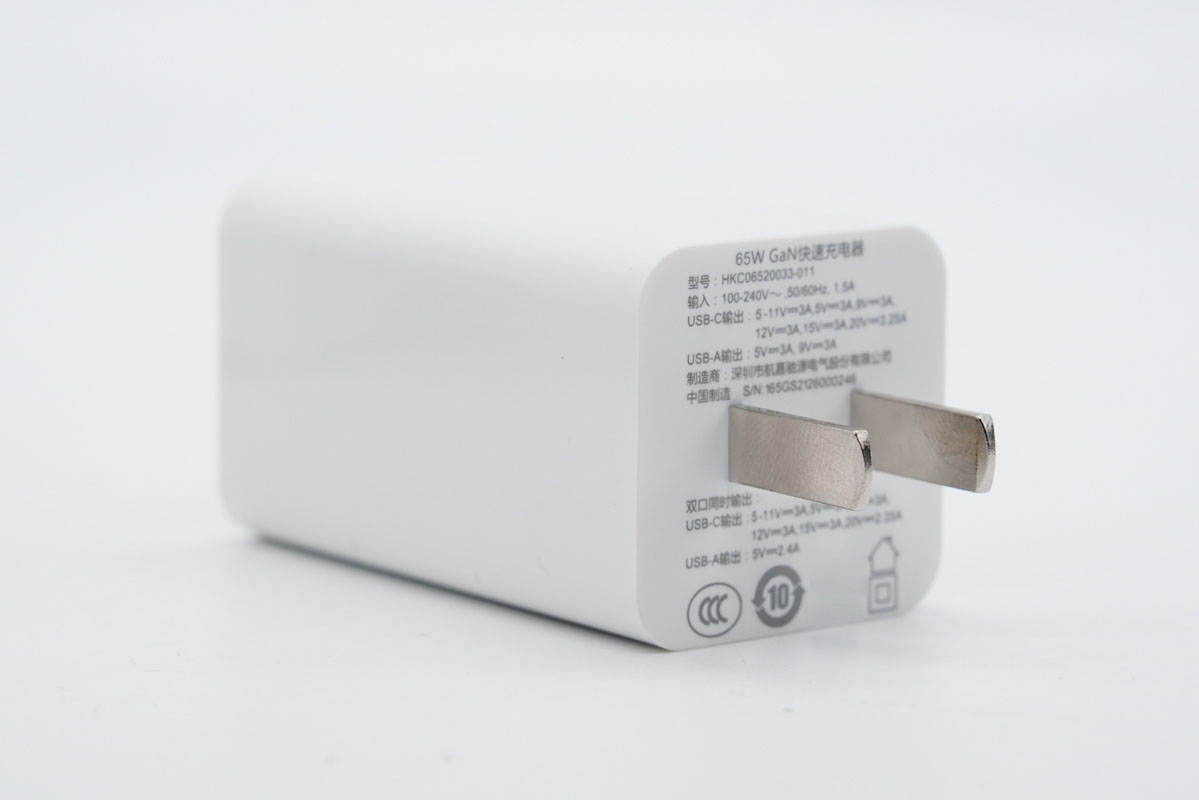

輸入端采用固定式國標插腳。

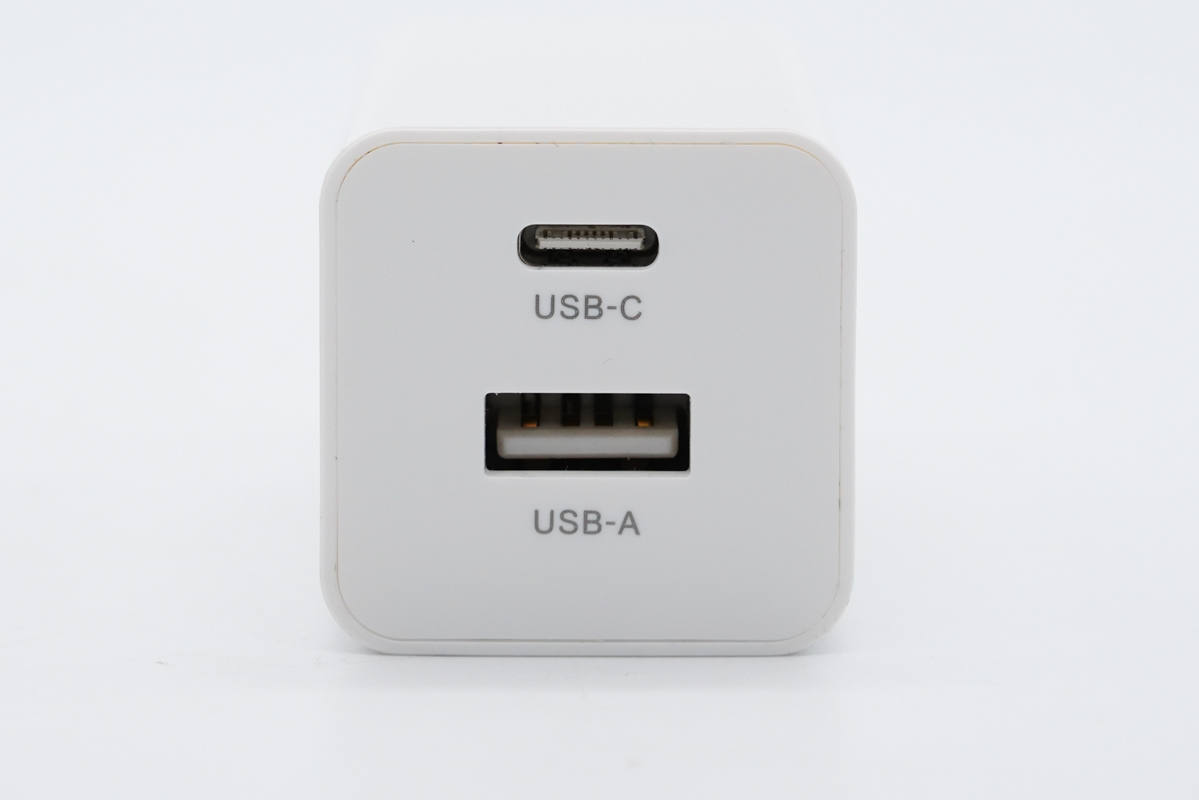

輸出頂面配有1A1C接口，均為白色膠芯。

使用游標卡尺實測充電器機身長度為59.86mm。

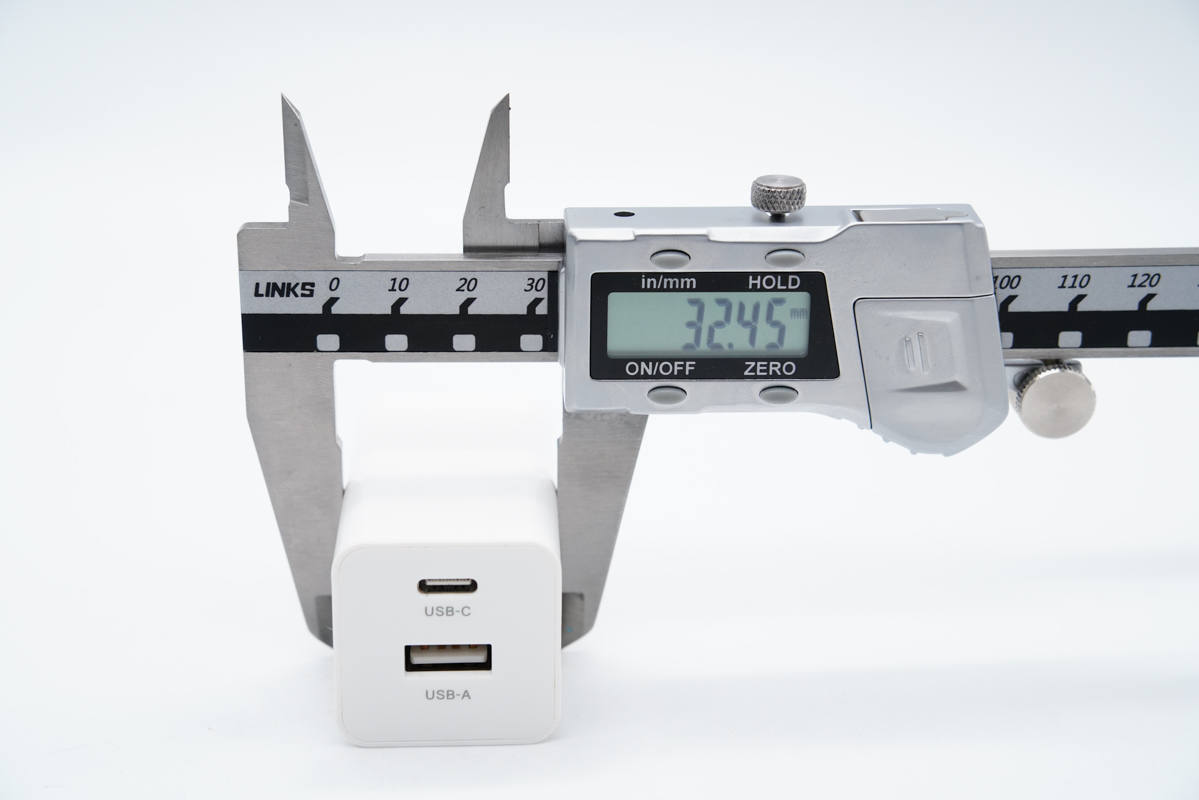

寬度為32.45mm。

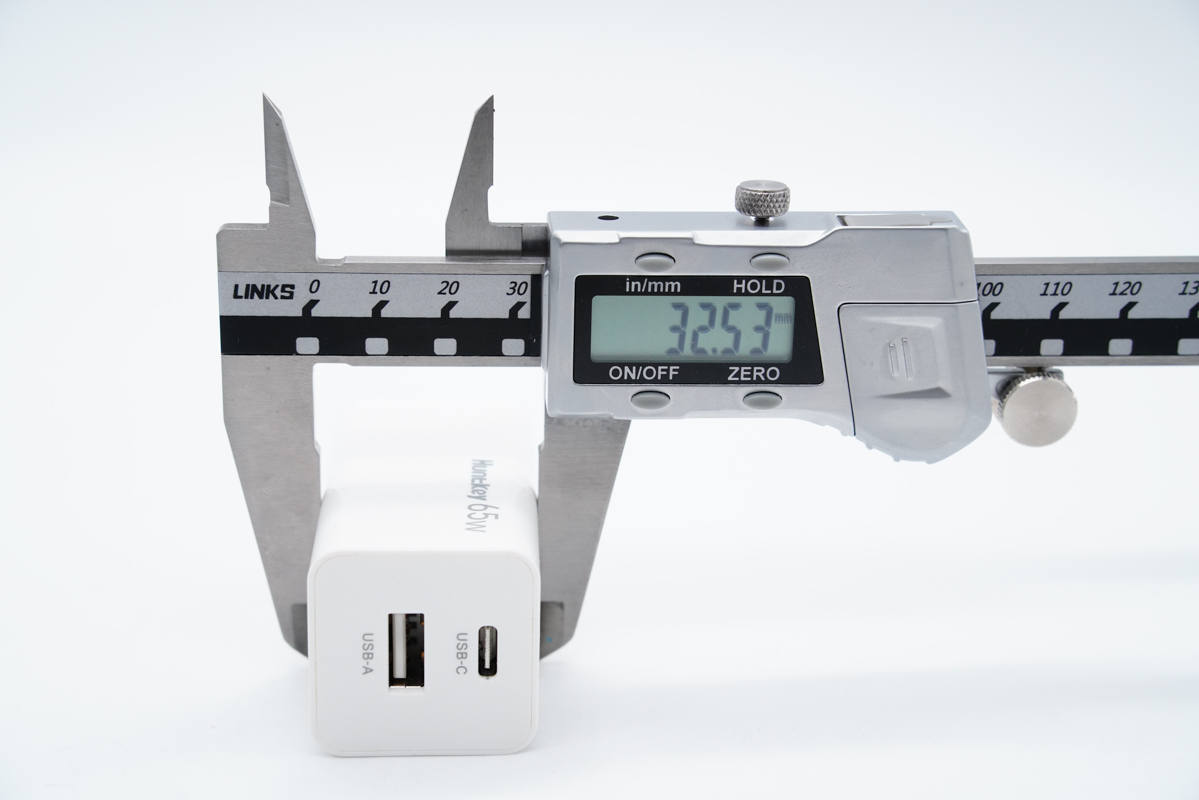

厚度為32.53mm。通過三維可算得充電器體積為63.19cm3，功率密度為1.03W/cm3。

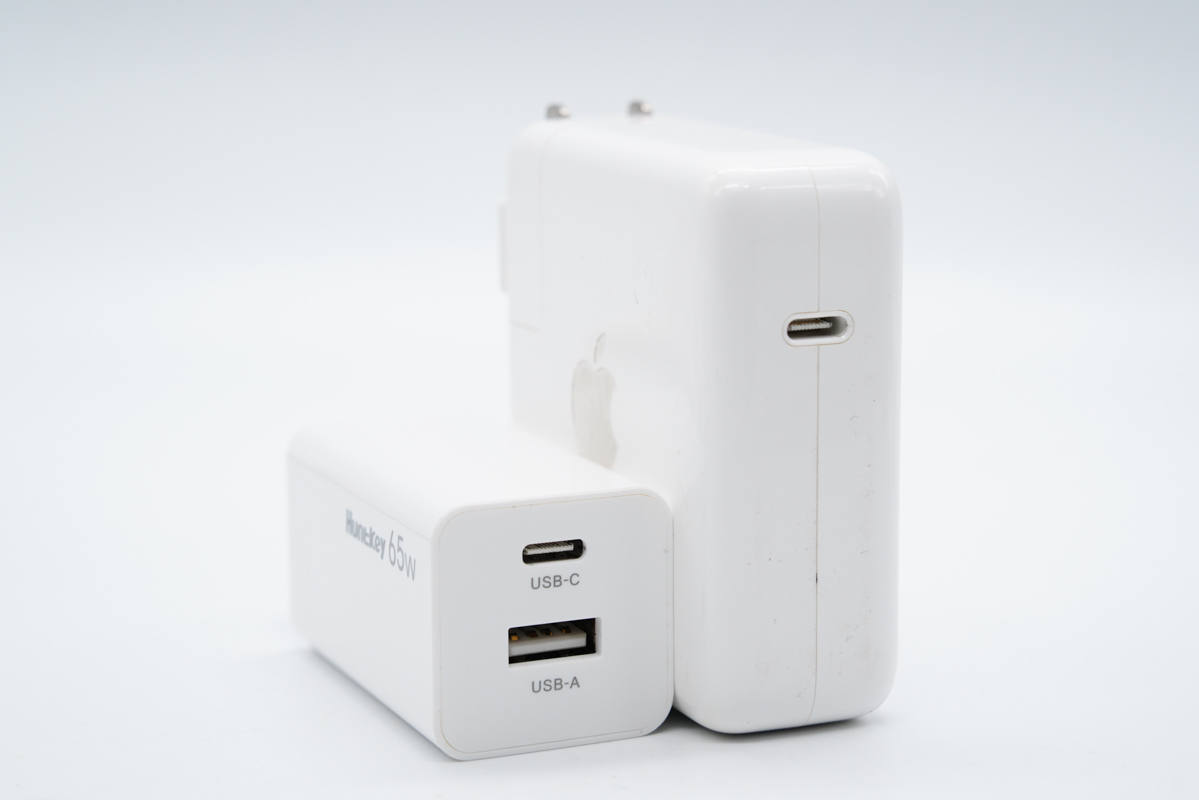

和蘋果61W充電器直觀對比，體積優勢非常明顯。

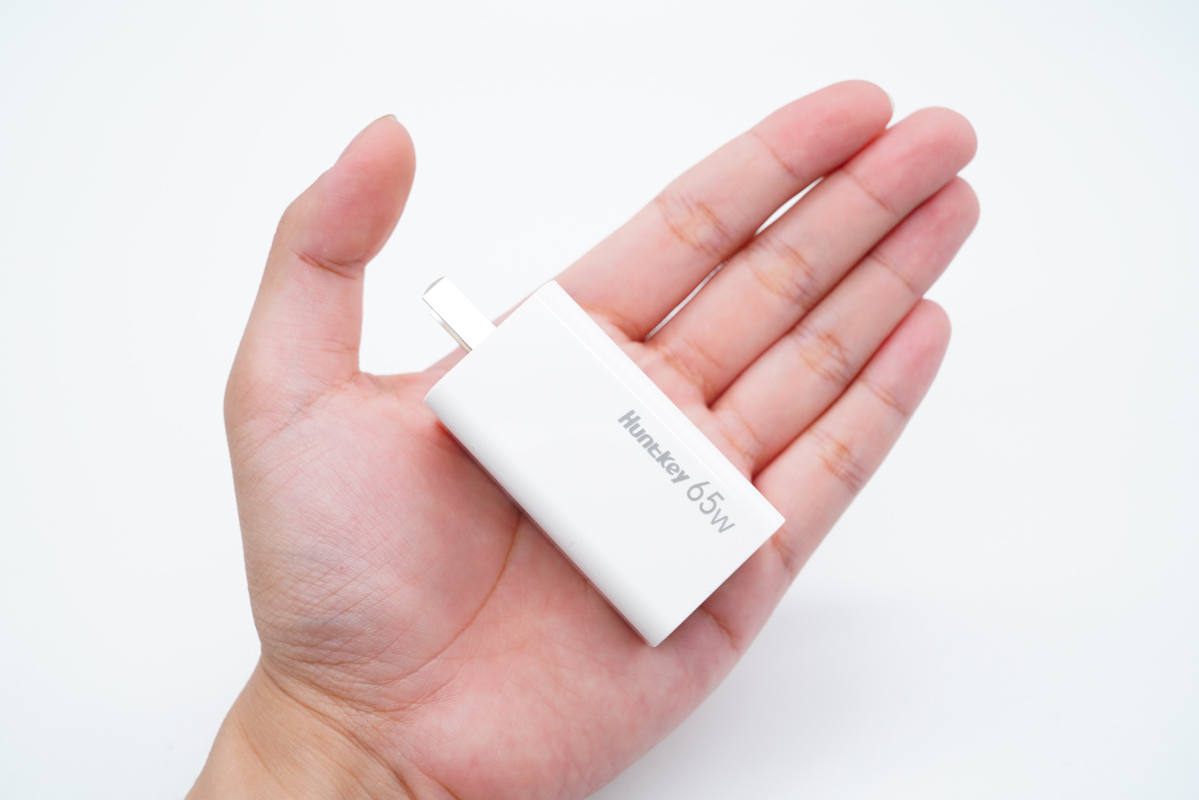

拿在手上的直觀感受，非常小巧。

??

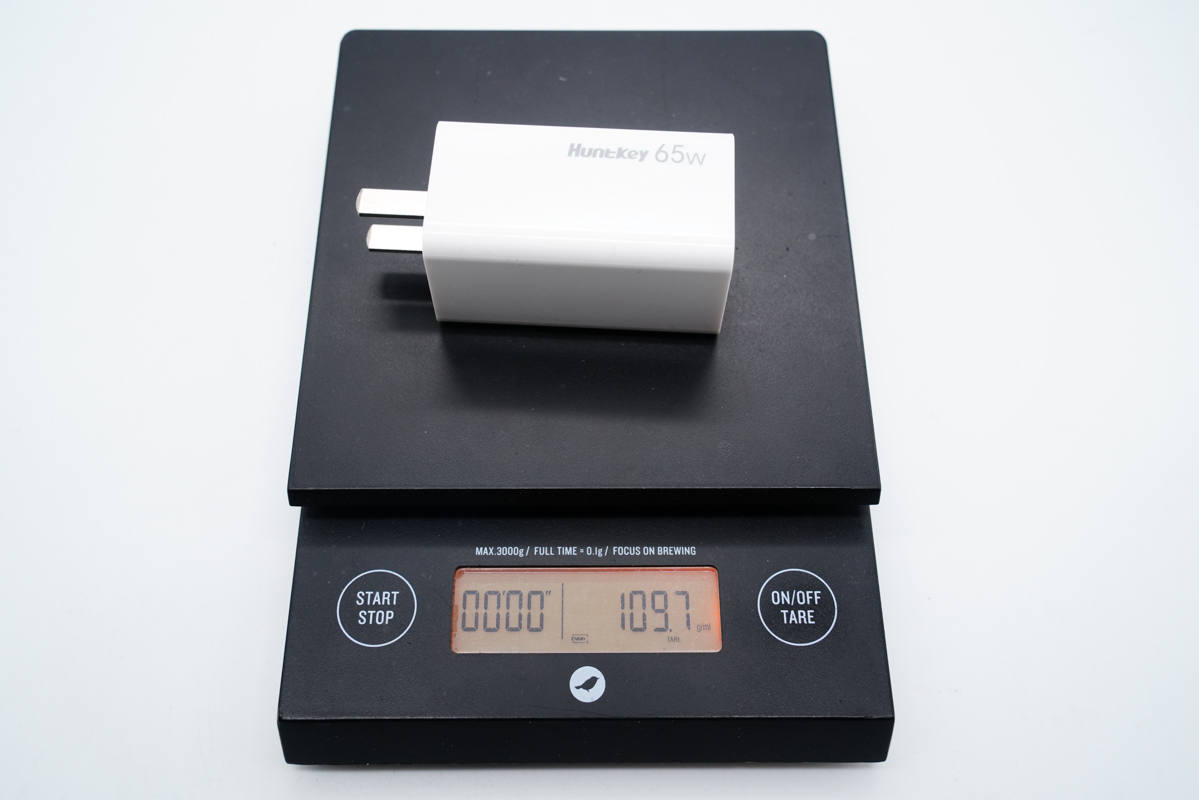

充電器凈重約為110g。

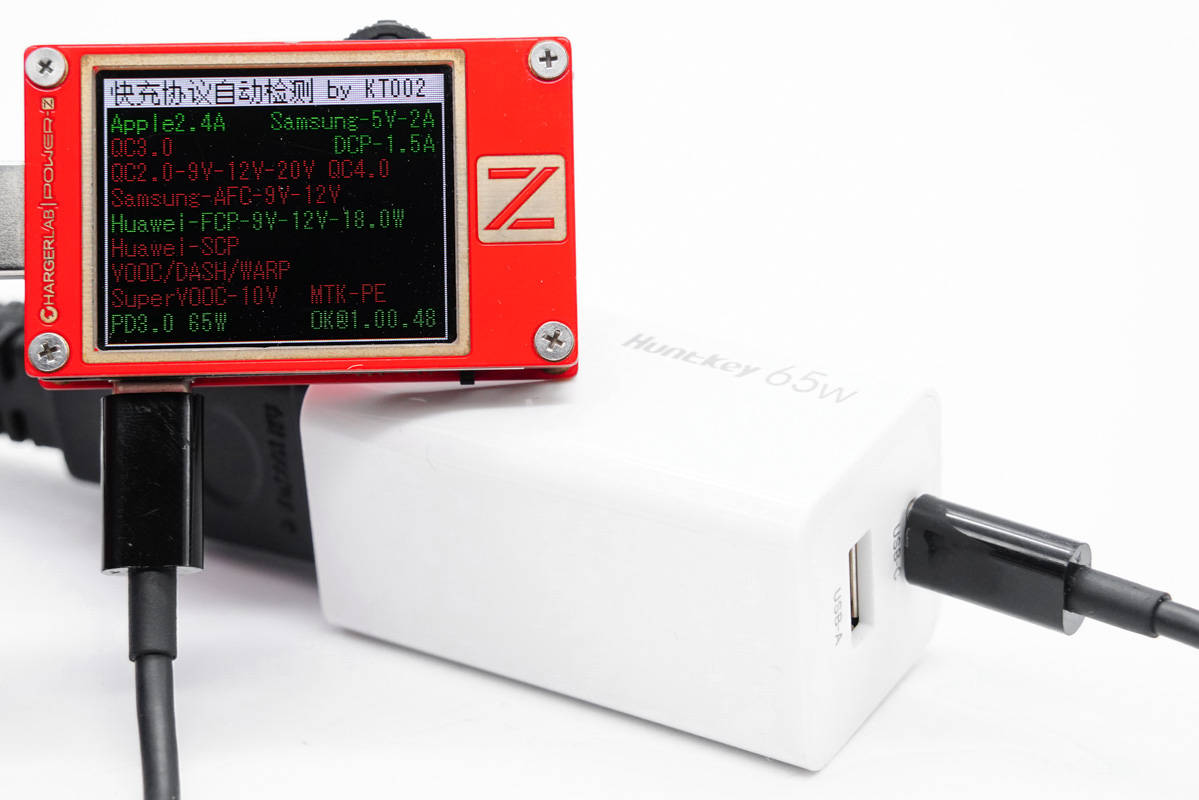

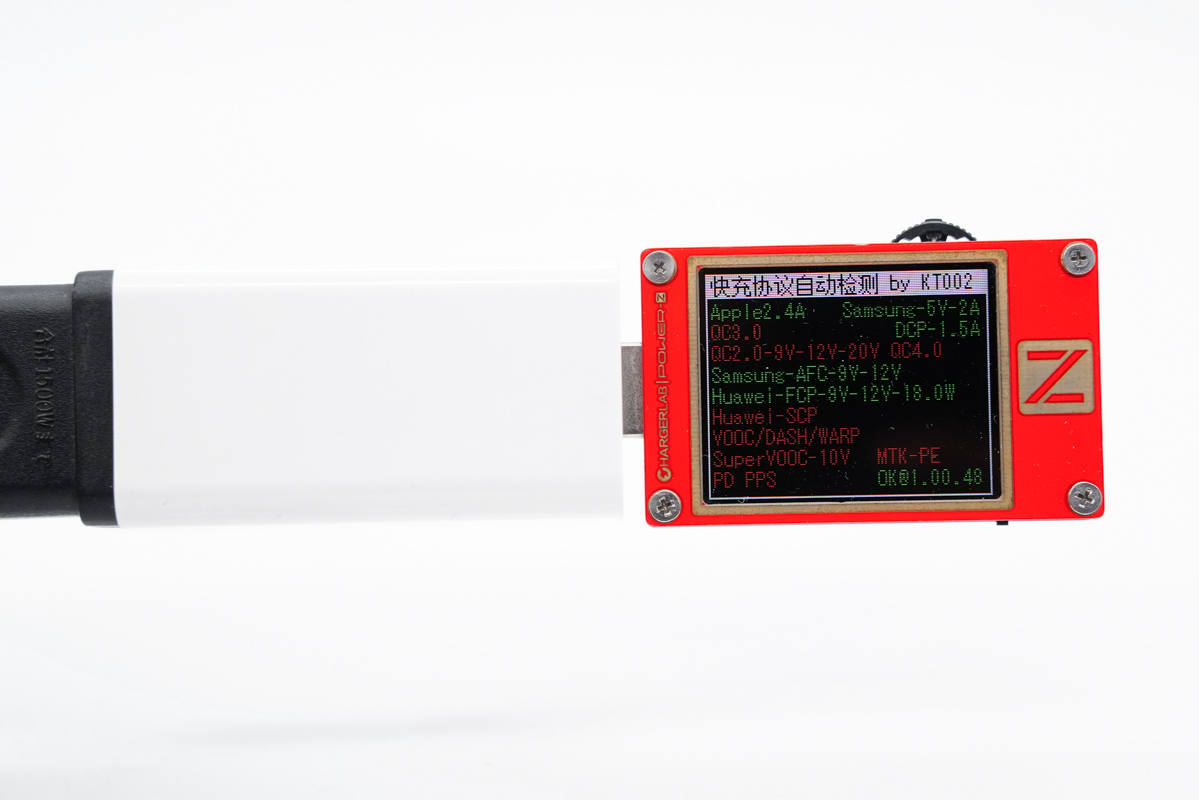

使用ChargerLAB POWER-Z KT002檢測USB-C口的輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及FCP和PD3.0快充協議。

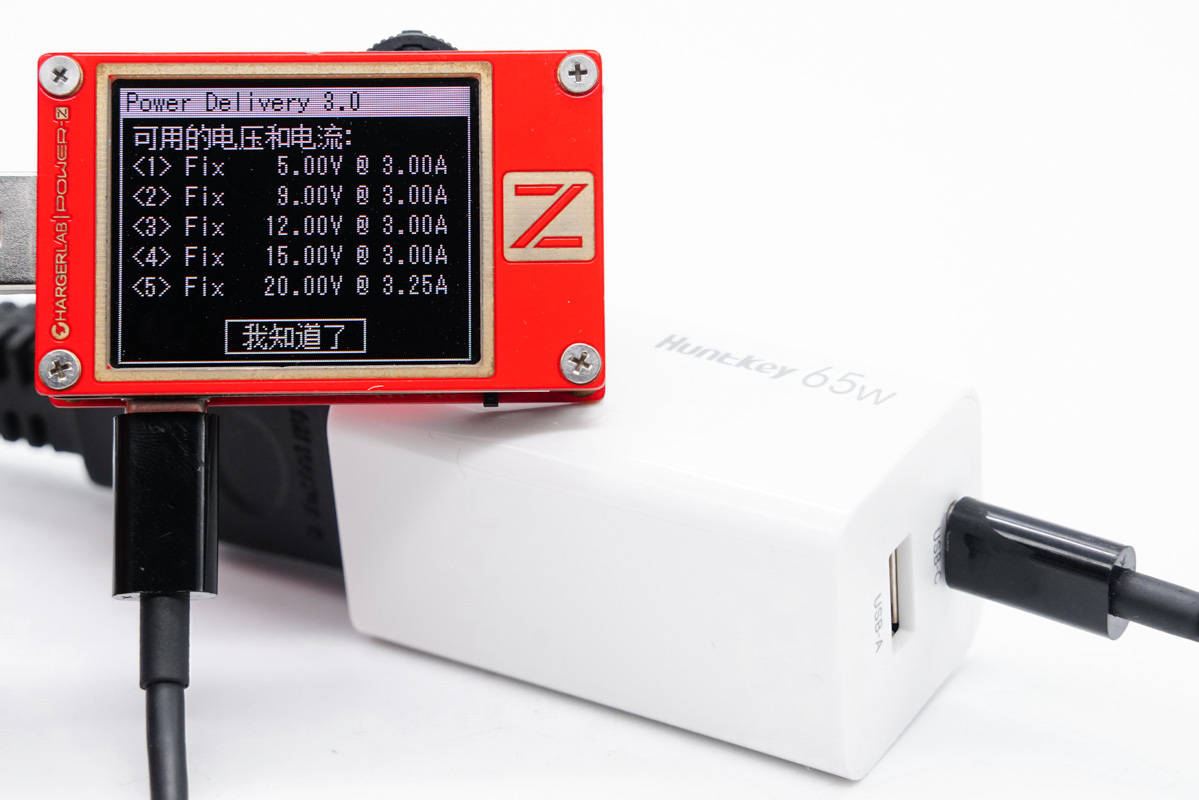

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位。??

另外使用KT002檢測USB-A口支持Apple 2.4A、Samsung 5V2A、DCP、AFC、FCP協議。

二、航嘉65W氮化鎵充電器拆解

? ? ? ? ? ? ?

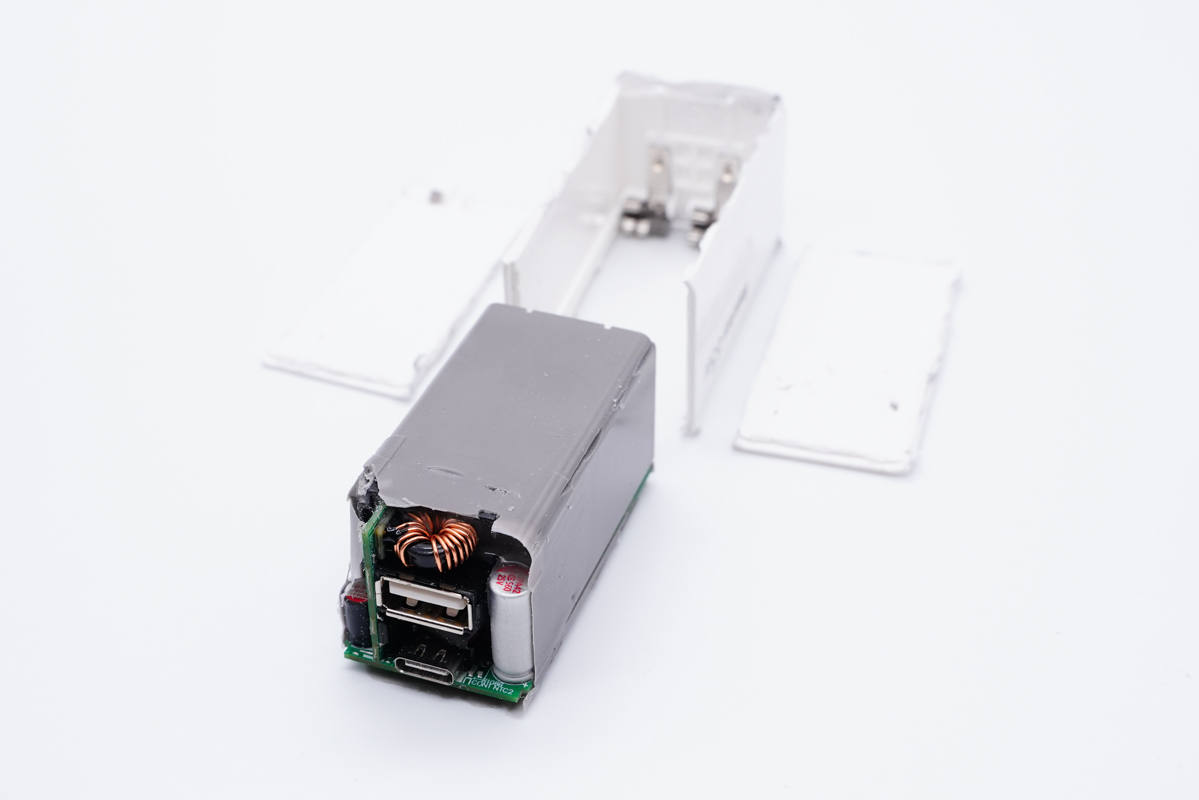

充電器內部灌膠以提高機械強度和散熱性能，因此需切割開外殼，輸入端采用接觸式通電設計。

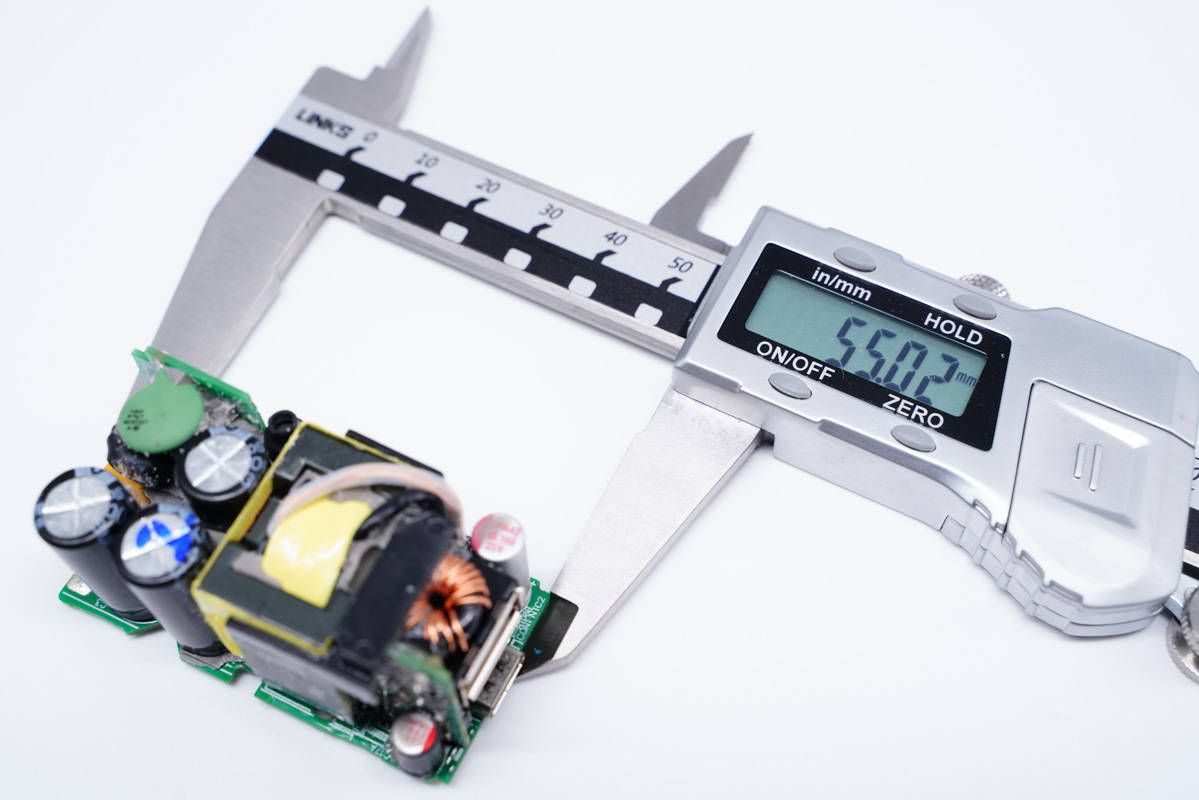

清理掉灌封膠，使用游標卡尺測得PCB板主板長度為55.02mm。

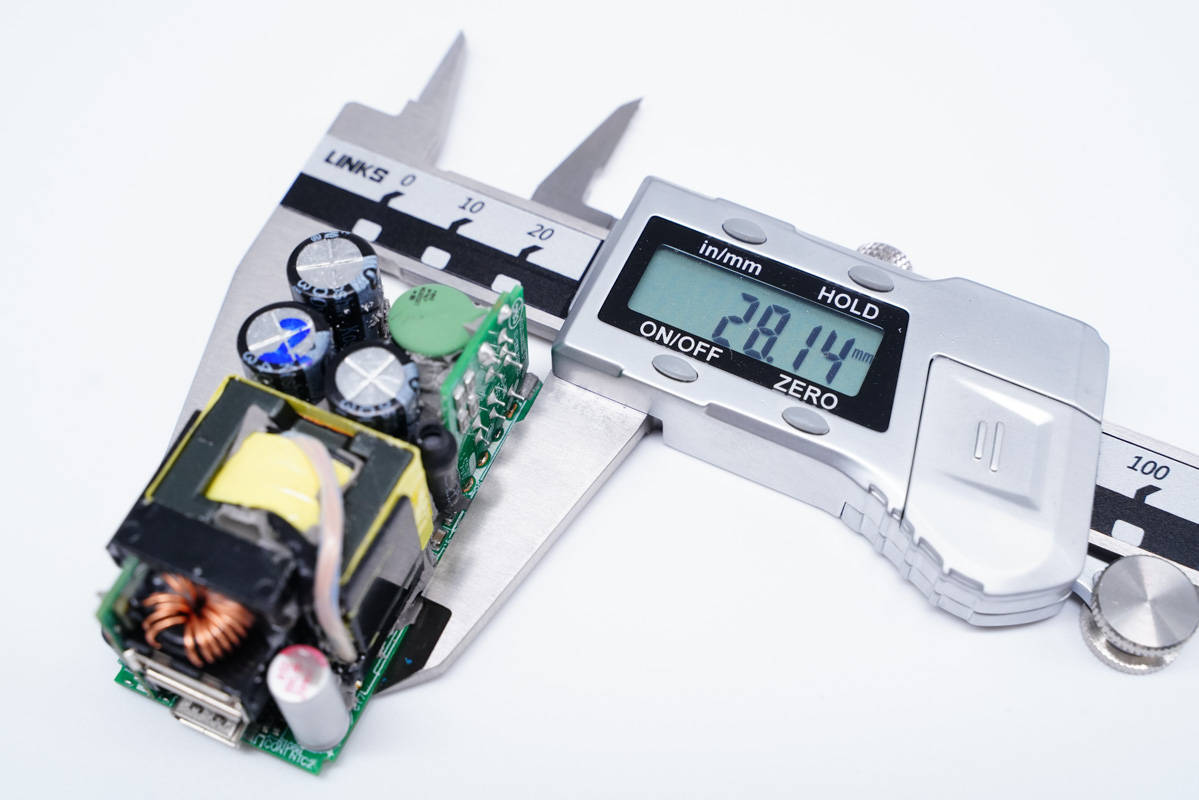

寬度為28.14mm。

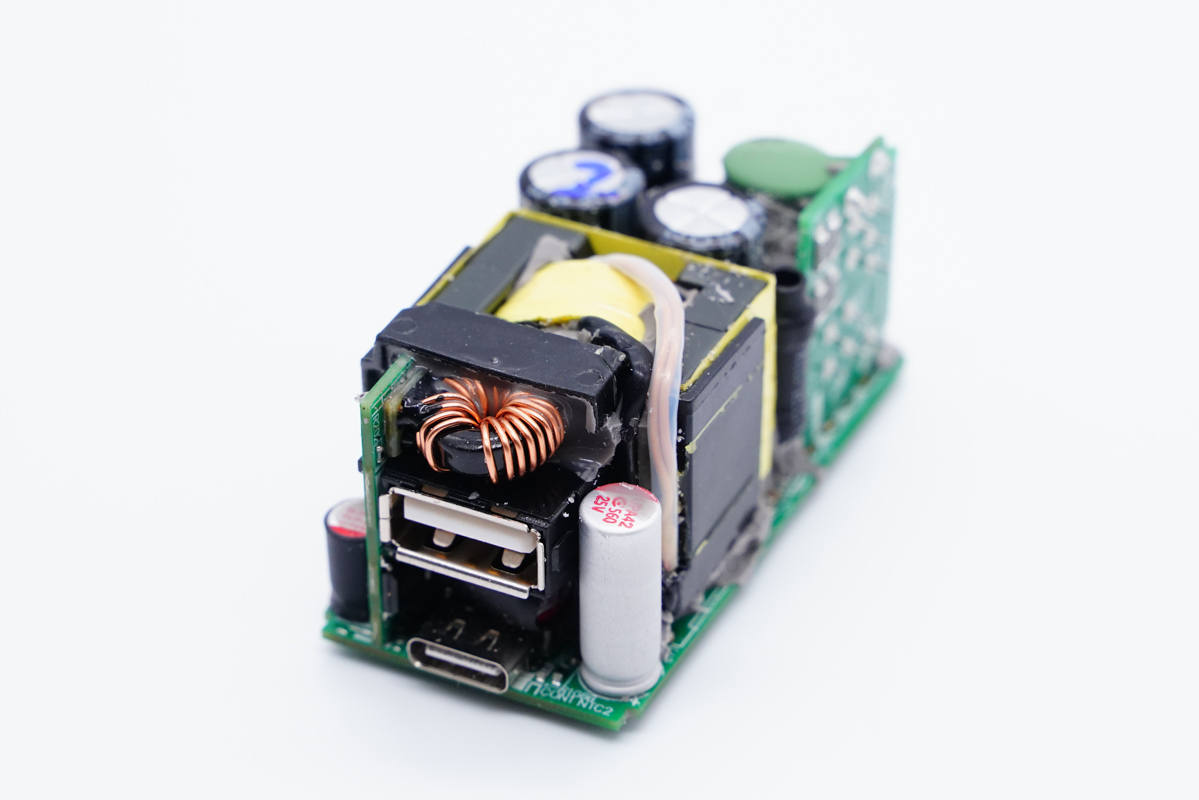

充電器采用三段式布局設計，分別是前端的輸入濾波元器件、電解電容，中間是變壓器，末端是固態電容、電感等器件。

USB-A母座使用小板垂直焊接，和變壓器之間有隔離板進行隔離。

PCB板背面一覽，可以看到有整流橋、PI主控芯片以及其左側的同步整流管，USB-C的協議芯片和輸出VBUS開關管。

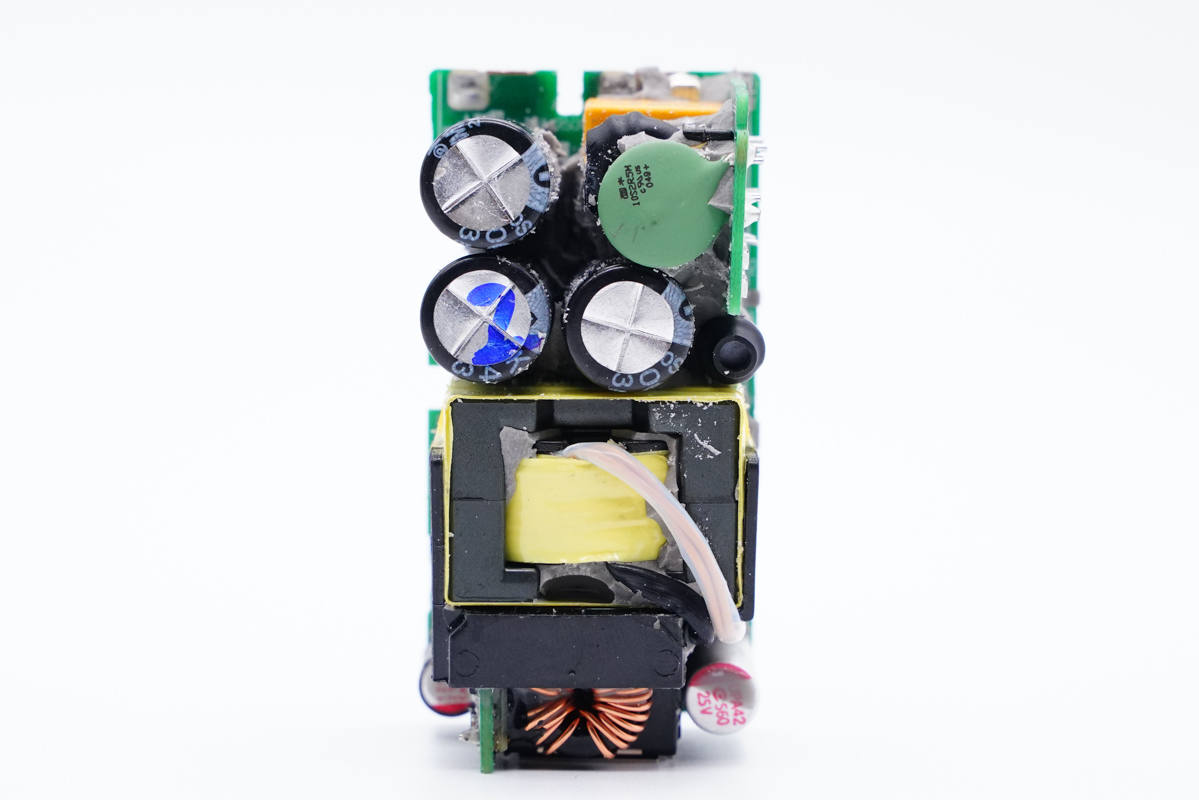

輸入端一覽，主板上設有三顆高壓濾波電解電容，NTC浪涌抑制電阻、共模電感以及X電容設在小板上。

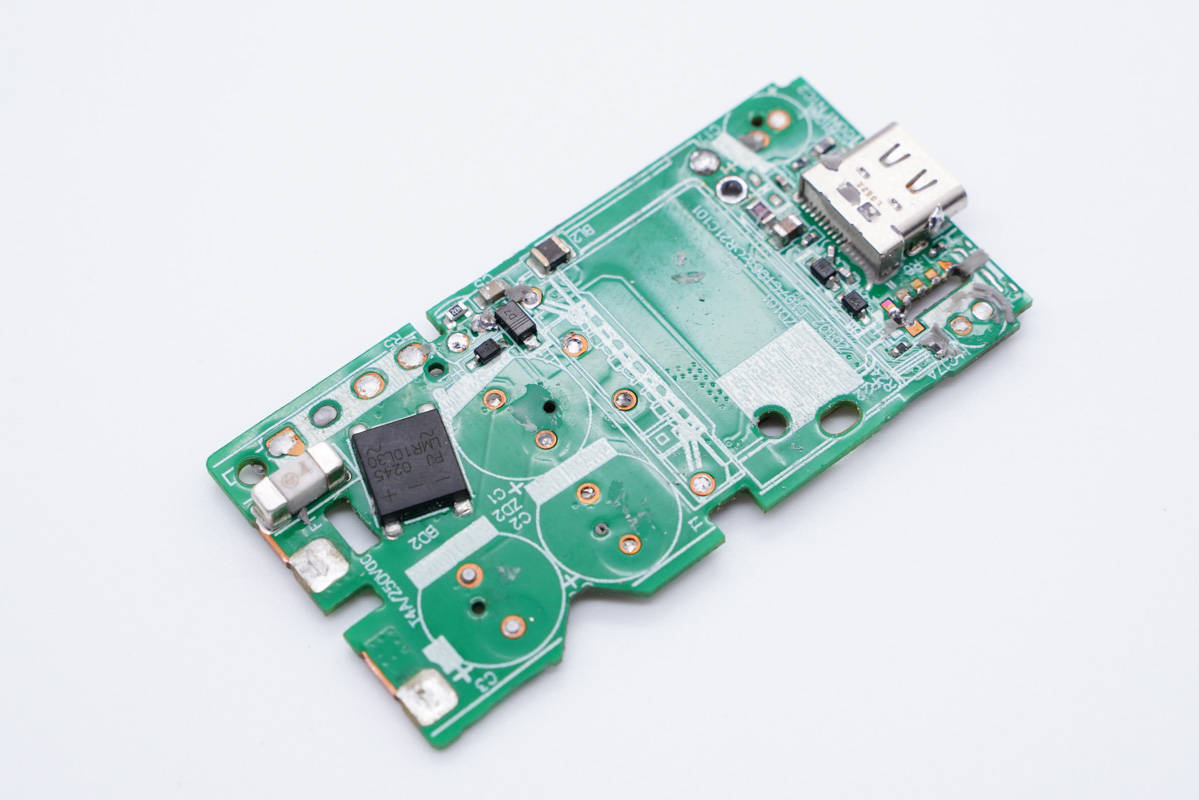

后將正面元器件拆掉發現，主板輸入端設有保險絲和整流橋，兩顆整流橋均攤發熱。

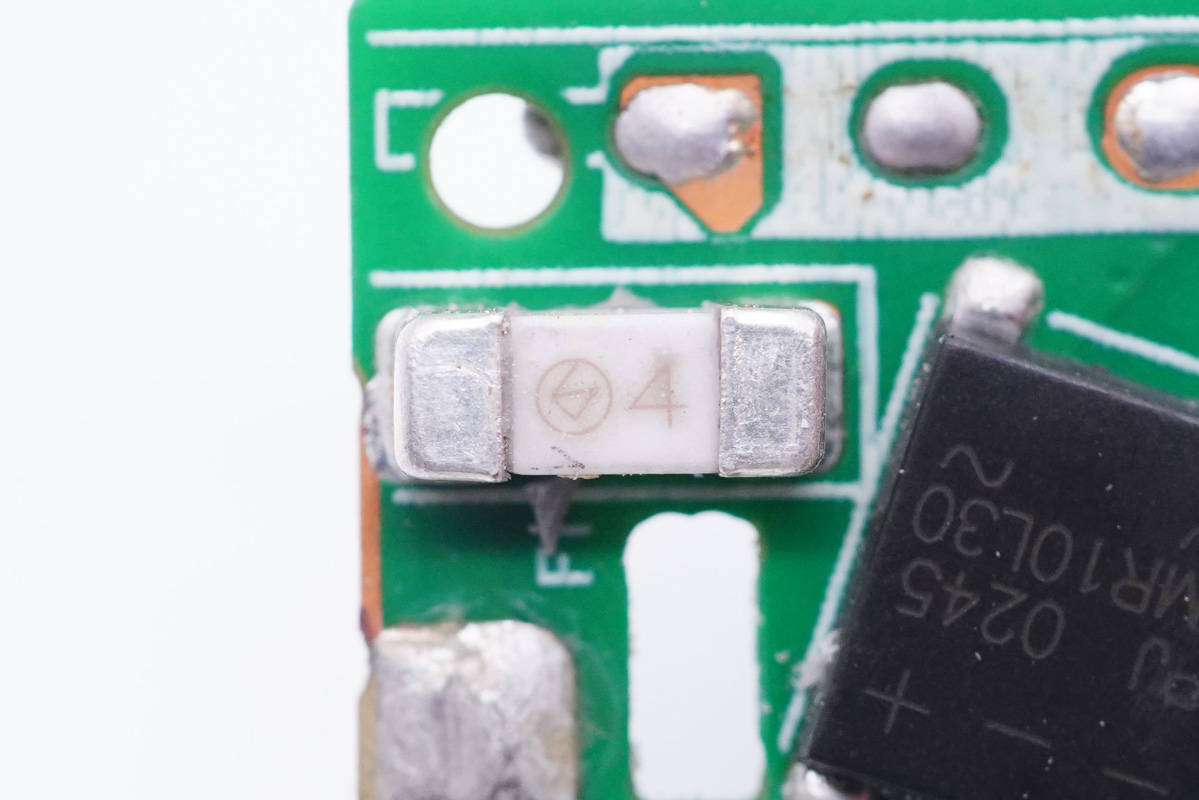

貼片保險絲特寫，額定電流4A。

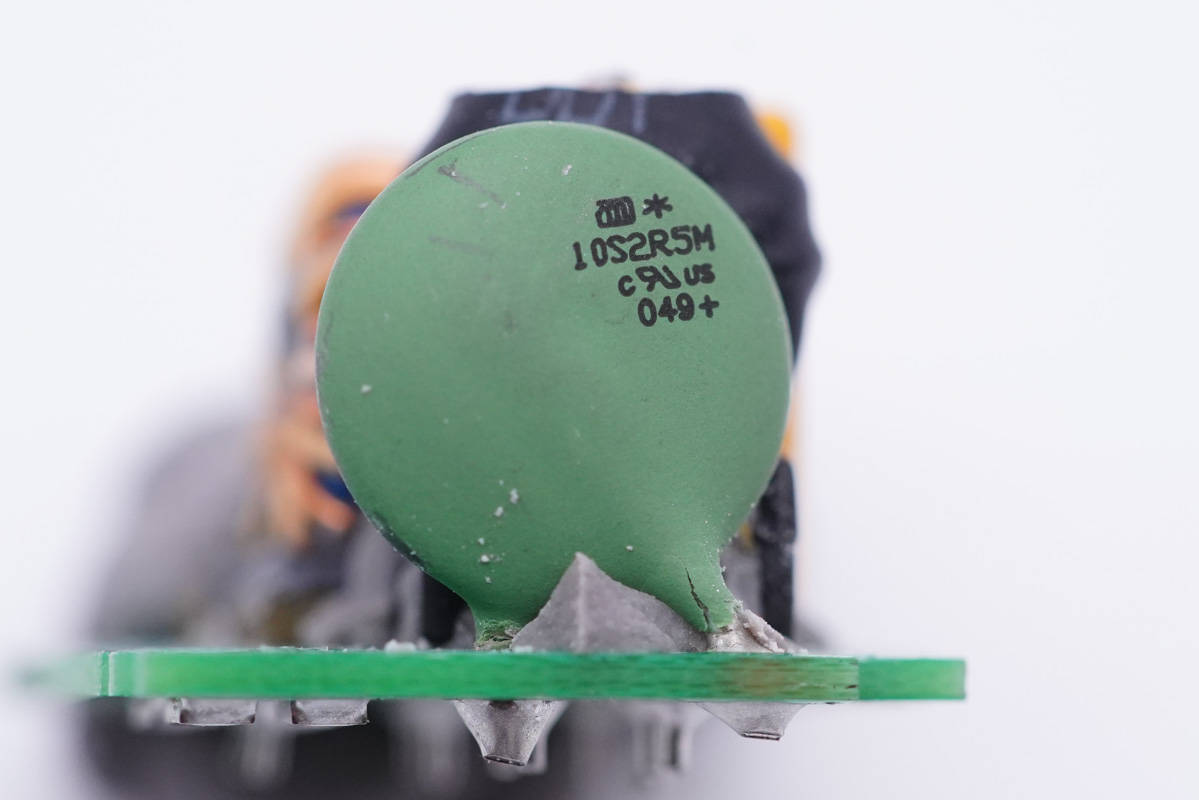

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

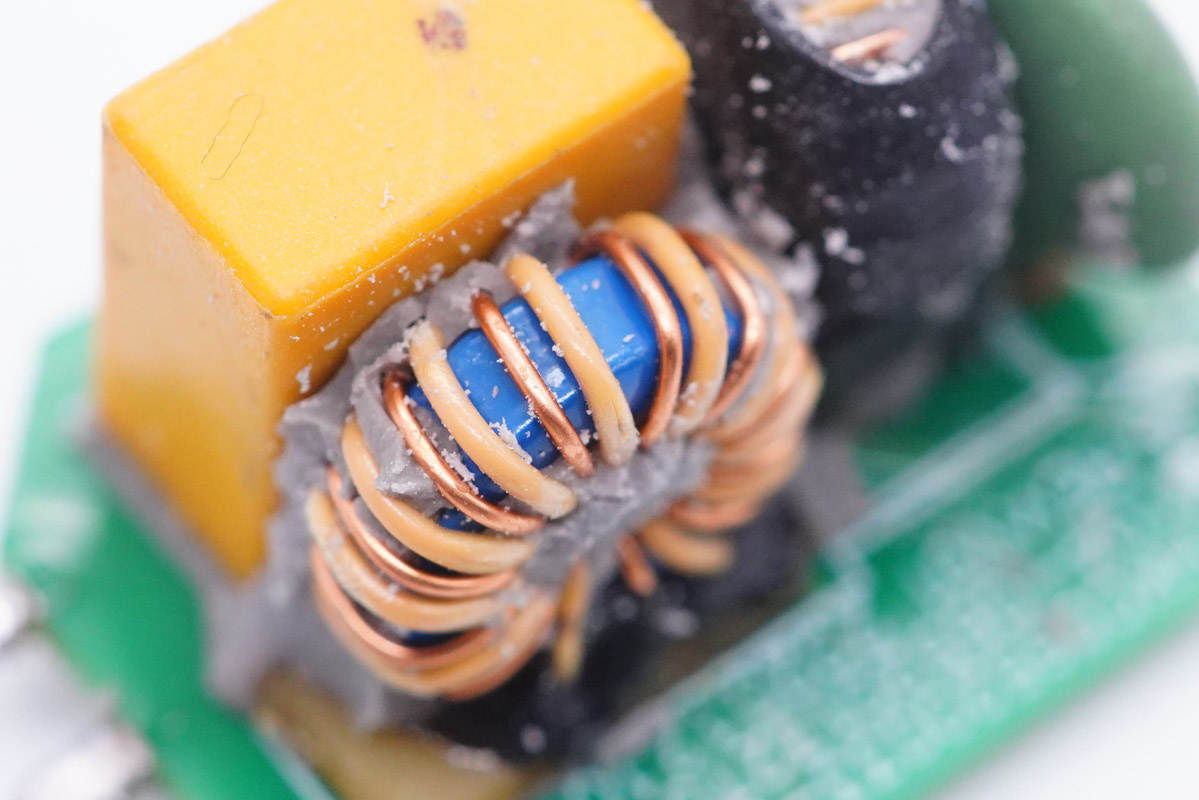

共模電感雙線繞制，外套熱縮管絕緣保護。

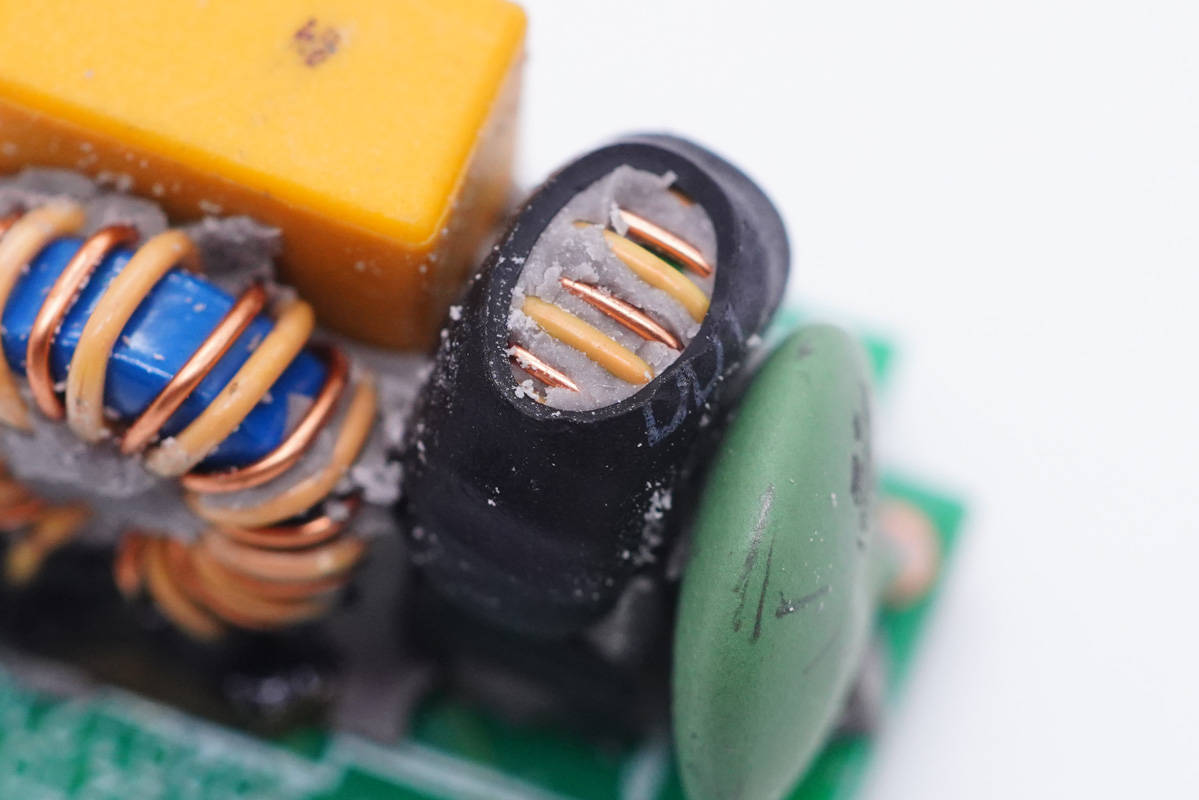

另一顆特寫，兩級設計用于濾除EMI干擾。

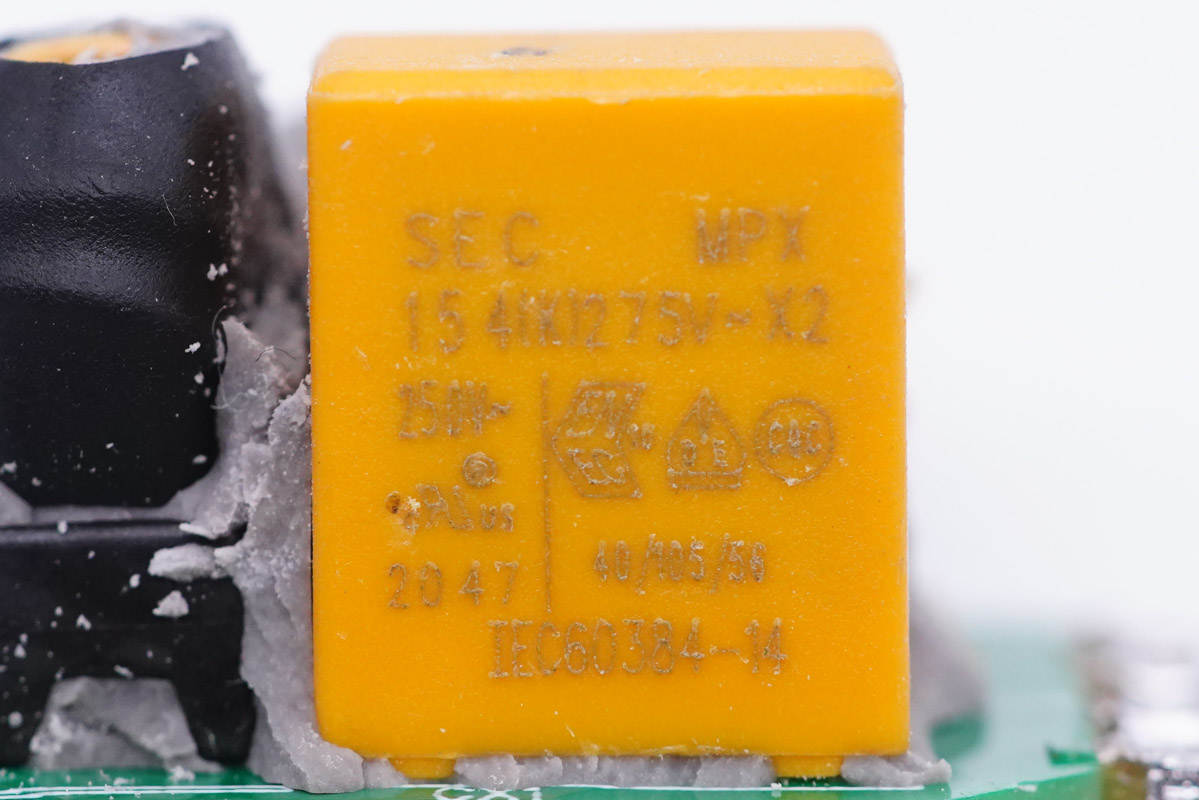

安規X電容特寫。

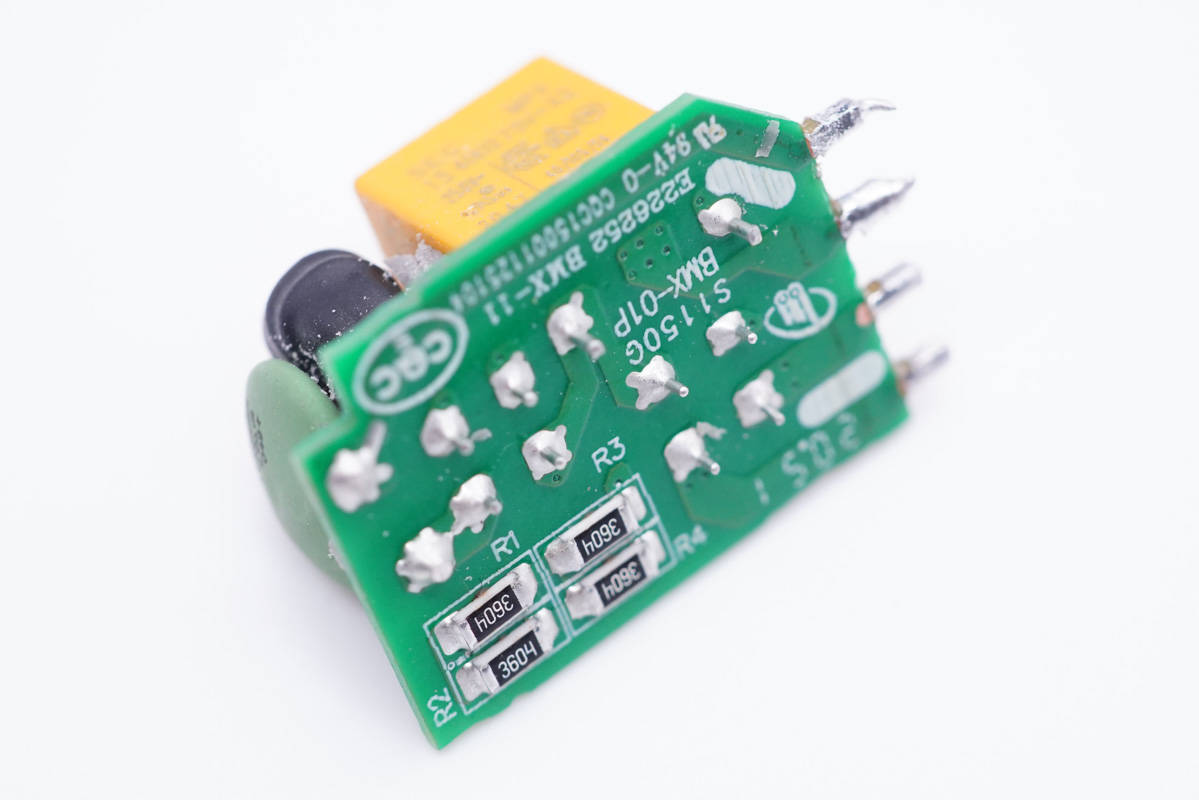

輸入端小板背面一覽，設有四顆電阻。

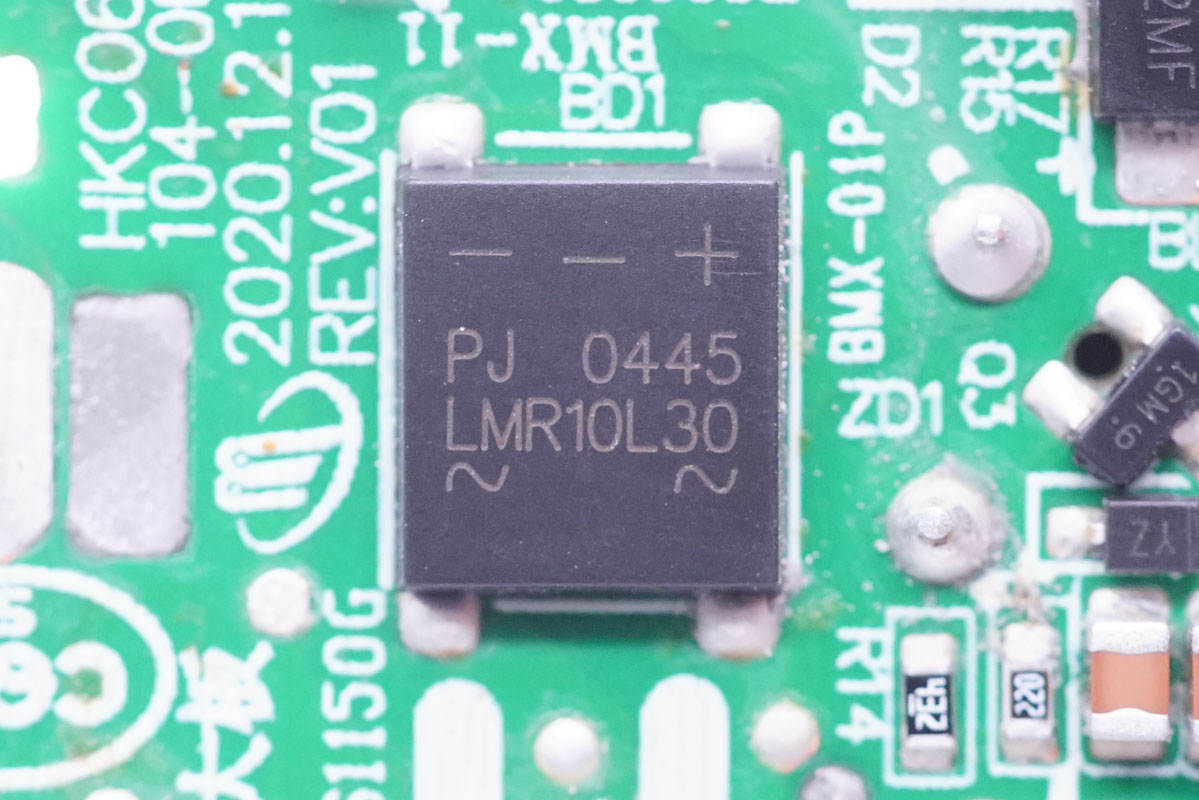

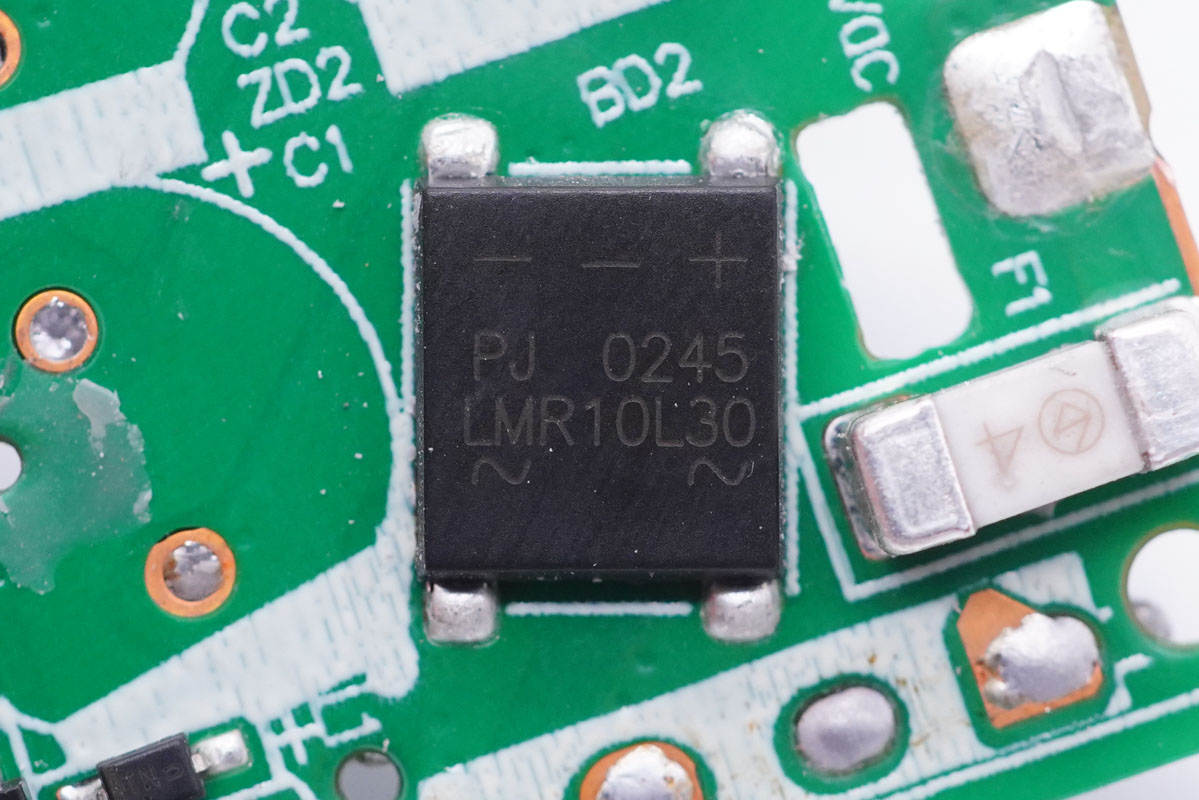

LMR10L30整流橋特寫。

? ? ? ??

另一顆特寫，設在主板背面，采用兩顆以均攤發熱。

三顆高壓濾波電解電容來自KOSHIN東佳電子有限公司，規格均為400V 33μF。

PCB板側面一覽，在輸入端小板和變壓器之間的是工字電感，外套熱縮管保護。

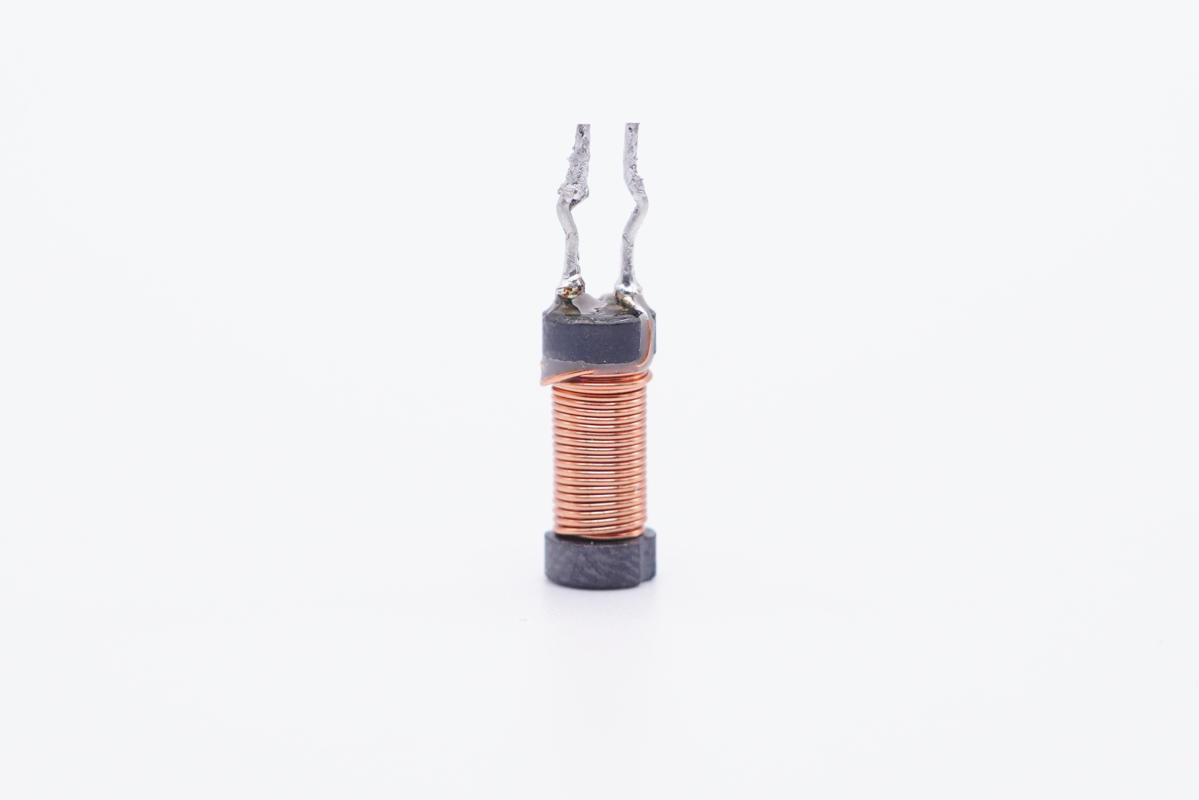

工字電感特寫。

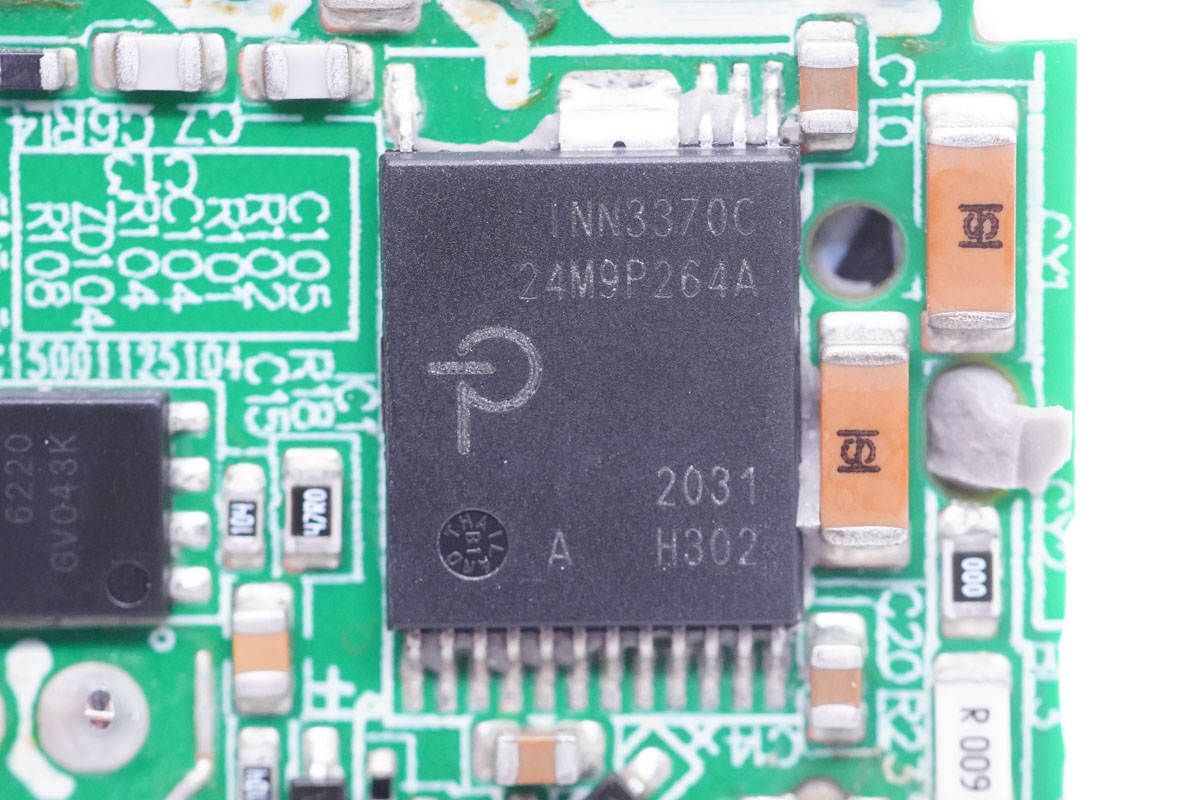

充電器主控芯片采用PI INN3370C，這是一顆集成了高壓開關、同步整流和FluxLink反饋功能的數控恒壓/恒流離線反激式準諧振開關IC，INN3370C使用PowiGaN技術，內置750V耐壓GaN開關管，最大支持100W輸出，在i2c數傳動態高精度控制的同時，INN3370C還內置一路3.6V輸出為外置協議IC供電，右側是兩顆貼片Y電容，串聯提高耐壓等級。

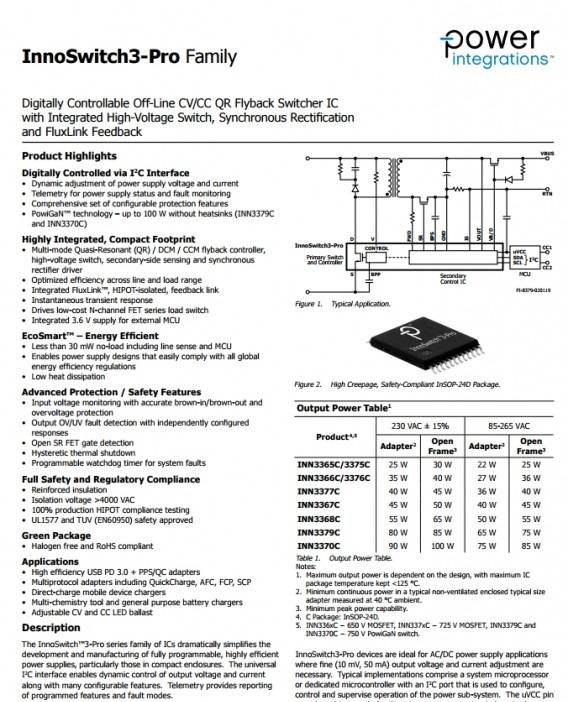

PI INN3370C資料信息。

充電頭網了解到，PI InnoSwitch3系列氮化鎵快充芯片已被小米GaN充電器Type-C 33W、SATECHI 100W 2C1A氮化鎵快充充電器、綠聯65W 4C口氮化鎵充電器、麥多多2C1A 65W氮化鎵充電器、貝爾金30W氮化鎵充電器、網易智造61W氮化鎵充電器、安克60W 1A1C氮化鎵充電器等數十款產品采用，性能獲得客戶廣泛認可。

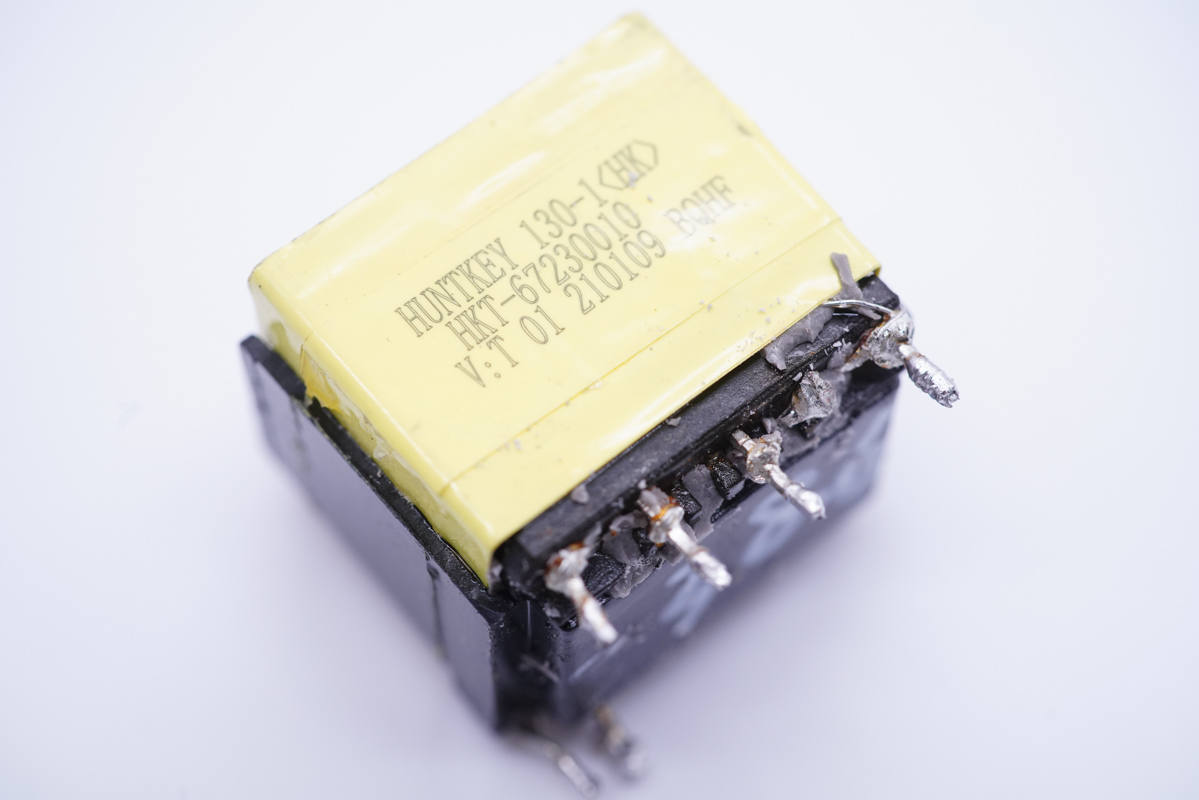

變壓器特寫，纏繞絕緣膠帶并外置絕緣罩。

輸出端一覽，兩側設有同步整流輸出濾波固態電容，兩個USB母座分別焊接在兩塊板子上，小板上還有降壓電感。

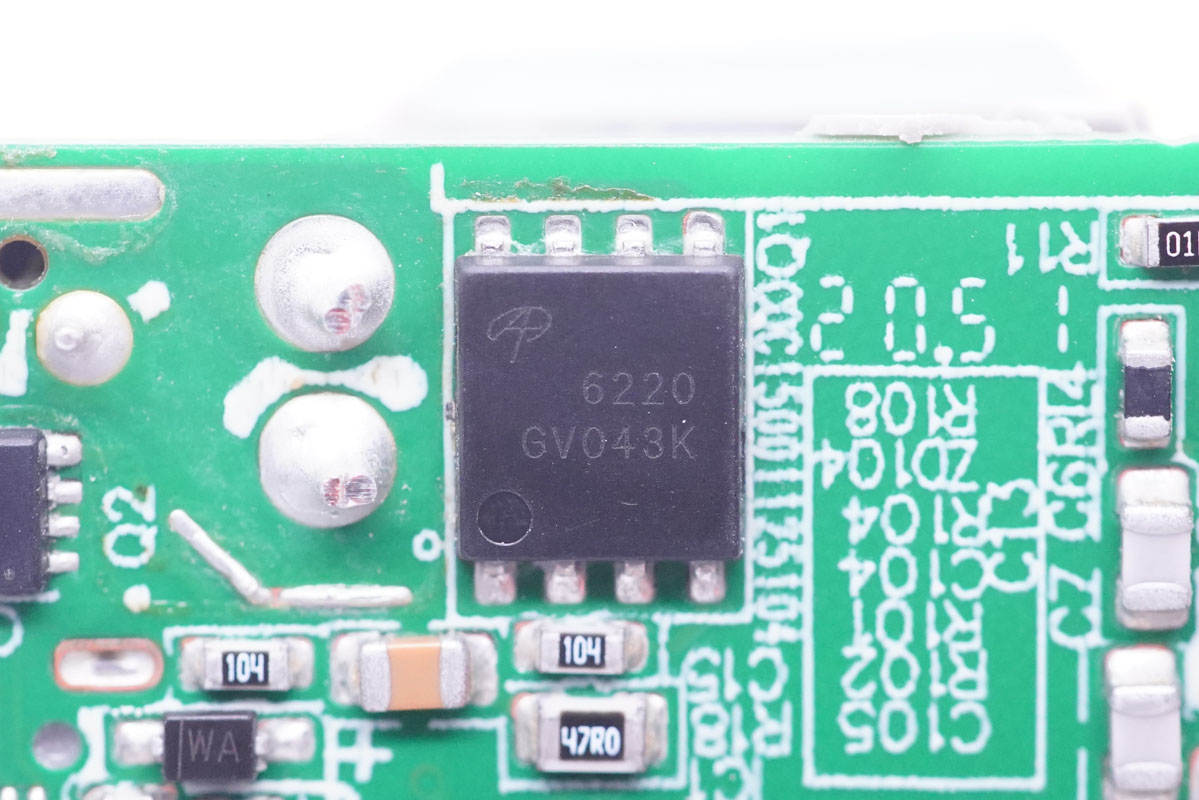

同步整流管采用AOS萬代AON6220，NMOS，耐壓100V，DFN5x6封裝。

萬代AON6220資料信息。

? ? ? ??

輸出濾波固態電容是臺系鈺邦品牌，規格為25V 560μF。

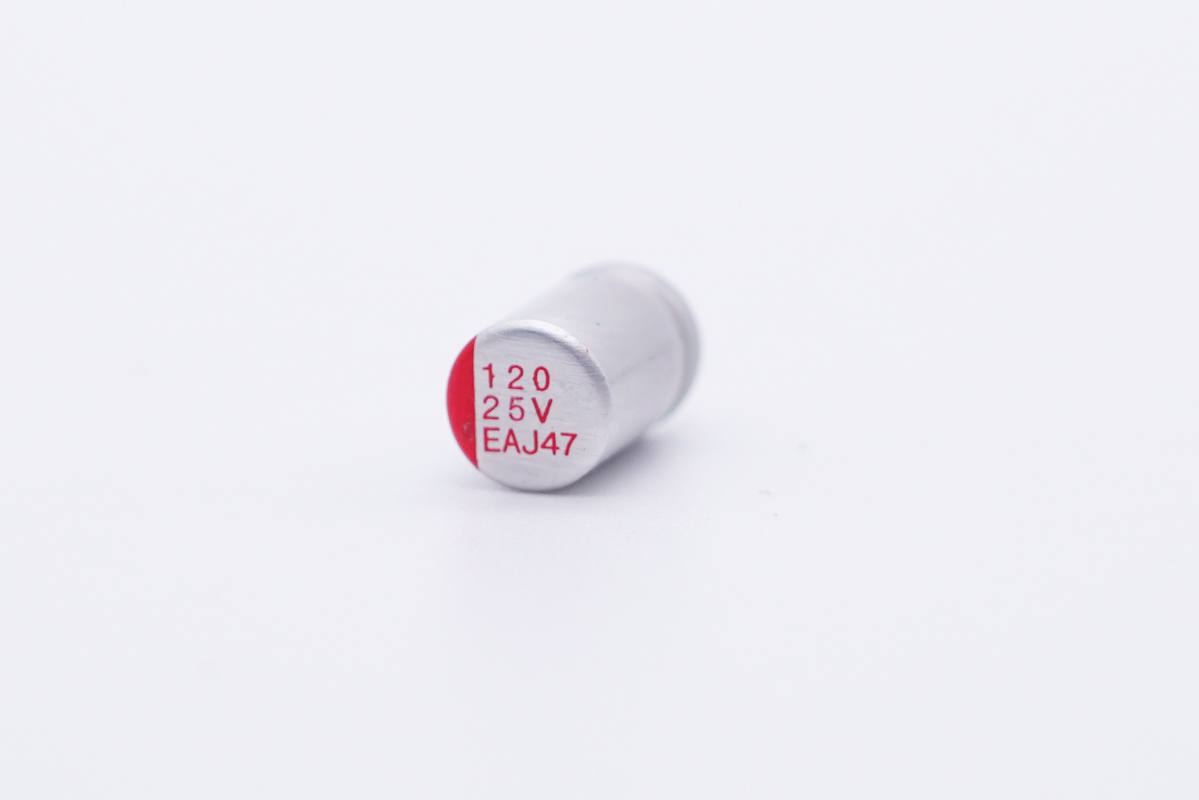

另一顆輸出濾波固態電容規格為25V 120μF。

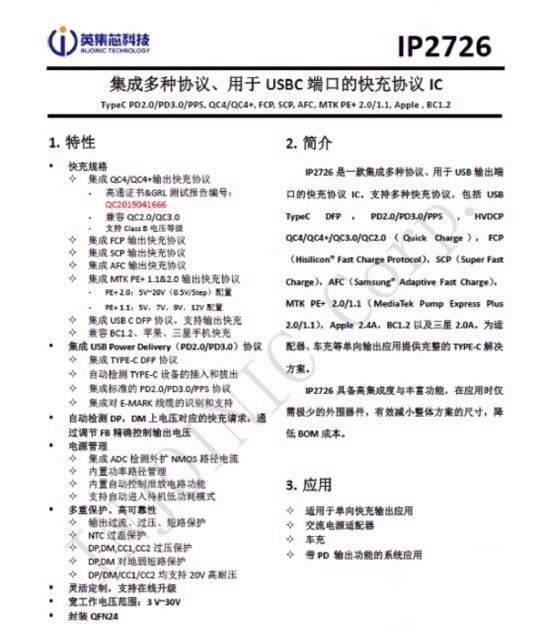

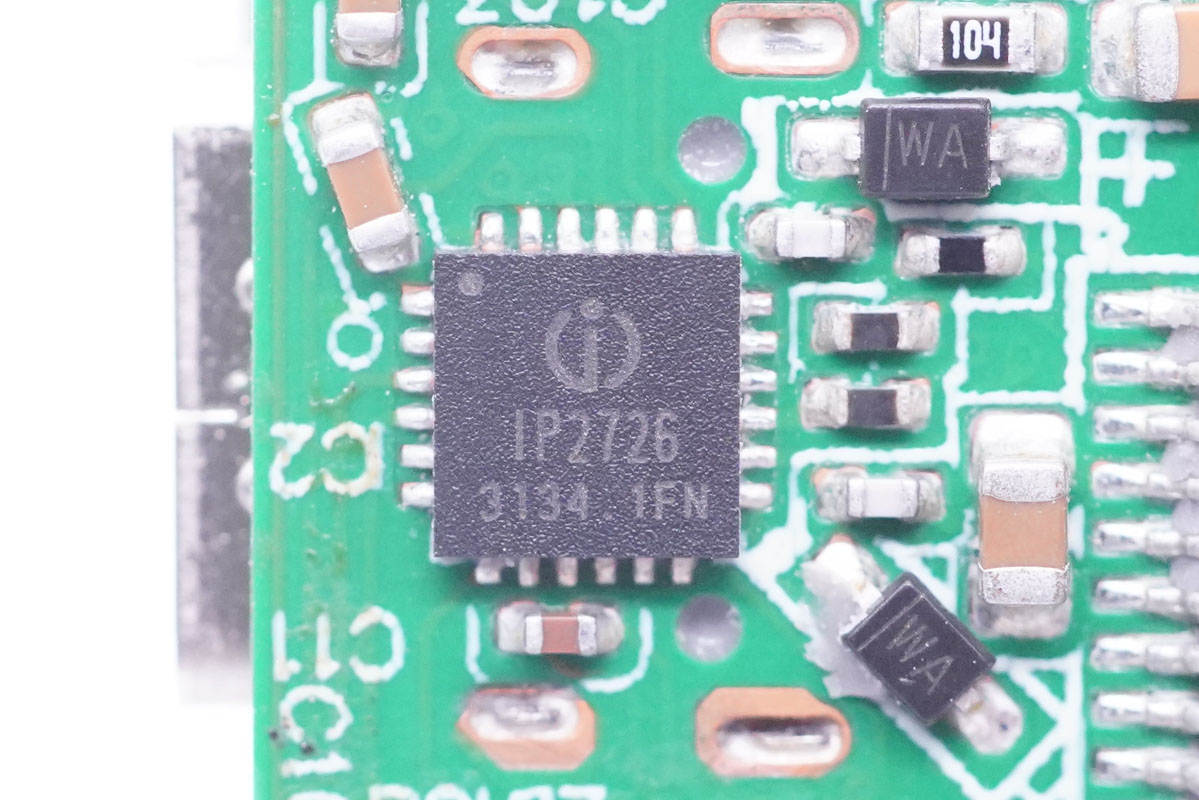

USB-C口協議芯片采用英集芯IP2726,，這是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。1A1C兩個接口都是由IP2726提供快充協議支持。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

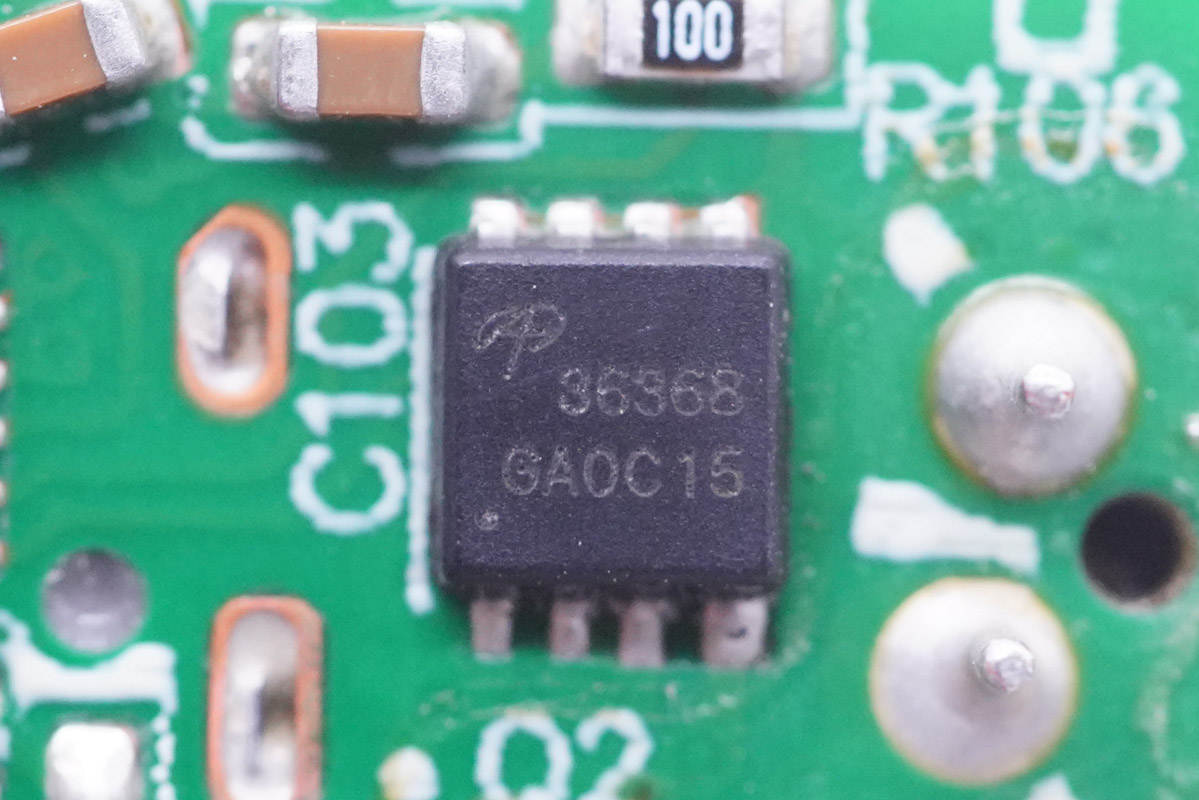

輸出VBUS開關管采用萬代AONR36368，NMOS管，耐壓30V。

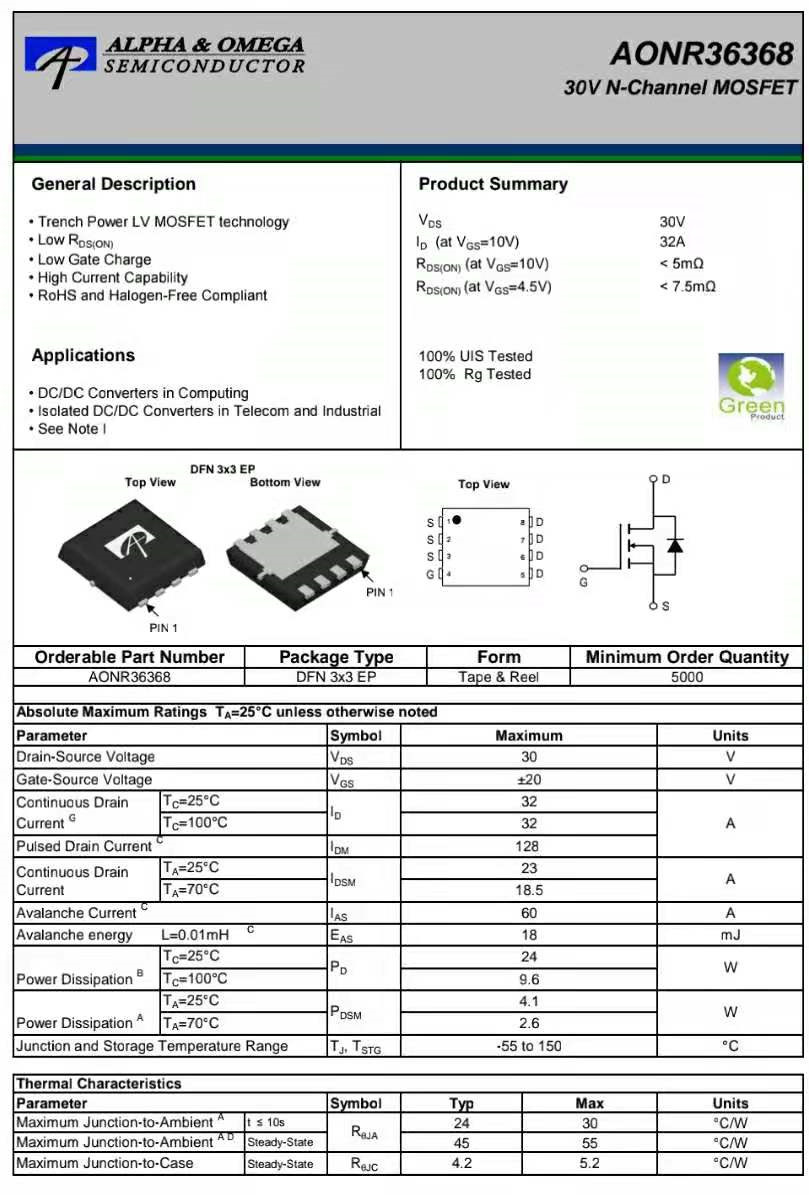

萬代AONR36368資料信息。

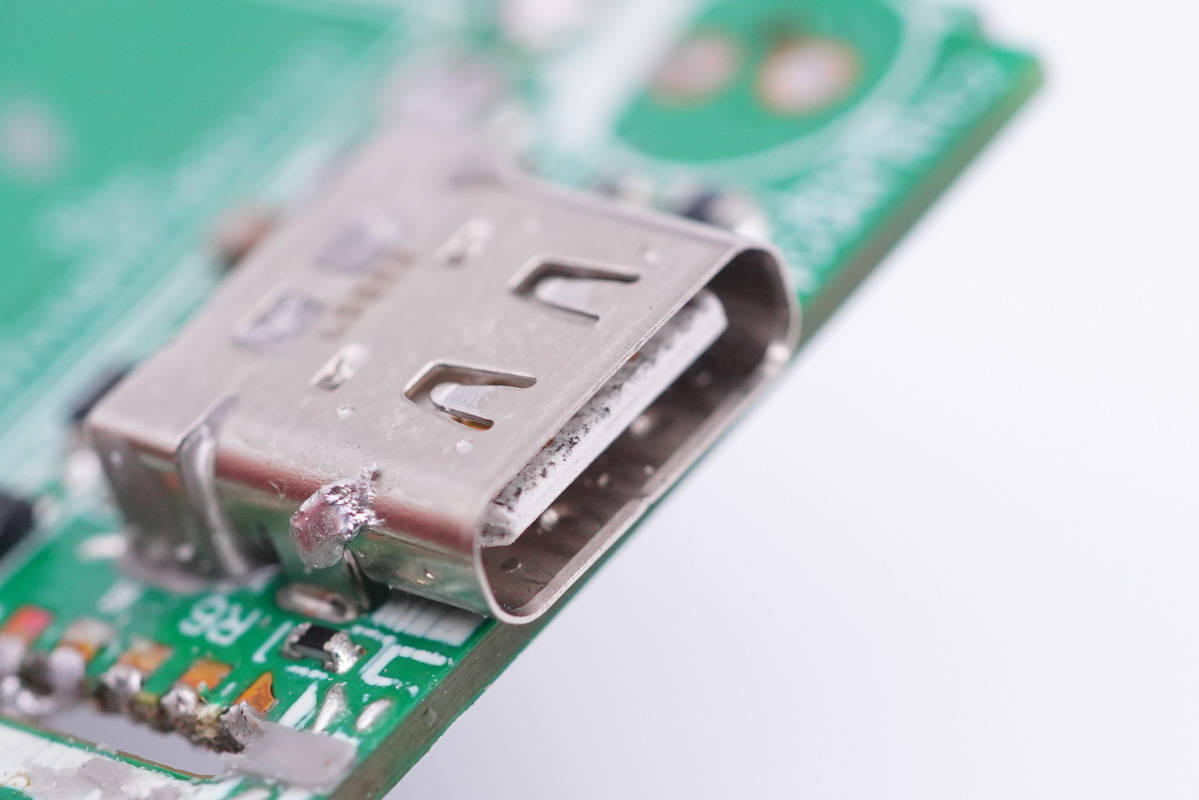

USB-C母座特寫，過孔焊接。

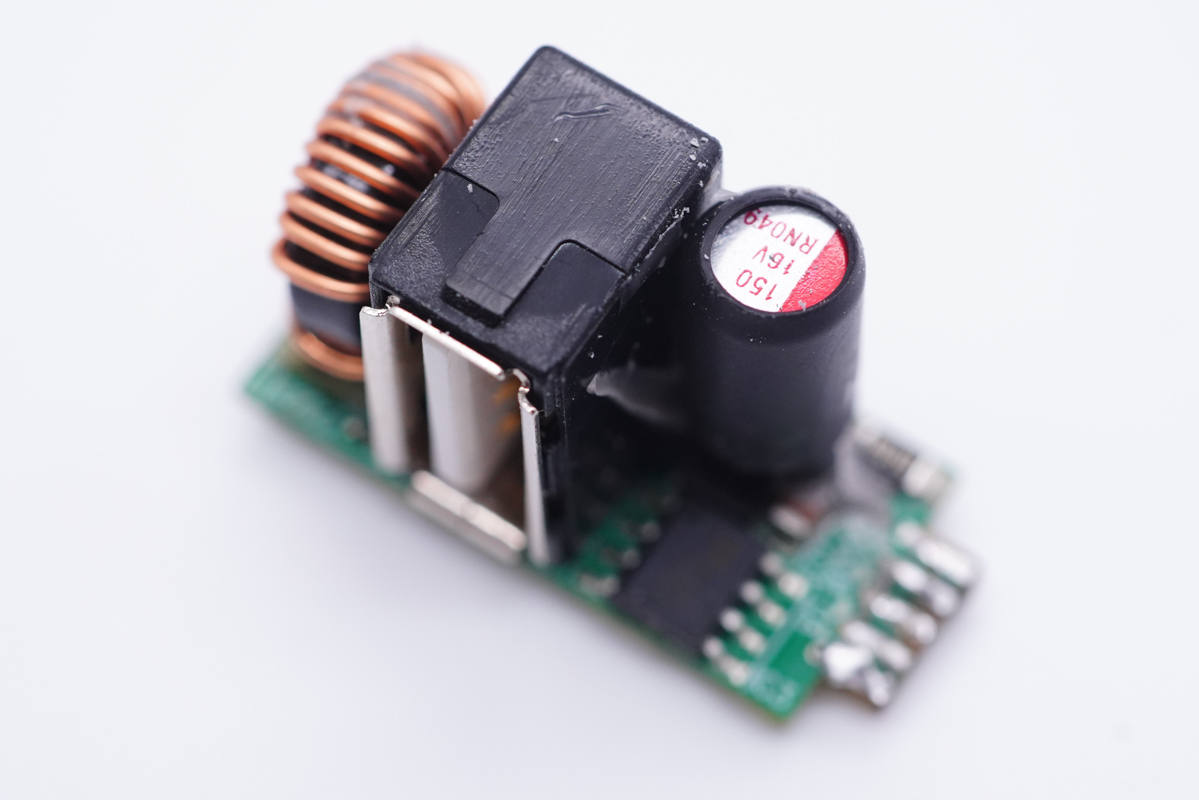

USB-A口母座外套塑料殼防塵及絕緣，兩側設有降壓電感和濾波電容。

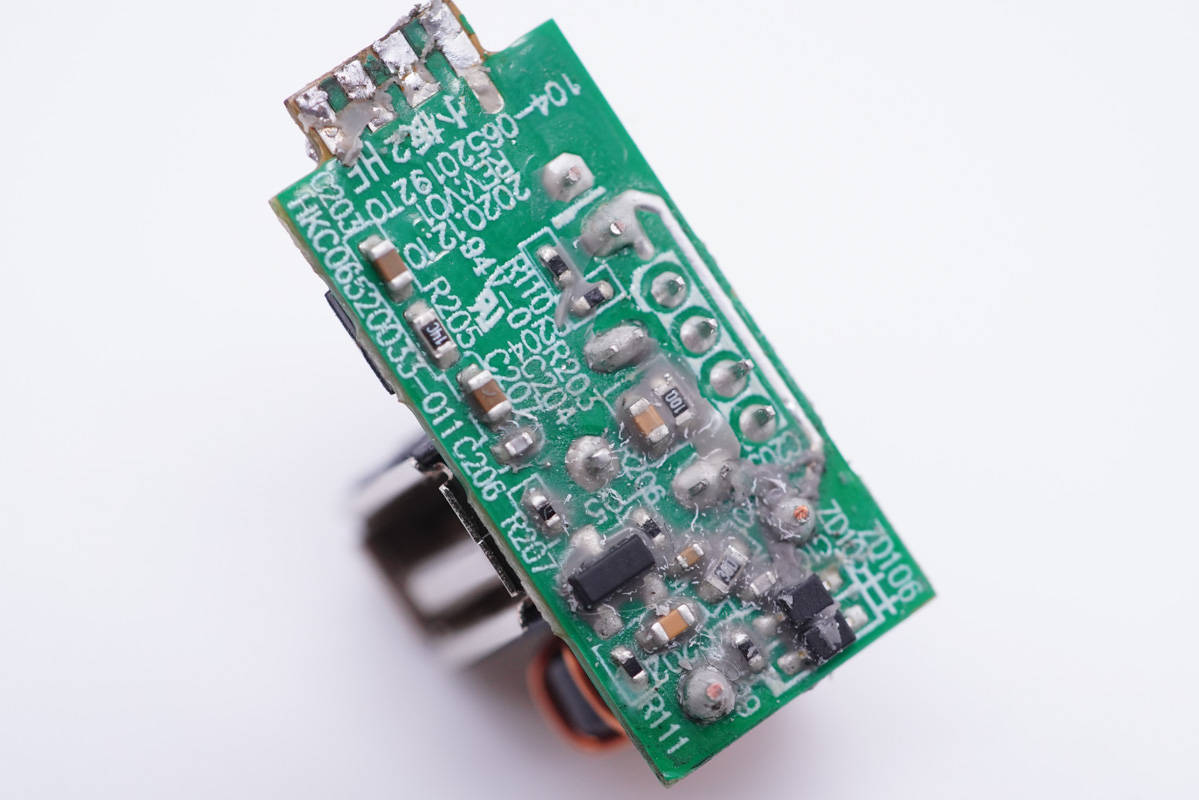

小板背面一覽。

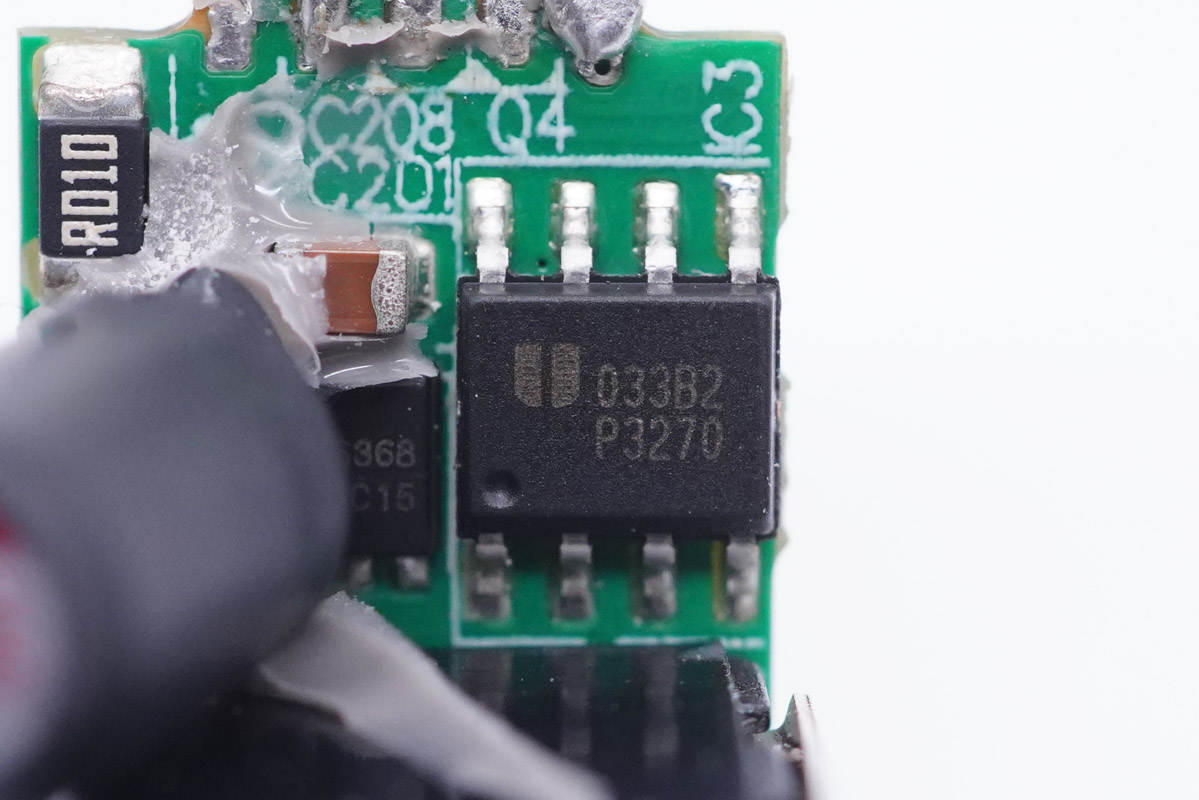

USB-A口同步整流降壓轉換器采用德信EUP3270，其支持4.5V-30V輸入電壓范圍，支持直通模式，采用SOP-8（EP）封裝。左上角是USB-A口輸出檢流電阻。

? ??

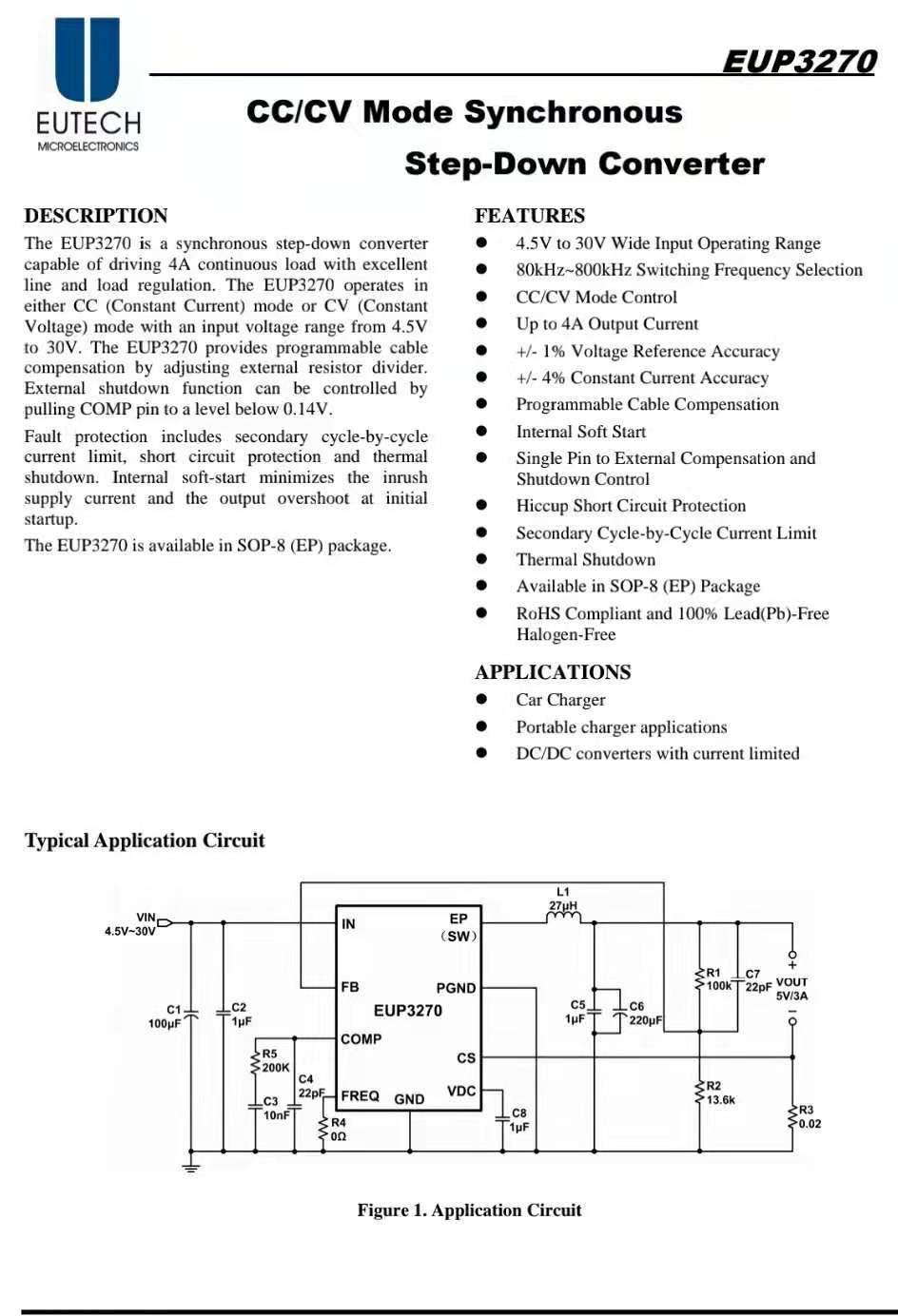

德信EUP3270詳細資料。

充電頭網拆解了解到，采用德信EUP3270的產品還有THEONE 65W 1A1C快充充電器、Grandstar 2A1C 61W快充充電器、網易智造65Ｗ雙口快充氮化鎵充電器、綠聯2A2C四口48W智能充電器、RAVPOWER 1A1C 30W快充充電器、索尼39W USB PD快充充電器1A1C等。

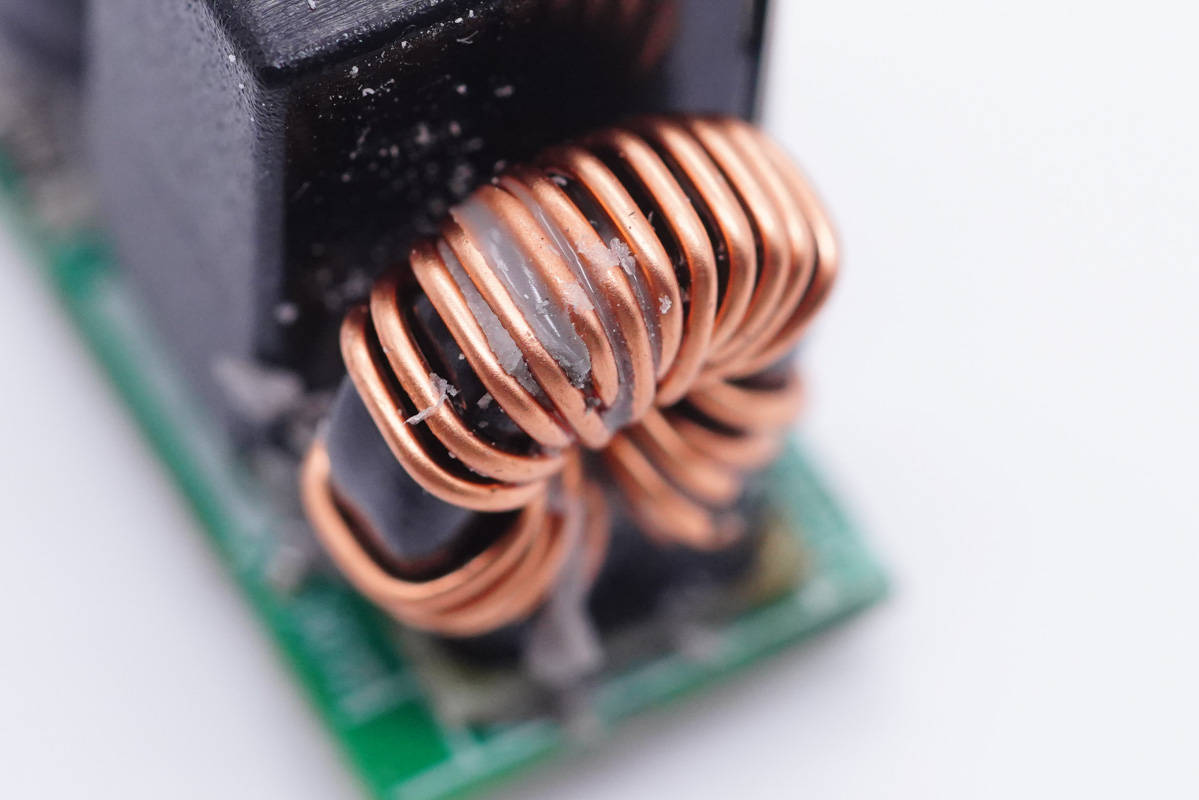

降壓電感特寫，與電路板之間有玻纖板絕緣。

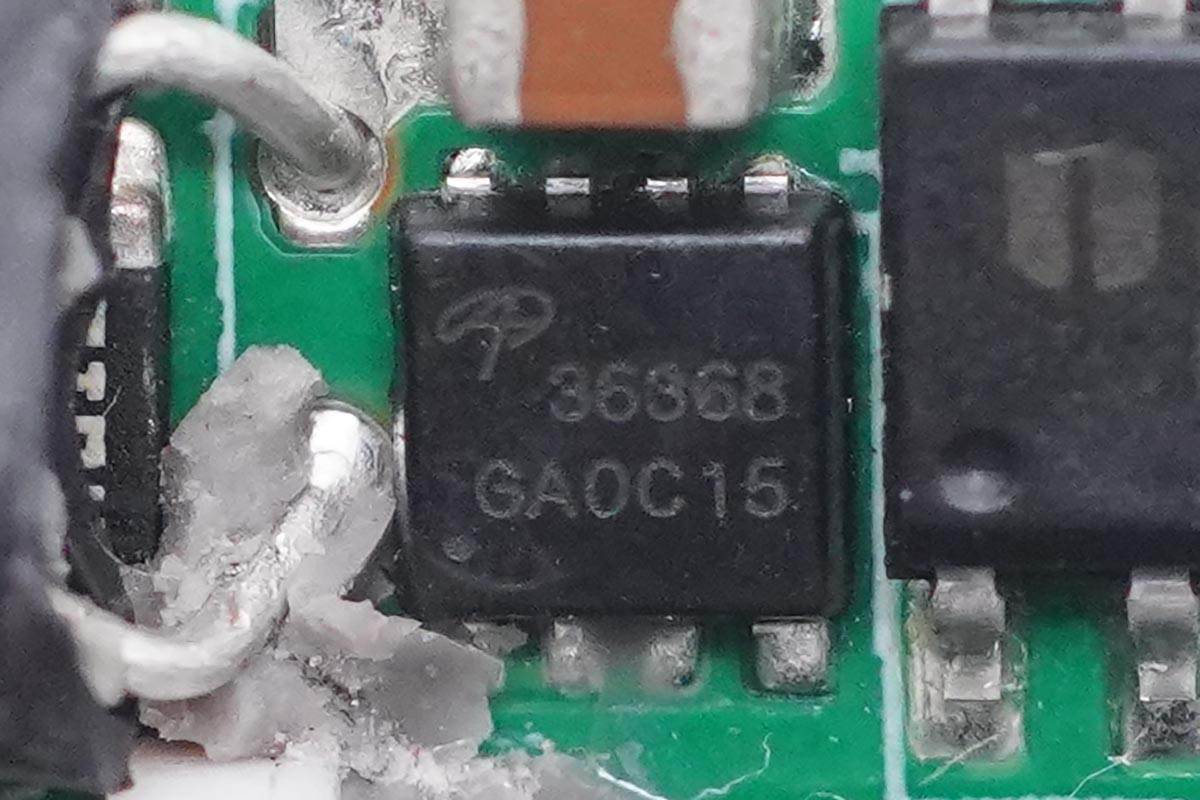

輸出VBUS開關管也是采用的萬代AONR36368。

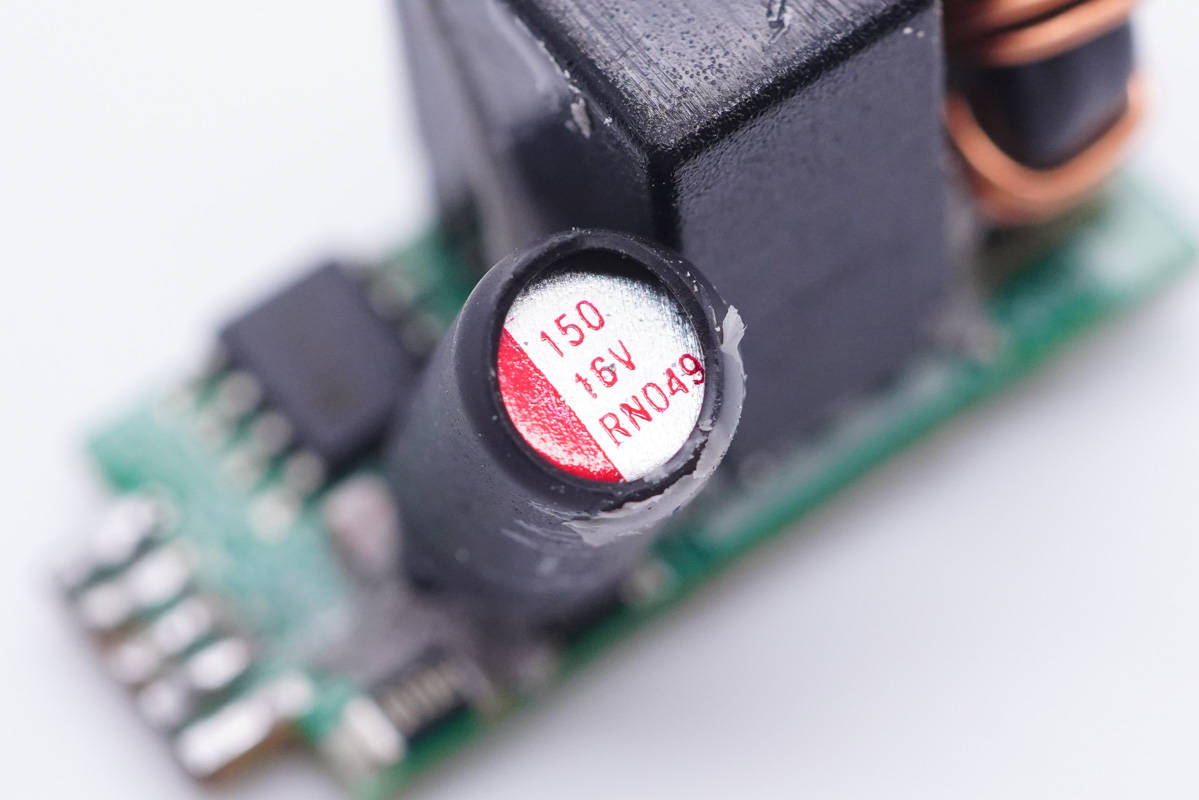

降壓輸出濾波固態電容規格為16V 150μF。

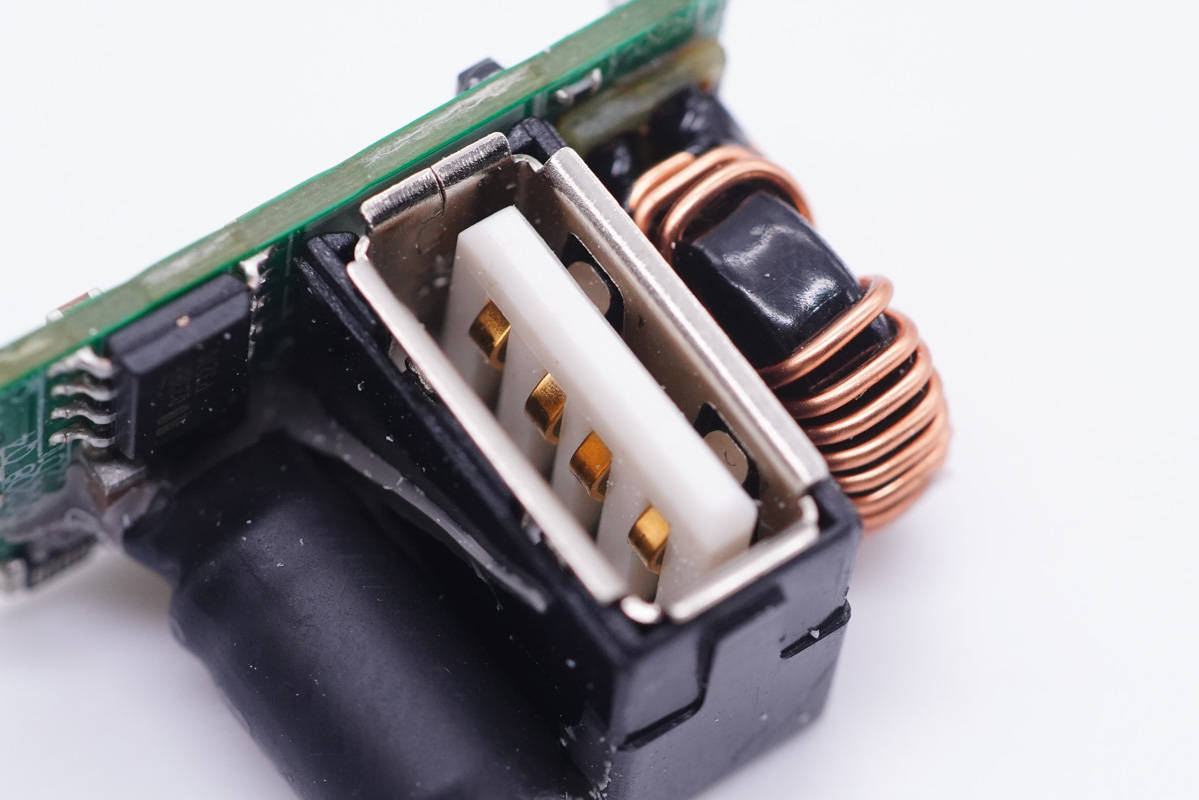

USB-A母座特寫。

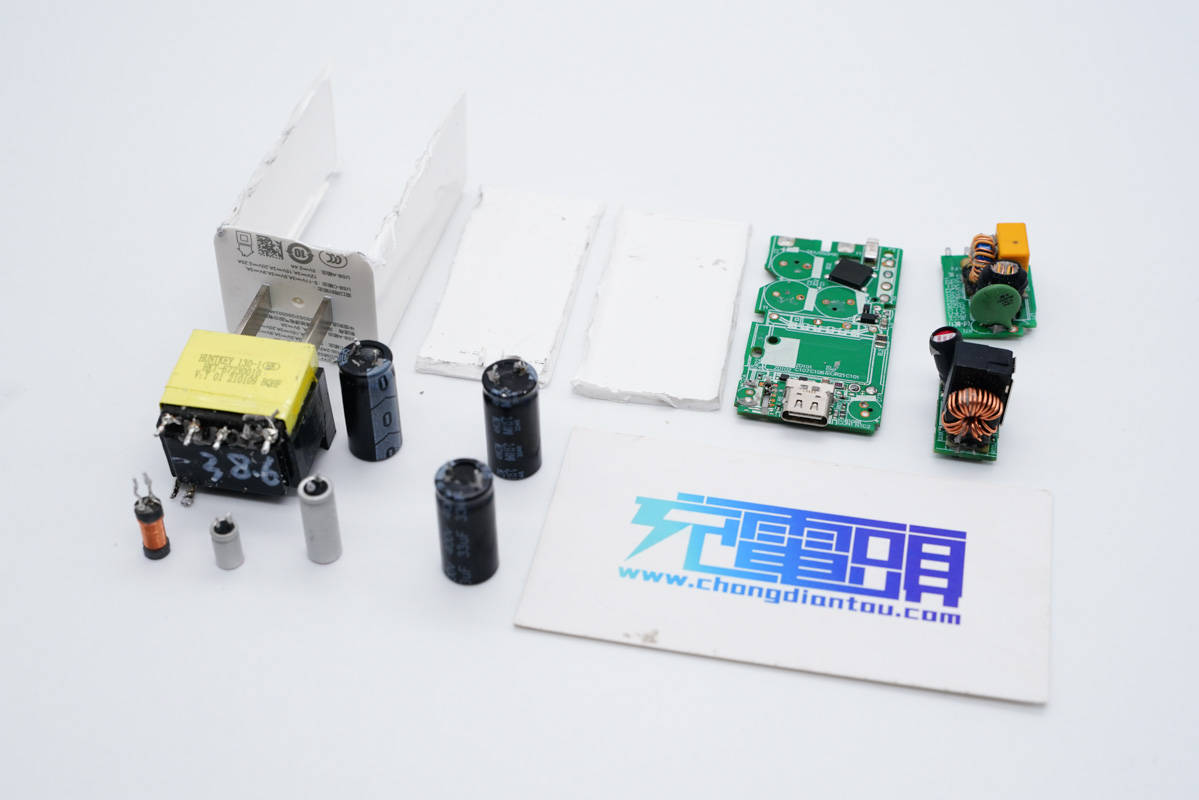

全部拆解完畢，來張全家福。

充電頭網拆解總結

航嘉65W氮化鎵充電器采用時下熱門的長條方柱造型設計，機身簡潔方便客戶進行差異化定制。充電器整體做得非常小巧，方便日常使用。采用1A1C接口屬于萬金油配置，適配設備更加廣泛，另外支持PD等快充協議，滿足筆電、手機等大小設備快充需求。

充電頭網通過拆解了解到，充電器內部采用三段式布局設計，輸出端設有小板，設有二次降壓電路以及用來支撐USB-A母座。另外采用PI INN3370C主控芯片搭配萬代AON6220同步整流管組成開關電源，協議芯片采用英集芯IP2726，負責雙口協議識別。采用德信EUP3270用于USB-A口二次降壓。采用東佳和鈺邦電容進行輸入輸出濾波，變壓器和USB-A母座外罩絕緣罩，降壓電感與電路板之間有纖維板絕緣。充電器整體灌注導熱膠，用于導熱和保護內部元件。整體用料扎實。
