提起YOOBAO羽博，很多人可能會立馬想到其旗下的各種款式的移動電源，儲能電源等產品。不過近期趁著20W快充市場熱潮，羽博推出了一款20W迷你快充充電器。充電器配備1A1C接口，分別支持20W PD快充和18W QC快充，可同時給兩臺設備充電。下面充電頭網就對其進行詳細拆解，看看用料做工如何。

一、羽博20W充電器外觀

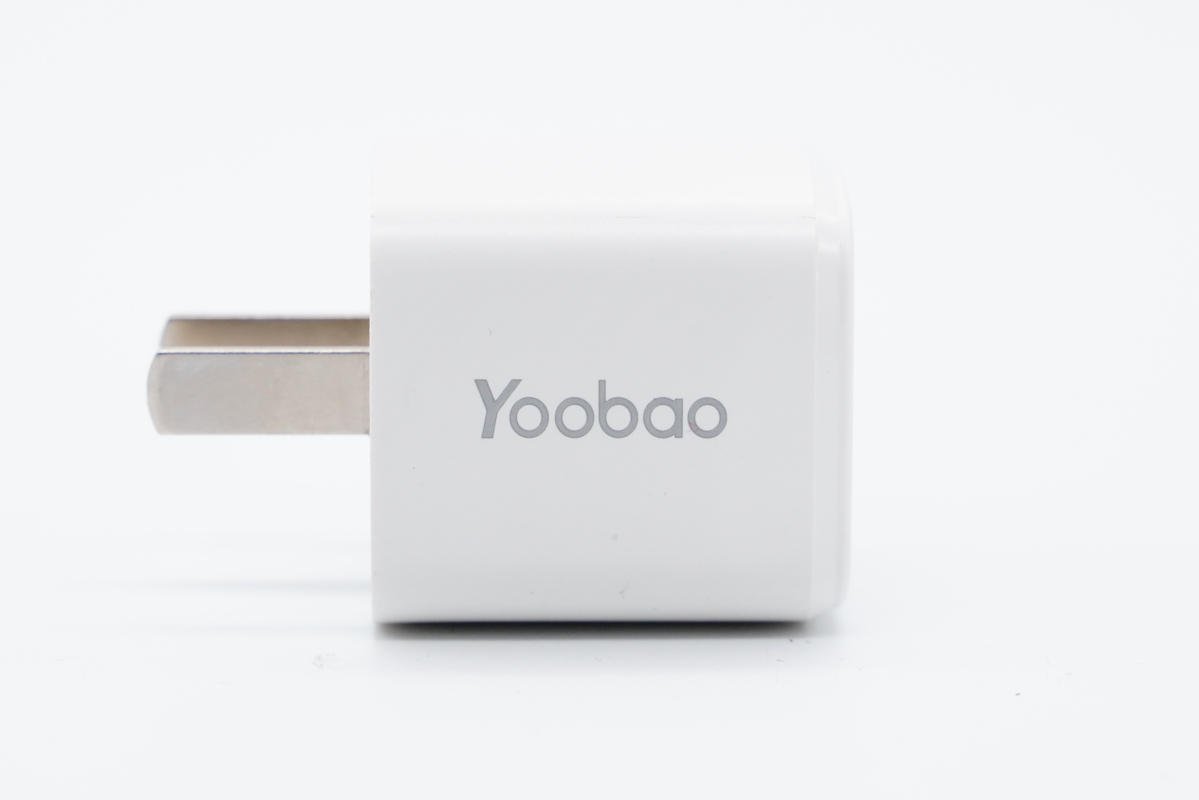

充電器采用小方塊造型設計，機身表面啞光處理，側身一面上印有YOOBAO品牌。

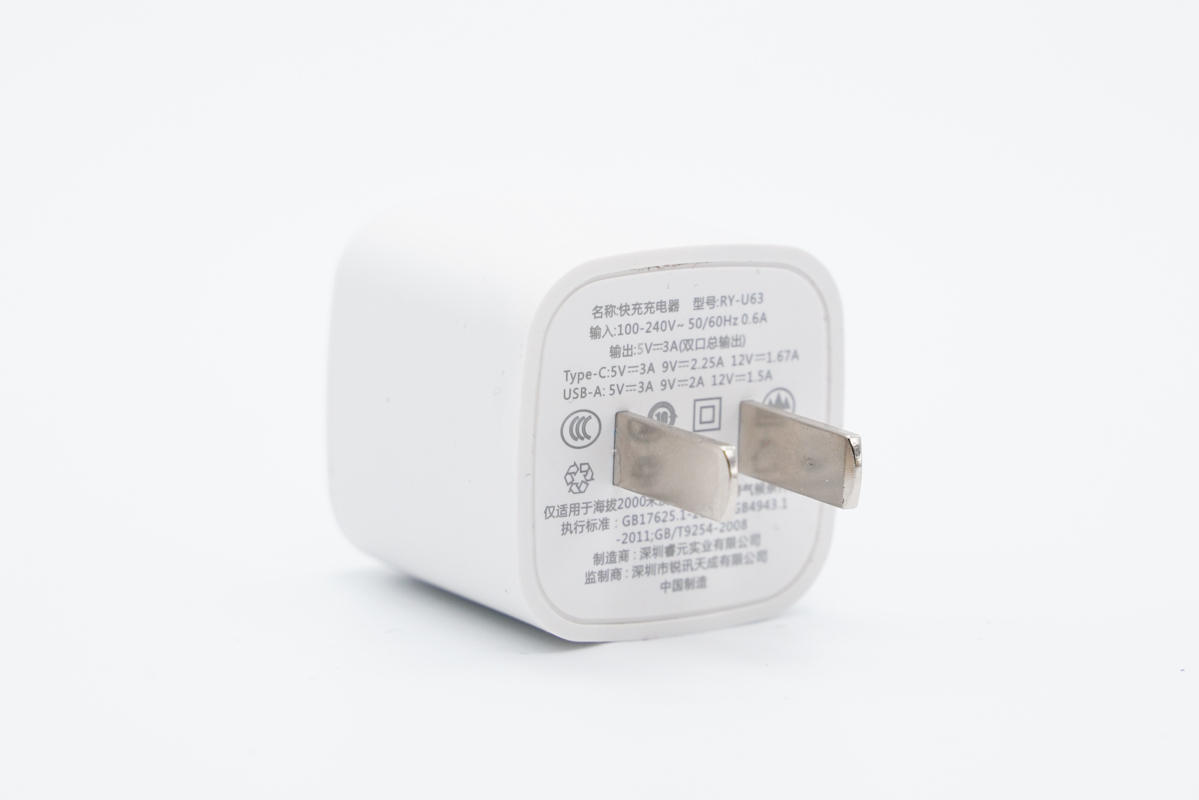

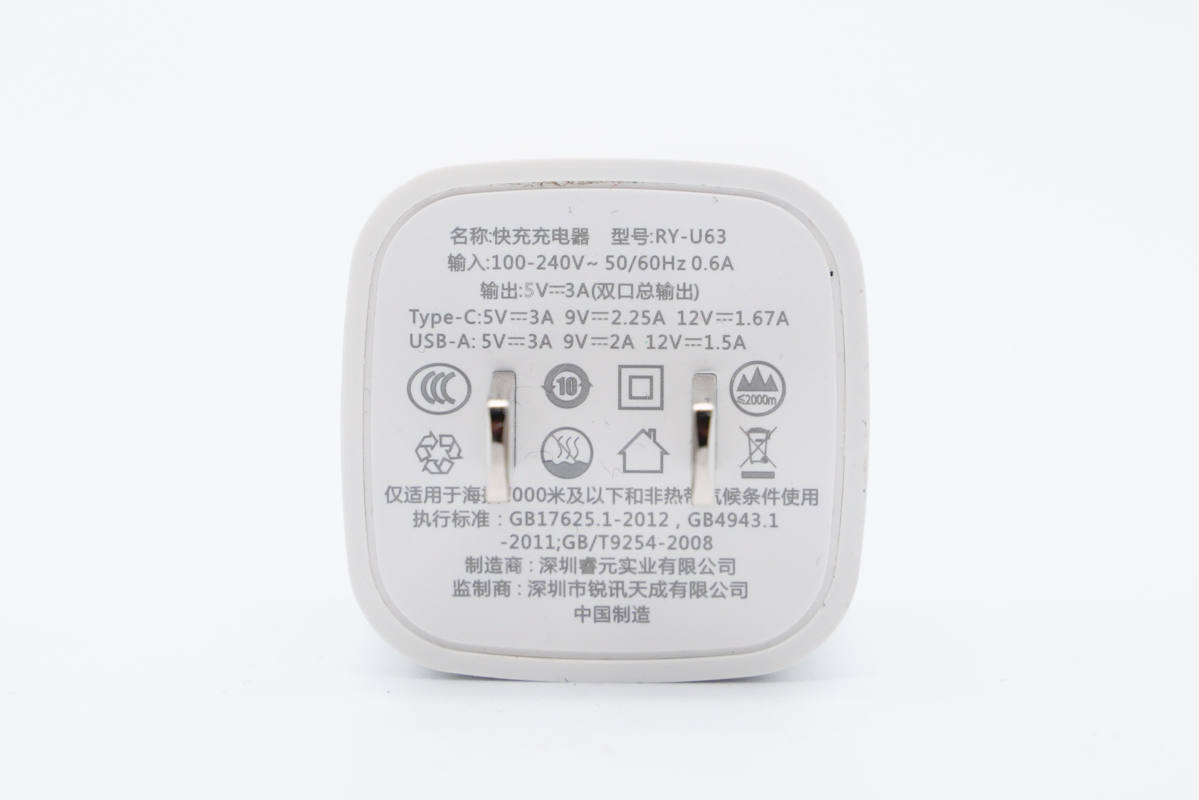

輸入端外殼上印有充電器參數

型號：RY-U63

輸入：100-240V~50/60HZ 0.6A

USB-C輸出：5V3A、9V2.25A、12V1.67A

USB-A輸出：5V3A、9V2A、12V1.5A

總輸出：5V3A

制造商：深圳市睿元實業有限公司

監制商：深圳市銳訊天成有限公司

產品已經通過了CCC認證。

配備的是固定式國標插腳。

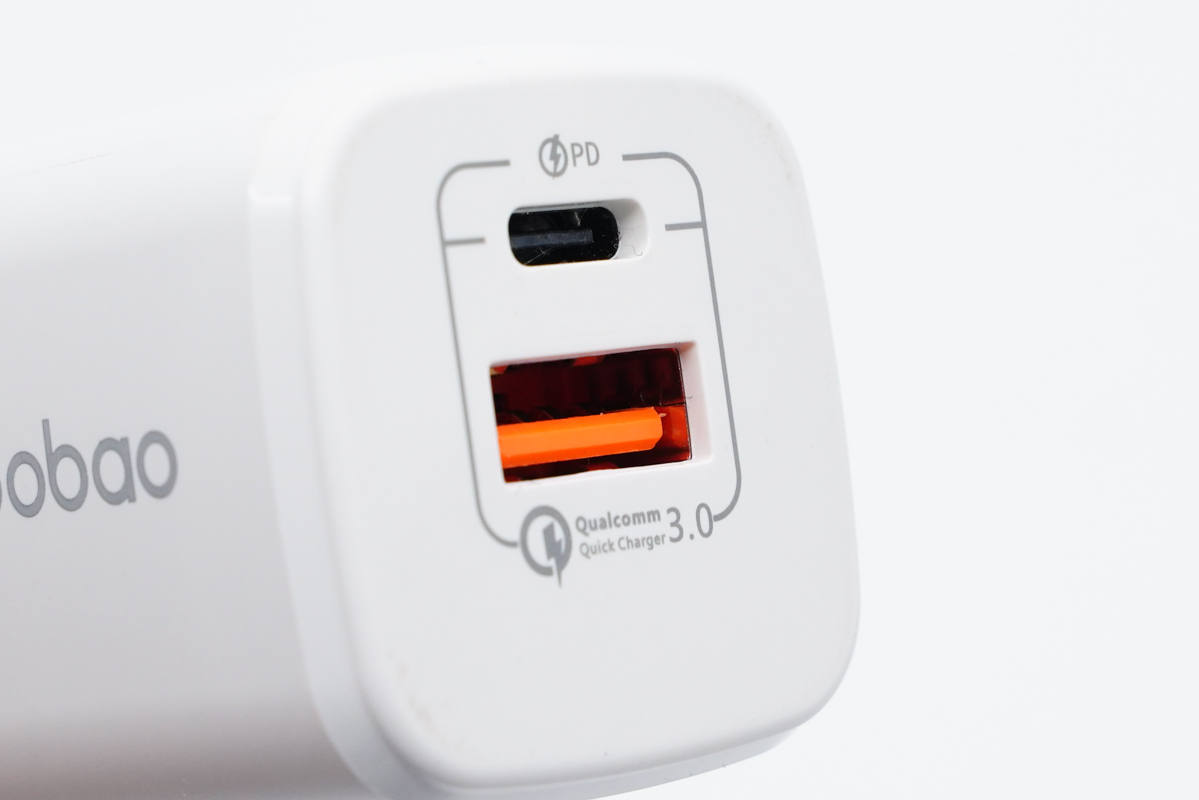

輸出頂面邊緣倒角設計，同時亮面處理。

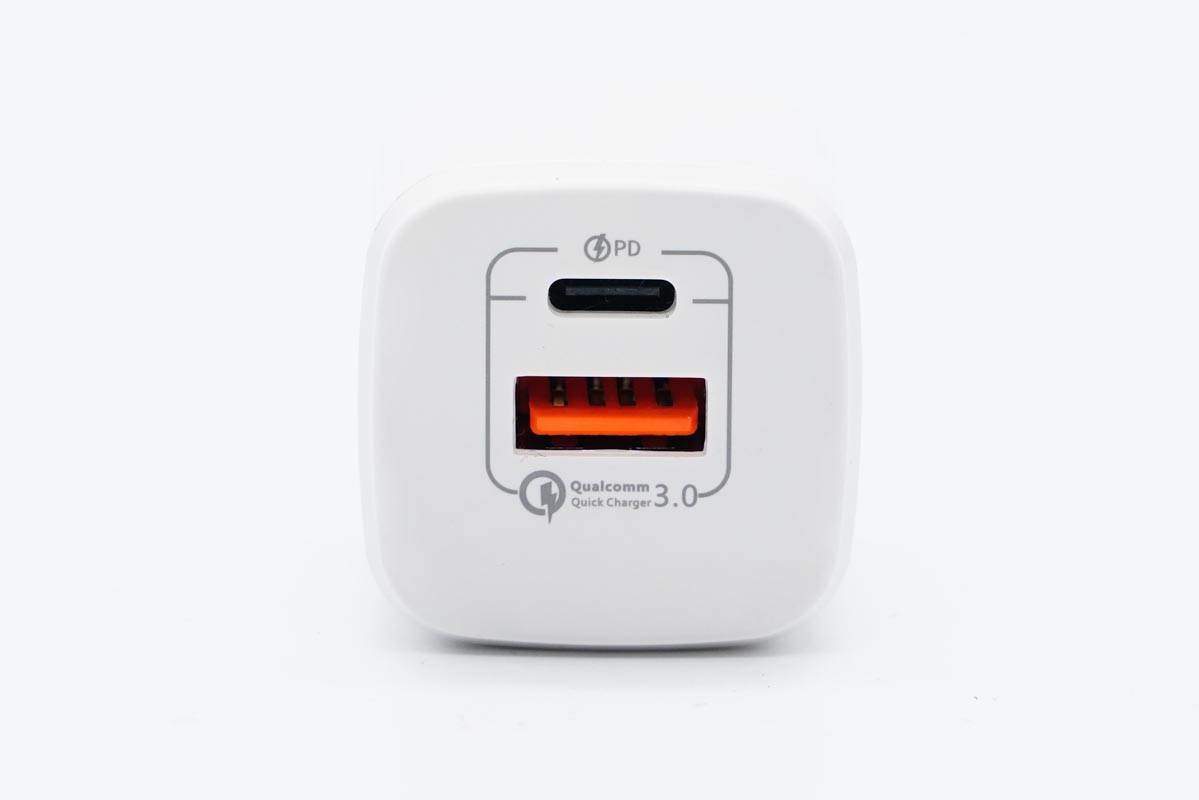

頂面配有1A1C接口，分別采用橘紅色和黑色膠芯，接口旁印有QC和PD快充標識。

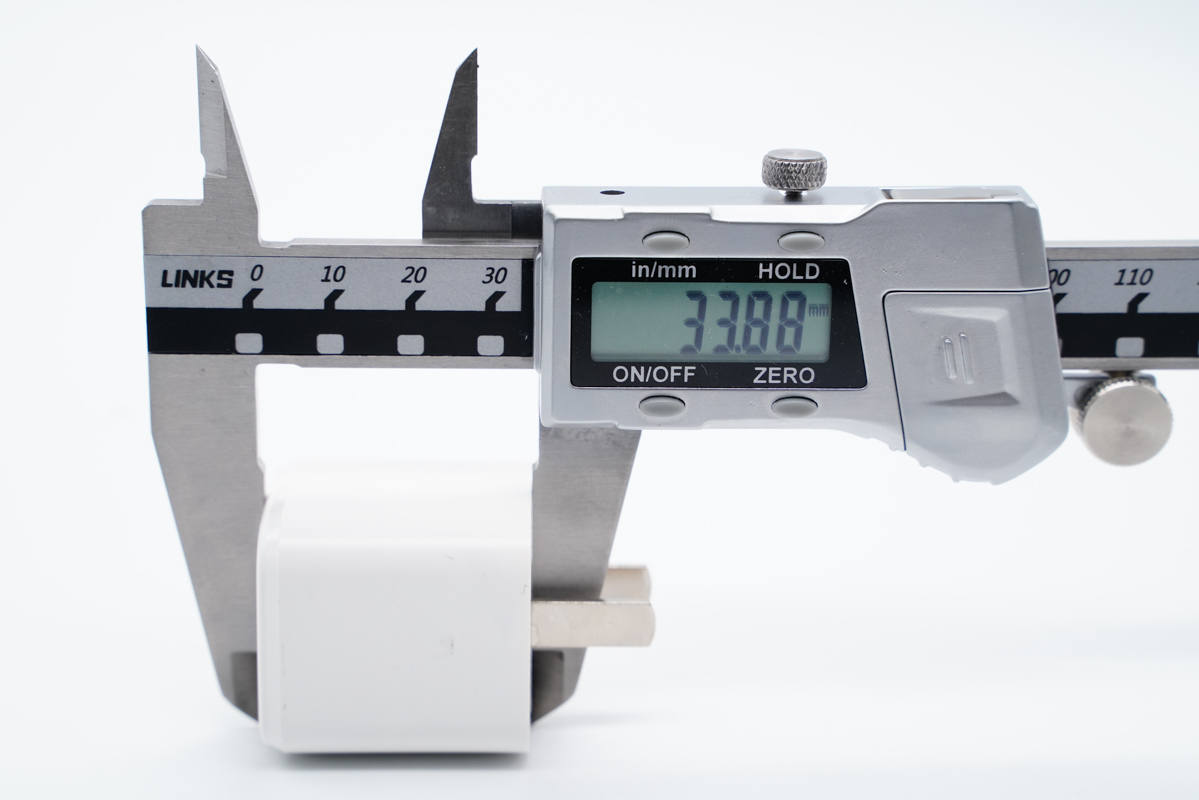

使用游標卡尺實測充電器機身高度為33.88mm。

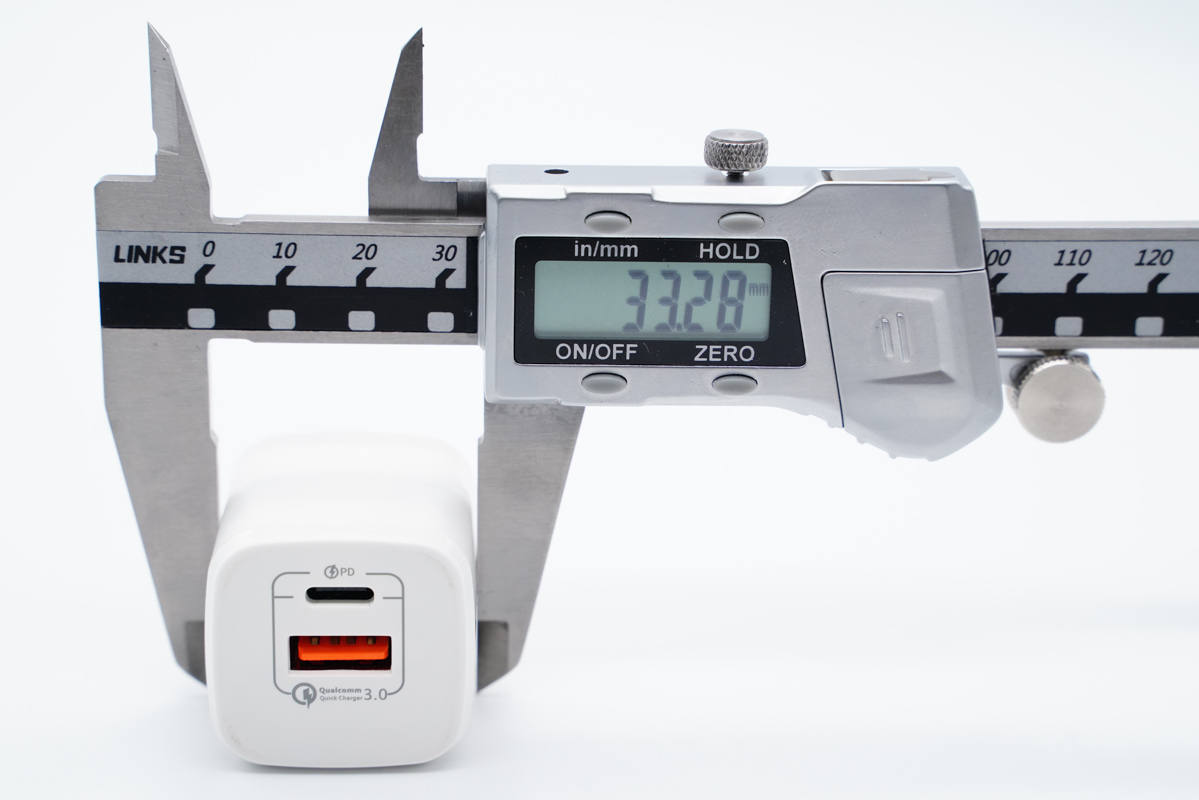

寬度為33.28mm。

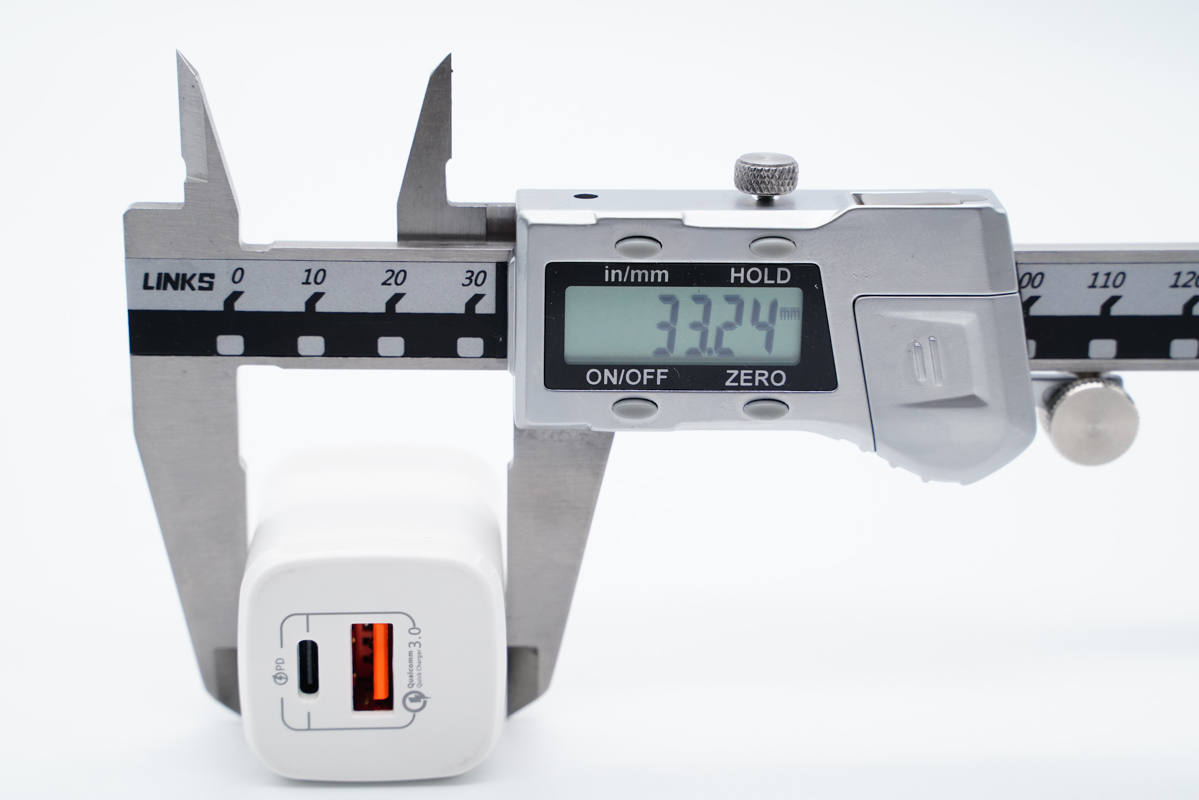

厚度為33.24mm。

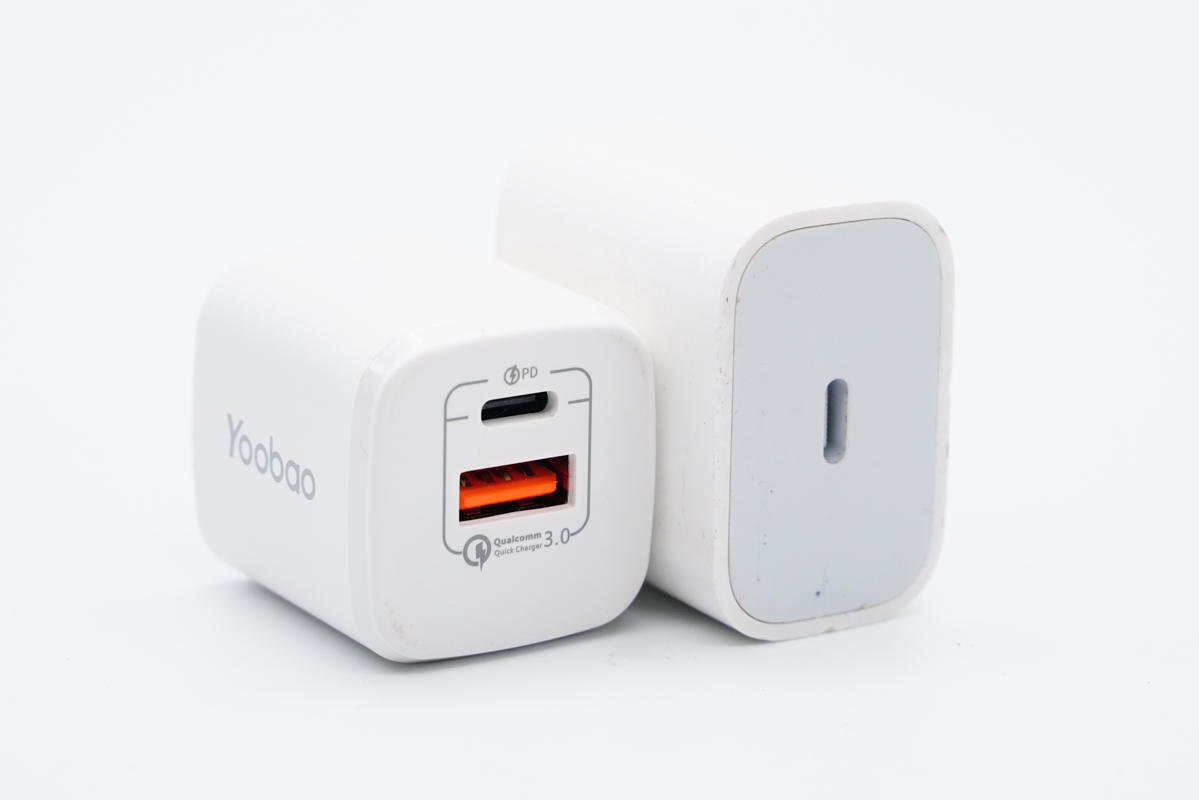

和蘋果20W充電器直觀對比，體積要小很多。

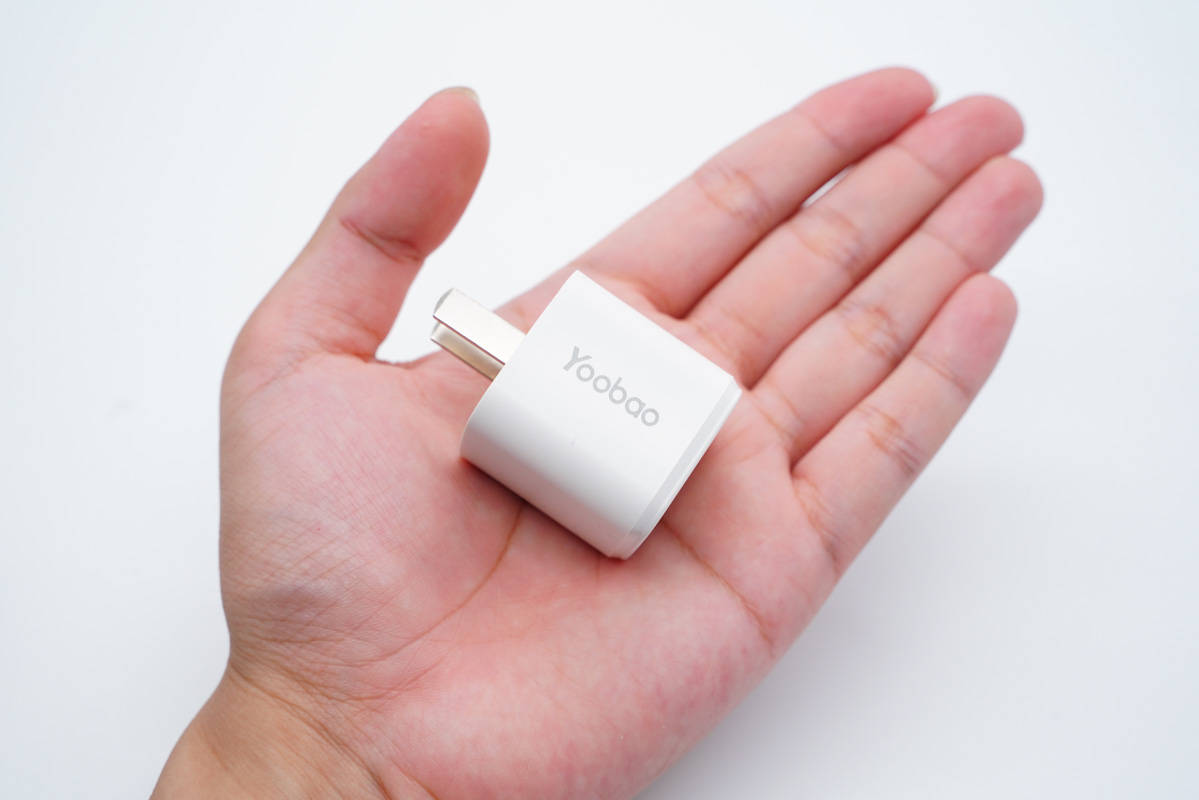

拿在手上的直觀感受。

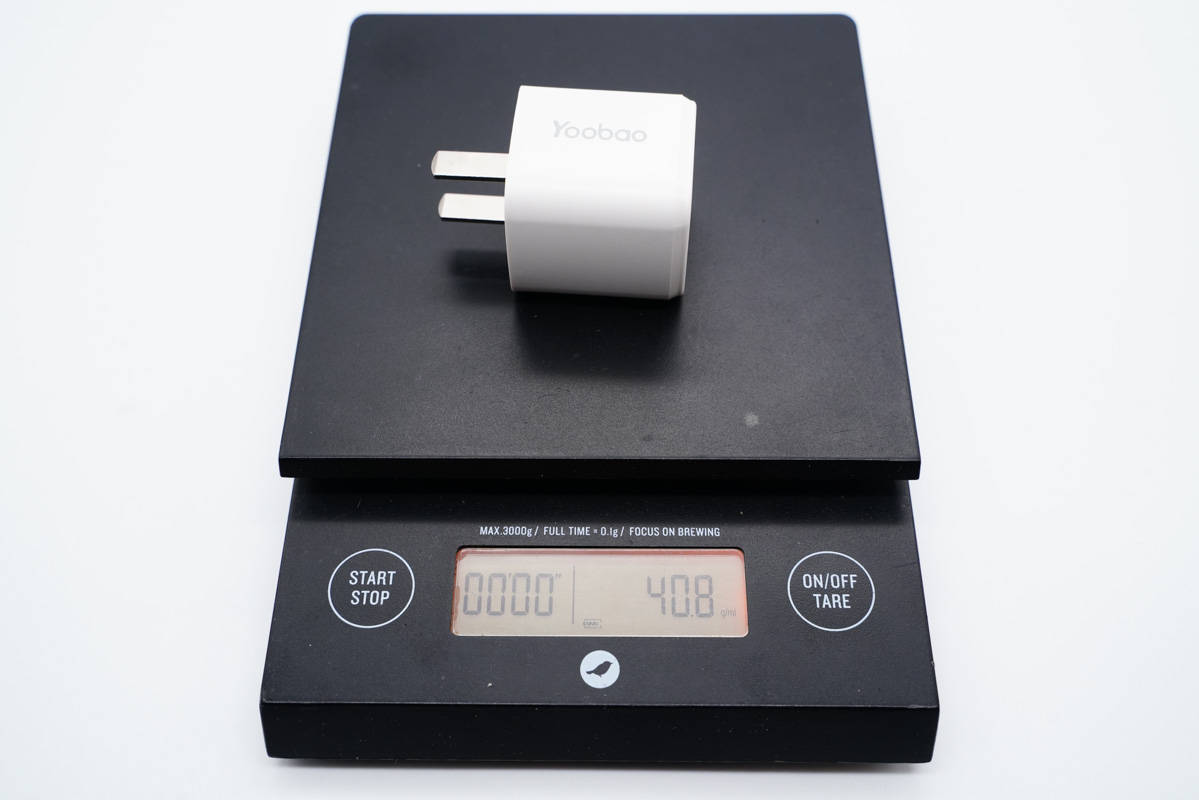

充電器凈重約為41g。

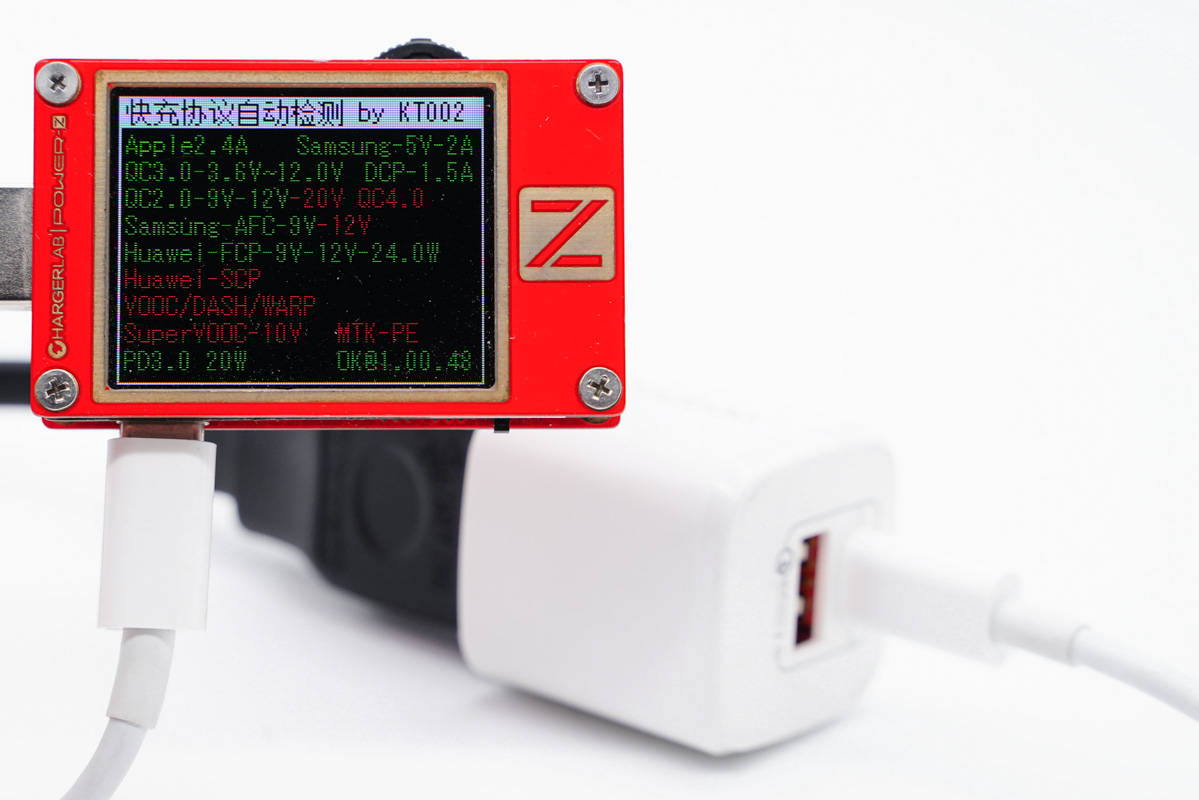

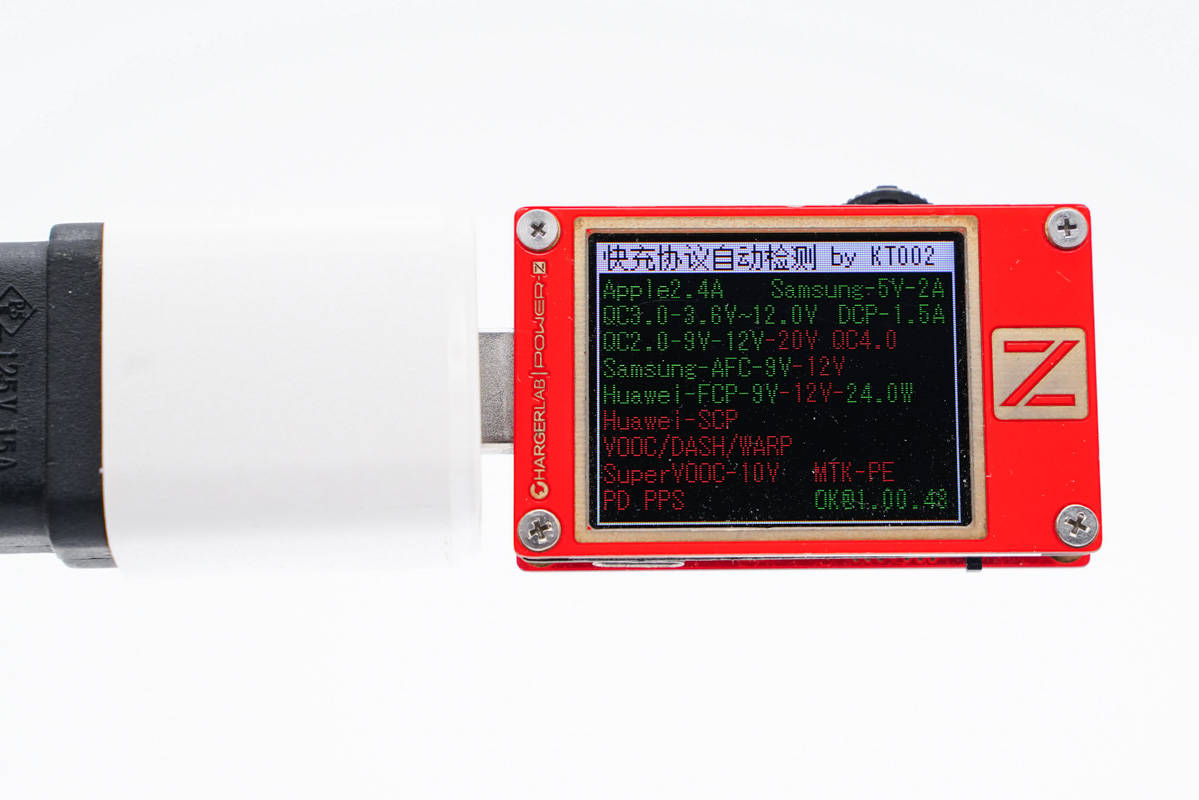

使用ChargerLAB POWER-Z KT002檢測USB-A口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。

另外使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

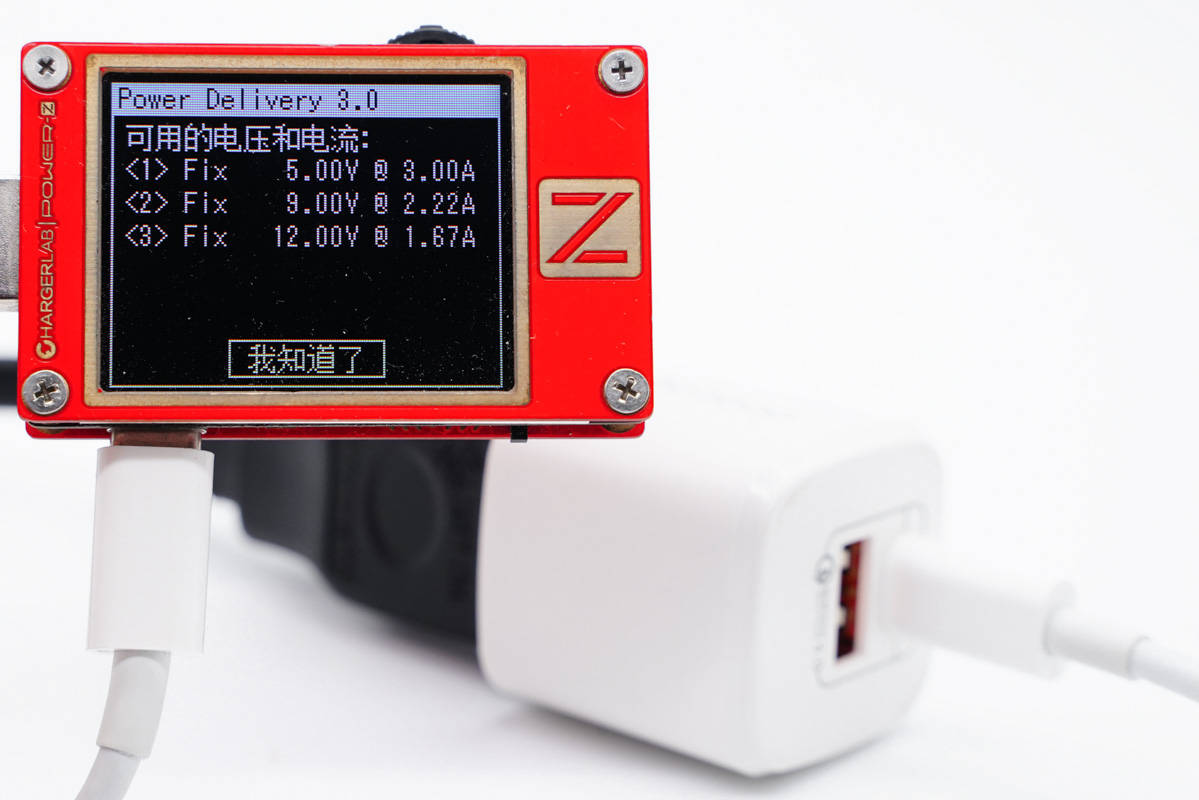

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

二、羽博20W充電器拆解

將輸入端外殼拆開插腳和PCB板通過導線連接通電，輸入端元器件打膠，此外還有絕緣隔離板。

? ? ? ? ? ??

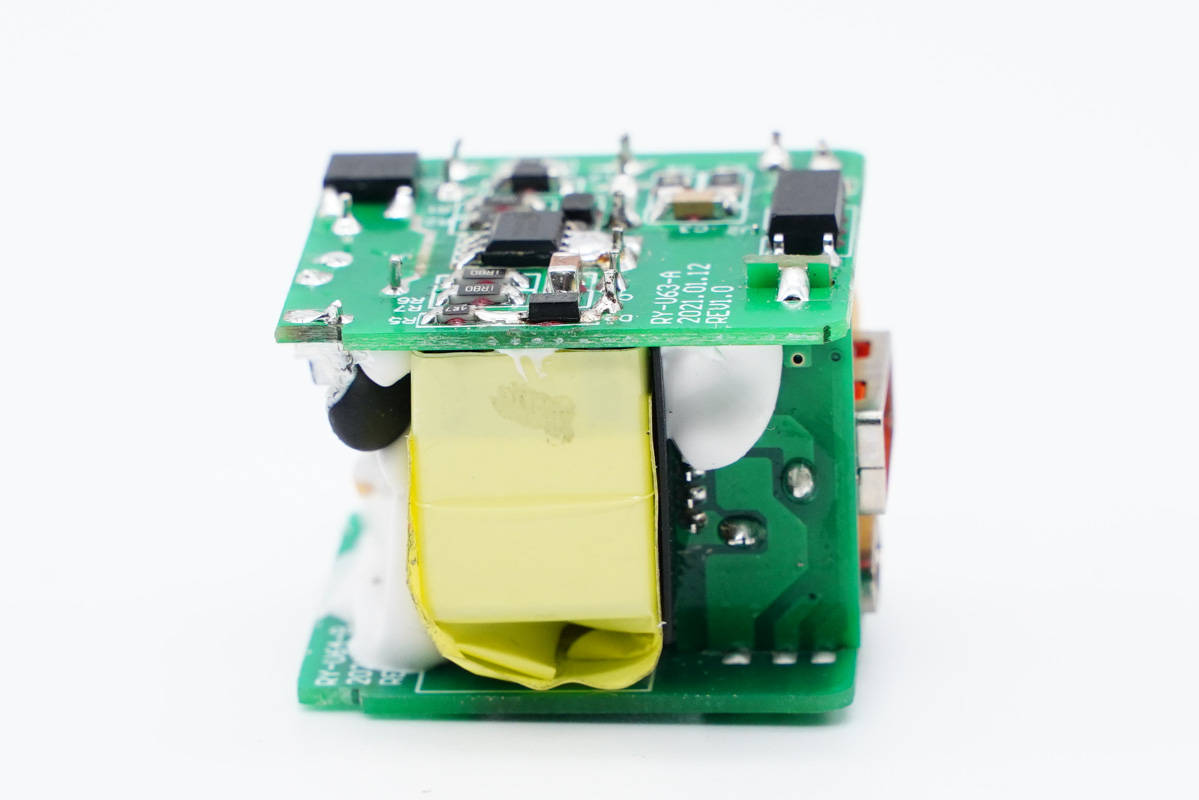

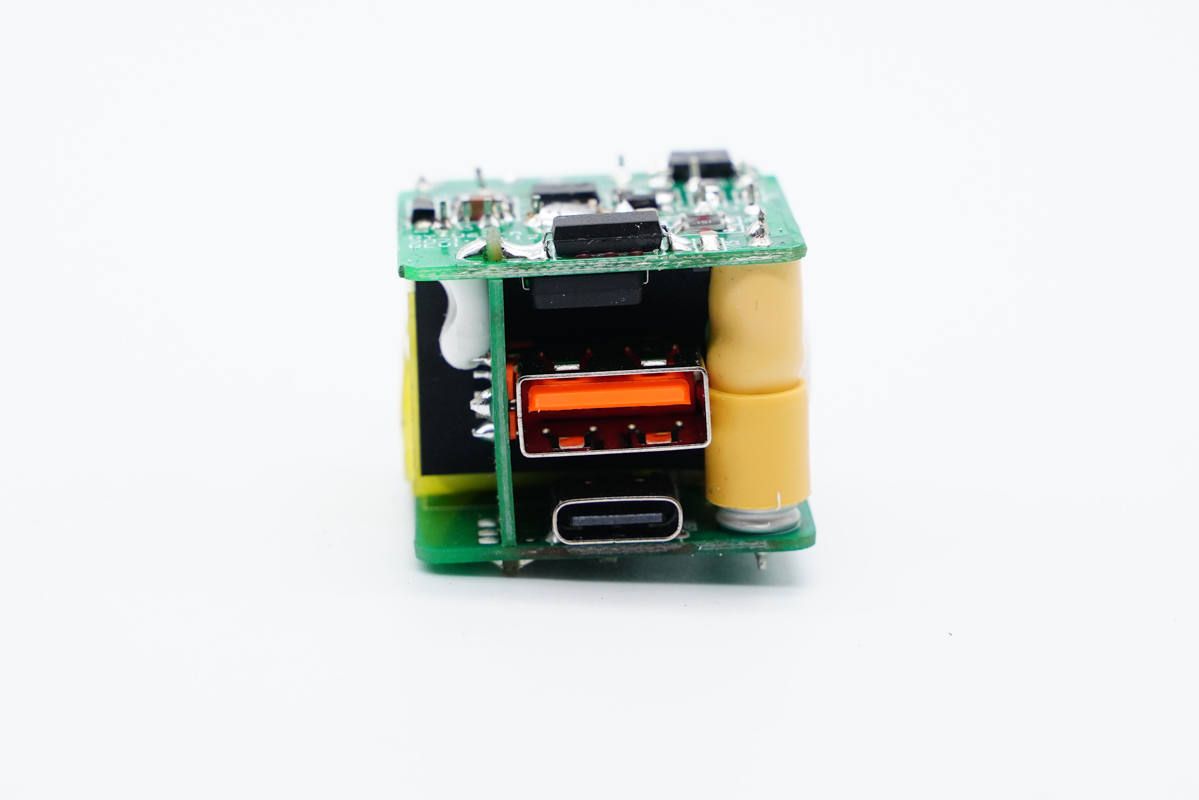

充電器采用工字結構設計，三塊小板組合焊接在一起。

輸入端小板前端設有保險絲和NTC涌浪抑制電阻。

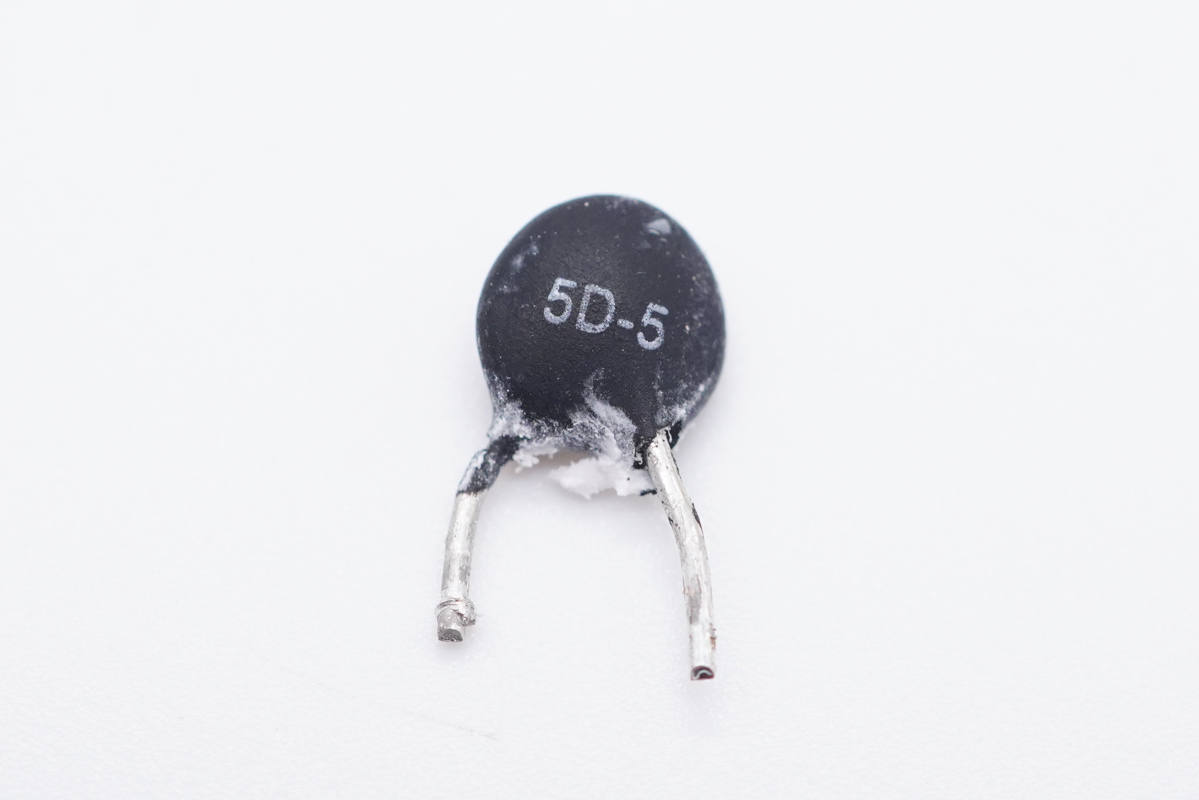

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

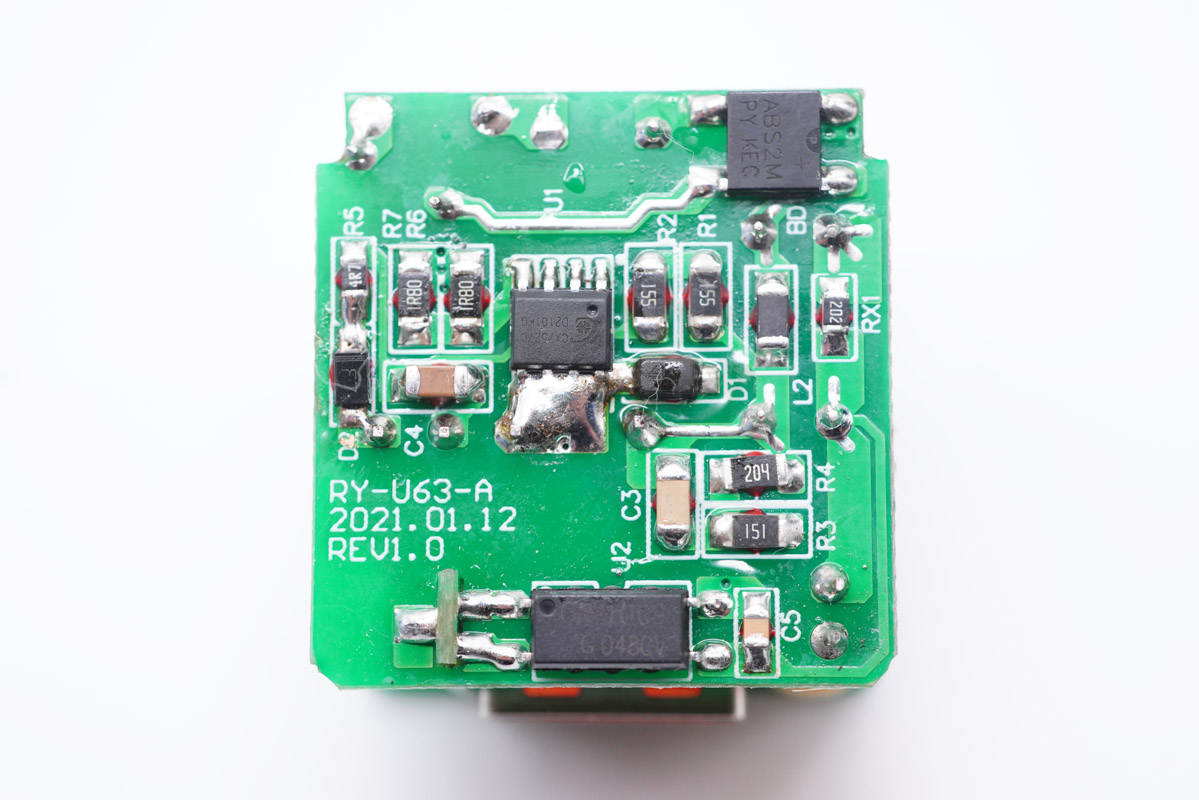

板子背面設有整流橋、主控芯片和光耦。

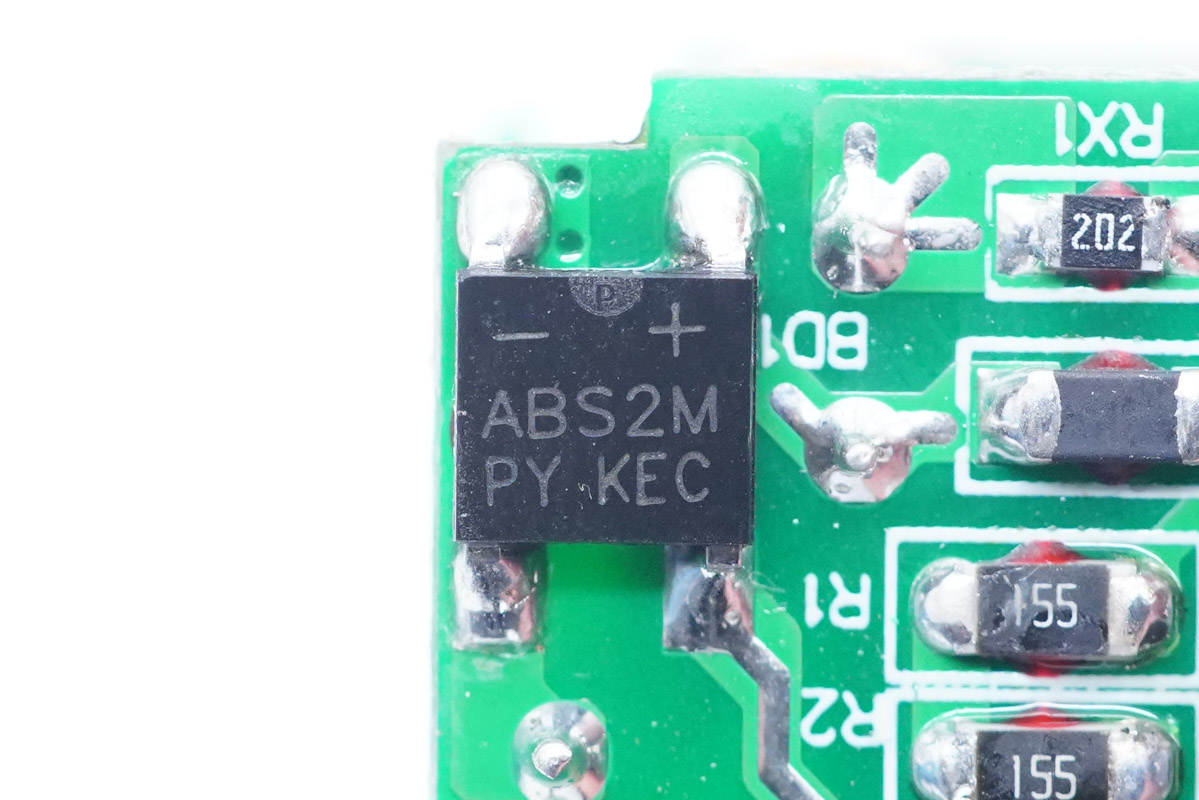

ABS2M整流橋特寫。

另一側可以看到輸入輸出濾波電容以及工字電感均套有絕緣管。

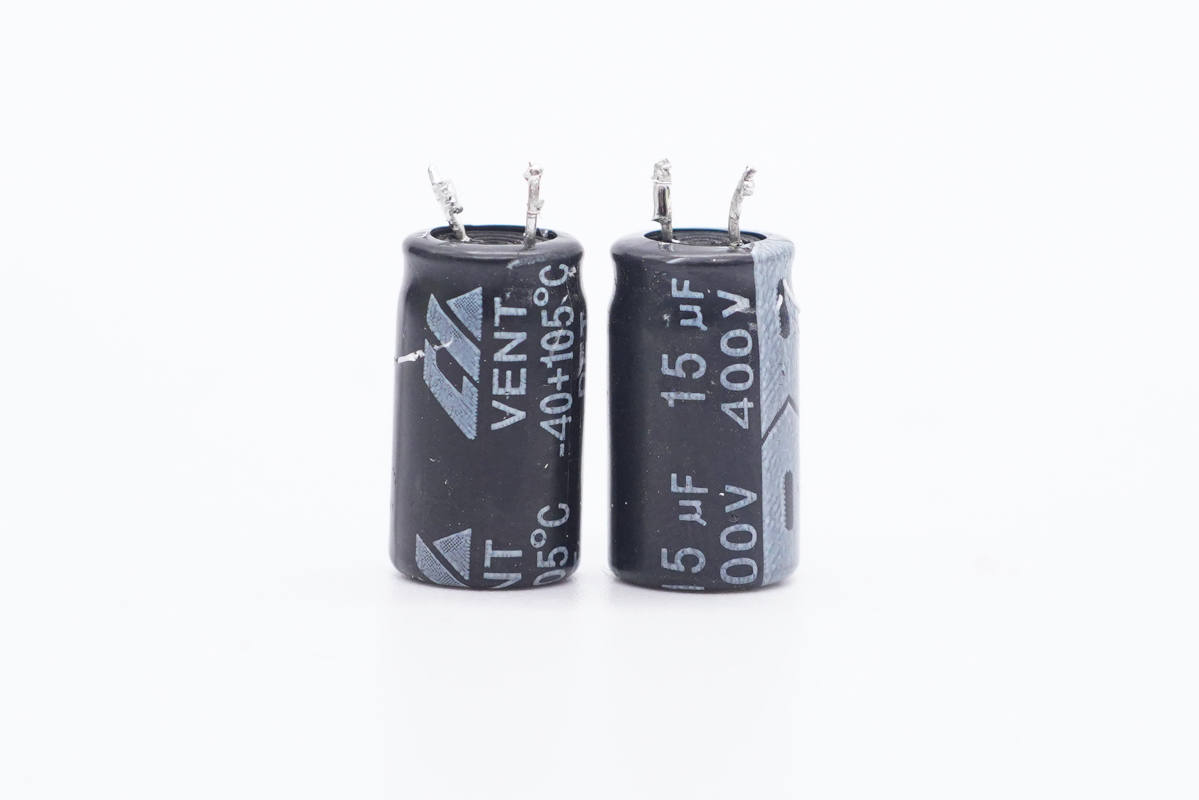

兩顆高壓濾波電解電容規格均為400V 15μF。

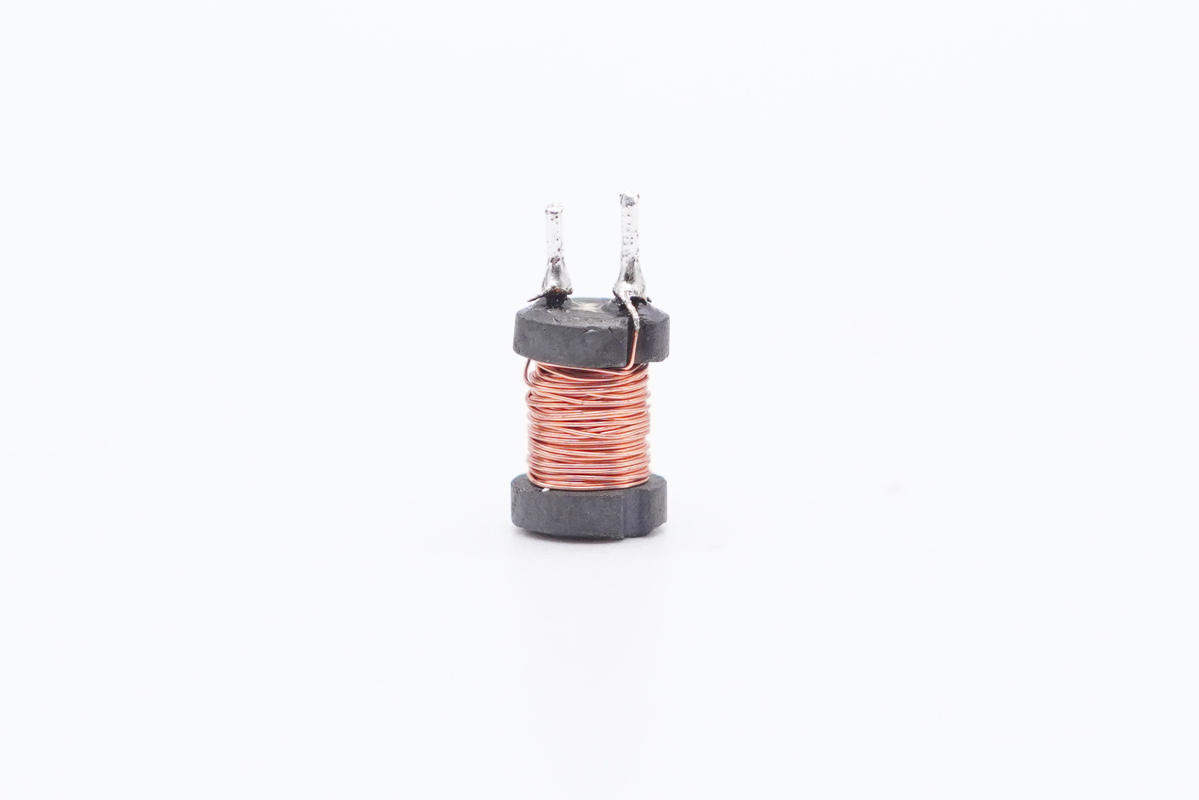

工字電感特寫。

另一側有變壓器。

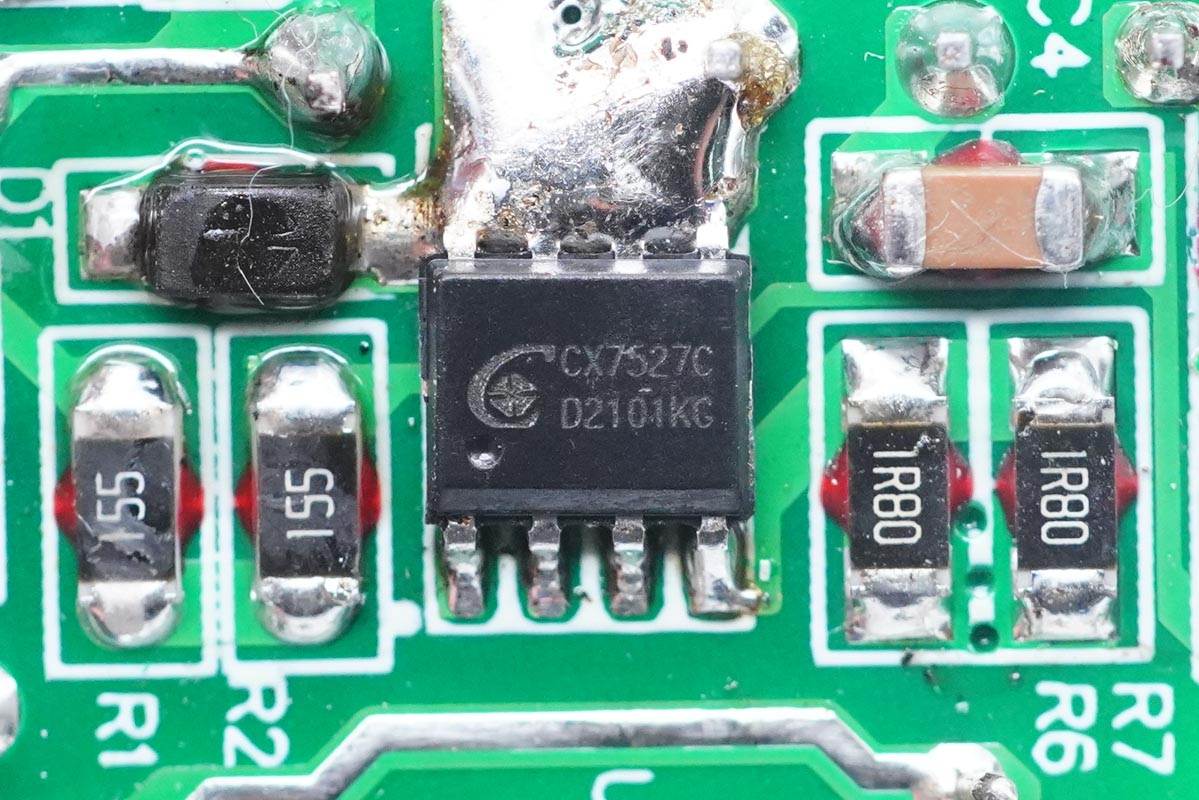

?誠芯微科技CX7527C是一顆高性能多模式PWM反激式控制器。該產品方便用戶以較少的外圍元器、較低的系統成本設計出高性能的交直流轉換開關電源。其提供了極為全面和性能優異的智能化保護功能，包括逐周期過流保護、過載保護、軟啟動、芯片過溫保護、VDD欠壓/過壓鎖定保護功能。

芯片具有自動識別負載大小，自動調整工作模式的功能。在滿載或重載條件下，芯片工作在固定65KHz頻率。當負載減輕，芯片工作頻率降低，有效降低開關損耗。當負載處于極輕載或空載條件時，芯片處于間隔模式。

誠芯微CX7527C內置智能抖頻技術，降低系統在降頻模式所產生的電磁干擾和輸出紋波。獨特的工作模式使得音頻能量最小化，無音頻噪聲。采用SOP-8封裝，為需要超低待機功耗的高性價比反激式開關電源系統提供了一個很好的設計平臺。

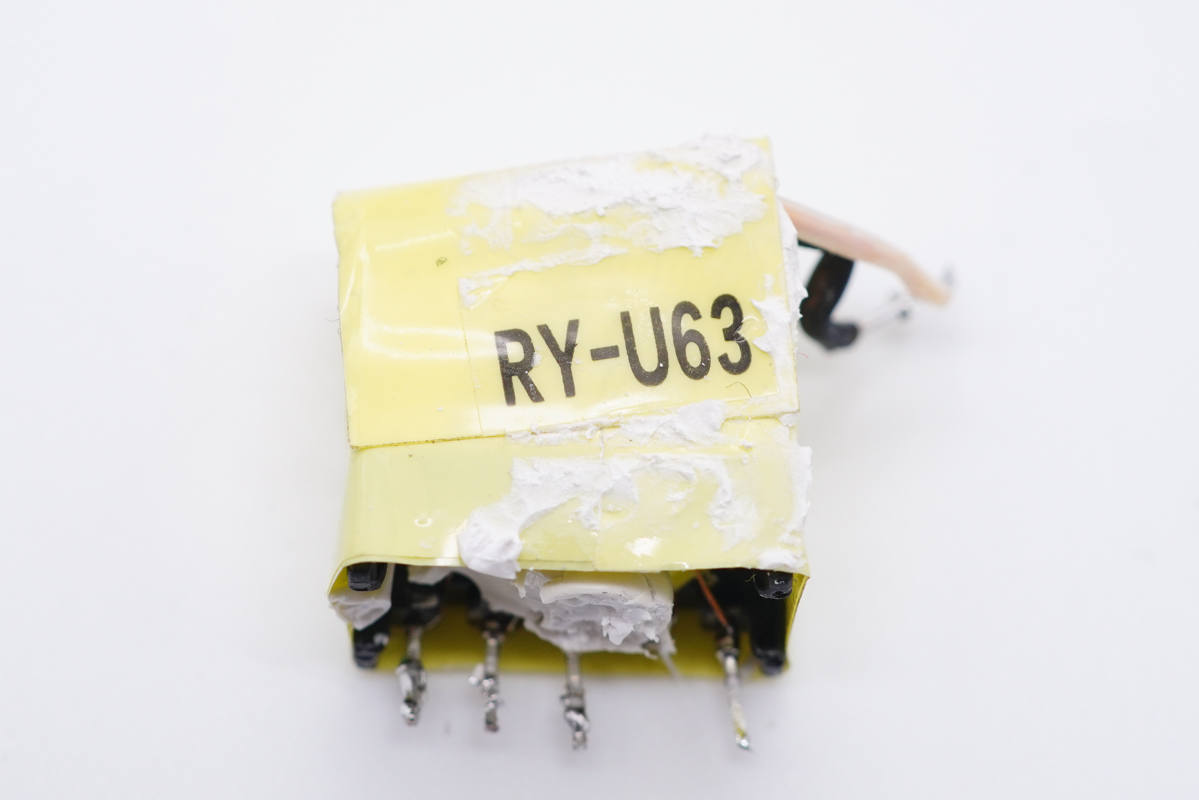

變壓器特寫。

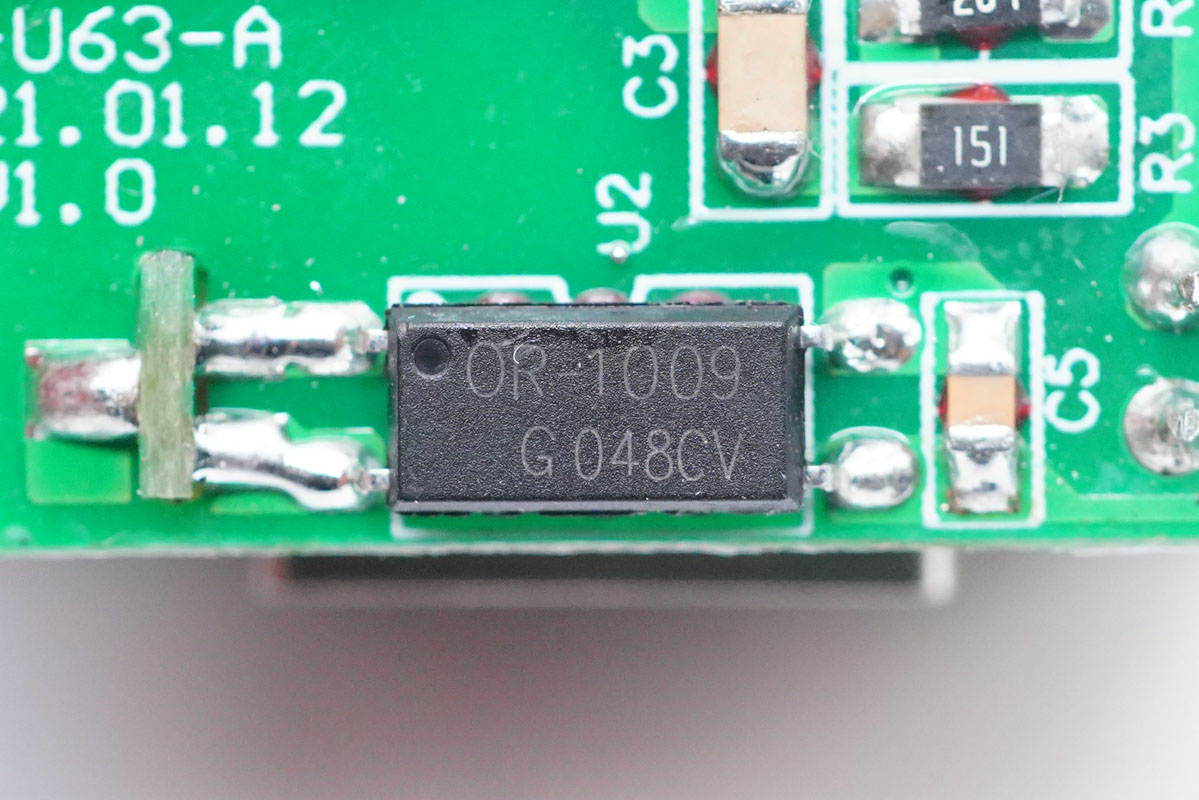

OR-1009光耦，用于初級次級通信，反饋輸出電壓。

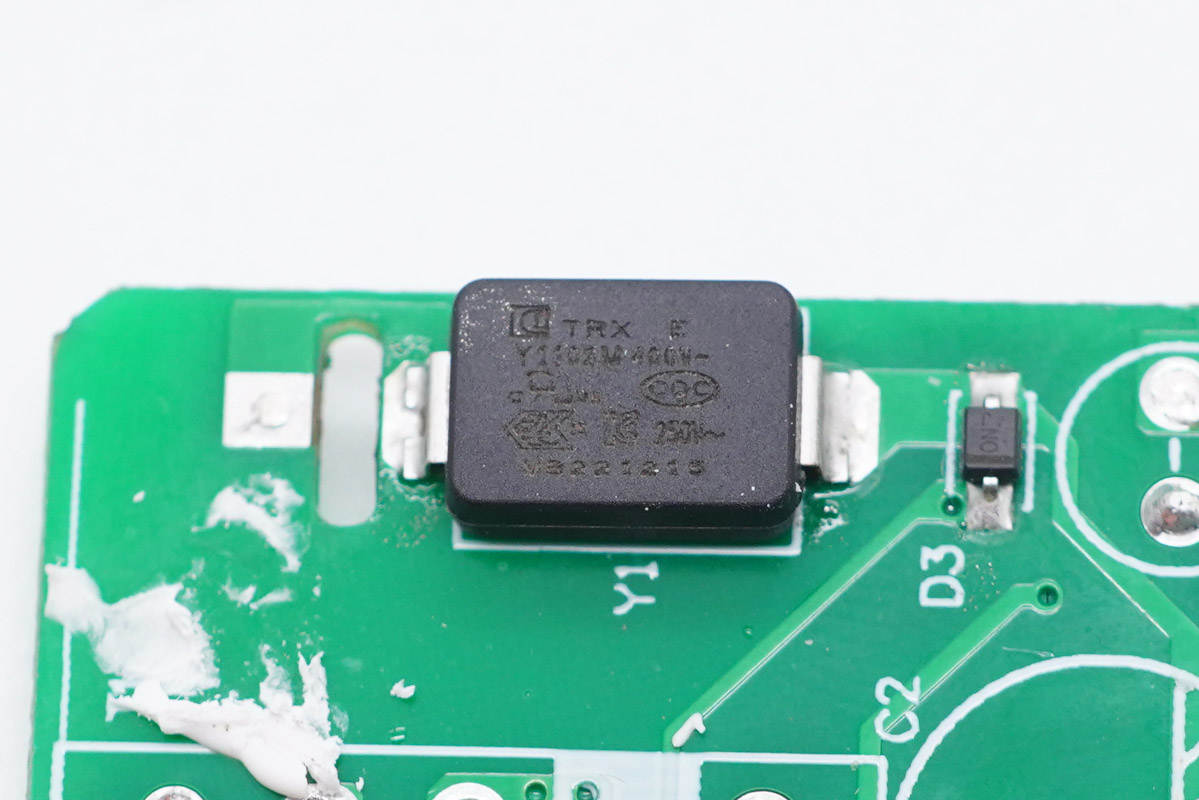

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，還應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

? ? ? ? ??

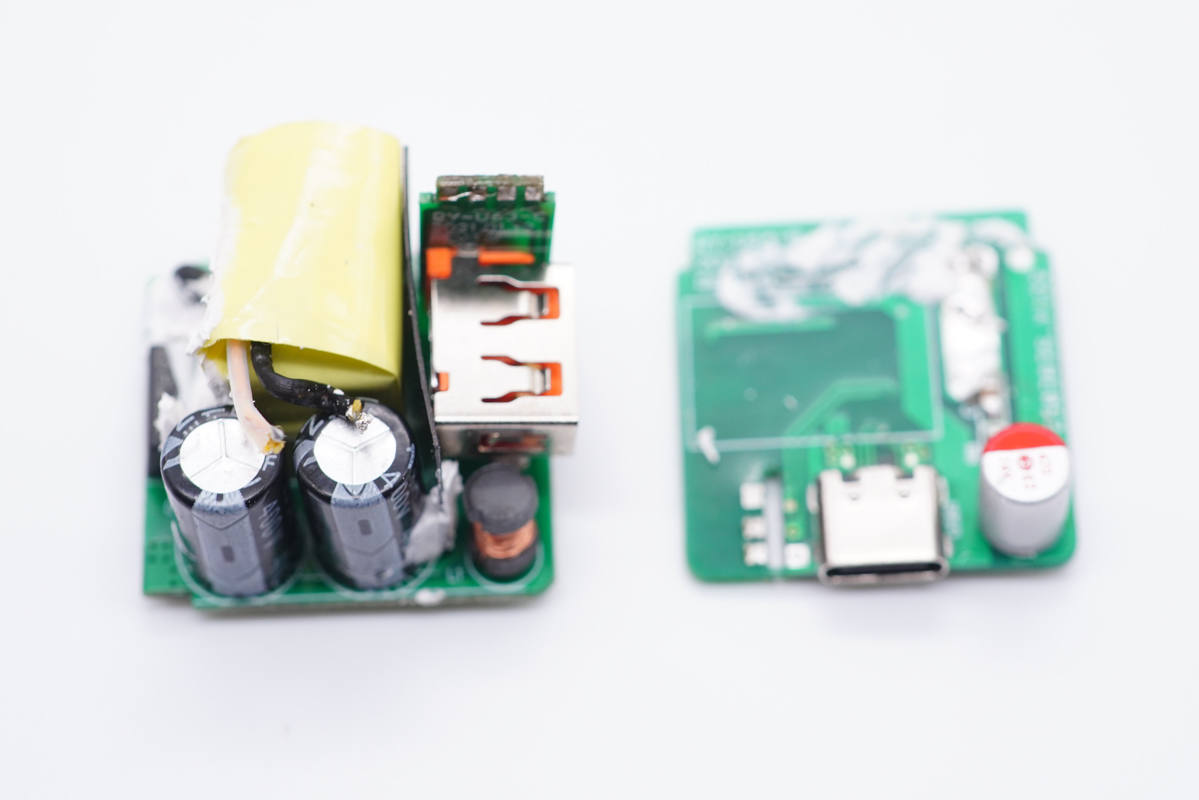

將模塊拆分開，連接小板上焊接USB-A母座，并且和變壓器之間設有隔離板進行隔離。

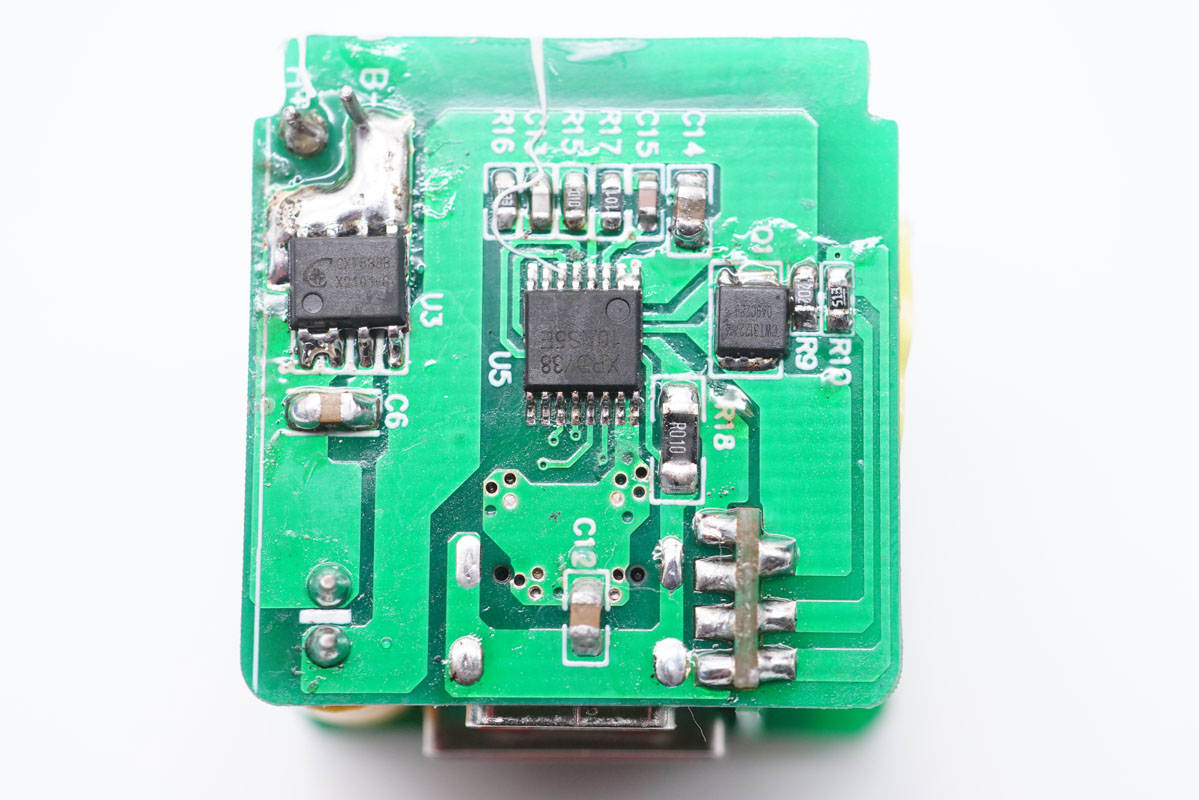

輸出端小板背面設有同步整流芯片、協議IC和輸出VBUS開關管。

正面設有USB-C母座和固態電容。

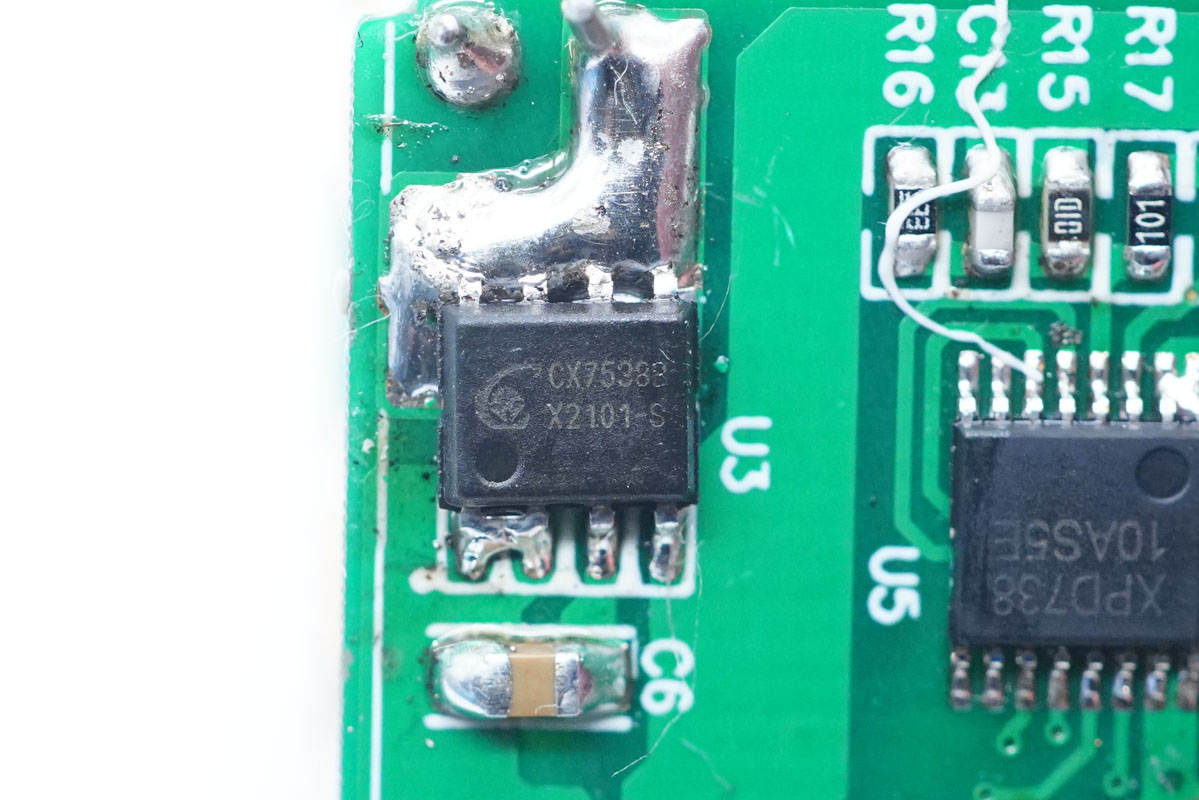

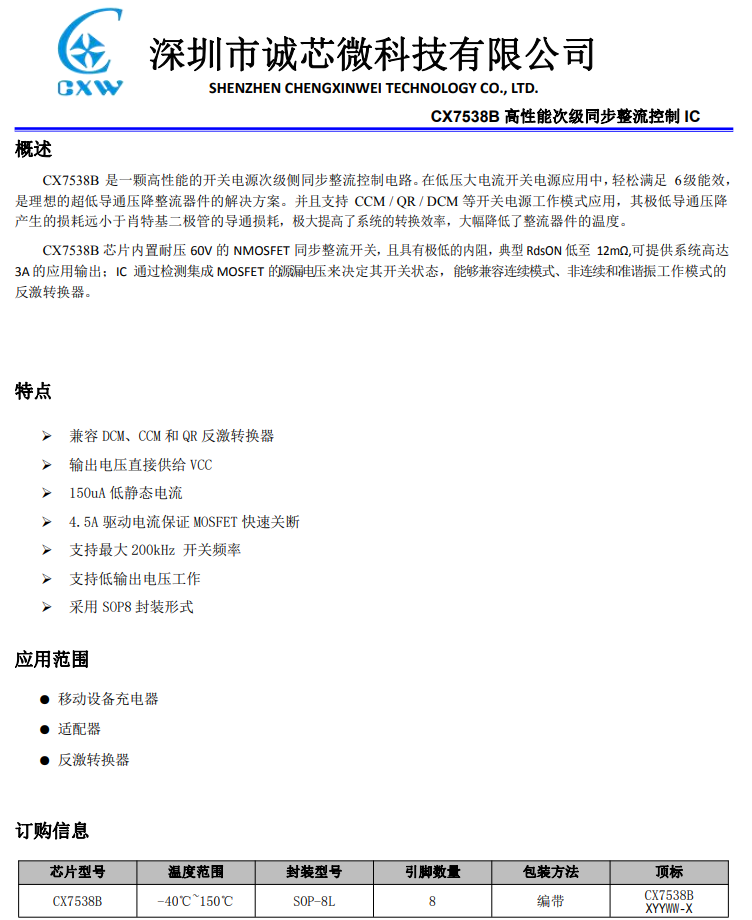

次級同步整流芯片同樣來自誠芯微，型號CX7538B。這是一顆高性能的開關電源次級側同步整流器芯片，在開關電源中輕松滿足6級能效，是肖特基的理想替換方案。CX7538B支持最高150KHz開關頻率，內置11mΩ低導阻NMOS管，發熱遠低于肖特基二極管，大幅度降低溫度，提高轉換效率。

誠芯微CX7538B 支持開關電源的CCM/QR/DCM模式，非常適合3.3~12V快充同步整流使用，內置耐壓60V，11mΩ的同步整流管，可提供3A輸出。比肖特基效率最高提升6%，工作電壓范圍寬，外圍元件非常簡單，在寬電壓應用時，外圍只需一顆電容。

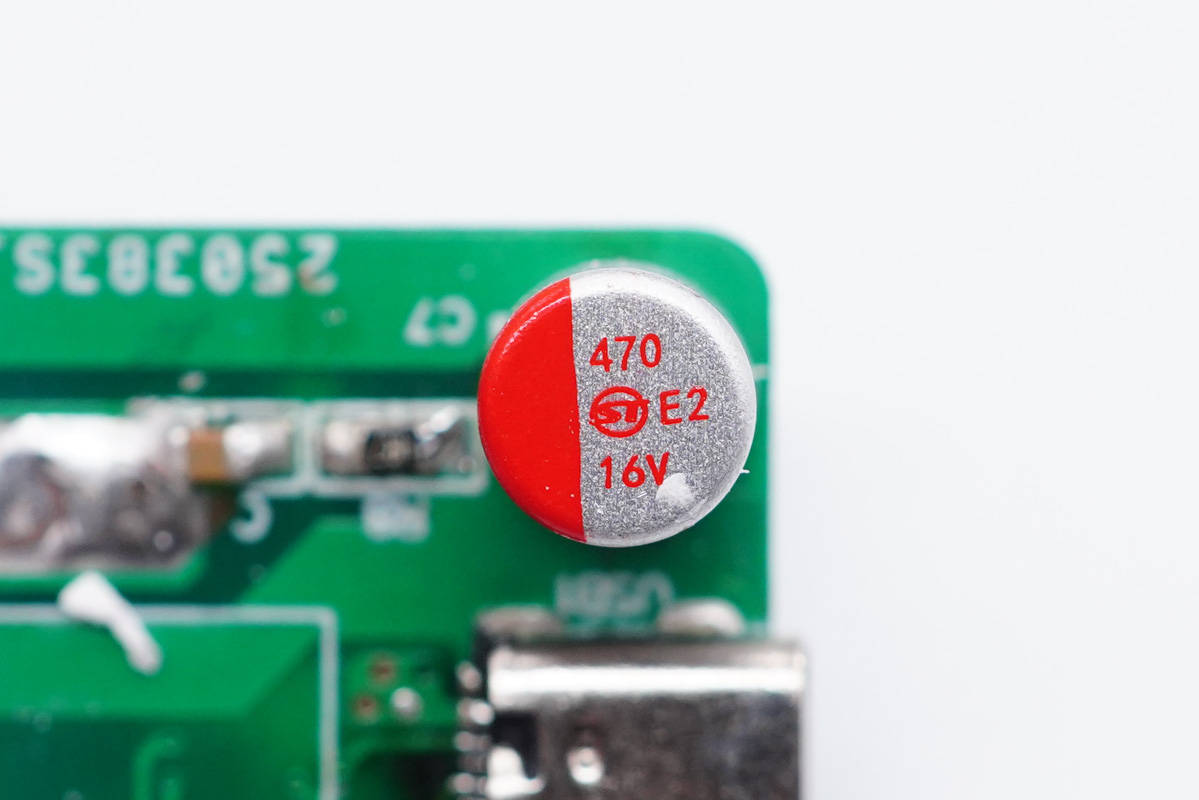

輸出濾波固態電容特寫，規格為16V 470μF。

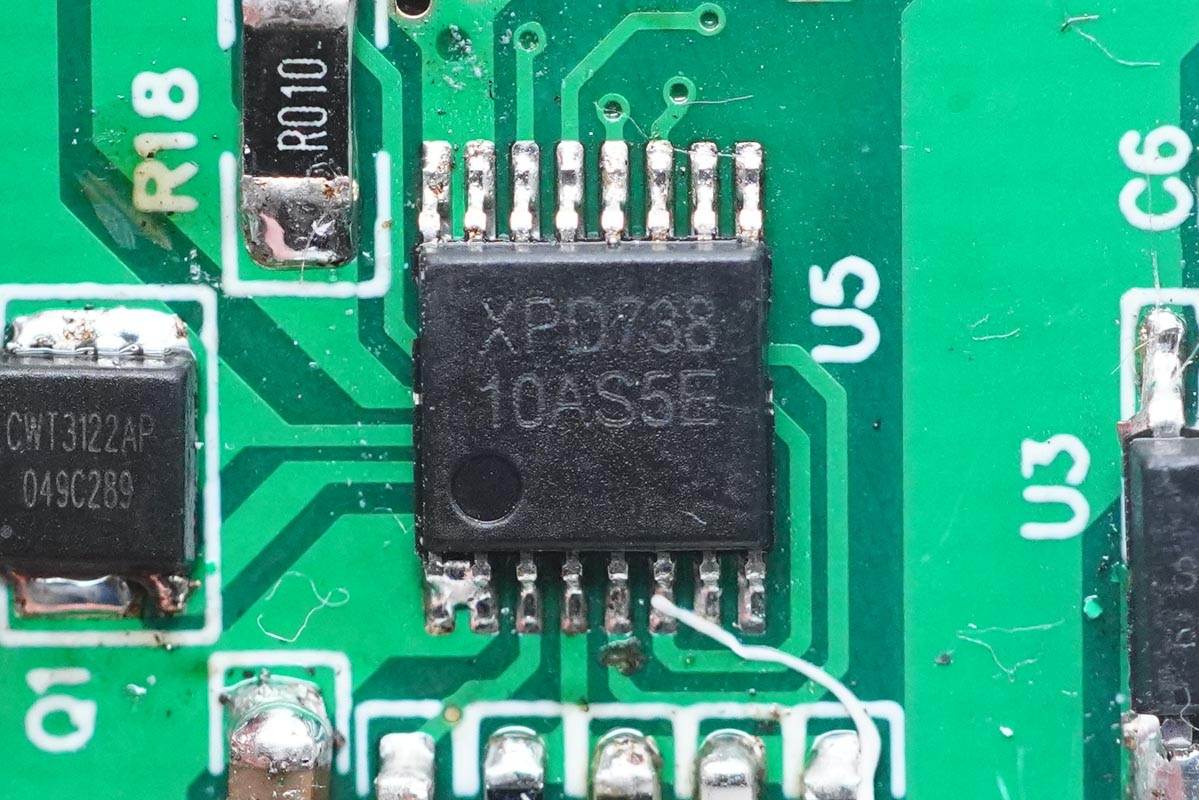

協議芯片采用云矽半導體XPD738，用于1A1C雙口控制。XPD738通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，很適合應用在1A1C雙端口充電設備上，支持任意單口快充雙口輸出5V，在A口連接蘋果充電線但未接入蘋果手機時，C口仍然有快充。

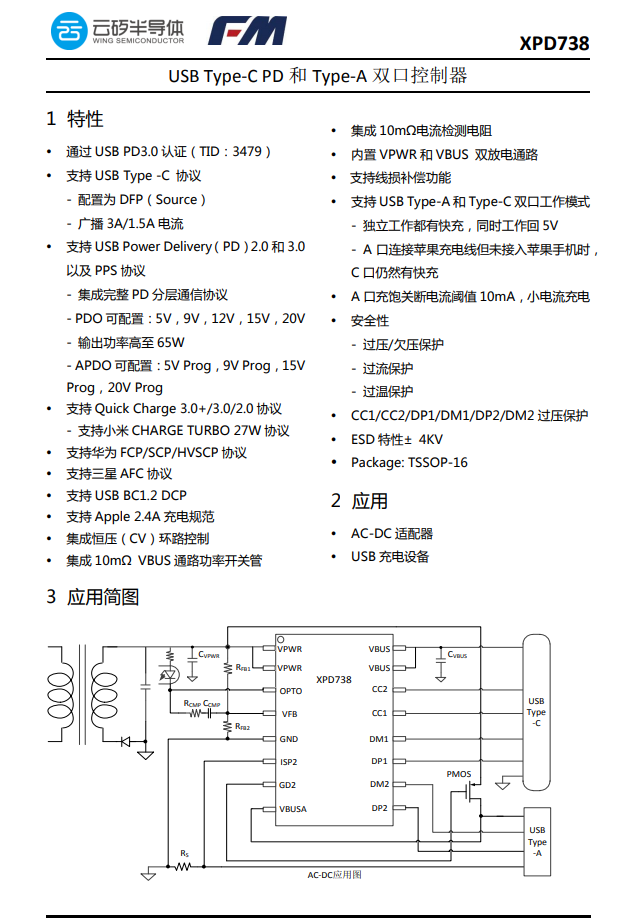

云矽半導體XPD738資料信息。充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被聯想20W 1A1C快充插座、傲基20W PD快充充電器、倍思20W迷你PD快充、海陸通20W PD快充、傲基1A1C?32W快充、奧睿科20W?USB PD快充、樂奇領先20W PD快充等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

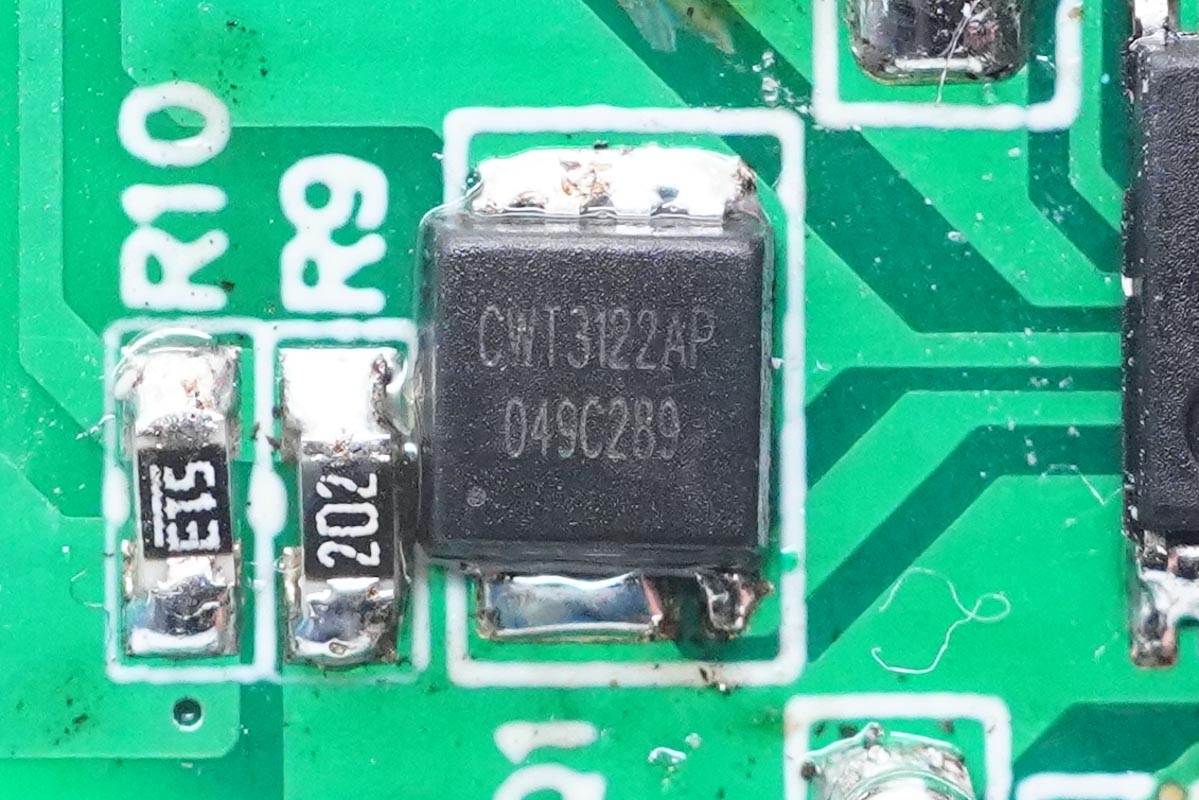

輸出VBUS開關管特寫，絲印CWT3122AP。

USB-C母座特寫，過孔焊接。

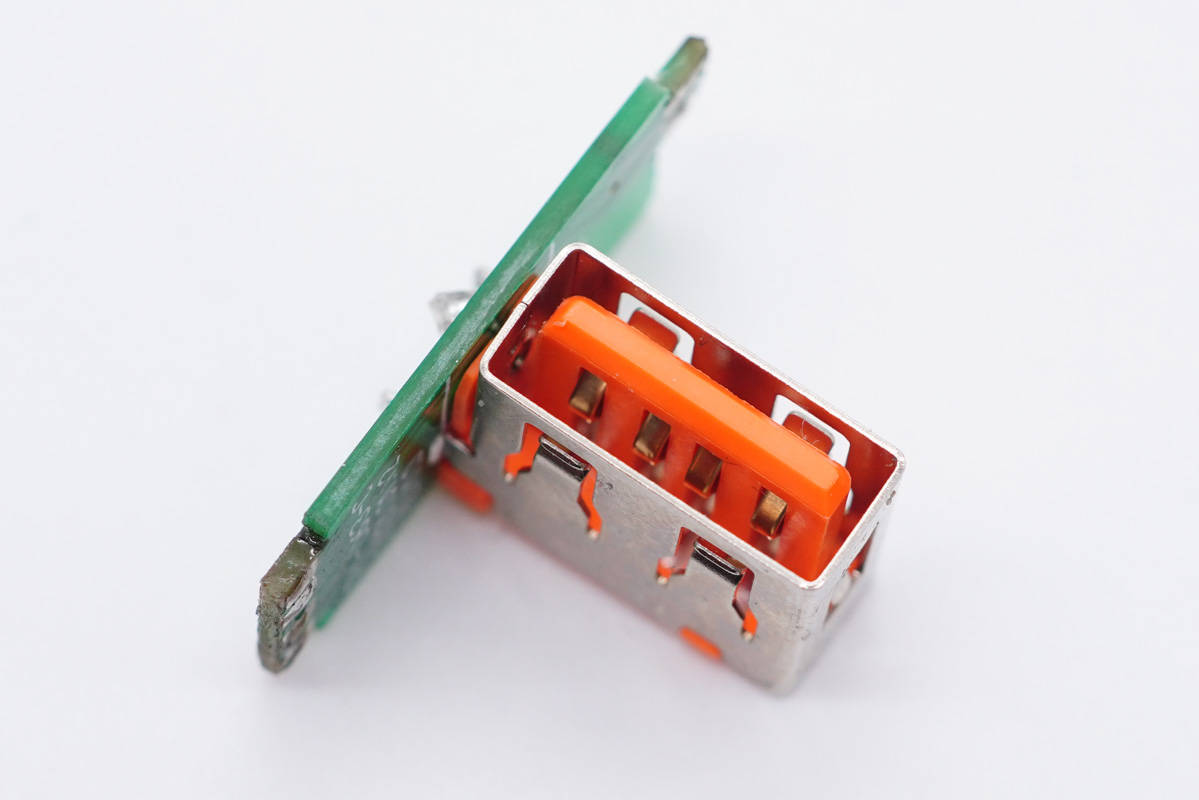

USB-A母座特寫。

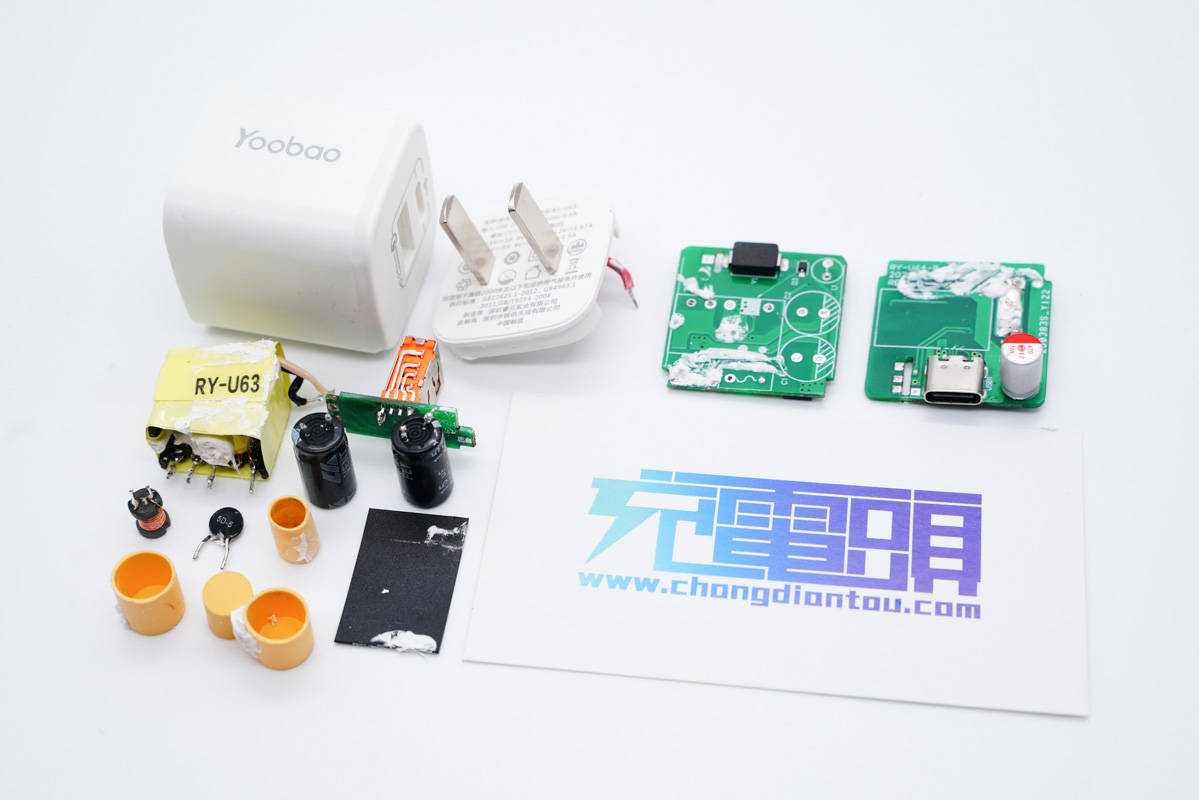

全部拆解完畢，來張全家福。

充電頭網拆解總結

羽博這款充電器采用方塊造型設計，風格簡約。輸入端采用固定式插腳，輸出端配備1A1C雙輸出接口，支持QC、AFC、FCP、PD快充協議，兩類接口可以適配各類新舊設備，USB-C口還支持20W PD快充，滿足iPhone 12全速快充需求。

充電頭網通過拆解了解到，PCBA模塊采用工字結構設計，充分利用內部空間。采用誠芯微CX7527C+CX7538B高集成快充方案，方案高度集成可有效簡化電路，開發設計變得更加簡單。雙口輸出采用云矽半導體XPD738協議芯片控制，支持輸出功率智能分配，同時云矽半導體芯片在供貨方面保證貨源充足，可以保證客戶的產品持續供應市場需求。
