前不久小米“生生不息”發布會上推出了11 Pro以及11 Ultra新機，其中小米11 Ultra更是以豪華的配置有著“安卓之光”之稱。這兩款手機在充電方面都支持67W有線和無線快充，而為了支持小米全新6：1倍壓方案67W無線快充，發布會上還同步推出了80W立式無線充電套裝產品。

這是繼小米120W快充充電器之后又一款領跑業界的產品，采用風帆造型設計，藝術感十足。內置雙線圈，手機橫豎都能進行無線充電，使用體驗更好。此外配有主動散熱風扇，及時帶走熱量，可以降低大功率無線充電時的溫升。下面充電頭網就對這款無線充電器進行詳細拆解，看看其內部設計用料。

一、小米80W無線充電器外觀

? ? ? ? ? ? ?

包裝盒為黑色，正面中間是金邊尖角圖案，與無線充造型相襯，上下印有MI logo和產品套裝名稱，80W無線充+120W有線充。

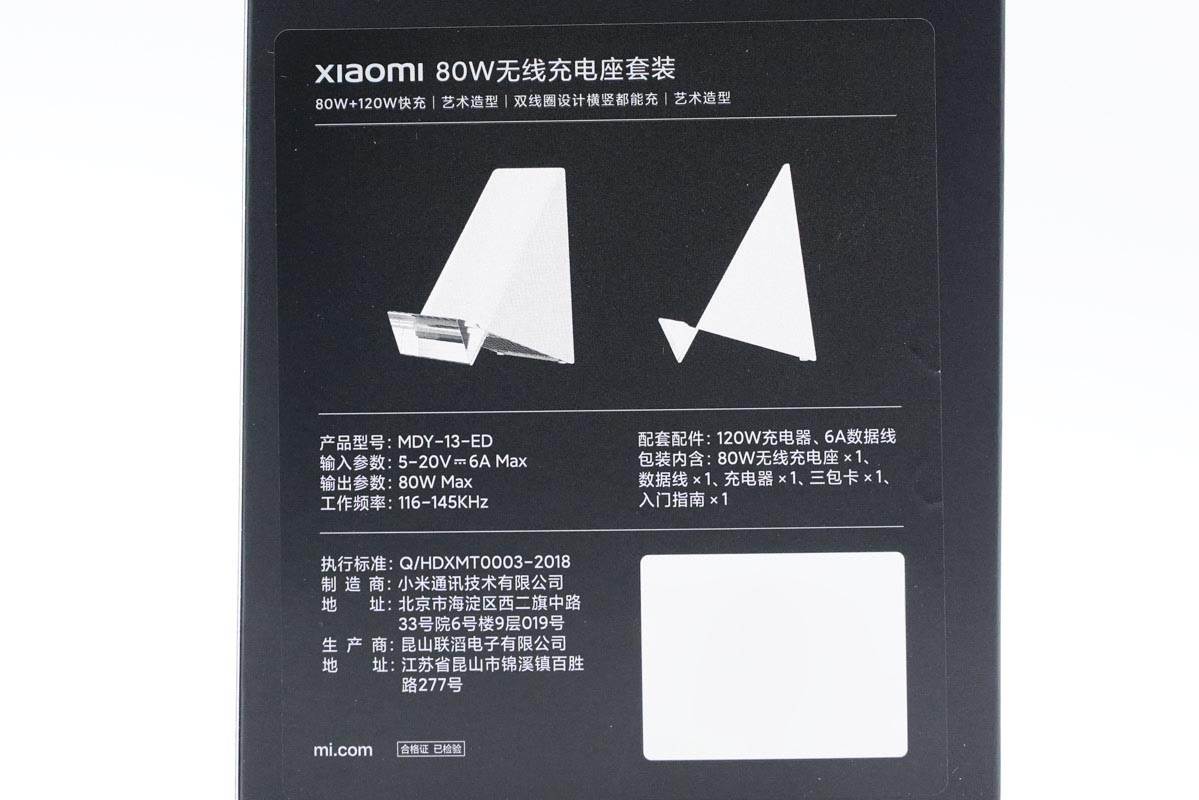

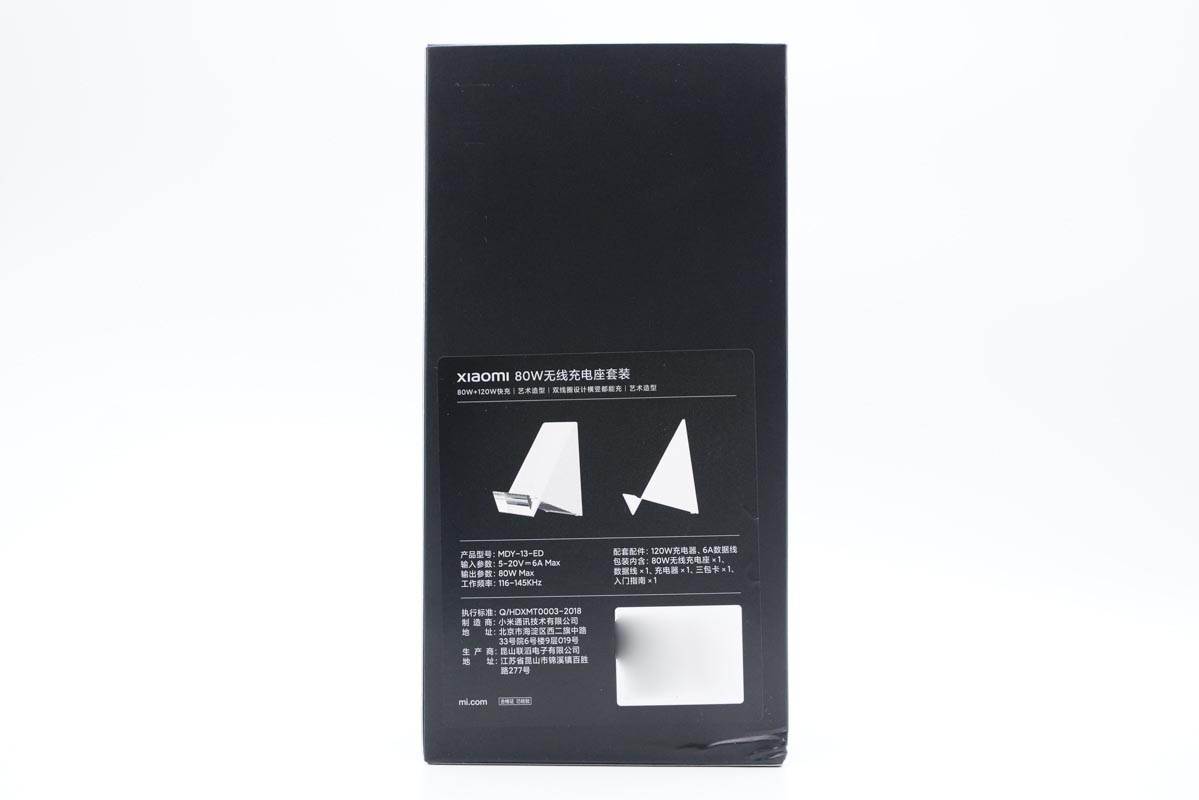

背面貼有產品信息貼紙。

貼紙上印有無線充外觀圖、參數、制造商以及生產商等信息。

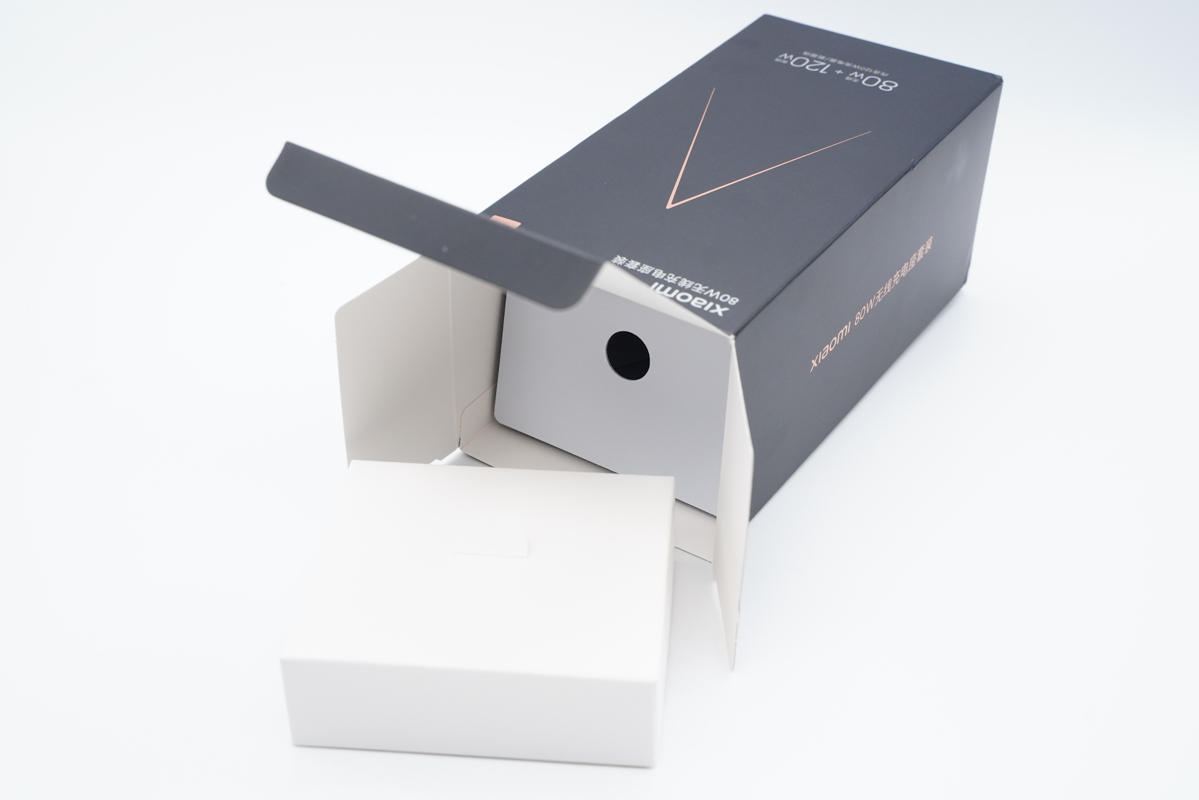

打開包裝盒，最上面放置裝充電器套裝的小盒子。

繼續將無線充電器取出，有紙盒進行固定保護。

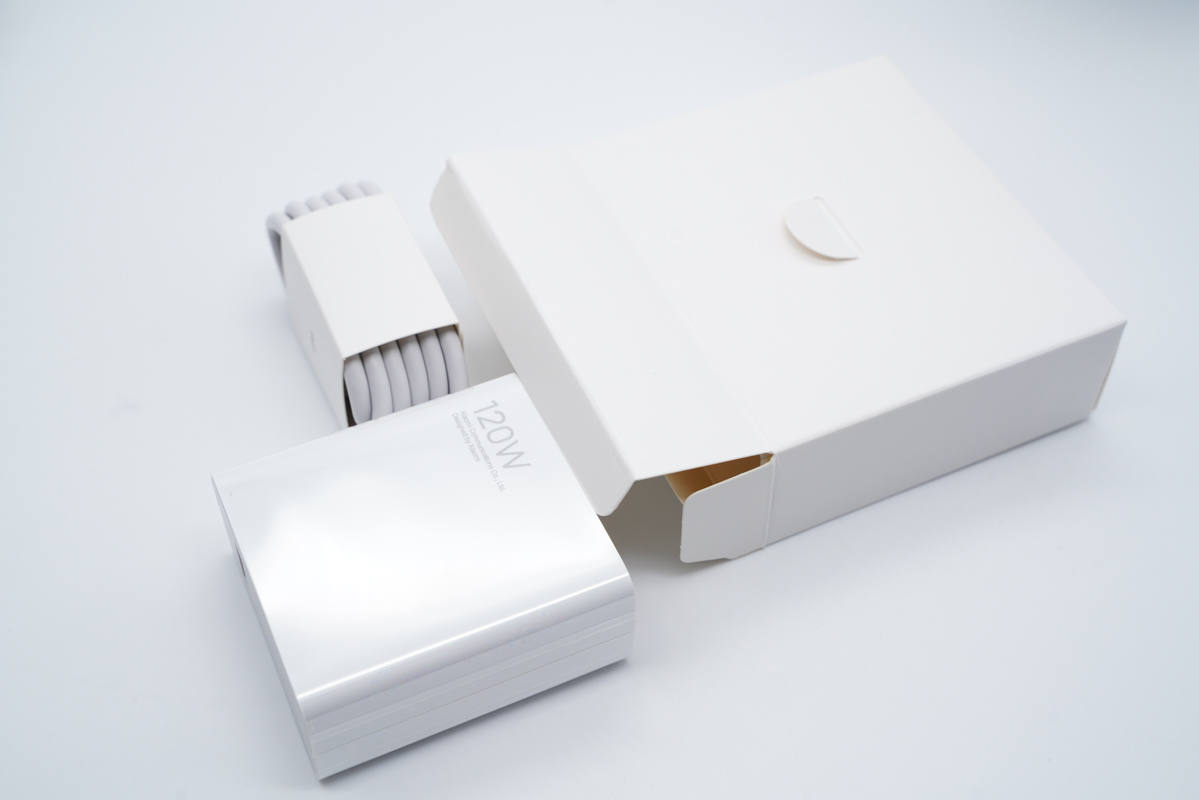

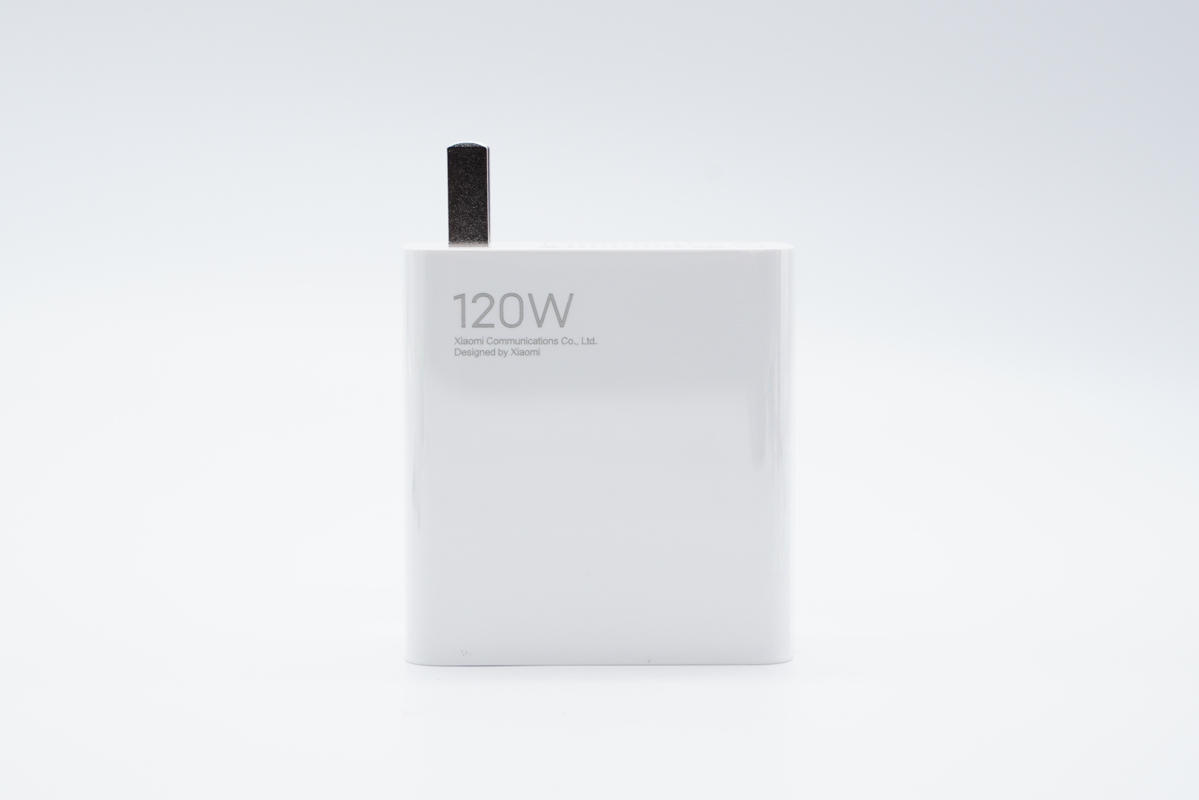

小盒子內裝有120W超級快充充電器和A to C數據線。

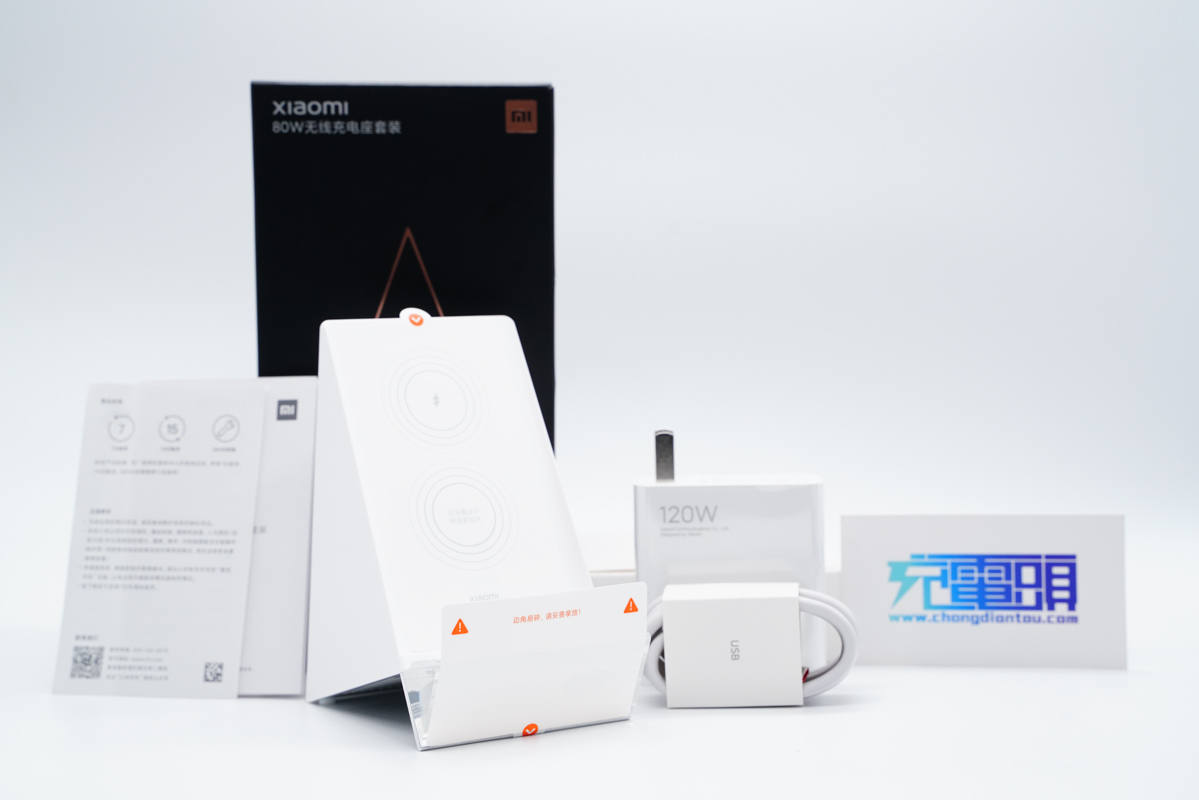

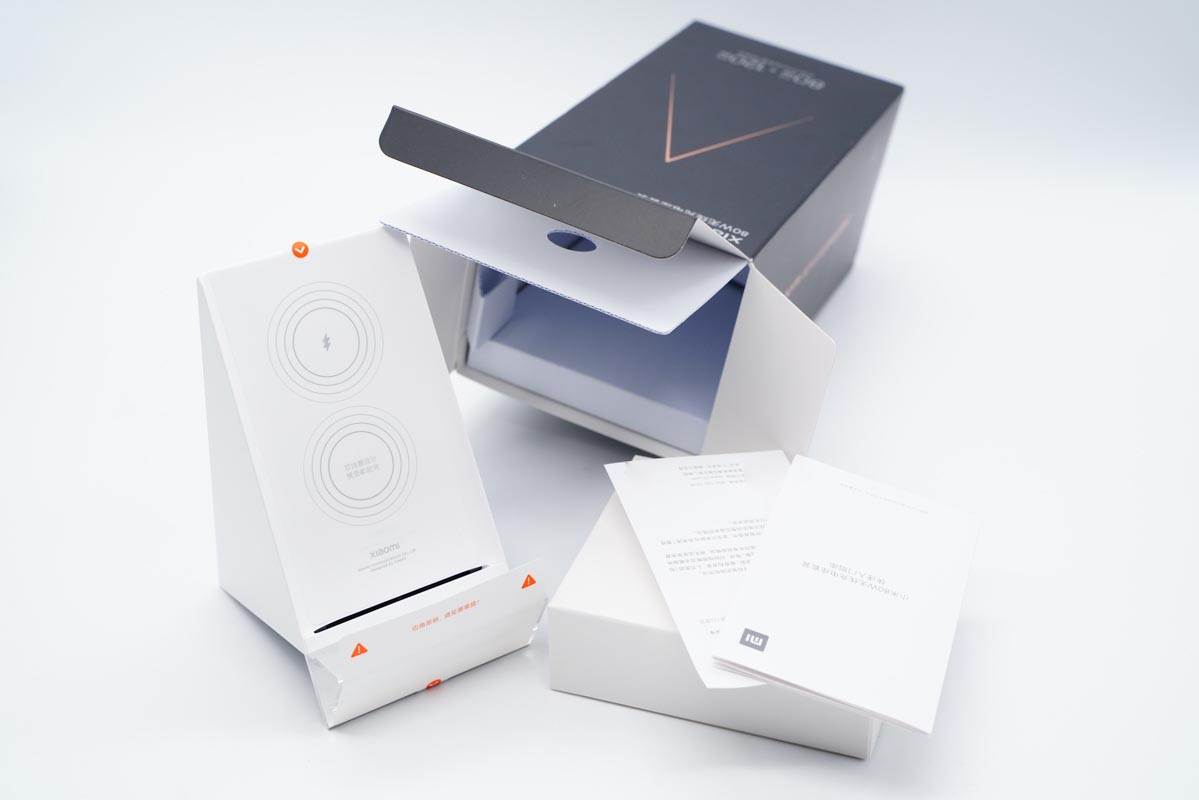

包裝內全部東西一覽，包括80W無線充電器、120W充電器套裝、使用說明書和三包憑證。

小米這款120W快充充電器以及標配的6A魔改數據線充電頭網都有進行過詳細拆解，有興趣的小伙伴可以看看。

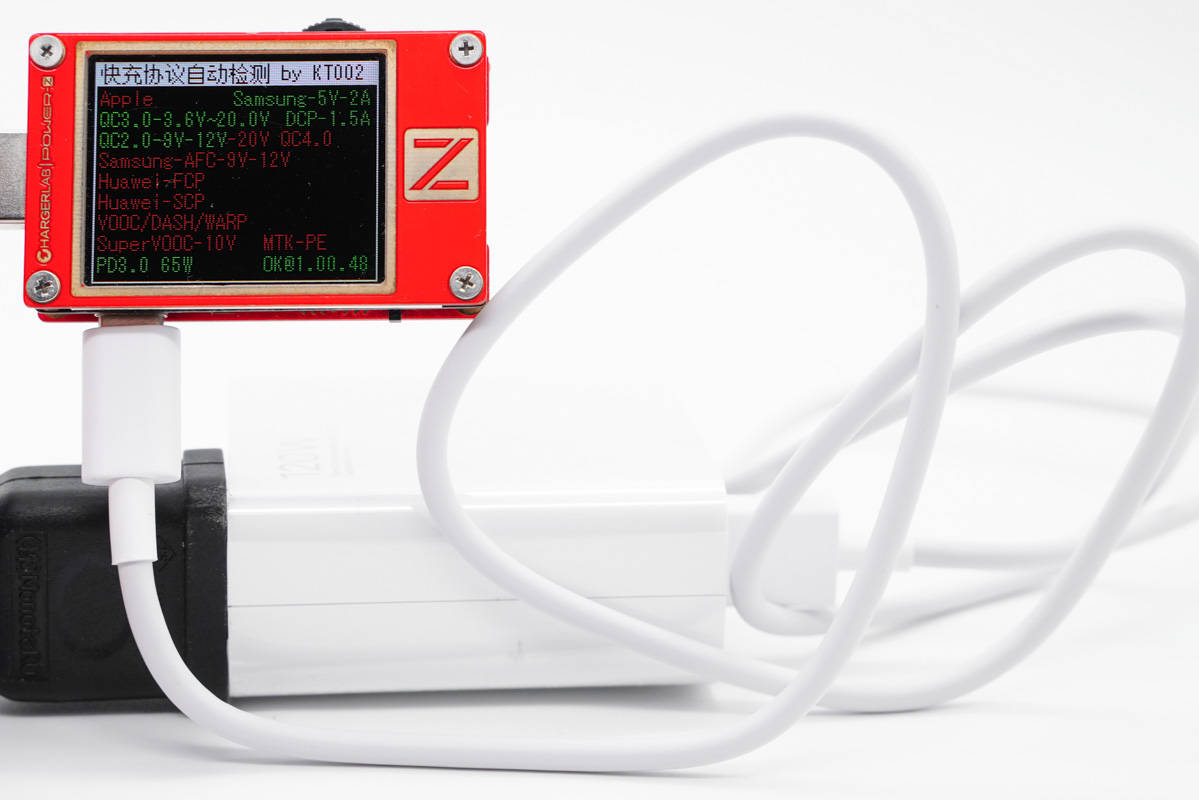

使用ChargerLAB POWER-Z KT002測得充電器搭配原裝線情況下，支持Samsung 5V2A、DCP協議，以及QC2.0、QC3.0、PD3.0快充協議。

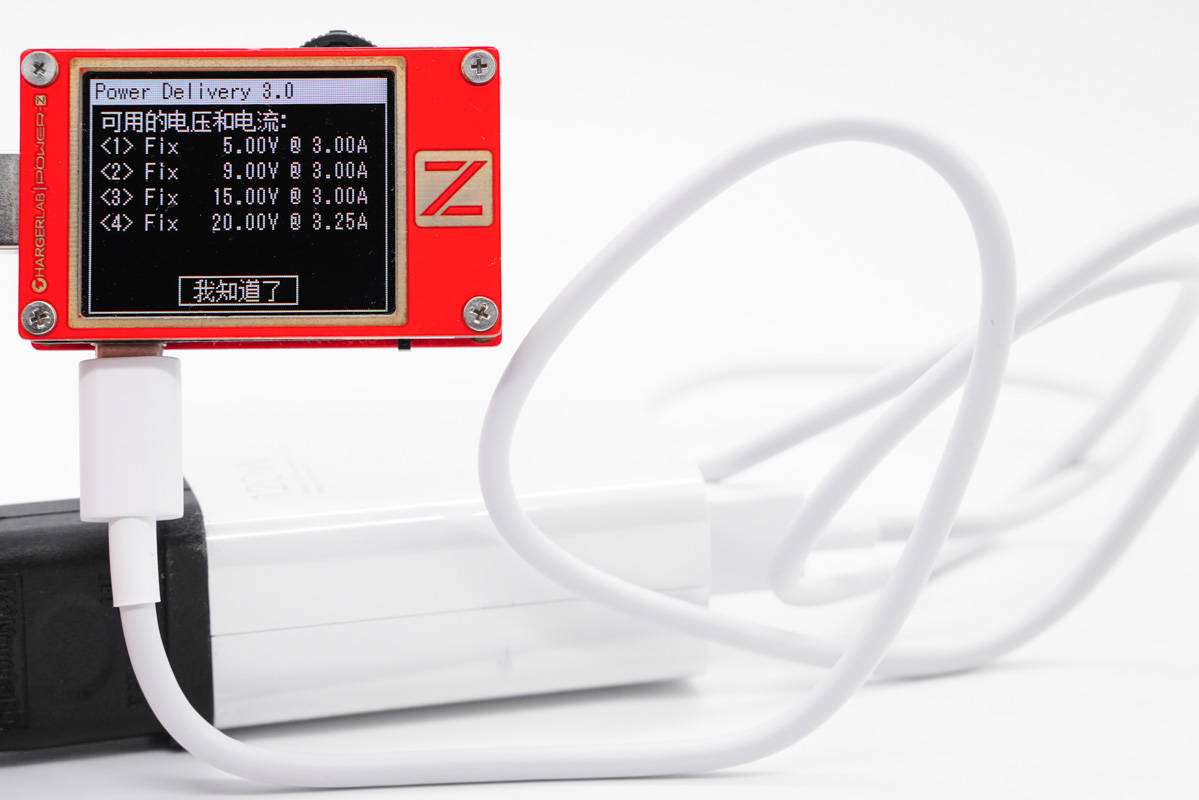

并且具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位，即充電器搭配原裝線使用可為筆記本進行65W PD快充。

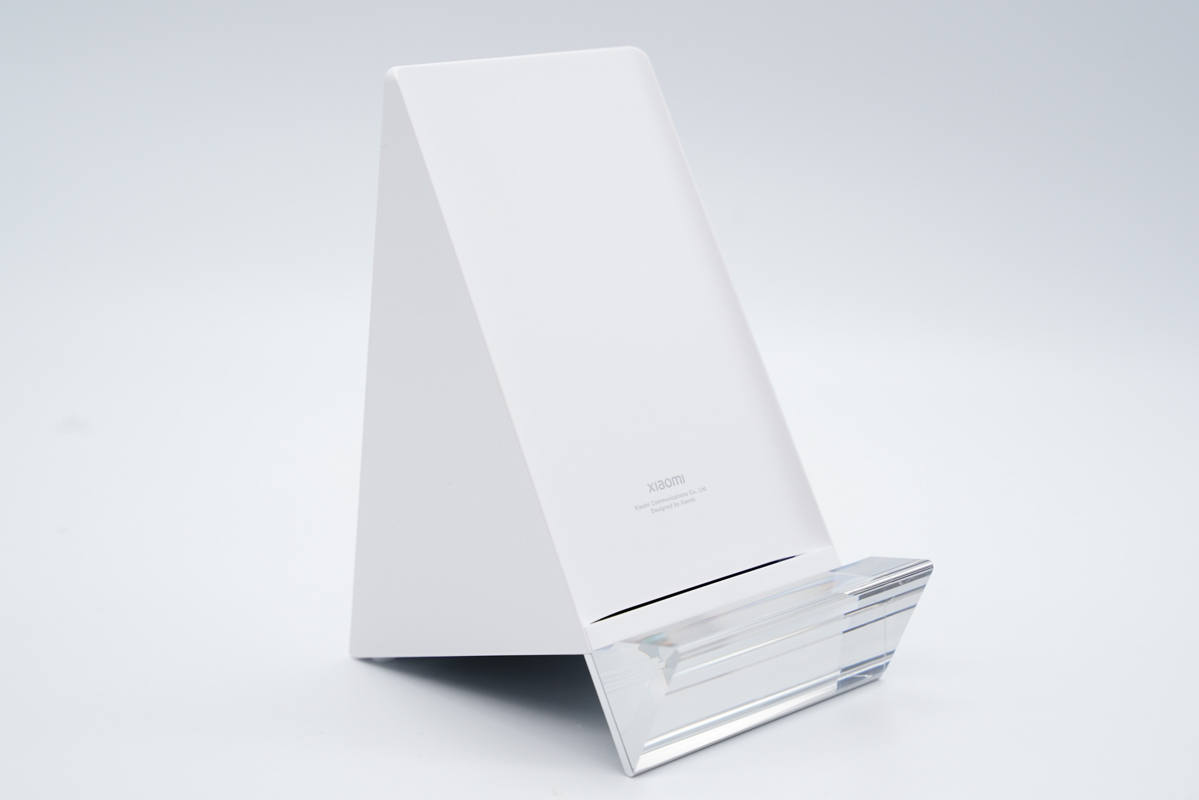

小米這款80W無線充電器采用風帆造型設計，無線充機身采用PC阻燃材質外殼，表面啞光，手機支撐平臺采用透明亞克力塊設計。

無線充機身正面內凹，手機放上去之間可形成風道，而底部設有出風口，通過內置風扇吹風將無線充過程中產生的熱量帶走。

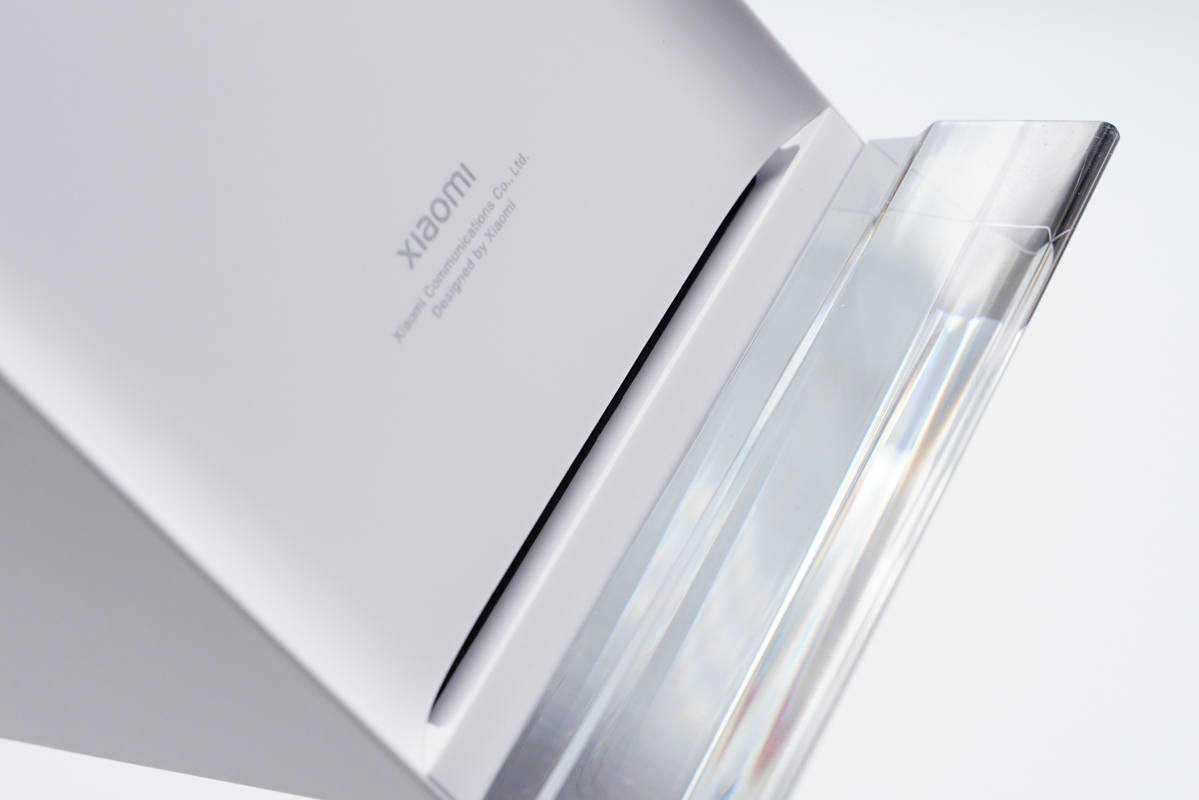

支撐平臺采用階梯式設計，可有效防止手機滑落。

無線充機身背面設有LED指示燈和USB-C輸入接口。

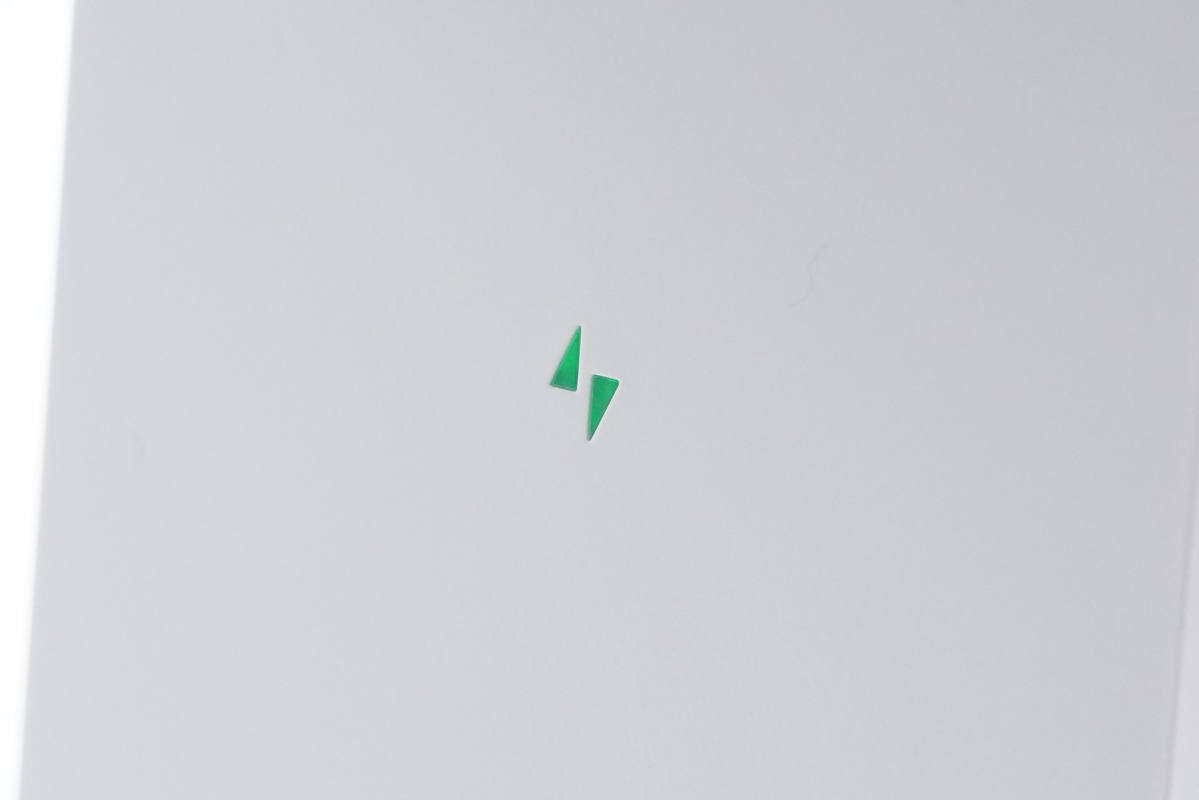

當進行無線充電時，LED指示燈亮綠光。?

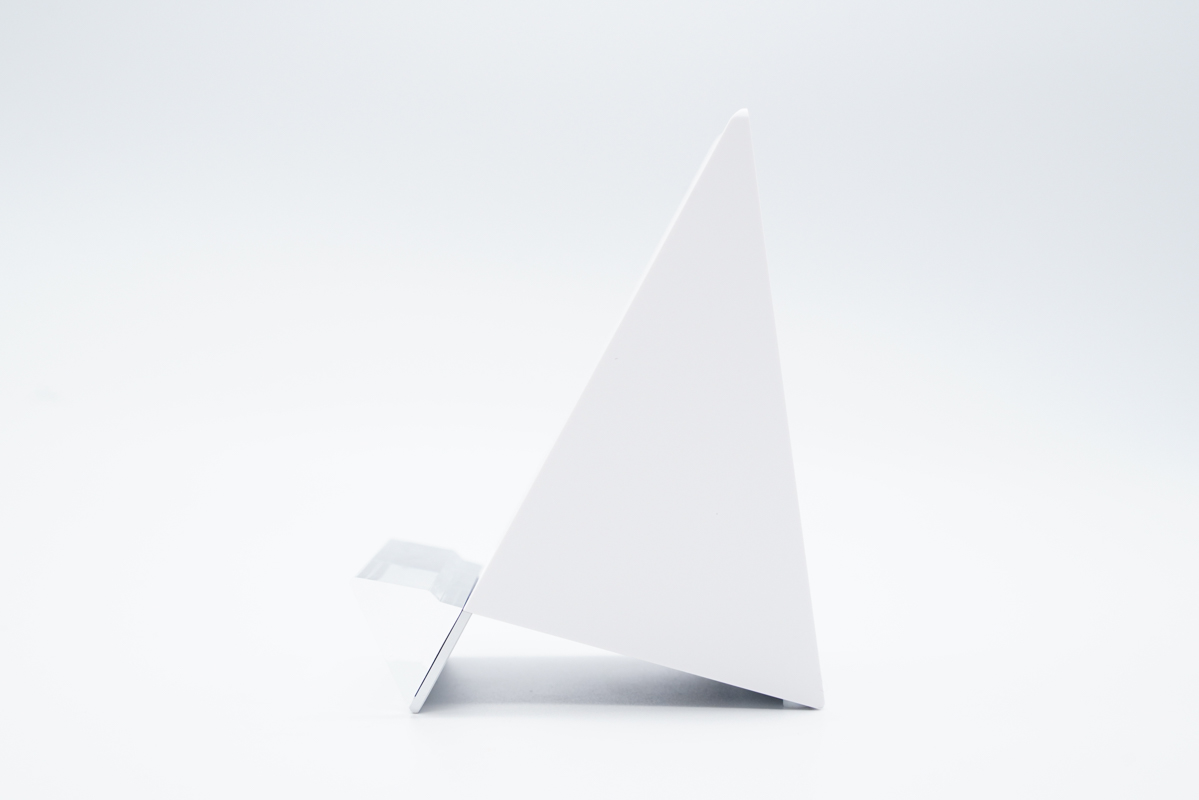

從側面看去，機身具有一定傾斜度，無線充過程中手機也不會翻倒。而兩個三角體連接處看似脆弱，實際上底部有金屬板支撐，非常堅固。

金屬板上設有進氣窗口，并貼有防滑膠墊。

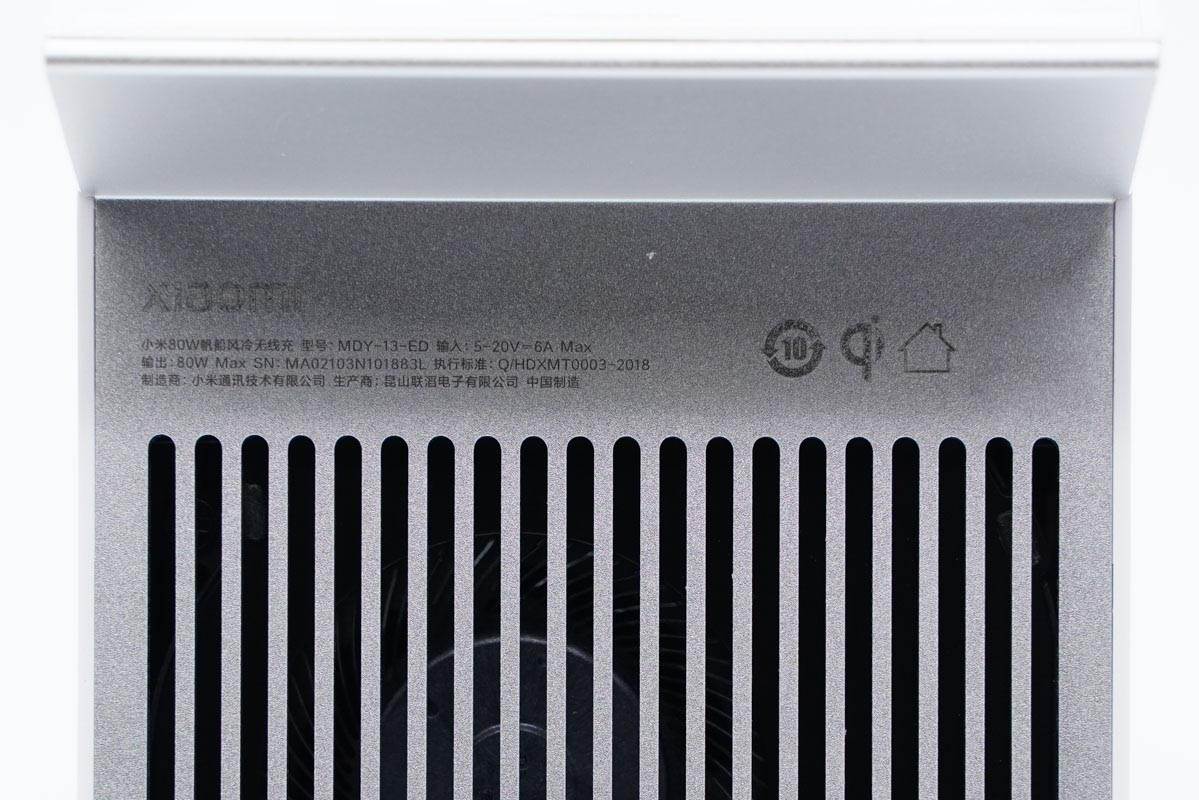

此外鐳雕有充電器參數信息

產品名稱：小米80W帆船風冷無線充

型號：MDY-13-ED

輸入：5-20V6A Max

輸出：80W Max

工作頻率：116-145KHz

制造商：小米通訊技術有限公司

生產商：昆山聯滔電子有限公司

產品已經通過了qi認證。

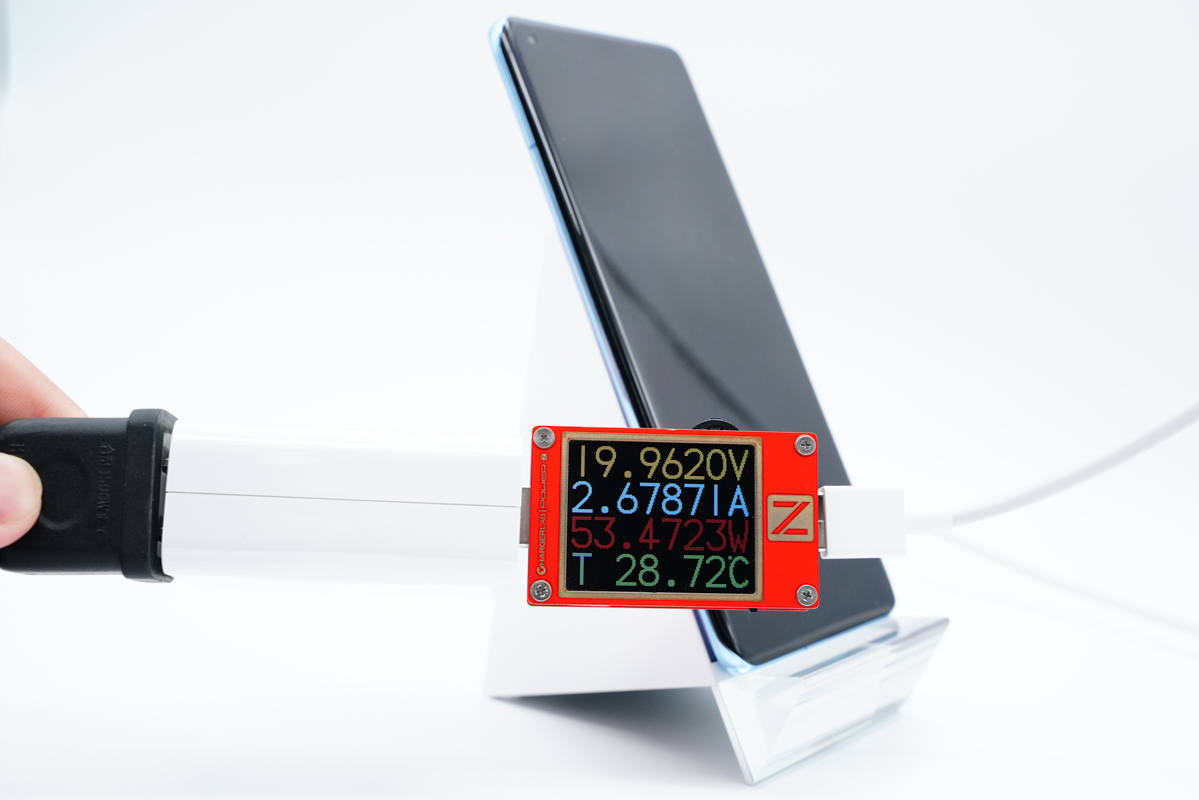

使用小米80W無線充電套裝給小米11手機進行無線充電，測得充電器輸出功率為19.96V 2.68A 53.47W。

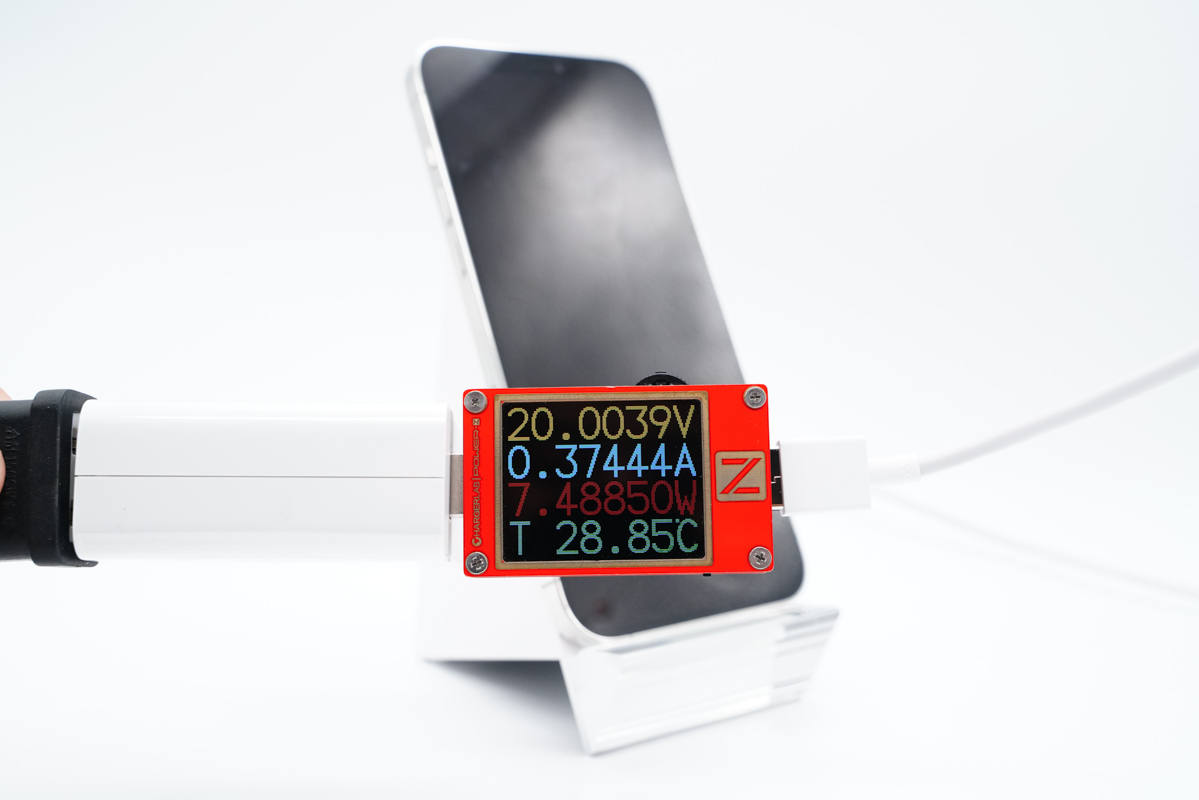

另外拿來給蘋果iPhone 12 Pro Max進行充電，測得充電器輸出功率為20V 0.37A 7.49W。

二、小米80W無線充電器拆解

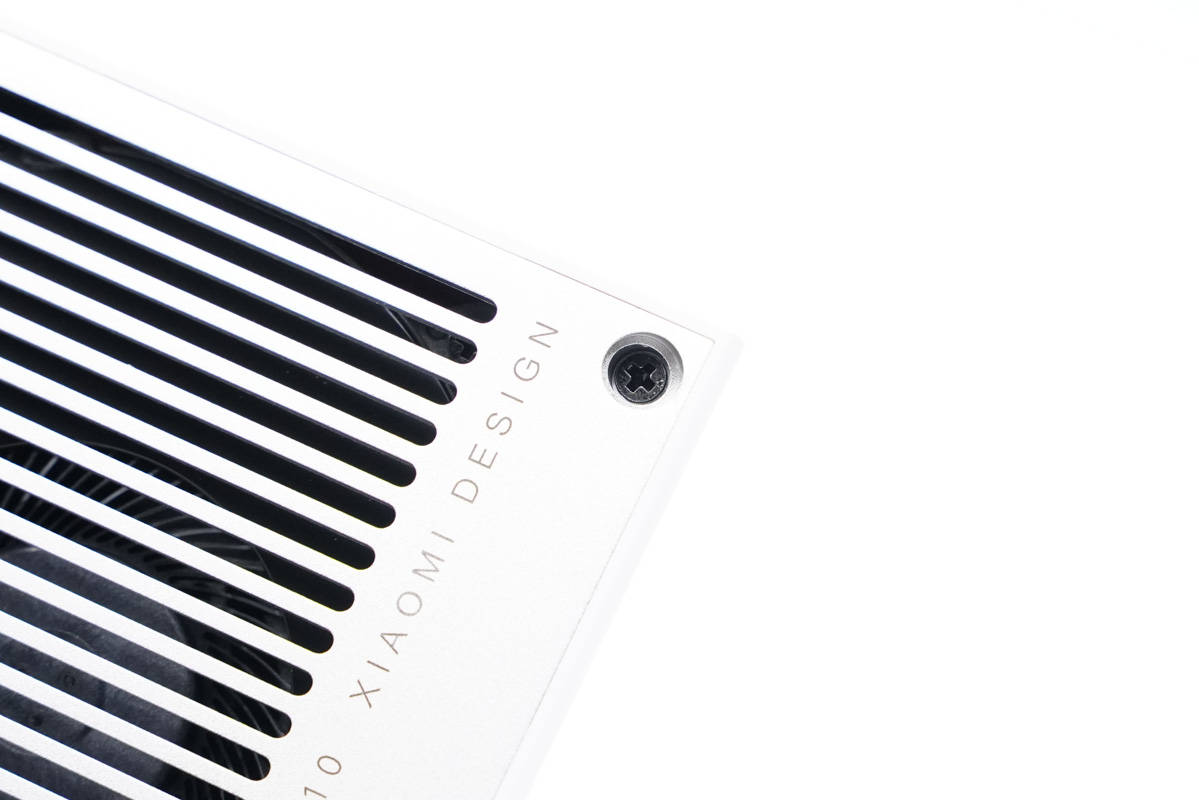

撕掉防滑墊，里面有固定螺絲。

拆掉螺絲即可將內部無線充電模塊取出。

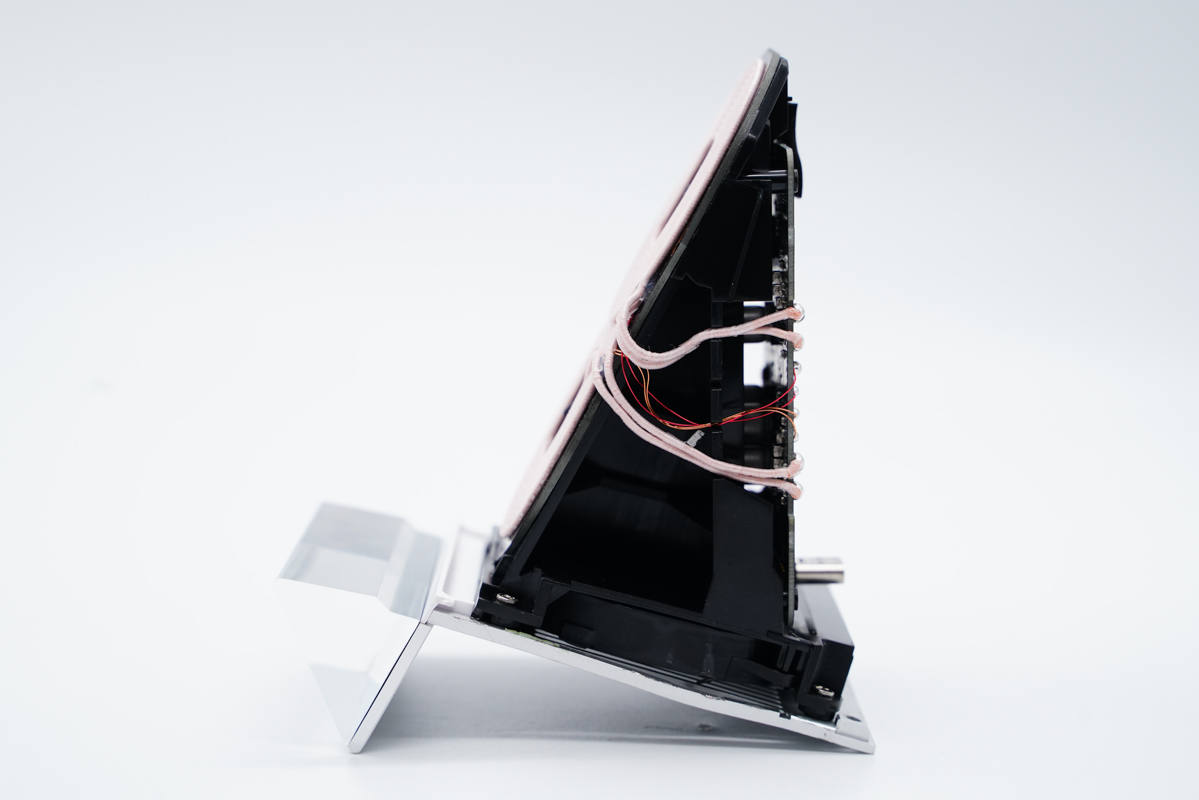

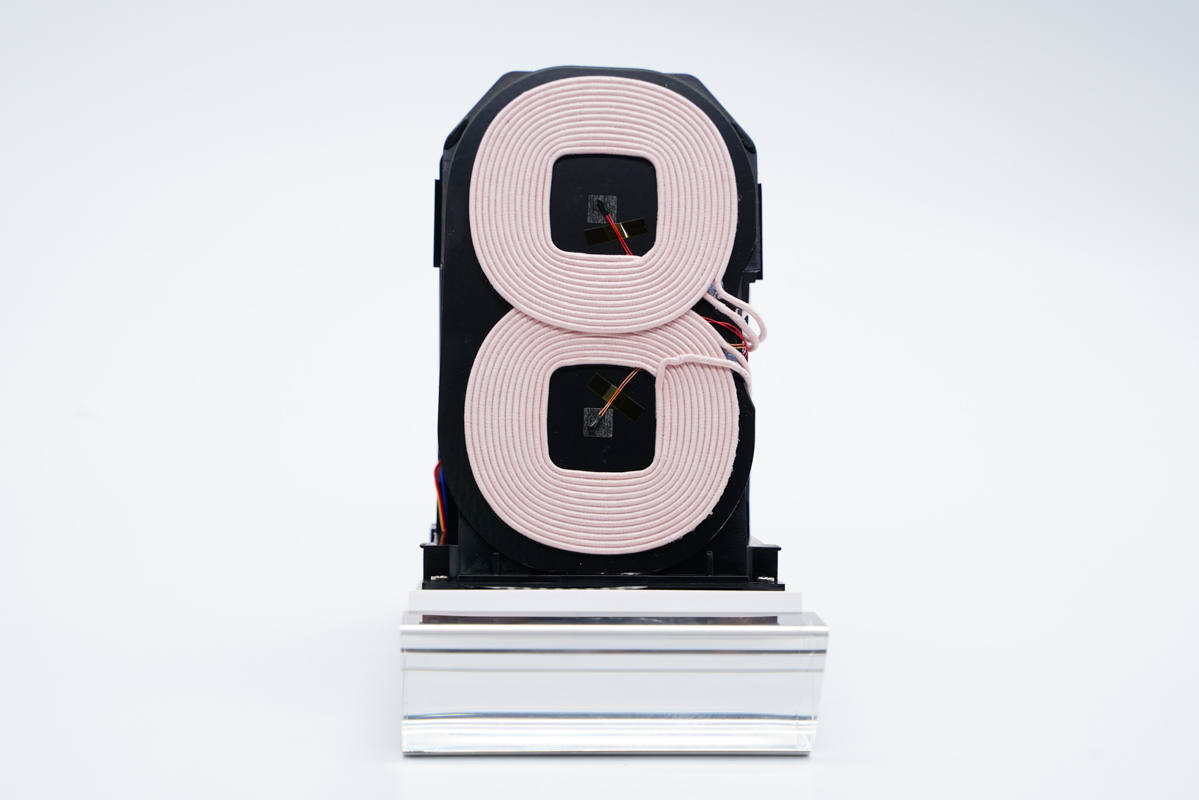

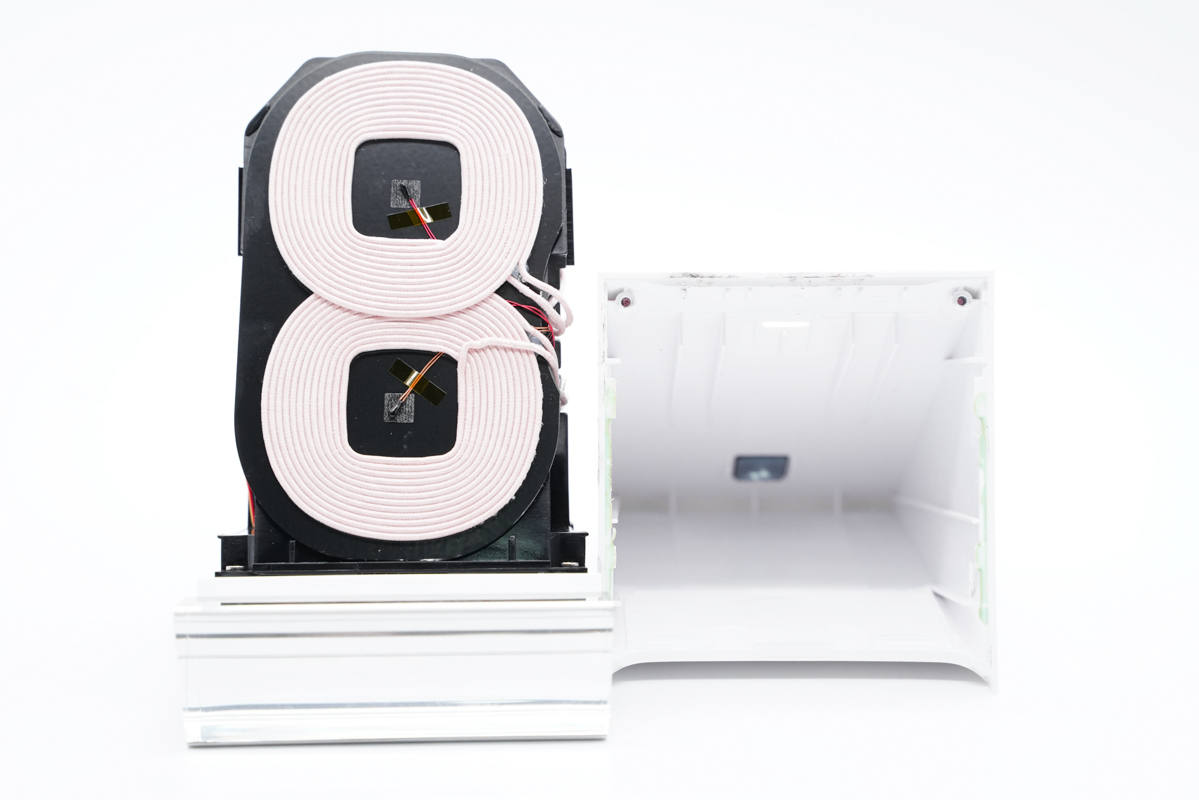

金屬板上固定有一塊黑色錐體塑料殼，無線充PCB板以及線圈則固定在塑料殼正背面上。

PCB板使用螺絲固定。

? ? ? ? ? ? ?

無線充電線圈使用雙面膠粘貼固定。

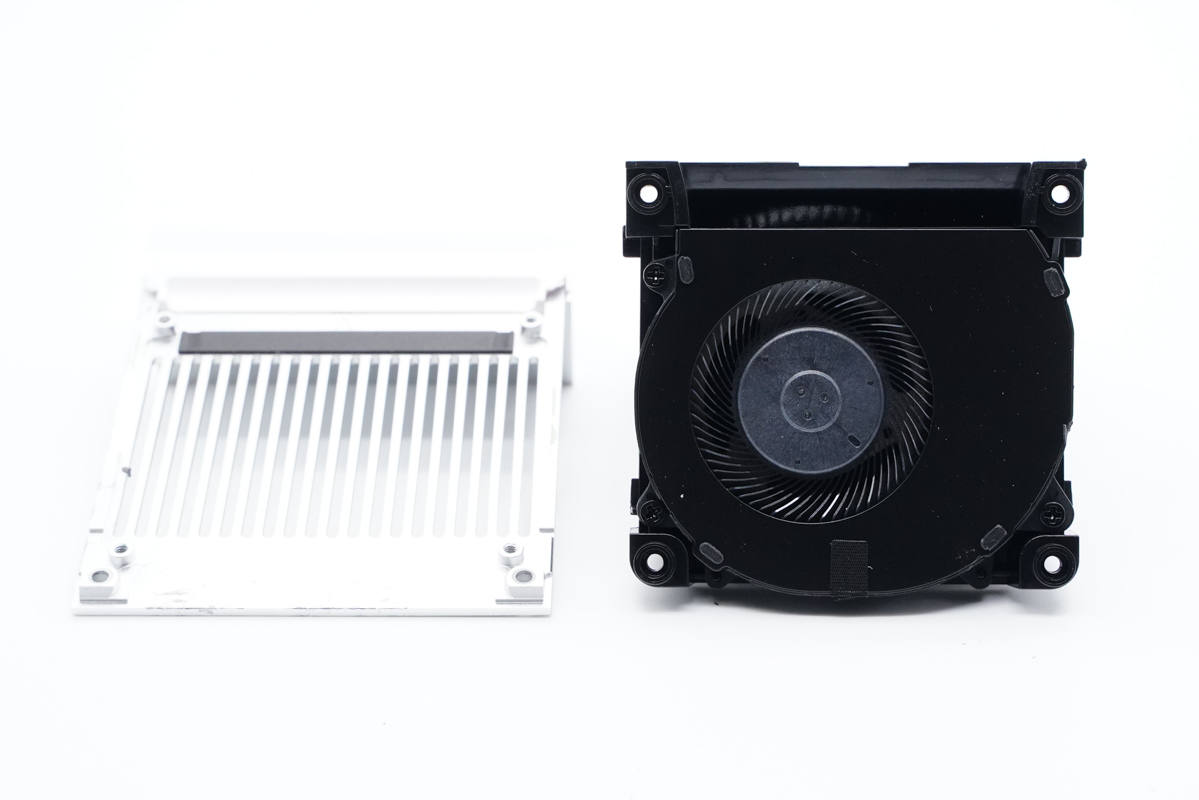

另外底部固定有小風扇，也是使用螺絲固定。

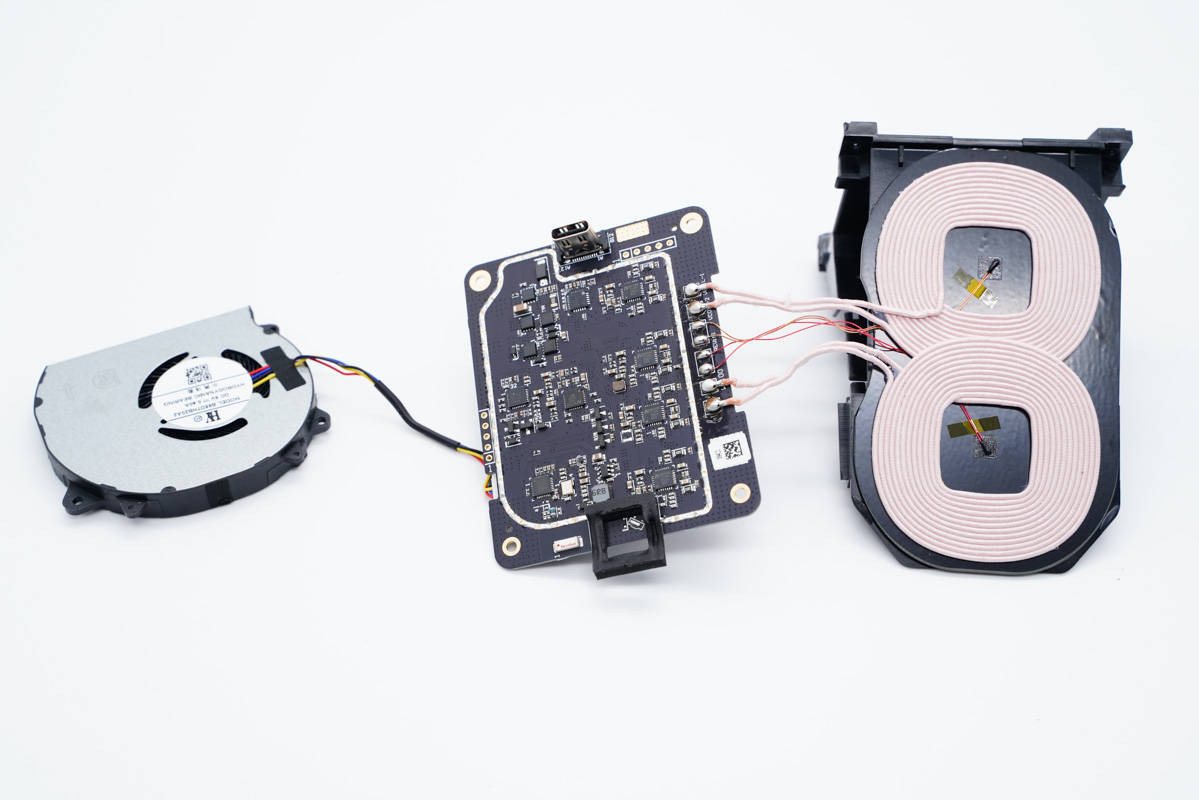

整個無線充由PCB板、線圈以及小風扇三部分組成。

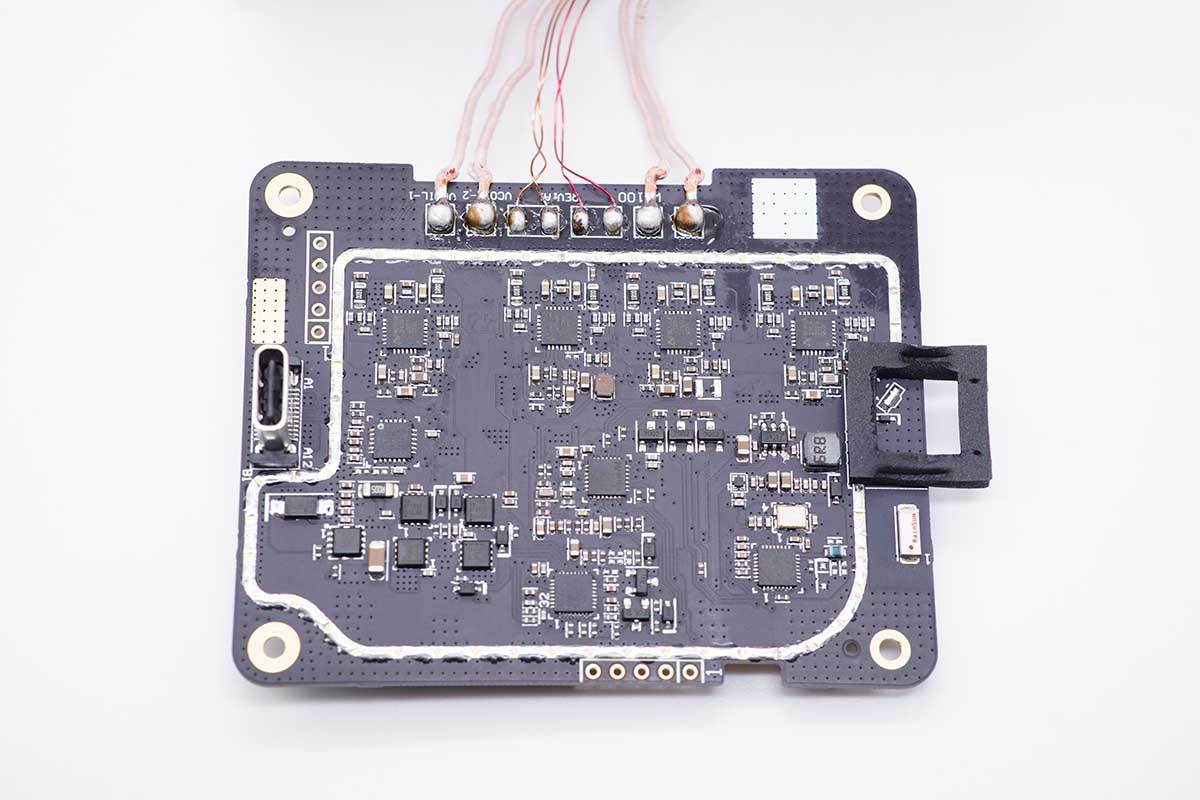

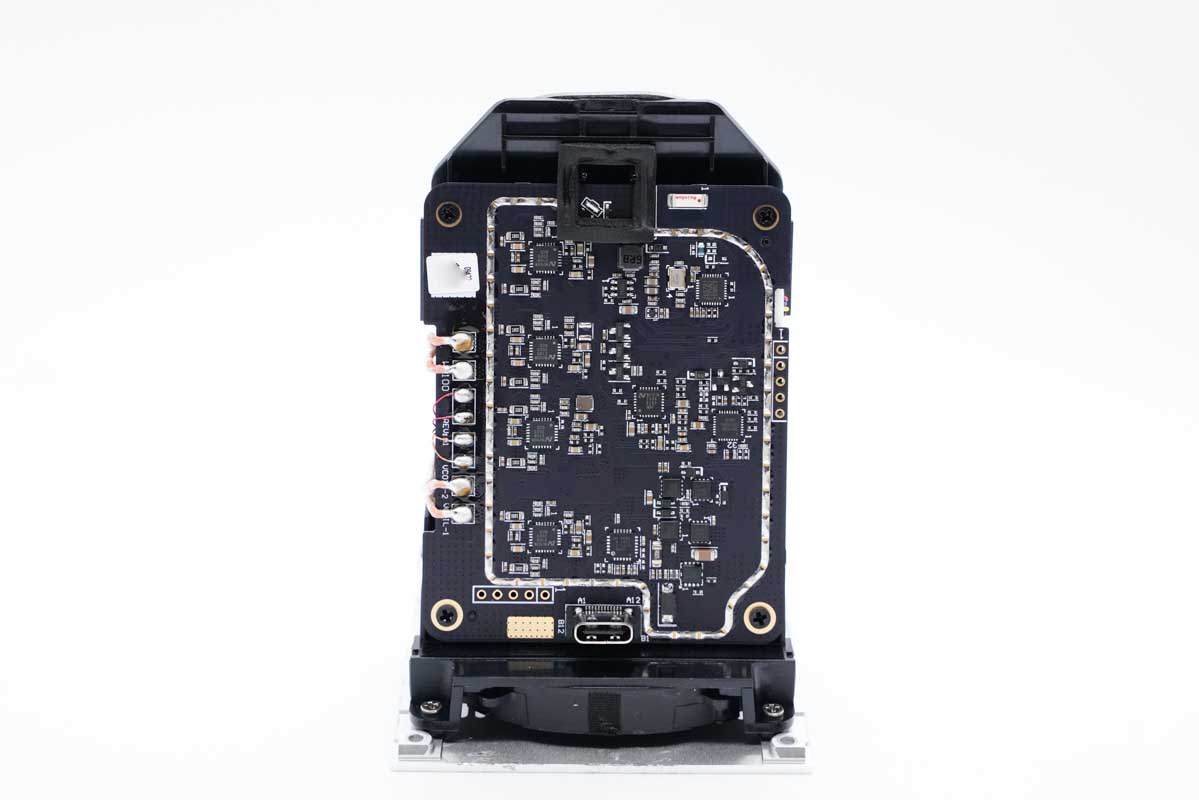

PCB板正面一覽，上面有多顆控制器和無線充電功率級以及藍牙天線。

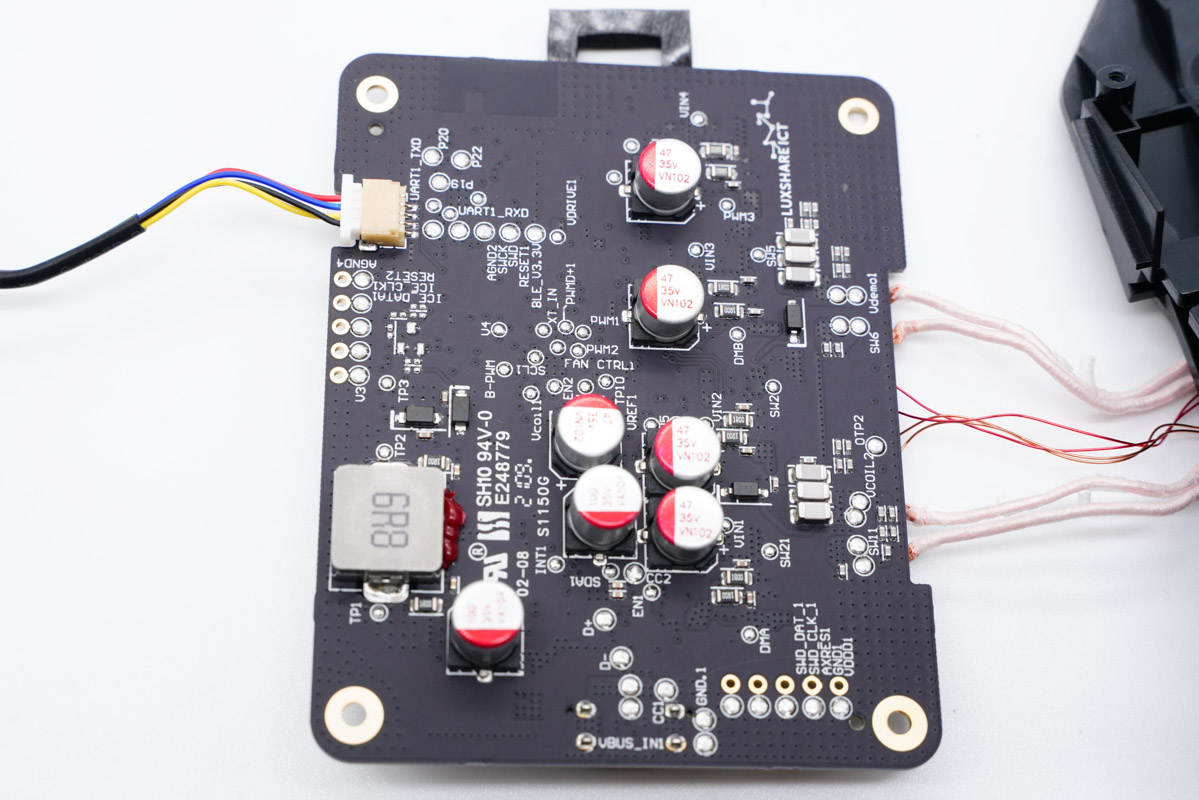

背面設有合金升降壓電感、濾波固態電容以及NPO諧振電容等器件。

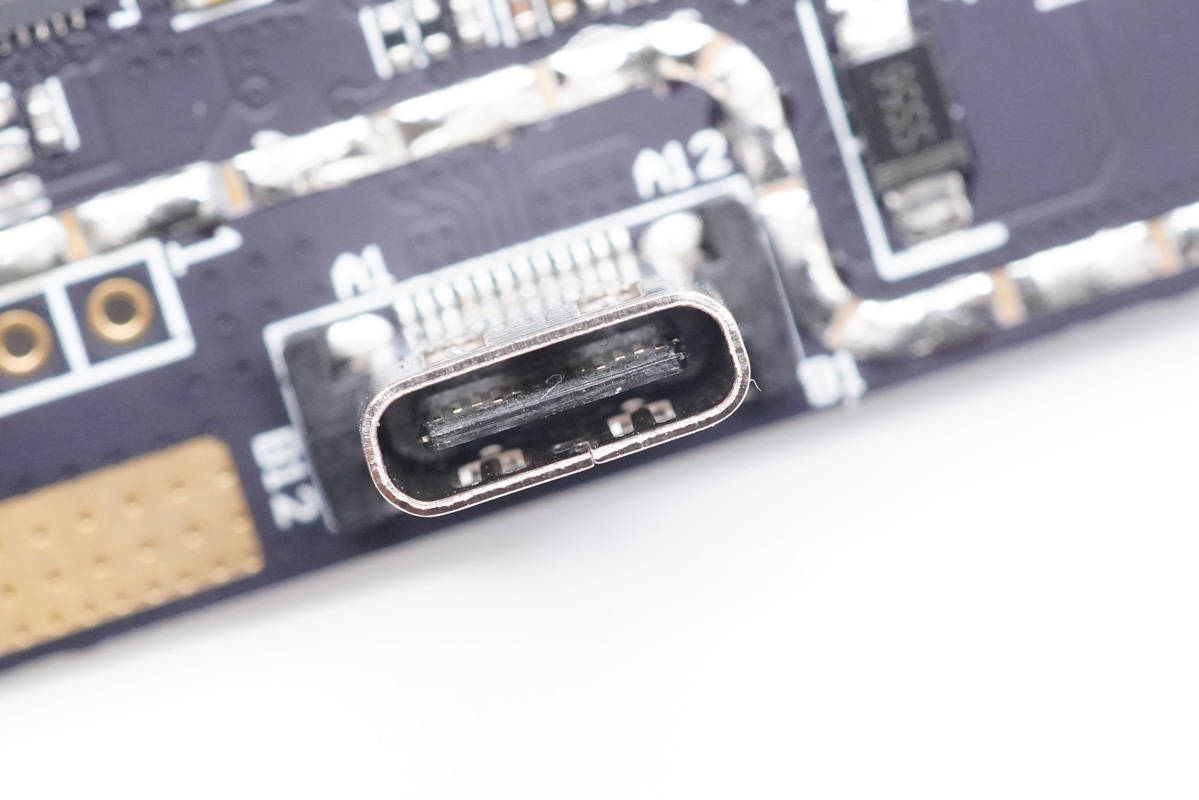

USB-C母座特寫，垂直過孔焊接。

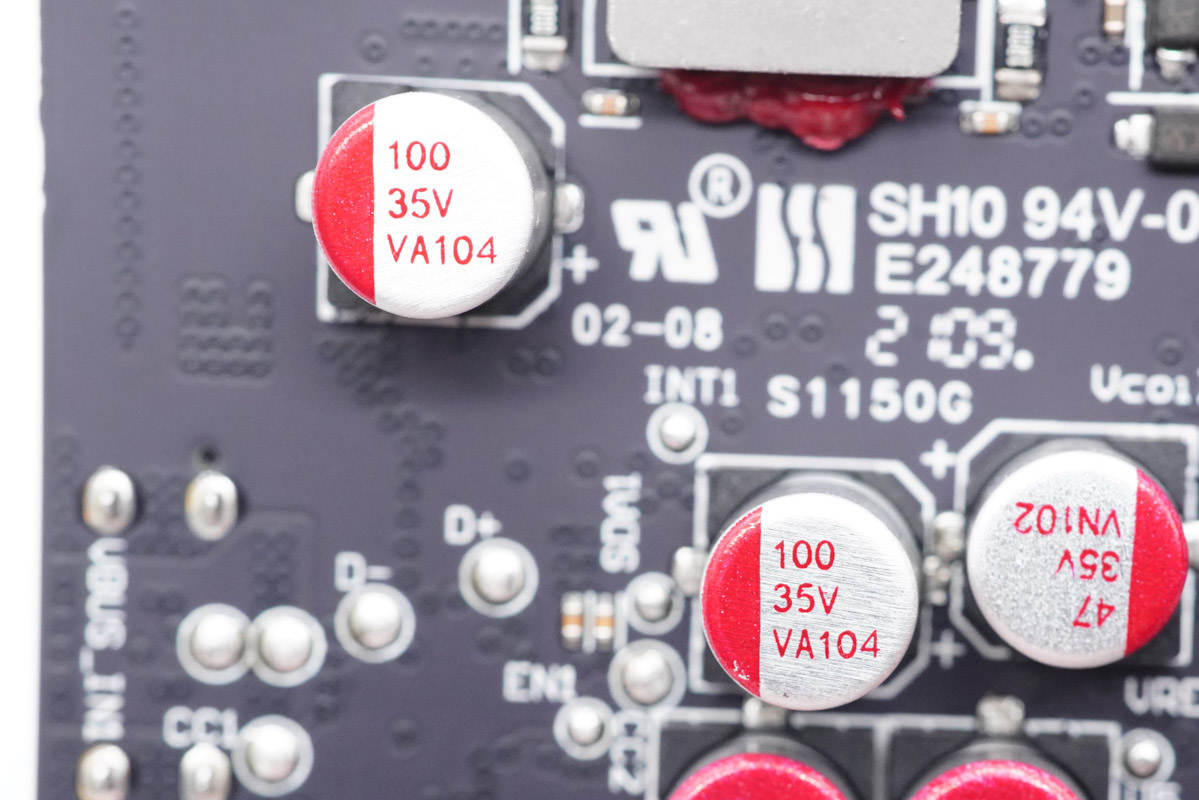

輸入濾波固態電容特寫，規格為35V 100μF。

伏達半導體NU1513是高度集成的數字控制器，集成了所有基本功能，以提供穩定的功率并與兼容WPC的接收器保持穩定的通信，可用于符合WPC EPP標準的30W無線充電發射器。該器件與NU1028配套的功率級IC一起構成了簡單，高性能，高性價比的無線充電發射器解決方案，適用于廣泛的應用。

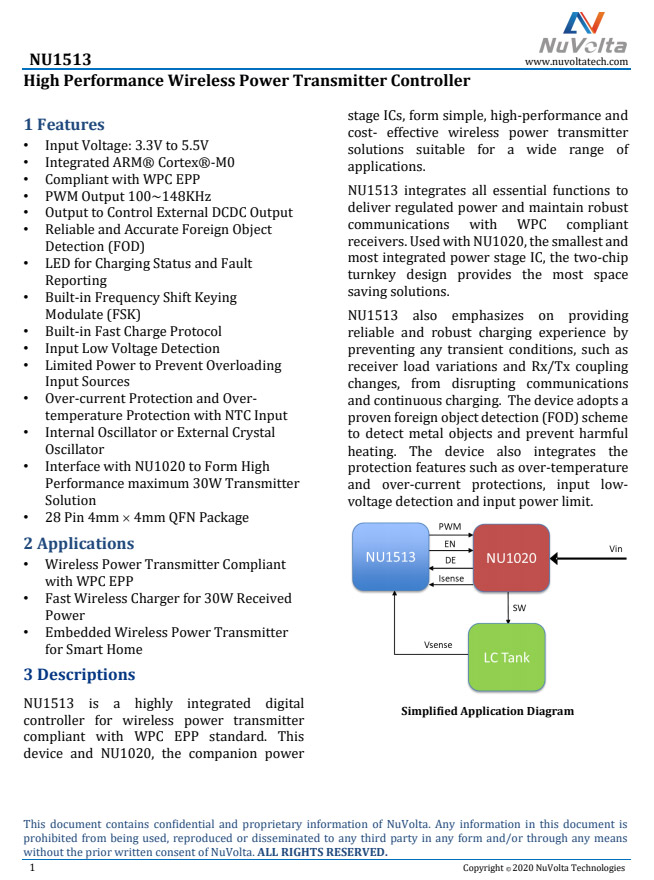

伏達半導體NU1513資料信息。

充電頭網通過拆解了解到，伏達半導體NU1513此前還被小米55W立式風冷無線充電器、小米智能追蹤式無線充、小米30W立式風冷無線充電器等產品采用過，產品質量獲得小米高度認可。

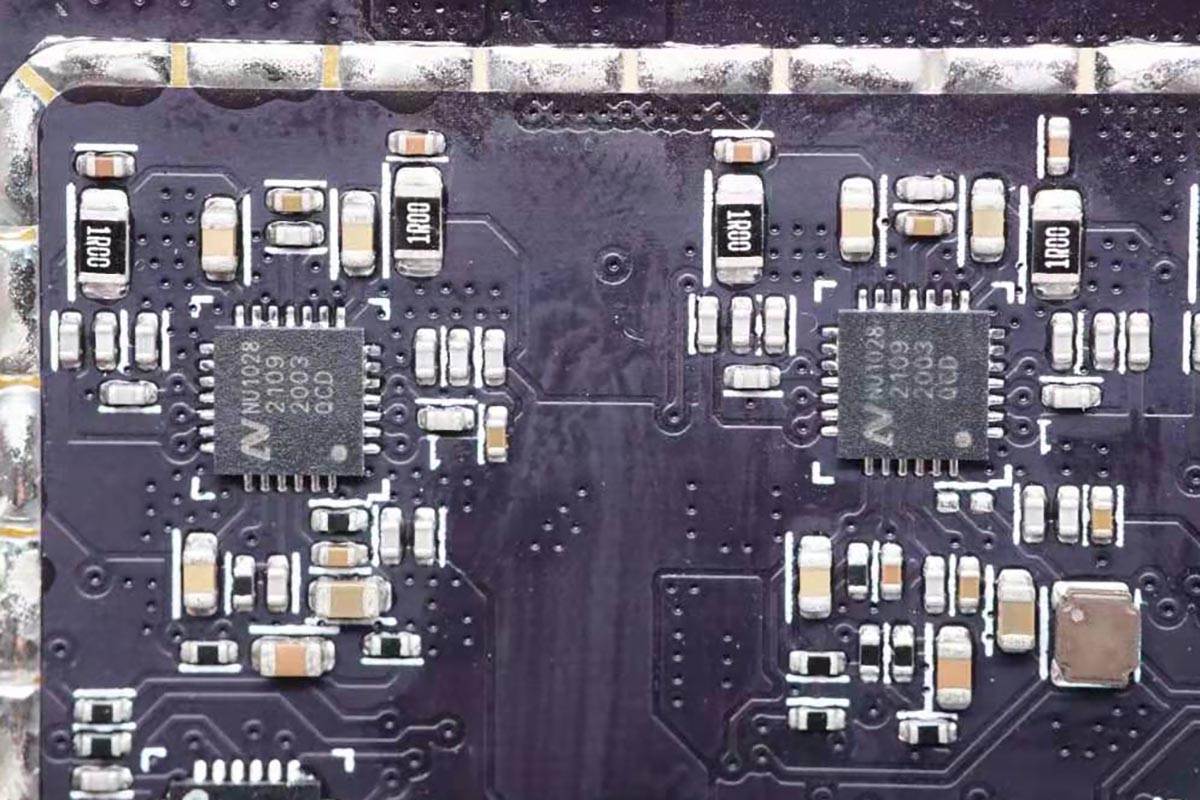

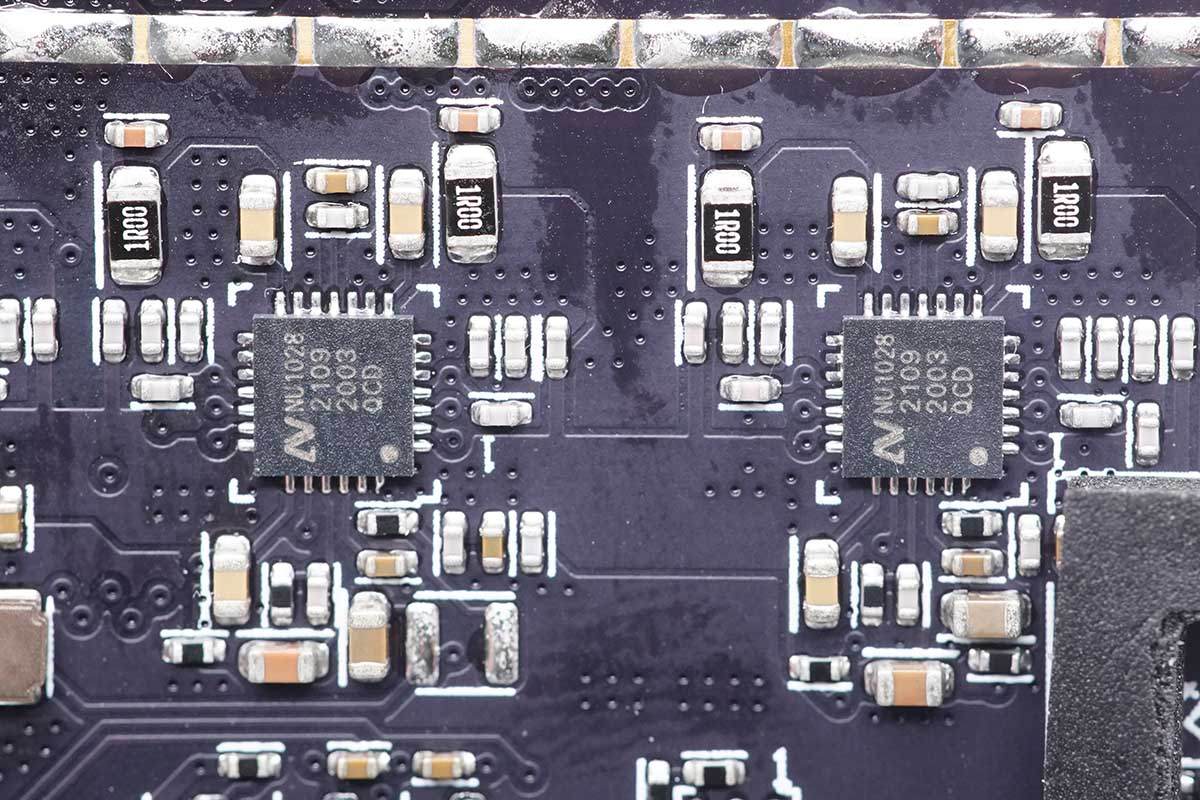

兩個無線充電線圈均采用兩顆伏達半導體NU1028并聯進行驅動。

另外一組NU1028特寫。

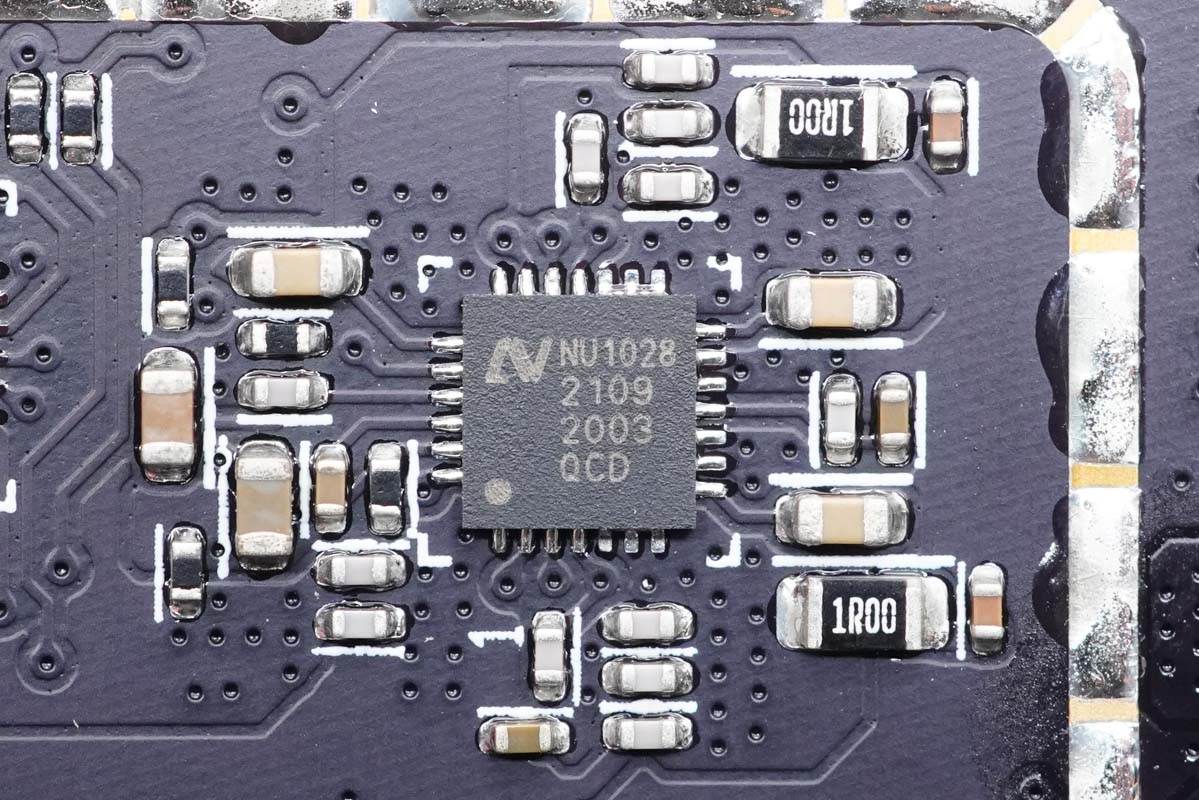

NU1028全橋驅動器特寫，用于高集成度的高功率無線充電的集成功率級，內部集成功率全橋，驅動器，內置降壓電路和穩壓電路。支持無損耗高精度電流檢測，用于帶內通信和異物檢測。集成數字解調，集成欠壓和過壓保護，支持完善的保護功能，支持?jǐn)?shù)字I2C接口，采用4*4mm QFN封裝。

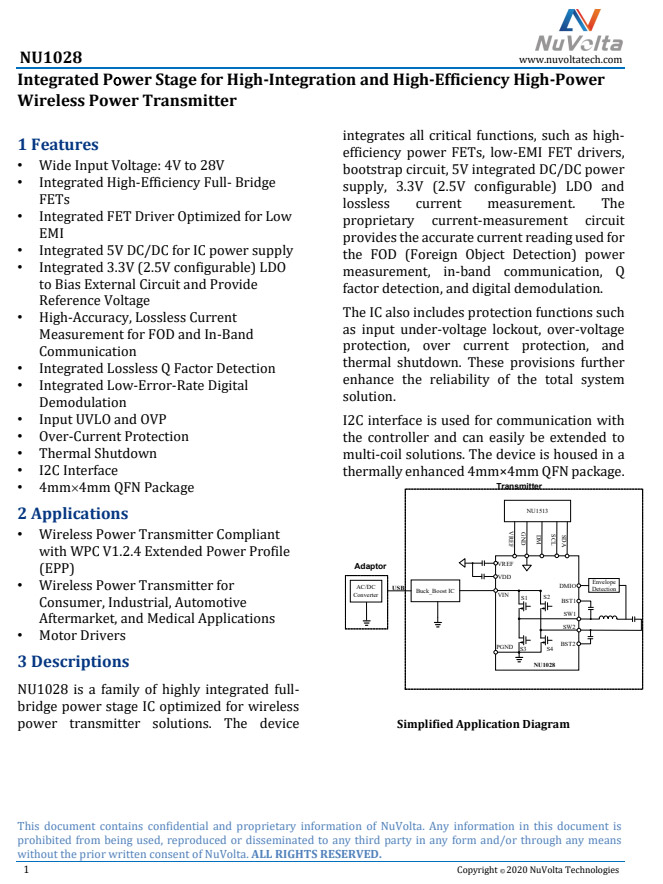

伏達半導體NU1028資料信息。

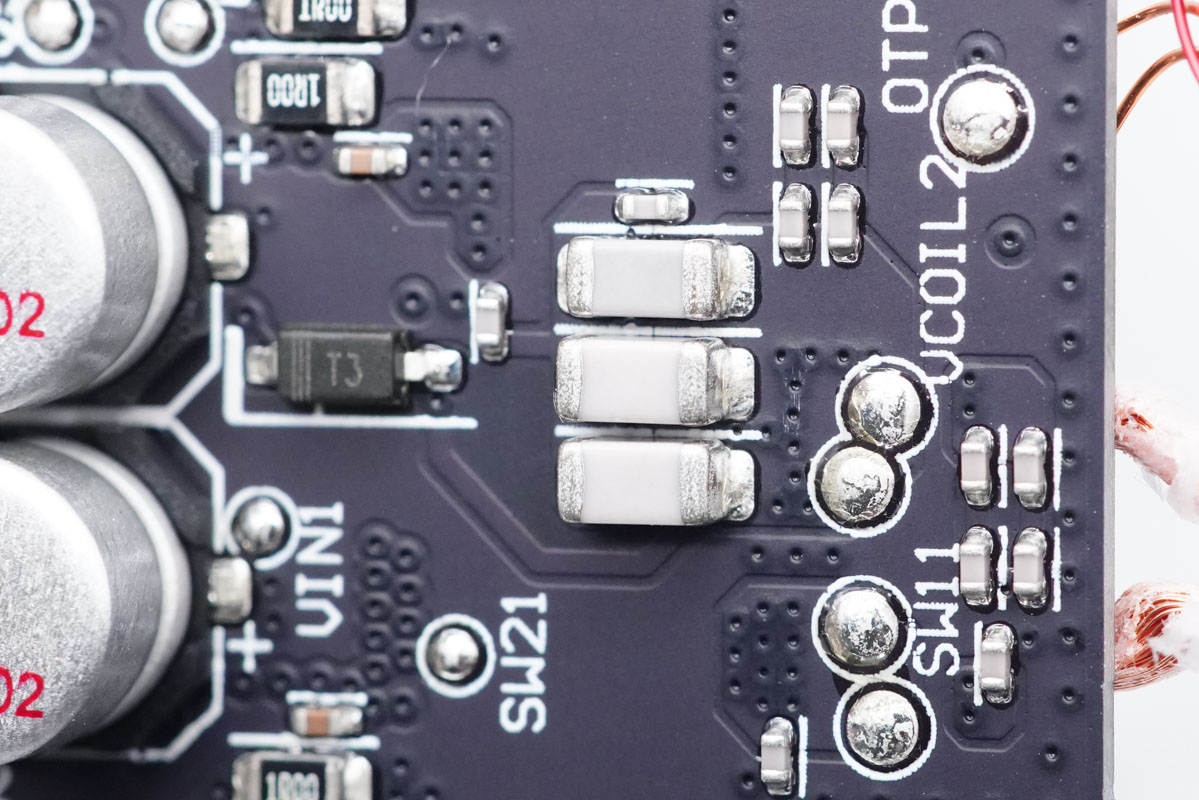

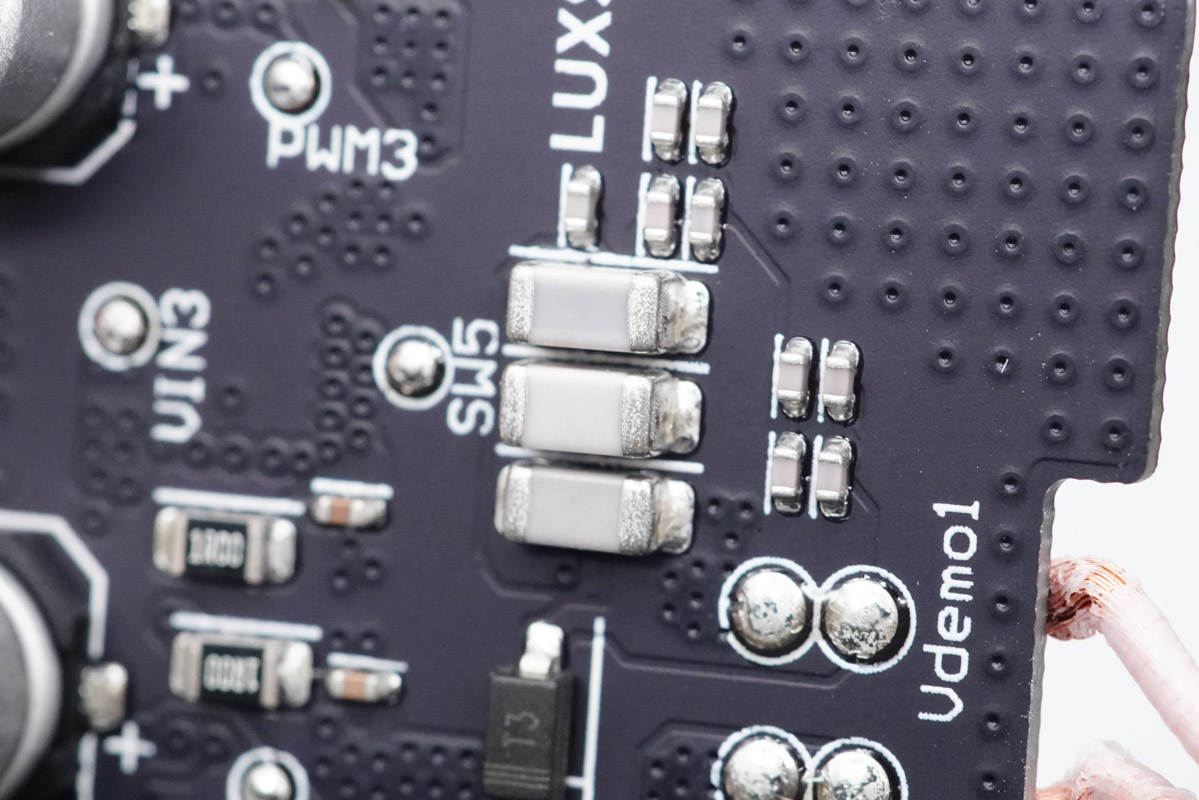

NPO諧振電容特寫，三顆并聯。

另一組NPO諧振電容特寫。

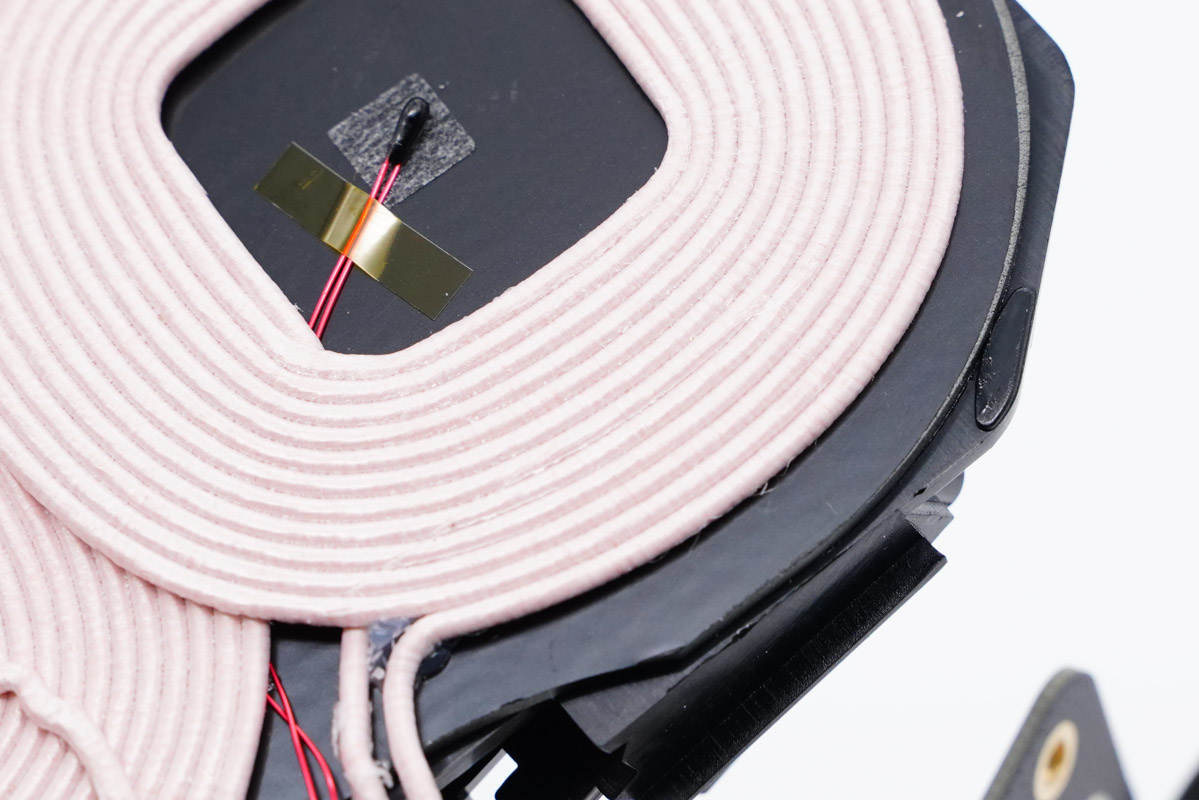

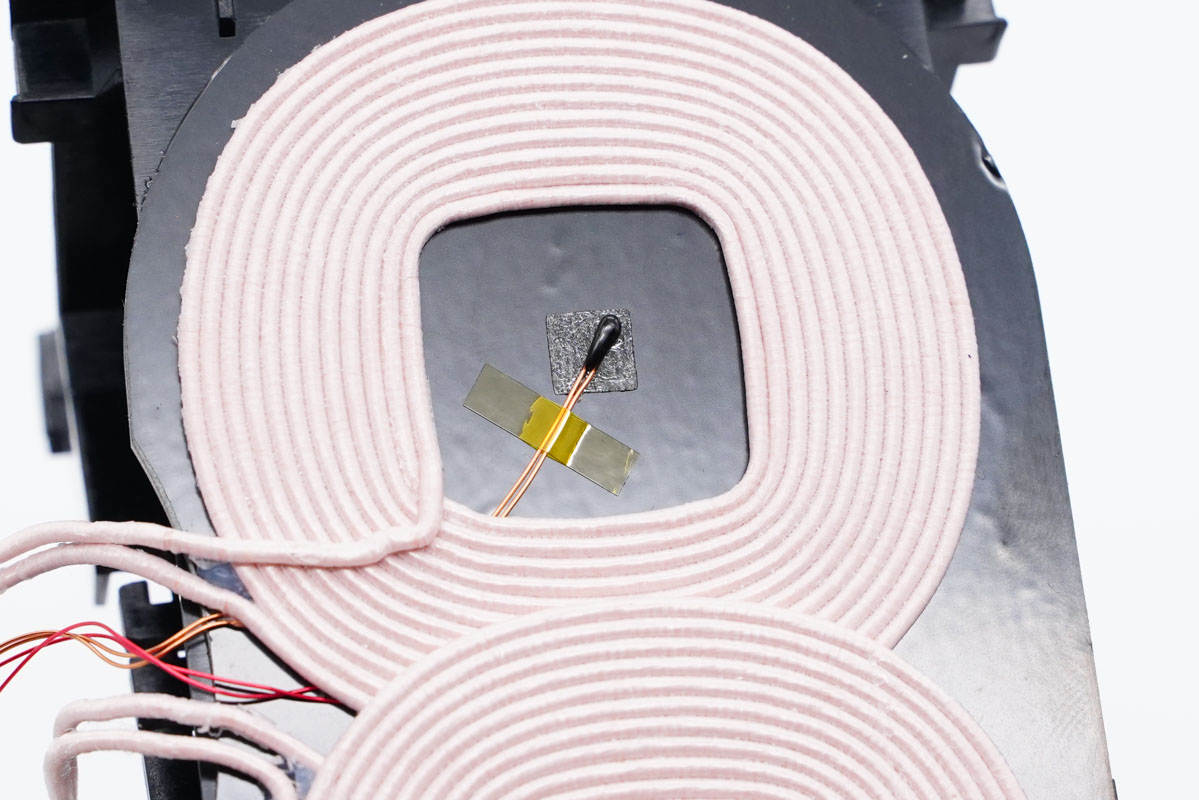

無線充電線圈特寫，繞制緊密，配有熱敏電阻進行溫度監控。

另一個線圈特寫，也配有熱敏電阻進行溫度監控。

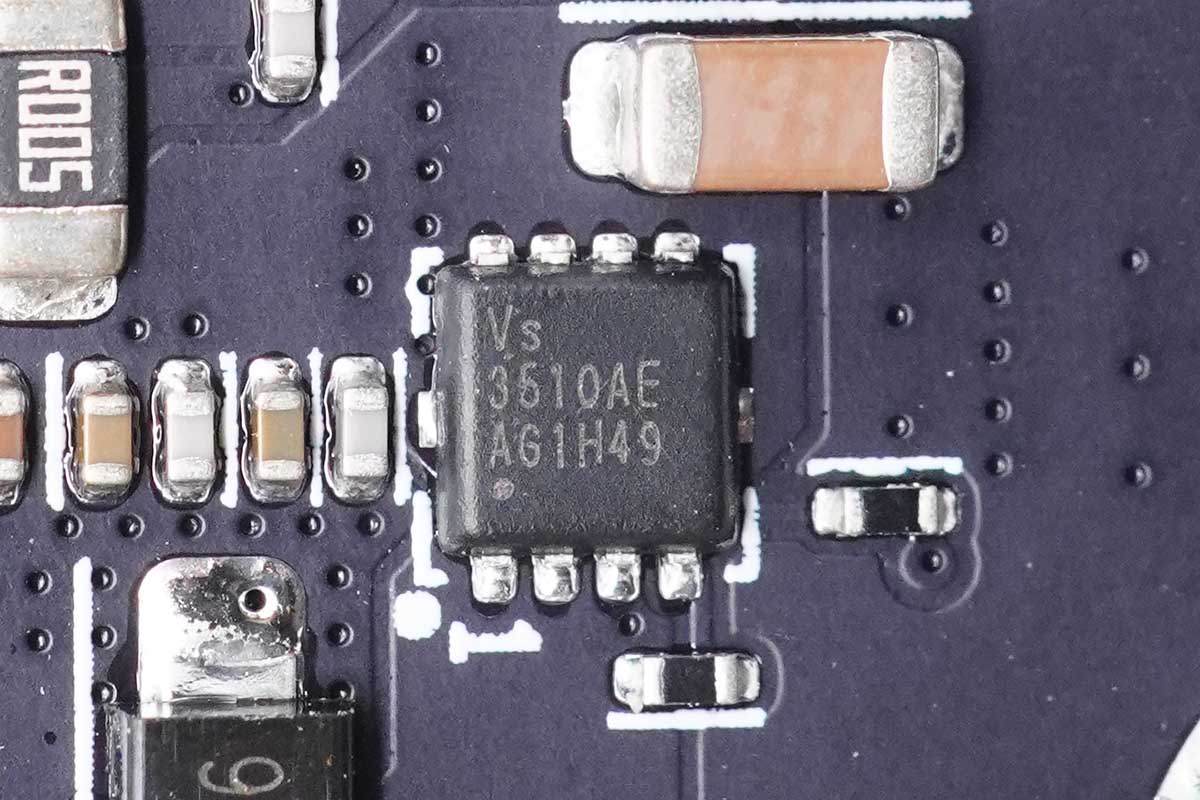

輸入保護管采用威兆半導體VS3510AE，耐壓30V，PDFN3333封裝。

威兆VS3510AE資料信息。

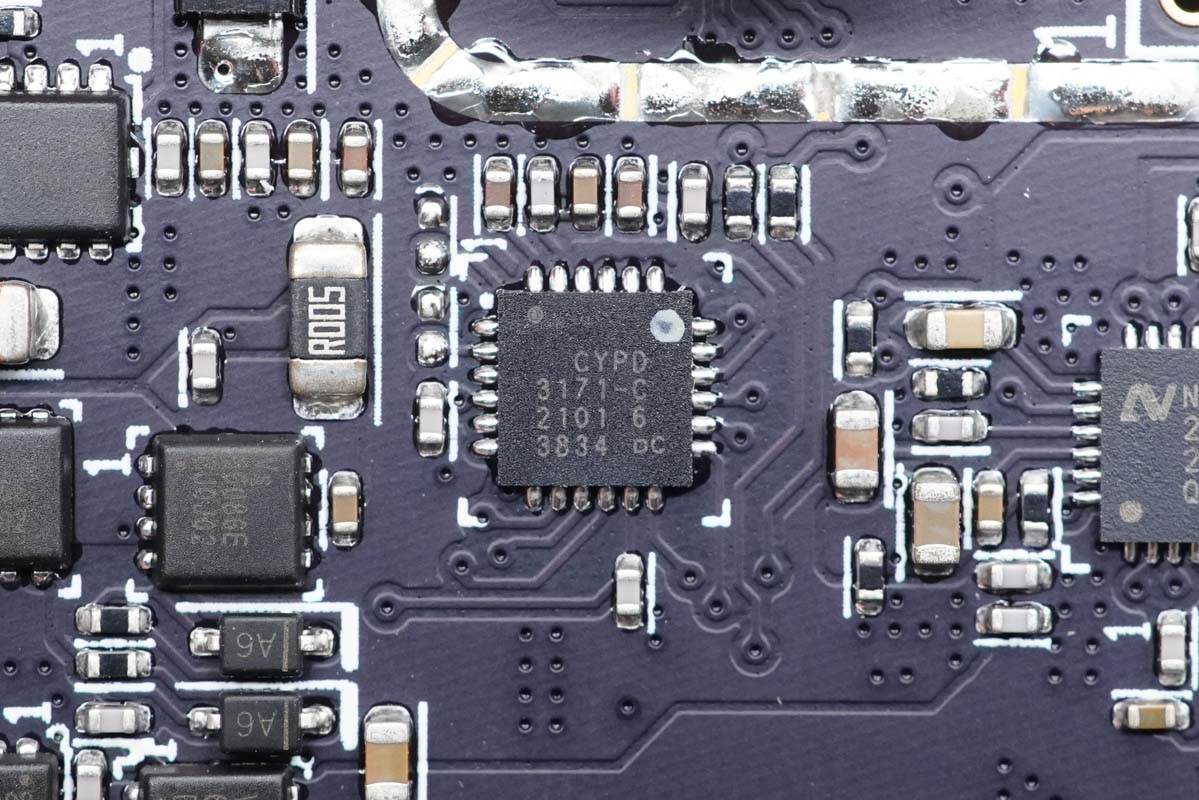

USB-C口控制器采用賽普拉斯CYPD3171，負責配合無線充電器需求，動態調節適配器輸出電壓。這是賽普拉斯第三代產品CCG3PA，其內建ARM Cortex-M0處理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充電協議。

賽普拉斯CYPD3171規格資料。充電頭網了解到，賽普拉斯是蘋果、華為、三星、小米等品牌的芯片供應商之一，芯片性能獲得客戶高度認可。

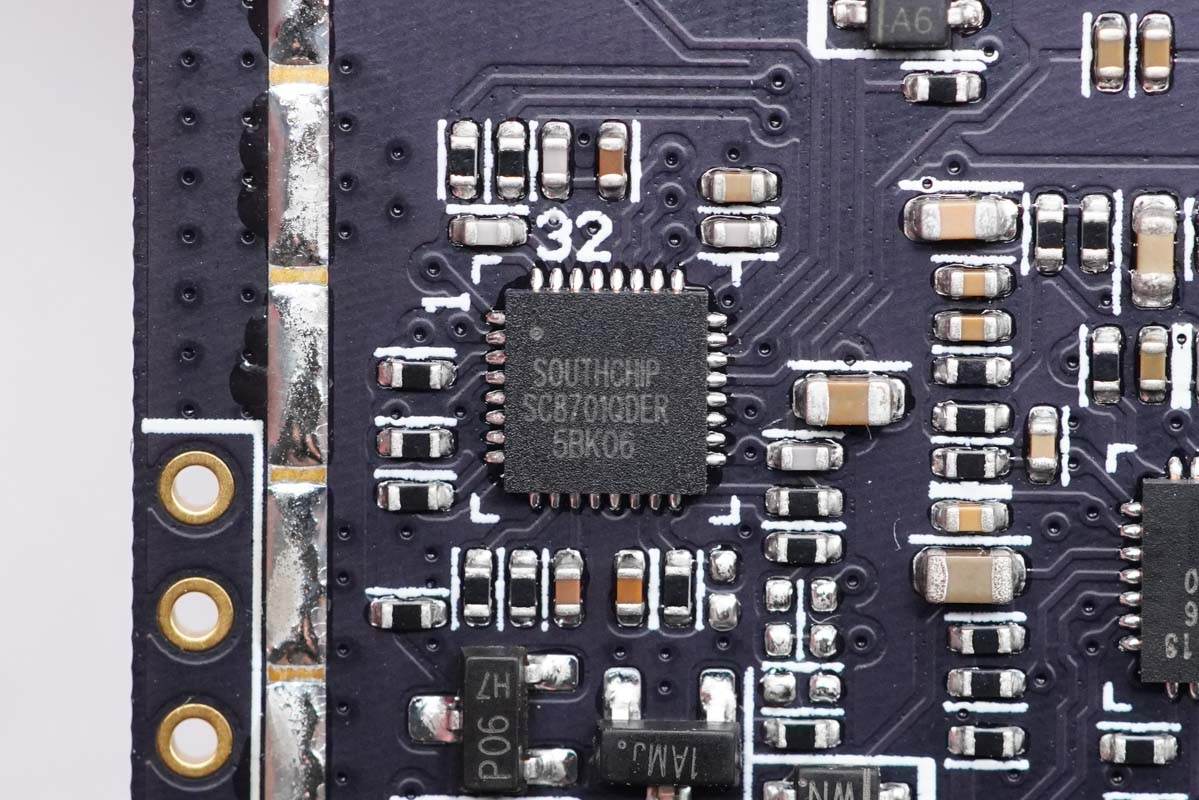

采用南芯同步升降壓控制器SC8701為不同的手機充電進行升降壓，以及精細調節輸出電壓。

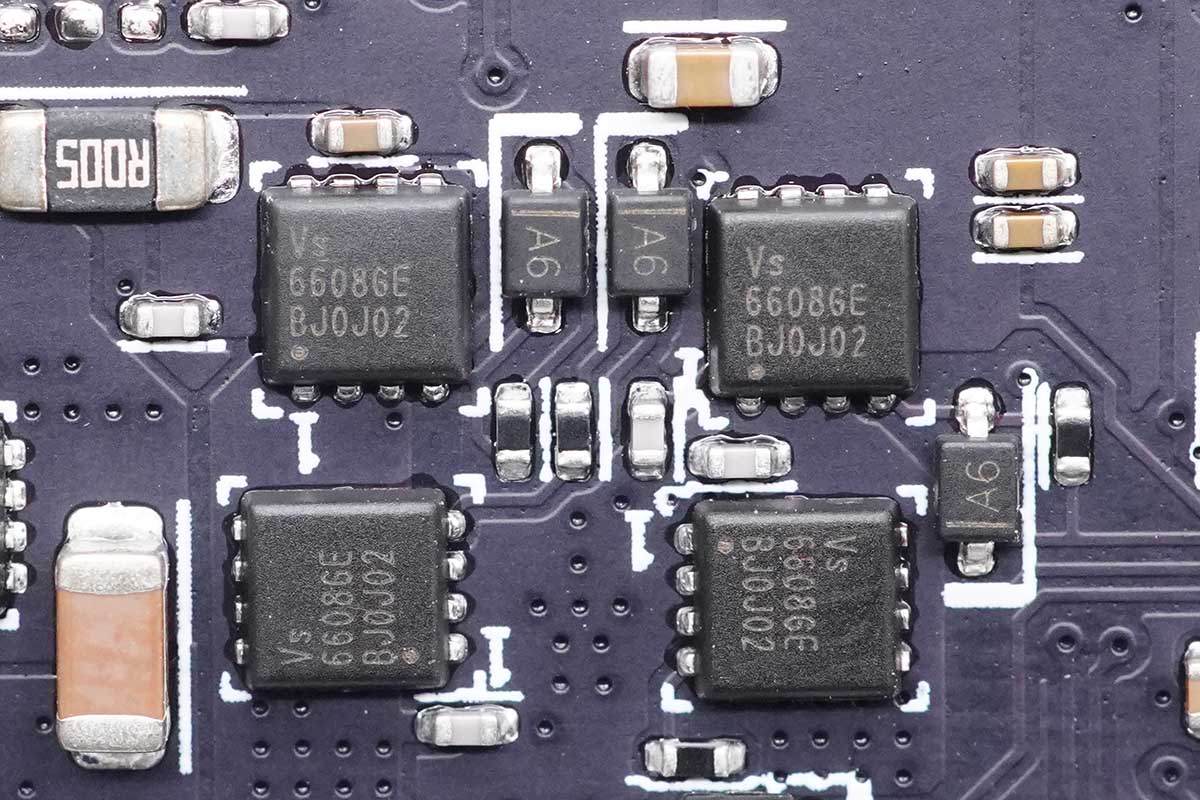

外掛四顆威兆VS6608GE?MOS管用于同步升降壓電壓轉換，NMOS管，耐壓65V，PDFN3333封裝。

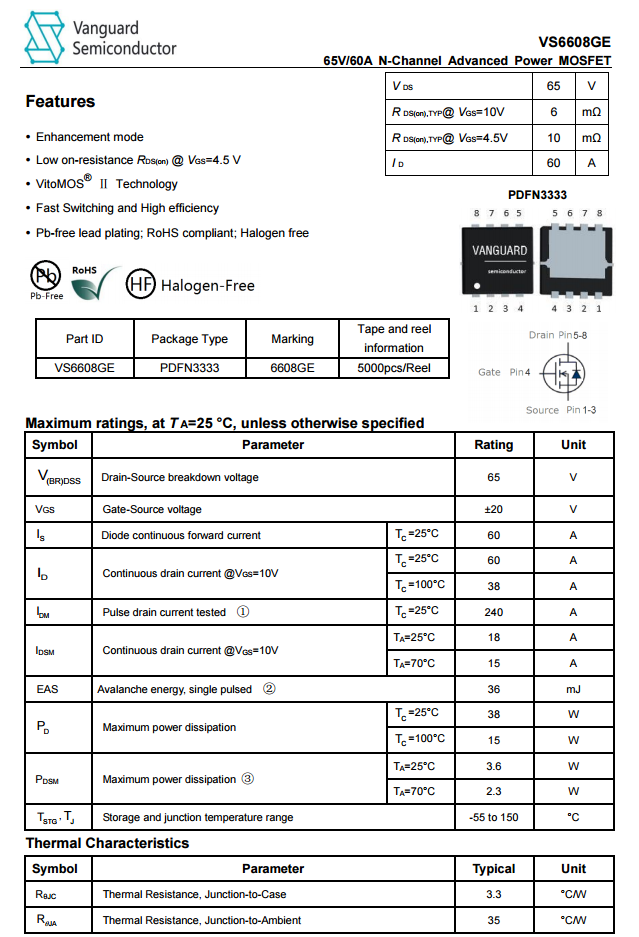

威兆VS6608GE資料信息。

6R8合金升降壓電感特寫，紅膠加固。

升降壓電路的濾波電容特寫，規格為35V 47μF。

矽力杰 SY8201降壓轉換器以及6R8降壓電感，降壓為無線充控制電路供電。

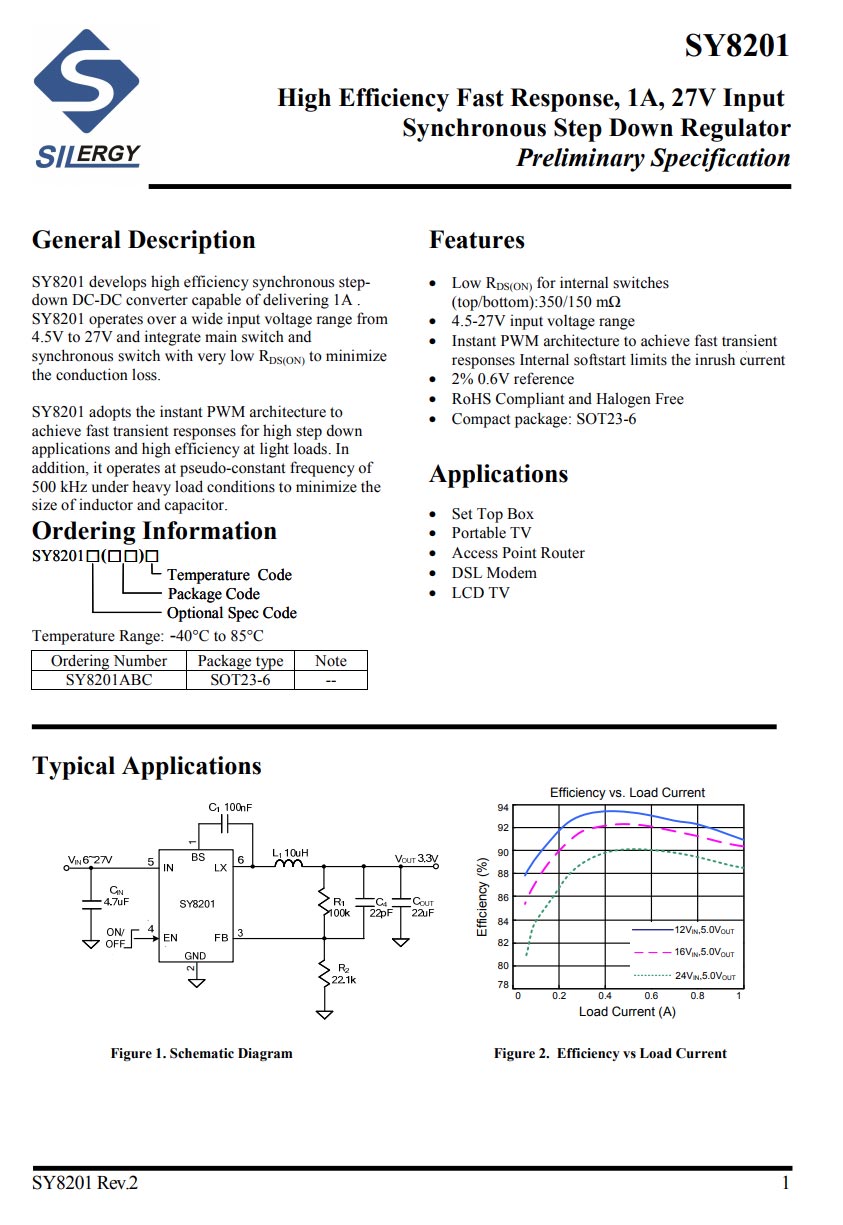

矽力杰 SY8201 詳細資料。

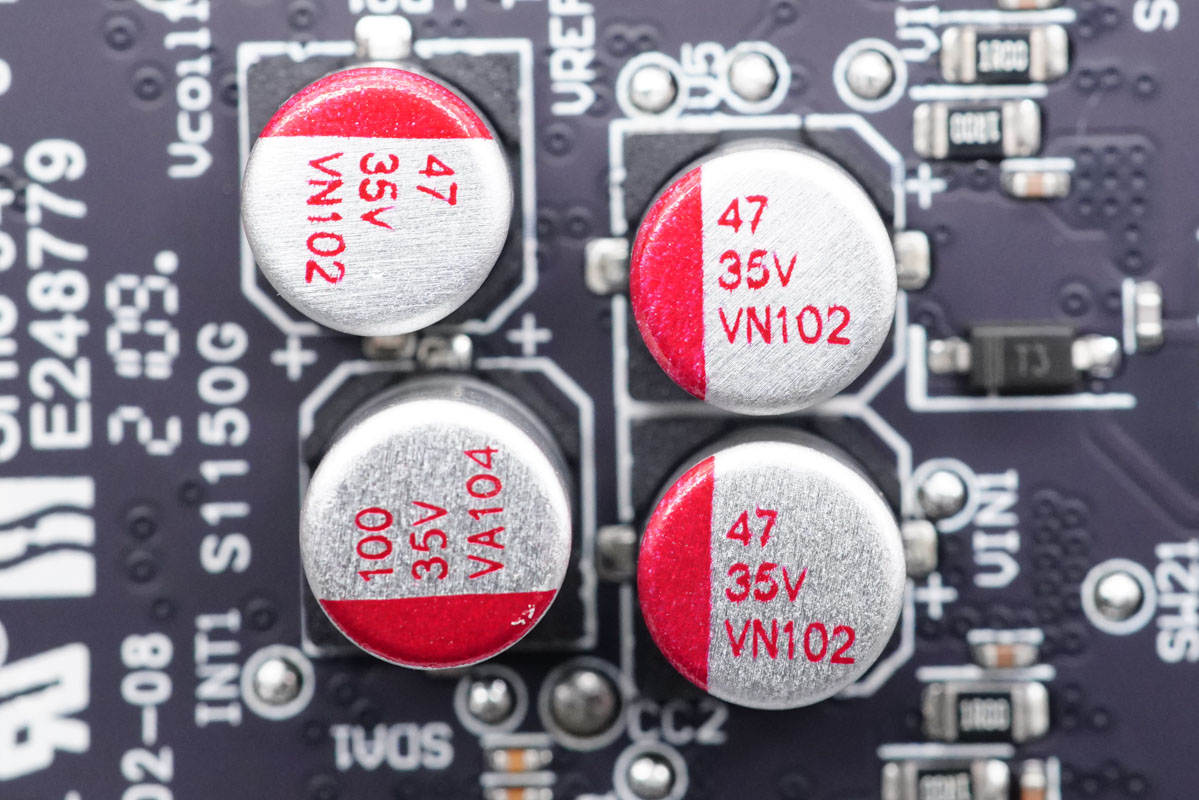

濾波固態電容特寫，規格為35V 47μF。

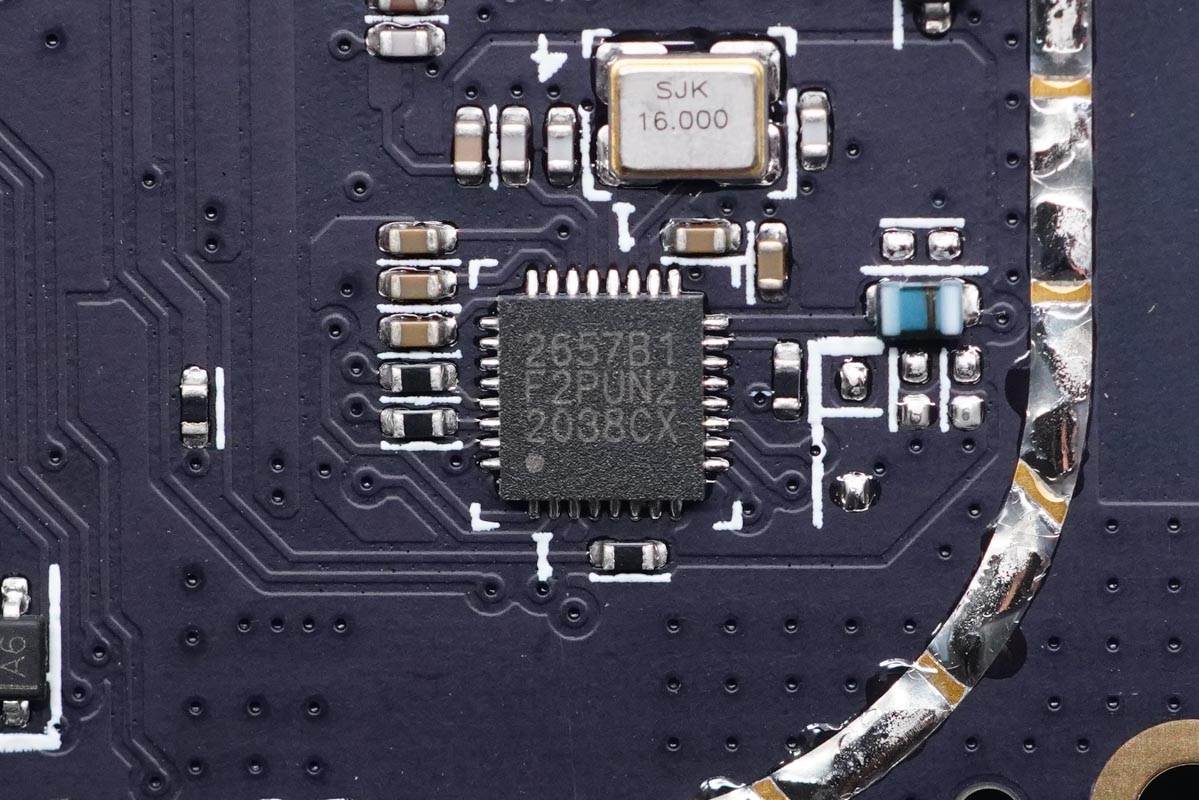

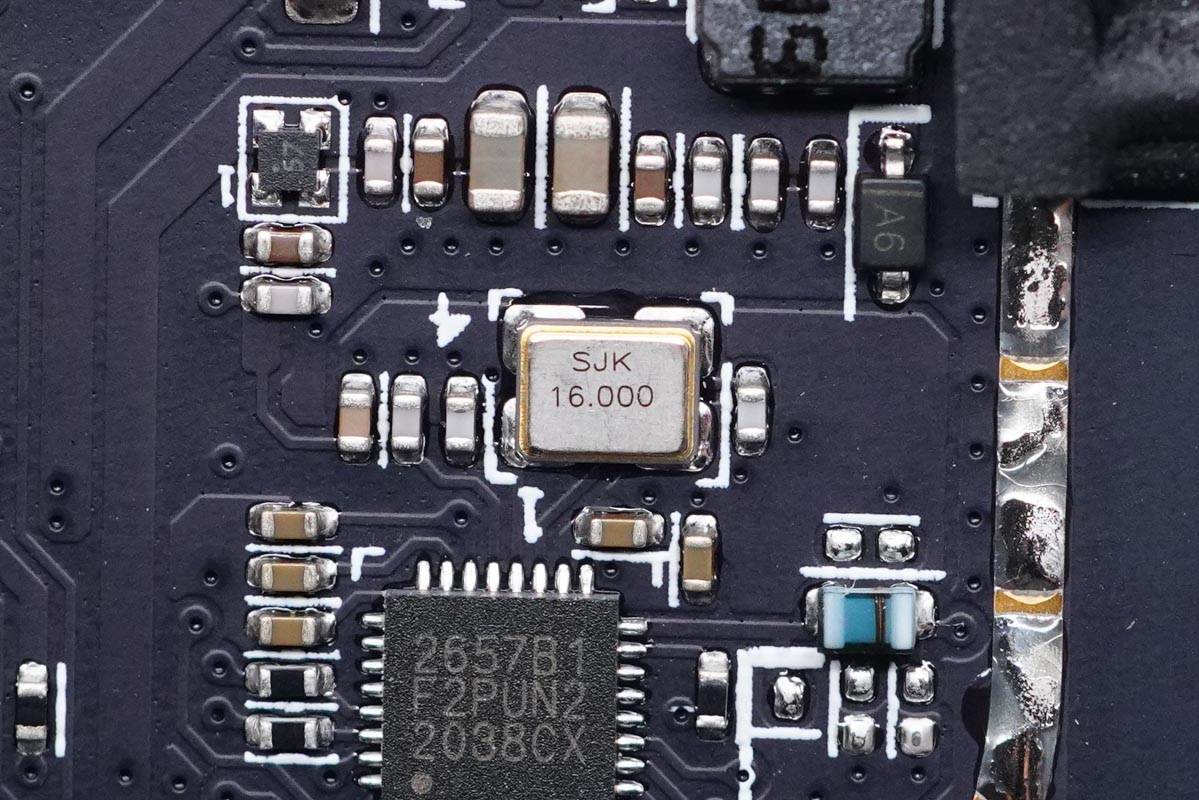

絲印2657B1的藍牙單片機，負責散熱風扇、指示燈控制以及和手機連接。

? ??

旁邊是16.000MHz晶振。

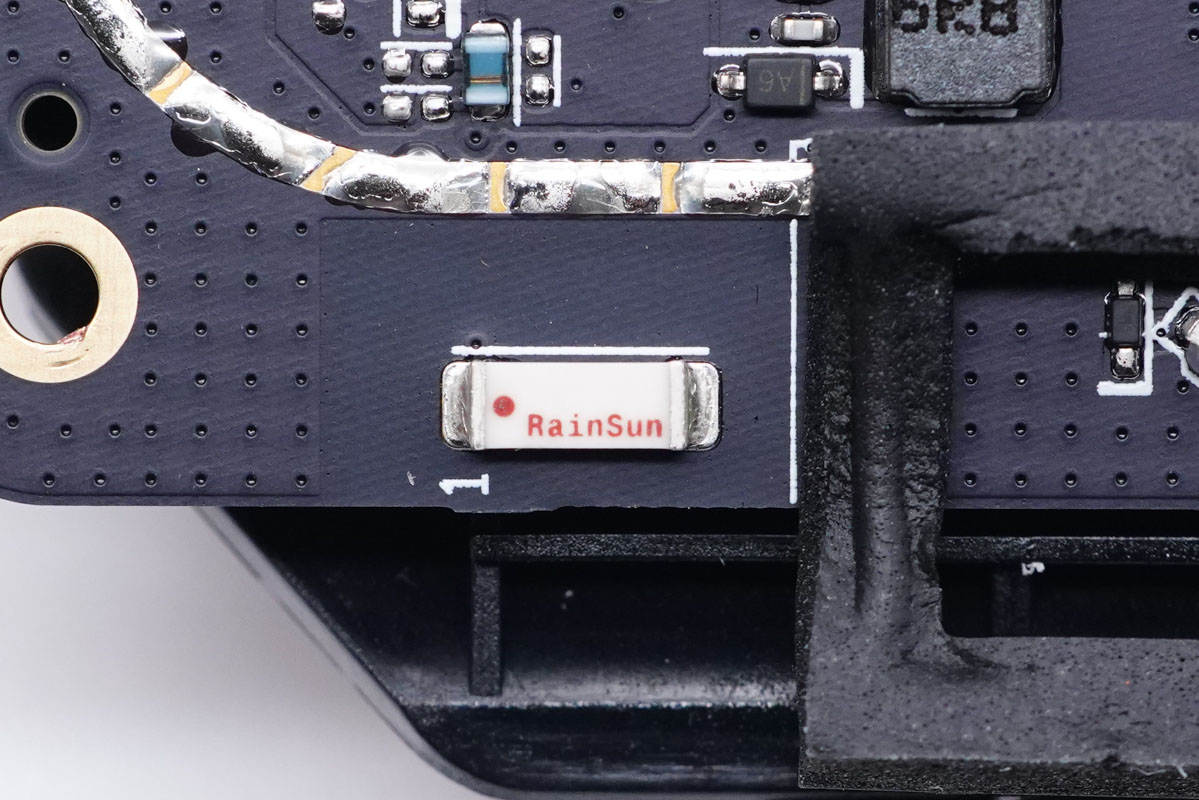

RainSun貼片陶瓷藍牙天線，AN2051多層陶瓷天線，用于無線充電器連接手機，實現帶外通信，大功率充電更穩定。

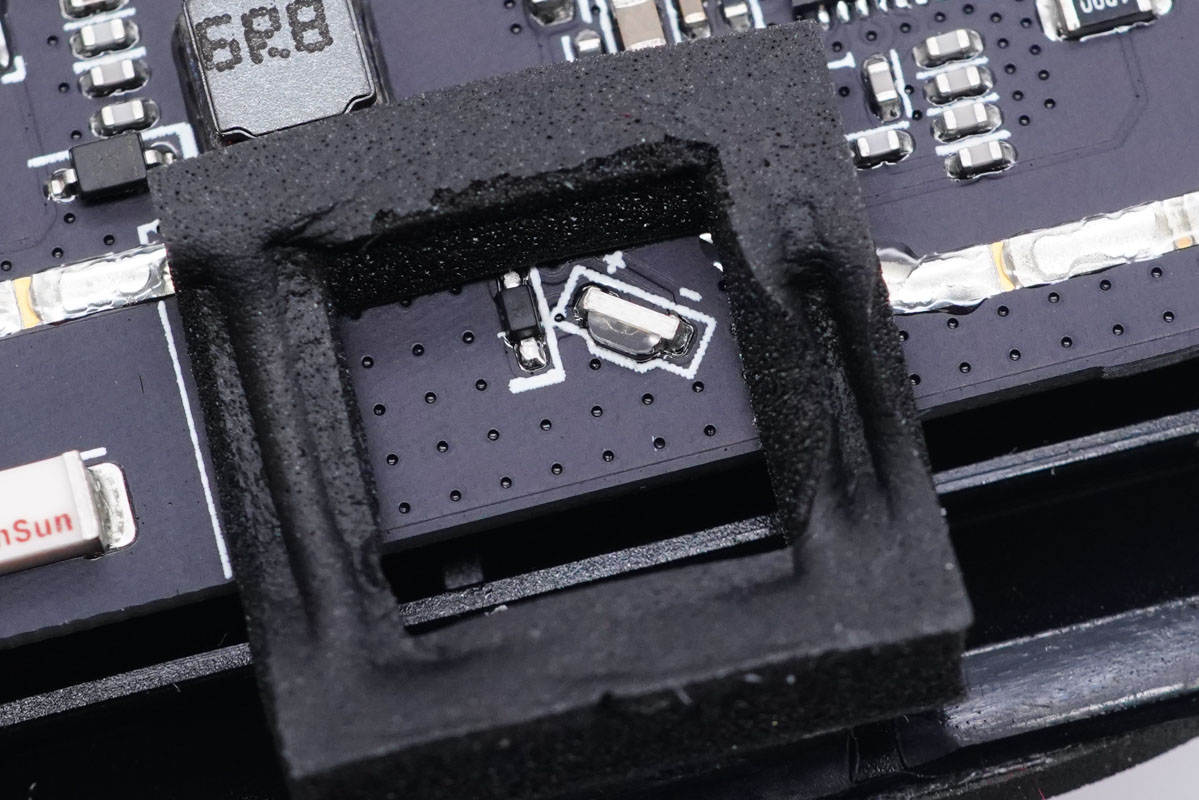

LED指示燈特寫。

小風扇連接導線采用插拔式設計，組裝方便。

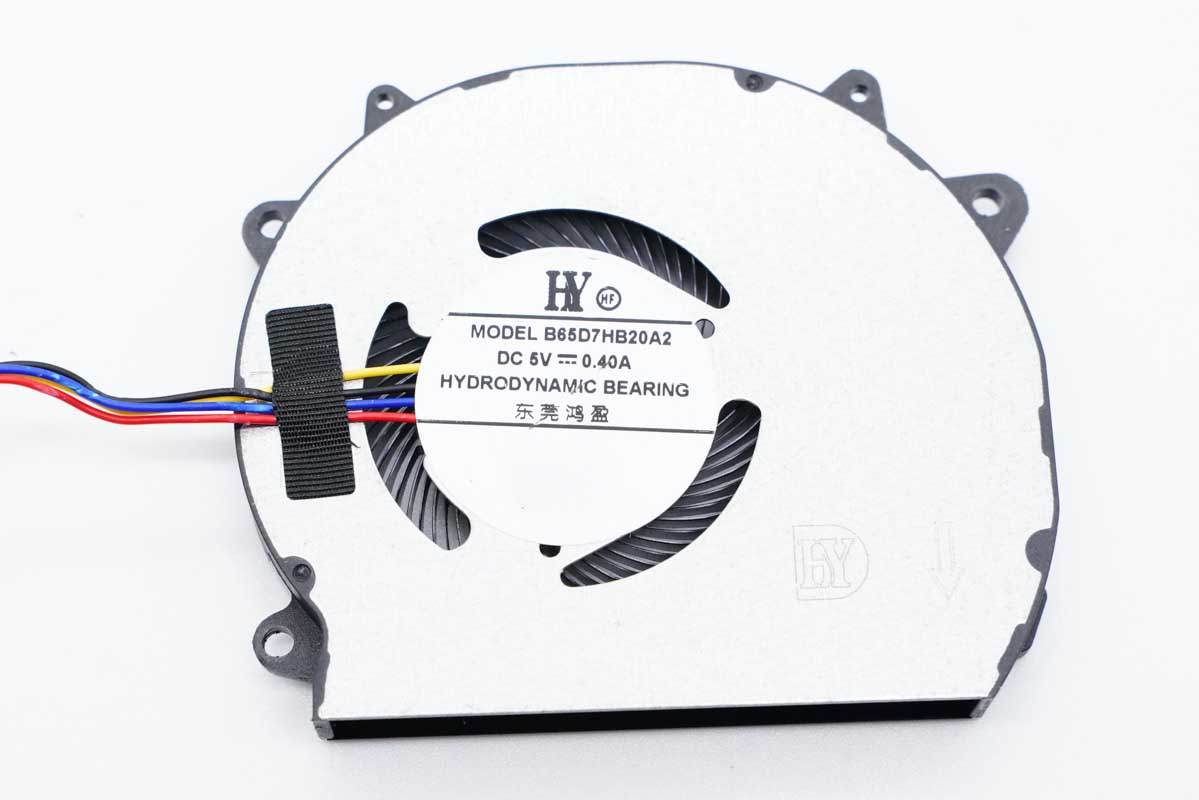

風扇來自東莞鴻盈，額定輸入5V0.4A，四線PWM調速風扇。

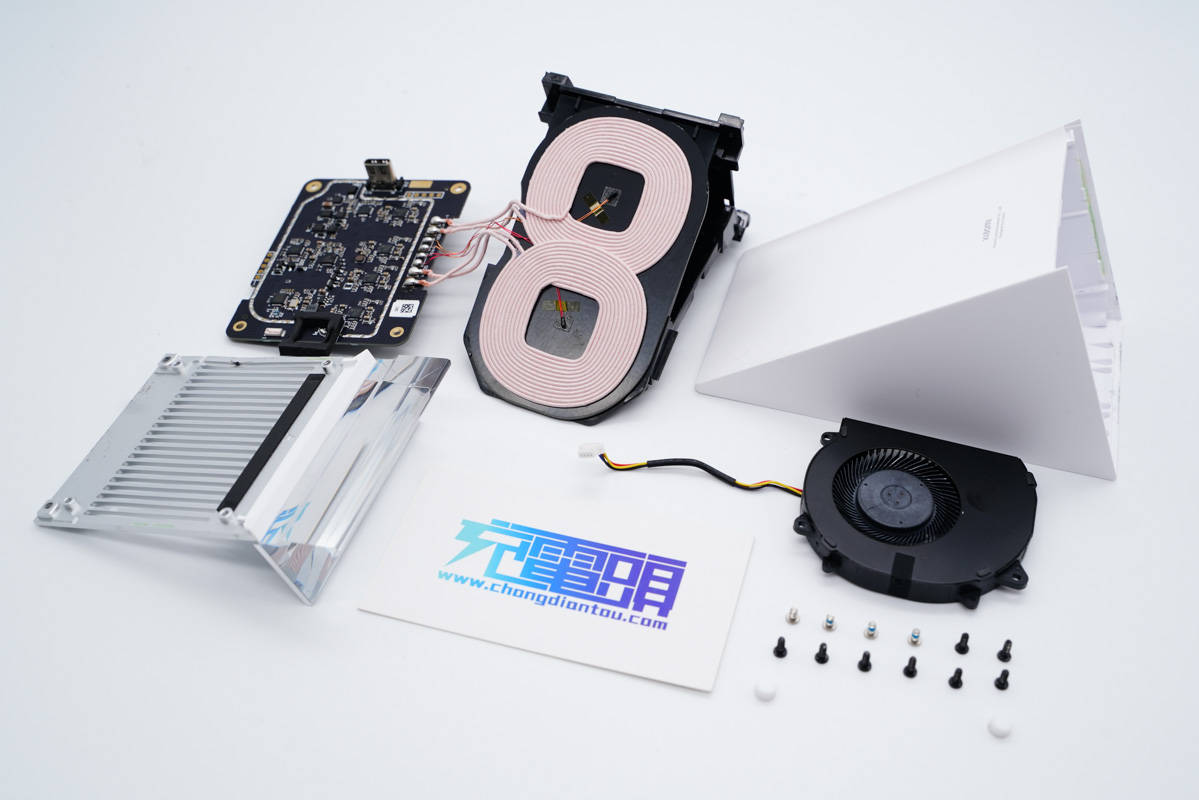

全部拆解完畢，來張全家福。

充電頭網拆解總結

小米這款無線充電器獨特造型以及80W大功率是其兩大特點，一方面全新的風帆造型設計讓其極具辨識度，整個無線充做得也很精致；另一方面超大無線充電功率使其有了匹敵甚至是超越有線充電的快充體驗。另外這款產品還配備了120W超級快充充電器，支持qi認證，可以滿足各個功率段設備無線充電需求，而給小米11 Pro/Ultra等小米系手機使用，充電效果會更好。

充電頭網通過拆解了解到，無線充內部設有一個契合機身造型的立體塑料架，用于支撐固定PCB板和無線充電線圈，底部金屬板、內部的小風扇以及PCB板均使用螺絲固定，拆卸比較方便，而且可以做到無損拆解。

PCB板上設有賽普拉斯CYPD3171端口控制器，用于控制適配器輸出電壓。另外設有兩路電壓轉換電路，分別采用南芯SC8701和矽力杰SY8201進行升降壓為線圈以及無線充電控制電路供電。此外采用伏達半導體NU1513+NU1028高集成無線充電方案，電路簡潔功能完善，線圈配有熱敏電阻進行溫度監控，采用一顆專用芯片通過藍牙進行無線充電的帶外通信。充電器由立訊精密代工。
