此前Rapoo雷柏針對20W快充市場推出了一款迷你20W PD快充充電器，近期又推出一款20W 1A1C快充充電器，算是對20W系列的一個補充，可以兼容更多設備，滿足兩臺設備同時充電需求，給予消費者更多選擇。那么下面充電頭網繼續對這款雙口充電器進行拆解，看看其設計做工如何。

一、雷柏20W充電器外觀

包裝盒依舊采用藍色配色，正面印有Rapoo品牌、充電器外觀圖、型號等。

背面印有充電器四大特性描述以及參數信息。

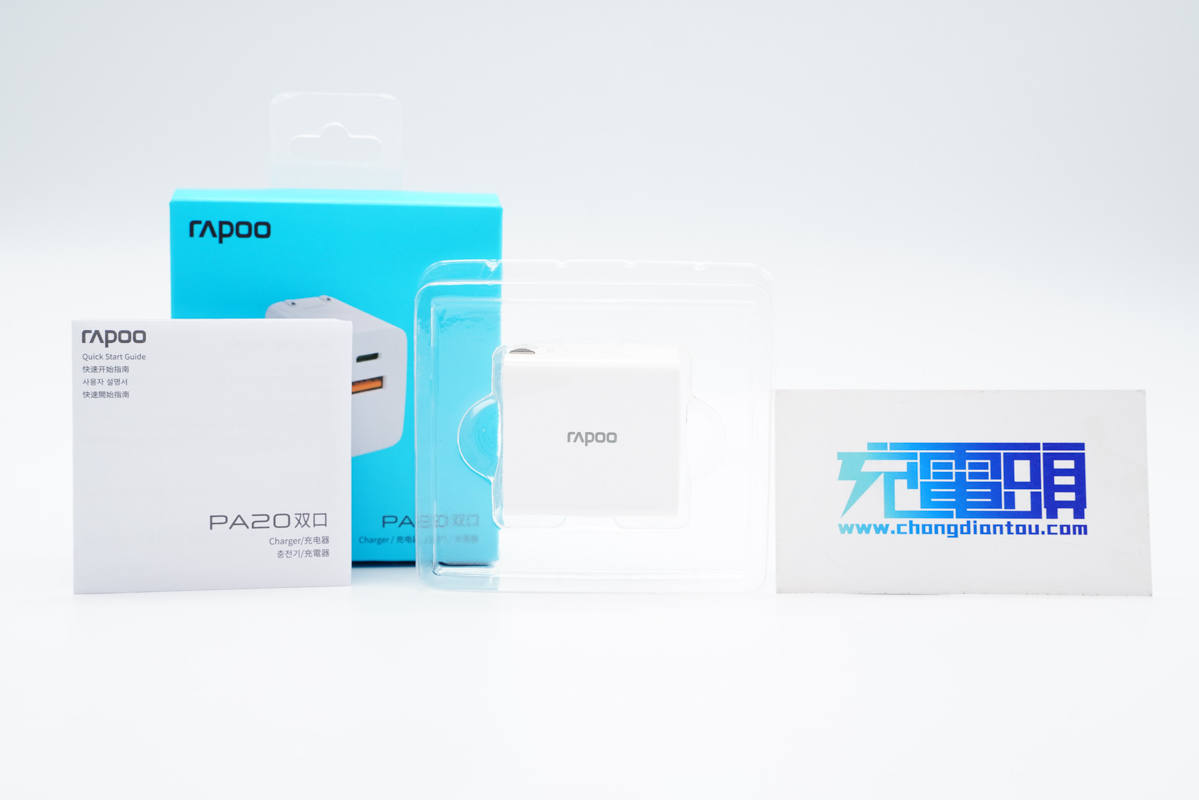

包裝內含充電器和使用說明書。

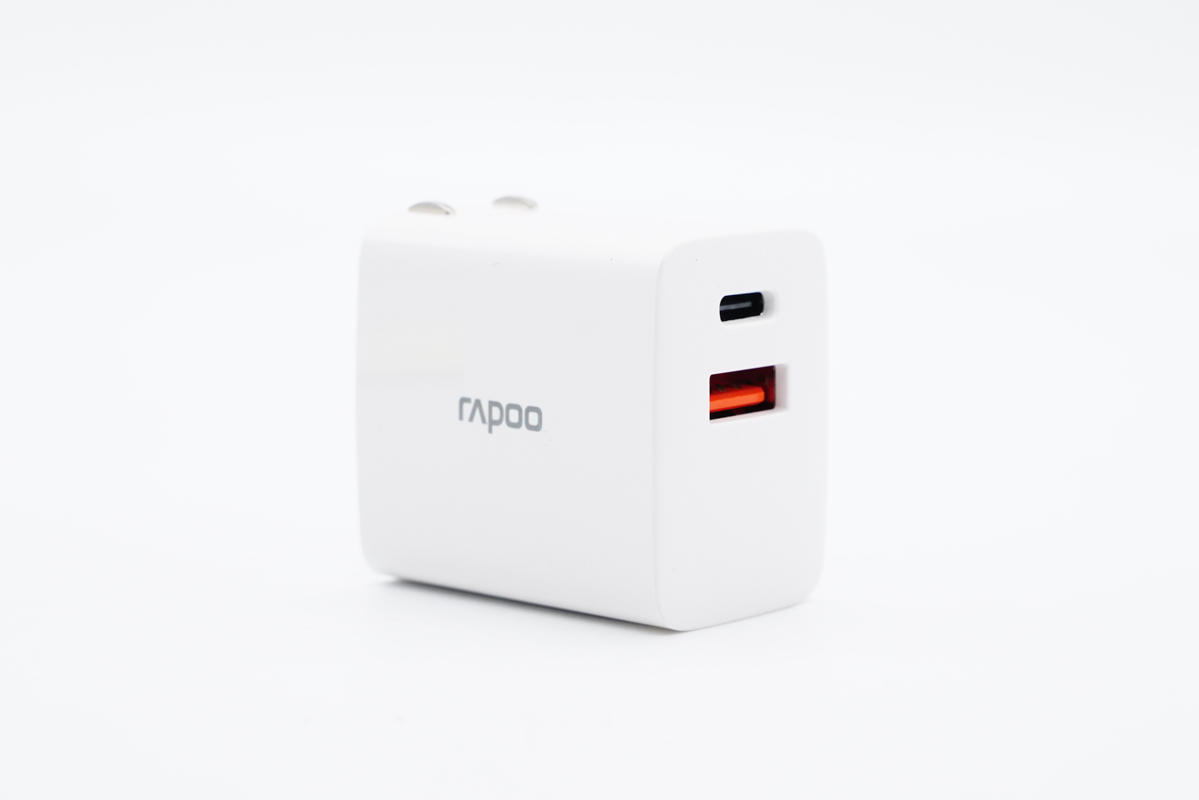

充電器采用直板造型設計，通體白色設計十分簡潔。

腰身是亮面和磨砂結合設計，各面之間過渡圓潤。

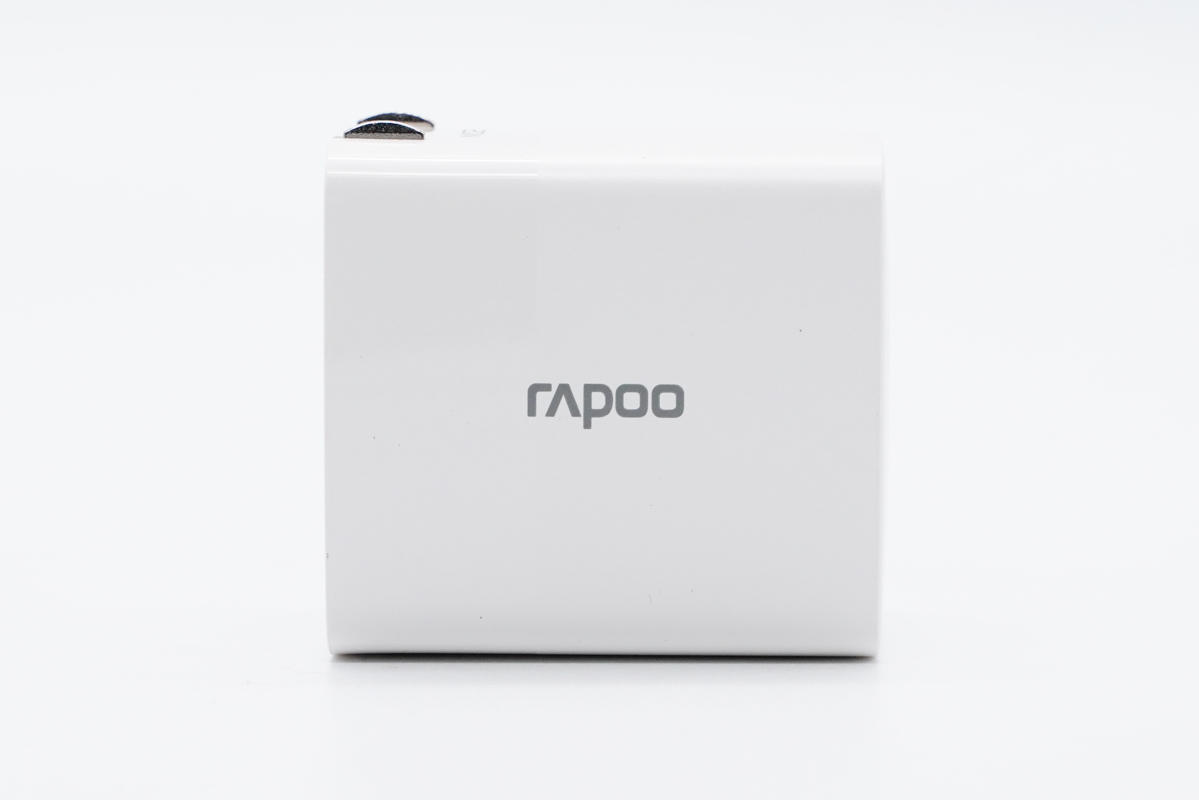

機身正面印有Rapoo品牌。

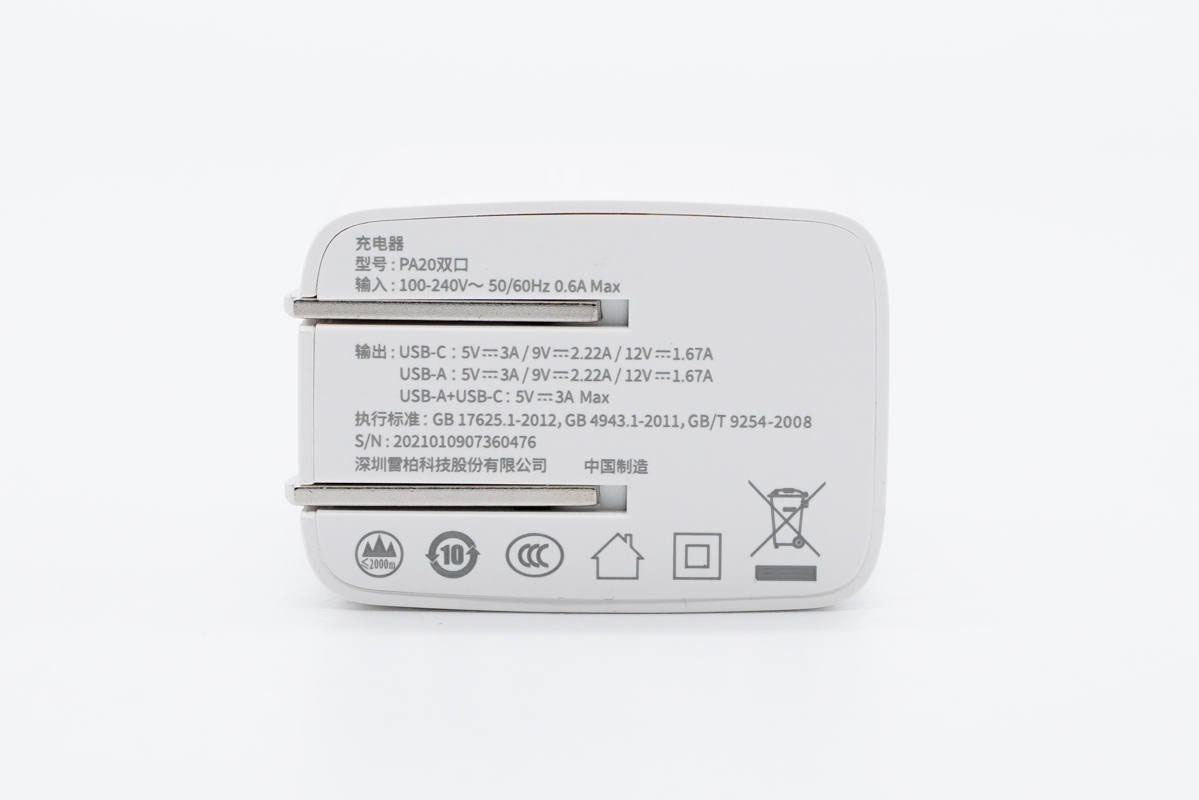

輸入端外殼上標注有充電器參數

型號：PA20雙口

輸入：100-240V~50/60HZ?0.6A

輸出：

USB-C：5V3A、9V2.22A、12V1.67A

USB-A：5V3A、9V2.22A、12V1.67A

USB-C+USB-A：5V3A

產品已經通過了3C認證。

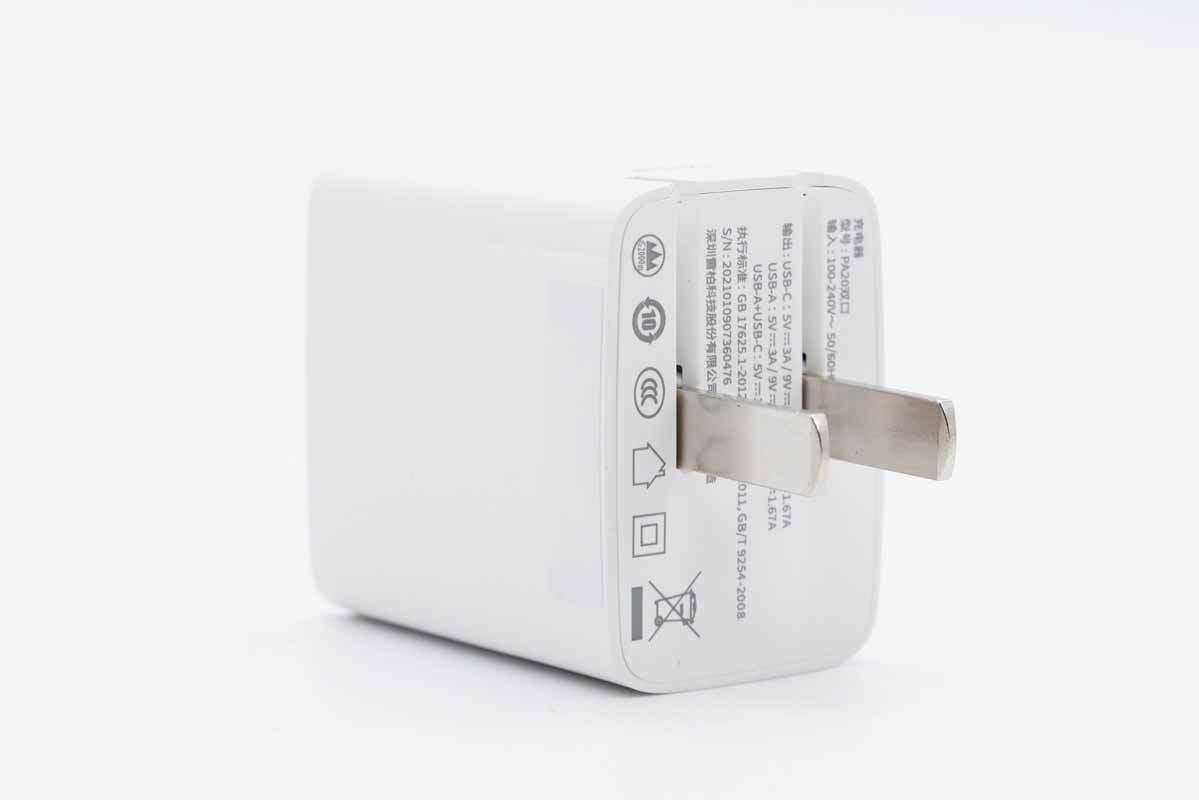

輸入端采用可折疊國標插腳，外出攜帶方便且不會刮傷包里其它設備。

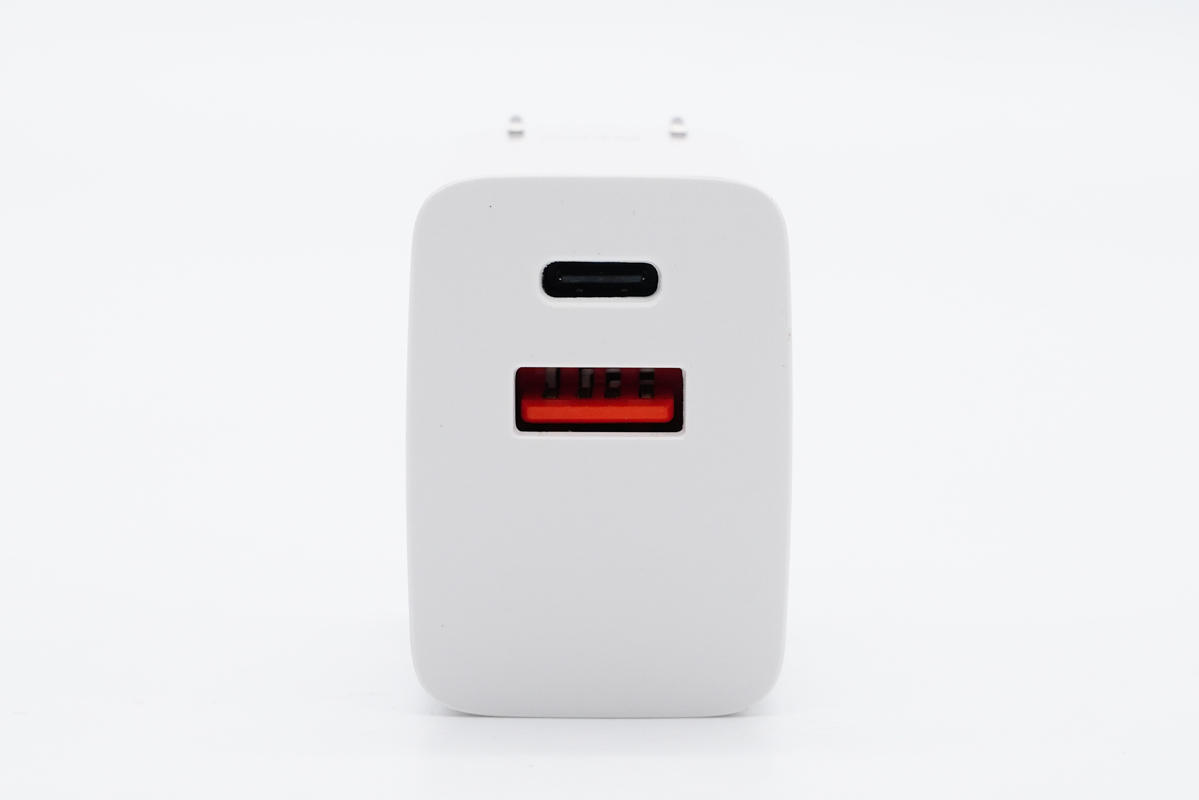

輸出頂面配有1A1C接口，USB-C口黑色膠芯不露銅，USB-A口紅色膠芯。

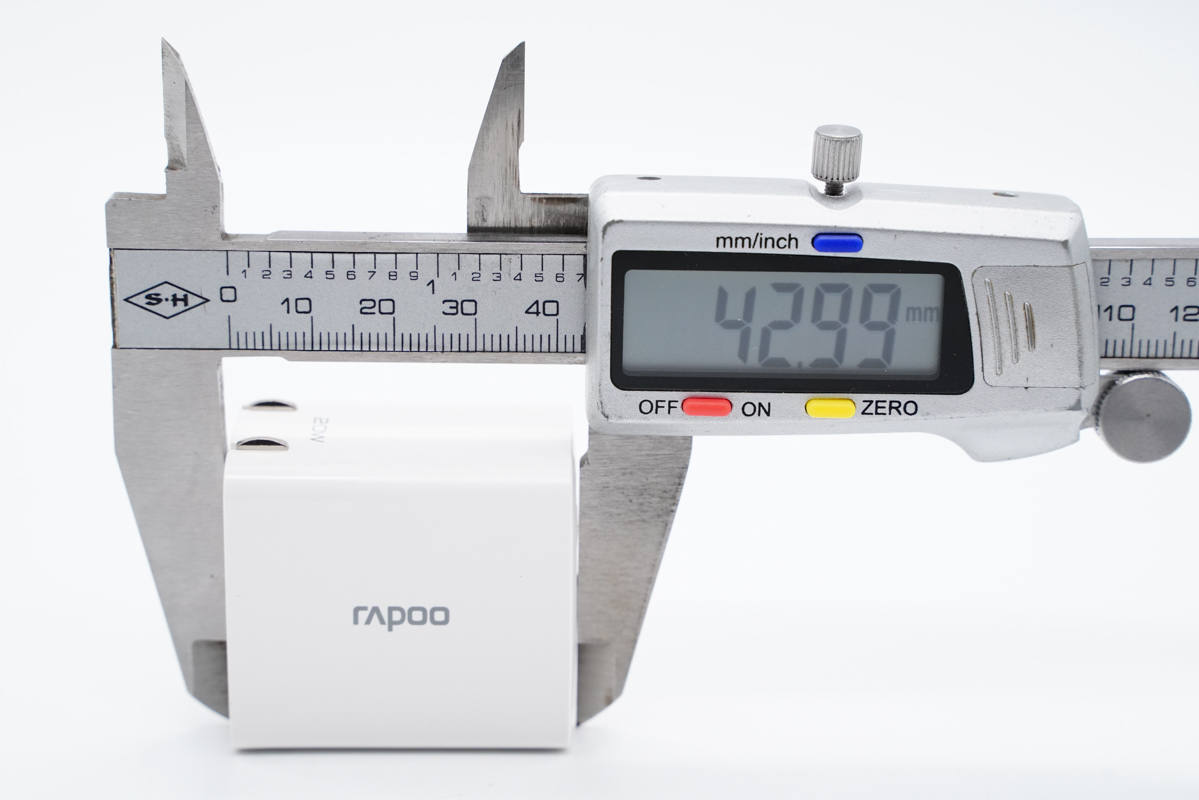

使用游標卡尺實測充電器機身長度為42.99mm。

寬度為39.94mm。

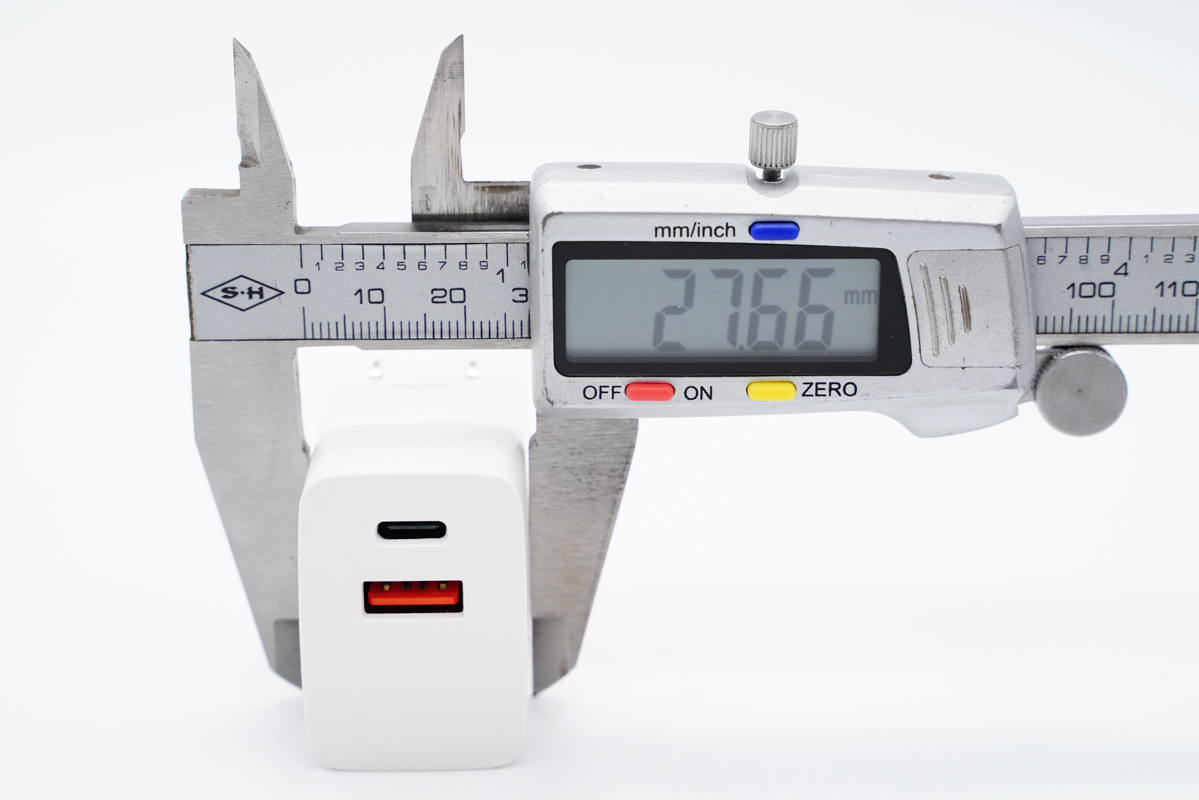

厚度為27.66mm。

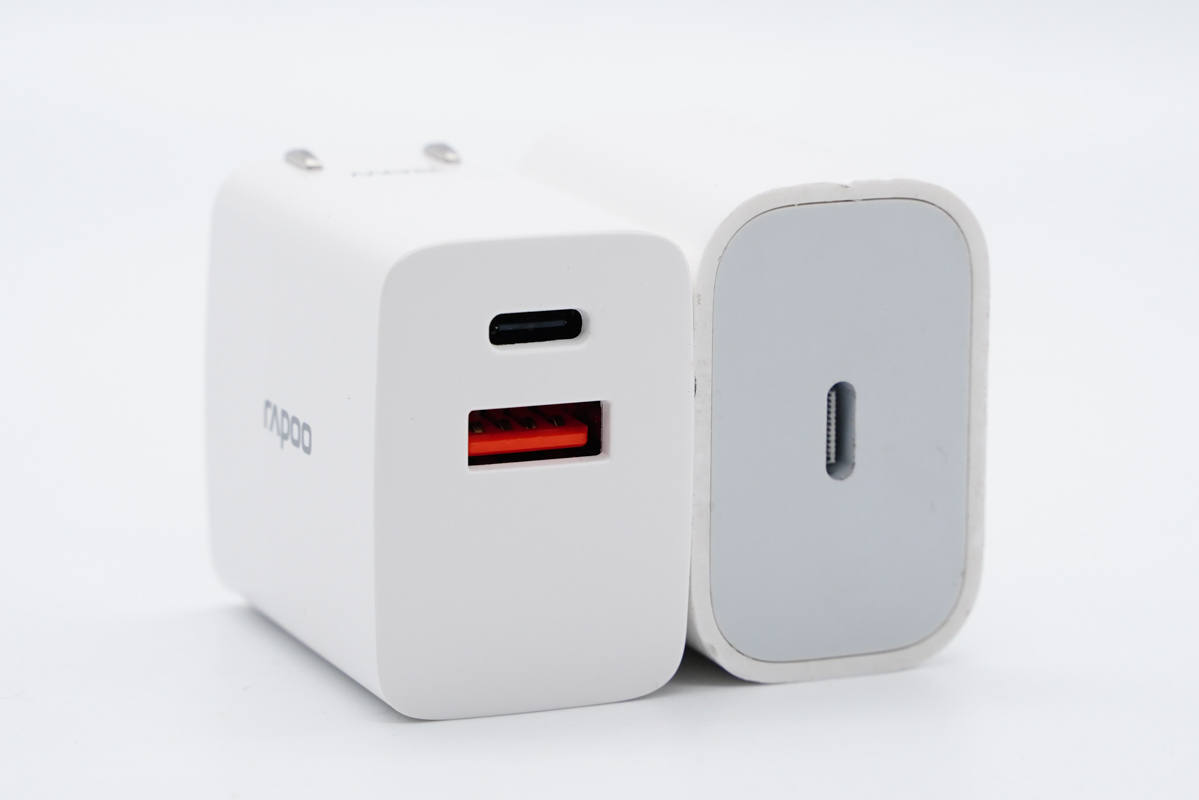

和蘋果20W充電器直觀對比，兩者體積相當。

拿在手上的直觀感受。

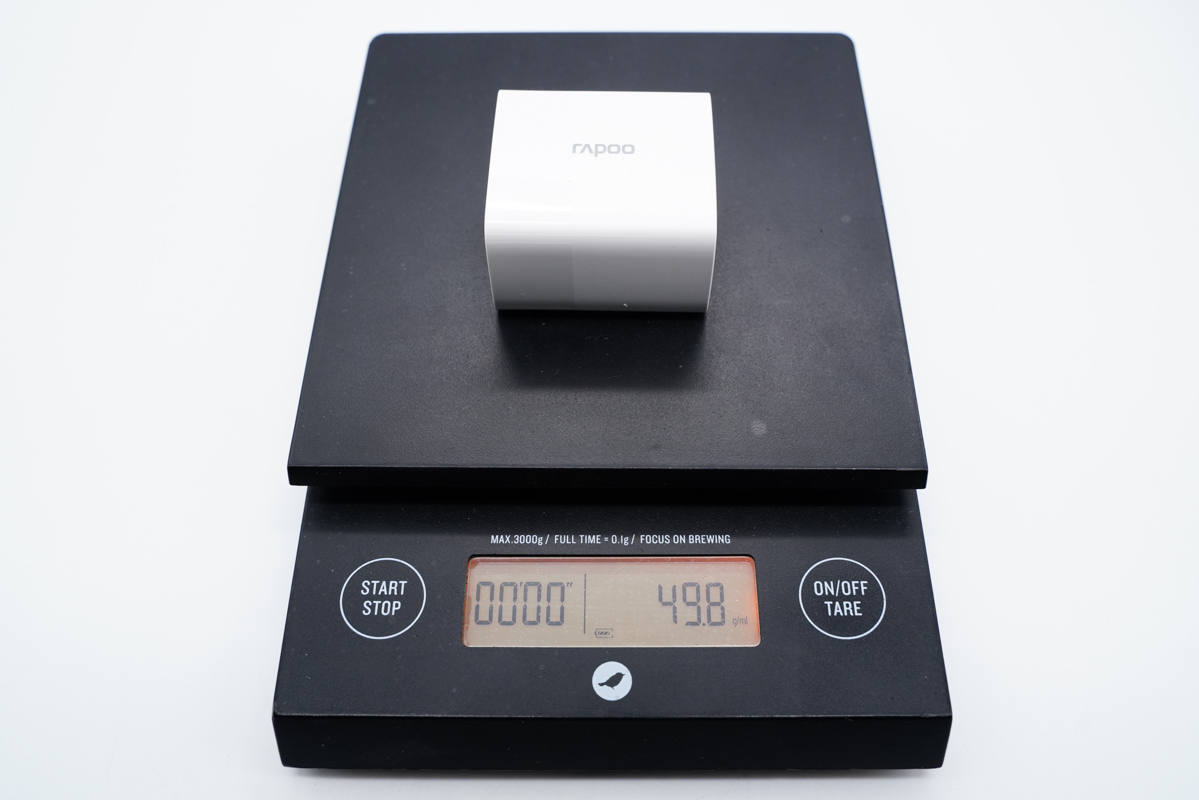

凈重約為49.8g。

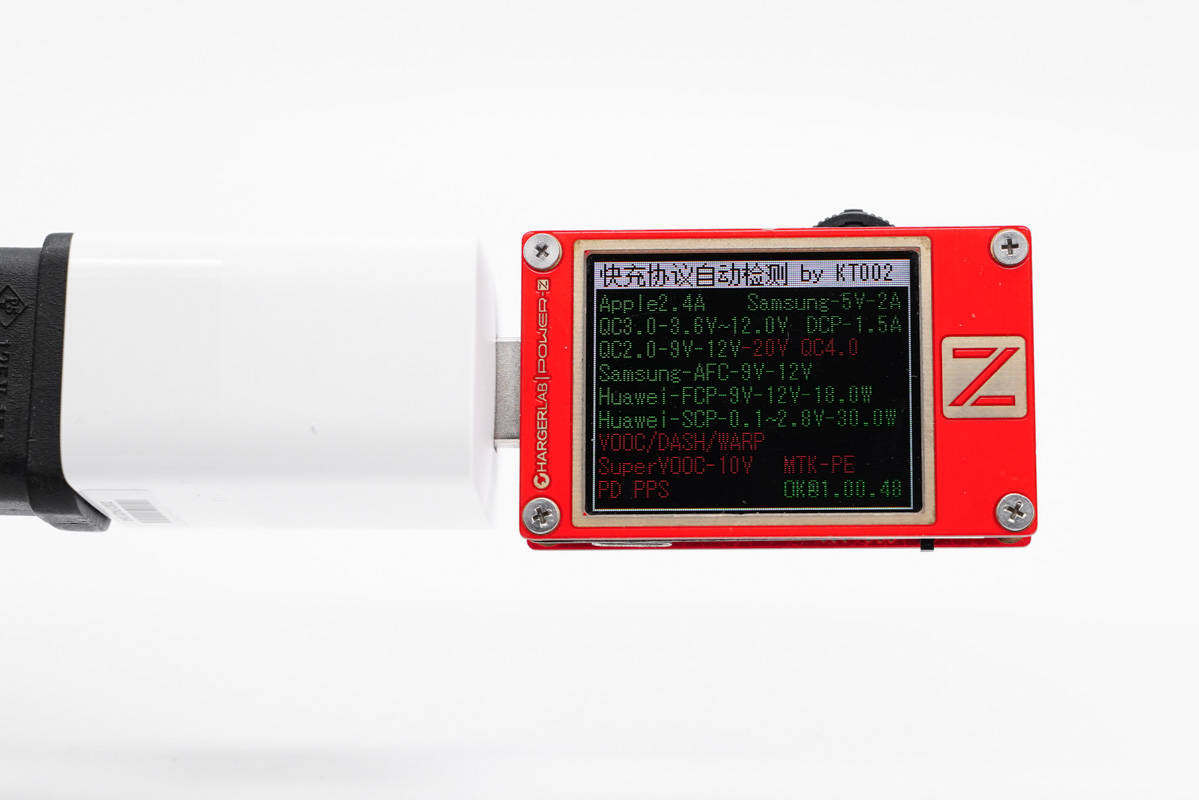

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。

另外使用KT002測得USB-C口相對于A口，還額外支持PD3.0和PPS快充協議。

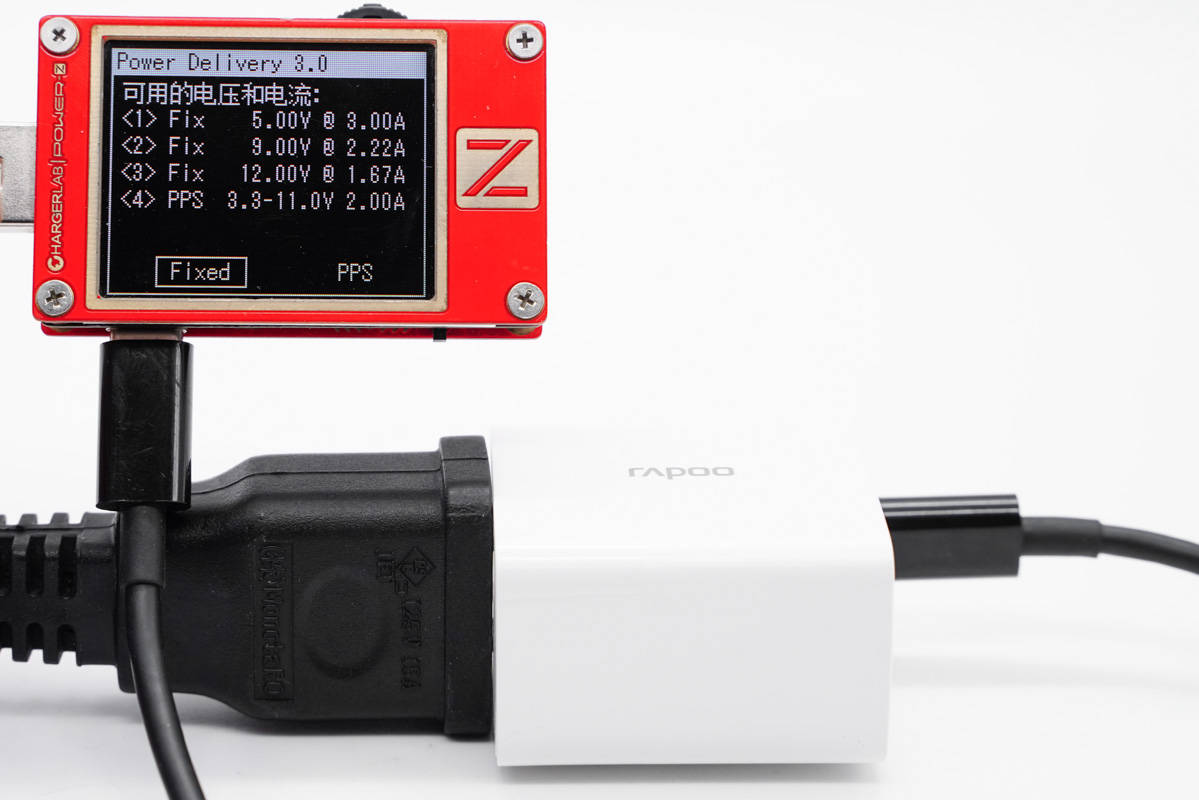

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-11V2A PPS電壓檔位。

二、雷柏20W充電器拆解

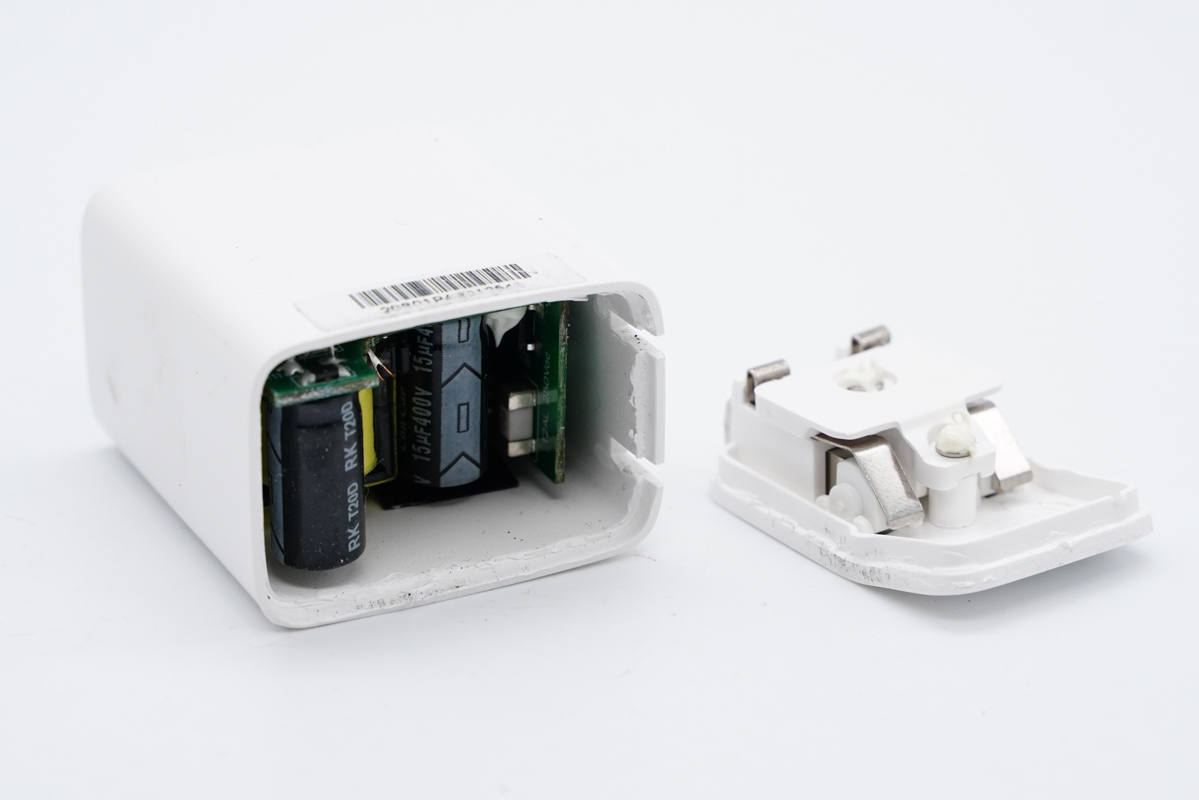

將輸入端外殼拆開，插腳和PCB板采用金屬彈片接觸通電。

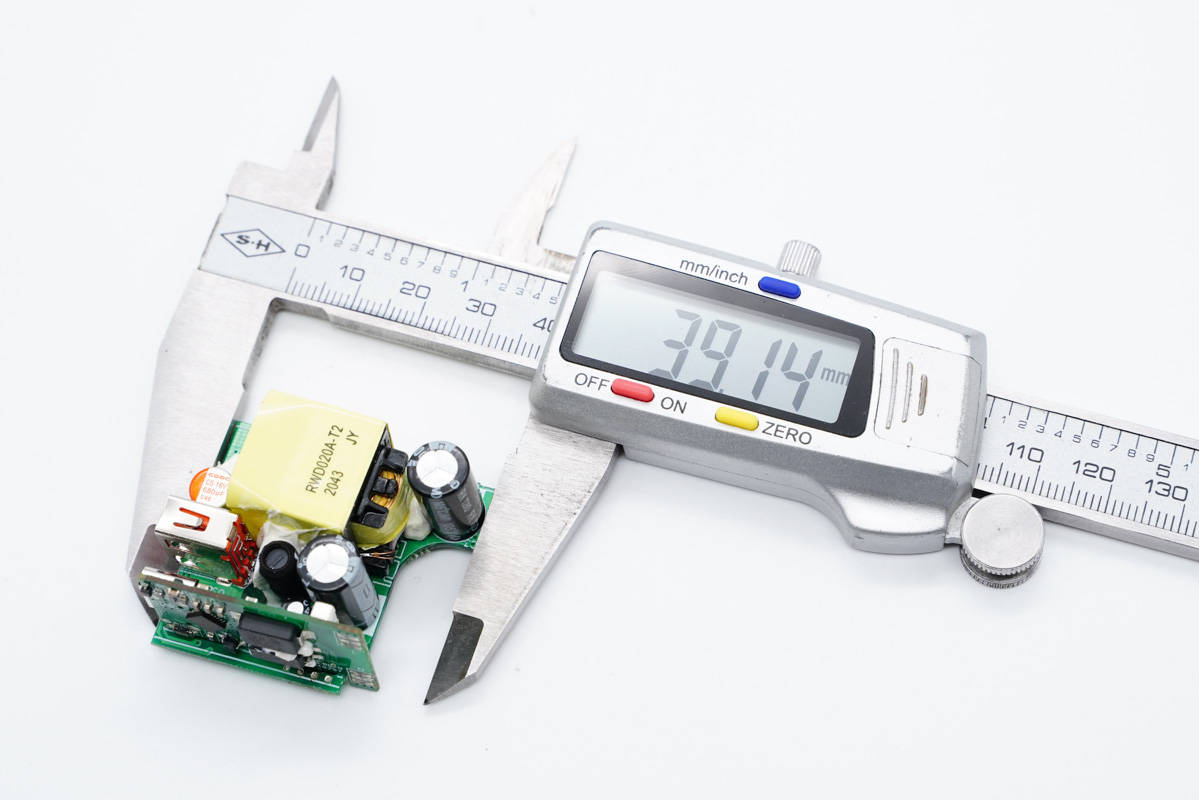

使用游標卡尺實測充電器主板長度為39.14mm。

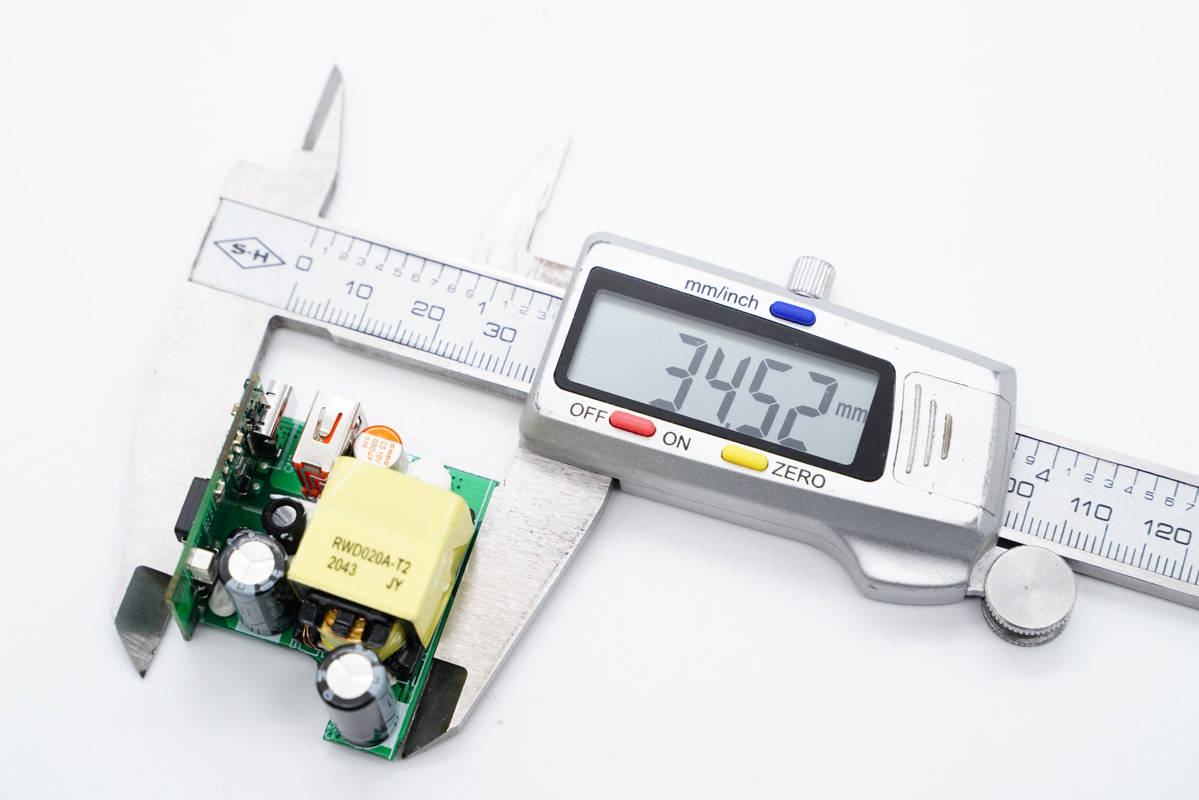

寬度為34.52mm。

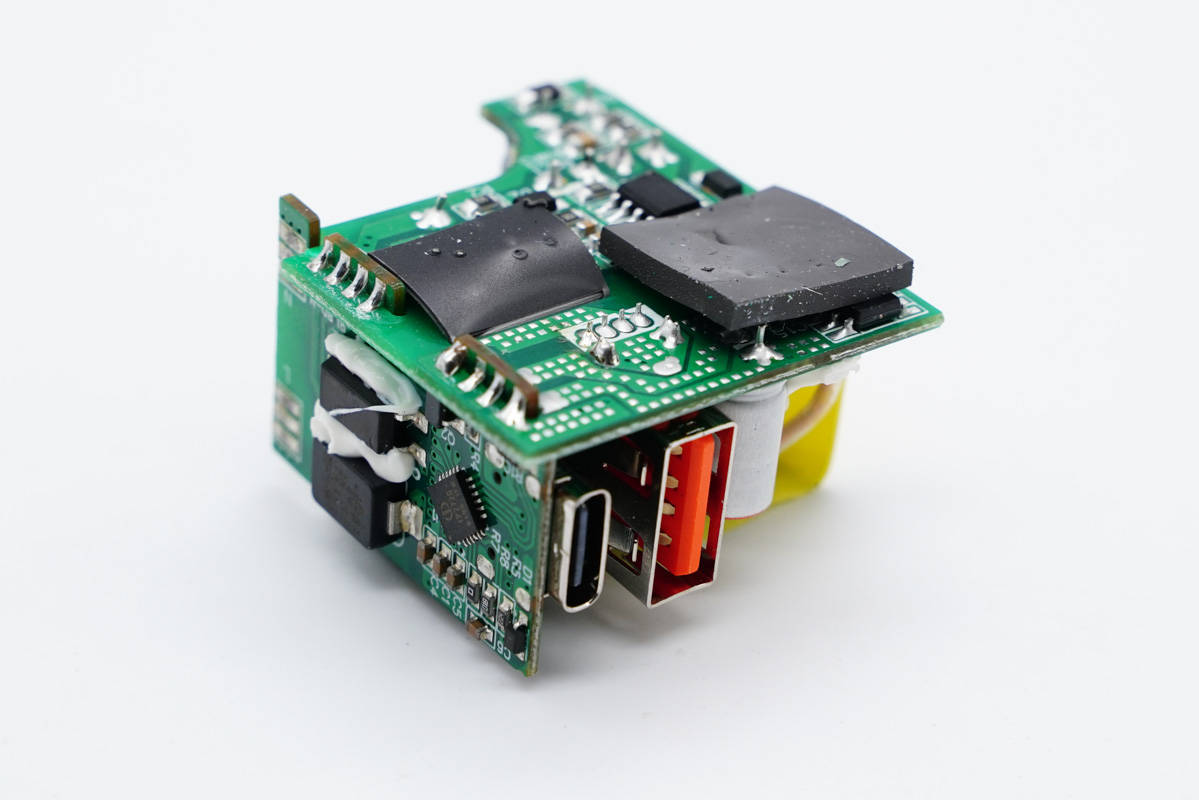

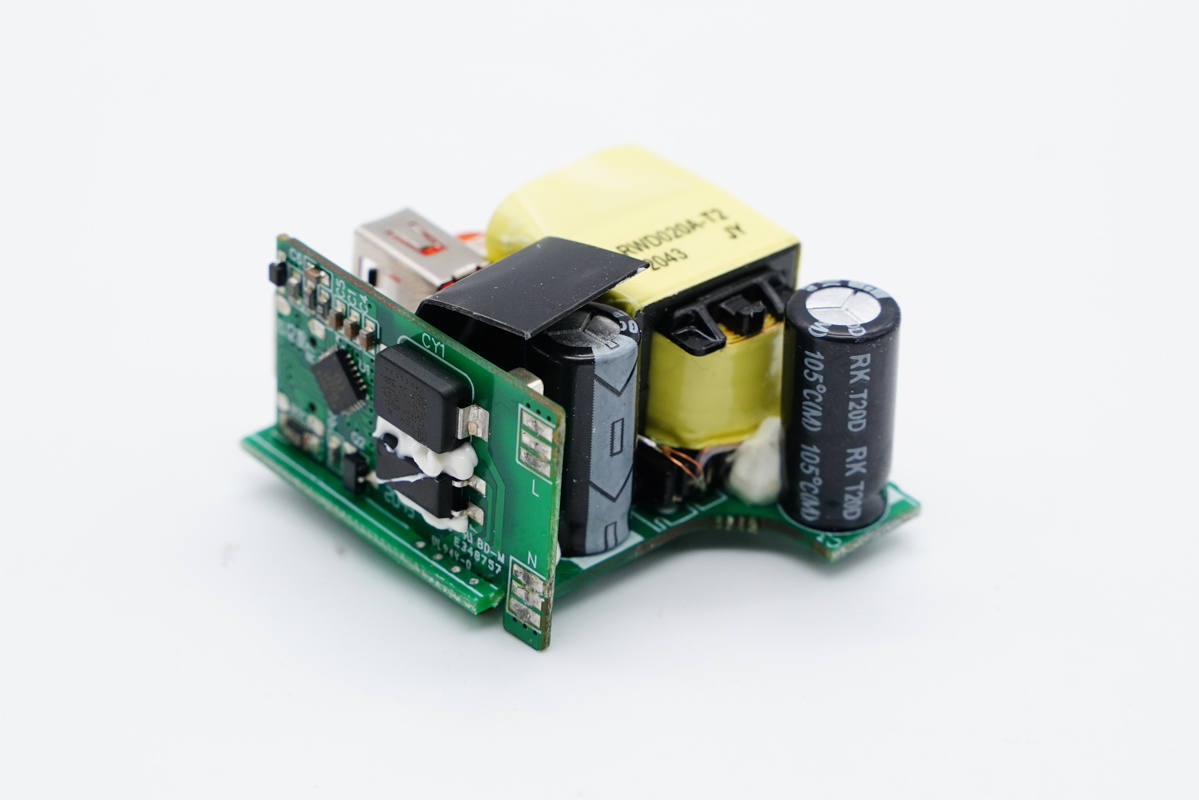

充電器主板側面垂直焊接一塊小板，初次級之間設有塑料板隔離。

將隔離板拆掉，中心處還有主控芯片供電電容和工字電感。

主板背面貼有導熱墊。

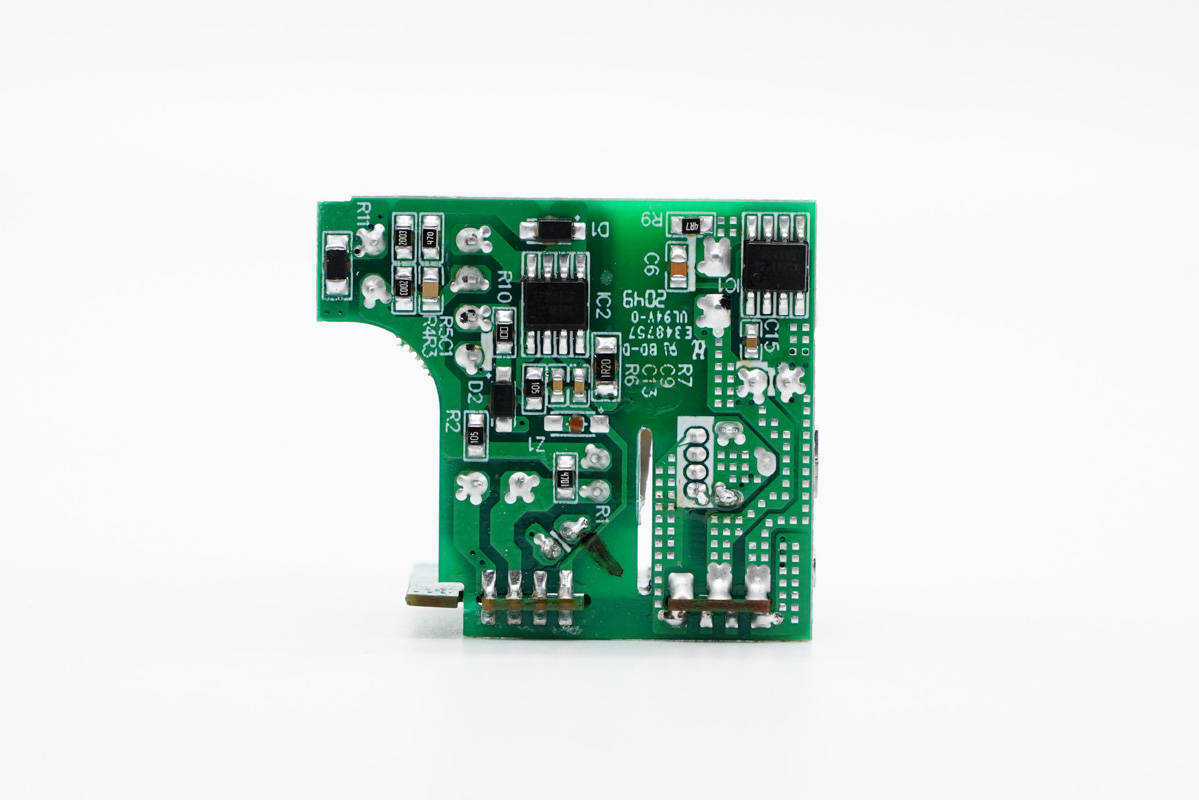

導熱墊下是充電器次級同步整流芯片，此外初級側還有PWM主控芯片，初次級分界明顯。

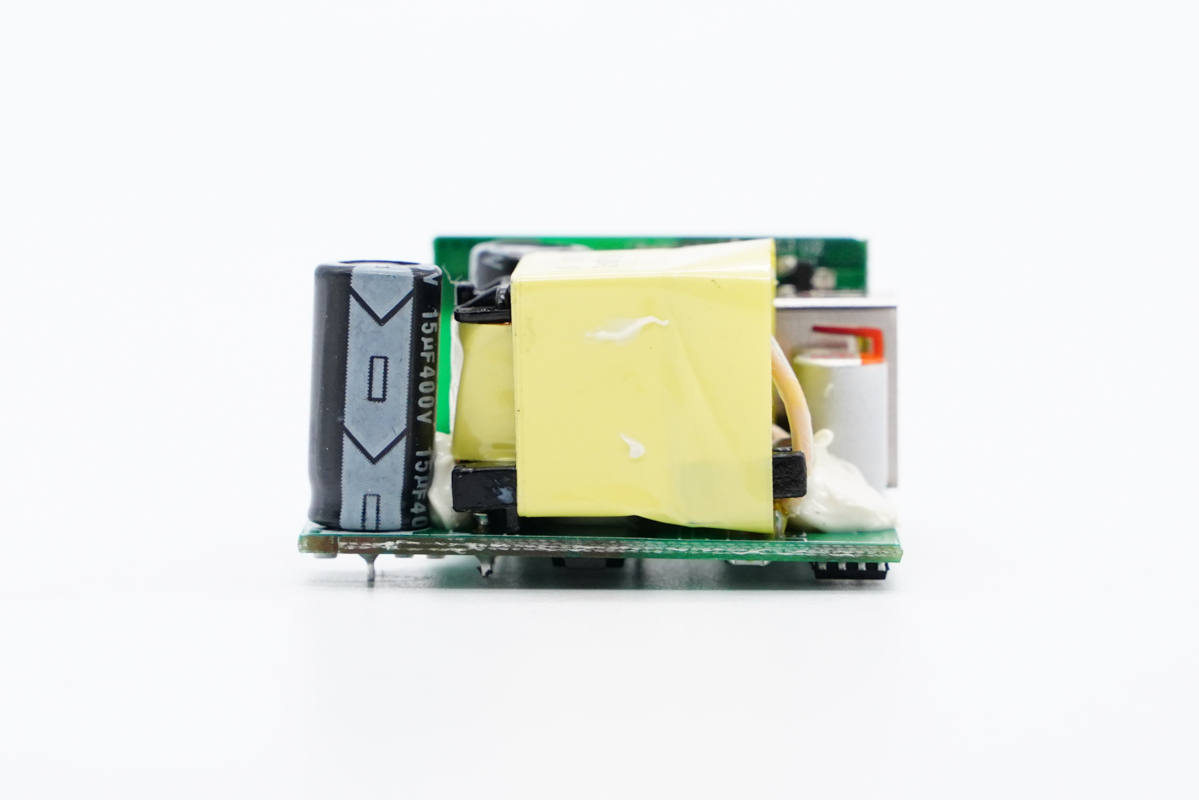

充電器輸入端一覽，主板上焊接兩顆高壓濾波電解電容。

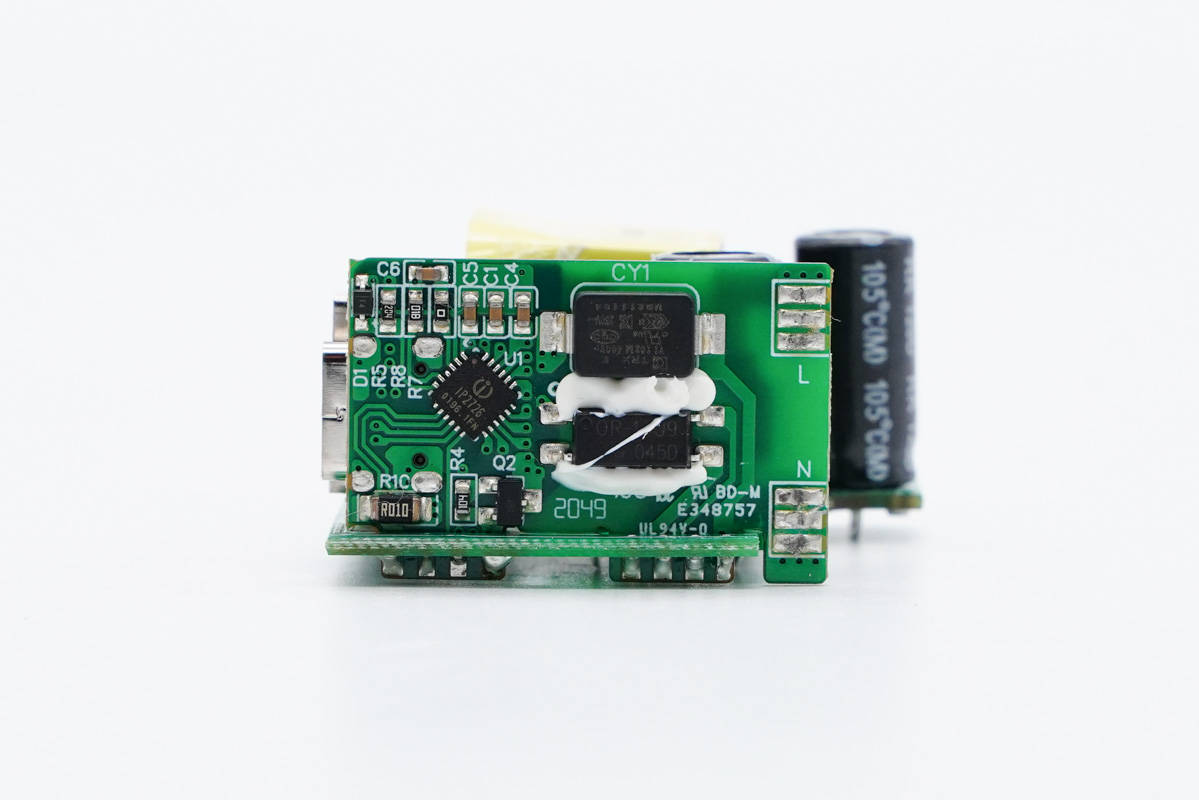

小板背面設有光耦、貼片Y電容和協議芯片。

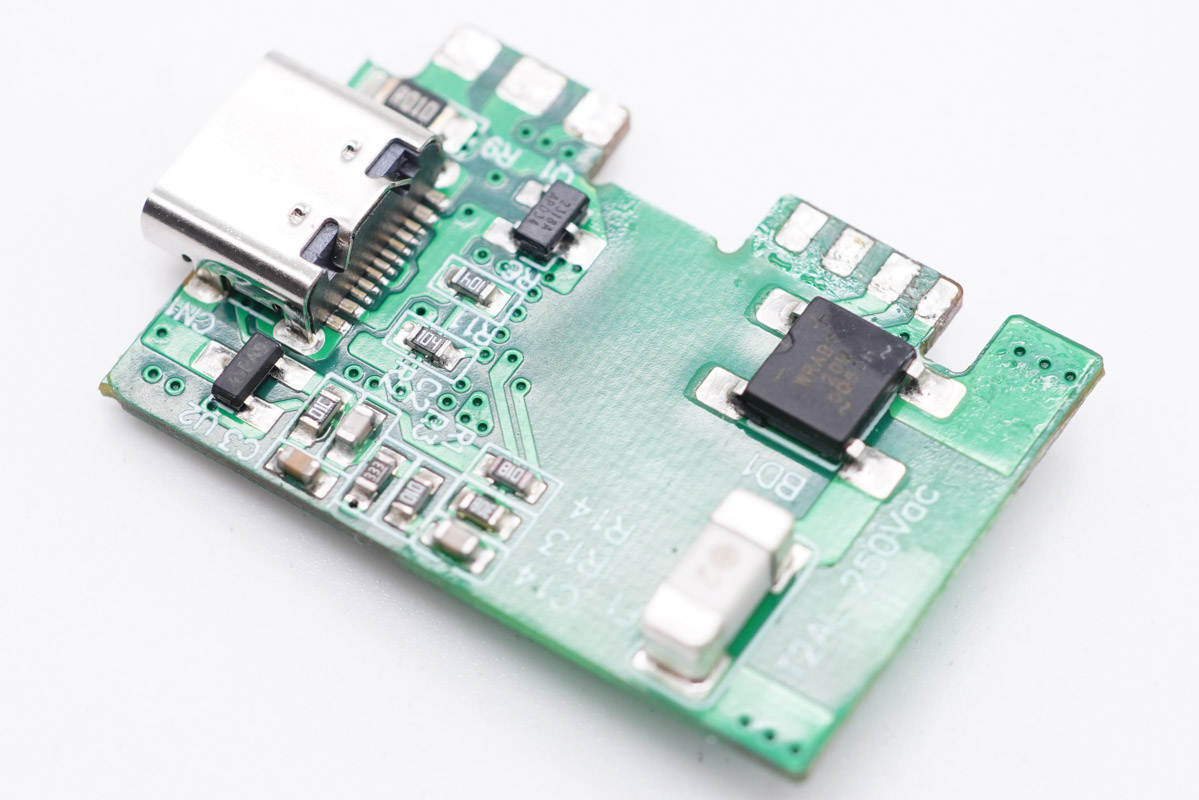

將小板拆下，正面設有保險絲和整流橋。

貼片保險絲特寫，額定電流2A。

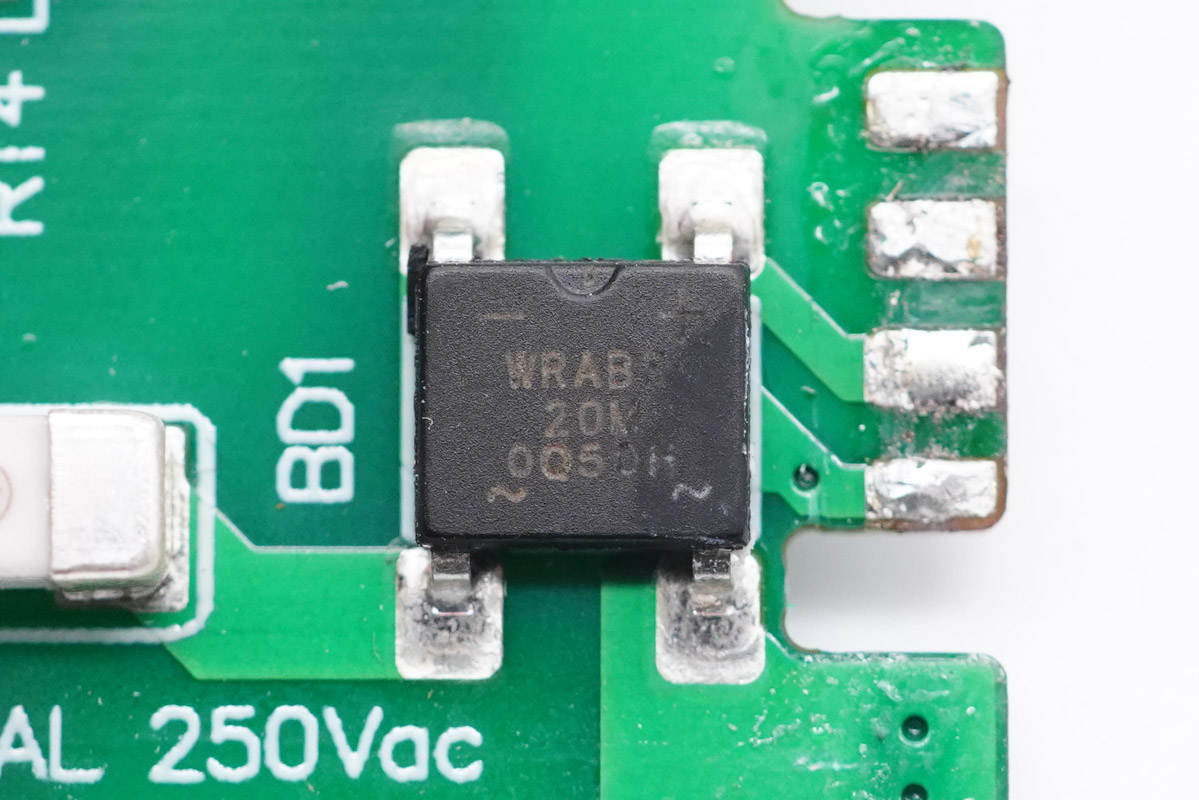

整流橋采用深圳市沃爾德實業有限公司的WRABS20M。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

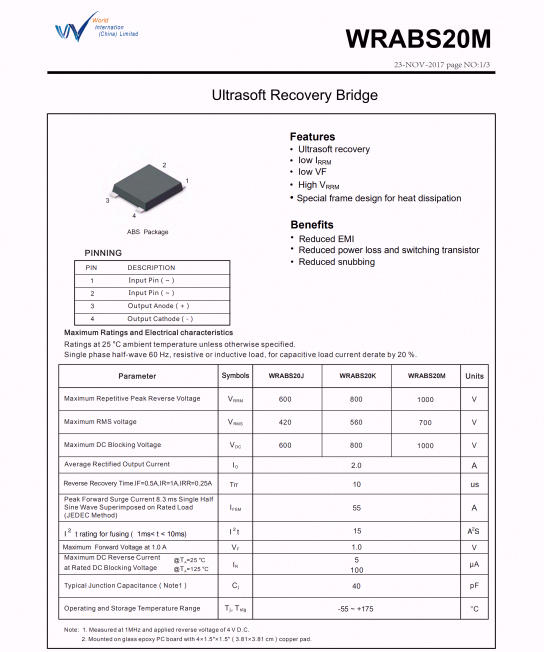

沃爾德WRABS20M規格資料。

充電頭網了解到，該型號軟橋已被邦克仕、勁電寶、即刻、征拓、倍思、睿高、麥多多等品牌20W迷你充使用。同時沃爾德軟橋系列產品還被OPPO 50Ｗ餅干氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快充、洛克65W氮化鎵PD快充、麥多多2C1A 65W氮化鎵快充等數十款產品采用。

兩顆高壓濾波電解電容來自深圳華容偉業電子有限公司，規格均為400V 15μF。

工字電感外套熱縮管保護。

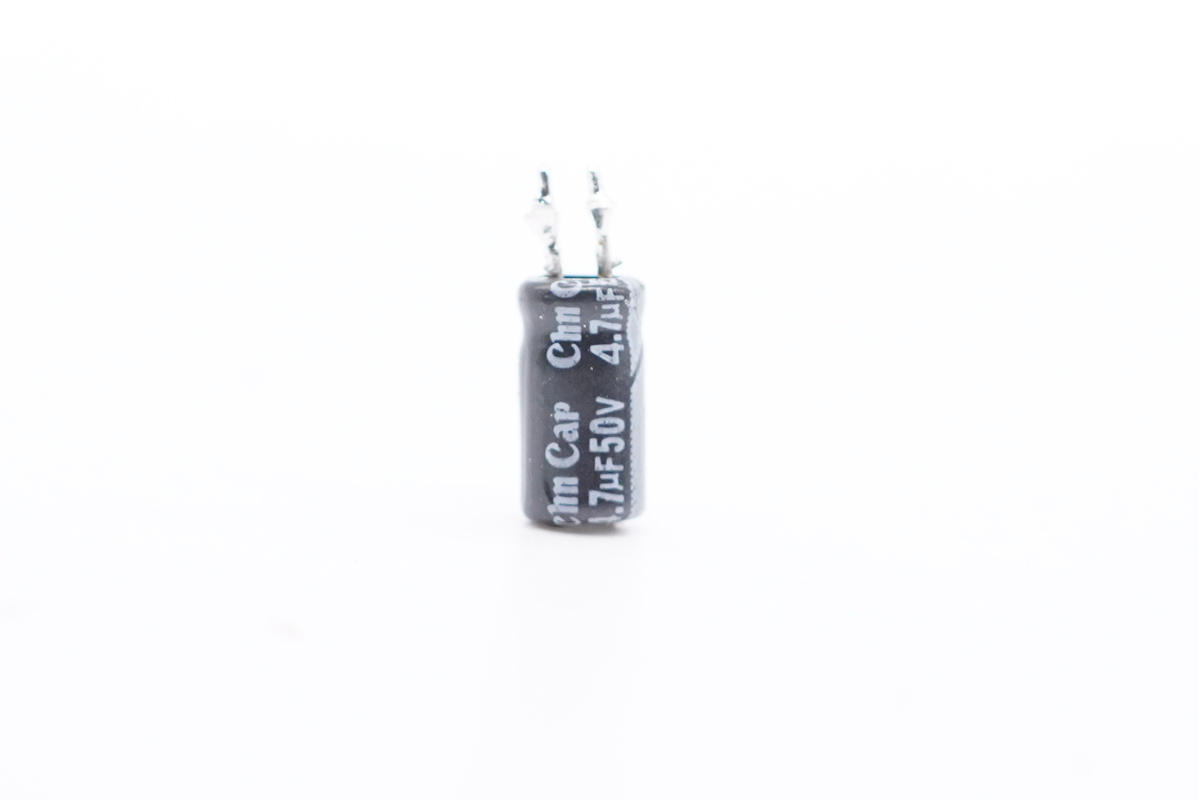

主控芯片供電電容特寫，規格為50V 4.7μF。

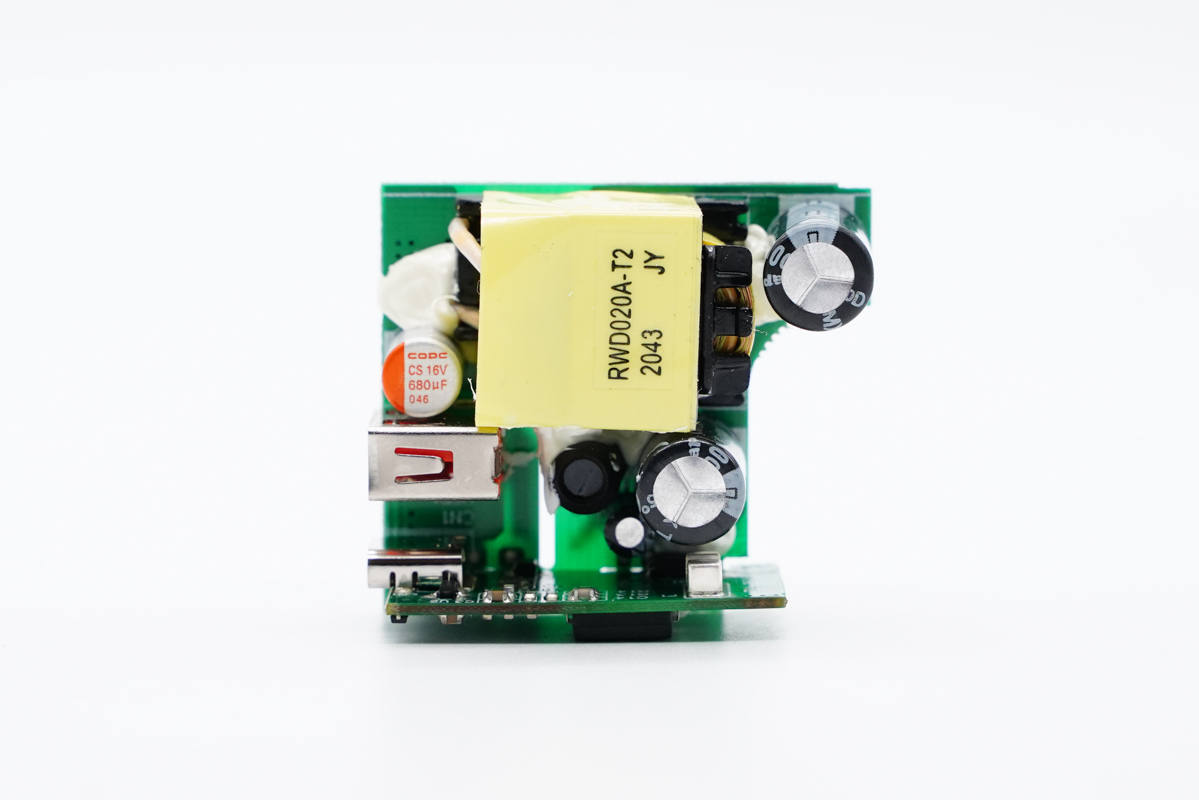

主板另一側放置變壓器。

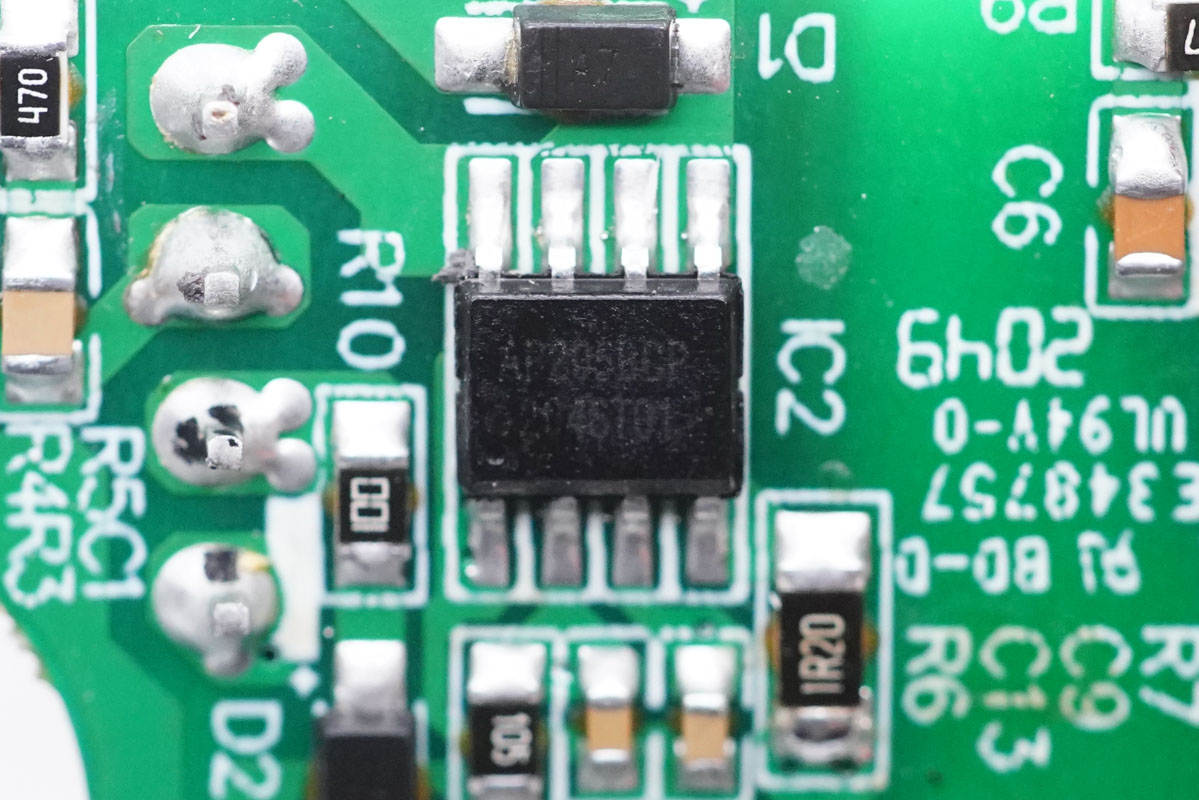

充電器主控芯片采用了成都矽力科技有限公司（APD-SEMI）的AP205B-CP。這是一款內置MOS外圍簡單高效的AC-DC芯片，有恒功率和恒壓兩種模式選擇，2.4ohm、1.6ohm、0.9ohm三種內置mos供選擇；有很好的EMC特性，高壓和低壓的OCP一致性非常好，具備完整的保護功能；擁有50mW以內的超低待機功耗，可輕松通過歐洲VI級能效。

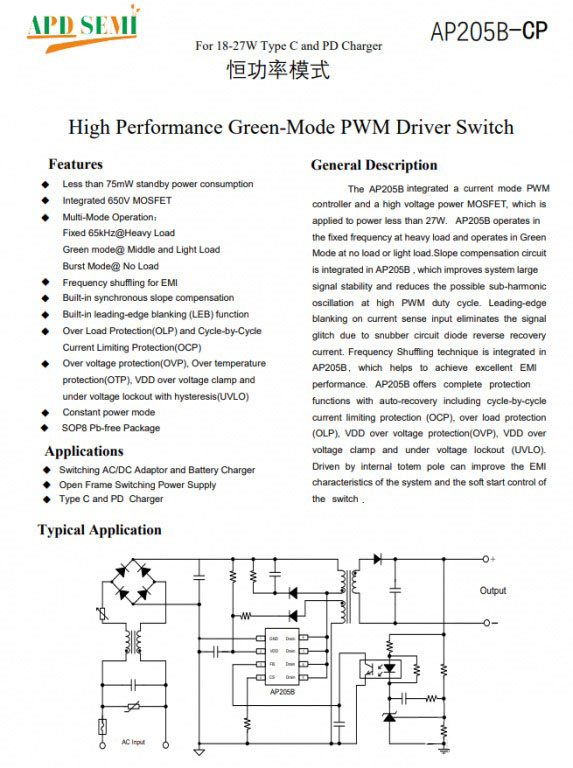

矽力科技AP205B-CP詳細規格資料。

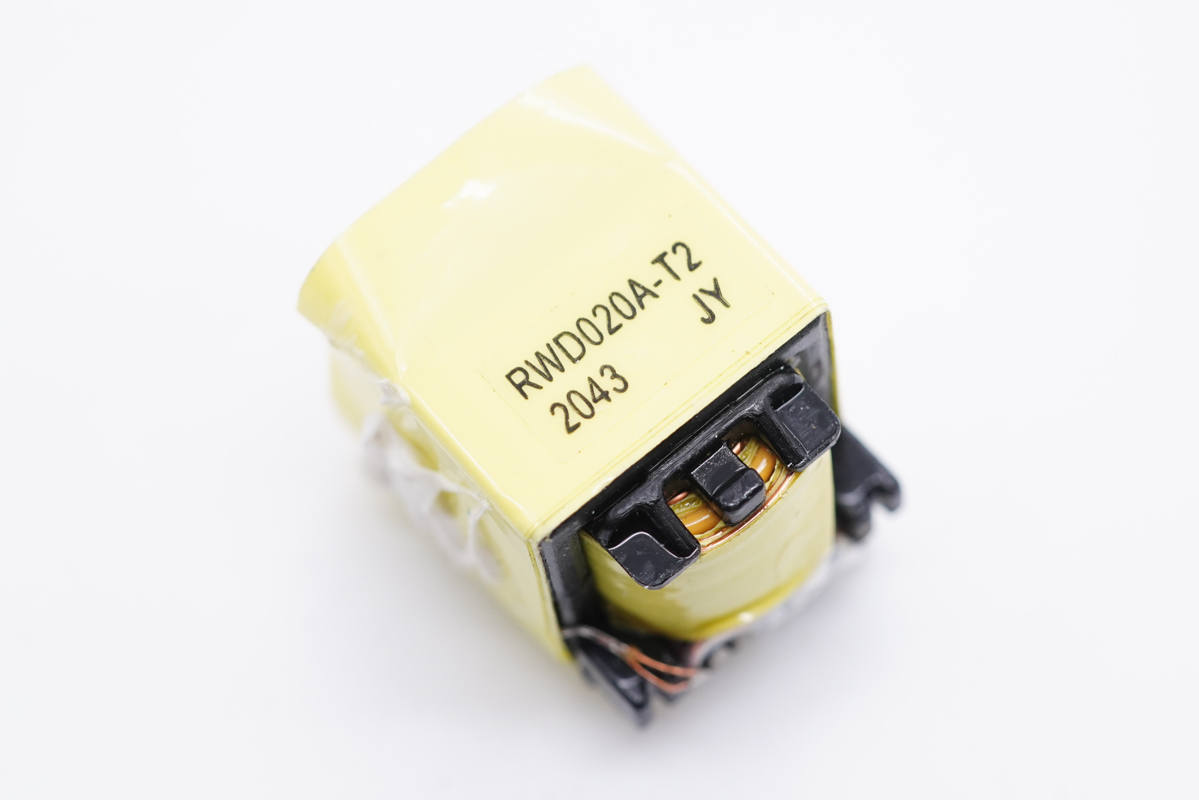

變壓器特寫。

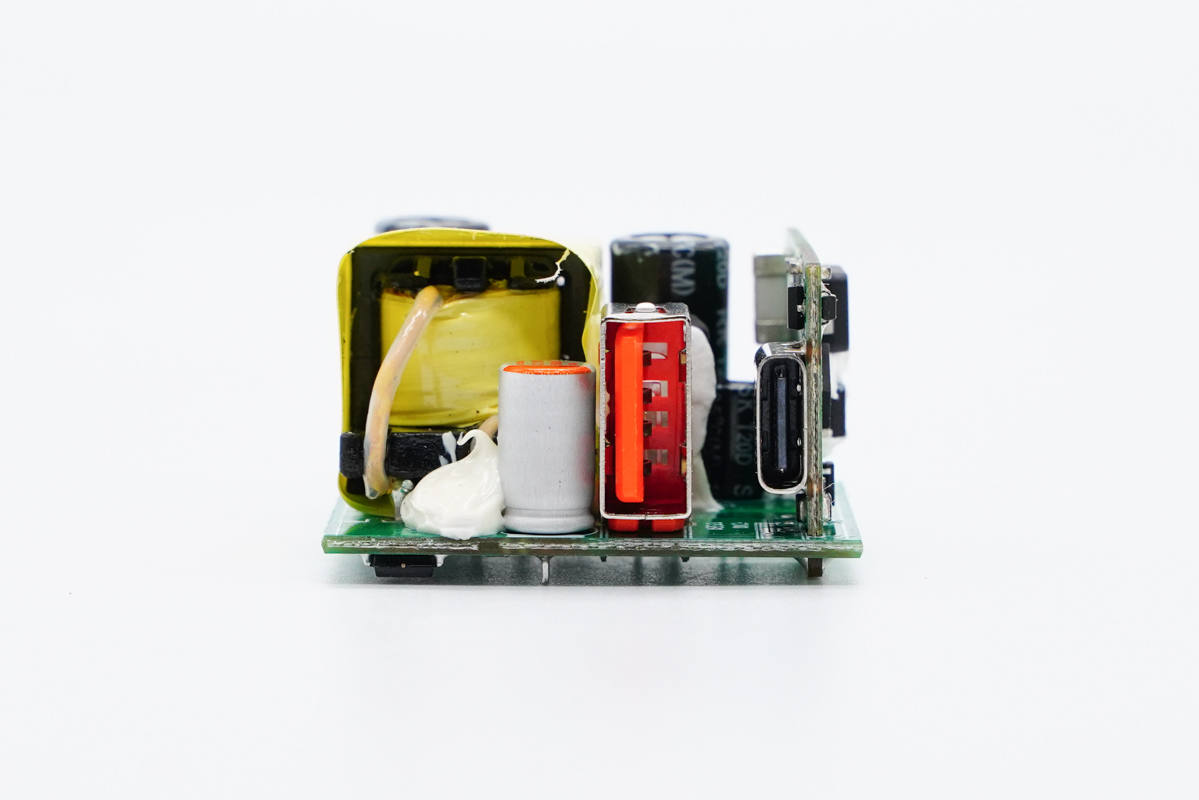

輸出端一覽，USB-A母座垂直焊接在主板上，左側有一顆輸出濾波固態電容。

OR-1009光耦，用于初級次級通信，反饋調節輸出電壓。

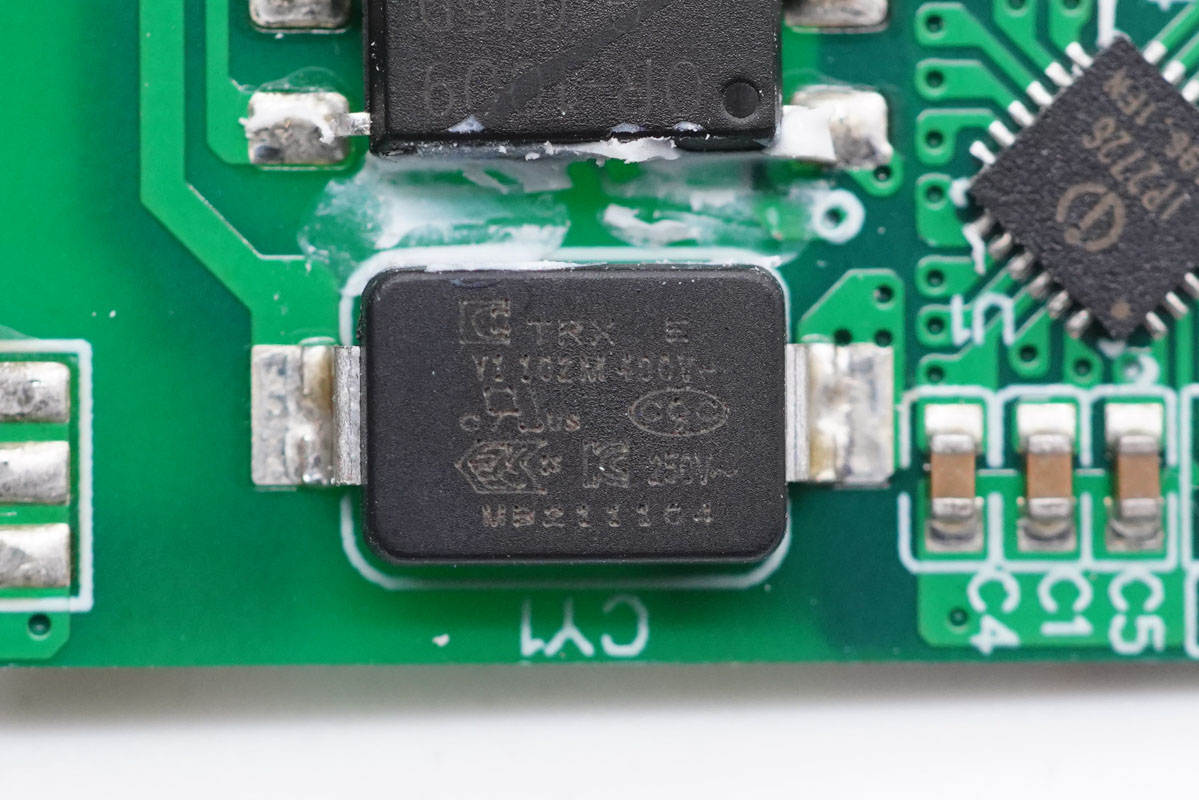

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

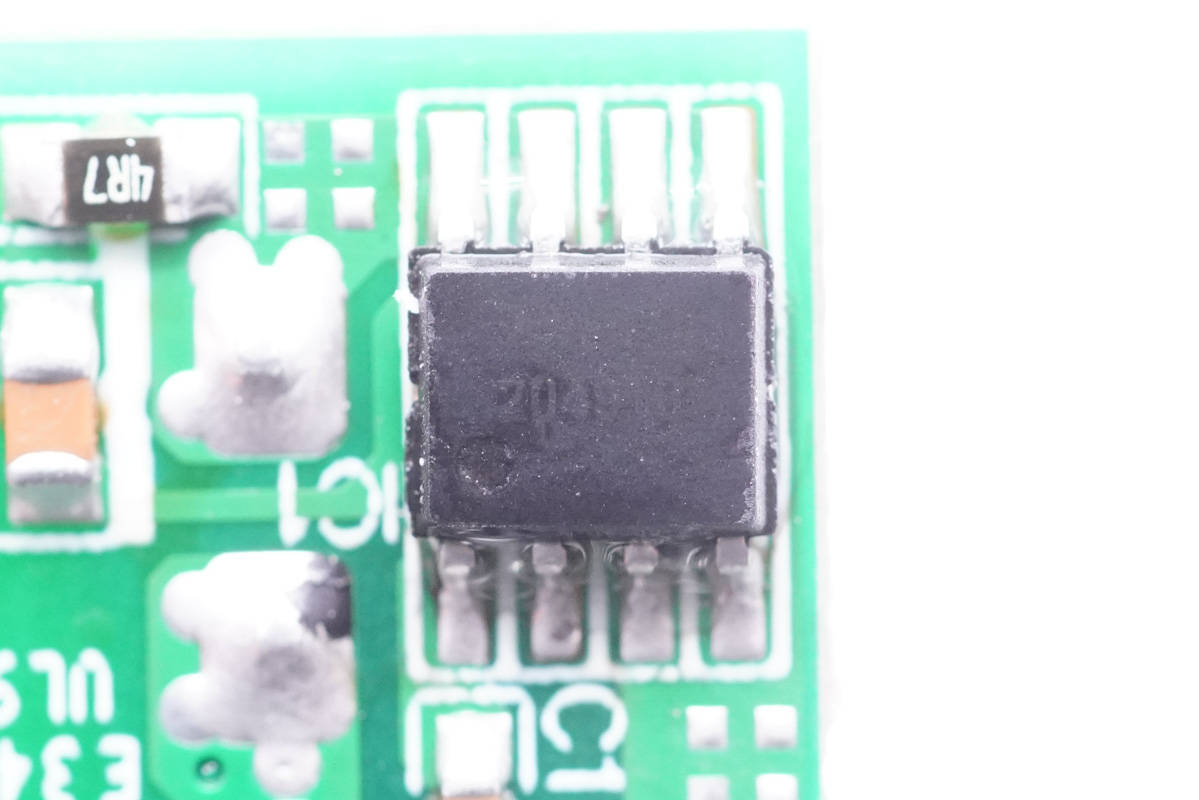

次級同步整流芯片特寫，信息不詳。

輸出濾波固態電容來自華容偉業，規格為16V 680μF。

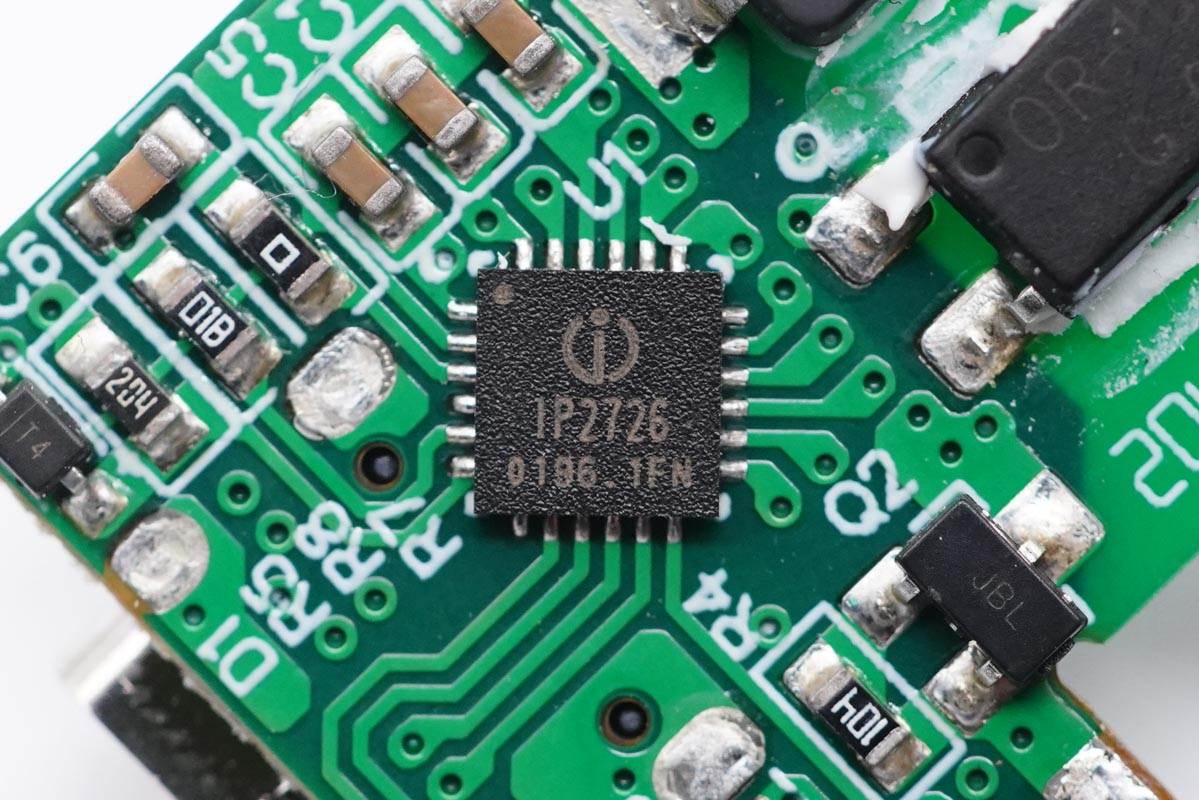

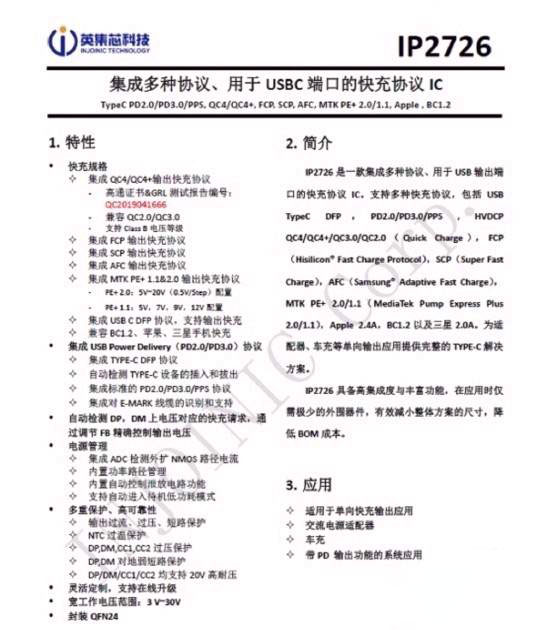

協議芯片采用英集芯IP2726，用于實現單口快充，雙口5V輸出。這是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。

具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

英集芯IP2726此前已被即刻20W 1A1C雙口快充充電器、閃極20W充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、紐麥斯65W 2C1A氮化鎵快充充電器、Aukey 100W氮化鎵快充、摩米士65W 2C1A氮化鎵快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

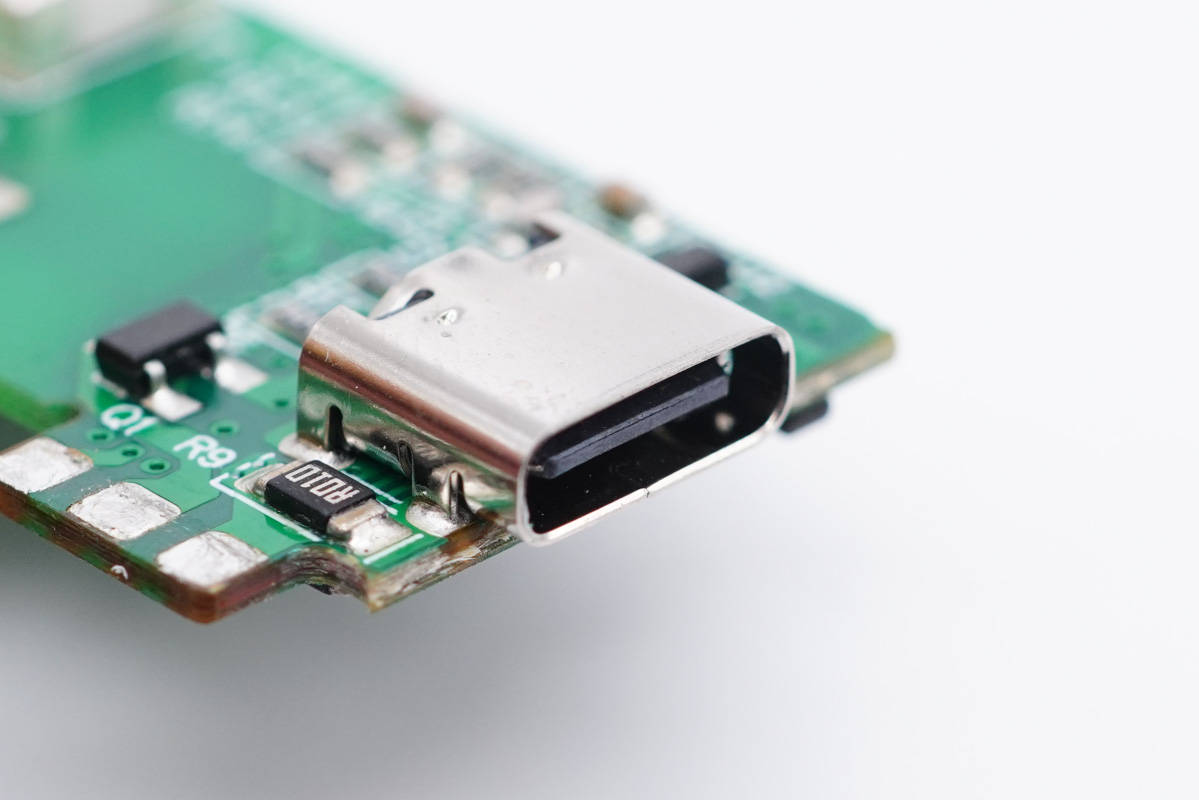

USB-C母座特寫，過孔焊接。

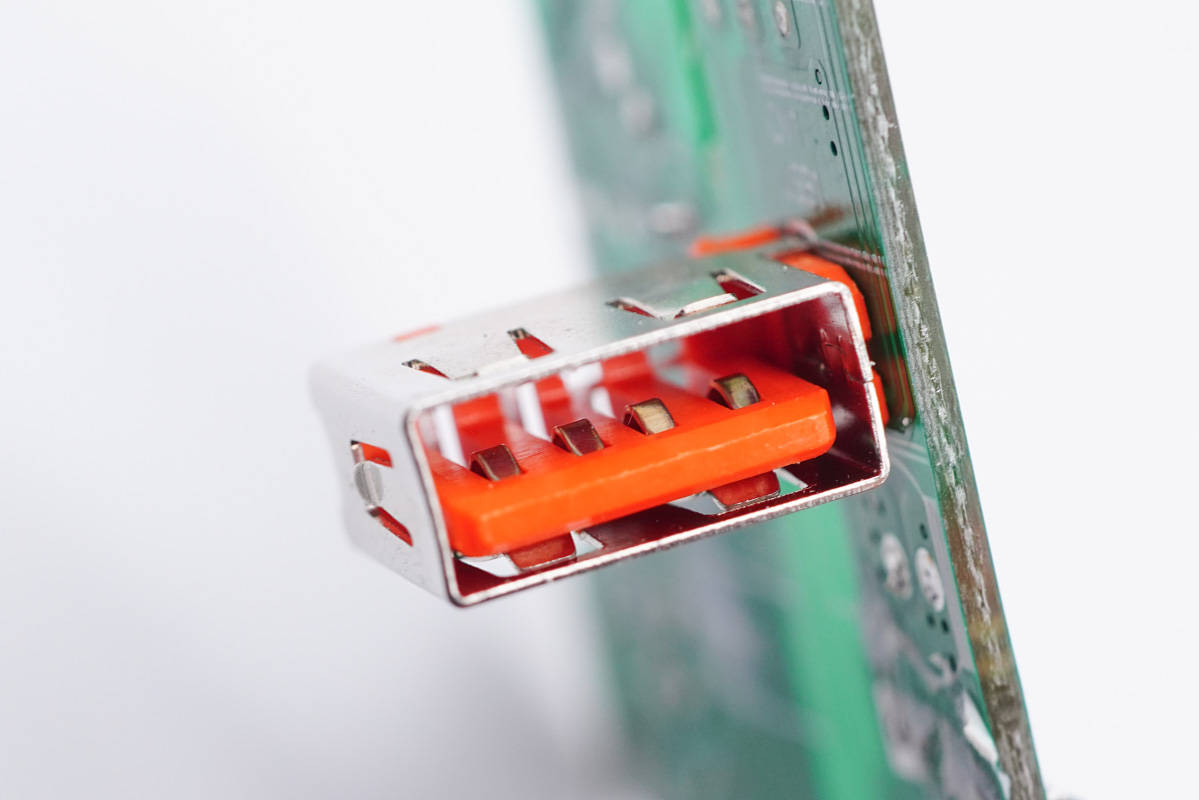

USB-A母座特寫。

全部拆解完畢，來張全家福。 充電頭網拆解總結

充電器采用經典直板造型，腰身是亮面和磨砂設計，使用時具有不同的手感，另外配備的是可折疊插腳，外出攜帶方便。充電器配備1A1C接口，支持QC、AFC、FCP、SCP、PD、PPS多個快充協議，整體兼容性好，可以滿足包括iPhone 12系列在內的大多數品牌手機日?？?span id="dfakacdkl" class="ql-author-24361783">充需求。

充電頭網通過拆解了解到，充電器輸入端采用接觸式通電設計，另外內置兩塊PCB板90°垂直焊接。充電器采用成都矽力科技AP205B-CP超級硅方案，相較傳統快充方案，集成度高，在穩定性、溫升等方面更有優勢。此外采用英集芯IP2726進行雙口協議識別和輸出控制，該芯片已經通過了QC4+認證，品質有保證。
