疫情對芯片生產的影響仍在持續著，產能的萎縮導致所有相關行業芯片缺貨變得愈加嚴重，為保證產品能夠正常供應市場需求，在盡量不影響性能的前提下，選擇不同合作方成為了主要解決方案。

前不久充電頭網已經拆解過飛利浦一款迷你帶折疊插腳20W充電器，不過該產品也有采用不同快充方案生產，那么今天繼續對其進行拆解，看看另一套方案的具體信息，以及不同方案下充電器性能是否還相同。

一、飛利浦迷你20W充電器外觀

? ? ? ? ??

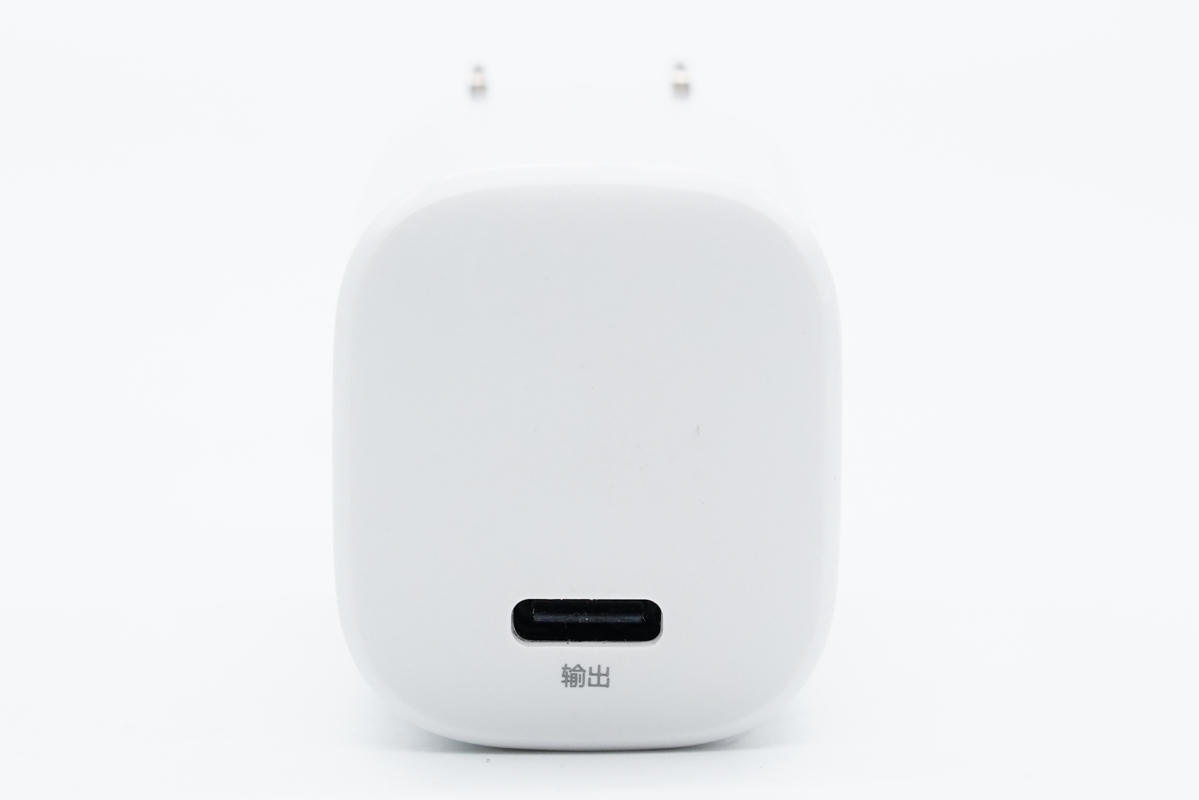

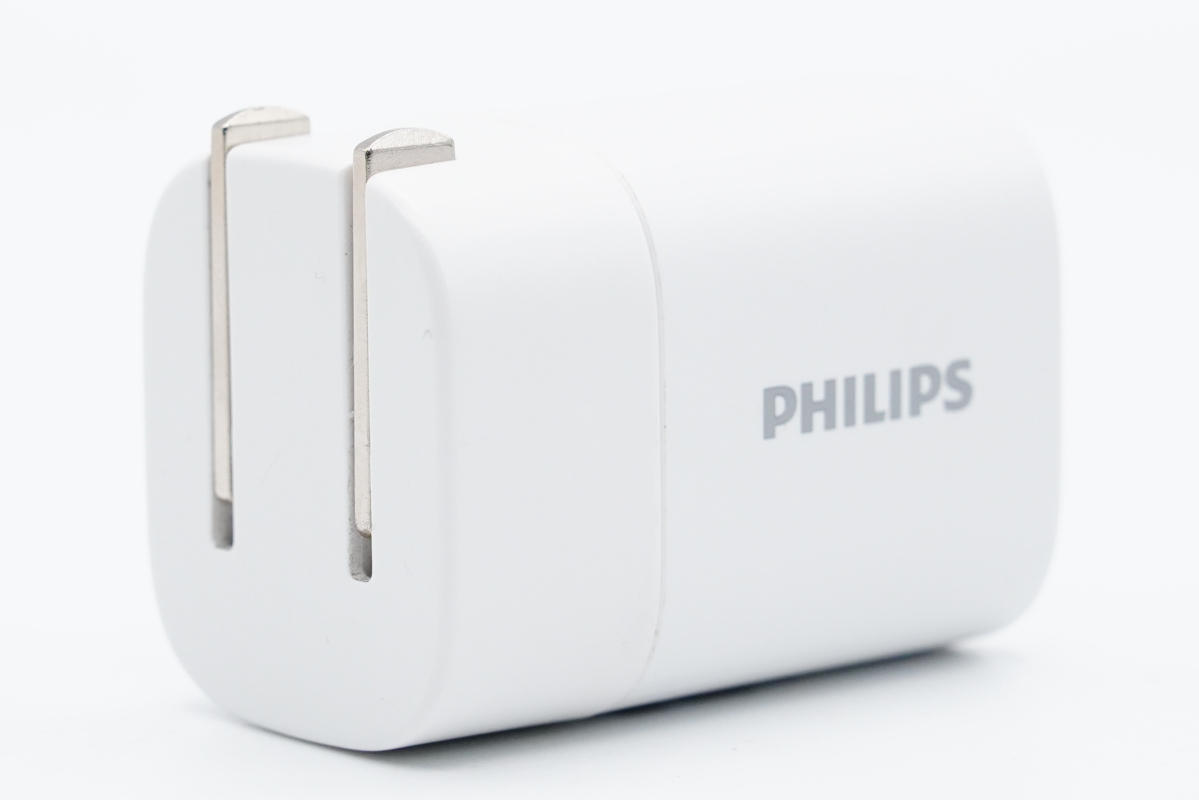

飛利浦這款充電器機身通體白色，腰身圓潤，輸入端配備可折疊插腳，方便攜帶。

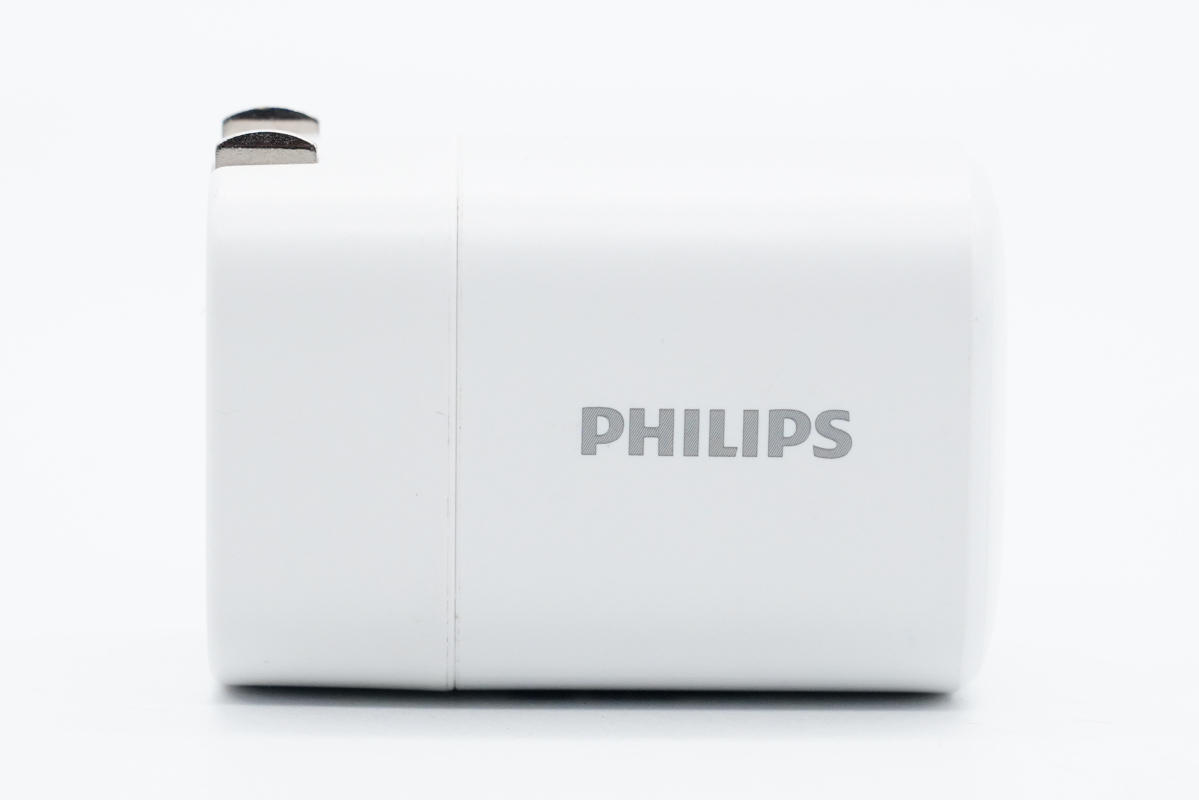

腰身其中一面上印有PHILIPS品牌。

相鄰側面上印有充電器參數

型號：DLP3004W/93

輸入：100-240V~ 50/60Hz 0.6A

輸出：5V3A、9V2.22A、12V1.67A

制造商：深圳市和宏實業股份有限公司

產品已經通過了3C認證。

USB-C口黑色膠芯不露銅。

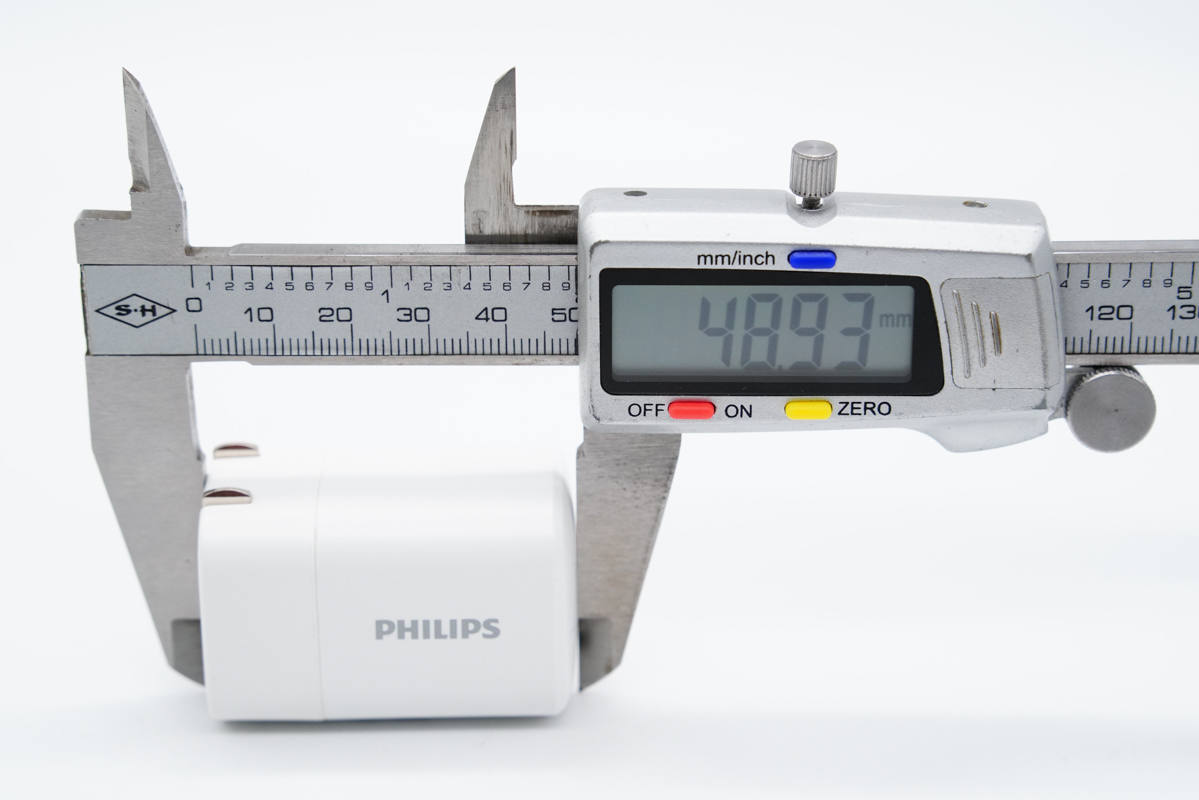

使用游標卡尺實測充電器機身長度為48.93mm。

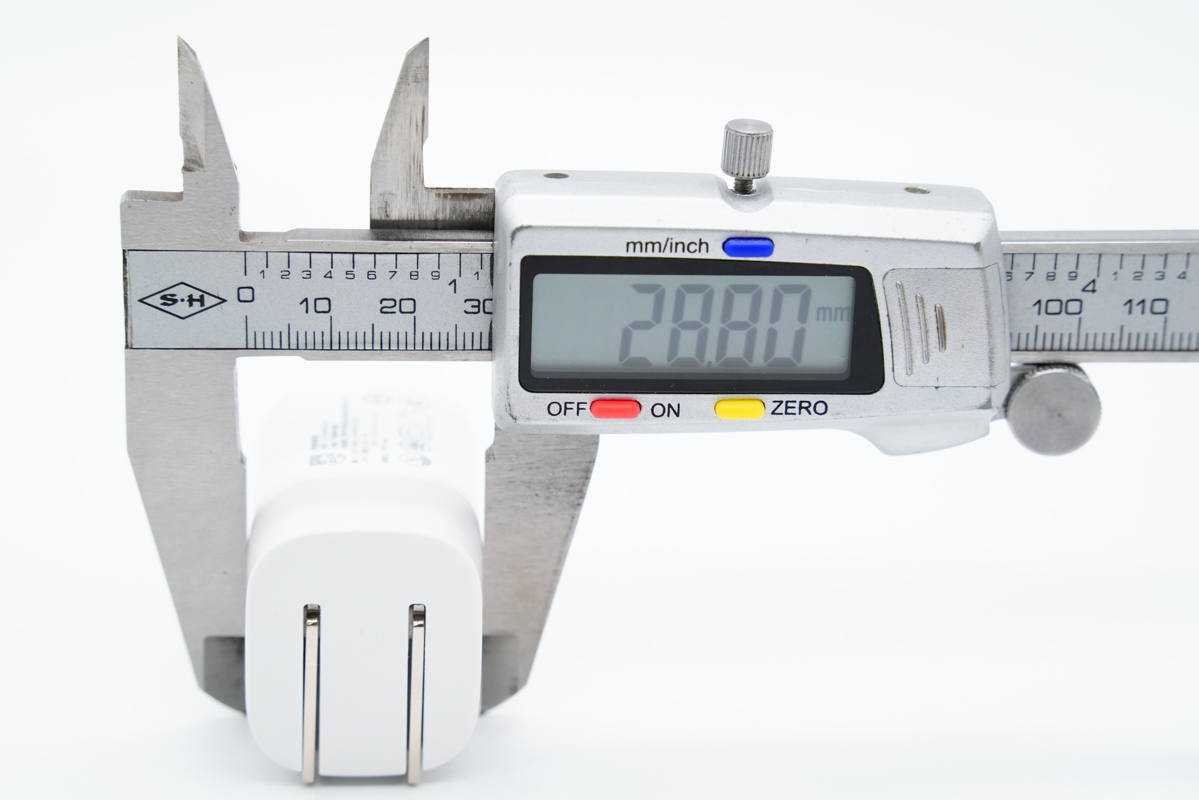

寬度為28.8mm。

厚度為33.78mm。

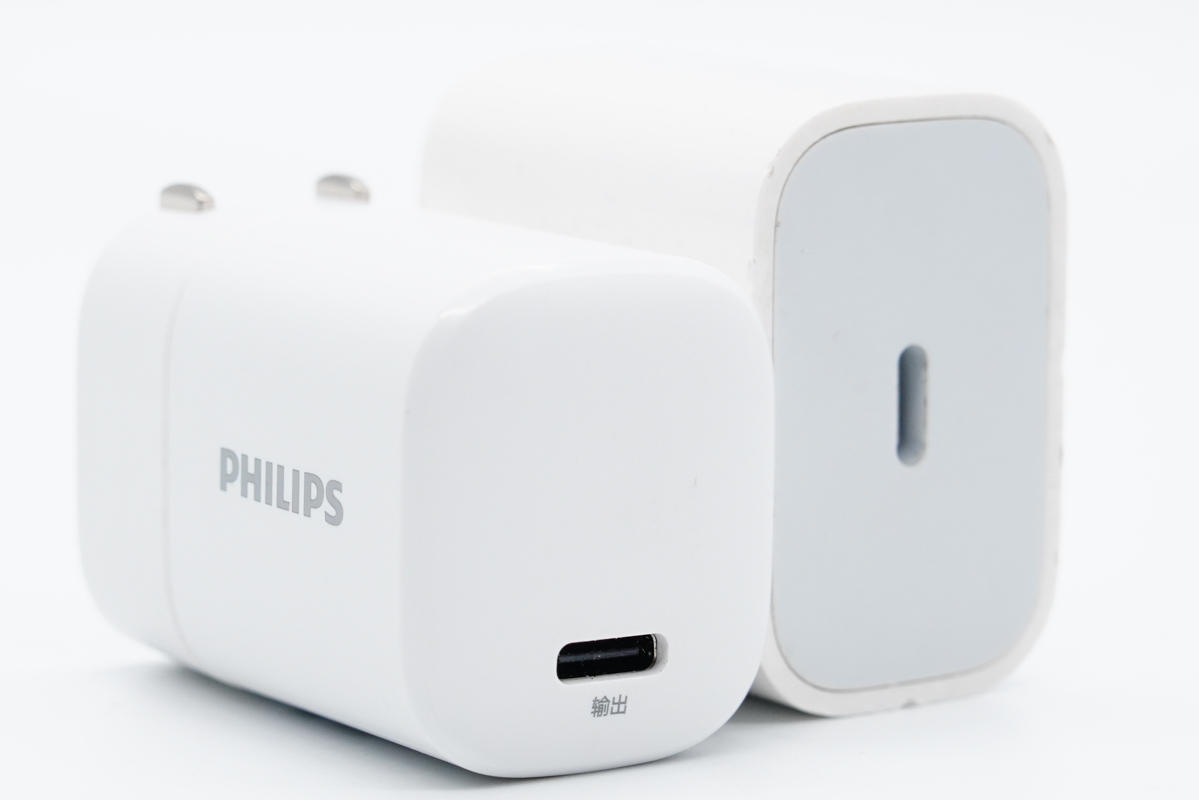

和蘋果20W充電器直觀對比，稍高也稍窄一些。

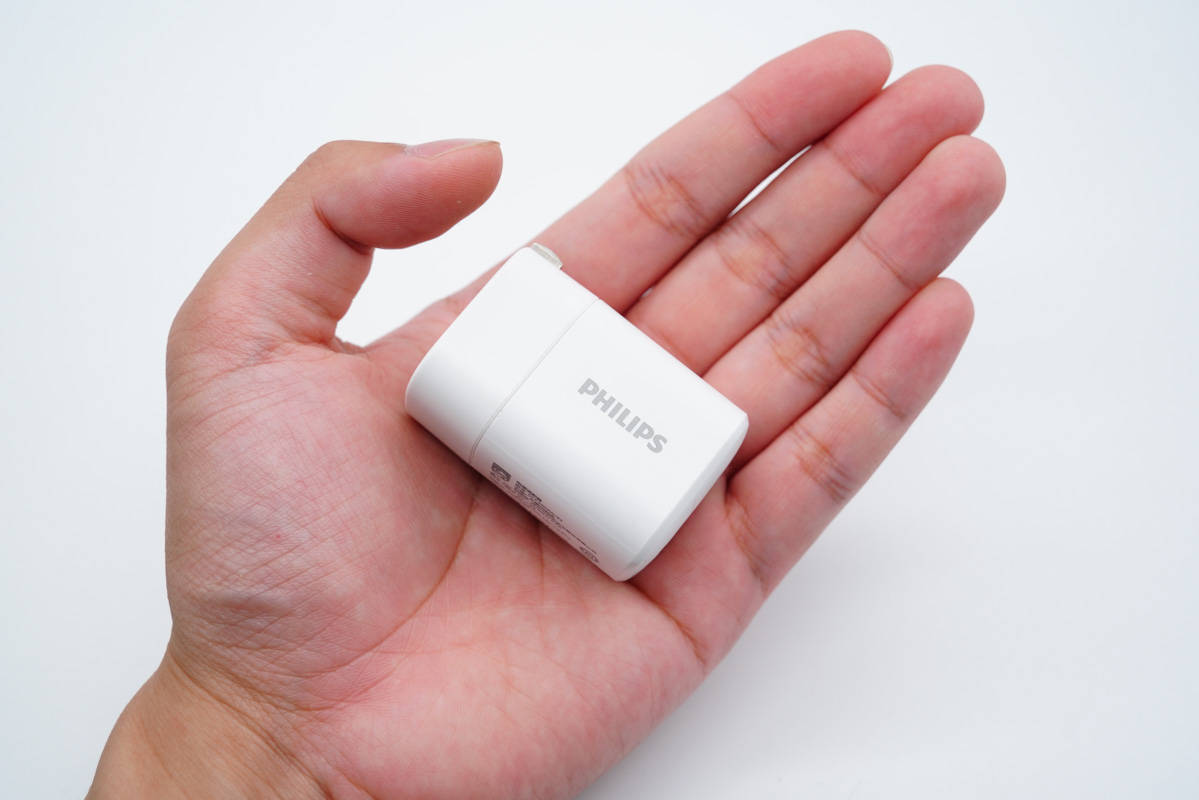

拿在手上的直觀感受。

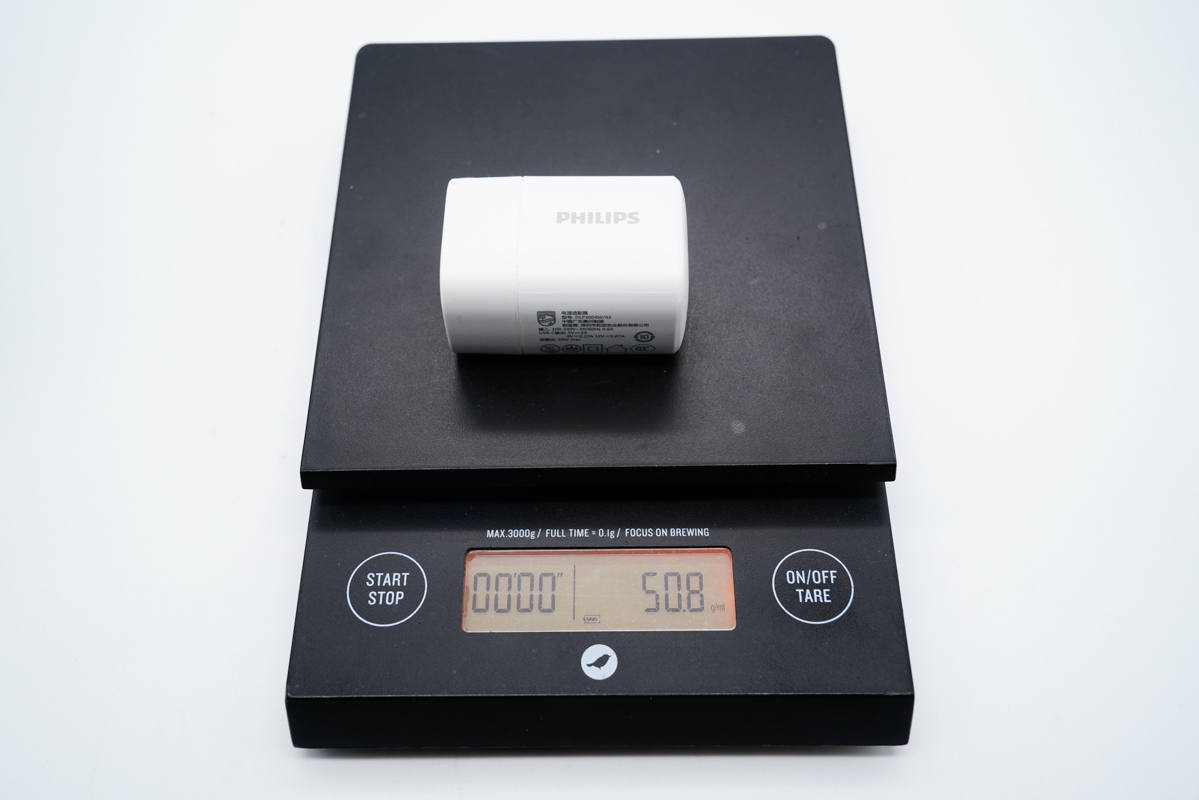

充電器凈重約為51g。

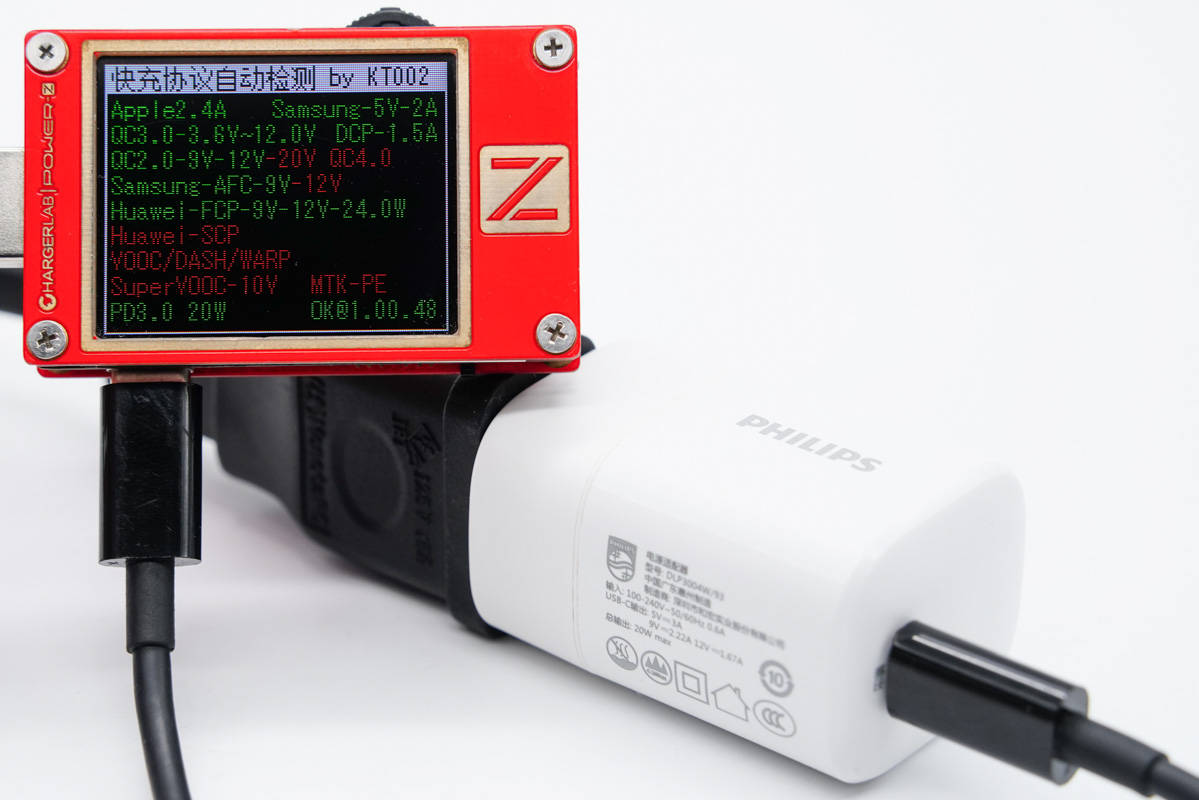

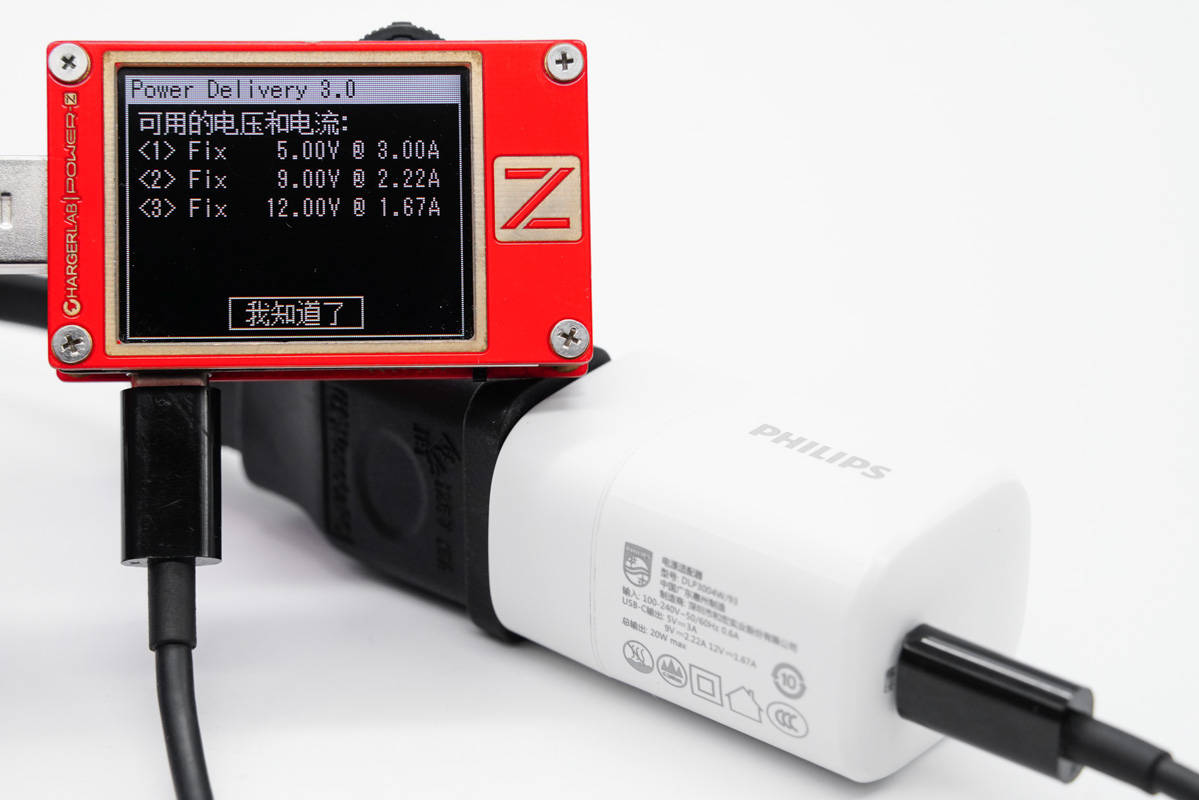

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

此外C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

二、飛利浦迷你20W充電器拆解

? ? ? ??

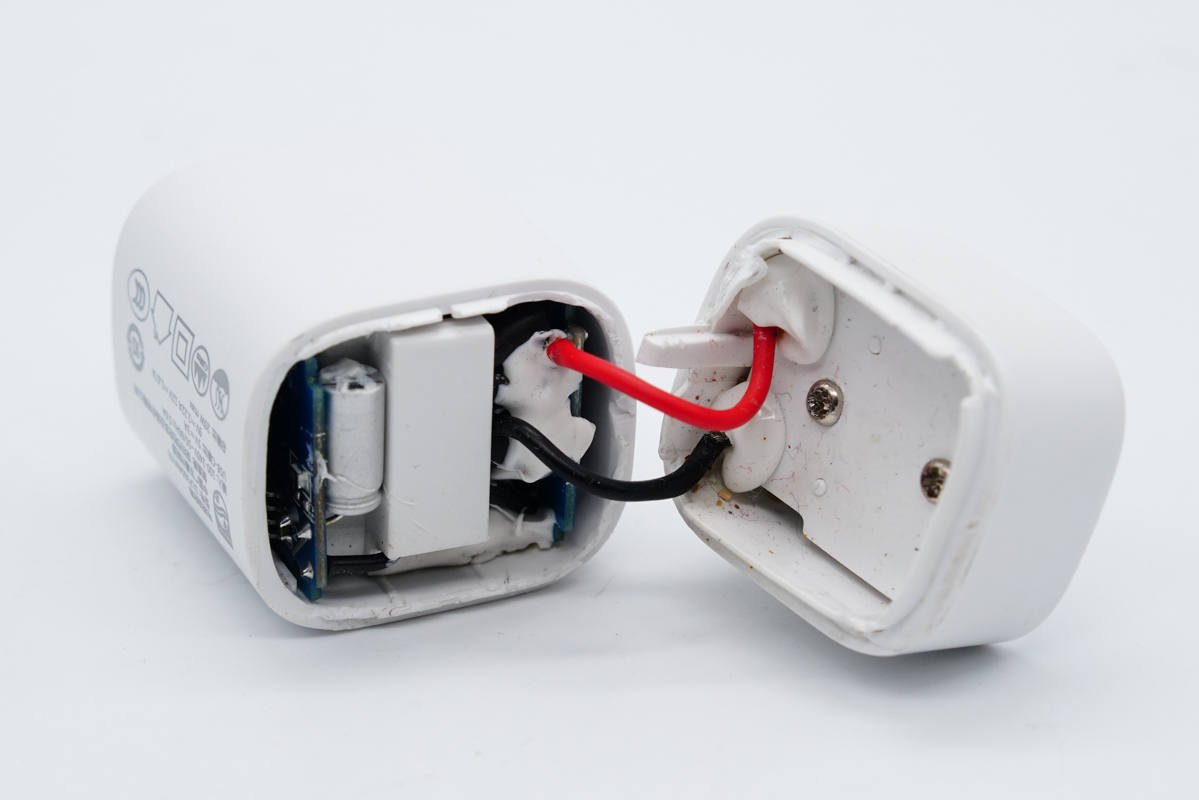

將輸入端外殼拆開，插腳采用螺絲封裝固定，AC導線兩端打膠絕緣。

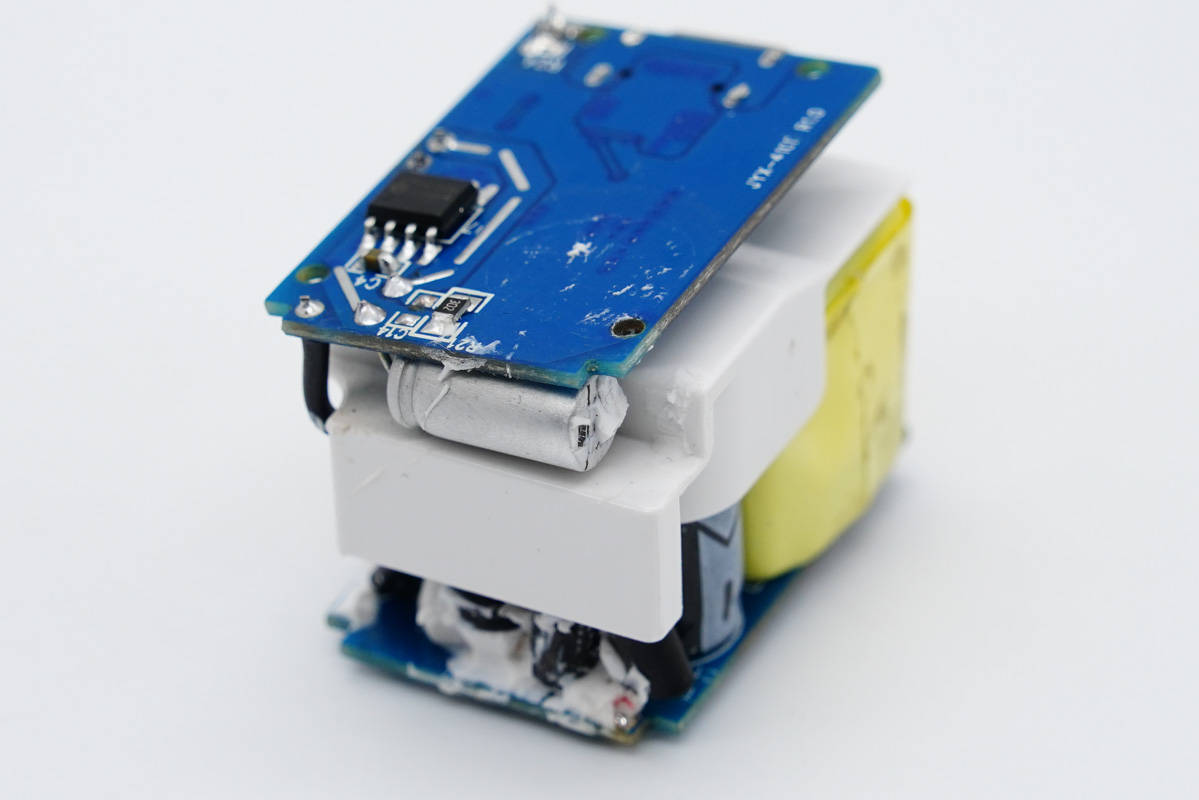

充電器采用上下層小板設計，之間有白色塑料殼進行絕緣隔離。

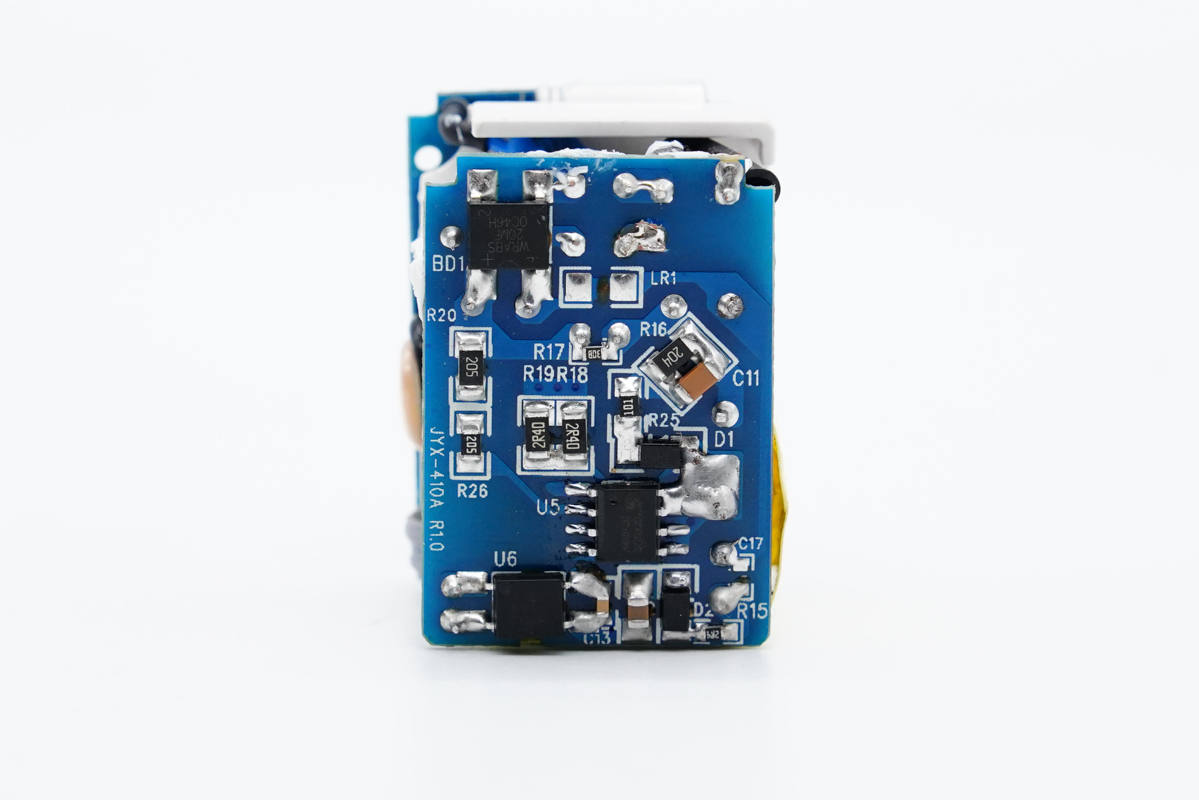

輸入端小板背面設有整流橋、主控芯片和光耦。

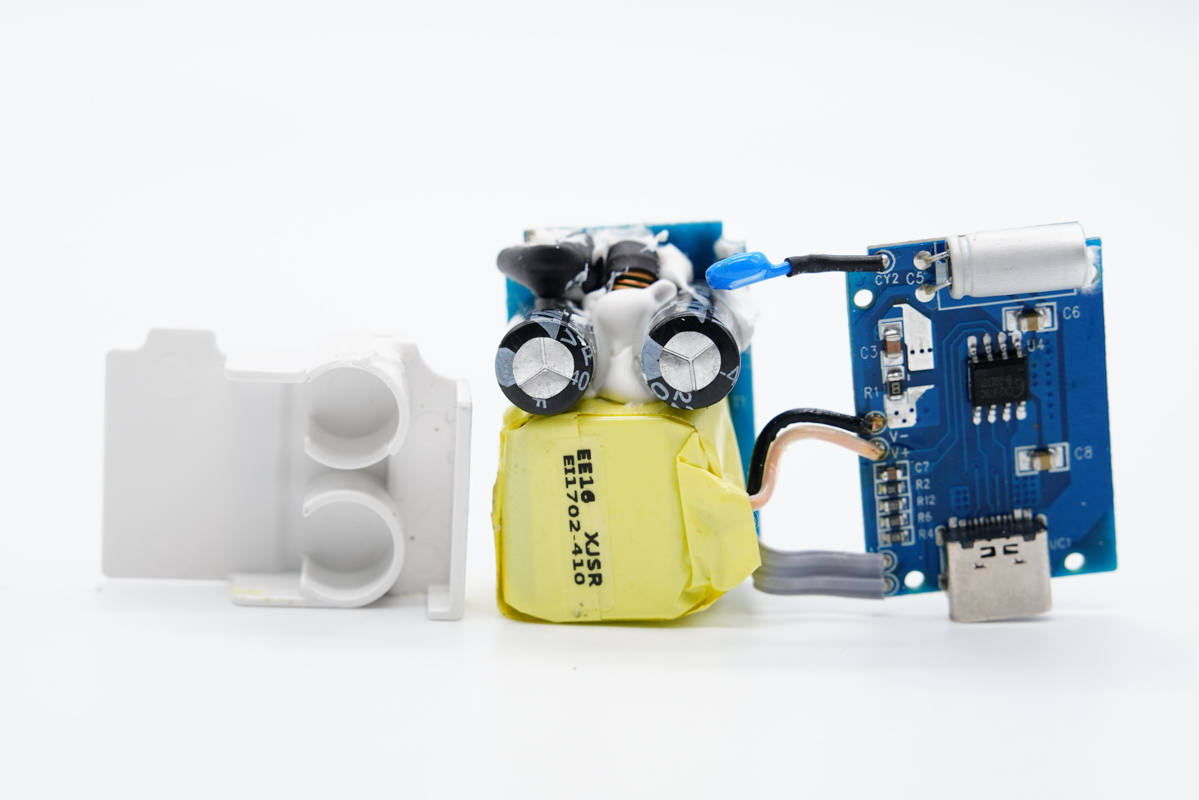

將兩塊小板分開，輸入端小板正面還設有保險絲、共模電感、濾波電容和變壓器等。兩塊小板通過導線進行軟連接，因此分開很容易。

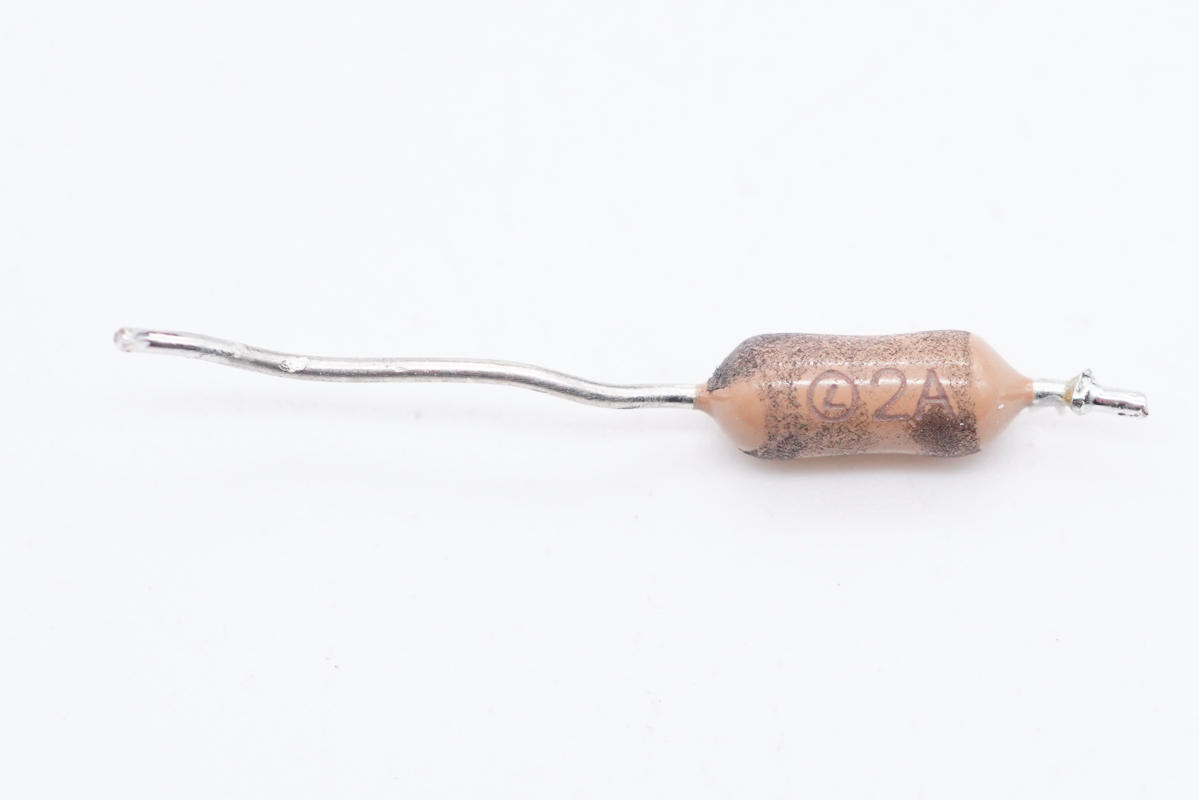

保險絲額定電流2A。

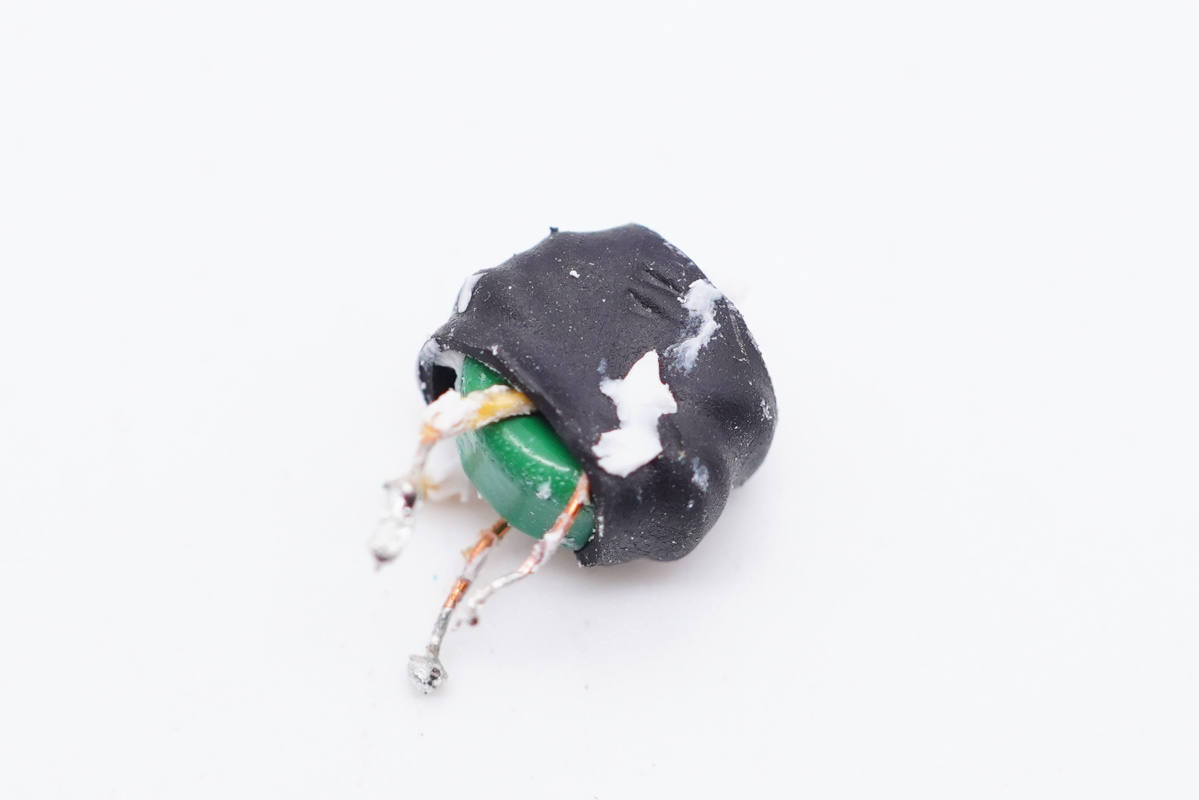

共模電感外套熱縮管保護，用于濾除EMI干擾。

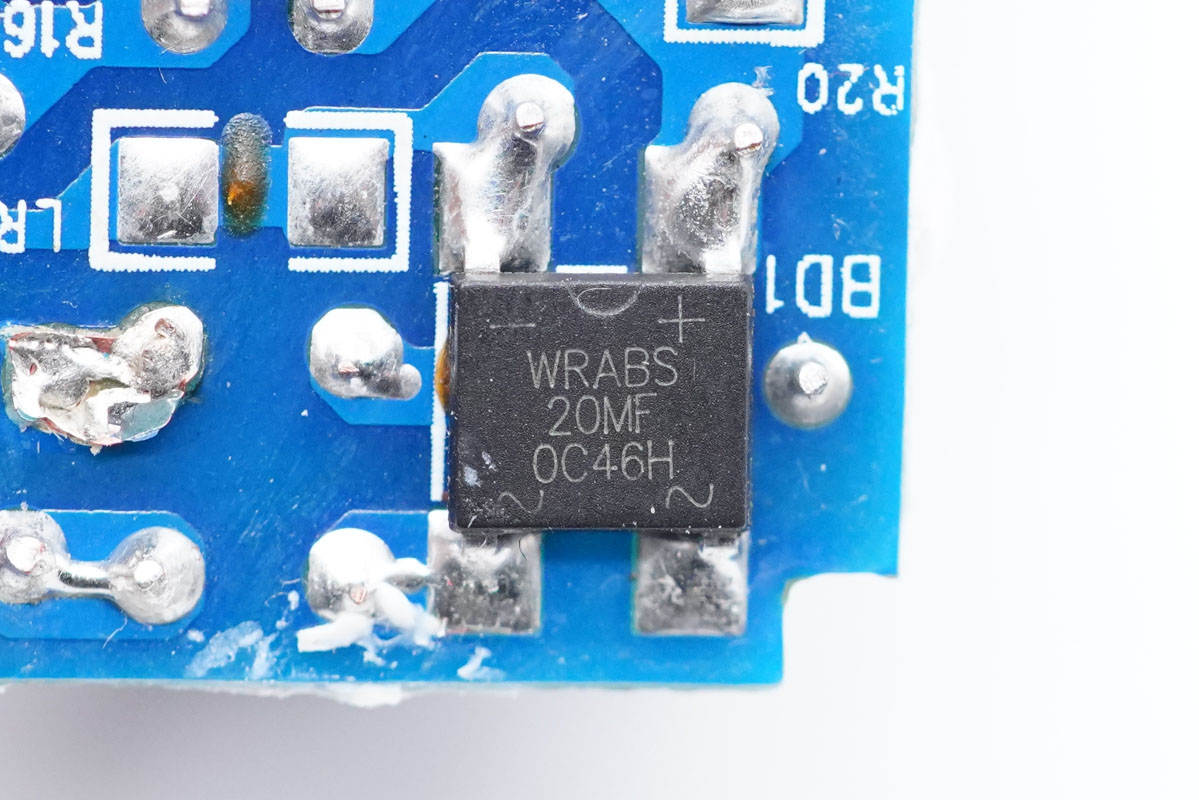

整流橋采用深圳市沃爾德實業有限公司的WRABS20MF。反向峰值耐壓1000V，平均整流電流2A，正向峰值可承受電流55A，正向壓降1V，工作溫度-55到175℃。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

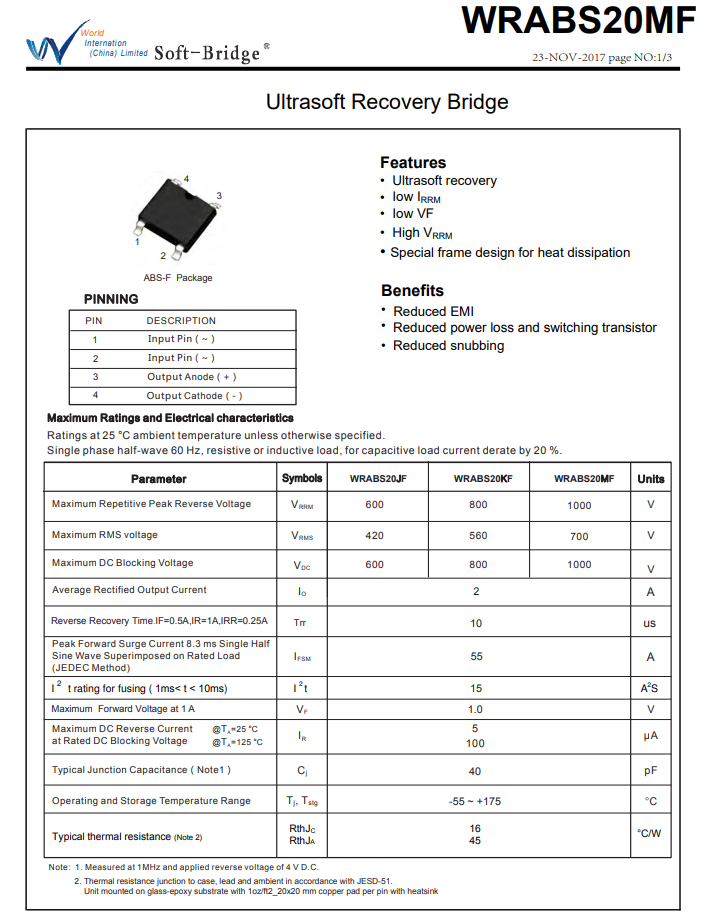

沃爾德WRABS20MF規格資料。

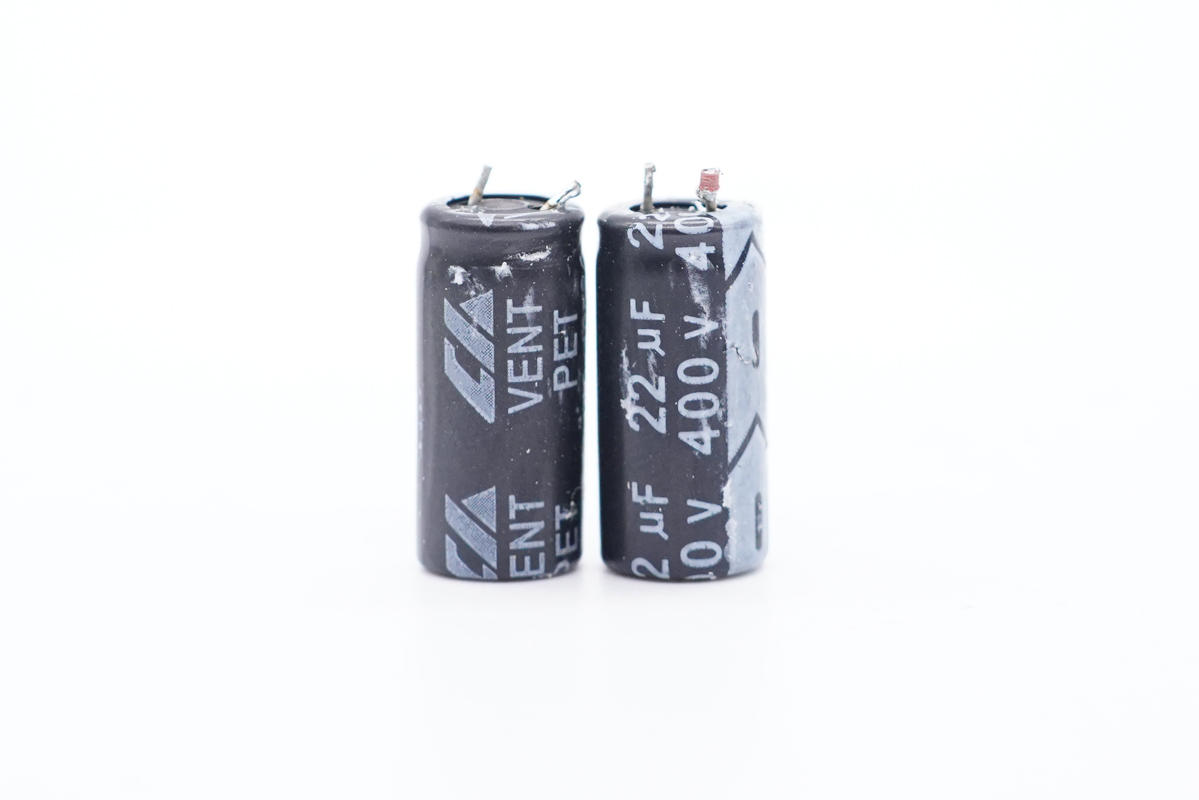

兩顆高壓濾波電解電容規格均為400V 22μF。

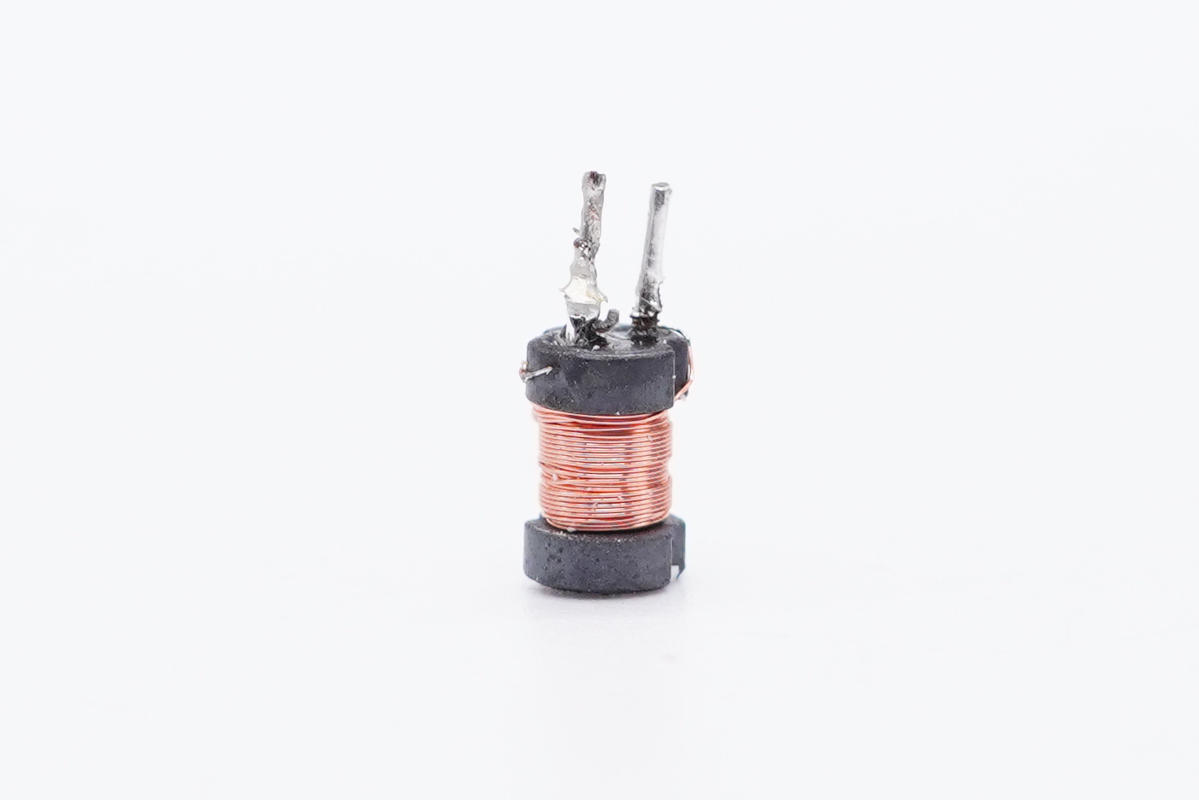

工字電感特寫。

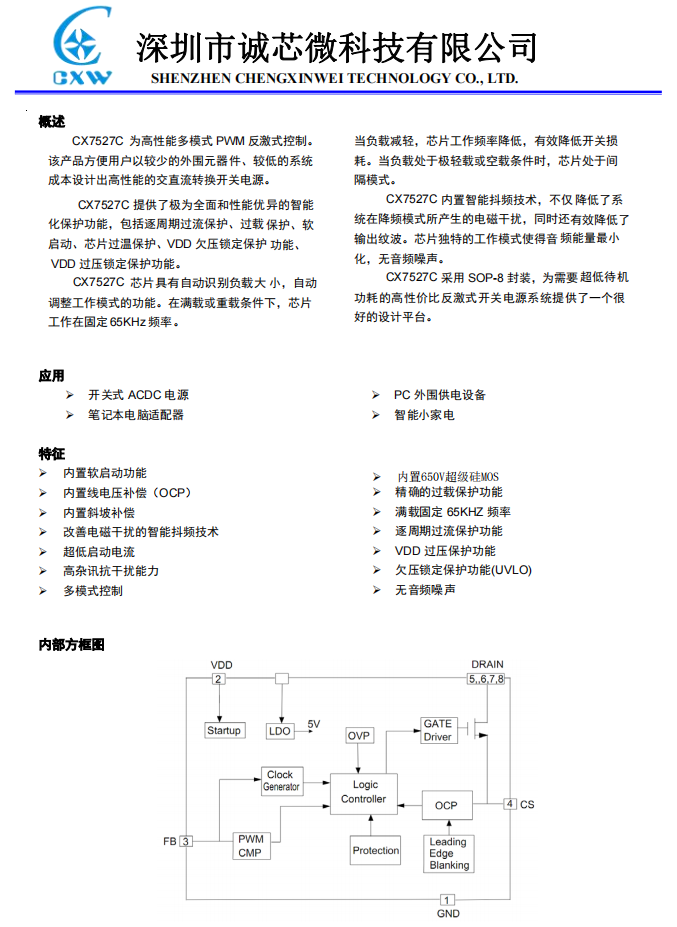

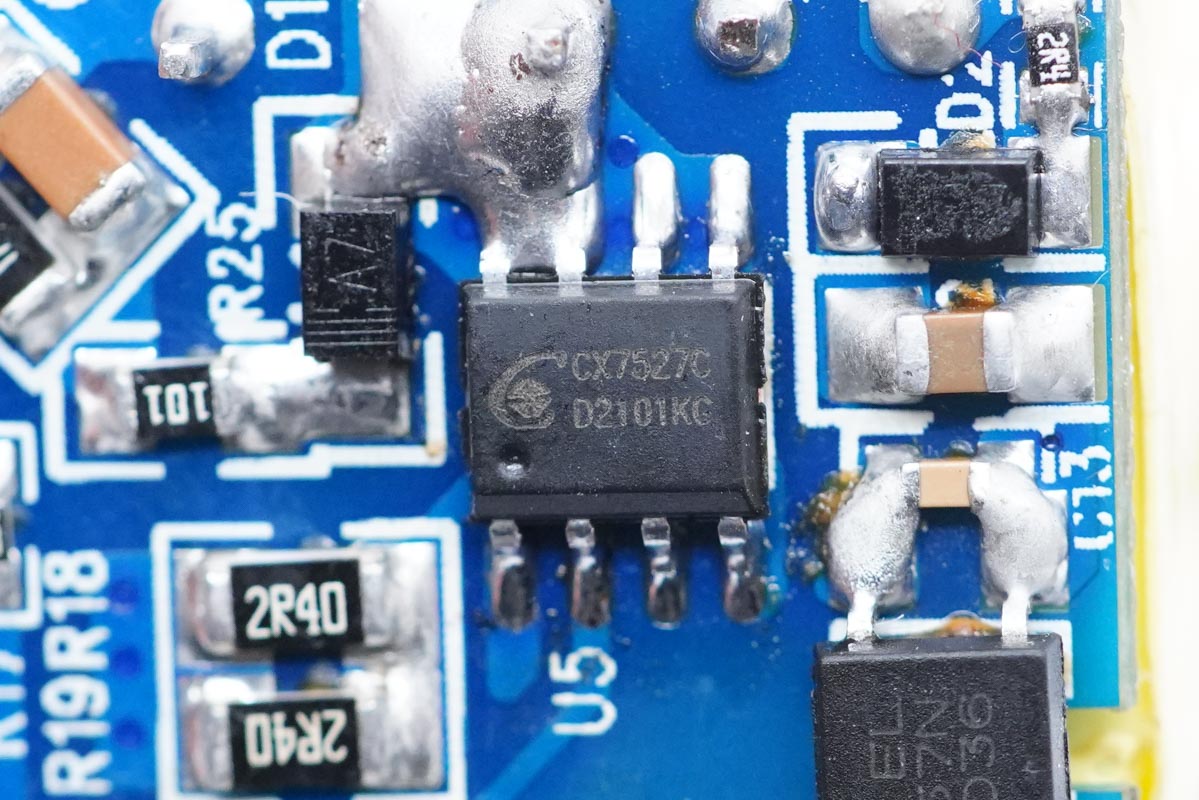

充電器主控芯片采用誠芯微CX7527C。這是一顆電流模式PWM控制芯片，內置650V超級硅MOS管，應用于功率在30W以內的方案。

在PWM模式下工作于固定開關頻率，這個頻率是由內部精確設定。在空載或者輕載時，工作頻率由IC內部調整。芯片可以工作在綠色模式，以此來減小輕載時的損耗，提高整機的工作效率，芯片焊盤大面積露銅加錫散熱，降低溫升。

CX7527C采用了抖頻技術，能夠有效改善系統的EMI性能。系統的跳頻頻率設置在音頻(22KHz)以上，在工作時可以避免系統產生噪音。內置多種保護，包括逐周期限流保護（OCP），過壓保護（VDD OVP），VDD過壓箝位，欠壓保護（UVLO）， 過溫保護（OTP）等，通過內部的軟驅動結構可以更好的改善系統的EMI特性。

? ? ? ? ? ??

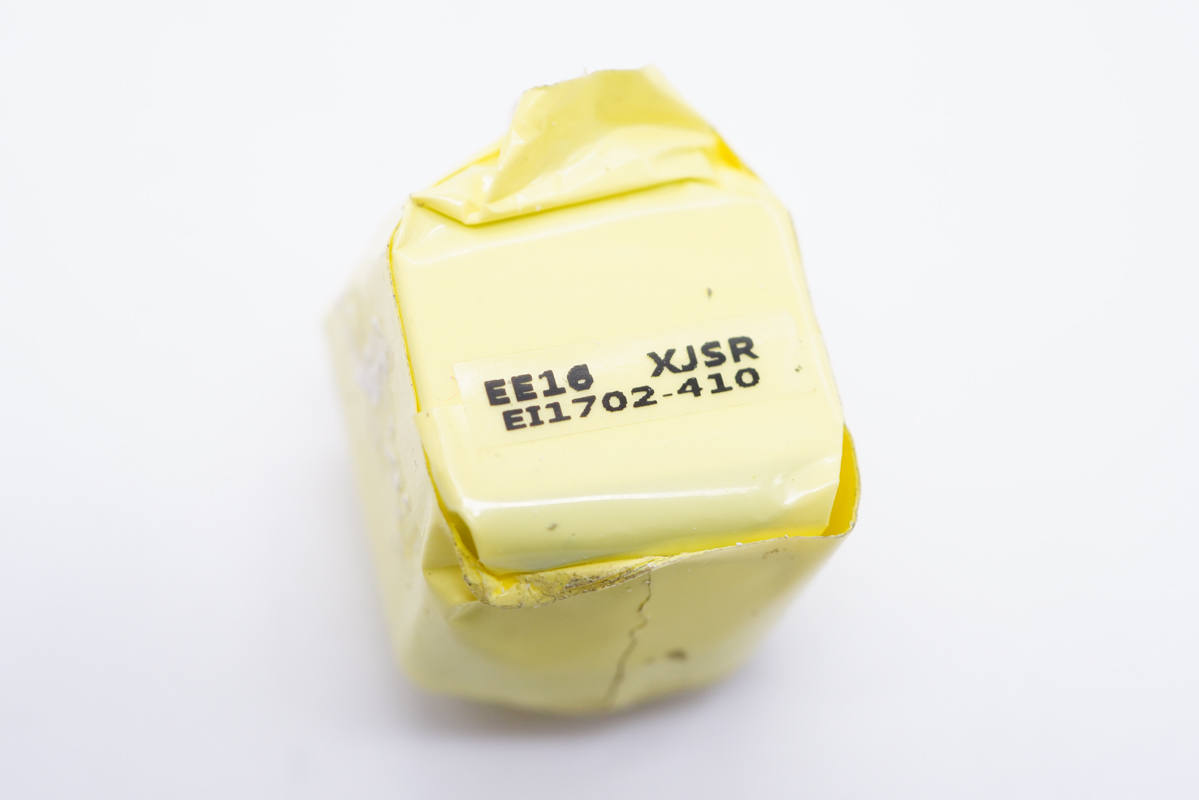

變壓器特寫。

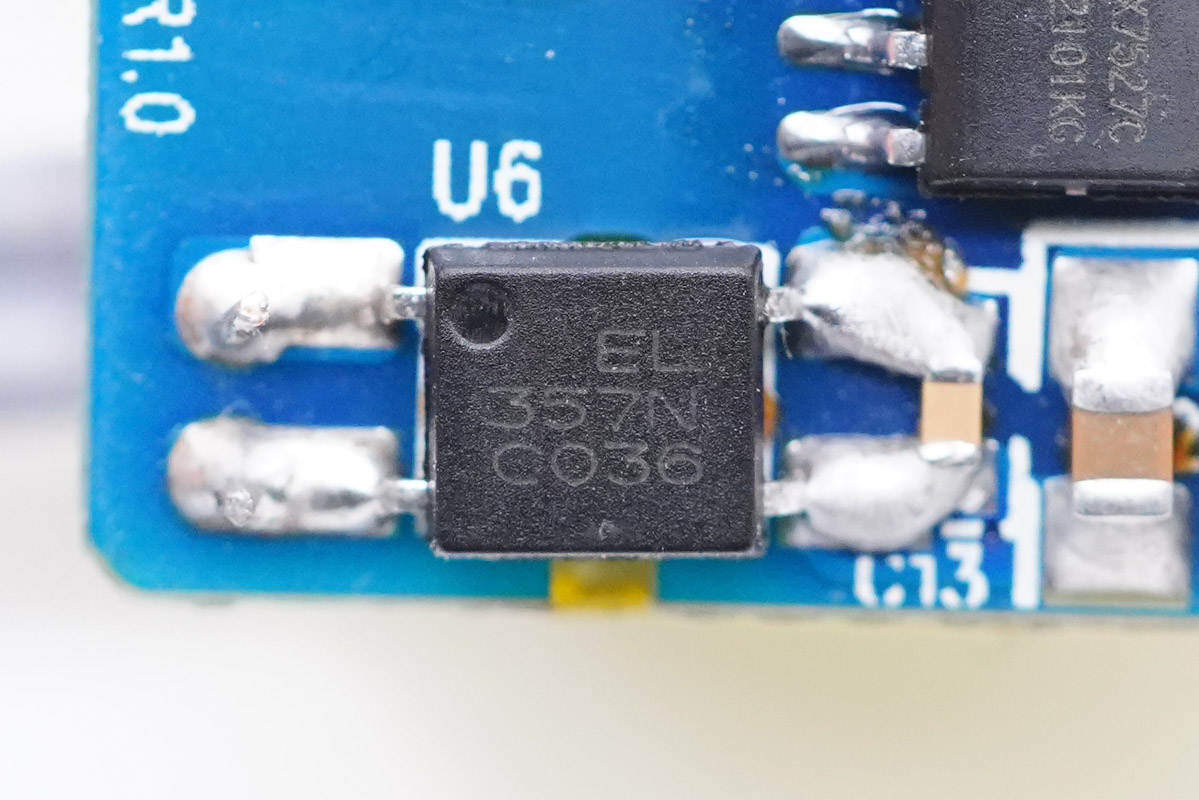

億光EL 357N光耦，用于初級次級通信，反饋輸出電壓。

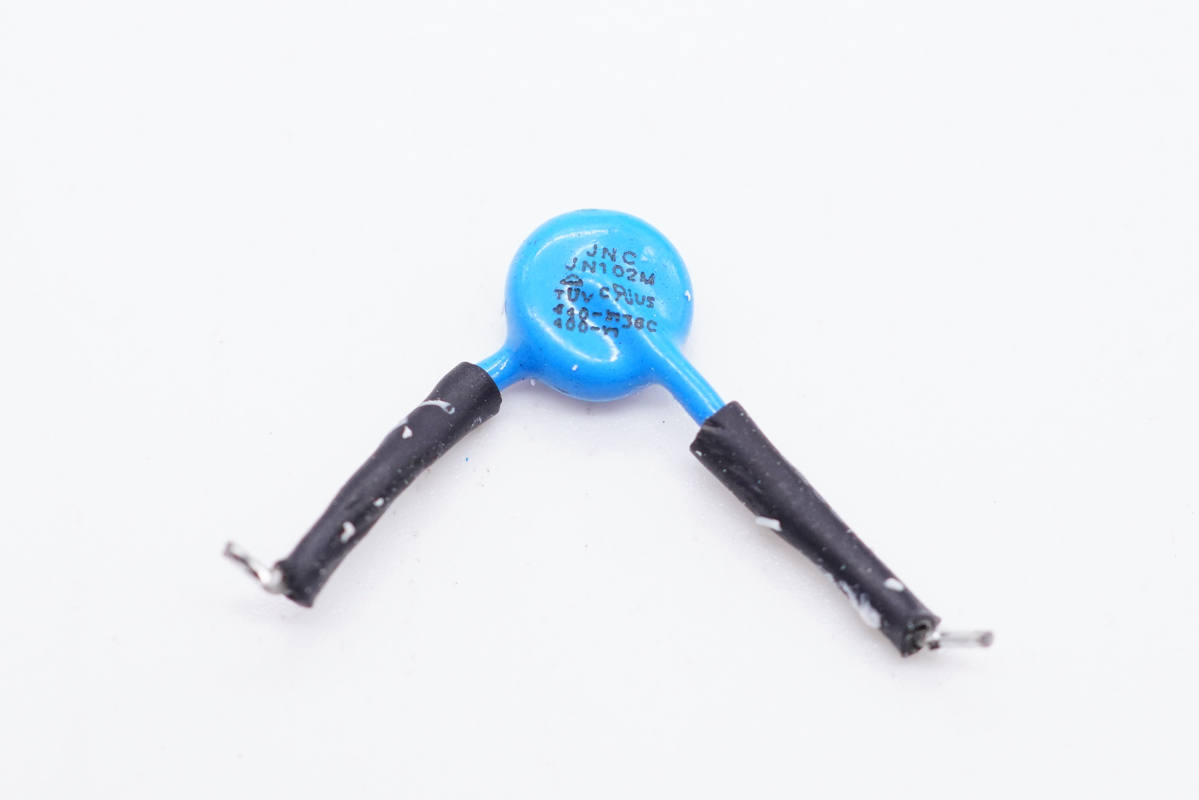

藍色Y電容特寫，焊腳套有絕緣管。

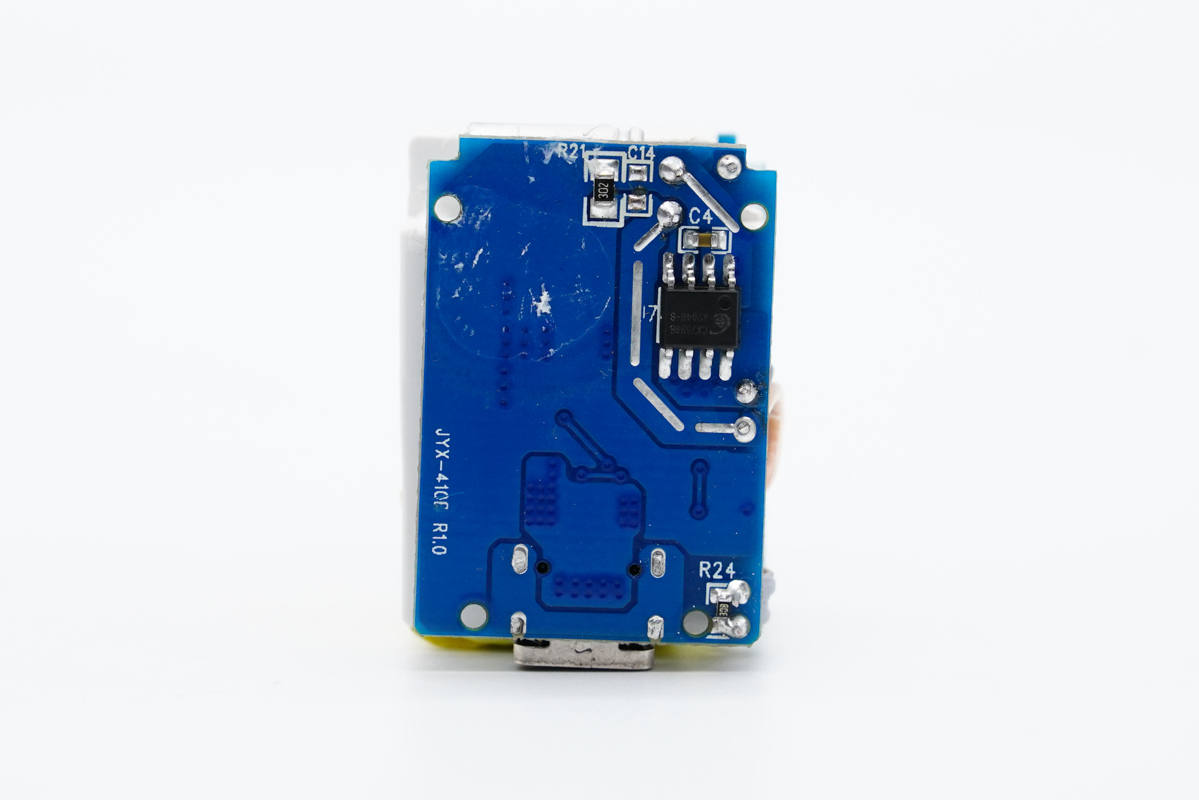

輸入端小板背面設有次級同步整流芯片。

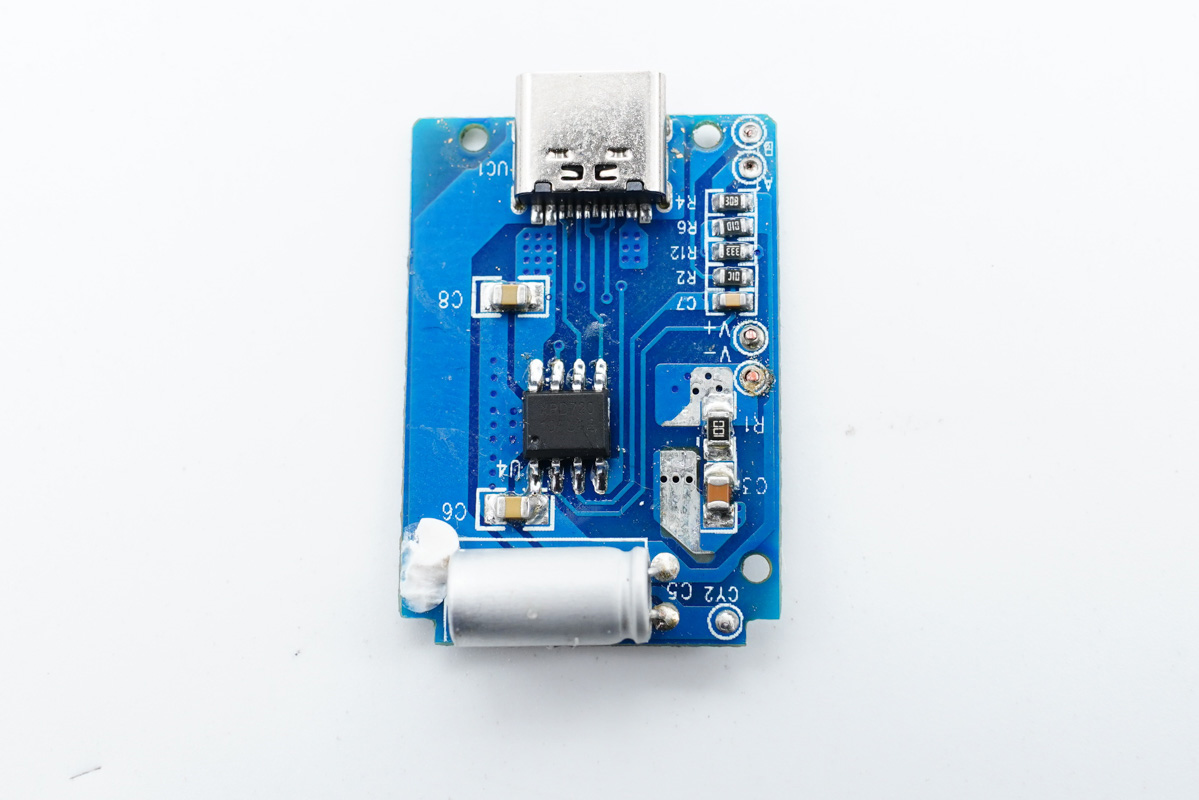

正面設有輸出濾波固態電容和協議芯片。

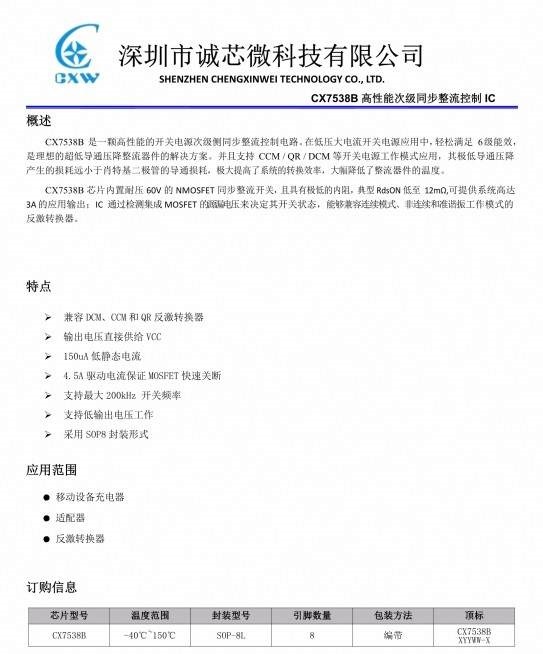

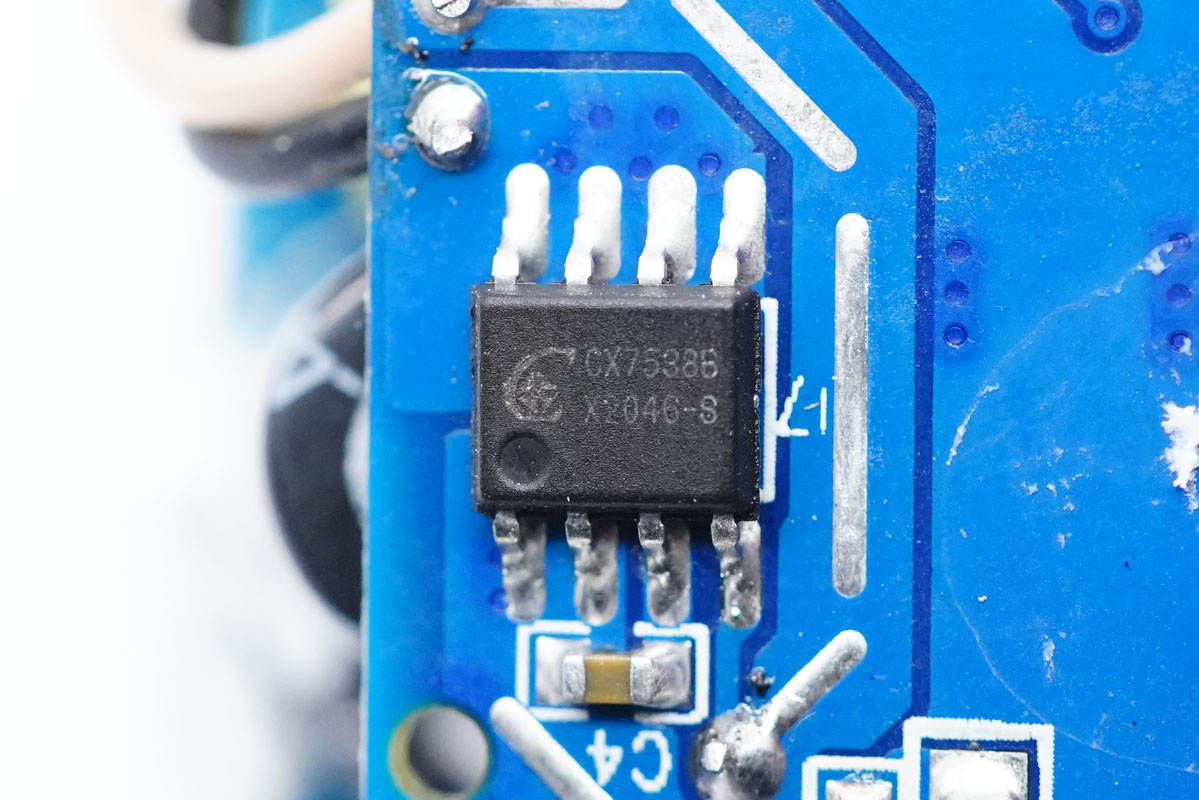

次級同步整流芯片同樣來自誠芯微，型號CX7538B。這是一顆高性能的開關電源次級側同步整流器芯片，在開關電源中輕松滿足6級能效，是肖特基的理想替換方案。CX7538B支持最高150KHz開關頻率，內置11mΩ低導阻NMOS管，發熱遠低于肖特基二極管，大幅度降低溫度，提高轉換效率。

誠芯微CX7538B 支持開關電源的CCM/QR/DCM模式，非常適合3.3~12V快充同步整流使用，內置耐壓60V，11mΩ的同步整流管，可提供3A輸出。比肖特基效率最高提升6%，工作電壓范圍寬，外圍元件非常簡單，在寬電壓應用時，外圍只需一顆電容。

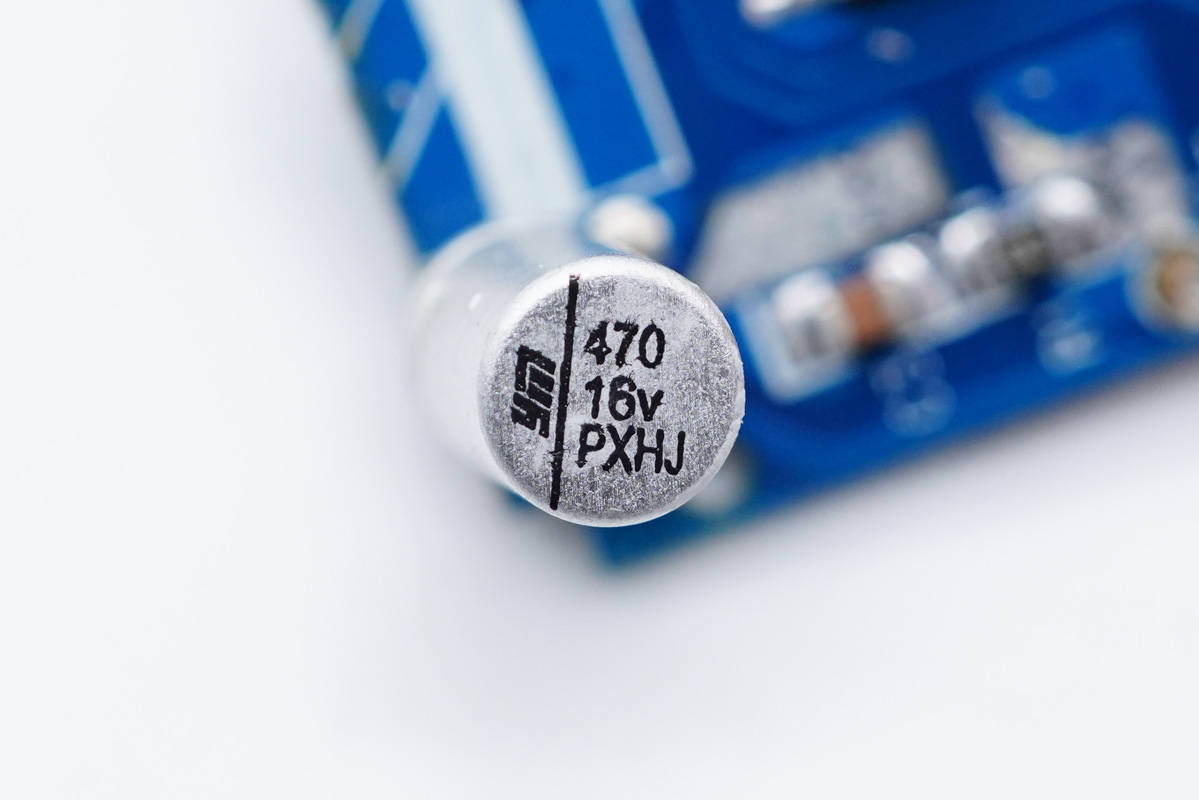

輸出濾波固態電容采用永銘NPX系列，規格為16V 470μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

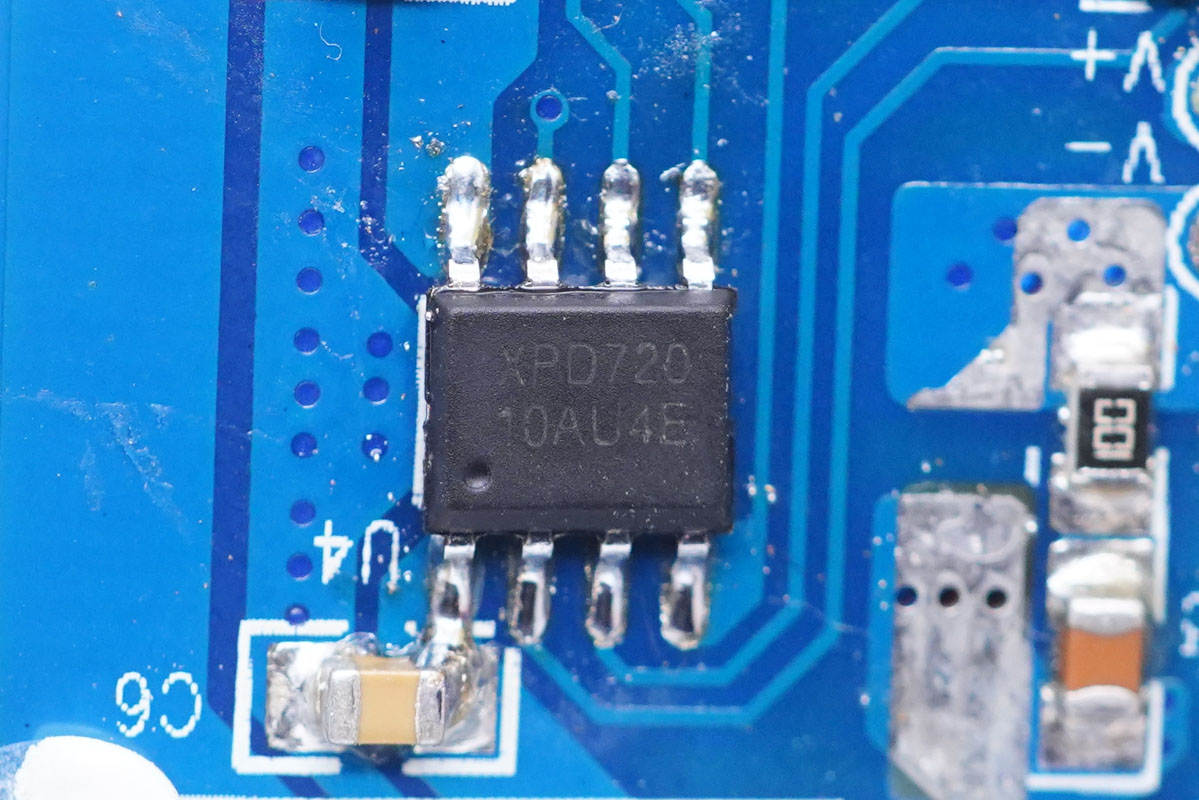

USB PD協議芯片采用云矽半導體XPD720，這款芯片已經通過了USB PD3.0認證，TID：3479，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本。采用ESOP8封裝。

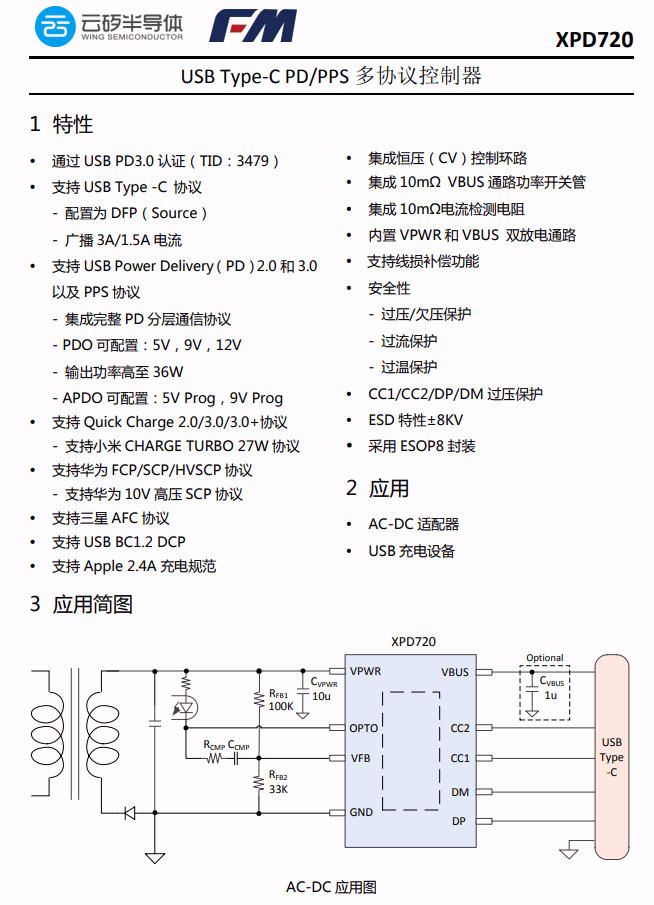

云矽半導體XPD720資料信息。充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被聯想20W 1A1C快充插座、傲基20W PD快充充電器、倍思20W迷你PD快充、海陸通20W PD快充、傲基1A1C?32W快充、奧睿科20W?USB PD快充、樂奇領先20W PD快充等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

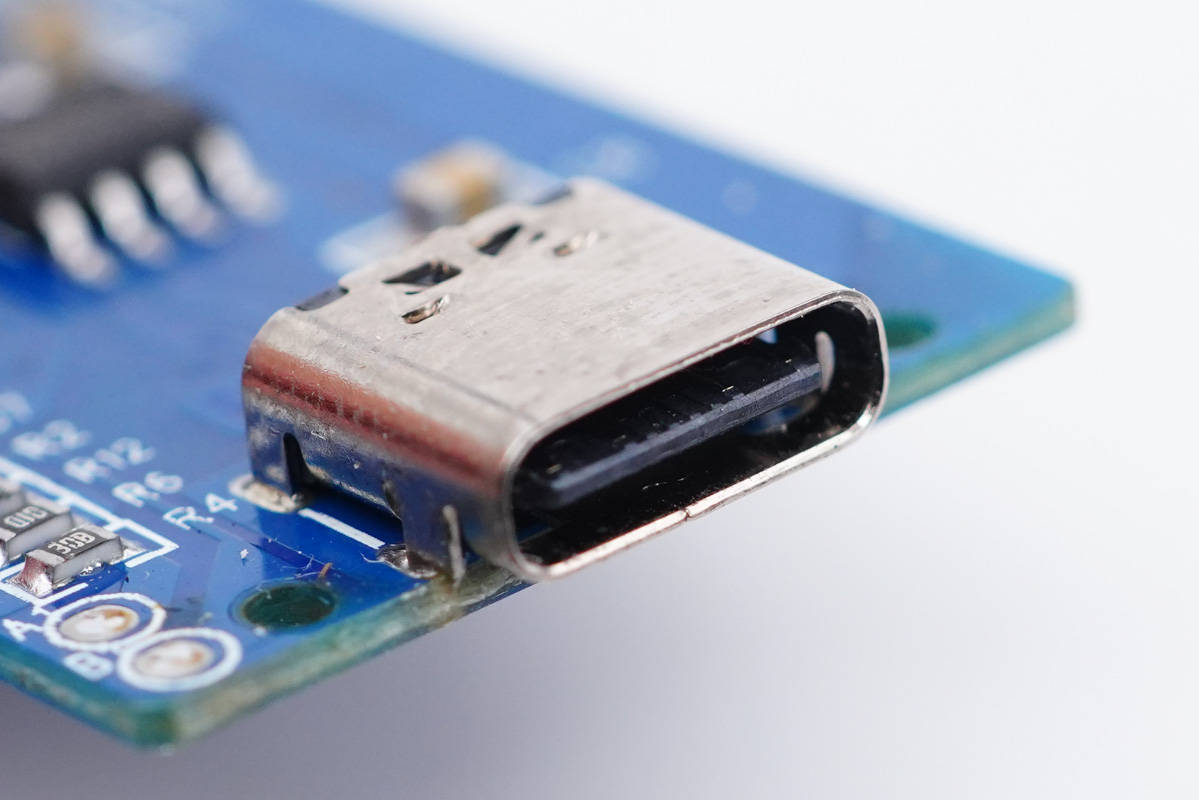

USB-C母座特寫，過孔焊接。

全部拆解完畢，來張全家福。

充電頭網拆解總結

飛利浦這款充電器無論是外觀、尺寸還是性能，都和之前拆過的那款一樣，也就是說不管買到的是哪套方案做出來的這款充電器，使用體驗感都沒有差別，可以放心使用。充電器支持QC 、FCP、AFC、PD快充協議，能給市面上大部分手機進行快充。

充電頭網進一步拆解發現，充電器就連內部結構設計也是一樣的，設計輸入輸出小板，夾層間放置電容、變壓器等元器件。這款充電器采用的是誠芯微CX7527C+CX7538B高集成快充方案，協議芯片采用云矽半導體XPD720。整體集成度高，外圍簡潔，可以加速產品的上市周期，保證貨源充足。
