基于領先的高壓BCD模擬工藝平臺，茂睿芯已快速開發并量產了多類業界或國內領先的現象級電源管理芯片系列：業界超快（關斷延時10ns）的115V CCM 同步整流控制器MK1808；4A Source/Sink驅動電流的120V高側及低側驅動器產品MD18211；110V耐壓、待機小于100μA的同步降壓（Buck）轉換器芯片MK901X；以及110V電壓等級AC-DC PWM芯片MK2687。 最近，茂睿芯AC-DC PWM芯片系列又添新成員——采用SOT23-6極小封裝的高頻QR AC-DC PWM產品MK2697/MK2697G。其中MK2697外驅MOSFET（SJ MOS、超級硅等），MK2697G直驅E-GaN。搭配品類齊全、技術領先的同步整流產品，茂睿芯已經具有了面向USB PD應用全功率范圍的電源管理量產解決方案。 一、 65W高功率密度PD解決方案：MK2697G+MK91808H

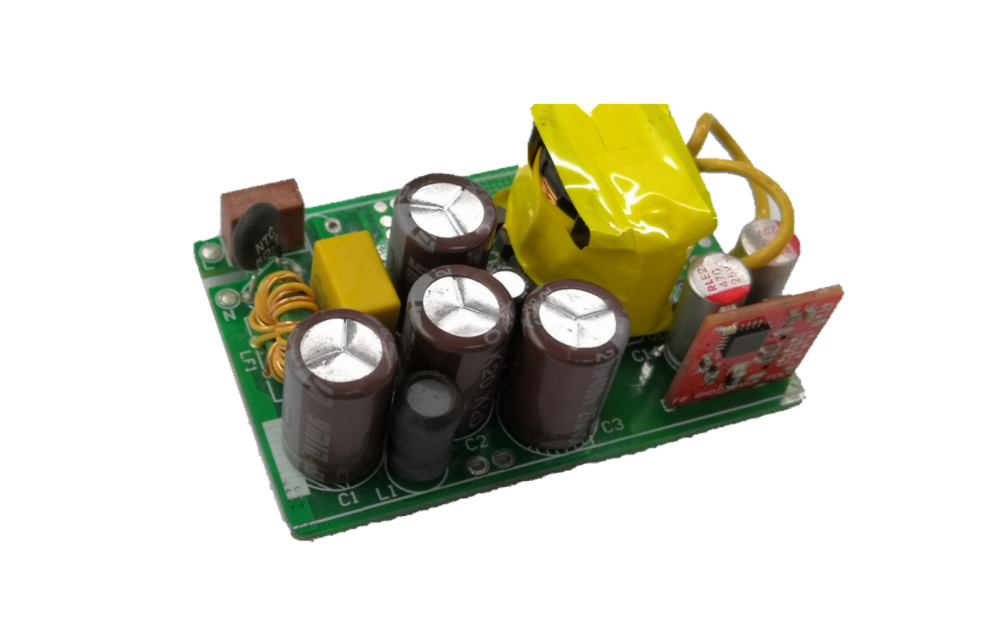

?正面

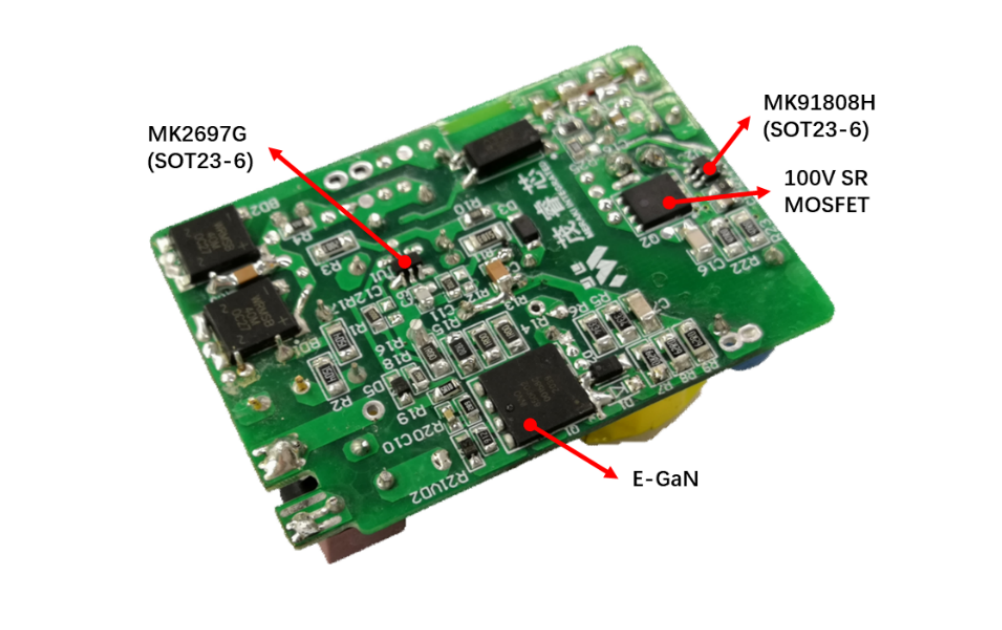

?反面

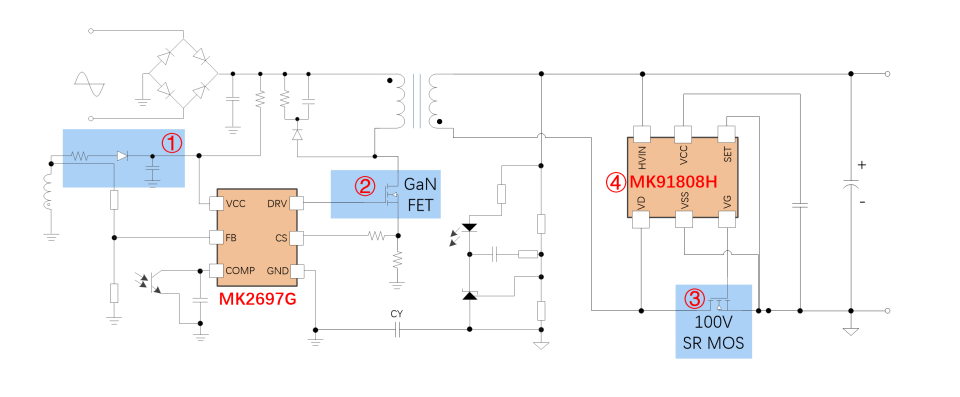

茂睿芯量產發布的高精簡低成本65W GaN快充方案，具有小體積、高效率的優勢。原邊PWM控制芯片MK2697G，Vcc 耐壓110V，無需外部穩壓電路，采用專利驅動技術，直驅GaN功率器件，有效的提高了產品效率及功率密度；搭配業界超短關斷延時SR MK91808H，可選用更低耐壓等級的同步整流MOSFET，獲得更低的BOM成本。 65W直驅GaN方案優勢： ① MK2697G 110V Vcc 耐壓，支持3.3V-20V Vout，無需外部穩壓電路 ② MK2697G 直驅GaN，外圍簡潔 ③ MK2697G 專利軟驅技術，副邊MOSFET應力低 ④ MK91808H 支持1MHz開關頻率

應用原理圖

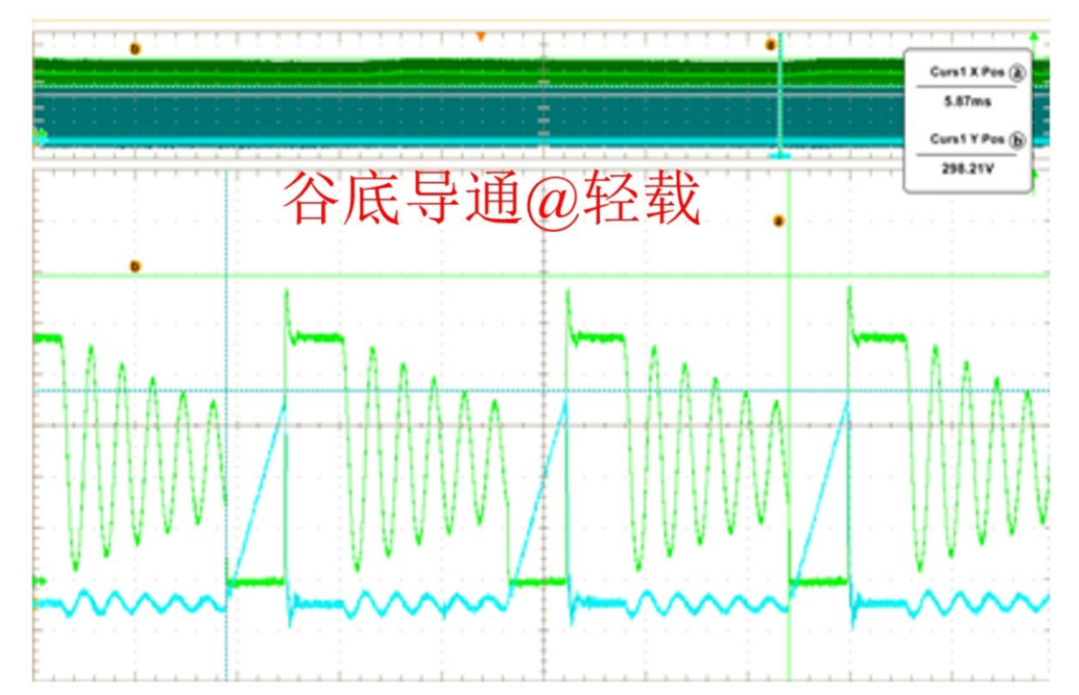

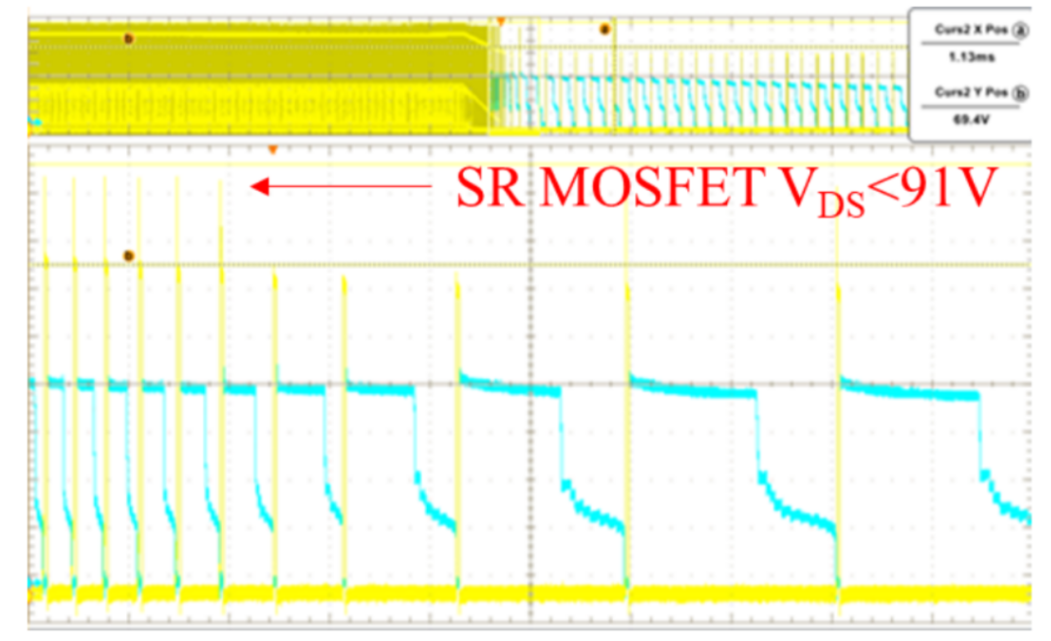

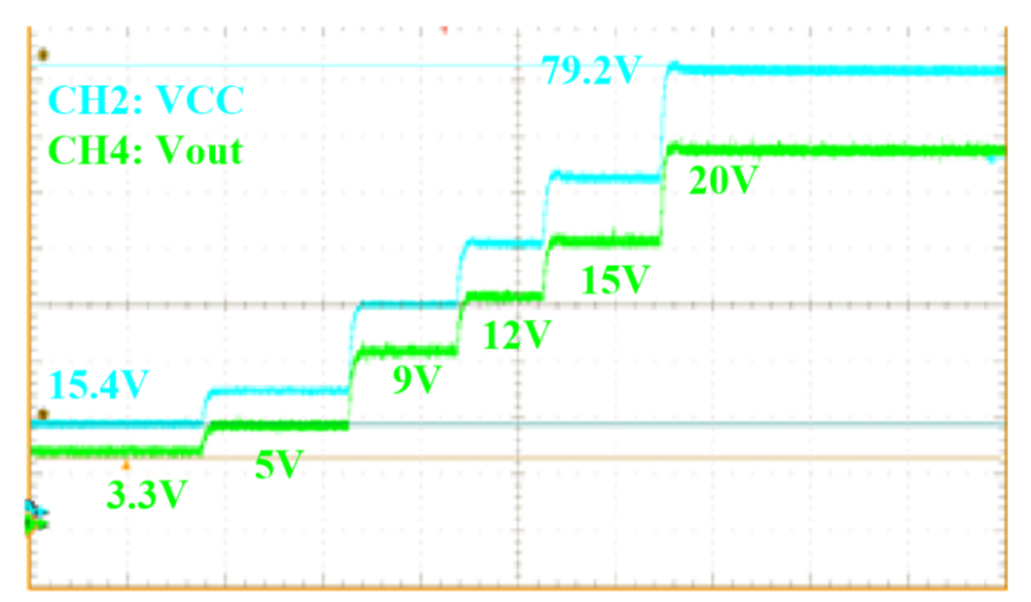

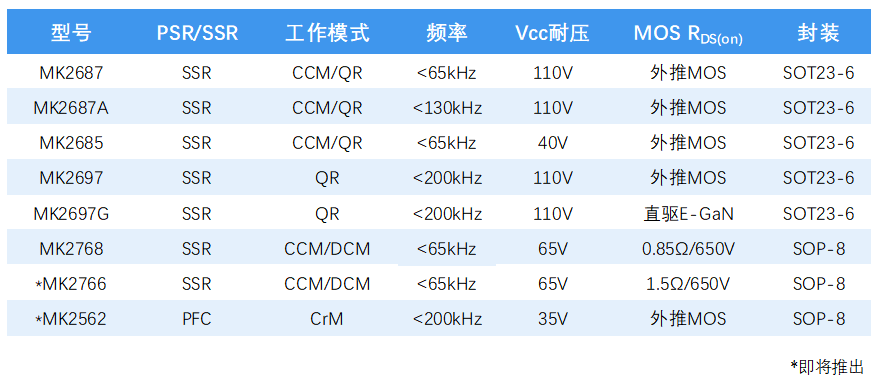

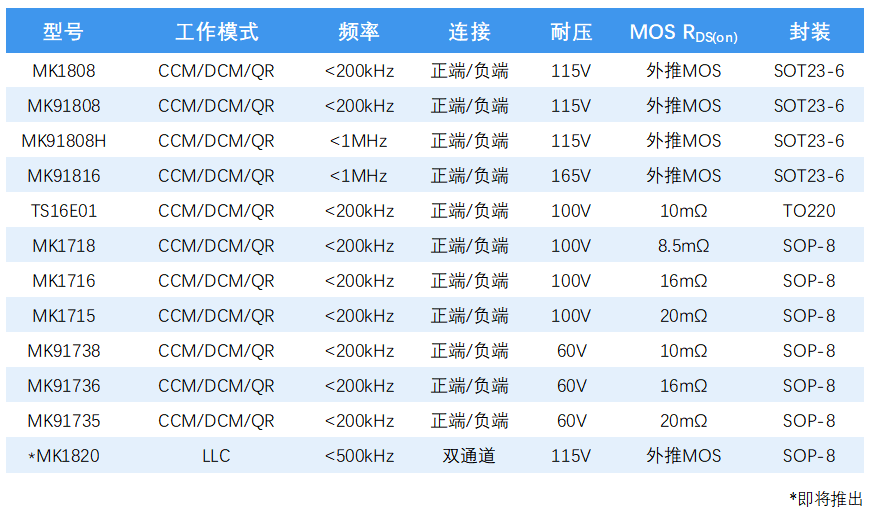

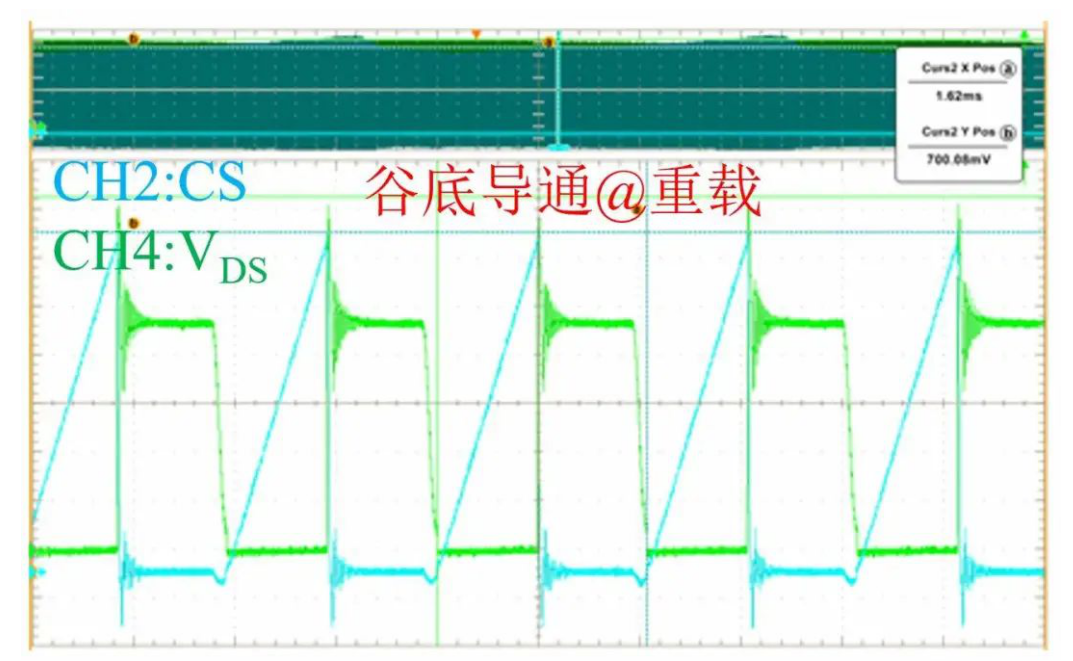

  65W PD直驅GaN方案性能特點： 重載輕載，原邊MOSFET均在谷底開通。 ??整個PPS（Vout: 3.3V-20V）輸出過程，MK2697G Vcc電壓都在額定工作范圍內。 專利技術，配合業界超短關斷延時SR，同步整流管采用100V MOSFET足以應對各種故障狀態。265V ac輸入，輸出短路條件下，SR MOSFET VDS電壓最高僅91V。 二、茂睿芯AC-DC產品系列 ?針對PD/QC等快充方案變電壓輸出的特性，茂睿芯陸續推出多款寬Vcc范圍的ACDC解決方案，為客戶節省掉傳統方案中的Vcc穩壓電路，減小布板空間，使用更靈活。獨特的專利技術，可減小副邊功率管VDS應力，優化BOM成本。 三、?品類完整，技術領先的同步整流產品系列 針對GaN高頻應用的特性，茂睿芯陸續推出支持高頻應用的同步整流產品: MK91808H和MK91816，至此茂睿芯的同步整流產品將基本覆蓋1MHz以下的所有Fly-back應用，后續還將推出支持LLC工作方式的同步整流方案。 更多茂睿芯產品和服務信息，可訪問茂睿芯公司官網或微信公眾號（茂睿芯科技）查詢，也歡迎來電咨詢。 郵箱:?sales@meraki-ic.com 網址:?www.meraki-ic.com 電話：0755-21650039
