最近充電頭網就拿到了一款Vivid 18W PD快充充電器，造型設計可以說是非常獨特，而機身殼上的360字樣讓小編誤以為是國內360出的充電器，但仔細對比發現logo區別還是很大的。那么這款充電器實際做工如何，拆開看看一探究竟。

一、Vivid 18W充電器外觀

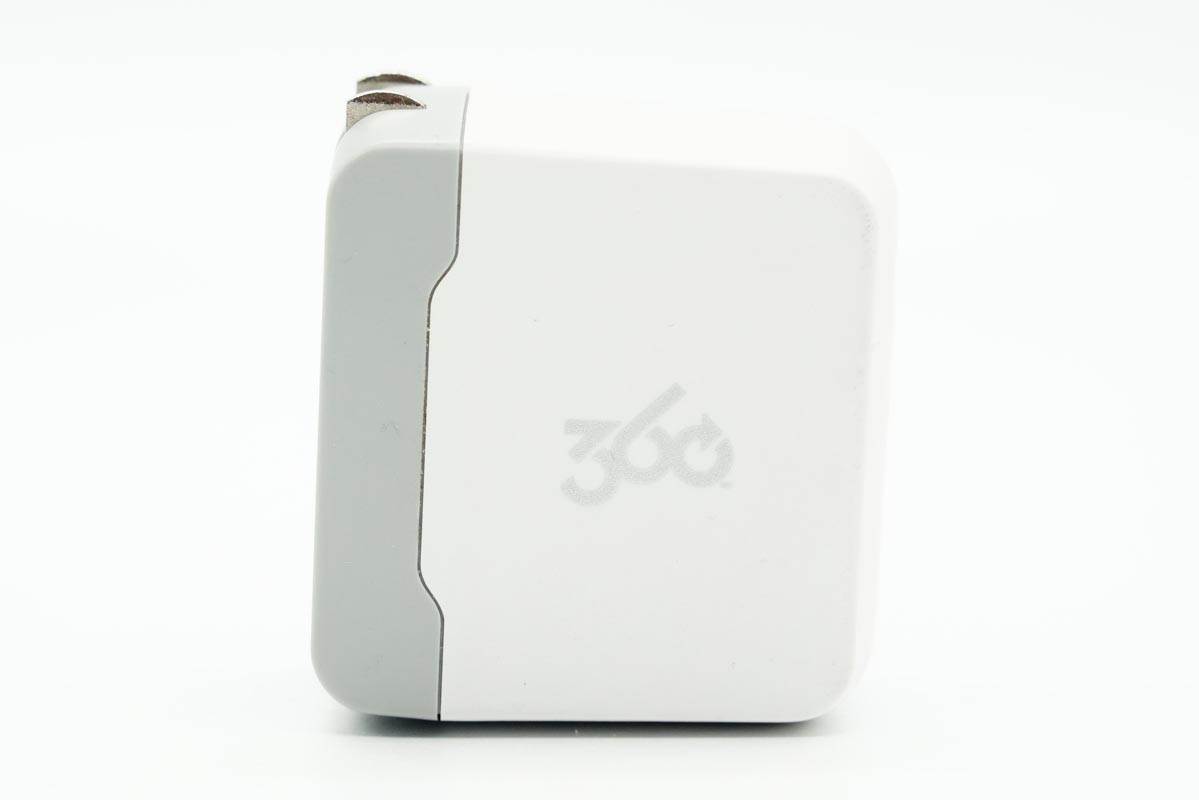

充電器采用梯形造型設計，上窄下寬，輸入端機身殼為灰色，另一部分外殼則為白色，機身殼上印有360字樣，整體設計十分有特點。

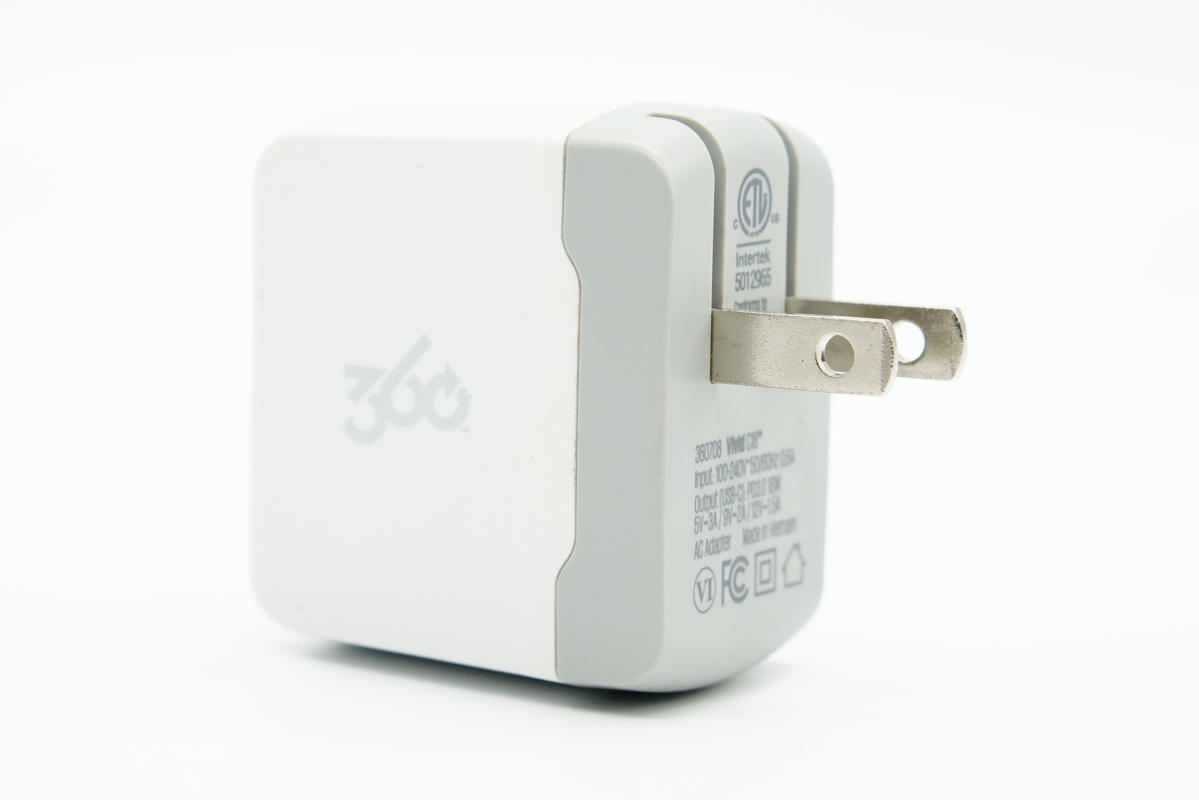

充電器輸入端配備可折疊美規插腳。

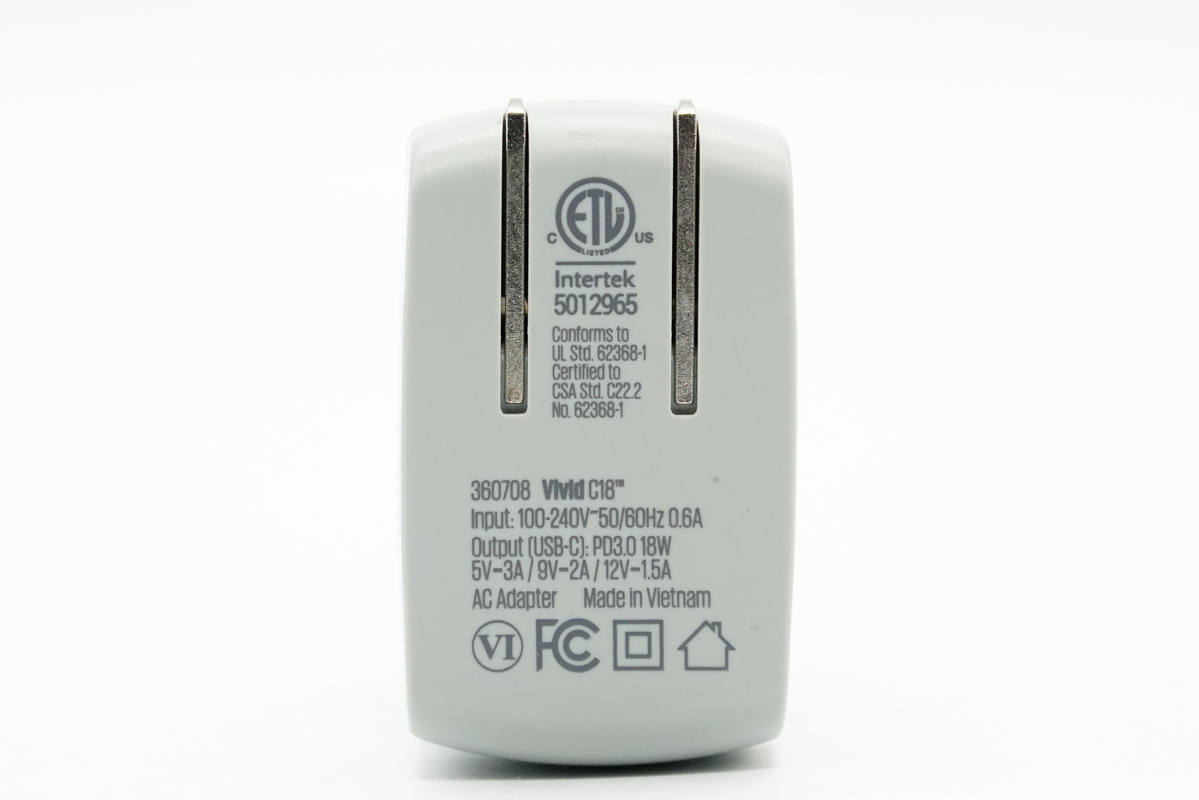

輸入端外殼上印有充電器參數

輸入：100-240V~50/60HZ?0.6A

輸出：5V3A、9V2A、12V1.5A

產品已經通過了FCC認證、ETL認證和VI級能效認證。

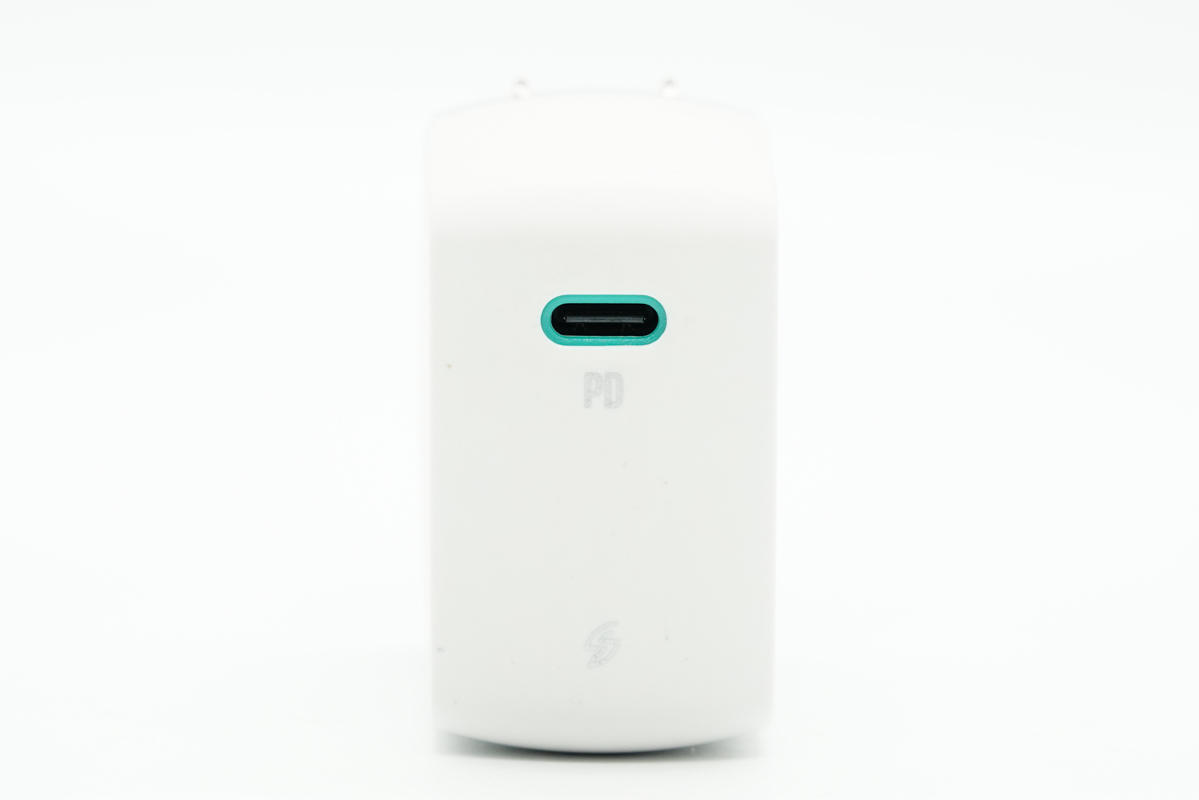

輸出頂面USB-C口黑色膠芯不露銅，接口采用青綠色塑料環裝飾，下方印有PD字樣。

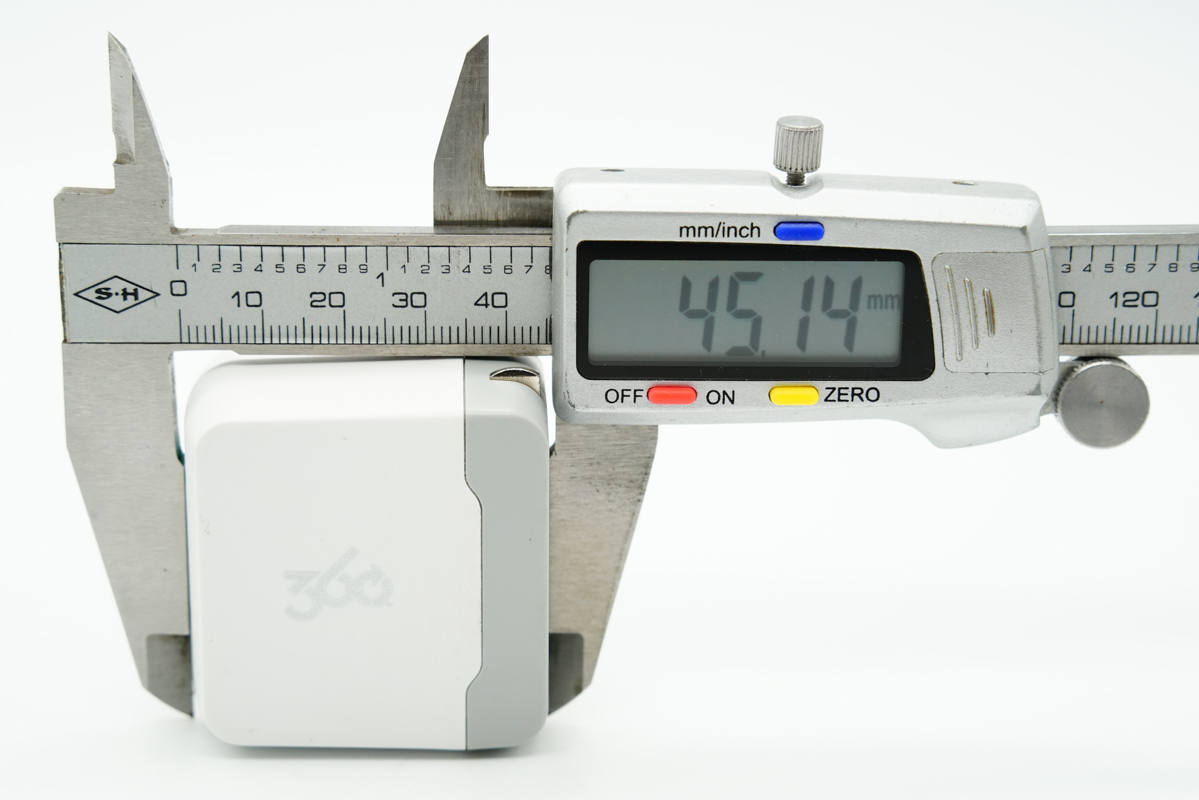

使用游標卡尺實測充電器機身高度為45.14mm。

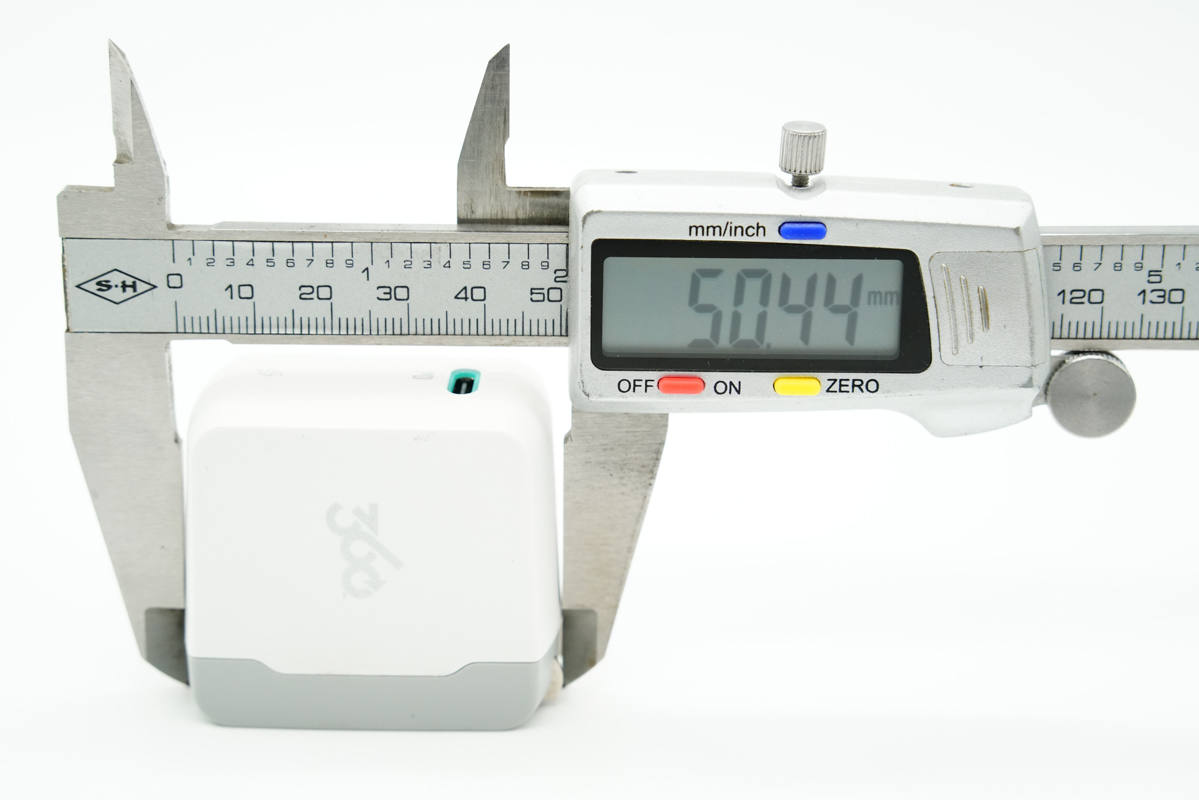

最大寬度為50.44mm。

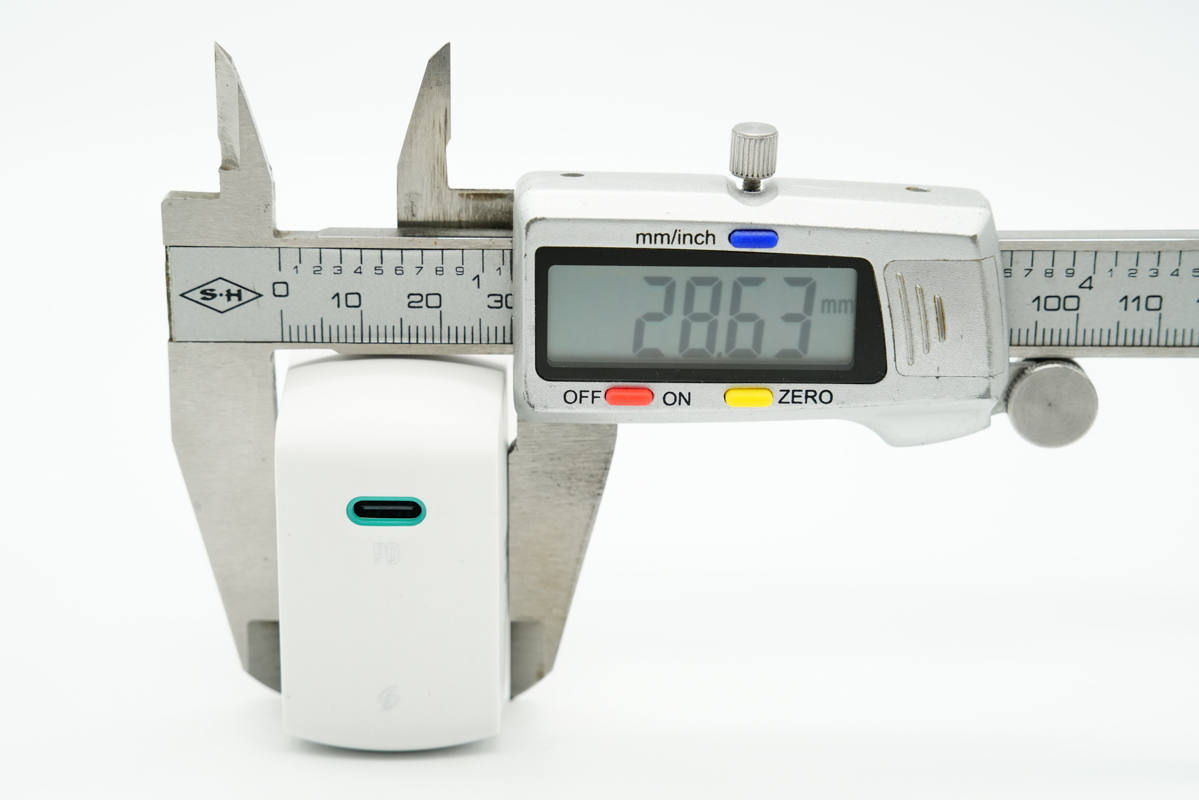

厚度為28.63mm。

? ?

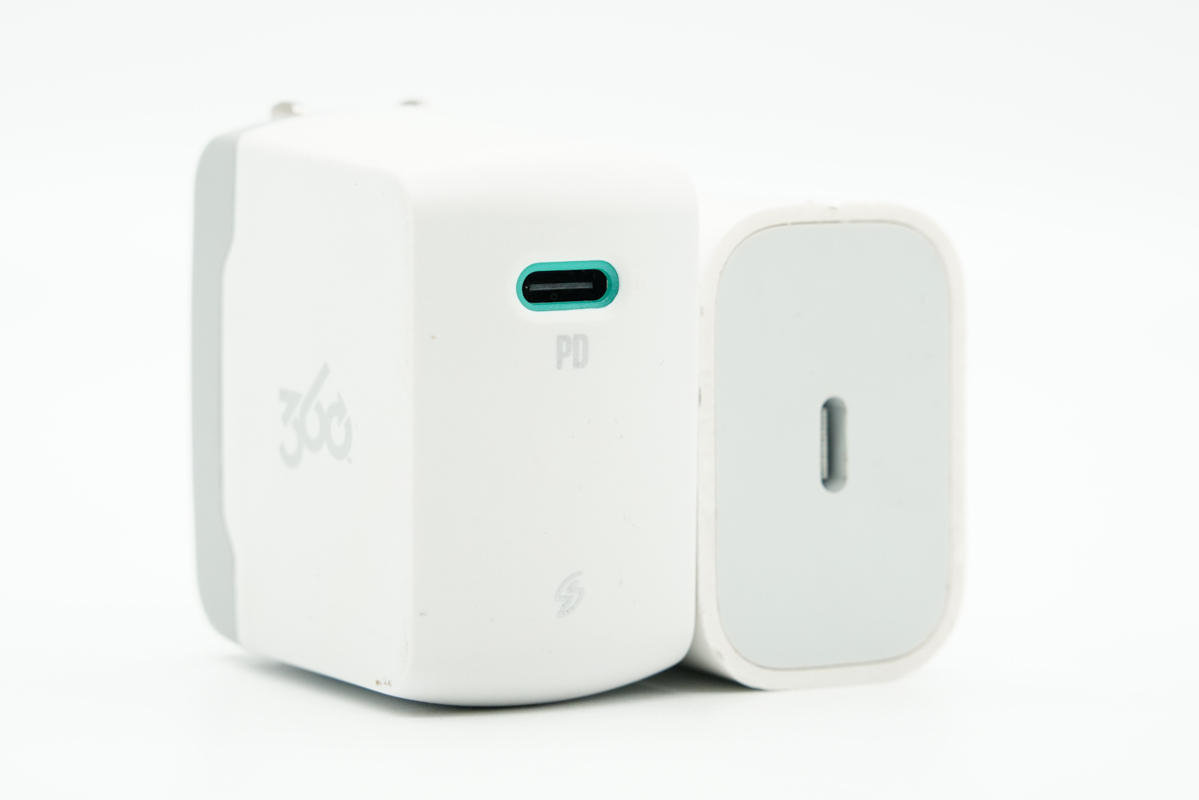

和蘋果20W充電器直觀對比，體積要大一些。

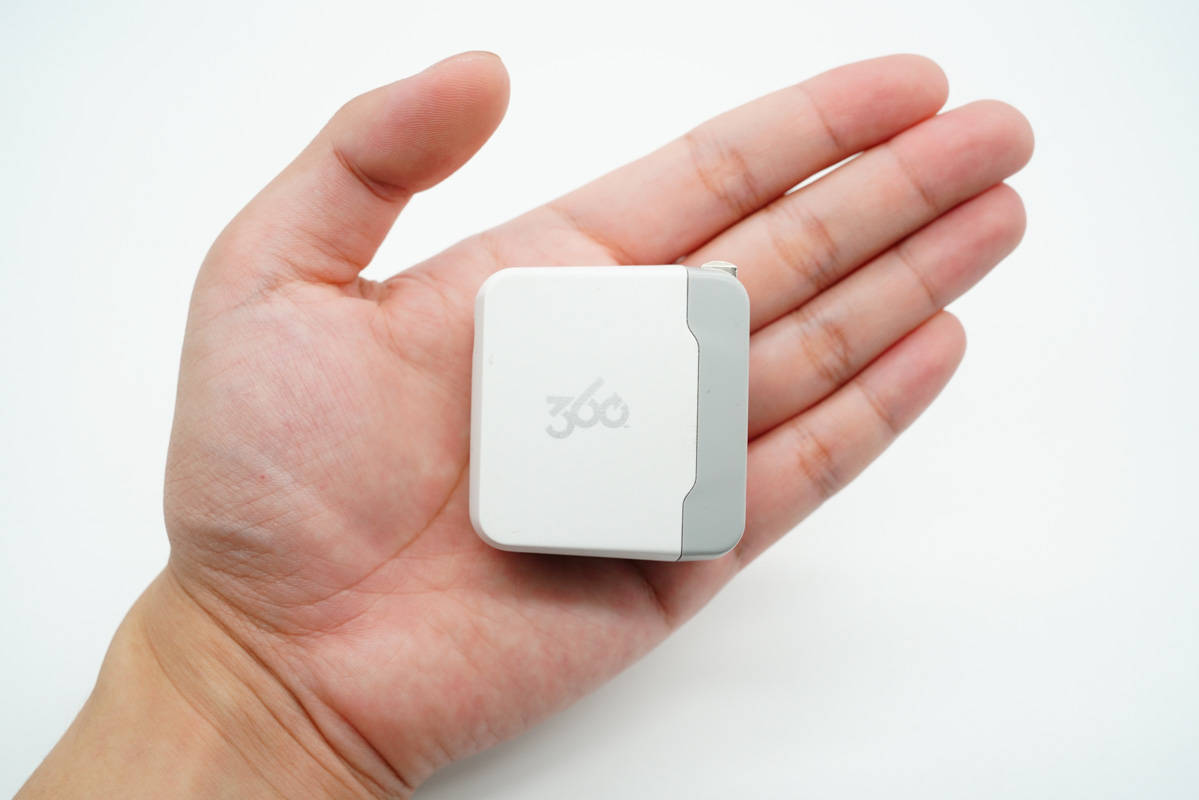

充電器拿在手上的直觀感受。

凈重約為64g。

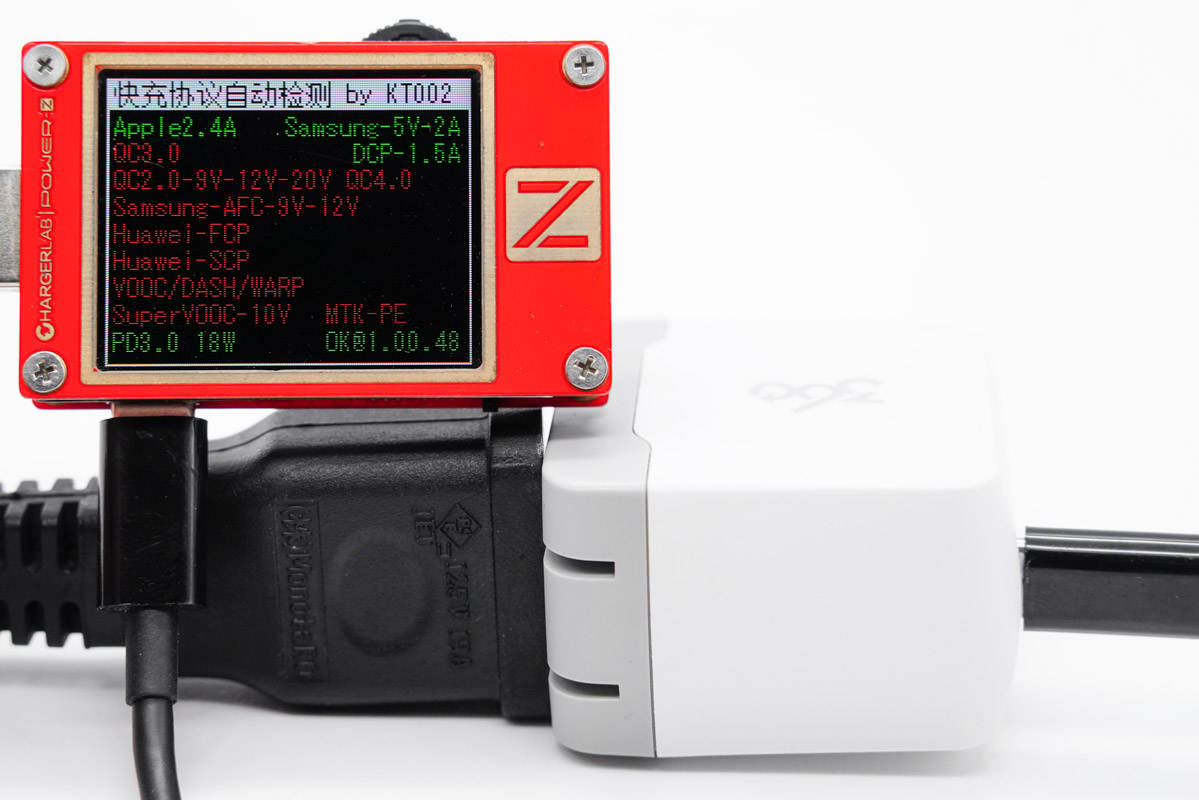

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及PD3.0快充協議。

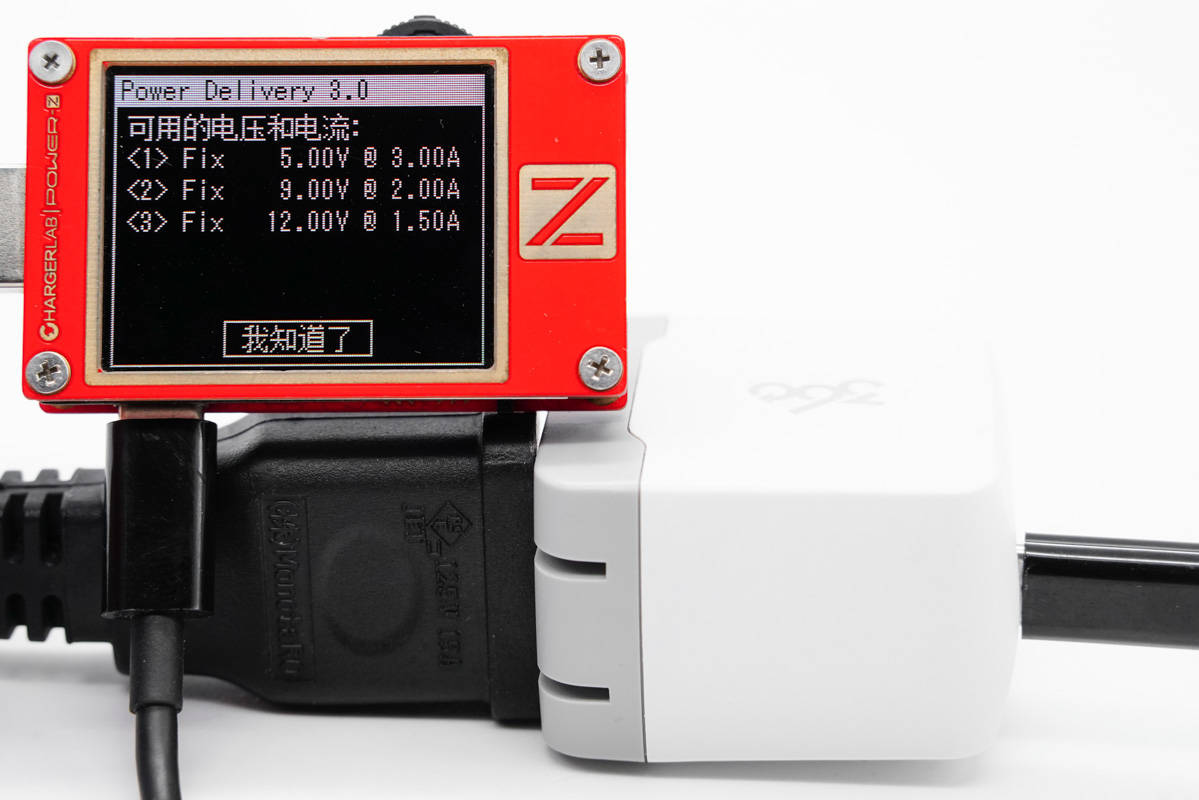

此外PDO報文顯示C口還具備5V3A、9V2A、12V1.5A三組固定電壓檔位。

二、Vivid 18W充電器拆解

將輸入端外殼拆開，導線、電感、變壓器等打膠處理，絕緣加固。

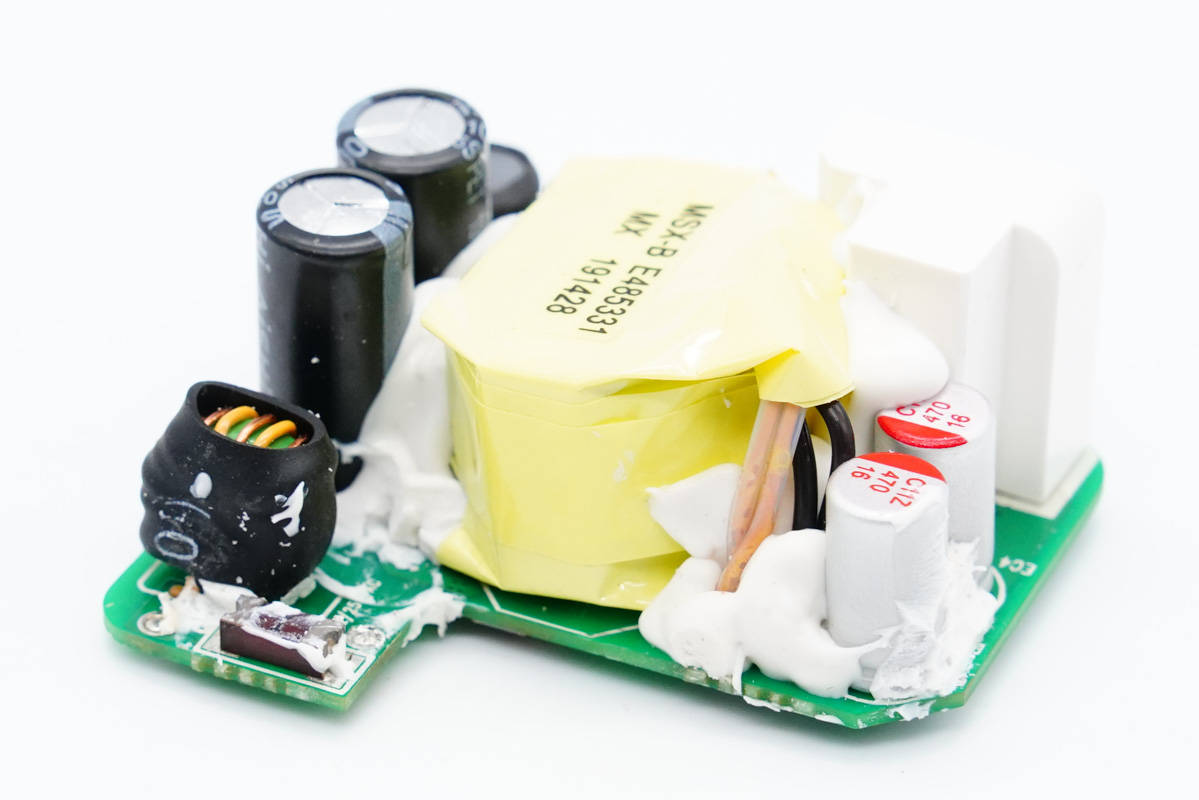

PCB板正面一覽，變壓器以及輸入輸出濾波電容均打膠加固，輸出端USB母座外套塑料殼。

PCB板背面設有整流橋、主控芯片、光耦和同步整流芯片，初次級分界明顯，方案高度集成，電路十分精簡。

?輸入端元器件基本設在主板一側，從右到左依次是保險絲、共模電感、兩顆高壓濾波電解電容、工字電感和主控芯片供電電容。

貼片保險絲特寫。

? ?

共模電感雙線繞制，用于濾除EMI干擾。

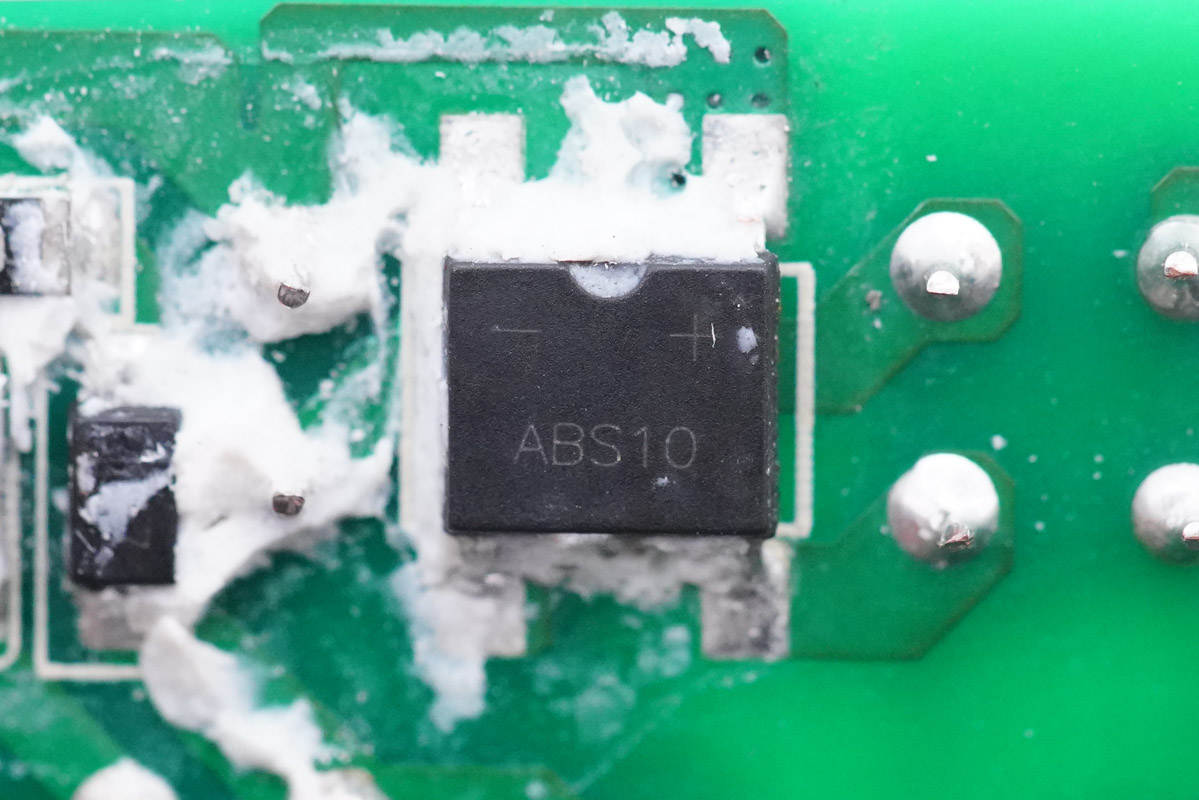

ABS10整流橋特寫。

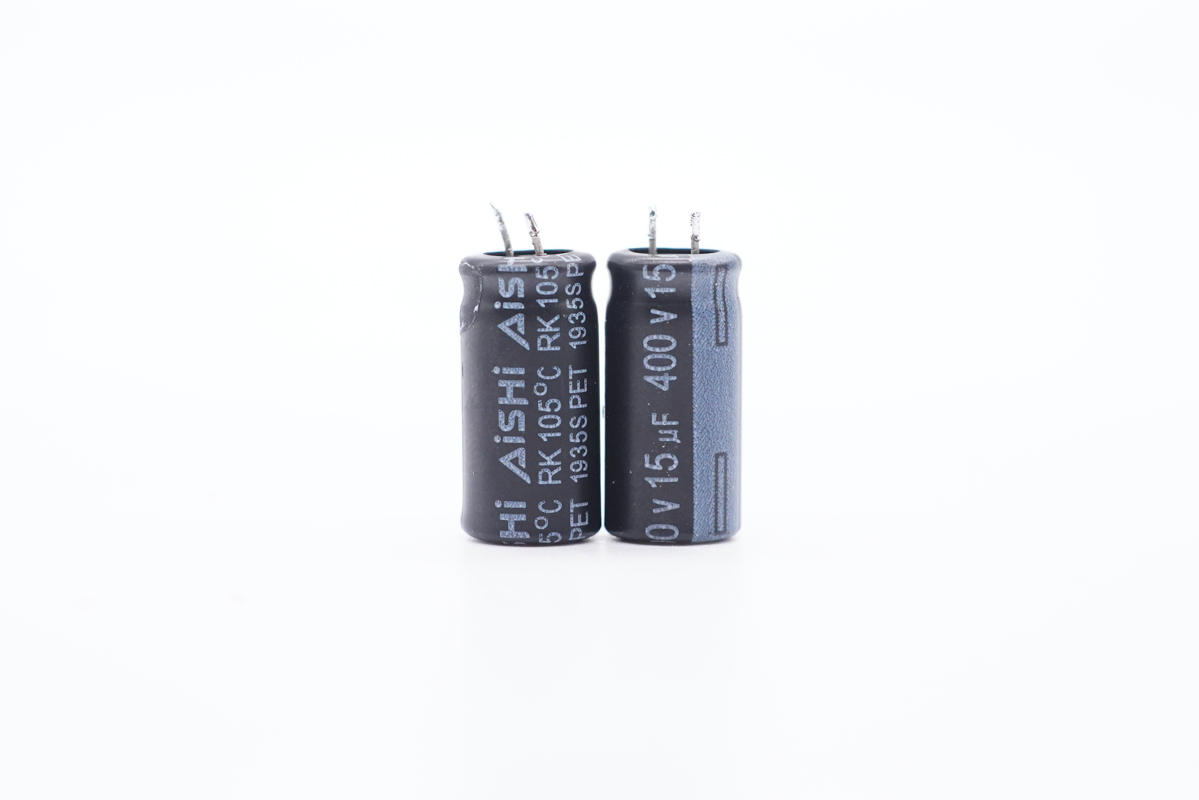

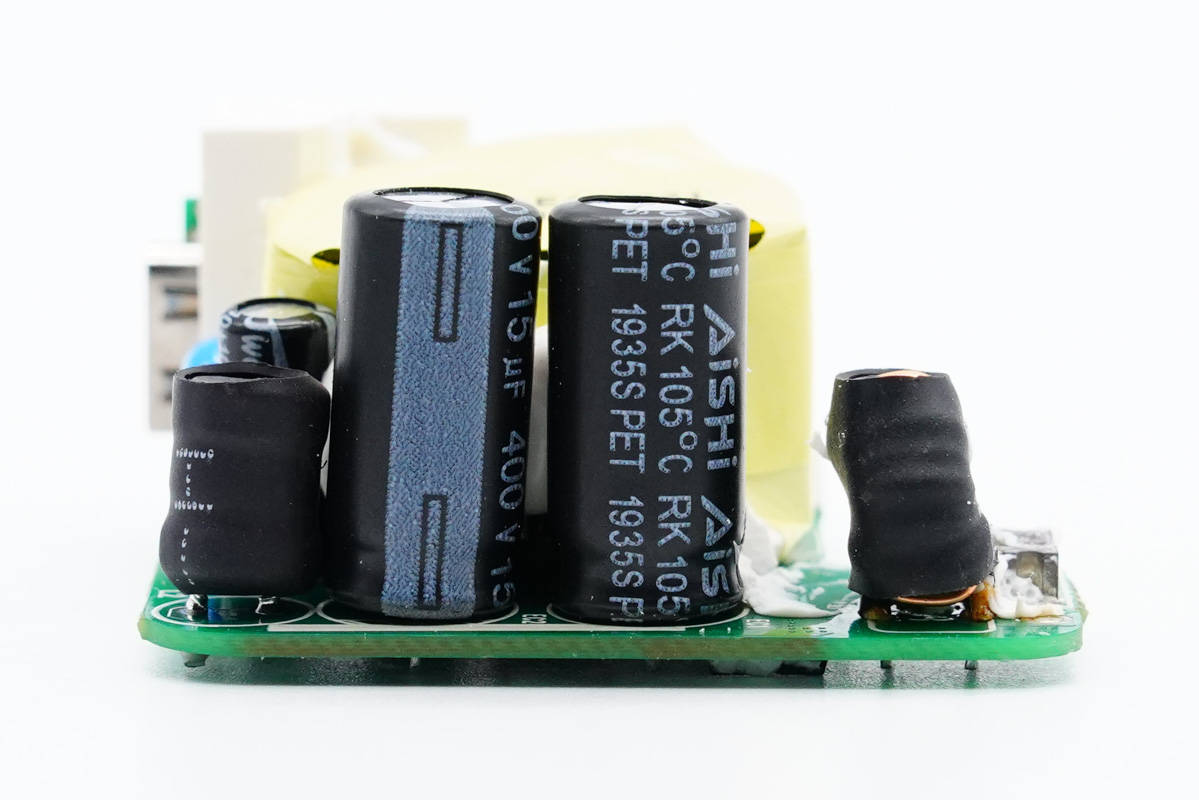

兩顆電解電容來自艾華，規格均為400V 15μF。

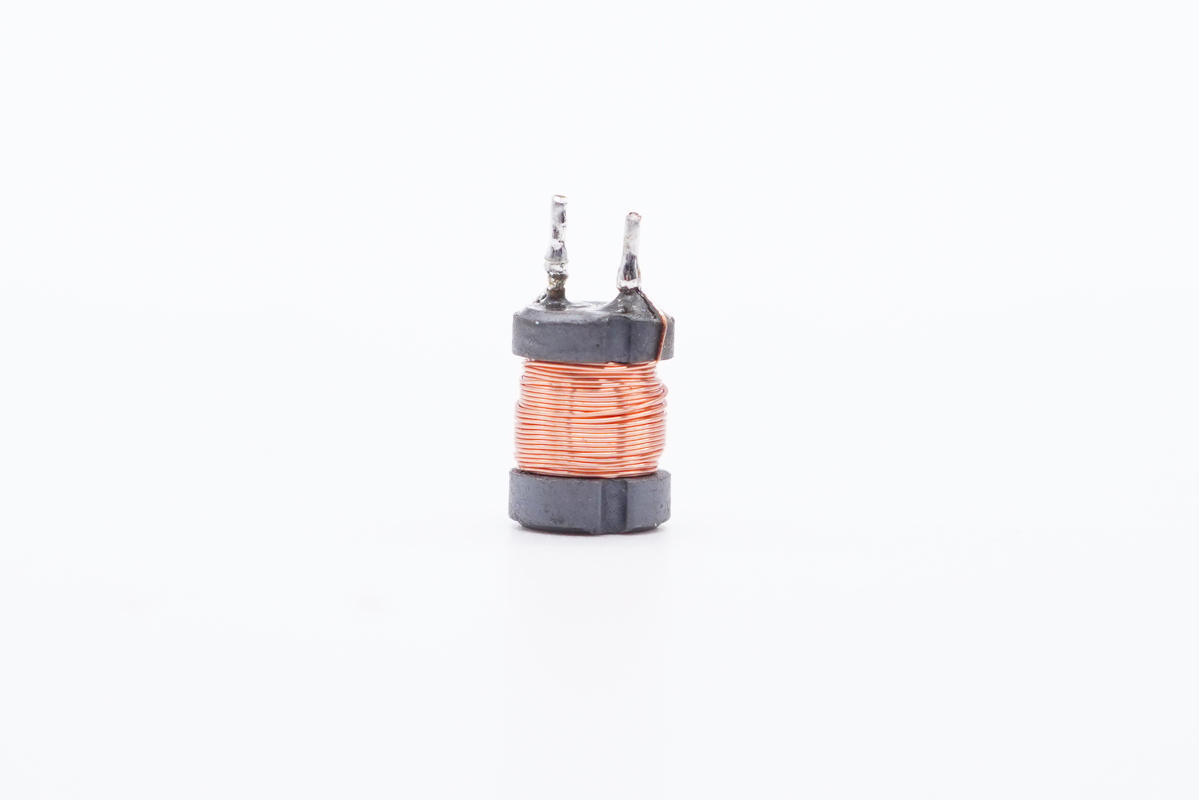

工字電感特寫。

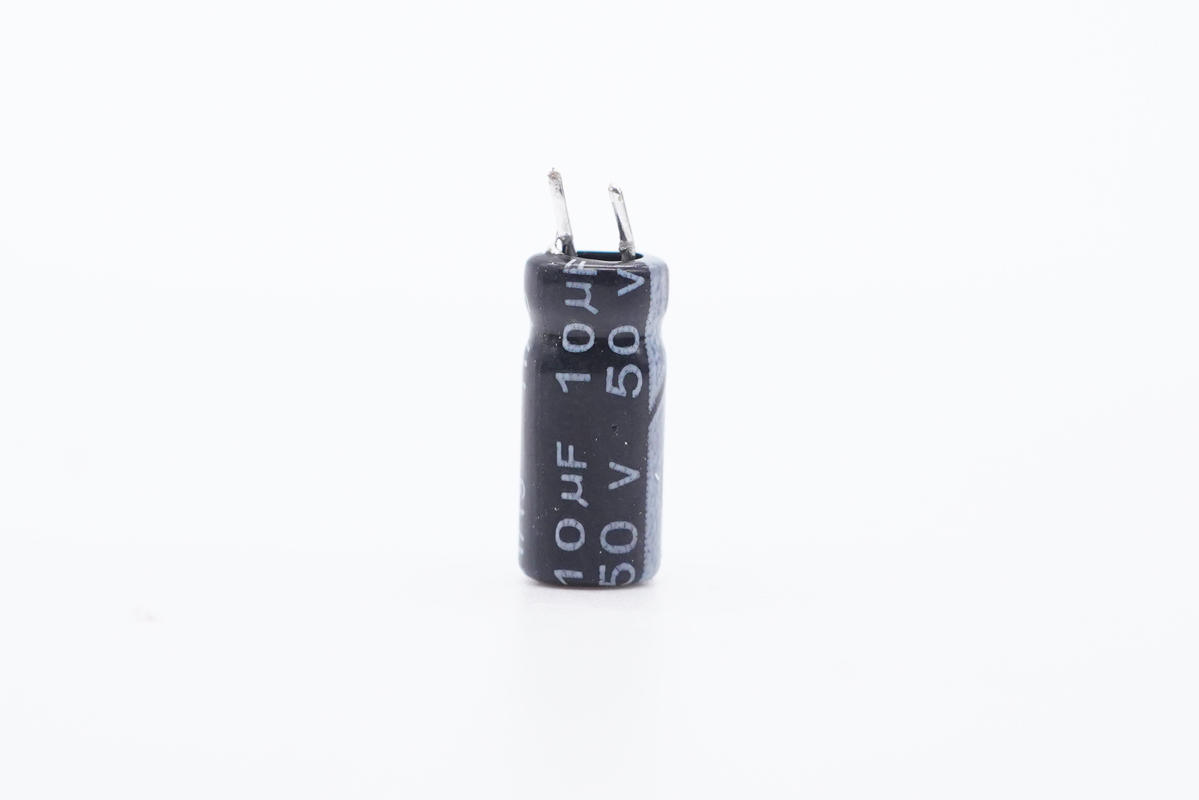

主控芯片供電電容規格為50V 10μF。

? ?

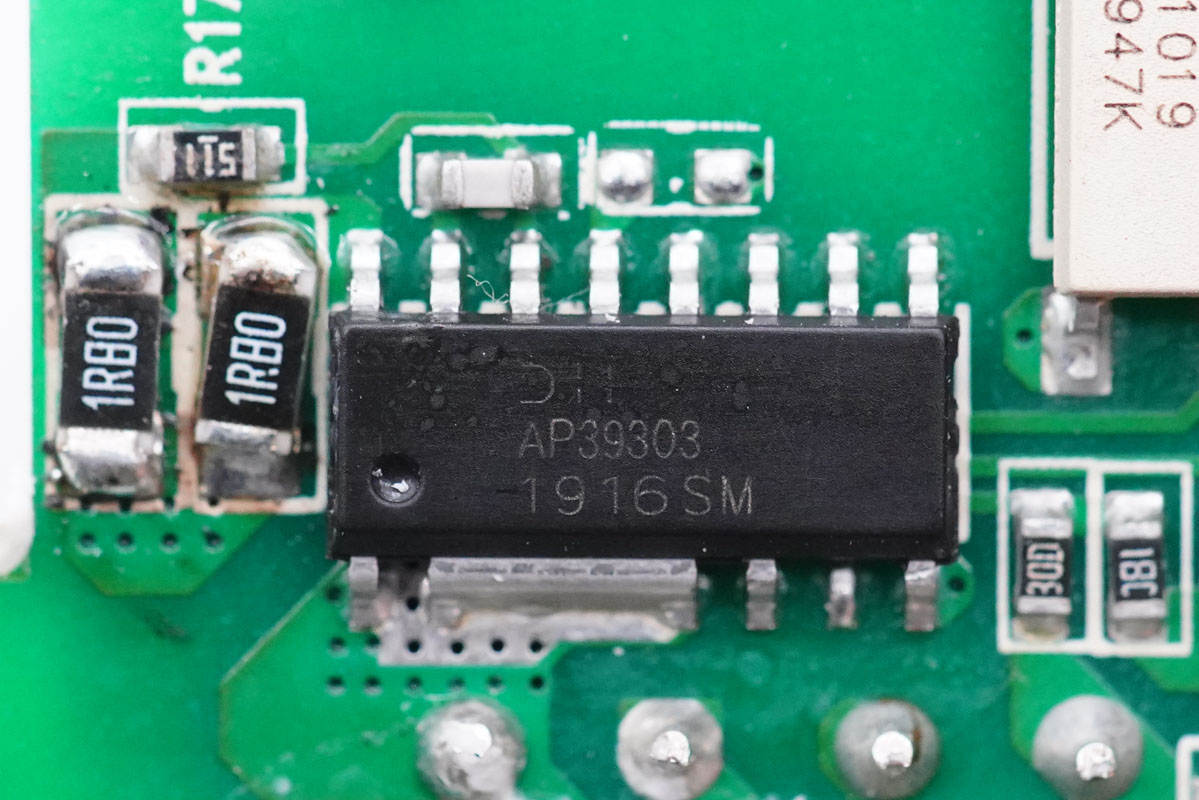

充電器主控芯片采用達邇AP39303。

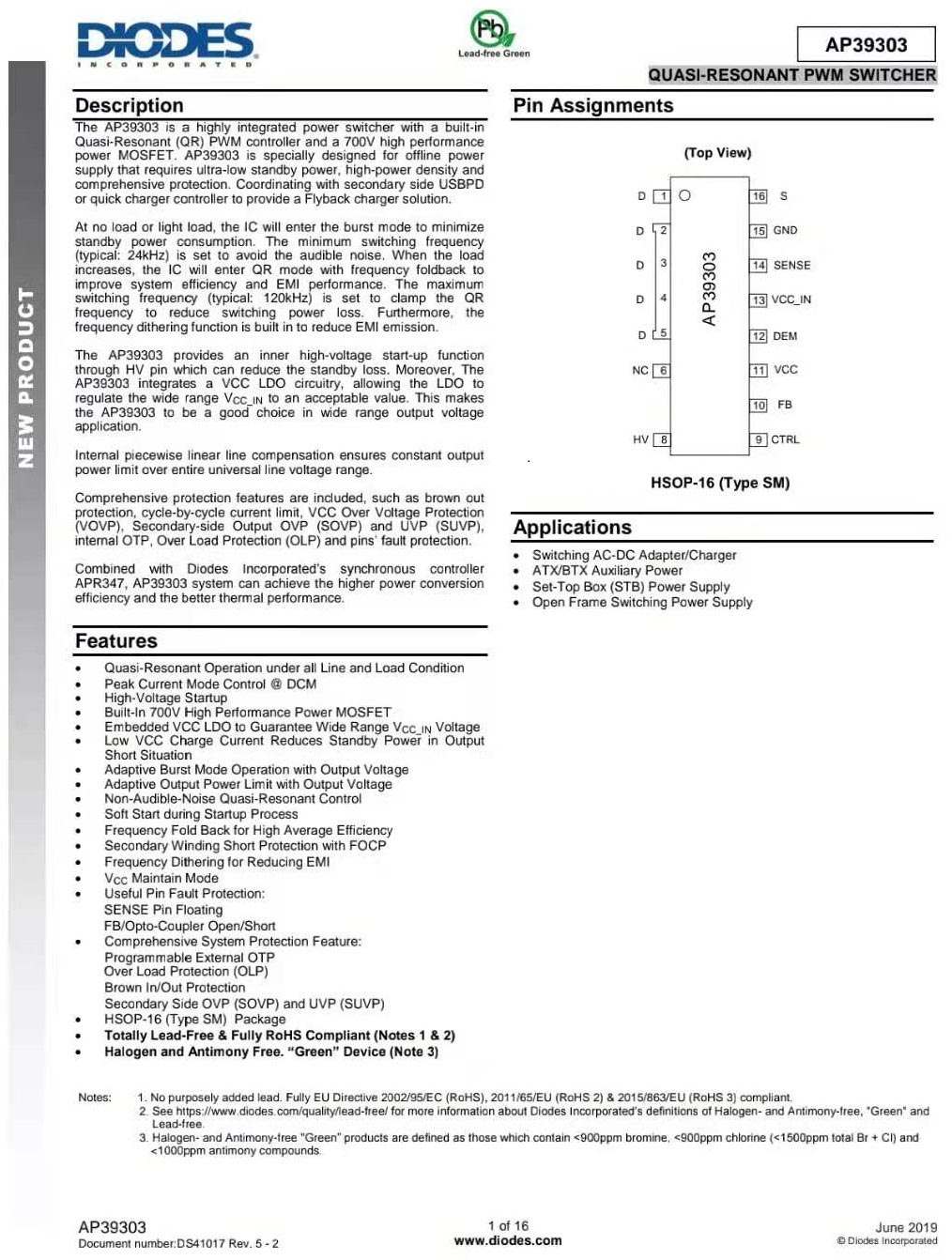

達邇AP39303資料信息。

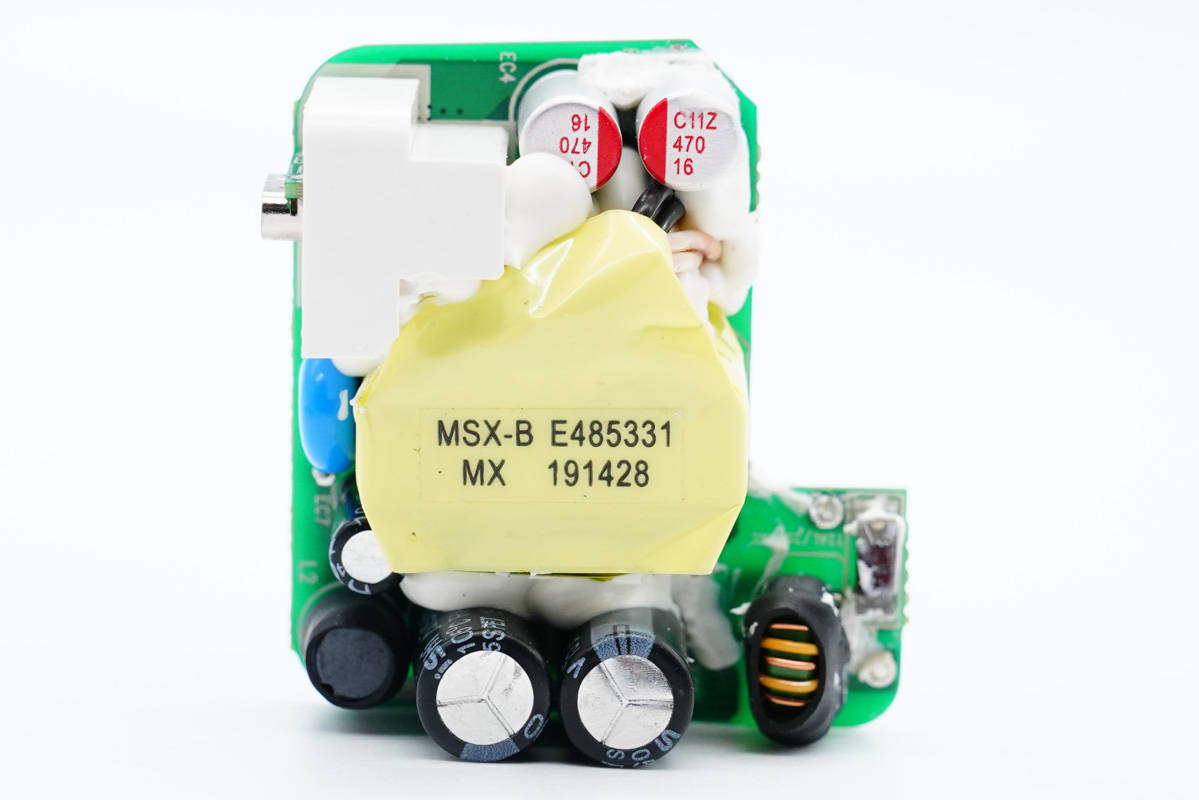

主板中間放置變壓器，右側是兩顆固態電容。

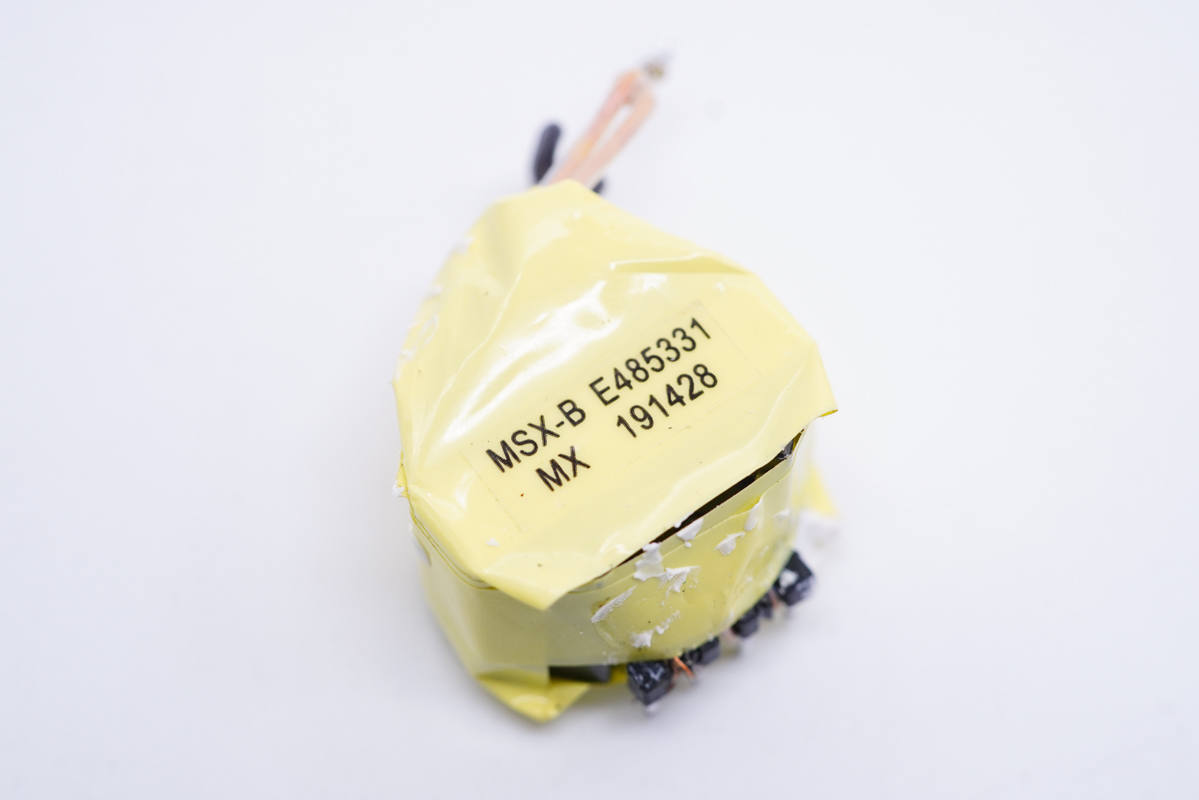

變壓器特寫，頂部貼有信息標簽。

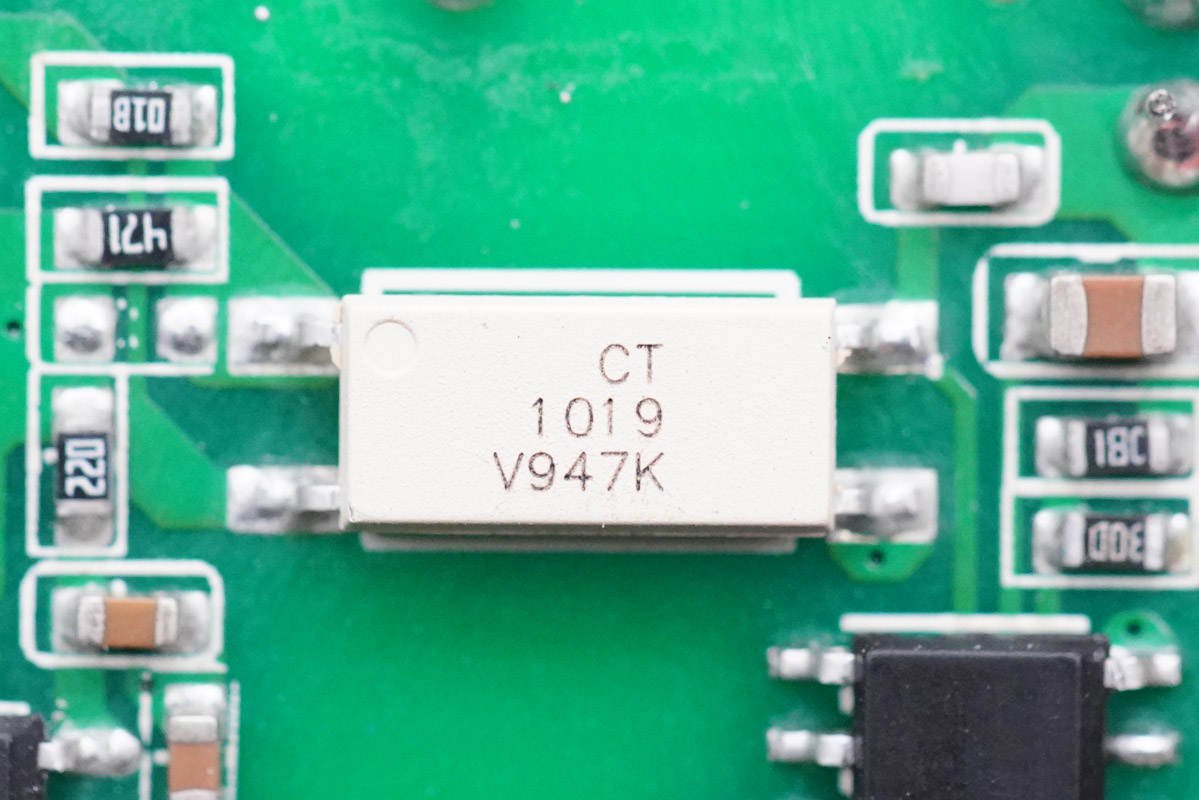

CT 1019光耦，橫跨在初次級之間，用于初級次級通信，反饋輸出電壓。

? ?

輸出抗干擾Y電容。

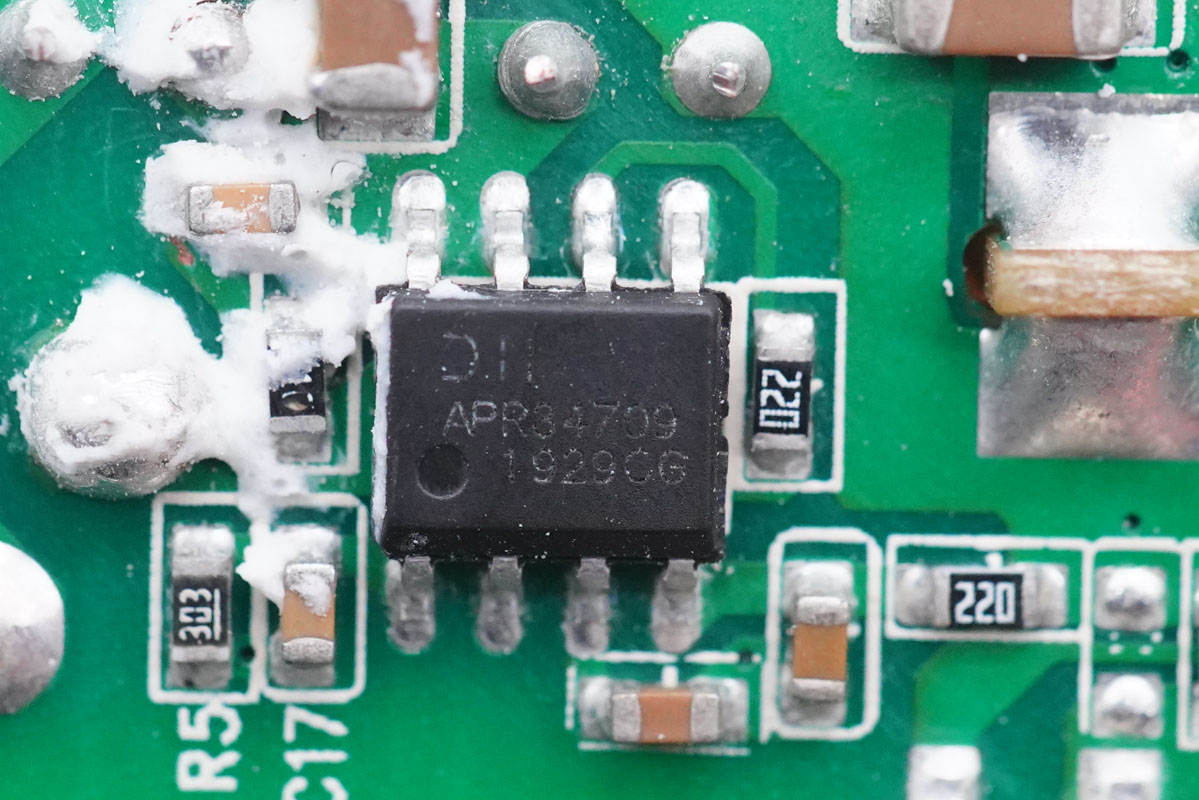

次級同步整流芯片采用達邇APR34709。

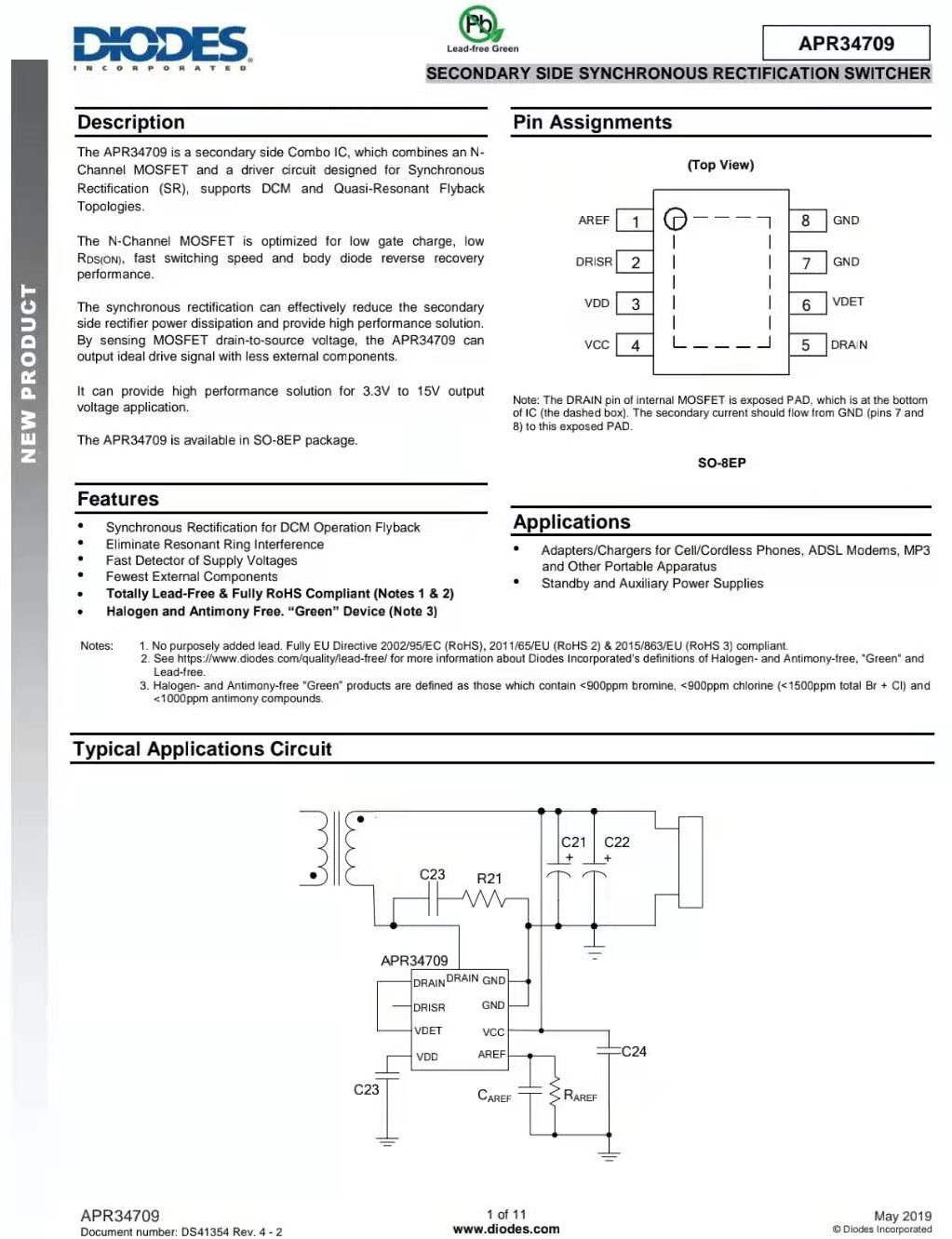

達邇APR34709資料信息。

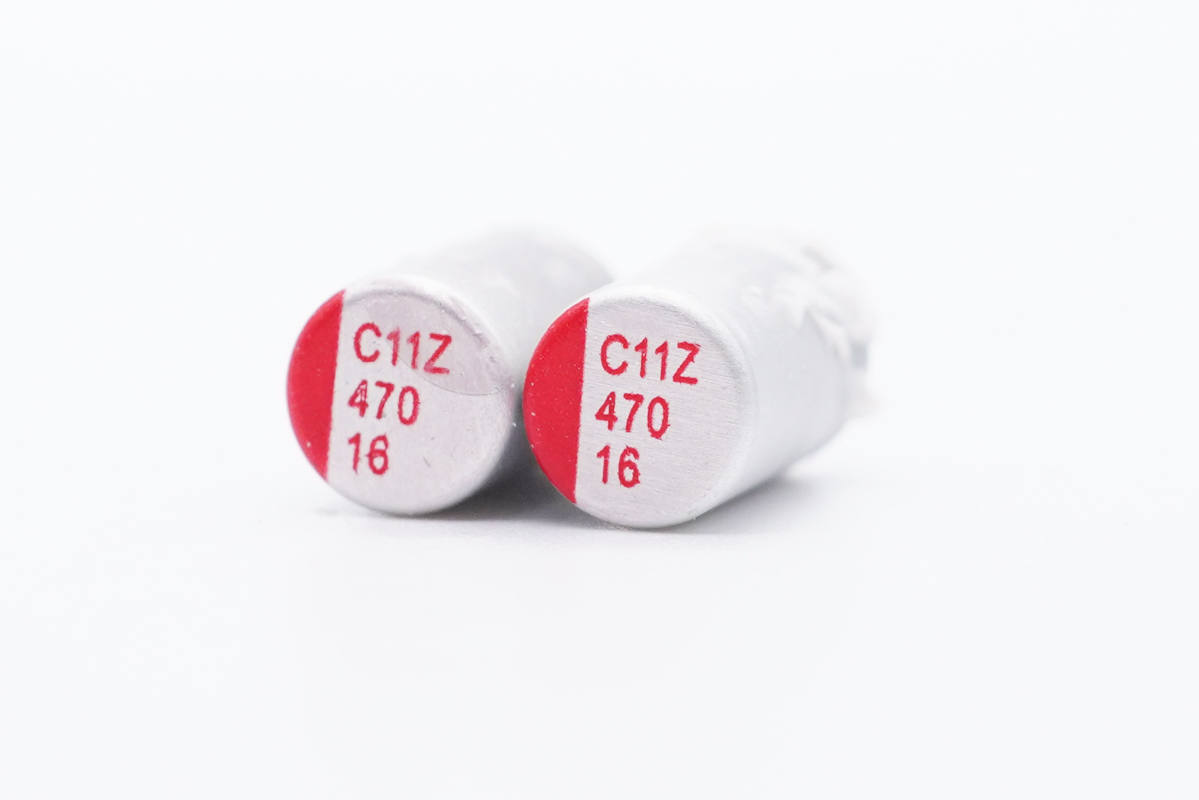

兩顆輸出濾波固態電容特寫，規格均為16V 470μF。

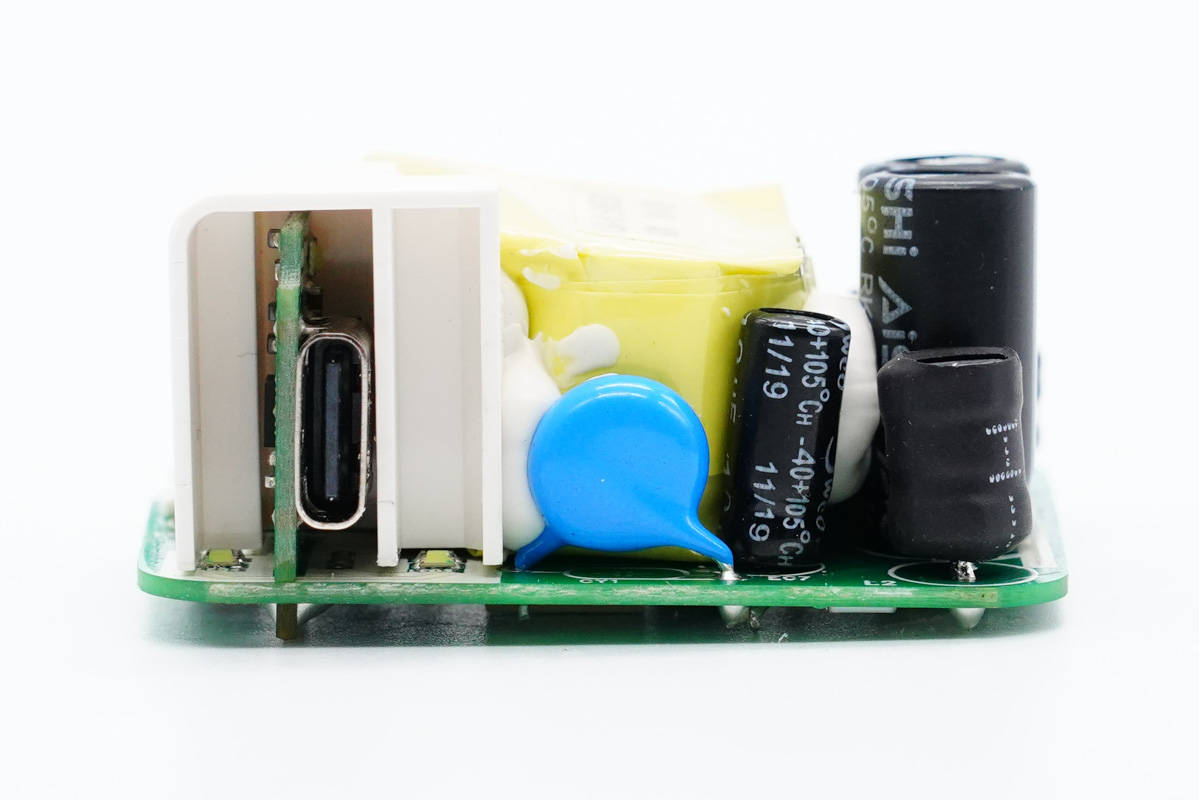

輸出端一覽，主板上設有LED指示燈，USB母座使用協議小板垂直焊接，并外套塑料殼加固和隔離，同時也是防LED燈串光。

? ?

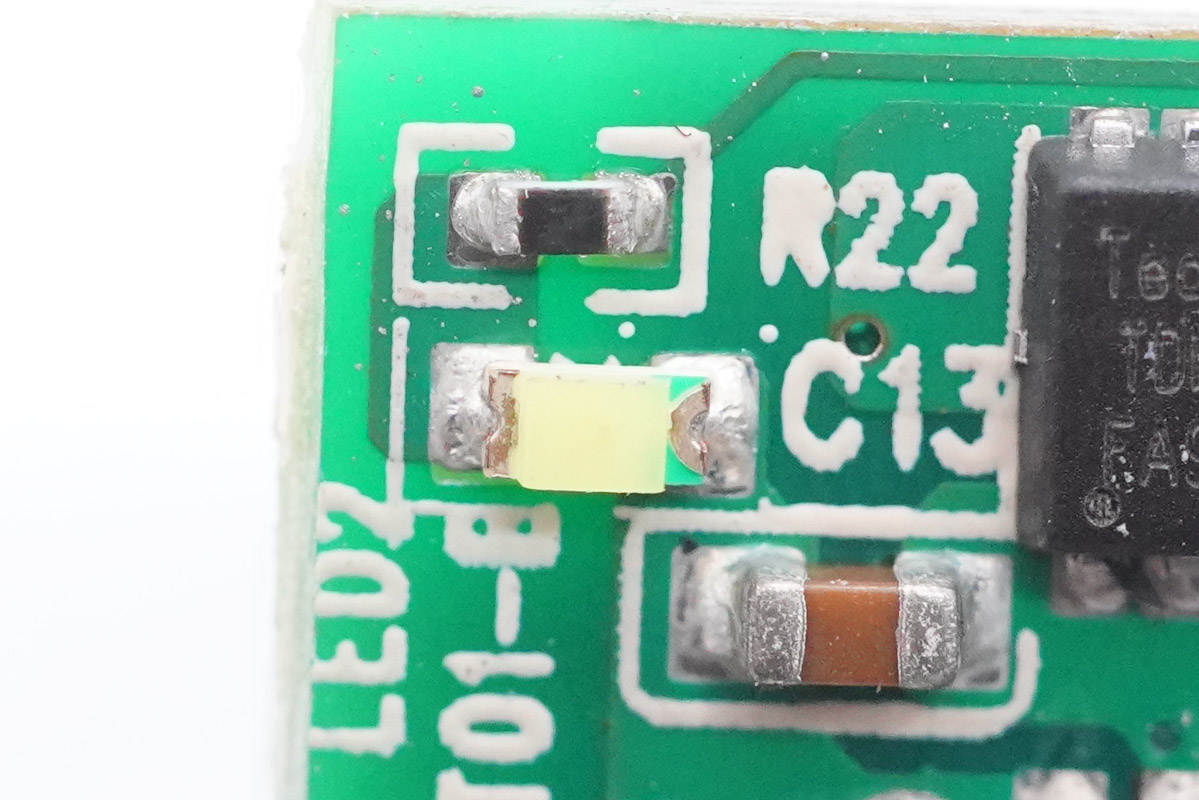

LED指示燈特寫。

將小板拆下，正面設有LED指示燈、輸出VBUS開關管和USB母座。

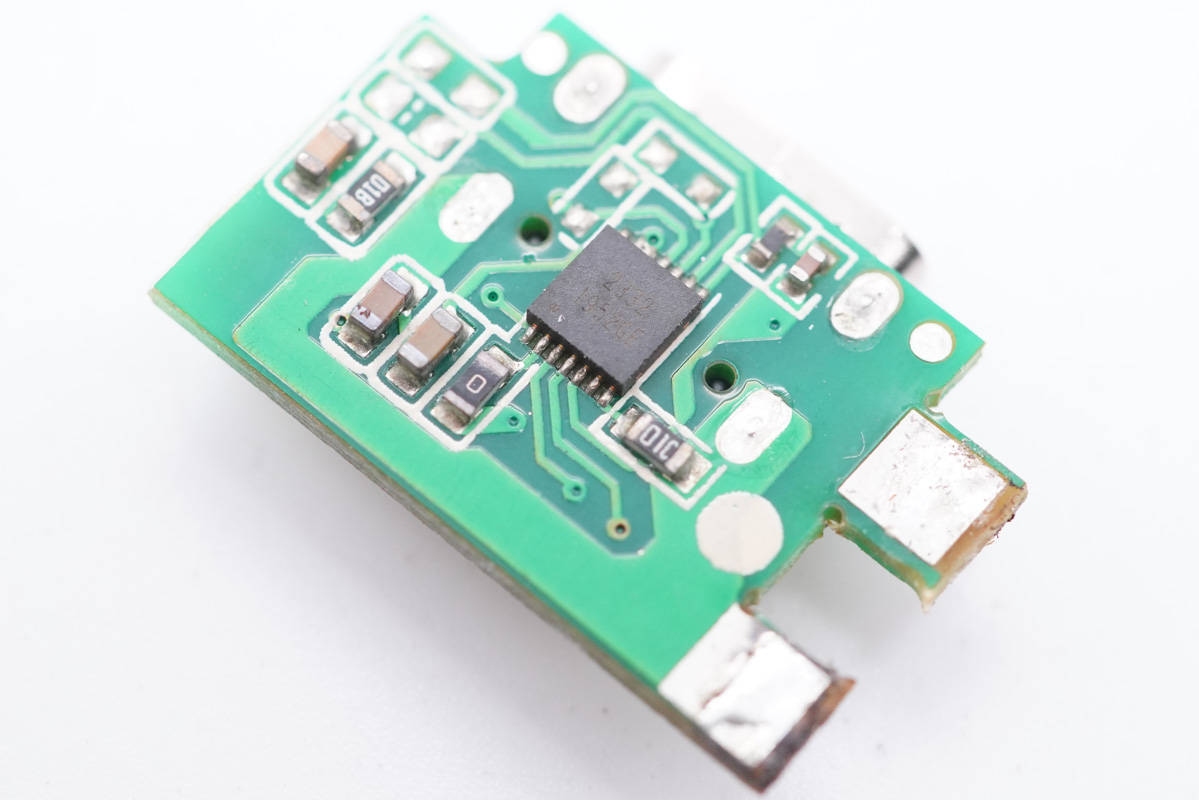

背面設有協議芯片。

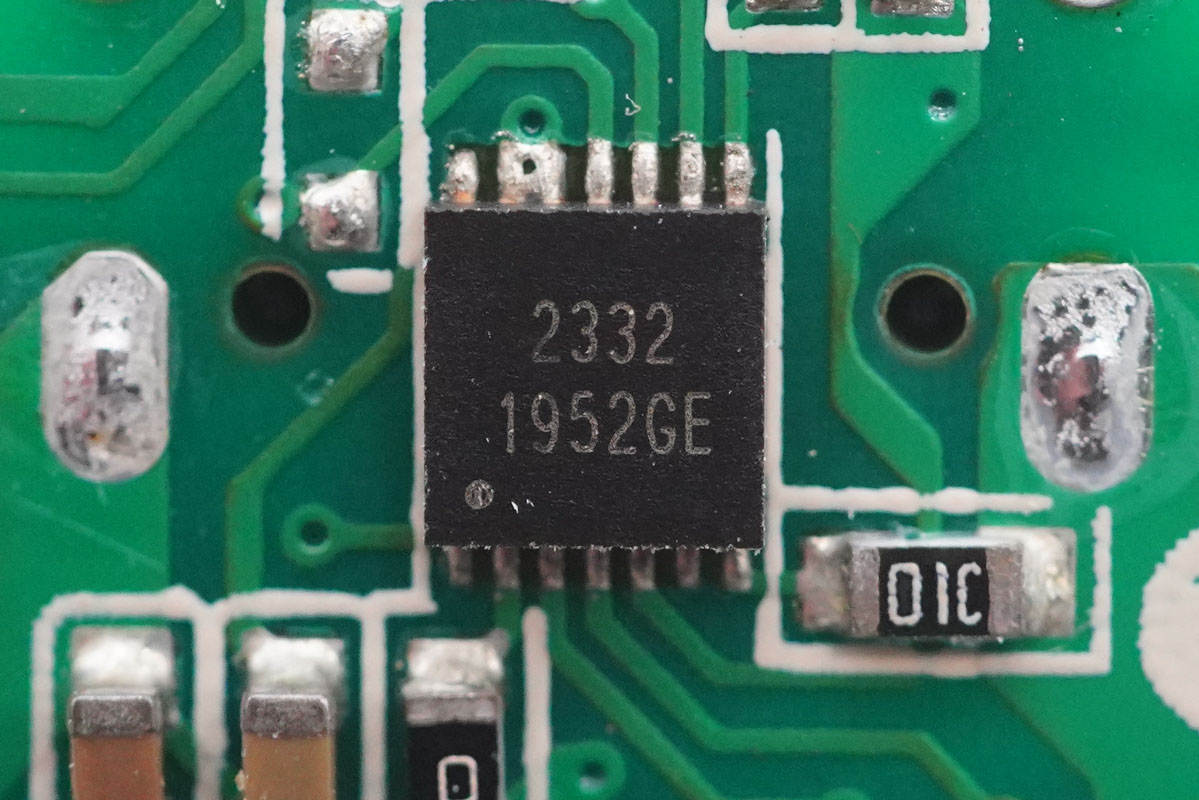

協議芯片采用耕源CY2332，有適用于一般應用的小封裝DFN-14 及適用于多口應用的QFN-24 (含I2C 通訊功能)封裝。CY2332基于解碼器的MCU，通過I2C功能連接其他有I2C功能的產品， 以達成智能分配功率的效果， 而無需再外掛單芯片機處理。

耕源CY2332資料信息。

??

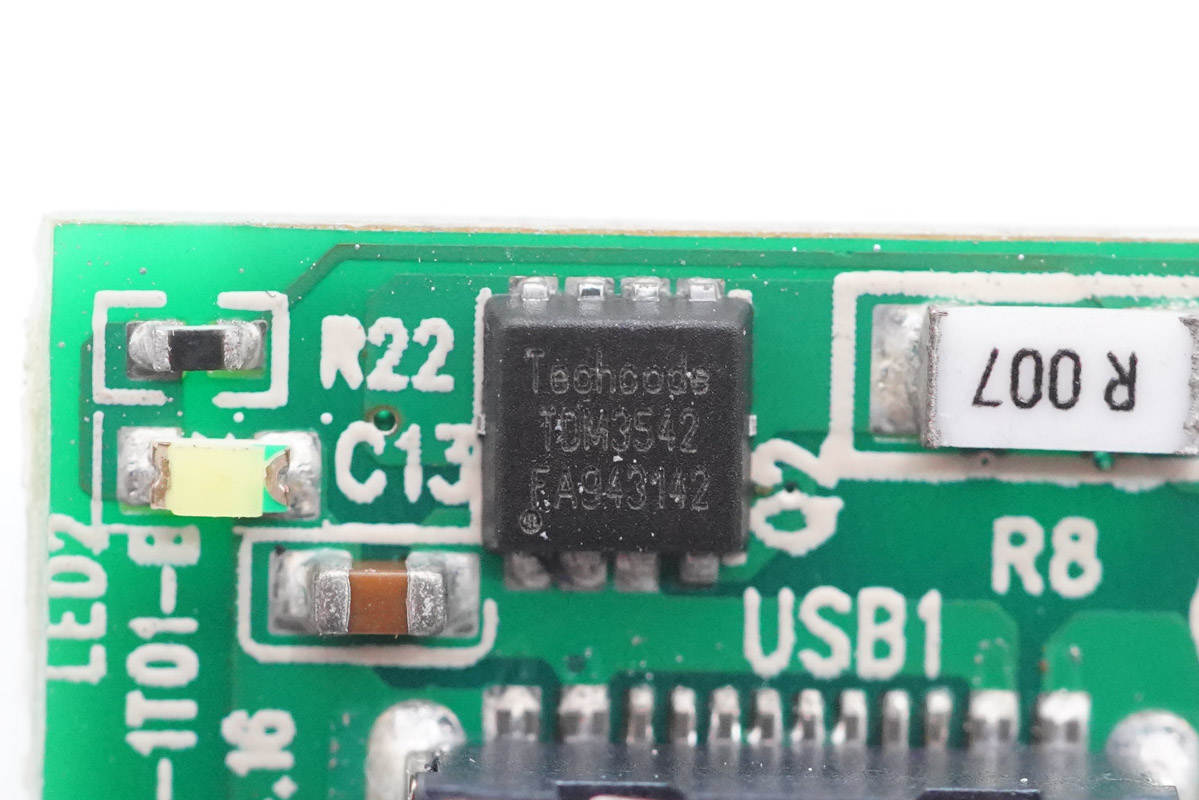

輸出VBUS開關管采用泰德TDM3542。

LED指示燈特寫。

USB-C母座特寫，過孔焊接。

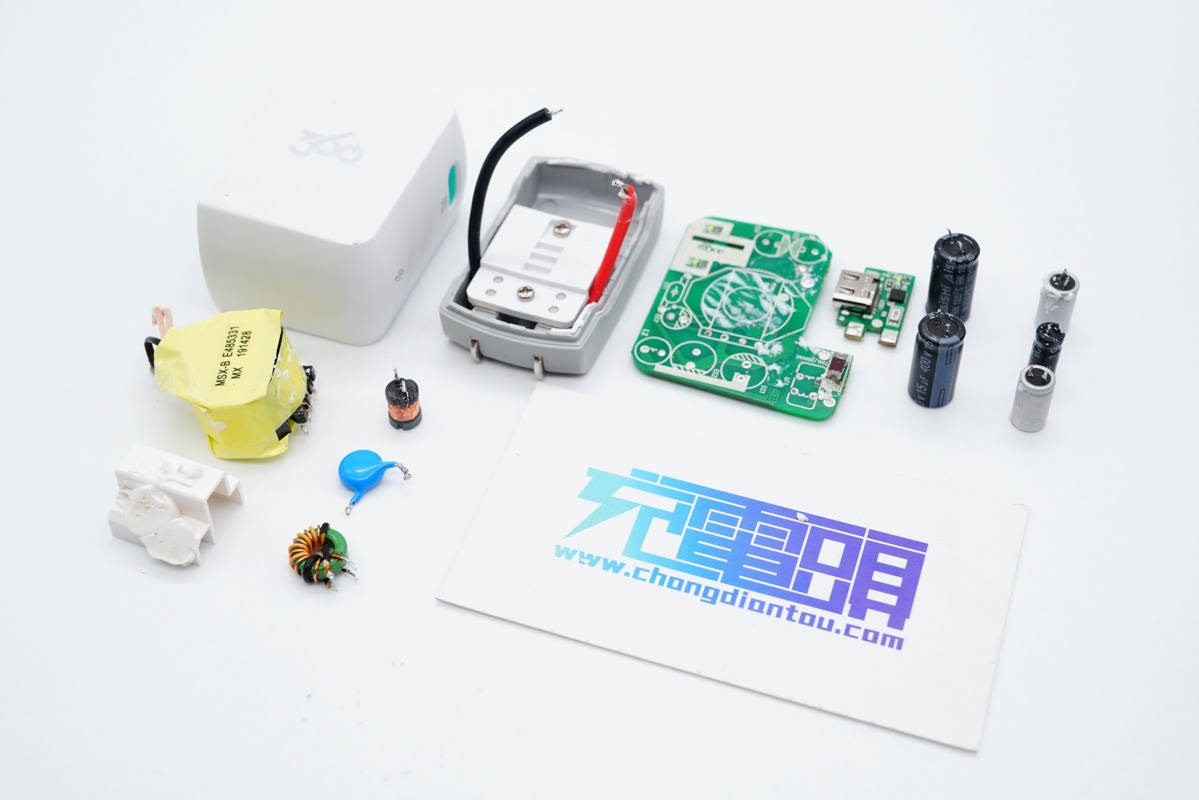

全部拆解完畢，來張全家福。

充電頭網拆解總結

充電器采用梯形造型設計，配有LED指示燈，設計還是非常獨特的，不過僅支持PD3.0快充協議，怎么說都略顯單調。好在如今PD快充普及度非常高，滿足各大品牌手機18W快充不是問題。

充電頭網通過拆解了解到，充電器初次級元器件布局層次分成清晰，并且都打膠處理，輸出端小板還套上塑料殼加固和隔離。充電器采用達邇AP39303+APR34709高集成18W快充方案，協議芯片采用耕源CY2332，研吉提供的這整套方案下來，充電器整合度大幅提升進而簡化降低整體系統成本，進一步提升產品競爭力。此方案亦可滿足20至22.5W輸出功率，也可支持PPS功能。
