最近充電頭網拿到了Zikko即刻一款65W氮化鎵充電器，配備時下熱門的2C1A接口，兩個C口雖都支持3A PPS快充，但最大輸出功率還是有所區別，分別是65W和33W；USB-A口支持30W快充輸出，同時也支持華為22.5W快充，整體性能也很主流。下面我們就對這款充電器進行拆解，看看設計做工如何。

一、即刻65W氮化鎵充電器外觀

包裝盒頂部帶有掛鉤設計，方便線下展賣，盒子正面印有Zikko品牌、充電器外觀圖以及65W快充標識。

背面印有充電器使用場景圖、賣點以及認證信息，充電器有黑白款式可選。

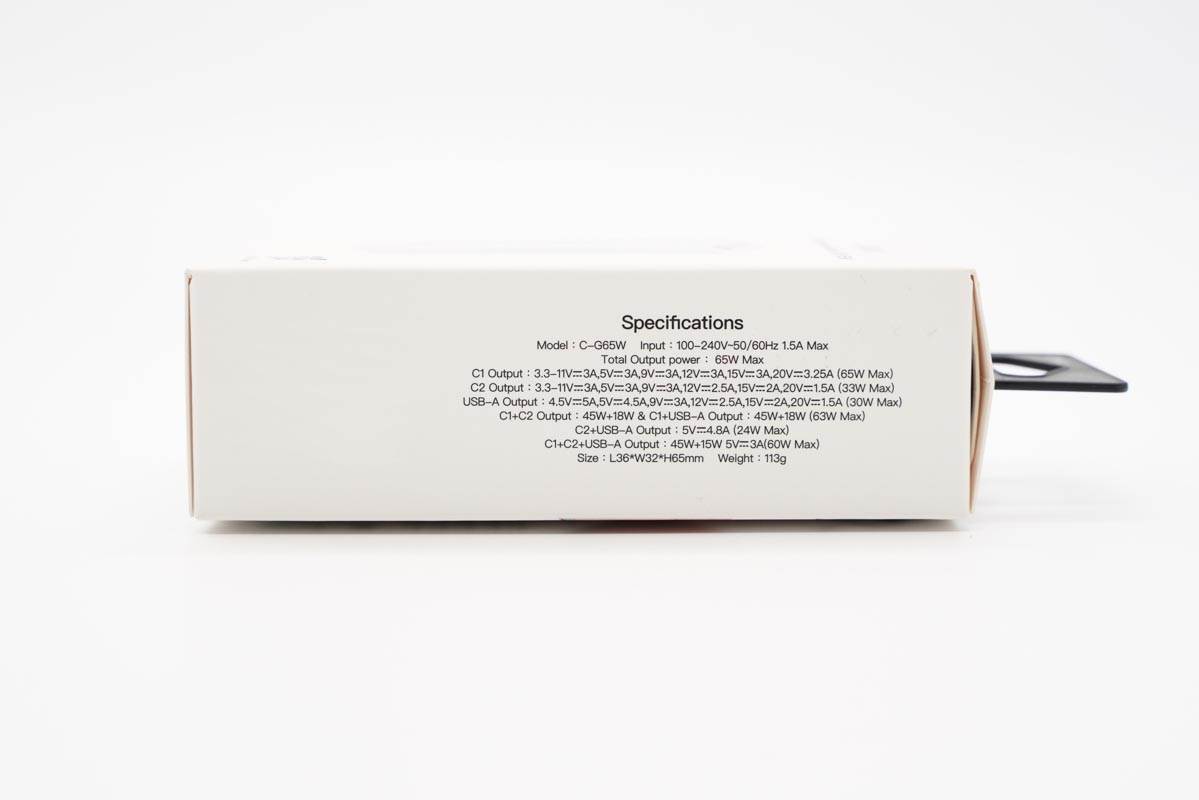

側面印有充電器參數。

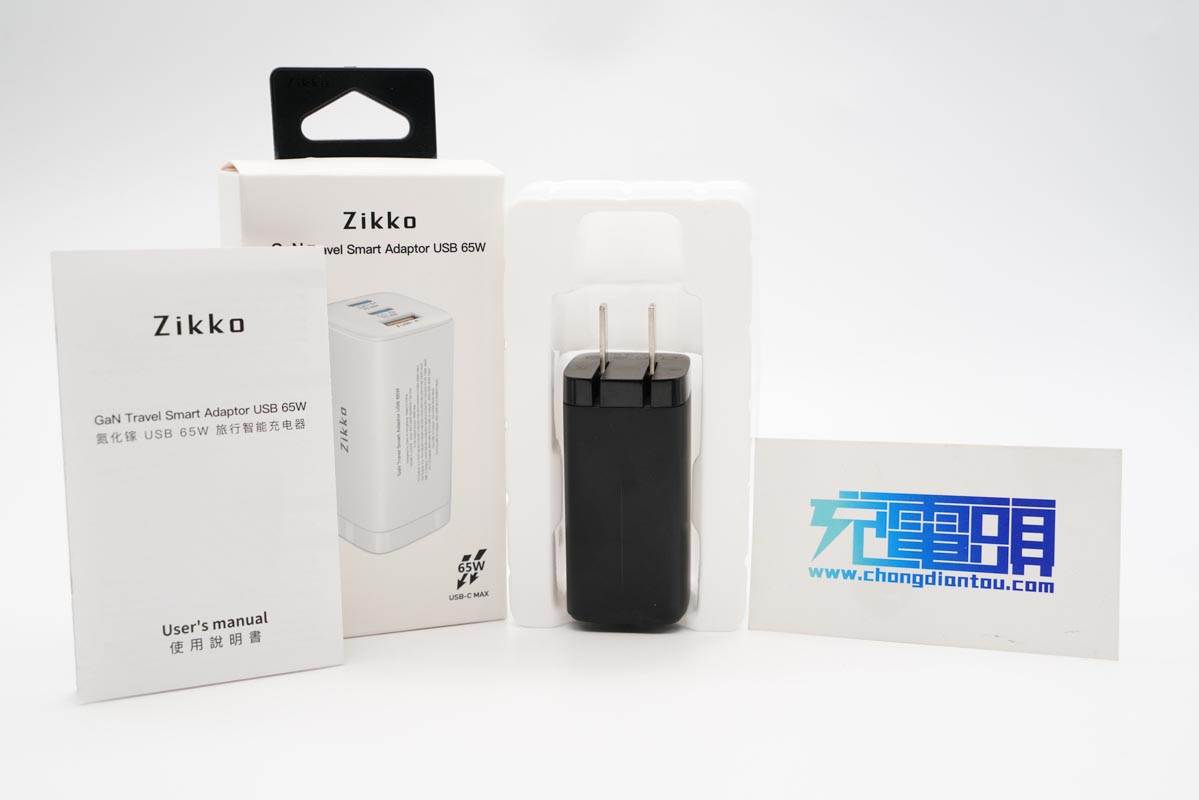

包裝內含充電器和使用說明書。

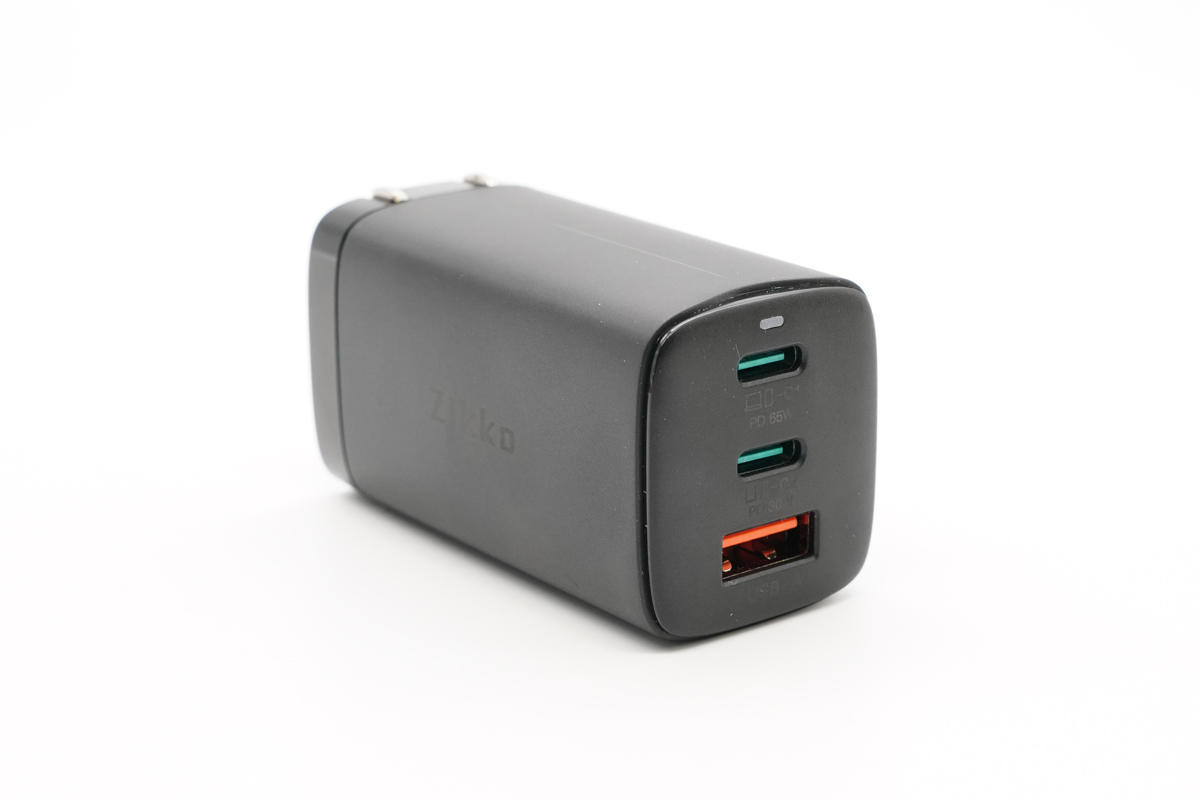

充電器采用長條柱狀造型設計，腰身磨砂處理，各面之間過渡圓潤，插拔使用不硌手。

腰身靠近輸入端的小部分區域亮面設計。

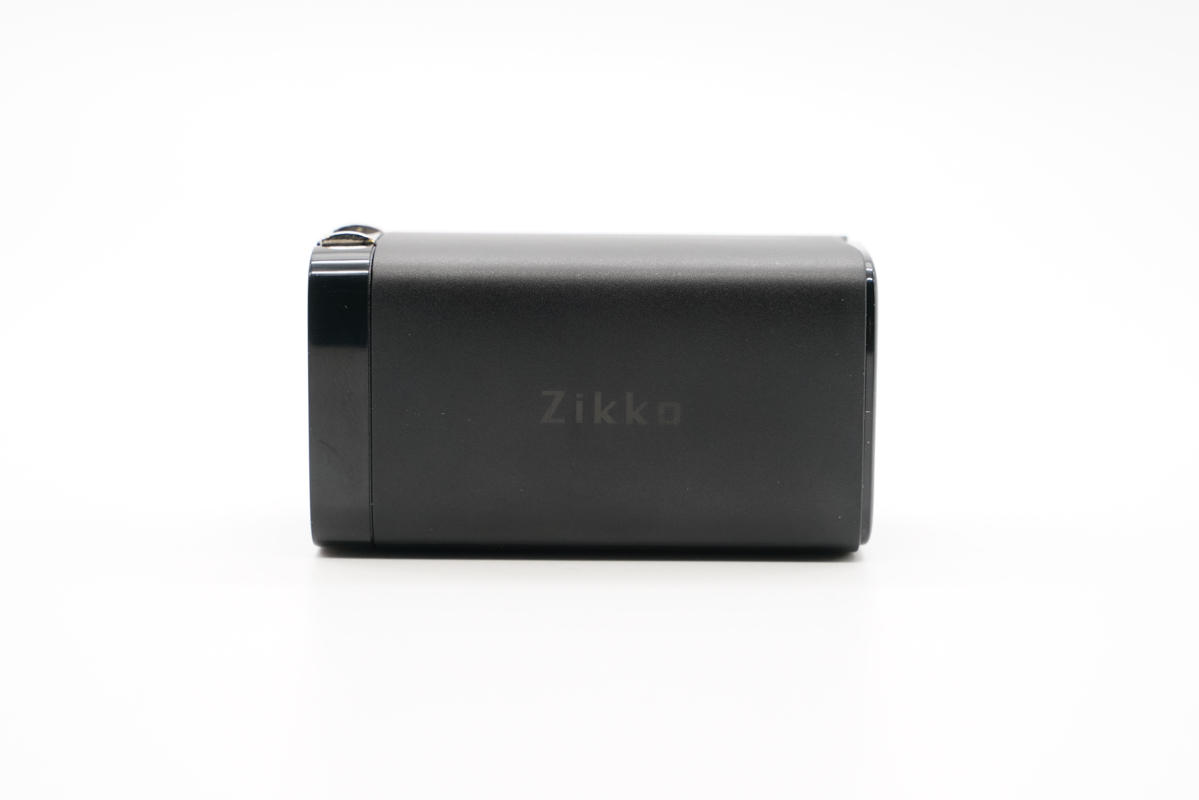

其中一面上印有Zikko品牌。

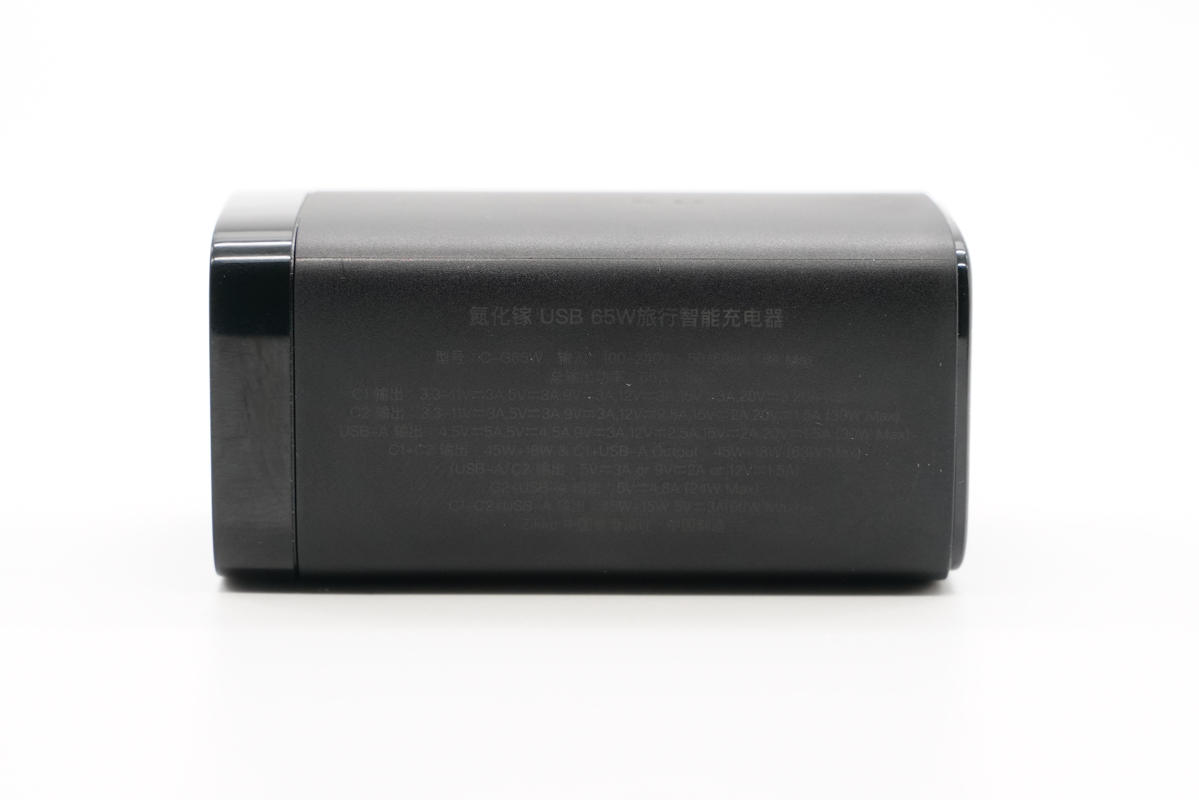

相鄰一面上印有充電器參數。

充電器參數特寫

型號：C-G65W

輸入：100-240V~50/60HZ 1.5A

單口輸出：

USB-C1：3.3-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

USB-C2：3.3-11V3A、5V3A、9V3A、12V2.5A、15V2A、20V1.5A（33W Max）

USB-A：4.5V5A、5V4.5A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）

雙口輸出：

C1＋C2/A：45W＋18W（USB-A/C2：5V3A、9V2A、12V1.5A）

C2＋USB-A：5V4.8A

三口輸出：

C1＋（C2＋USB-A）：45W＋5V3A

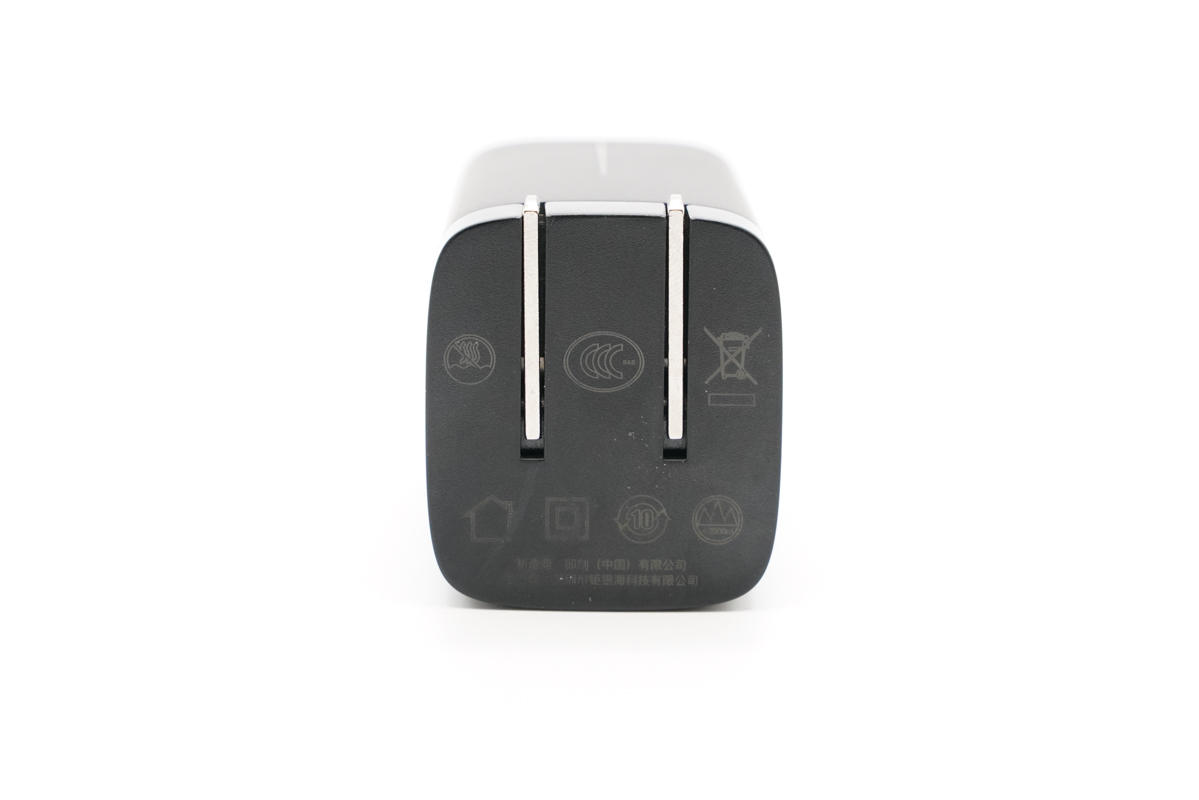

輸入端外殼上還印有充電器制造商和認證標識

制造商：即刻（中國）有限公司

生產商：深圳市鉅銀海科技有限公司

產品已經通過了CCC認證。

??????

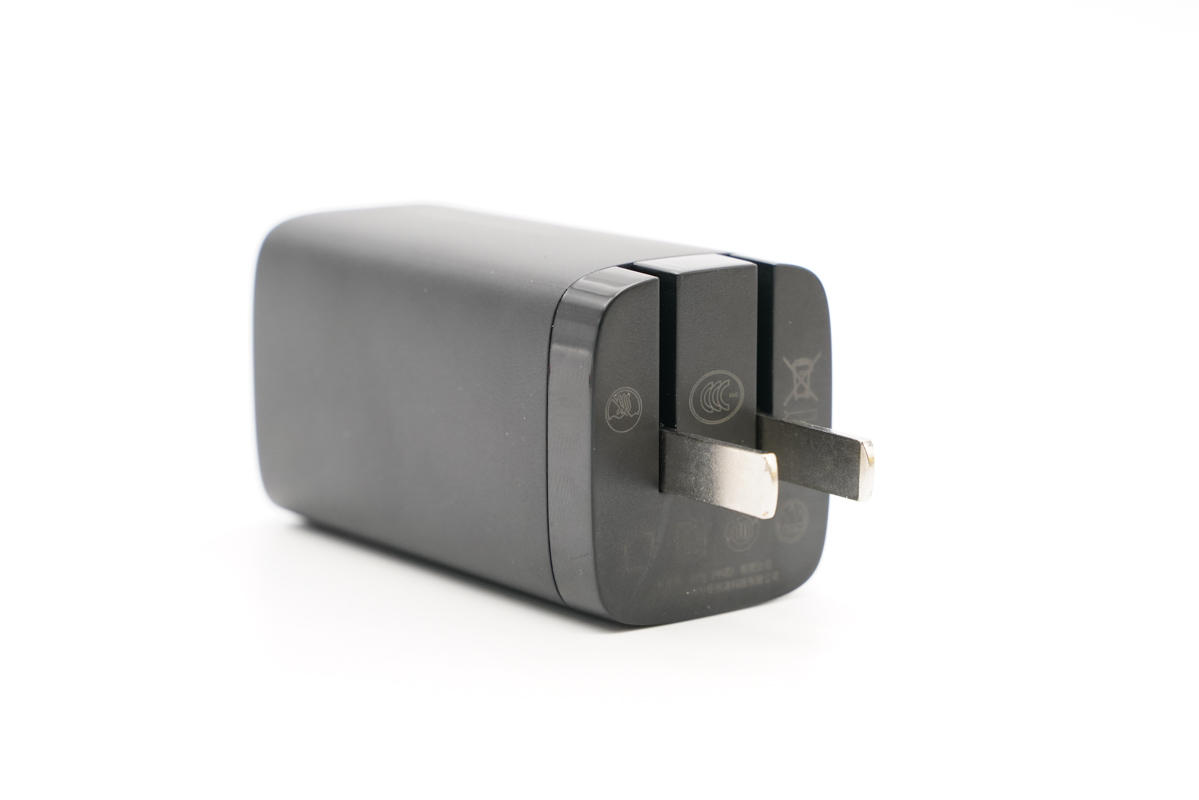

此外輸入端配備可折疊國標插腳，外出攜帶方便且不會刮傷包里其它設備。

頂部邊緣小一圈設計，而且也是采用亮面處理。

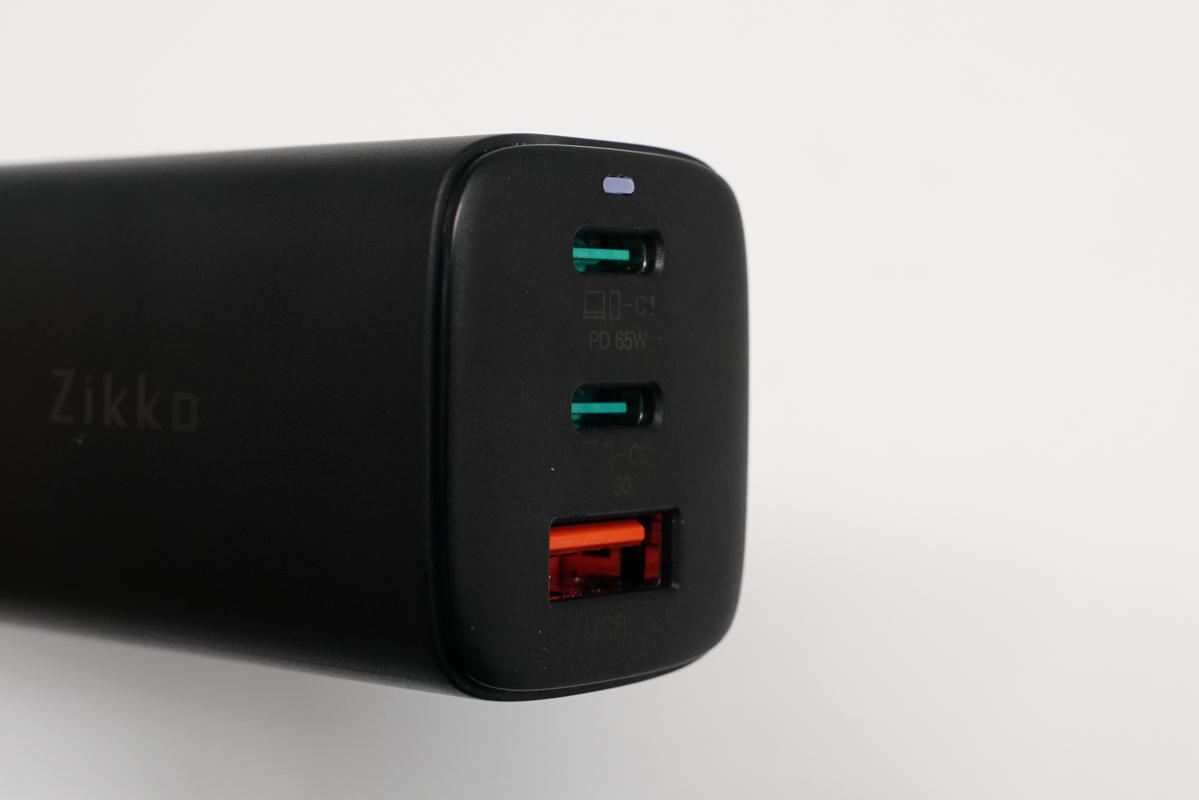

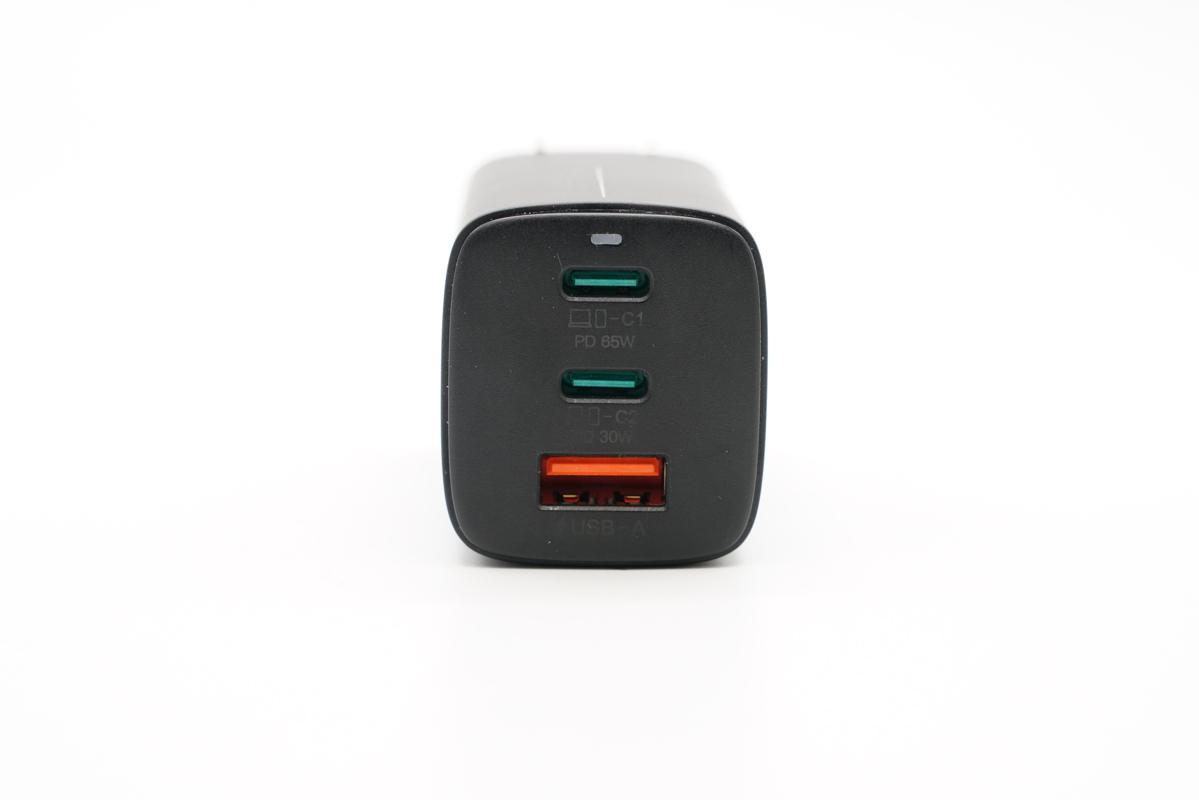

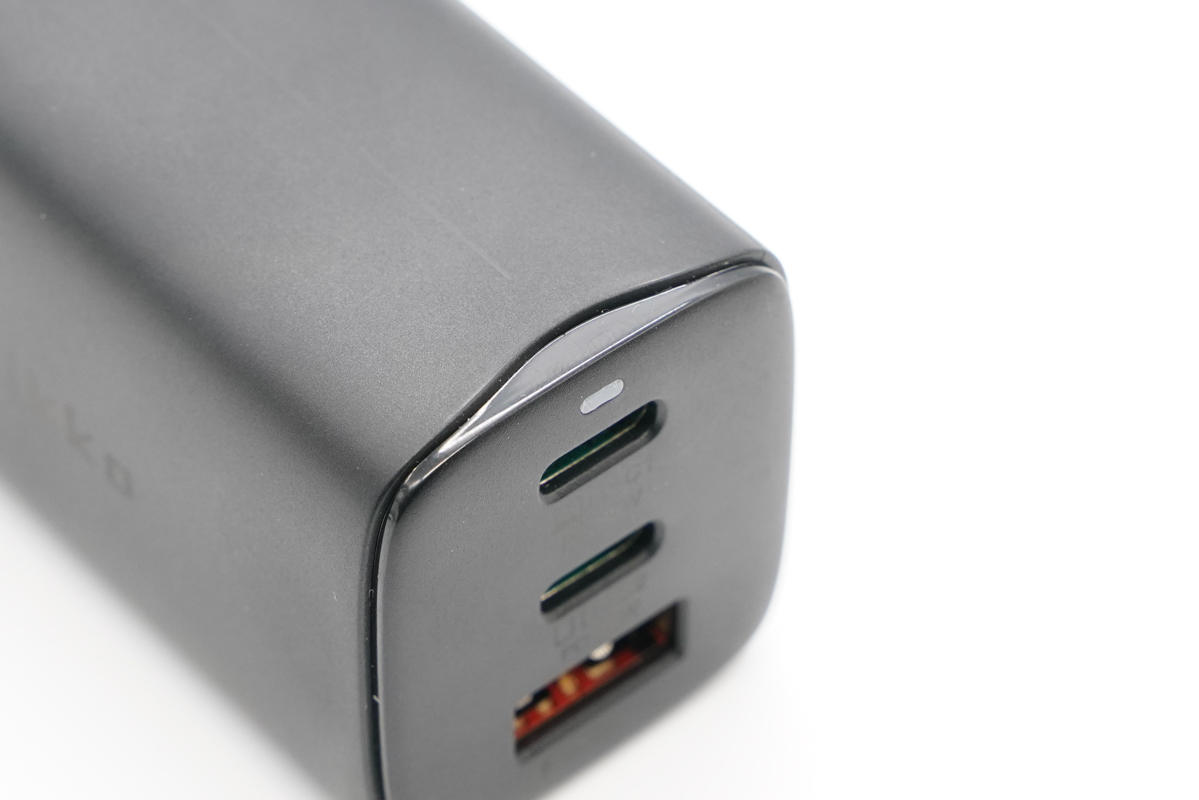

頂面配有LED指示燈和2C1A三個USB接口，兩個USB-C口綠色膠芯不露銅，USB-A口橘紅色膠芯。

使用游標卡尺實測充電器機身長度為64.99mm。

寬度為32.08mm。通過充電器三維可算得體積約為75.51cm3，功率密度約為0.86W/cm3。

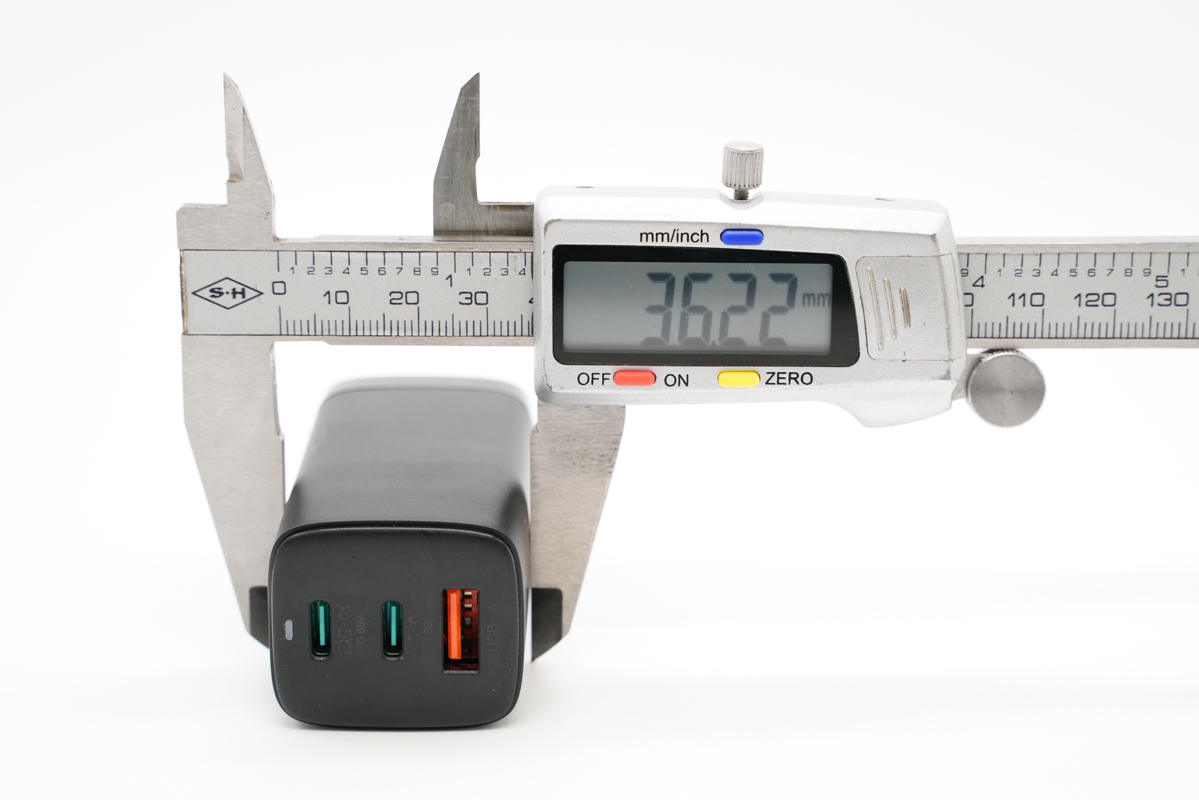

厚度為36.22mm。

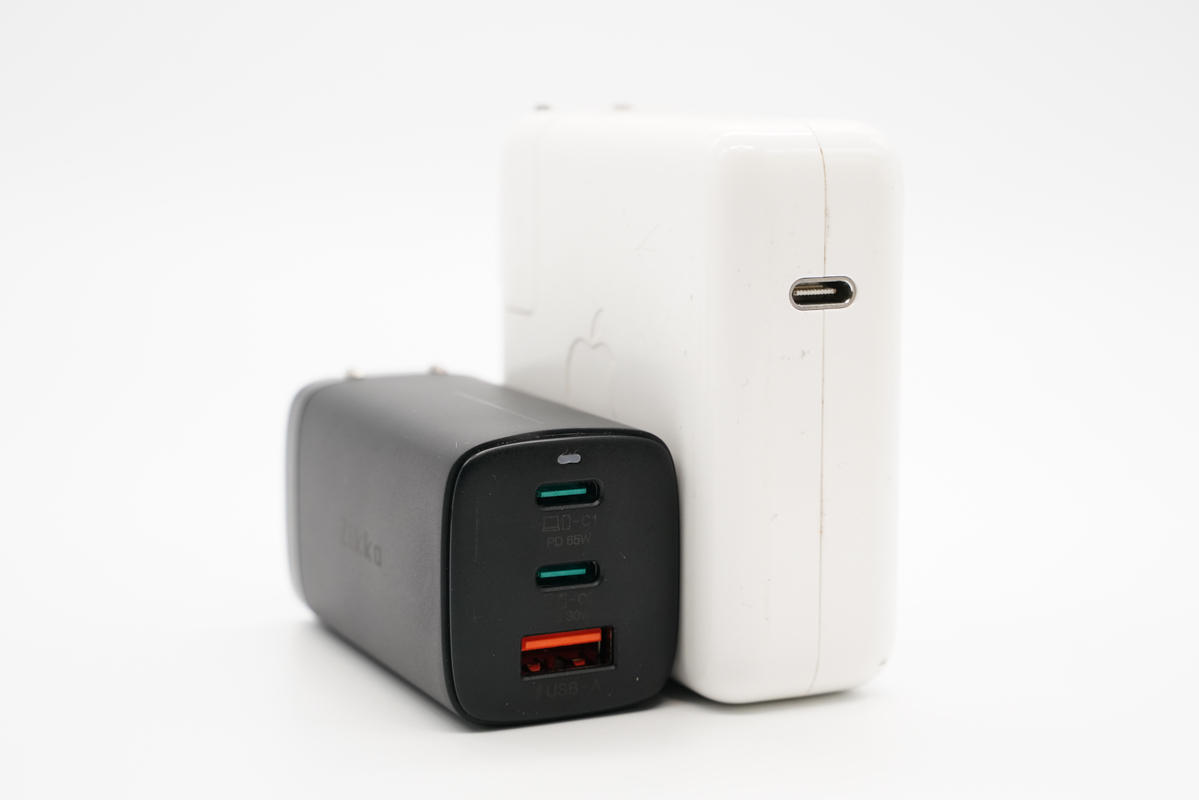

和蘋果61W充電器直觀對比，體積優勢非常明顯。

拿在手上的直觀感受。

? ?

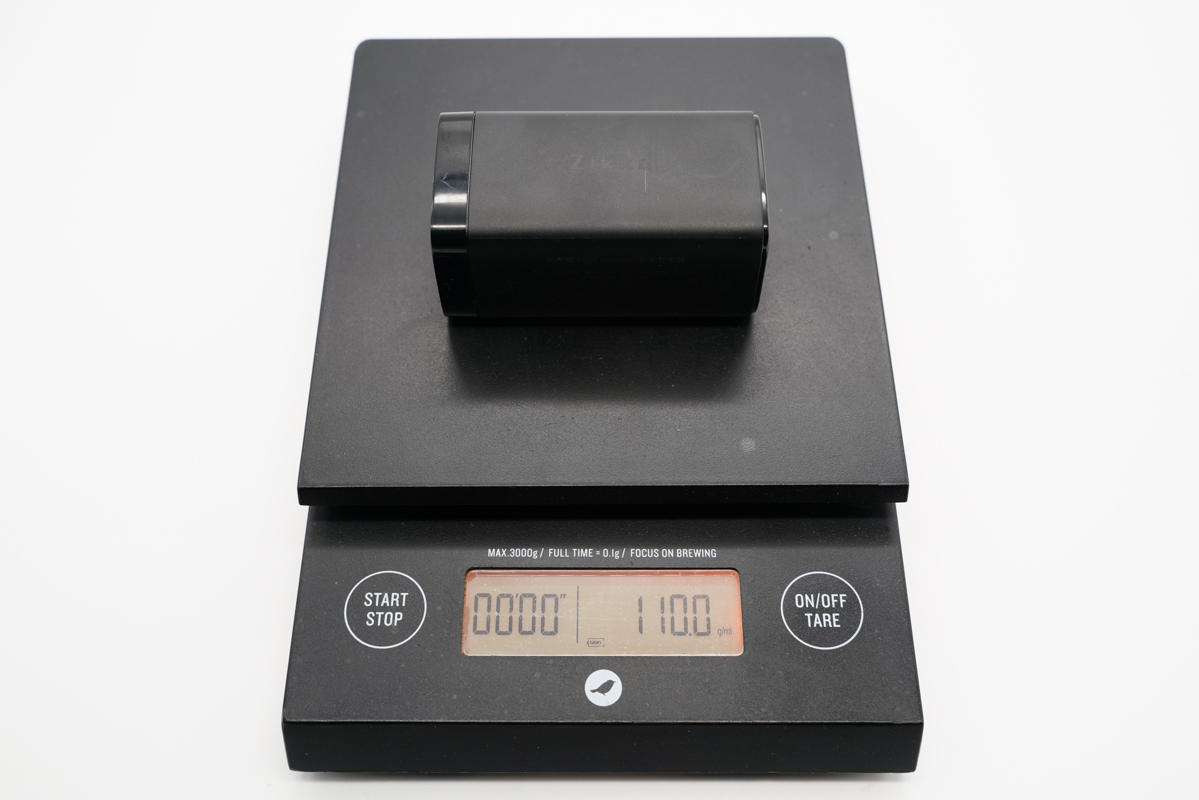

充電器凈重約為110g。

接通電源，LED指示燈亮淡淡的白光，既可提示位置，又不影響休息。

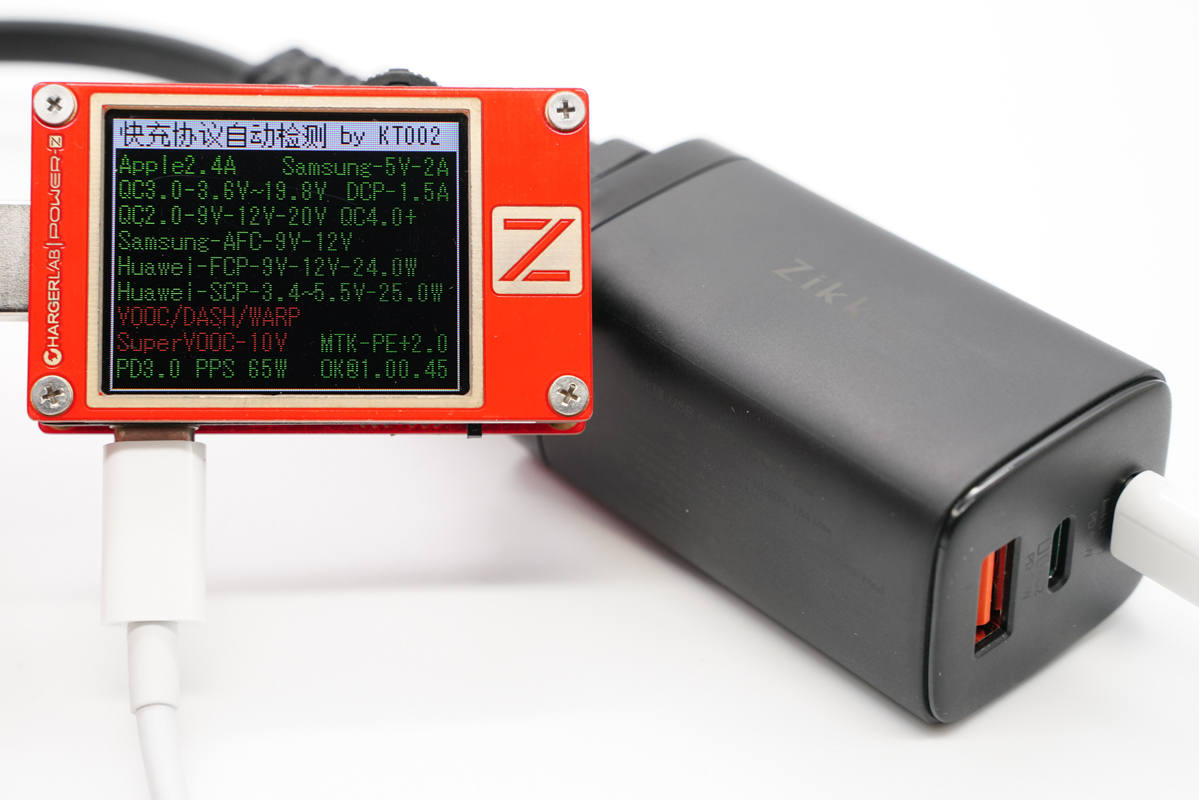

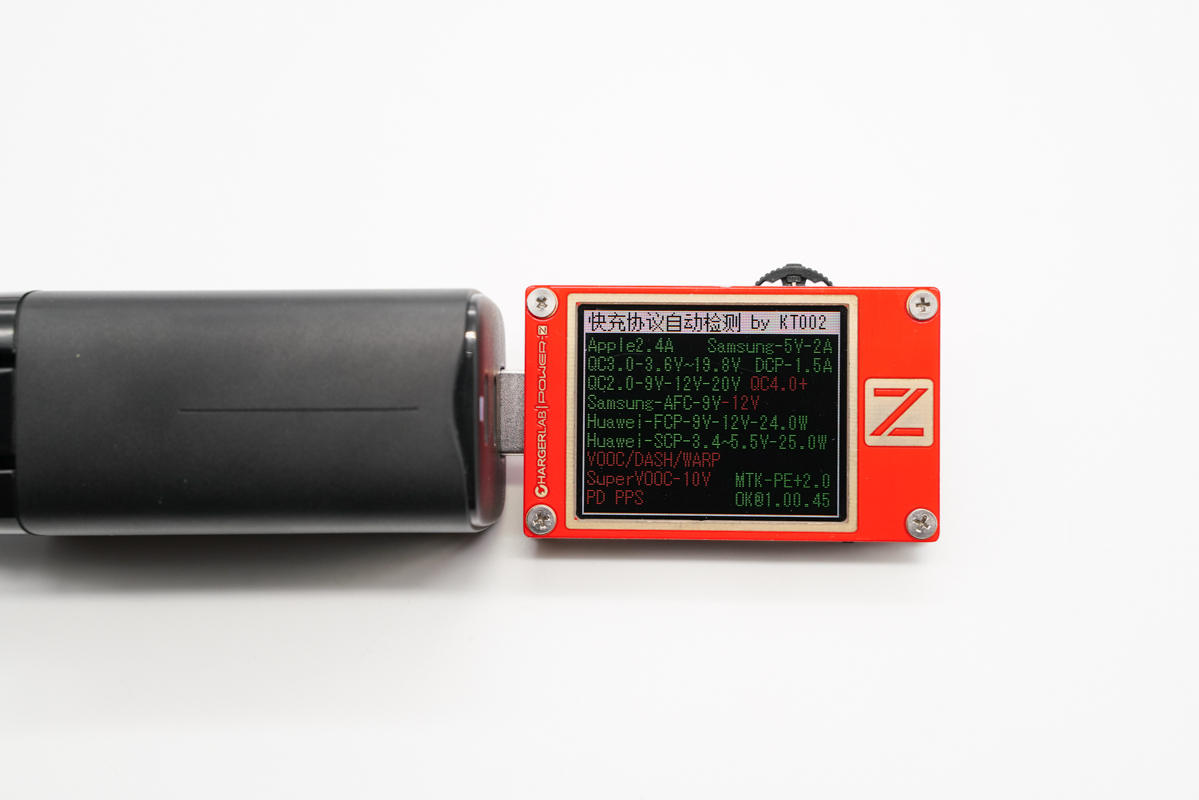

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議。

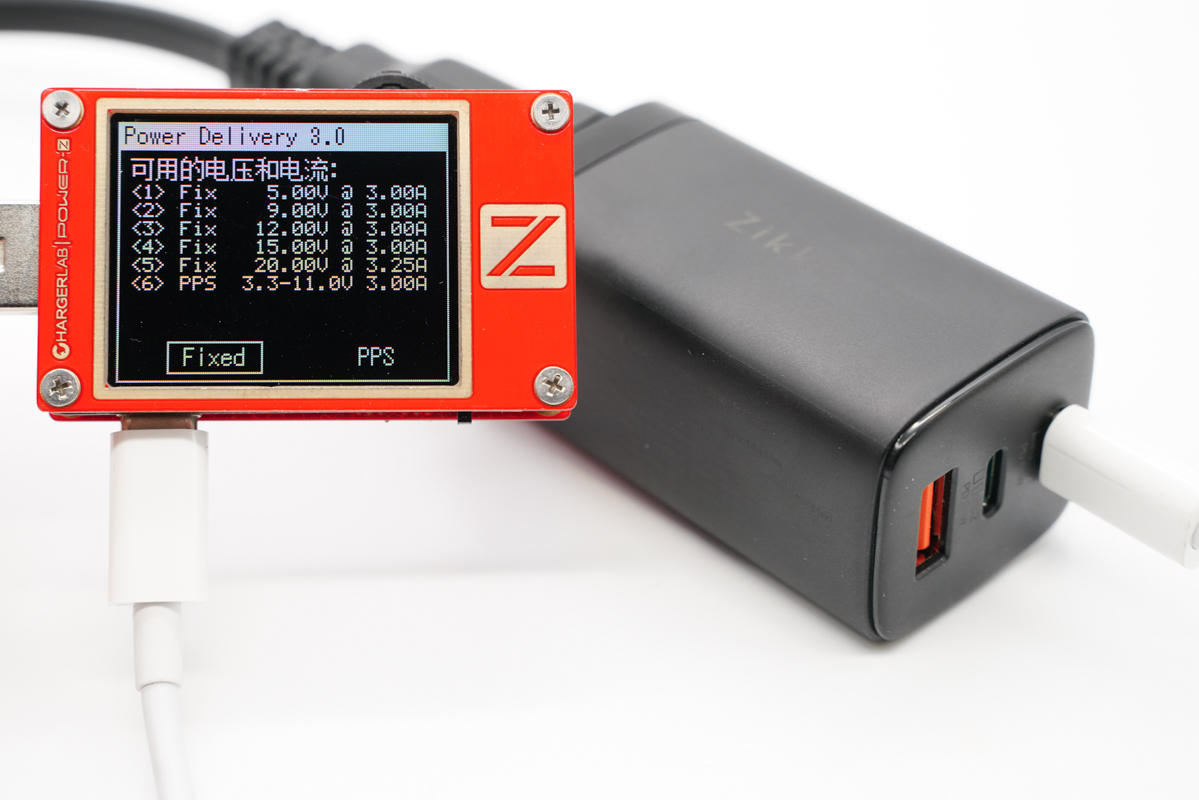

此外C1口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

?

使用KT002檢測發現USB-C2口輸出協議和C1口的一模一樣。

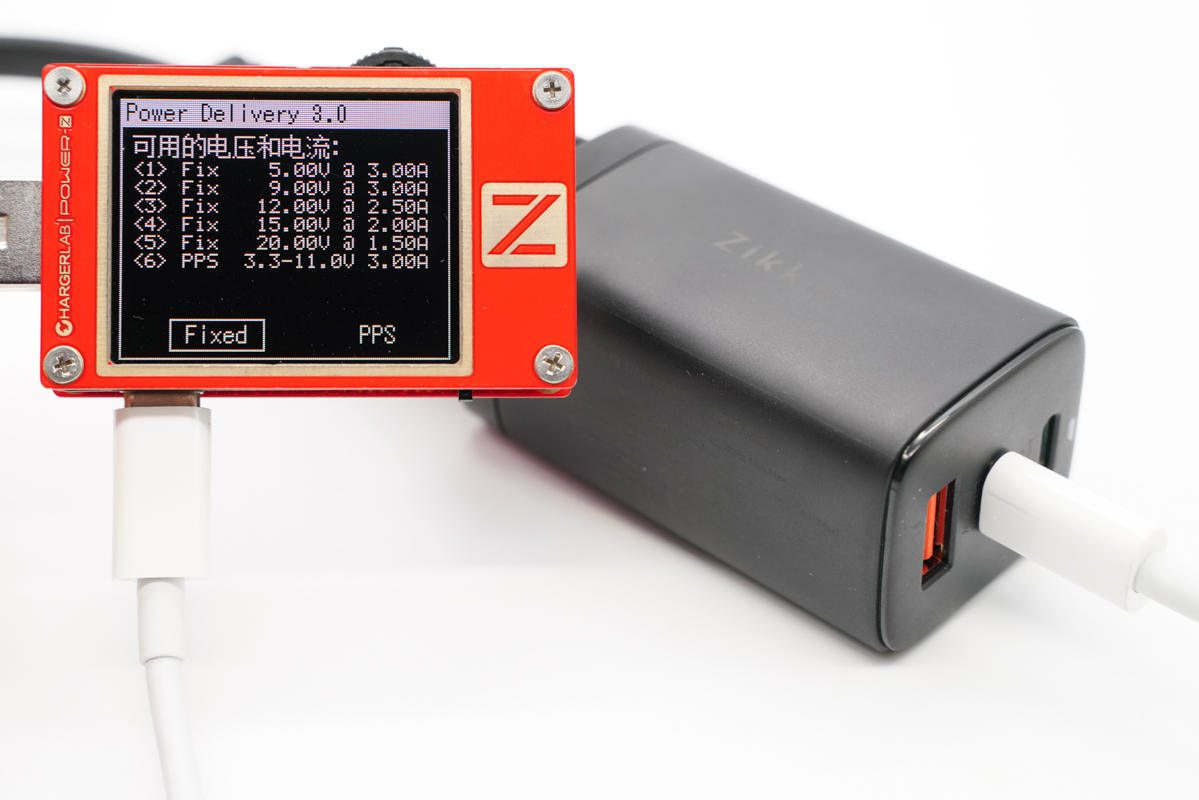

C2口具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充協議。

二、即刻65W氮化鎵充電器拆解

? ??

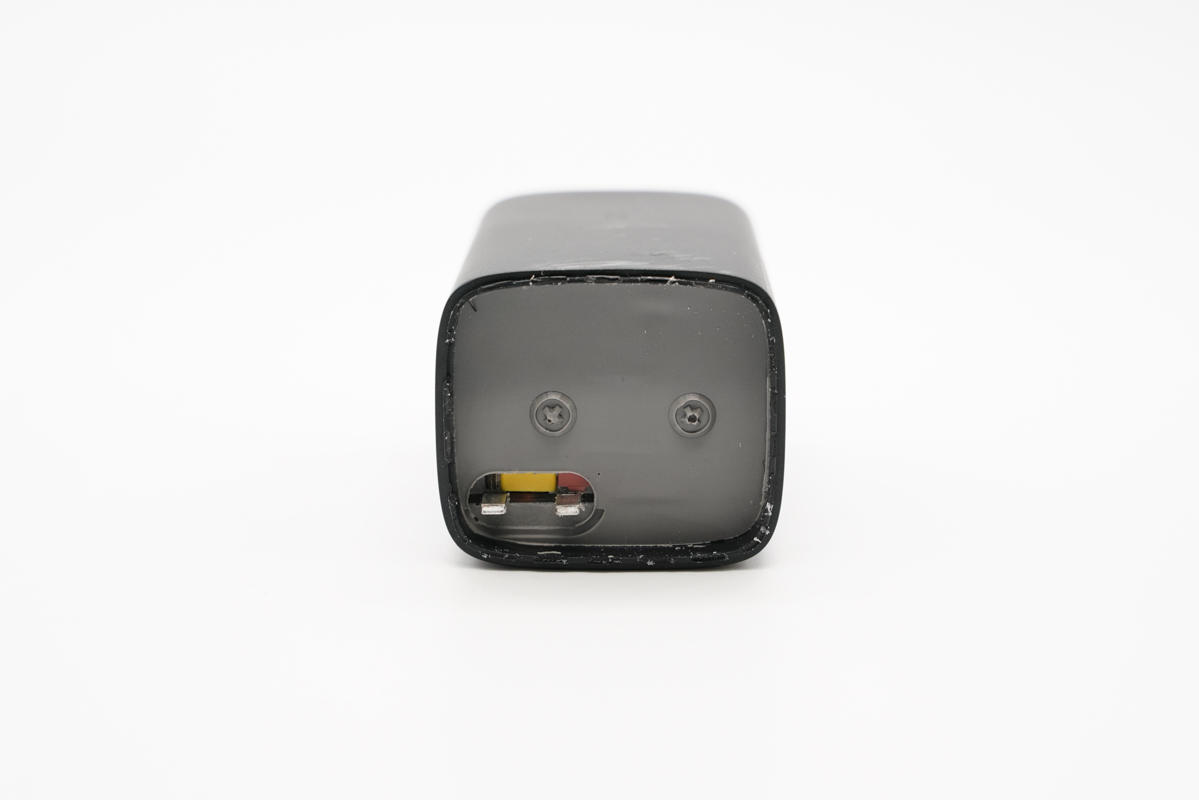

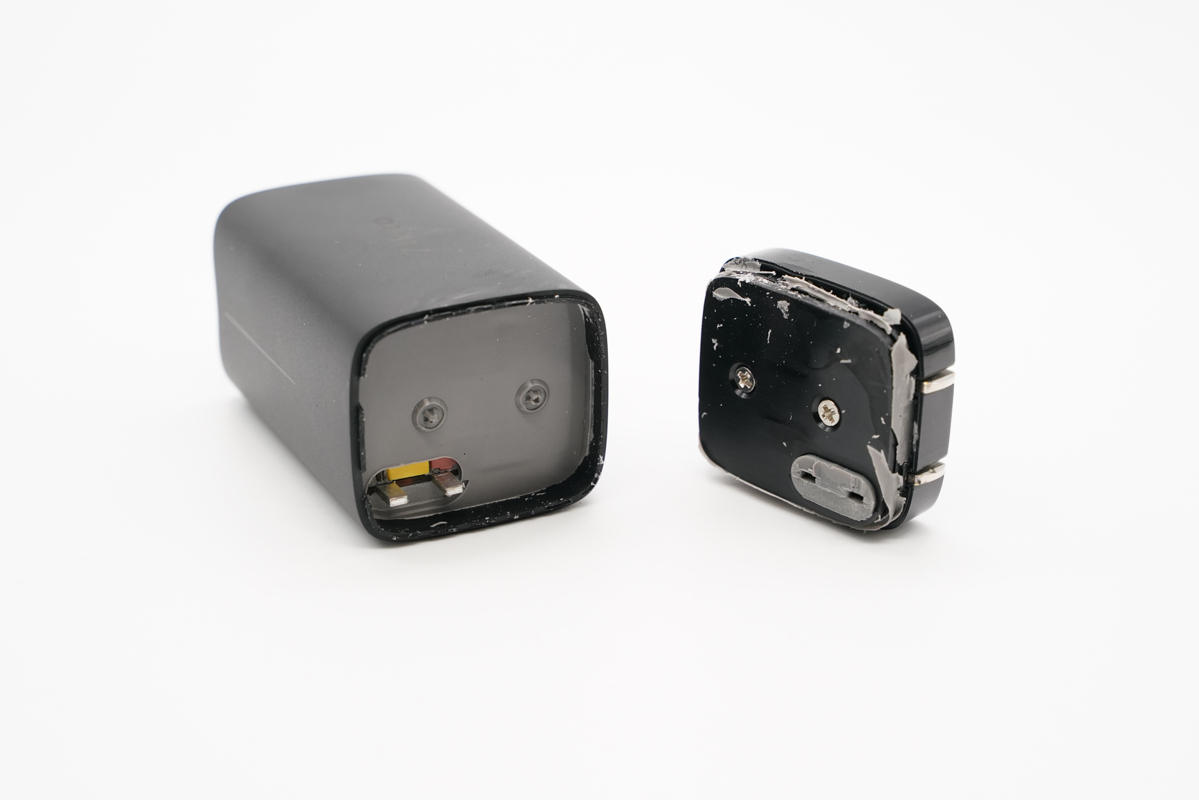

將輸入端外殼拆開，插腳采用螺絲封裝固定。

充電器內部采用灰色導熱膠填充，僅露出金屬彈片，如此設計可以大大增強充電器散熱性能以及機械強度。

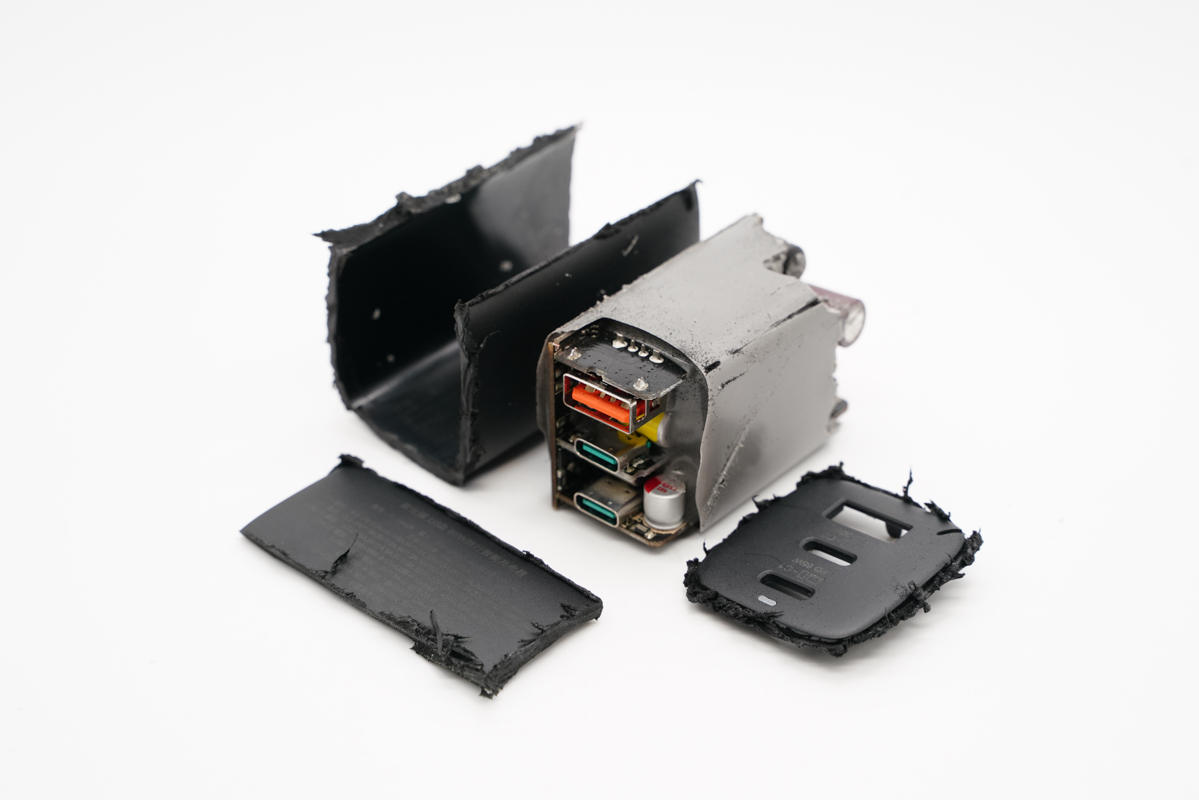

將機身殼切割開才能取出PCBA模塊。

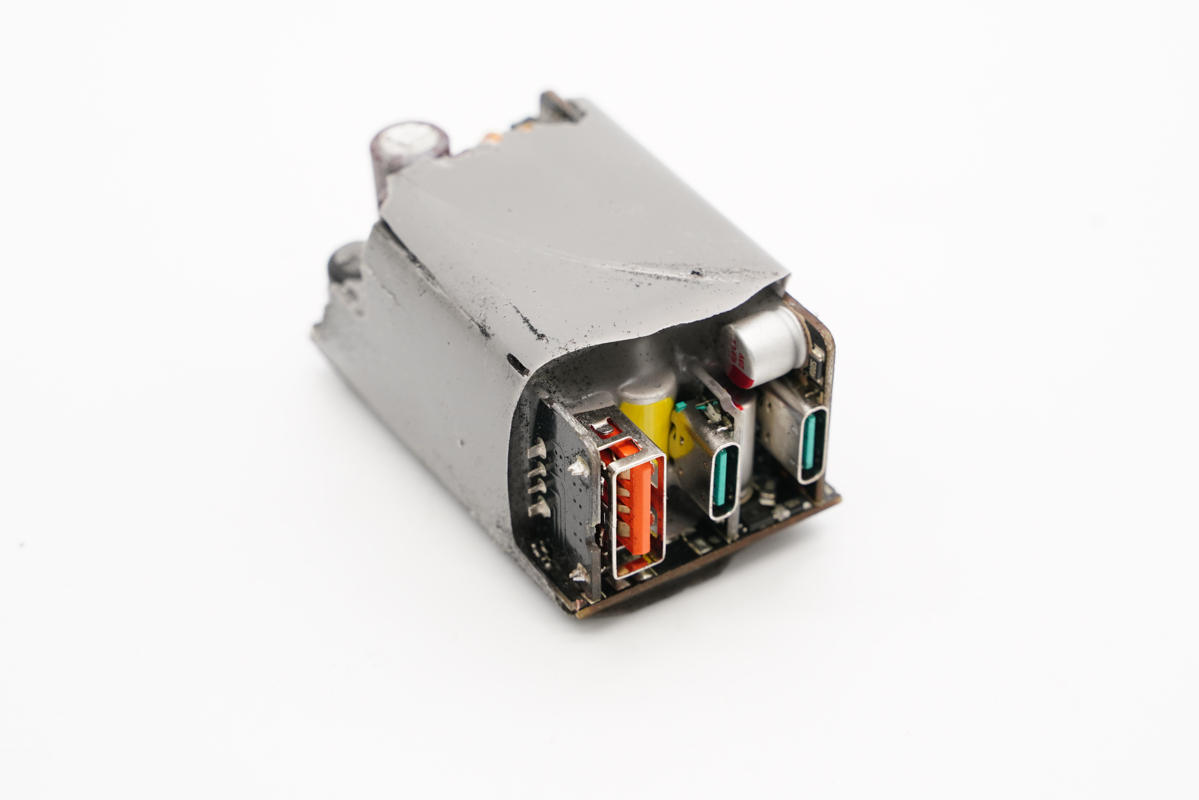

整個模塊猶如小磚塊，輸出端三個USB母座均使用小板垂直焊接。

將硅膠清理干凈，主板側面還設有一塊主板。

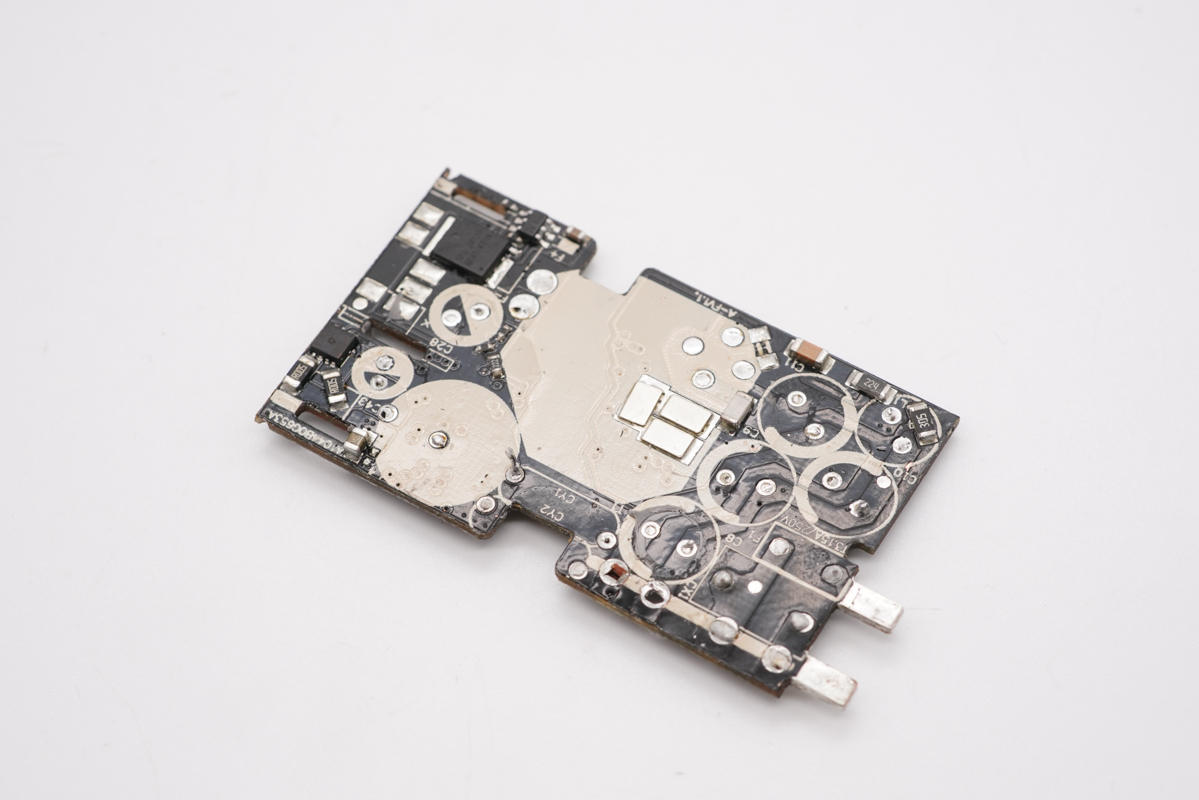

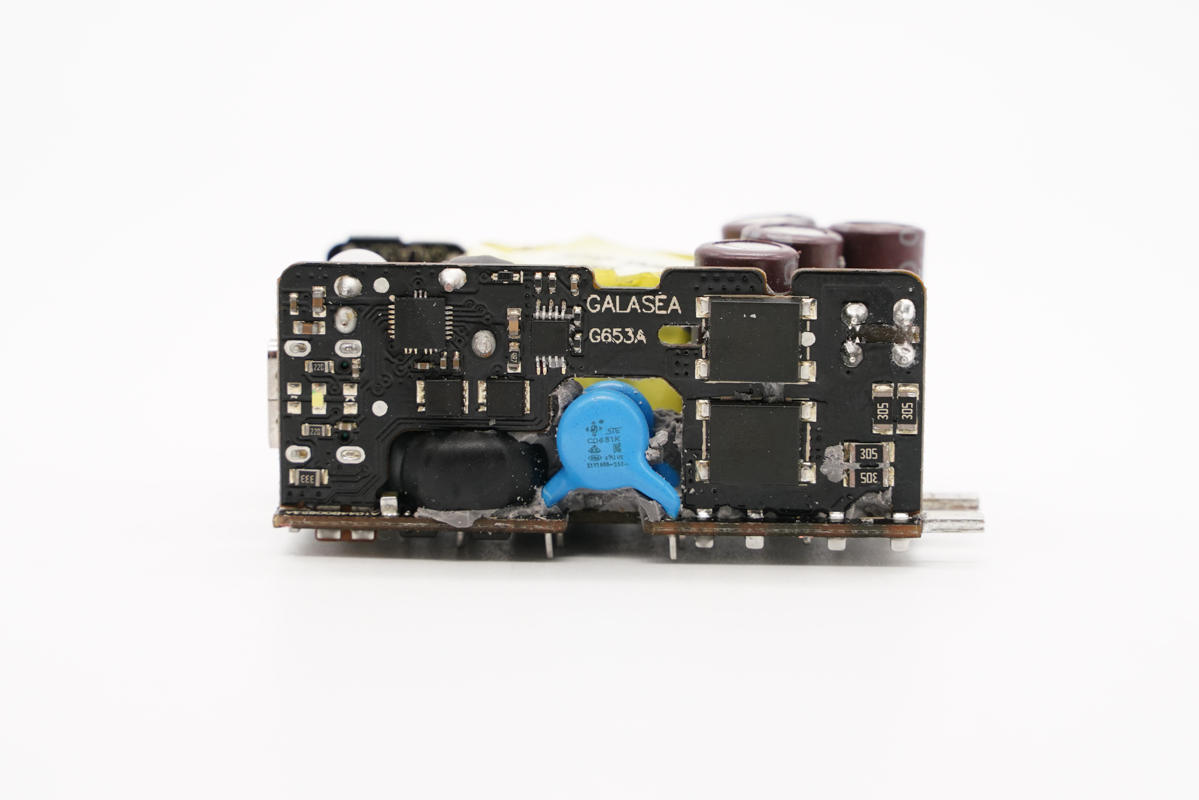

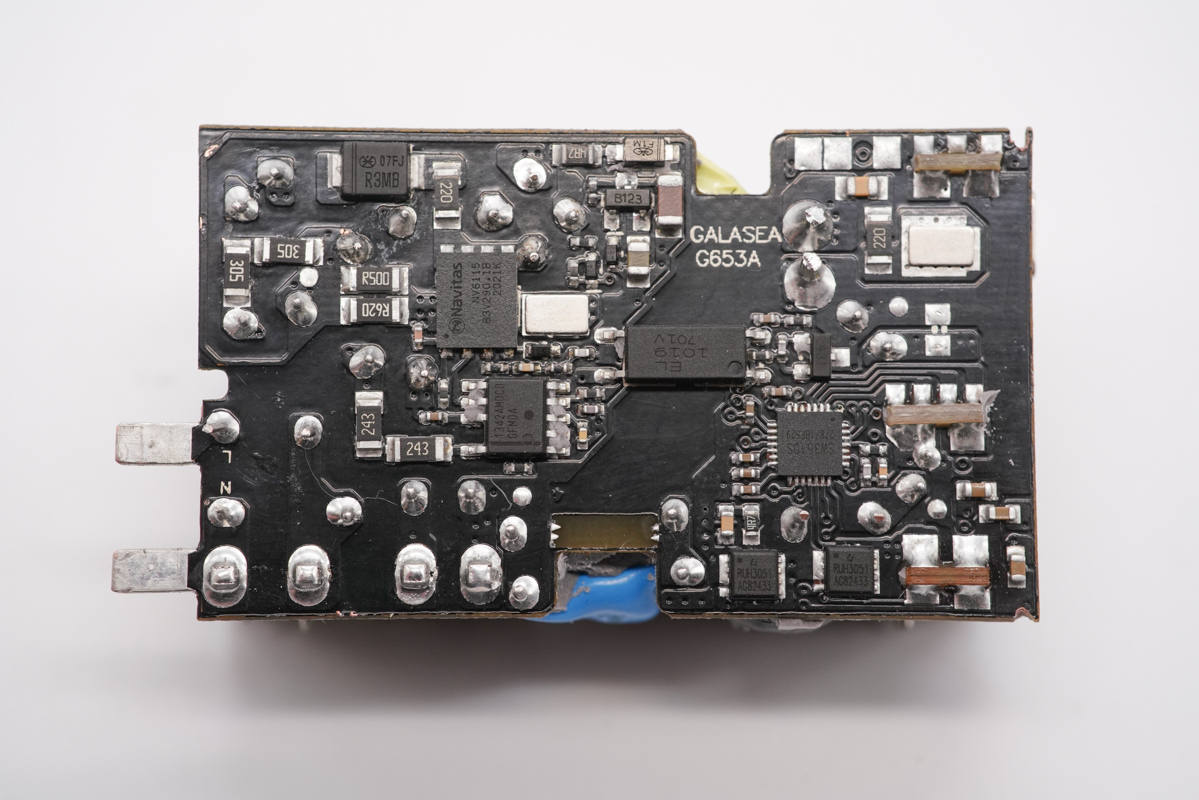

主板背面一覽，光耦橫跨在初次級之間，兩側設有凹槽。初級側設有主控芯片、氮化鎵功率芯片；次級側設有USB-A和USB-C2口二次降壓電路。

? ??

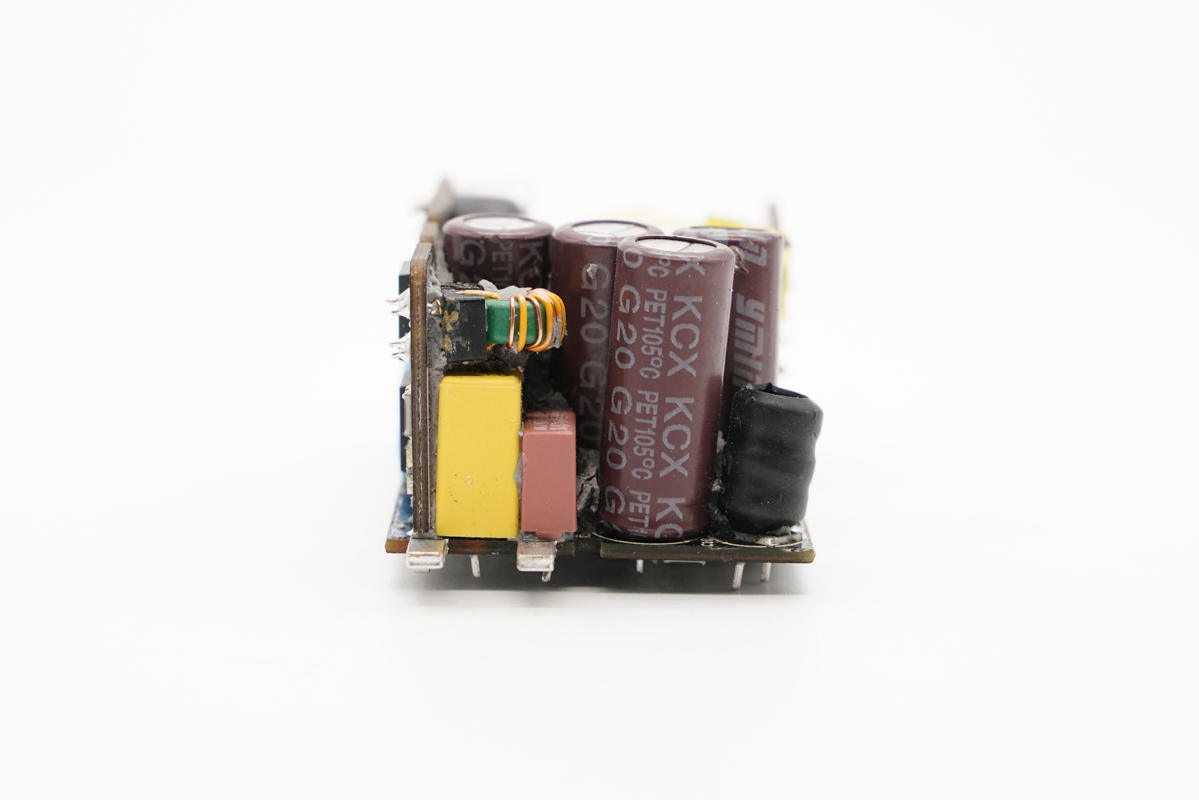

充電器輸入端一覽，主板上設有保險絲、X電容、工字電感以及四顆高壓濾波電解電容，共模電感設在側面小板上。

側面小板背面一覽，中間對應Y電容和電感處鏤空處理，初級側設有兩顆整流橋。

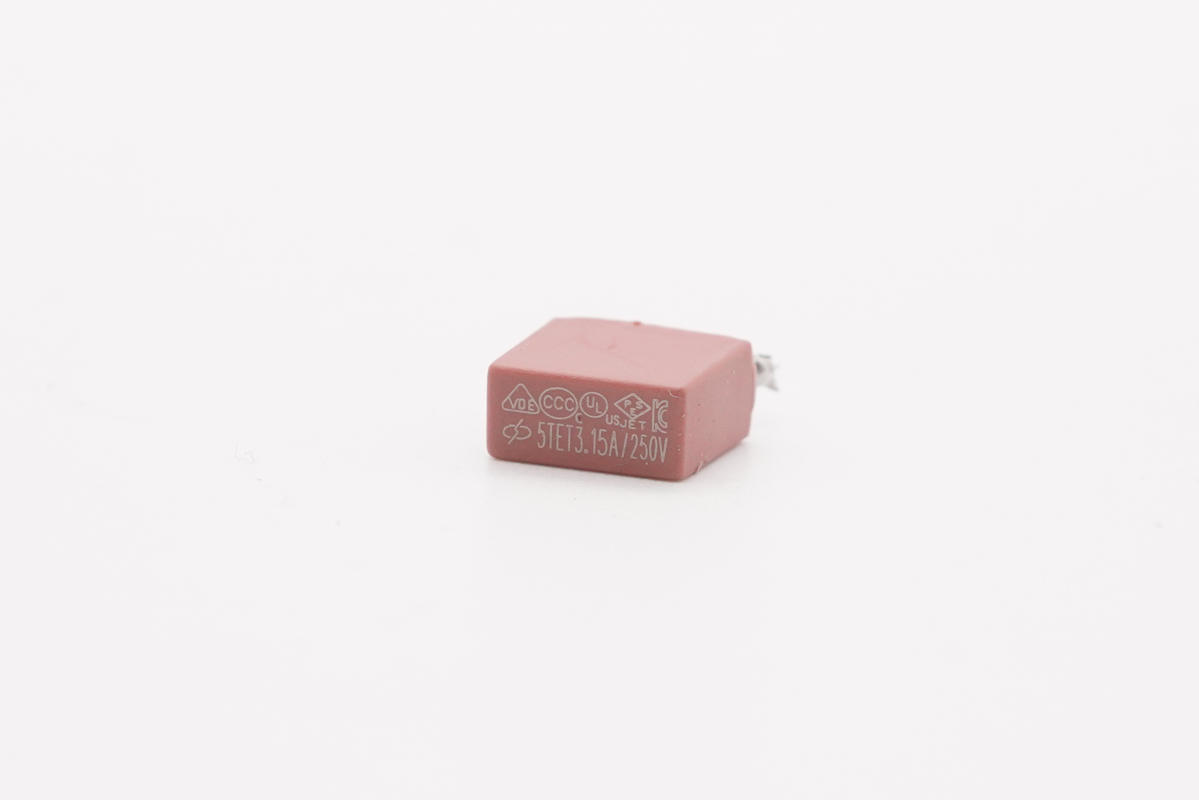

延時保險絲規格為3.15A 250V。

安規X電容來自松田電子。

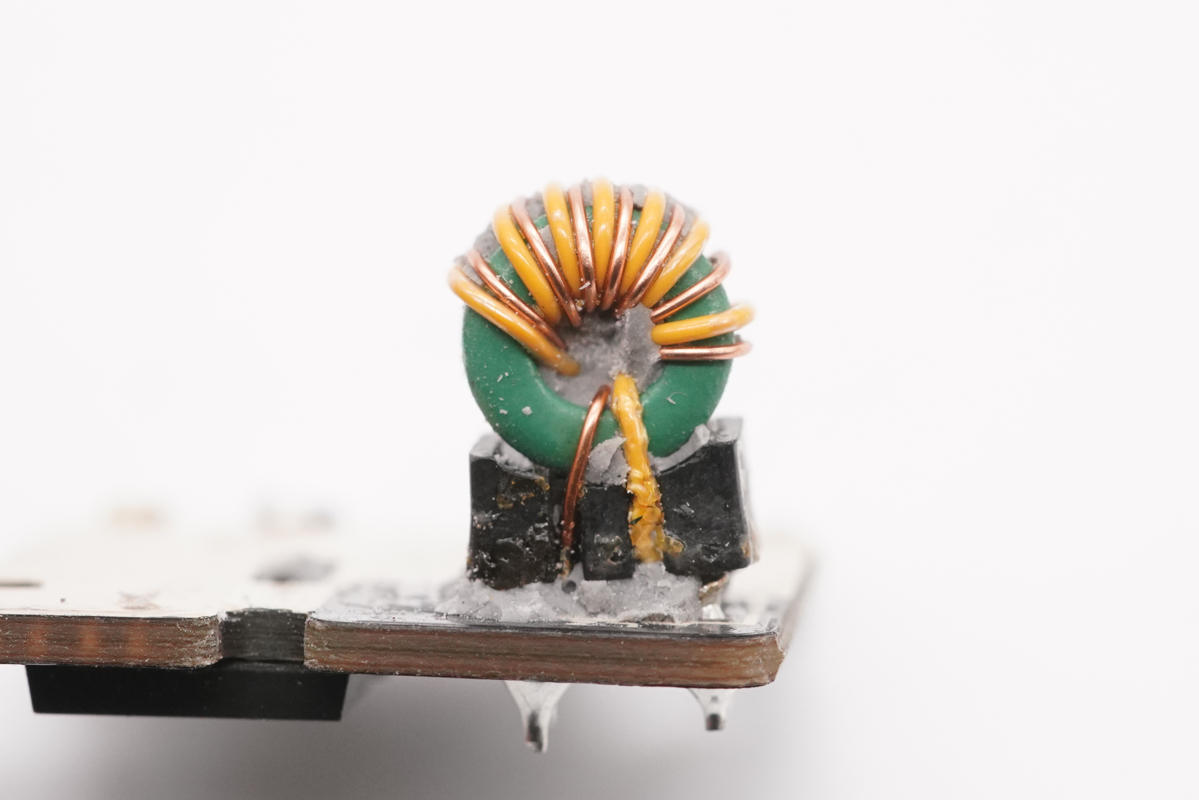

共模電感雙線繞制，用于濾除EMI干擾。

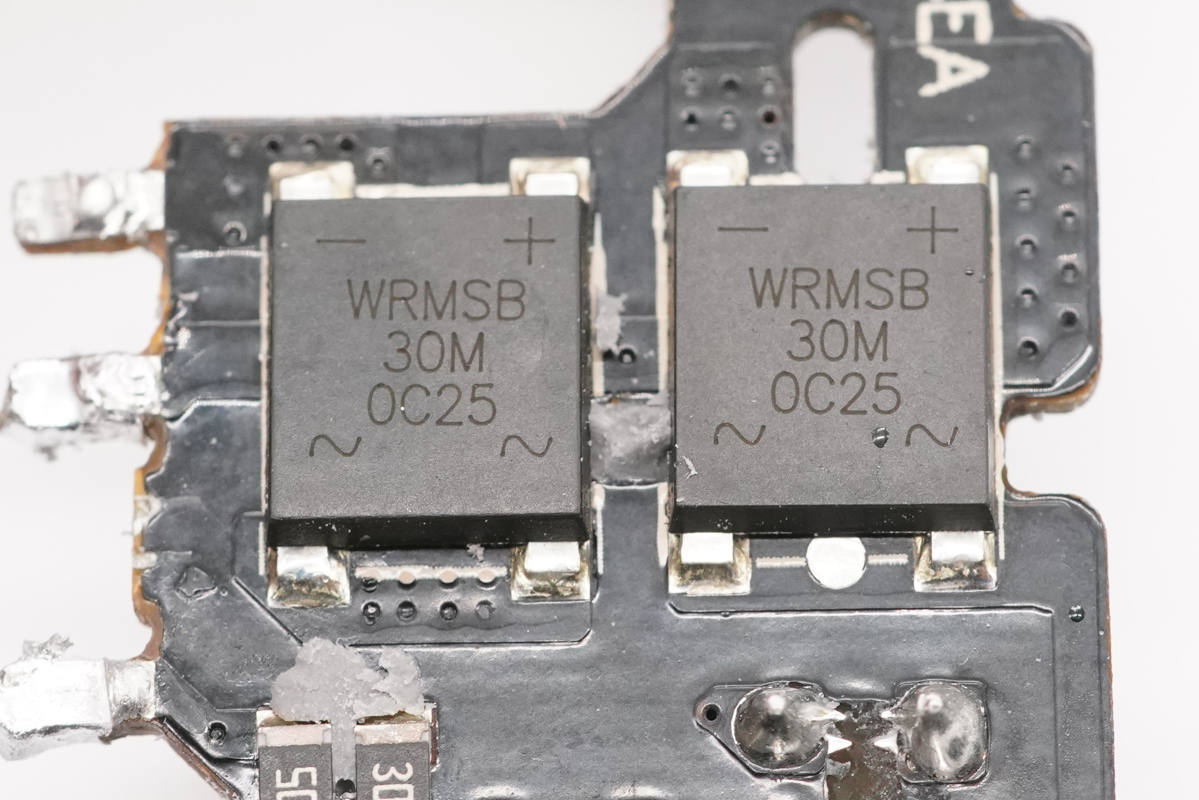

WRMSB30M整流橋特寫，設置兩顆用于均攤發熱。WRMSB30M來自深圳市沃爾德實業有限公司，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

? ?

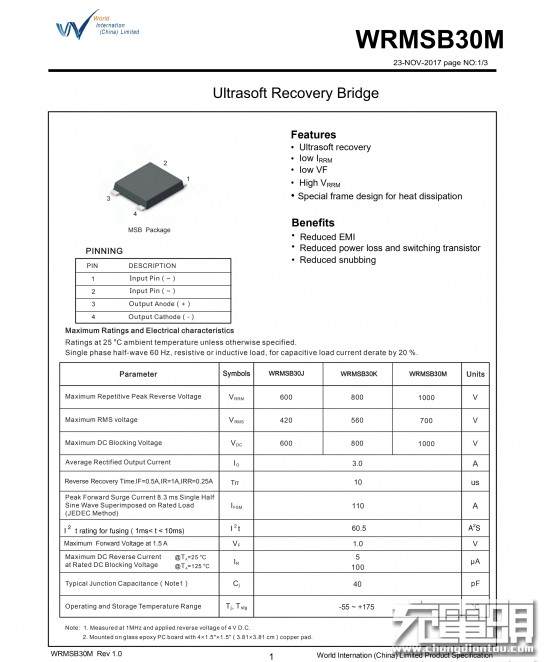

沃爾德WRMSB30M規格資料。

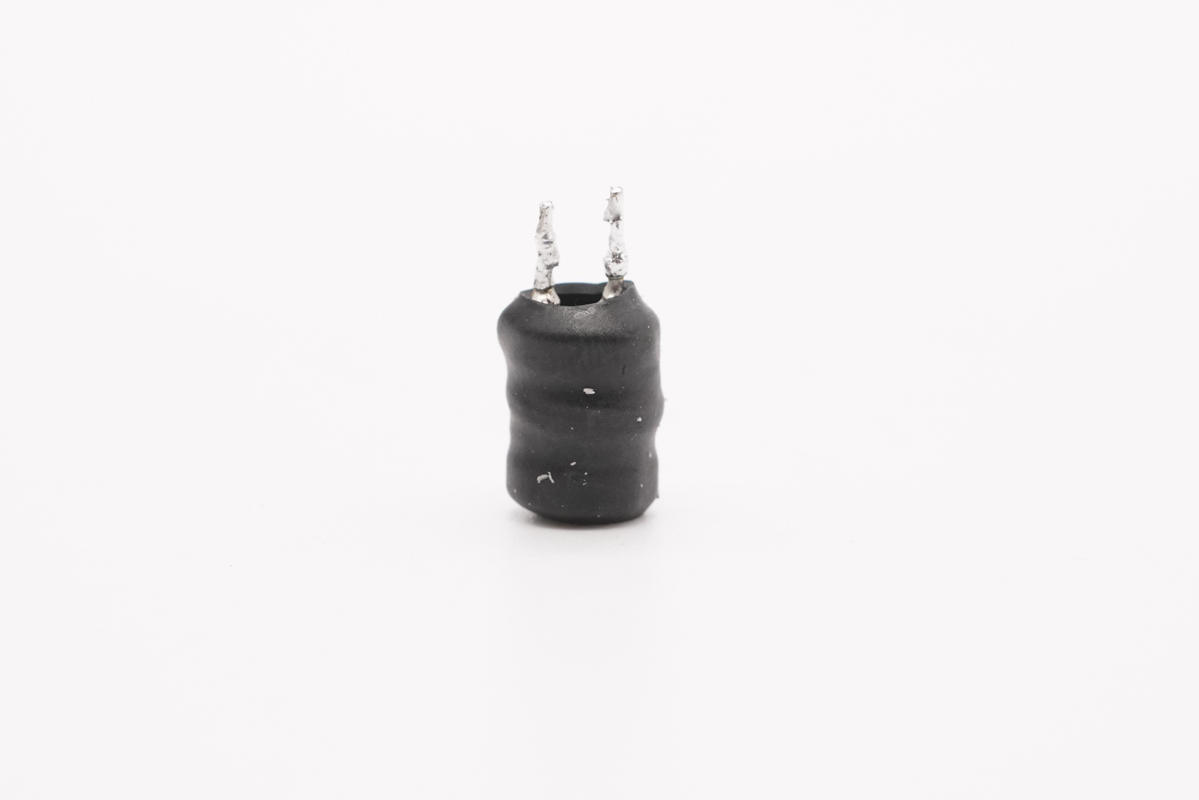

工字電感特寫。

四顆電容為永銘KCX系列，規格均為400V 27μF。這是永銘2019年推出的快充電源專用產品，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W?1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

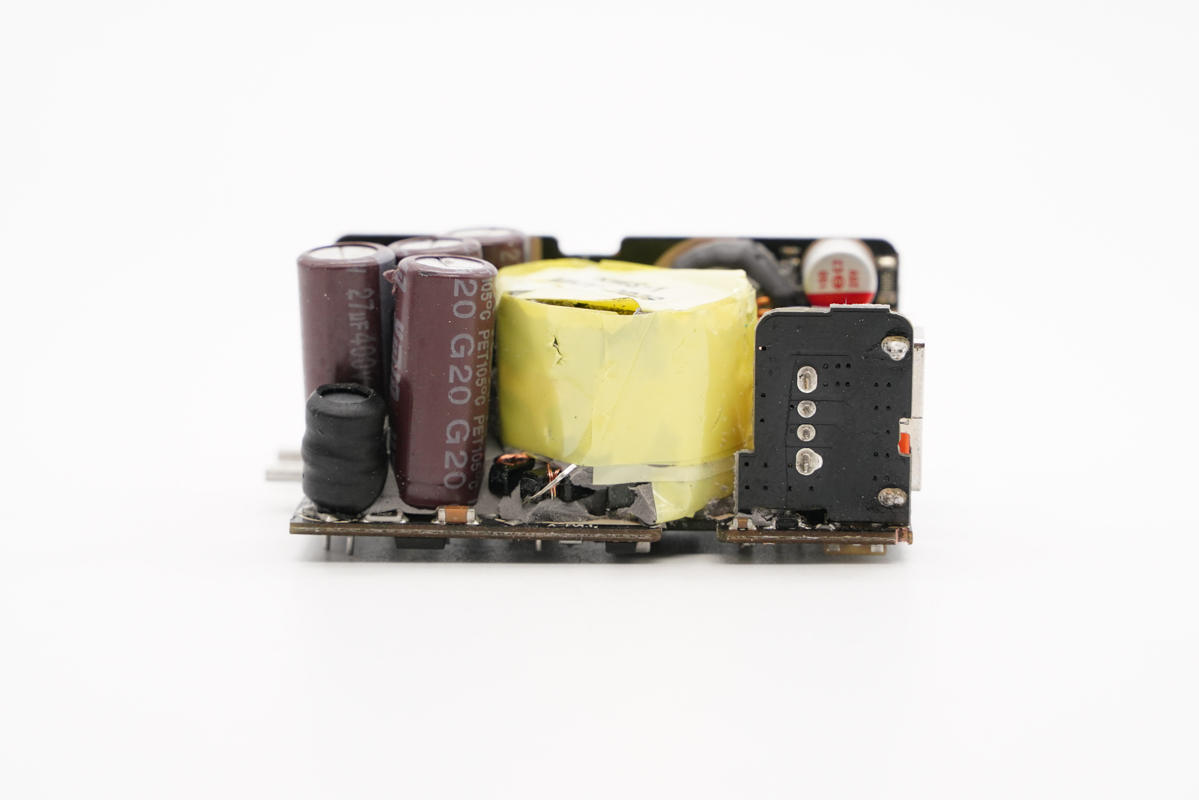

PCB板另一側一覽，中間放置變壓器。

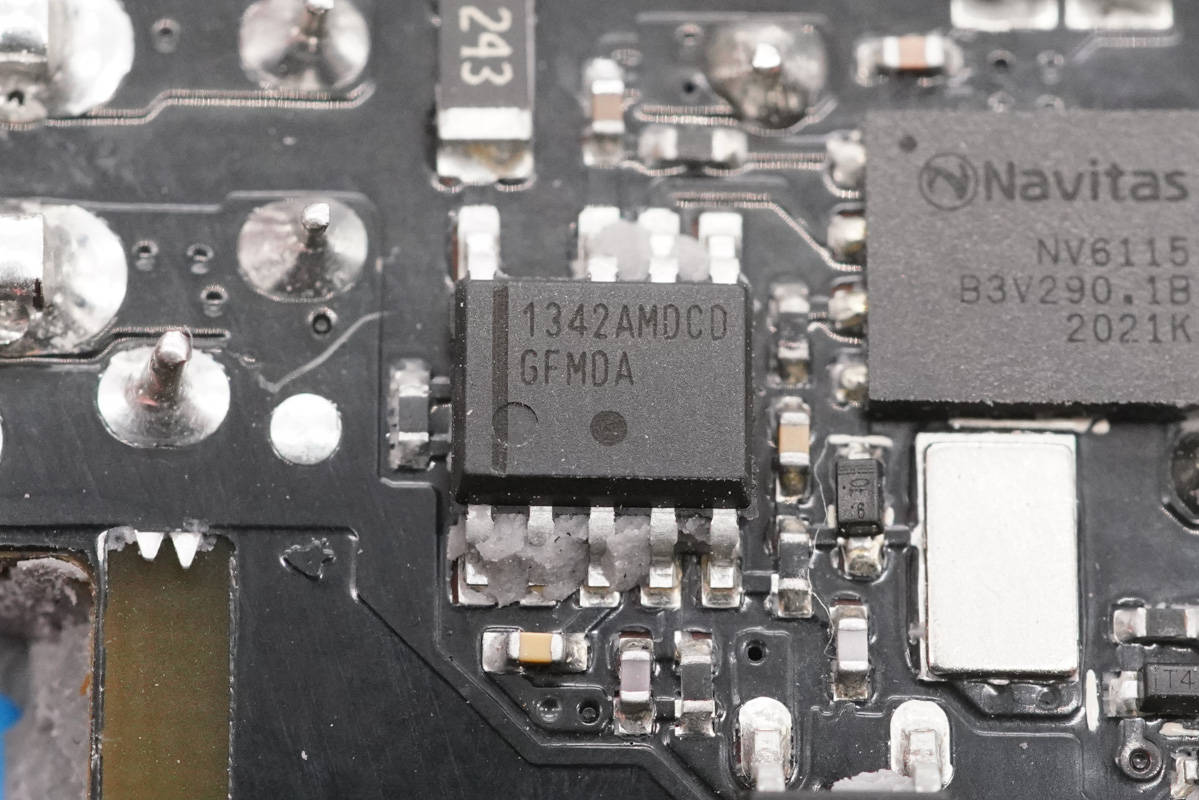

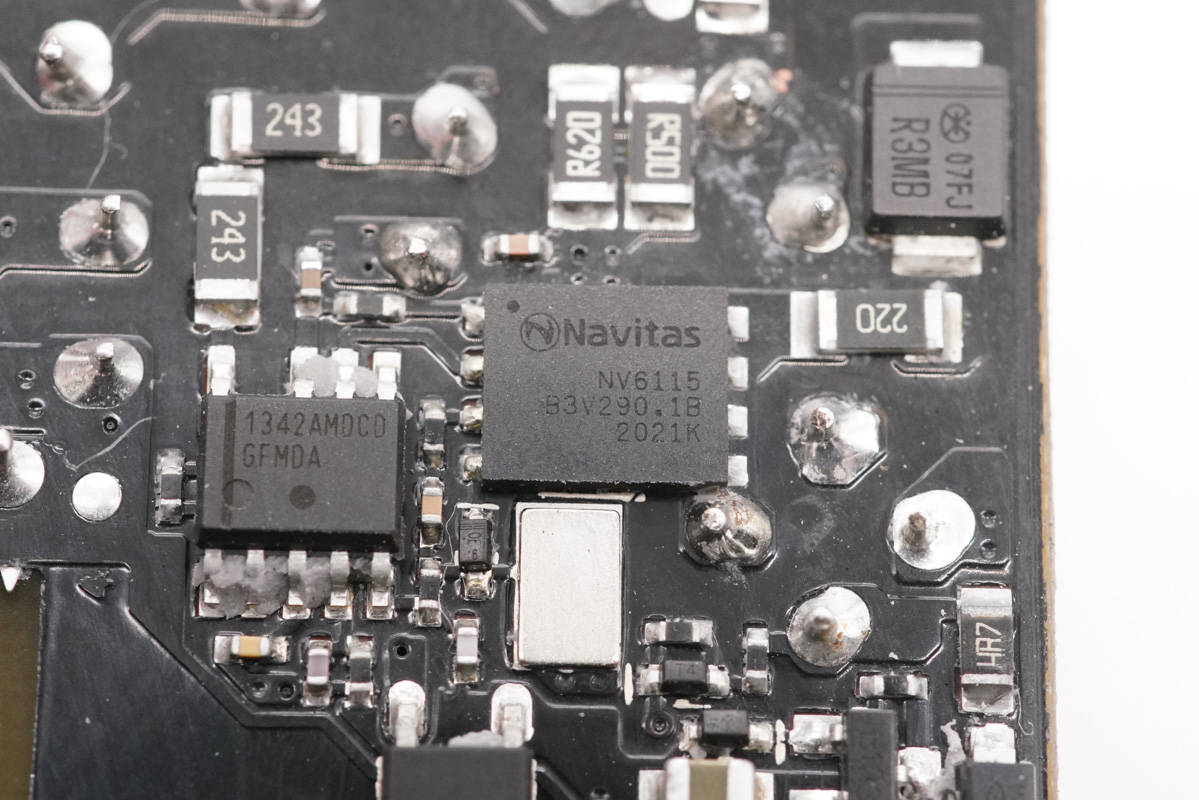

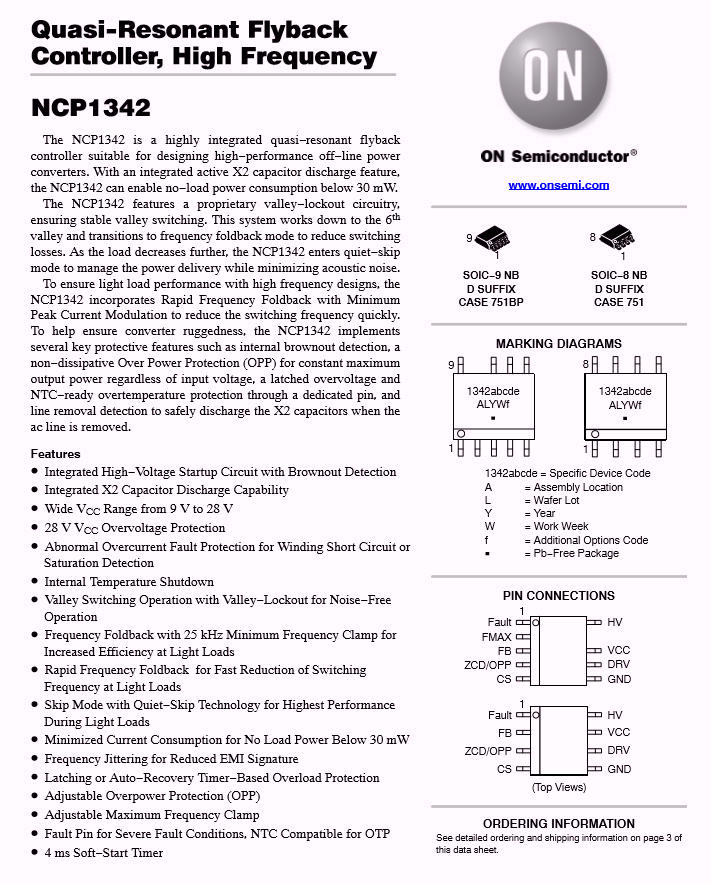

充電器主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有倍思65W 2C氮化鎵快充、芯茂微65W 2C1A氮化鎵快充、小米55W氮化鎵充電器、華碩65Ｗ氮化鎵充電器、OPPO新款65W超級閃充氮化鎵充電器、一加65W Warp閃充充電器、堅果65W單C口氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、小米120W超級快充、iQOO 120W閃充充電器等。

充電器采用納微NV6115 GaN功率器件，這是充電器的核心元器件。NV6115內置驅動器以及復雜的邏輯控制電路，170mΩ導阻，耐壓650V，支持2MHz開關頻率，采用5*6mm QFN封裝，節省面積，得益于NV6115內置驅動器，無需外置驅動器，更加節省PCB空間。

納微 NV6115 詳細資料。

充電頭網拆解了解到，采用納微半導體NV6115的還有華碩2C1A 65Ｗ氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、小米GaN充電器Type-C 65W、OPPO 50Ｗ餅干氮化鎵快充、RAVPOWER 65W 1A1C氮化鎵快充充電器、貝爾金68W雙C口GaN充電器、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器等產品。

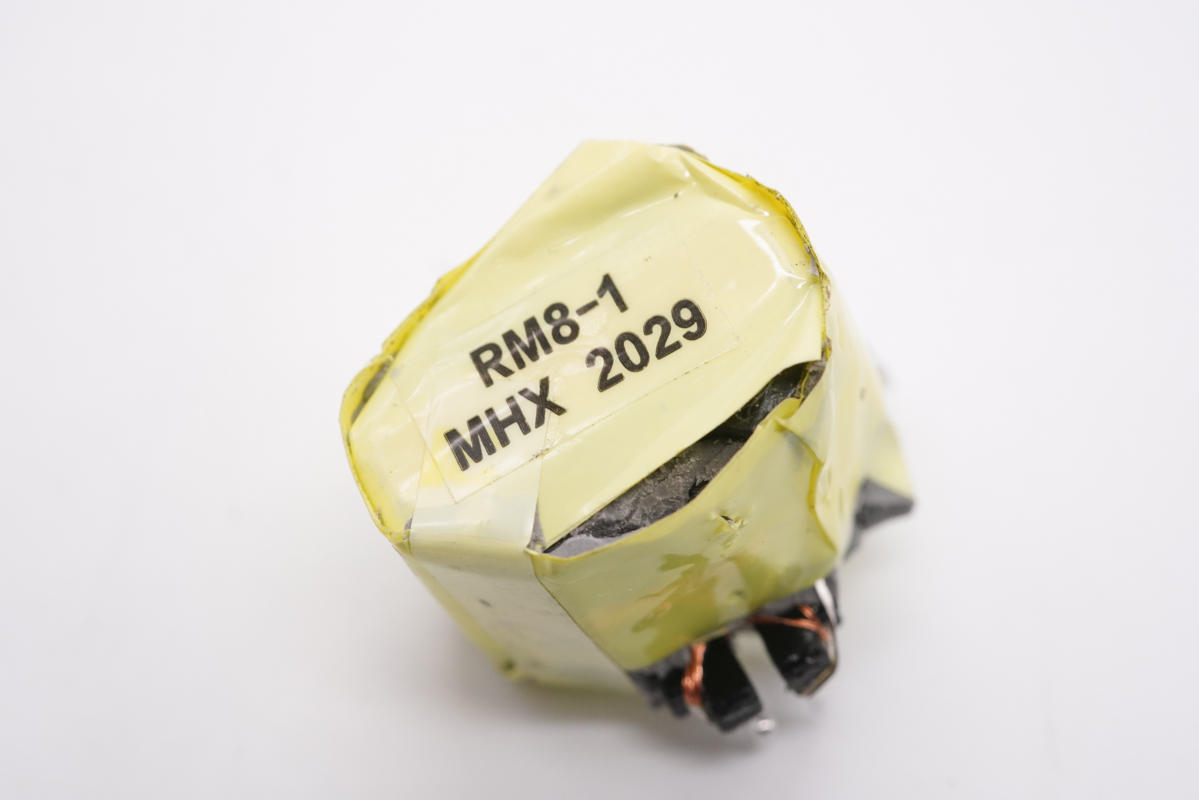

變壓器特寫，頂部噴碼有信息。

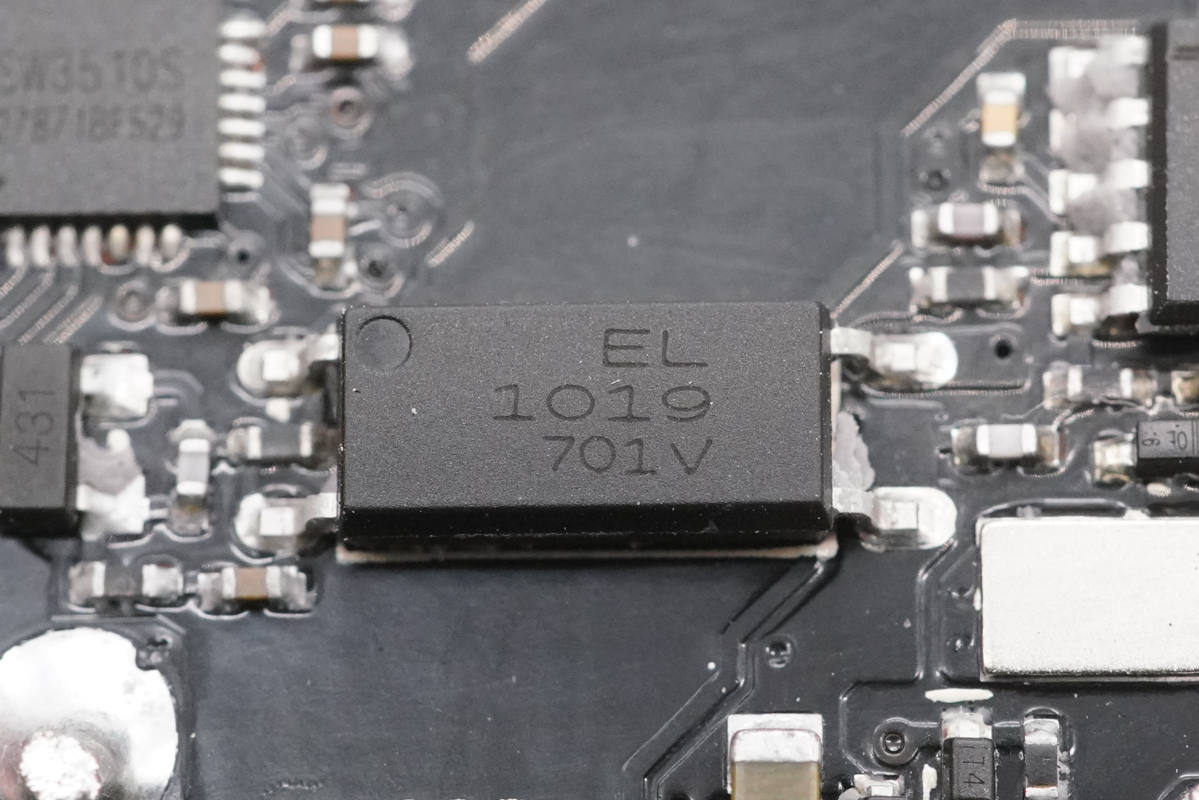

億光EL 1019光耦，用于初級次級通信，反饋輸出電壓。

? ?

兩顆Y電容來自STE松田電子，用于輸出抗干擾。

輸出端一覽，同步整流輸出濾波固態電容夾在USB-A和USB-C母座之間，包裹絕緣膠帶。

將小板以及其它元器件全部拆掉，主板次級側還設有同步整流控制器以及同步整流管。

絲印IBHJM次級同步整流控制器，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

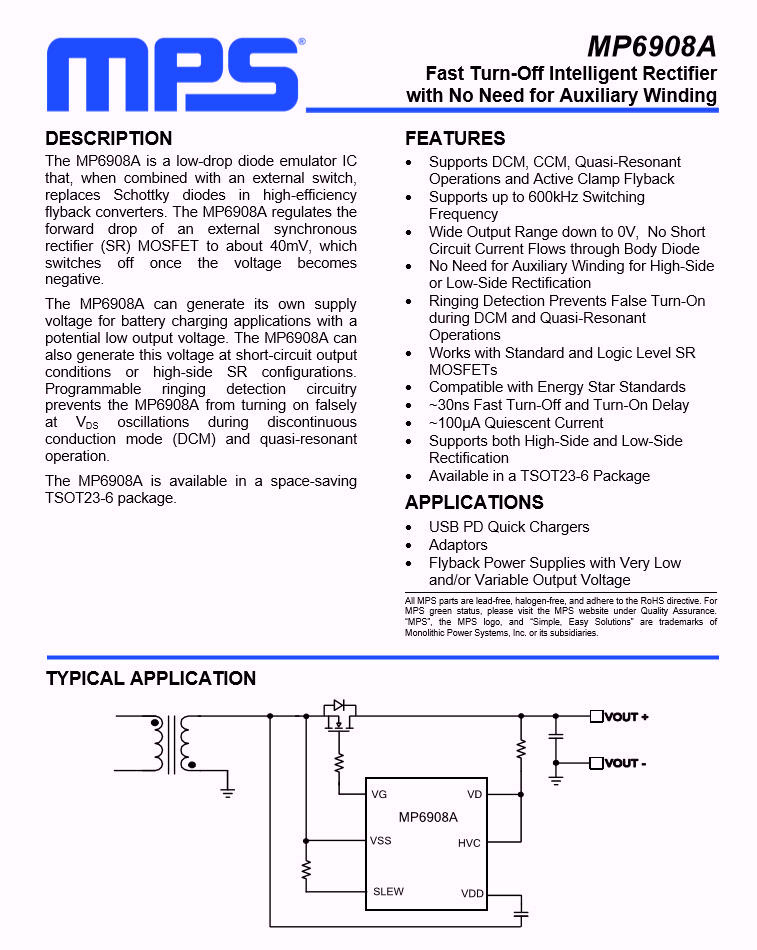

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

? ?

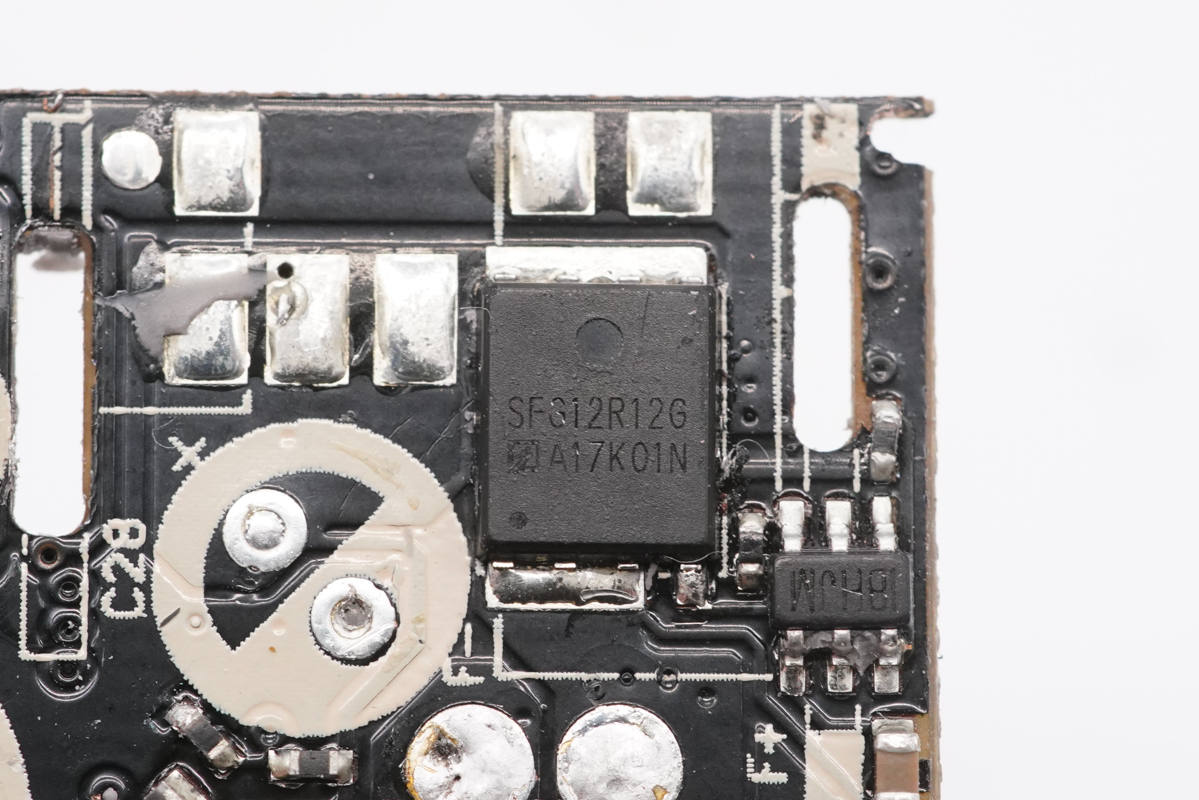

同步整流MOS管采用東微SFG12R12GF，NMOS，耐壓120V，導阻12mΩ，PDFN5x6封裝。

東微SFG12R12GF資料信息。

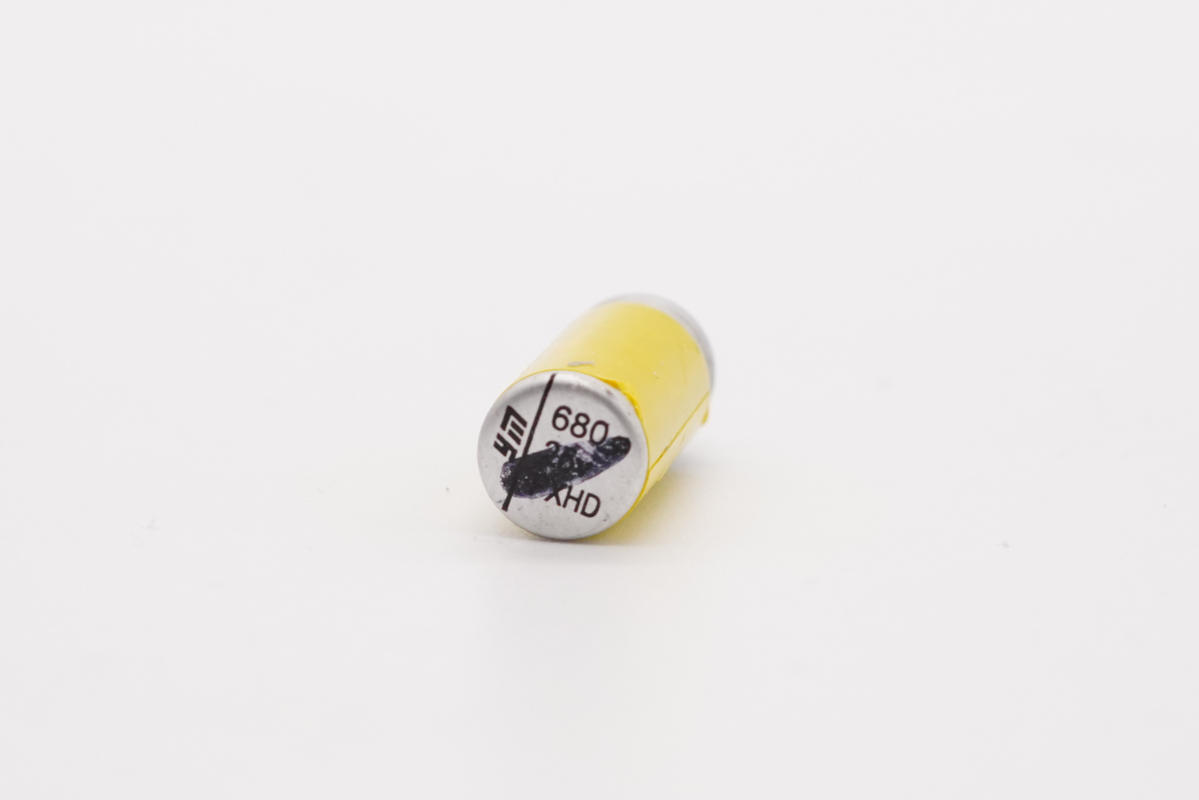

輸出濾波固態電容采用永銘NPX系列，規格為25V 680μF。

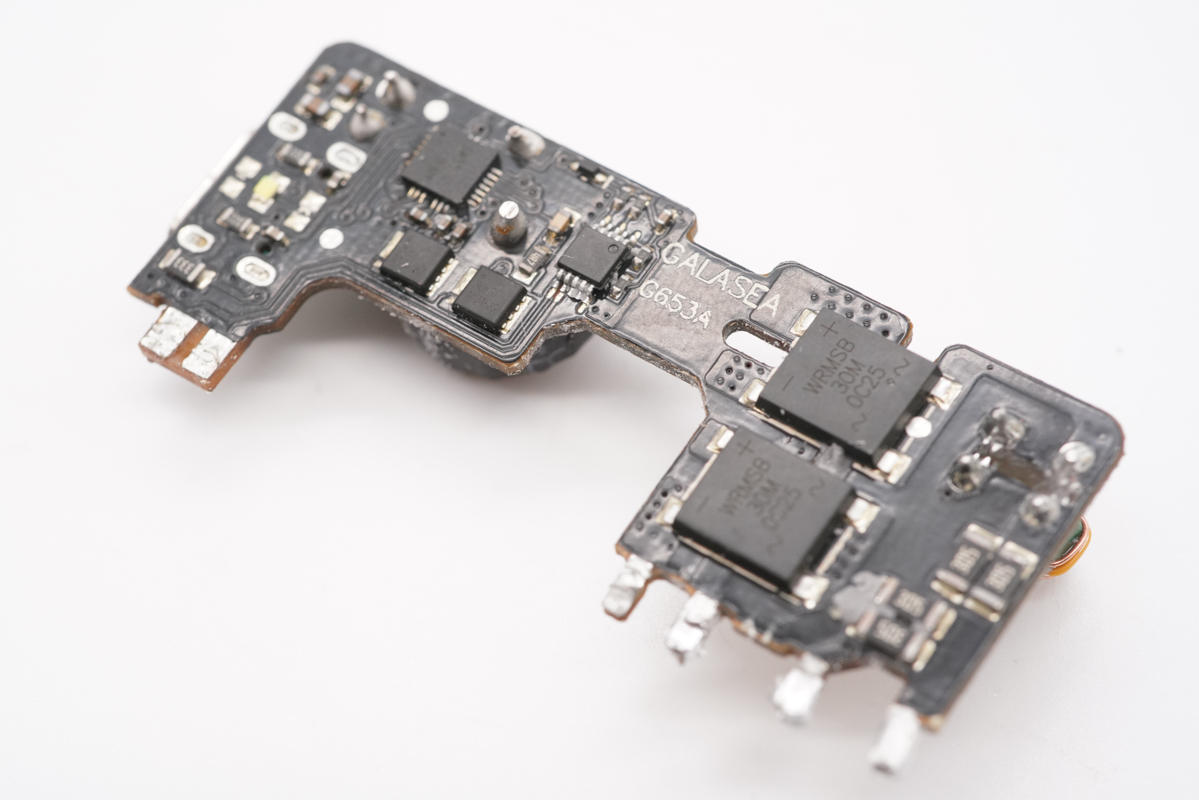

USB-C1母座所在小板背面一覽，次級側設有MCU以及C1口二次降壓電路，一顆降壓協議IC和兩顆MOS管組成。

小板正面一覽，設有降壓電感、輸出濾波固態電容和USB-C1母座。

? ?

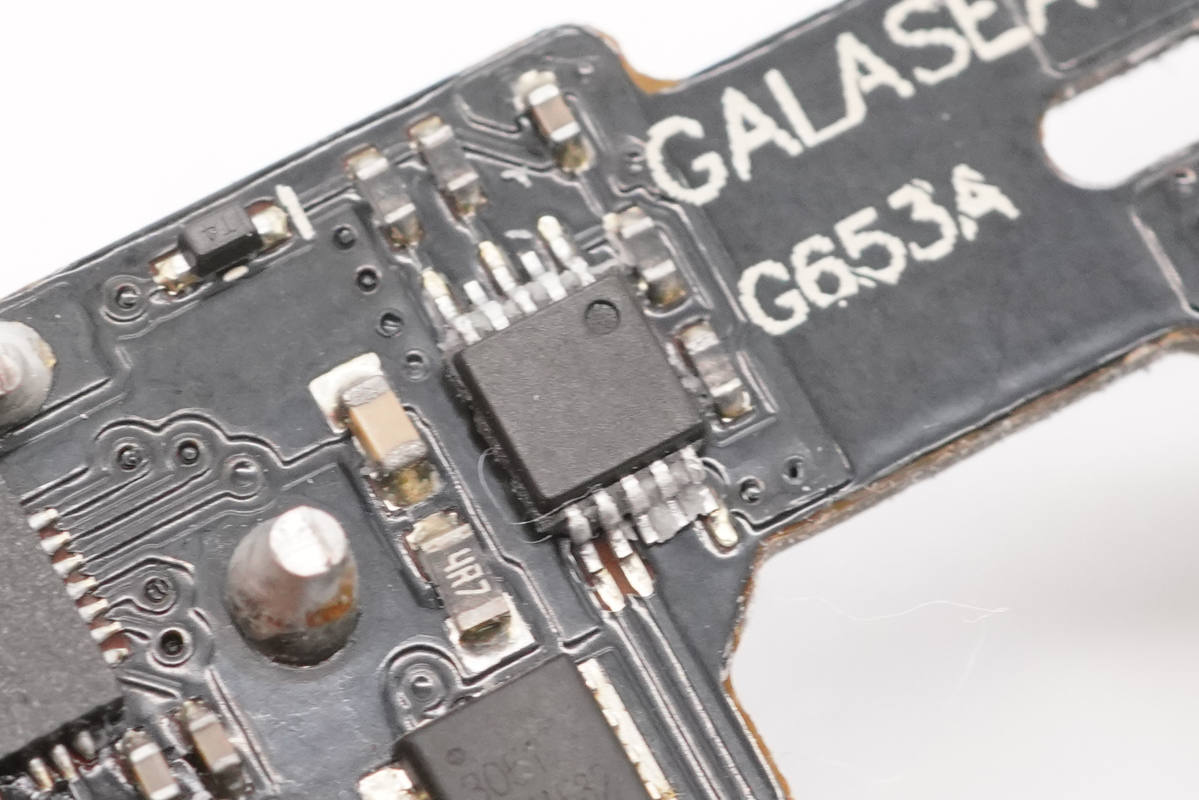

無絲印MCU特寫，用于雙路輸出功率智能分配。

采用智融SW3510主控芯片作為USB-C1口的降壓控制器和協議識別。智融SW3510是一顆內置有USB-C口識別及多種快充功能的高集成度雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。

其集成了5A高效率同步降壓變換器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多種快充協議，CC/CV 模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

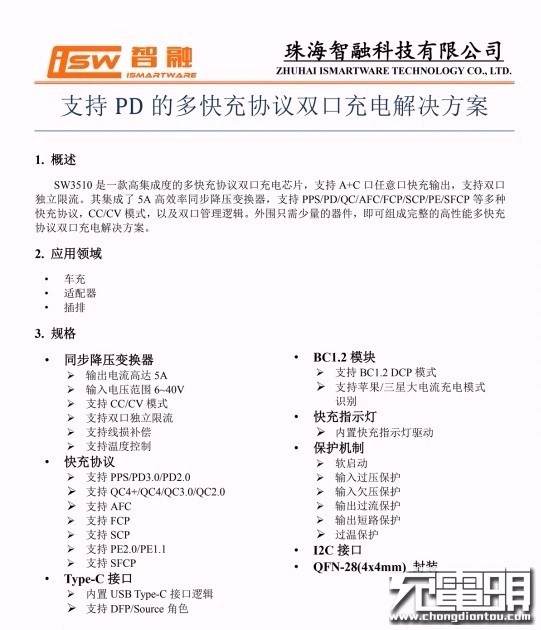

智融SW3510詳細資料信息。

充電頭網了解到，采用智融SW3510的還有華碩65Ｗ氮化鎵快充、綠聯65W 3C1A氮化鎵快充充電器、征拓65W氮化鎵充電器、綠聯2A2C 48W智能充電器、倍思45W USB PD快充充電器、倍思60W 2A1C USB PD快充充電器、摩米士65W 2C1A氮化鎵快充充電器、倍思30W USB PD雙口充電器、ROCK洛克30W QC4+雙口車載充電器等多款產品。

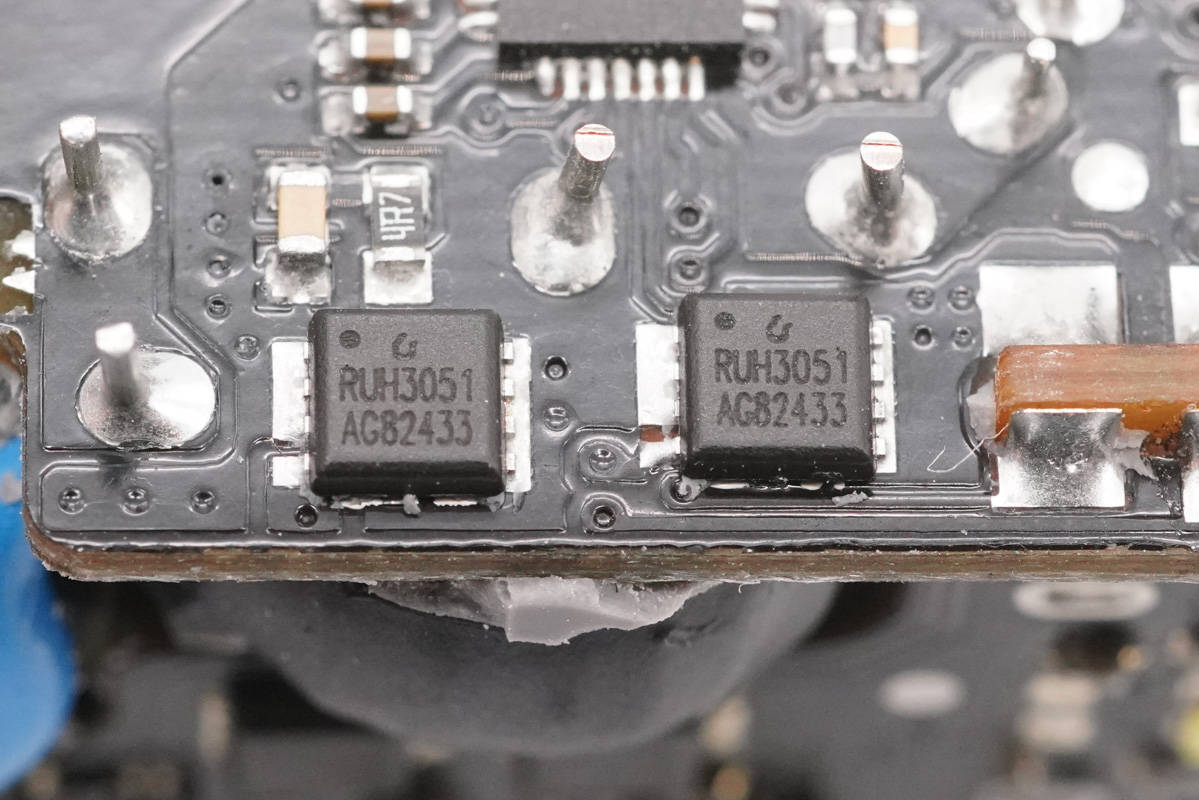

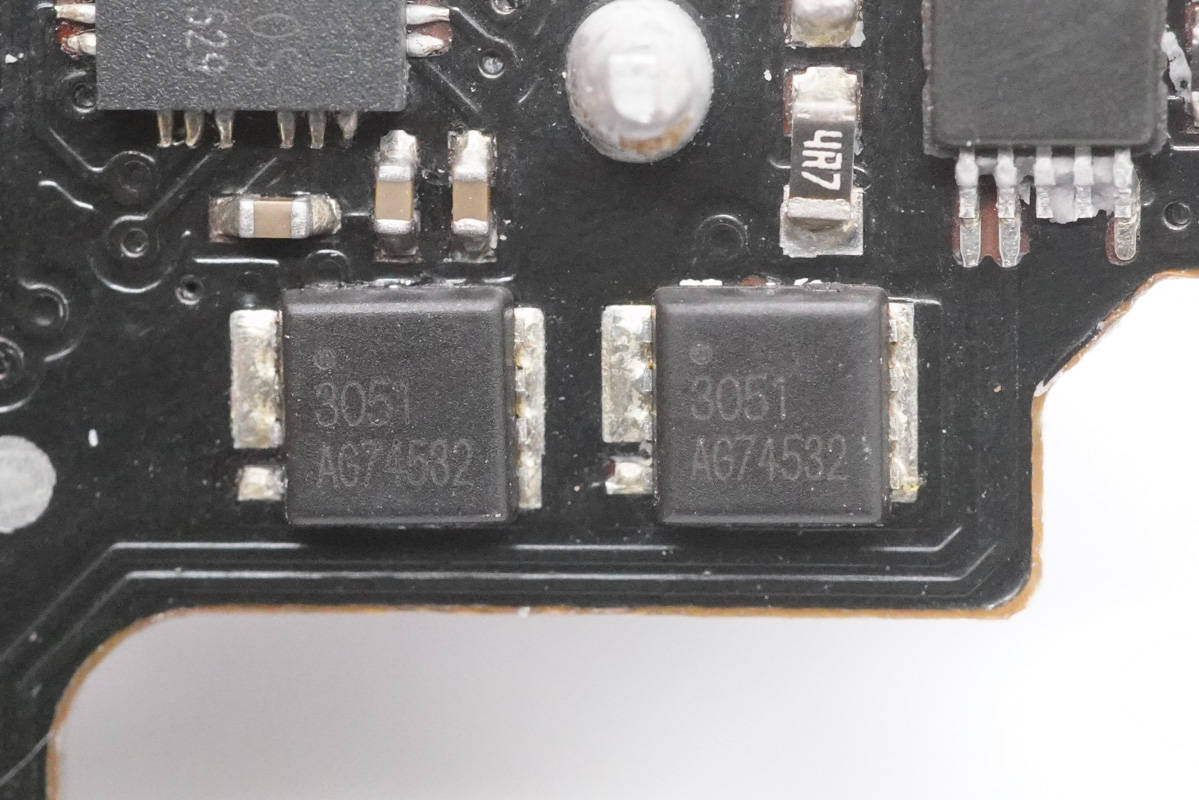

外掛兩顆MOS管采用銳駿RUH3051M2，NMOS管，耐壓30V，為USB-C1口輸出同步整流降壓。

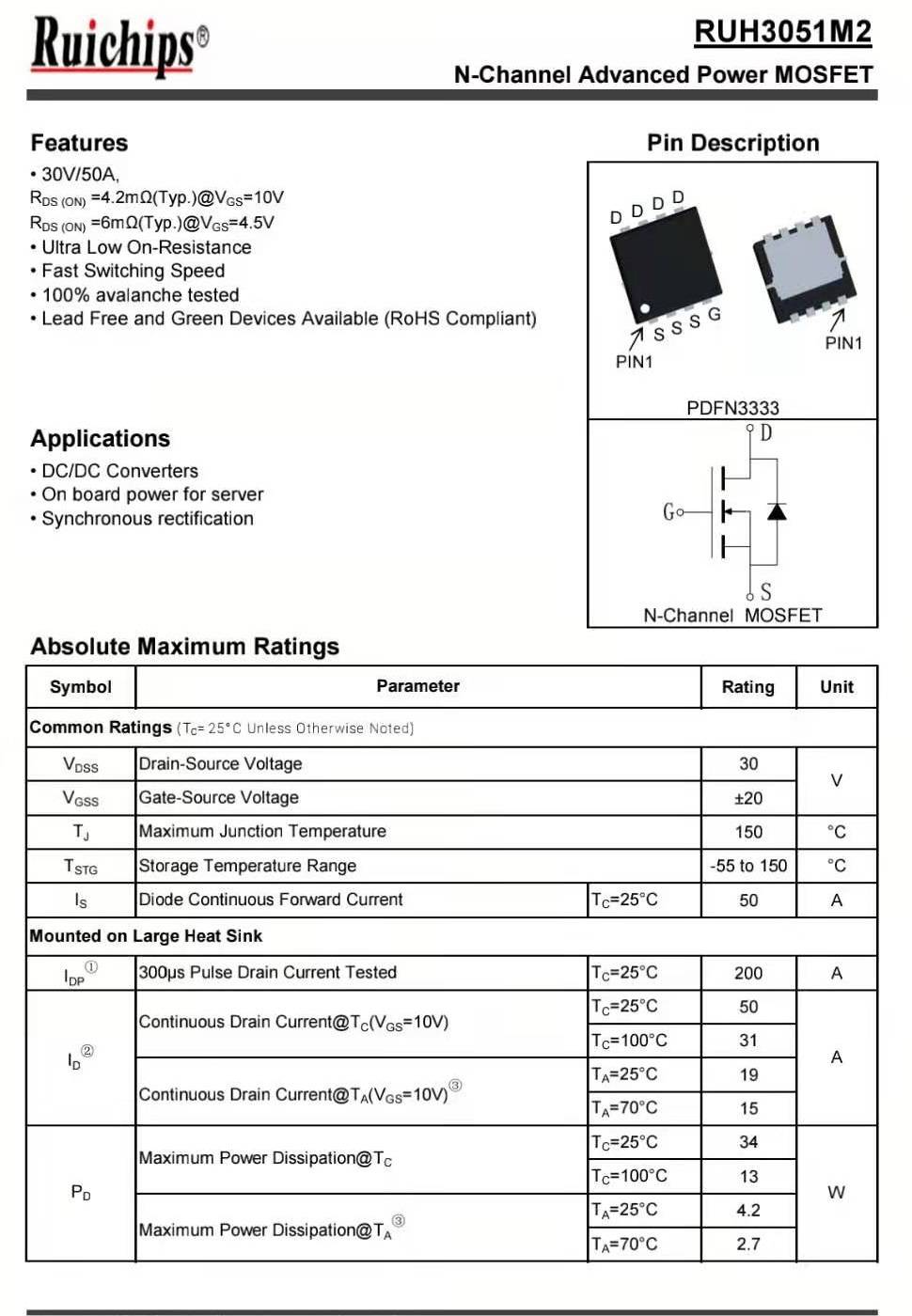

銳駿RUH3051M2資料信息。

? ?

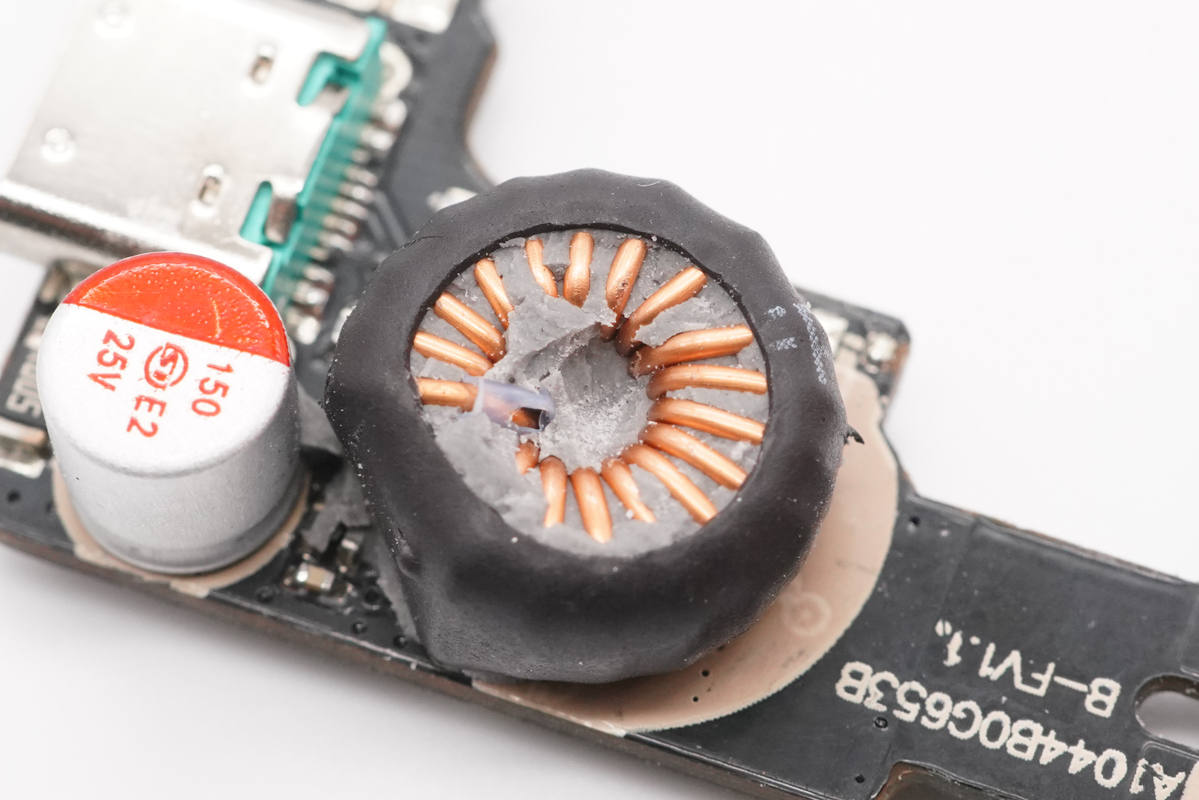

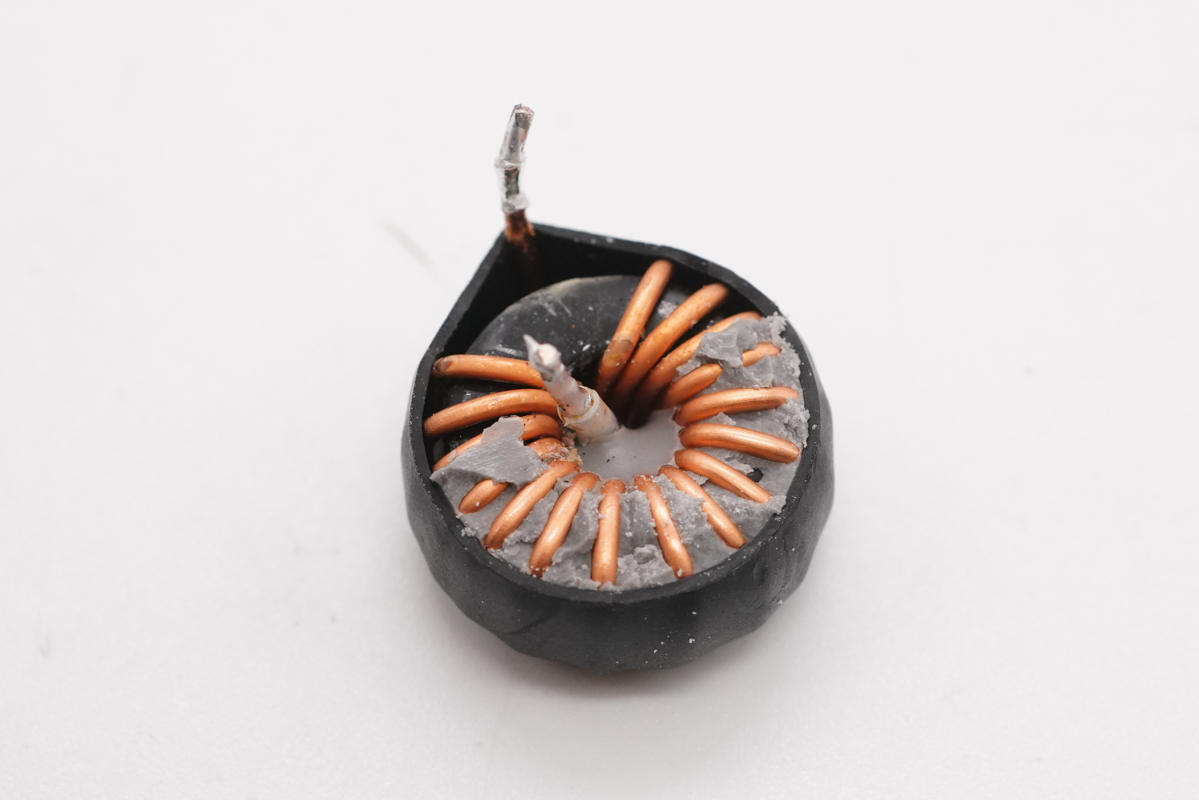

降壓電感特寫，外套絕緣管。

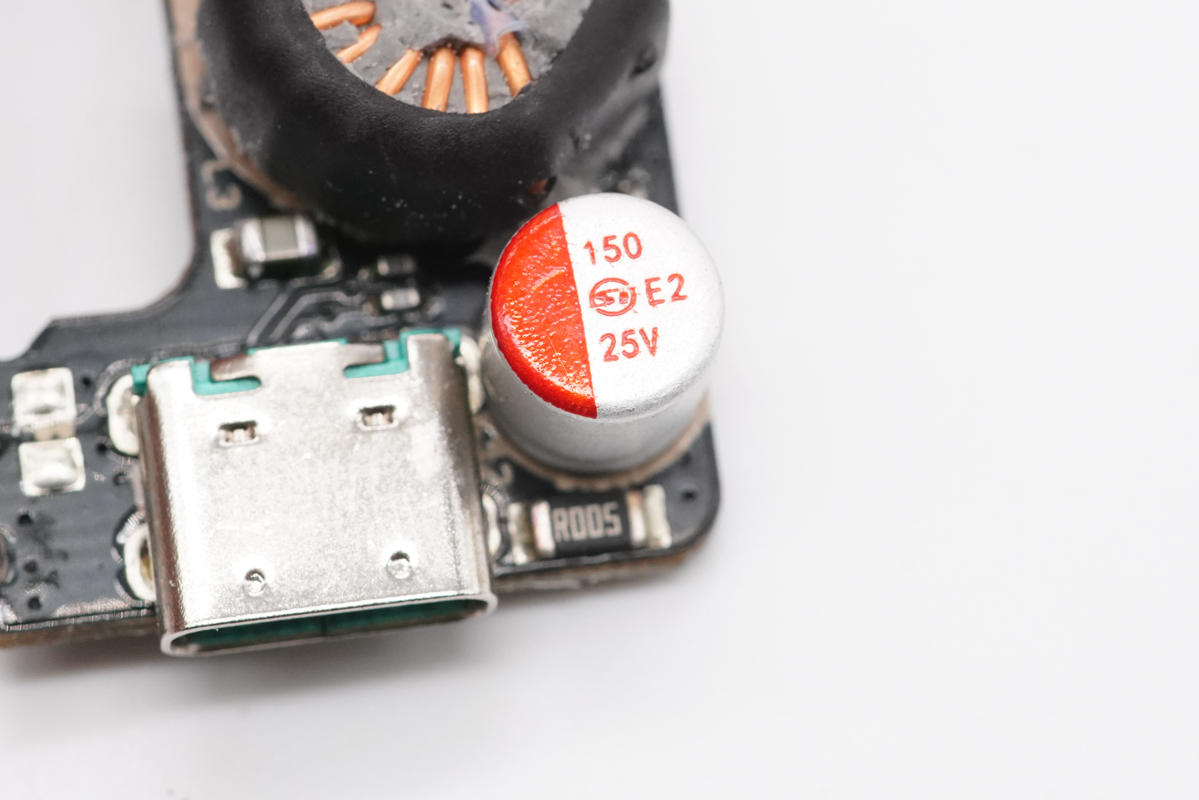

輸出濾波固態電容特寫，規格為25V 150μF。

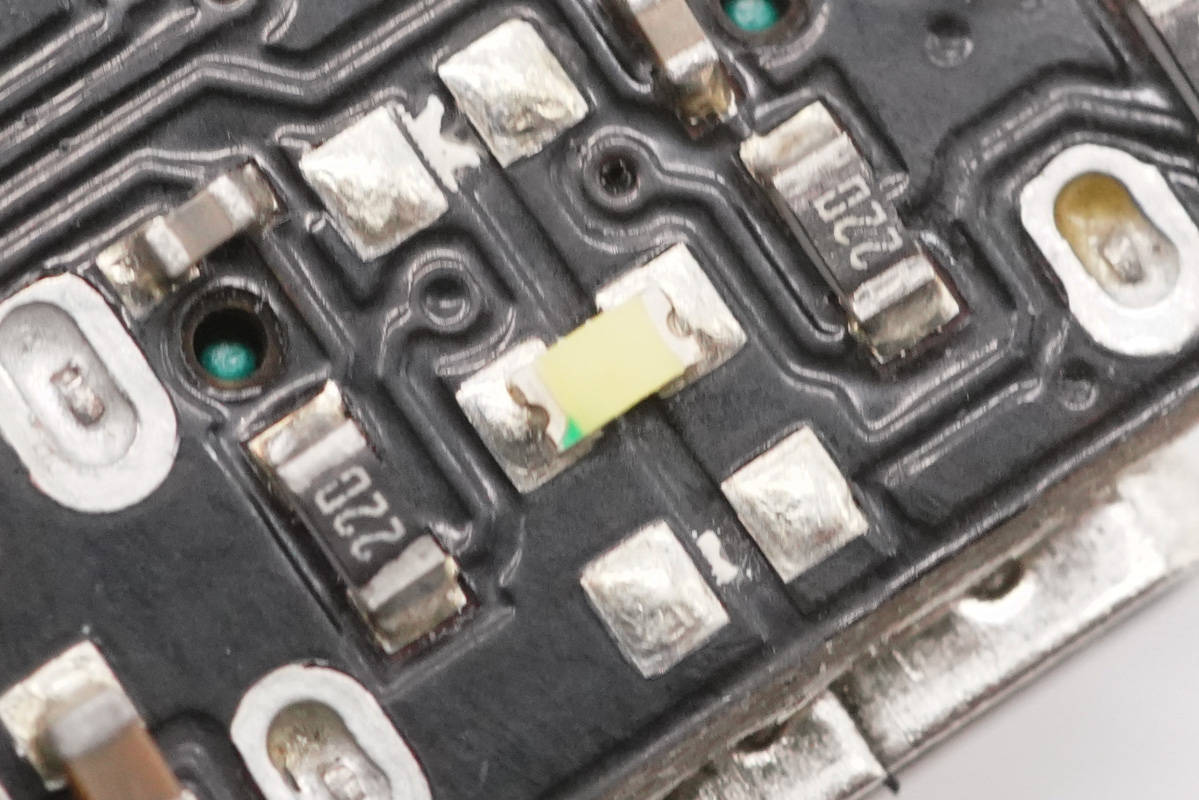

LED指示燈特寫。

USB-C1母座特寫。

另外1A1C電路主控芯片也是采用的智融SW3510。

? ?

此外同樣外掛銳駿RUH3051 MOS管為1A1C接口輸出同步整流降壓。

另一路的降壓電感特寫。

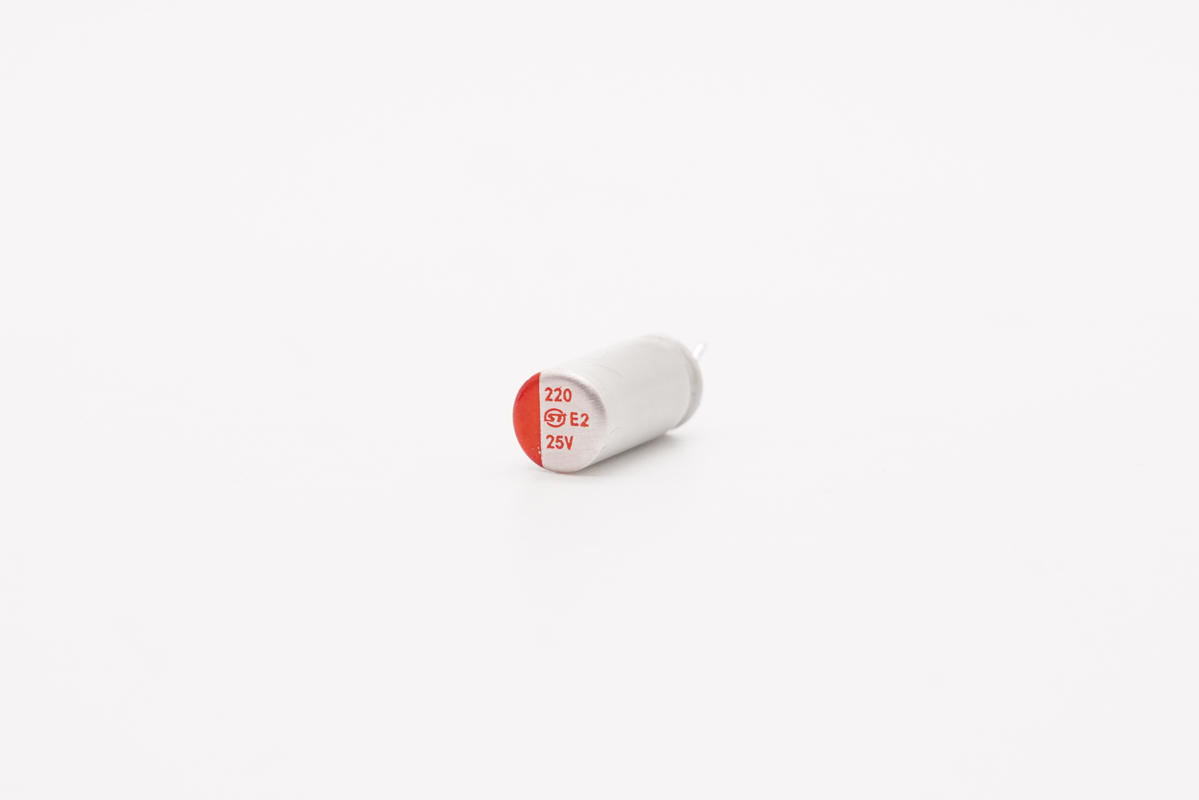

輸出濾波固態電容特寫，規格為25V 220μF。

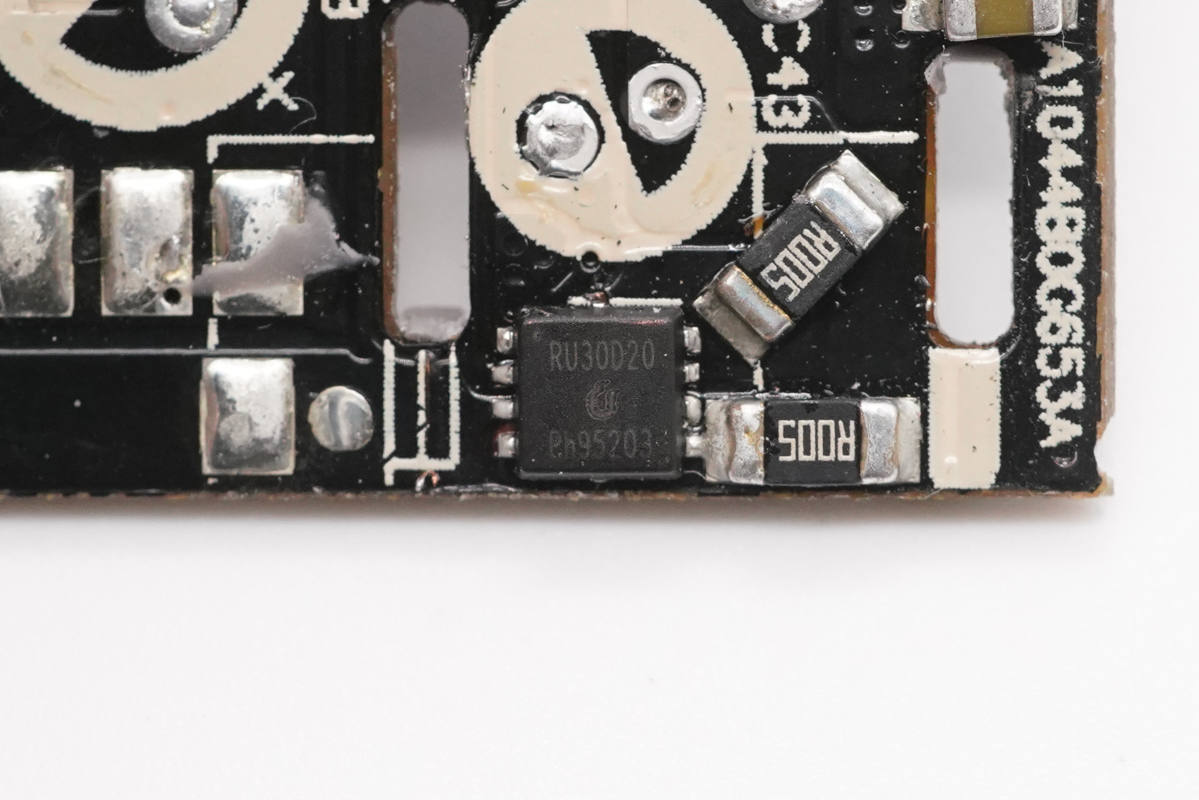

銳駿RU30D20M2雙NMOS管，耐壓30V，用于1A1C快充端口分配。

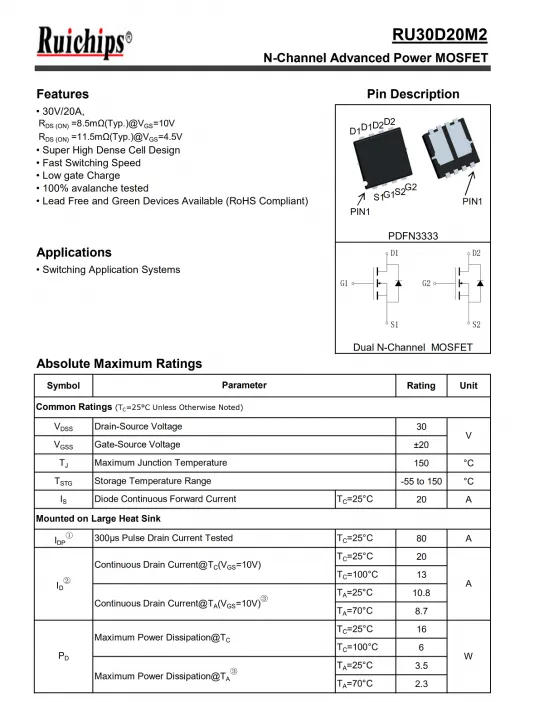

銳駿RU30D20M2詳細資料。

?

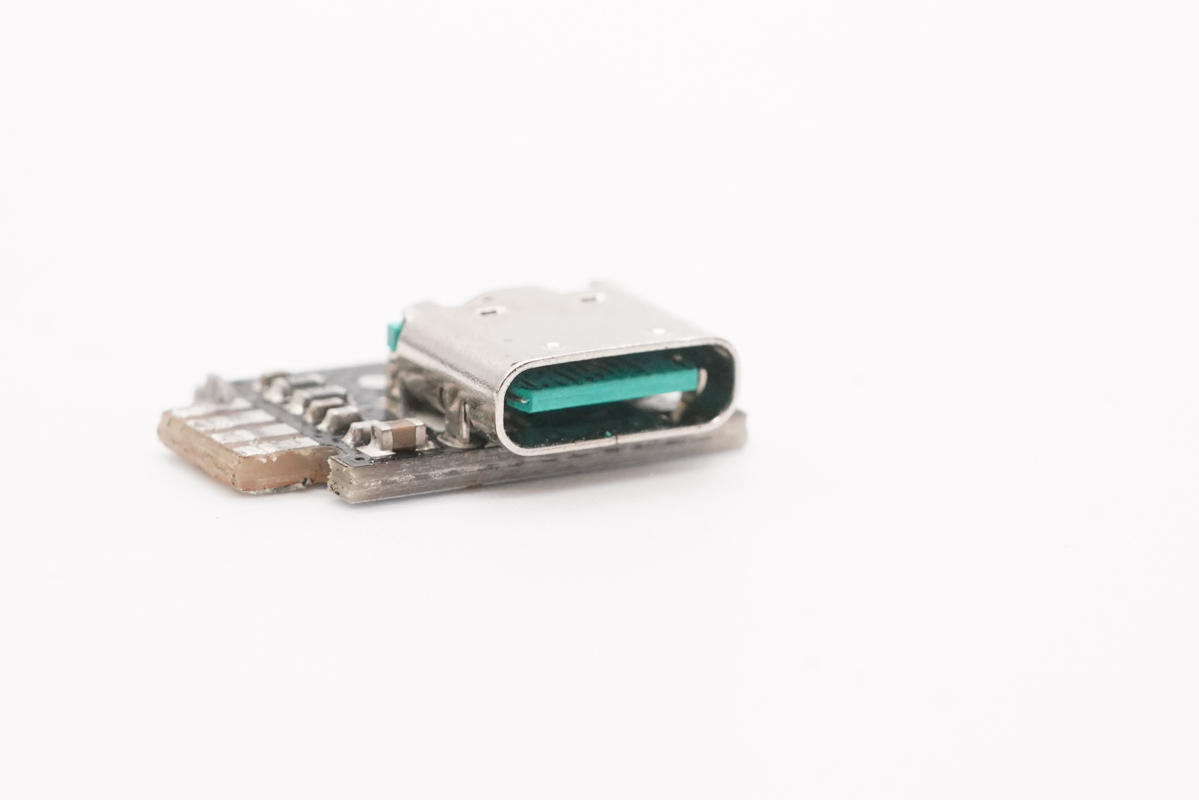

USB-C2母座特寫。

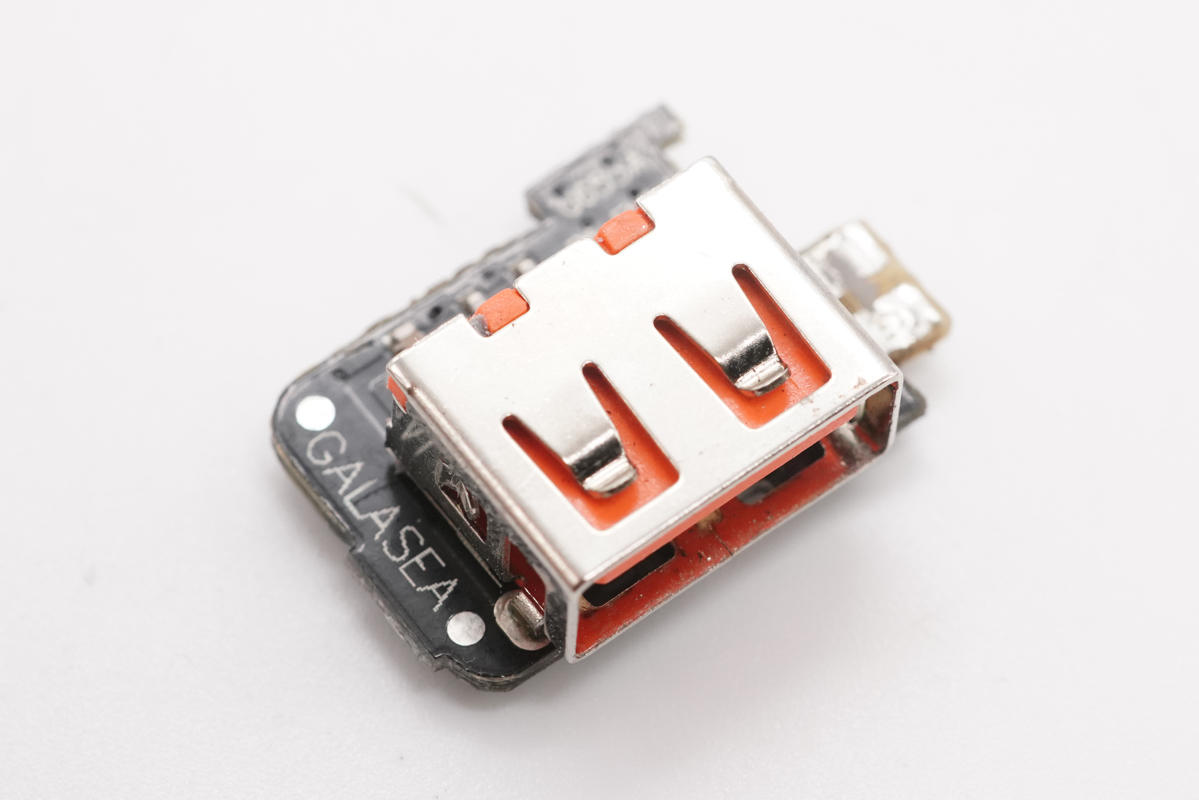

USB-A口母座特寫。

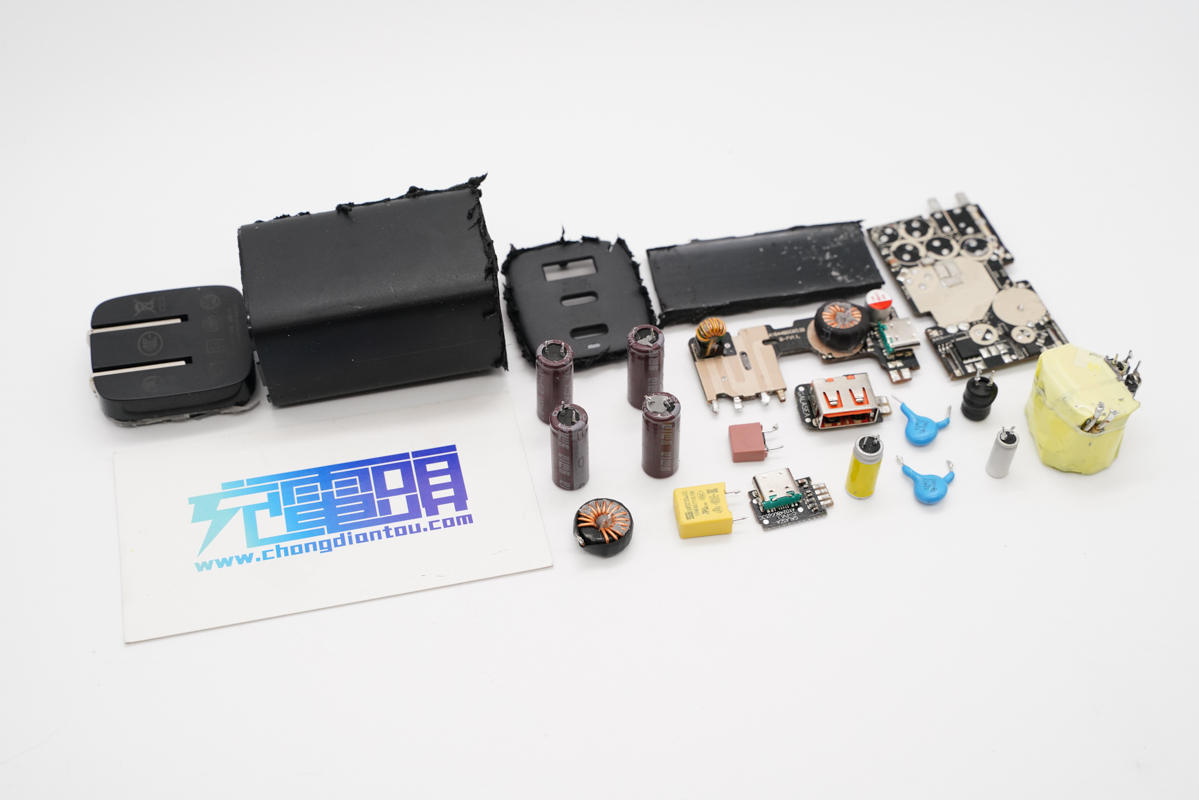

全部拆解完畢。

充電頭網拆解總結

即刻這款65W氮化鎵充電器雖采用長條柱體造型設計，不過腰身各面弧面過渡，整體看上去有些圓潤，日常插拔使用體驗感好。充電器支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個主流快充協議，兼容性很好，另外也支持主流的45W+18W雙口快充策略，滿足筆記和手機快充需求。

充電頭網通過拆解了解到，充電器內部灌膠以提高產品機械強度和散熱性能，另外采用多塊PCB小板充分利用內部空間以減小充電器體積，其中側面小板更是橫跨初次級。另外充電器采用開關電源和兩路DC-DC降壓輸出架構。

其中開關電源由安森美NCP1342搭配納微NV6115氮化鎵功率芯片，以及MPS MP6908A搭配東微同步整流MOS組成。USB-C1以及另外1A1C兩路均采用智融SW3510搭配銳駿MOS管進行二次降壓和協議識別控制輸出。采用永銘小體積電容進行輸入輸出濾波，整體方案和用料主流。
