最近TORRAS圖拉斯推出了一款迷你20W PD快充充電器，緊跟市場潮流，滿足iPhone 12用戶對迷你充的選購需求。這款充電器體積非常小，且具備9V2.22A電壓檔位，針對性很強，是專為iPhone 12手機設計的充電配件。下面充電頭網就對這款產品進行拆解，看看內部設計用料。

一、圖拉斯迷你20W充電器外觀

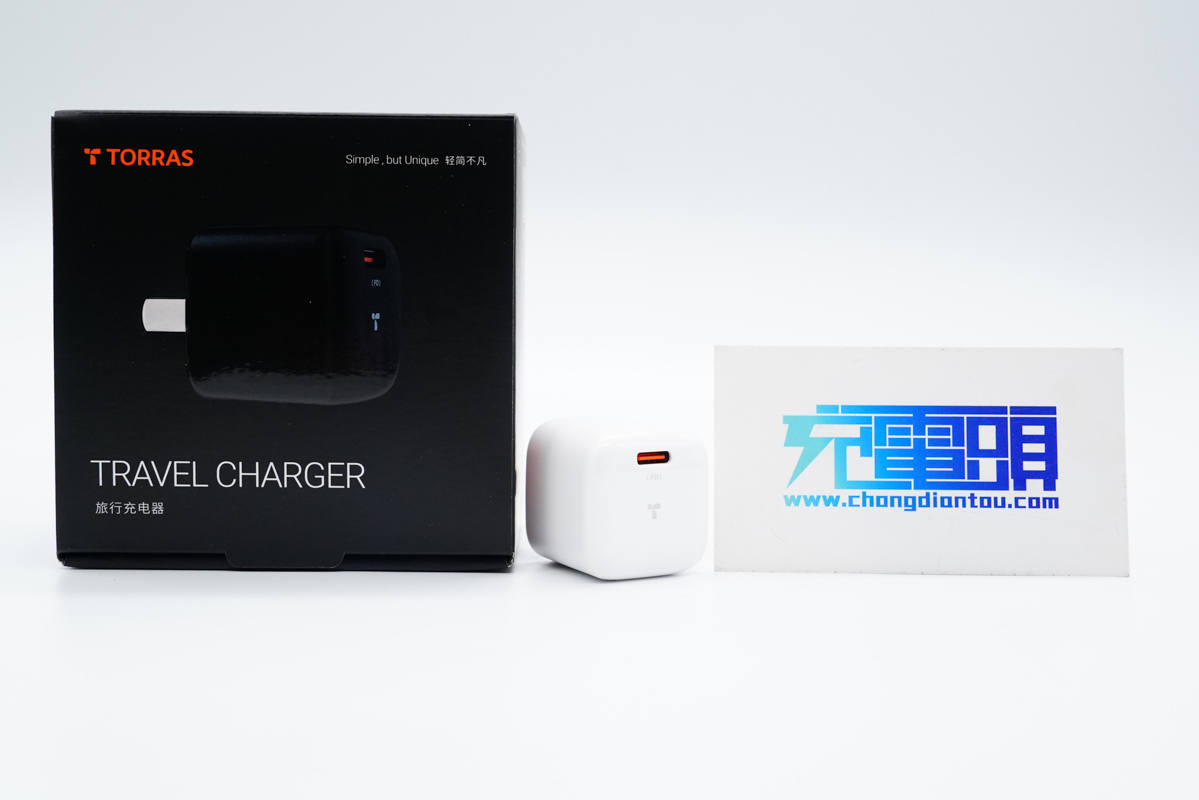

包裝盒方形黑色，頂部印有TORRAS品牌、充電器外觀圖以及名稱。

側面印有制造商信息，此外貼有充電器信息貼紙和防偽碼。

包裝內僅有充電器。

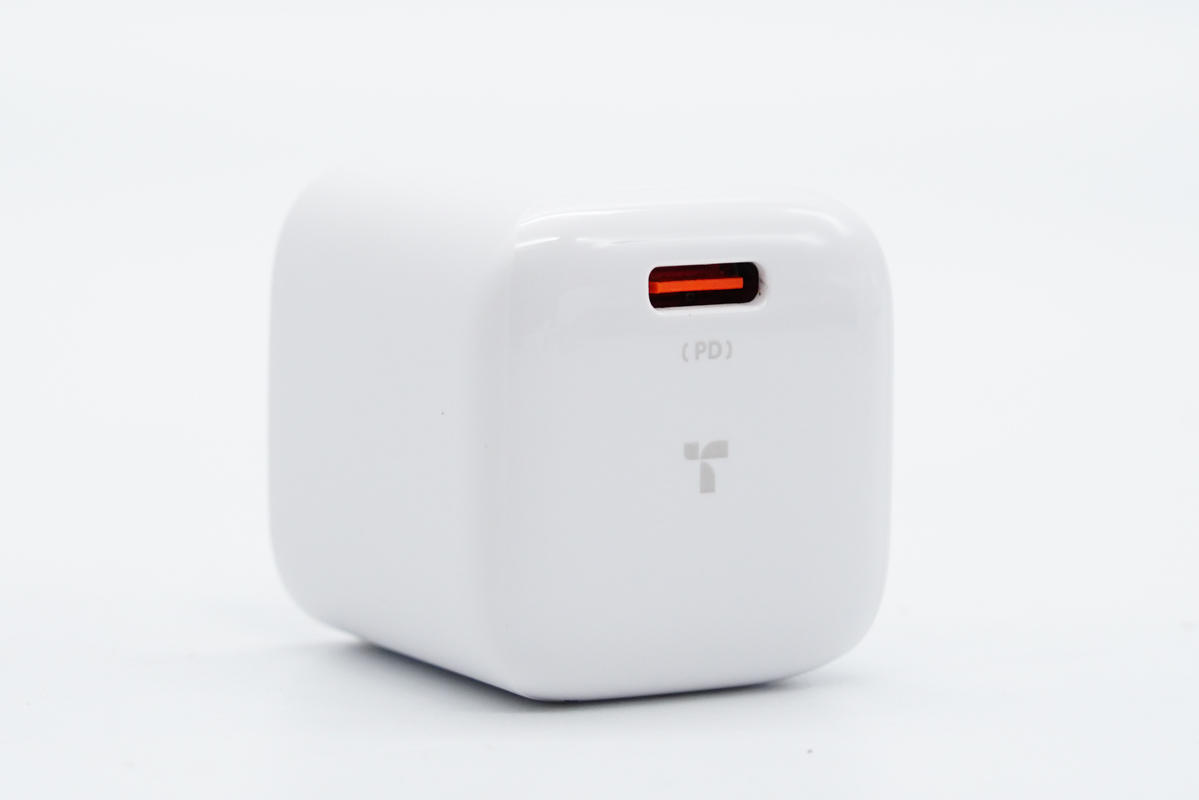

充電頭網拿到的實際是白色款式，不過也正好說明這款充電器有不同配色可供選擇。充電器機身趨于小方塊，腰身磨砂頂部亮面，邊角過渡圓潤。

充電器輸入端為切面，貼合度好，另外配備的是固定式國標插腳。

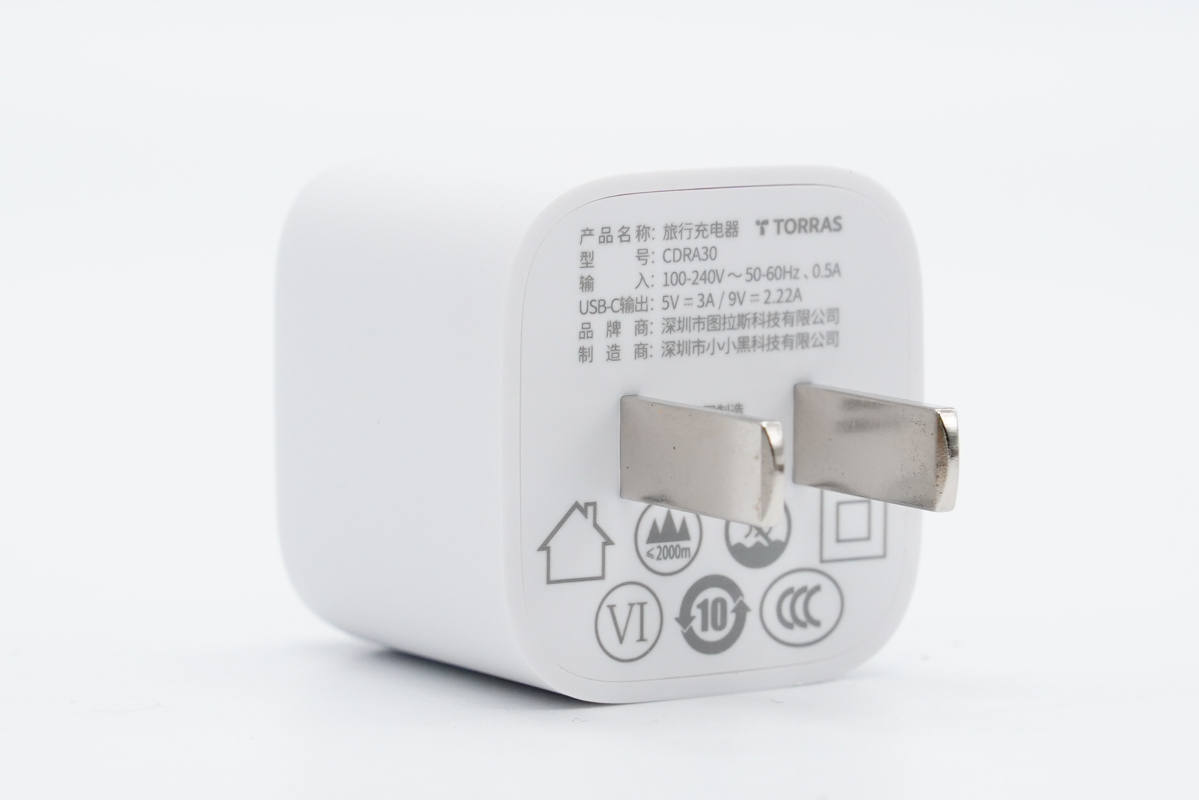

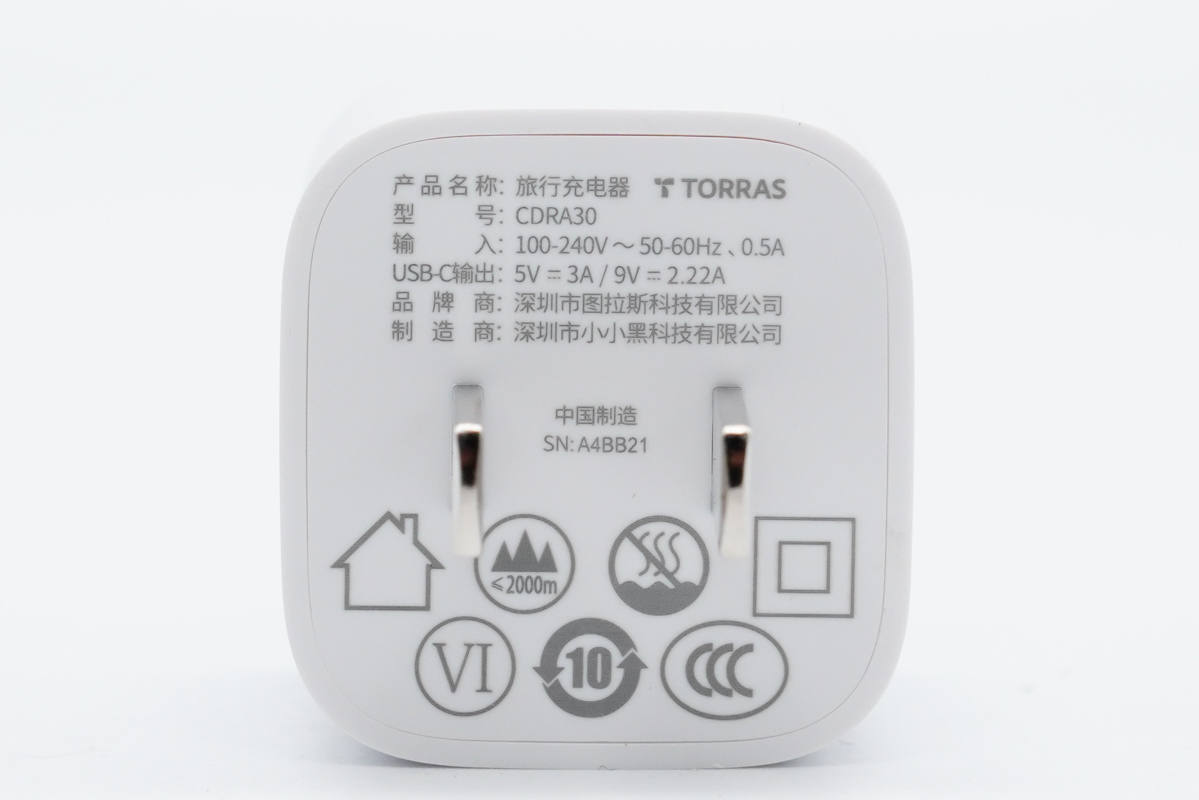

輸入端外殼上印有充電器參數

型號：CDRA30

輸入：100-240V~50/60HZ?0.5A

輸出：5V3A、9V2.22A

制造商：深圳市圖拉斯科技有限公司

監制商：深圳市小小黑科技有限公司

產品已經通過了3C認證和VI級能效認證。

輸出頂面USB-C口靠側邊設計，紅色膠芯不露銅，中心印有灰色logo。

使用游標卡尺實測充電器機身高度為30.84mm。

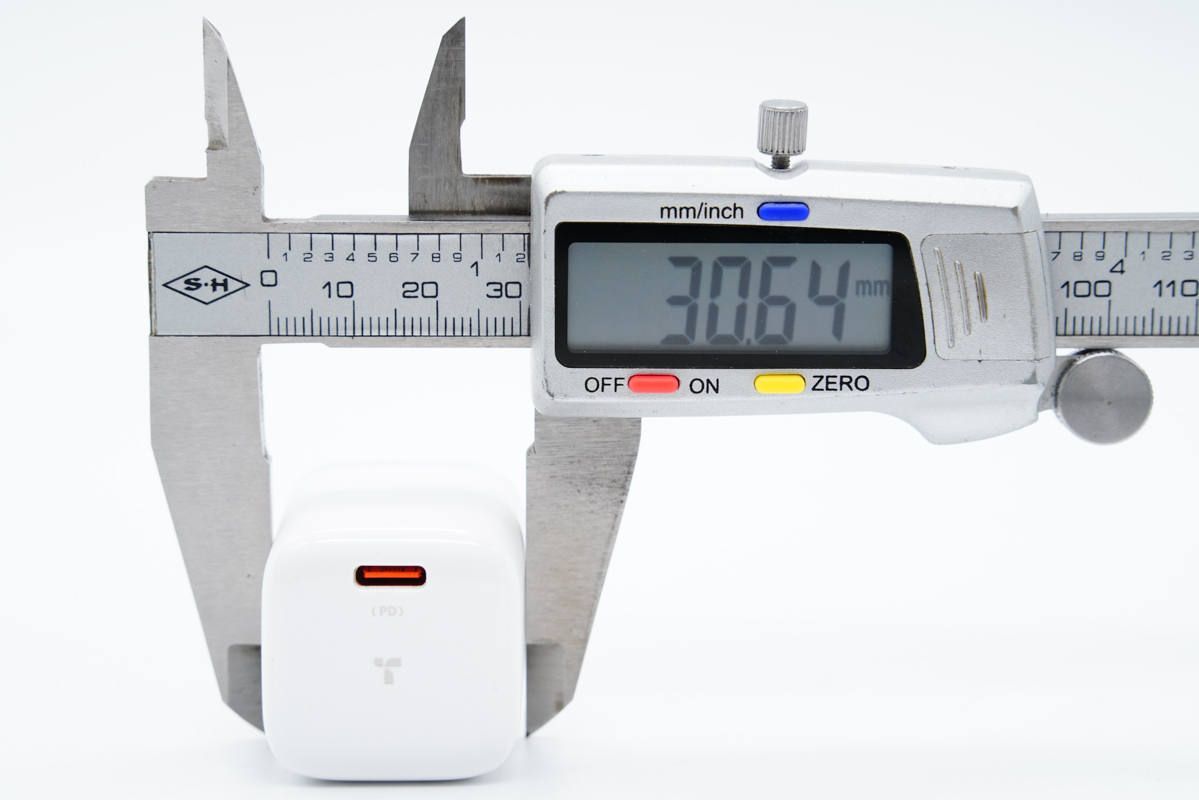

寬度為30.64mm。

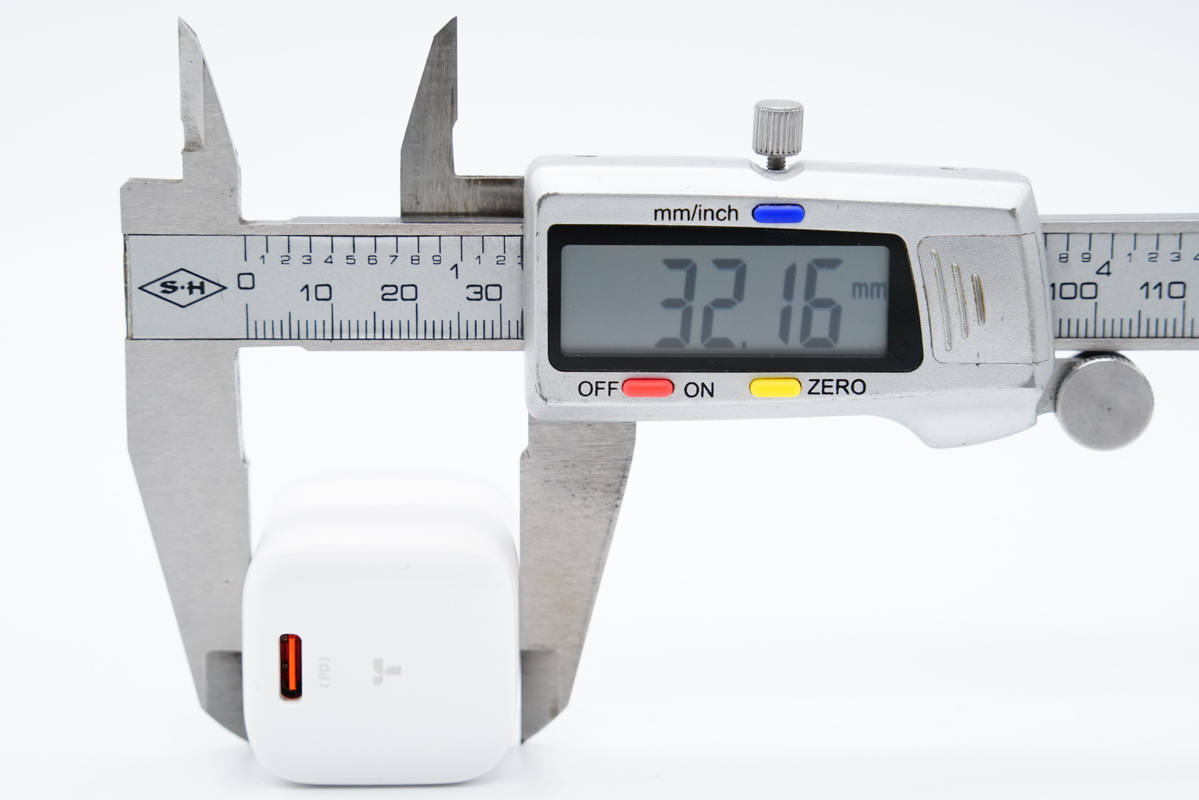

厚度為32.16mm。

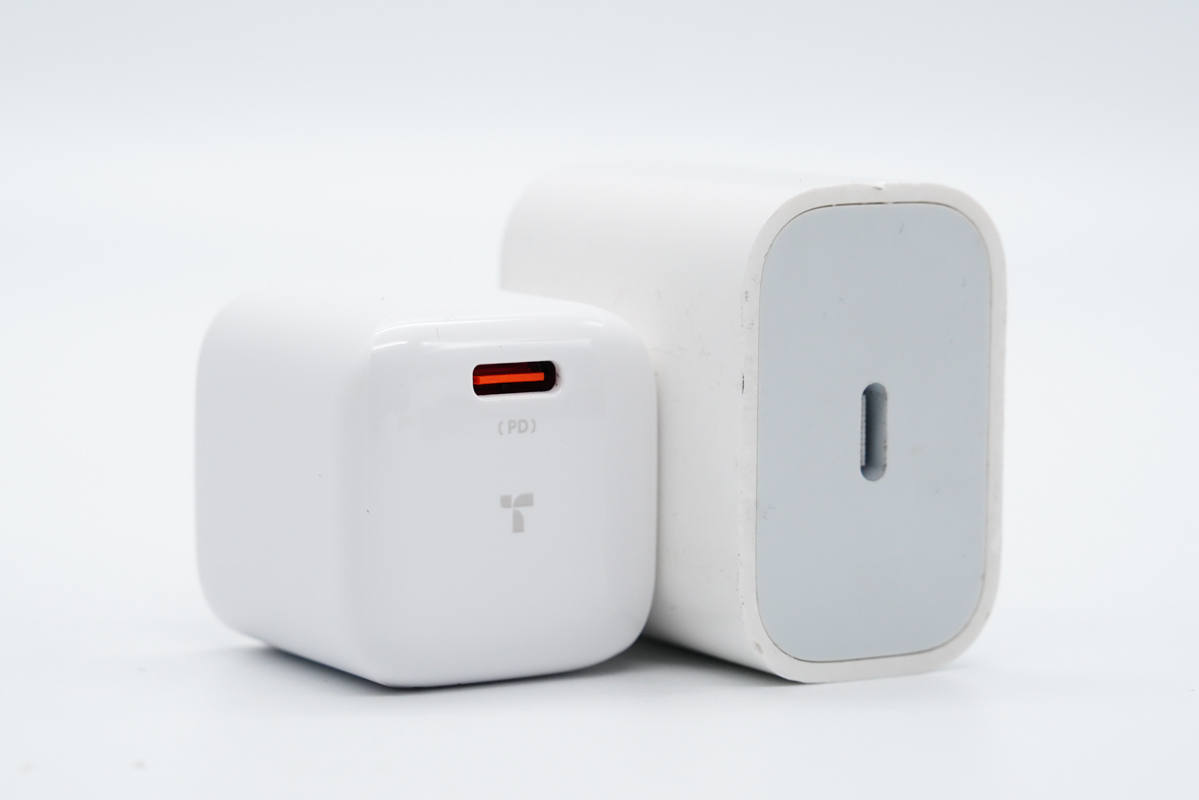

和蘋果20W充電器直觀對比，體積優勢明顯。

拿在手上的直觀感受。

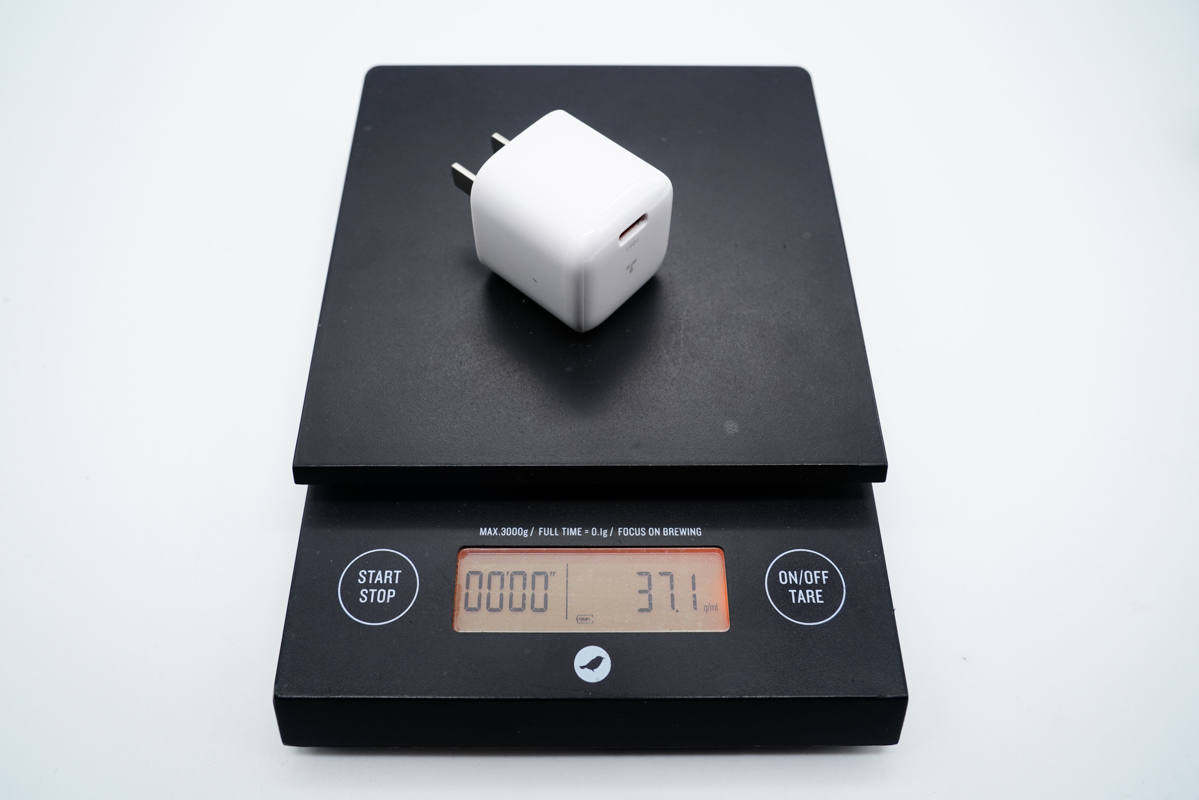

充電器凈重約為37g。

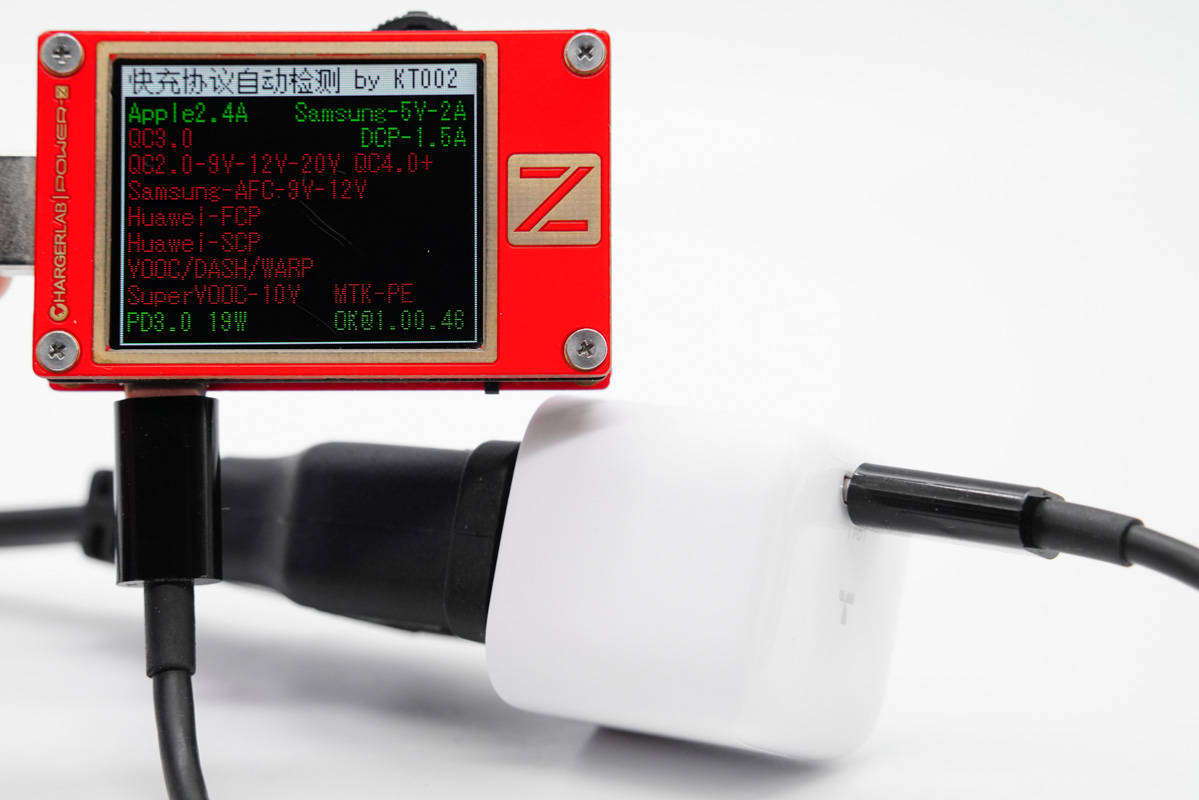

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP和PD3.0協議。

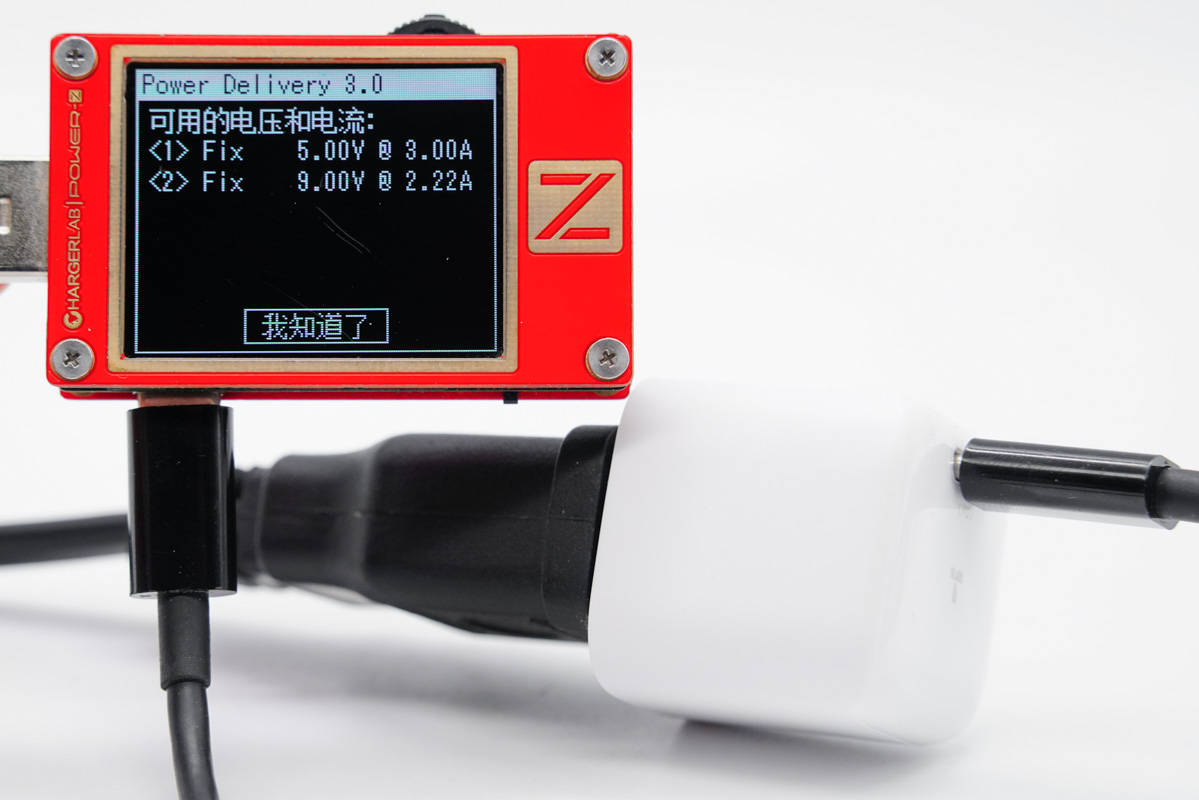

此外PDO報文顯示C口還具備5V3A、9V2.22A兩組固定電壓檔位。

二、圖拉斯迷你20W充電器拆解

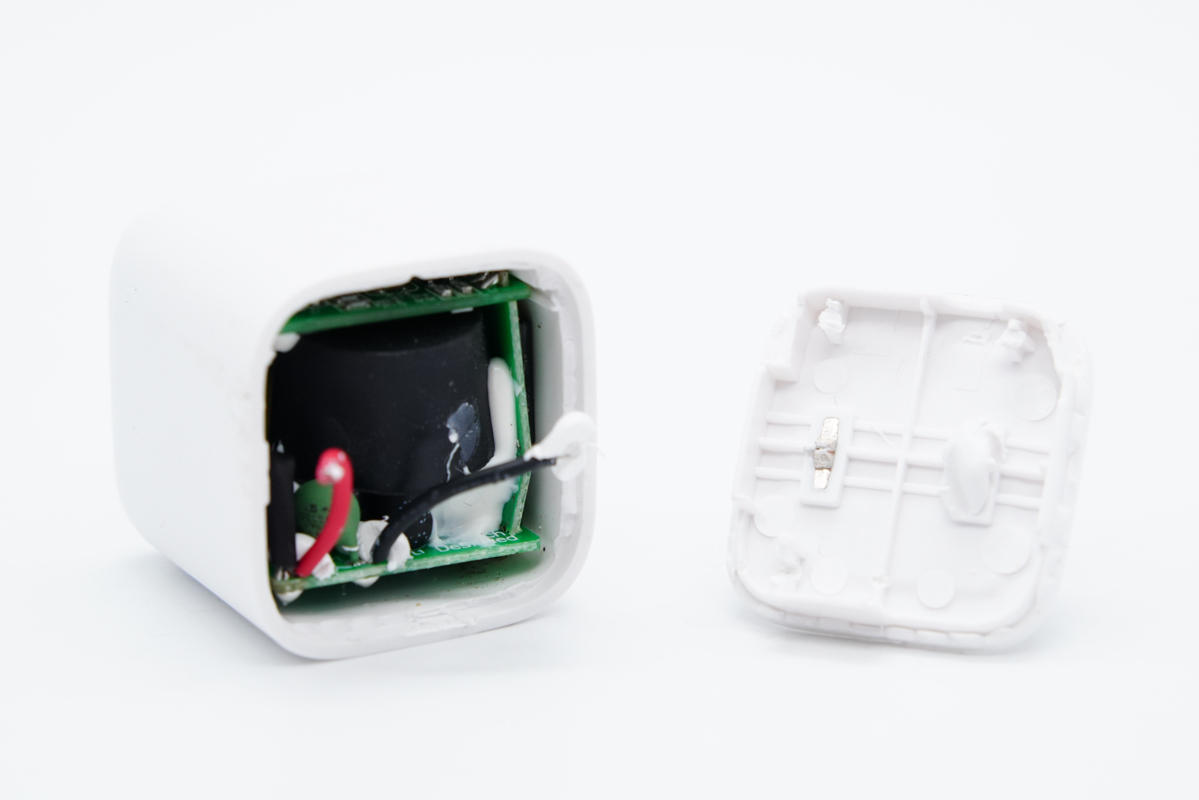

將輸入端外殼拆開，插腳和AC導線壓接，導線兩端均打膠絕緣。

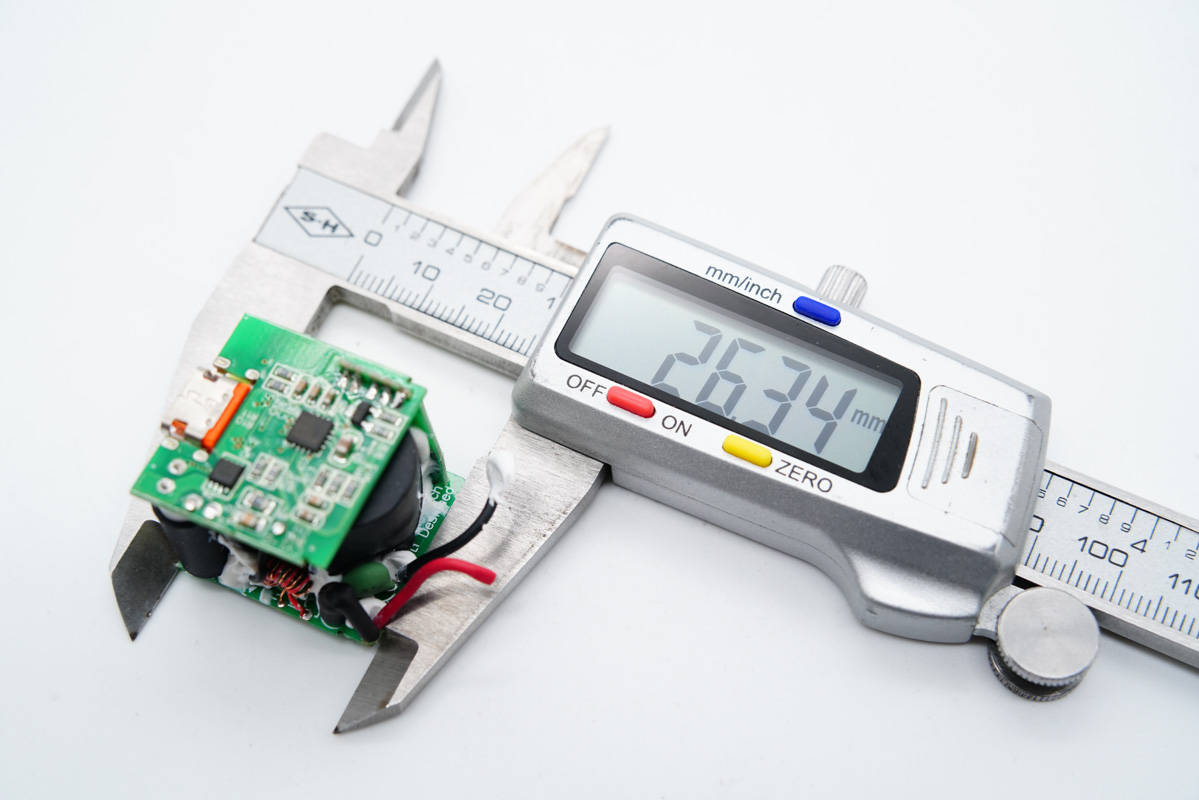

將PCBA模塊取出，再測一遍三維，可以看到高度為26.34mm。

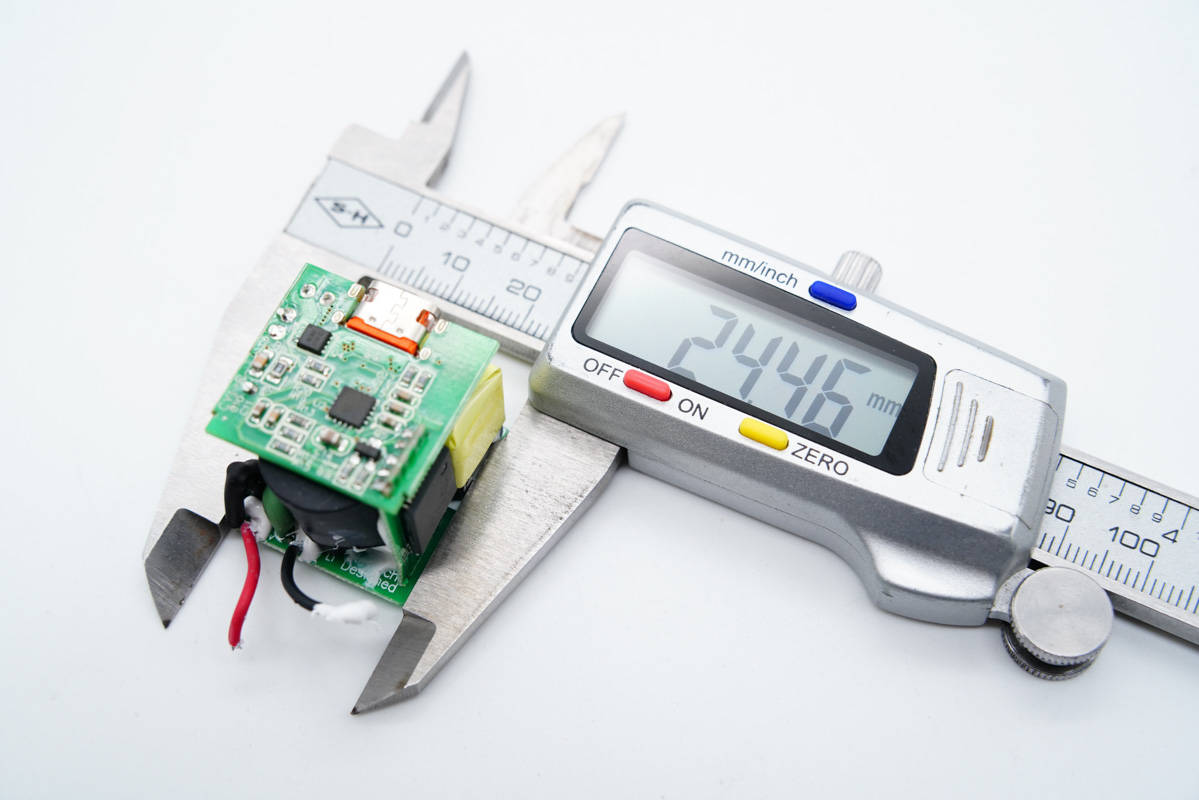

寬度為24.46mm。

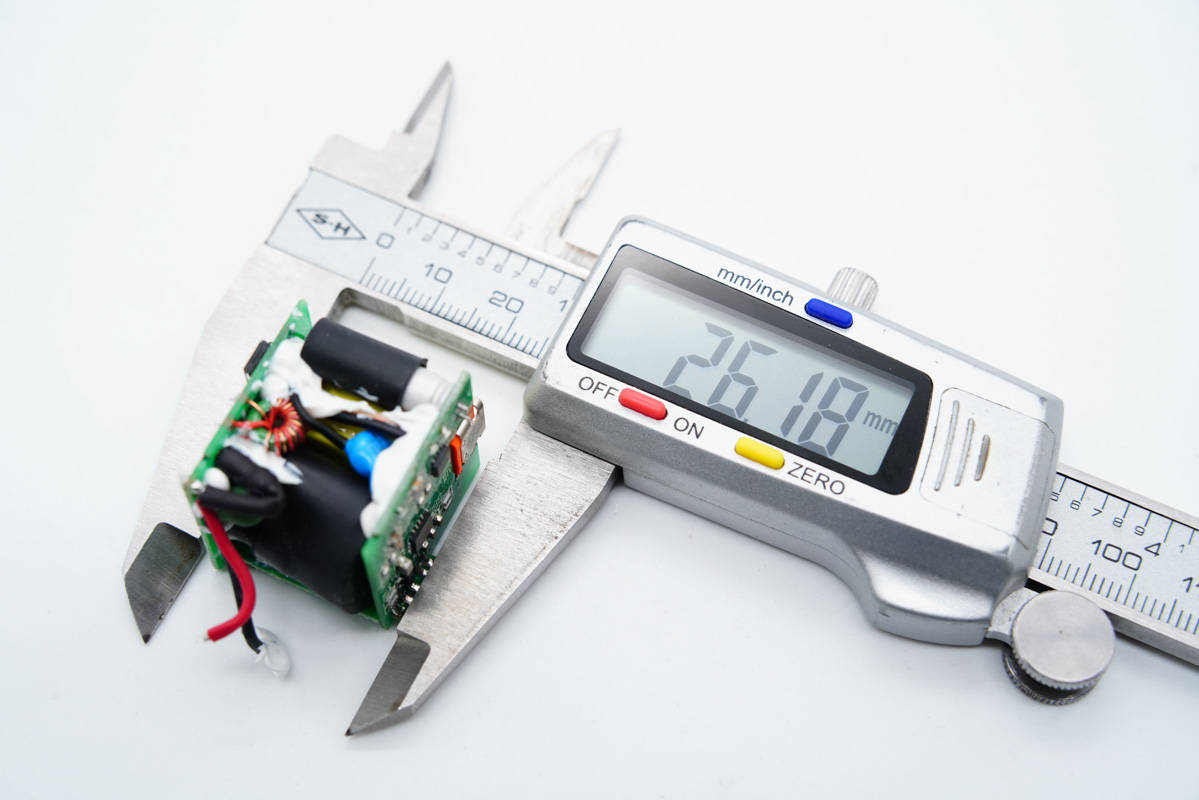

厚度為26.18mm。整個PCBA模塊做得非常小巧。

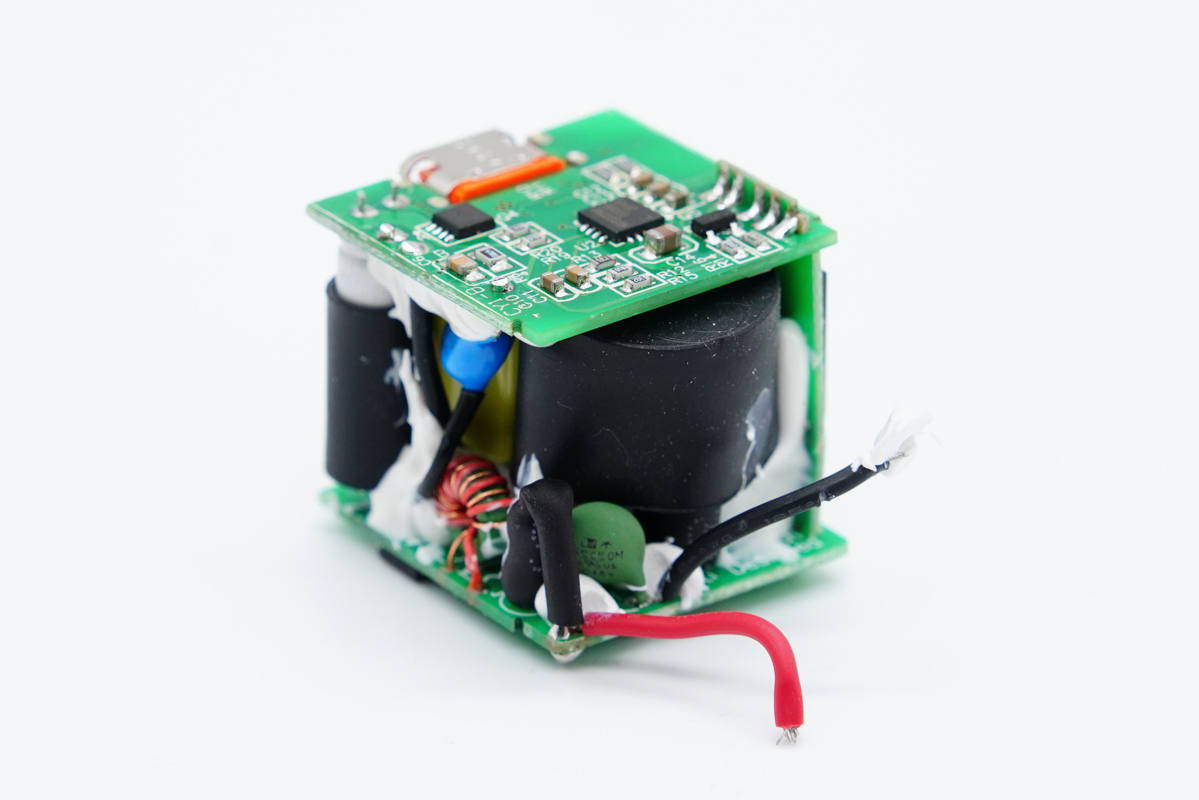

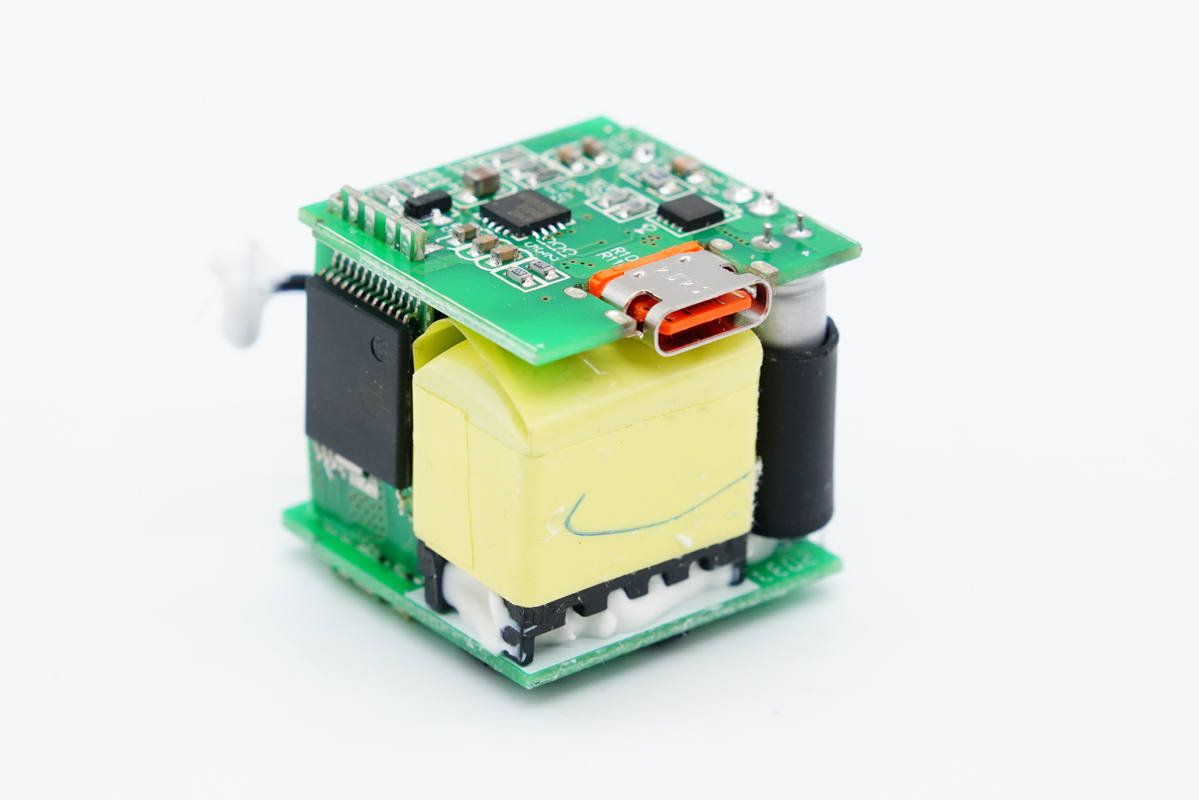

充電器采用3塊小板組合焊接設計，U型結構，是時下迷你充主要設計方法，可以最大化利用內部空間。另外還采用了經典的開關電源寬范圍輸出，協議芯片通過光耦反饋控制輸出電壓架構,下面來詳細了解各元器件的信息。

充電器輸入端設有保險絲、NTC浪涌抑制電阻、共模電感和高壓濾波電解電容等器件，電容套上塑料管隔離保護。

輸入端小板背面設有整流橋。

保險絲特寫，規格為2A 250V。

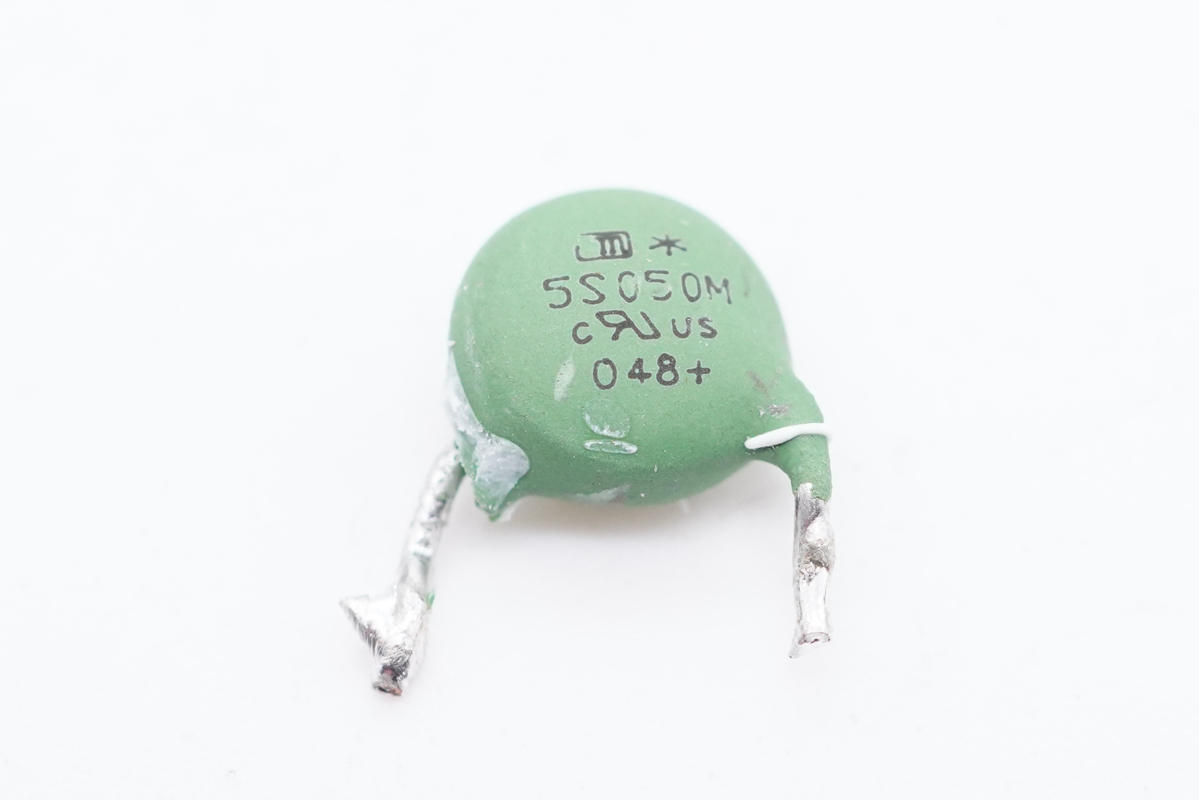

NTC浪涌抑制電阻用于抑制上電浪涌電流。

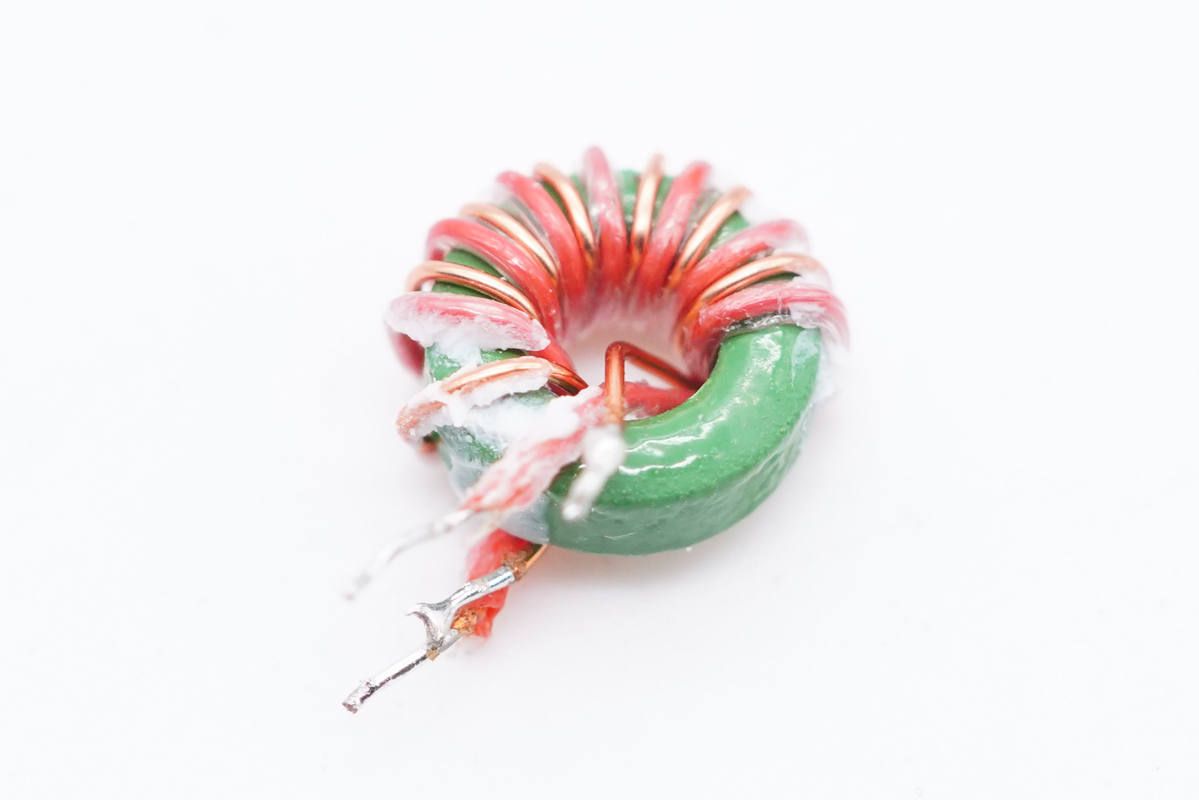

共模電感用于濾除EMI干擾。

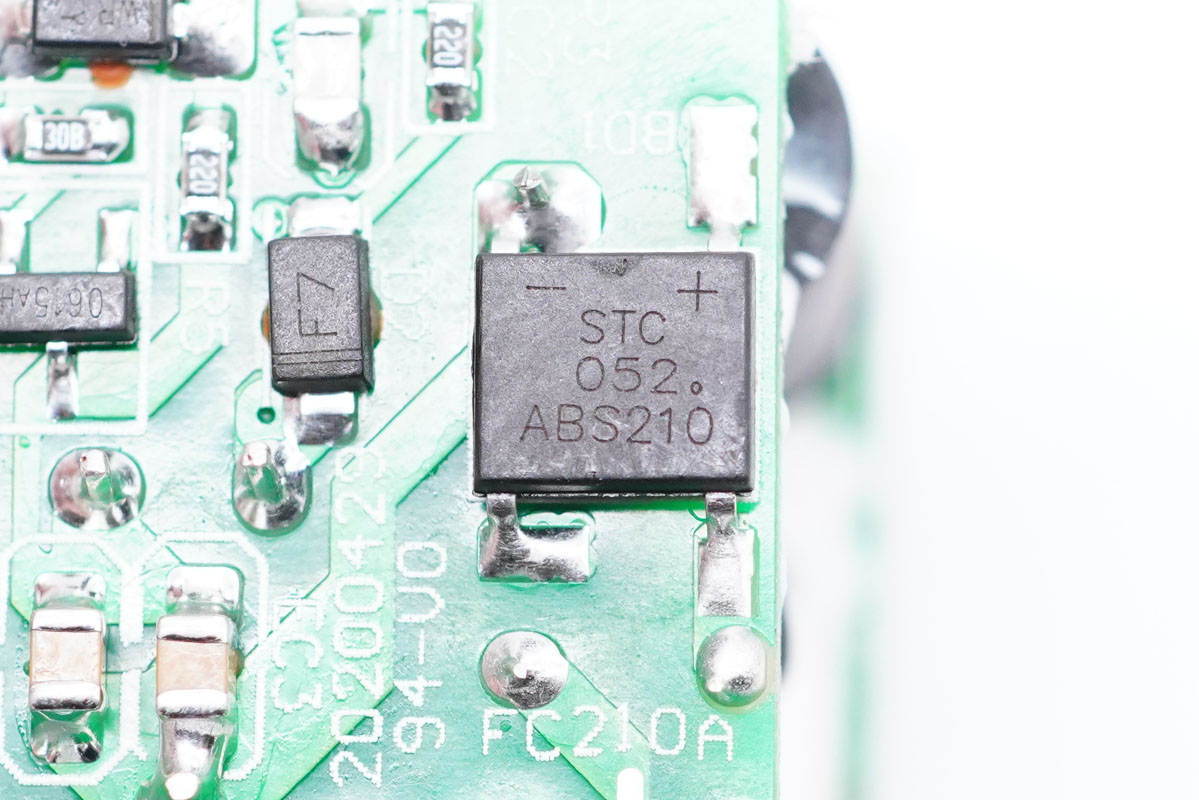

ABS210整流橋特寫。

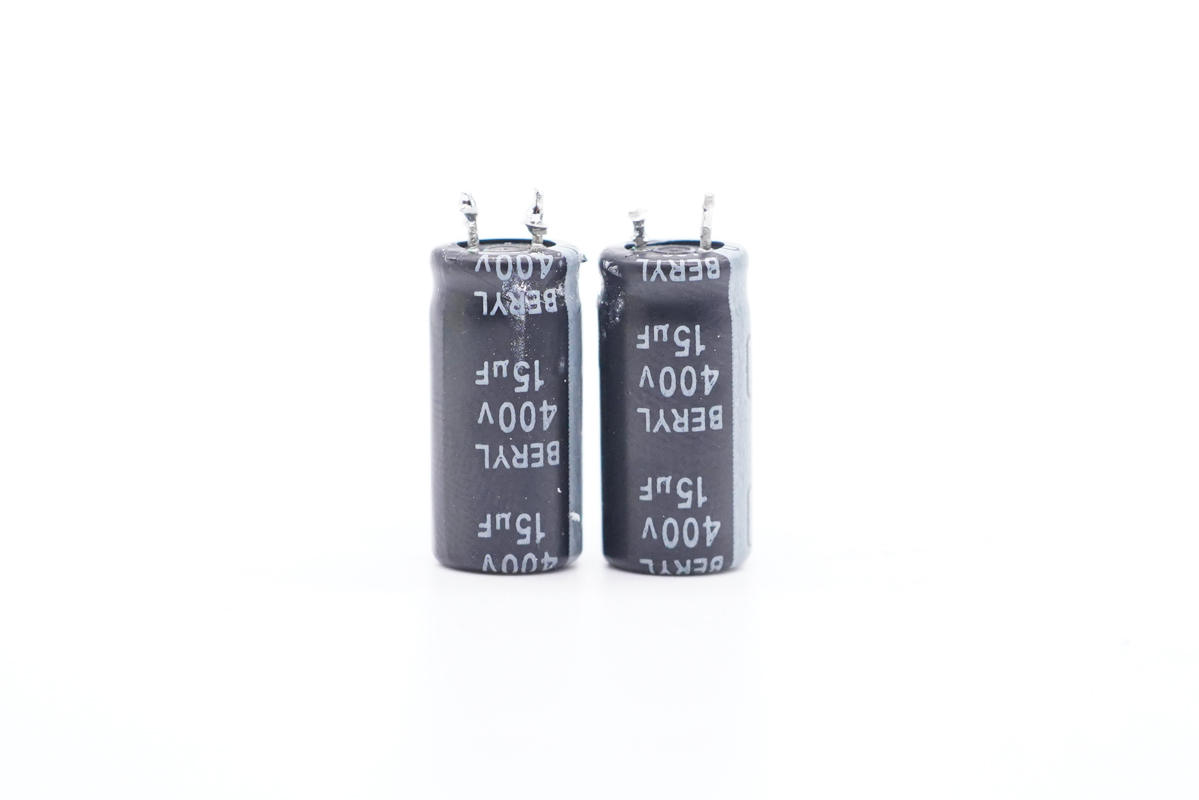

兩顆高壓濾波電解電容來自肇慶綠寶石，規格均為400V 15μF。

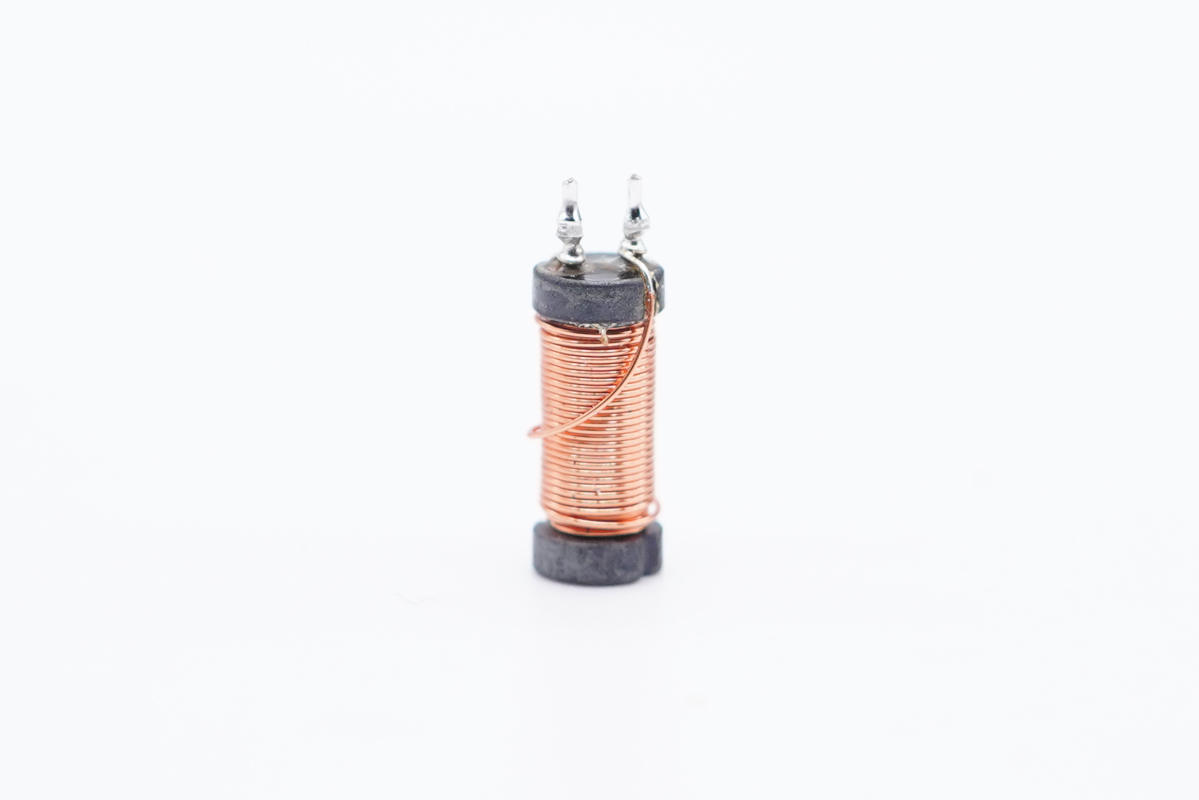

工字電感特寫。

連接小板上設有PI主控芯片，右側是變壓器。

將三塊板子拆分開。

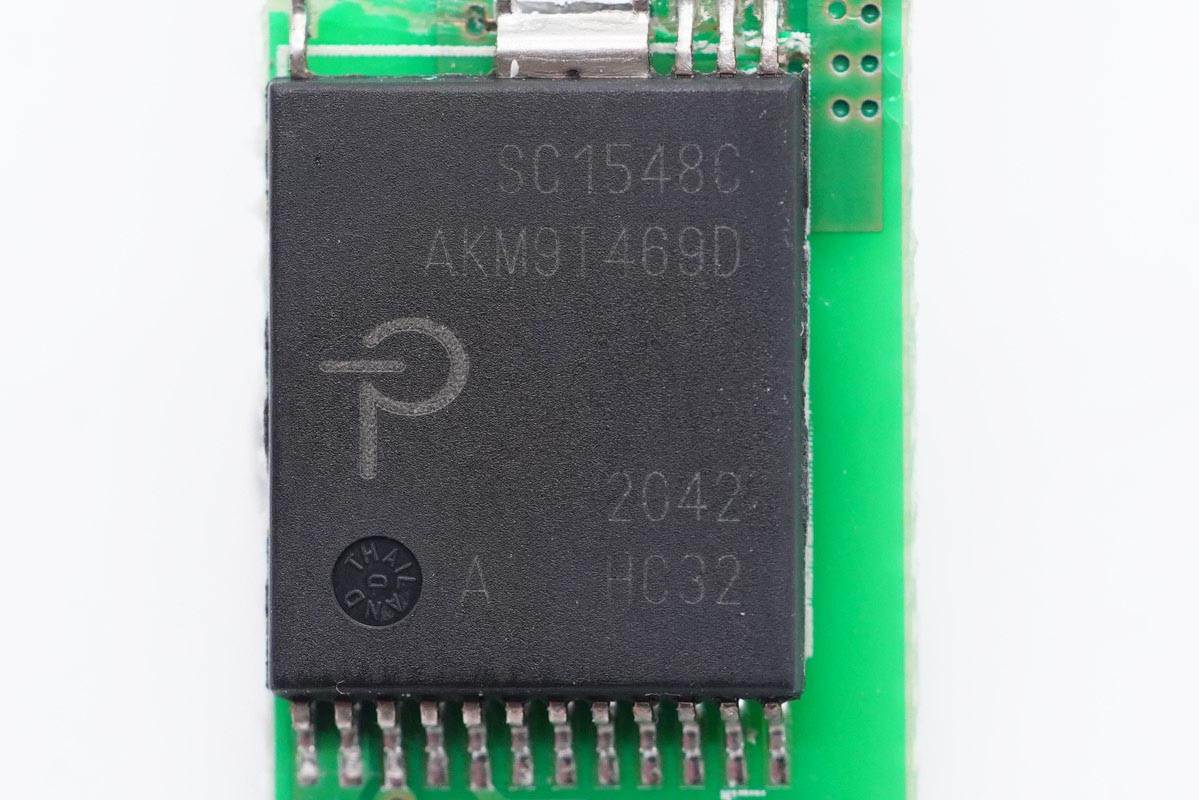

充電器主控芯片采用PI SC1548C，內置反激式控制器、初級開關管，以及次級側同步整流控制器，此外還帶有HIPOT隔離保護的集成反饋鏈路，集成度非常高。使用時無需搭配光耦及同步整流控制器，內建多重完善的保護功能。

PI SC1548C詳細規格資料。

充電頭網了解到，采用PI快充芯片的產品還有公牛20W充電器、小米22.5W快充充電器、小小黑科技20W PD快充充電器、諾基亞7原裝充電器、小米6電源適配器、紫米APB01雙模智能充電器、DVE帝聞多合一快充充電器、ZMI紫米六位延長線插座等。同時，PI的快充芯片還被蘋果、OPPO、ANKER、三星等知名品牌的數十款產品采用。

變壓器特寫。

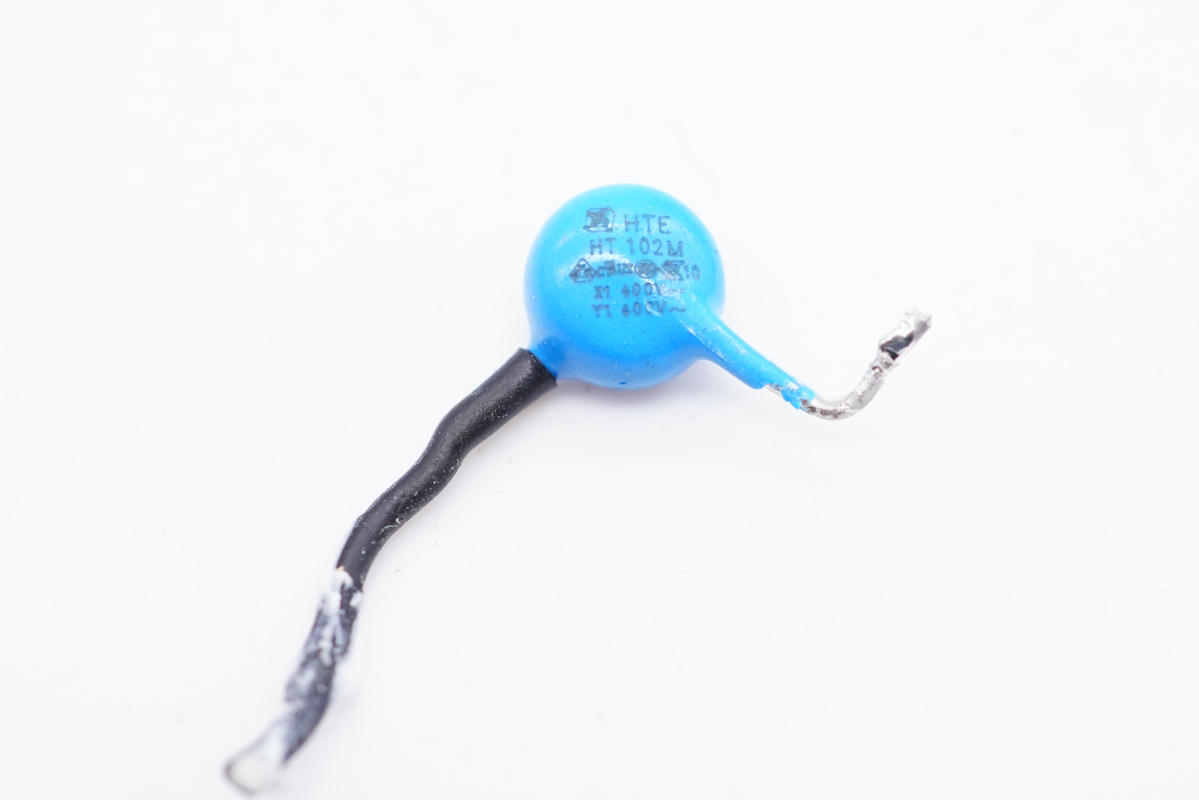

Y電容其中一個焊腳套有絕緣管，橫跨初次級，用于輸出抗干擾。

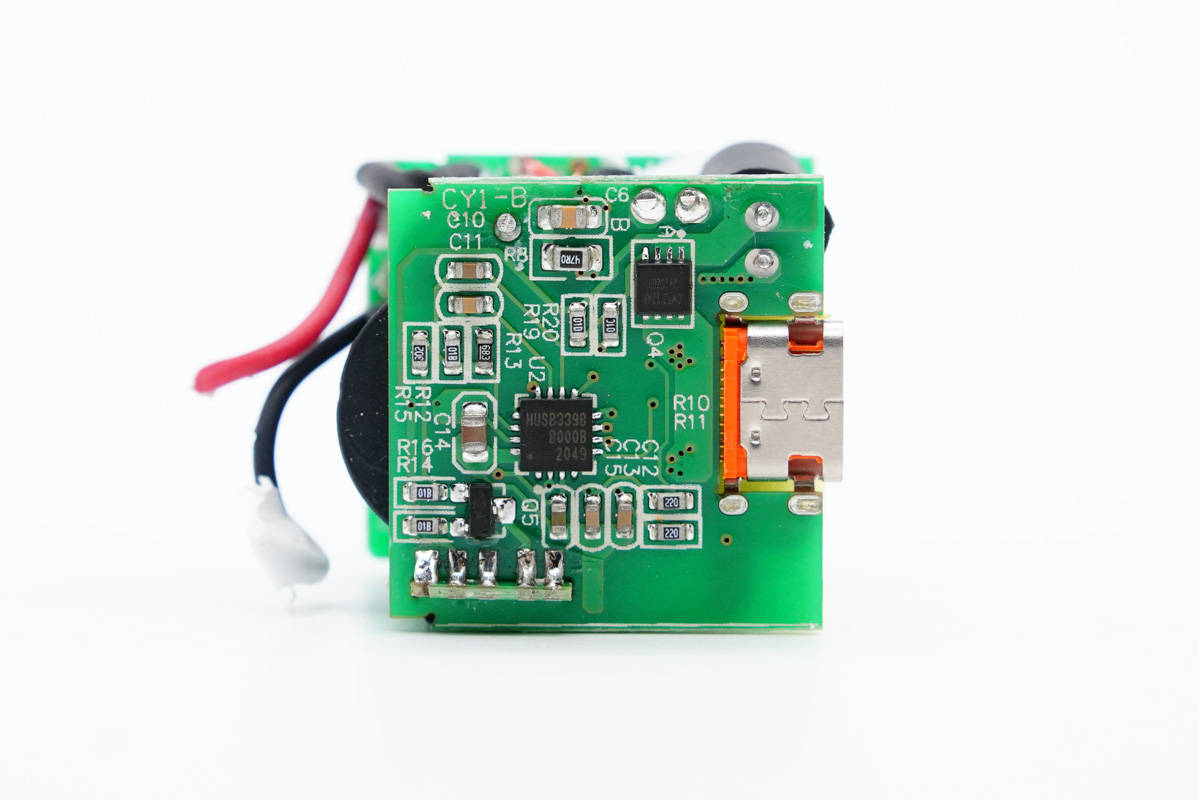

輸出端小板背面設有協議芯片和輸出VBUS開關管。

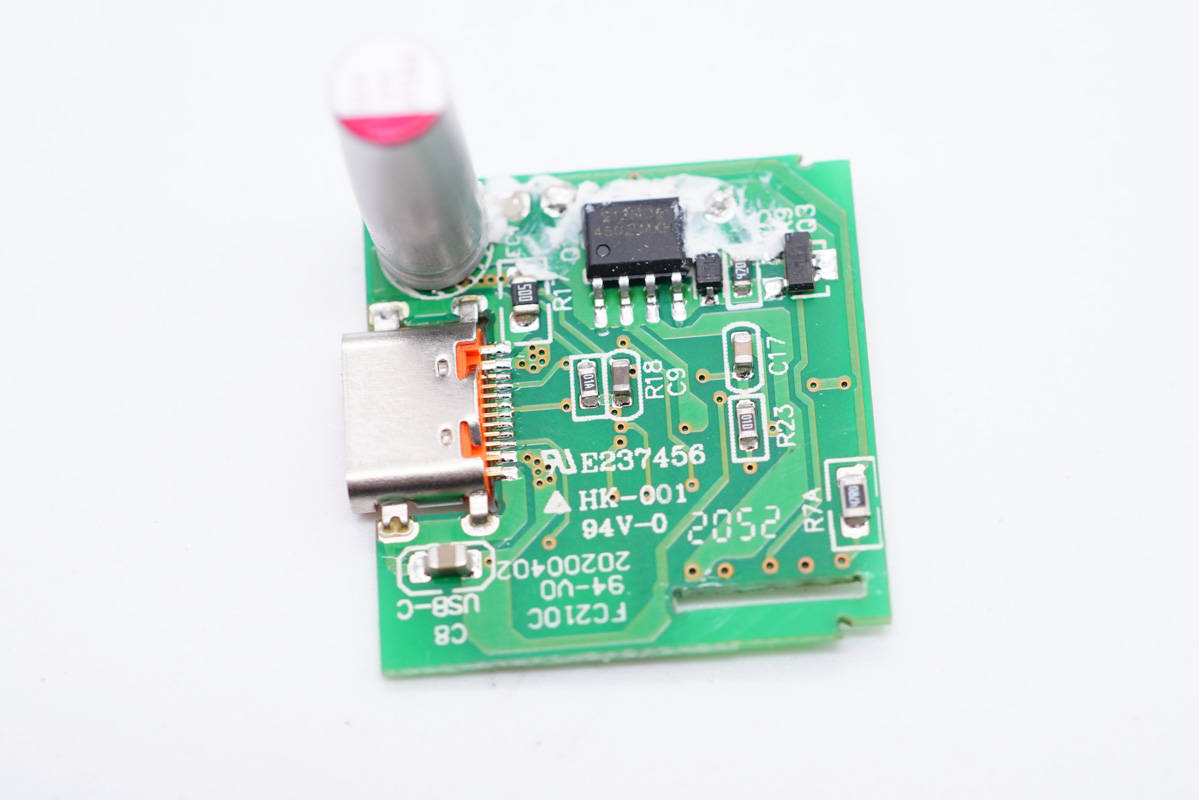

板子正面設有同步整流管、固態電容和USB母座。

次級同步整流管特寫，絲印S13N06。

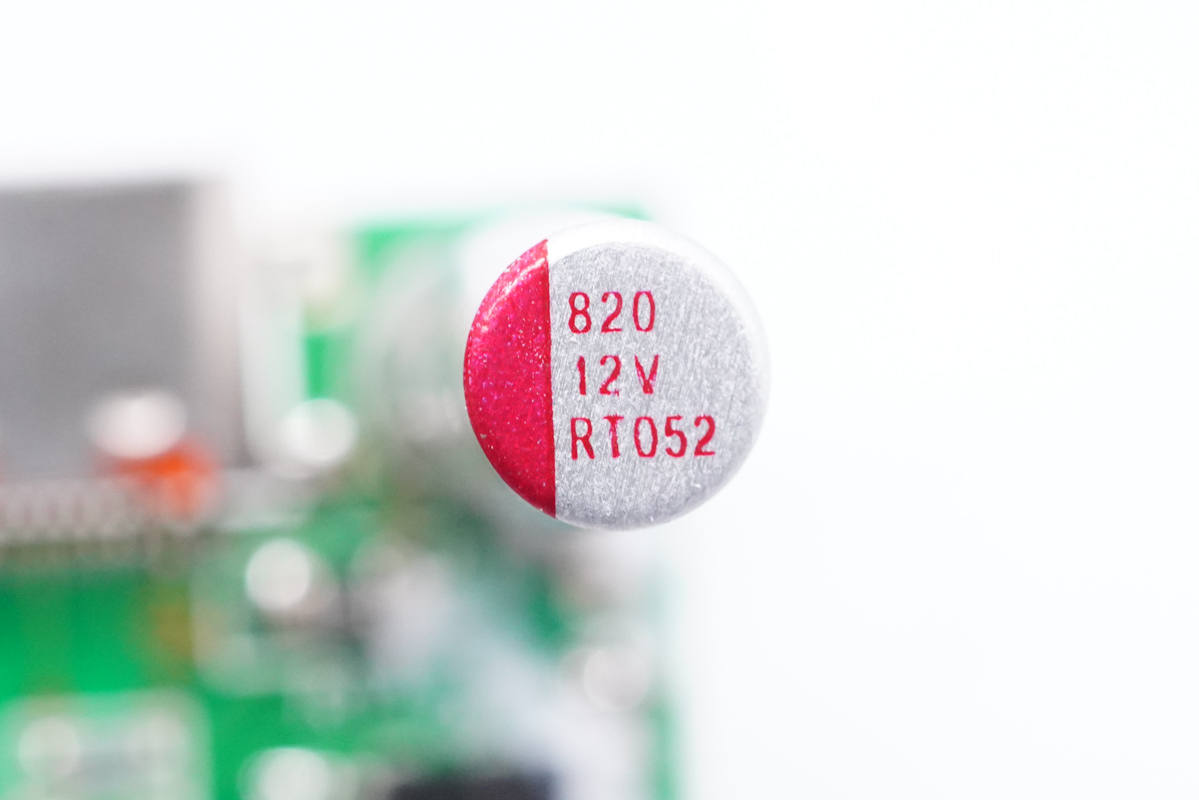

輸出濾波固態電容特寫，規格為12V 820μF。

USB PD快充協議芯片來自慧能泰半導體，型號HUSB339B，該芯片已獲得USB-IF協會PD3.0認證（TID：62），此外還可兼容PD2.0、QC2.0、QC3.0、AFC、FCP、BC1.2、Apple2.4A等多種充電協議，適用于20W PD旅充和車充等應用場合。

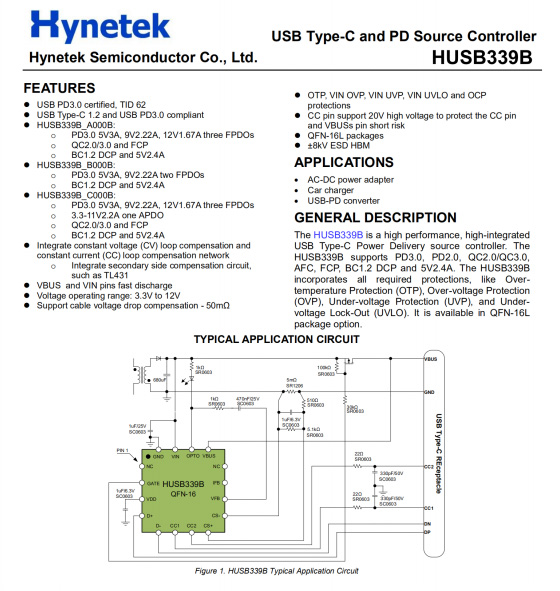

慧能泰HUSB339B詳細規格資料。

充電頭網了解到，采用慧能泰HUSB339B芯片的還有大麥20W快充充電器、公牛20W充電器、belkin20W氮化鎵PD快充、JSAUX 20W PD Mini 快充充電器等多款產品，芯片性能獲得客戶高度認可。

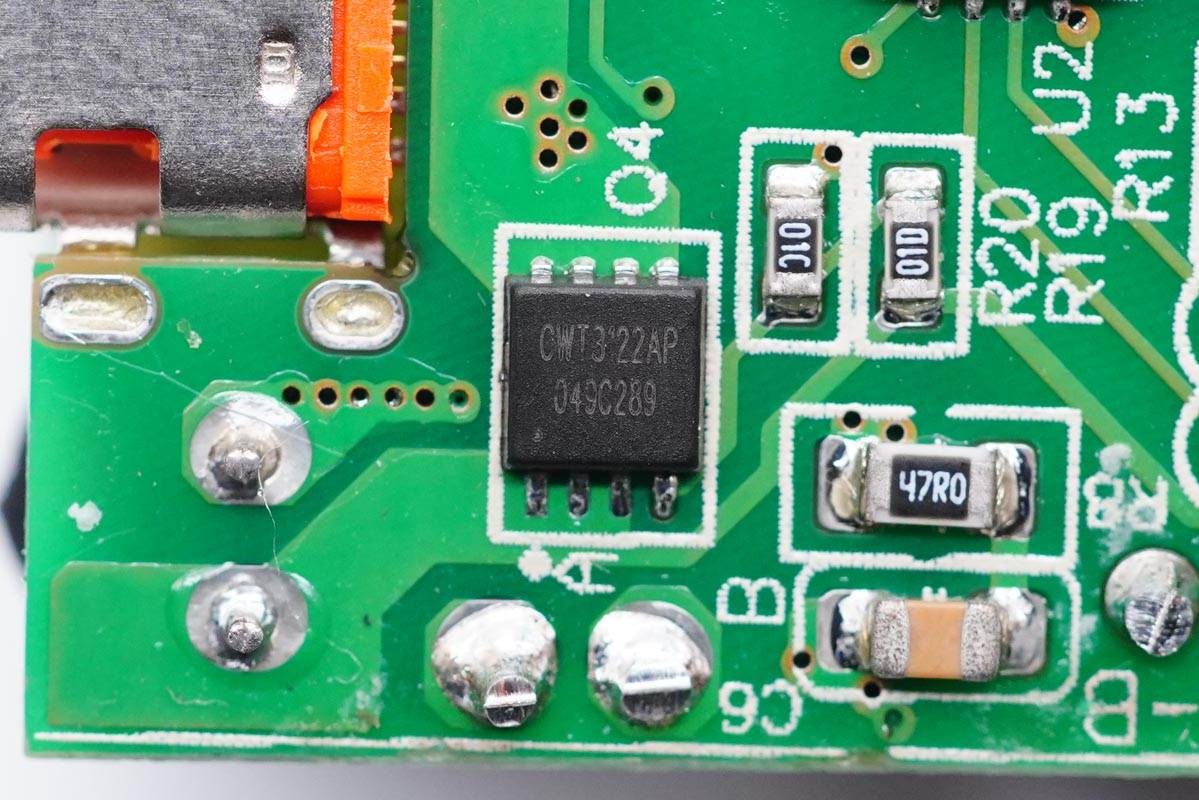

輸出VBUS開關管特寫，絲印CWT3122AP。

USB-C母座特寫，沉板過孔焊接。

全部拆解完畢，來張全家福。

充電頭網拆解總結

圖拉斯迷你20W PD快充充電器邊角圓潤，使用起來不硌手。輸入端為切面設計，搭配固定插腳，充電更穩定。充電器支持PD3.0快充協議，具備5V3A、9V2.22A兩組固定電壓檔位，可滿足iPhone8以上機型日常全速快充需求。

充電頭網通過拆解了解到，充電器內部不僅采用了U型結構設計，還采用了PI高集成主控芯片SC1548C，對實現充電器小型化很有幫助。此外采用慧能泰USB PD3.0認證協議芯片HUSB339，綠寶石電解電容進行輸入濾波，固態電容進行輸出濾波，整體用料不錯。
