雖然iPhone 12是蘋果在去年發布的新機，但其所帶來的的影響卻依舊存在。iPhone 12系列是蘋果首款不再標配充電器的機型，蘋果這一小小的舉動徹底帶動了第三方PD快充充電器的市場，各大3C配件品牌紛紛推出20W PD充電器來滿足iPhone用戶。

國內3C配件品牌圖拉斯此時也推出了一款“小冰塊”20W PD充電器，從命名上就可以看出充電器的設計方向就是主打小巧，充電頭網評測室也拿到了這款產品，下面就一起來看看吧。

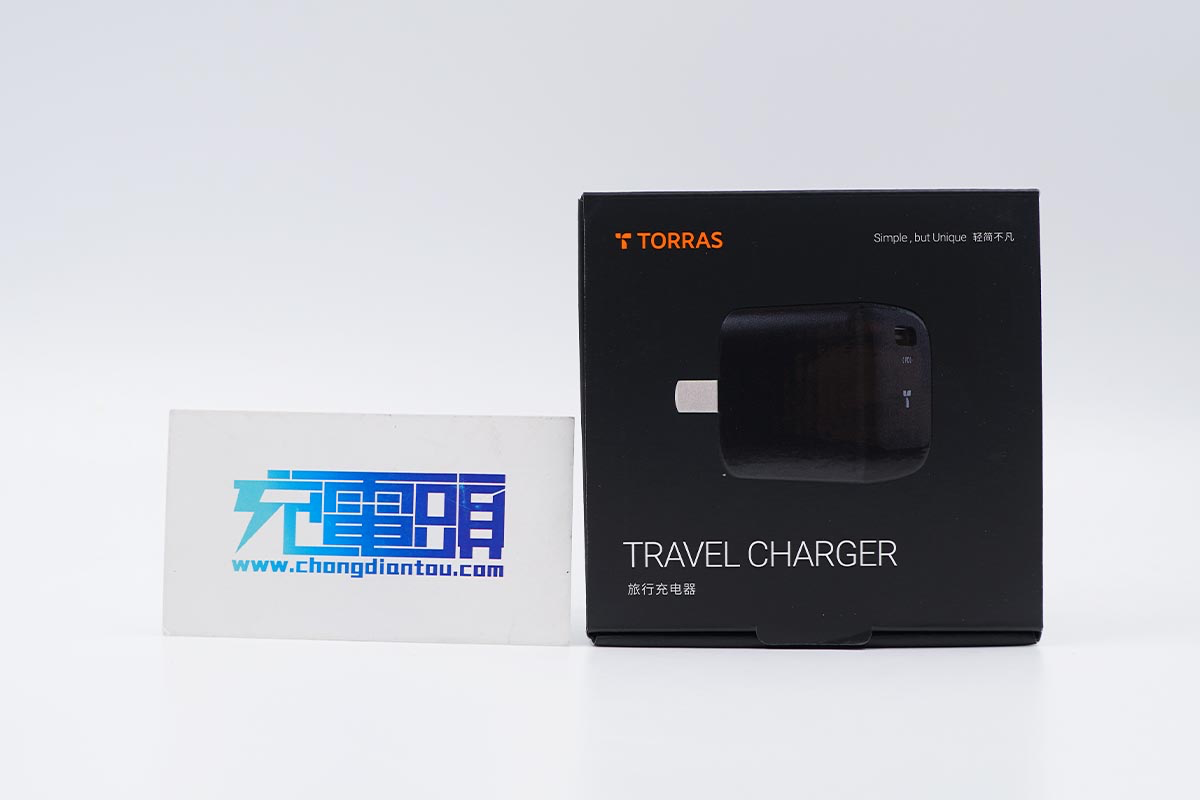

圖拉斯20W PD充電器的包裝盒整體外觀為黑色，正面中間可以看到充電器的三維外觀圖，雖均為黑色，但充電器的亮黑反而更突出一些。

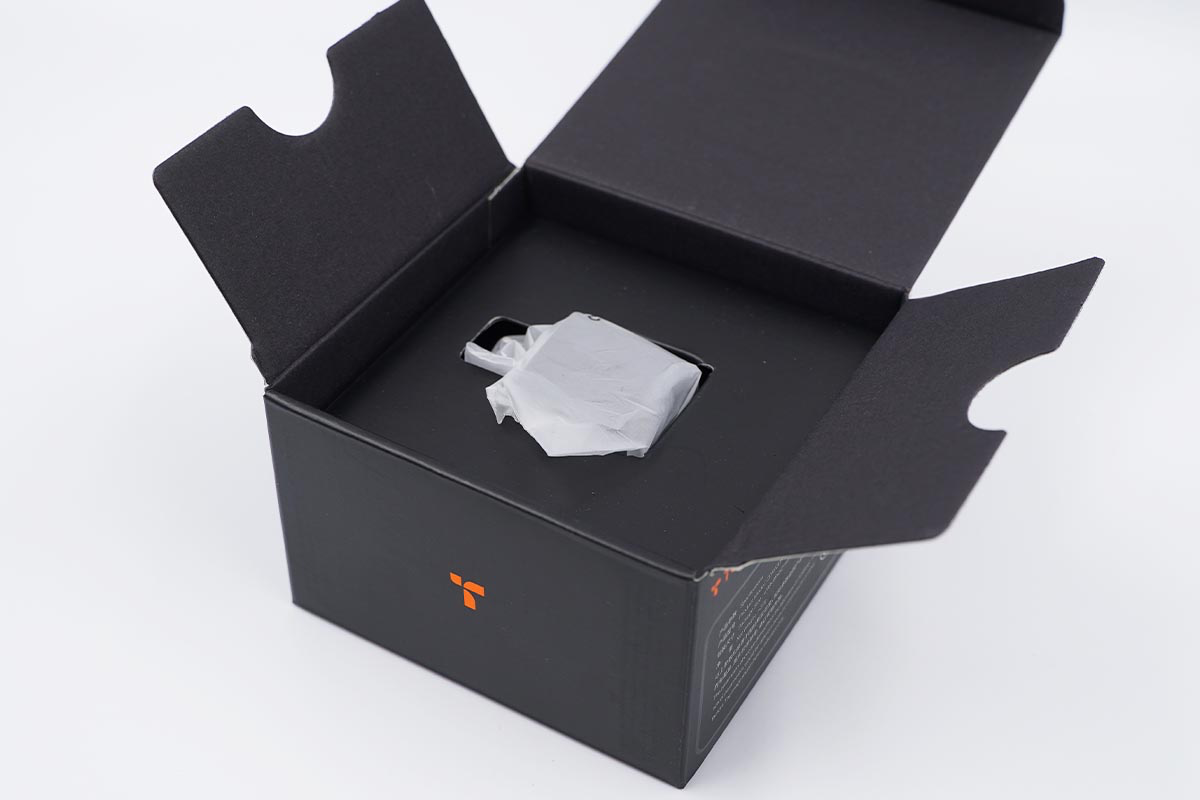

直接打開包裝盒，可以看到充電器被牢牢的固定在中間，產品帶有防刮袋，可以防止外殼被劃傷。

包裝內的產品也很簡單，充電器和使用說明書。

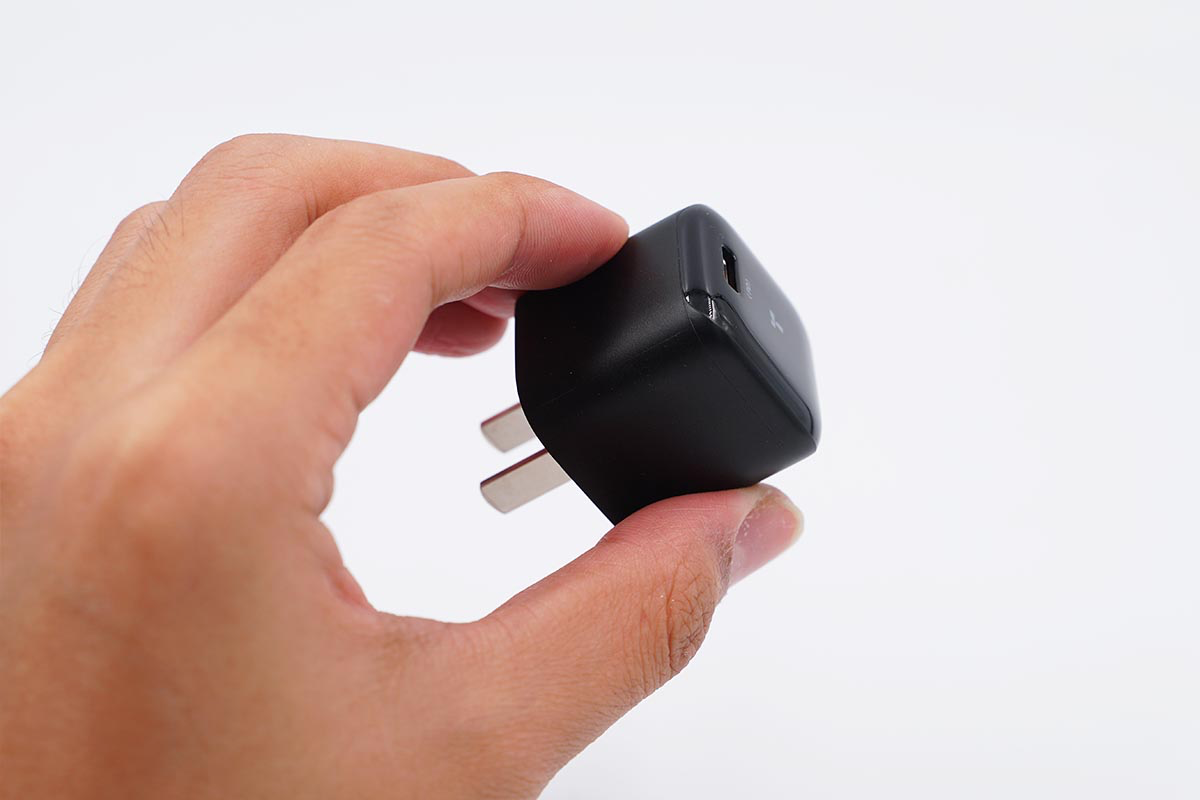

剛開箱這款產品的時候就可以看出非常小巧，整個充電器雖均為黑色的配色，但殼體四周為磨砂黑，而接口的一面被設計成了亮黑色。

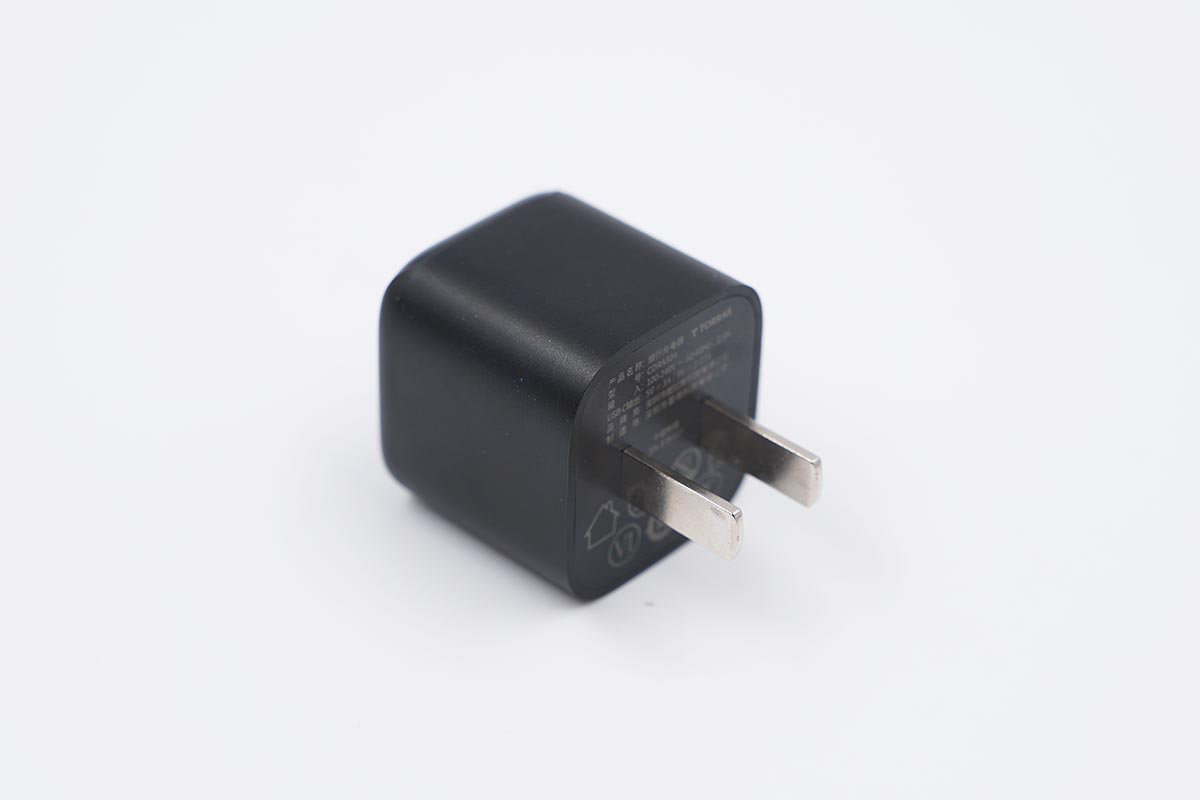

為了實現內部空間的利用最大化，充電器的插腳也被設計成了不可折疊的形式。

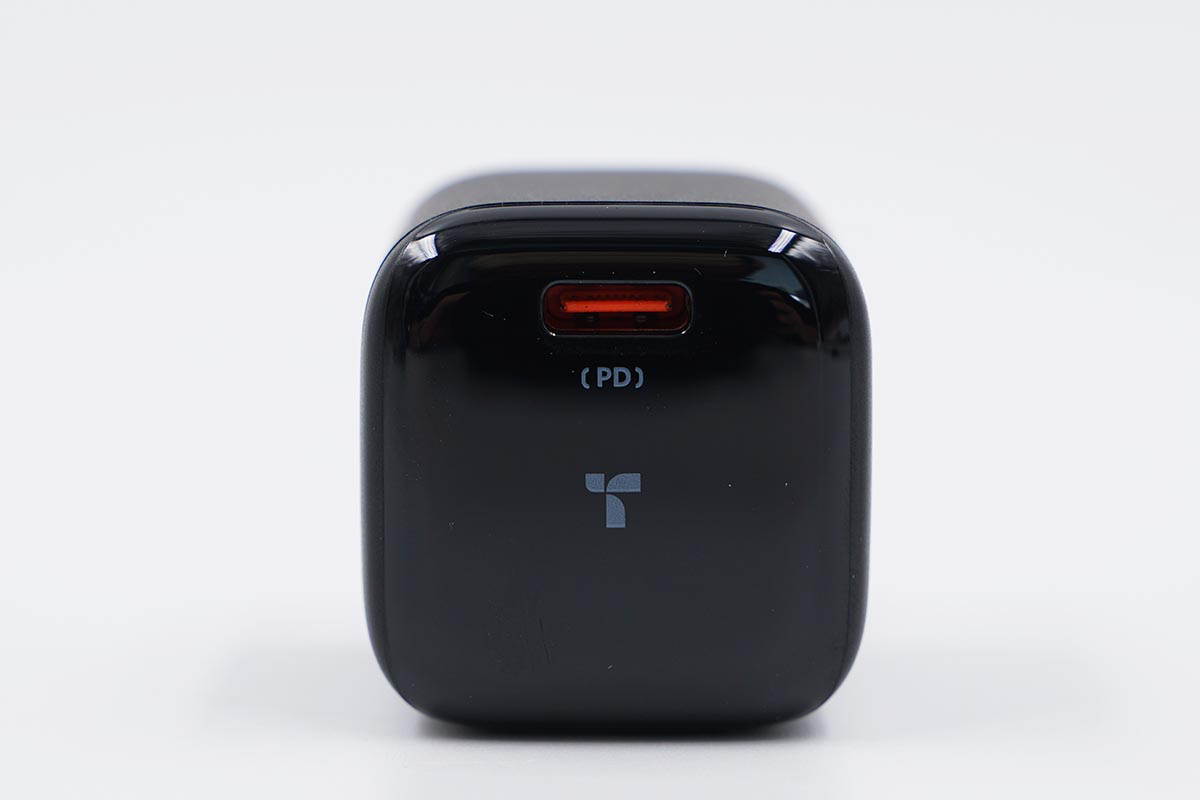

接口部分為單USB-C物理輸出接口設計，下方的PD標識也證明了充電器支持PD快充，中間還可以看到圖拉斯的品牌Logo。

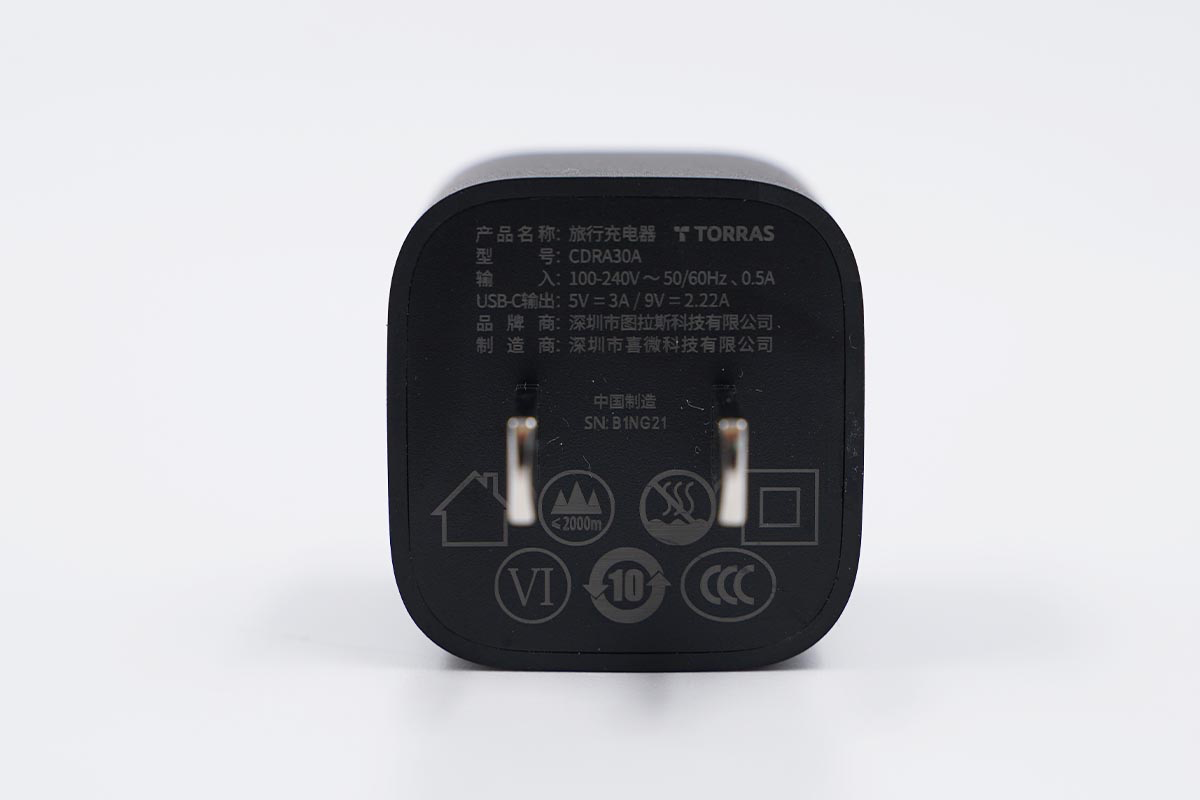

具體的參數方面：

產品名稱：圖拉斯旅行充電器

型號：CDRA30A

輸入100-240V 50/60Hz 0.5A

輸出：5V3A、9V2.22A

品牌商：深圳市圖拉斯科技有限公司

制造商：深圳市喜微科技有限公司



使用卡尺實測充電器不算插腳的長度約為30.91mm。

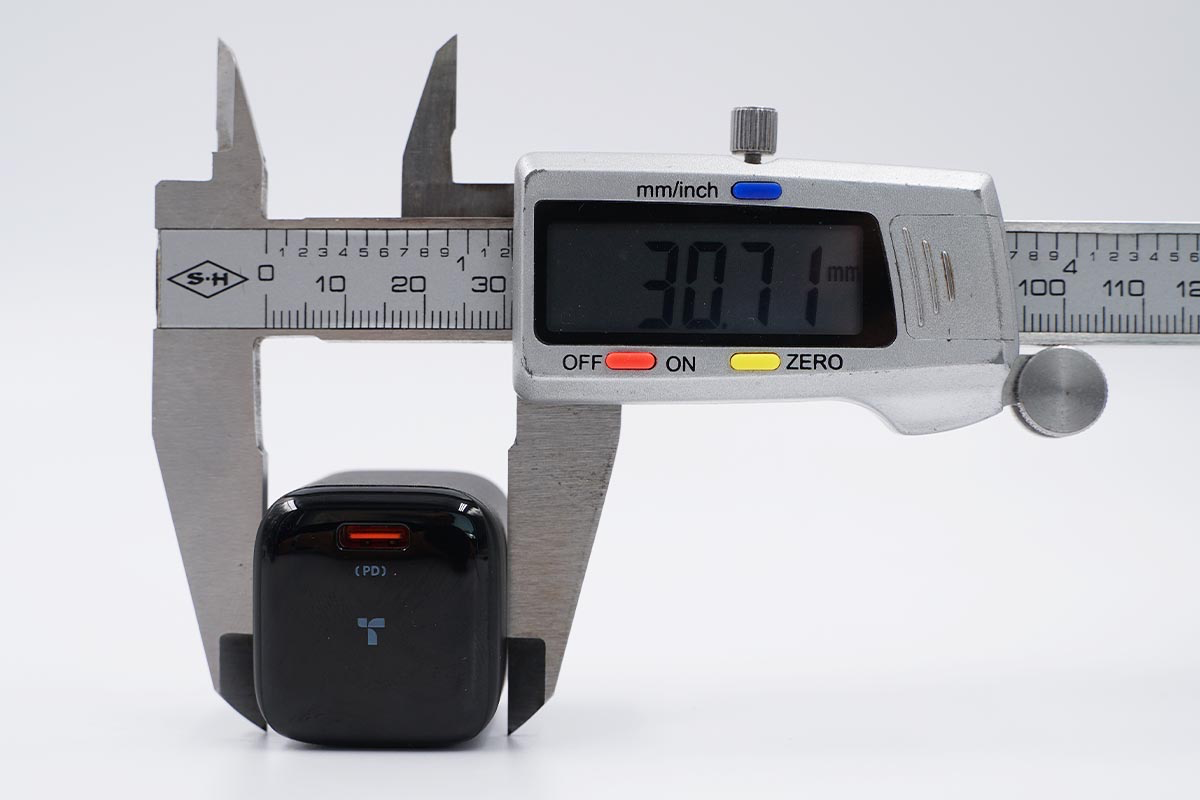

寬度約為30.71mm。

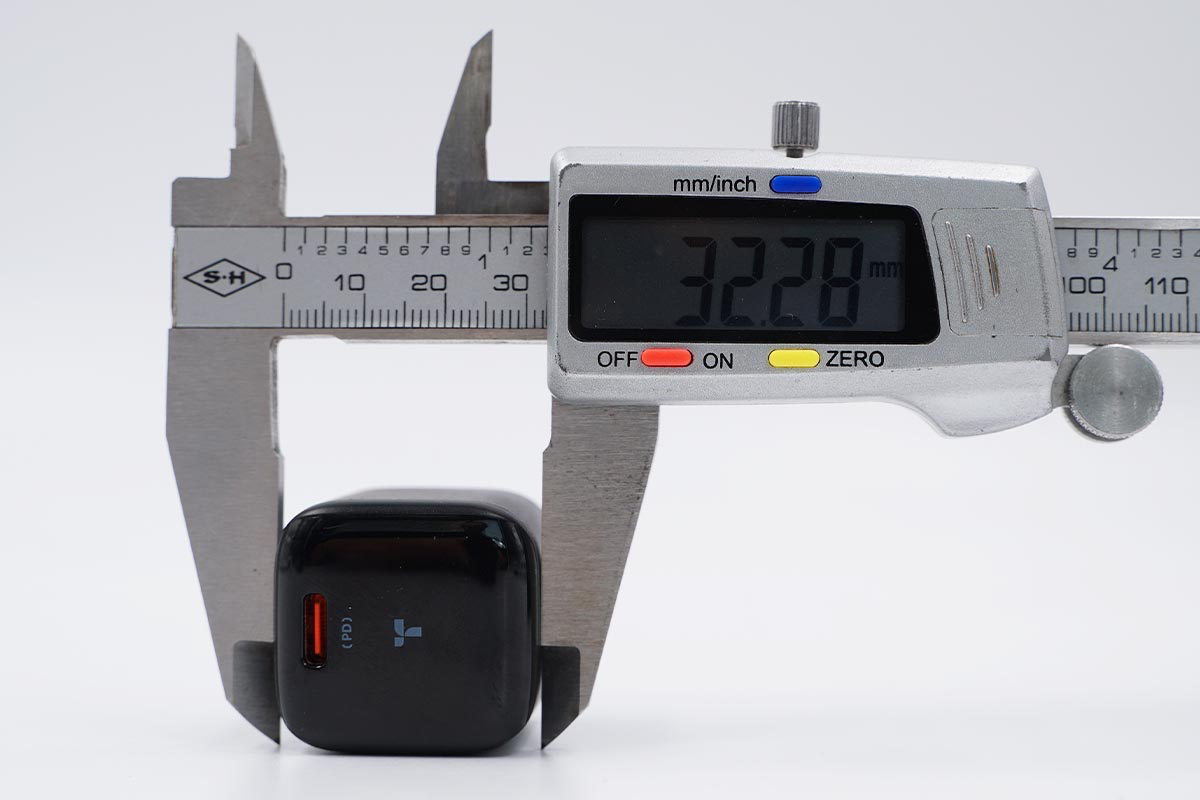

厚度約32.28mm。



充電器的三維參數為30.91x30.71x32.28mm，充電器的體積約為30.64cm3，以最高輸出20W計算，功率密度約為0.65W/cm3 。

整個充電器側面比立著的一元硬幣略大一點。

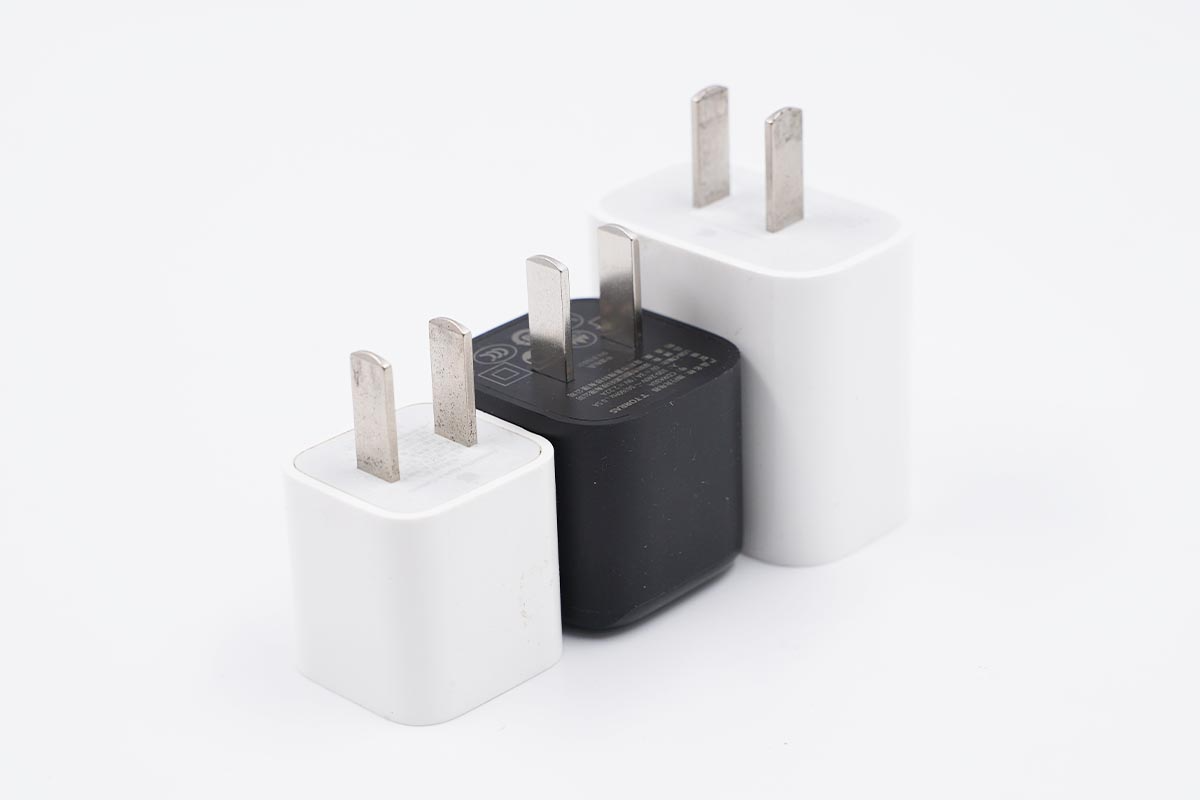

三款充電器從左到右分別是蘋果5W充電器，圖拉斯20W PD充電器以及蘋果20W PD充電器，可以很清楚的看到圖拉斯20W PD充電器相較于蘋果5W充電器僅僅大了一點，但卻比蘋果20W充電器小了一大圈。

充電器的凈重約為36g。



下面來看看圖拉斯的這款20W PD充電器都支持哪些快充協議吧。

使用POWER-Z KT002讀取充電器的快充協議，實測支持Apple2.4A和PD快充協議。

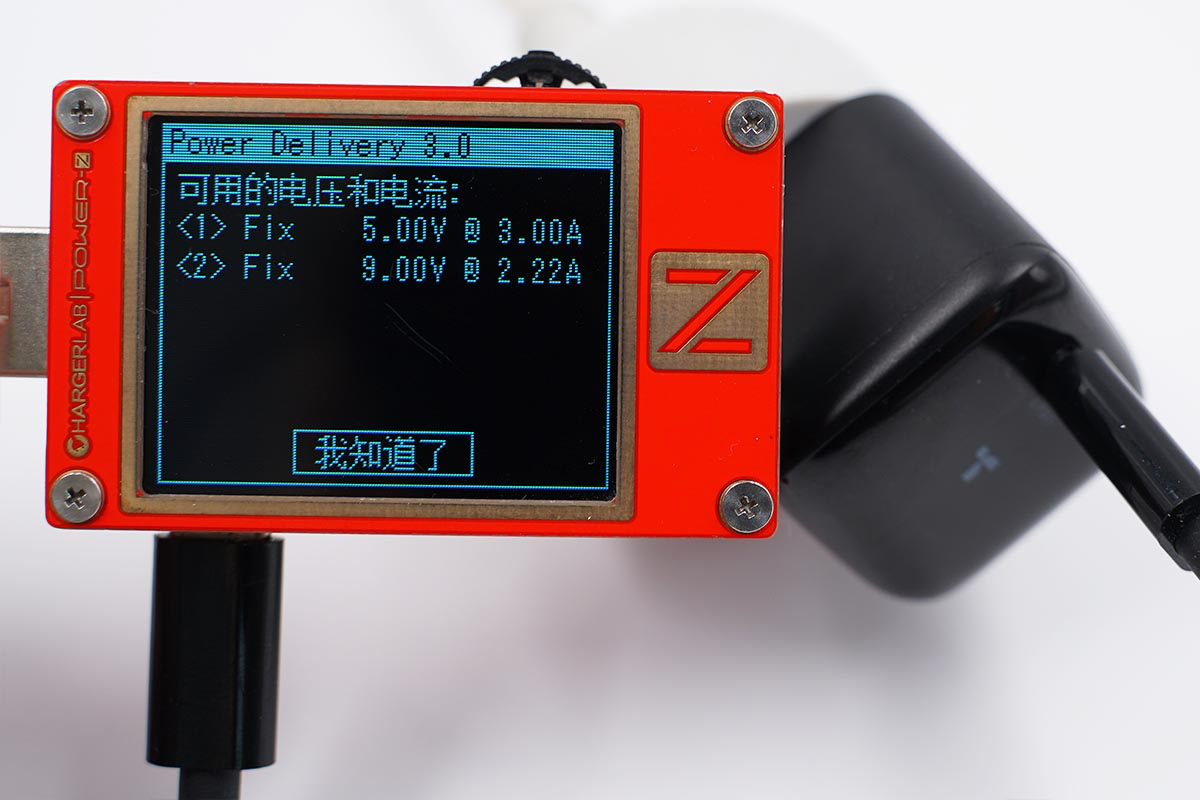

讀取充電器的PDO報文，實測支持5V3A、9V2.22A兩個固定輸出電壓檔位，和參數中標稱的相同。



這個模塊主要是看看充電器對于設備的快充支持情況，方便讀者可以直觀的看到充電數據。

iPhone 12 Pro支持Apple2.4A/PD快充協議，使用充電器為iPhone 12 Pro充電，功率為8.97V 2.13A 19.16W，成功觸發PD快充。

iPad mini 5支持Apple2.4A/PD快充協議，使用充電器為iPad mini 5充電，功率為8.98V 2.13A 19.15W，成功觸發PD快充。

MacBook Pro僅支持PD快充協議，使用充電器為MacBook Pro充電，功率為8.98V 2.13A 19.20W，成功觸發PD快充。

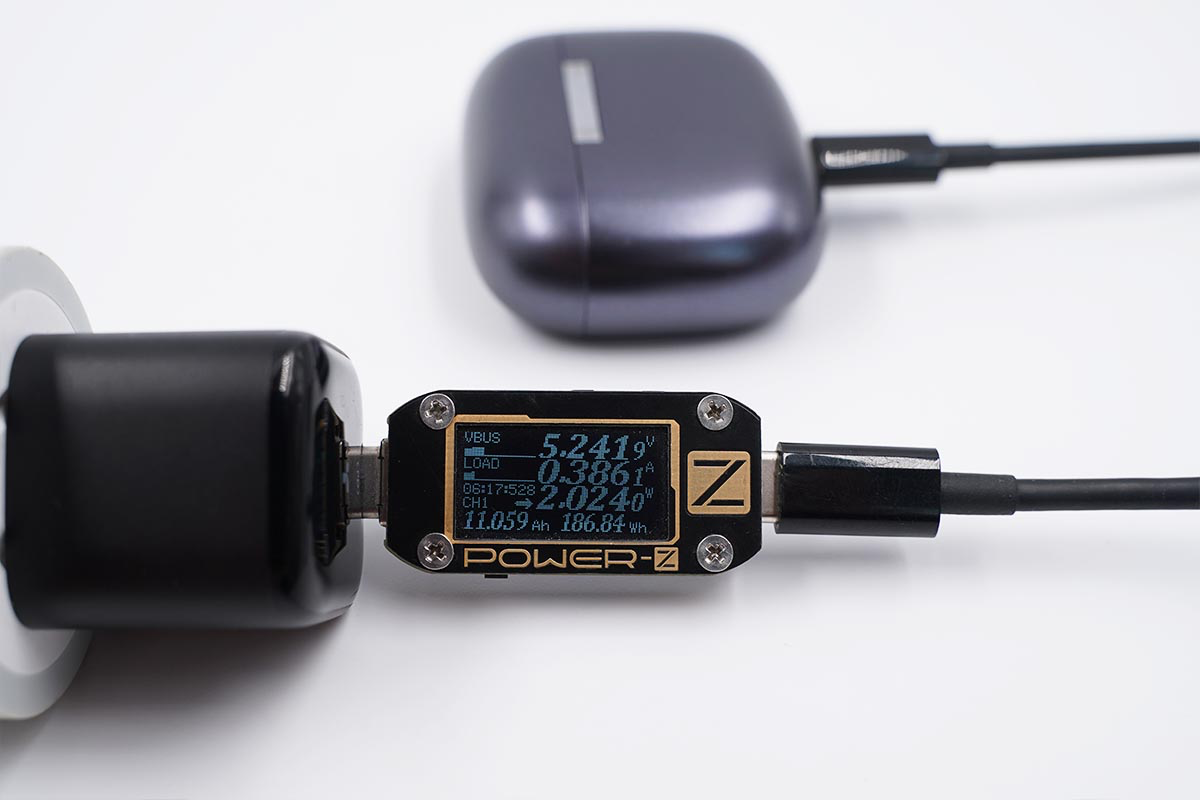

圖拉斯充電器還可以為手環和藍牙耳機等設備充電，對于用戶來說使用上會更方便一些。

將測試數據匯總成表，對于絕大多數設備來說均可以觸發9V PD快充檔位，為手機、Switch掌機和iPad等設備均可以提供快充服務。

整個柱狀圖的走向較為平緩，功率最高的為一加8T，為19.73W，OPPO Reno3 Pro功率最低為9.43W。

因為圖拉斯的這款20W PD充電器對標的是iPhone 12用戶，所以筆者還采集了為iPhone 12充電全程的數據。在前期經歷了短暫的關機充電之后手機開機，電壓上升到9V快充輸入，約12分前功率、電壓電流平臺均持穩定的輸入狀態，隨后功率和電流呈階梯式的下降狀態，并且出現了三個充電平臺，54分后電壓從9V降至5V輸入，功率在5W左右維持了約10分鐘，隨后功率和電流逐漸下降直至充電結束，全程耗時約1小時48分，最高功率為8.95V 2.09A 18.74W。

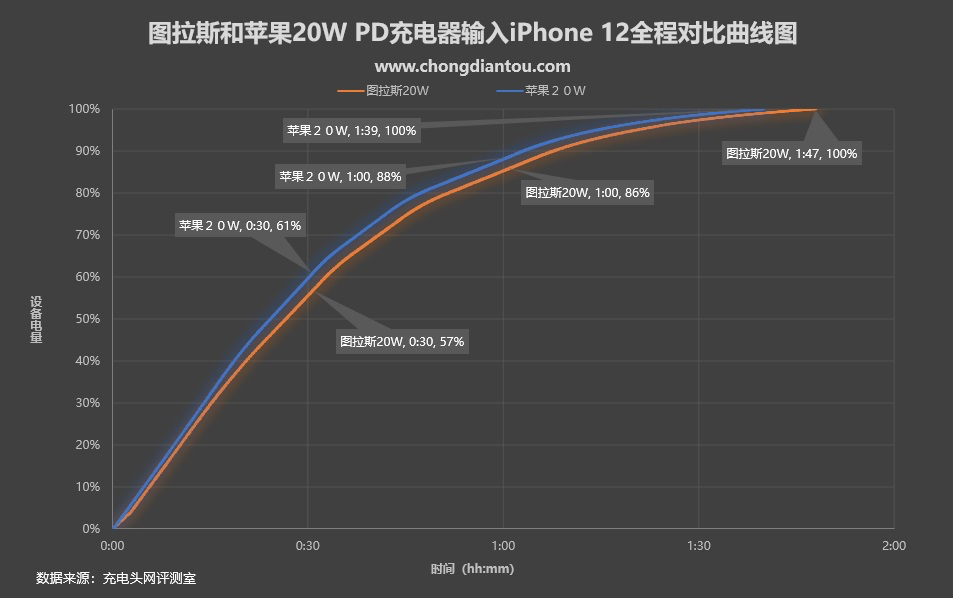

將測試數據繪制成曲線圖，可以看到圖拉斯20W PD充電器半小時為iPhone 12充電57%，1小時充電86%，完全充滿需要1小時47分。

此外筆者還將蘋果20W充電器的測試數據加入了進來，可以看到兩條曲線的軌跡幾乎相同，圖拉斯20W PD充電器在充電速度上和蘋果原裝20W充電器差不多。



為了測試圖拉斯20W PD充電器的溫控情況，筆者選擇了一種極限環境下對充電器進行測試，測試條件為在溫度約為25℃的恒溫箱中以9V 2.22A 20W的功率持續輸出一小時的溫升情況進行測試。

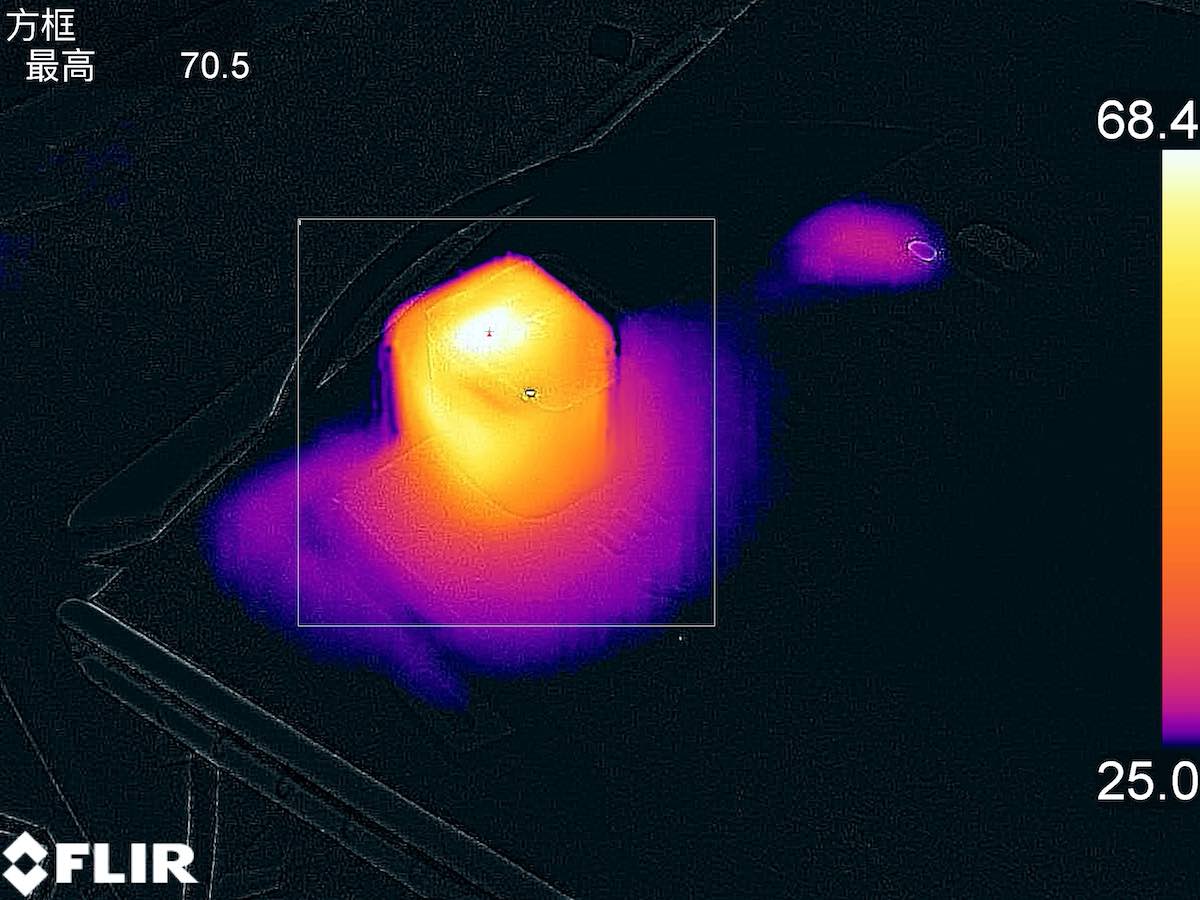

以20W的功率持續輸出1小時后采集到充電器的最高溫度為70.5℃。

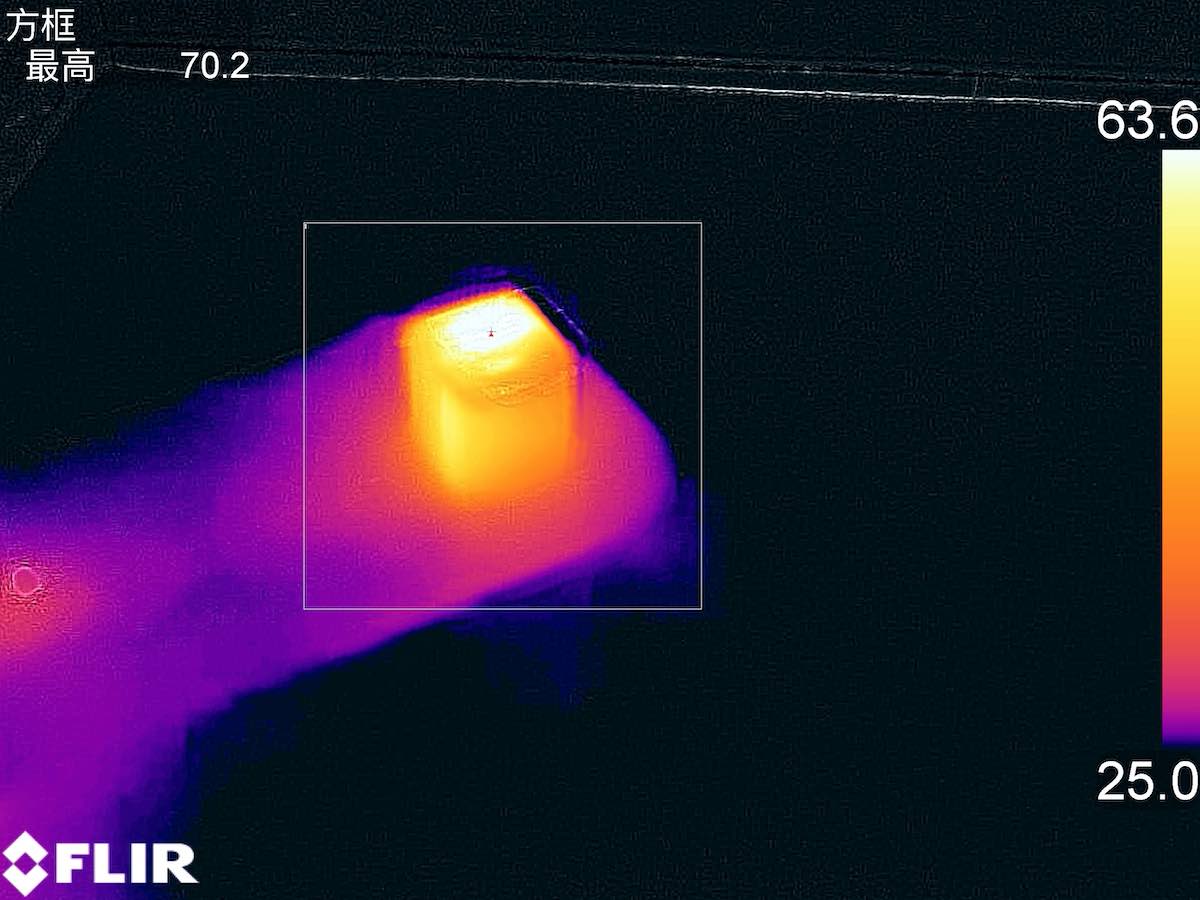

翻轉至另一面，最高溫度為70.2℃。

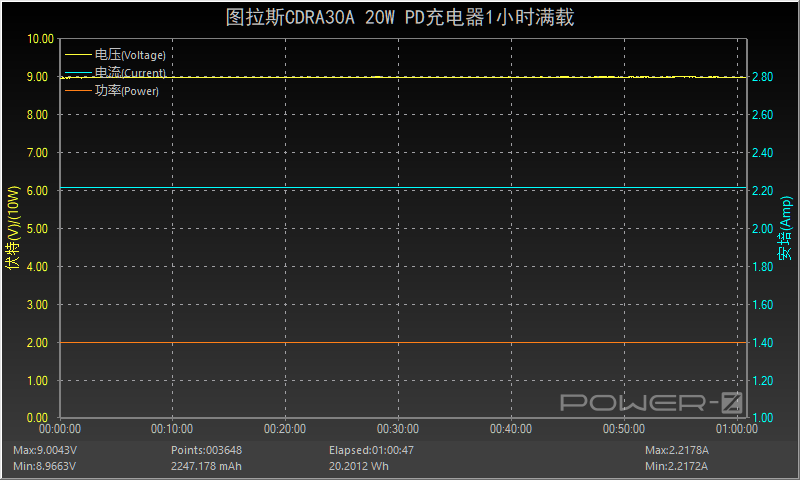

按照額定功率9V 2.22A 20W滿載對充電器進行穩定性測試，測試時間為一小時，測試過程中電壓值呈水平直線，無明顯波動情況，長時間滿載也可以穩定輸出。

使用EB程控電子負載測試充電器的最大輸出功率，以0.1A為電流步進幅度，10秒為時間間隔，最終錄得最大輸出為8.73V 2.30A 20.1W。



經過功率計測試，圖拉斯20W充電器在220V 50Hz的空載功耗為0.054W，換算下來一年損耗的電能約為0.47KW·h，若市價電為0.6元/KW·h，則充電器一年的空載功耗約為0.28元左右。



110V 60Hz時的空載功耗為0.025W，換算下來，一年損耗的電能約為0.21KW·h，若市價為0.6元/KW·h，則充電器一年的空載功耗約為0.12元左右。



充電器在220V 50Hz交流輸入的情況下進行了空載與重載的紋波測試，測試結果如下：

空載情況下：兩個檔位輸出時紋波峰峰值從28.8mVp-p到35.2mVp-p不等。

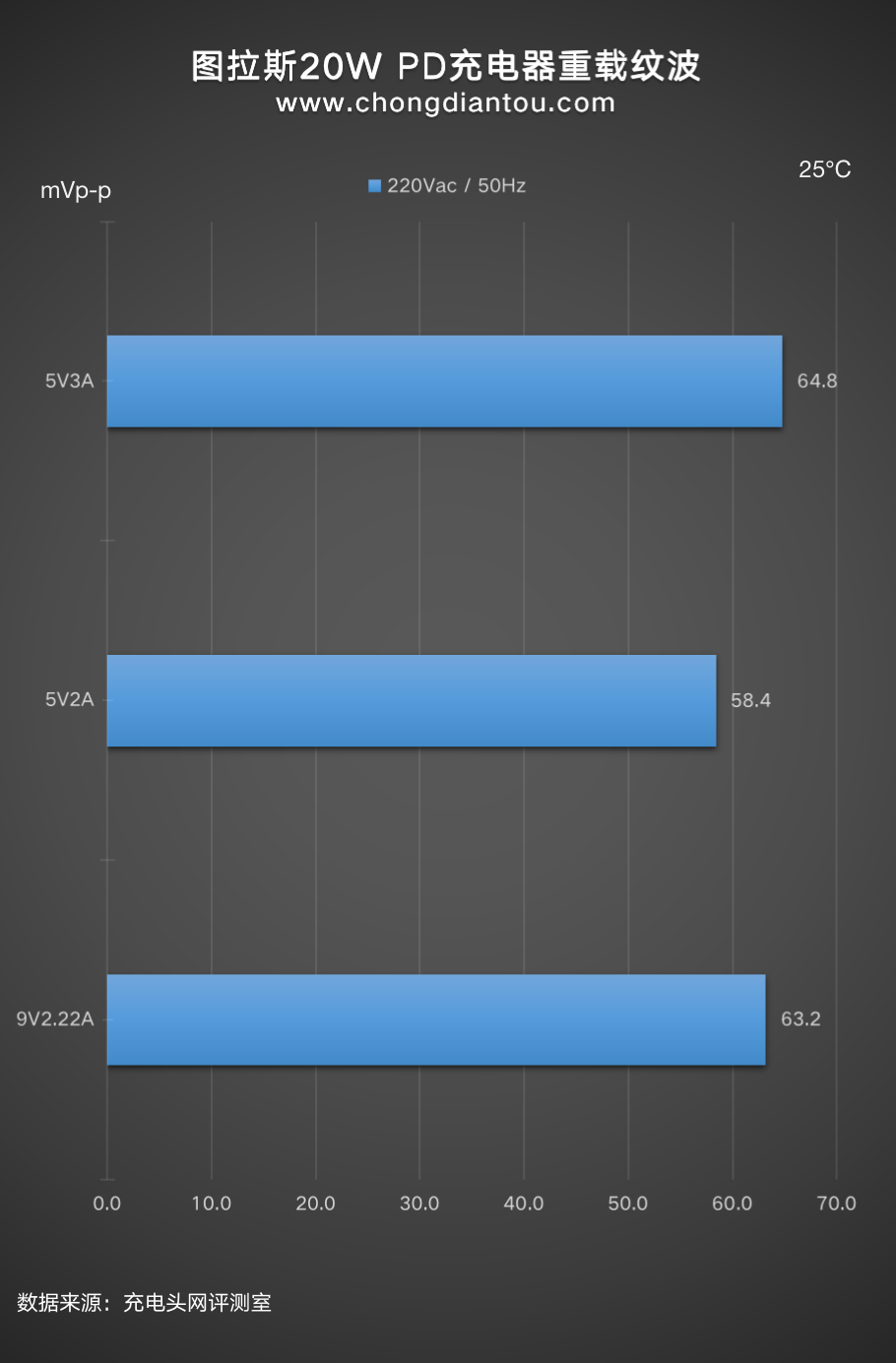

重載情況下：三個檔位輸出時紋波峰峰值從58.4mVp-p到64.8mVp-p不等。



充電器在110V 60Hz交流輸入的情況下進行了空載與重載的紋波測試，測試結果如下：

空載情況下：兩個檔位輸出時紋波峰峰值從23.2mVp-p到36.0mVp-p不等。

重載情況下：三個檔位輸出時紋波峰峰值從52.0mVp-p到66.4mVp-p不等。



紋波測試小結



國家標準中充電器紋波要求是不高于200mVp-p，圖拉斯20W充電器在110V 60Hz、240V 50Hz輸入電壓下，所有輸出功率紋波峰峰值均低于200mVp-p這個標準很多，表現不錯。

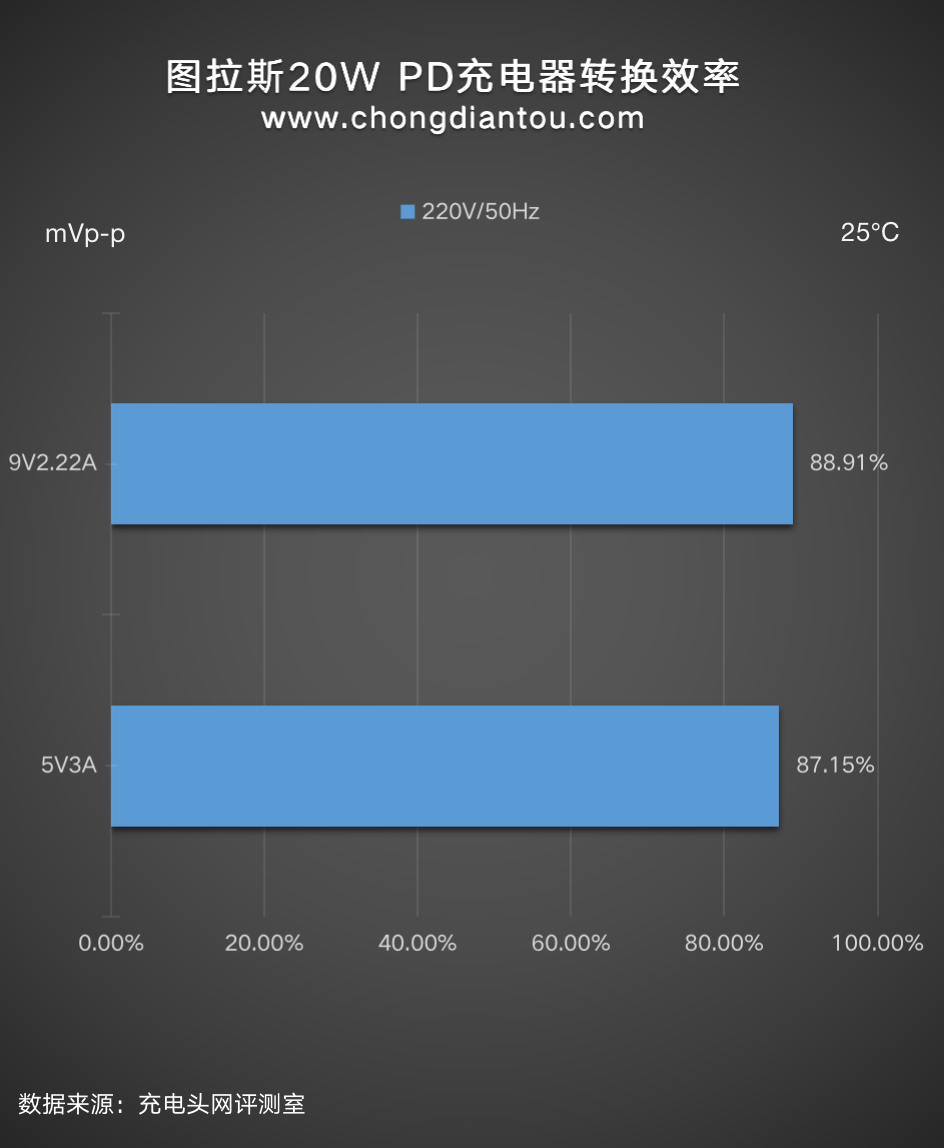

220V 50Hz下，將圖拉斯20W充電器在各個電壓檔位的輸出功率拉滿進行測試：兩個檔位測得插線板AC端輸入功率和USB端輸出功率，通過計算，可得充電器的轉換效率從87.15%到88.91%不等。

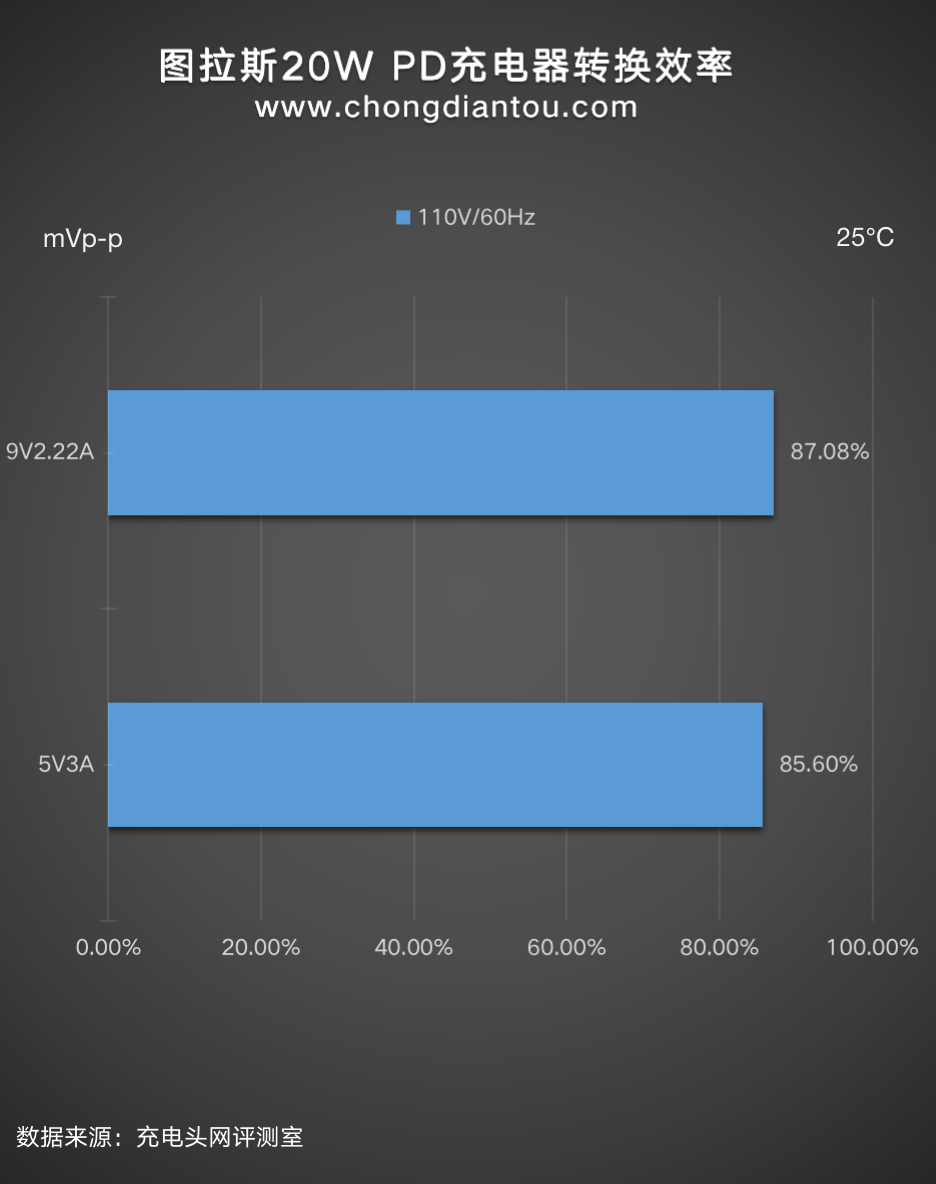

110V 60Hz下，充電器的轉換效率從85.60%到87.08%不等。



圖拉斯20W PD充電器通體磨砂黑加亮黑的外觀配色，整體機身小巧，插腳采用不可折疊的設計，充電器采用單USB-C物理輸出接口設計，支持物理正反盲插操作。



性能上充電器支持Apple2.4A和PD快充協議，支持5V3A、9V2.22A兩個固定電壓檔位，實測為絕大部分設備充電均可以觸發PD快充，功率大部分在19W左右。



作為對標iPhone 12系列的產品，圖拉斯20W PD充電器可以為iPhone 12半小時充入57%的電量，其次它還可以為蘋果全家桶提供充電服務，最高20W的輸出功率面對iPhone 8以上機型和iPad可以提供不錯的充電體驗，對于MacBook這樣的大件臨時應急也是可以的。



小巧的機身設計，支持iPhone 12的20W快充，對于已經購入iPhone 12但卻苦于包裝盒內僅有USB-C to Lightning快充線卻沒有充電器的用戶來說選擇圖拉斯20W PD充電器是個不錯的選擇。
