MINISO名創優品自16年成立以來，已在世界各地開了將近4000家店，發展迅猛。最近充電頭網拿到了名創優品一款18W PD快充充電器，支持QC、AFC、FCP、PD快充協議，兼容性不錯，可滿足各大品牌手機快充需求。下面充電頭網就對其進行詳細拆解，看看產品設計做工如何。

一、名創優品18W充電器外觀

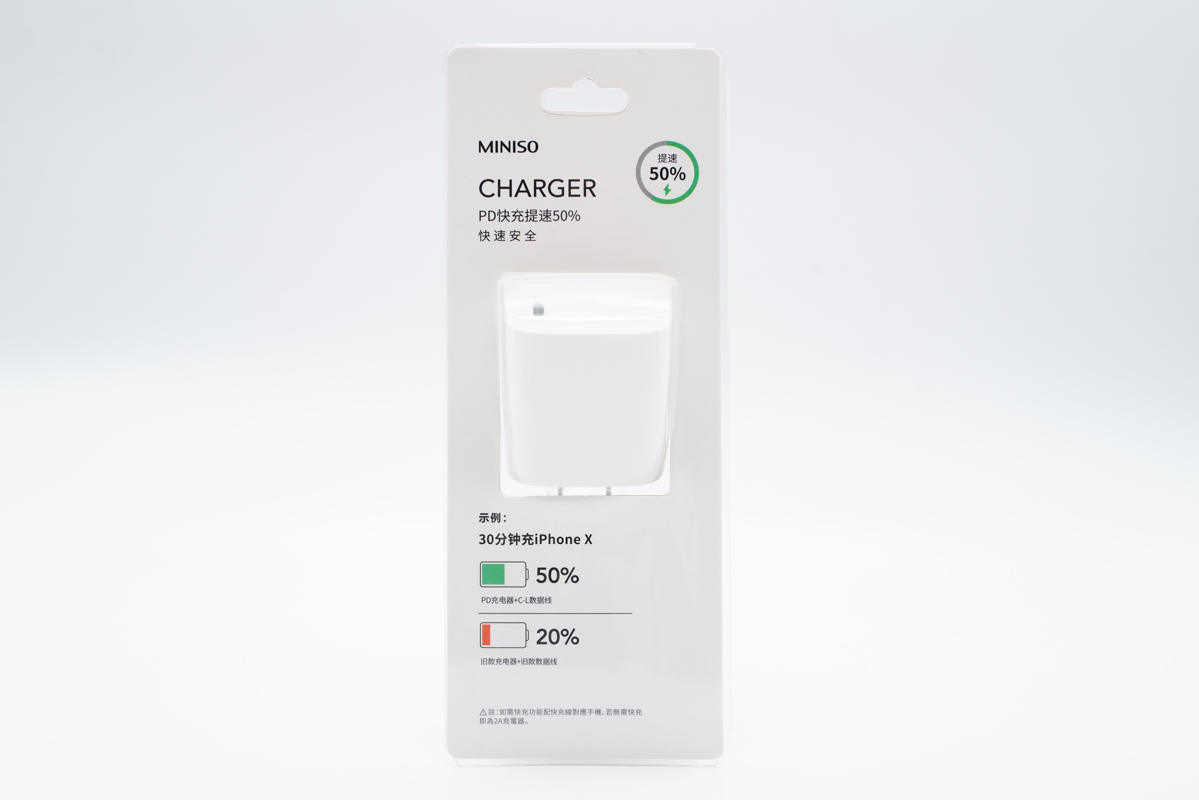

包裝盒采用透明塑料殼加紙板設計，可方便觀察充電器實物，展示效果好。紙板正面設有MINISO品牌以及充電器賣點等。

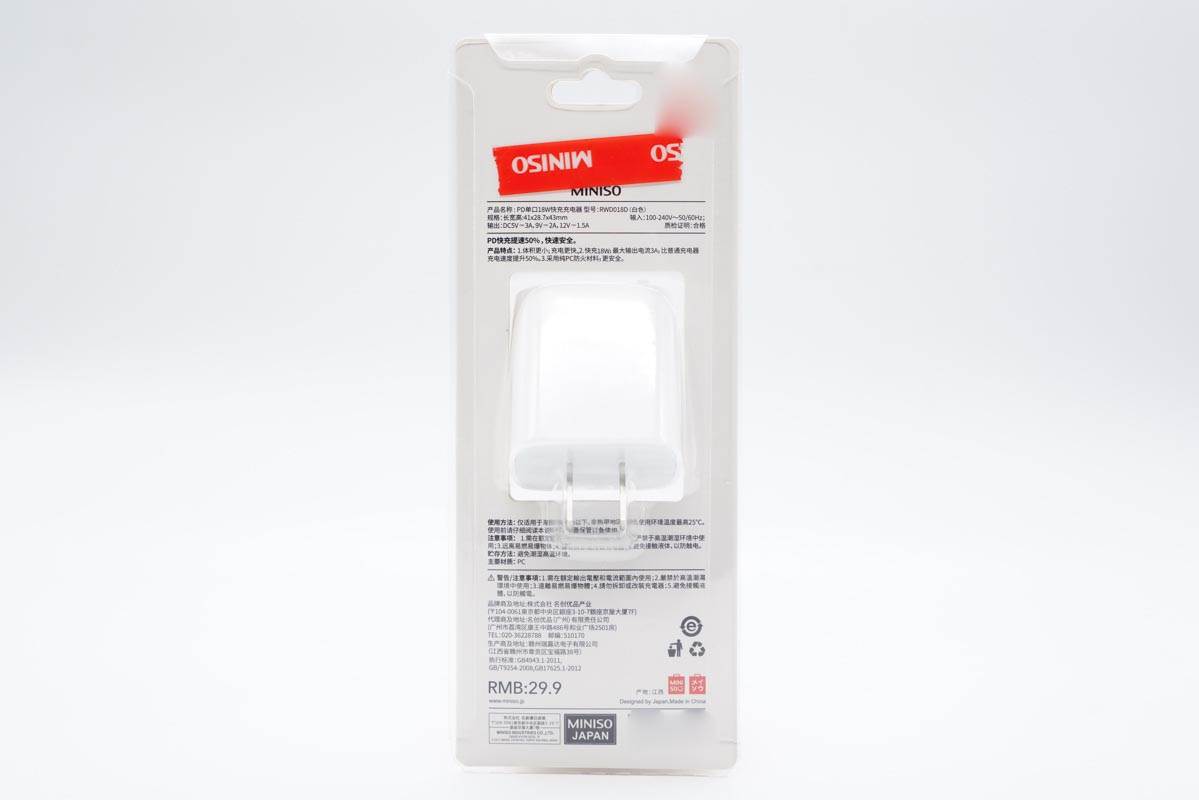

紙板背面印有充電器參數以及商家信息等。

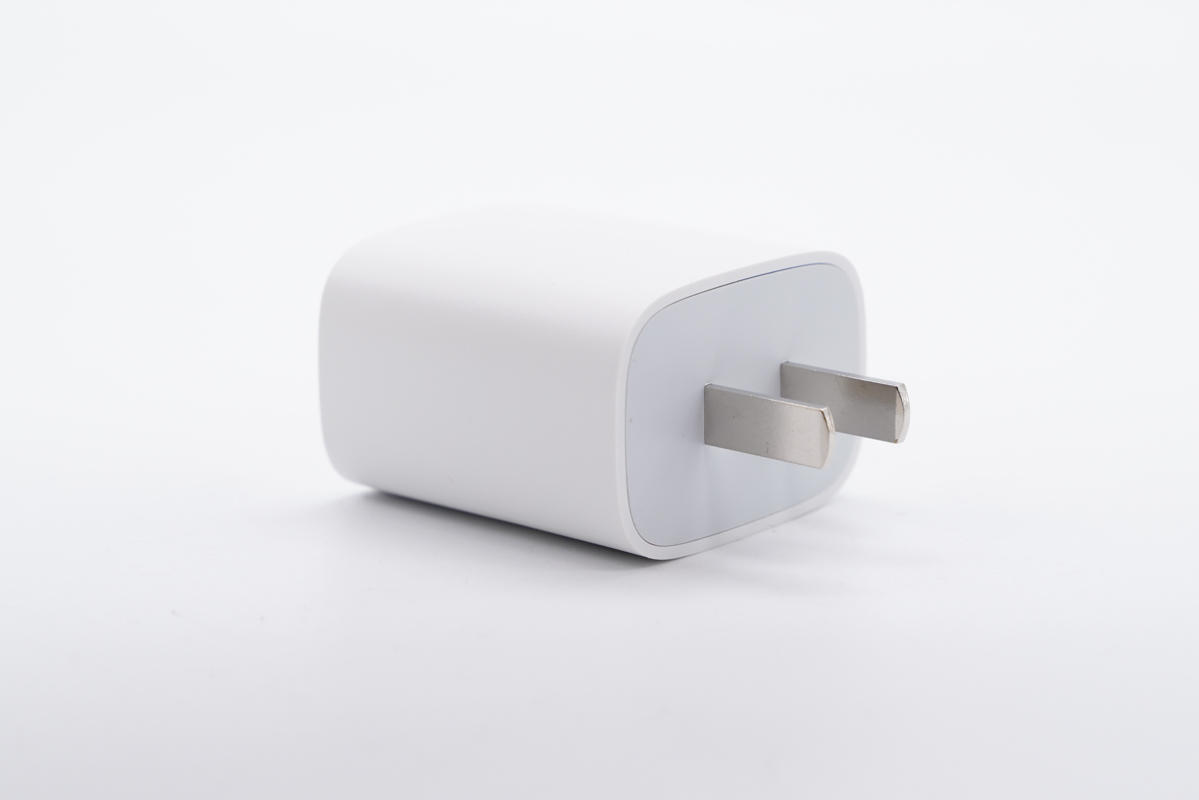

充電器采用PC材質白色外殼，表面磨砂處理，機身兩側過渡圓潤，輸入端配備固定式插腳。

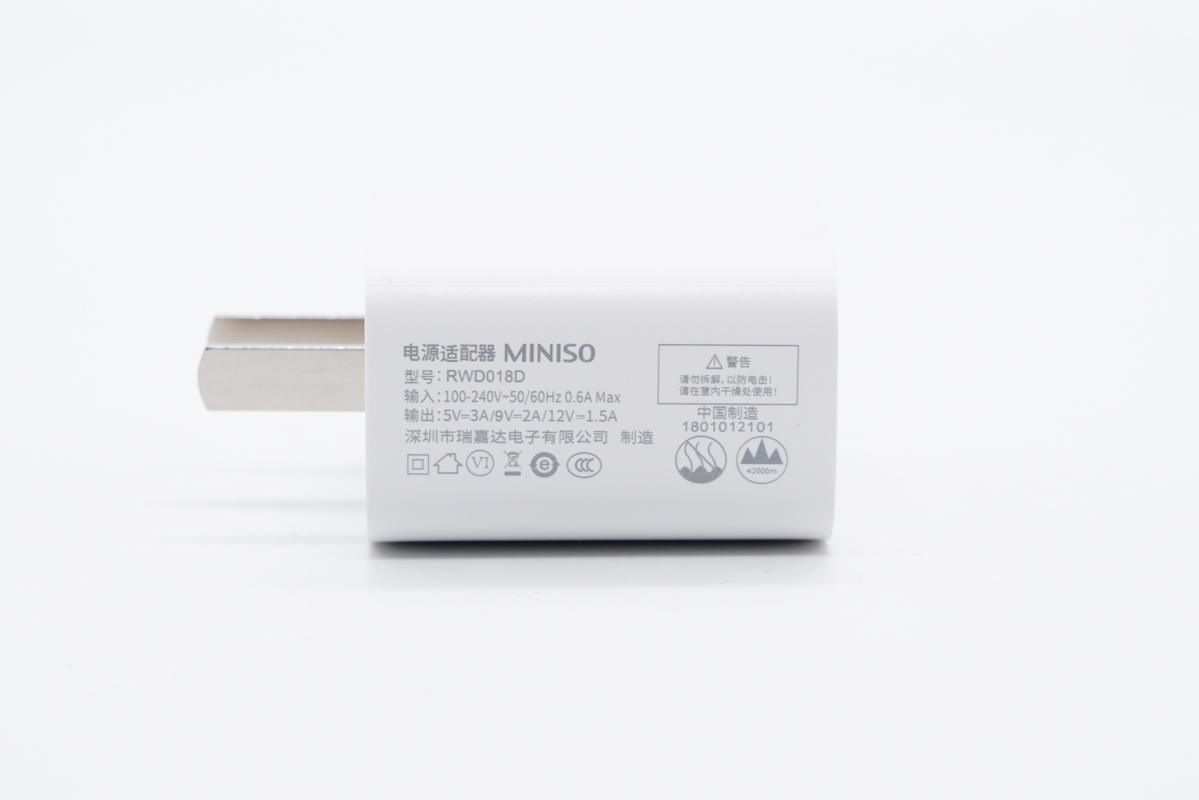

側身外殼上印有充電器參數

型號：RWD018D

輸入：100-240V~50/60HZ 0.6A Max

USB-C輸出：5V3A、9V2A、12V1.5A

制造商：深圳市瑞嘉達電子有限公司

產品已經通過了3C認證和VI級能效認證。

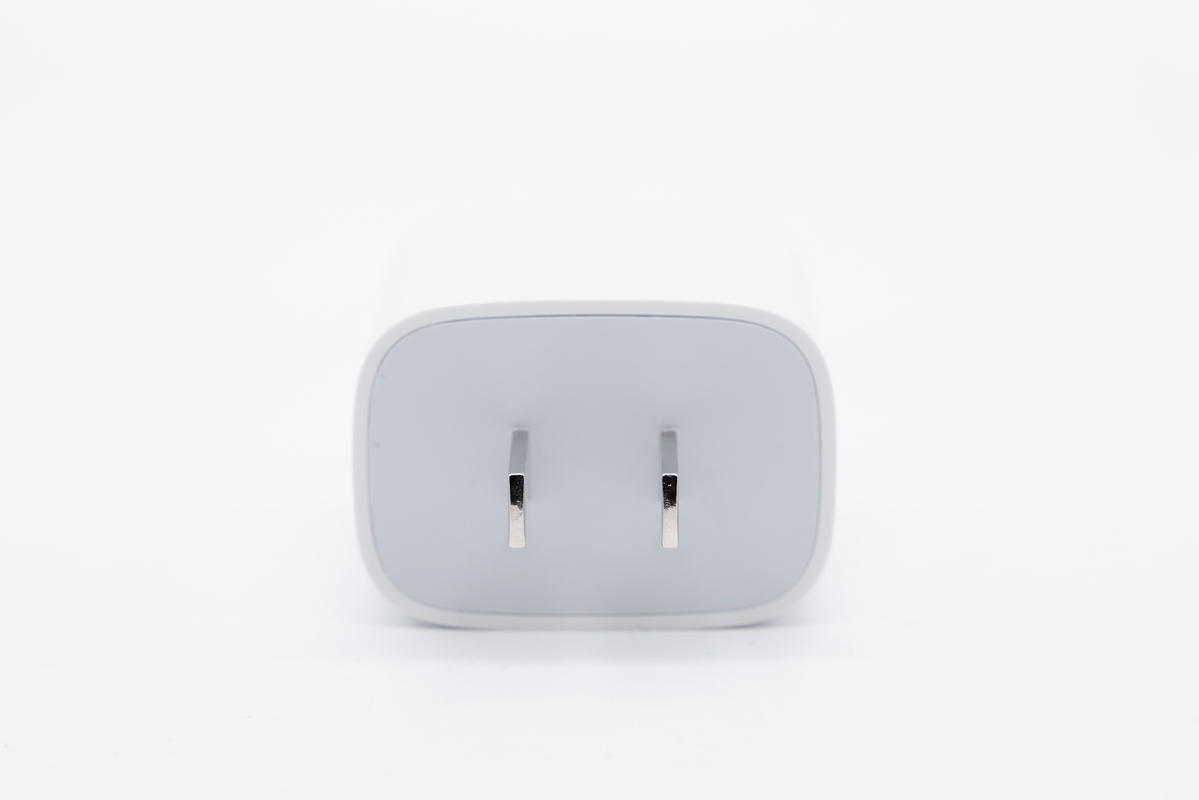

輸入端外殼采用淺灰色配色。

輸出端USB-C口設在一側，黑色膠芯不露銅。

使用游標卡尺實測充電器機身長度為42.62mm。

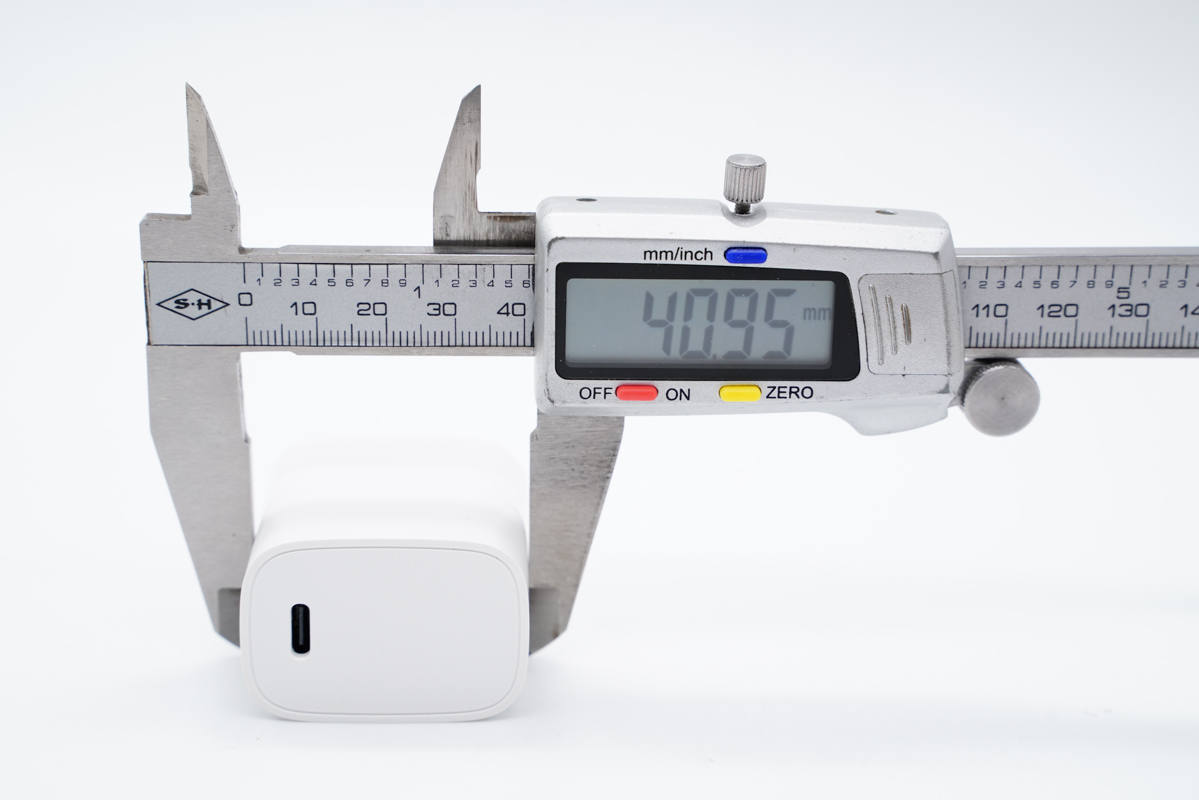

寬度為40.92mm。

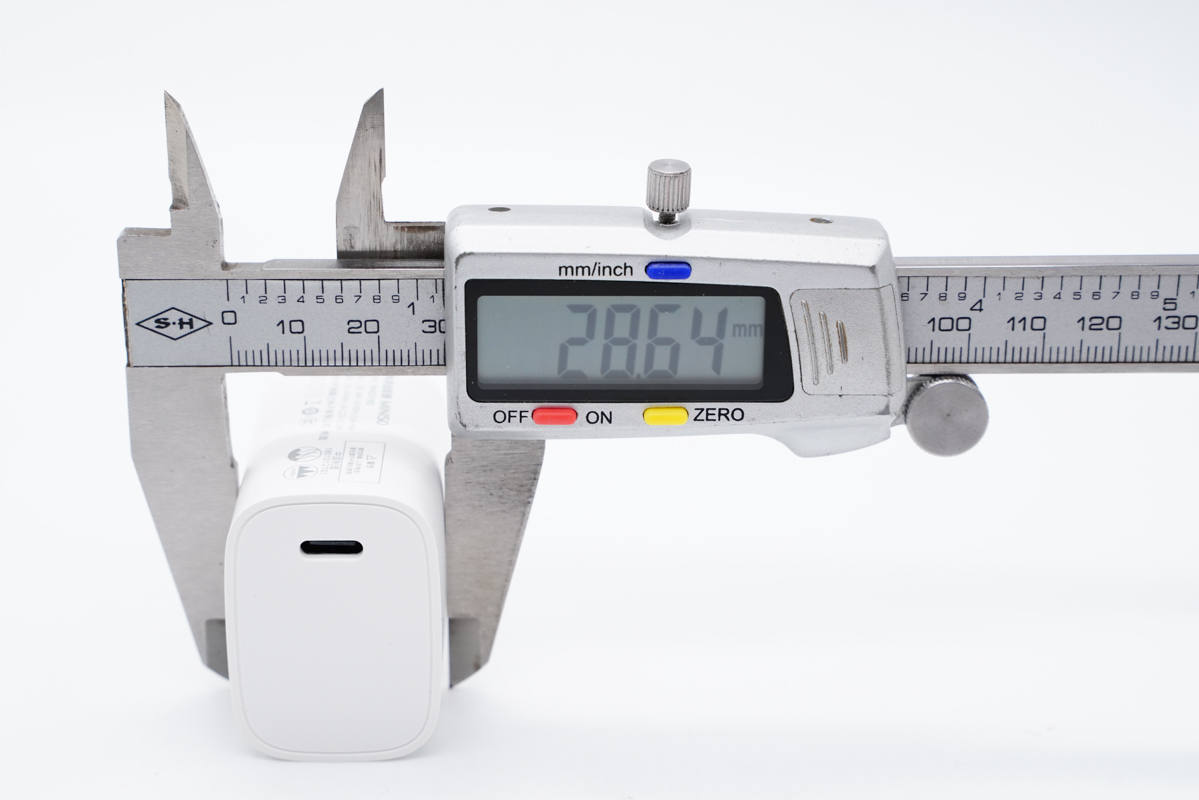

厚度為28.64mm。

和蘋果20W充電器直觀對比，名創優品的胖一些。

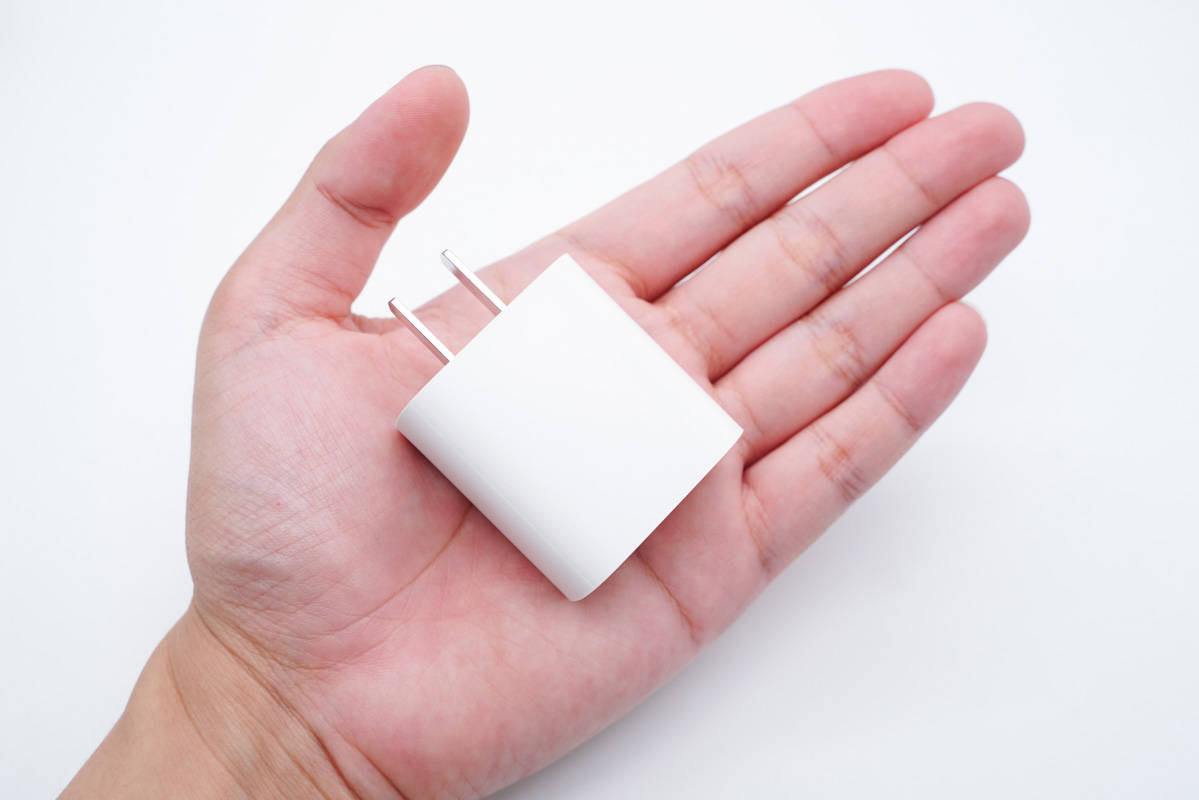

拿在手上的直觀感受。

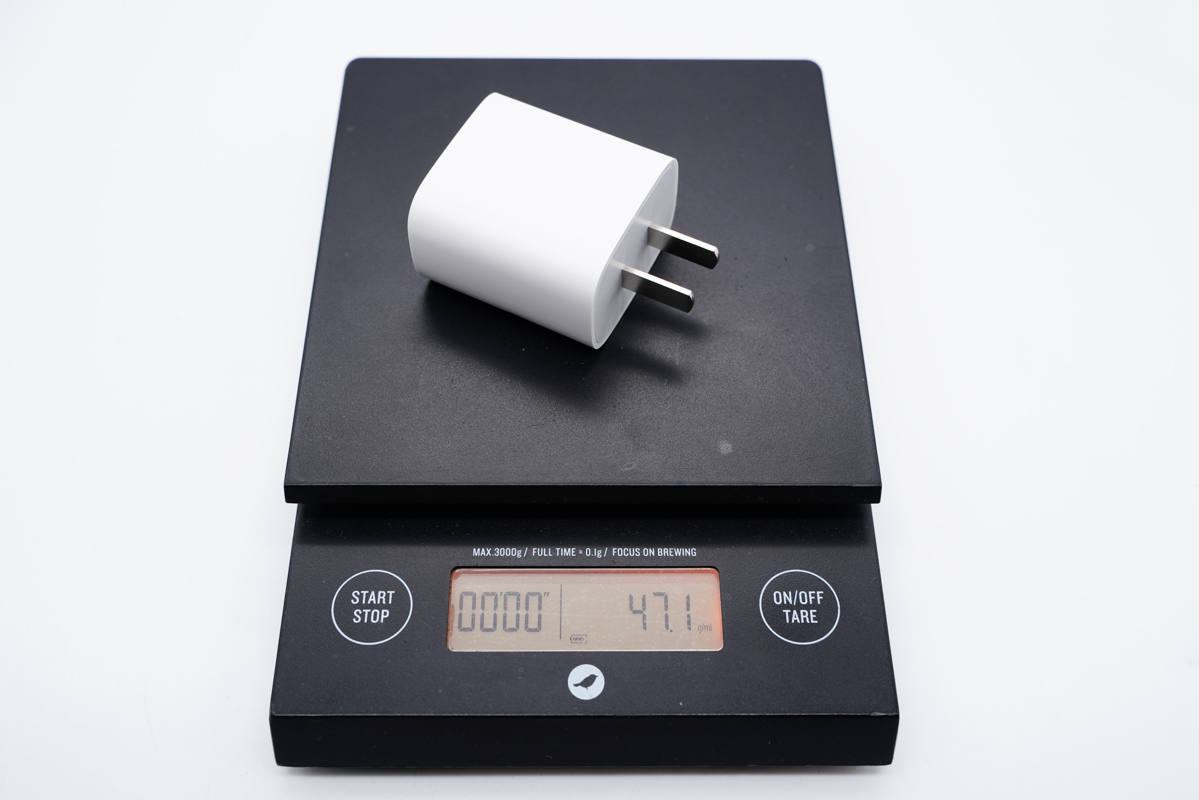

充電器凈重約為47g。

使用ChargerLAB POWER-Z KT002檢測USB-C口的輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

此外PDO報文顯示USB-C口還具備5V3A、9V2A、12V1.5A三組固定電壓檔位。

二、名創優品18W充電器拆解

將輸入端外殼拆開，充電器采用插腳和金屬片接觸通電設計。

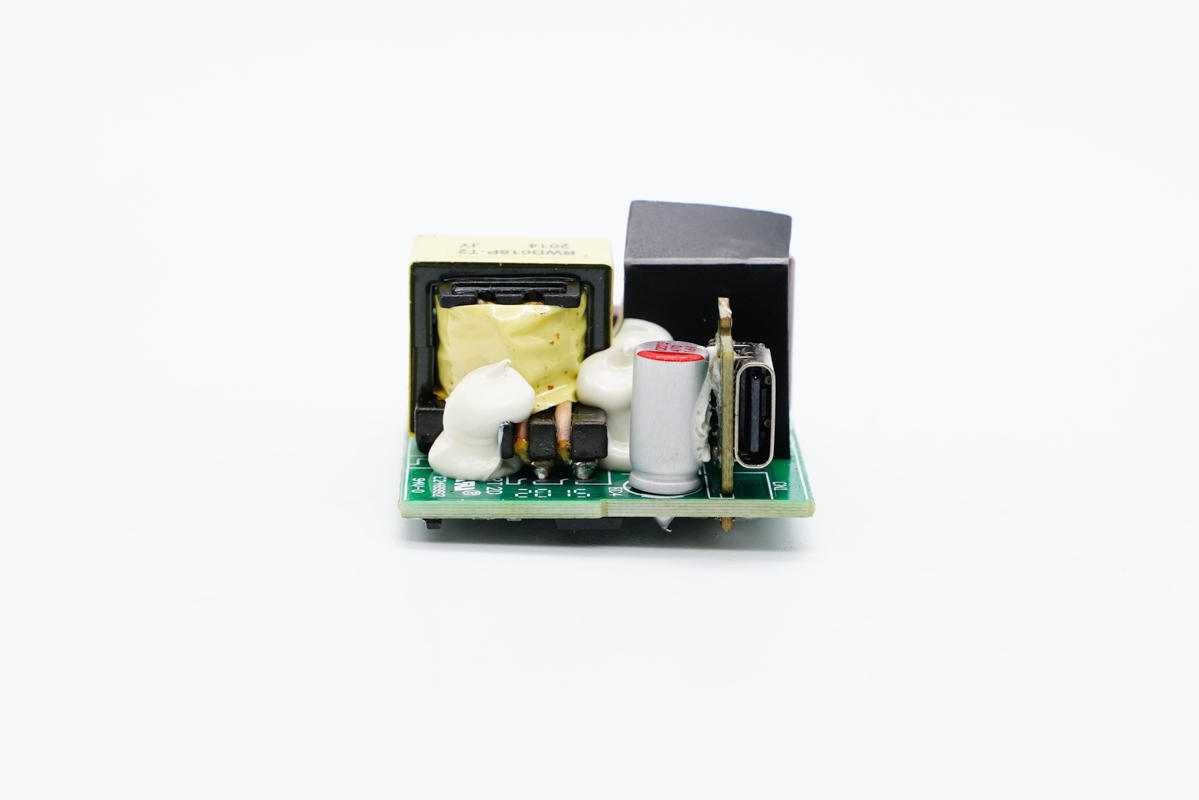

PCB板正面一覽，初次級有絕緣板隔離，變壓器兩側打膠加固，輸出端有小板焊接Type-C母座。

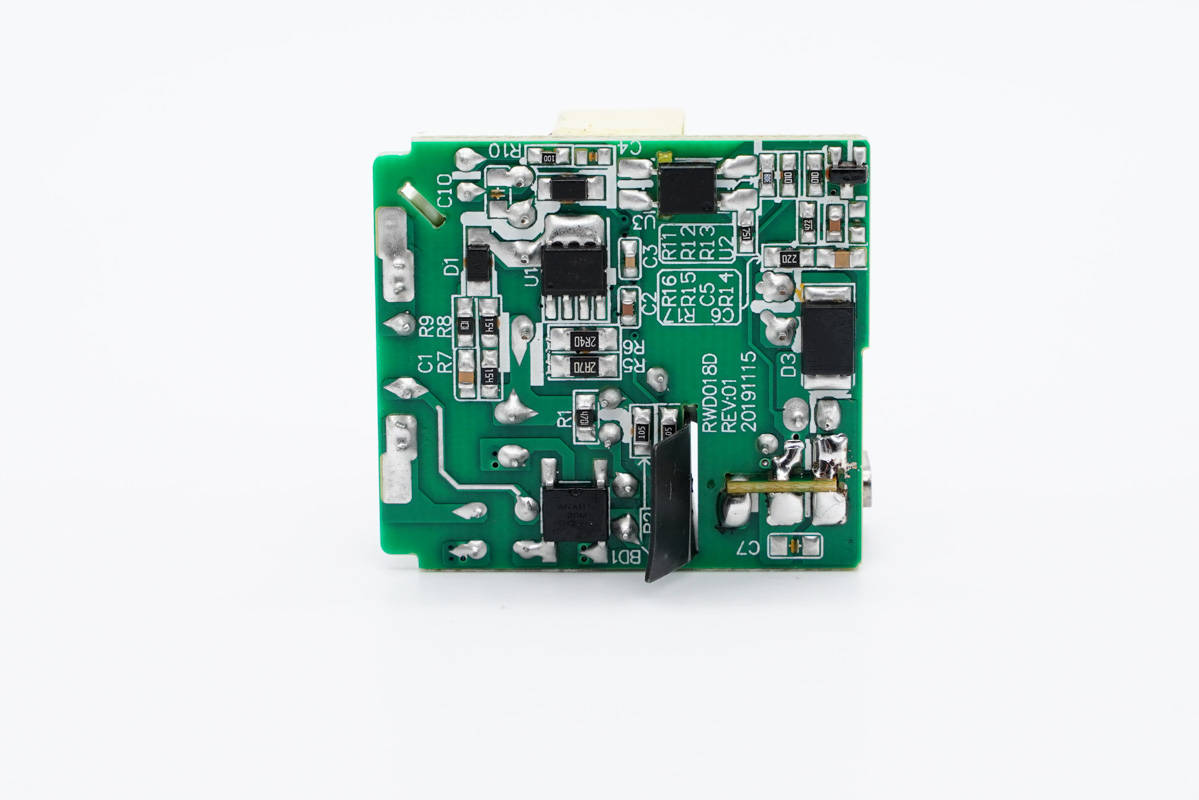

PCB板背面一覽，初次級分界明顯。

輸入端一覽。

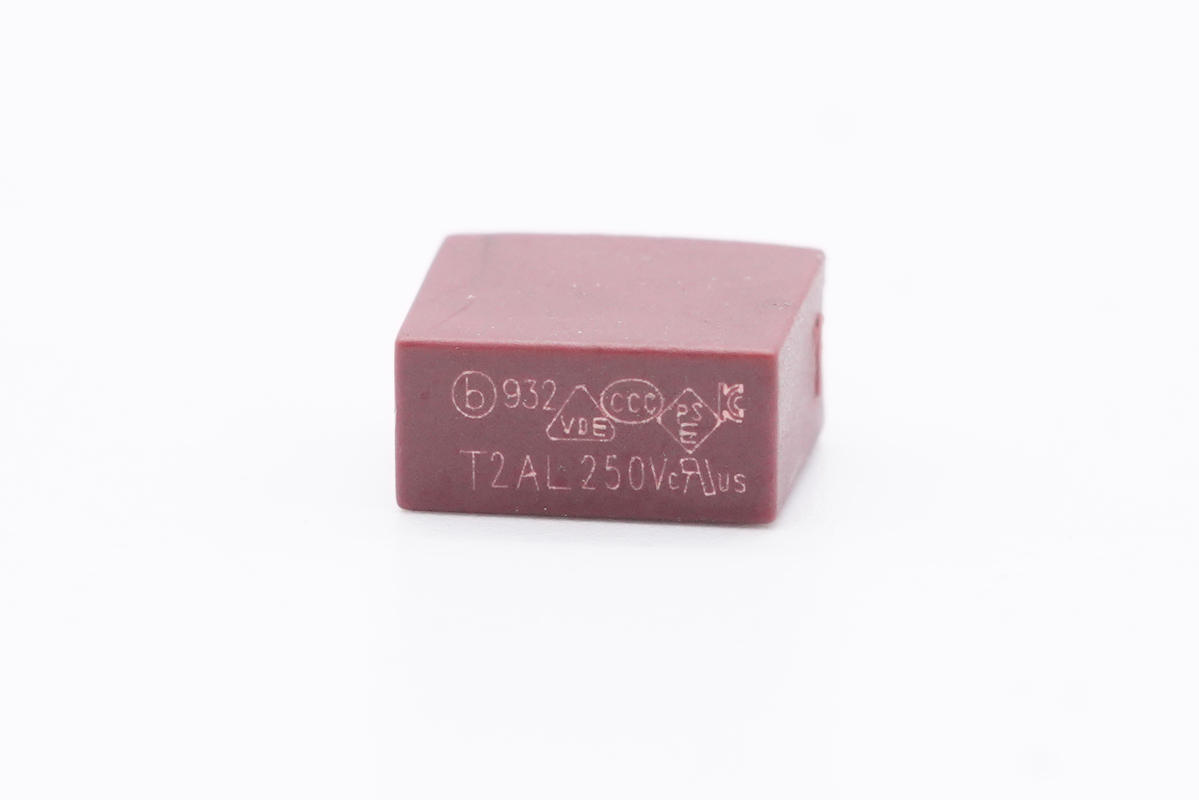

延時保險絲特寫，規格為2A 250V。

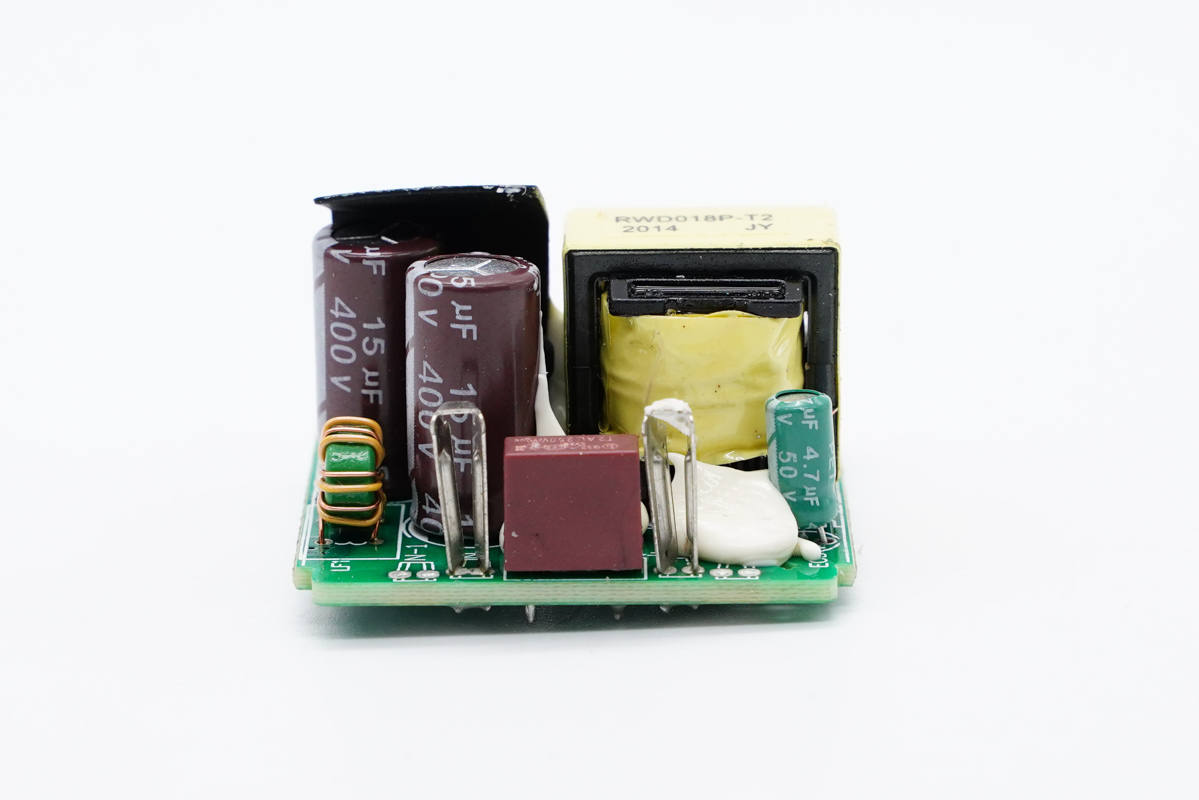

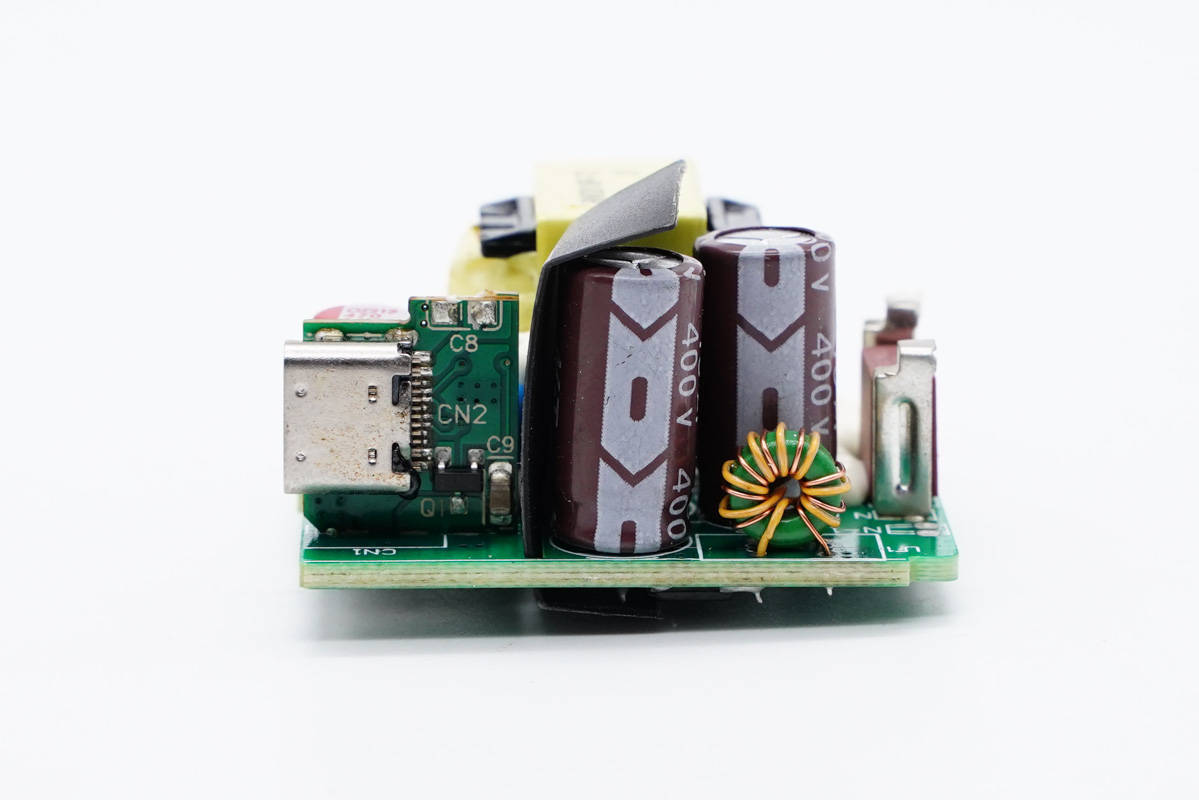

共模電感以及電解電容設在主板一側。

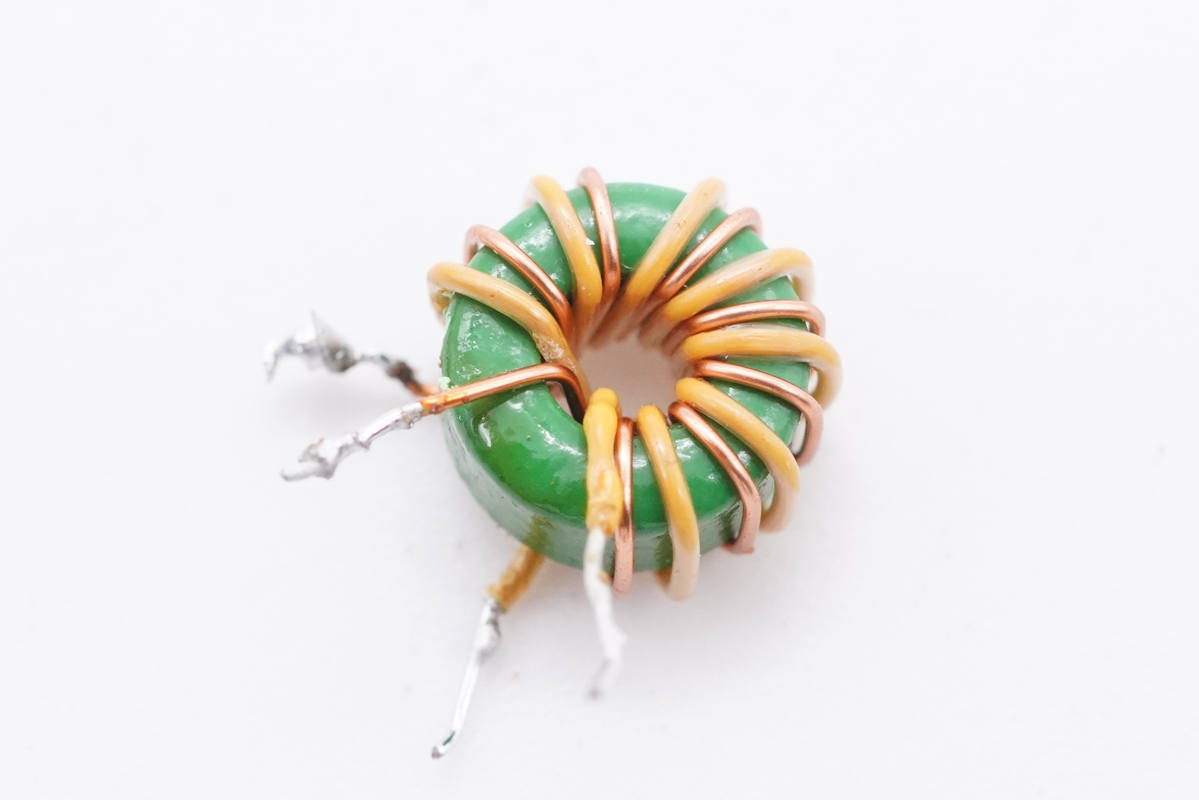

共模電感雙線繞制，用于濾除EMI干擾。

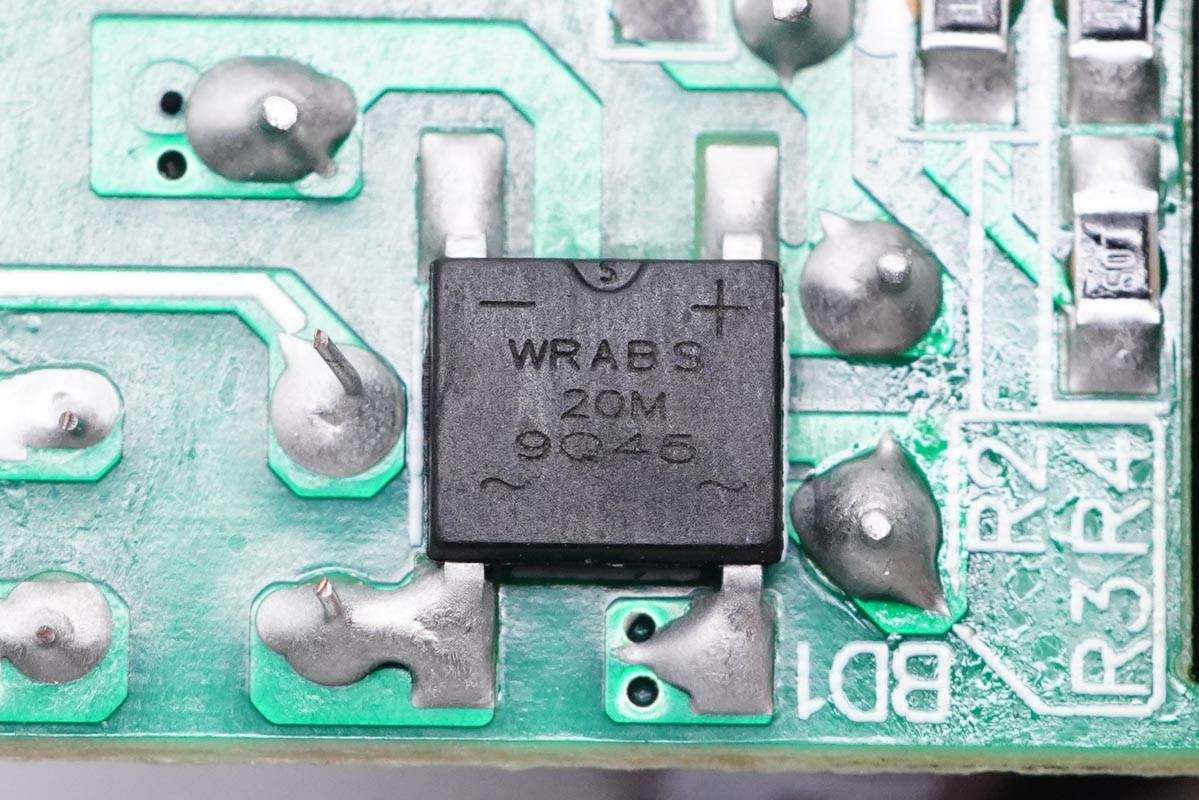

整流橋采用深圳市沃爾德實業有限公司的WRABS20M。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

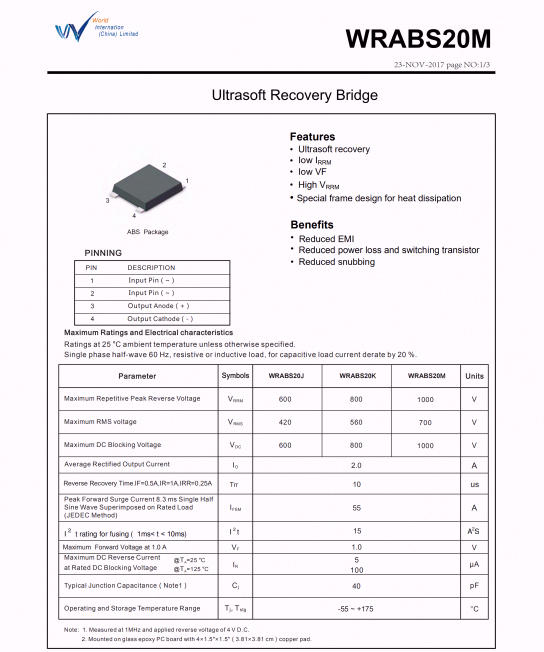

沃爾德WRABS20M規格資料。

充電頭網了解到，該型號軟橋已被邦克仕、勁電寶、即刻、征拓、倍思、睿高、麥多多等品牌20W迷你充使用。同時沃爾德軟橋系列產品還被OPPO 50Ｗ餅干氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快充、洛克65W氮化鎵PD快充、麥多多2C1A 65W氮化鎵快充等數十款產品采用。

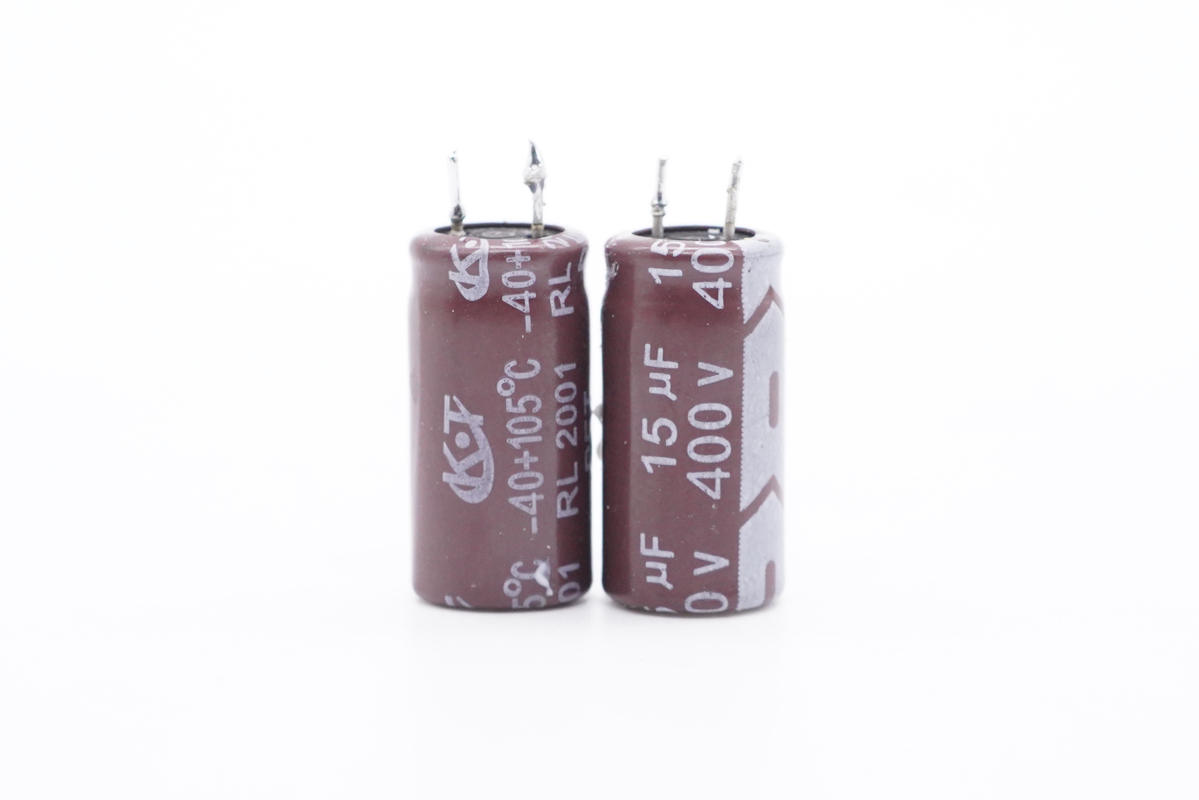

兩顆高壓濾波電解電容規格均為400V 15μF，來自東莞KT凱特電容有限公司。

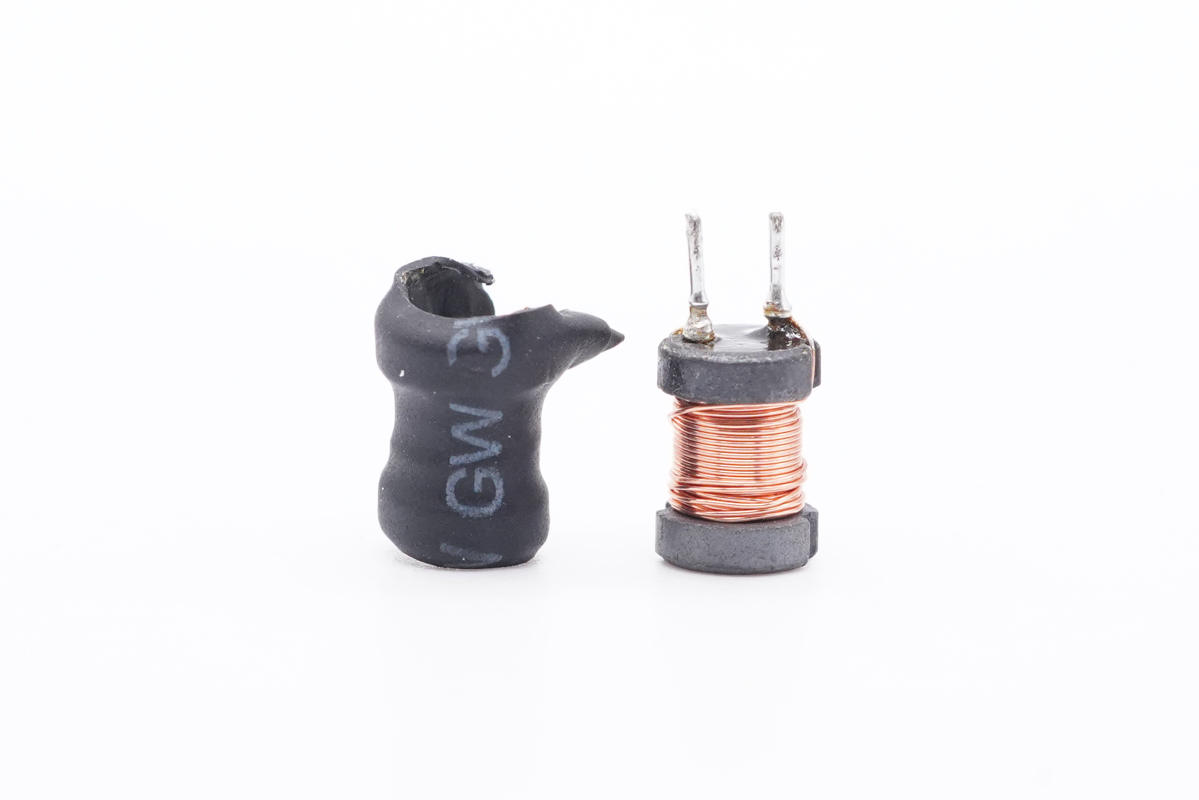

工字電感外套熱縮管保護。

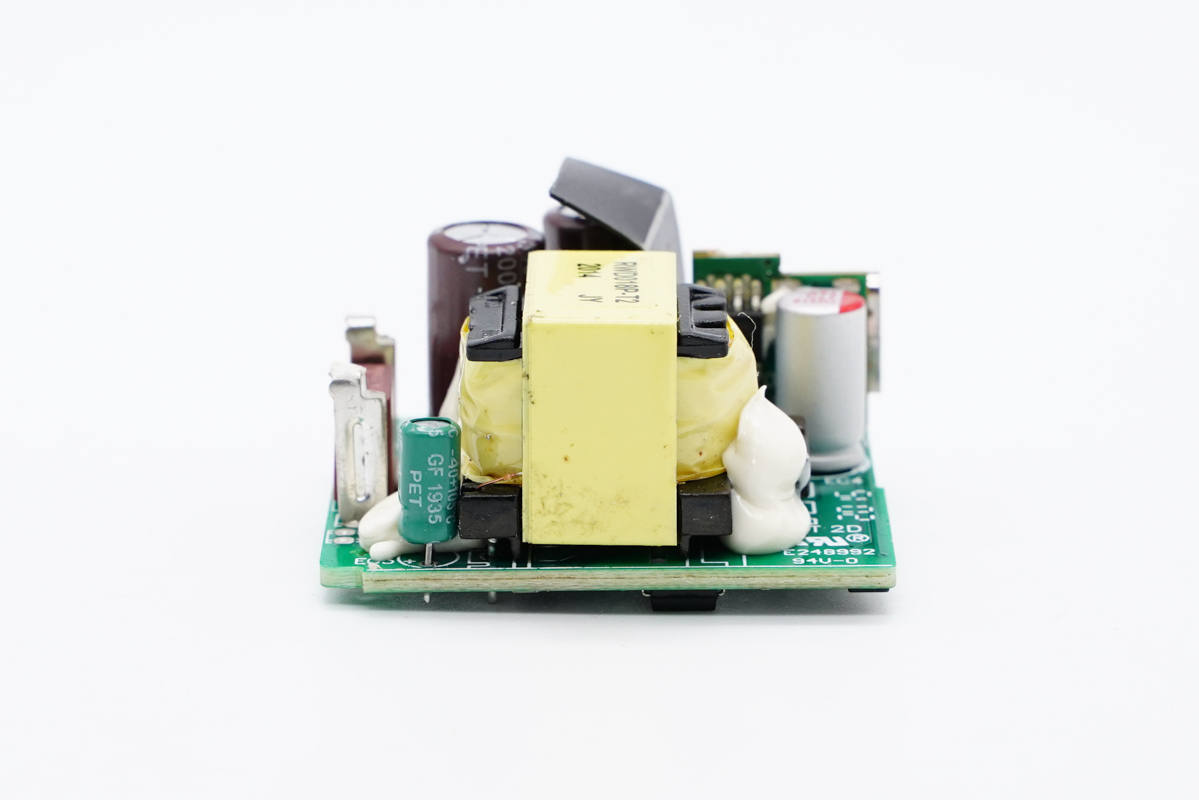

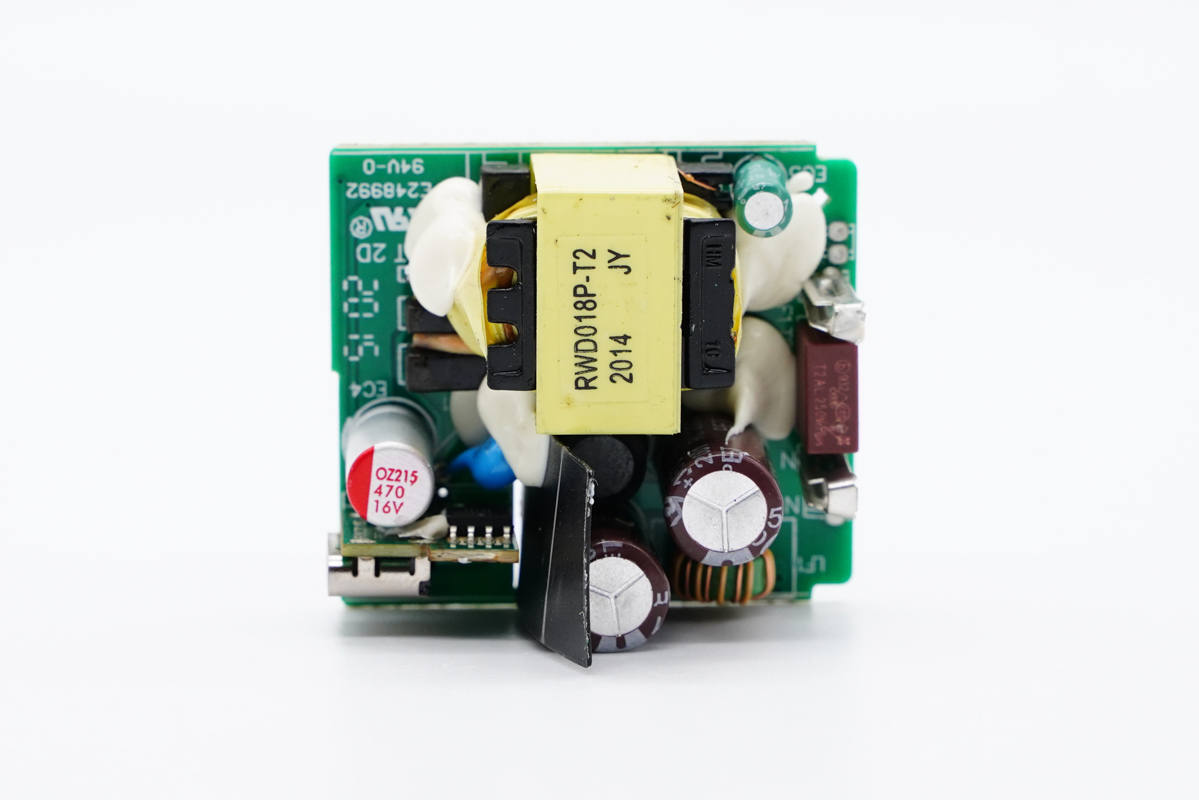

主板另一側是主控芯片供電電容和變壓器。

主控芯片供電電容規格為50V 4.7μF。

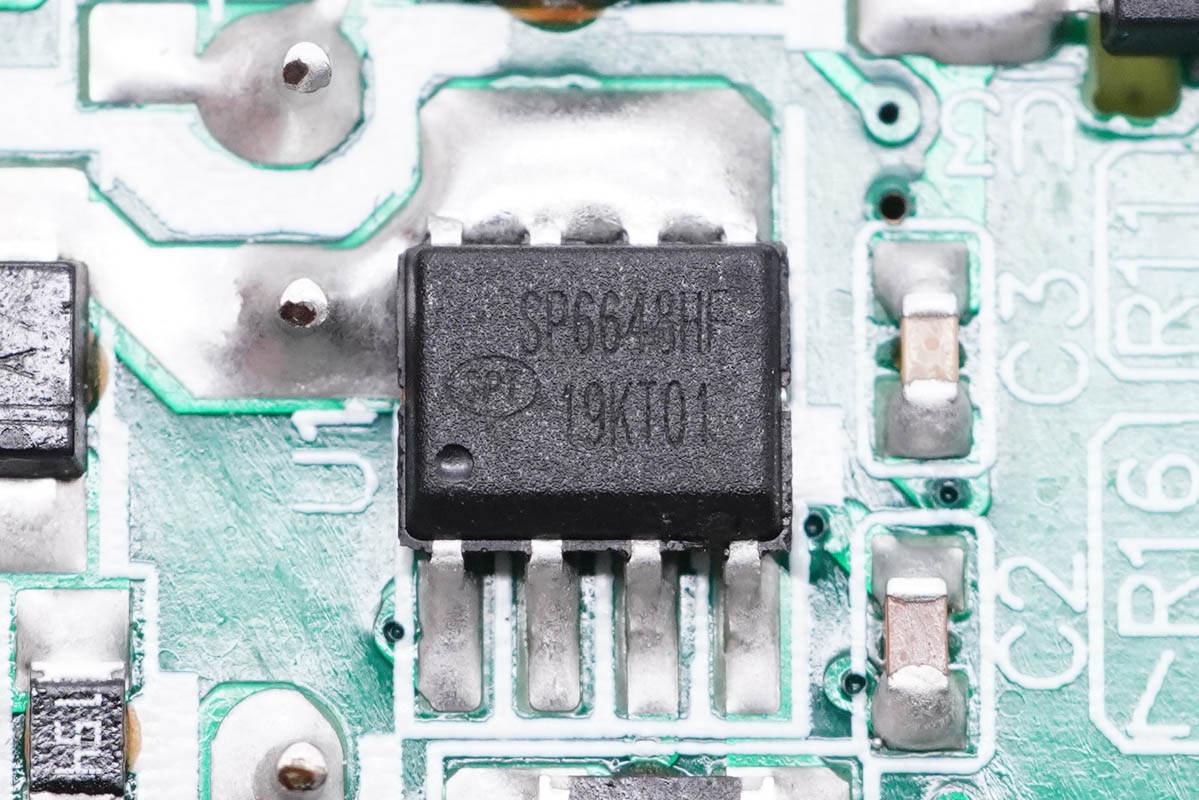

充電器主控芯片采用無錫硅動力SP6648HF，這是一顆電流模式PWM控制芯片，其內置650V高壓功率MOSFET，應用于功率在18W以內的方案。

SP6648HF在PWM模式下工作于固定開關頻率，這個頻率是由內部精確設定。在空載或者輕載時，工作頻率由IC內部調整。芯片可以工作在綠色模式，以此來減小輕載時的損耗，提高整機的工作效率。

變壓器特寫，頂部貼有信息標簽。

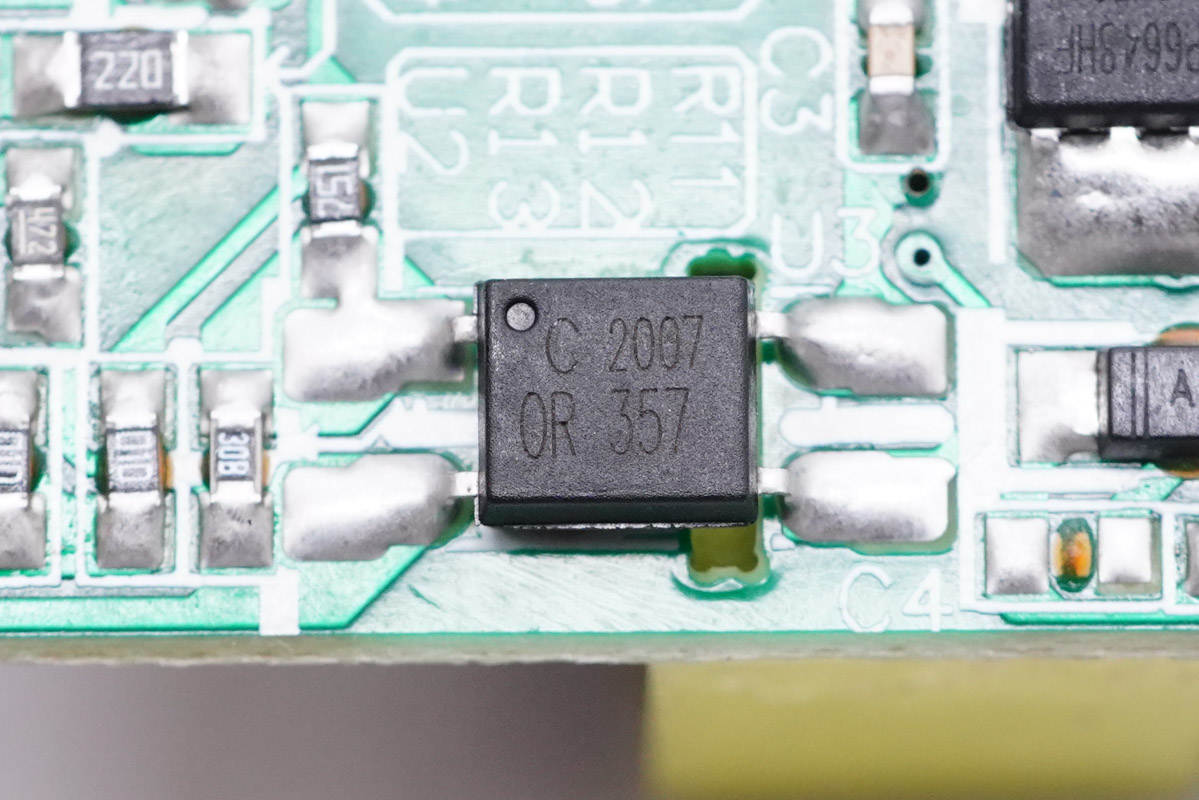

OR 357光耦，用于初級次級通信，反饋輸出電壓。

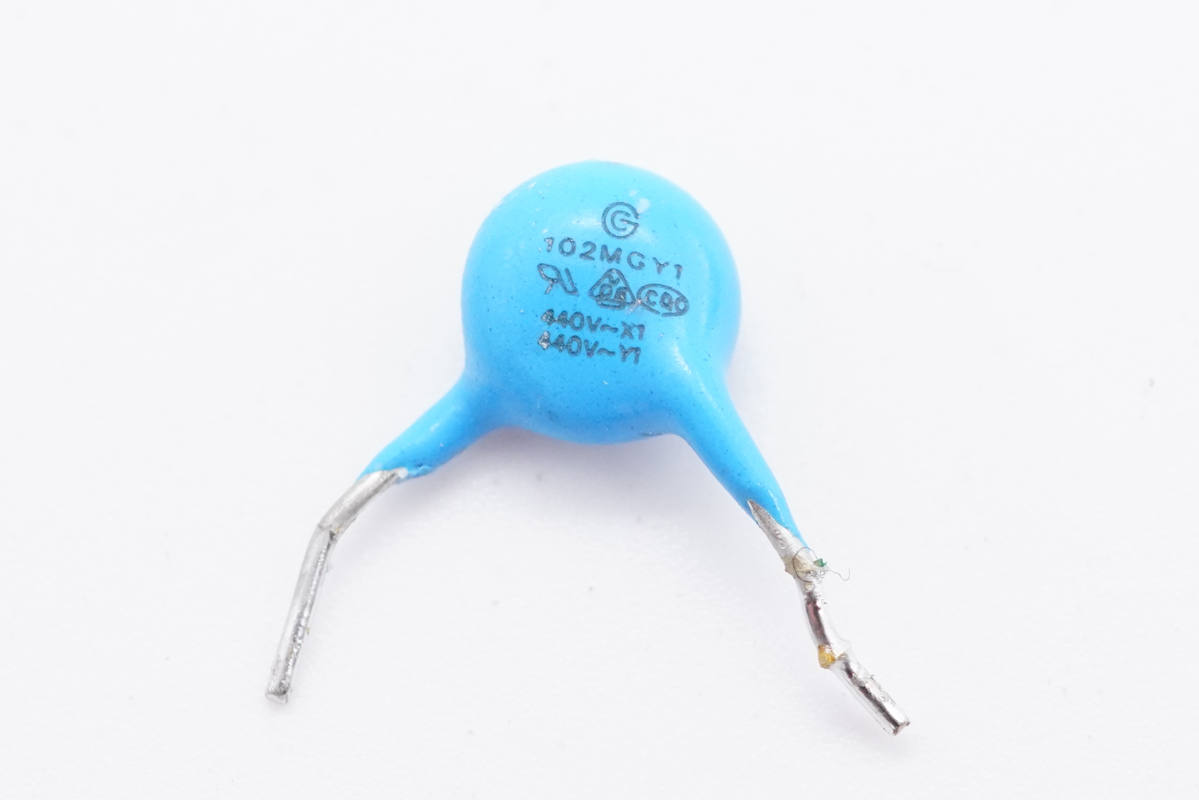

藍色Y電容特寫，用于輸出抗干擾。

輸出端一覽。

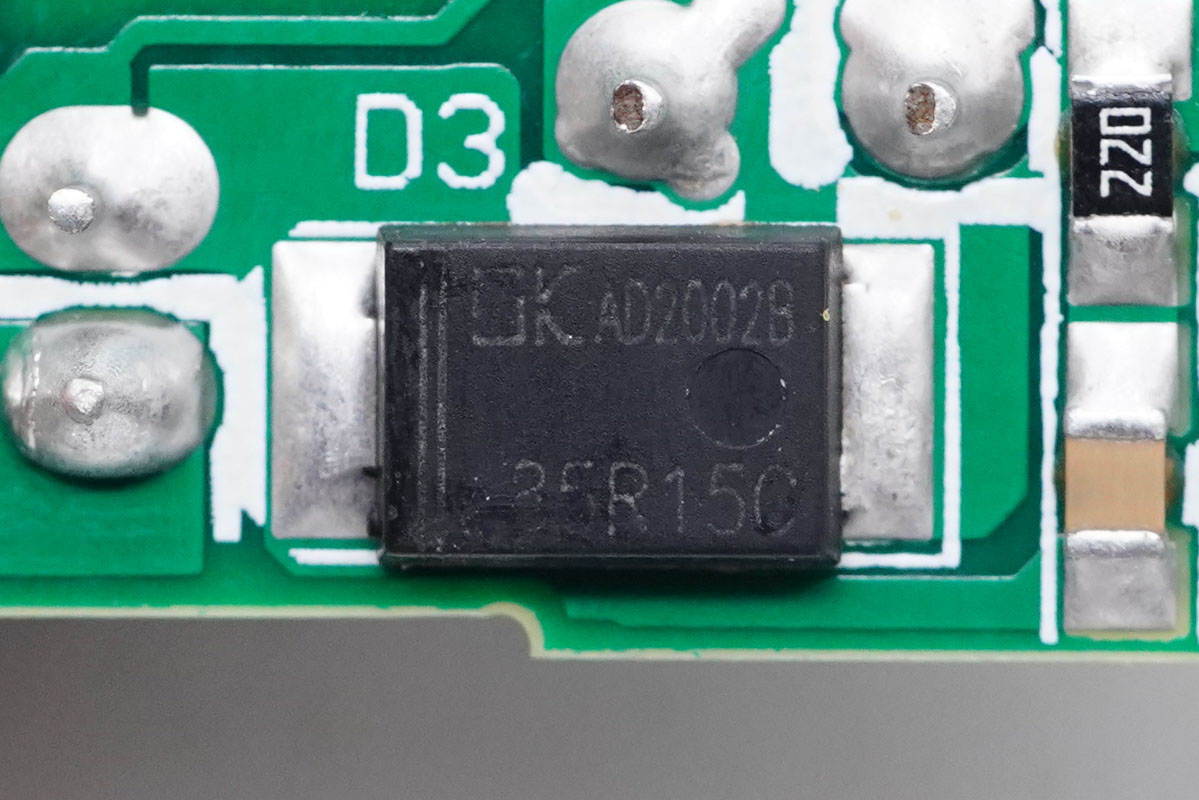

東科半導體高性能雙引腳同步整流芯片DK5V85R15C，只有A，K兩個引腳，分別對應肖特基二極管PN管腳；內部集成了85V功率NMOS管， 可以大幅降低二極管導通損耗，提高整機效率， 取代或替換目前市場上等規的肖特基整流二極管；采用SM-7封裝(兼容TO-277封 裝)。

東科DK5V85R15C資料信息。

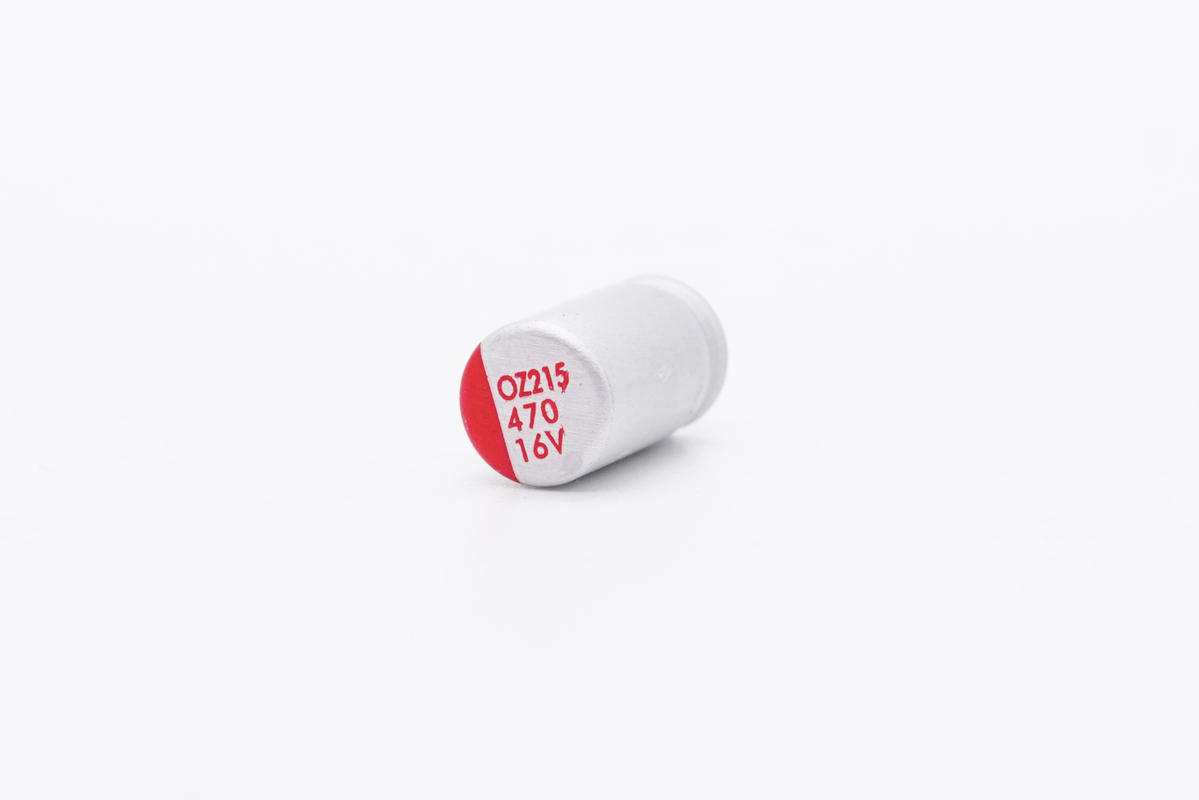

輸出濾波固態電容規格為16V 470μF。

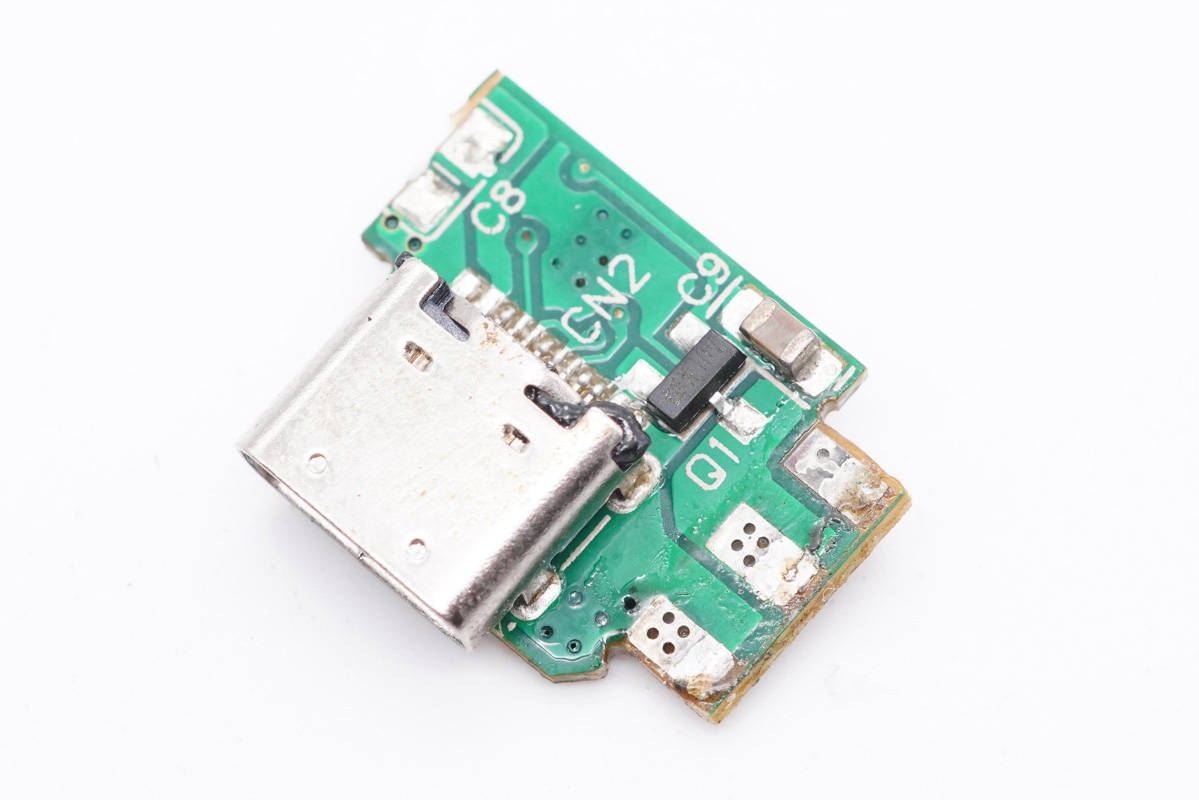

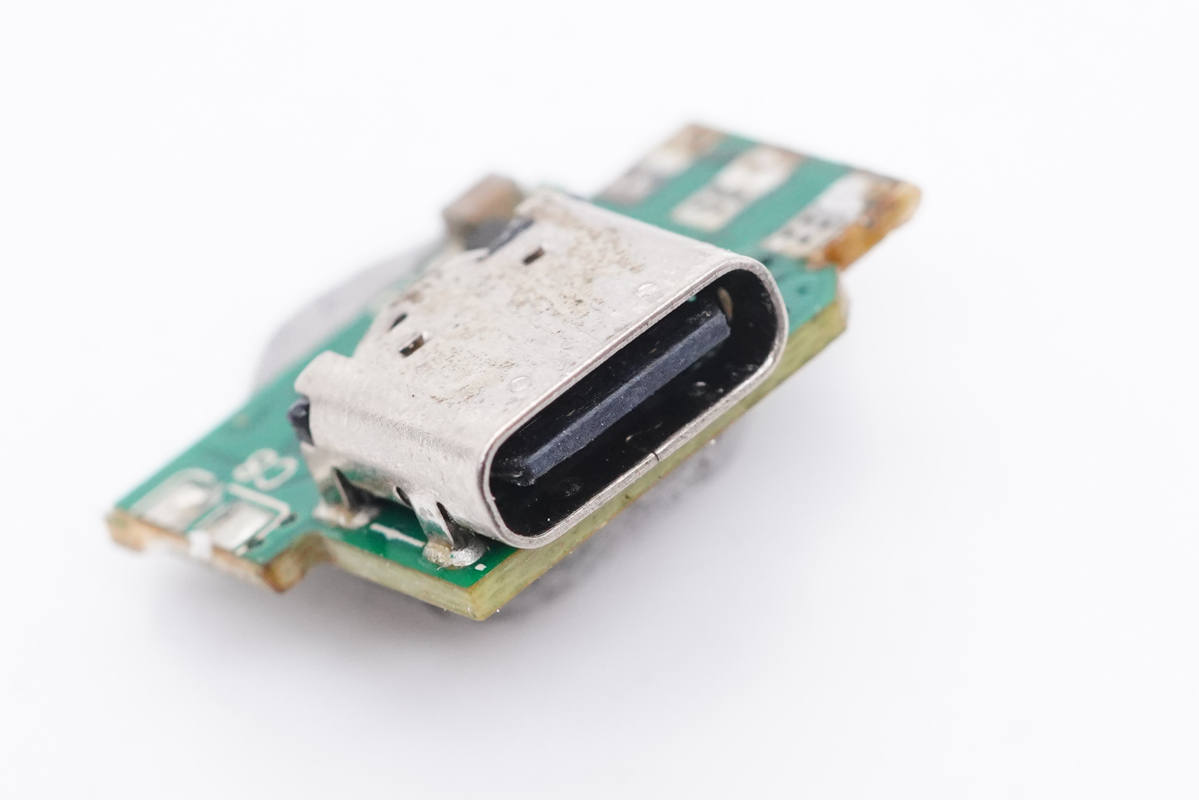

協議小板正面焊接Type-C母座，過孔焊接。

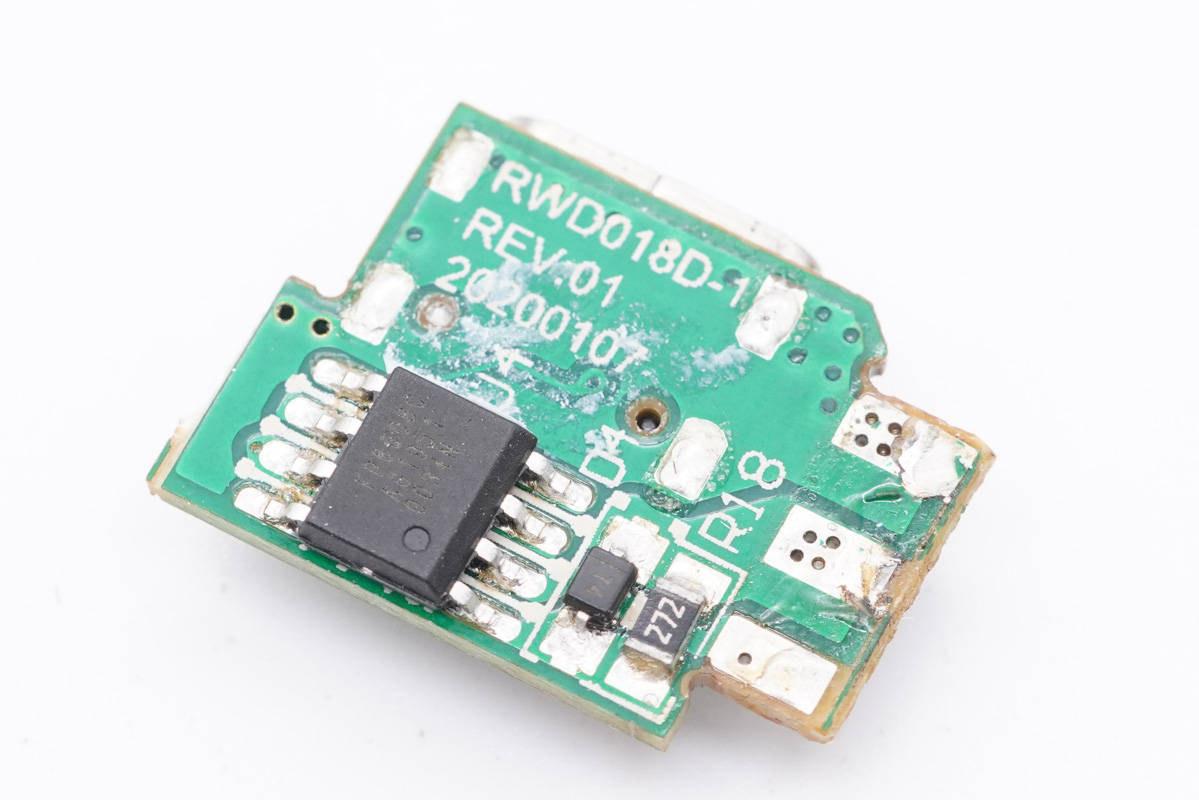

背面設有一顆協議IC。

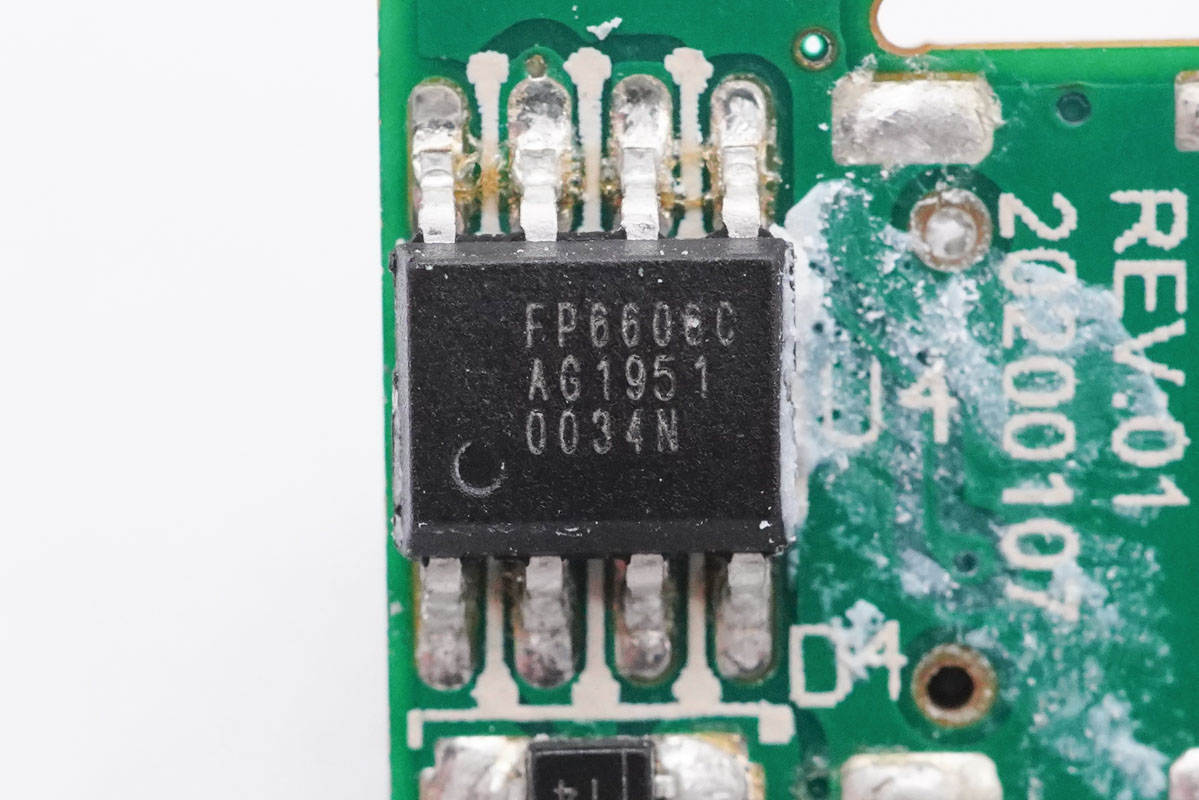

USB PD協議IC采用天德鈺FP6606C，支持PD和QC等多種快充協議，快充協議支持廣泛，內置過壓保護功能，外圍元件簡潔。

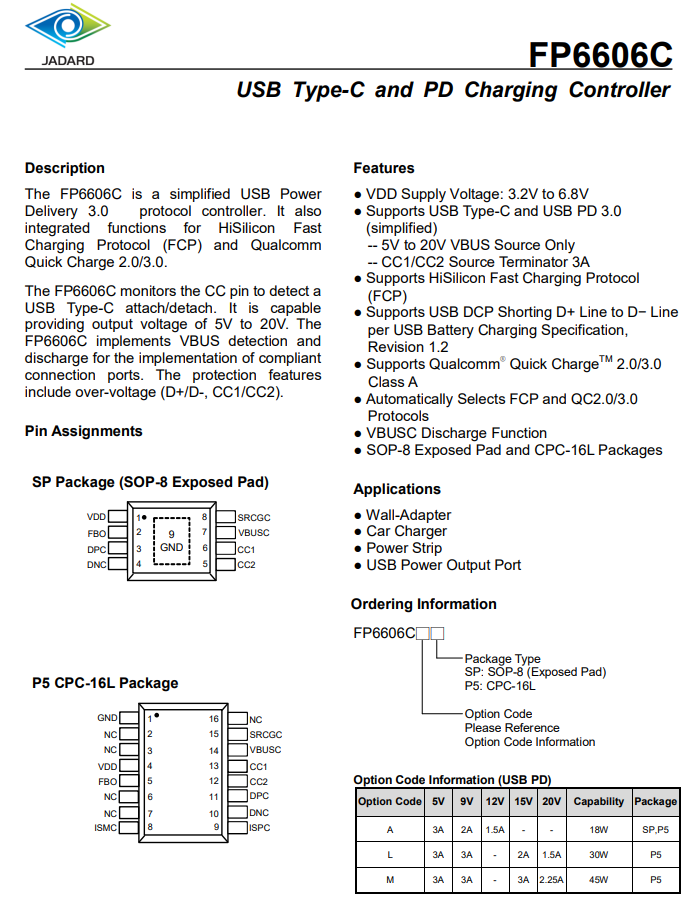

天德鈺FP6606C詳細資料信息。

充電頭網了解到，采用天德鈺FP6606C的產品還有Microkia 18W PD快充充電器、老七機基地三C口66W PD快充充電器、品勝18W USB PD快充充電器，此外，采用天德鈺FP6606系列快充芯片的產品還有優勝仕18W 1A1C USB PD快充充電器、紫米45W 1A1C PD快充車載充電器、紫米10號 Pro移動電源、小米10000mAh移動電源 50W超級閃充版等。

USB-C母座過孔焊接。

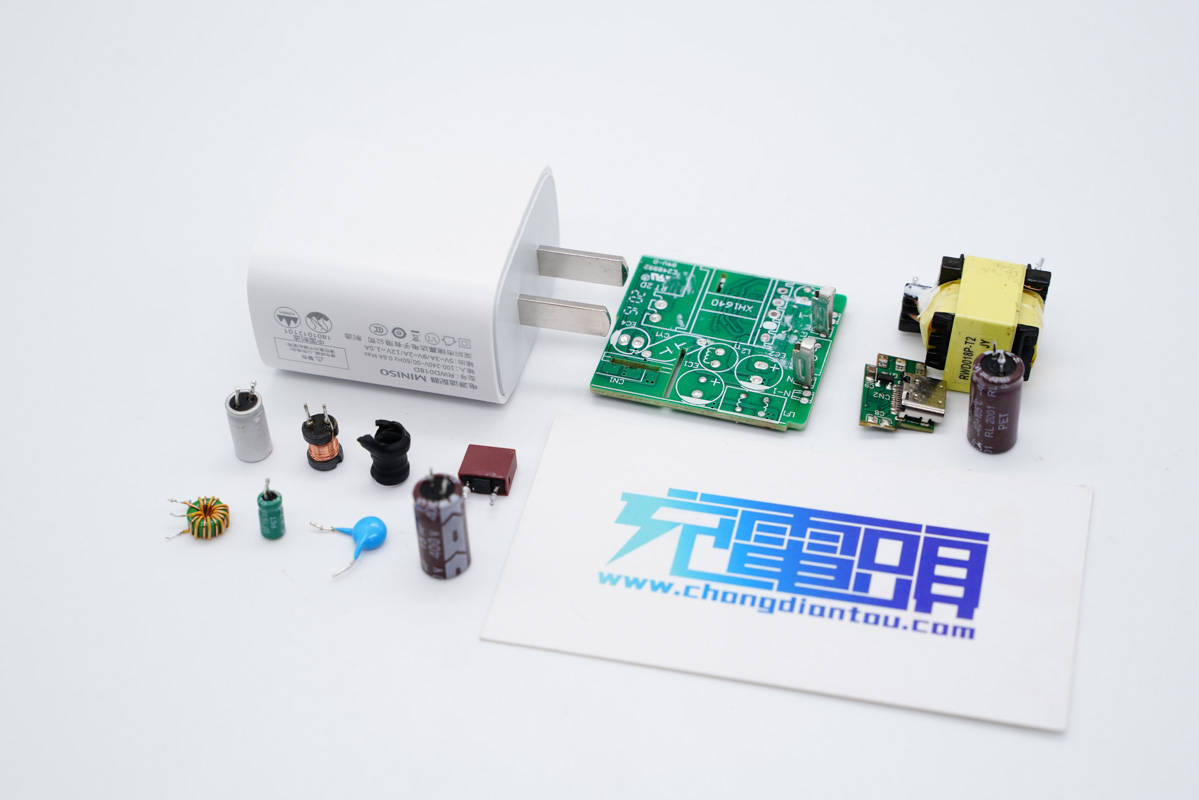

全部拆解完畢，來張全家福。

充電頭網拆解總結

名創優品這款產品從包裝到充電器設計風格都非常簡潔，充電器機身采用典型直板造型設計，表面磨砂處理，18W快充可以滿足手機日常充電需求。充電頭網通過拆解了解到，充電器采用硅動力SP6648HF+東科DK5V85R15C高集成快充方案，協議芯片采用天德鈺FP6606C。作為一款18W充電器，設計上非常簡化，這也是得益于18W快充方案的高度成熟，簡化適配器設計及生產。
