最近充電頭網拿到了ASUS華碩一款45W PD快充充電器，這款充電器配備固定式插腳，自帶長1.25米的USB-C輸出線纜，整體設計非常簡潔。而這類款式的華碩充電器在市面上可謂是少之又少，因此小編很好奇產品的內部設計，因此對其進行了拆解，順便分享給大家，一起來看看吧。

一、華碩45W充電器外觀

這款充電器采用方塊造型設計，正背面磨砂，側身亮面處理，邊緣倒角設計，整體風格非常簡約。此外充電器輸入端采用固定式國標插腳。

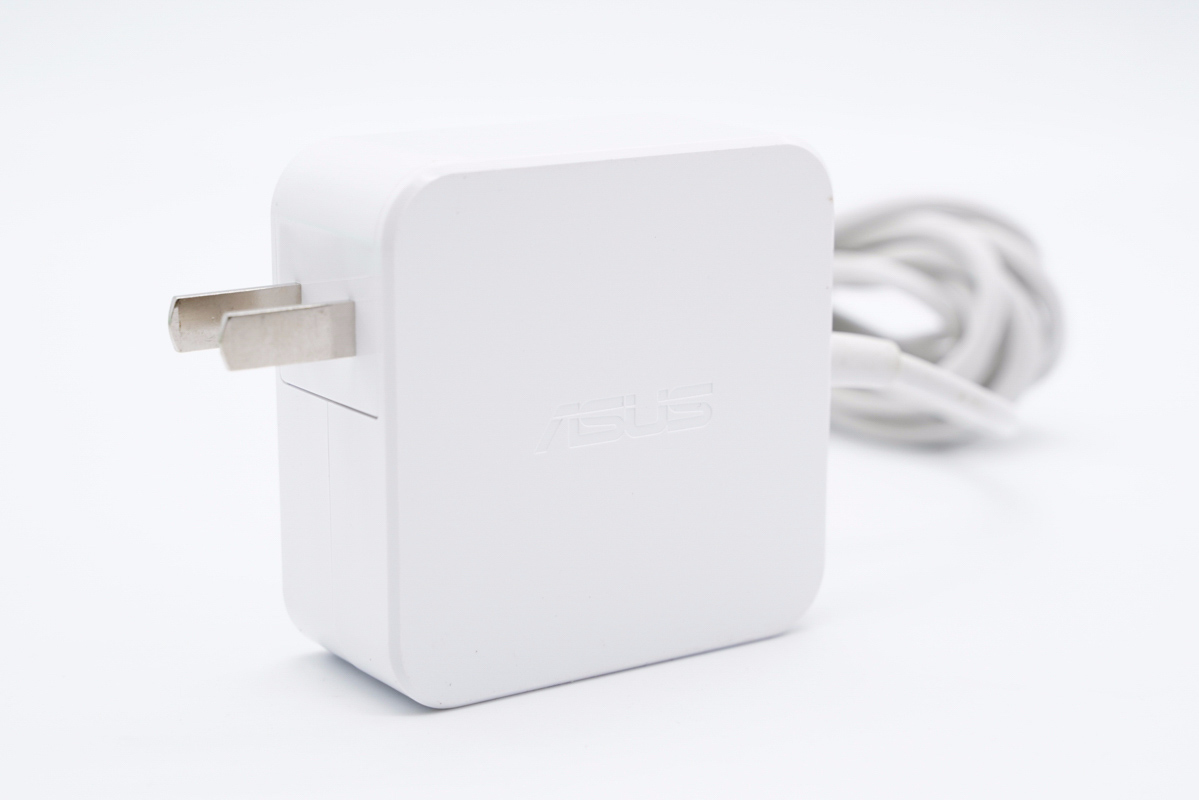

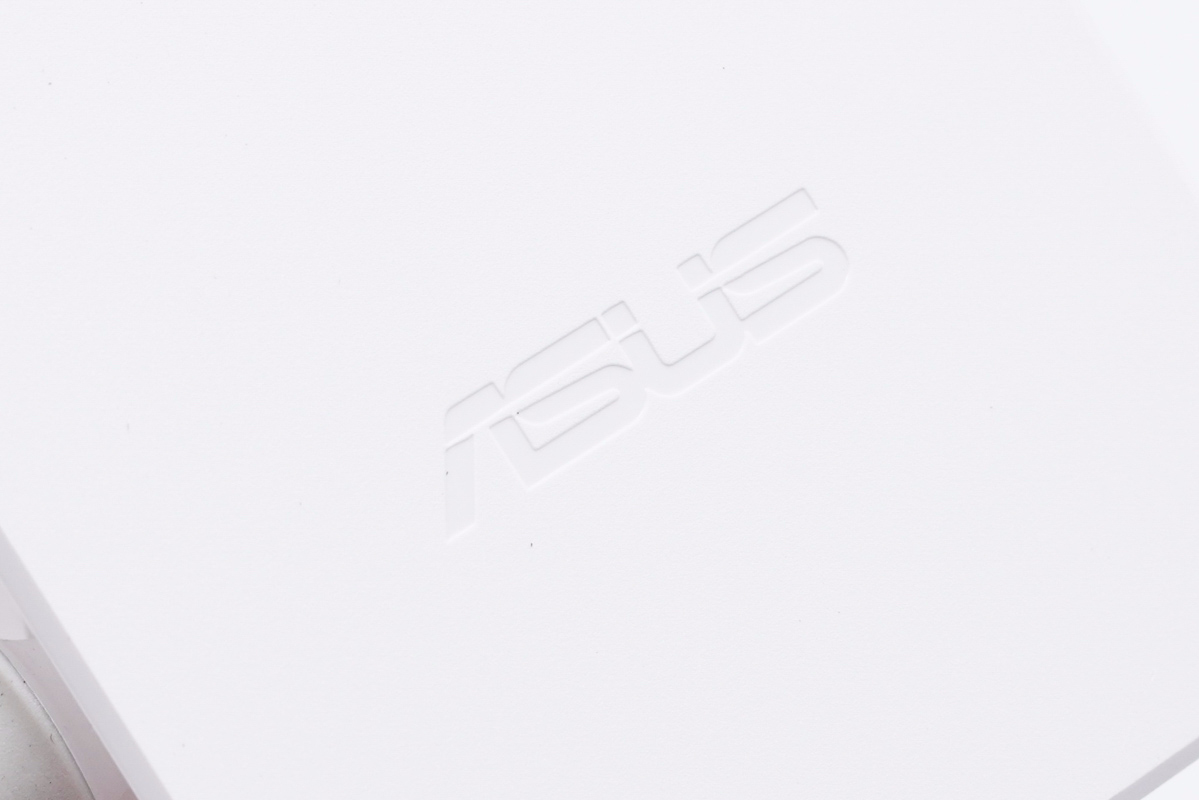

機身上凹印ASUS品牌logo。

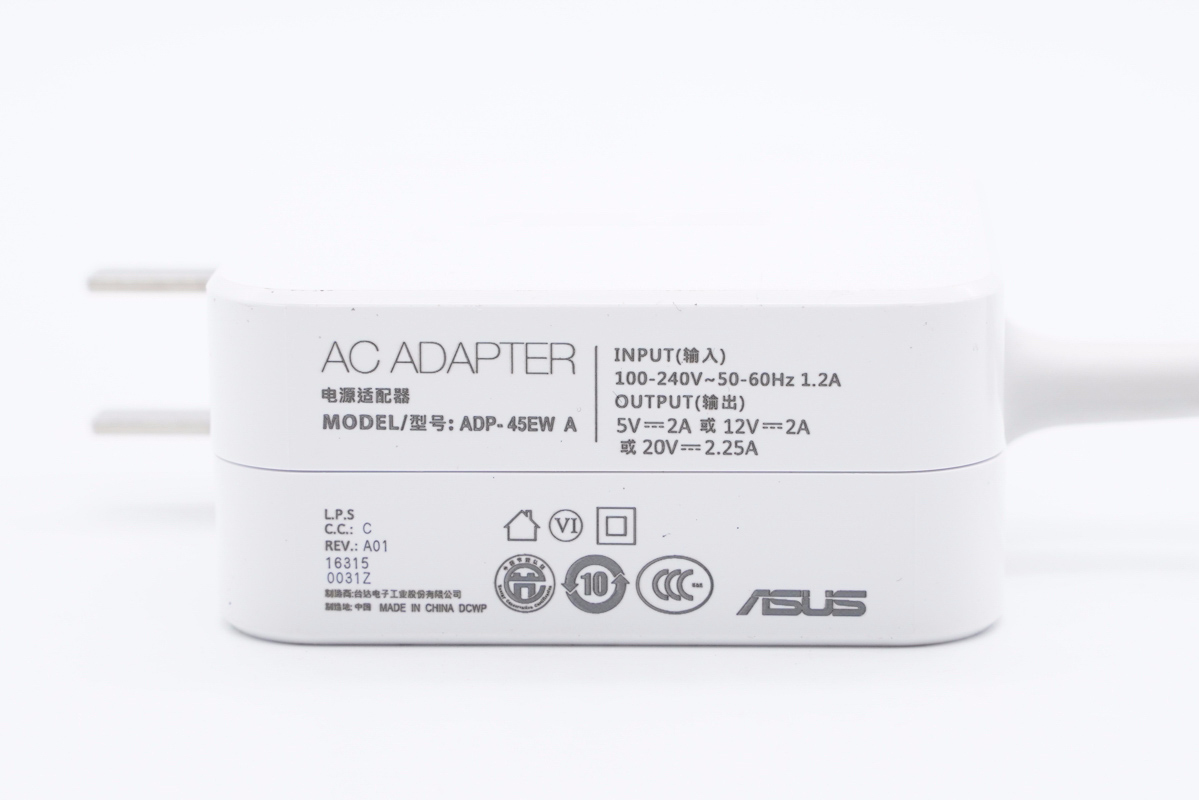

側身外殼上印有充電器參數

型號：ADP-45EW A

輸入：100-240V~50/60HZ?1.2A

輸出：5V2A、12V2A、20V2.25A

產品已經通過了3C認證和VI級能效認證。

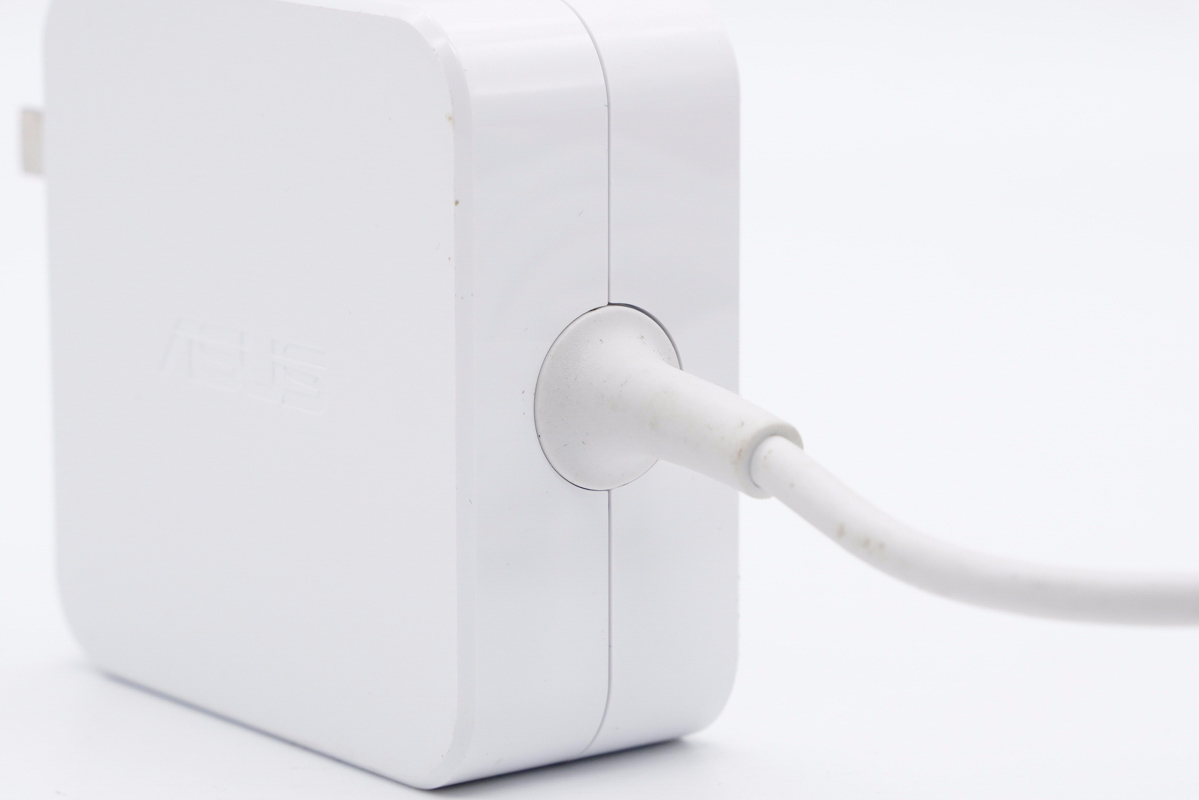

機身和線纜連接處做了抗彎折處理。

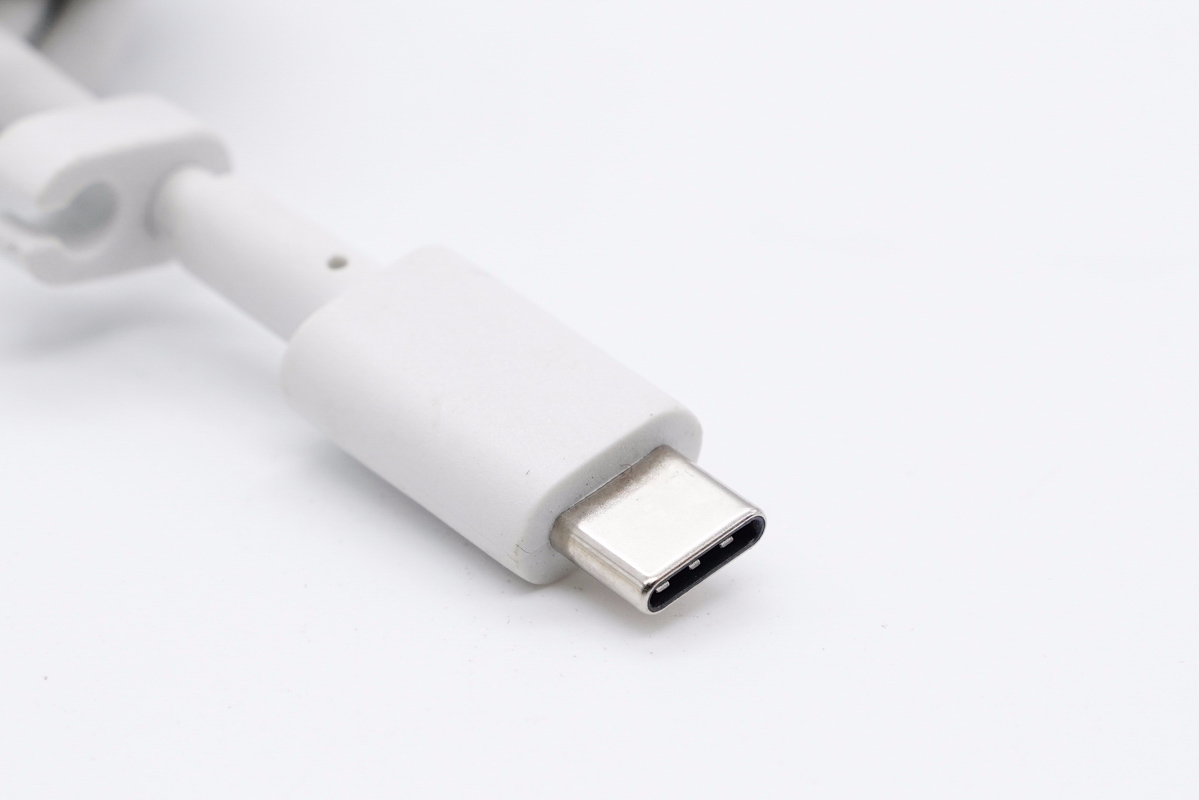

線頭塑料殼磨砂處理，兩側為弧面設計，方便用戶插拔使用。

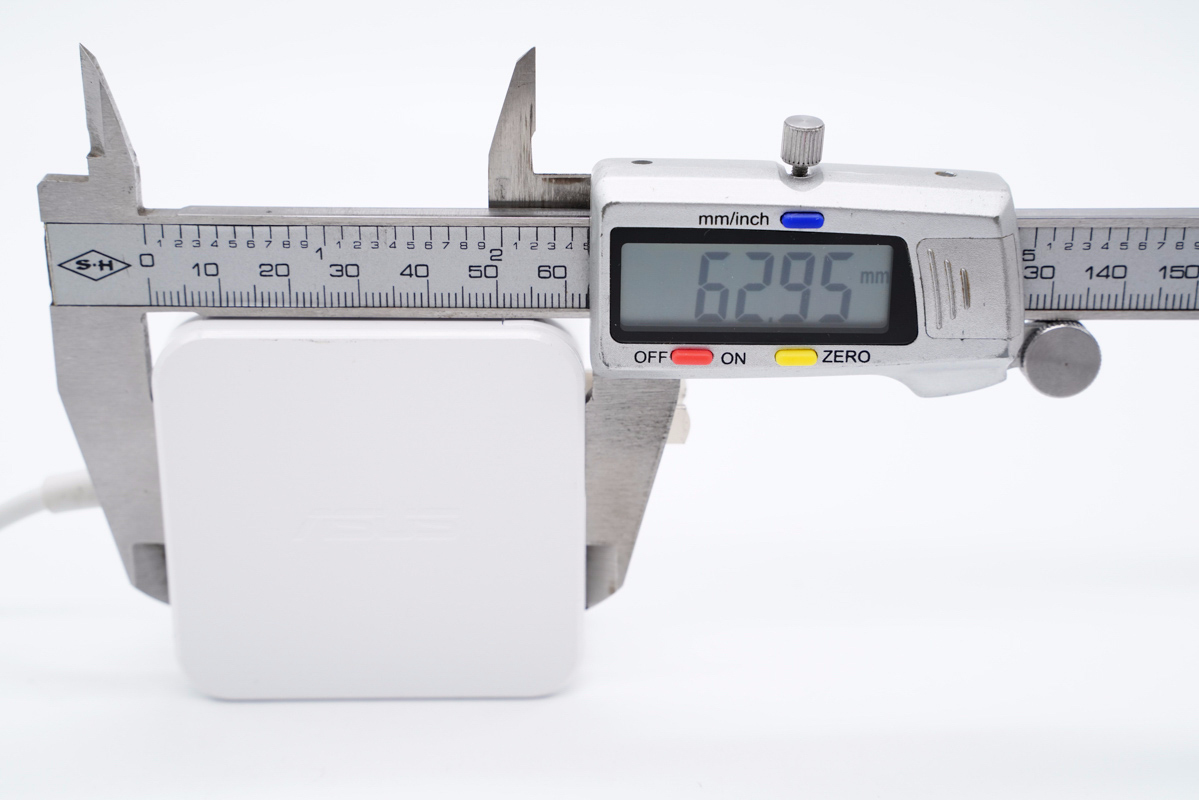

使用游標卡尺實測充電器機身長度為62.96mm。

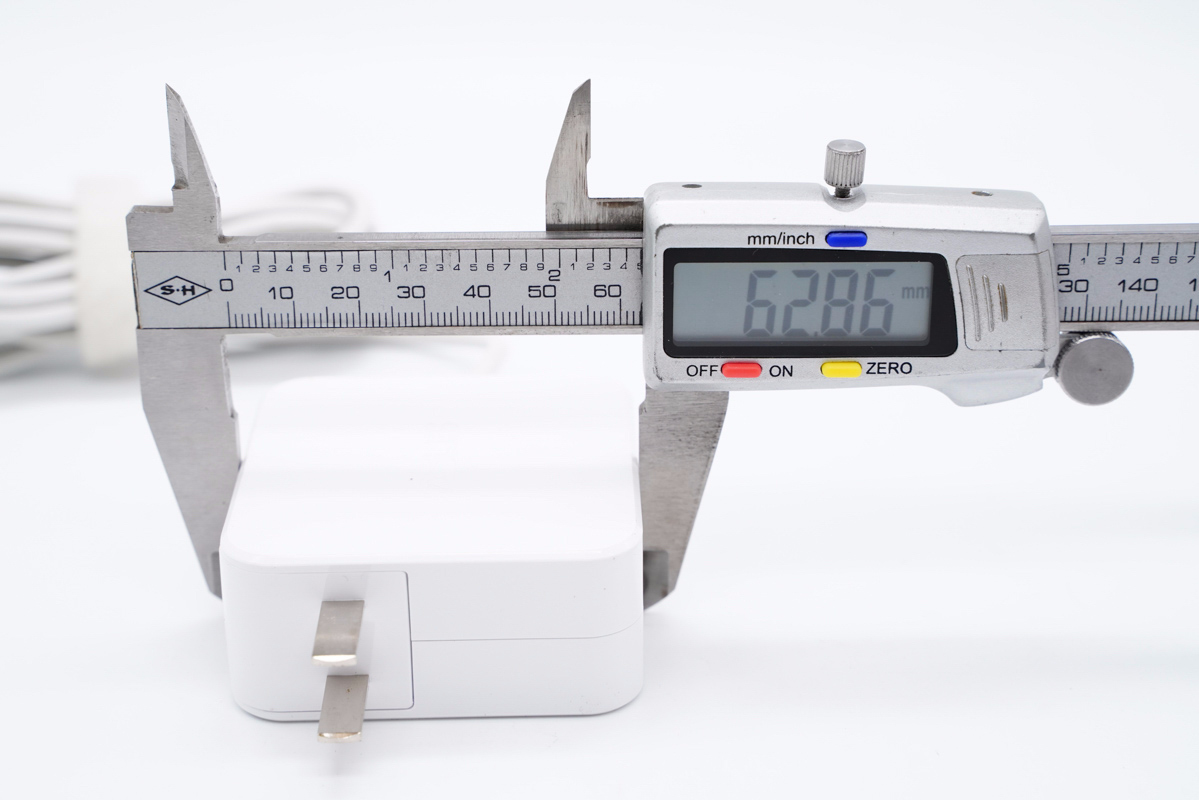

寬度為62.86mm。

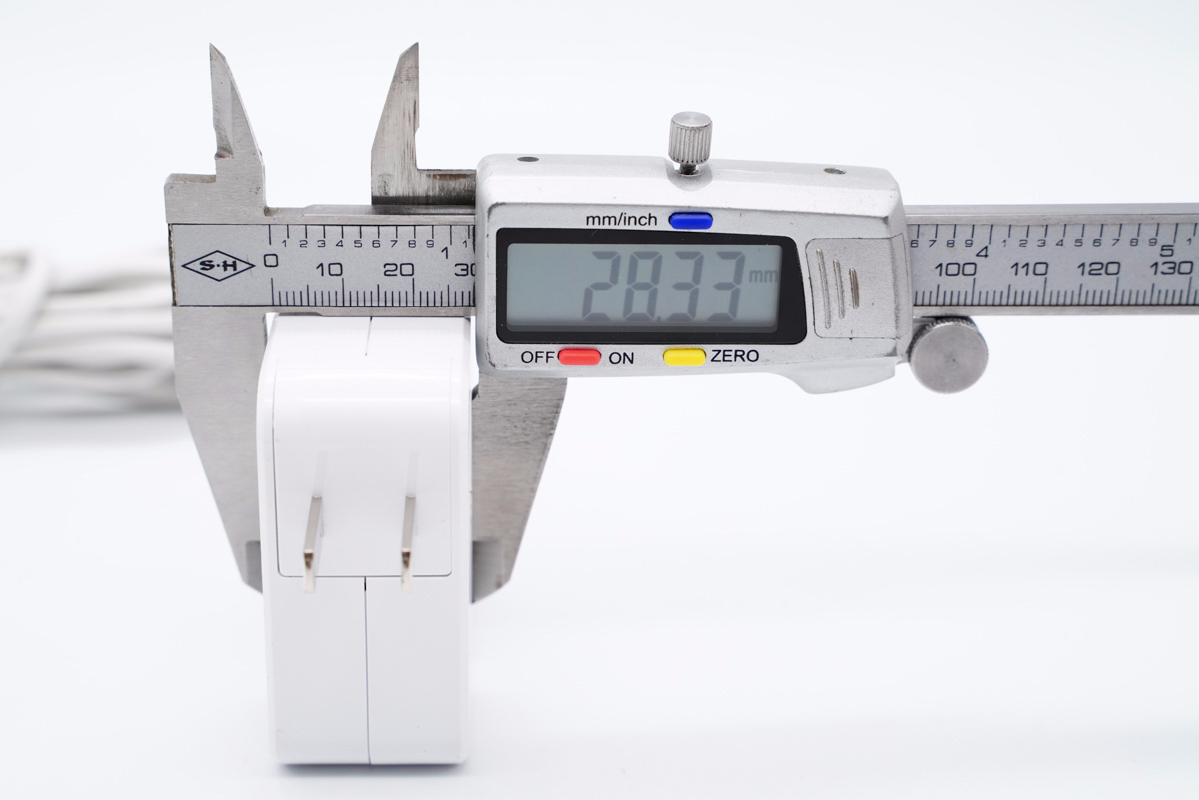

厚度為28.33mm。

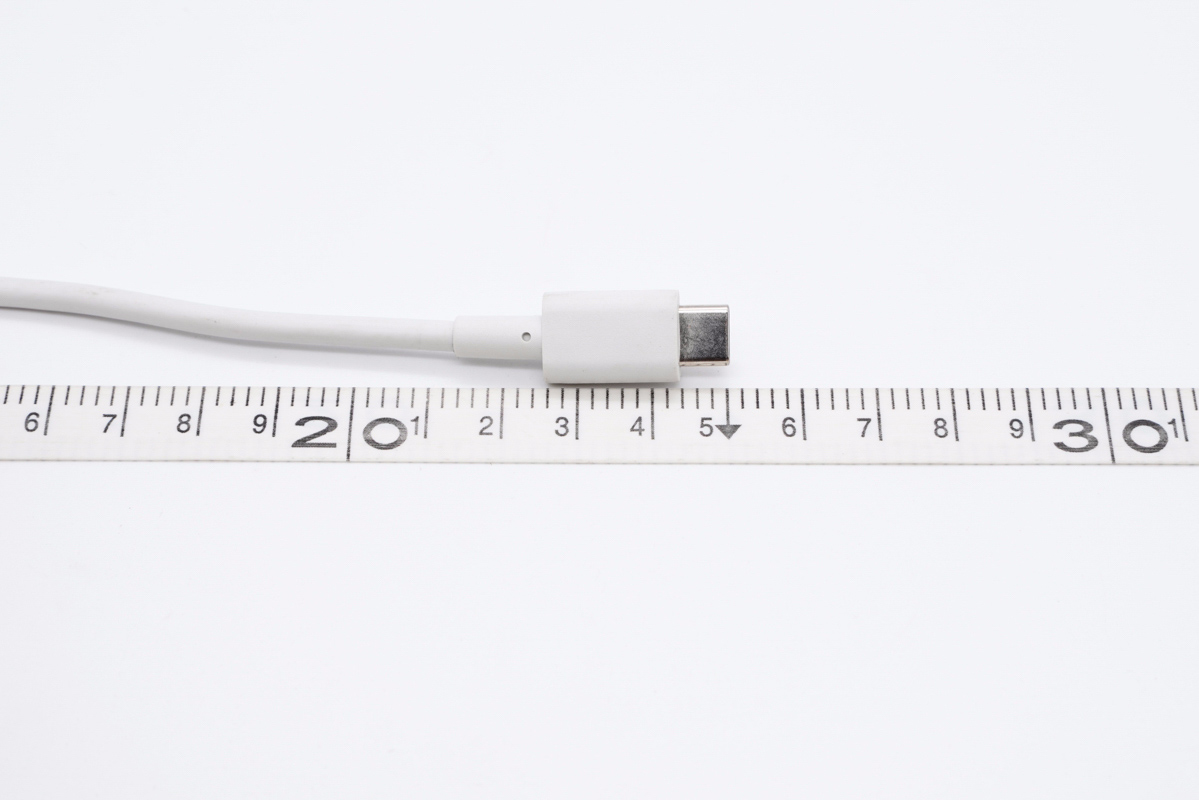

另外測得線纜長度約為125cm。

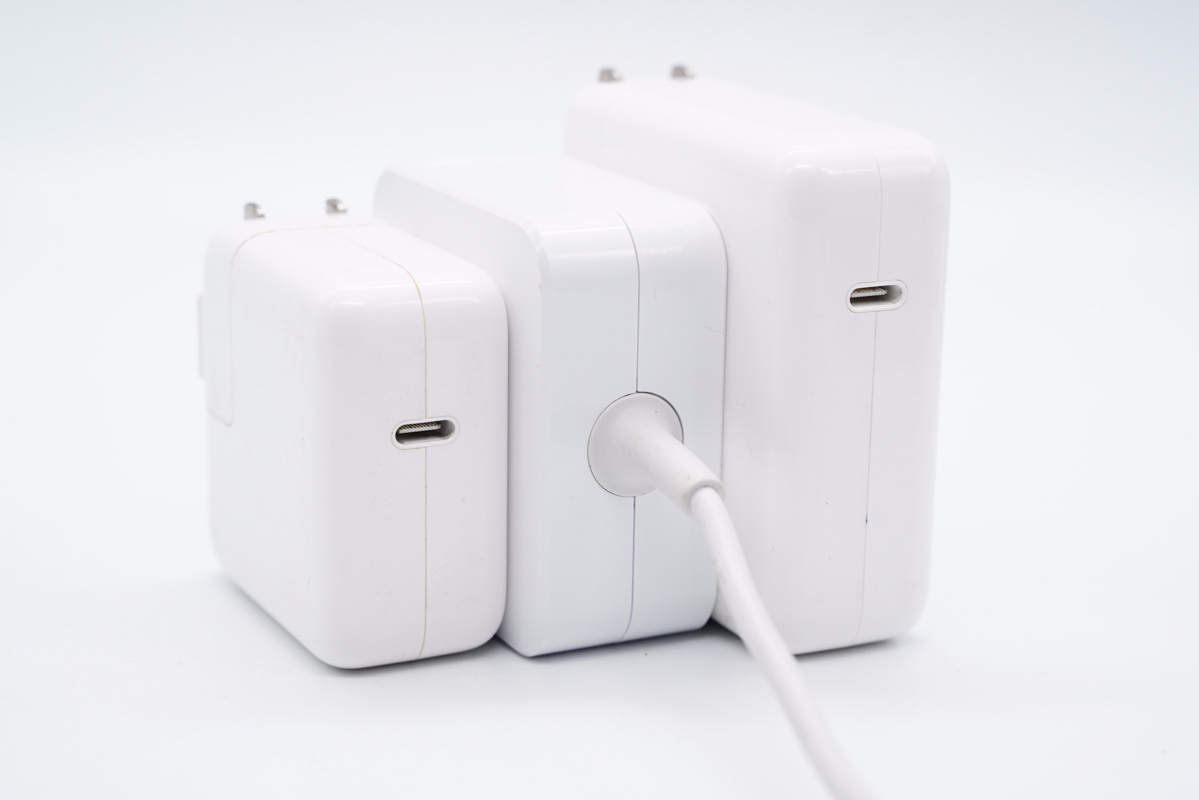

和蘋果30W充電器（左）以及蘋果61W充電器（右）直觀對比，功率密度和蘋果充電器差不多。

拿在手上的直觀感受。

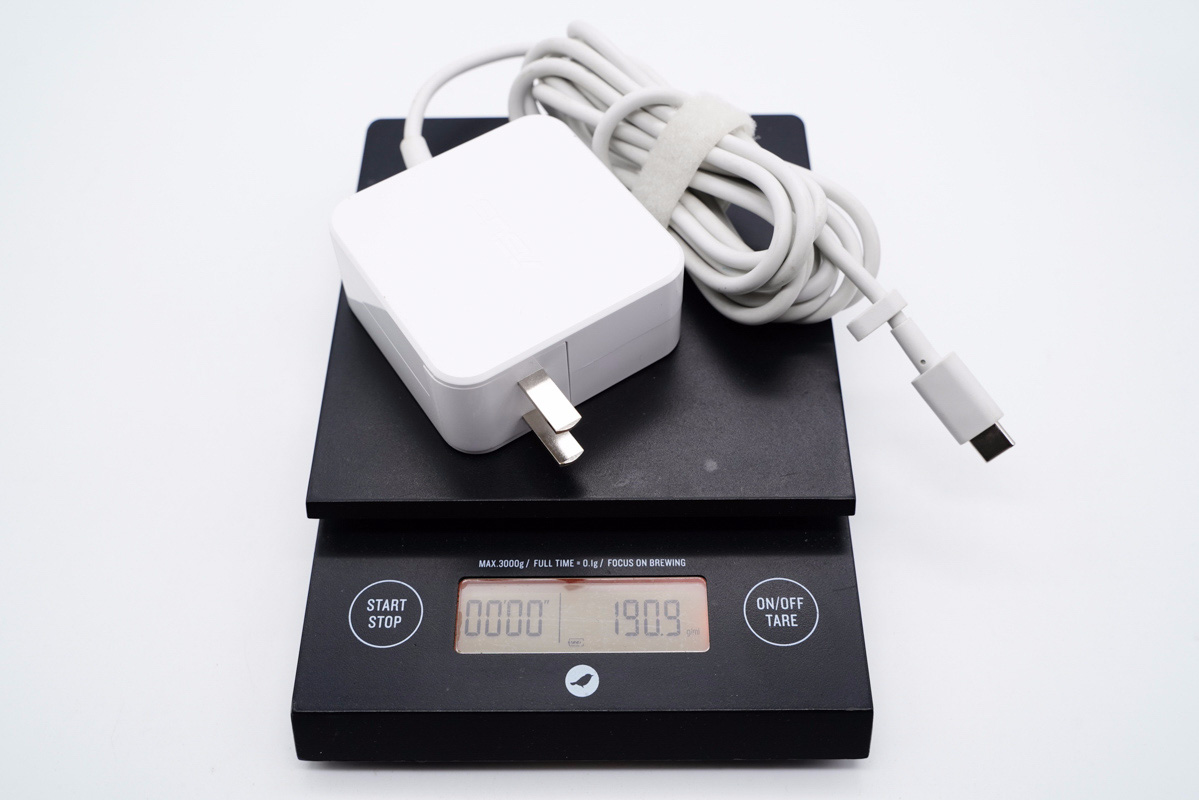

充電器帶線總重量約為191g。

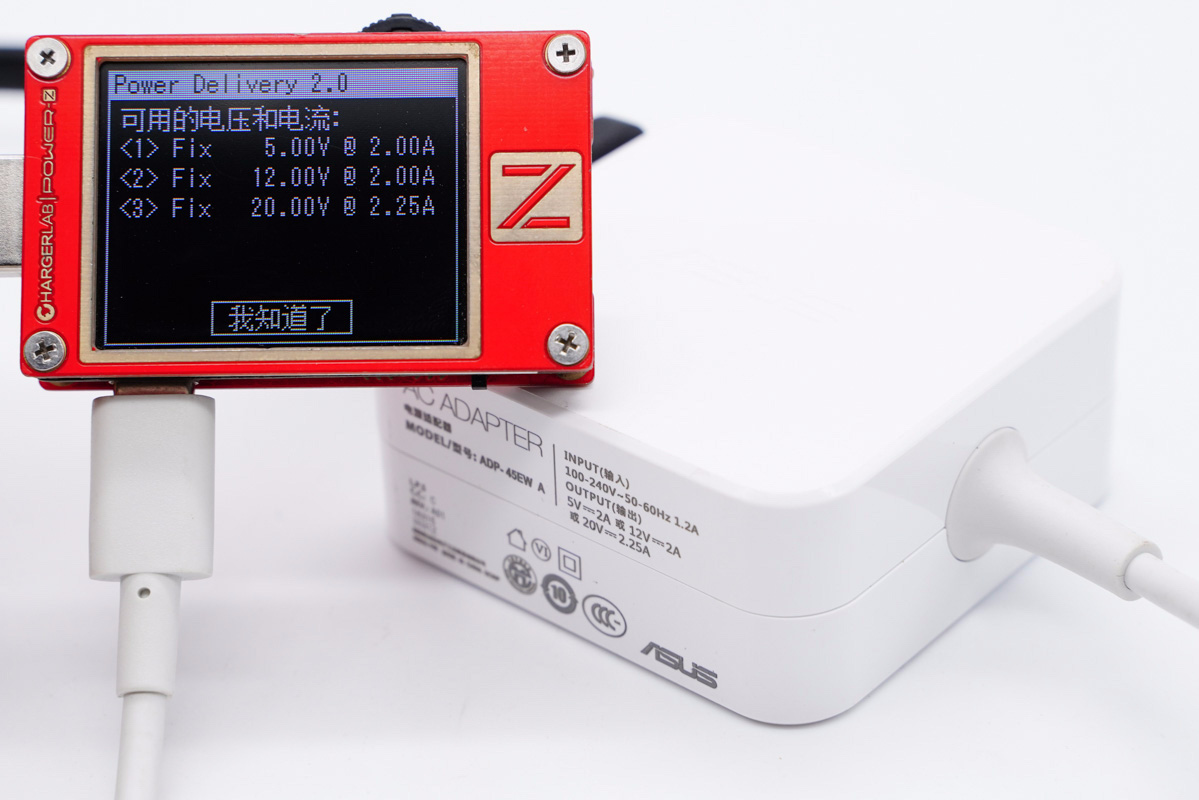

使用ChargerLAB POWER-Z KT002測得充電器僅支持PD2.0快充協議。

測得支持5V2A、12V2A和20V2.25A三組固定電壓檔位。

二、華碩45W充電器拆解

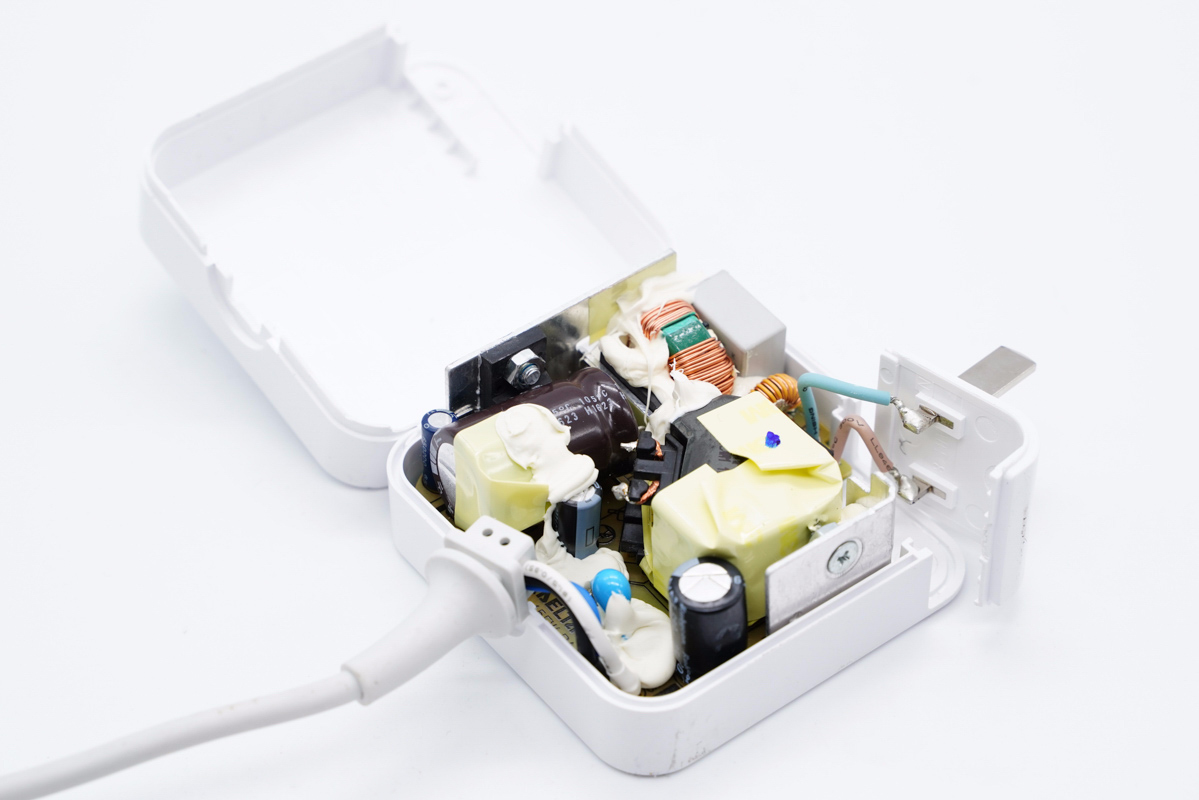

從側面將機身殼拆開，采用超聲波焊接封裝。

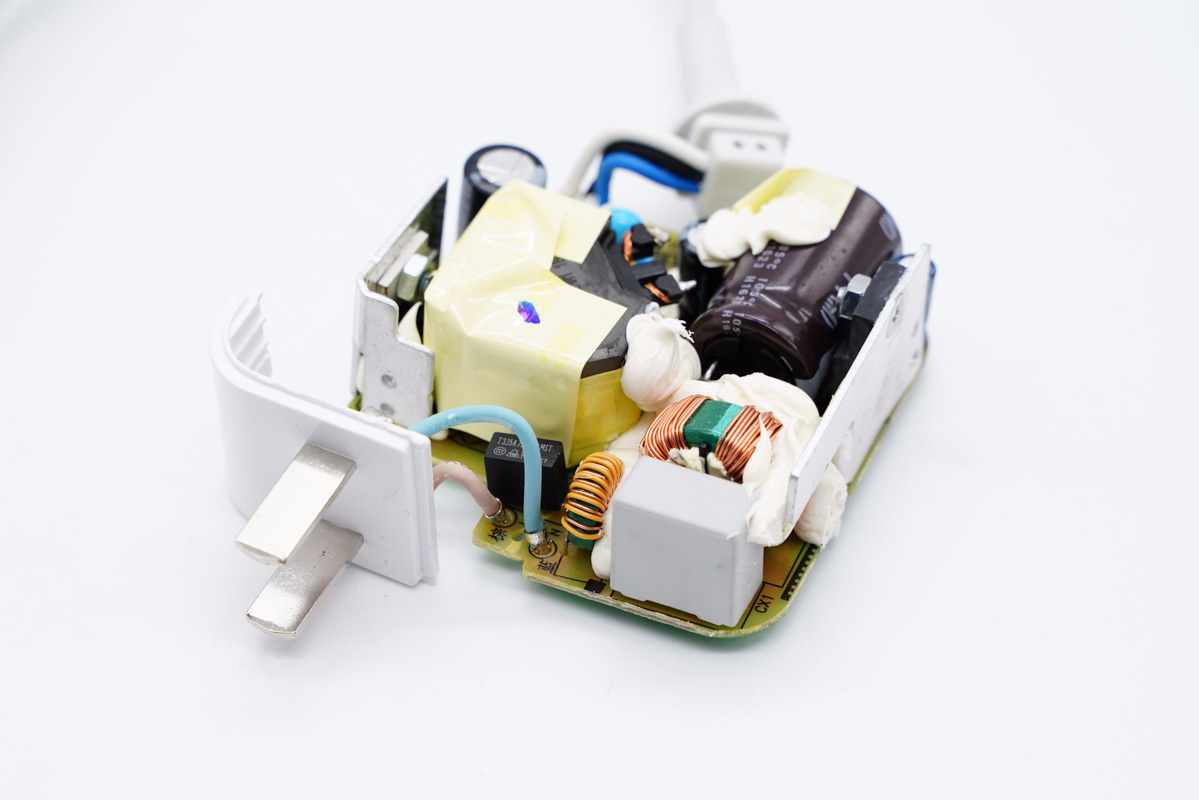

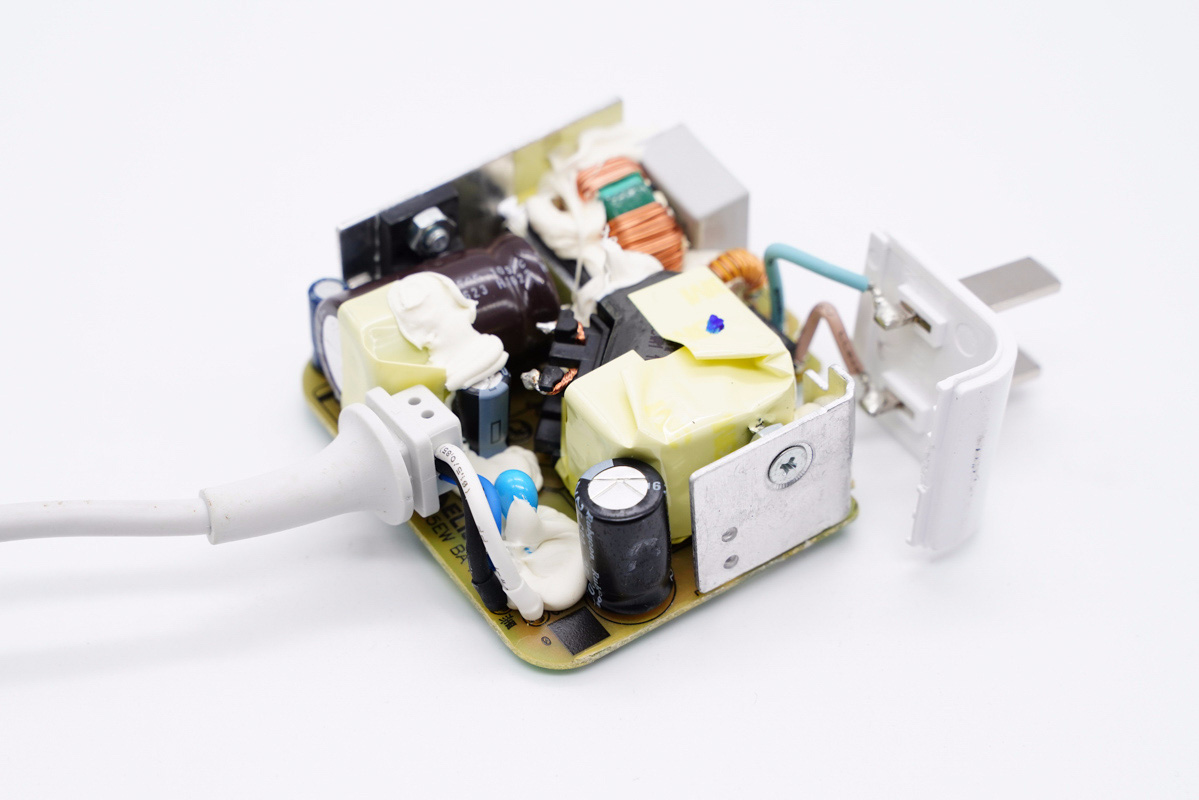

充電器輸入端共模電感、變壓器等器件打膠加固，兩側設有散熱片幫助高低壓MOS管散熱。

輸出端線纜和PCB板焊接處打膠絕緣。

將硅膠清理干凈，PCB板空間相對富足，元器件分布稀疏，不易積熱，圖片左側有臺達LOGO，使用單層板波峰焊接。

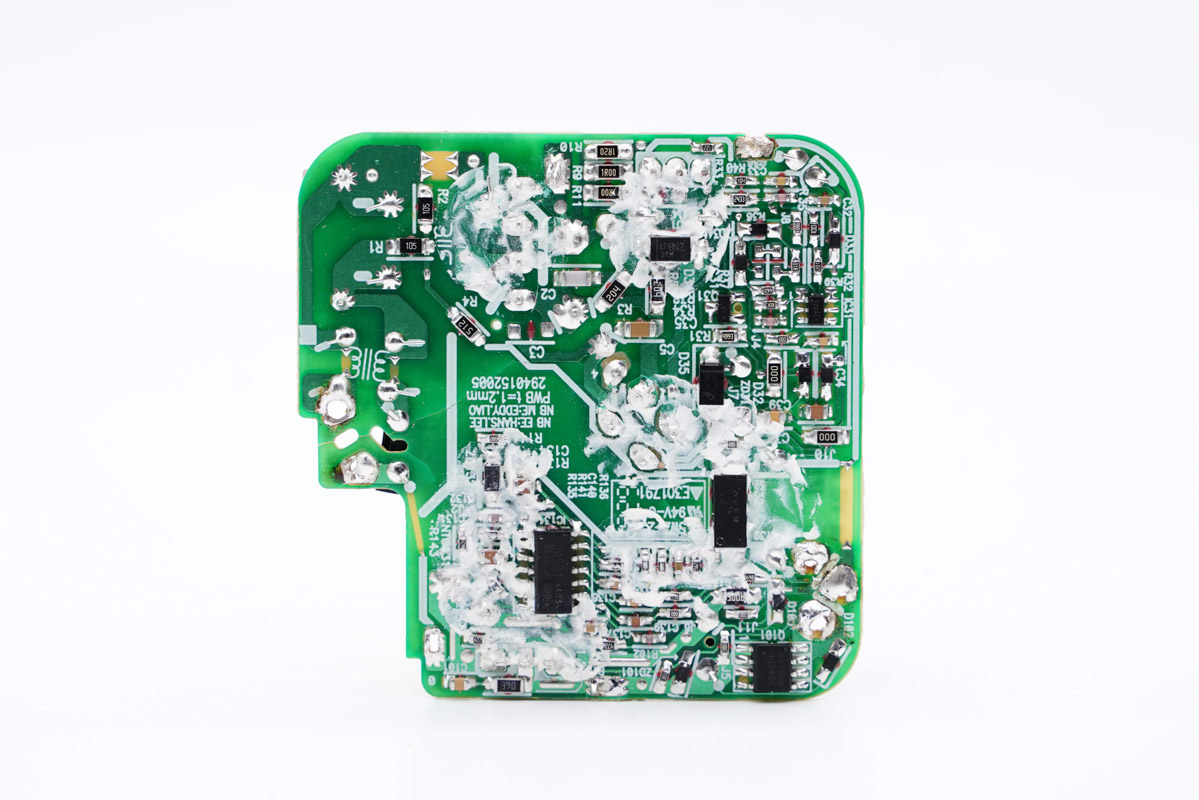

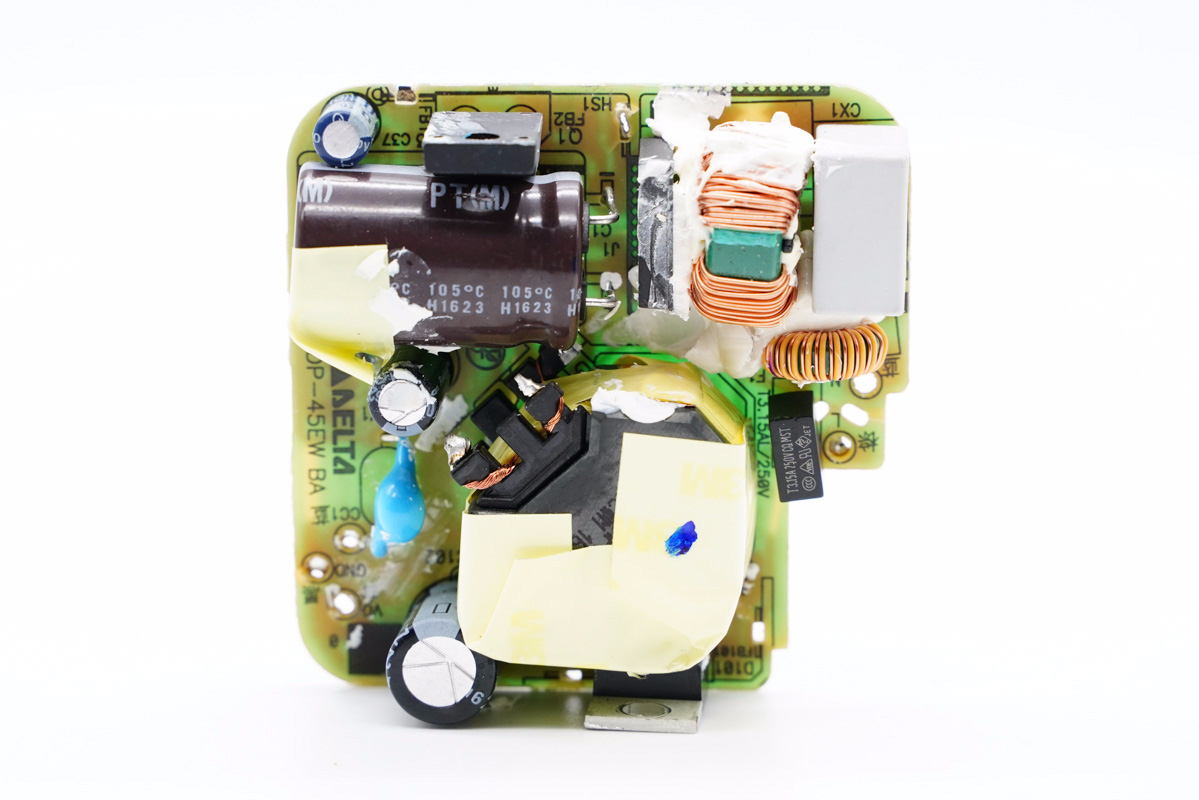

PCB板背面一覽，初次級分界明顯。

輸入端一覽，可以看到黑色保險絲、兩級共模電感以及X電容。

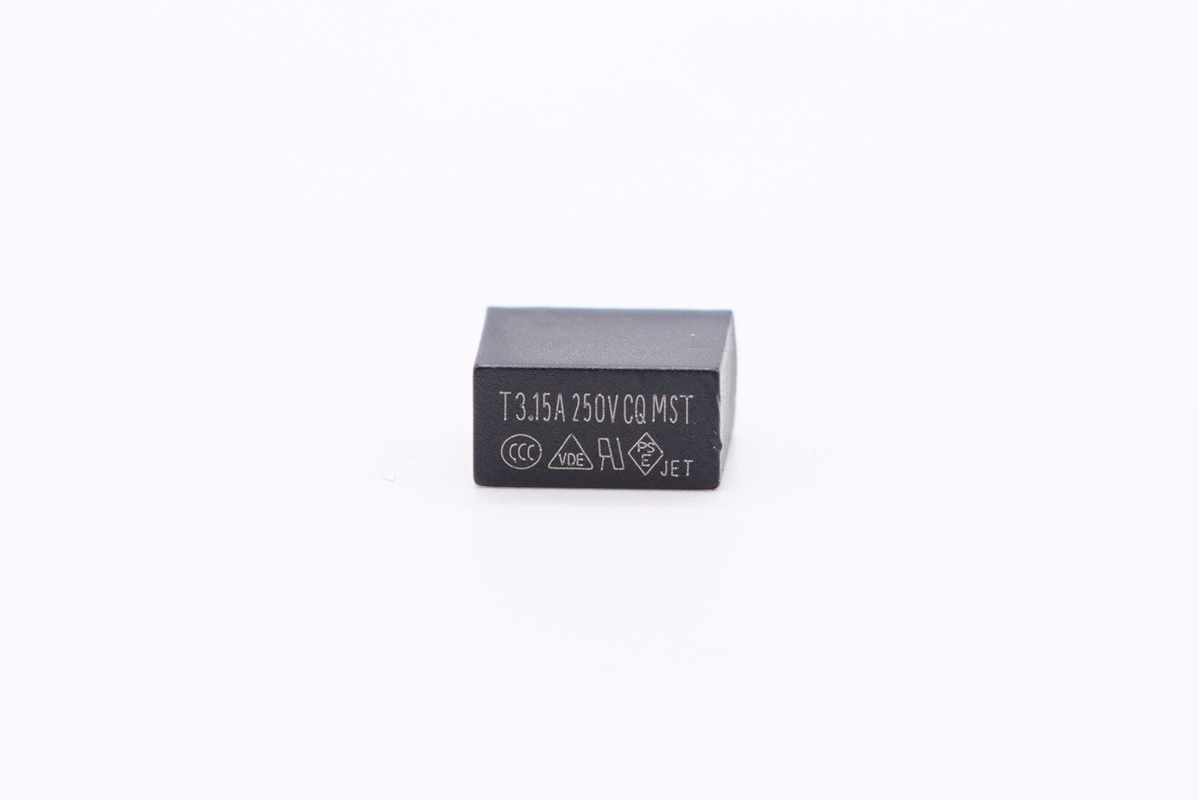

延時保險絲規格為3.15A 250V。

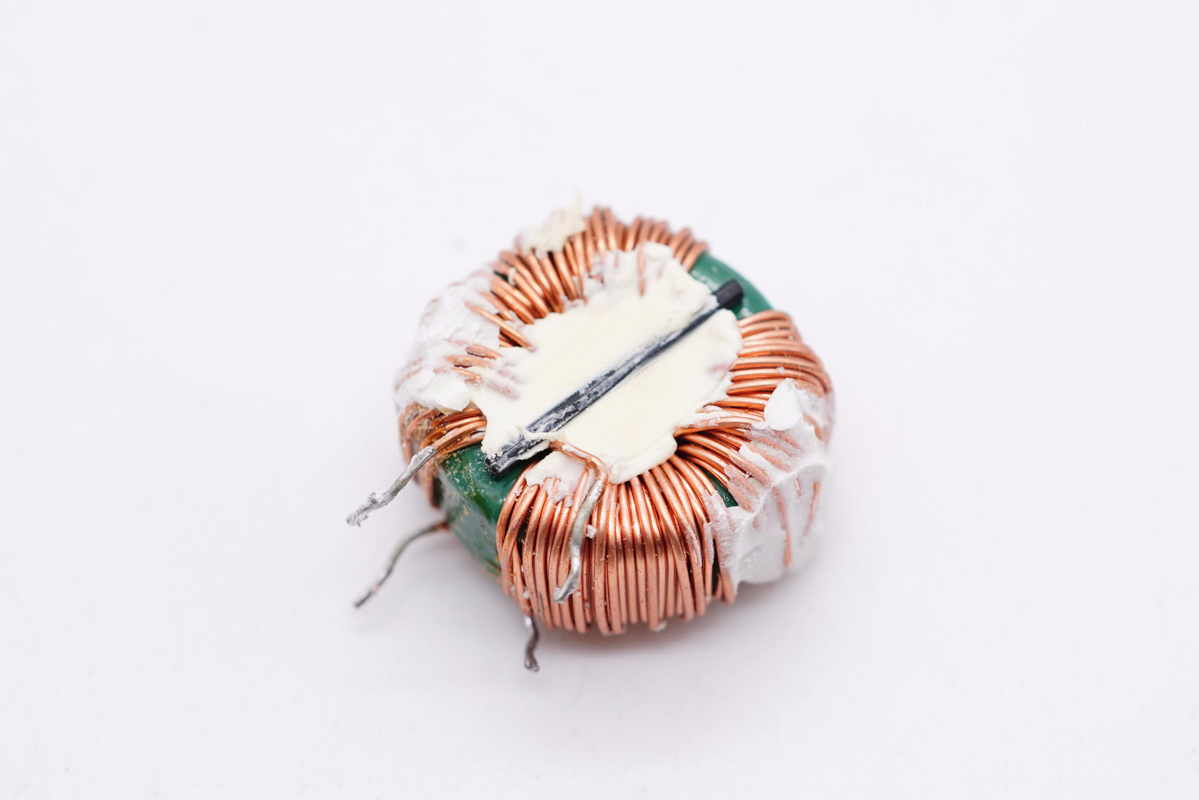

共模電感雙線繞制，用于濾除EMI干擾。

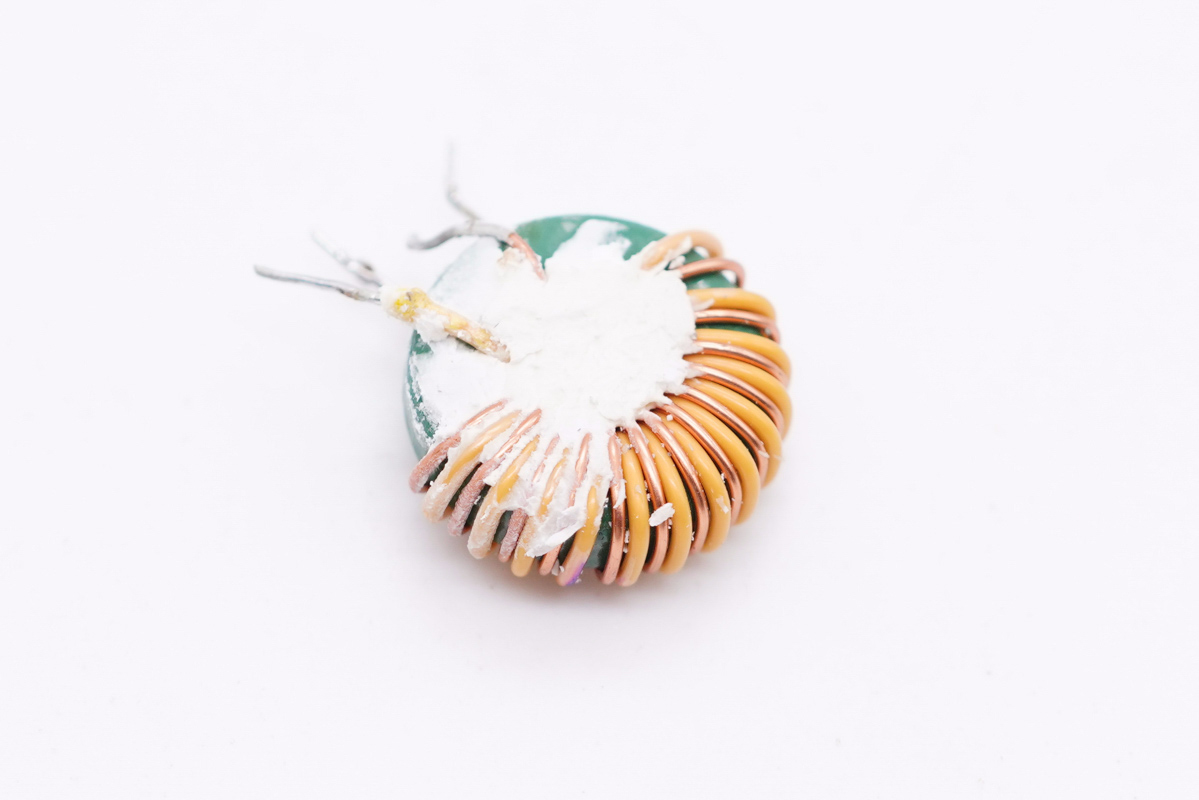

另一顆特寫。

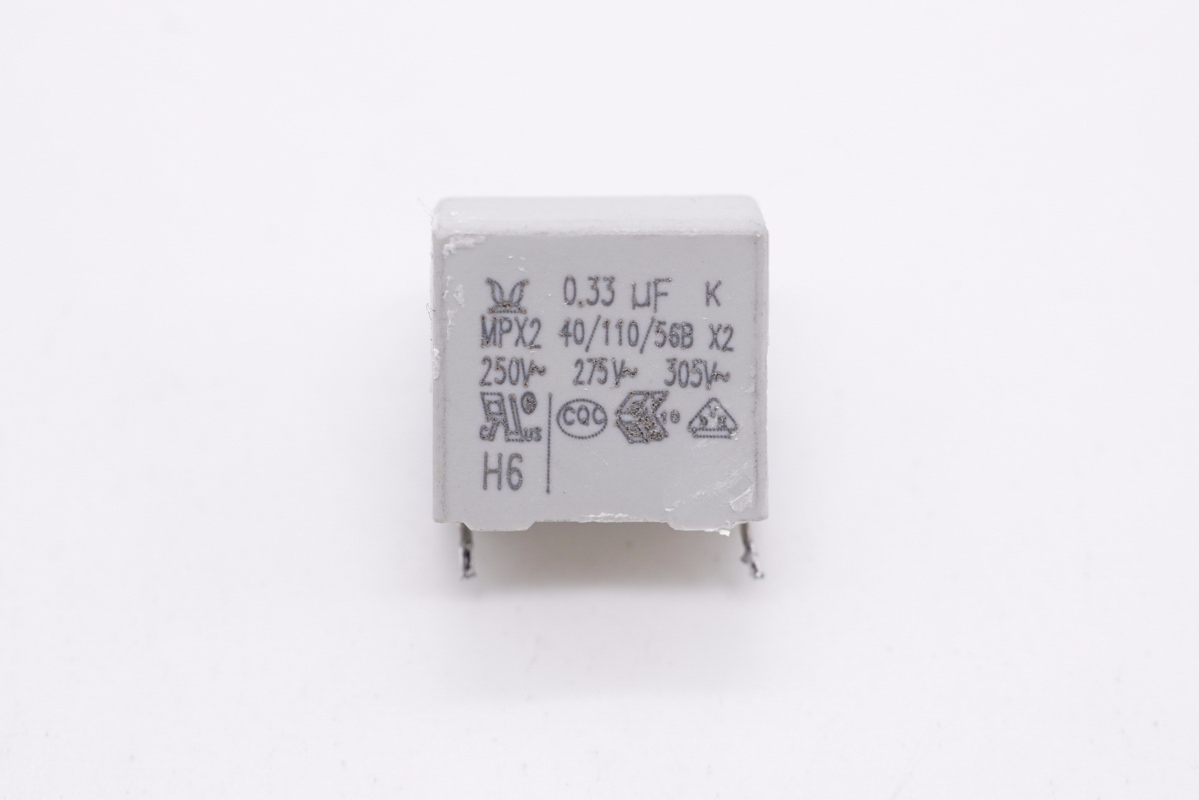

安規X電容容量0.33μF。

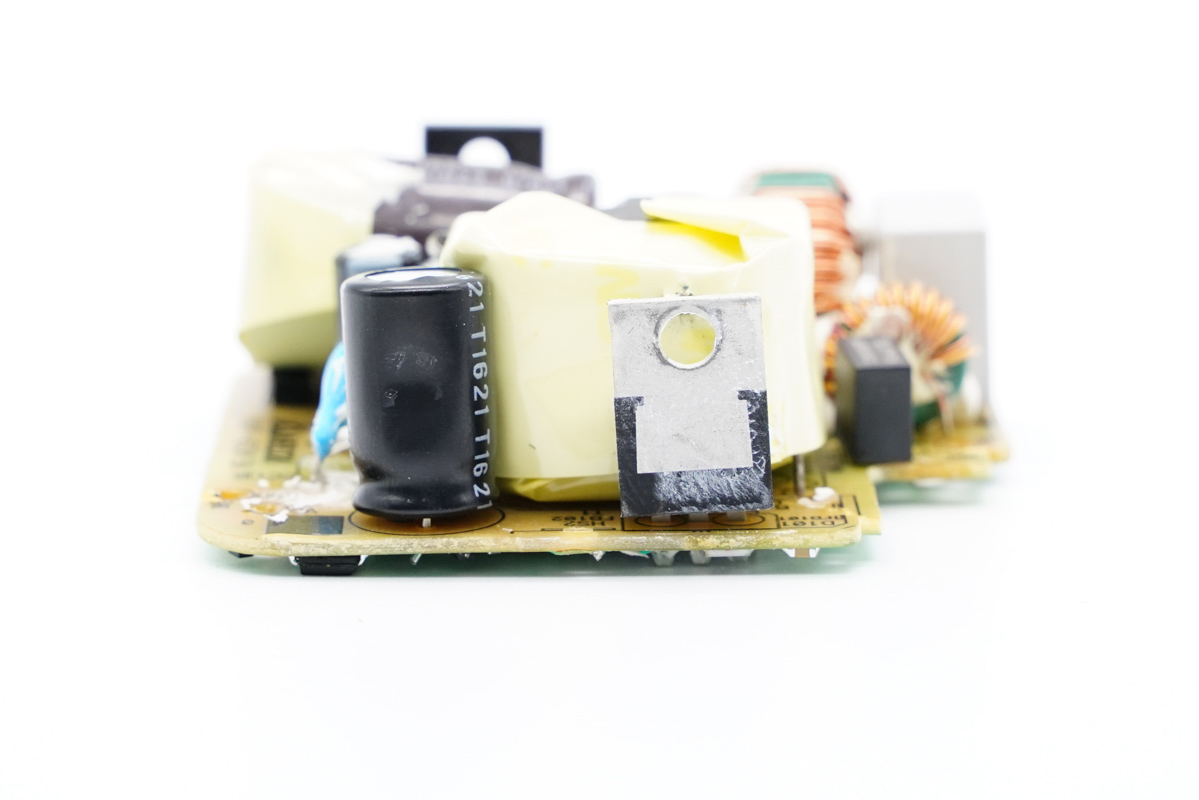

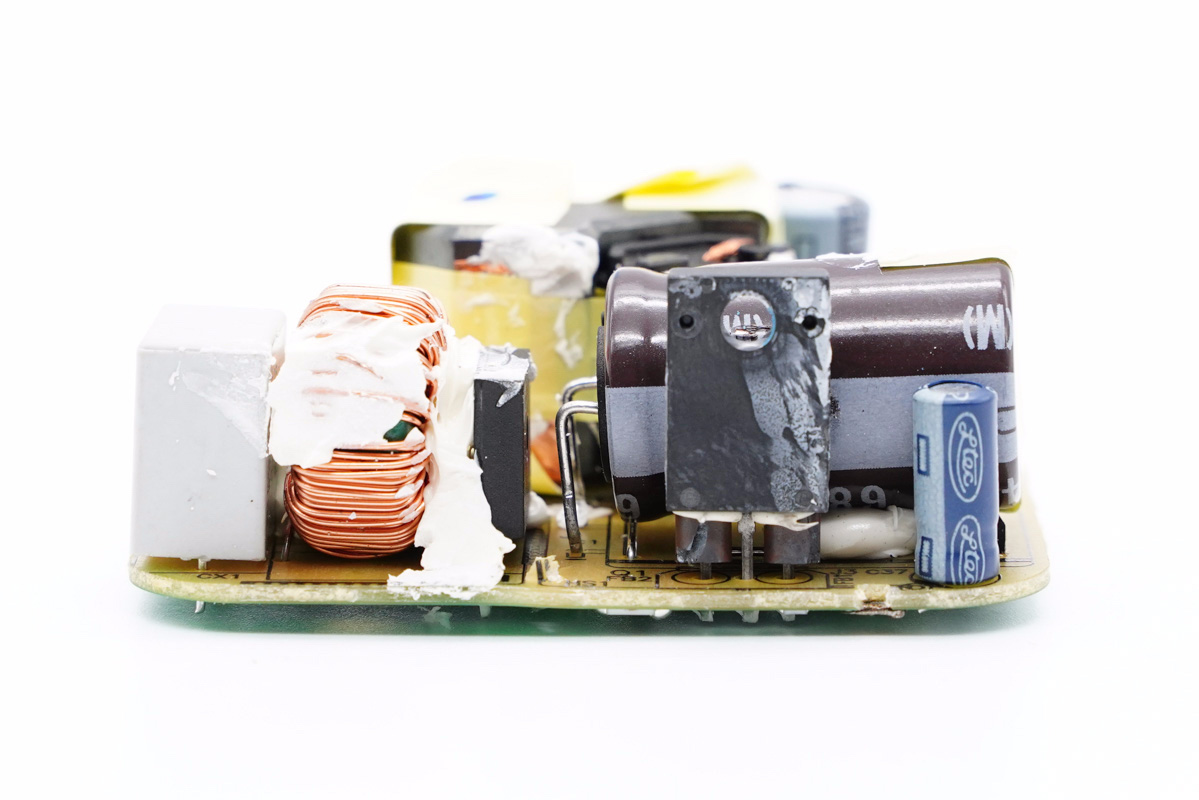

PCB板側面一覽，這一側設有整流橋、高壓濾波電解電容、主控芯片供電電容以及初級開關MOS管。

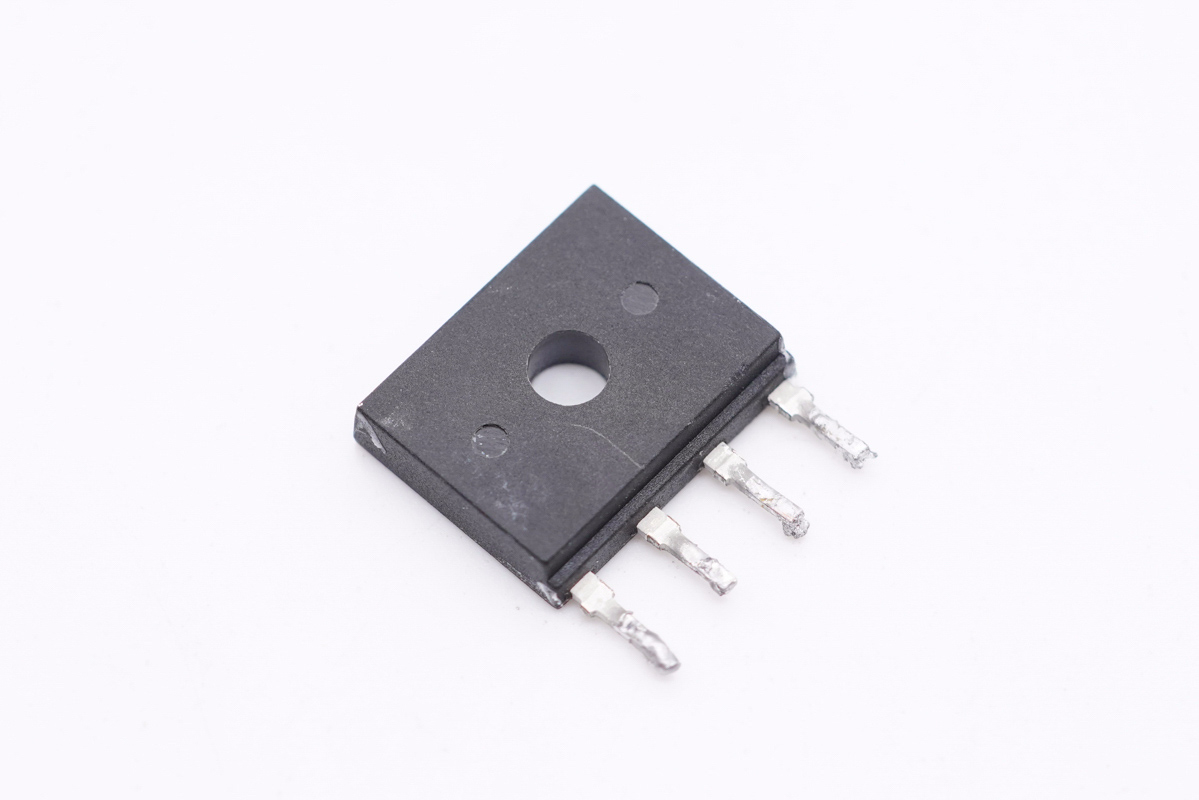

整流橋特寫。

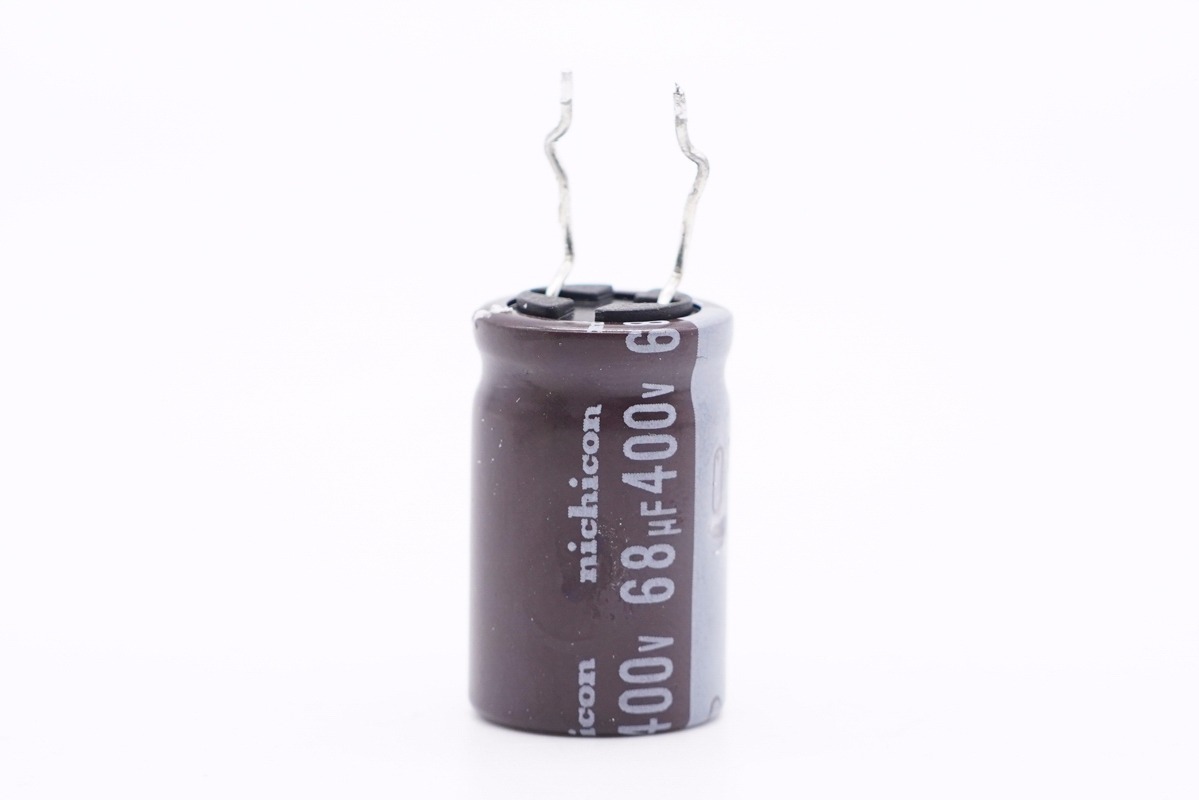

高壓濾波電解電容來自日系尼吉康，規格為400V 68μF。

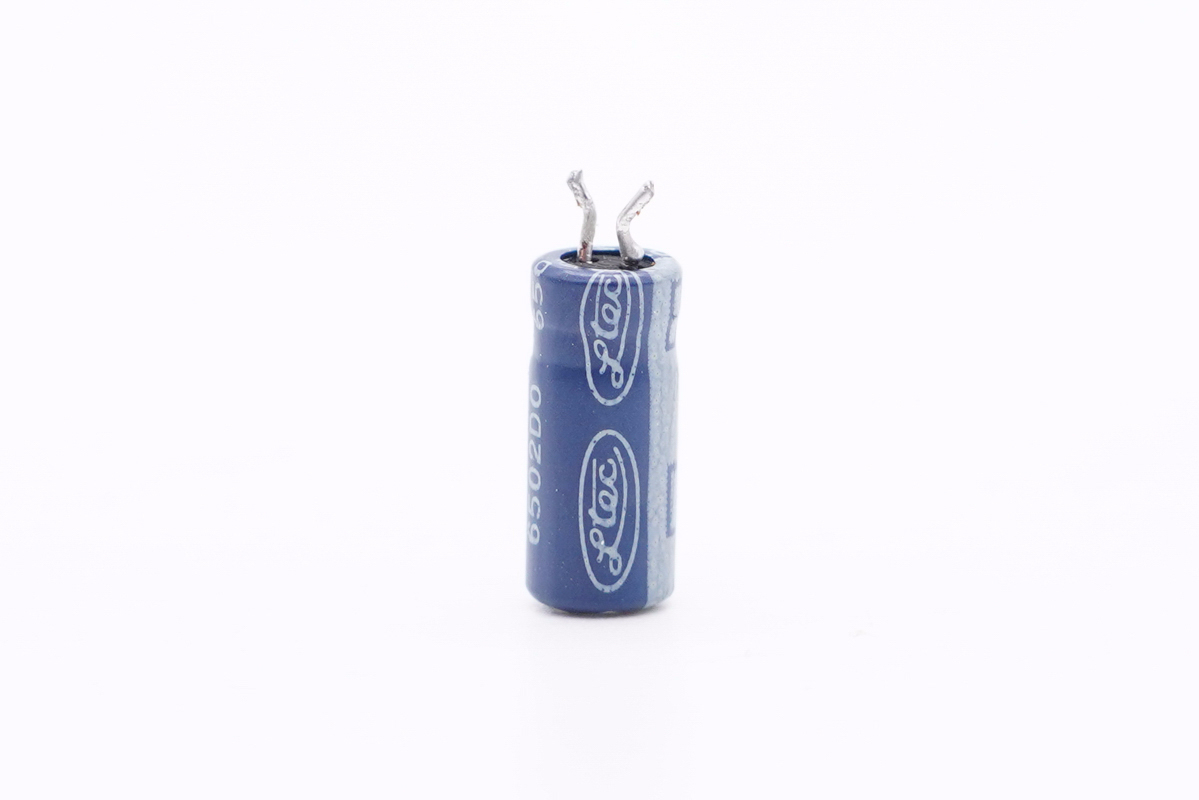

主控芯片供電電容是輝城Ltec品牌。

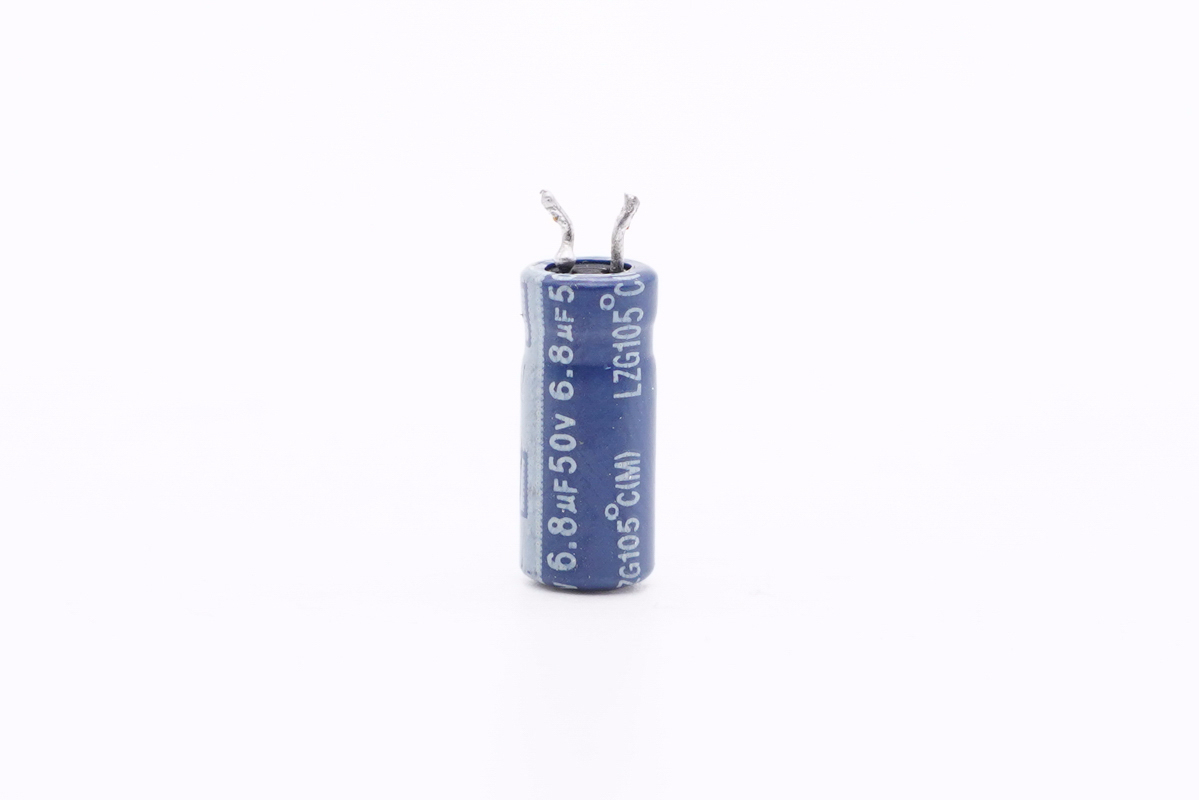

規格為50V 6.8μF。

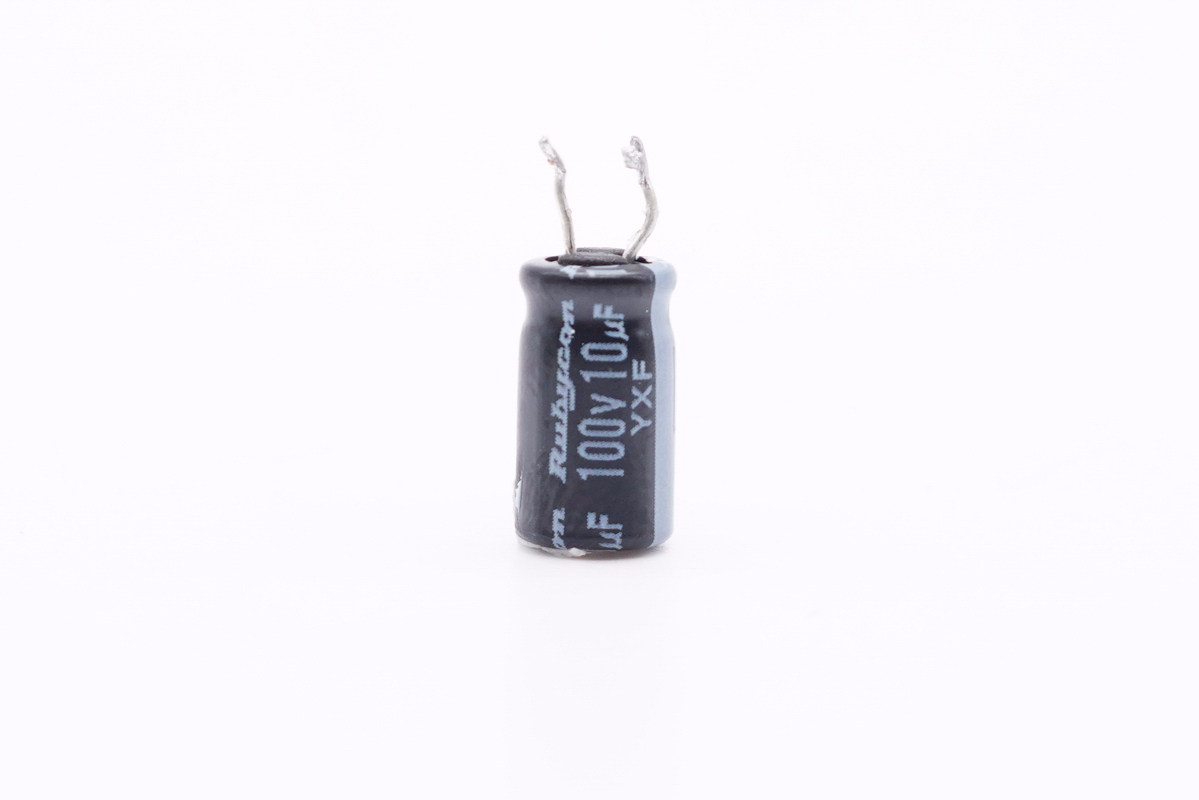

另一顆采用日系紅寶石電容，規格為100V 10μF。

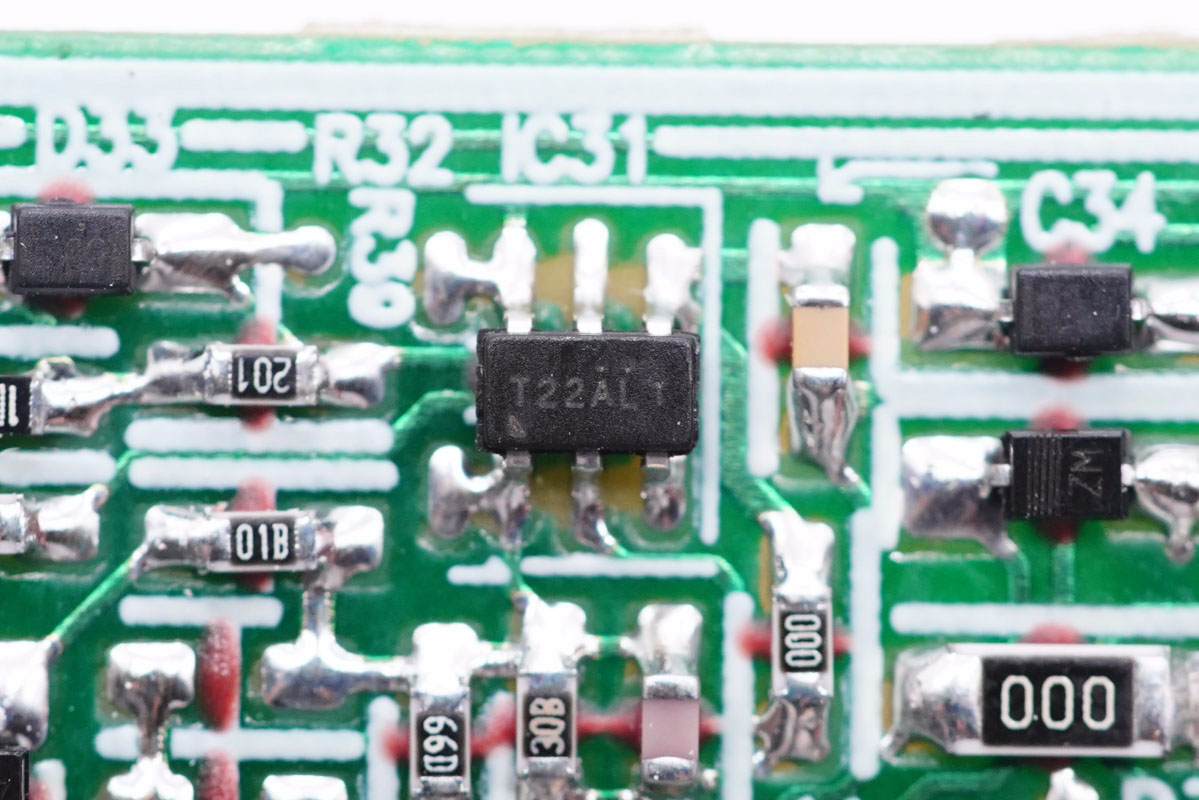

主控芯片特寫，絲印T22AL。

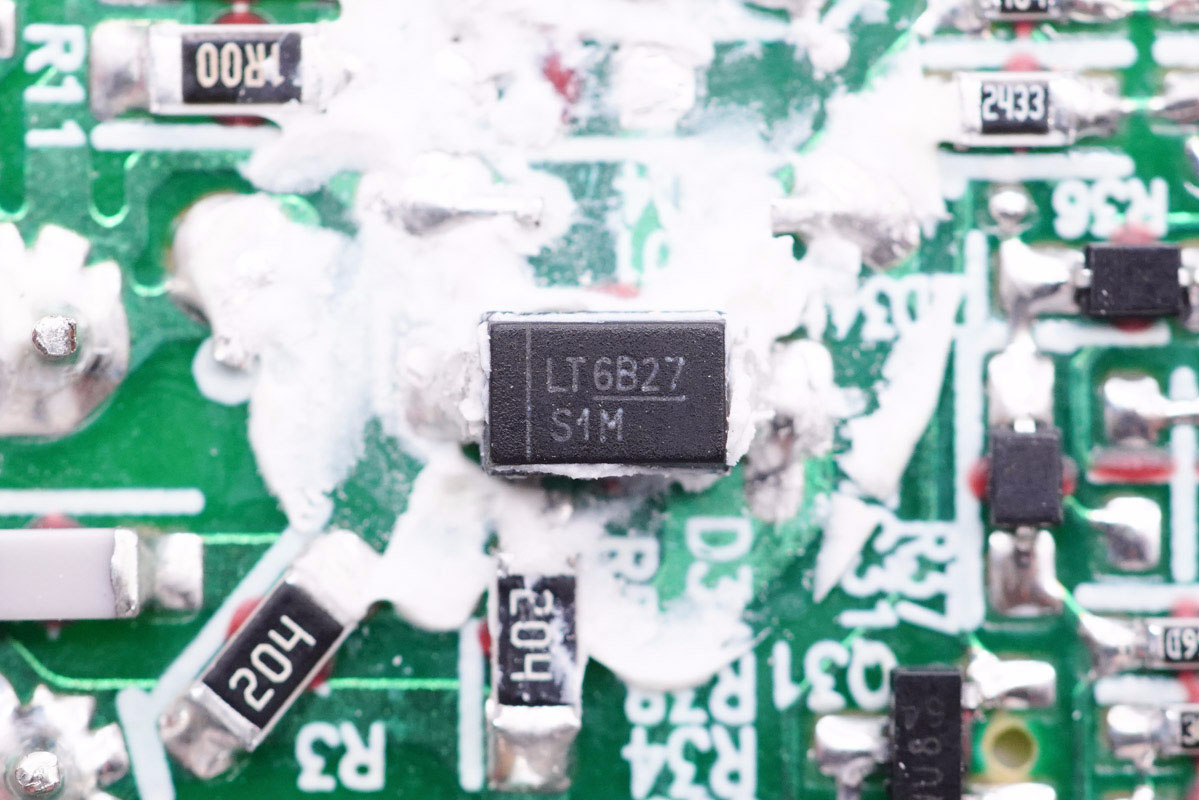

絲印S1M的二極管。

初級開關MOS管采用東芝TK10A60D，NMOS管，耐壓600V。

東芝TK10A60D資料信息。

主板另一側是變壓器、肖特基整流管以及輸出濾波電解電容。

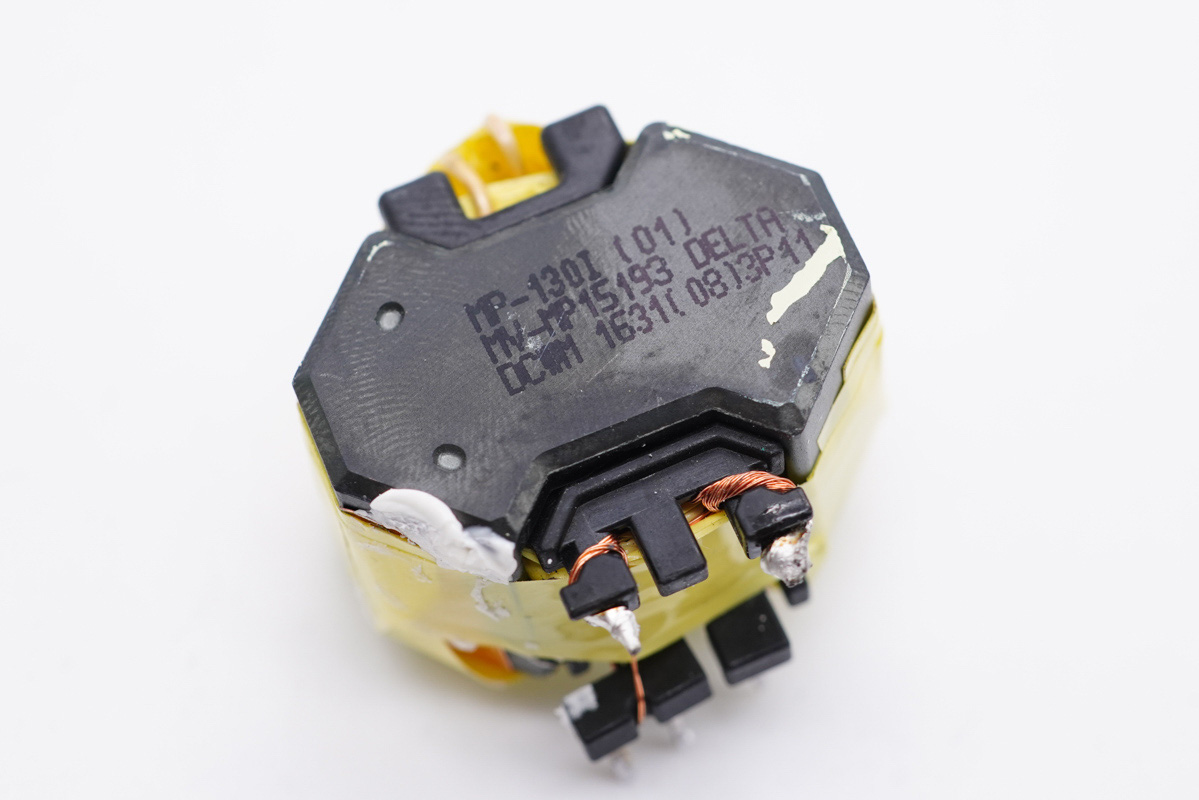

變壓器特寫，采用多股漆包線繞制。

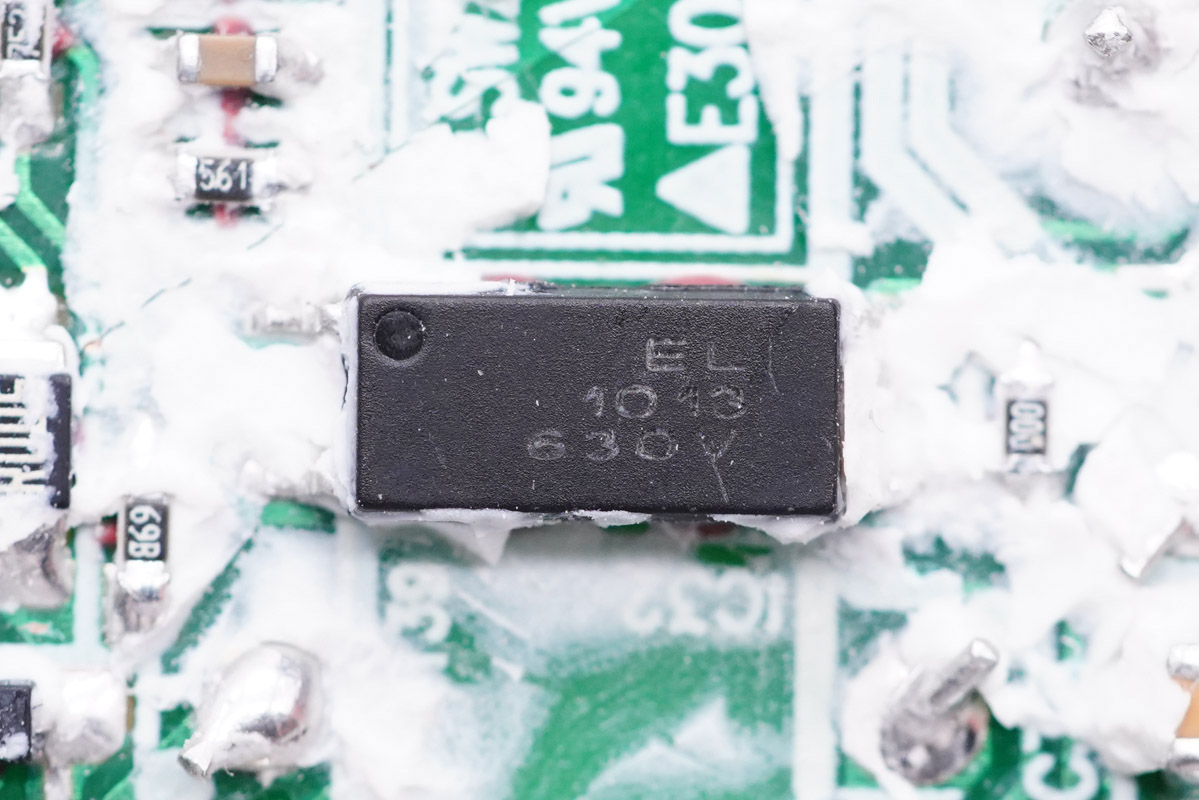

億光EL 1013光耦，用于初級次級通信，反饋調節輸出電壓。

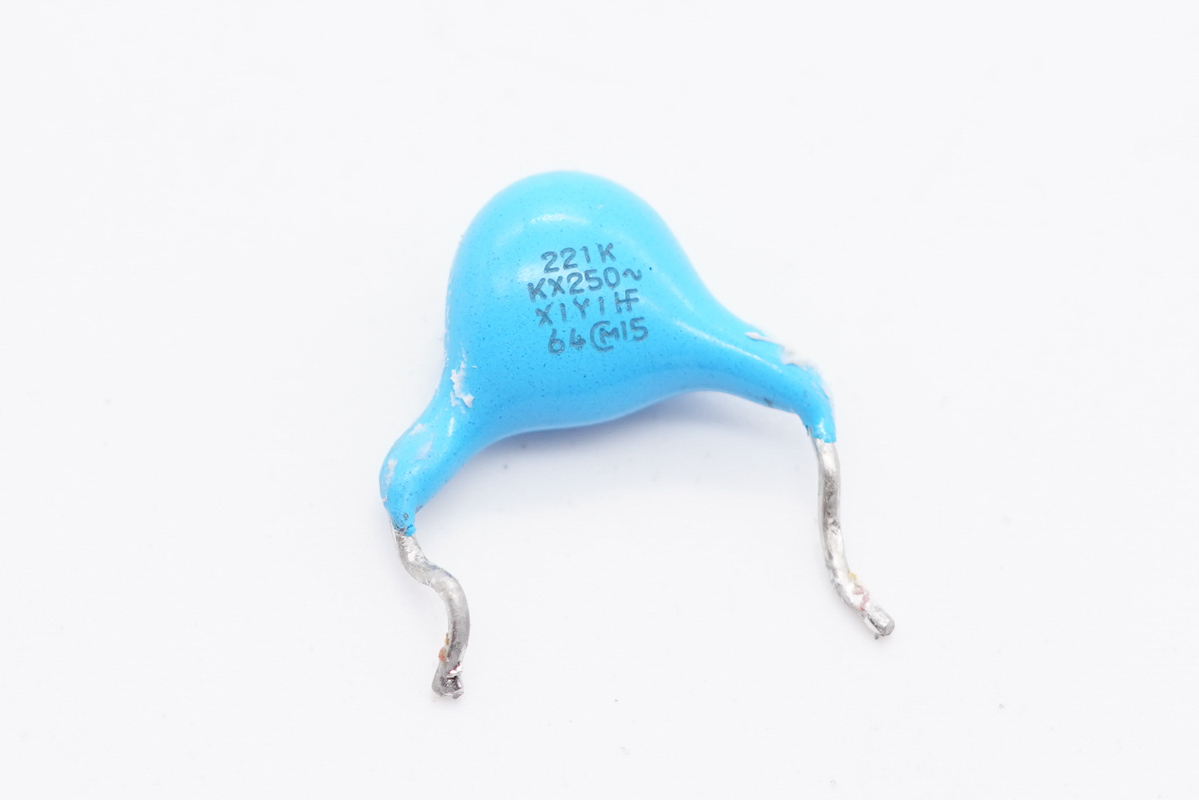

Y電容特寫。

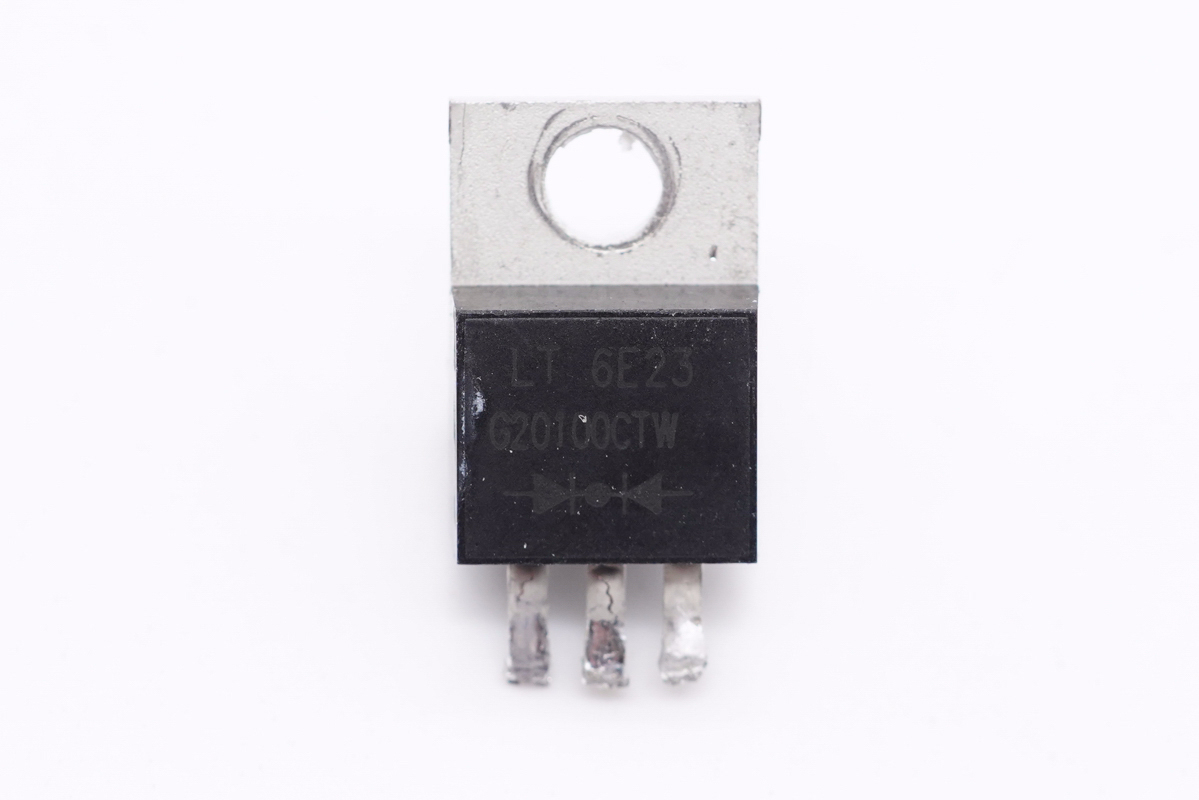

肖特基整流管采用敦南G20100CTW，耐壓100V。

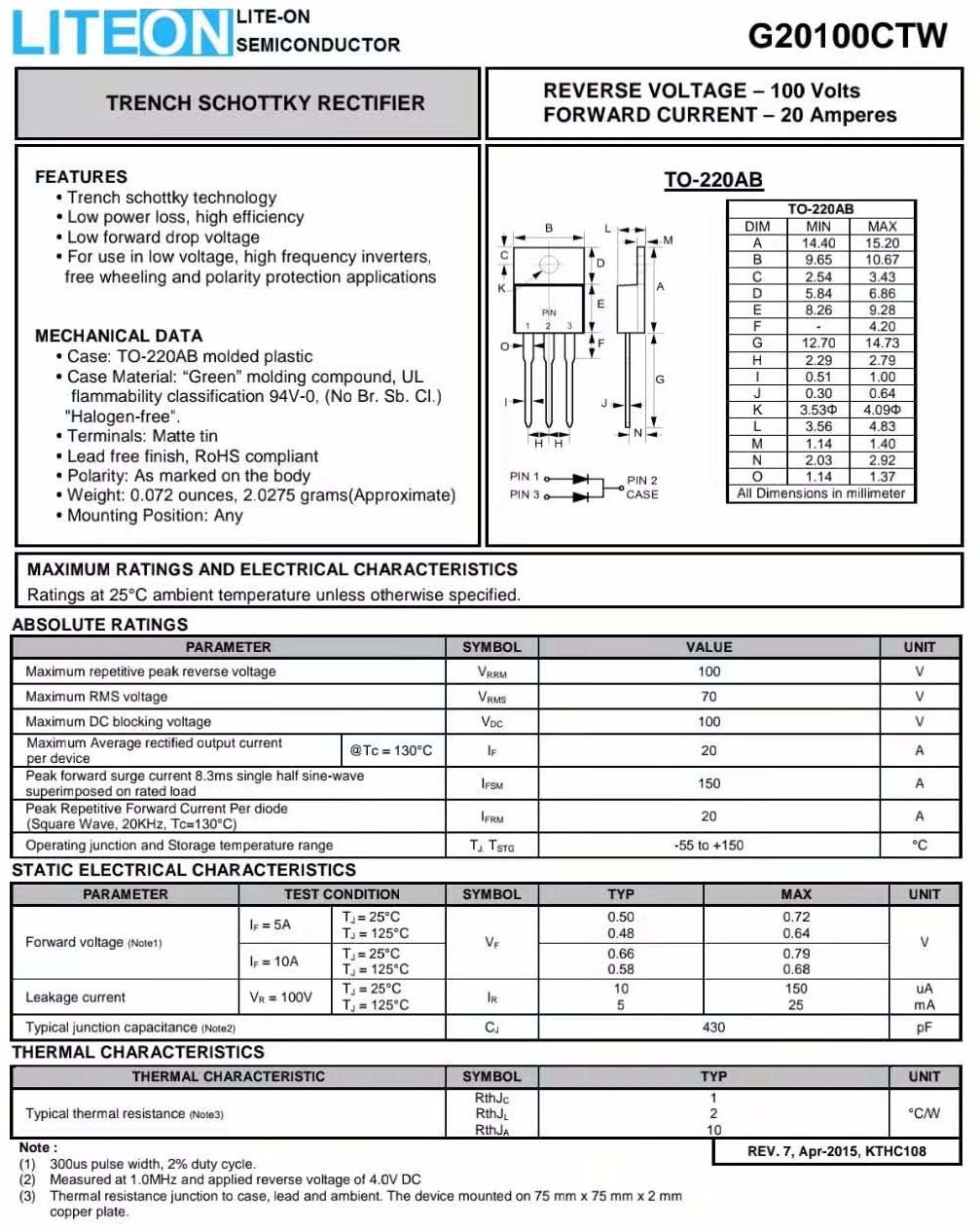

敦南G20100CTW資料信息。

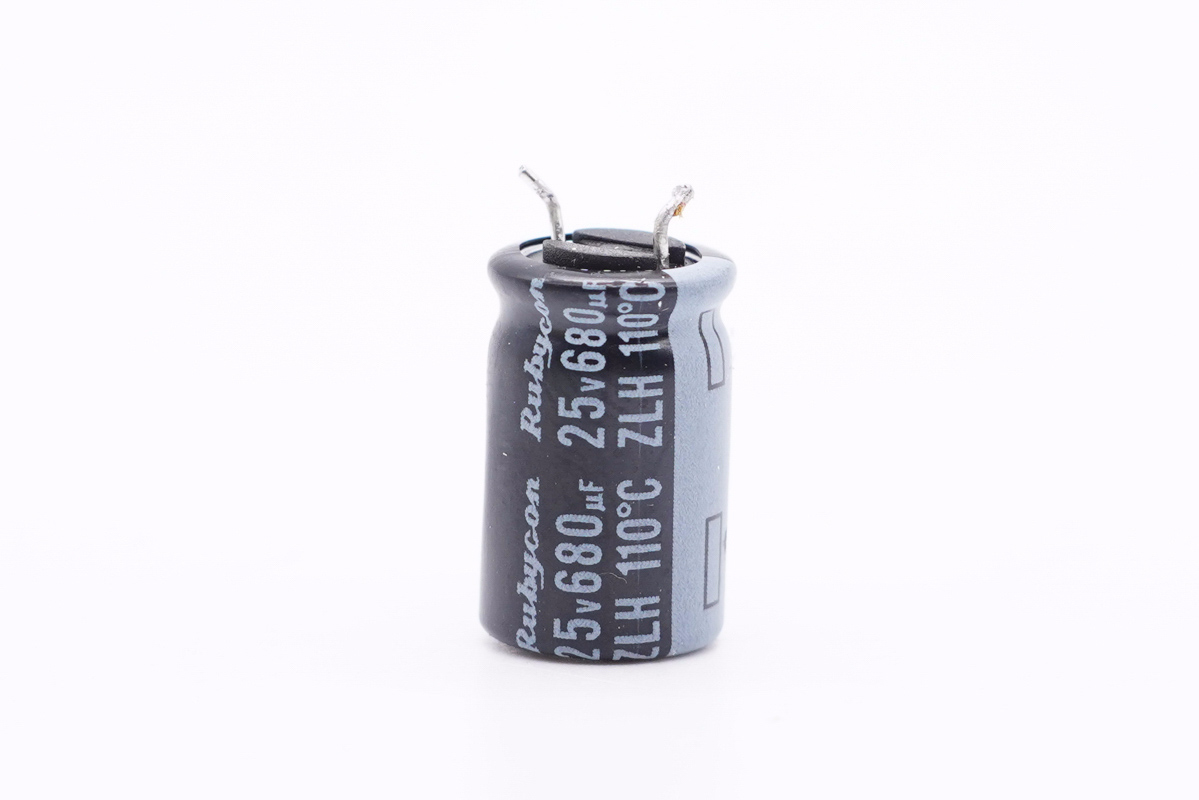

采用紅寶石電解電容進行輸出濾波，規格為25V 680μF，ZLH長壽命系列。

輸出端線纜已被拆掉，這里便可以看到第二顆供電電容以及Y電容。

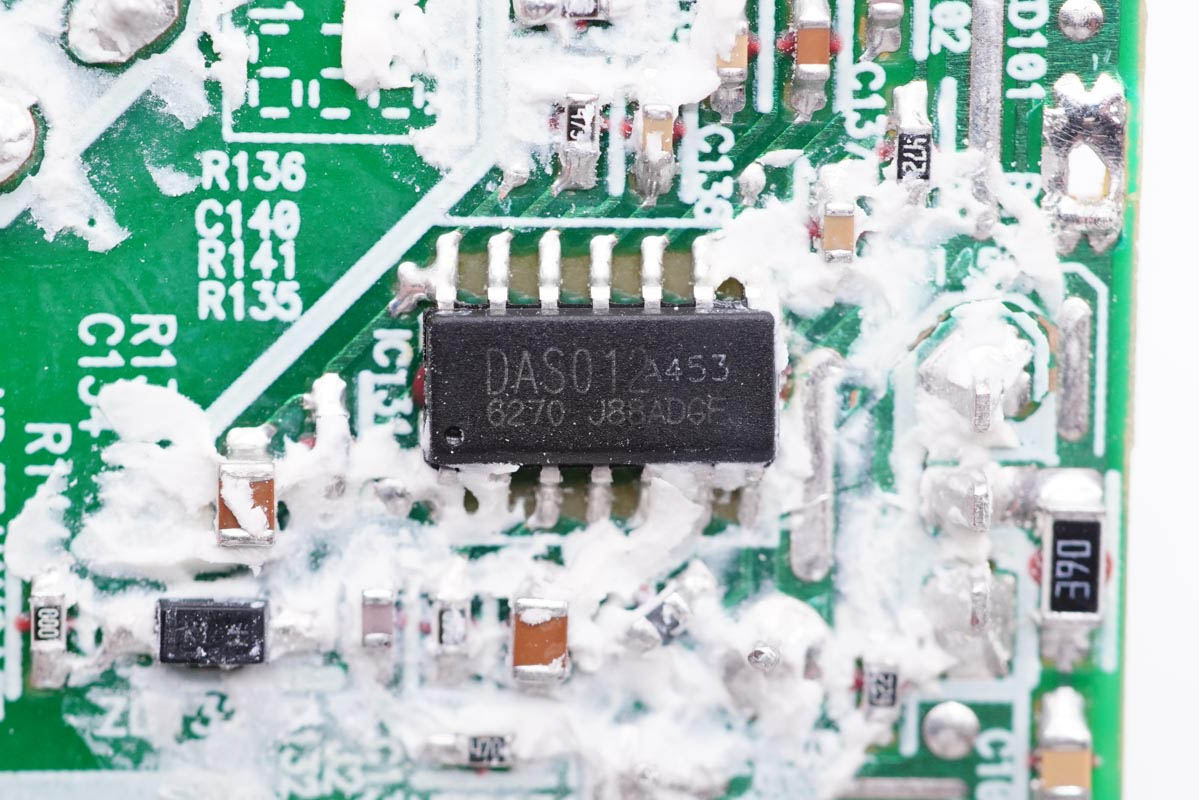

協議芯片絲印DAS012，臺達定制型號。

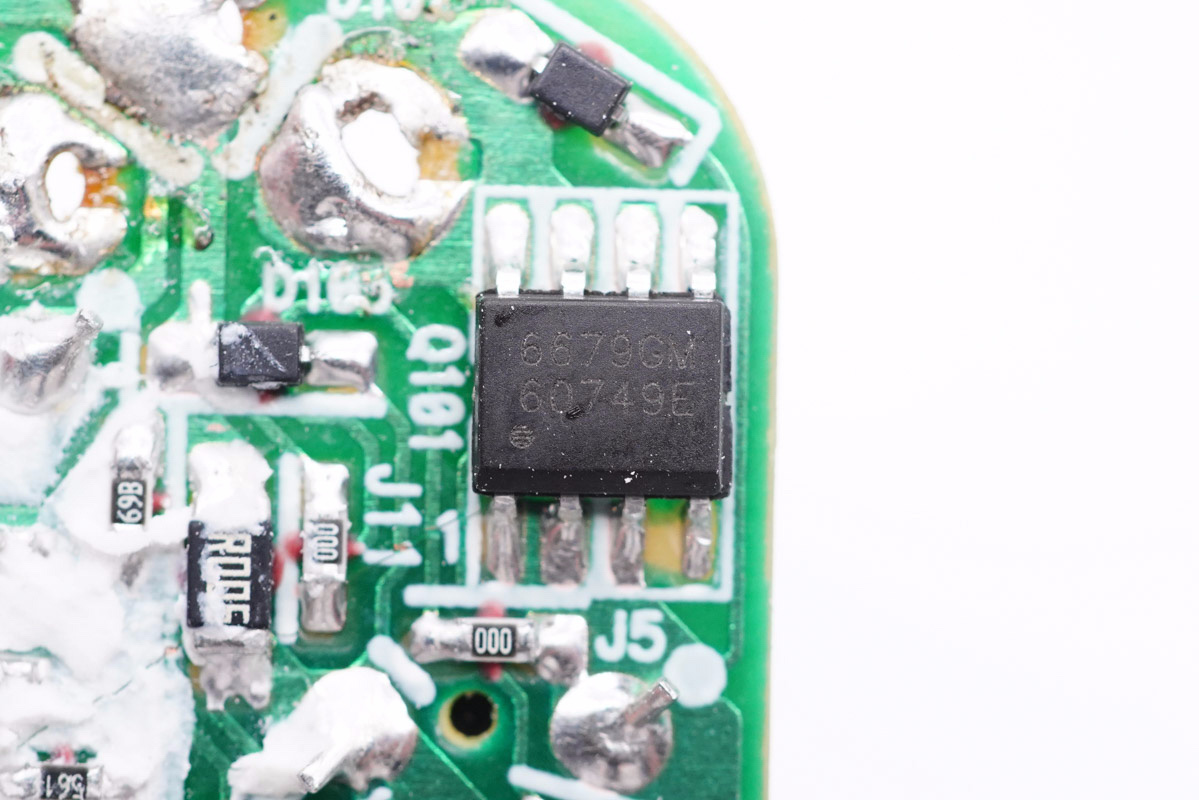

絲印6679GM的輸出VBUS開關管。

全部拆解完畢，來張全家福。

充電頭網拆解總結

華碩45W PD快充充電器設計簡潔，自帶USB-C輸出線纜，支持PD2.0快充，可以給支持PD快充的設備進行使用，同時由于自帶線纜，也會省去插拔線纜的麻煩，使其起來更加省心。最大45W充電功率，可滿足筆電、平板、手機等設備充電需求。

充電頭網通過拆解了解到，充電器內部空間充足，元器件分布相對稀疏，不易積熱，同時高壓MOS管和次級整流肖特基發熱器件還配有專門的散熱片。此外采用東芝高壓開關管，尼吉康、紅寶石知名日系品牌電容進行輸入輸出濾波。這款電源由于輸出電流不大，使用肖特基二極管整流。電源由臺達代工，用料非常扎實。
