2021年初，LG電子在首屆CES 2021虛擬線上展中推出備受期待的新款LG gram筆記本，并一舉奪魁，拿下CES 2021大獎。

這款新款筆記本延續LG gram系列“隨時隨地，使用無憂”設計理念，非常輕薄，超級便攜，是目前市面上最輕薄的16寸筆記本電腦，整機重量僅為1190g，榮獲世界最輕16英寸筆記本電腦美譽。

今天要拆解的這款適配器便是上述筆記本的標配電源，其采用標配筆記本適配器造型設計（輸入8字形，自帶輸出TypeC） ，輸出支持PD/PPS快充，最大輸出功率65W。和我們平時見到的不是正方形就是長方形的其它品牌氮化鎵充電器相比，為了提升安全性，實現更好的散熱效果，這款產品采用了弧線形板磚造型設計。人性化的設計，握在手中，毫無壓力。下面我們就對這款產品進行詳細拆解，看看產品內部具體是怎么設計的。

一、LG gram筆電標配65W氮化鎵充電器外觀

LG這款65W氮化鎵充電器采用標準筆記本電源適配器風格設計，自帶USB-C輸出線纜，機身表面磨砂處理，兩側為邊緣弧面。

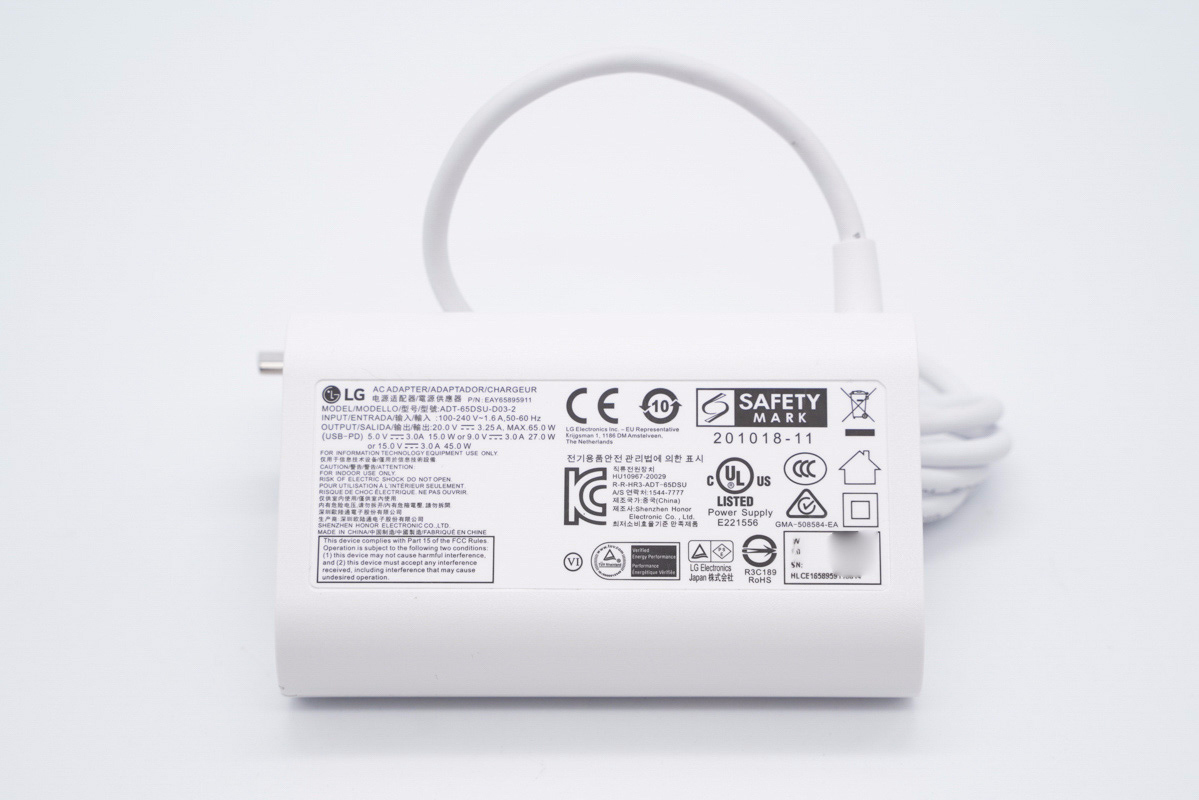

機身背面貼有充電器銘牌

型號：ADT-65DSU-D03-2

輸入：100-240V~50/60HZ?1.6A

輸出：5V3A、9V3A、15V3A、20V3.25A，65W MAX

產品已經通過了CE、KC、UL、CCC、PSE等認證。

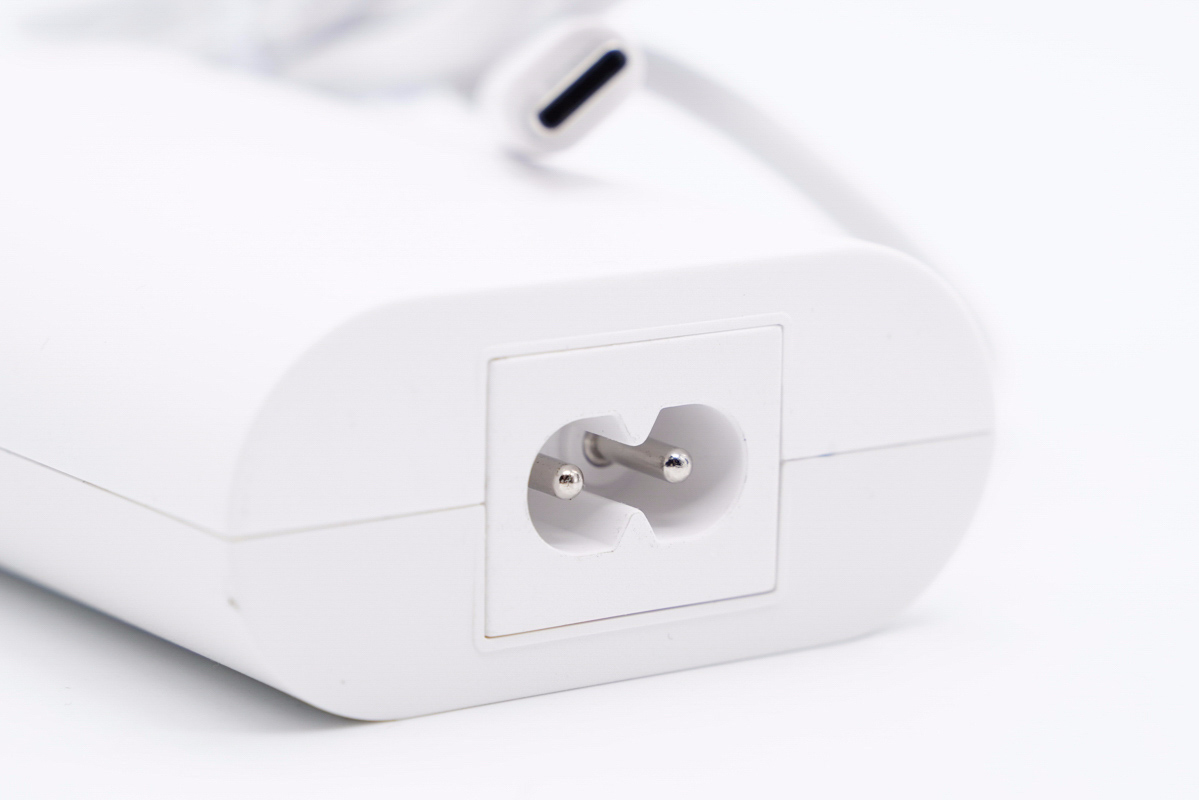

充電器采用8字型輸入接口，可根據不同地區更換對應規格電源線，使用更方便。

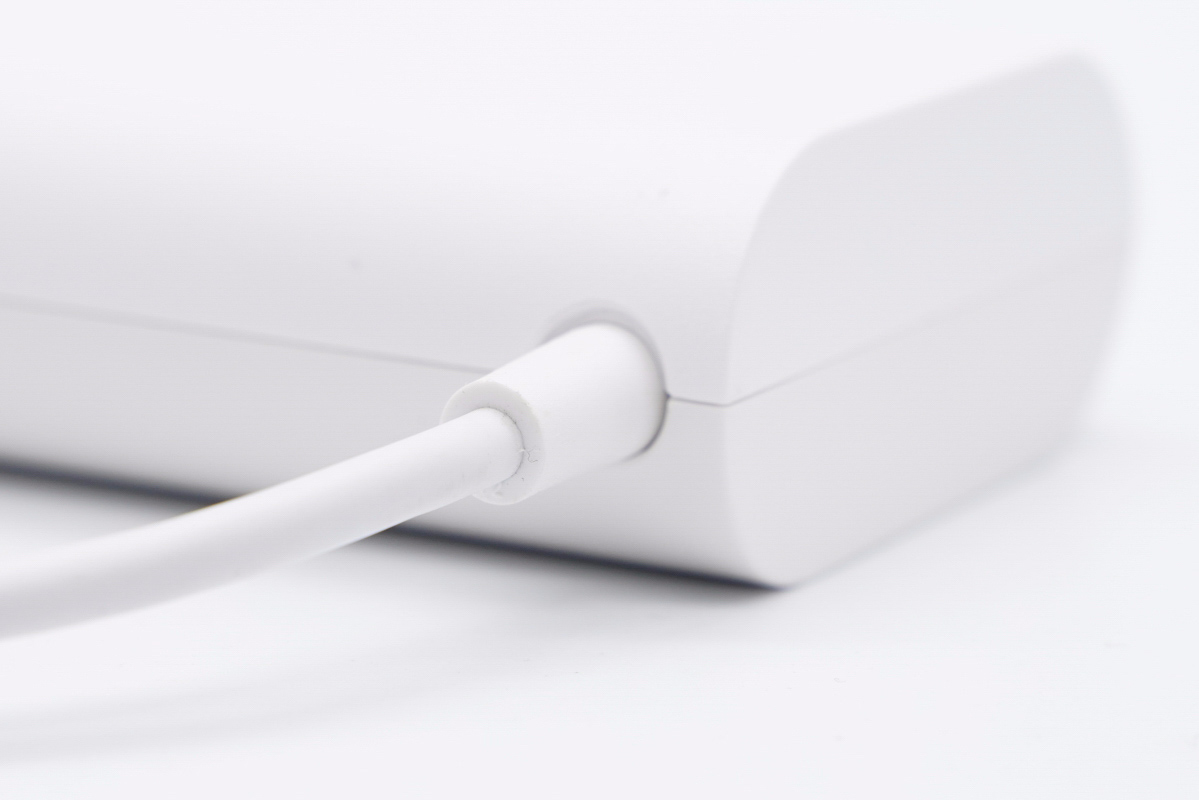

輸出線纜和機身交界處做了抗彎折處理。

線纜另一端設計有鎖扣，方便整理。

使用游標卡尺實測充電器機身長度為97.79mm。

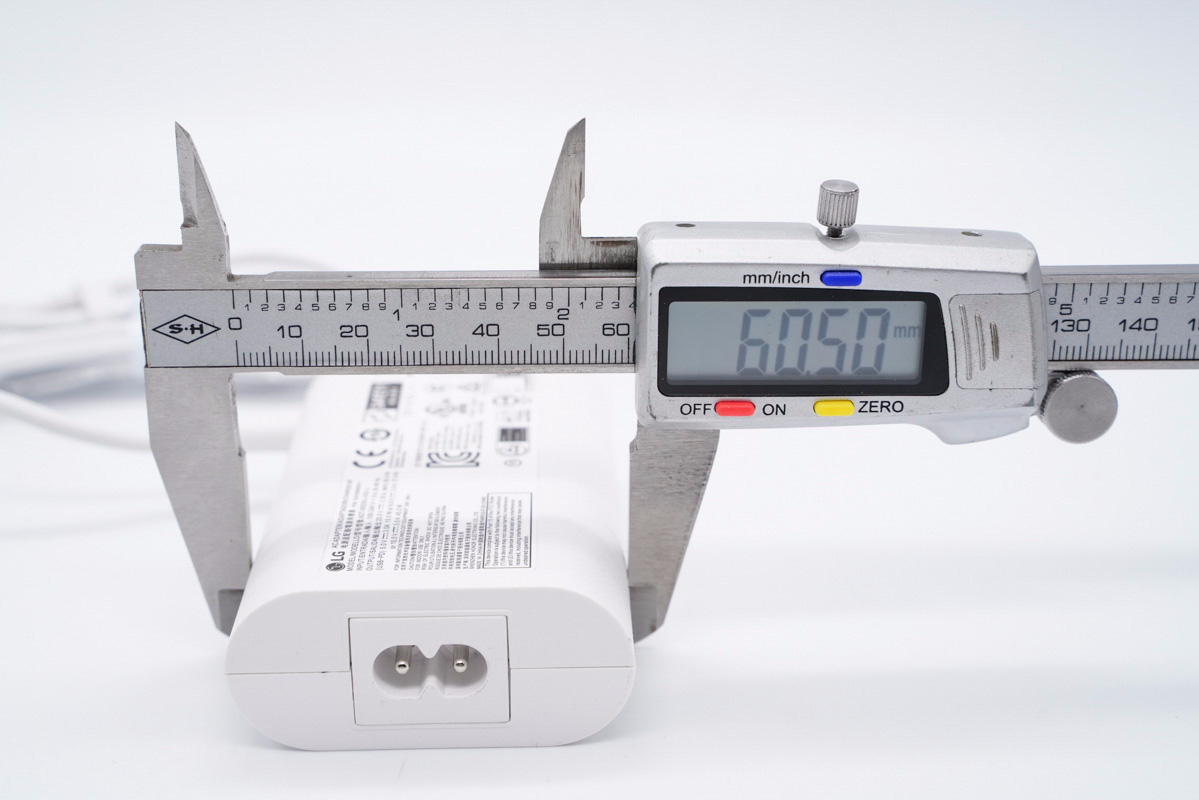

最大寬度為60.5mm。

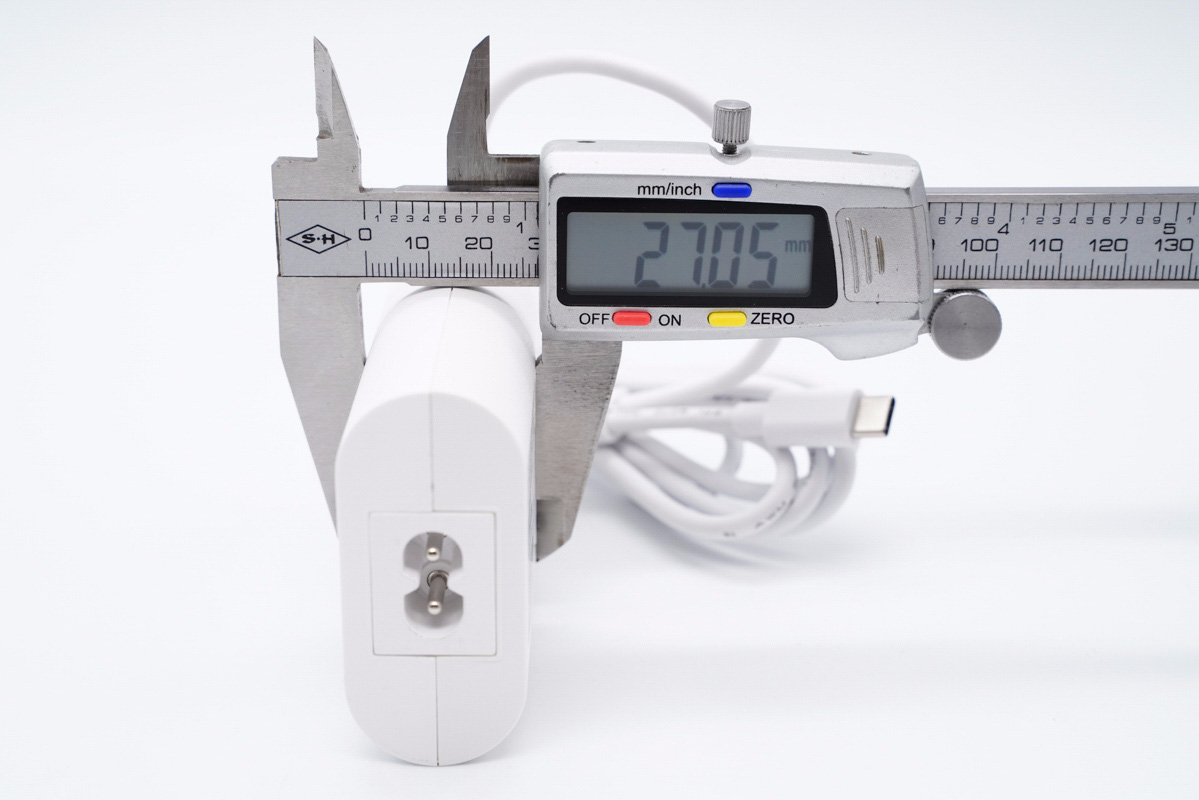

厚度為27.05mm。

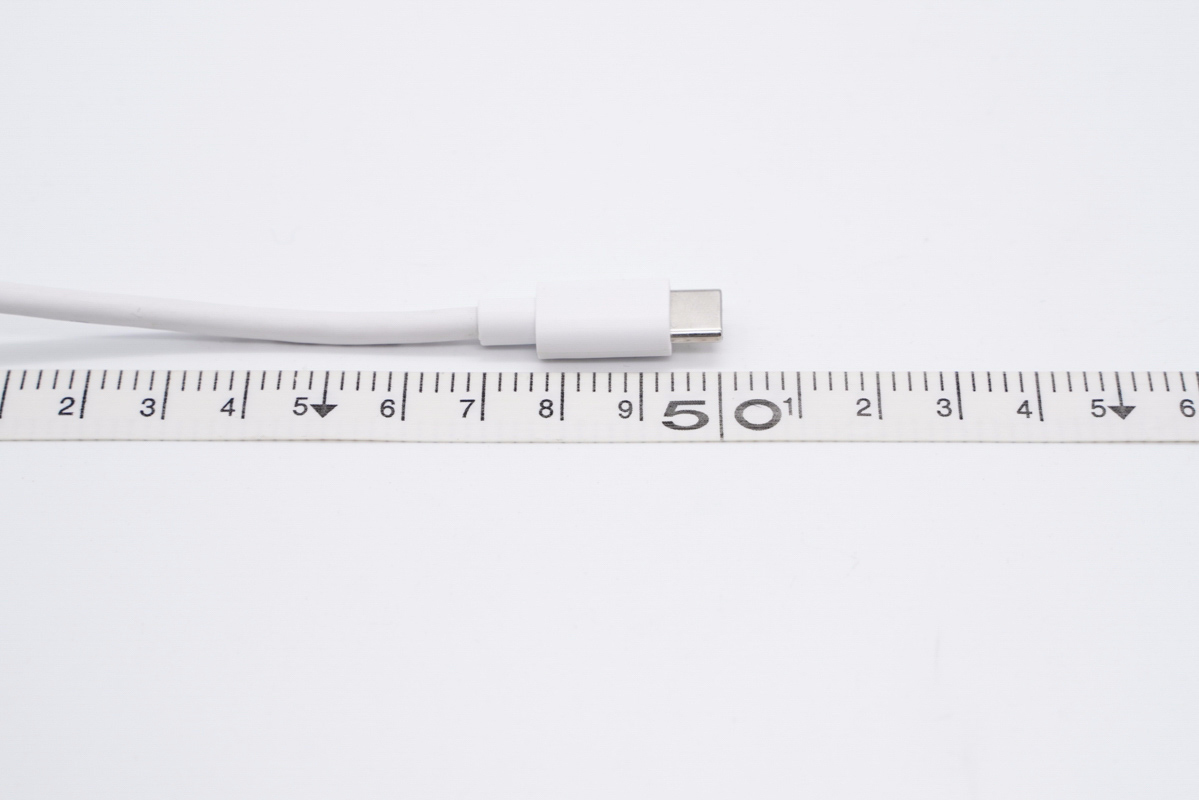

另外自帶的線纜長約1.5米，滿足日常使用。

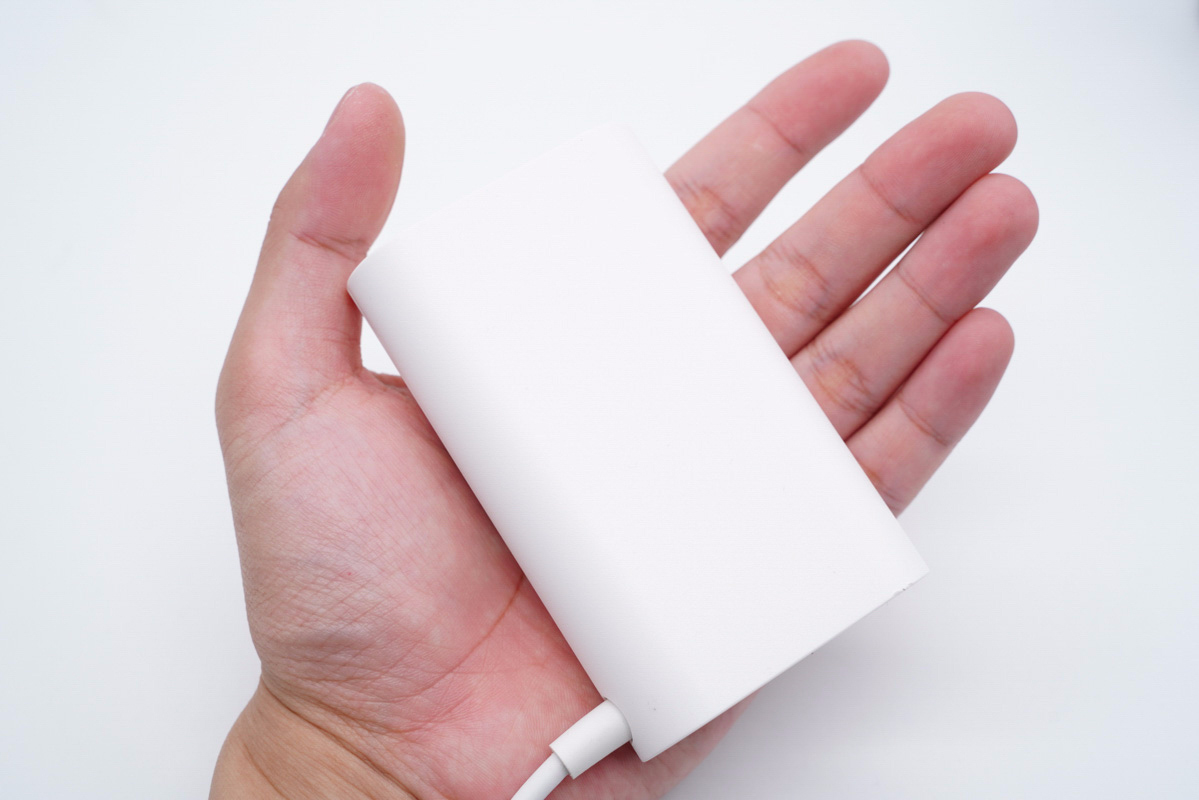

機身拿在手上的直觀感受。

充電器帶線總重量約為246g。

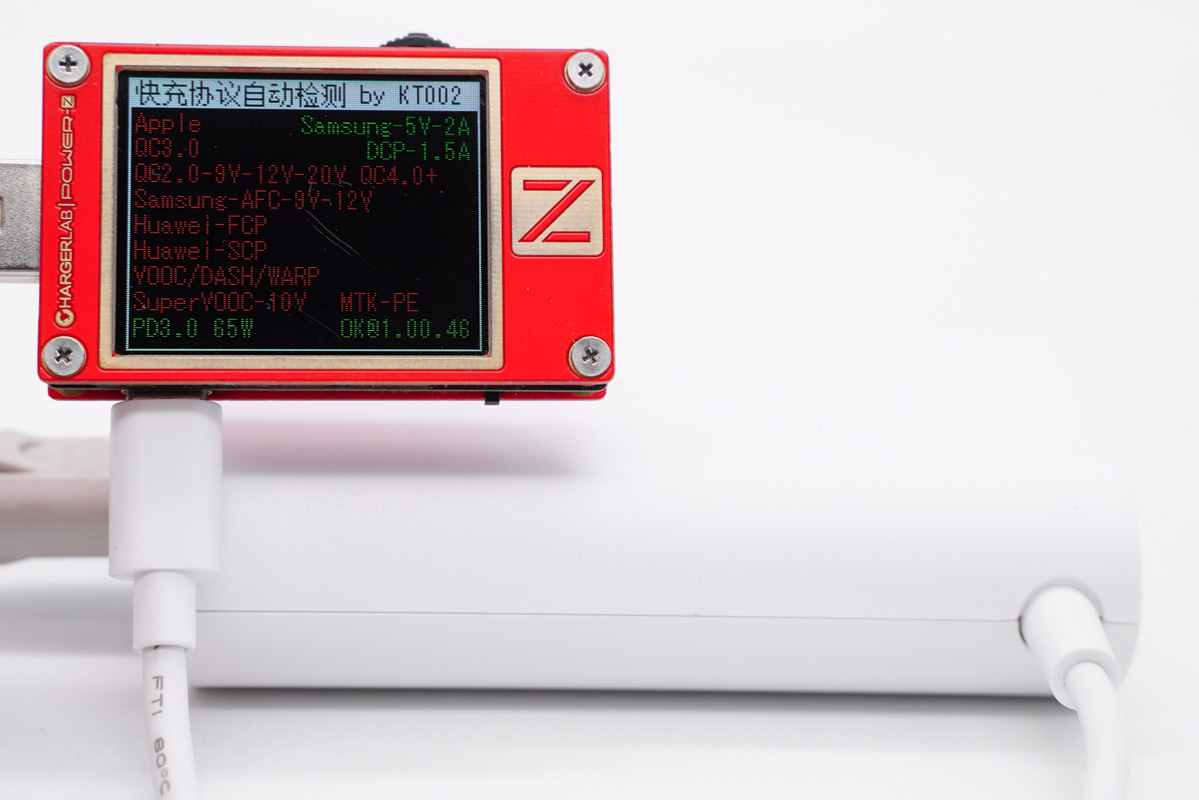

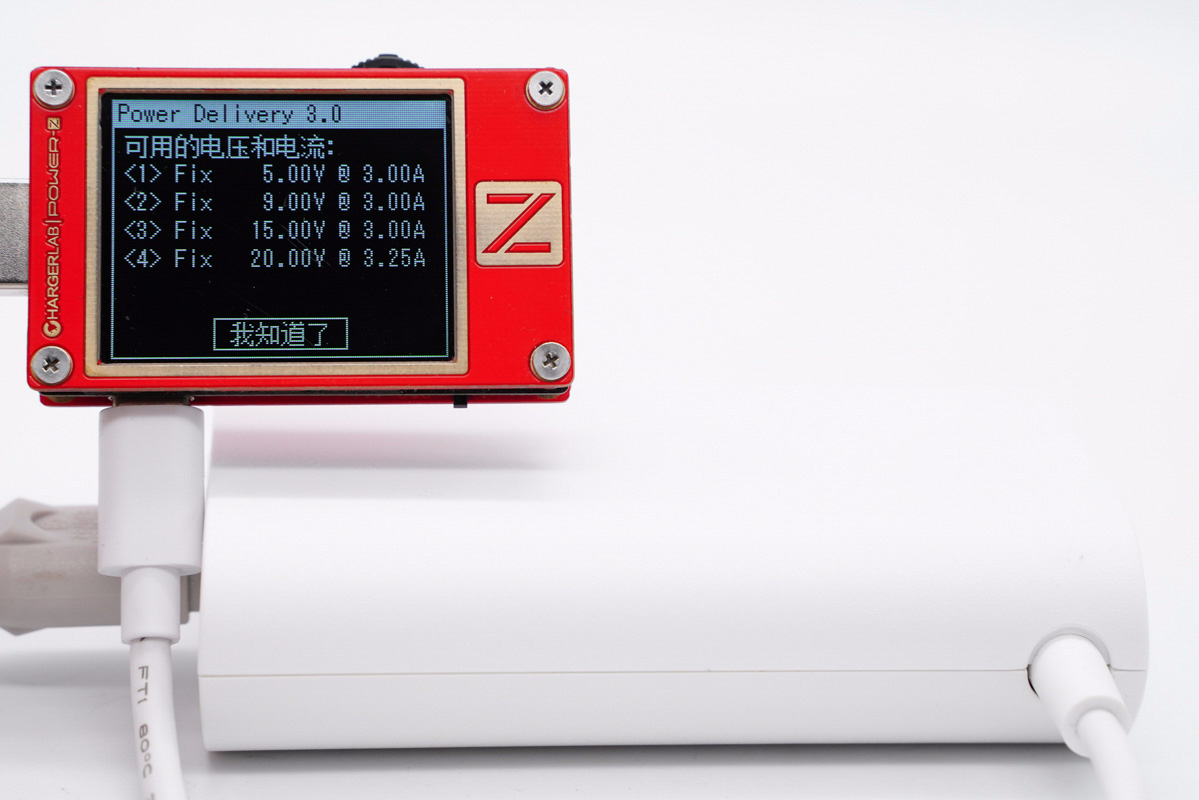

使用ChargerLAB POWER-Z KT002測得充電器僅支持PD3.0快充協議。

除此之外，PDO報文顯示其還具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位。

二、LG gram筆電標配65W氮化鎵充電器拆解

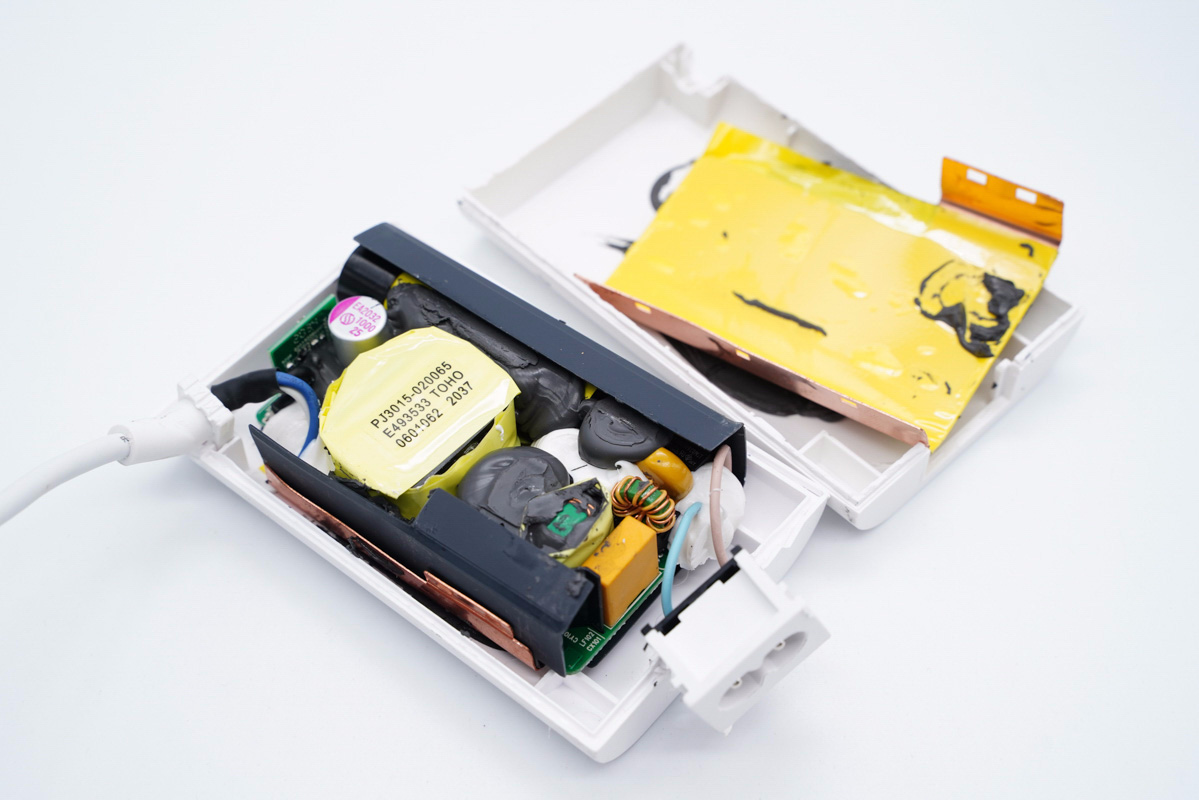

從側面將機身殼拆開，整個PCBA模塊使用紫銅散熱片包裹，并且和機身殼之間打膠幫助導熱。

散熱片內側粘貼絕緣膠帶，同時和電路板之間還有絕緣板進行隔離。

輸出輸入端導線焊接處均打膠進行絕緣。

PCB板正面打上黑白膠幫助加固和導熱。

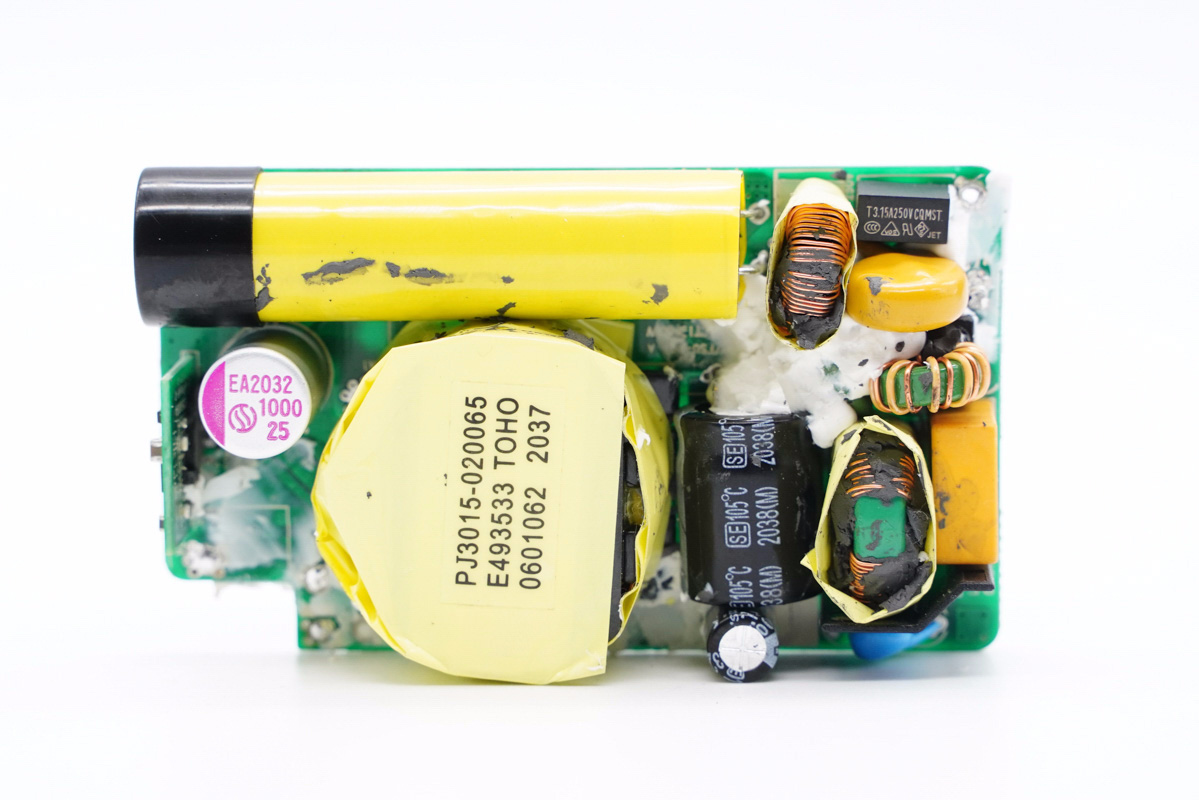

PCB板正面一覽，右側輸入端元器件布局緊湊，左側輸出端僅有一顆固態電容以及協議小板，形成鮮明對比。

PCB板背面涂有大量黑色硅膠幫助芯片導熱。

清理干凈后發現，背面貼有多塊支撐膠墊，從左到右依次設有兩顆整流橋、主控芯片和氮化鎵功率開關管、白色光耦、次級控制器和兩顆同步整流管、以及下方的輸出VBUS開關管。

經過對充電器電路觀察發現，LG這款65W氮化鎵快充充電器采用典型的反激開關電源寬范圍輸出，由次級協議芯片通過光耦反饋控制輸出電壓的架構。下面我們就從輸入端開始一一了解各元器件。

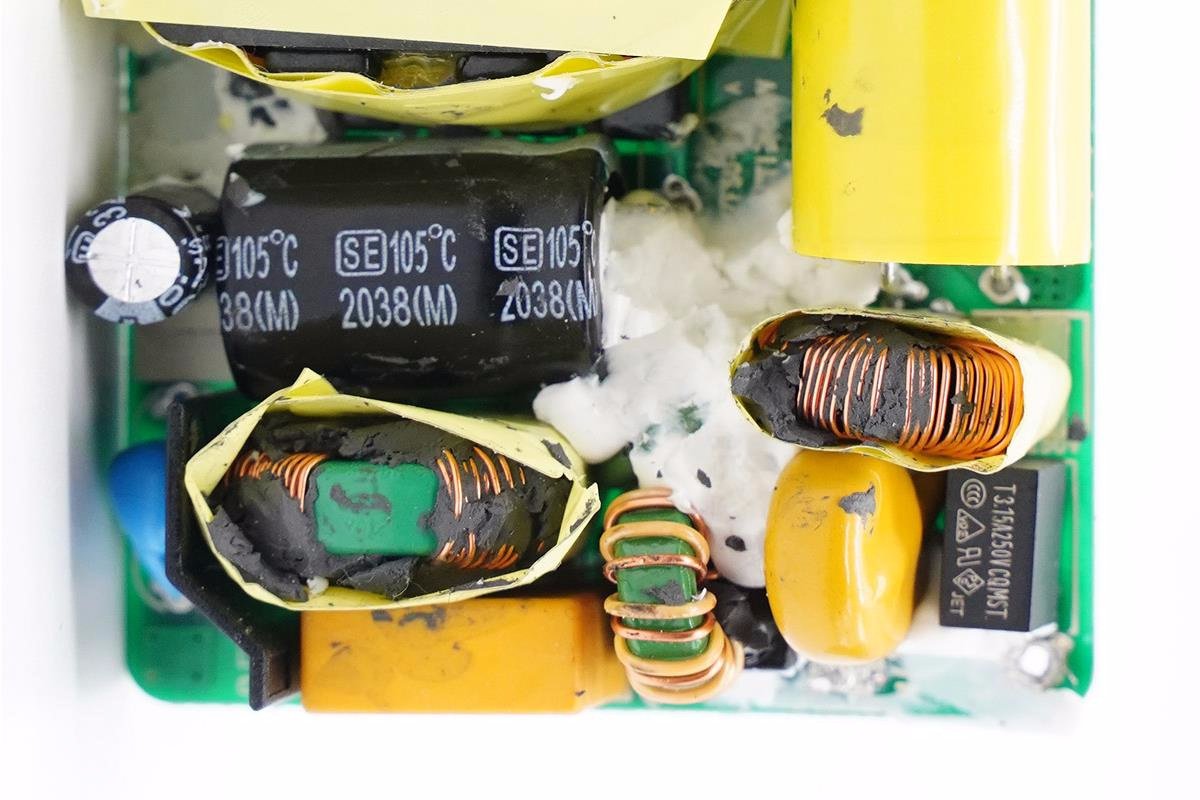

充電器輸入端一覽，濾波電感和共模電感包裹絕緣膠帶。

延時保險絲特寫，規格為3.15A 250V。

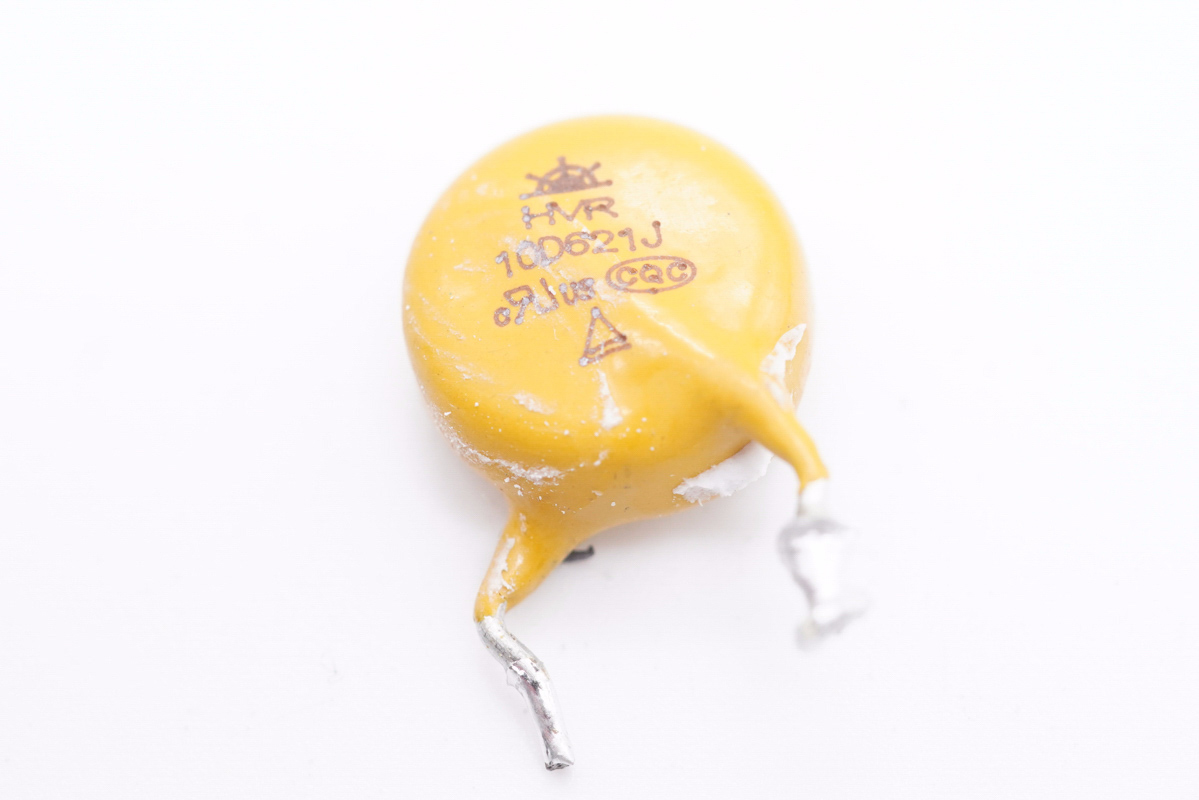

HVR10D621J壓敏電阻，用于輸入過壓保護，當輸入交流電壓過高時，短路輸入，保險絲熔斷切斷電路，保護后級元件。

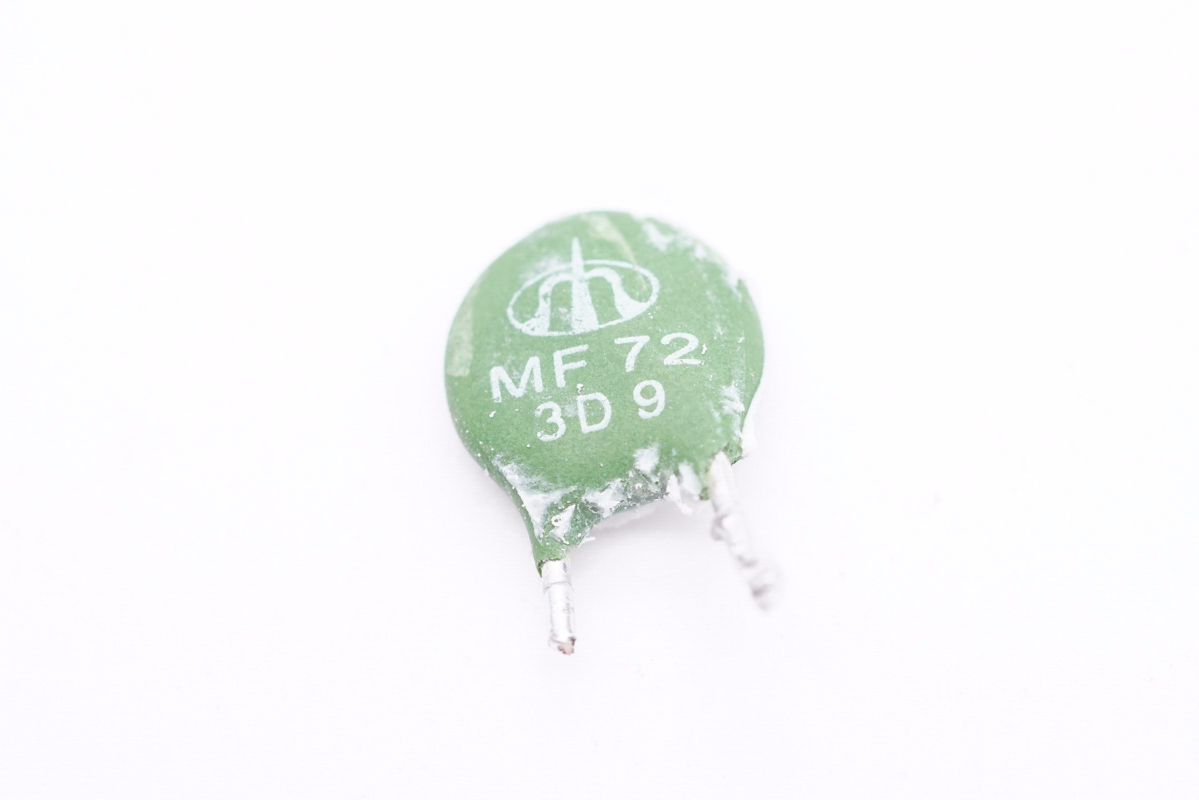

NTC浪涌抑制電阻用于抑制上電浪涌電流。

共模電感特寫，雙線繞制，用于濾除EMI干擾。

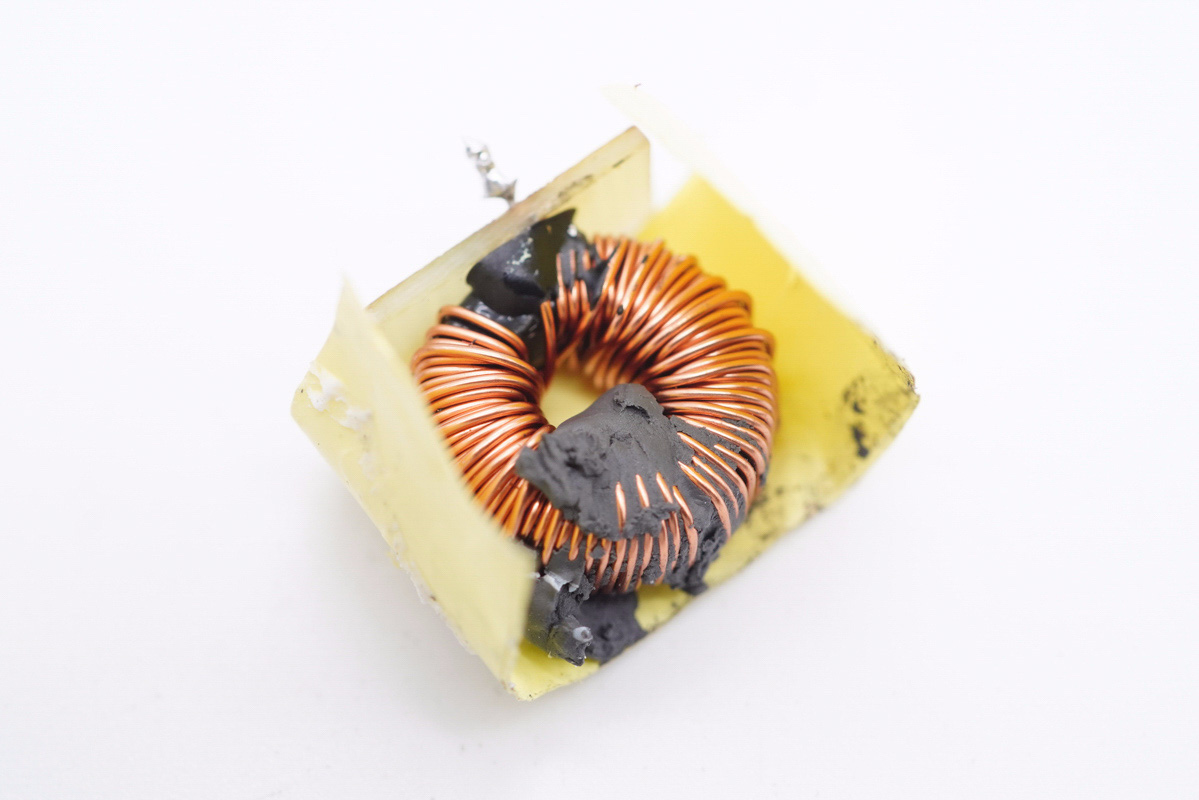

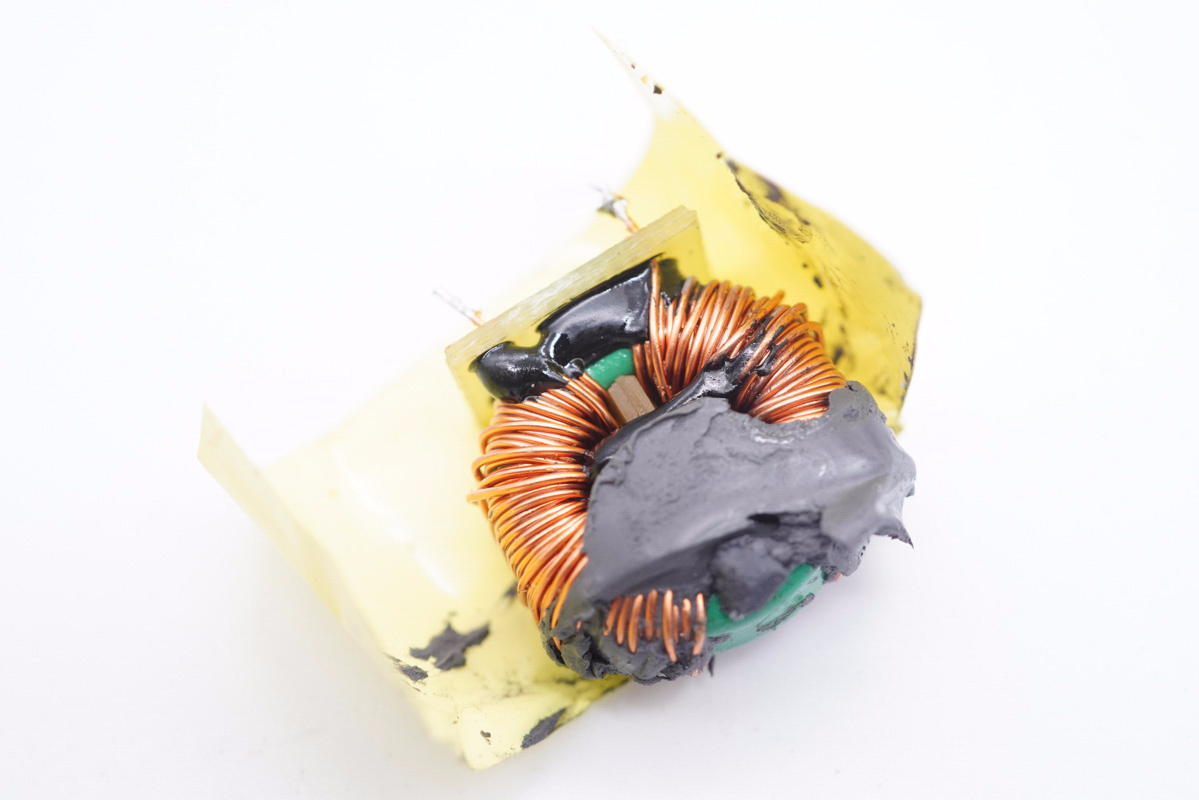

另一顆共模電感特寫，使用絕緣膠帶包裹。

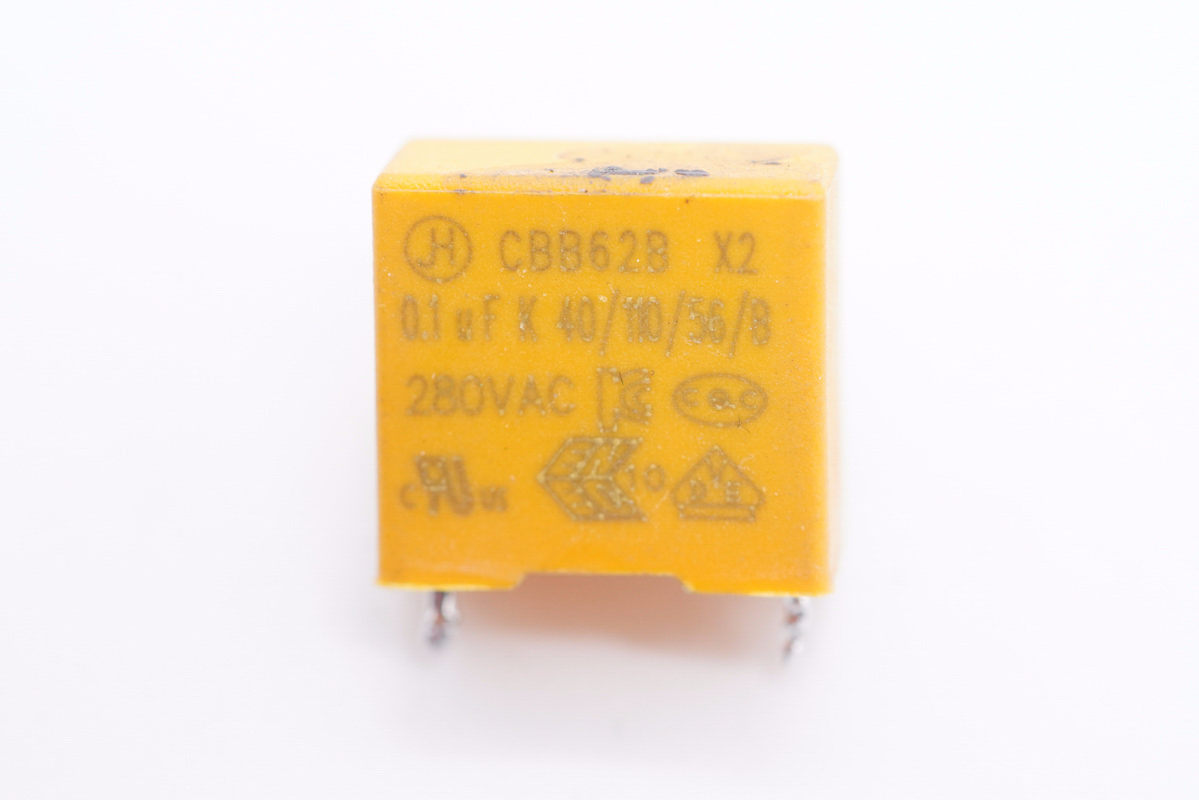

安規X電容容量0.1μF。

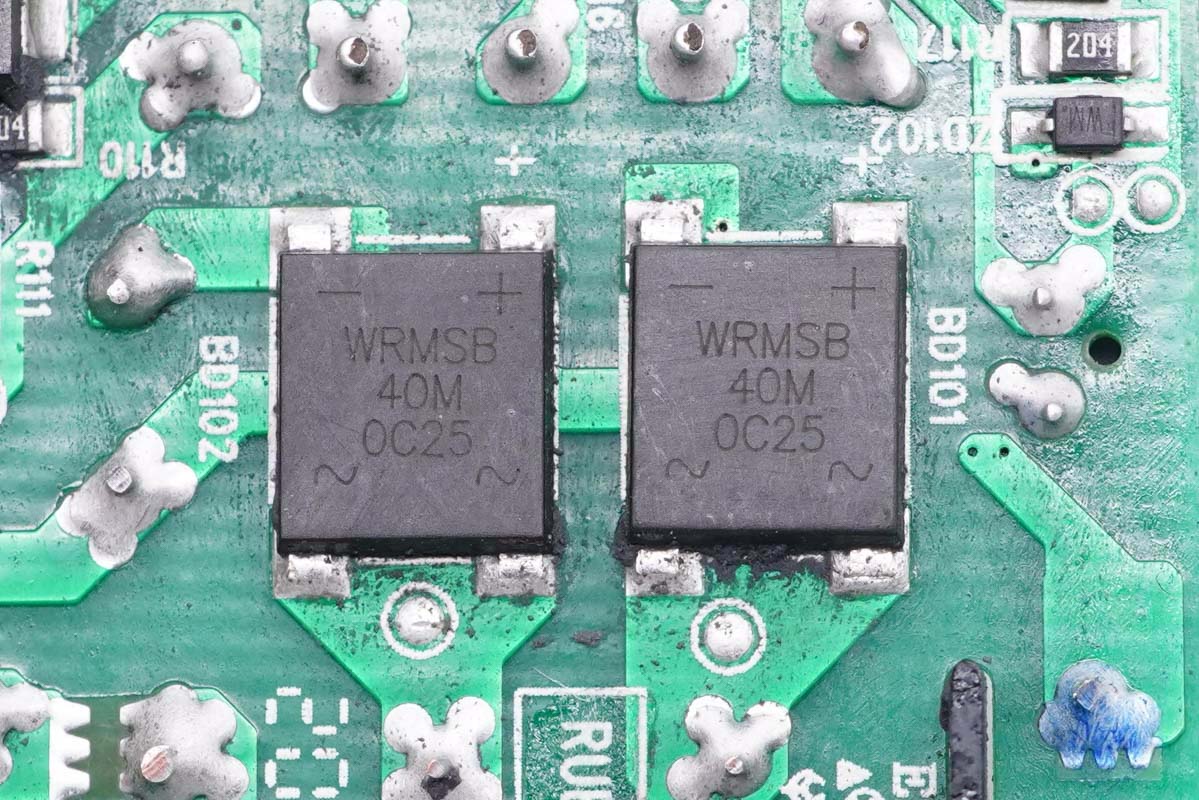

輸入端兩顆WRMSB40M整流橋，用于均攤發熱，降低溫升。WRMSB40M來自深圳市沃爾德實業有限公司，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

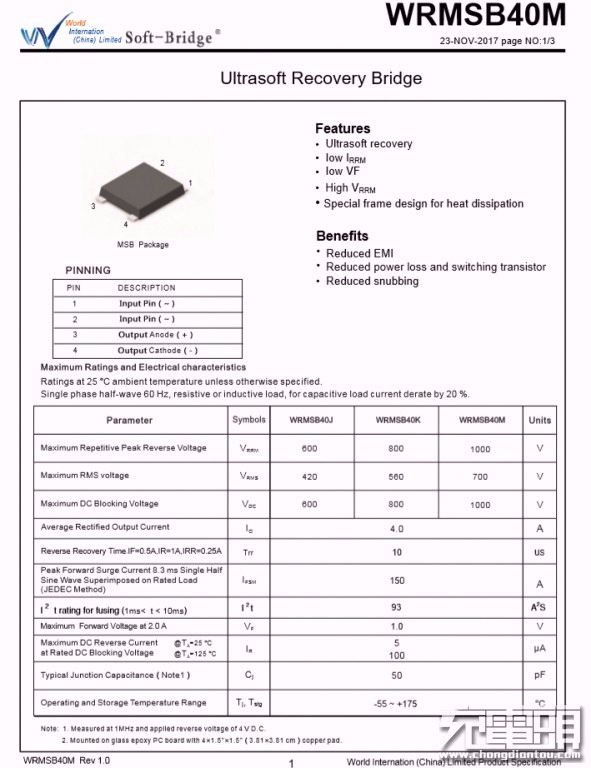

沃爾德WRMSB40M詳細資料信息。

充電頭網了解到，沃爾德軟橋還被努比亞65W氘鋒三口氮化鎵快速充電器、OPPO 50Ｗ餅干氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多多30W 1A1C快充充電器等多款產品采用，性能獲得客戶的一致認可。

濾波電感特寫。

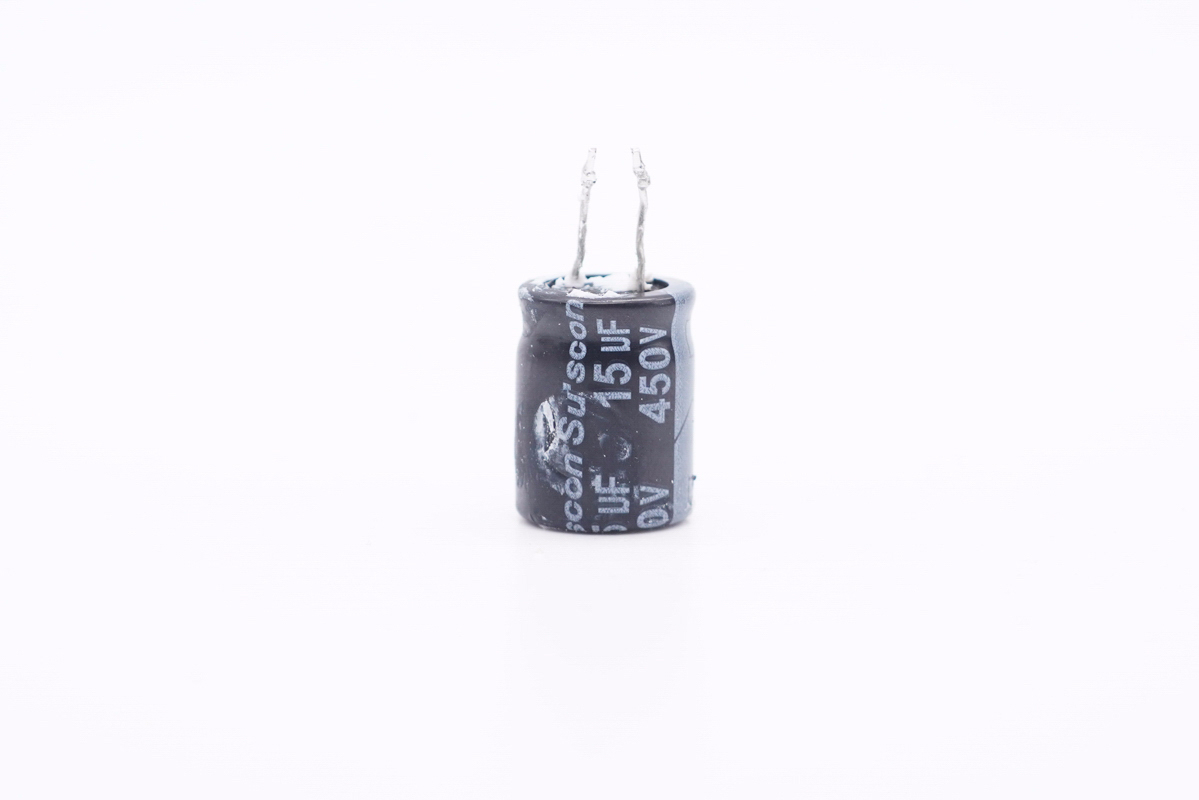

高壓濾波電解電容來自SUSCON冠坤，規格為450V 15μF。

PCB板側面還橫置一顆大體積電解電容，頭部套上黑色絕緣管，其余部位使用絕緣膠帶包裹加強絕緣。

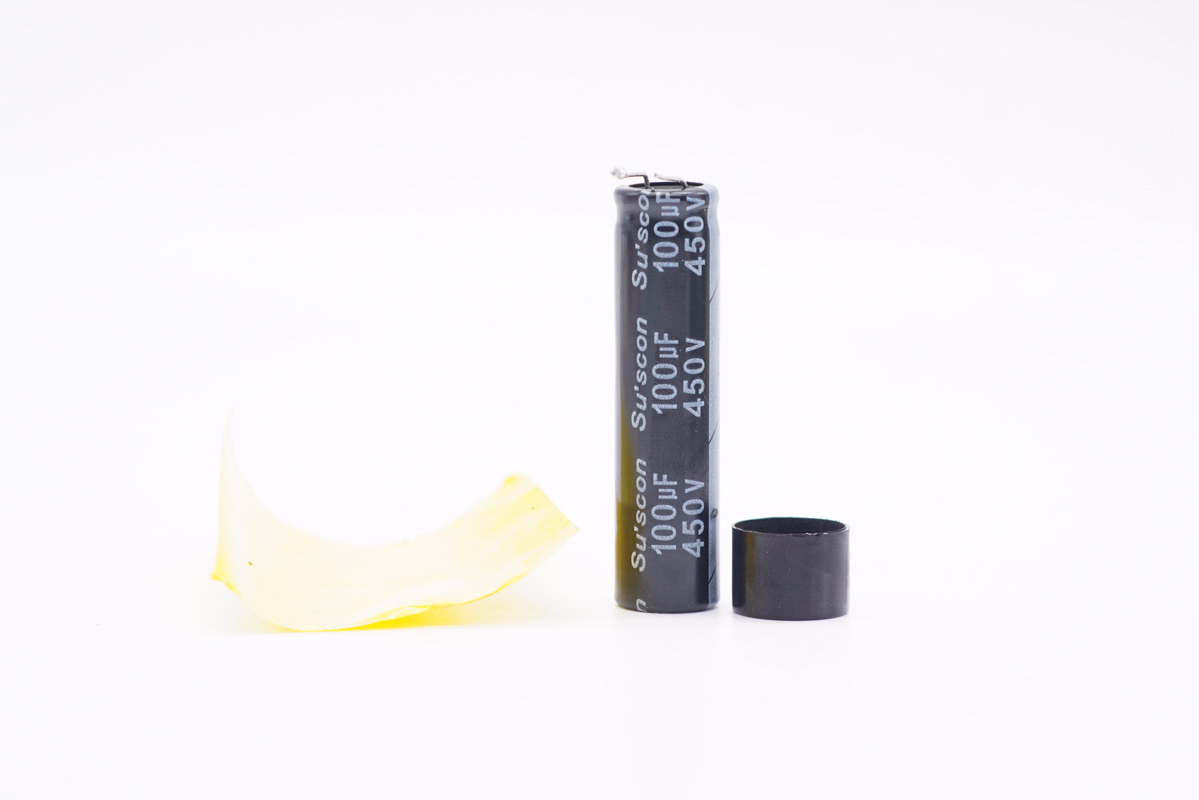

這顆電容也是來自冠坤，規格為450V 100μF。

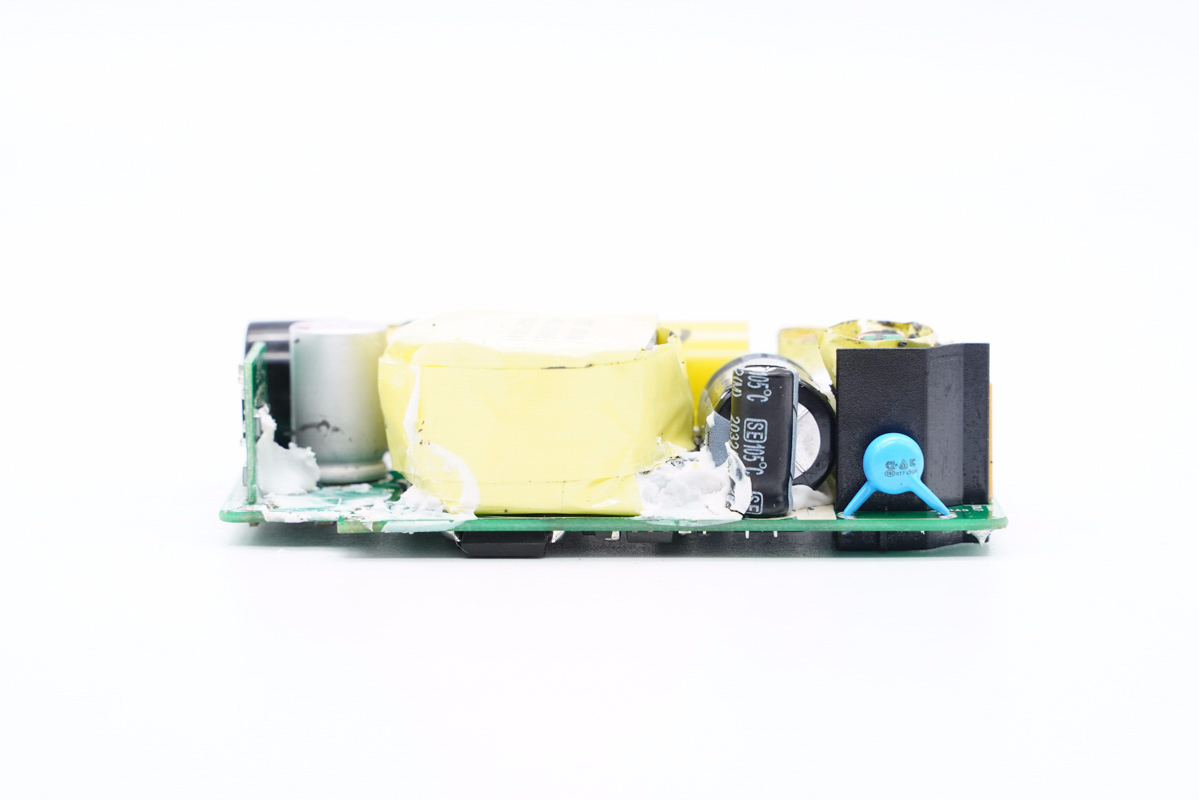

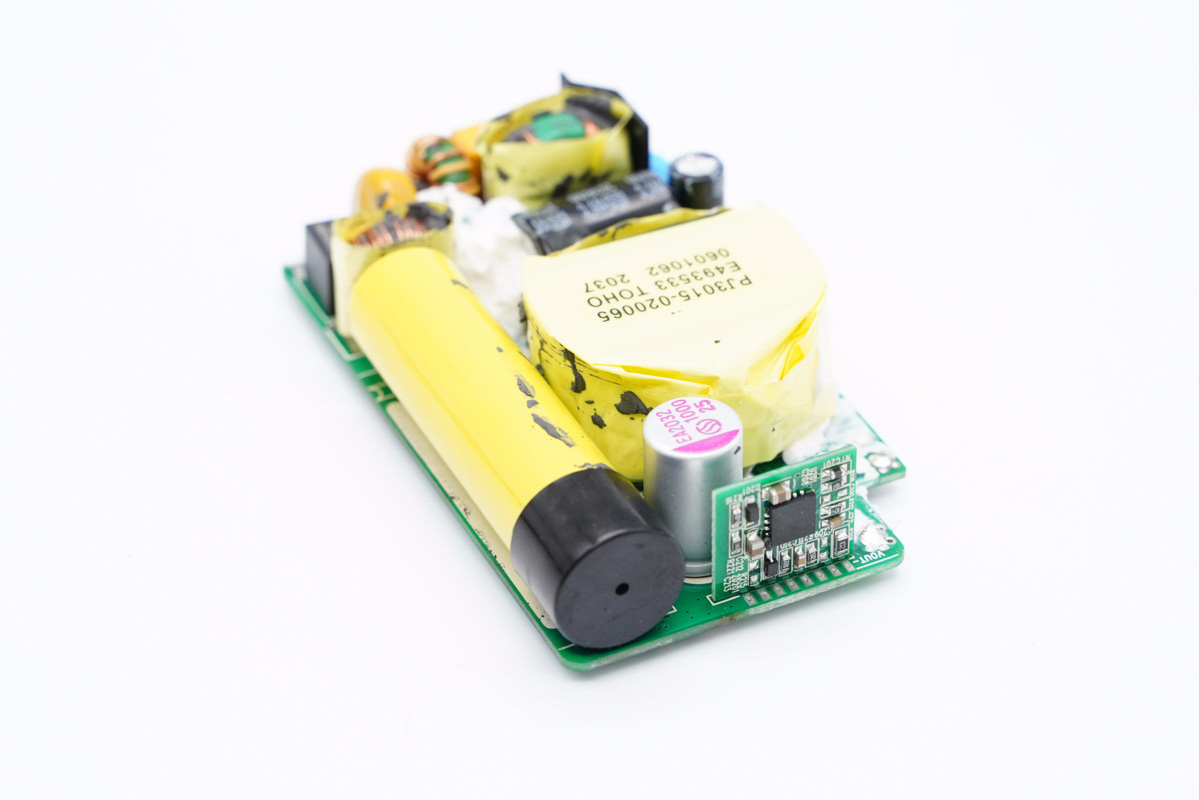

PCB板另一側設有Y電容、主控芯片供電電容以及變壓器。

Y電容特寫。

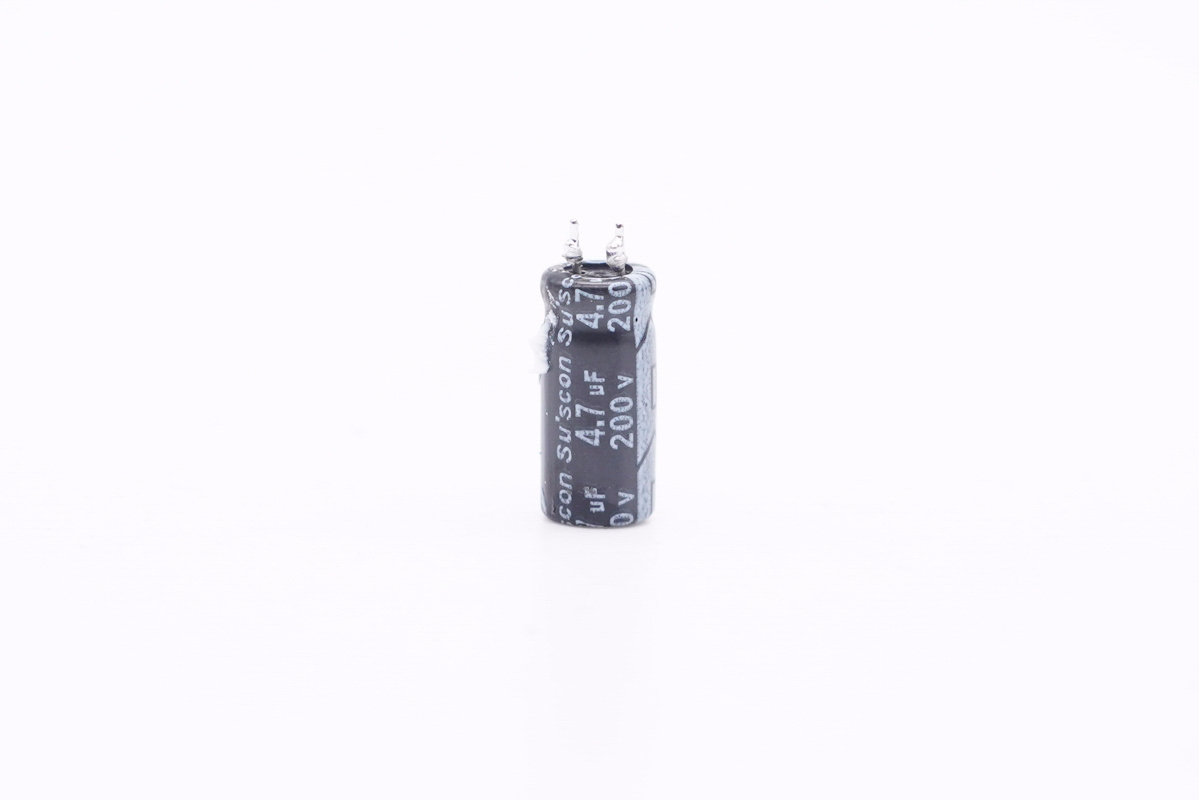

主控芯片供電電容規格為200V 4.7μF。

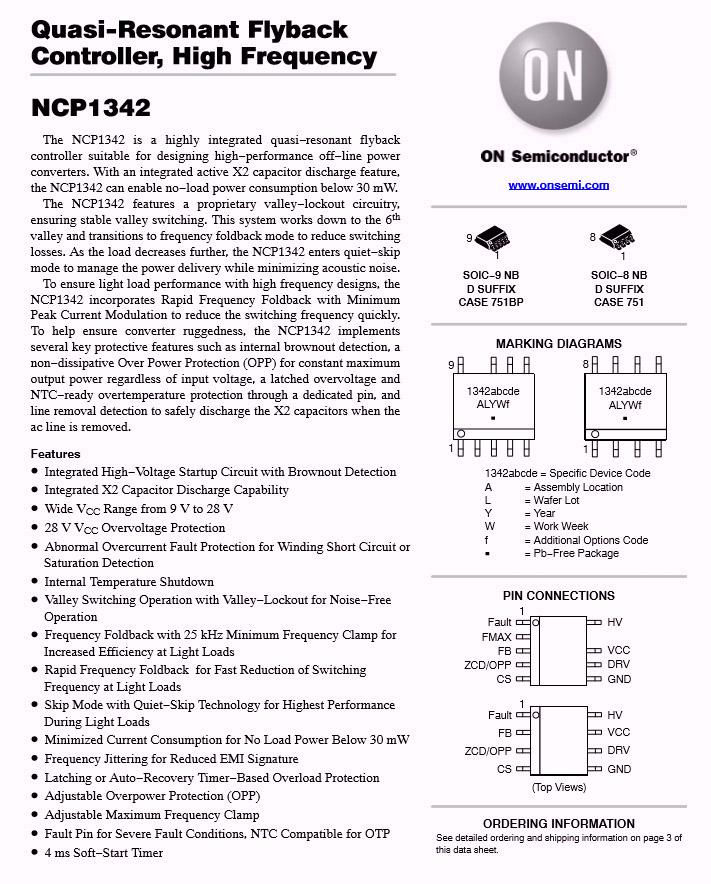

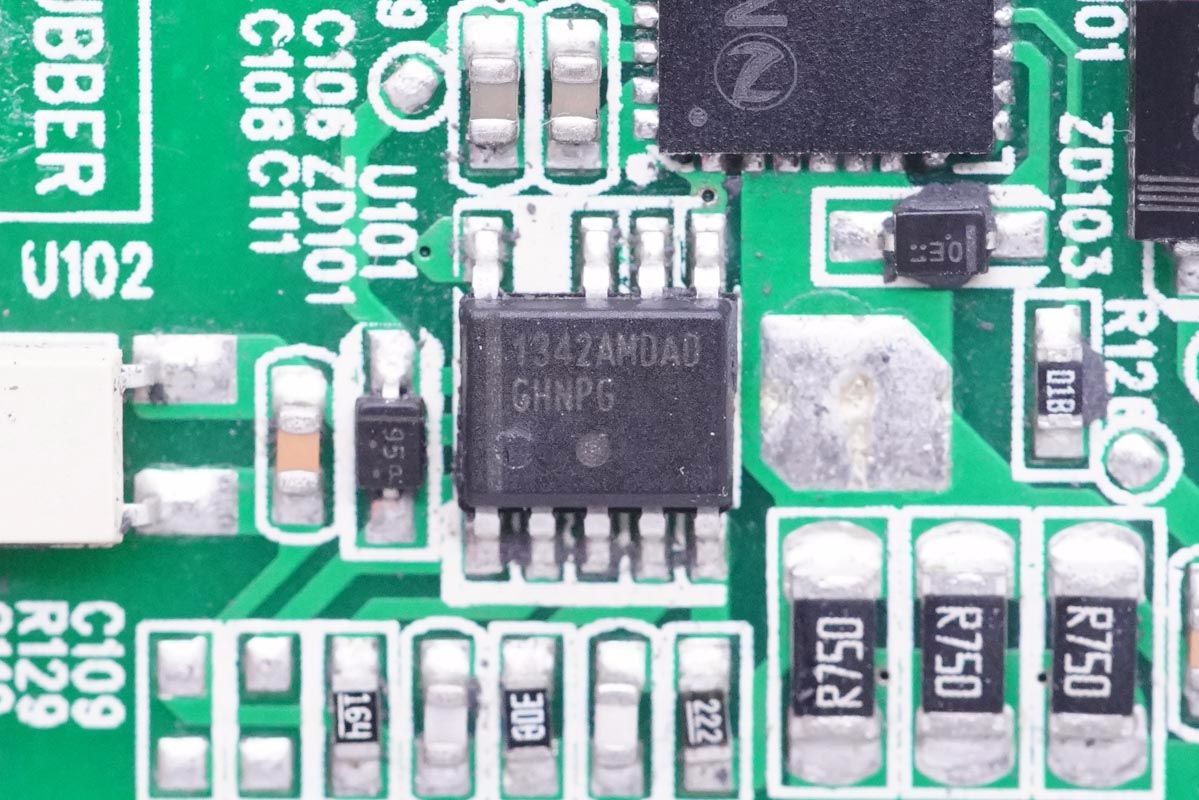

充電器主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有倍思65W 2C氮化鎵快充、芯茂微65W 2C1A氮化鎵快充、小米55W氮化鎵充電器、華碩65Ｗ氮化鎵充電器、OPPO新款65W超級閃充氮化鎵充電器、一加65W Warp閃充充電器、堅果65W單C口氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、小米120W超級快充、iQOO 120W閃充充電器等。

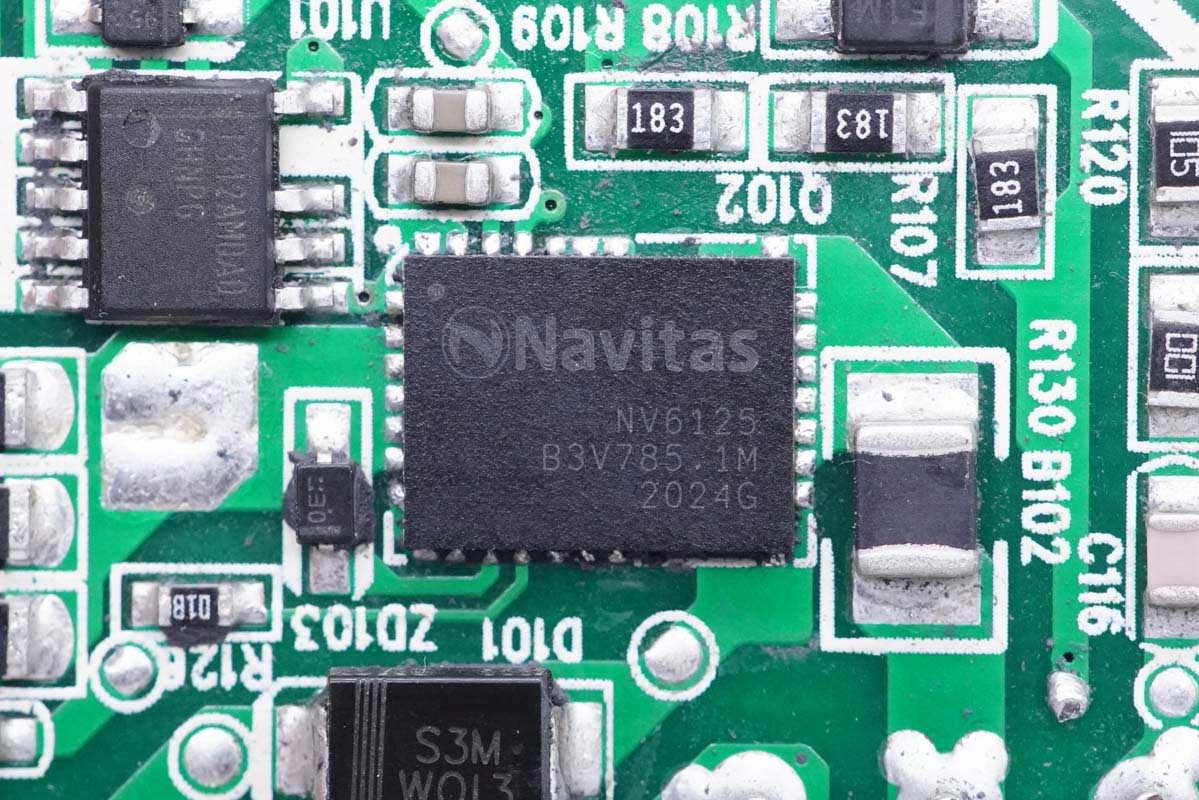

初級側氮化鎵功率芯片采用納微NV6125，內置驅動器，無需外置驅動器，175mΩ導阻，耐壓650V，支持2MHz開關頻率，采用散熱增強的QFN6*8mm封裝，適用于升壓，降壓，半橋，全橋開關電源等諸多應用場合。

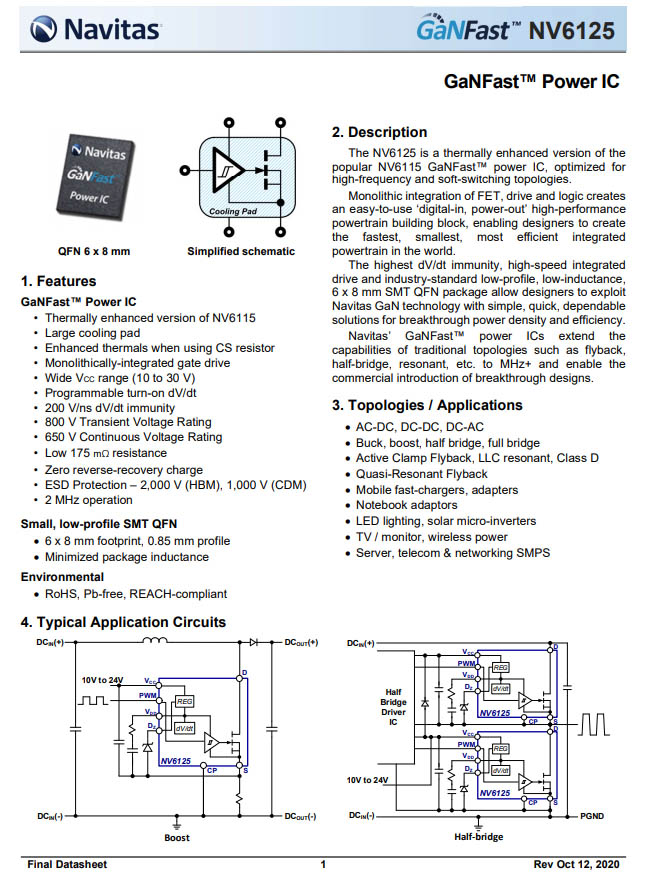

納微半導體NV6125詳細資料。

充電頭網了解到，采用該芯片的還有OPPO新款65W超級閃充氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、聯想90W閃充雙口氮化鎵充電器、thinkplus65W氮化鎵快充、鴻達順65W 2C1A氮化鎵快充等多款產品。此外納微其它型號氮化鎵功率芯片還被雷柏65W GaN快充、小米GaN充電器Type-C 65W、OPPO 50Ｗ餅干氮化鎵快充、貝爾金68W雙C口GaN充電器等數十款產品采用。

變壓器特寫，頂部貼有信息標簽。

CT 1018光耦，用于初級次級通信，反饋輸出電壓。

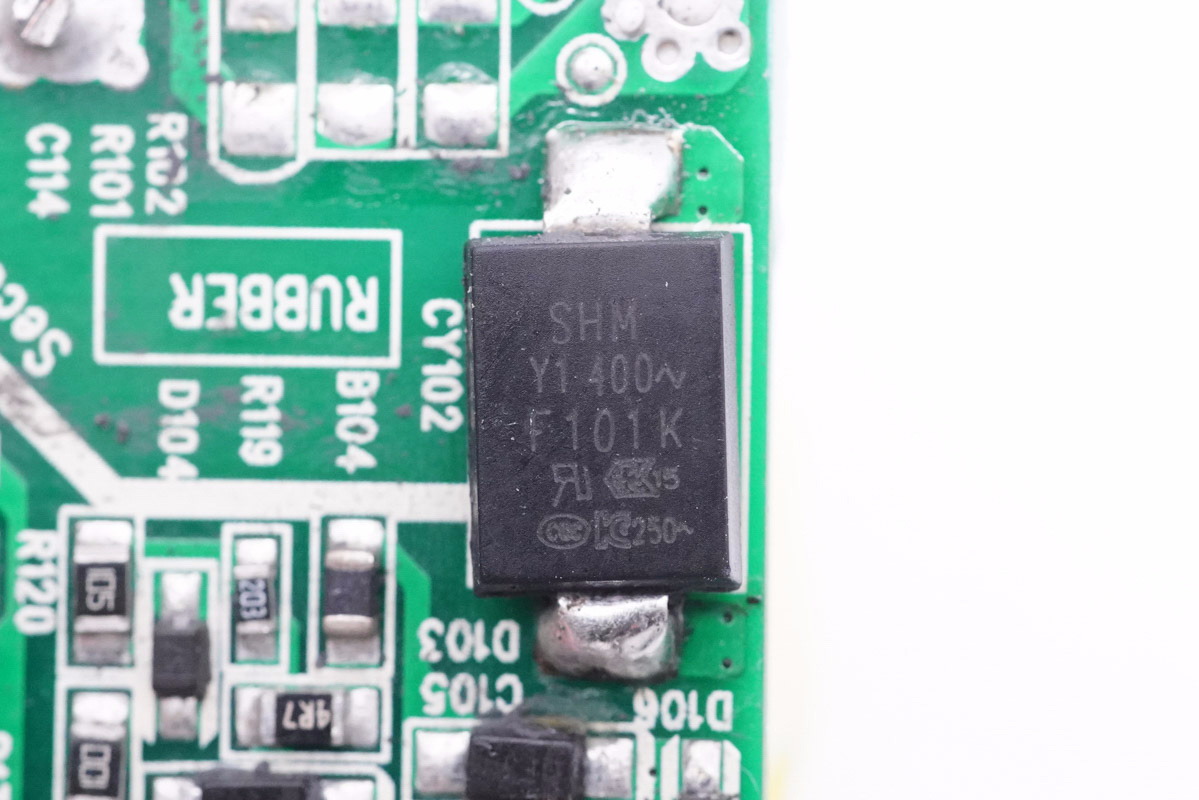

貼片Y電容來自廣東南方宏明電子科技股份有限公司，用于輸出抗干擾。

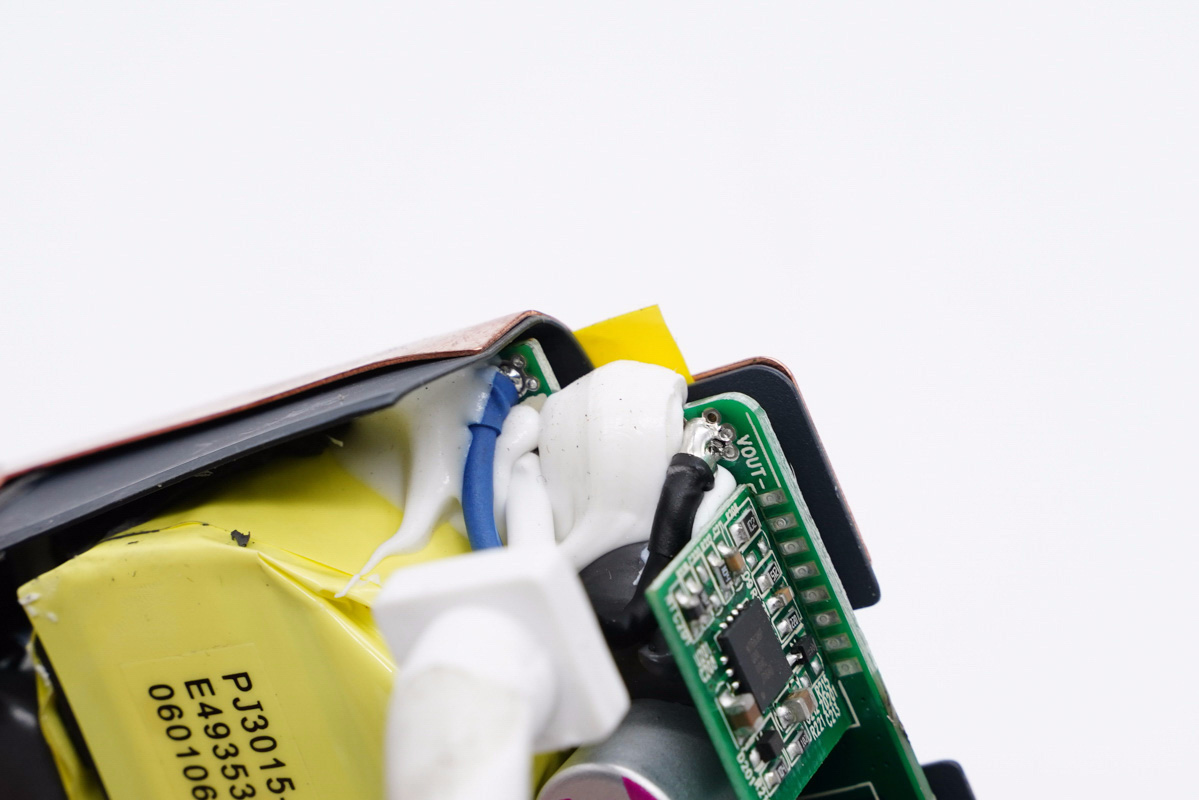

輸出端一覽，協議小板垂直焊接，后面有一顆輸出濾波固態電容。

MPS芯源半導體次級同步整流控制器MP6908A，最高工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

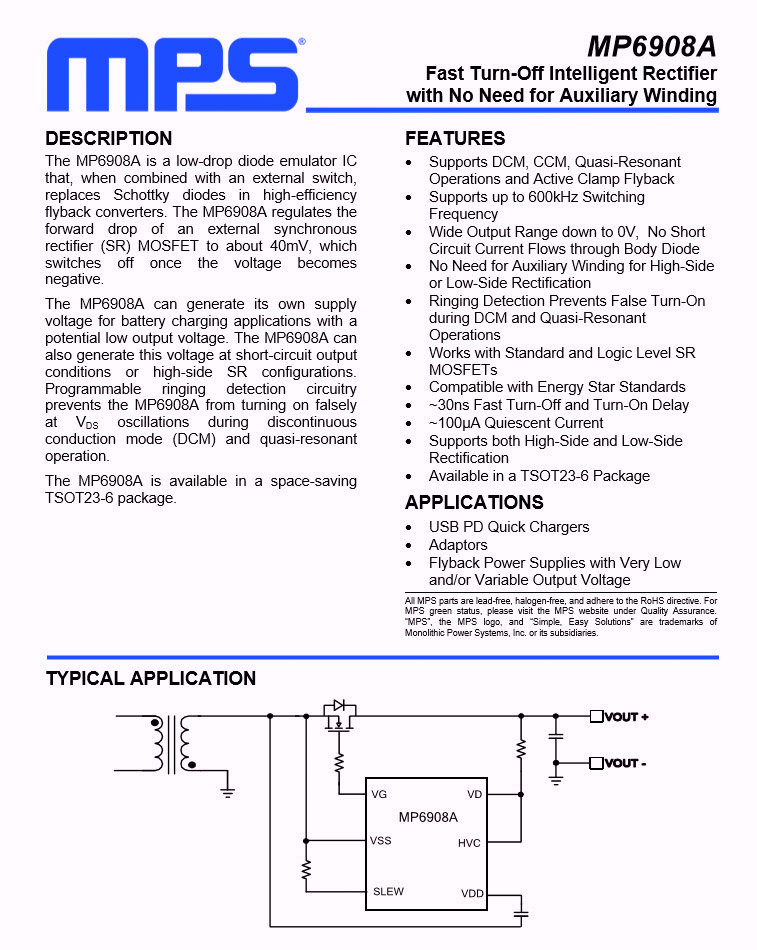

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

次級同步整流MOS管采用AOS萬代的AONS62922，NMOS，耐壓120V，兩顆并聯。

AOS AON62922詳細規格資料。

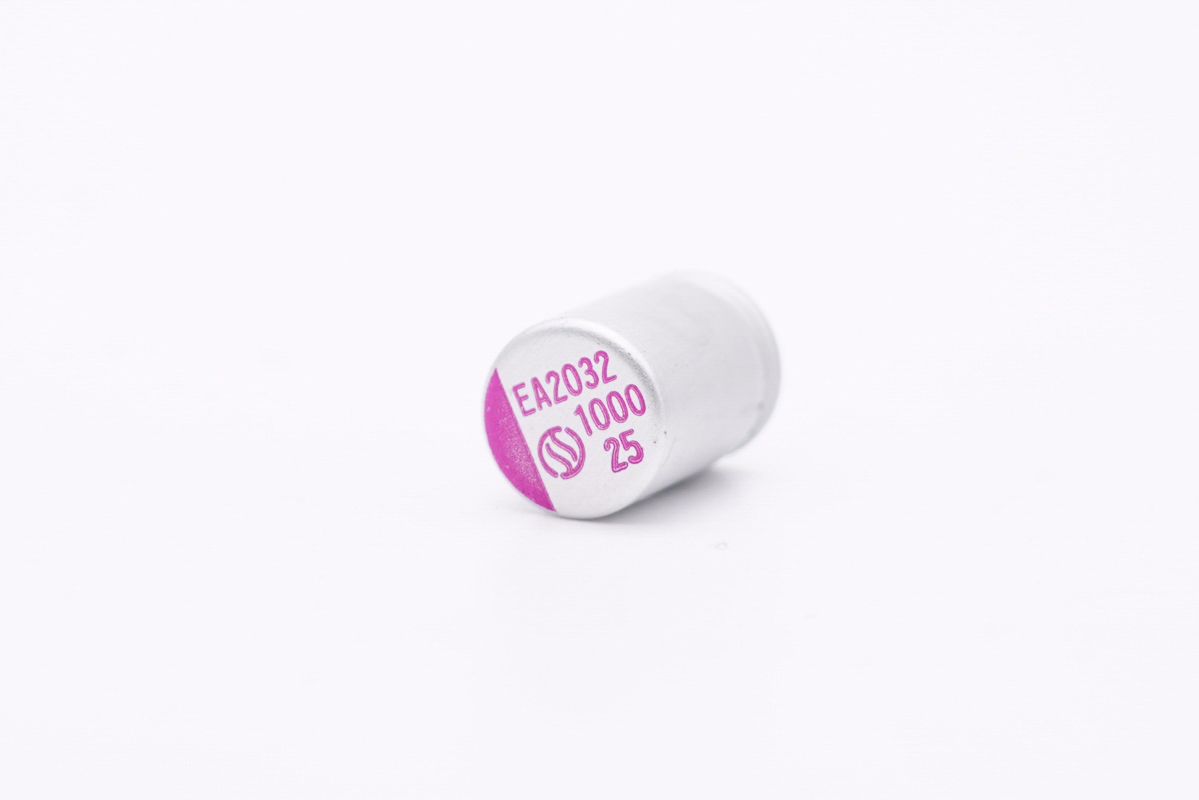

輸出濾波固態電容采用冠坤EA系列，規格為25V 1000μF。

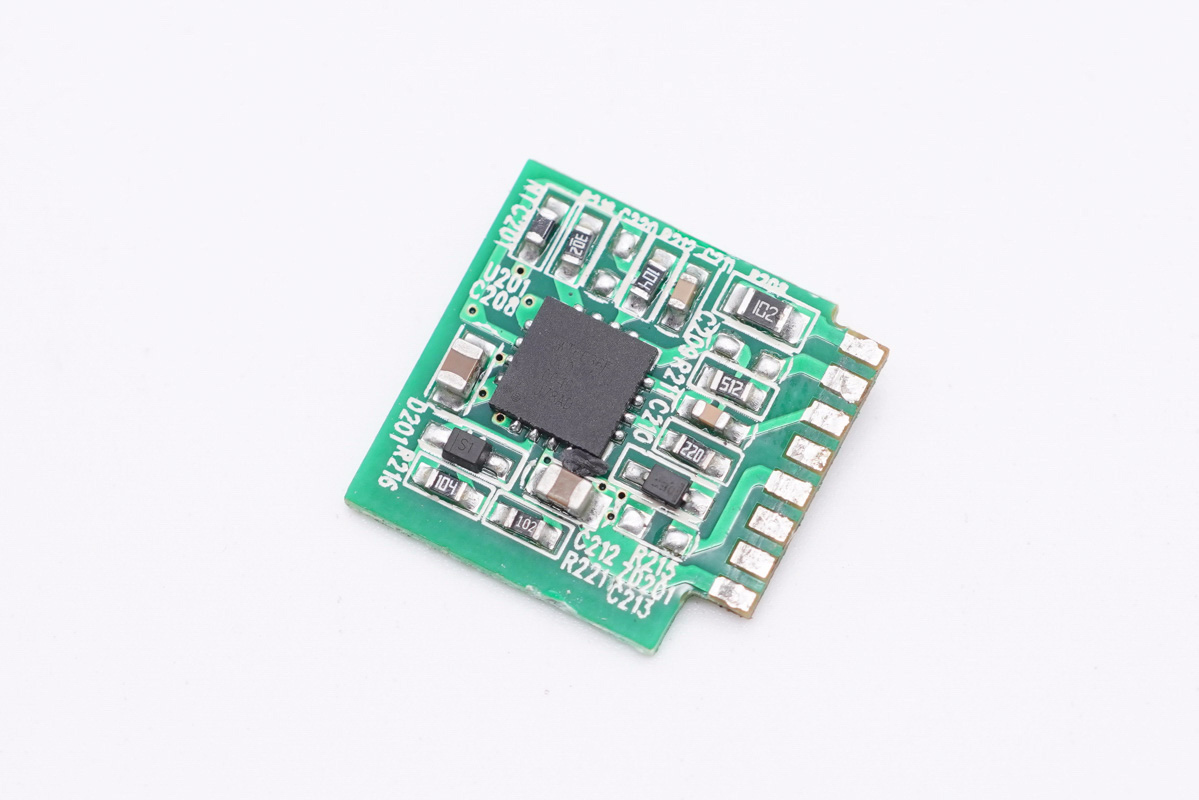

將協議小板拆下。

USB PD協議芯片采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。

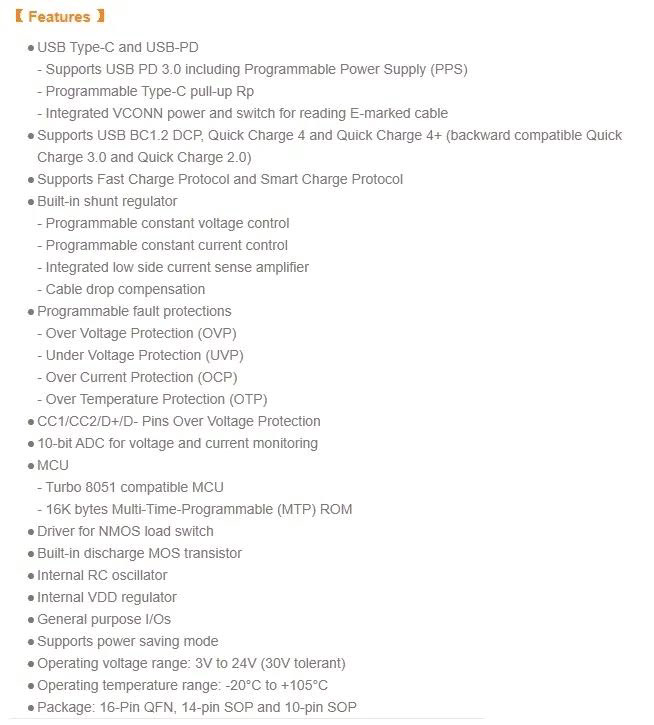

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據線的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

偉詮 WT6636F 資料信息。

據充電頭網了解，采用WT6636F的產品還有魅族65W 2C1A氮化鎵充電器、綠聯65W氮化鎵USB PD快充充電器、小米65W USB PD快充充電器、RAVPower 30W氮化鎵充電器、紫米65W USB PD迷你充電器、thinkplus USB PD充電器、ZMI紫米65W 2C1A桌面PD快充充電器。同時，還有數十款產品快充產品采用了偉詮的芯片。

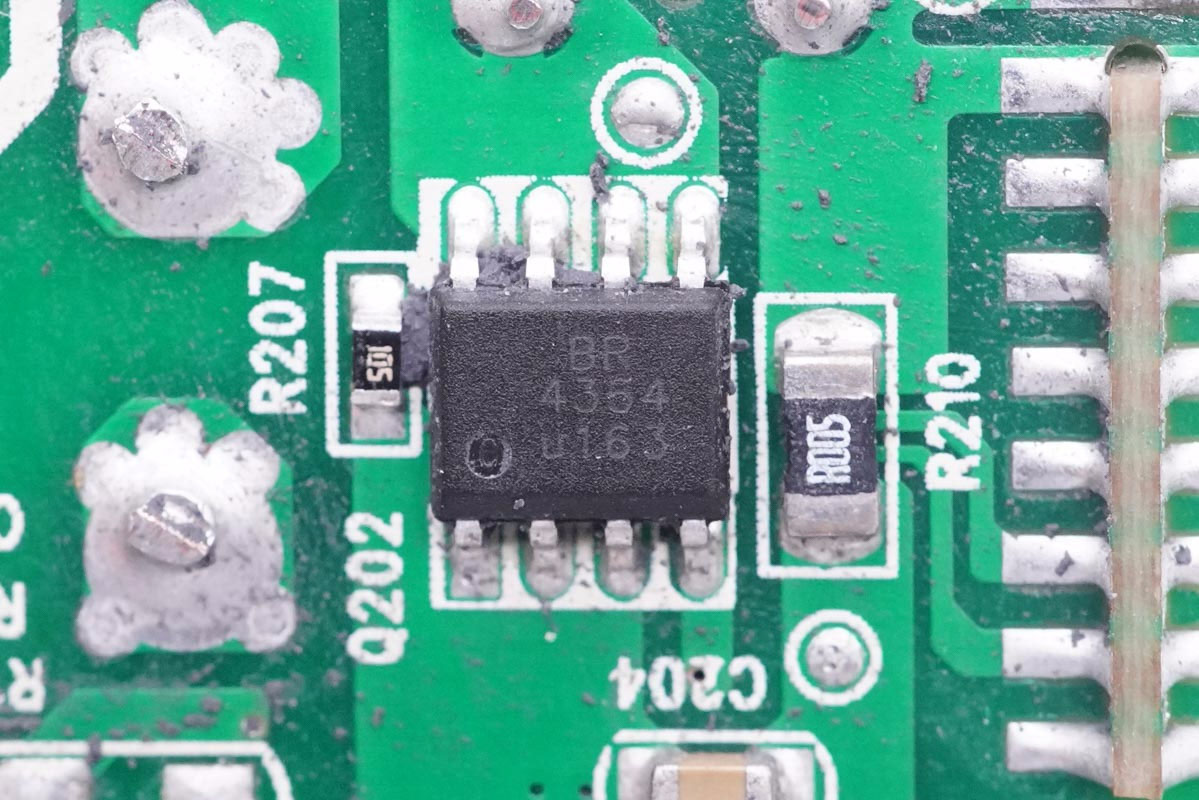

輸出VBUS開關管特寫，絲印4354，右側是輸出電流檢流電阻。

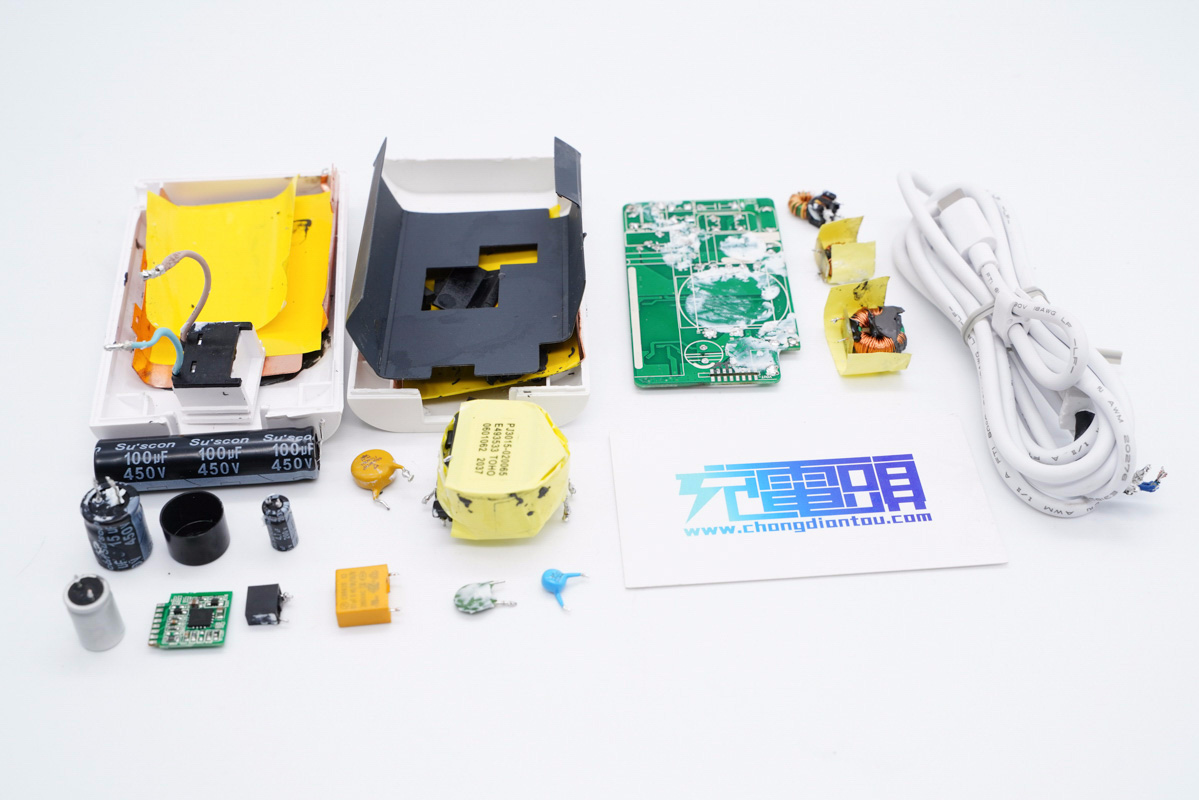

全部拆解完畢，來張全家福。

充電頭網拆解總結

LG 65W PD標配快充氮化鎵充電器造型設計經典，風格簡約，作為一款筆電適配器可以說非常典型。而作為一款氮化鎵充電器，板磚機身又自帶USB-C輸出線纜，就顯得有些“另類”。性能方面，支持PD3.0快充，具備5V3A、9V3A、15V3A、20V3.25A四組電壓檔位，可以滿足筆電日常快充需求。

充電頭網通過拆解了解到，充電器開關電源由安森美NCP1342搭配納微NV6125氮化鎵功率開關管，以及MPS MP6908A搭配萬代同步整流管組成，輸出協議芯片采用偉詮WT6636F認證芯片，并且外接熱敏電阻進行過熱保護。另外充電器采用大容量電容進行輸入輸出濾波，且均來自臺系冠坤，內部大面積填充導熱膠，整體用料扎實可靠。
