最近充電頭網拿到了QUEENNO青客一款迷你45W快充充電器，充電器看上去十分簡潔小巧，通過三維可以算得充電器功率密度達0.77W/cm3，基本可以比肩常規氮化鎵充電器，達到行業內領先水平。

此外充電器在輸入端設有一個按鈕，輕輕一按便可將折疊插腳彈出使用，設計非常新穎，用戶使用起來也方便簡單。下面充電頭網就對其進行詳細拆解，看看充電器內部具體如何設計的。

一、青客45W迷你充電器外觀

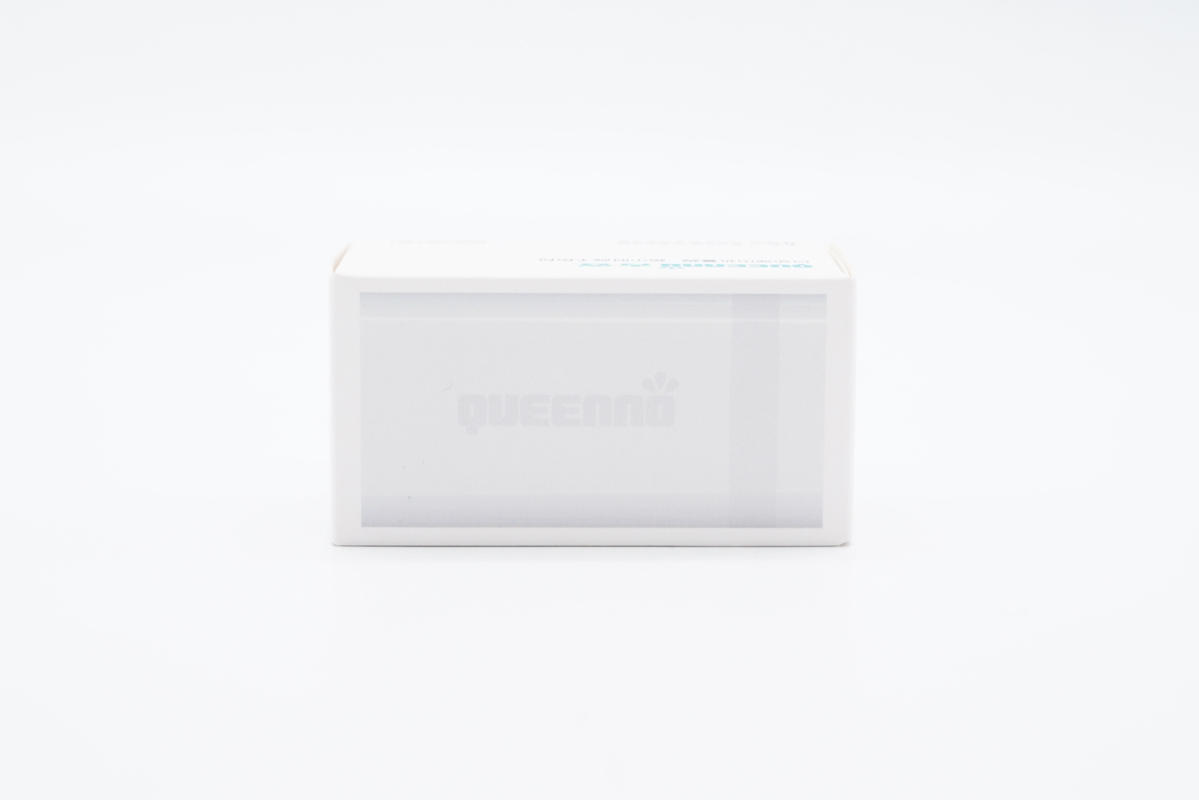

包裝盒正面印有充電器外觀圖。

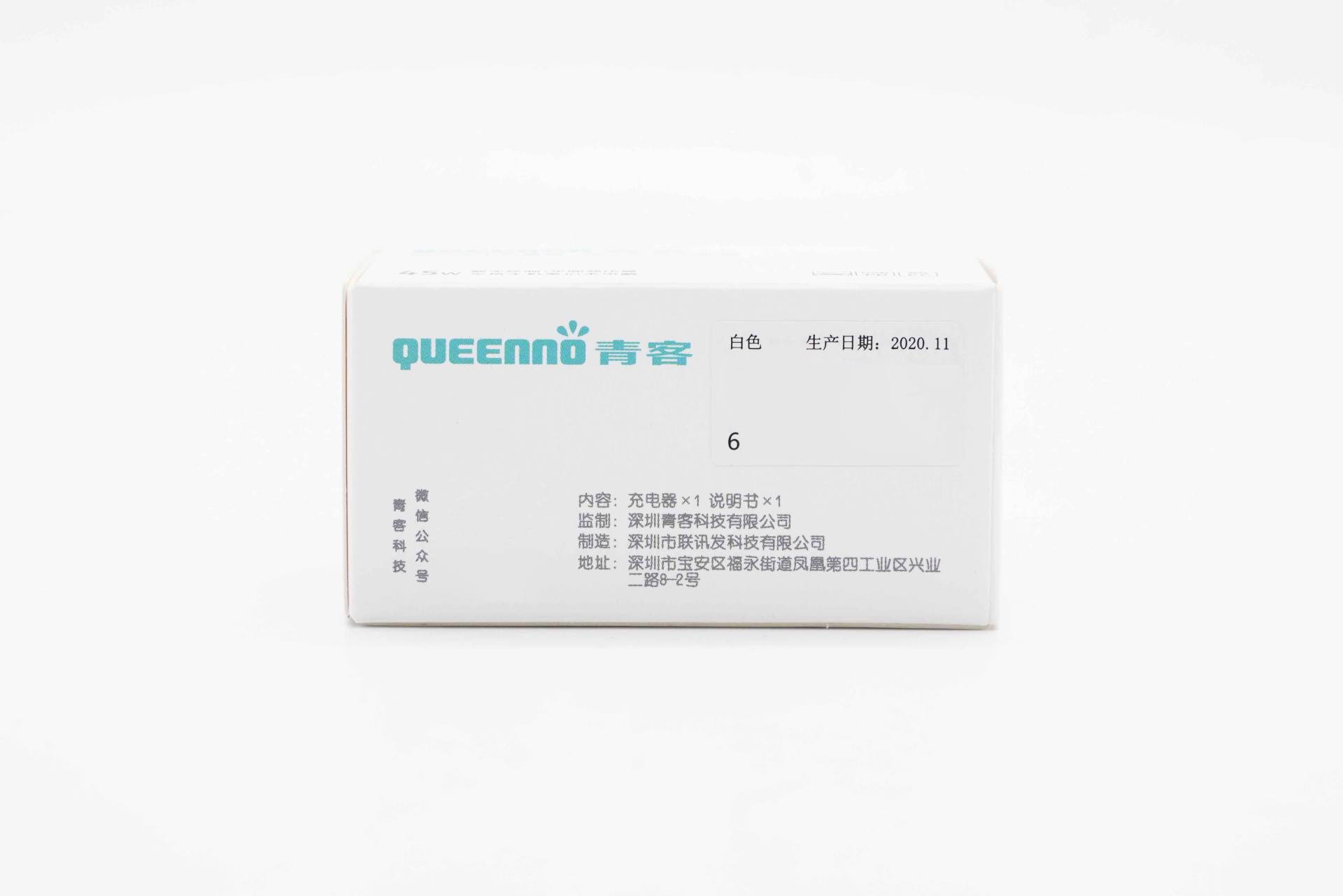

背面印有商家信息，此外還貼有生產日期貼紙。

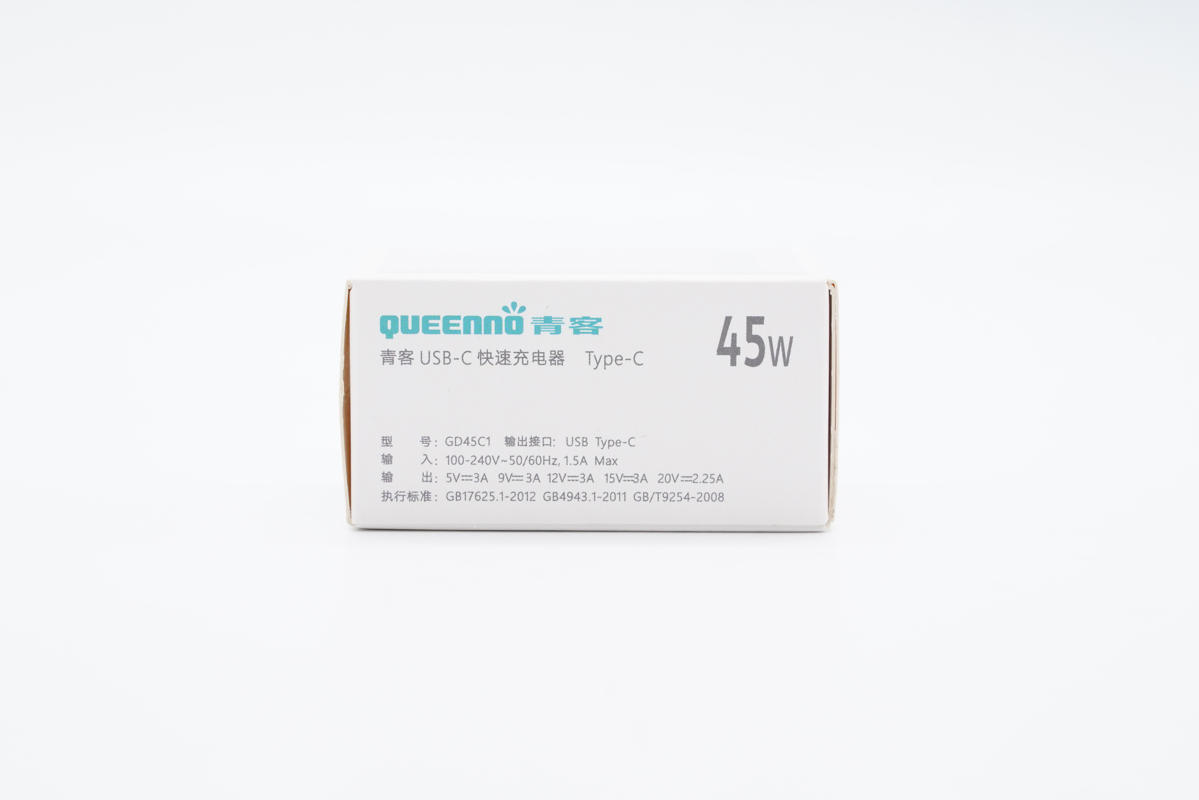

側面則印有產品參數信息。

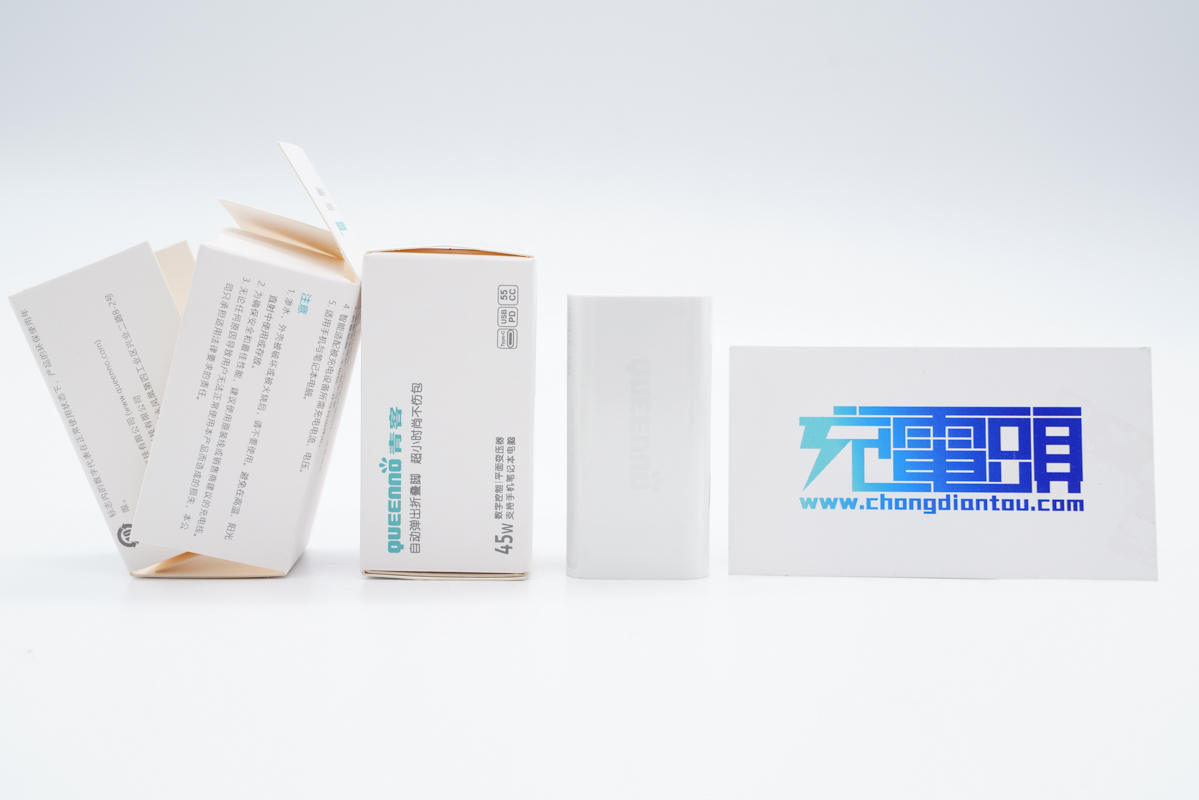

包裝內含充電器和使用說明書。

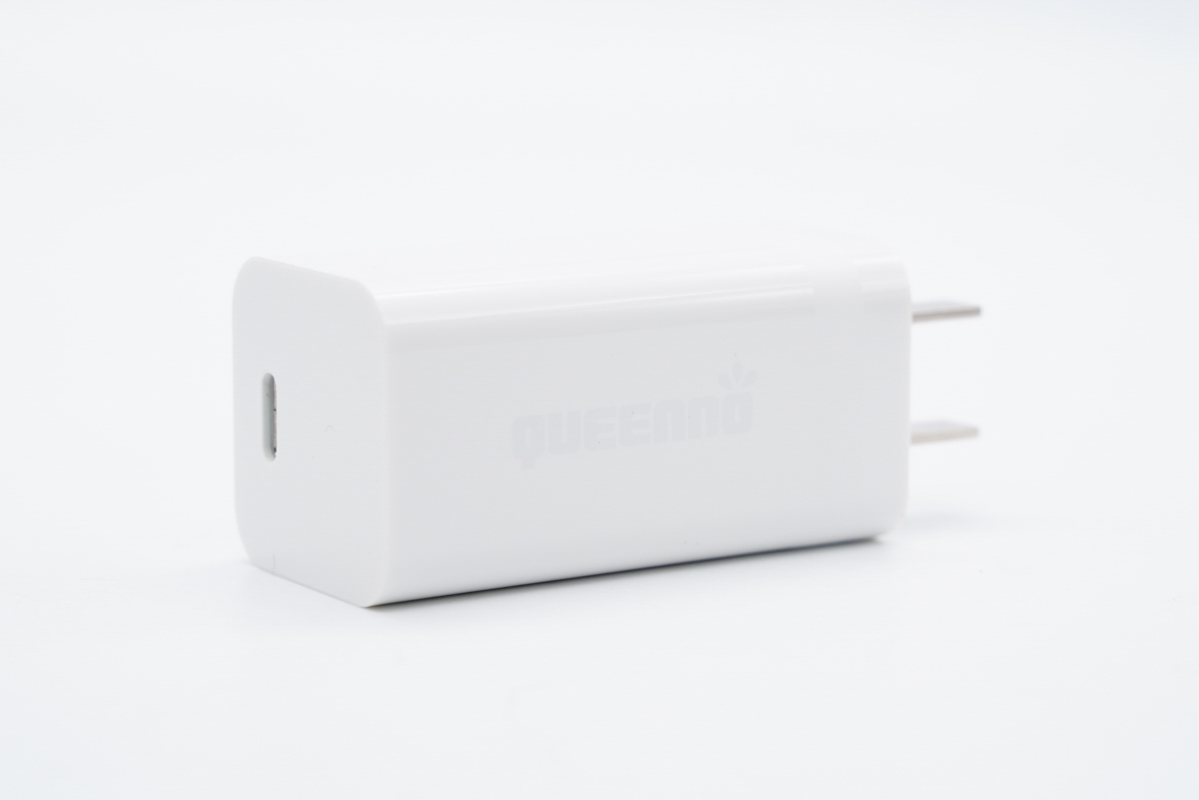

這款充電器采用長條柱狀造型設計，整體風格十分簡約。除輸入端外殼啞光外，其余各面均為亮面設計。腰身各面之間過渡圓潤，使用不硌手。總體而言，外觀設計很小巧，很新穎，很有質感，讓人愛不釋手。

其中一面上印有QUEENNO品牌logo。

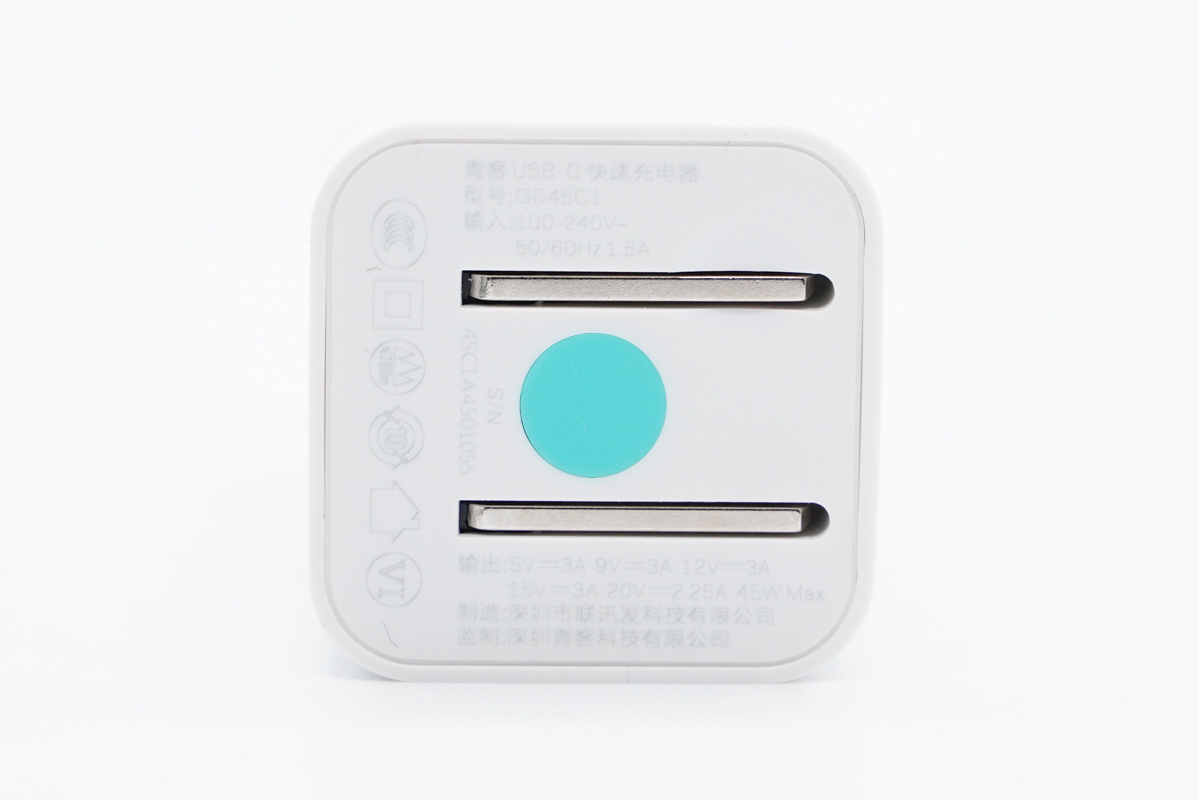

充電器輸入端外殼上印有參數信息，此外中心處設有一個圓形按鈕。

型號：GD45C1

輸入：100-240V~50/60HZ?1.5A

輸出：5V3A、9V3A、12V3A、15V3A、20V2.25A，45W MAX

產品已經通過了CE、KC、UL、CCC、PSE等認證。

制造商：深圳市聯訊發科技有限公司

監制：深圳青客科技有限公司

產品已經通過了3C認證和VI級能效認證。 充電器產品銘牌無非熱帶地區使用警告標識，證明該充電器可在熱帶地區使用，工作環境溫度可達40℃。

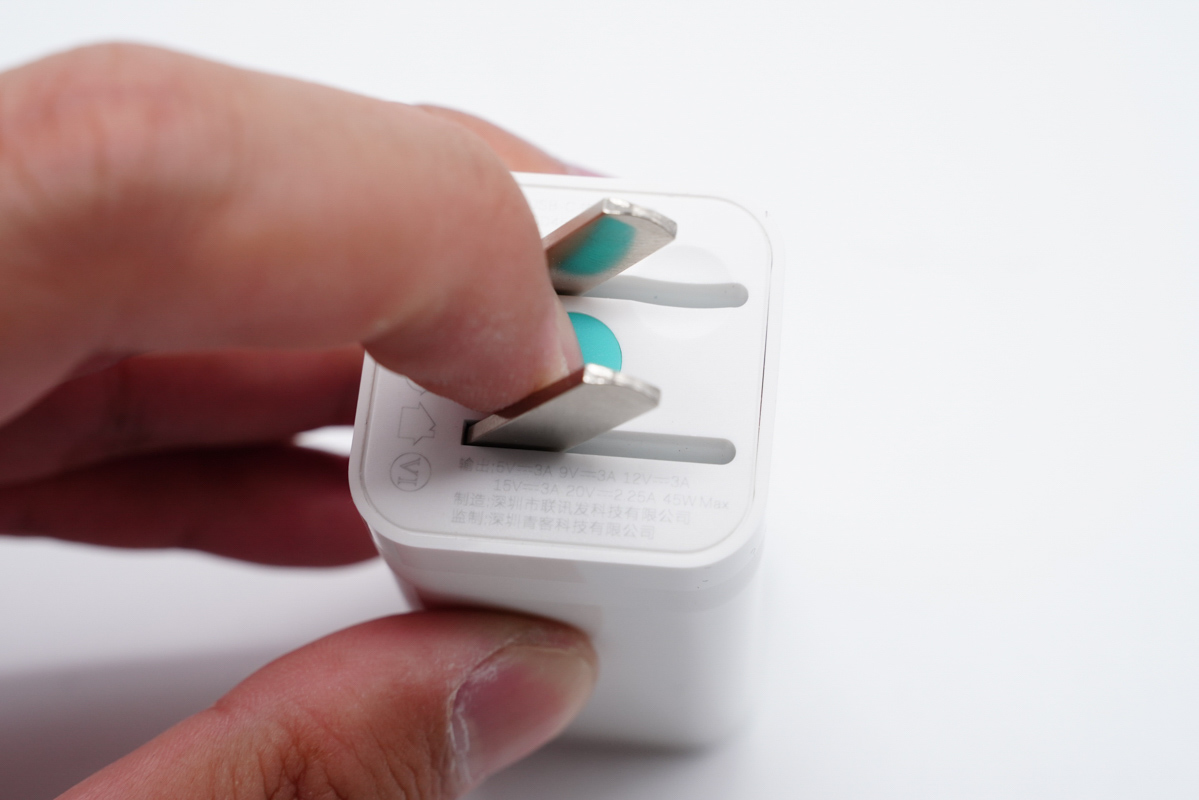

通過按壓按鈕即可將國標折疊插腳彈出，非常新穎的設計。

輸出頂面USB-C口靠側邊設計，膠芯和按鈕一樣都是采用青色配色，與品牌相呼應。

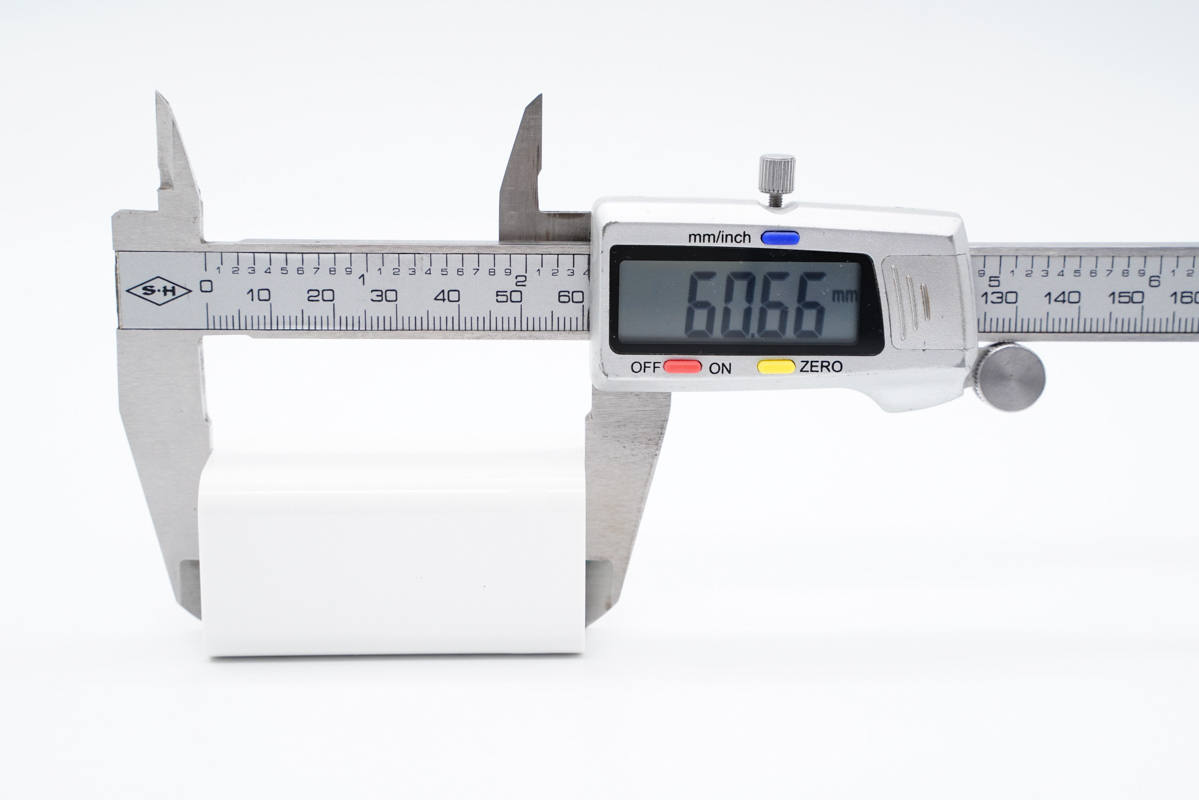

使用游標卡尺實測充電器機身長度為60.66mm。

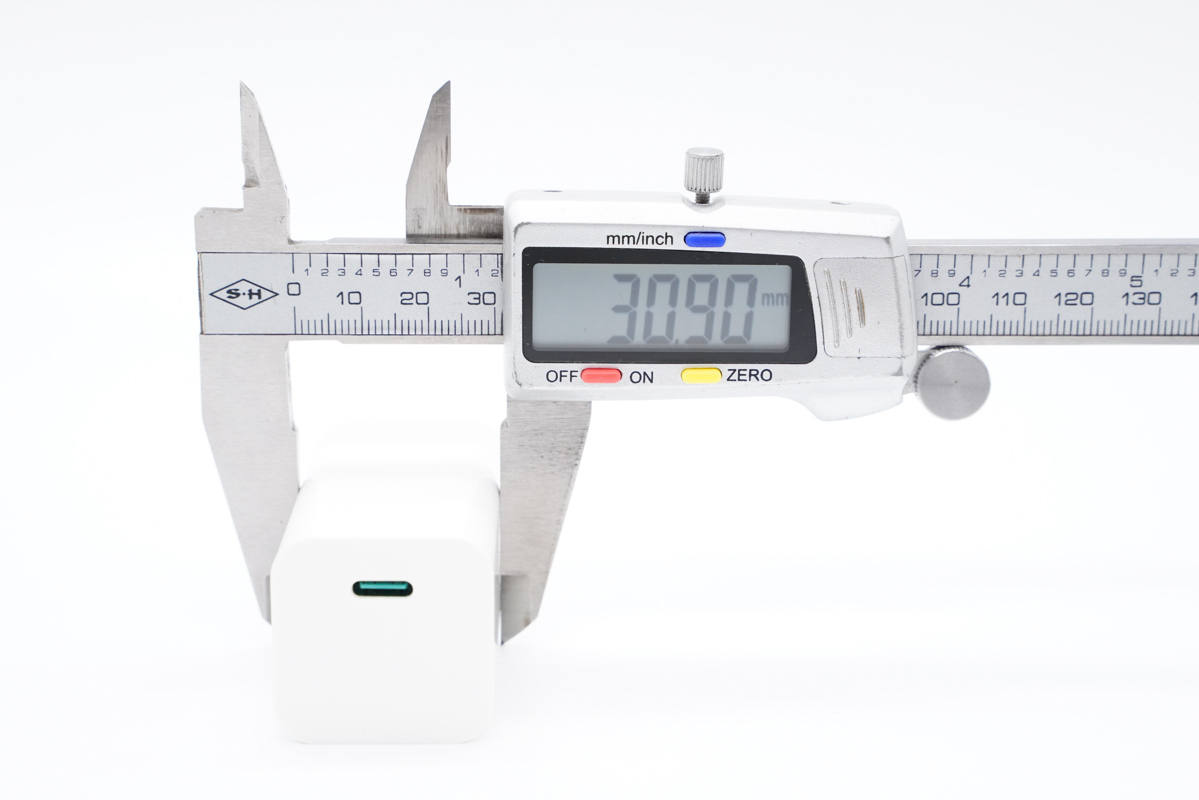

寬度為30.9mm。

厚度為30.97mm。

和蘋果30W以及61W充電器直觀對比，體積優勢明顯。

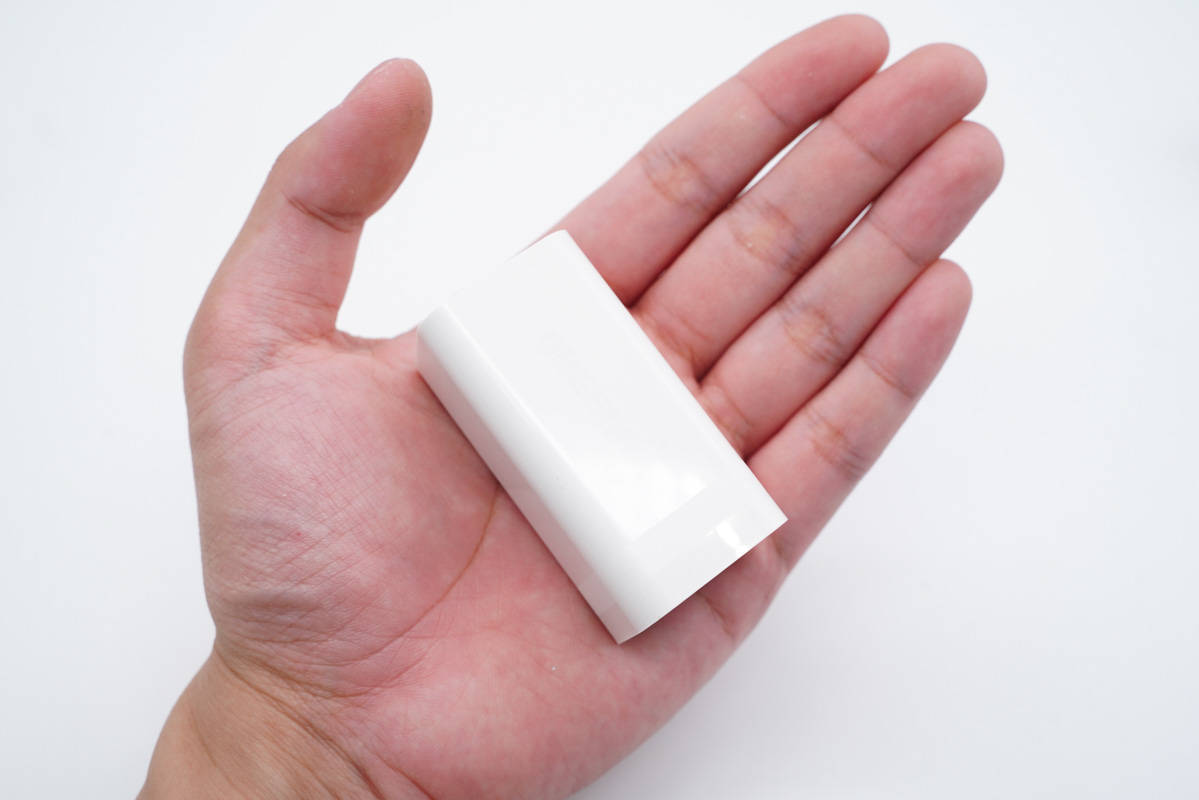

拿在手上的直觀感受。

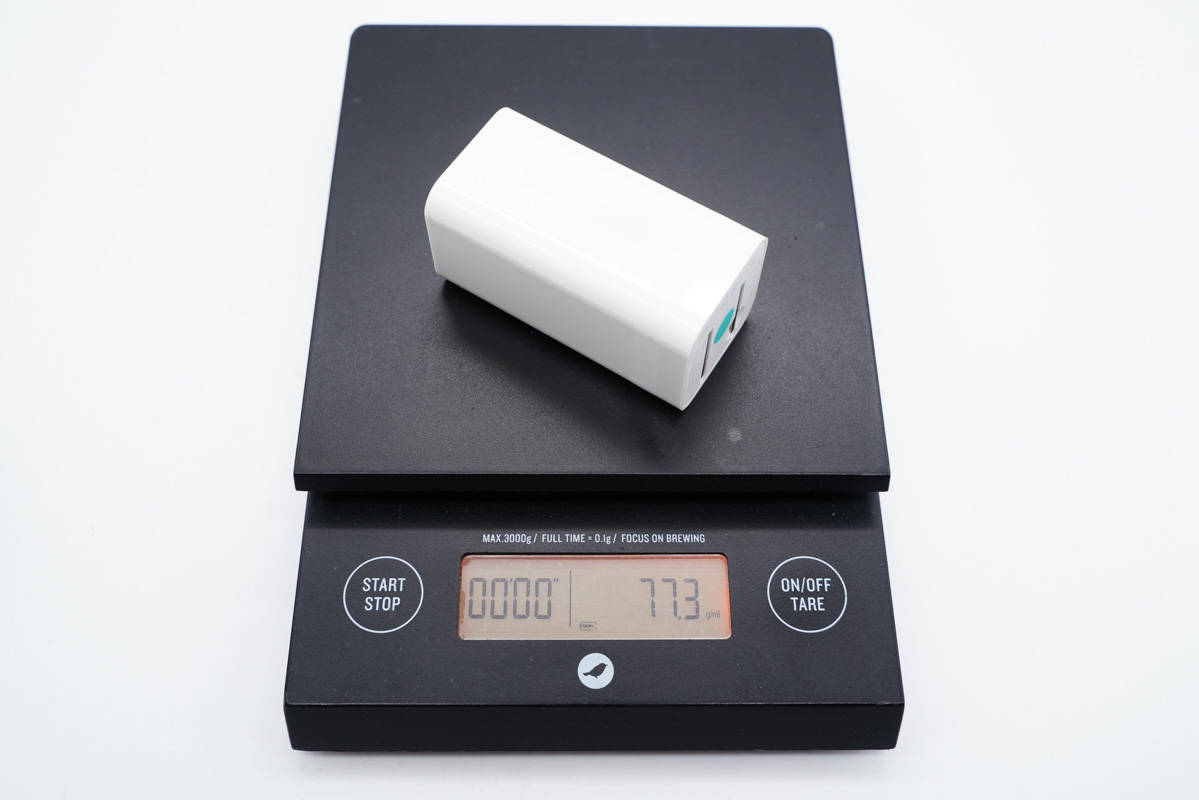

充電器凈重約為77g。

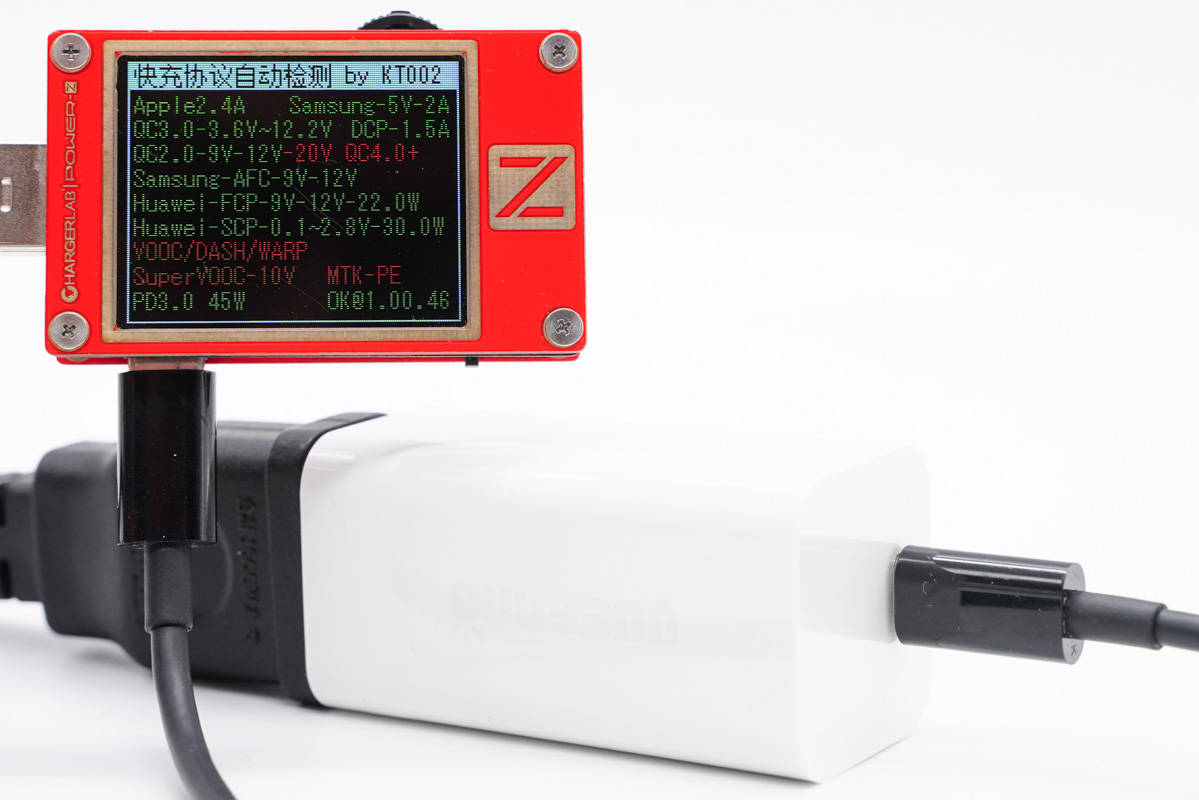

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充協議。

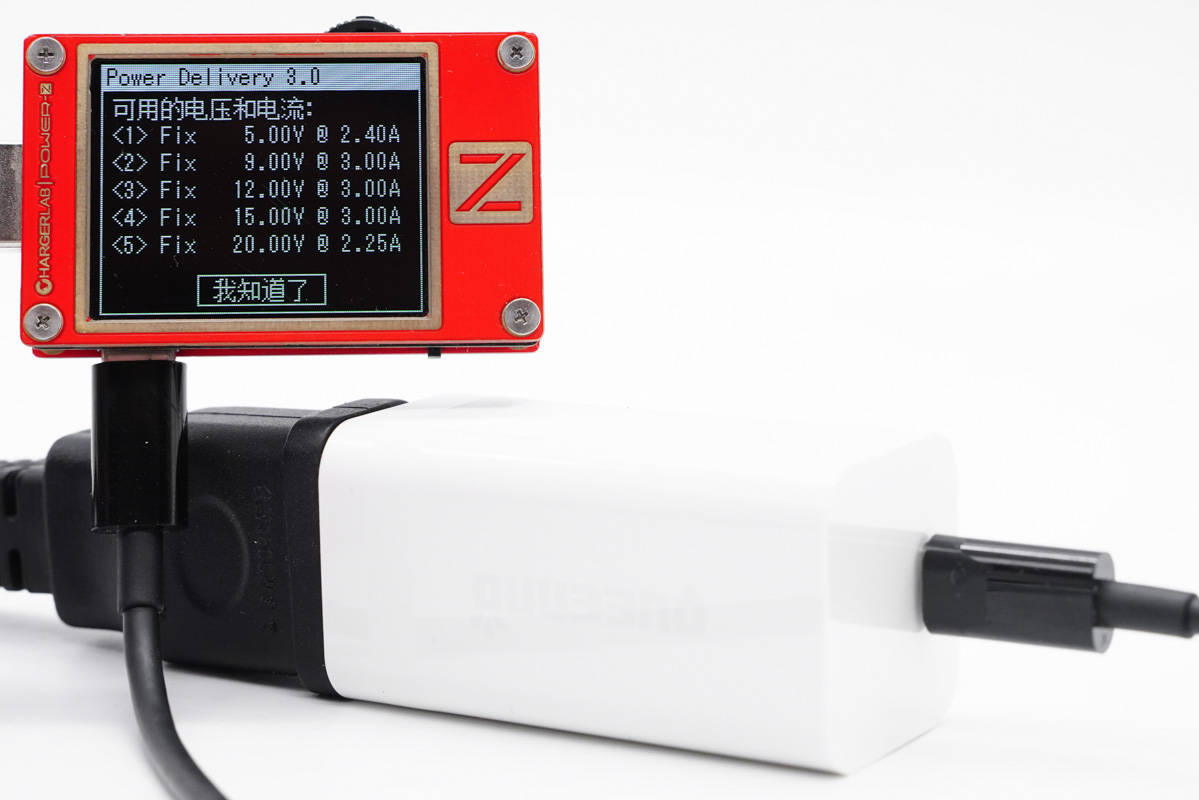

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位。

二、青客45W迷你充電器拆解

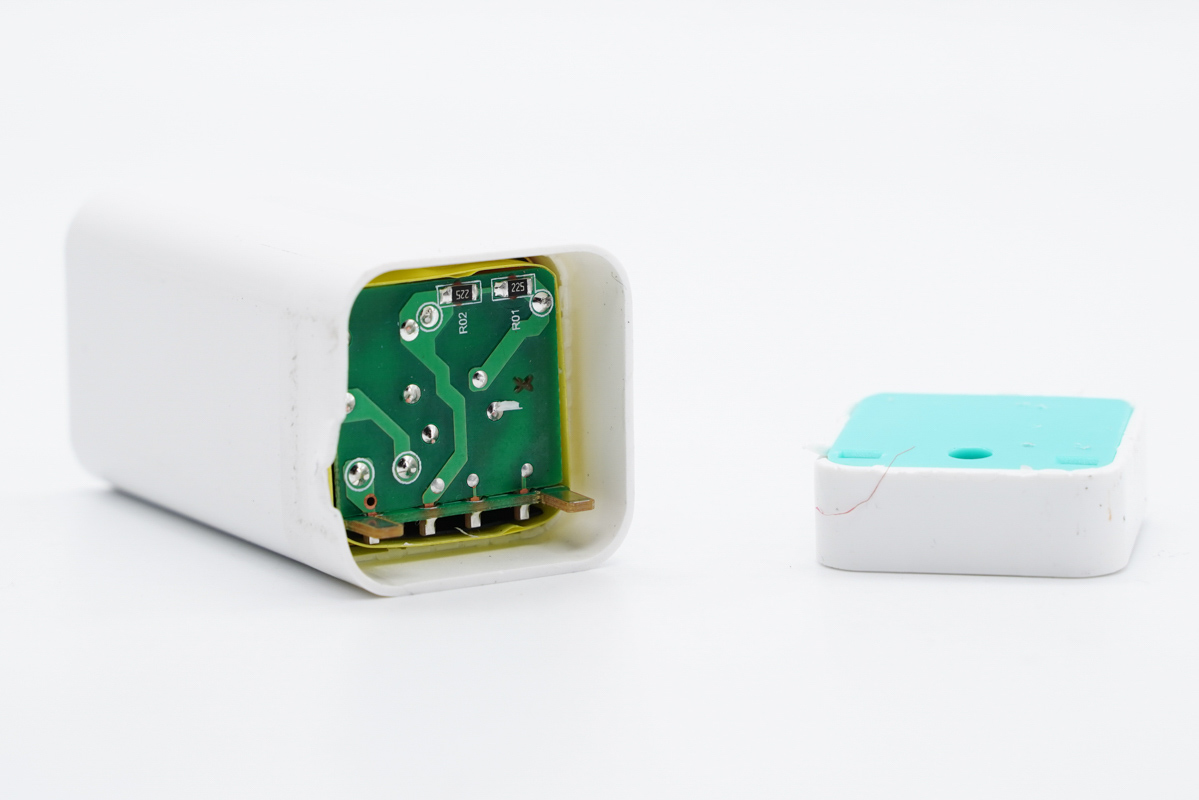

將輸入端外殼拆開，PCB板設有兩個凸出插腳，用于和插腳端金屬?gòu)椘佑|通電。

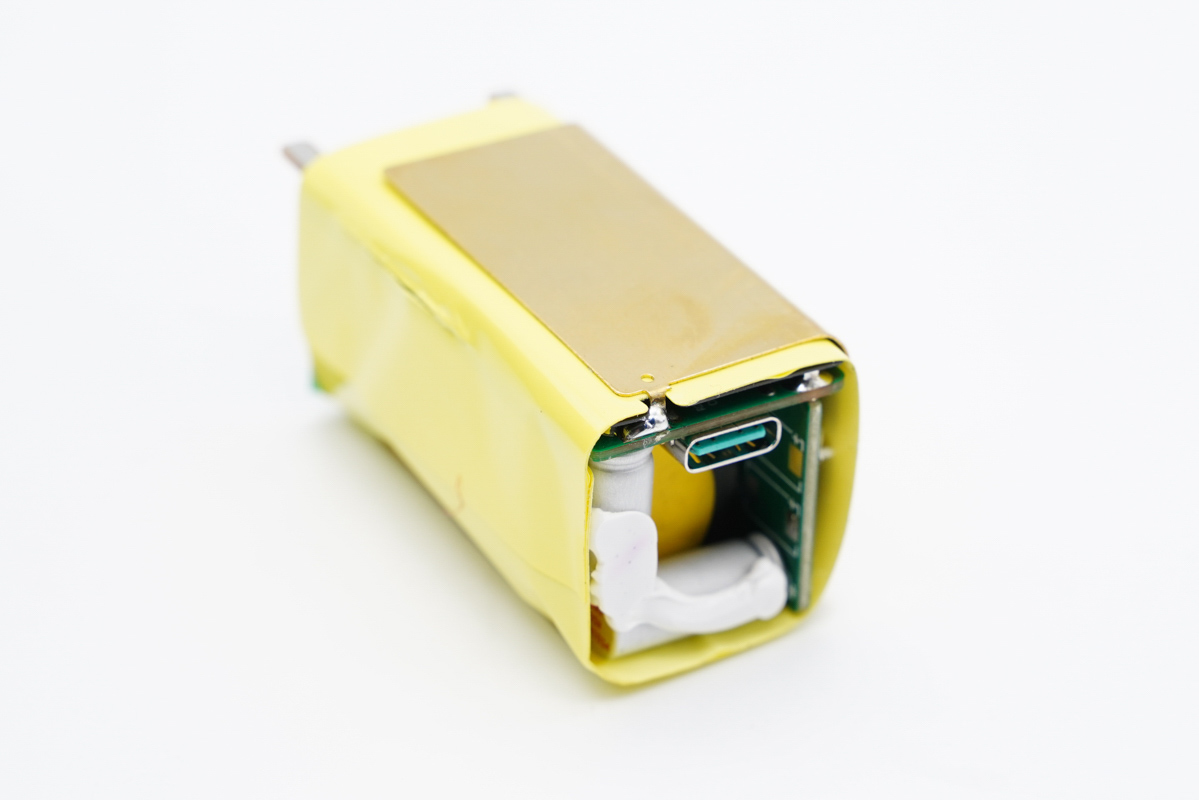

充電器配有U型黃銅片幫助散熱，散熱片和主板錫焊固定。

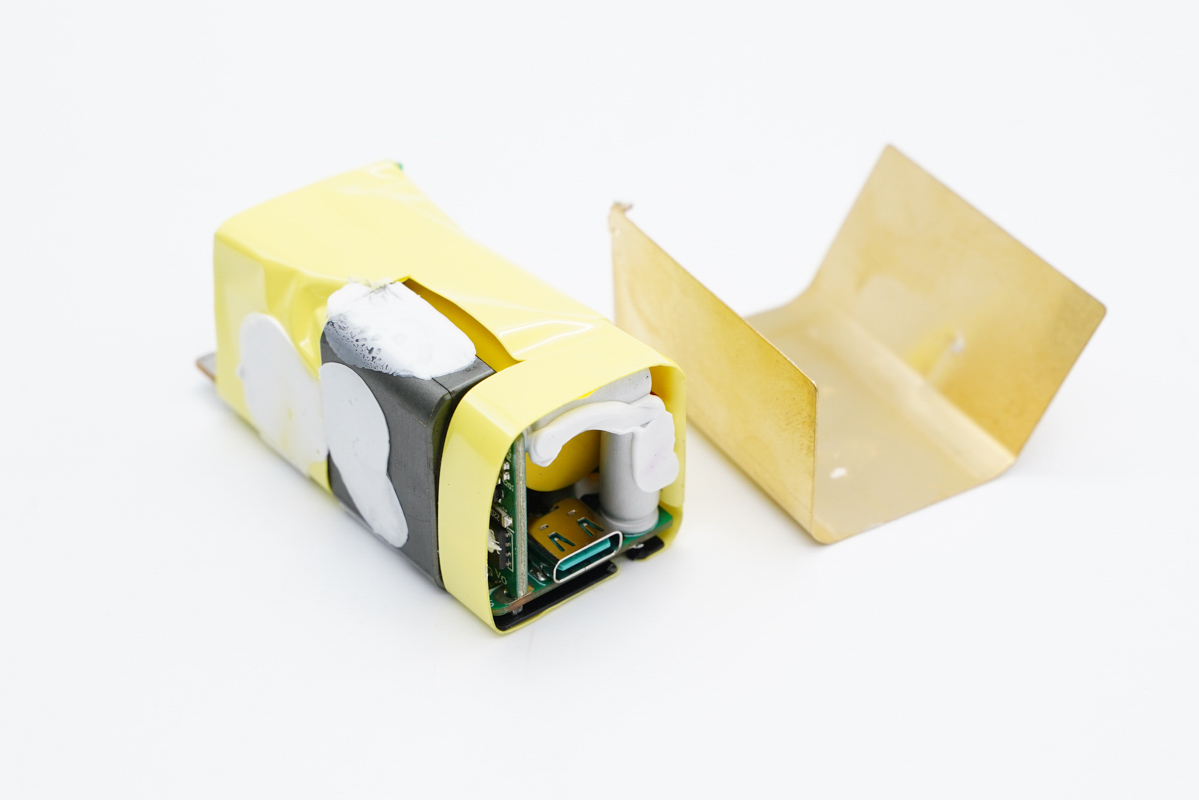

PCBA模塊使用絕緣膠帶包裹，用于和黃銅散熱片隔離，平面變壓器磁芯涂膠與黃銅散熱片接觸導熱。

PCB板正面一覽，左側設有平面變壓器小板，右側中間橫置一顆大電容，輸入端設有一塊小板。

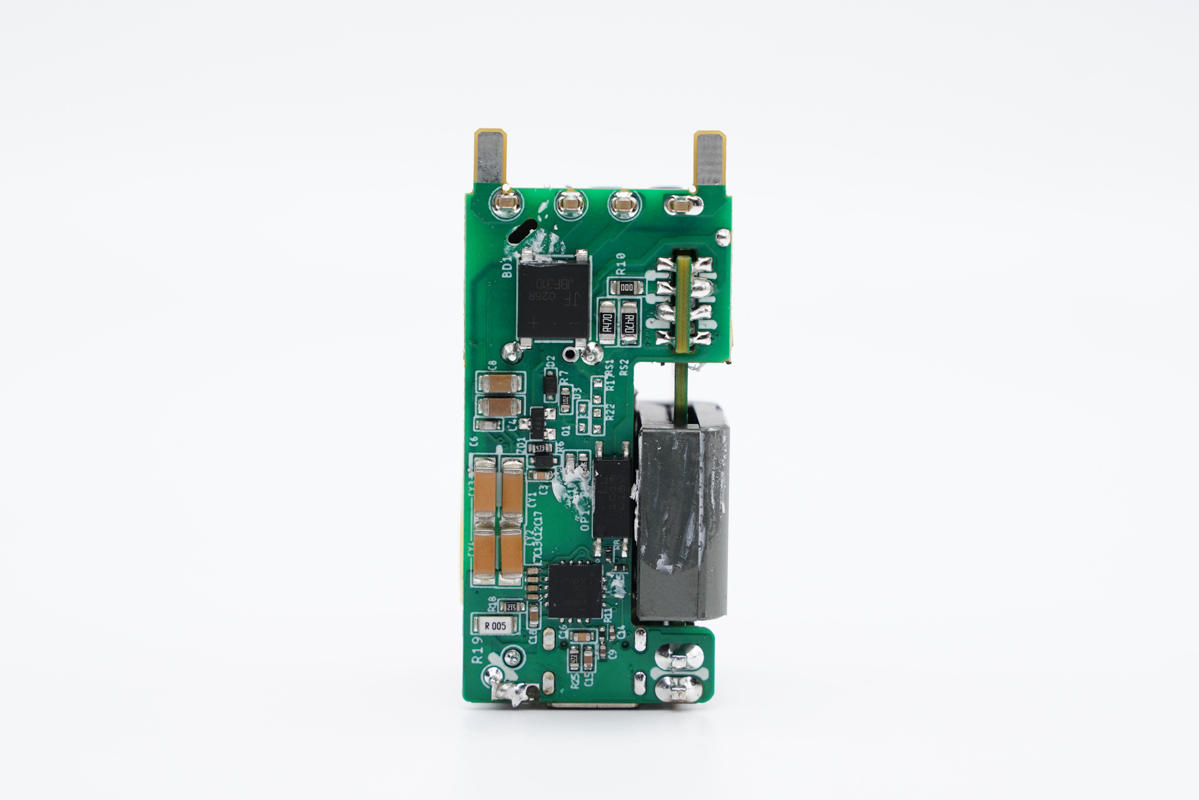

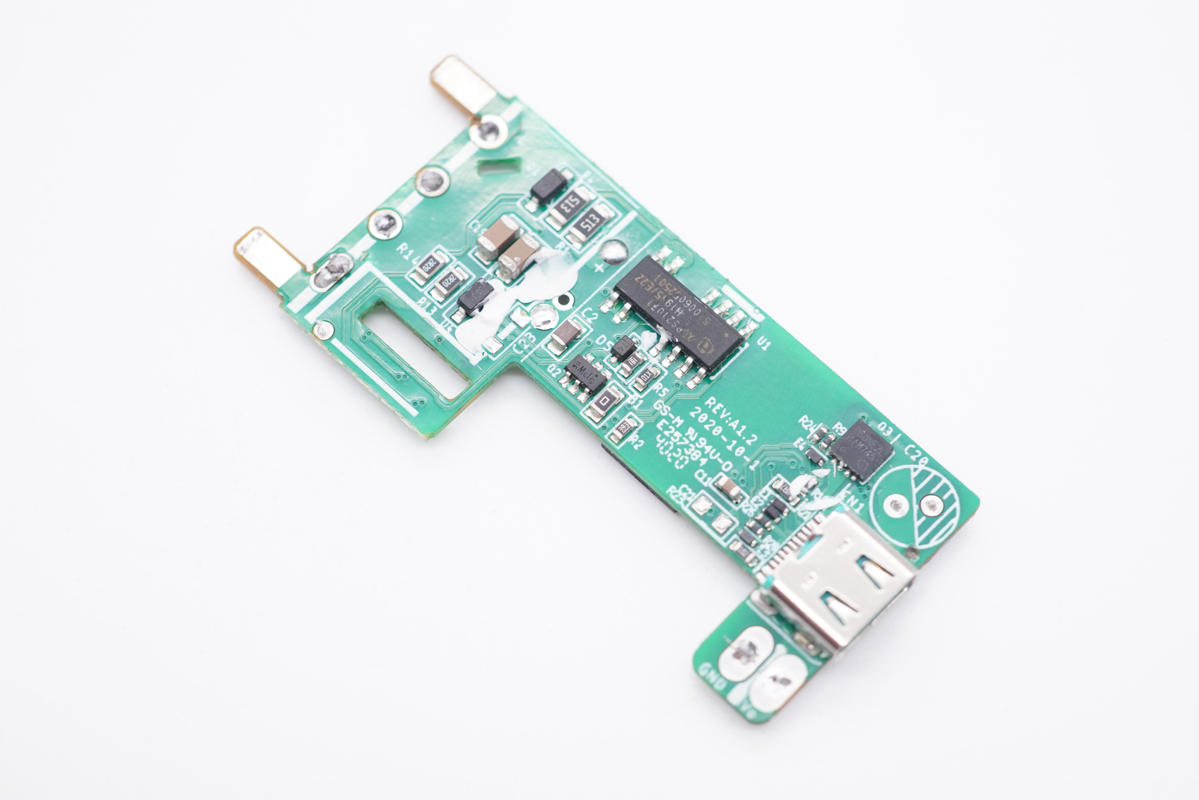

主板背面焊接整流橋、光耦以及協議芯片，板子右側對應變壓器處鏤空處理，降低機身厚度，增加空間利用率。

輸入端一覽，小板背面沒有設元器件。

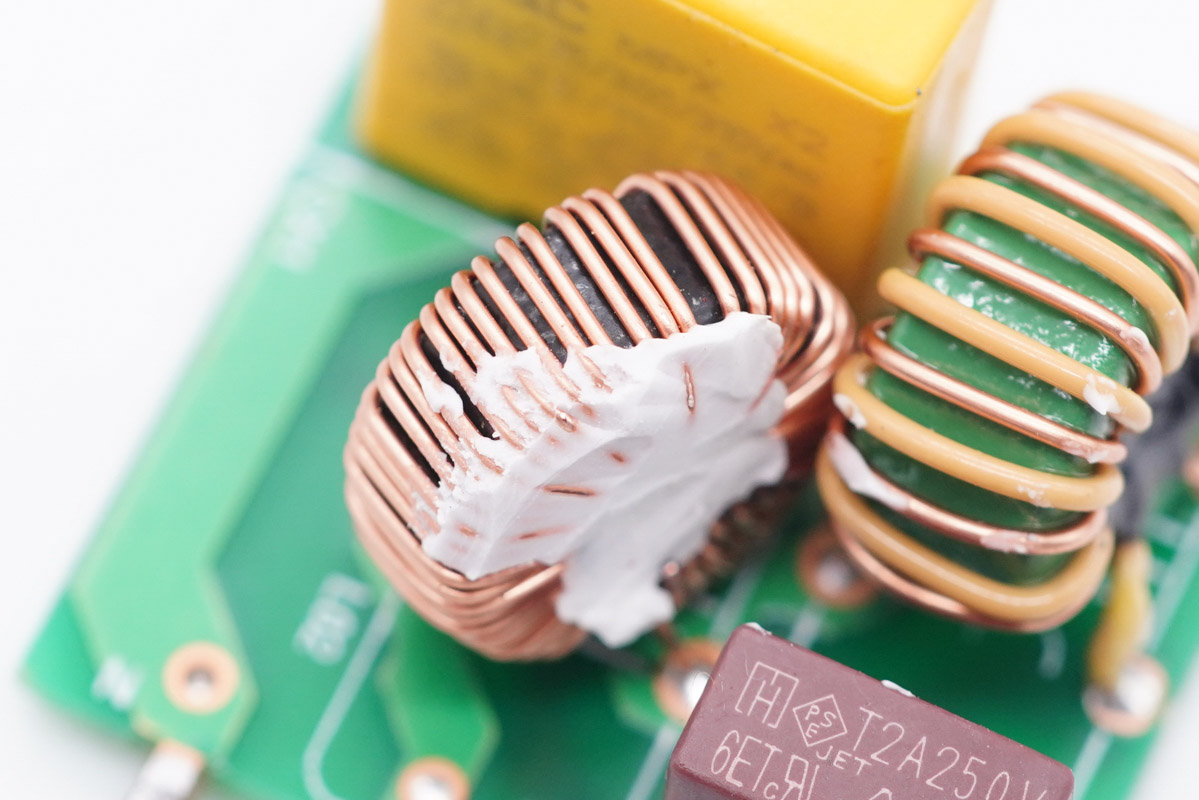

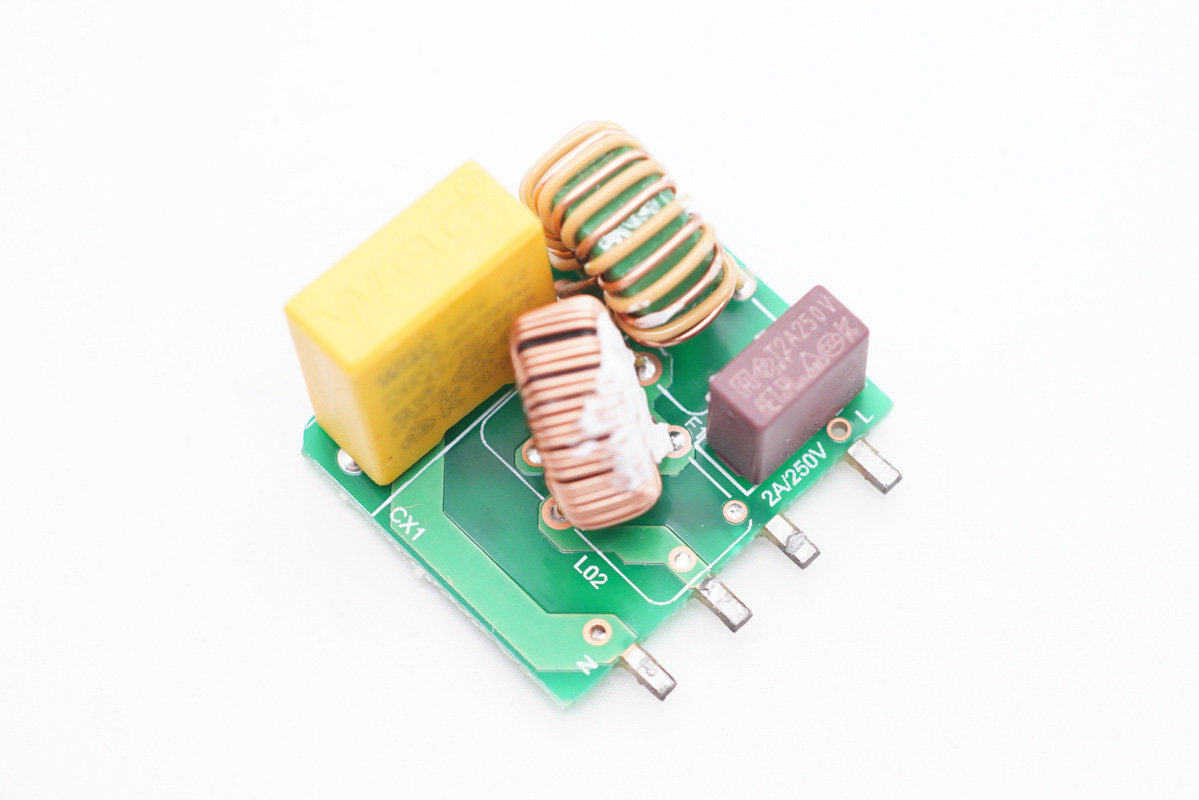

將小板拆下，正面設有保險絲、共模電感、X電容以及濾波電感。

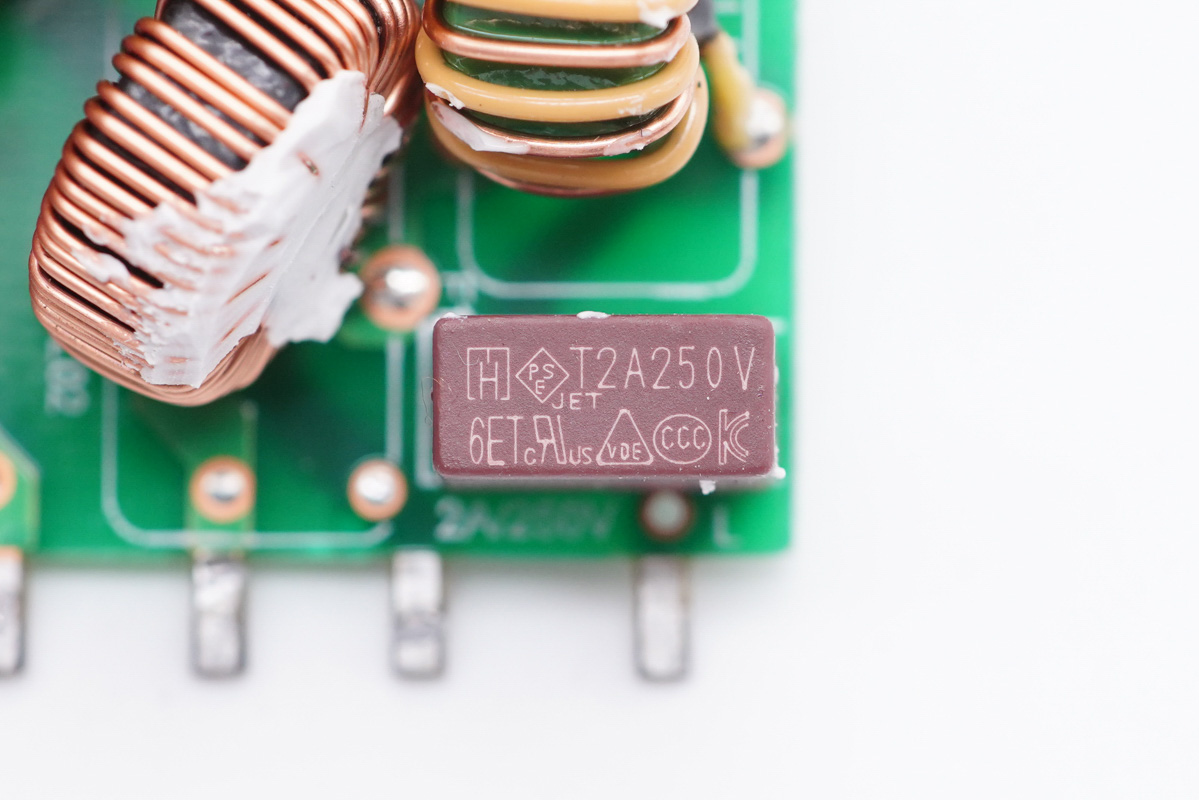

延時保險絲特寫，規格為2A 250V。

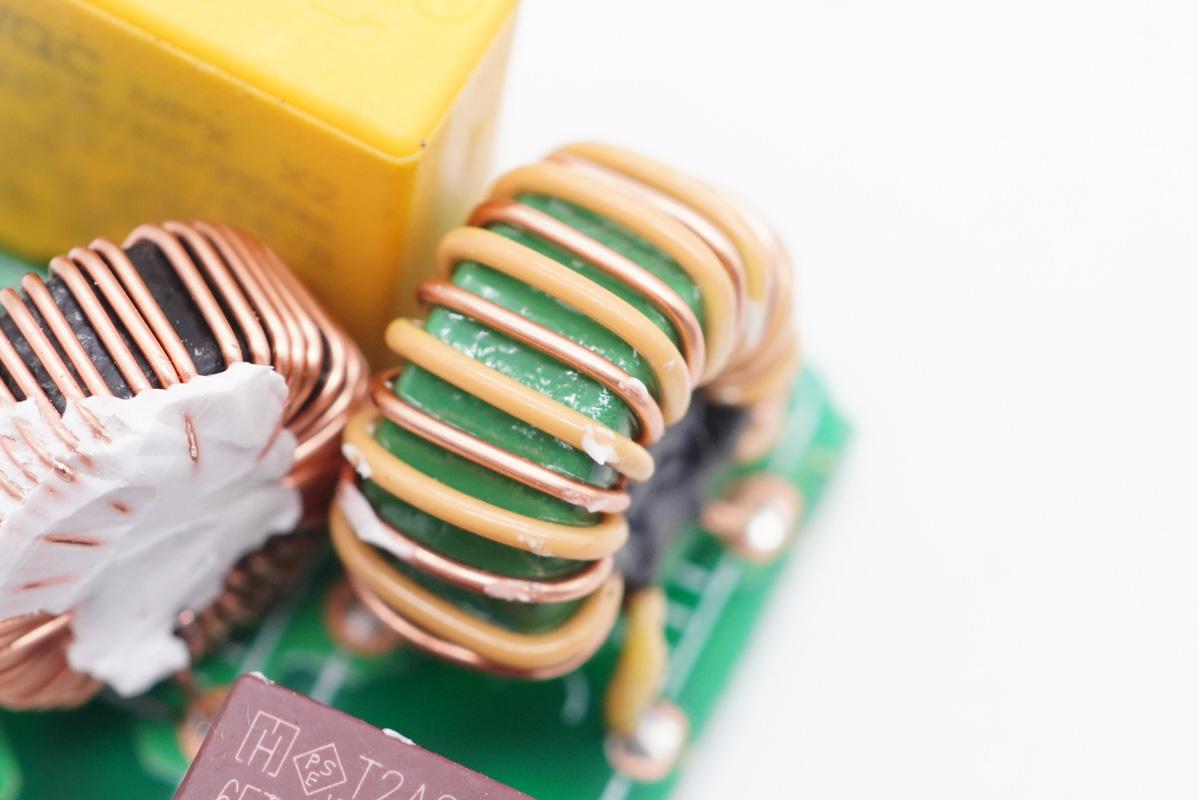

共模電感雙線繞制，用于濾除EMI干擾。

安規X電容特寫。

濾波電感特寫。

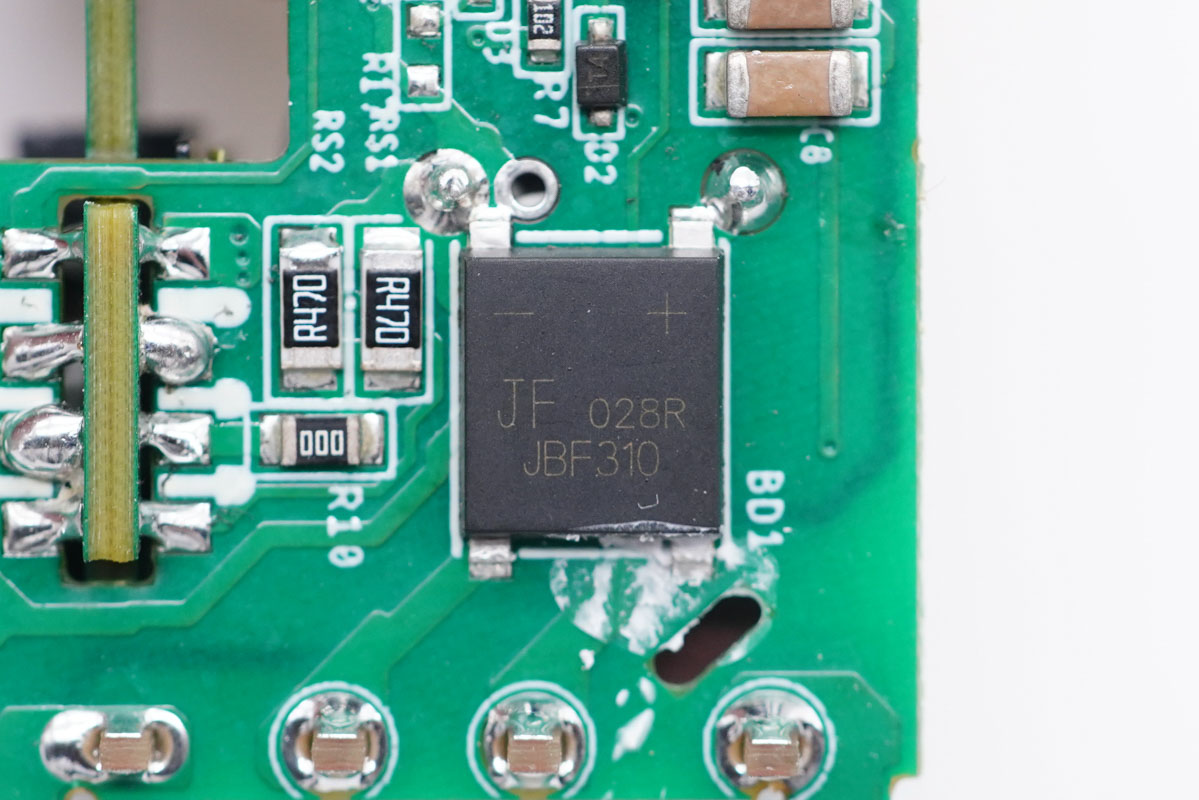

吉福 JBF310整流橋特寫。

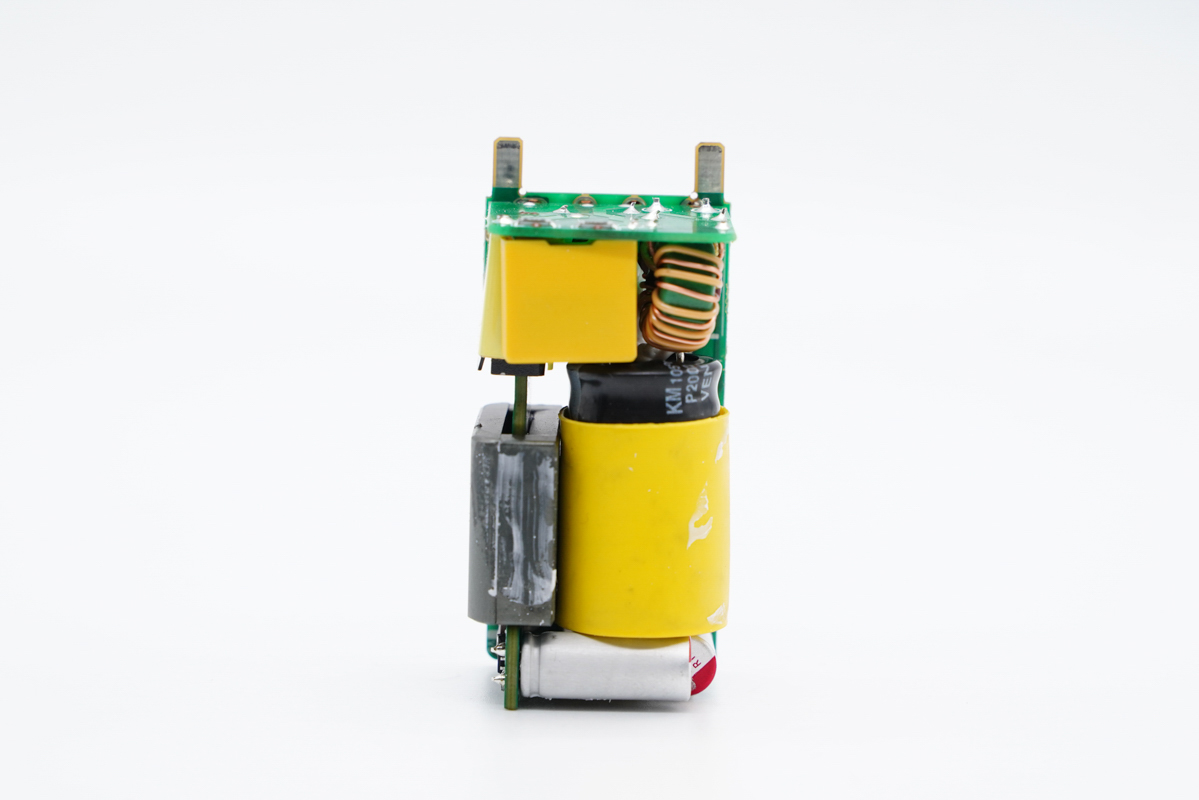

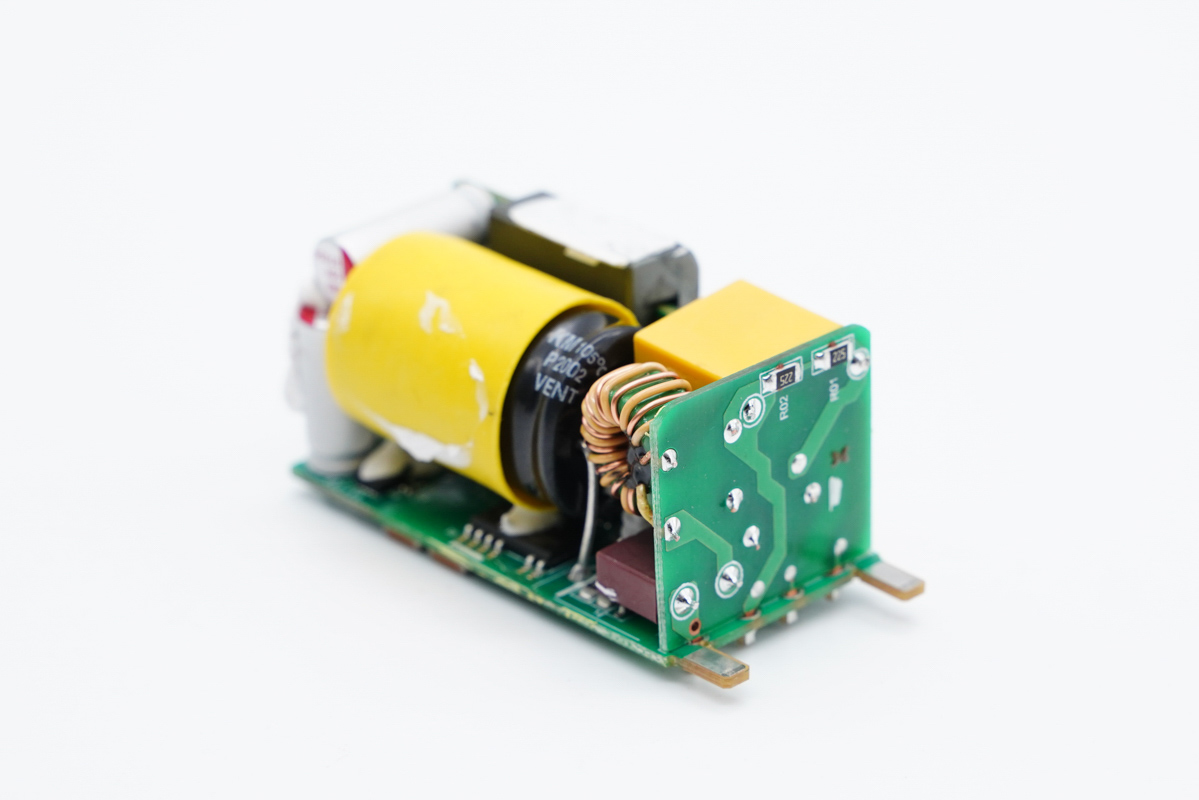

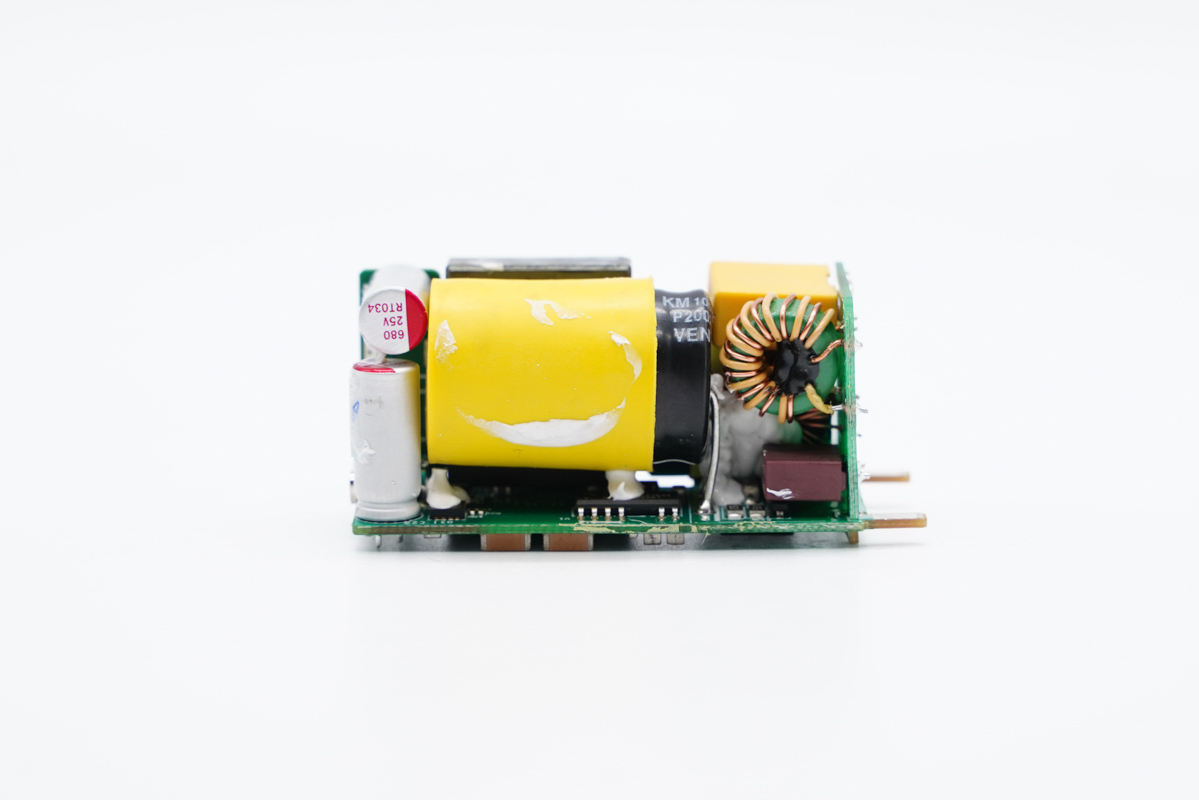

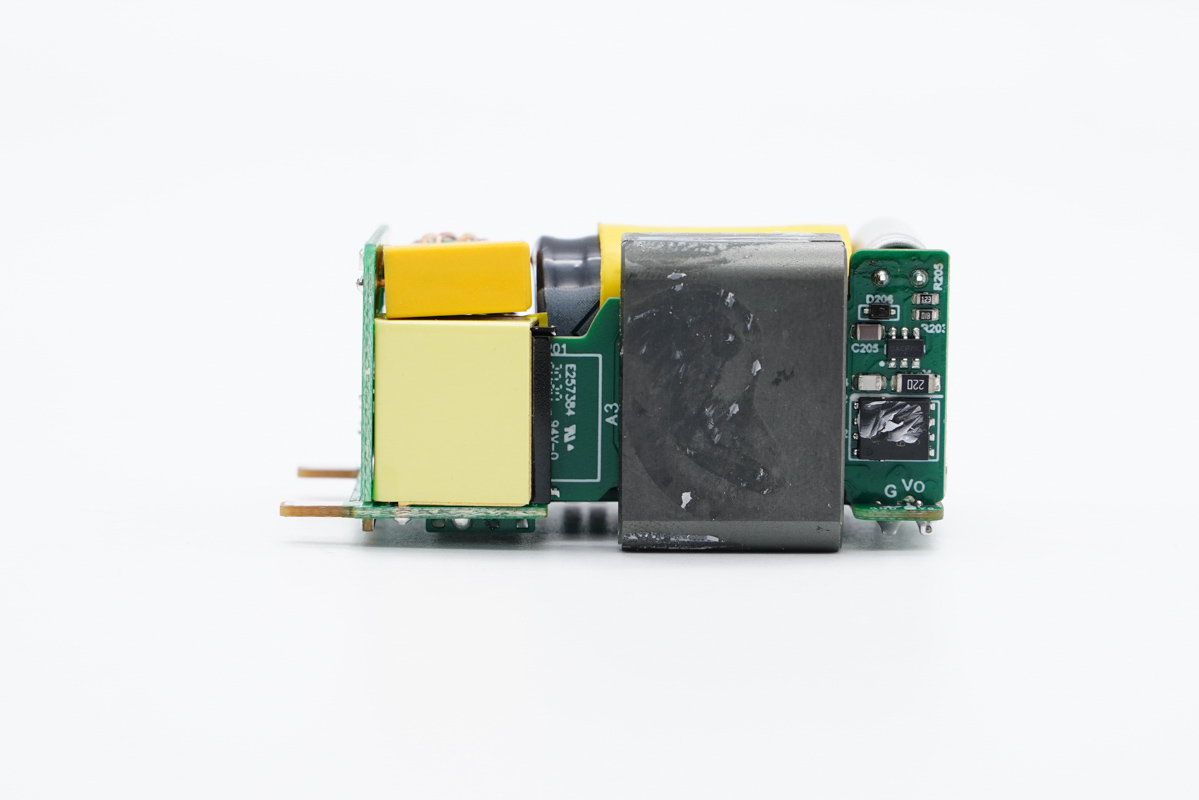

主板側面一覽，高壓濾波電解電容橫置，套有絕緣管與輸出固態電容隔離，并且和主板間留有空隙，打膠固定。

后面將元器件拆掉可以看到，主板正面還設有充電器主控芯片以及輸出VBUS開關管。

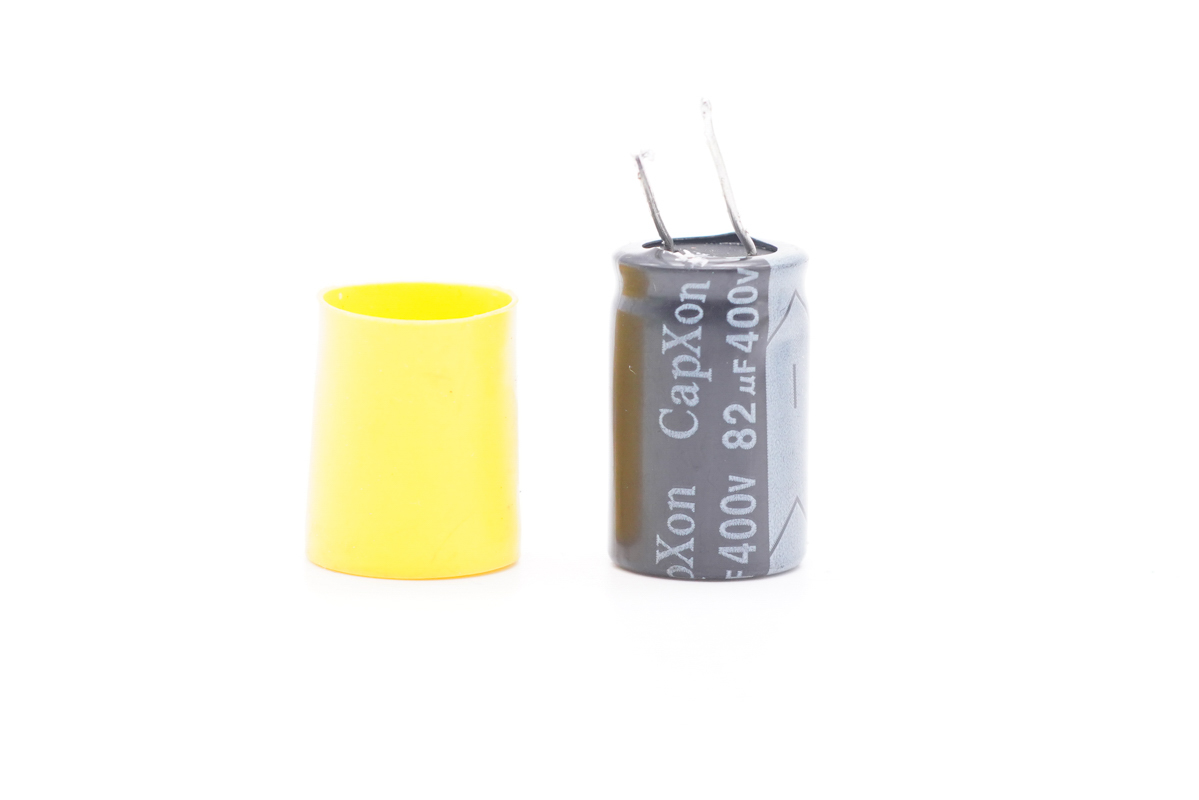

高壓濾波電解電容來自豐賓，規格為400V 82μF。

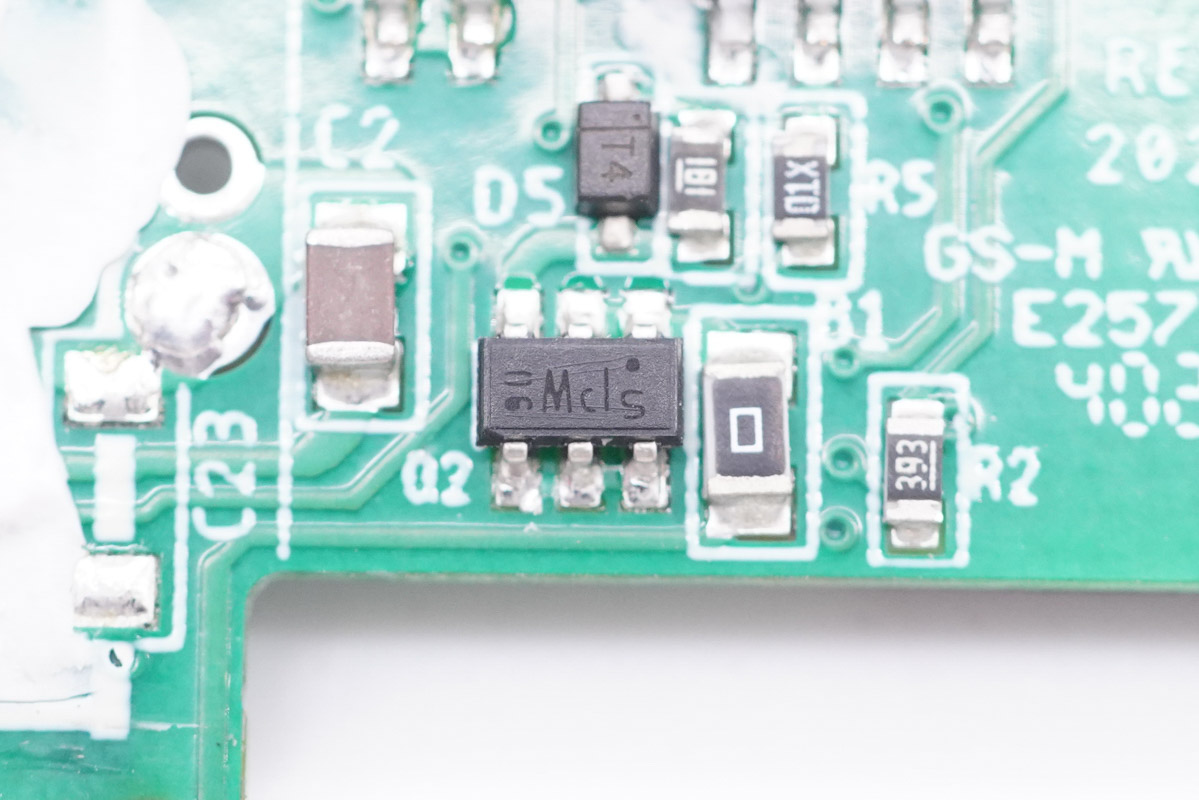

絲印McLs的小MOS管，與變壓器初級輔助繞組配合，降低主回路的諧振電壓，以降低開關損耗。

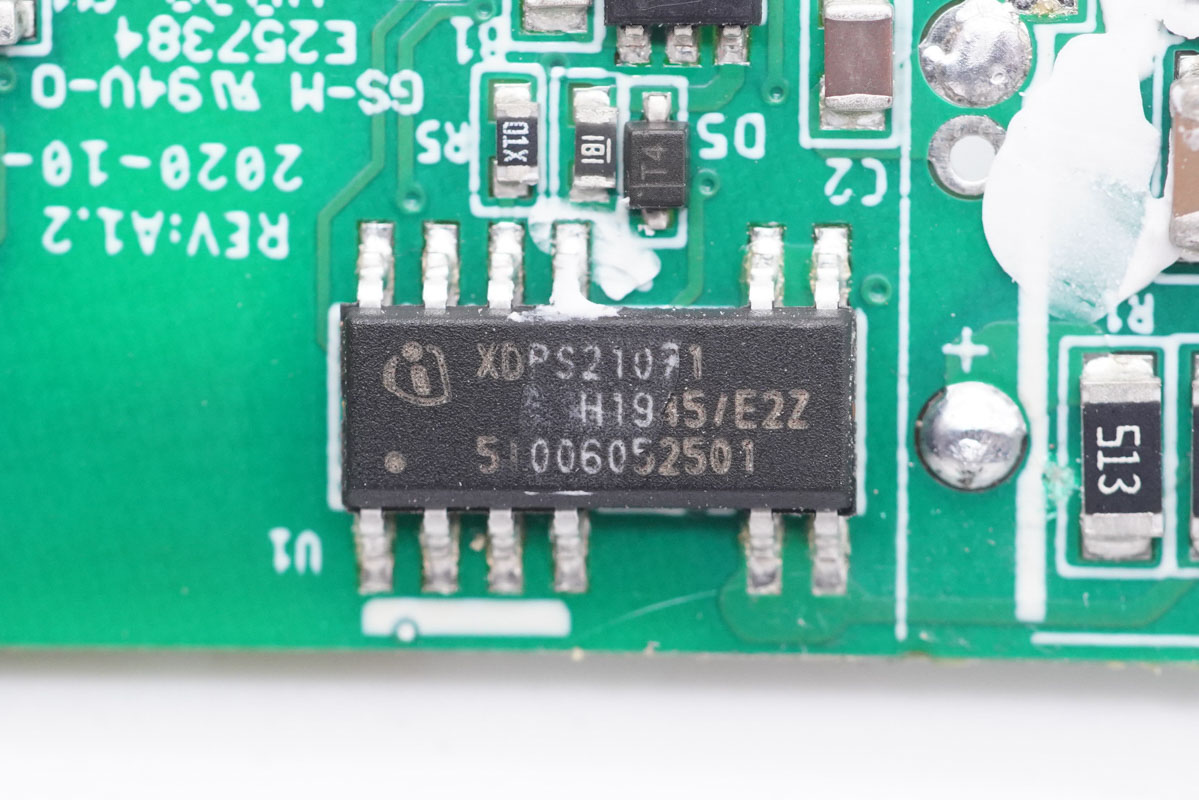

充電器主控芯片采用英飛凌XDPS21071。這是來自業內知名品牌英飛凌的強制準諧振反激控制器，通過軟開關提高效率，從而實現小型化設計。

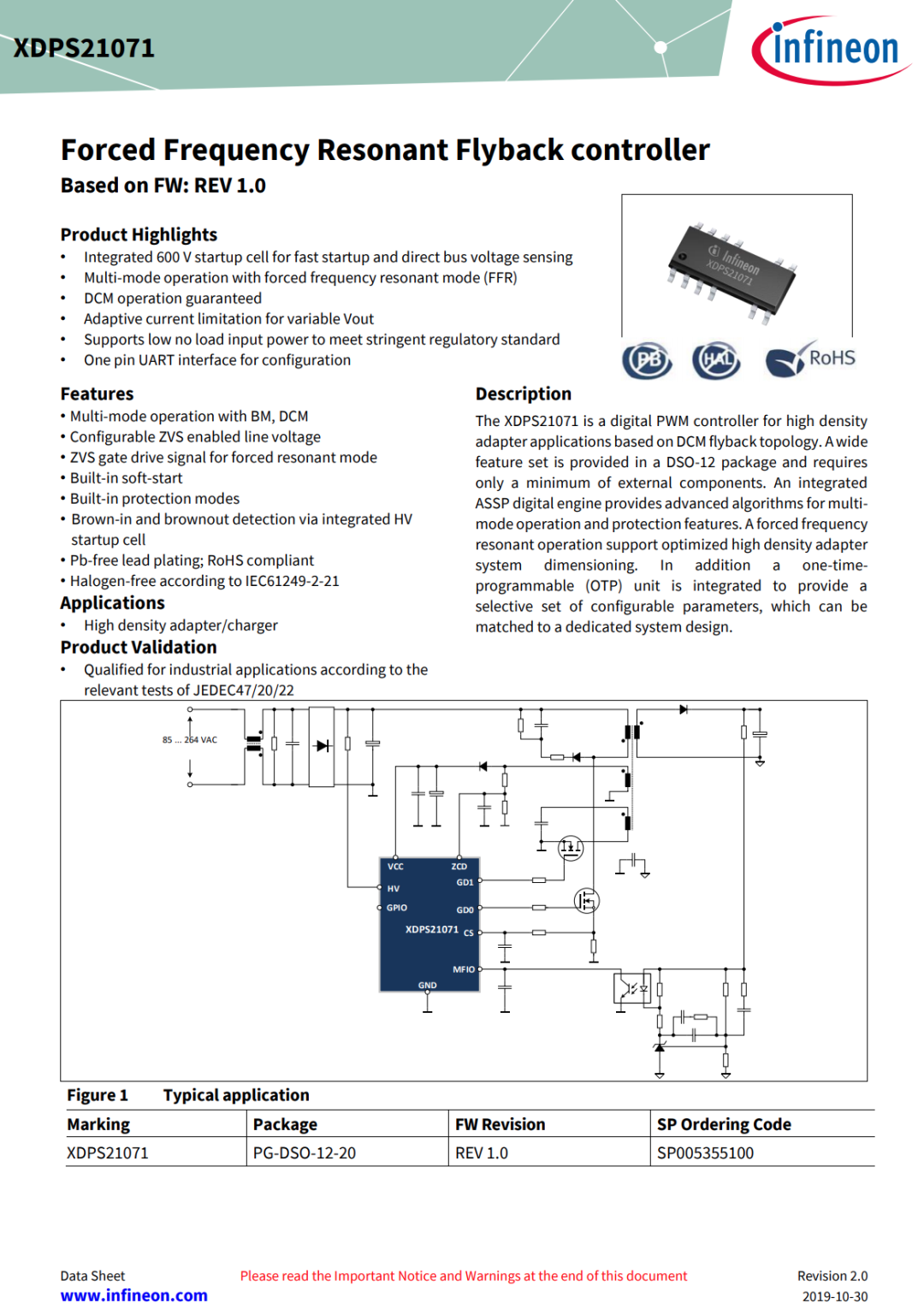

英飛凌XDPS21071是一顆電流模式的數字化控制器，用于高密度開關電源應用。芯片采用可配置的多模式控制器，可在突發模式和DCM模式切換。先進的算法提供了多模式操作和多種保護功能。芯片內部集成模擬信號和混合信號外設，降低待機功耗的同時并且簡化電路。

此外內部集成600V高壓?jiǎn)?dòng)電路，用于快速啟動和直接電壓采集，為可變的輸出電壓提供自適應的電流限制，具有超低的空載功耗，同時可使用單引腳UART接口進行配置。可通過UART接口配置系統參數及保護功能。

另一側焊接平面變壓器模塊。

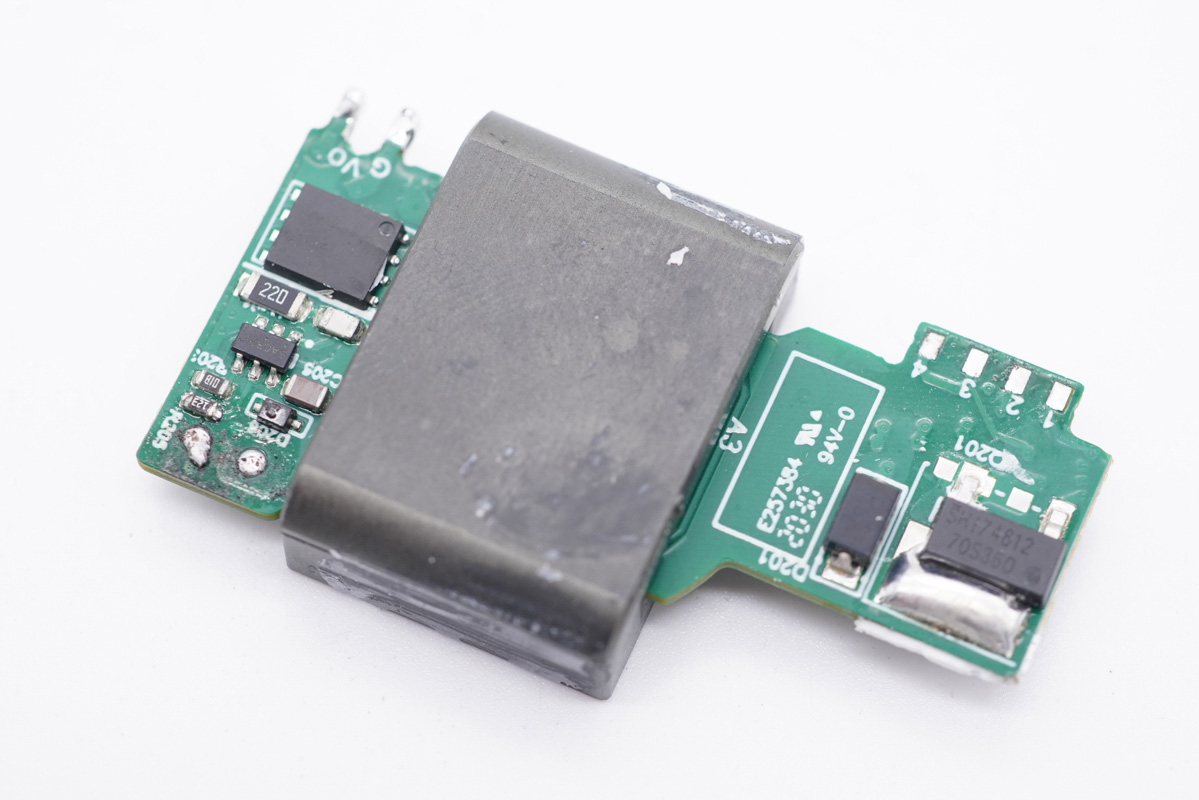

將平面變壓器小板拆下，板子左側設有次級同步整流控制器以及同步整流管，右側設有高壓開關管。

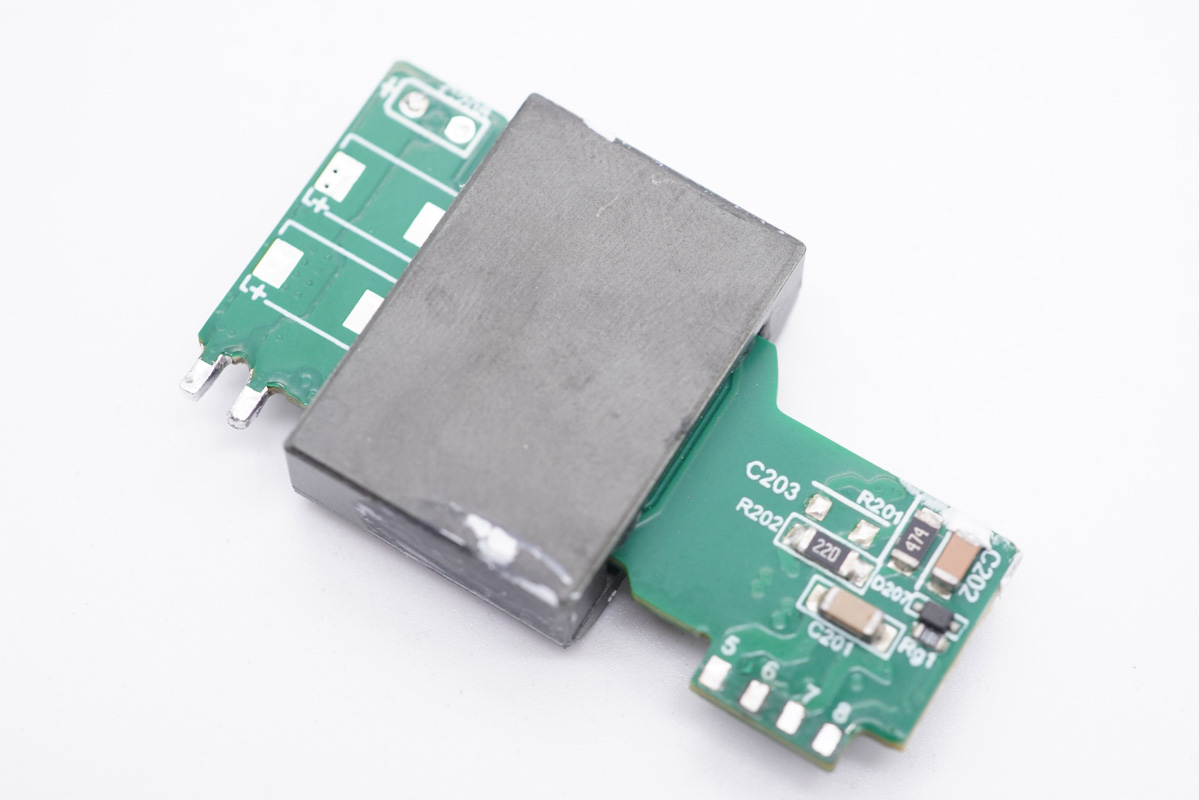

小板另一面一覽，變壓器磁芯橫穿在小板上。

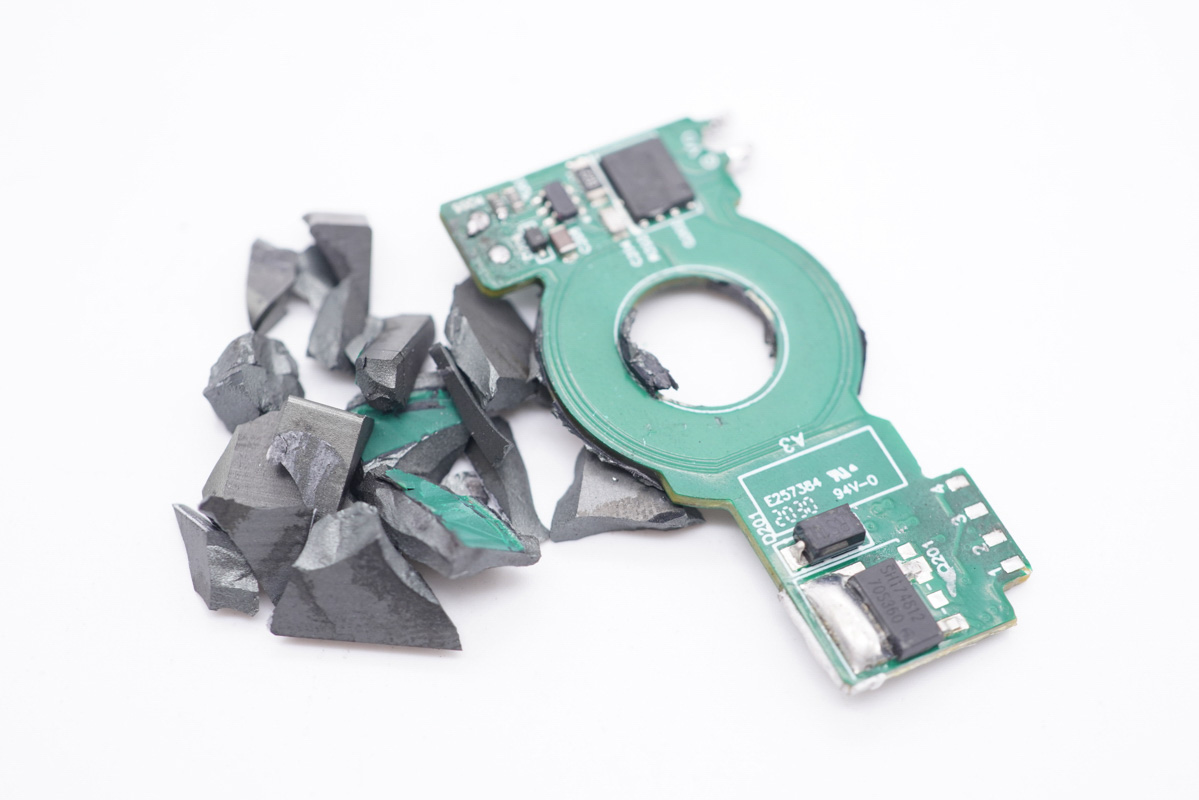

平面變壓器磁芯敲碎一覽。

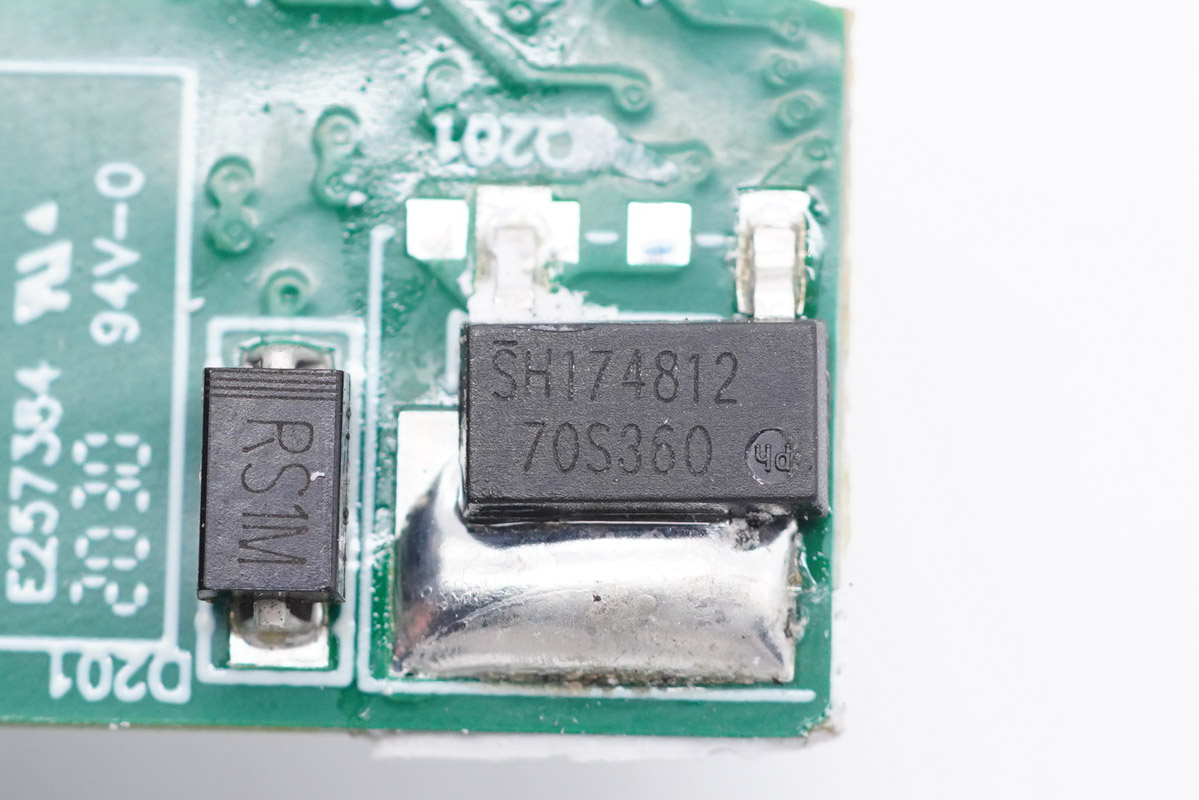

初級開關MOS管特寫，英飛凌 CoolMOS? P7，IPN70R360P7S，耐壓700V，導阻0.36Ω，采用SOT-223封裝，很小，節省占板面積。

英飛凌 IPN70R360P7S 詳細資料。

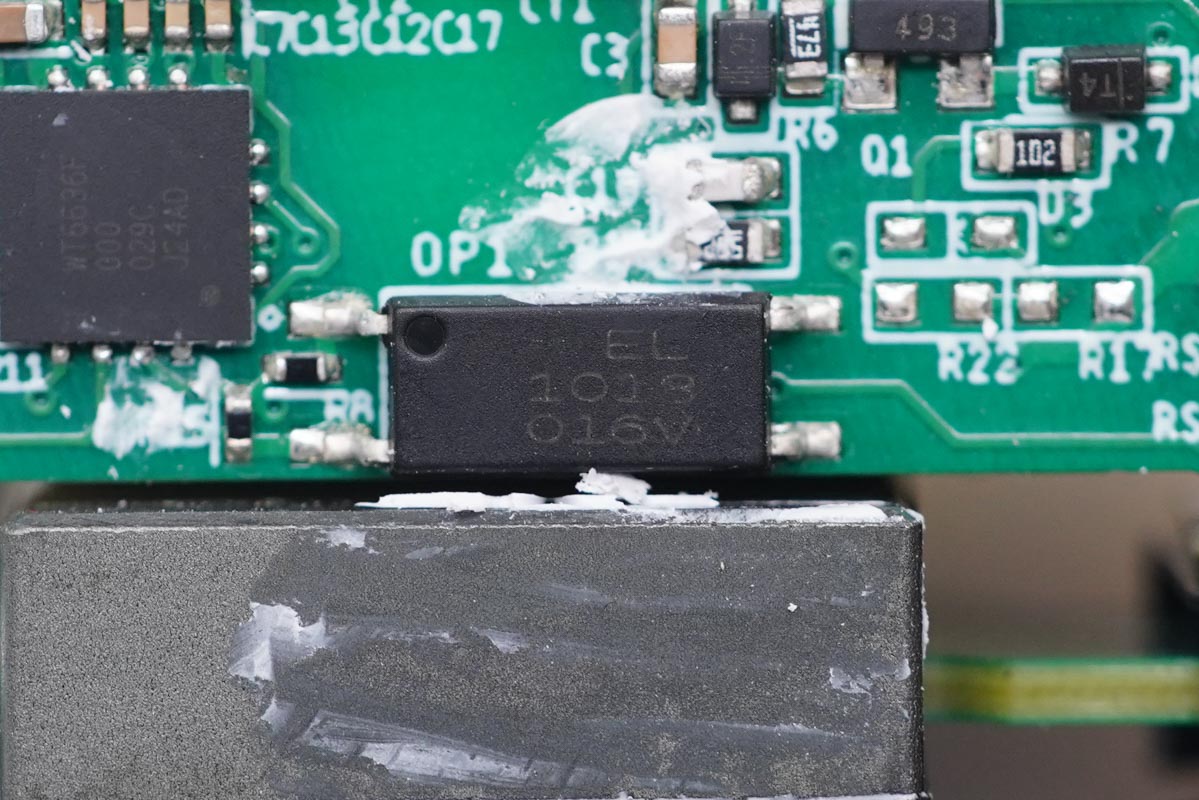

億光EL 1018光耦，用于初級次級通信，反饋調節輸出電壓。

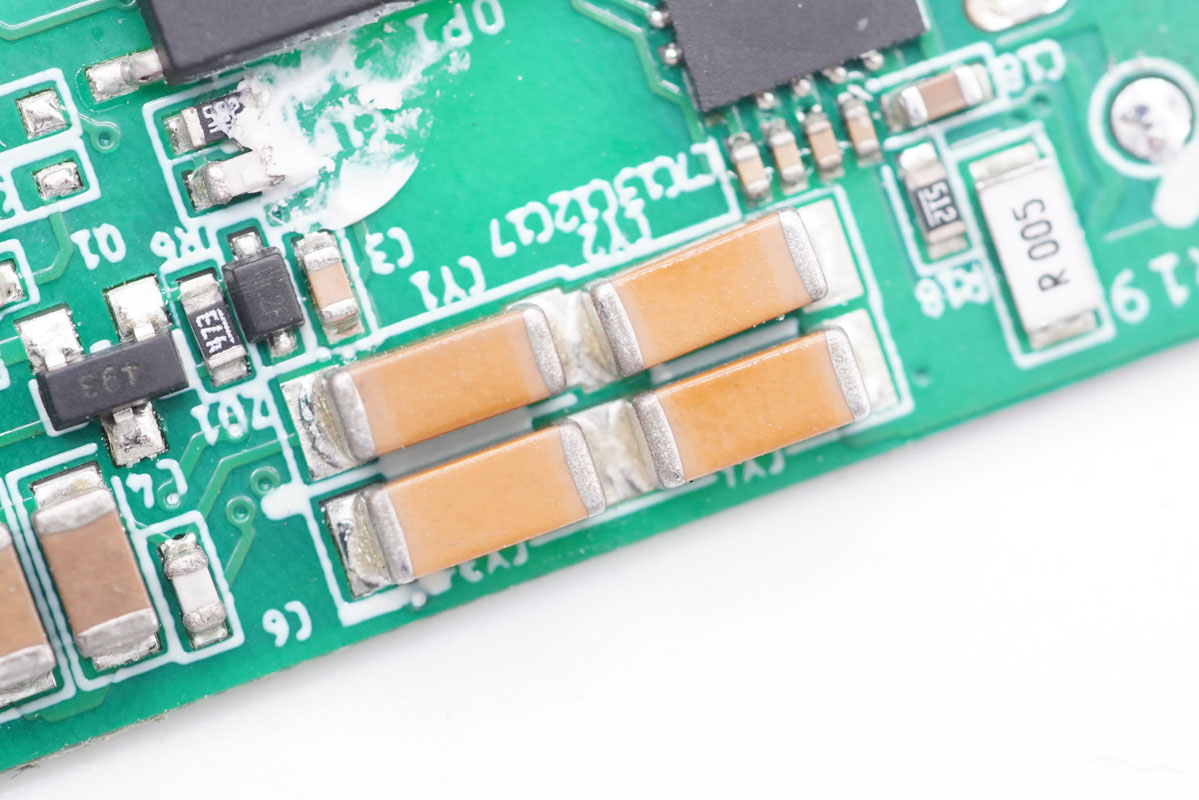

四顆Y電容特寫，兩并兩串，提升安全等級。

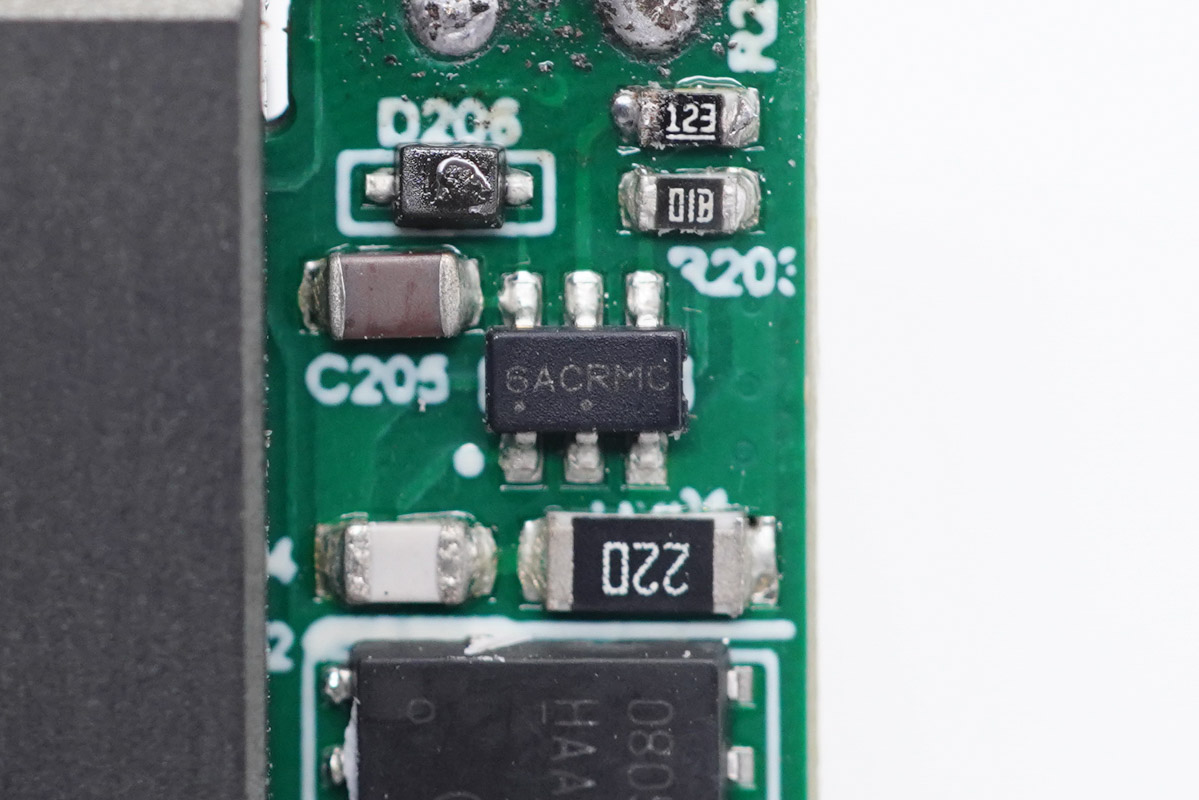

絲印6ACRMC次級同步整流控制器，采用的是安森美NCP4306，支持最高1MHz開關頻率，支持多種工作模式，支持GaN同步整流管，最小導通關閉時間可調節。

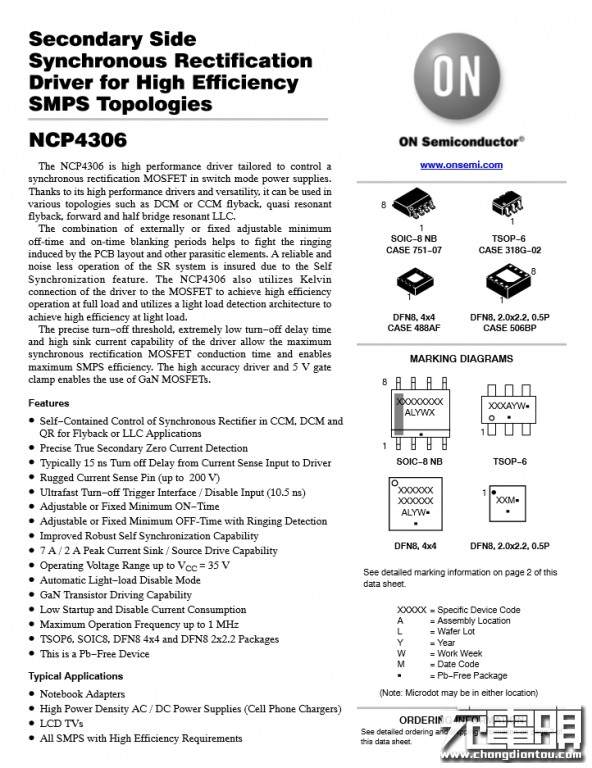

安森美 NCP4306 詳細資料。

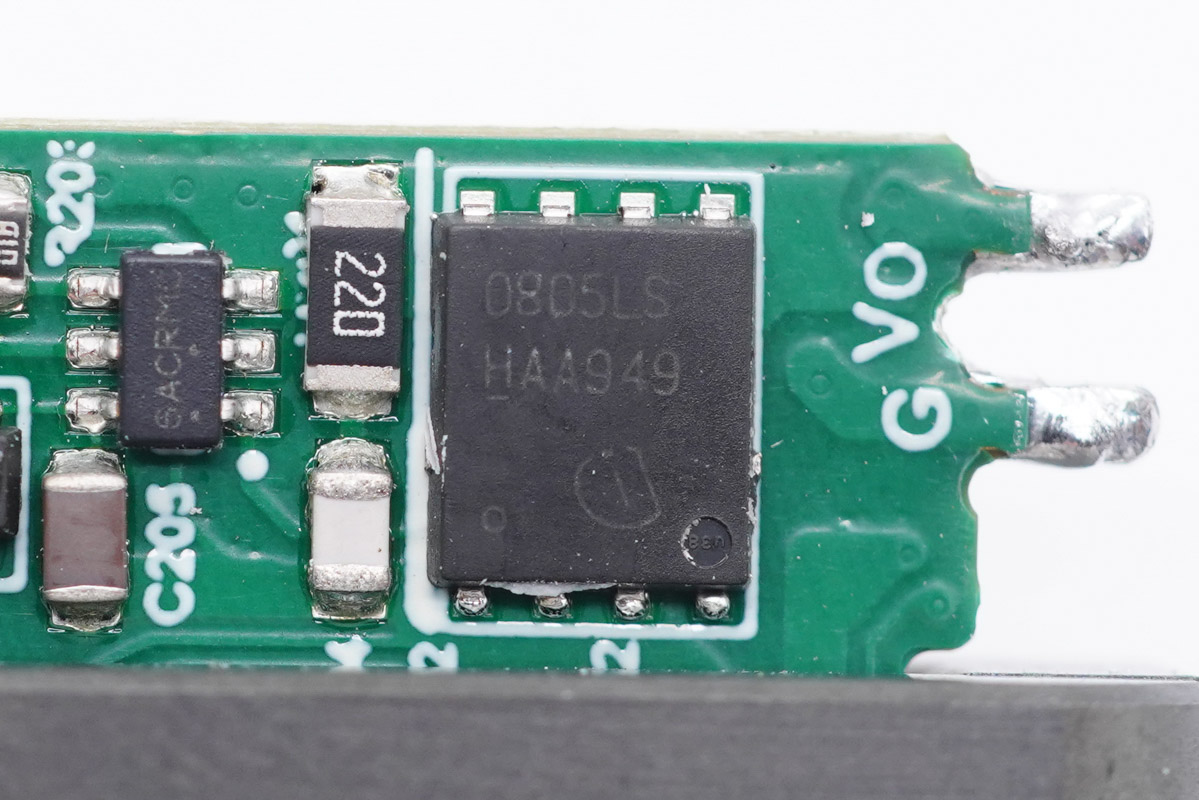

次級同步整流MOS采用英飛凌BSC0805LS，耐壓100V，導阻7mΩ。

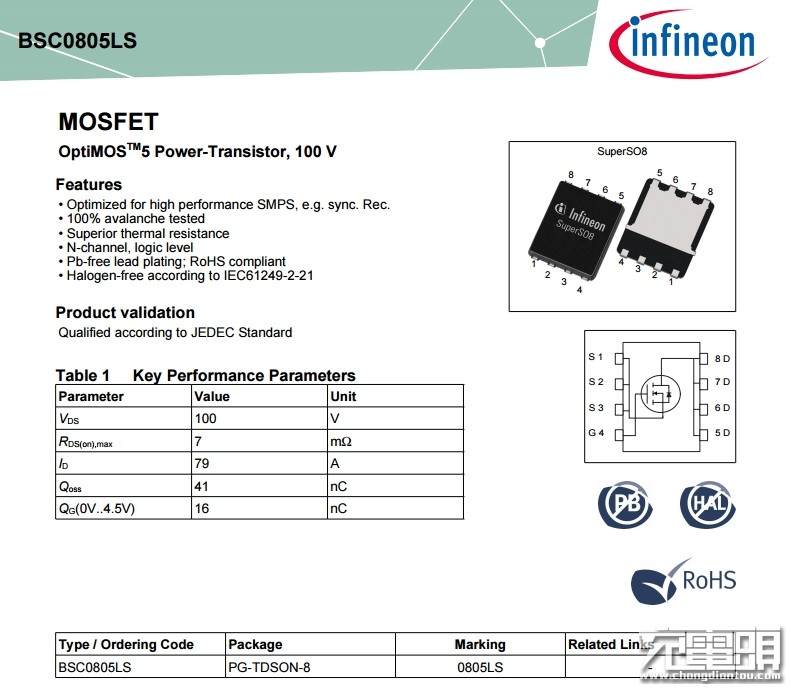

英飛凌BSC0805LS資料信息。

充電頭網了解到，采用BSC0805LS的產品還有堅果65W氮化鎵充電器、安克65W快充充電器、小米GaN充電器Type-C 65W、安福瑞63W USB PD雙口快充充電器等。此外，采用英飛凌MOS的還有蘋果96W USB PD快充充電器A2166、ANKER PowerCore Fusion PD超級充、華為MateBook D原裝65W充電器、華為65W USB PD充電器等數十款電源產品。

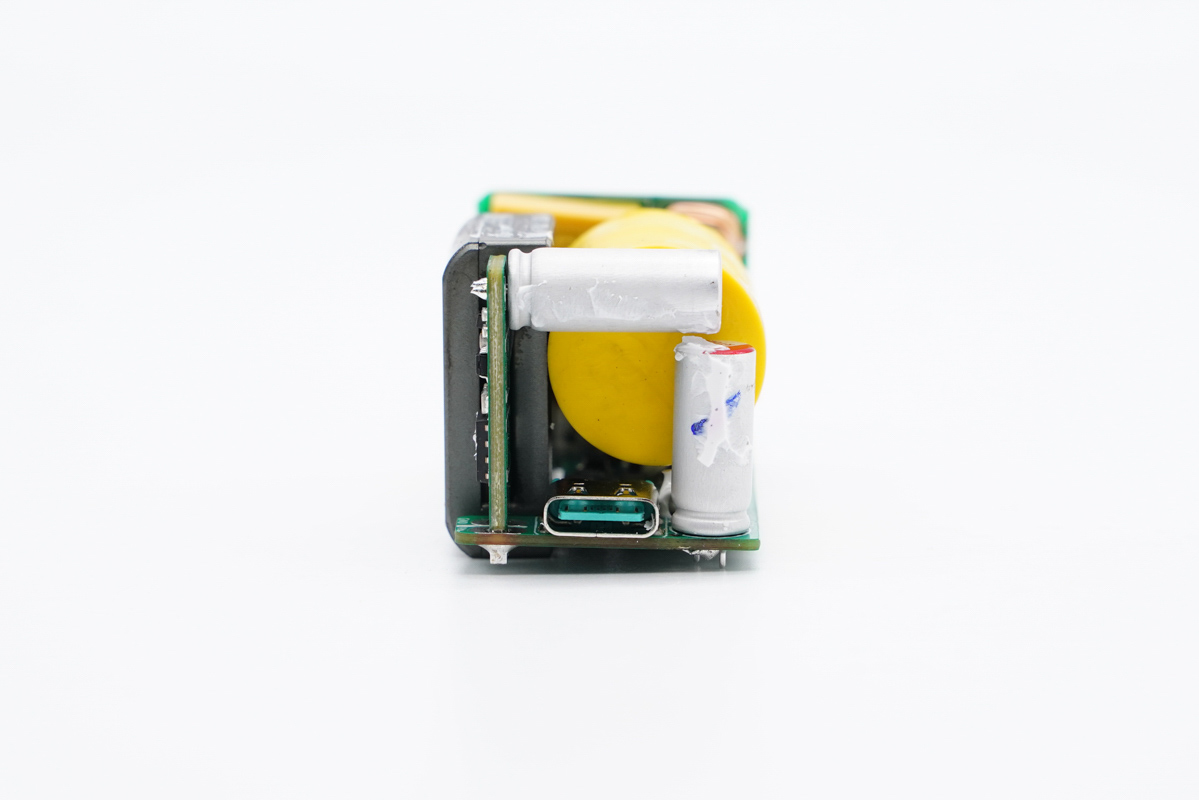

輸出端一覽，兩塊板子上各焊有一顆固態電容。

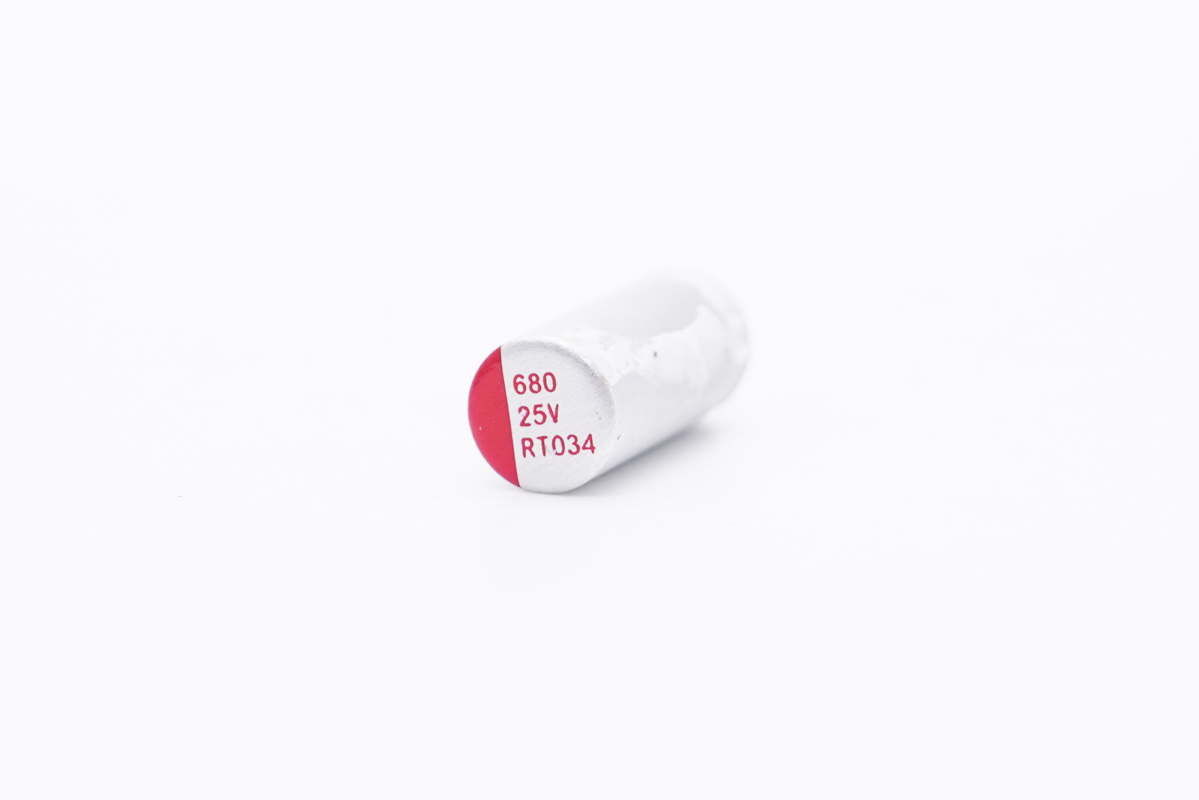

輸出濾波固態電容規格為25V 680μF。

另一顆輸出濾波固態電容規格為25V 470μF。

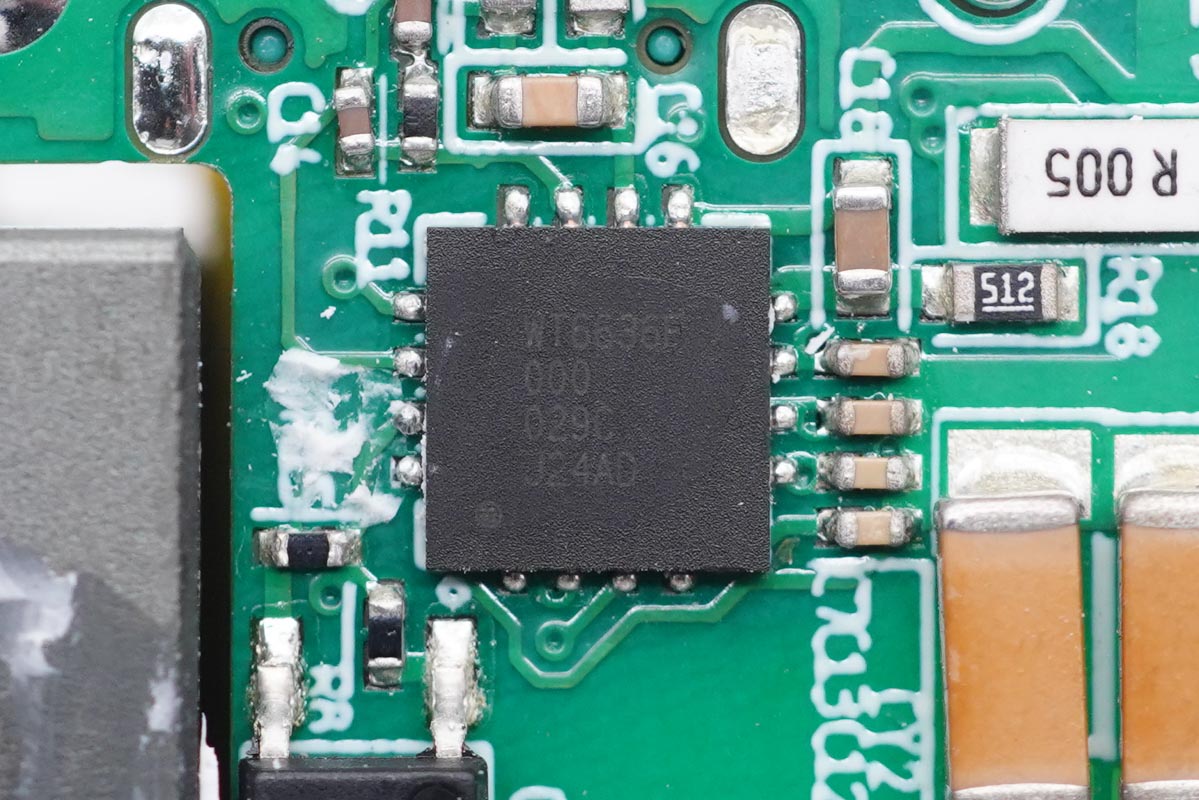

USB PD協議芯片采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據腳的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

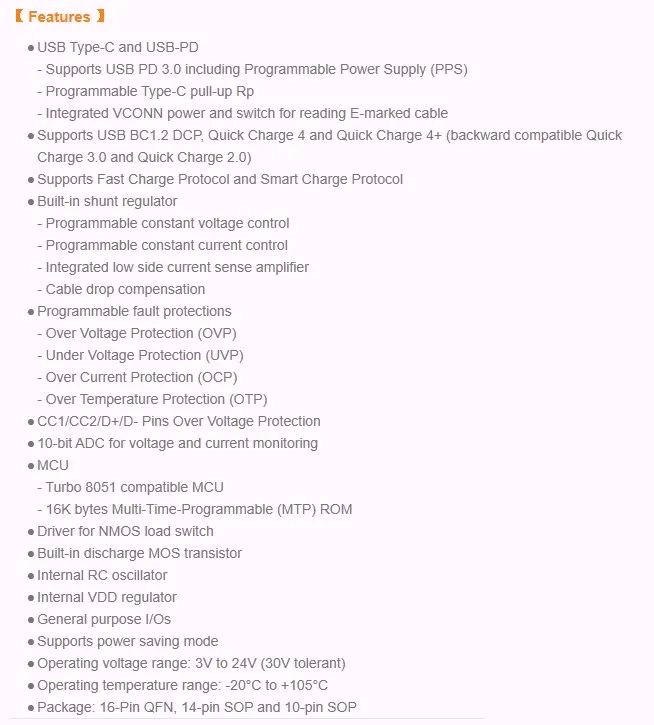

偉詮 WT6636F 資料信息。

據充電頭網了解，采用WT6636F的產品還有魅族65W 2C1A氮化鎵充電器、綠聯65W氮化鎵USB PD快充充電器、小米65W USB PD快充充電器、RAVPower 30W氮化鎵充電器、紫米65W USB PD迷你充電器、thinkplus USB PD充電器、ZMI紫米65W 2C1A桌面PD快充充電器。同時，還有數十款產品快充產品采用了偉詮的芯片。

VBUS開關管也是來自英飛凌，型號BSZ060NE2LS，PMOS管，耐壓25V。

英飛凌BSZ060NE2LS資料信息。

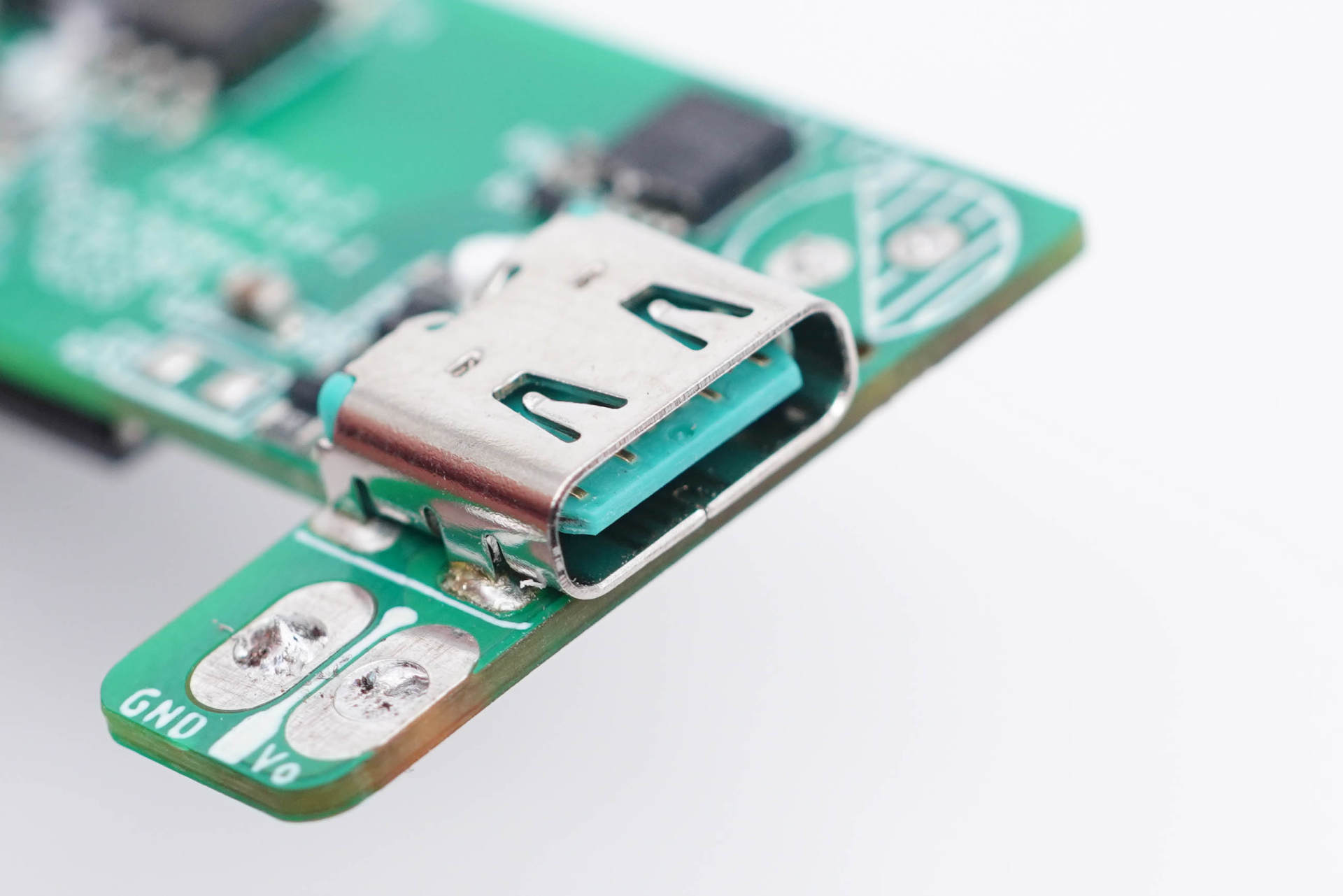

USB-C母座特寫，過孔焊接，青色膠芯不露銅。

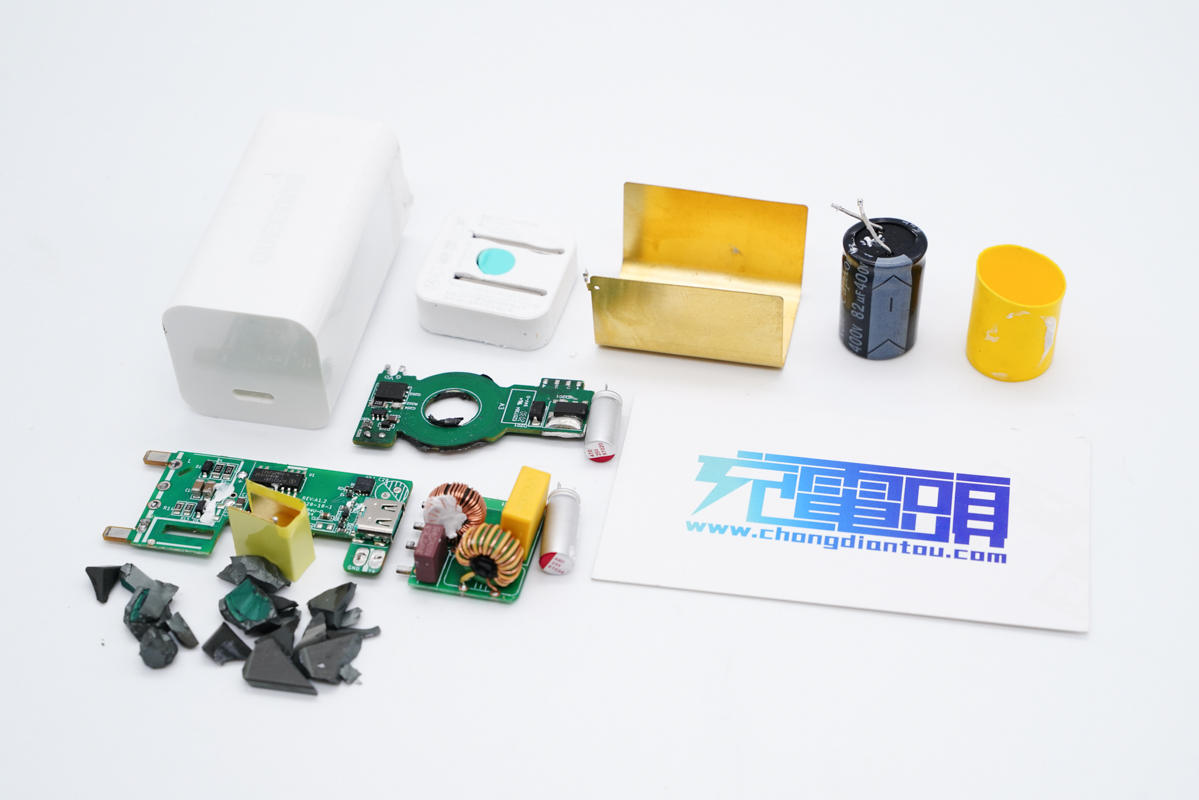

全部拆解完畢，來張全家福。

充電頭網拆解總結

青客迷你45W充電器采用長條柱狀造型設計，并配備可折疊插腳，整體體積小巧，外出攜帶十分方便。另外插腳采用按鈕彈出設計，使用起來也更加省心。性能方面，充電器支持QC、AFC、FCP、SCP、PD多個快充協議，最大輸出45W，可以滿足筆電、平板、手機等設備的快充需求。

充電頭網通過拆解了解到，充電器輸入端設有小板，焊接輸入濾波元器件，增加空間利用率。此外采用平面變壓器，大大節省充電器內部空間。

產品采用了英飛凌最新XDPS21071多模式數字化ZVS零電壓反激方案，用于降低主回路的諧振電壓，降低開關損耗，優化系統體積，使得充電器體積基本可以比肩氮化鎵充電器。

除了主控IC外，主開關管、同步整流管、輸出VBUS開關管均來自英飛凌；協議芯片采用偉詮WT6636F，通過了USB PD3.0認證，豐賓電解電容濾波，整體用料做工都很講究。
