去年SHARGE閃極一口氣推出了65W、90W和100W三款氮化鎵快充充電器，作為同“尖銳”系列不同功率段充電器，三款產品外觀設計ID相同。其中90W氮化鎵充電器配有2C1A接口，兩個C口均支持90W PD快充，A口支持60W快充。此外支持多個主流快充協議，整體性能強悍。下面充電頭網就對這款充電器進行詳細拆解，看看其設計做工如何。

一、閃極90W氮化鎵充電器外觀

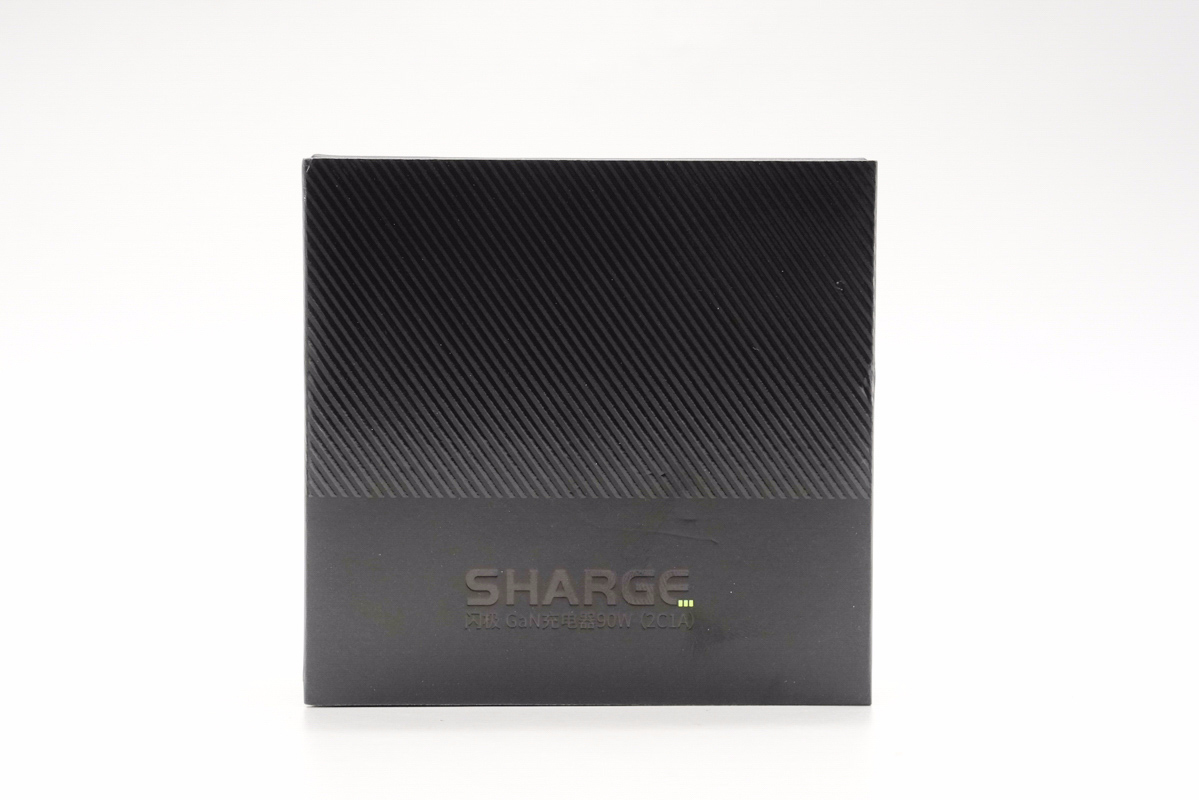

包裝盒采用兩段設計，上端印刷黑色平行條紋，下端設有SHARGE品牌，外觀設計上和充電器保持一致。

背面中間是綠色配色，印有產品名稱以及USB接口標識，下方印有充電器參數信息。

包裝內含充電器和使用說明書。

充電器采用方塊造型設計，機身棱角分明，正背面主要采用獨特斜紋槽設計，增加散熱和提升使用手感。

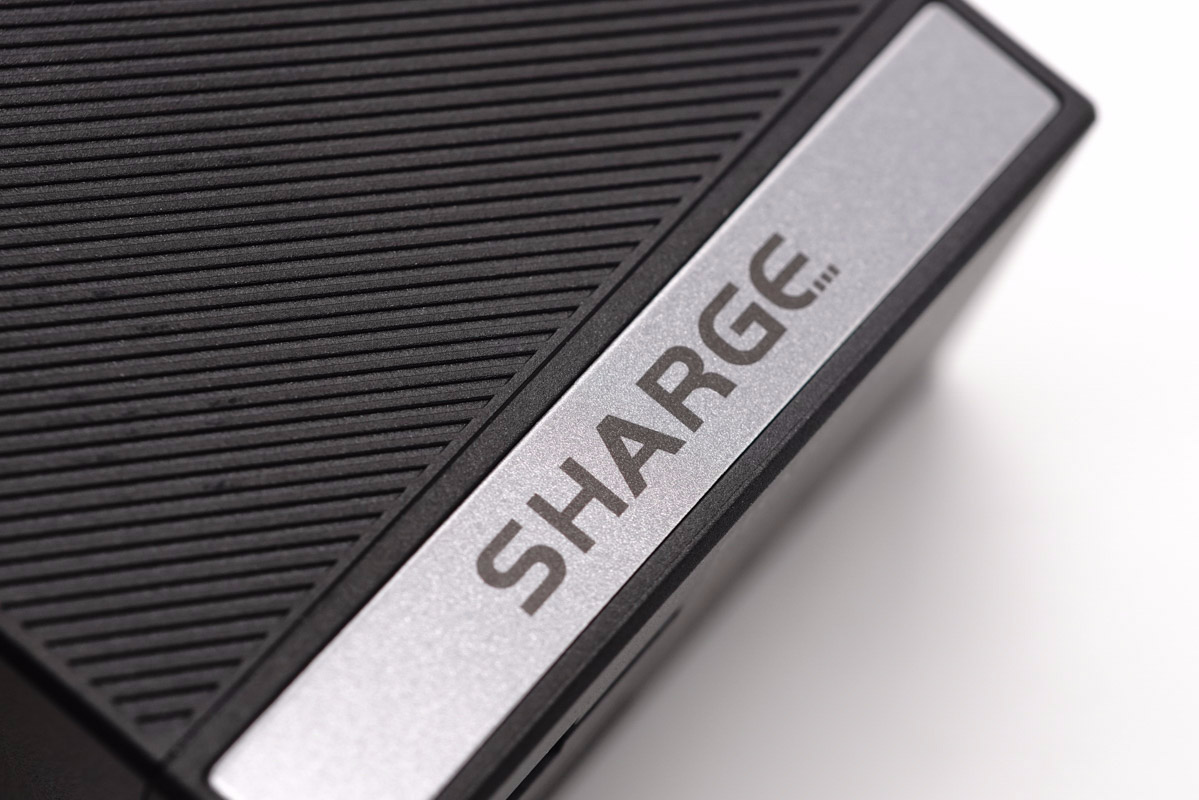

正背面除獨特斜紋槽外，還鑲嵌一條銀灰色鋁合金標貼，鐳雕SHARGE品牌logo。

輸入端外殼上印有充電器參數信息

型號：S90

輸入：100-240V~50/60Hz 2A

單口輸出：

USB-C1/C2：3.3-11V5A、5V3A、9V3A、12V3A、15V3A、20V4.5A

USB-A：4.5V5A、5V4.5A、9V3A、12V3A、20V3A

雙口輸出：

C1+C2：60W+30W

C1+A：60W+30W

C2+A：5V4.8A

三口輸出：

C1+（C2+A）：60W+5V4.8A

制造商：閃極科技（深圳）有限公司

產品已經通過了3C認證。

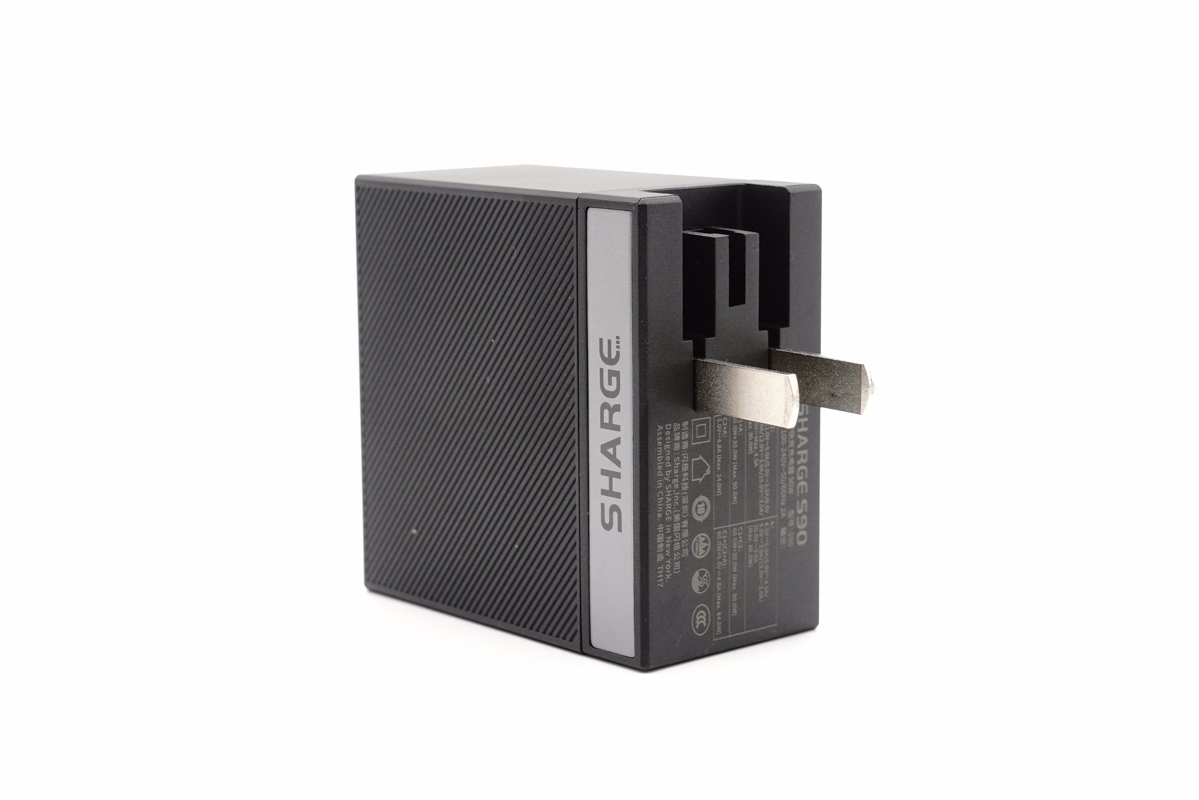

充電器自身攜帶一個可折疊國標插腳，此外還可組裝其它插腳，方便出國使用。

輸出端配備2C1A三個接口，USB-C口黑色膠芯不露銅，USB-A口綠色膠芯。

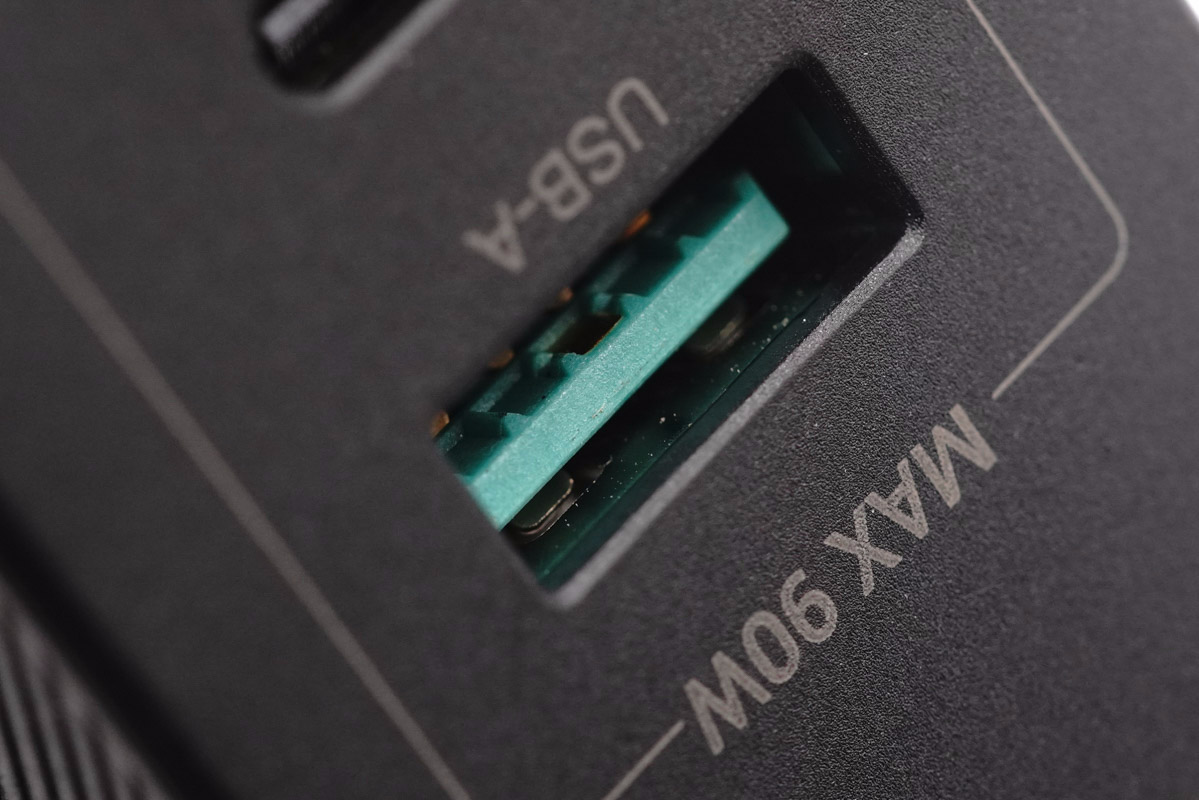

A口舌片前端設有特殊觸點。

使用游標卡尺實測充電器機身高度為57.84mm。

寬度為56.98mm。

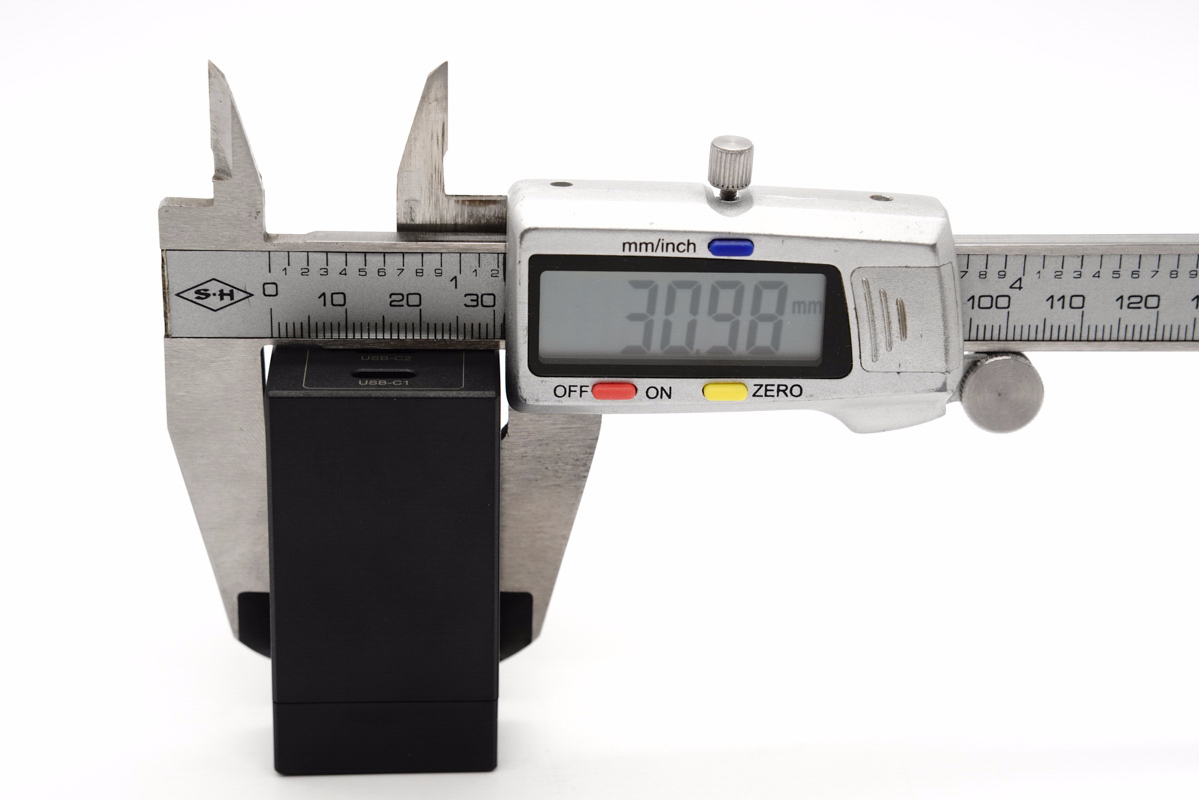

厚度為30.98mm。

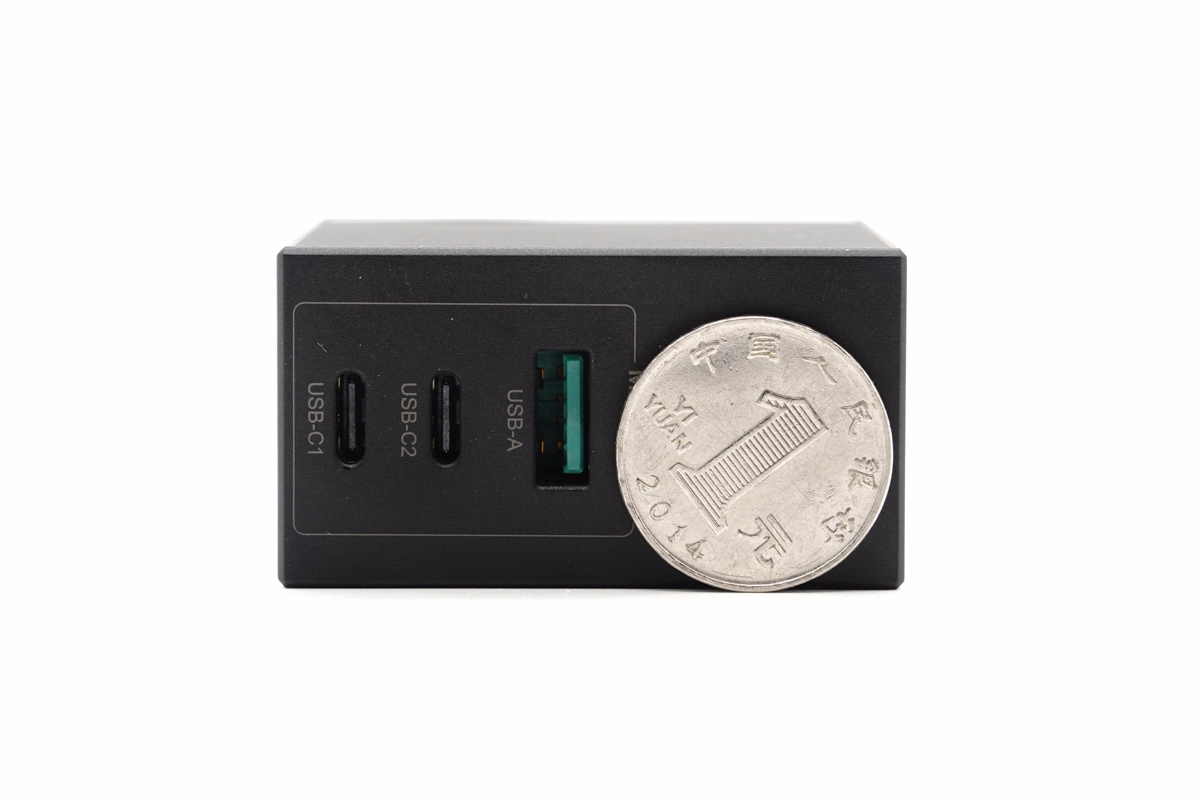

機身厚度比一元硬幣直徑大一些。

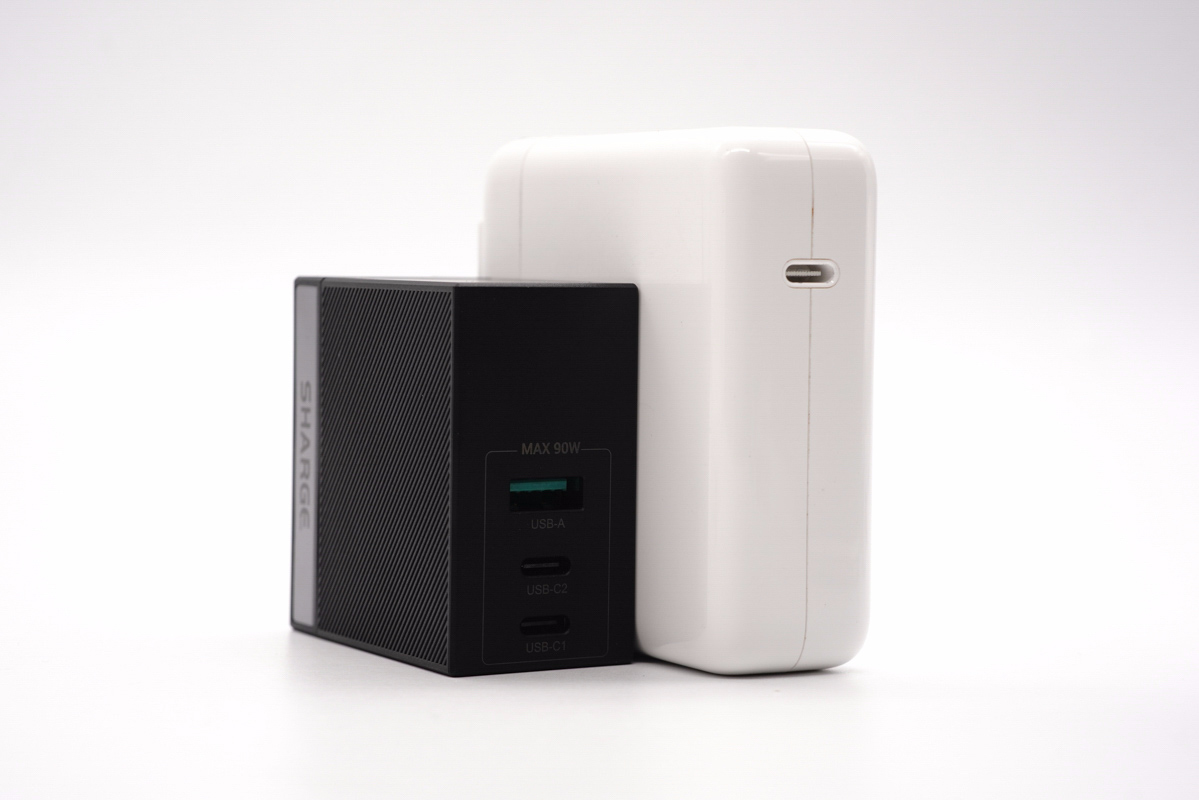

和蘋果96W充電器直觀對比，體積優勢非常明顯。

拿在手上的直觀感受。

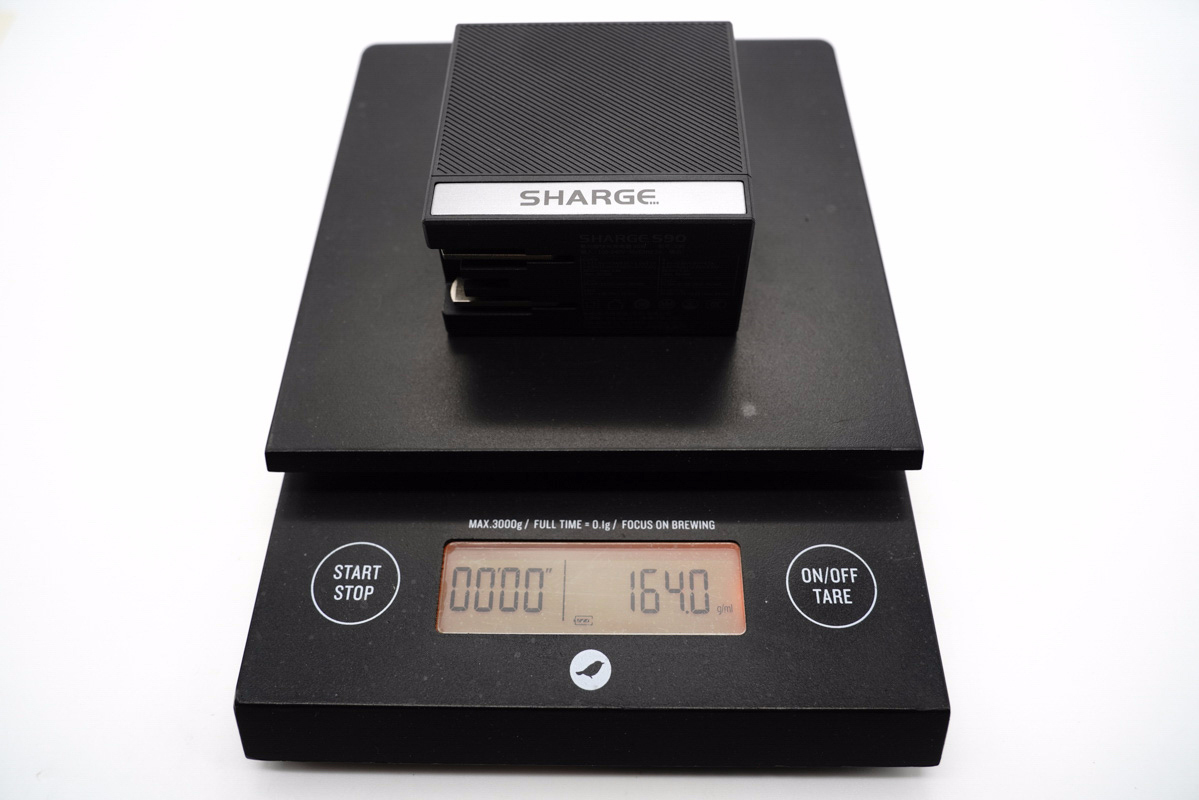

充電器凈重約為164g。

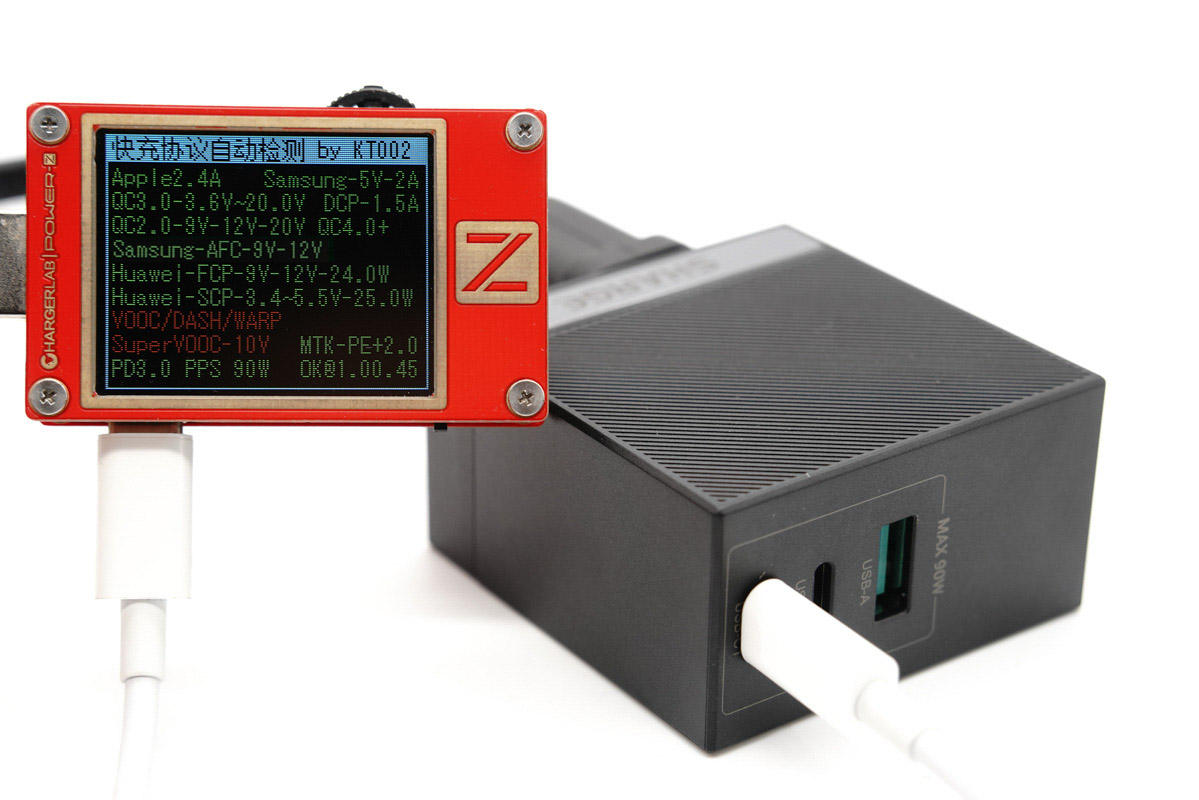

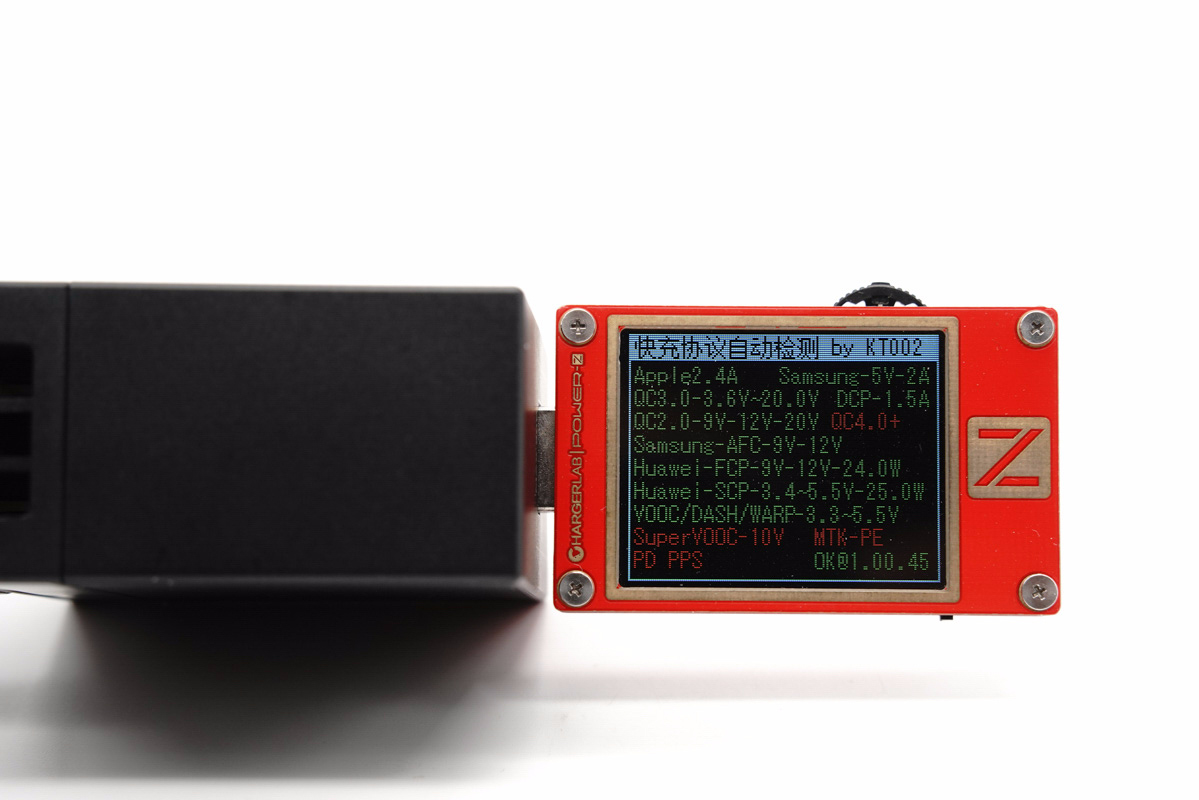

使用ChargerLAB POWER-Z KT002檢測USB-C1口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議。

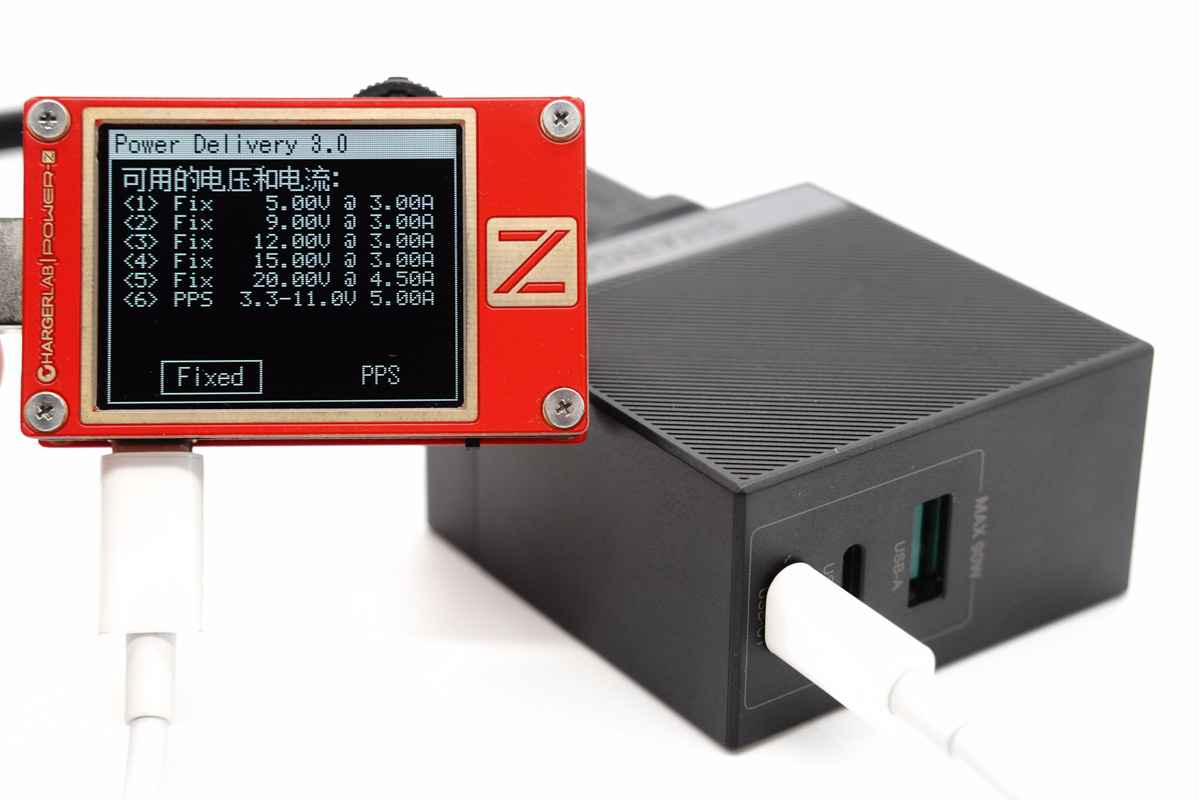

此外PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V4.5A五組固定電壓檔位，以及3.3-11V5A一組PPS電壓檔位。

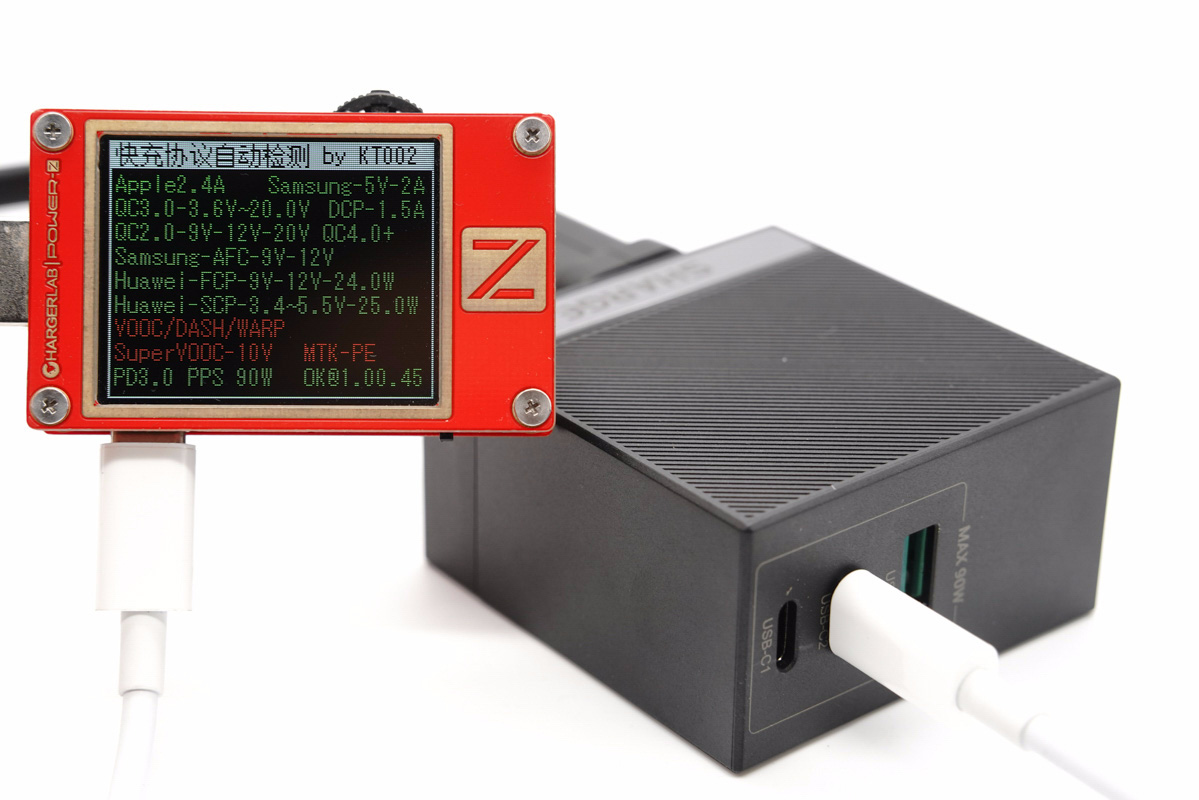

使用KT002檢測USB-C2口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS多個快充協議。

而PDO報文則和C1口的完全相同，同樣支持最大90W PD快充，兩個C口完全可以盲插使用。

最后使用KT002檢測USB-A口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP等多個快充協議。

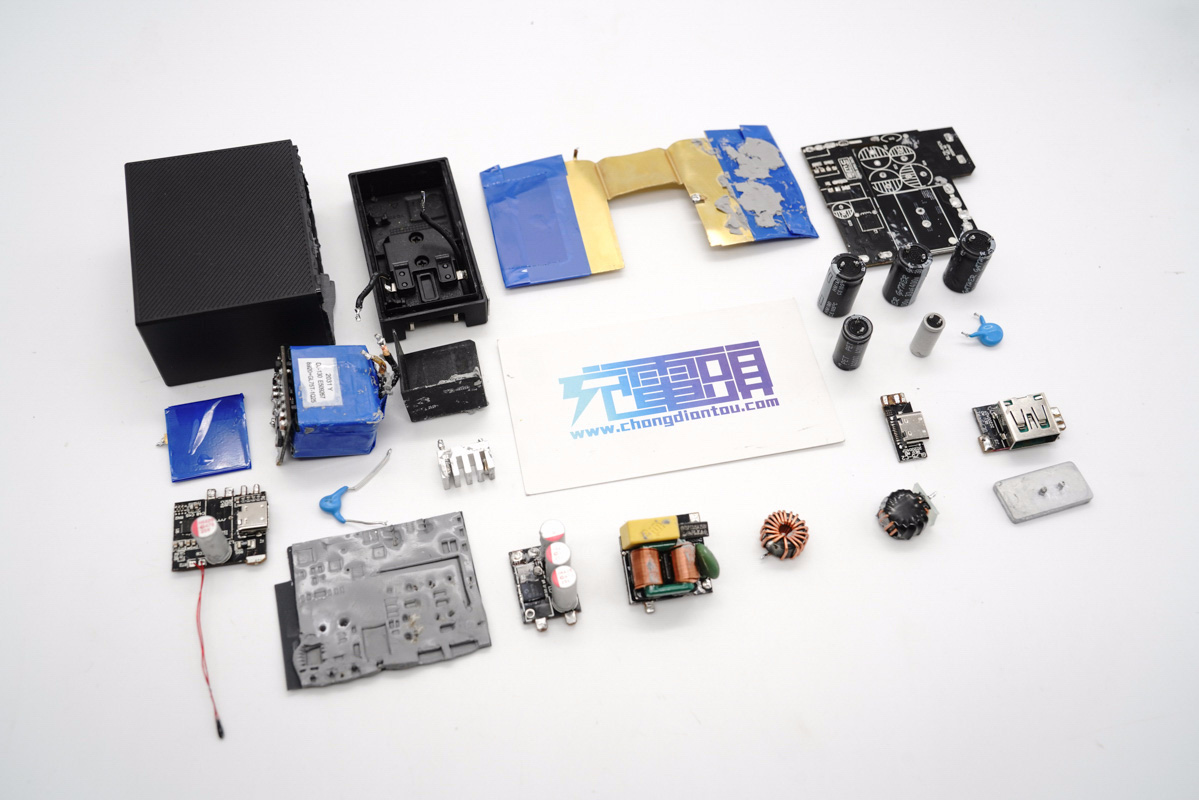

二、閃極90W氮化鎵充電器拆解

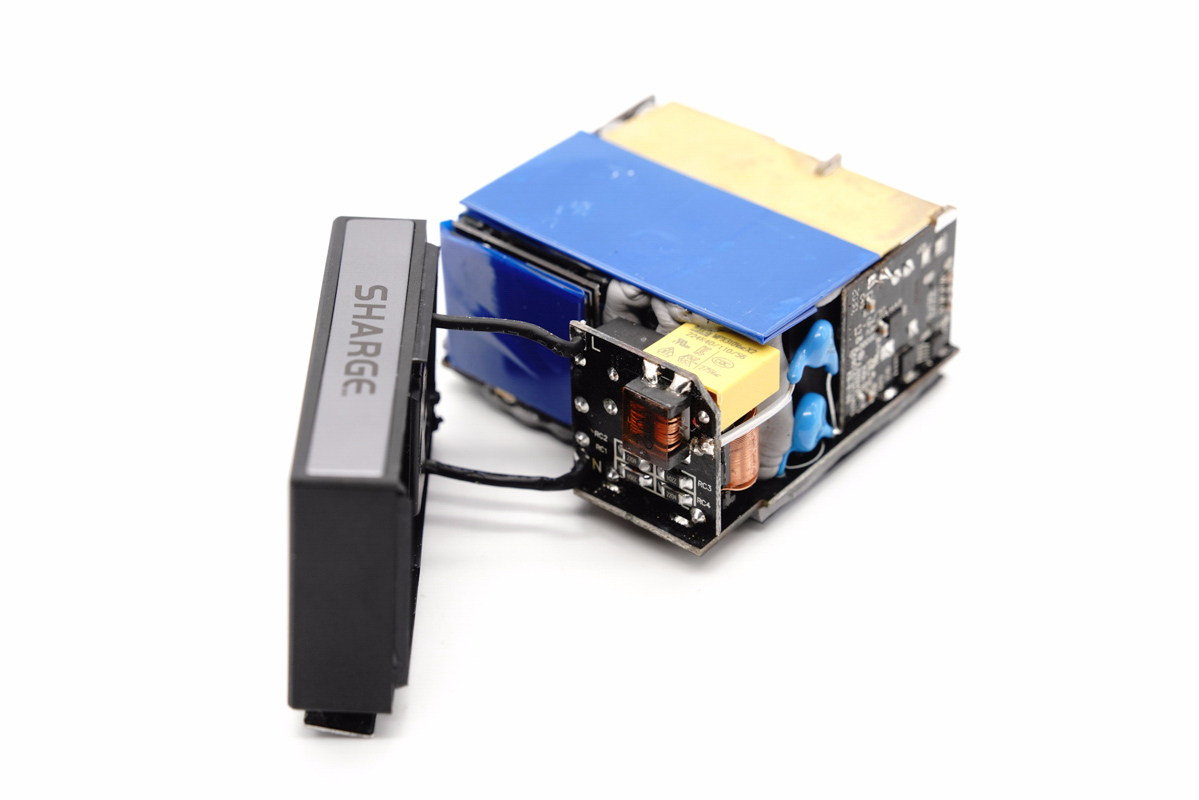

機身殼采用兩段式設計，殼體交界處采用超聲波焊接封裝。

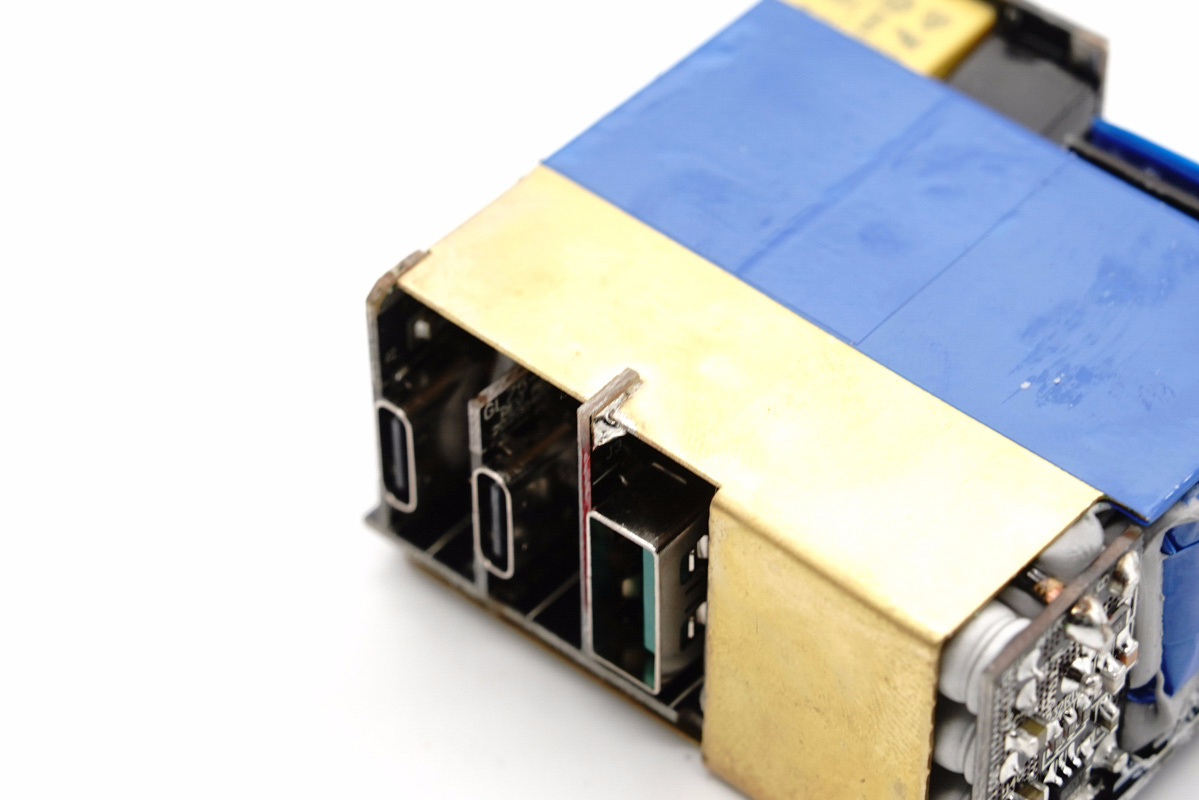

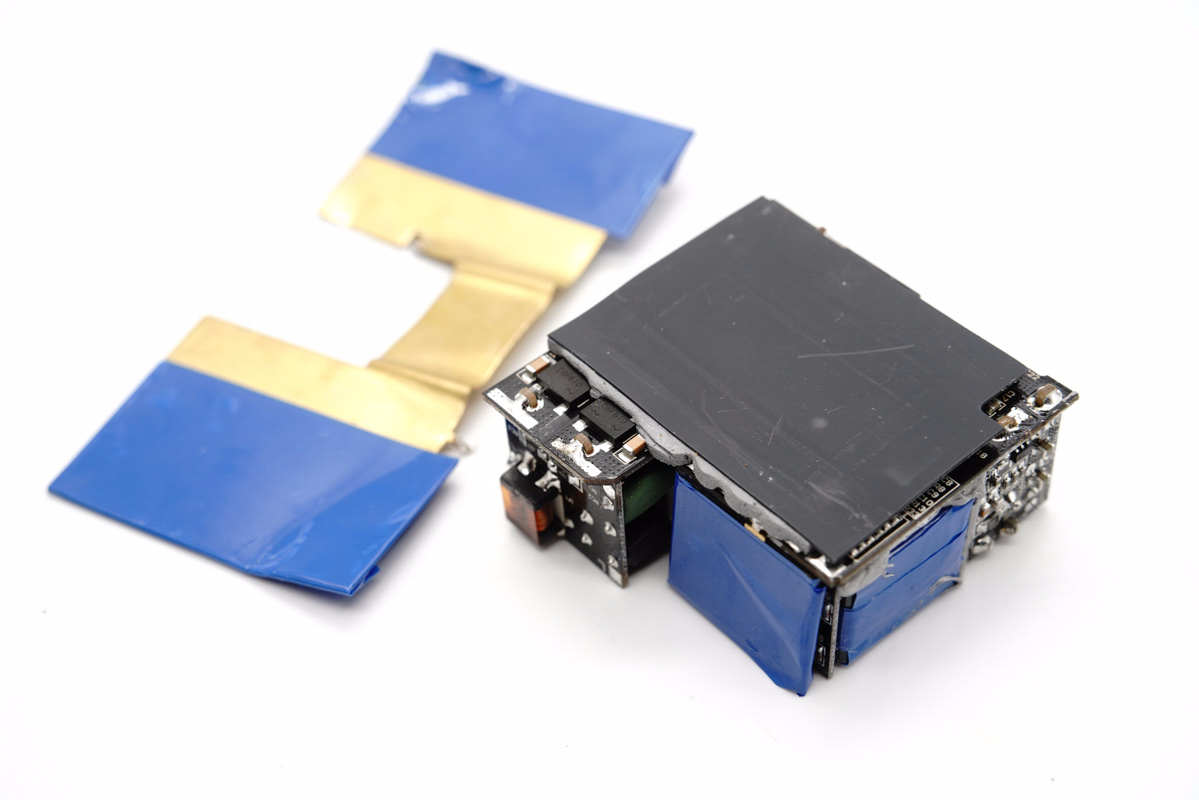

充電器輸入端設有小板，頂部覆蓋黃銅散熱片，并且高壓側粘貼藍色絕緣膠帶。

散熱片開口與A口輸出小板焊接固定，降低機身厚度同時也能加固小板，一舉兩得。

板子背面同樣覆蓋導熱墊，并加裝絕緣板進行隔離。

PCB板正面一覽，元器件交錯布局，排列緊湊有序，整個主板空間充分利用。

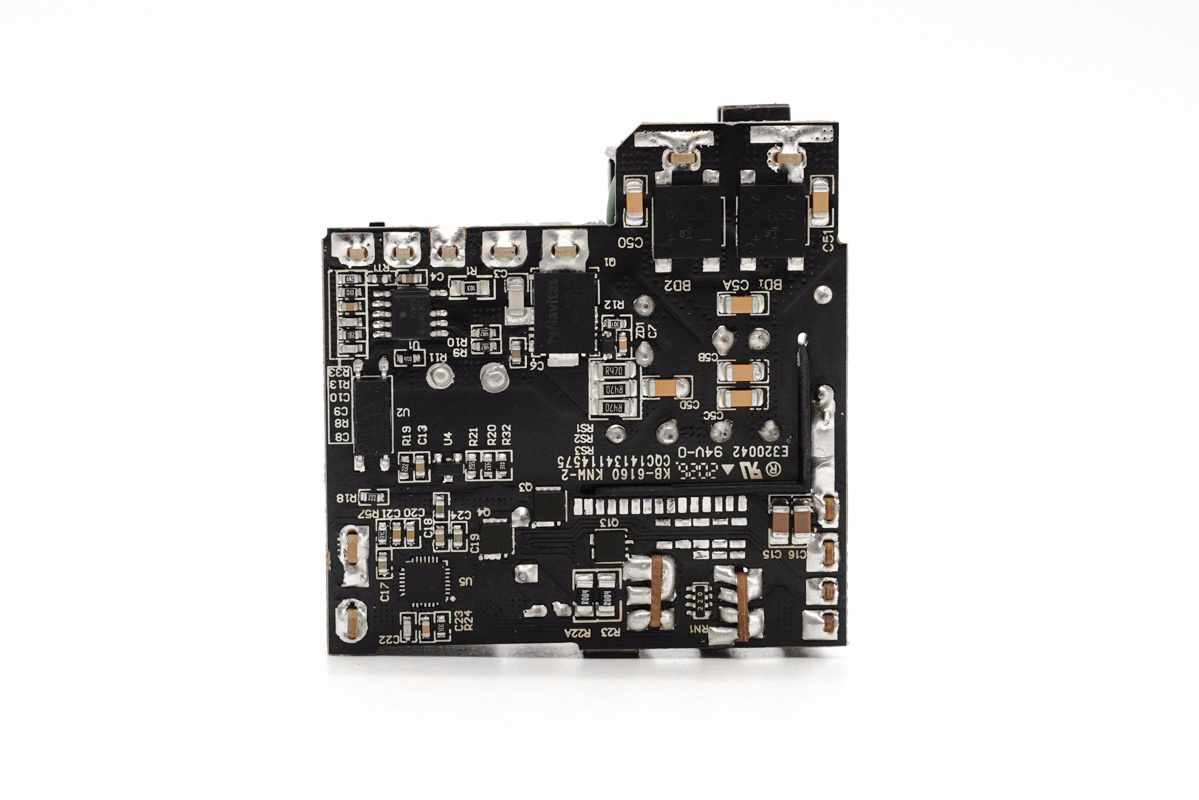

PCB板背面一覽，初級側設有兩顆整流橋、PWM主控芯片和氮化鎵功率開關管；次級側設有USB-C2口和USB-A口二次降壓電路。

通過觀察發現，充電器采用反激開關電源定壓輸出，兩路獨立降壓三口輸出的設計架構。其中C1口單獨一路，另外1A1C口為一路，三口輸出功率智能分配。下面我們從輸入端開始了解各元器件的信息。

充電器輸入端焊接有兩塊小板，輸入端濾波小板背面有一顆濾波電感。

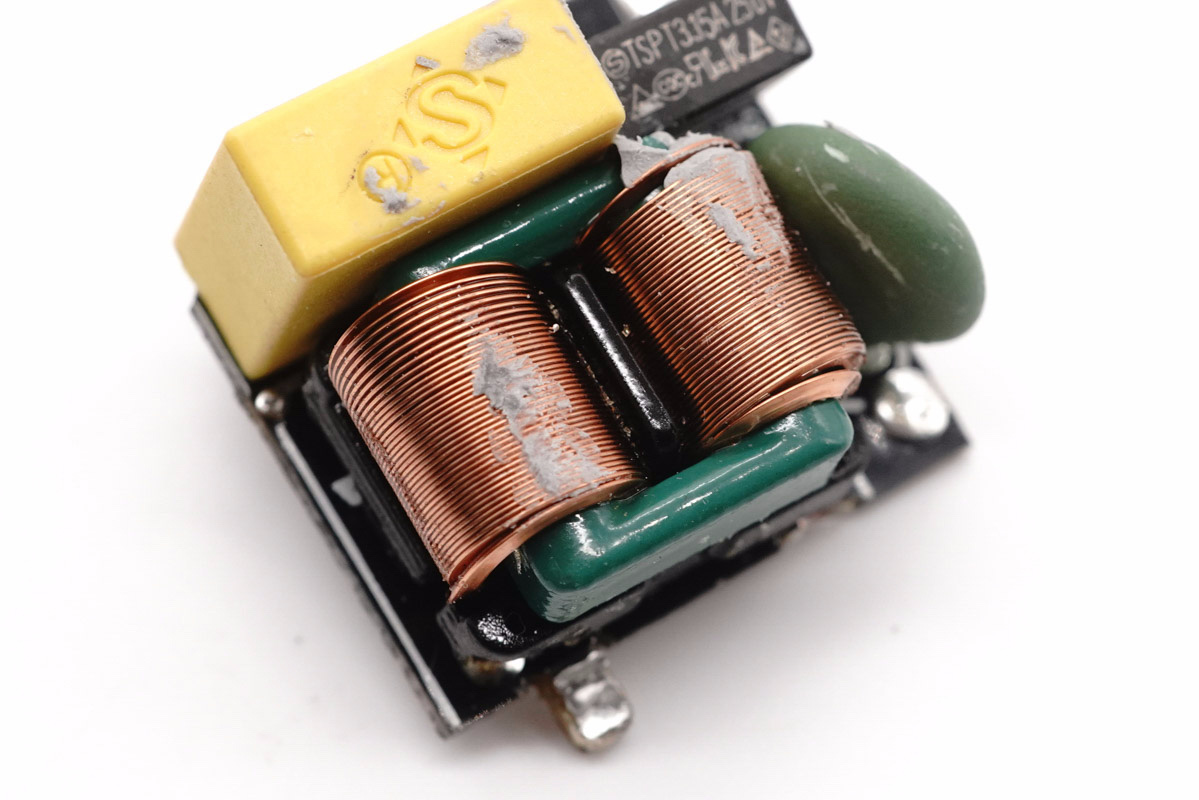

將濾波小板拆下，正面設有保險絲、NTC浪涌抑制電阻、共模電感和X電容。

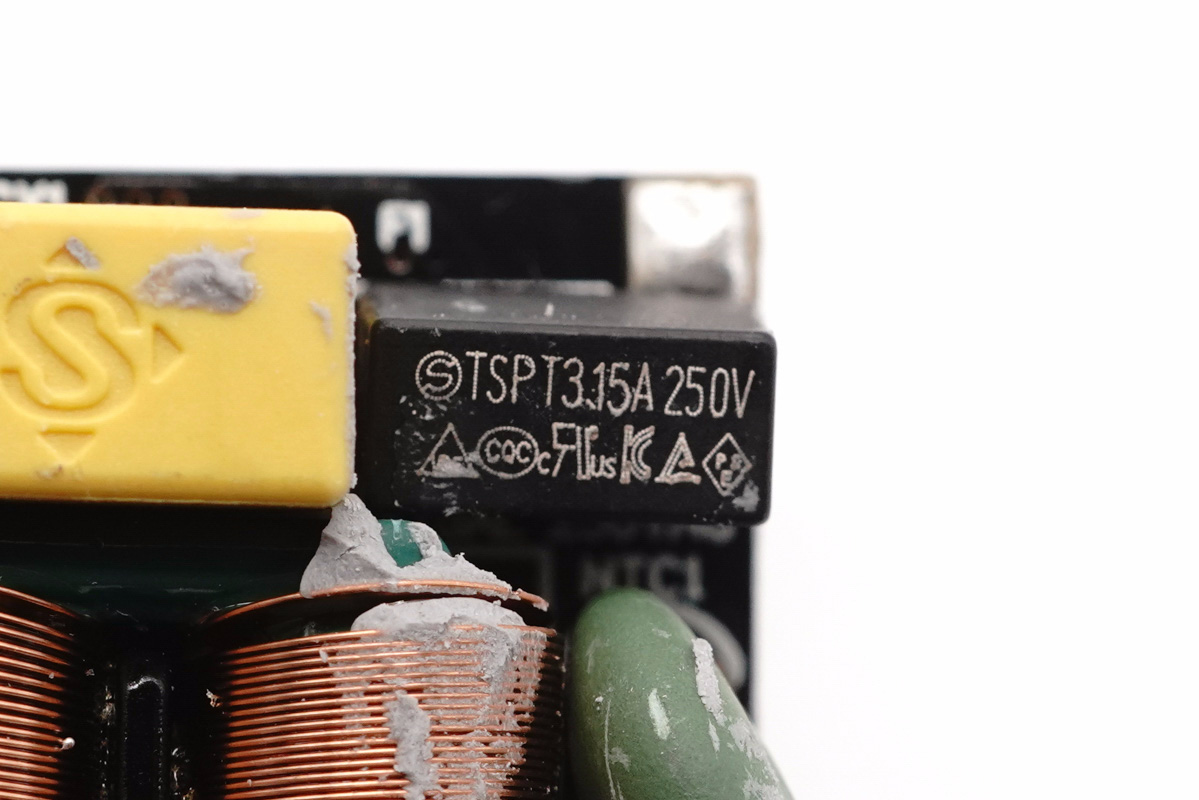

延時保險絲規格為3.15A 250V。

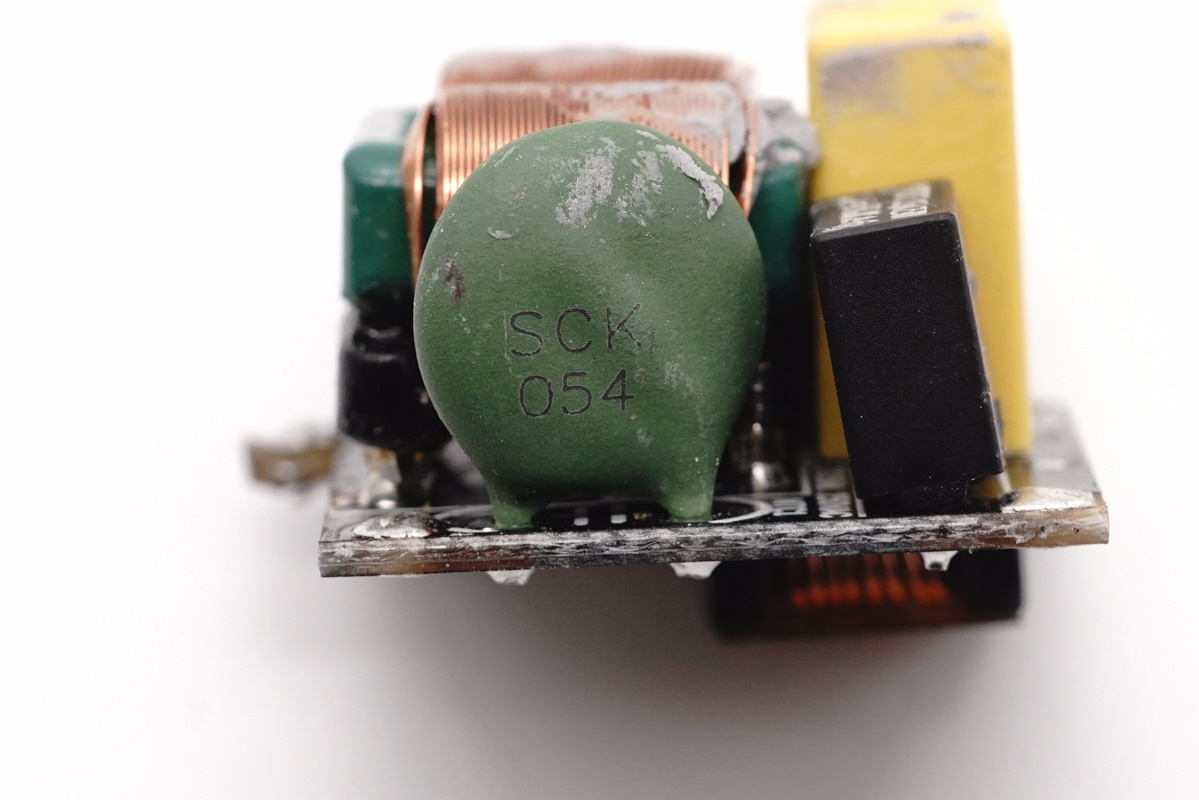

NTC浪涌抑制電阻用于抑制上電浪涌電流。

共模電感使用扁平銅帶繞制，用于濾除EMI干擾。

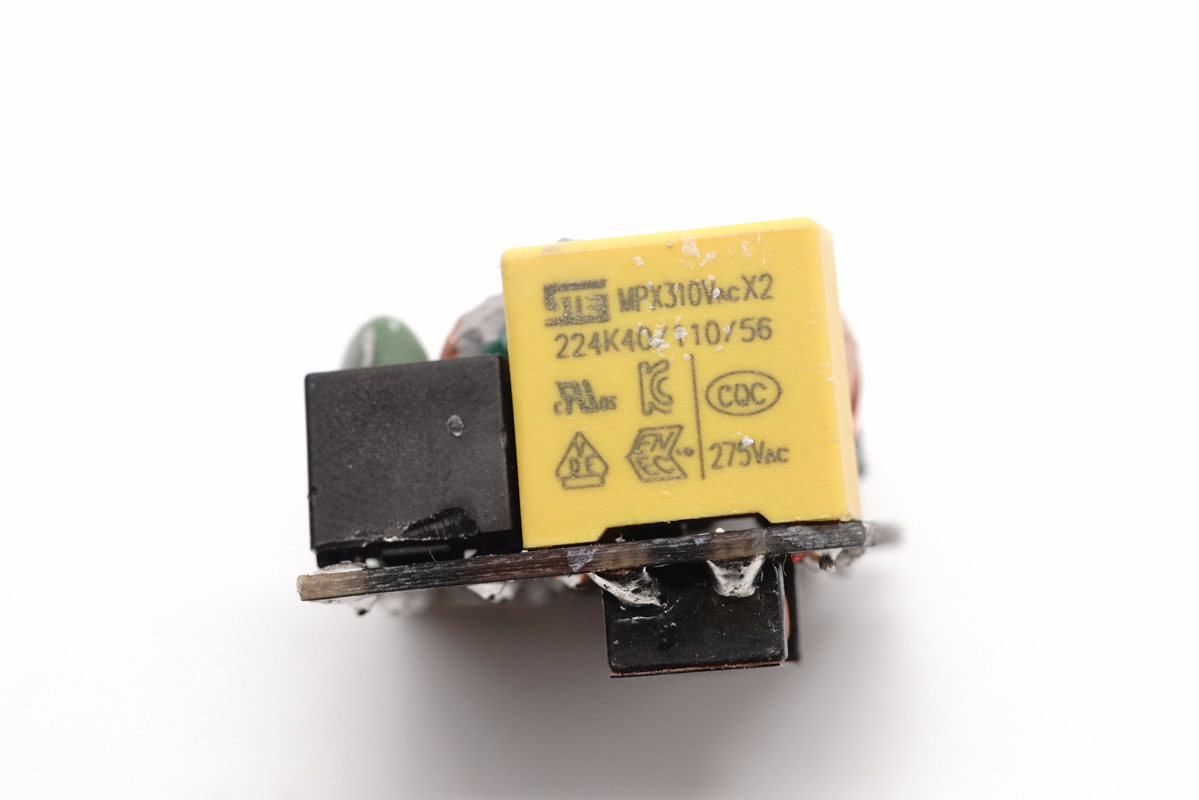

安規X電容來自STE松田電子。

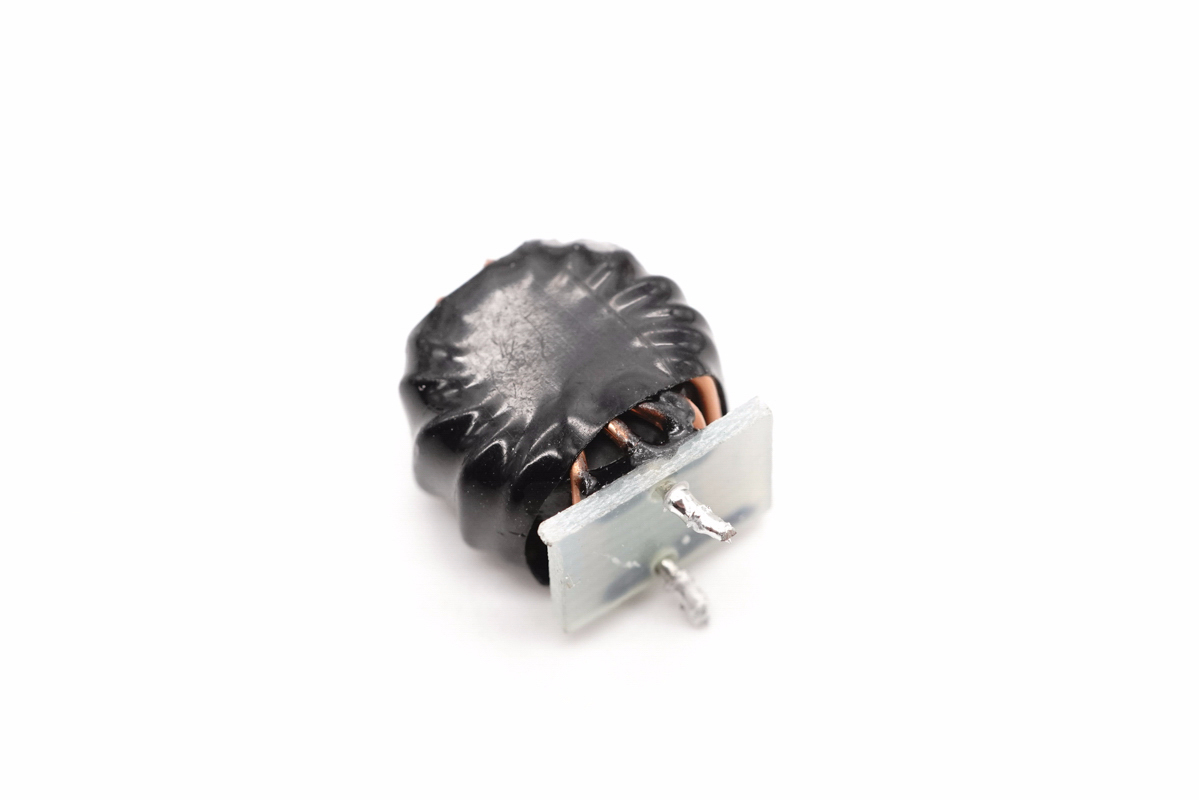

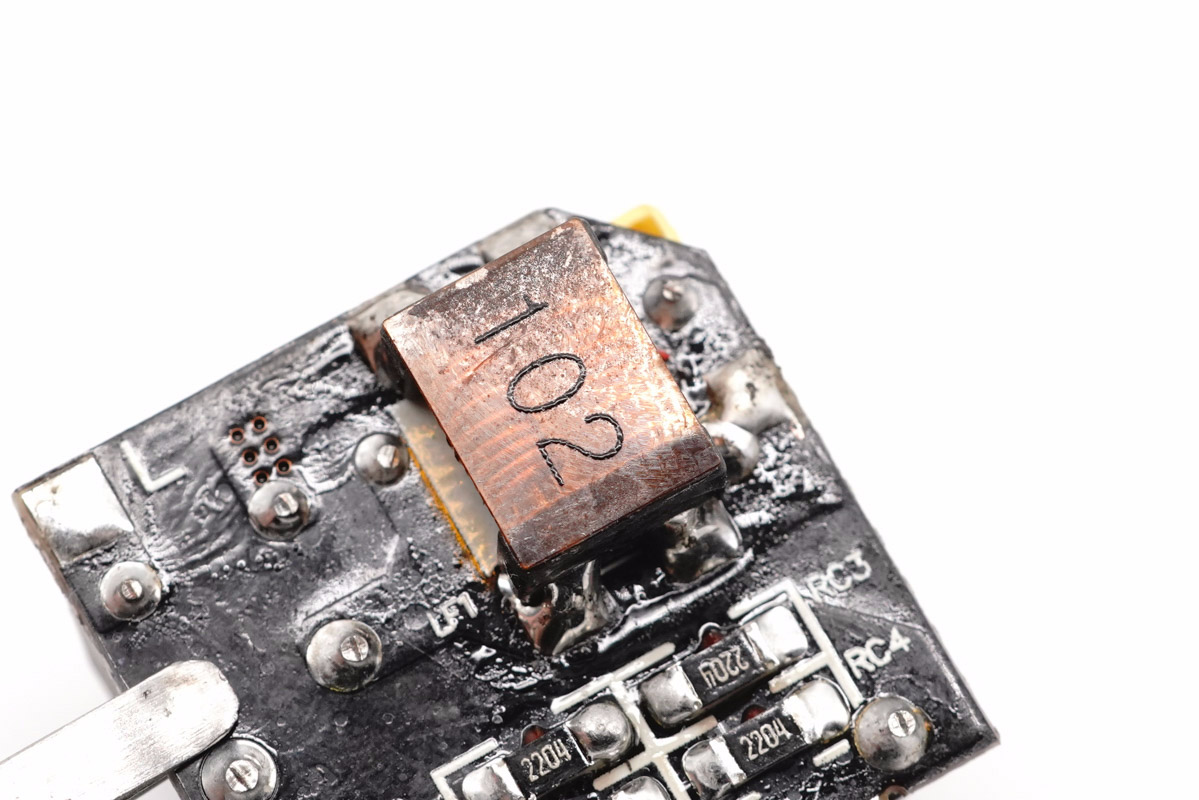

濾波電感特寫。

DBF610整流橋特寫，使用兩顆用于均攤發熱。

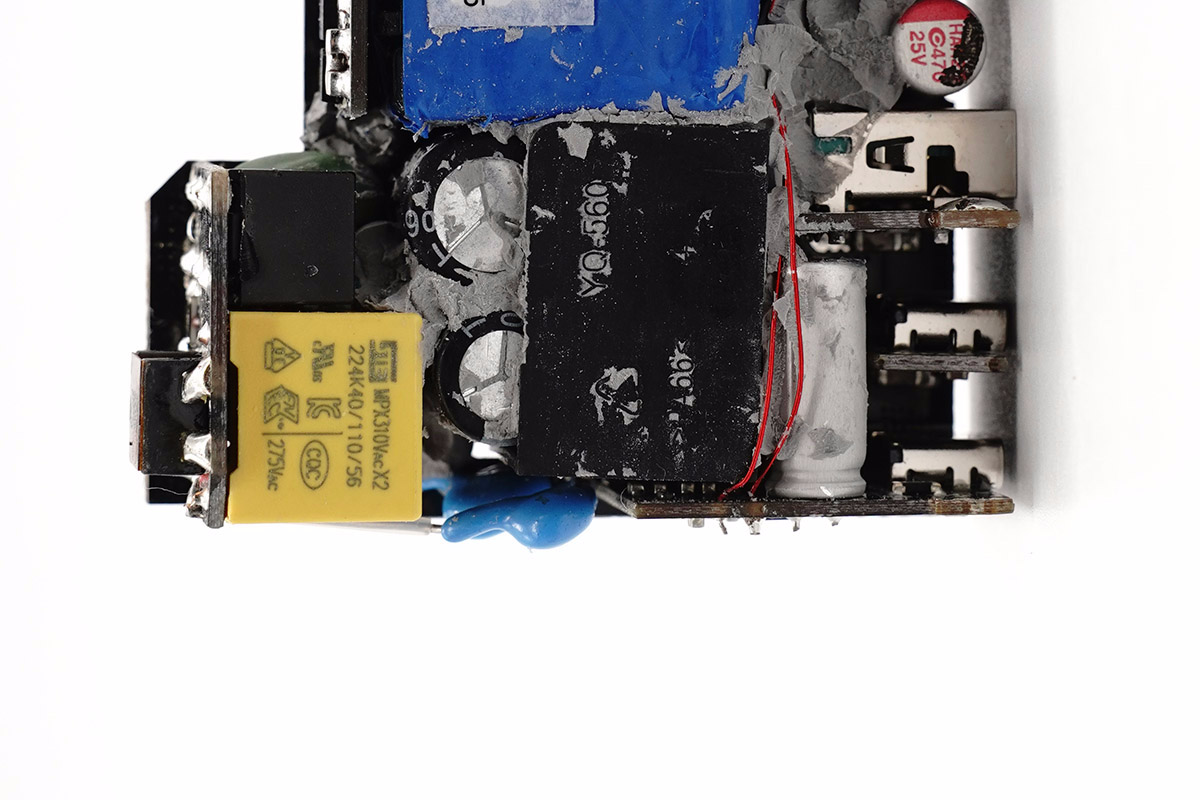

主板一側，在輸入輸出端小板之間區域里設有四顆高壓濾波電解電容，初次級之間做了隔離處理。

電解電容來自深圳凱澤電子，其中三顆規格400V 33μF。

一顆規格為400V 22μF。

主板另一側放置變壓器，變壓器使用垂直小板焊接，并且下方使用金屬塊支撐及導熱。

充電器主控芯片為ON安森美NCP1342，這是一顆高頻初級準諧振反激控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有倍思65W 2C氮化鎵快充、芯茂微65W 2C1A氮化鎵快充、小米55W氮化鎵充電器、華碩65Ｗ氮化鎵充電器、OPPO新款65W超級閃充氮化鎵充電器、一加65W Warp閃充充電器、堅果65W單C口氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、小米120W超級快充、iQOO 120W閃充充電器等。

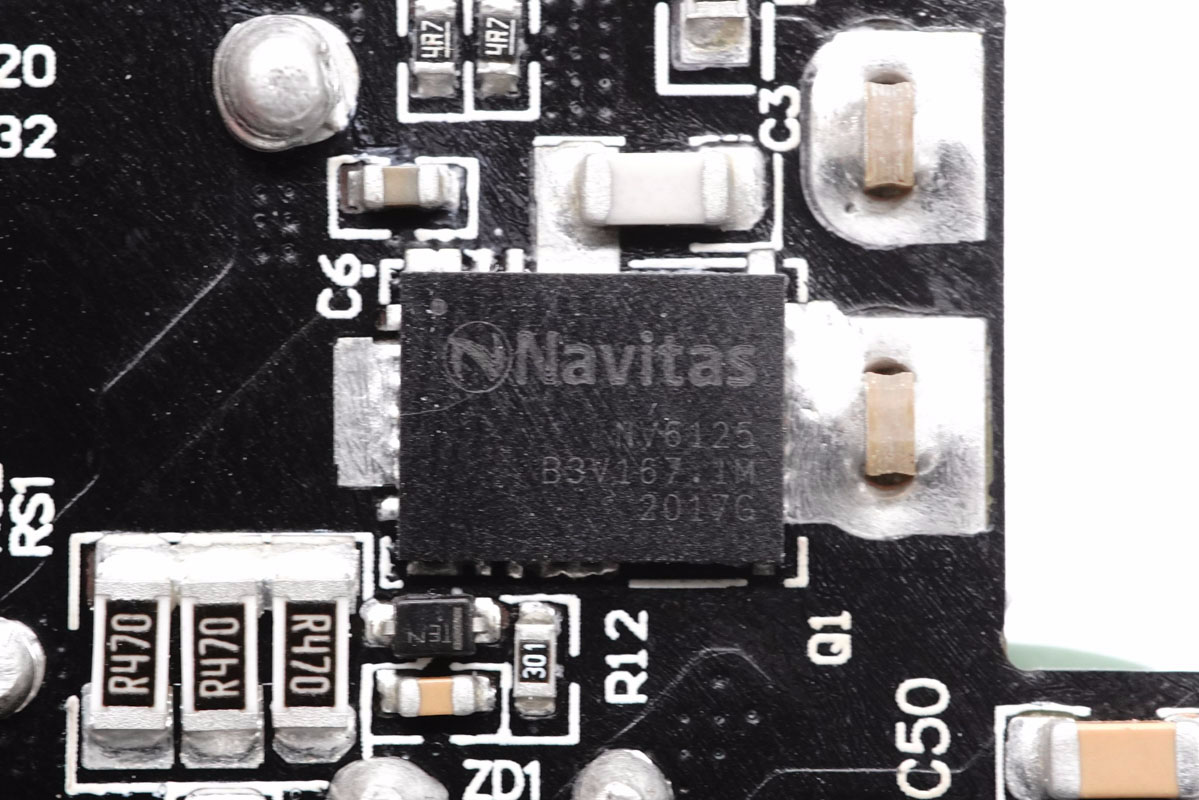

初級側氮化鎵功率芯片采用納微NV6125，其內置驅動器，無需外置驅動器，簡化電路設計。NV6125耐壓650V，175mΩ導阻，支持2MHz開關頻率，采用散熱增強的QFN6*8mm封裝，適用于升壓，降壓，半橋，全橋開關電源等諸多應用場合。

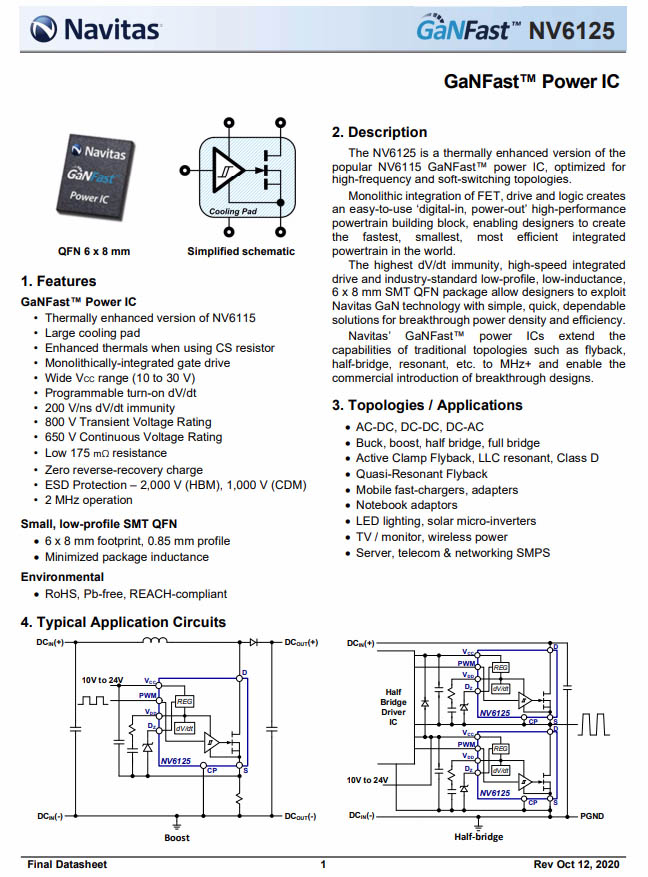

納微半導體NV6125詳細資料。

充電頭網了解到，采用該芯片的還有OPPO新款65W超級閃充氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、聯想90W閃充雙口氮化鎵充電器、thinkplus65W氮化鎵快充、鴻達順65W 2C1A氮化鎵快充等多款產品。此外納微其它型號氮化鎵功率芯片還被雷柏65W GaN快充、小米GaN充電器Type-C 65W 、OPPO 50Ｗ餅干氮化鎵快充、貝爾金68W雙C口GaN充電器等數十款產品采用。

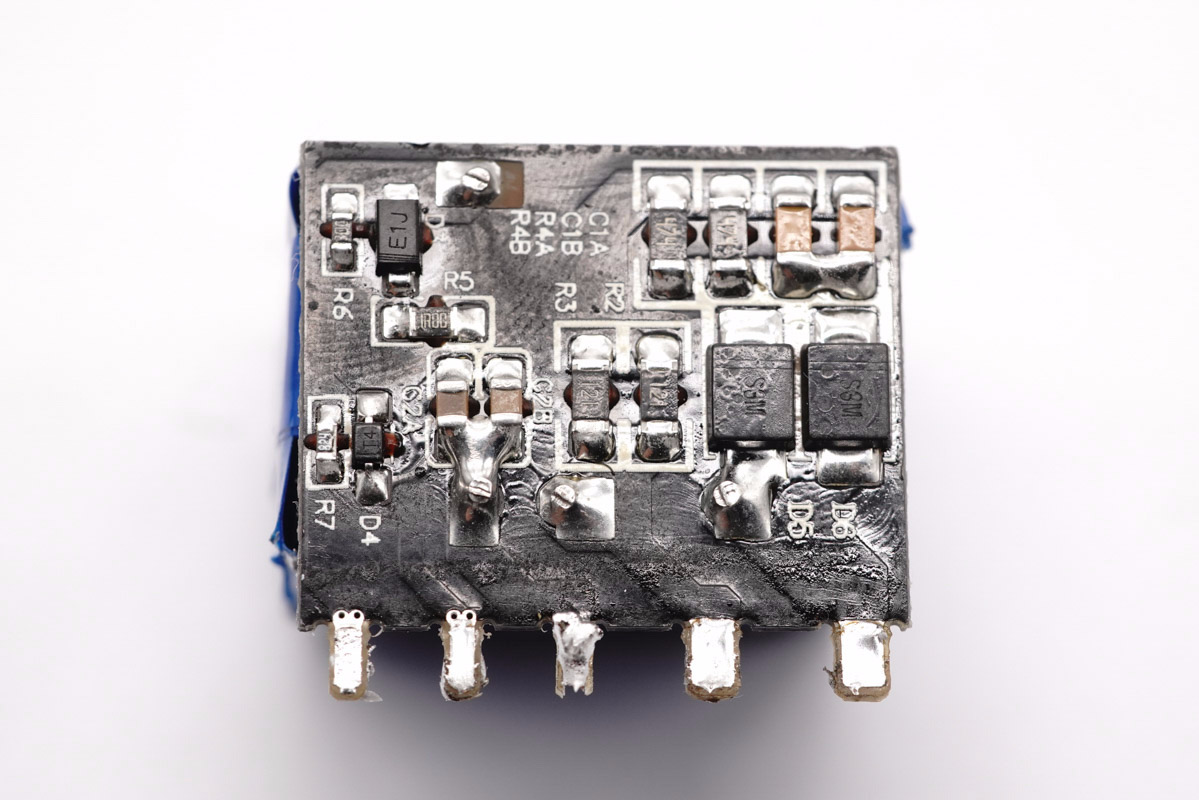

變壓器所在小板背面一覽，焊接了RCD吸收元件和供電電路。

變壓器造型方方正正，全身包裹絕緣膠帶，頂部貼有信息貼紙。

變壓器下的金屬塊特寫，設有兩個固定柱。

億光EL 1018光耦，用于初級次級通信，反饋調節輸出電壓。

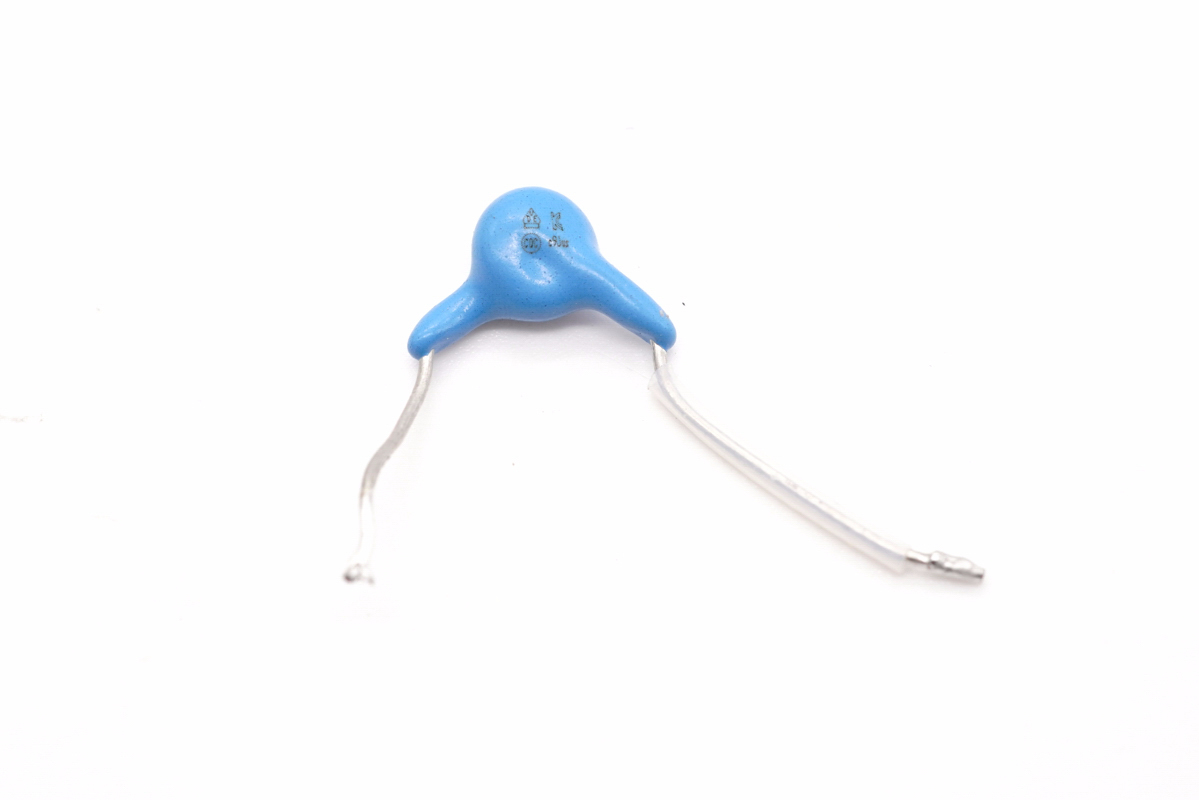

Y電容特寫，其中一個焊腳上套有絕緣管。

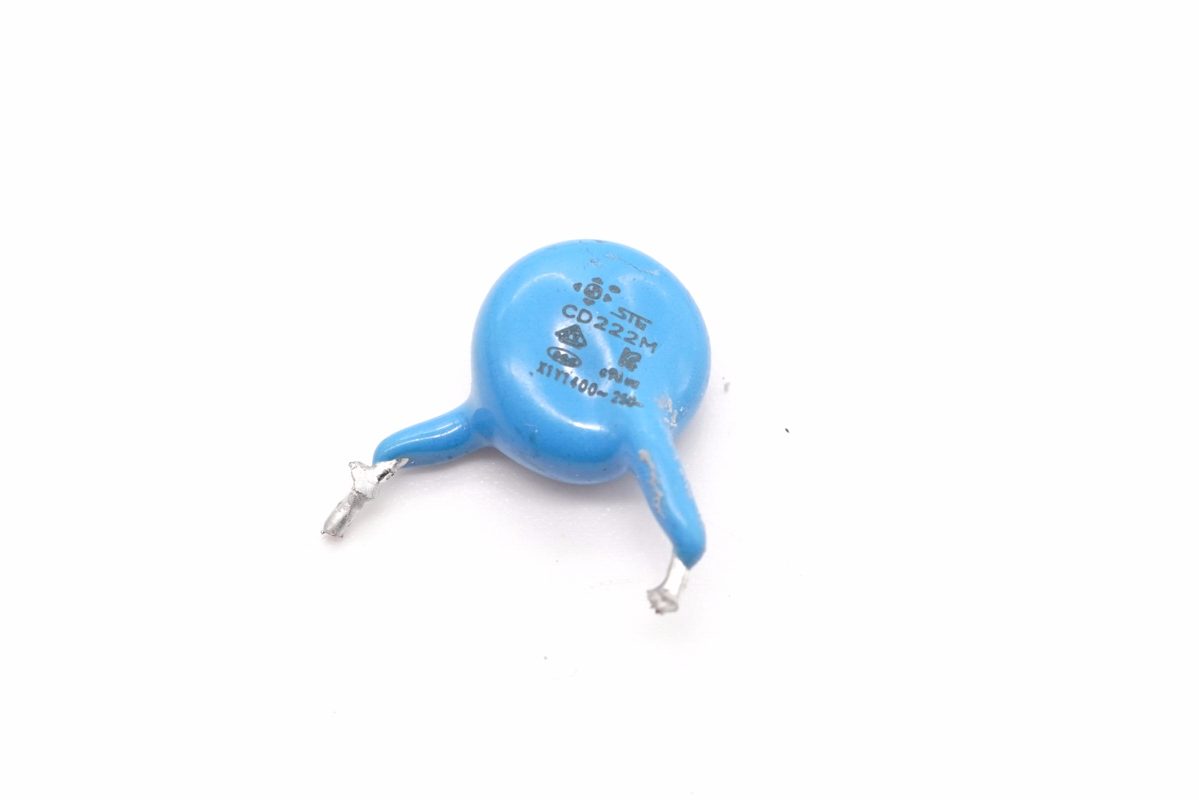

另一顆Y電容來自松田電子，用于輸出抗干擾。

輸出端一覽，三個USB母座均采用小板垂直焊接，另外右側還設有同步整流小板。

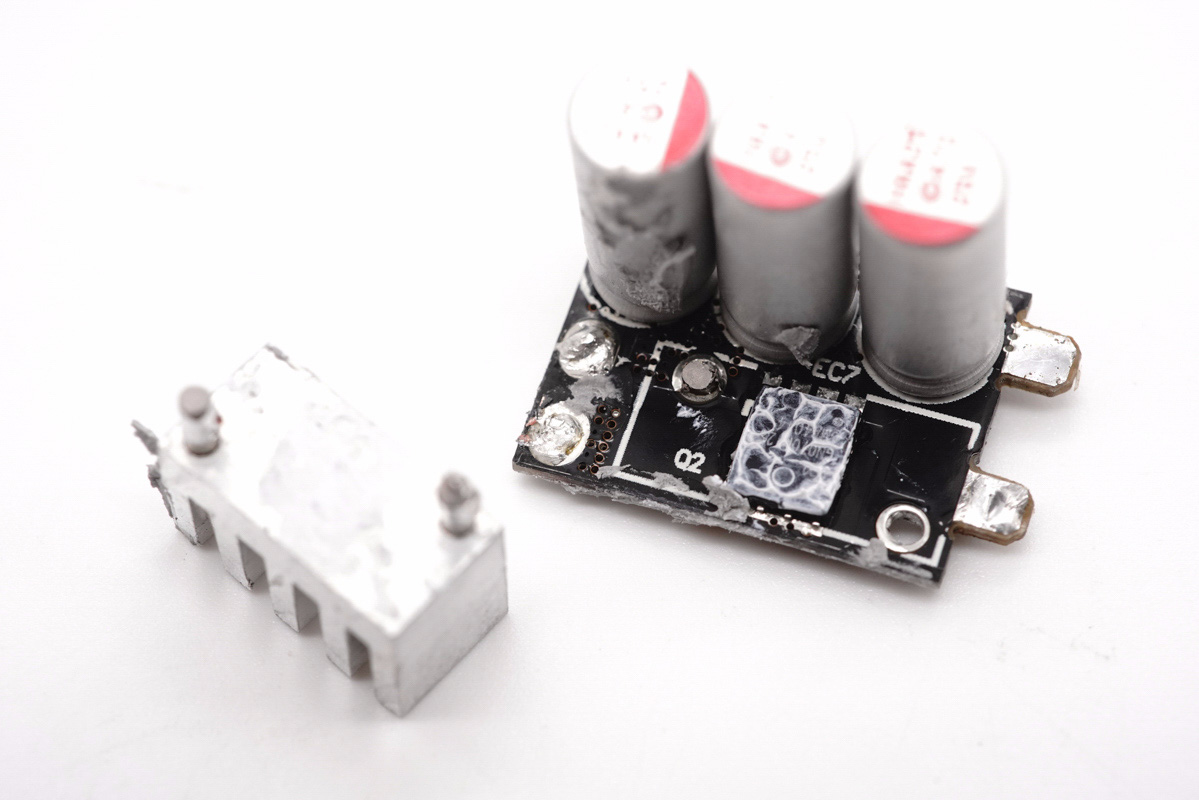

將同步整流小板拆下，正面設有三顆濾波固態電容以及散熱片。

將散熱片拆下，下方有一顆同步整流管，涂有硅脂幫助導熱。

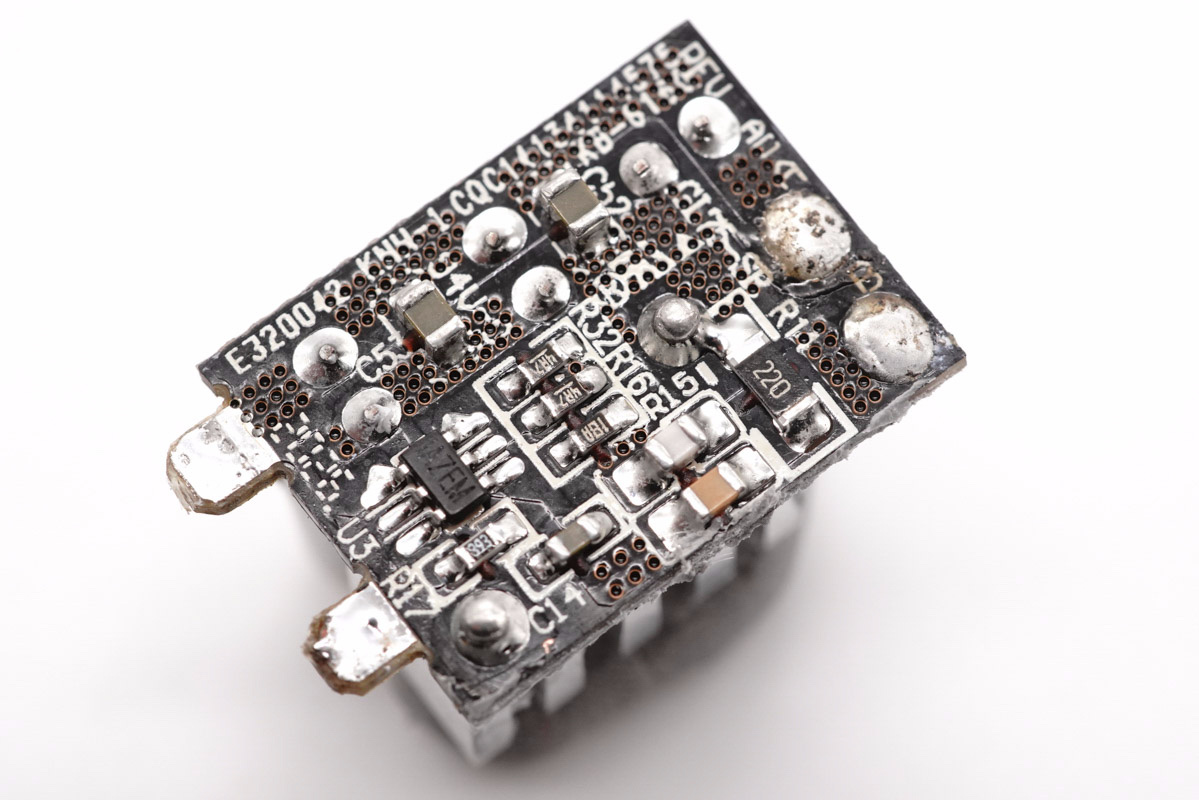

小板背面設有次級同步整流控制器，此外做了大量過孔，幫助導熱。

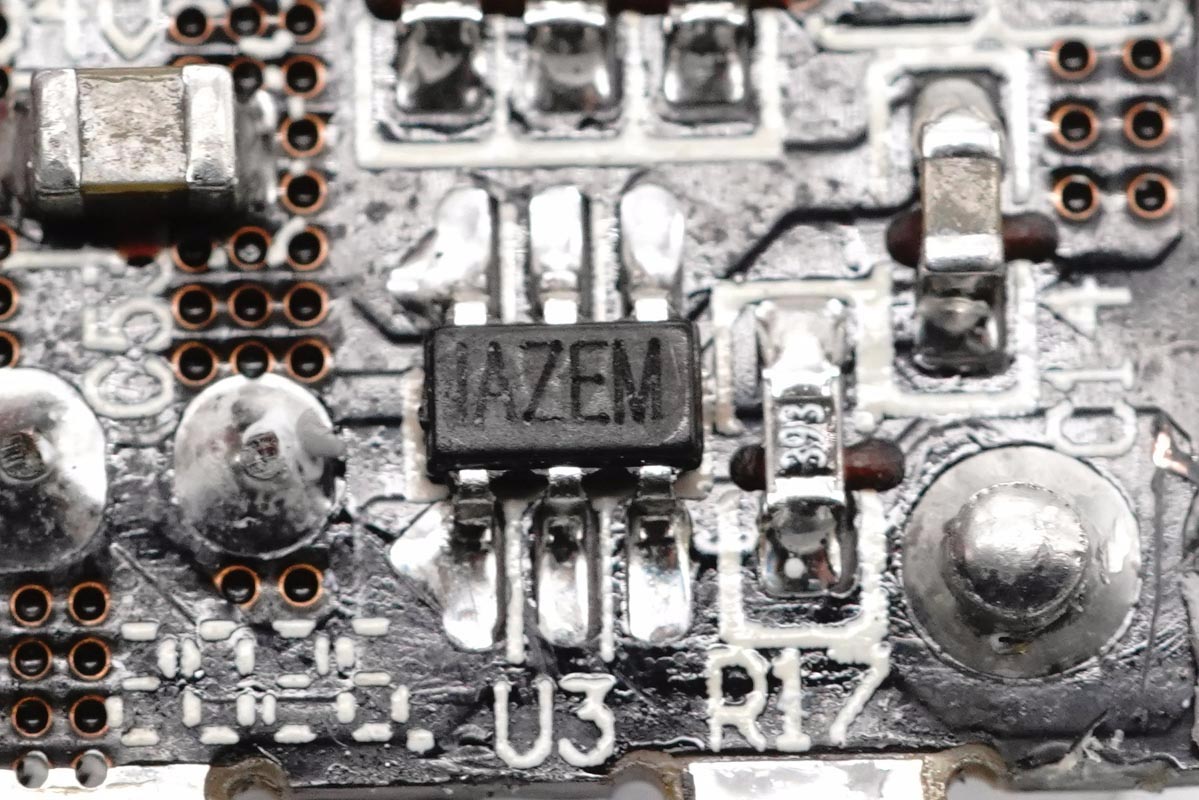

絲印IAZEM次級同步整流控制器，實際是MPS芯源半導體的MP6908，支持寬輸出電壓范圍，支持DCM/CCM/準諧振多種操作模式，支持高側和低側同步整流。

MP6908詳細規格參數。

充電頭網了解到，采用MPS MP6908的還有閃極100W 3C1A氮化鎵快充充電器、雷柏65W GaN快充、安克65W PD快充、小米65W GaN充電器、小米18W雙模充、電友65W 2C1A氮化鎵快充、聯想YOGA 65W PD快充。此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、紫米65W 2C1A桌面PD快充充電器等數十款產品采用。

次級同步整流管采用恒泰柯HGN070N12S，NMOS管，耐壓120V，DFN5x6封裝。

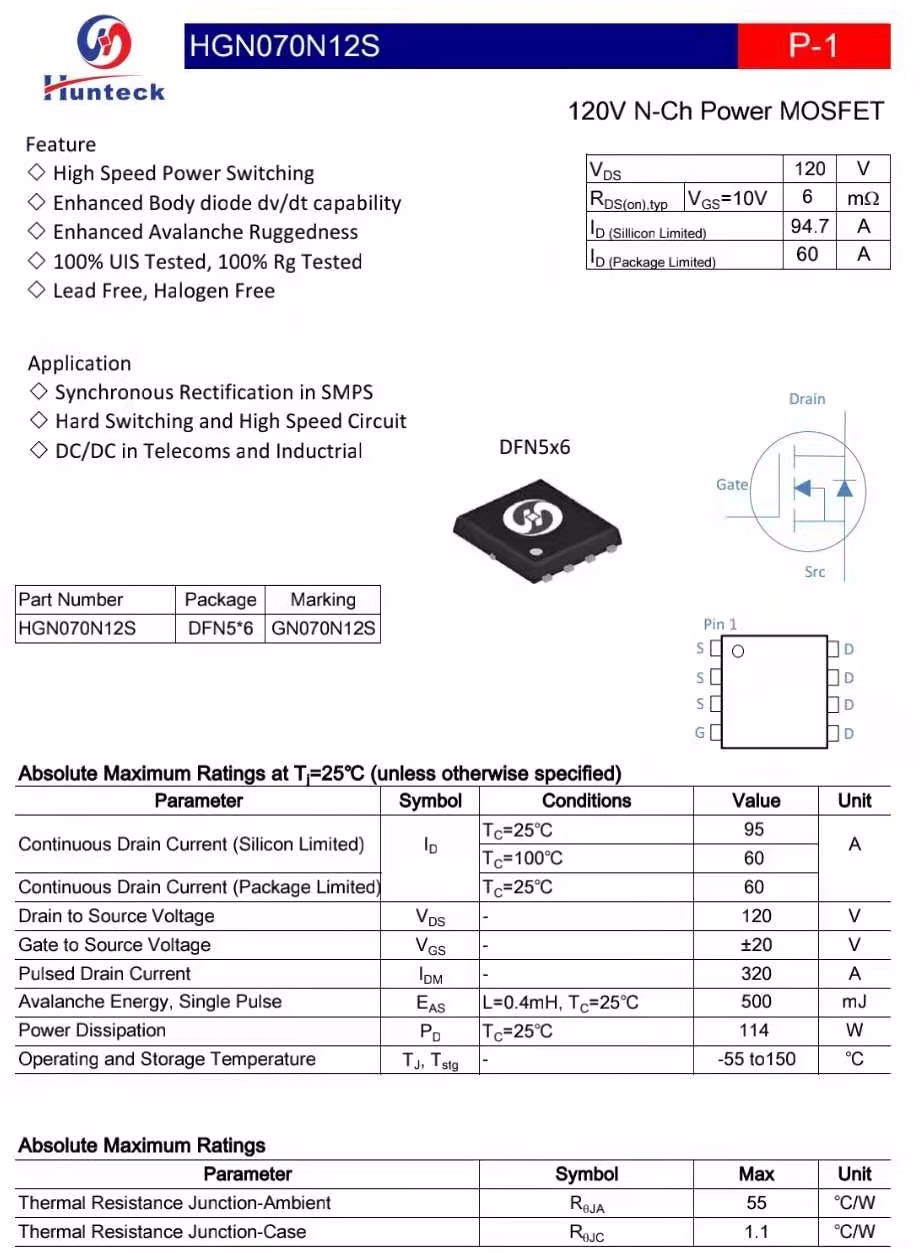

恒泰柯HGN070N12S資料信息。

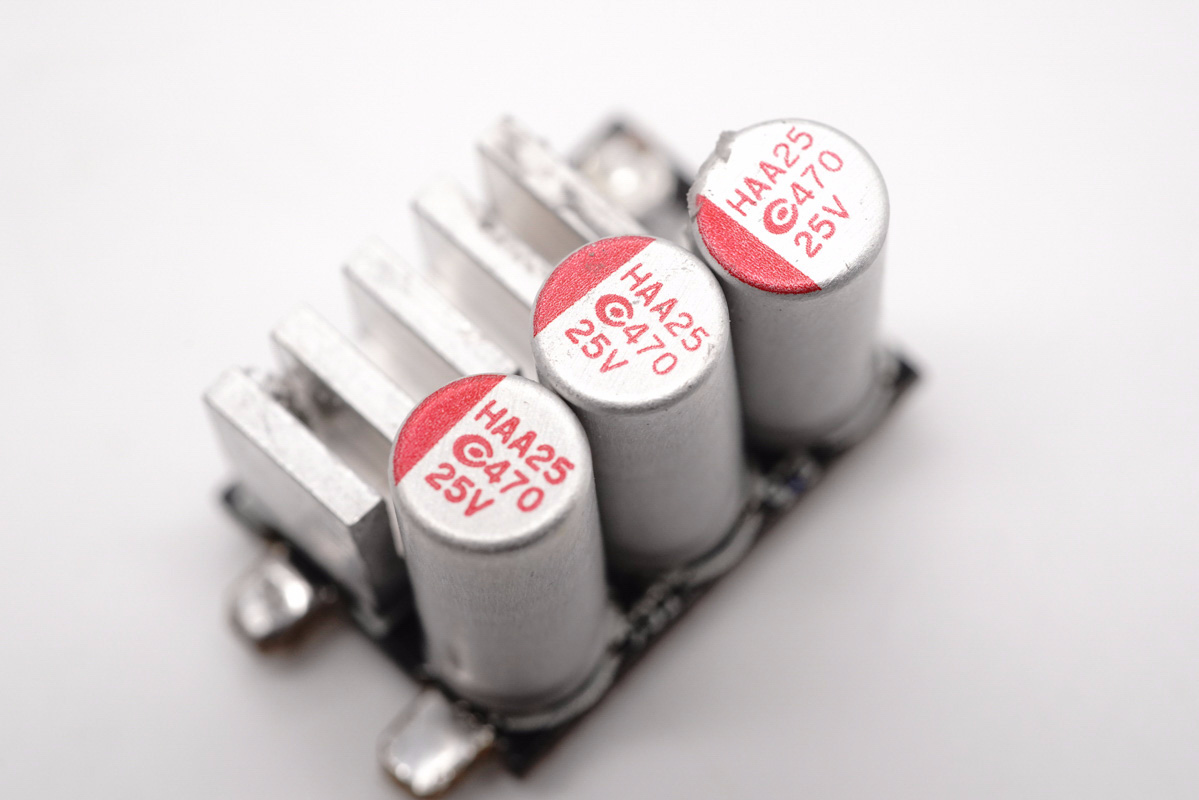

三顆輸出濾波固態電容來自鈺邦，規格均為25V 470μF。

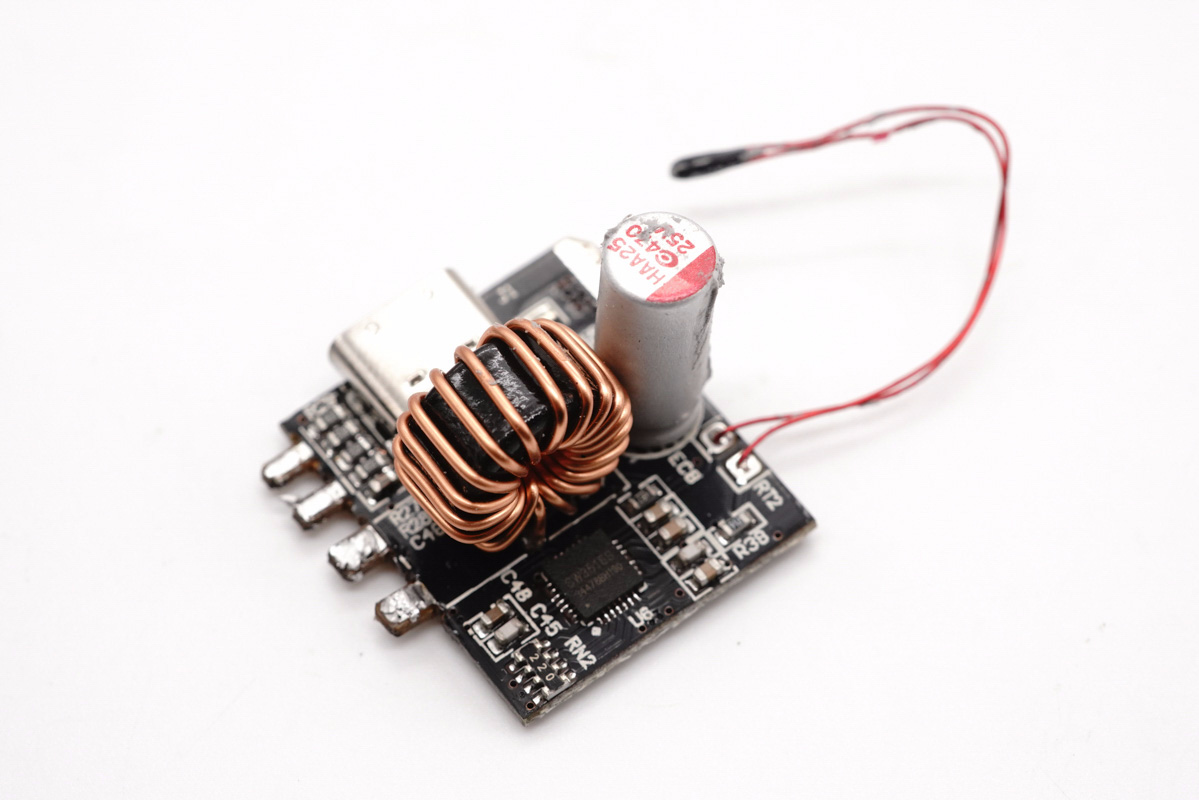

USB-C1母座所在小板拆下，正面設有降壓協議IC、降壓電感、濾波電容以及熱敏電阻。

背面設有一顆MCU以及兩顆MOS管。

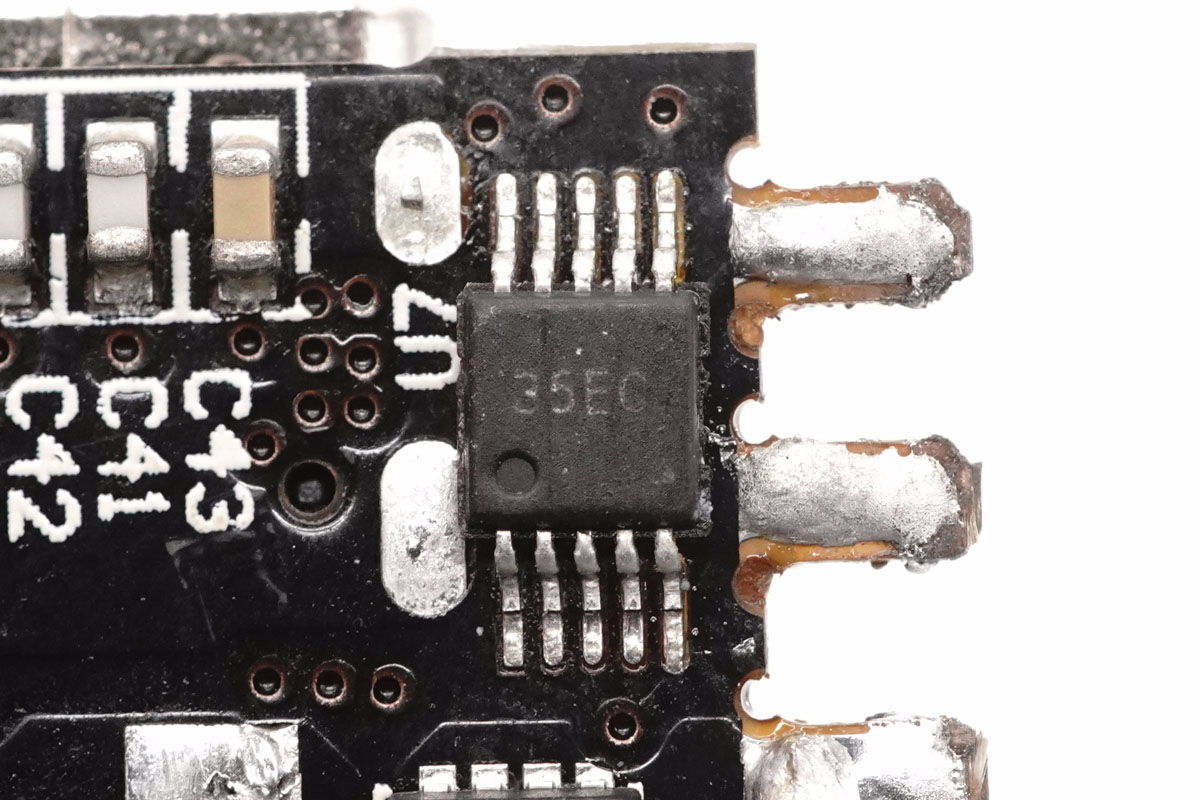

絲印35EC的MCU，用于多口輸出功率智能調節。

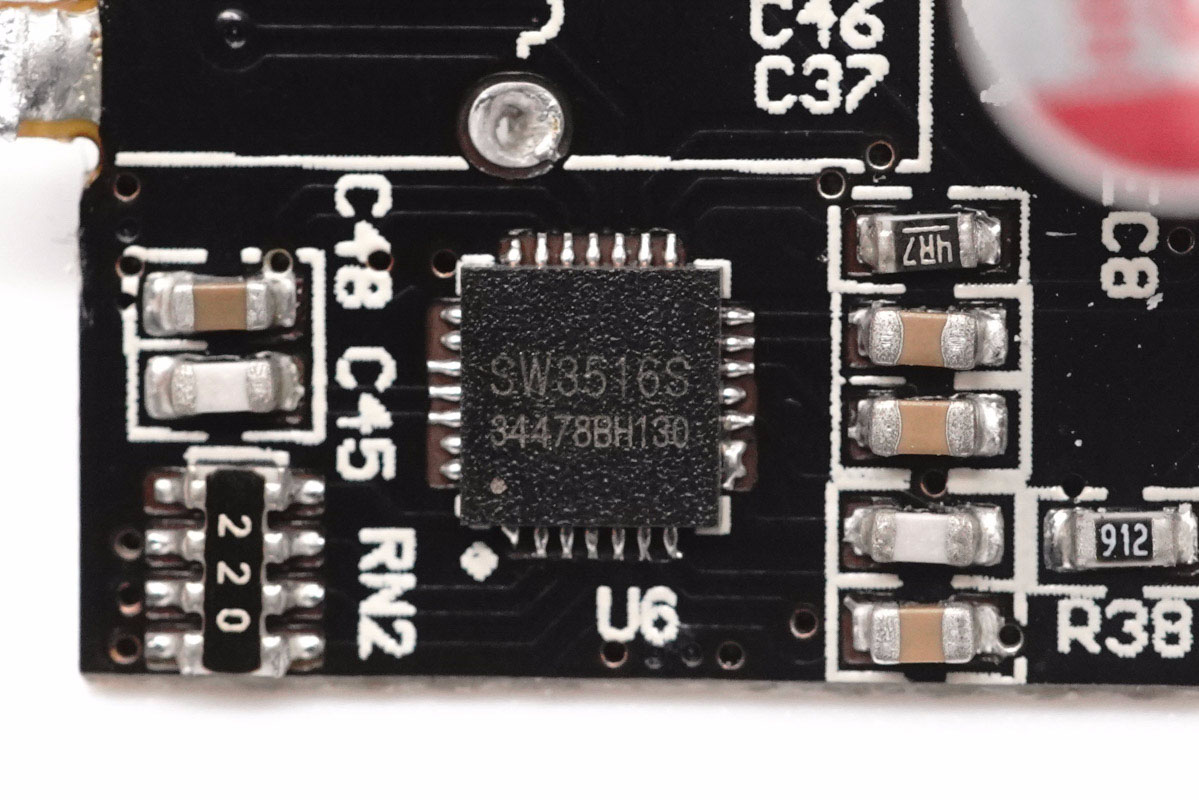

采用智融SW3516S主控芯片作為USB-C1接口的降壓控制和協議識別。

智融SW3516S是一款高集成度的支持PD協議的Type-C口充電芯片，通過PD3.0認證，TID號：1583。其集成了高效率同步降壓變換器，CC/CV模式，PD以及Type-C協議控制器。外圍只需少量的器件，即可組成完整的高性能PD協議的Type-C口充電解決方案。

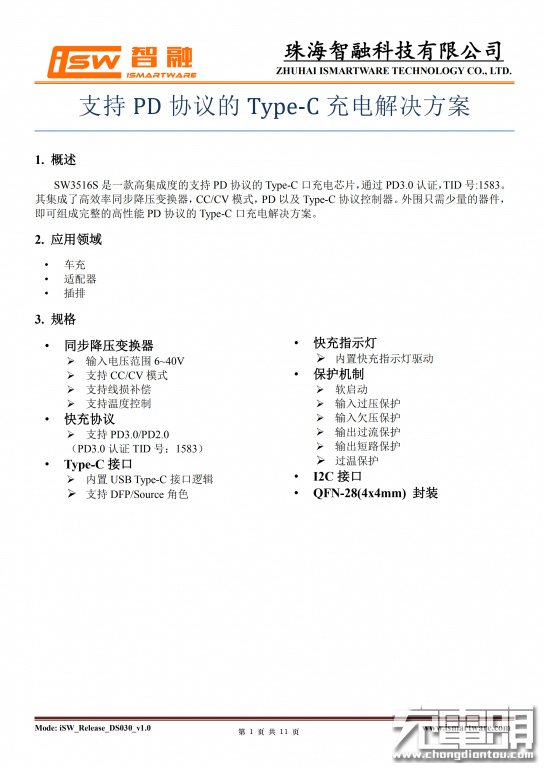

智融SW3516S資料信息。

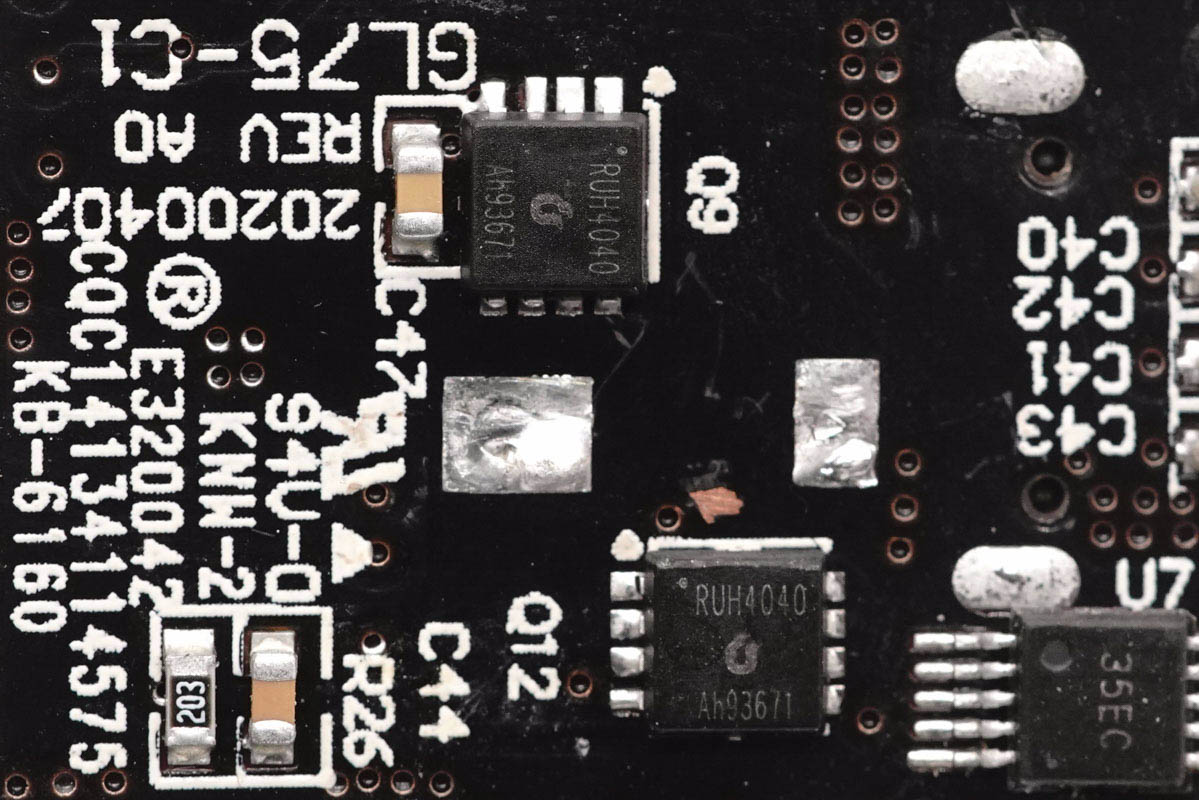

外掛兩顆銳駿RUH4040M2 MOS管為USB-C1口輸出同步整流降壓，NMOS，耐壓40V。

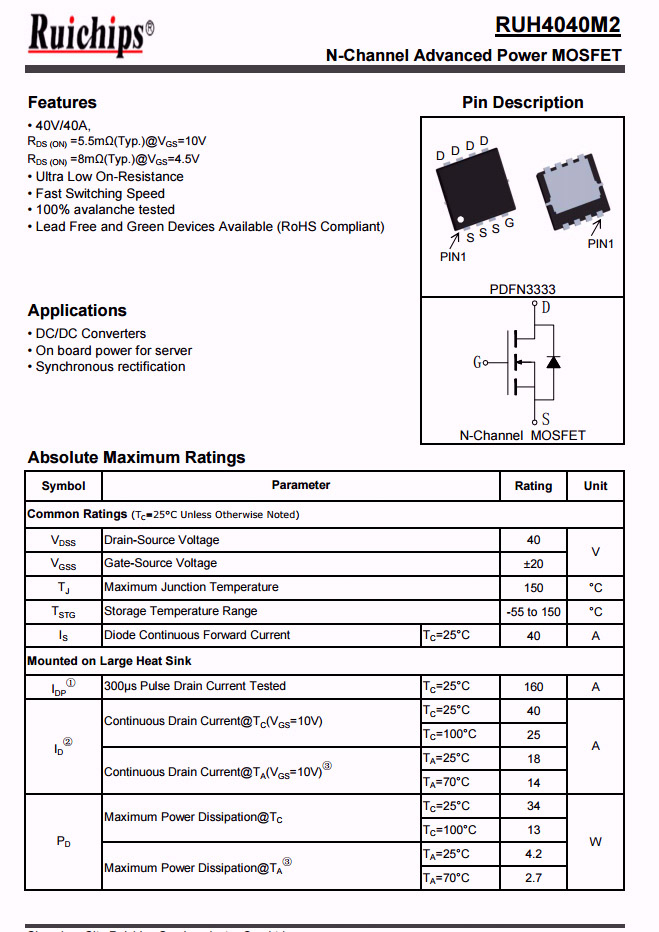

銳駿RUH4040M2詳細資料。

充電頭網了解到，采用銳駿MOS的產品還有華碩65Ｗ 2C1A氮化鎵充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、鴻達順120Ｗ四口2C2A快充、摩米士65W 2C1A氮化鎵快充充電器、倍思45W 1A1C氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等多款產品采用。

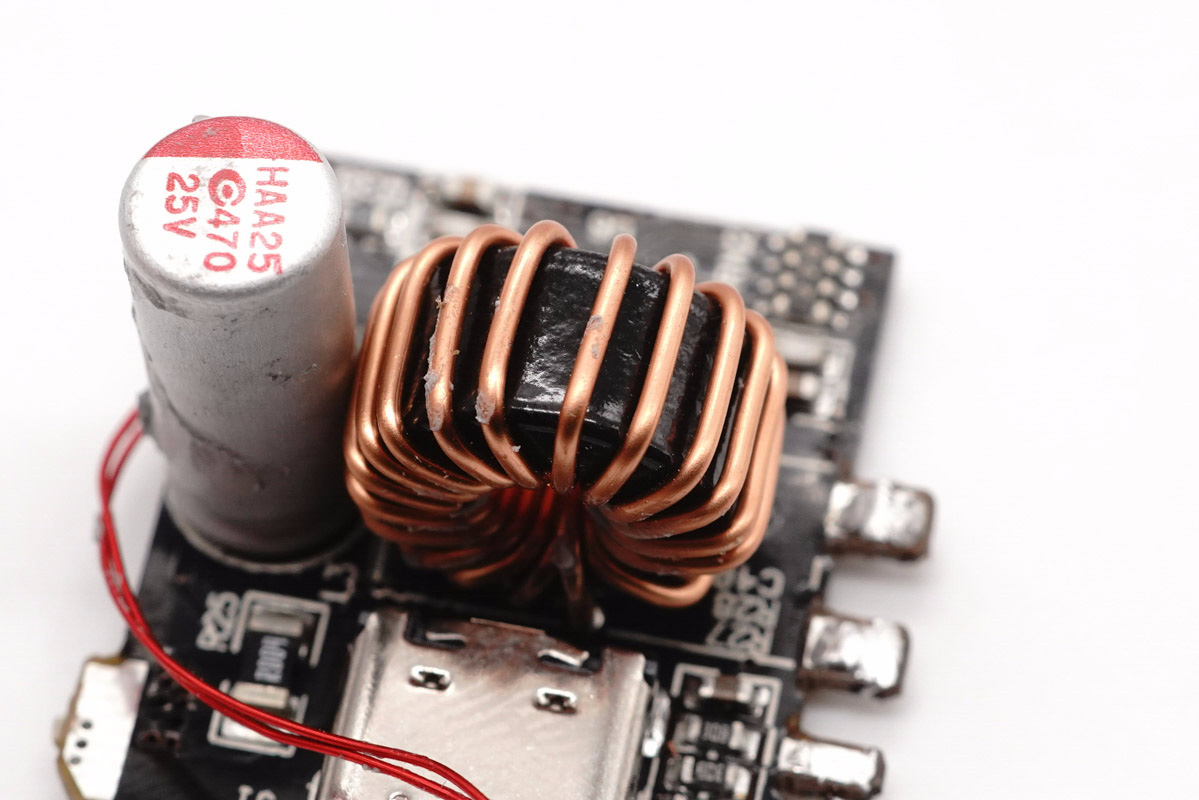

磁環降壓電感特寫。

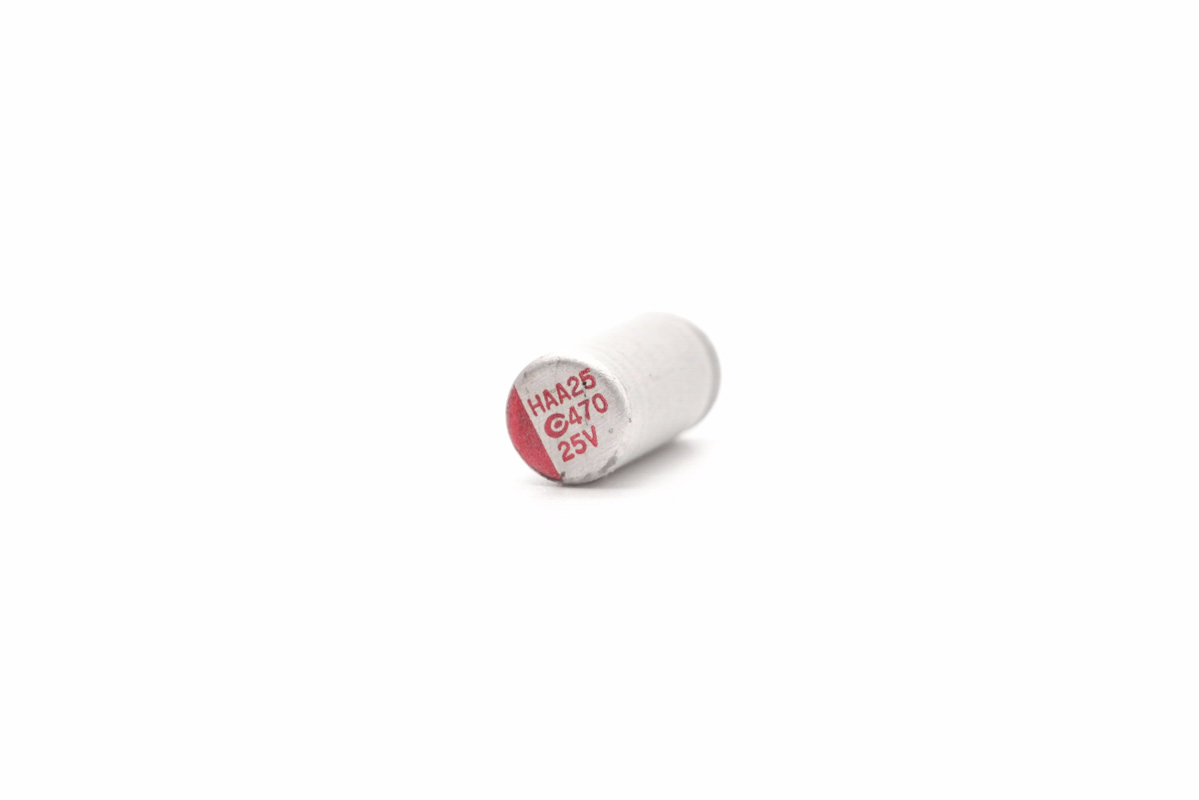

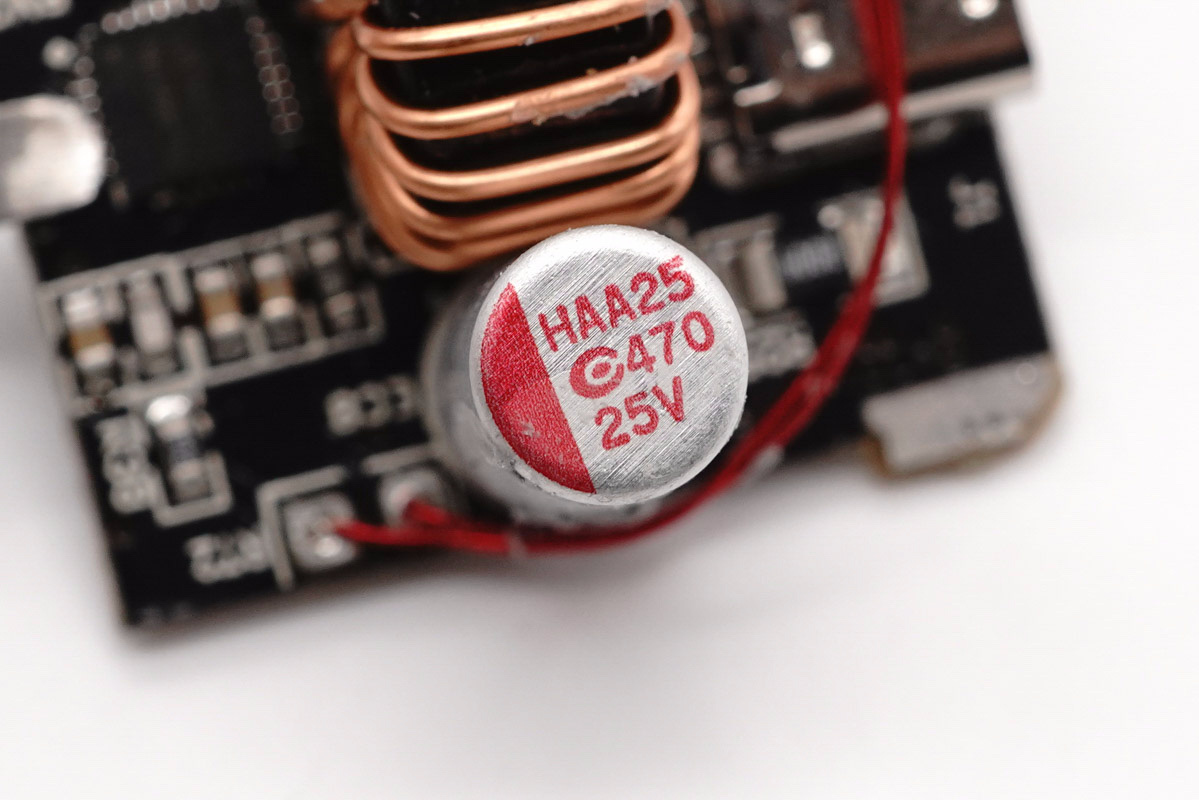

二次濾波固態電容也是來自鈺邦，規格為25V 470μF。

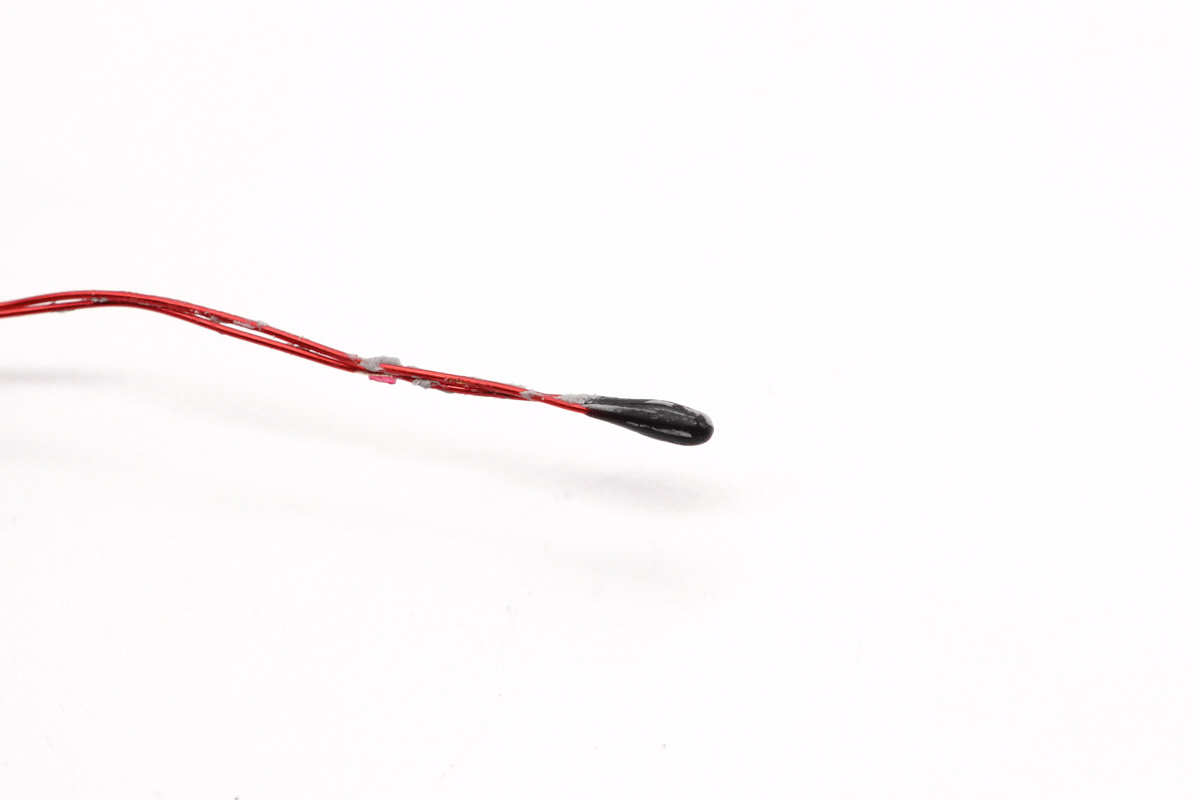

熱敏電阻特寫，用于檢測適配器溫升，進行溫度保護。

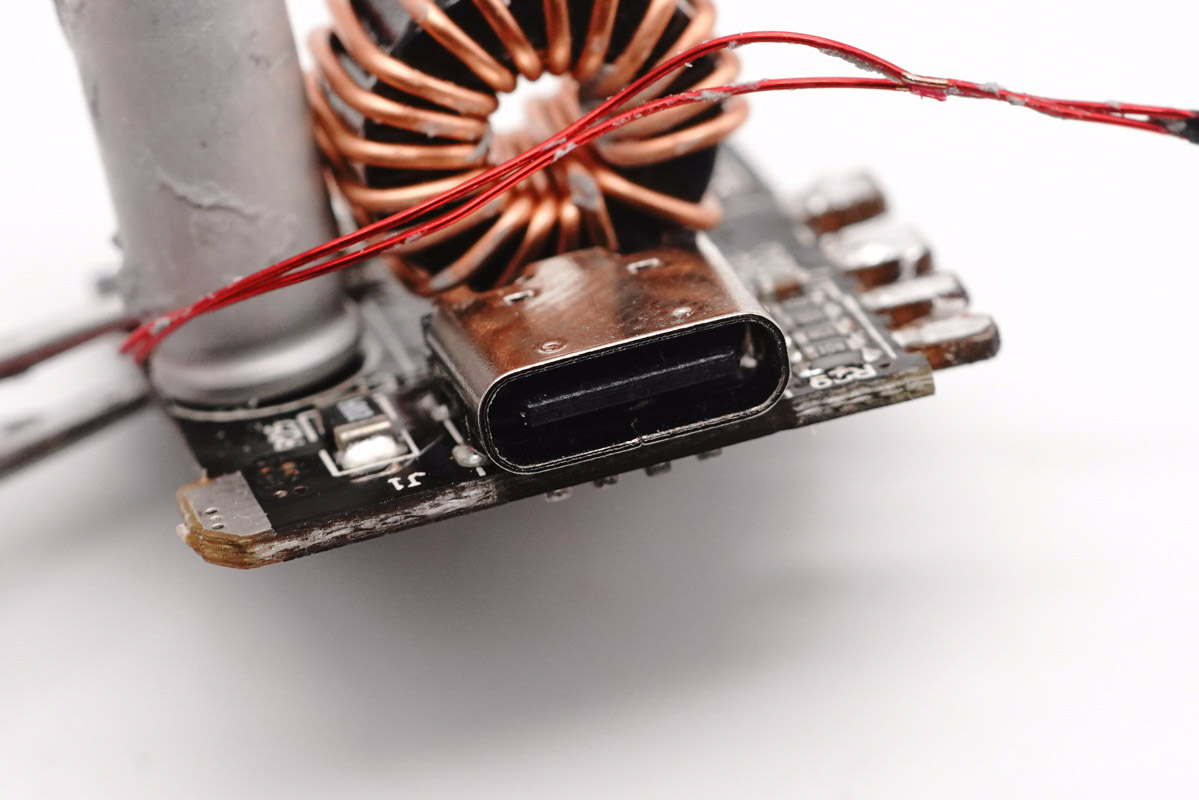

USB-C母座特寫，過孔焊接。

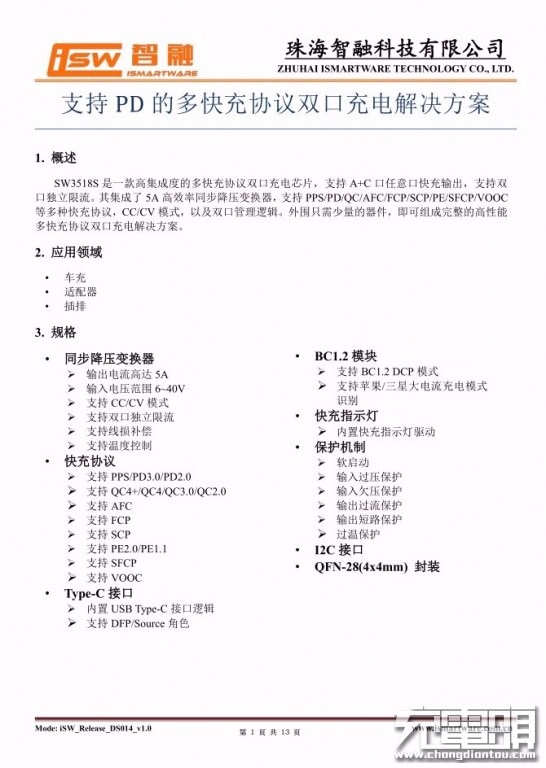

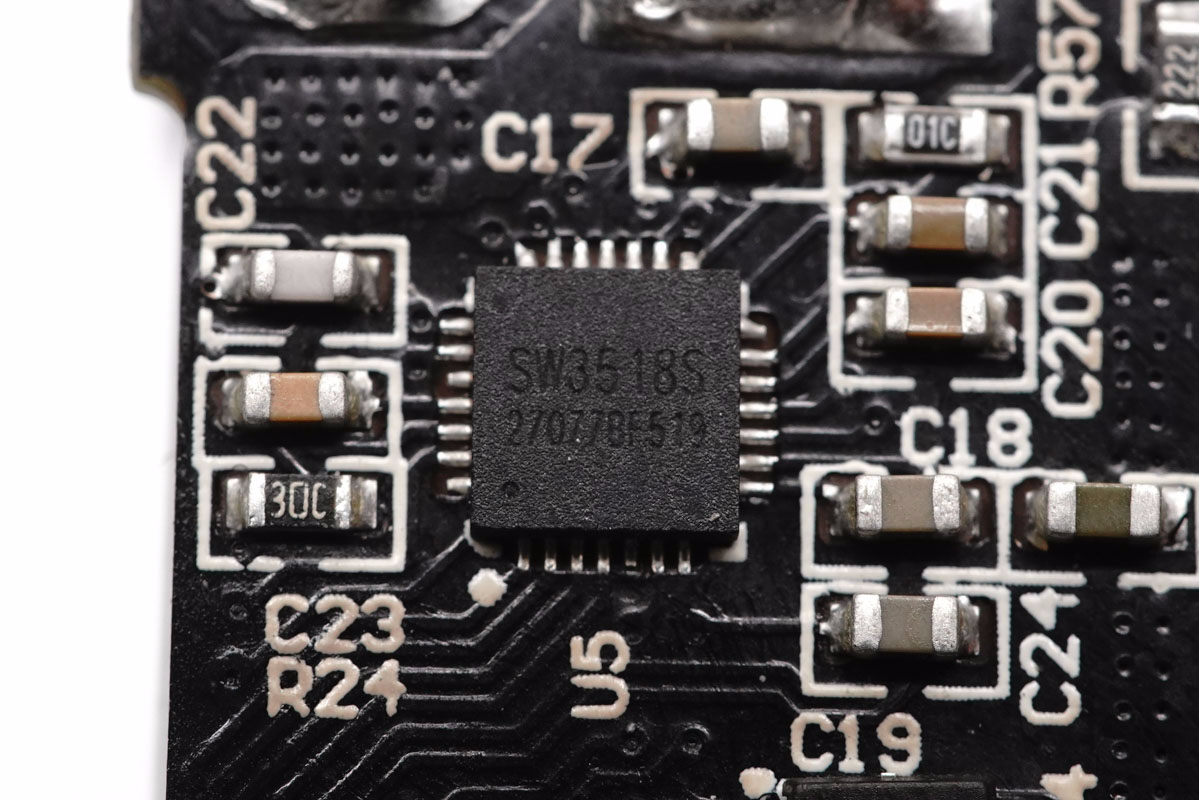

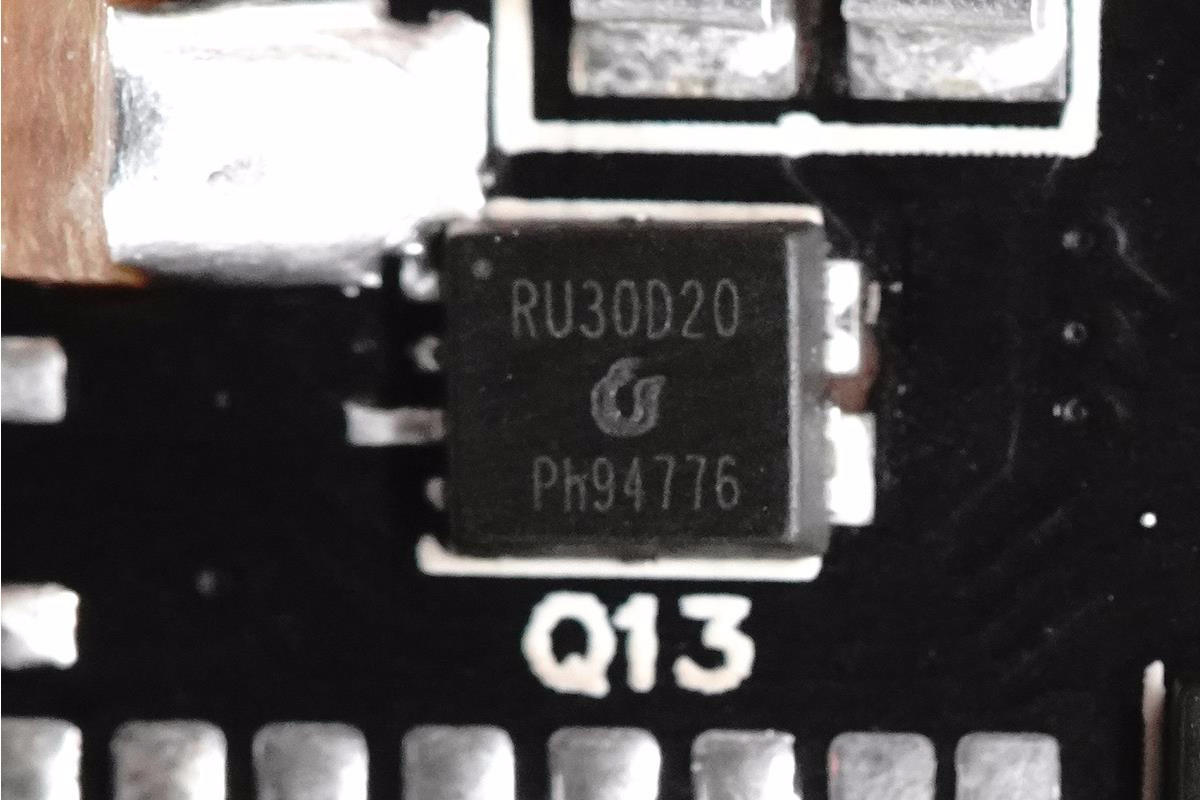

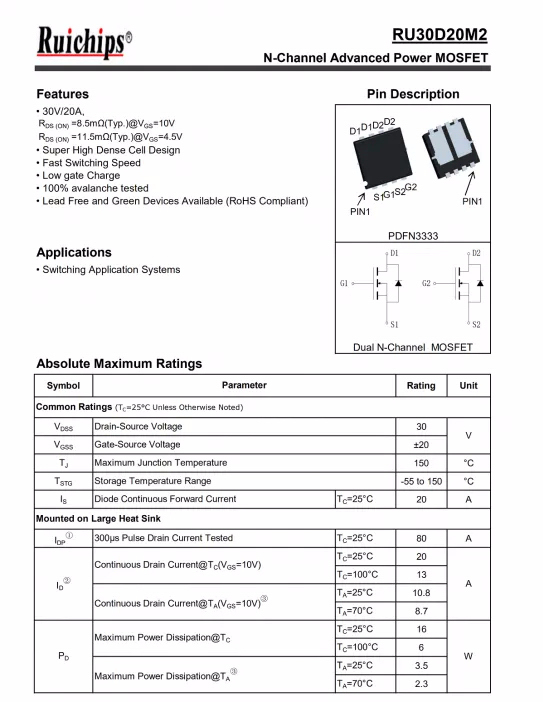

USB-C2口和USB-A口二次降壓電路設在主板背面，且主控芯片采用智融SW3518S。這是一款高集成度的多快充協議雙口充電芯片，并已經通過了VOOC認證。芯片支持A+C口任意快充輸出，支持雙口獨立限流，集成了5A高效率同步降壓變換器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多種快充協議，最大輸出PD100W。
