在疫情以及20W快充市場持續火爆等因素影響下，可用于20W充電器的快充芯片供不應求。為應對這一問題，只能通過同時采用不同廠家方案，才能保證有充足的產品供消費者購買。

小編了解到，如今依舊在熱賣的倍思20W Super Si超級硅充電器便是采用了這一解決方案。那么下面充電頭網就對倍思新型號歐版充電器進行拆解，看看具體都做了哪些改變。

一、倍思歐版20W充電器外觀

包裝盒左上角是倍思經典的黃色品牌設計，另外印有充電器外觀圖以及Super Si等特性標識。

背面是產品使用場景圖以及參數。

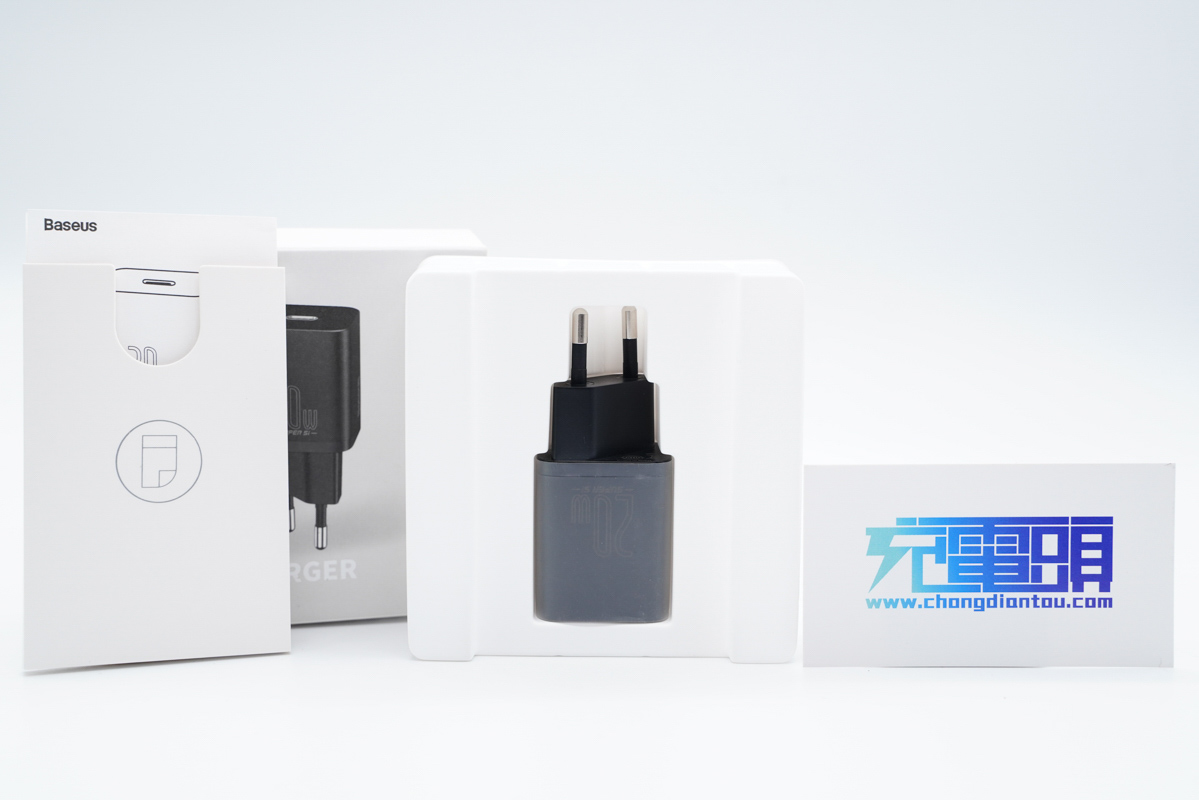

包裝內全部東西一覽。

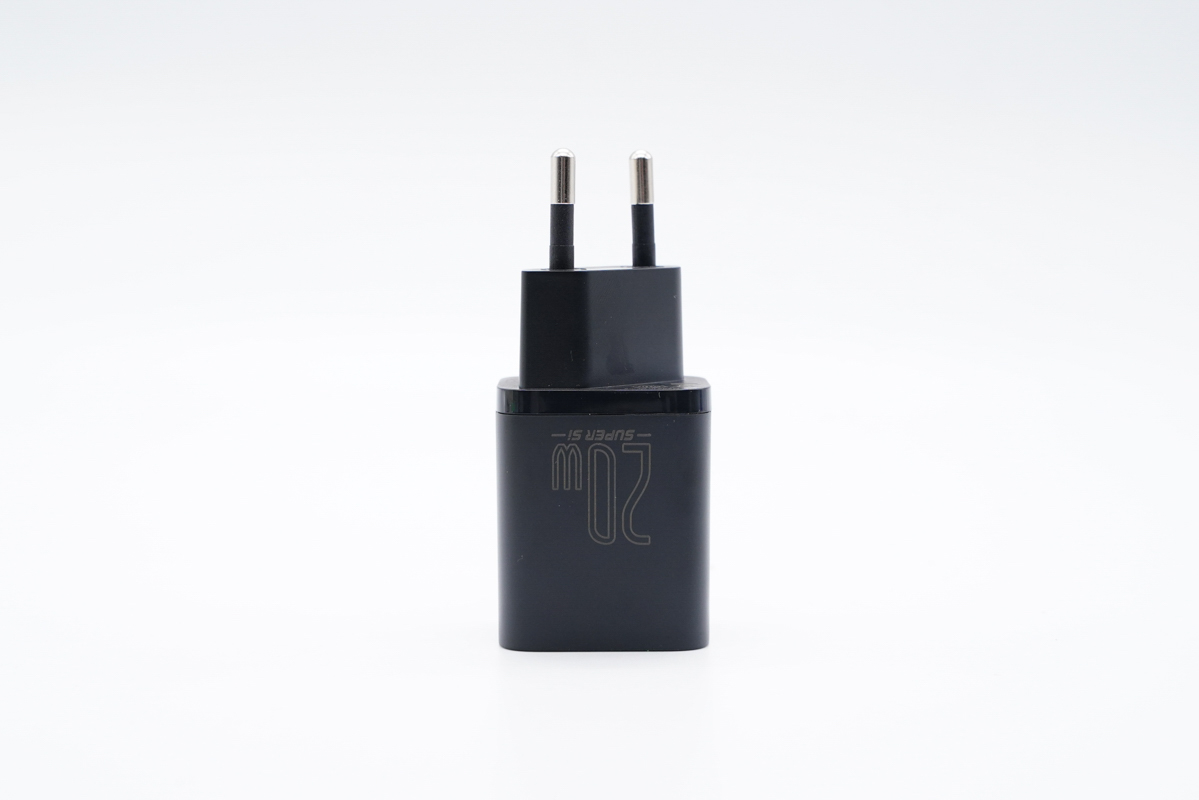

充電器機身殼采用PC阻燃材質黑色外殼，表面啞光處理，腰身各面之間過渡圓潤，機身正面印有20W SUPER Si字樣。

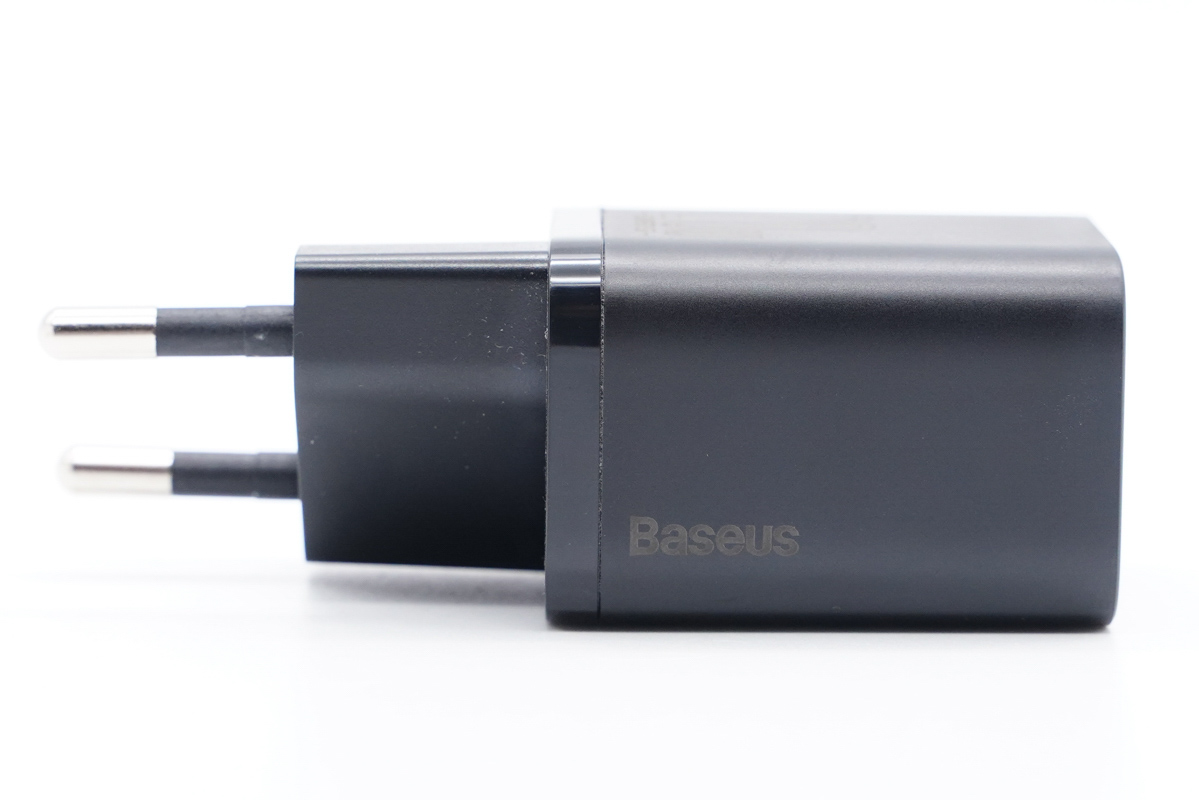

側面印有Baseus品牌。

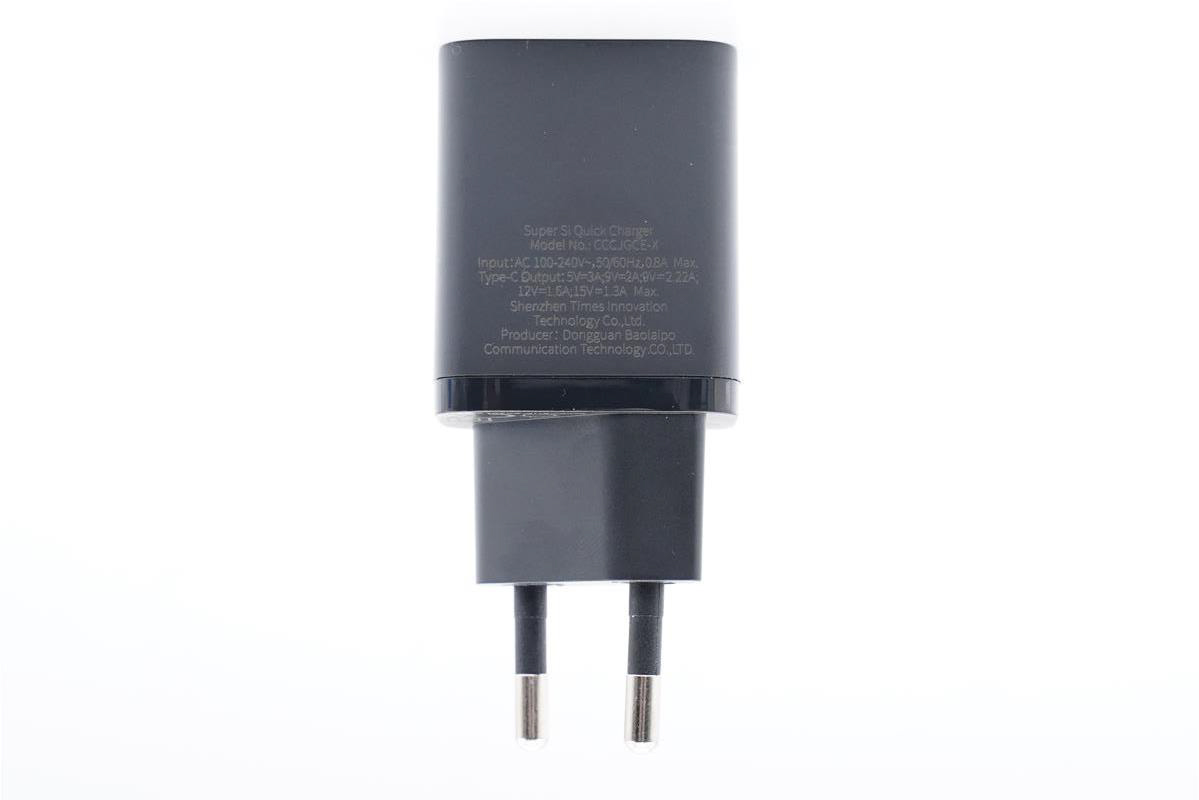

背面印有充電器參數

型號：CCCJGCE-X

輸入：100-240V~50/60HZ 0.8A

輸出：5V3A、9V2A、9V2.22A、12V1.6A、15V1.3A

制造商：東莞市寶錸珀通訊科技有限公司

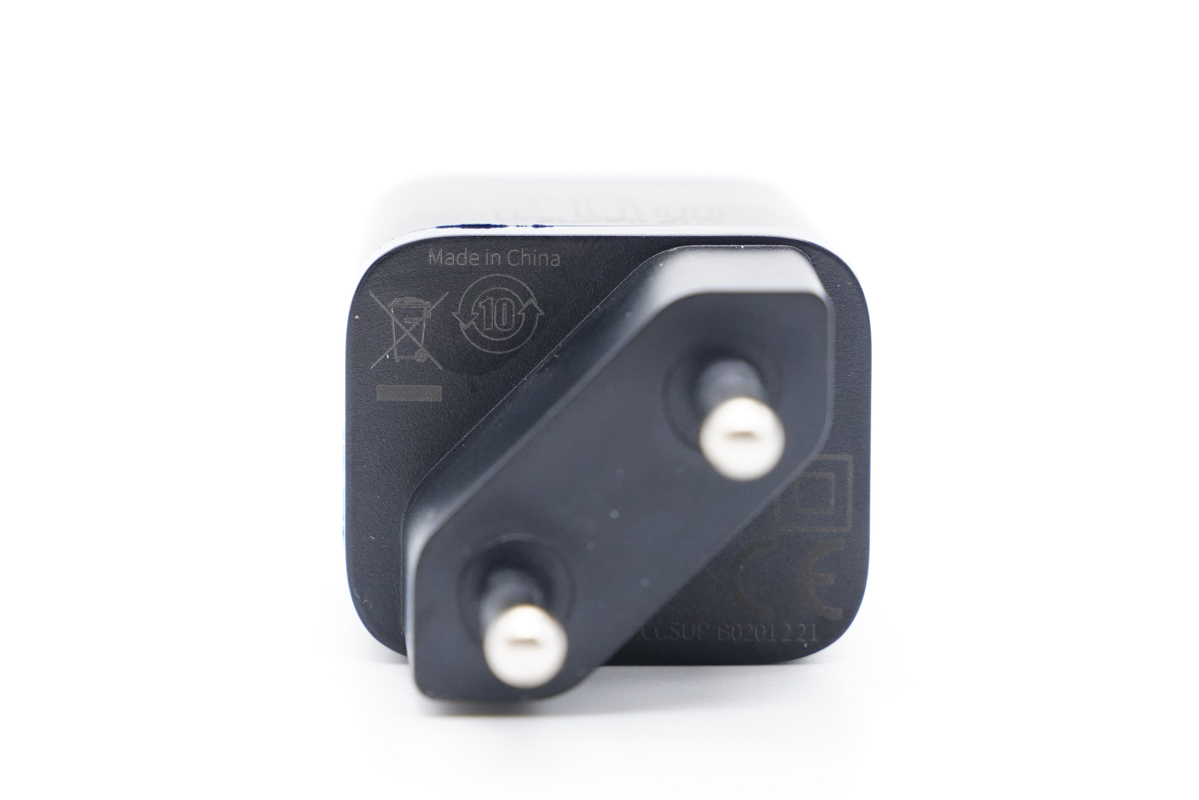

輸入端棱形凸出外殼采用對角傾斜設計，契合歐規插座，使充電器機身不占用更多空間，此外產品已經通過了CE認證。

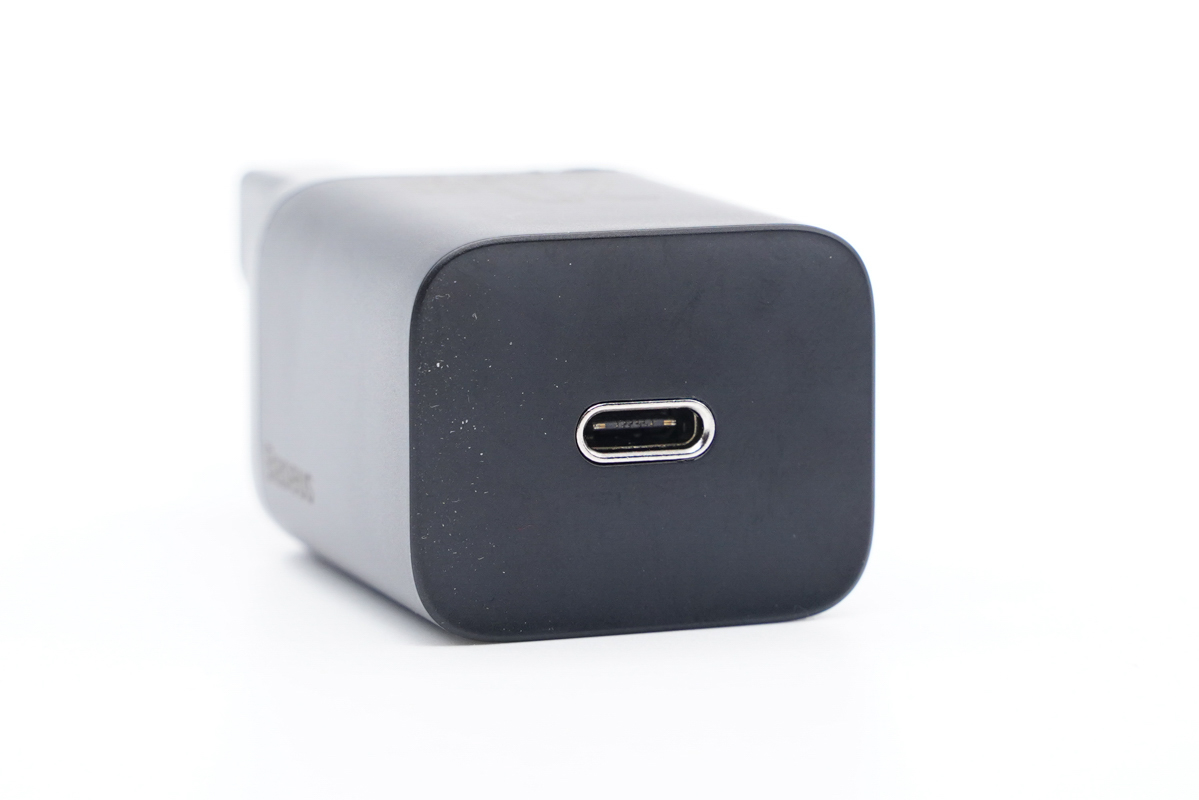

USB-C口居中設計，黑色膠芯不露銅。接口采用金屬銀環裝飾，看上去更加精致。

使用游標卡尺實測充電器機身長度為59.28mm。

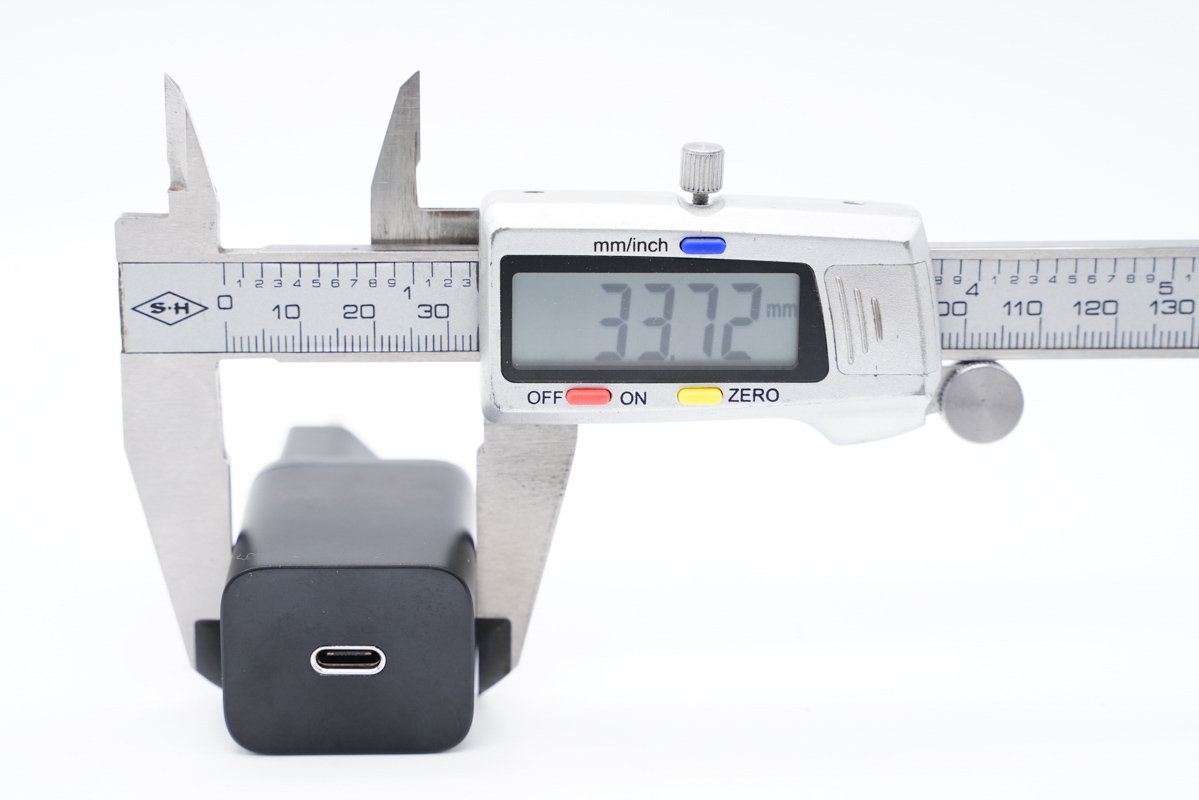

寬度為33.72mm。

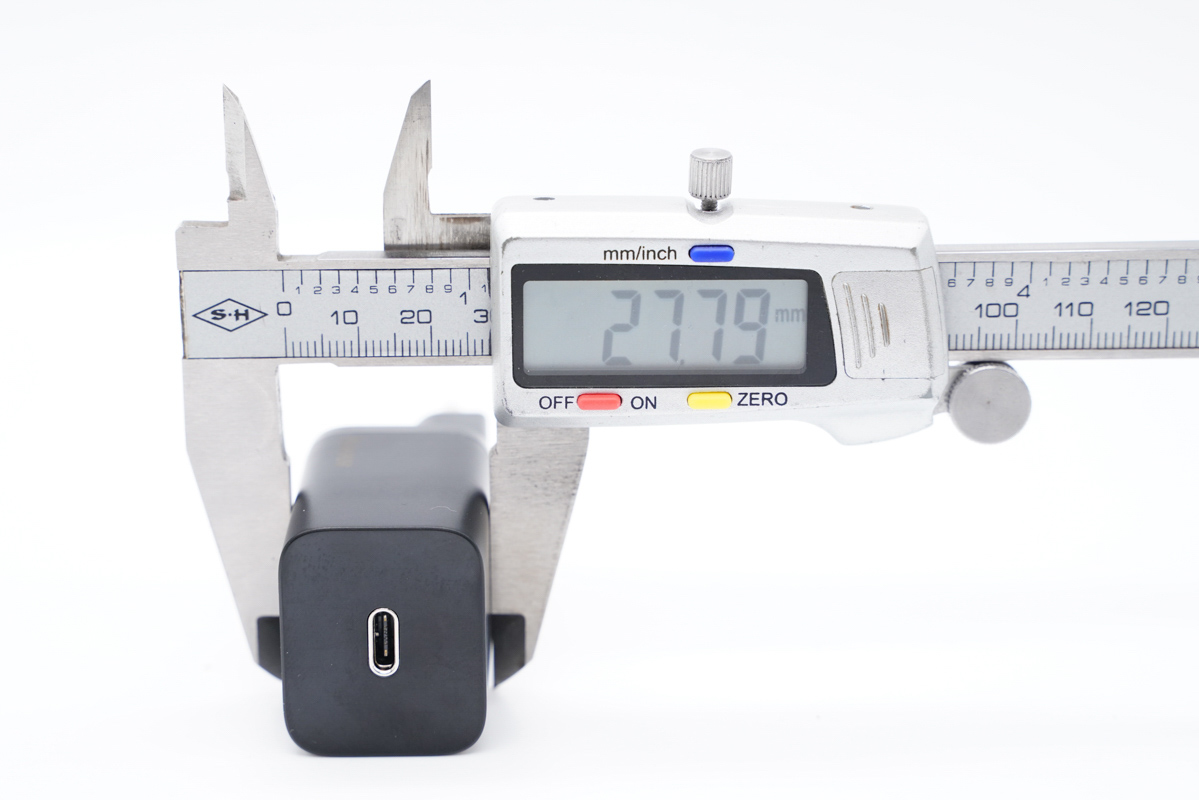

厚度為27.79mm。

和蘋果20W充電器對比，主體機身大小更有優勢。

拿在手上的直觀感受。

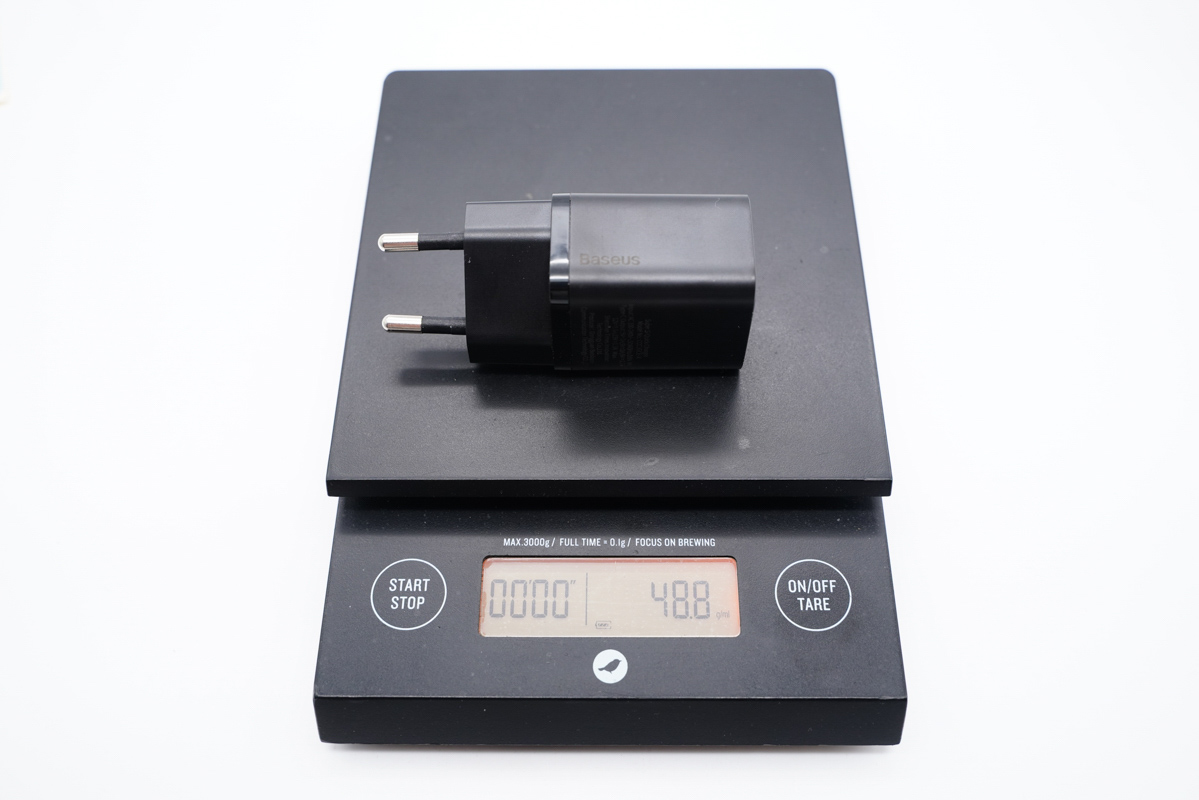

凈重約為49g。

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

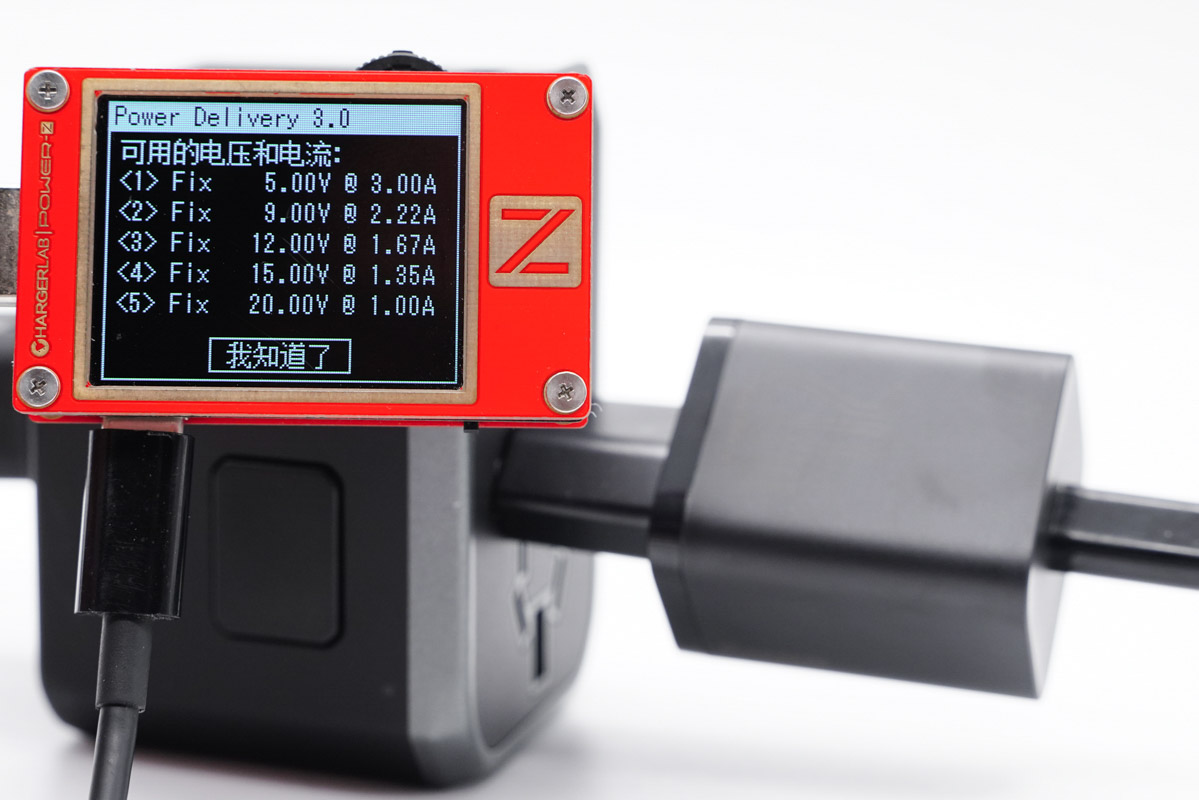

此外C口還具備5V3A、9V2.22A、12V1.67A、15V1.35A、20V1A五組固定電壓檔位。

二、倍思歐版20W充電器拆解

拆開外殼取出電路板。

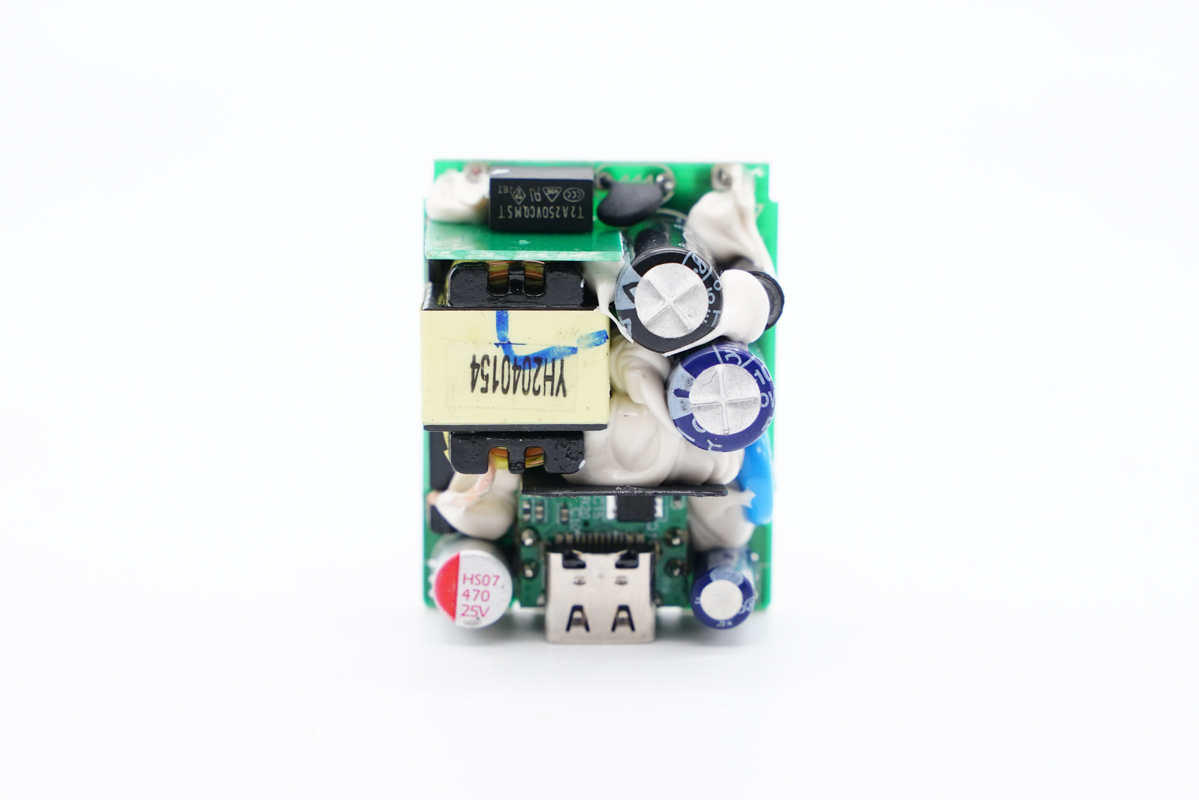

板子正面一覽，輸入輸出端均設有小板，變壓器、電容等打膠處理，初次級之間有絕緣板進行隔離。

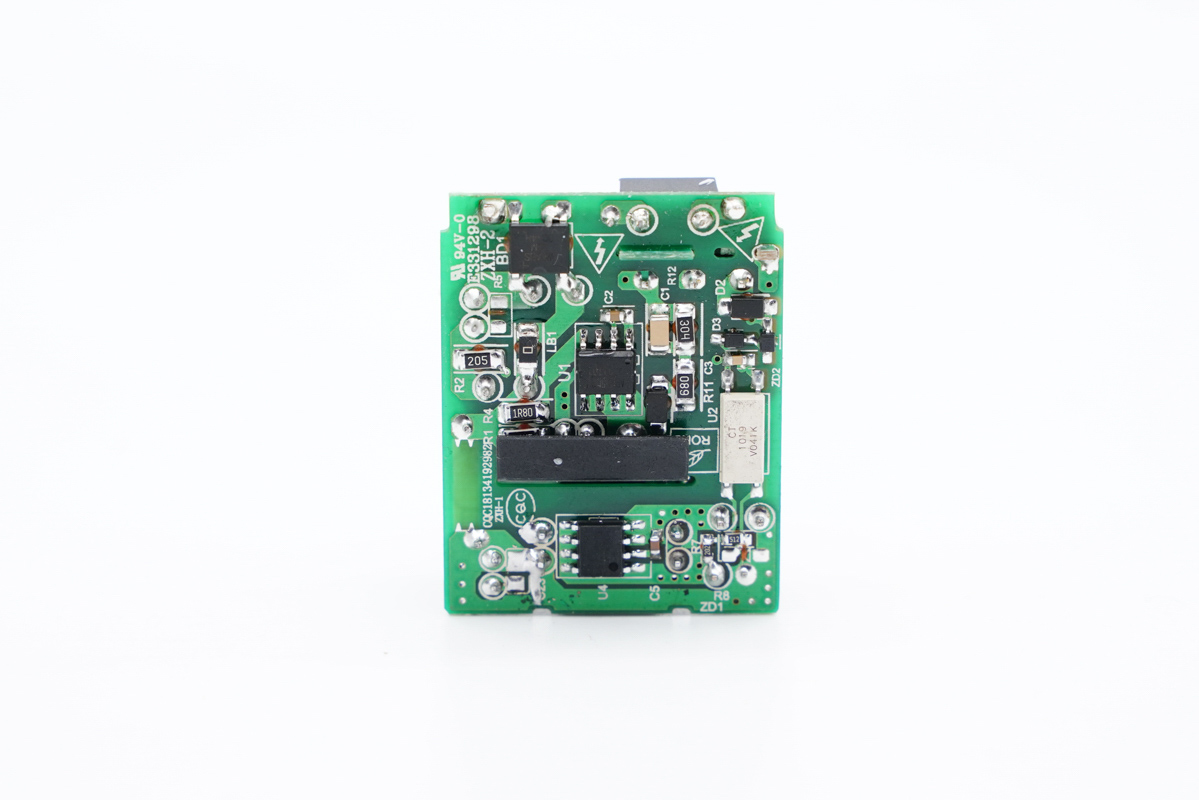

板子背面一覽，依次設有整流橋、主控芯片、光耦和同步整流芯片，外圍簡潔。

經過觀察發現，這款充電器采用典型的開關電源寬范圍輸出，由次級協議芯片通過光耦反饋控制輸出電壓的設計架構。下面我們就從輸入端開始一一了解各元器件。

輸入端小板上沒有元件，用來充當保險絲和變壓器的隔離板。

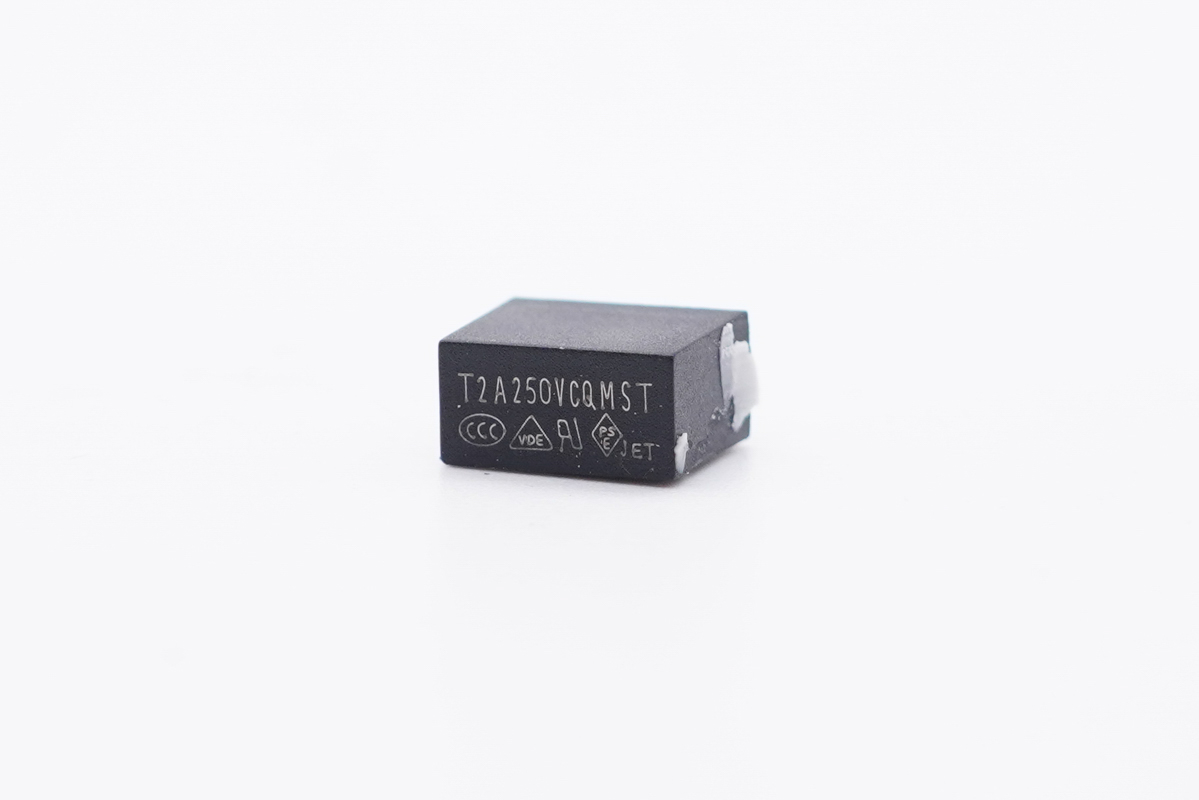

延時保險絲特寫，規格為2A 250V。

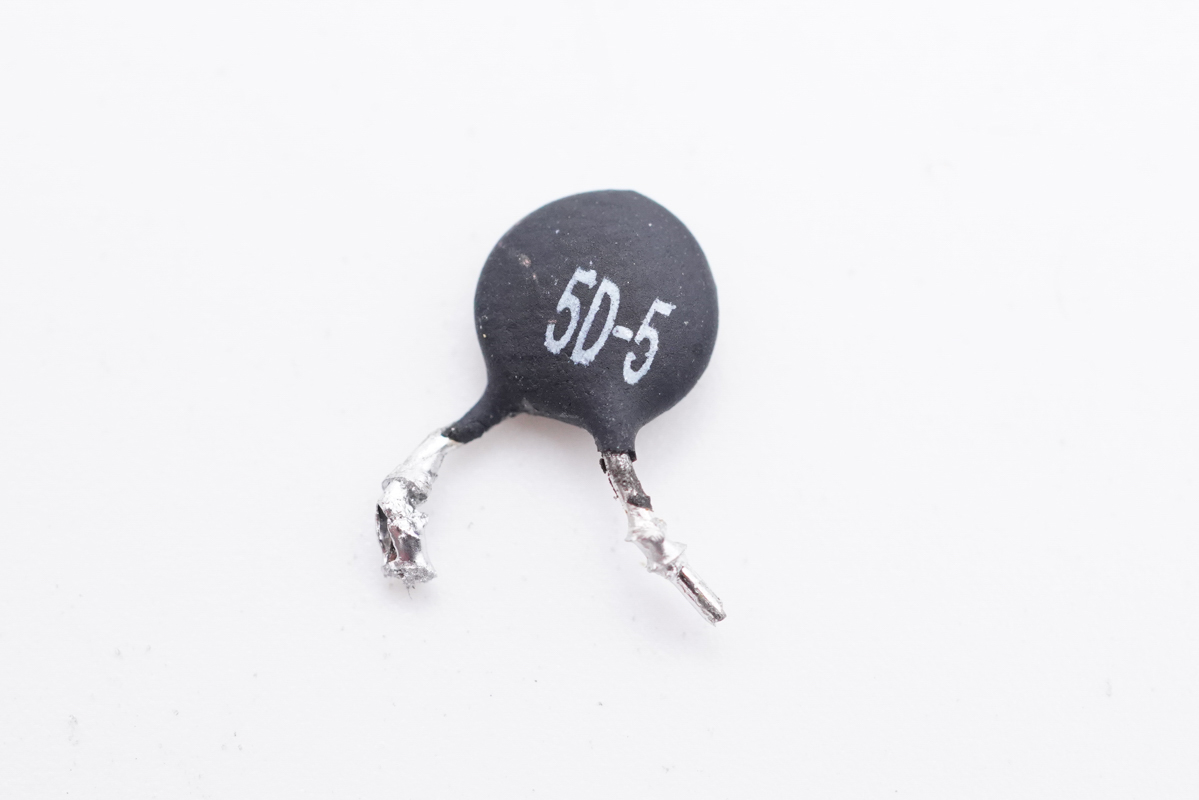

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

整流橋采用深圳市沃爾德實業有限公司的WRABS20M。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

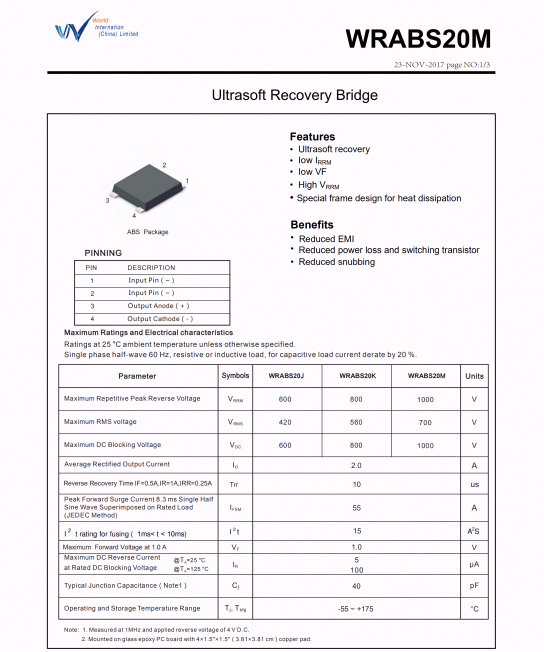

沃爾德WRABS20M規格資料。

充電頭網了解到，該型號軟橋已被邦克仕、勁電寶、即刻、征拓、倍思、睿高、麥多多等品牌20W迷你充使用。同時沃爾德軟橋系列產品還被OPPO 50Ｗ餅干氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快充、洛克65W氮化鎵PD快充、麥多多2C1A 65W氮化鎵快充等數十款產品采用。

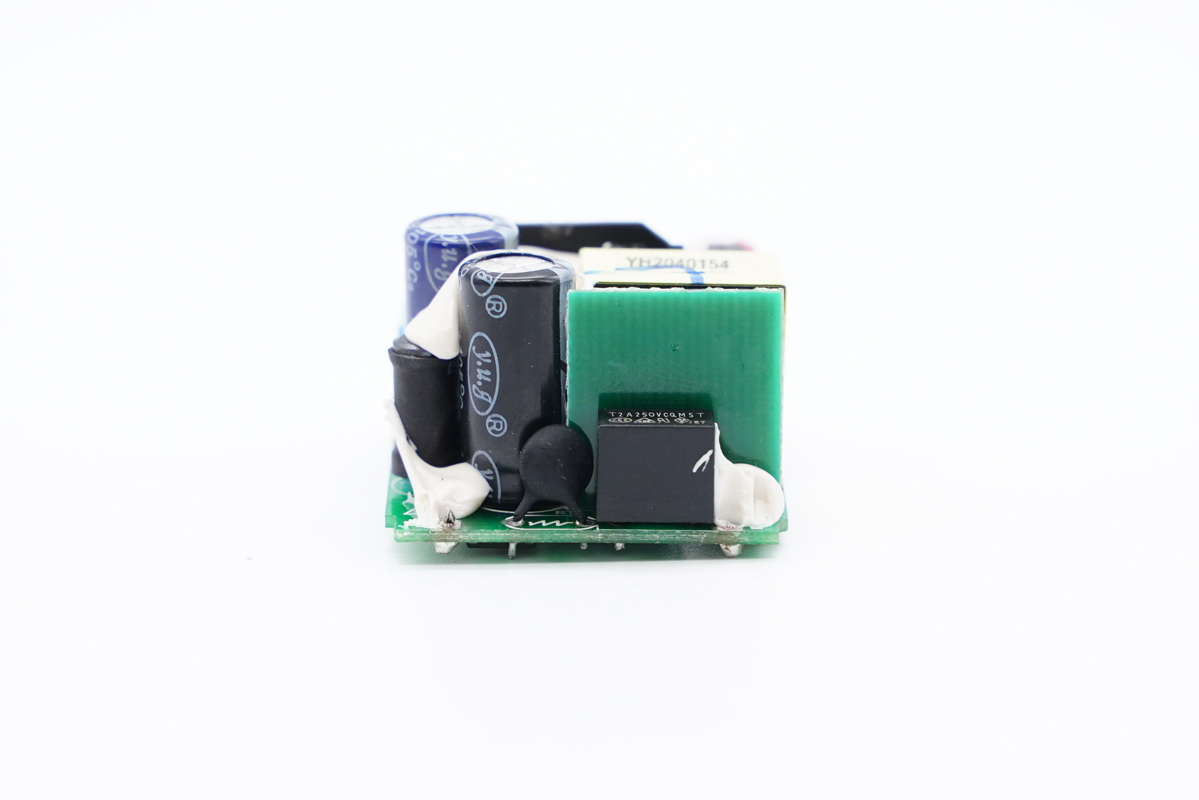

PCB板側面一覽，初級側設有工字電感以及兩顆高壓濾波電解電容。

工字電感特寫。

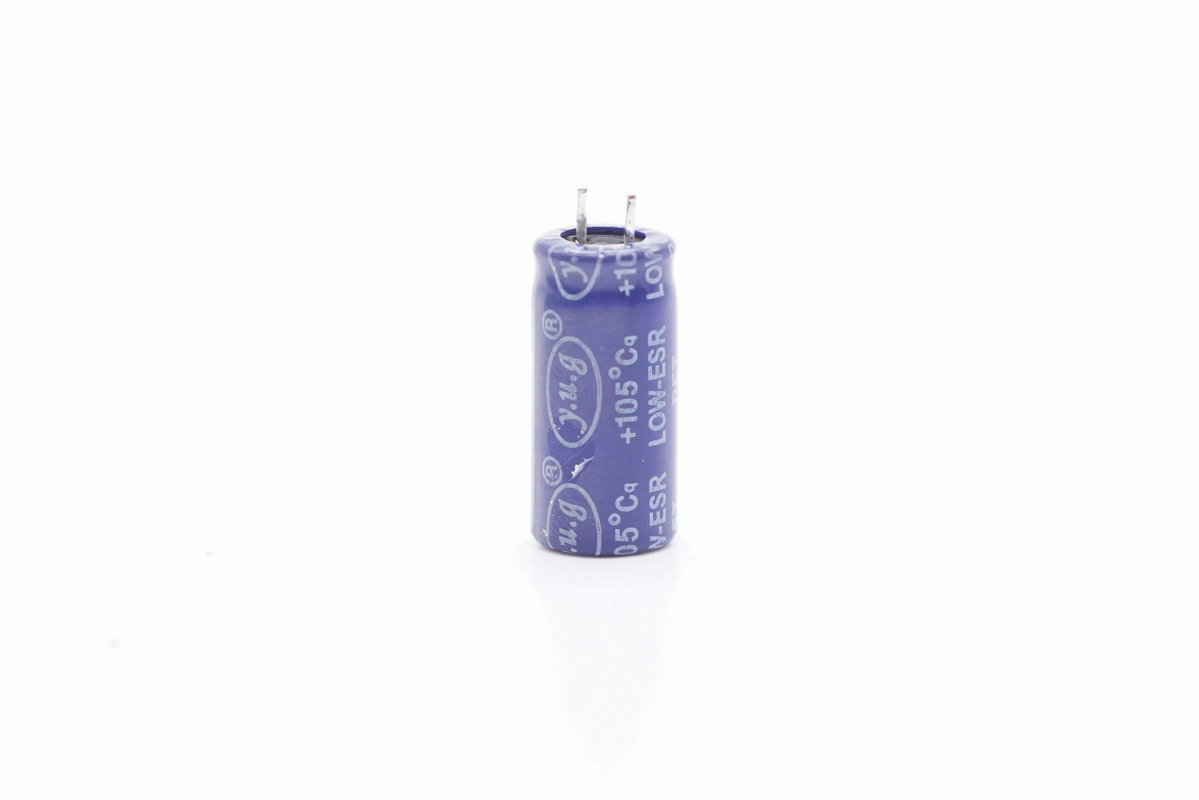

藍色電解電容采用環保鉆石藍配色，深圳市昱光電子y.u.g品牌，工作溫度范圍：-40℃~105℃，3000小時壽命，具備抗雷擊、耐紋波、高頻低阻等優勢，可以為快充優化產品結構、提升組裝工藝發揮作用。

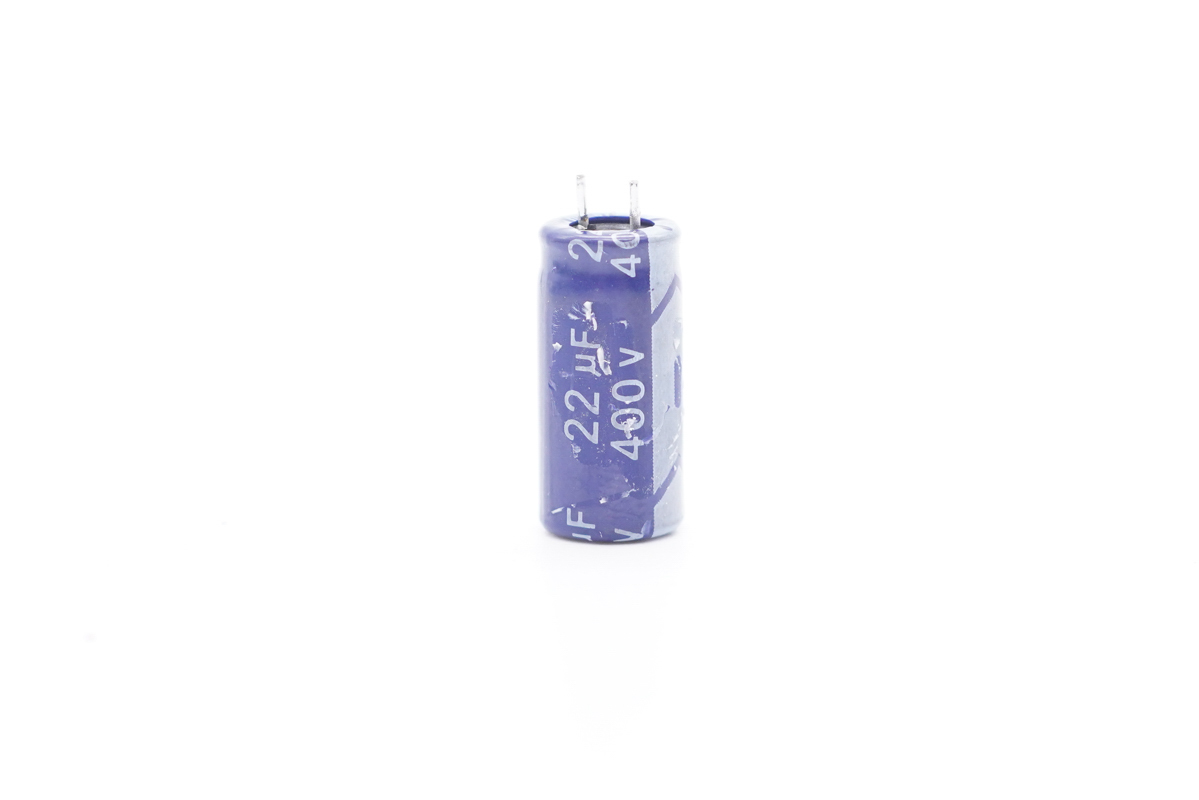

規格為400V 22μF。

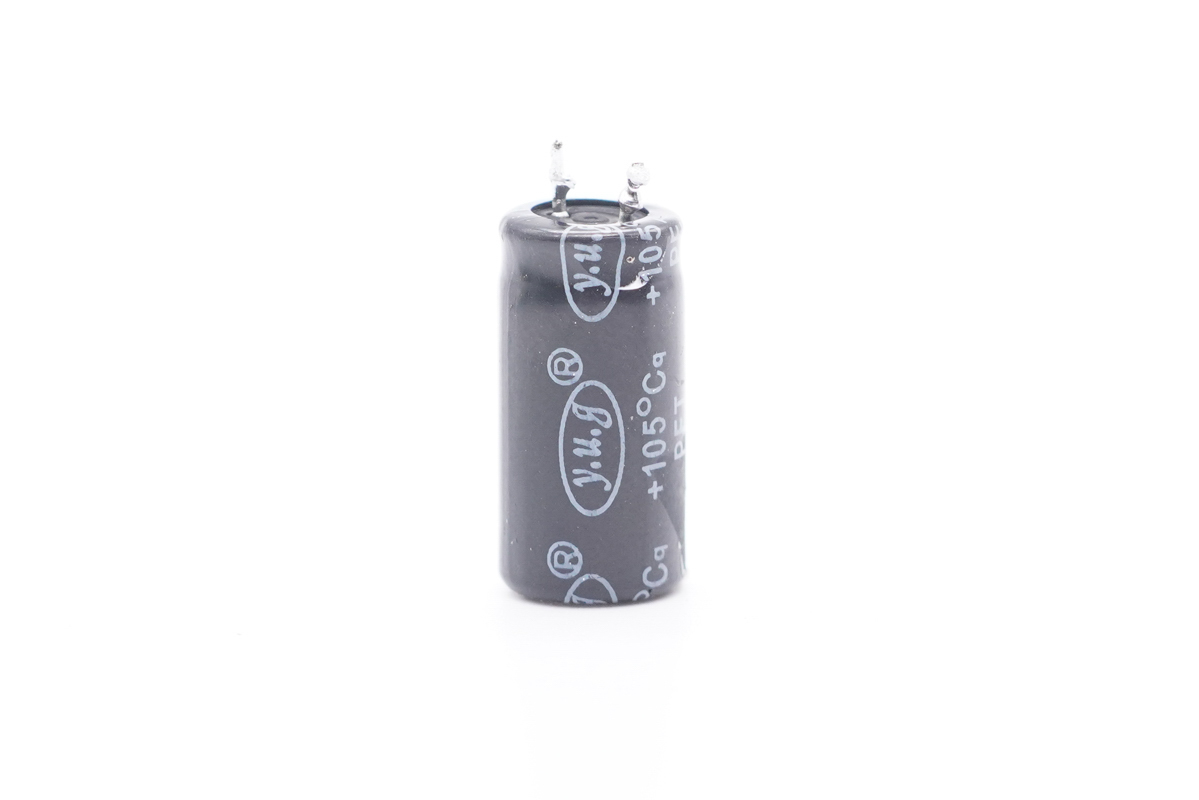

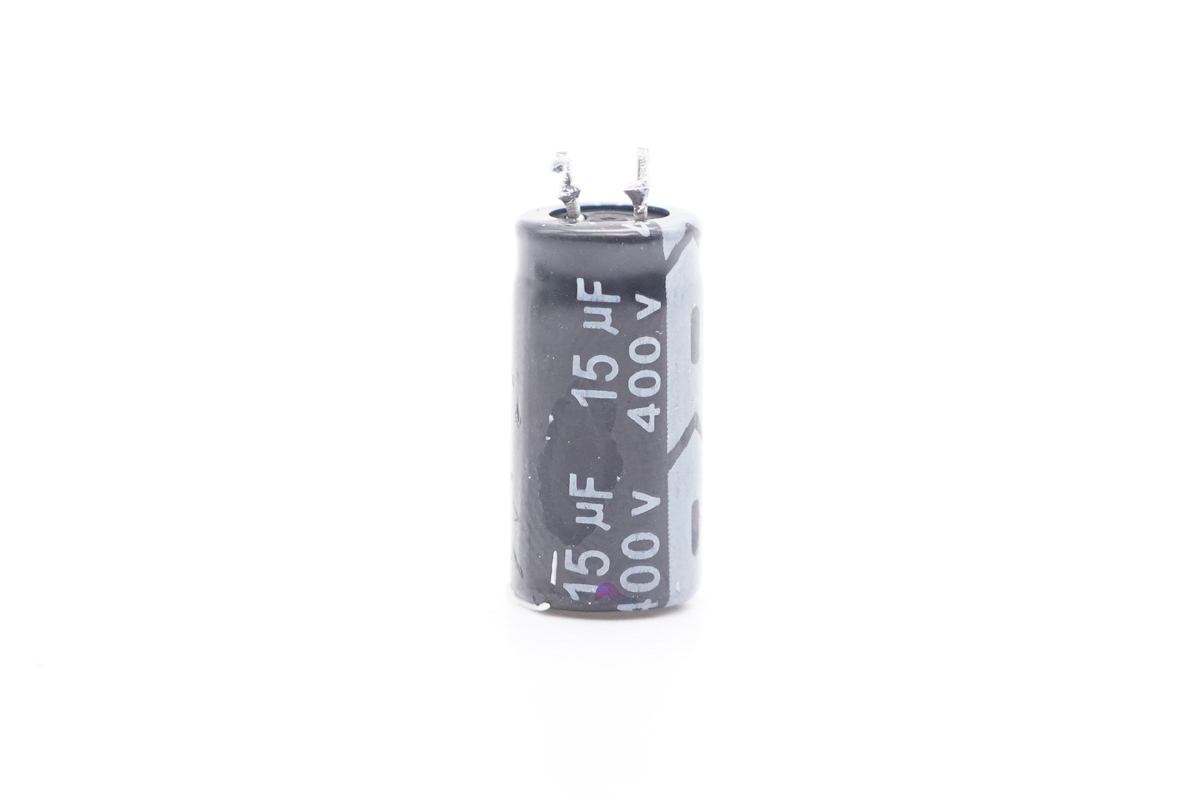

黑色電容也是昱光電子y.u.g品牌。

規格為400V 15μF。

PCB板另一側一覽。

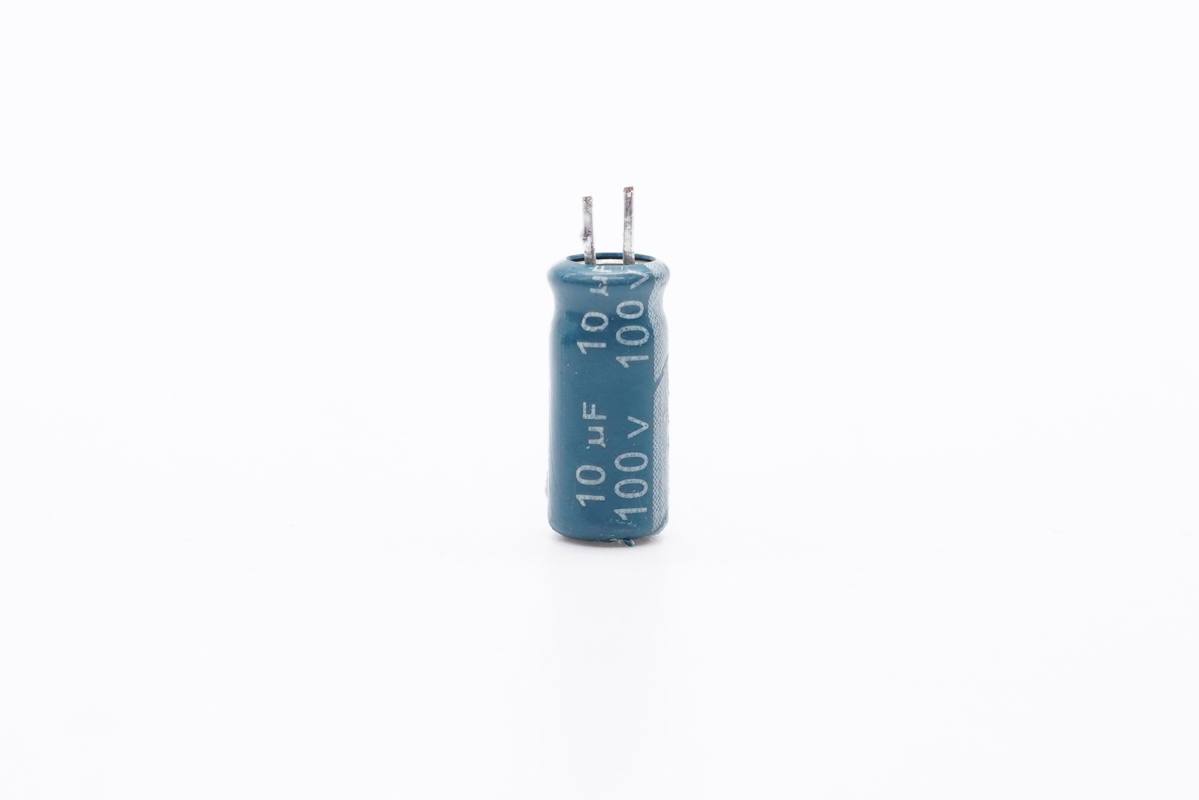

主控芯片供電電容特寫，規格為100V 10μF。

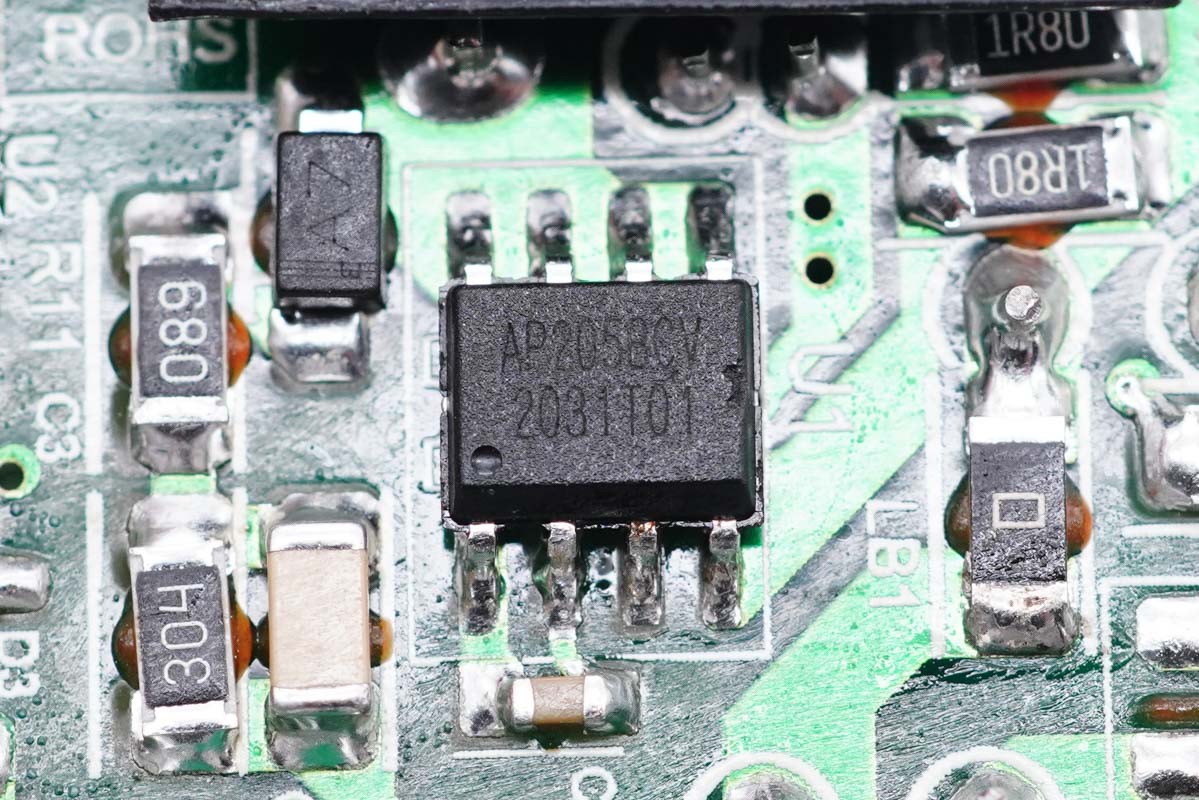

充電器主控芯片采用成都矽力科技有限公司（APD-SEMI）的AP205B-CV。這是一款內置超級硅、外圍簡單高效的AC-DC芯片，有恒功率和恒壓兩種模式選擇，2.4ohm、1.6ohm、0.9ohm三種內置mos供選擇；有很好的EMC特性，高壓和低壓的OCP一致性好，具備完整的保護功能；擁有50mW以內的超低待機功耗，可輕松通過歐洲VI級能效。

矽力科技AP205B詳細規格資料。

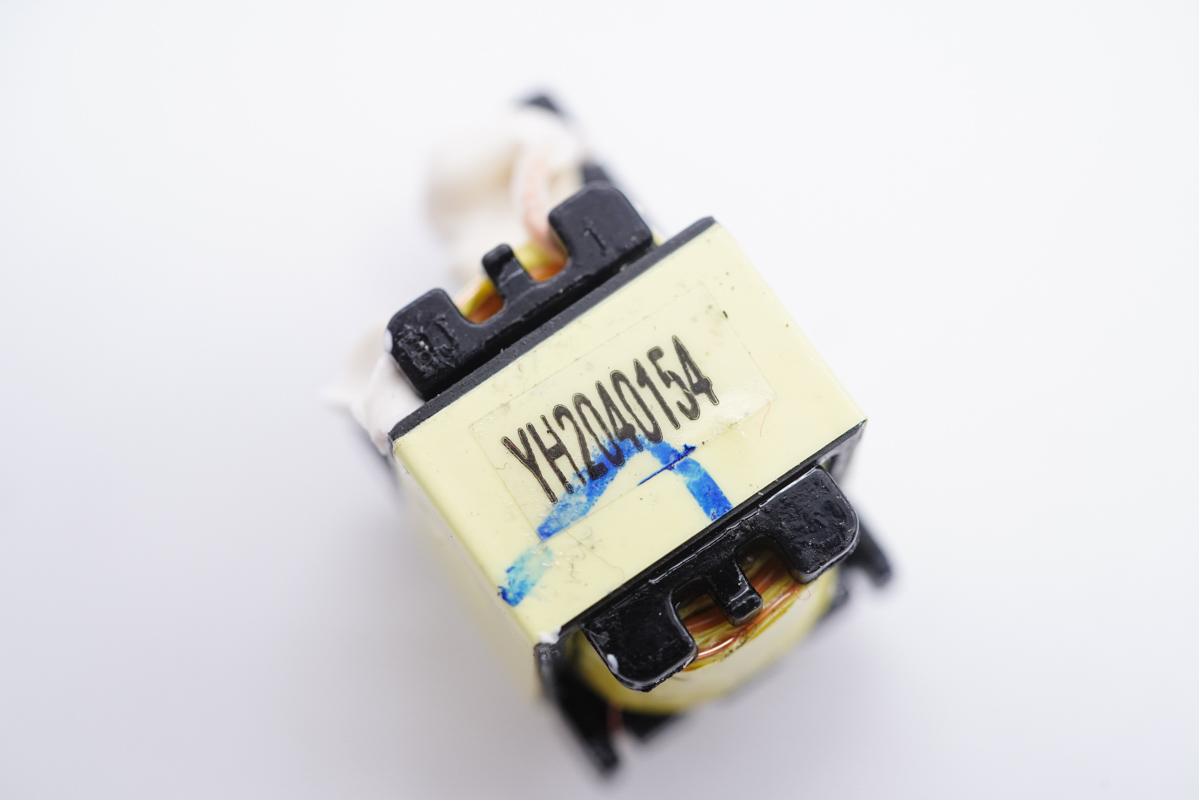

變壓器特寫，頂部貼有信息標簽。

CT 1019光耦，用于初級次級通信，反饋調節輸出電壓。

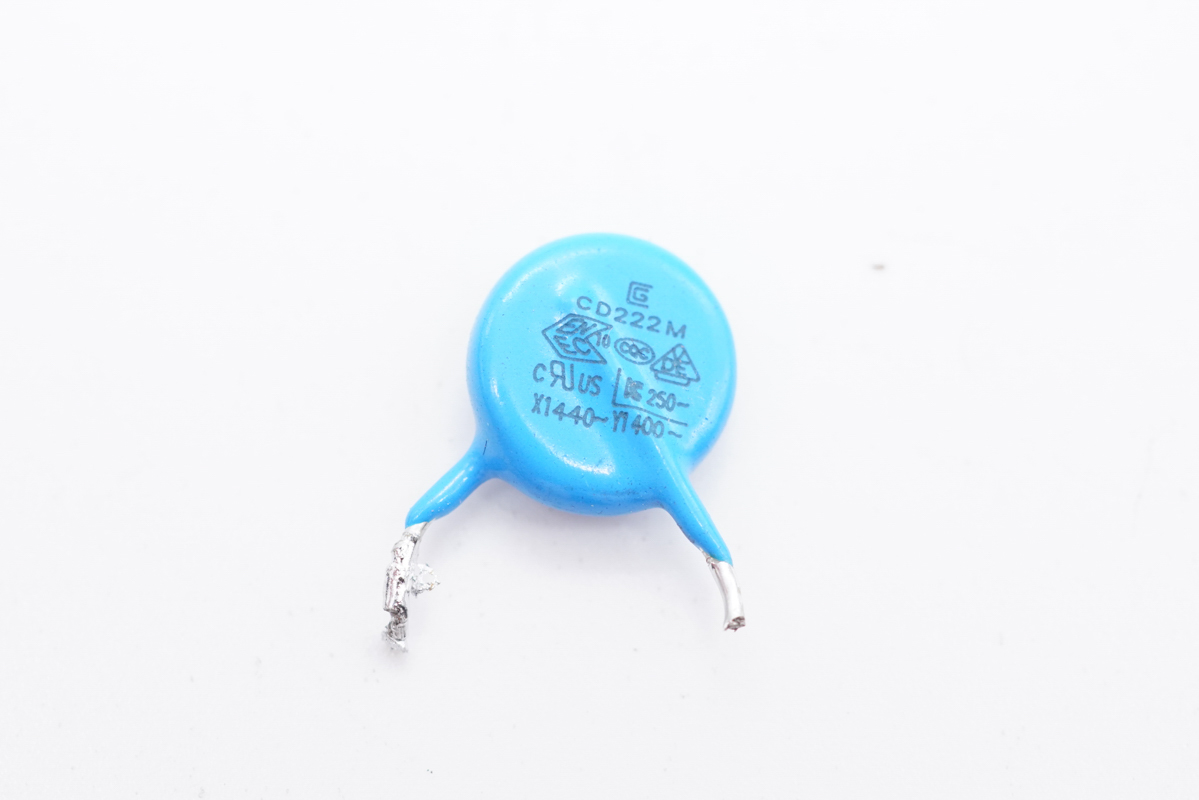

輸出抗干擾藍色Y電容。

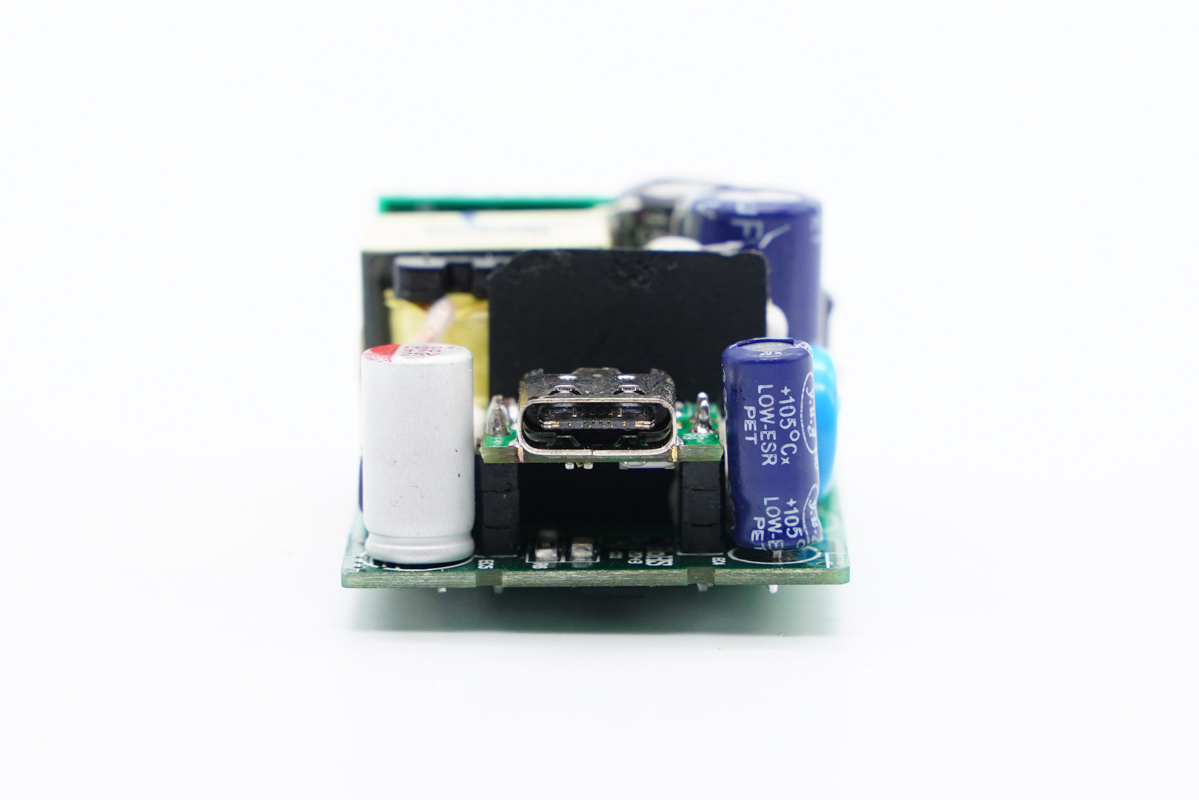

輸出端一覽，USB-C母座使用小板焊接，兩側各有一顆濾波電容。

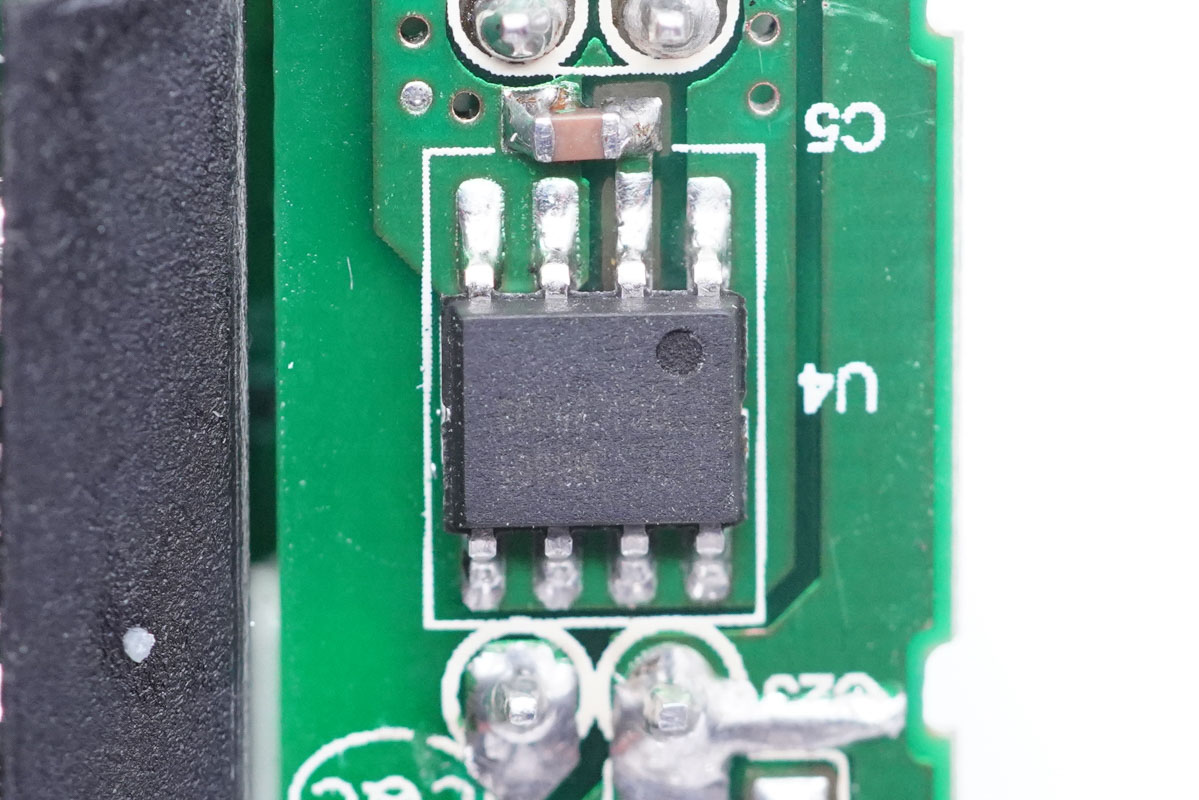

同步整流芯片特寫，絲印被打磨，信息不詳，內置同步整流控制器和同步整流管。

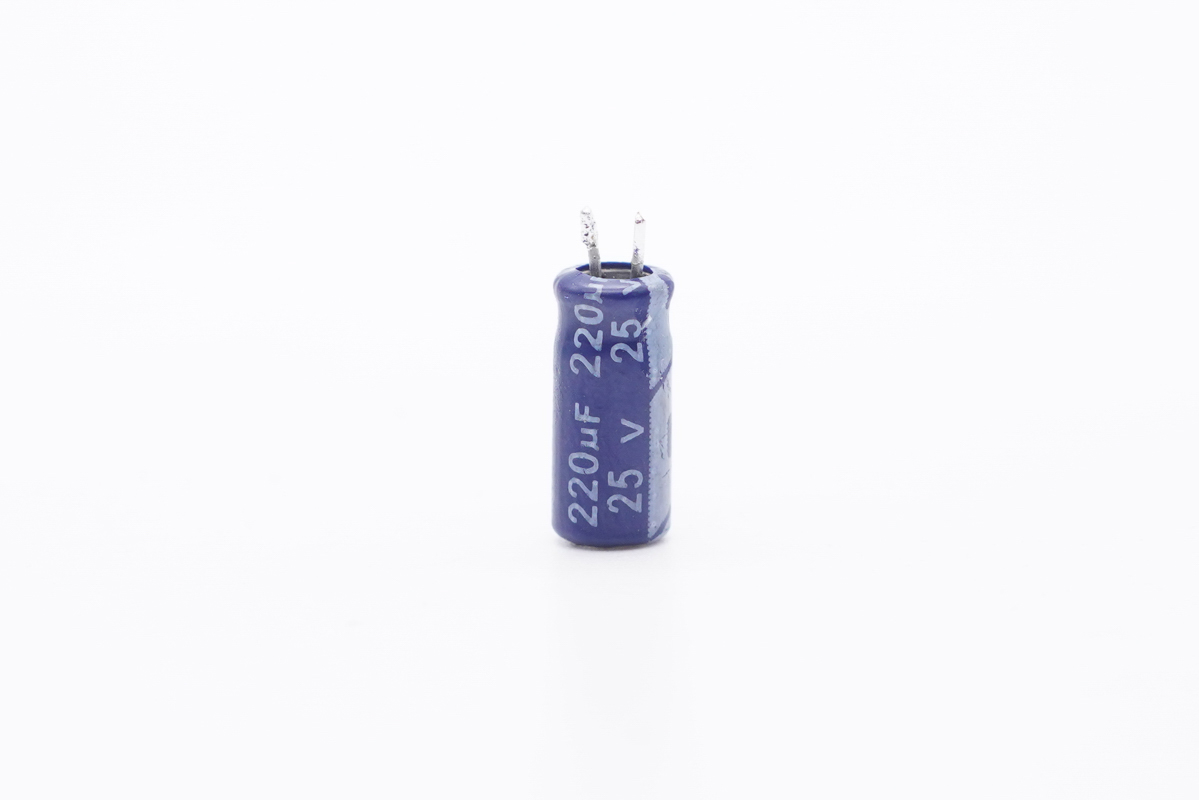

輸出濾波電解電容規格為25V 220μF。

輸出濾波固態電容規格為25V 470μF，兩顆并聯為輸出濾波。

小板正面有一顆輸出VBUS開關管。

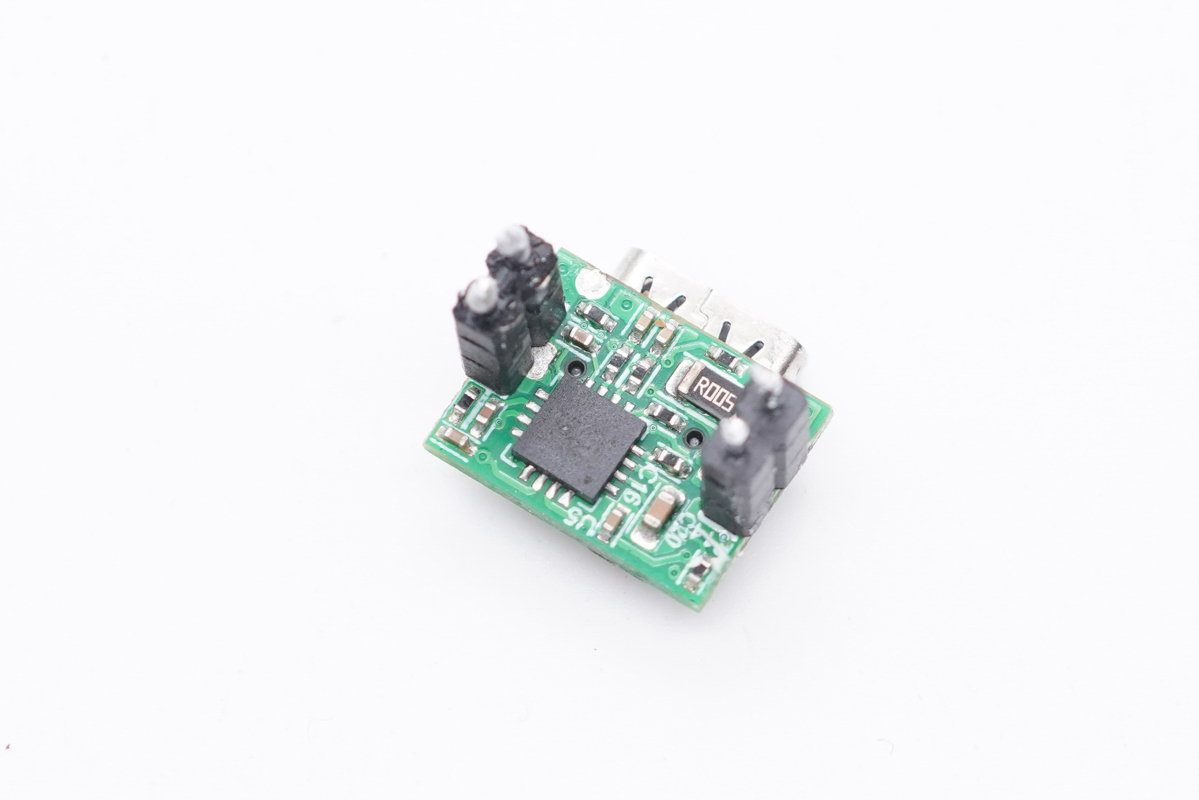

背面設有協議芯片和電流檢測電阻。

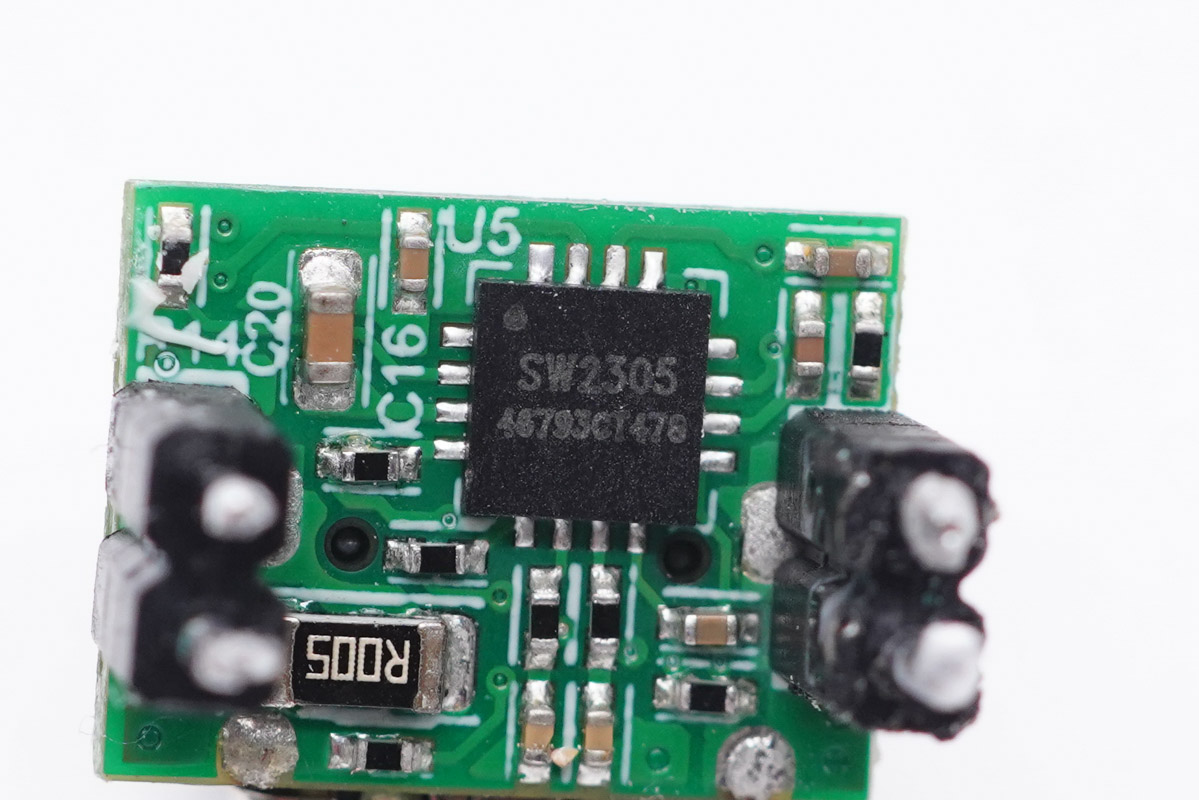

USB PD協議芯片采用智融SW2305。這是一款高集成度的Type-C口/Type-A口快充協議芯片，支持 PD、QC、FCP、高低壓SCP、 AFC、SFCP、VOOC以及PE等主流快充協議，支持光耦反饋和FB 反饋兩種工作模式。

SW2305集成了CV/CC控制環路，Type-C接口邏輯，快充協議控制器，以及多種安全保護功能。配合 ACDC或DCDC以及少量的外圍元器件，即可組成完整的高性能的Type-C口/Type-A口快速充電解決方案。

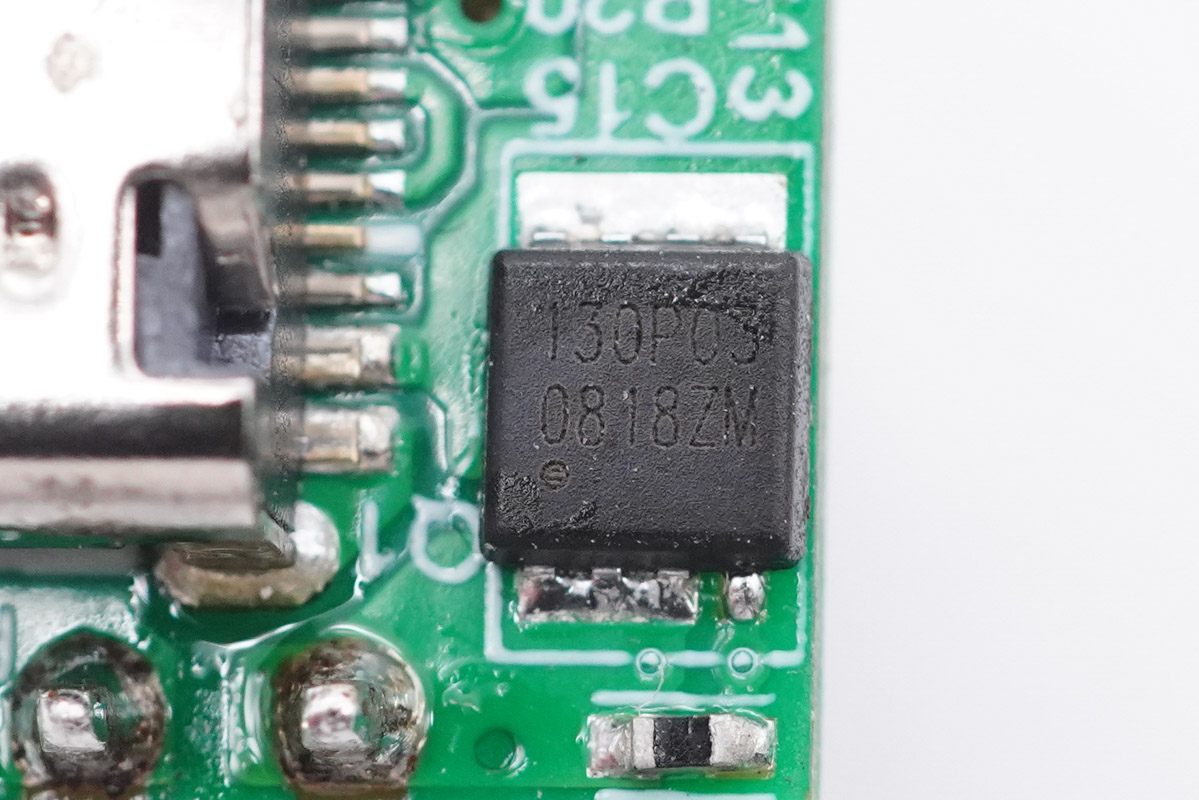

輸出VBUS開關管采用真茂佳ZM130P03M，PMOS，耐壓30V，導阻13mΩ。

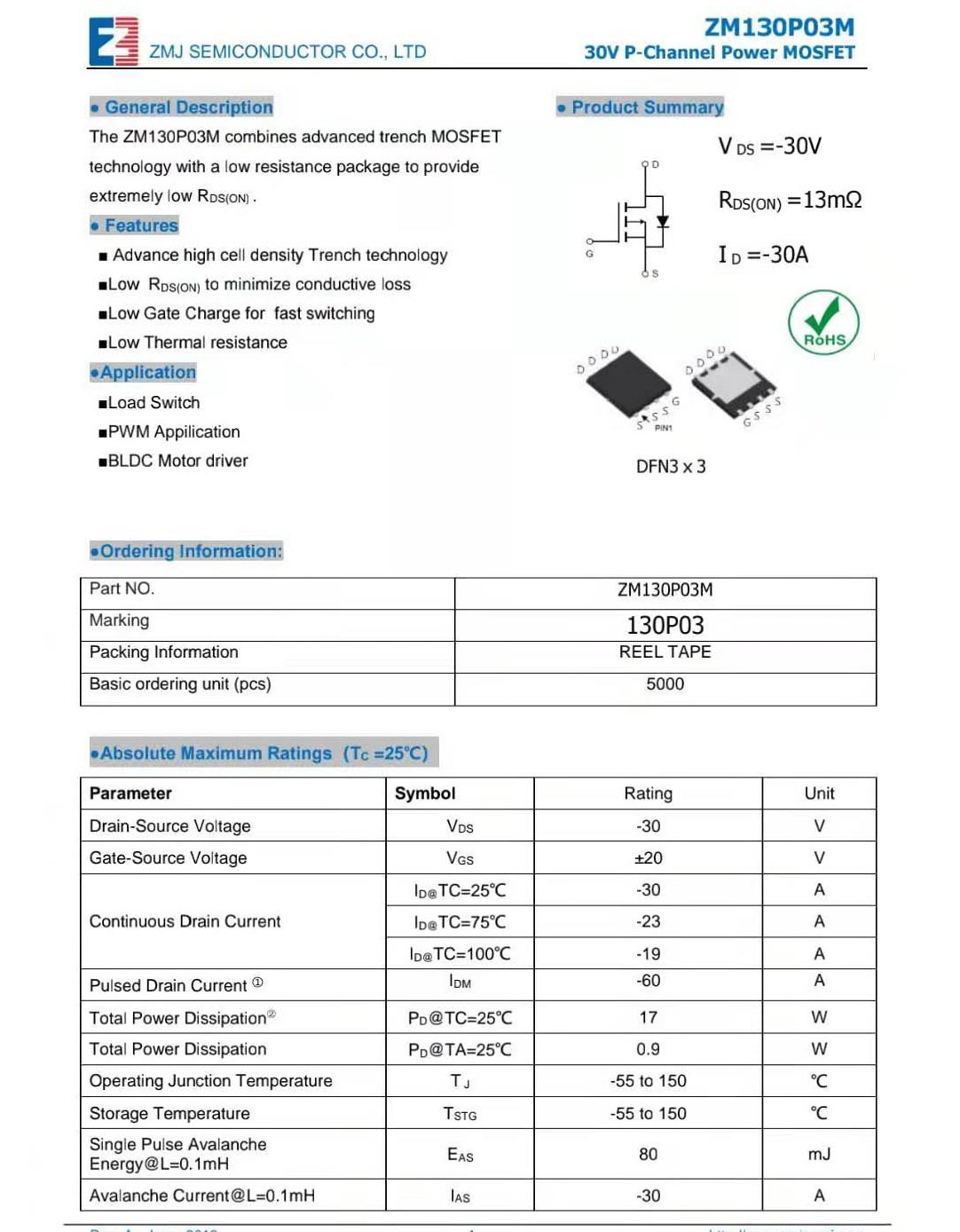

真茂佳ZM130P03M資料信息。

USB-C母座特寫，過孔焊接。

全部拆解完畢，來張全家福。 充電頭網拆解總結

倍思歐版20W超級硅充電器CCCJGCE-X造型外觀保持不變，看上去精致美觀。同時仍具有超級硅屬性以及其帶來的低溫升、高穩定性等方面的優點。充電器支持Apple 2.4A、QC、AFC、FCP、PD快充協議，還具備5V3A、9V2.22A、12V1.67A、15V1.35A、20V1A五組齊全的電壓檔位，滿足iPhone 12全速充電需求。

充電頭網通過拆解發現，充電器內部設計保持不變，輸入端以及初次級之間設有隔離板，輸出端USB-C母座使用小板焊接。用料方面，充電器采用成都矽力科技的AP205B-CV超級硅主控芯片，協議芯片采用智融SW2305，整體用料扎實，協議豐富完整，支持20V輸出。
