近期知名品牌PHILIPS飛利浦推出一款迷你20W PD快充充電器，機身長條柱狀，邊角過渡圓潤，具備9V2.22A和12V1.67A電壓檔位，可滿足iPhone 12快充需求。下面充電頭網就對其進行詳細拆解，看看內部設計用料如何。

一、飛利浦20W充電器外觀

包裝盒藍白配色，正面印有PHILIPS品牌、充電器外觀圖以及三大賣點等。

背面印有產品參數信息，并貼有防偽標簽。

包裝內含充電器和用戶手冊。

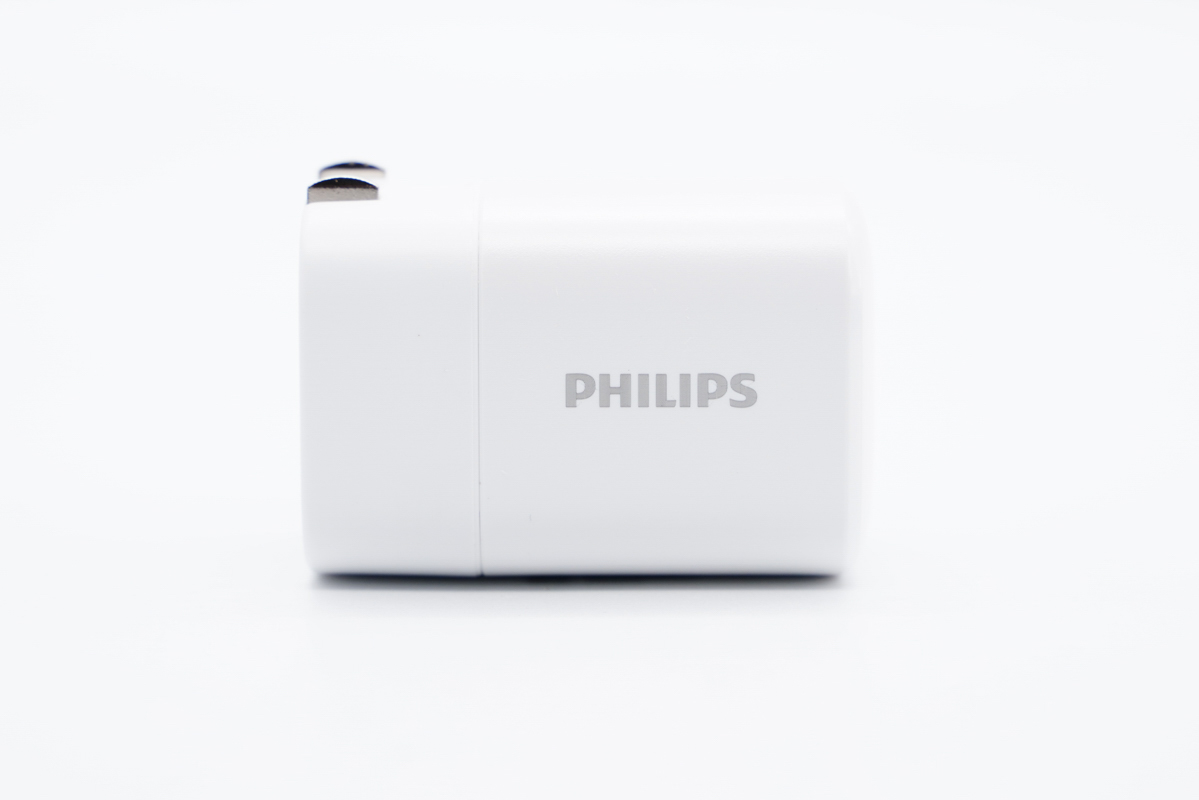

充電器機身殼采用兩段式設計，表面啞光處理，腰身上印有PHILIPS品牌，頂面微凸，整體設計十分簡潔。

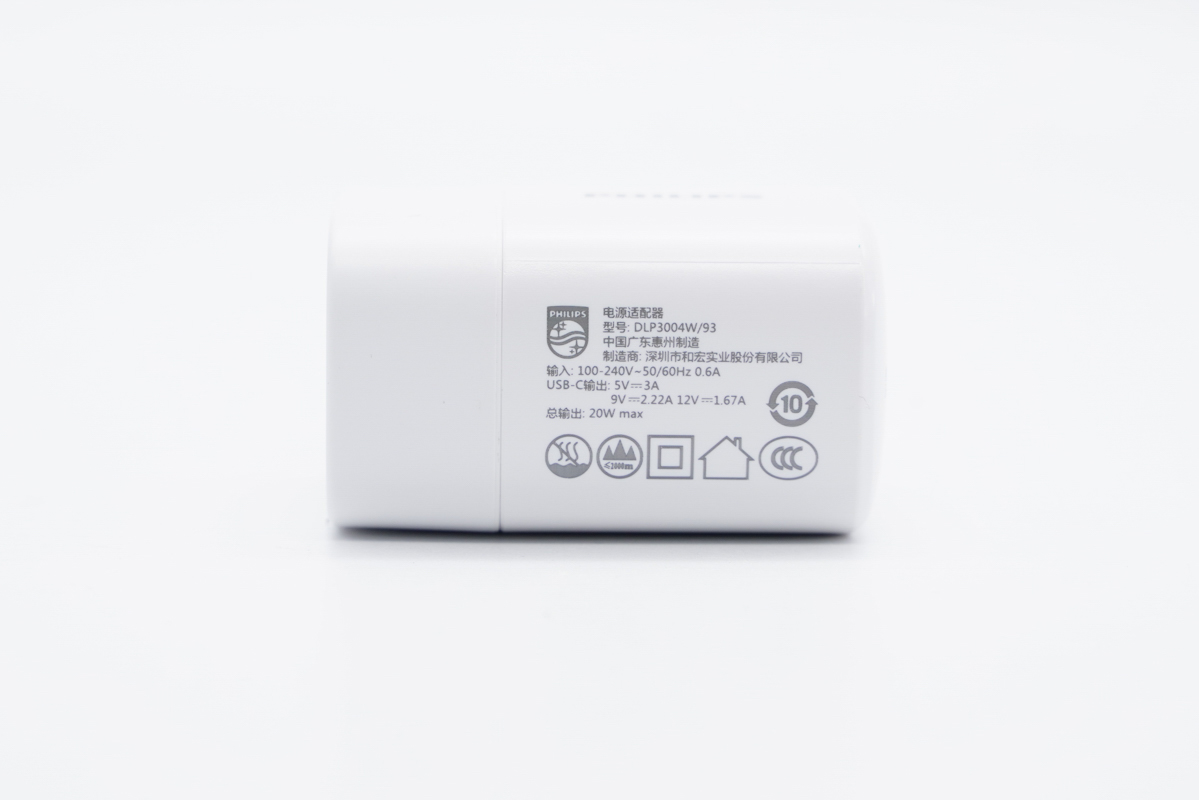

相鄰側面上印有充電器參數

型號：DLP3004W/93

輸入：100-240V~ 50/60Hz 0.6A

輸出：5V3A、9V2.22A、12V1.67A

制造商：深圳市和宏實業股份有限公司

產品已經通過了3C認證。

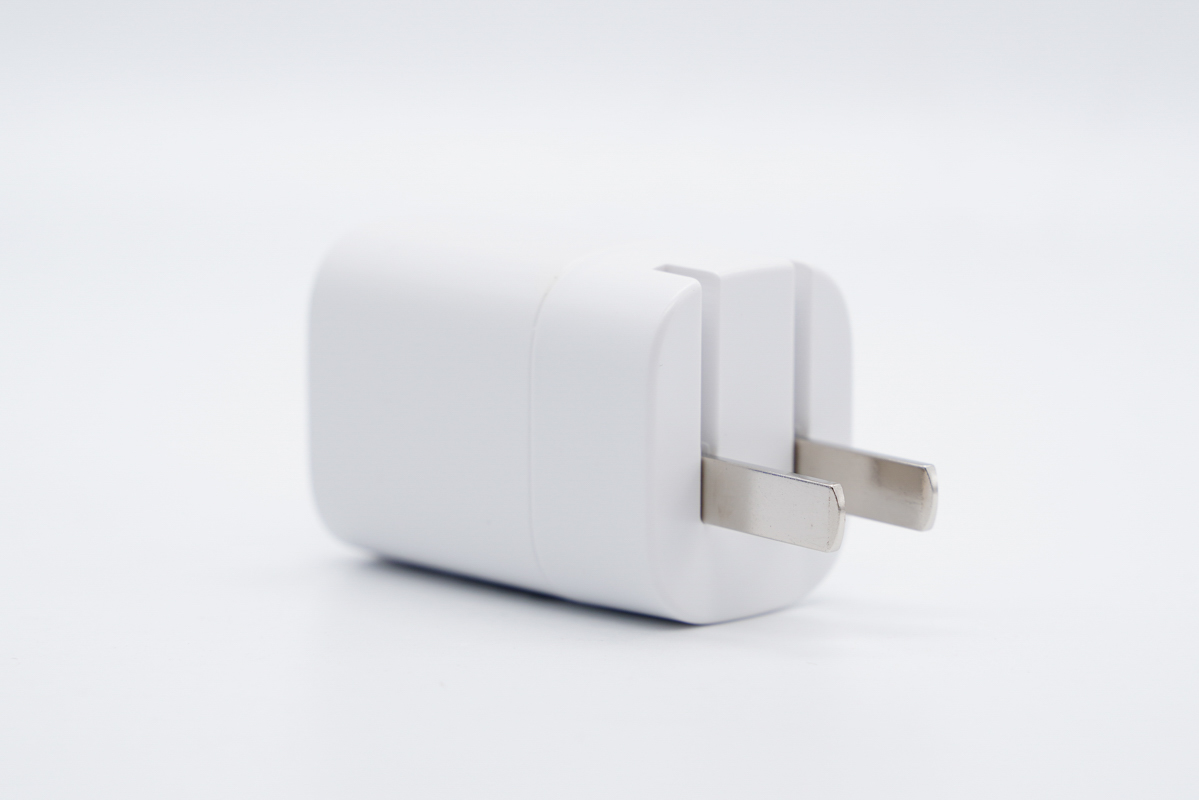

輸入端采用可折疊國標插腳，攜帶方便。

頂面USB-C接口靠邊緣設計，黑色膠芯不露銅。

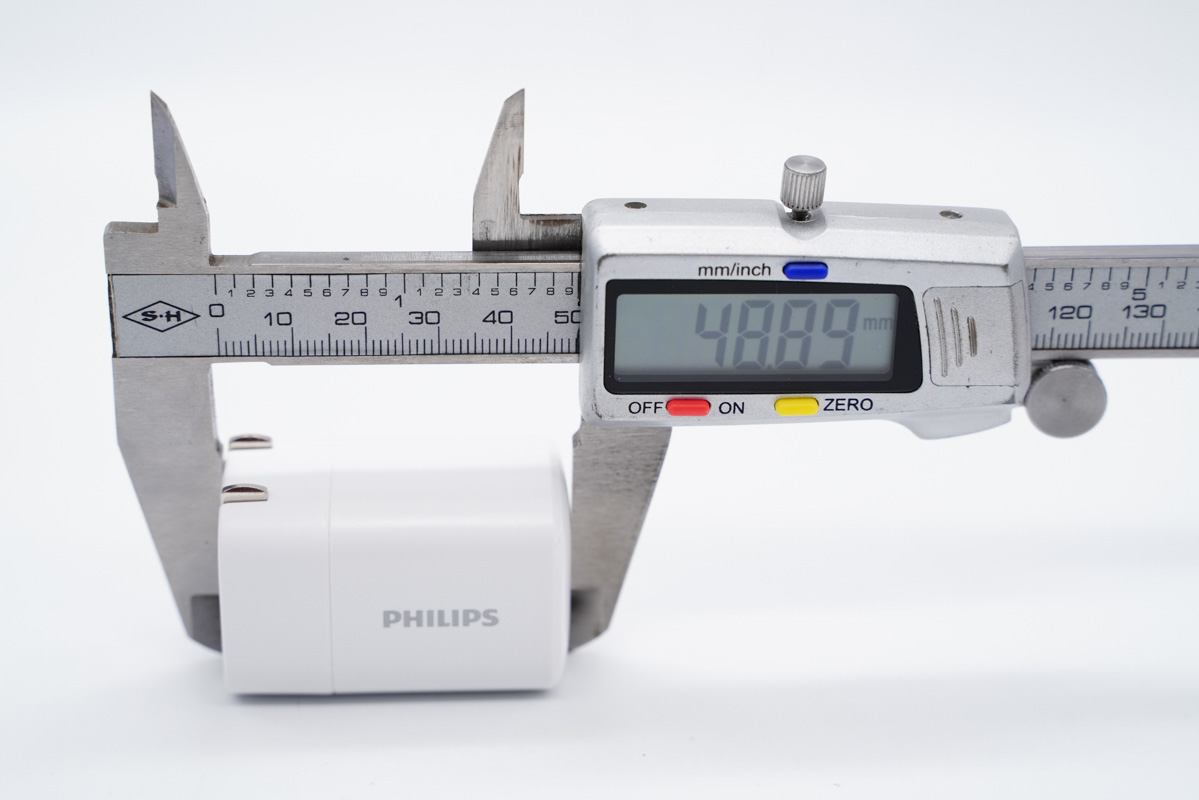

使用游標卡尺實測充電器機身長度為48.89mm。

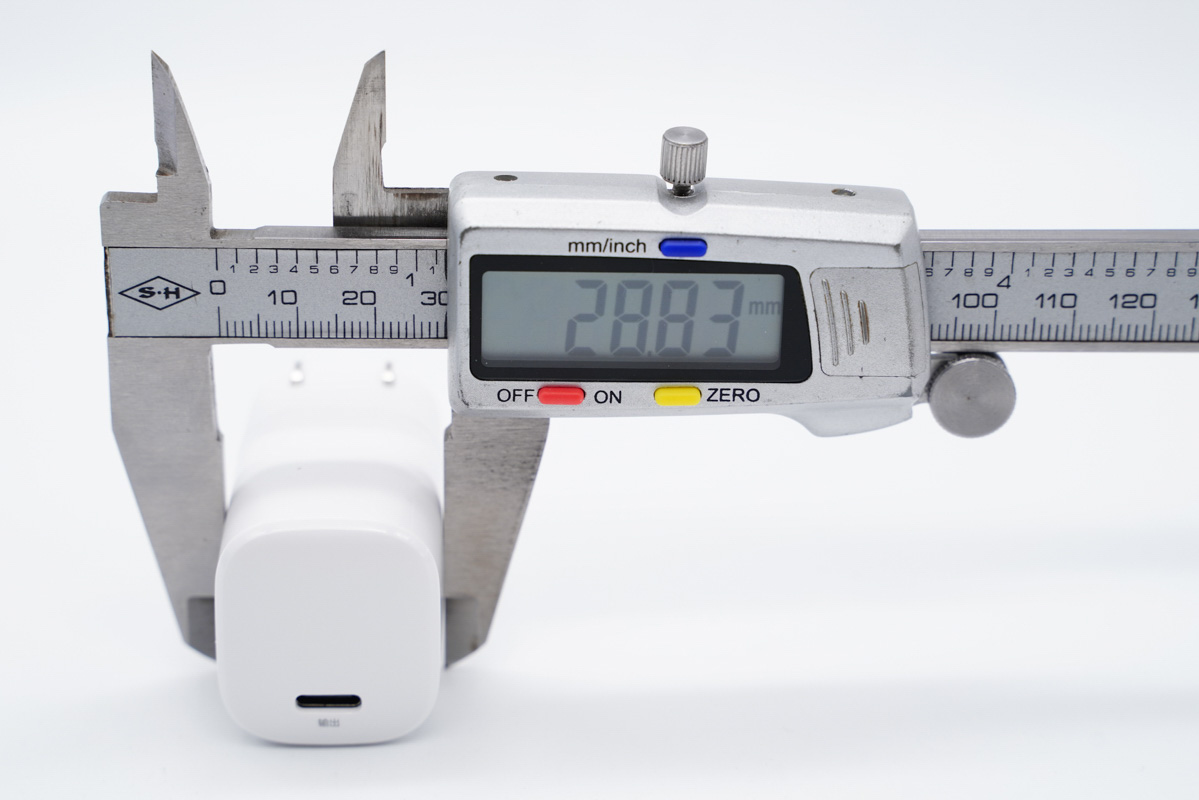

寬度為28.83mm。

厚度為33.82mm。

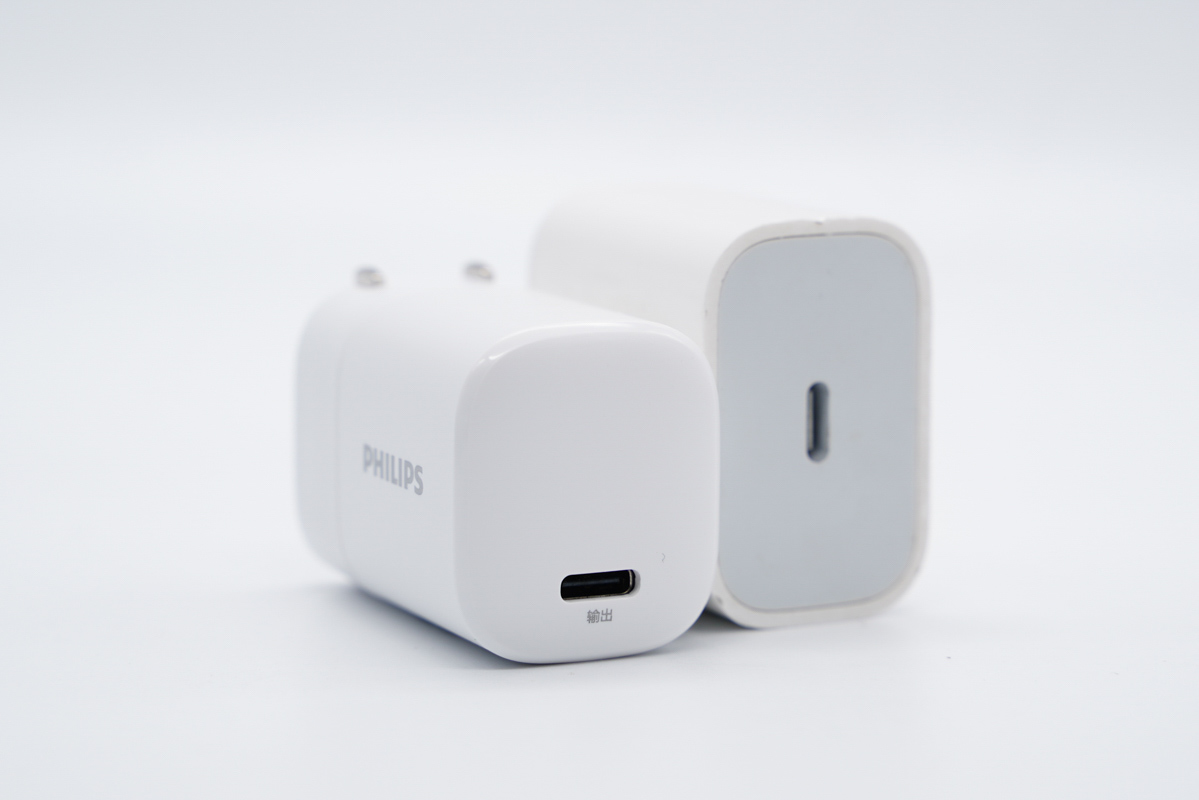

和蘋果20W充電器直觀對比，稍高也稍窄一些。

拿在手上的直觀感受。

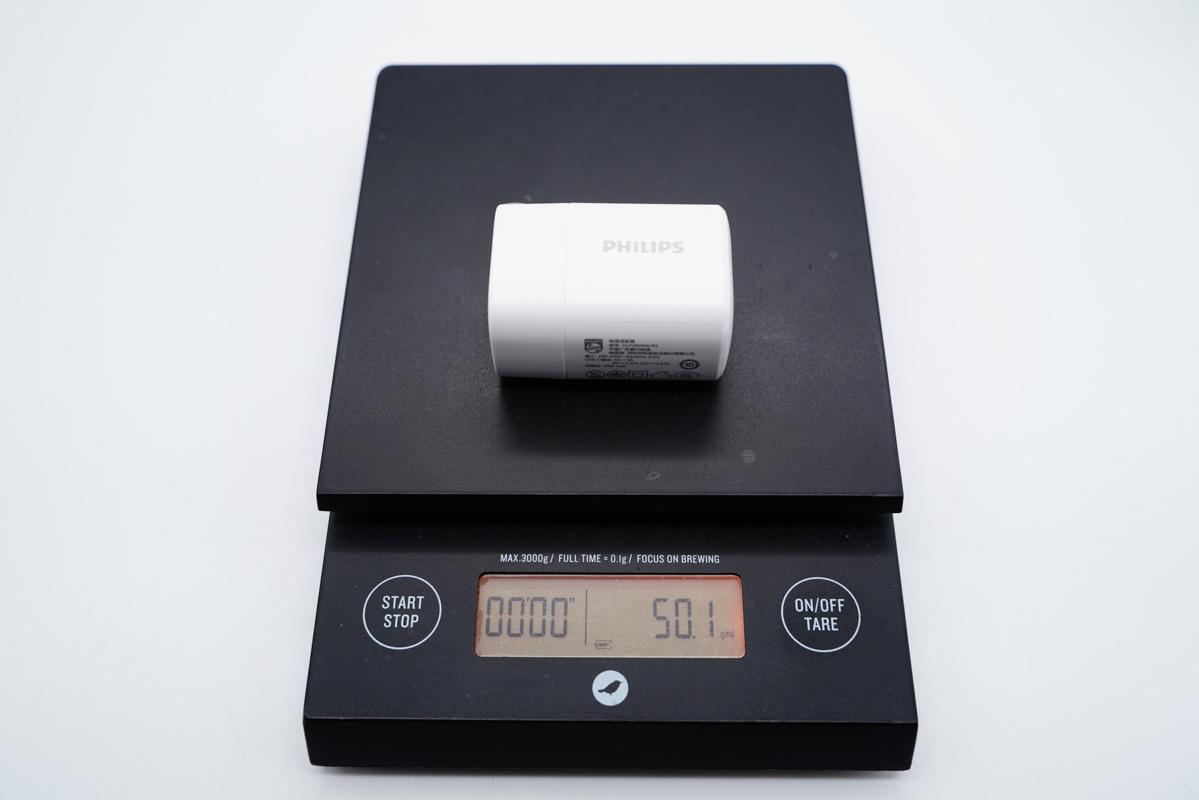

充電器凈重約為50g。

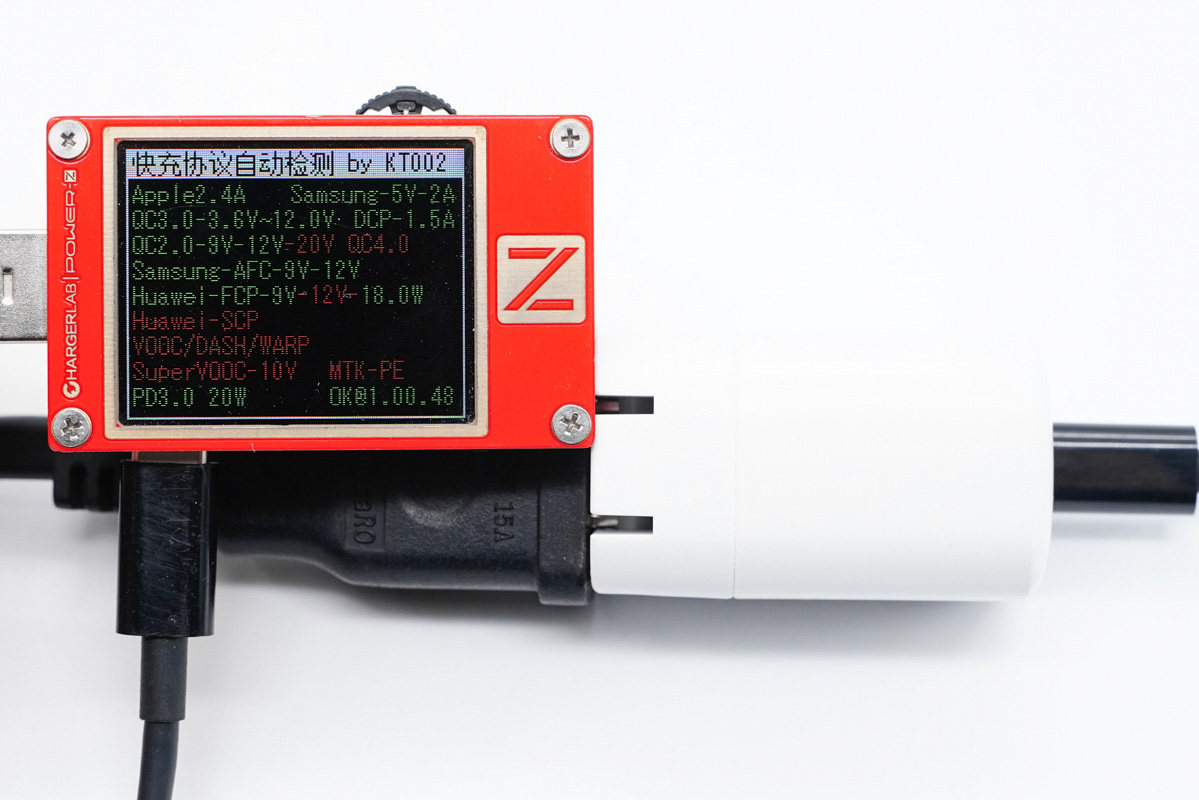

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

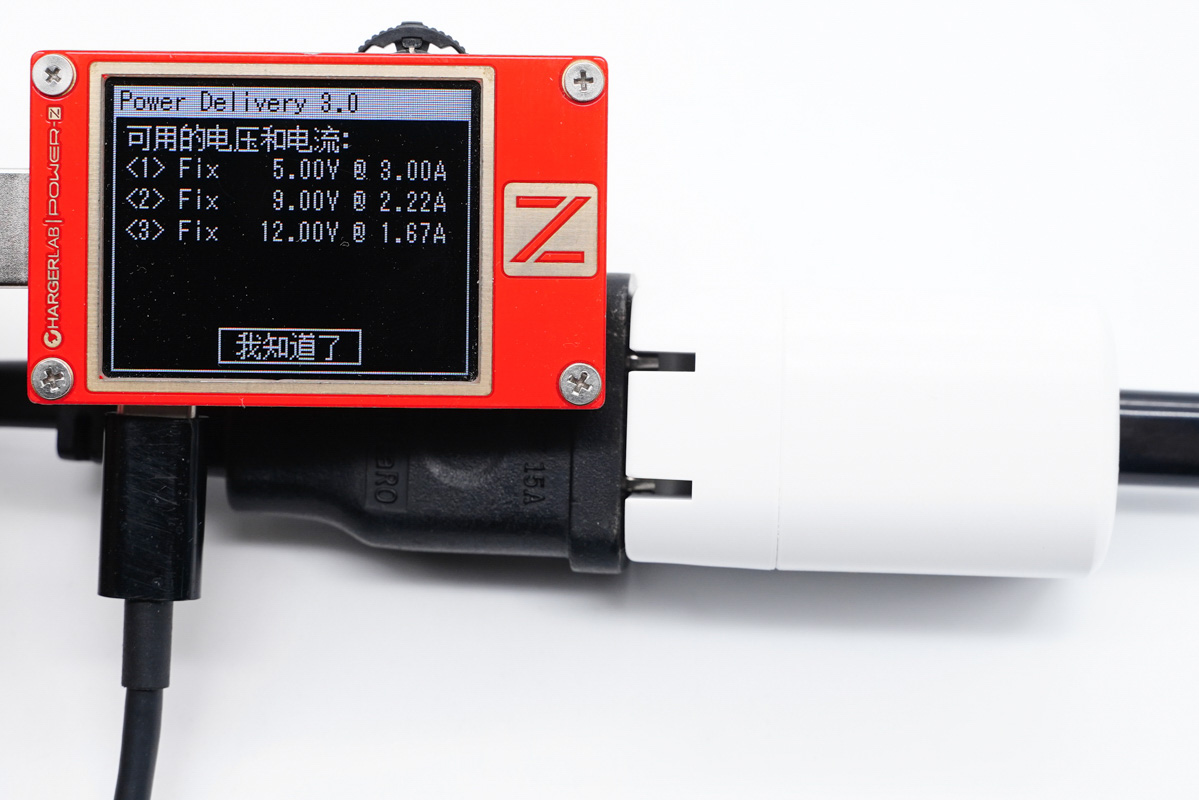

此外PDO報文顯示USB-C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

二、飛利浦20W充電器拆解

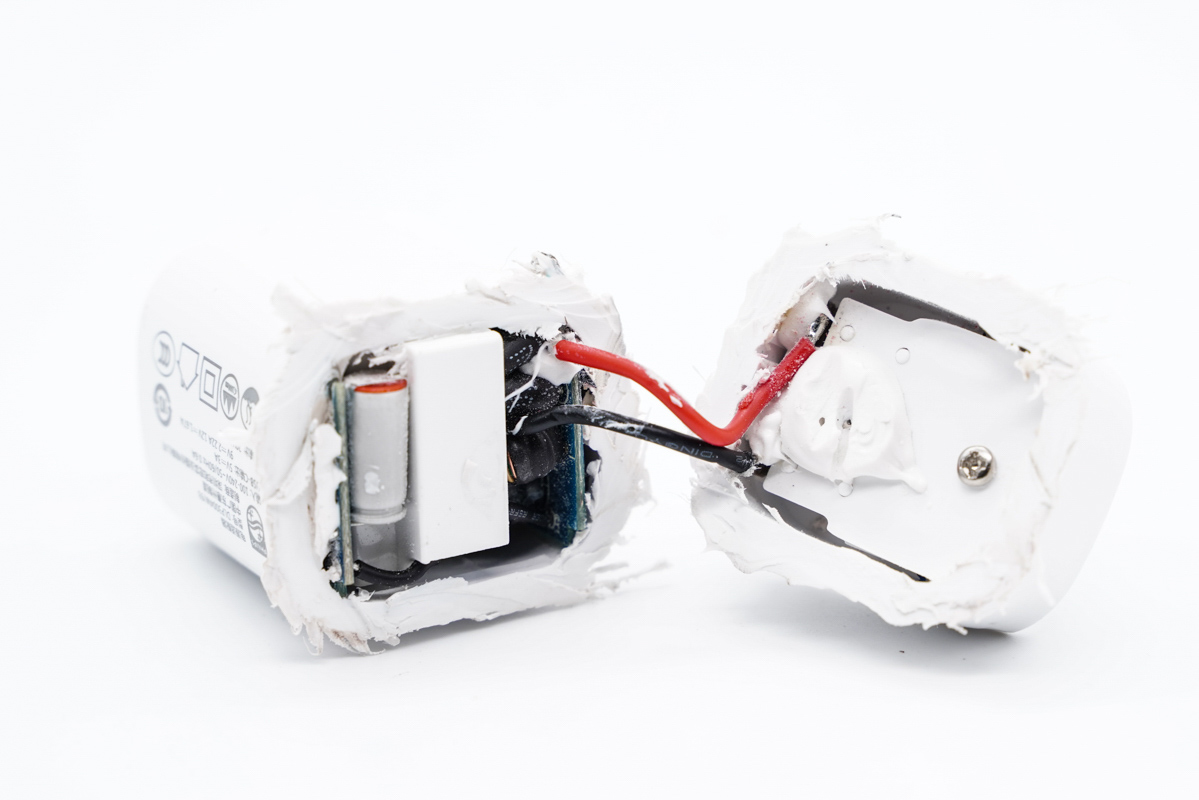

充電器機身外殼非常厚，保護性很強，只能暴力切割開。

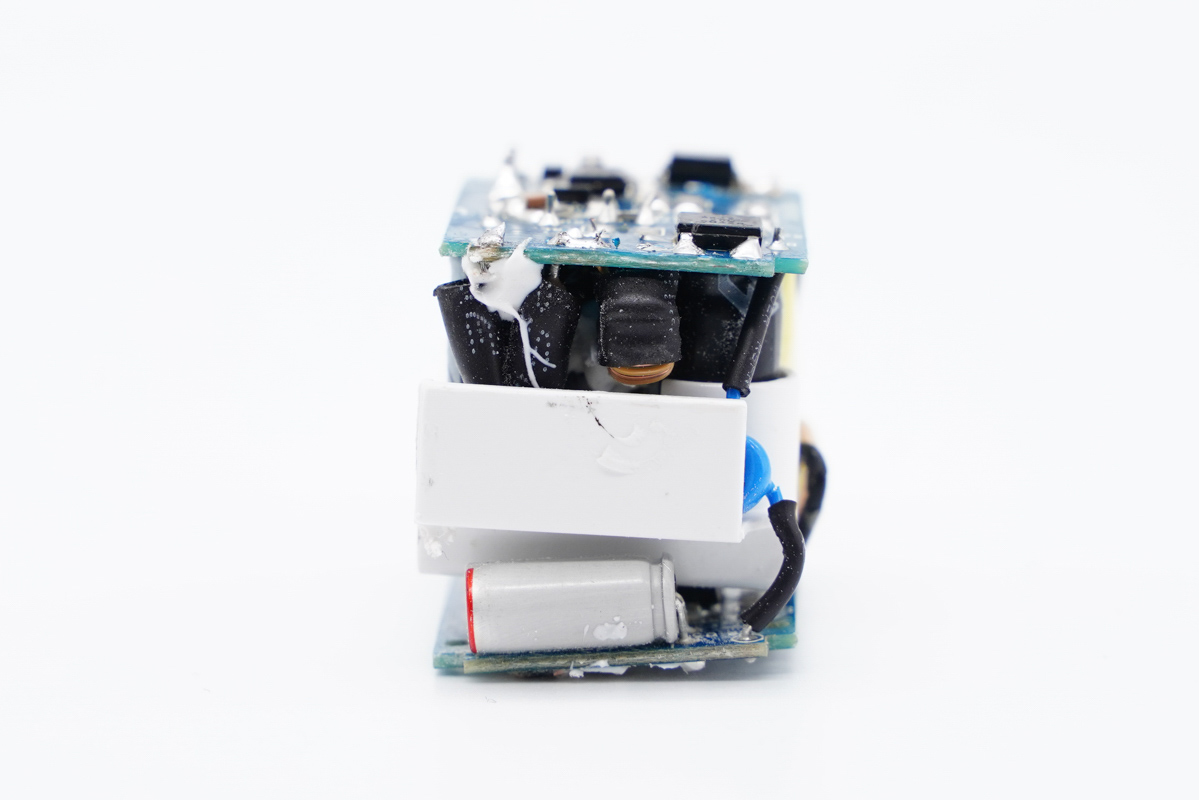

充電器采用上下層小板設計，輸入輸出小板之間有塑料殼進行絕緣隔離。

輸入端一覽，保險絲、共模電感外套絕緣管。

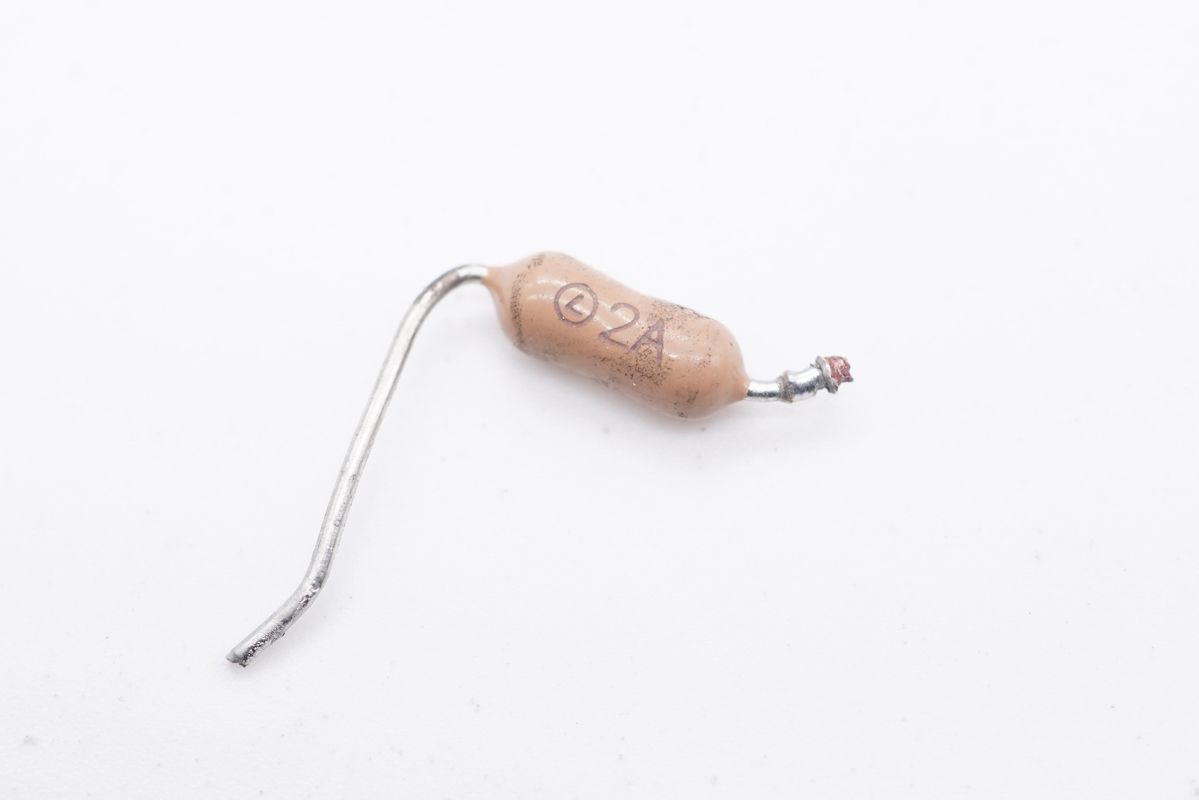

保險絲特寫，額定電流2A。

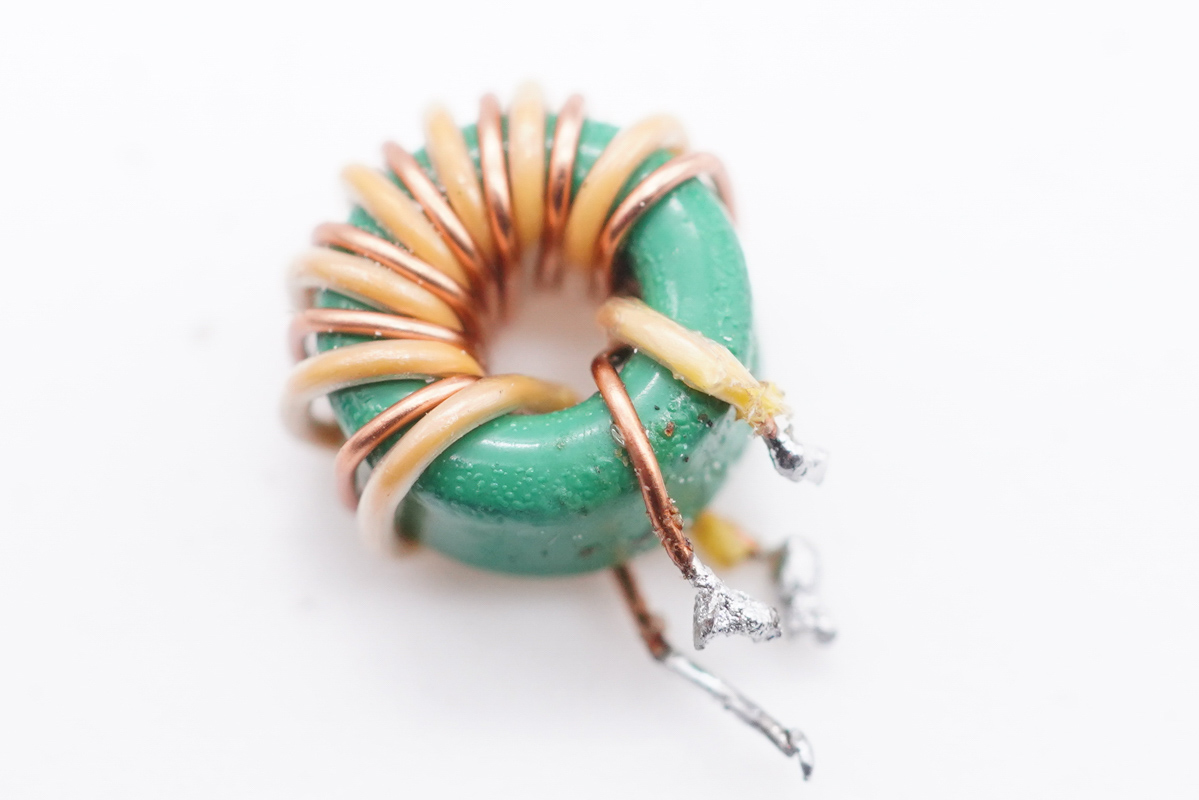

共模電感雙線繞制，用于濾除EMI干擾。

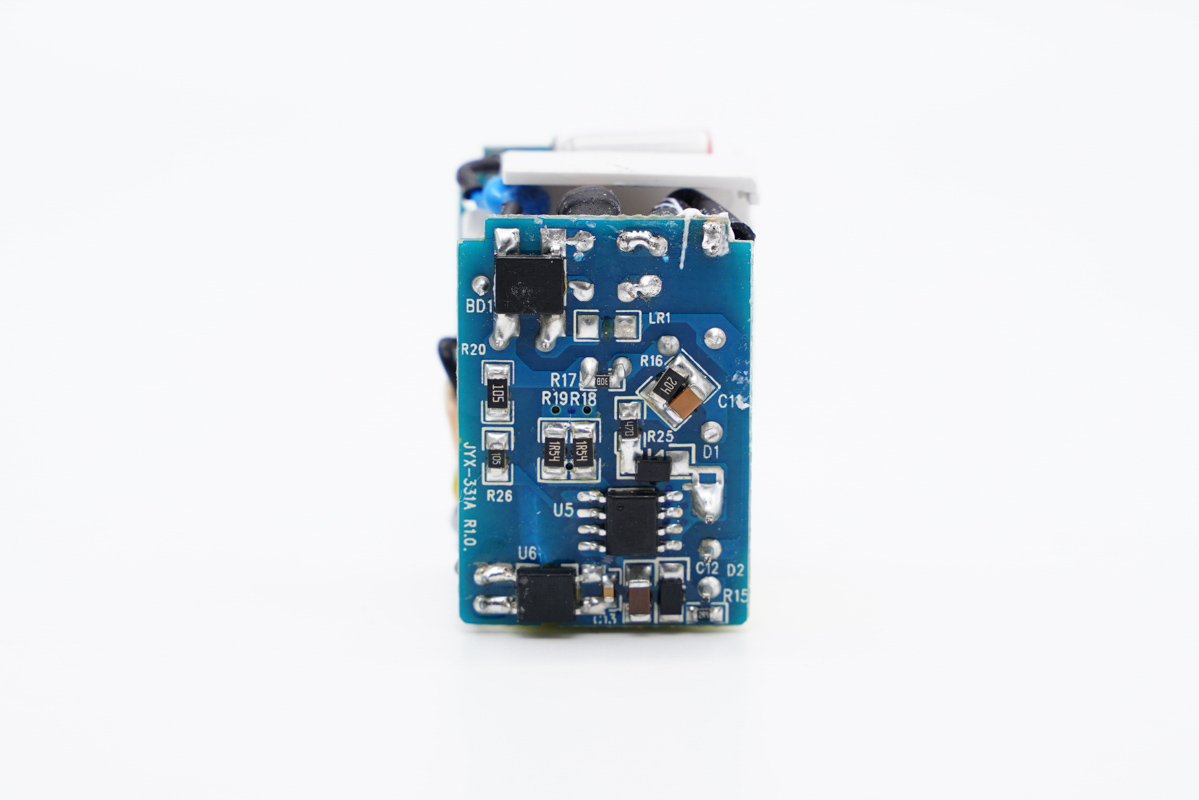

輸入端小板背面設有整流橋、主控芯片和光耦。

將兩塊小板分開，輸入端小板正面還設有電容和變壓器，Y電容連接兩塊小板，變壓器次級輸出線和光耦連接到輸出小板上。

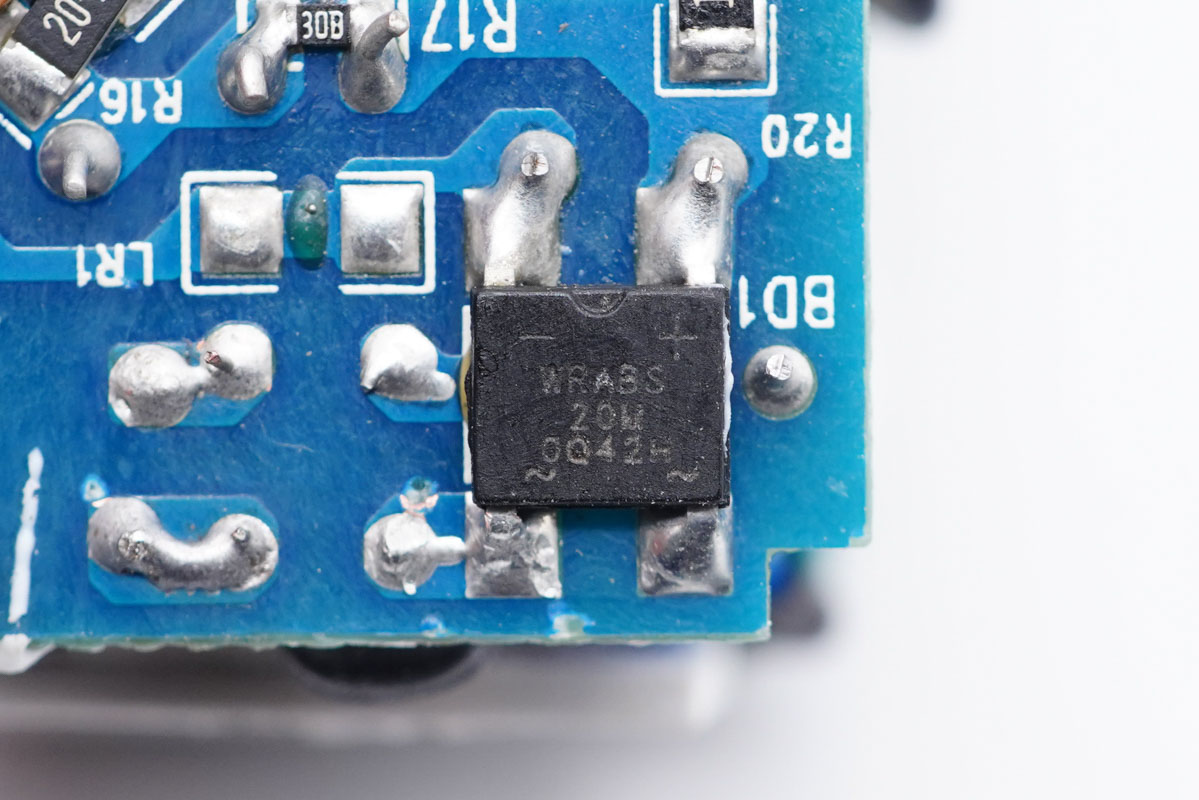

整流橋采用深圳市沃爾德實業有限公司的WRABS20M。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

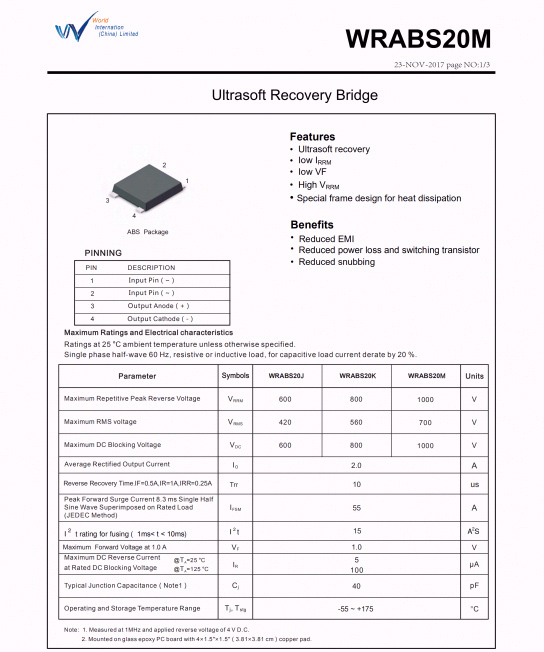

沃爾德WRABS20M規格資料。

充電頭網了解到，該型號軟橋已被邦克仕、勁電寶、即刻、征拓、倍思、睿高、麥多多等品牌20W迷你充使用。同時沃爾德軟橋系列產品還被OPPO 50Ｗ餅干氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快充、洛克65W氮化鎵PD快充、麥多多2C1A 65W氮化鎵快充等數十款產品采用。

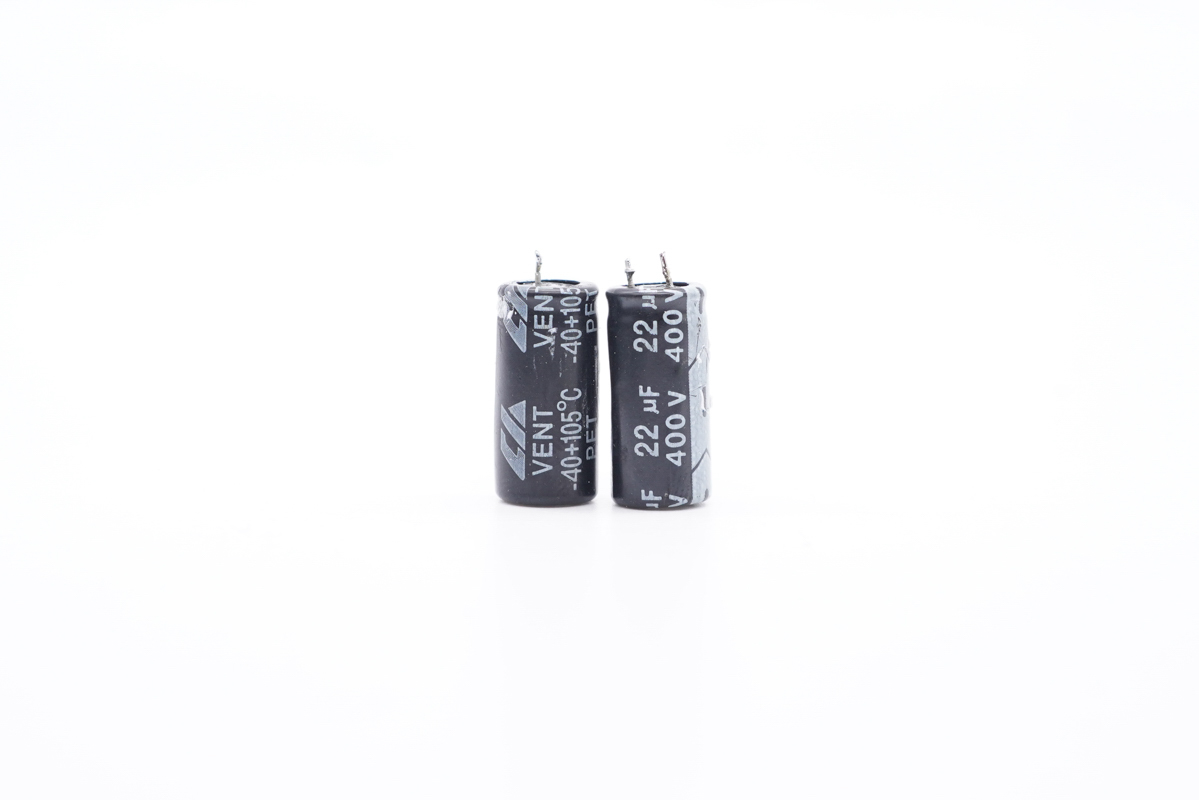

兩顆高壓濾波電解電容規格均為400V 22μF。

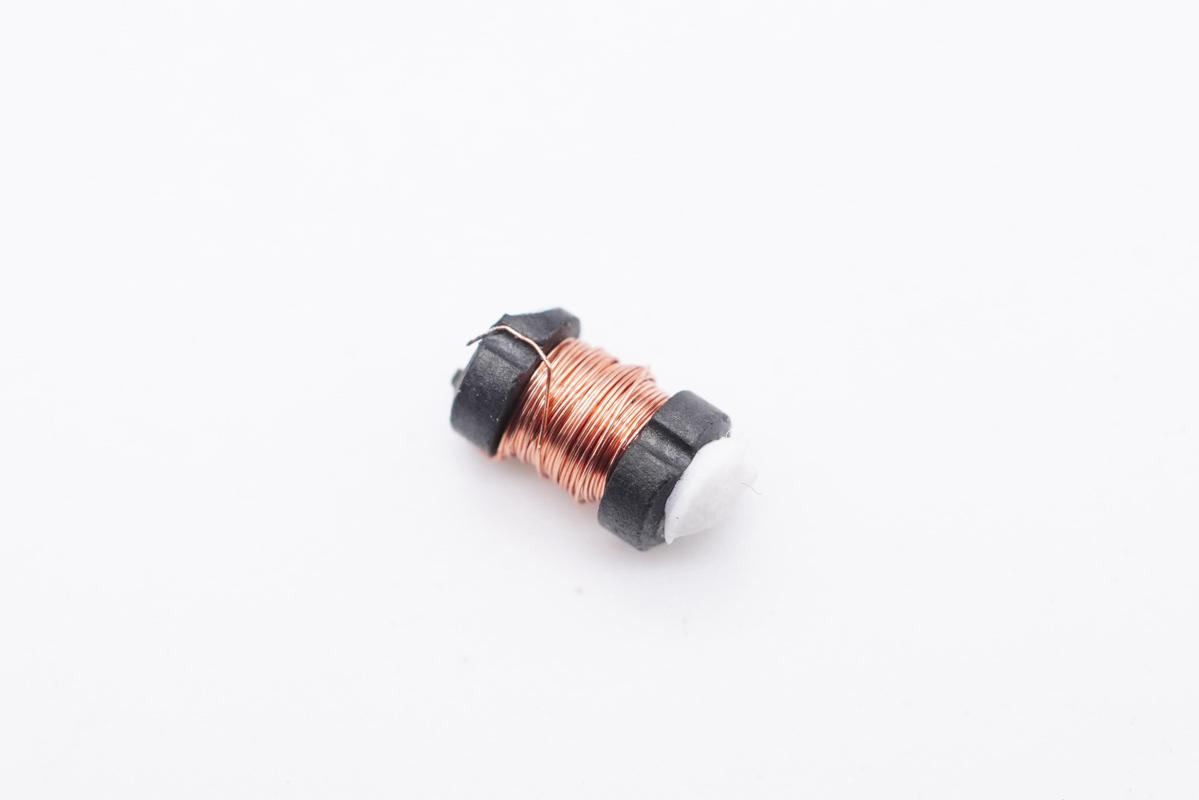

工字電感特寫。

PWM主控芯片采用康源CRE6959UHS8系列。該芯片可以幫助客戶以較少的外圍元器件、較低的系統成本設計出高性能的交直流轉換開關電源；具備過流、過載、過溫、軟啟動、VDD過壓/欠壓鎖定等多重保護功能；具備自動識別負載大小，調整工作模式的功能，芯片內置控制器和開關管，待機功耗低，應用廣泛。

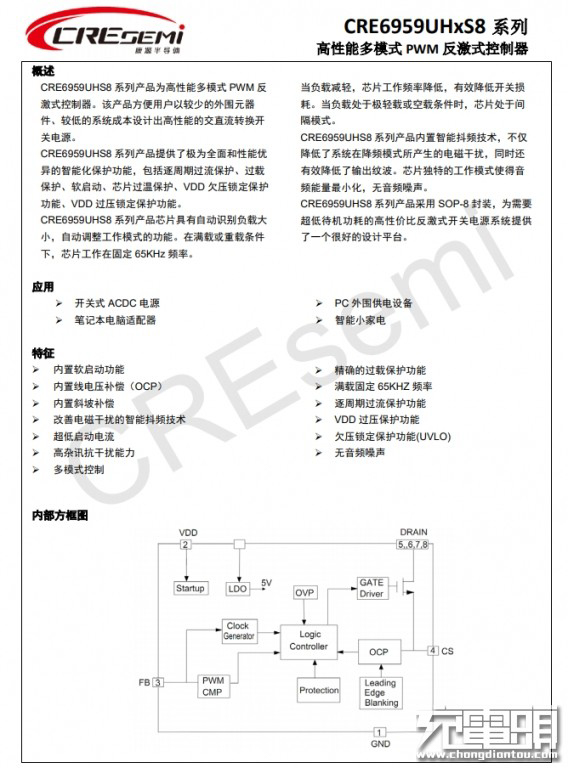

康源CRE6959UHS8系列資料信息。

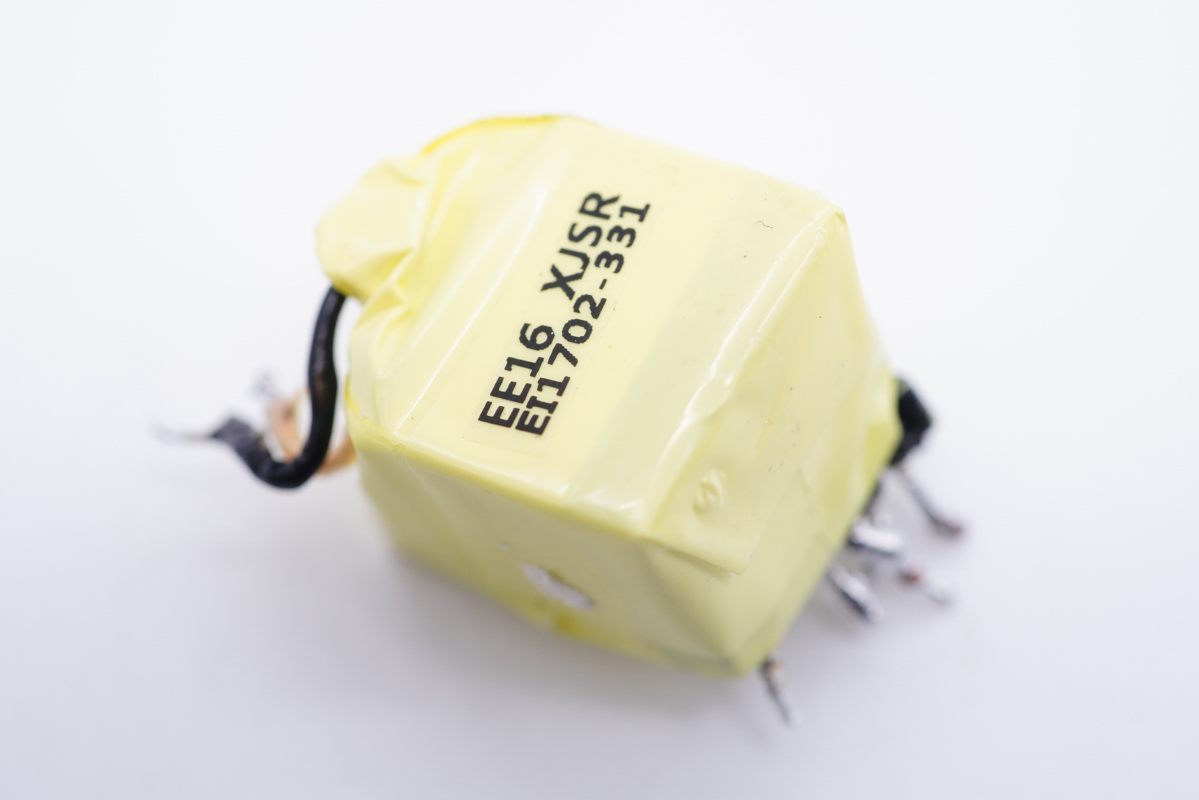

變壓器特寫，頂部貼有信息標簽。

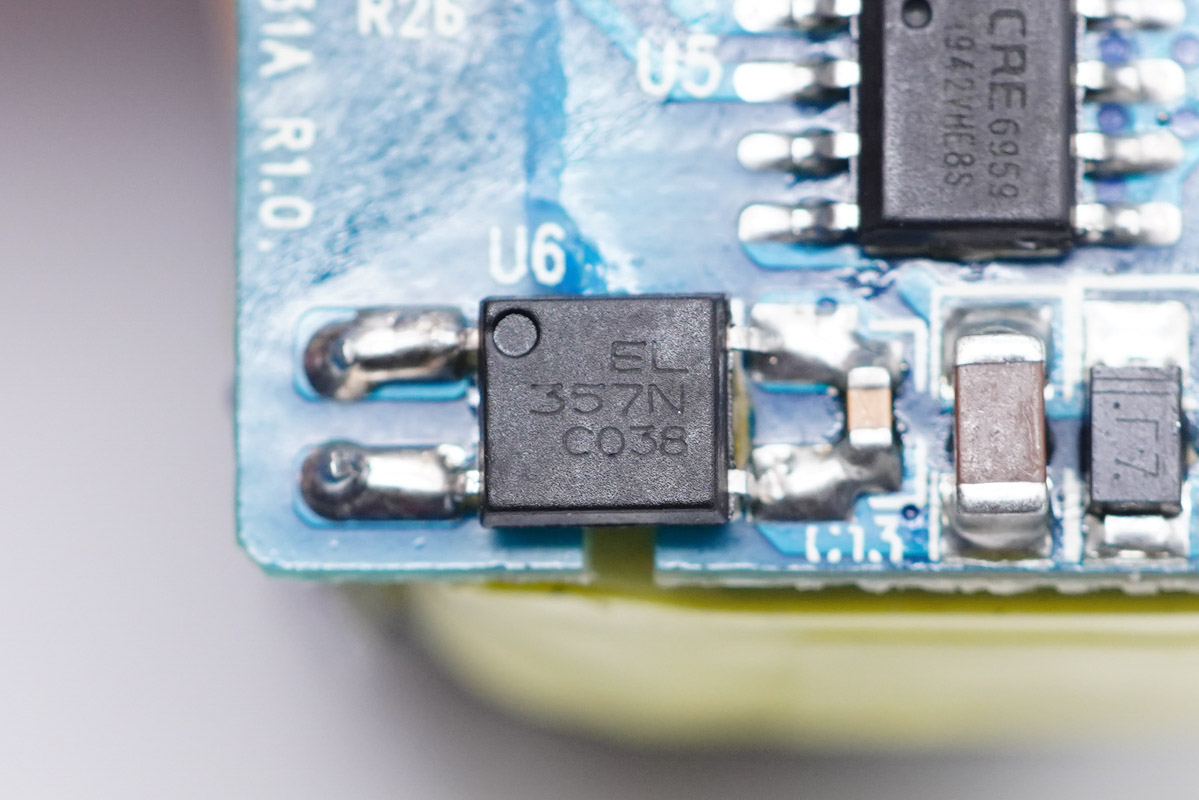

EL億光 357N光耦，用于初級次級通信，反饋輸出電壓。

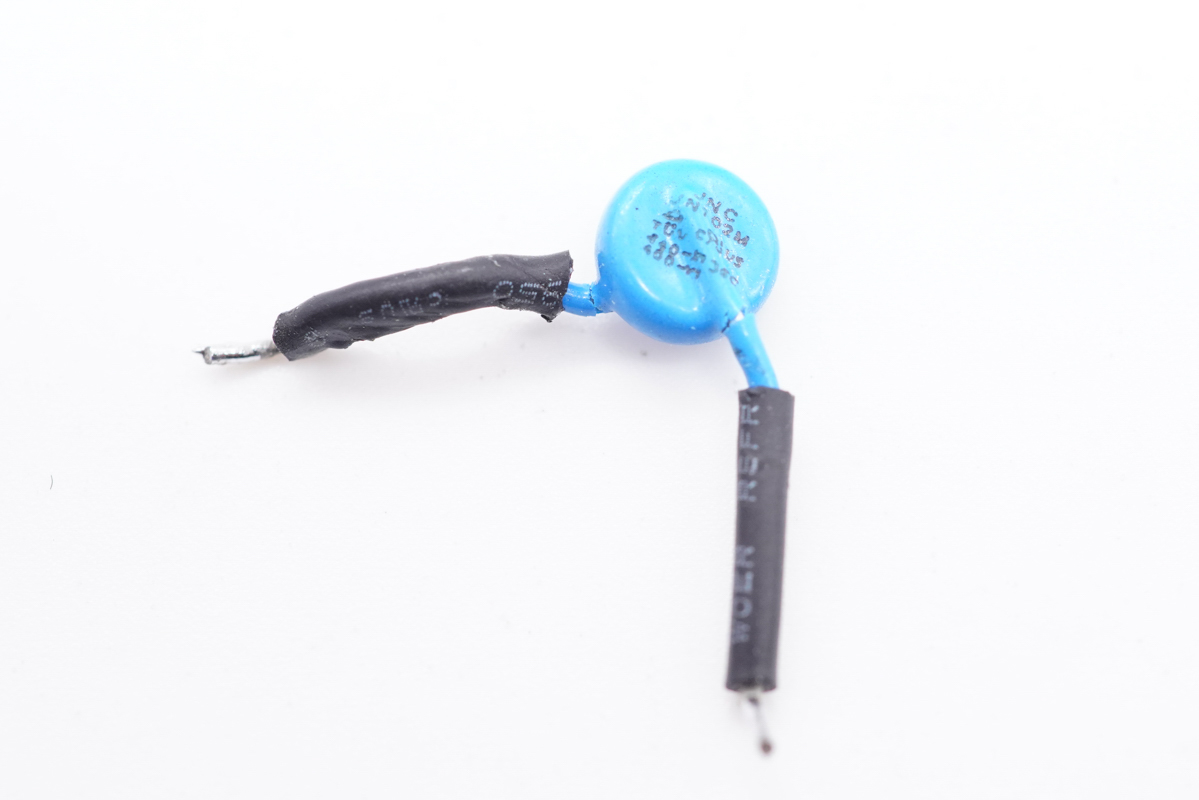

藍色Y電容特寫，焊腳套有絕緣管。

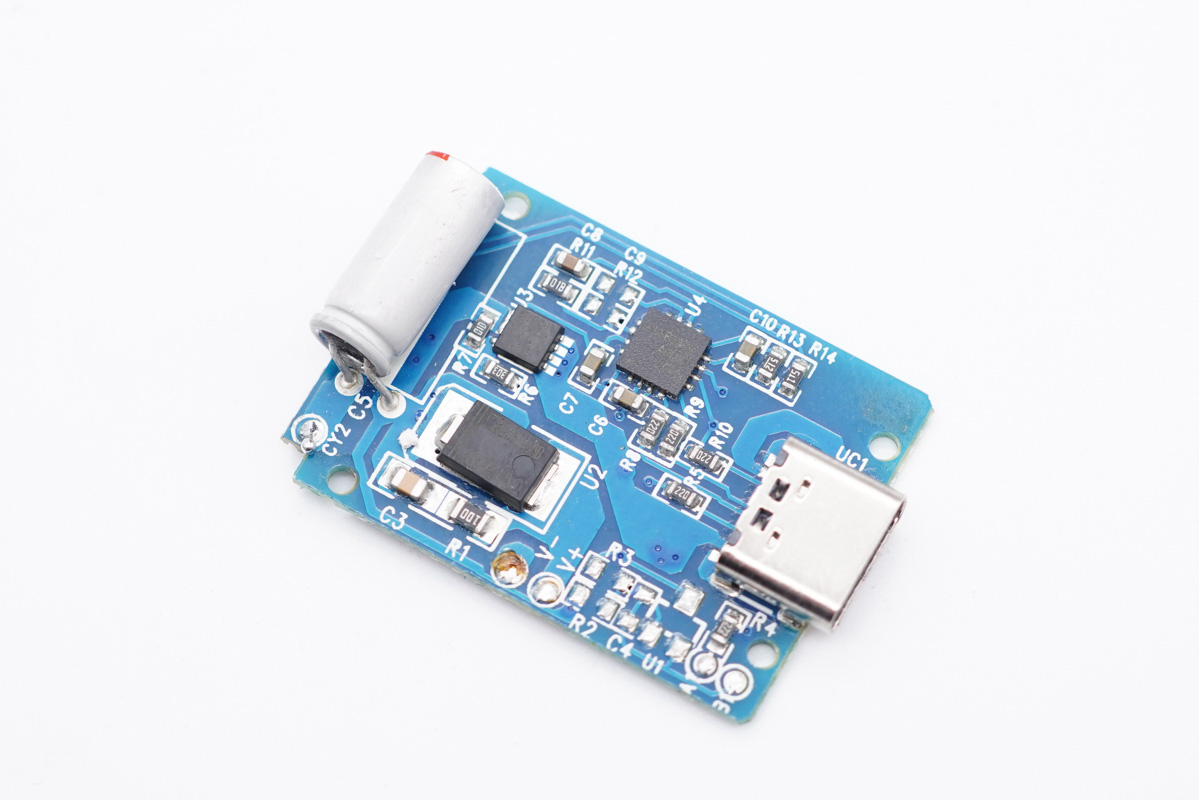

輸入端小板上設有次級同步整流芯片、固態電容、協議芯片和輸出VBUS開關管。

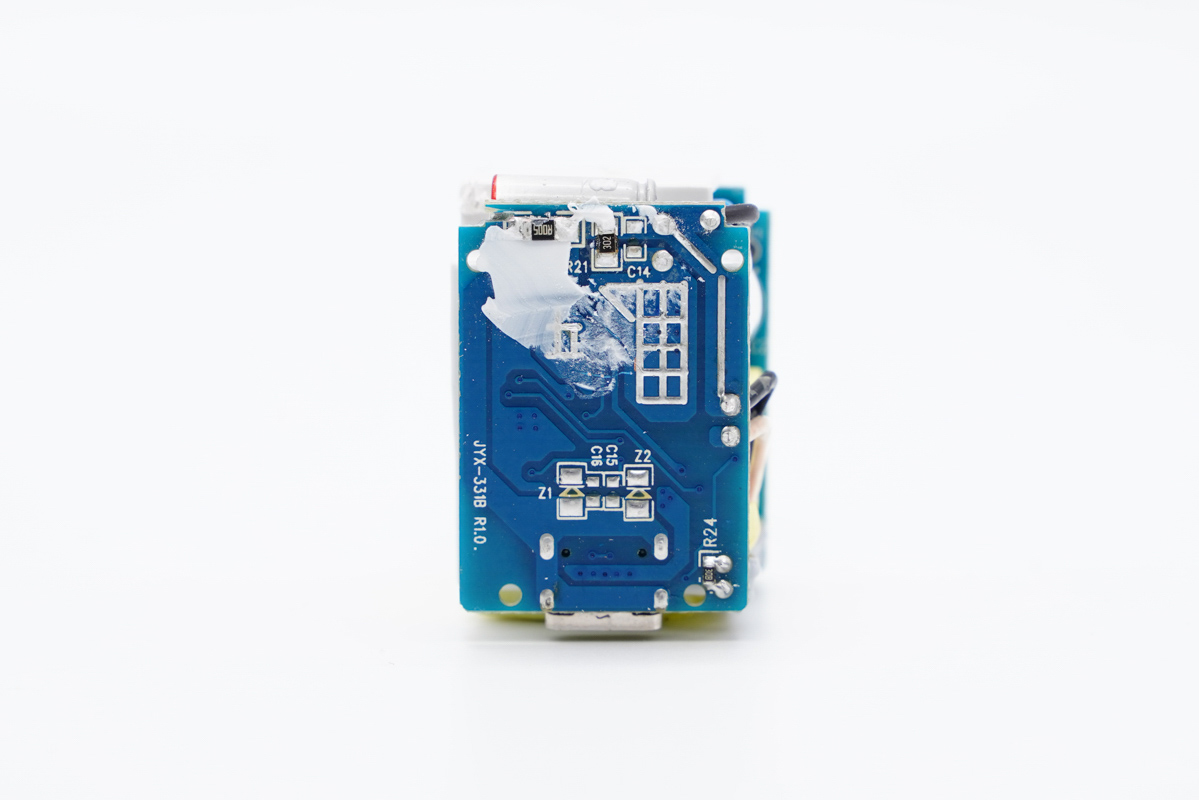

背面有兩顆電阻。

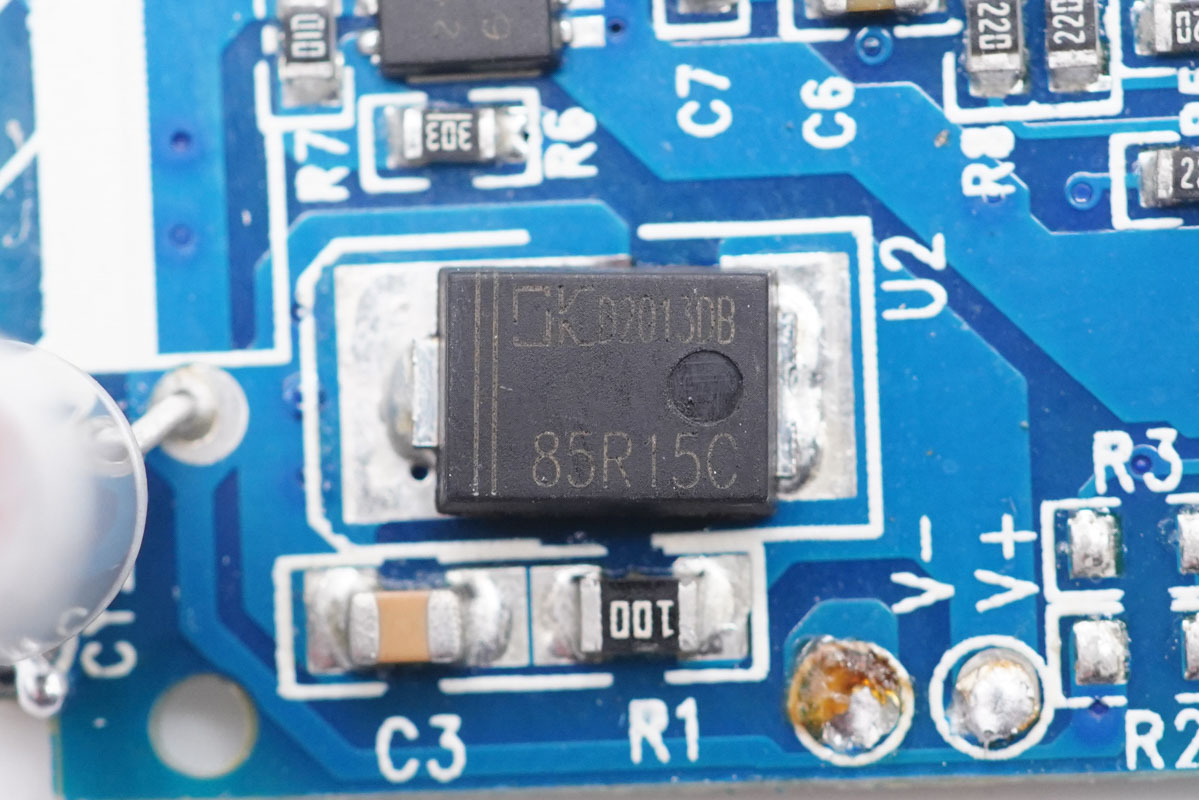

東科半導體高性能雙引腳同步整流芯片DK5V85R15C，只有A，K兩個引腳，分別對應肖特基二極管PN管腳；內部集成了85V功率NMOS管， 可以大幅降低二極管導通損耗，提高整機效率， 取代或替換目前市場上等規的肖特基整流二極管；采用SM-7封裝(兼容TO-277封 裝)。

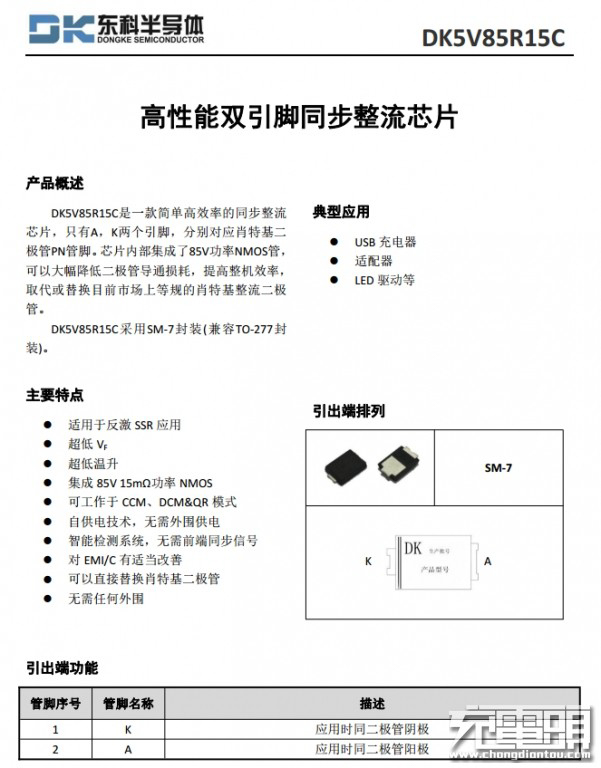

東科DK5V85R15C資料信息。

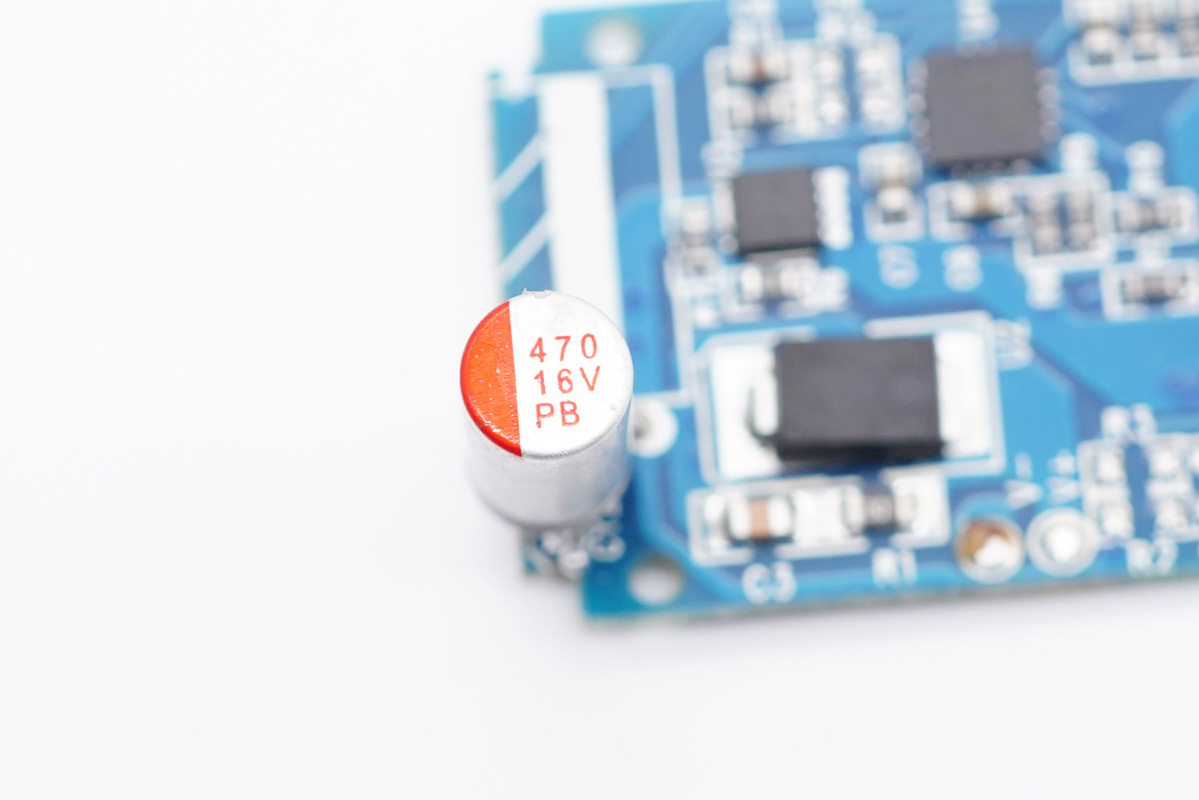

輸出濾波固態電容采用韶關富仕達PB系列，規格為16V 470μF，具有125℃耐熱，高可靠性的特點。

充電頭網了解到，韶關富仕達針對USB PD快充市場推出了PV、PB、PR、MV、MB、MR等多個系列固態電容，此前已被傲基63W氮化鎵快充、AUKEY2A2C 100W快充氮化鎵充電器、AUKEY雙C口65W氮化鎵快充充電器、AUKEY 65W 1A1C氮化鎵快充充電器、公牛65W 2C1A快充插線板、綠聯65W 3C1A氮化鎵快充充電器、綠聯2A2C 48W智能充電器等多款產品用，產品性能獲得品牌客戶一致認可。

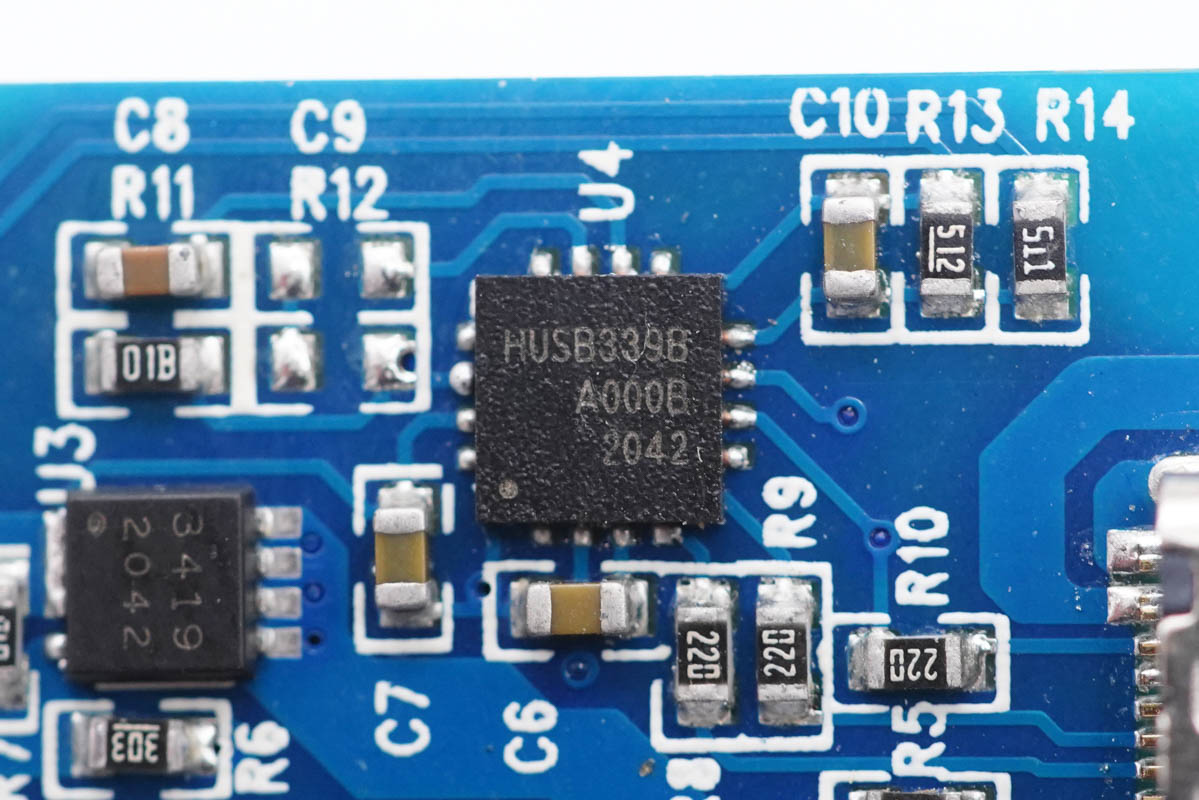

USB PD協議IC來自Hynetek慧能泰，型號HUSB339，這款芯片已經通過了USB PD3.0認證，TID 62。HUSB339是一顆高性能、高集成的USB Type-C Power Delivery（電力傳輸）控制器，集成了PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2、5V2.4A等充電協議；適用于電源適配器、車載充電器、移動電源等應用場合；擁有SOP-14L和QFN-16L兩種封裝模式。

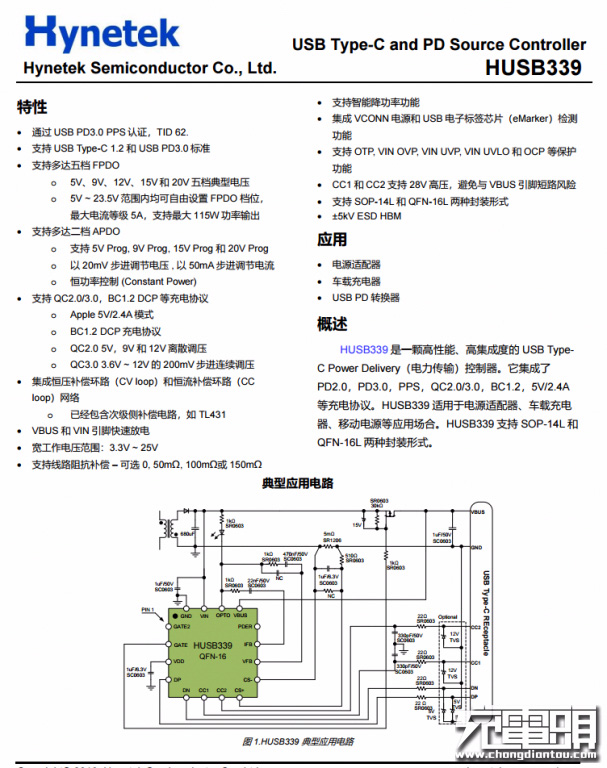

慧能泰HUSB339資料信息。

充電頭網了解到，采用慧能泰HUSB339芯片的還有大麥20W快充充電器、貝爾金30W氮化鎵充電器、公牛20W充電器、良值40W氮化鎵充電器、SlimQ 65W氮化鎵USB PD快充充電器、美順和30W USB PD快充充電器、南孚Aircharge 65W PD快充充電器等多款產品，芯片性能獲得客戶高度認可。

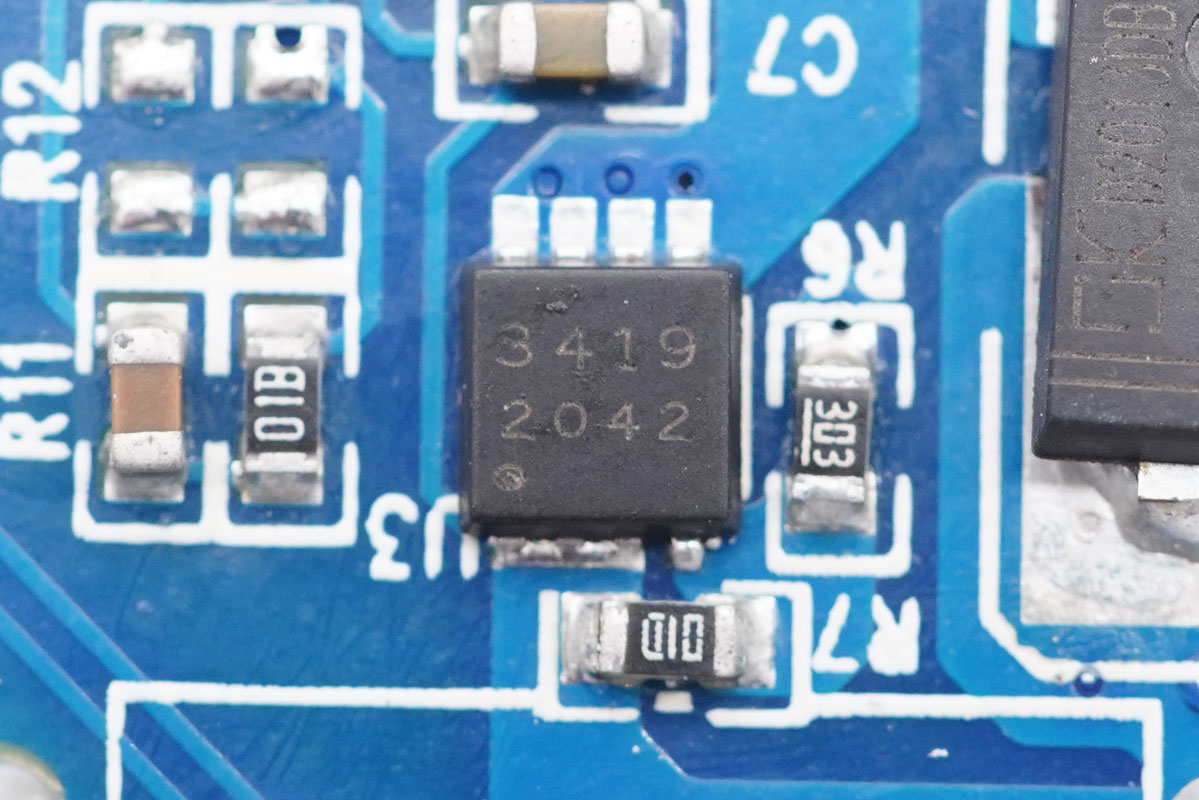

輸出VBUS開關管特寫，絲印3419，PMOS。

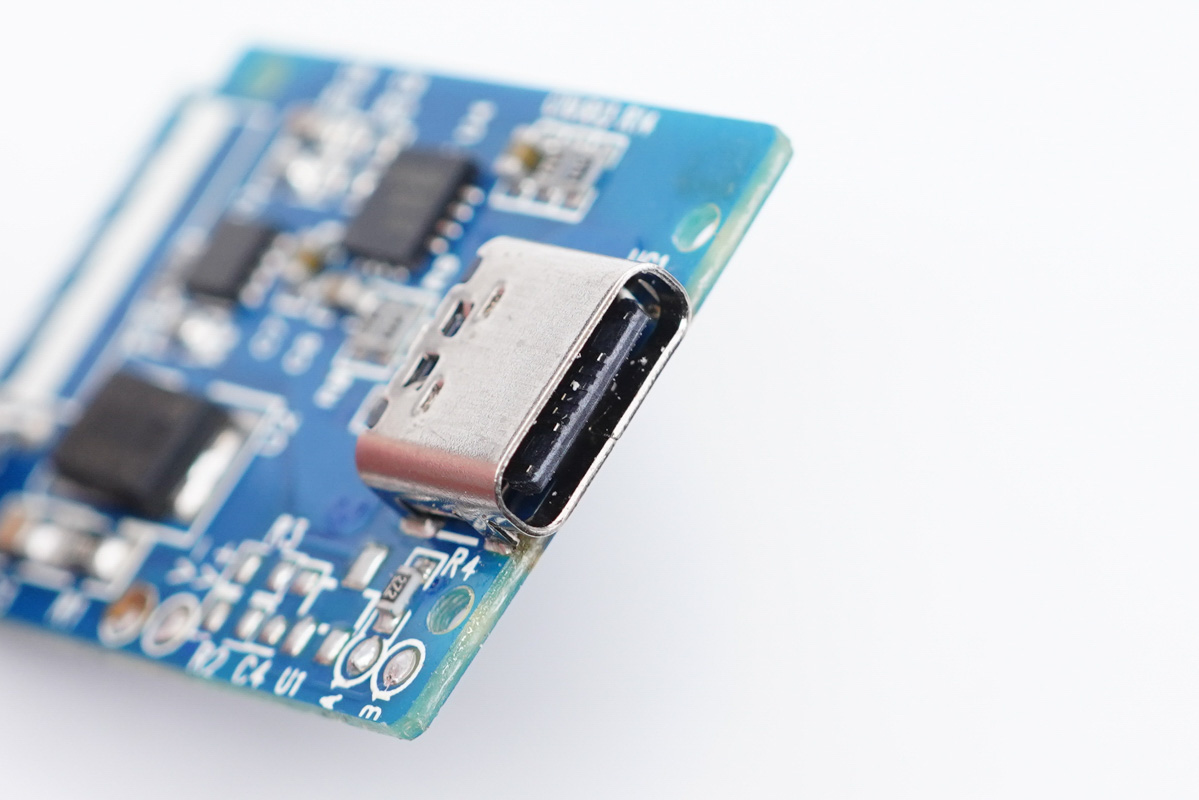

USB-C母座特寫，過孔焊接。

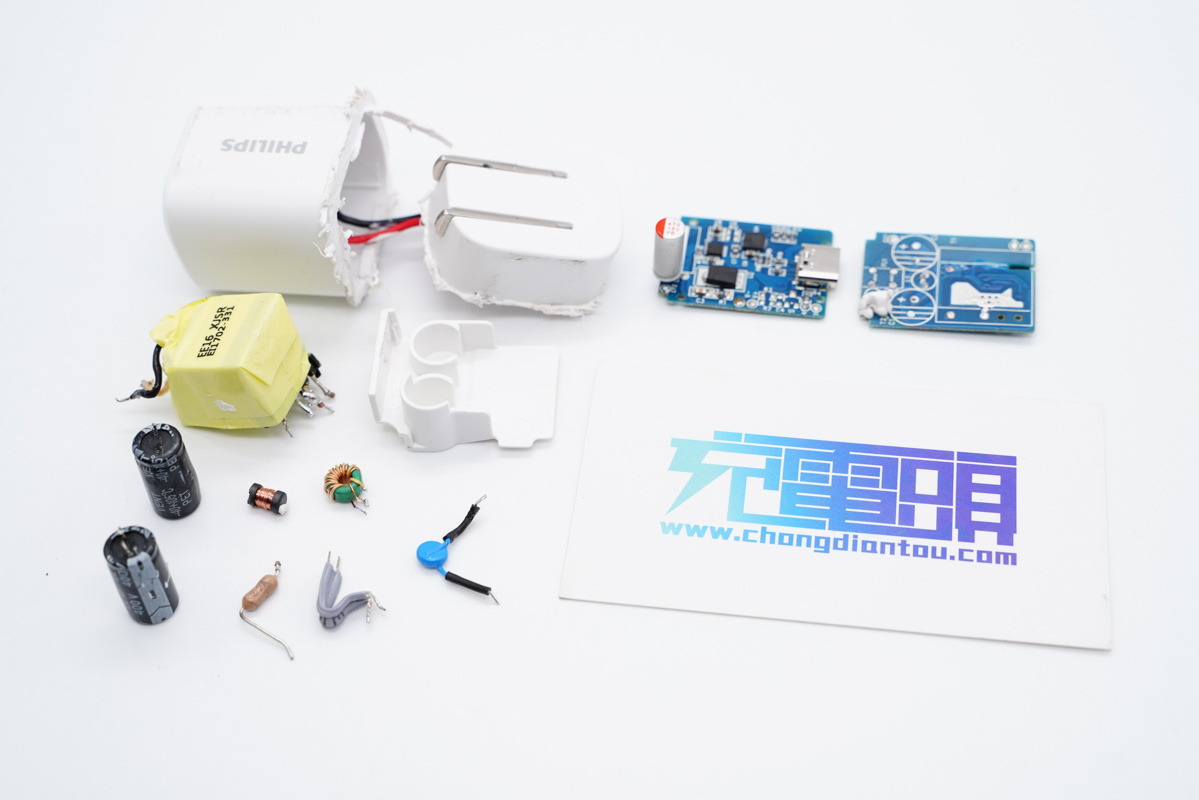

全部拆解完畢，來張全家福。

充電頭網拆解總結

飛利浦20W PD充電器風格設計簡約，表面磨砂質感，邊角圓潤。另外配備的是可折疊插腳，攜帶外出更方便。USB-C接口輸出支持USB PD快充，而且還兼容QC 2.0、QC 3.0、FCP、AFC快充協議，能給市面上大部分手機使用。

充電頭網拆解發現，飛利浦這款20W充電器機身殼非常厚，保護性強，經久耐用。充電器內置兩塊小板，之間有塑料殼隔離。采用了康源CRE6959UHS8系列主控芯片以及東科DK5V85R15C同步整流芯片，協議芯片采用慧能泰HUSB339。芯片集成度高，能有效降低產品的開發成本，并加速產品的上市周期。
