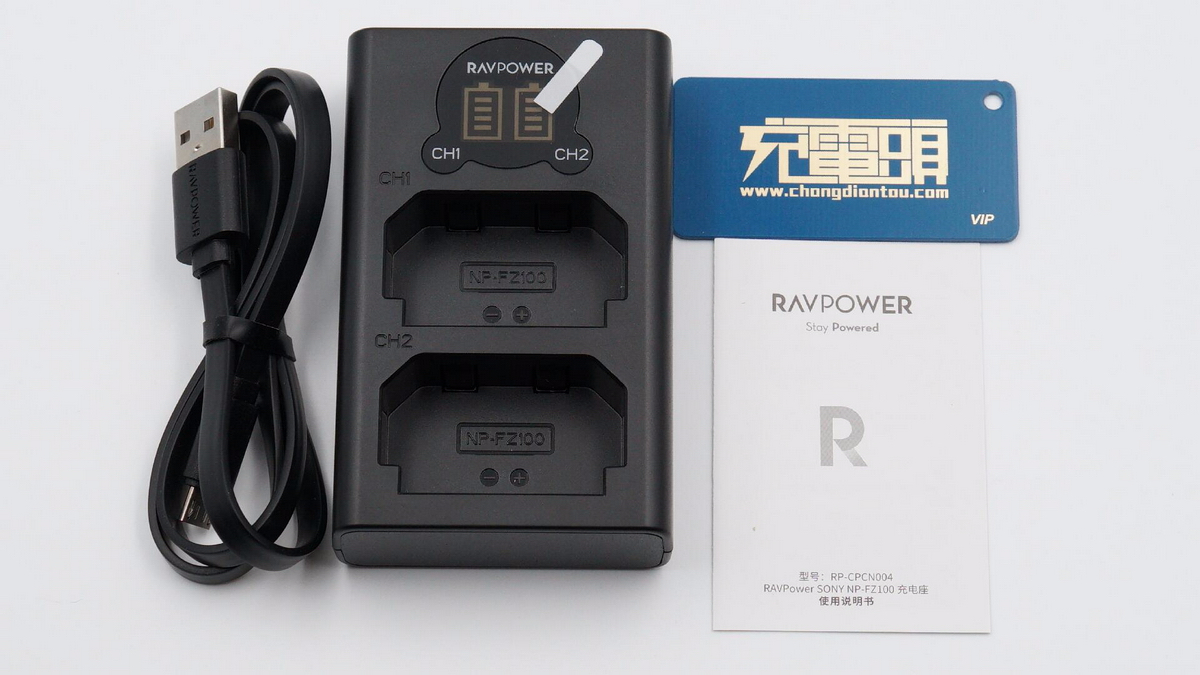

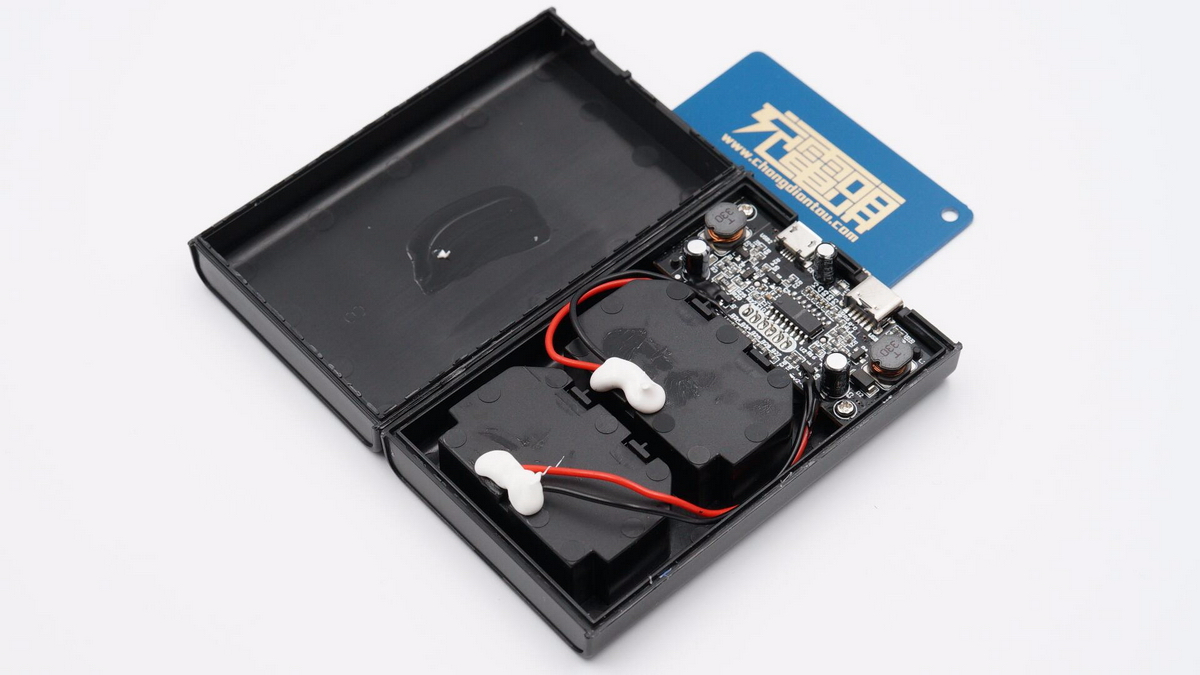

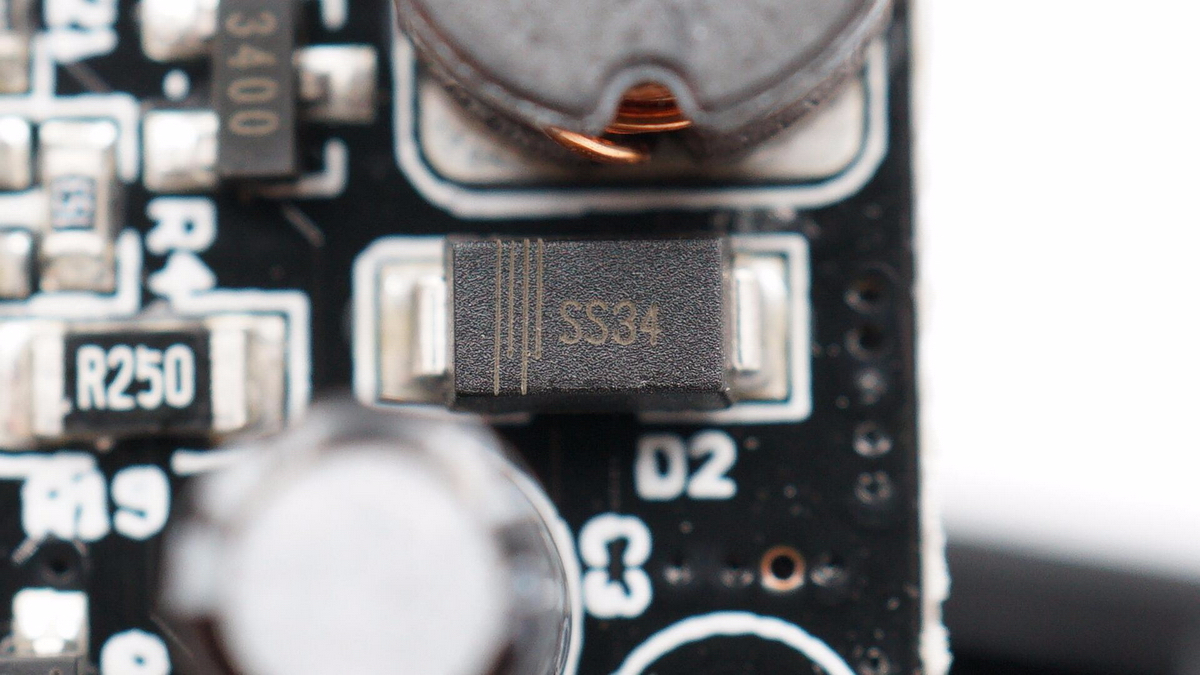

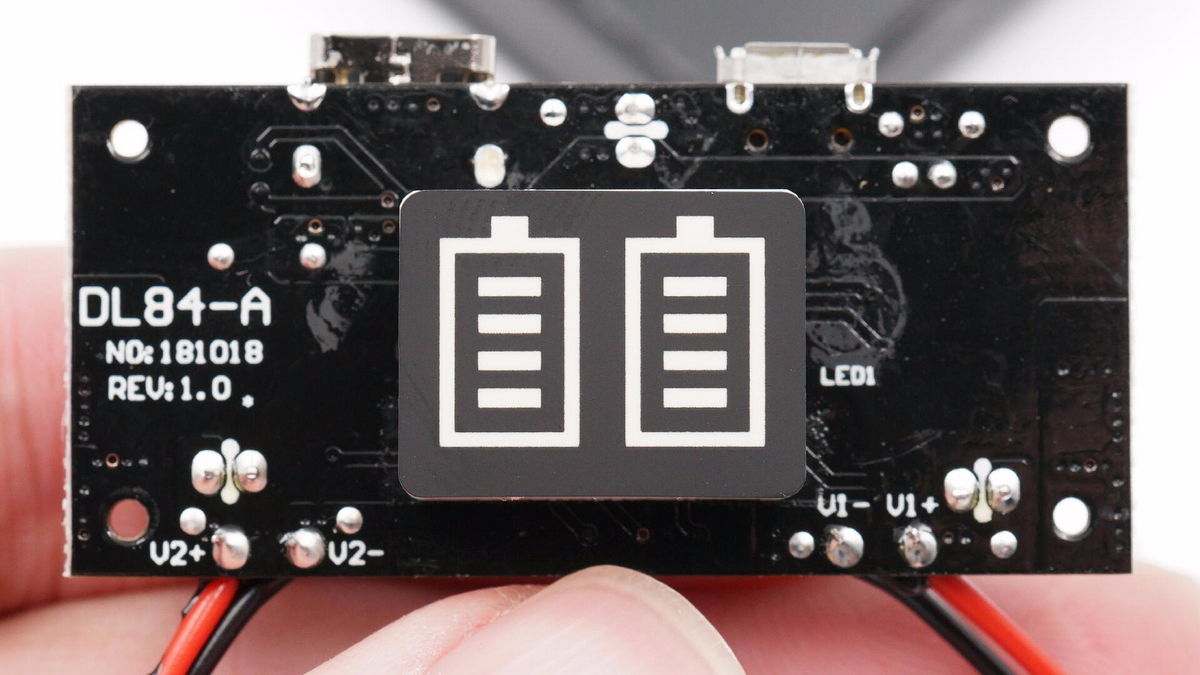

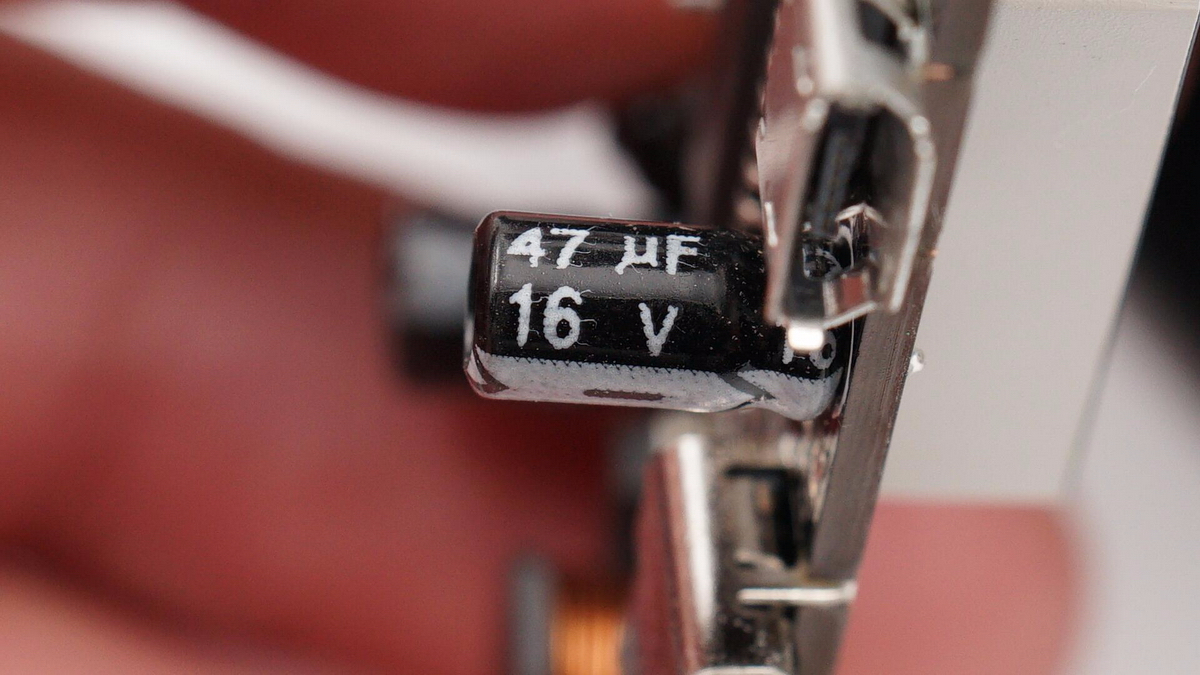

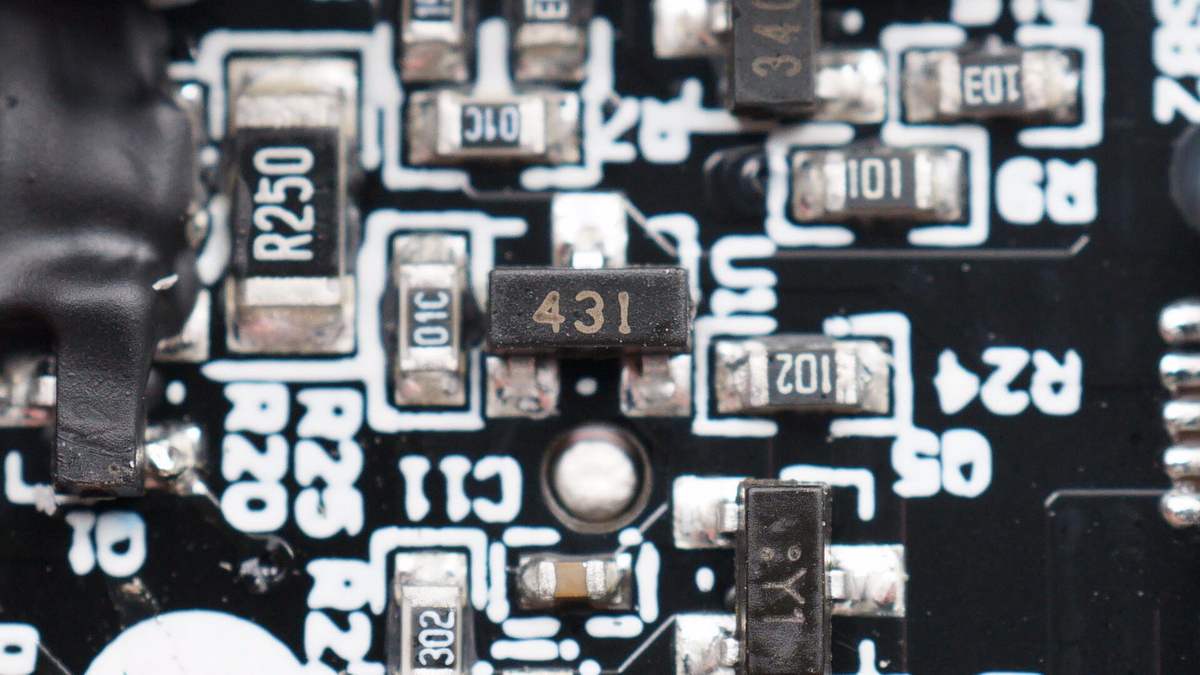

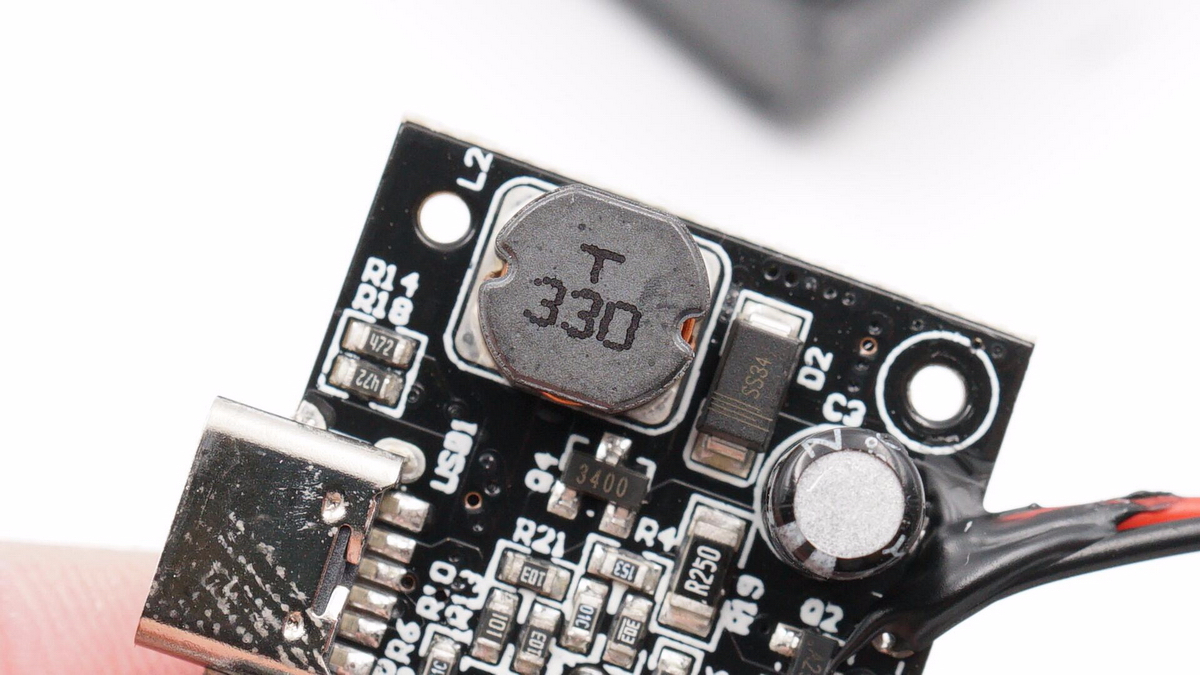

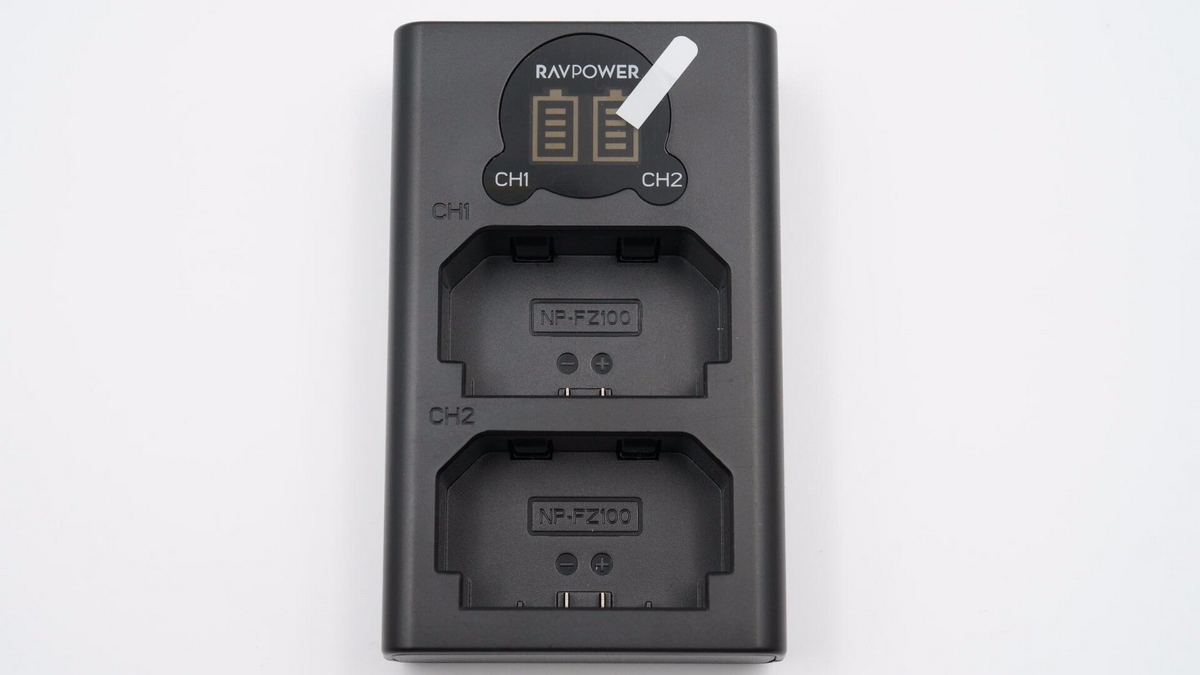

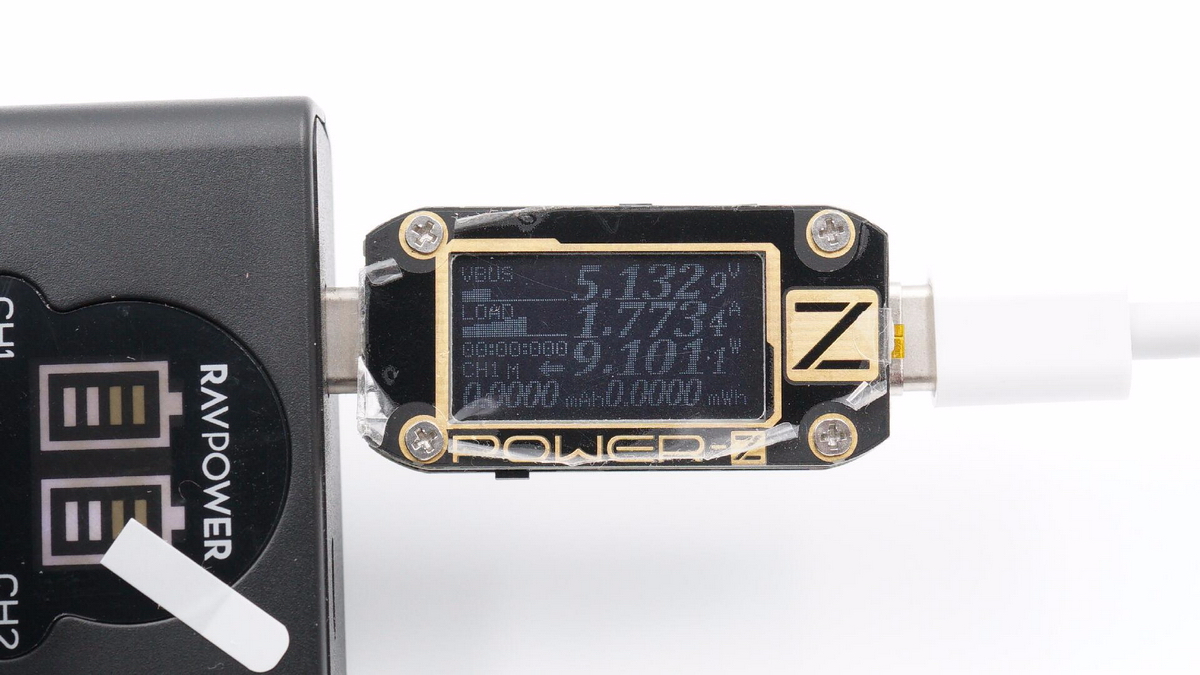

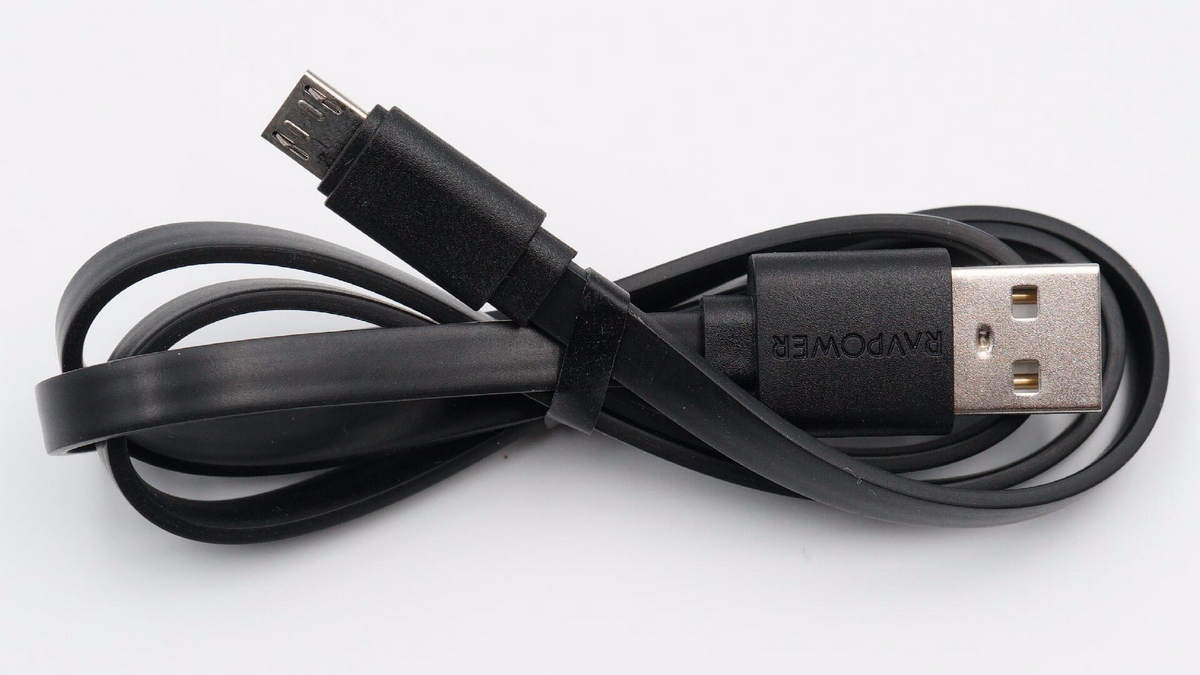

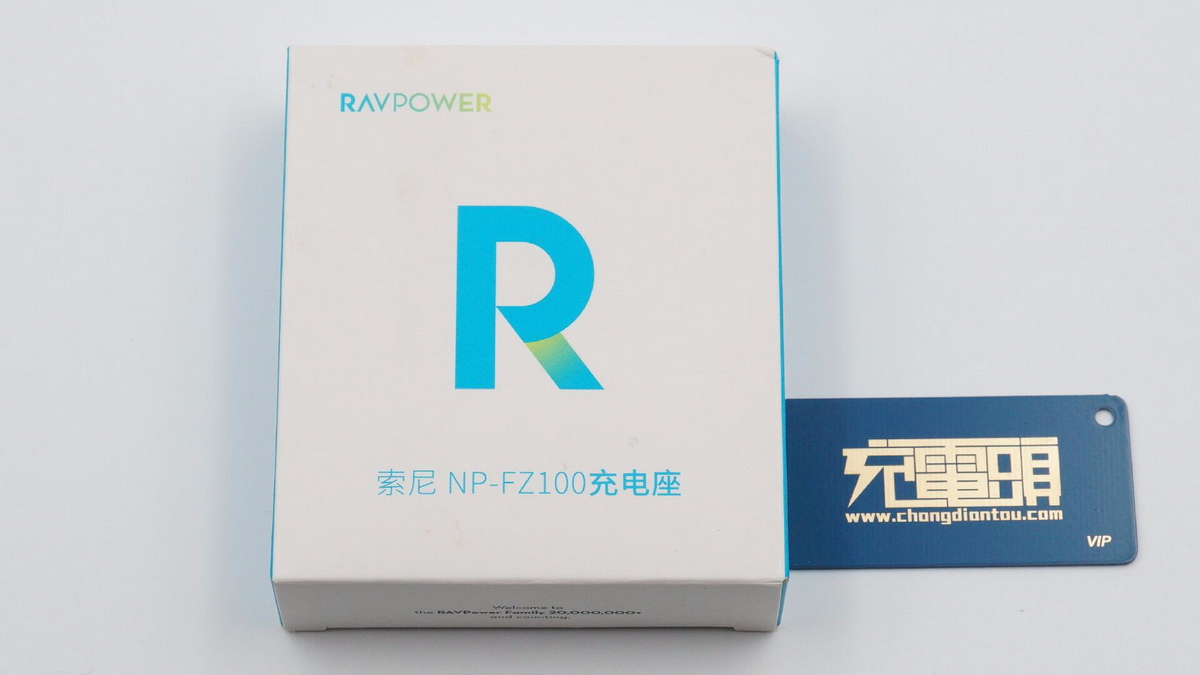

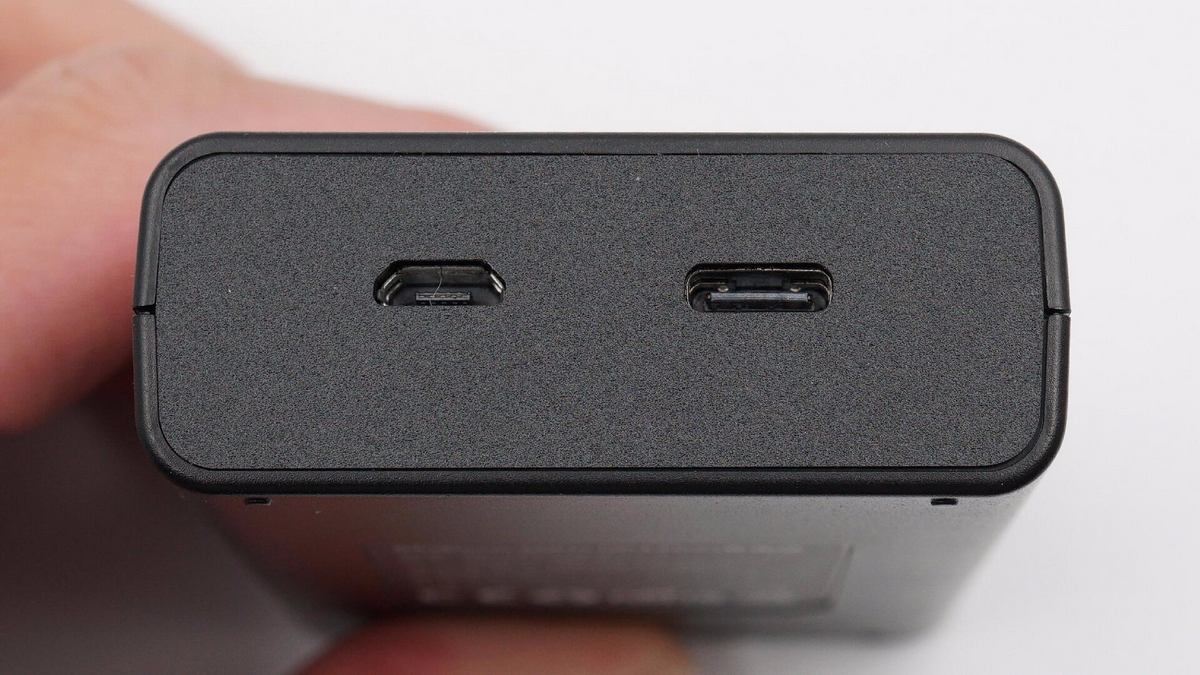

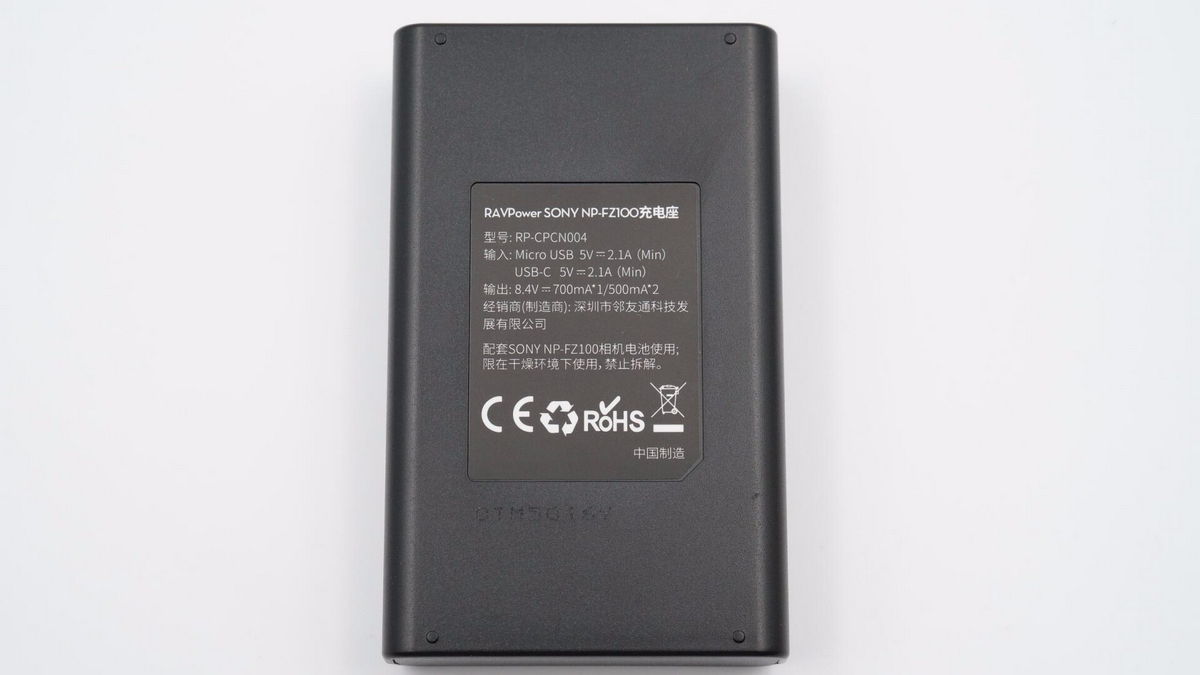

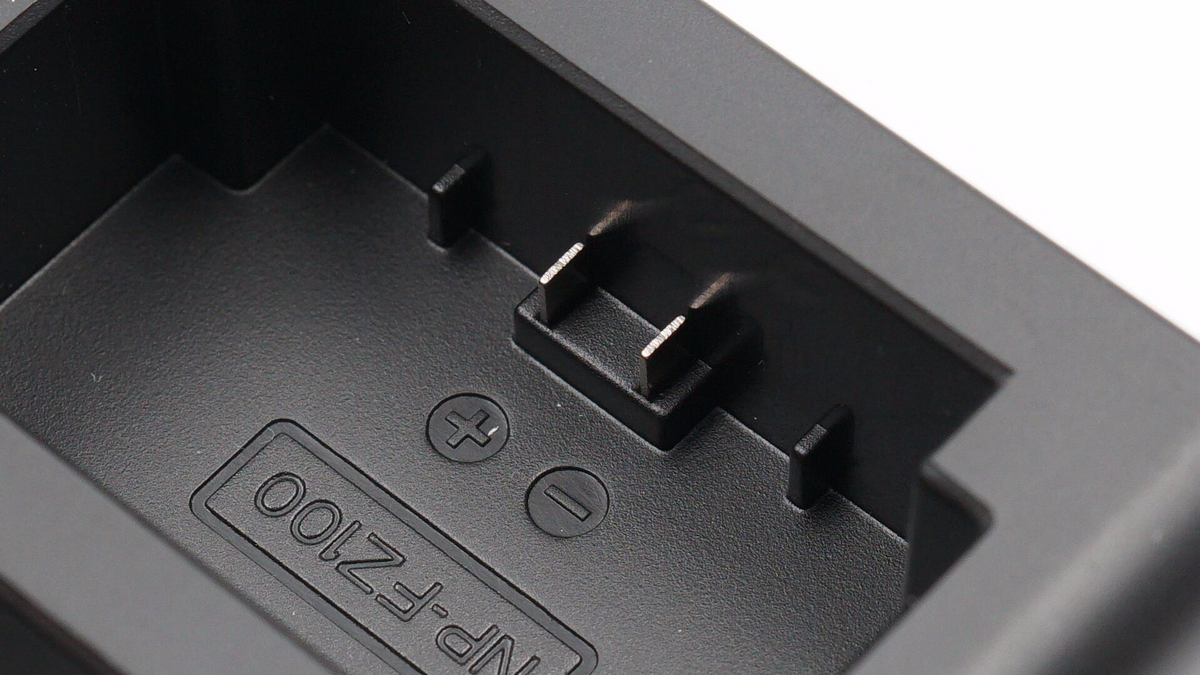

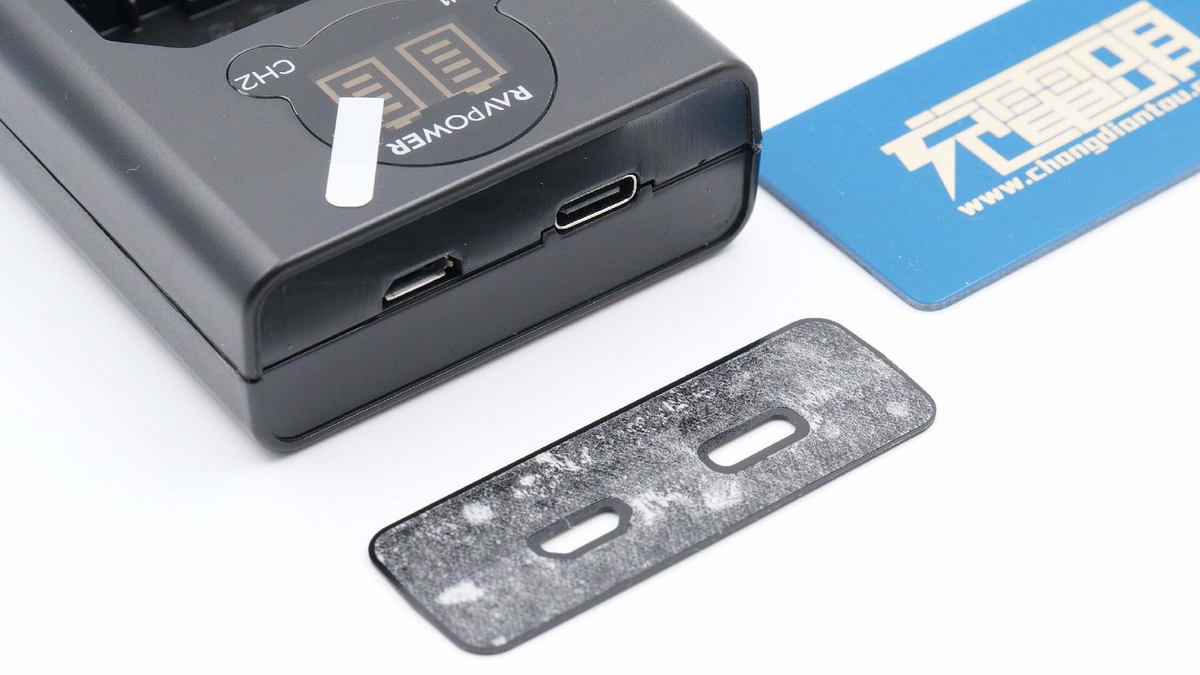

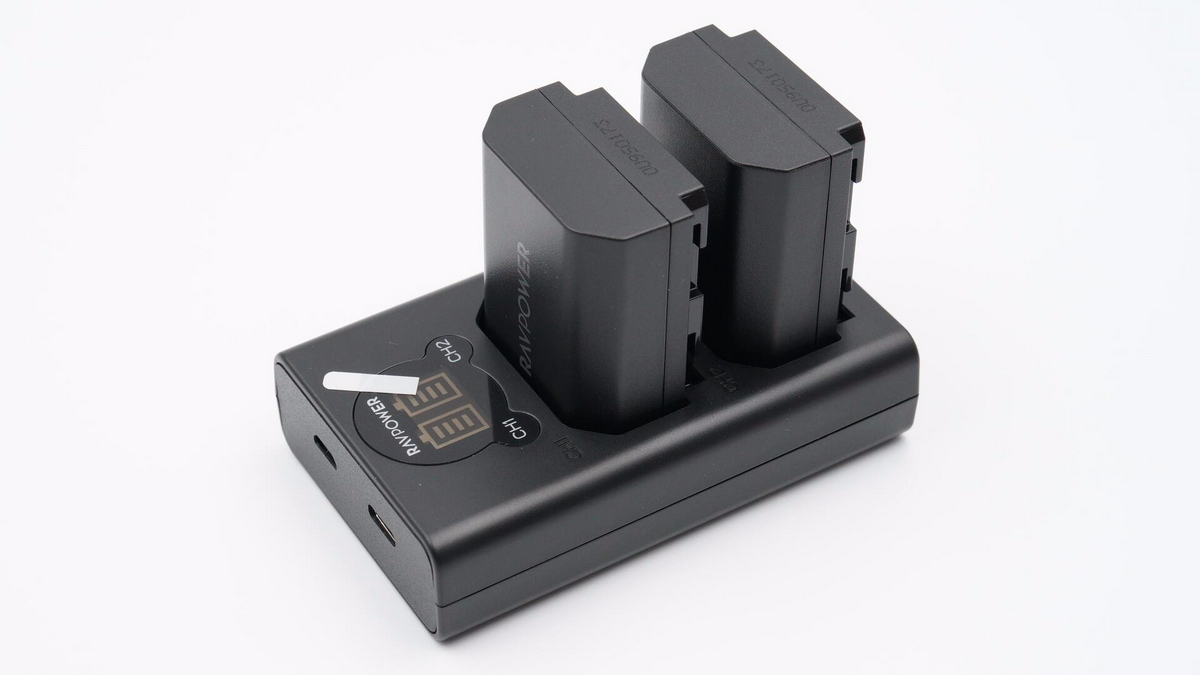

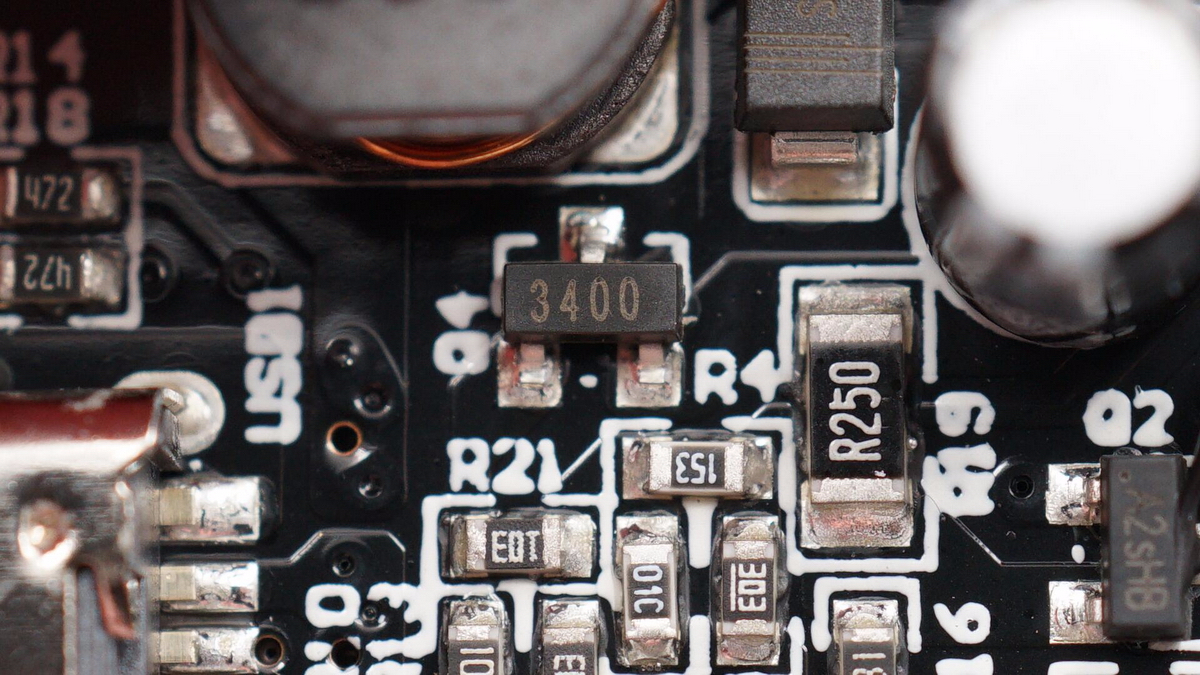

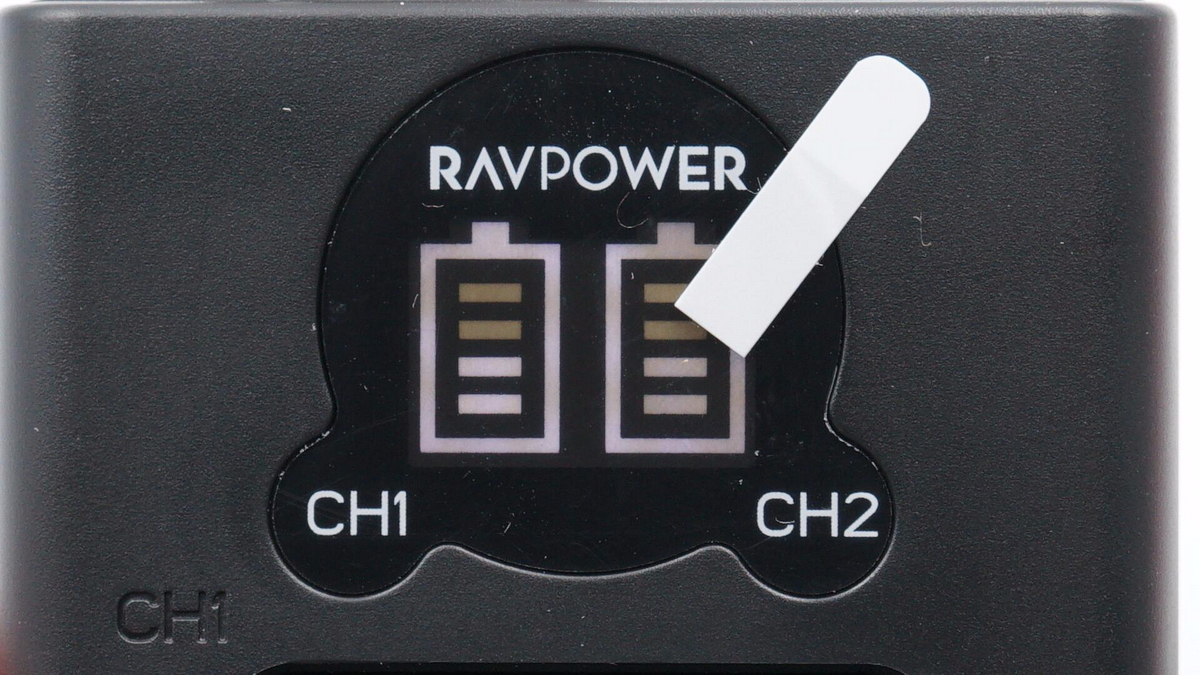

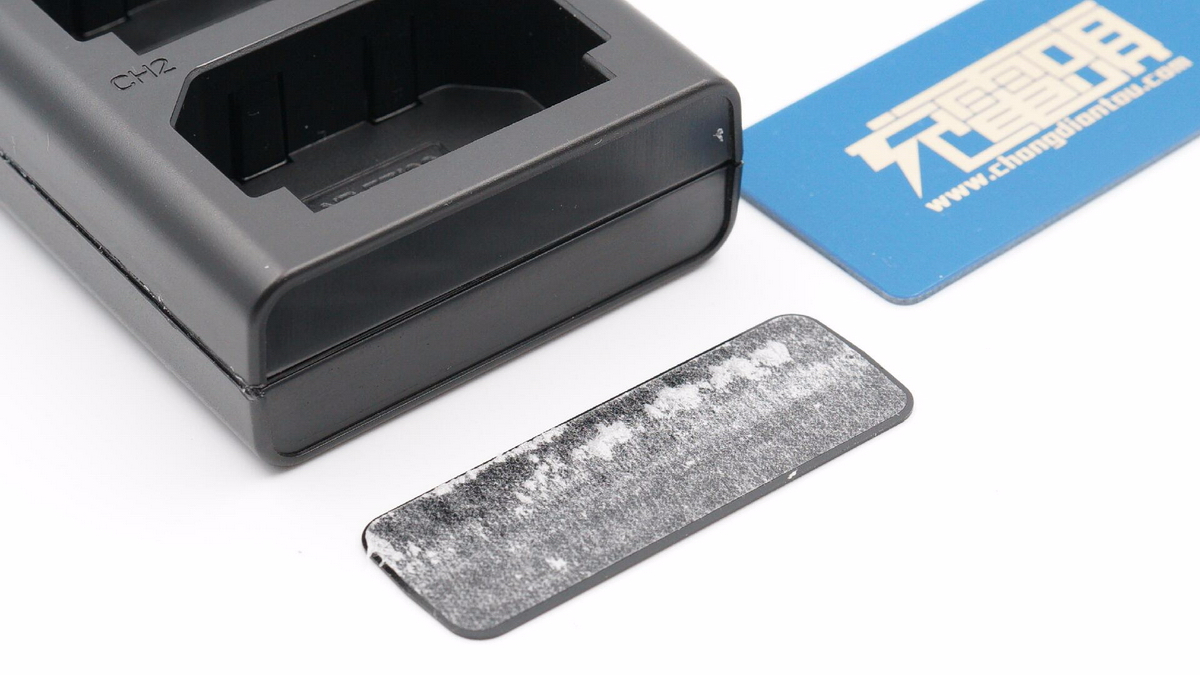

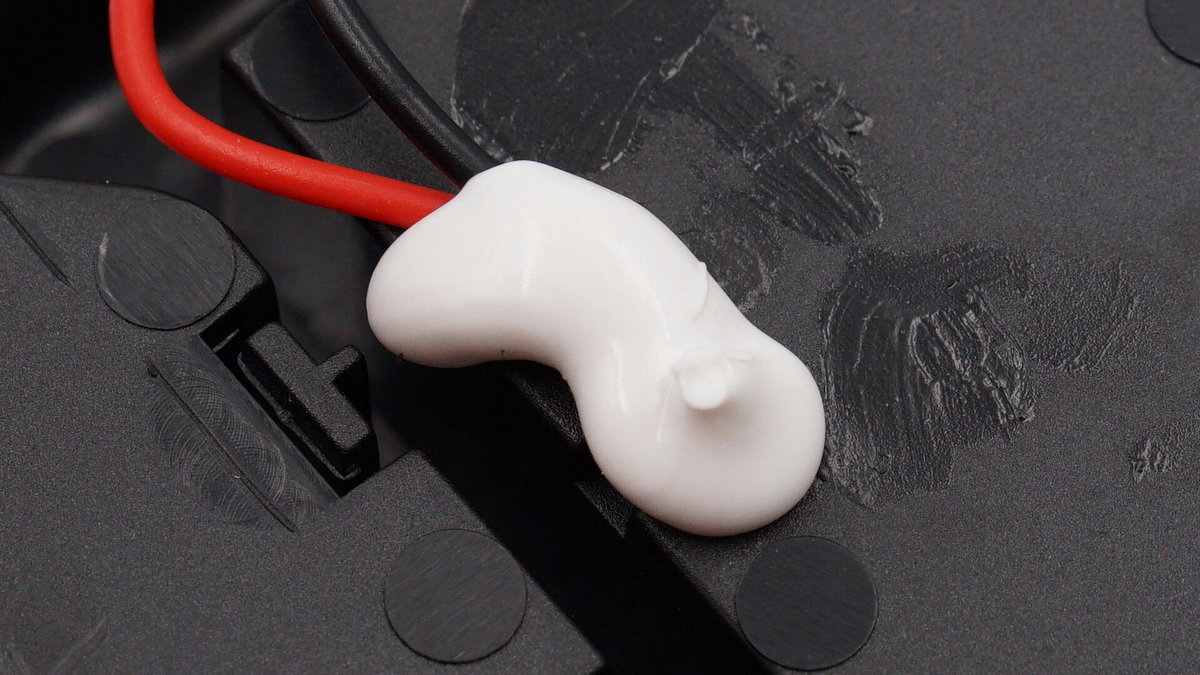

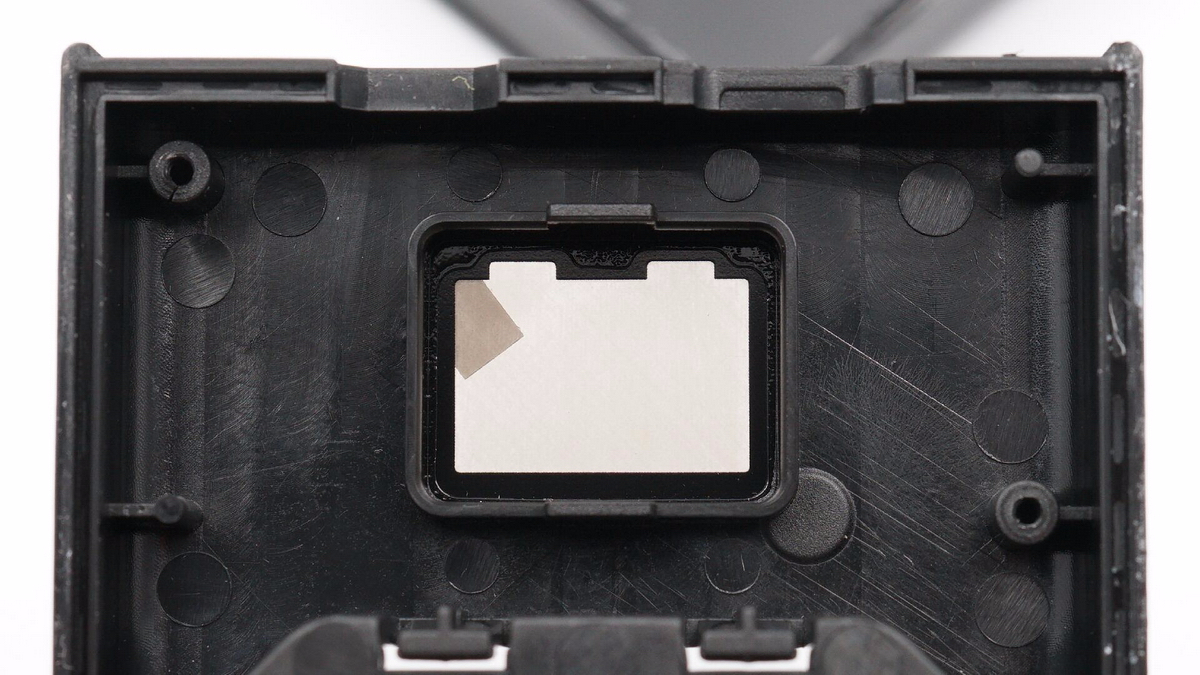

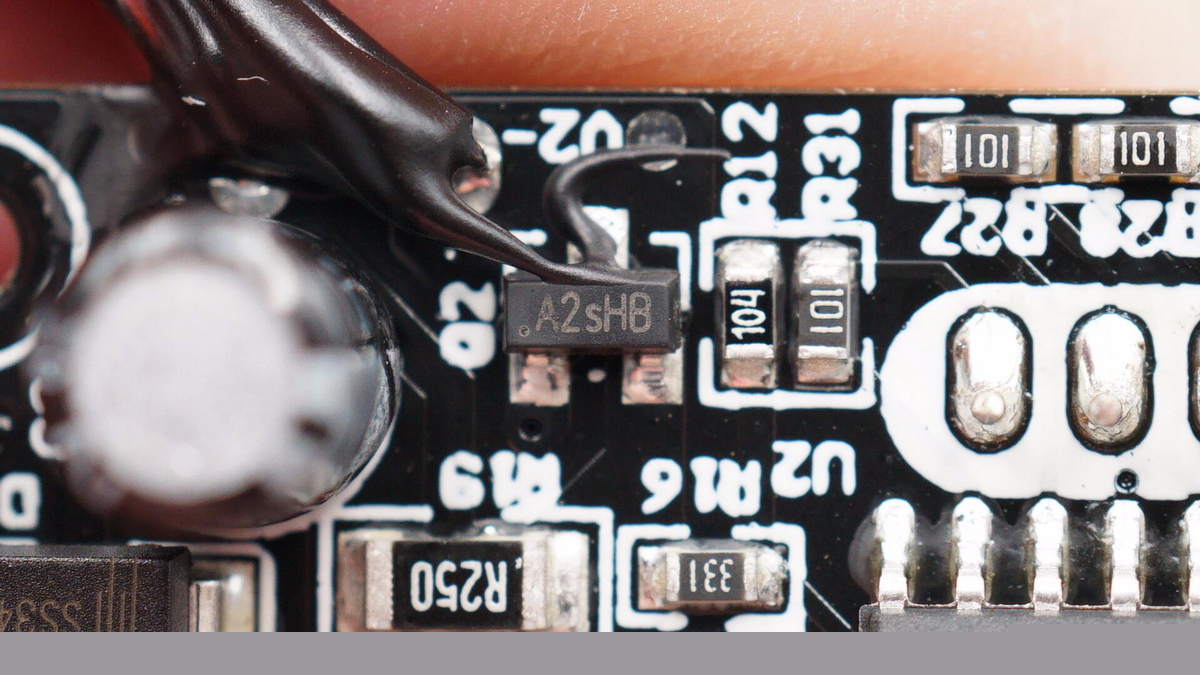

RAVPOWER立式充電座RP-CPCN004配有Micro USB和USB-C兩個輸入接口，新舊設備都能為其供電，此外不僅設有兩個電池槽位，而且采用立式設計，充電過程十分穩定。配有LED電量顯示屏可以查看電池充了多少點，整體設計更加人性化。下面充電頭網就對這一充電座進行拆解，看看其內部如何設計。 一、RAVPOWER NP-FZ100電池充電座外觀 包裝盒設計簡約，正面設有RAVPOWER品牌和產品名稱。 背面印有產品商家的基本信息。 包裝內含充電座、USB-A to Micro充電線和使用說明書。 數據線使用橡膠圈捆扎整理，線身扁平設計，兩端線頭塑料殼磨砂處理，外殼上注塑凹印RAVPOWER品牌。 充電座機身采用長方體造型設計，外殼磨砂處理，兩側過渡圓潤。機身頂面設有充電顯示屏和兩個電池充電槽。 顯示屏上設有RAVPOWER品牌和兩個電池標識，兩側設有CH1和CH2字樣加以區別。 電池充電槽特寫，底部凹印NP-FZ100型號，側邊設有正負極觸點和定位板。 機身側面配有Micro USB和USB-C充電接口，新舊線纜都能用。 充電座實際使用場景一覽，可同時為兩塊電池充電。 機身底部貼有充電座參數信息 型號：RP-CPCN004 輸入：Micro USB：5V2.1A（Min） USB-C：5V2.1A（Min） 輸出：8.4V0.7*1/0.5A*2 制造商：深圳市鄰友通科技發展有限公司 產品已經通過了CE和RoHS認證 對充電座進行充電測試，使用ChargerLAB POWER-Z KT002測得輸入功率為5.1V 1.8A 9.1W，符合產品標稱。 二、RAVPOWER NP-FZ100電池充電座拆解 將接口側塑料板拆下，使用雙面膠粘貼固定。 另一端封裝塑料板同樣設有雙面膠粘貼固定。 將機身殼拆開，邊緣采用超聲波焊接封裝，兩組導線分別和兩個充電槽的金屬片連接。 導線焊接處打膠保護。 PCB板使用螺絲和固定柱進行固定。 拆下PCB板，另一半外殼上鏤空有顯示屏窗口。 PCB板正面一覽，中心處設有充電狀態顯示屏。 PCB板背面一覽，以中間的芯片分界設有兩個獨立的升壓電路，電感、電容、二極管成對配置，中間的芯片用于控制升壓充電和顯示屏顯示充電狀態。 兩個接口母座之間設有一顆小電容，規格為16V 47μF，用于輸入濾波。 中心的芯片特寫，信息不詳，用于輸出升壓驅動信號和顯示屏狀態顯示。 TL431電壓基準，提供基準電壓。 AO3400，NMOS管，配合電感升壓。 SS34肖特基二極管。 升壓電感特寫。 升壓輸出濾波電解電容，規格為16V 100μF。 另一路輸出濾波電解電容特寫，規格也是16V 100μF。 絲印A2sHB，旁邊導線打膠絕緣。 全部拆解完畢，來張全家福。 充電頭網拆解總結 充電頭網通過拆解了解到，這款充電座內部設有兩路獨立升壓充電電路，布局相對對稱，且設有電容進行輸入和輸出濾波，此外導線打膠絕緣。雖然作為一款相機電池充電座，相對來說結構要簡單得多，但做工細節也很講究。
