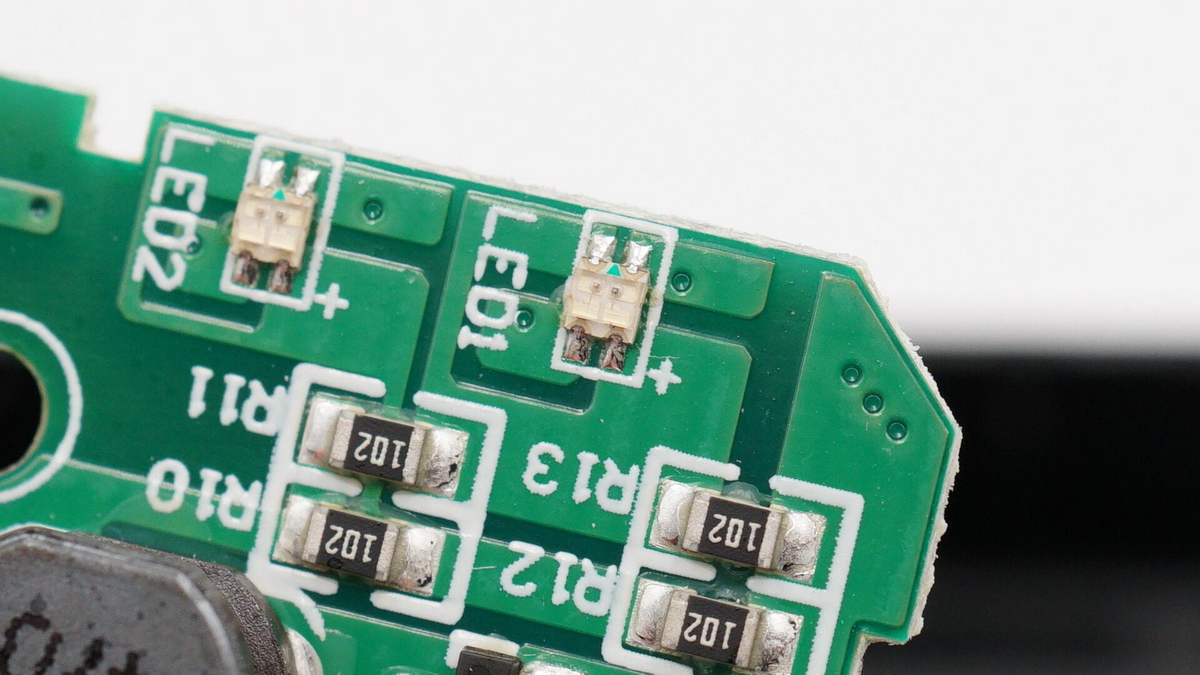

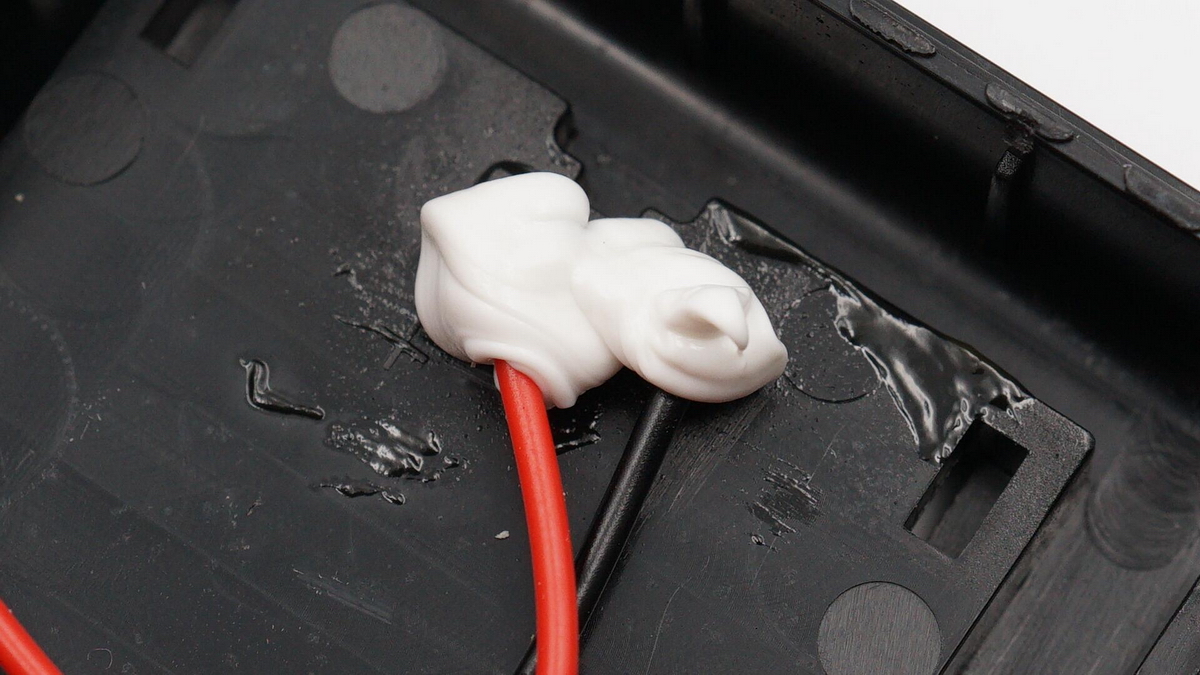

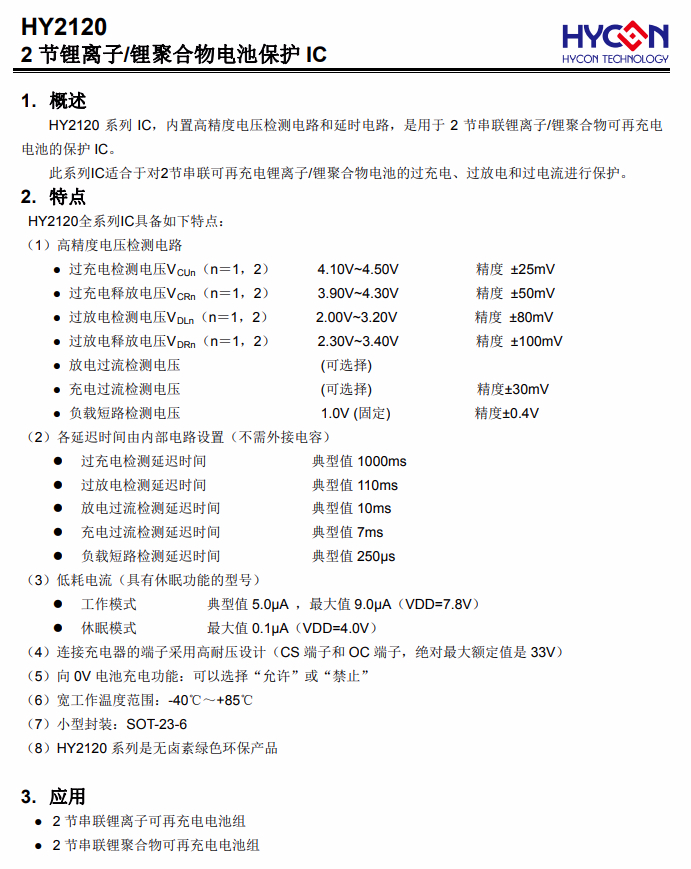

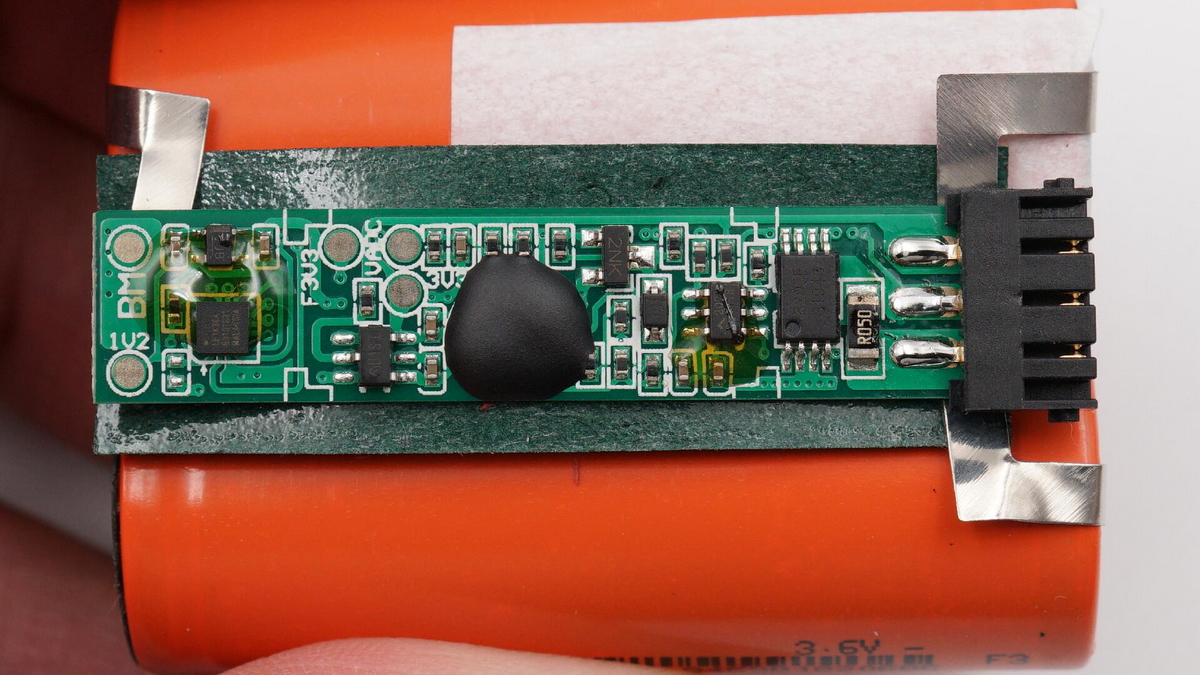

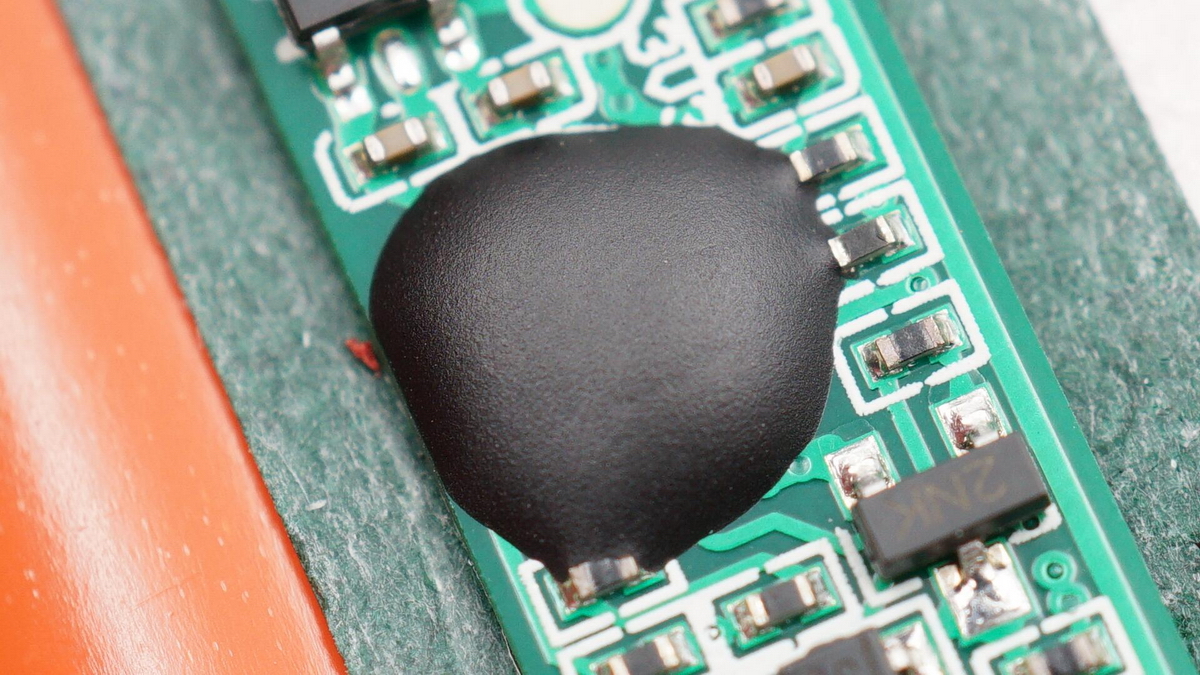

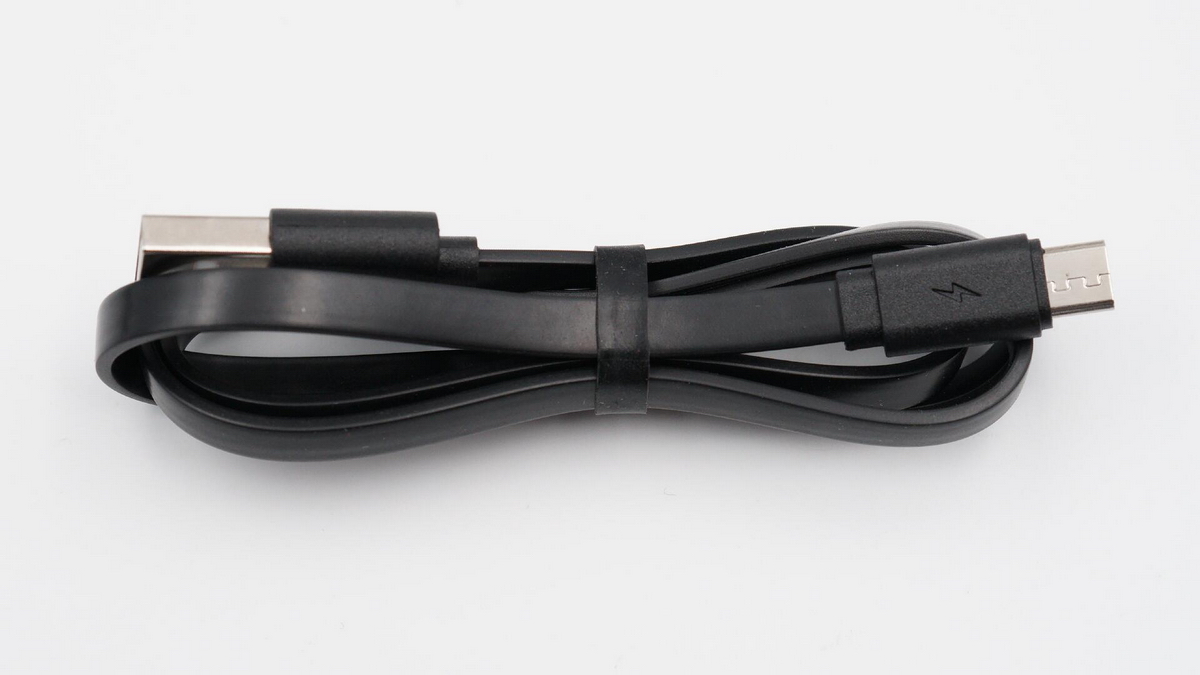

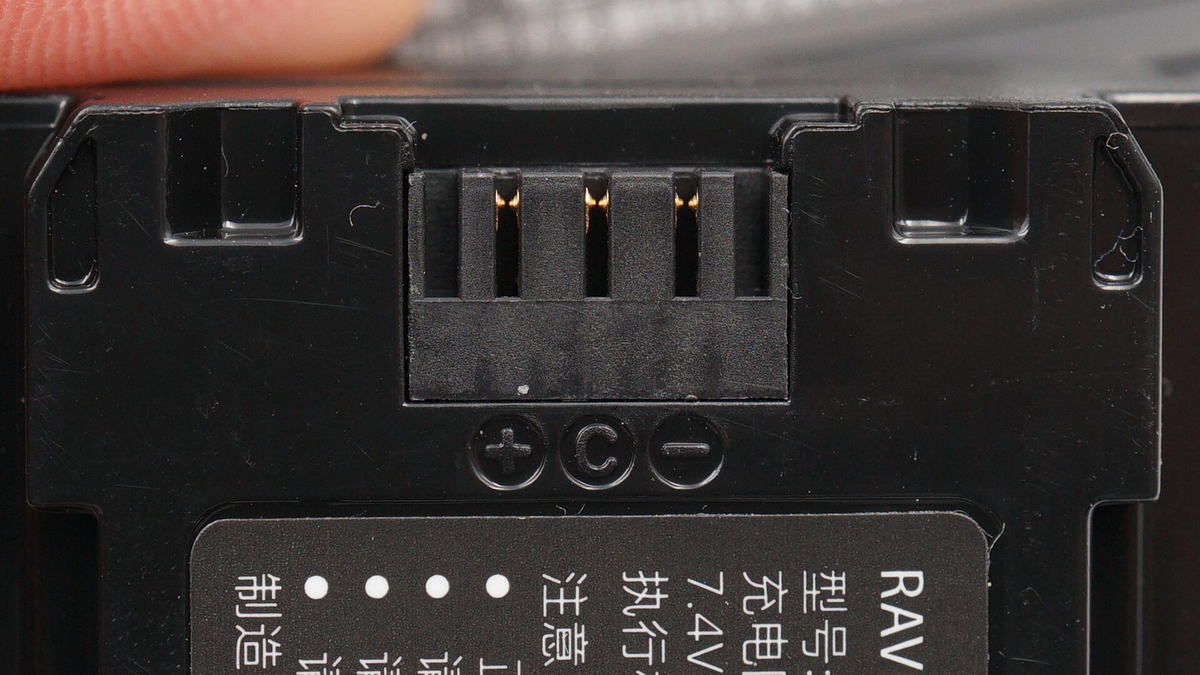

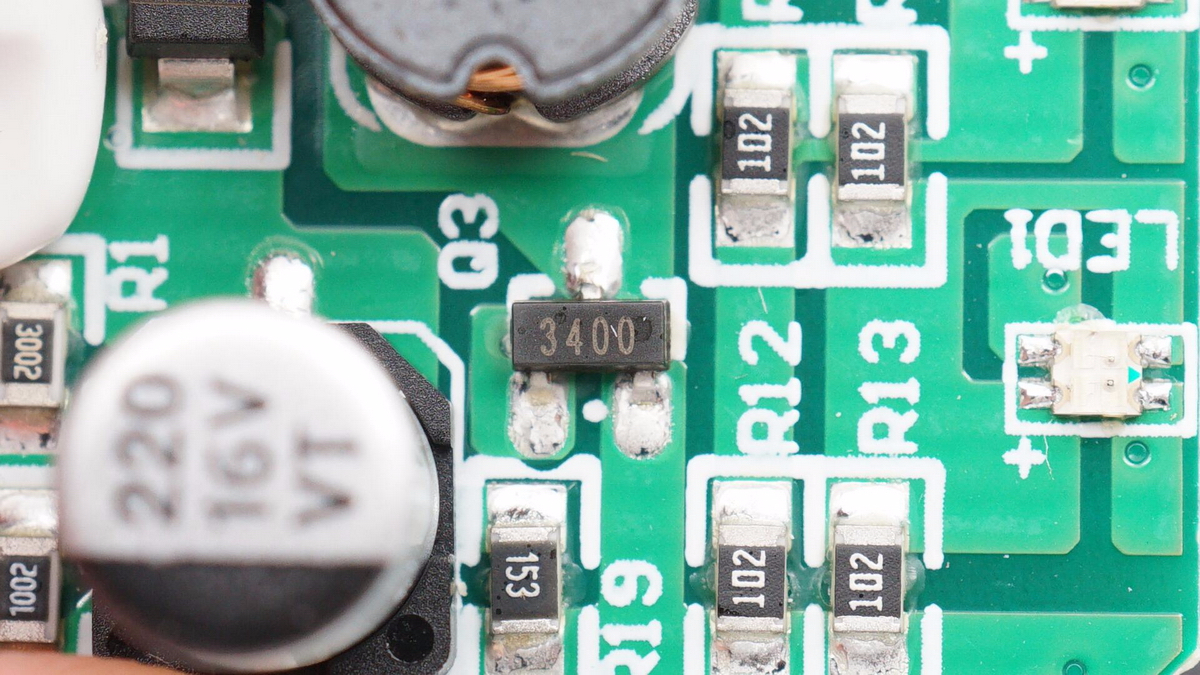

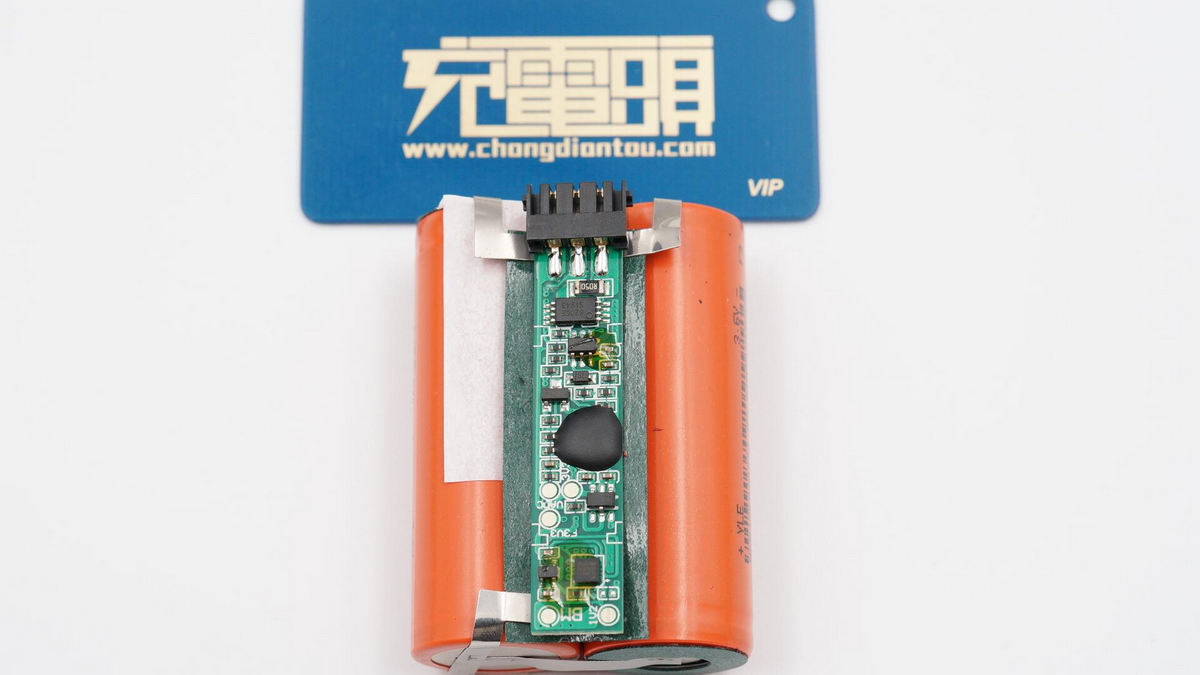

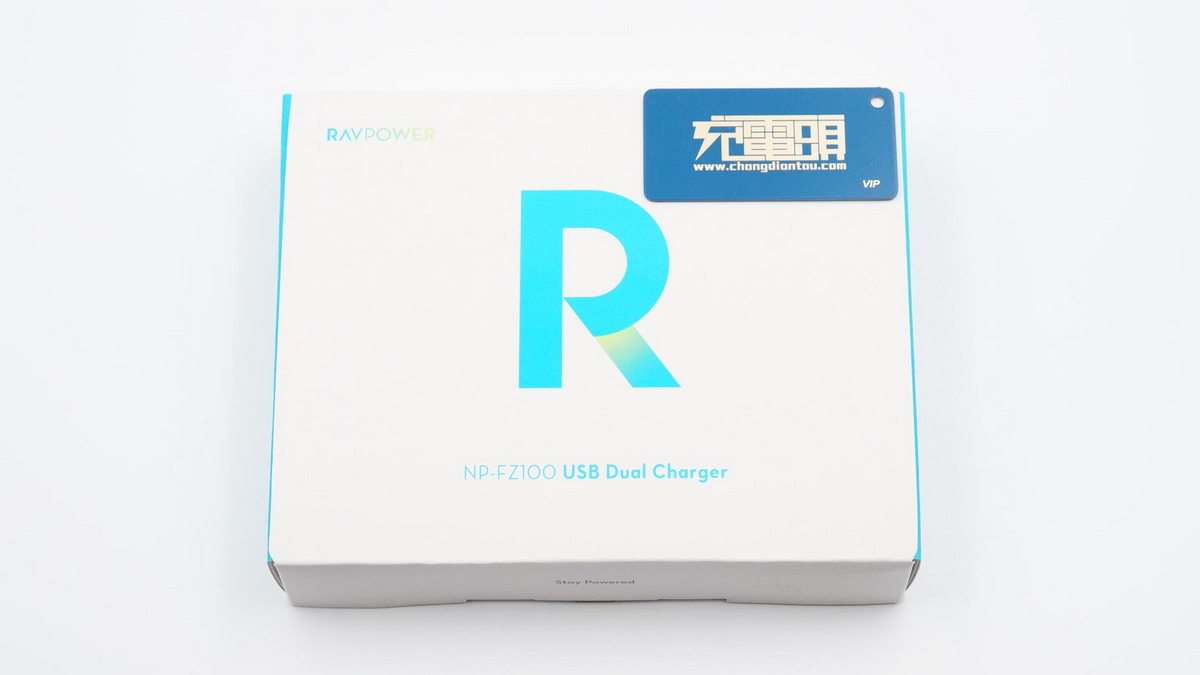

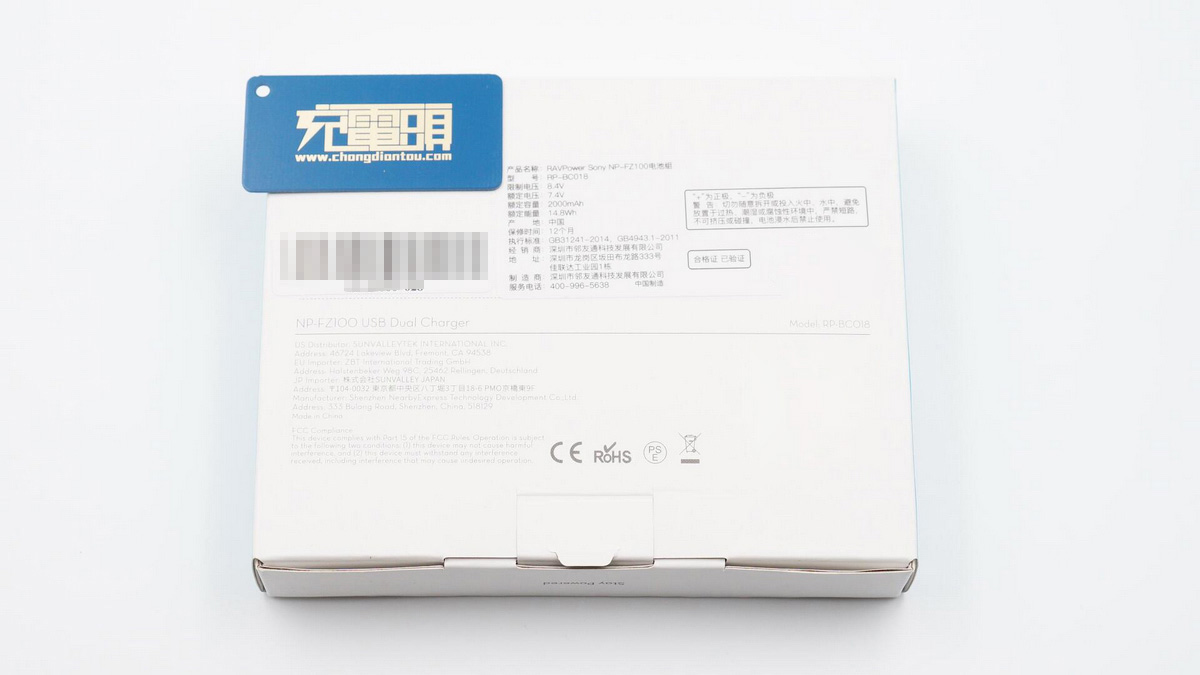

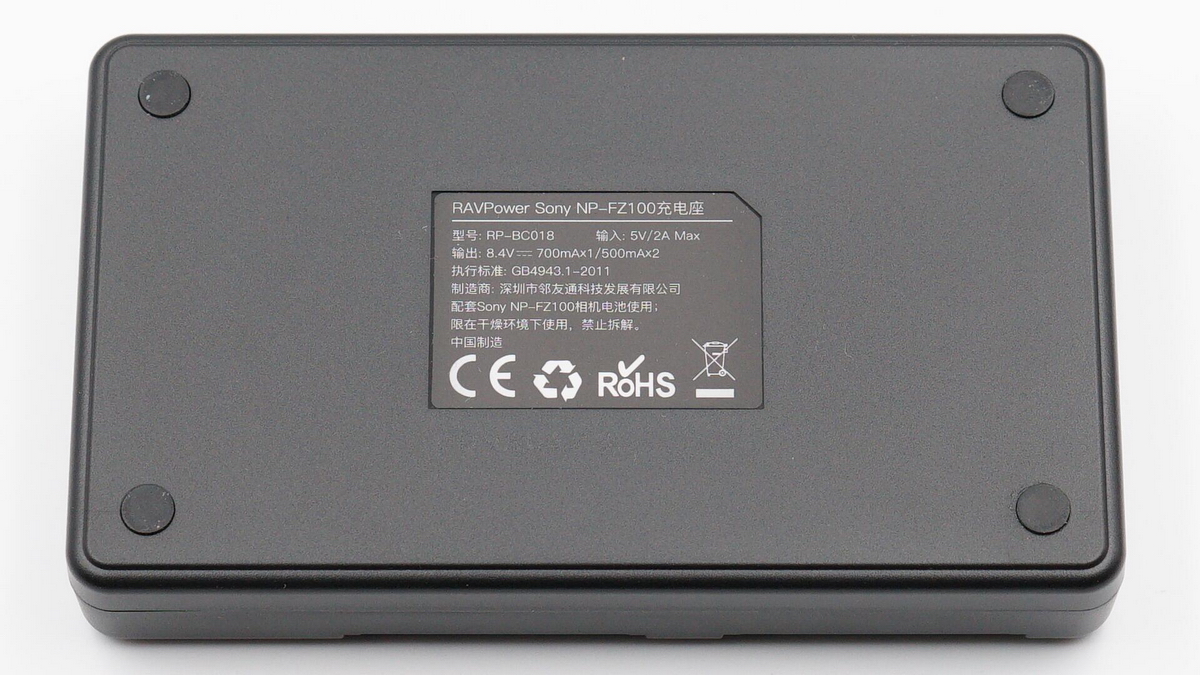

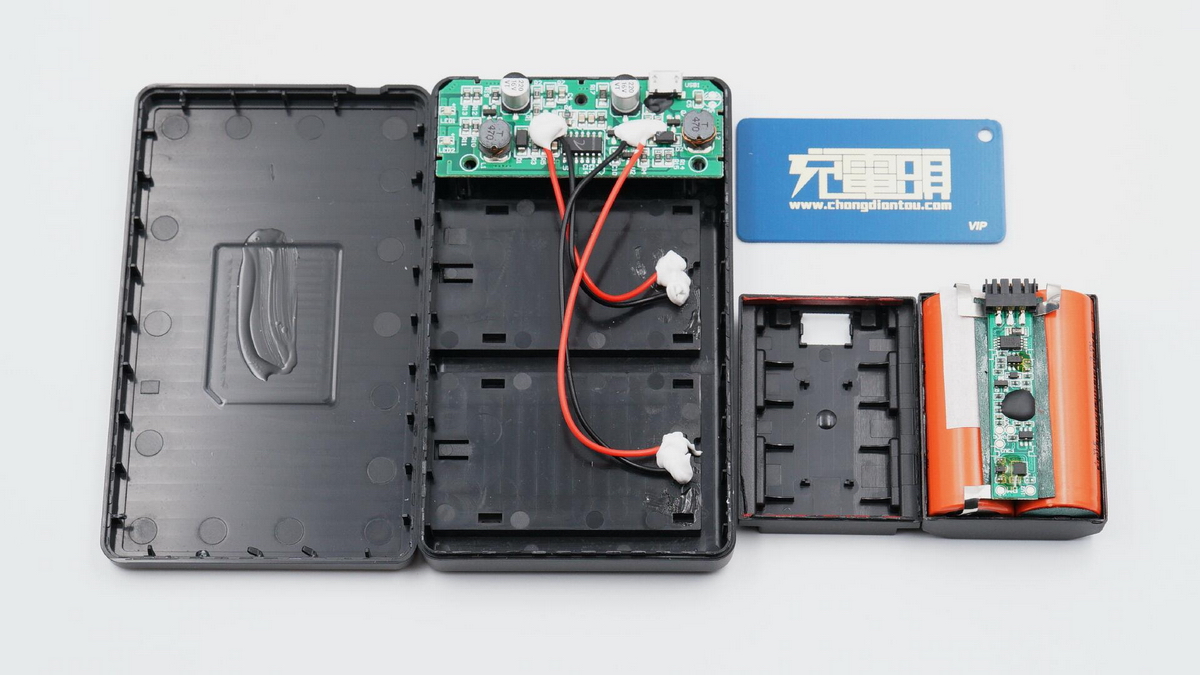

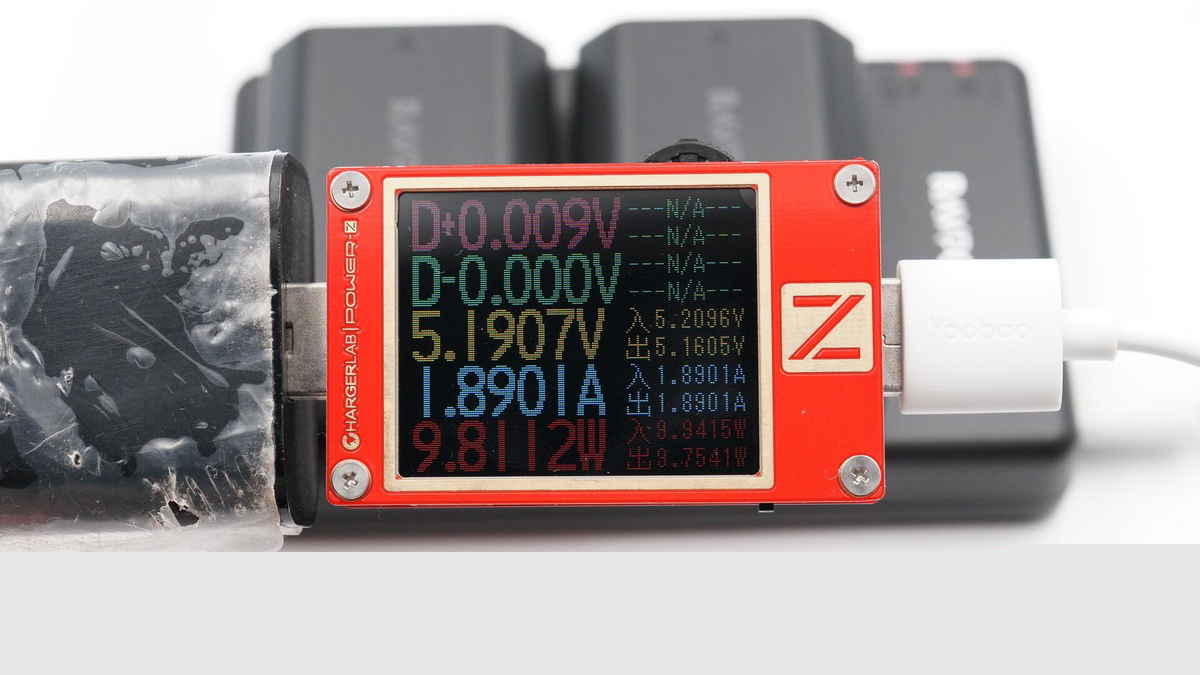

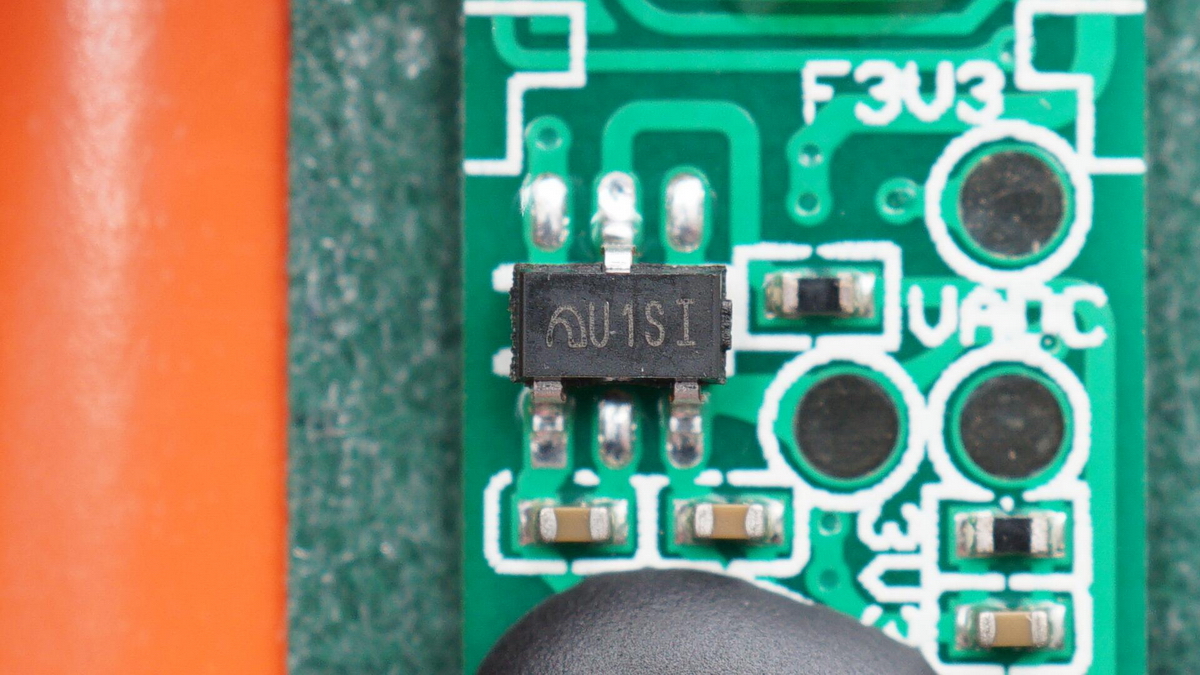

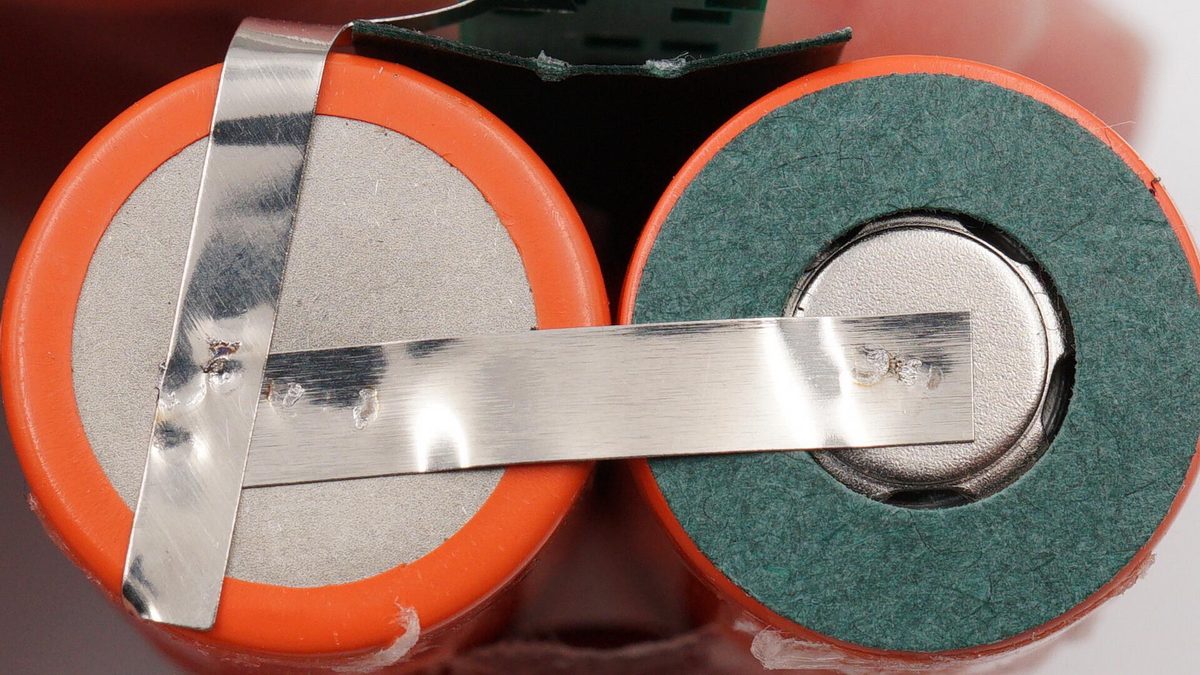

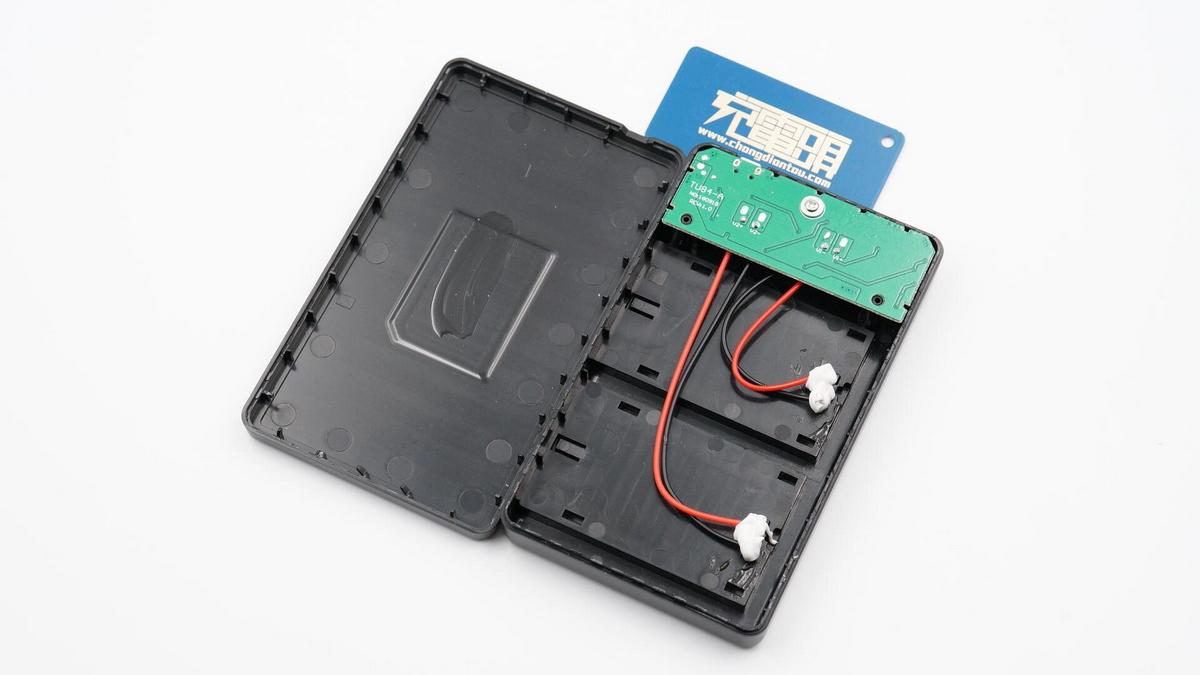

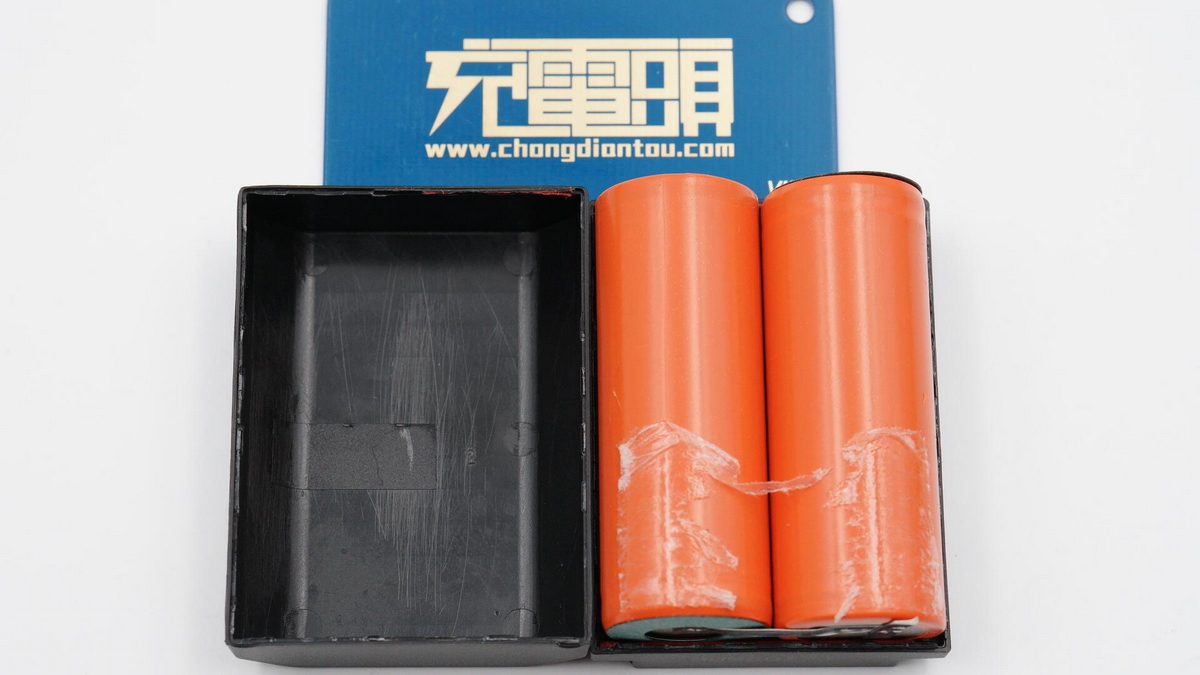

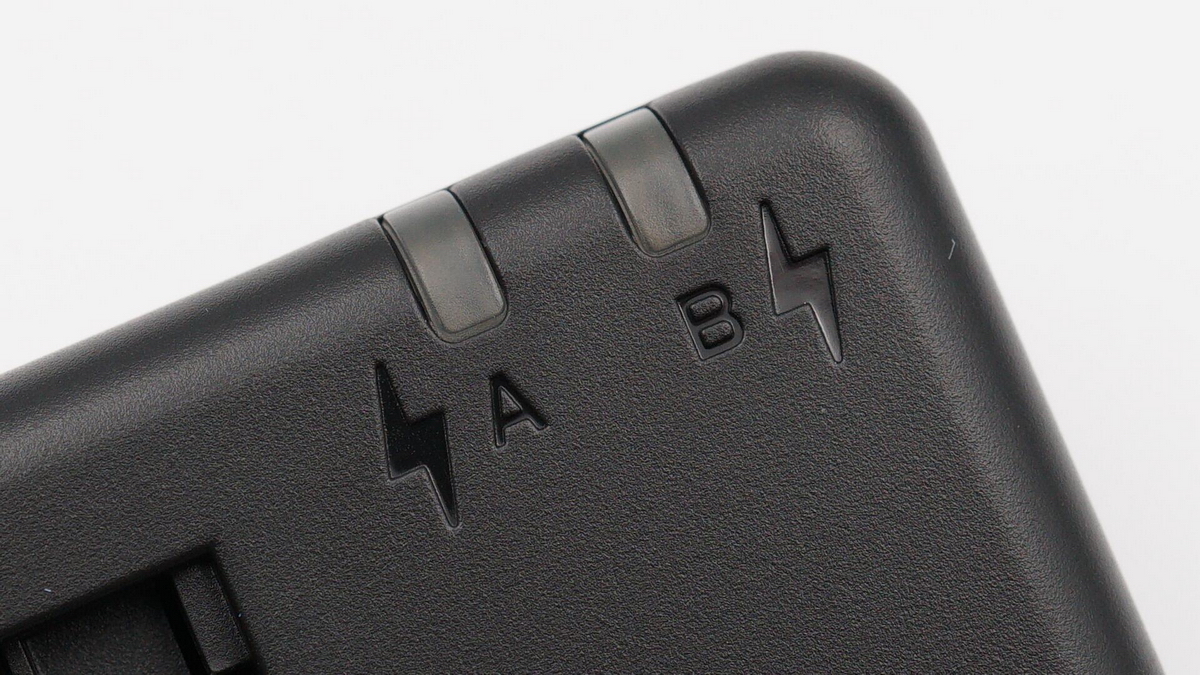

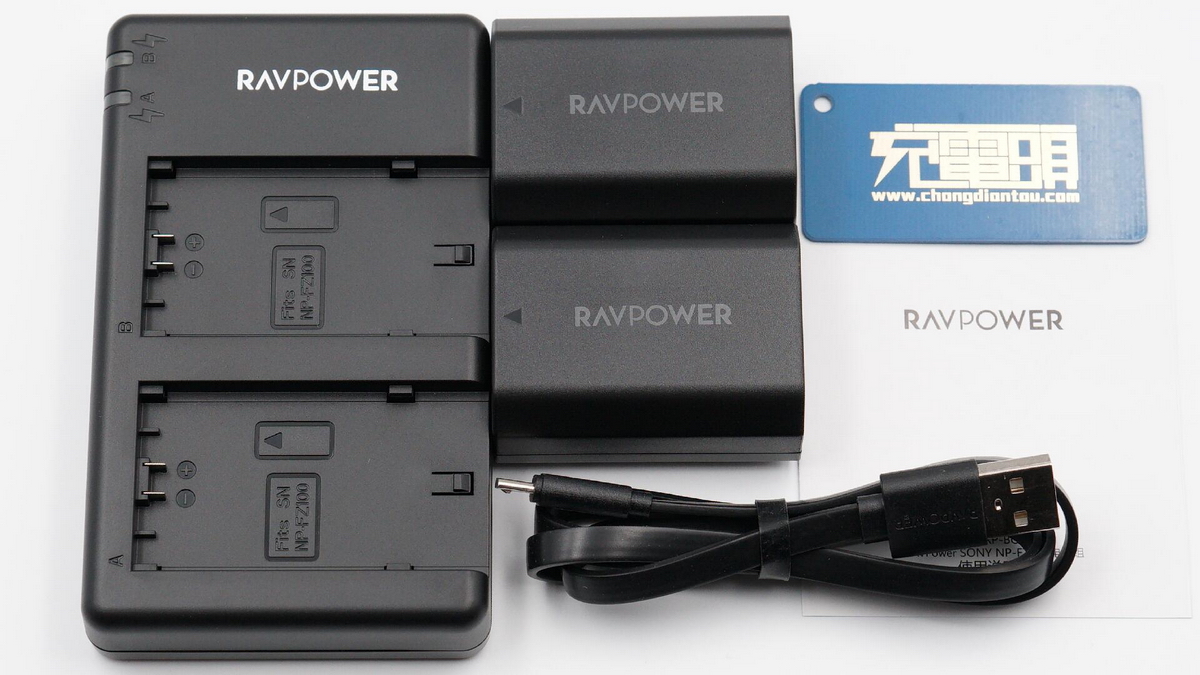

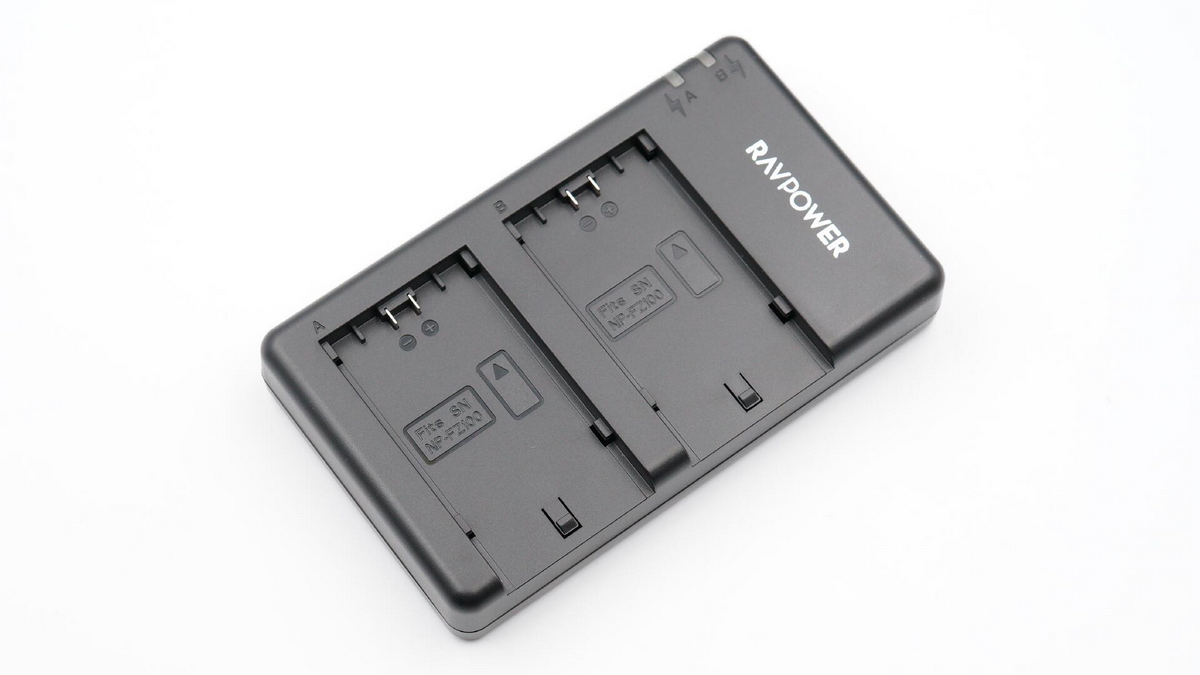

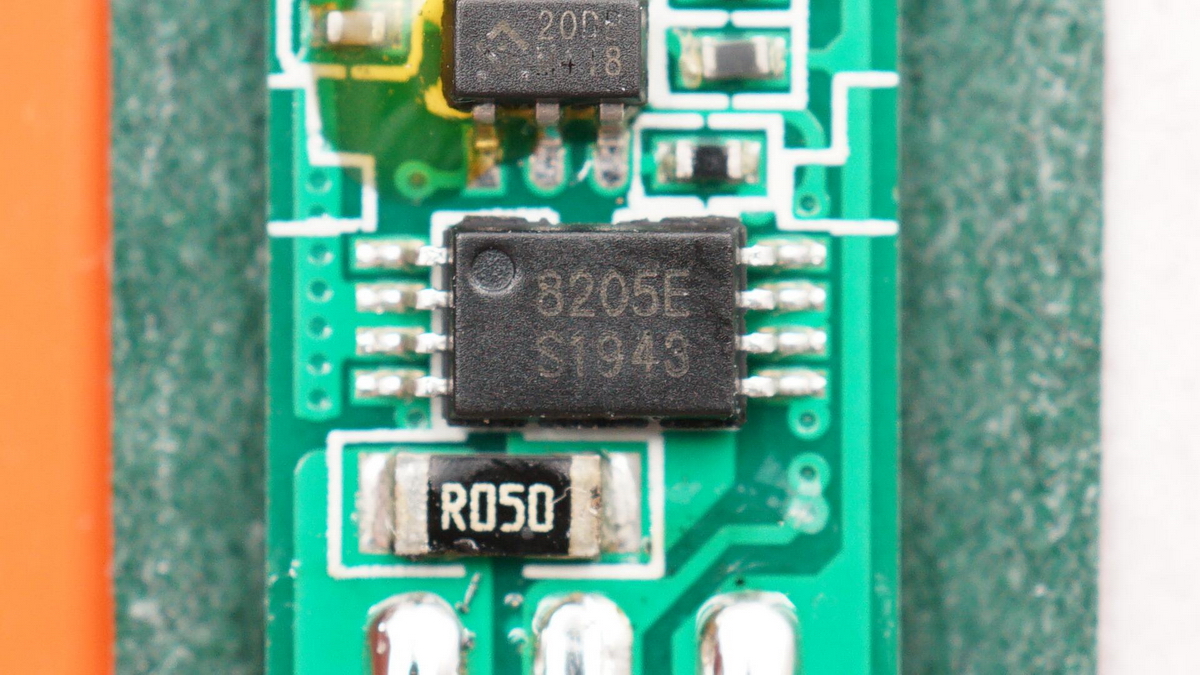

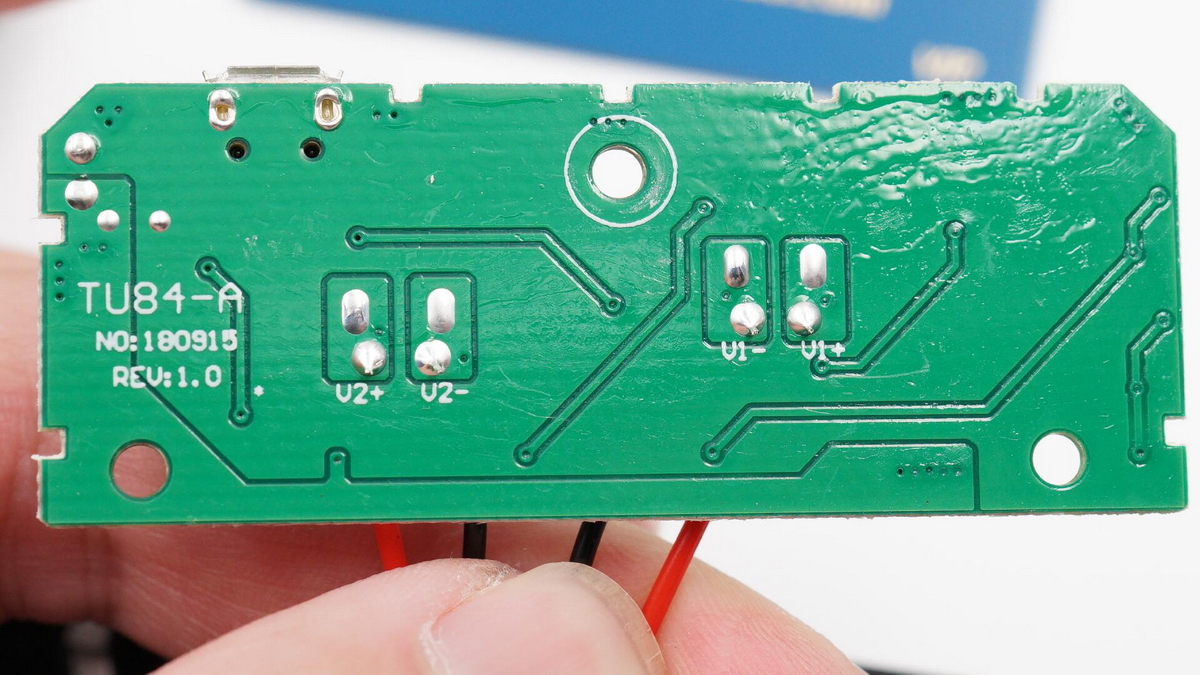

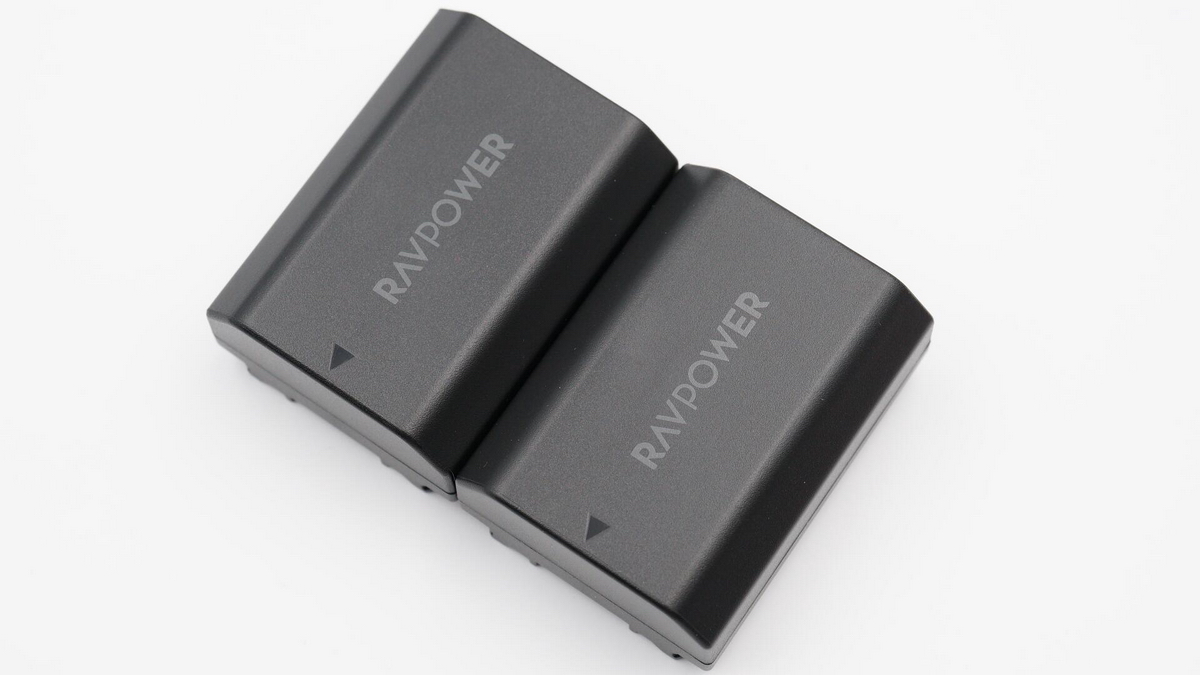

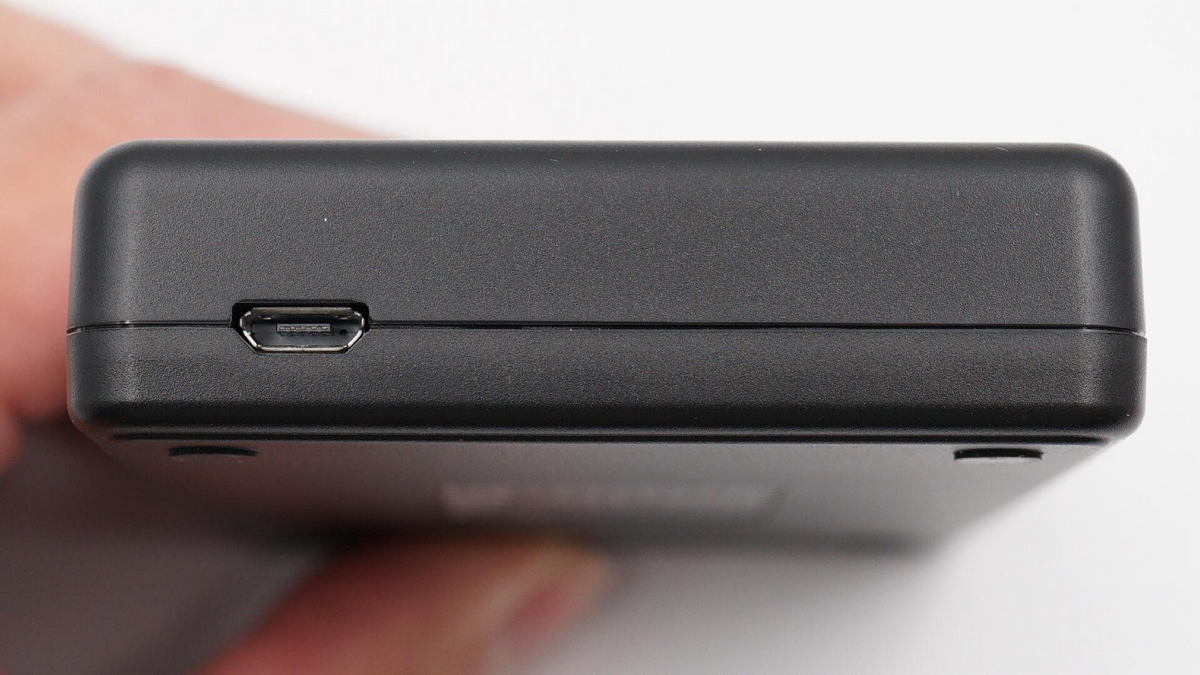

最近充電頭網拿到了RAVPOWER一款電池充電套裝RP-BC018，包括充電座和兩塊電池，這一套裝便是為索尼NP-FZ100相機設計的。畢竟和其它耗電設備一樣，要是沒電了，再美的風景也拍不了。下面充電頭網就對這款產品進行拆解，看看其做得如何。 一、RAVPOWER電池充電套裝外觀 包裝盒設計簡約，頂面印有RAVPOWER品牌和產品名稱。 背面印有產品相關參數信息，產品已經通過了CE、RoHS和PSE認證。 包裝內全部東西一覽，包括充電座、兩塊NP-FZ100電池組和USB-A to Micro數據線。 數據線使用橡膠圈捆扎整理，線身扁平設計，兩端線頭磨砂處理方便插拔使用。 充電座機身扁平，外殼磨砂處理，邊角圓潤。頂面設有RAVPOWER品牌、LED指示燈和兩個電池充電槽。 LED指示燈有兩顆，分別用于兩個充電槽充電狀態提示。 充電槽特寫，插槽邊設有A和B字樣加以區別，用于對應LED指示燈。槽內設有定位板和正負極觸點，旁邊是正負極標識。 機身側面配有一個Micro USB輸入接口。 底部四角有防滑膠墊，中心貼有充電座參數信息 型號：RP-BC018 輸入：5V2A 輸出：8.4V0.7*1/0.5A*2 制造商：深圳市鄰友通科技發展有限公司 電池盒表面磨砂塑料，棱邊圓潤，正面印有RAVPOWER品牌。此外還在一端設有亮面三角形，給用戶使用進行提示。 背面貼有電池參數信息。 型號：RP-BC018 充電限制電壓：8.4V 電池類型：可充電鋰離子電池 電池容量：7.4V/2000mAh 14.8Wh 電池盒輸入端插槽特寫。 同時給兩塊電池進行充電，使用ChargerLAB POWER-Z KT002測得輸入功率為5.2V 1.9A 9.8W，符合產品標稱。 二、RAVPOWER電池充電套裝拆解 將充電座機身殼拆開，內部PCB板使用螺絲和固定柱固定。 兩組導線焊接處均打膠絕緣。 PCB板正面一覽，以中間的芯片分界設有兩個獨立的升壓電路，電感、電容、二極管成對配置，中間的芯片用于控制升壓充電和指示燈顯示充電狀態。 PCB板背面一覽，沒有設有元器件。 板子中心的芯片特寫，信息不詳，用于輸出升壓驅動信號和LED燈指示。 TL431電壓基準，提供基準電壓。 AO3400，NMOS管，配合電感升壓。 SS34肖特基二極管。 工字電感特寫，用于升壓，左側Micro-USB插座打膠加固 升壓輸出濾波電解電容，規格為16V 220μF。 LED充電指示燈特寫。 將電池盒拆開，內部一共設有兩顆鋰電池，電池一端貼有雙面膠幫助固定。 將電池取出，另一面設有PCB板，板子和電池之間設有青稞絕緣紙進行隔離。 PCB板正面一覽。 8205E電池保護管，下方是輸出電流采樣電阻。 HYCON宏康HY2120 2串鋰電池保護IC，配合MOS管進行電池的過充過放保護。 HYCON HY2120 詳細資料。 板子中間區域有一顆單片機。 絲印U1SI的IC。 LATTICE ICE40LP1K，超低功耗可編程門陣列，配合無標單片機的電量數據，模擬原裝電池內部的計量IC與相機通信傳輸認證信息，報告電池電量，右側是為FPGA供電的穩壓IC，注膠加固。 LATTICE ICE40LP1K資料信息。 板子背面一覽。 NCR18500電池特寫。 電池一端特寫，鎳片點焊，電池正極貼有青稞絕緣紙。 另一端特寫，兩顆電池鎳片點焊連接，2串結構。 全部拆解完畢，來張全家福。 充電頭網拆解總結 RAVPOWER相機電池充電座設有兩個充電槽位以及對應的充電指示燈，可同時給兩塊電池進行充電，兩塊電池交替使用以及充電，保證旅途中相機一直處于有電狀態。充電座拆開發現，內設兩路電路，布局相對對稱，且設有電容進行輸出濾波，此外導線打膠絕緣，細節講究。 另外電池拆開發現內置兩顆NCR18500電芯以及保護電路板，鋰電池保護芯片采用宏康HY2120，此外電芯和電路板之間有青稞紙隔離絕緣。
