最近充電頭網拿到了iWALK兩款USB PD快充充電器，最大輸出功率分別為18W和30W。并且我們已經對這兩款快充充電器進行了測評，表現都很不錯，有興趣的小伙伴可以看看。今天我們先對iWALK 18W USB PD快充充電器進行拆解，這款充電器支持多個主流快充協議，兼容性良好，能夠滿足市面上大多數產品的快充需求。下面我們就來看看其做工用料如何。

一、iWALK 18W PD快充充電器外觀

產品采用主體白色外包裝盒，整個設計風格簡約，正面印有品牌名稱和產品特性等一些信息。

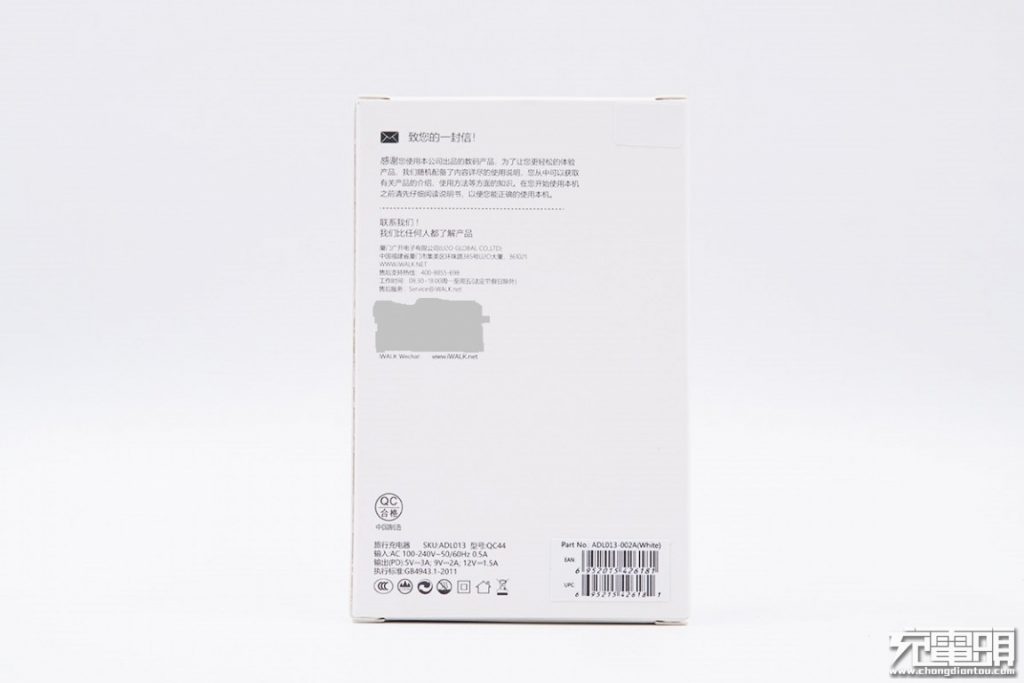

包裝盒背面印有產品的基本信息。

打開包裝盒，里面充電器固定在塑料盒的中間凹槽里。

包裝內含充電器、保修卡和產品合格證。

iWALK 18W USB PD快充充電器采用PC阻燃材質白色外殼，表面進行亮面烤漆處理工藝，外殼各面之間為平緩弧面過渡。整體設計風格簡約，輸入端外殼和主體機身殼之間有一條組裝縫，機身殼正面印有iWALK品牌字樣。

充電器輸入端配備的是固定式國標插腳。

輸入端外殼上標準產品參數信息
產品名稱：旅行充電器
SKU：ADL013
型號：QC44
輸入：110-240V~ 50/60Hz 0.5A
輸出：5V/3A、9V/2A、12V/1.5A
制造商：深圳市壹博源電子有限公司
產品已經通過了3C認證。

輸出頂面外殼內凹設計，中心位置配有一個USB-C接口，黑色舌片不露銅，并且接口旁邊印有PD 18W字樣。

和蘋果18W充電器直觀比較，這款充電器要略長一點。

產品凈重約為51g。

使用ChargerLAB POWER-Z KT001檢測USB-C口的輸出協議，顯示支持Apple 2.4A和USB-DCP協議，以及QC2.0/3.0、Samsung-AFC、Huawei-FCP/SCP多個快充協議。

此外，其PDO報文顯示USB-C接口還支持USB PD3.0快充標準，具備5V/2.4A、9V/2A、12V/1.5A三組固定電壓檔位。

二、iWALK 18W PD快充充電器拆解

暴力拆開輸入端外殼，PCB板通過機身殼兩側的凹槽進行固定。

將PCB板取出，輸入輸出端都置有一塊黑色塑料隔離板進行絕緣隔離，電感和固態電容有打膠進行固定。

PCB板正面一覽，輸入端豎直焊接兩個金屬夾片，此外還有延時保險絲、NTC浪涌抑制電阻、共模電感、PWM主控芯片供電電容。

延時保險絲特寫，規格為2A 250V。

PWM主控芯片供電電容特寫，規格為50V 4.7μF。

NTC浪涌抑制電阻，用于抑制上電浪涌電流。

共模電感特寫，用于濾除EMI干擾。

PCB板側面一覽，兩顆初級濾波電解電容以及中間的一顆工字電感，變壓器旁邊焊接有初級開關MOS。

初級開關MOS特寫，型號MJIRF4N60，耐壓600V，導阻2.1Ω，來自LIPTAI立泰。

LIPTAI立泰MJIRF4N60資料信息。

初級濾波電解電容特寫，規格為400V 15μF。

另一顆電解電容規格一樣為400V 15μF。

工字電感特寫，外套熱縮管。

PCB板另一側一覽。

變壓器特寫，上面印有信息，PQ2016磁芯，次級采用多層絕緣線。

輸出端一覽，接口母座使用協議小板垂直焊接在主控PCB板上，兩邊各有一顆固態電容，此外還有一顆藍色Y電容。

USB PD協議芯片采用英集芯IP2188。這是一款集成12種、用于 USB 輸出端口的快充協議 IC，支持USB端口充電協議。支持 11種快充協議，包括PD2.0、PD3.0、PPS、QC3.0、QC2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2 以及三星 2.0A，采用SSOP10封裝，左側1206 R010電阻為輸出電流取樣。

同時，英集芯IP2188支持自動檢測設備類型和充電協議切換，自動響應快充協議請求。集成FB控制接口，可通過調節FB SOURCE/SINK 的電流（最小 2uA/step）來精確控制輸出電壓。

銳駿半導體，RU207C NMOS，這里是USB-C接口的輸出VBUS開關。

銳駿 RU207C 詳細資料。

輸出濾波固態電容特寫，規格為16V 330μF。

另一顆固態電容規格同樣為16V 330μF，兩顆并聯。

藍色Y電容特寫。

PCB板背面焊接布局簡潔明了，初級次級端分界線明顯，有足夠的安全間隔。

輸入端ABS210整流橋。

PWM主控芯片采用昂寶OB2633。該芯片采用SOT23-6封裝，是一款高度集成的準諧振（QR）控制器，具有自適應多模式調節，優化了高性能、低EMI、低待機功耗和寬輸出電壓范圍的快充解決方案。OB2633提供完整的保護，包括逐周期限流（OCP）、過載保護（OLP）、過溫保護（OTP）、輸出短路保護（SCP）、欠壓保護輸出（UVP）、輸出和VDD過電壓保護。

充電頭網了解到，昂寶OB2633此前已被網易智造18W快充充電器、MOMAX 66W USB PD充電器、JDB勁電寶 18W USB PD充電器等產品采用。

CT 1018光耦，橫跨在初級和次級之間，用于初級次級通信，調節反饋輸出電壓。

Chip-hop芯茂微的高性能副邊同步整流驅動芯片LP20R100S，這款芯片適用于AC-DC的同步整流應用，適用于正激系統和反激系統，此外支持DCM，BCM，QR，和CCM多種工作模式，耐壓100V，芯片內集成VCC供電。

芯茂微LP20R100S資料信息。

全部拆解完畢，來張全家福。

充電頭網拆解總結

iWALK這款18W PD快充充電器機身殼采用亮面烤漆處理工藝，各側面之間為光滑弧面過渡不硌手。USB-C接口支持Apple 2.4A和USB-DCP協議，以及QC2.0/3.0、Samsung-AFC、Huawei-FCP/SCP多個快充協議，兼容性很好，除此之外還具備5V/9V/12V三組固定電壓檔位。18W快充功率可以滿足市面上大多數電子產品的快充需求。

充電頭網通過拆解發現，充電器內置多款業界知名廠家芯片，如昂寶OB2633主控芯片、芯茂微同步整流驅動芯片LP20R100S、英集芯USB PD協議芯片IP2188等，輸出采用固態電容濾波，用料扎實。此外PCB板初級次級之間都有有絕緣板進行隔離，絕緣保護措施很足，部分元器件打膠加強穩定性。
