據充電頭網此前消息，深圳市誠芯微科技有限公司推出了一顆高集成車載快充充電器芯片CX8830，僅需11顆外圍就可實現快充功能，并還支持QC3.0、QC2.0、FCP、AFC、APPLE 2.4A、BC1.2、USB DCP等7種充電協議。該車充PCBA設計十分精簡，降低BOM成本的同時，也可加速了產品的上市周期。
說雖然誠芯微CX8830的集成度很高，外圍非常簡單，但產品的實際兼容性到底如何呢？為了驗證這個問題，充電頭網對誠芯微CX8830車充DEMO進行了29款設備的兼容性測試，一起來看看。
一、誠芯微CX8830車充DEMO外觀
從誠芯微CX8830車充DEMO正面可以看到，除了正負極和USB-A輸出接口外，僅有2顆電容、1顆電感，非常精簡。這也是誠芯微CX8830的一大特色。
背面同樣很簡潔，在誠芯微CX8830外圍僅有9顆阻容元件，產品設計簡單，BOM成本低，并且有利于加速產品上市。
據了解，誠芯微CX8830是一款輸入耐壓可達32V，并且能夠實現精確恒壓以及恒流的降壓型DC-DC 轉換器；內置50mΩ High-side PMOS 以及 30mΩ Low-side NMOS，可支持3A持續輸出電流輸出電壓可調，最大可支持100%占空比。
誠芯微CX8830具備高性能的負載響應以及輸入電壓響應能力，同時精確的恒壓和恒流控制環路實現極小的負載調整率和線性調整率；無需外部補償，可以依靠自身內置穩定環路實現恒流以及恒壓控制，同時具備線纜壓降補償功能。
誠芯微CX8830內置華為FCP協議、高通QC2.0/3.0 Class A、BC1.2、USB DCP等各種快充協議，并可自動切換QC2.0、QC3.0、FCP快充，可兼容市面上大部分手機充電。
此外，誠芯微CX8830可提供短路保護(SCP)、過熱保護（OTP）、過壓保護（OVP）、欠壓保護（UVLO）等多種保護功能，是一款集成度高、性能穩定的車載快充芯片。
得益于精簡的外圍，誠芯微CX8830車充PCBA可做到一元硬幣大小，非常適合mini車充產品的開發。
二、誠芯微CX8830車充DEMO兼容性測試
使用ChargerLAB POWER-Z KT001檢測誠芯微CX8830車充DEMO的輸出快充協議，顯示支持 APPLE 2.4A、USB DCP、QC2.0、QC3.0、AFC、FCP等充電協議。
為了能夠更加精準地反映誠芯微CX8830的實際兼容性，也更貼近用戶的實際使用場景，充電頭網對誠芯微CX8830車充DEMO進行了真機實測，分別測試了華為、小米、三星、蘋果等主流品牌的手機、平板、移動電源等產品。下面我們來看詳細的兼容性測試結果：
1、誠芯微CX8830車充DEMO兼容小米手機測試
使用誠芯微CX8830車充DEMO給小米 9充電，并采用KT001測試充電參數，顯示充電電壓8.67V，電流1.85A，充電功率約為16.08W，支持小米 9開啟QC3.0快充協議。
給小米 8充電，測得充電電壓6.5V，電流2.66A，充電功率約為17.35W，支持小米 8開啟QC3.0快充協議。
給小米 6充電，測得充電電壓6.71V，電流2.51A，充電功率約為16.87W，支持小米 6開啟QC3.0快充協議。
給小米 5充電，測得充電電壓6.11V，電流2.58A，充電功率約為15.79W，支持小米 5開啟QC3.0快充協議。
2、誠芯微CX8830車充DEMO兼容華為手機測試
誠芯微CX8830車充DEMO給華為Mate 20 Pro（UD）充電，測得充電電壓9.07V，電流1.52A，充電功率約為13.84W，支持華為Mate 20 Pro（UD）開啟快充。
給華為Mate 9充電，測得充電電壓9.06V，電流1.86A，充電功率約為16.91W，支持華為Mate 9開啟快充。
給華為P30 Pro充電，測得充電電壓9.08V，電流1.19A，充電功率約為10.84W，支持華為P30 Pro開啟快充。
給華為P20 Pro充電，測得充電電壓9.09V，電流1.32A，充電功率約為12W，支持華為P20 Pro開啟快充。
給華為P10充電，測得充電電壓9.07V，電流1.81A，充電功率約為16.44W，支持華為P10開啟快充。
給榮耀 8充電，測得充電電壓9.08V，電流1.47A，充電功率約為13.37W，支持榮耀 8開啟快充。
3、誠芯微CX8830車充DEMO兼容三星手機測試
誠芯微CX8830車充DEMO給三星S10 Plus充電，測得充電電壓9.07V，電流1.62A，充電功率約為14.77W，支持三星S10 Plus開啟快充。
給三星Note 9充電，測得充電電壓9.09V，電流1.12A，充電功率約為10.19W，支持三星Note 9開啟快充。
給三星S8 plus充電，測得充電電壓9.08V，電流1.25A，充電功率約為11.41W，支持三星S8 plus開啟快充。
4、誠芯微CX8830車充DEMO兼容iPhone測試
誠芯微CX8830車充DEMO給iPhone X充電，測得充電電壓5.15V，電流2.34A，充電功率約為12.11 W，支持iPhone X進入APPLE 2.4A充電模式，充電速度是手機標配充電器的2倍左右。
給iPhone Xs充電，測得充電電壓5.15V，電流2.35A，充電功率約為12.15W，支持iPhone Xs進入APPLE 2.4A充電模式。
給iPhone Xs MAX充電，測得充電電壓5.15V，電流2.35A，充電功率約為12.13W，支持iPhone Xs進入APPLE 2.4A充電模式。
給iPhone Xr 充電，測得充電電壓5.15V，電流2.35A，充電功率約為12.15W，支持iPhone Xr進入APPLE 2.4A充電模式。
5、誠芯微CX8830車充DEMO兼容iPad測試
誠芯微CX8830車充DEMO給iPad Pro充電，測得充電電壓5.15V，電流2.32A，充電功率約為12W，支持iPad Pro進入APPLE 2.4A充電模式。
給iPad Air3充電，測得充電電壓5.15V，電流2.32A，充電功率約為12W，支持iPad Air3進入APPLE 2.4A充電模式。
給iPad Air2充電，測得充電電壓5.15V，電流2.43A，充電功率約為12.57W，支持iPad Air2進入APPLE 2.4A充電模式。
給iPad mini5充電，測得充電電壓5.15V，電流2.31A，充電功率約為12W，支持iPad Air3進入APPLE 2.4A充電模式。

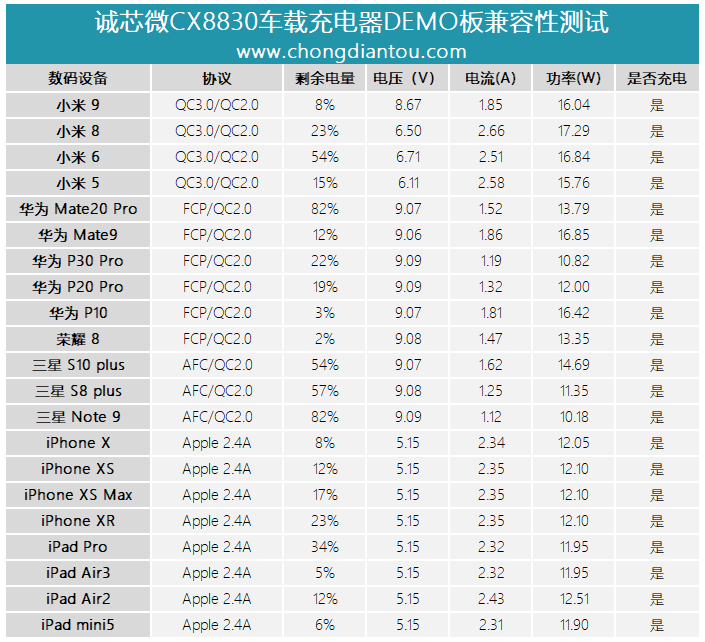

以上我們一共測試了4款出小米手機、5款華為手機、3款三星手機、4款iPhone以及4款iPad。從測試結果來看，誠芯微CX8830車充DEMO對小米、華為、三星等12款主流型號的手機均可實現快充；給4款iPhone充電時，功率也可達到12W，速度相當于標配充電器的2倍；對iPad的充電的功率也可達到媲美標配充電器的級別。下面繼續來看誠芯微CX8830車充DEMO對移動電源的兼容性能。
6、誠芯微CX8830車充DEMO兼容移動電源測試
誠芯微CX8830車充DEMO給小米10000mAh無線充移動電源PLM11ZM充電，測得充電電壓9.06V，電流1.88A，充電功率約為17.05W，支持小米PLM11ZM進入快充狀態。
給小米移動電源3 USB-C雙向快充版PLM12ZM充電，測得充電電壓9.06V，電流1.89A，充電功率約為17.18W，支持小米PLM12ZM進入快充狀態。
給華為10000mAh移動電源AP09Q充電，測得充電電壓11.68V，電流1.31A，充電功率約為15.35W，支持華為AP09Q進入快充狀態。
給紫米20000mAh移動電源QB822充電，測得充電電壓9.06V，電流1.85A，充電功率約為16.77W，支持紫米QB822進入快充狀態。
給紫米20000mAh移動電源QB820充電，測得充電電壓11.62V，電流1.53A，充電功率約為17.82W，支持紫米QB820進入快充狀態。
給三星10000mAh移動電源EB-P1100C充電，測得充電電壓12.05V，電流1.2A，充電功率約為14.57W，支持小米PLM11ZM進入快充狀態。
給倍思20000mAh移動電源BS-20KP203充電，測得充電電壓12.05V，電流1.31A，充電功率約為15.87W，支持倍思BS-20KP203進入快充狀態。
給華美10000mAh移動電源P50C充電，測得充電電壓9.04V，電流2.18A，充電功率約為19.77W，支持華美P50C進入快充狀態。

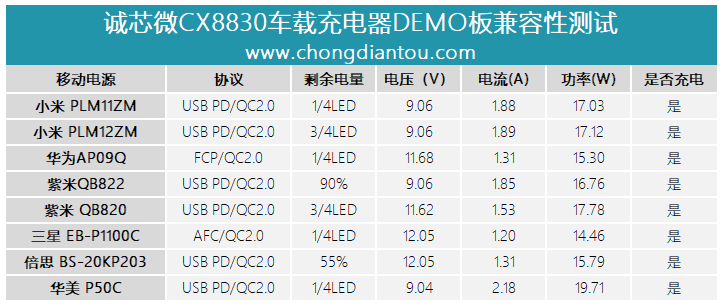

通過對多款移動電源的測試，我們也可以看到，誠芯微CX8830車充DEMO支持包括小米、華為、紫米、三星、倍思、華美等品牌在內的多款產品快充，兼容性表現很不錯。
充電頭網總結
誠芯微CX8830車充DEMO具有集成度高和兼容性強兩大特點。通過其外觀圖片可以看到，芯片外圍僅有1顆電容、1顆電感以及9顆貼片阻容元件，PCBA設計精簡，靈活性高，并且易于開發，加速產品上市。
在兼容性方面，使用POWER-Z KT001檢測得知，誠芯微CX8830車充DEMO支持APPLE 2.4A、USB DCP、QC2.0、QC3.0、AFC、FCP等充電協議；實測可兼容小米、華為、三星、iPhone、iPad等品牌的20主流數碼設備以及8款品牌移動電源，無論是充手機、充平板還是充移動電源，都很實用。
