此前，充電頭網分享了《商機：這個無線充市場體量?jī)H次于手機，位居第二！》、《TWS藍牙耳機大爆發：13大原廠推出17款無線充電盒芯片》，在無線充電以及TWS藍牙耳機從業小伙伴朋友圈廣泛傳閱，數萬工程師閱讀。

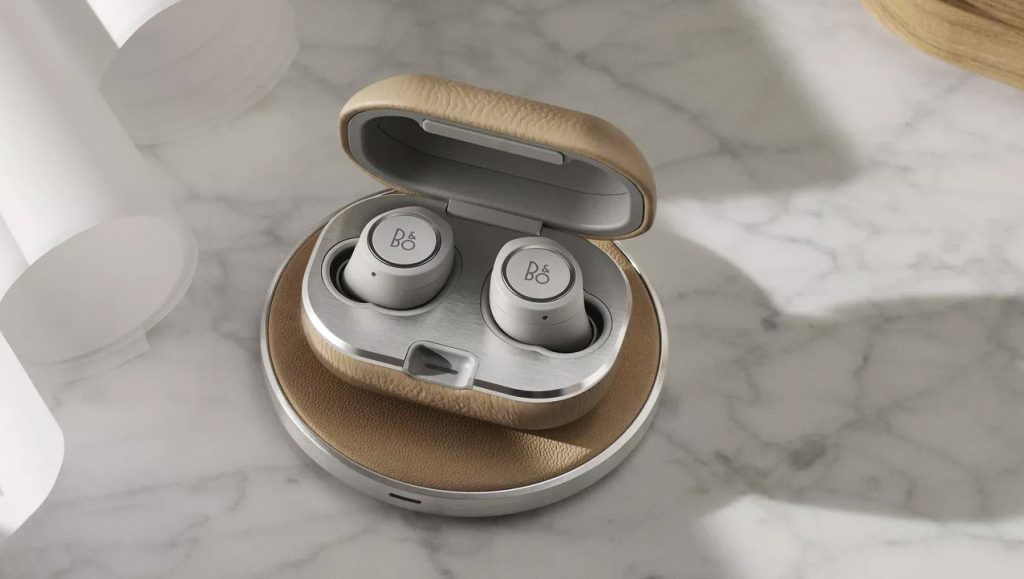

TWS無線藍牙耳機市場持續火爆，用于收納以及充電的耳機充電倉必不可少。蘋果在Airpods二代的耳機充電倉中新增無線充電功能，實現無線藍牙+無線充電的“真無線”功能，使用體驗更好，被認為是TWS耳機的終極形態。

TWS藍牙耳機充電盒雖然是耳機附件，但是它的作用至關重要，由于耳機盒設計比較精致，體積較小，導致電池容量不高，需要長途物流、靜默擱置，所以超低自放電是一項硬性指標。除此之外耳機盒電源芯片高集成度、安全性、性價比等也是工程師關注的重要方向。

下面我們將從TWS耳機無線充電盒內部構造、TWS充電盒電源管理芯片案例、TWS充電盒無線充電芯片案例等方面進行深度介紹，給大家全面解析如何設計一款優秀的TWS藍牙耳機無線充電盒。

一、TWS耳機無線充電盒內部構造

TWS真無線藍牙耳機由兩只沒有線纜，相互獨立的耳機和一個為它們充電的耳機無線充電盒組成。

在現今技術中，TWS真無線藍牙耳機的充電方式基本上都是由耳機充電盒進行充電，一方面是因?yàn)槎鷻C(jī)小巧的內部無法容納更大的電池，另一方面是充電插座和其它元件都會占用更大的空間。

1、電源PCBA

TWS耳機充電盒里面的電源PCBA主要有兩大用途，既要負責充電盒內部電池充電，還需要負責充電盒內部電池升壓輸出為耳機充電。此外還肩負安全防護，防止內置鋰電池過充、過放、短路、過流等保護功能。

首先，控制外部電源給TWS耳機電池盒充電，將外部充電器電量充入鋰離子電池。這里的外部充電器主要為5V的充電器，如常見的手機適配器，接口為MicroUSB或USB-C，然后降壓轉化為鋰離子電池所需的4.2V電壓進行充電，此外還有4.3V或4.35V多個規格。充電芯片有分為線性和開關兩種，其中開關充電效率高、發熱低，是目前主流的充電方式。

其次，TWS耳機電池盒電源PCBA還需要對外給TWS藍牙耳機供電，這時又會將鋰離子電池升壓為5V，然后輸出給耳機，耳機通過內部的充電電路完成對內置電池的充電。如此一來，當TWS耳機需要用電的時候，就可以放回充電盒自動補充電量。

充電盒升壓芯片也分為同步和非同步兩種，其中同步架構的效率高、發熱低，非同步整流效率低一些，和移動電源的道理是一樣的。

要實現無線充電功能，需要電源管理+無線接收二合一模組，或者在現有TWS耳機盒PCBA基礎上GND 直接外掛獨立無線接收。

2、無線充接收線圈

無線充電線圈，是TWS耳機無線充電盒實現無線充電接收功能的重要組件之一。一般采用多股細漆包線并繞，底下為隔磁片。

TWS耳機充電倉體積小，所使用的小線圈耦合較差的狀況，廠商會對線圈參數和系統參數進行仿真優化。

3、電池

據我愛音頻網拆解，TWS藍牙耳機充電盒經常使用的電池有兩大類，聚合物電池和圓柱電池。

最為常見的是鋰離子聚合物電池，這個在業內又稱為軟包電池，這類電池跟手機上使用的一樣。常見的形態都為方塊狀，由于電池尺寸可以靈活定制，適合設計小巧、輕薄的電池盒。

除此之外，18650電池也有在充電盒中也有大量使用。這類電芯直徑為18mm，長度為65mm，外觀酷似圓柱體，因此業內也叫圓柱電池。18650電池是行業的通用標準，適合大規模批量制造，因此在很多行業都有大量采用，包括大名鼎鼎的特斯拉電動車。

18650電池的單體容量從2000mAh-3500mAh都有，可選的容量段豐富，用于TWS藍牙耳機充電盒可給耳機提供更多續航時長。但是其體積比較大，用于設計TWS藍牙耳機充電盒會略厚。

4、外殼

TWS藍牙耳機充電盒的外殼腔體用于固定、保護內部耳機、電路、電池，屬于非常精密的結構部件。從圖片上可見，里面內置了眾多骨架和扣位，一方面起到加強殼體強度，另外做到嚴絲合縫。此外，有的電池盒還預留了暗埋磁鐵的槽位，用于翻蓋自動吸附，以及耳機收納時固定。

5、頂針

TWS充電盒中的金屬觸點，英文名為Pogo Pin，這個章節我們來聊關于頂針的設計。有些廠商是將其單獨放在一個小板上，大多數還是直接在主板上板載頂針。在TWS耳機充電盒上，我們有見過多種規格的頂針，有2根、3根、5根等等。通過查閱我愛音頻網拆解報告可見，頂針使用具有規律性，整體分為兩根針和三根及更多針。那么這么多頂針?lè)謩e是什么用途呢？

1）兩根頂針

兩根頂針的設計是面前市面上最為常見的，這個設計可以滿足TWS耳機充電剛需。兩個頂針?lè)謩e為正極和負極，用于將TWS充電盒電池倉的電量輸送給耳機。這樣一來，如將TWS作為通話藍牙耳機使用時，一只耳機在工作，另一只耳機可以放入充電倉補充電量；如此循環使用，可以滿足超長續航需求。

2）三根頂針

三根頂針的設計也比較常見。對于方案設計，用于耳機盒跟耳機通訊，耳機盒知道耳機的充電狀態、對碼、了解耳機狀況。對于產線測試，可以配合耳機盒上的MicroUSB/USB-C接口，配合自動化測試設備，來測試耳機的綜合指標。

?3）五根頂針

而五根頂針的這種設計，兼顧了以上兩種用途，還具備更多功能。這類設計在高端的TWS藍牙耳機才能看到，比較少見。除了具備三根頂針的方案設計、產線測試等需求外，還可用于耳機內部存儲的數據傳輸、耳機固件升級等功能。

二、TWS充電盒電源管理芯片有哪些

通過我愛音頻網拆解發現，TWS藍牙耳機充電盒內部構造是一個小容量的充電寶，包含了充放電電路、保護電路、電池三部分。相比充電寶電路而言，對小電流輸出效率和靜態低功耗的控制顯得格外重要。

不少電源芯片原廠基于原有的產品線做下升級，就能應用到這類產品當中。目前這塊市場的被以下品牌占據，如鈺泰、英集芯、德州儀器、思遠、矽力杰等都有爆款解決方案。

我們整理了部分TWS藍牙耳機充電盒典型應用案例，資料如下。

據我愛音頻網統計，目前共有7大主流充電盒電源IC廠商，20款主流電源IC。接下來我們帶大家一起了解目前市面上主要幾款TWS真無線藍牙耳機的充電盒電源管理IC（按品牌名稱首字母排序）。

1、ETAsolutions鈺泰

ETAsolutions鈺泰半導體，是國內知名電源管理設計公司。其優秀的設計團隊來自Maxim頂尖設計人員獨立創業，專注于DC/DC 技術領域。公司創立于2008年，于香港和上海兩地注冊，在上海張江高科技園區設有研發及運營中心。 鈺泰科技于2009年率先推出業內第一款同步升壓/降壓IC，成功地在中國的電源市場占有一席之地。

1）ETAsolutions鈺泰ETA6884

ETAsolutions鈺泰ETA6884充放電三合一電源管理IC。這是上海鈺泰最新推出的單芯片方案，其采用了全新的架構，高達20V的輸入耐壓，開放的端口定義，2.4A輸出能力，以滿足不同工程師的應用要求。不僅如此，其充分開放了應用工程師所需的端口，全新的產品風格和充放電路徑翻轉功能，三態EN控制，精準電量顯示。

2）ETAsolutions鈺泰ETA9638

ETAsolutions鈺泰ETA9638是一顆通用的、集成了鋰電池充電和USB-OTG升壓、輸出能力達5V/1A的PMU。可廣泛用于平板電腦、MiFi、移動電源等使用鋰電池作為電源又需要USB接口對外供電的電子系統中。

另外，針對移動電源應用，ETA9638無需外圍搭配MOSFET、DW01、肖特基等器件，解決了一個移動電源的幾乎所有需求，極大的降低了系統總成本，并提升系統廠商的生產效率。

3）鈺泰ETA9640

鈺泰ETA9640是一個高集成度電源管理單元，它含有一個高效的同步升壓變換器和一個線性電池充電器功能。在鋰電池輸入條件下，升壓電路可提供高達 5V-1A 的輸出能力，而充電器能從 AC 適配器獲得 1A 的充電能力。

在停機狀態下，短路時，或者其他不可靠的情況發生時，升壓電路會自動關斷輸入至輸出的環路。這不僅省略了一個外部的 MOSFET，并且這個控制環路為芯片在各種過載情況下，提供了可靠的保護能力。

4） 鈺泰ETA9697

鈺泰半導體最新推出了一款藍牙耳機充電倉方案ETA9697，主打低功耗、高耐壓兩大特色。

據了解，鈺泰ETA9697是一款新型的充放二合一藍牙充電倉解決方案，芯片功耗低至1μA，官方宣稱支持16V耐壓，實際耐壓可達20V。該芯片采用ESOP8封裝，外圍電路簡潔，非常適合體積小巧的藍牙耳機充電倉。

2、INJOINIC英集芯

英集芯科技有限公司是一家專注于高性能、高品質的數模混合集成電路芯片研發和銷售的IC設計公司。其優秀的設計團隊來自世界知名大型IC設計公司，擁有10年以上先進的數模混合芯片的設計、生產和測試技術經驗。英集芯科技在電源管理，電池管理，無線信號處理和高性能音頻信號處理等領域有獨特技術。

1）INJOINIC英集芯IP5305

IP5305這是INJOINIC英集芯專門為TWS藍牙耳機充電盒設計的電源管理芯片，可監測到5mA級別電流，是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源SOC。IP5305支持1A同步升壓轉換，1.2A同步開關充電，升壓效率高達91%，充電效率高達93%，并且內置電源管理路徑，支持邊充邊放。

具備輸出過流、過壓、短路保護，輸入支持過壓、過充、過放保護，整機具有過溫保護等。該芯片具有高集成度與豐富的功能，使用時僅需少量的外圍器件，可有效減小整體方案的尺寸，降低BOM成本。

3、LPS微源半導體

微源半導體是世界領先的模擬芯片設計公司，持續專注于電源管理芯片領域，分布在美國，中國臺灣，中國大陸的研發中心，分布在全球的銷售中心致力于為客戶提供完整的電源管理解決方案和技術服務。

1）微源半導體LP7800

微源半導體LP7800 TWS耳機倉專用芯片，內置30V過壓保護OVP充電，95%高效率升壓，15uA超低待機功耗，可調型高精度負載電流檢測。DFN超小封裝，無外圍器件，負載自動識別。

2）微源半導體LP28300

微源半導體LP28300無線充電型TWS耳機充電芯片，支持快充，24V高壓輸入，能量都會充入電池，同步降壓開關式充電高達94%以上效率，DFN超小封裝。

4、Maxim美信

美信半導體是MaximIntegrated的中文名，是半導體制造供應商，成立于1983年。公司總部在美國加州。2001年，Maxim并購了Dallas Semiconductor。Maxim的使命是提供極具創新的模擬和混合信號解決方案，為客戶的產品提供增值服務。公司在歐洲、亞洲、美國建立分支機構，在中國的辦事處有北京、上海、深圳三處。

1）Maxim美信MAX77650

Maxim美信MAX77650 PMIC，具有一路升降壓和三路穩壓輸出，且輸出電壓可編程，并可對電池充電。提供高度集成電池充電和電源方案，用于尺寸和效率至關重要的低功耗可穿戴應用。具有SIMO升/降壓調節器，提供三路獨立可編程電源軌，采用單電感，最大程度減小方案尺寸。150mA LDO提供紋波抑制，適用于音頻和其它對噪聲敏感的應用。

5、SG Micro圣邦微

SG Micro圣邦微電子是一家專注于高性能、高品質模擬集成電路研發和銷售的半導體公司。圣邦微的技術團隊由行業的國際資深專家組成，他們擁有先進的模擬集成電路設計能力，豐富的工藝、生產、測試的管理經驗及一套完整的可靠性測試流程。圣邦微產品高達16大類1000多款，全部符合歐盟RoHS標準和綠色環保標準。它的通用模擬IC產品性能優良、品質卓越，達到國際一流廠商的先進水平，部分產品性能更是遙遙領先國際水準。

1）SG Micro圣邦微SGM40561

SG Micro圣邦威SGM40561高壓輸入單節鋰離子電池充電芯片，最高輸入耐壓30V，有效防止浪涌損壞。支持4.2/4.3/4.35V鋰電池或者聚合物鋰電池充電。無需外部防反接二極管，提供節省空間的TDFN-2×2-8L封裝，得益于超小體積，在TWS耳機盒中使用廣泛。

6、Silergy矽力杰

Silergy矽力杰股份有限公司成立于2008年2月，總部位于美國硅谷Sunnyvale，國內目前設有杭州、西安、南京、上海、廈門、北京、成都等研發中心，銷售團隊以深圳為核心，分布于華南、華東、華北各地。 矽力杰一直致力于高功率密度高效率電源芯片的研發，產品廣泛應用于消費電子、通訊電子類設備、計算機等領域。

1）Silergy矽力杰SY6918B

Silergy矽力杰SY6918B是一顆高效率雙向升降壓?jiǎn)涡酒蔀橹髁麟娮釉O(shè)備充電，輸入輸出均為5V 1A。其內部集成功率開關管，功率路徑管理，外圍元件簡潔。它不僅適用于大電流高效率的應用場合，還能支持小電流充電模式，是一款性價比非常高的TWS藍牙耳機充電盒主控。

7、TI德州儀器

TI美國德州儀器公司，是世界上最大的模擬電路技術部件制造商，全球領先的半導體跨國公司，以開發、制造、銷售半導體和計算機技術聞名于世，主要從事創新型數字信號處理與模擬電路方面的研究、制造和銷售。除半導體業務外，還提供包括傳感與控制、教育產品和數字光源處理解決方案。德州儀器（TI）總部位于美國德克薩斯州的達拉斯，并在25多個國家設有制造、設計或銷售機構。

1）TI德州儀器BQ21040

TI德州儀器BQ21040是一款0.8A、單輸入、單節鋰離子和鋰聚合物電池充電芯片。面向空間受限類便攜式應用的高度集成鋰離子和鋰聚合物線性 電池充電器的理想選擇。此器件可由一個 USB 端口或交流適配器供電運行。具有輸入過壓保護的高輸入電壓范圍支持低成本、未穩壓的適配器。

2）TI德州儀器BQ24073

TI德州儀器BQ24073路徑管理充電IC，這顆芯片輸出電壓最高為4.4V，通過USB端口或交流適配器運行，最高支持1.5A 的充電電流。它在輸入電壓范圍內具有輸入電壓保護功能，因此支持非穩壓適配器。

3）TI德州儀器BQ24232H

TI德州儀器BQ24232H是高度集成的鋰離子線性充電器和系統電源路徑管理IC，可由一個 USB 端口或交流適配器供電運行并支持 25mA 至 500mA 的充電電流。具有輸入過壓保護功能的高輸入電壓范圍支持低成本、未穩壓的適配器。

4）TI德州儀器BQ25120

TIBQ25120 是一款高度集成的電池充電管理IC，集成了可穿戴設備的最常用功能：線性充電器、穩壓輸出、負載開關、通過計時器手動復位以及電池電壓監測。該集成降壓轉換器是一款具有低 IQ 的高效率開關，其采用 DCS 控制技術，可進一步提升輕載效率，負載電流可低至 10μA。

運行和關斷期間的低靜態電流有助于延長電池壽命。該器件支持 5mA 至 300mA的充電電流。輸入電流限制、充電電流、降壓轉換器輸出電壓、LDO 輸出電壓等參數均可通過 I2C 接口進行編程。

此外，TI德州儀器還推出了BQ25120升級版BQ25150，這顆芯片電流從BQ25120的300mA提升到500mA。

8、TPS思遠半導體

深圳市思遠半導體有限公司，成立于2011年，是一家開發具有自主知識產權的數模混合 信號集成電路設計企業。 以“服務、品質、創新、共贏”為核心理念，為客戶提供全方位、優質的電池管理系統級芯片解決方案。

1）TPS思遠半導體SY7628/SY7629

TPS思遠半導體SY7628/SY7629是一款專為小容量鋰電池充電/放電應用設計的單芯片解決方案IC，集成了充電電流0.5A（可訂制0.25A、1A版本）的開關充電管理模塊，最大放電電流1.2A的同步升壓放電管理模塊，內置功率MOS。這套電池供電系統，廣泛應用在藍牙設備中。

SY7628/SY7629充電電流可調，同步升壓效率高，靜態功耗低，提高電池使用壽命。集成了電池電量檢測、LED電量顯示模塊及按鍵功能模塊，針對小容量鋰電池（鋰離子或鋰聚合物）的應用，提供簡單易用的解決方案。

三、TWS耳機無線充電盒芯片有哪些

今年年初的時候我們報過市面支持無線充電的TWS耳機熱門品牌，不到3個月的時間，這一數量幾乎翻倍，13家熱門品牌推出了搭載無線充電的TWS耳機：包括蘋果、三星、萬魔、B&O、用維、大康、海威特、榮耀、華為、小鳥音響、魅族、魔浪、Rowkin等。當然這還只是熱門品牌，市面支持無線充的TWS耳機真實數量遠超這一數字。

據充電頭網不完全統計，市面支持無線充電的TWS耳機，其所采用的無線充電接收芯片的品牌原廠主要包括：聯智、酷珀微電子、易沖、勁芯微、凌通、IDT、美芯晟、新捷、伏達、瀚為矽科、意法半導體、德州儀器、紫光同芯等。

以下文章順序，按照品牌英文名由A到Z的規則排列。

1、Celfras 聯智

典型芯片：聯智 CWR500

聯智TWS無線充電接收模組

搭載聯智CWR500的TWS藍牙耳機專用無線充電接收模組，可實現有線無線切換，具備電池充電功能。作為無線充電接收IC，聯智CWR500可提供高達5W無線充電功率。

據悉，多家品牌搭載聯智CWR500無線充電接收芯片的TWS耳機產品即將面世，很快就會和大家見面。

2、COPO酷珀微電子

典型芯片：酷珀微電子 CP2021、CP2031
產品案例：海威特 / 魔浪 / 用維TWS藍牙耳機

為了應對TWS耳機市場不斷變化的應用需求，南京酷珀微電子重拳出擊，適時推出兩款高集成度的Qi無線充電接收端SoC芯片CP2021和CP2031，該系列芯片均采用4.0mmx4.0mm 24-Pin QFN封裝，是迄今為止面積最小，引腳最少的國產無線充電接收端SoC芯片：

CP2021是一款2.5W高集成度無線充電接收芯片，CP2031則是一款5W無線功充電接收芯片。尤其適合TWS耳機充電倉等各類小功率智能設備。

酷珀微電子無線充電接收方案已被應用在市面多款TWS耳機上：海威特 / 魔浪 / 用維TWS藍牙耳機等。其中HAVIT海威特TWS藍牙耳機內置酷珀微電子無線充接收芯片方案，已通過WPC Qi認證，安全穩定性有保證，能很好的兼容Qi發射端。

3、CP 易沖半導體

典型芯片：易沖 EC3016、EC3028A
產品案例：魅族POP真無線藍牙運動耳機

魅族POP是一款支持無線充電的完全版TWS真無線藍牙耳機，它在音質、充電方式、藍牙連接上就下足了功夫。
同時，魅族POP真無線藍牙耳機也是第一款帶有USB Type-C接口和無線充電功能的TWS真無線耳機，化繁為簡，為用戶帶來了更舒適方便的體驗。值得一提的是，它還是全球首款通過無線充電Qi認證的TWS真無線藍牙耳機。

經充電頭網拆解發現，魅族POP真無線藍牙耳機無線充電盒采用的是CPS易沖無線無線充電接收芯片，型號EC3016。這是一顆高集成接收芯片，支持WPC V1.2標準，并可實現高達15W無線電能傳輸。

今年，易沖繼續發力TWS耳機無線充市場，帶來EC3028A無線充電接收方案，是一款5W多模無線充電接收器。易沖EC3028A無線充方案優勢明顯，IC配置靈活且性價比更優，產品設計簡化且效率更高，易過Qi認證。

4、CVS 勁芯微

典型芯片：勁芯微 CV8013、CV8010
產品案例：Dacom大康K6H真無線藍牙耳機

Dacom大康K6H產品主要特色是舒適佩戴體驗，高品質高性價比。耳機續航時間長，電池倉自帶充電線，充電方便。充電盒采用了鋰聚合物電池，耳機支持藍牙 V4.2。

它不僅是一款 TWS 真無線藍牙耳機，還支持無線充電，兼容Qi協議。它有著超長續航、超小迷你、智能充電、輕松入耳的特性。

關于無線充電部分，經拆解發現，它采用的是Chipvision勁芯微 CV8013N 5W高效率無線電源接收解決方案。

CV8013是一款業界領先的可同時支持WPC1.1標準的無線充電接收器SoC芯片。CV8013內置了效率高達95%的全同步整流電路，以及效率高達96%的后級穩壓轉換電路，可單片實現非接觸式無線充電接收端方案。芯片最高輸入電壓可達20V，最大輸出電流可達1A以上，輸出電壓可在4.5V至9V之間可編程調整，滿足了不同應用的需要。

CV8010 是一款業界領先的集成無線充電接收端及鋰電池充電管理功能的 SoC 芯片，兼容 WPC Qi v1.2通訊控制標準。CV8010 內置了效率高達 93%的全同步整流電路，以及后級恒壓恒流充電管理電路，可實現非接觸式無線充電接收及電池充電管理單芯片解決方案。內部動態整流電壓控制降低后級充電電路的壓降，顯著改善了系統效率。CV8010 可實現鋰電池(Li-ion/Li-polymer)充電的恒流/恒壓模式控制；及直接 5V 恒壓輸出模式。

5、Generalplus 凌通

典型芯片：凌通 GPMQ8102A
產品案例：Rowkin Ascent Charge+真無線藍牙耳機

Rowkin品牌Ascent Charge真無線藍牙5.0耳機，采用人體工程學設計，該產品的充電收納盒兼容Qi無線充電器，支持雙向USB-C，甚至可用作移動電源為您的其他設備充電。無線充電部分，它采用的是凌通GPMQ8102A無線充電接收方案。

凌通TWS無線充電接收模組

GPMQ8102A為凌通科技推出的TWS 無線充電接收方案，最大輸出功率為4W，特點為體積小、效率高、元件少。同時支持有線及無線可切換的功能，可輕易的將產品設計到TWS的空間里，達到無線充電的功能。

6、IDT 艾迪悌

典型芯片：IDT P9221
產品案例：華為FreeBuds 2 Pro、榮耀FlyPods真無線藍牙耳機

近期，華為發布了全新的支持HWA標準的TWS真無線藍牙耳機HUAWEI華為 FreeBuds 2 Pro，是一款支持無線充電的真無線藍牙耳機。配合華為Mate 20 Pro的反向無線充電技術，可實現手機為耳機進行充電的“黑科技”功能。
榮耀品牌也推出有一款FlyPods真無線藍牙耳機，與華為這款僅有外形顏色和Logo的區別，內部結構一致。

華為FreeBuds 2 Pro耳機無線充電盒，以及榮耀FlyPods，均采用IDT P9221無線充Rx接收芯片方案，是高度集成WPC-1.2.2兼容的15W無線電源接收器，可帶來更便捷的充電體驗。

7、Maxic 美芯晟

典型芯片：美芯晟 MT5715

美芯晟MT5715是一款最高可達20W的單芯片方案，兼容WPC1.2.X標準，支持Power Sharing，可同時支持Tx和Rx功能。支持20V1A輸出，可編程控制的輸出電壓和電流，支持WPC最新的BPP和EPP要求，具備自適應同步整流器控制，以及獨特的過壓保護。

美芯晟TWS無線充電接收模組

根據美芯晟MT5715開發的一款TWS耳機專用無線充電接收模組，這個模塊的特點是：5V足1A，最大支持10W，支持有線無線切換，溫升不超過10度，價格具備競爭力。
除此之外，目前正在設計開發新的10*10模塊，這個模塊的特點是：尺寸10*10.8mm，5V足1A輸出，最大支持15W；使用簡單的外圍器件實現有線無線切換；溫升不超過15度，價格具備競爭力；可以通過IIC設置3-15V輸出電壓，精度0.1V/檔；可以自定義升降壓協議；可以自定義manufacture ID；可以通過IIC讀設備的ID、型號、輸出電壓、輸出電流、最大限流、工作頻率；多種狀態的中斷信號輸出；可通過IIC控制輸出的打開與關閉；可提供5V/10mA電壓源輸出。據悉，對應的無線充電TWS耳機成品隨后也會面市。

8、NewEdge新捷

典型芯片：NE6053

NE6053是一款5W高度集成的符合WPC標準的無線充電接收IC，適用于便攜式應用。NE6053集成了高效同步全橋整流器，輸出在發送前由LDO調節。它還實現了用于調制負載的控制電路，以便在功率傳輸狀態期間向發射端發送符合WPC的消息，以進行連接建立和功率控制。

NE6053芯片可做限流可調功能，給2.5W或5W小功率設備無線充。

9、NuVolta 伏達

典型芯片：伏達 NU1610

伏達TWS無線充電接收模組

伏達無線充電接收方案在市面上應用廣泛，一度打入知名手機供應鏈。前不久，魅族zero真無孔手機發布，它所搭載的18W Super Wireless Charge超級無線快充技術一時刷爆全網，據了解，這款明星機型采用的正是來自上海伏達半導體的無線充電接收方案。除了手機領域，伏達還瞄準了無線充電TWS耳機市場。
針對耳機充電倉體積小，所使用的小線圈耦合較差的狀況，通過對線圈參數和系統參數的仿真優化，伏達半導體推出了一款最大輸出功率3.5W業內最高效率TWS藍牙耳機專用無線充電接收端方案NU1610。該方案采用LDO輸出架構，以及電池電壓智能跟蹤技術(BVST, Battery Voltage Smart Tracking)，輸出電壓可以有效地跟蹤電池電壓，Vrect電壓可以有效地跟蹤輸出電壓，使得電池輸入端可以采用Linear Charger， 從Vrect電壓到電池端電壓的效率實現最優，從而比采用Buck架構的無線充電接受端方案高了近10% 的效率，這意味著充電速度更快，充電時溫升更低從而安全性更高；在偏置耦合較弱的情況下效率仍能高于70%，考慮到TWS耳機充電倉體積較小，大多數情況下都不是正對充電，該方案的優勢更加明顯。

該方案采用伏達半導體無線充電接收端芯片NU1610，集成了高效率同步整流器和LDO實現最小的功率損耗；該方案采用的NU1610早在2018年初就已通過WPC Qi認證，兼容市面上WPC發射端。內置伏達NU1610的TWS耳機產品即將面世，稍后就會和大家見面。

10、Semic瀚為矽科

典型芯片：CS4978

CS4978是一款最高功率5W，符合Qi標準的無線充電接收芯片。

CS4978評估板是一款高性能的評估板，使用無線充電聯盟（WPC）E1型接收線圈，兼容Qi的發射器。評估板使用雙層板，板上有LED指示燈和一個Qi標準接收端線圈。特點包括：符合WPC 1.2通信協議標準，高效率，低電磁輻射，外圍應用簡單，支持過壓保護、帶功率測量FOD端，片內集成高性能8位微控制器，同步整流動態調整，支持充電指示，帶外部電源充電控制，封裝形式為QFN24。

對于其他型號的線圈或特殊距離和負載要求，可根據客戶需求，靈活定制客戶需要的系統。

11、ST意法半導體

典型芯片型號：STWLC33JR

STWLC33感應式無線電源接收器采用Qi 1.2和AirFuel感應式無線標準通信協議。該款電源接收器可切換為發射器模式以為另一臺接收器供電。STWLC33感應式無線電源接收器設有集成的高效率同步整流器、低壓差線性穩壓器以及輸入電壓調節環路。典型應用包括手機、移動電源、導航系統以及可穿戴設備。

上圖是基于Qi的2.5 W無線功率接收器評估板，基于STWLC33，輸出功率高達2.5W，適用于可穿戴應用。

12、TI德州儀器

典型芯片：BQ51013B、BQ51020

德州儀器兩款5W無線充電接收芯片：BQ51013B、BQ51020。德州儀器 (TI) 宣布推出尺寸比其上一代接收器芯片小 80% 的新一代無線電源技術，該高集成微型器件可幫助設計人員在現有及便攜式消費類設備設計中應用無線充電技術，充分滿足智能手機、游戲系統、數碼相機以及醫療與工業設備等需求。

BQ51013B 接收器集成電路 (IC) 通過小型 1.9 毫米 x 3 毫米 WCSP 封裝將電壓調節與全面無線電源控制技術進行了完美整合。該電路既支持高達 5 W 的輸出電源，可實現效率達 93% 的 AC/DC 電源轉換，又是接收器線圈與系統之間所需的 IC。

高度集成的高效率無線電源接收器?IC?在單一器件中整合了全橋同步整流、電壓調節以及無線電源控制技術。

BQ51020是一款5W (WPC) 單芯片無線電源接收器。bq5102x 器件是一款全封閉無線電源接收器，此接收器能夠在 WPC v1.1 協議下運行，這使得無線電源系統在與 Qi 感應發射器一同使用時能夠向系統傳送高達 5W 的功率。 bq5102x 器件提供針對這 WPC 技術規格的單個器件功率轉換（整流和穩壓），以及數字控制和通信。 借助市場領先的效率和可調輸出電壓，bq5102x 器件可實現獨一無二的效率和系統優化。

13、TMC紫光同芯

典型芯片：紫光同芯 THP9110

紫光同芯 THP9110是一款高轉換效率、高度集成的無線充電接收器IC，與WPC1.2.4（Qi）兼容。該芯片內部集成了高效同步整流電路和LDO電路，能夠提供穩定5W輸出功率，最大輸出電流1A，轉換效率高達92%。該芯片具備完備的過壓、過溫、過流保護機制、FOD異物檢測，以及I2C通訊接口。THP9110提供5毫米x 5毫米的QFN40包裝，配合極少的外圍器件可以提供極具競爭力的無線充電接收端解決方案。

THP9110 5W無線充電接收方案，在性能，轉換效率，可靠性，認證，產能等各方面具備顯著優勢。THP9110 集成度高，BOM成本低，十分適合目前熱門的TWS耳機以及其他小功率電子產品。

該產品目前已經推向市場，已有許多客戶開始開發測試。

四、充電頭網總結

在蘋果的帶動下，無線充電和TWS結合，給二者各自的市場帶來新的發展機遇。

由蘋果通過AirPods開辟的這個廣大的TWS真無線藍牙耳機市場，催生了一系列配套產業的發展。尤其是在無線充電盒這一塊，幾乎是將我們常用的無線充電背夾小型化了，在設計方面也有跡可循。

市面上每一款優秀的TWS真無線藍牙耳機都采用充電盒充電，而每一款優秀的無線充電盒也離不開精心設計的充電方案。電源管理芯片確保提供充足的電能，無線充電接收芯片則是無線充電功能的核心性能保證，為TWS無線充電盒的正常穩定工作提供保障。
