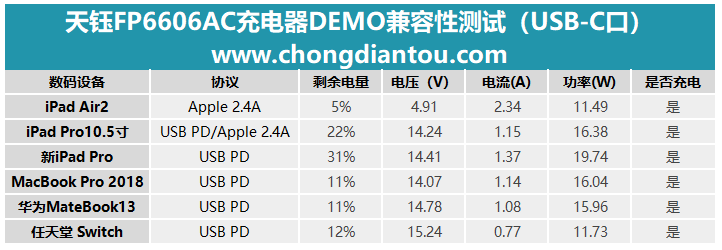

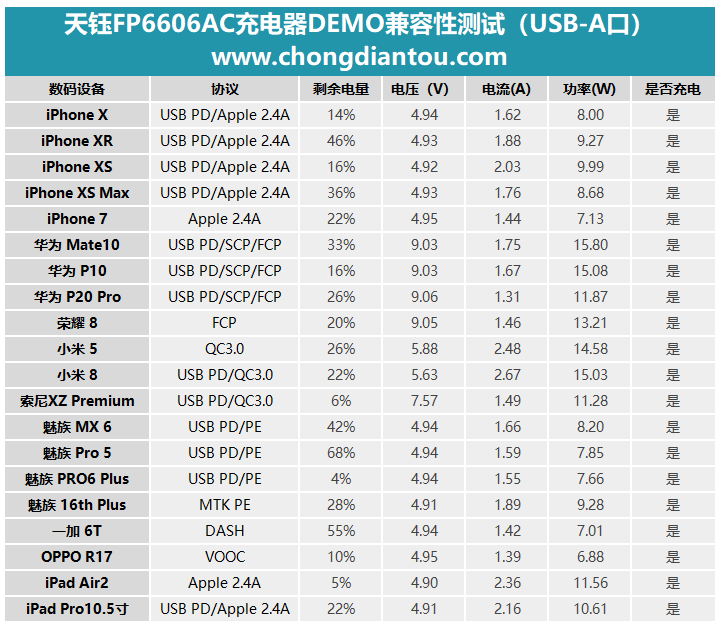

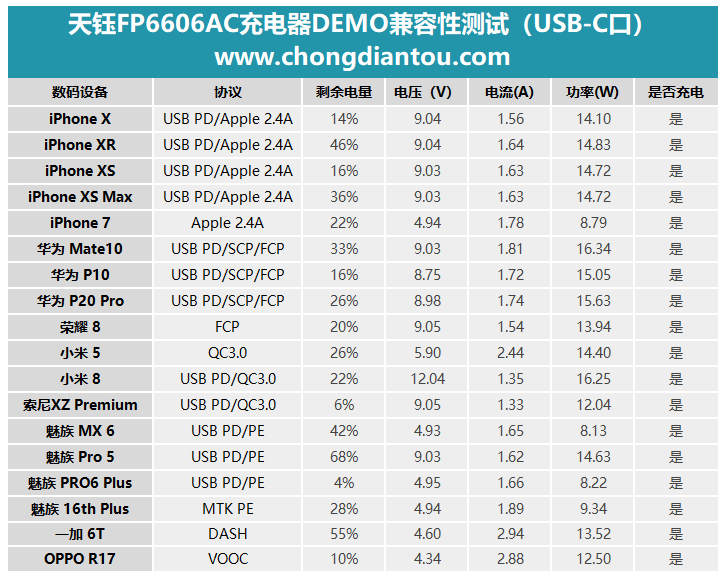

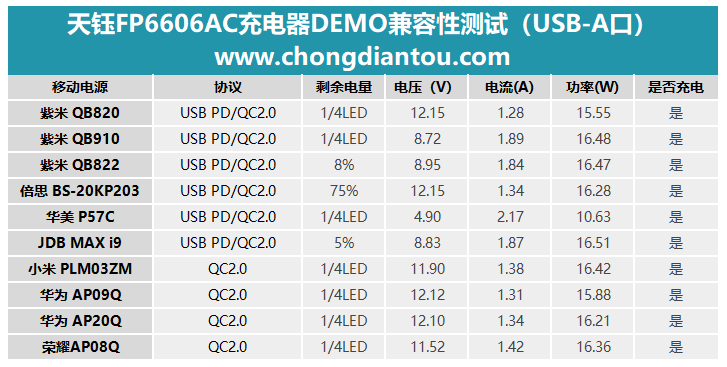

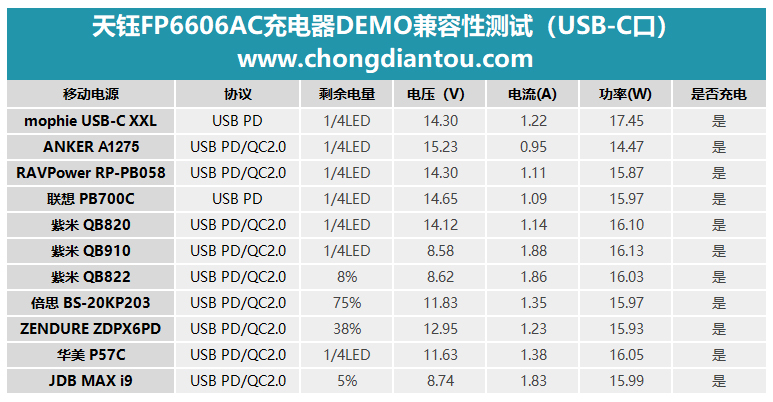

在以天鈺FP6606為中心的USB PD快充芯片矩陣中，有一款單芯片支持USB-C快充和USB-A快充的協議芯片FP6606AC，這是天鈺針對目前的市場現狀推出的一款“一芯雙充”快充芯片。 天鈺FP6606AC的功能非常強大，除了支持USB-C口實現USB PD2.0快充并有5V、9V、12V、15V四種電壓輸出檔位外，同時還可支持高通QC3.0/2.0、華為FCP、三星AFC、BC1.2等協議；USB-A口則是涵蓋了FP6601Q所有的功能，可支持QC3.0/2.0、華為FCP、三星AFC以及BC1.2等協議。 目前，充電頭網也拿到了基于天鈺FP6606AC開發的一款USB PD雙口充電器DEMO，這篇文章將為大家帶來天鈺FP6606AC充電器DEMO的兼容性測試。 一、產品外觀 該充電器DEMO公版外殼，配一個USB-A接口和一個USB-C接口。 由于是工程開發版本，內部PCBA省略了一部分電路，看起來非常簡潔。 兩個USB輸出接口特寫，其中USB-C接口與小塊PCB板組成一個插件裝配在主PCB板上。 靠近USB-C接口側采用SSOP-20封裝的芯片就是本次測試的主角——天鈺FP6606AC。 二、兼容性測試 接下來為大家帶來這款產品兼容性測試，分為USB-A口輸出兼容性和USB-C口輸出兼容性，充電頭網根據兩個接口的實際應用場景，分別測試了手機、平板電腦、移動電源、筆記本電腦等數十款設備。 1、協議檢測 使用ChargerLAB POWER-Z FL001SUPER檢測USB-A接口的輸出兼容性，顯示支持APPLE 2.4A、QC2.0、QC3.0、FCP、AFC等協議。 對于USB-C接口而言，除了支持APPLE 2.4A、QC2.0、QC3.0、FCP、AFC等協議之外，還支持USB PD快充協議。 在USB PD快充協議下，充電器的PDO報文有四組輸出電壓檔位，分別是5V/3A、9V/2A、12V/1.5A、15V/1.2A，最大輸出功率為18W。 2、USB-A口輸出兼容性 給iPhone XS Max充電（剩余36%電量），充電電壓4.93V，電流1.76A，充電功率約8.72W，支持APPLE 2.4A充電協議。 給iPhone XS充電（剩余16%電量），充電電壓4.92V，電流2.03A，充電功率約10W，支持APPLE 2.4A充電協議。 給iPhone X充電（剩余14%電量），充電電壓4.94V，電流1.62A，充電功率約8.02W，支持APPLE 2.4A充電協議。 給iPhone XR充電（剩余46%電量），充電電壓4.93V，電流1.88A，充電功率約9.3W，支持APPLE 2.4A充電協議。給iPhone 7充電（剩余22%電量），充電電壓4.95V，電流1.44A，充電功率約7.16W，支持APPLE 2.4A充電協議。 給華為P20 Pro充電（剩余26%電量），充電電壓9.06V，電流1.31A，充電功率約11.95W，支持FCP快充。 給華為P10充電（剩余16%電量），充電電壓9.03V，電流1.67A，充電功率約15.15W，支持FCP快充。 給華為Mate 10充電（剩余33%電量），充電電壓9.03V，電流1.75A，充電功率約15.81W，支持FCP快充。 給榮耀 8充電（剩余20%電量），充電電壓9.05V，電流1.46A，充電功率約13.22W，支持FCP快充。 給小米 8充電（剩余22%電量），充電電壓5.63V，電流2.67A，充電功率約15.09W，支持QC3.0快充。 給小米 5充電（剩余26%電量），充電電壓5.88V，電流2.48A，充電功率約14.66W，支持QC3.0快充。 給三星Note 9充電（剩余電量77%），充電電壓9.06V，電流1.46A，充電功率約1.25W，支持AFC快充。 給索尼XZ Premium充電（剩余6%電量），充電電壓7.57V，電流1.49A，充電功率約11.29W，支持QC3.0快充。 給魅族 MX6充電（剩余19%電量），充電電壓4.94V，電流1.66A，充電功率約8.2W，手機可以正常充電。 給魅族 Pro5充電（剩余68%電量），充電電壓4.94V，電流1.59A，充電功率約7.87W，手機正常充電。 給魅族 Pro6 Plus充電（剩余4%電量），充電電壓4.94V，電流1.55A，充電功率約7.7W，手機正常充電。 給魅族 16th Plus充電（剩余28%電量），充電電壓4.91V，電流1.89A，充電功率約9.33W，手機正常充電。 給OPPO R17充電（剩余10%電量），充電電壓4.95V，電流1.39A，充電功率約6.89W，手機正常充電。 給一加 6T充電（剩余55%電量），充電電壓4.94V，電流1.4A，充電功率約7.06W，手機正常充電。 給iPad Air2充電（剩余5%電量），充電電壓4.9V，電流2.36A，充電功率約11.58W，支持APPLE 2.4A充電協議。 給10.5寸的iPad Pro充電（剩余55%電量），充電電壓4.91V，電流2.16A，充電功率約10.61W，支持APPLE 2.4A充電協議。 測試發現，天鈺FP6606AC充電器DEMO的USB-A口支持iPhone手機充電，充電速度要比手機原裝充電器更快，同時也支持華為、小米、三星、索尼等品牌手機高壓快充，對于其他品牌的手機也能正常充電。 接下來進行的USB-A口對移動電源的兼容性測試： 給倍思 BS-20KP203充電（剩余1/4電量），充電電壓12.15V，電流1.34A，充電功率約16.35W，支持快充。 給紫米 QB910充電（剩余1/4電量），充電電壓8.72V，電流1.89A，充電功率約16.55W，支持快充。 給紫米 QB822充電（剩余8%電量），充電電壓8.95V，電流1.84A，充電功率約16.53W，支持快充。 給紫米 QB820充電（剩余1/4電量），充電電壓12.15V，電流1.28A，充電功率約15.61W，支持快充。 給JDB MAX i9充電（剩余50%電量），充電電壓8.83V，電流1.87A，充電功率約16.54W，支持快充。 給華美 P57C充電（剩余1/4電量），充電電壓4.9V，電流2.17A，充電功率約10.65W，移動電源正常充電。 給小米PLM03ZM充電（剩余1/4電量），充電電壓11.9V，電流1.38A，充電功率約16.47W，支持快充。 給華為AP09Q充電（剩余1/4電量），充電電壓12.12V，電流1.31A，充電功率約15.98W，支持QC2.0快充。 給華為AP20Q充電（剩余1/4%電量），充電電壓12.1V，電流1.34A，充電功率約16.34W，支持快充。 給榮耀AP08Q充電（剩余1/4電量），充電電壓11.52V，電流1.42A，充電功率約16.41W，支持快充。 對于市面上常見的品牌移動電源，天鈺FP6606AC充電器DEMO的USB-A口基本都能對這些設備進行高壓快充。 接下來我們再看一下USB-C口的輸出兼容性： 3、USB-C口輸出兼容性 給iPhone XS Max充電（剩余36%電量），充電電壓9.03V，電流1.63A，充電功率約14.75W，支持USB PD快充。 給iPhone XS充電（剩余16%電量），充電電壓9.03V，電流1.63A，充電功率約14.73W，支持USB PD快充。 給iPhone X充電（剩余14%電量），充電電壓9.04V，電流1.56A，充電功率約14.15W，支持USB PD快充。 給iPhone XR充電（剩余36%電量），充電電壓9.04V，電流1.64A，充電功率約14.83W，支持USB PD快充。 給iPhone 7充電（剩余23%電量），充電電壓4.94V，電流1.78A，充電功率約8.81W，支持Apple 2.4A協議。 給華為P20 Pro充電（剩余26%電量），充電電壓8.98V，電流1.74A，充電功率約15.68W，支持快充。 給華為P10充電（剩余16%電量），充電電壓8.97V，電流1.72A，充電功率約15.47W，支持快充。 給華為Mate 10充電（剩余33%電量），充電電壓9.03V，電流1.81A，充電功率約16.36W，支持快充。 給榮耀 8充電（剩余20%電量），充電電壓9.05V，電流1.54A，充電功率約13.99W，支持快充。 給小米 5充電（剩余26%電量），充電電壓5.9V，電流2.44A，充電功率約14.41W，支持快充。 給小米 8充電（剩余22%電量），充電電壓12.04V，電流1.35A，充電功率約16.29W，支持USB PD快充。 給索尼XZ Premium充電（剩余6%電量），充電電壓9.05V，電流1.33A，充電功率約12.11W，支持USB PD快充。 給三星Note 9充電（剩余77%電量），充電電壓4.95V，電流1.76A，充電功率約8.75W，手機正常充電。 給魅族 MX6充電（剩余42%電量），充電電壓4.93V，電流1.65A，充電功率約8.17W，手機可以正常充電。 給魅族 Pro5充電（剩余68%電量），充電電壓9.03V，電流1.62A，充電功率約14.68W，支持USB PD快充。 給魅族 Pro6 Plus充電（剩余4%電量），充電電壓4.95V，電流1.66A，充電功率約8.25W，手機正常充電。 給魅族 16th Plus充電（剩余28%電量），充電電壓4.94V，電流1.89A，充電功率約9.36W，手機可以正常充電。 給一加 6T充電（剩余55%電量），充電電壓4.6V，電流2.94A，充電功率約13.52W，手機可以正常充電。 給一加 3充電（剩余53%電量），充電電壓4.48V，電流2.87A，充電功率約12.91W，手機可以正常充電。 給OPPO充電（剩余10%電量），充電電壓4.34V，電流2.88A，充電功率約12.54W，手機可以正常充電。 在USB-C口兼容性測試中，我們一共測試了19款手機，通過上面這張圖表，我們可以了解到，天鈺FP6606AC充電器DEMO板可以完全兼容iPhone X系列USB PD快充，同時也支持華為、小米等主流機型快速充電。 給新款USB-C接口的iPad Pro充電（剩余22%電量），充電電壓14.41V，電流1.13A，充電功率約16.39W，支持USB PD快充。 給新款Lightning接口的iPad Pro充電（剩余5%電量），充電電壓14.24V，電流1.15A，充電功率約16.38W，支持USB PD快充。 給iPad Air2充電（剩余5%電量），充電電壓4.91V，電流2.34A，充電功率約11.54W，設備可以正常充電。 給MacBok Pro充電（剩余31%電量），充電電壓14.07V，電流1.14A，充電功率約16.07W，支持USB PD快充。 給華為MateBook 13充電（剩余11%電量），充電電壓14.78V，電流1.08A，充電功率約15.97W，支持USB PD快充。 給任天堂Switch充電（剩余12%電量），充電電壓15.24V，電流0.77A，充電功率約11.86W，支持USB PD快充。 同樣，天鈺FP6606AC充電器DEMO對蘋果最新的兩款iPad Pro、MacBook Pro、華為MateBook13以及任天堂Switch都可以實現USB PD快充，這也得益于充電器具備15V的電壓輸出檔位。 給mophie USB-C XXL（剩余1/4電量），充電電壓14.22V，電流1.12A，充電功率約15.94W，支持USB PD快充。 給ANKER A1275（剩余1/4電量），充電電壓15.23V，電流0.95A，充電功率約14.59W，支持USB PD快充。 給RAVPower RP-PB058（剩余1/4電量），充電電壓14.3V，電流1.1A，充電功率約15.86W，支持USB PD快充。 給紫米 QB820（剩余1/4電量），充電電壓14.12V，電流1.14A，充電功率約16.11W，支持USB PD快充。 給紫米 QB910（剩余2/4電量），充電電壓8.58V，電流1.88A，充電功率約16.14W，支持USB PD快充。 給紫米 QB822（剩余8%電量），充電電壓8.62V，電流1.86A，充電功率約16.07W，支持USB PD快充。 給聯想 PB700C（剩余2/4電量），充電電壓14.65V，電流1.09A，充電功率約16.02W，支持USB PD快充。 給倍思 BS-20KP203（剩余75%電量），充電電壓11.83V，電流1.35A，充電功率約15.98W，支持USB PD快充。 給ZENDURE ZDPX6PD（剩余5%電量），充電電壓12.95V，電流1.23A，充電功率約16W，支持USB PD快充。 給華美 P57C（剩余1/4電量），充電電壓11.63V，電流1.38A，充電功率約16.15W，支持USB PD快充。 給JDB MAX i9（剩余30%電量），充電電壓8.87V，電流1.83A，充電功率約16.07W，支持USB PD快充。 通過表格我們可以了解到，天鈺FP6606AC快充充電器DEMO對市面上主流的移動電源都能實現快充，并有9V、12V、15V三種快充電壓。 充電頭網評測總結 通過數十款設備的兼容性測試，天鈺FP6606AC充電器不僅支持USB PD快充，而且還兼容了QC3.0、QC2.0、FCP、AFC以及APPLE2.4A等協議，實測也發現無論是USB-A接口還是USB-C接口，均能對市面上的主流品牌手機、移動電源等設備快速充電。同時，采用單芯片實現兩個充電接口的控制，可以為充電器廠商節省不少成本，起到優化供應鏈的作用。 充電頭網精選專題：       相關閱讀：
