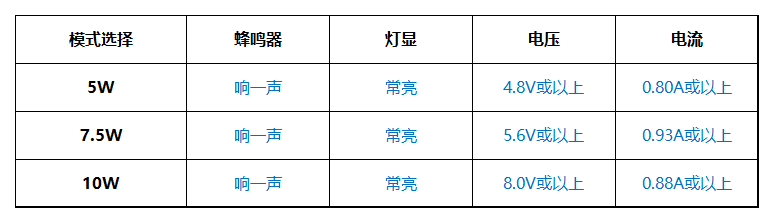

雖然近年來有越來越多的手機廠商采用了磁感應的無線充電方式，WPC無線電聯盟也在移動端電子設備上也取得了勝利。但是常言道“林子大了，什么鳥兒都有”，無線充電市場就和有線快充市場面臨著同樣的問題，那就是充電協議不統一。很多手機廠商在兼容Qi無線充電協議的前提下，紛紛推出自家的私有協議，有些是不加密的，比如三星，金立、錘子等，有些是加密的，比如蘋果、小米等。 這造成市面上的無線充電協議出現了百花齊放局面，目前已經基本形成以Qi標準5W、三星10W、蘋果7.5W、小米7.5W為主的四大陣營。這種局面的出現自然對國內外的配件廠商也提出了更高的要求，他們需要開發出性能更好的充電配件，否則就會很容易被出局。 對于無線充電配件廠商來說，一款多兼容性的無線充電器在開發過程中會遇到很多難題，尤其是在開發兼容蘋果7.5W快充協議的產品時，通常會bug不斷。而常用的開發測試工具在操作時又會比較麻煩，所以常備一款便攜式無線充電測試工具就顯得尤為重要了。近期，小編也拿到了一款無線充電測試工具，經過實際體驗之后，覺得性能還都是可圈可點的，特此推薦給各位工程師。 一、外觀展示及功能介紹 今天介紹的這款則是由一鑫研創科技研發的多功能無線充電器測試架。我們先由產品的外觀介紹起，這款多功能無線充電測試架是由上下兩塊PCB板組成，中間由四根銅柱支撐。 上層PCB板設計了兩個LED數碼顯示管，分別用來顯示電壓和電流，顯示管左下角位置是一只蜂鳴器，用于測試過程中發出提示音；最下方邊緣位置為功能選擇區，有三個操作按鍵，可搭配使用，具體功能請看下文詳細介紹。 模式選區，一個開關實現5W、7.5W、10W、其他（自動檢測）四種模式的切換。中間貼片式按鍵則可用來檢測無線充電器的發射頻率。 模式一（5W）：檢測Qi通信協議，測試5W功率； 模式二（7.5W）：檢測Qi通信協議，測試7.5W功率，并且可通過中間的貼片式按鍵檢測蘋果協議的無線充電頻率（127.0K~128.5K會認為PASS）； 模式三（10W）：檢測Qi通信協議，測試ASK、FSK的三星快充協議，測試10W功率。 功能選區，同樣是一個開關實現四種功能切換。 功能一（正常充電）：模擬無線充電手機進行正常接收，可用于短時間老化測試； 功能二（充電充飽）：充電的過程中，模擬手機電量由不飽和到飽和的過程，檢測無線充電器是否會做出應對措施； 功能三（直接充飽）：模擬當一個100%電量的手機放在無線充電器上時，檢測無線充電器的應對措施； 功能四（直接錯誤）：發出錯誤指令，比如模擬發射端與接收端之間有金屬異物時，檢測無線充電器的應對措施。 兩塊LED顯示屏，一般用于顯示電壓電流，在檢測無線充電頻率時還可顯示頻率。 上下PCB板之間除了四根銅柱支撐外，還采用了四根排線傳輸數據。 上層PCB板背面焊接了三顆電阻，其中兩個為功率電阻，另外一顆為保護電阻。 底部為亞克力面板，內部鏤空放置了一只A11標準的接收線圈。 二、上手體驗及功能測試 （1）三種測試模式可選 這款多功能老化測試架有三種測試模式，具體功能在上文中有分別介紹到，這里簡單體驗一下。檢測標準如下表： 5W測試，LED屏幕顯示電壓為4.87V，電流0.88A，無線充電器輸出正常。 7.5W測試，LED屏幕顯示電壓為6.09V，電流1.13A，無線充電器輸出正常。 10W測試，LED屏幕顯示電壓為8.55V，電流1.05A，無線充電器輸出正常。 （2）無線快充協議自動檢測 當選擇“其他”模式式，會進入自動檢測模式，會將所有的協議檢測一遍，最終顯示測試結果，這種測試方式特別適用于產線量產測試，檢測標準如下： 值得注意的是，這款測試多功能無線充電器測試架可兼容但不限于凌陽、易沖、勁芯微、伏達、NXP、IDT等在內的多家方案。 選擇其他（自動測試），LED屏幕顯示電壓為8.49V，并且顯示PPP（三個PASS），表示這款無線充電器支持常規5W、蘋果7.5W以及三星10W無線快充。 mophie無線充的檢測結果為電壓4.55V，PPF，并且與10W對應的指示燈沒有正常亮起，表示該無線充僅支持常規5W，蘋果7.5W，不支持10W無線快充。 檢測到belkin無線充電器是同樣的結果，電壓4.56V，PPF，與10W對應的指示燈沒有正常亮起，不支持10W無線快充。 （3）無線充電器頻率檢測 無線充電頻率檢測，主要用于檢測蘋果7.5W快充，按下按鍵，LED屏便會顯示該無線充電器當前的發射頻率。 該無線充電器的當前頻率約為127.74kHz。 mophie無線充電器的當前頻率約為127.77kHz。 belkin無線充電器的當前頻率約為127.77kHz。以上三款無線充電器均滿足蘋果手機定頻無線快充特性。 （4）四種充電功能可調 第一種是檢測“正常充電”功能，放上無線充測試架之后，無線充電器指示燈由綠變藍，正常充電。 第二種是“充電充飽”功能，無線充電器指示燈將由藍變綠，提示用戶充電已完成。 第三種是“直接充飽”功能，無線充電器指示燈藍燈閃爍，但是已經停止了功率輸出。 第四種是“直接錯誤”功能，無線充電器綠燈正常亮起，無輸出（處于待機狀態）。 總結 寫到這里，基本已經將這款多功能無線充電器測試架的全部功能給介紹完了。根據小編的從業經驗，在同級別測試工具中，目前市面上還沒有第二款比這功能更強大、更便捷的了。這款多功能無線充電器測試架可以適用于多種測試環境，并且能夠非常快速的檢測出產品的性能及一些常見Bug，無論是用于工程開發還是用于產線品檢，應該都是不二之選。   充電頭網精選專題： 相關閱讀：
