近日，充電頭網獲悉，易沖無線在6月20日舉辦的「2018（夏季）中國藍牙耳機產業高峰論壇」，推出了一款TWS藍牙耳機專用無線充電發射方案EC8010，并且展示了根據這一方案開發的應用案例，尺寸非常小巧：只有一元硬幣大小！之所以能做到這么小，是因為它采用了高集成SoC芯片。 左邊為普通5W無線充電器，中間為TWS藍牙耳機專用5W無線充電發射板，右邊為一元硬幣。 易沖EC8010案例僅硬幣大小，專為TWS設計 易沖近期推出的EC80XX系列TX SOC IC解決方案，該系列包含了EC8014、EC8012、EC8010等產品。其中EC8014最大輸出功率10W，EC8012最大輸出功率也是10W，而EC8010的最大輸出功率為5W。

EC8010 PCBA正面

EC8010 PCBA背面

CPS易沖無線EC8010它屬于EC80XX系列Tx SoC IC，是一顆5W的SoC芯片，具備集成度高、外圍元件少、方案成本低、產品一致性高等優點。

EC8010詳細介紹

CPS易沖無線EC8010是一款高效、符合Qi標準的磁感應無線電力發射器IC，適用于高達5W的應用。片上系統集成了功率控制器、微控制器、穩壓器、異物檢測（FOD）、全橋驅動器和片上電壓和電流解調，EC8010集成了一個全橋驅動器，內置過流和過溫保護。特征方面，EC8010采用無鉛小尺寸QFN 6mmx6mm，48引腳封裝，具有最低BOM成本的單線圈和多線圈，擁有單線圈的最小外部元件，最大輸出功率5W，具備低功耗模式，支持過流保護、過溫保護。詳細規格參數方面，EC8010支持Qi-BPP，最大輸出功率5W，采用變頻電路架構，充電高度3-8mm，充電面積10mm*10mm，線圈類型A11a，具備過流/過壓保護、異物檢測，通過了CE/FCC/Qi-BPP認證。
采用SOC架構，外圍簡潔

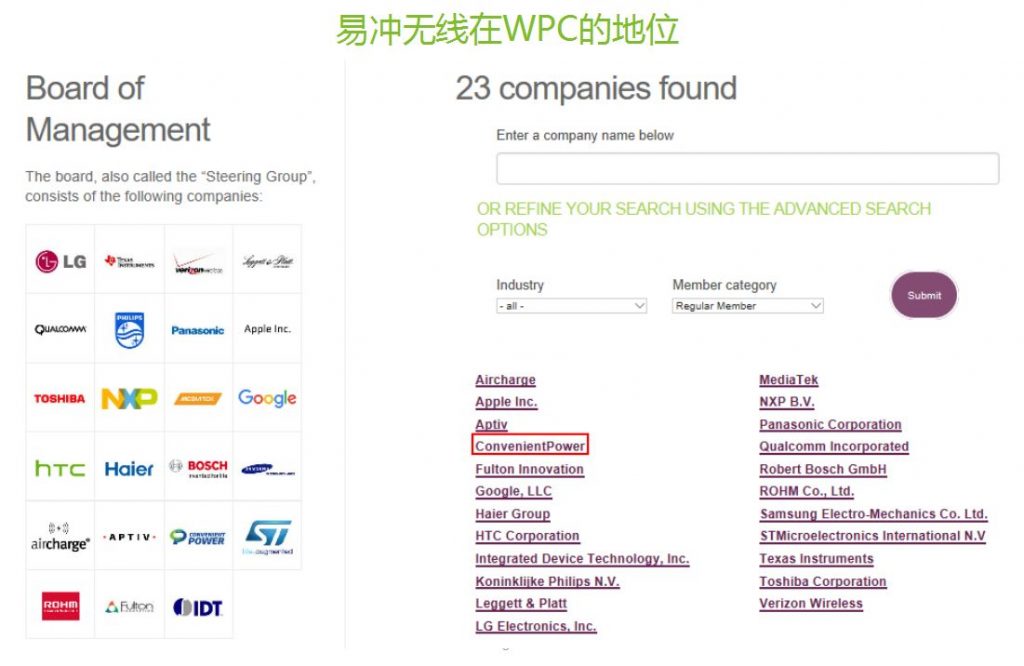

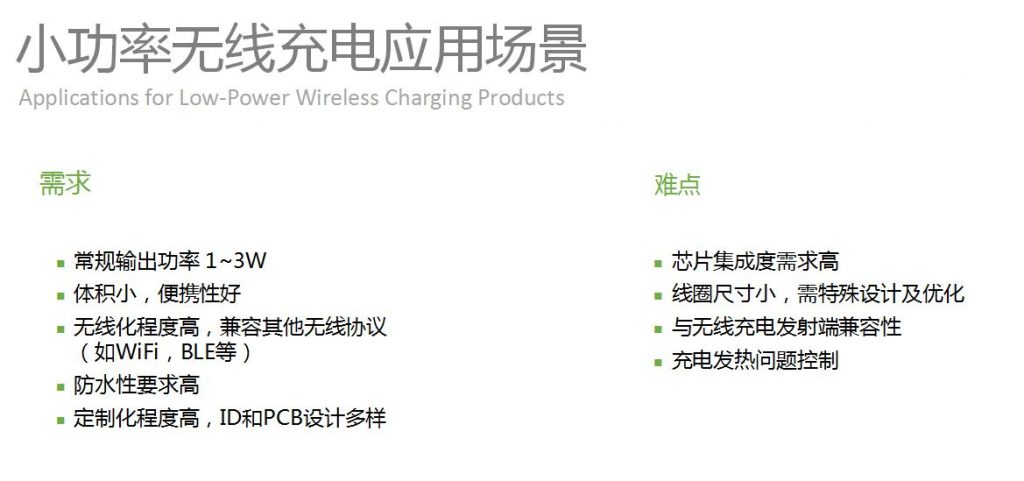

CPS易沖無線EC8010同時還是一顆SOC，即基于高集成度的單片無線充電發射器IC。高集成度的單片無線充電發射器IC一定要把現有方案中的全橋驅動電路、電壓電流檢測/信號解調電路、LDO和MCU整合為一顆高集成度的單片無線充電發射器IC，只有基于這樣IC的方案才可以做到外圍電路最簡，便于生產。只有這種方案才能適應市場，同時也是配件生產廠商最終要選擇的高性價比方案。此外，SoC內置有Q值檢測電路，在FOD檢測方面會更加靈敏，符合EPP的要求。 應用領域 cps2 無線充電的應用區域多元化，在手機市場帶動下，智能家居、智能穿戴等市場也有不少產品加入了無線充電功能，如智能手表、TWS藍牙耳機、電動牙刷、刮胡刀、成人工具等。這類產品都有一個共同的需求，常規輸出功率1-3W；體積小、便攜性好；無線化程度高，兼容其他無線協議；防水性要求高；定制化程度高，ID和PCB設計多樣。CPS易沖無線EC8010的出現，解決了以上難點。得益于芯片集成度高；線圈尺寸小；大大提升了無線充電發射端兼容性；并且有效控制了充電發熱問題。 關于易沖無線 易沖無線（英文：ConvenientPowerSystems），是一家專注于無線充電領域的全球化高新企業，是由無線充電領域先驅企業ConvenientPower和無線充電領域新一代龍頭企業深圳市易沖無線科技有限公司（E-Charging Inc. 簡稱“易沖無線”）戰略合作成立，總部位于香港，并在深圳，美國硅谷設有分支機構。CPS專注于提供無線充電芯片、模塊、參考設計，以及一站式系統集成解決方案，客戶涵蓋歐、美、日、韓和中國本土多家知名企業。 cps WPC無線充電聯盟會員分為四類，分別是長老會員（Regular member），正式會員（Full member），準會員（Associate member）和小企業會員（Small business member）。其中25位固定數量的長老會員是WPC聯盟的核心組成，長老會員擁有絕對話語權，對每一位普通會員在管理委員會中都有決定性一票，而ConvenientPower正是這25家長老會員之一。 購買聯系 易沖無線SoC芯片EC8010可用于無線充電板、智能手機、MP3音樂播放器、藍牙耳機、平板電腦、其它配件等。目前該芯片已經批量出貨，有需要的客戶可以與易沖無線原廠和授權代理商取得聯系。EC8010相關資料獲取詳詢info@echwireless.com 充電頭網精選專題： 相關閱讀：
