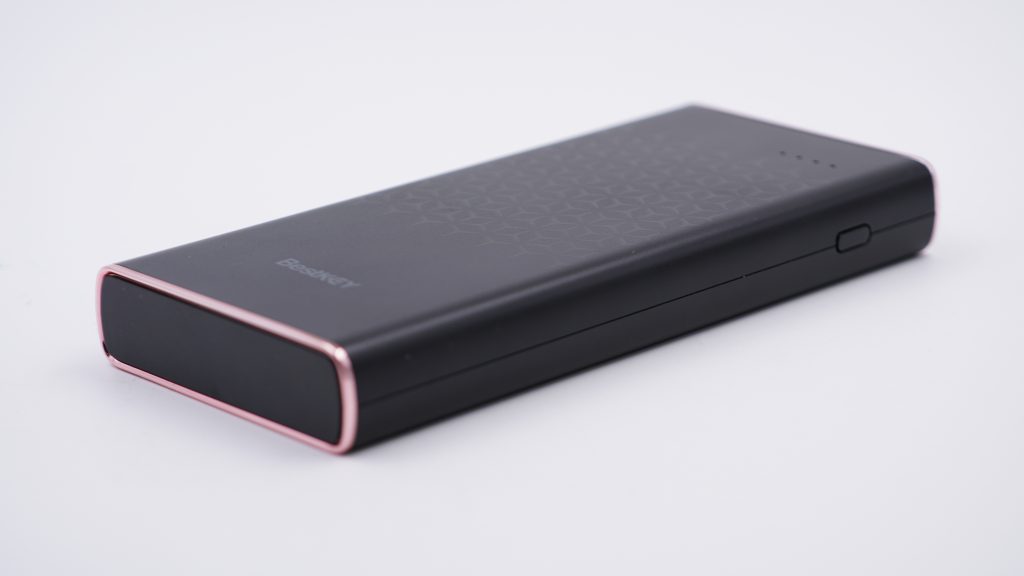

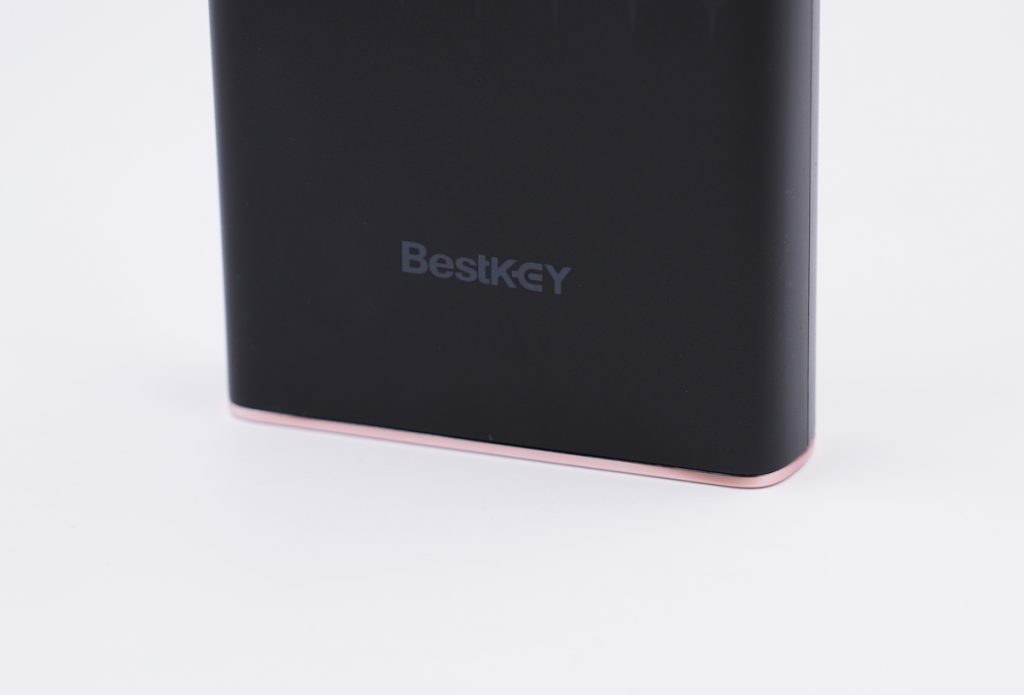

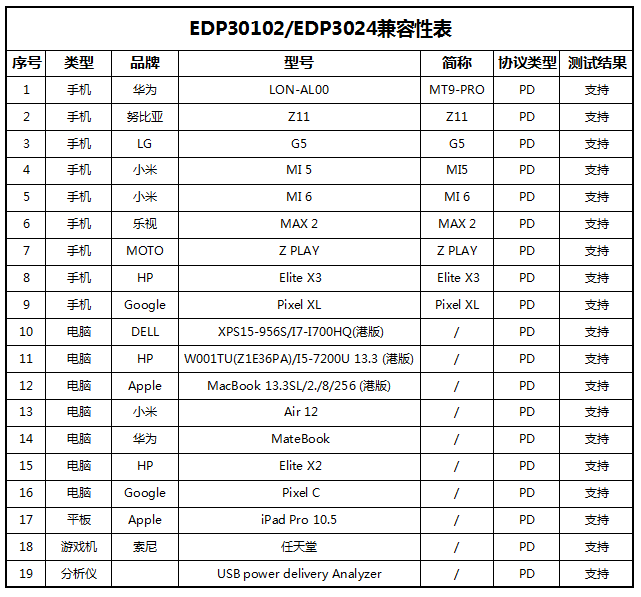

USB PD快充技術其實很早就已經推出，但各廠家還是在各種充電協議間互不兼容，行業內并沒有那個“大佬”能牽頭帶領整個行業一起加入PD產業熱潮。但隨著“大佬”apple帶著支持PD快充的iphone8到來，就那么幾個月時間各周邊配件品牌徹底認識到，PD時代突然來臨而且快的有點措手不及，PD快充作為旗艦產品是一個品牌實力的體現。 USB PD 全稱Power Delivery，是基于USB-C型接口可雙向傳輸?shù)闹髁骺斐鋮f(xié)議，最大支持高達100W的電力傳輸。PD供電以功率來劃分主要可以分兩種，一種主要面向24W以下的手機設備，另一種是面向30W以上的筆記本、大功率移動電源等等，目前針對大功率開發的產品并不多，今天要拆解的就是其中一個。 本次評測的產品品牌為BestKEY。 置富PD移動電源主體采用黑色殼體打造，配以玫瑰金色邊框作為點綴，這個角度可以看到一共帶有三個接口。 玫瑰金配色邊框。 殼體表面三角紋路，有一定防滑作用。 左側是MicroUSB輸入接口，支持QC2.0快充輸入。 右側是電量激活按鈕，可以看到面板上有4顆藍色LED電量指示燈。 頂部面板左邊是常見的USB-A輸出接口，支持QC3.0輸出；右邊是支持雙向PD的USB-C型接口。 三圍尺寸來說就比較驚人了，左右手對比簡直可以以1抵3。置富PD移動電源長寬厚為：175mm * 82.1mm * 22.7mm，重量為460g。 背部銘牌信息如下，容量：19500mAh、MicroUSB輸入（QC2.0）：5V3A / 9V2A / 12V1.5A、Type-C輸入（PD2.0）：5V3A / 9V3A / 12V2.5A 15V2A 20V2.25A（MAX）、USB-A輸出（QC3.0）：5V3A 9V2A 12V1.5A（MAX）、Type-C輸出（PD2.0）：5V3A / 9V3A / 12V2.5A 15V2A 20V2.25A（MAX）。 性能簡測篇： 使用POWER-Z KT001 對 USB-A 輸出接口進行快充協議輪詢檢測，實測USB-A輸出支持QC2.0、QC3.0。 使用 POWER-Z KM001 進行QC3.0實際握手帶載測試，順利通過。 POWER-Z KM001 USB-C PD報文如圖。 POWER-Z KT001 USB-C PD報文如圖。 USB-C 最大輸出功率實測高達 19.5V 2.49A，48.7W。 拆解篇： 置富PD移動電源殼體采用全卡扣設計，卡口寬大韌性高，只要你夠小心就可以做到無損拆解。 卡口細節。 LED導光條與遮光海綿。 粉色底蓋三條突起限位柱比較細小，雖然電池組是被雙面膠粘附在殼體上并不怎么會滑動，但遇到掉落等情況時，電池收到?jīng)_擊力可能會撞擊這三根限位柱，軟包電池是比較怕遭遇擠壓的，可能會導致內部出現短路刺穿等問題，強烈建議廠家改善一下，把這3根限位柱做成寬大片式，并在電池周邊貼上緩沖海綿墊。 電池組采用了深圳賽驕陽能源的3串軟包電芯，單片容量6500mAh（3片總容量19500mAh），串聯起來就是容量6500mAh、能量72.15Wh、放電平臺11.1V的電池組。噴碼：SJY 6071129 6500mAh 11.1V，HH17 20170908 72.15Wh。 NTC溫度探頭直接放在電池體身上，測溫保護會更加準確。 PCB正面一覽。 PCB背面一覽。 USB-A母座細節。 USB-C母座細節。 MicroUSB母座細節。 HTL6023A，是一顆用于12.6V三串電池組的鋰電保護板IC。 電池組保護板由四顆4410 MOS管組成，左上角8205通到D+D-，用來做USB-A的短接/DCP兼容識別，右上角的Q1是USB-A輸出互鎖/保護。 四顆美國泰德Techcode TDM3452，同步整流升降壓電路部分mos管。（有一顆在背面） 四顆美國泰德Techcode TMD3307，用作MicroUSB輸入、USB-C輸入/輸出切換。 常州華威Chang 220uF 35V 電解電容。   方案采用了蘇州易能微EASEPOWER EDP3010，易能微電子EDP3010芯片可以支持各種電源拓撲結構，升降壓結構可以支持多串電池并帶電池均衡功能，充放電效率可以輕松做到94%以上，可以支持高達100W的快充應用。芯片內部還集成了充放電管理模塊、電量計、LED指示模塊,電池均衡模塊，以及溫度保護，電池過充和過放保護，輸出過壓/欠壓/短路保護，電流過流保護,充/放電反向電流保護，適配器欠壓保護等多重安全保護功能，該芯片方案是目前效率非常高，元件較少。 易能微EDP30102/EDP3024兼容性表參考。據工程師透露，易能微EDP3010內置100mA智能均衡，在整個充電過程中持續均衡，保證了產品反復使用的壽命。 總結 BestKEY 19500mAh PD移動電源配置了支持QC2.0的MicroUSB輸入接口、支持QC3.0的USB-A輸出接口、與支持45W PD快充的USB-C輸入/輸出接口，性能方面夠滿足多數用戶需求。方案上采用了蘇州易能微EASEPOWER EDP3010可重構電源芯片，采用三串賽驕陽鋰電芯組成電池組，放電平臺11.1V，能量高達72.15Wh，低壓差先天優勢加上易能微EDP3010高效芯片的加持，讓移動電源可以在大功率使用時仍然能保持十分高的效率與低發熱量。
